Толщина монолитного фундамента: Монолитная плита фундамента: надежное основание для дома

Содержание

монолитное основание для дома из газобетона

В плане соотношения функциональность/затраты на возведение данный тип основания является предпочтительнее более известных аналогов – ленточного или свайного. Тем не менее, в малоэтажном строительстве плитный фундамент монтируется значительно реже. Главная причина – в слабой информированности частных застройщиков обо всех плюсах, особенностях и специфике обустройства монолита. Статья восполнит пробел в знаниях и позволит выбрать оптимальный вариант надежной опоры для любого сооружения в сочетании с разумной экономией.

Оглавление:

Плюсы и минусы монолитного основания
Как определить необходимую толщину?
Технология возведения

Существует несколько названий (плавающий, сплошной) и модификаций такого фундамента. Все зависит от варианта и схемы монтажа. В строительстве известны плиты монолитные, сборные, «шведские», ребристые, коробчатые, с армированием (или без него) и ряд других. Рассматривать все инженерные решения не имеет смысла. Для индивидуального застройщика более интересна монолитная железобетонная плита, которая как нельзя лучше подходит для небольших частных сооружений. Поэтому на ней и будет акцентировано внимание, тем более что технология ее строительства – одна из самых простых.

Особенности

Преимущества:

1. Повышенная несущая способность. Монолитная плита создает небольшое давление на грунт вследствие равномерности распределения всей нагрузки, независимо от толщины заливки. Отличный вариант для дома из бруса, ячеистых бетонов, даже кирпича.

2. Пространственная жесткость. Это исключает вероятность проседания на отдельных участках (пример – лента) и появления трещин в бетоне, на стенах или разошедшихся стыков.

3. Универсальность в применении. Плитный фундамент подходит для любых грунтов, в том числе и называемых проблемными.

4. Упрощенная технология строительства. Возведение монолитной плиты не требует проведения объемных земляных работ, что существенно экономит время.

На заметку! Это не касается варианта, когда проектом (схемой) предусмотрено цокольное (подвальное, технологическое) помещение. В этом случае затраты на монолитный фундамент могут достигать ⅓ – ½ от всей сметы на строительство.

5. Возможность качественного утепления. Варианты – укладка под основание пенополистирола, введение в раствор спец/добавок.

6. Снижение расхода бетона. Хотя это справедливо лишь для случаев обустройства незаглубленной монолитной плиты.

Недостатки:

Многие из них относительные, но отметить стоит и их.

1. Сложность расчетов. Это касается толщины будущей плиты. Если речь идет о здании с подвальным помещением, то лучше выбрать другой вариант основания. Во-первых, резко возрастет стоимость строительства. Во-вторых, существенно усложнятся расчеты для монолитной плиты.

2. Большие затраты. Здесь многое зависит от конкретной схемы, но неоспоримо то, что при таком строительстве достигается экономия на других материалах. Если плитный фундамент мелкозаглубленный, небольшой толщины, она может быть внушительной.

3. Трудоемкость. Вопрос в том, насколько правильно организованы строительные работы. Например, использование «автомиксера» значительно упрощает технологию заливки бетонного раствора и экономит время. То же касается и точности расчетов толщины монолитного фундамента.

4. Определенные трудности с отдельными проектами. В первую очередь при реализации схемы с подвальным помещением и в процессе строительства на рельефном грунте.

Расчет толщины плиты

Уместно привести лишь общую инструкцию и рекомендации, так как многое зависит от особенностей строительства – характеристики почвы, этажность дома, материалы, из которых он возводится, и ряд других нюансов.

Исходные данные для расчета толщины фундамента:

Тип грунта.
Конфигурация подземных водоносных пластов.
Уровень промерзания почвы.
Наличие дренажной системы на участке и ее схема (если она смонтирована).
Общая нагрузка на фундамент.

Что определяется:

1. Толщина элементов усиления бетона (прутка, сетки).

2. Размер ячеек армирования и интервал между его слоями в монолите.

3. Отстояние прутка от верхнего и нижнего среза фундамента.

Совет. Если на чем и экономить, то только не на расчетах. В инструкциях на тематических сайтах, посвященных данному вопросу, дается лишь общая рекомендация по оптимальной толщине бетона – в пределах от 200 до 400 мм. Но при этом не учитывается специфика возведения монолитного фундамента под конкретное сооружение на определенном участке.

Разница в данном параметре основания для однотипных строений может быть значительной. Например, толщина плиты для деревянного дома варьируется в довольно больших пределах и зависит как раз от характеристик почвы, хотя это и сравнительно легкое сооружение в 1-2 этажа.

*Размеры – в «мм».

Сечение прутка – 12.
2 уровня армирования, интервал между которыми – 70.
Отстояние арматуры от срезов бетонного монолита – по 50.

Расчет: 12 х 2 + 70 + 50 х 2 = 194.

Округленно – 20 см. К примеру, это минимальная толщина плиты для дома из газобетона. Но при условии строительства монолитного фундамента мелкого заглубления на хорошем, плотном грунте. Именно поэтому все расчеты желательно поручить профессионалу.

Порядок возведения

Далее пошагово будут рассмотрены лишь основные этапы работы по сооружению монолитной конструкции, без учета специфики местности и самого сооружения.

1. Разметка территории.

Производится после ее полной зачистки в соответствии со схемой строительства и наиболее приемлемым способом – «золотой треугольник», по диагоналям и т. п.

2. Земляные работы.

Глубина котлована определяется общей толщиной плитного фундамента и «подушки». Для последней этот параметр выбирается в пределах 350 мм. Если предполагается дополнительное утепление основания Пеноплексом, то соответственно увеличивается и объем вынимаемого грунта.

По поводу структуры «подушки» мнения самые разные. Есть рекомендации засыпать ПГС, кто-то советует использовать песок вперемежку со щебнем. Нужно учесть, что чем меньше подсыпка впитывает влагу из грунта, тем дольше прослужит фундамент. Исходя из этого, предпочтительнее под монолит насыпать крупнозернистый песок, уплотнить его слой, а уже сверху – щебенку, которая также утрамбовывается.

На заметку! Перед обустройством «подушки» обязательно производится максимальное уплотнение грунта в котловане. От этого напрямую зависит надежность монолитной конструкции. Кроме того, желательно выстлать дно геотекстилем.

3. Монтаж опалубки.

Если фундамент мелкого заглубления, то можно ограничиться лишь узкими щитами из досок, которые выкладываются по периметру котлована и сбиваются в единую конструкцию. Как вариант – плиты пенополистирола в качестве опалубки несъемного типа.

Рекомендация – если возводится дом более чем в 1 этаж, а грунт из категории «проблемных», то на этом этапе делается бетонная стяжка толщиной примерно в 100 мм.

4. Гидроизоляция.

В данном случае целесообразно использовать монолитное полотно. Такая бесшовная защита от влаги намного эффективнее рулонных материалов, полосы которых еще придется скреплять.

5. Слой теплоизоляции.

Не обязательно, но при укладке под монолит Пеноплекса полы 1-го этажа будут значительно теплее.

6. Армирование.

Первая сетка устанавливается не на гидроизоляцию (утеплитель), а на специальные приспособления, называемые «защитой бетона». Их высота определяет толщину его слоя от арматуры до нижнего среза плиты. В продаже встречаются различные варианты таких подставок, поэтому подобрать (или изготовить самостоятельно) нетрудно.

7. Заливка раствора.

Ничего сложного в этой операции нет, если заранее кое-что предусмотреть.

При выборе бетона нужно ориентироваться не только на его марку (не ниже 300-й), но и на размер фракций наполнителя. Чем они крупнее, тем впоследствии будет сложнее уплотнять раствор. А учитывая небольшую толщину плиты, этим придется заниматься вручную.
Работу нельзя оставлять на следующий день. Монолит заливается сразу, полностью. Поэтому понадобится хотя бы 1 помощник, даже если фундамент по габаритам и небольшой.

Автор еще раз обращает внимание читателя, что это общепринятый алгоритм действий по возведению монолитного основания плиточного типа, без учета местных особенностей.

Монолитная плита фундамента для дома, гаража: толщина, пошаговая инструкция, схемы

Плитный фундамент считается самым надежным и выбирается при строительстве домов на неустойчивых и подтапливаемых почвах. Этот тип оказывает минимальное воздействие на грунт и обеспечивает равномерное распределение всех весовых нагрузок. Технология заливки сама по себе простая, основной акцент делается на расчете параметров плиты, а именно: глубины заложения, высоты подушки, марки и толщины бетона, сечения арматуры, потребности в утеплении. Диапазон варьируется от 15 до 35 см, если расчетная величина отличается, то рассматриваются другие варианты основ.

Оглавление:

Описание конструкции
Как рассчитать толщину фундамента?
Возведение монолитного основания по шагам

Особенности плитного фундамента

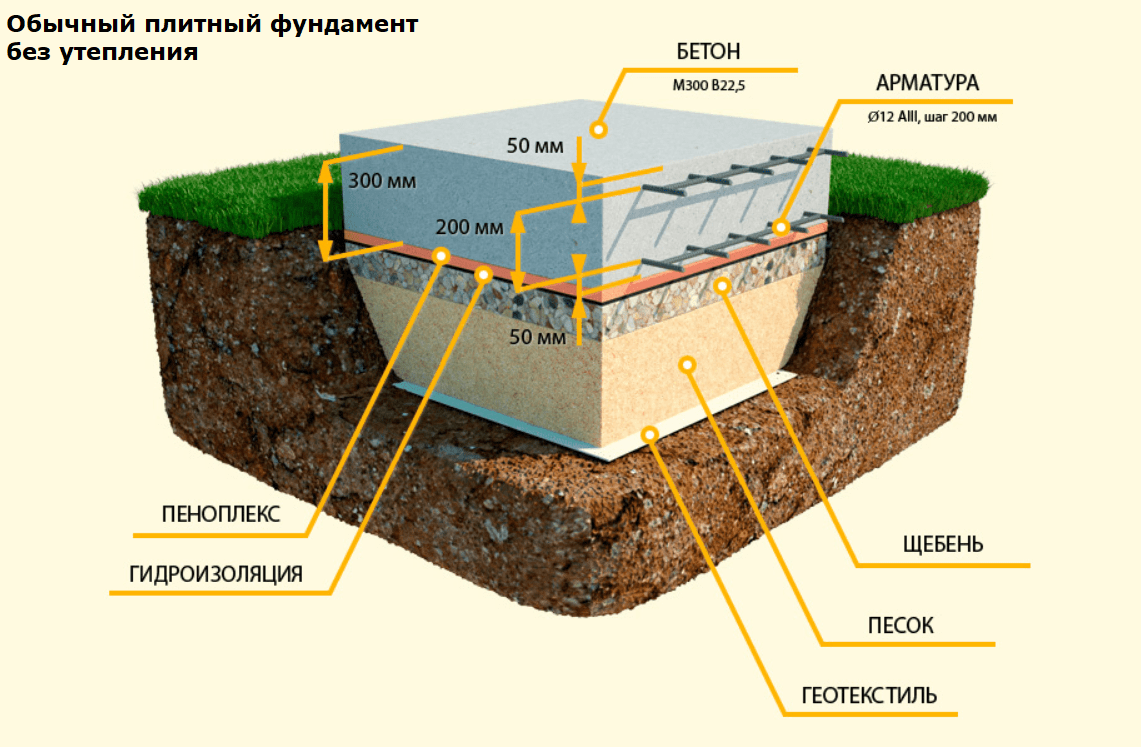

Представляет собой бетонный монолит с двумя рядами сетки из арматуры, размещаемый поверх утрамбованной песчаной подушки, в особо сложных случаях – усиленный ребрами жесткости снизу. Величина затрат на его строительство зависит от степени заглубленности основания: на устойчивых почвах оно практически сравнивается с землей и требует минимальных вложений и усилий. На плывущих грунтах или при необходимости организации подвального пространства на плитный фундамент уходит до 1/3 общестроительного бюджета, так как закладка проводится ниже уровня промерзания.

Существуют нормы, согласно которым слой армосетки размещается на расстоянии не менее 5 см от края плиты, 7 – между собой, минимальное сечение арматуры – 12 см. С учетом укладки двух прутьев в решетку итоговая толщина составляет 21,8 см. Но использовать его по умолчанию нельзя, точные параметры монолитного фундамента определяет расчет. Полученное значение сравнивают с рекомендуемым с учетом веса здания и геологических условий участка:

Объект строительства	Для устойчивых грунтов	Для сильно пучинистых
Хозяйственные постройки летняя кухня, баня, гараж	10-15	15-20
Толщина плиты для дома из газобетона, пиломатериалов или ОСБ (1-2 этажа)	25	30
То же для здания из кирпича или бетона более двух этажей	25-30	30-35

Толщина плиты для деревянного дома зависит от этажности, при использовании хорошо просушенных материалов их удельный вес не превышает 600 кг/м

3, что в 2,5-3 меньше, чем у кирпича. Как следствие рекомендуемое значение составляет 30 см.

Последовательность расчета толщины будущей плиты

К исходным данным относят: все весовые нагрузки, включая снеговые, удельное давление на грунт для данного типа фундамента (справочная величина, зависит от типа почвы), площадь постройки. Вес самой монолитной плиты игнорируется благодаря ее размещению на песчаной подушке. Основные этапы расчета при этом:

Анализ и грунта и определение оптимального удельного давления на фундамент.

Расчет массы постройки. Суммируется вес стен (включая отделку и утеплитель), перекрытий, кровельных конструкций, мебели, снега на крыше зимой.
Определение удельной нагрузки на грунт путем деления веса дома на площадь и сравнение ее с нормативным значением. Полученная разница умножается на размеры плитного фундамента, итоговое число соответствует его требуемой массе.
Расчет оптимального объема (деление предыдущего значения на плотность бетона) и толщины монолита.
Округление до ближайшей величины, кратной 5 (не важно в какую сторону).
Перерасчет массы монолитного фундамента и сравнение его с рекомендуемой, расхождение не должно превышать ±25 %.

Следующим шагом является определение оптимальной глубины заложения и толщины подушки из щебня и песка, эти факторы напрямую зависят от типа почвы. Минимальная высота траншеи – 60 см, но такая закладка допустима лишь на устойчивых грунтах. Во всех остальных случаях плитный фундамент размещается на 60 см ниже уровня промерзания. Толщина засыпки зависит от веса постройки, минимум составляет:

Для гаража – 25 см.
Легких щитовых конструкций – 15 см.
Фундамента для дома из бруса – 25-30 см.
Для здания из кирпича и бетона – 50 см (из ни 20 – щебень, 30 – песок).

Этот слой обеспечивает равномерность распределения весовой нагрузки, на сложных почвах его увеличивают на 5 см как минимум.

Этапы строительства монолитного фундамента по шагам

Работы начинаются с анализа состояния грунта и расчета толщины самого основания и подушки под ним, после чего определяется требуемое количество стройматериалов. При возведении монолитной плиты рекомендуется придерживаться следующей схемы действий:

1. Разметка участка и земляные работы.

2. Настил геотекстильного полотна по дну и периметру стен выкопанного котлована.

3. Размещение дренажного отвода. Необязательный этап, выбирается при высоком уровне грунтовых вод. В этом случае по дну котлована прорывают неглубокие траншеи, закрываемые тем же геотекстилем, поверх которого прокладываются пластиковые трубы с отверстиями. После чего их засыпают щебнем и накрывают еще одним слоем сетки. Рекомендуемая схема расположения труб – поперек будущей монолитной плиты.

4. Организация подушки, первым засыпается и трамбуется щебень (на особо сложных грунтах – пропитанный битумом), после чего эту операцию повторяют с песком, для облегчения процесса уплотнения его слегка смачивают. На этом этапе задействуется вибротехника, достичь нужной плотности без оборудования непросто.

Важный нюанс: используется песок только крупных фракций, при превышении толщины подушки свыше 10 см он трамбуется послойно.

5. Прокладка коммуникаций согласно заранее составленной схемы (при необходимости). Этот этап проводится одновременно с предыдущим, водопроводные или канализационные трубы размещаются поверх прослойки из щебня. Сверление монолитной фундаментной плиты после застывания считается грубейшим нарушением технологии, важно продумать любые мелочи.

6. Выравнивание дна котлована тощим бетоном. Еще один необязательный, но рекомендуемый этап, выбираемый при риске подтапливания или смещения грунта. Толщина заливаемого слоя – в пределах 10 см.

7. Монтаж опалубочных конструкций, проверка разметки и отклонений по уровню.

8. Настил рулонной гидроизоляции с обязательным выпуском по краям около 1 м. Опытные строители используют не менее двух слоев, все стыки обрабатывают паяльником.

9. Утепление будущей монолитной плиты (рекомендуется) – укладка экструдированного пенополистирола по дну и бокам котлована с учетом отверстий для коммуникаций. Их толщина учитывается заранее, до начала монтажа опалубки.

10. Армирование – перевязка железных прутьев с минимальным сечением в 12 мм с помощью пластиковых хомутов или проволоки с интервалом от 20 до 30 см. Сетка размещается в два слоя, нижний связывается из более толстой и прочной арматуры.

На этом этапе важно не повредить утеплитель (при наличии) или гидроизоляцию, поэтому под прутья размещают специальные пластиковые подпорки.

11. Заливка бетона. Этот этап проводится в один день, при большом объеме фундамента имеет смысл заказать готовый раствор. Допускается самостоятельное приготовление бетона с маркой прочности не ниже М300, но допустимый перерыв в процессе не превышает 12 часов. Бетон заливается, разравнивается и трамбуется исключительно послойно по всему периметру монолитной плиты. Заполнение отдельными участками приводит к образованию трещин, этот фактор является еще одним доводом в пользу заводского раствора. Залитый бетон уплотняется глубинными вибраторами, в крайнем случае – вручную, после чего его поверхность разглаживается, выравнивается рейками и накрывается полиэтиленовой пленкой.

12. Выдержка монолитного фундамента – не менее 4 недель, с обязательным уходом за поверхностью (обрызгивании водой) в течении первых 7-10 дней.

13. Снятие опалубки, гидроизоляция боковых стен плиты, а именно – поднятие и крепление к стенам отложенных ранее рулонных стройматериалов.

Указанная технология строительства фундамента требует значительных вложений и трудозатрат, важно понимать, что все они будут бесполезны при выборе неправильной толщины плиты или глубины ее заложения. Такие этапы, как анализ состояния грунта, расчет параметров основания и непосредственно бетонирование однозначно стоит доверить специалистам. Данная пошаговая инструкция подходит для возведения плоской монолитной железобетонной плиты, при необходимости прокладки ребер жесткости процесс усложняется: подготавливаются специальные траншеи вдоль несущих стен с шагом не менее 3 м. Но их точные размеры и интервал определяет сложный инженерный расчет, в частном строительстве этот вариант используется редко.

Толщина плитного фундамента | «Арт Строй Дизайн»

При строительстве гаража или загородного дома одним из этапов является выбор типа фундаментной конструкции. Если грунт на участке «сложный» с природными особенностями, то наиболее подходящим вариантом будет возведение плитного фундамента. Данный блок выступает как наиболее дорогостоящий вариант, так как потребуется значительно больше материалов, чем на другие типы основания дома. Однако залить плиту под дом своими руками – не составит труда даже человеку, далекому от строительства и не имеющему никакого опыта в подобных работах, что является несомненным преимуществом данных фундаментов.

Особенности обустройства плитных фундаментов

Плитный фундамент представляет собой монолитную плиту под всей площадью дома. Он имеет наибольшую опорную площадь и обеспечивает устойчивость строения даже на самых «сложных» грунтах.

Толщина плитного фундамента может зависеть от многих факторов и меняться от 10 см. – для небольшого гаража до 20-25 см. – для тяжелых загородных домов, возводимых на плохих пучинистых грунтах. Если толщина промерзания грунта достаточно большая, а почва плохая, то в исключительных случаях толщину фундаментной плиты можно увеличить до 40-50 см. Дальнейшее увеличение толщины приведет только к чрезмерной нагрузке на грунт. При соответствующем утеплении такой фундамент не даст грунту под строением промерзнуть, и сделает проживание в доме комфортным в любые морозы.

Основные этапы возведения плиты фундамента

Итак, на толщину плитного фундамента оказывают влияние многие факторы. Большинство характерных особенностей выявляется при проведении инженерно-геологических изысканий.

Укажем основные факторы влияния:

Особенности климата;
Особенности конструкции возводимого здания или сооружения;
Особенности грунтов;
Технико-экономические показатели;
Обеспечение надежности и прочности конструкции должно учитывать факторы различных деформирующих воздействий.

Под всем основанием дома обустраивается подушка из песка и щебня, которую необходимо тщательно утрамбовать. Далее проводится обязательная гидроизоляция фундамента, достаточно использовать такие материалы как рубероид или пленка. Если строительство дома проходит в условиях климата с низкими температурами, то поверх гидроизоляции укладывают утеплитель из пенопласта. Такое же утепление необходимо выполнить и со всех боковых сторон. Правильное утепление и гидроизоляция обеспечат максимальную защиту фундаментного строения от промерзания в зимний период.

Толщина плитного фундамента будет изменяться в зависимости от правильного проведения армирования, так как с помощью ребристой арматуры можно получить более жесткую и прочную конструкцию. В отличие от ленточного фундамента ребристую арматуру укладывают как вдоль, так и поперек всего основания. Это объясняется тем, что плитный фундамент испытывает продольные и поперечные нагрузки. Арматура укладывается в два слоя в верхней и нижней части основания. В последнюю очередь производят заливку бетоном. Целесообразно брать марку бетонной смеси не ниже М 300.

Таким образом, учитывая все факторы, можно определить оптимальную толщину плитного фундамента, сведя к минимуму расход строительных материалов и трудозатраты на его возведение.

Стоимость плитного фундамента

№	Тип фундамента	Единица измерения	Стоимость в рублях
1	Монолитная плита	м²	4700

Полезная информация о плитном фундаменте

Фундамент монолитная плита расчет толщины

15.10.2014 09:03

Фундамент «Монолитная плита» представляет собой железобетонную конструкцию, которая укладывается под весь дом. Такой тип основания имеет наибольшую опорную твердость, потому подходит для строительства домов различной этажности.

Такой тип фундамента можно применять даже на весьма неустойчивых грунтах, и он выдержит напряжение. В случае сезонного перемещения грунта двигается и вся плита, потому иногда её называют «плавающей». Дом, построенный на таком фундаменте, перемещается полностью, что позволяет избежать его перекосов. Зрительно эффект передвижения дома

не заметно, если вы не специалист в области геодезии и строительства.

Толщина монолитной плиты может быть от 10 сантиметров, в зависимости от того какое здание планируется на ней строить. Как основу под такой фундамент обычно берут песчано-гравийную смесь, далее прокладывается гидроизоляция.

Следующим этапом строительства такого фундамента можно считать установку арматурного каркаса. Обычно он состоит из сеток двух уровней нижней и верхней сетки, которые тесно связаны между собой. Толщина арматуры для армирования фундамента должна быть не менее 12 сантиметров и не более 16 см. Рекомендуется использовать ребристую арматуру.

Толщина монолитной плиты фундамента для двухэтажного дома составляет в большинстве случаев 40 сантиметров и более в зависимости от конфигурации здания. Фундамент дома из цельной плиты имеет большую жесткость, чем из нескольких плит, потому используется наиболее чаще.

К преимуществам использования монолитной плиты стоит отнести:

— наличие пространственного армирования и большая площадь цельного фундамента. Такая технология возведения фундамента приемлема на неустойчивой почве и является прекрасной основой под здания разного типа;

— сравнительно доступная стоимость возведения и монтажа фундамента. В процессе работы над основанием дома не требуется дорогостоящее оборудование, бетон выгружается просто из бетоносмесителей;

— большая площадь соприкосновения с грунтом обеспечивает прекрасную жесткость поверхности и устойчивость зданий;

— общая платформа не подвергается локальной деформации, что дает возможность предотвратить трещины в стенах дома, которые могут возникнуть в процессе сезонного движения грунта. Зимой в таком фундаменте не бывает ни трещин, ни изгибов, потому как плита двигается вместе с грунтом;

— монолитную плиту можно использовать в качестве чернового пола для цокольных этажей. Такое решение значительно экономит средства, потому как не требуется отдельных плит в работе над перекрытиями;

— фундамент подобного типа допускает строительство на грунтах, которые называются «сложными». При этом не требуется дорогостоящих землеройных работ. Монолитная плита дает возможность сэкономить время и бюджетные деньги при строительстве в зимний период, на участке с повышенным уровнем грунтовых вод.

Где можно использовать фундамент «Монолитная плита»? Если сравнивать этот тип основания со свайным фундаментом и другими видами основ, то монолитная плита актуальна:

— при строительстве зданий на грунте сложного типа;

— возведение зданий без подвала;

— строительство помещений без высокого цокольного этажа;

— строительство зданий, где требуется повышенная тепло или гидроизоляция;

— строительство в условиях мерзлого грунта.

Каким параметрам качества должен отвечать фундамент?

Основание подобного типа используется для строительства зданий разного назначения по всей стране. Но, предъявленные к нему требования едины:

— для фундамента используется бетон не ниже марки М-300;

— коэффициент водонепроницаемости должен быть примерно W-8;

— показатель подвижности плиты не менее П-3;

— устойчивость к перепадам температур;

— при строительстве на участках с повышенной влажностью, обязательно использование сульфат стойкого бетона;

— при обустройстве гидроизоляции, используется сульфат -полимерные материалы.

Фундамент «Монолитная плита» считается одним из самых популярных типов основания под здания различной этажности. Такой фундамент выдерживает нагрузки высокого класса, устойчив к влиянию окружающей среды, прост в монтаже. Именно на нем построенные большинство зданий в стране.

Вашему вниманию предлагается стоимость работ по установке широкоиспользуемых типов фундаментов, устанавливаемых в Санкт — Петербурге и Ленобласти:

Статья подготовлена компанией АСК Эгида, которая выполняет строительство домов из бревна и оказывает широкий спектр строительных услуг на рынке загородного домостроения.

Фундамент плита толщина расчет

Важность фундамента сложно переоценить. От толщины опоры любого здания зависит его устойчивость и срок службы. Любому проекту застройки должен предшествовать этап проектирования, когда учитываются все условия участка: тип почвы, климатические особенности, ландшафт и другие нюансы. Обязательно в расчете учитывается масса будущего дома. Вес двухэтажной постройки будет давить на фундамент с одной силой, масса же одноэтажного строения будет сильно отличаться. Именно несущая нагрузка фундамента выступает ключевым критерием при определении толщины монолитной плиты.

Особенности монолитной фундаментной конструкции

Суммарный вес двухэтажного дома можно назвать весьма существенным, поэтому опора его должна быть надежной и крепкой. Монолитная плита позволит равномерно распределить всю массу постройки, а ее строительство доступно даже начинающему строителю. Любому проекту обязательно должен предшествовать грамотный расчет нагрузки.

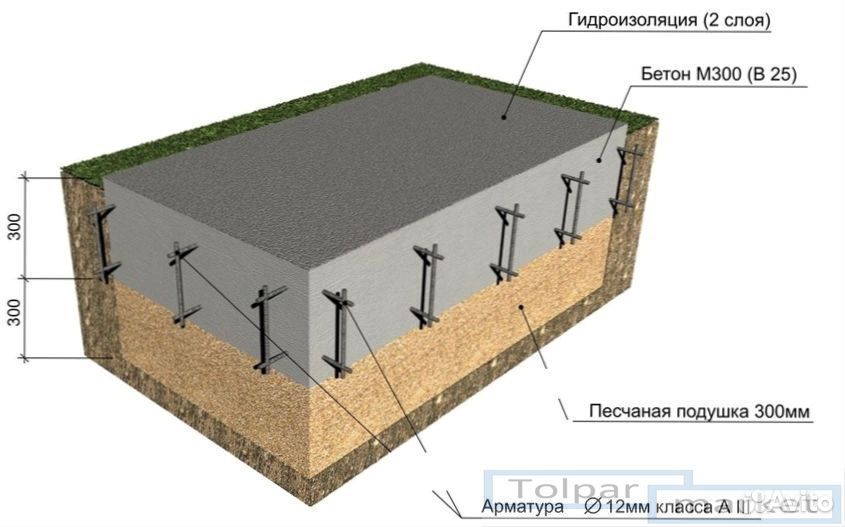

Плитное основание в разрезе

Альтернативой монолитному плитному фундаменту является конструкция из железобетонных блоков, которые дополнительно армируют прутками для усиления прочности. Однако, монолитный тип опоры более популярен у частных застройщиков по причине несложного монтажа и доступности основных компонентов.

Плита может иметь небольшое или сильное заглубление, зависит этот показатель от этажности будущего дома. Мелкозаглубленный монолитный фундамент имеет 60-см заглубление. Но здесь есть существенное замечание: касается это утверждение лишь идеальных по своей структуре грунтов. Иногда специфика почвы заставляет мастера даже под баню устраивать прочный фундамент, глубоко уходящий вглубь грунта.

Резюме: устройство монолитной плиты избавляет владельцев недвижимости от возможных проблем с замерзанием почвы, подтоплением и нестабильностью грунтовой структуры.

Как рассчитать толщину фундаментной плиты

Чтобы правильно выполнить расчет толщины плиты, необходимо располагать следующими данными:

предельная точка промерзания почвы;
структура грунта;
глубина залегания подземных вод.

Самый простой расчет заглубления фундамента – к точке промерзания прибавляется 60 см. Актуальность монолитной плиты в рои опоры дома возрастает на пучинистых и часто подтопляемых грунтах. Технология строительства такого фундамента по вложенным средствам существенно отличается от возведения столбчатого или ленточного основания.

Армирование монолитной плиты – обязательный этап фундаментных работ

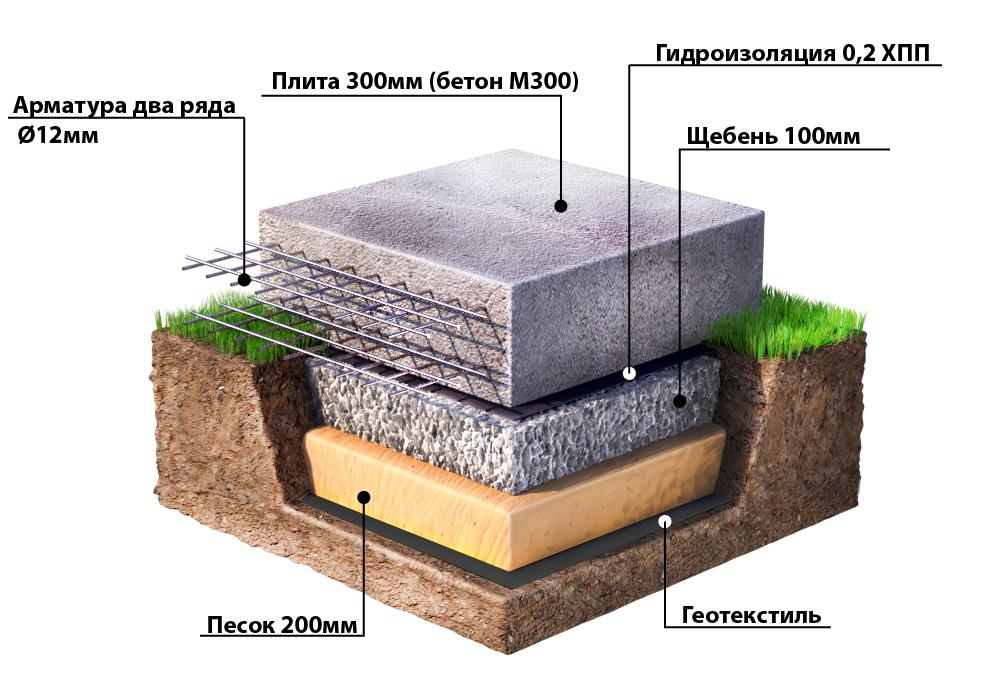

Конструкция фундаментной плиты дома собирается по типу пирога:

1) две сетки из арматуры закладываются на 7-см удалении;

2) поверх, снизу и между сетками устраивается слой из бетона, по бокам армирующего каркаса отступается до 5-ти см;

3) диаметр сечения арматурных прутьев должен превышать 120 мм.

Базовая толщина монолитной фундаментной плиты, исходя из вышеприведенных правил, равна 21,8 см.

Основные преимущества плитного основания

Монолитная технология фундаментного строительства обладает рядом преимуществ:

платформа одно- или двухэтажного дома слабо подвержена деформации, естественной усадке и прочим негативны фактора внешней среды;
толщина фундамента прочно защищает первый этаж от подтопления, поэтому допускается возможность устройства дополнительного цокольного этажа;
сложность строительства доступна даже начинающему мастеру, главное – правильно произвести расчет суммарной нагрузки на опору дома.

Устройство подушки под плитный фундамент

Расчет необходимо выполнять не только для монолитной плиты, но и для подушки под нее. Самый безопасный с точки зрения профессиональных строителей – песчаный тип почвы, он менее всего подвержен деформациям.

Пучинистые, глинистые почвы с близко подходящими к поверхности земли водами сильно подвергаются не только подтоплению, но и морозному пучению. Разница в уровне расположения фундамента летом можно отличаться от аналогичного параметра весной или осенью до 15 см.

Если первоначальный расчет толщины опоры дома выполнен некорректно, то плита может и не справиться с сезонными нагрузками. Самое страшное, что может произойти – трещина основания и перекос всего здания.

Внешний вид плитной фундаментной конструкции

В чем заключается задача песчаной подушки под плитой? Она мягко распределяет вес здания и препятствует проникновению излишней влажности к плите. В среднем толщина подложки из песка составляет от 200 до 600 мм. Грунт под подушку подготавливается следующим образом:

технология устройства песчаного слоя предполагает использование крупнофракционного песка без мусора и посторонних включений;
предотвратить смешивание материала подушки с грунтом можно прокладкой геотекстиля;
песчаная прослойка обязательно увлажняется и уплотняется до ровного основания;
когда данные работы завершены, можно переходить к строительству бетонной плиты.

Некоторые секреты строительства

Фундамент двухэтажного дома нуждается в обязательной защите от влаги, для чего проводится серия гидроизоляционных процедур. Неграмотное строительство визуально определяется после первой зимы эксплуатации здания. Если расчет нагрузки выполнен с ошибками или фундамент не имеет гидроизоляции, основание здания может «повести» со всеми известными печальными последствиями.

При отсутствии навыков в строительной области и знаний геофизических характеристик грунтов необходимо обращаться к профессионалам, которые не бескорыстно помогут составить проект застройки и буду нести ответственность за исходные данные.

Монолитная фундаментная плита — какая должная быть толщина, как выполнить расчет | StroykaBlizko.ru

Привычный и недорогой в исполнении ленточный фундамент не всегда получается реализовать на конкретном объекте строительства. Обычно это происходит из-за подвижности грунта, его склонности к морозному пучению. Вариант закладывания углубленной ленты с опущением подошвы ниже уровня промерзания грунта приводит к серьезному удорожанию проекта, усложнению работ.

Альтернативой выступает монолитный фундамент. Он идеально подходит для массивных сооружений, особенно, если они возводятся на неустойчивых подвижных грунтах. На первом этапе очень важно правильно выполнить расчет толщины плитного фундамента.

Основные элементы монолитной плиты

Монолитная плита g66623sc

Такой тип фундамента имеет и другое название — плавающий.

В результате удается снизить удельное давление до предела. Плита словно плавает по поверхности, колеблясь, повторяя движения слоев почвы. При этом не происходит осадка фундамента.

Основные части монолитной плиты:

подушка из песка и щебня. Глубина залегания подушки — показатель индивидуальный. Зависит от климата региона, характеристик грунта;
основание. Здесь необходимы расчеты: минимальная толщина, расстояние между ячейками армирующего каркаса (общее количество — две). Также зависит от марки используемого бетона, толщины арматурного прутка, шаг, количество прутьев, тип строительного материала для возведения коробки, общая нагрузка с крышей.

Воспользоваться всеми преимуществами данного типа основания получится только в том случае, если толщина монолитной плиты будет соответствовать параметрам постройки, реальным условиям эксплуатации здания, требованиям, которые предъявляются для грунта на данном участке.

Толщина монолитной плиты фундамента

При составлении проектной документации должна быть учтена масса будущего строения. Показатели давления, создаваемые двухэтажным домом, во много раз превзойдут те, которые создаст одноэтажный.

Преимущества монолитного фундамента

Как правило, в нашей стране предпочитают строить дома выше одного этажа. Суммарный вес такого строения можно назвать очень большим, поэтому толщина фундаментной плиты для двухэтажного дома должна иметь прочностный запас. Это позволит равномерно распределить нагрузку, создаваемую даже самым тяжелым строением, а обустройство плиты не вызовет особых проблем даже у начинающего строителя.

Можно выбрать:

мелкозаглубленный вариант — зависит от этажности дома (заглубление до 60 см). Ограничение — малоподвижные, малопучинистые грунты;
сильнозаглубленная монолитная плита — подходит для 2-3 этажных домов, для подвижных, подтопляемых, пучинистых грунтов.

Определение нагрузки на основание

Нагрузка, создаваемая строением — самый важный показатель при расчете такого показателя, как «минимальная толщина фундаментной плиты».

Помимо геологических изысканий, которые выполняются специалистами, необходимо будет определить:

тип строительного материала, из которого планируется возводить стены дома. Он должен быть известен еще на этапе проектирования. Стоит понимать, что толщина основания под дом из бетона, цементных, пеноблоков и подобного материала с железобетонными перекрытиями создаст существенную нагрузку на плиту. Особенно, если он будет двухэтажный. А вот деревянное строение (например, по каркасной технологии) с перекрытиями из дерева будет гораздо легче. Соответственно, фундаментная плита под дом будет гораздо тоньше. Это позволит существенно сэкономить на материалах;
динамические и статнагрузки. К последним относят нагрузку, создаваемую стенами, крышей строения, всем тем, что планируется разместить внутри дома. Динамические — нагрузки, которые имеют свойство возрастать и убывать. То есть они непостоянны и могут зависеть от ряда обстоятельств. Например, сезонные — снеговая нагрузка на крышу;
марку бетона.

Как рассчитать толщину фундаментной плиты

Мелочей при устройстве монолитной плиты нет. Все элементы и этапы важно выполнить правильно. Тогда основание будет крепким, а дом не будет осаживаться, давать трещины и разрушаться.

Песчаная подушка

Подушка под фундамент g66623sc

Прежде, чем приступать к расчетам толщины плиты, необходимо вычислить параметра песчаной подушки. Она выступает в качестве основания для бетона. Допустимые показатели для такого типа фундаментного основания — от 20 до 60 см. Используемый материал — мелкозернистый песок.

Однородность песка, из которого выполняют подушку, важна. Подушку не просто отсыпают до нужного уровня, но тщательно трамбуют и выравнивают. Рекомендуется использовать для этих целей механизированный способ — виброплиту. В процессе трамбования необходимо поливать песок водой. При намокании он становится более податливым, гораздо лучше уплотняется.

Верхний слой песчаной подушки — щебень. Достаточно будет насыпать 5-10 см среднезернистого камня. Щебень уплотняют, выравнивают. В конечном итоге должна получиться подушка — утрамбованная и ровная (по нивелиру).

Подушка под фундамент g66623sc

Выбор глубины:

если недалеко от поверхности пролегают грунтовые воды — не менее 60 см;
при глубоком пролегании вод и плотном грунте — 20 см.

Арматура

Армирование монолитной плиты g66623sc

Арматурный каркас находится внутри монолитной плиты. Необходимо будет определить не только общую длину, но и допустимый диаметр, минимальный шаг между прутками, возможность применения сетки.

Рекомендации:

вязать арматуру в два слоя;
первый слой должен проходить на высоте от 5 см от песчаной подушки;
второй слой — ниже самой высокой точки будущей монолитной плиты на 5 см;
шаг — не более 50 мм;
для связывания сетки использовать вязальную проволоку — она позволит арматурному каркасу «гулять» в период пучения грунта. Это сведет к минимуму риск разрыва.

Расчет толщины плиты

Точный расчет толщины плитного фундамента необходим не только для того, чтобы он мог выдержать строение, но и для того, чтобы определить объем бетона. Чтобы понять, какой объем понадобится для заливки нужно толщину основания умножить на площадь подошвы.

Принцип расчета

На тематических форумах присутствует общая информация о возможной толщине плитного фундамента — от 150 до 300 мм. При этом отмечается, что для хозяйственных построек толщина может уменьшаться до 100 мм, а для массивных увеличиваться — 350-450 мм.

Рекомендуется ориентироваться на показатели:

легкие бытовые помещения — 10-15 см;
каркасные, одноэтажные деревянные или из газоблока дома — 20-30 см;
двухэтажные брусовые, бревенчатые строение, кирпичные и газосиликатные дома в один этаж — 25-35 см;
каменные дома в 2-3 этажа — 40 см.

При использовании таких показателей, заливке качественным бетоном марки М300, армирующей сетке с частым шагом запас прочности конструктива очень высокий. Многие начинающие строители не понимают необходимость дополнительных расчетов. Здесь в дело вступает уже другое преимущество монолитной плиты. Конечно, она выдержит нагрузку, но будет ли основание «плавать».

Пример расчета

Габариты фундаментной плиты для двухэтажного дома — 10х10 метров. Шаг армирующего каркаса — 20 см, два слоя прутков (d=14). Вертикальные стержни d=8 мм. Бетон для заливки марки М250, толщина плиты 25 см. Считаем:

Площадь фундамента — 10 м х 10 м=100 м2.
Кубатура бетона — 100 м2 х 0,25 м = 25 м3.
Расчет необходимого количества арматуры (учитываем защитный слой плиты) — 10000 мм — 60 мм = 9940 мм (длина прутка). У нас шаг равен 20 см, исходя из этого проводим вычисление количества прутков для 1 направления (9940/200 = чуть меньше 50 штук). Теперь нужно подсчитать сколько штук необходимо на две стороны (50 х 2 = 100 штук). А затем на два слоя плиты (100 х 2 = 200 штук).
Вычисляем общую длину — 200 х 9,94 м = 1988 метра. Для справки: масса одного метра арматуры d14 равна 1.2 кг. Вычисляем массу всего рабочего армирования — 1988 х 1,2 = 2385,6 кг.
Теперь переходим к вертикальному слою — разница в диаметре 6 см (14 см — 8 см). Разница с толщиной плиты равно 19 см (25 см — 6 см защитный слой). Здесь шаг будет 40 см, значит количество прутков — 25 шт. Понадобится 625 единиц (25 х 25). Отсюда масса — 625 х 0,19м х 0,395кг = 46,9 кг.
Для расчета гидроизоляционного слоя берем размеры самой плиты и добавляем небольшой запас — 105 м2.
Песчаная подушка — перемножаем длину и высоту подушки, учитывая необходимость выхода за пределы 10 см со всех сторон. Расчет: 10,1х10,1х0,5=51,05 м3 песка.

Монолитный фундамент имеет много преимуществ — универсальный, легковозводимый, позволят строить дома из тяжелых материалов более 1 этажа, отлично себя «чувствует» на подвижных грунтах. Чтобы избежать проблем, необходимо соблюдать рекомендации по армированию, и правильно применить показатели толщины монолитной плитной основы. Такой фундамент выдержит все вертикальные сезонные деформации почвы, не треснет, не осядет.

Толщина фундамента плита монолитная. Калькулятор расчета оптимальной толщины монолитной фундаментной плиты

Плитный фундамент расчет толщины — подробная инструкция, схемы

Постройка загородного дома начинается с выбора типа фундамента. Для большого загородного дома идеально выполнение основания из монолитной плиты. Важно помнить, что такой фундамент, как плита требует обязательно выполнить расчет толщины.

Причина необходимости выполнения расчет толщины фундаментной плиты

Большой выбор разных видов фундамента для строительства зданий помогает выбрать оптимальный вариант для будущего строения любого размера, возводимого на различных типах почв.

Самым надежным из них является плитный фундамент, являющийся идеальным для создания многоэтажных строений и проведения работ на неустойчивых почвах. При выполнении основания для дома этого типа потребуется учитывать такой фактор, как толщина фундаментной плиты.

Толщина монолитной плиты рассчитывается вне зависимости от вида этого типа основания для здания. При строительстве может использоваться:

Использование изготовленных в промышленных условиях блоков и плит.
Самостоятельная заливка монолитного основания для будущего здания, требующая умение использовать калькулятор и самостоятельно выполнить расчет количества материалов, которые будут использоваться. Какой толщины будут плиты фундамента, какое потребуется количество арматуры и какой тип бетона оптимально использовать.

Какие элементы входят в состав плиточного монолитного фундамента?

Калькулятор может выполнить для такого основания, как плитный фундамент, расчет толщины. Перед началом работ потребуется учесть также основные элементы, которые входят в состав монолитного фундамента:

Выполнение подушки, тип которой определяют с учетом глубины промерзания почвы, её типа, глубины расположения подземных вод.
Выполнение основания с учетом необходимости использования двух арматурных сеток.

Как выполнить расчет фундамента?

Определяя, какая будет толщина монолитной плиты для создания будущего фундамента, первым шагом станет определение параметров песчаной подушки. Её создание является обязательной частью создания плитного фундамента. Именно песчаная подушка защитит плиты от негативного воздействия влаги или грунтовых вод. Кроме того, с годами подушка из песка утрамбовывается под тяжестью строения, создавая крепкий и надежный почвенный слой.

В зависимости от глубины промерзания почву и высоты расположения грунтовых вод, высота подушки может варьироваться от 15 до 80 сантиметров.
Во время укладки, подушку обязательно утрамбовывают и проливают для усадки
Поверх песка может насыпаться слой мелкого щебня от 5 до 10 сантиметров.

Далее, потребуется провести расчет толщины плитного фундамента с учетом количества железобетонной арматуры, используемой для проведения армирования бетона. После этого наступает этап выполнения расчета плиты, с учетом, что минимальная толщина должна быть 150 мм.

Чем выше уровень промерзания грунта, тем больше должна быть толщина фундаментной плиты. Чтобы примерно определить какая должна быть толщина, также потребуется учитывать необходимость обязательного покрытия бетоном обоих слоев сетки арматуры минимум на 50 мм.

При проектировании долговечного монолитного фундамента толщина плиты также определяется с учетом значений постоянных нагрузок, таких, как стены, перекрытия и кровля. Также учитывается потенциальная нагрузка, в том числе вес мебели и людей, снежный покров зимой и другие подобные факторы.

Порядок определения постоянной нагрузки

Действующие СНИП определяют, что толщина монолитного фундамента с учетом постоянной нагрузки рассчитывается в зависимости от грунта:
Определяя, как рассчитать толщину при строительстве здания на песчаных грунтах, вес плиты не учитывают
При работах на глинистых основаниях показатель массы нужно разделить на 2
Расчет толщины плитного фундамента при проведении строительства на плывучих основаниях заводится в расчет полностью
Коэффициенты, которые используются при выполнении расчетом для дома, могут быть взяты из «Руководства по проектированию каркасных строений и сооружений башенного типа».
Они представлены в разделе «Нагрузки и воздействия». Минимальный коэффициент надежности соответствует металлическим конструкциям и составляет 1,03. Бетонные и железобетонные конструкции, стяжки, изоляционные слои имеют максимальный коэффициент, составляющий 1,3.

Как определяются временные нагрузки?

Любой пример расчета временных нагрузок включает большое количество параметров. Для расчета плитного фундамента эти вычисления основываются на разделе «Нагрузки и воздействия», указанного выше «Руководства». В этом документе, например, коэффициент снеге определяется показателем 1,4.

Предлагается заранее рассчитанная нагрузка от предметов мебели. Этот параметр имеет коэффициент надежности. Принимается усредненный показатель нагрузки от предметов мебели в 150 кг/м2.

Усредненные показатели толщины фундаментной плиты

Строительная документация предлагает усредненные показатели толщины фундаментной плиты:

Небольшие постройки, бытовые или летние домики, веранды, могут иметь в своем основании плиты с одним рядом сетчатого армирования высотой 100-150 мм.
Каркасные или газобетонные жилые дома могут иметь в своем основании плиты 200-250 с объемным армированием в два ряда.
При строительстве дома из бруса, бревен, кирпича, бетона с массивными перекрытиями рекомендовано использование плит в 250-300 мм с объемным армированием в два ряда.

Толщина должна быть дополнительно увеличена при проведении строительства на плавучих или болотистых грунтах. А также может увеличиваться диаметр используемых прутов арматуры.

Для легких строений их диаметр начинается от 10 мм и при строительстве массивных домов на неустойчивых почвах этот показатель может составлять до 16 мм. Возможно использование стержней разного диаметра. Это дополнительно повышает надежность и долговечность выполняемого строительства. При выборе использования стержней разного диаметра, вниз кладутся те, что имеют больший показатель.

Шаг арматуры выбирается в зависимости от того, какова будет толщина плиты фундамента будущего дома, для вертикального армирования от 8 мм. Размер ячейки сетки может быть от 10 см.

Глубина размещения

Как плавило, плиточная основа будущего дома закладывает на небольшой глубине. Если строительство не предполагает создания подвала или подземного этажа, плиту нужно заливать вровень с поверхностью земли.

При создании подвала или подземного этажа, глубина размещения плиты определяется размерами этого помещения и его высотой.

Глубина котлована определяется самостоятельно и выполняется достаточно просто. Для этого потребуется самостоятельно подсчитать количество слоев:

Слой геотекстиля, размещаемый первым ярусом при проведении строительства на илистых грунтах, в ином случае такой слой не требуется.
Песчаная подушка.
Слой бетонного основания, формирующий ровную поверхность для укладки геотектиля, может не укладываться в случае, когда выполняется строительство небольших по площади жилых домов.
Слой гидроизоляции в два слоя, поперек и вдоль.

В типовых случаях глубина котлована для укладки всех слоев рассчитывается с учетом суммарной толщины всех слоев до 750 мм.

Все расчеты лучше всего произвести перед началом проведения строительства. Это упростит успешное выполнение всех этапов дальнейших работ.

rumydom.ru

Расчет толщины для плитного фундамента: пошаговая инструкция, примеры

Плитный фундамент представляет собой сплошную железобетонную конструкцию, размещаемую под всей площадью здания и равномерно воспринимающей все возможные весовые нагрузки. Стандартная схема включает дренаж из утрамбованного песка и щебня, плиту из качественного раствора с объемным армированием и гидроизоляцию, в особо сложных условиях основание утепляют. Главным требованием технологии заложения является выбор правильной толщины этих слоев, точное значение определяет расчет. Исходными данными служат параметры грунта, тип и вес постройки, в ходе вычислений важно соблюдать все нормы проектных стандартов.

Оглавление:

От чего зависит толщина основы?
Пример расчета фундамента
Что нужно учесть?

Факторы, влияющие на толщину плитного фундамента

Этот тип основания относится к «плавающим», т.е. способным воспринимать и равномерно перераспределять нагрузки. В частных постройках толщина варьируется от 15 до 35 см, изменение в меньшую сторону не допускается по причине риска раскола плиты под воздействием собственного веса здания, в большую – из-за экономической нецелесообразности, увеличения общей массы и потери подвижности. Главным критерием влияния служит тяжесть конструкций, при использовании кирпича или плотных стройматериалов высота плитного фундамента возрастает на 5-10 см в сравнении с домами с газобетонными или каркасными стенами.

Вторым учитываемым фактором идут размеры будущей постройки. Следует помнить, что все фундаменты выдерживают не только нагрузку на сжатие, но и на изгиб, экстремум приходит на середину. Чем больше длина наружных стен, тем выше риск раскалывания монолитной плиты. Частично эта проблема решается увеличением числа внутренних перегородок с несущими способностями, но для полного исключения риска приходится наращивать толщину самого фундамента. Как следствие, при строительстве на узких участках составление проекта и выбор основания лучше доверить специалистам.

Помимо веса и типа здания при расчете фундаментной плиты (в том числе для проверки ее целесообразности) учитываются особенности грунта: глубина промерзания, несущие способности, однородность и уровень подземных вод. При высокой плотности слоев подбирается мелкозаглубленный вариант, в этом случае для его заложения достаточно вынуть около 50-70 см земли, единственным недостатком такого исполнения является отсутствие подвала. На неустойчивых грунтах фундаментная плита размещается ниже глубины промерзания на 60 см, тогда увеличивается вес постройки и на конструкцию действуют повышенные нагрузки.

Интенсивность влияния подземных вод учитывается при подборе марки бетона, материалов гидроизоляции и толщины дренажной подушки, при значительных рисках подтапливания целесообразно выбрать другой тип основания или провести его утепление влагостойкими материалами.

Последовательность и пример расчета

В ходе вычислений придерживаются следующей схемы:

1. Проводится анализ геологического состояния участка, в зависимости от его типа из таблиц выбирается величина оптимального удельного давления на грунт для плитных фундаментов. Также на этом этапе определяется требуемая глубина заложения основания. При строительстве на супесях и твердых глинах стоит провести сравнение с другими типами, воздействие морозного пучения на них будет максимальным, что приводит к необходимости значительного увеличения толщины плиты.

2. Рассчитываются все весовые нагрузки. Удельный вес любого стройматериала несложно найти в таблицах, исходя из размеров стен, кровли и перекрытий находится масса самого здания. К полученному значению прибавляется средняя нагрузка снежного покрова, выбираемая согласно региону проживания и углу наклона кровли (на скатных крышах свыше 60° она принимается равной нулю). Также обязательно учитывается эксплуатационная (полезная) нагрузка, в среднем для цокольных и межэтажных перекрытий она составляет 210 кг/см2, жилых чердаков – 105. Этот показатель рассчитывают для каждого этажа, по окончании они все суммируются.

3. Определяется площадь монолитной плиты (длина дома умножается на ширину) и величина удельной нагрузки на 1 м2 грунта (общие весовые делятся на полученное значение).

4. Находится оптимальный объем фундамента (путем деления на средний удельный вес армированного бетона – 2500 кг/м3) и его предварительная толщина. Показатель округляют до 5 см в ближайшую сторону.

5. Далее расчет плитного фундамента повторяют с учетом полученного веса основания, его прибавляют к общим весовым нагрузкам. Величину удельного давления на грунт (п.3 выше) сравнивают с оптимальным для данного участка, его допустимое отклонение – ±25 %.

6. Исходя из ожидаемых нагрузок находится марка бетона для заливки, с учетом толщины составляется схема армирования: подбираются диаметр прутьев и частота их расположения.

При отклонении расчетной толщины такой плиты от рекомендуемого диапазона (15-35 см) рассматриваются другие типы фундаментов или варианты ее усиления (ребрами жесткости или сваями). Составление проекта в последнем случае безоговорочно доверяется специалистам. В качестве примера представлен простой расчет двухэтажного дома из газобетона D600 8×8 м высотой в 6,5 м, с монолитным ж/б межэтажном и деревянным чердачном перекрытиях, кровлей из металлочерепицы при строительстве на пластичных глинах (оптимальная нагрузка для такого типа – 0,25кг/см2). Тип плиты – мелкое заложение, цокольное перекрытие отсутствует.

При толщине стен в 40 см объем коробки – 166,4 м3, с учетом удельного веса блоков в 180 кг/м3 ее масса равняется 29952 кг. При площади межэтажного перекрытия в 60 м2 оно весит 30000 кг, чердачного в 64 м2 – 9600. Удельный вес кровли – 30 кг/м3, общий согласно данным проекта: 30×84=2520 кг. Величина полезной нагрузки первого, второго этажей и чердака: 64×210+60×210+64×105=32760 кг. Масса снежного покрова для среднего региона РФ принимается равной 100 кг/м2, в данном случае общее значение: 84×100=8400 кг. В сумме весовые нагрузки достигают: 113232 кг.

Удельная нагрузка на 1 м2 грунта – 113232/64=1770кг/м2= 0,177 кг/см2. Разница между оптимальным равняется 0,25-0,177=0,073, требуемая масса монолитной плиты – 46720 кг. Объем – 46720/2500=18,688 м3, толщина – 0,292 м или 30 см, что соответствует норме. Поверка показывает, что при ее весе в 48000 кг и общем здания (113232+48000) =161232 кг, нагрузка на грунт – 0,252 кг/см2. Это отклонение минимальное, все требования соблюдены, расчет необходимой толщины считается завершенным. Далее с помощью онлайн-калькуляторов несложно составить схему армирования, подобрать диаметр продольных и вертикальных прутьев и определить количество стройматериалов.

Что следует учесть при возведении основания данного типа?

Помимо вышеперечисленных условий плитный фундамент требует соблюдения строительных стандартов, в частности, при выборе марки бетона и арматуры и расчете дренажной системы. Наличие подушки обязательно, этот слой защищает основу от подвижек грунта и влаги. Ее толщина зависит от веса и назначения здания, в идеале проводится ее расчет. Минимум для легких щитовых построек – 15 см, 25 – для гаражей, под дома из кирпича засыпается и уплотняется от 20 см щебня и 25-30 песка. Чем выше риск подтапливания, тем надежнее нужна дренажная система, при необходимости по периметру закладываются водоотводные трубы.

Фундамент-монолитная плита для жилых домов усиливается как минимум двумя продольными сетками арматуры диаметром в пределах 12-16 мм, поддерживаемыми вертикальными прутьями (от 6 мм и выше). Рекомендуемых шаг ячеек – от 20 до 30 мм. Соединения и стыки не свариваются, а обвязываются проволокой диаметром в 0,8-1,2 мм или пластиковыми хомутами. Минимальное отступление от края бетона составляет 5 мм, его нарушение приводит к коррозии и разрушению каркаса. С целью соблюдения этого требования под нижние ряды подкладывают специальные пластиковые стаканчики, сетки размещаются равноудаленно от центра и краев. Обязательным условиям является заливка бетона единым монолитом, с виброуплотнением и обеспечением правильных условий затвердевания.

stroitel-lab.ru

Калькулятор расчета оптимальной толщины монолитной фундаментной плиты

При ведении строительства на загородном участке иногда обстоятельства складываются таким образом, что оптимальным решением становится возведение фундамента в виде монолитной плиты. Это позволяет равномерно распределить нагрузку по большой площади, что особо важно на слабых, неустойчивых грунтах, где ленточная схема фундамента себя не оправдывает.

Калькулятор расчета оптимальной толщины монолитной фундаментной плиты

Даже при невысокой несущей способности грунта нет необходимости углубляться ниже уровня промерзания почвы – при правильном расчете и строительстве основание получается «плавающим», не боящимся сил морозного пучения. Но для этого размеры плиты должны соответствовать реальным условиям строительства – типу преобладающих грунтов на участке застройки и нагрузкам, которые будут выпадать на фундамент. Калькулятор расчета оптимальной толщины монолитной фундаментной плиты поможет определиться с одним их ключевых параметров, а иногда – даже оценить целесообразность применения подобного типа основания.

Работа с калькулятором требует определенных пояснений. Они будут приведены ниже, в соответствующем разделе.

Содержание статьи

Калькулятор расчета оптимальной толщины монолитной фундаментной плиты

Укажите запрашиваемые значения и нажмите «Рассчитать рекомендуемую толщину монолитной плиты»

Тип грунта на участке затройки

Плотные пески мелкой или пылеватой фракцииПески мелкой или пылеватой фракции, средней плотностиСупеси, твердые и пластичныеСуглинки, твердые и пластичныеГлины твердой структурыГлины пластичные

Общая площадь рассчитываемой плиты фундамента, м²

СТЕНЫ ДОМА Площадь стен указывается суммарно, за вычетом оконных и дверных проемов. (Доступно введение двух вариантов, например, для несущих внешних и внутренних стен. Если вариант не используется, оставьте значение площади по умолчанию — 0)

Стены, тип №1

Материал стен

— кирпичная кладка в полкирпича (120 мм)- кирпичная кладка в 1 кирпич (250 мм)- кирпичная кладка в 1.5 кирпича (380 мм)- кирпичная кладка в 2 кирпича (500 мм)- стены из газосиликатных блоков марки D600, толщина 300 мм- бревенчатый сруб, диаметр 240 мм- стены из бруса, толщина 150 мм- каркасные стены с утеплением, толщина 150 мм

Площадь стен, м²

Стены, тип №2

Материал стен

Площадь стен, м²

ПЕРЕКРЫТИЯ Если в перекрытии есть проем, например, для межэтажной лестницы, то его следует исключить из общей площади (Доступно введение двух вариантов, например, для межэтажного и чердачного перекрытия. Если вариант не используется, оставьте значение площади по умолчанию — 0)

Перекрытие, тип №1 (межэтажное)

Тип перекрытия

— перекрытие межэтажное или цокольное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная

Площадь перекрытия, м²

Перекрытие, тип №2 (чердачное)

Тип перекрытия

— перекрытие чердачное по деревянным балкам с утеплителем плотностью до 200 кг/м³- плита перекрытия пустотная- плита перекрытия монолитная

Площадь перекрытия, м²

СТРОПИЛЬНАЯ СИСТЕМА И КРОВЛЯ При выборе типа кровли автоматически будет учитываться и средний вес стропильной системы с обрешеткой. Одновременно к весу крыши будет добавлено ориентировочное значение снеговой нагрузки, в зависимости от региона строительства и крутизны скатов

Общая площадь кровли, м²

Тип кровли

— листовая сталь, профнастил, металлочерепица- мягкая полимер-битумная кровля в два слоя- абесто-цементный шифер- керамическая черепица

Зона по уровню снеговой нагрузки (по карте-схеме)

IIIIIIIVVVIVII

На чем строится и как проводится расчет

Перед началом строительства обязательно проводится анализ грунтов, на которые будет опираться плита, чтобы оценить их несущую способность. Этот параметр выражается в килограммах на квадратный сантиметр, и значения несложно найти в таблицах СНиП.

Казалось бы, можно рассчитать общую нагрузку и убедиться, что она не превышает указанных значений. Однако, такой расчёт не будет достаточно объективным. В данном случае правильнее будет исходить из оптимальной распределенной нагрузки на тот или иной грунт, просчитанной именно для плитных оснований. Теорией и практикой применения плитных фундаментов доказано, что если реальная нагрузка не будет отличаться от оптимальных значений более, чем на 20÷25 процентов, стабильность здания, возведенного на таком основании будет гарантирована. То есть, будут исключены две крайности:

— При слишком тяжёлой системе «плита + дом» (с учетом внешних и эксплуатационных нагрузок) сохраняется вероятность постепенного проседания здания в грунт.

— Слишком маленькая суммарная нагрузка – также недопустима, так как даже незначительные колебания грунта будут отражаться на стабильности постройки.

Расчет, заложенный в калькулятор, строится на том, что для начала определяется нагрузка, создаваемая зданием, без учета фундаментной плиты. Затем это значение сравнивается с оптимальным, и получившаяся разница будет перекрываться за счет массы монолитного основания. Зная плотность железобетона, несложно перевести массу в объем, а затем, с учётом площади плиты – прийти к ее оптимальной толщине.

Все табличные значения, необходимые для расчетов, уже внесены в программу.
Пользователю будет предложено указать тип грунтов на участке строительства.
Площадь будущей плиты должна приниматься с таким расчетом, что основание в обязательном порядке выходит за границы периметра здания как минимум на 300÷500 мм.
Далее, для расчета нагрузки, создаваемой зданием, вносятся его параметры:
Материал и общая площадь стен и перегородок за вычетом оконных и дверных проемов. Доступны два варианта ввода, например, для внешних несущих стен и для внутренних. Если один из вариантов не используется, площадь стены показывается как «0».
Материал и площадь перекрытий, также в двух возможных вариантах. Эксплуатационная нагрузка на перекрытия уже учтена алгоритмом расчета.
Площадь и тип кровельного покрытия. Нагрузка от стропильной системы и утеплителя – уже учтена в программе.
Крутизна скатов кровли необходима для корректного учета снеговой нагрузки. Кроме того, необходимо по карте схеме (она расположена ниже) определить номер зоны для своего региона.

Карта-схема распределения территории РФ на зоны по степени снеговой нагрузки

Предполагается, что у пользователя уже имеются планы или хотя бы начальные разработки по размерам и материалам будущей постройки. Необходимо будет рассчитать площади – это несложно, особенно если воспользоваться некоторыми советами.

Как быстро и точно рассчитать площадь?

С прямоугольником ни у кого проблем не возникает, но нередко более сложные конфигурации стен, пола или кровли ставят в тупик. Обратитесь к публикации нашего портала, посвященной именно расчётам площадей – там описана методика и приведены удобные калькуляторы.

Результат оптимальной толщины плиты будет выдан в метрах. И вот здесь необходимо сразу оценить его со следующих позиций.

Оптимальным будет значение от 0,2 до 0,3 метра – такой фундамент полностью оправдан во всех отношениях, то есть он обеспечивает стабильность постройки и выгоден экономически. Как правило, результат округляют до толщины, кратной 50 мм.
В том случае, если расчет показывает, что требуется плита толщиной более 0,35 м, то не исключено, что для столь легкого здания в имеющихся условиях будет более выгодным ленточный или даже столбчатый фундамент. Следует провести тщательный анализ различных вариантов, не менее надежных, но требующих меньших затрат.
Если результат меньше 150 мм, а иногда программа может выдать даже отрицательное значение, то планируемый к строительству дом – чрезмерно тяжелый для данных условий в сочетании с плитным фундаментом. Начинать самостоятельное его возведение, без проведения квалифицированных геологических изысканий и профессионального расчета – неблагоразумно, так как это может привести к весьма печальным последствиям.

Плитный фундамент – все «за» и «против»

Более подробно с вопросами, касающимися рекомендуемых случаев применения такого основания, проведения необходимых расчетов и практического строительства монолитного плитного фундамента читатель может познакомиться в специальной публикации нашего портала.

stroyday.ru

Толщина монолитной плиты фундамента для одноэтажного дома

Толщина плиты фундамента: преимущества и использование плитного фундамента

Фундамент – это очень важная часть дома, от которой зависит прочность и долговечность всей постройки в целом. Перед строительством здания проводится целый ряд подготовительных работ: анализ грунтов, расчет нагрузки здания и т. д. По результатам этих расчетов и определяется необходимый тип основания, а также его толщина.

Темой для данной статьи станет толщина монолитной плиты фундамента, а также другие параметры, на которые следует обратить внимание при проведении строительных работ.

На фото – плитный фундамент.

О монолитном фундаменте

Плитный фундамент бывает двух видов:

Монолитный. В данном случае, бетонная подушка заливается непосредственно на месте проведения работ. Таким образом получается цельное и наиболее прочное основание, которое используется в строительстве наиболее часто.
Сборный. когда плита собирается из железобетонных элементов. Очень часто при этом используются стеновые блоки, которые армируются уже на месте проведения работ путем укладывания арматурных прутков. Поверх таких плит устанавливается армирующая бетонная стяжка.

Итак, более подробно мы поговорим об особенностях монолитных плит.

О толщине монолитной плиты

На сегодняшний день существует два типа фундамента, где используется монолитная плита:

Ленточный фундамент – представляет собой монолитную ленту, которая располагается под всеми нагруженными элементами строения.

Мелкозаглубленное ленточное основание.

Основными преимуществами такого фундамента является относительная простота возведения и возможность обустройства подвального помещения.

Бывает двух типов:

Мелкозаглубленный. Предназначен для легких построек, таких как бани или деревянные дома. В таком случае достаточно заглубления всего 50-60 см. Этого вполне достаточно, чтобы обеспечить устойчивость легкой постройки.

Совет!Какой бы легкой ни была постройка, необходимо провести предварительный анализ грунтов, поскольку толщина фундаментной плиты во многом зависит и от качества основания.

Заглубленный. Используется для тяжелых зданий, преимущественно построенных из кирпича. К примеру, толщина ленточного фундамента для двухэтажного дома ввиду нагруженности конструкции является значительно большей, чем в случае с одноэтажным дачным домиком. Также является отличным вариантом для неустойчивых грунтов.

Для того, чтобы произвести расчет толщины фундаментной плиты, существует простая инструкция:

Сначала следует определить глубину промерзания грунтов. Это лучше всего доверить профессионалам, поскольку данная процедура требует использования специализированного оборудования.
Расчет осуществляется по следующей формуле: глубина промерзания грунтов + 600 мм.

Заглубленный ленточный фундамент.

Плитный фундамент. Поскольку данная конструкция заливается под всем периметром дома, то её цена является самой высокой. Поэтому используют такие основания только в крайних случаях, к примеру, в местах сильного пучения грунтов. Другое название фундамента – плавающий, то есть, при воздействии пучения он то приподнимается, то опускается, таким образом сдерживая нагрузку.

Поскольку такие основания являются довольно дорогостоящими, то толщина фундамента для двухэтажного дома должна учитывать баланс между экономией и необходимой прочностью.

При проведении подсчетов учитывается следующее:

Между двумя арматурными сетками должно быть расстояние около 70 мм.
Толщина защитного слоя, расположенного над верхней сеткой, составляет 50 мм.
Толщина поперечной и продольной арматуры для стандартных стержней 12 мм.
Чтобы осуществить расчет толщины плитного фундамента, суммируем: 70+50х2+12х4. Получаем 218 мм.

Совет!Чаще всего толщина плиты составляет от 20 до 30 мм.Оптимальным значением является 25 см, однако многое здесь зависит от состава грунтов и равномерности залегания пород.

Преимущества плитного фундамента

Структура плитного фундамента.

У данного вида оснований существует целый ряд достоинств, которые следует рассмотреть при проектировании дома.

Рассмотрим наиболее важные из них:

Простота монтажа своими руками.
Высокая несущая способность. На сегодняшний день это самый надежный вид основания, что обуславливается большой площадью соприкосновения с почвой.
Монолитная платформа не подвержена локальным деформациям, что сохраняет гарантированную целостность стен здания. Зимой в таких конструкциях не образуется выгибов и провалов, поскольку она равномерно поднимается и опускается.
Может использоваться в качестве черного пола цокольного этажа. Вам не придется использовать каких-либо дополнительных плит перекрытия на цокольном этаже, что позволяет значительно сэкономить средства.
Возможность использовать на наиболее сложных грунтах, поскольку при его обустройстве практически не проводятся земельные работы. Толщина фундаментной плиты под кирпичный дом значительно меньше, чем в случае с ленточным основанием.

Где используется монолитный фундамент

Монолитные основания используются в следующих ситуациях:

Если план здания не предусматривает наличие подвального помещения. При этом под плитой может быть организована отличная тепло- и гидроизоляция.
При осуществлении работ на сложных и неустойчивых грунтах.
В зданиях, где фундамент является основанием пола.

Теплоизоляция плитного основания.

В зонах с сильным промерзанием грунтов морозоустойчивость плитных конструкций приходится весьма кстати, и они могут стать превосходной альтернативой любой другой конструкции. При установке в регионах с сильным промерзанием почв, между грунтом и слоем бетона укладывается теплоизолятор.

В прошлом в качестве утеплителя для фундамента использовался плотный пенопласт, однако на сегодняшний день все чаще применяется экструдированный пенополистирол, который является более совершенным с технической точки зрения материалом. Пенополистирол не подвержен гниению, обладая при этом высокими прочностными показателями.

Создание фундамента происходит следующим образом:

В яму засыпается песчаная подушка.
Сверху на ней укладывается пенополистирол.
На пенополистирол укладывают гидроизоляционную мембрану.
Последним слоем идет фундаментная плита, при этом толщина плитного фундамента для дома из газобетона в регионах с суровым климатом должна быть не менее 30 см.

Бетон, залитый в опалубку.

Заключение

Как видите, толщина фундамента для дома из пеноблоков может быть различной в зависимости от нескольких факторов. Поэтому, если вы хотите построить действительно надежный и крепкий дом, то вам следует обратить свой внимание на множество нюансов, проведя тщательные подсчеты.

А видео в этой статье поможет визуализировать данную тему, смотрим!

Толщина плитного фундамента

При строительстве частного дома, люди часто задумываются о фундаменте. Как лучше сделать не дорогой, но все же безопасный и надёжный. При строительстве домов из легких материалов в принципе можно возвести винтовой фундамент. А вот кирпичные строения лучше устанавливать на надежные, несущие конструкции, такие как ленточный или плитный фундамент. Какова толщина плитного фундамента для дома вообще должна быть? Попробуем разобраться в тонкостях и нюансах.

Какова должна быть толщина плитного фундамента для дома?

Если обратится с таким вопросом в строительную компанию, не стоит ждать однозначного ответа, так как нужно, как минимум, провести работы по изучению грунта. Если абстрагироваться от точных цифр, для примера, то ориентировочная толщина плитного фундамента под кирпичный дом это 30-40 см. Это только толщина самой плиты, а под ней еще скрывается песчаная подушка и слой щебня.

Если собственник участка выбирает для строительства дома несущее строение такого типа, то ему необходимо сделать расчет толщины плитного фундамента. Самостоятельно сделать это сложно, нужен специалист геодезист, ведь нужно узнать характер грунта и на какую глубину закладывать все материалы. Когда будет известна толщина плитного фундамента для двухэтажного дома или одноэтажного, можно смело начинать работы самостоятельно.

Плитный фундамент: толщина для домов из легких материалов

Например, толщина плитного фундамента для дома из газобетона будет меньше чем для кирпичного дома, а именно на 5 сантиметров. Если, например дом строится из кирпича и двухэтажный, то толщина плиты увеличивается до 40 см. А если из газобетона жилое строение будет, то плита будет иметь толщину в 30 – 35 см. Эти цифры не точные, а примерные. Точную толщину можно узнать только после расчетов, которые производит инженеры и архитекторы.

Оптимальная толщина плитного фундамента

Для плитного фундамента под кирпичный дом нужно снять слой грунта, имеющий растительность. Примерная глубина котлована должна быть 50 см. Почему именно такая цифра? Так как слой песчаной подушки примерно 30 см. А слой щебня должен быть 10 – 20 см. Таким образом, и получается сумма в 50 см. Таким образом, если сделать нехитрый расчет, то минимальная толщина плитного фундамента должна быть 80 см. То есть 30+20+30=80. Это общая толщина подушки из песка + щебень + толщина плиты. Эти цифры примерные и толщина каждого слоя будет известна только после расчетов под каждый конкретный строительный проект.

Еще публикации по теме

Свайно плитный фундамент или просто свайный фундамент с плитным ростверком в частном строительстве встречается, но не слишком часто. Ведь сооружать такое несущее строение сложно, да и материалов. подробнее

Плитный фундамент относится к плавающим несущим конструкциям. То есть строение являющееся основой дома, будет подниматься и опускаться вместе с домом в тех случаях, когда грунт будет. подробнее

Плитный фундамент под кирпичный дом очень трудоемкий. При выявлении сжимаемых грунтов или же песчаной подушки геодезическими исследованиями на площадке, предназначенной для строительства здания. подробнее

Толщина монолитной плиты фундамента

Особенности монолитной фундаментной конструкции

Резюме: устройство монолитной плиты избавляет владельцев недвижимости от возможных проблем с замерзанием почвы, подтоплением и нестабильностью грунтовой структуры.

Как рассчитать толщину фундаментной плиты

Чтобы правильно выполнить расчет толщины плиты, необходимо располагать следующими данными:

предельная точка промерзания почвы;
структура грунта;
глубина залегания подземных вод.

Конструкция фундаментной плиты дома собирается по типу пирога:

1) две сетки из арматуры закладываются на 7-см удалении;

3) диаметр сечения арматурных прутьев должен превышать 120 мм.

Базовая толщина монолитной фундаментной плиты, исходя из вышеприведенных правил, равна 21,8 см.

Основные преимущества плитного основания

Монолитная технология фундаментного строительства обладает рядом преимуществ:

платформа одно- или двухэтажного дома слабо подвержена деформации, естественной усадке и прочим негативны фактора внешней среды;
толщина фундамента прочно защищает первый этаж от подтопления, поэтому допускается возможность устройства дополнительного цокольного этажа;
сложность строительства доступна даже начинающему мастеру, главное – правильно произвести расчет суммарной нагрузки на опору дома.

Устройство подушки под плитный фундамент

технология устройства песчаного слоя предполагает использование крупнофракционного песка без мусора и посторонних включений;
предотвратить смешивание материала подушки с грунтом можно прокладкой геотекстиля;
песчаная прослойка обязательно увлажняется и уплотняется до ровного основания;
когда данные работы завершены, можно переходить к строительству бетонной плиты.

Некоторые секреты строительства

Толщина монолитной плиты фундамента обновлено: Июль 28, 2016 автором: zoomfund

Источники: http://ofundamentah.com/vidy/plitnyj/115-tolshhina-plity-fundamenta, http://domzagorodniy.ru/plitnyj-fundament-tolshhina/, http://rfund.ru/raschet/fundament-plita-raschet-tolshhiny.html

Комментариев пока нет!

mstyle-fur.ru

Как рассчитать толщину фундамента монолитная плита. Фундамент монолит. mstyle-fur.ru

Главная #9658; Общестроительные вопросы #9658; Калькулятор расчета оптимальной толщины монолитной фундаментной плиты

Калькулятор расчета оптимальной толщины монолитной фундаментной плиты

Работа с калькулятором требует определенных пояснений. Они будут приведены ниже, в соответствующем разделе.

Калькулятор расчета оптимальной толщины монолитной фундаментной плиты

На чем строится и как проводится расчет

-При слишком тяжёлой системе «плита + дом» (с учетом внешних и эксплуатационных нагрузок) сохраняется вероятность постепенного проседания здания в грунт.

-Слишком маленькая суммарная нагрузка – также недопустима, так как даже незначительные колебания грунта будут отражаться на стабильности постройки.

Все табличные значения, необходимые для расчетов, уже внесены в программу.
Пользователю будет предложено указать тип грунтов на участке строительства.
Площадь будущей плиты должна приниматься с таким расчетом, что основание в обязательном порядке выходит за границы периметра здания как минимум на 300÷500 мм.
Далее, для расчета нагрузки, создаваемой зданием, вносятся его параметры:
Материал и общая площадь стен и перегородок за вычетом оконных и дверных проемов. Доступны два варианта ввода, например, для внешних несущих стен и для внутренних. Если один из вариантов не используется, площадь стены показывается как «0».
Материал и площадь перекрытий, также в двух возможных вариантах. Эксплуатационная нагрузка на перекрытия уже учтена алгоритмом расчета.
Площадь и тип кровельного покрытия. Нагрузка от стропильной системы и утеплителя – уже учтена в программе.
Крутизна скатов кровли необходима для корректного учета снеговой нагрузки. Кроме того, необходимо по карте схеме (она расположена ниже) определить номер зоны для своего региона.

Карта-схема распределения территории РФ на зоны по степени снеговой нагрузки

Оптимальным будет значение от 0,2 до 0,3 метра – такой фундамент полностью оправдан во всех отношениях, то есть он обеспечивает стабильность постройки и выгоден экономически. Как правило, результат округляют до толщины, кратной 50 мм.
В том случае, если расчет показывает, что требуется плита толщиной более 0,35 м, то не исключено, что для столь легкого здания в имеющихся условиях будет более выгодным ленточный или даже столбчатый фундамент. Следует провести тщательный анализ различных вариантов, не менее надежных, но требующих меньших затрат.
Если результат меньше 150 мм, а иногда программа может выдать даже отрицательное значение, то планируемый к строительству дом – чрезмерно тяжелый для данных условий в сочетании с плитным фундаментом. Начинать самостоятельное его возведение, без проведения квалифицированных геологических изысканий и профессионального расчета – неблагоразумно, так как это может привести к весьма печальным последствиям.

Расчет плитного фундамента

Устройство монолитной плиты в качестве базы под строящийся дом является наиболее надежным видом основания. Чтобы провести правильный расчет плитного фундамента, необходимо знать специфику работ по его организации, тип грунта на участке строительства, а также обладать некоторыми данными о характеристиках будущего здания.

Если при строительстве дома необходима максимальная надежность на нестабильном грунте, монолитный фундамент идеальный вариант.

Сбор необходимой информации

Логика подсказывает, что прежде чем начать строительство, необходимо спроектировать дом и вычислить нагрузки на фундамент.

Обычно этим занимаются в проектном бюро, и выдают уже готовые габариты устройства основания. Если вы решили провести расчет фундаментной плиты самостоятельно, ознакомьтесь с основными этапами вычислений.

Чтобы правильно рассчитать толщину основания необходимо знать следующие данные:

тип почвы, глубины промерзания грунта;
массу будущего строения и площадь его соприкосновения с фундаментом;
вес возможных переменных нагрузок: снег, мебель, людская проходимость.

Особенность данного типа конструкции в том, что при строительстве на песчаных грунтах вес плиты не включается в общую массу дома, на глинистых почвах включают половину веса плиты, а на плывучих грунтах в расчет принимается вес строения с полной массой монолитного основания.

Выяснив или вычислив необходимые значения и не получив при этом противопоказаний к устройству монолита, переходим к расчету толщины плитного фундамента.

Определение толщины монолитной плиты основания

Как правило, при частной застройке принимаются усредненные величины. Для наиболее распространенных видов конструкций они указаны ниже

Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

П литный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

О бязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Г лавным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

О бязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

П ериметр плиты — Длина всех сторон фундамента
П лощадь подошвы плиты — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
П лощадь боковой поверхности — Равняется площади утеплителя всех боковых сторон.
О бъем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
В ес бетона — Указан примерный вес бетона по средней плотности.
Н агрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
М инимальный диаметр стержней арматурной сетки — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
М инимальный диаметр вертикальных стержней арматуры — Минимальный диаметр вертикальных стержней арматуры по СНиП.
Р азмер ячейки сетки — Средний размер ячеек сетки арматурного каркаса.
В еличина нахлеста арматуры — При креплении отрезков стержней внахлест.
О бщая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
О бщий вес арматуры — Вес арматурного каркаса.
Т олщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
К ол-во досок для опалубки — Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Источники: http://stroyday.ru/kalkulyatory/obshhestroitelnye-voprosy/kalkulyator-rascheta-optimalnoj-tolshhiny-monolitnoj-fundamentnoj-plity.html, http://fundamentaya.ru/dop/raschet/fundament_plita_raschet_tolshchiny.html, http://stroy-calc.ru/raschet-fundamenta-plita

Комментариев пока нет!

mstyle-fur.ru

Монолитное определение | Монолитная плита | Монолитная опора | Монолитный фундамент | Преимущества и недостатки монолитного плитного фундамента

Монолитное определение

Монолитное строительство — это процедура, при которой используется однородная смесь, конструкция представляет собой монолитно построенную . Это сооружение, построенное из единственного материала, собранное и выкопанное.

Обе монолитные плиты, стены , лестницы, вместе с дверью и оконными проемами отливаются по методу монолитного . Процедура на месте с использованием специально изготовленной, более простой в использовании модульной опалубки , изготовленной из алюминия , пластмассового композитного материала с меньшими затратами рабочей силы и оборудования.

Система сопротивления боковым и гравитационным нагрузкам в этой системе содержит железобетонные стены и плиты из железобетона . Основными вертикальными конструктивными элементами являются железобетонные конструкционные стены с двойной функцией , способные выдерживать как силу тяжести , так и боковые нагрузки. ( Стандартный размер кирпича )

Монолитная опора Монолитные опоры

Монолитный фундамент дает всего за одну заливку , так что фундамент сконструирован для замены нижних колонтитулов на подошву , сделанную из бетонного перекрытия с более толстыми секциями под конструктивными элементами и с обеих сторон периметр .

Это значительно на более гладкий и поддерживает себестоимости производства на ниже, потому что плита сливается вместе сразу.Построить монолитных фундаментов очень просто. Вероятно, сделать каждое из них за один день.

Монолитная конструкция имеет толщину всего 12 дюймов (1 фут). Благодаря благоприятному усилению, это основа для стоимости, цены, и дизайна предпочтения. Это тоже считается выражением.

Что такое монолитная плита?

Монолитные плиты — это фундаментные конструкции, построенные с помощью одной бетонной заливки, обычно содержащие бетонную плиту толщиной 4 дюйма с утолщенными внутренними секциями под несущими стенами и всегда с утолщениями на краях периметр .

Монолитная плита
В конструкции бетонных плит монолитная плита — это фраза, используемая для обозначения бетонных конструктивных компонентов , таких как опоры , плиты, фундаменты, опорные балки, опоры, и колонны , которые заливаются одновременно.
Не просто монолитная цементная плита применима к бетону , уложенному на землю , но она аналогичным образом соответствует подвесной плите .Использование опорных материалов делает заливку бетонных плит монолитно с бетонными балками и колоннами, в то время как подвесная бетонная плита находится над уровнем земли .
Строительство монолитной плиты значительно быстрее, а затраты на рабочую силу низкие, поскольку в этой плите бетон заливается сразу. Монолитная конструкция имеет решающее значение для минимизации толщины стены, минимизации ширины основания и минимизации сейсмического эффекта . ( МДФ )
При использовании в подходящих условиях, монолитная плита может быть такой же прочной, как плиты стебель-стена . Мы использовали опалубку в монолитной раме , что дает правильную ориентацию , гладкую поверхность и качественную работу. Это увеличивает скорость строительства по сравнению с традиционными подходами за счет использования опалубки .
Подробнее: Что такое плавающий фундамент | Пригодность плавающего фундамента
Монолитный фундамент для плиты Монолитно-плитный фундамент
Монолитный означает залить , что подчеркивает основную разницу с этим типом фундамента — это заливка за один раз.Тот факт, что он разливается за один раз, ускоряет процедуру, что позволяет снизить затраты на рабочую силу.
Заливаемая бетонная плита толще снаружи, чтобы поддерживать несущих стен , и нет нижних колонтитулов снаружи.
Монолитный фундамент хорошо подходит для ровной поверхности. Если поверхность не является плоской, то для выравнивания с землей используется количество засыпки ; со временем это может привести к трудностям с растрескиванием , если грунт не утрамбован должным образом.

Как правило, бетонная поверхность заливается монолитно или независимо от фундамента . Чтобы избежать растрескивания из-за оседания, выбирается арматура или волокнистая сетка . На его строительство уходит меньше времени и труда, чем на традиционный фундамент . ( Водопроводная труба)

Под линией промерзания , должен простираться пол фундамента .

Преимущества монолитно-плитного фундамента

Преимущества монолитной плиты

1.

Скорость строительства

Монолитные плиты очень просто построить. Добавьте периферийную траншею и рассыпьте щебень , пока не получите , утрамбовав почвы (или удалите верхний слой почвы ).

В самой узкой части (например, в середине дома) бетон должен быть толщиной 4 дюйма и в основном выдержит несколько дней для полного высыхания. Это на значительно быстрее , чем любой другой метод строительства фундаментов .

2.

Устойчивость

С точки зрения простоты , монолитный плиточный фундамент прослужит почти 50 лет , если будет построен правильно. Из-за отсутствия сложных компонентов, нет ничего плохого в самой плите.

В бетоне нет швов. , и если вспомогательные и анкерные болты установлены надлежащим образом, у вас будет прочный фундамент , способный выдержать большой вес.

3.

Плохое обслуживание

Чтобы поддерживать его в приличной форме , вам не нужно ничего делать из по месяцам , если вы регулярно проводите осмотр, чтобы убедиться, что нет пробелов в фундамент .

4.

Энергоэффективность

Между землей и домом нет места для фундамента из монолитных плит , , что означает, что вам не нужно тратить слишком много энергии на нагрев воздуха под ним в вашем доме .Даже для подвала или подполья происходит постоянная трата энергии.

Это говорит о том, что монолитная плита основания не только дешевле в краткосрочной перспективе, но и в долгосрочной перспективе, это сбережет ваши деньги.

Недостатки монолитно-плитного фундамента
У монолитной плиты несколько недостатков,
1.
Нет доступа

Подвальное помещение или подвал дает доступ к полу, что гарантирует, что в этом конкретном пространстве вы можете установить водопровод , а также электрическую панель и проводку.

Точно так же, если что-то пойдет не так с монолитным основанием плиты , вы не сможете добиться этого, чтобы исправить сложность.

2.

Дорогой ремонт

В то время как вещи с монолитными плитами фундамента редко выходят из строя, когда они треснут , это может быть очень дорого .

В основном, вам потребуется использовать методы , которые могут стоить тысяч долларов , такие как поддомкрачивание грязи или базовое поддомкрачивание.

3.

Плохая погода

Дом только что приподнят на 6 дюймов или около того от уровня земли л с бетонными перекрытиями плитами , гарантируя, что остальная часть здания уязвима для наводнений . Это значительная уязвимость в определенных частях мира.

4.

Цена перепродажи дома

Монолитная плита в некоторых случаях может снизить стоимость вашего дома.Если у вас есть старая монолитная плита , , потенциальный потребитель обнаружит, что может потребоваться дорогостоящий ремонт .

Если вы продолжите проектировать его самостоятельно, покупатель может неуверенно оценить его результаты.

Как сформировать монолитную плиту? Формовка монолитной плиты
Удовлетворительный участок Планировка и Укрепление бетона — важные критерии для строительства монолитной плиты .
1.
Почва
Это, безусловно, удобный вариант , где бетон смешан в настоящее время и имеет достаточно стали, чтобы он не расслаивался. Кроме затяжки швов , у нет швов или холодных швов . Использование сборных фундаментов не предусмотрено.

Очень важно уплотнить почву под плитой и исключить органических веществ . Если верхний слой почвы очищен от , то он, как правило, цементирует ненарушенный грунт под ними должным образом.

Значительно дренаж почвенная скважина . Очень важно учесть водных потоков, и должно быть подготовлено адекватное перенаправление , чтобы не подрезало плиты.

2.

Траншеи по периметру
Утолщенный периметр монолитной плиты образован траншеей вдоль окружности плиты. В теплую погоду траншея может быть просто фута глубиной и футов шириной .
Траншея должна иметь глубину 2 фута в регионах с проницаемыми морозами и может быть изолирована, чтобы предотвратить образование морозного пучения под плитой.
3.
Гравий
Плотный гравий рассыпается под плитой и в траншеях на глубину 3,5 дюйма от до 4 дюйма и более.
Хорошо дренирующий гравий с заполнителями от 0,38 дюймов до 0.75 дюйма — отличный выбор.
4.
Арматура
Арматура составляет примерно 6 дюймов на 6 дюймов. Плетеная проволочная сетка (6 ″ x 6 ″) используется в обычной установке, которая устанавливается на арматурных стульях , так что ее можно закрепить рядом с промежуточным звеном завершено плита .
К армируют утолщенный периметр , обычно указываются 4 стержня .Там, в самой нижней части траншеи, 2 последовательных стержня могут быть размещены рядом друг с другом, начиная с одного стержня в верхней части.
Арматуру следует закладывать в траншеи и повторно связывать.
5.
Бетон
В большинстве случаев бетон определяется как 3000 фунтов на квадратный дюйм , а также как минимум толщиной 4 дюйма.
Минимум 6 дюймов выше нижнего пола должен быть в конце плиты.Земля, которая его окружает, должна иметь уклон от плиты на .
6.
Анкерные болты
Анкерные болты с болтами 0,5 дюйма , самые нижние плиты стен формации прикреплены к плите . На концах, которые помещают в бетон, когда он уже влажный, эти болты обычно имеют J-образную или L-образную форму.
Различные стороны анкерных болтов имеют резьбу, так что верхняя сторона настенной пластины может быть затянута гайками .Обычно анкерных болтов отстоят на 6 футов от промежуточного.
Какие проблемы возникают с монолитным фундаментом?
Несмотря на удобство и простоту установки монолитного фундамента , могут возникнуть проблемы, которые могут поставить под угрозу фундамент. Фундаменту может потребоваться дорогостоящего ремонта , что говорит о том, что было бы неплохо использовать обычный фундамент .
Типичные трудностей , обнаруженные с монолитным фундаментом: трещины в различных жилых районах поддерживаются фундаментом.
Трещины фундамента — это огромный регион , концерн . Когда в фундаменте появляются трещины, фундамент можно утеплить на холодных стыках (стена встречается с плитой) . Маленькие отверстия облегчают проникновение воды, влаги и насекомых в дом.
Проблемы с повышением влажности на в почве или неправильная конструкция могут повредить фундамент. Это может привести к неровной поверхности столешниц , этажей, и стен в доме.Движение в фундаменте может привести к дверям и окнам , которые залипают и ломаются в стенах из гипсокартона .
Когда не следует использовать монолитно-плитный фундамент при строительстве
Подрядчикам следует избегать использования монолитных плит фундаментов (монополярных) в следующих ситуациях:
Жилые комплексы с уклоном могут привести к дорогостоящим расходам из-за необходимого количества бетона .
Дома с несколькими засыпанными грязью отверстиями под домом приводят к трещинам в бетоне.
Строительная компания не может построить монолитный фундамент плиты в зоне затопления из-за положений кодекса.
Надлежащая подготовка площадки под фундамент из монолитных плит
Почва под плитой не должна содержать органических веществ. Почва должна быть утрамбованной (удаление верхнего слоя почвы) и хорошо дренированной .
Применение кода определяет тип и расположение арматуры в этом фундаменте типа . Наиболее часто используется монолитная плита из четырех арматурных стержней. Арматурный стержень — это два металлических стержня , которые легко изгибаются и располагаются бок о бок с перекрытием на , в траншеях и соединены проволокой.
Траншея по периферии плиты — это то, что образует утолщенный край. Должностные лица строительного кодекса указывают глубину и ширину траншеи. Эта траншея может быть шириной 1 фут и глубиной 1 фут в теплую погоду или шириной 1 фут и глубиной 2 фута в условиях , где наблюдается морозное пучение.
Подробнее: Фонд «Что такое хорошо» | Строительство фундамента скважины
Монолитное строительство
Монолитная система строительства с алюминиевой опалубкой — это быстрое и устойчивое к стихийным бедствиям сооружение, происходящее развитие, которое дает рентабельных и быстрых массовых жилых домов.
Монолитная архитектура — это механизм , с помощью которого плиты и стены размещаются одновременно.

В этой конкретной системе свежая цементная смесь помещается в легкий алюминий , создавая устройство с арматурными стержнями, требуемыми для требуемой прочности .

Процедура относительно проста, так как стены и плиты отливаются за один раз.Это желательно для многоэтажного дома постройки, что дает возможность быстрого повсеместного строительства .

Монолитное перекрытие
Обеспечивая более эффективное использование времени, ресурсов, и строительных материалов , таких как цемент и сталь, эта технология дает более быстрые альтернативы быстро растущему жилищному дефициту в городских районах.
Когда мы переходим к массовому жилищному строительству , это дает быстрое развитие с оптимальными затратами и временем, особенно для экономически более слабых секций и классов с низким доходом , которых много без домов.
Это очень полезная технология, которая одновременно упрощает бетонирование всех элементов , таких как кровля , стен и т. Д., В результате получается очень прочная монолитная конструкция .
Техника включает в себя необученных и полуквалифицированных (ручных) рабочих и, следовательно, не требует использования дорогостоящей строительной техники .
Таким образом, рентабельно, Модульные конструкции в популярных жилых помещениях застройки открывают новые возможности для повторного использования опалубки, создавая относительно рентабельную технологию .
Материал опалубки ( либо алюминий, либо HDPE) является экологически чистым и исключает использование критически важной древесины из природных ресурсов. Это дает начало устройству eco-safe .
Эта система обеспечивает выдающееся управление качеством из всей структуры в соответствии с BIS и различными международными стандартами.
Не требуется плиток, блоков, штукатурки и .
Надстройка и фундамент Расходы могут быть уменьшены без ущерба для прочности благодаря уменьшению собственного веса примерно на 50%.
Поведение коробчатого типа почти обеспечивает чрезвычайно высокую конструктивную прочность , что делает его устойчивым к землетрясениям и ветру или циклонам, действующим вертикально и горизонтальным силам.
Прекрасная завершенная поверхность исключает дорогостоящей штукатурки и укрепляет поверхность , которая является относительно полностью водонепроницаемой.
Из-за уменьшенной толщины стенок коврового пространства доступно для предусмотренной зоны цоколя .
Монолитная бетонная конструкция обеспечивает точной подготовки и гарантированного регулирования консистенции.
Когда монолитно-плитный фундамент — лучший вариант?
В некоторых погодных условиях монолитный фундамент из плит — достойный выбор. Это в основном во влажном и умеренном климате.
1.
Влажный климат
В влажном климате монолитная плита сможет выдерживать влаги двумя основными способами.
Во-первых, , это материал, который не вызывает коррозии после намокания; в отличие от , опоры и балки фундамента созданы из дерева, которое относительно плохо переносит влажность .
Во-вторых, , поскольку между землей и домом нет отверстия , влага не может проникнуть.Это не только уменьшает структурных повреждений , но также уменьшает повреждения от плесени (что является обычным явлением в ползунках).
Подробнее: какой фундамент для дома самый прочный
2.
Мягкий климат
В очень холодную погоду , , где промерзание грунта — обычное явление, подвал — полезная особенность дома (действительно, предписано некоторыми из строительных норм ).Однако, если вы не живете в районе, где часто замерзает , нет аналогичного императивного для подвала.

Как упоминалось выше, в мягком климате, можно установить монолитный фундамент плит перекрытия для повышения общей энергоэффективности. В очень жаркую или пустынную погоду лучше всего подойдет ползунок , в морозном климате это может быть подвал, но в погодных условиях , которые попадают между двумя (например, большинство из Соединенные Штаты ).

Часто задаваемые вопросы

Монолитный фундамент?

Монолитная плита Фундамент — это фундаментные конструкции, построенные с помощью единой бетонной заливки, обычно содержащие бетонную плиту толщиной 4 дюйма с утолщенными внутренними секциями под несущими стенами и всегда утолщенными по краям периметра.

Что лучше — монолитная плита?

Да, монолитная плита — хороший выбор , потому что она значительно более гладкая и снижает стоимость производства, потому что плита сразу заливается вместе.Его строительство происходит значительно быстрее, а затраты на рабочую силу низкие.

Каковы преимущества монолитно-плитного фундамента

Монолитный фундамент из плит имеет следующие преимущества:
1. Монолитные плиты очень просто построить.
2. С точки зрения простоты монолитный фундамент из плит при правильном строительстве прослужит почти 50 лет.
3. Чтобы поддерживать его в приличной форме, вам не нужно ничего делать ежемесячно, если вы регулярно проводите осмотр.
4.В самой узкой части (например, в середине дома) бетон должен иметь толщину 4 дюйма, и на полное высыхание потребуется несколько дней.

Какой толщины должна быть монолитная плита?

Монолитная плита имеет толщину всего от 12 дюймов от (1 фут) до 18 дюймов. Это фундаментные конструкции, построенные из единой бетонной заливки, обычно содержащие бетонную плиту толщиной 4 дюйма с утолщенными внутренними секциями под несущими стенами и всегда утолщенными по краям периметра.

Монолитные опоры

Монолитная опора дает всего за одну заливку , так что фундамент сконструирован для замены нижних колонтитулов на подошву , сделанную из бетонного пола с более толстыми секциями под конструктивными элементами и с обеих сторон периметр .

Монолитное значение

Строение, построенное из единого большого блока камня.

Вам также может понравиться

Изображение предоставлено: Изображение1 Изображение2 Изображение3 Изображение4 Изображение5

проблем с монолитным фундаментом | Блог Javic Homes

Некоторое время мы избегали этой темы.Посмотрим правде в глаза, фонды для дома так же увлекательны, как разговоры о шинах вашего автомобиля. Вы, возможно, помните старый лозунг рекламы шин: «Шины некрасивые!» То же самое и с фундаментом дома. Как и в случае с вашими шинами, на них обоих много езда.

Когда дело доходит до домов по индивидуальному заказу во Флориде, есть два типа фундаментов — монолитные и каркасные. Некоторые люди назовут монолитный плавающим фундаментом, а другие — стеной-стойкой — нижним колонтитулом. В любом случае, вот краткое определение и того, и другого.

Монолитные плиты (фото ниже) — это системы фундамента, построенные как одна бетонная заливка, состоящая из бетонной плиты с утолщенными частями плиты под несущими стенами и краями по всему периметру.
Стеновые плиты представляют собой фундаментные системы, состоящие из трех компонентов; нижний колонтитул для передачи нагрузки на подстилающий грунт, кладочный фундамент и залитую плиту.

У монолитных плит есть свои преимущества.По сравнению с плитой «стебель-стена» ее построить быстрее и дешевле из-за меньших трудозатрат. Тем не менее, с монолитным фундаментом существуют серьезные проблемы.

Их нельзя использовать там, где под домом много засыпанной грязи (например, в жилых домах, где было залито много дырок), потому что бетон будет иметь тенденцию к растрескиванию.
Их нельзя использовать на наклонных участках домов, потому что они потребуют много бетона и станут слишком дорогими.
Их нельзя использовать для домов, которые должны быть приподняты из-за внешнего вида или из-за требований кодекса, например, в зонах затопления.
Они имеют тенденцию к растрескиванию по утолщенному периметру при использовании значительных весовых нагрузок, как, например, внешние стены из блоков.

Из всех этих проблем следует беспокоиться именно о взломе. Бетон с трещинами сам по себе не проблема. На самом деле это довольно распространенное явление. Обычно контрольные надрезы делаются на плитах, чтобы избежать растрескивания. В случае монолитной плиты с трещинами трещины вдоль утолщенных краев могут стать структурными проблемами. Они часто отражаются на других участках, таких как гипсокартон и пол, из-за движения в каркасных стенах из-за растрескивания.В некоторых действительно плохих ситуациях это может повлиять на пол и стропильные системы.

Даже с учетом более коротких сроков строительства и меньших затрат на монолитный фундамент, я все время рекомендую нашим клиентам фундамент со стенкой из ствола. Как и ваши шины, прочный фундамент не стоит риска.

Джон Соломон

www.JAVICHOMES.com

Монолитные фундаменты или фундаменты из плавучих плит для гаражей, сараев и сараев

Монолитный или Фундаменты из плавучих плит для гаражей, сараев и сараев

Самый зданиям нужен фундамент, чтобы переносить вес конструкции и нагрузок на крышу и пол в землю.Небольшие навесы и конструкции заднего двора, такие как беседки и перголы, могут не нуждаться в сложных основы, потому что они такие легкие. Но для любого здания около 150 квадратных футов, необходим прочный фундамент.

Бетонные фундаменты традиционно состоят из трех частей. Опоры — широкие участки бетона у основания фундаментных стен. Они равномерно распределите вес здания по земле, чтобы предотвратить трещины и колебания в конструкции выше.Фундаментные стены обычно 8 или толще и простираются от верха опор до фундамент здания. Плита, залитая внутрь фундамента стены образуют пол или черновой пол здания и могут поддерживать межкомнатные перегородки.

В три бетонных компонента: фундамент, фундаментная стена и плита. обычно строится в три разных периода. Каждая часть традиционного бетонный фундамент необходимо сформировать, залить и закончить, и затем необходимо высохнуть и установить примерно на неделю, прежде чем следующая часть сможет быть запущенным.Этот процесс увеличивает стоимость строительного проекта. и занимает большую часть времени.

Любой вода, замерзающая под традиционным бетонным фундаментом, будет нанести урон. Когда вода замерзает, она расширяется с достаточной силой, чтобы поднять все здание. Когда лед тает, остается открытый карман пространства под фундаментом. С каждым последующим цикл замораживания / оттаивания, этот карман расширяется. В результате получается храповик или домкрат, который поднимает и поднимает здание, в конечном итоге растрескивание стен и окон и открытие швов для еще большего количества воды повреждать.

В Решение состоит в том, чтобы убедиться, что нижняя сторона опор глубокая. достаточно в землю, чтобы они были вне досягаемости мороза. Поэтому бетонные фундаменты часто называют морозостойкими стенами. В линия промерзания, или глубина максимального проникновения наледи, составляет Конечно, разные для каждого региона. В Южной Флориде и южной области Калифорнии и Аризоны линией мороза считается в классе. То есть замерзания не ожидается.В северном штате Мэн и Миннесота линия максимальной глубины промерзания может быть больше восьми. ноги в землю. В таких местах много копать, много бетон для фундаментных стен и очень дорогой строительный проект можно ожидать.

В Аляска и другие места, где традиционные фундаменты из морозных стен чрезмерно глубокие и непомерно дорогостоящие, люди были экспериментируя с разными решениями, получая неоднозначные результаты.Помогать строителей в этих районах, Министерство жилищного строительства и городского хозяйства США Фонды спонсируемых разработкой исследований, которые называются Неглубокие фундаменты с защитой от замерзания или FPSF. В конструкциях FPSF используются изоляция снаружи фундаментов мелкого заложения для их защиты от мороза. Теоретически отапливаемое здание будет передать достаточно тепла через неглубокий фундамент, чтобы сохранить вода под ним от замерзания.

Один из самых простых и эффективных дизайнов представляет собой довольно обычную бетонную плиту толщиной 18-20 мм. внешние края и изолированные на внешней стороне.Хотя на основе по образцам, используемым в Скандинавии на протяжении десятилетий это было известно как фундамент Alaska Slab.

В Фундамент из плит Аляски и другие конструкции FPSF зарекомендовали себя эффективен для отапливаемых зданий, но как насчет неотапливаемых хранилищ? такие здания, как гаражи и сараи? Ну а фундамент плиты Аляски послужил вдохновением для создания хорошего решения для небольших складских помещений. тоже. Используя аналогичную утолщенную плиту, либо плавающую по земле, или на высоте немного выше, чем земля вокруг него, работает хорошо защищает от воды и предотвращает морозное пучение.

Помимо уменьшения глубины траншей и количества бетона При необходимости фундамент из плавающей плиты можно заливать сразу или монолитно. Это означает всего одну конкретную доставку и одну период высыхания для экономии времени и средств.

Утверждены правильно спроектированные монолитные фундаменты из плавучих плит. для использования в гаражах и вспомогательных зданиях многими муниципалитетами, север и юг, через Ю.S. Их нужно укрепить стальная арматура и стальная проволочная сетка для предотвращения их растрескивания под строительные нагрузки и помочь им распределить эти нагрузки по широкому образец земли.

Нравиться обычные плиты перекрытия, монолитные плавающие плиты должны быть детализированный с правильно расположенными шарнирами управления. Внутренние колонны не должны опираться на эти плиты. Вместо этого они должны быть установлен на 8 глубоких бетонных опорах, которые полностью изолированы от плита с 1/2 промасленными войлочными или неопреновыми компенсаторами.

В верхняя поверхность монолитного фундамента из плавающей плиты может быть отделана как обычная плита. Он должен иметь уклон 1/8 на фут. к самой большой двери или отверстию в здании. Может быть метла, терка или гладкая отделка. Также его можно нарядить с любым рекламная смесь, цвет или рельефная текстура, которую вы использовали на бетоне подъездная дорога.

Хотя в некоторых юрисдикциях кодекса допускается использование монолитных фундаменты из плавучих плит на отдельно стоящих гаражах и принадлежностях здания площадью до 2000 квадратных футов, большинство из них ограничивают всего 24×24 (576 квадратных футов) или меньше.Убедитесь, что ваше здание отделение специально позволяет плавучие монолитные фундаменты из плит для зданий такого размера, который вы планируете.

Монолитные плавающие плиты не рекомендуется использовать на наклонных участках. на участках и на участках с рыхлой или мягкой глинистой почвой. Верхний слой почвы и все органические материалы, такие как дерн и корни, должны быть удалены из области новая плита.

Это монолитная плавающая плита подходит для вашего участка и вашего здания? Загрузите и распечатайте приведенные ниже сведения, а затем обсудите их с профи в вашем строительном отделе и со своим строителем, бетон подрядчик, архитектор или инженер-строитель.

1. ТИПИЧНЫЙ МОНОЛИТНЫЙ ФУНДАМЕНТ ПЛАВУЧИЙ Эти данные относятся ко всем регионам, где максимальная глубина промерзания менее 12 ниже класса и для более холодных регионов, где специально одобрено для гаражей и вспомогательных построек местный строительный отдел.

2. ПРОНИЦАЕМАЯ ОСНОВА МОНОЛИТНАЯ ПЛАВАЮЩАЯ ПЛИТА FOUNDATION Эти детали обеспечивают дополнительную защиту от холода. защита от пучения за счет укладки всего монолитного фундамента с водопроницаемым гравием.

3. ТИПИЧНЫЙ ФУНДАМЕНТ МОРОЗНОЙ СТЕНЫ

Архитектор Дон Берг дизайн, интервью и статьи появились в журнале Country Magazine, Equine Journal, Country Extra, Yankee Home, Традиционное здание Журнал, Mother Earth News, Grit и многие другие издания.

Фото Фрэнка Ди Маджио

У вас будет немедленный доступ к детализировать чертежи в файле Adobe Acrobat (PDF), который можно распечатать на компьютере принтер.Вам понадобится копия Adobe Acrobat Reader. Если у тебя его нет уже сейчас вы можете скачать бесплатную копию.

Скачать бесплатную копию Adobe Acrobat Reader

Плита на уклоне в сравнении с опорой и балкой — Abry Brothers

В жилищном строительстве есть два основных типа фундаментов.

Плита

Первый и, пожалуй, самый распространенный тип фундамента — плита на фундаментном фундаменте.Плита на уровне грунта — это, по сути, плита из бетона, залитая в форму, которая опирается на землю. Существует два основных типа фундаментов из плит: монолитные фундаменты и фундаменты стеновых стволов (или фундаменты цепных стен — в зависимости от того, из какой части страны вы живете). Основное различие между этими двумя типами плитных фундаментов заключается в способе заливки бетона. Монолитный фундамент заливается сразу, бесшовная плита толщиной от 4 до 12 дюймов. Монолитные плиты одинаковой толщины часто используются для внутренних двориков или навесов для автомобилей.Для более надежных строительных проектов (например, дома) в фундамент встраиваются бетонные балки. Фундамент стволовой стены заливают секциями. Сначала заливается внешний край (около 12 дюймов шириной и чуть глубже линии наледи). После того, как ствол стены затвердеет, поверх нее заливается 4-6-дюймовая плита бетона, чтобы завершить фундамент для плиты.

Пирс и балка

Второй тип фундамента — это фундамент в виде опор и балок. Фундамент с опорой и балкой состоит из опор или коротких колонн и балок, перекрывающих расстояние между опорами.Исторически сложилось так, что опоры строились так, чтобы опираться на землю с небольшой опорой или без нее. Во многом именно поэтому старые дома в Новом Орлеане и его окрестностях склонны тонуть. Строительные методы эволюционировали, и сегодня опоры обычно располагаются на деревянных, металлических или бетонных сваях. Опоры могут быть сделаны из дерева, металла или бетона и часто имеют декоративную отделку.

Какой у вас тип фундамента?

Если у вас есть подвал или подвал, у вас есть фундамент в виде опор и балок.Если вы поднимаетесь по лестнице, чтобы попасть внутрь своего дома, скорее всего, у вас есть дом в стиле пирса и балки. И наоборот, если вы не видите пустоту под своим домом и у вас нет лестницы, по которой можно было бы пройти, вы, скорее всего, живете в доме с плитой на фундаментном фундаменте.

«Если у вас есть какие-либо вопросы о плитах на типах фундаментов или фундаментах типа опор и балок, обращайтесь к нам. Мы обслуживаем территорию Большого Нового Орлеана почти 175 лет.Мы гордимся своей способностью ответить на ваши вопросы. Мы с нетерпением ждем вашего ответа ». — Грег Абри

Абсолютные стальные конструкции Требования к бетону и фундаменту

Абсолютные стальные конструкции спроектированы для крепления к бетонному основанию или плите или непосредственно к земле.

СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ ДЛЯ ЗОН ХОЛОДНОЙ ПОГОДЫ: Конкретные применения, описанные ниже, не учитывают требования к линии замерзания. Если вы живете в местности с очень холодными зимами и морозной линией, ваши бетонные основания должны быть глубже, чем показано на рисунке.Местные строительные власти могут предоставить информацию о требованиях к линии замерзания в вашем районе.

Подготовка площадки

Подготовить участок земли для строительства довольно просто — все, что вы пытаетесь сделать, это создать гладкую, ровную и твердую поверхность.

Сначала удалите растительность, камни и мусор.

Далее убедитесь, что земля ровная. Для этого вы можете использовать что угодно, от длинного 2 × 4 и вашего глаза, или вы можете использовать лазерный уровень и «выстрелить» им.Примечание: никогда не будьте так небрежны со своими формами — они должны быть ровными и отвесными.

После того, как земля будет достаточно ровной, возможно, потребуется ее утрамбовать для создания твердой поверхности. В некоторых случаях достаточно естественного уплотнения.

Монтаж бетонной плиты

Размер плиты

Ваша плита должна быть шириной , как ваше здание, и на 2 дюйма длиннее . Например, если вы приобрели здание шириной 20 футов и длиной 40 футов, ваша плита должна быть шириной 20 футов и длиной 40 футов 2 дюйма.

Толщина плиты

Ваш пол должен иметь толщину не менее 4 дюймов. Прочность бетона должна составлять не менее 2500 фунтов на квадратный дюйм, с добавлением арматуры из волокнистой сетки на заводе серийного производства арматуры OR № 3 на 24-дюймовых центрах.

Если вы планируете припарковать больших тяжелых транспортных средств внутри (например, грузовики или большие дома на колесах), вам следует подумать о том, чтобы сделать плиту толщиной 6 дюймов и использовать бетон под давлением 4000 фунтов на квадратный дюйм.

Обязательно выпилите компенсационные швы в плите в течение подходящего времени после заливки или затертые компенсационные швы, выполненные на этапах отделки бетона.

Для оценки мы можем сказать вам, что в нашем районе (Феникс, штат Аризона) стоимость 4-дюймовой плиты составляет около 4,50 долларов за квадратный фут. Цены в вашем районе могут быть разными.

Требования к опорам

Одновременно с заливкой плиты необходимо также залить опор по периметру , как показано ниже. Это называется монолитной плитой или монолитной плитой .

Опоры по периметру должны быть 12 дюймов в ширину и 12 дюймов в глубину.(Более глубокая, если вы боретесь с линией инея). Вы можете включить толщину плиты 4 дюйма в общую глубину 12 дюймов; другими словами, основание должно выступать на 8 дюймов ниже плиты. Как показано на подробных чертежах, для ваших опор также потребуются непрерывные участки арматурного стержня №4 сверху и снизу.

В нашем районе опоры этого типа будут стоить приблизительно 16,50 долларов за один линейный (ходовой) фут.

Установка на грунт с бетонными кессонами

Если вы решите строить конструкцию на расчищенном и выровненном основании, а не на бетонном фундаменте, вам все равно потребуется обеспечить бетонное крепление в виде кессонов .Другими словами, вам нужно будет выкопать ямы для столбов диаметром примерно 10 дюймов и глубиной 30 дюймов через каждые пять футов по длине здания. (Если вы приобрели каркасное здание размером 4 фута по центру, отверстия должны быть расположены на расстоянии четырех футов друг от друга.) Каждое отверстие будет заполнено бетоном, чтобы сформировать кессон .

Копание ям под столбы лучше всего производить с помощью шнеков или экскаваторов, которые обычно можно приобрести в компаниях по аренде инструментов или оборудования. После того, как вырыты ямы для кессона и уложены опорные направляющие конструкции, поместите анкерную штангу в каждое отверстие (прикрепленную к опорной направляющей, как описано в вашем буклете с инструкциями) и заполните отверстие бетоном.

НАПОМИНАНИЕ: В вашем районе могут быть дополнительные требования к линии замерзания, , что потребует сделать ваши опоры или кессоны глубже, чем указано здесь. Ваш местный строительный орган может предоставить вам информацию по этому поводу.

Крепление к земле с помощью зажимов заземления MR 68

Щелкните здесь, чтобы получить мгновенную цену СЕЙЧАС!

Хотите настоящего человека?

Пожалуйста, позвоните нам по бесплатному телефону 1-877-833-3237

с любыми вопросами или предложениями! Мы здесь, чтобы помочь.

Обслуживание клиентов и цены доступны с 8:00 до 17:00 по аризонскому времени с понедельника по пятницу.

Типы фундаментов зданий | Бетонный фундамент

Примечание. Цель этой страницы — помочь вам разобраться в различных типах бетонные фундаменты, используемые при строительстве сараев. Всегда консультируйтесь с инженером и Ваш местный муниципалитет, прежде чем делать фундамент для вашего здания. Имейте в виду, что все типы фундаменты должны быть спроектированы в соответствии с последними стандартами IBC (International Building Коды) и несущей способности грунта.Кроме того, размер здания, количество истории и предполагаемое использование конструкции также должны быть учтены в фундаменте. дизайн.

Фундамент бетонные столбы

Использование: Этот тип фундамента в основном используется в зданиях со столбами и балками. стиль (или подобная) конструкция, в которой основные опорные стойки далеко разнесены. Важно иметь столб под каждой несущей стеной Почта. На этом типе фундамента также могут быть построены столбовые амбары для защиты столбы от гниения.

Преимущества: Очень доступный фундамент

Недостатки: Нельзя использовать с обычными конструкция, в которой стены обрамлены шпильками, за исключением тяжелых конструкционных классов балка устанавливается первой.

Стоимость: Приблизительно 150 — 300 долларов США за каждый пирс, в зависимости от размера. и глубина причала.

Примечания: Для использования в амбаре или гараже, бетонная плита и насыпают опоры на в то же время создать единый монолитный защищенный от мороза фундамент.

Как сделать (опоры и плита): Выровняйте площадку (сняв весь верхний слой почвы), просверлите отверстие со шнеком под каждую опорную стойку подготовить каменное основание (см. подготовка площадки), установите опалубку бетонной плиты из бруса 2×6 на плиту толщиной 5-1 / 2 дюйма, поместите две арматуры в каждое отверстие (согните верх каждой арматуры под углом 90 °), установите проволочную сетку на место (см. изображение слева), залить опоры и перекрытие Бетонная смесь №3500. Отделка бетоном.

Как это сделать (только опоры): Для конюшен, где нет бетонной плиты необходимо, просверлив все отверстия, установить строительные трубы (выше на уровне земли) и закрепите трубы на месте, чтобы они не двигались, когда бетон залил.Затем, используя транзитный или вращающийся лазерный уровень, отметьте каждую трубку на сверху, убедившись, что труба в самой высокой точке возвышается на 4 дюйма над землей. (может быть выше в самой нижней точке, если площадка находится не по уровню), отрежьте трубку на каждой отметке, сделав убедитесь, что каждый разрез прямой. После этого залить бетон, сделать верх каждой выровняйте и выровняйте пирс и подождите не менее 3 дней, пока бетон не схватится. После того, как бетон застынет, разложите камень между опорами и уплотните его, убедившись, что что верх вашей каменной основы почти на одном уровне с вершиной опор.

Размер используемых опор: Чаще всего используются размеры от 18 до 24 дюймов в диаметре. Точный размер каждой опоры должен определить инженер. Глубина сверления отверстий зависит от уровня мороза в вашем районе. Убедись в просверлить отверстия ниже линии промерзания.

Фундамент монолитный

Также известен как фундамент плиты-на-уровне и иногда упоминается как Плавающая плита.

Использование: В основном используется в более теплом климате, где земля не замерзает и не замерзает. также на каменистых участках, когда сверлить ямы или рыть траншеи сложно или невозможно ниже линии мороза.Также часто используется для небольших построек и сараев.

Преимущества: Более доступный, чем обычный фундамент, и может быть преобразован в FPSF (Frost Protected Shallow Foundation) путем добавления пены Ridgid утеплитель по периметру.

Стоимость: Зависит от размера, толщины плиты, региона и т. Д.

Примечание: Позвоните в местный муниципалитет, чтобы узнать, есть ли у этого типа фундамент разрешен в вашем районе и проконсультируйтесь с инженером, чтобы правильно спроектируйте его для своего района.

Что нужно сделать: Выровняйте участок, сняв верхний слой почвы, выкопайте глубину 12–16 дюймов. траншеи по периметру с уклоном внутрь стены траншеи (как показано) и уплотнять почву. Дно траншеи должно быть не менее 12 дюймов в ширину. Далее подготовим каменное основание (см. подготовка площадки), установка бетонной опалубки (мы рекомендуется плита толщиной 5-6 дюймов) и поместите все необходимые арматурные стержни и проволочную сетку в место. Мы рекомендуем как минимум (3) стержня №4 внутри траншеи и проволоку. сетка для плиты.Залить бетон и закончить плиту.

Обычный фундамент

Использование: Этот тип фундамента стоит дороже, но его можно использовать. в различных строительных приложениях. Этот фундамент можно использовать для сараи, гаражи, дома и многие другие постройки.

Преимущества: Обеспечивает очень прочный защищенный от мороза фундамент. Может быть выполнено либо из цементных блоков, либо в виде полной заливной бетонной стены.

Стоимость: Зависит от глубины, размера основания и местности, в которой вы живете.Также зависит от того, сделан ли фундамент из цементных блоков или из заливного бетона стена.

Примечание: Ширина и толщина основания должны быть рассчитаны в соответствии с IBC, несущей способностью почвы и предполагаемым использованием вашей конструкции. Глубина фундамента должна быть ниже линии промерзания вашего участка. Как обычно, ширина основания варьируется от 12 дюймов до 18 дюймов в ширину и от 6 до 8 дюймов в толщину.

Как сделать: Подготовьте сайт (см. подготовка площадки), копаем траншеи ниже линии промерзания, уплотните дно траншеи (необязательно), установите форму для основания (сохраняя верхний уровень), установите две или три арматуры №4 на место и заливаем бетон.После того, как бетон затвердеет и затвердеет (2-3 дня), установите форма для заливки фундаментной стены со всеми необходимыми вертикальными стержнями, и затем заливаем бетон. После заливки бетона установите анкерные болты и завершите верхнюю часть основы, сделав ее гладкой и ровной. Другой вариант — положить 8-дюймовые или 10-дюймовые цементные блоки поверх бетонного основания, сохраняя хотя бы один ряд блоков над землей. Позже вам нужно будет налить цементируйте внутри блоков и установите анкерные болты.

Заключительные примечания: Для предотвращения проникновения воды через фундамент стены, обычные фундаменты (а иногда и фундамент плиты) требуют снаружи фундаментной стены покрыть водостойким покрытием. Также может потребоваться установка дренажных труб для отвода воды от строительство.

Фундамент из плит для холодного климата

Сводка: Когда старший редактор Энди Энгель решил построить отдельно стоящий гараж рядом со своим домом, он выбрал неглубокий фундамент, защищенный от мороза, а не обычную плиту с опорами ниже глубины промерзания и стволовая стенка на опорах. Поскольку гараж будет отапливаться только с перерывами, ему нужно было установить жесткий пенопласт под плитой, а также выступать из здания.В этой статье Энгель описывает каждый этап процесса, от планирования земляных работ до заливки бетона.

Каждый строитель знает, что обычные опоры должны располагаться ниже максимальной ожидаемой глубины промерзания. В моем районе 42 дюйма. глубина промерзания — одна из причин, по которой фундамент из плит встречается редко, а фундаменты здесь обычное явление; Если вы все равно копаете так далеко, полноценный подвал не будет стоить намного дороже. Исключение — гаражи. Плита на уклоне — это единственный экономичный способ построить пол, на котором можно припарковать грузовик.Здесь, в Коннектикуте, гаражи обычно строятся путем выкапывания траншей по периметру до глубины ниже нуля, заливки бетонных оснований и строительства бетонных или блочных стенок на опорах. Стволы засыпаются, а грунт внутри гаража уплотняется (или не очень часто). Укладывается слой гравия, за которым следует пластиковый пароизоляционный слой, а затем внутри стеновых стволов заливается бетонная плита толщиной 4 дюйма. Иногда между щебнем и пластиком кладут слой пенопласта.

Однако глубокие траншеи создают изрядное количество почвы, от которой нужно избавляться, а в стене ствола используется много бетона. Когда я думал о строительстве гаража рядом с моим домом, все это было у меня в голове. Поскольку я планировал делать работу сам, перспектива укладки блочной стволовой стены, наклонившись в траншее, также повлияла на мое мышление. Моя спина возмущалась подобным насилием еще до того, как мои волосы поседели. Должен был быть способ получше.

Изолируйте землю

Я нашел интригующую технику в IRC, известную как защищенный от мороза неглубокий фундамент.Идея, лежащая в основе этой техники, заключается в том, что изоляция земли вокруг здания предохраняет землю от замерзания и исключает необходимость строительства бетонных оснований ниже глубины промерзания. Насколько далеко должна распространяться пена, зависит от климатической зоны. Для получения этой информации IRC ссылается на документ 3201: Американского общества инженеров-строителей (ASCE) «Проектирование и строительство защищенных от замерзания фундаментов мелкого заложения».

Однако IRC включает эту деталь только для отапливаемых зданий, где утечка тепла из здания защищает землю от замерзания.Мой гараж будет отапливаться только с перерывами, поэтому код будет считать его неотапливаемым. Но ASCE 3201 предоставляет больше деталей, чем IRC, в том числе способ возведения защищенных от мороза неглубоких фундаментов для неотапливаемых зданий. Основное различие между деталями для отапливаемого здания и для неотапливаемого здания заключается в том, что последнее требует теплоизоляции под плитой, а также выступающей из здания. Тепло, исходящее от ядра земли, защищает землю под пеной от замерзания. Поскольку я все равно планировал утеплить под плитой, единственное, что мне нужно было сделать, — это удлинить эти 2 дюйма.слой изоляции примерно в 4 футах от опорной поверхности. Это казалось легкой задачей, но я должен был получить это одобрение.

От Fine Homebuilding # 262

Чтобы увидеть больше фотографий, чертежей и подробностей, нажмите кнопку Просмотреть PDF ниже:
