Светодиоды. Виды и устройство. Работа и применение. Особенности

Светодиоды для человечества стали одним из наиболее распространенных источников света для промышленных и бытовых нужд. Этот полупроводниковый прибор имеет один электрический переход, он преобразует электроэнергию в энергию видимого светового излучения. Явление открыто Генри Джозефом Раундом в 1907 году. Первые эксперименты были поставлены советским физиком-экспериментатором О.В. Лосевым, которому в 1929 году удалось получить рабочий прототип современного светодиода.

Первые современные светодиоды (СД, СИД, LED) были созданы в начале шестидесятых годов. У них было слабое красное свечение, их применяли в качестве индикаторов включения в самых разных приборах. В 90-х появились синие, желтые, зеленые и белые светодиоды. Их стали выпускать в промышленных масштабах многие компании. Сегодня LED-диоды применяются повсеместно: в светофорах, лампочках, автомобилях и т.д.

Устройство

Светодиод представляет полупроводниковый прибор с электронно-дырочным переходом, который создает оптическое излучение при прохождении через него тока в прямом направлении.

Стандартный индикаторный светодиод выполнен из следующих частей:



1 — Эпоксидная линза
2 — Проволочный контакт
3 — Отражатель
4 — Полупроводник (Определяет цвет свечения)
5 и 6 — Электроды
7 — Плоский срез

В основании светодиода закрепляются катод и анод. Все устройство сверху герметично закрыто линзой. На катоде установлен кристалл. На контактах имеются проводники, которые подсоединены к кристаллу p-n-переходом (проволока соединения для объединения двух проводников с различными типами проводимости). Для создания стабильной работы светодиода применяется теплоотвод, который необходим для осветительных приборов. В индикаторных приборах тепло не имеет решающего значения.

DIP-диоды имеют выводы, которые монтируются в отверстия печатной платы, они при помощи пайки подсоединяются на электрический контакт. Имеются модели с несколькими кристаллами различного цвета в одном корпусе.

SMD-светодиоды сегодня являются наиболее востребованными источниками света любых форматов.

  • Основа корпуса, куда крепится кристалл, является отличным проводником тепла. Благодаря этому в разы улучшился отвод тепла от кристалла.
  • В структуре белых светодиодов между линзой и полупроводником имеется слой люминофора, который нейтрализует ультрафиолет и задает необходимую цветовую температуру.
  • В SMD-компонентах, имеющих широкий угол излучения, линза отсутствует. При этом сам светодиод выделяется формой параллелепипеда.
Chip-On-Board (COB) представляют новейшее практическое достижение, которое должно занять в искусственном освещении лидерство в создании белых светодиодов.



Устройство светодиодов по технологии COB предполагает следующее:
  • На алюминиевую основу посредством диэлектрического клея крепят десятки кристаллов без подложки и корпуса.
  • Полученная матрица покрывается общим слоем люминофора. В итоге получается источник света, который имеет равномерное распределение светового потока без возможности появления теней.

Разновидностью Chip-On-Board является Chip-On-Glass (COG) технология, предусматривающая размещение на поверхности из стекла множества мелких кристаллов. К примеру, это филаментные лампы, где излучающим элементом является стеклянный стержень со светодиодами, которые покрыты люминофором.

Принцип действия
Несмотря на технологические особенности и разновидности, работа всех светодиодов основывается на общем принципе функционирования излучающего элемента:
  • Преобразование электроэнергии в световой поток осуществляется в кристалле, который выполнен из полупроводников с самым разным типом проводимости.
  • Материал с n­-проводимостью обеспечивают путем легирования его электронами, а материал с p-проводимостью при помощи дырок. В результате в сопредельных слоях появляются дополнительные носители заряда разной направленности.
  • При подаче прямого напряжения стартует движение электронов, а также дырок к p-n-переходу.
  • Заряженные частицы проходят барьер и начинают рекомбинировать, вследствие этого протекает электрический ток.
  • Процесс рекомбинации электрона и дырки в зоне p-n-перехода идет выделением энергии в качестве фотона.

В целом, указанное физическое явление свойственно всем полупроводниковым диодам. Однако длина волны фотона в большинстве случаев располагается за пределами видимого спектра излучения. Чтобы элементарная частица двигалась в диапазоне 400-700 нм, ученые проводили множество опытов и экспериментов с разными химическими элементами. В итоге появились новые соединения: фосфид галлия, арсенид галлия и более сложные формы. У каждой из них своя длина волны, то есть свой цвет излучения.
К тому же, кроме полезного света, который испускает светодиод, на p-n-переходе образуется некоторое количество теплоты, которое уменьшает эффективность полупроводникового прибора. Именно поэтому в конструкции мощных светодиодов предусматривается эффективный отвод тепла.

Разновидности
На текущий момент LED-диоды могут быть следующих видов:
  • Осветительные, то есть с большой мощностью. Их уровень освещенности равен вольфрамовым и люминесцентным источникам света.
  • Индикаторные – с небольшой мощностью, их применяют для подсветки в приборах.

Индикаторные LED-диоды по типу соединения делятся на:
  • Двойные GaP (галлий, фосфор) – имеют зеленый и оранжевый свет в структуре видимого спектра.
  • Тройные AIGaAs (алюминий, мышьяк, галлий) – имеют желтый и оранжевый свет в структуре видимого спектра.
  • Тройные GaAsP (мышьяк, галлий, фосфор) – имеют красный и желто-зеленый свет в структуре видимого спектра.
По типу корпуса светодиодные элементы могут быть:
  • DIP — устаревшая модель низкой мощности, их применяют для подсветки световых табло и игрушек.
  • «пиранья» или Superflux – аналоги DIP, но с четырьмя контактами. Они применяются для подсветки в автомобилях, меньше нагреваются и лучше крепятся.
  • SMD – самый распространенный тип, применяются во множестве источников света.
  • COB – это усовершенствованные светодиоды SMD.
Применение
Область применений светодиодов условно можно разделить на две широкие категории:
  1. Освещение.
  2. С использованием прямого света.

Светодиод в освещении применяется для освещения объекта, пространства или поверхности, вместо того, чтобы быть непосредственно видимым. Это интерьерная подсветка, фонарики, освещение фасадов зданий, освещение в автомобилях, подсветка клавиш мобильных телефонов и дисплеев и так далее. Широкое применение LED-диоды находят в коммуникаторах и сотовых телефонах.

Прямой светодиодный свет применяется для передачи информации, к примеру, в полноцветных видео дисплеях, в которых LED-диоды формируют пиксели дисплея, а также в алфавитно-цифровых табло. Прямой свет также применяется сигнальных устройствах. К примеру, это индикаторы поворота и стоп-сигналы автомобилей, светофоры и знаки.

Будущее светодиодов

Ученые создают светодиоды нового поколения, к примеру, на основе нано-кристаллических тонких пленок из перовскита.

Они дешевые, эффективные и долговечные. Исследователи надеются, что такие LED-диоды будут применяться вместо обычных экранов ноутбуков и смартфонов, в том числе в бытовом и уличном освещении.

Создаются и волоконные LED-диоды, которые предназначены для создания носимых дисплеев. Ученые считают, что создаваемый метод производства волоконных светодиодов позволит наладить массовый выпуск и сделать интеграцию носимой электроники в одежду и текстиль совершенно недорогой.

Типичные характеристики
Светодиоды характеризуются следующими параметрами:
  • Цветовая характеристика.
  • Длина волны.
  • Сила тока.
  • Напряжение (тип применяемого напряжения).
  • Яркость (интенсивность светового потока).

Светодиодная яркость пропорциональна протекающему через него току, то есть чем напряжение будет выше, тем будет больше яркость. Единицей силы света служит люмен на стерадиан, она также измеряется в милликанделах. Бывают яркие (20-50 мкд. ), а также сверх яркие (20000 мкд. и более) LED-диоды белого свечения.

Величина падения напряжения – характеристика допустимых значений прямого и обратного включений. Если подача напряжений выше этих значений, то наблюдается электрический пробой.

Сила тока определяет яркость свечения. Сила тока осветительных элементов обычно равняется 20 мА, для индикаторных светодиодов она составляет 20-40 мА.

Цвет излучения светодиода зависит от активных веществ, внесенных в полупроводниковый материал.

Длина волны света определяется разностью энергий при переходе электронов на этапе рекомбинации. Она определяется легирующими примесями и исходным полупроводниковым материалом.

Достоинства и недостатки
Среди достоинств светодиодов можно отметить:
  • Малое потребление электроэнергии.
  • Долгий срок службы, измеряемый 30-100 тысячами часов.
  • Высокая светоотдача. Светодиоды дают 10-250250 люменов светового потока на ватт мощности.
  • Нет ядовитых паров ртути.
  • Широкое применение.
Недостатки:
  • Низкие характеристики у некачественных светодиодов, созданных неизвестными производителями.
  • Сравнительно высокая цена качественных светодиодов.
  • Необходимость качественных источников питания.
Похожие темы:

Виды и типы светодиодов — обзор основных характеристик

С каждым годом все больше расширяется ассортимент светодиодных осветительных приборов. Да и развитие элементов освещения на кристаллах не стоит на месте. Хотя они и были изобретены более полувека назад, применяться в бытовом освещении стали сравнительно недавно. Сейчас практически каждый знает, что потребление электроэнергии светодиодами значительно меньше, чем их предшественниками, описание этого факта можно найти где угодно.

Но перед тем как выполнить монтаж, SMD-светодиоды необходимо правильно выбрать, а как это сделать при всем предлагаемом многообразии? Как выбрать такие, которые подойдут именно под нужные параметры и какие бывают LED SMD? Ведь даже выучив наизусть все маркировки, нельзя быть уверенным в том, что купленный осветительный прибор будет соответствовать заявленным характеристикам. А бывает, что на упаковке светодиодов такие отметки вообще отсутствуют.

Нужно попытаться разобраться, возможно ли определить тип и технические характеристики светодиода, не обращая внимания на метки, проставленные производителем, заявленный им световой поток и т. п.

Таблица подскажет характеристики некоторых, наиболее распространенных. Целесообразно иметь некоторое понятие и о терминах, с которыми можно столкнуться при выборе LED-источников света.

Обозначения в технической характеристике

Каждый человек, впервые столкнувшись с выбором любого осветительного прибора, в том числе и светодиодов, находит на упаковке множество непонятной для него информации. Как раз с ней и нужно разобраться в первую очередь.

Пример диаграммы коэффициента излучения SMD 5730

Виды светодиодов

Многие думают, что все светодиоды одинаковы, но это в корне неверно. Классификация светодиодов различает их не только по цветам, но и по режимам работы. Световые приборы на кристаллах могут быть нескольких разновидностей:

  • Моргающими – такие элементы применяются для того, чтобы привлечь внимание. По своей структуре они мало отличны от обычных, но при их производстве применена немного другая технология, которая позволяет светодиоду моргать с интервалом в секунду. Чаще такие элементы однотонные, но существуют и более сложные, многоцветные, которые работают благодаря RGB.
  • Многоцветными моргающими – их показатели довольно обширны. Обычно изготовлены в виде двух кристаллов, функционирующих во встречных направлениях, т. е. при включении одного выключается другой. По причине такой работы при смешивании основных цветов может образоваться еще один.
  • Трехцветными – в одном корпусе совмещены несколько кристаллов, которые друг с другом не связаны. Работать могут как отдельно, так и все вместе, при этом управляясь по разным каналам.
  • RGB-диодами с красным, синим и зеленым цветом, связанными при помощи четырех проводов и одним анодом (либо катодом).
  • В виде монохромного дисплея на семь сегментов. Способны показывать определенные символы. В восьмидесятые пользовались популярностью дисплеи на их основе, но с появлением экранов на жидких кристаллах такие мониторы ушли в прошлое.
Виды светодиодов

Маркировки LED-диодов

На светильниках обычно при помощи маркировки указываются типы светодиодов, используемых в нем. Какими могут быть виды этих световых элементов и каковы их особенности – вопрос, который требует разъяснений.

Светодиоды SMD

Расшифровывается маркировка светодиодов SMD как Surface Mounted Device, что по-русски звучит как «поверхностное оборудование». Иными словами, такой LED SMD-прибор находится на поверхности светильника. Для примера можно взять световую полосу, над уровнем которой находятся именно такие SMD-диоды. Маркировка в виде чисел указывает на размеры светодиодов. К примеру, имеется название прибора – SMD 3528 LED (или 3528 SMD LED). Его размер 3.5 х 2.8 мм. Светодиодные полосы с такими диодами прекрасно гнутся, за счет чего очень удобны в случае установки.

Также и их подключение не представляет никаких сложностей.

Многоцветная светодиодная лента

Светодиоды DIP LED

Еще один тип светодиода с очень похожими SMD-характеристиками. Выглядят они как цилиндр, размещенный по ленте. Отличается наличием хорошей силиконовой защиты. Цифровое обозначение указывает так же на размеры элемента (тот же пример, как и с SMD 3528). Применяется он только для стекла, к примеру, для полок гарнитура из этого материала. В отличие от ленты с SMD, светодиодная полоса с DIP сгибается не только вдоль, но и поперек.

Краткая характеристика ленты SMD 5050

Элементы этой ленты, как видно из маркировки, величиной 5.0 х 5.0 миллиметров. Прародителем этого светодиода стал диод 3528. В зависимости от цвета интервал светового потока 2–8 лм. Потребители на таких полосах светодиодов SMD разделяются по влагозащищенности, имея маркировки: IP 20 – покрытие из полиуретана, или IP 65 – из силикона. IP 20 нужно устанавливать лишь в закрытых помещениях, в то время как IP 65 не боятся влаги, и разместить их можно даже на улице.

В своем составе такие элементы имеют три разных или одинаковых по цвету кристалла. Подключение контроллера к многоцветному варианту исполнения 5050 позволяет получить освещение самых разных цветов. Среди основных характеристик данных светодиодов 5050 можно назвать:

  1. прозрачный и очень жесткий материал из полиуретана;
  2. эти элементы качественно пропаяны;
  3. плотность диодов – 60 шт/м;
  4. питание от 12 или 24 В.

По сравнению с прародителем – SMD 3528 – характеристики практически те же, с той лишь разницей, что «потомок» получился крупнее, мощнее и ярче.

Краткая характеристика ленты SMD 5730

Светодиоды, относящиеся к довольно высокоэффективным. Многие даже считают 5730 одной из лучших марок в линейке SMD-светодиодов. Основные плюсы их в хорошей проводимости тепла и очень невысоком сопротивлении. Служат они довольно продолжительное время. Весьма неплохо переносят вибрацию, сырость и резкое изменение температур. Реализуются в основном лентой в катушке. Обладают комфортной светопередачей и высокой энергоэффективностью, в результате чего завоевали доверие предпринимателей, использующих 5730 в основном в торговых и офисных помещениях, в качестве надежных и мощных светодиодов. Также у них есть несколько преимуществ перед более ранними моделями:

  1. значительный срок службы, стабильные показатели и качественное исполнение;
  2. уменьшение освещаемости – не более одного процента после 3 000 часов;
  3. материал, из которого они изготовлены, способен выдержать температуру до 260 градусов.
Одноцветная лента с LED SMD 5730

Каким бывает белый цвет?

Для домашнего освещения в основном применяются светодиоды белого цвета. Но тон его может быть разным. Нередко можно услышать, как кто-либо говорит: «Купил лампу, а она слишком холодная, нужно поменять, взять что-то потеплее». Так как же распределяются оттенки белого цвета?

Световой поток лампы имеет разную цветовую температуру. К примеру, если она составляет 2 700 кельвин, то оттенок будет чуть желтоватым, больше походящим на свечение лампы накаливания или на солнечный свет. Такой цвет называют теплым, он оказывает расслабляющее, успокаивающее действие. Для основного освещения такой оттенок не подойдет, другое дело – подсветка спальни.

Следующий за теплым – оттенок натурального (нейтрального) белого, с уровнем цветовой температуры в 4 200 кельвин. Это самый популярный и часто используемый тон. Он хорош в виде основного освещения вне зависимости от назначения помещения. Если же порог цветовой температуры остановился на 6 000 кельвин, такой оттенок будет называться холодным. У такого освещения слегка синеватый цвет. Используется в основном для рабочих помещений, т. к. свет таких ламп очень ярок. Также применим на таких объектах, как парковки, подъезды, придомовая территория, парки, аллеи и скверы.

Светодиод SMD 5050

При выборе светодиодного освещения необходимо обратить внимание на упаковку. Если она неровная, надписи нечеткие или просто вызывают подозрение – от такого приобретения лучше отказаться. Купив китайский вариант подделки известного бренда можно испортить себе настроение и впустую потратить деньги.

Светить они, конечно, будут, но с меньшими показателями, чем заявлено по маркировке.

Страница не найдена — ЛампаГид

Светодиоды

Заходя в любое производственное помещение, учебное заведение или даже некоторые квартиры, можно увидеть люминесцентные

Квартира и офис

Свет – основа жизни. Потому что благодаря ему существует фотосинтез – базовый процесс появления

Улица

Есть определенные требования к таким светильникам, которые обеспечивают уличное и промышленное освещение, освещенность транспортных

Светодиоды

За относительно короткую историю электрического освещения (с середины XIX века – около 150 лет)

Люминесцентные лампы

С детства всем знакома конструкция «лампочки Ильича». Она состоит из цоколя, стеклянной колбы и

Светодиоды

В настоящее время широкое применение получили источники света на основе светодиодов. По-другому их называют

Страница не найдена — ЛампаГид

Монтаж

Гипсокартон – один из тех материалов, которые часто используются для отделки потолков, этот материал

Светодиоды

Очень часто люди, работающие за компьютером, да и просто проводящие за ним свободное время,

Люминесцентные лампы

Многие женщины посещают салоны красоты, в которых делают маникюр. Этот процесс обычно сопровождается нанесением

Люминесцентные лампы

Люминесцентные лампы (ЛЛ) находят свое применение в самых разных областях деятельности человека. Изобретение этого

Квартира и офис

В то время как прогресс в мире электротехники идет вперед, создавая все новые материалы,

Светодиоды

Компания Cree, производящая светодиод XM-L T6, является одним из лидеров среди производителей светотехнических приборов.

Виды и типы светодиодов, как классифицировать и упорядочить

Быстрое развитие рынка светодиодного освещения «выкинуло» на рынок различные виды и типы светодиодов. Большая часть производителей подразделяют свои чипы способом — «как Бог на душу положит». Четкая классификация отсутствует. Но все же просматривается некоторая «четкая линия» — подразделение по видам на основании общих признаков, характеристик.

По большей мере такая классификация не совсем правильная, однако обоснована. Нет точного разделения по характеристикам по одной простой причине: если брать цвет, то светодиоды можно отнести к одному виду или типу, а по второй ( мощности ) такие светодиоды уже с трудом можно отнести к одному виду. А так как характеристик у LEDs достаточно много, то «скомпоновать» их вместе достаточно проблематично.

На основании этого производители с легкостью сводят к одному классу COB и SMD диоды в одну группу, индикаторные и осветительные в другую. В общем и целом образовалась некоторая неразбериха по классификации светодиодов на основании характеристик.

Дабы исправить это положение стоит принять, что любые характеристики диодов условные. Только таким образом можно объединить и каким-то образом классифицировать их.

Виды и типы светодиодов индикаторных


К индикаторным типам следует относить такие виды диодов как: DIP (DIL), Superflux, Волоконные. Первые два достаточно сильно морально устарели, но все же их еще можно увидеть во многих гаджетах и устройствах. Не редки случаи, когда можно увидеть использование индикаторных диодов в качестве осветительных. Нонсенс на сегодняшний день, но это «имеет место быть». Оставим такое применение на совести производителей и будем рассматривать индикаторные светодиоды более подробно.

DIP (Dual In-line Package) или DIL (Dual In-Line – англ. двойное размещение в линию)


Интересные и устаревающие виды и типы светодиодов  DIP. Дословный перевод таких светодиодов — DIP(DIL) двойное размещение в линию. По способу монтажа определяются как: PHT (Plating Through Holes – англ. через отверстие платы).

Характерными представителями этой группы в классификации являются 3мм, 5мм, 8мм и 10мм светодиоды. Мы уже говорили, что это устаревшие типы, т.к. были первопроходцами в области становления твердотельного освещения. И использование в промышленных масштабах находится под большим вопросом.

Полупроводники этого вида различаются по цвету, материалу и диаметру колбы 3мм, 5мм, 8мм,10мм и т.д. Выбор шикарен. Можно найти чипы на любой вкус и цвет от круглых до прямоугольных. Главное достоинство любых экземпляров в этой группе —  малый нагрев при достаточно не плохой яркости. Основное использование в электронных табло, бегущих строках, разнообразных индикаторах ( отчего и идет такое разделение ).

Если смотреть со стороны конструкции, то индикаторные диоды имеют цилиндрическую форму с встроенной выпуклой линзой. Выпускают как в одном цвете, так и в многоцветном (RGB).

Обособленно в эту группу можно отнести и виды OLED диодов  ( Organic Light Emitting Diode )- органические светодиоды. Популярны в производстве подсветки ЖК экранов, дисплеев и телевизоров.

Super Flux Пиранья


Светодиоды Пиранья из данной группы обладают самыми лучшими световыми характеристиками по световому потоку. Конструктивной особенностью можно считать прямоугольную форму с четырьмя выводами (пинами). На сегодняшний день имеются 4 цвета: красный, зеленый, синий, белый. Размеры: 3мм, 5мм и Falt.

Основное применение сверхярких светодиодов Пиранья — автомобили и реклама.

Особенностью и преимуществом перед DIP диодами 3,5,10 мм — наличие четырех пинов. За счет этого обуславливается более «жесткое» присоединение к плате.

Подложка Пираней выполнена из свинца, т.к. имеет большую теплопроводность. Рабочий температурный режим достаточно широкий, что позволяет применять большие входные мощности. По поводу безопасности и экологичности остается вопрос… Свинец… Не совсем экологичный материал…Мягко говоря…

Угол рассеивания светового потока широкий — от 40 до 120 градусов.

Если проводить параллель по применяемости и востребованности, то Пираньи все-таки, держат пальму первенства.

Новый вид индикаторных — волоконные светодиоды


Это одни из новых видов и типов светодиодов, которые были представлены широкой публике корейскими производителями в конце 2015 года. Пока они используются только как отдельные волокна, но не за горами тот момент, когда их можно будет использовать в текстильной промышленности. И как только этот день настанет, то их можно с большой уверенностью переносить в группу осветительных светодиодов.

Способ производства основан на покрытии подложки полиэтилентерефталатом, пропитанным раствором PEDOT:PSS (поли-3,4-этилендиокситиофена полистиролсульфоната). Далее волокна покрывают олед диодом, сушат и наносят завершающий слой фтористого лития алюминия (LiAl).

Виды и типы светодиодов осветительных


Самый интересные и широко используемые виды и типы светодиодов — осветительные. В повседневном использовании применяются диоды с белым излучением. Он в свою очередь подразделяется на:  холодный белый, теплый белый. Сами по себе полупроводники не могут воспроизводить белый цвет. Поэтому используется несколько методик получения белого цвета.

К первому относится способ RGB. Самая дешевая технология получения белых диодов. Но с ее использованием ухудшается индекс цветопередачи. О том, что это такое — читайте в соответствующем материале.

Второй метод — самый распространенный. Нанесение люминофора на голубой или синий светодиод. Данный способ самый распространенный. В этом случае мы получаем желтый и зеленый цвета, или красный и зеленый. Этот метод идеален, если мы желаем получить цвет максимально приближенный к люминесцентному.

Осветительные светодиоды вида SMD


Один из самых распространенных видов в осветительной группе. Обратимся к переводу. Аббревиатура SMD — Surface Mounted Device – англ. прибор. монтируемый на поверхность.

Конструктивно такие типы достаточно сложные. Состоят из алюминиевой или медной подложки. На подложку монтируется сам кристалл, припаеваемый к контактам корпуса, в котором заключена подложка.

Кристалл покрывают линзой, в некоторых случаях только люминофором. На одной подложке можно разместить до трех диодов, в зависимости от применения будущего источника света.

Распространенный вид светодиодов – COB


Другими, наиболее распространенными и модными видами являются диоды COB типа (Chip On Board – англ. чип на плате). В этом случае на одну плату ( подложку ) монтируется от 9 и более кристаллов. Их заливают люминофором. В таком виде мы получаем светодиод с большой яркостью. Данная технология упростила и существенно удешевила изготовление светотехнических LED устройств. Световой поток COB диодов на порядок больше, чем у СМД.

Основное назначение – освещение. В то время, как COB диоды можно использовать и в качестве индикаторов.

В плане ремонтопригодности COB наименее предпочтительны, т.к. в случае перегорания придется поменять всю матрицу.

И кстати, мною давно замечено, что в COB чипах достаточно сложно (простому обывателю) определить количество, размер кристаллов. А соответственно и сопоставить полученные измерения ( подсчеты ) с заявленными характеристиками источников света.

Ну и последняя новинка 2015 года в твердотельном освещении – filament светодиоды.

Новый вид светодиодов – filament


Данный тип диодов сформировался не так давно. Но сразу полюбились покупателями. И это не мудрено, т.к. при одинаковой мощности ( в сравнении с COB или SMD ) мы можем получить большую освещенность.

Пока основное применение filament светодиодов — LED лампы. Филаментные светодиоды монтируются на стеклянную или сапфировую подложку.  Технология – Chip-On-Glass. В результате чего, свет распространяется на 360 градусов. Достаточно интересная и «далеко идущая» технология.

Заключение


В принципе, указанные в статье виды и типы светодиодов не полные и данную классификацию можно расширять, применяя ряд подвидов и классов. Кому-то она покажется простой. Кому-то правильной, кому-то смешной. Но в силу того, что никакой определенной «научной концепции» по распределению светодиодов не существует, то для общего понимания того, как можно разделить светодиоды на виды и классы мы получили. Чего, в принципе и добивались.

Виды SMD светодиодов. Расшифровка маркировки.

Теоретически все светодиоды можно классифицировать по видам и типам, а вот практически…..Быстрое развитие «светодиодного» рынка выбросило в продажу большое кол-во типов, видов и подвидов светодиодов, да и производители зачастую  ведут собственную классификацию, поэтому однозначно классифицировать светодиоды получается слегка проблематично. А если не существует научно обоснованной системы классификации LED, то мы постараемся в нашей статье рассказать про типы и виды светодиодов, опираясь на собственный опыт работы с LED продукцией, а также на опыт и знания наших коллег по рынку.


​Грубо говоря, светодиоды можно разделить на два типа: осветительные и индикаторные.

Индикаторные светодиоды

Осветительные светодиоды

Осветительные светодиоды — это те, которые могут обеспечить световой поток, как у традиционных источников света или даже превзойти его. К ним можно отнести 4 популярных вида: SMD, COB, Filament и PCB STAR.

Но мы подробно остановимся на самых-самых популярных  осветительных светодиодах — SMD

SMD переводится с английского = Surface-Mount-Device (устройство для поверхностного монтажа). В своей конструкции они имеют полупроводниковый чип или кристалл, установленный на подложку. Снизу расположены контакты для подключения. Каждый такой светодиод закрывается в корпусе, который напрямую можно припаивать к любой поверхности. Поэтому их и называют «изделиями поверхностного монтажа».

Их популярность – это следствие малой стоимости, высокой надежности, продолжительного срока службы, ну а самое главное – высокой светоотдачи. Именно SMD вид используется в большинстве светодиодных лампочек и светильников.

Как расшифровать маркировку SMD?

 Цифрами обозначены горизонтальные размеры корпуса smd светодиодов – длина и ширина в сотых миллиметра. Например, светодиод smd 5050 имеет размеры 5. 0х5.0 мм, а 3528 – 3.5х2.8 мм. Технические же характеристики можно узнать только из сопроводительной документации или у продавца-консультанта.


Рассмотрим подробно все типы SMD светодиодов

Тип


Размер корпуса,
мм

Кол-во
кристаллов
 Мощность,
Вт
Световой поток,
ЛМ
Рабочий ток,
мА
 Температура
эксплуатации
Угол
свечения
Цвет свечения
3528     3.5х2.8  1 или 3 0.06 или 0.2  0.6 — 5.0   20  -40…+85  120 — 140   белый, нейтральный, теплый, синий, желтый, зеленый, красный, RGB
5050     5. 5х1.6  3 или 4  0.2 или 0.26  2 — 14  60 или 80 -20…+60   120 — 140    белый, теплый, синий, желтый, зеленый, красный, RGB,  WRGB
5630     5.6х3.0  0.5  57  150  -25…+85  120  холодный, нейтральный, теплый
5730

5.7х3.0   1 или 2 0.5 или 1   50 или 158  150 или 300  -40…+65  120  холодный, белый, нейтральный, теплый
3014    3.0х1.4   1 0.12  9 — 11   30 -40…+85   120  холодный, нейтральный, теплый, синий, желтый, зеленый, красный, оранжевый
2835     2. 8х3.5  1 0.2 или 0.5 или 1  20 или 50 или 100   60 или 150 или 300  -40…+65 120   холодный, нейтральный, теплый


SMD 3528

SMD 3528 может быть однокристальным (белый, нейтральный, теплый, синий, желтый, зеленый, красный) или трехкристальным (RGB). Кристаллы для защиты от окружающей среды заливаются прозрачным компаундом или компаундом с добавлением люминофора, выравнивающего цветовую характеристику диода.

Этот тип светодиода имеет относительно малый световой поток. Но благодаря небольшим габаритам, умеренной стоимости и способности светить разными цветами, включая RGB, он все же нашел широкое применение в недорогих осветительных приборах и приборах декоративной подсветки. Очень часто светодиоды 3528 входят в состав светодиодных лент.



SMD 5050

SMD 5050 имеет исключительно трехкристальное или четырехкристальное (RGBW) исполнение. Если прибор одноцветный, то все три кристалла имеют одинаковый или близкий (для выравнивания цветовой характеристики) цвет светового излучения. Это значит, что диод 5050 имеет втрое большую яркость, чем однокристальный smd 3528. Кристаллы также защищены компаундом с люминофором или без него.

SMD 5050 наиболее популярен и используется для декоративной подсветки и освещения. Он имеет оптимальное отношение стоимость/мощность и может обеспечить любой цвет подсветки (в случае использования rgb5050), включая белый повышенной яркости (четырехкристальный вариант), за счет простого изменения мощности на каждом из кристаллов. Чаще всего такие светодиоды встраивают в такие светодиодные декоративные ленты, как: одноканальная, где три кристалла соединены параллельно и питаются одним напряжением; RGB и RGBW, имеющие три и четыре канала соответственно.

Благодаря достаточно высокой мощности диодов уже при их плотности 60 шт. на 1 метр светодиодной ленты она может успешно использоваться не только для декоративной подсветки, но и для освещения интерьера. При этом цветовую температуру и даже цвет освещения пользователь может изменять самостоятельно, для этого достаточно установить соответствующий контроллер.

Примеры товаров с SMD5050

SMD 5630 и 5730

SMD 5630 представляет собой однокристальный мощный прибор, способный создать световой поток до 57 люмен. Благодаря встроенной защите, собранной на двух стабисторах, прибор в состоянии выдерживать импульсный ток до 400 мА и переполюсовку. Светодиод имеет 4 вывода, но в работе кристалла участвуют только два. Оставшиеся два и металлическая подложка используются для лучшего теплоотвода. Цвет свечения светодиода — белый разной цветовой температуры.

Приборы 5730 могут быть как одно, так и двухкристальными. Первые имеют сходные с 5630 характеристики, вторые вдвое мощнее (1 Вт) и в состоянии создавать световой поток до 158 лм.

Оба типа приборов излучают белый свет различной цветовой температуры и могут использоваться для изготовления мощных светодиодных лент, ламп, прожекторов.

Примеры товаров с SMD5630 и SMD5730
Светодиодная линейка 25Вт SMD5630-72LED 2500Lm 12V IP33 6000K (холодный белый) OREOL
Комплект Alluminium Sanan 5730 520*12/0.5W*16chips 32W-3500Lm 5000K PF:0.75 AC:160-265V DC:105V 280mA

SMD 3014

Однокристальный компактный прибор умеренной (0.12 Вт) мощности и световым потоком до 11 лм. В зависимости от исполнения может излучать белый свет разной цветовой температуры, а также синий, желтый, зеленый, красный и оранжевый. Для защиты от окружающей среды и коррекции цветовой температуры кристалл покрывается компаундом с люминофором.

Основная область применения SMD 3014 — светодиодные ленты и модули для декоративной подсветки, точечные светильники и лампы к ним. Нередко используются для изготовления автомобильных ламп

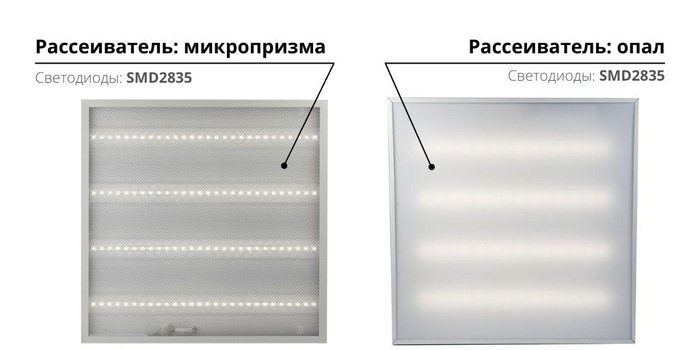

SMD 2835

Однокристальный светодиод повышенной мощности. Выпускается в трех исполнениях: 0.2, 0.5 и 1 Вт. Излучает белый свет различной цветовой температуры, по размерам корпуса совпадает с прибором 3528, но отличается от последнего прямоугольной линзой (у 3528 она круглая).

Из-за высокой популярности приборов выпускается очень много подделок, в которые устанавливаются кристаллы меньшей мощности. Так, хотя китайский SMD 2835 и выпускается официально, но оснащается он кристаллом всего 0.09 Вт. Внешне отличить его от одноваттного бывает невозможно из-за добавленного в компаунд люминофора, поскольку он непрозрачен, соответственно, оценить размеры кристалла на глаз не получится. Прибор используется в мощных осветительных лампах, бытовых и уличных светильниках, прожекторах, светодиодных лентах.

Примеры товаров с SMD2835  СД лента 19Вт SMD2835-240LED 1900Lm 12V IP33 4000K (нейтральный белый) OREOL
Светодиодная лента 9.6Вт SMD2835-120LED 800Lm 12V IP33 СИНИЙ OREOL


*

Вообще проще перечислить те сферы нашей жизни, где smd-светодиодов нет, чем те, где они используются. Белые диоды можно встретить: в тактических и карманных фонариках; в автомобильных лампах; в бытовых лампочках различной мощности; в декоративной внутренней и наружной подсветке. Разноцветные RGB и RGBW применяются не менее широко: в вывесках, дорожных знаках, светофорах, указателях, рекламе; в лампах освещения, с изменяемой цветовой температурой; в ландшафтном дизайне; в декоративной внутренней и наружной подсветке; в приборах индикации.

Для справки: общая светодиодная технология существует не так уж и давно. Первый светоизлучающий диод видимого спектра был изобретен в 1962 году в General Electric. Первые светодиоды стоили более 200 долларов за диод и до 70-х годов единственным цветом, который мог создавать светодиод, был красный. Использование светодиодов в лампочках является довольно. Первые массовые установки светодиодного освещения произошли всего за последние несколько лет, и технология постоянно совершенствуется

Технические характеристики светодиодов SMD 3528, 5050, 5630, 5730, параметры и типы

Рассмотрим технические характеристики светодиодов с потребительской точки зрения, не будем рассматривать ненужные параметры, которые особо не влияют не эксплуатацию. Посмотрим только на важные характеристики, ведь в основном нас интересует, какое напряжение на него подать, и что бы он светил ярче и дольше.

Среди множества типов диодов, наибольшую популярность получили SMD 3528, SMD 5050, SMD 5630, SMD 5730. По цифровому обозначению можно видеть, какой размер корпуса используется.  Например, SMD3528 это размеры 3,5 мм на 2,8мм.

Содержание

  • 1. Реальная мощность китайских ЛЕД
  • 2. Таблица характеристик фирменных
  • 3. Сравним размеры и яркость
  • 4. Сравнение энергоэффективности LED диодов
  • 5. Графики характеристик светодиода SMD 5730

Реальная мощность китайских ЛЕД

Размер кристалла у маломощных китайских, на примере SMD5630 SMD5730

90% китайской продукции, например на базаре Aliexpress, изготовлена на маломощных диодах, которые гораздо слабей фирменных. Фирменные, это производства Samsung, LG, Philips и другие. Китайцы этим активно пользуются, указывая параметры, как будто там установлены Самсунги. После покупки оказывается, что яркость и мощность ниже в 3-4 раза, чем обещал продавец.

Чтобы отличить плохой LED от хорошего, ознакомитесь со статьей «Характеристики светодиодов«. Подробно описал, как зависит мощность от размера кристалла, массы и других свойств.

Китайские 5630, 5730
тип №1
Китайские 5630, 5730
тип №2
Китайский 5050
Мощность0,09W0,15W0,1W
Яркость7 лм12 лм8 люмен

Получается, что китайский 5630 (5730) на 0,15W слабее фирменного 5050 на 0,2W. Будьте бдительны при выборе товара.

Таблица характеристик фирменных

Параметр3528505056305730-055730-1
Световой поток, Лм5154040100
Мощность0,06 Вт0,2 Вт0,5 Вт0,5 Вт1 Вт
Температурадо + 65до + 65до + 80до + 80до + 80
Ток, ампер0,020,060,150,150,300
Напряжение, Вольт3,33,33,33,43,4
Габариты, мм3,5 x 2,85 x 55,3 x 34,8 x 34,8 x 3

В таблице указаны усредненные характеристики светодиодов белого света с самыми популярными параметрами. Лампы теплого белого и холодного белого света обычно имеют меньший световой поток. Так же при одинаковой яркости света, диод белого света дает лучшее освещение, чем другие.

В основном характеристики зависят от производителя с колебанием плюс-минус 15%. Лучшие параметры обеспечивают конечно именитые европейские, японские, китайские бренды. LED диоды неизвестных производителей конечно похуже, но еще у них никто не гарантирует заявленный срок службы. Самый плохой вариант, когда вам по низкой цене предлагают светодиоды промаркированные как фирменные, хотя неизвестно кем они сделаны. Главным образом подделку от бренда можно отличить только при помощи  измерения всех параметров и сравнением с заявленными.

Бюджетные светодиоды неизвестного производителя обычно очень слабые, вместо положенных 0,5W будет всего 0,15W или 0,09W. Так делают китайцы, чтобы дешевку выдать за фирменный. Но это они компенсируют втрое большим количеством диодов. Такие диоды работают максимум 20. 000 часов. Чаще всего встречаются на кукурузах и светодиодной ленте SMD 5630.

Сравним размеры и яркость

Сравнение диодов на светодиодной ленте 5050, 3528, 5630. В большой импровизированной коробке сделаем замеры освещенности каждого диода. Наглядно видно разницу в освещенности и направленность угла освещения.

Сравнение энергоэффективности LED диодов

..

Световой поток Люмен на Ватт:

  • SMD 3528 – 70 Лм/Вт;
  • SMD 5050 – 80 Лм/Вт;
  • SMD 5630 – 80 Лм/Вт;
  • SMD 5730-05 – 80 Лм/Вт;
  • SMD 5730-1 – 100 Лм/Вт;

Развитие светодиодных технологий идет в направлении увеличения количества Люмен на единицу площади. Соответствие светового на единицу мощности с изменением поколения ЛЕД диодов меняется не очень сильно. Если сравнить светодиод SMD 3528 и 5730-1, то почти при одинаковой площади светоизлучающего элемента мощность светового потока увеличилась в 22 раза, а энергопотребление в 15 раз.

Графики характеристик светодиода SMD 5730

Типы светоизлучающих диодов и светодиодов »Электроника

Использование светоизлучающих диодов, светодиодов огромно, и их использование растет по мере развития технологий и появления большего количества типов светодиодов.


Light Emitting Diode Tutorial Включает:
LED Как работает светодиод Как делается светодиод Технические характеристики светодиодов Срок службы светодиода Светодиодные пакеты Светодиоды высокой мощности / яркости Светодиодное освещение Органические светодиоды, OLED

Другие диоды: Типы диодов


Светоизлучающие диоды, светодиоды очень широко используются в современном электронном оборудовании, и они являются одной из основных используемых сегодня технологий отображения.

Светодиоды, светодиоды используются для многих работ. Они не только используются в качестве панельных индикаторов на всем, начиная от телевизоров, радиоприемников и других форм бытового электронного и промышленного оборудования, но они также заменяют более традиционные технологии для освещения. Чтобы удовлетворить все эти потребности, доступно множество различных типов светодиодов.

Благодаря разработке и внедрению органических светодиодных технологий, светодиодные технологии оказывают еще большее влияние на современные технологии.

История светодиодов

История открытия светодиода завораживает и полна грусти. От первоначальных наблюдений до окончательного коммерческого успеха потребовалось много лет.

Заметка об истории создания светоизлучающих диодов:

Первые сообщения об излучающих свет светодиодах, по-видимому, были сделаны английским радиоинженером по имени Х.Дж. Раунд в 1907 году. С тех пор было предпринято множество попыток принести светодиоды в мир, но судьба, казалось, предотвратила это, пока союзные технологии не стали намного больше. зрелый.

Подробнее о Светодиод, История светодиодов.

Светодиод, символ LED

Обозначение схемы светодиода относительно простое. Символ светодиода состоит из символа диода с двумя стрелками, указывающими наружу, чтобы обозначить, что свет исходит от диода.

Светоизлучающий диод, символ цепи светодиода

Иногда символ светодиода отображается только в виде контура и без закрашенных фигур.Форма контура одинаково приемлема,

Альтернативный светоизлучающий диод, символ цепи СИД

Можно увидеть и другие варианты символов СИД. Иногда символ светодиода может быть заключен в кружки. В наши дни этот символ не так широко используется, но его все еще можно увидеть на многих схемах.

Типы светодиодов

С момента появления первых светодиодов технология породила огромное количество различных типов светодиодов, каждый из которых имеет свои собственные свойства и области применения.

  • Традиционные неорганические светодиоды: Этот тип светодиода представляет собой диод традиционной формы, который был доступен с 1960-х годов. Изготовлен из неорганических материалов. Некоторые из наиболее широко используемых — это сложные полупроводники, такие как арсенид алюминия, галлия, фосфид арсенида галлия и многие другие — цвет света часто зависит от используемых материалов.

    Типичными типами этих светодиодов являются маленькие светодиодные лампы, которые используются в качестве индикаторов панели, хотя существует очень много форматов светодиодов этого типа.Однако даже в категории неорганических светодиодов можно увидеть и использовать множество разных стилей светодиодов:

    • Одноцветные 5 мм и т. Д. — очень традиционный светодиодный корпус
    • Светодиоды для поверхностного монтажа
    • Двухцветные и многоцветные светодиоды — типы светодиодов содержат несколько отдельных светодиодов, которые включаются разным напряжением и т. Д.
    • Мигающие светодиоды — с малым временем интегрированы в корпус
    • Буквенно-цифровые светодиодные дисплеи
    • .. . . . более . . . .
    Все эти различные типы неорганических светодиодов используются в очень больших количествах.
  • Светодиоды высокой яркости: Светодиоды высокой яркости, HBLED, представляют собой тип неорганических светодиодов, которые начинают использоваться для освещения. Этот тип светодиода по сути такой же, как и основной неорганический светодиод, но имеет гораздо больший световой поток. Для получения более высокой светоотдачи этот тип светодиода требует, чтобы он мог выдерживать гораздо более высокие уровни тока и рассеиваемую мощность.Часто эти светодиоды устанавливаются таким образом, чтобы их можно было установить на радиаторе для отвода нежелательного тепла.

    Ввиду их большей эффективности, этот тип светодиодов используется в качестве замены многих более традиционных форм освещения. Бытовое освещение наряду с автомобильными лампами сейчас широко используется. Они имеют преимущества с точки зрения эффективности и факторов окружающей среды по сравнению с лампами накаливания и компактными люминесцентными лампами, КЛЛ. HBLED имеют более высокий уровень эффективности и более длительный срок службы, особенно при многократном включении и выключении.Однако у них ограниченная жизнь, и на этот фактор иногда не обращают внимания.

  • Органические светодиоды: Органические светодиоды являются развитием основной идеи светодиода. В этом типе светодиода используются органические материалы, как следует из названия.

    В традиционных типах светоизлучающих диодов используются традиционные неорганические полупроводники с различными уровнями примесей, и они излучают свет из определенного PN перехода — часто это точка света. Светодиодный экран органического типа основан на органических материалах, которые производятся в виде листов и обеспечивают рассеянную область света.Обычно очень тонкая пленка из органического материала печатается на стеклянной подложке. Затем используется полупроводниковая схема для переноса электрических зарядов на отпечатанные пиксели, заставляя их светиться.

По мере того, как светодиодная технология постоянно совершенствуется, уровни эффективности всех различных типов светодиодов должны улучшаться, и их использование будет расти.

Цвет светодиодов

Традиционные неорганические светодиоды доступны в различных цветах. Первыми производимыми светодиодами были красные, но с тех пор было введено много других цветов.Теперь они доступны в следующих цветах:

Из доступных цветов синий и белый светодиоды более дорогие, чем светодиоды других цветов, из-за более высокой стоимости производства.

Помимо светодиодов, излучающих видимый свет, производятся другие светодиоды, излучающие инфракрасное излучение. Они часто используются в таких приложениях, как телевизионные пульты дистанционного управления, где не виден видимый свет.

Цвет светодиода определяется полупроводниковым материалом, из которого изготовлен диод.Хотя пластиковый корпус диода может казаться цветным, это не то, что придает диоду его цвет.

Разноцветные светодиоды

Иногда может быть очень полезно иметь лампу более одного цвета, указывающую другой цвет для обозначения другого состояния. Это можно сделать с помощью светодиодов. Есть два сорта:

  • Двухцветные светодиоды Двухцветный светодиод состоит из двух светодиодов, соединенных параллельно друг с другом в одном корпусе, но они соединены с одним внешним соединением корпуса, идущим к катоду одного диода, а анод другой.Другой вывод снова подключается к аноду первого диода и катоду второго. Таким образом, когда напряжение подается в одну сторону, загорается один светодиод, а когда напряжение подается в обратном направлении, загорается другой.
  • Трехцветные светодиоды Этот тип светодиода имеет три вывода, позволяющих загорать любую комбинацию светодиодов, то есть первый светодиод, второй или оба. Самая популярная форма трехцветного светодиода использует красный и зеленый диоды. Это означает, что, когда горит один диод, вырабатывается красный или зеленый цвет. Если оба светлые, цвета объединяются и образуют желтый.

Хотя светодиоды будут по-прежнему широко использоваться в качестве небольших индикаторных ламп, количество областей применения, которые они могут найти, увеличивается по мере совершенствования технологии. Теперь доступны новые диоды очень высокой яркости. Они даже используются в качестве формы освещения, приложения, которое они раньше не могли выполнять из-за их низкой светоотдачи. Вводятся новые цвета. Сейчас доступны белые и синие светодиоды, которые раньше было очень сложно производить.Принимая во внимание постоянное развитие технологий и удобство использования, эти устройства останутся в каталогах электроники на долгие годы.

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор Полевой транзистор Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты».. .

Светодиоды (LED) — learn.sparkfun.com

Добавлено в избранное Любимый 63

Типы светодиодов

Поздравляю, вы знаете основы! Может быть, вы даже заполучили несколько светодиодов и начали зажигать, это круто! Хотели бы вы активизировать свою игру в миг? Давайте поговорим о том, как сделать это за пределами вашего стандартного светодиода.

Крупный план сверхяркого 5-мм светодиода крупным планом

Типы светодиодов

А вот и другие персонажи.

RGB светодиоды

Светодиоды

RGB (красный-зеленый-синий) на самом деле представляют собой три светодиода в одном! Но это не значит, что он может делать только три цвета. Поскольку красный, зеленый и синий являются дополнительными основными цветами, вы можете управлять интенсивностью каждого из них, чтобы создать каждый цвет радуги. Большинство светодиодов RGB имеют четыре контакта: по одному для каждого цвета и общий контакт. У некоторых общий штифт — это анод, а у других — катод.

Светодиод с общим прозрачным катодом RGB

светодиода с интегральными схемами

Велоспорт

Некоторые светодиоды умнее других.Возьмем, к примеру, светодиодный индикатор велосипедного режима. Внутри этих светодиодов на самом деле есть интегральная схема, которая позволяет светодиоду мигать без какого-либо внешнего контроллера. Вот крупный план ИС (большой черный квадратный чип на кончике наковальни), контролирующий цвета.

5-миллиметровый светодиод с медленным циклом крупным планом

Просто включите его и смотрите! Они отлично подходят для проектов, где вам нужно немного больше действий, но нет места для схем управления. Есть даже мигающие светодиоды RGB, которые сменяют тысячи цветов!

Адресные светодиоды

Светодиоды других типов можно регулировать индивидуально.Существуют разные наборы микросхем (WS2812, APA102, UCS1903 и многие другие), используемые для управления отдельным светодиодом, соединенным в цепочку. Ниже представлен крупный план WS2812. Большая квадратная микросхема справа регулирует цвета по отдельности.

Адресный WS2812 PTH крупным планом

Встроенный резистор

Что это за магия? Светодиод со встроенным резистором? Вот так. Есть также светодиоды с небольшим токоограничивающим резистором. Если вы внимательно посмотрите на изображение ниже, на стойке есть небольшая черная квадратная микросхема, которая ограничивает ток на этих типах светодиодов.

Светодиод со встроенным резистором крупным планом

Итак, подключите светодиод со встроенным резистором к источнику питания и зажгите его! Мы протестировали эти типы светодиодов при напряжении 3,3, 5 и 9 В.

Суперяркий зеленый светодиод с питанием от встроенного резистора

Примечание: В техническом описании светодиодов со встроенным резистором указано, что рекомендуемое прямое напряжение составляет около 5 В. При тестировании на 5 В он потребляет около 18 мА.Стресс-тест с батареей 9В, тянет около 30мА. Вероятно, это верхний предел входного напряжения. Использование более высокого напряжения может сократить срок службы светодиода. При напряжении около 16 В светодиод перегорел.

Пакеты для поверхностного монтажа (SMD)

Светодиоды

SMD — это не столько конкретный вид светодиода, сколько тип корпуса. Поскольку электроника становится все меньше и меньше, производители придумали, как втиснуть больше компонентов в меньшее пространство. Детали SMD (устройство для поверхностного монтажа) представляют собой крошечные версии своих стандартных аналогов.Вот крупный план адресного светодиода WS2812B, упакованного в небольшой корпус 5050.

Адресный WS2812B Крупный план

Светодиоды SMD

бывают разных размеров, от довольно больших до меньших, чем рисовое зернышко! Поскольку они такие маленькие и у них есть прокладки вместо ножек, с ними не так легко работать, но если у вас мало места, они могут быть именно тем, что прописал врач.

WS2812B-5050 Упаковка APA102-2020 Упаковка

Светодиоды SMD также упрощают и ускоряют установку на машины светодиодов на печатные платы и полосы.Вероятно, вы не стали бы вручную паять все эти компоненты вручную.

Крупный план адресной светодиодной матрицы 8×32 (WS2812-5050) Адресная светодиодная лента 5 м (APA102-5050) с питанием от ленты

Высокая мощность

Мощные светодиоды от таких производителей, как Luxeon и CREE, невероятно яркие. Они ярче суперярких! Как правило, светодиод считается высокомощным, если он может рассеивать мощность 1 Вт или более.Это необычные светодиоды, которые вы найдете в действительно хороших фонариках. Массивы из них могут быть построены даже для прожекторов и автомобильных фар. Поскольку через светодиоды пропускается очень много энергии, часто требуются радиаторы. Радиатор — это, по сути, кусок теплопроводящего металла с большой площадью поверхности, задача которого — отводить как можно больше отработанного тепла в окружающий воздух. Некоторое тепловыделение может быть встроено в конструкцию некоторой коммутационной платы, такой как показанная ниже.

Светодиод высокой мощности RGB Алюминиевая задняя часть для рассеивания тепла

Светодиоды высокой мощности могут выделять так много тепла, что они могут повредить себя без надлежащего охлаждения. Не позволяйте термину «отработанное тепло» вводить вас в заблуждение, эти устройства все еще невероятно эффективны по сравнению с обычными лампами. Для управления можно использовать драйвер светодиода постоянного тока.

Специальные светодиоды

Есть даже светодиоды, которые излучают свет за пределами обычного видимого спектра. Например, вы, вероятно, используете инфракрасные светодиоды каждый день. Они используются в таких вещах, как телевизионные пульты дистанционного управления, чтобы отправлять небольшие фрагменты информации в виде невидимого света! Они могут выглядеть как стандартные светодиоды, поэтому их будет сложно отличить от обычных светодиодов.

ИК-светодиод

На противоположном конце спектра также можно встретить ультрафиолетовые светодиоды. Ультрафиолетовые светодиоды заставляют определенные материалы светиться, как черный свет! Они также используются для дезинфекции поверхностей, потому что многие бактерии чувствительны к УФ-излучению.Они также могут быть использованы для обнаружения подделок (счетов, кредитных карт, документов и т. Д.), Солнечных ожогов, список можно продолжить. При использовании этих светодиодов надевайте защитные очки.

УФ-светодиод для проверки банкноты США

Другие светодиоды

Имея в вашем распоряжении такие модные светодиоды, нет оправдания тому, что ничего не светится. Однако, если ваша жажда знаний о светодиодах не утолена, читайте дальше, и мы подробно рассмотрим светодиоды, цвет и интенсивность света!


← Предыдущая страница
Подробности

10 различных типов светодиодных фонарей (руководство по покупке)

Светодиодные фонари — это триумф освещения.Они яркие, служат вечно и потребляют гораздо меньше энергии. Они также являются новейшей технологией освещения в отношении интеграции с технологией интеллектуального освещения. Все больше и больше домов полагаются на светодиодное освещение … не говоря уже о многих других вещах, таких как автомобили, велосипедные фары и многое другое. Прочтите это подробное руководство по светодиодному освещению, чтобы узнать все, что вам нужно знать о различных типах светодиодного освещения.

По данным Министерства энергетики США, домашнее светодиодное освещение потребляет на 75% меньше энергии по сравнению с альтернативой лампам накаливания.Со временем это может привести к астрономической экономии энергии, если уравнять все дома, использующие светодиодное освещение в мире. А поскольку популярность светодиодного освещения постоянно растет, за эти годы было создано множество различных типов светодиодного освещения.

Продолжайте читать, чтобы узнать больше о различных типах светодиодных фонарей, в том числе о том, для чего они используются, их преимуществах и их сравнении с другими типами фонарей.

По теме: Все виды освещения для вашего дома | 56 видов лампочек

1.Мини светодиоды

Учитывая, насколько сильно за последнее десятилетие технология светодиодного освещения стала очень продвинутой, эти светильники становятся все меньше и компактнее. При этом одним из наиболее распространенных типов светодиодных фонарей сегодня являются миниатюрные светодиоды, которые включают в себя микросхемы, нано- и пико-светодиоды. Эти фонари очень маленькие и обычно бывают одного цвета или формы. Эти миниатюрные фонари обычно используются в пультах дистанционного управления, калькуляторах и мобильных телефонах.А учитывая менее сложную конструкцию и крохотные размеры, эти лампы можно легко разместить на печатной плате без необходимости использования устройства для контроля нагрева. Это делает эти фонари идеальными для технологически передовых отраслей по всему миру. Кроме того, важно отметить, что эти фонари бывают трех разных типов:

  • Стандартный
  • Слаботочный
  • Сверхвысокая мощность

Независимо от того, какой тип вы используете, можно найти решение, соответствующее вашим конкретным потребностям; все они различаются по напряжению, току и общей мощности.

2. Светодиоды для различных применений

Светодиодные фонари

могут быть сконструированы таким образом, чтобы удовлетворить конкретные потребности устройства или пользователя. При этом светодиоды для конкретных приложений очень распространены, учитывая их способность соответствующим образом персонализировать. Однако эти светодиоды для конкретных приложений делятся на следующие типы:

  • Освещение
  • Буквенно-цифровой
  • RGB или красный зеленый синий
  • Двухцветный и трехцветный
  • мигающий

3.Светодиоды высокой мощности

Поскольку поиски большей мощности привели к расширению светодиодной индустрии, были созданы мощные светодиодные фонари для удовлетворения потребностей людей во всем мире. Благодаря развитию технологий, связанных с диодами, родились мощные светодиоды. Эти светодиоды производят гораздо более высокую мощность по сравнению с другими типами на рынке благодаря их способности обеспечивать большее количество люменов. Кроме того, важно понимать, что эти мощные фонари могут различаться в зависимости от:

  • Светимость
  • Длина волны
  • Напряжение

Итак, мы знаем, о чем вы думаете — при всей этой мощности в таком маленьком устройстве не перегреются ли эти светодиодные фонари? Чтобы ограничить тепло, выделяемое этими мощными лампами, рекомендуется всегда подключать эти светодиоды к теплопоглощающему материалу, который может помочь удерживать поднимающееся тепло.Это предотвратит перегорания светодиода, а также позволит ему эффективно работать в течение более длительных периодов времени.

Итак, если вы ищете мощный светодиодный светильник, вам следует обязательно подумать о том, что вы будете использовать для контроля нагрева. К светильнику должно прилагаться руководство пользователя, которое поможет вам понять температурные ограничения устройства, поэтому лучше всего обратить на это пристальное внимание, чтобы оставаться в безопасности и продлить срок службы светодиодной лампы. Даже если осветительная компания заявляет, что их светодиодные фонари обладают высокой мощностью и будут работать вечно без проблем, вы всегда должны проявлять осторожность и следить за тем, чтобы у вас был надлежащий баланс тепловой мощности и контроля тепла.Это может гарантировать:

  • Лучше использовать ваши огни
  • Меньше потерь энергии
  • Спокойствие
  • Меньше нежелательных температур вокруг этих огней
  • Меньше вероятность возникновения пожара
  • Увеличьте срок службы ваших фонарей
  • Более эффективное использование

Хотя эти мощные фонари отводят много тепла и могут быть опасными, технология, окружающая эти фонари, прошла долгий путь, и они очень эффективны и безопасны в наши дни.Вы обычно найдете эти светодиодные фонари в мощных лампах, фарах, автомобильных фарах, а также в промышленных и механических устройствах.

4. Буквенно-цифровые светодиоды

Это еще одна популярная форма светодиодного освещения, которая обычно используется в старых цифровых часах. Однако их популярность с годами снизилась из-за достижений в отрасли. Различные типы светодиодов сегодня потребляют гораздо меньше энергии и обладают большей гибкостью с точки зрения визуализации.

Но чтобы по-настоящему понять буквенно-цифровые светодиоды, важно понимать четыре различных типа светодиодов, в том числе:

а.7-сегментный

Этот тип буквенно-цифрового светодиода может обрабатывать только определенный набор букв и все числа. Это немного ограничивает возможности этого типа, но все же может быть очень полезным.

г. 4 и 16 сегмент

Эти типы, также называемые дисплеями со звездообразной вспышкой, работают эффективно, учитывая, что они могут охватывать весь латинский алфавит в верхнем регистре, включая возможность отображать числа от 0 до 9. Типы с 4 и 16 сегментами по сути одно и то же. , но единственное отличие состоит в том, что у 16-сегментной модели есть разрыв на верхней и нижней полосах, что улучшает визуальные эффекты того, как выглядят символы.

г. Матрица

Matrix — самый умный и гибкий тип буквенно-цифровых светодиодов. Он может обрабатывать слова в нижнем регистре, слова в верхнем регистре, каждое число и множество символов.

5. Светодиоды освещения

Светодиодные светильники теперь используются повсюду в доме, включая такие же типы потолочных светильников. Светодиодные светильники также широко используются во всех типах ламп.

Конечно, светодиоды являются наиболее известным типом светодиодных светильников. При этом существует широкий диапазон размеров и форм осветительных светодиодов.Некоторые из примеров включают осветители, светодиодные полосы и светодиодные лампы. Но, как мы уже заявляли ранее о других светодиодных источниках света, нагрев также является проблемой. Однако многие производители нашли решения, помогающие бороться с этой проблемой тепла. Они использовали керамические и алюминиевые корпуса вокруг этих ламп с ребрами, которые увеличивают площадь выхода тепла. А учитывая большое разнообразие целей и различных применений, в которых используется этот тип освещения, формы регулирования температуры сильно различаются для светодиодного освещения.

6. Красный зеленый синий (RGB) светодиоды

Эти светодиодные фонари работают за счет комбинации красного, зеленого и синего излучателей. Эти три источника света комбинируются различными способами для получения требуемого цвета. И, учитывая сложность этих контроллеров в настоящее время, с помощью светодиодной RGB-подсветки можно создать практически любой цвет.

Светодиодный светильник этого типа является одним из самых гибких, доступных благодаря удивительному контролю, который находится в руке пользователя.Это работает, потому что электронные схемы используются для управления диффузией и смешиванием цветов. Учитывая такой высокий уровень управления и настройки, светодиоды RGB обычно используются в качестве индикаторов состояния. акцентные светильники, а также для световых шоу и видеопоказов. Использование и возможности этих огней разнятся, и их можно использовать во многих различных приложениях.

7. Мигающие светодиоды

Этот тип светодиодного освещения обычно используется для привлечения внимания людей. Хотя эти фонари могут выглядеть как ваши стандартные светодиоды, внутренний механизм этих фонарей более сложен.Эти фонари работают с помощью интегральной схемы, которая мигает соответствующим светом с заданной частотой. Эти типы светодиодов очень просты в использовании, и многие из них могут подключаться к прямому подключению питания без использования последовательного резистора. Эти светодиоды обычно используются для световых указателей, а также в транспортных средствах и велосипедных фарах.

8. Двухцветный и трехцветный

Еще несколько подобных типов светодиодных фонарей — это двухцветные и трехцветные модели. Внутри двухцветного светодиодного светильника находятся две светоизлучающие матрицы, включая три вывода и общий катод или анод.Кроме того, в двухцветных светодиодах используется обратная параллельная проводка, когда один из проводов направлен вперед, а другой — назад. При этом в любой момент может быть только один кубик.

Для получения различных цветов это стало возможным благодаря протеканию переменного тока между двумя отдельными матрицами. Если вы увеличите переменный протекающий ток более высокой частоты, можно получить третий цвет, и это будет выглядеть так, как если бы два индикатора были включены одновременно.

Что касается трехцветных светодиодов, они также работают с двумя светоизлучающими матрицами в одном корпусе. Однако разница здесь в том, что трехцветный свет включает три вывода с двумя внешними выводами по обе стороны от центрального провода. Эта конструкция позволяет освещать обе матрицы одновременно или по отдельности, что дает возможность отображать третий цвет.

Кроме того, хотя мы обсуждали общую конструкцию, в которой используется только катод, существуют трехцветные типы с катодной и анодной конфигурациями.

Часто задаваемые вопросы

Понимать все о светодиодном освещении может быть сложно. Чтобы помочь вам узнать больше о светодиодном освещении, мы ответили на некоторые часто задаваемые вопросы. См. Ниже:

Чем светодиоды отличаются от других источников света?

По сравнению с другими распространенными типами огней, такими как лампы накаливания и КЛЛ, есть некоторые ключевые отличия, которые следует учитывать в отношении светодиодов. Некоторые из них включают:

Источник света

Светодиоды очень маленькие — маленькие, как крупинка морской соли.А источник света создается смесью красных, зеленых и синих светодиодов, которые используются для получения белого света.

Направленная

Направление, излучаемое светодиодами, — вот что отличает эти типы огней друг от друга. Их свет излучается в определенном направлении, что снижает потребность в отражателях и рассеивателях — это то, что улавливает свет. С другими типами освещения его свет должен отражаться в определенном направлении, что приводит к потере большей части этого света и может даже никогда не покинуть прибор.

Тепло

Огромным преимуществом светодиодного освещения является то, что оно излучает меньше тепла, чем альтернативное освещение. Для сравнения: лампы накаливания выделяют 90% своей энергии за счет тепла, тогда как светодиоды выделяют гораздо меньше.

Где обычно используются светодиоды?

светодиодов используются каждую секунду в миллионах приложений по всему миру. Учитывая множество преимуществ, люди экономят деньги и используют множество преимуществ для самых разных целей.Узнайте, где часто используются эти фонари:

Торгово-промышленное

Учитывая направленность и энергоэффективность светодиодов, они широко используются в промышленных и коммерческих целях. Обычно эти огни используются в качестве уличных фонарей, в освещении гаражей, в холодильниках и в местах освещения снаружи.

Освещение для кухни

Поскольку светодиоды маленькие и направленные, они также очень хорошо работают на кухнях.Обычно вы можете увидеть эти лампы под шкафами для освещения столешниц, так как они хорошо подходят для чтения рецептов и приготовления пищи.

Стандартные лампы для дома

Поскольку лампы накаливания раньше были стандартом, светодиодное освещение захватило домашние хозяйства. После того, как домовладельцы узнали об энергоэффективности светодиодного освещения, многие предпочитают заменять устаревшие лампы новыми моделями. Благодаря улучшениям в энергосбережении и производительности переключение повседневных ламп на светодиодные стало проще простого.Однако вам следует проверить этикетку на ваших светильниках, чтобы убедиться, что с ними можно использовать светодиоды — старые светильники могут иметь ограниченные возможности и выходную мощность.

Праздничные огни

В прошлом люди во всем мире использовали праздничное освещение, которое было не очень энергоэффективным и выделяло много тепла. Но как только светодиодные лампы стали популярными в мире, они стали гораздо лучшей альтернативой для украшения. А учитывая, что рождественские огни горят каждую ночь в течение многих часов, экономия энергии действительно может быть увеличена за счет светодиодов.Узнайте о дополнительных преимуществах перехода на светодиодное освещение во время праздников:

  • Светодиодные фонари намного холоднее, что снижает вероятность возгорания.
  • Эти фонари намного более долговечны и не ломаются так же легко, как другие типы.
  • Многие светодиодные фонари могут питаться от одной розетки без перегрузки
  • Светодиодные лампы
  • служат очень долго — и могут даже работать через 40 лет.

Переход на светодиодное освещение по праздникам может дать вам необходимую экономию в сезон дорогих покупок подарков.

Транспортные средства и велосипеды

Светодиодные фонари используются в освещении автомобилей и велосипедов. Мне нравятся мигающие светодиодные фонари на моем велосипеде. Они супер яркие и служат долго.

Что на самом деле означает «светодиод»?

«LED» — светодиод.

Работают ли светодиодные фонари в любом приспособлении?

Поскольку светодиодные технологии становятся все более совершенными с каждым днем, большинство светодиодных светильников можно использовать в любых светильниках.Однако все же есть некоторые ограничения, которые следует учитывать. Стандартные розетки, такие как E26 и E12, могут иметь светодиодные лампы, но другие пока еще не в той же лодке. Прежде чем менять лампочки на светодиодные, вам следует провести исследование, чтобы убедиться, что ваши фонари выдерживают мощность и передовые технологии светодиодного освещения.

Как долго служат светодиоды?

Одно из лучших качеств светодиодного освещения — то, что оно работает вечно. Фактически, срок службы многих светодиодных опций превышает 20 000 часов! И что еще лучше, некоторые модели предлагают замечательный срок хранения в

часов.При этом, если вы используете правильную лампочку для правильного светильника, эти фонари будут работать в течение десятилетий. Это может сэкономить вам массу денег и обеспечить столь необходимое душевное спокойствие!

Светодиоды ярче?

Многие люди считают, что светодиодные фонари ярче обычных, но это не всегда так. Все светильники имеют уровень яркости, который зависит от того, какую мощность они могут выдержать, не говоря уже о количестве люменов, которые они могут произвести.Так что, хотя вы можете подумать, что эти огни будут ярче, на самом деле все зависит от мощности.

Содержат ли светодиодные фонари ртуть?

Светодиодные лампы

ни в коем случае не должны содержать ртуть. КЛЛ и люминесцентные лампы действительно имеют небольшие следы ртути, поэтому эти лампы следует утилизировать должным образом. При этом, учитывая, что в светодиодных лампах нет ртути, вам не нужно беспокоиться о специальном процессе утилизации.

Они похожи на КЛЛ?

КЛЛ и светодиоды

являются очень энергоэффективными лампами, но есть несколько отличий, которые следует учитывать.Некоторые из них включают:

  • КЛЛ разогреваются и включаются в течение одной минуты, а светодиодные лампы могут быть включены мгновенно.
  • Когда вы включаете и выключаете свет, это сокращает срок службы КЛЛ. Со светодиодами это не влияет на срок службы.
  • КЛЛ
  • содержат небольшое количество ртути, а светодиоды не содержат этого опасного материала.

Светодиоды когда-нибудь выходили из строя?

Хотя светодиоды чрезвычайно долговечны и служат вечно, есть вероятность, что они могут выйти из строя.Хотя это случается редко, наиболее частой причиной поломки является высокая температура. Однако хороший дизайн и правильное расположение этих фонарей могут предотвратить их перегрев и могут привести к гораздо более длительному сроку службы.

различных типов светодиодных чипов

Индустрия светодиодного освещения значительно выросла. Теперь люди понимают преимущества энергоэффективности и ищут способы экономии энергии. Светодиодные фонари энергоэффективны, поэтому спрос на этот тип освещения постоянно растет.Многие производители освещения в настоящее время производят светодиодные осветительные приборы. Производители должны выбрать лучший светодиодный чип для проектирования и производства светодиодных светильников. Доступны сотни производителей микросхем. Прежде чем выбрать один, вам необходимо разобраться во всех типах светодиодных чипов.

1 Что такое светодиодный чип?

Светодиодный чип

является основным компонентом светодиода, относящимся к PN-переходу. Его основные функции: преобразование электрической энергии в свет, основной материал — монокристаллический.

Light Emitting Diode (LED) — это твердотельное полупроводниковое устройство, которое может преобразовывать электричество непосредственно в свет. Сердцем светодиода является полупроводниковый чип, одна сторона чипа прикреплена к стенту, конец — отрицательный, другая сторона соединяет положительный вывод питания, а весь чип покрыт эпоксидной смолой. Полупроводниковый чип состоит из двух частей, одна из которых представляет собой полупроводник P-типа, в нем преобладает отверстие, другая часть — полупроводник N-типа, в этой части в основном электроника.И между ними образуется PN-переход, когда два полупроводника соединяются. Когда ток воздействует на чип через провод, электроника будет перемещена в зону P, в этих областях, где электроника рекомбинация с отверстием, затем излучает энергию в форме фотона, что является принципом светодиода. Длина волны света или цвет определяется материалом PN перехода.

2 Основные типы светодиодов микросхемы:

SMD (поверхностный диод) — это автономный чип на керамической основе, который может быть интегрирован в различные корпуса для линейных светодиодных лент или даунлайтов.

COB (микросхема на плате) LED, которая представляет собой микросхему высокой мощности, непосредственно контактирующую с печатной платой для оптимального управления температурой.

ETI FC (Flip-Chip) LED — это новая запатентованная технология, в которой светодиоды устанавливаются в перевернутом виде по сравнению с современными светодиодами COB.

светодиодов MCOB (несколько микросхем на плате), которые представляют собой несколько светодиодов COB, интегрированных в одну микросхему. Эта технология используется в светодиодных лампах и лампах.

Пакеты

MCCOB (несколько чипов и чашек на борту), которые используются для высотных светильников и прожекторов.

Эта статья в основном знакомит с SMD и COB.

3 COB (микросхема на плате):

Чипы

COB обычно имеют 9 или более диодов. Чипы COB также имеют только 1 цепь и 2 контакта, независимо от количества диодов. Эта простая схема является причиной панельного внешнего вида светодиодных ламп COB.

COB (chip on board) LED, который представляет собой высокомощный чип, непосредственно контактирующий с печатной платой для оптимального управления температурой.COB и SMD могут быть похожи, потому что, как и SMD, чипы COB имеют несколько диодов на одной «пластине» или чипе. Однако на этом сходство заканчивается. Фактически, на каждой микросхеме COB есть несколько диодов; обычно 9 и более. Другое большое различие между технологиями COB и SMD заключается в том, что в то время как SMD требует схемы для каждого диода, включенного в микросхему, устройства COB имеют только 1 схему и 2 контакта для всего кристалла независимо от количества диодов. Эта одноконтурная конструкция, независимо от количества диодов на кристалле, упрощает использование остальных светодиодных устройств COB.

Возможно, даже более важным, чем аспект простоты, COB также приводит к улучшенному соотношению световой поток на ватт по сравнению с другими светодиодными технологиями, такими как DIP и SMD. К сожалению, большой недостаток одноконтурной конструкции чипов COB проистекает из того факта, что для настройки отдельных уровней светового потока для создания эффектов изменения цвета необходимо несколько каналов. По сути, это означает, что технология COB, хотя и очень мощная и эффективная в одноцветных приложениях, не может использоваться для создания изменяющих цвет лампочек или источников света.

Светодиодные лампы

COB часто используются в качестве твердотельных ламп вместо старых металлогалогенных ламп в многоэтажном освещении. Вы увидите, что они используются для погрузочных платформ, заводов, складов, складских площадок и других промышленных приложений. COB-светильники часто используются в мощных даунлайтах и ​​трековых светильниках. Они также используются для уличного освещения, парковок и уличных объектов, которым необходимо широкое распространение света на большой площади.

4 SMD (поверхностный диод):

SMD — это одиночный кристалл на основе керамики, который может быть соединен с несколькими корпусами для формирования линейных светодиодных лент или даунлайтов.Эта технология основана на сложных конструкциях, таких как микросхемы SMD 5050 — она ​​имеет возможности RGB на одном кристалле. По конструкции этот чип похож на компьютерный чип. Эта микросхема может поддерживать 2,4 или 6 контактов на основе нескольких диодов, используемых на микросхеме.

Этот чип стал очень важной разработкой для светодиодной индустрии, поскольку он позволяет разместить 3 диода на одном чипе. С помощью красного, зеленого и синего диодов у вас есть возможность создать любой цвет по вашему выбору, отрегулировав уровень вывода.Есть много типов светодиодов SMD. Это обсуждается ниже.

а. Светодиод 5050 SMD Эта конструкция с 3 светодиодами, также известная как «трехчиповый», создает мощный светодиодный свет с трехкратной яркостью по сравнению с 3528, примерно 22 люмена на кристалл. Он также доступен в виде «четырехъядерного чипа» с 4 светодиодами. Для работы разноцветных светодиодных лент 5050 требуется контроллер светодиодов RGB. Светодиодные лампы SMD 5050 используются в качестве ярких акцентных ламп, вывесок, рабочего освещения и освещения бухт в домах или на предприятиях. Когда 5050 упакованы близко друг к другу в приспособлении, они могут создать очень мощный источник света, что делает их подходящими для полной мойки стен, освещения в барах, клубного освещения и т. Д.Доступны различные цвета помимо теплого и холодного белого. В некоторых случаях стиль 5050 можно использовать для основного освещения, например, для коридоров или для замены люминесцентных ламп в жилых и коммерческих помещениях.

г. 3528 SMD LED Этот светодиод средней мощности часто встречается на светодиодных лентах низкого напряжения. В нем используется 1 светодиод. и излучает около 7 люмен на чип, обеспечивая ровный и яркий свет. Выделяется меньше тепла, поэтому к ним безопаснее прикасаться, чем к галогенной лампе.Они также чрезвычайно надежны и рассчитаны на срок службы до 50 000 часов. Доступны разные цвета, помимо холодного и теплого белого. Светодиодные микросхемы 3528 SMD часто используются для декоративного или акцентного освещения, например, под шкафами и вдоль лестниц. Их также можно использовать в качестве светильников для бухт или цоколей, а также в домах, ресторанах, барах, отелях и других местах. 3528 SMD с двойным питанием можно использовать для светодиодной ленты общего освещения, для замены галогенных ламп или люминесцентных ламп.

г. 5630 SMD LED Этот тип светодиодных чипов немного меньше, но излучает больше света с большей интенсивностью, чем SMD-чип 5050, до 50 люмен на SMD, и они имеют срок службы до 50 000 часов. Для 5630 SMD существует множество применений, включая освещение прихожей и лестниц, оконное освещение, освещение палубы, контурное или пограничное освещение и дорожное освещение. Они идеально подходят для коммерческого использования в торговых центрах, клубах, театрах и ресторанах, а также в качестве декоративных светильников. Другие области применения включают архитектурное освещение, охранное и аварийное освещение, подсветку, подсветку вывесок, а также для специальных мероприятий и выставок на конференциях.

Новые модели светодиодных чипов SMD. Если вы ищете еще более эффективный и яркий свет, вы можете выбрать новые модели, включая светодиодный чип 2835 SMD, светодиодный чип 3020 SMD и светодиодный чип 3014 SMD. Они даже меньше, чем их предшественники, и обеспечивают чрезвычайно яркий свет с большой эффективностью, поскольку теперь можно разместить больше светодиодов на длине полосы печатной платы без необходимости увеличения мощности. Они обеспечивают лучшее рассеивание тепла, большую надежность и более длительный срок службы.

5 Какие светодиодные чипы самые лучшие?

Следует выбирать светодиодные чипы, обеспечивающие высокую светоотдачу, цветовую температуру, яркость и долговечность.Вам нужен светодиодный чип самого высокого качества для общего освещения, например для освещения парковок, проезжей части и т. Д.

В современном светотехническом дизайне все более популярными становятся светодиодные светильники. Архитекторы используют лучшие светодиодные светильники в своих жилых и коммерческих проектах. При покупке светодиодных фонарей вам необходимо покупать лампы с лучшим светодиодным чипом. Теперь вы можете выбирать из широкого ассортимента светодиодных чипов. Вы должны помнить, что там вы не найдете ни одной «лучшей» фишки. У каждой микросхемы есть свои преимущества, и это зависит от области применения.

6 Светодиодная технология в разработке

Другие стили светодиодных чипов, о которых вы, возможно, услышите в будущем, включают Multiple Chips on Board (MCOB), используемые в светодиодных лампах и лампах; Пакеты с несколькими чипами и чашками на плате (MCCOB), используемые для высотных светильников и прожекторов; Стереоскопические чипы на плате (SCOB) и ETP FC (Flip-Chip), новая технология, которая обеспечивает большее рассеивание тепла, более длительный срок службы, почти нулевое затухание и меньшую конструкцию для более сфокусированного светового луча и большей яркости.

Светодиодная технология

постоянно развивается, и со временем новые методы производства и конструкции будут давать все более впечатляющие светодиоды, которые производят более яркий световой поток и более качественный свет, при этом потребляя все меньше и меньше энергии.

LED (светоизлучающий диод) | Типы лампочек

Какие они?

В

светодиодных лампах или лампах используются светодиоды для получения света. Светодиод — это «твердотельная» технология, что означает, что материалы, используемые для генерации света, заключены в твердый материал.На практике это означает, что номинальный срок службы лампы будет намного больше, чем у ламп, использующих нетвердотельные технологии (например, лампы накаливания, галогенные и люминесцентные лампы). Твердотельное освещение также гораздо менее подвержено сбоям из-за ударов или вибрации.

Откуда они взялись?

Общая светодиодная технология существует уже более сорока лет. Первый светодиод видимого спектра был изобретен в 1962 году Ником Холоняком-младшим, который в то время работал научным консультантом в General Electric.

Однако несколько факторов не позволили этой технологии перейти на практическое применение в освещении. Стоимость была серьезной проблемой, первые светодиоды стоили более 200 долларов за диод. Еще одним ограничивающим фактором был цвет, до 70-х годов единственным цветом, который мог воспроизводить светодиод, был красный. Еще одним фактором была светоотдача, которая в течение ряда лет ограничивала практическое использование светодиодов приложениями визуальной сигнализации, такими как индикаторы и знаки.

Попросту говоря: это был идеальный свет, чтобы видеть, но не видеть мимо, и это было дорого.

Использование светодиодов в лампах накаливания — относительно недавнее и постоянное развитие. Первые массовые установки светодиодного освещения произошли всего за последние несколько лет, и технология постоянно совершенствуется.

Как они работают?

Для практического использования освещения производимый свет должен быть примерно белого цвета. Поскольку настоящие светодиоды исторически производили только небелые цвета, для создания белого света используется один из двух методов.

Первая — это система RGB, которая работает путем смешивания светового потока от красных, синих и зеленых диодов, находящихся в непосредственной близости, для создания белого света. Во втором случае используются светодиоды на основе люминофора, что предполагает покрытие светодиода люминофором, чтобы сместить цвет в белый спектр. Это похоже на технологию, используемую для создания разных оттенков света от люминесцентных ламп.

Где они используются?

Как это часто бывает с быстро развивающимися технологиями, идеальные области применения светодиодного освещения постоянно меняются.В настоящее время светодиодные лампы лучше всего подходят для вывесок и указателей, ночных фонарей, фонариков, светильников под шкафами и некоторых встраиваемых светильников / потолочных светильников, где постоянство цветовой температуры не критично. См. Наши ресурсы по светодиодным индикаторам ниже, чтобы узнать, подходит ли эта технология для ваших нужд в настоящее время.

Другие полезные ресурсы

Все, что вам нужно знать

Светодиодная технология

существует с 1970-х годов. Однако это стало обычным явлением лишь недавно.Поскольку в разработке продолжают использоваться новые материалы, технология становится более доступной и охватывает множество областей применения. В настоящее время существуют светодиоды различных типов для различных областей применения. В этой статье вы найдете информацию об истории технологии и текущих приложениях.

Что такое светодиодные фонари.

Джордж Крэфорд впервые применил светодиодную технологию в 1972 году. Его изобретение, желтый светодиод, — это образец, который другие новаторы используют для улучшения.Теперь вы можете найти специальные светодиоды для использования в качестве светофоров, дисплейных панелей и пультов дистанционного управления. Однако принцип освещения остается прежним. Свет излучается устройством в результате движения электронов из N-области в P-область.

Какие бывают типы светодиодных фонарей?

В настоящее время восемь критериев определяют типы светодиодных фонарей. Это прямое напряжение, прямой ток, световой поток, сила света, световая отдача, мощность, угол обзора и уровень энергии.Используя эти меры, вы можете найти следующие типы светодиодных фонарей.

Диммерные переключатели

Диммерный переключатель регулирует величину тока, который достигает диода. Разница в токе позволяет регулировать уровень освещенности светодиода. Кроме того, диммерные переключатели потребляют значительно меньше энергии, чем стандартные переключатели. По этой причине теперь вы можете найти их во многих заведениях.

Цветной светодиод

В светодиодах для получения света используются полупроводники.Таким образом, регулируя запрещенную зону полупроводника, вы можете получать светодиоды разных цветов. В настоящее время существует несколько разновидностей цветных светодиодов для использования в качестве декоративных элементов или осветительных приборов. Например, во многих домах отдают предпочтение светодиоды холодного белого цвета.

Светодиодные лампы для освещения

Люминесцентные лампы уже давно используются для освещения многих помещений, так как они обеспечивают лучшее освещение и долговечность.Следовательно, все больше жилых и коммерческих помещений обращаются к ним с целью экономии средств.

Светодиод SMD

SMD обозначает устройства для поверхностного монтажа. Эти типы светодиодных фонарей имеют несколько SMD-чипов, которые увеличивают уровень яркости лампы. К счастью, они представляют собой единое целое, что позволяет устанавливать их практически на любой поверхности. Вы можете найти лампы SMD в барах, дискотеках и в уличных фонарях.

COB LED

Микросхема на плате светодиодов представляет собой модернизацию светодиодов SMD.Благодаря фантастическому соотношению люмен / ватт они обеспечивают большее освещение. Светодиоды COB представляют собой группу отдельных источников света, прикрепленных к подложке из одного модуля. Как только электрический ток проходит через схему, все лампочки загораются, образуя единую осветительную панель.

Графеновый светодиод

Графеновые светодиоды — новейшая инновация в светодиодной технологии. По внешнему виду они похожи на лампы накаливания.Однако светодиодная нить накаливания покрыта графеном, что приводит к более энергоэффективным лампам, при этом пользователи сообщают об экономии почти десяти процентов годовых затрат.

Традиционные и неорганические светодиоды

До того, как сохранение климата стало жизненно важной проблемой, существовали традиционные и неорганические светодиоды. Однако использование неорганических материалов в их конструкции заставляет многих защитников окружающей среды осуждать их использование. В период их расцвета фонари использовались в качестве буквенно-цифровых дисплеев для калькуляторов и цифровых часов.

Светодиод максимальной яркости

Как следует из названия, светодиоды максимальной яркости обеспечивают значительно большее количество света, чем другие традиционные источники света и разновидности светодиодов. Поэтому они являются идеальным решением для декоративных светильников и бытовых светильников. Однако, учитывая количество излучаемого ими света, этим устройствам также требуется радиатор, который помогает отводить тепло.

Органические светодиоды

Это самые последние инновации в светодиодной технологии.Они состоят из излучающего электролюминесцентного слоя. Он может загореться при прохождении электрического тока. Кроме того, у них есть два электрода с органическим слоем между ними. Кроме того, один из электродов обычно прозрачный, как это видно на большинстве цифровых дисплеев. Органические светодиоды не требуют подсветки для работы, поскольку они излучают видимый свет, когда через них проходит ток.

Типы светодиодных ламп

Теперь, когда вы разбираетесь в различных доступных светодиодных лампах, ниже приведены типы ламп, в которых используется эта технология.

Стандартные лампочки

Эти типы светодиодных ламп есть в большинстве домовладений. Они идеально подходят для освещения различных пространств дома, например, коридоров и ванных комнат.

Can лампочки

Эти типы светодиодных ламп оснащены отражателем для максимального увеличения уровня яркости. Например, они лучше всего работают как встраиваемые светильники в вашем доме. Кроме того, они предлагают значительную экономию благодаря низкому энергопотреблению и представлены в нескольких цветах, подходящих для вашего интерьера.

Прожектор ламп

Эти типы огней используются на открытых площадках, например, в фонарях безопасности или спортивных аренах. В отличие от обычных ламп, лампы с прожектором излучают сфокусированный луч света в определенную область.

Круглые лампы

Эти типы светодиодных ламп излучают свет в нескольких направлениях. Следовательно, эти лампы идеально подходят для условий, требующих максимального освещения.Например, вы можете установить глобусные светильники в качестве подвесных светильников для домашнего освещения.

Свечи лампочки

Как следует из названия, лампы для свечей — это скорее декоративные светильники в доме. Они имеют стабильный свет и делают их отличными лампами для люстр или столешницей в ресторанах. Кроме того, они предлагают более аккуратную и зеленую альтернативу по сравнению со стандартными свечами.

Лампочки накаливания

Это замена обычным люминесцентным лампам.Они являются обычным явлением во многих офисах и классах. Свет генерируется серией маленьких светодиодов, выстроенных по всей длине трубки.

Типы светодиодов — Трековые лампы

Эти типы светодиодных ламп лучше всего подходят для освещения определенных участков. Эти лампочки являются фаворитом для художественных галерей, где они освещают некоторые из ваших любимых картин.

Типы светодиодов — Винтажные лампочки

Винтажные лампочки — это скорее декоративный элемент многих помещений.Они бывают разного дизайна, чтобы соответствовать желаемому декору.

Типы светодиодного освещения

Светодиод для самолетов

Производители самолетов все чаще используют светодиодную технологию в своей продукции. Фактически, некоторые производители выбирают светодиоды в качестве основного источника освещения. Например, светодиоды используются в качестве посадочных фонарей, кабины и рулежных фонарей. Светодиодные лампы предпочтительнее, так как они служат дольше и требуют гораздо меньше энергии, чем традиционное освещение.

Светодиод Grow

Светодиоды Grow используются в сельском хозяйстве. В отличие от стандартных HID-светильников, светодиоды для выращивания намного ярче и практически не выделяют тепла. Вы можете найти светодиоды в теплицах и в качестве источников освещения для большинства комнатных растений.

Типы светодиодов — Веревочный светодиод

Тросовые светодиоды используются в декоративных целях. Однако тросовые светодиоды не обеспечивают достаточного освещения и не подходят для освещения.

Типы светодиодов — Светодиодная лента

Ленточные светодиоды

имеют гибкую печатную плату с клеем. В результате ленточные светодиоды легко настраиваются, что делает их идеальными для многих инсталляций. Среди мест, где можно найти ленточные светодиоды, есть конференц-залы и витрины.

Типы светодиодов — Коммерческие светодиоды

Коммерческие светодиоды предлагают более экологичное решение для освещения бизнеса во всем мире.Они потребляют меньше энергии и служат намного дольше, чем более традиционные люминесцентные светильники. Например, вы можете найти коммерческие светодиоды, используемые для освещения витрин и пунктов меню.

Типы светодиодов — Промышленные светодиоды

Промышленные светодиоды становятся все более жизнеспособным решением для большинства промышленных предприятий. Их высокий уровень освещенности делает их идеальными для многих инсталляций, в частности, для прожекторов и уличных фонарей.

Типы светодиодов — Портативный / мастерский светодиод

Эти переносные светильники предпочитают владельцы мастерских и гаражей. Кроме того, они являются дешевым решением для скрытых ламп и люминесцентных ламп.

Типы светодиодов — Светодиод влажного освещения

Эти типы светодиодных ламп используются в местах со значительным количеством влаги. Лампы находятся в водонепроницаемых корпусах, которые ограничивают воздействие воды на светильник.

Светодиод работы при высоких температурах

Эти типы светодиодного освещения применимы в помещениях, где присутствует значительное количество тепла. В них встроена эффективная технология охлаждения, позволяющая работать при температурах, превышающих 24 градуса Цельсия.

Заключение

Таким образом, светодиодные технологии по-прежнему пользуются популярностью во многих отраслях промышленности. Это более экономичное решение с точки зрения потребления энергии и производства.Следовательно, его приложения охватывают коммерческое, промышленное и личное использование. Наконец, согласно последним прогнозам, вы должны ожидать, что в ближайшие годы эта технология станет основным продуктом для всех. Если у вас есть какие-либо вопросы по любому из вышеперечисленных или вы ищете светодиодную печатную плату, не стесняйтесь обращаться к нам.

Все различные типы коммерческих светодиодных ламп для внутреннего и наружного применения — EverWatt

Вы когда-нибудь читали название коммерческого светодиодного светильника на Amazon и смеялись? Некоторые

действительно смешные . Почему светильник для обувной коробки называется обувной коробкой? Почему кукурузная луковица называется кукурузной луковицей? Что они делают? Какое типичное приложение? Почему я должен использовать одно вместо другого? Какие характеристики важны при выборе из бесчисленного множества различных светодиодных ламп типы ламп? Все, что вам нужно знать, содержится в приведенном ниже сборнике. (* ПРИМЕЧАНИЕ: За исключением A19, это справочное руководство для коммерческих лампочек, которые освещают большие площади.Например, здесь, в EverWatt, в ванных комнатах есть кукурузные лампы мощностью 30 Вт, и даже это эквивалент лампы накаливания мощностью 150 Вт. Многие в списке ниже находятся в диапазоне 100 Вт +.)
Тип лампочки Также известен как Лампа / крепление В помещении на открытом воздухе Базовые размеры
Свет в тоннеле трубчатый стержень Лампа T8, T12, T13, другие
Бытовая светодиодная лампа A19 Лампа E26, E39, другие
Крепление High Bay НЛО Крепление НЕТ
Лампа для модернизации с высоким отсеком лайт кукурузный high bay Лампа E26, E39, другие
Подвесной Троффер Троффер высокий Крепление НЕТ
Утопленный Troffer панельный трофер Крепление НЕТ
Комплект для модернизации Крепление НЕТ
Кукурузная луковица кукурузный початок, лампа для модернизации на 360 ° Лампа E26, E39, другие
Лопастная лампа Лампа для модернизации 180 ° Лампа E26, E39, другие
Сообщение Top Light лампочка желудя Лампа E26, E39, другие
Падение света рабочий свет, строительный свет Лампа E26, E39, другие
настенный светильник Крепление НЕТ
Cutoff Wall Pack Крепление НЕТ
Навес Свет Крепление НЕТ
Прожектор Крепление НЕТ
Обувная коробка уличный фонарь, парковочный свет Крепление НЕТ
Настенный пакет Крепление НЕТ
Вращающийся настенный пакет Крепление НЕТ
Свет безопасности от заката до рассвета Крепление НЕТ

Типы светодиодных ламп для внутреннего освещения

Tube Light (Stick Light) Световая трубка Он заменит ваш обычный светильник с газовыми трубками в офисе.Вы знаете трубы, которые находятся за пластиковыми панелями на крыше офисного здания или, что еще хуже, в незакрытых светильниках? Те, которые заставляют вас посмотри и увидишь, насколько это близко к 5 часам вечера? Это светодиодная версия этого. Работайте так же, за исключением того, что, как и в большинстве из них, вам нужно обойти балласт, который управляет действующей версией CFL. Бытовая светодиодная лампа (A19) Это ваша обычная старая лампочка Джо, но со светодиодами вместо проволочной нити, ядовитого газа или и того, и другого.Он просто похож на привычные нам бытовые лампочки. Все остальные лампочки или приспособления на этой странице предназначены для коммерческого использования. Однако мы посчитали, что это заслуживает хотя бы некоторого представления. Типичными примерами этого типа являются оттенки Phillips Hue или GE «C», с помощью которых вы можете изменить цветовую температуру света, чтобы придать комнате другой вид. Каждый другие типы лампочек на этой странице — все для бизнеса. Светильник High Bay (НЛО) Если вы находитесь на складе и посмотрите вверх, вы, вероятно, увидите одно из двух: длинные висящие ламповые фонари или НЛО.Это замена вашей типичной гигантской металлогалогенной лампе, которая устанавливается в высокий светильник. Опять балласт для любого газового фонаря высокого давления нужно будет обойти, но это хорошая вещь , потому что не только огни перегорают, но и балласт. Теперь вместо двух вещей, которые постоянно выходят из строя, у вас есть одна красивая вещь. многое никогда не гаснет. Самая распространенная мощность, которую вы увидите на складе для замены лампы, — это металлогалогенная лампа мощностью 400 Вт внутри светильника.Этот блок обычно заменяет эти металлогалогенные лампы мощностью 400 Вт на светодиоды мощностью 100 или 150 Вт, производят столько же или больше света, чем раньше. Лампа для модернизации с высоким отсеком Это похоже на парня прямо над ним, за исключением того, что вы ввинчиваете его в существующее приспособление вместо того, чтобы заменять приспособление. Преимущество заключается в простоте использования в определенных приложениях, но, хотя при этом можно избежать замены приспособления, вы в любом случае придется обойти балласт, поэтому вы можете просто заменить весь прибор. Подвесной козырек Точно так же, как светильник с высоким пролетом является отличной заменой для ваших типичных складских металлогалогенных светильников, он является отличной заменой ламповым лампам CFL на складе. Просто замените все, что удерживает трубки КЛЛ, и повесьте вместо этого, и вы перестанете каждый день раздражаться из-за конфликта между вашим желанием не смотреть на периодически перегоревшие лампы CFL и вашим отвращением к аренде скайджеков для их замены каждые несколько недель. Утопленный Troffer Точно так же, как подвесное приспособление troffer заменяет подвесные трубы CFL, утопленное troffer обычно заменяет ваши типичные трубы CFL внутри панелей. Вы знаете эти квадраты на потолке офисов, где каждый пятый или около того такое полупрозрачная пластиковая крышка, в которой находятся дренажные трубки КЛЛ? Они заменяют это. Комплект дооснащения Комплекты для модернизации обычно имеют интересные области применения.Они предназначены для случаев, когда вы не можете просто вкрутить светодиодную лампу в старый светильник и обойти балласт, но вам все равно не хочется заменять светильники. Комплекты для модернизации светодиодов позволяют оставьте прибор как есть, но замените его светодиодным. В основном он используется в тех случаях, когда используются лопаточные лампы (см. Ниже), но для светильников, где свет не вкручивается (где вы используйте лопаточную лампочку).

Типы светодиодных ламп для внутреннего / наружного освещения

Кукурузные луковицы Ааааааааааааааача всего в кукурузной лампочке… Это самая универсальная из светодиодных лампочек.Просто прикрутите его к газиллионам разных приложений и вперед (при условии, конечно, что вы обойдете балласт). Это называется кукурузной луковицей, потому что ряды светодиодов, бегущие по лампочке, делают ее похожей на какую-то кукурузу-робот-трансформер. Их можно вкрутить в обычную розетку для бытовых приборов (E26 или «стандартный»), а также в обычную складскую розетку с большой лампой (E39 или «Могул»). Они также доступны с менее распространенными размерами розеток. Вот ссылка на наш кукурузные лампочки на Amazon, где вы можете увидеть спецификации для всех характеристик.

Спецификация светодиодных фонарей для кукурузы amazon находится здесь

Лопастная лампа Называется так, потому что похоже на весло. Лопаточные лампы иногда также называют кукурузными лампами на 180 градусов. Причина в том, что концептуально он очень похож по конструкции на кукурузный светильник. Это просто … совсем не похоже на кукурузу. Вот ссылка на наши светодиодные лопаточные лампы на Amazon, где вы можете увидеть спецификации и различные типы светодиодных ламп, которые у нас есть в форме лопастей. Лампочки также являются чрезвычайно универсальным вариантом для дооснащения различных типов. не светодиодных фонарей, потому что они могут ввинчиваться в светильники направленного действия, которые ранее содержали металлогалогенные лампы или газовые лампы высокого давления.Такие вещи, как настенные светильники, фонари для навесов, уличные фонари и т. Д. См. Изображение ниже. для лучшего понимания того, как можно использовать светодиодную лопастную лампу.

Сценарии использования светодиодной лопаточной лампы

Post Top Light (Желудь Лампа) Типичное применение светодиодных лампочек из желудей или ламп типа «столбик» — это войти внутрь одного из тех имитаций газовых фонарей или «декоративных фонарей», которые вы видите в парке, или для украшения стены дома.Помимо этого, в основном кукурузный свет. Drop Light (Рабочий свет, Строительный свет)

Ваша старая школа лампы накаливания

Капельная лампа приходит на конец длинного шнура питания, так что вы можете «уронить» их туда, где вы хотите. Часто вы также видите «сквозную» заглушку на капле, поэтому что вы можете эффективно использовать длинный шнур светильника в качестве удлинителя.Поскольку они обычно используются для временных рабочих мест, вам часто может потребоваться доступ к электроэнергии в тех местах, где вы работаете. Традиционный Версия этих светодиодных подвесных светильников — это те супер-дешевые желтые пластиковые клетки, которые вы можете купить дома за пару долларов, с заглушкой и пластиковой решеткой, которая открывается там, где вы прикручиваете винт в простой лампе накаливания. лампочка. Разница между ними в том, что светодиодные подвесные светильники или строительные светильники не открываются, потому что в этом нет необходимости, и они поставляются с установленным светом. Настенный светильник Обычно разница между настенным светильником и настенным комплектом заключается в размере (как по мощности, так и по физическим размерам). Их можно использовать как взаимозаменяемые, но в общих чертах настенный светильник имеет низкую мощность (для светодиодов, скажем, 5–30 Вт). светильник, где в качестве настенного блока обычно 30 Вт и выше, а то и больше. Настенные светильники размером примерно с вашу руку, а настенные рюкзаки — размером с хлебный ящик … хотя я не уверен, что когда-либо видел хлебный ящик.Я также теперь ощущение, что должен быть свет, называемый светом хлебницы. … Хммммм. Настенный комплект Cutoff «Отсечка» в светодиодной настенной упаковке относится к тому, как свет спроектирован так, чтобы наклонять или направлять свет более вниз, чем ваш традиционный настенный пакет, освещая сторону стены или прохода. Подразумеваются безобрезные стеновые блоки чтобы залить светом внешнюю сторону стены.Иногда вы можете увидеть их прикрепленными к столбам. Они также часто используются для строительства входов / выходов, чтобы специально освещать дверные проемы.

Типы светодиодных ламп для наружного освещения

Фонарь навес Большинство применений фонарей для навесов — это просто навесы. Это огни, которые вы видите под навесами заправочных станций, когда заправляете машину.Как и настенные светильники, светодиодные светильники для навесов позволяют использовать акриловые покрытия. вместо стекла (также относится ко многим другим типам светодиодных ламп), избегая того желтого цвета, который вы получаете с металлогалогенными лампами и светильниками с натрием под высоким давлением. Вы можете найти светильники для навесов как в квадратных, так и в круглых светильниках. если ты не хотите заменять все приспособление, рассмотрите возможность Комплект для модернизации светодиодов. Прожектор Как бы то ни было, светодиодный прожектор предназначен для заливки светом широкой площади, обычно для выделения или привлечения внимания к архитектурным компонентам.Например, чтобы осветить сторону стены, чтобы выделить ее текстуру (Или, чтобы осветить некоторые деревья или сады с подстриженными деревьями). Обувная коробка Светодиодные светильники для коробок из-под обуви в наши дни не так похожи на коробки из-под обуви, но оригинальные литейные формы для них были , поэтому они все еще называются так и сегодня. По сути, свет «обувной коробки» означает просто светодиодный уличный фонарь. или фонарь для парковки, который идет на столб.Обычно они поставляются с одним вариантом крепления, но есть альтернативные варианты, которые можно заказать. Большинство наших обувных коробок поставляются с скользящим креплением, которое просто надвигается на конец шеста. Существуют также варианты прямого монтажа (для установки сбоку на опоре) и варианты крепления на траверсе для установки на стороне здания или другой плоской поверхности, прикрепляемой к опоре. Большая площадь поверхности Использование этих направленных источников света позволяет использовать различные варианты мощности.Например, мы продаем светильники для обувных коробок мощностью от 90 до 600 Вт (обувная коробка мощностью 600 Вт достаточно велика, чтобы заменить металлогалогенные лампы или натриевые лампы высокого давления мощностью 4000 Вт!). Как самый большой наружное освещение, они обычно снабжены каким-либо способом установить различные элементы управления, такие как датчики движения, фотодатчики, таймеры, элементы управления. Если они не нужны, розетка или порт с поворотным замком для их установки могут быть заменен на перекидной колпачок.

Светодиодные фонари для обувной коробки в действии

Настенный комплект Это ваш традиционный местный свет, который вы видите сбоку от здания, чтобы осветить парковочные места или просто снаружи здания.Традиционные металлогалогенные версии этих светодиодных настенных комплектов выглядят так же, как и на картинке. но когда вы выбираете светодиодный настенный комплект, часто появляется множество инновационных новых стилей, из которых можно выбрать, потому что существует гораздо больше вариантов дизайна. Плюс вы можете получить акриловые крышки вместо стекла (где газ внутри традиционного wall pack медленно превращает стекло в желтый цвет зубов). Настенный поворотный блок Вращающийся настенный блок похож на обычный настенный, за исключением того, что светодиодные модули не являются полностью статичными, а их можно регулировать.Это позволяет вам направлять светодиодные модули больше наружу или более вниз (или, возможно, даже вверх). Это фактически означает, что у вас есть потенциальный стеновой пакет с нулевым обрезанием, полуобрезанный стеновой пакет и полный стеновой пакет в одном устройстве. Свет безопасности Они используются для типичных систем безопасности и могут быть установлены на столбе или сбоку от стены. Их также можно использовать в качестве уличных фонарей или габаритных огней.Они часто оснащены фотоэлементами или стандартно поставляются с ними, таймер, датчик движения или другой способ включить его в ночное время или когда кто-то находится рядом.

FAQ

В: В чем разница между лампочкой и осветительной арматурой? Проще говоря, светильник — это предмет, в который входит лампочка. Некоторые светильники поставляются с лампочкой (или светодиодами), а другие — нет. Q: Что значит обойти балласт? И когда мне это делать? У светодиодных фонарей есть «драйвер». Все газонаполненные фонари имеют «балласт». Оба эффективно делают одно и то же, но светодиодная лампа не может использовать балласт, а газонаполненный свет не может использовать драйвер. Чего вы определенно не хотите, так это использовать оба. Итак, вот почему вам обычно приходится обходить балласт при использовании светодиодной лампы, потому что весьма вероятно, что вы заменяете не светодиодную лампу своей светодиодной лампой, которая не будет иметь драйвера и может иметь балласт. В: Сколько энергии экономит светодиодная лампа или светильник по сравнению с их КЛЛ, металлогалогенными лампами, газом высокого давления или аналогами ламп накаливания? Ну, это круглые числа, а не точные, но, как показывает практика, светодиоды в пять раз эффективнее лампы накаливания (если вы тратите 1 доллар в месяц, после замены вы потратите 0,20 доллара). Они примерно в два раза эффективнее КЛЛ. В: Как мне узнать, как свет будет светить на землю или стену, прежде чем я куплю его? Не скажу, что это очень просто, но есть кое-что, на что стоит обратить внимание.Первая — это спецификация, называемая «распределение освещения», которая будет варьироваться от типа I до типа V, определяя, как светит свет. Затем, исходя из того, как далеко будет установлен свет от места попадания, вы можете в некоторой степени рассчитать площадь, которую он будет освещать. Другая, более техническая вещь, которую нужно получить, — это отчет «IES», который вам нужно будет загрузить в бесплатную программу просмотра, чтобы посмотреть. По сути, весь направленный свет должен иметь какую-то информацию об этом в спецификации, поэтому просто спросите об этом вашего поставщика.

Разъяснение типов распределения освещения

Мы хотим улучшить этот пост, если сможем. Если вы можете придумать, что мы можем добавить, или заметили ошибку, оставьте комментарий ниже, и мы разберемся с ним. Спасибо.

.
Обновлено: 28.07.2021 — 03:27

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
