Теплый пол на балкон какой лучше – Выбираем теплый пол на балкон

какой лучше для лоджии и как уложить своими руками

Полы в любом помещении всегда самая холодная их часть. Люди постоянно соприкасаются с напольным покрытием, поэтому именно пол нужно утеплять и делать максимально комфортным.

Утеплитель, который укладывается под отделочное покрытие, как и сама облицовка пассивны в качестве теплоизолятора, поскольку только сохраняют тепло, а не вырабатывают его.

Тёплый пол решает множество проблем, добавляет в проживание комфорт и уют. В частном доме или квартире есть балкон или лоджия, на которых делается подогрев пола.

Рассмотрим, как сделать теплый пол на балконе своими руками, какой обогрев будет самый хороший для лоджии, что лучше уложить под разные покрытия и многие другие нюансы.

Читайте в статье:

Обзор существующих видов теплого пола

Любое отопительное оборудование направлено на нагрев помещения, а теплый пол повышает градус покрытия до температуры комфорта для человека. Принцип работы греющего контура или трубопровода в бетонной стяжке очень прост, несмотря на толщину слоя из смеси песка и цемента.

Все системы обогрева полов напоминают слоеный пирог, в котором все тепло передается стяжке, которая прогревает слой отделки. Тепловые потоки равномерно поднимаются к потолку, благодаря чему помещение нагревается постепенно.

Системы нагрева контура различаются по типу теплоносителя, который может быть электрическим или водяным. Так же называются и полы – водяные или электрические. Рассмотрим подробнее, почему они лучше, чем привычные батареи.

Водяной теплый пол

Трубопровод водяного пола – это змеевик из плоской трубки, внутри которой находится горячая вода или антифриз. Теплоноситель двигается по сооруженному контуру, при этом трубка передает тепло в другие слои напольного покрытия, и снова нагревается внутри контура. Вода поступает в трубопровод из котла или системы центрального отопления, при этом сам змеевик при подсоединении к центральной системе не требует покупки оборудования – достаточно поставить вентили на места врезки.

Использование автономного котла предполагает покупку расширительного бака и системы автоматического управления. В Москве и других крупных городах купить теплотехнику можно дешевле, чем на периферии.

Электрические тёплые полы

В случае с электрическими теплыми полами греющий контур подсоединяется в автоматическом режиме к общей бытовой сети. Электрический обогрев бывает в виде матов или кабельным, инфракрасным. Кабель для системы такого отопления может быть одножильным, с двумя жилами, а также саморегулирующегося типа.

При саморегулирующемся греющем кабеле используются малые сечения, которые нагреваются от тока, маты представляют собой кабель на сетке, а инфракрасный обогрев состоит из излучателей пластинчатого типа.

Особенности теплого пола на балконе

Балконы открытого и закрытого типа отличаются своим расположением, параметрами эксплуатации, а также конструктивными особенностями:

1. Плиты в основании балкона не оборудованы опорами снаружи, выступая как консоль из общего фасада. По ГОСТ нагрузка на балкон может быть до 200 кг в расчете на кв. метр;
2. Ограждение на балконе с улицы достаточно тонкое, поэтому зимой в комнате с балконом холоднее, чем во всей квартире;
3. На верхних этажах наружные работы на балконах очень затруднены;
4. Остекление балкона требует большой площади, а если он останется открытым, то на полу будет вода.

Теплый пол на лоджии или на балконе требует утепления ограждения, при этом теплоизоляционные материалы укладываются изнутри. Отделка декоративными материалами выполняется изнутри, а в местах контакта с влагой они не должны быть к ней уязвимыми.

Как утеплить пол на балконе?

Теплый пол на балконе под ламинат или другое напольное покрытие нуждается в подготовленном основании. Если у соседа внизу нет отопления на лоджии, то это усилит теплопотери через бетонные плиты.

В загородных домах, где высокие потолки на лоджии, плита имеет опоры в виде стены или колонны, владелец может выбирать разнообразные теплоизоляторы из полимеров (пенополиуретан, полистирол или пеноплекс). Допускается использование керамзита или шлака, которые засыпают слоем нужной толщины.

В квартирах многоэтажных домов материалы для утепления балкона или лоджии выбирают в зависимости от их расположения и множества других факторов. Рекомендуется минимизировать слой утеплителя, чтобы не нагружать перекрытие. Минимальный слой должен быть от 5 см, наибольшая теплоизоляция требует 20 см.

Нужно ли утеплять стены при монтаже теплого пола?

Твердые утеплители на стенах не принципиально важны к обустройству, их можно выбирать мягкими, листовыми, рулонными, минеральными или на основе полимеров. В условиях жилого помещения рекомендуется отказаться от утеплителя на минеральной вате – помимо гигроскопичности, их нужно защищать от механических повреждений.

Дополнительное утепление стен позволит сделать помещение более теплым и защищенным от ветров и мороза – это важно для правильной работы теплого пола. Поверхности предварительно подготавливаются.

Сделать водяной обогрев пола на балконе нельзя, поскольку это противоречит строительным и коммунальным нормам. Теплые полы очень чутки к температурным перепадам, даже на близко расположенных участках.

Автоматическое оборудование устранит дисбаланс, но при холодных стенах работа системы нагрева покрытия будет нестабильной и нецелесообразной. Помимо этого, утепление стен понизит шумы с улицы, что, в свою очередь, сделает саму квартиру тише и уютнее.

Как утеплить стену на балконе пенополистиролом?

Пенополистирол – разновидность пенопласта, дешевый и качественный, он крепится в зависимости от материала, из которого сделано основание. Та отделка, которая будет дальше, также влияет на процесс монтажа.

Крепление пенополистирола при установке теплого пола может производиться на клей ПВА, грибки с особым расклинивающимся типом, или на каркас, собранный из брусков. Поверх этой конструкции нужно уложить сетку для армирования под шпаклевку или окраску, или же отделать вагонкой или панелями из пластика или дерева.

Инфракрасный тёплый пол на балконе или лоджии

Теплый пол на лоджии может быть инфракрасным – популярным обогревом для балкона. Простой в монтаже и недорогой он обогревает только поверхность пола, не направляя поток тепла вниз, но выполнить утепление основания все же придется, чтобы поверхность не остывала слишком быстро после отключения контура от сети.

Для инфракрасного пола на лоджии или балконе нужен изолон с фольгой в основании, стыки материала при укладке соединяют фольгированным скотчем.

Инфракрасный тёплый пол

В местах, где есть термодатчики, вырезают отверстия, тогда элементы не будут выступать наружу. Пленка поставляется полотном, которое разрезают по линиям разметки. Куски нужного размера кладут на изолон и подсоединяют к управляющим элементами с изоляцией каждого из контактов. Сверху делают гидроизоляцию полиэтиленом внахлест, затем отделывают декоративными материалами.

Если предполагается монтаж ламината с небольшой теплопроводностью, то стяжка не требуется – его кладут поверх пленки с инфракрасными излучателями и полиэтиленовой изоляции.

Маты с греющим кабелем или змейка греющего контура под ламинат также могут быть применены для обогрева полов на лоджии или балконе, но из-за попеременного сечения в этих нагревателях потребуется стяжка с армированием.

Это требуется для защиты элементов, по которым проходит ток, от разрывов в моменты нагрузки – ходьба человека, установка предметов мебели и другие факторы. Если ламинат износится со временем, то его не обязательно демонтировать и стелить новый – его поверхность подойдет для линолеума или его аналогов.

seti.guru

Какой теплый пол лучше для балкона? Сравниваем разные варианты

Содержание статьи:

При создании теплого балкона (лоджии), домовладелец должен выполнить следующие мероприятия:

• установить остекление;
• выполнить утепление стены и потолок;
• выполнить утепление пола;
• уложить финишное покрытие, например,плитку, ламинат или другое.

Теплый пол на балконе (лоджии) может быть выполнен в двух вариантах – электрическом и водяном. Он нужен для обогрева балкона снизу. Принципиального отличия между полами, устанавливаемыми в комнатах, и на лоджии (балконе) нет, и какой из предлагаемых вариантов лучше ответить сложно.

Просто существуют некоторые особенности, которые необходимо учитывать при их установке, и в зависимости от того, какой тип финишного покрытия будет использован – ламинат, линолеум или ковролин. Только после этого, можно начинать обустраивать тёплый пол на балконе своими руками.

Электрические полы

Теплый пол на балконе может работать от электрической энергии или от жидкого теплоносителя, к примеру, воды.

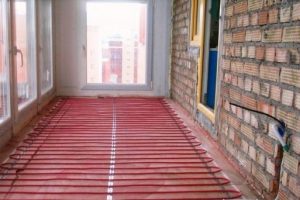

Кабельная система

Самая простая система, применяемое для теплых полов, в том числе и на тех, где будет использоваться ламинат – это кабельная система нагрева. В этой системе, роль нагревательного элемента играет специальный провод с высоким электрическим сопротивлением. При всей своей внешней простоте, кабельная система обладает некоторыми существенными недостатками.

В частности, для ее обустройства необходимо обеспечить гидроизоляцию балконной плиты и устроить две цементные стяжки. В результате высота пола может приподняться на 10 – 15 см, что не всегда позволительно, особенно если использован ламинат.

В противном случае образуется порожек при входе из комнаты на балкон, но тёплый пол на балконе будет работать и обеспечивать его обогрев.

К недостаткам кабельной системы отопления, с помощью которой выполняют утепление балкона, можно отнести также и то, что наличие стяжек создает дополнительную нагрузку на плиту. Надо отметить, что это не всегда допустимо в домах устаревшего жилищного фонда, например, в домах, построенных в середине прошлого века, перед началом работы лучше пригласить работник местной жилищной компании и проконсультироваться о грузоподъемности балконной плиты.

Ко всему прочему, тёплый пол на балконе (лоджии), можно эксплуатировать после установки кабельной системы отопления как минимум через месяц, после окончания работ. Это связано с тем, что стяжка доходит до набора проектной прочности в течение 28 – 30 суток. В противном случае, она может быть разрушена.

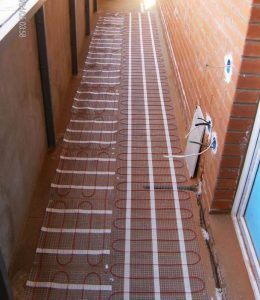

Маты

Еще один способ утепления балконного пола – это нагревательный мат. С их помощью можно минимизировать потери высоты.

Высота пола измениться на 1,5 – 2 см.

Маты могут быть вмонтированы в состав, с помощью которого на тёплый пол на балконе закрепляют плитку. Для укладки матов нет особой необходимости в обустройстве основания балкона (лоджии). При использовании такого метода крепления, пол можно начинать эксплуатировать, самое позднее, через неделю.

Мат представляет собой сетку, с размером ячеи порядка 1х1 см. на ней закрепляют кабель, который и обеспечивает трансформацию электрической энергии в тепловую. Этому способствует нагревательный элемент (жила) выполненная из нихрома или другого материала, имеющего высокое сопротивление.



Укладка нагревательных матов, с помощью которых выполняют утепление балконов, не составит особого труда. Ее отличие от кабельной системы заключается в том, что нагревательный элемент не требует дополнительных усилий по его монтажу и запуску. Он может быть разрезан на фрагменты различного размера, при этом целостность кабеля не нарушается.

Но, такая отопительная система подвержена опасности получения повреждения при падении на его поверхность тяжелого предмета. Кроме этого при укладке напольного покрытия необходимо соблюдать осторожность.

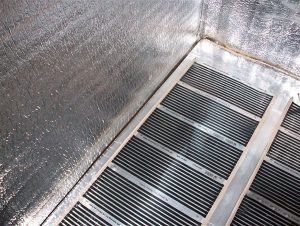

Пленочный нагреватель

Утепление с применением инфракрасного пленочного пола используют для обогрева помещений с малой площадью и различными напольными покрытиями, например, ламинат. Принцип его действия основан на излучении в инфракрасном диапазоне. Оно нагревает и окружающие предметы в том числе, стены, мебель и пр.

Пленочные полы могут быть смонтированы и сухим и влажным способом.

Такой тип утепления может быть использован вместе с любым напольным покрытием, к примеру, ковролином. В этом виде нагревателя применяют полосы, которые содержат в себе карбоновую пасту, которые соединены между собой лавсаном. Паста, представляет собой грифель с разными добавками. В качестве проводника для подачи электроэнергии применяют медные провода. Инфракрасный обогреватель работает от стандартного напряжения в 220 Вольт.

Для укладки пленки необходимо обустроить стяжку на поверхность, которой укладывают теплоотражающую пленку. Если планируется использовать плитку, искусственный камень в качестве финишного покрытия, то в качестве подложки имеет смысл применять твердую подложку.

Последовательность укладки пленки выглядит следующим образом:

• устройство основания;
• укладка теплоотражающей подложки;
• укладка, нарезанной на полосы пленки;
• установка регулятора температуры;
• применяя, специальный инструмент к пленке фиксируют клеммы для подвода питания;
• контактную группу заливают битумом или другим изолирующим материалом.

Водяной теплый пол

Кроме, электрических систем отопления широко применяют и водяной. По сути, это радиатор отопления, уложенный в бетонную стяжку.

Кстати, некоторые специалисты теплотехники говорят о том, что утепление таким методом оптимально для теплого балкона (лоджии). Популярность его использования, связана с простотой монтажа, относительно низкой стоимостью материалов и возможностью укладки поверх них практически всех видов напольных покрытий, среди них ламинат, искусственный камень и пр.

На первом этапе необходимо выполнить устройство основания, для этого необходимо удалить с поверхности мусор и если есть старое покрытие, например, плитку. Если пол имеет значительные неровности, имеет смысл устроить цементную стяжку. При ее изготовлении необходимо провести разметку расположения температурных швов и теплый пол на балконе своими руками можно начинать собирать.

После подготовки поверхности основания, необходимо уложить минеральную или базальтовую вату. Дело в том, что под балконной плитой, может, находиться открытое пространство и в холодное время года через нее поступает холод и создаются предпосылки для промерзания водяного обогревателя и будет лучше если заранее применить защитные меры и тогда тёплый пол на балконе своими руками, сделанный, будет работать бесперебойно.

Труба подогревателя крепится к основанию при помощи специальных креплений. Таким образом, ему будет обеспечена устойчивость. Нередко, в качестве армирующих элементов может использоваться сетка, изготовленная из прутка толщиной в 5 мм и размером ячеи 150х150 мм.

Устройство водяного пола, может быть выполнено в виде спирали или змейки.

Подведем итоги

Какой способ изготовления теплого пола лучше применять, на этот вопрос нет единого ответа, каждый должен сделать выбор исходя из технических и своих финансовых возможностей. Перед тем как выбрать теплый пол на балконе (лоджии) необходимо определиться какое напольное покрытие будут использовать – плитку, ламинат или линолеум. Кстати, перед тем как уложить ламинат, необходимо уложить подложку из мягкого материала, например, вспененного полиэтилена.

Кстати, опыт показывает, что теплый пол на балконе соорудить своими руками не так и сложно, для этого необходимо немного уметь работать руками и соблюдать требования инструкций по сборке нагревательных элементов.

Перед тем как начинать обустраивать теплый пол на балконе своими руками, целесообразно собрать и проанализировать информацию о возможных поставщиках этой продукции.

sambalkon.ru

Теплый пол на лоджии: сравнение вариантов реализации, советы

Утепление лоджии – важный этап благоустройства своего жилища, особенно в условиях современного подорожания коммунальных услуг как на жилплощадь, так и отопление. Теплый пол на лоджии – значительно экономит тепло в вашем доме, а это особенно важно, когда у вас подрастает ребёнок и существует необходимость в частых стирках, да и поработать в таком помещении более чем приятно. В целях сохранения материальных ресурсов, рассмотрим и сравним наиболее распространённые и экономные варианты монтажа теплых покрытий.

Варианты реализации теплого пола на лоджии

Для чего нужна теплая лоджия

Теплая лоджия – в первую очередь комфортность нашей жизнедеятельности, а её облагораживание имеет всего лишь один минус – финансовые затраты, но что сейчас можно получить бесплатно? А вот плюсов здесь действительно хватает.

1. Теплый пол особенно полезен в условиях суровых зим или продолжительно низких температур. Большинство людей вывешивают стирку именно на балкон, так как внутри квартиры много вещей не развесишь, а стирать понемногу каждый день не каждый может себе позволить. Но в обоих случаях двери точно будут открываться, а в условиях суровой зимы это очень негативный фактор, подвергающий лишнему риску заболеваний ваших домочадцев, поэтому утепление вашей лоджии будет огромным преимуществом.
2. Теплые полы повышают производительность в быту. Как бы странно это не звучало, но данный фактор действительно существенный. Многие хозяева часто обустраивают рабочий уголок именно на лоджии, где сподручней что-то попаять, попилить и при этом никто не мешает.
3. Приятный отдых во время зимней стужи. Утеплённая лоджия своими руками – хорошее достижение, особенно в случае приёма гостей, теперь отдохнуть от будничной суеты будет гораздо комфортней. В конце концов, тёплый пол под ногами создаёт дополнительный уют в доме.

Утепляем полы

Но прежде чем качественно утеплять пол, следует рационально подойти к делу.

Существует 2 типа утепления полов:

• Водный обогрев пола.

Эта система утепления подразумевает циркуляцию по трубам, вмонтированным стяжкой. Она имеет как свои плюсы, так и минусы, но минусы, к сожалению – поувесистей плюсов.

Водный вариант утепления пола

Во-первых, подача горячей воды происходит от центральной системы отопления, что на первый взгляд преимущество. Но если копнуть поглубже, мы обнаружим, что отопление пола совершенно не автономно и полностью зависит от начала отопительного сезона.

Во-вторых – средняя температура воды в батарее равна примерно 90 градусам, а при циркуляции в лоджии она не должна превышать отметку 27 градусов. Следовательно, вам понадобится сложная система смешивания потока горячей и холодной воды.

В-третьих – установка водяного обогрева пола требует оформления специальных юридических документов, так как по законодательству врезка на дополнительный обогрев в центральную систему отопления без соответствующего разрешения ЖЭКа категорически запрещена.

• Электрический обогрев пола.

Электрический тип обогрева делится на два вида: инфракрасный (или пленочный пол) и кабельный вид утепления. Нагревающим элементом кабельного является специфический провод, который заливается стяжкой. Такой вид обогрева хорошо монтируется под плитку или другое твёрдое покрытие.

Кабельный вариант

Плёночный электрообогрев пола намного продуктивней. Монтируется без стяжки и хорошо приспособлен под мягкие покрытия, такие как ковролин, ламинат или линолеумное покрытие.

Инфракрасное утепление

Капитальное утепление пола лоджии

Многие из нас любят провести время на балконе за чашечкой чая, читая книгу. Правда это в летнее время, а зимой неутеплённая лоджия постоянно пустует и прежде чем идти туда, мы накидываем на плечи что-нибудь тёпленькое. Единственный выход из этой ситуации – до наступления холодов утеплить свой пол.

Прежде чем устанавливать тип утепления, следует определиться с наиболее удобным из них для вашего помещения, будет ли это водный обогрев или электрический. Но в нашем случае мы начнём с электрического обогрева, так как он более удобен в установке и запитывается от электросети.

Кабельный вид утепления пола

Утеплённый пол электрического типа (кабельный) можно условно разделить на две составные части:

• Кабель.
• Устройство регулирования.

Нагревательным элементом служит провод, который полностью заливается стяжкой из цемента, а снаружи остаётся устройство для регулирования температуры.

Такой тип утепления полов установить своими руками достаточно просто:

1. Подготавливаем поверхность пола к монтажу.
2. Максимально выравниваем и устраняем все лишнее.
3. Укладываем теплоизоляционный слой.
4. Сверху слоя теплоизоляции крепим монтажную ленту.
5. На монтажную ленту аккуратно разлаживаем токопроводящий шнур.
6. Выводим на стену терморегулирующий прибор.

По завершению первого этапа качественной укладки электро утеплителя, сразу переходим на завершающую часть монтажа и декорирование утеплённой поверхности:

1. Получившуюся теплоизоляционную конструкцию заливаем цементной стяжкой.
2. Облицовываем пол керамической плиткой.

По желанию, поверхность можно покрыть паркетом или спрятать под ламинат, но с экономической точки зрения это дороже, а с практической – плитка лучше комбинируется с кабельным электро утеплителем лоджии, так как имеет высокую тепло проводимость, благодаря чему пол нагревается в течение 10-15 минут.

Инфракрасный вид утепления пола

Инфракрасный или плёночный обогрев лоджии, сделанный своими руками, считается самым практичным, экономичным и удобным в монтаже видом утепления пола.

Плёночный обогрев можно установить не затрагивая стяжку, при этом мы облегчаем нагрузку на перекрытия. Инфракрасное утепление осуществляется с помощью специального тонкого слоя термоплёнки, пеноплэкса и скрывается под ламинат, ковролин или линолеум.

Такой вид утепления пола имеет высокую тепло проводимость и небольшие финансовые затраты, обеспечивает сохранение тепла квартиры и комфорта лоджии, помогает выдержать низкие температуры.

Водный утеплитель пола

Не утепленная лоджия – довольно большой участок хозяйственного помещения, которое является комфортным в тёплое время года, но из-за морозов она зачастую простаивает. Обогревать её можно разными способами, например – установить радиатор, но на самом деле это не лучший выход. Хотя качественное утепление пола требует больших затрат сил и ресурсов, но делается оно один раз и в разы увеличивает комфорт помещения, позволяя уютно проводить время даже при стойких морозах. К тому же устраняет вечные мучения с радиатором.

Теперь давайте перейдём к водному утеплению полов своими руками.

На заметку: если рядом с лоджией имеется центральное отопление, то монтаж тёплого пола значительно упрощается.

Монтаж водного утепления пола проводится в несколько этапов:

Предварительная подготовка к монтажу.

Прежде чем приступать к качественному монтажу, нужно тщательно осмотреть балконную плиту на предмет повреждений или обвалов. Укрепить конструкцию можно при помощи металлической арматуры с цементным раствором, также можно добавить плиточный клей.

Выравниваем поверхность плиты.

Самый важный момент, который нельзя упускать – это однородность завершённой конструкции утеплённого пола с уровнем жилой комнаты. Поэтому выравниваем плиту с помощью стяжки, не забывая о замерах утеплителя, с учётом верхнего настила на полу (под мягкую поверхность конструкцию прятать не рекомендуется, особенно под ламинат).

Если поверхность пола однородно не связана с полом в жилой комнате, то в этом случае главное чтобы пол оставался ровным. Не забывайте, что стяжка на полу должна полностью высохнуть, на это потребуется не меньше недели.

Монтаж водного обогрева.

Переходим на укладку гидробарьера, следом теплоизоляции. Для теплоизоляции неплохо подойдёт пенопласт большой плотности, показатели которой зависят от будущих нагрузок.  Теплоотражатель – тоже неплохой вариант. После теплоизоляции переключаемся на монтаж трубы, которую закрепляем на кронштейнах, сквозь теплоизолятор крепко зафиксированных в стяжку.

• Перед укладкой трубы отмечаем разметки, по которым она будет уложена. Наиболее частые варианты укладки спираль или форма змейки, с межтрубным расстоянием в 15-20 см.
• Учитывая удобный интервал, вкручиваем в стяжку кронштейны. При прямом расположении трубы оптимальное расстояние между кронштейнами должно составлять 50-60 см, при изгибах – кронштейны размещаются гораздо гуще.
• На металлопластиковую трубу желательно надеть мягкую пружину чуть большего диаметра, так как такая конструкция позволяет трубе не заламываться в повороте.
• Утепляя пол металлопластиковыми трубами – используйте только бесшовный вариант. Для проверки качества трубы, срежьте свой кусочек трубки и очистите его от пластика, чем тяжелее это сделать – тем качественней материал. После очистки проверьте алюминиевую конструкцию на наличие шва.
• Завершаем утепление пола заливкой всей конструкции цементной стяжкой.

Для максимальной проводимости тепла в помещении лоджии, высохшую стяжку облицовываем керамической плиткой. Этот материал идеально подходит для такого типа конструкции и является заключительным элементом, красиво декорирующим ваш пол.

secretbalkona.ru

Тёплый пол на балконе под ламинат: как выбрать правильный вариант

Обустроенный балкон — удивительно уютное место. Дополнительная комната квартиры или дома не помешает никому. Значит, там должно быть комфортно и тепло даже холодной зимой. Современные технологии ремонта позволяют собственноручно сделать балкон теплым, со стильным дизайном. Популярность набирает теплый пол на балконе под ламинат. Утеплить придется стены, а также пол.

Перед укладкой отопительной системы нужно учесть определенные нюансы и понимать особенности применения тех или иных систем подогрева пола на балконе под ламинат.

Сочетается ли теплый пол с ламинатом

Балкон — место обычно повышенной влажности и колебания температур, поэтому нужно грамотно выбрать качественный влагостойкий ламинат (не ниже 33 класса). Обязательно необходимо позаботиться о гидроизоляции самого помещения. Поэтому, если на балконе планируется сушить одежду или устраивать зимний сад, желательно выбрать иной способ отделки.

Ламинат подходит для застекленного балкона. Перед обшивкой нужно его обязательно утеплить, чтобы температура опускалась не ниже +5°C. Ламинат на балконе стильно смотрится. Этот капризный материал недолюбливает резких перепадов, поэтому перед установкой желательно держать его в помещении.

Для финишной отделки как раз нужен материал, который прекрасно проводит тепло. Во время покупки нужно обращать внимание на маркировку. Там должно быть указано, что конкретный тип ламината рекомендуется укладывать на теплый пол.

Важно помнить, что температура выше 26 °C провоцирует выделение материалом нежелательных испарений.

Виды обогрева пола на балконе

Каждый из способов утепления обладает достоинствами и недостатками. Укладка производится по-разному, но принципы монтажа во многом схожи. Характеристики методов отопления пола дают представление, какой теплый пол лучше монтировать под ламинат.

Водяной теплый пол

Теплый пол основан на циркуляции горячей воды по тонким трубкам. На балконах систему практически никто не устанавливает, потому что у нее больше минусов, чем плюсов. Убедиться в этом легко на следующем обзоре.

Схема конструкции водяного теплого пола

Недостатки и преимущества водного теплого пола

Вид теплого пола	Плюсы	Минусы
Водный теплый пол	1. Дешевле, чем электрический вариант.	1. Сложность установки.
	2. Безопасность для здоровья.	2. Отсутствие контроля температуры.
	3. Равномерный нагрев комнаты.	3. Необходимость в приобретении водяного насоса.
		4. Уменьшение высоты потолка.
		5. Риск протечки, которую трудно обнаружить и устранить.
		6. Снижение давления на всем стояке.

Монтаж требует немало вложений средств на оплату профессиональной работы, даже если это частный дом. Оправданно ли это? Отсюда вывод, что нужно рассматривать альтернативу водному отоплению.

Электрический тип

Принцип отопления заключается в превращении электричества в теплоэнергию. Кабель бывает одножильный и двужильный. Рекомендуется применять в жилых комнатах последний вариант, чтобы электромагнитное излучение было сведено к минимуму.

Во избежание перегрева или повреждения, важно следить, чтобы не было сильного излома или перегиба. Отличным подспорьем станет саморегулирующийся провод. В месте перегрева повышается сопротивление электрического тока и повышение температуры прекращается.

Теплый пленочный инфракрасный пол

Небольшие помещения отлично отапливаются методом ИК нагревания. Нагревательным элементом являются полосы карбонового волокна внутри ПЭТ ламинирующей пленки. Обогрев происходит в результате электрического нагревания элемента и последующего излучения длинноволнового тепла.

Способ отопления балкона ИК излучением интересен избирательным распространением тепла на окружающие предметы. Этот процесс способствует экономичности ввиду обогрева людей и вещей вместо воздуха. Отражение тепла предметами приводит к прогреванию помещения буквально от десяти минут до получаса. Данный способ имеет много преимуществ.

Схема конструкции инфракрасного утеплённого пола с покрытием ламинатом

Достоинства и недостатки инфракрасного теплого пола

Вид теплого пола	Плюсы	Минусы
Инфракрасная пленка	1. Не требует стяжки.	1. Дороговизна материала.
	2. Легкость и быстрота установки.	2. Запрещено попадание влаги.
	3. Экономия электроэнергии.	3. Необходим абсолютно ровный пол под ламинат.
	4. Долговечность и надежность
	5. Высокая скорость нагревания.
	6. Качество и безопасность.
	7. Отсутствие электромагнитного излучения.
	8. Регулировка температуры.
	9. Толщина покрытия минимальна.

На бетонное основание инфракрасный теплый пол удобно укладывать под ламинат по простой схеме

• Подготавливается, грунтуется стартовое покрытие;
• Максимально выравнивается пол;
• Укладывается утеплитель фольгированной стороной вверх;
• Полосы ИК пленки разрезаются и равномерно распределяются по площади балкона;
• Фиксируется защитное полиэтиленовое покрытие;
• Разводится электропроводка, устанавливается регулятор температуры;
• Поверх монтируется ламинат.

Внимание! Укладка полос пленки внахлест запрещена. Это опасно.

В случае, где невозможно залить бетонную стяжку из-за большой нагрузки на несущие конструкции, лучше применить инфракрасную пленку. Для ламината — это просто идеальное решение.

Схема укладки инфракрасного тёплого пола на деревянную основу на балконе

При укладке на деревянный пол на балконе инфракрасный тёплый пол под покрытие ламинатом имеет свои особенности:

1. Подготавливаем деревянное основание на балконе, приобретаем все материалы;

2. Укладываем пенофол;

3. Распределяем нагревательные элементы;

4. С одного края гидроизолируем медные жилы;

5. С противоположного края к медным жилам подключаем электричество;

6. Изолируем все открытые токоведущие места;

7. Размещаем под плёнкой термодатчик терморегулятора. Все контакты подключаем к питающим жилам;

8. Проверяем все соединения и делаем контрольный запуск перед укладкой ламината;

9. Укладываем ламинат.

Видеоинструкция: монтаж инфракрасной плёнки под ламинат

Нагревательные маты

Помещения с низким потолком и, одновременно, повышенной потребностью в обогреве требуют применения термоматов. В их основе кабель толщиной 2,8 миллиметра. Располагается провод змейкой на сетке размером 50 см. Чтобы не использовать стяжку, фиксатором служит плиточный клей.

Обогревающие маты — это аналог электрического кабеля с разницей в особенности крепления. Для матов уже не нужно армирование. Они полностью готовы к укладке и более удобны.

Так выглядит нагревательный мат

Достоинства и недостатки тепловых матов

Вид теплого пола	Плюсы	Минусы
Тепловые маты	1. Небольшое повышение уровня пола	1. Хрупкость.
	2. Систему разрезают на несколько частей без повреждения провода.	2. Быстрое остывание помещения при выключении системы.
	3. Легковесность.	3. Значительное потребление электричества.
	4. Полная безопасность.	4. Высокая цена.
	5. Безвредность для здоровья.	5. Небольшое электромагнитное поле.
	6. Готовая конструкция.
	7. Укладывается практически на любую поверхность.

В помещениях необычной планировки, придется разрезать основание, не испортив кабель. Монтаж нагревательных матов нуждается в надежной фиксации.

Этапы укладки термоматов

1. Зачистить бетонную плиту на балконе;
2. Замазать цементом неровности, прогрунтовать для прочности;
3. Расстелить фольгированный утеплитель;
4. Проверить нагревательные элементы омметром;
5. Выбрать место для датчика, развести проводку;
6. Уложить нагреватели;
7. Установить ламинат.

Важно! Необходимо обязательно изучить инструкцию, которая идёт в комплекте с отопительной системой для ламината. Чтобы не прогадать с мощностью, следует заранее рассчитать площадь помещения, и покупать такую систему, которая способна обогреть ваш балкон с избытком. Обогревающие маты, мощность которых достигает всего до 10 Вт/м, их лучше использовать как вспомогательное отопление

Делаем выбор: какой теплый пол подходит под ламинат лучше

Под ламинат подходит любой вид теплого пола. Все виды утепления сочетаются с популярным покрытием. Все варианты имеют индивидуальные характеристики, за и против.

Водяной вариант утепления экономичен, потому что использует воду из центральной системы отопления. Однако на балконе выполнить водяной тёплый пол проблематично, поскольку на врезку нужно разрешение и для монтажа такой конструкции обязательна бетонная стяжка. Чрезмерно перегружать плиты перекрытия опасно. Тем более, это совсем недешевый метод, ввиду особенностей установки и ремонта.

Электрический кабельный тип отопления не лучшее решение для ламината. Объемные слои стяжки и крепления забирают много теплоэнергии на себя, а только после этого передают ее покрытию пола. По деньгам это довольно затратное реш

uteplenieplus.ru

Тёплый пол на балконе под плитку

Балкон — специфическое помещение, с точки зрения обогрева. Проблематично обеспечить тепло здесь с помощью различных обогревателей и тепловентиляторов. Эффективность от них будет низкой. Теплый пол на балконе под плитку буде альтернативным и высокоэффективным вариантом.

Теплый пол и его преимущества

Устройство теплого пола на лоджии с покрытием керамической плиткой — удачное решение. Кафель будет прекрасным украшением помещения в течение многих лет. А теплоту под плиткой можно обустроить при помощи нагревательных электрических элементов или из труб с водой в качестве теплоносителя. К основным преимуществам теплого пола относят:

Плитка на балконе смотрится эстетично, и особенно хорошо, когда она тёплая 🙂

• Высокий уровень тепла и комфорта с рациональным распределением по всему помещению;
• Низкий температурный режим нагревателя;
• Декоративный внешний вид, с полным отсутствием неэстетичных обогревателей и радиаторов;
• Многофункциональное температурное регулирование, благодаря установке автоматики;
• Долговечный срок эксплуатирования;
• Быстрая и легкая установка, без помощи профессионалов.

Теплый пол подразделяется на два вида: водяной и электрический. В зависимости от выбранной конструкции источниками тепла будет кабель электрики или вода.

Рекомендация: Опытные специалисты рекомендуют начинать эксплуатирование теплого пола через месяц после застывания отделочных материалов.

Выбор тепловой конструкции пола

Как водяной тёплый пол, так и электрический имеют свои индивидуальные эксплуатационные особенности. Общее отличие заключается в способе монтирования. Любой теплый пол крепится на специально созданную теплоизоляционную поверхность. Слой утеплителя будет предохранять пол от возникающих тепло потерь. Также выполняется стяжка цементом, и после нее укладывается напольное покрытие в виде плитки.

Схема конструкции устройства тёплого пола под плитку

Теплый пол на водяной основе имеет сложную укладку и зависит от автономного и центрального отопления. Имеет высокие теплопотери и подходит для больших лоджий. На маленькой площади не очень выгодно такое отопление пола.

Методы устройства водяного теплого пола под плитку

Технологически установка водяного тёплого пола проходит через укладку двух видов стяжки:

• Бетонная стяжка. Выглядит в виде конструкции, где проходит предварительный монтаж тепловых элементов: труб, кабеля, нагревательного мата.

Водяной теплый пол под бетонную стяжку

• Настильная стяжка. Используются готовые к быстрому применению материалы, с простой и легкой технологией. Делится стяжка на подвиды: деревянная, реечная, полистирольная, модульная.

Теплый пол на балконе под плитку по деревянной настильной стяжке.

Водяной теплый пол на реечной настильной стяжке.

Модульная стяжка электрического тёплого пола под плитку

Важно: укладка труб, в системе водяного отопления на балконе обычно проводится от стены к центру.

После укладки водяного теплого пола следует провести опрессовку элементов. Это поможет увидеть и предотвратить утечки и повреждения. Давление в системе при этом должно достигать отметку в 4 бар. А время опрессовки 24 часа.

Идеальным вариантом для теплого пола считается электрика. Чтобы монтажные работы выполнить самостоятельно и не заниматься расчетами количества кабелей для нагрева, рекомендуется использовать нагревательные маты. Это специализированное покрытие из стекловолокнистой сетки, с прикрепленными экранированными нагревательными секциями.

Секции выполнены путем соединения холодной и горячей части. Для этого использован безхомутовый метод, который обеспечивает высокую надежность.

Этапы монтажа теплого пола на основе нагревательных матов

1. Первоначально составляется схема распределения матов по помещению балкона, лоджии.

Важно: Внимательно планируйте размещение мебели и не размещайте ее в местах укладки электрических нагревательных элементов

Расположение труб теплого пола не должны быть под мебелью или сантехникой

2. Следует провести подготовку поверхности пола. Удалить посторонние предметы, мусор. Если поверхность имеет бугры и неровности — выровнять;
3. Проходит укладка теплоизоляции, для предотвращения потерь тепла и увеличения зоны комфорта;
4. Изготовляется стяжка цемента для основы под плиточное покрытие;
5. Проходит укладка нагревательных матов по схеме;
6. Подключение всей система нагрева к электрической сети, монтирование тепло регулятора.

Рекомендация: Для защиты элементов электросети следует приобрести и установить термодатчики, устройство защитного отключения.

7. Нагревательные маты разрезаются и укладываются;

При разрезе стекловолокнистой основы важно не повредить кабель

Важно: в процессе разреза стекловолокнистой сетки следует внимательно следить за тем, чтобы кабель не повредился.

8. Все электрические провода подключаются сети питания и проверяются в работоспособности;


   Укладка плитки на нагревательные маты

9. Проводится укладка плитки, кафеля на нагревательные маты. Для этого используют плиточный клей. По истечении двадцати дней клей должен полностью высохнуть. Можно свободно включать теплый электрический пол под плиткой.

Правила эксплуатации теплого пола

Эксплуатирование теплого пола с электрическими матами должно проходить со строгим соблюдение правил и контролем за регулировкой температуры. Повреждение напольного покрытия полностью исключено. При малейшем повреждении пола следует провести демонтаж всей отопительной конструкции.

Достоинства плитки при укладке теплого пола

Плитка служит прекрасным декоративным материалом и имеет массу достоинств:

• Долговечность;
• Высокое показатели прочности и надежности;
• Устойчивость к температурным перепадам;
• Устойчивость к воздействию активных химических и биологических сред;
• Быстрый и несложный монтаж.

Чтобы получить наиболее продолжительный срок службы плитки и теплого пола следует выбирать плитку с малым весом. Правильный размер плитки рассчитывается в зависимости от параметров балкона, лоджии.

Варианты монтажа плитки под теплый пол

Во время укладки плитки под теплый пол следует выбрать оптимальный вариант. Монтаж производится в нескольких вариантах:

Вариант стандартного монтажа однотонной плитки теплых полов.

• Стандартный монтаж;
• Монтаж шахматный;
• Диагональный;
• Монтаж елочка.

При однотонной плитке выбирают стандартный монтаж.

Важно: укладка плитки на балконе проводится с центра помещения.

Пленочный теплый пол

Пленочный теплый пол работает за счет нагрева электрическим током.

Современный вариантом на сегодня, который находится на пике в обустройстве дома считается пленочный теплый пол под плитку. Пленка для пола — это полимерное полотно с вмонтированными карбоновыми элементами. Они нагреваются при прохождении через них электрического тока. Основным достоинством пленки считается то, что финишное покрытие монтируется на пол. Такое теплое покрытие не боится контактировать с внешней средой и любым напольным покрытием.

Терморегулятор — основной помощник в создании комфортного температурного режима.

Правила укладки пленочного теплого пола под плитку

1. Укладка пленку проходит с укладкой на верхней части матовой стороны, а медных контактов снизу.
2. Контакты должны быть развернуты в сторону последующей запитки электричества.

Видео: укладка тёплого пола под плитку на основе сверхтонких нагревательных матов

Вывод

Чтобы обустроить теплый пол на лоджии под плитку нужно будет преодолеть ряд трудностей и технических проблем, но результат полностью оправдает усилия. После получения разрешения на ремонтные работы следует сразу приступать к делу. Теплый пол под плитку будет содержать массу достоинств: обеспечение правильного распределения тепла в помещении, полное отсутствие необходимости ухода, экономия электроэнергии, высокая функциональность, легкость монтажа без наличия специальных навыков.

Теплый пол является помощником в избавлении от повышенной влажности и холода. Основным и самым важным моментов технологическом процессе его обустройства выступает монтаж. Первым этапом будет — укладка паро изоляции. Все стыки необходимо будет скрепить скотчем металлизированным. Не должно быть ошибок, при монтаже тепло сберегающего слоя. Иначе во время холодов по краям будет развиваться конденсат. Стяжка проводится также без зазоров, с толщиной более 45 мм. Обогревающие элементы укладываются на расстоянии — 30 мм от верхнего уровня.

uteplenieplus.ru

Теплый пол на балконе — какой лучше выбрать и как его монтировать

Вы решили сделать утепленный балкон? Это правильное решение, но не забывайте и о том, что пол на балконе тоже необходимо утеплять. Но как утеплить пол на балконе самым простым способом?

Для этого лучше всего подойдет пол в виде сэндвича. Чтобы качественно повысить уровень теплоизоляции, на балконную плиту нужно уложить пенополиуретановые панели большой толщины. Сверху на них укладывается кирпич на обычном цементно-песчаном растворе. Затем поверх делается бетонная стяжка, которая и будет основанием для финишного слоя пола.На такое основание можно укладывать линолеум, керамогранит, кафель, ламинат.

Если проводится полная перепланировка квартиры, то помещение можно увеличить за счет лоджии или балкона, а такое утепление позволяет поднять теплый пол на балконе до высоты пола в комнате. Также сделать пол на балконе можно при помощи шерстяных длинноворсовых ковров.

Как утеплить пол на балконе другими способами

При использовании любых электрических нагревательных элементов для утепления пола на балконе деревянные полы настилать нельзя. Дерево – это самостоятельное и самодостаточное теплоизоляционное покрытие, и деревянный пол будет всегда теплым, если обогревать балкон паровыми или электрическими нагревательными приборами.

Доски или рейки для пола можно поменять на покрытие из ДСП или ламината. Крепится такой пол шурупами к обрешетке, а пустоту, которая образовалась между полом и балконной плитой, нужно заполнить любым утеплителем – пенопластом, минеральной ватой, пеноплексом, и т.д. Заканчивается утепление пола на балконе покраской масляной краской или прозрачным лаком, чтобы предотвратить разбухание дерева при попадании влаги.

Дешевый способ утепления пола на балконе

Сверху досок или ДСП укладывается не очень толстый слой изоляционного материала (2-4 мм), например, пробки. Этот теплоизолятор служит одновременно и подложкой для напольного покрытия — линолеума или ламината.

Финишную отделку пола на балконе часто проводят керамической плиткой — это самый износостойкий отделочный материал. Керамика гигиенична, устойчива к влиянию окружающей среды, отлично чистится и моется. Экономнее и быстрее будет укладывать плитку на специальный клей. Так как размер балкона достаточно маленький, то можно положить плитку своими руками. Любое утепление пола на балконе зависит только от вашего семейного бюджета и желания.

Инфракрасный теплый пол — монтаж и подключение

На данный момент использование инфракрасного пленочного теплого пола на балконе как главного нагревательного элемента приветствуется очень часто. Но многие не знают, как утеплить пол на балконе и настелить ИФ пленку. Этот способ утепления балкона или лоджии стоит немного дороже, чем простой отопительный радиатор, к тому же, эта система есть имеет хорошие преимущества перед другими способами утепления пола на балконе:

1. Дешевизна отопления (инфракрасный пол на балконе в 5-10 раз экономичнее, чем радиаторы или конвекторы).
2. Инфракрасная пленка не сжигает кислород.
3. Температуру можно контролировать при помощи терморегуляторов.

Последовательность монтажа инфракрасного теплого пола на балконе очень важна. Сначала необходимо уложить пароизоляционный слой. Он крепится на стыках специальным металлизированным скотчем. При помощи этого слоя создается эффект термоса, и тем самым предотвращается утечка тепла из балконного пространства. Это слой обязательно следует положить, потому что при уличной температуре -20⁰С велика вероятность образования конденсата на полу даже при включенном ИФ обогреве.

Существует еще несколько видов электрических теплых полов (кабельный теплый пол и электрические маты), но их использовать на балконе не рекомендуется. Кроме ненадежности системы в техническом плане, такой теплый пол на балконе плохо выдерживает механические нагрузки, а они неизбежны на балконной плите в силу того, что бетонная стяжка не должна быть толще 45 мм.

Водяной теплый пол

Теплый пол водяной на балконе монтируется, соблюдая последовательность этапов:

1. Если балкон или лоджия будет продолжением комнаты, то перед тем, как прокладывать трубопровод для системы водяного пола, нужно сделать бетонную стяжку так, уровни полов в комнате и на балконе выровнялись.
2. Обязательна гидроизоляция пола на балконе, так как для обогрева используется горячая вода, а трубы могут протекать.
3. Чтобы уменьшить тепловые потери, необходимо настелить слой теплоизоляции. Для этого можно использовать подложку-отражатель с металлизированной фольгой с внутренней стороны. Также можно использовать пенопласт плотностью от 35 кг/м³.
4. Дальше водяной теплый пол на балконе монтируется следующим образом: укладывается трубопровод и опрессовывается. Трубы укладываются на специальные кронштейны или коврики, которые, в свою очередь, крепятся к бетонной плите балкона через слой пенопласта.
5. Размечается трубопроводная трасса по одной из нескольких схем спиралью или змейкой. На небольшой площади балкона трубы лучше укладывать змейкой. Между витками такого трубопровода должен быть шаг 15-20 см.
6. Трубы нужно использовать только бесшовные, чтобы быть уверенным в том, что швы не лопнут от перепада температуры или от механических нагрузок. Покупая металлопластиковые трубы, их следует проверять на отсутствие швов. Постарайтесь не обращать внимание на уговоры продавца о том, что любые трубы отлично подходят для водяного теплого пола. Изгибать трубы лучше всего специальным пружинным приспособлением, чтобы не допустить перегибов и изломов.
7. После укладки трубопровода его необходимо подключить к вашей системе водяного отопления и сделать пробный пуск. Это называется опрессовкой, которая должна продолжаться не менее суток для выявления слабых мест в трубопроводе.
8. По истечении суток, если трубопровод функционирует нормально и нигде не протекает, его заливают стяжкой.

Выбирать способ утепления нужно, учитывая состояние балкона и то, какое напольное покрытие будет использоваться в качестве финишного. Перед оборудованием теплого пола на балконе обязательно застеклите балкон или лоджию, утеплите стены и потолок. Если не сделать этого, монтаж теплого пола просто потеряет смысл – все тепло будет уходить на улицу.

roomgood.ru

Теплый пол на балконе своими руками: инструкция по монтажу

Теплый пол на балконе – финишный этап переоборудования архитектурного элемента. Но нет никого смысла заниматься полами, если не решен вопрос с тепловыми потерями по периметру.

Теплый пол на балконе

Что надо знать перед началом работ по утеплению

Для того чтобы не допускать досадных ошибок, нужно внимательно изучить нормативные акты и строительные нормы и правила. На что следует обращать внимание?

Состояние парапета

В старых постройках он однозначно подлежит замене, несущие конструкции не рассчитаны на дополнительный вес стеклопакетов окон.

Парапет на балконе из пеноблоков

Плита перекрытия

Она сделана из железобетона толщиной 10 см, по физической прочности может выдержать дополнительные нагрузки, вызванные строительными мероприятиями по утеплению конструкции.

Расчет дополнительной весовой нагрузки на балконную плиту

Перейти к расчётам

Утепление внешних поверхностей

Очень важный и одновременно сложный вопрос. Некоторые органы местного самоуправления категорически запрещают изменять внешний вид фасадов зданий, особенно в центральных или исторических районах. Это значит, что балкон будет холодным, делать полы с подогревом нецелесообразно.

Утепление внутренних поверхностей

Такой вариант можно рассматривать лишь в случае относительно больших размеров балкона. Для создания более-менее эффективного утепления толщина пенопласта или минеральной ваты не может быть менее 10 см, это ощутимое уменьшение объема создаваемого пространства.

Утепление балкона

Тип системы подогрева

Есть варианты использования водяной и электрической системы.

Первая в настоящее время почти не используется. Почему?

Цены на теплый пол

теплый пол

1. Во-первых, довольно сложно монтировать: надо устанавливать пластиковые трубопроводы, рассчитывать отдельно их диаметр, согласовывать дополнительное сопротивление гидропотока с возможностями существующего водяного насоса.
2. Во-вторых, в случае протечек появляются большие проблемы, для устранения которых приходится полностью демонтировать половое покрытие.
3. В-третьих, существуют сложности с получением разрешения на подключение. Не все управляющие организации по тем или иным причинам идут навстречу пожеланиям квартиросъемщиков.

Оптимальный вариант – электрический подогрев.

Инфракрасный теплый пол

Именно на нем мы подробно остановимся в этой статье немного ниже.

Типы систем электрического подогрева

Такое оборудование имеет только один технический недостаток – относительно большую мощность. Для положительного эффекта на балконе нужно предусматривать мощность не менее 200 Вт/м2. Если площадь балкона большая, то возникает заметная нагрузка на электрические кабели, в некоторых случаях приходится менять электрическую арматуру более мощной. В настоящее время можно установить одну из следующих систем электрического подогрева.

Тип подогрева	Краткое описание фактических эксплуатационных характеристик
Кабельный	Самая первая система, применяется много лет для создания теплых полов в помещениях различного назначения. По стоимости относится к бюджетному варианту, очень надежная и долговременная. Профессиональные теплотехники настоятельно рекомендуют для подогрева пола на балконе использовать именно такую систему. Она имеет очень важное преимущество – потребитель самостоятельно формирует контур с учетом площади и формы пола. Ограниченные размеры часто не позволяют рационально использовать более современные системы подогрева, остаются холодные участки или зоны с двойным подогревом. Обе ситуации крайне нежелательны. Недостаток – надо иметь начальные знания физики для расчета длины кабелей с учетом требуемой мощности.
Электрические маты	Более современная разработка кабельного отопления. Теперь провода фиксируются в специальные маты, их можно сгибать, разрезать, создавать различные по виду и площади участки обогрева. Маты существенно упрощают и ускоряют процесс монтажа, их можно укладывать как на специально сделанное основание, так и на старые половые покрытия.
Инфракрасная пленка	Самая современная система, сочетает в себе преимущества устаревших вариантов и инновационные достижения науки. Единственный недостаток – высокая стоимость. Проводниками тока служат прочные углеродистые полосы из карбоновой пасты. Они длительное время не изменяют параметров сопротивления, не перегреваются и не перегорают. Могут гнуться, полиэтиленовая запайка полностью герметична. Пленка может применяться под любые финишные половые покрытия.

Устройство пола с подогревом состоит из нескольких слоев, сколько, из каких материалов и по какой технологии их делать – решение принимает мастер на месте после анализа фактических исходных данных.

Пошаговая инструкция по монтажу теплого пола

Для примера возьмем подогрев пола при помощи инфракрасных пленок, балкон предварительно подготовлен: установлены пластиковые окна, утеплен потолок и стены. Покрытие пола выбрано самое дешевое – линолеум. Но конкретные материалы имеют незначительное влияние на технологию и очередность работ. Если вы поймете алгоритм действий, очередность и последствия каждой операции, то сможете монтировать на балконе любые системы подогрева под различные финишные покрытия.

Для работы понадобится:

• комплект системы теплый пол;
• полиэтиленовая пленка и отражающая инфракрасные лучи изоляция;
• электрическое оборудование и специальные датчики;
• листы ДВП для укладки линолеума.

Комплект теплого пола

Для улучшения внешнего вида пластиковую коробку термостата рекомендуется оклеить самоклеящейся пленкой в цвет отделки стен балкона.

Терморегулятор

Функция управления электрическим «теплым полом» возлагается на специальный прибор – терморегулятор. Подробную инструкцию по подключению теплого пола к терморегулятору читайте на нашем сайте. Пошаговое руководство + схемы с пояснениями!

Шаг 1. Подготовьте поверхность пола, она должна быть чистой и максимально ровной. В нашем случае бетонная плита балкона накрыта плитой ДСП толщиной 2 см. Таким методом мы одновременно выполняем теплоизоляцию и выравнивание основания.

После монтажа плиты необходимо очистить от пыли и опилок

Практический совет. Для повышения эффективности подогрева профессионалы рекомендуют принимать более значимые меры по утеплению, в зависимости от климатического региона проживания толщина пенопласта или минеральной ваты должна начинаться от 10 см.

У нас рекомендации не соблюдаются по двум причинам: квартира расположена на юге и балкон не используется как постоянное жилое помещение.

Шаг 2. Установите датчик температуры. От конкретного места расположения во многом зависят показатели прибора, но отклонения некритичны – во время эксплуатации пола со временем можно заметить зависимость между показателями прибора и фактическими параметрами. Что оказывает влияния на показатели датчика?

1. Близость к нагревательным элементам матов. Не рекомендуется устанавливать прибор непосредственно под или над углеродными дорожками.
2. Расстояние к холодному снованию. В нашем случае под плитой ДСП нет пенопластового утепления, а для датчика прорезана канавка. Это значит, что в месте установки прибора толщина плиты всего несколько миллиметров, холод от бетонной плиты заметно влияет на показатели датчика.

Штроба и планка под датчик

Следует знать, что на практике крайне редко встречаются ситуации, когда показатели датчика температуры и фактические значения полностью совпадают. По большому счету его используют не для контроля микроклимата, а для управления системой подогрева. Ей все равно, при каких значениях включаться, а при каких выключаться. Главное — чтобы температура нагрева не превышала допустимых пределов.

Шаг 3. Тщательно уберите покрытие от опилок и иного строительного мусора, желательно работать пылесосом.

Шаг 4. Уложите теплоизолирующую подложку. В нашем случае выбран самый дешевый вариант общестроительной теплоизоляции. Основание из поролона толщиной 3 мм, теплоотражающая пленка их специально обработанного полиэтилена. Очень важно, чтобы это был диэлектрик, а не фольга или иные токопроводящие материалы.

Подложка

Практический совет. Балконы имеют узкие несущие поверхности, часто их ширина лишь немного превышает ширину рулона. Если у вас такая же ситуация, то рулон надо обязательно резать и укладывать поперек пола.

Раскатывать длинным пластом, а потом приспосабливать узкую полоску с края нельзя, такой метод значительно понижает показатели теплосбережения. Если есть желание, то можете приклеить теплоизоляцию к основанию.

Цены на инфракрасный теплый пол

инфракрасный теплый пол

Клей

Дело в том, что небольшие куски часто сдвигаются со своих мест и усложняют процесс укладки. В комнатах таких проблем нет, длинные куски теплоизоляции более-менее устойчиво лежат на поверхности.

Нанесение клеяПриклеивание подложки

Шаг 5.  Принесите рулон теплого пола и раскатывайте его на балконе. Не пытайтесь отрезать упаковочную ленту ножницами или ножиком, есть большие риски повредить токопроводящие полосы. Стягивающая лента легко снимается пальцами, ухватите ее за кончик и потяните на себя.

Шаг 6. Укладывайте систему на всей поверхности пола, отрезайте его только в указанных местах.

Разрезание термопленки по линиям отреза

Все производители пользуются стандартными обозначениями, на линию отрезания указывает изображение ножниц. Торцы приклейте специальной изоляционной лентой, она продается в комплекте с системой подогрева.

Укладка и обрезка пленкиОбщая схема подключения термопленки

Шаг 7. Установите клеммы подачи питания.

Общий вид термопленки CALEO LINE, расположение основных ее элементов

Обращайте внимание, чтобы обе ее половинки по максимальной площади прилегали к контактам, не спешите. Пленка очень тонкая и крайне негативно реагирует на многократный монтаж/демонтаж, все подключения надо делать с первого раза. Для этого следует внимательно изучить назначение каждого элемента, продумать свои действия, подготовить подходящий инструмент и только после этого приниматься за работу.

Изоляция шин и подключение клемм

Шаг 8. Подключите к ним провода. Перед этим требуется снять изоляцию, а здесь могут возникнуть проблемы, если у вас мало практического опыта. На что нужно обращать внимание? Для обрезания изоляции по периметру провода никогда не пользуйтесь очень острым ножом, он отрезает не только полимер, то и тонкие провода. Еще один нюанс. Перед зажатием провода в клеммниках надо их обязательно закрутить, только таким методом гарантируется полный контакт всех проводов с клеммником.

Подключенные проводаФото процесса подключения

Важно. Во время подключения проводов надо выполнять требования ПУЭ. А они гласят, что направления кабелей должны быть только горизонтальными и вертикальными, повороты делаются лишь под прямым углом.

Это очень важно и в нашем случае, когда проводка скрытая. При фиксации внешних листов минимизируются риски повреждения проводом саморезами или дюбелями.  Чтобы не ошибиться с длиной проводов рекомендуется вначале расположить систему подогрева в рабочем положении, временно зафиксировать ее скотчем и в таком положении отмерять кабели.

Цены на CALEO LINE

термполенка CALEO LINE

Подключение клемм и проводов

Подбирать сечение следует с учетом общей мощности системы подогрева и типа токопроводящих жил. Мы не будет рассматривать многочисленные варианты, при монтаже подогрева используются в основном медные многожильные провода. Следует помнить всего два параметра: для мощности 4 кВт нужен кабель 1,5 мм2, для мощности 6 кВт требуется сечение 2,5 мм2.

Шаг 9. Найдите в комплекте системы специальную битумную изоляцию и надежно изолируйте все открытые контакты. Не пытайтесь заменить ее обыкновенным скотчем, по всем физическим и эксплуатационным характеристикам он намного уступает битумной.

Приклеивание битумной изоляции

В мягкой подстилке вырежьте углубления, в них надо спрятать места подключения. Если вы используете в качестве подкладки вспененный полиэтилен, то углубления можно не делать, этот материал имеет почти нулевую прочность и без проблем сжимается под контактом. Отверстие считается обязательным условием для подкладок из прочного экструдированного пенополистирола.

Шаг 10. Проверьте качество подключения, если все в норме, то можно скотчем приклеить маты к поверхности. Помните, что инфракрасные системы подогрева действительно имеют очень большой срок службы, все преждевременные выходы из строя после анализа причин объяснялись грубыми нарушениями рекомендованной технологии во время монтажа.

Фиксация матов скотчем

Шаг 11. Установите датчик температуры в подготовленный канал.

Датчик температуры

Его надо найти на ощупь и в нужном месте острым ножом прорезать теплоизоляцию. Настоятельно рекомендуется проверить легкость хода датчика в канале. Во время эксплуатации иногда возникает необходимость его замены, сделать это очень сложно, если нет возможности вынуть прибор из канала. Приходится демонтировать финишное половое покрытие.

Датчик нужно разместить в канале

Шаг 12. Закройте систему подогрева полиэтиленовой пленкой. Это дополнительная защита всех элементов от проникновения воды. Пленка покупается рукавом, после его разрезания получаемой ширины вполне достаточно, чтобы защитить поверхность пола балкона сплошным куском. Зафиксируйте ее скотчем.

Уложена полиэтиленовая пленка

Шаг 13. Проверьте работоспособность системы, на короткий период времени включите питание. Если пол равномерно нагревается по всей поверхности, то отключите питание и накройте систему плитами ДВП. Это самый дешевый и оптимальный вариант основания под линолеум. Не надо покупать толстые плиты, они будут уменьшать коэффициент полезного действия системы подогрева.

Саморезами зафиксируйте плиту, делайте это поэтапно. За счет такой технологии исключается вероятность повреждения системы – вы всегда видите ее фактическое расположение и с учетом этого подбираете места фиксации саморезов.

Фиксация плит ДВП

Основание готово, осталось настелить линолеум, выровнять его и по периметру зафиксировать плинтус.

Укладка линолеума на балконе

Как правильно класть линолеум? Читайте на нашем сайте!

И последнее. Хорошо проанализируйте, как именно улучшится комфортность пользования балконом с теплыми полами, часто ли вы будете их включать, на какое время и с какой целью. Результаты размышлений окажут практическую помощь при принятии решений о монтаже полов с обогревом в нежилых помещениях.

Видео – Монтаж пленочного теплого пола

stroyday.ru
