Выбираем теплоноситель для системы отопления: особенности, свойства, характеристики

Перед большинством владельцев частных домов с автономной отопительной системой рано или поздно встает вопрос — какой заливать теплоноситель для системы отопления загородного дома и нужно ли это делать вообще? Учитывая суровый российский климат, эта проблема особенно остро возникает перед началом отопительного сезона.

По сравнению с антифризом, обычная вода обладает большей теплоемкостью и текучестью, она безопасная и недорогая. Но, за счет того, что она в своем составе содержит соли и кислород, это приводит к образованию накипи в системе отопления. Ни в коем случае нельзя допускать, чтобы замерзла вода в трубах и батареях.

Это может привести к разрыву дорогостоящего отопительного оборудования: газового или электрического котла, алюминиевых или биметаллических радиаторов, а также к выводу из строя всей отопительной системы. Именно для того, чтобы избежать всех этих проблем морозной зимой рекомендуется применять специальный теплоноситель или антифриз.

Сегодня мы рассмотрим основных производителей и виды теплоносителей, отличия, свойства и состав незамерзающей жидкости (антифриза) для отопления загородного дома или дачи.

Виды теплоносителя для системы отопления

Особенности применения теплоносителя для системы отопления

Теплоноситель производится на различной основе и составе, также обладая при этом разными свойствами и характеристиками, концентрат или уже готовый без разбавления водой. Современный и качественный антифриз не разъедает полипропиленовые, металлопластиковые трубы и резиновые прокладки за счет правильно подобранного соотношения многоатомного спирта и воды.

В России применяется множество марок от разных производителей незамерзающей жидкости, например: «

Теплый Дом» , «Диксис» , «Thermagent Eco» , «Thermos Eco» , «ТеплоДом» , «Antifrogen N» и другие. Все они выпускаются разного цвета: зеленый, синий, желтый, красный или розовый. Очень большое значение имеет состав, из которого приготовлен теплоноситель. Обычно он бывает на основе:

— этиленгликоля;
— пропиленгликоля;
— глицерина.

Теплоноситель для системы отопления на основе этиленгликоля

Данный вид антифриза красного цвета обычно выпускают в канистрах по 10, 20 или 50 литров. Как правило, в неразбавленном состоянии он способен выдерживать температуру от — 65 до + 110 °С.

Поэтому его можно разбавить дисциллированной водой в пропорции 1:1 или даже 1:2, 1:3. Это зависит от того, какая необходима температура кристаллизации теплоносителя, например, при — 20 °С достаточно будет разбавить в пропорции 1 к 1, а при — 50 °С разбавляется уже 7 к 1.

Теплоноситель на основе этиленгликоля ядовит, и при попадании в желудочно-кишечный тракт человека может вызвать серьезное отравление. Причем, ядовит он не только в жидком состоянии, но даже и в парообразном.

Именно поэтому данный вид теплоносителя применяется только для «закрытых» систем отопления с мембранным расширительным баком и только одноконтурными котлами (газовые, электрические, дизельные, твердотопливные).

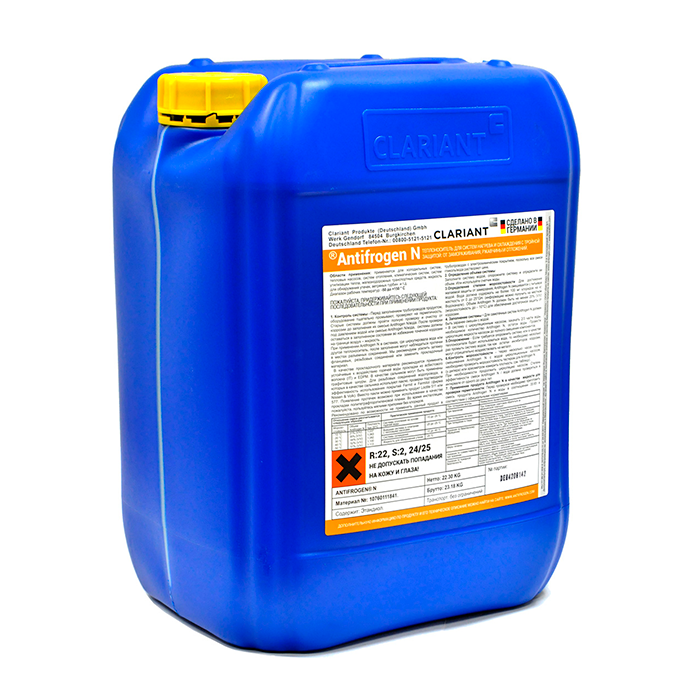

Теплоноситель на основе этиленгликоля

Практически все производители настенных газовых котлов запрещают использовать антифриз на основе этиленгликоля для «своих» отопительных аппаратов, и снимают их с гарантии в случае пренебрежения этими правилами со стороны покупателя.

Теплоноситель для систем отопления на основе пропиленгликоля или глицерина

Качественный антифриз на основе этих многоатомных спиртов экологически безопасен и не оказывает вредного воздействия на организм человека. Поэтому данный вид теплоносителя можно применять как в «закрытых» системах отопления с циркуляционным насосом, так и в «открытых», самотечных системах с естественной циркуляцией.

Кроме того, антифриз на основе пропиленгликоля используют даже для настенных двухконтурных газовых котлов, не опасаясь случайного попадания теплоносителя в контур горячего водоснабжения (ГВС). Например, Baxi или Ferroli, Navien или Bosch, Viessmann или Ariston.

Несмотря на это, многие производители навесных котлов запрещают применять любой теплоноситель, кроме воды. Уточняйте этот момент при покупке.

Незамерзающую жидкость на основе глицерина рекомендуют применять в системах закрытого или открытого типа с напольными одно- или двухконтурными котлами: российскими — Конорд, Мимакс, АОГВ, Лемакс или другими импортными аналогами: Protherm, Buderus, Dakon, Baxi или Vaillant.

Температурный диапазон эксплуатации составляет от — 30 до + 107 °С. Качественный теплоноситель из пропиленгликоля или глицерина не пенится и не разрушает систему, благодаря пакету присадок, которые препятствуют образованию коррозии и накипи.

Теплоноситель: пропиленгликоль и глицерин

Жидкость продается уже готовая к применению без разбавления водой, в отличие от концентрата антифриза из этиленгликоля. Срок службы любого теплоносителя составляет не более 5 лет.

Как правильно подобрать теплоноситель (антифриз) для системы отопления

Каждый теплоноситель имеет разные показатели теплопроводности и теплоемкости. Необходимо учитывать, что антифриз отбирает около 10 % мощности системы, по сравнению с обычной водой. Да, и коэффициент температурного расширения «незамерзайки» несколько выше, чем у воды. Исходя из этих правил и свойств, подбирается и оборудование для отопления дома.

Например, объем расширительного бака должен соответствовать параметрам приведенным в таблице, в зависимости от количества теплоносителя во всей отопительной системе.

Расчет теплоносителя для системы отопления

Особенно важно при подборе незамерзающей жидкости учитывать тип Вашей отопительной системы: открытая или закрытая, а также модель исполнения самого котла: настенный или напольный, двухконтурный или одноконтурный. От этого зависит и эффективность обогрева дома, и ваша собственная безопасность, и здоровье.

Как заливать теплоноситель в систему отопления

Для начала нужно полностью слить всю воду или отработанную «незамерзайку». Самый простой способ залить теплоноситель в систему — через расширительный бак, но только в том случае, если система открытого типа. Это можно сделать вручную, не используя при этом какого-то дополнительного оборудования или инструментов.

Если система закрытого типа, то необходимо сделать специальную «врезку», лучше предусмотреть ее сразу при создании отопительной системы. Обычно в качестве этой «врезки» используют тройник с полдюймовой резьбой, на которую монтируется шаровой кран со штуцером для шланга.

Закачивать теплоноситель нужно под давлением при помощи ручного или простого погружного насоса, предварительно поместив антифриз в одну объемную бочку или другую емкость. После того, как система заполнена, необходимо перекрыть кран и отсоединить шланг.

На современных настенных газовых и электрических котлах на нижней их части корпуса уже предусмотрен специальный подпиточный кран, используя который можно закачать антифриз прямо через отопительный котел. Смотрим видео.


Теплоноситель для системы отопления загородного дома на основе пропиленгликоля, этиленгликоля или глицерина — это простое и надежное решение для российских условий. Пакет присадок качественного антифриза не только не окажет разрушительного действия на отопительное оборудование, но и защитит его от коррозии и накипи.

Самое главное, правильно подобрать теплоноситель, учитывать рекомендации производителя газового или электрического котла по составу и даже марке незамерзающей жидкости. Также необходимо вовремя производить замену теплоносителя, не реже одного раза в 5 лет.

Читайте также:

Системы водяного отопления с твердотопливным котлом

Системы водяного отопления твердотопливных котлов. Рекомендации по выбору теплоносителя твердотопливных котлов, обозначены виды и схемы подключения к системам водяного отопления

Правильный проект теплоснабжения дома, монтаж системы отопления и первый пуск котла являются очень важными в обеспечении работоспособности инженерных сетей. Доверьте этот этап строительства квалифицированным специалистам-теплотехникам, профессионалам.

При неправильном расчете и монтаже системы водяного отопления даже дорогостоящее, с хорошими теплотехническими возможностями, отопительное оборудование может показывать неудовлетворительные результаты.

Требования к теплоносителю (вода):

В качестве источника водоснабжения для автономных котельных следует использовать хозяйственно-питьевой водопровод централизованного водоснабжения. Если такой возможности нет, необходимо произвести анализ воды. Теплоноситель должен соответствовать следующим требованиям:

— жесткость общая — не более 9 Моль/м³;

— содержание растворенного кислорода — не более 3 мг/л;

— содержание солей железа — не более 0,3 мг/л;

— значение pH — 7,0-9,0

«Жесткая вода» (более 9,0 pH) образует внутри топки накипь, имеющую низкую теплопроводность, что может привести к прогоранию котла. Вода c показателем pH менее 7,0 имеет кислотную среду и способствует коррозии металла. Рекомендации по водоподготовке воды может дать квалифицированный специалист-теплотехник. При добавлении или смене теплоносителя необходимо проводить повторную водоподготовку. Правильный кислотно-щелочной баланс теплоносители может значительно увеличить срок службы твердотопливного котла.

При эксплуатации не рекомендуется производить разбор воды из котла и системы отопления для хозяйственных нужд. Обычно для этого используют специальные теплообменники косвенного нагрева или, так называемый – второй контур.

Кроме воды в системе отопления, как правило, могут применяться незамерзающие теплоносители, антифризы. Необходимо выполнять требования по их применению в системах отопления. При расчетах специалисты учитывают отличия таких жидкостей от воды по теплоёмкости и степени расширения, в зависимости от температуры. Физические характеристики антифризов необходимо учитывать при расчете систем отопления. Применение антифризов в системе отопления обычно несколько снижает эффективность работы, КПД котла.

При подключении котла к системе отопления все трубы должны устанавливаться без напряжений, все краны системы отопления при эксплуатации котла должны быть открыты полностью. В системе отопления должно быть предусмотрена возможность спустить воздух.

Существуют 3 основных типа систем водяного отопления – открытая, закрытая и смешанная.

Открытая система отопления:

— теплоноситель движется по трубам естественным путем. Это происходит из-за разности в плотности холодной и горячей воды. Создается гидростатический напор, который направляет теплоноситель в радиаторы. В состав открытой отопительной системы входит отопительный котел, расширительный бак, прямые и обратные трубы и радиаторы.

Основное преимущество открытой системы отопления – это её возможность работы без электричества.

Недостатком открытой системы отопления является соприкосновение с атмосферой и насыщение теплоносителя воздухом. Поэтому при эксплуатации возможен небольшой шум, развитие коррозии внутри топки и незначительное снижение теплосъема.

Закрытая система отопления:

— теплоноситель движется по трубам с помощью циркуляционного насоса, в остальном принцип работы, как и у открытой системы отопления. В закрытой системе применяется расширительный герметичный бак мембранного типа.

Преимущества: нет соприкосновения с атмосферой, нет недостатков, присущих открытой системе. Недостатком является невозможность работы системы без электричества. При отключении электричества циркуляция в системе прекращается, что может привести к перегреву котла, так как для прекращения процесса горения в котле или экстренного тушения необходимо некоторое время. При применении системы отопления закрытого типа необходимо установить группу безопасности котла на подающий трубопровод в непосредственной близости от котла, а также запрещается устанавливать запорно-регулирующую арматуру на подающем трубопроводе от котла до группы безопасности котла.

Закрытая система со смешенной циркуляцией:

В таких системах циркуляция может происходить как с помощью насоса, так и естественным путем (достигается применением специальных клапанов и параллельной обвязки). Преимуществом является то, что при отключении электричества циркуляция хотя и с малой скоростью, но будет происходить. Система отопления будет продолжать работать.

Антифриз (незамерзающая жидкость) для системы отопления дома

Состав антифризов

В основном антифризы включают разного рода присадки, необходимые для придания раствору необходимых качеств. Например:

  • предотвращение разрушение уплотнителей системы;
  • растворение и вывод накипи и осадков, которые накапливаются в системе со временем;
  • коррозийная защита металлов, которые входят в состав системы отопления.

Заливай и пользуйся?

Казалось бы, если есть проблема – риск замерзания воды в системе отопления — незачем медлить, нужно заливать антифриз. Ведь в наших условиях отключение электроэнергии на продолжительное время – обычное дело, причем без предупреждения. А значит, в зимнее время могут возникнуть серьезные проблемы в частных домах. Но есть еще одна сложность. Многие производители отопительных котлов категорически не рекомендуют применять антифризы в системах, в которых участвуют их устройства. Возникает резонный вопрос, почему?

Причины, по которым производители котлов отказывают в использовании антифриза

Производитель «Протерм» (Словакия) заявляет о том, что не несет ответственности за последствия, вызванные применением антифризов. Чугунные котлы, изготавливаемые компанией, не предназначены для взаимодействия с незамерзающими жидкостями. Vaillant (Германия) еще более категоричен, заявляя о том, что в настенных котлах использовать незамерзающие жидкости нельзя! Что касается иных производителей, то здесь все запутаннее. Некоторые из них информируют об использовании в конструкции котлов специальных прокладок из паронита, которые подходят ко многим видам антифризов. Однако при этом не афишируется обратная сторона медали: сложности с уплотнителями – не единственная проблема при применении антифризов.

Какие существуют проблемы при использовании незамерзающей жидкости в отопительных системах?

Проблема №1

Поскольку вода и антифриз имеют различные физические показатели, при проектировании системы отопления следует учитывать, будет использоваться та или иная жидкость. Базовые расчеты делаются, конечно, для воды. Если же планируется использование антифриза, потребуется изменить некоторые параметры системы:

  • мощность котла;
  • на 60% увеличить напор циркуляционного насоса;
  • на 50% увеличить объем расширительного бака;
  • на 50% увеличить тепловую мощность радиаторов.

Проблема №2

Антифризы на базе этиленгликоля имеют одну особенность – «не любят» перегрева системы. Например, если в любой точке системы температура превысит критическую для данной марки смеси, произойдет разложение этиленгликоля и присадок, в результате реакции образуются твердые осадки и кислоты. При выпадении осадков на нагревательные составляющие котла появляется нагар, в результате чего снижается теплообмен, стимулируется появление новых осадков, увеличивается вероятность перегрева.

Образованные при разложении этиленгликоля кислоты вступают в реакцию с металлами системы, в результате чего возможно развитие коррозийных процессов. Разложение присадок способно вызвать снижение защитных характеристик состава по отношению к уплотнителям, что может вызвать течь в местах соединения. Если система имеет цинковое покрытие, использование антифриза недопустимо. При перегреве появляется повышенное пенообразование, а это значит, что гарантировано завоздушивание системы. Следовательно, чтобы все эти явления исключить, нужно жестко контролировать отопительный процесс. Поскольку производителям котлов неизвестны физические свойства используемых теплоносителей (кроме воды), они исключают их применение.

Проблемы №3

Антифризы имеют повышенную текучесть. Следовательно, увеличение количества соединительных мест и элементов влечет за собой рост вероятности образования протечек. Причем в основном такая проблема появляется при остывшей системе, когда отопление выключено. При охлаждении объем металлических соединений уменьшается, появляются микроканалы, по которым и сочится состав. Поэтому важно, чтобы все соединения системы были доступны. Учитывая токсичность антифризов, их нельзя применять для нагревания воды в системах ГВС. В противном случае смесь может попасть в точки разбора горячей воды, что представит опасность для жильцов.

Про антифриз как теплоноситель в системах отопления



О теплоносителе

Основной теплоноситель в отопительной системе это жидкость. Она нагревается в отопительных котлах и в теплом виде, перемещаясь по теплопроводу нагревает радиаторы отопления и прогревает отапливаемое помещение.

В качестве теплоносителя проще всего использовать воду, создавая водяную систему отопления. Она доступна, фактически бесплатна и универсальна. Однако из-за своих физических свойств вода как теплоноситель требует повышенного внимания. И самым «неприятным» свойством воды для пользователя это, прежде всего ее замерзание. Переход воды из жидкого состояния в твердое всего лишь 0°C, и увеличение её объема после замерзания на 9%, могут привести к разрушению отопительной системы в зимний период. Избавляет от этой опасности специальная незамерзающая жидкость антифриз.

Требования к антифризу как теплоносителю отопительной  системы

Антифриз это жидкость, замерзающая при очень низких температурах. Использование антифриза как теплоносителя отопительных систем позволяет, не беспокоится о замерзании отопительной системы в зимний период.  Антифриз для систем отопления  используется как теплоноситель или жидкость для отопления.

Важно подчеркнуть, что для системы отопления не подходит этиловый спирт, автомобильный тосол, трансформаторное масло. Важно, для отопительных систем антифриз тоже должен быть специально подготовленным и на его упаковке должна быть пометка, для отопительных систем.

Теплоноситель, а соответственно антифриз, должен быть пажаробезопасным, и не взаимодействовать  с металлом теплопровода и элементами отопительной системы. Для достижения этих свойств к антифризу добавляются специальные добавки, позволяющие использовать его в системах отопления.

Состав антифриза и добавки к нему для системы отопления

Антифриз в России производится на основе водных растворов этиленгликоля. Эти растворы агрессивны и для использования в системах отопления применяются специальные добавки. Добавки позволяют изменить свойства антифриза для использования в качестве теплоносителя. Фирменные присадки позволяют защитить систему от коррозии, от образования накипи, от вспенивания, от окисления и от набухания и растворения герметизирующих уплотнителей системы.

Присадки антифриза должны обеспечить термическую стабильность отопительной системы  при температурах от -65°С до 105°С. А также не допускать температурных изменений при локальных перегревах  системы до 170°С. Используемый антифриз должен быть совместим с резинами, эластомерами, пластиками, используемыми в системе отопления и системах теплообмена. Главное правило, которое нужно взять за основу при использовании антифриза, как теплоносителя, антифриз должен улучшить и увеличить срок службы отопительной системы, а не испортить ее.

Использование антифриза как теплоносителя отопительных систем

Для использования антифриза как теплоносителя отопительных систем, Российские производители выпускают, в основном, антифриз на основе этиленгликоля. Этиленгликоль это токсическое вещество  вредное не только при попадании внутрь человека, но также при попадании на кожу и в виде испарений. Об этом нужно помнить при использовании антифриза в двухконтурных системах отопления.

В двухконтурных системах отопления существует теоретическая возможность проникновения антифриза в систему горячей воды. Именно по — этому, большинство производителей котлов отопления не рекомендуют использование антифриза на основе этиленгликоля в двухконтурных системах отопления.

Антифриз специально готовиться для использования. На инструкции производителя написано, в каких пропорциях разбавлять купленную жидкость, чтобы получить антифриз в нужном диапазоне температур замерзания.

 Так для концентрата антифриза, рассчитанного на — 65°C, чтобы получить жидкость, не замерзающую при температуре -25°c нужно смешать 60% антифриза и 40% воды. Для получения «незамерзайки» на -20°С – необходимо смешать 54% антифриза и 46% воды.

Не токсичный антифриз

Не токсичный антифриз производится на основе пропиленгликоля. Этот антифриз можно использовать в двухконтурных системах отопления. Пропиленгликоль это пищевой продукт. Пить его, конечно, не следует, но для человека он безопасен.

Антифриз на основе пропиленгликоля подкрашен в зеленый цвет. Относительный недостаток антифриза на основе пропиленгликоля это его дороговизна по сравнению с этиленгликолевым антифризом.

Выводы

Некоторые выводы в Использование антифриза как теплоносителя отопительных систем.

  • Если у вас двухконтурная отопительная система, используйте безопасный антифриз на основе пропиленгликоля;
  • Не используйте в качестве теплоносителя не предназначенные для этого не замерзающие жидкости;
  • Разбавляйте концентрат антифриза, для получения незамерзающего теплоносителя  при температуре -25°C;-20°C. Незачем заливать в качестве теплоносителя антифриз не замерзающий при -65 °C.

Развернутые ответы на вопросы:

  • Можно ли использовать автомобильный антифриз в качестве теплоносителя?
  • Можно ли использовать антифриз в системе отопления с оцинкованными трубами?
  • Можно ли смешивать антифризы? и еще на 10 вопросов читать ТУТ.

©Obotoplenii.ru

Другие статьи по теме: Монтаж отопления



Какой теплоноситель использовать в системе отопления?

Химический состав незамерзающего теплоносителя

Теплоноситель этиленгликоль

По химическому составу незамерзающие теплоносители в своем большинстве делятся на 2 вида, которые содержат следующие вещества:

  • Этиленгликоль — двухатомный спирт. В чистом виде бесцветен и имеет маслянистую консистенцию. Токсичен для человека, может вызывать серьезные отравления и даже летальный исход.
  • Пропиленгликоль — двухатомный спирт. В чистом виде бесцветен и имеет большую вязкость, чем у этиленгликоля. Не токсичен для людей и даже применяется как пищевая добавка E-1520.

Помимо вышеперечисленных веществ, в состав теплоносителя входят различные добавки:

  • Ингибиторы коррозии и отложения солей.
  • Добавки защищающие от образования пены.
  • Ингибиторы разрушения резины.
  • Красители.

Какой теплоноситель использовать в системе отопления

На применение незамерзающего теплоносителя накладывается ряд ограничений.

Прежде всего нельзя применять такой теплоноситель в системах, которые изготовлены из оцинкованной стали.

Это связано с тем, что двухатомные спирты вступают с ней в реакцию, в результате которой выпадает много густого осадка.

Последствия этого будут плачевны — придется полностью сливать и промывать всю систему.

Кроме того, нужно избегать локальных перегревов теплоносителя.

Такие перегревы могут возникнуть внутри котлов, где температура теплоносителя будет превышать безопасный порог 70°С.

Локальные перегревы могут спровоцировать преждевременное старение теплоносителя, утрату антикоррозионных свойств, выпадение осадков и течи в местах стыков.

Какой теплоноситель выбрать для газового котла

Применимость низкозамерзающих жидкостей для газовых котлов необходимо уточнять!

Такая информация приводится в каталогах производителей котлов и в паспортах.

Для большинства настенных газовых котлов применение гликолей либо запрещено совсем, либо ограничено применением пропиленгликоля с температурой кристаллизации не ниже -20°С.

Для напольных котлов с большим теплообменником разрешено применение пропиленгликоля, если иное не оговорено в паспорте или каталоге производителя.

Для подстраховки необходимо выставить на термостате температуру 70°С.

Теплоноситель для электрического котла

Для электрических котлов важно то же самое — избегание локальных перегревов теплоносителя.

Поэтому выставляем все ту же температуру  70°С и выставляем максимальную скорость на циркуляционном насосе.

При такой температуре можно быть относительно спокойным, но все равно нужно следить не появятся ли где течи или неприятный запах.

Теплоноситель для твердотопливного котла

Здесь опасность локальных перегревов еще выше, чем в системах с газовыми или электрическими котлами.

Топить котел следует аккуратно, избегая сильных подъемов температуры.

Особенно это важно, если теплоноситель кристаллизовался из-за того, что вы долго не топили котел (характерно для дач и загородных домов).

После того как гликоль в системе снова станет жидкостью, можно включать циркуляционный насос.

Лучше всего не допускать кристаллизации теплоносителя, потому что его последующий отогрев дело трудное и растянутое во времени.

Теплоноситель для циркуляционных насосов и расширительных баков

Высокая вязкость «незамерзайки» увеличивает нагрузку на циркуляционный насос.

Поэтому необходимо увеличивать напор насоса на 60% и расход на 10-15%.

Объем расширительного бака также необходимо увеличивать.

Но здесь требования разные к разным концентрациям теплоносителям и объемам систем, поэтому необходимо читать паспорт или каталог, в котором производитель укажет в специальной таблице необходимый вам объем.

Резюме

Использование гликолей в качестве теплоносителя сопряжено с определенными проблемами, поэтому используйте их только если нет другого выбора.

Сделать систему отопления на воде будет в большинстве случаев проще, чем на низкозамерзающей жидкости.

Пишите свои вопросы в комментариях. Не забывайте делиться ссылками со своими друзьями через социальные сети.

Система отопления твердотопливным котлом

Поделиться с друзьями:

С повсеместной газификацией все больше заявлений слышится о том, что время твердотопливных котлов ушло в прошлое.
Газовые котлы по экономичности, эффективности, удобству, стоимости, конечно, значительно опережают твердотопливные котлы.
Однако существуют условия, которые не позволяют полноценно или полностью пользоваться преимуществом газового направления. Связано это или с тем, что темпы газификации всегда отстают от потребностей, или отсутствием достаточного количества газа, или из-за того что нет  возможности для подключения, или цена на подключение не соответствует возможностям человека. Многие застройщики ведущие строительство несколько лет до полной сдачи дома в эксплуатацию не могут подключить газ и поэтому решают вопрос отопления другими источниками и очень часто останавливаются на вопросе применения твердотопливного котла. Для многих твердотопливный котел остается как резервный источник тепла, даже после газификации. Использование твердотопливного котла как резервного рассматривается часто там, где существуют периодическое падение давление газа, особенно в зимнее время.
Частая причина отказа потребителей от установки твердотопливного котла еще и та, что существуют реальные трудности согласования работы котла и отопительной системы собранной современными материалами.

Твердотопливный котел по своей теплопроизводительности является инерционной системой. Процессы горения в нем сложнее регулировать и они имеют ярко выраженный эффект задержки управления. Так, разгоревшаяся масса дров или угля, не может быть резко остужена, на это требуется определенное время, что приводит к периодическому вскипанию теплоносителя. Старые системы, выполненные из стальных трубопроводов и имеющие большой объем теплоносителя не реагировали на данные «всплески» температуры и гидравлические «удары» в систему. Новые системы, выполненные из композитных материалов и металлополимерными трубопроводами, имеют уже малый объем теплоносителя и любые всплески температуры приводят к вскипанию теплоносителя не только в котле, но и в системе отопления. Что приводит часто к повреждению системы отопления.
Многим кажется, что это трудно разрешимая задача, требующая больших затрат или отказа от современной системы отопления. Однако «клин выбивается клином»,  инерционному котлу просто требуется инерционная система отопления. Что же это, откат к прошлому? Нет! Это согласование разных систем при помощи емкостногог гидравлического разделителя, разработки Белого К.В.
Гидравлический разделитель – это емкость, устанавливаемая на разделе двух систем  котла и системы отопления. Задача гидравлического разделителя смягчить термические удары (происходящие при резком повышении температуры), исключить вскипание теплоносителя, облегчить согласование при подключении двух или нескольких потребителей (радиаторная разводка, система теплых полов, бойлер косвенного нагрева горячего водоснабжения и т.д.). Схематично это выглядит так: котел по замкнутому циклу работает через гидравлический разделитель, и каждый потребитель также работает через гидравлический разделитель.
На примере твердотопливного котла мы приводим структурную схему подключения котла к системе отопления через гидравлический разделитель. Принципиальная схема (с полным объемом оборудования и материалов) для каждого объекта разрабатывается индивидуально по техническим заданиям.

Альбом технических решений по твердотопливному котлу

Задача современных систем отопления, состоит в поддержании заданных параметров с наибольшей экономичностью и эффективностью. Экономичность системы отопления зданий зависит от о минимизации тепловых потерь и следующих составляющих:

  1. От быстроты нагрева помещений до заданных параметров.
  2. Устойчивости параметров за весь отопительный период.
  3. Скорости  переноса теплоносителя по системе отопления.
  4. Теплоёмкости теплоносителя.
  5. Теплопередачи радиаторов отопления,
  6. От согласованности узлов и комплектующих системы отопления.

Поэтому чтобы добиться эффективности и экономичности необходимо, чтобы радиаторы имели больший коэффициент теплопроводности и меньший теплоемкости. В таком случае тепло быстрее снимается с теплоносителя, мы добиваемся  не только быстрого прогрева помещения, но уменьшаем температуру теплоносителя, а значит, не допускаем ее перегрева и возвращения в котел перегретого теплоносителя. Все это дает возможность системе отопления работать в умеренных температурных режимах (не доводя до кипения). Для выполнения данной задачи или устанавливаются эффективные приборы (радиаторы отопления), или увеличивается их количество.

Для качественного распределения тепла по всем помещениям здания, система должна доставлять в каждую точку отопительных приборов одинаковую температуру теплоносителя, что достигается с помощью современной, лучевой схемы системы отопления, через коллекторные узлы управления и распределения.

Данная система не может быть собрана трубами большого диаметра, поскольку, чем быстрее теплоноситель пройдет цикл от отопительного прибора до котла, тем выше эффективность системы. Такая система называется скоростной, малообъемной. Однако существует реальная опасность перегрева теплоносителя твердотопливным котлом. Потому как, любой твердотопливный котел, сам по себе очень инерционный (это означает, что управление горением угля или высоко калорийных видов топлива не может быть четким и прогнозируемым до градуса). И потому, существует реальная угроза повреждения трубопроводом от перегрева и гидроударов (при закипании теплоносителя в котле), поскольку малообъемные системы чаще собираются из полимерных трубопроводов, любые критичные температуры и гидроудары могут повредить их.

Для согласования малообъемной системы отопления и инерционного котла необходимо создать узел, балансирующий систему. Лучше всего с этой целью справляется гидравлический разделитель. Являющийся емкостью, через которую свободно циркулирует теплоноситель из котла и теплоноситель из системы отопления. Гидравлический разделитель помогает согласовывать различных потребителей: система радиаторного отопления, система теплых полов, бойлер для производства горячей хозяйственной воды и т.д. (см. схему № 1).

Каковы правила подбора гидравлического разделителя? Самое главное, чтобы он имел емкость, соответствующую мощности котла, ориентировочно из расчета 10 литров на 1 кВт мощности котла.
Малообъемные системы не делаются атмосферно открытыми и самотечными, поэтому они могут работать только с принудительной циркуляцией, т.е. с установкой циркуляционного насоса. Для безаварийного работы насоса перед ним, по схеме циркуляции, устанавливается сетчатый фильтр. Для компенсации расширения теплоносителя на систему устанавливается мембранный расширительный бак, объемом равным 10%  от общего объема всей жидкости в системе.
В случае, если не требует приготовление горячей воды, схема собирается без установки бойлера (см. схему № 2).

Система теплых полов собирается с обязательным регулированием температуры теплоносителя (термосмесители или трехходовые краны), температура которого не должна превышать 55*С (санитарные нормы для жилых помещений).
На выходе из котла обязательно устанавливается группа безопасности, предусматривающая защиту котла от гидроударов, превышения давления, имеющая автоматический воздушный клапан, термометр и манометр. Гидравлический разделитель дублируется группой безопасности. Подпитка системы отопления делается на «обратке» или на нижней части гидравлического разделителя.
Системы отопления, собранные стальными трубопроводами, не боятся перегрева теплоносителя, в таких системах теплоноситель обычно имеет большой объем. В подобных системах возможно подключения твердотопливного котла к закрытой системе отопления с принудительной циркуляцией. (см. схему № 3).

В случае подключения к открытой системе отопления с принудительной циркуляцией (см. схему № 4) можно обойтись и без группы безопасности, роль которой будет выполнять атмосферно открытый расширительный бак.

При подключении котла к самотечной атмосферно открытой отопительной системе (см. схему № 5) обязательным условием является — соблюдения диаметров трубопроводов заложенных производителями твердотопливного котла. Трубопроводы в самотечной системе делаются с уклонами для создания циркуляции теплоносителя по системе отопления.

Дымоходные системы на котел Купер устраиваются сэндвичами, либо котел подключается к существующему дымоходу соответствующего пожарным требованиям и техническим нормам.

ВНИМАНИЕ!
Для обеспечения гарантийной и безаварийной работы котельного оборудования, подбор и комплектация материалами отопления и дымоходных систем должны производить квалифицированные специалисты

Автор технических решений: Белый К.В. 03.2012 г. Консультации по этим вопросам можно получить у специалистов на нашем форуме forum-belogo.ru.
При копировании ссылка на автора обязательна.

Фотографии

Похожие материалы:

Отопление дома незамерзающим теплоносителем

Владельцам частных загородных домов нередко приходится использовать незамерзающий теплоноситель для систем отопления: чаще всего это происходит по причине периодического проживания за городом, но может также применяться в качестве профилактической меры в случае остановки работы котла, например, из-за временного прекращения подачи энергоносителя. Но использование незамерзайки, как часто называют большую группу антифризов, сопряжено с некоторыми дополнительными расходами и проектирования системы именно под использование такого вида теплоносителя.



Основные требования к теплоносителю для систем отопления

От качества и вида теплоносителя во многом зависит и коэффициент теплоотдачи радиатора, а соответственно и эффективности работы всей системы. Он представляет собой жидкость, циркулирующую по трубам и батареям, которым и передает тепловую энергию. Поэтому основное требование к этому веществу – высокая теплоемкость, но не менее важна и его безопасность для человека. Поставить какой-то из этих критериев на первое место сложно, но при выборе теплоносителя все же следует отдавать предпочтение такому, чтобы его применение не стало причиной отравления парами. Этот аспект очень важен, так как некоторые антифризы могут представлять опасность.

Но, кроме того, что теплоноситель должен быть безопасным для человека, он не должен представлять угрозы и оборудованию, так как некоторые составы могут служить причиной разгерметизации швов или соединений, появления коррозии.

Кроме того, незамерзающий теплоноситель отопления должен соответствовать и следующим критериям, для того чтобы он полноценно справлялся со своей основной функцией:

  • сохранять в течение всего срока использования свои основные характеристики: химическую инертность, теплоемкость, плотность, текучесть;
  • если в качестве теплоносителя используется вода или другая жидкость, то они не должны содержать в большом количестве солей, которые, оседая на внутренних стенках, становятся причиной снижения их проходимости, а, следовательно – и уменьшения теплоотдачи радиатора;
  • предыдущий пункт особенно важен для открытых систем, в которых необходимо периодически пополнять объем теплоносителя, но в таких сетях использование антифризов скорее редкость, чем правило. Связано это как со стоимостью незамерзающего теплоносителя, которого, для того чтобы заполнить систему потребуется довольно большой объем, но и с тем, что использование некоторых составов не допускается из-за угрозы токсичных испарений;
  • рабочий температурный диапазон жидкости, крайними точками которого являются порог кристаллизации и температура закипания;
  • жизненный цикл теплоносителя – этот параметр особо важен при использовании антифризов, так как частая их смена влечет дополнительные расходы. Также следует принимать во внимание и относительную сложность этой работы, связанной не только с закачкой новой жидкости, но и утилизации старой.


Как правило, если планируется использовать незамерзающие составы в качестве теплоносителя, то при проектировании системы отопления этот фактор обязательно следует учитывать и проводить монтаж с учетом требований и особенностей применения конкретного вида антифриза.

Водяное отопление в частном доме – это не всегда вода

Максимально полно всем требованиям в качестве теплоносителя отвечает вода, за исключением одного – довольно высокого порога кристаллизации, который, как известно, происходит при температуре 0 °C. Но ее использование не всегда возможно, например, часто загородный дом в зимний период может оставаться нежилым, или хозяева бывают там периодически. В этом случае экономически не выгодно постоянно поддерживать отопительную систему в рабочем состоянии, кроме того – за ней нужен хоть и минимальный, но постоянный контроль.

Таким образом, отопление в частном доме должен обеспечивать теплоноситель с низкой температурой замерзания – в этом случае можно не бояться, что система «встанет». Также надо учитывать, что большинство видов котельного оборудования, устанавливаемого в частных домах энергозависимо, поэтому аварийное отключение даже на пару часов может стать фатальным. И еще одну причину, из-за которой многие владельцы коттеджей выбирают незамерзайки, можно считать вынужденной – это требования производителей котельного оборудования. Конечно не все, но многие из них в инструкции к своим изделиям дают подробную информацию о рекомендованных видах теплоносителей – в случае использования иного состава, потребитель теряет право на гарантию.


Учитывая тот факт, что вода является почти идеальным видом теплоносителя, некоторые владельцы стараются «исправить» ее главный недостаток – высокую точку замерзания и используют для этого обычный спирт, которым в соответствующей пропорции разводят воду в зависимости от предельных минусовых температур зимой.

Требования к системе отопления

Итак, как уже указывалось, если планируется использовать в качестве теплоносителя антифриз, это следует учесть на этапе проектирования и монтажа, но также следует учитывать, что эти составы используются исключительно в закрытых системах.

Кроме того, необходимо учитывать, что:

  • обязательной окажется и принудительная циркуляция, так как обеспечить необходимую скорость транспортировки теплоносителя из-за его большей вязкости и плотности не получится;
  • придется ввести полный запрет на использование труб и соединительных элементов изготовленных из цинка;
  • особое внимание придется уделить всем соединениям – не допускается использовать для этого паклю и краску на масляной основе, так как агрессивная среда состава просто разрушит их;


В том случае, если систему отопления планируется эксплуатировать с незамерзающим теплоносителем, то некоторые требования имеются и к котельному оборудованию – оно должно иметь систему управления, с помощью которой можно будет поддерживать температурный уровень, так как для некоторых видов теплоносителей этой группы превышение порога в 65-75 °C недопустимо. Внимание надо обратить и на циркулярный насос, особенно в том случае, если производится перевод системы с воды на антифриз: мощности старого просто не хватит, даже при одинаковом циркулирующем объеме. Также потребуется расширительный бак с большим, приблизительно в 1,5-2 раза, объемом. Увеличить придется и диаметр труб, а также установить радиаторы с увеличенным объемом.

В том случае, если автономная система отопления оснащена электродным электрическим котлом, то использование антифризов должно совпадать с рекомендациями производителя оборудования. Это связано с тем, что нагрев теплоносителя происходит за счет прохождения через него переменного тока, поэтому качественный состав незамерзайки очень важен – она должна иметь нужную плотность и обеспечивать необходимое электрическое сопротивление.



Незамерзающие смеси, как правило, продаются готовыми для заливки в систему, но если по какой-либо причине, например, антифриз рассчитан на предельную температуру -40°C, а максимальная зимой редко превышает -20 °C – в этом случае его можно развести, но только дистиллированной водой. Но все равно, если стоит вопрос об использовании антифриза в системе отопления, то даже при мягких зимах все же следует ориентироваться на показатель -30 °C.

Виды незамерзающих составов для систем отопления

В современных системах отопления используются три основных вида антифризов, отличающихся между собой химическим составом – это теплоносители на основе:

  1. этиленгликоля;
  2. пропиленгликоля;
  3. глицерина.

Но, несмотря на отличие в химических составах, их всех объединяет особенность кристаллизироваться при очень низких температурах – от -40 до -75 °C. Кроме того, их важным эксплуатационным преимуществом является то, что даже перевалив за предельную черту, они не переходят в твердое состояние, а превращаются в гелеобразную субстанцию, не способную вызвать деформационные процессы в элементах системы, так как его объем не претерпевает никаких изменений. Из общих особенностей также следует отметить:


  • повышенную вязкость и плотность;
  • меньшую теплоемкость;
  • высокую проникающую способность, из-за которой происходит разрушение швов и соединений;
  • токсичность, хотя по этому параметру каждый вид существенно отличается.

Этиленгликолевые антифризы

Этот вид незамерзаек пользуется достаточно широкой популярностью, но в основном – из-за самой низкой цены среди антифризов, они легко узнаваемы по характерному красному цвету, который предупреждает о токсичности этого препарата. Для систем отопления можно приобрести как готовые к заливке составы, так и концентраты, готовить которых следует с использованием дистиллированной воды. Максимальная температура, при которой наступает кристаллизация концентрата, составляет -65 °C, а готового раствора – -30 °C. Срок использования такого антифриза в среднем 5 лет, после чего требуется его замена.



При его эксплуатации важно контролировать температуру нагрева теплоносителя, так как при высоких, близких к точке кипения, начинается процесс распада с последующим выпадением в осадок, который и становиться основной проблемой – он может закупорить всю магистраль. Жидкая составляющая такого распада обладает высокой химической агрессивностью и приводит к началу процесса коррозии металла. Несколько спасает положение то, что эти незамерзающие составы используются со специальными добавками, способными противодействовать вспениванию антифриза в системе, последствием которого являются газовые пробки. Но в том случае, если процесс разложения в результате воздействия высоких температур был запущен, они полностью утрачивают свои функции.

Этиленгликолевые антифризы могут использоваться только в том случае, если котельное оборудование имеет функцию для точных температурных настроек и максимально надежной герметизации всех соединений и стыков, так как вытекание антифриза представляет опасность из-за его высокой токсичности.

Пропиленгликолевые составы

По основным техническим характеристикам и параметрам – они являются основным конкурентом этиленгликолевым составам, но в отличие от них не токсичны, о чем, как правило, свидетельствует специальный лейбл на упаковке «Эко». Этот антифриз – идеальный вариант для котлов с двумя контурами, так как случайное попадание состава в воду или их смешивание не представляет особой угрозы для здоровья людей, хотя этого следует избегать.



Среди оригинальных характеристик следует отметить, что:

  • более высокую плотность вещества и теплоемкость состава;
  • наличие присущего этому виду антифризов смазывающего эффекта, благодаря которому происходит снижение гидравлического давления, а следовательно, из-за отсутствия дополнительного сопротивления, повышается общий КПД системы, работающей с этим составом.


Плюсом применения пропиленгликолевых антифризов является то, что они более долговечны – в среднем эксплуатация системы с ними продолжается около 10 лет. Основной недостаток – высокая цена, по сравнению с этиленгликолевыми составами разница приблизительно в 2-3 раза, в зависимости от марки производителя.

Антифризы на глицериновой основе

Если отопление в доме обеспечивает жидкость на глицериновой основе, то о его токсичности можно не беспокоиться, как и о целостности системы.

Эти составы максимально лояльны к ее элементам, в том числе и имеющим цинковое напыление, не разъедают соединения и швы. Температурный диапазон тоже впечатляет: от -30 до 100 °C, но при этом цена ниже, чем у пропиленгликолевых антифризов. Но этот вид незамерзайки имеет и некоторые минусы, а также особенности применения:

  • плотность, самая высокая среди всех видов антифризов, что не самым положительным образом сказывается на системе труб и насосном оборудовании, которые вынуждены выдерживать дополнительные нагрузки, аналогично сказывается высокая вязкость состава на сроке эксплуатации котлов;
  • достаточно низкая теплоемкость требует установки в помещениях радиаторов большего размера;
  • отсутствие стабильности вещества при высоком нагреве теплоносителя, которое проявляется обильным пенообразованием или даже разложением, в результате чего продукты распада проявляют качества канцерогенов;
  • если произошел перегрев, то теплоноситель не имеет способности к восстановлению и его требуется заменить.
  Антифризы на глицериновой основе были первыми на рынке антизамерзаек и на данный момент не представляют особого интереса для производителей, как самих составов, так и оборудования для отопления. Не существует четкой стандартизации этого вещества, поэтому нередки случаи его подделок, а также замены им более дорогих растворов на основе пропиленгликоля. Поэтому, если выбор пал на этот вид, его покупку следует совершать только у проверенных продавцов.

Где купить антифриз для системы отопления частного дома

Наша компания «Alfatep» предлагает широкий и полный ассортимент оборудования, комплектующих для систем отопления. В нашем интернет-магазине можно приобрести и антифризы, использование которых гарантирует безопасность системы отопления в доме и обеспечит ее защиту от замерзания. Но так как этот выбор имеет много нюансов, то наши специалисты, с учетом всех эксплуатационных и технических особенностей, предложат самый правильный и оптимальный выбор.

При оформлении заказа на сайте нашего интернет-магазина «Alfatep» обязательно рекомендуем воспользоваться услугами транспортной службы по доставке товара на объект. При необходимости, для заливки системы и ее запуска можно воспользоваться услугами опытного мастера, который выполнит все необходимые операции качественно и полностью безопасно для вашего дома.

заморозить или антифриз? | Корпорация Thayer

Заморозить или «Антифриз»

В этом зимнем сезоне установлено множество рекордов суровости во всех США и Канаде. Одна запись, данные о которой вы вряд ли найдете, — это замерзание и замерзшие трубы в зданиях. Как ни странно, в этом отопительном сезоне произошло рекордное количество таких досадных бедствий. Замороженные трубы часто лопаются, что приводит к серьезным повреждениям зданий и невозможности их использования, и их чрезвычайно трудно оттаять.Мы не только пережили очень холодную погоду, но и попутный ветер сделал «фактор холода» в зданиях намного холоднее, чем обычно.

Часто встречаются противоречивые взгляды на защиту систем водяного отопления антифризом. Такие специалисты, как сантехники и теплотехники, часто плохо информированы и полагаются на оптовых продавцов. Даже системных проектировщиков часто дезинформируют. Споры часто носят эмоциональный и нелогичный характер, поэтому вот несколько фактов, которые помогут вам принять правильное решение о его использовании.

Тип антифриза, используемого в системах отопления, вентиляции и кондиционирования воздуха, обычно гликоль. В большую часть гликоля, используемого для этих целей, добавлены ингибиторы коррозии. Некоторые преимущества добавления ингибированного гликоля в систему включают:

  • Предотвращение замерзания системы и разрыва труб и змеевиков при правильном применении.
  • Обеспечивает более глубокое понижение температуры без риска замерзания, что приводит к снижению энергопотребления.
  • Уменьшение коррозии трубопроводов, котлов, змеевиков и клапанов, что продлевает срок их службы.
  • Уменьшение накипи в котлах и теплообменниках, что обеспечивает более высокий КПД.
  • Минимальные проблемы с токсичностью (при использовании пропиленгликоля).

Все эти преимущества предполагают, что раствор гликоля надлежащим образом обслуживается ежегодно.

Некоторые из рисков или недостатков:

  • Первоначальная стоимость добавления и обслуживания решения.
  • Требуется немного большая мощность откачки.
  • Пониженная передача тепла от змеевиков, теплообменников и котлов.
  • Требуется больший объем расширения.
  • Более сложное удаление воздуха из системы.
  • В «грязных» системах перед добавлением гликоля может потребоваться промывка и очистка.

Давайте рассмотрим их подробнее. Во-первых, необходимо определить, какой уровень защиты вам нужен. Некоторые предпочитают защищать до очень низкой температуры, добавляя больше гликоля, скажем, до 0-10 ° F. Также возможно защитить систему от «точки разрыва», которая примерно на 30 ° ниже точки замерзания, скажем, от -30 до -20 ° F.При температуре замерзания раствор не потечет, но трубы и змеевики не разорвутся. Как только тепло и / или перекачивание восстанавливаются, «густой» раствор плавится и снова становится полностью жидким. Чем выше концентрация гликоля, тем выше первоначальная стоимость и отрицательное влияние на теплопередачу и мощность откачки. Как правило, имеет смысл защищаться по более высоким критериям температуры разрыва. Например, 20% раствор пропиленгликоля по объему даст точку замерзания 17 ° F, температуру разрыва примерно -10 ° F, потребует на 3% больше мощности насоса для эквивалентного потока и затруднит передачу тепла на 3%.Одно это не может быть исчерпывающим ответом на производительность системы.

Гликоль, используемый для теплопередачи, обычно представляет собой пропиленгликоль (P / G) с ингибиторами коррозии. Этиленгликоль также обладает хорошими эксплуатационными характеристиками, но из-за опасений по поводу токсичности мы не рекомендуем его использовать. P / G сильно отличается от автомобильного антифриза, который содержит силикаты, которые имеют тенденцию к гелеобразованию, препятствуя потоку и вызывая проблемы, особенно в клапанах регулирования потока. P / G не токсичен и широко используется во многих областях, таких как растворитель и носитель аромата или цвета в процессах производства продуктов питания и напитков, для приготовления напитков, печенья, тортов, сладостей, в качестве загустителя, осветлителя и стабилизатора в расходных материалах. например, пиво, заправки для салатов и смеси для выпечки.P / G также используется для сохранения полусухого табака. Вы когда-нибудь задумывались, почему Twinkies так долго остаются мягкими?

Максимальная рабочая температура раствора P / G составляет 250 ° F. Для обычных систем отопления это совсем не проблема, но следует проявлять осторожность в системах солнечного отопления с замкнутым контуром. Вполне возможно, что поток жидкости застаивается в пластинах коллектора, если органы управления не работают должным образом. Температура может легко достичь этого верхнего предела, что приведет к разрушению P / G и его подкислению.

Иногда P / G добавляют в гидравлические системы, обеспечивающие охлаждение (например, ледовые арены). Очевидно, что рабочая температура для охлаждения намного ниже, чем для нагрева, что приводит к гораздо более высокой вязкости раствора. Этот более вязкий раствор труднее перекачивать и препятствует передаче тепла больше, чем при более высоких температурах. Необходимо учитывать оба этих недостатка.

Антикоррозионные свойства гликоля уменьшают накопление накипи, особенно в котлах. Накипь довольно распространена и значительно снижает теплопередачу; например, образование накипи в котле на 1/8 дюйма приводит к увеличению расхода топлива на 30%, затмевая незначительные потери теплопередачи от добавления антифриза.Поскольку производительность и эффективность котлов и теплообменников неуклонно повышались за последние два десятилетия, поверхности стали больше, а проходы — меньше, что значительно затрудняло, если не невозможно, очистку этого отложения накипи.

Многие твердые мнения о гликоле в системах HVAC со стороны проектировщиков, монтажников и техников по обслуживанию являются реакцией на некоторые проблемы, возникающие при работе с решением. Вот несколько основных проблем:

  • Раствор вода / гликоль (водный / гликоль) имеет более низкое поверхностное натяжение, чем одна вода, и будет протекать там, где нет воды.Это особенно актуально для автоматических клапанов стравливания воздуха, вызывающих «плач».
  • Гликоль является «поглотителем кислорода», что значительно затрудняет удаление воздуха во время первоначального заполнения системы. Удаление всего воздуха из системы может занять несколько дней.
  • Ежегодное обслуживание необходимо для обеспечения приемлемых концентраций, pH и общего качества жидкости. Недостатки обычно можно исправить, добавив больше гликоля, ингибиторов коррозии и / или корректируя pH. Неухоженные системы могут стать кислыми и испортить трубы, клапаны, фитинги и оборудование.
  • Следует проявлять осторожность, чтобы не изолировать секции трубопровода или оборудования, такого как клапан; решение должно иметь возможность расширяться в расширительный бак при зависании системы, таком как отключение электроэнергии.
  • Расширительный бак должен быть немного больше, чем водопроводная система.

Следует исключить автоматические клапаны заполнения, чтобы предотвратить непреднамеренное разбавление концентрации в случае небольшой утечки. Эти списки не являются полным списком того, что можно и чего нельзя делать, или рекомендациями по дизайну, но, надеюсь, содержат дополнительную информацию, которая поможет вам принять решение.Если интересно, проконсультируйтесь с одним из профессионалов Thayer, чтобы определить осуществимость вашей системы. Нет ничего хуже, чем расходы, ущерб и «могла бы, должна была бы», которая часто следует за катастрофой, такой как замораживание здания. Действуйте сейчас и « Вызов экспертов. ”

Дэн Тайер, P.E.

Президент

Обслуживание твердотопливного котла | Серверная служба

В этих котлах используется дровяной, бурый или черный уголь, торф, пеллеты и т. Д.как топливо. Большинство твердотопливных котлов на рынке рассчитаны на работу на одном виде топлива. Использование другого вида топлива приводит к снижению КПД системы отопления и сокращению срока службы котельного оборудования. Недорогие твердотопливные котлы, представленные на рынке, позволяют регулировать мощность в небольшом диапазоне (от 100% до 80% номинальной мощности), что вызывает затруднения в эксплуатации системы. Например, при температуре окружающей среды + 5 ° C для обеспечения комфорта котел должен работать на мощности 15% от номинальной, однако дешевые модели твердотопливных котлов могут обеспечить снижение мощности только до 80%.Возникает необходимость неполной загрузки топки, что приводит к трудностям в автоматизации системы отопления и поддержании оптимальной температуры теплоносителя. Следует отметить, что твердотопливные котлы требуют правильной организации дымохода для отвода продуктов сгорания. Тяга зависит от высоты дымохода.

Более современным видом твердотопливных котлов являются пиролизные котлы. Принципиальное отличие твердотопливного пиролиза от твердотопливной классики заключается в следующем: в пиролизном котле фазы горения разделены: на первом этапе дрова не сжигаются, а из древесины выделяется газ под воздействием высокой температуры и отсутствия тепла. кислород, а во второй фазе — фиксированное остаточное горение.Достоинством пиролизных котлов является высокий КПД для данного типа котлов, достигающий 85%, практически полное отсутствие золы и сажи.

Преимуществом более дорогих моделей твердотопливных котлов, таких как пеллетные и пиролизные, является возможность регулировки мощности в диапазоне 100% -30% от номинальной мощности. Однако стоимость пеллетных и пиролизных котлов намного превышает стоимость простейших видов твердотопливных котлов.

Котел — основной элемент современной системы отопления, предназначенный для выработки тепловой энергии для отопления и горячего водоснабжения зданий, сооружений, помещений.

Условно все котлы в зависимости от вида топлива можно разделить на четыре типа:

Ремонт котельного оборудования необходимо проводить точно в сроки, указанные в сопроводительной документации. Ремонт всего оборудования, а также ремонт автоматики котельной должны выполняться обученными специалистами, имеющими специальные разрешения на такие работы. Как показывает практика, около 70 процентов всех возникающих проблем связаны с неправильной эксплуатацией. В этом случае даже самое качественное и дорогое оборудование выходит из строя, и чаще всего это происходит неожиданно.Причина в том, что люди часто забывают о том, что сложные системы нуждаются в своевременном обслуживании, а также в тщательном уходе. В случае возникновения нештатной ситуации квалифицированные специалисты должны выполнить срочный ремонт котельного оборудования, в случае аварии газового котла — необходимо немедленно обратиться в ремонтную службу. Вот некоторые признаки того, что пора обращаться за помощью к специалистам:

• Повышенный расход топлива становится заметным при снижении эффективности.

• Здесь наблюдалось сильное образование сажи.

• В помещение начал проникать газ, значительно ухудшилась тяга.

• Слишком низкое давление пара, вода перестает нагреваться до необходимой температуры.

• Произошло покраснение или деформация любого элемента.

• Появился сильный шум.

• Температура выхлопных газов стала слишком высокой.

Все попытки отремонтировать самостоятельно могут привести к новым дефектам или поломкам, а в некоторых случаях и к аварийной ситуации.На качественной регулировке не сэкономить, точно определить проблемный участок, а также точно и качественно его может исправить только специалист. Кроме того, необходимо понимать, что во время ремонта необходимо соблюдать утвержденные правила техники безопасности, обеспечивающие сохранность. системы отопления всего дома. При самостоятельной попытке можно не заметить первых признаков опасности, которая может привести к возгоранию или взрыву.

Для заказа ремонта котельного оборудования Вам достаточно позвонить нам по телефонам Ташкента: +998 (71) 207-33-32

Котел

— Энергетическое образование

Рисунок 1.Тепловая энергия поступает в котел от топлива. [1]

Котлы используются на электростанциях для производства пара под высоким давлением, чтобы электростанция могла вырабатывать электроэнергию. Процесс, который делает это, известен как цикл Ренкина. Котел потребляет энергию от какого-либо вида топлива, такого как уголь, природный газ или ядерное топливо, для превращения воды в пар. Вся первичная энергия в мире, за исключением небольшой, поступает из топлива, и около трех четвертей этого топлива попадает в котел (оставшаяся часть идет в двигатели внутреннего сгорания, которые используют топливо по-разному). [2]

Конструкция котла — невероятно важный фактор в эффективности электростанции. Три века развития привели к созданию паропроизводящих котлов сегодня, которые производят тысячи тонн пара в час и имеют коэффициент преобразования топлива в пар до 90%. [3] Лучшая конструкция означает меньшую потребность в топливе, меньшие затраты и меньшие выбросы загрязняющих веществ. [2] Изучение и инновации котлов полезно, потому что, хотя они очень эффективны, их отходы создают некоторые из основных мировых проблем загрязнения, выбрасывая парниковые газы.

Рекомендации по проектированию

Основная цель при проектировании котла — извлечь как можно больше энергии из топлива. Для этого необходимо полностью сжечь как связанный углерод, так и летучие вещества. Поскольку одна часть твердая, а другая газовая, эта задача не из легких. [2] Котел должен иметь очень высокие температуры, примерно 500 o C, и должен постоянно сжигать топливо с постоянной скоростью.

Еще одним фактором оптимизации конструкции является получение наилучшей теплопередачи от топлива к воде и пару.Для этого котлы часто имеют несколько отдельных теплообменников.

Последним важным соображением при проектировании является минимизация нежелательных побочных продуктов в виде золы и дымовых газов, которые загрязняют окружающую среду.

Типы

твердое топливо

  • Решетчатый котел: Уголь или другое твердое топливо, такое как биомасса (около нескольких миллиметров в диаметре), подается в котел из бункера или конвейерной ленты. Они перемещаются по решетке, из-под которой в котел поступает воздух.Неподвижный уголь горит на решетке, а летучий газ горит в пространстве наверху. Эти типы чаще всего используются для биомассы и угля. [2]
  • Котел на пылевидном топливе: Уголь измельчается до мелкой пыли (размером около 0,1 мм) и подается в котел в потоке воздуха. Это, безусловно, самые распространенные типы котлов на угле. Эти котлы могут достигать КПД более 90% при хорошей эксплуатации. Их также можно сжигать вместе с древесиной или другим подходящим топливом.Поскольку сжигаемое топливо представляет собой мелкую пыль, образующаяся зола также является мелкой пылью, которая, если ее не отфильтровать должным образом, может улетучиваться с дымовыми газами и загрязнять атмосферу. [2]
  • Котел с псевдоожиженным слоем: Предлагает решение некоторых проблем загрязнения при сжигании угля. Существует толстый слой материала-песок или гравий, который лежит на опорной плите, через которые потоки воздуха вдувают. Когда воздух достигает более высоких скоростей, материал начинает вести себя как жидкость, и предметы будут плавать в нем или тонуть в нем.В этот «слой» подаются частицы топлива, в результате чего связанный углерод и летучий газ быстро сгорают и нагревают весь слой. Трубы, несущие воду и пар, содержатся в слое, и, поскольку слой движется как жидкость, это максимизирует тепловой контакт с трубами и обеспечивает большую теплопередачу. Зола может выходить из слоя отдельно от дымовых газов.

Ядерная

  • С газовым охлаждением: В таких реакторах, как реактор Magnox, в качестве замедлителя используется графит, а в качестве теплоносителя — диоксид углерода.Они используют природный уран, а это означает, что его не нужно обогащать. В усовершенствованных реакторах с газовым охлаждением (AGR) также используются графит и CO 2 , но уран обогащен. [4]
  • Тяжелая вода: Реакторы CANDU (канадские, дейтерий-урановые) — единственный другой тип реакторов, способный укрепить доминирующее положение легководных реакторов и использовать природный уран, такой как Magnox. В мире работает 31 завод (18 из них — в Канаде). [5] Тяжелая вода поглощает меньше нейтронов, чем легкая вода, что приводит к высокой нейтронной экономии. [4]
  • РБМК: РБМК, разработанный в России, использует графит в качестве замедлителя и легкую воду в качестве охлаждающей жидкости. Они используют обогащенный уран, как и большинство других реакторов. [[Чернобыльская ядерная авария | Чернобыльские реакторы были именно этого типа, и после катастрофы в 1986 году планы по их производству были отменены, и многие станции были выведены из эксплуатации. [4]
Фигура 2.Реактор с кипящей водой, котел (содержащийся в корпусе реактора) вырабатывает пар для выработки электроэнергии. [6]

Для дальнейшего чтения

Список литературы

  1. ↑ Shehal Joseph через Flickr [Online], Доступно: https://www.flickr.com/photos/shehal/1167585170
  2. ↑ 2,0 2,1 2,2 2,3 2,4 Б. Эверетт, Г. Бойл, С. Пик и Дж. Рэймидж, «Уголь», в Energy Systems and Sustainability , 2-е изд., Оксфорд, Великобритания: Оксфорд, 2013, глава 5, стр 166-169.
  3. ↑ Б. Эверетт, Г. Бойл, С. Пик и Дж. Рэймидж, «Тепло в движущую силу», в Energy Systems and Sustainability , 2-е изд., Оксфорд, Великобритания: Оксфорд, 2013, глава 6, стр. .203
  4. ↑ 4,0 4,1 4,2 4,3 Б. Эверетт, Г. Бойл, С. Пик и Дж. Рэймидж, «Ядерная энергия» в журнале Energy Systems and Sustainability , 2-е изд., Оксфорд, Великобритания: Оксфорд, 2013, глава 10, стр 407-414
  5. ↑ «Технология CANDU — Канадская ядерная ассоциация», Канадская ядерная ассоциация, 2018.[В сети]. Доступно: https://cna.ca/technology/energy/candu-technology/. [Доступ: 12 июня 2018 г.].
  6. ↑ http://www.nrc.gov/reading-rm/basic-ref/students/animated-bwr.html

Вероятно, вам понадобится купить один из этих котлов

Вам, вероятно, потребуется купить один из этих котлов

Котел является важным элементом оборудования на большинстве промышленных, коммерческих объектов и электростанций.В частности, это закрытый сосуд высокого давления, который производит пар высокого или низкого давления или горячую воду для промышленного или бытового использования и имеет широкий спектр применения. Следовательно, существует несколько типов котлов, удовлетворяющих все потребности. Здесь мы представляем их классификацию, чтобы вы могли лучше понять, какой тип котла вам нужен.

Классификация котлов

Промышленные котлы

Пожарная трубка


Это тип промышленных котлов, в которых тепло и газы сгорания (из топки) проходят через трубы, закрытые водой.(1)

Водяная трубка


Это тип промышленных котлов, в которых вода проходит по трубам, а горячий дымовой газ течет по другой стороне труб. Водотрубные котлы более эффективны и менее опасны, чем дымогарные котлы. (2)

Пожарный ящик

Это традиционный котел «локомотивного» типа. «Топка» — это пространство, в котором возникает тепло, выделяющее горячие газы, которые проходят через трубы и нагревают жидкость.Это надежно, но ограниченно.

Упакованный тип


Упакованный тип поставляется как собранный на заводе пакет с установленными на нем креплениями, принадлежностями и контрольными приборами. Либо они могут быть пожаротрубного или водяного типа. (4)

По виду топлива, используемого в котлах

На угле


Они вырабатывают тепловую энергию путем сжигания пылевидного угля. (21)

На жидком топливе


Применяются в системах центрального отопления паром или горячей водой низкого давления.(22)

Газовый


Они, как следует из названия, работают на природном газе или пропане. (23)

Биомасса


Они очень похожи на обычные газы, но вместо использования газа (или масла) для выработки тепла они сжигают древесные гранулы из экологически чистых источников. (24)

Циркуляционный кипящий слой (котел FBC)

CFB — это технология сжигания, позволяющая сжигать твердое топливо в паровых котлах.Когда воздух или газ проходят через инертный слой песка, поддерживаемый мелкой сеткой, по мере того, как скорость воздушных пузырьков увеличивает частицы слоя, воздух достигает состояния высокой турбулентности, и слой принимает внешний вид и проявляет свойства жидкость, отсюда и его название. (5)

Угольная пыль (котел с ПК)


Их используют в коммерческих или промышленных целях, и они вырабатывают тепловую энергию путем сжигания пылевидного угля или другого горючего материала. В частности, сжатый воздух выдувает измельченный уголь через подходящее сопло, где он горит.(6)

Рекуперация отходящего тепла


Это теплообменник с рекуперацией энергии, рекуперирующий тепло из горячих потоков с потенциально высоким содержанием энергии. В частности, горячие топливные газы из дизельного генератора или пар из градирен или даже сточные воды из различных процессов охлаждения, таких как охлаждение стали. (7)

Ядерные парогенераторы


Ядерные парогенераторы — это теплообменники, которые используются для преобразования воды в пар из тепла, выделяемого в активной зоне ядерного реактора.В частности, в реакторах с водой под давлением (PWR) они используются между первичным и вторичным контурами теплоносителя. Затем его теплоноситель первого контура прокачивается через активную зону реактора, где он поглощает тепло от твэлов. (8)

По давлению пара котлов

низкого давления


Они относятся к типам пара или горячей воды с максимальным давлением 15 фунтов на квадратный дюйм для пара и не более 160 фунтов на квадратный дюйм для горячей воды.(9)

высокого давления


Котел высокого давления — это котел, который вырабатывает пар или другой пар под давлением более 15 фунтов на кв. Дюйм или нагревает воду до температуры выше 250 ° F и давления выше 160 фунтов на квадратный дюйм для использования вне его. (10)

Для паровых котлов

Технологические котлы.


Они производят нагретую или испаряющуюся жидкость для использования в различных процессах или нагревательных приложениях. Например, водяное отопление, центральное отопление, котельная электроэнергетика (11)

Коммунальные котлы


Это установка сжигания мощностью более 25 мегаватт, которая обслуживает генератор, вырабатывающий электроэнергию для продажи и сжигающий ископаемое топливо. (12)

Морские котлы


Обычно это двухбарабанные водотрубные печи с водоохлаждаемыми печами. Точно так же и оборудование для рекуперации тепла типа экономайзер или воздухонагреватель. Большинство судов оснащено двумя единицами, хотя на некоторых крупных пассажирских судах их может быть три или больше. (13)

По портативности

Котлы стационарные и переносные.

У печи

Котлы с внешним обогревом


Имеет камеру сгорания вне кожуха.Печи этого типа окружены не водой, а кирпичной кладкой (14)

Котлы с внутренним отоплением


Печь которой полностью или частично окружена водой. (14)

По оси корпуса

Вертикальный (Кохран)


Это котел с вертикальной осью барабана, естественной циркуляции, естественной тяги, низкого давления, многотрубный, твердотопливный, жаротрубный котел с топкой изнутри. (15)

Горизонтально (Корнуолл, Ланкашир)


Lancashire — простой горизонтальный котел, относящийся к классу кожухотрубных.Хотя корнишский котел очень похож на ланкаширский котел, это котел с дымогарными трубами, в котором горячие газы текут по трубам, а вода окружает эти трубы кожухом. (16)

По количеству труб в котле

Котлы однотрубные


Это тип котла, в котором горячие газы проходят от огня по одной трубе, проходящей через герметичный резервуар с водой. (17)

Многотрубные котлы


Это тип котла, в котором горячие газы проходят от огня по множеству труб, проходящих через герметичный резервуар с водой.(18)

Согласно циркуляции воды и пара в котле

Котлы естественной циркуляции


Внутри них при нагревании воды возникают конвекционные потоки, заставляющие воду течь. Следовательно, когда температура воды в бойлере увеличивается, разница в плотности заставляет воду циркулировать. (19)

Котлы с принудительной циркуляцией


Это насос, в котором вода циркулирует внутри котла.Тем не менее, он отличается от типа с естественной циркуляцией, в котором для циркуляции воды внутри котла используется плотность тока. Кроме того, в некоторых котлах с принудительной циркуляцией вода течет со скоростью, в двадцать раз превышающей скорость испарения. (20)

Заключение

Независимо от типа котла, который вам нужен, наша команда специалистов по пароварке имеет более чем 100-летний опыт работы и готова служить вам! Мы предлагаем решения для всех ваших потребностей в аренде промышленных котлов и продаже котлов для всех сегментов рынка. Запросите предложение сегодня здесь.

Источники: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24

Малогабаритные котлы на твердом топливе. Малые твердотопливные котлы. Технические характеристики твердотопливных котлов

Комбинированный котел, уверенно занявший 3-е место в нашем топ-10, может работать как на твердом топливе, так и на газе или дизельном топливе. Производитель рекомендует дрова, но уголь, уголь, газ, мазут также хорошо используется этим котлом для отвода тепла.Прочный чугун и надежные соединительные элементы делают это устройство хорошим выбором для активной работы.

Твердотопливный котел с открытой камерой сгорания изготовлен из прочного прочного чугуна. Немецкий производитель Buderus рекомендует использовать для отопления не только дрова и уголь, но и кокс — это позволяет выбрать для себя наиболее удобный вариант. Котел Логано G221-20 — Покупка на много лет. Он скорее побеспокоит, чем сломает.

Плюсы:

  • Установка проста и не требует сварки.
  • Тщательно продуманная конструкция обеспечивает долговечность изделия.
  • Большой загрузочный люк удобен для проезда по большим коридорам.

Минусы:

  • Цена — на такой товар невысокая, но есть варианты подешевле.

1 zota pellet 25a


Котел односоединительный, лидер нашего рейтинга лучших твердотопливных котлов 2018 — 2019 годов, предназначен для отопления средних и больших площадей — до 250 кв.м. Опытные пользователи сразу оценят особенности этого котла — он требует минимум физического присутствия, так как оснащен функцией автоматической подачи топлива, а также автоматизированной системой управления, возможностью подключения внешнего управления и теплых полов.

Котлы твердотопливные длительного горения от производителя

На нашем сайте Вы можете узнать, что такое твердотопливные котлы , где их можно купить, как выбрать качественные устройства, узнать, какая цена на такие котлы. Это стальные или чугунные отопительные приборы, работающие на твердом топливе. Если мы говорим о бытовом агрегате, то предполагается ручная подача топлива, промышленные образцы оснащены автоматической подачей и очисткой от золы. Такие котлы устанавливают там, где нет газового отопления или в качестве резервного отопления.

Разновидности техники

По типу управления котлы делятся на автоматические и механические. Причем второй вариант отличается еще и ценой, и надежностью. Как правило, такие устройства можно приобрести недорого. Отопительные котлы нуждаются в регулярном уходе, например, очистке от накипи и грязи, так как это поможет избежать нарушения теплоотдачи от стенки котла и повреждения металлических деталей из-за перегрева. Современные твердотопливные котлы высокотехнологичны и безопасны, а работа их стабильна.За консультацией по выбору такого оборудования вы можете обратиться к нашим специалистам. Топливо для приборов типа твердотопливного котла длительного горения, служат:

  • . каменный уголь;
  • . дрова;
  • . торф;
  • . Пеллеты;
  • . Тростник или солома.

Различные виды топлива различаются временем горения, которое составляет от двух до восьми часов. Через топливный теплообменник выделяемое при горении тепло передается водой — теплоносителем системы отопления.Что касается котлов, то они длительного горения, такие системы отличаются от обычной конструкции. Здесь процесс горения начинается не снизу, а сверху. Топливо мусор, чем топливо горит намного дольше. Распределитель воздуха таких котлов имеет телескопическую конструкцию и постоянно давит на очаг пламени под действием собственной силы тяжести. И из-за этого давления топливо вспыхивает постепенно горизонтальными слоями. Именно такая конструкция делает горение более качественным и долгим, что очень выгодно для обогрева.К тому же такие агрегаты имеют более длительный срок службы, поскольку стальной теплообменник не испытывает значительных нагрузок. Усовершенствования отопительных котлов, получившие в последнее время все большее распространение в связи с популяризацией таких систем, вызывают в системе избыточное давление и повышают температуру. По этой причине они опасны, так как приводят к разрывам труб теплообменника. Чтобы избежать таких последствий, устанавливается расширительный бачок. Он собирает лишнюю воду, которая расширяется при слишком сильном нагреве.

Как выгодно купить агрегат

Если Вам необходимо приобрести твердотопливный котел длительного горения недорого в Москве, мы с радостью Вам поможем в этом вопросе. Здесь вы найдете множество вариантов котлов от производителя, вы можете заказать товар российского производства оптом или в розницу. Наши специалисты помогут без труда совершить верный выбор и выгодную покупку.

Медь двухконтурная твердотопливная

Двухконтурный котел длительного горения для отопления имеет конструктивные особенности.Две цилиндрические емкости, помещенные одна в другую, обеспечивают нагрев. Меньшая мощность отвечает за обогрев самого помещения, а большая подача горячей воды. Схема двухконтурного котла обязательно включает в себя камеру подогрева воздуха, регулятор тяги системы обогрева, телескопическую трубу, заслонку, камеру полного сгорания топлива, зону генерации и сгорания и распределитель воздуха. Модуль рассчитан на тридцать килограммов топлива, которое будет сожжено за семь-восемь часов, и устройству не понадобится человек для автоматического участия.

Характеристики оборудования

Двухконтурный твердотопливный котел имеет определенные достоинства и минусы, с которыми мы вас познакомим. Преимущества: Жизненный цикл, оперативность, широкий спектр, надежность, автономность работы. Он подходит для различных недорогих видов топлива. Недостатки: топливо должно быть сухим, отсутствие регулировки горячей воды, отсутствие автоматического управления ручной заправкой. Также есть особенности установки таких котлов. К работе следует привлекать только компетентных и опытных специалистов, которых вы можете найти на этом сайте.Они обеспечат гарантированно качественные монтажные работы. В качестве материала котлов для отопления используют:

  1. 1. Чугун.
  2. 2. Сталь.

Первый вариант более прочный, обеспечивает лучшую отдачу тепла в помещение, но чугун более хрупкий. Стальные котлы Существенно отличаются как по качеству, так и по конструкции. Они прочнее, но подвержены ржавчине. Ручная и лучшая сборка характерна для чугуна. Но стальные образцы легче чистить. Если вы выберете, какой двукруглый нагревательный модуль вам следует купить, вас будет интересовать, сколько стоят чугунные и стальные модули.С этим вопросом вы можете обратиться к нашим сотрудникам, и они с радостью вас проконсультируют.

Медный твердотопливный длительного горения с водяным контуром

К преимуществам наличия водяного контура в системе отопления длительного горения относится, в первую очередь, производительность, достойный КПД, быстрый нагрев теплоносителя, рациональность распределения тепла, экономичность. Но помните, что если мы выберем чугунный станок, то его обслуживание все равно будет довольно сложным. Твердотопливный котел с водяным контуром достаточно затратный, по сравнению с другими агрегатами.Невысокие и требования к установке таких систем отопления. Чтобы установить твердотопливный котел с водяным контуром для дома, вам понадобится только хорошая вентиляция и дымоход в помещении, где будет установлено это оборудование.

Установка твердотопливного котла

Установка отопительных котлов играет не меньшую роль для безопасности и надежности системы, чем сами устройства. Поэтому заниматься такими работами должны только настоящие опытные профессионалы.Твердотопливные котлы отопления, как правило, не имеют в своем оснащении органов управления и насоса для циркуляции. Они также лишены охранных групп. Схема обвязки котла подбирается таким образом, чтобы решить эти проблемы. Для этого в схему включено дополнительное оборудование, устройства и узлы. Например, тепловой аккумулятор и бойлер косвенного нагрева. Эти дополнения нужны для обеспечения бесперебойной и качественной работы системы отопления. Обычно это установка твердотопливного котла:

  1. 1.В первую очередь перед установкой определяется мощность твердотопливного котла.
  2. 2. Для него выделено отдельное помещение, где будут соблюдены все правила безопасности. Полы здесь забетонированы.
  3. 3. Установка аппарата и других компонентов, таких как регуляторы, дымоход и другие компоненты системы.
  4. 4. Настройка котла отопления.
  5. 5. Регулярные работы по контролю и очистке оборудования.

Двухконтурные котлы ставят обычно в небольших постройках, например, в деревянном доме, где рядом с кухней находится одна баня.Тогда бойлер можно будет расположить не только в отдельном месте, но и на кухне.

Резка твердотопливного котла

Обвязка — это комбинация оборудования, входящего в систему отопления. Переплет должен включать:

  • . Отопительный котел;
  • . трубопровод;
  • . теплый пол, батареи;
  • . Арматура;
  • . регулирующее оборудование;
  • . Контрольное оборудование.

Засорение твердотопливного котла — дело настоящего мастера по установке, ведь от него зависит вся дальнейшая работа системы. На нашем сайте вы легко найдете таких специалистов в Москве, которые ответственно подходят к созданию систем отопления. Вот основные правила, которые нужно соблюдать в таком деле, как безнаказанность котла отопления:

  1. 1. Желательно наличие управляющих устройств.
  2. 2. Разница температур жидкостей при циркуляции не должна превышать двадцати градусов.
  3. 3. Давление должно быть в пределах соответствующих стандартов.
    4. №

Варианты схем обвязки делятся на схемы с естественной циркуляцией (открытая и закрытая), коллекторный контур присоединения, с принудительной циркуляцией, гидравлический, тепловой ускоритель и косвенный водонагреватель.

Схема подключения

Подключение котлов отопления, а также их дальнейшая работа зависит от того, насколько профессиональна прокладка труб и радиаторов отопления. Только человек, знающий принципы его работы и имеющий богатый опыт проведения подобных процедур, сможет составить идеальную схему подключения системы отопления.

Современные твердотопливные котлы применяются для отопления частных и загородных домов.

Несмотря на достаточный уровень развития газификации нашей страны, отопление во многих регионах происходит за счет твердотопливных котлов отопления, остается актуальным.Востребованы котлы на дровах.

Такой выбор систем отопления обусловлен не только максимальной доступностью данного вида топлива, но и высоким КПД последних моделей твердотопливных котлов для отопления длительного горения как отечественного, так и зарубежного производства, выполненных по современным технологиям. и из качественных материалов.

В то же время цены на твердотопливные котлы в Москве и регионах практически не отличаются, и выбрать и купить котел отопления на твердом топливе сегодня не проблема.

Твердотопливный отопительный котел — сложное инженерное устройство, производящее нагрев циркулирующего теплоносителя за счет сжигания дров и другого древесного или угольного топлива и их производных: брикетов или гранул (пеллет).

Сегодня покупка твердотопливных котлов длительного горения — это реальная возможность получить качественное теплоснабжение и обеспечить бесперебойную подачу горячей воды в частном коттедже или загородном доме с минимальными финансовыми и эксплуатационными затратами.

Разновидности отопительных котлов на твердом топливе

По технологической схеме сжигания топлива твердотопливные отопительные котлы можно разделить на системы, использующие классическое сжигание, и пиролизные на твердом топливе.По сравнению с классическим способом сжигания (классический твердотопливный котел на дровах и угле), в пиролизе используется уникальная способность твердого топлива переходить в газообразное состояние при высокой температуре и отсутствии воздуха.

Такой газ горит со значительно большей эффективностью, обеспечивая пиролизные твердотопливные котлы длительного горения, большой КПД и длительный период работы между закладками топлива. Конечно, они имеют немного большую цену, чем их классические аналоги при такой же мощности, но эффективность и удобство обслуживания оправдывают затраты в самое короткое время после их покупки.

Традиционные твердотопливные котлы длительного горения могут иметь конструктивные отличия, заключающиеся в подходе к конструкции камеры сгорания, а также в использовании для изготовления теплообменника различного материала — чугуна или стали. Твердотопливный котел, в котором используется теплообменник первого типа, имеет гораздо больший вес и хрупкость при повышенных тепловых показателях, тогда как стальная конструкция отличается прочностью и устойчивостью к повреждениям.

Работа твердотопливных котлов в автоматическом режиме позволяет не только снизить эксплуатационные расходы за счет переноса на автоматизацию большей части обслуживания и контроля оборудования, но и использования твердотопливного котла с автоматической загрузкой для достижения уровня комфорта, получаемого от использования газовые котлы.

Такие твердотопливные котлы пока непросто купить на российском рынке, но с учетом перспективных возможностей можно рассчитывать на большое будущее.

Преимущества твердотопливных котлов

  • Доступность топлива
  • Доступная цена на твердотопливные котлы
  • Купить топливо можно по низкой цене
  • Простое обслуживание (интуитивно понятное управление)
  • Возможность использования разных видов топлива (дрова, уголь, пеллеты и др.)
  • Автономность (особенно актуально в тех регионах нашей страны, где есть проблемы с централизованной подачей газа и электроэнергии)
  • Высокая эффективность
  • Экология
  • Безопасность
  • Не требует дополнительной электроэнергии
  • Низкие эксплуатационные расходы
  • Твердотопливные котлы без водяного контура могут обойтись без непрерывного процесса горения (особенно выгодно для производственных помещений, где нет необходимости поддерживать высокую температуру в ночное время и в выходные дни)
  • Двойная экономия на малых предприятиях, которые имеют возможность сжигать отходы в качестве топлива собственного производства.В таких случаях отопление производственных помещений совмещено с утилизацией производственных отходов (например, в бумажной промышленности)

Популярные модели твердотопливных котлов

Твердотопливные котлы Buderus Котлы твердотопливные Protherm. Котлы твердотопливные Дон. Котлы на твердом топливе Biomaster.

Котлы с чугунным корпусом.Их установка может производиться как в комплексе с другими котлами, так и отдельно.

Широкий диапазон мощности позволит подобрать твердотопливный котел отопления для любого помещения по объему, а пиролизное сжигание — получить высокий уровень теплоотдачи. В качестве топлива для отопительных котлов Buderus. Используйте дерево.

Отличается простотой обслуживания и простотой установки. Наличие автоматических устройств Защита делает их одними из самых безопасных моделей, а повышенный уровень эффективности и низкий расход топлива наиболее экономичны по сравнению с другими аналогами.

Имеют чугунный теплообменник и объемный топливный элемент, что позволяет добиться отличного уровня производительности. Отличительной особенностью данных котлов является наличие теплоизоляции и горизонтального отвода продуктов сгорания.

В качестве топлива можно использовать как древесину, так и уголь. Есть возможность установки и совмещения с газовыми моделями. Автоматический термостатический регулятор предотвращает перегрев системы и отключение котла в случае опасности.

Они универсальны и могут работать как на природном газе, так и на древесном топливе: торф, пеллеты, уголь, дрова. Имейте специальный теплообменник, адаптированный к условиям жесткой воды в домашних условиях.

Слой теплоизоляции достигает 8 мм, чего при избытке достаточно для сохранения тепла. Топочная камера изготовлена ​​из жаропрочной стали, а время работы без дозаправки достигает 8 часов.

В конструкции котлов «Дон» сочетаются самые лучшие технологии отечественных производителей и последние достижения в проектировании отопительного оборудования.

Для своей работы используются дрова экологически чистые — пеллеты. Благодаря автоматической загрузке котлы Biomaster являются наиболее удобными из всех представленных моделей.

Их корпуса, как и теплообменники, выполнены из высококачественной стали и имеют водяное охлаждение. Камера сгорания имеет специально разработанную геометрическую форму, что увеличивает ее КПД и позволяет сжигать даже низкосортное топливо.

Компания Thermo-world, осуществляющая продажу, монтаж и обслуживание твердотопливных котлов в Москве и Московской области, предлагает своим клиентам ознакомиться с широким ассортиментом продукции ведущих российских и зарубежных производителей хард топливные котлы, а также системы отопления, использующие другие виды топлива. Купить котел твердотопливный — значит выбрать наиболее подходящий вариант, учитывая наш ассортимент.

В нашем магазине наиболее полно представлены отечественные твердотопливные котлы (автоматические и с ручной регулировкой), а также продукция модельного ряда самых известных мировых брендов и брендов, пользующихся повышенным спросом у российских потребителей.

Особенности твердотопливных котлов на угол

Твердотопливные котлы на угол имеют ряд отличительных достоинств и недостатков.

Преимущества:

  • Котлы угловые, подобрать необходимую мощность, можно прогреть любой участок,
  • Котлы (особенно на каменном угле) практически универсальны в выборе топлива: дрова, отходы, бытовой мусор, брикеты, пеллеты, опилки и многое другое
  • Газ Curmarket, образующийся в процессе сгорания, не попадает в дымоход, а служит сырьем для горючего газа
  • Длительное время горения (от 6-8 часов)
  • Возможность простого регулирования интенсивности горения за счет подачи воздуха

Конкретные минусы:

  • Уголь требует отдельного складского помещения (без сырости и сильного ветра)
  • Требуется периодическая очистка топочной камеры и дымовых систем от скопления сажи.

Советы по устройству отопления бытовых твердотопливных котлов

Вспомните, какой вид отопительных котлов Вы выбрали не для оптимизации состояния самого помещения. Стены необходимо утеплить снаружи и изнутри, а в оконном и дверном проемах обязательно исключить сквозняки. Также следует позаботиться о состоянии чердака и подвала. Температура здесь должна быть такой, чтобы зимой на улице было немного выше. Если там тепло — значит тепло выходит на улицу, и вы согреете воздух и землю вокруг дома.

Особой популярностью пользуются бренды:

  • Buderus — продукт всемирно известной компании, сочетающий в себе немецкое качество и самые передовые разработки систем автоматизации с использованием таких традиционных компонентов, как чугунный или стальной теплообменник;
  • Protherm — выбор оборудования данной марки позволяет добиться отличной полноты сгорания топлива, достигаемой за счет увеличения камеры сгорания и применения чугунного теплообменника в сочетании с горизонтальным отводом продуктов сгорания;
  • Biomaster — один из самых экологически чистых котлов, работающих на древесине и пеллетах в качестве топлива;
  • FBIZ — Российские производители обеспечивают стабильное качество, надежность и достойные технические характеристики своей продукции по минимальным ценам. При этом конструкция котлов FBRI позволяет производить загрузку топлива только два раза в сутки.

Эффективная система теплоснабжения зданий и сооружений основана на правильных исходных данных и правильном расчете, а широкий ассортимент позволяет покупать оборудование, оптимально подходящее по расчетным характеристикам.

Используя гибкую маркетинговую политику, мы реализуем твердотопливные котлы и держим цены на минимальном уровне, оказывая большой спектр дополнительных услуг по проектированию автономных систем отопления и горячего водоснабжения на базе газовых, жидких и твердотопливных котлов в Москве и России. регионы.

Купить твердотопливный котел по низкой цене

Обустроить систему отопления в соответствии с проектом — это значит обеспечить себя эффективным энергооборудованием и избежать дополнительных проблем, связанных с нашим изменчивым климатом.

Современный твердотопливный котел обладает широким рядом положительных качеств и отличается высокими потребительскими характеристиками. Это обуславливает его повышенный спрос на рынке отопительного оборудования.

Виды бытовых твердотопливных котлов

Установки могут использовать различные энергоресурсы:

  • дрова;
  • гранул;
  • уголь;
  • торф.

Есть универсальный вариант — печь на твердом топливе, которая может эффективно работать с любым перечисленным вариантом.

Также классификация проводится по способу сжигания. Котлы могут быть:

  • классический;
  • пиролиз;
  • длительного горения.

Традиционные устройства часто используются для дров и торфа. Их эксплуатация отличается простотой, однако оборудование печи необходимо регулярно пополнять — не реже четырех раз в сутки.

Пиролизные модели используют процесс выбора газа при отображении топлива. Благодаря этому эффективность агрегатов стремится к невероятно высоким показателям. Именно пиролизное оборудование является наиболее экономичным вариантом отопления дома. Однако у него есть минус — преклонение перед условиями эксплуатации. Например, такой угловой котел можно использовать только засушенной породе, влажность которой не превышает 20%.

Прочные прожигающие устройства не нуждаются в частых закладках: они могут работать с одной порцией целый день! Оптимальный вариант для частного дома большой площади.Чаще всего в этих агрегатах используются дрова или брикеты.

Особенности котлов отопления на твердом топливе

Твердотопливный угольный котел пиролизного типа имеет сложную конструкцию и ощутимо высокую цену, модель длительного горения тоже не совсем проста. Но традиционные устройства — это популярные домашние решения, которые можно найти повсюду.

Агрегаты изготовлены из прочных жаропрочных материалов — чугуна и стали. Устройства Rail-Carbon редко нуждаются в очистке, характеризуются высокой инерционностью, отлично противостоят коррозии.Стальные устройства намного быстрее утепленных, но таким долгим сроком работы похвастаться не могут. При этом они дешевле и легче чугунных «собратьев».

Модели на твердом топливе могут быть энергозависимыми или автономными. Стоит отметить, что котлы с автоматикой всегда требуют источника электроэнергии, но обеспечивают полную автоматизацию работы.

Некоторые печи могут поставляться теплыми панелями, что является отличным вариантом для небольшого загородного дома.

Котел твердотопливный WBS-N AS 50

Это модель Meet.тепловая мощность 50 кВт. Котел предназначен для отопления хозяйственных объектов сжиганием твердого топлива (дрова, уголь, брикеты и др.) В системах с принудительной циркуляцией теплоносителя, а также в системах открытого типа. Котел может быть дополнительно укомплектован пеллетной, дизельной или газовой горелкой. Интеллектуальный блок управления контролирует процесс сжигания топлива, работу дымососа, циркуляционного насоса системы центрального отопления и насоса горячего водоснабжения.

Закрытая система | | Теплый пол своими руками

Введение

В этом подходе для излучающего пола используется специальный источник тепла. Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Процент антифриза (пропиленгликоль) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Двухзонная закрытая система с блоком по запросу
Пример 3-х зонного индивидуального дизайна с сохранением пространства
3 зона закрытая с электрическим блоком

Одна закрытая зона (Radiant Ready A) Использование масляного обогревателя

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии.Если проблема заключается в защите от замерзания, то хорошей идеей будет закрытая система с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, установка, предназначенная для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев из года в год могут складываться. Другое соображение — эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.

Полезные советы:

Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на кв. Дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления.Если давление падает ниже 15 фунтов на кв. Дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (водяной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы из нее не выходил воздух,… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Системный объем:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов. 7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Компания Radiant Floor включает эту информацию в свой рабочий лист.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить.Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Очень красивый пример 2-х зонной закрытой системы, установленной хозяином дома.
Красивая закрытая шестизонная система Polaris
Четырехзонная закрытая система с использованием котла «Электро».

Источником тепла, таким как электрический бойлер («Электрокотел», показанный выше), можно управлять термостатически так же, как обычным водонагревателем резервуарного типа, чтобы направлять воду низкой температуры (120-135 градусов) на пол.Однако, если вы используете обычный бойлер (температура воды 185 градусов) в качестве источника тепла, потребуется смесительный клапан. См. Ниже.

Заполнение однозонной закрытой системы Электрокотлом
Пример вертикального нестандартного дизайна
Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном.Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»
Закрытая система «Radiant Ready»
Схема закрытой системы «Radiant Ready»
Однозонная система с петлевым (pex) коллектором для настенного монтажа

На фотографии выше изображена наша закрытая система с одной зоной «Radiant Ready A / T» для использования с водонагревателем по запросу.Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.

Закрытая система Такаги

Этот заказчик решил использовать канал Unistrut для монтажа своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же — чистая, компактная и красивая установка, сделанная своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система, использующая нагреватель по запросу, сконфигурирована согласно схеме, приведенной ниже.



Поскольку большинство обычных котлов спроектированы для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса, фанкойлами , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.

Коллектор с разделением на четыре зоны
Разделение на три зоны
Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более холодный теплый возвратный пол может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный коллектор для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в лучистую трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.

Radiant Ready J

Для единственной излучающей зоны, выходящей из существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для снижения температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .

Циркуляционный насос ALPHA

Несколько лет назад, когда Grundfos представила на рынке США революционную серию циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны.Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить от 50 до 75% затрат при эксплуатации своих насосов.

Системы большого объема

Очень большие излучающие системы требуют первичного / вторичного водопровода. Если вас интересуют мелкие детали этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по запросу / Первичная / Вторичная сантехника» на этом веб-сайте.Фотография ниже иллюстрирует красивое реальное применение этого метода.

Использование уличного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.

Открытый дровяной котел с отдельным накопительным / резервным баком

Некоторые наружные дровяные котлы являются либо многотопливными системами (т.е. они могут сжигать древесину и , газ или масло), либо имеют встроенный змеевик теплообменника для подачи горячей воды для бытового потребления. В этом типе котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.

Эта схема применима к вышеупомянутым типам уличных дровяных котлов. Только не забудьте прокладывать подводящую и обратную линии от вашего котла ниже линии замерзания. Вот почему…

Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше). Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е.е. всегда горячо). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута), что сэкономит много труда и / или дорогостоящие затраты на земляные работы (очевидно, с постоянно циркулирующей горячей водой в подаче и обратные линии, промерзание невозможно даже в траншее значительно выше линии промерзания), и

2) благодаря постоянной циркуляции воды в бойлере исключается расслоение.Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.

По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная.Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится равной 145 градусам воды. Это действительно может иметь значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от дровяного котла, всегда закапывайте подающую и обратную трубы ниже линии замерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла.А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншее в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.

Многозонная замкнутая (без давления / атмосферная) система с использованием дровяного котла для установки вне помещений.

Многозонная замкнутая (напорная) система с котлом.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подсоединения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа включены в каждую систему Closed и Heat Exchanger .

Заполнение и продувка системы лучистого отопления — критически важный процесс! Когда воздух покидает систему, давление падает.Когда ваша система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему!

Ваш расширительный бак предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,…Воздух — это ХУДШЕЕ, что может случиться с любой (водяной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления.

Если у вас три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если зона № 1 имеет несколько контуров трубопровода, каждый контур будет иметь шаровой клапан на стороне подачи петлевого коллектора, перекрыть все контуры зоны № 1, кроме первого, и направить воду в этот первый контур. .Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждой цепи в каждой зоне .

Если вы не используете давление в помещении (из шланга и т. Д.), Вы можете использовать перекачивающий насос для перекачки жидкости в вашу систему.

Вам не обязательно использовать антифриз, на самом деле система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или нуждаетесь в использовании антифриза, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильного этиленгликоля).Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8 дюйма Pex… 1,9 галлона на 100 футов 3/4 дюйма Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Если вы используете в своей системе антифриз, мы рекомендуем антифриз на основе пропиленгликоля (а не автомобильного этиленгликоля).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов 7/8 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защитить. Некоторые антифризы поставляются «предварительно разведенными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО РАЗМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Перекачивающий насос — Отстойник НЕ должен использоваться при обратной промывке агрегата, а также при заполнении и продувке закрытой системы с использованием смеси антифриза. Мы рекомендуем мощный вспомогательный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi. По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Наши системы лучистого отопления не требуют особого обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Фильтр и сетчатый фильтр системы станут наиболее грязными при заполнении, продувке и запуске, поскольку примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную / пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Наши системы лучистого отопления не требуют особого обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе. Перейдите по этой ссылке https: //www.radiantcompany.com / details / fill / и прокрутите вниз половину страницы, чтобы получить информацию о чистке фильтра и сетчатого фильтра вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по требованию, скорее всего, связан с кипящей жидкостью, проходящей через теплообменник в водонагревателе. Это связано с тем, что жидкость движется через устройство слишком медленно. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и / или сетчатый фильтр, неподходящий трубопровод, липкий, забитый или забитый обратный клапан или смесительный клапан, накопление минералов (в результате жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена ​​слишком высокая температура водонагревателя.Кульминация любого,… (или) всего этого может привести к появлению шумного отопительного агрегата!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,… . . вы можете снять его, так как он разработан, чтобы просто «отломиться» от черной крышки, это снизит напор и свести к минимуму любую возможность упомянутого выше. Встроенный фильтр должен оставаться в системе.

Триумф простоты (или «Как спасти испорченную закрытую систему»)

Однажды нам позвонил подрядчик по вентиляции и кондиционированию воздуха, компания DC Cheek Heating and Cooling, из Камминга, штат Джорджия.Будучи компанией, приверженной принципам целостности и качества, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» ​​компании Radiant Floor Company, используя Takagi , по запросу водонагреватель. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла в домашних условиях

Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если ребятам из Cheek’s Heating повезло, он не укусил их, когда они к нему прикоснулись.

Такой же проект после установки конструкции у нас!

К счастью, нужно несколько слов, чтобы описать эту заменяющую систему — простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.

Котлы: разные типы и классификация

В сегодняшней энергетике работают самые разные типы котлов.Их можно классифицировать по типу топлива, типу теплоносителя, типу жилья, уровню механизации. Конкретный тип котла выбирается в зависимости от целей и задач, условий эксплуатации и требований заказчика.

  1. Вид топлива
  • Газ: Преимущество данного котла в том, что газ — одно из самых экономичных и экологически чистых видов топлива. Газовый котел не требует сложного и громоздкого оборудования для удаления топлива и шлака и может быть полностью автоматизирован.
  • Мазут: Эти котлы могут работать на отработанном масле, мазуте, дизельном топливе. Они быстро вводятся в эксплуатацию, не требуют специальных разрешений, согласования подключения, получения лимита газа (в отличие от газа).
  • Solid: К твердому топливу относятся уголь, торф, древесина, пеллеты и брикеты из отходов деревообработки и сельского хозяйства. Преимущество котлов этого типа — доступность и невысокая цена топлива, но требует установки систем удаления топлива и золы.
  1. Тип охлаждающей жидкости
  • Пар: В таком котле теплоносителем является пар, который используется в основном для производственных процессов на промышленных предприятиях.
  • Вода: Данный тип котла предназначен для отопления и горячего водоснабжения жилых домов, промышленных и общественных объектов. Хладагент — вода, нагретая до +95 +115 ° С.
  • Комбинированные: В этих котлах размещаются как паровые, так и водогрейные.Горячая вода используется для покрытия нагрузки на горячее водоснабжение, отопление и вентиляцию, а пар подается для обеспечения технологических нужд предприятия.
  • Диатермическое масло: В данном котле в качестве теплоносителя используется высокотемпературная органическая жидкость, температура которой может достигать +300 ° C.
  1. Тип размещения
  • Модульный: Этот тип котлов становится все более популярным в России в последние годы благодаря множеству преимуществ по сравнению со стационарными котлами: кратчайшие сроки монтажа и ввода в эксплуатацию, модули заводской сборки, возможность увеличения мощности за счет добавления единиц, время автономной работы, высокий КПД, мобильность.
Обновлено: 09.04.2021 — 01:21

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
