ИНСТРУКЦИЯ ПО СБОРКЕ ТЕПЛИЦЫ «У-ДАЧНАЯ»
Наши теплицы изготовлены с учётом опыта эксплуатации тепличных конструкций различных производителей. В их конструкции устранены слабые узлы соединений, уменьшено их количество, увеличена несущая способность дуг, увеличен внутренний объём. В каркасе наших теплиц используется оцинкованная (снаружи и внутри), квадратная труба 25 х 25 мм. Для простоты сборки торцевые части теплицы цельносварные, дуги цельногнутые. Сборка теплицы и покрытие её поликарбонатом занимает до 4 часов. На изготовление деревянного фундамента требуется примерно 1-2 часа.
ИЗГОТОВЛЕНИЕ ФУНДАМЕНТА
Оптимальный вариант изготовления фундамента – это деревянный брус различного сечения 100 х 100 мм, 100 х 150 мм или 150 х 150 мм, пропитанный антисептиком. Антисептик увеличивает срок эксплуатации фундамента. При этом основание теплицы изолировано от земли и не подвержено быстрой коррозии. Деревянный фундамент так же служит балластом, что делает теплицу ветроустойчивой. Теплица к фундаменту крепится с помощью саморезов или гвоздей длиной 100-120 мм. В продольных элементах основания отверстия для крепления уже просверлены. При сооружении деревянного фундамента рекомендуем использовать водяной уровень, чтобы получился горизонтальный прямоугольник с нулевой отметкой по уровню. Диагонали прямоугольника должны быть между собой равны. При установке теплицы фундамент устанавливается по осевым размерам. Осевые размеры – это габариты теплицы, например, ширина 3 м, длина 4 или 6 м. Если Вы хотите установить высокую теплицу, то брус можно положить в 2 ряда.
РАСКРОЙ ПОЛИКАРБОНАТА НА ТОРЦЫ
Раскрой поликарбоната производится на ровной поверхности. В качестве лекала используем торец теплицы. Маркером расчерчиваем лист поликарбоната, затем проверяем все размеры и разрезаем. Из одного листа шириной 2,1 м и длиной 6 м вырезаются заготовки на 2 торца.
Раскрой поликарбоната должен осуществляться острым канцелярским ножом.
СБОРКА КАРКАСА
Сборка каркаса осуществляется на подготовленном фундаменте.
1 ЭТАП. СБОРКА ПРОДОЛЬНЫХ ЭЛЕМЕНТОВ ОСНОВАНИЯ
Для сборки изделия необходимо, положить детали продольных элементов основания и соединить их саморезами. Обязательно необходимо совместить продольные элементы основания, что бы направляющие совпали с противоположной стороной, иначе правильная установка дуг будет невозможна.
Продольные элементы основания теплицы необходимо закрепить к фундаменту саморезами
2 ЭТАП. УСТАНОВКА ДУГДуги устанавливаются на направляющие, которые приварены на продольных элементах основания.
3 ЭТАП. СОЕДИНЕНИЕ ТОРЦОВ С ПРОДОЛЬНЫМИ ЭЛЕМЕНТАМИ ОСНОВАНИЯДалее соединяем саморезами основания торцов и продольные элементы основания.
4 ЭТАП. СОЕДИНЕНИЕ ДУГ И ТОРЦОВДуги и торцы соединяются между собой продольными стяжками. В местах соединения используются винты М6х60 с гайками М6.
Для установки ручек и замков понадобится сверло по металлу диаметром 6 мм.
Ручки устанавливаются на торцы (дверь и форточка) снаружи поликарбоната.
Замки устанавливаются на торцы (дверь и форточка) внутри.
ПОКРЫТИЕ ТЕПЛИЦЫ ПОЛИКАРБОНАТОМ
На верхнюю часть теплицы кладутся листы размером 2,1 х 6м (перекидываются через верх теплицы). Установка первого листа начинается с торца с припуском наружу 5 см.
Следующий лист кладётся последовательно внахлёст на средней дуге и т.д. в зависимости от длины теплицы. Листы необходимо выровнять по нижнему краю, а затем закрепить с помощью саморезов. Крепление саморезами производится с шагом 65 см по 4 самореза на дугу с каждой стороны.
УСТАНОВКА УПЛОТНИТЕЛЯ
Уплотнитель необходимо разрезать на куски 2х1,7 м (на двери) и 2х0,5 м (на форточки). Уплотнитель приклеивается на стойки со стороны петель.
ВНИМАНИЕ: Необходимо правильно расположить листы поликарбоната, чтобы защитный слой от ультрафиолетовых лучей располагался с внешней стороны. Если этим правилом пренебречь, срок службы поликарбоната сократиться в разы!
Установку поликарбоната не рекомендуется производить в ветреную погоду.
При повышении ветровой нагрузки форточки должны быть закрыты!
При правильной сборке и уходе, наши теплицы прослужат Вам долгие годы и помогут собирать отменные урожаи!
Сборка теплицы капелька из поликарбоната своими руками: фото, видео, инструкции
Дачная теплица — конструкция, которую можно использовать круглый год. Особые требования к ней предъявляются именно в зимний сезон. Важно, чтобы теплица сохраняла устойчивость при сильном ветре. Также на ней не должен скапливаться снег. Под большим слоем осадков каркас деформируется или полностью разрушится.
Решение есть — установка теплицы «Капелька» из поликарбоната. Такое название идет от формы этого парника. Листы материала крепятся на каркас так, что формируется покатая каплевидная крыша. Снежные массы на ней не скапливаются, а сходят и не нагружают тепличную конструкцию.
В этой статье вы узнаете об особенностях этого арочного парника и о монтаже теплицы «Капелька» из поликарбоната, инструкция и видео прилагаются.
Особенности теплицы «Капелька»
Перед тем, как реализовывать сборку теплицы «Капля» из поликарбоната, важно разобраться с ее особенностями.
Каркас
- Основа конструкции — металлический каркас каплевидной формы. Он сооружается квадратного профиля (полудуг толщиной в 2-3 мм).
- Поперечины придают собранному парнику дополнительную устойчивость.
Покрытие
Во время сборки теплицы «Капелька» из поликарбоната своими руками готовый каркас отделывается листами. Они покрывают все сооружение и пропускают внутрь к растениям свет. Поликарбонат механически прочный и устойчивый к нагрузкам.
Мнение эксперта! Для обустройства тепличного хозяйства лучше всего подходит сотовый поликарбонат. Воздушная прослойка, которая формируется в ячейках, снижает потери тепла и компенсирует перепады температуры. Это помогает экономить энергию при обогреве парника. Специалисты завода нашей компании производят материал с покрытием Anti Fog. Эта добавка не дает скапливаться конденсату. Излишняя влажность может навредить растениям, спровоцировать появление грибка или гниение корней. Сотовая структура материала благоприятно сказывается на будущем урожае и гарантирует сохранность культур.
Достоинства и недостатки
У теплицы арочного типа, как и у любого другого парника, есть свои плюсы и минусы. Начнем с положительных сторон и характеристик.
Преимущества
- Правильно установленный парник устойчив к сильным порывам ветра и давлению слоя снега.
- За счет каплевидной формы ската снежные массы не задерживаются, а сходят.
- При сборке теплицы капелька из поликарбоната 3м, 6м и других размеров формируется минимум щелей и отверстий. Это снижает потери тепла.
- Возможность монтажа дверей и форточек для регулирования температурного режима внутри парника.
- В зависимости от поверхности можно не возводить фундамент, а устанавливать конструкцию сразу на грунт.
- Длину теплицы можно увеличивать за счет наращивания полудуг.
Недостатки
При установке теплицы из поликарбоната «Капелька» с видео или без важно знать о нюансах.
Если планируется посадка высоких растений, пространство внутри нужно грамотно оптимизировать. Например, посадить такие культуры по центру парника.
Сборка теплицы из поликарбоната «Капля»
В этой части статьи разберемся с тонкостями возведения арочного парника. Что входит в подготовительные работы, как накрыть теплицу «Капелька» поликарбонатом и в чем особенности монтажа.
Размеры и чертеж
Изготовление металлической конструкции начинается с создания чертежа. Пользователь может выполнить его самостоятельно или найти на тематическом сайте готовый вариант. В первом случае поможет специальная программа для компьютера. Во втором на схеме уже будут указаны базовые части каркаса с размерами.
Если у вас мало времени и нужно скорее приступить к возведению теплицы «Капелька» из поликарбоната своими руками, чертеж можно не делать. Достаточно приобрести уже готовый заводской комплект и собрать его по обычной и видеоинструкции. Дополнительно изучив отзывы в сети, вы сможете точно определиться с выбором производителя и параметрами самого парника.
Ширина и высота теплицы стандартные — 2, 3 или 4 метра. Длина варьируется в диапазоне 4-12 метров. Она наращивается за счет дополнительных профильных полудуг.
Подготовка фундамента
Перед тем, как собрать теплицу из поликарбоната «Капелька», важно подготовить основание. Даже правильно возведенный каркас не спасет ее от деформации, если фундамент будет неровным.
Есть несколько вариантов обустройства основания:
- сваи из труб;
- фундамент из бетона с опалубкой;
- опорная рама из деревянного бруса размером 100х100 мм.
Предварительно выполняется разметка и снимается верхний слой грунта. Далее — подушка из песка и гравия, а также слой из нетканого полотна. Укрывать им почву нужно обязательно, это создает дополнительную тепловую подушку в холодное время года.

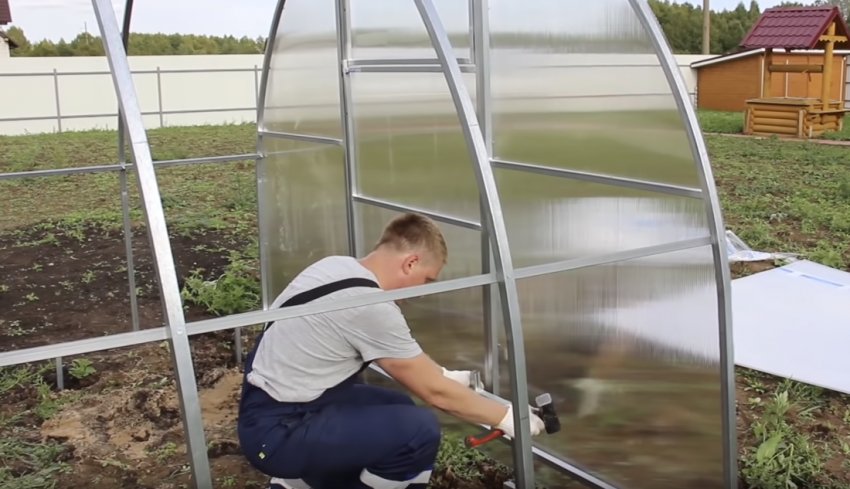

Возведение каркаса
Фундамент готов. Что делать дальше, как собрать теплицу «Капелька» из поликарбоната размером 3х6 м или с другими параметрами? Как мы писали выше, каркас такого парника состоит из полудуг и поперечин.
- Сначала идет монтаж торцов с горизонтальными перемычками и установка дверного модуля с форточкой. Для этого понадобятся петли и саморезы.
- Сборка профильного основания.
- Фиксация полудуг и их соединение с применением специальных креплений и поперечных деталей. Одна из таких поперечин располагается сверху в коньке.
- Крепление основания парника к фундаменту.
Подробнее о том, как собрать теплицу из поликарбоната «Капелька» в видео ниже.
Как правильно накрыть поликарбонатом теплицу «Капельку»
Если сборка каркаса завершена успешно, время приступать к этапу обшивки. Арочный парник покрывается листами поликарбоната толщиной 4-6 мм. Материал фиксируется при помощи специальных саморезов для кровли с резиновыми шайбами. Во время прикручивания дополнительно можно использовать оцинкованную полосу.
Листы укладываются вертикально, сгибы выполняются только поперек ребер жесткости. Место стыка материалов в коньке герметизируется металлическим профилем. Так вода не будет попадать внутрь. Для поддержания тепла торцы панелей оклеиваются специальной лентой.
Важно! Толщина стандартных поликарбонатных листов — 4 мм. Если климат в регионе проживания суровый, и зимой выпадает очень много осадков, имеет смысл купить более толстый материал (6 мм).
Также важно отметить, как раскроить поликарбонат на теплицу «Капелька». Для этого используется малярный нож. При раскрое металлические профили парника выступают в качестве лекала для аккуратного реза материала.
В нижней части торца нужно обязательно оставить припуск 5 см.
При раскрое двери принцип тот же. Рекомендуемый припуск в нижней части — 8 см, справа и слева — по 3 см. Во время обшивки форточки лист поликарбоната укладывается внахлест с дверью. Готово! Теперь вы знаете, как покрыть теплицу «Капелька» поликарбонатом.
Рекомендации по эксплуатации
Мы разобрались в самом важном — как собрать теплицу из поликарбоната «Капелька» размером 3х4 м или с другими параметрами. Чтобы потраченные усилия не были напрасными, и парник верно служил вам долгий период, нужно правильно за ним ухаживать. Правила эксплуатации такой каплевидной теплицы достаточно просты. Именно поэтому она пользуется большим спросом у дачников и получает много положительных отзывов.
Чтобы все материалы, из которых возведена теплица, сохраняли свои эксплуатационные качества, важна систематическая чистка. С поликарбонатного покрытия нужно регулярно удалять загрязнения. Для этого понадобится обычная мягкая ткань и мыльный раствор. Использование абразивных средств не рекомендуется. Они могут повредить структуру кровли. Также важно регулярно проверять надежность креплений профилей. Они могут нуждаться в затяжке или обновлении.
Если посадка культур временно не планируется, нужно очистить теплицу от остатков растений и тщательно ее продезинфицировать. В законсервированном виде парник без проблем простоит до начала следующего посадочного сезона.
Теперь у вас в распоряжении есть инструкция по сборке теплицы из поликарбоната «Капелька». Надеемся, что процесс возведения парника пройдет успешно, а урожай будет богатым!
Инструкция по сборке теплиц и парников «Воля»
- Теплицы /
- Инструкции по сборке теплиц и парников
На сайте компании «Воля», реализующей парники и теплицы для дачи в Москве, Вы найдете полный список необходимых инструкций по сборке парников.
Они помогут самостоятельно и быстро собрать любую модель каркаса.
Теперь парники и теплицы для дачи будут просты в сборке.
| Инструкции | |
|---|---|
Теплицы под сотовый поликарбонат | |
Класс Титаническая прочность | |
| Инструкция по сборке теплицы «Дачная-Стрелка» | скачать |
| Инструкция по сборке теплицы «Дачная-Стрелка-3» | скачать |
| Инструкция по сборке теплицы «Дачная-Оптима» | скачать |
| Инструкция по сборке теплицы «Омега» | скачать |
Класс «Сезам» | |
| Инструкция по сборке теплицы «Дачная-Звездочка» | скачать |
| Инструкция по сборке теплицы «Презент» | скачать |
| Инструкция по сборке теплицы «Дельта» | скачать |
| Инструкция по сборке теплицы «Орион» | скачать |
Класс Гарантированная прочность | |
| Инструкция по сборке теплицы «Дачная-Трешка» | скачать |
| Инструкция по сборке теплицы «Дачная-Двушка» | скачать |
Класс Стандартная прочность | |
| Инструкция по сборке теплицы «Дачная-2ДУМ» | скачать |
| Инструкция по сборке теплицы «Дачная-2ДУМ» модель 2013г. | скачать |
| Инструкция по сборке теплицы «Дачная-Эко» | скачать |
| Инструкция по сборке теплицы «Перчина-М Плюс» | скачать |
| Инструкция по сборке теплицы «Альфа» | скачать |
| Инструкция по сборке теплицы «Бетта» | скачать |
Парники под сотовый поликарбонат | |
| Инструкция по сборке парник «Лотос» | скачать |
Теплицы под пленку | |
| Инструкция по сборке теплицы «Дачная-2ДУ» | скачать |
| Инструкция по сборке теплицы «Дачная-2Д» | скачать |
| Инструкция по сборке теплицы «Дачная» | скачать |
| Инструкция по сборке теплицы «Томато» | скачать |
| Инструкция по сборке парника «Перчина» | скачать |
| Инструкция по сборке парника «Огурчик» | скачать |
Дополнительные аксессуары | |
| Инструкция Бордюр Оцинкованный Грядка | скачать |
| Инструкция Фитолампы «Фитосвет-Л» | скачать |
| Инструкция Автоматический толкатель | скачать |
| Инструкция Форточка для теплицы «Дачная-2ДУМ» | скачать |
| Инструкция Форточка для теплицы «Дачная-Трешка» | скачать |
| Инструкция Форточка для теплицы «Дачная-Стрелка» | скачать |
| Инструкция Форточка для промышленной теплицы «Фермер» | скачать |
| Инструкция Cистема автоматического полива «Самолей» | скачать |
| Инструкция Комплект крепления толкателя для боковой форточки теплицы «Дачная-Стрелка» | скачать |
| Инструкция Комплект крепления толкателя для боковой форточки теплиц «Дачная-Стрелка», «Дачная-Трешка», «Дачная-Оптима», «Дачная-Двушка» | скачать |
| Инструкция Водонапорная башня «Атлант» | скачать |
| Инструкция Аккумулятор тепла «Лежебока» | скачать |
| Инструкция Вертикальная панель «Ботанический сад» | скачать |
| Инструкция Система полива «Водомерка» | скачать |
Теплицы «Фермер» | |
| Инструкция по сборке теплицы «Фермер-3,5м» | скачать |
| Инструкция по сборке теплицы «Фермер-4,2м» | скачать |
| Инструкция по сборке теплицы «Фермер-4,6м» | скачать |
| Инструкция по сборке теплицы «Фермер-5м» | скачать |
| Инструкция по сборке теплицы «Фермер-7,5м» | скачать |
| Инструкция по сборке теплицы «Фермер-5м» 2011год | скачать |
| Инструкция Стеллаж «Каскад» | скачать |
Инструкция Перегородка и глухая стенка Фермер 7. 5 | скачать |
| Инструкция Перегородка и глухая стенка Фермер 3.5 | скачать |
| Инструкция Перегородка и глухая стенка Фермер 4.2/4.6/5.0 | скачать |
Навесы из поликарбоната | |
| Инструкция по сборке Навес 3.5м | скачать |
| Инструкция по сборке Навес 5м | скачать |
| Инструкция по сборке Навес 7.5м | скачать |
Внимание! Инструкции предназначены для ознакомления. Сборку и эксплуатацию теплицы осуществляйте с инструкцией, находящейся в комплекте каркаса, т.к. в инструкции могут вноситься изменения.
Для того чтобы скачать нажмите правой кнопкой мыши на ссылку и выберите «Сохранить объект как…». Сохраните файл на своем компьютере. Затем запустите его.
Внимание! Видео инструкции предназначены для ознакомления. Сборку и эксплуатацию теплицы осуществляйте с инструкцией, находящейся в комплекте каркаса, т.к. в инструкции могут вноситься изменения.
| |
ИНСТРУКЦИЯ ПО СБОРКЕ ТЕПЛИЦЫна изделие «Урожай ПК» | |
1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ | |
Теплицы «Урожай ПК» предназначены для создания микроклимата, благоприятного для выращивания садово-огородных культур на дачных и приусадебных участках. Для покрытия 4 метровой теплицы. Необходимо три листа СПК размером 2,1х6м. и 29 U-профилей. Для покрытия 6 метровой теплицы. Необходимо четыре листа СПК размером 2.1х6м. и 32 U-профилей. Для покрытия 8 метровой теплицы. Необходимо пять листов СПК размером 2.1х6м и 34 U-профилей. Сотовый поликарбонат устанавливается строго определенной стороной наружу, имеющей защитный слой. Упаковочную пленку с покрытия необходимо удалить после вырезки деталей, перед их установкой на каркас. Покрытие на торцах каркаса теплицы крепится при помощи гаек (м4) и винтов (м4х14, м4х25) с оцинкованными шайбами, а верхнее покрытие фиксируется при помощи прижимных стяжек. Внимание! Крепеж для крепления рассчитан на толщину покрытия 4мм. Теплица «Урожай ПК-4» комплектуется двумя торцами с открывающимися дверями с форточками и одним усилителем каркаса теплицы, ПК-6 двумя усилителями, ПК-8 тремя усилителями и т.д. Комплект поставки ПК-4 состоит из четырех упаковок, ПК-6 состоит из комплекта поставки ПК-4 и удлинения ПК+2м, ПК-8 состоит из комплекта поставки ПК-4 и двух удлинений ПК+2м. | |
СОДЕРЖАНИЕ | |
Каркас теплицы можно устанавливать на деревянный каркас, рекомендуемая доска 50х150мм (в комплект поставки не входит, изготавливается самостоятельно), а так же путем вкапывания в землю, для этого в комплект поставки входят опоры для фиксации в грунте. При установке в грунт высота теплицы 2,15 м, на деревянный каркас 2,35 м. | |
Внимание! Завод-изготовитель оставляет за собой право вносить изменения в конструкцию теплицы без уведомления потребителя. | |
СОДЕРЖАНИЕ
| |
2. КОМПЛЕКТАЦИЯ ТЕПЛИЦЫ «Урожай ПК-4», «ПК+2м (удлинение)». | |
Примечание: Покрытие из сотового поликарбоната и U-профиль (завершающая планка защиты сот поликарбоната от грязи и насекомых) в комплект поставки не входит. В комплектации винтами возможны изменения. Маркировка на деталях позиции №1, №2, №3, №4 может стоять не на всех деталях, а на одной детали. | |
СОДЕРЖАНИЕ
| |
Общие указания по сборке. | |
1. Детали каркаса устанавливаются так, чтобы боковые полки профиля были обращены к покрытию. | |
| |
3. ПОСЛЕДОВАТЕЛЬНОСЬ СБОРКИ ТЕПЛИЦЫ «Урожай ПК-4». | |
Сборка усилителя дуги. |
СОДЕРЖАНИЕ
|
3.1.1. Возьмите один дугообразный профиль №1 (комплектации) и продлите его с двух сторон дугообразными профилями № 1, закрепив винтами м4х14, установив их со стороны вогнутой части профиля | |
| Сборка арок | СОДЕРЖАНИЕ |
3.2.1. Сборка арок аналогична пунктам 3.1.1. и 3.1.2. с использованием винтов м4х10 | |
Сборка дверного проема | СОДЕРЖАНИЕ
|
3. | |
| |
| Сборка торца | СОДЕРЖАНИЕ |
3.4.1. Возьмите одну готовую арку пункта 3.2.1. по центру в верхней части, присоедините кронштейн №17 (винт м4х10) (см. Рис.7-Ж). | |
| |
| Сборка двери | СОДЕРЖАНИЕ |
3.5.1. Возьмите две стойки двери №10в и №10н соедините двумя винтами м4х10 (см. Рис. 8-А, А1). | |
| Сборка форточки | |
3.6.1. Возьмите две стойки форточки №13 соедините их между собой двумя поперечинами форточки №14 (винт м4х10) (см. Рис. 8-Е). | |
СОДЕРЖАНИЕ
| |
| Покрытие боковых частей торца поликарбонатом. | |
3.7.1. Возьмите лист поликарбоната размером 6х2,1м и прочертите вдоль листа маркером линию посередине на длину примерно 3,60 м. (см. Рис. 9). | |
3.7.5. Вырежьте лобзиком детали покрытия. | |
| Покрытие двери и форточки СПК. | СОДЕРЖАНИЕ |
3.8.1. Возьмите торец теплицы (пункта 3.7.7.) и положите на ровный участок. В дверной проем | |
| Крепление двери и форточки к торцу теплицы. | СОДЕРЖАНИЕ |
3.9.1. Просверлите отверстия в покрытии в местах крепления петель. Закрепите петли № 25 сверху покрытия на форточке и на двери (винт м4х14). (См. рис. 13). | |
| Установка вертушков | |
| 3.10.1. Два вертушка установите на стойке дверного проема сверху покрытия, подложив под вертушки шайбы. Один для фиксации двери, другой для форточки. Используйте винты м4х25 с контргайкой (см. Рис.20). | |
СОДЕРЖАНИЕ
| |
Покрытие верхней части торца СПК. | |
| 3.11.1.Замерьте расстояние между боковыми покрытиями торца (пункта 3.7.7.) и расстояние от верха покрытия форточки (пункт 3.9.2.) до верха арки торца (см. Рис.10, 12). 3.11.2. Вырежьте из оставшегося листа поликарбоната (пункта 3.8.2.) прямоугольник размерами пункта 3.11.1. (см. Рис. 9). Внимание! Расположение сот покрытия должно быть вертикально по высоте торца. 3.11.3. Удалите защитную пленку, пометьте маркером сторону, обращенную к лучам солнца, и установите на одну из сторон (по ширине дверного проема) окончание.  3.11.4. Приложите прямоугольник (пункта 3.11.3.) к торцу окончанием к форточке и закрепите винтами м4х14 с шайбами в местах крепления покрытия (см. Рис. 10). 3.11.5. Выступающие части прямоугольника обрежьте эл.лобзиком по радиусу торца и установите окончание согласно пункта 3.7.6. 3.11.6. Аналогично пунктам 3.7.-3.11. покройте второй торец. | |
СОДЕРЖАНИЕ | |
| Сборка каркаса. | |
| 3.12.1. Возьмите собранный торец (пункт 3.11.6.) и положите его на ровный участок покрытием вниз. В местах крепления кронштейнов №17 с винтов скрутите гайки и установите стрингеры № 4, закрутив гайки обратно (см. Рис. 14). | |
3.12.2. Присоедините стрингеры № 4 к удлинителям арки № 2 (м4х10) (см. Рис. 16). | |
СОДЕРЖАНИЕ
| |
| Установка каркаса теплицы на деревянный каркас. | |
4.1. Перед установкой каркаса теплицы на деревянный каркас необходимо установить винты крепления (пункт 6.1. инструкции) для стяжных лент (см. Рис. 16). Рекомендуемая доска для каркаса под теплицу ПК-4 50х150 мм. Вам понадобится две 3м и две 4м доски. | |
Установка каркаса в грунт. | |
5.1. Для крепления каркаса в грунте в комплекте поставки предусмотрены опоры № 3 | |
СОДЕРЖАНИЕ
| |
Покрытие верхней части нонеля теплицы. | |
6.1. Установите с внутренней стороны теплицы винты (м4х14) для крепления стяжных лент на удлинениях арок №2 и затяните гайками. Винты крепления должны располагаться ниже уровня нижней поперечины торца | |
| Утановка крючка для фиксации двери и форточки. | СОДЕРЖАНИЕ |
7.1. На средней поперечине торца № 7 сверху покрытия установите уголок № 16, подложив под уголок в местах крепления шайбы. В уголок установите крючок № 21 (см. Рис.18). | |
Требования по условиям эксплуатации. | |
8.1. Теплица в покрытом состоянии рассчитана на снеговую нагрузку не более 20кг/м2 и ветер | |
СОДЕРЖАНИЕ | |
| Удлинение теплицы «Урожай-ПК» +2 метра (вкладыш) | |
| |
При сборке надо руководствоваться основной инструкцией на теплицу ПК-4. | |
КОМПЛЕКТАЦИЯ Удлинения ПК + 2м | |
| Примечание: Сборка арочной части с усилителем производиться винтами м4х14 (см. основную инструкцию по сборке теплиц ПК-4). | |
| СОДЕРЖАНИЕ | |
Внимание! В комплект поставки не входит, приобретается отдельно.
дрель, сверло ø4, крестообразная или плоская отвертка, в зависимости от комплектации винтов, острый нож со сменными лезвиями, скотч прозрачный, пассатижи, эл.лобзик или пила с мелким зубом, рулетка 5м или более, маркер, эл.удлинитель, линейка 1 м. или более, стремянка.
3.1. Возьмите детали стойки дверного проема №5в и №5н (см. Рис.4) и соедините их между собой винтами м4х10 (см. Рис.7- А1, А).
(см. Рис. 7-Ж).
Рис. 9).
12. с присоединением в конце стрингеров 4КИнструкция по сборке и эксплуатации теплицы арочного типа
24.10.2016
Инструмент необходимый для сборки теплиц:
- Шуруповерт с шестигранной насадкой на 8мм.
- Нож строительный.
- Уровень строительный.
- Отвертка крестовая.
- Ключ гаечный 8 мм – 10 мм
- Рулетка 6 м.
- Лопата совковая.
- Молоток.
Внимание! Инструмент в комплект не входит.
Сборку теплицы лучше выполнять вдвоем в безветренную погоду. Начинаем сборку с выравнивания участка, на котором будет установлена теплица.
Внимание! Теплица обязательно должна быть установлена на фундамент. Например, брус 50*100, 100*100, шпалы, грунтозацепы или сваи. Перед установкой ознакомьтесь с требованиями к условиям эксплуатации.
Комплектация теплицыСборка фундамента
Установка на брус
Сборку начинаем с выравнивания поверхности выбранного для установки участка, так чтобы высота неровностей была не более 5 см. Устанавливаем фундамент для теплицы , например доска 50*100, либо брус 100*100, 150*100, либо шпалы.
Внимание!!! Основание теплицы крепится по наружному периметру (краю) фундамента. В случае использования в качестве фундамента деревянного бруса, необходимо окопать фундамент землей для предотвращения переворачивания или смещения теплицы под действием сильного ветра).
Алгоритм установки фундамента:
1. Выкладываем брус по периметру.
2. Выравниваем брус по уровню.
3. Закрепляем уголком.
4. Выравниваем диагонали (d1=d2).
Установка на сваи или грунтозацепы
|
Сваи изготовлены из квадратной профильной трубы, соответственно они устойчивы к коррозии и долговечны в использовании. По форме сваи представляют собой крестообразное окончание, которое ставится в заранее сделанные углубления в грунте и заколачивается в грунт с помощью другой сваи (рекомендуем подложить небольшой кусок доски или бруска, чтобы не повредить профиль при ударе по нему). Обязательно проследите за тем, чтобы все сваи стояли на одном уровне! После установки — сваи засыпаются землей и утрамбовываются.
|
Покрытие торцов.
Укладываем торцы на ровной и твердой поверхности так, чтобы дверь и форточка открывались вверх. Отрезать строительным ножом по линейке лист сотового поликарбоната длиной 6 метров при ширине 2,1 метра. Затем укладываем отрезанный лист поверх торца таким образом, чтобы закрыть дверь с петлями и правую часть торца (А и Б). Выравниваем край листа по основанию и посередине левой стойки. Лист сотового поликарбоната располагаем лицевой стороной вверх (цветная защитная пленка), предварительно сняв защитную пленку с внутренней стороны листа (прозрачная), так, чтобы соты поликарбоната были перпендикулярны основанию торца (чтобы накапливаемая влага, могла уходить по сотам вниз).
Схема 1. Покрытие торцов
|
Внимание! Листы на торец укладываются цветной пленкой к солнцу так, как именно на этой стороне находится UV-защита.
Защитную пленку с лицевой стороны снимать не нужно, её необходимо убрать лишь после полной сборки теплицы во избежание повреждения материала в процессе монтажа.
|
|
|
Закрепляем лист поликарбоната при помощи саморезов с пресс-шайбами (схема 2) и обрезаем лист по образующей дуге. Аналогично закрываем второй торец. Оставшийся лист укладываем спаянным краем на левую часть торца (А1 и Б1). Выравниваем по левой стойке оставляя зазор между листами 3 мм. Закрепляем саморезами. Обрезаем по основанию и образующей дуги. Аналогично закрываем оставшуюся часть второго торца. |
|
Схема 2. Обшивка торцов поликарбонатом с помощью саморезов.
Внимание! Затяжку саморезов вести,недопуская деформации ребер жесткости поликарбонатной панели.
В случае деформации ребер жесткости необходимо ослабить затяжку винта вплоть до восстановления панелью своей формы.
Схема 3. Линии реза поликарбоната на форточке и двери.
После закрепления поликарбоната приступаем к вырезке по стойке с петлями двери и форточки. При помощи ножа и линейки прорезаем сотовый поликарбонат по вертикальной линии открывания двери и форточки. Для лучшего открывания необходимо вырезать выступы шарниров двери и форточки, а также удалить разрезанную часть соты поликарбоната. Горизонтальный разрез следует делать посередине между рамками форточки и рамки двери.
Сборка каркаса.Рис. 1
Собрать и установить (на фундамент) основание теплицы из трубы (Мама+Папа), как на рис.1. Установить торцы с покрытием в сборе и соединить их с основаниями при помощи винтов и гаек с шайбами и затянуть их при помощи ключа и отвертки.
Рис. 2
5. Установить дуги (рис. 2) на направляющие(основание). Дуги и торцы соединить продольными стяжками (стрингерами, рис 3) и прикрепить к каждой дуге с внутренней стороны и торцам с помощью винтов и гаек с шайбами и затянуть их при помощи ключа и отвертки. Важно чтобы после затяжки винтов их головка была утоплена в трубу и не выступала над её поверхностью более чем на 1-1,5мм.
Рис. 3
Монтаж поликарбонатаВнимание! Отложите монтаж сотового поликарбоната при плохих погодных условиях, особенно при сильном ветре!
Монтаж поликарбоната начинается с краев теплицы при помощи шуруповерта. Поликарбонат ложится таким образом, чтобы край листа выступал над верхней частью торца на 40-50 мм. Уложенный материал закрепить кровельными саморезами по образующей поверхности дуги.
Обратите внимание, при креплении поликарбоната к каркасу, необходимо соблюдать направление крепления, то есть крепить поликарбонат, по дуге, например, слева направо, слегка натягивая и проглаживая его для препятствия образования пузырей между дугой и поликарбонатом.
Соединение поликарбонатных листов на теплице происходит внахлест примерно на 10 см. и соответственно закреплять место соединения необходимо двух листов одновременно.
При необходимости выступающий поликарбонат ниже основания теплицы обрезать ножом.
Требования к условиям эксплуатации:- Теплица должна быть установлена на расстоянии 2 метра от любого строения (дом, сарай, баня, теплица и т.д.).
- Собранная теплица должна быть установлена на предварительно приготовленную ровную поверхность (фундамент минимум из бруса 50*100 или сваи) по периметру основания, во избежание получения деформации каркаса.
- Покрытие теплицы на зимний период снимать не нужно, при условии, что будут выставлены Т-образные подпорки в местах стыков продольных стяжек, и высота снежного покрова рядом с теплицей не превысит 1 метра.
- При наличии сильных ветров, фундамент из бруса должен быть закреплен к земле дополнительными грунтозацепами, сваями или другими приспособлениями, обеспечивающими устойчивость конструкции.
- Гарантия на собираемость каркаса и прочность теплицы – 1 год с момента приобретения. Срок эксплуатации изделия более 10 лет.
- Гарантийные обязательства действуют только в случае соблюдений требований условий эксплуатаций, написанных в инструкции раздел «Требования к условиям эксплуатации».
ТД КРУПНОВ г. Нижний Новгород
Предприятие – изготовитель несет ответственность за качество продукции в соответствии с ГК РФ. Предприятие оставляет за собой право на внесение изменений в конструкцию теплицы , не ухудшающих её потребительских качеств.
Другие Статьи для наших покупателей
Сборка теплицы из поликарбоната
После того как Вы определились с моделью и купили теплицу, у Вас несомненно возникает вопрос: «как ее собрать?». Если Вы решили самостоятельно собирать теплицу, то эта статья поможет Вам сделать это правильно. Для начала необходимо определиться с инструментом. Для сборки теплицы Вам потребуется следующие инструменты:
• шуруповерт с насадками для гаек на 8 и 10;
• острый строительный нож;
• рулетка на 10 метров;
• гаечный ключ;
• уровень;
• маркер.
После того как определились с инструментом необходимо выяснить какой конструкции у Вас теплица. Они различаются по нескольким основным параметрам:
1) Вид каркаса: есть 3 основных вида каркасов теплиц — каркасы арочного типа, каплевидные и прямостенные.
2) Тип сборки: болтовое соединение или краб система.
3) Покрытие металла: крашенные или оцинкованные.
Самыми надежными заслуженно считаются оцинкованные теплицы, собранные с помощью краб системы. Они выдерживаю большие снеговые нагрузки за счет создания монолитного каркаса.
В первую очередь необходимо подготовить площадку для установки теплицы, она должна быть ровная и находится не менее чем в двух метрах от дома или хозяйственных построек. Такое расположение не только сбережет Вас от схода снега на Вашу теплицу, но и позволит избежать перекосов и расхождения поликарбоната при ее монтаже. Располагать ее лучше всего с Востока на Запад, для максимальной освещенности солнцем.
При сборке каркаса теплицы нужно начинать с ее торцов, если они в разборе – то нужно их собрать, после чего раскроить и прикрепить к ним поликарбонат, как показано в инструкции производителя. Когда торцы готовы, выставляем по уровню фундамент теплицы. Он должен быть не менее 10 сантиметров высоты, для того чтобы края поликарбоната закрывали его и препятствовали попадания внутрь воды. Основание теплицы устанавливается по внешнему краю фундамента, это не допускает появления заломов на поликарбонате при его крепеже.
Если Ваша теплица собирается с помощью болтовой системы, то сначала установите дуги на основание каркаса, а после под дугой, прикрепите с помощью болта боковые перемычки. Обратите внимание что теплица, собранная с помощью краб системы является более надежной. Все дуги и боковые стяжки находятся в одной плоскости, это делает каркас практически монолитным и создает большую площадь для опоры поликарбоната. При установке теплицы с помощью краб системы, прикрепите крабы к дугам, это можно сделать как на земле, так и уже на установленных дугах. Для того чтобы краб смог перемещаться по дуге, болты до конца не затягивайте, это облегчит монтаж боковых стяжек. Стяжки вставляются в свободные концы краб системы, после чего болты затягиваются до конца.
Осталось прикрепить поликарбонат, при креплении используются саморезы с пресс шайбой или с термо шайбой. Иногда предлагают прикрепить поликарбонат, дополнительно через оцинкованную ленту, она компенсирует ветер и не дает ему оторвать поликарбонат от каркаса. Саморез вкручивается так, чтобы поликарбонат не сминался, на расстоянии не менее 1см от края. В таком случае срок его службы возрастет.
Важно помнить: теплица должна быть долговечной и надежной, для этого выбирайте только проверенных производителей. Компания «Агроновации» Ваш надежный помощник в тепличном хозяйстве.
А о том какой должен быть фундамент у теплицы Вы можете прочить в нашей статье про выбор фундамента для теплицы.
Инструкция по сборке теплицы — Главная
Инструкция по сборке теплицы производства «Тех-Арт»
«Удачная»
Теплица арочного типа с покрытием из сотового поликарбоната
1. Общие сведения
Теплица предназначена для создания микроклимата благоприятного для выращивания садово-огородных культур на дачных и приусадебных участках. Каркас теплицы, изготовленный из стальной профильной трубы, не требует фундамента и может устанавливаться прямо на грунт.
2. Комплектация
1. Пакет с основанием теплицы – 1 комп-т
2. Пакет с продольными стяжками – 1 комп-т.
3. Пакет с торцами теплицы в сборе – 1 комп-т.
4. Пакет с дугами теплицы – 1 комп-т.
5. Сотовый поликарбонат. *
6. Крепеж.
7. фурнитура.
8. Инструкция по сборке и эксплуатации.
* — В случае поставки каркаса теплицы в комплекте с покрытием из сотового поликарбоната дополнительно в комплект поставки включаются листы сотового поликарбоната толщиной 4 мм размерами 2,1х12 м, или 2,1х6 м, свернутые в рулон.
2. Комплект поставки.
В комплект поставки каркаса входит 4 упаковочные единицы. В зависимости от модификации (длины) теплицы комплект поставки включает все необходимые комплектующие для сборки теплицы. Их полный перечень представлен в таблице:
Деталь | Размеры теплиц, м. | ||
6 х 3 | Вставка 2м | ||
| Торец в сборе, шт. | 2 | — | |
| Дуга, шт. | 5 | 2 | |
| Стяжка, шт. | 9 | 3 | |
| Основание 2 м. | — | 2 | |
| Основание 2,96 м. | 2 | — | |
| Основание 3 м. | 2 | — | |
| Винт М6х55 с пот.гол. | 41 | 13 | |
| Гайка М6 | 39 | 13 | |
| Шпингалет | 4 | — | |
| Саморез с прессшайбой | 176 | 16 | |
| Ручка-гриб/задвижка | 2/2 | — | |
| Саморез с прессшайбой и сверлом | 48 | — | |
| Петля дверная | 8 | — | |
| Сотовый поликарбонат 2,1х6м, листов | 4 | 1 | |
| Скоба крепежная | 6 | 2 | |
3. Инструкция по сборке
Общий вид каркаса в сборе представлен на рис. 1.
Сборку теплицы необходимо производить в следующей последовательности:
1. На выбранном участке выровнять поверхность земли, чтобы высота неровностей была не более 5 см.
2. Закрыть торцы сотовым поликарбонатом. Для этого укладываем торцы на ровной и твердой поверхности так, чтобы дверь с форточкой открывались вверх. Отрезать строительным ножом по линейке лист сотового поликарбоната длиной 6 метров при ширине 2,1м. Затем укладываем отрезанный лист поверх торца так(см.схему1), чтобы закрыть дверь с петлями и правую часть торца. Выравниваем край листа по основанию и по середине левой стойки. Лист сотового поликарбоната ложем лицевой стороной вверх (она указана на защитной пленке), предварительно сняв защитную пленку с внутренней стороны листа, так, чтобы соты поликарбоната были перпендикулярны основанию торца.
Защитную пленку с лицевой стороны снимать не нужно, её необходимо убрать лишь после полной сборки теплицы во избежание повреждения материала в процессе монтажа.
Закрепляем лист поликарбоната при помощи саморезов с пресс-шайбами 5,5х25 и обрезаем лист по образующей дуги. Аналогично закрываем второй торец. Оставшийся лист укладываем спаянным краем на левую часть торца. Выравниваем по левой стойке оставляя зазор между листами 3 мм. Закрепляем саморезами. Обрезаем по основанию и образующей дуги. Аналогично закрываем оставшуюся часть второго торца.
Схема 1. Раскрой листа сотового поликарбоната.
После закрепления излишки листа поликарбоната обрезать строительным ножом.
3. После закрепления поликарбоната приступаем к вырезке по стойке с петлями двери и форточки. При помощи ножа и линейки прорезаем сотовый поликарбонат по вертикальной линии открывания двери и форточки. Для лучшего открывания необходимо вырезать выступы шарниров двери и форточки, а также удалить разрезанную часть соты поликарбоната. Горизонтальный разрез следует делать по середине между рамками форточки и рамки двери.
4. После сборки торца производим герметизацию всех торцов сотового поликарбоната при помощи нейтрального силиконового герметика.
5. Собрать и установить (по уровню) основание теплицы из трубы (позиция № 3, 4 рис. 1) на предварительно выровненную утрамбованную поверхность так, чтобы монтажные пластины были направлены внутрь каркаса. В местах В1 и В2 согласно рисунка 2 соединить части основания между собой при помощи винтов М6х50 и гаек М6 , затянуть их при помощи ключа и отвертки. Установить торцы с покрытием в сборе (позиции № 1, 2 рис. 1) и соединить их с основаниями в местах А1 и А2, затем Б1 и Б2 при помощи винтов М6х50 и гаек М6 и затянуть их при помощи ключа и отвертки.
6. Установить дуги (позиции № 5, рис. 1) на направляющие (согласно разметки показанной на рис. 2). Дуги и торцы соединить продольными стяжками (позиция № 6 рис. 1) и прикрепить к каждой дуге с внутренней стороны и торцам с помощью винтов М6х50 и гаек М6 и затянуть их при помощи ключа и отвертки. Важно чтобы после затяжки винтов их головка была утоплена в трубу и не выступала над её поверхностью более чем на 1-1,5мм.
7. После сборки каркаса проверить при помощи уровня и при необходимости выровнять положение каркаса относительно поверхности, проверить и при необходимости выровнять диагонали каркаса, проверить затяжку всех винтов каркаса. Далее производим закрепление каркаса к земле путем вбивания в отверстия по углам каркаса и в местах соединения частей основания забивных штырей, для предотвращения сдвига теплицы в процессе её эксплуатации.
8. Монтаж поликарбоната на каркас теплицы начинается с краёв каркаса и производится следующим образом:
При помощи рулетки производим замер внешней образующей дуги, включая оба основания. Полученный размер отрезаем на ровной поверхности по линейке от листа сотового поликарбоната. Количество отрезанных листов должно соответствовать размерам теплицы, (например для теплицы длиной 6 м -3 листа, 4 м – 2 листа и т.д).
На дуги (позиция 1, 2 и торец рис. 2) уложить лист поликарбоната лицевой стороной вверх (она указана на защитной пленке), предварительно сняв защитную пленку с внутренней стороны листа таким образом, чтобы край листа выступал над торцом на 50-60мм. Уложенный материал закрепить саморезами с прессшайбами 5,5 (4,8) х 25мм по образующей поверхности дуги.
Аналогично закрываем противоположную часть.
Среднюю часть каркаса покрываем третьим листом поликарбоната (в случае теплицы с длиной 6 м), выравниваем нахлест по обеим сторонам на листы, установленные ранее, и закрепляем саморезами с прессшайбами 5,5(4,8)х25мм по образующей поверхности дуги. После этого закрепить листы поликарбоната к основанию.
После установки покрытия обязательно снять защитную пленку верхнего слоя сотового поликарбоната.
9. Устанавливаем ручку на дверь, вкручиваем винт М6х50 с потайной головкой
10. Прикручиваем шпингалеты саморезами с прессшайбой к форточке и дверце.
4. Требования по условиям эксплуатации:
Теплица с покрытием из сотового поликарбоната рассчитана на снеговую нагрузку не более 20 кг/кв.м и ветер скоростью не более 20 м/с. При наличии порывов ветра необходимо предусмотреть дополнительное крепление теплицы к земле.
Диапазон температур от -60 до +80 0С
Собранная теплица должна быть установлена на предварительно приготовленную ровную утрамбованную поверхность по периметру основания, во избежании получения деформации каркаса.
Для продления срока службы теплицы возможна ее установка на ленточный фундамент.
Покрытие теплицы на зимний период снимать не нужно, при условии, что высота снежного покрова рядом с теплицей не превысит 1метра.
Для очистки сотового поликарбоната нужно использовать мягкую ткань, смоченную чистой водой. Применение абразивных и химических средств очистки для каркаса и покрытия не допускается.
Как установить теплицу из поликарбоната — Palram
Осторожно с деталями
Несмотря на то, что в конечном итоге они прочные, некоторые из алюминиевых опор могут легко согнуться
при неуместном чехле, и панели из поликарбоната потенциально могут быть повреждены молоток. Чтобы этого избежать, разложите все предметы подальше от строительной площадки
и берите с собой только те части, которые вам нужны для каждого этапа. На случай, если у вас случится несчастный случай,
— пара плоскогубцев — полезный аксессуар для исправления любых неудачных перегибов
(плоскогубцы также полезны для зажатия резиновой полоски, которая проходит по внешнему краю двери
).
Выберите место для окна и направление открывания двери
На довольно ранней стадии процесса вам нужно будет соединить части, которые определяют, где
открывается открывающееся окно и в каком направлении открывается дверь, довольно заблаговременно
установки окно и дверь. Так что подумайте, где они лучше всего подходят с практической точки зрения
, и дважды проверьте, правильно ли вы размещаете соответствующие части.
Пока не затягивайте все…
На протяжении всего процесса вы будете видеть предупреждения о том, что не следует полностью затягивать все гайки.Это важно
, потому что это, вероятно, означает, что дополнительная часть конструкции все еще должна встать на место, или
часть может быть скорректирована на более позднем этапе, чтобы помочь выровнять ситуацию. Мне потребовалось немного
толчков, чтобы аккуратно повесить мою дверь, пока она не открывалась и не закрывалась, не заедая,
, так что окончательное закручивание гаек было оставлено до тех пор, пока эта задача не была успешно выполнена.
Когда у вас есть полностью оборудованная теплица, методично затягивайте каждую гайку.
Растите
Вернитесь назад и полюбуйтесь своей новой теплицей. Назовите его, если хотите (Рич сделал со своим сараем;
Я менее склонен к антропоморфизму садовых построек). Тогда приступайте к посадке. И теперь
у нас есть блестящая новая теплица, ожидайте от нас новых руководств по выращиванию…
> Прочтите оригинальную статью «Два жаждущих садовника»
Как построить теплицу, произведенную Sturdi-built
После оформления заказа мы отправляем полную инструкцию, показывающую, как построить теплицу с помощью нашего комплекта.В наших наборах для теплицы из красного дерева есть материалы, необходимые для строительства теплицы на вашем фундаменте — деревянный каркас, стекло (или другой дополнительный материал для остекления), фурнитура, предварительно подвешенная дверь, уплотнение и инструкции. Наши комплекты для теплиц частично сборные, торцевые стенки собираются на заводе и отправляются крупными секциями. Двери предварительно навешиваются. Компоненты крыши и боковых стен предварительно вырезаны с высокой точностью, просверлены для винтов и готовы к сборке перед установкой на фундамент или фундаментную стену.
Мы настоятельно рекомендуем перед постройкой теплицы окрасить каркас из красного дерева, чтобы сохранить его красоту.Полезные инструменты: ручная пила, дрель с регулируемой скоростью и крестообразной отверткой, молоток, сверла, рулетка, сверло 1 дюйм для дверного замка, отвертка, плоскогубцы, разводной гаечный ключ, стеклорез, уровень и хороший пистолет для конопатки.
На видео выше показан обзор того, чего можно ожидать при получении и строительстве теплицы.
Щелкните здесь , чтобы просмотреть другие видеоролики о сборке теплицы, демонстрирующие сборку различных деталей.
Обзор того, как построить теплицу с использованием комплекта Sturdi-Built.
1. Размеры фундамента теплицы прилагаются к инструкциям для теплицы. (Предоставляем мерный чертеж.) Фундамент должен быть квадратным, ровным и хорошо прикрепленным к земле. 2. Торцевые стены наших теплиц приходят к вам в предварительно смонтированном виде. Секции крыши и боковых стен предварительно вырезаны, промаркированы и готовы к сборке. Разложите секции на плоской поверхности, например, на полу гаража, а затем прикрутите их вместе на уровне земли. 3. Совместите секции базовой стены на фундаменте так, чтобы они были квадратными и ровными.Некоторые заказчики строят основание своей теплицы из камня или кирпича. Если вы желаете это сделать, мы предоставим вам габаритный чертеж вашей основной стены. 4. Секции стен (торцевые стены, собранные на заводе, и боковые стенки, которые вы собрали ранее) размещаются на базовых стенах и блокируются по углам. 5. Установите секции торцевой стенки на место на базовых стенках, затем установите секции боковых стенок на место. Соедините торцевые и боковые стенки вместе по углам, наклонив торцевые стенки наружу и вставив карнизы в торцевые стены.Наши уникальные столярные изделия фактически будут удерживать секции вместе без скрепления. 6. Продвиньте секции крыши вверх по торцевым секциям стены, пока они не встанут на место на коньке. 7. Скрепите вместе рейки конька, затем свободно прикрутите вместе весь каркас теплицы. 8. Отметьте и обрежьте дверные косяки, затем установите предварительно подвешенную дверцу в сборе. Наши двери, как правило, распашные, чтобы открываться в теплицу, и их можно навешивать слева или справа в зависимости от ваших потребностей. 9. Завершите конструкцию стяжными цепями, распорками или балками крыши в зависимости от модели. Теплица прочная, привлекательная и функциональная. 10. Установите стекло в вентиляционное отверстие в крыше, а затем установите вентиляционное отверстие, прежде чем вставлять стекло в остальную часть теплицы. 11. Установите стекло (или другое дополнительное остекление), поместив каждый кусок стекла в капельку герметика. Сначала сделайте стены, затем крышу и, наконец, торцевые стены отделайте решеткой, чтобы удержать остекление и придать теплице аккуратный вид. 12. Теплица почти готова! Теперь добавьте последние штрихи, чтобы сделать вашу теплицу уникальной. Добавьте стандартный внутренний желоб со сливной трубкой. Затем добавьте стропильные стропы, внешние свесы, гребешки на коньках, украшения, аксессуары и скамейки, если вы заказали эти опции. 13. Наслаждайтесь теплицей !!Видео сборки
Видео сборки триллия
Видео по сборке секций крыши
Видео о сборке боковины
6×8 Портовая грузовая теплица в сборе
Я очень взволнован этим садом года! У меня теплица! Сборка портовых грузовых теплиц 6 × 8.Это первая теплица, которой я когда-либо владел. Он не очень большой, но должен дать мне хорошее место для посадки семян и некоторых растений на зиму. Мое маленькое Лимонное деревце это оценит.
Эти портовые грузовые перевозки могут быть довольно хорошими. Эта теплица продавалась за 299 долларов, и мне разрешили использовать еще 20% купон сверх этого. Я собирался построить свою теплицу с нуля, но экономия средств изменила мое мнение.
| Это было из моего сада в прошлом году.Я мечтаю о больших успехах в этом году. Моя теплица вселяет в меня уверенность! 🙂 |
Лучше всего то, что теперь, когда он у меня есть, я могу ЭКОНОМИТЬ ДЕНЬГИ! Раньше я покупал все свои растения для сада, но теперь могу начать с семян. Растения могут стоить 4 доллара за штуку. Пакет с семенами обычно стоит около 1 доллара. С каждого пакета семян можно вырастить 50 и более растений.
| Сборка портовой грузовой теплицы 6 × 8: На незавершенном каркасном фундаменте Сборка портовой грузовой теплицы 6 × 8: Вид под углом Сборка портовой грузовой теплицы 6 × 8: |
| Портовая грузовая теплица 6 × 8 в сборе: Построена на короткостенном фундаменте с индивидуальным каркасом |
В этом видео вы, вероятно, заметите, что я с трудом сдерживаю себя 🙂 Я чувствую себя маленьким ребенком с новым клубным домом или чем-то в этом роде.Только здесь… Я приглашаю вас в свой клуб, а не отгонять! РЖУ НЕ МОГУ.
После моего знакомства у меня есть серия видеоклипов, показывающих, как сложились теплицы. Я не думаю, что вам следует использовать это как самостоятельное руководство по использованию , но оно может помочь вам в процессе создания.
Я хотел поделиться с вами, как я начал выращивать семена томатов в теплице. Я действительно не знаю, что делаю, так что простите за беспорядок! Это видео показывает этот процесс.
Большинство моих семян томатов в этом году были куплены у + Гэри Пиларчик в «Ржавом саду».
Вы не найдете более приятного парня, чтобы купить семена 😉 Он специализируется на помидорах из семейных реликвий. В этом году я решил использовать семейные помидоры, потому что хочу научиться сохранять семена для себя. Кстати, в блоге Гэри есть видео о том, как это сделать.
После постройки, посадки и времени, которое у меня ушло на то, чтобы опубликовать сообщение в блоге… вот пример маленького семечка томата, которое решило меня полюбить.
| daddykirbs Garden Blog: Проращивание семян томатов |
Моя маленькая девочка хотела поучаствовать в веселье, поэтому она начала выращивать один из черных семечек из мешочка с куриными царапинами. Она тоже немного подросла в прошлом году 000
| daddykirbs Садовый блог: Проращивание семян подсолнечника |
Мы начали ряд таких тоже на приподнятых грядках.Мы читаем, что подсолнухи улучшают вкус огурцов, поэтому мы начнем с них огурцы.
Я любил в начальной школе, когда мы начали заниматься сладким картофелем в маленьких чашках! Решил попробовать еще раз здесь, в теплице. Это пережитки тех немногих, которых я вырастил в прошлом году. Они будут посажены на грядках Hugel у фруктового сада.
Портовая грузовая теплица 6 × 8 в сборе
Щелкните изображение, чтобы просмотреть видеоролик на YouTube о строительстве теплицы! |
| Сборка портовой грузовой теплицы 6 × 8 с моим помощником |
Щелкните изображение, чтобы просмотреть видеоролик на YouTube о строительстве теплицы! |
| Сборка портовых грузовых теплиц 6 × 8: Строительство короткой стены |
Щелкните изображение, чтобы просмотреть видеоролик на YouTube о строительстве теплицы! |
| Сборка портовых грузовых теплиц 6 × 8: Строительство короткой стены |
Щелкните изображение, чтобы просмотреть видеоролик на YouTube о строительстве теплицы! |
| Портовая грузовая теплица 6 × 8 в сборе: Обрамление выполнено |
Обновление:
Похоже, я не полностью провалился 🙂 Почти все семена проросли.
| Daddykirbs Garden Greenhouse: красивые ростки помидоров |
6 × 8 ’комплект теплицы
продажа теплицы портовый фрахт
Не пропустите ничего! Подпишитесь и подписывайтесь
Для меня будет честью подписаться на мой канал YouTube и этот блог. Проверьте поле подписки ниже. [mc4wp_form]Строительство и улучшение теплицы Harbour Freight 6×8: 11 ступеней (с фотографиями)
Комплект теплицы 6×8 Harbour Freight может быть выгодной сделкой с его ценой в 299 долларов и всегда доступным купоном на 20% скидку, что делает его самым дешевым алюминиевым каркасом. / панели из поликарбоната на рынке.Но стоимость начального уровня влечет за собой некоторые проблемы, которые хорошо задокументированы на ряде садоводческих сайтов. Эти проблемы включают:
1) Владельцы сообщают о преждевременном ухудшении состояния прозрачных пластиковых панелей из поликарбоната в жарком / солнечном климате, например в Зоне 9а, где я живу. Harbour Freight утверждает, что панели имеют защиту от ультрафиолета, но многие владельцы ставят под сомнение это утверждение из-за быстрого обесцвечивания, хрупкости и точечной коррозии панелей.
2) Алюминиевая рама тонкая, а устройство непрочно и неустойчиво во время строительства, что затрудняет сборку одним человеком.Даже в готовом виде устройство остается гибким и легко повреждается легким и умеренным ветром или дождем. Производитель даже оговаривает, что установку следует устанавливать только в местах, «защищенных от ветра».
3) Блок 6×8 имеет минимальную высоту внутри (примерно 6 футов на пике), а дверной проем имеет высоту всего 5 футов 4 дюйма, что затрудняет или неудобно входить и выходить.
4) Блок поставляется с раздвижной дверью Владельцы жалуются, что раздвижной механизм часто дает косяки и что дверь может сорваться с рельсов при слабом и умеренном ветре.
Эта инструкция демонстрирует, как эти проблемы могут быть уменьшены или устранены с помощью:
1) Покрытие сомнительных поликарбонатных панелей высококачественной пластиковой пленкой толщиной 6 мил, защищенной от ультрафиолетового излучения. (Стоимость примерно 60 долларов США)
2) Строительство жесткого каркаса 2×4 из скамеек и стеллажей, который служит прочной внутренней структурой для закрепления алюминиевого каркаса во время строительства и для обеспечения постоянной устойчивости. (Никаких дополнительных затрат на скамейки и полки уже не планируется.)
3) «Поднимите крышу» ВЧ-блока почти на фут, используя 2х12, установленных на краю для основания теплицы. (Небольшие или нулевые дополнительные затраты по сравнению с альтернативными системами «фундамента», описанными в руководстве по строительству.)
4) Перенастройка основной двери таким образом, чтобы она была прочно прикреплена к каркасу, а не использовалась как хлипкий слайдер. (Стоимость петель, защелок и уплотнителей составляет около 20 долларов.)
Инструменты и материалы, необходимые для этих улучшений, будут определены на отдельных этапах, которые следуют ниже.Одно предостережение: инструкции по сборке теплицы HF, как известно, сложны для выполнения. Хорошая новость заключается в том, что в сети есть несколько владельцев, которые задокументировали свои сборки и предоставили полезные советы по расшифровке направлений. Немного поискав, вы сможете найти эти ссылки и избавиться от лишних хлопот во время сборки.
Еще одно соображение, о котором следует помнить. В дополнение к дополнительным затратам на модернизацию вашего ВЧ-блока в размере 80-90 долларов, эти улучшения требуют некоторого времени, особенно на нанесение УФ-устойчивой пленки на каждую поликарбонатную панель.Я предполагаю, что для постройки агрегата, как описано ниже, потребуется от 16 до 20 дополнительных часов по сравнению с установкой агрегата стандартным способом. Некоторым людям, возможно, стоит перейти на более дорогой комплект для теплицы, который включает панели с установленной защитой от ультрафиолета.
Установка теплицы | Тепличные магазины
Автор: Мэтт В. (Тепличные магазины)Установка теплицы может показаться сложной задачей для некоторых садоводов, но на самом деле это довольно просто, если у вас есть хороший ровный фундамент и вы не торопитесь!
Предлагаем установку отдельно стоящей теплицы
В магазинах теплиц мы предлагаем алюминиевые теплицы Vitavia, Halls и Eden с возможностью установки дома при покупке новой теплицы.Вашу новую теплицу доставит и установит квалифицированный установщик теплицы, и вы будете думать о тех растениях, которые вы посадите в теплицу, когда он закончит установку!
Если вы заказываете одну из наших деревянных теплиц «Ласточка», то установка входит в стоимость. Swallow доставит и установит вашу новую деревянную теплицу, и, прежде чем вы это узнаете, вы будете использовать ее, не поднимая пальца.
Наши мастера по монтажу деревянных теплиц — лучшие в своем деле, и вы всегда можете быть уверены в высочайшем качестве изготовления.Взгляните на одну из наших инсталляций здесь.
Сделай сам?
Если вы решили самостоятельно построить новую теплицу, вот список инструментов, которые вам понадобятся, с некоторыми полезными советами:
- Пара перчаток — в идеале с резиновой ручкой, намного проще и безопаснее обращаться со стеклом.
- Также рекомендуется носить защитные очки.
- Ножницы / нож Стэнли, чтобы разрезать картонные коробки и упакованные в пластиковую упаковку внутри. Крестообразная отвертка
- — для сборки дверей и подмостков, а также крепления оконных / вентиляционных отверстий.
- Гаечный ключ для гаек на 10 мм ( УДАЛИТЬ , проще всего установить головку на 10 мм для ручной дрели, но следует соблюдать осторожность, чтобы не перетянуть гайки и болты). Большая часть сборки теплицы включает в себя болты с обрезанной головкой, скользящие в каналы в раме, на которые необходимо затянуть 10-миллиметровые гайки.
- Стремянки при сборке кровли теплицы и установке кровельных стекол.
- Плоскогубцы, удобные для установки и снятия зажимов для остекления.
- Присоска для стекла, особенно полезна при установке длинных оконных стекол на крыше теплицы.
- Сверло, используется при креплении стального основания к бетону с помощью зажимов основания.
Крепление основания теплицы Vitavia, Halls или Eden к мягкому основанию
Вот как использовать угловые стойки, которые поставляются с нашими теплицами Vitavia, Halls или Eden, чтобы закрепить теплицу на мягкой поверхности, например, на почве:
Соберите основание, прикрепив угловые стойки, и поместите его в желаемом месте так, чтобы угловые стойки были обращены вверх, убедившись, что основание имеет квадратную форму.В каждом углу, используя узкую лопату или рытье траншеи, выкопайте яму примерно 15 см шириной, 15 см длиной и 40 см глубиной. Согните разъемные концевые части угловых стоек вверх, чтобы обеспечить дополнительное сопротивление при установке в бетон. Выкопав ямы в каждом углу, поместите основание так, чтобы каждая угловая стойка попала в ямку. Убедитесь, что основание квадратное и ровное, затем соберите каркас теплицы и прикрепите его к основанию. Еще раз убедитесь, что каркас и основание квадратные и ровные, а затем залейте теплицу глазурью.Когда теплица завершена, закрепите каждую угловую стойку бетонной смесью.
ВНИМАНИЕ:
Установщики Halls, Eden и Vitavia установят теплицу ТОЛЬКО на хорошо подготовленное твердое основание, которое должно быть ОБОИМ ровным и плоским. Ваша база ДОЛЖНА быть из бетона или плиты
Тепличные магазины рекомендуют ТОЛЬКО монтажников, которым мы выставляем счета напрямую нашим клиентам. Другими словами, мы рекомендуем и использовать только обученных на заводе установщиков. Если вы хотите, чтобы ваша теплица установила сторонний установщик, это полностью на ваш страх и риск.
Варианты установки теплицы с растущим куполом
Установка только супервизора и супервизора Plus One от + 1400 до + 5700 долларов
Вариант установки только супервизора доступен для от 15 до 33 футов растущих куполов. Получите помощь от одного из наших сертифицированных супервайзеров в установке комплекта теплицы с куполом для выращивания от 26 до 33 футов. Они будут работать с владельцем и / или нанятой владельцем бригады для установки теплицы. Супервайзер помогает с установкой, а также инструктирует нанятых на месте членов бригады и / или владельцев.Мы предоставляем техническую поддержку по телефону до даты установки, чтобы помочь вам в процессе подготовки вашего сайта. Установка наших солнечных теплиц с участием только одного руководителя обычно занимает 2-4 дня (от 1400 до 3200 долларов) в зависимости от погоды, размера растущего купола, количества и опыта бригады. Наблюдатели нанимаются на определенное количество часов (20-40), в зависимости от размера. Для супервайзера будут применяться отдельные командировочные расходы. Будут применяться отдельные расходы на доставку или доставку. Взимаются расходы на проживание супервайзера по выращиванию площадей.
Опция «Супервайзер плюс один» доступна для ростовых куполов от 22 до 42 футов. Из-за высоты 33 футов и 42 футов (15 футов 5 дюймов и 16 футов 6 дюймов соответственно) и веса стоек мы определили, что установка намного безопаснее и плавнее, когда нам требуется хотя бы руководитель для 33 ‘и супервизор плюс один установщик на 42’. Установка Супервайзера плюс одна обычно занимает 2-5 дней (от 3400 до 5700 долларов) в зависимости от погоды, размера растущего купола, количества и опыта бригады.Супервайзер и дополнительный член экипажа нанимаются на определенное количество часов (20-40), в зависимости от размера. Будут применяться отдельные командировочные расходы для супервайзера и одного установщика. Взимаются расходы на проживание руководителя и установщика Growing Spaces.
Покупка теплицы Palram — Блог Barky Beaver Lux’s Garden
7 апреля 2018 г., Rose Hill Farm
Дэнни Николс
В конце лета 2017 года мы с женой решили двигаться вперед к нашей долгожданной цели — владению теплицей.После обширного обзора доступных продуктов и чтения отзывов покупателей мы выбрали теплицу Palram 6 X 8 футов от Home Depot. Устройство не было доставлено в магазин, но было заказано и отправлено в магазин в течение приемлемого периода времени. Точное название устройства было Harmony 6 x 8 футов от Palram.
Тем временем я работал, чтобы выровнять участок, на котором должна была быть расположена теплица. Наш задний двор имеет наклоны в нескольких направлениях, поэтому для поиска наиболее ровного и удобного для предполагаемых целей места потребовалось немного времени.После того, как я решил, что я использовал 2 x 4 деревянных куска, чтобы проверить ровность (это настоящее слово?) Места, которое мы выбрали. Обнаружив, что он все еще имеет 2-дюймовый перепад на длине 6 футов, я начал вытаскивать грунт, чтобы нарастить нижнюю часть. Грязь утрамбовывалась, чтобы закрепить ее на земле, а вокруг участка были использованы камни и кирпичи, чтобы удержать грязь на месте.
Home Depot подтвердило получение нашей новой теплицы, и я пошел за ней, не зная, как она будет упакована. Я чувствовал, что с кусками, длина которых может достигать 8 футов, мне нужно было бы перевозить его на грузовике.По прибытии в Home Depot теплицу вынули из хранилища и привезли к кассе. Только тогда я увидел креативную упаковку агрегата. Помещенные в две коробки, все металлические части были в одной длинной коробке, которая была довольно тяжелой, в то время как панели из поликарбоната были упакованы в меньшую коробку. Учитывая цену и размер теплицы, я задавался вопросом, как вообще они поместили все это в две коробки!
По прибытии домой я открыл коробки, чтобы просмотреть их содержимое и найти инструкцию по эксплуатации.Я знаю. Мужчинам нельзя пользоваться инструкциями по эксплуатации. Однако учтите, что без ручной (и даже с ней) сборки дело немалое. Пошаговые инструкции по сборке представлены только в графическом виде. Письменных инструкций не было, несмотря на то, что компания Palram использовала 18 страниц для представления 18 различных языков, предлагаемых для обычных мер предосторожности, касающихся безопасности, ухода и обслуживания, необходимых инструментов и оборудования, девяти конкретных шагов, которые необходимо учитывать во время установки и примечание о креплении продукта к земле, необходимое для действия гарантии.Прикреплен к земле? !! Да, комплект анкеров необходимо заказывать отдельно. Он не входит в комплект.
Сначала я проверил, все ли детали в коробках. Мы видели более одного обзора, в котором говорилось, что компания упустила несколько деталей здесь и там для других клиентов, которые приобрели этот товар. После третьей попытки мне наконец удалось сопоставить все детали в списке включенных деталей на странице с инструкциями. Это заняло довольно много времени. Деталей очень много! И многие части выглядели одинаково, но позже я понял, что почти для каждой части есть левая и правая части.И нужно было терпение, чтобы понять, что деталь с надписью 969 легко может быть 696, если перевернуть ее вверх дном. Почему производитель выбрал трехзначные числа для обозначения деталей, это не очень помогло человеку, занимающемуся сборкой.
Я начал раскладывать части и собирать их в порядке, описанном в предоставленных пошаговых картинках. Несколько дополнительных инструментов сделали работу немного быстрее, но производитель хорошо поработал, предоставив все необходимое для сборки. Каркас нижней стены был первым, что было построено.После установки стены начали расти. Детали, составляющие каркас стены, скреплены вместе с помощью болтов, гаек и шайб из комплекта. Удерживать правильное выравнивание при установке болтов стало непросто. После возведения стены последовал каркас крыши. Продолжая также быть хитрым шагом, именно здесь нужно уделять действительно пристальное внимание. Не раз мне приходилось возвращаться, откручивать и переделывать суставы. Когда конструкция крыши была завершена, панели из поликарбоната должны скользить на место.Не весело, но выполнимо после некоторых «тренировочных» попыток. На крыше также было одно вентиляционное окно, которое можно было поднять, когда внутрь требуется свежий воздух, или для вентиляции, когда внутренняя температура становится слишком высокой.
Чтобы закрепить теплицу на земле во время сильного ветра, мы выбрали специальный комплект, также предлагаемый Palram, который удерживал ее на месте с помощью двух тросов, протянутых через крышу конструкции и прикрепленных к двум спиральным кольям, ввинченным в землю. Поставщик не слишком хорошо продумал это приложение, поскольку размещение кабелей не соответствовало размещению панелей крыши.Особенно, когда одна из этих панелей становится вентиляционным отверстием. Это выглядело так, как если бы размещение вентиляционных отверстий не принималось во внимание при разработке анкерного набора и, конечно, не учитывалось при создании визуальной инструкции по сборке. Размещение анкерных тросов, как показано в руководстве, может и будет мешать работе вентиляционной панели. Чтобы он работал должным образом, кабель должен быть расположен над панелью, так как он будет ограничивать открытие вентиляционной панели, когда он совмещен с рамой панели, как показано.В целом безопасная система работала (пока), но не так аккуратно, как я бы хотел.
После того, как теплица была собрана, я начал укладывать бетонную брусчатку, чтобы сформировать пол теплицы. Они были куплены заранее. Учитывая размер внутренней части несущей рамы, некоторые брусчатки пришлось отрезать, чтобы они подходили по размеру. Это было достигнуто с помощью специальной пилы для резки бетона. (Ни то, ни другое, так как дизайн пола зависит от владельца.) Именно тогда я понял, насколько хорошо работает теплица! Температура внутри увеличилась уже до 120 градусов на солнце, и установка всех 48 брусчаток потребовала больших затрат тепла.Теперь я понимаю, что мне следовало укладывать брусчатку сразу после постройки и установки основания стены теплицы. Сделайте мысленную заметку, чтобы сделать это в следующий раз, когда я буду строить теплицу.
Когда строительство было завершено, настало время добавить визуальные эффекты, окружающие оранжерею. Ткань для защиты от сорняков была расстелена на земле вокруг четырех сторон здания. Притащили дополнительные кирпичи и известняковые камни и уложили их так, чтобы образовалась короткая стена поверх травы и по периметру теплицы.Подпорная стена простиралась примерно на 2 фута от здания. Затем мульча Barky Beaver была распределена по территории, окружающей теплицу, с одним открытым пространством перед входом в здание. Пришло время расслабиться и насладиться результатами двухдневного труда.
