Теплопроводность строительных материалов — основные понятия, табличные значения, расчеты

Ведущие тенденции современного строительства – это возведение домов с максимальной энергоэффективностью. То есть с возможностью создания и поддержания комфортных условий проживания при минимальных затратах энергоносителей. Понятно, что многим нашим строителям, ведущим возведение своих жилых владений самостоятельно, до таких показателей пока далековато, но стремиться к этому – необходимо всегда.

Теплопроводность строительных материалов

Прежде всего, это касается минимизации тепловых потерь через строительные конструкции. Достигается такое снижение эффективной термоизоляцией, выполненной на основании теплотехнических расчетов. Проектирование в идеале должны проводить специалисты, но часто обстоятельства понуждают владельцев жилья и такие вопросы брать в свои руки. Значит, необходимо иметь общие представления о базовых понятиях строительной теплотехники. Прежде всего – что такое теплопроводность строительных материалов, в чем она измеряется, как просчитывается.

Если разобраться с этими «азами», то будет проще всерьез, со знанием дела , а не по наитию, заниматься вопросами утепления своего жилья.

Что такое теплопроводность, какими единицами измерения она описывается?

Если не рассматривать каких-то теоретических условий, то в реальности все физические тела, жидкости или газы обладают способностью к передаче тепла. Иными словами, чтобы было понятнее, если какой-то объект начинают нагревать с одной из сторон, он становится проводником тепла, нагреваясь сам и передавая тепловую энергию дальше. Точно так же – и при охлаждении, только с «обратным знаком».

Даже на простом бытовом уровне всем понятно, что эта способность выражена у разных материалов в очень отличающейся степени. Например, одно дело мешать готовящееся на плите кипящее блюдо деревянной лопаткой, и совсем другое – металлической ложкой, которая практически моментально разогреется до такой температуры, что ее невозможно будет держать в руках. Этот пример наглядно показывает, что теплопроводность металла во много раз выше, чем у дерева.

«Практическое применение» огромной разницы в теплопроводности материалов – пробка, подсунутая под скобу металлической крышки кастрюли. Снять такую крышку с кипящей на плите посуды можно голыми пальцами, не опасаясь ожога.

И таких примеров – масса, буквально на каждом шагу. Например, прикоснитесь рукой к обычной деревянной двери в комнате, и к металлической ручке, прикрученной на ней. По ощущениям – ручка холоднее. Но такого не может быть – все предметы в помещении имеют примерно равную температуру. Просто металл ручки быстрее отвел на себя тепло тела, что и вызвало ощущения более холодной поверхности.

Коэффициент теплопроводности материала

Существует специальная единица, которая характеризует любой материал, как проводник тепла. Называется она коэффициентом теплопроводности, обозначается обычно греческой буквой λ, и измеряется в Вт/(м×℃). (Во многих встречающихся формулах вместо градусов Цельсия ℃ указаны градусы Кельвина, К, но сути это не меняет).

Этот коэффициент показывает способность материала передавать определенное количество тепла на определённое расстояние за единицу времени. Причем, это показатель характеризует именно материал, то есть без привязки к каким бы то ни было размерам.

Такие коэффициенты рассчитаны для практически любых строительных и иных материалов. Ниже в данной публикации приведены таблицы для различных групп – растворов, бетонов, кирпичной и каменной кладки, утеплителей, древесины, металлов и т.д. Даже беглого взгляда на них достаточно, чтобы убедиться, насколько эти коэффициенты могут отличаться.

Очень часто производители стройматериалов того или иного предназначения в череде паспортных характеристик указывают и коэффициент теплопроводности.

Материалы, которые отличаются высокой проводимостью тепла, например, металлы, как раз и находят часто применение в роли теплоотводов или теплообменников. Классический пример – радиаторы отопления, в которых чем лучше их стенки будут передавать нагрев от теплоносителя, тем эффективнее их работа.

А вот для большинства строительных материалов – ситуация обратная. То есть чем меньше коэффициент теплопроводности материала, из которого возведена условная стенка, тем меньше тепла будет терять здание с приходом холодов. Или, тем меньше можно будет сделать толщину стены при одинаковых показателях теплопроводности.

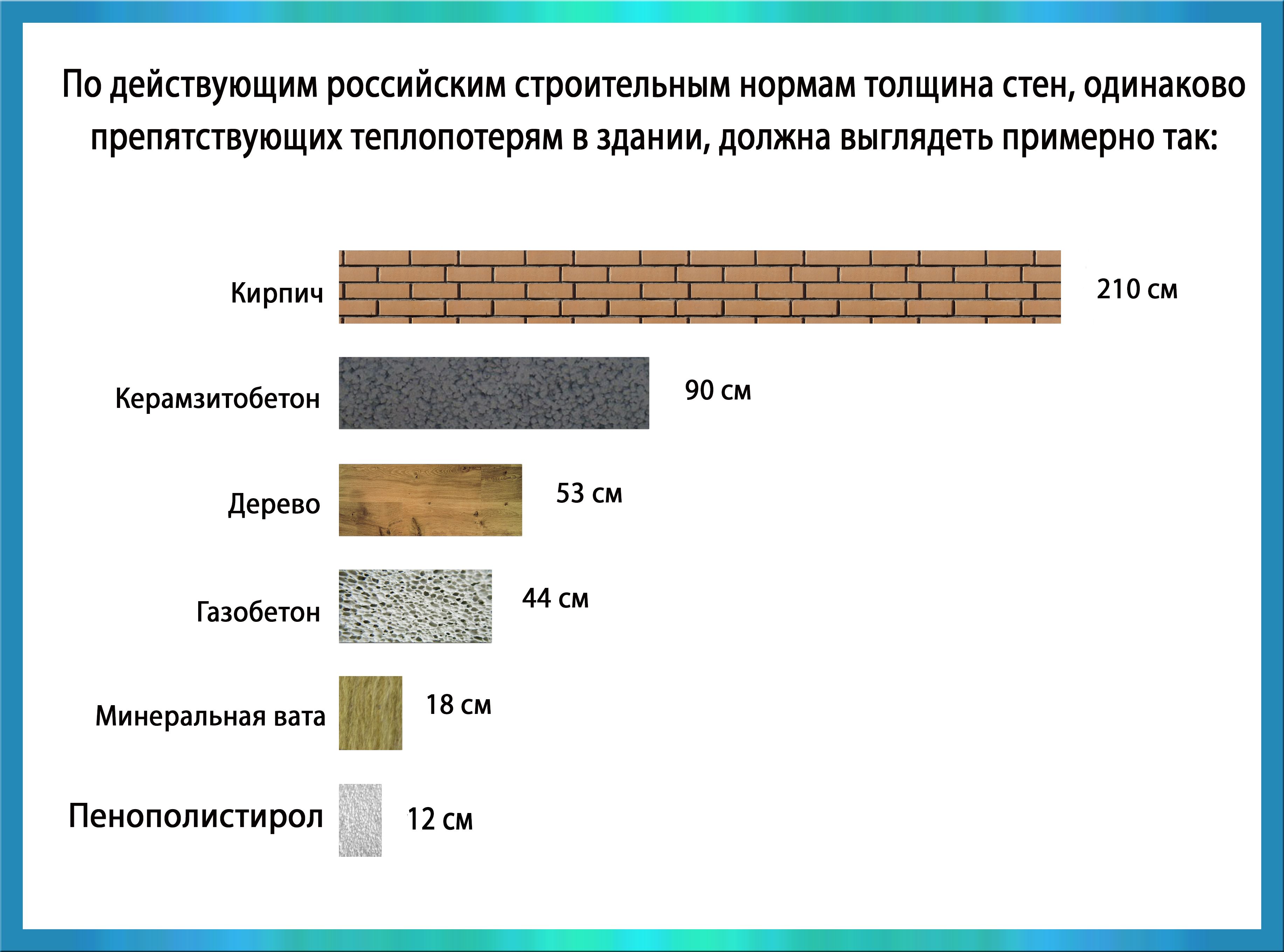

И на титульной картинке к статье, и на иллюстрации ниже показаны весьма наглядные схемы, как будет различаться толщина стены из разных материалов при равных способностях удержать тепло в доме. Комментарии, наверное, не нужны.

Одинаковая термоизоляционная способность – и совершенно разные толщины. Хороший пример по разнице в теплопроводности.

В справочной литературе часто указывается не одно значение коэффициента теплопроводности для какого-то материала, а целых три. (А иногда – и больше, так как этот коэффициент может меняться с изменением температуры). И это – правильно, так как на теплопроводные качества влияют и условия эксплуатации. И в первую очередь – влажность.

Это свойственно большинству материалов – при насыщении влагой коэффициент теплопроводности увеличивается. И если ставится цель выполнить расчеты максимально точно, с привязкой к реальным условиям эксплуатации, то рекомендуется не пренебрегать этой разницей.

Итак, коэффициент может даваться расчетный, то есть для совершенно сухого материала и лабораторных условий. Но для реальных расчетов берут его или для режима эксплуатации А, или для режима Б.

Эти режимы складываются консолидировано из климатических особенностей региона и из особенностей эксплуатации конкретного здания (помещения).

Тип своей климатической зоны по уровню влажности можно определить по предлагаемой карте-схеме:

Климатические зоны территории России по уровню влажности: 1 –влажная; 2 – нормальная; 3 – сухая.

Особенности влажностного режима помещений определяются по следующей таблице:

Таблица определения влажностного режима помещений

Влажностной режим помещения	Относительная влажность внутреннего воздуха при температуре:
	до 12°С	от 13 до 24°С	25°С и выше
Сухой	до 60%	до 50%	до 40%
Нормальный	от 61 до 75%	от 51 до 60%	от 41 до 50%
Влажный	76% и более	от 61 до 75%	от 51 до 60%
Мокрый	—	76% и более	61% и более

Кстати, о влажности!. .
А хорошо ли вы представляете себе, что такое относительная влажность воздуха. И какой она должна быть в помещениях для поддержания комфортного микроклимата? Если с этим ясности нет – добро пожаловать к специальной публикации нашего портала, посвященной приборам измерения относительной влажности.

Итак, имея данные карты-схемы и таблицы, можно по второй таблице определиться с выбором режима А или Б, от которого будет зависеть реальная величина коэффициента теплопроводности.

Таблица для выбора режима эксплуатации ограждающих конструкций

Влажностной режим помещения (по таблице)	Зоны влажности (в соотвествии с картой-схемой)
	3 — сухая	2 — нормальная	1 — влажная
Сухой	А	А	Б
Нормальный	А	Б	Б
Влажный или мокрый	Б	Б	Б

Вот по этому режиму и выбирается из табличных данных наиболее близкий к реальности коэффициент теплопроводности.

Таблицы будут приведены ниже, под теоретической частью.

Сопротивление теплопередаче

Итак, коэффициент теплопроводности характеризует сам материал. Но с практической точки зрения, наверное, важнее иметь какую-то величину, которая будет описывать теплопроводные способности конкретной конструкции. То есть уже с учетом особенностей ее строения и размеров.

Такая единица измерения есть, и называется она сопротивлением теплопередаче. Ее можно считать обратной величиной коэффициенту теплопроводности, с одновременным учетом толщины материала.

Обозначается сопротивление теплопередаче (или, как его часто именуют, термическое сопротивление) латинской буквой R. Если «плясать» от коэффициента теплопроводности, то определяется оно по следующей формуле.

R = h/λ

где:

R — сопротивление теплопередаче однослойной однородной ограждающей конструкции, м²×℃/Вт;

h — толщина этого слоя, выраженная в метрах;

λ — коэффициент теплопроводности материала, из которого изготовлена эта ограждающая конструкция, Вт/(м×℃).

Очень часто в строительстве используются многослойные конструкции. В том числе одним из слоев нередко выступает утеплительный материал с очень низким коэффициентом теплопроводности – специально, чтобы максимально повысить значение термического сопротивления. Дело в том, что общее значение суммируется из сопротивлений всех слоев, составляющих ограждающую конструкцию. И к ним добавляется сопротивление приграничных слоев воздуха на внешней и внутренней поверхностях конструкции.

Формула сопротивления перегородки с n-слоев будет такой:

Rsum = R₁ + R₂ + …+Rn + Rai + Rao

где:

Rsum— суммарное термическое сопротивление ограждающей конструкции;

R₁ … Rn— сопротивления слоев, от 1 до n;

Rai— сопротивление пристенного слоя воздуха внутри;

Rao— сопротивление пристенного слоя воздуха снаружи.

Для каждого из слоев сопротивление рассчитывается отдельно, исходя из коэффициента теплопроводности материала и толщины.

Есть специальная методика расчета и коэффициентов воздушных прослоек вдоль стены снаружи и внутри. Но для упрощенных расчётов их вполне можно взять равными суммарно 0,16 м²×℃/Вт – большой погрешности не будет.

Кстати, если в конструкции перегородки предусмотрена воздушная полость, не сообщающаяся с внешним воздухом, то она тоже дает весомую добавку к общему сопротивлению теплопередаче. Значения сопротивления теплопередаче воздушных изолированных прослоек показаны в таблице ниже:

Таблица термических сопротивлений замкнутых воздушных прослоек

Толщина воздушной прослойки, в метрах	В и Г ▲		Г▼
	tв > 0 ℃	tв	tв > 0 ℃	tв
0.01	0.13	0.15	0.14	0.15
0.02	0. 14	0.15	0.15	0.19
0.03	0.14	0.16	0.16	0.21
0.05	0.14	0.17	0.17	0.22
0.1	0.15	0.18	0.18	0.23
0.15	0.15	0.18	0.19	0.24
0,2-0,3	0.15	0.19	0.19	0.24
Примечания:
В и Г ▲ — воздушная прослойка вертикальная, или горизонтальная, с рапространением тепла снизу вверх
Г▼ — воздушная прослойка горизонтальная при распространении тепла сверху вниз
tв > 0 ℃ — положительная температура воздуха в прослойке
tв
Если любая из поверхностей воздушной прослойки, или обе одновременно, оклеены алюминиесвой фольгой, то значение сопротивления теплопередаче принимают вдвое большим.

Таблицы коэффициентов теплопроводности различных групп строительных материалов

Таблица коэффициентов теплопроводности кирпичных кладок и каменных облицовок стен

Наименование материала	ρ Средняя плотность материала кг/м³	λ₀ Коэффициент теплопроводности в идеальных условиях и в сухом состоянии Вт/(м×℃)	λА Коэффициент теплопроводности для условий эксплуатации А Вт/(м×℃)	λБ Коэффициент теплопроводности для условий эксплуатации Б Вт/(м×℃)
Кирпичная кладка из сплошного кирпича на различных растворах
Стандартный керамический (глиняный) – на цементно-песчаном кладочном растворе	1800	0,56	0,70	0,81
Стандартный керамический на цементно-шлаковом растворе	1700	0,52	0,64	0,76
Стандартный керамический на цементно-перлитовом растворе	1600	0,47	0,58	0,70
Силикатный на цементно-песчаном кладочном растворе	1800	0,70	0,76	0,87
Трепельный термооизоляционный, на цементно-песчаном кладочном растворе	1200	0,35	0,47	0,52
— то же, но с плотностью	1000	0,29	0,41	0,47
Шлаковый, на цементно-песчаном кладочном растворе	1500	0,52	0,64	0,70
Кладка из пустотного кирпича
Кирпич керамический, с плотностью 1400 кг/м³, на цементно-песчаном кладочном растворе	1600	0,47	0,58	0,64
— то же, но с плотностью кирпича 1300 кг/м³	1400	0,41	0,52	0,58
— то же, но с плотностью кирпича 1000 кг/м³	1200	0,35	0,47	0,52
Кирпич силикатный, одиннадцатипустотный, на цементно-песчаном кладочном растворе	1500	0,64	0,70	0,81
— то же, четырнадцатипустотный	1400	0,52	0,64	0,76
Кладка или облицовка поверхностей натуральным камнем
Гранит или базальт	2800	3,49	3,49	3,49
Мрамор	2800	2,91	2,91	2,91
Туф	2000	0,76	0,93	1,05
— то же, но с плотностью	1800	0,56	0,70	0,81
— то же, но с плотностью	1600	0,41	0,52	0,64
— то же, но с плотностью	1400	0,33	0,43	0,52
— то же, но с плотностью	1200	0,27	0,35	0,41
— то же, но с плотностью	1000	0,21	0,24	0,29
Известняк	2000	0,93	1,16	1,28
— то же, но с плотностью	1800	0,70	0,93	1,05
— то же, но с плотностью	1600	0,58	0,73	0,81
— то же, но с плотностью	1400	0,49	0,56	0,58

Таблица коэффициентов теплопроводности бетонов различного типа

Наименование материала	ρ кг/м³	λ₀ Вт/(м×℃)	λА Вт/(м×℃)	λБ Вт/(м×℃)
Бетоны на плотном заполнителе
Железобетон	2500	1. 69	1.92	2.04
Бетон на натуральном гравии или щебне	2400	1.51	1.74	1.86
Бетоны на натуральных пористых заполнителях
Пемзобетон	1600	0.52	0.6	0.68
— то же, но с плотностью	1400	0.42	0.49	0.54
— то же, но с плотностью	1200	0.34	0.4	0.43
— то же, но с плотностью	1000	0.26	0.3	0.34
— то же, но с плотностью	800	0.19	0.22	0.26
Туфобетон	1800	0.64	0.87	0.99
— то же, но с плотностью	1600	0.52	0.7	0.81
— то же, но с плотностью	1400	0.41	0.52	0.58
— то же, но с плотностью	1200	0. 29	0.41	0.47
Бетон на вулканическом шлаке	1600	0.52	0.64	0.7
— то же, но с плотностью	1400	0.41	0.52	0.58
— то же, но с плотностью	1200	0.33	0.41	0.47
— то же, но с плотностью	1000	0.24	0.29	0.35
— то же, но с плотностью	800	20	0.23	0.29
Бетоны на искусственных пористых наполнителях
Керамзитобетон на кварцевом песке с поризацией	1200	0.41	0.52	0.58
— то же, но с плотностью	1000	0.33	0.41	0.47
— то же, но с плотностью	800	0.23	0.29	0.35
Керамзитобетон на керамзитовом песке или керамзитопенобетон	1800	66	0. 8	0.92
— то же, но с плотностью	1600	0.58	0.67	0.79
— то же, но с плотностью	1400	0.47	0.56	0.65
— то же, но с плотностью	1200	0.36	0.44	0.52
— то же, но с плотностью	1000	0.27	0.33	0.41
— то же, но с плотностью	800	0.21	0.24	0.31
— то же, но с плотностью	600	0.16	0.2	0.26
— то же, но с плотностью	500	0.14	0.17	0.23
Керамзитобетон на перлитовом песке	1000	0.28	0.35	0.41
— то же, но с плотностью	800	0.22	0.29	0.35
Перлитобетон	1200	0.29	0.44	0.5
— то же, но с плотностью	1000	0. 22	0.33	0.38
— то же, но с плотностью	800	0.16	0.27	0.33
— то же, но с плотностью	600	0.12	0.19	0.23
Шлакопемзобетон	1800	0.52	0.63	0.76
— то же, но с плотностью	1600	0.41	0.52	0.63
— то же, но с плотностью	1400	0.35	0.44	0.52
— то же, но с плотностью	1200	0.29	0.37	0.44
— то же, но с плотностью	1000	0.23	0.31	0.37
Шлакопемзопено и шлакопемзогазобетон	1600	0.47	0.63	0.7
— то же, но с плотностью	1400	0.35	0.52	0.58
— то же, но с плотностью	1200	0.29	0.41	0.47
— то же, но с плотностью	1000	0. 23	0.35	0.41
— то же, но с плотностью	800	0.17	0.29	0.35
Вермикулетобетон	800	0.21	0.23	0.26
— то же, но с плотностью	600	0.14	0.16	0.17
— то же, но с плотностью	400	0.09	0.11	0.13
— то же, но с плотностью	300	0.08	0.09	0.11
Ячеистые бетоны
Газобетон, пенобетон, газосиликат, пеносиликат	1000	0.29	0.41	0.47
— то же, но с плотностью	800	0.21	0.33	0.37
— то же, но с плотностью	600	0.14	0.22	0.26
— то же, но с плотностью	400	0.11	0.14	0.15
— то же, но с плотностью	300	0. 08	0.11	0.13
Газозолобетон, пенозолобетон	1200	0.29	0.52	0.58
— то же, но с плотностью	1000	0.23	0.44	0.59
— то же, но с плотностью	800	0.17	0.35	0.41

Таблица коэффициентов теплопроводности строительных растворов на цементной, известковой, гипсовой основе

Наименование материала	ρ кг/м³	λ₀ Вт/(м×℃)	λА Вт/(м×℃)	λБ Вт/(м×℃)
Обычный цементно-песчаный раствор	1800	0.58	0.76	0.93
Сложный раствор из цемента, песка, извести	1700	0.52	0.7	0. 87
Цементно-шлаковый раствор	1400	0.41	0.52	0.64
Цементно-перлитовый раствор	1000	0.21	0.26	0.3
— то же, но с плотностью	800	0.16	0.21	0.26
Известково-песчаный раствор	1600	0.47	0.7	0.81
— то же, но с плотностью	1200	0.35	0.47	0.58
Гипсово-перлитовый раствор	600	0.14	0.19	0.23
Гипсово-перлитовый поризованный раствор	500	0.12	0.15	0.19
— то же, но с плотностью	400	0.09	0.13	0.15
Гипсовые плиты литые конструкционные	1200	0.35	0.41	0.47
— то же, но с плотностью	1000	0.23	0.29	0.35
Листы гипсокартона (сухая штукатурка)	800	0. 15	0.19	0.21

Таблица коэффициентов теплопроводности дерева, изделий на основе древесины, а также других природных материалов

Наименование материала	ρ кг/м³	λ₀ Вт/(м×℃)	λА Вт/(м×℃)	λБ Вт/(м×℃)
Хвойная древесина (сосна иди ель) поперек волокон	500	0,09	0,14	0,18
— они же — вдоль волокон	500	0,18	0,29	0,35
Древесина плотных лиственных пород (дуб, бук, ясень) поперек волокон	700	0,1	0,18	0,23
— они же — вдоль волокон	700	0,23	0,35	0,41
Клееная фанера	600	0,12	0,15	0,18
Облицовочный картон	1000	0,18	0,21	0,23
Картон строительный многослойный	650	0,13	0,15	0,18
Плиты древесно-волокнистые (ДВП), древесно-стружечные (ДСП), ориентированно-стружечные (ОСП)	1000	0,15	0,23	0,29
— то же, но для плотности	800	0,13	0,19	0,23
— то же, но для плотности	600	0,11	0,13	0,16
— то же, но для плотности	400	0,08	0,11	0,13
— то же, но для плотности	200	0,06	0,07	0,08
Плиты фибролитовые, арболит на основе портландцемента	800	0,16	0,24	0,3
— то же, но для плотности	600	0,12	0,18	0,23
— то же, но для плотности	400	0,08	0,13	0,16
— то же, но для плотности	300	0,07	0,11	0,14
Плиты камышитовые	300	0,07	0,09	0,14
— то же, но для плотности	200	0,06	0,07	0,09
Плиты торфяные термоизоляционные	300	0,064	0,07	0,08
— то же, но для плотности	200	0,052	0,06	0,064
Пакля строительная	150	0,05	0,06	0,07

Таблица коэффициентов теплопроводности материалов, применяемых в термоизоляционных целях

Наименование материала	ρ кг/м³	λ₀ Вт/(м×℃)	λА Вт/(м×℃)	λБ Вт/(м×℃)
Минеральная вата, стекловата
Маты минеральной ваты прошивные или на синтетическом связующем	125	0. 056	0.064	0.07
— то же, но для плотности	75	0.052	0.06	0.064
— то же, но для плотности	50	0.048	0.052	0.06
Плиты минеральной ваты на синтетическом и битумном связующих — мягкие, полужесткие и жесткие	350	0.091	0.09	0.11
— то же, но для плотности	300	0.084	0.087	0.09
— то же, но для плотности	200	0.07	0.076	0.08
— то же, но для плотности	100	0.056	0.06	0.07
— то же, но для плотности	50	0.048	0.052	0.06
Плиты минеральной ваты на органофосфатном связующем — повышенной жесткости	200	0.064	0.07	0.076
Плиты из стеклянного штапельного волокна на синтетическом связующем	50	0. 056	0.06	0.064
Маты и полосы из стеклянного волокна прошивные	150	0.061	0.064	0.07
Синтетические утеплители
Пенополистирол	150	0.05	0.052	0.06
— то же, но для плотности	100	0.041	0.041	0.052
— то же, но для плотности	40	0.038	0.041	0.05
Пенопласт ПХВ-1 и ПВ-1	125	0.052	0.06	0.064
— то же, но для плотности	100 и менее	0.041	0.05	0.052
Пенополиуретан плитный	80	0.041	0.05	0.05
— то же, но для плотности	60	0.035	0.041	0.041
— то же, но для плотности	40	0.029	0.04	0.04
Пенополиуретан напылением	35	0. 027	0.033	0.035
Плиты из резольноформальдегидного пенопласта	100	0.047	0.052	0.076
— то же, но для плотности	75	0.043	0.05	0.07
— то же, но для плотности	50	0.041	0.05	0.064
— то же, но для плотности	40	0.038	0.041	0.06
Пенополиэтилен	30	0.03	0.032	0.035
Плиты из полиизоцианурата (PIR)	35	0.024	0.028	0.031
Перлитопласт-бетон	200	0.041	0.052	0.06
— то же, но для плотности	100	0.035	0.041	0.05
Перлитофосфогелевые изделия	300	0.076	0.08	0.12
— то же, но для плотности	200	0.064	0.07	0.09
Каучук вспененный	85	0. 035	0.04	0.045
Утеплители на натуральной основе
Эковата	60	0.041	0.054	0.062
— то же, но для плотности	45	0.038	0.05	0.055
— то же, но для плотности	35	0.035	0.042	0.045
Пробка техническая	50	0.037	0.043	0.048
Листы пробковые	220	0.035	0.041	0.045
Плиты льнокостричные термоизоляционные	250	0.054	0.062	0.071
Войлок строительный шерстяной	300	0.057	0.065	0.072
— то же, но для плотности	150	0.045	0.051	0.059
Древесные опилки	400	0.092	1.05	1.12
— то же, но для плотности	200	0. 071	0.078	0.085
Засыпки минеральные
Керамзит — гравий	800	0.18	0.21	0.23
— то же, но для плотности	600	0.14	0.17	0.2
— то же, но для плотности	400	0.12	0.13	0.14
— то же, но для плотности	300	0.108	0.12	0.13
— то же, но для плотности	200	0.099	0.11	0.12
Шунгизит — гравий	800	0.16	0.2	0.23
— то же, но для плотности	600	0.13	0.16	0.2
— то же, но для плотности	400	0.11	0.13	0.14
Щебень из доменного шлака, шлаковой пемзы и аглоперита	800	0.18	0.21	0.26
— то же, но для плотности	600	0. 15	0.18	0.21
— то же, но для плотности	400	1.122	0.14	0.16
Щебень и песок из вспученного перлита	600	0.11	0.111	0.12
— то же, но для плотности	400	0.076	0.087	0.09
— то же, но для плотности	200	0.064	0.076	0.08
Вермикулит вспученный	200	0.076	0.09	0.11
— то же, но для плотности	100	0.064	0.076	0.08
Песок строительный сухой	1600	0.35	0.47	0.58
Пеностекло или газостекло
Пеностекло или газо-стекло	400	0.11	0.12	0.14
— то же, но для плотности	300	0.09	0.11	0.12
— то же, но для плотности	200	0. 07	0.08	0.09

Таблица коэффициентов теплопроводности кровельных, гидроизоляционных, облицовочных, рулонных и наливных напольных покрытий

Наименование материала	ρ кг/м³	λ₀ Вт/(м×℃)	λА Вт/(м×℃)	λБ Вт/(м×℃)
Асбестоцементные
Листы асбестоцементные плоские («плоский шифер»)	1800	0.35	0.47	0.52
— то же, но для плотности	1600	0.23	0.35	0.41
На битумной основе
Битумы нефтяные строительные и кровельные	1400	0.27	0.27	0.27
— то же, но для плотности	1200	0. 22	0.22	0.22
— то же, но для плотности	1000	0.17	0.17	0.17
Асфальтобетон	2100	1.05	1.05	1.05
Изделия из вспученного перлита на битумном связующем	400	0.111	0.12	0.13
— то же, но для плотности	300	0.067	0.09	0.099
Рубероид, пергамин, толь, гибкая черепица	600	0.17	0.17	0.17
Линолеумы и наливные полимерные полы
Линолеум поливинилхлоридный многослойный	1800	0.38	0.38	0.38
— то же, но для плотности	1600	0.33	0.33	0.33
Линолеум поливинилхлоридный на тканевой подоснове	1800	0.35	0.35	0.35
— то же, но для плотности	1600	0. 29	0.29	0.29
— то же, но для плотности	1400	0.23	0.23	0.23
Пол наливной полиуретановый	1500	0.32	0.32	0.32
Пол наливной эпоксидный	1450	0.029	0.029	0.029

Таблица коэффициентов теплопроводности металлов и стекла

Наименование материала	ρ кг/м³	λ₀ Вт/(м×℃)	λА Вт/(м×℃)	λБ Вт/(м×℃)
Сталь, в том числе — арматурная стержневая	7850	58	58	58
Чугун	7200	50	50	50
Алюминий	2600	221	221	221
Медь	8500	407	407	407
Бронза	7500÷9300	25÷105	25÷105	25÷105
Латунь	8100÷8800	70÷120	70÷120	70÷120
Стекло кварцевое оконное	2500	0. 76	0.76	0.76

Сейчас для утепления различных строений используются, преимущественно, синтетические материалы. Они имеют отличные характеристики, а также в большинстве своем очень удобны в монтаже.

Исходя из значений в таблицах выше, из категории синтетических утеплителей одним из самых энергоэффективных является PIR-плита. При плотности всего 35 кг/м³ коэффициент теплопроводности у нее в среднем составляет 0,024 Вт/м*К. Но он может быть и меньше в зависимости от технологии производства PIR-плиты у того или иного производителя.

Сравнение теплопроводности PIR-плит и других материалов

Так, например, PIR-плиты LOGICPIR от российского производителя ТЕХНОНИКОЛЬ имеют показатель теплопроводности всего 0,022 Вт/м*К. Почему значение так снижается? Дело в том, что этот вид утеплителя с обеих сторон имеет фольгированный слой. Фольга, как известно, сама по себе способна отлично отражать тепловую энергию в обратную сторону, то есть в помещение. Благодаря этому свойству энергоэффективность материала растет, а теплопотери в доме снижаются. Таким образом PIR-утеплитель, имеющий такой слой с одной и другой стороны, гораздо лучше выполняет свои функции, чем, например, PIR-материал с бумажным технологическим покрытием.

В целом же LOGICPIR — обычная PIR-плита, которая представляет собой пористый материал с множеством микроячеек, наполненных воздухом. Она очень тонкая (толщина варьируется в пределах 2-5 см), легкая, не нагружает строительные конструкции, но при этом прочная и достаточно плотная, чтобы выдерживать некоторые физические воздействия. Инертна к химическим воздействиям, биологически устойчива и, кроме того, не склонна к возгораниям.

PIR-плита ТЕХНОНИКОЛЬ

Во время эксплуатации (а срок использования PIR-плит LOGICPIR составляет 50 лет) материал не теряет своих свойств. Его коэффициент теплопроводности не меняется даже при намокании: сам по себе утеплитель не впитывает воду. Дополнительную парозащиту обеспечивает и тот самый фольгированный слой — если при монтаже плит проклеить все стыки алюминиевым скотчем, то формируется непрерывный слой пароизоляции, не пропускающий влагу. Словом, это неплохой вариант синтетического утеплителя с одними из самых высоких характеристик.

Видео: Утепление каркасного дома PIR плитами

Для чего используются такие расчеты в практическом приложении?

Оценка эффективности имеющейся термоизоляции

А для чего бывает необходимо вычислять это сопротивление, какая от этого практическая польза?

Такими расчетами можно очень точно оценить степень термоизоляции своего жилья.

Дело в том, что для различных климатических регионов России специалистами рассчитаны так называемые нормативные показатели этого сопротивления теплопередаче, отдельно для стен, перекрытий и покрытий. То есть если сопротивление конструкции отвечает этой норме, то за утепление можно быть спокойным.

Значение этих нормированных сопротивлений для разных строительных конструкций можно найти, воспользовавшись предлагаемой картой схемой.

Карта-схема территории России для определения нормированных значений сопротивлений теплопередаче.

Если не дотягивает – надо принимать меры, усиливать термоизоляцию, чтобы минимизировать потери тепла. И, стало быть, решить обратную задачу. То есть с использованием той же формулы (сопротивление от коэффициента теплопроводности и толщины) найти ту толщину утепления, которая восполнит имеющийся «дефицит» до нормы.

Термоизоляционную конструкцию сразу следует делать с опорой на проведенные теплотехнические расчеты.

Ну а если термоизоляции пока нет, то тут и вовсе все просто. Тогда потребуется определить, какой слой выбранного утеплительного материала обеспечит выход на нормированное значение сопротивления теплопередаче.

Определение уровня тепловых потерь

Еще одна важная задача – это определение величины тепловых потерь через ограждающую конструкцию. Такие вычисления бывают необходимы когда, например, определяется требуемая мощность системы отопления. Как по помещениям — для правильной расстановки обогревательных приборов (радиаторов), так и общая — для выбора оптимальной модели котла.

Каждая конструкция характеризуется своим уровнем тепловых потерь, которые необходимо определять и для правильного планирования системы отопления, и для совершенствования системы термоизоляции.

Дело в том, что это сопротивление описывается еще одной формулой, уже от разницы температур и количества тепла, уходящего через ограждающую конструкцию площадью один квадратный метр.

R = Δt / q

Δt — разница температур по обе стороны конструкции, ℃.

q — удельное количество теряемого тепла, Вт.

То есть если известна площадь ограждающей конструкции и ее термическое сопротивление (определенное, например, через толщину и коэффициент теплопроводности), если известно, для каких условий производится расчет (например, нормальная температура в помещении и самые сильные морозы, присущие данной местности), то можно спрогнозировать и тепловые потери через эту конструкцию.

Q = S × Δt/R

Q — теплопотери через ограждающую конструкцию, Вт.

S — площадь этой конструкции, м².

Такие расчеты в помещении проводятся для всех ограждающих конструкций, контактирующих с холодом, и затем определяется суммарные потери, которые должны компенсироваться системой отопления. Или, если эти потери получаются слишком большими – это становится побудительным мотивом к усовершенствованию системы термоизоляции – что-то с ней не так.

Еще одна ремарка. Это мы говорили о конструкциях, состоящих из нескольких слоев разных строительных и утеплительных материалов. А как быть с окнами? Как для них просчитывается сопротивление теплопередаче?

Методика здесь – несколько иная, и самостоятельно заниматься такими расчетами вряд ли имеет смысл. Можно воспользоваться таблицей, в которой уже имеются готовые значения сопротивления для различных типов конструкций окон.

Таблица приведенных значений сопротивления теплопередаче для окон, остекленных балконных дверей, световых проемов (фонарей)

Материал и схема запонения проема	Приведенное термическое Ro, м ² × °С/Вт
	Д и ПВХ	А
Двойное остекление в спаренных переплетах	0.4	—
Двойное остекление в раздельных переплетах	0.44	0,34*
Тройное остекление в раздельно-спаренных переплетах	0.55	0.46
Однокамерный стеклопакет:
— из обычного стекла	0.38	0.34
— из стекла с твердым селективным покрытием	0.51	0.43
— из стекла с мягким селективным покрытием	0.56	0. 47
Двухкамерный стеклопакет:
— из обычного стекла (с межстекольным расстоянием 6 мм)	0.51	0.43
— из обычного стекла (с межстекольным расстоянием 12 мм)	0.54	0.45
— из стекла с твердым селективным покрытием	0.58	0.48
— из стекла с мягким селективным покрытием	0.68	0.52
— из стекла с твердым селективным покрытием и заполнением аргоном	0.65	0.53
Обычное стекло и однокамерный стеклопакет в раздельных переплетах:
— из обычного стекла	0.56	—
— из стекла с твердым селективным покрытием	0.65	—
— из стекла с мягким селективным покрытием	0.72	—
— из стекла с твердым селективным покрытием и заполнением аргоном	0. 69	—
Обычное стекло и двухкамерный стеклопакет в раздельных переплетах:
— из обычного стекла	0.68	—
— из стекла с твердым селективным покрытием	0.74	—
— из стекла с мягким селективным покрытием	0.81	—
— из стекла с твердым селективным покрытием и заполнением аргоном	0.82	—
Два однокамерных стеклопакета в спаренных переплетах	0.7	—
Два однокамерных стеклопакета в раздельных переплетах	0.74	—
Четырехслойное остекление в двух спаренных переплетах	0.8	—
Блоки стеклянные пустотные (с шириной кладочных швов 6 мм) размером:
-200×200 ×100 мм	0,31 (без переплета)
-250×250 ×100 мм	0,33 (без переплета)
Примечания:
Д и ПВХ — переплеты из дерева или пластика (поливинилхлорида)
А — переплеты из алюмииия
* — перепеты из стали
все указанные значения даны для площади остекления 75% от площади светового проема

Понятно, что тепловые потери будут считаться, исходя из площади остекления и разницы температур.

Надо заметить, что профессиональные теплотехнические расчеты учитывают еще и множество различных поправочных коэффициентов, в том числе на инсоляцию (воздействие солнечных лучей), светопоглощающие и отражающие свойства поверхностей, неоднородность конструкций и другие. Но для самостоятельной первичной оценки достаточно и того алгоритма, что приведен выше.

Для любителей же более обстоятельного подхода можно порекомендовать следующий видеосюжет:

Видео: Алгоритмы профессионального расчета сопротивления теплопередаче стен

Мы же завершим публикацию онлайн-калькулятором, который вполне позволяет на бытовом уровне решить ряд задач, о которых шла речь выше.

Калькулятор расчета термического сопротивления ограждающей конструкции

Перейти к расчётам

Пояснения по работе с калькулятором

Программа несложна, но все же требует некоторых пояснений.

Предлагаемый алгоритм расчета позволяет провести вычисления сопротивления теплопередаче для любой ограждающей конструкции, включающей от одного до пяти различных слоев.

Первый слой пусть будет считаться по умолчанию основным. Для него указывается:

— его толщина в миллиметрах (так сделано для удобства, а перевод в метры программа выполнит самостоятельно).

— коэффициент теплопроводности материала, из которого создан этот слой. Значение берется из таблиц, с учетом режима эксплуатации А или Б. При вводе значения в калькулятор вместо запятой в качестве десятичного разделителя используется точка.

Вторым слоем предлагается указать имеющуюся (если есть) или планируемую термоизоляцию. Здесь уже на выбор – если оставить по умолчанию «нет», то программа проигнорирует этот слой. Если согласиться – появятся поля ввода данных, те же толщина и коэффициент теплопроводности.
Аналогично по выбору пользователя вводятся или игнорируются еще три произвольных слоя. Это, кстати, могут быть внешняя и внутренняя отделка, если она выполнена из значимых для теплопроводности материалов, многослойная кладка стены и т.п.
Если задача стоит только в определении сопротивления теплопередаче, то можно сразу переходить к клавише «РАССЧИТАТЬ…».
Ну а если есть желание еще и найти величину тепловых потерь через рассчитываемую ограждающую конструкцию, то ставится отметка «да, включить дополнительный расчёт». В этом случае появятся еще три поля ввода данных – площадь ограждающей конструкции, температура в помещении и температура на улице.

Уличную температуру для расчетов, как правило, берут минимальную, свойственную самой холодной декаде зимы в регионе проживания. Так задается необходимый запас мощности отопительного оборудования и эффективности системы утепления. Домашнюю температуру обычно считают в пределах 20÷24 ℃ для жилых помещений. Для нежилых (подъезды, коридоры, кладовые и т.п.) можно ограничиться +15 ℃. Для ванных, душевых, бань – порядка 35 ℃.

Рассчитанное термическое сопротивление показывается первой строкой появляющегося результата. Если был выбран вариант с вычислением тепловых потерь, то их значение (в ваттах) будет указано во второй строке.

Сравнение теплопроводности строительных материалов по толщине

Сравнение утеплителей. Таблица теплопроводности

Сегодня производители теплоизоляционных материалов предлагают застройщикам действительно огромный выбор материалов. При этом каждый уверяет нас, что именно его утеплитель идеально подходит для утепления дома. Из-за такого разнообразия стройматериалов, принять правильное решение в пользу определенного материала действительно довольно сложно. Мы решили в данной статье сравнить утеплители по теплопроводности и другим, не менее важным характеристикам.

Стоит сначала рассказать об основных характеристиках теплоизоляции, на которые необходимо обращать внимание при покупке. Сравнение утеплителей по характеристикам следует делать, держа в уме их назначение. Например, несмотря на то, что экструзия XPS прочнее минваты, но вблизи открытого огня или при высокой температуре эксплуатации, стоит купить огнестойкий утеплитель для своей же безопасности.

Сравнение утеплителей по характеристикам

Теплопроводность. Чем ниже данный показатель у материала, тем меньше потребуется укладывать слой утеплителя, а значит, расходы на закупку материалов сократятся (в том случае если стоимость материалов находится в одном ценовом диапазоне). Чем тоньше слой утеплителя, тем меньше будет «съедаться» пространство.

Влагопроницаемость. Низкая влаго- и паропроницаемость увеличивает срок использования теплоизоляции и снижает отрицательное воздействие влаги на теплопроводность утеплителя при последующей эксплуатации, но при этом увеличивается риск появления конденсата на конструкции при плохой вентиляции.

Но если вы утепляете ленточный фундамент или отмостку дома, то на первый план выходят характеристики влагостойкости и прочности.

Экономичность и простота монтажа. Утеплитель должен быть доступным по стоимости, иначе утеплять дом будет просто нецелесообразно. Также важно, чтобы утеплить кирпичный фасад дома можно было бы своими силами, не прибегая к помощи специалистов или, используя дорогостоящее оборудование для монтажа.

Экологичность. Все материалы для строительства должны быть безопасными для человека и окружающей природы. Не забудем упомянуть и про хорошую звукоизоляцию, что очень важно для городов, где важно защитить свое жилье от шума с улицы.

Сравнение утеплителей по теплопроводности

Какие характеристики важны при выборе утеплителя? На что обратить внимание и спросить у продавца? Только ли теплопроводность имеет решающее значение при покупке утеплителя, или есть другие параметры, которые стоит учесть? И еще куча подобных вопросов приходит на ум застройщику, когда приходит время выбирать утеплитель. Обратим внимание в обзоре на наиболее популярные виды теплоизоляции.

Пенопласт – самый популярный сегодня утеплитель, благодаря легкости монтажа и низкой стоимости. Изготавливается он методом вспенивания полистирола, имеет низкую теплопроводность, легко режется и удобен при монтаже. Однако материал хрупкий и пожароопасен, при горении пенопласт выделяет вредные, токсичные вещества. Пенополистирол предпочтительно использовать в нежилых помещениях.

Экструзия не подвержена влаге и гниению, это очень прочный и удобный в монтаже утеплитель. Плиты Техноплекса имеют высокую прочность и сопротивление сжатию, не подвергаются разложению. Благодаря своим техническим характеристикам техноплекс используют для утепления отмостки и фундамента зданий. Экструдированный пенополистирол долговечен и прост в применении.

Базальтовая (минеральная) вата

Производится утеплитель из горных пород, путем их плавления и раздува для получения волокнистой структуры. Базальтовая вата Роклайт выдерживает высокие температуры, не горит и не слеживается со временем. Материал экологичен, имеет хорошую звукоизоляцию и теплоизоляцию. Производители рекомендуют использовать минеральную вату для утепления мансарды и других жилых помещений.

При слове стекловата у многих появляется ассоциация с советским материалом, однако современные материалы на основе стекловолокна не вызывают раздражения на коже. Общим недостатком минеральной ваты и стекловолокна является низкая влагостойкость, что требует устройства надежной влаго- и пароизоляции при монтаже утеплителя. Материал не рекомендуется использовать во влажных помещениях.

Этот рулонный утеплитель имеет пористую структуру, различную толщину часто производится с нанесением дополнительного слоя фольги для отражающего эффекта. Изолон и пенофол имеет толщину в 10 раз тоньше традиционных утеплителей, но сохраняет до 97% тепла. Материал не пропускает влагу, имеет низкую теплопроводность благодаря своей пористой структуре и не выделяет вредных веществ.

К напыляемой теплоизоляции относится ППУ (пенополиуретан) и Экотермикс.

К главным недостаткам данных утеплителей относится необходимость наличия специального оборудования, для их нанесения. При этом напыляемая теплоизоляция создает на конструкции прочное, сплошное покрытие без мостиков холода, при этом конструкция будет защищена от влаги, так как ППУ влагонепроницаемый материал.

Сравнение утеплителей. Таблица теплопроводности

Полную картину о том, какой следует использовать утеплитель в том или ином случае, дает таблица теплопроводности теплоизоляции. Вам остается только соотнести данные из этой таблицы со стоимостью утеплителя у разных производителей и поставщиков, а также рассмотреть возможность его использования в конкретных условиях (утепление кровли дома, ленточного фундамента, котельной, печной трубы и т.д.).

Сравнение теплопроводности строительных материалов по толщине

В продаже доступно много строительных материалов, использующихся для повышения свойств сооружения сохранять тепло – утеплителей. В конструкции дома он может применяться практически в каждой ее части: от фундамента и до чердака. Далее пойдет речь об основных свойствах материалов, способных обеспечить необходимый уровень теплопроводности объектов различного назначения, а также будет приведено их сравнение, в чем поможет таблица.

Основные характеристики утеплителей

При выборе утеплителей нужно обращать внимание на разные факторы: тип сооружения, наличие воздействия высоких температур, открытого огня, характерный уровень влажности. Только после определения условий использования, а также уровня теплопроводности применяемых материалов для сооружения определенной части конструкции, нужно смотреть на характеристики конкретного утеплителя:

Теплопроводность. От этого показателя напрямую зависит качество проведенного утеплительного процесса, а также необходимое количество материала для обеспечения желаемого результата. Чем ниже теплопроводность, тем эффективнее использование утеплителя.
Влагопоглощение. Показатель особо важен при утеплении внешних частей конструкции, на которые может периодически воздействовать влага. К примеру, при утеплении фундамента в грунтах с высокими водами или повышенным уровнем содержания воды в своей структуре.
Толщина. Применение тонких утеплителей позволяет сохранить внутреннее пространство жилого сооружения, а также напрямую влияет на качество утепления.
Горючесть. Это свойство материалов особенно важно при использовании для понижения теплопроводной способности наземных частей сооружения жилых домов, а также зданий специального назначения. Качественная продукция отличается способностью к самозатуханию, не выделяет при воспламенении ядовитых веществ.
Термоустойчивость. Материал должен выдерживать критические температуры. К примеру, низкие температуры при наружном использовании.

Экологичность. Нужно прибегать к использованию материалов безопасных для человека. Требования к этому фактору может изменяться в зависимости от будущего назначения сооружения.
Звукоизоляция. Это дополнительное свойство утеплителей в некоторых ситуациях позволяет добиться хорошего уровня защиты помещения от шума, а также посторонних звуков.

Когда используется при сооружении определенной части конструкции материал с низкой теплопроводностью, то можно покупать самый дешевый утеплитель (если это позволят предварительные расчеты).

Важность конкретной характеристики напрямую зависит от условий использования и выделенного бюджета.

Сравнение популярных утеплителей

Давайте рассмотрим несколько материалов, применяемых для повышения энергоэффективности сооружений:

Минеральная вата. Производится из естественных материалов. Устойчива к огню и отличается экологичностью, а также низкой теплопроводностью. Но невозможность противостоять воздействию воды сокращает возможности использования.
Пенопласт. Легкий материал с отличными утеплительными свойствами. Доступный, легко устанавливается и влагоустойчив. Недостатки: хорошая воспламеняемость и выделение вредных веществ при горении. Рекомендуется его использовать в нежилых помещениях.

Бальзовая вата. Материал практически идентичный минвате, только отличается улучшенными показателями устойчивости к влаге. При изготовлении его не уплотняют, что значительно продлевает срок службы.
Пеноплэкс. Утеплитель хорошо противостоит влаге, высоким температурам, огню, гниению, разложению. Отличается отличными показателями теплопроводности, прост в монтаже и долговечен. Можно использовать в местах с максимальными требованиями способности материала противостоять различным воздействиям.
Пенофол. Многослойный утеплитель естественного происхождения. Состоит из полиэтилена, предварительно вспененного перед производством. Может иметь различные показатели пористости и ширины. Часто поверхность покрыта фольгой, благодаря чему достигается отражающие эффект. Отличается легкостью, простотой монтажа, высокой энергоэффективностью, влагостойкостью, небольшим весом.

Коэффициент теплопроводности размерность

Выбирая материал для использования в непосредственной близости с человеком, необходимо особое внимание уделять его характеристикам экологичности и пожаробезопасности. Также в некоторых ситуациях рационально покупать более дорой утеплитель, который будет обладать дополнительными свойствами влагозащиты или звукоизоляции, что в окончательном счете позволяет сэкономить.

Сравнение с помощью таблицы

Показатель теплопроводных свойств является основным критерием при выборе утеплительного материала. Остается только сравнить ценовые политики разных поставщиков и определить необходимое количество.

Утеплитель – один из основных способов получить сооружение с необходимой энергоэффективностью. Перед его окончательным выбором точно определите условия использования и, вооружившись приведенной таблицей, совершите правильный выбор.

Необходимость использования Систем теплоизоляции WDVS вызвана высокой экономической эффективностью.

Вслед за странами Европы, в Российской Федерации приняли новые нормы теплосопротивления ограждающих и несущих конструкций, направленные на снижение эксплуатационных расходов и энергосбережение. С выходом СНиП II-3-79*, СНиП 23-02-2003 «Тепловая защита зданий» прежние нормы теплосопротивления устарели. Новыми нормами предусмотрено резкое возрастание требуемого сопротивления теплопередаче ограждающих конструкций. Теперь прежде использовавшиеся подходы в строительстве не соответствуют новым нормативным документам, необходимо менять принципы проектирования и строительства, внедрять современные технологии.

Как показали расчёты, однослойные конструкции экономически не отвечают принятым новым нормам строительной теплотехники. К примеру, в случае использования высокой несущей способности железобетона или кирпичной кладки, для того, чтобы этим же материалом выдержать нормы теплосопротивления, толщину стен необходимо увеличить соответственно до 6 и 2,3 метров, что противоречит здравому смыслу. Если же использовать материалы с лучшими показателями по теплосопротивлению, то их несущая способность сильно ограничена, к примеру, как у газобетона и керамзитобетона, а пенополистирол и минвата, эффективные утеплители, вообще не являются конструкционными материалами. На данный момент нет абсолютного строительного материала, у которого бы была высокая несущая способность в сочетании с высоким коэффициентом теплосопротивления.

Чтобы отвечать всем нормам строительства и энергосбережения необходимо здание строить по принципу многослойных конструкций, где одна часть будет выполнять несущую функцию, вторая – тепловую защиту здания. В таком случае толщина стен остаётся разумной, соблюдается нормированное теплосопротивление стен. Системы WDVS по своим теплотехническим показателям являются самыми оптимальными из всех представленных на рынке фасадных систем.

Таблица необходимой толщины утеплителя для выполнения требований действующих норм по теплосопротивлению в некоторых городах РФ:

Таблица, где: 1 – географическая точка 2 – средняя температура отопительного периода 3 – продолжительность отопительного периода в сутках 4 – градусо-сутки отопительного периода Dd, °С * сут 5 – нормируемое значение сопротивления теплопередаче Rreq, м2*°С/Вт стен 6 – требуемая толщина утеплителя

Условия выполнения расчётов для таблицы:

1. Расчёт основывается на требованиях СНиП 23-02-2003
2. За пример расчёта взята группа зданий 1 – Жилые, лечебно-профилактические и детские учреждения, школы, интернаты, гостиницы и общежития.
3. За несущую стену в таблице принимается кирпичная кладка толщиной 510 мм из глиняного обыкновенного кирпича на цементно-песчаном растворе l = 0,76 Вт/(м * °С)
4. Коэффициент теплопроводности берётся для зон А.
5. Расчётная температура внутреннего воздуха помещения + 21 °С «жилая комната в холодный период года» (ГОСТ 30494-96)
6. Rreq рассчитано по формуле Rreq=aDd+b для данного географического места
7. Расчёт: Формула расчёта общего сопротивления теплопередаче многослойных ограждений:
R0= Rв + Rв.п + Rн.к + Rо.к + Rн Rв – сопротивление теплообмену у внутренней поверхности конструкции
Rн – сопротивление теплообмену у наружной поверхности конструкции
Rв.п – сопротивление теплопроводности воздушной прослойки (20 мм)
Rн.к – сопротивление теплопроводности несущей конструкции
Rо.к – сопротивление теплопроводности ограждающей конструкции
R = d/l d – толщина однородного материала в м,
l – коэффициент теплопроводности материала, Вт/(м * °С)
R0 = 0,115 + 0,02/7,3 + 0,51/0,76 + dу/l + 0,043 = 0,832 + dу/l
dу – толщина теплоизоляции
R0 = Rreq
Формула расчёта толщины утеплителя для данных условий:
dу = l * ( Rreq – 0,832 )

а) – за среднюю толщину воздушной прослойки между стеной и теплоизоляцией принято 20 мм
б) – коэффициент теплопроводности пенополистирола ПСБ-С-25Ф l = 0,039 Вт/(м * °С) (на основании протокола испытаний)
в) – коэффициент теплопроводности фасадной минваты l = 0,041 Вт/(м * °С) (на основании протокола испытаний)

* в таблице даны усреднённые показатели необходимой толщины этих двух типов утеплителя.

Примерный расчёт толщины стен из однородного материала для выполнения требований СНиП 23-02-2003 «Тепловая защита зданий».

* для сравнительного анализа используются данные климатической зоны г. Москвы и Московской области.

Условия выполнения расчётов для таблицы:

1. Нормируемое значение сопротивления теплопередаче Rreq = 3,14
2. Толщина однородного материала d= Rreq * l

Таким образом, из таблицы видно, что для того, чтобы построить здание из однородного материала, отвечающее современным требованиям теплосопротивления, к примеру, из традиционной кирпичной кладки, даже из дырчатого кирпича, толщина стен должна быть не менее 1,53 метра.

Чтобы наглядно показать, какой толщины необходим материал для выполнения требований по теплосопротивлению стен из однородного материала, выполнен расчёт, учитывающий конструктивные особенности применения материалов, получились следующие результаты:

В данной таблице указаны расчётные данные по теплопроводности материалов.

По данным таблицы для наглядности получается следующая диаграмма:

Автор: Геннaдий Eмeльянoв

Время чтения: 6 минут Нет времени?

Отправим материал вам на e-mail

Любые строительные работы начинаются с создания проекта. При этом планируется как расположение комнат в здании, так и рассчитываются главные теплотехнические показатели. От данных значений зависит, насколько будущая постройка будет теплой, долговечной и экономичной. Позволит определить теплопроводность строительных материалов – таблица, в которой отображены основные коэффициенты. Правильные расчеты являются гарантией удачного строительства и создания благоприятного микроклимата в помещении.

Чтобы дом был теплым без утеплителя потребуется определенная толщина стен, которая отличается в зависимости от вида материала

Теплопроводность: понятие и теория

Теплопроводность представляет собой процесс перемещения тепловой энергии от прогретых частей к холодным. Обменные процессы происходят до полного равновесия температурного значения.

Комфортный микроклимат в доме зависит от качественной теплоизоляции всех поверхностей

Процесс теплопередачи характеризуется промежутком времени, в течение которого выравниваются температурные значения. Чем больше времени проходит, тем ниже теплопроводность строительных материалов, свойства которых отображает таблица. Для определения данного показателя применяется такое понятие как коэффициент теплопроводности. Он определяет, какое количество тепловой энергии проходит через единицу площади определенной поверхности. Чем данный показатель больше, тем с большей скоростью будет остывать здание. Таблица теплопроводности нужна при проектировании защиты постройки от теплопотерь. При этом можно снизить эксплуатационный бюджет.

Потери тепла на разных участках постройки будут отличаться

Полезный совет! При постройке домов стоит использовать сырье с минимальной проводимостью тепла.

От чего зависит величина теплопроводности?

От множества факторов зависит значение теплопроводности строительных материалов. Таблица коэффициентов, представленная в нашем обзоре, это наглядно показывает.

Наглядный пример демонстрирует свойство теплопроводности

На данный показатель оказывают влияние следующие параметры:

более высокая плотность способствует прочному взаимодействию частиц друг с другом. При этом уравновешивание температур производится более быстро. Чем плотнее материал, тем лучше пропускается тепло;
пористость сырья свидетельствует о его неоднородности. При перемещении тепловой энергии через подобную структуру охлаждение будет небольшим. Внутри гранул находится только воздух, который обладает минимальным количеством коэффициента. Если поры маленькие, то при этом затрудняется передача тепла. Но повышается значение теплопроводность;
при повышенной влажности и промокании стен здания показатель прохождения тепла будет выше.

Чем ниже показатель теплопроводности строительного сырья, тем уютнее и теплее в помещении

Использование значений теплопроводности на практике

Материалы, используемые в строительстве, могут быть конструкционными и теплоизолирующими.

Существует огромное количество материалов с теплоизолирующими свойствами

Самое большое значение теплопроводности у конструкционных материалов, которые используются при возведении перекрытий, стен и потолков. Если не использовать сырье с теплоизолирующими свойствами, то для сохранения тепла потребуется монтаж толстого слоя утеплителя для возведения стен.

Часто для утепления строений используются более простые материалы

Поэтому при возведении постройки стоит использовать дополнительные материалы. При этом значение имеет теплопроводность строительных материалов, таблица показывает все значения.

В некоторых случаях более эффективным считается утепление снаружи

Полезная информация! Для построек из древесины и пенобетона не обязательно использовать дополнительное утепление. Даже применяя низкопроводной материал, толщина сооружения не должна быть менее 50 см.

Особенности теплопроводности готового строения

Планируя проект будущего дома, нужно обязательно учесть возможные потери тепловой энергии. Большая часть тепла уходит через двери, окна, стены, крышу и полы.

В многоквартирных домах потери тепла будут отличаться по сравнению с частным строением

Если не выполнять расчеты по теплосбережению дома, то в помещении будет прохладно. Рекомендуется постройки из кирпича, бетона и камня дополнительно утеплять.

Утепление построек из бетона или камня повышает комфортные условия внутри здания

Полезный совет! Перед тем как утеплять жилище, необходимо продумать качественную гидроизоляцию. При этом даже повышенная влажность не повлияет на особенности теплоизоляции в помещении.

Разновидности утепления конструкций

Теплое здание получится при оптимальном сочетании конструкции из прочных материалов и качественного теплоизолирующего слоя. К подобным сооружениям можно отнести следующие:

при возведении каркасной постройки, используемая древесина обеспечивает жесткость здания. Утеплитель прокладывается между стойками. В некоторых случаях применяется утепление снаружи здания;

Монтажные работы по утеплению каркасного сооружения требуют использования дополнительных конструктивных элементов

здание из стандартных материалов: шлакоблоков или кирпича. При этом утепление часто проводится по наружной стороне.

Особенности монтажа теплоизолирующего материала с внутренней стороны

Как определить коэффициенты теплопроводности строительных материалов: таблица

Помогает определить коэффициент теплопроводности строительных материалов – таблица. В ней собраны все значения самых распространенных материалов. Используя подобные данные, можно рассчитать толщину стен и используемый утеплитель. Таблица значений теплопроводности:

Необходимые коэффициенты для самых различных материалов

Чтобы определить величину теплопроводности используются специальные ГОСТы. Значение данного показателя отличается в зависимости от вида бетона. Если материал имеет показатель 1,75, то пористый состав обладает значением 1,4. Если раствор выполнен с применением каменного щебня, то его значение 1,3.

Технические характеристики утеплителей для бетонных полов

О значении теплопроводности можно судить по сравнительным характеристикам

Полезные рекомендации

Потери через потолочные конструкции значительны для проживающих на последних этажах. К слабым участкам относится пространство между перекрытиями и стеной. Подобные участки считаются мостиками холода. Если над квартирой присутствует технический этаж, то при этом потери тепловой энергии меньше.

Выполняя утепление потолка на веранде или террасе, можно использовать более легкие стройматериалы

Утепление потолочного перекрытия на верхнем этаже производится снаружи. Также потолок можно утеплить внутри квартиры. Для этого применяется пенополистирол или теплоизоляционные плиты.

При утеплении потолка, стоит подобрать материал для пароизоляции и для гидроизоляции

Прежде чем утеплять любые поверхности, стоит узнать теплопроводность строительных материалов, таблица СНиПа поможет в этом. Утеплять напольное покрытие не так сложно как другие поверхности. В качестве утепляющих материалов применяются такие материалы как керамзит, стекловата ил пенополистирол.

Создание теплого пола требует особых знаний. Важно учитывать высоту и толщину материалов

Чтобы качественно утеплить квартиру на последних этажах, можно полноценно использовать возможности центрального отопления. При этом важно повысить отдачу тепло от радиаторов. Для этого стоит воспользоваться следующими советами:

если какая-то часть батарей холодная, то требуется спустить воздух. При этом открывается специальный клапан;
чтобы тепло проникало внутрь дома, на не обогревало стены, рекомендуется установить защитный экран с покрытием из фольги;
для свободной циркуляции подогретого воздуха не стоит радиаторы загромождать мебелью или шторами;
если снять декоративный экран, то теплоотдача увеличиться на 25 %.

Выбор качественных радиаторов позволяет лучше сберечь тепло в помещении

Тепловые потери через входные двери могут составлять до 10 %. При этом значительное количество тепла тратится на воздушные массы, которые поступают снаружи. Для устранения сквозняков надо переустановить изношенные уплотнители и щели, которые могут появиться между стеной и коробом. В данном случае дверное полотно можно обить, а щели заполнить с помощью монтажной пены.

Выбор утеплителя зависит от материала самой двери

Одним из основных источников теплопотерь являются окна. Если рамы старые, то появляются сквозняки. Через оконные проемы теряется около 35% тепловой энергии. Для качественного утепления применяются двухкамерные стеклопакеты. К другим способам относится утепление щелей монтажной пеной, оклейка мест стыков с рамой специальным уплотнителем и нанесение силиконового герметика. Правильное и комплексное утепление является гарантией комфортного и теплого дома, в котором не появиться плесень, сквозняки и холодный пол.

Экономьте время: отборные статьи каждую неделю по почте

Таблица теплопроводности строительных материалов

Прочный и теплый дом – это основное требование, которое предъявляется проектировщикам и строителям. Поэтому еще на стадии проектирования зданий в конструкцию закладываются две разновидности стройматериалов: конструкционные и теплоизоляционные. Первые обладают повышенной прочностью, но большой теплопроводностью, и именно их чаще всего и используют для возведения стен, перекрытий, оснований и фундаментов. Вторые – это материалы с низкой теплопроводностью. Их основное назначение – закрыть собой конструкционные материалы, чтобы понизить их показатель тепловой проводимости. Поэтому для облегчения расчетов и выбора используется таблица теплопроводности строительных материалов.

Теплый дом – это несколько слоев разных строительных материалов

Читайте в статье:

Что такое теплопроводность

Законы физики определяют один постулат, который гласит, что тепловая энергия стремится от среды с высокой температурой к среде с низкой температурой. При этом, проходя через строительный материал, тепловая энергия затрачивает какое-то время. Переход не состоится лишь в том случае, если температура на разных сторонах от стройматериала одинаковая.

То есть, получается так, что процесс перехода тепловой энергии, к примеру, через стену, это время проникновения тепла. И чем больше времени на это затрачивается, тем ниже теплопроводность стены. Вот такое соотношение. К примеру, теплопроводность различных материалов:

бетон –1,51 Вт/м×К;
кирпич – 0,56;
древесина – 0,09-0,1;
песок – 0,35;
керамзит – 0,1;
сталь – 58.

Чтобы было понятно, о чем идет речь, надо обозначить, что бетонная конструкции не будет ни под каким предлогом пропускать через себя тепловую энергию, если ее толщина будет в пределах 6 м. Понятно, что это просто невозможно в домостроении. А значит, придется для снижения теплопроводности использовать другие материалы, у которых показатель ниже. И ими облицовывать бетонное сооружение.

Понятие теплопроводности

Что такое коэффициент теплопроводности

Коэффициент теплоотдачи или теплопроводности материалов, который также обозначен в таблицах, это характеристика тепловой проводимости. Он обозначает количество тепловой энергии, проходящий через толщу стройматериала за определенный промежуток времени.

В принципе, коэффициент обозначает именно количественный показатель. И чем он меньше, тем теплопроводность материала лучше. Из сравнения выше видно, что стальные профили и конструкции обладают самым высоким коэффициентом. А значит, они практически не держат тепло. Из строительных материалов,сдерживающих тепло, которые используются для сооружения несущих конструкций, это древесина.

Но надо обозначить и другой момент. К примеру, все та же сталь. Этот прочный материал используют для отведения тепла, где есть необходимость сделать быстрый перенос. К примеру, радиаторы отопления. То есть, высокий показатель теплопроводности – это не всегда плохо.

Коэффициент теплопроводности стены из разных материалов при разной толщине

Что влияет на теплопроводность строительных материалов

Есть несколько параметров, которые сильно влияют на тепловую проводимость.

Структура самого материала.
Его плотность и влажность.

Что касается структуры, то здесь огромное разнообразие: однородная плотная, волокнистая, пористая, конгломератная (бетон), рыхлозернистая и прочее. Так вот надо обозначить, что чем неоднороднее структура у материала, тем ниже у него теплопроводность. Все дело в том, что проходить сквозь вещество, в котором большой объем занимают поры разного размера, тем сложнее энергии через нее перемещаться. А ведь в данном случае тепловая энергия – это излучение. То есть, оно не проходит равномерно, а начинает изменять направления, теряя силу внутри материала.

Пористая структура строительного материала

Теперь о плотности. Этот параметр обозначает, на каком расстоянии между собой располагаются частички материала внутри его самого. Исходя из предыдущей позиции, можно сделать вывод: чем меньше это расстояние, а значит, больше плотность, тем тепловая проводимость выше. И наоборот. Тот же пористый материал имеет плотность меньше, чем однородный.

У влажной стены тепловая проводимость выше

Влажность – это вода, которая имеет плотную структуру. И ее теплопроводность равна 0,6 Вт/м*К. Достаточно высокий показатель, сравнимый с коэффициентом теплопроводности кирпича. Поэтому когда она начинает проникать в структуру материала и заполнять собой поры, это увеличение тепловой проводимости.

Коэффициент теплопроводности строительных материалов: как применяется на практике и таблица

Практические значение коэффициента – это правильно проведенный расчет толщины несущих конструкций с учетом используемых утеплителей. Необходимо отметить, что возводимое здание – это несколько ограждающих конструкций, через которые происходит утечка тепла. И у каждой их них свой процент теплопотерь.

через стены уходит до 30% тепловой энергии общего расхода.
Через полы – 10%.
Через окна и двери – 20%.
Через крышу – 30%.

Теплопотери дома

То есть, получается так, что если неправильно рассчитать теплопроводность всех ограждений, то проживающим в таком доме людям придется довольствоваться лишь 10% тепловой энергии, которое выделяет отопительная система. 90% – это, как говорят, выброшенные на ветер деньги.

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Идеальный дом должен быть построен из теплоизоляционных материалов, в котором все 100% тепла будут оставаться внутри. Но по таблице теплопроводности материалов и утеплителей вы не найдете тот идеальный стройматериал, из которого можно было бы возвести такое сооружение. Потому что пористая структура – это низкие несущие способности конструкции. Исключением может быть древесина, но и она не идеал.”

Стена из бревен – одна из самых утепленных

Поэтому при строительстве домов стараются использовать разные строительные материалы, дополняющие друг друга по теплопроводности. При этом очень важно соотносить толщину каждого элемента в общей строительной конструкции. В этом плане идеальным домом можно считать каркасный. У него деревянная основа, уже можно говорить о теплом доме, и утеплители, которые закладываются между элементами каркасной постройки. Конечно, с учетом средней температуры региона придется точно рассчитать толщину стен и других ограждающих элементов. Но, как показывает практика, вносимые изменения не столь значительны, чтобы можно было бы говорить о больших капитальных вложениях.

Устройство каркасного дома в плане его утепления

Рассмотрим несколько часто используемых строительных материалов и проведем сравнение их теплопроводность по толщине.

Теплопроводность кирпича: таблица по разновидностям

Фото	Вид кирпича	Теплопроводность, Вт/м*К
	Керамический полнотелый	0,5-0,8
	Керамический щелевой	0,34-0,43
	Поризованный	0,22
	Силикатный полнотелый	0,7-0,8
	Силикатный щелевой	0,4
	Клинкерный	0,8-0,9

Тепловая проводимость кирпичной кладки при разнице температуры в 10°С

Теплопроводность дерева: таблица по породам

Порода дерева	Береза	Дуб поперек волокон	Дуб вдоль волокон	Ель	Кедр	Клен	Лиственница
Теплопроводность, Вт/м С	0,15	0,2	0,4	0,11	0,095	0,19	0,13

Порода дерева	Липа	Пихта	Пробковое дерево	Сосна поперек волокон	Сосна вдоль волокон	Тополь
Теплопроводность, Вт/м С	0,15	0,15	0,045	0,15	0,4	0,17

Коэффициент теплопроводности пробкового дерева самый низкий из всех пород древесины. Именно пробка часто используется в качестве теплоизоляционного материала при проведении утеплительных мероприятий.

У древесины теплопроводность ниже, чем у бетона и кирпича

Теплопроводность металлов: таблица

Данный показатель у металлов изменяется с изменением температуры, в которой они применяются. И здесь соотношение такое – чем выше температура, тем ниже коэффициент. В таблице покажем металлы, которые используются в строительной сфере.

Вид металла	Сталь	Чугун	Алюминий	Медь
Теплопроводность, Вт/м С	47	62	236	328

Теперь, что касается соотношения с температурой.

У алюминия при температуре -100°С теплопроводность составляет 245 Вт/м*К. А при температуре 0°С – 238. При +100°С – 230, при +700°С – 0,9.
У меди: при -100°С –405, при 0°С – 385, при +100°С – 380, а при +700°С – 350.

Тепловая проводимость у меди выше, чем у стали почти в семь раз

Таблица теплопроводности других материалов

В основном нас будет интересовать таблица теплопроводности изоляционных материалов. Необходимо отметить, что если у металлов данный параметр зависит от температуры, то у утеплителей от их плотности. Поэтому в таблице будут расставлены показатели с учетом плотности материалом.

Теплоизоляционный материал	Плотность, кг/м³	Теплопроводность, Вт/м*К
Минеральная вата (базальтовая)	50	0,048
	100	0,056
	200	0,07
Стекловата	155	0,041
Стекловата	200	0,044
Пенополистирол	40	0,038
	100	0,041
	150	0,05
Пенополистирол экструдированный	33	0,031
Пенополиуретан	32	0,023
	40	0,029
	60	0,035
	80	0,041

И таблица теплоизоляционных свойств строительных материалов. Основные из них уже рассмотрены, обозначим те, которые в таблицы не вошли, и которые относятся к категории часто используемых.

Строительный материал	Плотность, кг/м³	Теплопроводность, Вт/м*К
Бетон	2400	1,51
Железобетон	2500	1,69
Керамзитобетон	500	0,14
Керамзитобетон	1800	0,66
Пенобетон	300	0,08
Пеностекло	400	0,11

Коэффициент теплопроводности воздушной прослойки

Всем известно, что воздух, если его оставить внутри строительного материала или между слоями стройматериалов, это великолепный утеплитель. Почему так происходит, ведь сам воздух, как таковой, не может сдерживать тепло. Для этого надо рассмотреть саму воздушную прослойку, огражденную двумя слоями стройматериалов. Один из них соприкасается с зоной положительных температур, другой с зоной отрицательный.

Воздушная прослойка между внешней облицовкой и теплоизоляционным слоем

Тепловая энергия движется от плюса к минусу, и встречает на своем пути слой воздуха. Что происходит внутри:

Конвекция теплого воздуха внутри прослойки.
Тепловое излучение от материала с плюсовой температурой.

Поэтому сам тепловой поток – это сумма двух факторов с добавлением теплопроводности первого материала. Необходимо сразу отметить, что излучение занимает большую часть теплового потока. Сегодня все расчеты теплосопротивления стен и других несущих ограждающих конструкций проводят на онлайн-калькуляторах. Что касается воздушной прослойки, то такие расчеты провести сложно, поэтому берутся значения, которые в 50-х годах прошлого столетия были получены лабораторными исследованиями.

Воздушная прослойка внутри стены

В них четко оговаривается, что если разница температур стен, ограниченных воздухом, составляет 5°С, то излучение возрастает с 60% до 80%, если увеличить толщину прослойки с 10 до 200 мм. То есть, общий объем теплового потока остается тот же, излучение вырастает, а значит, теплопроводность стены падает. И разница значительная: с 38% до 2%. Правда, возрастает конвекция с 2% до 28%. Но так как пространство замкнутое, то движение воздуха внутри него никак не действует на внешние факторы.

Расчет толщины стены по теплопроводности вручную по формулам или калькулятором

Рассчитать толщину стены не так просто. Для этого нужно сложить все коэффициенты теплопроводности материалов, которые были использованы для сооружения стены. К примеру, кирпич, штукатурный раствор снаружи, плюс наружная облицовка, если такая будет использоваться. Внутренние выравнивающие материалы, это может быть все та же штукатурка или гипсокартонные листы, другие плитные или панельные покрытия. Если есть воздушная прослойка, то учитывают и ее.

Толщина стен из разных стройматериалов с одинаковым тепловым сопротивлением

Есть так называемая удельная теплопроводность по регионам, которую берут за основу. Так вот расчетная величина не должна быть больше удельной. В таблице ниже по городам дана удельная тепловая проводимость.

Регион	Москва	Санкт-Петербург	Ростов	Сочи
Теплопроводность	3,14	3,18	2,75	2,1

То есть, чем южнее, тем общая теплопроводность материалов должна быть меньше. Соответственно, можно уменьшать и толщину стены. Что касается онлайн-калькулятора, то предлагаем ниже посмотреть видео, на котором разбирается, как правильно пользоваться таким расчетным сервисом.

Если у вас возникли вопросы, на которые, как вам показалось, вы не нашли ответы в этой статье, пишите их в комментариях. Наша редакция постарается на них ответить.

Сравнительная таблица теплопроводности современных строительных материалов

Оглавление:

Понятие теплопроводности
Факторы, влияющие на величину теплопроводности
Практическое применение значения теплопроводности строительных материалов
Теплопроводность материалов: параметры
Теплопроводность при строительстве

Строительство любого дома, будь то коттедж или скромный дачный домик, должно начинаться с разработки проекта. На этом этапе закладывается не только архитектурный облик будущего строения, но и его конструктивные и теплотехнические характеристики.

Основной задачей на этапе проекта будет не только разработка прочных и долговечных конструктивных решений, способных поддерживать наиболее комфортный микроклимат с минимальными затратами. Помочь определиться с выбором может сравнительная таблица теплопроводности материалов.

Понятие теплопроводности

В общих чертах процесс теплопроводности характеризуется передачей тепловой энергии от более нагретых частиц твердого тела к менее нагретым. Процесс будет идти до тех пор, пока не наступит тепловое равновесие. Другими словами, пока не сравняются температуры.

Коэффициент теплопроводности кирпичей.

Применительно к ограждающим конструкциям дома (стены, пол, потолок, крыша) процесс теплопередачи будет определяться временем, в течение которого температура внутри помещения сравняется с температурой окружающей среды.

Чем более продолжителен по времени будет этот процесс, тем помещение будет более комфортным по ощущениям и экономичным по эксплуатационным расходам.

Численно процесс переноса тепла характеризуется коэффициентом теплопроводности. Физический смысл коэффициента показывает, какое количество тепла за единицу времени проходит через единицу поверхности. Т.е. чем выше значение этого показателя, тем лучше проводится тепло, значит, тем быстрее будет происходить процесс теплообмена.

Соответственно, на этапе проектных работ необходимо спроектировать конструкции, теплопроводность которых должна иметь по возможности наименьшее значение.

Факторы, влияющие на величину теплопроводности

Теплопроводность материалов, используемых в строительстве, зависит от их параметров:

Зависимость теплопроводности газобетона от плотности.

Пористость наличие пор в структуре материала нарушает его однородность. При прохождении теплового потока часть энергии передается через объем, занятый порами и заполненный воздухом. Принято за отсчетную точку принимать теплопроводность сухого воздуха (0,02 Вт/(м*°С)). Соответственно, чем больший объем будет занят воздушными порами, тем меньше будет теплопроводность материала.
Структура пор малый размер пор и их замкнутый характер способствуют снижению скорости теплового потока. В случае использования материалов с крупными сообщающимися порами в дополнение к теплопроводности в процессе переноса тепла будут участвовать процессы передачи тепла конвекцией.
Плотность при больших значениях частицы более тесно взаимодействуют друг с другом и в большей степени способствуют передаче тепловой энергии. В общем случае значения теплопроводности материала в зависимости от его плотности определяются либо на основе справочных данных, либо эмпирически.
Влажность значение теплопроводности для воды составляет (0,6 Вт/(м*°С)). При намокании стеновых конструкций или утеплителя происходит вытеснение сухого воздуха из пор и замещение его каплями жидкости или насыщенным влажным воздухом. Теплопроводность в этом случае значительно увеличится.
Влияние температуры на теплопроводность материала отражается через формулу:

λ=λо*(1+b*t), (1)

где, λо коэффициент теплопроводности при температуре 0 °С, Вт/м*°С,

b справочная величина температурного коэффициента,

t температура.

Практическое применение значения теплопроводности строительных материалов

Из понятия теплопроводности напрямую вытекает понятие толщины слоя материала для получения необходимого значения сопротивления теплового потока. Тепловое сопротивление нормируемая величина.

Упрощенная формула, определяющая толщину слоя, будет иметь вид:

Таблица теплопроводности утеплителей.

H=R/λ, (2)

где, H толщина слоя, м,

R сопротивление теплопередаче, (м2*°С)/Вт,

λ коэффициент теплопроводности, Вт/(м*°С).

Данная формула применительно к стене или перекрытию имеет следующие допущения:

ограждающая конструкция имеет однородное монолитное строение,
используемые стройматериалы имеют естественную влажность.

При проектировании необходимые нормируемые и справочные данные берутся из нормативной документации:

СНиП23-01-99 Строительная климатология,
СНиП 23-02-2003 Тепловая защита зданий,
СП 23-101-2004 Проектирование тепловой защиты зданий.

Теплопроводность материалов: параметры

Принято условное разделение материалов, применяемых в строительстве, на конструкционные и теплоизоляционные.

Конструкционные материалы применяются для возведения ограждающих конструкций (стен, перегородок, перекрытий). Они отличаются большими значениями теплопроводности.

Значения коэффициентов теплопроводности сведены в таблицу 1:

Таблица 1

Материал Коэффициент теплопроводности, Вт/(м*°С). Пенобетон (0,08 0,29) в зависимости от плотности Древесина ели и сосны (0,1 0,15) поперек волокон

0,18 вдоль волокон Керамзитобетон (0,14-0,66) в зависимости от плотности Кирпич керамический пустотелый 0,35 0,41 Кирпич красный глиняный 0,56 Кирпич силикатный 0,7 Железобетон 1,29

Подставляя в формулу (2) данные, взятые из нормативной документации, и данные из Таблицы 1, можно получить требуемую толщину стен для конкретного климатического района.

При выполнении стен только из конструкционных материалов без использования теплоизоляции их необходимая толщина (в случае использования железобетона) может достигать нескольких метров. Конструкция в этом случае получится непомерно большой и громоздкой.

Допускают возведение стен без использования дополнительного утепления, пожалуй, только пенобетон и дерево. И даже в этом случае толщина стены достигает полуметра.

Теплоизоляционные материалы имеют достаточно малые величины значения коэффициента теплопроводности.

Основной их диапазон лежит в пределах от 0,03 до 0,07 Вт/(м*°С). Наиболее распространенные материалы это экструдированный пенополистирол, минеральная вата, пенопласт, стекловата, утепляющие материалы на основе пенополиуретана. Их использование позволяет значительно снизить толщину ограждающих конструкций.

Теплопроводность при строительстве

Схема сравнения теплопроводности стен из газобетона и кирпича.

При проектировании и производстве строительных работ необходимо учитывать возможные пути теплопотерь:

30-40% потерь тепла приходится на поверхность стен,
20-30% через межэтажные перекрытия и крышу,
около 20% потерь приходится на поверхность, занимаемую оконными и дверными проемами,
приблизительно 10% тепла уходит из помещения через плохо утепленные полы.

Важным фактором при учете теплопроводности в строительстве является обеспечение надлежащей ветро- и пароизоляции. В наибольшей степени это справедливо для пористых утеплителей. Т.е. при ограничении доступа влаги внутрь конструкций (как извне, так и снаружи) сопротивление теплопередачи будет выше. Утеплитель будет более эффективно работать, соответственно, потребуется меньшая толщина конструкций.

В идеале стены и перекрытия должны выполняться из теплоизоляционных материалов. Однако они обладают низкой конструкционной прочностью, что ограничивает широту их применения. Возникает необходимость выполнять основные несущие конструкции из кирпича, дерева, пенобетонных блоков и т.п.

Наиболее распространенным вариантом конструкций домов, встречающимся на практике, является комбинация несущей конструкции и теплоизоляции.

Здесь можно различить:

Сравнение теплопроводности соломобетонных блоков с другими материалами.

Каркасный вариант строительства основной каркас, обеспечивающий пространственную жесткость, выполняется из деревянных досок или брусьев. Утеплитель укладывается в межстоечное пространство. В некоторых случаях для достижения требуемых показателей по энергоэффективности осуществляется дополнительное утепление снаружи каркаса.
Возведение стен дома из кирпича, пористых бетонных блоков, дерева утепление осуществляется по наружной поверхности. Слой утеплителя компенсирует избыточную теплопроводность основного стенового материала. С другой стороны материал основной стены несет на себе нагрузки, компенсируя малую механическую прочность утеплителя.

Аналогичные закономерности будут справедливы при возведении межэтажных перекрытий и кровельных конструкций.

Таким образом, используя комбинацию материалов с требуемыми значениями коэффициентов теплопроводности, можно получить оптимальные по свойствам и толщине ограждающие конструкции здания.

Свойства утеплителей и таблица теплопроводности строительных материалов

Таблица теплопроводности материалов и утеплителей

Сравнение утеплителей. Таблица теплопроводности

Сравнение утеплителей по характеристикам

Пожаробезопасность. Если утеплитель используется в бане или в котельной, то материал не должен поддерживать горение, а наоборот должен выдерживать высокие температуры. Но если вы утепляете ленточный фундамент или отмостку дома, то на первый план выходят характеристики влагостойкости и прочности.

Сравнение утеплителей по теплопроводности

Базальтовая (минеральная) вата

К напыляемой теплоизоляции относится ППУ (пенополиуретан) и Экотермикс. К главным недостаткам данных утеплителей относится необходимость наличия специального оборудования, для их нанесения. При этом напыляемая теплоизоляция создает на конструкции прочное, сплошное покрытие без мостиков холода, при этом конструкция будет защищена от влаги, так как ППУ влагонепроницаемый материал.

Сравнение утеплителей. Таблица теплопроводности

Сравнение теплопроводности строительных материалов по толщине

Основные характеристики утеплителей

Теплопроводность. От этого показателя напрямую зависит качество проведенного утеплительного процесса, а также необходимое количество материала для обеспечения желаемого результата. Чем ниже теплопроводность, тем эффективнее использование утеплителя.
Влагопоглощение. Показатель особо важен при утеплении внешних частей конструкции, на которые может периодически воздействовать влага. К примеру, при утеплении фундамента в грунтах с высокими водами или повышенным уровнем содержания воды в своей структуре.
Толщина. Применение тонких утеплителей позволяет сохранить внутреннее пространство жилого сооружения, а также напрямую влияет на качество утепления.
Горючесть. Это свойство материалов особенно важно при использовании для понижения теплопроводной способности наземных частей сооружения жилых домов, а также зданий специального назначения. Качественная продукция отличается способностью к самозатуханию, не выделяет при воспламенении ядовитых веществ.
Термоустойчивость. Материал должен выдерживать критические температуры. К примеру, низкие температуры при наружном использовании.
Экологичность. Нужно прибегать к использованию материалов безопасных для человека. Требования к этому фактору может изменяться в зависимости от будущего назначения сооружения.
Звукоизоляция. Это дополнительное свойство утеплителей в некоторых ситуациях позволяет добиться хорошего уровня защиты помещения от шума, а также посторонних звуков.

Важность конкретной характеристики напрямую зависит от условий использования и выделенного бюджета.

Сравнение популярных утеплителей

Давайте рассмотрим несколько материалов, применяемых для повышения энергоэффективности сооружений:

Минеральная вата. Производится из естественных материалов. Устойчива к огню и отличается экологичностью, а также низкой теплопроводностью. Но невозможность противостоять воздействию воды сокращает возможности использования.
Пенопласт. Легкий материал с отличными утеплительными свойствами. Доступный, легко устанавливается и влагоустойчив. Недостатки: хорошая воспламеняемость и выделение вредных веществ при горении. Рекомендуется его использовать в нежилых помещениях.
Бальзовая вата. Материал практически идентичный минвате, только отличается улучшенными показателями устойчивости к влаге. При изготовлении его не уплотняют, что значительно продлевает срок службы.
Пеноплэкс. Утеплитель хорошо противостоит влаге, высоким температурам, огню, гниению, разложению. Отличается отличными показателями теплопроводности, прост в монтаже и долговечен. Можно использовать в местах с максимальными требованиями способности материала противостоять различным воздействиям.
Пенофол. Многослойный утеплитель естественного происхождения. Состоит из полиэтилена, предварительно вспененного перед производством. Может иметь различные показатели пористости и ширины. Часто поверхность покрыта фольгой, благодаря чему достигается отражающие эффект. Отличается легкостью, простотой монтажа, высокой энергоэффективностью, влагостойкостью, небольшим весом.

Коэффициент теплопроводности размерность

Сравнение с помощью таблицы

Сравнение теплопроводности различных утеплителей

Выбор теплоизоляционных материалов на современном рынке огромен. Производители выпускают различные по структуре, плотности, звукоизоляционным характеристикам и влагостойкости модели. Потребителям необходимо знать теплопроводность утеплителей и критерии подбора. Подробное сравнение всех видов поможет найти идеальный для постройки материал.

Понятие теплопроводности

Под теплопроводностью понимается передача энергии тепла от объекта к объекту до момента теплового равновесия, т.е. выравнивания температуры. В отношении частного дома важна скорость процесса – чем дольше происходит выравнивание, тем меньше остывает конструкция.

В числовом виде явление выражается через коэффициент теплопроводности. Показатель наглядно выражает прохождение количества тепла за определенное время через единицу поверхности. Чем больше величина, тем быстрее утекает тепловая энергия.

Теплопередача различных материалов указывается в характеристиках изготовителя на упаковке.

Факторы влияния на теплопроводность

Теплопроводность зависит от плотности и толщины теплоизолята, поэтому важно учитывать ее при покупке. Плотность – это масса одного кубометра материалов, которые по этому критерию классифицируются как очень легкие, легкие, средние и жесткие. Легкие пористые изделия применяются для покрытия внутренних стен, несущих перегородок, плотные – для наружных работ.

Модификации с меньшей плотностью легче по весу, но имеют лучшие параметры теплопроводности. Сравнение утеплителей по плотности представлено в таблице.

Материал	Показатель плотности, кг/м3
Минвата	50-200
Экструдированный пенополистирол	33-150
Пенополиуретан	30-80
Мастика из полиуретана	1400
Рубероид	600
Полиэтилен	1500

Чем выше плотность, тем меньше уровень пароизоляции.

Толщина материала также влияет на степень теплопередачи. Если она избыточная, нарушается естественная вентиляция помещений. Маленькая толщина становится причиной мостов холода и образования конденсата на поверхности. В результате стена покроется плесенью и грибком. Сравнить параметры толщины материалов можно в таблице.

Материал	Толщина, мм
Пеноплекс	20
Минвата	38
Ячеистый бетон	270
Кладка из кирпича	370

При подборе толщины стоит учитывать климат местности, материал постройки.

Характеристики разных материалов

Перед рассмотрением таблицы теплопроводности утеплителей имеет смысл ознакомиться с кратким обзором. Информация поможет застройщикам разобраться в специфике материала и его назначении.

Пенопласт

Плитный материал, изготовленный посредством вспенивания полистирола. Отличается удобством раскроя и монтажа, низкой теплопроводностью – в сравнении с другими изоляторами пенопласт легче. Преимущества изделия – недорогая стоимость, стойкость к влажной среде. Минусы пенопласта – хрупкость, быстрая возгораемость. По этой причине плиты толщиной 20-150 мм используются для теплоизоляции легких наружных конструкций – фасадов под штукатурные работы, стены цоколей и подвалов.

При горении пенопласта выделяются токсичные вещества.

Экструдированный пенополистирол

Вспененный полистирол с экструзией отличается стойкость к воздействию влажной среды. Материал легко раскраивается, не горит, прост в укладке и транспортировке. У плит помимо низкой теплопроводности – высокая плотность и прочность на сжатие. Среди российских застройщиков популярен экструдированный пенополистирол брендов Техноплекс и Пеноплекс. Его применяют для теплоизоляции отмостки и ленточного фундамента.

Минеральная вата

Коэффициент теплопроводности минеральной ваты – 0,048 Вт/(м*С), что больше пенопласта. Материал изготавливается на основе горных пород, шлака или доломита в форме плит и рулонов, у которых разный индекс жесткости. Для утепления вертикальных поверхностей допускается применять жесткие и полужесткие изделия. Горизонтальные конструкции лучше утеплять при помощи легких минплит.

Несмотря на оптимальный индекс теплопроводности, у минеральной ваты маленькая устойчивость к влажной среде. Плиты не подойдут для утепления подвальных помещений, парилок, предбанников.

Применение минваты с низкой теплопроводностью допускается только при наличии пароизоляционного и гидроизоляционного слоев.

Базальтовая вата

Основой для изоляции является базальтовый вид горной породы, который раздувается при нагреве до состояния волокон. При изготовлении также добавляют нетоксичные связующие компоненты. На российском рынке продукция бренда Роквул, на примере которой можно рассмотреть особенности утеплителя:

не подвергается возгоранию;
отличается хорошим показателем тепло- и звукоизоляции;
отсутствие слеживания и уплотнения в процессе эксплуатации;
экологически чистый строительный материал.

Параметры теплопроводности позволяют использовать каменную вату для наружных и внутренних работ.

Стекловата

Стекловатный утеплитель изготавливается из буры, известняка, соды, просеянного доломита и песка. Для экономии на производстве применяют стеклобой, что не нарушается свойства материала. К преимуществам стекловаты относятся высокие показатели тепло- и звукоизоляции, экологическая чистота и низкая стоимость. Минусов больше:

Гигроскопичность – впитывает воду, вследствие чего теряет утепляющие характеристики. Для предотвращения гниения и разрушения конструкции укладывают между пароизоляционными слоями.
Неудобство монтажа – волокна с повышенной хрупкостью распадаются, могут вызывать жжение и зуд кожи.
Непродолжительная эксплуатация – через 10 лет происходит усадка.
Невозможность применения для утепления влажных комнат.

При работе со стекловатой нужно защищать кожу рук перчатками, лицо – очками или маской.

Вспененный полиэтилен

Рулонный полиэтилен с пористой структурой имеет дополнительный отражающий слой из фольги. Преимущества изолона и пенофола:

маленькая толщина – от 2 до 10 мм, что в 10 раз меньше обычных изоляторов;
возможность сохранения до 97 % полезного тепла;
стойкость к воздействию влаги;
минимальная теплопроводность за счет пор;
экологическая чистота;
отражающий эффект, за счет которого аккумулируется тепловая энергия.

Рулонная теплоизоляция подходит для укладки во влажных комнатах, на балконах и лоджиях.

Напыляемая теплоизоляция

Если обратиться к таблице, то видно, что напыляемые виды заменяют 10 см минваты. Они выпускаются в баллонах, напоминают монтажную пену и наносятся при помощи специального инструмента. Напыляемый утеплитель бывает разной жесткости, в емкости также присутствуют пенообразователи – полиизоционатом и полиолом. По типу основного компонента изоляция бывает:

ППУ. Пенополиуретан с открытой ячеистой структурой прочен, теплоэффективен. При наличии закрытых пустот в составе – может пропускать пар.
Пеноизольная. Жидкий пенопласт на карбамидоформальдегидной основе отличается паропроницаемостью, стойкость к возгоранию. Наносится посредством заливки. Оптимальная температура затвердевания – от +15 градусов.
Жидкая керамика. Керамические компоненты расплавляются до жидкого состояния, потом смешиваются полимерными веществами и пигментами. Получаются вакуумированные полости. Наружное утепление обеспечивает защиту здания на 10 лет, внутреннее – на 25 лет.
Эковата. Целлюлоза измельчается до состояния пыли, приобретает клейкость при попадании воды. Материал подходит для работы на влажных стеновых поверхностях, но не используется рядом с каминными трубами, дымоходами и печами.

Напыляемые утеплители отличаются хорошей сцепкой с поверхностями, для которых применялись дерево, кирпич или газобетон.

Таблица коэффициентов теплопроводности разных материалов

На основе таблицы с коэффициентами теплопроводности строительных материалов и популярных утеплителей можно сделать сравнительный анализ. Он обеспечит подбор оптимального варианта теплоизоляции для строения.

Материал	Теплопроводность, Вт/м*К	Толщина, мм	Плотность, кг/м³	Температура укладки, °C	Паропроницаемость, мг/м²чПа
Пенополиуретан	0,025	30	40-60	От -100 до +150	0,04-0,05
Экструдированный пенополистирол	0,03	36	40-50	От -50 до +75	0,015
Пенопласт	0,05	60	40-125	От -50 до +75	0,23
Минвата (плиты)	0,047	56	35-150	От -60 до +180	0,53
Стекловолокно (плиты)	0,056	67	15-100	От +60 до +480	0,053
Базальтовая вата (плиты)	0,037	80	30-190	От -190 до +700	0,3
Железобетон	2,04	2500	0,03
Пустотелый кирпич	0,058	50	1400	0,16
Деревянные брусья с поперечным срезом	0,18	15	40-50	0,06

Для параметров толщины применялся усредненный показатель.

Иные критерии подбора утеплителей

Теплоизоляционное покрытие обеспечивает снижение теплопотерь на 30-40 %, повышает прочность несущих конструкций из кирпича и металла, сокращает уровень шума и не забирает полезную площадь постройки. При выборе утеплителя помимо теплопроводности нужно учитывать другие критерии.

Объемный вес

Данная характеристика связана с теплопроводностью и зависит от типа материала:

Минераловатные продукты отличаются плотностью 30-200 кг/м3, поэтому подходят для всех поверхностей строения.
Вспененный полиэтилен имеет толщину 8-10 мм. Плотность без фольгирования равняется 25 кг/м3 с отражающей основой – около 55 кг/м3.
Пенопласт отличается удельным весом от 80 до 160 кг/м3, а экструдированный пенополистирол – от 28 до 35 кг/м3. Последний материал является одним из самых легких.
Полужидкий напыляемый пеноизол при плотности 10 кг/м3 требует предварительного оштукатуривания поверхности.
Пеностекло имеет плотность, связанную со структурой. Вспененный вариант характеризуется объемным весом от 200 до 400 кг/м3. Теплоизолят из ячеистого стекла – от 100 до 200 м3, что делает возможным применение на фасадных поверхностях.

Чем меньше объемный вес, тем меньше затрачивается материала.

Способность держать форму

Производители не указывают формостабильность на упаковке, но можно ориентироваться на коэффициенты Пуассона и трения, сопротивления изгибам и сжатиям. По стабильности формы судят о сминаемости или изменении параметров теплоизоляционного слоя. В случае деформации существуют риски утечки тепла на 40 % через щели и мосты холода.

Формостабильность стройматериалов зависит от типа утеплителя:

Вата (минеральная, базальтовая, эко) при укладке между стропилами расправляется. За счет жестких волокон исключается деформация.
Пенные виды держат форму на уровне жесткой каменной ваты.

Способность изделия держать форму также определяется по характеристикам упругости.

Паропроницаемость

Определяет «дышащие» свойства материала – способность к пропусканию воздуха и пара. Показатель важен для контроля микроклимата в помещении – в законсервированных комнатах образуется больше плесени и грибка. В условиях постоянной влажности конструкция может разрушаться.

По степени паропроницаемости выделяют два типа утеплителей:

Пены – изделия, для производства которых применяется технология вспенивания. Продукция вообще не пропускает конденсат.
Ваты – теплоизоляция на основе минерального или органического волокна. Материалы могут пропускать конденсат.

При монтаже паропроницаемых ват дополнительно укладывают пленочную пароизоляцию.

Горючесть

Показатель, на который ориентируются при строительстве наземных частей жилых зданий. Классификация токсичности и горючести указана в ст. 13 ФЗ № 123. В техническом регламенте выделены группы:

НГ – негорючие: каменная и базальтовая вата.
Г – возгораемые. Материалы категории Г1 (пенополиуретан) отличаются слабой возгораемостью, категории Г4 (пенополистирол, в т.ч. экструдированный) – сильногорючие.
В – воспламеняемые: плиты из ДСП, рубероид.
Д – дымообразующие (ПВХ).
Т – токсичные (минимальный уровень – у бумаги).

Оптимальный вариант для частного строительства – самозатухающие материалы.

Звукоизоляция

Характеристика, связанная с паропроницаемостью и плотностью. Ваты исключают проникновение посторонних шумов в помещении, через пены проникает больше шума.

У плотных материалов лучше шумоизоляционные свойства, но укладка осложняется толщиной и весом. Оптимальным вариантом для самостоятельных теплоизоляционных работ будет каменная вата с высоким звукопоглощением. Аналогичные показатели – у легкой стекловаты или базальтового утеплителя со скрученными длинными тонкими волокнами.

Нормальный показатель звукоизоляции – плотность от 50 кг/м3.

Практическое применение коэффициента теплопроводности

После теоретического сравнения материалов нужно учитывать их разделение на группы теплоизоляционных и конструкционных. У конструкционного сырья – самые высокие индексы теплопередачи, поэтому оно подходит для возведения перекрытий, ограждений или стен.

Без использования сырья со свойствами утеплителей понадобится укладывать толстый слой теплоизоляции. Обратившись к таблице теплопроводности, можно определить, что низкий теплообмен конструкций из железобетона будет только при их толщине 6 м. Готовый дом будет громоздким, может просесть под почву, а затраты на строительство не окупятся и через 50 лет.

Достаточная толщина теплоизоляционного слоя – 50 см.

Применение теплоизоляционных материалов обеспечивает сокращение затрат на строительные мероприятия и снижает переплаты за энергию зимой. При покупке утеплителя нужно учитывать параметры теплопроводности, основные характеристики, стоимость и удобство самостоятельного монтажа.

Теплопроводность утеплителей — сравнительная таблица

В привычной для населения страны холодной зиме, востребованность теплоизоляционных материалов всегда на высоком уровне. Необходимо учитывать все особенности каждого из утеплителей, чтобы сделать выбор в пользу качественного и целесообразного материала.

Зачем нужна теплоизоляция?

Актуальность теплоизоляции заключается в следующем:

Сохранение тепла в зимний период и прохлады в летний период.

Потери тепла сквозь стены обычного многоэтажного жилого дома составляют 30-40%. Для снижения теплопотерь нужны специальные теплоизоляционные материалы. Применение в зимний период электрических обогревателей способствует дополнительному расходу на электроэнергию. Эти расходы выгодней компенсировать использованием качественного теплоизоляционного материала, обеспечивающего сохранение тепла в зимний период и прохладу в летнюю жару. При этом затраты на охлаждение помещения кондиционером также будут сведены к минимуму.

Увеличение долговечности конструкций здания.

В случае промышленных зданий с использованием металлического каркаса, утеплитель позволяет защитить поверхность металла от коррозии, являющейся самым пагубным дефектом для данного вида конструкций. А срок службы для здания из кирпича определяется количеством циклов замораживания/оттаивания. Воздействие этих циклов воспринимает утеплитель, ведь точка росы при этом находится в теплоизоляционном материале, а не материале стены. Такое утепление позволяет увеличить срок службы здания во много раз.

Защита от возрастающего уровня шума достигается при использовании таких шумопоглощающих материалов (толстые матрасы, звукоотражающие стеновые панели).

Увеличение полезной площади зданий.

Использование системы теплоизоляции позволяет уменьшить толщину наружных стен, при этом увеличивая внутреннюю площадь здания.

Как правильно выбрать утеплитель?

При выборе утеплителя нужно обращать внимание на: ценовую доступность, сферу применения, мнение экспертов и технические характеристики, являющиеся самым важным критерием.

Основные требования, предъявляемые к теплоизоляционным материалам:

Теплопроводность.

Теплопроводность подразумевает под собой способность материала передавать теплоту. Это свойство характеризуется коэффициентом теплопроводности, на основе которого принимают необходимую толщину утеплителя. Теплоизоляционный материал с низким коэффициентом теплопроводности является лучшим выбором.

Также теплопроводность тесно связана с понятиями плотности и толщины утеплителя, поэтому при выборе необходимо обращать внимание и на эти факторы. Теплопроводность одного и того же материала может изменяться в зависимости от плотности.

Под плотностью понимают массу одного кубического метра теплоизоляционного материала. По плотности материалы подразделяются на: особо лёгкие, лёгкие, средние, плотные (жёсткие). К легким относятся пористые материалы, подходящие для утепления стен, перегородок, перекрытий. Плотные утеплители лучше подходят для утепления снаружи.

Чем меньше плотность утеплителя, тем меньше вес, а теплопроводность выше. Это является показателем качества утепления. А небольшой вес способствует удобству монтажа и укладки. В ходе опытных исследований установлено, что утеплитель, имеющий плотность от 8 до 35 кг/м³ лучше всего удерживает тепло и подходят для утепления вертикальных конструкций внутри помещений.

А как зависит теплопроводность от толщины? Существует ошибочное мнение, что утеплитель большой толщины будет лучше удерживать тепло внутри помещения. Это приводит к неоправданным расходам. Слишком большая толщина утеплителя может привести к нарушению естественной вентиляции и в помещении будет слишком душно.

А недостаточная толщина утеплителя приводит к тому, что холод будет проникать через толщу стены и на плоскости стены образуется конденсат, стена будет неотвратимо отсыревать, появится плесень и грибок.

В случае игнорирования расчета может появиться ряд проблем, решение которых потребует больших дополнительных затрат!

Таблица теплопроводности материалов

Материал	Теплопроводность материалов, Вт/м*⸰С	Плотность, кг/м³
Пенополиуретан	0,020	30
	0,029	40
	0,035	60
	0,041	80
Пенополистирол	0,037	10-11
	0,035	15-16
	0,037	16-17
	0,033	25-27
	0,041	35-37
Пенополистирол (экструдированный)	0,028-0,034	28-45
Базальтовая вата	0,039	30-35
	0,036	34-38
	0,035	38-45
	0,035	40-50
	0,036	80-90
	0,038	145
	0,038	120-190
Эковата	0,032	35
	0,038	50
	0,04	65
	0,041	70
Изолон	0,031	33
	0,033	50
	0,036	66
	0,039	100
Пенофол	0,037-0,051	45
	0,038-0,052	54
	0,038-0,052	74

Экологичность.

Этот фактор является значимым, особенно в случае утепления жилого дома, так как многие материалы выделяют формальдегид, что влияет на рост раковых опухолей. Поэтому необходимо делать выбор в сторону нетоксичных и биологически нейтральных материалов. С точки зрения экологичности лучшим теплоизоляционным материалом считается каменная вата.

Пожарная безопасность.

Материал должен быть негорючим и безопасным. Гореть может любой материал, разница состоит в том, при каком температуре он возгорается. Важным является то, чтобы утеплитель был самозатухающим.

Паро- и водонепроницаемость.

Преимущество имеют те материалы, которые обладают водонепроницаемостью, так как впитывание влаги приводит к тому, что эффективность материала становится низкой и полезные характеристики утеплителя через год использования снижаются на 50% и более.

В среднем срок службы изоляционных материалов составляет от 5 до 10-15 лет. Теплоизоляционные материалы, имеющие в составе вату в первые годы службы значительно снижают свою эффективность. Зато пенополиуретан обладает сроком службы свыше 50 лет.

Достоинства и недостатки утеплителей

Пенополиуретан– на сегодняшний день самый эффективный утеплитель.

Виды ППУ

Достоинства: бесшовный монтаж пеной, долговечность, лучшая тепло- и гидроизоляция.

Недостатки: дороговизна материала, неустойчивость к УФ-излучению.

Пенополистирол (пенопласт) – востребован для использования в качестве утеплителя для помещений разных типов.

Достоинства: низкая теплопроводность, невысокая стоимость, удобство монтажа, водонепроницаемость.

Недостатки: хрупкость, легкая воспламеняемость, образование конденсата.

Экструдированный пенополистирол – прочный и удобный материал, при необходимости элементов нужного размера легко разрезается ножом.

Достоинства: очень низкая теплопроводность, водонепроницаемость, прочность на сжатие, удобство монтажа, отсутствие плесени и гниения, возможность эксплуатации от -50⸰С до +75⸰С.

Недостатки: намного дороже пенопласта, восприимчивость к органическим растворителям, образование конденсата.

Базальтовая (каменная) вата – минеральная вата, изготавливающаяся на базальтовой основе.

Достоинства: противостояние образованию грибков, звукоизоляция, прочность к механическим воздействиям, огнеупорность, негорючесть.

Недостатки: более высокая стоимость, по сравнению с аналогами.

Эковата – утеплитель, выполненный на основе естественных материалов (волокна дерева и минералы). На сегодняшний день применяется довольно часто.

Достоинства: звукоизоляция, экологичность, влагостойкость, доступная стоимость.

Недостатки: во время эксплуатации повышается теплопроводность, необходимость специального оборудования для монтажа, возможность усадки.

Изолон – современный утеплитель, изготавливаемый путем вспенивания полиэтилена. Является одним из самых востребованных.

Достоинства: низкая теплопроводность, низкая паропроницаемость, высокая шумоизоляция, удобство резки и монтажа, экологичность, гибкость, небольшой вес.

Недостатки: низкая прочность, необходимость устройства вентиляционного зазора.

Пенофол – утеплитель, который отвечает многим требованиям, предъявляемым к качеству утеплителя и утепления различных помещений, а также конструкций и т.д.

Достоинства: экологичность, высокая способность к отражению тепла, высокая шумоизоляция, влагонепроницаемость, негорючесть, удобство перевозки и монтажа, отражение воздействия радиации.

Недостатки: малая жесткость, затрудненность крепления материала, в качестве теплоизоляции одного пенофола недостаточно.

Заключение

Рассмотренные достоинства и недостатки утеплителей позволят выбрать самый подходящий вариант уже на стадии проектирования. При этом учитывать все требования, предъявляемые к теплоизоляционному материалу, в первую очередь теплопроводность.

Сравнение утеплителей. Таблица теплопроводности

Предисловие. На современном рынке имеется просто огромный выбор материалов, которые отличаются по цене и другим характеристикам. Попробуем сделать сравнение утеплителей по теплопроводности и разобраться в этом разнообразии, чтобы принять взвешенное решение в пользу определенного утеплителя. Рассмотрим, какие параметры важнее при выборе – теплопроводность или другие характеристики.

Основные характеристики утеплителей

Предоставим для начала характеристики наиболее популярных теплоизоляционных материалов, на которые в первую очередь стоит обратить свое внимание при выборе. Сравнение утеплителей по теплопроводности следует производить только на основе назначения материалов и условий в помещении (влажность, наличие открытого огня и т.д.). Мы расположили далее в порядке значимости основные характеристики утеплителей.

Сравнение строительных материалов

Теплопроводность. Чем ниже данный показатель, тем меньше требуется слой теплоизоляции, а значит, сократятся и расходы на утепление.

Влагопроницаемость. Меньшая проницаемость материала парами влаги снижает при эксплуатации негативное воздействие на утеплитель.

Пожаробезопасность. Теплоизоляция не должна гореть и выделять ядовитые газы, особенно при утеплении котельной или печной трубы.

Долговечность. Чем больше срок эксплуатации, тем дешевле он вам обойдется при эксплуатации, так как не потребует частой замены.

Экологичность. Материал должен быть безопасным для человека и окружающей природы.

Сравнение утеплителей по теплопроводности

Экономичность. Материал должен быть доступным для широкого круга потребителей и иметь оптимальное соотношение по цене/качеству.

Простота монтажа. Данное свойство для теплоизоляционного материала весьма важно для тех, кто желает самостоятельно делать ремонт.

Толщина и вес материала. Чем будет тоньше и легче утеплитель, тем меньше будет утяжеляться конструкция при монтаже теплоизоляции.

Звукоизоляция. Чем выше показатель звукоизоляции материала, тем лучше будет защита в жилом помещении от постороннего шума с улицы.

Сравнение утеплителей по теплопроводности

Пенополистирол (пенопласт)

Плиты пенополистирола (пенопласта)

Это самый популярный теплоизоляционный материал в России, благодаря своей низкой теплопроводности, невысокой стоимости и легкости монтажа. Пенопласт изготавливается в плитах толщиной от 20 до 150 мм путем вспенивания полистирола и состоит на 99% из воздуха. Материал имеет различную плотность, имеет низкую теплопроводность и устойчив к влажности.

Благодаря своей низкой стоимости пенополистирол имеет большую востребованность среди компаний и частных застройщиков для утепления различных помещений. Но материал достаточно хрупкий и быстро воспламеняется, выделяя токсичные вещества при горении. Из-за этого пенопласт использовать предпочтительнее в нежилых помещениях и при теплоизоляции не нагружаемых конструкций — утепление фасада под штукатурку, стен подвалов и т.д.

Экструдированный пенополистирол

Пеноплэкс (экструдированный пенополистирол)

Экструзия (техноплэкс, пеноплэкс и т.д.) не подвергается воздействию влаги и гниению. Это очень прочный и удобный в использовании материал, который легко режется ножом на нужные размеры. Низкое водопоглощение обеспечивает при высокой влажности минимальное изменение свойств, плиты имеют высокую плотность и сопротивляемость сжатию. Экструдированный пенополистирол пожаробезопасен, долговечен и прост в применении.

Все эти характеристики, наряду с низкой теплопроводностью в сравнении с прочими утеплителями делает плиты техноплэкса, URSA XPS или пеноплэкса идеальным материалом для утепления ленточных фундаментов домов и отмосток. По заверениям производителей лист экструзии толщиной в 50 миллиметров, заменяет по теплопроводности 60 мм пеноблока, при этом материал не пропускает влагу и можно обойтись без дополнительной гидроизоляции.

Минеральная вата

Плиты минеральной ваты Изовер в упаковке

Минвата (например, Изовер, URSA, Техноруф и т.д.) производится из натуральных природных материалов – шлака, горных пород и доломита по специальной технологии. Минеральная вата имеет низкую теплопроводность и абсолютно пожаробезопасна. Выпускается материал в плитах и рулонах различной жесткости. Для горизонтальных плоскостей используются менее плотные маты, для вертикальных конструкций используют жесткие и полужесткие плиты.

Однако, одним из существенных недостатков данного утеплителя, как и базальтовой ваты является низкая влагостойкость, что требует при монтаже минваты устройства дополнительной влаго- и пароизоляции. Специалисты не рекомендуют использовать минеральная вату для утепления влажных помещений – подвалов домов и погребов, для теплоизоляции парилки изнутри в банях и предбанников. Но и здесь ее можно использовать при должной гидроизоляции.

Базальтовая вата

Плиты базальтовой ваты Роквул в упаковке

Данный материал производится расплавлением базальтовых горных пород и раздуве расплавленной массы с добавлением различных компонентов для получения волокнистой структуры с водоотталкивающими свойствами. Материал не воспламеняется, безопасен для здоровья человека, имеет хорошие показатели по теплоизоляции и звукоизоляции помещений. Используется, как для внутренней, так и для наружной теплоизоляции.

При монтаже базальтовой ваты следует использовать средства защиты (перчатки, респиратор и очки) для защиты слизистых оболочек от микрочастиц ваты. Наиболее известная в России марка базальтовой ваты – это материалы под маркой Rockwool. При эксплуатации плиты теплоизоляции не уплотняются и не слеживаются, а значит, прекрасные свойства низкой теплопроводности базальтовой ваты со временем остаются неизменными.

Пенофол, изолон (вспененный полиэтилен)

Пенофол и изолон – это рулонные утеплители толщиной от 2 до 10 мм, состоящие из вспененного полиэтилена. Материал также выпускается со слоем фольги с одной стороны для создания отражающего эффекта. Утеплитель имеет толщину в несколько раз тоньше представленных ранее утеплителей, но при этом сохраняет и отражает до 97% тепловой энергии. Вспененный полиэтилен имеет длительный срок эксплуатации и экологически безопасен.

Изолон и фольгированный пенофол – легкий, тонкий и очень удобный в работе теплоизоляционный материал. Используют рулонный утеплитель для теплоизоляции влажных помещений, например, при утеплении балконов и лоджий в квартирах. Также применение данного утеплителя поможет вам сберечь полезную площадь в помещении, при утеплении внутри. Подробнее об этих материалах читайте в разделе «Органическая теплоизоляция».

Сравнение утеплителей. Таблица теплопроводности

Сравнение пеноблока, минваты и пенопласта по теплопроводности

Представленная выше таблица сравнения теплоизоляции по теплопроводности дает полную картину, о том, какой лучше всего использовать материал. Остается лишь сравнить данные таблицы теплопроводности со стоимостью теплоизоляции у поставщиков. При этом следует точно рассчитать необходимую толщину утепления при использовании различных материалов, чтобы подобрать необходимое количество материала.

Видео. Сравнение утеплителей для труб

Таблица теплопроводности строительных материалов – изучаем важные показатели

Строительство каждого объекта лучше начинать с планировки проекта и тщательного расчета теплотехнических параметров. Точные данные позволит получить таблица теплопроводности строительных материалов. Правильное возведение зданий способствует оптимальным климатическим параметрам в помещении. А таблица поможет правильно подобрать сырье, которое будут использоваться для строительства.

Теплопроводность материалов влияет на толщину стен

Назначение теплопроводности

Теплопроводность является показателем передачи тепловой энергии от нагреваемых предметов в помещении к предметам с более низкой температурой. Процесс теплообмена производится, пока температурные показатели не уравняются. Для обозначения тепловой энергии используется специальный коэффициент теплопроводности строительных материалов. Таблица поможет увидеть все требуемые значения. Параметр обозначает, сколько тепловой энергии пропускается через единицу площади в единицу времени. Чем больше данное обозначение, тем качественнее будет теплообмен. При возведении зданий необходимо применять материал с минимальным значением тепловой проводимости.

На схеме представлены показатели различных вариантов

Коэффициент теплопроводности это такая величина, которая равна количеству теплоты, проходящей через метр толщины материала за час. Использование подобной характеристики обязательно для создания лучшей теплоизоляции. Теплопроводность следует учесть при подборе дополнительных утепляющих конструкций.

Сравнение характеристик разных типов сырья

Что оказывает влияние на показатель теплопроводности?

Теплопроводность определяется такими факторами:

пористость определяет неоднородность структуры. При пропуске тепла через такие материалы процесс охлаждения незначительный;
повышенное значение плотности влияет на тесные соприкосновения частиц, что способствует более быстрому теплообмену;
повышенная влажность увеличивает данный показатель.

Характеристики различных материалов

Использование значений коэффициента теплопроводности на практике

Материалы представлены конструкционными и теплоизоляционными разновидностями. Первый вид обладает большими показателями теплопроводности. Они применяются для строительства перекрытий, ограждений и стен.

При помощи таблицы определяются возможности их теплообмена. Чтобы данный показатель был достаточно низким для нормального микроклимата в помещении стены из некоторых материалов должны быть особенно толстыми. Чтобы этого избежать, рекомендуется использовать дополнительные теплоизолирующие компоненты.

Показатели теплопроводности для готовых построек. Виды утеплений

При создании проекта нужно учитывать все способы утечки тепла. Оно может выходить через стены и крышу, а также через полы и двери. Если вы неправильно проведете расчеты проектирования, то придется довольствоваться только тепловой энергией, полученной от отопительных приборов. Здания, построенные из стандартного сырья: камня, кирпича либо бетона нужно дополнительно утеплять.

Монтаж минеральной ваты

Дополнительная теплоизоляция проводится в каркасных зданиях. При этом деревянный каркас придает жесткости конструкции, а утепляющий материал прокладывается в пространство между стойками. В зданиях из кирпича и шлакоблоков утепление производится снаружи конструкции.

Выбирая утеплители необходимо обращать внимание на такие факторы, как уровень влажности, влияние повышенных температур и типа сооружения. Учитывайте определенные параметры утепляющих конструкций:

показатель теплопроводности оказывает влияние на качество теплоизолирующего процесса;
влагопоглощение имеет большое значение при утеплении наружных элементов;
толщина влияет на надежность утепления. Тонкий утеплитель помогает сохранить полезную площадь помещения;
важна горючесть. Качественное сырье имеет способность к самозатуханию;
термоустойчивость отображает способность выдерживать температурные перепады;
экологичность и безопасность;
звукоизоляция защищает от шума.

Характеристики разных видов утеплителей

В качестве утеплителей применяются следующие виды:

минеральная вата устойчива к огню и экологична. К важным характеристикам относится низкая теплопроводность;

Данный материал относится к самым доступным и простым вариантам

пенопласт – это легкий материал с хорошими утеплительными свойствами. Он легко устанавливается и обладает влагоустойчивостью. Рекомендуется для применения в нежилых строениях;
базальтовая вата в отличие от минеральной отличается лучшими показателями стойкости к влаге;
пеноплэкс устойчив к влажности, повышенным температурам и огню. Имеет прекрасные показатели теплопроводности, прост в монтаже и долговечен;

Для пеноплекса характерна пористая структура

пенополиуретан известен такими качествами, как негорючесть, хорошие водоотталкивающие свойства и высокая пожаростойкость;
экструдированный пенополистирол при производстве проходит дополнительную обработку. Обладает равномерной структурой;

Данный вариант бывает разной толщины

пенофол представляет из себя многослойный утепляющий пласт. В составе присутствует вспененный полиэтилен. Поверхность пластины покрывается фольгой для обеспечения отражения.

Для теплоизоляции могут применяться сыпучие типы сырья. Это бумажные гранулы или перлит. Они имеют стойкость к влаге и к огню. А из органических разновидностей можно рассмотреть волокно из древесины, лен или пробковое покрытие. При выборе, особое внимание уделяйте таким показателям как экологичность и пожаробезопасность.

Обратите внимание! При конструировании теплоизоляции, важно продумать монтаж гидроизолирующей прослойки. Это позволит избежать высокой влажности и повысит сопротивляемость теплообмену.

Таблица теплопроводности строительных материалов: особенности показателей

Таблица теплопроводности строительных материалов содержит показатели различных видов сырья, которое применяется в строительстве. Используя данную информацию, вы можете легко посчитать толщину стен и количество утеплителя.

Утепление производится в определенных местах

Как использовать таблицу теплопроводности материалов и утеплителей?

В таблице сопротивления теплопередаче материалов представлены наиболее популярные материалы. Выбирая определенный вариант теплоизоляции важно учитывать не только физические свойства, но и такие характеристики как долговечность, цена и легкость установки.

Знаете ли вы, что проще всего выполнять монтаж пенооизола и пенополиуретана. Они распределяются по поверхности в виде пены. Подобные материалы легко заполняют полости конструкций. При сравнении твердых и пенных вариантов, нужно выделить , что пена не образует стыков.

Коэффициент разнообразных типов сырья

Значения коэффициентов теплопередачи материалов в таблице

При произведении вычислений следует знать коэффициент сопротивления теплопередаче. Данное значение является отношением температур с обеих сторон к количеству теплового потока. Для того чтобы найти теплосопротивление определенных стен и используется таблица теплопроводности.

Значения плотности и теплопроводности

Все расчеты вы можете провести сами. Для этого толщина прослойки теплоизолятора делится на коэффициент теплопроводности. Данное значение часто указывается на упаковке, если это изоляция. Материалы для дома измеряются самостоятельно. Это касается толщины, а коэффициенты можно отыскать в специальных таблицах.

Теплопроводность некоторых конструкций

Коэффициент сопротивления помогает выбрать определенный тип теплоизоляции и толщину слоя материала. Сведения о паропроницаемости и плотности можно посмотреть в таблице.

При правильном использовании табличных данных вы сможете выбрать качественный материал для создания благоприятного микроклимата в помещении.

Теплопроводность строительных материалов (видео)

Сравнение теплопроводности строительных материалов по толщине

Основные характеристики утеплителей

Теплопроводность. От этого показателя напрямую зависит качество проведенного утеплительного процесса, а также необходимое количество материала для обеспечения желаемого результата. Чем ниже теплопроводность, тем эффективнее использование утеплителя.
Влагопоглощение. Показатель особо важен при утеплении внешних частей конструкции, на которые может периодически воздействовать влага. К примеру, при утеплении фундамента в грунтах с высокими водами или повышенным уровнем содержания воды в своей структуре.
Толщина. Применение тонких утеплителей позволяет сохранить внутреннее пространство жилого сооружения, а также напрямую влияет на качество утепления.
Горючесть. Это свойство материалов особенно важно при использовании для понижения теплопроводной способности наземных частей сооружения жилых домов, а также зданий специального назначения. Качественная продукция отличается способностью к самозатуханию, не выделяет при воспламенении ядовитых веществ.
Термоустойчивость. Материал должен выдерживать критические температуры. К примеру, низкие температуры при наружном использовании.
Экологичность. Нужно прибегать к использованию материалов безопасных для человека. Требования к этому фактору может изменяться в зависимости от будущего назначения сооружения.
Звукоизоляция. Это дополнительное свойство утеплителей в некоторых ситуациях позволяет добиться хорошего уровня защиты помещения от шума, а также посторонних звуков.

Важность конкретной характеристики напрямую зависит от условий использования и выделенного бюджета.

Сравнение популярных утеплителей

СРЕДНЯЯ ТОЛЩИНА ТЕПЛОИЗОЛЯЦИИ ДЛЯ РАЗЛИЧНЫХ СТЕНОВЫХ КОНСТРУКЦИЙ
Теплоизоляционный материал	Кирпичная кладка (полтора кирпича)	Газобетон 30 см	Деревянный брус 30 см	Каркас из OSB
Экотермикс	7 см	З см	5 см	10 см
Минеральная вата	13 см	8 см	10 см	15 см
Пенополистирол	12 см	7 см	8 см	13 см
Пеностекло	11 см	6,5 см	7 см	13 см

Давайте рассмотрим несколько материалов, применяемых для повышения энергоэффективности сооружений:

Минеральная вата. Производится из естественных материалов. Устойчива к огню и отличается экологичностью, а также низкой теплопроводностью. Но невозможность противостоять воздействию воды сокращает возможности использования.
Пенопласт. Легкий материал с отличными утеплительными свойствами. Доступный, легко устанавливается и влагоустойчив. Недостатки: хорошая воспламеняемость и выделение вредных веществ при горении. Рекомендуется его использовать в нежилых помещениях.
Бальзовая вата. Материал практически идентичный минвате, только отличается улучшенными показателями устойчивости к влаге. При изготовлении его не уплотняют, что значительно продлевает срок службы.
Пеноплэкс. Утеплитель хорошо противостоит влаге, высоким температурам, огню, гниению, разложению. Отличается отличными показателями теплопроводности, прост в монтаже и долговечен. Можно использовать в местах с максимальными требованиями способности материала противостоять различным воздействиям.
Пенофол. Многослойный утеплитель естественного происхождения. Состоит из полиэтилена, предварительно вспененного перед производством. Может иметь различные показатели пористости и ширины. Часто поверхность покрыта фольгой, благодаря чему достигается отражающие эффект. Отличается легкостью, простотой монтажа, высокой энергоэффективностью, влагостойкостью, небольшим весом.

Коэффициент теплопроводности размерность

Сравнение с помощью таблицы

N	Наименование	Плотность	Теппопроводность		Цена , евро за куб.м.		Затраты энергии на
кг/куб.м	мин	макс	Евросоюз	Россия	квт*ч/куб. м.
1	целлюлозная вата	30-70	0,038	0,045	48-96	15-30	6
2	древесноволокнистая плита	150-230	0,039	0,052	150	800-1400
3	древесное волокно	30-50	0,037	0,05	200-250	13-50
4	киты из льняного волокна	30	0,037	0,04	150-200	210	30
5	пеностекло	100-150	0.05	0,07	135-168	1600
6	перлит	100-150	0,05	0.062	200-400	25-30	230
7	пробка	100-250	0,039	0,05	300	80
8	конопля, пенька	35-40	0,04	0.041	150	55
9	хлопковая вата	25-30	0,04	0,041	200	50
10	овечья шерсть	15-35	0,035	0,045	150	55
11	утиный пух	25-35	0,035	0,045	150-200
12	солома	300-400	0,08	0,12	165
13	минеральная (каменная) вата	20-80	0.038	0,047	50-100	30-50	150-180
14	стекповопокнистая вата	15-65	0,035	0,05	50-100	28-45	180-250
15	пенополистирол (безпрессовый)	15-30	0.035	0.047	50	28-75	450
16	пенополистирол экструзионный	25-40	0,035	0,042	188	75-90	850
17	пенополиуретан	27-35	0,03	0,035	250	220-350	1100

Статьи на Строительном портале Украины

Алюминий	2600-2700	203,5-221 растет с ростом плотности
Асбест	600	0,151
Асфальтобетон	2100	1,05
АЦП асбесто-цементные плиты	1800	0,35
Бетон	2300-2400	1,28-1,51 растет с ростом плотности
Битум	1400	0,27
Бронза	8000	64
Винипласт	1380	0,163
Вода при температурах выше 0 градусов С	1000	0,6
Войлок шерстяной	300	0,047
Гипсокартон	800	0,15
Гранит	2800	3,49
Дерево, дуб — вдоль волокон	700	0,23
Дерево, дуб — поперек волокон	700	0,1
Дерево, сосна или ель — вдоль волокон	500	0,18
Дерево, сосна или ель — поперек волокон	500	0,10—0,15 растет с ростом плотности и влажности
ДСП, ОСП; древесно- или ориентированно-стружечная плита	1000	0,15
Железобетон	2500	1,69
Картон облицовочный	1000	0,18
Керамзит	200	0,1
Керамзит	800	0,18
Керамзитобетон	1800	0,66
Керамзитобетон	500	0,14
Кирпич керамический пустотелый (брутто1000)	1200	0,35
Кирпич керамический пустотелый (брутто1400)	1600	0,41
Кирпич красный глиняный	1800	0,56
Кирпич, силикатный	1800	0,7
Кладка из изоляционного кирпича	600	0,116—0,209 растет с ростом плотности
Кладка из обыкновенного кирпича	600-1700	0,384—0,698—0,814 растет с ростом плотности
Кладка из огнеупорного кирпича	1840	1,05 (при 800—1100°С)
Краска масляная	—	0,233
Латунь	8500	93
Лед при температурах ниже 0 градусов С	920	2,33
Линолеум	1600	0,33
Литье каменное	3000	0,698
Магнезия 85% в порошке	216	0,07
Медь	8500-8800	384-407 растет с ростом плотности
Минвата	100	0,056
Минвата	50	0,048
Минвата	200	0,07
Мрамор	2800	2,91
Опилки древесные	230	0,070—0,093 растет с ростом плотности и влажности
Пакля сухая	150	0,05
Пенобетон	1000	0,29
Пенобетон	300	0,08
Пенопласт	30	0,047
Пенопласт ПВХ	125	0,052
Пенополистирол	100	0,041
Пенополистирол	150	0,05
Пенополистирол	40	0,038
Пенополистирол экструдированый	33	0,031
Пенополиуретан	32	0,023
Пенополиуретан	40	0,029
Пенополиуретан	60	0,035
Пенополиуретан	80	0,041
Пеностекло	400	0,11
Пеностекло	2000	0,07
Песок сухой	1600	0,35
Песок влажный	1900	0,814
Полимочевина	1100	0,21
Полиуретановая мастика	1400	0,25
Полиэтилен	1500	0,3
Пробковая мелочь	160	0,047
Рубероид, пергамин	600	0,17
Свинец	11400	34,9
Совелит	450	0,098
Сталь	7850	58
Сталь нержавеющая	7900	17,5
Стекло оконное	2500	0,698—0,814
Стеклянная вата (стекловата)	200	0,035—0,070 растет с ростом плотности
Текстолит	1380	0,244
Торфоплиты	220	0,064
Фанера клееная	600	0,12
Фаолит	1730	0,419
Чугун	7500	46,5—93,0
Шлаковая вата	250	0,076
Эмаль	2350	0,872—1,163

Коэффициенты теплопроводности основных строительных материалов в размерности Вт/(мК)=Вт/(мС) и плотность.

Коэффициенты теплопроводности основных строительных материалов в размерности Вт/(мК)=Вт/(мС) и плотность. Коэффициент теплопроводности строительных материалов — таблица. Вариант для печати.

Коэффициенты теплопроводности основных строительных материалов в размерности Вт/(м*К)=Вт/(м*С) и плотность.
Материал	Плотность (для сыпучих – насыпная плотность), кг/м³	*Коэффициент теплопроводности, Вт/ (мК)**
Алюминий	2600-2700	203,5-221 растет с ростом плотности
Асбест	600	0,151
Асфальтобетон	2100	1,05
АЦП асбесто-цементные плиты	1800	0,35
Бетон см.также Железобетон	2300-2400	1,28-1,51 растет с ростом плотности
Битум	1400	0,27
Бронза	8000	64
Винипласт	1380	0,163
Вода при температурах выше 0 градусов С	~1000	~0,6
Войлок шерстяной	300	0,047
Гипсокартон	800	0,15
Гранит	2800	3,49
Дерево, дуб — вдоль волокон	700	0,23
Дерево, дуб — поперек волокон	700	0,1
Дерево, сосна или ель — вдоль волокон	500	0,18
Дерево, сосна или ель — поперек волокон	500	0,10—0,15 растет с ростом плотности и влажности
ДСП, ОСП; древесно- или ориентированно-стружечная плита	1000	0,15
Железобетон	2500	1,69
Материал	Плотность (для сыпучих – насыпная плотность), кг/м³	*Коэффициент теплопроводности, Вт/ (мК)**
Картон облицовочный	1000	0,18
Керамзит	200	0,1
Керамзит	800	0,18
Керамзитобетон	1800	0,66
Керамзитобетон	500	0,14
Кирпич керамический пустотелый (брутто1000)	1200	0,35
Кирпич керамический пустотелый (брутто1400)	1600	0,41
Кирпич красный глиняный	1800	0,56
Кирпич, силикатный	1800	0,7
Кладка из изоляционного кирпича	600	0,116—0,209 растет с ростом плотности
Кладка из обыкновенного кирпича	600–1700	0,384—0,698—0,814 растет с ростом плотности
Кладка из огнеупорного кирпича	1840	1,05 (при 800—1100°С)
Краска масляная	—	0,233
Латунь	8500	93
Лед при температурах ниже 0 градусов С	920	2,33
Линолеум	1600	0,33
Литье каменное	3000	0,698
Материал	Плотность (для сыпучих – насыпная плотность), кг/м³	*Коэффициент теплопроводности, Вт/ (мК)**
Магнезия 85% в порошке	216	0,07
Медь	8500-8800	384-407 растет с ростом плотности
Минвата	100	0,056
Минвата	50	0,048
Минвата	200	0,07
Мрамор	2800	2,91
Накипь, водяной камень	—	1,163—3,49 растет с ростом плотности
Опилки древесные	230	0,070—0,093 растет с ростом плотности и влажности
Пакля сухая	150	0,05
Пенобетон	1000	0,29
Пенобетон	300	0,08
Пенопласт	30	0,047
Пенопласт ПВХ	125	0,052
Пенополистирол	100	0,041
Пенополистирол	150	0,05
Пенополистирол	40	0,038
Пенополистирол экструдированый	33	0,031
Пенополиуретан	32	0,023
Пенополиуретан	40	0,029
Пенополиуретан	60	0,035
Пенополиуретан	80	0,041
Пеностекло	400	0,11
Пеностекло	200	0,07
Песок сухой	1600	0,35
Песок влажный	1900	0,814
Полимочевина	1100	0,21
Полиуретановая мастика	1400	0,25
Полиэтилен	1500	0,3
Пробковая мелочь	160	0,047
Материал	Плотность (для сыпучих – насыпная плотность), кг/м³	*Коэффициент теплопроводности, Вт/ (мК)**
Ржавчина (окалина)	—	1,16
Рубероид, пергамин	600	0,17
Свинец	11400	34,9
Совелит	450	0,098
Сталь	7850	58
Сталь нержавеющая	7900	17,5
Стекло оконное	2500	0,698—0,814
Стеклянная вата (стекловата)	200	0,035—0,070 растет с ростом плотности
Текстолит	1380	0,244
Торфоплиты	220	0,064
Фанера клееная	600	0,12
Фаолит	1730	0,419
Чугун	7500	46,5—93,0
Шлаковая вата	250	0,076
Эмаль	2350	0,872—1,163

Теплопроводность металлов, металлических элементов и сплавов

Теплопроводность — k — это количество тепла, передаваемого за счет единичного температурного градиента в единицу времени в установившихся условиях в направлении, нормальном к поверхности единицы площади. Теплопроводность — k — используется в уравнении Фурье.

9 0038190 9003 8 0-25

Металл, металлический элемент или сплав	Температура — t — (^o C)	Теплопроводность — k — (Вт / м K)
Алюминий	-73	237
«	0	236
»	127	240
«	327	232
«	527	220
Алюминий — дюралюминий (94-96% Al, 3-5% Cu, следы Mg)	20	164
Алюминий — силумин (87% Al, 13% Si)	20	164
Алюминиевая бронза	0-25	70
Алюминиевый сплав 3003, прокат	0-25
Алюминиевый сплав 2014.отожженный	0-25	190
Алюминиевый сплав 360	0-25	150
Сурьма	-73	30,2
«	0	25,5
«	127	21,2
»	327	18,2
«	527	16,8
Бериллий	-73	301
»	0	218
«	127	161
»	327	126
«	527	107
»	727	89
«	927	73
Бериллиевая медь 25	80
Висмут	-73	9.7
«	0	8,2
Бор	-73	52,5
»	0	31,7
«	127	18,7
«	327	11,3
»	527	8,1
«	727	6,3
»	927	5.2
Кадмий	-73	99,3
«	0	97,5
»	127	94,7
Цезий	-73	36,8
«	0	36,1
Хром	-73	111
»	0	94,8
«	127	87.3
«	327	80,5
»	527	71,3
«	727	65,3
»	927	62,4
Кобальт	-73	122
«	0	104
»	127	84,8
Медь	-73	413
«	0	401
«	127	392
»	327	383
«	527	371
»	727	357
«	927	342
Медь электролитическая (ETP)	0-25	390
Медь — Адмиралтейская латунь	20	111
Медь — алюминиевая бронза (95% Cu, 5% Al)	20	83
Медь — Бронза (75% Cu, 25% Sn)	20	26
Медь — латунь (желтая латунь) (70% Cu, 30% Zn)	20	111
Медь — патронная латунь (UNS C26000)	20	120
Медь — константан (60% Cu, 40% Ni)	20	22.7
Медь — немецкое серебро (62% Cu, 15% Ni, 22% Zn)	20	24,9
Медь — фосфористая бронза (10% Sn, UNS C52400)	20	50
Медь — Красная латунь (85% Cu, 9% Sn, 6% Zn)	20	61
Мельхиор	20	29
Германий	-73	96,8
«	0	66.7
«	127	43,2
»	327	27,3
«	527	19,8
»	727	17,4
»	927	17,4
Золото	-73	327
«	0	318
»	127	312
«	327	304
«	527	292
»	727	278
«	927	262
Гафний	-73	24.4
«	0	23,3
»	127	22,3
«	327	21,3
»	527	20,8
»	727	20,7
«	927	20,9
Hastelloy C	0-25	12
Инконель	21-100	15
Инколой	0-100	12
Индий	-73	89.7
«	0	83,7
»	127	75,5
Иридий	-73	153
«	0	148
«	127	144
»	327	138
«	527	132
»	727	126
«	927	120
Железо	-73	94
«	0	83.5
«	127	69,4
»	327	54,7
«	527	43,3
»	727	32,6
»	927	28,2

Железо — литье	20	52
Железо — перлитное с шаровидным графитом	100	31
Кованое железо	20	59
Свинец	-73	36.6
«	0	35,5
»	127	33,8
«	327	31,2
Химический свинец	0-25	35
Сурьма свинец (твердый свинец)	0-25	30
Литий	-73	88,1
«	0	79.2
«	127	72,1
Магний	-73	159
»	0	157
«	127	153
«	327	149
»	527	146
Магниевый сплав AZ31B	0-25	100
Марганец	-73	7.17
«	0	7,68
Ртуть	-73	28,9
Молибден	-73	143
»	0	139
«	127	134
»	327	126
«	527	118
»	727	112
«	927	105
Монель	0-100	26
Никель	-73	106
«	0	94
»	127	80.1
«	327	65,5
»	527	67,4
«	727	71,8
»	927	76,1
Никель — Кованые	0-100	61-90
Мельхиор 50-45 (константан)	0-25	20
Ниобий (колумбий)	-73	52.6
«	0	53,3
»	127	55,2
«	327	58,2
»	527	61,3
»	727	64,4
«	927	67,5
Осмий	20	61
Палладий		75.5
Платина	-73	72,4
«	0	71,5
»	127	71,6
«	327	73,0
«	527	75,5
»	727	78,6
»	927	82,6
Плутоний	20	8.0
Калий	-73	104
«	0	104
»	127	52
Красная латунь	0-25	160
Рений	-73	51
«	0	48,6
»	127	46,1
«	327	44.2
«	527	44,1
»	727	44,6
«	927	45,7
Родий	-73	154
«	0	151
»	127	146
«	327	136
»	527	127
«	727	121
«	927	115
Рубидий	-73	58.9
«	0	58,3
Селен	20	0,52
Кремний	-73	264
»	0	168
«	127	98,9
»	327	61,9
«	527	42,2
»	727	31.2
«	927	25,7
Серебро	-73	403
»	0	428
«	127	420
«	327	405
»	527	389
«	727	374
»	927	358
Натрий	-73	138
«	0	135
Припой 50-50	0-25	50
Сталь — углерод, 0.5% C	20	54
Сталь — углеродистая, 1% C	20	43
Сталь — углеродистая, 1,5% C	20	36
«	400	36
«	122	33
Сталь — хром, 1% Cr	20	61
Сталь — хром, 5% Cr	20	40
Сталь — хром, 10% Cr	20	31
Сталь — хромоникель, 15% Cr, 10% Ni	20	19
Сталь — хромоникель, 20% Cr , 15% Ni	20	15.1
Сталь — Hastelloy B	20	10
Сталь — Hastelloy C	21	8,7
Сталь — никель, 10% Ni	20	26
Сталь — никель, 20% Ni	20	19
Сталь — никель, 40% Ni	20	10
Сталь — никель, 60% Ni	20	19
Сталь — хром никель, 80% никель, 15% никель	20	17
Сталь — хром никель, 40% никель, 15% никель	20	11.6
Сталь — марганец, 1% Mn	20	50
Сталь — нержавеющая, тип 304	20	14,4
Сталь — нержавеющая, тип 347	20	14,3
Сталь — вольфрам, 1% W	20	66
Сталь — деформируемый углерод	0	59
Тантал	-73	57.5
«	0	57,4
»	127	57,8
«	327	58,9
»	527	59,4
»	727	60,2
«	927	61
Торий	20	42
Олово	-73	73.3
«	0	68,2
»	127	62,2
Титан	-73	24,5
«	0	22,4
«	127	20,4
»	327	19,4
«	527	19,7
»	727	20.7
«	927	22
Вольфрам	-73	197
»	0	182
«	127	162
«	327	139
»	527	128
«	727	121
»	927	115
Уран	-73	25.1
«	0	27
»	127	29,6
«	327	34
»	527	38,8
»	727	43,9
«	927	49
Ванадий	-73	31,5
»	0	31.3
«	427	32,1
»	327	34,2
«	527	36,3
»	727	38,6
»	927	41,2
Цинк	-73	123
«	0	122
»	127	116
«	327	105
Цирконий	-73	25.2
«	0	23,2
»	127	21,6
«	327	20,7
»	527	21,6
»	727	23,7
«	927	25,7

Сплавы — температура и теплопроводность

Температура и теплопроводность для

Hastelloy A
Инконель
Navarich
Advance
Монель

сплавы:

Теплопроводность

Материал	Теплопроводность (кал / сек) / (см ² C / см)	Теплопроводность (Вт / м · К) *
Алмаз	…	1000
Серебро	1,01	406,0
Медь	0,99	385,0
Золото	…	314
Латунь	…	109,0
Алюминий	0,50	205,0
Железо	0,163	79,5
Сталь	…	50.2
Свинец	0,083	34,7
Ртуть	…	8,3
Лед	0,005	1,6
Стекло обычное	0,0025	0,8
Бетон	0,002	0,8
Вода при 20 ° C	0,0014	0,6
Асбест	0,0004	0.08
Снег (сухой)	0,00026	…
Стекловолокно	0,00015	0,04
Кирпич изоляционный	…	0,15
Кирпич красный	…	0,6
Пробковая плита	0,00011	0,04
Войлок	0,0001	0,04
Минеральная вата	…	0,04
Полистирол (пенополистирол)	…	0,033
Полиуретан	…	0,02
Дерево	0,0001	0,12-0,04
Воздух при 0 ° C	0,000057	0,024
Гелий (20 ° C)	…	0,138
Водород (20 ° C)	…	0,172
Азот (20 ° C)	…	0,0234
Кислород (20 ° C)	…	0,0238
Аэрогель кремнезема	…	0,003

* Большая часть от Янга, Хью Д., Университетская физика, 7-е изд. Таблица 15-5. Значения для аэрогеля алмаза и диоксида кремния из Справочника по химии и физике CRC.

Обратите внимание, что 1 (кал / сек) / (см ² C / см) = 419 Вт / м K. С учетом этого два приведенных выше столбца не всегда совпадают.Все значения взяты из опубликованных таблиц, но не могут считаться достоверными.

Значение 0,02 Вт / мК для полиуретана может быть принято как номинальное значение, которое определяет пенополиуретан как один из лучших изоляторов. NIST опубликовал процедуру численного приближения для расчета теплопроводности полиуретана на http://cryogenics.nist.gov/NewFiles/Polyurethane.html. Их расчет для полиуретана, наполненного фреоном, плотностью 1,99 фунт / фут ³ при 20 ° C дает теплопроводность 0.022 Вт / мК. Расчет для полиуретана с наполнителем CO ₂ с плотностью 2,00 фунт / фут ³ дает 0,035 Вт / мК.

Индекс

Таблицы

Ссылка
Young
Ch 15.

10 лучших теплопроводящих материалов

Теплопроводность — это мера способности материалов передавать тепло через них. Материалы с высокой теплопроводностью могут эффективно передавать тепло и легко забирать тепло из окружающей среды.Плохие теплопроводники сопротивляются тепловому потоку и медленно извлекают тепло из окружающей среды. Теплопроводность материала измеряется в ваттах на метр на градус Кельвина (Вт / м • К) в соответствии с рекомендациями S.I (Международная система).

10 лучших измеряемых теплопроводных материалов и их значения приведены ниже. Эти значения проводимости являются средними из-за разницы в теплопроводности в зависимости от используемого оборудования и среды, в которой были получены измерения.

Теплопроводящие материалы

Бриллиант — 2000 — 2200 Вт / м • K
Алмаз является ведущим теплопроводным материалом и имеет измеренные значения проводимости в 5 раз выше, чем у меди, наиболее производимого металла в Соединенных Штатах. Атомы алмаза состоят из простой углеродной основы, которая представляет собой идеальную молекулярную структуру для эффективной теплопередачи. Часто материалы с простейшим химическим составом и молекулярной структурой имеют самые высокие значения теплопроводности.
Diamond — важный компонент многих современных портативных электронных устройств. Их роль в электронике — способствовать рассеиванию тепла и защищать чувствительные части компьютера. Высокая теплопроводность алмазов также оказывается полезной при определении подлинности камней в ювелирных изделиях. Добавление небольшого количества алмаза в инструменты и технологии может сильно повлиять на свойства теплопроводности.
Серебро — 429 Вт / м • K
Серебро — относительно недорогой и распространенный теплопроводник.Серебро входит в состав многих бытовых приборов и является одним из самых универсальных металлов из-за его ковкости. 35% серебра, производимого в США, используется для производства электрических инструментов и электроники (US Geological Survey Mineral Community 2013). Вспомогательный продукт серебра, серебряная паста, пользуется все большим спросом из-за его использования в экологически чистых источниках энергии. Серебряная паста используется в производстве фотоэлементов, которые являются основным компонентом солнечных батарей.
Медь — 398 Вт / м • K
Медь — наиболее часто используемый металл для производства токопроводящих приборов в США.Медь имеет высокую температуру плавления и умеренную скорость коррозии. Это также очень эффективный металл для минимизации потерь энергии при передаче тепла. Металлические кастрюли, трубы для горячей воды и автомобильные радиаторы — все это приборы, в которых используются проводящие свойства меди.
Золото — 315 Вт / м • K
Золото — редкий и дорогой металл, который используется для специальных проводящих применений. В отличие от серебра и меди, золото редко тускнеет и может выдерживать большие количества коррозии.
Карбид кремния — 270 Вт / м • K
Карбид кремния — это полупроводник, состоящий из сбалансированной смеси атомов кремния и углерода. При изготовлении и сплаве кремний и углерод соединяются, образуя чрезвычайно твердый и прочный материал. Эта смесь часто используется в качестве компонента автомобильных тормозов, турбинных машин и стальных смесей.
Оксид бериллия– 255 Вт / м • K
Оксид бериллия используется во многих высокопроизводительных деталях для таких приложений, как электроника, поскольку он обладает высокой теплопроводностью и является хорошим электрическим изолятором.
Алюминий — 247 Вт / м • K
Алюминий обычно используется в качестве экономичной замены меди. Хотя алюминий не такой проводящий, как медь, его много, и с ним легко работать из-за его низкой температуры плавления. Алюминий является важным компонентом светильников L.E.D (светоизлучающих диодов). Медно-алюминиевые смеси набирают популярность, поскольку они могут использовать свойства как меди, так и алюминия и могут производиться с меньшими затратами.
Вольфрам — 173 Вт / м • K
Вольфрам имеет высокую температуру плавления и низкое давление пара, что делает его идеальным материалом для приборов, которые подвергаются воздействию высоких уровней электричества.Химическая инертность вольфрама позволяет использовать его в электродах, являющихся частью электронных микроскопов, без изменения электрических токов. Он также часто используется в лампах и как компонент электронно-лучевых трубок.
Графит 168 Вт / м • K
Графит — это распространенная, недорогая и легкая альтернатива другим углеродным аллотропам. Его часто используют в качестве добавки к смесям полимеров для улучшения их теплопроводных свойств. Батареи — знакомый пример устройства, использующего высокую теплопроводность графита.
Цинк 116 Вт / м • K
Цинк — один из немногих металлов, которые можно легко комбинировать с другими металлами для создания металлических сплавов (смеси двух или более металлов). 20% цинковых приборов в США состоят из цинковых сплавов. При цинковании используется 40% производимого чистого цинка. Цинкование — это процесс нанесения цинкового покрытия на сталь или железо, которое предназначено для защиты металла от атмосферных воздействий и ржавчины.

Список литературы

Мохена, Т.К., Мочане, М. Дж., Сефади, Дж. С., Мотлунг, С. В., и Андала, Д. М. (2018). Теплопроводность полимерных композитов на основе графита. Влияние теплопроводности на энергетические технологии. DOI: 10.5772 / intechopen.75676

Оксид бериллия Получено с https://thermtest.com/materials-database#Beryllium-Oxide

База данных материалов Thermtest. https://thermtest.com/materials-database

Автор: Каллиста Уилсон, младший технический писатель Thermtest

Тепловые свойства металлов, проводимость, тепловое расширение, удельная теплоемкость

Проектирование и проектирование теплообмена
Металлы и материалы в машиностроении
Обзор теплопроводности, теплообмена

Металлы в целом обладают высокой электропроводностью, высокой теплопроводностью и высокой плотностью.Обычно они податливы и пластичны, деформируются под действием напряжения без сколов. С точки зрения оптических свойств металлы блестящие и блестящие. Листы металла толщиной более нескольких микрометров кажутся непрозрачными, но сусальное золото пропускает зеленый свет.

Хотя большинство металлов имеют более высокие плотности, чем большинство неметаллов, их плотности сильно различаются: литий является наименее плотным твердым элементом, а осмий — наиболее плотным. Щелочные и щелочноземельные металлы в группах I A и II A называются легкими металлами, поскольку они имеют низкую плотность, низкую твердость и низкие температуры плавления.Высокая плотность большинства металлов обусловлена плотноупакованной кристаллической решеткой металлической структуры. Прочность металлических связей для различных металлов достигает максимума вокруг центра ряда переходных металлов, поскольку эти элементы имеют большое количество делокализованных электронов в металлических связях с сильной связью. Однако другие факторы (такие как радиус атома, заряд ядра, количество орбиталей связей, перекрытие орбитальных энергий и форма кристалла) также участвуют.

См. Формулы преобразования внизу:

Материал	Теплопроводность БТЕ / (ч-фут-фут)	Плотность (фунт / дюйм ³)	Удельная теплоемкость (БТЕ / фунт / фут)	Точка плавления (F)	Скрытая теплота плавления (БТЕ / фунт)	Тепловое расширение (дюйм / дюйм / фут x 10 ^-6)
Алюминий	136	0.098	0,24	1220	169	13,1
Сурьма	120	–	–	–	–	–
Латунь (желтый)	69.33	0,306	0,096	1724	–	11,2
Кадмий	–	–	–	–	–	–
Медь	231	0.322	0,095	1976	91,1	9,8
Золото	183	0,698	0.032	1945	29	7,9
Инколой 800	–	0,29	0,13	2500	–	7.9
Инконель 600	–	0,304	0,126	2500	–	5,8
Чугун, литье	46.33	0,26	0,12	2150	–	6
Свинец, цельный	20,39	0,41	0.032	621	11,3	16,4
Свинец, жидкость	–	0,387	0,037	–	–	–
Магний	–	0.063	0,27	1202	160	14
Молибден	–	0,369	0.071	4750	126	2,9
Монель 400	–	0,319	0,11	2400	–	6.4
Никель	52,4	0,321	0,12	2642	133	5,8
Нихром (80% NI-20% Cr)	–	0.302	0,11	2550	–	7,3
Платина	41,36	0,775	0,035	3225	49	4.9
Серебро	247,87	0,379	0,057	1760	38	10,8
Припой (50% Pb-50% Sn)	–	0.323	0,051	361	17	13,1
Сталь мягкая	26,0 — 37,5	0,284	0.122	2570	–	6,7
Сталь, нержавеющая 304	8,09	0,286	0,120	2550	–	9.6
Сталь, нержавеющая 430	8,11	0,275	0,110	2650	–	6
Тантал	–	0.6	0,035	5425	–	3,6
Олово твердое	38,48	0,263	0,065	450	26.1	13
Олово жидкое	–	0,253	0,052	–	–	–
Титан 99.0%	12,65	0,164	0,13	3035	–	4,7
Вольфрам	100,53	0.697	0,04	6170	79	2,5
Тип металл (85% Pb-15% Сб)	–	0,387	0.04	500	14 + —	–
цинк	67.023	0,258	0,096	786	43.3	22,1
цирконий	145	0,234	0,067	3350	108	3.2

93 183 963,0 93 183 963,0 93 183 896,0 93 183 388,0 93 183 287,0 93 183 376,0 93 183 394,0 93 183 386,0 93 183 13,8 93 183 456,0 93 183 434,0 93 183 62,5 93 183 544,0

Термические свойства металлов
Материал	Электропроводность Вт / м-C	Плотность кг / м ³	Удельная теплоемкость Дж / кг- ° C
Алюминий, 2024, Temper-T351	143.0	2,8 х 10 ³	795,0
Алюминий, 2024, Temper-T4	121,0	2,8 х 10 ³	795,0
Алюминий, 5052, Temper-h42	138,0	2,68 х 10 ³
Алюминий, 5052, Temper-O	144,0	2.69 х 10 ³
Алюминий, 6061, Temper-O	180,0	2,71 х 10 ³	1,256 x 10 ³
Алюминий, 6061, Temper-T4	154,0	2,71 х 10 ³	1,256 x 10 ³
Алюминий, 6061, Temper-T6	167.0	2,71 х 10 ³	1,256 x 10 ³
Алюминий, 7075, Temper-T6	130,0	2,8 х 10 ³	1,047 х 10 ³
Алюминий, A356, Temper-T6	128,0	2,76 х 10 ³	900,0
Алюминий чистый	220.0	2,707 х 10 ³
Бериллий чистый	175,0	1,85 х 10 ³	1.885 х 10 ³
Латунь, красная, 85% Cu-15% Zn	151,0	8,8 х 10 ³	380,0
Латунь, желтая, 65% Cu-35% Zn	119,0	8.8 х 10 ³	380,0
Медь, сплав, 11000	8,933 х 10 ³	385,0
Медь, алюминиевая бронза, 95% Cu-5% Al	83,0	8,666 x 10 ³	410,0
Медь, латунь, 70% Cu-30% Zn	111,0	8,522 х 10 ³	385.0
Медь, бронза, 75% Cu-25% Sn	26,0	8,666 x 10 ³	343,0
Медь, константан, 60% Cu-40% Ni	22,7	8,922 x 10 ³	410,0
Медь тянутая проволока	8,8 х 10 ³
Медь, немецкое серебро, 62% Cu-15% Ni-22% Zn	24.9	8,618 x 10 ³
Медь чистая	8,954 х 10 ³	380,0
Медь, Красная латунь, 85% Cu-9% Sn-6% Zn	61,0	8,714 x 10 ³	385,0
Золото, чистое	318,0	18,9 х 10 ³	130.0
Инвар, 64% Fe-35% Ni	8,13 х 10 ³	480,0
Чугун, литье	55,0	7,92 х 10 ³
Железо чистое	71,8	7,897 х 10 ³	452,0
Железо кованое, 0.5% С	59,0	7,849 x 10 ³	460,0
Ковар, 54% Fe-29% Ni-17% Co	16,3	8,36 x 10 ³	432,0
Свинец чистый	35,0	11,373 x 10 ³	130,0
Магний, Mg-Al, электролитический, 8% Al-2% Zn	66.0	1,81 х 10 ³	1,0 х 10 ³
Магний чистый	171,0	1,746 x 10 ³	1,013 х 10 ³
молибден	130,0	10,22 х 10 ³	251,0
Нихром, 80% Ni-20% Cr	12,0	8.4 х 10 ³	420,0
Никель, Ni-Cr, 80% Ni-20% Cr	12,6	8,314 х 10 ³	444,0
Никель, Ni-Cr, 90% Ni-10% Cr	17,0	8,666 x 10 ³	444,0
Никель чистый	99,0	8,906 x 10 ³	445.9
Серебро, чистое	418,0	10,51 х 10 ³	230,0
Припой, твердый, 80% Au-20% Sn	57,0	15,0 х 10 ³	15,0
Твердый припой, 88% Au-12% Ge	88,0	15,0 х 10 ³	Нет данных
Припой, твердый, 95% Au-3% Si	94.0	15,7 х 10 ³	147,0
Припой, мягкий, 60% Sn-40% Pb	50,0	9,29 х 10 ³	180,0
Припой, мягкий, 63% Sn-37% Pb	51,0	9,25 х 10 ³	180,0
Припой, мягкий, 92,5% Pb-2,5% Ag-5% In	39,0	12.0 х 10 ³	Нет данных
Припой, мягкий, 95% Pb-5% Sn	32,3	11,0 х 10 ³	134,0
Сталь углеродистая, 0,5% C	54,0	7,833 х 10 ³	465,0
Сталь углеродистая, 1,0% C	43,0	7.801 х 10 ³	473.0
Сталь углеродистая, 1,5% C	36,0	7,753 x 10 ³	486,0
Сталь, хром, Cr0%	73,0	7,897 х 10 ³	452,0
Сталь, хром, Cr1%	61,0	7,865 х 10 ³	460,0
Сталь, хром, Cr20%	22.0	7,689 x 10 ³	460,0
Сталь, хром, Cr5%	40,0	7,833 х 10 ³	460,0
Сталь хромоникелевый, 18% Cr-8% Ni	16,3	7,817 x 10 ³	460,0
Сталь, инвар, 36% Ni	10,7	8.137 х 10 ³	460,0
Сталь, никель, Ni 0%	73,0	7,897 х 10 ³	452,0
Сталь, никель, Ni 20%	19,0	7,933 x 10 ³	460,0
Сталь, никель, Ni40%	10,0	8,169 х 10 ³	460.0
Сталь, никель, Ni 80%	35,0	8,618 x 10 ³	460,0
Сталь, SAE 1010	59,0	7,832 x 10 ³	434,0
Сталь, SAE 1010, лист	63,9	7,832 x 10 ³
Сталь, нержавеющая, 316	16.26	8,0272 х 10 ³	502,1
Сталь, вольфрам, W0%	73,0	7,897 х 10 ³	452,0
Сталь, вольфрам, W1%	66,0	7,913 x 10 ³	448,0
Сталь, вольфрам, W10%	48,0	8.314 х 10 ³	419,0
Сталь, вольфрам, W5%	54,0	8,073 х 10 ³	435,0
Олово, литое, кованое	7,352 х 10 ³	226,0
Олово чистое	64,0	7,304 х 10 ³	226.5
Титан	15,6	4,51 х 10 ³
Вольфрам	180,0	19,35 х 10 ³	134,4
Цинк чистый	112,2	7,144 х 10 ³	384,3

Преобразование теплопроводности:
1 кал / см ² / см / с / ° C = 10.63 Вт / дюйм — ° C

117 БТЕ / (час-фут F) x (0,293 ватт-час / БТЕ) x (1,8F / C) x (фут / 12 дюймов) = 5,14 Вт / дюйм — ° C
или
117 БТЕ / (час-фут-фут) x 0,04395 ватт-час-фут -фут / (Btu = ° C — дюйм) = 5,14 Вт / дюйм-° C

См. Наши определения и преобразования производства материалов страницы для получения дополнительной информации!

Термические свойства неметаллов

Дата / Время:

Теплопроводность обычных металлов и сплавов

В этой таблице приведены типичные значения термической стойкости некоторых обычных промышленных металлов и сплавов.

Значения относятся к температуре окружающей среды (от 0 до 25 ° C).

Все значения следует рассматривать как типовые, поскольку эти свойства зависят от конкретного типа сплава, термообработки и других факторов.Значения для конкретных аллотов могут сильно различаться.

Теплопроводность обычных металлов
Имя	Теплопроводность Вт / см K	Теплопроводность Вт / м K
Чугун	0,7
AISI-SAE 1020	0.52
Нержавеющая сталь марки 304	0,15
Серый чугун	0,47
Хастеллой C	0,12
Инконель	0,15
Чистый алюминий		237
Алюминиевый сплав 3003, прокат	1.9
Алюминиевый сплав 2014, отожженный	1,9
Алюминиевый сплав 360	9,8
Медь электролитическая (ETP)	3,9
Желтая латунь (высокая латунь)	22,3
Алюминиевая бронза	0.7
Бериллий		218
Бериллий Медь 25	1.20.8
Купроникель 30%	0,3
Красная латунь, 85%	1,6
Латунь		109
Сурьма свинец (жесткий свинец)	0.35
Припой 50-50	0,5
Магниевый сплав AZ31B	1,0
Свинец		35,3
Серебро		429
Монель	0,3
Золото		318
Никель (технический)	0.9
Мельхиор 55-45 (константан)	0,2
Титан (коммерческий)	1,8
Цинк (технический)	1,1
Цирконий (технический)	0,2
Цемент		0.29
Эпоксидная смола (с диоксидом кремния)		0,30
Резина		0,16
Epoxt (без заливки)		0,59
Термопаста		0,8 — 3
Термоэпоксид		1–7
Стекло		1.1
Почва		1,5
Песчаник		2,4
Алмаз		900-2320
Асфальт		0,75
Бальза		0,048
Никель-хромовая сталь		16,4
Кориан		1.06
Стекловолокно		0,04
Гранит		1,65 — 3,9
Пенополистирол		0,032
Пенополиуретан		0,02
Иридий		147
Лиственные породы (дуб, клен ..)		0.16

Теплопроводность металлов

k = британских тепловых единиц / час · фут · ° F
k _t = k _до — a (t — t _o)

Вещество	Диапазон температур , ° F	k _до	а	Вещество	Диапазон температур , ° F	k _до	а
Металлы				Олово	60–212	36	0.0135
Алюминий	70–700	130	0,03	Титан	70–570	9	0,001
Сурьма	70–212	10,6	0,006	Вольфрам	70–570	92	0,02
Бериллий	70–700	80	0.027	Уран	70–770	14	-0,007
Кадмий	60–212	53,7	0,01	Ванадий	70	20	–
Кобальт	70	28	–	Цинк	60–212	65	0.007
Медь	70–700	232	0,032	Цирконий	32	11	–
Германий	70	34	–	Сплавы:
Золото	60–212	196	–	Адмиралтейство Металл	68–460	58.1	-0,054
Чистое железо	70–700	41,5	0,025	Латунь	–265–360	61,0	-0,066
Кованое железо	60–212	34,9	0,002	(70% Cu, 30% Zn)	360–810	84,6	0
Сталь (1% C)	60–212	26.2	0,002	Бронза, 7,5% Sn	130–460	34,4	-0,042
Свинец	32–500	20,3	0,006	7,7% Al	68–392	39,1	-0,038
Магний	32–370	99	0,015	Константан	-350-212	12.7	-0,0076
Меркурий	32	4,8	–	(60% Cu, 40% Ni)	212–950	10,1	-0,019
молибден	32–800	79	0,016	Дурал 24S (93,6% Al, 4,4% Cu,	-321-550	63,8	-0,083
Никель	70–560	36	0.0175	1,5% Mg, 0,5% Mn)	550–800	130.	-0,038
Палладий	70	39	–	Инконель X (73% Ni, 15% Cr, 7%	27–1 070	7,62	-0,0068
Платина	70–800	41	0,0014	Fe, 2,5% Ti)
Плутоний	70	5	–	Манганин (84% Cu, 12% Mn,	1070–1650	3.35	-0,0111
Родий	70	88	–	4% Ni)	-256-212	11,5	-0,015
Серебро	70–600	242	0,058	Монель (67,1% Ni, 29,2% Cu, 1,7% Fe, 1,0% Mn)	-415-1,470	12,0	-0.008
тантал	212	32	–	Монель (67,1% Ni, 29,2% Cu, 1,7% Fe, 1,0% Mn)	-415-1,470	12,0	-0.008
Таллий	32	29	–	Нейзильбер (64% Cu, 17% Zn, 18% Ni)	68–390	18,1	-0,0156
торий	70–570	17	-0,0045	Нейзильбер (64% Cu, 17% Zn, 18% Ni)	68–390	18,1	-0,0156

Связанный:

Артикул:

Справочник по металлам ASM, второе издание, Американское общество металлов, Парк металлов, штат Огайо, 1983.
Линч, Коннектикут, Практическое руководство CRC по материаловедению, CRC Press, Бока-Ратон, Флорида, 1989.
Шакелфорд, Дж. Ф. и Александер, В., Справочник CRC по материаловедению и инженерии, CRC Press, Бока-Ратон, Флорида, 1991.

SMART и токопроводящие ткани, пряжа или ткани

Следующий JEC world пройдет с 8 по 10 марта 2022 года! … Сделайте перчатки тактильными! используйте нашу кондукторную швейную нить SILVERPAM

Металлические нагревательные или токопроводящие нити и гибкие конструкции для технического текстиля или композитов функционализация:

Мы проектируем и производим гибкую, металлическую, токопроводящую или нагревательную пряжу для передачи энергии или функциональности материалов.
Вы можете разместить их в тканях или встроить в гибкие конструкции или композиты.

Что мы подразумеваем под

Передача энергии :
Электроэнергия
Оптическая энергия
Тепловая энергия (передача, контролируемая материалами или жидкостями)

Что мы подразумеваем под
проводящим или резистивным волокном :
ультратонкие волокна или комплексные нити из сплавов металлов или нержавеющей стали;
Волокна металлические, привитые или с покрытием
Многокомпонентная пряжа с легированными термопластами или смолами
Оптоволокно
Капилляры или микротрубки для теплоносителей

Что мы подразумеваем под
гибкими конструкциями :
Металл или нержавеющая сталь Устойчивые к высоким температурам микроволокна, ленты или пряжа:
В виде токопроводящих жил:
На основе гибких функциональных тканей:
Металлические нагревательные или токопроводящие волокна, пряжа и гибкие конструкции

для функционализации тканей или композитов SMART

Сосредоточьтесь на нескольких проводящих материалах
Мы работаем с рядом ультратонких металлических или проводящих волокон, выбранных с учетом их особых свойств.

Трансверсальность: мы используем много технологий текстильной трансформации
Благодаря собственным производственным мощностям или известным партнерам мы оптимизируем свойства наших функциональных материалов для удовлетворения потребностей наших клиентов.

Работаем на трех основных рынках
Нагревательные нити или ткани для функциональности многослойных или композитных деталей
Гибкие элементы для электроники: смарт-текстиль, антенны RFID, связанная одежда, подключение
Высокотемпературная фильтрация и катализ горячих газов

Во что мы верим:
«Самый большой инновационный потенциал лежит на перекрестке материалов, технологий и человека»
«Прошлые или будущие инновации очень часто вдохновляются тем, что уже существует в Природе!»
Теплопроводность материалов с термоинтерфейсом, оцененная методом источника с переходной плоскостью (Журнальная статья)
Ван, Синь, Имс, Дэвид В., Бранденбург, Скотт Д. и Сальвадор, Джеймс Р. Теплопроводность материалов с термоинтерфейсом, оцененная методом источника с нестационарной плоскостью . США: Н. п., 2019. Интернет. DOI: 10.1007 / s11664-019-07244-0.
Ван, Синь, Имс, Дэвид В., Бранденбург, Скотт Д. и Сальвадор, Джеймс Р. Теплопроводность материалов с термоинтерфейсом, оцененная методом источника с переходной плоскостью .Соединенные Штаты. https://doi.org/10.1007/s11664-019-07244-0
Ван, Синь, Имс, Дэвид В., Бранденбург, Скотт Д. и Сальвадор, Джеймс Р. Ту. «Теплопроводность материалов с термоинтерфейсом, оцененная методом источника с нестационарной плоскостью». Соединенные Штаты. https://doi.org/10.1007/s11664-019-07244-0. https://www.osti.gov/servlets/purl/1570138.
@article {osti_1570138, title = {Теплопроводность материалов с термоинтерфейсом, оцененная методом источника с переходной плоскостью}, author = {Ван, Синь и Имс, Дэвид В.и Бранденбург, Скотт Д. и Сальвадор, Джеймс Р.}, abstractNote = {Теплопроводность материалов с термоинтерфейсом (TIM) была исследована с использованием метода переходных плоских источников (TPS). В термоэлектрических генераторах, предназначенных для рекуперации отработанного тепла транспортных средств, необходимы материалы с высокой теплопроводностью для стыка холодной стороны между гибкой схемой из полиамида и алюминиевым пластинчатым теплообменником. Обычный метод теплового потока, описанный в ASTM D5470, часто используется для определения сопротивления теплового контакта границы раздела с тонким слоем материала раздела.Значения кажущейся теплопроводности, предоставленные производителями материалов, используются для расчета теплопередачи через границу раздела. Тем не менее, оценочные параметры, основанные на теплопроводности TIM, часто не согласуются с фактической теплопередачей через границу раздела. Теплопроводность серии из 10 коммерческих TIM была оценена путем нанесения небольшого количества на встроенный датчик TPS. Датчик с радиусом 2 мм мог работать в стандартном режиме измерения сыпучих материалов и обеспечивать согласованные измерения теплопроводности материалов границы раздела.Показано, что метод TPS эффективен при ранжировании доступных материалов интерфейса по теплопроводности и гарантирует, что материал с постоянными характеристиками может быть выбран для применений в термоэлектрических генераторах.}, doi = {10.1007 / s11664-019-07244-0}, url = {https://www.osti.gov/biblio/1570138}, journal = {Журнал электронных материалов}, issn = {0361-5235}, число = 7, объем = 48, place = {United States}, год = {2019}, месяц = {5} }
.

Теплопроводность строительных материалов — основные понятия, табличные значения, расчеты

Сравнение теплопроводности строительных материалов по толщине

Сравнение утеплителей. Таблица теплопроводности

Сравнение утеплителей по характеристикам

Сравнение утеплителей по теплопроводности

Сравнение утеплителей. Таблица теплопроводности

Сравнение теплопроводности строительных материалов по толщине

Основные характеристики утеплителей

Сравнение популярных утеплителей

Сравнение с помощью таблицы

Таблица теплопроводности строительных материалов

Что такое теплопроводность

Что такое коэффициент теплопроводности

Что влияет на теплопроводность строительных материалов

Коэффициент теплопроводности строительных материалов: как применяется на практике и таблица

Теплопроводность кирпича: таблица по разновидностям

Теплопроводность дерева: таблица по породам

Теплопроводность металлов: таблица

Таблица теплопроводности других материалов

Коэффициент теплопроводности воздушной прослойки

Расчет толщины стены по теплопроводности вручную по формулам или калькулятором

Сравнительная таблица теплопроводности современных строительных материалов

Понятие теплопроводности

Факторы, влияющие на величину теплопроводности

Практическое применение значения теплопроводности строительных материалов

Теплопроводность материалов: параметры

Теплопроводность при строительстве

Свойства утеплителей и таблица теплопроводности строительных материалов

Таблица теплопроводности материалов и утеплителей

Сравнение утеплителей. Таблица теплопроводности

Сравнение утеплителей по характеристикам

Сравнение утеплителей по теплопроводности

Сравнение утеплителей. Таблица теплопроводности

Сравнение теплопроводности строительных материалов по толщине

Основные характеристики утеплителей

Сравнение популярных утеплителей

Сравнение с помощью таблицы

Сравнение теплопроводности различных утеплителей

Понятие теплопроводности

Факторы влияния на теплопроводность

Характеристики разных материалов

Пенопласт

Экструдированный пенополистирол

Минеральная вата

Базальтовая вата

Стекловата

Вспененный полиэтилен

Напыляемая теплоизоляция

Таблица коэффициентов теплопроводности разных материалов

Иные критерии подбора утеплителей

Объемный вес

Способность держать форму

Паропроницаемость

Горючесть

Звукоизоляция

Практическое применение коэффициента теплопроводности

Теплопроводность утеплителей — сравнительная таблица

Зачем нужна теплоизоляция?

Как правильно выбрать утеплитель?

Основные требования, предъявляемые к теплоизоляционным материалам:

Таблица теплопроводности материалов

Достоинства и недостатки утеплителей

Заключение

Сравнение утеплителей. Таблица теплопроводности

Основные характеристики утеплителей

Сравнение утеплителей по теплопроводности

Пенополистирол (пенопласт)

Экструдированный пенополистирол

Минеральная вата

Базальтовая вата

Пенофол, изолон (вспененный полиэтилен)

Сравнение утеплителей. Таблица теплопроводности

Видео. Сравнение утеплителей для труб

Таблица теплопроводности строительных материалов – изучаем важные показатели

Сравнение теплопроводности строительных материалов по толщине

Основные характеристики утеплителей

Сравнение популярных утеплителей

Сравнение с помощью таблицы

Статьи на Строительном портале Украины

Коэффициенты теплопроводности основных строительных материалов в размерности Вт/(м*К)=Вт/(м*С) и плотность.

Коэффициенты теплопроводности основных строительных материалов в размерности Вт/(мК)=Вт/(мС) и плотность.
