Светодиод где: как определить где плюс, а где минус?

Содержание

как определить где плюс, а где минус?

Известно, что светодиод в рабочем состоянии пропускает ток только в одном направлении. Если его подключить инверсионно, то постоянный ток через цепь не пройдет, и прибор не засветится. Происходит это потому, что по своей сущности прибор является диодом, просто не каждый диод способен светиться. Получается, что существует полярность светодиода, то есть он чувствует направление движения тока и работает только при определенном его направлении.
Определить полярность прибора по схеме не составит труда. Светодиод обозначают треугольником в кружке. Треугольник упирается всегда в катод (знак «−», поперечная черточка, минус), положительный анод находится с противоположной стороны.
Но как определить полярность, если вы держите в руках сам прибор? Вот перед вами маленькая лампочка с двумя выводами-проводками. К какому проводку подключать плюс источника, а к какому минус, чтобы схема заработала? Как правильно установить сопротивление где плюс?

Определяем зрительно

Первый способ – визуальный. Предположим, вам необходимо определить полярность абсолютно нового светодиода с двумя выводами. Посмотрите на его ножки, то есть выводы. Один из них будет короче другого. Это и есть катод. Запомнить, что это катод можно по слову «короткий», поскольку оба слова начинаются на буквы «к». Плюс будет соответствовать тому выводу, который длиннее. Иногда, правда, на глаз определить полярность сложновато, особенно когда ножки согнуты или поменяли свои размеры в результате предыдущего монтажа.

Глядя в прозрачный корпус, можно увидеть сам кристаллик. Он расположен как будто в маленькой чашечке на подставке. Вывод этой подставки и будет катодом. Со стороны катода также можно увидеть небольшую засечку, как бы срез.

Но не всегда эти особенности заметны у светодиода, поскольку некоторые производители отходят от стандартов. К тому же есть много моделей, изготовленных по другому принципу. На сложных конструкциях сегодня производитель ставит значки «+» и «−», делают отметку катода точкой или зеленой линией, чтобы все было предельно понятно. Но если таких отметок нет по каким-то причинам, то на помощь приходит электрическое тестирование.

Применяем источник питания

Более эффективный способ определить полярность – подключить светодиод к источнику питания. Внимание! Выбирать надо источник, напряжение которого не превышает допустимое напряжение светодиода. Можно соорудить самодельный тестер, используя обычную батарейку и резистор. Это требование связано с тем, что при обратном подключении светодиод может перегореть или ухудшить свои световые характеристики.

Некоторые говорят, что подключали светодиод и так и сяк, и он от этого не портился. Но все дело в предельном значении обратного напряжения. К тому же, лампочка может сразу и не погаснуть, но срок ее работы уменьшится, и тогда ваш светодиод проработает не 30-50 тысяч часов, как указано в его характеристиках, а в несколько раз меньше.

Если мощности элемента питания для светодиода не хватает, и прибор не светится, как вы его не подключаете, то можно соединить несколько элементов в батарею. Напоминаем, сто элементы соединяются последовательно плюс к минусу, а минус к плюсу.

Применение мультиметра

Существуют прибор, который называется мультиметром. Его с успехом можно использовать, чтобы узнать, куда подключать плюс, а куда минус. На это уходит ровным счетом одна минута. В мультиметре выбирают режим измерения сопротивления и прикасаются щупами к контактам светодиода. Красный провод указывает на подключение к плюсу, а черный – к минусу. Желательно, чтобы касание было кратковременным. При обратном включении прибор ничего не покажет, а при прямом включении (плюс к плюсу, а минус к минусу) прибор покажет значение в районе 1,7 кОм.

Можно также включать мультиметр на режим проверки диода. В этом случае при прямом включении светодиодная лампочка будет светиться.

Данный способ самый эффективный для лампочек, излучающих красный и зеленый свет. Светодиод, дающий синий или белый свет рассчитан на напряжение, большее 3 вольт, поэтому не всегда при подключении к мультиметру он будет светиться даже при правильной полярности. Из этой ситуации можно легко выйти, если использовать режим определения характеристик транзисторов. На современных моделях, таких как DT830 или 831, он присутствует.

Диод вставляют в пазы специальной колодки для транзисторов, которая обычно расположена в нижней части прибора. Используется часть PNP (как для транзисторов соответствующей структуры). Одну ножку светодиода засовывают в разъем С, который соответствует коллектору, вторую ножку – в разъем Е, соответствующий эмиттеру. Лампочка засветится, если катод (минус), будет подключен к коллектору. Таким образом, полярность определена.

Как определить полярность светодиода — 2 простых способа

Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.

Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).

Обозначение светодиода в схеме

В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.

Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.

Визуальный метод определения полярности

Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.

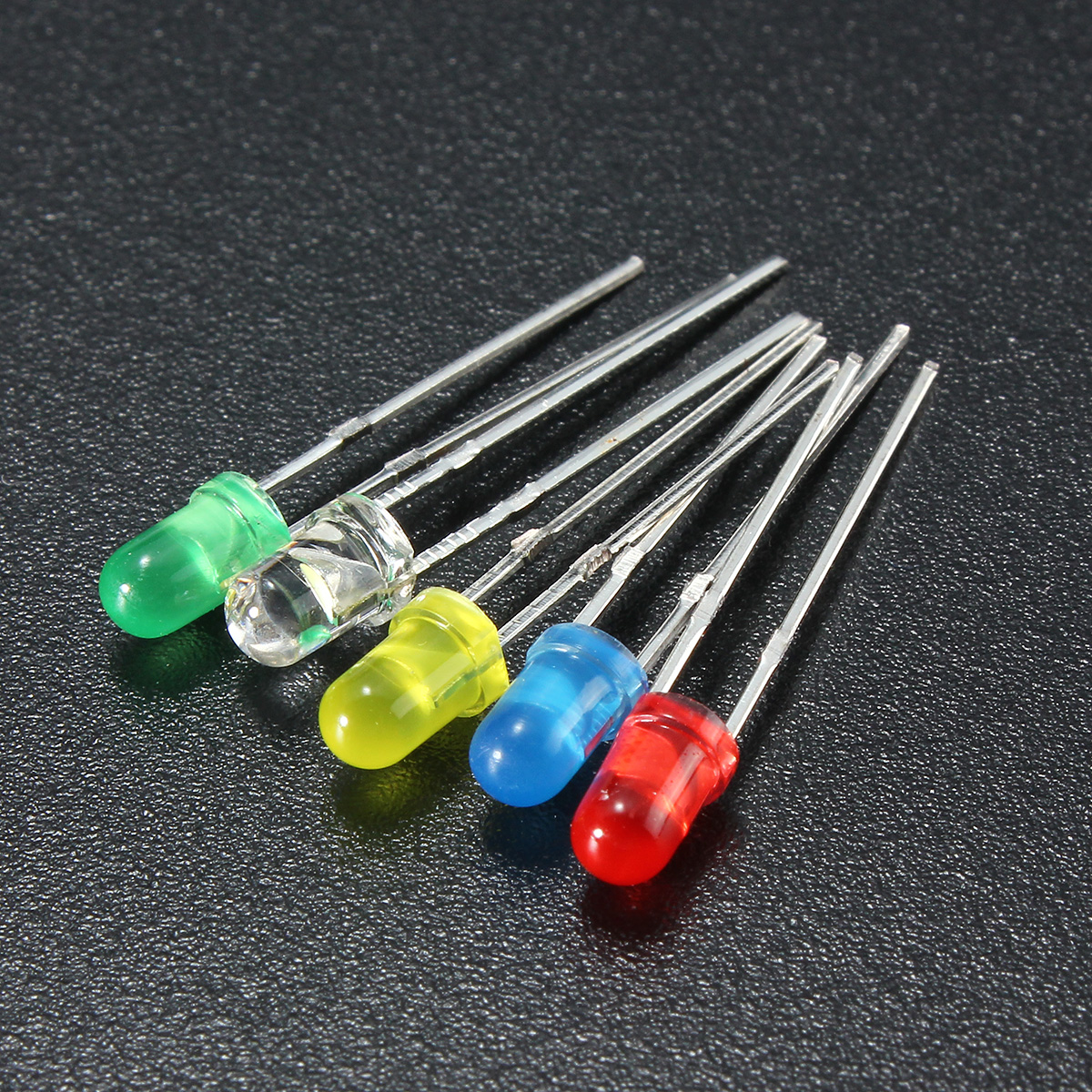

Длина выводов светодиода

Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.

Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).

Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.

Тестирование с применением мультиметра или аккумулятора

Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.

При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.

Определение полярности светодиода при помощи мультиметра

В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.

Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.

Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.

Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.

Проверка полярности при помощи источника питания

И еще несколько советов:

если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;

некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.

где плюс и минус на светодиоде (анод и катод)

Светодиоды довольно часто используют в электротехнике, например, в качестве индикаторов. Для того чтобы диод работал и излучал свет, необходимо его правильно включить в электрическую цепь. А для этого нужно определить полярность светодиода. Рассмотрим способы, которые помогут это сделать.

Использование технической документации. Обозначение светодиода на схеме.

При покупке крупной партии LED устройств стоит запросить у продавца техническую документацию. Это поможет точно узнать многие характеристики изделия, не исключая полярность. На небольшое количество светодиодов паспорт обычно не дают. Но по точному названию марки элемента найти в интернете технические характеристики не составит труда.

На электрической схеме светодиоды изображают двумя способами.

Треугольником обозначают анод, вертикальной чертой – катод. Две стрелочки символизируют свечение.

Визуальное определение.

Если техническая документация недоступна, то для начала элемент стоит внимательно рассмотреть. Часто это помогает понять, где плюс у светодиода. У наиболее распространенного типа LED устройств – цилиндрического диода размером не менее 3,5 мм – один контакт длиннее. Такое конструктивное решение придумано для индикации полярности. Длинный вывод является положительным анодом.

Распознать плюс и минус можно, если удастся рассмотреть, что у светодиода внутри. Сквозь прозрачную оболочку заметно, что площадь анода (положительного контакта) меньше, чем у катода (отрицательного).

Если на корпусе светодиода имеется скос, то это признак катода.

Чем выше типоразмер и мощность LED изделия, тем больше шансы определить полярность «на глаз».

Находим анод и катод у LED элементов мощностью свыше 1Вт.

Мощные светодиоды используются в электротехнике. Как быстро определить их полярность? Довольно просто. Достаточно внимательно рассмотреть диод. При изготовлении контакты элементов мощностью свыше 0,5 Вт маркируют. Анод помечается знаком «+».

Распознаем полярность у светодиода в корпусе SMD.

Если светодиод выполнен в корпусе SMD, то рассмотреть, что же у него внутри невозможно. Как правило, производители заботятся об электротехниках и делают определенные пометки. Полярность можно распознать по срезу на корпусе, теплоотводу или пиктограмме. Первые два способа больше подходят для больших типоразмеров.

На корпусе таких диодов можно найти конструктивный срез. Именно он указывает на отрицательный контакт (катод). С противоположной стороны, соответственно, будет расположен положительный анод.

Теплоотвод с обратной стороны корпуса также подсказывает полярность. Он смещен к аноду.

На небольшие SMD диоды (например, типоразмер 1206) в качестве подсказки наносят специальные пиктограммы. Они имеют форму треугольника, буквы П или Т. Выступ обозначает катод.

Распознавание с помощью мультиметра.

Самый надежный способ распознания полярности − использование специальных приборов.

При помощи обычного мультиметра можно обозначить контакты у диодов с высокой степенью точности. Попутно обнаружится исправность элемента и цвет свечения. Воспользоваться тестером можно 3-мя путями.

Во-первых, проверить LED устройство на режиме «проверка сопротивления – 2 кОм». При этом следует прикоснуться щупами мультиметра к контактам светодиода. Если красный положительный щуп тестера коснется анода диода, а черный отрицательный – катода, то экран покажет значение 1600-1800 Ом. В противоположном случае тестер выдаст единицу. Значит, щупы нужно поменять местами. Если и это не помогло, значит, элемент неисправен. Узнать цвет свечения таким методом не получится.

Во-вторых, можно установить мультиметр в режим «прозвонка, проверка диода». Если красный провод дотронется до анода, а черный – до катода, то элемент будет светиться. Экран покажет число от 500 до 1200 мВ.

В-третьих, многие тестеры позволяют проводить измерения вовсе без щупов. Мультиметр должен обладать специальным отделом для проверки PNP и NPN транзисторов. В них есть разъемы, обозначенные буквами «Е» и «С». При проверке элемента в PNP-зоне, если катод вставить в гнездо «С», а анод − в «Е», то светодиод начнет излучать свет. Следовательно, полярность определена верно. При работе в NPN-отсеке свечение появится при противоположном размещении контактов: катод в «Е», а анод в «С». Пожалуй, это самый скорый способ определения распиновки. Кстати, если у изучаемого светодиода нет длинных выводов, то можно в разъемы поместить иголки, и LED элемент аккуратно присоединять к ним.

Распознавание полярности источником питания.

Следующим наглядным методом для распознания катода и анода будет присоединение к источнику питания. Данный способ, как и предыдущий, позволяет узнать еще и исправность LED элемента.

Естественно, что для опыта необходим источник напряжения. Отлично подойдет блок питания с плавной регулировкой. Светодиод следует присоединить и постепенно увеличивать напряжение. Если при подаче 3-4 В элемент еще не светится, значит, с полярностью не угадали.

Если такого блока питания под рукой нет, то можно применить батарейку или аккумулятор от мобильного телефона. Поскольку напряжение на них может достигать 12 В, то напрямую светодиод присоединять нельзя. Для предупреждения поломки следует включить в цепь резистор. Выбрать подходящее по величине сопротивление вам поможет статья «Расчет резистора (сопротивления) для светодиода».

Резистор стоит подпаять к одному из контактов LED элемента. Полученной конструкцией коснуться выводов источника питания. Если полярность предположена верно, то диод начнет излучать свет. В ином случае, надо поменять контакты местами.

Если под рукой есть плоская севшая батарейка от часов или с материнской платы (тип CR2032), то можно обойтись без резистора. Напряжением таких источников питания не превышает 6 В, что безопасно для светодиода. Батарейку зажимают между выводами диода и по свечению или его отсутствию определяют полярность.

Итоги.

Описанные методы имеют свои сильные и слабые стороны. По технической документации и визуально невозможно проверить работоспособность светодиода. Проверка с помощью подачи напряжения требует особенной осторожности. А мощный светодиод не всегда удастся прозвонить мультиметром. Для успешной работы электротехнику стоит освоить все методы и применять их по необходимости.

Определяем полярность светодиода. Где плюс и минус у LED

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит ток только в одну сторону. Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Треугольная половина обозначения – анод, а вертикальная линия – катод. Две стрелки обозначают то, что диод излучает свет. Итак, на схеме указывается анод и катод диода, как найти его на реальном элементе?

Цоколевка 5мм диодов

Чтобы подключить диоды как на схеме нужно определиться где у светодиода плюс и минус. Для начала рассмотрим на примере распространённых маломощных 5 мм диодов.

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Обратите внимание на колбу. В ней видно две детали – это небольшой металлический анод, и широкая деталь похожая на чашу – это катод. Плюс подключается к аноду, а минус к катоду.

Если вы используете новые LED элементы, вам еще проще определить их цоколевку. Определить полярность светодиода поможет длина ножек. Производители делают короткую и длинную ножку. Плюс всегда длиннее минуса!

Если вы паяете не новый диод, тогда плюс и минус у него одинаковой длины. В таком случае определить плюс и минус поможет тестер или простой мультиметр.

Как определить анод и катод у диодов 1Вт и более

В фонариках и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.

Самые распространённые модели в таком корпусе имеют мощность от 0,5 ватт. На рисунке красным обведена пометка о полярности. В данном случае значком «плюс» помечен анод у светодиода 1Вт.

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

Лампочки;
светодиодные ленты;
фонарики;
индикация чего-либо.

Их внутренностей разглядеть не получится, поэтому нужно либо использовать приборы для проверки, либо полагаться на корпус светодиода.

Например, на корпусе SMD 5050 есть метка на углу в виде среза. Все выводы, расположенные со стороны метки – это катоды. В его корпусе расположено три кристалла, это нужно для достижения высокой яркости свечения.

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Маркировка выводов SMD 5630 аналогична – срез указывает на катод. Его можно распознать еще и по тому, что теплоотвод на нижней части корпуса смещён к аноду.

Как определить плюс на маленьком SMD?

В отдельных случаях (SMD 1206) можно встретить еще один способ обозначения полярности светодиодов: с помощью треугольника, П-образной или Т-образной пиктограммы на поверхности диода.

Выступ или сторона, на которую указывает треугольник, является направлением протекания тока, а вывод расположенный там – катодом.

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Светодиоды в прожекторах и лампах обычно распаяны на алюминиевой пластине, поверх которой нанесён диэлектрик и токоведущие дорожки. Сверху она обычно имеет белое покрытие, на нём часто указана информация о характеристиках источника питания, иногда и распиновка.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

Чтобы проверить на исправность и определить плюс и минус светодиода воспользуемся мультиметром. Черный щуп подключаем в минус, com или гнездо со знаком заземления. Обозначение может отличаться в зависимости от модели мультиметра.

Далее выбираем режим Омметра или режим проверки диодов. Затем подключаем поочередно щупы мультиметра к выводам диода сначала в одном порядке, а потом наоборот. Когда на экране появятся хоть какие-то значения, или диод загорится – значит полярность правильная. На режиме проверки диодов значения равны 500-1200мВ.

В режиме измерения значения будут подобными тем, что на рисунке. Единица в крайнем левом разряде обозначает превышение предела, либо бесконечность.

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.

Схема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

Материалы по теме:

Светодиод где плюс где минус

При работе светодиоды способны пропускать электрический ток в определенном направлении. Если подключение выполнено инверсионно, электрический ток не проходит по цепи, а нужный электроприбор не включится. Объясняется это тем, что приборы по принципу устройства представляют собой диоды, и не все имеют способность светиться. Это говорит о том, что светодиод имеет полярность и функционирует при определенном направлении тока. В связи с этим для подключения важно правильно определить, где у светодиодов минус и плюс. Разберем несколько способов.

Визуально

Если у Вас в руках светодиод где плюс где минус вы не знаете, попробуйте сделать это визуально. Как визуально определить светодиодную полярность? Достаточно просто.
У нового светодиода два вывода, один должен быть короче. Короткий вывод — это катод. Запомнить легко: «короткий» — «катод», оба слова на «к». Плюс находится там, где длинный вывод. Если имеем дело с использованным светодиодом, ножки которого согнуты, задача усложняется.
Тогда вглядываемся в корпус, где находится самый важный элемент — кристаллик. Он лежит на крошечной подставке, чашечке. Вывод с подставки — катод, с его стороны располагается срез или засечка.
НО данный способ не всегда применим. Многие производители сегодня при производстве не соблюдают стандарты, а ассортимент моделей поражает многообразием. Некоторые изготовители отмечают катоды точкой или линией зеленого цвета, либо проставляют знаки «-» и «+». Если же внешних опознавательных признаков нет, нужно провести электротестирование.

Источник питания в помощь

Второй способ определить светодиодную полярность — подключить его к источнику питания. Главное, правильно подобрать источник питания с напряжением, чтобы оно не превышало максимальный уровень напряжения светодиода, иначе он перегорит или испортится. Элементы соединяются так: к » +» подключается «—», к «—» подключается «+».

Мультиметр

Если вышеописанные способы не дали результатов, используйте мультиметр. Чтобы мультиметром определить полярность светодиода потребует максимум минута. Сначала нужно выбрать на оборудовании режим измерения уровня сопротивления, а затем прикоснуться специальными щипцами к светодиодным контактам. Черный провод идет к «-», а красный к «+». Не нужно касаться слишком долго, 20-30 секунд хватит. Если включение было выполнено напрямую (« + » к « + », а « — » к « —»), на мультиметре отображается показатель в области 1,7 кило Ом. Если включение обратное — на приборе не отображаются измерения..
Измерять в режиме диода несколько легче: при подсоединении напрямую, загорится лампочка. Этот режим подходит для зеленых и красных лампочек, а вот белые и синие лампочки рассчитаны на ток с напряжением более 3 В. По этой причине при подключении лампочек синего и белого цвета, они могут засветиться и при правильной полярности.
В данном случае используется режим измерения характеристик транзисторов. Светодиод вставляется в пазы колодки, снизу мультиметра. Применяется часть PNP: одна ножка диода вставляется в разъем «Е» — эмиттер, а вторая в «С» — коллектор. Лампочка светится когда, к коллектору подсоединили катод.
Таким образом, определение полярности не представляет особой сложности.

Как на светодиоде определить плюс и минус. Правильное включение светодиода

Способны пропускать электрический ток в определенном направлении. Если подключение выполнено инверсионно, электрический ток не проходит по цепи, а нужный электроприбор не включится. Объясняется это тем, что приборы по принципу устройства представляют собой диоды, и не все имеют способность светиться. Это говорит о том, что светодиод имеет полярность и функционирует при определенном направлении тока. В связи с этим для подключения важно правильно определить, где у светодиодов минус и плюс. Разберем несколько способов.

Визуально

Источник питания в помощь

Второй способ определить светодиодную полярность — подключить его к . Главное, правильно подобрать источник питания с напряжением, чтобы оно не превышало максимальный уровень напряжения светодиода, иначе он перегорит или испортится. Элементы соединяются так: к » +» подключается «-«, к «-» подключается «+».

Мультиметр

Если вышеописанные способы не дали результатов, используйте мультиметр. Чтобы мультиметром определить полярность светодиода потребует максимум минута. Сначала нужно выбрать на оборудовании режим измерения уровня сопротивления, а затем прикоснуться специальными щипцами к светодиодным контактам. Черный провод идет к «-», а красный к «+». Не нужно касаться слишком долго, 20-30 секунд хватит. Если включение было выполнено напрямую (« + » к « + », а « — » к « -»), на мультиметре отображается показатель в области 1,7 кило Ом. Если включение обратное — на приборе не отображаются измерения..
Измерять в режиме диода несколько легче: при подсоединении напрямую, загорится . Этот режим подходит для зеленых и красных лампочек, а вот белые и синие лампочки рассчитаны на ток с напряжением более 3 В. По этой причине при подключении лампочек синего и белого цвета, они могут засветиться и при правильной полярности.
В данном случае используется режим измерения характеристик транзисторов. Светодиод вставляется в пазы колодки, снизу мультиметра. Применяется часть PNP: одна ножка диода вставляется в разъем «Е» — эмиттер, а вторая в «С» — коллектор. Лампочка светится когда, к коллектору подсоединили катод.
Таким образом, определение полярности не представляет особой сложности.

Любой любитель самоделок и электроники используют диоды в качестве индикаторов, или в качестве световых эффектов и освещения. Чтобы Led прибор светился, нужно его правильно подключить. Вам уже известно, что диод проводит . Поэтому прежде чем паять, нужно определить где анод и катод у светодиода.

Вы можете встретить два обозначения LED на принципиальной электрической схеме.

Цоколевка 5мм диодов

На рисунке выше изображен: А — анод, К — катод и схематическое обозначение.

Как определить анод и катод у диодов 1Вт и более

В и прожекторах 5мм образцы используются всё реже, на их смену пришли мощные элементы мощностью от 1 ватта или SMD. Чтобы понять где плюс и минус на мощном светодиоде, нужно внимательно посмотреть на элемент со всех сторон.

Как узнать полярность SMD?

SMD активно применяются практических в любой технике:

Лампочки;
светодиодные ленты;
фонарики;
индикация чего-либо.

Подобное обозначение у SMD 3528 тоже указывает на катод, взгляните на эту фотографию светодиодной ленты.

Как определить плюс на маленьком SMD?

Определяем полярность мультиметром

При замене диодов на новые, вы можете определить плюс и минус питания вашего прибора по плате.

Но как узнать полярность светодиода в лампочке или матрице если на плате нет сведений?

Например, на этой плате указаны полюса каждого из светодиодов и их наименование – 5630.

Другие способы определения полярности

Схема самодельного пробника

И последний способ изображен на фото ниже.

Как определить полярности диодов: плюс или минус

Диоды относятся к категории электронных приборов, работающих по принципу полупроводника, который особым образом реагирует на приложенное к нему напряжение. С внешним видом и схемным обозначением этого полупроводникового изделия можно ознакомиться на рисунке, размещённом ниже.

Общий вид изделия

Особенностью включения этого элемента в электронную схему является необходимость соблюдения полярности диода.

Дополнительное пояснение. Под полярностью подразумевается строго установленный порядок включения, при котором учитывается, где плюс, а где минус у данного изделия.

Эти два условных обозначения привязываются к его выводам, называемым анодом и катодом, соответственно.

Особенности функционирования

Известно, что любой полупроводниковый диод при подаче на него постоянного или переменного напряжения пропускает ток только в одном направлении. В случае обратного его включения постоянный ток не протекает, так как n-p переход будет смещён в непроводящем направлении. Из рисунка видно, что минус полупроводника располагается со стороны его катода, а плюс – с противоположного конца.

Расположение и обозначение выводов

Особенно наглядно эффект односторонней проводимости может быть подтверждён на примере полупроводниковых изделий, называемых светодиодами и работающих лишь при условии правильного включения.

На практике нередки ситуации, когда на корпусе изделия нет явных признаков, позволяющих сразу же сказать, где у него какой полюс. Именно поэтому важно знать особые приметы, по которым можно научиться различать их.

Способы определения полярности

Для определения полярности диодного изделия можно воспользоваться различными приёмами, каждый из которых подходит для определённых ситуаций и будет рассмотрен отдельно. Эти методы условно делятся на следующие группы:

Метод визуального осмотра, позволяющий определиться с полярностью по имеющейся маркировке или характерным признакам;
Проверка посредством мультиметра, включённого в режим прозвонки;
Выяснение, где плюс, а где минус путём сборки несложной схемы с миниатюрной лампочкой.

Рассмотрим каждый из перечисленных подходов отдельно.

Визуальный осмотр

Этот способ позволяет расшифровать полярность по имеющимся на полупроводниковом изделии специальным меткам. У некоторых диодов это может быть точка или кольцевая полоска, смещённая в сторону анода. Некоторые образцы старой марки (КД226, например) имеют характерную заострённую с одной стороны форму, которая соответствует плюсу. С другого, совершенно плоского конца, соответственно, располагается минус.

Обратите внимание! При визуальном обследовании светодиодов, например, обнаруживается, что на одной из их ножек имеется характерный выступ.

По этому признаку обычно определяют, где у такого диода плюс, а где противоположный ему контакт.

Применение измерительного прибора

Самый простой и надёжный способ определения полярности – использование измерительного устройства типа «мультиметр», включённого в режим «Прозвонка». При измерении всегда нужно помнить, что на шнур в изоляции красного цвета от встроенной батарейки подаётся плюс, а на шнур в чёрной изоляции – минус.

После произвольного подсоединения этих «концов» к выводам диода с неизвестной полярностью нужно следить за показаниями на дисплее прибора. Если индикатор покажет напряжение порядка 0,5-0.7 Вольт – это значит, что он включён в прямом направлении, и та ножка, к которой подсоединён щуп в красной изоляции, является плюсовой.

В случае если индикатор показывает «единицу» (бесконечность), можно сказать, что диод включён в обратном направлении, и на основании этого можно будет судить о его полярности.

Дополнительная информация. Некоторые радиолюбители для проверки светодиодов используют панельку, предназначенную для измерения параметров транзисторов.

Диод в этом случае включается как один из переходов транзисторного прибора, а его полярность определяется по тому, светится он или нет.

Включение в схему

В крайнем случае, когда визуально определить расположение выводов не удаётся, а измерительного прибора под рукой не имеется, можно воспользоваться методом включения диода в несложную схему, изображённую на рисунке ниже.

Проверка с помощью лампочки

При его включении в такую цепь лампочка либо загорится (это значит, что полупроводник пропускает через себя ток), либо нет. В первом случае плюс батарейки будет подключён к положительному выводу изделия (аноду), а во втором – наоборот, к его катоду.

В заключение отметим, что способов, как определить полярность диода, существует довольно много. При этом выбор конкретного приёма ее выявления зависит от условий проведения эксперимента и возможностей пользователя.

Видео

elquanta.ru

Как определить полярность светодиода — 2 простых способа

Визуальный метод определения полярности

Тестирование с применением мультиметра или аккумулятора

И еще несколько советов:

если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.

lampagid.ru

как определить полярность шестью способами

Эти полупроводниковые радиодетали используются в различных электронных схемах в качестве элементов индикации. Проблем с их монтажом на плате, как правило, нет. Чтобы пропаять 2 ножки, вставленные в соответствующие отверстия на «дорожках», не нужно быть крупным специалистом в этой области. А вот с полярностью, которую необходимо учитывать при работе со всеми п/п приборами, а не только светодиодами, у людей без опыта возникают сложности. Как правильно определить полярность?

По длине выводов

Самый простой способ, если светодиод новый, ни разу не использовавшийся. Его выводы неодинаковы – один немного длиннее. Здесь несложно запомнить такую аналогию. Слова «катод» и «короткая» начинаются с одной и той же буквы – «К».

Следовательно, другая ножка, более длинная – анод светодиода. Зная это, сложно перепутать. Хотя у некоторых производителей встречается иное – они могут быть одинаковы. Стоит учесть.

По внутреннему наполнению

Если колба хорошо просматривается, то найти «чашечку» (а это катод) совсем нетрудно.

Узнать полярность светодиода – это еще не все. Необходимо его и правильно установить на плате. Схемное изображение этого полупроводника показано на рисунке. Вершина символа прибора (треугольника) указывает на катод (минусовый вывод).

По корпусу

Так проверить полярность можно не у всех светодиодов, так как это зависит от производителя. Но у некоторых на «ободке» напротив катода есть небольшая риска (засечка). Если присмотреться, заметить ее несложно. Как вариант – небольшая точка, срез.

С помощью батарейки

Также простая методика, но здесь необходимо учесть, что светодиоды разных типов отличаются напряжением пробоя. Чтобы полупроводник не вывести из строя (частично или полностью), в цепь нужно последовательно включить ограничительное сопротивление. Номиналом на 0,1 – 0,5 кОм вполне достаточно.

Мультиметром

Кстати, вполне можно задействовать и бытовой мультиметр, который уже укомплектован всем необходимым – источником питания и щупами. Это даже еще лучше.

Способ определения полярности 1 – основан на свойстве светодиода «загораться» при прохождении по нему тока. Следовательно, его анод будет там, где «плюс» батарейки мультиметра (гнездо для щупа «+»), а катод, соответственно, где минус. Чтобы проверить на «свечение», переключатель прибора устанавливается в позицию «измерение диода».

Способ определения полярности 2 – здесь измеряется сопротивление p-n перехода. Переключатель мультиметра – в положение «измерение сопротивления», предел, в зависимости от модификации тестера, в положение более 2 кОм. Например, на 10.

Касание щупами выводов светодиода – лишь кратковременное, чтобы не вывести радиодеталь из строя. Если полярности п/п и источника питания совпадают, то сопротивление будет небольшим (от сотен Ом до нескольких кОм). В этом случае красный щуп (его принято вставлять в гнездо прибора «+») указывает на ножку-анод, а черный («–»), соответственно, на катод.

Если мультиметр показывает большое сопротивление, значит, при касании щупами выводов полярность была нарушена. Следует повторить измерение, изменив ее, чтобы удостовериться в отсутствии внутреннего обрыва. Только в этом случае можно говорить не только о полярности светодиода, но и о его исправности и готовности к использованию по назначению.

На различных тематических форумах встречаются суждения, что ничего страшного не произойдет; можно подключать источник питания в любой полярности, и на светодиоде это не отразится. Но это не совсем так.

Во-первых, все зависит от величины напряжения пробоя, то есть характеристики конкретного полупроводника.
Во-вторых, он может в дальнейшем и работать, но частично утратить свои свойства. Проще говоря, светить, но не так сильно, как должен.
В-третьих, подобные эксперименты негативно отражаются на эксплуатационном ресурсе светодиода. Если его гарантированная производителем наработка на отказ порядка 45 000 часов (в среднем), то после таких проверок на полярность он прослужит намного меньше. Подтверждено практикой!

electroadvice.ru

Диоды выпрямительные, принцип работы, характеристики, схемы подключения

Принцип работы, основные характеристики полупроводниковых выпрямительных диодов можно рассмотреть используя их вольтамперную характеристику (ВАХ), которая схематично представлена на рисунке 1.

Она имеет две ветви, соответствующие прямому и обратному включению диода.

При прямом включении выпрямительного диода ощутимый ток через него начинает протекать при достижении на диоде определенного напряжения Uоткр. Этот ток называется прямым Iпр. Его изменения на напряжение Uоткр влияют слабо, поэтому для большинства расчетов можно принять его значение:

0,7 Вольт для кремниевых диодов,
0,3 Вольт — для германиевых.

Естественно, прямой ток диода до бесконечности увеличивать нельзя, при его определенном значении Iпр.макс этот полупроводниковый прибор выйдет из строя. Кстати, существуют две основные неисправности полупроводниковых диодов:

пробой — диод начинает проводить ток в любом направлении, то есть станет обычным проводником. Причем, сначала наступает тепловой пробой (это состояние обратимо), затем электрический (после этого диод можно смело выбрасывать),
обрыв — здесь, думаю, пояснения излишни.

Если диод подключить в обратном направлении, через него будет протекать незначительный обратный ток Iобр, которым, как правило, можно пренебречь. При достижении определенного значения обратного напряжения Uобр обратный ток резко увеличивается, прибор, опять же, выходит из строя.

Числовые значения рассмотренных параметров для каждого типа диода индивидуальны и являются его основными электрическими характеристиками. Должен заметить, что существует ряд других параметров (собственная емкость, различные температурные коэффициенты и пр.), но для начала хватит перечисленных.

Здесь предлагаю закончить с чистой теорией и рассмотреть некоторые практические схемы.

СХЕМЫ ПОДКЛЮЧЕНИЯ ДИОДОВ

Для начала давайте рассмотрим как работает диод в цепи постоянного (рис.2) и переменного (рис.3) тока, что следует учитывать при том или ином включении диодов.

При подаче на диод прямого постоянного напряжения через него начинает протекать ток, определяемый сопротивлением нагрузки Rн. Поскольку он не должен превышать предельно допустимого значения следует определить его величину, после чего выбрать тип диода:

Iпр=Uн/Rн — все просто — это закон Ома.

Uн=U-Uоткр — см. начало статьи. Иногда величиной Uоткр можно пренебречь, бывают случаи, когда ее необходимо учитывать, например при расчете схемы подключения светодиода.

При включении диода в цепь переменного тока, помимо прочего, на нем периодически возникает обратное напряжение Uобр. Имейте в виду, следует учитывать его амплитудное значение (Для Uпр, кстати, тоже). Например, для бытовой электрической сети привычное всем напряжение 220В является действующим, а его амплитудное значение составляет 380В. Подробнее про это можно посмотреть на этой странице.

Это самое основное, про что надо помнить.

Теперь — несколько схем подключения диодов, часто встречающихся на практике.

Вне всякого сомнения, лидером здесь является мостовая схема диодов, используемая во всевозможных выпрямителях (рисунок 4). Выглядеть она может по разному, принцип действия одинаков, думаю из рисунка все ясно. Кстати, последний вариант — условное обозначение диодного моста в целом. Применяется для упрощения обозначения двух предыдущих схем.

Диоды могут выступать как «развязывающие» элементы. Управляющие сигналы Упр1 и Упр2 объединяются в точке А, причем взаимное влияние их источников друг на друга отсутствует. Кстати, это простейший вариант реализации логической схемы «или».
Защита от переполюсовки (жаргонное — «защита от дураков»). Если существует возможность неправильного подключения полярности напряжения питания эта схема защищает устройство от выхода из строя.
Автоматический переход на питание от внешнего источника. Поскольку диод «открывается», когда напряжение на нем достигнет Uоткр, то при Uвнеш

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

eltechbook.ru

Полупроводниковый диод

Полупроводниковый диод — самый простой полупроводниковый прибор, состоящий из одного PN перехода. Основная его функция — это проводить электрический ток в одном направлении, и не пропускать его в обратном. Состоит диод из двух слоев полупроводника типов N и P.

На стыке соединения P и N образуется PN-переход (PN-junction). Электрод, подключенный к P, называется анод. Электрод, подключенный к N , называется катод. Диод проводит ток в направлении от анода к катоду, и не проводит обратно.

Диод в состоянии покоя

Посмотрим, что происходит внутри PN-перехода, когда полупроводниковый диод находится в состоянии покоя. То есть тогда, когда ни к аноду, ни к катоду не подключено напряжения.

Итак, в части N имеются в наличии свободные электроны – отрицательно заряженные частицы. В части P находятся положительно заряженные ионы – дырки. В результате, в том месте, где есть частицы с зарядами разных знаков, возникает электрическое поле, притягивающее их друг к другу.

Под действием этого поля свободные электроны из части N дрейфуют через PN переход в часть P и заполняют некоторые дырки. В итоге получается очень слабый электрический ток, измеряемый в наноамперах. В результате, плотность вещества в P части повышается и возникает диффузия (стремление вещества к равномерной концентрации), толкающая частицы обратно на сторону N.

Обратное включение диода

Теперь посмотрим, как у полупроводникового диода получается выполнять свою основную функцию – проводить ток только в одном направлении. Подключим источник питания — плюс к катоду, минус к аноду.

В соответствии с силой притяжения, возникшей между зарядами разной полярности, электроны из N начнут движение к плюсу и отдалятся от PN перехода. Аналогично, дырки из P будут притягиваться к минусу, и также отдалятся от PN перехода. В результате, плотность вещества у электродов повышается. В действие приходит диффузия и начинает толкать частицы обратно, стремясь к равномерной плотности вещества.

Как мы видим, в этом состоянии диод не проводит ток. При повышении напряжения, в PN переходе будет все меньше и меньше заряженных частиц.

Прямое включение диода

Меняем полярность источника питания — плюс к аноду, минус к катоду. В таком положении, между зарядами одинаковой полярности возникает сила отталкивания. Отрицательно заряженные электроны отдаляются от минуса и двигаются сторону pn перехода. В свою очередь, положительно заряженные дырки отталкиваются от плюса и направляются навстречу электорнам. PN переход обогащается заряженными частицами с разной полярностью, между которыми возникает электрическое поле – внутреннее электрическое поле PN перехода. Под его действием электроны начинают дрейфовать на сторону P. Часть из них рекомбинируют с дырками (заполняют место в атомах, где не хватает электрона). Остальные электроны устремляются к плюсу батарейки. Через диод пошел ток ID.

Чтобы не возникло путаницы, напомню, что направление тока на электрических схемах обратно направлению потока электронов.

Недостатки реального полупроводникового диода

На практике, в реальном диоде, при обратном подключении напряжения, возникает очень маленький ток, измеряемый в микро, или наноамперах (в зависимости от модели прибора). В следствии слишком высокого напряжения, может разрушиться кристаллическая структура полупроводника в диоде. В этом случае, прибор начнет хорошо проводить ток также и при обратном смещении. Такое напряжение называется напряжение пробоя. Процесс разрушения структуры полупроводника невосстановим, и прибор приходит в негодность.

При прямом подключении, напряжение между анодом и катодом должно достигнуть определенного значения Vϒ, для того чтобы диод начал хорошо проводить ток. Для кремниевых приборов Vϒ — это примерно 0.7V, а для германиевых — около 0.3V. Более подробно об этом, и других характеристиках полупроводникового выпрямительного диода пойдет речь в статье ВАХ полупроводникового диода.

hightolow.ru

Что такое диод и как его проверить

Приветствую друзья!

Мы настолько привыкли к компьютерам, что не представляем своей жизни без них. Эти жужжащие ящики на наших столах собраны из множества различных «железок». Интересно отметить, что ни один из этих составных «кирпичиков» сам по себе не может похвастаться теми свойствами, которыми обладает компьютер.

А собранные вместе, они являют собой нечто совершенно уникальное!

Какой кирпич не возьми – это только кусок обожженной глины; не сразу и понятно, к какому делу его – самого по себе — можно приспособить.

Это как дом, построенный из кирпичей.

Но несколько тысяч собранных определенным образом таких кусков глины — это жилище, которое защищает от непогоды и предоставляет крышу над головой.

Разумеется, можно пользоваться компьютером (и жить в доме) и не представлять себе, как эти штуки устроены.

Но если вы хотите научиться «лечить» ваши компьютеры, то придется разбираться, как устроены их составные части.

Поэтому сегодня мы поговорим об одном из компьютерных «кирпичиков» чуть более подробно. Мы попытаемся кратко познакомиться с тем, что такое полупроводниковые диоды и зачем они нужны.

Что такое диод?

Диоды применяются в компьютерных блоках питания для выпрямления переменного тока.

Выпрямительный диод – это деталь, имеющая в своем составе соединенные вместе полупроводники двух типов – p-типа (positive – положительный) и n–типа (negative – отрицательный).

При их соединении (сплавлении) образуется так называемый p-n переход. Этот переход обладает разным сопротивлением при различной полярности приложенного напряжения.

Если напряжение приложено в прямом направлении (положительная клемма источника напряжения подключена к p-полупроводнику — аноду, а отрицательная – к n-полупроводнику — катоду), то сопротивление диода невелико.

В этом случае говорят, что диод открыт. Если полярность подключения изменить на противоположную, то сопротивление диода будет очень большим. В таком случае говорят, что диод закрыт (заперт).

Когда диод открыт, то на нем падает какое-то напряжение.

Это падение напряжения создается протекающим через диод так называемым прямым током и зависит от величины этого тока.

Причем зависимость эта нелинейная.

Конкретное значение падения напряжения в зависимости от протекающего тока можно определить по вольт-амперной характеристике.

Эта характеристика обязательно приводится в полном техническом описании (data sheets, справочных листах).

Например, на распространенном диоде 1N5408, применяемом в компьютерном блоке питания, при изменении тока от 0,2 до 3 А падение напряжения изменяется от 0,6 до 0,9 В. Чем больше протекающий через диод ток, тем больше падение напряжения на нем и, соответственно, рассеиваемая на нем мощность (P = U * I). Чем большая мощность рассеивается на диоде, тем сильнее он греется.

В компьютерном блоке питания при выпрямлении сетевого напряжения применяется обычно мостовая схема выпрямления – 4 диода, включенные определенным образом.

Если клемма 1 имеет положительный относительно клеммы 2 потенциал, то ток пойдет через диод VD1, нагрузку и диод VD3.

Если клемма 1 имеет отрицательный клеммы 2 потенциал, то ток потечет через диод VD2, нагрузку и диод VD4. Таким образом, ток через нагрузку хоть и меняется по величине (при переменном напряжении), но протекает всегда в одном направлении – от клеммы 3 к клемме 4.

В этом и заключается эффект выпрямления. Если бы не было диодного моста – ток по нагрузке протекал бы в разных направлениях. С мостом же он протекает в одном. Такой ток называется пульсирующим.

В курсе высшей математики доказывается, что пульсирующее напряжение содержит в себе постоянную составляющую и сумму гармоник (частот, кратных основной частоте переменного напряжения 50 Герц). Постоянная составляющая выделяется фильтром (конденсатором большой емкости), который не пропускает гармоники.

Выпрямительные диоды присутствуют и в низковольтной части блока питания. Только схема включения состоит там не из 4-х диодов, а из двух.

Внимательный читатель может спросить: «А почему это используются разные схемы включения? Нельзя ли применить диодный мост и в низковольтной части?»

Можно, но это будет не лучшее решение. В случае диодного моста ток проходит через нагрузку и два последовательно включенных диода.

В случае использования диодов 1N5408 общее падение напряжения на них может составить величину 1,8 В. Это очень немного по сравнению с сетевым напряжением 220 В.

А вот если такая схема будет применена в низковольтной части, то это падение будет весьма заметным по сравнению с напряжениями +3,3, +5 и +12 В. Применение схемы из двух диодов уменьшает потери вдвое, так как последовательно с нагрузкой включен один диод, а не два.

К тому же, ток во вторичных цепях блока питания гораздо больше (в разы), чем в первичной.

Следует отметить, для этой схемы трансформатор должен иметь две одинаковые обмотки, а не одну. Схема выпрямления из двух диодов использует оба полупериода переменного напряжения, также как и мостовая.

Если потенциал верхнего конца вторичной обмотки трансформатора (см схему) положителен по отношению к нижнему, то ток протекает через клемму 1, диод VD1, клемму 3, нагрузку, клемму 4 и среднюю точку обмотки. Диод VD2 в это время заперт.

Если потенциал нижнего конца вторичной обмотки положителен по отношению к верхнему, то ток протекает через клемму 2, диод VD2, клемму 3, нагрузку, клемму 4 и среднюю точку обмотки. Диод VD1 в это время заперт. Получается тот же пульсирующий ток, что и при мостовой схеме.

Теперь давайте покончим со скучной теорией и перейдем к самому интересному – к практике.

Для начала скажем, что перед началом проверки диодов, хорошо бы ознакомиться с тем, как работать с цифровым тестером.

Об этом рассказывается в соответствующих статьях здесь, здесь и здесь.

Диод на электрических схемах изображается символически в виде треугольника (стрелочки) и палочки.

Палочка – это катод, стрелочка (она указывает направление тока, т.е. движения положительных зарядов) – анод.

Проверить диодный мост можно цифровым тестером, установив переключатель работы в положении проверки диодов (указатель переключателя диапазонов тестера должен стоять напротив символического изображения диода).

Если присоединить красный щуп тестера к аноду, а черный — к катоду отдельного диода, то диод будет открыт напряжением с тестера.

Дисплей покажет величину 0,5 – 0,6 В.

Если изменить полярность щупов, диод будет заперт.

Дисплей при этом покажет единицу в крайнем левом разряде.

Диодный мост часто имеет символическое обозначение вида напряжения на корпусе (~ переменное напряжение, +, — постоянное напряжение).

Диодный мост можно проверить, установив один щуп на одну из клемм «~», а второй – поочередно на выводы «+» и «-».

При этом один диод будет открыт, а другой закрыт.

Если поменять полярность щупов – то тот диод, который был закрыт, теперь откроется, а другой закроется.

Следует обратить внимание на то, что катод – это плюсовой вывод моста.

Если какой-то из диодов закорочен, тестер покажет нулевое (или очень небольшое напряжение).

Такой мост, естественно, непригоден для работы.

В закоротке диода можно убедиться, если тестировать диоды в режиме измерения сопротивления.

При закороченном диоде тестер покажет небольшое сопротивление в обоих направлениях.

Как уже говорилось, во вторичных цепях используется схема выпрямления из двух диодов.

Но даже на одном диоде падает достаточно большое напряжение по сравнению с выходными напряжениями +12 В, +5 В, +3,3 В.

Токи потребления могут достигать 20 А и более, и на диодах будет рассеиваться большая мощность.

Вследствие этого они будут сильно греться.

Мощность рассеяния уменьшится, если будет меньшим прямое напряжение на диоде.

Поэтому в таких случаях применяют так называемые диоды Шоттки, у которых прямое падение напряжения меньше.

Диоды Шоттки

Диод Шоттки состоит не из двух различных полупроводников, а из металла и полупроводника.

Получающийся при этом так называемый потенциальный барьер будет меньше.

В компьютерных блоках питания применяют сдвоенные диоды Шоттки в трехвыводном корпусе.

Типичным представителем такой сборки является SBL2040. Падение напряжения на каждом из ее диодов при максимальном токе не превысит (по даташиту) 0,55 В. Если проверить ее тестером (в режиме проверки диодов), то он покажет величину около 0,17 В.

Меньшая величина напряжения обусловлена тем, что через диод протекает очень небольшой ток, далекий от максимального.

В заключение скажем, что у диода есть такой параметр, как предельно допустимое обратное напряжение. Если диод заперт – к нему приложено обратное напряжение. При замене диодов надо учитывать эту величину.

Если в реальной схеме обратное напряжение превысит предельно допустимое – диод выйдет из строя!

Диод – важная «железка» в электронике. Чем бы еще мы выпрямляли напряжение?

На сегодня все. Надеюсь, вам было интересно.

С вами был Виктор Геронда.

До встречи на блоге!

vsbot.ru

Полярность — диод — Большая Энциклопедия Нефти и Газа, статья, страница 1

Полярность — диод

Cтраница 1

Полярность диодов определяется тестером.

Полярность диодов КИПД 02А — 1К, КИПД02Б — 1К указывается на чертеже; остальные диоды имеют обратную полярность.

Изменив полярность диода и источника опорного напряжения, можно получить ограничение снизу.

Только там иная полярность диодов и включены они непосредственно в плечи выпрямительного моста, а здесь они заменены изображением диода внутри квадрата, символизирующим выпрямительный мост. Если захочешь проследить весь путь тока, выпрямленного диодами V1 — V4, впиши их в стороны квадрата.

Для измерения отрицательного пикового значения полярность диодов должна быть обратной.

Другой тип усилительных схем основан на эффекте накопления неосновных носителей заряда, которое возникает при изменении полярности диода с прямого направления на обратное. Гь который питает его напряжением сигнала в ви-де импульсов.

Зная полярность омметра, легко определить полярность диода, так как в том случае, когда омметр показывает минимальное сопротивление, полярности диода и омметра совпадают.

Полярность диода выбирается такой, чтобы он пропускал ток в полупериоды обратной полярности.

Выпускаются в стеклянном корпусе с гибкими выводами. Полярность диода обозначается желтой точкой на корпусе вблизи положительного (анодного) вывода. Тип диода приводится на дополнительной таре.

Маркируются цветовыми точками на корпусе: АЛ336А — одной красной, АЛ336Б — двумя красными, АЛ336В — одной зеленой, АЛ336Г — двумя зелеными, АЛ336Д — одной желтой, АЛ336Е — двумя желтыми, АЛ336Ж — тремя желтыми, АЛ336И — одной белой, АЛ336К — одной черной. Полярность диодов АЛ336А, АЛ336Б и АЛ336К указывается на чертеже. Диоды АЛ336В — АЛ336И имеют обратную полярность.

Страницы: 1 2 3 4

www.ngpedia.ru

Светодиод — это разновидность диода, поэтому при подключении он требует не только ограничения тока, но и соблюдения полярности. Но в явном виде она на корпусе детали нигде не указана, и её придётся определять по косвенным признакам. Автор Instructables под ником Nikus знает целых пять таких признаков. Теперь их узнаете и вы.

Как и электроды обычного диода, электроды светодиода называются анодом и катодом. Первый из них соответствует плюсу, второй — минусу. При прямой полярности светодиод действует как стабистор: открывается при небольшом напряжении, зависящем от цвета (чем меньше длина волны, тем оно больше). Только в отличие от стабистора, он при этом светится. При обратной же полярности он ведёт себя как стабилитрон, открываясь при значительно большем напряжении. Но этот режим для светодиода — нештатный: производитель не гарантирует, что изделие не выйдет из строя, даже если ток ограничить, да и света вы никакого не получите.

Если светодиод вами ниоткуда не выпаян, а куплен новым, один вывод у него длиннее другого. Думаете, это результат не очень аккуратного изготовления? Nikus другого мнения. Тот вывод, который длиннее, соответствует плюсу, т.е., аноду. Вот и весь секрет!

Но самодельщики не очень часто используют новые светодиоды. Что ж, есть и такой признак, который при впайке, укорачивании выводов и последующей выпайке детали не исчезает. Непосвящённым и он кажется небольшим производственным дефектом. Нет, он тоже неспроста: небольшой плоский участок на цилиндническом корпусе, как будто надфилем случайно сточили. Оказывается, не случайно. Эта метка расположена рядом с отрицательным выводом — катодом.

Также Nikus советует заглянуть внутрь светодиода. Сломать? Вовсе нет. Матовые светодиоды практически исчезли с рынка, остались прозрачные, позволяющие разглядеть сбоку внутреннюю структуру. С выводами соединены две плоские пластины, и они тоже разных размеров. Большая держит чашечку с кристаллом, маленькая — волосок, соединённый с кристаллом сверху. Чашечка — минус, волосок — плюс.

Редкий самодельщик обходится без приборов-помощников, вот и Nikus купил себе недорогой мультиметр.

Среди прочих режимов, у него есть режим проверки диодов.

При подключении обычного диода в правильной полярности прибор показывает в этом режиме прямое падение напряжения. У светодиода это падение всегда больше одного вольта, поэтому даже при правильном подключении показания дисплея не изменятся. Зато светодиод слегка засветится. Если щупы подключены к мультиметру правильно, то есть, чёрный — в гнездо COM, а красный — в гнездо VΩmA, красному щупу будет соответствовать плюс.

Со стрелочными тестерами сложнее. Те из них, которые питаются от одной 1,5-вольтовой батарейки, для проверки светодиодов не годятся. Те же, у которых напряжение питания составляет от 3 до 12 В, подходят, но у них в режиме омметра полярность напряжения на щупах часто обратная. Проверить её можно другим прибором, работающим в режиме вольтметра. Только и на том и на другом подключите щупы правильно!

Nikus пишет, что носит с собой мультиметр повсюду, кроме бассейна. Вы же, скорее всего, так не делаете, а необходимость узнать полярность светодиода может возникнуть внезапно. На помощь придёт распространённая трёхвольтовая батарейка типоразмера 2016, 2025 или 2032. У новой батарейки напряжение без нагрузки может достигать 3,7 В, поэтому лучше взять слегка разряженную, примерно для 2,8 В, так лучше для светодиода.

Дополнительное пояснение. Под полярностью подразумевается строго установленный порядок включения, при котором учитывается, где плюс, а где минус у данного изделия.

Эти два условных обозначения привязываются к его выводам, называемым анодом и катодом, соответственно.

Особенности функционирования

Способы определения полярности

Для определения полярности диодного изделия можно воспользоваться различными приёмами, каждый из которых подходит для определённых ситуаций и будет рассмотрен отдельно. Эти методы условно делятся на следующие группы:

Метод визуального осмотра, позволяющий определиться с полярностью по имеющейся маркировке или характерным признакам;
Проверка посредством мультиметра, включённого в режим прозвонки;
Выяснение, где плюс, а где минус путём сборки несложной схемы с миниатюрной лампочкой.

Рассмотрим каждый из перечисленных подходов отдельно.

Визуальный осмотр

Обратите внимание! При визуальном обследовании светодиодов, например, обнаруживается, что на одной из их ножек имеется характерный выступ.

По этому признаку обычно определяют, где у такого диода плюс, а где противоположный ему контакт.

Применение измерительного прибора

Дополнительная информация. Некоторые радиолюбители для проверки светодиодов используют панельку, предназначенную для измерения параметров транзисторов.

Включение в схему

Видео

где находится плюс и минус, порядок и инструменты для определения

На чтение 6 мин Просмотров 767 Опубликовано 16.05.2019 Обновлено 14.05.2019

Для устройства точечного освещения мастера часто используют светодиоды. Эти маленькие лампочки при минимальном потреблении электроэнергии способны выдавать хорошую производительность. К тому же служат гораздо дольше обычных ламп накаливания. Но при монтаже цепи освещения важно учитывать полярность светодиода. Иначе он просто не сработает на подаваемый ток или быстро выйдет из строя.

Подробно о полярностях светодиодных ламп

Несоблюдение полярности и неправильное включение может привести к поломке светодиода

Работают такие маленькие точки освещения по принципу протекания через них тока только в прямом направлении. От этого возникает оптическое излучение лампочки. Если полярности не соблюсти при подключении, ток не сможет проложить себе прямой путь по цепи. Соответственно, прибор освещения не заработает.

Таким образом, перед установкой светодиода мастер должен узнать расположение его катода и анода («+» и «—»). Сделать это не сложно, зная определенные принципы визуальной оценки лампочки или работы электроприборов в сочетании с ЛЕД-элементом.

Способы выявления полярности

Определение полярности светодиода по внешнему виду

Выделяют несколько основных методов, по которым можно выяснить, где плюс у светодиода, а где минус. Самый простой способ — визуальный осмотр элемента и определение полярностей по внешнему виду.

Для новых LED-элементов характерной чертой является длина ножек. Анод (плюс) всегда будет длиннее катода (минуса). Как памятка мастеру — первая литера «К» от слова «катод» означает «короткий». Можно оценить визуально и колбу лампочки. Если она хорошо просматривается, мастер увидит так называемую «чашечку». В ней расположен кристаллик. Это и есть катод.

Нелишне обратить внимание и на ободок LED-детали. Многие производители предпочитают проставлять специальную маркировку-обозначение напротив катода. Она может выглядеть как засечка (риска), маленький срез или точка. Не увидеть их сложно.

Новый вариант маркировки светодиодов — значки «+» и «-» на цоколе. Таким образом производитель облегчает мастеру работу, помогает определять полярности. Иногда возможна маркировка зеленой линией напротив плюса.

Использование мультиметра

Определение полярности светодиода при помощи мультиметра

Если определить светодиод — анод/катод — визуально не получается, можно использовать специальное оборудование. Таковым является мультиметр. Вся процедура проверки займет не более минуты. Действуют таким образом:

На аппарате устанавливают режим измерения сопротивления.
Щупы мультиметра аккуратно соединяют с ножками LED-лампочки. Предположительный плюс ставят к красному проводку. Минус — к черному. При этом касание делают кратковременным.
Если контакты установлены правильно, аппарат покажет сопротивление, близкое к 1,7 кОм. При неправильном подключении ничего не произойдет.

Мультиметр можно эксплуатировать и в режиме проверки диодов. Здесь при правильном соблюдении полярностей лампочка даст свет. Особенно хорошо такая рекомендация работает с диодами зеленого и красного цветов. Белые и синие требуют напряжения более 3В, поэтому даже при правильном подключении могут не засветиться.

Чтобы проверить элементы этих колеров через мультиметр, можно применить режим определения характеристик транзистора. Он есть на всех современных моделях приборов. Здесь действуют так:

Выставляют нужный режим.
Лампочку ножками вставляют в специальные пазы С (коллектор) и Е (эмиттер). Они предназначены для транзистора в нижней части устройства.

Если минус светодиода подключен к коллектору, лампочка даст свет.

Метод подачи напряжения

Определение полярности светодиода методом подачи напряжения

Чтобы определить полярности светодиода, можно использовать для этого источники напряжения (аккумуляторная батарейка). Но лучше всего применить лабораторный блок питания с наличием плавной регулировки напряжения, а также вольтметр постоянного тока.

Действуют таким образом:

ЛЕД-лампочку подключают к источнику питания и медленно поднимают напряжение.
Если полярности элемента соблюдены правильно, светодиод даст колер.
Если при достижении 3-4 В лампочка так и не засветится, плюс и минус подключены неверно.

При срабатывании лампочки не нужно продолжать увеличивать напряжение. Элемент от таких экспериментов просто сгорит.

Если у мастера нет блока питания или батареи на 5-12 В, можно последовательно соединить между собой несколько элементов по 1,5 В. Пригодятся здесь аккумулятор от мобильного телефона или авто. Но стоит помнить: при подключении LED-элементов к мощным устройствам рекомендуется параллельно применять токоограничивающий резистор.

Определение полярности с помощью техдокументации

Если светодиод только что купленный, к нему прилагается техническая документация от производителя. Здесь указаны основные данные о лампочках:

масса;
цоколевка светодиодов;
габариты;
электрические параметры:
иногда распиновка (схема подключения).

При покупке элементов в розницу можно попросить продавца дать ознакомиться с информацией, чтобы не мучиться дома и не искать, где у светодиодов плюс и минус. По бумагам делается соответствующий вывод.

Когда требуется определение полярностей LED-лампочек

Применение светодиодов в декорировании улицы

Маленькие светодиоды широко применяются в различных областях, связанных с освещением и индикацией:

уличное освещение: рекламные вывески, парковые подсветки;
бытовые элементы искусственного света: освещение рабочих панелей, периметра подвесного потолка, встроенной мебели и др.;
индикация электроприборов режимов вкл./выкл.: самодельные умные розетки и т.д.;
детские игрушки;
пульты ДУ и многое другое.

При выходе из строя лампочки мастер прибегает к её замене. При этом требуется определить анод и катод светодиода. В противном случае элемент просто не выдаст освещения.

На различных форумах есть информация о том, что нет смысла искать, где светодиод «прячет» плюс и минус. Нередки суждения, что лампочку можно подключать без соблюдения полярностей. Здесь есть нюансы. Даже если мастеру повезет и элемент даст свет, в конечном счете это приведет к таким последствиям:

Ресурс работы неправильно подключенной лампочки, заявленный производителем, сократится в разы. К примеру, при гарантированном режиме 45000 часов светодиод отработает в два раза меньше.
Производительность (интенсивность, яркость света) снизится в разы от той, которая должна быть. В общей цепи это будет видно невооруженным глазом.

Подобные игры с полярностями и вероятность работы диодного элемента напрямую зависят от характеристик конкретного полупроводника и напряжения пробоя.

Средняя продолжительность LED-лампочек составляет 10 лет. При их влагозащите IP67 и более элементы можно смело использовать при устройстве уличного освещения. Чтобы светодиоды работали заявленный срок, стоит принципиально соблюдать полярности при их подключении и определяться с ними до проведения ремонтных работ, а не после.

Светоизлучающий диод (LED) | Fiberlabs Inc

Дата: 8 марта, 2016 г. 更新日時: 2018 年 12 18 投稿者: fiberlabsus_admin

1. Что такое светодиод?
LED — это аббревиатура от Light Emission Diode и представляет собой устройство, которое излучает свет, пропуская ток к p-n переходу, как полупроводниковый лазер (LD). Он излучает свет с различной длиной волны в ультрафиолетовой, видимой и инфракрасной областях, что соответствует его ширине запрещенной зоны. В частности, белые светодиоды обеспечивают длительный срок службы и низкое энергопотребление по сравнению с лампами накаливания и люминесцентными лампами, и поэтому в настоящее время все чаще используются для освещения.Белые светодиоды также используются для многих приложений в области освещения и отображения, включая ЖК-подсветку, используемую для сотовых телефонов, светофоров, дорожных знаков, наружных дисплеев и фонарей.

2. Принцип излучения светодиода
На рисунке 1 показан принцип излучения светодиода. Активный слой, зажатый между полупроводниками p- и n-типа, сформирован на сапфировой подложке, и напряжение подается через p-n переход от электродов. При приложении прямого напряжения электроны соединяются с дырками на p-n-переходе и исчезают.В это время электрон переходит из состояния с более высокой энергией в состояние с более низкой энергией, и избыточная энергия выделяется в виде света.

Рис.1 Принцип излучения светодиода.

3. Что вызывает различия в цветах светодиодов?
Рисунок 2 объясняет, почему длины волн излучения разных полупроводниковых материалов различаются. Объединение дырок и электронов в p-n-переходе означает, что электроны попадают из зоны проводимости в валентную зону. Когда разница в энергии между обеими полосами больше, свет с большей энергией, т.е.е. излучается свет с более короткой длиной волны. Поскольку разность энергий (ширина запрещенной зоны) зависит от полупроводникового материала, материалы светодиодов выбираются на основе ширины запрещенной зоны, чтобы соответствовать желаемому цвету света.

Рис.2 Разница в цвете излучения полупроводникового материала.
(И синий, и зеленый свет излучаются InGaN, но соотношение In / Ga отличается.)

4. Механизм излучения белого светодиода
Есть три способа получить белый свет от светодиодов, как показано на рис.3.
(1) Первый — это способ облучения желтого люминофора с помощью синего светодиода. Поскольку желтый цвет является дополнительным к синему, смесь синего и желтого выглядит белой. Хотя этот метод наиболее популярен из-за простоты изготовления и высокой интенсивности, слабым местом является слегка голубоватый цвет.
(2) Второй — способ излучения синего, зеленого и красного люминофора путем облучения ультрафиолетового светодиода. Хотя свет выглядит естественным и чистым белым, его интенсивность еще не такая сильная, как у метода (1).
(3) Третий — это способ использования трех светодиодов: синего, зеленого и красного. Поскольку свет интенсивный и можно получить любой цвет, этот метод применяется к большому дисплею и светодиодному экрану.

Рис.3 Механизм излучения белого светодиода.

5. Отличия светодиода от светодиода
Светодиод — это полупроводниковый светоизлучающий прибор, аналогичный светодиоду. Какая разница между двумя? На рисунке 4 показаны базовые конструкции светодиода и диодного диода. Хотя принцип излучения тот же, электроны и дырки соединяются в p-n-переходе и излучается свет, свойства испускаемого света разные.Поскольку светодиодный свет имеет случайные фазы, он распространяется так же, как лампочки. С другой стороны, свет LD имеет определенную фазу, и поэтому он распространяется прямо, не распространяясь. Эта разница объясняется наличием или отсутствием резонатора. LD может выравнивать фазу света с помощью резонатора, но светодиод без резонатора выводит свет без изменений. Еще одно отличие — это потери связи в оптоволокне. Свет LD может быть направлен в оптическое волокно с низкими потерями связи, поскольку свет выходит из узкого активного слоя.Между тем, свет СИД не только слегка падает на волокно, потому что СИД имеет большую площадь излучения.

Рис.4 Базовые конструкции светодиода и светодиода.

Темная сторона светодиодных ламп

Уважаемый EarthTalk ! Есть ли проблемы со здоровьем или окружающей средой при использовании светодиодных ламп, которые вскоре могут заменить компактные флуоресцентные лампы в качестве экологически чистых лампочек выбора? — Мари-Луиза, по электронной почте

Действительно, светодиодное (светоизлучающее) освещение, похоже, сейчас является волной будущего, учитывая содержание ртути и проблемы с качеством света, связанные с нынешним королем горы зеленых ламп, компактными люминесцентными лампами (КЛЛ). .Светодиоды потребляют значительно меньше энергии, чем даже КЛЛ, и не содержат ртути. И они становятся экономически конкурентоспособными с КЛЛ в момент покупки, обеспечивая при этом освещение высочайшего качества и экономию на счетах за электроэнергию в будущем.

Но у светодиодов есть и обратная сторона. Исследование, опубликованное в конце 2010 года в журнале Environmental Science and Technology , показало, что светодиоды содержат свинец, мышьяк и десяток других потенциально опасных веществ. Светодиоды преподносятся как новое поколение освещения », — говорит Оладеле Огунсейтан, один из исследователей, стоящих за исследованием, и председатель Департамента здравоохранения и профилактики заболеваний Калифорнийского университета (UC) -Ирвин.«Но поскольку мы пытаемся найти лучшие продукты, которые не истощают энергетические ресурсы и не способствуют глобальному потеплению, мы должны быть бдительными [в отношении] опасности токсичности…».

Ogunseitan и другие исследователи UC-Irvine протестировали несколько типов светодиодов, в том числе те, которые используются в качестве рождественских огней, светофоров, автомобильных фар и стоп-сигналов. Что они нашли? Одними из наиболее серьезных нарушителей были красные светодиоды низкой интенсивности, которые, как было обнаружено, содержат в восемь раз больше свинца, известного нейротоксина, разрешенного законом штата Калифорния, и которые, по мнению исследователей, «демонстрируют значительный потенциал рака и нераковые заболевания. к высокому содержанию мышьяка и свинца.«Между тем, белые светодиоды содержат меньше всего свинца, но все же содержат большое количество никеля, другого тяжелого металла, который вызывает аллергические реакции у каждого пятого из нас при воздействии. А медь, содержащаяся в некоторых светодиодах, может представлять опасность для окружающей среды, если накапливается в реках и озерах, где она может отравить водную флору и фауну.

Огунсейтан добавляет, что, хотя взлом одного светодиода и вдыхание его дыма вряд ли вызовет рак, нашему организму вряд ли нужно больше токсичных веществ, плавающих вокруг, поскольку комбинированные эффекты могут быть триггером болезни.Если какие-либо светодиоды сломаются дома, Ogunseitan рекомендует подмести их в перчатках и маске и утилизировать мусор — и даже метлу — как опасные отходы. Кроме того, бригады, направляемые для ликвидации аварий или неисправных светофоров (светодиоды широко используются для автомобильного и дорожного освещения), должны носить защитную одежду и обращаться с материалами как с опасными отходами. В настоящее время светодиоды не считаются токсичными по закону и могут быть выброшены на обычные свалки.

По словам Огунсейтана, производители светодиодов могут легко снизить концентрацию тяжелых металлов в своих продуктах или даже переработать их с использованием действительно более безопасных материалов, особенно если государственные или федеральные регулирующие органы потребуют от них этого.«Каждый день у нас нет закона, который запрещает замену небезопасного продукта другим небезопасным продуктом. Мы подвергаем риску жизни людей», — заключает он. «И это предотвратимый риск».

Конечно, всем нам нужно какое-то освещение в нашей жизни, и, несмотря на их недостатки, светодиоды по-прежнему могут быть лучшим выбором с точки зрения качества света, энергопотребления и воздействия на окружающую среду. Тем не менее, исследователи заняты работой над даже новыми технологиями освещения, которые могут сделать даже сегодняшние экологические решения устаревшими.

КОНТАКТ : Исследование Калифорнийского университета в Ирвине, www.pubs.acs.org/doi/abs/10.1021/es101052q?prevSearch=irvine%2Bled.

EarthTalk® написан и отредактирован Родди Широм и Дугом Моссом и является зарегистрированным товарным знаком E — The Environmental Magazine (www.emagazine.com). Присылайте вопросы по адресу: [email protected]. Подписаться : www.emagazine.com/subscribe. Бесплатно Пробная версия Выпуск : www.emagazine.com/trial.

Кто изобрел светодиод или светоизлучающий диод?

Светодиод, который обозначает светоизлучающий диод, представляет собой полупроводниковый диод, который светится при приложении напряжения.Эти устройства используются повсюду в вашей электронике, новых типах освещения и цифровых телевизионных мониторах.

Как работает светодиод

Сравните, как светоизлучающий диод работает с более старой лампой накаливания. Лампа накаливания работает, пропуская электричество через нить накаливания внутри стеклянной колбы. Нить накала нагревается и светится, и это создает свет; однако он также создает много тепла. Лампа накаливания теряет около 98% тепла, выделяемого для производства энергии, что делает ее весьма неэффективной.

Светодиоды являются частью нового семейства технологий освещения, называемого твердотельным освещением; Светодиоды классные на ощупь. Вместо одной лампочки в светодиодной лампе много маленьких светодиодов.

Светодиоды основаны на эффекте электролюминесценции, когда определенные материалы излучают свет при подаче электричества. У светодиодов нет накала, которая нагревается, но они освещаются движением электронов в полупроводниковом материале, обычно арсениде алюминия-галлия. Свет излучается pn переходом диода.Принцип работы светодиода сложен, но понятен, если изучить детали.

Фон

Электролюминесценция, природный феномен, на котором построена светодиодная технология, была открыта в 1907 году британским радиоисследователем и помощником Гульельмо Маркони Генри Джозефом Раундом во время экспериментов с карбидом кремния и кошачьим усом.

В 1920-е годы российский радиоведущий Олег Владимирович Лосев изучал явления электролюминесценции в диодах, используемых в радиоприемниках.В 1927 году он опубликовал статью под названием «Детектор и обнаружение светящегося карборунда [карбида кремния] с кристаллами», в которой подробно описал свои исследования, и хотя в то время на основе его работы не было создано практических светодиодов, его исследования действительно повлияли на будущих изобретателей.

Спустя годы, в 1961 году, Роберт Биард и Гэри Питтман изобрели и запатентовали инфракрасный светодиод для Texas Instruments. Это был первый светодиод; однако, поскольку он был инфракрасным, он находился за пределами видимого светового спектра. Люди не могут видеть инфракрасный свет.По иронии судьбы, Бэрд и Питтман только случайно изобрели светоизлучающий диод, когда они фактически пытались изобрести лазерный диод.

Светодиоды видимого диапазона

В 1962 году Ник Холоньяк, инженер-консультант General Electric, изобрел первый светодиод видимого света. Это был красный светодиод, и Holonyack использовал фосфид арсенида галлия в качестве подложки для диода. Холоняк заслужил честь называться «Отцом светодиодов» за свой вклад.Он также имеет 41 патент, а другие его изобретения включают лазерный диод и первый диммер.

В 1972 году инженер-электрик Джордж Крэфорд изобрел первый светодиод желтого цвета для Monsanto, используя в нем фосфид арсенида галлия. Крэфорд также изобрел красный светодиод, который был в 10 раз ярче, чем у Holonyack.

Monsanto была первой компанией, которая начала массово производить светодиоды видимого диапазона. В 1968 году Monsanto выпустила красные светодиоды, используемые в качестве индикаторов. Но только в 1970-х годах светодиоды стали популярными, когда Fairchild Optoelectronics начала производить недорогие светодиодные устройства (менее пяти центов каждое) для производителей.

В 1976 году Томас П. Пирсалл изобрел высокоэффективный и чрезвычайно яркий светодиод для использования в волоконной оптике и волоконной связи. Пирсалл изобрел новые полупроводниковые материалы, оптимизированные для передачи длин волн оптического волокна. В 1994 году Сюдзи Накамура изобрел первый синий светодиод с использованием нитрида галлия.

Совсем недавно, по состоянию на май 2020 года, Arrow Electronics, фирма из списка Fortune 500, предоставляющая услуги, связанные с электронными компонентами и компьютерными продуктами, отметила самые последние разработки в области светодиодов:

«…ученые разработали методику, которая позволяет одиночному светодиоду воспроизводить все три основных цвета. Это имеет большое значение для активных светодиодных дисплеев, которым обычно требуется от трех до четырех крошечных отдельных светодиодов, размещенных рядом друг с другом для отображения всего спектра «.

Источники

Когда компании становятся целенаправленными, что остается с благотворительностью?

Устойчивый, значимый, целеустремленный. Применительно к организациям, в какой бы форме они ни были сформулированы, эти термины указывают широкой общественности на то, что компания стремится изменить ситуацию к лучшему.Факты доказывают, что целевые организации больше не являются модным словом; они быстро становятся нормой, поскольку могут доказать, что приносят реальную пользу сотрудникам, акционерам и клиентам. И в этом нет ничего нового. Результаты пятилетнего исследования показали, что «в 2013 году значимые бренды, связанные с благосостоянием людей, превзошли фондовый рынок на 120%», в то время как дополнительное исследование показало, что «целевые компании превзошли S&P 500 в 10 раз. с 1996 по 2011 год ». Растущая рабочая сила миллениалов — и поколение Z, быстро идущее за ними по пятам, — хочет работать в компаниях, которые разделяют свои ценности в отношении ответственности перед человечеством и планетой.Поэтому компаниям приходится бороться за лучшие таланты, трансформируясь в целенаправленный бизнес, в противном случае они рискуют потерять необходимые им навыки.

Ларри Финк, генеральный директор Black Rock, одного из крупнейших управляющих активами в мире, недавно написал письмо глобальным исполнительным директорам, в котором говорится, что «без осознания цели ни одна компания, государственная или частная, не сможет полностью реализовать свой потенциал. ; в конечном итоге он потеряет лицензию на деятельность ключевых заинтересованных сторон ». Далее он заявляет, что компании должны спросить себя: «Какую роль мы играем в обществе? Как мы управляем нашим воздействием на окружающую среду? Работаем ли мы над созданием разнообразной рабочей силы? » и так далее.Как и другие в финансовом мире, у предприятий любого размера по всему миру не будет другого выбора, кроме как понять ценность того, чтобы руководствоваться целью, принимать решения, а затем выстраивать свой собственный значимый путь.

Куда это девается благотворительным организациям? Делает ли это их лишними? Нет. По словам Джона Лоу, исполнительного директора Charities Aid Foundation, «Почти все. . . извлекает выгоду из работы благотворительной организации, и спрос на их услуги и поддержку не собирается снижаться ».

[Source Image: Rogotanie / iStock] Благотворительные организации существуют по многим причинам и будут продолжать существовать независимо от того — от глобальных благотворительных организаций, занимающихся множеством вопросов, до тех, которые созданы в память о потерянных близких с небольшой, целенаправленной программой, возможно, чтобы сбор средств на больничное отделение.«Целеустремленный» бизнес будет успешнее всего там, где прибыль и цель совпадают. Они нужны нам для получения прибыли, позволяющей процветать обществу и для выполнения более качественной работы. Спрос на многочисленные услуги и пробелы в поддержке, которые заполняет сейчас благотворительный сектор, сохранится в ближайшие годы.

Важный партнер для защиты интересов и предоставления услуг

Мы можем создать мир будущего, которого хотим, только в сотрудничестве с другими. Мы добиваемся наибольшего прогресса там, где объединяются гражданское общество, правительства, компании и благотворительные организации.Нам нужно только взглянуть на текущее движение пластмасс, чтобы увидеть это. Что-то началось с того, что серия BBC Blue Planet захватила сердца и умы публики, что привело к огромным изменениям; от BBC, немедленно запретившей пластиковые стаканчики и посуду, прежде чем перейти к пластиковым контейнерам в 2019 году, до королевы Англии, полностью отказавшейся от пластика. Изменения в аппетите общества к пластику, вызванные такими благотворительными организациями, как WRAP, WWW и Greenpeace, приводят к инновациям в области загрязнения пластиком и, что важно, к глобальным гигантам, меняющим свою политику и подход к пластику.

Благотворительные организации часто являются партнерами по выполнению большей части хорошей работы, которую компании (и / или правительства) хотят выполнять, потому что у них есть необходимые навыки, доступ и понимание того, что работает. Например, цель Virgin Group — «навсегда изменить бизнес». Virgin media стремится доказать, что цифровые технологии помогают людям, компаниям и сообществам в Великобритании и Ирландии. Как поставщик цифровой инфраструктуры, они обеспечивают работу новой службы поддержки цифрового трудоустройства Scope с целью обеспечить к концу 2020 года доступ к информации о трудоустройстве и поддержке для 1 миллиона людей с ограниченными возможностями.Это поможет им приступить к работе, остаться на работе и реализовать свои карьерные амбиции. Долгосрочные выгоды от этой деятельности многочисленны; повышение экономической производительности, борьба со стигматизацией и расширение возможностей на рабочем месте.

[Источник изображения: Rogotanie / iStock]

Учитель новых навыков

По мере того, как компании ищут свою цель, им необходимо овладеть новыми навыками:

Эмпатия: Компании и многие люди в них понимают сочувствие , но это не обязательно было залогом успеха в бизнесе.Компании, ориентированные на потребителей, всегда стремятся понять, чего хотят или хотят клиенты, как они думают и какое поведение демонстрируют. Это способствует созданию успешных продуктов. Но сочувствие также означает разделение чувств другого человека. Какой мир (помимо вашего продукта) хочет видеть потребитель? Как они ожидают, что вы, как компания, будете действовать, чтобы создать этот мир, потому что у вас хорошие возможности? Компаниям необходимо понимать проблемы, с которыми сталкивается общество и простые люди, которым каждый день мешает реализовать свой потенциал из-за невзгод, чтобы по-настоящему понять, что необходимо для того, чтобы изменения произошли.Им нужно слушать, сочувствовать и расширять возможности тех, кто знает. Благотворительный сектор может научить компании слушать некоммерческие, непредвзятые.

Движение / глобальные кампании: Некоммерческий сектор традиционно был сердцем социальных изменений, давая голос тем, кто не имеет права голоса, и права тех, у кого нет. Компании имеют историю успешных кампаний и лоббирования, часто в рамках экономической повестки дня, но в гораздо меньшей степени — в продвижении социальной повестки дня. Благотворительные организации давно осознали необходимость сотрудничать и делиться видением лучшего мира, как работать вместе, а также предлагать необходимые навыки.Их целью часто является пропаганда и изменение политики для улучшения общества. Они эксперты.

Помощь сотрудникам найти смысл в работе: Как правило, решения, основанные на ценностях, побуждают людей работать в благотворительном секторе. Это тяжелая работа, но содержательная и позволяющая людям жить своей собственной целеустремленностью. Благотворительные организации и работники отрасли это понимают. Они страдают от низкой заработной платы и непривлекательности офисов, берут на себя эмоциональное бремя своей работы и постоянно делают все возможное, потому что это выполняет то, что ими движет, и приближает их на один шаг к созданию мира, который они хотят видеть.Корпорации хотят разблокировать эту цель, дискреционные усилия и понимание того, что нужно делать, и модель благотворительности может помочь им понять, как это сделать. Например, рассказывание историй о «потребностях», сокращение разрыва между сотрудниками и людьми, жизнь которых они стремятся улучшить, и понимание того, что лучшие кадры также состоят из людей в обществе, которых мы хотим поддерживать.

[Source Image: Rogotanie / iStock]

Изменение мышления

Однако для успешной работы благотворительных организаций в новом целевом ландшафте потребуется изменение мышления с акцентом на обмен в долгосрочной перспективе. цели наряду с корпоративными партнерами.Это самая большая возможность; видеть в корпоративном мире не только спонсора или поставщика подарков, но и настоящего партнера. В настоящее время многие компании ищут возможности «благотворительного партнера года», которые включают в себя парад красоты и голосование персонала за самый популярный выигрыш. Это может быть прибыльным и помочь директорам по сбору средств вздохнуть с облегчением по поводу своих целей. Они также повышают осведомленность, обеспечивая важный путь к маркетинговым деньгам, которые благотворительные организации не могут себе позволить.Благотворительные организации также ищут бесплатную поддержку, чтобы помочь им в создании инфраструктуры — именно так партнерство между телесетью BT и Comic Relief началось с телемарафона 1980-х годов. Компании FTSE 100 ежегодно жертвуют на благотворительность около 2 миллиардов фунтов (около 2,5 миллиардов долларов) денег, времени, подарков натурой и управленческих услуг.

Многие партнерства основаны на краткосрочных потребностях. Благотворительные организации с трудом могут представить себе долгосрочную перспективу; слишком часто это полная роскошь, учитывая ежемесячные пожаротушения.Давление на финансирование, поскольку все больше и больше доходов ограничивается, а государственное финансирование иссякает, оказывает прямо противоположное влияние на то, что мы хотим в обществе. Это движет краткосрочностью. Точно такая же болезнь, от которой Ларри Финк и другие пытаются увести деловой мир.

Таким образом, благотворительные организации могут искать долгосрочные цели для общества и определять, что лучше всего подходит для их достижения. Поделитесь своим видением с деловым миром или, что еще лучше, создайте его вместе с ними.Мир, который работает для всех нас, требует, чтобы все мы его лепили. Благотворительные организации должны гарантировать, что у них есть место за столом для этих разговоров, а там, где нет, они должны потребовать место или начать новый стол. Будьте храбрыми, дальновидными и достаточно конструктивными, чтобы укусить руку, которая вас кормит. Мир ответственного бизнеса должен спрашивать вас, как быть более ответственным.

Нет первого и второго места для прибыли и цели — будущие требования, к которым мы стремимся, независимо от сектора.Возможно, мы даже не увидим будущего в секторах: мы все будем социально ответственными предприятиями. Нам нужны «более достойные» коммерческие организации, и нам нужно больше долгосрочных, коммерчески мыслящих благотворительных организаций. Все мы должны сыграть свою роль в построении устойчивого общества, и чем больше мы сотрудничаем друг с другом, тем больше целеустремленности мы можем создать во всем мире работы, позволяя как отдельным лицам, так и организациям строить общество, которое мы хотим.

Кейт Адамс — операционный директор Nesta’s Challenge Prize Center.Половину своей карьеры она консультировала в частном секторе, а половину — в некоммерческом секторе, включая таких спонсоров, как Comic Relief и Nesta.

Лучшие умные светодиодные лампы на 2021 год

Лампы — даже умные — должны быть легкими. Просто прикрутите умную светодиодную лампу к лампе и соедините ее со смартфоном, и вам никогда не придется беспокоиться о перемещении по темным коридорам или поиску выключателя. Многие даже позволяют регулировать цвет. Мы рекомендуем цветную светодиодную лампу Philips Wiz Smart Wi-Fi LED, потому что она достаточно яркая для повседневного использования, обеспечивает яркие цвета и может работать вместе с Amazon Alexa, Apple Siri Shortcuts, Google Assistant и Samsung SmartThings.Это также одна из самых доступных цветных ламп, которые мы тестировали, что позволяет переключиться на использование умных лампочек так же легко, как и вкрутить лампочку.

Наш выбор

Philips Wiz Smart Wi-Fi LED Color Bulb

Эта модель дешевле, чем большинство умных ламп, излучает яркие цвета, имеет полезные сцены (предустановки цвета и тусклости) и работает с Amazon Alexa, Apple Siri Ярлыки и Google Ассистент.

Цветная светодиодная лампа Philips Wiz Smart Wi-Fi — это лучшая интеллектуальная лампа, которую мы когда-либо видели, по цене, о которой еще несколько лет назад было бы неслыханно.Он обеспечивает яркий белый свет и потрясающие цвета, а также надежное планирование и некоторые специальные эффекты. Эта лампа и ее менее дорогой белый аналог хорошо зарекомендовали себя при тестировании экспонометра и обладают достаточной яркостью, чтобы использовать ее для считывания показаний. Здесь также есть хороший температурный диапазон для свиданий, вечеринок или вечеров в кино. Эта лампочка поддерживает Amazon Alexa, Apple Siri Shortcuts, Google Assistant, Samsung SmartThings и IFTTT, поэтому ею можно управлять с помощью голосовых команд и подключаться к другим устройствам умного дома.И это единственная протестированная нами цветная лампа Wi-Fi, которая включает режим отпуска, который случайным образом включает и выключает лампочку, чтобы все выглядело так, как будто вы дома. Лампы Philips Wiz несовместимы с лампами Philips Hue, поэтому, если вы уже используете лампы Hue, вам следует придерживаться их.

Второе место

Если наш лучший выбор будет распродан, лампа Cree Lighting Connected Max Tunable White + Color станет надежной заменой. Это примерно такая же цена, что и Philips, и включает в себя множество тех же функций, таких как планирование и предустановленные сцены, которые можно настроить по своему вкусу.Однако у него другой цветовой диапазон, а это значит, что он не может затемнять так низко, как наш лучший выбор. И хотя он работает с Amazon Alexa, Google Assistant и Siri Shortcuts, ему не хватает поддержки Samsung SmartThings или IFTTT. Мы также обнаружили, что приложение Кри немного сбивает с толку.

Также отлично

Умная светодиодная цветная лампа Yeelight

Лампа Yeelight ярче, чем большинство умных ламп, имеет уникальную функцию выбора цвета для настройки цветов и работает с Amazon Alexa, Apple HomeKit и Google Assistant.

Умная светодиодная цветная лампа Yeelight обладает многими функциями, которые вы ожидаете от умной лампы, и предлагает несколько заманчивых дополнений, в том числе Color Picker, который позволяет использовать камеру вашего смартфона в качестве сканера, чтобы ваша лампа могла соответствовать цвету что угодно. Yeelight излучает более яркий свет, чем большинство измеренных нами ламп, поэтому он идеально подходит для повседневного использования. Он также подключается к домашней сети Wi-Fi и работает со многими другими продуктами для умного дома благодаря поддержке Amazon Alexa, Apple HomeKit, Google Assistant и Samsung SmartThings.Если вам не нужно больше цвета в жизни, подумайте о регулируемой белой лампе Yeelight Smart LED.

Выбор обновления

Philips Hue White и Color Ambiance A19 Starter Kit

Лампы Hue можно сочетать с широким выбором других осветительных устройств Hue, все из которых обмениваются данными по беспроводной сети, чтобы предотвратить проблемы с дальностью действия. Hue также поддерживает большинство платформ для умного дома, включая Amazon Alexa, Apple HomeKit и Google Assistant.

Интеллектуальные лампочки Philips Hue White и Color Ambiance создают яркие, красочные сцены, и ими можно управлять с помощью Bluetooth или смартфона.Однако настоящая магия происходит, когда вы добавляете концентратор Hue (или такое устройство, как Amazon Echo, которое имеет встроенный беспроводной концентратор Zigbee). Это позволяет удаленно управлять лампами, устанавливать расписания и интегрироваться с датчиками движения и другими устройствами из семейства аксессуаров Hue. Он также добавляет поддержку Apple HomeKit, Amazon Alexa, Google Assistant и Samsung SmartThings, среди других. А поскольку это соединение Zigbee работает отдельно от домашней сети Wi-Fi (оно создает собственную ячеистую сеть между устройствами), оно более надежно, чем большинство беспроводных систем.Обратной стороной является то, что лампы Hue дороже, чем другие наши модели; мы рекомендуем стартовый комплект White and Color Ambiance A19, который включает три лампы и концентратор Hue.

Другие идеи освещения для умного дома

Светодиодный глоссарий — Инновационное освещение

Усилитель

Мера электрического тока.

Подсветка

Свет, излучаемый в направлении светильника ПРОТИВОПОЛОЖИТЕЛЬНОЙ из области, предназначенной для освещения, что может создать нежелательное вторжение, обычно в сторону дома от столба уличного фонаря.Подсветка — это компонент новой системы оценки ОШИБОК, основанной на TM-15-07, которая заменяет старую систему классификации отсечки.

ОШИБКА

Система, созданная IESNA на основе TM-15-07, для оценки количества света, излучаемого светильником в нежелательных направлениях. Методология представляет собой комплексную систему, которая ограничивает световой поток лампы до значений, подходящих для зоны освещения. Рейтинговая система BUG заменяет старую систему отсечки IES.

Кандела

Мера силы света или мощности, излучаемой источником света в определенном направлении. Обычная свеча излучает свет с силой света примерно в одну канделу.

Цветность

Показатель качества цвета, отраженный в таблице цветов CIE (Международной комиссии по освещению) 1931 года, которая предоставляет координаты x / y красного, зеленого и синего цветов (RGB).Цвет белых светодиодов, измеряемый в Кельвинах (K), отражается в узкой полосе в центре диаграммы CIE, где комбинации RGB создают различные оттенки белого. См. Коррелированную цветовую температуру (CCT).

Конусы

Фоторецепторные клетки сетчатки глаза, которые лучше всего работают при относительно ярком свете. См. Стержни.

Коррелированная цветовая температура (CCT)

Температура поверхности идеального радиатора черного тела, измеренная в Кельвинах (K), которая находится в диапазоне от теплого (т.е.е., от красного к желтому, обычно 3000K и ниже) до холодных (т. е. синего, обычно 5000K и выше) тонов.

Индекс цветопередачи (CRI)

Количественная мера способности источника света точно воспроизводить цвета освещенных объектов по сравнению с эталонным источником света, например, лампой накаливания.

Отключаемый светильник

Одна из классификаций светильников IESNA, предписывающая параметры распределения света, предназначенные для предотвращения светового загрязнения.Светильник с отсечкой света — это светильник, в котором сила света (в канделах) при угле 90 ° над надиром или выше численно не превышает 2,5% светового потока (в люменах) лампы или ламп в светильнике, а световой поток Интенсивность (в канделах) при вертикальном угле 80 ° над надиром или выше не превышает 10% светового потока (в люменах) лампы или ламп в светильнике. См. Цельный светильник.

Штамп

Небольшой блок из полупроводникового материала, вырезанный из большей кремниевой пластины.

Диод

Двухконтактное устройство, обычно используемое в качестве одностороннего переключателя, позволяющего прохождение электрического тока в одном направлении (так называемое состояние прямого смещения) и блокирующего прохождение тока в противоположном направлении (состояние с обратным смещением). .

Направленная

Происходит только в одном направлении. Такое качество светодиодов обеспечивает высокий уровень эффективности, поскольку свет легко направляется на нужные поверхности.См. Всенаправленный.

Драйвер

Источник питания для светодиодов, обеспечивающий либо постоянный уровень тока, либо постоянный уровень напряжения.

Эффективность драйвера

Показатель эффективности светильника, основанный на характеристиках компонентов драйвера или источника питания. В частности, эффективность драйвера — это отношение мощности, выдаваемой драйвером, к мощности, необходимой для работы драйвера.

КПД

Общий термин, обозначающий количество полезной работы на количество энергии. Оцените эффективность драйвера, эффективность устройства, эффективность светодиодов, оптическую эффективность и эффективность источника.

КПД приспособления (или системы)

Показатель эффективности светильника, в котором основное внимание уделяется характеристикам комбинированного светильника, включая эффективность источника, эффективность драйвера и оптическую эффективность.Эффективность светильника отражает количество полезного света, излучаемого светильником, деленное на мощность, необходимую для его работы.

Установленная целевая эффективность (FTE)

Система, созданная в рамках проекта программы Energy Star для наружных светильников SSL, используемая для измерения того, насколько эффективно светильник освещает целевую область. Калькулятор FTE использует выбранный файл IES абсолютной фотометрии LM-79-08 для желаемого светильника и проецирует выходную мощность светильника на сетку вдоль освещаемой области, такой как улица или пол гаража.(Загрузите калькулятор FTE и инструкции, щелкнув ссылки в документе Energy Star Ratings Criteria.)

Свеча для ног

Мера освещенности или силы света. Фут-свеча отражает количество света, получаемого внутренней поверхностью сферы радиусом 1 фут от точечного источника в одну канделу в центре сферы. Фут-свеча также равна одному люмену на квадратный фут.

Светильник с полной отсечкой

Одна из классификаций светильников IESNA, предписывающая параметры распределения света, предназначенные для предотвращения светового загрязнения.Светильник с полной отсечкой света — это светильник, в котором сила света (в канделах) под углом 90 ° над надиром или выше равна нулю, а сила света (в канделах) под вертикальным углом 80 ° над надиром или выше не численно превышает 10% светового потока (в люменах) лампы или ламп в светильнике. См. Светильник с отсечкой.

Срок службы с полным номиналом

Достижение устройства или системы, предоставляющее полезные услуги в течение всего срока, указанного производителем устройства или системы.Например, белые светодиоды обычно продаются с полным номинальным сроком службы 50 000 часов, где конец срока службы определяется точкой, в которой светодиод не может обеспечить не менее 70% начального светового потока.

Нитрид галлия (GaN)

Тип полупроводникового материала, используемого в производстве синих светодиодов и других электронных устройств.

Блики

В основном состоит из света, излучаемого под большими углами спереди и сзади светильника, который может мешать движению пешеходов и автомобилистов на уровне земли.Ослепление — это компонент новой системы оценки ОШИБОК, основанной на TM-15-07, которая заменяет старую систему классификации отсечки.

Рассеивание тепла

Намеренный переход тепловой энергии от более горячего объекта (например, чувствительного электронного устройства) к более холодному объекту. Отвод тепла достигается за счет установки светодиодов на радиаторах, изготовленных из высококачественного алюминия и других сплавов.

Радиатор

Объект, который поглощает и отводит тепло от другого объекта с помощью теплового контакта (прямого или излучаемого).

Разряд высокой интенсивности (HID)

Тип электрической лампы, которая излучает свет, зажигая электрическую дугу между вольфрамовыми электродами, которая заполнена определенными газами и другими соединениями. Лампы HID — это традиционный источник света, который предлагает относительно высокую эффективность и длительный срок службы, но иногда с нежелательными цветовыми эффектами. См. Коррелированную цветовую температуру (CCT) и индекс цветопередачи (CRI).

Светодиоды высокой мощности

светодиодов, рассчитанных на работу при нескольких сотнях миллиампер и мощности в ватте или более.Поскольку эти устройства выделяют значительное количество тепла, которое могло бы разрушить устройство, если бы не были предприняты специальные меры, необходимо использовать специальные технологии отвода тепла.

Натрий высокого давления (HPS)

Популярный тип разрядной лампы высокой интенсивности (HID), предлагающий относительно теплую коррелированную цветовую температуру (CCT), высокий уровень эффективности и длительный срок службы, но только скромные уровни индекса цветопередачи (CRI).

Общество инженеров освещения Северной Америки (IESNA)

Некоммерческая организация, которая «стремится улучшить освещенную среду, объединив тех, кто обладает знаниями в области освещения, и трансформируя эти знания в действия, приносящие пользу обществу.(Источник: www.iesna.org) IESNA периодически публиковала Справочник по освещению и другие предписывающие публикации, которые определяют многие стандарты освещения.

Нитрид индия и галлия (InGaN)

Кельвин (К)

Термодинамическая (абсолютная) шкала температуры, основанная на измерении абсолютного нуля — отсутствия всей тепловой энергии — при нуле К.Кельвин описывается без ссылки на градусы и пишется без символа градуса.

L70

Аббревиатура, обозначающая 70% начальных уровней яркости светодиода, что является общим определением полезного срока службы светодиода.

Источники ламп

Общий термин для ряда типов компонентов электрического освещения, включая лампы накаливания, люминесцентные и разрядные лампы высокой интенсивности (HID), которые обычно называются лампочками.Хотя светодиоды иногда называют лампами, этот термин чаще относится к традиционным лампам.

Светодиод

Сокращение от слова «светоизлучающий диод».

Светодиодная матрица

Заранее заданный образец ряда светодиодов, установленных на печатной плате (PCB) или другой поверхности, которая способна излучать свет при включении.

Эффективность светодиода

Мера светоотдачи светодиодного устройства, обычно измеряемая в люменах, деленная на мощность, обычно измеряемую в ваттах, необходимую для работы устройства.Это соотношение, люмен на ватт, является ключевым показателем производительности светодиодов.

Температура перехода светодиода (TJ)

Температура p / n перехода внутри светодиода. Хотя TJ нельзя измерить напрямую, существует ряд широко используемых и надежных методов точной оценки TJ.

Светоизлучающий диод (LED)

Электронный источник света, созданный на основе полупроводникового диода, обладающего свойствами однонаправленного электрического тока, другими словами, диоды представляют собой односторонние переключатели.Когда напряжение прикладывается в прямом направлении, электроны с одной стороны p / n-перехода рекомбинируют с дырками на другой стороне перехода, и энергия выделяется в виде света.

LM-79

Популярное название для стандарта измерения светодиодов, полное название которого — IESNA LM-79-08, Утвержденный метод электрических и фотометрических измерений твердотельных осветительных приборов. Этот стандарт содержит рекомендации для фотометрических лабораторий по правильному и воспроизводимому измерению светодиодных систем освещения.

LM-80

Популярное название для стандарта измерения светодиодов, полное название которого — LM-80-08, «Утвержденный метод поддержания светового потока светодиодных источников света». Этот стандарт предоставляет производителям светодиодов рекомендации по измерению поддерживаемого светового потока или уровня светоотдачи, поддерживаемого в течение заранее определенных периодов времени.

Натрий низкого давления (LPS)

Популярный тип разрядных ламп высокой интенсивности (HID), обеспечивающий чрезвычайно теплую коррелированную цветовую температуру (CCT), очень высокий уровень эффективности и длительный срок службы, но очень низкие уровни индекса цветопередачи (CRI).

Люмен Амортизация

Мера снижения уровня светового потока лампы или светильника с течением времени.

Техническое обслуживание просвета

Показатель уровня светового потока лампы или светильника с течением времени по сравнению с начальным уровнем светового потока.

Выходной люмен

Количество света, производимого светильником в данный момент времени.

люмен на ватт (LPW )

Отношение света, производимого светодиодным устройством, измеренное в люменах, деленное на мощность, измеряемую в ваттах, необходимую для работы устройства. LPW — это ключевой показатель эффективности светодиодов.

Светильник

Светильник в комплекте с лампой, оптическими компонентами, используемыми для направления света, корпусом и источником питания (например, балласт люминесцентного или светодиодный драйвер).

Люкс

Метрическая мера освещенности или видимой силы света, падающего на поверхность или проходящего через нее.

Пары ртути

Исторически популярный тип разрядной лампы высокой интенсивности (HID), предлагающий относительно теплую коррелированную цветовую температуру (CCT), высокий уровень эффективности и длительный срок службы, но только скромные уровни индекса цветопередачи (CRI).Из-за проблем, связанных с окружающей средой, большинство ртутных светильников больше не доступны, но ртутные лампы остаются доступными для существующих светильников.

Мезопическое зрение

Комбинация фотопического зрения и скотопического зрения в среде с низким, но не полностью темным уровнем освещенности.

Металлогалогенный (MH)

Популярный тип разрядной лампы высокой интенсивности (HID), обеспечивающий относительно низкую коррелированную цветовую температуру (CCT) и длительный срок службы, но только скромные уровни эффективности и индекса цветопередачи (CRI).

Миллиампер (мА)

Единица измерения электрического тока, миллиампер — одна тысячная ампер. Общие токи возбуждения светодиодов включают 350 мА, 525 мА и 700 мА.

Накамура, Сюдзи

Известный исследователь светодиодов, чьи заслуги включают разработку технологий, критически важных для массового производства светодиодов с белым люминофором. В частности, Накамура усовершенствовал технологии, позволяющие производить GaN высокой яркости (т.е.например, нитрид галлия) светодиоды, которые в сочетании с желтым люминофором создают белый свет.

Всенаправленный

Встречаются во многих или во всех направлениях, например, в традиционных HID и других лампах. Это качество традиционных ламп ограничивает их эффективность из-за проблем, связанных с направлением испускаемого света на желаемые поверхности. См. Направленный.

Оптическая эффективность

Показатель эффективности светильника, основанный на характеристиках оптических компонентов.В частности, оптическая эффективность — это отношение света, производимого светильником, к свету, производимому лампами.

Люминофор

Вещество, проявляющее фосфоресценцию, то есть процесс свечения, возникающий после воздействия заряженных частиц. Многие белые светодиоды производятся путем комбинирования светодиодов на основе GaN или InGaN, излучающих синий свет, с люминофором на основе YAG (иттрий-алюминиевый гранат). См. Белый люминофорный светодиод.

Photopic Vision

Зрение при хорошем освещении, в первую очередь через колбочек, что обеспечивает цветовое восприятие.Фотопическое зрение является основой для большинства общепринятых показателей освещения, в том числе опубликованных IESNA.

P / N Переход

Граничная область в полупроводниковом устройстве, образованная путем размещения полупроводниковых материалов P-типа (или материалов, несущих положительный заряд) и N-типа (или материалов, несущих положительный заряд), в непосредственной близости друг от друга. Это место в светодиодах, где создается свет, а также место внутри светодиода, где создается тепло.

PoE

Технология Power over Ethernet или PoE описывает систему для безопасной передачи электроэнергии вместе с данными по кабелям Ethernet.

Коэффициент мощности

Мера отношения реальной мощности, протекающей к нагрузке, к полной мощности. Нагрузка с низким коэффициентом мощности потребляет больше тока, чем нагрузка с высоким коэффициентом мощности (который обычно определяется как выше 0.9) на такое же количество переданной полезной мощности.

Источник питания

Общий термин для любого устройства, которое подает электрическую или другие типы энергии к нагрузке. В освещении распространенные источники питания включают люминесцентные балласты и балласты HID, различные типы трансформаторов и драйверы светодиодов. Последние доступны в виде устройств, обеспечивающих постоянный ток или постоянное напряжение.

Печатная плата (PCB)

Материал, используемый для механической поддержки и электрического соединения электронных компонентов с использованием токопроводящих дорожек или дорожек, вытравленных с медных листов, нанесенных на непроводящую подложку.Распространенные типы включают FR-4 (огнестойкий 4) и печатные платы с металлическим сердечником. Последние обычно используются со светодиодами для облегчения управления температурным режимом.

Стержни

Фоторецепторные клетки сетчатки глаза, которые могут функционировать при слабом освещении и в первую очередь отвечают за ночное зрение.

Scotopic Vision

Монохроматическое зрение при слабом освещении, которое создается стержневыми ячейками.

Твердотельный

Электронные компоненты и системы, основанные на использовании полупроводников, а не электронных ламп. К распространенным типам твердотельных компонентов относятся интегральные схемы, жидкокристаллические дисплеи и светодиоды.

Эффективность источника

Показатель эффективности светильника, основанный на характеристиках ламп. Эффективность источников света светодиодов в настоящее время примерно равна эффективности многих люминесцентных и HID-источников, но направленный характер света, создаваемого светодиодами, обеспечивает значительно более высокую эффективность устройства (или системы), чем у традиционных источников.

Эффективность системы

См. Эффективность приспособления.

Тепловой КПД

Показатель эффективности светильника, который фокусируется на способности системы освещения передавать тепло от чувствительных компонентов, таких как светодиоды, во внешнюю среду. Высокий уровень теплового КПД достигается за счет использования высококачественных компонентов (таких как светодиоды с низким тепловым сопротивлением) и материалов (например, алюминиевых сплавов с низким тепловым сопротивлением), а также продуманной конструкции изделий.

ТМ-15-07

Рейтинговая система, разработанная IESNA, которая заменяет старую систему классификации отсечки IES для управления светом, излучаемым в нежелательных областях, окружающих светильник.

Традиционные лампы

Источники света, разработанные и использовавшиеся в прошлом веке, включая лампы накаливания, люминесцентные, HID и другие источники.

Светильник

Свет, излучаемый светильником прямо в небо, вызывает искусственное свечение неба и обычно представляет собой потерянную энергию.Uplight — это компонент новой рейтинговой системы BUG на основе TM-15-07, которая заменяет старую систему классификации отсечки.

Срок службы

Продолжительность использования актива или устройства без капитального ремонта. В освещении срок полезного использования ламп обычно составляет 70% от начального люмен, так как это снижение светоотдачи трудно ощутить.

Напряжение

Разность электрических потенциалов, обычно выражаемая как (ВА — VB).Напряжение концептуально представляет собой электрическую движущую силу, которая управляет обычным электрическим током в направлении от A до B. Напряжение светодиода определяется физической структурой полупроводникового материала, а уровень света, производимого светодиодом, в значительной степени определяется уровнем ток течет к светодиодам.

Вт

Мера мощности или скорость преобразования энергии. Мощность, потребляемая светодиодом, обычно зависит от относительно фиксированного уровня напряжения и переменного тока.

Светодиоды с белым люминофором

Комбинация полупроводникового материала InGaN (нитрид индия-галлия), излучающего синий свет, и люминофоров YAG (иттрий-алюминиевый гранат) излучают белый свет. Другие светодиодные системы излучают белый свет за счет комбинации красных, зеленых и синих (RGB) светодиодов.

Светодиодный прожектор Vigilant® | Dialight

Освещение для зоны бдительности, 360 °, 4200 люмен, 30 Вт, 100 — 277 В переменного тока, холодный белый цвет 5000K, прозрачное стекло, серый цвет, монтаж на стойке 45 ° (S45 °, затемнение (0-10 В), (UL 1598 / A))

ALU5BC26NNWNGN	STW9C2N	Освещение зоны наблюдения, 360 °, 5300 люмен, 40 Вт, 100 — 277 В переменного тока, холодный белый цвет 5000K, поликарбонат — рассеянный, кабель питания 10 футов [3 метра], серый, [UL 1598 / A]
ALU5BC25NNWNGN		Бдительный светильник, 360 °, 5300 люмен, 40 Вт, 100 — 277 В переменного тока, холодный белый цвет 5000K, поликарбонат — рассеянный, серый, 10 футов [3 метра] Кабель питания, [UL [ UL 1598 / A]
ALU5BC27NNWNGN		Свет для зоны бдительности, 360 °, 6700 люмен, 52 Вт, 100 — 277 В переменного тока, холодный белый 5000K, поликарбонат — рассеянный, серый, 10 футов [3 метра] Кабель питания, [UL 1598 / A]
ALU5BC29NNWNGN		Бдительный светильник для зоны, 360 °, 8300 люмен, 66 Вт , 100 — 277 В переменного тока, холодный белый 5000K, поликарбонат — рассеянный, серый, кабель питания 10 футов [3 метра], [UL 1598 / A]
ALU5AC27NUNNGN	ALU5AC27DUNNGN	Освещение зоны наблюдения, 180 °, 6600 люмен , 52 Вт, 100 — 277 В переменного тока, холодный белый 5000K, поликарбонат — рассеянный, серый, монтажная втулка, диммирование (0-10 В), (UL 1598 / A)
ALU7BC24NANNGN	ALU7BC24DANNGN	, 360933 зона видимости °, 4200 люмен, 30 Вт, 100 — 277 В переменного тока, холодный белый 5000K, стекло — прозрачное, серое, адаптер для модернизации — Appleton Mercmaster III, затемнение (0-10 В), (UL 1598 / A)
ALU5AC27NVNNGN	ALU5AC27DVNNGN	Свет для зоны бдительности, 180 °, 6600 люмен, 52 Вт, 100 — 277 В переменного тока, холодный белый 5000K, рассеянный поликарбонат, серый, настенное крепление 0 °, затемнение (0-10 В), (UL 1598 / A )
ALU7BC24NNWNGN	ALU7BC24DNWNGN	Освещение зоны наблюдения, 360 °, 4200 люмен, 30 Вт, 100 — 277 VAC, Холодный белый 5000K, Стекло — Прозрачное, Серый, Кабель питания 10 футов (3 метра), Диммирование (0-10 В), (UL 1598 / A)
ALU5AC27NWNNGN	ALU5AC27DWNNGN	Освещение зоны наблюдения, 180 ° , 6600 люмен, 52 Вт, 100 — 277 В переменного тока, холодный белый 5000K, поликарбонат — рассеянный, серый, настенное крепление 45 °, затемнение (0-10 В), (UL 1598 / A)
ALU7BC24NSNNGN	ALU7BC24DSNNG33
ALU7AC24NVNNGN		Свет для наблюдения за зоной, 180 °, 4100 люмен, 30 Вт, 100–277 В переменного тока, холодный белый цвет 5000K, прозрачное стекло, серый, настенное крепление 0 °, [UL 1598 / A]
