Светодиод КИПД 35 (стандартный) — описание, характеристики, чертежи и фото производства «Планета-СИД»

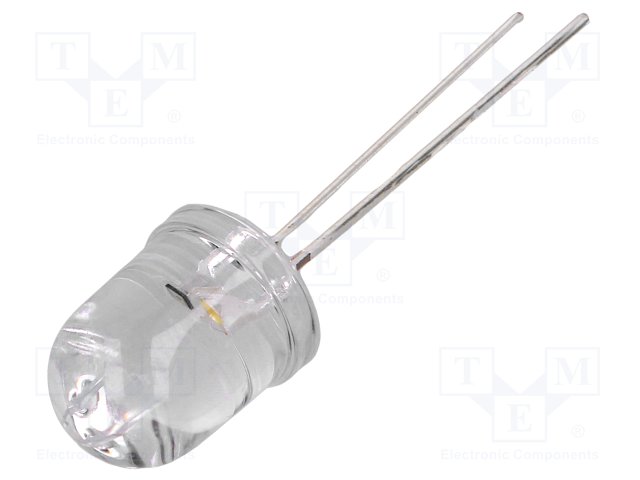

Светодиод 10 мм стандартный

Характеристики и модификации

тип type	цвет свечения emission color	цвет корпуса case color	длина волны wave-length nm	cила света luminous intensity min Iv, mcd	прямой ток forward current If, mA	прямое напряжение forward voltage max Vf, V	угол angle 2φ 50%Iv deg.
КИПД35 А-К	красный red	красный с диспергатором red diffused	655	1	20	2,0	60
КИПД35 Б-К				3
КИПД35 В-К				5
КИПД35 Г-К				10
КИПД35 Д-К				15
КИПД35 Е-К				20
КИПД35 Ж-К				30
КИПД35 И-К				40
КИПД35 К-К				60
КИПД35 Л-К				80
КИПД35 Е2-К				500			30

КИПД35 А-К1	красный red	красный с диспергатором red diffused	625	1	20	2,0	60
КИПД35 Б-К1				3
КИПД35 В-К1				5
КИПД35 Г-К1				10
КИПД35 Д-К1				15
КИПД35 Е-К1				20
КИПД35 Ж-К1				30
КИПД35 И-К1				40
КИПД35 К-К1				60
КИПД35 Л-К1				80
КИПД35 М-К1				100		2,4
КИПД35 Н-К1				500
КИПД35 П-К1				750
КИПД35 Р-К1				1000
КИПД35 С-К1				1500
КИПД35 Т-К1				2000

КИПД35 А-Р	оранжевый orange	оранжевый с диспергатором orange diffused	610	1	20	2,4	60
КИПД35 Б-Р				3
КИПД35 В-Р				5
КИПД35 Г-Р				10
КИПД35 Д-Р				15
КИПД35 Е-Р				20
КИПД35 Ж-Р				30
КИПД35 И-Р				40

КИПД35 А-Ж	желтый yellow	желтый с диспергатором yellow diffused	590	1	20	2,4	60
КИПД35 Б-Ж				3
КИПД35 В-Ж				5
КИПД35 Г-Ж				10
КИПД35 Д-Ж				15
КИПД35 Е-Ж				20
КИПД35 Ж-Ж				30
КИПД35 И-Ж				40
КИПД35 К-Ж				60
КИПД35 Л-Ж				80

КИПД35 А-Л1	зеленый green	зеленый с диспергатором green diffused	567/572	1	20	2,4	60
КИПД35 Б-Л1				3
КИПД35 В-Л1				5
КИПД35 Г-Л1				10
КИПД35 Д-Л1				15
КИПД35 Е-Л1				20
КИПД35 Ж-Л1				30
КИПД35 И-Л1				40
КИПД35 К-Л1				60
КИПД35 Л-Л1				80
КИПД35 М-Л1				100
КИПД35 Н-Л1				500
КИПД35 П-Л1				750
КИПД35 Р-Л1				1000
КИПД35 С-Л1				1500
КИПД35 Т-Л1				2000

КИПД35 А-Л	зеленый green	зеленый с диспергатором green diffused	567/572	1	20	2,4	60
КИПД35 Б-Л				3
КИПД35 В-Л				5
КИПД35 Г-Л				10
КИПД35 Д-Л				15
КИПД35 Е-Л				20
КИПД35 Ж-Л				30
КИПД35 И-Л				40
КИПД35 К-Л				60
КИПД35 Л-Л				80

КИПД35 Р2-Л	зеленый green	зеленый с диспергатором green diffused	525	50	20	4,0	60
КИПД35 С2-Л				75
КИПД35 Т2-Л				100

КИПД35 Р3-Л	зелено-голубой green-blue	зелено-голубой с диспергатором green-blue diffused	505	50	20	4,0	60
КИПД35 С3-Л				75
КИПД35 Т3-Л				100

КИПД35 Р1-Г	голубой blue	голубой с диспергатором blue diffused	470	50	20	4,0	60
КИПД35 С1-Г				75
КИПД35 Т1-Г				100

КИПД35 Р1-Б	белый white	белый с диспергатором white diffused		50	20	4,0	60
КИПД35 С1-Б				75
КИПД35 Т1-Б				100

КИПД35 А1-К	красный red	бесцветный прозрачный water clear	655	50	20	2,0	30
КИПД35 Б1-К				100
КИПД35 В1-К				150
КИПД35 Г1-К				200
КИПД35 Д1-К				300
КИПД35 Е1-К				500
КИПД35 Ж1-К				750
КИПД35 И1-К				1000

КИПД35 А1-К	красный red	бесцветный прозрачный water clear	625	50	20	2,5	30
КИПД35 Б1-К				100
КИПД35 В1-К				150
КИПД35 Г1-К				200
КИПД35 Д1-К				300
КИПД35 Е1-К				500
КИПД35 Ж1-К				750
КИПД35 И1-К				1000
КИПД35 К1-К				1500

КИПД35 А1-Л	зеленый green	бесцветный прозрачный water clear	567/572	50	20	2,4	30
КИПД35 Б1-Л				100
КИПД35 В1-Л				150
КИПД35 Г1-Л				200
КИПД35 Д1-Л				300
КИПД35 Е1-Л				500
КИПД35 Ж1-Л				750
КИПД35 И1-Л				1000

КИПД35 К2-Л				зеленый green				бесцветный прозрачный water clear	567/572	2000	20	4,0	30
КИПД35 Л2-Л	3000
КИПД35 М2-Л	4000

КИПД35 К3-Л	зелено-голубой green-blue	бесцветный прозрачный water clear	505	2000	20	4,0	30
КИПД35 Л3-Л				3000
КИПД35 М3-Л				4000

КИПД35 А1-Ж	желтый yellow	бесцветный прозрачный water clear	590	50	20	2,4	30
КИПД35 Б1-Ж				100
КИПД35 В1-Ж				150
КИПД35 Г1-Ж				200
КИПД35 Д1-Ж				250
КИПД35 Е1-Ж				500
КИПД35 Ж1-Ж				750
КИПД35 И1-Ж				1000
КИПД35 К1-Ж				1500

КИПД35 А1-Р	оранжевый orange	бесцветный прозрачный water clear	610	50	20	2,4	30
КИПД35 Б1-Р				100
КИПД35 В1-Р				150
КИПД35 Г1-Р				200
КИПД35 Д1-Р				250
КИПД35 Е1-Р				500

КИПД35 К1-Г	голубой blue	бесцветный прозрачный water clear	470	2000	20	4,0	30
КИПД35 Л1-Г				3000
КИПД35 М1-Г				4000

КИПД35 И1-Б	белый white	бесцветный прозрачный water clear		1000	20	4,0	30
КИПД35 К1-Б				2000
КИПД35 Л1-Б				3000

«Соломенная шляпа» – модная тенденция в светотехнике / Статьи и обзоры / Элек.

ру

Светодиоды, предназначенные для офисного, производственного или уличного освещения, соревнуются между собой в мощности и светоотдаче. Но есть применения, где важны соотношение цена/качество, возможность производства светильника в условиях небольшой мастерской и ремонтопригодность. Эту нишу источников света до недавнего времени занимали светодиодные ленты, готовые модули и так называемые 5-миллиметровые светодиоды (главным образом в гирляндах). Тем не менее, вполне возможно, что эстафету «народного источника света» у них уже в ближайшее время перехватит новый тип светодиодов с несколько «легкомысленным» названием.

В мире технологий, как и в мире моды, развитие идет по спирали. И новый тип светодиода под названием «соломенная шляпа», о котором пойдет речь в статье, основан на идеях, выдвинутых еще 40 лет тому назад, но реализованных на новом технологическом уровне.

На протяжении многих лет о том, чтобы использовать светодиоды для освещения и речи не шло, но они успешно вытесняли миниатюрные лампы накаливания в качестве индикаторов. Соответственно, конструкция светодиодов была оптимизирована именно под такое применение. Первые серийно выпускаемые светодиоды, появившиеся в 60-х годах, имели металлическое основание корпуса, через которое отводилось тепло, а также линзу из эпоксидной смолы. Поскольку световой поток у светодиодов тогда был мизерный, собирающая линза была необходима, чтобы повысить яркость свечения. К тому же, применение светодиодов в качестве индикаторов подразумевало, что видеть свечение должен видеть только пользователь данного оборудования, а находящимся неподалеку людям это свечение не должно мешать. В итоге угол распределения света таких светодиодов не превышал 60 градусов. Выбор в качестве материала линзы именно эпоксидной смолы был связан с тем, что она застывает при комнатной температуре и поэтому не может повредить кристалл в результате нагрева в процессе производства светодиодов.

Решение задачи увеличения объема выпуска светодиодов и снижения их стоимости потребовало почти полной автоматизации процесса их производства. Так в 70-х годах появился ставший ныне уже классическим корпус, полностью выполненный из прозрачной или подкрашенной молочной эпоксидной смолы. Наиболее распространенное значение диаметра такого корпуса равно 5 мм, поэтому за светодиодами такого типа закрепилось жаргонное название «5-миллиметровые». Официальное название конструкции корпуса свето-диода — DIP (Dual Inline Package, означает в переводе с английского «корпус с выводами с двух сторон, идущими параллельно»). Светодиоды обрели жесткие выводы с прямоугольным сечением. На выводе катода располагается кристалл. Особым образом сформированная часть этого вывода является отражателем, направляющим свет, исходящий из торцов кристалла. Теплоотвод осуществляется как через выводы светодиода, так и через поверхность его корпуса.

Высота корпуса 5-мм светодиодов составляет 7–10 мм. Толщина фокусирующей линзы составляет примерно 4–6 мм. Эти параметры опять-таки определяются изначальным использованием светодиодов в корпусе данного типа как индикаторных. Толстая линза упрощает размещение светодиода в корпусе аппаратуры, но прохождение света через толстый слой эпоксидной смолы неизбежно сопровождается значительными потерями. Особенно если учесть, что выбор марки эпоксидной смолы для корпуса представляет собой компромисс между оптическими свойствами и многими другими параметрами, главным из которых является безопасность отвердителя для кристалла светодиода.

5-миллиметровые светодиоды изначально
разрабатывались как индикаторные,
отсюда и некоторые особенности
конструкции корпуса

Световой поток 5-мм индикаторного светодиода белого свечения составляет порядка 1 лм, светоотдача — порядка 10 лм/Вт. Не слишком впечатляющее значение светоотдачи, но, если сравнивать с миниатюрными лампами накаливания, которые используют, например, в гирляндах, то у них светоотдача составляет вообще около 2 лм/Вт, так что в итоге получается 5-кратный выигрыш в энергоэффективности.

Важнейшим преимуществом 5-мм светодиодов является их цена. Оптовая цена на индикаторные светодиоды белого свечения составляет всего 0,01 долл. за штуку (здесь и далее указаны цены при поставке в партии от 1000 штук). Причем за эту цену вы получаете светодиод вместе с оптической системой.

Именно низкая цена на 5-мм светодиоды привела к тому, что конструкция их корпуса не менялась несколько десятилетий, поскольку разработка нового корпуса и перестройка технологического процесса могли привести к увеличению цены. А зачем что-то менять, если для основного применения — индикаторных светодиодов — данная конструкция отлично подходила?

Тем не менее, первые светодиодные светильники в конце 90-х годов, а затем и первые светодиодные лампы-ретрофиты строились на основе 5-мм светодиодов. Поскольку эти источники имели невысокое значение светового потока, в ряде случаев применялась «разгонка» светодиода, то есть введение его в режим, не предусмотренный технической документацией. В этом режиме повышался световой поток, но одновременно происходил перегрев кристалла и люминофора, что снижало срок службы, а также ухудшало цветопередачу источника света. В итоге у 5-мм светодиодов сложилась не самая лучшая репутация среди специалистов по освещению. Массовое применение 5-мм светодиодов для освещения имеет смысл только в карманных фонарях и малогабаритных светильниках с батарейным питанием, а также в гирляндах и других элементах декоративного оформления.

Тем не менее, у 5-мм светодиодов, помимо дешевизны и наличия встроенной оптики, есть еще одно преимущество — простота монтажа. Установить светодиоды на монтажную плату можно даже с помощью бытового паяльника, в то время, как для SMD-светодиодов требуется специальная дорогостоящая установка. Собирать и ремонтировать светильники на 5-мм светодиодах можно в условиях даже очень маленькой мастерской. Все это является преимуществом для дизайнерских светильников и рекламных конструкций, изготавливаемых в малых количествах.

Дело в шляпе

Чтобы сохранить преимущества 5-мм светодиодов и избавиться от их основных недостатков, был заново спроектирован корпус с учетом применения светодиодов не для индикации, а для освещения.

Были внесены следующие изменения:

применен новый сорт эпоксидной смолы, отличающийся повышенной прозрачностью и повышенной теплопроводностью;
выводы светодиода изготовлены из специального сплава на основе меди, отличающегося повышенной теплопроводностью;
толщина линзы уменьшена до 1,5 мм, что сократило потери в оптической системе;
если в индикаторных 5-мм светодиодах угол распределения света лежит в пределах 25–60 градусов, то в обновленной конструкции светодиода он лежит в пределах от 90–140 градусов.

Корпус новых светодиодов по форме
отдаленно напоминает соломенную шляпу

И, естественно, обновленные светодиоды получили новые кристаллы и люминофоры, что значительно увеличило светоотдачу, а также индекс цветопередачи CRI, который теперь может достигать 90.

Обновленные 5-мм светодиоды получили по форме корпуса название straw hat, что в переводе с английского языка означает «соломенная шляпа». Серийный выпуск straw hat был налажен еще в 2011 году. Первые такие светодиоды допускали долговременную подводимую мощность до 0,1 Вт, при этом светоотдача составляла 65 лм/Вт. Выпуском таких светодиодов по-началу занимались только малоизвестные китайские компании. Это обстоятельство, а также негативное мнение специалистов, основанное на предыдущем опыте использования 5-мм светодиодов в освещении, не позволили тогда «соломенным шляпам» завоевать популярность. Для того, чтобы отмежеваться от прошлого, в маркетинговых целях был предложен корпус для straw hat светодиодов диаметром не 5, а 4,8 мм, что не позволяло уже называть светодиоды «5-миллиметровыми». Этот тип корпуса широко используется и поныне.

Все изменилось в 2014 году, когда всемирно известный японский производитель Nichia выпустил светодиод NSDW570GS-K с номинальной подводимой мощностью 0,24 Вт, при которой он давал световой поток 28 лм. Тем самым по мощности был превзойден результат, достигнутый на светодиодах типа «пиранья», завоевавших к тому моменту признание специалистов. Светоотдача этого straw hat светодиода достигает 117 лм/Вт, что является очень неплохим показателем. Недостатком стала высокая цена — даже в 2018 году оптовая цена на данную модель светодиода при поставке в партии от 1000 штук составляет 0,3 долл. Поэтому большого распространения светодиод NSDW570GS-K не получил. Более важным было то обстоятельство, что выпуск straw hat светодиодов компанией Nichia — одним из лидеров рынка — показало специалистам, что такие светодиоды имеют перспективу.

К 2016 году был налажен массовый выпуск недорогих straw hat светодиодов. Для многих моделей «соломенных шляп» чипы выпускает знаменитая тайваньская компания Epistar, корпусированием же занимаются небольшие компании из материкового Китая, что в целом позволяет достичь хорошего соотношения цена/качество. Типичный straw hat светодиод в корпусе диаметром 4,8 или 5 мм имеет светоотдачу около 90 лм/Вт. Номинальный ток составляет 20 мА, долговременная подводимая мощность ограничена значением 0,07 Вт. Снижение подводимой мощности обусловлено более высокой светоотдачей, это позволило увеличить заявленное время работы вплоть до 100 000 часов. Оптовая цена такого светодиода составляет около 0,02 долл.

Фотография, наглядно показывающая распределение
света у straw hat светодиода

Некоторые модификации 8-миллиметровых светодиодов
типа straw hat способны выдерживать
подводимую мощность до 0,75 Вт

Выпускаются straw hat светодиоды белого свечения с цветовой температурой от 2800 K до 15000 K, цветные, RGB (с четырьмя выводами), ультрафиолетовые и инфракрасные.

Таблица. Сравнение параметров светодиодов разных типов, не требующих специального оборудования для монтажа

Также все более широкое распространение получают «соломенные шляпы» с диаметром корпуса 8 мм, к ним можно подводить мощность до 0,75 Вт. Появились и straw hat светодиоды диаметром 10 мм, к которым можно подвести мощность до 1 Вт, что сопоставимо со светодиодами типа Power LED.

Применение straw hat светодиодов

Первыми straw hat светодиоды стали применять энтузиасты конструирования всевозможных электронных устройств. Чуть позже преимущества новинки оценили производители рекламных конструкций, продукция которых выпускается мелкими партиями на заказ. «Соломенные шляпы» активно вытесняют традиционные 5-мм источники света в карманных фонарях и других видах светильников с питанием от батарей. Применение straw hat светодиодов позволяет увеличить световой поток при одновременном увеличении времени работы от одного комплекта элементов питания. На основе «соломенных шляп» выпускаются ретрофиты с цоколем E10. Вы можете взять с собой в светодиодную эру полюбившийся вам старый фонарик, просто заменив в нем лампу на светодиодную.

Установлены straw hat светодиоды также в некоторых лампах-ретрофитах типа «кукуруза» с цоколями E27 и E14, но их параметры невысокие, поэтому широкого применения они не получили. Единственное преимущество по сравнению с SMD-светодиодами для такого применения — обеспечение высокой электробезопасности без общей защитной колбы, поскольку корпус светодиода герметичен. Гораздо более удачным решением оказалось применение таких светодиодов в ретрофитах с цоколем BA9S. Этот цоколь байонетного типа широко используется в автомобилях для местной подсветки в салоне, а также сигнальных огней. Основным преимуществом straw hat светодиодов оказывается механическая прочность и устойчивость к вибрации, так как светодиод и оптическая система представляют собой единое целое. Выпускаются также монтажные платы с впаянными в них «соломенными шляпами», предназначенные для замены ламп накаливания на светодиоды для общего освещения автомобилей. Здесь важным преимуществом является простота установки straw hat светодиодов. Модернизировать освещение в салоне автомобиля может любой автомеханик, не имеющий глубоких познаний в электронике и даже сам владелец автомобиля.

«Соломенные шляпы», дающие излучение в ультрафиолетовом диапазоне, также сочетают высокую эффективность с низкой стоимостью, а также простотой монтажа. Поэтому они применяются в недорогих переносных установках для обеззараживания воды, которые призваны решить проблему снабжения жителей Африки качественной питьевой водой. Использование straw hat светодиодов в портативных детекторах подлинности валют позволяет освещать сразу всю купюру, а не только отдельную ее часть.

Следующим шагом по внедрению straw hat светодиодов должно стать их использование в электрических гирляндах и другом оборудовании для праздничного светового оформления. В современных городах количество элементов декоративного оформления с применением светотехники на улицах только увеличивается, и скоро встанет вопрос о снижении энергопотребления данных устройств. Замена 5-мм светодиодов на straw hat светодиоды позволит уменьшить потребляемую мощность гирлянд не менее, чем в 5 раз. Другим преимуществом «соломенных шляп» в электрических гирляндах является широкий угол распределения света, что делает ненужным применение дополнительных рассеивающих элементов. Основным препятствием является более высокая стоимость в условиях жесткой ценовой конкуренции на рынке светодиодных гирлянд.

Источник: Алексей Васильев, журнал «Электротехнический рынок»

OZON.

Казань

Покупайте как юрлицо
Мобильное приложение
Реферальная программа
Зарабатывай с Ozon
Подарочные сертификаты
Пункты выдачи
Постаматы
Помощь
Бесплатная доставка

Каталог

ЭлектроникаОдежда, обувь и аксессуарыДом и садДетские товарыКрасота и здоровьеБытовая техникаСпортивные товарыСтроительство и ремонтПродукты питанияАптекаТовары для животныхКнигиТуризм, рыбалка, охотаАвтотоварыМебельХобби и творчествоЮвелирные украшенияМузыка и видеоКанцелярские товарыТовары для взрослыхАнтиквариат и коллекционированиеЦифровые товарыБытовая химияВсё для игрАвтомобили и мототехникаЭлектронные сигареты и товары для куренияOzon PremiumOzon GlobalТовары в РассрочкуУцененные товарыOzon.CardСтрахование ОСАГОРеферальная программаOZON TravelРегулярная доставкаOzon HealthyДля меняOzon Dисконтozon merchOzon Бизнес для юрлицОзон Клуб8 мартаУскоренная доставка! Везде 0Войти 0Заказы 0Избранное0Корзина

TOP Fashion
Ozon Card
Акции
Бренды
Магазины
Книги
Сертификаты
Электроника
Одежда и обувь
Детские товары
Дом и сад
OZON Travel
Ozon Dисконт

Такой страницы не существует

Вернуться на главную Зарабатывайте с OzonВаши товары на OzonРеферальная программаУстановите постамат Ozon BoxОткройте пункт выдачи OzonСтать Поставщиком OzonEcommerce Online SchoolSelling on OzonО компанииОб Ozon / About OzonВакансииКонтакты для прессыРеквизитыАрт-проект Ozon BallonБренд OzonГорячая линия комплаенсПомощьКак сделать заказДоставкаОплатаКонтактыБезопасностьЮридическим лицамДобавить компанию в Ozon БизнесМои компанииКэшбэк 5% с Ozon.

СчётПодарочные сертификаты © 1998 – 2021 ООО «Интернет Решения». Все права защищены. OzonИнтернет-магазинOzon ВакансииРабота в OzonOZON TravelАвиабилетыOzon EducationОбразовательные проектыLITRES.ruЭлектронные книги

разделение по классам и типам

В настоящее время светодиоды обрели широкую популярность. При этом четко разделить их по мощности, яркости свечения, области применения, форм-фактору и другим параметрам не представляется возможным, поскольку у каждого производителя своя классификация. Тем не менее, различные виды светодиодов можно объединить в классы по некоторым характерным признакам.

Индикаторные и осветительные LED

Чтобы яснее представлять, какие бывают светодиоды, их можно разделить на две большие группы: индикаторные и осветительные.

Индикаторные используются в основном в целях цветовой индикации, а также при подсветке дисплеев, приборных панелей и других приборов. То есть это светодиоды сравнительно небольшой мощности (до 0.2 Вт) с умеренной яркостью.

Осветительные LED используются при освещении помещений в составе светодиодных ламп и лент, в автомобильных фарах и везде, где требуется получить высокую интенсивность свечения. Мощность таких светодиодов может достигать десятков ватт.

Индикаторные LED

Индикаторные светодиоды, в свою очередь, можно разбить на несколько групп.

DIP светодиоды

Светодиоды этого типа представляют собой светоизлучающий кристалл в выводном корпусе, часто с выпуклой линзой. Типы корпусов: цилиндрические, диаметром 3, 4, 5, 8, 10… мм, и прямоугольные.

Выпускаются в очень широком диапазоне цветов – вплоть до ИК и УФ диапазонов. Могут быть как одноцветными, так и многоцветными (когда в одном корпусе сосредоточено несколько кристаллов разных цветов), — например, RGB.

Одним из недостатков этих LED можно отметить невысокий угол рассеяния светового потока: обычно не более 60⁰.

Super Flux “Piranha”

Конструктивно светодиоды Пиранья представляют собой сверхъяркие светодиоды в прямоугольном корпусе с четырьмя выводами. Такая конструкция позволяет надежно закрепить светодиод на плате.

Доступные разновидности: красный, зеленый, синий и три белых (различаются температурой свечения). Выпускаются в корпусах с линзой (3 и 5 мм) и без нее. Угол рассеяния варьируется в пределах от 40⁰ до 120⁰.

Область применения Piranha – подсветка автомобильных приборов, дневных ходовых огней, рекламных вывесок и т.д.

Straw Hat

Наряду с Piranha, большим углом рассеяния светового потока обладают светодиоды типа Straw Hat («соломенная шляпа»). Внешне они напоминают обычные цилиндрические двухвыводныне LED, но с меньшей высотой и увеличенным радиусом линзы, за что и получили свое название.

Излучающий кристалл в этих светодиодах расположен ближе к передней стенке линзы (не забудьте почитать про назначение линзы для светодиода), благодаря чему достигается угол рассеяния порядка 100-140⁰.

Выпускаются красные, синие, зеленые, желтые и белые LED. Благодаря способности создавать ненаправленное излучение, могут использоваться в декоративных целях, в качестве замены ламп аварийной тревоги и других местах, где требуется равномерная подсветка с низким энергопотреблением.

SMD светодиоды

Кроме выводных LED, выпускаются светодиоды типа SMD. Сюда следует отнести сверхъяркие цветные и белые светодиоды мощностью около 0.1 Вт в корпусе для поверхностного монтажа. Размеры корпусов обычно стандартные для любых элементов типа SMD: 0603, 0805, 1210 и т.д., где маркировка обозначает длину и ширину в сотых долях дюйма или в миллиметрах. При этом существуют как разновидности с выпуклой линзой, так и без нее.

Благодаря простоте монтажа, на основе этих LED выпускаются светодиодные ленты. Например, широкую известность в этой области приобрел светодиод Cree SMD 3528.

Осветительные LED

Эти светодиоды применяются при освещении помещений и улиц в составе фонарей, автомобильных фар, светодиодных лент и т.д. В связи с этим обладают большой мощностью, высокой интенсивностью излучения, и выпускаются только в белом цвете в корпусах для поверхностного монтажа.

Обычно производятся две разновидности, различающиеся цветовой температурой: cool white (холодный белый) и warm white (теплый белый).

Поскольку кристаллов, излучающих белый свет, в природе не существует, при производстве осветительных светодиодов прибегают к различным технологиям смешения трех базовых цветов (RGB). От способа их сложения зависит цветовая температура получаемого белого света.

Одним из способов получения белого свечения является покрытие излучающего кристалла тремя слоями люминофора, причем каждый слой отвечает за свой базовый цвет. Другой метод состоит в нанесении двух слоев люминофора на кристалл голубого цвета.

Осветительные SMD LED

Большинство осветительных светодиодов также выпускаются в корпусах SMD. В отличие от индикаторных, характеризуются большей мощностью и производятся только в белом цвете.

Стоит отметить, что некоторые осветительные LED небольшой мощности, например упомянутые выше SMD 3528, могут использоваться в качестве индикаторных, поэтому здесь разделение на типы довольно условное.

Основная область применения SMD – светодиодные ленты и лампы, переносные фонари, фары автотранспорта. При этом они дают довольно направленное излучение (порядка 100⁰-130⁰), поэтому при освещении больших территорий приходится использовать большое количество этих LED для равномерной засветки площади.

Конструктивно осветительные SMD представляют собой покрытый люминофором излучающий кристалл на теплоотводящей подложке, обычно медной или алюминиевой. Встречаются как разновидности с линзой, так и без нее.

COB светодиоды

Большое распространение получили светодиоды типа COB (Chip On Board, чип на плате). По сути, это интеграция большого количества (обычно несколько десятков) кристаллов SMD в одном корпусе, которые потом покрываются люминофором.

На картинке вверху показаны для сравнения Cree SMD 5050 (слева) и COB – матрица из 36 чипов (справа).

COB используются только для освещения. Их световой поток на порядок больше, чем у одиночных SMD. Однако следует учесть, что эти светодиоды не подойдут для создания узконаправленного излучения ввиду большого угла рассеяния светового потока. При этом создать абсолютно ненаправленное излучение тоже не получится – угол рассеяния светодиодов менее 180⁰.

Замечено, что некоторым людям неприятен спектр свечения светодиодов типа SMD или COB. Кроме того, недостаточное количество светодиодов при засветке больших площадей приводит к тому, что освещенность носит дискретный характер, то есть сильно освещенные участки чередуются со слабо освещенными. Это нужно учитывать при выборе осветительных LED.

Filament LED

Этот тип светодиодов также используется пока только для освещения. Широкое распространение получили в качестве декоративной подсветки помещений. Спектр свечения, в отличие от SMD и COB, гораздо приятнее человеческому глазу и напоминает свет лампы накаливания. При этом сохраняются все присущие LED достоинства: низкое энергопотребление и долгий срок службы.

В этом ролике демонстрируется сравнение декоративной лампы накаливания мощностью 40 Вт и лампы Filament на 4 Вт:

Здесь видно, что при мощности в 10 раз меньше, световой поток, отдаваемый лампой Filament, в 3-4 раза больше.

В то же время КПД Filament даже выше, чем у тех же SMD, — при одинаковой мощности первые позволяют получить большую освещенность. Это достигается за счет технологии COG (Chip On Glass, чип на стекле), при которой светоизлучающие кристаллы устанавливаются на стеклянную подложку, а затем покрываются люминофором.

Сама подложка имеет цилиндрическую форму, что позволяет получить угол рассеяния светового потока 360⁰. То есть такие LED очень хороши при создании ненаправленного излучения.

Лазерные диоды

И напоследок еще об одном типе, который нельзя отнести ни к индикаторным, ни к осветительным LED, – лазерный диод. Собственно, светодиодом его можно считать с натяжкой, поскольку по технологии производства он не имеет ничего общего с обычными LED.

Лазерные диоды представляют собой особым образом обработанные полупроводниковые кристаллы, которые при подаче напряжения генерируют очень узкий пучок света. При этом образцы нового поколения позволяют получить угол расхождения луча в пределах 5-10⁰. Встречаются как модели, работающие в видимом диапазоне, так и вне его (УФ и ИК).

Широкое применение эти диоды нашли в лазерных указках, целеуказателях, DVD-приводах, оптических компьютерных мышах, линиях оптоволоконной связи.

Заключение

Четко классифицировать все многообразие светодиодов достаточно сложно, поскольку редко те или иные LED производятся для каких-то конкретных целей. Тем не менее, основные направления их применения, — индикация и освещение, — пока остаются прежними, и приведенная здесь классификация подойдет для создания общего представления о видах светодиодов.

Лента с USB коннектором LAMPER LED 5В, 10 мм, IP65, SMD 5050, 60 LED/m, цвет свечения RGB 141-387 — цена, отзывы, характеристики, фото

org/PropertyValue»> Длина ленты, м 1
Самоклеющаяся да
Цвет RGB (красный+зеленый+синий)
Тип светодиода SMD 5050
Количество светодиодов, шт/м 60
Световой поток, Лм 840
Мощность светильника, Вт/м 14,4
Элементы питания USB
org/PropertyValue»> Количество и напряжение элементов питания 1х5В
Провод провод с вилкой
Герметизация полиуретан
Защита от пыли и влаги IP65
Вес, кг 0,082
Показать еще

Этот товар из подборок

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,08

Длина, мм: 120
Ширина, мм: 120
Высота, мм: 2

Произведено

Россия — родина бренда
Китай — страна производства*

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Вернем вам деньги, если данный товар вышел из строя в течение 6 месяцев с момента покупки.

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 12 месяцев

Светодиодная лента — подробный обзор, виды, характеристики

Содержание:

Светодиодные ленты — это уникальный источник света, способный реализовать самые смелые задумки по организации сценариев освещения.

Конструктивно светодиодная лента представляет собой гибкую печатную плату из меди компактных размеров — высотой 2-3 мм и шириной 8-10 мм. К плате припаяны светодиоды с углом рассеивания 120°. С обратной стороны снабжена самоклеющимся слоем для монтажа на поверхность основы.

Схема устройства открытой монохромной ленты белого цвета

Гибкость и компактность ленты наделяет ее широчайшей функциональностью. Она незаменима для освещения труднодоступных мест и ограниченных пространств, используется как дизайнерский акцент для выделения потолочных конструкций, ниш, ступеней, контурной подсветки пола и предметов интерьера. Так же применяют как самостоятельный источник света для шкафов, рекламных конструкций, прозрачных световых панелей.

Виды светодиодной ленты

Всё многообразие светодиодных лент можно условно разделить на несколько основных групп в зависимости от ключевых характеристик и области применения. По цвету свечения делятся на монохромные и многоцветные RGB-ленты. По степени защищенности различают открытые и герметичные. Еще можно выделить типы «Бегущий огонь» и бокового свечения.

Изучим каждую группу подробнее.

Монохромные

Монохромная лента белого цвета

Монохромные ленты отличаются тем, что дают только один цвет свечения. Палитра ограничена шестью цветами — белым, красным, синим, зеленым, желтым, оранжевым и розовым.

Ограниченность цветовой гаммы компенсируется экономической выгодой — монохромные ленты самый доступный по цене вариант. Основное применение — контурная подсветка навесных конструкций, ниш, полок, лестниц.

Многоцветные RGB

RGB светодиодная лента

Многоцветные RGB ленты позволяют принудительно изменять цвет свечения в широком диапазоне оттенков. Подобный эффект достигается за счет совмещения в одной ленте по сути трёх цветных: красной (Red), зеленой (Green) и синей (Blue). Оптическое смешение этих цветов и даёт многообразие палитры.

За регулировку цвета отвечает специальный контроллер. Базовые модели контроллеров способны передавать около 3 миллионов цветов. Продвинутые — до 16 миллионов. Кроме этого контроллер позволяет настраивать алгоритмы автоматической смены цвета, управлять яркостью свечения и дистанционно включать/выключать подсветку.

RGBW — светодиодная лента

Особой разновидностью многоцветных лент является RGBW. В ней к RGB-светодиодам добавлен диод «холодного» белого цвета (около 6000 кельвин). Отдельный белый канал может работать в независимом режиме или же дополнять цветные, смягчая их интенсивность.

Открытые

В базовом исполнении светодиодные ленты выпускаются открытыми. Все элементы — печатная плата, светодиоды, резисторы — ничем не защищены.

Открытая светодиодная лента белого цвета

В таком виде светодиодная лента уязвима к воздействию влаги или механическим повреждениям, но зато отличается низкой ценой . Поэтому этот тип применяют в качестве скрытой подсветки в мебели и декоративных конструкциях интерьера. Или же ее закладывают в специальные световые короба, выполняющие функцию внешней защитной оболочки.

Герметичные

Для защиты светодиодов от внешнего воздействия — влаги, пыли или предметов покрупнее — на ленту наносят слой прозрачного герметика, не проводящего ток.

Герметичная светодиодная лента класса IP65

Варьируя состав и толщину герметика, производители выпускают изделия разной степени защищенности.

Класс защищенности присваивается по системе Ingress Protection Rating (IP), соответствующей международному стандарту IEC 60529. Первая цифра в кодировке — защита от проникновения предметов. Вторая цифра — защита от влаги.

Класс	Защита от предметов	Защита от влаги
IP33	от крупных предметов диаметром более 2,5 мм	от дождя и брызгов, падающих под углом 60°
IP65	полная защита контакта от пыли	от водяных струй с любого направления
IP67	полная защита контакта от пыли	от кратковременного погружения в воду на 1 метр

Сфера применения герметичных лент — это в первую очередь помещения с повышенной влажностью (ванные комнаты, бани, сауны, бассейны). За счет того, что герметик защищает еще и от механических воздействий — случайных ударов, упавших предметов или наступания ногой, такие ленты подходят для монтажа в полу или на ступенях лестниц.

Ленты «Бегущий огонь»

В светодиодных лентах типа «Бегущий огонь» за счет особой конструкции печатной платы, в которую вмонтированы адресные микросхемы управления, можно задавать цвет и яркость каждого светодиода в отдельности.

Светодиодная RGB-лента «Бегущий огонь»

В результате с помощью контроллера можно создавать сценарии освещения, которые недоступны обычным монохромным и RGB-лентам. Например, создать эффекты переливающихся цветов или мерцания, огней, бегущих в разных направления и с разной интенсивностью.

«Бегущий огонь» излюбленный способ декорирования и организации освещения в развлекательных заведениях, клубах и ресторанах.

Ленты бокового свечения

В лентах бокового свечения применяются цилиндрические светодиоды, которые припаяны к торцу платы.

Лента бокового свечения

Торцевое расположение светодиодов изменяет направление света — светодиоды светят вдоль освещаемой плоскости. Подобные ленты часто используются для подсветки плазменных экранов и мониторов, а также в рекламных конструкциях.

Технические характеристики светодиодной ленты

Чтобы подобрать светодиодную ленту, максимально соответствующую текущей задаче по освещению, необходимо правильно определить технические параметры. К ним относятся рабочее напряжение, вид светодиодов, число на метр ленты, цвет свечения, цвет основы, класс защищенности и параметры резки.

Рабочее напряжение

Стандартное рабочее напряжение составляет 12В. Такие ленты комплектуются блоком питания постоянного тока.

У ленты с мощными светодиодами, которые создают повышенную нагрузку на печатную плату, рабочее напряжение выше — 24 или 36В. Некоторые модификации способны работать и с напряжением 220В от бытовой сети.

Виды светодиодов

Вид светодиодов определяется их размером, который обозначается четырехзначным числом — 2835, 3528, 5060, 5730 и другие.

Виды диодов

Первые две цифры означают длину светодиода в миллиметрах, вторые две цифры — ширину в миллиметрах. Так, наиболее распространенные светодиоды 3528 и 5050 имеют соответственно размеры 35х28 мм и 50х50 мм.

Число светодиодов на 1 метр

Плотность светодиодов на один метр длины определяет в первую очередь яркость свечения. Чем больше светодиодов, тем ярче будет светить лента.

Варианты плотности светодиодов типа 3528 на каждые 5 см

Различные модификации выпускаются со следующим количеством светодиодов на метр — 30, 60, 90, 120 и 240.

Цвет свечения

По цвету свечения светодиодные ленты делятся на монохромные — белые теплого и холодного свечения, синие, красные, зеленые, желтые, оранжевые и розовые, а также многоцветные RGB и RGBW.

Подбирать цвет свечения нужно исходя из будущих сценариев освещения, которые будут использоваться в помещении.

Цвет основы

Основа — покрытие лицевой стороны гибкой печатной платы. Встречаются модификации с прозрачной, белой, серой и коричневой основой.

Цвет основы влияет на то, как светодиодная лента выглядит в выключенном состоянии. Поэтому его нужно учитывать при открытом монтаже. Если же изделие устанавливается в скрытые полости или закрывается матовым световым коробом, то цветом основы можно пренебречь.

Класс защищенности

В ассортименте светодиодных лент по степени защиты от механических воздействий и влаги наиболее распространены классы IP20, IP33, IP65, IP67, IP68.

Минимальный класс IP20 имеют обычные открытые ленты. Они справляются с небольшим физическим контактом — их можно трогать, нажимать, протирать от пыли. Но контакт с водой им противопоказан. Наивысший класс IP68 — это ленты, залитые толстым слоем герметика, защищающего даже от ударных нагрузок и позволяющего монтировать освещение на дне бассейна.

Параметры резки

Параметр резки определяется шагом, с которым можно разделять ленту на модули с минимальной длиной свечения (МДС). Его еще называют кратность резки.

Параметры резки

С основными показателями кратности резки наиболее распространенных типов светодиодных лент можно ознакомиться в таблице ниже.

Вид светодиодной ленты	Кратность резки
SMD 3528 60 LED 12V	3 светодиода – 5 см
SMD 3528 120 LED 12V	6 светодиодов – 5 см
SMD 3528 240 LED 24V	12 светодиодов – 5 см
SMD 5050 30 LED 12V	3 светодиода – 10 см
SMD 5050 60 LED 12/24V	6 светодиодов – 10 см
SMD 5050 120 LED 24V	12 светодиодов – 10 см

Маркировка светодиодных лент

Маркировка светодиодной ленты как VIN автомобиля. В ней закодирована вся основная информация и технические характеристики.

К примеру, маркировка LED-CW-SMD3528/30 IP20 расшифровывается так:

Элемент маркировки	Значение	Другие варианты
LED	Источник света — светодиод
CW	Цвет свечения — белый	R — красный G — зеленый B — синий RGB — многоцветный
SMD3528	Тип светодиода — безвыводной (SMD) размером 35х28 мм
30	Плотность светодиодов — 30 шт на 1 метр	60 — 60 шт на 1 метр 90 — 90 шт на 1 метр 120 — 120 шт на 1 метр 240 — 240 шт на 1 метр
IP20	Класс защищенности

Другой вариант маркировки RT 2 5000 12V Warm (3528, 300 LED, LUX) расшифровывается так:

Элемент маркировки	Значение	Другие варианты
RT	Серия ленты — открытая лента (фронтального свечения – от плоскости)	RTW – герметичная лента (фронтального свечения – от плоскости) RS – открытая лента бокового свечения (вдоль плоскости) RSW – герметичная лента бокового свечения (вдоль плоскости)
2	Номер завода изготовителя
5000	Длина ленты — 5000 мм или 5 метров	4000 – 4 метра 3000 – 3 метра 2500 – 2. 5 метра Для герметизированных лент добавляется буква, обозначающая тип герметизации: 5000 P – 5 метров, силиконовая трубка прямоугольного сечения 5000 SЕ – 5 метров, верхняя заливка тонким слоем силиконового герметика 5000 PGS – 5 метров, силиконовая трубка, заполненная герметиком
12V	Напряжение питания — 12В	24V 36V
Warm	Цвет свечения — Белый теплый (2700-3500 К)	Day – Белый дневной (4000-5000 К) White – Белый чистый (6000-8000 К) Cool – Белый холодный (8000-10000 К) Red – Красный Yellow – Желтый Green – Зеленый Blue – Синий Orange – Оранжевый Pink – Розовый Violet – Ультрафиолет RGB – многоцветный (управление контролером) SPI – RGB лента с адресным управлением, позволяет создавать эффект «Бегущие огни»
3528	Тип светодиода — размером 35х28 мм
300 LED	Количество светодиодов — 300 на 5 метров длины	2Х – двойная плотность 2Х2 – двойная плотность, два ряда
LUX	Цвет основания ленты — лента улучшенного качества на белой плате	W – на белой плате B – на черной плате

Как подключить светодиодную ленту

Существует большое количество вариаций подключения светодиодных лент. Ниже приведены наиболее часто встречающиеся из них.

Подключение одной монохромной ленты

В простейшем варианте подключения понадобятся только блок питания и провода.

Схема подключения монохромной светодиодной ленты

Подключение нескольких монохромных лент

В том случае, если понадобится смонтировать несколько лент одновременно, используется параллельная схема. Каждый последующий источник света подключается с помощью проводов сечением 1,5 мм.

Схема подключения нескольких монохромных светодиодных лент

Подключение многоцветной RGB-ленты

В случае подключения многоцветной ленты помимо блока питания и проводов применяется RGB-контроллер. Некоторые модели контроллеров комплектуются пультами дистанционного управления.

Схема подключения многоцветной RGB-ленты

Подключение нескольких RGB-лент без усилителей

Две и более многоцветных лент можно подключить через один блок питания и один RGB-контроллер. Для этого применяется параллельная схема. Но есть ограничение — один контроллер имеет фиксированную мощность (до 200 Вт), и каждый лишний метр ленты увеличивает нагрузку на него. Если превысить допустимую нагрузку, контроллер может перегореть.

Схема подключения нескольких RGB-лент без усилителей

Подключение нескольких RGB-лент c усилителем

Чтобы снизить нагрузку на RGB-контроллер и смонтировать достаточно длинную цепь из нескольких многоцветных лент, рекомендуется применять RGB-усилители. Помимо разгрузки контроллера они еще и обеспечат равномерное свечение светодиодов по всей длине.

Схема подключения нескольких RGB-лент c усилителем

отзывы, фото и характеристики на Aredi.ru

Мы доставляем посылки в г. Калининград и отправляем по всей России

1
Товар доставляется от продавца до нашего склада в Польше. Трекинг-номер не предоставляется.
2
После того как товар пришел к нам на склад, мы организовываем доставку в г. Калининград.
3
Заказ отправляется курьерской службой EMS или Почтой России. Уведомление с трек-номером вы получите по смс и на электронный адрес.

Ориентировочную стоимость доставки по России менеджер выставит после оформления заказа.

Гарантии и возврат

Гарантии
Мы работаем по договору оферты, который является юридической гарантией того, что мы выполним свои обязательства.

Возврат товара
Если товар не подошел вам, или не соответсвует описанию, вы можете вернуть его, оплатив стоимость обратной пересылки.

У вас остаются все квитанции об оплате, которые являются подтверждением заключения сделки.
Мы выкупаем товар только с проверенных сайтов и у проверенных продавцов, которые полностью отвечают за доставку товара.
Мы даем реальные трекинг-номера пересылки товара по России и предоставляем все необходимые документы по запросу.
5 лет успешной работы и тысячи довольных клиентов.

Характеристики белых светодиодов

10 мм, техническое описание 810TW4D с lc-led.

com

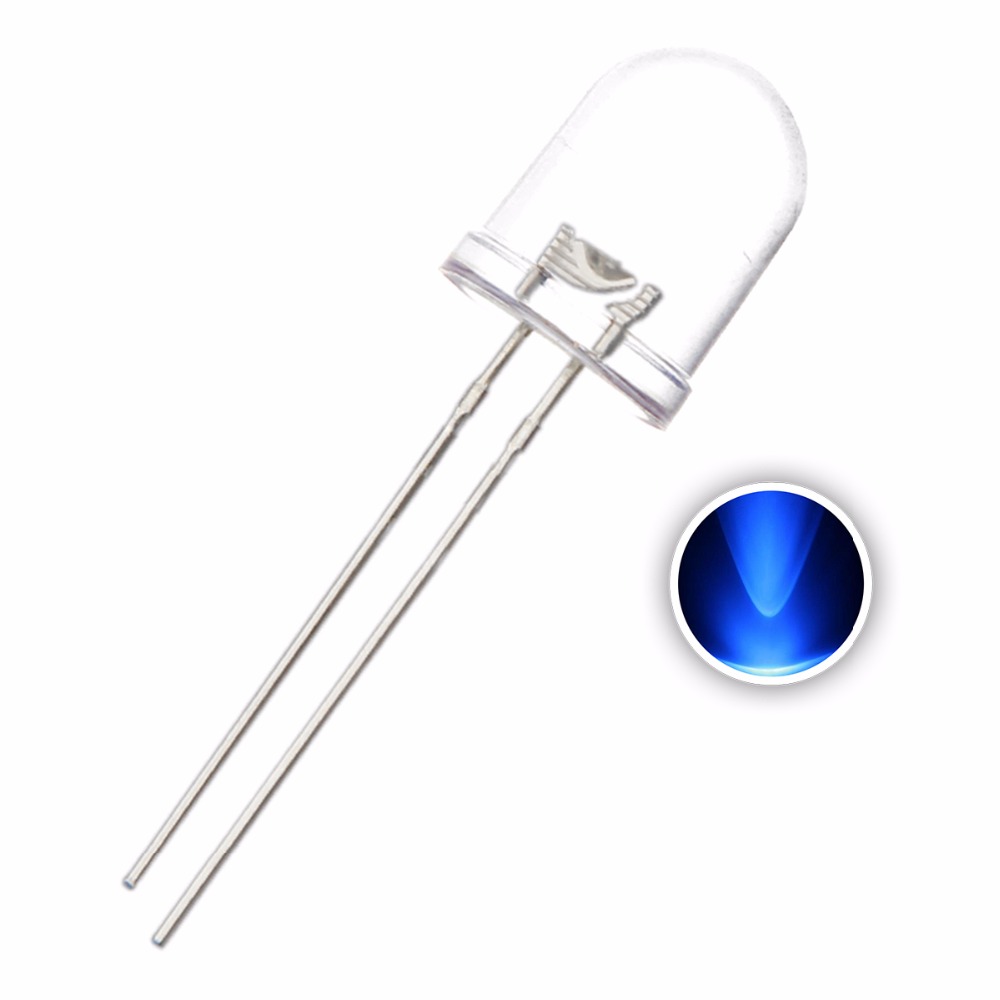

Суперяркий светодиод, 10 мм Лампы

10 мм (30 градусов) водная прозрачная светодиодная лампа

Электрооптические характеристики (Ta = 25 ⁰ C)

			пик	прямое напряжение		Сила света
Номер детали	Цвет	Угол обзора	Длина волны (нм)	ТИП.	МАКС.	Тип. (мкд)	Макс. (мкд)
810TW4D	Супер белый	30	5500 К	3,3	4,0	3,500	4,800
810TB4D	Супер синий	30	470	3. 3	4,0	3 000	4,500
810TG4D	Супер зеленый	30	525	3,3	4,0	3 000	4,500
810TE4D	Super Traffic Green	30	505	3.3	4,0	3 000	4,500
810JPF4D	Супер красный	30	630	2,8	3,1	8 000	10 000
810JPT4D	Супер Янтарь	30	590	2. 4	2,8	3 800	5 000

Абсолютный максимальный рейтинг (Ta = 25 ⁰ C)

ПАРАМЕТР	МАКСИМАЛЬНАЯ РЕЙТИНГ	ЕДИНИЦ
Постоянный ток в прямом направлении	30 ⁽¹⁾ / 25 ⁽²⁾/20 ⁽³⁾	мА
Пиковый импульсный прямой ток (1)	100 ⁽¹⁾ / 50 ⁽²⁾/20 ⁽³⁾	мА
Обратное напряжение постоянного тока (I _R = 10 мА)	5	В
Ср. Прямой ток (импульсный режим)	30 ⁽¹⁾ / 25 ⁽²⁾/20 ⁽³⁾	мА
Рабочая температура	-30 до +85	⁰ К
Температура хранения	-40 до +100	⁰ К
Температура пайки свинца	260 ⁰ C в течение 6 секунд (1.0 мм или 0,63 дюйма от корпуса)

(1) Импульсные режимы длительностью 1/10 и длительностью 0,1 мс для все цвета, условия эксплуатации относятся к красному и янтарному

(2) Условия эксплуатации относятся к синему, зеленому и зеленый транспортный и (3) относится к белому

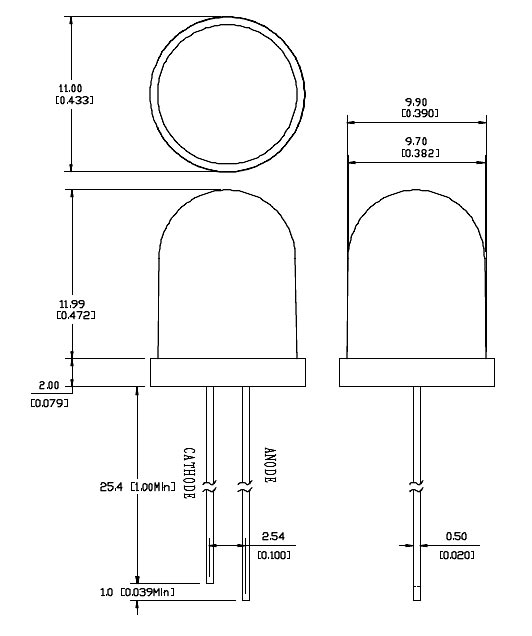

ЧЕРТЕЖ

СВЕТОДИОДНЫЙ СВЧ-пучок 10 мм (КРАСНЫЙ, ЗЕЛЕНЫЙ, ЖЕЛТЫЙ, СИНИЙ, БЕЛЫЙ)

Описание продукта:

Это высококачественные светодиоды диаметром 3 мм.

Вот что вы получите:

УЛЬТРАЯРКИЙ КРАСНЫЙ СВЕТОДИОД, 10 мм, шт. 5
УЛЬТРАЯРКИЙ ЗЕЛЕНЫЙ светодиод, 10 мм, шт. 5
УЛЬТРАЯРКИЙ ЖЕЛТЫЙ светодиод, 10 мм, шт. 5
УЛЬТРАЯРКИЙ СИНИЙ светодиод, 10 мм, шт. 5
УЛЬТРАЯРКИЙ БЕЛЫЙ светодиод, 10 мм, шт. 5

Характеристики:

УЛЬТРАЯРКИЙ КРАСНЫЙ светодиод, 10 мм

Цвет	Красный
Размер	10 мм
Цвет корпуса	Красный (рассеянный)
Яркость	800-1000 мкд
Длина волны	626-633 нм
Максимальный прямой ток	20 мА (непрерывно)
Угол обзора	45-55 градусов
Прямое напряжение	1. 8-2,4 В постоянного тока

УЛЬТРАЯРКИЙ ЗЕЛЕНЫЙ светодиод, 10 мм

Цвет	зеленый
Размер	10 мм
Цвет корпуса	Зеленый (рассеянный)
Яркость	1400-1600 мкд
Длина волны	525-530 нм
Максимальный прямой ток	20 мА (непрерывно)
Угол обзора	45-55 градусов
Прямое напряжение	2.8-3,4 В постоянного тока

УЛЬТРАЯРКИЙ ЖЕЛТЫЙ светодиод, 10 мм

Цвет	желтый
Размер	10 мм
Цвет корпуса	Желтый (рассеянный)
Яркость	800-1000 мкд
Длина волны	588-595 нм
Максимальный прямой ток	20 мА (непрерывно)
Угол обзора	45-55 градусов
Прямое напряжение	1. 8-2,4 В постоянного тока

УЛЬТРАЯРКИЙ СИНИЙ светодиод 10 мм

Цвет	Синий
Размер	10 мм
Цвет корпуса	Синий (рассеянный)
Яркость	500-600 мкд
Длина волны	465-470 нм
Максимальный прямой ток	20 мА (непрерывно)
Угол обзора	45-55 градусов
Прямое напряжение	2.8-3,4 В постоянного тока

УЛЬТРАЯРКИЙ БЕЛЫЙ светодиод, 10 мм

Цвет	Белый
Размер	10 мм
Цвет корпуса	Белый (рассеянный)
Яркость	1900-2000 мкд
Длина волны	X = 0,29 Y = 0,30
Максимальный прямой ток	20 мА (непрерывно)
Угол обзора	45-55 градусов
Прямое напряжение	2. 8-3,4 В постоянного тока

Красный светодиод, 10 мм, рассеянный, общего назначения (5 шт.)

Описание

Это большие 10-миллиметровые красные светодиоды общего назначения с рассеянной линзой и хорошей яркостью.

В ПАКЕТЕ:

Кол-во 5 — красные светодиоды 10 мм, общего назначения

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КРАСНОГО СВЕТОДИОДА 10ММ РАССЕИВАННЫЙ:

Светодиоды общего назначения
Красный цвет (номинальная длина волны 625 нм)
Большой диаметр 10 мм
Рассеивающий объектив для широкого угла обзора
Максимальный ток привода 20 мА
Прямое падение напряжения 2 В

Это светодиоды общего назначения 10 мм с рассеянной линзой и хорошей яркостью, которые подходят для использования в качестве индикаторов общего назначения.Большой размер удобен, когда требуется индикатор большего размера.

Более короткий из двух выводов обозначает катод. Обратите внимание, что обычно с обеих сторон корпуса есть плоская поверхность, поэтому вы не можете полагаться на нее как на указатель катода.

Для сравнения размеров справа показаны светодиоды 3 мм, 5 мм и 10 мм.

Светодиоды логически совместимы с максимальным током возбуждения 20 мА и прямым падением напряжения примерно 2 В.

Последовательный резистор для ограничения тока необходим для защиты светодиода и / или устройства, которое используется для его управления.

При рабочем напряжении 5 В последовательный резистор падения напряжения 150 Ом обеспечит максимальную яркость. Резистор большего размера около 220–470 Ом можно использовать для уменьшения тока при более низкой яркости.

Расчет номиналов светодиодных резисторов

Примечания:

Нет

Технические характеристики

Тип		Одноцветный
Цвет		Красный
Линза	Форма	Круглый
	Размеры (Диаметр x В)	10 х 13. 5 мм (0,39 x 0,53 дюйма)
	Внешний вид	диффузное
Интенсивность		Стандартная яркость
Угол обзора	До половины яркости	60 градусов
Максимальные характеристики
I _F	Максимальный прямой ток	20 мА
В _Ф	Максимальное прямое напряжение	2 В (типовой)
Доминирующая длина волны		625 нм (типовой)
Тип корпуса		Пластиковый корпус, 2-выводный, сквозное отверстие
Производитель		Китай

ДОПОЛНИТЕЛЬНОЕ ЧТЕНИЕ

Определение значений резистора ограничения тока светодиода

Как работает светодиод 5 мм?

Светоизлучающие диоды (светодиоды) повсюду вокруг нас. Они есть в наших домах, в наших машинах, даже в наших телефонах. Светодиоды бывают разных форм и размеров, что дает дизайнерам возможность адаптировать их к своему продукту. Каждый раз, когда загорается что-то электронное, есть большая вероятность, что за ним находится светодиод. Их низкое энергопотребление и небольшие размеры делают их отличным выбором для многих различных продуктов, поскольку их можно более плавно интегрировать в дизайн, чтобы сделать его в целом лучшим устройством.

Раньше мы обсуждали светодиоды высокой яркости, но в этом посте мы сосредоточим наше внимание на светодиодах диаметром 5 мм или светодиодах со сквозными отверстиями.Это типы светодиодов, которые, вероятно, будут использоваться в вашей небольшой электронике в качестве светового индикатора или чего-то в этом роде. 5-миллиметровые светодиоды потребляют гораздо меньше тока, чем светодиоды высокой яркости, 20 мА по сравнению с минимум 350 мА для мощных светодиодов. Если вы следили за нашим оригинальным постом Mastering LEDs, то должны знать: больше тока = больше света. Таким образом, очевидно, что эти 5-миллиметровые светодиоды будут скорее акцентным светом или светом для очень маленьких помещений. Именно для этого предназначены 5-миллиметровые светодиоды, их можно использовать вместе в большом массиве для создания знака или какой-то матрицы, или их можно использовать сами по себе, чтобы сделать небольшой индикатор или один из этих крошечных фонариков на цепочке для ключей. .

5-миллиметровые светодиоды

очень полезны, так как они легко питаются от небольшого источника питания и служат долго. Это упрощает включение их во многие электронные устройства или установку ламп там, где они обычно не могут быть установлены. Название 5-миллиметрового светодиода связано с их размерами: эпоксидный корпус сверху имеет диаметр около 5 мм. Эти сверхмалые источники света просты в использовании, но мы не можем упускать из виду некоторые этапы настройки нашей светодиодной схемы.

5 мм LED Basics

Светодиод — это вариант основного диода.Диод — это электронный компонент, который проводит электричество только в одном направлении. Диоды имеют так называемое номинальное прямое напряжение, которое определяет минимальную разницу напряжений между анодом (+) и катодом (-), чтобы позволить электронам течь (а-а-а-а… сладкое электричество). Светодиод в основном такой же, как диод, с ключевым отличием, что он генерирует свет, когда течет электричество.

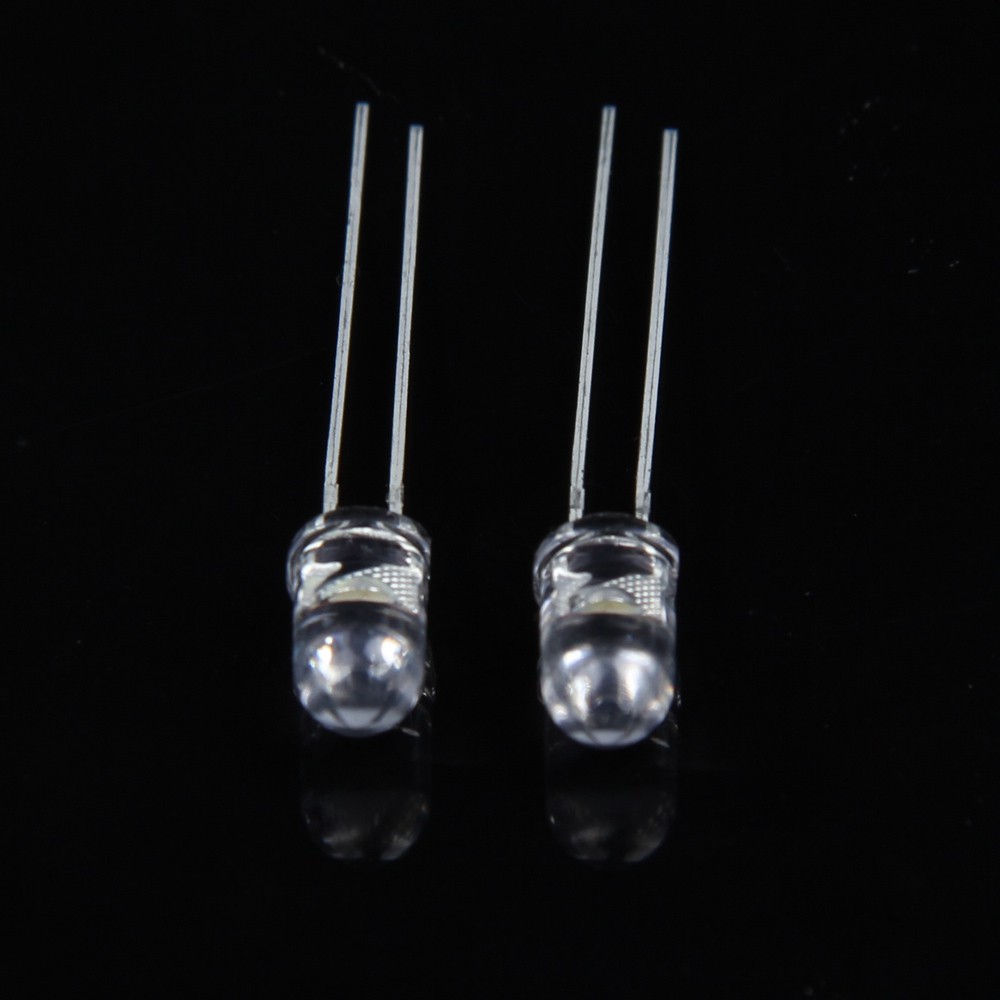

5-миллиметровые светодиоды

— это светодиоды, которые удерживают матрицу на опоре наковальни, которая для защиты заключена в эпоксидный купол.Затем соединения выполняются через две ножки или штыри, выходящие из нижней части. Как мы уже упоминали, диод пропускает поток только в одном направлении. Это делает крайне важным различать положительную сторону (анод) и отрицательную сторону (катод). Со светодиодами 5мм это просто, заметили, что ножки разной длины? Более длинная ветвь — это анод, а более короткая из двух — катод. Если ваши ноги подрезаны или у вас есть производитель, который делает их такого же размера, обычно есть плоское пятно вокруг обода 5-миллиметрового корпуса со стороны катода (см. Ниже).

Убедитесь, что вы всегда подключаете положительный полюс батареи / источника питания к аноду, а отрицательный или заземляющий — к катоду. Это обеспечит совпадение полярности и прохождение электричества, если у вас достаточно входного напряжения, и загорится 5-миллиметровый светодиод. Если вы подключите его в обратном направлении, ничего не произойдет, и цепь останется замкнутой. Чтобы убедиться, что у вас достаточно мощности для вашего светоизлучающего диода, есть два ключевых параметра, на которые следует обратить внимание при рассмотрении технических характеристик светодиодов: прямое напряжение и прямой ток.

Напряжение светодиода 5 мм

Каждый светодиод должен указывать «прямое напряжение», которое определяет величину напряжения, необходимого для проведения электричества и получения света. Если вы попытаетесь подать что-то меньшее, чем это количество, светодиод останется открытым и непроводящим. Как только напряжение на светодиоде достигает прямого напряжения, светодиод загорается. Если у вас несколько светодиодов последовательно, вы должны учитывать сумму их номинальных значений прямого напряжения.

Давайте взглянем на один из наших стандартных синих светодиодов 5 мм.Теперь мы можем легко увидеть в технических характеристиках на странице продукта, что светодиод имеет прямое напряжение около 3,4 В. Итак, мы берем этот светодиод и пытаемся подключить его к батарее АА, светодиод что-нибудь сделает? Батарейки AA имеют номинальное напряжение только 1,5 В, поэтому нет, у нас недостаточно напряжения для проведения электричества. Однако, если мы добавим еще одну батарею AA последовательно, наше напряжение будет 3 В, и мы сможем запустить 5-миллиметровый светодиод. «Но вы сказали, что для светодиода требуется 3,4 В!» Да, я знаю, но когда вы говорите с точностью до нескольких знаков после запятой, все будет в порядке.

5мм LED ток

Теперь некоторые люди думают, что им нужно только позаботиться о напряжении светодиода, и все будет в порядке. Это упускает из виду очень важную часть светодиодов — ток. Светодиоды будут потреблять столько тока, сколько они могут в цепи, в свою очередь, вызывая повышение температуры светодиода, пока он не перегорит. Поэтому, чтобы уменьшить количество выходящих из строя светодиодов, обратите внимание на номинальный ток светодиодов.

Приведенный выше пример, когда входное напряжение и прямое напряжение настолько близки, — это единственный пример, в котором вам не нужно сильно беспокоиться о токе.Как показывает практика на нашем сайте, когда ваше входное напряжение составляет 3 В, вы можете запитать любой из 5-миллиметровых светодиодов, кроме красного и желтого, не беспокоясь об отслеживании тока. Это связано с тем, что в источнике питания недостаточно тока, чтобы 5 мм потреблял и сгорал.

В любом другом случае вам нужно ограничить количество тока, протекающего через светодиод. В случае светодиодов высокой мощности
это достигается с помощью драйвера постоянного тока. Номинальный ток 5-миллиметровых светодиодов намного ниже, обычно около 15-30 мА, и мы можем контролировать ток, подключив резистор последовательно со светодиодом. Здесь вы часто будете слышать термин «резистор ограничения тока», поскольку резистор обеспечивает значительное ограничение тока, протекающего по цепи.

5-миллиметровые светодиоды обычно тестируются при 20 мА, они могут потреблять ток до 30 мА, но, на мой взгляд, я обычно стараюсь поддерживать 5-миллиметровые светодиоды на 20 мА, что рекомендуется во всех их спецификациях. Теперь нам нужно выяснить, как подобрать резистор подходящего размера для вашей схемы, чтобы ваши светодиоды были в безопасности!

Подбор резистора подходящего размера для светодиодов

Резисторы

бывают самых разных размеров, и требуется математика, чтобы найти правильный размер для вашей системы.Но не волнуйтесь, с этим калькулятором сопротивления, который рассчитывает размер резистора, который вам нужен, будет очень просто. Это отличный инструмент, но он всегда помогает узнать, как производятся расчеты, поэтому следите за ним. Чтобы подобрать токоограничивающий резистор правильного размера, мы должны знать два свойства светодиода: прямой ток и прямое напряжение.

Давайте использовать тот же синий светодиод, что и в примере выше. На странице продукта вы увидите таблицу, изображенную справа. В кружке показано прямое напряжение (Vf) при заданном испытательном токе.Таким образом, вы можете видеть, что для этого светодиода при постоянном токе 20 мА на светодиодах падает 3,2-3,6 В. Мы выберем золотую середину и предположим, что этот светодиод упадет на 3,4 В.

В этом примере я буду использовать 3 последовательно соединенных батарейки AA в качестве источника питания. Каждая батарея AA имеет напряжение около 1,5 В, поэтому в целом у нас есть 4,5 В питания для нашего светодиода. Мы должны использовать закон Ома, чтобы найти предел резистора, но сначала мы должны найти напряжение, проходящее через него. Резистор и светодиод будут размещены последовательно, что означает, что падение напряжения на них будет суммировано и равно входному напряжению.Это означает, что мы можем легко найти напряжение, которое будет падать на резисторе, поскольку мы уже знаем, что светодиоды составляют 3,4 В.

Входное напряжение = LED В _f + Напряжение резистора

Напряжение резистора = Входное напряжение — светодиод В _f

Напряжение на резисторе = 4,5–3,4 В

Таким образом, на резисторе будет падать около 1,1 В. Теперь, когда у нас есть это, мы можем использовать закон Ома для расчета необходимого сопротивления!

Сопротивление = напряжение / ток (в амперах)

Сопротивление = 1.1 / 0,02 (20 мА)

Сопротивление = 55 Ом

В зависимости от светодиода резистор будет меняться. В этом примере мы можем предположить, что требуется резистор на 55 Ом, ближайший размер, который у нас есть, — 60,4, поэтому мы бы выбрали его. Если вы сомневаетесь в значении или у вас есть одно среднее между предложенными значениями сопротивления, выберите размер немного большего размера.

Последнее, что нужно проверить со светодиодами и резисторами, — это мощность резистора. Все наши резисторы — Вт. Требуемая мощность резистора — это разница между мощностью светодиода и общей мощностью схемы.Итак, в приведенном выше примере мы найдем требуемую мощность резистора.

Мощность светодиода = 3,4 В x 0,02A = 0,068 Вт

Общая мощность = 4,5 В x 0,02A = 0,09 Вт

Мощность, рассеиваемая на резисторе = .09 — .068 = .022 Вт

Резистор

¼ Вт (0,25) может легко выдержать 0,022 Вт, так что все готово! Установите резистор последовательно со светодиодом (на положительной стороне соединения), и ваш свет будет готов.

Не хотите ломать голову над поиском резистора и работать с несколькими резисторами в одной цепи? Оцените DynaOhm от LuxDrive. Это полностью залитый полупроводниковый переменный резистор, который оптимизирован для замены резисторов в 5-миллиметровых светодиодных устройствах. Этот блок будет включаться последовательно, как и резистор. Разница в том, что он уже рассчитан на определенный номинальный ток, поэтому все, о чем вам нужно беспокоиться, — это напряжение. DynaOhm может потреблять от 2,6 В до 50 В постоянного тока, поэтому вводите все, что вам нужно для светодиодов.

Теперь, когда мы закончили эти забавные разговоры о напряжении и токе, мы можем погрузиться в то, что действительно волнует людей, — на свет, который излучают эти крошечные лампочки. Цвет и яркость измеряются несколькими способами. На нашем сайте они всегда хорошо перечислены и систематизированы, но давайте узнаем, как эти диоды создают свет, который они создают.

Длина волны светодиода

— это, по сути, очень точный способ объяснить цвет света. Для светодиодов будет различаться цвет, так как производственный процесс интенсивен, а иногда и длины волн немного отличаются.На листе технических характеристик светодиода 5 мм вы фактически увидите минимальную и максимальную длину волны. Вариации всегда находятся в пределах одного и того же спектра, просто если вы покупаете светодиоды одного цвета в разных партиях, вероятно, будут некоторые незначительные отклонения (даже если наши глаза их не замечают).

Эта длина волны фактически определяется типом полупроводникового материала, из которого изготовлен диод внутри этого 5-миллиметрового корпуса. Структура энергетических зон полупроводников варьируется в зависимости от материала, поэтому фотоны излучаются с разными частотами, что влияет на видимый нами свет.Ниже представлена полная таблица наших светодиодов и вариантов длины волны. Некоторые из наиболее популярных цветов, которые мы продаем, — это Deep Red 660 нм и Pink 440 нм.

Есть также 5-миллиметровые белые светодиоды теплого и холодного белого цвета.

Яркость светодиода

Таким образом, длина волны зависит от материала полупроводника, но интенсивность света зависит от тока, проталкиваемого через диод. Следовательно, чем выше ток возбуждения, тем ярче будет ваш светодиод. Яркость 5-миллиметровых светодиодов обычно измеряется в милликанделах (мкд), но это гораздо больше, чем просто установка определенного количества яркости на любой светодиод.

Самое интересное в этом измерении света, канделе, заключается в том, что это не мера количества световой энергии, как измеряется большинство других форм света, а скорее фактическая яркость. Это число определяется путем определения мощности, излучаемой в определенном направлении, и взвешивания этого числа с помощью функции яркости света. Это в основном означает, что угол луча, который мы обсудим ниже, может влиять на свет, но также влияет на длину волны. Человеческий глаз более чувствителен к некоторым длинам волн, чем к другим, и эта модель яркости учитывает это.Вот почему ИК-светодиоды 5 мм не будут иметь выхода, потому что мы не можем видеть эту длину волны. То же самое для УФ, синего и других распространенных цветов.

Эта сила света (яркость) варьируется от светодиода к светодиоду, как вы увидите. Цвета, как правило, ниже, от десятков до сотен, тогда как белые (и некоторые цвета, которые мы видим лучше, например, зеленый) могут достигать 20 000 мкд. Мы перечисляем световой поток всех 5-миллиметровых светодиодов при испытательном токе 20 мА.

Угол обзора 5 мм

5мм светодиодов на нашем сайте будут маркированы по цвету и углу луча.5-миллиметровые светодиоды показывают график, подобный тому, который показан справа, который показывает угол, под которым будет идти луч, и интенсивность при определенных углах. Чтобы прочитать график, представьте, что светодиод вертикально стоит под ним. «Спицы» на графике — это углы, а радужные линии — это интенсивность в процентах от максимальной интенсивности. Ниже мы расскажем, как определить угол обзора и яркость любого 5-миллиметрового светодиода под этим углом.

Рассеянный светодиод 5 мм

Часто рекомендуется иметь какой-нибудь рассеиватель или матовое покрытие, если на светодиоды будут смотреть непосредственно человеческий глаз.Некоторые 5-миллиметровые светодиоды имеют эпоксидную отделку купола, которая делает световой поток более мягким. У нас есть один белый 5-миллиметровый светодиод, в котором используется эта отделка, поэтому она приятна для глаз. Это снизит яркость, но сделает свет лучше.

Go Explore со светодиодами 5 мм

Светодиоды

5 мм очень доступны по цене и просты в разработке. Посмотрите, что вы можете с ними сделать, варианты безграничны. Теперь вы знаете, как запитать 5-миллиметровые светодиоды, определить их цвет и яркость и убедиться, что свет распространяется туда, где вам нужно. Удачи!

Светодиодные вывески с высоким разрешением 6 мм, 8 мм и 10 мм — Знаки Watchfire

Дисплеи

Watchfire с высоким разрешением 6 мм, 8 мм и 10 мм идеально подходят для мест с интенсивным пешеходным движением, близлежащих оживленных перекрестков или пробок.Чем ближе ваша светодиодная вывеска к вашей аудитории, тем больше визуальное воздействие и гибкость обмена сообщениями.

Малый шаг пикселей на знаках с высоким разрешением позволит вам отображать больше графики и контента на вашем знаке, даже если площадь в квадратных футах ограничена. Театры, развлекательные заведения, спортивные арены и торговые центры — вот лишь несколько примеров компаний, использующих этот тип знака, чтобы воспользоваться преимуществами близкого обзора. Наши дисплеи с высоким разрешением также хорошо подходят для мест с ограниченным пространством из-за местных правил зонирования или существующих структур.

10 мм
Город Норт-Миртл-Бич; 10 мм, 12 футов 5 дюймов x 16 футов 3 дюйма, Норт-Миртл-Бич, Южная Каролина
8 мм
Мельница на Этова; 8 мм, 10 футов x 17 футов, Кантон, Джорджия
6 мм
Посольский театр; 6 мм, 5’1 «x 52’8» Mitered, Форт-Уэйн, Индиана
8 мм
Гостиница рыбака; 8 мм, 5 футов 4 дюйма x 10 футов 3 дюйма, Gransonville, Мэриленд
10 мм
Maxon Fine Jewelry; 10 мм, 4’5 «x 8’3», Спрингфилд, Миссури
8 мм
Данкин; 8 мм, 3’5 «x 7’3», Уорик, Род-Айленд
10 мм
Laudermilch Meats; 10 мм, 3’5 «x 6’3», Аннвилл, Пенсильвания
10 мм
Сиенский колледж; 10 мм, 4 фута 5 дюймов x 10 футов 3 дюйма, Лаудонвилл, Нью-Йорк
6 мм
Театр Авалон; 6 мм, 3 фута 4 дюйма x 39 футов под углом, Гранд-Джанкшен, Колорадо
10 мм
Федеральный кредитный союз Riverways; 10 мм, 4’5 «x 7’3», Rolla, штат Миссури
10 мм
Международный аэропорт Остина Штраубеля; 10 мм, 4 фута 5 дюймов x 7 футов 3 дюйма, Ашваубенон, Висконсин
8 мм
Великие ворота Уайлдвуда; 8 мм, 8 футов x 16 футов, Уайлдвуд, Нью-Джерси
10 мм
Ilderton Dodge Chrysler Jeep Ram; 10 мм, 5’5 «x 10’3», High Point, NC
10 мм
Слотзилла; 10 мм, 13’3 «x 22’7», Лас-Вегас, Невада
8 мм
Медицинский центр Саммервилля; 8 мм, 4 фута 5 дюймов x 7 футов 3 дюйма, Саммервилл, Южная Каролина
10 мм
Баптистская церковь Парквуда; 10 мм, 3’5 «x 6’3», Concord, NC
8 мм
ImaginOn; 8 мм, 6 футов x 12 футов 3 дюйма, Шарлотта, Северная Каролина
10 мм
Комфорт и Каре; 10 мм, 6’5 «x 6’3», Магнолия, Нью-Джерси

Примеры из практики
Узнайте, как другие используют цифровые вывески Watchfire.
Свидетельство
Я хотел сказать вам, насколько мы довольны нашей новой цифровой вывеской и услугами, которые вы нам предоставили.Это действительно изменило наш бизнес по сравнению со старым изменчивым знаком, который у нас был много лет назад. Спасибо, что пришли много раз, чтобы показать нам … Подробнее
- — Пауль Мессерлиан
- Владелец, Baxter’s Fine Jewelry
Управление вывеской Ignite OP
Ignite OP позволяет использовать всю мощь вашей вывески, предоставляя простое в использовании решение для планирования и обширную библиотеку предварительно загруженных фотографий и анимаций.

Отчет о сайте Free Sign

Мы можем предоставить вам данные, которые помогут определить рентабельность инвестиций вашего нового знака.Запросите бесплатный трафик и анализ сайта сегодня.

Найдите свою отрасль

Цифровые вывески могут быть полезны в любой отрасли. Посмотрите, как ваши коллеги используют наши продукты.

Технические характеристики

Технические характеристики	6 мм	8 мм	10 мм
Шаг пикселя	6.35 мм SMD	8,47 мм SMD	10,16 мм SMD
Минимальное расстояние обзора	14 футов или больше	19 ‘или больше	23 ‘или больше
Высота символа	1,75 дюйма или больше	2. 3 «или больше	2,8 дюйма или больше
Возможность видео в реальном времени	Доступно для моделей XVS	Доступно для моделей XVS	Доступно для моделей XVS
Целостная калибровка цвета	Стандарт для моделей XVS	Стандарт для моделей XVS	Стандарт для моделей XVS
Диагностика по запросу	Включено	Включено	Включено
Размеры модуля	12 дюймов x 12 дюймов	12 дюймов x 12 дюймов	12 дюймов x 12 дюймов
Конфигурация матрицы	48 x 48 пикселей	36 x 36 пикселей	30 x 30 пикселей
Частота кадров видео (модель XVS)	До 60 кадров в секунду	До 60 кадров в секунду	До 60 кадров в секунду
Частота кадров видео (модель W)	До 30 кадров в секунду	До 30 кадров в секунду	До 30 кадров в секунду

Светодиодные вывески

Watchfire внесены в списки UL 48 и CUL 48, соответствуют требованиям FCC и сертифицированы UL по энергоэффективности.

Общайтесь с нами, используя LiveChat

LED 10мм зеленый | Непрозрачная линза, сквозное отверстие, 20 мА макс.

Как производители, хотя нам иногда нравится создавать отдельные проекты, красота которых заключается в отсутствии проводки, модулей и других голых компонентов, в остальном это здорово, когда наши проекты красивы и заметны, что позволяет людям действительно наслаждаться сложным проектом, который вы сделали.Вот почему светодиоды всегда будут слабым местом в сердцах каждого производителя, поскольку светодиоды не только предлагают визуальную индикацию того, что может делать проект — подумайте об индикаторах зарядки или записи на мобильных устройствах — но также обеспечивают отличный визуальный эффект. чтобы ваш проект был привлекательным и готов поразить всех зрителей.

Эти конкретные светодиоды имеют непрозрачную линзу, которая затемнена по сравнению со светодиодами с прозрачной линзой, и это помогает распространять свечение светодиода во всех направлениях, а не иметь определенный фокус для того, где проецируется свет. Это делает эти устройства идеальными для использования в качестве светодиодных индикаторов и в декоративных целях, поскольку их можно легко увидеть практически под любым углом, и они, как правило, более приятны визуально, чем направленные светодиоды. Конечно, как производитель, вы можете делать с ними все, что захотите, и мы рекомендуем вам по-настоящему воспользоваться преимуществами универсального стиля таких дискретных светодиодных модулей, как эти, поскольку они являются одним из самых доступных и простых способов приукрасить. проект и воплотить его в жизнь с помощью цвета.

Обратите внимание: : Эти устройства продаются в минимальном количестве для заказа 5 (пяти), чтобы сэкономить на ненужных дополнительных расходах и попытаться предложить вам наилучшую возможную цену.

Зеленый светодиод, 10 мм — Технические характеристики:
	— 10 мм
	— Зеленый
	— Зеленый непрозрачный
	— 2,7 — 3,0 В постоянного тока
	— 10 мА рекомендуется — 20 мА макс.
	— сквозное отверстие

Дополнительные ресурсы:

Если вам нужно определить требования к источнику питания, этот простой, но очень удобный светодиодный калькулятор идеально подходит для быстрой проверки, какой источник питания вам понадобится для различных последовательных и параллельных конфигураций.

Синий (470 нм), квадратный светодиод 10 мм

Технические характеристики

Цвет светодиода	Синий
люмен при 350 мА	41 лм
люмен при 700 мА	70 лм
Эффективность при 350 мА	38 Лм / Вт (Из таблицы)
Эффективность при 700 мА	29 Лм / Вт (Из таблицы)
Типичная длина волны (1)	470 нм
Диапазон длин волн (1)	от 460 до 485 нм
Угол свечения (2)	125 °
Рекомендуемый рабочий ток (3)	700 мА
Максимальный номинальный ток привода	1000 мА
Типичное прямое напряжение (4)	2. 95 Vf
Максимальное прямое напряжение (4,6)	3,51 Vf
Термическое сопротивление (1,5)	16 C ° / Вт
Макс.рекомендуемая температура перехода	150 ° С
Диапазон рабочих температур	от -40 до 135 ° C
Размеры Д x Ш x В	10 x 10 x 5 мм

Значения основаны на 350 мА и температуре термопрокладки 25 ° C.
Угол обзора — это угол отклонения от оси от центральной линии лампы, где сила света составляет ½ пикового значения.
Это максимальный рабочий ток, который мы рекомендуем для этого светодиода. Возможны более высокие токи возбуждения, но это потребует тщательного проектирования подходящей системы охлаждения.
при 350 мА.
Типичное тепловое сопротивление от перехода светодиода к нижней части платы FR4.
Это значение, которое мы рекомендуем вам использовать для определения входного напряжения драйвера.

* Результаты будут отличаться в зависимости от качества диэлектрического материала, используемого в основании MCPCB.

Центр загрузок

Дополнительная информация

MR-B0040-10S можно заказать в любом количестве со скидкой.

Если вы заказываете более одной детали этой детали, детали могут быть отправлены как часть панели с V-образной насечкой.

Важное примечание о наличии на складе: Обычно мы храним на складе только небольшое количество этой детали. Однако мы можем производить практически любое количество, которое вам может потребоваться по запросу. Пожалуйста, свяжитесь с нами для уточнения сроков выполнения заказов свыше 1000 штук.

Вам нужны светодиоды с определенным потоком, цветом или прямым напряжением? Заказывайте эту деталь в количестве 1000 штук, и мы построим ее с использованием светодиодов из того же бункера. Мы также можем предоставить конкретные номера ящиков. Свяжитесь с нами, чтобы узнать о наличии.
