Персональный сайт — Как работает термостат

Устройство

Термостат состоит из:
1. Гофрированного баллона (сильфона), заправленного фреоном, из которого выходит капиллярная (сильфонная) трубка, являющаяся чувствительным элементом.
2. Рычага, который меняет своё положение в зависимости от давления внутри сильфона.
3. Контактов, размыкающихся и замыкающихся рычагом.

Принцип работы термостата

Сильфонная трубка крепится на поверхности испарителя, и при понижении температуры в испарителе давление в сильфонной трубке и самом сильфоне падает, сильфон сжимается, и рычаг размыкает контакт цепи питания мотор-компрессора.

Холодильник отключается, температура на поверхности испарителя начинает повышаться, давление в сильфонной трубке и сильфоне возрастает, и сильфон, расширяясь, давит на рычаг, замыкая таким образом контакты.

Принципиальная схема работы термостата

Здесь мы рассмотрим три основных типа термостатов. Внешне они выглядят одинаково, различия состоят в температуре размыкания и замыкания контактов.

1. На однокамерные холодильники устанавливались термостаты следующих обозначений:

Т-110; Т-111; Т-112. Термостат Т-112 может иметь обозначение ТАМ-112, или ТАМ-112-1М. По температурным параметрам все эти термостаты одинаковы. Различаются они внешним видом — диаметром стержня ручки и сильфонной трубки, наличием поперечной планки для крепления термостата. Конец сильфонной трубки термостата обычно крепится прямо к испарителю через пластиковую прокладку. Длина сильфонной трубки указывается на корпусе термостата и имеет вид двух цифр, разделённых запятой. Пример: а) 0,6 — длина трубки — 60 см.;

б)1.3 — длина трубки — 1 метр 30 см.

На торце корпуса термостата три клеммы. Сдвоенная — это «Земля», т.е. корпус термостата. Два других под номерами 3 и 4 являются контактами, через которые запитан мотор-компрессор.

Температура выключения -14° С

Температура включения — 12° С

Для установки термостатов новой ТАМ-112 вместо Т-110 предусмотрен установочный комплект, состоящий из планки-перекладины, гайки и капронового переходника, увеличивающего диаметр регулировочного стержня.

2. На двухкамерные холодильники и холодильные камеры двухмоторных двухкамерных холодильников устанавливались термостаты следующих обозначений:

Т-130; Т-132; Т-133; ТАМ-133 и ТАМ-133-1М.

Температурные параметры одинаковы. Различаются внешним видом, диаметром стержня ручки и сильфонной трубки, наличием поперечной планки для крепления термостата.

Температура выключения -14°С

Температура включения +4°С.

3. На морозильные шкафы, в основном, устанавливались термостаты Т-144 и Т-145

На термостате Т-144 нет стержня для регулирования температуры, это значение выставляется на заводе-изготовителе.

Температура выключения -24°С

Температура включения -20°С.

На торце корпуса термостата четыре клеммы. Сдвоенная — это «Земля», т.е. корпус термостата. Два других под номерами 3 и 4 являются контактами, через которые запитан мотор-компрессор. Через контакт 6 запитана красная аварийная лампа, означающая повышенную температуру в морозильном шкафу. Температура размыкания этого контакта -15°С.

4. Отдельно мы рассмотрим термостаты для холодильников «Стинол»:

Это могут быть термостаты К-57 и К-59 компании RANCO, а также отечественные термостаты ТАМ-133-1М и ТАМ-145-1М. Они отличаются от других термостатов сильфонной трубкой, которая покрыта виниловой оболочкой. К тому же, они снабжены третьим контактом под номером 6, с которого запитывается мотор-компрессор.

ВНИМАНИЕ! Температура включения-отключения термостатов дана усреднённо для каждой модели термостата и не может быть руководством для диагностики или ремонта

Приводим внешний вид термостатов производства различных фирм:

Термостат производства RANCO

Регулировочный винт диапазона температур;

Регулировочный винт перепада срабатываний.

Термостат производства DANFOSS

Регулировочный винт перепада срабатываний;

Регулировочный винт диапазона температур.

Вид с торца термостата

Вид при снятой группе контактов.

Отечественный термостат

Нижний винт регулирует диапазон температур

Выбираем термостат для холодильника

Поддерживание подходящей температуры в холодильной или морозильной камеры холодильника осуществляется при помощи термостата. В некоторых моделях присутствует дополнительный термостат для защиты компрессора от перегрева. Устройство различается по строению и функциям в зависимости от разновидности холодильного оборудования.

Зачем нужен термостат

Можно выделить функциональное различие регуляторов температуры в холодильниках различного типа. В компрессионных холодильниках устройство выполняет отключение и включение электрического двигателя компрессора в автоматическом режиме в соответствии с температурой в реальном времени. Аналогичная работа выполняется в абсорбционных холодильниках, только там происходит включение и отключение нагревателя.

Устройство характеризуется простым строением. На поверхности испарителя присутствует сильфонная трубка. Когда температура испарителя падает ниже необходимого значения, давление в этой трубке уменьшается. Снижение давления приводит к сжиманию сильфона, изменяется положения рычага, происходит размыкание электрической цепи.

Основные разновидности

Термостаты делятся на несколько больших групп, основными из них являются три. Все они имеют схожее внешнее строение, но различаются по температуре, при которой производят размыкание цепи. Регулировка этого значения происходит в заводских условия, самостоятельно проводить корректировку не рекомендуется, такое воздействие на прибор приведёт только к неправильной работе.

Вид подходящего терморегулятора можно найти в документации к холодильному оборудованию.

Термостаты для однокамерных холодильников

На холодильники с одной камерой монтируются термостаты Т-110, Т-111, Т-112. По температурным показателям все устройства одинаковы, выключение производится при температуре -14 градусов по Цельсию, включение при -12 градусов.

Модели термостатов этой группы несколько различаются по внешним характеристикам. В первую очередь это касается размеров, стержень ручки и сильфонная трубка могут иметь различный диаметр. В некоторых моделях присутствует поперечная планка для удобного крепления. Длину трубки можно определить по числу, нанесённому на корпус. Например, 0.7 — это 70 сантиметров. Некоторые модели термостатов могут иметь дополнительные цифры и буквы в обозначении, Т-112-1М вместо Т-112.

В некоторых случаях изделия имеют взаимозаменяемость. При помощи специального комплекта можно установить ТАМ-112 (новая модель) вместо Т-110, в комплекте присутствуют переходник из капрона, гайка и планка крепления.

Термостаты для двухкамерных холодильников

Чаще всего для холодильников с двумя камерами используются терморегуляторы, обозначаемые символами Т-130, Т-132, Т-133, ТАМ-133, ТАМ-133-1М.

Все устройства этой группы включаются при +4 градусах по Цельсию, выключаются при -14 градусах. В некоторых изделиях присутствует специальная планка для прикрепления. Стержень рукоятки и сильфонная трубка могут иметь различный диаметр, поэтому подбор модели осуществляется по документации оборудования.

Термостаты для морозильных шкафов

Для монтажа в морозильные шкафы применяются терморегуляторы Т-144 и Т-145. Термостат Т-144 отличается от большинства моделей тем, что производитель не оставил возможности для самостоятельного регулирования температурного режима. Обычно для этого имеется специальный стержень. Термостат включается при температуре -20 градусов по Цельсию, выключается при -24 градусах.

На корпусе терморегулятора с боковой стороны имеется четыре клеммы, две из них являются сдвоенными, это «земля». Клеммы под номерами 3 и 4 представляют собой контакты, через них осуществляется подача электроэнергии в компрессор. Особенную функцию выполняет контакт под номером 6, он включает лампу, сигнализирующую о превышении в камере допустимых температурных норм. Активация этого контакта выполняется при -15 градусах по Цельсию.

Термостаты для холодильников «Стинол»

Выделение термостатов для холодильников этой марки обусловлено тем, что для них могут применяться устройства различных моделей. Это не только произведённые в нашей стране ТАМ-133-1М и ТАМ-145-1М, применяются также регуляторы К-57 и К-59 от производителя RANCO.

Важным отличием терморегуляторов для холодильников «Стинол» от других моделей является покрытие сильфонной трубки оболочкой из винила. Компрессор подключается через контакт под номером 6. Температурный диапазон различных термостатов зависит от модели холодильника и самого прибора.

Особенности устройства терморегуляторов

Термостаты разных моделей различаются по уровню чувствительности, что влияет на диапазон колебания температур в холодильнике.

Все терморегуляторы по своей сути считаются манометрическими приборами, температура изменяет давление рабочего наполнителя, вследствие чего прибор отслеживает изменение температурного режима. В последнее время в холодильниках всё чаще начинают применять электронные термостаты, работа которых зависит от непосредственного измерения температуры.

Устройство терморегулятора отличается простотой. Его основными элементами становятся рычажный механизм и схема контактов, применяемая для встраивания в электрическую цепь холодильного оборудования. Контакты ограждаются от механической структуры при помощи изоляционной прокладки.

Чувствительная к изменениям температурного режима структура состоит из сильфона, это баллон из металла с гофрированными стенами. Этот элемент отличается упругостью, способен менять размеры в зависимости от давления. Иногда вместо него используется мембрана, к которой припаяна специальная трубка. Суть от этого не меняется. В качестве наполнителя могут использоваться фреон и хлор металл, первый используется чаще, он предпочтительнее по своим характеристикам. Тщательная герметизация система предотвращает возникновение утечек.

Фреон в системе находится в парообразной форме, его давление изменяется вместе с температурой окружающей среды. Также в окончании трубки фреон присутствует в жидком виде. Именно та часть трубки, где пролегает граница между жидкой и парообразной формой фреона, реагирует на изменение температурного режима.

Как работает термостат

Вместе с изменением температуры происходит изменение давления. Например, когда температура понижается, понижается и давление, рычаг под влиянием изменения размеров мембраны поворачивается, в определённый момент происходит размыкание электросети. Когда температурный режим будет повышаться, рычаг начнёт двигаться в обратную сторону, благодаря чему электрическая цепь снова сомкнётся.

Важную роль в этой структуре играет пружина, действующая на рычаг. Если для изменения положения рычага будет прилагаться меньше усилий, размыкание начнёт осуществляться при меньшей температуре. То же самое можно сказать об увеличении температуры. Именно регулировка требуемых усилий влияет на установку допустимого температурного режима. В некоторых моделях для этого используется ручка, часто же регулирование производится на заводе, потом в него нельзя вносить коррективы.

Признаки поломки терморегулятора

Определить необходимость замены термостата не составит трудностей. На это укажут следующие признаки:

безостановочная работа холодильного оборудования;
температура в холодильной камере приняла отрицательные значения;
высокая температура в морозильной камере;
оборудование произвольно выключается и не включается обратно продолжительное время (или совсем).

Терморегулятор необходимо менять, ремонту такой прибор не подлежит. Замену регулятора следует выполнять после обнаружения первых признаков поломки, иначе неправильный температурный режим ускорит порчу продуктов.

Как заменить термостат

Для замены терморегулятора необходимо в первую очередь добраться до места его нахождения. В разных моделях холодильниках термостат может находиться в разных местах. Например, в большинстве моделей оборудования «Атлант» он находится под дверью холодильного отсека. Также часто термостат устанавливается в испаритель камеры или в саму холодильную камеру.

В каком бы месте не был установлен терморегулятор, нужно придерживаться следующего алгоритма действий:

добраться до местонахождения термостата;
отсоединить капиллярную трубку;

аккуратно достать трубку из корпуса;
отключить от цепи и достать термостат;
аккуратно подцепить новую сильфонную трубку, убедиться в надёжности её крепления;
подцепить все необходимые провода для подключения к сети;
установить термостат на соответствующее место.

Профессионалы без проблем справятся с этими действиями. В большинстве случаев для выполнения работы не требуется каких-то особых инструментов, достаточно наличия крестовой отвёртки. Чуть сложнее операции по замене современных электронных терморегуляторов, но в целом эта работа выполняется по той же схеме. Если вы выполняете замену детали в холодильнике той марки, с которой ещё не сталкивались, рекомендуется фиксировать действия на фото. Это позволит избежать ошибок при обратной сборке.

Во время работы по замене терморегулятора следует соблюдать аккуратность, отдельные детали чувствительны к неосторожным действиям. Нанесение повреждений способно испортить термостат, и он не сможет регулировать температурный режим. Не стоит забывать, что при внешней простоте замена детали обладает своими особенностями и спецификой.

Гибкие сильфонные подводки для газа фирмы Kofulso – цены

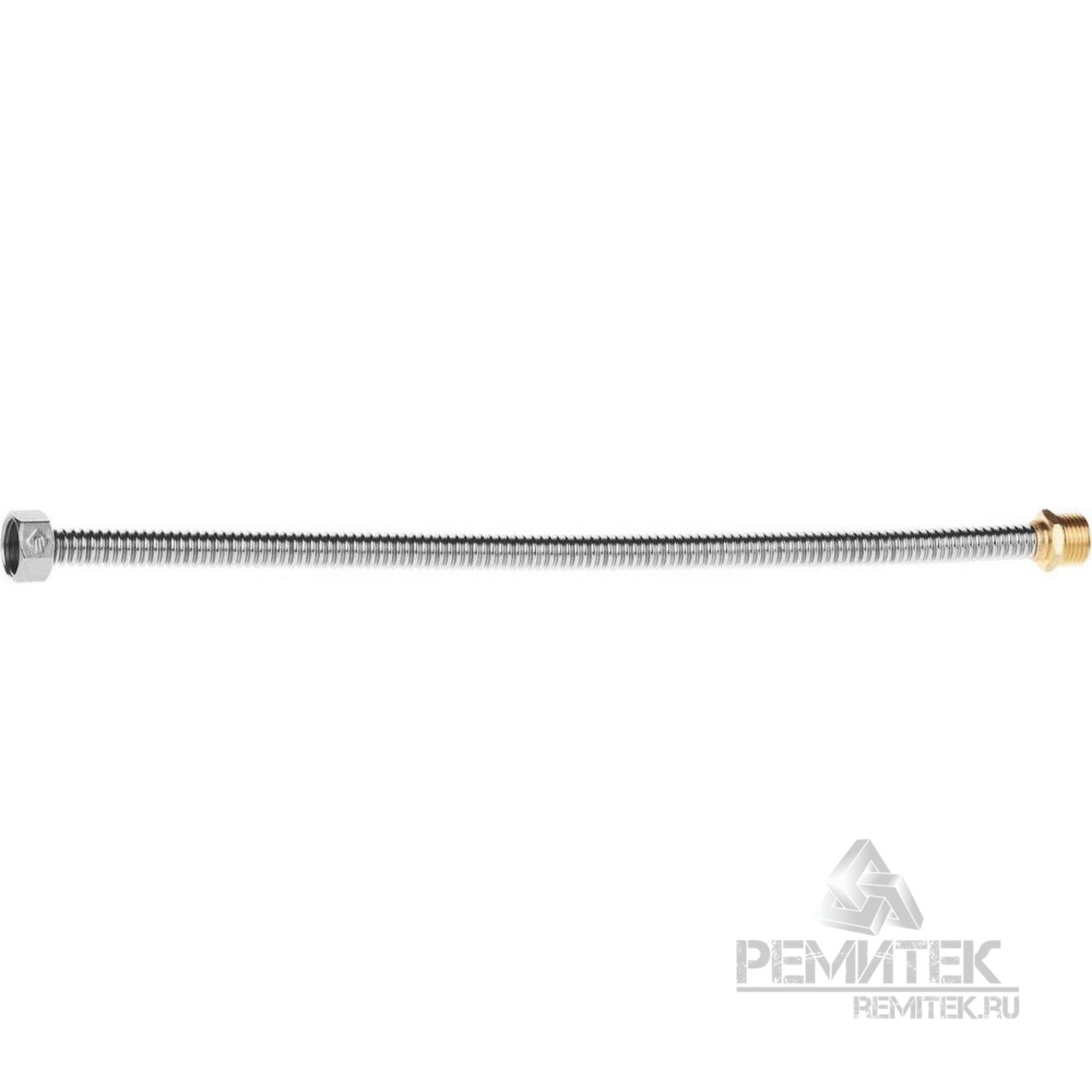

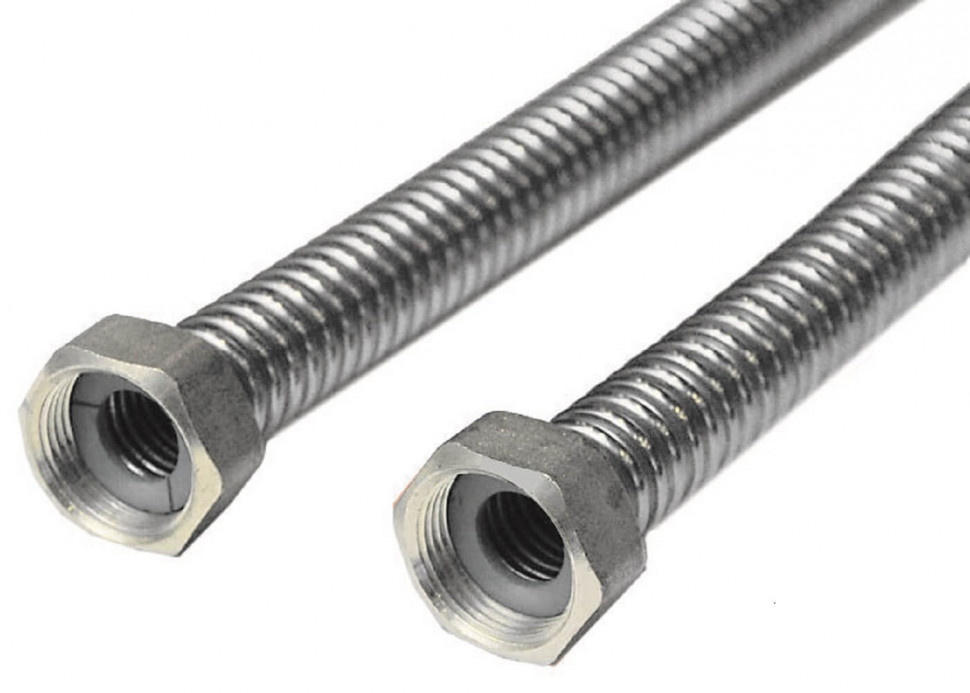

Сильфонная подводка для газа – это гибкая трубка, изготовленная из прочного металлического материала и дополненная специальными элементами для установки трубки к газовому оборудованию.

Гибкая сильфонная подводка для газа пользуется заслуженным уважением потребителей и профессионалов, отличается безукоризненным качеством и универсальностью.

Сильфонная подводка используется для присоединения устройств к коммуни

кациям (газового и водопроводного назначения) в тех случаях, когда стандартные трубы применять затруднительно.

Наши цены на сильфонную подводку для газа

Скачать прайс-лист Монтаж сильфонных подводок для газа

ВНИМАНИЕ! АКЦИЯ! СКИДКА НА ВСЮ ПРОДУКЦИЮ ДО 30 %!

Наименование	Условное обозначение	Условный диаметр	Длина бухты	Цена, USD
Труба гофрированная, нерж. сталь	15А	15 мм	50 м	1.93
Труба гофр., нерж. сталь, отожженная	15М	15 мм	50 м	2.37
Труба гофр., нерж. сталь, с полиэтил.покрыт (синяя).	15П	15 мм	50 м	3.38
Труба гофр., нерж. сталь,отожжен. с полиэтил.покрыт (желтая, белая, красная).	15ПМ	15 мм	50 м	4.07
Труба гофрированная, нерж. сталь	20А	20 мм	30 м	4.74
Труба гофр., нерж. сталь, отожженная	20М	20 мм	30 м	5.52
Труба гофр., нерж. сталь. с полиэтил.покрыт (синяя, белая).	20П	20 мм	30 м	5.82
Труба гофр., нерж. сталь,отожжен. с полиэтил.покрыт (желтая, белая).	20МП	20 мм	30 м	6.62
Труба гофрированная, нерж. сталь	20 А	25 мм	30 м	6. 14
Труба гофр., нерж. сталь, отожженная	25 М	25 мм	30 м	7.22
Труба гофр., нерж. сталь,отожженая, с полиэтил.покрыт (желтая)	25 ПМ	25 мм	30 м	8.74
Труба гофрированная, нерж. сталь	32 А	32 мм	20 м	12.81
Труба гофр., нерж. сталь, отожженная	32 П	32 мм	20 м	14.01
Труба гофр., нерж. сталь, отожженная (желтая)	32 ПМ	32 мм	20 м	16.86
Труба гофр., нерж. сталь, отожженная	40 М	40 мм	10 м	20.29
Труба гофр., нерж. сталь, отожженная	50 М	50 мм	10 м	25.02

Область применения подводок для газа

Подводки для газа могут быть использованы в системах, отвечающих за газоснабжение, с целями подачи сжиженного или сетевого газа к газовому оборудованию, в том числе котлам отопления и бытовым газовым плитам.

Высокая комфортность и безопасность, обеспечиваемая применением гибких подводок, сделали эти уникальные приспособления незаменимыми как в производственных условиях, так и в быту.

Решив купить подводку Кофулсо, вы сможете оценить ее основные преимущества, заключающиеся в следующем:

исключительная стойкость к процессам коррозии и воздействию разнообразных агрессивных сред и веществ;
прочность и надежность, подтвержденные тщательным технологическим контролем и исследованиями качества на каждой стадии производства;
скорость и удобство монтажа, осуществляемого без дополнительного оборудования, с минимумом усилий и временных затрат.

Таким образом, сильфоннаяподводка в оболочке Кофулсо, работающая в системе газоснабжения, станет гарантией эффективной работы оборудования, безопасности его пользователей, комфорта обслуживания и эксплуатации.

Подробнее о преимуществах сильфонных подводок для газа.

Источник высокого качества Пластиковые Сильфоны Трубки производителя и Пластиковые Сильфоны Трубки на Alibaba.

com

О продукте и поставщиках:

Покупайте качественные и прочные. пластиковые сильфоны трубки на Alibaba.com, которые можно использовать для множества различных целей. Эти. пластиковые сильфоны трубки изготовлены из прочных жестких материалов, которые можно использовать для различных целей упаковки и транспортировки. Имеющиеся здесь товары считаются лучшей отечественной тарой и широко используются. Файл. пластиковые сильфоны трубки доступны в различных формах, дизайне, цветах и качестве материалов.

The. пластиковые сильфоны трубки на сайте доступны с различными способами обработки поверхности, такими как трафаретная печать, офсетная печать и т. д., чтобы они выглядели эстетично, но при этом были надежными по своей природе. Длина этих. пластиковые сильфоны трубки обычно зависит от формы и модели продуктов. Это уникальное и оптимальное качество. пластиковые сильфоны трубки также доступны в больших размерах, которые идеально подходят для водоснабжения и обычно сделаны из прочного ПВХ, что позволяет им служить долгое время.

Alibaba.com предлагает двух- и многослойные. пластиковые сильфоны трубки, которые идеально подходят для упаковки косметических средств, таких как блеск для губ, губная помада и кремы, и поставляются с плотно откидывающейся крышкой, винтовой и откручивающейся крышкой для предотвращения утечки. Эти. пластиковые сильфоны трубки также можно настроить в соответствии с вашими ожиданиями, напечатав на них собственные цвета и логотипы. Файл. пластиковые сильфоны трубки экологически безопасны и подлежат переработке. Эти изделия герметичны и изготовлены из пластика ПЭТГ, ПВХ и ПК.

Alibaba.com - лучшая альтернатива, позволяющая сэкономить много денег, предлагая массивные товары. пластиковые сильфоны трубки в соответствии с вашим бюджетом и требованиями. Вы можете размещать OEM-заказы на эти продукты при оптовых закупках. Продукция сертифицирована по стандартам ISO, CE, SGS, ROSE и безопасна в использовании.

Подбор, характеристики Термостата для холодильника

Устройство

Термостат состоит из:

Гофрированного баллона (сильфона), заправленного фреоном, из которого выходит капиллярная (сильфонная) трубка, являющаяся чувствительным элементом.
Рычага, который меняет своё положение в зависимости от давления внутри сильфона.
Контактов, размыкающихся и замыкающихся рычагом.

Принцип работы термостата

Сильфонная трубка крепится на поверхности испарителя, и при понижении температуры в испарителе, давление в сильфонной трубке и самом сильфоне падает, сильфон сжимается, и рычаг размыкает контакт цепи питания мотор-компрессора.

Принципиальная схема работы термостата

Здесь мы рассмотрим три основных типа термостатов. Внешне они выглядят одинаково, различия состоят в температуре размыкания и замыкания контактов.

1. На однокамерные холодильники устанавливались термостаты следующих обозначений:

На торце корпуса термостата три клеммы. Сдвоенная — это «земля», т.е. корпус термостата. Два других под номерами 3 и 4 являются контактами, через которые запитан мотор-компрессор.

Температура включения — 12°С

Температура выключения −14°С

2. На двухкамерные холодильники и холодильные камеры двухмоторных двухкамерных холодильников устанавливались термостатыследующих обозначений: Т-130; Т-132; Т-133; ТАМ-133 и ТАМ-133-1М.

Температура включения +4°С

Температура выключения −14°С

3. На морозильные шкафы, в основном, устанавливались термостаты Т-144 и Т-145.

Температура включения −20°С

Температура выключения −24°С

На торце корпуса термостата четыре клеммы. Сдвоенная — это «земля», т.е. корпус термостата. Два других под номерами 3 и 4 являются контактами, через которые запитан мотор-компрессор. Через контакт 6 запитана красная аварийная лампа, означающая повышенную температуру в морозильном шкафу. Температура размыкания этого контакта −15°С.

4. Отдельно мы рассмотрим термостаты для холодильников «Стинол»:

Это могут быть термостаты К-57 и К-59 компании RANCO, а также отечественные термостаты ТАМ-133-1М и ТАМ-145-1М. Они отличаются от других термостатов сильфонной трубкой, которая покрыта виниловой оболочкой. К тому же они снабжены третьим контактом под номером 6, с которого запитывается мотор-компрессор.

ВНИМАНИЕ! Температура включения-отключения термостатов дана усреднённо для каждой модели термостата и не может быть руководством для диагностики или ремонта.

Приводим внешний вид термостатов производства различных фирм:

Термостат производства RANCO

Регулировочный винт диапазона температур;

Регулировочный винт перепада срабатываний.

Термостат производства DANFOSS

Регулировочный винт перепада срабатываний;

Регулировочный винт диапазона температур.

Вид с торца термостата

Вид при снятой группе контактов.

Отечественный

Нижний винт регулирует диапазон температур

устройство терморегулятора

Терморегулятор предназначен для поддержания в холодильнике, заданной температуры путем автоматических выключений и включений электродвигателя компрессора (в компрессионных холодильниках) или нагревателя в (в абсорбционных холодильниках).

При регулировании холодопроизводительности путем периодических остановок и пусков агрегата температура в холодильнике будет несколько колебаться, что в определенной мере зависит от чувствительности терморегулятора.ustroystvo termoregulyatora.jpg

По принципу действия терморегуляторы бытовых холодильников относятся к приборам манометрического типа, работа которых основана на изменении давления рабочего наполнителя при изменении его температуры (в настоящее время в отдельных моделях холодильников зарубежного производства применяют электронные терморегуляторы).

Терморегулятор бытового холодильника представляет собой рычажный механизм с силовым рычагом и контактной системой, в электрическую цепь холодильника. На силовой рычаг воздействует упругий элемент (сильфон) термочувствительной системы и основная пружина, регулируемая винтом. Электроизоляционная прокладка изолирует электрическую цепь прибора от его механических частей. Термочувствительная система манометрического типа состоит из упругого элемента – сильфона (металлический баллон с гофрированными стенками) или мембраны с припаянной к ним трубкой. Система наполнена небольшим количеством фреона или хлорметила и тщательно герметизирована.

В рабочих условиях фреон находится в состоянии насыщенного пара, давление которого, как известно, изменяется в определенной зависимости (для данного пара) от его температуры. Жидкая фаза фреона находится в конечной части трубки. Эта часть трубки, особенно в месте раздела жидкости и пара фреона, реагирует на изменение температуры, и ее помещают контролируемую среду охлаждаемого объекта.

Работа терморегулятора.

При понижении температуры трубки понизится давление насыщенных паров в термосистеме. Под воздействием основной пружины гофры сильфона будут сжиматься и силовой рычаг повернется на своей оси, в результате чего контакты разомкнутся. При повышении температуры давление насыщенных паров соответственно возрастет. Преодолевая сопротивление пружины, гофры сильфона расширятся, и рычаг повернется в противоположную сторону, а контакты при этом замкнутся.

Из этого следует, что задаваемая температура, при которой будут размыкаться контакты, зависит от усилия пружины. Так, при меньшем усилии основной пружины контакты будут размыкаться при соответственно меньшем давлении паров в термочувствительной системе и, следовательно, при более низкой температуре.

Наоборот, для получения более высокой температуры, усилие пружины должно быть большим. В этом случае пружина должна преодолеть относительно большее сопротивление сильфона, так как при более высокой температуре будет большее давление паров фреона в термочувствительной системе. Таким образом, для изменения задаваемой температуры, необходимо изменять усилие основной пружины. Практически это осуществляют ручкой терморегулятора, при повороте которой изменяется натяжение пружины.

Основные элементы терморегулятора.

В бытовых холодильниках применяют терморегуляторы различных конструкций, однако отдельные их элементы выполняют вполне определенные функции, одинаковые для всех конструкций.

Узел резкого размыкания контактов предохраняет контакты терморегулятора от обгорания при размыканиях. В приведенной выше принципиальной схеме терморегулятора с целью упрощения подвижный контакт помещен на силовом рычаге, на который непосредственно действуют сильфон и основная пружина. При таком расположении подвижного контакта неизбежно сильное обгорание контактов и быстрый выход их из строя. Объясняется это тем, что разрыв электроцепи при размыкании контактов будет происходить медленно в соответствии с перемещением рычага, что, в свою очередь, определяется, медленным изменением температуры и, соответственно, давления паров фреона в термочувствительной системе. Кроме того, при подобном расположении подвижного контакта, незначительный поворот силового рычага будет сразу же размыкать или замыкать контакты, т.е. часто разрывать цепь. Узел резкого размыкания контактов ликвидирует эти недостатки. В этом случае подвижный контакт расположен на другом рычаге (пластинке), соединенным с силовым рычагом специальной перекидной пружиной. При поворотах силового рычага до определенных положений рычаг с контактом будет оставаться неподвижным, а затем перекидная пружина резко изменит его положение и контакты резко разомкнутся (или замкнутся).

Узел изменения температуры представляет собой устройство, при помощи которого изменяют натяжение основной пружины. В одних терморегуляторах натяжение пружины изменяют вращением винта, который перемещает гайку, упирающуюся в торец пружины, в других – вращением валика с напрессованным на него профильным кулачком, действующим на пружину. Винт (валик) вращают ручкой, имеющей указатель для установки ее в определенное положение на шкале прибора.

Термочувствительная система является датчиком, реагирующим на изменение температуры в контролируемом объекте и действующем на контактную систему прибора.

Конечная часть трубки, чувствительная к изменению температуры, у разных терморегуляторов, может несколько отличаться, что зависит, в основном, от уровня жидкой фазы фреона в ней. При малом внутреннем диаметре трубки или относительно большом количестве фреона в трубке, когда уровень его жидкой фазы превышает 80….100 мм, обеспечить на такой длине плотное прилегание трубки к стенке испарителя трудно. В этих случаях конец трубки завивают в спираль, изгибают в колено или припаивают баллончик с большим, чем у трубки, внутренним диаметром.

Узел настройки дифференциала служит для регулирования величины дифференциала. Дифференциалом терморегулятора называют разность между температурой размыкания и замыкания контактов (при определенном натяжении основной пружины). Чем меньше величина дифференциала прибора, тем более в узких пределах будет поддерживаться заданная температура. В терморегуляторах бытовых холодильников этот узел используют только для заводской установки прибора. Во многих конструкциях он отсутствует.

Дифференциал изменяют при помощи винта, который, являясь ограничителем для перемещения силового рычага, приближает или удаляет момент перебрасывания перекидной пружиной рычага с подвижным контактом.

Узел полуавтоматического оттаивания испарителя создает удобства при удалении снежного покрова. Узел применяется в отдельных конструкциях терморегуляторов. Принцип его действия и устройство зависит от способа удаления снежного покрова, принятого в том или ином холодильнике.

ТАМ 133

1 – термочувствительная система ; 2, 7 – рычаги, 3-корпус, 4,5 – пружины, 5-ползун, 6- гайка, 7,10,14- винт настройки, 8-колодка, 9-дополнительные контакты, 11- основные контакты, 12 рычаг, 13-пружина, 16-ось, 17-рычаг

Водонепроницаемая Резиновая Герметизирующая Сильфонная Трубка / Пыленепроницаемая Гофрированная Расширительная Труба

&Vcy;&ycy;&scy;&ocy;&kcy;&ocy;&iecy; &kcy;&acy;&chcy;&iecy;&scy;&tcy;&vcy;&ocy; &vcy;&ocy;&dcy;&ycy; &dcy;&ocy;&kcy;&acy;&zcy;&acy;&tcy;&iecy;&lcy;&softcy;&scy;&tcy;&vcy;&acy; &rcy;&iecy;&zcy;&icy;&ncy;&ocy;&vcy;&ocy;&jcy; &ucy;&pcy;&lcy;&ocy;&tcy;&ncy;&icy;&tcy;&iecy;&lcy;&softcy;&ncy;&ocy;&jcy; &scy;&icy;&lcy;&softcy;&fcy;&ocy;&ncy;&acy; &tcy;&rcy;&ucy;&bcy;&ycy; / &pcy;&ycy;&lcy;&icy; &gcy;&ocy;&fcy;&rcy;&icy;&rcy;&ocy;&vcy;&acy;&ncy;&ncy;&ucy;&yucy; &tcy;&rcy;&ucy;&bcy;&ucy; &rcy;&acy;&scy;&shcy;&icy;&rcy;&iecy;&ncy;&icy;&yacy;

&Tcy;&icy;&pcy; &pcy;&rcy;&ocy;&dcy;&ucy;&kcy;&tcy;&ocy;&vcy;

&Mcy;&ycy; &mcy;&ocy;&zhcy;&iecy;&mcy; &pcy;&ocy;&lcy;&softcy;&zcy;&ocy;&vcy;&acy;&tcy;&iecy;&lcy;&softcy;&scy;&kcy;&icy;&iecy; &fcy;&ocy;&rcy;&mcy;&ycy;,&rcy;&acy;&zcy;&mcy;&iecy;&rcy;,&mcy;&acy;&tcy;&iecy;&rcy;&icy;&acy;&lcy;&acy;,&tscy;&vcy;&iecy;&tcy; &icy; &kcy;&ocy;&lcy;&icy;&chcy;&iecy;&scy;&tcy;&vcy;&ocy; &dcy;&lcy;&yacy; &rcy;&iecy;&zcy;&icy;&ncy;&ocy;&vcy;&ocy;&gcy;&ocy; &chcy;&iecy;&khcy;&lcy;&acy; &tcy;&rcy;&ucy;&bcy;&ocy;&pcy;&rcy;&ocy;&vcy;&ocy;&dcy;&acy; &vcy; &vcy;&acy;&shcy;&icy; &tcy;&rcy;&iecy;&bcy;&ocy;&vcy;&acy;&ncy;&icy;&yacy; &kcy; &kcy;&ocy;&mcy;&pcy;&lcy;&iecy;&kcy;&tcy;&ucy;&period;

&Scy;&pcy;&iecy;&tscy;&icy;&fcy;&icy;&kcy;&acy;&tscy;&icy;&yacy; &pcy;&rcy;&ocy;&dcy;&ucy;&kcy;&tscy;&icy;&icy;

1&period; &Rcy;&acy;&zcy;&lcy;&icy;&chcy;&ncy;&ycy;&iecy; &zhcy;&iecy;&scy;&tcy;&kcy;&ocy;&scy;&tcy;&icy; &pcy;&ocy; &vcy;&acy;&shcy;&iecy;&mcy;&ucy; &vcy;&ycy;&bcy;&ocy;&rcy;&ucy;&period;
2&period; &khcy;&ocy;&rcy;&ocy;&shcy;&acy;&yacy; &scy;&tcy;&ocy;&jcy;&kcy;&ocy;&scy;&tcy;&softcy; &kcy; &icy;&scy;&tcy;&icy;&rcy;&acy;&ncy;&icy;&yucy;, &ncy;&acy;&gcy;&rcy;&iecy;&tcy;&softcy; &mcy;&acy;&scy;&lcy;&ocy; &icy; &scy;&ocy;&pcy;&rcy;&ocy;&tcy;&icy;&vcy;&lcy;&iecy;&ncy;&icy;&iecy;&period;
3&period; &KHcy;&ocy;&rcy;&ocy;&shcy;&icy;&jcy; &acy;&ncy;&tcy;&icy;-&scy;&tcy;&acy;&rcy;&iecy;&ncy;&icy;&yacy; &pcy;&rcy;&ocy;&icy;&zcy;&vcy;&ocy;&dcy;&icy;&tcy;&iecy;&lcy;&softcy;&ncy;&ocy;&scy;&tcy;&softcy; &icy; &ncy;&acy;&dcy;&iecy;&zhcy;&ncy;&ocy;&scy;&tcy;&softcy; &zcy;&acy;&tcy;&yacy;&zhcy;&kcy;&icy;&period;
4&period; &Pcy;&rcy;&ocy;&scy;&tcy;&ocy;&tcy;&acy; &scy;&vcy;&yacy;&zcy;&ucy;&yucy;&shchcy;&iecy;&gcy;&ocy; &vcy;&iecy;&shchcy;&iecy;&scy;&tcy;&vcy;&acy; &dcy;&lcy;&yacy; &dcy;&rcy;&ucy;&gcy;&icy;&khcy; &mcy;&acy;&tcy;&iecy;&rcy;&icy;&acy;&lcy;&ocy;&vcy;&period;
5&period; &Pcy;&rcy;&iecy;&vcy;&ocy;&scy;&khcy;&ocy;&dcy;&ncy;&ocy;&iecy; &kcy;&icy;&scy;&lcy;&ocy;&rcy;&ocy;&dcy;&acy; &icy; &ocy;&zcy;&ocy;&ncy;&acy; &scy;&ocy;&pcy;&rcy;&ocy;&tcy;&icy;&vcy;&lcy;&iecy;&ncy;&icy;&iecy;&period;
6&period; &ncy;&iecy;&vcy;&ocy;&scy;&pcy;&lcy;&acy;&mcy;&iecy;&ncy;&yacy;&yucy;&shchcy;&icy;&iecy;&scy;&yacy;,&scy;&acy;&mcy;&ocy;&scy;&tcy;&ocy;&yacy;&tcy;&iecy;&lcy;&softcy;&ncy;&ocy; &pcy;&ocy;&tcy;&ucy;&shcy;&icy;&tcy;&softcy;&period;

&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;&Tab;

&Tab;&Tab;&Tab;&Tab;&Mcy;&acy;&tcy;&iecy;&rcy;&icy;&acy;&lcy;	&Tab;&Tab;&Tab;&Tab;EPDM,NR,&Scy;&icy;&lcy;&icy;&kcy;&ocy;&ncy;&ocy;&vcy;&acy;&yacy;,FKM,R,NBR,SBR,&gcy;&ucy;&bcy;&kcy;&icy;,&rcy;&iecy;&zcy;&icy;&ncy;&ocy;&vcy;&ycy;&iecy;,&icy;&lcy;&icy; &pcy;&ocy;&lcy;&softcy;&zcy;&ocy;&vcy;&acy;&tcy;&iecy;&lcy;&softcy;&scy;&kcy;&icy;&iecy; &gcy;&iecy;&rcy;&mcy;&iecy;&tcy;&icy;&kcy; &Tab;&Tab;&Tab;&Tab;(&Lcy;&yucy;&bcy;&ocy;&jcy; &ncy;&iecy;&scy;&tcy;&acy;&ncy;&dcy;&acy;&rcy;&tcy;&ncy;&ycy;&jcy; &scy;&ocy;&scy;&tcy;&acy;&vcy; &rcy;&iecy;&zcy;&icy;&ncy;&ycy;)
&Tab;&Tab;&Tab;&Tab;&Rcy;&acy;&zcy;&mcy;&iecy;&rcy;	&Tab;&Tab;&Tab;&Tab;&Vcy; &scy;&ocy;&ocy;&tcy;&vcy;&iecy;&tcy;&scy;&tcy;&vcy;&icy;&icy; &scy; &pcy;&rcy;&ocy;&bcy; &icy;&lcy;&icy; &chcy;&iecy;&rcy;&tcy;&iecy;&zhcy;&icy;
&Tab;&Tab;&Tab;&Tab;&TScy;&vcy;&iecy;&tcy;	&Tab;&Tab;&Tab;&Tab;&CHcy;&iecy;&rcy;&ncy;&ycy;&jcy;, &bcy;&iecy;&lcy;&ycy;&jcy;, &kcy;&rcy;&acy;&scy;&ncy;&ycy;&jcy;, &zcy;&iecy;&lcy;&iecy;&ncy;&ycy;&jcy;, &pcy;&rcy;&ocy;&zcy;&rcy;&acy;&chcy;&ncy;&ycy;&khcy; &icy;&lcy;&icy; &lcy;&yucy;&bcy;&ocy;&gcy;&ocy; &tscy;&vcy;&iecy;&tcy;&acy; &vcy; &zcy;&acy;&vcy;&icy;&scy;&icy;&mcy;&ocy;&scy;&tcy;&icy; &ocy;&tcy; &tscy;&vcy;&iecy;&tcy;&acy; Pantone
&Tab;&Tab;&Tab;&Tab;&Gcy;&ocy;&tcy;&ocy;&vcy;&ocy;	&Tab;&Tab;&Tab;&Tab;High Gloss,,Electroplating &mcy;&iecy;&lcy;&kcy;&ocy;&gcy;&ocy; &zcy;&iecy;&rcy;&ncy;&acy;,&zhcy;&icy;&vcy;&ocy;&pcy;&icy;&scy;&icy;,&Pcy;&iecy;&chcy;&acy;&tcy;&softcy;,&tcy;&iecy;&kcy;&scy;&tcy;&ucy;&rcy;&ucy; &icy; &tcy;&period;&dcy;&period;, &icy;&lcy;&icy; &kcy;&acy;&kcy; &zcy;&acy;&pcy;&rcy;&ocy;&scy;
&Tab;&Tab;&Tab;&Tab;&Tcy;&icy;&pcy;	&Tab;&Tab;&Tab;&Tab;&Kcy;&rcy;&ucy;&gcy;&lcy;&ycy;&jcy;,&kcy;&vcy;&acy;&dcy;&rcy;&acy;&tcy;&ncy;&ycy;&jcy;,&pcy;&rcy;&yacy;&mcy;&ocy;&ucy;&gcy;&ocy;&lcy;&softcy;&ncy;&ycy;&iecy;,&icy;&lcy;&icy; &Lcy;&YUcy;&Bcy;&Ocy;&Jcy; &Ncy;&IEcy;&Scy;&Tcy;&Acy;&Ncy;&Dcy;&Acy;&Rcy;&Tcy;&Ncy;&Ycy;&Jcy; &fcy;&ocy;&rcy;&mcy;&ucy; &zcy;&acy;&pcy;&rcy;&ocy;&scy;&acy;
&Tab;&Tab;&Tab;&Tab;&Lcy;&ocy;&gcy;&ocy;&tcy;&icy;&pcy;	&Tab;&Tab;&Tab;&Tab;&Rcy;&iecy;&lcy;&softcy;&iecy;&fcy;&ncy;&acy;&yacy; &pcy;&iecy;&chcy;&acy;&tcy;&softcy; Debossed,,&lcy;&ocy;&gcy;&ocy;&tcy;&icy;&pcy; &icy;&lcy;&icy; &pcy;&ocy; &pcy;&rcy;&ocy;&scy;&softcy;&bcy;&iecy;

&Rcy;&iecy;&zcy;&icy;&ncy;&ocy;&vcy;&ycy;&iecy; &scy;&vcy;&ocy;&jcy;&scy;&tcy;&vcy;&acy; &mcy;&acy;&tcy;&iecy;&rcy;&icy;&acy;&lcy;&acy;

&Pcy;&rcy;&ocy;&fcy;&icy;&lcy;&softcy; &kcy;&ocy;&mcy;&pcy;&acy;&ncy;&icy;&icy;

Zhongde (&Pcy;&iecy;&kcy;&icy;&ncy;) &mcy;&iecy;&khcy;&acy;&ncy;&icy;&zcy;&mcy;&acy; &ocy;&bcy;&ocy;&rcy;&ucy;&dcy;&ocy;&vcy;&acy;&ncy;&icy;&iecy; Co&period;,Ltd — &ecy;&tcy;&ocy; &kcy;&ocy;&mcy;&pcy;&acy;&ncy;&icy;&yacy;, &vcy;&scy;&tcy;&rcy;&ocy;&iecy;&ncy;&ncy;&ycy;&jcy; &vcy; &kcy;&ocy;&ncy;&scy;&tcy;&rcy;&ucy;&kcy;&tscy;&icy;&yucy;,OEM &icy; ODM &pcy;&lcy;&acy;&scy;&tcy;&mcy;&acy;&scy;&scy;&ocy;&vcy;&ycy;&khcy; &icy; &rcy;&iecy;&zcy;&icy;&ncy;&ocy;&vcy;&ycy;&khcy;&CNCparts &pcy;&rcy;&ocy;&icy;&zcy;&vcy;&ocy;&dcy;&scy;&tcy;&vcy;&acy;&period;&Mcy;&ycy; &mcy;&ocy;&zhcy;&iecy;&mcy; &pcy;&rcy;&iecy;&dcy;&ocy;&scy;&tcy;&acy;&vcy;&icy;&tcy;&softcy; &lcy;&ucy;&chcy;&shcy;&icy;&iecy; &tcy;&ocy;&vcy;&acy;&rcy;&ycy; &icy; &ucy;&scy;&lcy;&ucy;&gcy;&icy; &pcy;&ocy; &kcy;&ocy;&ncy;&kcy;&ucy;&rcy;&iecy;&ncy;&tcy;&ocy;&scy;&pcy;&ocy;&scy;&ocy;&bcy;&ncy;&ycy;&mcy; &tscy;&iecy;&ncy;&acy;&mcy;&period;

&Ocy;&scy;&ncy;&ocy;&vcy;&ncy;&acy;&yacy; &pcy;&rcy;&ocy;&dcy;&ucy;&kcy;&tscy;&icy;&yacy;

&Mcy;&ycy; &mcy;&ocy;&zhcy;&iecy;&mcy; &pcy;&rcy;&iecy;&dcy;&ocy;&scy;&tcy;&acy;&vcy;&icy;&tcy;&softcy; OEM service,&chcy;&tcy;&ocy; &ocy;&zcy;&ncy;&acy;&chcy;&acy;&iecy;&tcy; &pcy;&rcy;&ocy;&icy;&zcy;&vcy;&ocy;&dcy;&scy;&tcy;&vcy;&ocy; &pcy;&ocy; &Vcy;&acy;&shcy;&icy;&mcy; &chcy;&iecy;&rcy;&tcy;&iecy;&zhcy;&acy;&mcy; &icy;&lcy;&icy; &ocy;&bcy;&rcy;&acy;&zcy;&tscy;&ycy;,&tcy;&acy;&kcy;&zhcy;&iecy; &mcy;&ycy; &mcy;&ocy;&zhcy;&iecy;&mcy; &kcy;&ocy;&ncy;&scy;&tcy;&rcy;&ucy;&kcy;&tscy;&icy;&icy; &vcy; &zcy;&acy;&vcy;&icy;&scy;&icy;&mcy;&ocy;&scy;&tcy;&icy; &ocy;&tcy; &iecy;&iecy; &pcy;&rcy;&icy;&mcy;&iecy;&ncy;&iecy;&ncy;&icy;&yacy; &icy;&lcy;&icy; &ucy;&scy;&tcy;&acy;&ncy;&ocy;&vcy;&lcy;&iecy;&ncy;&ncy;&ycy;&iecy; &kcy;&lcy;&icy;&iecy;&ncy;&tcy;&acy;&period;

&Pcy;&ocy;&rcy;&yacy;&dcy;&ocy;&kcy; &rcy;&acy;&bcy;&ocy;&tcy;&ycy; &pcy;&ocy;&tcy;&ocy;&kcy;&acy;

&Mcy;&ycy; &vcy;&ycy;&pcy;&ocy;&lcy;&ncy;&iecy;&ncy;&icy;&yacy; &kcy;&acy;&zhcy;&dcy;&ocy;&gcy;&ocy; &shcy;&acy;&gcy;&acy; &vcy; &zcy;&acy;&vcy;&icy;&scy;&icy;&mcy;&ocy;&scy;&tcy;&icy; &ocy;&tcy; &ocy;&pcy;&iecy;&rcy;&acy;&tscy;&icy;&icy; &pcy;&rcy;&ocy;&tscy;&iecy;&scy;&scy;&acy;, &scy;&tcy;&rcy;&ocy;&gcy;&ocy; &scy;&iecy;&rcy;&softcy;&iecy;&zcy;&ncy;&ocy; &icy; &ucy;&dcy;&ocy;&vcy;&lcy;&iecy;&tcy;&vcy;&ocy;&rcy;&iecy;&ncy;&icy;&yacy; &pcy;&ocy;&tcy;&rcy;&iecy;&bcy;&ncy;&ocy;&scy;&tcy;&iecy;&jcy; &kcy;&lcy;&icy;&iecy;&ncy;&tcy;&ocy;&vcy; &scy; &khcy;&ocy;&rcy;&ocy;&shcy;&icy;&mcy; &kcy;&acy;&chcy;&iecy;&scy;&tcy;&vcy;&ocy;&mcy; &vcy; &ucy;&scy;&tcy;&acy;&ncy;&ocy;&vcy;&lcy;&iecy;&ncy;&ncy;&ycy;&iecy; &scy;&rcy;&ocy;&kcy;&icy;&period;

&Dcy;&lcy;&yacy; &bcy;&ycy;&scy;&tcy;&rcy;&ocy;&jcy; &tscy;&icy;&tcy;&acy;&tcy;&ycy;, &pcy;&rcy;&ocy;&scy;&softcy;&bcy;&acy; &scy;&ocy;&ocy;&bcy;&shchcy;&icy;&tcy;&softcy; &ocy;&bcy; &ecy;&tcy;&ocy;&mcy; &ncy;&icy;&zhcy;&iecy; &scy;&vcy;&iecy;&dcy;&iecy;&ncy;&icy;&yacy;
1&period; &Tcy;&icy;&pcy; &pcy;&rcy;&ocy;&icy;&zcy;&vcy;&ocy;&dcy;&scy;&tcy;&vcy;&acy;
2&period; &Mcy;&acy;&tcy;&iecy;&rcy;&icy;&acy;&lcy; &scy;&ocy;&gcy;&lcy;&acy;&scy;&ncy;&ocy; &scy;&pcy;&iecy;&tscy;&icy;&fcy;&icy;&kcy;&acy;&tscy;&icy;&icy; (&icy;&lcy;&icy; &dcy;&acy;&jcy;&tcy;&iecy; &ncy;&acy;&mcy; &zcy;&ncy;&acy;&tcy;&softcy; &scy; &pcy;&ocy;&mcy;&ocy;&shchcy;&softcy;&yucy; &ecy;&kcy;&ocy;&lcy;&ocy;&gcy;&icy;&chcy;&iecy;&scy;&kcy;&icy;&khcy;)
3&period; &Rcy;&acy;&zcy;&mcy;&iecy;&rcy; &dcy;&iecy;&tcy;&acy;&lcy;&icy;&quest; (&Icy;&lcy;&icy; &chcy;&iecy;&rcy;&tcy;&iecy;&zhcy;&icy; &icy;&lcy;&icy; &ocy;&bcy;&rcy;&acy;&zcy;&tscy;&ycy; &dcy;&lcy;&yacy; refference)
4&period; &Kcy;&ocy;&lcy;&icy;&chcy;&iecy;&scy;&tcy;&vcy;&ocy; &zcy;&acy;&pcy;&rcy;&ocy;&scy;
5&period; &pcy;&rcy;&iecy;&dcy;&pcy;&ocy;&chcy;&icy;&tcy;&acy;&yucy;&tcy; &tscy;&vcy;&iecy;&tcy;&acy;

Терморегуляторы холодильников (термостаты) — Устройство холодильников — Каталог статей

Терморегуляторы холодильников (термостаты)

Для поддержания заданной температуры в холодильнике предназначен терморегулятор (термостат).

Термостат поддерживает температуру в камерах холодильника путем включения – отключения компрессора. В общем – терморегулятор это автоматический выключатель.

При этом температура в камере будет колебаться, но в пределах допустимых для хранения продуктов.

При понижении температуры в камере холодильника до установленного терморегулятором уровня – агрегат автоматически выключается и опять включается при ее повышении.

В бытовых холодильниках температура устанавливается поворотом ручки терморегулятора.

Устройство терморегулятора

Работа терморегулятора основана на изменении давления в трубке сильфона.

Трубка сильфона это капиллярная трубка диаметром около 1мм и длиной 0,5-1,5 м.

Трубка наполненна хладагентом.

Крепится сильфонная трубка на корпусе испарителя холодильной камеры.

При работающем компрессоре холодильника контакты термостата нормальнозамкнуты.

С понижением температуры испарителя охлаждается и закрепленная на нем трубка сильфона.

От охлаждения уменьшается давление хладагента в трубке.

Основная пружина терморегулятора сжимается и размыкает контакты терморегулятора. Холодильник отключается.

При повышении температуры сильфонной трубки давление паров в термосистеме возрастет, сильфон расширится, преодолевая сопротивление основной пружины и рычаг развернется в обратном направлении, замыкая контакты.

Т.е., температура, при которой контакты терморегулятора размыкаются, зависит от усилия пружины прибора.

Так, при небольшом усилии пружины терморегулятора — контакты разомкнутся при меньшем давлении в системе, т.е. при более низкой температуре.

При большем усилии — основная пружина преодолевает сопротивление сильфона – контакты замыкаются.

Для получения высокой температуры усилие основной пружины должно увеличиться.

Пружина должна преодолеть сопротивление сильфона так как давление в системе будет больше.

Таким образом, изменить температуру в холодильнике можно изменяя силу основной пружины.

На практике это осуществляется поворотом ручки терморегулятора, при котором изменяется натяжение основной пружины.

В холодильниках используются регуляторы разных конструкций, но функции их одинаковые.

Отличаются они температурой замыкания и размыкания контактов.

При среднем температурном режиме температура размыкания контактов около -11…-14* С, температура замыкания контактов – -5… — 6*С.

Существует много модификаций регуляторов температуры: АРТ-2, Т-110, Т-130, Т-144 и др.

Большинство терморегуляторов взаимозаменяемы. Ремонту не подлежат.

В режиме наибольшего холода ручка термостата повернута до упора по часовой стрелке. Средний и теплый режим устанавливают по отметках на корпусе прибора.

Терморегулятор устанавливают как в холодильной камере так и снаружи холодильника в местах, исключающих попадание влаги внутрь при эксплуатации.

Конец сильфонной трубки длиной 10-12см закрепляется непосредственно на корпусе испарителя.

Курт Дж. Лескер Компания | Технические примечания по трубкам и сильфонам

Полимерные и резиновые трубки (также называемые шлангами) используются в вакуумных системах из-за их гибкости, низкой стоимости и относительной простоты установки; тем не менее, они обладают высокими газовыделительными свойствами и проницаемы для атмосферных газов, причем скорость проникновения быстро увеличивается с увеличением температуры.

За исключением тонких трубок из ПТФЭ малого диаметра, полимеры и каучуки не используются в условиях высокого вакуума. Даже в жестких условиях вакуума обычно используемые трубки из ПВХ или резины имеют узкий диапазон рабочих температур. Ниже ~ 10 ° C трубка имеет ограниченную гибкость. При температуре выше ~ 50 ° C трубка может быть слишком мягкой, слишком проницаемой и слишком газированной, чтобы ее можно было использовать. Если труба длинная и ее диаметр больше толщины стенки, трубы без опоры могут разрушиться под вакуумом, особенно если требуется сделать резкий изгиб.

Меры предосторожности и рекомендации при использовании резиновой трубки

Производители трубок часто присыпают внутреннюю поверхность трубки порошком.Во избежание повреждения насоса полностью удалите порошок. Предпочтительный метод состоит в том, чтобы найти уличную бетонную подушку, продуть сжатым воздухом один конец трубы, одновременно «ударяя» другим по подушке, перевернуть конец вдуваемого воздуха и «ударить» другой.
Не используйте воду в качестве смазки при натягивании резины на большую металлическую трубку. Это усугубляет и без того плохую дегазацию трубки. Используйте немного углеводородной вакуумной смазки.
Резина при растяжении очень восприимчива к растрескиванию от воздействия озона.Как ни странно, это особенно верно в отношении резины, натянутой на медную трубку.
Используйте радиатор или хомуты для крепления резиновой трубки к металлу.
Не пытайтесь испечь резиновую трубку! В лучшем случае на объекте будет пахнуть выделившимися соединениями серы.

НКТ

Резиновая трубка

Резиновая трубка очень восприимчива к вакуумному сжатию, поэтому рекомендуется использовать внутреннюю спиральную проволоку. Однако это не полное решение, потому что спираль может соскользнуть и «сплющиться», особенно если длина трубки превышает 12 дюймов (30 см).

Пластиковая трубка

Обычно используемая пластиковая трубка из поливинилхлорида (ПВХ) не является гибкой от природы. Это делается путем добавления жидкого органического пластификатора, обычно динонилфталата. Присутствие этого пластификатора ограничивает предельное давление внутри трубки из ПВХ и, вместе с ее проницаемостью, ограничивает его использование до пределов.

Как и резина, ПВХ требует внутреннего армирования, чтобы избежать разрушения при вакуумировании.К счастью, доступны трубы из ПВХ со спиральной проволокой, залитой в пластик. Трубки стандартной длины можно также приобрести с уже установленными металлическими полуниппелями. При установке на металлические трубы используйте хомуты для радиатора или шланга, чтобы закрепить трубку из ПВХ. Никогда не запекайте ПВХ.

ПТФЭ

ПТФЭ дорог и не обладает упругостью и эластичностью, как резина или пластифицированный ПВХ.

Не используется для передних линий.

К сожалению, они часто используются в качестве трубок малого диаметра во внешних системах подачи газа.Проницаемость ПТФЭ делает его бесполезным для этого применения. Тот факт, что внутреннее давление газа выше атмосферного, не является аргументом. Проникновение — это явление молекулярного потока, и внутреннее давление на него не влияет.

Тонкостенная трубка из ПТФЭ с соответствующим образом дегазированным газом и неплотно прилегающей внутренней проволокой является хорошим изолятором и используется при сверхвысоком давлении.

Трубка из нержавеющей стали

Для жестких труб чаще всего используется нержавеющая сталь 304L.Он допускает высокую внутреннюю отделку, обладает хорошими сварочными свойствами, непроницаем и может быть выделен газом при обжиге до 450 ° C, что делает его совместимым с ультравысоким вакуумом.

Его недостаток в том, что по сравнению с гибкими трубками, отмеченными как left , для его установки требуются специальные навыки и сварочное оборудование.

Сильфоны и шланги

Хотя не все согласны с этим, короткие и широкие внутренние гибкие металлические «трубки» часто называют сильфонами, а длинные, меньшие I.Д., гибкие металлические трубки часто называют шлангами. Здесь все такие устройства называются сильфонами. Гибкость металлической «трубочки» достигается за счет того, что ее тонкая стенка имеет форму гармошки или гармошки.

Факторы применения сильфона

Все сильфоны можно запекать, но с ограничениями
Не обматывать сильфон нагревательной лентой
Избегайте горячих / холодных точек. Окружите сильфон коробом с настенными обогревателями.
Никогда не подключайте сильфон между слабо установленными компонентами.При вакуумировании незакрепленные компоненты будут перемещаться, и сильфон может раздавиться за пределы своей минимальной расчетной длины.
При установке сильфона на вибрирующие насосы удалите все препятствия, на которых сильфон может покачиваться и задеваться. Помните, что изогнутый сильфон замыкается (движется к его вогнутой стороне) при откачке. По возможности проектируйте систему таким образом, чтобы сильфон образовывал единую кривую, поскольку несколько изгибов концентрируют напряжение в точках с минимальным радиусом. Использование локтя на одном или обоих концах сильфона часто помогает избежать множественных изгибов.
Если два фланца должны сопрягаться, но находятся на небольшом расстоянии друг от друга и не соосны, не вставляйте сильфон в зазор, чтобы «исправить» несоосность. Несоаксиальные фланцы должны располагаться достаточно далеко друг от друга, чтобы сильфон проходил по гладкой «S».

Есть два метода:

Гидравлически сформированные сильфоны (HFB)

Они изготавливаются путем нагнетания воды под давлением внутри тонкостенной трубки, установленной внутри матрицы с поверхностью гармошки.HFB имеют ограниченную гибкость и далеки от «гибкости». Они используются в приложениях, требующих полупостоянного изменения направления или прочной конструкции. Они часто используются в качестве форвакуумных соединений или для присоединения коллекторов к насосам грубой очистки.

Сильфон с сваркой кромкой (EWB)

Пакет тонких перфорированных диафрагм последовательно приваривается вокруг внутренней, а затем внешней окружности. EWB намного более гибкие, чем HFB, позволяя некоторое движение в направлениях X и Y в дополнение к большому движению в (осевом) Z-направлении.

Их легче повредить, и их необходимо жестко поддерживать на концах, чтобы предотвратить полное разрушение при эвакуации. При горизонтальном использовании им может потребоваться центральная опора. Они используются в манипуляторах, требующих движения по осям X, Y и Z. Если не сильно изгибаться, газовая проводимость любого типа сильфона примерно такая же, как у жесткой трубы с одинаковым внутренним диаметром. и длина.

Сильфоны с широким отверстием часто используются в качестве виброизоляционных устройств между насосом и камерой.Однако под вакуумом сильфон сжимается, часто до минимально возможной длины. Затем он действует как жесткая труба с минимальной виброизоляцией.

Для любой степени виброизоляции требуется наличие эластомерного компонента, например резиновых блоков, между фланцами, чтобы ограничить сжатие сильфона. Укорачивание под вакуумом распространяется на все сильфоны и, если его не распознать, может привести к преждевременной поломке.

Продавец KJLC ^® присутствовал на объекте клиента, пока 0.Сильфон с внутренним диаметром 75 дюймов между камерой и механическим насосом был заменен на сильфон с внутренним диаметром 1,5 дюйма. сильфоны. Когда насос был перезапущен, технический специалист заказчика в страхе закричал: «Насос левитирует!» Действительно, насос (который весил меньше, чем применяемая сила ~ 26 фунтов) находился на высоте 3 дюймов над полом.

сильфонов в сборе | Вакуумная арматура

Ameriflex, Inc. ^® производит полную линейку сильфонов в сборе, дополняющих наши металлические сильфоны.Мы производим сильфоны в сборе с болтовым и зажимным креплением, фланцы, клапаны в сборе и компенсаторы. Каждый сильфон, который мы производим, перед сваркой проходит ультразвуковую очистку, а затем проверяется на утечку гелия, чтобы гарантировать целостность сварного шва и бездефектную конструкцию.

Наши сильфоны в сборе либо созданы в соответствии со спецификациями заказчика, либо разработаны нашей командой собственных инженеров для удовлетворения уникальных требований заказчика. Наш многолетний производственный опыт и возможности обработки с ЧПУ помогают нам создавать вакуумные фитинги с идеальным сочетанием диаметра, длины и толщины стенки с допусками в пределах нескольких тысячных долей дюйма.Каждый производимый нами сильфон готов к немедленной установке, сборка не требуется, что позволяет сэкономить время и деньги в производственном процессе.

Мы производим наши сильфонные узлы только из материалов самого высокого качества, отечественного производства или материалов, соответствующих требованиям DFAR, включая нержавеющую сталь и другие сплавы. Другие материалы доступны по запросу.

Если вам нужны узлы сильфона высшего качества, изготовленные с высокой точностью, не ищите ничего, кроме Ameriflex, Inc. ^®. Запросите расценки на необходимые вам вакуумные фитинги или свяжитесь с нами, чтобы узнать больше.

FAST TRACK: 3-5 дней после получения заказа: * могут быть изменены в зависимости от наличия *

Сильфон с внутренним диаметром 50 дюймов	.008 ”- .010”	НАКОНЕЧНИК ТРУБЫ. OD .50 ”x .50” oal	ИЛИ	QF 10	300 НЕРЖАВЕЮЩАЯ
Сильфон с внутренним диаметром 0,75 дюйма	.006 ”- .010”	НАКОНЕЧНИК ТРУБЫ. 75 дюймов OD x 0,50 дюйма oal	ИЛИ	QF 16	300 НЕРЖАВЕЮЩАЯ
1.00 ”ID Сильфон	.006 ”- .012”	НАКОНЕЧНИК ТРУБЫ 1.0 ”OD x 0.5” oal	ИЛИ	QF 25	300 НЕРЖАВЕЮЩАЯ
Сильфон с внутренним диаметром 1,5 дюйма	.006 «- .015»	НАКОНЕЧНИК ТРУБЫ Внешний диаметр 1,5 дюйма x 0,50 дюйма / или 0,75 дюйма овальный	ИЛИ	QF 40	300 НЕРЖАВЕЮЩАЯ
Сильфон с внутренним диаметром 2,0 дюйма	. 006 ”- .015”	НАКОНЕЧНИК ТРУБКИ 2.0 дюймов OD x 0,50 дюйма / или 0,75 дюйма oal	ИЛИ	QF 50	300 НЕРЖАВЕЮЩАЯ
Сильфон с внутренним диаметром 2,5 дюйма	.006 ”- .016”	НАКОНЕЧНИК ТРУБЫ Внешний диаметр 2,5 дюйма x длина 0,5 дюйма / 0,75 дюйма	ИЛИ	ISO 63	300 НЕРЖАВЕЮЩАЯ
Сильфон с внутренним диаметром 3,0 дюйма	.008 ”- .016”	НАКОНЕЧНИК ТРУБКИ НД 3,0 дюйма x овал 0,75 дюйма	ИЛИ	ISO 80	300 НЕРЖАВЕЮЩАЯ
4.0 ”ID Сильфон	.010 ”- .016”	НАКОНЕЧНИК ТРУБЫ 4,0 дюйма, наружный диаметр 1,25 дюйма	ИЛИ	ISO 100	300 НЕРЖАВЕЮЩАЯ
Сильфон с внутренним диаметром 6,0 дюйма	.010 ”- .016”	НАКОНЕЧНИК ТРУБКИ НД 6,0 дюймов x овал 1,0 дюйма	ИЛИ	ISO 160	300 НЕРЖАВЕЮЩАЯ

Одно- и многотрубные сильфоны Refrex® »Группа Insulcon

Refrex® 1230/1430 Моно- и многотрубные сильфоны — это гибкие высокотемпературные уплотнения вокруг одной или нескольких технологических труб через свод или стенку (нефте-) химической печи. Многотрубные сильфоны Refrex® 1230/1430 подходят для температур до 1350 ° C.

Благодаря использованию высококачественной высокотемпературной ткани, трубки не ограничены в своем движении — это результат теплового расширения рабочих труб. Конструкция одно- и многотрубных сильфонов Refrex® 1230/1430 обеспечивает оптимальное уплотнение между отверстием в крыше / стене и рабочими трубами. Попадание холодного воздуха из-за пониженного давления в топке сведено к минимуму. По запросу мы можем рассчитать для вас быструю окупаемость инвестиций.

С 1984 года подразделение Wearflex® разрабатывает высокотемпературные уплотнения, включая моно- и многотрубные сильфоны Refrex® 1230/1430. Однотрубные и многотрубные сильфоны Refrex® 1230/1430 уже много лет применяются в различных печах и нагревателях в обрабатывающей промышленности.

Наш изобретательный подход к нескольким сложным проблемам уплотнения получил большое количество отзывов со всего мира. От проекта до поставки, малых и больших размеров, от прототипа до серийного производства.

Подразделение Wearflex® может поставить точный тип уплотнения. Обширный опыт и запасы высокотемпературных тканей, а также приверженность наших квалифицированных специалистов и специально разработанное оборудование гарантируют решение всех ваших проблем с герметизацией.

Основываясь на мировом опыте работы с высокотемпературными тканями, ткани Refrex® выбраны в качестве идеальных материалов для использования в одно- и многотрубных сильфонах Refrex® 1230/1430.

Самые престижные инженерные фирмы вместе со многими (нефтехимическими) транснациональными корпорациями включены в наш список ссылок.Список литературы доступен по запросу в нашем отделе маркетинга.

Senior Flexonics

Чем мы можем помочь? Пожалуйста, выберите правильный значок ниже, чтобы направить ваш запрос нужному человеку. Пожалуйста, дайте нам знать, если вы предпочитаете поговорить с инженером или представителем отдела продаж.

Горение

Гибрид

Электрический

Энергия

Промышленное

Водород

Необходимость — мать изобретений

Инновации — потомки.

Сто лет — это долгий срок, и за прошедшее столетие Senior Flexonics сделала много новинок. Компания Flexonics была основана в то время, когда улицы освещались газовыми фонарями. С появлением автомобилей новые водители и их неизбежные аварии не только породили отрасль автострахования, но и потребовали более безопасной инфраструктуры. Уличные фонари, необходимые для безопасных путешествий в ночное время, имели непредвиденные последствия — катастрофический взрыв, сбитый новым водителем. Голь на выдумки хитра.Чтобы устранить эту опасность, компания Senior Flexonics создала гибкий шланг из нержавеющей стали, который проходил через газовые фонари и перекрывал газовую линию, если столб был сбит автомобилем. Взрывы прекратились. Это нововведение спасло жизни и спасло имущество.
Спустя несколько десятилетий космическая гонка началась. Вернер фон Браун, знаменитый ученый-ракетчик, нуждался в прочных металлических сильфонах для ракеты Сатурн V, которая использовалась в космической программе Аполлон. Эти гигантские компенсаторы в ракетном ускорителе диаметром восемь, десять или двенадцать футов помогли доставить нас на Луну и были спроектированы, прототипированы, проверены и произведены на предприятии Senior Flexonics Bartlett.Эта приверженность разработке решений сохраняется и сегодня, когда возникают новые проблемы.

Нам всем нужен чистый воздух.

Блокировка COVID-19, проведенная во всем мире в начале 2020 года, выявила резкое сокращение загрязнения воздуха в нескольких крупных городах по всему миру.

PRE COVID / ВО ВРЕМЯ ВЫКЛЮЧЕНИЯ COVID

Необходимость в более чистой окружающей среде — газовые и дизельные автомобили становятся более чистыми и эффективными

Компания

Senior Flexonics разработала уникальный металлический сильфон для создания герметичных гибких систем выпуска вместо системы шаровых шарниров, что было стандартной практикой в то время. Это нововведение коснулось различных движений двигателя и выхлопной системы, в то же время помогая нашим клиентам обеспечивать герметичность выхлопных газов в соответствии с законодательством по выбросам.

РЕШЕНИЯ ДЛЯ ВСЕХ ТИПОВ ДВИГАТЕЛЕЙ СГОРАНИЯ

Будь то дизельный, бензиновый или газовый двигатель, наш обширный ассортимент продукции может быть адаптирован к вашим точным требованиям.

Циркуляция выхлопных газов (E.G.R.) и рекуперация отходящего тепла для всех типов двигателей внутреннего сгорания (дизельные, природный газ и бензин).
Гибкие металлические сильфоны для управления температурой и движением во всех типах транспортных средств, от личного транспорта до дорожных и внедорожных коммерческих автомобилей.
Системы подачи дизельного и газового топлива, включая Common Rail и транспортировку жидкости, для всех типов требований к охлаждению.
Трубки подачи и слива масла Turbo.

Коммерческие автомобили представляют собой другую проблему с чистым воздухом. На их долю приходится всего 4% транспортных средств на дорогах, но на них приходится 25% выбросов.Улавливание тепла от отработанных выбросов и повторное введение его в поток двигателя — один из способов уменьшить это воздействие. Несмотря на хорошее намерение, более ранние конструкции охладителей EGR были подвержены различным проблемам, поскольку металлы подвергались воздействию экстремальных температурных диапазонов и внутреннего расширения и сжатия. Чтобы решить эту проблему, старшие инженеры Flexonics прислушались к потребностям наших клиентов и применили свой опыт управления температурным режимом и теплообменником для разработки долговечного охладителя с рециркуляцией выхлопных газов (EGR), протяженностью миллиона миль, который не только снизил бы выбросы, но и значительно сократил бремя претензий наших клиентов по гарантии.

На основе этих практических уроков по управлению температурным режимом и рекуперации тепла мы теперь готовы решить проблемы водителей по поводу надежности, эффективности и дальности действия электромобилей — как далеко я могу проехать, прежде чем я должен буду заряжать, и будет ли место для этого ?

Необходимость усовершенствования электромобилей — дальше и быстрее

Управление температурой в электромобилях имеет решающее значение с точки зрения производительности, долговечности и безопасности. Аккумуляторы электромобилей восприимчивы к колебаниям температур, вызванным как внутренними, так и внешними факторами, и могут выйти из строя или разрушиться при воздействии температур, выходящих за пределы их оптимального диапазона.Это особенно актуально при работе при экстремальных температурах или во время быстрой зарядки. Системы управления температурным режимом для аккумуляторов Senior Flexonics предназначены для поддержания температуры, обеспечивая оптимальную безопасность, производительность и время автономной работы.

УЛУЧШЕНИЯ ГИБРИДНОГО АВТОМОБИЛЯ

Наш обширный опыт управления температурным режимом как с электротехнической, так и с электротехнической продукцией позволяет компании SeniorFlexonics обслуживать такие типы транспортных средств.

Пластины охлаждения аккумуляторных батарей для электромобилей и гибридных автомобилей для поддержания критических температурных порогов.
Высокоэффективные технологии охлаждения инвертора для защиты IGBT.
Решения по утилизации отработанного тепла для расширения модельного ряда автомобилей.
Гибкие металлические сильфоны для управления температурой и движением во всех типах транспортных средств, от личного транспорта до тяжелых транспортных средств на шоссе и бездорожье.
Трубы / трубки для всех типов систем двигателя, от перекачки газов до перекачки жидкости, для всех типов требований к охлаждению.
Электродвигатель и буферные охлаждающие трубки.

Senior Flexonics всегда ищет способы сохранить электронику в прохладном состоянии. Инвертор мощности — один из важнейших компонентов электромобиля. Инвертор преобразует постоянный ток в переменный, когда требуется мощность для привода электродвигателей, и преобразует в обратном направлении во время рекуперативного торможения. Основным компонентом инвертора является IGBT (биполярный транзистор с изолированным затвором), который выделяет тепло. Эффективный метод охлаждения IGBT — это радиатор с жидкостным охлаждением. Наши радиаторы имеют фирменную конструкцию ребер «Омега». Он доступен как из алюминия, так и из меди, в зависимости от требований нашего клиента. Эти новые охлаждающие пластины EV улучшают тепловые характеристики без закупоривания, поскольку уникальная форма создает большую площадь поверхности, чем типичное прямое ребро, при этом позволяя частицам того же размера проходить без закупоривания.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ ДЛЯ ЭЛЕКТРОМОБИЛЯ

Терморегуляторы для электромобилей.

Пластины охлаждения батареи для поддержания критических пороговых значений температуры.
Высокоэффективные радиаторы для охлаждения инверторов для защиты IGBT.
Решения по утилизации отработанного тепла для расширения модельного ряда автомобилей.
Трубы / трубки для всех типов охлаждения.

Необходимость доставки энергии — инновации, которые помогут обеспечить эту мощность
Операции с использованием турбин, топливных элементов, солнечных батарей и вакуумных / полупроводниковых приборов требуют сложных сборок. Наши инженерные ресурсы обладают знаниями о специализированных жаропрочных сплавах и производственных процессах, которые требуют формовки, сварки, пайки, пайки, гибки и механической обработки этих материалов.Для наших потребителей электроэнергии мы производим индивидуальные теплообменники, гибкие металлические трубки и шланги, сильфоны для топливных форсунок и рекуператоры.
Наши стационарные топливные элементы (SOFC и PEM) и компоненты аккумуляторных ферм нашли применение в облачных центрах обработки данных. Поскольку они обычно расположены в отдаленных районах, многие полагаются на выработку собственной электроэнергии с помощью технологий топливных элементов или аккумуляторных ферм. Топливные элементы и аккумуляторные фермы требуют постоянной температуры для предотвращения тепловой нагрузки.Использование теплообменников для поддержания надлежащего температурного диапазона.
ЭНЕРГЕТИЧЕСКИЕ РЕШЕНИЯ
Мы поддерживаем множество различных энергетических технологий, для которых требуются компоненты, адаптированные к точным спецификациям.
Ядерная.
Электро.
Solar.
Топливный элемент — узлы и теплообменники из нержавеющей стали.
Вакуум / полупроводники.
Утилиты — вакуумные прерыватели, вакуумные выключатели для обнаружения неисправностей.

Необходимость опережать — инновации для решения задач отрасли
Нефть и газ I Химическая обработка I Нефтехимия и нефтепереработка I Теплообменники I Энергетика I Медицина / фармацевтика I Электроника
Промышленные рынки предъявляют требования к решению стоящих перед ними задач. На протяжении десятилетий мы постоянно изобретаем новые продукты, отвечающие всем их специфическим и уникальным ограничениям. Чтобы поддержать разработку этих инноваций, мы предлагаем обширные возможности аналитического тестирования, а также быстрое прототипирование.Затем эти нововведения проверяются физическим тестированием и компьютерным моделированием для прогнозирования жизненного цикла продукта. После того, как мы были приняты и получили зеленый свет для производства, наши производственные мощности в больших и малых объемах позволяют производить широкий спектр продукции, такой как сложные сильфонные узлы, требующие формовки и высокоточной обработки. Наш опыт управления тепловым режимом с теплообменниками — еще один пример наших возможностей, которые охватывают множество промышленных рынков, как подробно описано ниже.
КОМПЛЕКСНЫЕ СИГНАЛЫ В СБОРЕ
ОБОРОНА / ВОЕННАЯ, ПИТАНИЕ И НАПИТКИ, ТОПЛИВНЫЕ ЭЛЕМЕНТЫ, HVAC / R, ПРОМЫШЛЕННОЕ, МЕДИЦИНСКОЕ ОБОРУДОВАНИЕ, НЕФТЬ И ГАЗ, КОММУНАЛЬНЫЕ СРЕДСТВА
Наши изделия из металлических сильфонов, тонкостенных компенсаторов и трубок могут быть адаптированы в соответствии с требованиями вашего рынка. Мы поставляем прецизионные сборки для спасательных медицинских систем, прочные детали, позволяющие нашим военным выполнять свою миссию, чрезвычайно термостойкие компоненты для исследовательских ресурсов глубоко под землей, а также надежные продукты для уменьшения времени простоя инфраструктуры.
Defense / Military — Вторичная защитная оболочка ядерного клапана. Задвижки, запорные клапаны и клапаны сброса давления. Сильфоны военной техники.
Продукты питания и напитки — Технологические теплообменники, компенсаторы и узлы.
HVAC / R — Подузлы, теплообменники, гибкие трубки, газопроводы и соединения компрессора.
Industrial — Гибкие соединения компрессоров и насосов, компенсаторы, анероидные сборки.
Медицина — Теплообменники крови, сильфоны оксигенаторов для взрослых и детей, теплообменники коронарной перфузии и перфузии всего тела, датчики криохирургической абляции.
Нефть и газ — Компенсаторы УЭЦН и сильфоны клапанов искусственного газового лифта.

Нефть и газ
Senior Flexonics поддерживает добычу и переработку нефти и газа в нефтегазовой отрасли, от глубоководного бурения до переработки. Для поддержки нефтедобывающих предприятий мы производим прецизионные компоненты для клапанов, сепараторов и сильфонов газлифта.Последующие операции, поддерживающие очистку / переработку, включают специализированные компенсаторы и услуги на месте для поддержания производства в чрезвычайных ситуациях, таких как ремонт сильфонов Clam Shell. Часто это можно сделать в режиме онлайн, помогая предприятию избежать дорогостоящего закрытия.
Химическая промышленность
Являясь мировым лидером в разработке компенсаторов Catofin, Senior Flexonics продолжает развивать процессы, тесно сотрудничая с лицензиарами и заказчиками для выявления потребностей.Эти компенсаторы должны работать в условиях невероятной жары, движения и скорости, а также иметь возможность заблаговременного предупреждения в целях безопасности.
Обнаружение утечек имеет первостепенное значение в трубопроводах предприятия, и иногда измерительные приборы недоступны или не видны. Senior Flexonics «Red Tops» обнаруживает утечки в секциях трубопроводов, не видя панели управления. Это позволяет предприятию оставаться в сети и обеспечивать безопасность благодаря наличию множества доступных контрольно-пропускных пунктов.
Нефтехимия и нефтепереработка
Старшая группа специалистов по Flexonics может обслуживать оборудование на месте, например, обследования или аварийный ремонт.Сотрудничая с этими компаниями и обмениваясь записями и отчетами, сторонний взгляд может быть неоценимым в поиске пробелов и повышении эффективности внедрения. Будь то осмотр компенсаторов, нефтехимический монтаж или ремонт существующего оборудования.
Медицина / Фармацевтика / Продукты питания и напитки
Медицинские устройства требуют строгих производственных протоколов для обеспечения чистоты. Эти сложные сборки сильно различаются, и для их изготовления могут потребоваться специальные процессы, такие как соединение разнородных материалов (инконель с керамикой).Senior Flexonics имеет давнюю репутацию производителя этих передовых компонентов для спасательного оборудования, в том числе: теплообменников крови, сильфонов оксигенаторов для взрослых и детей, коронарных теплообменников / перфузионных теплообменников всего тела и зондов для криохирургической абляции. В фармацевтической промышленности мы поставляем технологические теплообменники, компенсаторы и узлы для многих известных компаний, которые производят различные каплеты, таблетки и жидкие составы.
Электроника
Инновации в электронике, такие как вакуумные конденсаторы, используются в высоковольтных устройствах.Этот переменный конденсатор используется для многих целей, требующих настройки, например, для согласования сети при производстве полупроводниковых микросхем и плоских дисплеев. Эта уникальная конструкция использует высокий вакуум в качестве диэлектрика вместо воздуха или непроводящих материалов. Некоторые из наиболее распространенных применений — это антенные муфты, изготовление полупроводниковых пластин, схемы согласования RF, схемы формирования импульсов, схемы резервуаров усилителя мощности и немагнитные схемы для МРТ. Преимущества их использования включают долгий срок службы и высокую надежность, заключающиеся в меньшем размере упаковки и меньшем весе.
Необходимость изменений — видеть возможности, вводить новшества и создавать изобретения для наших клиентов.
Никто не знает, что нас ждет в будущем. Однако необходимость по-прежнему будет матерью изобретения. Чтобы подготовиться к тому, что будет дальше, Senior Flexonics собирает целеустремленных талантов, использует передовой проактивный инжиниринг и сотрудничает с нашими клиентами для создания ценности для всех заинтересованных сторон. Более 100 лет Senior Flexonics разрабатывает инновационные узлы с металлическими сильфонами, трубопроводы и решения для управления температурным режимом, чтобы удовлетворить и / или превзойти потребности и требования наших клиентов.Применяя эти знания для решения задач наших клиентов, Senior Flexonics превратилась в многопрофильную корпорацию, охватывающую весь мир. Мы приглашаем вас узнать больше об инновациях нашей компании и об уникальных рынках, которые мы обслуживаем.
Мир флексоники для пожилых людей.
Старшие офисы Flexonics
UPECA Senior Flexonics Tianjan
UPECA Engineering (Tianjin) Co. , Ltd.
T: +86 22 59611718 доб. 207
Факс: +86 22 59611719
Тяньцзинь, Китай
Эл: Трейси[email protected]
Только от компании, полностью посвященной инновациям.
Ассортимент Mera Bellows
Гидроформованные сильфоны
Наши металлические сильфоны доступны с замечательной точностью и могут поставляться в широком диапазоне сварных или бесшовных конструкций и форм днища. Мы специализируемся на производстве металлических сильфонов, изготовленных методом гидроформования, и поставляем сильфоны из различных цветных металлов, нержавеющей стали и других сплавов.грамм. для реле давления или узлов клапана
Трубы глубокой вытяжки
Тонкостенные трубы с индивидуальными окончаниями — производство бесшовных труб — неизменно низкие допуски для измерительных и регулирующих устройств или в качестве основы для металлических сильфонов, которые соответствуют наиболее точной требуемой жесткости пружины

Компенсаторы из нержавеющей стали
Металлические сильфонные компенсаторы из бесшовных или сварных тонкостенных труб — Металлические сильфоны в сборе с фланцами — производство среднего и крупного масштаба по индивидуальному заказу — e. грамм. для виброизоляции или герметизации высоковакуумных систем

Ассортимент продукции Mera Bellows
В Mera Bellows мы специализируемся на производстве высокоточных металлических деталей по индивидуальному заказу: наши бесшовные трубы для глубокой вытяжки используются в качестве основы для производства гидроформованных сильфонов и тонкостенных компенсаторов для многих отраслей, требующих длительного срока службы. , не требующие обслуживания и негерметичные компоненты.
С 2000 года Mera Bellows Sp.z o.o. является частью немецкого холдинга и сертифицирован в соответствии с ISO-9001 и ISO-14001. Подход фирмы к бережливому производству гарантирует конкурентоспособность отрасли и постоянное совершенствование. Металлографические исследования и различные возможности для анализа напряжений, измерения жесткости пружины и испытаний жизненного цикла помогают на этапе создания прототипа и, наконец, гарантируют, что в серийное производство будут поставляться только превосходные сильфоны.
Трубки глубокой вытяжки для бесшовных прецизионных сильфонов
Основой высококачественного гофрированного сильфона является тонкостенная трубка, из которой он изготовлен.Поэтому производители металлических сильфонов должны уделять особое внимание низким допускам промежуточных продуктов. Использование сильфонов в качестве компенсаторов (компенсаторов) из нержавеющей стали для компенсации движений может быть достаточным при использовании сварных труб. Для достижения наивысшей точности, очень длительного срока службы или использования в оборудовании для сверхвысокого вакуума мы часто советуем использовать бесшовные конструкции, которые наилучшим образом соответствуют требованиям — возможны многие формы дна, упрощающие установку.
В Mera Bellows используется только сырье, произведенное в Европейском Союзе.Применяется непрерывный производственный контроль. В повторяющихся циклах процессов отжига, глубокой вытяжки и промывки из исходной металлической полосы (рулона) получается конечная труба.
Гидроформованные металлические сильфоны для экономичных решений
Процесс гидроформовки идеально подходит для крупномасштабного производства. Гофры формируются в одноэтапном процессе, позволяющем сэкономить время, с использованием специальной кассеты сильфона, которая определяет окончательную структуру гофрирования, что влияет на рабочие характеристики, такие как ход или жесткость пружины.Для приложений с высоким давлением следует рассматривать двухслойные конструкции.
Дополнительные чтения:
Трубный компенсатор Номер модели
Пример номера модели: Просмотр версии для печати
Определенный номер модели компенсатора трубы:
Часть 1: Диаметр — Номинальный размер трубы компенсатора
Часть 2: Общая длина трубного компенсатора
Часть 3: Типы компенсаторов труб:
S Одноместный
U Универсальный
XS Одинарный X-Flex
XD Dual X-Flex
HIN Навесной
HIN_S Распашной одинарный
HIN_U Универсальный навесной
ГИМ Подвес
ГИМ_С Одиночный стабилизатор
ГИМ_У Универсальный стабилизатор
руб.
ТКАНЬ Ткань
REC прямоугольный
REC_S Одинарный прямоугольный
REC_U Универсальный прямоугольный
EPB Колено со сбалансированным давлением
PBI Линия со сбалансированным давлением
F&F Фланцевое и резьбовое
REFR Огнеупорная футеровка
SLIP Тип скольжения
Резина
Часть 4: Материал компенсатора трубы:
Углеродистая сталь 01
Нержавеющая сталь 304 04
Нержавеющая сталь 316 16
321 Нержавеющая сталь 21
Хастеллой 27
Inconel® 600 60
Inconel® 800 80
Inconel® 825 82
Дуплекс 2205 2205
Ткань 97
Резина 98
Часть 5: Расчетное давление трубного компенсатора (фунт / кв. Дюйм)
Часть 6. Тип концов компенсатора трубы, приварные или фланцевые. (Также доступен в стилях Vanstone (V) или Special (X).)
Часть 7: Материал фланцев или приварных концов:
Концы фланца
Концы под сварку
Материал
F01 W01 Углеродистая сталь
F04 — F04H — F04L W04 — W04H — W04L нержавеющая сталь 304
F16 — F16H — F16L W16 — W16H — W16L нержавеющая сталь 316
F21 — F21H — F21L W21 — W21H — W21L 321 нержавеющая сталь
F309 W30 309 нержавеющая сталь
F600 W60 Инконель 600
F625 W62 Инконель 625
F800 W80 Инконель 800
F825 W82 Инконель 825
F2205 W2205 Дуплекс 2205
Принадлежности:
Часть 8: Вкладыш, если он есть, и материал:
Гильза
Материал
L01 Углеродистая сталь
L04 — L04H — L04L нержавеющая сталь 304
L16 — L16H — L16L нержавеющая сталь 316
L21 — L21H — L21L 321 нержавеющая сталь
L309 309 нержавеющая сталь
Часть 9: Крышка, если она есть, и материал:
Крышка
Материал
C01 Углеродистая сталь
C04 — C04H — C04L нержавеющая сталь 304
C16 — C16H — C16L нержавеющая сталь 316
C21 — C21H — C21L 321 нержавеющая сталь
C309 309 нержавеющая сталь
Часть 10: Стяжные шпильки, если они есть, и материал:
Тяги
Материал
T01 Углеродистая сталь
T04 — T04H — T04L нержавеющая сталь 304
T16 — T16H — T16L нержавеющая сталь 316
T21 — T21H — T21L 321 нержавеющая сталь
T309 309 нержавеющая сталь
Часть 11: Корневые кольца, если включены, и материал:
Ящик
Материал
R01 Углеродистая сталь
R04 — R04H — R04L нержавеющая сталь 304
R16 — R16H — R16L нержавеющая сталь 316
R21 — R21H — R21L 321 нержавеющая сталь
R309 309 нержавеющая сталь
Деталь 12: Уравнительные кольца, если они есть, и материал:
Ящик
Материал
E01 Углеродистая сталь
E04 — E04H — E04L нержавеющая сталь 304
E16 — E16H — E16L нержавеющая сталь 316
E21 — E21H — E21L 321 нержавеющая сталь
E309 309 нержавеющая сталь
Часть 13: В случае компенсатора трубы карданного подвеса указывается коробка и материал:
Ящик
Материал
B01 Углеродистая сталь
B04 — B04H — B04L нержавеющая сталь 304
B16 — B16H — B16L нержавеющая сталь 316
B21 — B21H — B21L 321 нержавеющая сталь
B309 309 нержавеющая сталь
Гибкий сильфон выхлопа и 4 фактора, которые необходимо учитывать перед выбором — Bend Brothers
Сильфон выхлопной трубы
Что они делают и зачем нужны в выхлопной системе?
Мы скоро рассмотрим это, но сначала.

Начнем с основ.
Гибкий сильфон на выхлопе представляет собой извилистую трубу, которая чаще всего изготавливается путем гидроформовки трубы внутри штампа или холодной штамповки (прокатки). Оба этих метода имеют свои преимущества и недостатки. Гидроформованные сильфоны имеют более толстую стенку; это означает меньшую гибкость, но лучшую устойчивость к нагреву и более высокому давлению.
Сильфон, изготовленный методом холодной штамповки, может иметь более тонкую стенку (или несколько ультратонких стенок, чтобы сделать одну), что обеспечивает лучшую гибкость, но при этом делает изделие гораздо менее прочным.
Обычно гибкое соединение выхлопных газов размещается сразу после экстракторов, спускной трубы или сливной трубы. Иногда их даже используют в выхлопных газах, чтобы изолировать дорогие компоненты, такие как каталитические нейтрализаторы или глушители с электронным управлением.
Основное применение — поглощение лишних вибраций и движений, вызванных вашим двигателем; это помогает предотвратить дополнительную нагрузку на выхлопную систему.
Они также помогают поглощать линейное движение, поскольку выхлопная система нагревается и расширяется во время использования.

Еще одно удобное преимущество использования гибкого сильфона становится очевидным при установке выхлопной системы на автомобиль, поскольку они допускают небольшое движение, которое может помочь при выравнивании и закреплении выхлопных фланцев и V-образных лент.
Наиболее распространенные гибкие сильфоны
У каждого гибкого сильфона есть свои преимущества и недостатки, но вы можете свести их к минимуму с помощью полезного списка ниже.
Вот 4 фактора, которые следует учитывать при выборе гибкого сильфона, наиболее подходящего для вашего приложения.
4 фактора, которые необходимо знать перед началом работы
Бюджет вашего билда.
Размер выхлопных газов и требования к расходу
Условия использования: занос, сопротивление, трамвай.
Из какого материала вы его делаете.
Ваш бюджет иногда может быть самым важным решающим фактором при выборе компонентов для вашей сборки.Если у вас есть комната в рамках вашего бюджета, вам следует выбрать максимально возможное качество, чтобы избежать поломки деталей или преждевременной замены.
Поток выхлопных газов Для некоторых сборок потребуется только базовый поток, например, безнаддувный двигатель или системы с низким наддувом. Для них вы можете использовать дешевый гибкий сильфон более низкого качества, но он все равно не идеален.
Если вы создаете высокопроизводительную выхлопную систему или ваша сборка оснащена двигателем большего объема, вам необходимо сконцентрироваться на требуемом объеме и расходе.Некоторые решающие факторы — это рабочий объем двигателя, размер турбонагнетателя и целевое давление наддува.
Какие условия нужны вашему выхлопу, чтобы выжить? Предназначен ли он для быстрого потока, высокотемпературных спусков на 1/4 мили, резкого и ухабистого дрейфа или, может быть, это охлажденный трамвай. Все это будет иметь значение, какие части вы выберете.
Материал , из которого вы строите свой выхлоп, является еще одним важным фактором. Для большинства распространенных металлов выхлопных газов доступны гибкие сильфоны, хотя это не означает, что вы получаете одинаковые варианты для всех, поэтому выбирайте внимательно.
Плетеный гибкий сильфон
Гибкие сильфоны с оплеткой — это наиболее часто встречающиеся сильфоны на рынке, но они, как правило, недолговечны из-за того, что оплетка быстро разрушается под воздействием тепла и газов.
Когда оплетка изнашивается, она вызывает ограничение и нежелательную турбулентность потока выхлопных газов.
Другая проблема заключается в том, что многие гибкие сильфоны на рынке рекламируются как сделанные из «нержавеющей стали», однако в них не указывается марка используемой нержавеющей стали.
Нержавеющая сталь марки 409, обычно используемая для изготовления сильфонов более низкого качества, изнашивается намного быстрее и не так прочна, как сталь марки 304.
Гибкий сильфон с подкладкой
Напротив, если ваши требования — высокая текучесть и прочность, то лучше всего подойдет гибкий сильфон лучшего качества.
Гибкий сильфон с футеровкой имеет такие преимущества, как меньший вес, немного большая гибкость и, как правило, отсутствие ограничений внутри.
Но гибкая гильза также не выдерживает ни тепла, ни давления.
В качестве альтернативы, гибкие сильфоны с твердой футеровкой работают в более суровых условиях, таких как выдерживание чрезмерной жары и повышенного давления, например, в автомобилях с высоким лобовым сопротивлением, в соревновательных дрифтингах, на больших гоночных лодках или даже в трамвае для выставок.
Однако они, как правило, немного более ограничивают, чем упомянутый выше гибкий стиль, в отношении сплошных футеровок, которые должны перекрываться в центре, что приводит к уменьшению внутреннего диаметра.
Вы можете преодолеть это ограничение, используя гибкий гофрированный сильфон немного большего размера, чем требуется, чтобы учесть уменьшение внутреннего диаметра, обеспечивая дополнительный поток производительности или приложений гоночных автомобилей.
Более крупный выхлоп даже может помочь вам достичь более высоких уровней мощности с таким же или пониженным наддувом; однако это тема другого дня.
Эти факторы делают сильфон со сплошной облицовкой идеальным для высокопроизводительных применений, таких как переходные трубы перед турбонаддувом, выпускные коллекторы в модном стиле и водосточные трубы с турбонаддувом гоночных автомобилей.
Длина гибкого сильфона влияет на срок его службы, более длинный сильфон имеет большую площадь для растяжения и поглощения вибрации, тогда как более короткий сильфон будет жестче, что означает немного меньший срок службы.Не пытайтесь использовать более длинный флекси, так как вам нужно помнить, что это изменит другие факторы, такие как провисание выхлопа.
Сильфон
Flex является неотъемлемой частью любой выхлопной системы, независимо от ее применения. Они увеличивают срок службы, могут улучшить производительность и обеспечить более высокое качество конечного продукта, что означает, что вы должны выбрать правильный компонент для своих нужд.
