Шланги для подключения газовой плиты: Газовый шланг для газовой плиты: как сделать правильный выбор

разновидности, особенности выбора и тонкости подключения

Во время ремонта на кухне практически всегда возникает необходимость замены или перестановки газовой плиты, а значит, и её повторного подключения. Работы желательно поручить квалифицированному, аттестованному газовщику, но оборудование всё равно придется выбирать и покупать самостоятельно.

В этой статье мы рассмотрим газовые шланги для газовых плит, какой лучше, как выбрать и подключить оборудование, а также расскажем о том, какие встречаются изъяны у газовых рукавов, и чем они опасны.

Содержание статьи:

Способы подключения газовых плит

Ещё сравнительно недавно, около 30 лет назад, газовые шланги не были распространены и плиты подключались стальной трубой. Такое соединение очень надежное и долговечное, ведь труба не прохудится, выдерживает высокие температуры и устойчива к маслу. Однако, подвинуть плиту, подключенную таким образом, даже на сантиметр, не представляется возможным. Именно поэтому, а также из-за сложности монтажа, сейчас такое подключение не практикуют.

Первыми на смену жесткому соединению пришли так называемые кислородные шланги, выполненные по тому же принципу, что и автомобильные шины. Основа сплетена из сверхпрочных кордовых нитей, а они уже залиты с обеих сторон резиной. Такие шланги выдерживают огромное давление – до 20 атмосфер, они выпускаются в широком ассортименте диаметров (от 16 мм) и длины, просты в установке и стоят довольно дешево.

Резина подвержена старению и растрескиванию, особенно под воздействием масла, а в квартире запрещено использование газовых шлангов со сроком службы менее 10 лет. Именно поэтому кислородные газовые шланги канули в лету

Резиново-тканевые шланги – ближайший наследник кислородных, отличаются лишь использованием специальной текстильной нити вместо кордовой. Они выпускаются и продаются и сегодня, и стоят недорого. Однако, из-за недолговечности резины, их также нельзя использовать в квартирах, а вот для подключения плиты к газовому баллону на даче это, пожалуй, самый удобный вариант.

Разновидности современных газовых шлангов

Резиновые шланги сегодня – это скорее раритет, чем повседневный продукт. Они слишком недолговечны, да и выглядит черная резина неэстетично, а красить её нельзя.

Поэтому, когда приходится выбирать какой шланг купить для подключения газовой плиты в квартире, лучше остановиться на одном из 3 основных вариантов: сильфонный, резиновый армированный и ПВХ-шланг. Рассмотрим каждый из них подробнее.

Резиновые армированные шланги

Пожалуй, это наиболее распространённые, недорогие и надёжные газовые рукава. Внешне эта подводка абсолютно такая же, как водопроводная, только в оплетке вместо синих или красных, вплетены желтые нити.

Такие шланги трехслойные. Внутренний – полимерный слой, предотвращающий растрескивание и утечку. Средний – вулканизированная резина – основа шланга, его жесткость и плотность. Наружная плётка из стальных нитей – для защиты от внешних повреждений и дополнительной жесткости.

Армированные газовые шланги – точная копия своих водопроводных собратьев. Отличительной их особенностью является вплетение желтых нитей в оплетку изделия

Преимущества этих шлангов – низкая цена и большой ассортимент, удобство монтажа и прочность. Недостатки – сравнительно малый срок эксплуатации (около 10 лет), высокая электропроводимость (требуются вставки – диэлектрики).

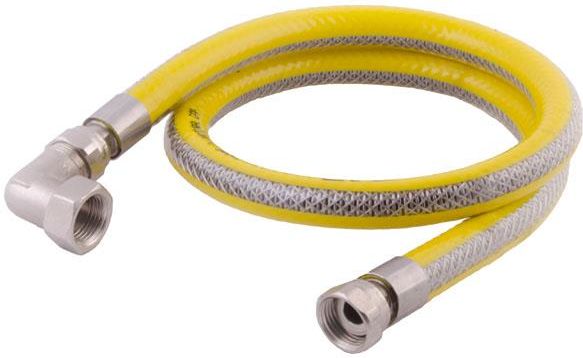

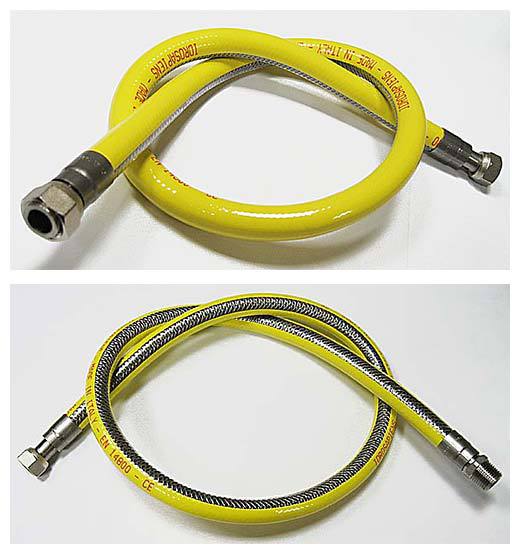

Армированный рукав ПВХ

Они также трехслойные: между двумя слоями поливинилхлорида влита армирующая сетка. При этом внутренний слой обычно черный, а внешний – либо полностью желтый, либо с желтой полосой.

Именно по окраске их быстрее всего можно отличить от шлангов для воды – но не надёжнее всего, маркировку перепроверить стоит.

Газовые шланги ПВХ внешне очень похожи на садовые для воды, но отличаются от своих собратьев по составу

Такие газовые шланги имеют ряд преимуществ:

• не проводят электричество – это единственный современный вариант, использование которого без диэлектрика абсолютно безопасно;
• подходят для разных горючих смесей – и в городском газопроводе, и для смесей из баллона;
• выдерживают давление до 0,63 МПа, что в 20 раз больше, чем максимальное рабочее давление в сети;
• выпускаются в разных вариантах длины – от 40 см до 5 м;
• стоимость в разы ниже, чем на сильфонные аналоги;
• поливинилхлорид значительно прочнее и долговечнее резины, гораздо меньше подвержен растрескиванию;
• срок годности 12 – 20 лет. Учитывая, что срок службы газовой плиты обычно также не превышает 20 лет, этого вполне достаточно.

Среди недостатков можно отметить лишь сравнительно небольшую жесткость.

Сильфонные шланги для плит

Сильфоном называется гофрированная труба из колец или спирали, напоминающая канализационную гофру или шланг от смесителя для душа. Сильфонные шланги бывают 4 видов: обычные гофрированные, из цельного металлопластика, металлического вида, с гофрой из нержавеющей стали; с полимерным напылением поверх нержавейки – для защиты от электричества; с термозащитными клапанами, которые автоматически перекрывают подачу газа в случае перегрева.

Газовые шланги такой конструкции обладают целым рядом преимуществ: безопасны, вероятность утечки минимальна; выдерживают давление до 6 атмосфер, что в 200 раз выше максимального рабочего давления в сети газоснабжения; эстетично выглядят; долговечны – гарантия производителя обычно не менее 10 лет, срок службы такого шланга для газовой плиты около 30 лет.

Этот тип рукавов признан профессионалами наиболее надёжными и безопасными, однако их стоимость порой выше в 5 раз и более

Кроме того, они выдерживают температуру до 200 °С, гнутся и немного растягиваются, фиксируются в заданной форме с углами – можно расположить красиво и безопасно, не ржавеют и не трескаются, защищены от любых внешних воздействий, обладают достаточной жесткостью – не заламываются и не перекручиваются, просты в монтаже. В большинстве моделей штуцер с гофрой либо спаян, либо выполнен цельным изделием – это гораздо надежнее, чем зажим или клей.

Даже при таком существенном списке преимуществ, есть у этих шлангов и недостатки. Кроме сравнительно высоких цен, они опасны электропроводимостью (если нет полимерного напыления), а потому могут прогореть от контакта с бытовыми электроприборами или даже кабелем самой плиты.

Как выбрать оптимальный вариант?

Выбор шланга для подключения плиты к газопроводу – задача непростая и очень ответственная, ведь вы рискуете сохранностью своего жилища и жизни, а также.

Чтобы из всего многообразия, описанного выше, выбрать подходящий вариант, необходимо определиться с несколькими параметрами:

1. Длина шланга. В подключенном состоянии он должен немного провисать – настолько, чтобы плиту можно было отодвинуть для уборки или если за неё что-нибудь упадет. Установка шланга натянутым недопустима – это опасно. Самые популярные размеры – от 1 до 2 м, но существуют изделия от 40 см, а максимальная длина отечественных шлангов достигает 4,5 и даже 7 метров.
2. Тип соединения. На одном конце шланга, который прикручивается к плите, всегда будет гайка со внутренней резьбой – «мама», а вот на другом конце, со стороны газового крана, может быть либо такая же гайка, либо штуцер с наружной резьбой – «папа». Обратите внимание, какой разъём у вашего газового крана.
3. Диаметр соединения. Чаще всего используются полудюймовые гайки, но встречаются и на ¾ дюйма, и более экзотические варианты. Перемеряйте резьбу на своём оборудовании.
4. Металл соединения. Избегайте контакта белого металла (стали) с желтым (латунью) – это небезопасно.
5. Диаметр сечения шланга для полноценной работы всех конфорок должен быть не менее 1 см.
6. Посмотрите, какой выход на вашей плите. Если он угловой – отлично, если же направлен в стену – это может быть опасно. Шланг, накрученный напрямую на такой выход, может заламываться, когда плита задвинется к стене, а это чревато не только слабым напором газа, но и утечкой. Чтобы избежать такой ситуации, приобретите дополнительно металлический штуцер-уголок. Если на плите 2 выхода, понадобится ещё и заглушка.
7. Оцените свои финансовые возможности. Помните, что дорогие шланги будут не только безопаснее и красивее, но и прослужат в разы дольше.
8. Если шланг может касаться микроволновки, посудомоечной машины или другого электрооборудования, изоляция обязательна. Выбирайте ПВХ рукав или сильфонный шланг с полимерным напылением.

Определившись со всеми перечисленными вопросами, вы сможете сократить количество шлангов для выбора до 2 – 4 шт. , а уж из них выбирать по цене и внешнему виду. Кроме того, чтобы купить качественный газовый шланг, обратите внимание на некоторые детали.

Для использования на даче, с газовым баллоном, можно приобрести и недорогой резиново-тканевый шланг – он будет удобнее и скорее найдется с нужным диаметром

Обращайтесь только в специализированные магазины и требуйте сертификаты качества на товар – это ваше право и гарантия безопасности.

Не верьте предложениям купить фирменный рукав за полцены – скорее всего это низкокачественная китайская подделка. Но и не отказывайтесь от покупки только из-за того, что она сделана в Китае – многие бренды переносят своё производство сертифицированных товаров в эту страну, не снижая контроля и стандартов качества.

Посмотрите, как соединен штуцер с оплеткой. Пайка или цельнолитое изделие – отлично, клей – плохо.

Ознакомьтесь с гарантийным сроком и сроком эксплуатации в паспорте изделия, сопоставьте их с типом шланга и ценой.

Кроме того, покупая дорогой фирменный сильфонный газовый шланг, опасайтесь подделки. Внимательно осмотрите изделие – оно должно быть аккуратным, с незаметными швами, без изъянов, даже мелких.

Обязательно должна быть желтая маркировка. Даже на резиновых шлангах на видном месте клеится желтая бирка, на других же она может присутствовать в оплётке, окраске верхнего слоя, на упаковке. Без такой маркировки легко перепутать шланги для газа и для воды, а вторые начнут «травить» газ если не сразу, то через месяц

Загляните в технический паспорт и проверьте соответствие описания действительности. Требуйте сертификат качества или хотя бы его копию. Слишком низкая цена должна насторожить, но и нормальная рыночная цена не является гарантией качества.

Отличия газового шланга от водопроводного

Подключение шланга не по назначению крайне опасно, ведь шланг для воды не рассчитан на контакт с газом, отчего он быстро изнашивается и начинает травить. Кроме того, даже газовые шланги отличаются для разных составов и агрегатного состояния. Чтобы ошибка в выборе шланга для подводки газа к плите не стала роковой, учитывайте несколько факторов.

Во-первых, абсолютно все , независимо от типа, маркируются желтым цветом. Это может быть нить в оплётке, желтая бирка-наклейка на самом шланге или отметка на упаковке и заглушка, но что-то желтое должно присутствовать обязательно. Синих и красных вплетений быть не должно – это указатели горячего и холодного водоснабжения.

Во-вторых, назначение шланга обязательно указывается в паспорте изделия и сертификате качества. Газовые шланги отличаются составом резины или полимера, методами изготовления и эксплуатационными характеристиками – они не могут быть взаимозаменяемы, как бы ни были похожи внешне.

К газовому шлангу в комплекте должна быть специальная паронитовая прокладка, уплотняющая фланцевое соединение. Паронитовая прокладка помещается на выходе плиты. К водопроводным же идут только резиновые уплотнители – для воды их достаточно

Таким образом, отличать назначение шланга необходимо, а если не вполне доверяете компетентности продавца, обязательно потребуйте документы на товар, где изготовителем указанно, что этот шланг предназначен для газа.

Особенности подключения газовой плиты

Первое, о чем вы должны помнить, если решили – теперь вы сами несёте ответственность и за свою жизнь, и за сохранность кухни, и самой плиты. Гарантия производителя не действует, если работы выполнял неквалифицированный мастер-газовщик.

Если риски вас не смущают, приведём краткую инструкцию действий.

• оцените все исходные данные и, при необходимости, докупите недостающее;
• если диаметр резьбы на шланге и на плите или кране не совпадает, запаситесь подходящим переходником-футоркой;
• проверьте наличие паронитовой прокладки в комплекте к шлангу. Если её нет – купите ту, что с сеточкой;
• если у плиты 2 выхода, купите заглушку и плотно вкрутите её в дальний от газовой трубы выход;
• при подключении шланга с открытой металлической оболочкой лучше не поскупиться на диэлектрик – специальная вставка с пластиковой сердцевиной, не проводящая ток;
• установите все необходимые переходники, но старайтесь минимизировать их число. Диэлектрик вкручивается в газовый кран, и уже на него накручивается шланг;
• прикрутите один конец шланга к газовому крану или к диэлектрику, или к футорке при их наличии;
• затяните рожковым ключом плотно, но не слишком усердствуйте, чтобы не сорвать резьбу;
• расположите паронитовую прокладку на выходе плиты;
• прикрутите второй конец шланга к плите. Гайка свободно прокручивается на шланге, так что он не должен перекручиваться или заламываться;
• растворите твердое мыло или смешайте жидкое с водой. Полученный раствор нанесите на все соединения, в том числе – заводские на шланге;
• откройте газовый кран, но не включайте конфорки плиты, а внимательно наблюдайте. Если ни на одном стыке не появились мыльные пузыри, плитой можно пользоваться.

При самостоятельном подключении газовой плиты помните, что шланг не должен соприкасаться с электроприборами и проводами, а также прятаться за мебелью – это небезопасно.

Если у вас всё ещё установлен старый, лепестковый газовый кран, его лучше заменить на шаровый, а это сможет сделать только работник ЖЕКа, перекрыв весь стояк

Соблюдение мер безопасности при подключении

Ежегодно взрывы и возгорания бытового газа происходят в разных уголках нашей страны, становясь причинами пожаров и масштабный разрушений, травм и смертей. Чтобы подобной беды не случилось с вами, не пренебрегайте ни одним из правил безопасности, изложенных ниже, ведь такой риск и экономия могут обойтись, впоследствии, очень дорого.

Шланг должен быть один, цельный, без удлинителей и лишних соединений. Каждое соединение – это потенциальное место утечки, а составные шланги запрещены по ГОСТу.

Газовый шланг нельзя прятать за мебелью или красить – покупайте такой, который вас устроит внешне. Запрещено это не только для возможности в любое время осмотреть шланг, но и для того, чтоб мгновенно заметить неисправность и . Краска же пересушивает и способствует растрескиванию резины.

Подключенный газовый шланг должен немного провисать – не быть внатяжку, но и не тереться по полу. В противном случае это грозит повреждением шланга и утечкой газа

От должно быть одно подключение, без сгона и разветвлений. При необходимости вызовите газовщика, который выведет ещё один кран с помощью трубы.

Не рекомендуется использовать газовые шланги для подключения газовых плит, размеры которых превышают 2 м. При необходимости лучше удлинить или – металлический газопровод надежнее, безопаснее и гораздо долговечнее.

Не допускайте перекручивания или перегибания шланга – это негативно отразится не только на напоре газа, но и на безопасности. В месте сгиба, а при скручивании – у крепления штуцера, очень быстро шланг прохудится и начнет травить.

Регулярно меняйте шланг, следуя сроку годности, указанному производителем. Не используйте в квартире шланг, срок службы которого меньше 10 лет, например, резиновый. Уже через 2 – 3 года постоянного использования он может стать небезопасным.

Не проводите вблизи шланга сварку и пайку, избегайте скопления конденсата. По возможности приглашайте специалиста на любые работы по газопроводу – собственная безопасность всегда дороже их услуг.

Регулярно делайте проверку на герметичность с помощью мыльного раствора, ведь малейшая утечка может стать причиной скопления газа и взрыва

Не пренебрегайте электроизоляцией металлического шланга и не допускайте соприкосновения с бытовыми приборами и проводами. Даже если на вашей кухне проводка в полном порядке, катализатором разряда, прогорания шланга и воспламенения может стать, например, молния, ударившая в газопровод.

Выводы и полезное видео по теме

В следующем видеоролике речь пойдет о том, как правильно выбрать газовый шланг для подключения плиты:

Учитывая всё вышесказанное, выбор шланга для подключения газовой плиты – это очень ответственное задание, при котором экономия не должна ставиться выше безопасности. Внимательно изучив все аспекты, вы сможете выбрать и купить лучший газовый рукав для своей плиты, не переплачивая, но и не подвергая риску себя, семью и соседей.

А на каком газовом шланге для подключения плиты вы остановили свой выбор и почему? Пожалуйста, расскажите об этом другим посетителям нашего сайта. Пишите свои комментарии, задавайте вопросы, делитесь опытом – блок для связи расположен ниже.

Подключение газовой плиты шлангом

Безопасное подключение газовой плиты шлангом



Большинство заказчиков работ в первую очередь волнует вопрос чтобы подключение газовой плиты шлангом было безопасным, герметичность соединения не нарушилась за время службы плиты 10 — 15 лет.

Первым важным критерием для безопасного подключения газовой плиты является выбор газового шланга.
По своей конструкции и типу материала газовые шланги делятся на:

1. Резиновые газовые шланги без армирования
(в Санкт-Петербурге это белые газовые шланги производства города Ужгород).
2. Резиновые шланги армированные внутри нитью
(в Санкт-Петербурге это черные газовые шланги петербургского производства).
3. Газовые шланги из пластифицированных полимерных материалов (ПВХ)
(в основном это шланги желтого цвета с алюминиевой запресовкой концов шланга).
4. Резиновые шланги в металлической оплетке
(от гибкой подводки воды отличаются только тем что полоса на шланге желтая).

5. Так называемые сильфонные газовые шланги
(шлангами не являются, это гофрированная труба из тонкой нержавеющей стали).

Сразу следует отметить что резиновые газовые шланги в металлической оплетке (аналогичные подводке для воды) были распространены 10 — 20 лет назад но в настоящее время они запрещены для применения так-как резиновый шланг внутри металлической оплетки тонкий (маленькая толщина резины) и в связи с этим у такого типа шлангов небольшой срок службы 5 — 6 лет, хотя данные шланги очень хорошего качества и бракованных не встречается в принципе.

Резиновые газовые шланги петербургского производства это основной тип шлангов применяемый для подключения газовых плит в Санкт-Петербурге. Шланг армированный, имеет указанный в сертификате качества срок службы 12 лет (реально 15 лет), большую гибкость, надежность, стоимость газовых шлангов (цена) невысокая, завальцовка концов шланга выполнена железом (Fe) с гальванопокрытием против коррозии.

Шланг для газа сильфонный имеет большое преимущество связанное с тем что он в принципе не горючий (нержавеющая сталь не горит при обычных условиях), вторым преимуществом сильфонного газового шланга является то что он в теории имеет вечный срок службы, а срок службы резинового газового шланга 12 лет установлен исходя из того что резина сохнет со временем и начинает трескатся, нарушается герметичность.

Но у сильфонного газового шланга есть свои недостатки: высокая стоимость, необходимость подключать к газовой системе квартиры специальный изолятор, высокая жесткость сильфонного шланга — главный очень существенный и неустранимый серьезный недостаток.
Из за высокой жесткости со временем нарушается герметичность соединения патрубка ввода газа в газовую плиту или варочную панель и газового шланга и в квартире начинает пахнуть газом.
Из этого недостатка следует что сильфонные газовые шланги следует применять только там где необходимы их преимущества.
Там где от их преимуществ нет пользы, а это большинство случаев подключения газовых плит — сильфонные газовые шланги применять не следует.

Преимущества сильфонных газовых шлангов необходимы в следующих случаях:

1. Подключается варочная поверхность под которой будет находится газовый духовой шкаф.
Духовой шкаф газовый устроен так что если в квартире выключится подача электричества (погаснет свет) или, что намного хуже, пропадет только подача электрической энергии к духовому шкафу (трудно заметить сам факт произошедшего) то газы горения не будут выдуваться встроенным вентилятором и температура над духовым шкафом будет увеличиваться до сврхкритической, начнет обугливаться мебель и газовый шланг подводящий газ к варочной поверхности расположенной над духовым шкафом.

В такой конструкции применение сильфонного газового шланга для подключения газовой варочной поверхности — критически необходимо.
2. Вторым случаем когда подключение газовой плиты сильфонным газовым шлангом критически необходимо —
подключение газовой плиты убогой конструкции.
Большинство современных газовых плит Gorenge, Elektrolux, Gefest, Hansa и другие спроектированы таким образом чтобы газы горения выходили из верхней пенели газовой плиты в вверх и соответственно обратная сторона газовой плиты не нагревается.
Но есть газовые плиты в которых газы горения выходящие из духового шкафа выходят из окошка расположенного на задней стенке газовой плиты и если в возле него будет расположен резиновый газовый шланг то его срок службы «резко сократится».
3. Ошибки проектирования. Бывает что расположение мебели в кухне квартиры и соответственно расположение газовой плиты спроектированно кем то таким образом что газовый кран квартиры и соответственно выходящий из него газовый шланг оказывается в том месте в котором он из здравых соображений оказаться не должен (имеется ввиду кожух отвода газов горения из духового шкафа, естественно в этом месте (при работе духового шкафа газовой плиты) кожух отвода газа нагревается до высоких температур и соприкосновение с ним резинового газового шланга или полимерного газового шланга (ПВХ) является неприемлемым — в таком случае для подвода газа в газовую плиту необходимо использовать сильфонный газовый шланг.

Полимерный газовый шланг (газовый шланг ПВХ) хорош тем что в настояшее время доступны для приобретения шланги большой длины 3 и более метра. В связи с быстрым развитием органического синтеза полимерных материалов в Китайской народной республике газовые шланги из полимерных материалов с гаждым годом становятся все более дешевыми или все более длинными за ту же цену.



По всем нашим телефонам в Санкт-Петербурге Вы можете получить бесплатные консультации по вопросам безопасного подключения газовой плиты в квартире, безопасного подключения газовой варочной панели, а так-же и вызвать опытного мастера газовщика для подключения газовой плиты.






Подключение газовой плиты гибким шлангом: основные правила монтажа

Самой удобной кухонной техникой для приготовления пищи считается газовая плита. Но в то же время она является и самым опасным кухонным оборудованием, так как в процессе эксплуатации она потребляет газ.

Устанавливать газовую плиту следует на расстоянии от газопровода до 4 метров, не более.

Монтаж данного оборудования нужно проводить строго по правилам техники безопасности и с инструкцией по эксплуатации. Если вы хотя бы раз держали в руках гаечный ключ и знаете все нюансы работы с газовым оборудованием, то при подключении у вас не должно возникнуть никаких проблем.

Основные правила монтажа

После выбора и приобретения плиты можно переходить к ее установке. При выборе места установки необходимо придерживаться некоторых правил:

Структура гибкого газового шланга.

1. Монтаж данного оборудования должен осуществляться на расстоянии не более 4 м от жесткого газопровода.
2. Между гибким шлангом и газовым краном используют диэлектрическую вставку во избежание возникновения статического разряда.
3. Современные  плиты оснащены электрическим розжигом и подсветкой духовки. Для их использования необходимо наличие питающего напряжения. Если на кухне возле места установки плиты нет в наличии розетки с надежным заземлением, нужно провести электропроводку самому трехжильным кабелем с сечением жилы не менее 1,5 мм.

Подключение кухонных грелок осуществляется с помощью гибких шлангов. Такой способ монтажа на сегодняшний день является самым оптимальным. В этом случае плита не будет жестко прикреплена к одному месту, потому что гибкий шланг позволит ей передвигаться в пределах нескольких метров. Эта намного облегчит процесс уборки в кухне. К тому же такое подключение газовой плиты более безопасно, чем жесткое. Если вы нечаянно сдвинете плиту, то шланг послужит своеобразным амортизатором, который не нарушит существующих креплений.

Резиновые шланги для подключения газа изготавливаются длиной до 5 м. Нужно приобретать рукава в белой металлической оплетке с желтыми метками, так как наличие красных и синих меток свидетельствует о том, что такие шланги используются для подвода воды.

Выбор шлангов достаточно широк. Основными видами являются следующие:

1. Резинотканевый рукав, который является мягче и гибче других видов, но уступает им в жесткости. Стоит отметить, что такой рукав является диэлектриком, что позволит при подключении обойтись без диэлектрической вставки.
2. Резиновый шланг в металлической оплетке имеет среднюю жесткость и большую защиту от механических повреждений.
3. Металлический сильфонный шланг, который является оптимальным вариантом при подсоединении газового оборудования, так как он рекомендован нормативными документами и является самым прочным и устойчивым к давлению газа. Единственным его недостатком выступает сравнительно высокая цена.

Приобретать газовый рукав нужно только сертифицированный. При этом особое внимание стоит обратить на его выход, который должен соответствовать выходу на плите. Если плита с прямым выходом, тогда следует выбирать рукав с угольником. Также не стоит забывать про резьбовое соединение. Стандартный размер резьбы составляет 1/2′, поэтому если резьбовое соединение равно 3/8′, то нужно покупать специальный переходник на 1/2′. Такой переходник может идти в комплекте.

Вернуться к оглавлению

Подключение газовой плиты

Чтобы подключить данное оборудование к газу, необходимо приготовить такие инструменты и материалы:

Схема расположения газового шланга и сетевого шнура.

• разводной ключ;
• отвертку;
• уровень;
• рукав;
• шаровой кран;
• кисточку;
• уплотнитель;
• мыльную эмульсию.

После покупки газовой плиты занесите ее на место монтажа. Снимите картонную упаковку и достаньте все комплектующие данного устройства. До окончания монтажа снимать защитную пленку не рекомендуется, чтобы ненароком не нанести поверхности агрегата царапин или других механических повреждений.

После этого прикрутите регулировочные ножки, которые должны идти в комплекте. Данную операцию легче выполнять вдвоем: один приподнимает плиту, а другой прикручивает ножки.

После этого её размещают на предполагаемом месте установки, оставив небольшой зазор от стены, достаточный для удобного подключения к газовой системе.

Схема подключения с помощью гибкого шланга.

В узел соединения плиты и газового стояка между плитой и шлангом монтируется металлическая сеточка, которая должна входить в стандартную комплектацию. С помощью этого элемента осуществляется защита горелки от возможных загрязнений, что увеличивает ее срок службы. Соединение затягивается разводным ключом. После этого шланг подключается к отключающему крану и тоже производится его надежная фиксация.

Далее нужно проверить герметичность соединений с помощью мыльного раствора. После его нанесения кисточкой на соединительные участки открывается газовый кран. Если при этом образуются мыльные пузыри, следует подтянуть гайку тем же ключом. После выполнения подключения плита с помощью уровня выставляется по горизонтали строго в ровном положении.

Вернуться к оглавлению

Правила техники безопасности при работе

При осуществлении монтажных работ необходимо неуклонно выполнять все требования и рекомендации специалистов:

1. Гибкий шланг должен быть на виду. Запрещено его закрывать чем-либо. Он должен размещаться в легкодоступном для внешнего осмотра месте.
2. Запрещено делать газовый рукав больше, чем разрешено соответствующими нормативными документами.
3. Не нужно окрашивать рукав, потому что краска может привести к преждевременному растрескиванию шланга. Для придания более эстетического вида поверхность рукава можно обработать самоклеящейся бумагой.
4. Резиновый рукав напрямую должен быть соединен только с краном на отпуске и газовой плитой. Допускается применение переходника в случае нестандартного резьбового соединения.

https://kuhnyamoya.ru/youtu.be/hC5F_9xr1tw

Подключение своими руками газовой плиты гибким шлангом на этом закончено. Если все монтажные работы были проведены правильно, с учетом всех требований, то газовое оборудование будет безопасно работать не один год, а процесс приготовления пищи принесет вам массу приятных эмоций.

Как подключить газовую плиту

Ремонт в кухне обычно начинается с разводки коммуникаций: водной, электрической и конечно газовой. В старых квартирах старые плиты очень хочется заменить на новые, более современные. Но вот вопрос, если плита жестко скреплена с металлической газовой трубой, то, как подключить газовую плиту заново, передвинув ее на новое место?

Как подключить газовую плиту на кухне

Ответ на вопрос о том, как подключить газовую плиту, на самом деле, лежит на поверхности. Нужно просто заменить  старую металлическую трубу, которая подводится к плите, гибким шлангом соответствующей длины. Однако есть одно, но!

Замена газового шланга — процесс очень ответственный и требует специальных знаний.  В этой статье я хочу проинформировать Вас о некоторых тонкостях замены газового шланга, связанных, в первую очередь, с безопасностью. Нет никаких гарантий, что специалист, который имеет сертификат и соответствующие знания сделает все согласно процедуры и техники безопасности. Поэтому вся информация, изложенная в данной статье, имеет исключительно рекомендательный характер и не может быть использована как образец для самостоятельных работ. Давайте посмотрим, что нужно для подключения газовой плиты при использовании гибкого шланга.

Для замены газового шланга потребуются следующие инструменты:

Оптимальным решением для замены шланга может быть нержавеющий шланг. В комплекте со шлангом должны быть специальные прокладки:

Также Вам понадобится специальная нить, которую наматывают на начальную часть шланга в месте стыковки с трубой для подачи газа.

Для начала соответствующих работ нужно перекрыть трубу подачи газа соответствующим краном. Зачастую он бывает желтого цвета:

Далее нужно отмерить количество нити, которое потребуется для обмотки начальной части газового шланга:

---

---

Прикрепление шланга к газовой трубе и к газовой плите должно делаться внимательно, надежным инструментом, с хорошим освещением места работы:

А вот так делать не следует. И если после работы мастера Вы увидите что-то подобное, то знайте, что Вас посетил халтурщик:

Кстати, вот еще одна история о мастере-раздолбае.

Ну вот и все, сегодня мы узнали, как подключить газовую плиту. Очень рекомендую Вам вызвать сертифицированного специалиста, и при приемке его работ, учесть замечания, изложенные в этой статье.

Шланг для подключения газовой плиты — как правильно выбрать

14 августа, 2014. Прочитано 36743 раз(а)

Многие жители многоквартирных и частных домов пользуются на кухне газовыми плитами. Однако далеко не все из них знают, как правильно выбрать газовый шланг для подключения плиты. Ведь зачастую происходит износ старого шланга, что чревато самыми серьезными последствиями: от запаха газа в квартире или доме до более трагических последствий. Но далеко не каждый шланг подойдет для подключения газопровода к газовой плите. Такой шланг, как правило, должен быть выполнен из специального материала и иметь паранитовую прокладку. В данной статье мы более подробно рассмотрим, как правильно выбрать и подключить газовый шланг к плите. В современном мире представлено три разновидности гибких газовых шлангов.

Внимание! Для любых манипуляций с газовой системой нужен сертифицированный специалист. Эта статья предназначена для ознакомления и не может быть использована в качестве самоучителя.

Типы газовых шлангов:

• Резиновый с металлической оплеткой;
• Сильфонный металлошланг;
• Резинотканевый.

Также применяется и классический метод с помощью медных и стальных труб, несмотря на надежность данного способа у него имеется множество недостатков, а именно:

• Для монтажа необходимо наличие специализированого оборудования;
• Нет возможности сместить в случае необходимости плиту;
• Достаточно трудоемкий процесс монтажа.

Именно по этой причине для подсоединения газовых плит лучше и правильней всего использовать газовые специальные шланги.

Сильфонный металлошланг

Это самый надежный и в то же время, самый дорогой способ для подсоединения газовых плит.

Данный вид металлошланга достаточно просто подключить к газовой плите без сильных усилий. Стоит отметить безопасный срок эксплуатации до 25 лет и высокий уровень надежности.

Резинотканевый шланг



Жесткий и надежный шланг, который не проводит электричество и выполнен из эластичного и прочного материала.

Достоинства:

• Простой монтаж;
• Доступность;
• Наличие любых размеров и диаметров шланга;
• Хорошая надежность и жесткость;
• Не проводит электричество.

Стоит учесть, что газовый шланг для плиты из резинотканевого материала должен иметь диаметр не менее 10 миллиметров и на нем не должно быть пластмассовых диэлектрических вставок.

Шланги с металлической оплеткой

Надежный и простой шланг, который изготовлен с армированной текстильной нитью внутри из вулканизированной резины. Сегодня, это один из самых доступных и надежных методов для подключения газовых приборов.

Достоинства:

• Доступная стоимость;
• Простой монтаж;
• Высокая надежность;
• Температурный рабочий диапазон резинового шланга составляет — 35 до +50 °С;
• Большой выбор по длине и диаметру резиновых газовых шлангов.

Отличие газового от водопроводного шланга, это наличие в металлической оплетке желтых меток (синие и красные метки применяются на водопроводных шлангах).

Важно

Каждый из представленных типов шланг должен длительное время выдерживать влияние высоких температур, и при этом не терять свои технические качества. Так как зачастую шланги проводятся сзади газовой плиты, где располагается духовая печь, то соответственно и температура рабочая шланга может достигать 100 °С.

Кислородный шланг





Такой шланг также можно использовать для подключения газовых плит. Однако в этом случае необходимо учесть ряд важных аспектов:

• Диаметр внутренний кислородного шланга должен быть минимум 16 миллиметров;
• Необходимо тщательно следить, чтобы на поверхности, контактирующей с кислородом, не было даже капли масла. Иначе, в этом месте будет сильный нагрев шланга и как следствие его повреждение.

Достоинства:

• Выдерживает высокое давление до 20 атмосфер;
• Простой монтаж;
• Доступная стоимость;
• Наличие любых размеров и диаметров;
• Не проводит электричество.

Важно

Все работы связанные по подключению, установке и настройке газовой плиты необходимо поручать только квалифицированным специалистам, которые имеют специальное разрешение для проведения таких работ.

Газовый шланг видео по выбору типа и подключению к плите можно посмотреть в конце данной статьи.

Остается добавить, что в зависимости от длины и типа газового шланга, его стоимость будет варьироваться в диапазоне 18-30 долларов.

Рекомендуем вам еще:

Установка и подключение газовых плит

Немного о том, как мы это делаем  Подключение газовой плит к магистральной газовой сети или баллону с газом может быть выполнено при помощи гибкого резинового или стального шланга, согласно действующим нормам подключения и после проверки соответствия типа подключаемого газа, тому на который настроено оборудование. Маркировка газа находится на корпусе оборудования.  Если плита подсоединяется к баллону со сжиженным газом, на баллон с газом наш монтажник устанавливает регулятор давления, редуктор, отвечающий действующим стандартом подключения газового оборудования. Чтобы облегчить подключение подвод газа может быть осуществлен с обеих сторон оборудования, в этом случае мы поменяем положение держателя шланга и заглушки и заменим уплотнительную прокладку, которая поставляется с оборудованием. Удостоверимся, что давление газа соответствует значениям, указанным в таблице. Характеристики горелок и жиклеров. Это обеспечит безопасную работу и долгий срок службы оборудования при эффективном энергопотреблении. Установка газовой плиты ( размещение и выравнивание ) Плита может быть установлена рядом с любой кухонной мебелью, не превышающей оборудование по высоте. Стена, соприкасающаяся с задней частью оборудования , должна быть сделана из невоспламеняющихся термостойких материалов выдерживать нагрев до 90 °C). Для правильной установки. Разместите оборудование в кухне столовой но не в ванной комнате Если рабочая поверхность плиты выше рядом стоящей кухонной мебели последняя должна находиться на расстоянии не менее 200 мм от оборудования. Минимальное расстояние между рабочей поверхностью плиты и навесными шкафа ми полками должно составлять 420 мм. Это расстояние следует увеличить до 700 мм если навесные шкафы сделаны из горючих материалов. Шторы жалюзи не должны находиться позади плиты или на расстоянии менее 200 мм от ее боковых сторон. Гибкий шланг для подключения Подсоединим газовый шланг,  характеристики которого отвечают действующим стандартам. Внутренний диаметр шланга должен составлять: 8 мм для сжиженного газа; 13 мм для — метана После подключения проверим что шланг по всей длине не касается частей плиты которые могут нагреваться до температуры выше 50 С, не натянут, не перекручен, не образует петель и изгибов, не пережат не касается подвижных объектов и предметов с острыми углами по всей длине, доступен для осмотра и контроля его состояния длиной менее 1500 мм прочно зафиксирован на месте с обоих концов за жимами соответствующими нормам подключения газового оборудования. Подсоединение гибкой бесшовной стальной трубы к резьбовому соединению Труба и прокладки должны отвечать действующим стандартам. Следует  удалить держатель шланга с оборудования. Гибкая стальная труба присоединяется к тому же выводу с наружной резьбой 1/2 дюйма. Максимальная длина трубы не должна быть более 2 м. После подключения плиты нужно проверите, что труба не прижата и не соприкасается с подвижными деталями. Контроль плотности подсоединения. Выполнив подключение к газу, проверим наличие его утечек, используя мыльный раствор. Никогда не используйте для проверки пламя.

Подключение газовой плиты гибким шлангом

До недавнего времени нормативами, касающимися подключения газовых плит, допускалось использование исключительно жесткой подводки (как в случае с газовыми плитами Ханса), в связи с чем газ в большинстве квартир подводился с помощью железных труб, уголков и колен.

Несмотря на свою надежность, эта схема имеет и свои недостатки. Например, во время ремонта или при уборке кухни отодвинуть плиту не получится. Подсоединение газовой плиты гибким шлангом станет в этом случае лучшим решением.

Газовый шланг для плиты: назначение и предъявляемые требования

Каким шлангом подключить газовую плиту? Ответ на этот вопрос кроется в его видах. Резинотканевый шланг, например, хотя и уступает в жесткости, зато не является проводником электричества, что особенно важно в работе с газовыми печами.

Резиновый шланг для подключения газовой плиты обычно маркируется желтой меткой, отличающей его от шлангов, предназначенных для иных нужд (для плиты Аристон, например).

В связи с тем, что газовой печью потребляется большое количество газа, шланг должен иметь в диаметре не менее 10 мм. Также на нем должны иметься диэлектрические вставки из пластмассы.
к меню ↑

Виды шлангов, их стоимость

Гибкий газовый шланг для плиты (особенно для газовых плит для дачи) сегодня представлен в виде гофрированного стального рукава, который способен длительно выдерживать воздействие высоких температур без изменения своих технических свойств.

Конечно, высокие температуры на практике встречаются редко, особенно при правильном подключении плиты, соответствующем всем нормам. Но, если бы не существовал сильфонный шланг для газовой плиты, то проблем, связанных с подключением газовых печей, возникало бы намного больше. Почему?

Учитывая близкое расположение прибора к кухонной мебели (особенно при установке плиты Занусси), необходимо помнить о том, что температура в процессе его работы может накаляться до 100 градусов.

Кислородный шланг для газовой плиты способен работать в условиях давления среды в 20 атмосфер.

Его широкое распространение объяснено тем, что он легок в присоединении, а стоимость его гораздо дешевле, чем у шланга металлооплеточного. Внутренний диаметр кислородного рукава должен быть не менее 16 мм (что особенно актуально для газовых плит с электрической духовкой).

Используя такой рукав по прямому назначению, необходимо следить, чтобы поверхность, контактирующая с кислородом, не имела и капли масла. В противном случае это место будет нагреваться, став причиной разрыва кислородного шланга. Цена на газовый шланг для плиты в зависимости от его длины составляет 18 – 30 долларов. Столько же стоит ремонт газовых плит Gefest.
к меню ↑

Газовый шланг — видео

к меню ↑

Самостоятельное подключение газовой плиты гибким шлангом

Подключение газовой встраиваемой плиты начинается с намотки уплотнителя на штуцер шланга, который затем вкручивается в кран на опуске.

Далее необходимо проверить резьбу и подобрать к ней переходник, к которому будет прикручиваться гибкий шланг. Следующий этап – открытие крана на опуске и проверка всех соединений на предмет утечки газа.

Делается это при помощи мыльной эмульсии. Проверка работы недорогой газовой плиты является последним шагом.

Замена шланга газовой плиты сходна с процессом его подключения. Однако если вы не уверены в своих силах, лучше довериться специалистам газовой службы, особенно при подключении газовой плиты Гефест 1500.

Мастер привезет все необходимые материалы и выполнит свою работу безупречно, ведь от правильной установки и замены деталей газового прибора зависит безопасность не только одного пользователя – весь дом может пострадать от неумелых действий «Самоделкина».

А купить газовый шланг для плиты можно и самостоятельно, как и провести установку газовых и электрических плит.

Комплект соединителя для диапазона другого газа 30-48KITRC

Комплект соединителя для диапазона другого газа 30-48KITRC | Амана

Комплект соединителя газового диапазона

Модель: 30-48KITRC

Обзор продукта

Этот комплект для подключения газовой плиты используется для подключения вашей газовой плиты к системе газоснабжения вашего дома. Он включает в себя (1) гибкий газовый соединительный шланг из нержавеющей стали длиной 4 фута, (2) штекерные / гнездовые соединители ½ дюйма, (1) штекерные / гнездовые соединители ¾ дюйма, (1) трубку герметика, (1) трубку раствора для течеискателя и Инструкция по установке. Обратите внимание, что для завершения установки вы будете использовать только один из фитингов. Пожалуйста, ознакомьтесь с руководством по эксплуатации и уходу за вашим прибором, чтобы убедиться, что оно подходит для вашего прибора. Для установки этого комплекта потребуются основные ручные инструменты, небольшая разборка ассортимента и опыт ремонта новичком.Не забудьте отключить электроприбор или отключить автоматический выключатель электроприбора перед установкой этого устройства. Также не забудьте закрыть газовый вентиль перед установкой.

load.30-48KITRC.html»>

Дополнительные функции

Этот продукт сертифицирован на заводе-изготовителе.Эти три слова обозначают качественные детали и аксессуары, разработанные специально для вашего прибора. Проверенная временем техника, отвечающая нашим строгим требованиям качества

В комплект входит (1) комплект соединителей газового диапазона

Необходимые инструменты: разводной ключ, стандартные плоскогубцы

30-дневная политика возврата

Товар добавлен в список сравнения, вы можете найти его в конце этой страницы

Как установить газовую плиту

Хотя установка газовой плиты может быть выполнена домовладельцем, очень важно, чтобы вы полностью осознавали меры безопасности, связанные с установкой. Из-за риска утечки газа крайне важно, чтобы все газовые соединения были надежно закреплены, чтобы исключить риск утечек в течение всего срока службы диапазона. Ниже приведены инструкции по установке и безопасности, которым вы можете следовать, чтобы безопасно установить новую газовую плиту. Имейте в виду, что эта работа требует среднего уровня навыков.

Шаг 1 — Подготовка зоны

Убедитесь, что у вас есть необходимые подключения к инженерным сетям в помещении, где вы устанавливаете газовую плиту. Вам потребуется как газовая линия с присоединенным клапаном контроля качества, так и розетка на 110 вольт.Если у вас нет этих двух разъемов, обратитесь к соответствующим лицензированным электрикам и водопроводчикам для установки необходимых инженерных сетей в этом районе. Квалифицированный сантехник может подключиться к существующей газовой линии и установить новую, а также клапан.

Электрическая розетка должна быть заземлена. Используйте тестер электрического заземления, чтобы убедиться в хорошем заземлении. Просто подключите его к розетке, и световые индикаторы загорятся, показывая, правильно ли подключена и заземлена розетка.

Очистите пол от мусора.Если ваша серия поставляется с кронштейном, предотвращающим опрокидывание, прикрепите настенное крепление к стене, а другое — к задней части диапазона.

Прикрепите гибкий газовый шланг к концу клапана. Чтобы убедиться в отсутствии утечек, нанесите герметик для соединения труб типа T2 вокруг охватываемого конца перед тем, как прикрепить гибкий шланг к клапану. Используйте два гаечных ключа, чтобы надежно закрепить шланг на клапане.

Шаг 2 — Установка плиты

Будьте осторожны, чтобы не поцарапать пол, используя тележку для перемещения прибора.Отрегулируйте диапазон так, чтобы он был достаточно близок к выбранному вами пространству, чтобы гибкий шланг мог дотянуться до разъема на спине без чрезмерного растяжения. Нанесите достаточное количество герметика для соединения труб типа T2 на охватываемый конец и прикрепите с помощью двух гаечных ключей, чтобы убедиться, что они плотно соединены. Раствор средства для мытья посуды и воды следует нанести на все соединители между плитой и настенным соединением, чтобы при включении газового клапана можно было проверить соединения на наличие пузырьков. Если вы видите пузыри, используйте гаечные ключи еще раз, чтобы еще больше затянуть соединения.

Шаг 3 — Завершение установки

Если вы уверены, что в потоке газа нет утечек, вставьте шнур питания в розетку и, используя тележку прибора, медленно вставьте плиту в отведенное для нее пространство. Убедитесь, что скоба защиты от опрокидывания находится на одной линии. При установке плиты на место необходимо проявлять особую осторожность, чтобы не сломать и не перегибать гибкий газовый шланг. Шланг изгибается, но он металлический и при слишком большом давлении может треснуть. Наконец, зажгите каждую конфорку, чтобы убедиться, что она зажигается должным образом.

Разъемы для газовых приборов

— Structure Tech Home Inspections

Разъемы для газовых приборов — это не то же самое, что газовые трубы. Разъемы для газовых приборов — это устройства, которые соединяют газовые приборы – с газовыми трубами, вроде как шнур, соединяющий электрический прибор с розеткой на стене. Сегодня я расскажу о том, что ищу, проверяя разъемы газовых приборов. Я расскажу о наиболее распространенных дефектах установки и рассмотрю различия между новыми и старыми разъемами.Вот видеоклип того же самого: https://youtu.be/nVz6EXmxHAc

Газовые соединители не заменяют газовые трубопроводы. Для начала фото газового разъема; это гофрированная желтая штучка.

Большинство новых газовых разъемов выглядят именно так. Газовый соединитель используется для подключения от к газовой трубе с по к прибору, и все. Газовые соединители никогда не должны использоваться вместо газовых трубопроводов.Это означает, что если вы когда-либо видите соединенные вместе два разъема, это неправильная установка. Этот материал не является гибкой газовой магистралью. Это газовый разъем .

Газовые соединители никогда не должны исчезать в скрытом месте. Если газовый разъем исчезает в стене, полу, потолке или шкафу устройства, это значит, что это неправильная установка. Через стены, пол, шкафы и т. Д. Должны проходить только надлежащие газовые трубопроводы.

Необходимо заменить старые газовые соединители. Текущий стандарт на разъемы для газовых приборов — ANSI Z21.24. Я попытался получить копию этих стандартов, чтобы сказать, чем отличаются новые разъемы, но это обошлось бы мне в 336 долларов (убирайтесь отсюда), поэтому я сделал кое-что более интересное. Я достал новый газовый разъем и старый, и я разрезал их. Вот что я нашел.

Как видите, они сделаны из разных материалов. Новый газовый патрубок, соответствующий стандарту ASNI Z21.24, изготовлен из нержавеющей стали.Очевидно, что старого разъема нет; он сделан из латуни, по крайней мере, мне так сказали. Чтобы быстро определить разницу между старыми и новыми разъемами , обычно достаточно взглянуть на внешнюю оболочку. Старые разъемы обычно имеют серое покрытие, подобное тому, что показано вверху слева, плетеную оболочку из нержавеющей стали, как показано ниже, или они, очевидно, будут сделаны из латуни без покрытия, как показано далеко ниже.

Более новые разъемы обычно покрыты желтым, как показано в начале этого блога, или будут изготовлены из простой нержавеющей стали, как тот, что изображен в нижней части фотографии ниже.Если соединитель имеет серое покрытие или изготовлен из латуни без покрытия, он старый.

Чтобы знать наверняка, вы можете внимательно посмотреть на гайку или иногда на кольцо, которое было прикреплено к разъему. Если он соответствует ANSI Z21.24, он так и скажет.

Если газовый разъем не соответствует этому стандарту, его следует заменить. Старые газовые соединители гораздо более подвержены утечкам, что делает их скрытой опасностью. Программы продажи жилья в Миннеаполисе, Блумингтоне и некоторых других городах требуют замены этих старых разъемов.Щелкните следующую ссылку, чтобы узнать позицию Bloomington по поводу старых газовых соединителей.

Кроме того, стандарты Миннесоты для соединителей газовых приборов можно найти в Кодексе штата Миннесота по топливному газу в разделе 411.1.3.

Не используйте повторно газовые соединители. Разъемы для газовых приборов нельзя использовать повторно. При замене газового прибора одновременно следует заменить и разъем. Да, и еще один момент — не путайте газовые соединители с гофрированными трубками из нержавеющей стали (CSST).CSST — это относительно новый тип газового трубопровода, который выглядит похожим, но не является разъемом для устройства.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Что лучше, максимальная длина изделия.

Самым удобным кухонным оборудованием для приготовления пищи является газовая плита. Но в то же время это одновременно и самое опасное кухонное оборудование, так как при работе потребляет газ.

Устанавливать газовую плиту следует с расстояния от газопровода до 4 метров, не более.

Установка этого оборудования должна производиться строго в соответствии с правилами техники безопасности и инструкцией по эксплуатации. Если вы хоть раз держали в руках гаечный ключ и знаете все нюансы работы с газовым оборудованием, то при подключении проблем возникнуть не должно.

Основные правила Montaja

После выбора и приобретения плиты можно переходить к ее установке. При выборе места установки необходимо соблюдать некоторые правила:

1. Установка данного оборудования должна производиться на расстоянии не более 4 м от жесткого газопровода.
2. Между гибким шлангом и газовым краном используется диэлектрическая вставка, чтобы избежать статического разряда.
3. Современные плиты оснащены электрическим розжигом и подсветкой духовки. Для их использования требуется наличие напряжения питания. Если на кухне рядом с местом установки розетки с надежным заземлением нет, необходимо провести электропроводку трехжильным кабелем сечением не менее 1,5 мм.

Подключение кухонного обогрева осуществляется гибкими шлангами.Этот способ установки на данный момент является наиболее оптимальным. В этом случае печь не будет жестко прикреплена к одному месту, ведь гибкий шланг позволяет ей перемещаться в пределах нескольких метров. Это значительно упростит процесс уборки на кухне. К тому же такое подключение газовой плиты безопаснее, чем хард. Если перекладывать печку нецелесообразно, шланг послужит своеобразным амортизатором, который не сломает имеющиеся крепления.

Рукава резиновые газовые соединительные, изготавливаются длиной до 5 м.Необходимо приобретать рукава в белой металлической оплетке с желтыми бирками, так как наличие красных и синих этикеток говорит о том, что такие рукава используются для водоснабжения.

Выбор шлангов достаточно широк. Основные виды следующие:

1. Гильза без резины, которая мягче и гибче других видов, но уступает им по жесткости. Стоит отметить, что такая гильза является диэлектрической, что позволит при подключении обойтись без диэлектрической вставки.
2. Резиновый шланг в металлической оплетке средней жесткости и повышенной защиты от механических повреждений.
3. Шланг с металлическим сильфоном, который является оптимальным вариантом при подключении газового оборудования, рекомендован нормативными документами и является наиболее прочным и газостойким газом. Единственный минус — относительно высокая цена.

Необходимо приобретать только сертифицированный газовый рукав. При этом особое внимание следует уделить его выходу, который должен совпадать с розеткой на плите.Если печь с прямым выходом, то следует выбирать рукав с солью. Также не забываем о резьбовом соединении. Стандартный размер резьбы — 1/2 ‘, поэтому, если резьбовое соединение составляет 3/8’, вам необходимо купить специальный переходник на 1/2 ‘. Такой переходник может идти в комплекте.

Вернуться в категорию

Подключение газовой плиты

Для подключения данного оборудования к газу необходимо подготовить такие инструменты и материалы:

• ключ разводной;
Отвертка
• ;
• уровень;
• рукав;
• кран шаровой;
• кисточка;
• герметик;
• мыльная эмульсия.

После покупки газовой плиты отнесите ее к месту установки. Снимите картонную упаковку и достаньте все комплектующие этого устройства. До конца монтажа не рекомендуется снимать защитную пленку, чтобы удалить поверхности царапающего блока или другие механические повреждения.

После этого прикрутите регулировочные ножки, которые должны быть в комплекте. Эту операцию проще выполнять вдвоем: один поднимает печку, а другой прикручивает ножки.

После этого ставится на предполагаемое место установки, оставляя от стены небольшой зазор, достаточный для удобного подключения к газовой системе.

Схема подключения с гибким шлангом.

Металлическая сетка монтируется в соединениях плиты и газовой обойме между плитой и шлангом, которая должна входить в стандартную комплектацию. С помощью этого элемента горелка защищена от возможных загрязнений, что увеличивает срок ее службы.Соединение задерживается конфигурационным ключом. После этого шланг подсоединяется к разъединительному крану и также производит его надежную фиксацию.

Далее нужно с помощью мыльного раствора проверить герметичность составов. После его нанесения на кисточку на местах соединения открывается газовый кран. При образовании мыльных пузырей следует тем же ключом затянуть гайку. После соединения плиты с уровнем горизонталь находится строго в ровном положении.

Проблематично или невозможно к газовой трубе.В конце прошлого века по действующим нормам и правилам подключение газовых плит к магистральному газопроводу осуществлялось только стальными трубами. Это соединение сделало установленную стационарную пластину. Переместить его было невозможно. Разумеется, такое подключение имели право выполнить только специалисты газовой службы.

Около двадцати лет назад на нашем рынке начала появляться бытовая техника иностранного производства, в том числе газовые плиты и всевозможные аксессуары к ним.

Шланг для подключения газовой плиты стал для многих из нас чудом, которое сразу все оценили. Эта техника имеет значительные преимущества по сравнению со стальной газовой трубой.

Началась установка газовых плит не только на газ, но и сервисное обслуживание предприятий торговли. Сразу же появилась и обратная сторона блестящей медали. Явное бесплодие установки спровоцировало многочисленные аварии и взрывы. В настоящее время установка эластичной подводки для глаз заказана соответствующими нормативными документами.

Подключение газовых плит к трассе производится с помощью рукавов следующих типов:

1. Рукав тканево-резиновый.

Это наиболее мягкий газовый шланг, не пропускающий электричество, однако он уступает по механической жесткости другим типам гильз.

2. Резиновый газовый шланг для пластин в специальной металлической оплетке.

По внешнему виду такой шланг похож на рукава, которые служат для водяного лайнера. Однако его внутренняя часть сделана не из резины, а из специального полимера.В металлическую оплетку таких шлангов вплетаются пряжи. В полотнища рукавов вплетены красные и синие нити для стока воды.

3. Шланг из сильфонного металла.

Sylphon — потому что такие гибкие составы имеют гофрированную оболочку (сильфон), армирующее изделие. Это самый прочный и надежный из рассмотренных выше типов, но самый дорогой. Для газового шланга для плиты этого типа рекомендуется использовать недавно введенный ГОСТ. Это называется «подключения для устройств».«Ему был присвоен номер — П52209-2004. Только такая гильза, согласно основному нормативному документу, максимально выдерживает давление в газовой магистрали, а также всевозможные механические повреждения.

Но это не значит что газовый шланг для плиты, в которой присутствует резиновый материал, завтра исчезнет с полок магазинов. Мы привыкли, что наши Гости большинство из них носят только рекомендательные, а не обязательные. В отличие от многих «специалистов», сотрудники газовых служб Рекомендации отвечает.

Иногда при приклеивании пластины бывает слабый разряд электричества. Это возможно по нескольким причинам:

1. Иногда небольшой отрицательный электроботенциал используется для защиты от коррозии. Чтобы устранить это явление, необходимо вызвать газовиков, которые заменят вышедшую из строя прокладку на стыке городской магистрали с интраматической трубкой.

2. Если прокладка в порядке, это значит, что пластины в электрооборудовании, в котором она сегодня застряла.А точнее в его шумоизоляции.

Решили купить газовый шланг для печки? Его длина, и это очень важно, не должна превышать 1,5 метра. Хотя промышленность выпускает рукава длиной до пяти метров.

В прошлом веке подключение газовых плит осуществлялось только прокладкой стальных труб , что полностью соответствовало действующим правилам монтажа и эксплуатации газового оборудования. Печь установили жестко — сдвинуть уже было невозможно.С появлением импортной бытовой техники и аксессуаров, связанных с ней, в специализированных магазинах по продаже газовых плит стали появляться гибких товара, раненых для нашего потребителя. Но со временем шланг для подключения газовой плиты появился практически в каждом доме и стал альтернативой стальным трубам благодаря явным преимуществам и удобству использования.

Разновидности газовых шлангов

Сегодня подключением газовых плит занимаются не только госслужбы, но и сервисные центры для населения, и даже магазины, реализующие эту технику.Это стало возможным после выхода нормативных документов, разрешающих эксплуатацию такого аксессуара, как шланг для газовой плиты. Промышленность выпускает множество разновидностей подобных изделий, которые можно использовать при подключении газовой плиты.

Внимание! Заменить шланг может любой пользователь, но подключение плиты к газопроводу — процесс очень ответственный, в случае протечки и возникновения пожара последствия будут очень плачевными. Доверьте это дело профессионалам.

Преимущества сильфонного шланга

1. Этот продукт очень легко засыпает, но при этом выдерживает до 6 атмосфер, может работать при температуре от -50 до +200 o C.
2. Наружная оплетка изготовлена ​​из нержавеющего металла , что соответствует всем положениям ГОСТа, а также техническим требованиям для использования в быту.
3. Электроизоляционный слой из полимеров обеспечивает надежную защиту от любых механических воздействий и токов высокой частоты (на кухне есть бытовая техника — например, микроволновые печи).
4. Прочность шланга гарантирует целостность соединения в различных экстремальных ситуациях, например, в случае землетрясения.
5. Впечатляющая продолжительность эксплуатации — Около 30 лет со дня установки.
6. Устойчивость от воздействия электрического тока — до 1,5 кВт.

При всех положительных качествах есть только один отрицательный момент — это стоимость, которая в пять раз выше, чем у любого другого аналогичного товара.Шланги Silphon с полимерным покрытием устойчивы к воздействию различных кислот, содержащихся в химических веществах, используемых хозяйками для чистки и дезинфекции на кухне. Специалисты уверяют, что такие изделия могут работать практически в любых условиях — подобные покрытия применяются в производстве, где нужны серьезные меры по защите от агрессивной среды.

Если у вас плита с электрическим розжигом, то между подачей газа и сильфоном есть специальный состав, обеспечивающий надежную изоляцию.

Как выбрать шланг

При покупке любого шланга, который используется для соединения плиты с газопроводом, необходимо руководствоваться рекомендациями специалистов.

При покупке проверьте шланг визуально на предмет механических повреждений, царапин, трещин, даже если продавец против этого.

Правила техники безопасности

Многие пользователи совершенно не компетентны в этих вопросах, поэтому наш долг может напомнить им о постулатах безопасности:

• шланг должен быть постоянно доступен и находиться на виду — он не может быть построен с посторонними предметами;
• кроме него на плиту нужно подвести только проволоку для подсветки в духовке;
• на его поверхность нельзя наносить лакокрасочное покрытие;
• шланг в соединенном состоянии должен говорить свободно, и не находиться в растянутом положении — это может служить ему;

• При покупке и установке данного изделия заранее просчитайте, на какое расстояние вы переместите плиту во время генеральной уборки или при перестановке мебели на кухне, учитывая, что максимальная ее длина не более 4-х.5 метров;
• не допускают перегиба или перекручивания изделия;
Шланг
• лучше заменить чуть раньше срока его эксплуатации, не дожидаясь утечки газа с негативными последствиями.

При ремонте газопровода сваркой изделие необходимо выключить, а пластину сдвинуть на максимальное расстояние, закрыв ее тыльной стороной прочной тканью для защиты от искр. Чем осторожнее вы будете использовать шланг, тем больше будет соблюдаться безопасность на вашей кухне.Чтобы закрепить вышесказанное, посмотрите это видео:

Большинство людей используют природный газ для приготовления пищи. Для этого кухня частного дома или квартиры обязательно оборудована газовой плитой. Как правило, газовая плита обязательно находится весь срок ее эксплуатации, но некоторые элементы, обеспечивающие подачу газа, могут испортиться раньше. К таким элементам относится соединительный газовый шланг, который обеспечивает подачу газа к плите.

Плохой газовый шланг несет только один, но довольно серьезная проблема — утечка газа.Причиной неисправности газового шланга может стать поломка прокладки паралида, растрескивание корпуса шланга, механическое повреждение и другие. Устранение утечки газа из-за испорченного рукава может быть произведено самостоятельно, не вызывая специалиста, но для этого вам нужно будет найти подходящий рукав среди обширного изобилия на рынке газовых шлангов для кухонных плит.

Типы газовых шлангов

Развитие технологий газового оборудования постоянно развивается и совершенствуется.Со временем появляются новейшие продукты, повышающие безопасность, повышающие эффективность и долговечность. Не так давно, приобретая газовый шланг для печки, уже при установке можно было обнаружить, что втулка грубовата, и необходимо покупать новую. Конечно, возможны протечки при неправильной установке, но в некоторых случаях качество материала гильзы. К счастью, передовой революционный герметичный шланг получил широкое распространение в сантехническом и газовом оборудовании, который открывает новые возможности обычных свойств рукавов.

Шланг с гофрированным сильфоном создается с использованием современных технологических инструментов и высококачественных материалов. Современная гильза сильфона изготавливается с использованием защиты из углеродистой и нержавеющей стали, что обеспечивает высокую прочность и надежность. Соединительные наконечники изготовлены из латуни, внутри них находятся уплотнительные прокладки, обеспечивающие полную герметичность.

На сегодняшний день синфоническая муфта — лучший способ подключения газовых и санитарных узлов. Свойства этого современного рукава дают огромное преимущество по сравнению с обычными рукавами.Сильфонный шланг способен выдерживать огромное давление без кривизны и деформации, что позволяет использовать его в различных сантехнических устройствах. Этот шланг считается самым безопасным, практичным и долговечным при использовании в газовом оборудовании или другом агрегате.

При изготовлении основы сильфона используется нержавеющая сталь или полимерные материалы. Ядро армируют с внешней стороны стальной проволокой или ПВХ с насечками по кольцу или винтовой окружности. Однако, как это ни удивительно звучит, но сильфонные рукава изготавливаются по аналогии с кишечником живого существа, поэтому он не высвобождается из-за сильных перегибов, скручиваний, может менять длину, не теряя характеристик и качеств.

Такие рукава наиболее распространены в газовом оборудовании, в частности для газа на кухонную плиту. В большинстве домов и квартир страны используется резиновая гильза с металлической защитной оплеткой. Распознать газовый и водяной шланги можно по характерным желтым линиям, проведенным на корпусе шланга. Основа этого шланга изготовлена ​​из вулканизированной резины или полимерных материалов. В некоторых зарубежных странах использование резиновых газовых шлангов запрещено законодательством по соображениям безопасности.

Внутренний диаметр резинового газового шланга должен быть не менее 10 мм (это касается и других разновидностей), держатель рукава изготовлен из стальной проволоки. Соединительные наконечники бывают из стали или латуни, в зависимости от производителя. Металлическая оплетка защищает шланг от повреждений в случае механического воздействия, не нарушая при этом гибкости.

Газовый шланг из резины и ткани

Еще одна очень популярная разновидность резиновых газовых шлангов с тканевым покрытием. Такой шланг состоит из двух компонентов — резины и ткани, но далеко не тот, который используется в швейной промышленности.Если разрезать газовый резиновый шланг, то можно увидеть три компонента, из которых две — рукава разного диаметра, а третья тканевая сетка, охватывающая внешнюю часть внутреннего шланга. Таким образом, тканая сетка из прочной нити способствует укреплению конструкции рукава и обеспечивает его сопротивление давлению и деформации.

Перед установкой или заменой газовых рукавов для печки необходимо проверить возможные предохранители, деформации, трещины и наличие уплотнительных прокладок внутри соединительных наконечников.Если изъянов не обнаружено, можно приступать к немедленному монтажу газового шланга.

Современные газовые плиты необходимо подключать к электросети, так как оснащены электрическими плитами и другой электроникой. Безопасность обеспечивает хорошее заземление. Работа без него может привести к появлению статических разрядов или блуждающих токов, которые могут расплавить и поджечь установку. Необходимо учитывать силу потребляемого тока, иначе сеть может возникнуть из-за работы плиты и короткого замыкания.

Первый этап установки завершен, теперь можно приступать к установке рукава. Перед снятием старого газового шланга необходимо перекрыть кран подачи газа на газовую плиту. Теперь откручиваем старые гайки и ставим новый шланг. После установки новой газовой втулки необходимо провести ревизию на герметичность всех соединений, при утечке провести дополнительную затяжку гаек. В большинстве случаев все происходит без лишних хлопот. Печь должна стоять недвижимо без каких-либо качелей.От этого зависит дальнейшее появление утечек газа, так как нестабильность газовой плиты приводит к появлению микротрещин.

Самым основным при работе с газовым оборудованием является соблюдение норм безопасности и эксплуатации, так как от этого аргумента напрямую зависит пожарная безопасность газовой плиты.

По данным сайта:

Несколько лет назад в России разрешили подключать газовые плиты в квартире только жесткой подкладкой, например, Hans Plates.Поэтому во многих квартирах газоснабжение осуществлялось по металлическим трубам с отводами и скобами. Такие конструкции относятся к высоконадежным конструкциям, однако имеют ряд недостатков. Например, при ремонте невозможно сдвинуть плиту с определенного места. Для решения такой проблемы газовую плиту лучше подключить гибким шлангом. Для нашего времени тоже было много времени. Поэтому давайте разберемся, какой из них считается лучшим, а какой лучше не использовать или использовать, а последний.

На современном рынке представлен довольно обширный перечень газовых шлангов. Помимо материала нужно будет выбрать еще и производителя. И в этом случае лучше не экономить. Вещь покупается один раз и надолго. Сэкономив 500 рублей, вы потом сможете потратиться на здоровье и ремонт, если труба начнет пропускать газ. Поэтому разберемся для начала по разновидностям.

Резиновый стол

Имеет ряд преимуществ, позволяющих использовать его в газовой системе:

• простой монтаж;
• хорошая гибкость;
• низкая стоимость;
• различных размеров;
• отличная электроизоляция.

Недостатком таких резиновых деталей является низкая жесткость. Сегодня промышленность выпускает шланги из особого высокоэластичного материала. Следовательно, срок их эксплуатации может достигать 10 лет.

Очень важно! Подключение производить только с помощью специального газового шланга. Запрещено использовать сантехнические шланги, тем более самодельные.

Стоимость таких шлангов обычно не превышает 7 долларов США.

Сильфонический металлик

Профессиональные газовики считают его наиболее подходящим для газовых систем. Срок службы таких шлангов может составлять более 25 лет. Подключается к газовой плите без особых трудностей. Системы Silphon можно подключать к котлам и колонкам, и они полностью безопасны.

Если у вас на кухне есть газовая плита, оснащенная электрическим розжигом для подключения сильфонов, между ней и краном создается специальное изолирующее соединение.

Этот тип шланга свободно гайковерт и выдерживает большое давление, достигающее 6 атмосфер. Он выдерживает значительный перепад температур от -50 градусов и заканчивая до 200 градусов.Главный недостаток сильфонного шланга — его стоимость. Это во много раз выше аналогичных газовых бурь.

К преимуществам таких металлических систем сильфонов можно отнести:

• изготовлен из нержавеющей стали;
• соответствует ГОСТу;
• соответствует всем спецификациям;
• защищен от любых механических воздействий специальным полимерным покрытием;
• выдерживает любое механическое воздействие;
• гарантийный срок эксплуатации превышает 30 лет;
• выдерживает напряжение 1500 вольт.

Кислород

Его также можно подключать к газовым плитам, однако необходимо учитывать несколько очень важных моментов:

1. Внутренний диаметр должен превышать 16 миллиметров;
2. Поверхность, контактирующая с кислородом, должна быть хорошо очищена от масла. В противном случае шланг перегреется и повредит материал.

К преимуществам кислородных шлангов можно отнести следующие характеристики:

• выдерживает повышенное давление.Может достигать 20 атмосфер;
• очень простая установка;
• низкая стоимость;
• богатый ассортимент;
• не проводит электрический ток.

Как грамотно подобрать газовый шланг

Приобретайте такие устройства только в специальных магазинах, у которых есть сертификаты на каждый товар.

Очень важно! Никогда не покупайте китайские шланги. У них даже есть лицензионные рукава, сделанные из особо тонкой резины. Она очень быстро приходит в негодность. В стране производится большое количество подделок, которые сложно отличить от настоящих.

Оплетка газового шланга должна иметь желтую отметку. Ставится только на газовый шланг, на водопровод ставится сине-красная линия.

Все шланги производятся разных размеров, поэтому их можно подсоединять в различных условиях. Самым распространенным диапазоном считается один-два метра. Обычно крепежные детали изготавливаются с размерами — 1/2 «-3/4».

Концы могут быть оснащены двумя гайками. Так называемая гайка-гайка, иногда гайка с фитингом. Этот шланг назывался «Гайка-фитинг».Мамой называют гайку с внутренней резьбой, фитинг с внешней резьбой — папой.

Схема подключения газовой плиты

Как подключить газовую плиту? Легко, если есть схема. Практически всегда выполняется по одной и той же технологии.

Через вашу квартиру проведена газовая труба. Он соединяется с соседями, живущими вверху и внизу. Он называется стояком. В каждой квартире от стояка еще одна труба, заканчивающаяся краном. Именно эта ветка подключается к вашему газовому устройству.Эта труба газа называется отпускной.

Между краном и стояком устанавливается счетчик газа. О нем пока говорить не будем. Диаметр подкрановой резьбы, устанавливаемой в конце отпуска, составляет 1/2 ‘или D15.

В кран ввинчивается специальная газовая втулка. Не должно быть повреждений и лишних соединений. Через гильзу нужно провести газ к определенному устройству.

В домах старой постройки газовая плита подключается к железной трубе.Это доставляет массу неудобств. Плиту нельзя перемещать или переставлять. Такая схема подключения больше не практикуется профессионалами. Обязательно поставят гибкий шланг, если заменят пластины. На сегодняшний день наиболее удобным подключением газовых приборов считается схема, в которой задействованы гильзы размером с резину. Об этой системе поговорим подробнее.

Соединение шланга выглядит не очень сложно, но есть несколько нюансов, которые необходимо учесть.

Типы газовых кранов

В старых постройках на отдыхе обычно устанавливали два типа кранов:

Чем отличаются конструкции этих изделий, видно на рисунке.

При замене печки или выходе из строя крана лучше всего установить новый шаровой кран.

Этот аппарат намного лучше, но дороже. Установка итальянского крана обойдется в 10 долларов. Можно установить более дешевый отечественный кран, стоимостью 5 долларов. Они ничем не хуже зарубежных аналогов, но иногда имеют дефекты. Поэтому не забывайте при покупке брать с собой чек, чтобы можно было поменять бракованный товар на хороший.

Подключение шланга к газовой плите

Чтобы подсоединить шланг к плите, посмотрите на ее заднюю стенку.Здесь вы можете увидеть надпись «Выйти». Сразу нужно определить, что это за. Возможно, он будет сделан абсолютно прямым или иметь небольшой угол.

Это очень важно, шланг нельзя сильно затягивать. Когда труба расположена немного поодаль и вывод будет прямым, вам придется приобрести дополнительный металлический углерод. При диаметре резьбы 3/4 дюйма также необходимо будет установить переходник (колпак) диаметром в половину.

Обычно на всех кухнях стояки газовые устанавливают в определенном углу. Из него сварная трубка оснащена шаровым краном для подключения газового шланга.

Гайка Кейд прикручена к крану. Когда кран имеет внутреннюю резьбу, в нее необходимо вкрутить шланг.

Перед «выводом» системы для подключения шланга необходимо поставить паронитовую прокладку. Обычно продается в сборе.

Но такую ​​прокладку лучше покупать на самом рынке, оснащенную металлической сеткой.Он послужит защитой от возможных загрязнений.

При установке прокладки гибкий шланг прикручивается к выпускному отверстию плиты и поднимается с помощью рожкового ключа.

Затем проверяется утечка газа. Все соединения нужно тщательно промыть. Откройте кран и поставьте газ. Отсутствие пузырей в местах соединений говорит о том, что система готова к работе.

Техника безопасности

Любые монтажные работы, выполняемые с газовыми приборами, требуют обязательного выполнения всех требований безопасности.Подключенный гибкий шланг всегда должен быть у вас перед глазами. Закрывать его категорически запрещено. Он всегда должен находиться на месте визуального осмотра.

Запрещается использовать газовые рукава нестандартных размеров. Они должны соответствовать действующим нормативным документам.

Шланг не нужно красить, так как краска может вызвать его быстрое растрескивание. Если вы хотите сделать внешний вид более красивым, то рукава можно закрыть самоклеящейся бумагой.

Резиновая гильза с краном подключается напрямую, если находится в отпуске.Если резьба имеет нестандартные размеры, переходник разрешается использовать.

При эксплуатации газовой техники очень важно соблюдать правила техники безопасности и существующие правила эксплуатации. От этого зависит пожаробезопасность установок, работающих на газе.

Шланги, фитинги, регуляторы для газового гриля BBQ для LP и NG Бесплатная доставка. Все переходники для установки газовых приборов устанавливаются на замену.

Деталь #	Описание	Цена ($)	Иллюстрация
00011	Латунный штуцер для подсоединения газового шланга.Фитинг с расширением от 3/8 дюйма до 3/8 дюйма с наружной резьбой, используемый для соединения двух газовых шлангов. Расширяющийся фитинг — это герметичное приспособление, которое не требует шпаклевки или тефлоновой ленты. Широко распространенный газовый шланг 3/8 дюйма.	6 долларов. Бесплатная доставка в США!
00012	Латунный штуцер для подсоединения газового шланга. Патрубок с развальцовкой 3/8 дюйма и наружной резьбой 1/4 дюйма, используемый для присоединения шланга и регулятора к коллектору на моделях Weber и некоторых других.Расширяющийся фитинг не требует тефлоновой ленты или замазки сантехников, но для трубного фитинга 1/4 дюйма нужен герметик.	6 долларов. Бесплатная доставка в США!
1238adp	Фитинг с раструбом «три восьмерки» подходит для полутрубной резьбы. Этот фитинг чаще всего используется для присоединения пропана и регулятора к коллектору гриля для барбекю. Полудюймовая труба с одной стороны и три восьмерки расширялись с другой.	6 долларов. Бесплатная доставка в США!
M1838	Адаптер газовой арматуры имеет на одном конце наружную резьбу три восьмых, а на другом конце — одну восьмую внутреннюю трубную резьбу.	6 долларов. Бесплатная доставка в США!
SW38	Разъемы с раструбом типа «мама-мама» 3/8. Это может быть полезно для присоединения от коллектора Weber, когда нам нужно прикрепить регулятор природного газа.	6 долларов. Бесплатная доставка в США!
1238adp	Мужской переходник с расширяющейся вилкой на три восьмерки на одном конце и расширенной вилкой на полдюйма на другом. Это адаптер, используемый для присоединения шланга низкого давления и регулятора к газовой линии 1/2 дюйма или для присоединения газовой линии 3/8 дюйма к линии 1/2 дюйма.	6 долларов. Бесплатная доставка в США!
12SWV	Адаптер для полудюймовых соединений с раструбом.Это шарнирный фитинг с раструбом, с обеих сторон нарезанный под раструб на полдюйма.	6 долларов. Бесплатная доставка в США!
233900	Угольник. Четвертьдюймовый компрессионный штуцер на дне и газовое отверстие (LP или NG) на конце имеет внешнюю резьбу с двумя гайками для крепления к газовой скобе и к горелкам для гриля в любом гриле. Детали углового отверстия	29 долларов. Бесплатная доставка США !!	Детали углового отверстия
0010T38	Адаптер газовой линии для соединения трех газовых линий. Тройник чаще всего используется для использования одной газовой линии, подающей топливо на гриль-барбекю и боковую горелку. Используйте этот Т-образный фитинг, чтобы 2 устройства низкого давления могли откачивать газ из одного баллона или одной газовой линии. Расклешенные тройники восьмерок. Т-образный фитинг, деталь	8 долларов. Бесплатная доставка США !!	Т фитинг деталь
010112	Адаптер для гриля-барбекю для газопровода соединяет полудюймовую трубу с раструбом на три восьмых. Переходник имеет наружную резьбу с внутренним диаметром 3/8 с одной стороны и внутреннюю резьбу 1/2 дюйма с другой стороны.	6 долларов. Бесплатная доставка США !!
0103812	Фитинг газопровода переходит на факел на три восьмых.Наружный конец (левая сторона на изображении) подходит под отбортовку 3/8 дюйма. Конец трубы (правая сторона на изображении — двойная резьба внутри и снаружи) — это внутренняя трубная резьба 3/8 на внутренней резьбе и полудюймовая трубная резьба наружная наружная резьба.	9 долларов. Бесплатная доставка США !!
0102пол	Преобразуйте регулятор в POL, чтобы прикрепить регулятор к баллону LP с внутренней резьбой на клапане баллона. У новых регуляторов есть QCC для присоединения к толстой наружной резьбе на баке LP.Замените маховик на штуцер для крепления регулятора с цилиндрами НД с внутренней резьбой.	$ 15 Бесплатная доставка США !!
86329	Пробка заливного отверстия , 0,875 дюйма, розетка POL x вилка. Используется на насосных станциях для наполнения быстроразъемных пропановых баков. Его также можно использовать для преобразования регулятора POL с охватываемой резьбой в быстроразъемное соединение с охватываемым концом.	14 долларов США. Бесплатная доставка в США!
00013	Часто переносной гриль-барбекю для автомобилей, прогулочных транспортных средств и лодок имеет приспособление для регулятора, предназначенное для крепления к переносным цистернам. Этот фитинг имеет резьбовое соединение 3/8 дюйма для газовой линии и охватываемое соединение точно такого же размера, как переносной баллон сжиженного нефтяного газа. Этот фитинг позволяет прикрепить барбекю к большему баллону с пропаном вместо портативного баллона.	14 долларов. Бесплатная доставка в США!
G485	Адаптер газовой линии для крепления к бензобаку на 1 фунт. Баллоны LP на 1 фунт часто используются для кемпинга и портативных путешествий. Этот адаптер подключается к бензобаку на один фунт сжиженного газа и представляет собой трубу с внутренним диаметром четверть дюйма на противоположной стороне для подключения к регулятору или газовой линии.	15. Бесплатная доставка США !!
G4h23	Фитинги, указанные выше, были разработаны для подключения к небольшим баллонам низкого давления на фунт, а другой конец — к регулятору, подобному 3811220 и SOL17-4B, показанному выше.К этому резиновому газовому шлангу прикреплены оба фитинга.	$ 39 Бесплатная доставка США !!
pol2qcc	Адаптер газовой арматуры для бытовых пропановых баллонов. Резьба адаптера в (POL) внутри обратной резьбы цилиндра резервуара LP для преобразования резервуара в фитинг QCC. Если у вас есть резервуар только с внутренней резьбой для подключения регулятора, этот переходник позволит вам использовать более новый регулятор с большим маховиком. Дополнительная информация	30 долларов США Бесплатная доставка США !!	Дополнительная информация
86495	Концевой фитинг прибора QCC-1 типа 1 привинчивается к наружной резьбе канистры пропанового бака 20 фунтов. Заменяет ПОЛ. Иногда пластиковый маховичок трескается, и этот маховик прикручивается к регулятору в качестве замены.	$ 16.95 Бесплатная доставка в США!
86495 Привет	Концевой фитинг устройства QCC привинчивает к наружной резьбе канистры 20-фунтового пропанового бака.Заменяет ПОЛ. Иногда пластиковый маховичок трескается, и этот маховик навинчивается на регулятор в качестве замены. Этот красный маховик QCC имеет большее отверстие для прохождения газа для систем высокого давления. Может использоваться для приборов низкого или высокого давления.	$ 17.95 Бесплатная доставка в США!
30068f	Присоедините латунный компрессионный фитинг к регулирующим клапанам гриля барбекю, которые подходят для отверстий в виде вытяжек.Этот компрессионный фитинг обеспечивает самоуплотнение к алюминиевому или медному трубопроводу 1/8 дюйма, чтобы направить поток газа к отверстию на другой горелке для барбекю или к задней части горелки для гриля.	13 долларов США. Бесплатная доставка в США!
30068м	Газокомпрессионный фитинг с внутренней трубной резьбой 1/8 дюйма, часто используемый для присоединения к отверстию в виде колпака. Сторона сжатия составляет 1/4 дюйма, если вы не отправите нам другой размер алюминиевой или медной газовой трубки.	13 долларов США. Бесплатная доставка в США!
399 сверло	Буровая коронка для преобразования газа из природного газа в пропан или из пропана в природный газ. Переделка гриля включает в себя замену регулятора и насадки. После заказа сверла с диафрагмой мы свяжемся с вами по электронной почте, чтобы определить, какой размер долота вам нужен для природного газа или жидкого пропана.	10 долларов. Бесплатная доставка в США!
88813	Отверстие с шестигранной головкой на четверть дюйма подходит для клапанов огнеметов в Weber, Turbo, Jenn Air и многих других регулирующих клапанах для гриля барбекю. Отверстия используются для перевода топлива в сжиженный газ и газ, если они заказаны с соответствующим выбором регулятора и шланга.	6 долларов. Бесплатная доставка США !!
88815	Отверстие типа Spud для многих газовых грилей для барбекю.Отверстие ввинчивается в наконечник регулирующего клапана, чтобы регулировать количество газа, поступающего в горелку газового гриля. Это отверстие использовалось в регулирующих клапанах Turbo, DCS, Solaire, Weber, Alfresco и других моделях. Сменные газовые сопла обычно используются для преобразования гриля-барбекю с и на использование сжиженного и природного газа. 7мм.	6 долларов. Бесплатная доставка США !!
88832	Сменное отверстие для преобразования многих моделей Weber Genesis и Spirit.Необходимо просверлить отверстия, чтобы преобразовать Weber BBQ в NG или LP в зависимости от сертификации устройства. Шестигранная головка 3/8 дюйма подходит для многих моделей с элементами управления на боковой стороне барбекю. Для того, чтобы Мы просверлили отверстия перед отправкой, сделка должна включать соответствующий регулятор, поскольку расход БТЕ определяется давлением регулятора. Проверьте размер шестигранной головки Genesis и Spirit Orifice, чтобы выбрать подходящую замену. Детали отверстия Genesis Orifice	5 долларов США. Бесплатная доставка в США!	Genesis Orifice Детали
313ROT	Отверстие от Turbo rotisserie. Клапан для гриля имеет газовую линию, прикрепленную к панели управления, и дроссельные винты к компрессионному или расширяющемуся фитингу в задней части барбекю, где он входит в горелку Вентури для гриля.Если вы меняете тип газа для газового гриля Turbo, это отверстие для гриля. Чтобы быть уверенным, посмотрите на свое отверстие. См. Сменное отверстие решетки	14 долларов. Бесплатная доставка США !!	См. Сменное отверстие решетки
00314	Отверстие из латуни в форме бобышки с наружной резьбой. Это отверстие имеет более длинную конструкцию, чем множество отверстий в форме патрубка. Длина отверстия направляет поток газа в нужное место в трубке Вентури, поэтому воздушная заслонка втягивает воздух в горелку в барбекю LP. Как и для ВСЕХ перечисленных отверстий, сообщите нам, хотите ли вы просверлить отверстия для сжиженного нефтяного газа или природного газа, выбрав соответствующий газовый регулятор.	6 долларов. Бесплатная доставка США !!
ПРОБКА	Заглушка переходная. Используйте заглушку, чтобы закрыть газовую диафрагму, чтобы отверстие можно было повторно просверлить. При преобразовании ПГ в ПГ эта пробка полезна, потому что отверстие в диафрагме должно быть меньше для пропана.Свяжитесь с нами для получения инструкций и минимального зазора в отверстии. Купить Количество; мы не отправляем его.	3 доллара. Бесплатная доставка США !!
31501	Переходное отверстие для газового гриля с отверстием для сверла. Новые отверстия — это пустые отверстия, и их необходимо просверлить до надлежащего номинала в БТЕ для каждой горелки. Каждый клапан имеет собственное отверстие. Если известен рейтинг сертифицированного BTU, мы будем правильно просверливать отверстия, если отверстия заказываются с соответствующим регулятором.	5. Бесплатная доставка США !!
31502	Сменный клапан газового гриля-барбекю с отверстием в виде вытяжки с отверстием для стартера №72. Отверстие в диафрагме устанавливает сертифицированный по безопасности поток БТЕ и определяется давлением регулятора НД или ПГ. Для отверстий с предварительно просверленными отверстиями закажите соответствующий регулятор и свяжитесь с нами, если необходимо, чтобы узнать марку и модель барбекю.	5. Бесплатная доставка США !!
88379 Грили: DCS CapitalOCITEC LynxOCS Turbo	Сменный клапан газового гриля для барбекю с отверстием в виде колпака с отверстием для стартера № 72 и резьбой 1 / 8-27. Отверстие в диафрагме устанавливает сертифицированный по безопасности поток БТЕ и определяется давлением регулятора НД или ПГ. Для отверстий с предварительно просверленными отверстиями закажите соответствующий регулятор и свяжитесь с нами, если необходимо, чтобы узнать марку и модель барбекю.	5 долларов США. Бесплатная доставка в США!
88318 Подходит для моделей: Grand TurboTurbo SelectLynx Long	Эта расширенная диафрагма подходит для регулирующих клапанов с трубной резьбой 1/8 дюйма, что и регулирующие клапаны 31700 и 37900. Они стандартны с просверленным стартовым отверстием. Отверстие в диафрагме устанавливает поток в БТЕ, сертифицированный по безопасности, и определяется давлением регулятора НД или ПГ.Для отверстий с предварительно просверленными отверстиями закажите соответствующий регулятор и свяжитесь с нами, если необходимо, чтобы узнать марку и модель барбекю.	6 долларов. Бесплатная доставка в США!
88317 Подходит для моделей: Grand TurboTurbo Select	Латунное отверстие подходит к регулирующему клапану 88935, указанному выше для газовых грилей Grand Turbo и Turbo Select.Отверстия новые и не просверлены для природного газа или жидкого пропана. Отверстие в диафрагме устанавливает Расход сертифицированного БТЕ определяется давлением регулятора НД или ПГ. Для предварительно просверленных отверстий закажите соответствующий регулятор и свяжитесь с нами, если требуется марка и модель барбекю.	6 долларов. Бесплатная доставка в США!
86328	Штекер для быстроразъемного соединения LP. Заменяет 510 POL в регуляторе, чтобы регулятор можно было прикрепить к быстроразъемному фитингу с внутренней резьбой на резервуаре. Снимите маховик с регулятора низкого давления и закрутите его, запломбировав, чтобы решетка могла принимать резервуары с быстроразъемным соединением.	14 долларов США. Бесплатная доставка в США!
F86328	Адаптер клапана баллона НД для подсоединения текущего баллона QCC к быстроразъемному клапану баллона с жидким пропаном.Быстроразъемный адаптер с внутренней резьбой имеет обратную резьбу POL для присоединения к внутренней резьбе клапана резервуара QCC. Пневматическая насадка предназначена для регуляторов с быстроразъемным соединением с наружной резьбой для быстрого, безопасного и простого подсоединения к баллону низкого давления.	25 долларов. Бесплатная доставка в США!
F8688	Соединения с наружной и внутренней резьбой для пневматической быстроразъемной газовой арматуры. На внешнем конце есть наружная резьба, а на внутреннем конце — внутренняя резьба, поэтому эти переходники для быстрого подключения можно прикрепить к решетке или газовому шлангу, регулятору или чему-нибудь еще.	40 долларов. Бесплатная доставка в США!
G019	Прокладка предназначена для использования внутри зажима на регулирующем клапане. Для клапанов гриля-барбекю, которые крепятся к коллектору, эта прокладка закрывает газовую линию, подключенную к коллектору. Прокладки можно легко повредить при перегреве, и их просто заменить.	4 доллара. Бесплатная доставка в США!
81441	Пневматическая муфта газопровода. Этот быстроразъемный адаптер подходит для шлангов для природного газа 3/8 дюйма. Задняя сторона имеет внутреннюю трубную резьбу 3/8 дюйма, а передняя — пневматический быстроразъемный адаптер с внутренней резьбой.	42 доллара. Бесплатная доставка в США!
81809	штуцер латунный для переоборудования боковых горелок с природного газа на LP	15 долларов США.95 Бесплатная доставка в США!
82046	Латунный фитинг для Ducane, наружная резьба 0,375 дюйма x Наружная резьба 0,375 дюйма с внутренней резьбой 0,125 дюйма. Присоединение к шлангу и регулятору, а также к большинству дополнительных газовых шлангов, с раструбом 3/8 дюйма. Другой размер — это труба с внутренней и внешней резьбой.	$ 14.00 Бесплатная доставка в США!
TCO 1438	Внутренняя трубная резьба четверть дюйма и наружная резьба 3/8 дюйма.	6 долларов. Бесплатная доставка в США!
заглушка 18	Газовая пробка с трубной резьбой 1/8 дюйма. Они используются для заглушки газового коллектора или небольшой газовой линии.	5 долларов США. Бесплатная доставка в США!
TCO 1838	Переходник с внутренней трубной резьбой 1/8 дюйма и наружной резьбой 3/8 дюйма. Этот адаптер часто используется на регулирующих клапанах и соединениях для гриля для удлинения газовой линии от регулятора до горелки,	6 долларов. Бесплатная доставка в США!
tco-ff	Соединение «мама-мама» Соединение с внутренней трубной резьбой на одну восьмую подходит для подключения газовой трубы к газовой трубе или к концам многих резьбовых отверстий клапана диафрагмы колпака.	5 долларов США. Бесплатная доставка в США!
tco-мм	Удлинитель «папа-папа» Труба с наружной резьбой на одну восьмую удлиняет газовую линию или регулирующий клапан до конца многих резьбовых отверстий клапана диафрагмы колпака. На ваш выбор 3 дюйма, 2 дюйма или 1,5 дюйма в длину. Наружная труба 1/8 дюйма измеряет диаметр 3/8 дюйма с помощью линейки.	5 долларов США. Бесплатная доставка в США!

Коммерческая кухня DIY: подключение газа

Когда вы решили открыть ресторан, вы, вероятно, сделали это потому, что любили готовить (надеюсь, потому что это определенно не для прибыли!). Вы хорошо разбираетесь в сантоку и китайцах и можете создать настоящую мизансню с завязанными глазами. У вас есть все инструменты, включая лопатки, ножи, миски для смешивания и многое другое, чтобы приготовить опасные блюда, которые так жаждут ваши клиенты.

Но чего вы, возможно, не ожидали, так это того, что вам нужно было пристегнуться ремнем для инструментов другого типа. Будьте готовы, потому что сделать небольшую сделку проще, чем вы думаете, и это может спасти вас от серьезных изменений. Давайте начнем с одной из самых важных частей вашей коммерческой кухни: газовых соединителей и шлангов.

Безопасное и надежное подключение к газу — одна из важнейших функций безопасности, на которую следует обратить внимание на кухне. Когда дело доходит до газовой безопасности, гибкие газовые соединители играют ключевую роль — настолько, что в 2006 году стандарты и кодексы Национального кодекса топливного газа были изменены, чтобы указать использование гибких промышленных газовых соединителей на всех предприятиях общественного питания.Почему? Гибкие газовые разъемы позволяют безопасно отодвигать тяжелое ресторанное оборудование от стен для чистки (кстати, эта задача еще проще, если ваше оборудование стоит на колесиках).

В течение многих лет оборудование коммерческих ресторанов стояло на неподвижных ножках и использовало жесткие газовые соединители, которые было сложно отсоединить (и правильно снова подключить), что затрудняло адекватную очистку сзади. Несоблюдение правил очистки оборудования может привести к чрезмерному скоплению жира, масла и других легковоспламеняющихся материалов, что создаст серьезную опасность возгорания на вашей кухне.Более того, грязные кухни являются рассадником грызунов, вредителей и болезней пищевого происхождения. Я возьму пас.

DORMONT — 1675KIT48 — КОМПЛЕКТ ГАЗОВЫХ ШЛАНГОВ DELUXE 3/4 ДЮЙМА X 48 ДЮЙМОВ

Ключевым моментом во всем этом является использование гибкого газового соединителя коммерческого класса . В вашем домашнем оборудовании уже давно используются гибкие газовые разъемы, но они не были рассчитаны на интенсивный износ, наблюдаемый на коммерческой кухне. И поверьте мне, ваш санитарный врач не одобрит использование каких-либо газовых деталей, не предназначенных для коммерческого использования.Гибкий газовый шланг, такой как Dormont Blue Hose®, изготовлен из прочных, гибких и гофрированных трубок из нержавеющей стали, которые предотвращают растяжение при перемещении оборудования вперед и назад. Вы также обнаружите, что многие промышленные газовые шланги имеют антимикробное покрытие для обеспечения дополнительного уровня чистоты. Соедините свой новый гибкий газовый шланг с быстроразъемным газовым соединителем (подумайте о Dormont Safety Quik®, который легко снимается и не позволяет персоналу отсоединить шланг до тех пор, пока не будет перекрыт газовый клапан) для дополнительного уровня безопасности.

Как диагностировать утечки в газовом шланге? Посмотрите наше видео ниже:

Когда вы будете готовы установить газовый шланг и соединитель, убедитесь, что они легко доступны и не скрыты от глаз. Вы хотите иметь возможность легко увидеть, не ослаблено ли соединение с газом или поврежден ли шланг — газ потенциально может просочиться через поврежденный шланг, создавая условия для ужасной катастрофы. Также убедитесь, что вы покупаете правильный газовый соединитель, потому что несовпадающие детали могут ограничить поток газа и повлиять на производительность и эффективность вашего оборудования.

Какой шланг для подключения газовой плиты лучше. Выбор газового шланга для подключения газовой плиты или бойлера

Газовая плита стала доступна каждому, как в квартире, так и в частном доме? остается только право выбрать газовый шланг … Пару десятилетий назад все они были подключены к общему газопроводу при помощи стальной трубы. Это доставляло хозяйкам определенные неудобства, когда приходилось мыть пол или стену за печью или перемещать ее в процессе ремонта.В настоящее время подобная проблема успешно решается гибких газовых шлангов различной длины и качества.

Есть 4 вида шлангов для газовой плиты. Выбор газового шланга

Первый известный тип шланга для газовой плиты — кислородный. В советское время он был очень распространен, но сейчас используется редко, потому что появились более надежные современные шланги.

Второй по популярности — резинотканевый газовый шланг. Его главные достоинства — цена, гибкость и мягкость.Резиновые изделия не проводят электричество. Однако такой шланг не имеет защиты от резких перепадов температуры, и у него небольшой срок службы.

Третий вид — резиновый шланг с металлической оплеткой. По желтой линии вдоль всей поверхности можно отличить шланги для газа и воды. Шланги подачи воды отмечены красным или синим цветом. Металлическая оплетка изготовлена ​​из стальной проволоки. А сердечник такого шланга сделан из специальных полимерных материалов или толстой резины.Это зависит от производителя. Тесьма на таком шланге защищает его от механических повреждений. Газовый шланг обладает высокой степенью гибкости. Выдерживает температуру до 50 градусов.

Перед покупкой важно определиться с длиной шланга. Газовый шланг не должен быть туго натянут; он может разорваться. Выберите шланг немного длиннее, чем расстояние от плиты до газового стояка, подумайте о том, чтобы переставить его в будущем или заменить напольное покрытие, когда газовую плиту нужно будет поднять.

Правила газового шланга

Сейчас в разных странах разные стандарты использования газовых шлангов. Например, в Украине запрещены все виды шлангов, кроме газового шланга в металлической оплетке. В России нет ограничений по длине газового шланга, но в странах Европы это ограничение существует и составляет 2 метра. В Украине длина газового шланга не должна превышать 2 метра для приборов и 0,5 метра.

Газовый шланг, казалось бы, какая загадка может быть в этом простом изделии? Пришел в любой строительный магазин, взял и пошел в кассу.Однако задумывались ли вы, в чем разница между газовым шлангом для газовой плиты и газовым шлангом? А главное, на полках крупных торговых сетей, таких как Leroy Merlin или Maxidom, этот товар просто представлен в огромном ассортименте. Неизбежно возникает вопрос: какой газовый шланг лучше купить? На одном лотке — газовый шланг пвх, армированный полиэфирной нитью, на другом — газовый шланг сильфонного типа, а еще ниже — резиновая втулка вообще, а как не запутаться?

Еще недавно, буквально пару десятков лет назад, вы бы не волновались, как подключить газовую плиту.Все газовые бытовые приборы после покупки «плотно» и надежно подключал, как правило, хозяин ближайшего к ним ЖЭК с помощью стальной трубы. Конечно, они даже не задумывались об эстетике или дизайне. Была только одна задача — как можно скорее начать пользоваться новым устройством.

Стальная труба

Accession, несомненно, имеет ряд преимуществ. Такие требования, как прочность, надежность, безопасность, гарантированы на 100%. Вот только небольшое неудобство, хозяйка, скорее всего, не сможет мыть пол под плитой ближайшие двадцать лет.А кухонную мебель нужного размера не найти, поэтому с каждой стороны плиты остается по 20 сантиметров, но сдвинуть ее невозможно. Наконец, такие проблемы ушли в прошлое, и дефицита на внутреннем экономическом рынке уже давно нет, гибкие линии газоснабжения предлагаются в большом ассортименте.

Выбор газового шланга для плиты или бойлера — очень серьезный шаг. От его прочности, надежности и безопасности зависит жизнь многих людей. Нередко результатом неграмотного подключения к коммуникациям печки или газового водонагревателя становится взрыв.Для гибкой подачи природного газа используются только специальные газовые шланги. Использовать для этой цели сантехнику категорически запрещено.

Конечно, лучше вызвать специалиста, который обеспечит профессиональное подключение и даст гарантию. Каждый из нас видел в новостях, к чему приводят взрывы бытового газа, в том числе в результате неквалифицированного подключения бытовых газовых приборов. Мы с детства знаем, что с газом нельзя шутить. Однако современный газовый шланг позволяет произвести подключение самостоятельно.Придерживаясь элементарных правил безопасности, проделать подобную процедуру может любой взрослый мужчина.

Итак, поехали в магазин. Посмотрим, что там предлагает продавец, какой гибкий газовый шланг выбрать и купить для газовой плиты? Оказывается, в быту используются три основных типа газовых шлангов:

• — резинотканевый;
• — армированный резиной;
• — сильфон.

Резиновый газовый шланг.

Самыми мягкими из всех типов шлангов являются резиновые шланги, армированные текстильной нитью.Они давно приобрели репутацию неприхотливого комплекса и часто встречаются в хозяйстве рьяного домовладельца. Простые монтажные работы, невысокая стоимость, гибкие свойства и функциональность — привлекательные качества, определяющие популярность. На полках всегда есть варианты разной длины и диаметра.

Каучук — один из лучших диэлектрических материалов. Применяются для подачи сжиженного газа к бытовой технике из газовых баллонов, применяются на дачных участках и в частных домах.Этот способ гибкой подачи газа самый простой и дешевый, но и самый опасный .

Большим недостатком является то, что со временем в резине образуются трещины, что приводит к утечке газа. Единственное место, где допустимо использование этого типа гибкого шланга, — это газовые баллоны в частном секторе. Помимо прочего, изделиям не хватает необходимой жесткости.

Не рекомендуется использовать резиновые шланги более двух лет, но на практике они служат гораздо дольше.Однако современные резиновые шланги производятся с включением эластичных компонентов, что позволяет использовать изделие до 5 лет.

Шланг газовый армированный.

Самыми распространенными являются армированные резиной втулки, похожие на водяные шланги. Снаружи они оплетены стальной нитью. Хотя они и называются каучуковыми, они содержат внутри полимерный материал. Отличить газовый тип шланга от водяного шланга проще всего по цвету ниток, вплетенных во внешнюю оплетку, они должны быть желтыми.

Шланги с оплеткой недороги и просты в использовании, но некоторые европейские страны запретили их использование. В нашей стране газовики также рекомендуют постепенно отказываться от них или эксплуатировать их с осторожностью.

Пластиковый шланг внутри подвержен той же деградации и разрушению, что и резина. Кроме того, сталь является хорошим проводником электрического тока, поэтому соединение необходимо производить с обязательным использованием диэлектрических прокладок.

Газовый шланг с сильфоном из нержавеющей стали.

Шланги сильфонного типа — единственные разрешенные газовыми службами для бытовых газовых приборов. Что такое сильфон? Это прочная и плотная гофрированная оболочка, которая сохраняет свои свойства при воздействии температуры, давления и сильных механических нагрузок.

Сильфон получил свое название от английского. фирменный Sylphon. Бывают одно- и многослойные, изготавливаются как из металлических, так и из неметаллических материалов. Оболочка служит барьером и придает изделию повышенную безопасность.

Гибкие гильзы сильфона изготовлены из нержавеющей стали. Они бывают двух типов. Первый в металлической оплетке без изоляции, этот тип подходит для обычных печей с традиционным розжигом от спичек. Если у вас есть современная газовая плита, оснащенная электрическим розжигом и имеющая подключение к электрической сети, то вам не стоит возиться с поисками диэлектрической прокладки.

Проще обратить внимание на второй вид с желтым полимерным покрытием, которое является надежной электроизоляцией.Такая защита особенно актуальна для газовых плит, оснащенных различными электрическими частями — электрозажиганием, освещением, электрическим грилем. Полимерное покрытие прочное, прочное, надежное и гарантирует абсолютную электроизоляцию.

Для равномерной подачи газа рекомендуется внутренний диаметр шланга не менее 10 мм. Преимущества использования сильфонных шлангов неоспоримы. Особенно хорошо зарекомендовали себя экземпляры с пластиковым покрытием, гарантирующим отличную защиту от различных стихийных бедствий.

Гильзы сильфона имеют срок службы до 30 лет. Единственный их недостаток — дороговизна по сравнению с другими типами газовых шлангов, но, как говорится, безопасность дороже! Причем удорожание в процентном отношении будет незначительным по сравнению с закупленным газовым оборудованием.

Шланг газовый сильфонный, достоинств:

• Шланг газовый изготавливается в соответствии с техническими условиями и соответствует нормативным положениям ГОСТ;
• Единственный, разрешенный к эксплуатации государственными службами;
• Компонентное ПВХ покрытие обеспечивает надежную защиту изделия.Полимеры обладают высокой устойчивостью к агрессивным средам и механическим ударам.
• Газопроводы часто остаются исправными, подвержены значительным, а иногда и критическим нагрузкам;
• Изготовители устанавливают для изделия длительный срок службы, более 25 лет;
• ПВХ защищает от электрических воздействий напряжением 1000 В и более.
• Нормы ограничений при эксплуатации отсутствуют.

Как правильно выбрать газовый шланг

Главный совет звучит довольно банально: газовый шланг без аварийных последствий можно купить в любом специализированном магазине, где вам выдадут сертификат соответствия государственного образца.Отвечая на вопрос: какой газовый шланг лучше сильфонного или резинового, остановите свой выбор на первом. И, конечно же, остерегайтесь дешевых китайских подделок или других стран, которым наплевать на репутацию компании. На уличном рынке можно найти качественные подделки, в которых:

Газовый шланг из очень тонкой резины, подверженной быстрому износу;
— многие подделки внешне совершенно неотличимы от настоящих, особенно если вы — постоянный покупатель, а не профессиональный сотрудник газовой службы

Не забудьте проверить наличие желтой отметки на оплетке шланга, именно она говорит о том, что у вас в руках газовый шланг, а не водопровод с сине-красной отметкой.Покупать газовый шланг с «запасом» не стоит, предварительно сделайте необходимые замеры и прибавьте 20%, такой длины будет достаточно.

Производитель предлагает разную длину, но наиболее популярными являются варианты на один и два метра. Стандартные диаметры, используемые в доме, составляют 1/2 или 3/4 дюйма. Газовый шланг снабжен двумя накидными гайками с внутренней резьбой (американская или в простонародье мама-мама). Второй тип шланга, когда на одном конце гайка, а на другом — втулка с внешней резьбой — «мама-папа».

Подключение газового шланга к плите

Купив подходящий вариант изделия, мы с нетерпением переходим к мерам по подсоединению шланга к новенькой плите. С обратной стороны пластины находим штуцер, обычно с внешней резьбой. Это вход для газа. Производители пластин комплектуют свою продукцию, в зависимости от модели, прямым или угловым ресивером.

Если у вас есть устройство с прямым входом, рекомендуем приобрести латунный уголок с внутренней резьбой и ограничивающую стенку, в которую вставляется паранитная прокладка.Избегайте перегиба шланга во время установки.

Импортные плиты иногда продаются с выходной резьбой 3/8 или 3/4 дюйма. Не будет трагедии, если вы заранее дополнительно приобретете штатный переходник «футорка» для пропорциональной резьбы вашего газового шланга. В жилых домах стояк газа обычно прокладывают в одном из углов кухни. Имеется ответвление для вашего пользования, на нем обязательно должен быть установлен газовый вентиль. Мы прикрутим или прикрутим к нему наш газовый шланг, в зависимости от того, какой резьбой оснащен вентиль.

Газовый шланг стандартно поставляется с двумя паронитовыми прокладками. Не забудьте использовать их при подключении, чтобы вам было легче убедиться в отсутствии утечек. Также советуют использовать отдельно приобретенную подушечку с мелкой сеткой, мастера уверяют, что она поможет избавиться от разного рода грязи. Но мы оставляем эту процедуру на ваше усмотрение, так как обычно газ поступает без механических включений.

Газовый шланг накручивается гаечным ключом, но не переусердствуйте и не выдавливайте паронит.После завершения работ остается провести обязательную проверку на предмет возможной утечки газа. Достаточно нанести на стыки мыльную пену, отсутствие пузырьков воздуха означает, что работа выполнена качественно и печь можно использовать. Приятного аппетита!

Соблюдение основ безопасности

• Главное требование газовой службы — доступ к подающей магистрали, поэтому гибкий шланг для газовой плиты должен быть в пределах досягаемости;
• Не допускается наличие стороннего подключения приборов к газовой плите;
• Газовый шланг должен содержаться в чистоте, не допускается никаких украшений, он не должен быть покрыт краской и должны быть сделаны другие «улучшения» внешнего вида;
• Лайнер должен иметь естественное провисание.Вытягивание чревато обрывом шланга или утечкой газа в точках присоединения к арматуре;
• Если вы планируете перемещать варочную панель перед генеральной уборкой, заранее рассчитайте необходимую длину газового шланга. Обязательно закройте шаровой кран перед началом движения;
• Избегайте сильных изгибов и скручиваний;
• Необходимо предохранять металлическую оплетку от конденсата;
• Не сваривайте и не паяйте соединение, используйте только метод резьбового соединения;
• Своевременно заменяйте старый на новый газовый шланг, в соответствии со сроком службы, установленным производителем.

Очень надеемся, что наш обзор помог определиться и разобраться, какой газовый шланг для газовой плиты лучше выбрать. Теперь вы точно не «заблудитесь» в магазине, так как узнали особенности и отличия газовых шлангов друг от друга. Самостоятельное подключение также не займет много времени при наличии необходимых инструментов.

Однако учтите, что ряд производителей не разрешают владельцу оборудования выполнять такие работы. Одним из требований все чаще становится условие подключения устройств специалистами авторизованной газовой службы.В противном случае существует риск потери гарантии. Ознакомьтесь с инструкцией по эксплуатации, если потеряете гарантию на плиту, если подключите ее самостоятельно. Если нет, удачи!

Предлагаем вашему вниманию занимательный видеообзор, где на 1 канале рекомендуют, какой газовый шланг лучше использовать дома:

В советское время подключение газовой плиты к газопроводу регулировалось более строгими правилами. В них единственным возможным вариантом было соединение с жесткой трубой.Газ в печку подводили металлическую трубу … Для поворотов использовались уголки и колени. А потому перемещать плиту было невозможно, даже небольшая влажная уборка сопровождалась трудностями.

В настоящее время, в связи с появлением новых материалов, использование гибких труб разрешено. Но, очень важно соблюдать все правила и правильно подключить газ.

Приложение

Газовый шланг должен иметь небольшой провис.Поэтому нужно четко определять длину. Длину необходимо определять исходя из условий укладки. И расстояние от стыка с газовой трубой до входа в колонку. Обязательно обратите внимание на поток, который находится на этом входе. Наконечник соединителя также должен соответствовать диаметру. Если диаметры разные, необходимо использовать специальный переходник.

Следует учитывать, что максимальная длина такого шланга составит 4,5 метра. Сильное напряжение недопустимо.Это может привести к деформации и, как следствие, к возможности протечки. Небольшой запас позволит немного сдвинуть плиту, в случае ремонта или влажной уборки.

Газовый шланг имеет желтую маркировку. Водяной шланг красный или синий.

Вот небольшой список труб, которые предлагают магазины для подключения газового оборудования. Но помните, вам нужно использовать только специализированные газовые шланги. И никогда не используйте шланги для воды.

• Шланг из армированной резины. Бюджетный вариант. Обладает хорошими диэлектрическими свойствами. Правда, недостатком такого изделия является то, что оно подвержено быстрому разрушению и появлению трещин.
• Резиновый шланг в металлической оплетке. В отличие от своего предыдущего собрата, устойчив к механическим повреждениям. Но, благодаря оплетке, осмотреть газовую трубу невозможно и, если она неисправна, утечку не найти. Также недостатком является отсутствие диэлектрика.
• Шланг с металлическим сильфоном. Прочный, надежный, способен растягиваться и удерживать нужный угол. Есть и минусы. Высокая цена по сравнению с резиновыми шлангами. Также нет диэлектрика. Но, самый существенный недостаток — возможность прожигания дыр в такой проводке. Если диэлектрическая вставка не установлена.

В любом случае полезно попросить рекомендации продавца. Основываясь на своем опыте, они посоветуют вам лучший вариант. Не приобретайте продукцию сомнительного производства.Следуйте этим рекомендациям, и установка пройдет гладко.

.
