Разводка кабеля в квартире: схемы, правила и алгоритм работ

Содержание

Разводка интернет кабеля в квартире. 10 правил при прокладке слаботочного кабеля в квартире или доме

Как правильно провести компьютерную сеть в квартире – проектирование и монтаж | Своими руками

К началу ремонта в квартире надо продумать не только будущий интерьер помещений, расположение сантехники или электрических розеток, но и разводку так называемых специальных инженерных коммуникаций — всего того, что обеспечивает нам удобство пользования сетью Интернет, телефоном и телевизором.

О решении некоторых проблем рассказывает Сергей Сердюк, профессионально занимающийся компьютерными сетями.

«Слаботочка»

В наше время трудно представить себя без пользования телекоммуникационными устройствами. Электроника – повсюду, и наша квартира не исключение. Более того, производители постоянно модернизируют свои устройства, появляются новые интересные решения.

Думаю, недалёк тот день, когда запасы в холодильнике можно будет проверить из приложения в смартфоне и заказать необходимые продукты. Но чтобы всё это работало е нашем доме, существуют специальные инженерные сети, их называют слаботочными. Название это пришло от телефонии прошлого столетия, когда маломощный аналоговый сигнал передавался по двум проводам к телефону в квартире.

ПОД «СЛАБОТОЧНОЙ» ПОНИМАЮТ КАНАЛЫ СВЯЗИ, ПЕРЕДАЮЩИЕ ИНФОРМАЦИЮ. ЭТО ТЕЛЕВИДЕНИЕ, СИГНАЛИЗАЦИЯ, ТЕЛЕФОНИЯ, АУДИОВИДЕОТРАНСЛЯЦИИ, ПОДКЛЮЧЕНИЕ К СЕТИ ИНТЕРНЕТ. УЖЕ СЕЙЧАС ЕСТЬ МНОЖЕСТВО УСТРОЙСТВ, ПОДКЛЮЧАЕМЫХ К ИНФОРМАЦИОННОЙ СЕТИ КВАРТИРЫ: ЭТО СТАЦИОНАРНЫЕ ПК, НОУТБУКИ, МОБИЛЬНЫЕ ТЕЛЕФОНЫ, ПЛАНШЕТЫ, ТЕЛЕВИЗОРЫ, СТАЦИОНАРНЫЕ ТЕЛЕФОНЫ, КАМЕРЫ ВИДЕОНАБЛЮДЕНИЯ, АУДИОУСТРОЙСТВА, СИСТЕМЫ ОХРАНЫ. И ЭТО ТОЛЬКО КРАТКИЙ ПЕРЕЧЕНЬ.

Читайте также: СНИПы и нормативы: расстояние длина и высота построек, регламент прокладки инженерных сетей

С прицелом на будущее

Инженерные сети желательно планировать до проведения ремонта в квартире. Дело в том. что квартиры коренным образом отличаются от офисных помещений: в них не заложены возможности масштабирования домашней сети, увеличения пропускной способности линий связи или подключения новых устройств.

Если в офисных помещениях для этого предусмотрены легкодоступные кабель-каналы для прокладки новых линий, то в большинстве квартир недостаточно места, чтобы разместить коммутационный ящик и по всем правилам выполнить разводку проводов.

В первую очередь необходимо составить список устройств, их расположение по комнатам, учитывая особенности помещений. После этого надо разработать схему раскладки инженерных сетей (кабельных трасс) с учётом требований по их функционированию. На мой взгляд, это самый важный момент, и качество его выполнения – залог успеха.

ЗАКЛАДЫВАЙТЕ ДОПОЛНИТЕЛЬНЫЙ РЕЗЕРВНЫЙ КАБЕЛЬ. ОН ПОМОЖЕТ КАК В СЛУЧАЕ НЕИСПРАВНОСТИ ОДНОГО ПРОВОДА, ТАК И ПРИ ВОЗМОЖНОМ РАСШИРЕНИИ СЕТИ, НАПРИМЕР ПРИ ПОКУПКЕ СЕТЕВОГО ПРИНТЕРА.

Проектирование домашней сети

Первое – выбор точки входа. Затем определяемся с расположением основного коммутационного ядра сети -маршрутизатора с точкой доступа Wi-Fi. Предпочтительно выбирать для него легкодоступное место в центре квартиры – на стене комнаты или коридора, с учётом планировки квартиры.

К этому месту тянем провода от точки входа.

Лучший вариант – использовать одно производительное устройство (с некоторым запасом мощности) на всю квартиру. По возможности рядом следует располагать сетевые накопители с домашним архивом-библиотекой, подключая их напрямую к центру сети, обеспечивая их доступность с любого устройства в квартире на высокой скорости.

Следующий, завершающий этап – раскладка лучей кабельных трасс по всем помещениям квартиры для устройств проводного подключения и настройка Wi-Fi для беспроводных устройств. Желательно, чтобы между источником и приёмником сигнала было минимальное расстояние

и отсутствовало какое-либо дополнительное сетевое оборудование или усилители, например Wi-R-повторитель. Это увеличит надёжность системы. Собственно, вот и всё, что нужно!

Рассмотрим основные ключевые моменты, связанные с проводными и беспроводными сетями, провайдерами услуг.

А что на входе?

Ключевой момент – точка входа инженерных сетей в квартиру. Чаще всего это подключение к сети Интернет с помощью витой пары или оптического кабеля, реже применяют коаксиальные кабели или иное специальное оборудование.

Обычно провайдер предоставляет подключение до двери абонента и пользователь вынужден решать вопрос дальнейшей прокладки кабельной трассы до центра сети. Организация кабель-канала, вписанного в интерьер, исключит неприятные сюрпризы.

Однажды я был свидетелем того, как монтажник, выполнявший проводное подключение, на глазах у изумлённых жителей квартиры, со словами «Вид не портит!» степле-ром на самом видном месте, по обоям, пригвоздил провод по всему периметру коридора…

Итак, не забудьте уточнить у выбранного провайдера, какое оборудование будет установлено на входе в вашу квартиру, определите его место установки и начните проектирование кабель-канала до центра сети. При этом учитывайте: к оборудованию провайдера потребуется подвести питание ~ 220 В.

Небольшое уточнение: в случае если расположение Wi-Fi-роутера провайдера неблагоприятно, его радиомодуль можно отключить и использовать свой из центра сети.

Проводные сети

Туда, где по каким-то причинам нет Wi-Fi и где нужен стабильный и качественный сигнал с хорошей пропускной способностью, мы тянем провода. Я люблю проводные сети. Проложенные один раз и хорошо, они работают очень долго, не требуют обслуживания, электропитания и очень надёжны. И только витая пара позволяет реализовать большую пропускную способность.

Что хочется порекомендовать при прокладке сети: используйте качественный кабель. Изменения направления – радиусом не менее 25 мм (рекомендованный радиус – 50 мм).

Рекомендуется устанавливать сетевые розетки, тем более что в современных кабельных системах много вариантов встроенных розеток в кабель-каналы, плинтусы. Кроме хорошего внешнего вида это обеспечивает ещё и надёжность подключения, и удобство эксплуатации. До приёмника рекомендуется использовать фабричный патч-корд необходимой длины, который легко заменить. При монтаже используйте специальный профильный инструмент для разделки и установки розеток. Или обратитесь к специалистам – это не слишком дорого и будет надёжно. И поверьте: нет ничего хуже плохого контакта в проводной сети.

Беспроводные сети в квартире

Беспроводные сети удобны в эксплуатации. Вы можете свободно перемещаться со своим мобильным устройством в пределах действия вашей сети! Но у этого удобства есть некоторые ограничения, про которые не стоит забывать.

Беспроводные сети являются радиоэфиром, в котором участвует много устройств. Скорость обмена задаётся самым медленным устройством, так как роутер подбирает оптимальный стандарт вещания, чтобы все клиенты сети смогли получить сигнал и расшифровать его. Кроме этого, пока одно устройство передаёт сигнал, все остальные ждут освобождения эфира. Именно это обуславливает меньшие скорости информационного обмена в беспроводной сети.

При проектировании и выборе места установки основного роутера (центра сети) стоит помнить, что сигнал от него до клиента идёт по прямой линии и бетонная стенка (вроде бы тонкая), но стоящая под углом к этой линии, может стать полуметровой бетонной стеной, что сильно ухудшит качество сигнала. Серьёзным препятствием для прохождения сигнала могут стать зеркала и металлические шкафы.

Неожиданная особенность беспроводной сети – принцип двунаправленного обмена данными.

Радиус действия для каждой пары «роутер -клиент- будет определяться мощностью клиентского устройства. Таким образом, мощность главного устройства должна быть не намного больше мощности самого сильного клиента.

При настройке слабых клиентов следует принимать во внимание, что наличие мощного сигнала на значительном удалении не гарантирует подключение к сети и стабильную связь именно из-за недостаточной мощности самого слабого клиента. Подойдите ближе, узнайте радиус действия Wi-Fi, например, для обычного смартфона.

Читайте также: Монтаж открытой электропроводки своими руками – мастер-класс

Заключение

Планируя ремонт, составьте перечень основных задач с учётом технических требований, и на основе этого техзадания разрабатывайте схему и раскладку инженерных сетей. Используйте качественные материалы и оборудование. При необходимости стоит обратиться к профильным специалистам в области информационных технологий.

Ремонт – это ещё и творчество! Почувствуйте себя инженером, разработайте и воплотите в жизнь свою информационную сеть. Хорошего ремонта и надёжной работы сети!

Заведение слаботочки своими руками – видео

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Паяльник для пайки пластиковых труб своими руками Как сделать паяльник для полипропиленовых…

Сауна в мансарде своими руками – мастер класс Как разместить сауну в мансарде…

Мини – сауна в квартире своими руками Как сделать сауну в обычной…

Фитобочка своими руками ФОТО + ЧЕРТЕЖ КАК СДЕЛАТЬ ФИТОБОЧКУ СВОИМИ РУКАМИЖена…

Универсальный плинтус своими руками Плинтус и бетонная стена ВО ВРЕМЯ…

Кафельный столик своими руками – декор Декор старого столикаУ многих где-нибудь.

Электрокатушка для удлинителя своими руками – фото и схема КАК СДЕЛАТЬ УДОБНУЮ КАТУШКУ ДЛЯ…

Подпишитесь на обновления в наших группах.

Будем друзьями!

kak-svoimi-rukami.com

Разводка интернет кабеля

Во время ремонта квартиры, возникает ситуация когда нужно грамотно проложить проводку под Интернет. В данной статье я попробую доступно объяснить, как это делается.

На данный момент доступ Интернет в квартиру осуществляется несколькими способами:

Через телефонную линию (как правило, там, куда еще интернет-провайдеры не дотянули свою оптику)

Через ТВ-кабель (осуществляется телевизионными организациями)
Через отдельный сетевой кабель (прокладывается кабелем UTP 5e, от оборудования провайдера до квартиры абонента)
Через оптический кабель (в последнее время все чаще можно увидеть в новостройках)

В любом случае с коридорной площадки в вашу квартиру должен прийти сетевой или оптический кабель, от которого можно начинать разводку по квартире. Если нет не того и не другого, то проложить кабель придется самостоятельно, чтобы в будущем не портить отделку помещения.

РЕКОМЕНДАЦИЯ: Во время ремонта не поленитесь и проведите два сетевых кабеля UTP 5e, от щитка до будущего места расположения сетевого оборудования или слаботочного щита. В любой момент без особых проблем Вы сможете использовать их для подключения: Интернета, телефона, домофона и т.п.

Для доступа Интернета, в зависимости от вида подключения используется различное оборудование – модем, маршрутизатор и т.д. Для него желательно найти удобное и доступное место. Если оборудования много (иногда требуется установить и WiFi роутер, и сетевое хранилище NAS и пр.),следует подумать о том, чтобы запрятать все это куда-нибудь в кладовую, т.е. организовать что-то наподобие «серверной комнаты». Если таковой возможности нет, то его можно разместить в предварительно встроенные слаботочные щиты. Благо, что сейчас их огромное разнообразие и по габаритам так и по цене. В такие щиты следует обязательно предусмотреть электричество для питания сетевого оборудования.

«Серверная» или слаботочный щит с сетевым оборудованием, будет считаться центром для всех сетевых кабелей, проложенных по квартире. Отсюда происходит разводка сетевых кабелей по всей квартире.

Куда и сколько прокидывать сетевых кабелей:

К каждому месту расположения стационарного компьютера или рабочему месту, где вы планируете постоянно работать с помощью ноутбука.

К каждой точке расположения телевизора. В будущем, через этот кабель вы сможете организовать вещание цифрового телевидения или с помощью других домашних мультимедийных устройств, смотреть фильмы или слушать музыку.
К каждому дополнительному месту, где вы предусматриваете сетевое оборудование.

НА ЗАМЕТКУ: Так называемая «лапша» или другой телефонный кабель и провод, уже не используется в квартирной проводке, на их смену пришла «витая пара». Так что если вам надо проложить кабель под домофон, телефон или сигнализацию, то следует использовать кабель UTP 5e.

В места куда прокладывается сетевой кабель планируйте специальные сетевые розетки. Очень удобно когда они монтируются в блоке с силовыми или другими розетками (ТВ, АУДИО).

Многие не желают тратить много сил на прокладку сетевого кабеля и ограничиваются сигналом WiFi. WiFi безусловно удобен и несомненно нужен! Но не смотря на его удобство существует множество факторов, которые в будущем переменят ваше мнение в пользу использования стационарных сетевых точек. Прежде всего это скорость. Если для Интернета сигнала WiFi более чем достаточно, то для цифрового телевидения, или при передачи локальной информации, скорость заметно будет ниже, чем при использовании для этих целей стационарного кабеля. Считаю, что использовать только WiFi, уместно в небольшой квартире с минимальным количеством пользователей.

Еще пару слов о прокладке сетевого кабеля.

При прокладке под штукатуркой используйте гофрированные трубки, для защиты изоляции кабеля. Изгиб кабеля не должен быть слишком сильным, иначе может заметно повлиять на скорость передачи информации. В идеале, радиус изгиба сетевого кабеля, должен быть не меньше 8 внешних диаметров прокладываемого кабеля.

Минимально допустимое расстояние между силовыми (электрическими) и сетевыми кабелями должно быть не менее 5 см (при горизонтальной прокладке) и 30 см (при вертикальной прокладке).

electroshaman.by

Разводка интернет кабеля | Электромонтажные работы в Минске и области

На данный момент доступ Интернет в квартиру осуществляется несколькими способами:

Через телефонную линию (как правило, там, куда еще интернет-провайдеры не дотянули свою оптику)
Через ТВ-кабель (осуществляется телевизионными организациями)
Через отдельный сетевой кабель (прокладывается кабелем UTP 5e, от оборудования провайдера до квартиры абонента)
Через оптический кабель (в последнее время все чаще можно увидеть в новостройках)

Для доступа Интернета, в зависимости от вида подключения используется различное оборудование – модем, маршрутизатор и т.д. Для него желательно найти удобное и доступное место. Если оборудования много (иногда требуется установить и WiFi роутер, и сетевое хранилище NAS и пр.),следует подумать о том, чтобы запрятать все это куда-нибудь в кладовую, т.е. организовать что-то наподобие “серверной комнаты”. Если таковой возможности нет, то его можно разместить в предварительно встроенные слаботочные щиты. Благо, что сейчас их огромное разнообразие и по габаритам так и по цене. В такие щиты следует обязательно предусмотреть электричество для питания сетевого оборудования.

“Серверная” или слаботочный щит с сетевым оборудованием, будет считаться центром для всех сетевых кабелей, проложенных по квартире. Отсюда происходит разводка сетевых кабелей по всей квартире.

Куда и сколько прокидывать сетевых кабелей:

К каждому месту расположения стационарного компьютера или рабочему месту, где вы планируете постоянно работать с помощью ноутбука.
К каждой точке расположения телевизора. В будущем, через этот кабель вы сможете организовать вещание цифрового телевидения или с помощью других домашних мультимедийных устройств, смотреть фильмы или слушать музыку.
К каждому дополнительному месту, где вы предусматриваете сетевое оборудование.

НА ЗАМЕТКУ: Так называемая “лапша” или другой телефонный кабель и провод, уже не используется в квартирной проводке, на их смену пришла “витая пара”. Так что если вам надо проложить кабель под домофон, телефон или сигнализацию, то следует использовать кабель UTP 5e.

Еще пару слов о прокладке сетевого кабеля.

Источник: http://electroshaman.by/

megavolt.by

5. Проект разводки телевизионного и интернет кабеля

На пятом шаге проектирования электропроводки в современной квартире следует продумать закладку кабеля для ТВ, интернета и, конечно, Wi-Fi роутера.

Телевидение сегодня многим людям заменяет почти весь досуг, поэтому прокладка телевизионного кабеля приобретает статус первоочередной задачи.

Рисунок разводки ТВ-сети

Смотреть телевизор в своей семье мы предполагаем только на кухне и в большой комнате. В спальне, даже не по фен-шуй телевизору делать нечего. В самом ближайшем будущем нашим подрастающим детям оставить телевизор на самостоятельный просмотр все-таки придется. А потому появляется необходимость прокладки телевизионного кабеля в детскую комнату.

Как спроектировать в квартире интернет и сеть Wi-Fi

Сегодня интернет проникает буквально во все. От технологии умных домов, воспетых фантастами, нас отделяют считанные годы. Значит НЕ проводить интернет можно только в коридор и кладовку, но и превращать квартиру в трансформатор, опутывая ее проводами тоже не хочется. Ведь, пытаясь проектировать на перспективу, придется устанавливать розетки для интернета во все помещения. Что же делать?

Беспроводная передача информации

Выход есть! Это беспроводные технологии. Если провода не нравятся, будем отказываться и от них. Имеющиеся ноутбук и планшет, станут поистине мобильными и удобными гаджетами, я уж не говорю о смартфонах и т.п.

Но, совсем отказаться от проводов не получится. Нужно хотя бы принять в свой дом концы этих проводных линий, чтобы соорудить собственные беспроводные точки доступа. Такую точку доступа сделаем в центре квартиры, чтобы равномерно покрыть сигналом все помещения.

Рисунок разводки сети интернет и телефона

Таким образом, мы закончили проектировать все виды проводок, которые нам будут необходимы, напомню — это были:

Далее хочу затронуть вопрос о

Небольшой постскриптум

Прошло три года эксплуатации, (на дворе 2016-й), и практика показала, что чисто беспроводные способы не всегда обеспечивают стабильность канала связи. При массовом внедрении Wi-Fi роутеров, сигнал беспроводного устройства из соседней квартиры начинает конкурировать по мощности излучения.

В результате мой роутер пытается то и дело «прицепиться» к более мощному сигналу соседского Wi-Fi. Проявляется это побочный эффект в переодическом пропадании интернета самой дальней детской комнате.

Решилась данная проблема очень просто — пришлось вернуться к проверенным временем проводным технологиям. Между центральным роутером и детской комнатой был проложен обычный кабель UTP. Это не вызвало никаких трудностей, так как мною предусмотрительно во всей квартире был установлен плинтус с быстросъёмной крышкой и специальной полостью для прокладки кабеля.

ura-remontu.ru

10 правил при прокладке слаботочного кабеля в квартире или доме

Скс структурированная кабельная система – это одна из самых главных систем, которые относятся к инженерной системе практически любого здания.

Стоит отметить, что сейчас практически каждая 2 кабельная сеть является слаботочной – при условии, если внутри них протекает не силовой, а инфоток.

Благодаря слаботочным сетям осуществляется возможность работы в интернете, к телефонной связи, к телевидению различного характера – спутникового или эфирного, работают переговорные устройства, системы безопасности и другие. В общем, переоценить роль данного вида коммуникационной системы невозможно. Слаботочные сети необходимы на 100%.

При этом очень важно, чтобы слаботочная сеть соответствовала определенным требованиям, например, таким как:

Высокий уровень надежности.
Бесперебойная деятельность – без возникновения ошибок различного рода.
Доступная стоимость во время монтажа.
Возможность масштабирования.

Сейчас, наверное, в 100% домах имеются слаботочные системы, некоторые владельцы нуждаются в такой услуге, как монтаж слаботочки в квартире или другом виде жилища.

Так что же нужно знать, производя монтаж слаботочки?

Предварительно, перед тем как осуществить монтаж структурированной кабельной системы в своем доме, необходимо самым грамотным образом разработать проект будущей сети – где нужно указать более точную информацию о расположении слаботочного щита, розеток, реле и других.

Конечно же не стоит забывать о том, что, производя прокладку кабеля, необходимо осуществлять работы в соответствии с определенными нормами и стандартами.

Следует выделить 10 главных правил при прокладке слаботочного кабеля в квартире или в доме:

Не пытайтесь проложить кабель «шлейфом». Этим в большинстве своем «грешат» ремонтники-гастарбайтеры. Топология домашней структурированной кабельной системы должна быть в форме «звезда».
Очень важно выбрать узел квартирной коммутации. При этом обратите свое внимание на то, что обслуживать все в одном месте намного удобнее, чем производить обслуживание систем, которые созданы по отдельности.
Вы хотите установить спутниковую «тарелку»? Эфирное или кабельное телевидение для своего дома? Вы должны скорректировать место установки общего слаботочного квартирного узла.
Абсолютно все слаботочные линии обязаны иметь заземление! Это достигается путем применения специализированной шины заземления, в составе которой имеются изолированные медные проводники.
Устанавливайте сетевой фильтр для активного оборудования! Ведь данные устройства необходимы для обеспечения максимального уровня стабильности работы электрических приборов. При помощи сетевых фильтров Вы сможете сберечь свою технику от возникновения помех в электрической сети.
Прежде чем выполнить монтаж систем скс, необходимо правильно подобрать кабель. Например, стоит выбрать кабель с запасом (если медь, то UTP/FTP cat 5e или 6). В кабелях 5е категории применяются жилы AWG 24-26, в категории 6 же в свою очередь наблюдается большее количество меди в каждой жиле, а это соответствует стандарту – 22-24 AWG. При этом, если в Вашем помещении наблюдаются мощные электромагнитные возмущения, то целесообразно выбрать FTP.
Хотите провести себе оптику в квартиру? Необходимо произвести прокладку оптики в специальном кабеле-проводе. Отличным вариантом будет служить гофротруба.
Сварка волоконно оптических линий связи должна осуществляться только настоящими и высококвалифицированными мастерами своего дела, которые в идеальности знают специфику нашей деятельности.
Во время осуществления установки данного вида системы, важно, чтобы каналы и коробы заполнялись кабелями не более чем на ½!
Ни в коем случае не заводите слаботочные провода в стояк, где располагаются электропровода – это может привести к печальным последствиям.

Вот такие правила необходимо соблюдать во время осуществления монтажа слаботочных систем. И тогда любое современное оборудование будет работать самым качественным образом, без перебоев, каких-либо помех – на протяжении длительного времени.

linkintel.ru

О разводке кабеля для интернета и IP-TV ( Zala-ТВ)

Разводка интернет кабеля

На данный момент доступ Интернет в квартиру осуществляется несколькими способами:

Через телефонную линию (как правило, там, куда еще интернет-провайдеры не дотянули свою оптику)
Через ТВ-кабель (осуществляется телевизионными организациями)
Через отдельный сетевой кабель (прокладывается кабелем UTP 5e, от оборудования провайдера до квартиры абонента)
Через оптический кабель (в последнее время все чаще можно увидеть в новостройках)

РЕКОМЕНДАЦИЯ: Во время ремонта не поленитесь, и проведите один-два сетевых кабеля UTP 5e, от щитка до будущего места расположения сетевого оборудования или слаботочного щита. В любой момент без особых проблем Вы сможете использовать их для подключения: Интернета, телефона, домофона и т.п.

Для доступа в Интернет, в зависимости от вида подключения используется различное оборудование – модем, свитч, маршрутизатор и т.д. Для него желательно найти удобное и доступное место, с достаточной вентиляцией – если это активное оборудование требующее питание от сети. Если оборудования много (иногда требуется установить и WiFi роутер, и сетевое хранилище NAS и пр.),следует подумать о том, чтобы запрятать все это куда-нибудь в кладовую, т.е. организовать что-то наподобие «серверной комнаты». Если таковой возможности нет, то его можно разместить в предварительно встроенные слаботочные щиты. Благо, что сейчас их огромное разнообразие и по габаритам так и по цене. В такие щиты следует обязательно предусмотреть электричество для питания сетевого оборудования.

Куда и сколько прокладывать сетевых кабелей:

К каждому месту расположения стационарного компьютера или рабочему месту, где вы планируете постоянно работать с помощью ноутбука.

К каждой точке расположения телевизора. В будущем, через этот кабель вы сможете организовать вещание цифрового телевидения (SMART-TV, IPTV…) или с помощью других домашних мультимедийных устройств, смотреть фильмы или слушать музыку.

К каждому дополнительному месту, где вы предусматриваете сетевое оборудование.

НА ЗАМЕТКУ: Так называемая «лапша» или другой телефонный кабель и провод, уже не используется в квартирной проводке, на их смену пришла «витая пара». Так что если вам необходимо проложить кабель под домофон, телефон или сигнализацию, то следует использовать кабель UTP 5e.

В те места, куда прокладывается сетевой кабель планируйте специальные сетевые розетки. Очень удобно, когда они монтируются в блоке рядом с силовыми или другими розетками (ТВ, АУДИО).

Многие не желают тратить много сил на прокладку сетевого кабеля и ограничиваются сигналом WiFi. WiFi безусловно удобен и несомненно нужен! Но не смотря на его удобство существует множество факторов, которые в будущем переменят ваше мнение в пользу использования стационарных сетевых точек. Прежде всего это скорость. Если для Интернета сигнала WiFi более чем достаточно, то для цифрового телевидения, или при передаче локальной информации, скорость заметно будет ниже, чем при использовании для этих целей стационарного кабеля. Считаю, что использовать только Wi-Fi, уместно в небольшой квартире с минимальным количеством пользователей.

Для справки:

на Wi-Fi оборудовании производителем, указывается максимальная возможная скорость передачи данных при условии – оборудование работает в паре и радиоканал больше никто не использует и на расстоянии 1 (один) метр между устройствами, и это передача полезных (для пользователя) данных и данных технических (шифрование ключа доступа, технический обмен данными между устройствами…)На практике, указанное значение приходиться условно делить на 2 (два).большинство Wi-Fi – устройств используемого в быту, часто имеет ограничение на количество одновременно работающих устройств (до 8-ми), при использовании разных устройств, часто возникает «конфликт» оборудования из-за различного протокола работы (на ноутбуке работает, планшете или смартфоне нет, а то и как «повезёт»).К неправильно настроенной точке доступа, могут получить доступ посторонние со всеми возможными последствиями.
Преимущества кабеля -5 – очевидны, максимальная скорость доступа определяется подключаемым оборудованием на обоих концах и составляет 100/1000 – Мб/с, с максимальной длинною кабеля между подключенными устройствами – 100 метров

Еще пару слов о прокладке сетевого кабеля.

shpuntik.by

Разводка интернет кабеля в розетке | Мастербыт

Многие не хотят растрачивать много сил на прокладку сетевого кабеля и ограничиваются сигналом WiFi. WiFi непременно комфортен и непременно нужен! Но не глядя на его удобство существует огромное количество причин, которые в дальнейшем переменят ваше мировоззрение в пользу использования стационарных сетевых точек.

Если оборудования много (время от времени требуется установить и WiFi роутер, и сетевое хранилище NAS и пр.),следует пошевелить мозгами о том, чтоб запрятать все это куда-нибудь в кладовую, т.е. организовать что-то наподобие «серверной комнаты». Если такой способности нет, то его можно расположить в за ранее интегрированные слаботочные щиты. Благо, что на данный момент их большущее обилие и по габаритам так и по стоимости. В такие щиты следует непременно предугадать электричество для питания сетевого оборудования. «Серверная» либо слаботочный щит с сетевым оборудованием, будет считаться центром для всех сетевых кабелей, проложенных по квартире.

РЕКОМЕНДАЦИЯ: Во время ремонта не поленитесь и проведите два сетевых кабеля UTP 5e, от щитка до грядущего места расположения сетевого оборудования либо слаботочного щита. В хоть какой момент без особенных заморочек Вы можете использовать их для подключения: Веба, телефона, домофона и т.п. Для доступа Веба, зависимо от вида подключения употребляется различное оборудование – модем, маршрутизатор и т.д. Для него лучше отыскать комфортное и доступное место.

К каждой точке расположения телека. В дальнейшем, через этот кабель вы можете организовать вещание цифрового телевидения либо при помощи других домашних мультимедийных устройств, глядеть киноленты либо слушать музыку. К каждому дополнительному месту, где вы предусматриваете сетевое оборудование. НА ЗАМЕТКУ: Так именуемая «лапша» либо другой телефонный кабель и провод, уже не употребляется в квартирной проводке, на их смену пришла «витая пара». Отсюда происходит разводка сетевых кабелей по всей квартире. Куда и сколько прокидывать сетевых кабелей: К каждому месту расположения стационарного компьютера либо рабочему месту, где вы планируете повсевременно работать при помощи ноутбука.

При прокладке под штукатуркой используйте бугристые трубки, для защиты изоляции кабеля. Извив кабеля не должен быть очень сильным, по другому может приметно воздействовать на скорость передачи инфы. В эталоне, радиус извива сетевого кабеля, должен быть не меньше 8 наружных поперечников прокладываемого кабеля. Мало допустимое расстояние меж силовыми (электронными) и сетевыми кабелями должно быть более 5 см (при горизонтальной прокладке) и 30 см (при вертикальной прокладке).Разводка веб кабеля в розеткеВо время ремонта квартиры, появляется ситуация когда необходимо хорошо проложить проводку под Веб. В данной статье я попробую доступно разъяснить, как это делается. Сейчас доступ Веб в квартиру осуществляется несколькими методами: Через телефонную линию (обычно, там, куда еще интернет-провайдеры не дотянули свою оптику) Через ТВ-кабель (осуществляется телевизионными организациями) Через отдельный сетевой кабель (прокладывается кабелем UTP 5e, от оборудования провайдера до квартиры абонента) Через оптический кабель (в ближайшее время все почаще можно узреть в новостройках) В любом случае с коридорной площадки в вашу квартиру должен придти сетевой либо оптический кабель, от которого можно начинать разводку по квартире. Если нет не того и не другого, то проложить кабель придется без помощи других, чтоб в дальнейшем не портить отделку помещения.

Сначала это скорость. Если для Веба сигнала WiFi более чем довольно, то для цифрового телевидения, либо при передачи локальной инфы, скорость приметно будет ниже, чем при использовании для этих целей стационарного кабеля. Считаю, что использовать только WiFi, уместно в маленькой квартире с наименьшим количеством юзеров.

Разводка интернет кабеля в розетке

Еще пару слов о прокладке сетевого кабеля. Так что если для вас нужно проложить кабель под домофон, телефон либо сигнализацию, то следует использовать кабель UTP 5e . В места куда прокладывается сетевой кабель планируйте особые сетевые розетки. Очень комфортно когда они устанавливаются в блоке с силовыми либо другими розетками (ТВ, АУДИО).

Смотрите также

Прокладка интернет кабеля в квартире
Стоимость в конечном итоге возможно окажется очень высочайшей пожар, ликвидирование имущества, смерть людей. Обращайтесь к экспертам компания Электрики…
Проводка интернет кабеля в квартире
Совершенно точно рекомендую и буду обращаться к ним в случае необходимости . Обращаюсь уже 2-ой раз к ребятам, все устраивает и стоимость и качество….
Разводка кабеля в квартире
Глобальной сетью закутаны все городка. В каждом втором доме обязательно не представляют жизнь без веба. Сейчас веб не развлечение, а необходимость….

master-byt.ru

Разводка электрики — цена в Москве, стоимость разводки электрики в квартире

Цена на разводку проводки будет выгодной при заказе услуги через сервис Юду. Там зарегистрированы опытные исполнители, которые недорого и максимально качественно выполнят все необходимые работы. Они используют современные инструменты, технику и оборудование, придерживаются актуальных требований инструкций безопасности при обустройстве двухфазной и трехфазной проводок. Если вас интересует разводка проводки, цена на неё будет оптимальной.

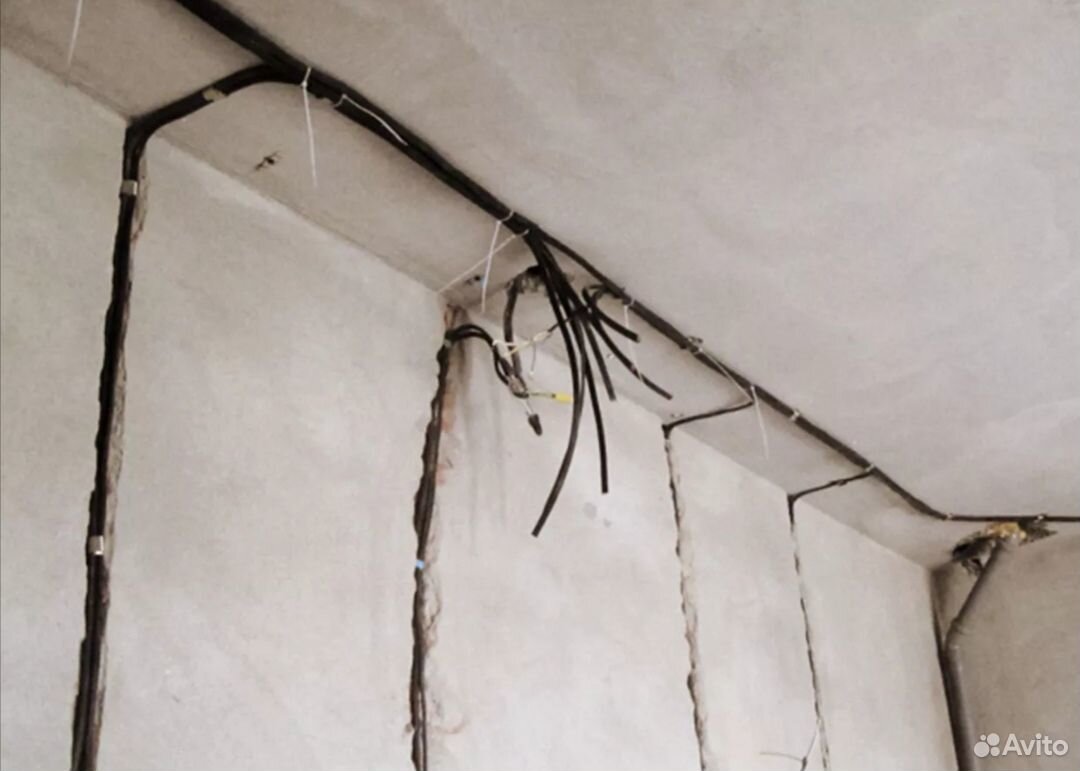

Как устанавливается электропроводка

Разводка электропроводки производится по разным технологиям в зависимости от планировки и размеров квартиры. Прокладка проводки может иметь несколько нюансов и особенностей:

проводка прокладывается только под прямым углом, такое расположение позволяет хозяину жилья всегда знать, где в квартире проходят провода
при отсутствии в квартире каналов для кабеля производится бережное штробление стен, однако, в этом случае следует иметь в виду, что монтировать проводку следует только перед косметическим ремонтом в доме
в зависимости от бюджета возможна прокладка трехфазной или двухфазной, алюминиевой или медной проволоки
перед выполнением разводки делается контур заземления
схема составляется в зависимости от размеров квартиры и предполагаемого количества электрооборудования
в каждой комнате необходимо устанавливать распределительные щитки, помимо общего квартирного щита с автоматами защиты, которые подбираются в зависимости от мощности потребления
соединение с общедомовой системой выполняется в самую последнюю очередь для проверки корректности подключения всех элементов к проводке

При заказе работ с электричеством через сервис Юду вы получите высококачественные услуги по самым выгодным ценам. Соединение каждого дополнительного метра кабеля оплачивается отдельно.

Сколько времени займет задача

Внутренняя разводка в вашем жилье выполняется в разные сроки. Время ожидания сдачи проекта будет зависеть от следующих особенностей вашего заказа:

расположение комнат и электрооборудования в них (проводка какой мощности необходима)
сложность проекта – наличие подсветки, стационарных осветительных приборов, количество розеток, выключателей и т.д.
наличие контурной системы заземления (в частных домах)
тип электроразводки
техника и технологии прокладки проводов в помещениях
площадь помещения
объем работы – необходимость штробления стен, последующей облицовки и т.д.

Обычно на подготовку и обустройство электропроводки в квартире средних размеров требуется не менее 2х дней. Если в вашем жилье нет отделки и присутствуют каналы под электроразводку, то сроки могут быть меньше – 1-1,5 дня. Узнать точно, сколько времени займут работы, вы можете непосредственно у того специалиста, которого вы планируете нанять. После осмотра помещения и диагностики существующей проводки мастер обозначит, в какие сроки он сможет предоставить услугу и во сколько это обойдется.

Почему стоит оформить заказ у частника

Если требуется новая электроразводка в доме, цена будет самой выгодной именно у частника, а не в строительной компании. Частные специалисты предлагают несколько выгодных преимуществ:

оптимальные цены – стоимость не включает в себя сопутствующие затраты на содержание и аренду офиса или рекламу
высокое качество – мастера сделают работу на самом высоком уровне за счет использования высококлассных приборов диагностики и способов монтажа
гарантии – все исполнители Юду могут поручиться за качество материалов и собственных услуг
гибкий график – некоторые задачи могут быть выполнены в ночное время, если требуется срочно закончить проект

Сколько стоит прокладка проводов

Стоимость услуг электриков может быть самой разной. На конечную сумму влияют следующие особенности и показатели вашего заказа:

площадь жилья (квартиры, дома, дачи) – как правило, цены определяются за метр квадратный площади, чем больше квартира, тем выше будет стоимость
сложность проекта – расценки могут варьироваться в зависимости от количества электрощитов, наличия подсветки, числа розеток и выключателей
изначальное состояние распределительных коробок, проводов, автоматических выключателей и типы проблем, требующих устранения

Вы можете обсудить расценки на услуги непосредственно с тем исполнителем, которого нанимаете. Он осмотрит ваш дом, дачу или квартиру, определит особенности эксплуатации в соответствии с инструкциями по безопасности проведения электричества, составит смету и согласует ее с вами. В отдельных случаях предоставляются скидки.

Почему стоит оформить заказ на Юду

Если нужно установить проводку на даче или в квартире, обратитесь к специалистам Юду. Для этого достаточно просто оставить свою заявку и получить отклики лучших исполнителей. Все поставленные задачи будут выполнены качественно и корректно – начиная с установки внутренних изолированных проводов и заканчивая обустройством освещения. Тарифы при этом будут вполне доступными. Цена на разводку проводки остается приемлемой за счет скидок непосредственно от специалистов Юду.

5. Проект разводки телевизионного и интернет кабеля — Информационный портал города Мичуринска. Афиша

5. Проект разводки телевизионного и интернет кабеля

Рисунок разводки ТВ-сети

Как спроектировать в квартире интернет и сеть Wi-Fi

Беспроводная передача информации

Рисунок разводки сети интернет и телефона

Далее хочу затронуть вопрос о

Небольшой постскриптум

Как проложить и подключить интернет, ТВ и аудио-видео кабель

Во время ремонта своего дома или квартиры каждый хозяин задумывается о прокладке коммуникаций.

Помимо основных, отопления, канализации, водопровода и электричества, нашу жизнь тяжело представить без интернета, телевидения и разнообразных слаботочных медиа (аудио и видео) подключений.

Правильнее всего будит заложить все коммуникации еще на этапе чернового ремонта, потому как провода необходимо максимально спрятать и уложить в штробы.

Провайдер заводит интернет с помощью одного сетевого кабеля, для квартир — через подъездный щиток, а для частных домов — через чердак или любым другим удобным способом.
Дальше по пути стоит компьютер, но если в вашем доме есть много устройств которые нуждаются в работе с интернетом — ставится маршрутизатор (роутер).

Чтобы не штробить стены и не коробить много отверстий, особенно когда не планируется начинать ремонт, роутер должен быть с WiFi.

Но беспроводной WiFi имеет свои недостатки по сравнению с проводным и в первую очередь плохой сигнал в больших домах или просто даже когда в доме толстые стены с железобетона.
В квартирах многоэтажек наличие большого количества роутеров у соседей, временами будит глушить сигнал роутера и заставлять его переключаться между беспроводными каналам, будут возникать обрывы связи и другие ошибки.

При работе домашней бытовой техники, как например микроволновка или во время дождя с грозой сигнал будит на минимуме или вовсе пропадать.

Можно установить несколько WiFi роутеров создав некую беспроводную сеть чтоб не было «мертвых зон» когда дом большой, но все равно проводной интернет будит более надежным вариантом когда есть возможность на этапе ремонтных работ сразу заложить сетевой кабель и другие коммуникации в штробы в стенах.

Таким образом по проводам можно подключать компьютеры, сетевые принтеры, телевизоры и другие WiFi роутеры, размещенные в разных частях большого дома для создания большего покрытия беспроводной сети, которая так необходима нашим телефонам, планшетам и ноутбукам.

Первое с чего нужно начать это откуда будит заведен интернет кабель провайдера, будит ли это оптоволокно или сетевой кабель.
В случае подключения оптоволокна в дом, лучше всего заводить его на чердак где будит размещен «медиаконвертер», так само его можно разместить и в этажном щитке многоквартирного дома.

Следующим моментом нам нужно определится где будит размещен главный роутер и как к нему будит заведен сетевой интернет кабель.

Для небольших квартир, как правило, роутер размещают возле входной двери. Для многокомнатных квартир и больших домов такой вариант будит неприемлемым, так как мощности сигнала будит недостаточно, в таких случаях нужно выбирать роутер на 3 антенне и размещать его в центре дома, но возникают ситуации когда и этого становится недостаточно и тогда вдоме устанавливают 2-3 WiFi роутера которые между собой можно соединить как беспроводным способом при помощи функции «моста» и ретранслятора (доступно не во всех роутерах) так и проводным который доступен практически для всех моделей роутеров, последний вариант более предпочтительней в виду уменьшения вредного излучения и недостатков связанных с обрывом связи и другими ошибками, но при таком варианте нужно подумать как спрятать провода, а их помимо укладки в штробы стен, можно припрятать и в плинтуса на полу и в за потолочное пространство как это делают в офисах.

Монтаж сетевого кабеля в штробы стен делается как и электрическую проводку: вырезаются штробы, без натяжки укладывается сетевой кабель и прихватывается с помощью гипса (алебастра), позже штукатурится и проводятся отделочные роботы.

Но есть важное правило — нужно понимать что сетевые, антенные, телефонные и другие слаботочные кабели нельзя прокладывать вместе с силовыми линиями 220 вольт в одной штробе. Допускается их пересечение если нет другой возможности прокладки, но нив коем случае не параллельное размещение в одной штробе.

В месте подключения свича или роутера рекомендуется оставить небольшой запас кабеля.
В комнатах где будут размещены сетевые (интернет) розетки можно установить накладные розетки если провод проводился в плинтусе и больших черновых ремонтов не затевалось.

А в случае полномасштабных ремонтов с прокладкой кабелей в штробах, лучше всего, устанавливать внутреннюю интернет розетку, можно даже в одной группе розеток обьедененных общей декоративной рамкой вместе с обычными розетками и выключателями что будит смотреться более практично и компактно.

Иногда, когда возникает необходимость использования большого количества сетевого оборудования, например, WiFi роутеры и точки доступа, сетевые хранилища NAS, оборудование «умный дом», в таких случаях нужно подумать об обустройстве специализированного щитка или «серверной» которую можно упрятать за небольшим декоративным лючком в стене.

При ремонте квартиры рекомендуется провести два — три сетевых UTP-5e кабеля от этажного щитка в квартирный слаботочный щиток. В будущем по ним можно будит подключить интернет, домофон, телефон, выход сигнализации и другие слаботочные коммуникации.

Под штукатурку сетевой кабель рекомендуют укладывать в гофро-трубку, в ней он не будит подвержен сильному изгибу и натяжению, а также будит хорошо защищена изоляция кабеля.

Телевизор и аудио — видео

Цифровое телевидение (IPTV) которое так часто предоставляют провайдеры интернета передается по тому же сетевому кабелю что и интернет, но роутер должен поддерживать данную функцию, а каждый телевизор должен быть укомплектован своей IPTV приставкой.

Соответственно к каждому месту где будит установлен телевизор должен быть проложен сетевой кабель, а лучше два, так как помимо цифрового телевидения современные телевизоры могут подключаться к интернету подобно компьютеру.
Удобней всего компоновать сетевые розетки в одной группе розеток с общей декоративной рамкой.

Также в одной группе розеток для телевизора можно разместить розетку аналогово — цифровой антенны, спутникового ресивера и аудио — видео подключения для акустической системы телевизора.
Нередко в акустической системе телевизора используют ресивер. При подключение телевизора через HDMI кабель, по нему передается как видео так и звук.

Уже на выходе ресивера может быть многоканальный звук на акустическую систему вашего домашнего кинотеатра и акустические колонки в оптимальном варианте (звук 5.1) размещаются по разным сторонам комнаты.

Здесь важно максимально эффективно спрятать аудио провода в стенах или плинтусах чтоб не нарушить рекомендации и чтоб не было в колонках посторонних звуков и потерь мощности в проводах.

Если сабвуфер и три передних канала можно подключить напрямую от ресивера или усилителя, то два задних канала нужно подключать уже удаленно. Для этих целей применяются специализированные аудио розетки которые можно встроить в стену если выбран метод прокладки аудио по средствам штроб в стенах. Такую же сдвоенную розетку ставят в месте размещения ресивера где аудио сигнал поступает к колонкам.

Общие рекомендации

Максимальная длина сетевого кабеля от точки к точке не должна превышать 80м. при условие качественного кабеля.

Укладывая кабеля в штробах, отверстиях и плинтусах избегайте его заламывания и излишнего перегиба, кроме того не допускается его наращивание подручными методами. Радиус изгиба должен быть не меньше 8-ми внешних диаметров сетевого или антенного кабеля.

Все слаботочные системы, интернет, тв, телефон, сигнализация, аудио — видео провода не прокладывать вблизи проводов сетевого напряжения 220 вольт. Расстояние от силового кабеля должно быть не меньше 5 сантиметров на горизонтальной прокладке и не меньше 30 сантиметров при вертикальном монтаже.

Фиксируя кабель в штробах и других каналах, фиксируйте с расстоянием точек фиксации не ближе 50 см.

Сетевой кабель должен быть соответствующего качества и стандарта «витая пара UTP5» на гигабит.

Обжим сетевого кабеля проводить только с использованием специализированного инструмента.

Применяйте группы розеток для локального использование под конкретное устройство, для аудио-видео, интернета, антен спутникового и аналогового телевидения совмещенных в одной группе с розетками сетевого напряжения 220 вольт.

Разводка ТВ кабеля по квартире

С немалыми расходами на покупку антенны, ТВ-приставок, телевизора, а часто и не одного, требования к качеству изображения очень высоки. Часто мы забываем, что ещё на этапе строительства дома нужно позаботиться, чтобы разводка ТВ кабеля по квартире была качественной. Это необходимая инвестиция для обеспечения приёмников сильным и непрерывным сигналом на протяжении многих лет использования, а саму систему – возможностью подключения новых электронных устройств без необходимости её переделки.

Чтобы прокладка телевизионного кабеля по квартире была профессиональной, сознательные жильцы могут найти монтажника слаботочных сетей с соответствующими навыками для её разработки, а могут задействовать собственные знания и силы.

Аксессуары и распределительное оборудование

Прокладка телевизионного кабеля в квартире рассчитана на долгие годы использования, поэтому она требует прочности и долговечности. В её состав должен входить не только хороший коаксиальный провод, но и качественные соединительные элементы, штекеры, сплиттеры и сумматоры, розетки и т.п. Именно от них зависит хороший контакт соединений и минимизация потерь сигнала, то есть суммарное затухание сигнала во всей домашней телесистеме.

Чем более разветвлённая прокладка ТВ кабеля планируется в доме, тем больше будет в ней соединений. Использование телекоммуникационных аксессуаров низкого качества предвещает большие потери сигнала и не гарантирует долговременную надёжность контактов. Даже установка многочисленных антенных розеток часто заставляет применить усилитель телевизионного сигнала.

распределительное оборудование ТВ сети

Иногда один непрочный контакт или разъём плохого качества сообщает неисправность всей схеме, несмотря на безупречность расчётов и оптимальный выбор отдельных элементов. Поэтому не стоит недооценивать такой простой элемент, как разъем.

Общая информация о телевизионном кабеле

Коаксиальный провод состоит из нескольких слоёв, которые выполняют важные функции по передаче и защите телесигнала от любых электромагнитных воздействий. Он является неотъемлемой частью любой телекоммуникационной системы. Грамотная разводка телевизионного кабеля и его качество обуславливают эффективность соединений между устройствами, низкую степень помех и, следовательно, высокое качество передачи сигнала. Хороший кабель коаксиального типа характеризуется надлежащим согласованием, низким затуханием и эффективной оплёткой.

Для монтажа антенны в жилых домах применяются коаксиалы 75 Ом высокого класса. Они гарантируют низкое затухание сигнала, высокое экранирование центральной жилы, стабильность параметров и длительный срок службы. Это особенно важно в ситуации, когда провод находится под штукатуркой. Для наружной прокладки выпускаются отдельные марки кабеля с улучшенной устойчивостью изоляции.

Правила прокладки и последовательность действий

Факт остаётся фактом: ни на местоположение, ни на мощность и аналогичные параметры передатчика вы повлиять не в силах. Но вот сосредоточиться на получении наилучшего возможного уровня сигнала, который напрямую зависит от того, насколько качественно выполнена прокладка антенного кабеля в вашем жилище, вы просто обязаны.

Первоочередная задача – спланировать место установки антенны и способ её крепления, а также расположение антенных розеток.

Правила монтажа антенного кабеля

Правила прокладки антенного кабеля для хорошего качества сигнала:

не сгибайте провода, диаметр изгиба не должен быть меньше 3-5 см;
прокладывайте и прикрепляйте антенный шнур в местах, где нет риска его повреждения;
неприемлема прокладка ТВ кабеля рядом с электрическим, допустимое расстояние между ними – 10 см;
не повреждайте внешнюю оболочку. Провод с дефектами внешней изоляции, особенно его наружные участки, необходимо заменить. Такие повреждения вызывают коррозию экранировки и искажение сигнала, передаваемого в приёмники;
если ТВ-кабель укладывается под штукатурку или гипсокартон, то его помещают в защитный канал проводов в стене;
наружные участки фиксируются крепёжными элементами;
избегайте излишних витков;
кабель, соединяющий декодер и антенну, не должен быть длиннее 35 – 40 м. При большей протяжённости необходимо использовать усилители или провода высокого класса;
в случае прокладки большого количества проводов рекомендуется сделать их описание (это очень облегчает обнаружение возможных повреждений в установке).

Как развести телевизионный кабель по квартире

Прокладка коаксиального кабеля – это последовательность ремонтных работ, которую правильно начать с составления мини-проекта, на первом этапе которого вам предстоит сосчитать длину кабеля для покупки, а также суммарное количество всех элементов коммуникации и крепежей. Проверьте себя: нет ли лишних элементов? Они будут «съедать» сигнал.

Если вы хотите провести скрытый монтаж, то дополнительно вам нужно подсчитать суммарную длину защитных пластиковых коробов для погружения проводов в стены. Предварительно вы должны составить структурную схему всех подключений по всем комнатам.

Способы прокладки бывают такие:

проходная сеть – последовательная передача сигнала от одной антенной розетки к другой;
сеть типа «звезда» – провода распространяются из одной точки по всем комнатам. Это универсальная схема прокладки, адаптированная к современным требованиям;
смешанная сеть.

При скрытой прокладке ТВ кабеля в квартире вам предстоит штробление углублений в стенах. Это довольно шумная и пыльная операция (лучше известить соседей, что вы несколько пошумите). Этого можно избежать, если проложить шнуры в специальных плинтусах. После того, как будут установлены все антенные розетки, а наружный провод будет заведён в дом через отверстие в стене, начинайте собирать вашу схему. Подойдите к процессу с ответственностью – проверяйте каждое соединение. Не «крошите» кабель: необходимо учитывать, чем меньше у него окажется стыков, тем чётче будет «картинка». Перед заделкой стен включите ваши телеприёмники и проверьте уровень сигнала в каждом, возможно сеть нуждается в доработке.

Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома

Перед владельцами жилья в многоквартирных домах при монтаже коаксиального кабеля неминуемо встанет вопрос с подключением к коллективной антенне или магистрали кабельного ТВ. Задача не сложная. Сигнал из коллективного кабеля обязательно распределяется в каждом подъезде с помощью ответвителя. На каждом этаже имеются свои ответвители (могут находиться в специальных шкафчиках). Таким образом, сигнал приходит на каждый этаж и распределяется на каждую квартиру. Вам необходимо с помощью F-коннектора подсоединить свой кабель к свободному разъёму внутриэтажного «краба» и завести антенный провод в квартиру.

Подключение ТВ кабеля в щитке к ответвителю

Особенность коллективных ответвителей сигнала в том, что имея число гнёзд для подключения по количеству квартир на этаже, они дополнительно включают разъём для выхода сигнала на следующий этаж. Свободных разъёмов при этом быть не должно – на них устанавливаются специальные заглушки (нагрузка 75 Ом), иначе пострадает качество сигнала. «Кабельщики» обычно следят за этим, но проявить сознательность в этом вопросе могут и жильцы.

Подключение антенны

У вас индивидуальная антенна? Тогда телевизионная разводка в квартире будет стартовать от неё. Подключите кабель к антенне, плотно установите антенну на мачте. Если в домашней ТВ-схеме предусматривается усилитель, то установите его поближе к антенне. Наружные соединения кабеля заизолируйте от влаги самовулканизирующейся лентой. Заведите кабель в жилье, и при необходимости разделите с помощью сплиттера. Кабели, отходящие от делителя, к телевизору подключаются к разъёму IN. То же и с приставками.

Как удлинить телевизионный кабель

Иногда случается так, что прокладка телевизионного кабеля уже выполнена, но после перестановки в комнате не хватает куска провода до места, где теперь установлен телевизор.

Соединение через переходник

Со времён изобретения F-разъёмов международного стандарта, многие элементы систем коммуникации стали унифицированными. Для удобства соединения кусков кабеля придумали F-F-соединители («бочонок»). Этот накрутной элемент с двумя F-разъёмами надёжно объединяет два провода с F-штекерами на концах.

Соединение штекера с гнездом

Нарастить длину провода можно с помощью готового кабельного удлинителя. Это специальный элемент разводки, имеющий на одном конце гнездо, куда вы подключите оконцеватель вашего кабеля, а на другом – штекер для дальнейшего подсоединения в приёмник или розетку.

Скрутка

Этот бюджетный вариант соединения из разряда «дёшево и сердито». Самый ненадёжный способ состыковать антенные шнуры. Велика вероятность нежелательного контакта оплётки с медной жилой и уязвимость к любым деформациям. Материал современных кабелей едва подлежит пайке, так что и она ситуацию не улучшит. Современное телевидение не «терпит» скруток.

Как установить антенный штекер на кабель

Оконцеватель, который с помощью резьбы накручивается на кабель, а после вставляется в антенный разъем приёмников, зовётся F-штекером. Он выпускается в прямом и угловом исполнении, и подходит для аналогового, цифрового и спутникового сигнала.

Чтобы монтировать его на кабель, разрежьте шнур так, чтобы его надрез был плоским. Конусность на концах не допускается (вы не карандаш затачиваете), поскольку это вызовет сильные помехи. Тщательно обнажите центральный провод. Проверьте несколько раз, не связан ли он с фрагментом металлической оплётки. Для этого подойдёт любой мультиметр или батарейка с лампочкой из фонарика. Это особенно важно, если в домашней телесети присутствует усилитель, потому что короткое замыкание может повредить его источник питания. Оплётку нужно отвернуть в противоположное положение от конца провода, лишний участок фольги удалить ножом. Установка штекера на кабель будет окончена после того, как вы плотно навинтите его, при необходимости используя плоскогубцы.

Примечание: во время подключения антенного штекера убедитесь, что средняя жила не выступает за штекер. Если она слишком длинная, то после подсоединения штекера к розетке, его конец окажется за прижимными элементами, в пустой части гнезда, и станет источником помех. Центральный провод, выступающий слишком далеко, следует обрезать так, чтобы он выступал не более чем на 1 мм за верхний край коннектора.

Куда вставить антенный кабель в телевизоре

Осмотрите заднюю панель телевизора или ресивера. Там находятся разъёмы, благодаря которым ваш экран становится «окном в мир». Если у вас телевизор со встроенным тюнером DVB-Т2 или вы пользуетесь услугами кабельного ТВ, то кабель вы должны подсоединить напрямую к антенному разъёму RF IN телеприёмника. При использовании цифрового или спутникового тюнера, кабель подключается к такому же гнезду в этих приставках. На деле все обстоит гораздо проще, потому что это только три устройства: антенна, тюнер и телевизор, а антенный штекер и гнездо просто невозможно ни с чем спутать.

Как подключить несколько телевизоров к кабельной сети или антенне

Часто необходимо разделить телевизионный сигнал от одного телекабеля в разные комнаты квартиры. Существуют и другие случаи, когда пользователь желает комбинировать разные ТВ-сигналы, чтобы подключить их к одному телевизору. На помощь придут разделители на несколько выходов и сумматоры телевизионных сигналов.

Тип телевизионного сплиттера, который вам понадобится, с нужным количеством выходов, зависит от того, сколько у вас телевизоров и какой тип сигнала (цифровой, кабельный или спутниковый) вы будете делить. Если у вас всего два телевизора, вам, вероятно, пригодится простой двухсторонний сплиттер, с равнозначными выходами.

Как правильно прокладывать интернет, акустические провода и кабели в квартире — строительные материалы, бытовая техника, tv и аудио, мебель и техника

Что такое обычный евроремонт? Это ремонт, который будут потом штробить, чтобы проложить интернет или цифровое ТВ. Реальность такова: подавляющее большинство самопровозглашенных «дизайнеров» не имею…

Что такое обычный евроремонт? Это ремонт, который будут потом штробить, чтобы проложить интернет или цифровое ТВ.

Реальность такова: подавляющее большинство самопровозглашенных «дизайнеров» не имеют каких-либо знаний в технике даже на уровне подсоединения кабелей. Простейшие технические вопросы они считают уже не своей работой и не своей компетенцией. Когда заходит речь об интернете, стандартный ответ «дизайнера» будет такой: «позвоните в компанию, вам мастера придут подключат!».

Сегодня люди, покупающие крайне недешевые квартиры и заказывающие недешевые ремонты, могут себе позволить пользоваться современной техникой. Впрочем, техника дешевеет и позволить себе ее могут даже и не особо богатые, обычные люди. И если человек чем-то не пользуется сейчас, это не значит, что ему не захочется что-то установить и сделать потом. Как известно, предусмотреть заранее стоит гораздо дешевле, чем переделывать потом. А о таких вещах как интернет можно даже не говорить, им пользуются все.

Между тем, многие люди делают ремонт первый раз в жизни и не знают, что им нужно, а что нет. Они вообще не представляют, какая техника и возможности бывают в природе. Дизайнер обязан рассказать, что и как можно сделать, а заказчик должен выбрать.

Данный текст поможет людям, заказывающим ремонты или делающих его самим, продумать и правильно реализовать прокладку интернета и проводов для домашнего кинотеатра.

1) Подключение интернета.

1.1. Вводная информация

Интернет заводится в квартиру одним кабелем от выбранного провайдера (с лестничной клетки или коридора). Далее интернет разводится по квартире куда нужно. Для этих целей используется роутер (маршрутизатор). Условно, вы вставляете кабель от провайдера на вход, а на выход подключаете все свои устройства. Свои устройства вы можете подключать не только по проводам, но и по беспроводному соединению, в таком случае в роутере и в устройствах должен быть WiFi.

Очень часто, из-за некомпетентности дизайнера, не предусмотревшего ничего заранее, интернет в квартирах организуется хозяевами именно по беспроводному соединению. Чтобы не штробить стены по свежепоклеенным обоям или свежепокрашенным стенам. Хотя одну дыру в стене (на лестничную клетку) все же надо делать – для самого провода с интернетом от провайдера.

Я лично советую разводить интернет по проводам, ибо у них есть следующие преимущества в сравнении с беспроводным WiFI:

1. Простота. Подключил провод – заработал интернет. Не надо настраивать беспроводное соединение (вводить пароль), для некоторых далеких от компьютера людей настройка будет нерешаемой задачей.

2. В некоторых квартирах, особенно сталинках с мусоропроводом в квартире (он железный и экранирует сигнал), качество беспроводного соединения бывает плохим даже в пределах одной квартиры.

3. При работе микроволновка (а могут и другие источники электромагнитных излучений) гасит сигнал.

4. Есть возможность подключить сетевой принтер. Принтер, на котором можно печатать с любого компьютера/устройства в квартире/доме, — очень удобно. Можно также подключить и сканер, хотя сканер в квартире обычно редкость.

5. Дети любят играть в компьютерные и приставочные игры. При подключении по WiFi возникают задержки — возрастает ping. Грубо говоря, в игре вы будете видеть картинку с отставанием от той, которая была бы при проводном соединении. На просмотре сайтов, видео и качания файлов эти миллисекунды никак не сказываются. Но в игре вы будете постоянно плохо играть и проигрывать (от этого нервные расстройства).

Таким образом, все компьютеры и другие устройства лучше подсоединять к роутеру проводами. Но WiFI в квартире также непременно нужен. Сейчас полно устройств – телефонов, планшетов, ноутбуков – которые подключаются к интернету. И подключаются они по WiFi. Даже если у вас нет всего этого сейчас, гарантированно устройства появятся в ближайшем будущем.

Подытожу, необходимо покупать роутер с беспроводным адаптером и прокладывать интернет по проводам.

1.2. Как прокладывать

При ремонте квартиры или дома необходимо сразу определить место к квартире, где будет стоять роутер. Маленькая квартира – обычно роутер у двери, большой многоуровневый дом – роутер где-то в центре (чтобы лучше ловил беспроводной сигнал). Как правило делается углубление в стене, которое закрывается лючком.

В этом месте делается розетка.

Из коридора от щитка прокладывается интернет-провод, с запасом в обе стороны, до этого места. Умные слова для покупки кабеля: витая пара UTP5 гигабит.

Делаются розетки во всех местах, где запланирован интернет, и от них к этому месту проводятся интернет-провода.

Все подключается. Все радуются удобству и неизштробленному ремонту.

Лючок, за которым скрывается руотер.

Розетка для интернета.

Роутер стоит абы где и абы как.

Провода раскиданы по всей квартире (роутер слева, левее дивана – компьютер справа).

2) Цифровое ТВ.

Так называемое «цифровое телевидение» в большинстве своем реализуется по технологии IPTV. Телевизионный сигнал идет по интернет-проводам. Чтобы смотреть его на телевизоре надо для каждого телевизора ставить IPTV-приставку, для просмотра на компьютере надо покупать программу просмотра.

Прокладка проводов пылкостью аналогична таковой при проводке интернета, на каждое устройство просмотра тв проводится свой провод. Сигнал в квартиру заводится по тому же проводу, что и интернет. Роутер должен поддерживать технологию IPTV (multicast).

3) Акустические системы и провода к ним.

3.1. Вводная информация

Как правило, люди ставят в гостиной телевизоры большой диагонали/проекторы и любят делать «домашние кинотеатры». Не важно, с чего будут смотреть кино, с компьютера или стационарных дисковых плееров, или даже планшета. Важно, что при установке нормальной акустической системы одно устройство будет обязательно, – ресивер. При нормальном варианте подключения в ресивер вставляется HDMI кабель с источника. По этому кабелю передается и картинка, и звук.

Ресивер передает картинку далее по HDMI кабелю на телевизор/проектор, а звук разводит по акустическим кабелям к колонкам. Не важно, есть у человека сейчас желание и деньги на организацию установку всего этого. Важно, что проложить провода можно заранее и про запас. Стоит это совсем недорого, а экономия денег на штроблении стен и моральных сил на лицезрении уродских перекрученных проводов по всей квартире — очень значительная.

Под телевизором, где ресивер устанавливаются розетки для акустических проводов. На них подается сигнал с ресивера. Прокладываются акустические провода до таких же ответных розеток, к которым подключаются колонки. Как правило, передние колонки стоят недалеко от ресивера и для них делать розетки не обязательно, ибо их закроет тумба для техники, которая под телевизором.

Все очень аккуратно, все радуются ремонту.

Слева задние колонки – справа ревисер. Провода – всюду.

4) Заметка про пылесос.

Возьмите за правило: под выключателем света в комнате обязательно делается хотя бы одна розетка. Для пылесоса. Вошел в комнату – включил в ближайшую розетку, ушел – отсоединил. Просто и удобно.

Каких ошибок нужно избегать при прокладке ТВ-кабеля

Матчасть

Так или иначе, но все, ну или почти все коммуникации в нашей сфере бизнеса связаны с телевизионным кабелем. Будь то спутниковое, эфирное или кабельное телевидение, видеонаблюдение, усиление Интернета или сотовой связи — везде присутствует телевизионный кабель, который благодаря своему применению еще называют антенным. А вот из-за строения его часто называют еще и коаксиальным. Коаксиальную структуру кабель имеет из-за центрального сердечника, который покрыт слоем диэлектрика и защищен металлическим экраном. Если говорить о телевидении, то там применяется кабель с сопротивлением 75 Ом. Для других целей может применяться провод с волновым сопротивлением 50 Ом.

Коаксиальный кабель различается по материалу сердечника, это может быть полностью медный или покрытый слоем меди стальной проводник. Также антенный провод может быть различного диаметра и с различным внешним покрытием. Его производят для домашнего и наружного применения. Для защиты от обрыва при использовании на больших расстояниях в кабель может быть встроен трос.

Огромное внимание уделяется выбору спутникового, эфирного или кабельного оборудования для организации телевидения в загородном доме или городской квартире. Мы выбираем спутниковые антенны, выполненные по различным технологиям и покрашенные в разные цвета. Определяемся с тем или иным оператором спутникового или кабельного телевидения, делая упор на доступность ежемесячного или ежегодного абонентского обслуживания. Рассматриваем спутниковые или эфирные ресиверы через призму интерьерной совместимости и наличия дополнительных современных функций и возможностей. Но при этом забываем о самом главном. Ведь спутниковый ресивер и даже антенну можно заменить на новую, а вот телевизионный кабель заменить уже вряд ли получится или это будет сопряжено с грандиозными сложностями сопоставимыми с капитальным ремонтом.

Сегодня поговорим о телевизионном кабеле и о том, как правильно подойти к организации кабельной проводки в своем доме. В своей практике я постоянно встречал, да, наверное, и буду встречать далее недооценку заказчиками телевизионной сети и всей слаботочки в целом. Разводку телевизионного и интернет-кабеля, как правило, доверяют электрикам, которые работают в силу своего опыта и разумения. При этом они вряд ли поинтересуются о том, какое телевидение будет смотреть заказчик, будет это спутниковое или эфирное ТВ. Возможно, это будет комбинированная система. А может быть, клиент хочет смотреть телевидение сразу с нескольких спутников. Сейчас, например, большим спросом пользуется комплект спутникового телевидения по системе сервер-клиент, когда применяются два ресивера, но платится одна абонентская плата. Все это накладывает определенные требования и прокладке кабеля. Я постоянно сталкиваюсь с тем, что желания клиента не соответствуют возможностям разводки антенного кабеля, которая уже сделана в доме. Вот и приходится подбирать альтернативы и пересматривать проект под существующую разводку.

Чтобы спроектировать антенную сеть, нужно четкое техническое задание от заказчика. Следует понимать, какое количество точек и к какому телевидению — спутниковому или эфирному — будет подключаться. Возможно, заказчик хочет дополнительно вывести на телевизоры картинку с камер видеонаблюдения или совместить несколько телекоммуникационных систем. Необходимо с помощью диагностики сигналов определить место или места установки антенных систем и сделать проект разводки ТВ-кабеля исходя из технического задания.

Типичные ошибки

Какие же основные ошибки допускаются при проектировании и строительстве телевизионных сетей в частном доме?

Последовательная проводка кабеля. Из-за незнания или желания сэкономить применяется последовательная прокладка антенного кабеля. Это когда кабель идет от места установки антенны к первому телевизору, потом от первого ко второму и так далее. В этом случае проводка делается на манер электрического кабеля и в основном является делом рук электриков. Не желая привлечь дополнительного специалиста по антеннам и сэкономить на этом или поддавшись доводам электрика, который хочет дополнительно заработать, заказчик рискует остаться без телевидения или глобально прокладывать все по новой поверх недавно сделанного ремонта.

Последовательная антенная сеть — это страшный сон телевизионщика. Ведь она может подойти только для кабельного телевидения, да и то если с отвода поступает сигнал достаточной силы. А все из-за того, что последовательная проводка благодаря множественным соединениям и разветвлениям несет огромные потери сигнала. В итоге мы получим относительно сильный сигнал на первом по ходу кабеля телевизоре и совсем слабый на последнем. С такой проводкой, к слову, можно забыть как о спутниковом ТВ на двух и более точках, так и о подключении комбинированных систем, когда для подачи спутникового и эфирного сигнала используется мультисвитчеры. Кроме того, в последовательной кабельной системе используются проходные телевизионные розетки, которые тоже существенно понижают уровень сигнала. Ни при каких ситуациях я не советую выбирать такой проект телевизионной сети.

Один кабель для антенны. Эта ошибка занимает второе место по частоте возникновения. Даже если заказчик и его строители правильно сделают проводку антенного кабеля и проведут отдельные провода от каждой точки к месту коммутации (это может быть щитовая или, например, чердачное помещение), но к месту установки антенного хозяйства выведут один коаксиальный кабель. Для эфирной цифры такая схема еще применима, но для спутникового или комбинированного телевидения, к сожалению, нет. В таких ситуациях придется изыскивать возможность прокладки дополнительного кабеля или пересматривать техническое задание и проект в целом. На данный момент, очень распространен комплект «Триколора» на два телевизора. И заказчики с полной уверенностью считают, что существующая проводка позволит его подключить. Какое же удивление они испытывают, когда узнают, что от спутниковой антенны до одного ресивера нужно протягивать сразу два коаксиальных кабеля, а при передаче сигнала на второй ресивер используется еще и интернет-кабель.

Вывод кабеля не в то место. Оплошность при выводе антенного кабеля совершенно не в то место, куда нужно, к счастью, встречается не так часто, но все-таки иногда приходится с этим явлением сталкиваться. Вы не представляете, какое количество людей считает, что спутниковое телевидение на то и спутниковое, что его можно поймать где угодно. Многие полагают, что спутник находится прямо над головой и настроить антенну можно в любом месте, куда бы ее ни поставили.

Я часто вижу, что строители выводят антенные кабели не на южную сторону, а на северную. Представляете, какие сложности могут быть при переделки кабельной проводки и перетяжки провода в нужное место? Для решения этих проблем часто приходится рассматривать подключение услуг не того оператора, которого выбрал заказчик или устанавливать различные конструкции для обеспечения приема спутника в указанном месте.

Некачественный кабель. Как правило, антенный кабель приобретается вместе с другими стройматериалами. И зачастую строительные магазины, для привлечения покупателя и удержания конкурентоспособной цены, размещают на своих прилавках дешевый и некачественный телевизионный кабель. А бывает и так, что кабель приобретается на оптовых базах или рынках, где невозможно угадать его происхождение и, как следствие качество. Мало кто знает, что антенный провод бывает для уличного и внутреннего применения, бывает полностью медным или только покрытым слоем этого металла. Кроме того, в случае использования антенного кабеля без опознавательных знаков можно нарваться на откровенный брак. К слову, нечистоплотные производители уже давно научились подделывать качественный коаксиальный кабель знаменитых марок.

Некоторое время назад я был свидетелем того, как после установки спутниковой антенны и подключения кабеля к ресиверу не было сигнала. На самой антенне сигнал есть, а на ресивере нет. После тестирования выяснилось, что проблема именно в кабеле. Антенный провод был куплен заказчиком и, что удивительно, на нем не было никаких опознавательных знаков — даже указание метража отсутствовало. После снятия изоляции и оплетки я увидел, что центральная жила была расположена не в середине, а смещена ближе к защитному экрану и в одном месте вообще касалась его. Произошло замыкание оплетки и проводника, в результате чего сигнал не проходил.

Следствием выбора некачественного или вовсе бракованного антенного кабеля может стать повреждение внешней оболочки под действием атмосферных погодных явлений. Нередко сквозь поврежденный кабель проникала вода, которая вниз по кабелю стекала внутрь спутникового ресивера. К чему это может привести, пояснять излишне. Разумеется, ни о каком гарантийном случае речь тут идти не может.

Итого

Какой же вывод можно сделать после прочтения этой статьи? Не стоит экономить на телевизионном кабеле, на его прокладке и проектировании телевизионных коммуникаций в своем доме. Не пожалейте средств и обязательно пригласите технического специалиста для оценки, диагностики сигнала. Обязательно с умом подойдите к составлению технического плана и проектированию кабельной сети. Доверьте весь комплекс работ по созданию телевидения в своем доме профессионалам. От выезда и консультации до пуско-наладки и демонстрации работы системы.

Современный мир диктует свои правила. Все специальности становятся все более разносторонними. Роль эксперта по подключению телевидения все чаще примеряют на себя сантехники, электрики или другие специалисты, желающие получить дополнительный доход. С одной стороны, провести телевидение в частном доме очень легко, с другой — сделать это грамотно, учитывая все требования, да так чтобы не пришлось переделывать, может далеко не каждый.

_________________________

Подпишитесь на канал «Телеcпутника» в Telegram: перейдите по инвайт-ссылке или в поисковой строке мессенджера введите @telesputnik, затем выберите канал «ТелеСпутник» и нажмите кнопку +Join внизу экрана.

Также читайте «Телеcпутник» во «ВКонтакте», Facebook , «Одноклассниках» и Twitter.

И подписывайтесь на канал «Телеспутника» в
«Яндекс.Дзен».

_________________________

Узнайте подробнее о настоящем и будущем медиапотребления в России и мире на конференции
TeleMultiMedia Forum 2019.

прокладка и разводка ТВ кабеля

Разводка ТВ-кабеля в квартире — важный этап подключения телевизора. Он предусматривает не только функциональную составляющую, но и эстетическую.

Качественно проложенная линия обеспечивает непрерывный четкий сигнал, а несколько нехитрых методов помогут убрать, замаскировать, скрыть провода, чтобы не портить общую картину обстановки. Кроме того, важно предусмотреть все составляющие телевизионной магистрали, обеспечив тем самым подключение дополнительных приборов без вынужденной переделки конструкции.

Правила прокладки кабеля и последовательность действий

Коаксиальный провод совмещает в себе две функции — передачу сигнала от приемника к отображающему прибору и защиту от воздействия внешних электромагнитных излучений. Для обеспечения сигнала наилучшего качества прокладка антенного кабеля должна реализоваться грамотно, чтобы сохранить эти характеристики.

В первую очередь нужно составить небольшую схему протяженности с минимальным количеством переходников и стыков. Уже на этом этапе необходимо предусмотреть метод маскировки, т. к. от этого зависит не только дизайн, но и необходимая прочность защитного покрытия. В частном доме часть проводника может располагаться на улице. Поэтому, выбирая подходящую модель, следует особое внимание уделить его плотности и наличию влагозащитного слоя.

Прокладка коаксиального кабеля в разветвленных системах осуществляется посредством штекеров, сумматоров, сплиттеров, розеток и т.д. Чем их больше, тем сильнее будет затухание сигнала. Для устранения этой проблемы нужно выбирать только качественные изделия.

После распланировки прохождения телевизионного кабеля в квартире или частном доме закупается все необходимое оборудование. Затем приступают к монтажу, который начинается от подсоединения непосредственно к антенне, заведения ко всем точкам подключения, проверки и декорирования. Процесс требует придерживаться нескольких правил:

не рекомендуется сгибать провода и оставлять там, где их легко повредить;
расстояние от электрической проводки должно быть не менее 10 см;
в случае деформации внешней оболочки нужно заменить поврежденный участок или запаять его пластиком, иначе защитный экран начнет разъедать коррозия и сигнал испортится;
при укладывании в штробу с последующей заделкой нужно поместить проводник в защитный канал;
если длина кабеля от приемника к декодеру превышает 40 м, нужно установить усилитель сигнала;
для облегчения дальнейшего обслуживания все провода нужно описать, прикрепив к ним пластиковые бирки.

Как самостоятельно проложить телевизионный кабель в квартире

Для прокладки кабеля для телевизора в квартире можно воспользоваться услугами профессионалов, однако справиться с процессом допустимо и самостоятельно. Главное в этом деле — стараться устанавливать как можно меньше соединительных элементов, сохранить провод целым, все крепления осуществлять надежно.

Прокладка телевизионного кабеля может быть трех видов:

проходная, в которой сигнал передается последовательно от одной розетки к другой;
«звезда» — в квартиру заводится основной проводник, и в выбранной точке от него делается разветвление по всем помещениям;
смешанная сеть, которая включает оба типа.

В самом начале осуществляется прокладка кабеля от коллективной антенны или магистрали кабельного телевидения, которые находятся в подъезде и на каждом этаже (часто разветвитель прячут в специальный шкафчик). При монтаже точки доступа предусматривается один вход, разъем для перехода на следующий этаж и соответствующее количеству квартир число выходов. Если в квартире индивидуальная антенна, провод подключают к ней через штекер.

После того как шнур извне проложен, проложить следует магистрали, спроектированные по всем помещениям. При этом может понадобится удлинение сети, которое реализуется следующим образом:

через переходник в виде бочонка с двумя выходами, куда вкручивают F-образные штекеры;
с помощью кабельного удлинителя, который с одной стороны оснащен гнездом для подключения проводника, а с другой — резьбой для вкручивания штекера от приемника или розетки;
методом скрутки, который является самым дешевым и простым, но ненадежным, т. к. слишком велик риск образования контакта центральной жилы с экранированным слоем, разрыва при малейшей деформации и потере сигнала.

Разводка телевизионного кабеля начинается и заканчивается установкой F-штекера. Эта деталь полностью отвечает всем требованиям. Изделие выпускается в прямом и угловом исполнении и подходит для всех типов сигнала. Для установки необходимо выполнить следующие действия:

кабель отрезать так, чтобы торец получился плоским и перпендикулярным;
обнажить центральную жилу путем оттягивания оболочки и обрезания металлической оплетки, исключить возможность соприкосновения сердцевины с экраном;
на оголенный элемент надеть и накрутить штекер так, чтобы стрежень показался с обратной стороны не более чем на 1 мм, а корпус шнура плотно вошел в гильзу коннектора.

Маскировка телевизионного кабеля в квартире

После того как предварительная прокладка ТВ-кабеля по квартире произведена, нужно решить, куда можно спрятать конструкцию, чтобы она не портила внешний вид стен и пола. Надежный и качественный способ — проделать штробу в стене еще на этапе отделки и получить ровную поверхность. Но иногда такой возможности нет, а обои уже поклеены или жилье арендованное.

Можно выбрать одну из лучших идей, как спрятать провода от телевизора: рекомендуется прикрыть кабель на полу специально разработанным для этих целей плинтусом, провода поможет скрыть грамотное декорирование, короб или пластиковый канал.

Убираем в стену

Лучше всего с функциональной и эстетической стороны реализовать метод, когда кабели еще на стадии ремонта протягивают — протянуть и утопить можно их в углублении в стене — в штробе. Затем выровнять поверхность и осуществить отделку. Этот процесс требует затрат времени, сил и предварительной схемы установки техники.

Для работы потребуется дрель или перфоратор (если стены бетонные), болгарка, малярный инструмент, гипсовая замазка или шпатлевка. Сначала вырезаются продольные углубления по линии протяженности проводника. Затем выдалбливается участок стены между ними такой глубины, чтобы туда поместились все шнуры. Должно остаться место для качественной и надежной заделки. Устанавливаются все необходимые разветвления и коннекторы, осуществляется фиксация хомутами и саморезами. Только после проверки работоспособности линии дыры замазываются.

Даже если отделочные работы завершены и встал вопрос, как спрятать провода от телевизора на стене, этот метод применим, но он потребует большей щепетильности, т. к. на финальном этапе необходимо будет восстановить первоначальный вид стены — воссоздать структуру или приклеить полоску обоев, вырезанную точно по рисунку. Если отнестись к работе ответственно, поверхность будет выглядеть так же красиво, как и до вмешательства.

Кабель-канал

Наипростейшим методом спрятать коаксиальную проводку является кабель-канал. Пластиковое или металлическое приспособление просто вешать: повесить телевизор на стену, подключить к нему шнур от антенны, прикрутить основу канала саморезами, вставить все провода внутрь второй части конструкции и зафиксировать ее, защелкнув пазовый замок.

Специальная мебель

Прокладывая линию к телевизору на небольшие расстояния, рекомендуется воспользоваться предметами мебели, которые скроют ее своим корпусом. Это может быть стенка, длинная тумба, специальная мобильная мебель, собирающаяся как конструктор. Главное — правильно расположить элементы интерьера так, чтобы провода не было видно.

Декорирование

Если использовать радикальные методы нет возможности и навыков, рекомендуется воспользоваться фантазией. Метод декорирования открывает безграничные возможности: прячем провода на стене под оригинальные занавески и коряги, закрываем витиеватыми статуэтками или комнатными растениями, прокладываем их под коврами и т.д.

Такой способ поможет спрятать не только коаксиальный кабель, но и сетевой, который чаще всего просто свисает от телевизора к розетке.

Декоративные короба

Часто нужно спрятать провода, когда они уже протянуты по потолку или полу. Помочь способны декоративные короба, которые работают по аналогии с кабель-каналами. Такой метод прост в реализации и позволяет выбрать подходящую модель декоративного изделия из большого количества представленных на рынке товаров, отличающихся цветом, фактурой и размерами.

Как выполняется проводка телевизионного кабеля в квартире

Скрытая проводка кабеля для ТВ

Трудно представить себе городскую квартиру без телевизора. В сегодняшнем динамичном ритме жизни, он является неотъемлемым атрибутом любого жилища. При этом изображение должно быть качественным, с объемным звуком, с четкой передачей цвета.

Даже хорошие антенны и новейшее оборудование будут бессильны, если выполнена некачественная проводка телевизионного кабеля в квартире. Статья подскажет правила его монтажа.

Выбор телевизионного кабеля

Проводка антенного кабеля в квартире начинается с выбором качественных материалов и оборудования.

Основными характеристиками кабеля являются:

Длина.
Толщина.
Пропускная способность.

Для передачи телесигналов высокого качества, рекомендуется применение таких типов телевизионных кабелей:

Марки РК 75-4-11 и РК 50-7-11 отлично подходят для кабельного телевидения.
Марки Р0К 75-4,8-318 и РК 75-4,8-312 хорошо использовать для цифрового телевидения.
Марка РК 75-2-13, это более гибкий с меньшим диаметром провод, применяется для небольших кабелей, идущих от ТВ розетки до телевизора. Цена такого провода самая меньшая.

Кабель марки РК 75-2-13

Аксессуары и распределительное оборудование

Соединение между собой ТВ кабелей, и подсоединение их к приемникам, производится с помощью разных приспособлений, которые представлены в таблице:

Приспособление	Назначение
Усилитель с адаптером	Такое устройство используется для усиления сигнала, идущего от общей телевизионной антенны к конкретному телевизору. К ТВ кабелю усилитель подсоединяется штекерными разъемами с резьбой.
Разветвитель ТВ кабеля	Поступающий в «слабую точку» телесигнал, от общей антенны к межэтажному щиту, установленному в подъезде через разветвитель ТВ кабеля, идет в разные помещения квартиры к телевизорам. Их основное назначение — разделение входного сигнала на требуемое количество возможных точек подключения телевизора. При этом точек может быть достаточно много, но пропорционально их числу, будет уменьшаться качество сигнала.
Сумматор телесигналов	По внешнему виду устройство напоминает разветвитель. Сумматор предназначен для суммирования телевизионных сигналов от антенн разной частоты в один общий телесигнал, который подается по единому кабелю к нужному телеприемнику.
ТВ розетка для F-разъема при подключении антенного штекера	Это конечное приспособление для подачи телесигнала к телевизору. Крепится розетка в специальной коробке, расположенной в стене, а ТВ кабель, который подходит к ней — присоединяется винтовым зажимом.
Штекер антенный	Эти приспособления служат для конечного подключения кабеля, с двух сторон оборудованного антенными штекерами, к телевизору и телевизионной розетке. Штекера к кабелю подсоединяются с помощью пайки, или навинчиванием штекера на кабель, создавая при этом достаточно надежное, хорошо экранированное соединение элементов.

После знакомства со всеми приспособлениями и выбрав нужный кабель, можно выполнять проводку его своими руками.

Порядок прокладки кабеля

Проводка ТВ кабеля в квартире может выполняться двумя способами: открытым, и в кабель-каналы или в штробы.

Технология по укладке кабеля предлагает:

Участок, расположенный от щитовой разводки до разветвления в квартиру, прокладывается в кабель-канале.

Совет: Первоначально кабель-канал должен превышать нужную ширину, потому что со временем может понадобиться проводка интернет кабеля в квартире или шнура для телефонной «лапши». При подключении к щитовой, следует сделать провод без экранного покрытия минимальной длины, что улучшит качество изображения.

От ответвления провод подключается через F-разъемы. При этом лучше использовать резьбовые варианты. Наличие внутренней резьбы, позволяет, при необходимости, легко перемонтировать всю сеть.
Монтируется разветвитель. Для него важным условием является выбор правильного места. При этом нужно предусмотреть, чтобы не был испорчен интерьер помещения из-за не слишком презентабельного внешнего вида приспособления. Однако и прятать устройство далеко нельзя, чтобы к нему был свободный доступ.

Монтаж разветвителя

Правила монтажа антенного кабеля

Совет: Чтобы избежать «паразитные наводки» на кабельные линии для телевизионного сигнала, их необходимо размещать максимально далеко от силовых электролиний в квартире, и от устройств и линий, идущих к ним, где присутствуют большие пусковые токи: для холодильника, микроволновки, утюга, стиральной машины.

Телевизионный кабель размещается в канале со «слаботочными» линиями, такими как линии сигнализации, телефонные, интернет.
Все линии, и разводку ТВ кабеля по всей квартире, стоит выполнять длинными целыми кусками.
Нужно избегать пересечений телевизионных кабелей и силовых линий электрической сети, а при необходимости – пересекать провода под прямым углом.
Монтажные работы следует проводить с разделителями и разветвителями телевизионных сигналов лишь заводского изготовления. В этом случае, обеспечивается надежный контакт проводов и экранирование входящего сигнала. Это не обеспечивают никакие скрутки проводов, а значит и не будет качественного сигнала для ТВ.
Прокладку кабельных линий необходимо выполнять с использованием специального телевизионного кабеля марки РК 75 или специального кабеля для цифрового телевидения.
Прокладку и подключение ТВ кабеля нельзя проводить с образованием петли кабеля, его скрутки в бухту, с резкими изгибами. Это сразу приведет к ухудшению качества воспроизведения сигнала.
При совместной укладке ТВ кабеля и линии электросети, нужно использовать телевизионный кабель, у которого диаметр центрального провода не менее 1 мм, а лучше с двойным экранированием: двумя слоями фольги, расположенной над оплеткой и под ней.

Проводка кабеля в квартире

Инструкция по проведению в квартиру кабеля предлагает:

На верхнем этаже здания находится щит, от которого проходят множество разных проводов. Они имеют маркировку по принадлежности к определенной квартире.

Распределительный щит

Определяется нужный кабель, и протягивается до требуемого этажа.
Возле двери сверлится небольшое отверстие, чтобы через него можно было протянуть провод в квартиру.
В помещении кабель крепится возле входной двери специальными настенными креплениями.

Монтаж кабеля в квартире

От двери проводка протягивается к телевизору. Обычно для этого кабель скрывается специальными конструкциями.

Полное представление работ по прокладыванию кабеля помогает получить видео, где рассмотрены все действия и даны полезные советы.

Как маскировать телевизионный кабель

После того, как проводка в квартире телевизионного кабеля завершена, возникает необходимость его скрыть. Это можно выполнить несколькими способами.

Например:

Спрятать провода в пластиковом коробе, представляющем собой достаточно длинную конструкцию — примерно два метра, верхняя часть которой открывается. Закрепить короб на стене можно с клеем или саморезами, как на фото.

Пластиковый короб для прокладки кабеля

Выполнить укладывание проводки за плинтус. В этом случае, планка снимается, а после размещения кабеля снова крепится на прежнее место. Можно использовать напольные плинтусы, имеющие кабель-каналы.

Прокладка кабеля в плинтусах

При ремонте квартиры, скрыть проводку можно, выполнив в стене небольших размеров углубления для кабеля, а затем стены оштукатурить. Это самый безопасный вариант.

Подготовка стены под прокладку кабеля

Правильно подобранные провода для проводки в квартире, использование качественных приспособлений и аксессуаров, профессиональный монтаж системы, позволит принимать надежный сигнал ТВ от кабельного телевидения.

Что делать, если в вашем жилом комплексе плохой кабель?

Этот попадает близко к дому. Не для меня, а для того, кто недавно сказал мне, как он расстроен. Он действительно знаком с отличным сервисом, который вы можете получить от DIRECTV, но у него плохой вид на небо, а его жилой комплекс предварительно настроен для действительно грязного кабельного телевидения. Интернет медленный, выбор каналов плохой, и это просто плохая сделка.

Проблема внутри дома

Я не сомневаюсь, что на самом деле виноваты кабели, проложенные в стенах.Многие квартиры подключаются к кабелю, когда они строятся, или, если им больше 30 лет, они были подключены, когда кабельное телевидение пришло по соседству. Эти кабели проложены в стенах, где жуки могут их грызть, дети могут тянуть за них, а время может их изнашивать. Во многих случаях кабель, который там находится, просто не подходит для сегодняшних потребностей в Интернете. Первоначально он был разработан для передачи 20-30 каналов кабельного телевидения, а не 200 каналов HD плюс Интернет для всех.

Я хочу поговорить с вашим менеджером

Очевидно, первое, что нужно сделать, это поговорить с администрацией квартиры.Им может быть все равно, или они могут подумать, что решить проблему сложно. Возможно, вам не удастся их заинтересовать — это ваше дело, — но хорошая новость заключается в том, что решить проблему проще и дешевле, чем они думали.

Есть отличные программы от AT&T и DIRECTV для многоквартирных домов. Одно блюдо поднимается на крышу, а оттуда в здании проводится проводка, так что каждый может получить отличное обслуживание DIRECTV. Существуют специальные программы для арендаторов и даже программы, в которых оборудование остается в квартире, чтобы следующий арендатор мог начать работу в тот же день, когда они въехали.

И, конечно же, проложен новый кабель. Это отнимает много времени и, очевидно, требует, чтобы технический специалист имел доступ к квартире, но большинство людей действительно не будет возражать, потому что они получат большую ценность за свои развлечения за небольшое неудобство.

Самое лучшее, сколько это не стоит

С точки зрения управления квартирами, есть несколько отличных программ. Эти программы могут почти полностью исключить дополнительные расходы, связанные с переустановкой всего.Наши представители DIRECTV могут показать им, как доступ к более качественному телевидению и Интернету позволит им повысить арендную плату и зарабатывать больше денег. Это привлечет их внимание.

Очевидно, что вы мало что сможете сделать без разрешения комплекса. Вы можете сделать одно. Вы можете попросить их позвонить в Signal Connect по телефону 888-233-5834 и поговорить с нашими экспертами. Мы сделаем все возможное, чтобы вы получили достойное телевизионное обслуживание! Мы работаем для вас в рабочие часы Восточного побережья.В нерабочее время заполните форму ниже, и мы свяжемся с вами. Обычно это занимает около одного рабочего дня.

Больше не страдайте из-за плохого кабеля и интернета. Пришло время воспользоваться отличным сервисом, который вы можете получить от AT&T и DIRECTV.

Электромонтаж вашего здания — Варианты телекоммуникаций для кооперативов и кондоминиумов

Кабельные модемы давно не были золотым стандартом в Интернете.
возможность подключения — или, по крайней мере, кажется, что это было давно.Телекоммуникации как отрасль развивались в
головокружительные темпы, а многоквартирные дома — как новые застройки, так и существующие объекты — сталкиваются с проблемой обеспечения жителей быстрым, надежным, Wi-Fi и другим
телекоммуникационные услуги.

Как и в хорошем ресторане, телекоммуникационное меню наполнено множеством разнообразных
выбор. Что выбирает руководство для здания, или что выбирают жители
собственных подразделений, зависит от множества факторов, включая расположение
сборка, цены на упаковку, особенности и т. д.

Например, меню сначала состоит из нескольких крупных игроков, включая Время.
Warner Cable, RCN, Verizon, Cablevision и такие компании, как Natural Wireless
и DirecTV, но все они охватывают множество областей.

Например, сеть RCN простирается на Верхний Запад, Верхний Восток, Нижний Запад и Нижний Восток.
Манхэттена, большей части Квинса и избранных районов Бруклина.В соответствии с
Verizon FiOS, у них есть услуги, доступные по всему Нью-Йорку. Cablevision охватывает весь Бронкс, две трети Бруклина, север Нью-Йорка.
Округа Джерси, Вестчестер и Фэрфилд и Лонг-Айленд. У них нет
службы в Манхэттене, Квинсе, Статен-Айленде и оставшейся трети
Бруклин.

Time Warner Cable, Cablevision и RCN предлагают собственные телевизионные и интернет-услуги.
над их кабельной инфраструктурой, но это основано на отдельных областях их конкретных соглашений.По словам Бобби
Амиршахи, вице-президент по коммуникациям Time Warner Cable в Нью-Йорке
Городские операции: у нас есть специальная команда, обслуживающая здания для кооперативов и кондоминиумов
по всему Нью-Йорку и Нью-Джерси. Предоставляем индивидуальные пакеты ТВ,
Интернет и телефон для домов от 100 до 150 жилых домов, а также
предлагают оптовые цены от 25 до 40 единиц ».

В середине 1990-х мы проложили провод по всему Нью-Джерси и Нью-Йорку », — говорит
Майкл Стивенс, директор Time Warner Cable по развитию новых рынков.»Мы
покрывают большую часть франшизы Манхэттена и Западного Бруклина. В Нью-Джерси мы
обслуживают 14 муниципальных образований; 13 в округе Берген и один в округе Гудзон. Мы
также обслуживают 90 процентов Квинса и всего Статен-Айленда. В каждом здании есть
собственные потребности. Вы можете выбрать те услуги, которые нужны жильцам «.

Итак, теперь, когда у вас есть большой выбор в меню, здесь все становится немного сложнее. Каждый вариант меню разбит на
меньший выбор меню.Скажем, например, вы хотите блюдо из говядины — а вы хотите ростбиф, бефстроганов, стейк и т. Д.? Каждая компания предлагает
что-то другое, и теперь дело в том, что вы ищете. Вам нужен телевизор, Интернет, телефон или
комбинация. Некоторые здания используют только одного поставщика, в то время как другие здания предлагают
Жители выбирают, какого провайдера они хотят использовать.

«В большинстве наших зданий, которые мы обслуживаем в настоящее время, мы сосуществуем с другими
поставщика, или мы сами », — говорит Бен Топор, вице-президент по продажам многоквартирных домов и удержанию
Cablevision.«Жители могут выбирать из того, что есть, но
другая половина — это то, что Cablevision предлагает программу оптовых тарифов. Это метод совместной экономии для многоквартирного дома, когда мы заключаем договор с
кооперативная доска и предоставьте скидку на все здание. Жители могут повысить уровень выше
и более того, но мы подписываем контракт на определенное количество лет ».

Сегодня большинство кооперативов предлагают жителям телевидение и Интернет через традиционные
провайдеры.Дополнительные пакеты, предлагаемые в качестве удобства, будут зависеть от
на отдельного владельца или менеджера собственности и договоренности, которые они имеют с
их арендаторы и поставщик услуг.

«Verizon FiOS — это генерируемые лазером световые импульсы, доставляемые по тонким, как волос, прядям.
волоконной оптики, обеспечивающей доступ к Интернету, телевидению и телефонной связи через эту
инфраструктуры », — говорит Майк Уэстон, директор по управлению продуктами Verizon Enhanced.
Сообщества в Баскинг-Ридж, Нью-Джерси.«Жители могут объединять и настраивать предложения услуг для Интернета, телевидения.
и телефонные услуги ».

Новые и существующие постройки

Хотя проще подключить Интернет, телефон и телевидение прямо в здании.
на этапе строительства переоборудование старого здания немного
труднее сделать.

«Девелоперы нового строительства встроят в его стены кабели и инфраструктуру.
по мере строительства конструкции, но при модернизации здания необходимо использовать
существующая инфраструктура (т.е. существующие молдинги, подвесные потолки в коридорах)
проложить и скрыть оптоволоконные кабели от служебных лестниц в
квартира жильца », — говорит Уэстон. «В качестве альтернативы также были разработаны гибкие системы формования, позволяющие направлять и
вплетите волоконно-оптические кабели в стенные швы и под существующие молдинги. В
весь процесс электромонтажа в здании обычно занимает от четырех до шести недель ».

Natural Wireless заявляет, что потратил время и усилия, чтобы добавить эту услугу в новый
конструкция или как дооснащение примерно одинаковы.«В обоих случаях нам нужно использовать вертикальный CAT5 / оптоволоконный кабель и скрыть Wi-Fi.
передатчики, поэтому все провода и оборудование скрыты », — говорит Дрор Шухман из Natural Wireless в Ривер-Вейл, штат Нью-Джерси. «Мы устанавливаем наши услуги в некоторых очень элитных объектах недвижимости, и наша установка
отвечает самым высоким эстетическим требованиям ».

Например, установка сети Natural Wireless обычно выполняется в
скрытые области собственности и доступ к квартирам не требуется.«Поскольку жильцы подключаются через беспроводное соединение, нет необходимости прокладывать« проводку »в каждой квартире», — говорит Шухман. «В большинстве случаев достаточно распространить на каждый этаж только несколько беспроводных радиостанций,
сведение к минимуму неудобств для арендаторов во время установки беспроводной сети
система.»

Топор говорит, что Cablevision использует новую фазу строительства для привлечения новых
клиенты. «Мы начинаем с нуля и работаем с генеральным подрядчиком, чтобы выяснить
проводка », — говорит он.

В статье, написанной Робом Нойманном, генеральным юрисконсультом и вице-президентом
Access Media3, Inc., он говорит, что в последнее время возникла интересная проблема в этой отрасли.
были компании, которые пытались установить монополию, утверждая
какой-то контроль или соглашение. «Миннесота — один из 18 штатов, где действует закон об обязательном доступе, который требует
владелец здания, чтобы предоставить право входа поставщику услуг, который хочет
предлагать свой продукт жителям », — пишет он.«В Миннесоте система кабельной связи, в которой установлено оборудование, должна
также разрешить альтернативным поставщикам использовать оборудование, если некоторые из MDU
жители предпочитают подписаться на услуги альтернативного поставщика ».

Новое меню предметов

Как и в любом хорошем ресторане, предприятия время от времени предлагают новинки для
своих клиентов. В мире коммуникаций, кажется, есть новинки или
наступает почти каждый день.По словам Уэстона, как беспроводные, так и проводные
прогресс технологий, потребители начнут видеть конвергенцию беспроводных
устройства в доме.

«Например, Verizon будет продавать платформу домашнего мониторинга и контроля, которая
работает с Verizon FiOS », — говорит он. Это комбинация устройств и онлайн-сервисов, которые позволяют пользователям контролировать и
контролировать освещение, энергию, дверные замки и веб-камеры с помощью компьютера, планшета,
сотовый телефон или смартфон.

По словам Амиршахи, у Time Warner Cable есть аналогичное предложение, которое
доступен в других частях страны. «Еще одно нововведение — IntelligentHome компании Time Warner Cable. Это система управления домом, в которой вы можете удаленно контролировать температуру в
в собственном доме, следите за камерами видеонаблюдения и даже отключите сигнализацию. Это пакет услуг, ориентированный на домашнего потребителя. Вы можете персонализировать
настройки в соответствии с вашими предпочтениями — хотите ли вы открывать двери, когда дети возвращаются из школы, или
узнайте о домашнем питомце с помощью видео в реальном времени.”

Time Warner Cable еще не объявила, когда эта услуга может стать доступной.
в Нью-Йорке.

Почему Wi-Fi

Шухман говорит, что акционеры и члены совета директоров стремятся повысить свою
property необходимо рассмотреть две основные тенденции на рынке Wi-Fi. «Во-первых, беспроводные технологии уже интегрированы в широкий спектр домашних
электроника (даже в телевизоры есть встроенная возможность беспроводного доступа в Интернет) увеличивается
потребность в высококачественной управляемой сети Wi-Fi.Во-вторых, интеллектуальная архитектура Wi-Fi обеспечивает безопасное и быстрое подключение к Интернету для всех приложений.

Кроме того, Шухман говорит, что жители нуждаются в высокотехнологичных удобствах, таких как
доступ к беспроводному Интернету во всем здании. «Акционеры и члены правления заинтересованы в разделении своей собственности.
с технологическими удобствами Wi-Fi во всем здании в качестве уникальной продажи
предложение своим жителям », — говорит он.

Еще одна новинка может показаться немного знакомой тем, кто останавливается в отелях.
и настроились на гостиничные каналы.«Мы предлагаем 1 или 2 канала для использования в качестве канала загрузки информации», — говорит Топор. «Существует одностороннее общение, которое также можно использовать в качестве прямой трансляции с камеры. Существует
специальный канал, чтобы увидеть, кто идет и проходит через здание ».

Cablevision сообщает, что они также тратят 300 миллионов долларов на создание наружного Wi-Fi.
сеть. «Мы расширили его, чтобы его можно было использовать в вестибюлях некоторых зданий», — говорит Топор. «Мы не заходим в квартиры, но в парке, во дворах, на открытых бассейнах — мы это принесем.Летом у вас могут быть акционеры,
вне Wi-Fi. Это почти гостиничный стиль.

Телекоммуникационные компании также объединяют свои ресурсы, чтобы охватить больше людей
Сервисы. «Мы работаем над развертыванием точек доступа Wi-Fi в некоторых парках города в четырех районах, которые мы обслуживаем.
следующие 12–18 месяцев », — говорит Амиршахи. «После того, как мы активируем каждую точку доступа, интернет-клиенты Comcast
или Cablevision также может бесплатно подключиться к сети.И наоборот, если вы
являетесь подписчиком Time Warner Cable, путешествуете по LIRR и собираетесь
на пляжах в летнее время, например, можно получить бесплатный Wi-Fi. Ты только
необходимо ввести свой адрес электронной почты и пароль, и вы сможете подключиться ». Не клиенты получат до трех бесплатных 10-минутных сеансов доступа через Wi-Fi.
-подключенное устройство или они могут приобрести пропуск на целый день за 99 центов,
по словам Амиршахи.

По словам Шухмана, основная юридическая ответственность / касается зданий, которые
Предлагаем бесплатный Wi-Fi в общественных местах.
Соблюдение Закона о принудительном исполнении (CALEA).

«Этот закон требует от поставщиков общедоступных сетей Wi-Fi отслеживать и записывать транзакции, а также
они доступны для ФБР и других правоохранительных органов », — говорит он. «Все больше зданий ищут Natural Wireless, чтобы обеспечить
обслуживание на их собственности, которое соответствует требованиям CALEA. Если здание предлагает открытый
горячая точка, здание должно соответствовать требованиям CALEA. Любой, кто
предоставляет услуги, покрываемые CALEA, ради прибыли или нет.FCC может оштрафовать
properties 10 000 долларов в день за несоблюдение требований CALEA ».

Так много вариантов, так много изменений происходит сегодня и завтра. Большинство
важно посмотреть, что в настоящее время предлагает ваше здание, или
решите, хотите ли вы выбрать из другого меню.

Лиза Ианнуччи — писатель-фрилансер и часто пишет статьи для The Cooperator.

Электропроводка в новом доме для телевидения, интернета, телефона

Может быть, это должно быть электричество, но подумал, что получу больше просмотров здесь.Я строю новый дом для своей семьи на сельском участке площадью 8 акров. Я делаю это с помощью моего отца (полу пенсионера) и некоторых других друзей, семьи. Дом возведен и закрыт, и я собираюсь запустить электричество. Мой дядя — лицензированный электрик, поэтому он будет руководить операцией. Я просто пытаюсь понять, как я хочу, чтобы все шло. Справочная информация — это я, моя жена и трое маленьких детей. 5 спален, одно офисное помещение, главный уровень 2200 кв. Футов.

Я вчера прогулялся и заметил, где мне нужны переключатели и т. Д.для управления освещением различных зон. Я не в курсе того, что мне нужно делать для Интернета и телевизора в разных областях. Я, вероятно, буду использовать стационарный телефон для службы экстренной помощи. Я понимаю, что его можно подключить к кабелю категории 5e или 6, и мне не нужно использовать выделенную телефонную линию? У меня, вероятно, будет только одно место, где подключен стационарный телефон.

Мы не слишком разбираемся в технологиях, но хотим разумной скорости интернета и т. Д. Что большинство людей делают для новых сборок.У меня не будет доступа к кабельному телевидению, поэтому я, скорее всего, буду пользоваться услугами спутникового провайдера. Могу перейти к прямому интернет-телевидению, если у меня будет достаточно хорошая скорость. Интернет будет через компанию (медленная, как я здесь) или, возможно, спутникового провайдера, если таковой имеется.

Я хотел бы иметь возможность установить телевизор на стене в каждой спальне и гостиной. Во многих спальнях не будет телевизора, но я бы хотел добавить его позже. Могу ли я просто запустить розетку и коаксиально к каждой из этих точек? Должен ли я иметь порт Ethernet за телевизором?В моем нынешнем старом доме все в значительной степени беспроводное, но я вижу, что большинство по-прежнему предлагает возможность жесткого подключения к Интернету в новых сборках. Может быть, телефонная розетка ethernet рядом с полом была бы лучше? Неужели люди жёстко подключают смарт-телевизоры к интернету?

Я знаю, что, вероятно, мне будут предложены дополнительные работы по проверке будущего. Я не хочу слишком усложнять все это ради своей помощи. Мне просто нужна базовая планировка, которую вы увидите в большинстве новых домов на рынке.

Заранее благодарим за любые советы

Домашняя автоматизация

— Нужна ли распределительная панель при предварительном подключении к Интернету и кабельному телевидению?

`Примечание: я добавил этот ответ несколько часов назад, но по какой-то причине он продолжает отказываться публиковать:

Проблема, которую я вижу у вас, заключается в том, что многие конструкции, обеспечивающие гибкость проводки, нуждаются в центральном месте где-то в доме, чтобы все розетки в отдельных комнатах могли заканчиваться. Он может быть на стене, где расположена панель электрического выключателя, или в другом месте, где вы выполняете домашние компьютеры, или в качестве основной точки управления для управления доступом к сети Ethernet.
Это НЕ будет просто место на стене для распределительной / коммутационной панели (которая не обязательно нужна), а область, в которой либо есть полки, шкафы или стол для всех коммутационных устройств. В этом центральном месте завершения кабели Cat-6 будут проходить через кабелепроводы (типа smurf) в каждое из мест, где вы хотите иметь розетки для телевидения и Ethernet.

В зависимости от вашего поставщика услуг, и каждый из них делает это по-своему, внешний кабель для передачи данных, идущий в центральное место, может быть DSL, коаксиальным кабелем, кабелем Ethernet или оптоволоконным кабелем.Если вы измените предоставление услуги или обновите услугу, вам, возможно, придется изменить тип кабеля, так что это хорошая причина для использования кабелепровода для ЛОР для этой трассы. Скорее всего, точка входа кабеля доступа снаружи будет расположена рядом с входом в электрическую сеть. .

Вы действительно не ищете распределительную панель с ее статической установкой исправлений. Вам нужна точка или место распространения. Место распространения — это место, где можно легко управлять всей сетью, разделением типов услуг, распределением данных.Коммутатор выполняет то же действие, что и с патч-панелью.

Необходимые устройства COMM — это модем шлюза, который подключается к маршрутизатору. Этот шлюз также может разделить телефонную линию, если она все еще используется. Разновидностью этого является VoIP, который передает телефонный трафик через Интернет, и, таким образом, вы можете отключить телефонную связь от линии Ethernet. .

Служба телевидения и передачи данных также сложна, и в зависимости от поставщика услуг способ ввода, разделения и передачи телевизионного сигнала на подчиненные кабельные приставки различается.Лучшим методом является проводное подключение к сети Ethernet, но если вы используете этот «один» кабель для передачи данных, вам придется использовать Wi-Fi для передачи сигнала другим ТВ-боксам. Для Xfinity соединение с ТВ-приставкой является коаксиальным, и из этого блока ТВ-сигнал передается на ведомое устройство через Wi-Fi или по локальной сети, которую вы настроили для других ТВ-приставок. Внешний сигнал может поступать по тому же коаксиальному кабелю, что и Интернет. Специальный разветвитель используется для разделения и отправки одного и того же сигнала по коаксиальному кабелю на два устройства, модем и основную ТВ-приставку.Как вся эта работа зависит от каждого поставщика услуг и от уровня обслуживания, которому они привержены.

Маршрутизатор или коммутатор предоставляет эту услугу для сетей передачи данных и обеспечения подключения к Интернету во всех точках. Маршрутизатор или коммутатор находится в центре, и здесь концы кабелей из разных комнат подключаются к нужному типу обслуживания.

На рисунке ниже показаны устройства, описанные выше, а также то, как они интегрируются, управляются и связываются в центральном месте.Один кабель Ethernet для каждого местоположения обратно в центральное местоположение. Альтернативный путь к этим местам — Wi-Fi. Устройства внутри пунктирной рамки — ваш центральный распределительный центр. Также дополнительные точки доступа Wi-Fi могут быть подключены из центрального местоположения в стратегическое место в доме для лучшего покрытия.

Моя рекомендация для вашей «распределительной панели» — это НЕ распределительная панель, а центральное распределительное устройство с минимум 16-портовым коммутатором, которое также может обеспечивать питание через Ethernet.Совместно с этим коммутатором вы можете разместить модем / маршрутизатор / точку доступа Wi-Fi, разветвители и т. Д. Это упростит подключение всех устройств друг к другу и распространение телевизионного или Ethernet-сигнала во все места, где есть розетки. или покрытие Wi-Fi.

Если вы используете распределительную коммутационную панель, имейте в виду, что продаются два типа: европейского типа, для которого нужен инструмент Kron Tool, и американского типа, использующего пуансон 101. Даже если вы используете распределительную панель, вы будете подключать все эти линии к коммутатору, так что зачем вообще подключать коммутационную панель, вставлять коммутационный кабель для каждого места и подключаться к коммутатору.Коммутационные панели используются в помещениях для сетевых оконечных устройств, чтобы легко «подключить» место / выход к другому коммутатору домена без необходимости перенаправлять кабели.

Примечания по предварительной разводке кабеля Cat6. Да, предварительное подключение всех локаций к центральной точке — хороший идеальный вариант. Центральное расположение необходимо выбирать тщательно, чтобы в выбранном месте было свободное пространство, вентиляция и питание всего оборудования, необходимого для распределения данных или изменения типов данных. Cat-6 может быть сплошным или многожильным, и для каждого типа требуется собственный тип разъема RJ-45, для твердотельного кабеля требуются пальцы, которые перерезают и зажимают провод, многожильный кабель имеет протыкающие штыри.Обычно твердое тело используется для фиксированных прогонов, как и вы. Многожильный используется для исправления или подключения розетки к устройствам (гибкий и допускающий движение). С учетом сказанного, вы действительно можете использовать любой из них для фиксированного прогона. Тип статического давления требуется только в том случае, если кабель проходит через пространство приточного воздуха, а не в пространстве для шпилек. Я не знаю, как обозначают чердак.

================================================= ====================

Добавление дополнительной информации на основе комментариев и вопросов.

½ ”ЛОР было бы достаточно, но” за небольшую дополнительную плату было бы моим предпочтением. Обратите внимание, на моем рисунке ЛОР останавливается в том месте, где провода проходят по шпильке. ЛОР используется в пространстве для стойки к выпускной коробке. Это позволяет протягивать / тянуть кабели с чердака в этом месте и уходить в другом направлении.
Разветвитель для коаксиального кабеля не требуется. Соответствующий разветвитель будет предоставлен вашим поставщиком услуг. Для кабеля DSL запустите Cat-6.
Я считаю, что приведенная ниже диаграмма — это то, что вы пытаетесь сделать.

На картинке ниже, я полагаю, вы изначально пытались получить ответ. В разное время и совсем недавно у меня были услуги как Coax, так и DSL. Я хотел убедиться, что мои новые службы и кабель работают, прежде чем отключать одну из служб.
В розетке справа есть два разъема: один для служебного входа RJ45 (DSL), а другой — для служебного входа по коаксиальному кабелю.

Панель слева предназначена для подключения Ethernet на 2-м этаже к коммутатору, который распределяет доступ по Ethernet для всех комнат наверху.Это было установлено и настроено до Wi-Fi.

Проводка

— Как подключить старый дом к Cat6?

Стань большим или иди домой. Если вы пытаетесь протянуть провода через существующие стены, не протягивайте только один. Вытащить два провода немного сложнее, чем потянуть один. Однако выполнение проекта второй раз за несколько лет — это , вдвое больше работы!

Подумайте обо всем, что вам может понадобиться (IP-сети, камеры наблюдения, кабельное или спутниковое телевидение, телефон, провода для динамиков, сигнализация управления домашней автоматикой).Потом добавить кучу экстра. Cat-6 — хороший выбор, потому что он может нести все, что вы можете захотеть.

Рассмотрим одиночный кабелепровод. Во время капитального ремонта и ремонта ванной комнаты я попросил сантехника проложить трубопровод от чердака к «коммутационному шкафу». Он немного сошел с ума, вставив два 4-дюймовых трубопровода — один для высокого напряжения, другой для низкого напряжения. Это позволяет относительно легко добавить новую услугу где угодно. К сожалению, это был после того, как я закончил прокладывать структурированную проводку .

Так как небольшая часть вашего подвала еще не закончена, вы можете проложить оттуда трубопровод на чердак и сделать его своим «коммутационным шкафом». Затем вы можете вытащить из каждой розетки на чердак и легко спустить по водопроводу.

Звездообразная топология. Перетащите все в центральное место и склейте их там. Я использовал пространство под лестницей.

Как подъехать на чердак: На чердаке просверлите большое отверстие в подоконнике.Он должен быть достаточно большим, чтобы в него можно было пройти все провода, но и достаточно маленьким, чтобы сохранить прочность подоконника. Избегайте настенных гвоздей ниже.

Вырежьте отверстие в стене внизу для розетки.

Протолкните рыбную ленту с чердака. Попросите помощника следить за отверстием для ленты и схватить его согнутой вешалкой. К ним прикрепляют жгут проводов, и вы снова тянете его вверх.

Чтобы толкать / тянуть с чердака в подвал, вы можете прорезать в полу между ними отверстие и проделать это в два этапа.Или вы можете ловить рыбу с обоих концов одновременно, используя рыболовные ленты с крючками на конце. Когда они зацепятся друг за друга, потяните ленту чердака вверх, чтобы извлечь ленту подвала. На чердаке привяжите жгут проводов, затем стяните его в подвал.

Чтобы протянуть между готовыми этажами , вам нужно сделать отверстие в стене, чтобы просверлить отверстие в подоконнике и между этажами.

См. Также мой ответ о том, как протянуть провод к подвалу или ползу: как провести Ethernet, провод динамика и коаксиальный кабель через стену в подвал?

Чем больше отверстий вы прорежете, тем легче вытащить провода и тем больше придется выполнять ремонтные работы.

ethernet — Как мне использовать существующую проводку cat5e для распространения интернета в моем доме?

Как называется белая доска (помечена буквой A) на первом рисунке?

Это называется блоком 66. Они используются для соединения телефонных линий.

Как отследить кабели?

Тональный генератор. Вы можете найти их в Интернете. Вы получаете генератор, который вы цепляете за один конец, а затем «палочку» за другой. При подключении он издает «трель» ЭДС, которую палочка может найти, просто подойдя к проводу.Приличный должен дать вам зажимы, RJ45 (Ethernet) и RJ11 (телефон). Если бы я был на вашем месте, мне бы хотелось, чтобы он проводил тестирование проводов. Вам нужно будет знать, если вы где-то пропустили булавку.

Почему у меня 7 кабелей, идущих к плате, если у меня наверху только 3 розетки?

Хотя каждый кабель Ethernet может обеспечивать до 4 телефонных линий, скорее всего, вам понадобится только одна на цикл. Остальные прогоны могут попасть в коробки, поверх которых были установлены заглушки

Есть ли какая-то причина, кроме доступности материала, почему некоторые кабели желтые, а некоторые синие?

Цвета разъема Ethernet

могут быть разными.Возможно, цвета что-то значили для установщика. Цвет не имеет значения, если вы собираетесь использовать их как Ethernet.

Могу я просто поменять верхние 6-контактные разъемы на 8-контактные разъемы RJ45?

Да. Это подвал, который потребует дополнительной работы.

Как мне все подключить и раздать Интернет по всему дому?

Вы, , можете использовать блок 66, но это не рекомендуется. Ваш Ethernet заполнен витыми парами .Если вы посмотрите, скажем, на Cat 3, вы заметите, что они совсем не скручены. Почему? Телефонные линии не имеют отношения к тому, чем является Ethernet: , экранирование, . Откручивание проводов и снятие изоляции уменьшило экранирование этих проводов. Ethernet более восприимчив к помехам, чем телефон. Блок 66 может работать, но ваш пробег может отличаться.

Другой прием, которого здесь следует избегать, — это обжатие гнезда RJ45 (их слишком легко испортить и слишком укорить кабели).

Хотя перфорированная плата — самый простой путь, возможно, вам не понадобятся все 7 проводов, используемых для Ethernet. Если нет, вы можете просто закончить нужные провода простым трапецеидальным камнем Ethernet. Их намного легче найти (перфокарты в вашем местном хозяйственном магазине почти всегда завышены), и они сохраняют защиту в целости и сохранности. Затем вы подключаете соединительный кабель между маршрутизатором / коммутатором и проводным трапецеидальным искажением. Обратите внимание, что вы можете использовать Cat6 на проводе Cat5e (они просто немного дороже из-за большего экранирования)

Как подключить ваш дом к сети Ethernet Cat-5 (или 6): 8 шагов (с изображениями)

Есть определенные конструктивные особенности, которые необходимо учитывать в зависимости от ваших потребностей.Я буду обсуждать это перед материалами, потому что эти вопросы будут влиять на количество, необходимые инструменты и материалы.

1. К каким комнатам я хочу подключить проводку?

— У меня кондоминиум с 2 спальнями, поэтому я знал, что хочу подключить провода к обеим спальням. У меня также есть телевизионная ниша, где находится мое кабельное телевидение, поэтому мне показалось, что это хорошее место для подключения таких вещей, как игровые приставки. У меня есть кабельное телевидение в каждом из этих мест, поэтому казалось логичным обращаться с сетью таким же образом.

2. Сколько портов мне нужно в каждом месте?

— С несколькими игровыми консолями и сетевым плеером Blu-Ray, подключенным к моему телевизору, я знал, что мне нужно как минимум 3 подключения за моим телевизором.Поскольку настенные панели бывают с конфигурациями с 1, 2, 4 и 6 разъемами (для одной группы), я просто выбрал 4. Зачем прокладывать один кабель, если его почти так же легко провести 4, не так ли? Вместо того, чтобы изменять количество, я просто запустил 4 сброса в каждое место, чтобы обеспечить максимальную гибкость без необходимости в локальных (в комнате) переключателях. 3 места по 4 порта, всего 12 портов.

3. Какое место хорошее для распространения?

— Для меня логичным местом была моя прачечная. Мое кабельное телевидение уже входит в эту комнату и разделяется на каждую комнату.Важно отметить, что мой Интернет входит в дом (по кабелю) и здесь, поэтому, если я перенесу сюда свой кабельный модем, он сможет обеспечить доступ в Интернет для всей сети. Еще одна вещь, которую следует учитывать, — это количество места, необходимое для установки полки для размещения сетевого оборудования.

4. По какому пути должны проходить кабели?

— Это, наверное, самое сложное соображение. Для меня моя квартира находится на 2-м (верхнем) этаже и имеет доступ к моему чердаку. Мое кабельное телевидение проходит через чердак, так что мне показалось хорошим решением провести там и мою домашнюю сеть.Для одноэтажных домов с подвалом подвал может быть лучшим вариантом. Для многоэтажных домов вам, возможно, придется проявить творческий подход. Снаружи может быть вариант или через старый лоток для белья. Я не буду подробно останавливаться на всех возможностях, только на моих собственных обстоятельствах. Другой фактор, который следует учитывать при прокладке кабеля, — это длина кабеля. Максимальная длина кабеля для гигабитных скоростей по медному кабелю UTP составляет 100 метров (~ 300 футов). Это должно обеспечить большую гибкость для большинства домашних приложений, но хорошо знать об этом ограничении.

Наружная проводка в квартире — плюсы и минусы внешней проводки

Провода на стене: рассказываем и показываем, как организовать красивую и безопасную внешнюю электропроводку в современной квартире

Начнем сразу с лирическо-технического отступления, чтобы то, о чем дальше пойдет речь в статье, было понятно. Итак: электрическая проводка в жилых помещениях бывает двух типов — скрытая (внутренняя) и открытая (наружная, если хотите).

Скрытая проводка — это когда вы не видите провода. Они замурованы в стеновые кабельные каналы, скрыты под слоем штукатурки или за панелями из гипсокартона. Всё, что мы видим в этом случае — розетки, выключатели, патроны для светильников и, может быть, крышки распределительных коробок под потолком.

Открытая проводка — это когда видно всё, или почти всё. В этом случае провода прокладываются поверх стен, потолка или пола. Они могут быть укрыты в специальные кабельные каналы и трубы, а могут быть и просто так прикреплены к поверхности. Именно о такой открытой проводке и пойдет речь.

Плюсы и минусы внешней проводки

Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.

Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.

Третий плюс — открытая проводка всегда доступна. Вы в любое время сможете отремонтировать поврежденный участок или добавить в проводку какие-то новые элементы, не прилагая значительных усилий. Например, провести еще одну ветку к новому светильнику, поставить новую дополнительную или переместить в другое место старую розетку. Со скрытой проводкой такой номер не пройдет: придется долбить стены.

Но есть у открытой проводки и свои минусы.

Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.

Второй минус — надо четко учитывать технические нормы помещения, в котором вы делаете открытую проводку. Например, в ванной, кухне и других помещениях с повышенной влажностью, даже для скрытой проводки нужно использовать дополнительную защиту проводов и ставить приборы (выключатели, розетки) с классом защиты не ниже IP-44, а для открытой — уже не менее IP-68. А они не всегда выглядят красиво и привлекательно.

Требования к внешней проводке в квартире

Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой. Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.

Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.

На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в прошлых материалах.

При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см., для розетки — 20 см. от уровня пола.

А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь, а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:

Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.
Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.
Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.
Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.
Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.
Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.
Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника. Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.

Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.
Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.
Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.
Если проводка всё-таки пересекает неэлектрический трубопровод, постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.
Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.

Как выбрать кабель для внешней проводки

Кабель для внешней проводки в квартире следует выбирать, исходя из электрической нагрузки. Для простых осветительных и бытовых электроприборов вполне достаточно простого двух- или трехжильного кабеля с медными или алюминиевыми проводами, сечением 2,5мм2. Мощную кухонную технику и электроплиты рекомендуется подключать к отдельным кабелям с проводами сечением не менее 4 – 6 мм2. Ветка проводки для такой мощной техники должна быть отдельной, и подключаться к отдельному автоматическому предохранителю на 25А в распределительном щитке. Подробнее мы уже рассказывали об электрической начинке кухни и о выборе электроприборов для ванной в предыдущих материалах.

Если перед вами стоит выбор, какой провод использовать для наружной проводки, берите медный:

Он более пластичен, чем алюминиевый, а значит, меньше вероятность того, что сломается при укладке.
Медь устойчивее к коррозии, медные провода медленнее окисляется.
Медные провода прослужат дольше, чем алюминиевые.
Медный провод выдерживает большую нагрузку по сравнению с алюминиевым при одинаковом сечении.

Самый лучший, на наш взгляд — кабель из медных витых проводов. Каждая жила такого провода состоит из скрученных в подобие тросика тонких медных проводов. Он обладает прекрасной гибкостью, сравнимой с обычным шнуром, хорошо изгибается. Некоторые марки такого витого провода прямо-таки предназначены для наружной проводки в стиле ретро.

Открытая проводка в интерьере

Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.

Внешняя проводка в кабельном канале

Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.

Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.

Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.

Внешняя проводка в трубах

Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах. Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.

Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.

Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.

Наружная проводка открытым проводом

Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле. Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.

Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.

Вместо заключения

Как видите, внешняя электропроводка — это не только простой и быстрый способ организовать электричество в квартире, но и возможность малыми силами обновить дизайн. Сила стиля в деталях.

Больше простых и эффектных идей для дома — в нашей рассылке. Подписывайтесь и точно не пропустите ничего интересного.

Живите легко!

Практика разводки и подключения ТВ кабеля в квартире

В сегодняшней нашей статье мы и рассмотрим прокладку ТВ кабеля к квартире, его разводку к приемникам телевизионного сигнала и основные моменты и правила, которые необходимо учитывать при этом, дабы в последующем, качество изображения и звука в ваших телевизорах были отличными.

Для успешной прокладки ТВ кабеля необходимо учитывать некоторые правила, специфику и особенности проведения данного вида работ, что мы сейчас и рассмотрим.

Какие же общие правила и особенности процесса прокладки и подключения ТВ кабеля в квартире?

Мы будем рассматривать наиболее сложный вариант работ – это подвод ТВ кабеля с лестничной клетки (межэтажная щитовая коробка) к квартире и его последующая разводка к приемникам телевизионных сигналов в ней.

Прокладывая телевизионный кабель вам необходимо помнить следующее:

• Во избежание «паразитных наводок» на кабельные линии ТВ сигнала, их предпочтительней размещать, как можно дальше от силовых электрических линий в квартире, а также от устройств и линий к ним, где большие пусковые токи (холодильники, микроволновка, утюг, стиральная машина).

• Телевизионный кабель, как правило, размещается в одном кабельном канале с такими «слаботочными» линиями, как линия сигнализации, Интернет и телефонная линии.

• Желательно все линии и разводки ТВ кабеля по квартире проводить цельными кусками.

• Стараться избегать пересечения телевизионного кабеля с силовыми линиями электросети, а в случае необходимости – пересекать их под прямым углом.

• Для монтажных работ, при разводке телевизионного кабеля используйте лишь разделители и разветвители ТВ сигналов заводского изготовления, где будет обеспечен надежный контакт проводов и надежное экранирование входного сигнала. Никакими скрутками проводов, хорошего экранирования, а соответственно качества ТВ сигнала вам не добиться.

• При прокладке кабельных линий ТВ сигнала используйте лишь специальный телевизионный кабель марки РК 75 (аналог SAT 602) или специальный кабель для цифрового телевидения.

• При прокладке и подключении ТВ кабеля недопустимы петли кабеля и его скрутка в бухту (про запас), а также резкие его изгибы. Такие, допущенные вами дефекты, сразу же приведут к последующему ухудшению качества воспроизведения телевизионного сигнала.

• Первый от щитовой коробки до разветвителя в квартире, участок кабеля, рекомендовано размещать в достаточно широком, кабельном канале. Далее вам, возможно, еще придется, разместить в нем линию охранной сигнализации, Интернет и телефонную линии и др.

• При использовании кабельных соединений в щитовой коробке с помощью пайки, необходимо добиваться минимальной длины не экранированных участков – это очень существенно для качественного воспроизведения ТВ сигнала телевизором.

• Разветвители телевизионного кабеля обычно размещаются в легко обслуживаемых местах и в распредкоробках.

• При совместной прокладке ТВ кабеля с линиями электросети, используйте телевизионный кабель с диаметром центрального провода как минимум 1 мм, а еще лучше, ежели он будет иметь двойную экранировку (два слоя фольги – под оплеткой и над ней).

• Ваша квартирная «слаботочка», как правило, оканчивается ТВ кабелем, а также возможно и телефонным с интернет кабелями – выведенными в подъезд, в ваш этажный щит.

Межэтажный щит и слаботочка квартиры

Подключение ТВ кабелей

Осуществляется соединение ТВ кабелей между собой и их подсоединение к приемникам телевизионных сигналов с помощью различных приспособлений.

Приспособления для монтажа ТВ кабеля в квартире:

• Усилитель телевизионного сигнала.

Наверное, это устройство используется в любой квартире с целью усиления сигнала, поступающего с общей телевизионной антенны к вашему телевизору. Подсоединяется усилитель к ТВ кабелю штекерными винтовыми разъемами.

• Разветвитель ТВ кабеля.

Телесигнал от антенны, поступивший в «слаботочку» межэтажного щита в подъезде, далее посредством разветвителя ТВ кабеля, подается в разные комнаты квартиры к телеприемникам.

• Сумматор телесигналов.

Внешне, данное устройство похоже на разветвитель. Сущность устройства в том, что оно как бы суммирует телевизионные сигналы от антенн разных частотных диапазонов в один суммарный телесигнал, подающийся уже по единому кабелю к вашему телеприемнику.

• ТВ розетка под F-разъем подключения антенного штекера.

Это конечный пункт подачи телесигнала в районе размещения телевизора в комнате. Крепится розетка в коробке, размещенной в стене, а сам ТВ кабель, подходящий к ней — присоединяется посредством винтовых зажимов.

• Штекера антенные.

Служат эти приспособления для конечного подключения ТВ кабеля, оборудованного с двух сторон антенными штекерами, к телевизионной розетке и телевизору. Штекера к кабелю могут присоединяться с помощью пайки, а также посредством как бы навинчивания штекера на кабель и созданием достаточно прочного, экранированного их соединения.

Усилитель (слева) и разветвитель (справа) ТВ сигнала

Немного о ТВ кабелях

Всегда при подборе телевизионного кабеля, предварительно проконсультируйтесь со специалистами данного направления.

Согласно их рекомендаций, для подачи телесигналов хорошего качества используют следующие типы ТВ кабелей:

• Для кабельного телевидения отлично подходят кабеля марок РК 50-7-11 и РК 75-4-11.

• Для цифрового телевидения хорошо подойдут кабель марки РК 75-4,8-312, а также кабель РК 75-4,8-318.

• Для небольших кабелей от ТВ розетки до телевизора применяют гибкий кабель поменьше в диаметре с хорошими характеристиками, марки РК 75-2-13.

ТВ кабаль марки РК 75

Подводя итоги, скажем, что подвод ТВ кабеля к квартире, его разводку и подключение можно сделать и своими руками. Конечно же, для этого вам понадобится соответствующий инструмент и материалы, а также определенные знания и хотя бы малейшие навыки проведения работ в данном направлении.

Ранее ЭлектроВести писали, что «ДТЭК Одесские электросети» к концу 2021 построит новую высоковольтную подстанцию закрытого типа класса напряжения 110/20 кВ (Одесса, микрорайон Чубаевка).

По материалам: electrik.info.

Разводка ТВ кабеля по квартире

Аксессуары и распределительное оборудование

распределительное оборудование ТВ сети

Общая информация о телевизионном кабеле

Правила прокладки и последовательность действий

Правила монтажа антенного кабеля

Правила прокладки антенного кабеля для хорошего качества сигнала:

не сгибайте провода, диаметр изгиба не должен быть меньше 3-5 см;
прокладывайте и прикрепляйте антенный шнур в местах, где нет риска его повреждения;
неприемлема прокладка ТВ кабеля рядом с электрическим, допустимое расстояние между ними – 10 см;
не повреждайте внешнюю оболочку. Провод с дефектами внешней изоляции, особенно его наружные участки, необходимо заменить. Такие повреждения вызывают коррозию экранировки и искажение сигнала, передаваемого в приёмники;
если ТВ-кабель укладывается под штукатурку или гипсокартон, то его помещают в защитный канал проводов в стене;
наружные участки фиксируются крепёжными элементами;
избегайте излишних витков;
кабель, соединяющий декодер и антенну, не должен быть длиннее 35 – 40 м. При большей протяжённости необходимо использовать усилители или провода высокого класса;
в случае прокладки большого количества проводов рекомендуется сделать их описание (это очень облегчает обнаружение возможных повреждений в установке).

Как развести телевизионный кабель по квартире

Способы прокладки бывают такие:

проходная сеть – последовательная передача сигнала от одной антенной розетки к другой;
сеть типа «звезда» – провода распространяются из одной точки по всем комнатам. Это универсальная схема прокладки, адаптированная к современным требованиям;
смешанная сеть.

Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома

Подключение ТВ кабеля в щитке к ответвителю

Подключение антенны

Как удлинить телевизионный кабель

Соединение через переходник

Соединение штекера с гнездом

Скрутка

Как установить антенный штекер на кабель

Куда вставить антенный кабель в телевизоре

Как подключить несколько телевизоров к кабельной сети или антенне

Как развести интернет по квартире своими руками: инструменты и материалы

Подключение к глобальной сети интернет не заканчивается подводом провода от провайдера к квартире. Важно также выполнить правильную разводку провода по площади, чтобы подключить персональный компьютер. Желательно все организовать так, чтобы провод был незаметным, выбрать нужные разветвления и другие элементы. Как развести интернет по квартире и комнатам, можно понять, ознакомившись с перечнем специальных рекомендаций разведения провода и устройства кабельного Internet.

Смысл выделенного канала

Провайдер может осуществлять прокладку провода и его разведение на отдельные подъезды, дома. Чтобы сделать квартирную разводку правильно, вовсе не важно, каким именно образом оператор подключил пользовательский дом к сети. Необходимо только качественно протянуть кабель по периметру квартиры на одну или несколько точек (конечных компьютеров).

Точка соединения с глобальной сетью в помещении обязана находиться в слаботочной секции этажного щитка или в другом месте, которое используется как замена указанного.

Важно! Хоть и достаточно редко, но иногда, операторы создают точку доступа в пределах помещения.
Независимо от того, применяется в пределах дома подключение на основе оптоволокна или при помощи обычного провода, от точки доступа до устройств в помещении разводить проводку интернет кабеля в квартире необходимо при помощи провода под названием витая пара.
Что представляет собой провод?
Представленный вид провода является основой онлайн доступа во всем мире. Силовой кабель для сети со слабым током, который именуется витой парой, основан на отечественном государственном стандарте номер 54429 от 2011 года.
Обратите внимание! Разводка интернета в частном доме, квартире и любых других местах, осуществляется именно на основе этого кабеля.
Полное название провода отображает все его характеристики. Сети со слабым током указывают, что применяется провод только в сетях, напряжение которых менее 24 Вольт. В основной массе — это линии управления и связи, то есть телефония, глобальная сеть, сигнализация и прочие подобные.
Кроме этого, слово «витая» определяет, что во время изготовления жилы провода попарно скручиваются между собой и образуют сплошной виток. Наиболее простой вид имеет только одну пару жил и заводскую маркировку 1 PR. Последовательно идут двухпарные, четырех- и так далее.
Как выбрать
Для стандартной квартирной сети, следует подобрать провод максимально правильно. Рекомендуется применять кабель из четырех пар, который в общем будет иметь восемь жил. Самый простой, двухпарный провод невозможно проложить по причине несовместимости с определенными сетевыми протоколами.
Чтобы приобрести провод наиболее верно, следует соблюдать такие рекомендации:
витую пару запрещается присоединять при помощи скрутки или иных похожих видов соединений, которые могут быть применены в классической электропроводке. Чтобы их максимально правильно соединить между собой, следует применять репитеры или специальные переходники;
переходники склонны делать сигнал более слабым. Репитерам необходимо питание и стоимость их немалая. Рекомендуется покупать провод так, чтобы его длины было достаточно от одного прибора до другого. Не помешает определенный запас, так выйдет дешевле, чем покупка репитеров;
рекомендуемый класс провода — пятый. С повышением класса улучшается качество получения сигнала;
схема разводки интернета по квартире должна быть с однопроволочными жилами;
предусмотренное экранирование необходимо, однако его нельзя назвать обязательным мероприятием.
Прокладка по периметру
Согласно установленным нормам и правилам, каждое помещение (дом, квартира) следует оборудовать точкой доступа с возможностью отключения. Все это выполняется силами оператора. Конечное решение имеет внешний вид специализированной розетки.
Важно! Для работы с витой парой, в специализированных магазинах представлены наборы инструментов.
Правильная прокладка должна сопровождаться такими факторами:
необходимо применять ПВХ-трубы и хорошие пластиковые коробы. Максимально визуально приятным является прокладка во время ремонта, когда можно предусмотреть скрытый монтаж кабеля. В противном случае, придется довольствоваться коробами или трубами. Использование скрывающих элементов конструкции должно проходить с предварительным учетом всех углов и поворотом проводки;
во время протягивания следует учесть влияние внешних факторов. Например, кабели с неэкранированным видом могут получить негативное влияние на сигнал от разных электрических приборов в помещении. Не рекомендуется проводить путь возле радиаторов отопления, других электрических кабелей, бытовых устройств, которые излучают электромагнитные волны. Если не получается проложить вдали от других электропроводов, то следует избегать параллельной укладки. Лучшим вариантом будет перпендикулярное расположение;
не допускать перегибов и пережимов. Витая пара обладает повышенной чувствительностью к таким воздействиям, поэтому лучше воздержаться и предусмотреть путь без указанных элементов;
наибольшая эффективность достигается с использованием специального инструмента. Любая работа, обжим и выравнивание витой пары следует проводить с использованием специальных инструментов. Некоторым специалистам достаточно набора обычных отверток и других компонентов, не предназначенных для такой работы. Чаще всего, конечный провод не является показателем эффективности всей системы;
для соединения подходят коннекторы или специальные розетки, однако при таком соединении нарушается надежность и герметичность. Рекомендуется соблюдать контакт частей кабеля при помощи скрутки или спайки;
для удлинения маршрута прокладки можно нарастить новый отрезок. Для этого подойдет спайка или скрутка. Также можно использовать сетевые коммутаторы.
Наибольшая эффективность достигается тогда, когда нет никаких стыковых соединений на маршруте от точки доступа до роутера или персонального компьютера. Лучше всего будет использовать один сплошной отрезок. Если возможности соблюсти такое правило нет, то для подключения применяются репитеры. Это устройства, которым необходимо постоянное электрическое питание, что требуется учесть.
Заход витой пары в помещение выполняется при помощи специального отверстия в стене. Если уже есть готовое отверстие для других коммуникаций, то его также можно применить. По диаметру отверстия необходимо уложить трубу из пластика. Также, на отрезке от электрического щита до входа в помещение, необходимо продумать короб. Делается это не для улучшения внешнего вида, а защиты от повреждения.
Важно! В самом помещении также не рекомендуется оставлять кабель разбросанным. Лучше всего для прокладки продумать путь по потолку или другим местам, где максимально можно избежать возможных повреждений. Наиболее экономичным и простым методом прокладки пути является применение деревянного или пластикового плинтуса, к которому витая пара крепится специальными скобами.
Разводка
Перед тем, как провести интернет кабель по квартире, следует предусмотреть схему разводки. Лучше не допускать соединения скрутками или спайками. Распаечных коробок для разводки не должно быть.
Витая пара должна пролегать по периметру квартиры неразрывно от точки доступа до персонального компьютера, если имеется только одно устройство. Если таких несколько, то следует соблюдать единые линии от точки доступа к роутеру и от него на каждое отдельное устройство.
Чтобы соединить витую пару с различными приборами, например, модемом или сетевой платой ПК, применяются различные разъемы, которые именуются Джеками с маркировкой RJ-45.
Если сеть не содержит маршрутизатора, тогда распиновка провода выполняется согласно схеме на рисунке.
Если в схеме предусмотрено наличие маршрутизатора, то концы кабеля следует обжать идентично.
Витая пара была и остается максимально качественным методом установки локальной компьютерной сети в пределах помещения, а также для соединения персонального компьютера с глобальной сетью. Наиболее подходящим для таких условий будет четырехпарный провод пятого класса. Рекомендуется, чтобы он был в специальном экране.
Развести интернет по периметру квартиры для одного или нескольких персональных компьютеров можно достаточно просто. Главное — знать основные параметры и правила выполнения указанных действий. Витая пара, которая применяется в таких сетях, очень чувствительна к определенным воздействиям и требует надежной защиты. Необходимо правильно выбрать витую пару, проложить по квартире и продумать разводку.
Подгорнов Илья ВладимировичВсё статьи нашего сайта проходят аудит технического консультанта. Если у Вас остались вопросы, Вы всегда их можете задать на его странице.
Сдается квартира, без проводки ethernet, как на гигабит? : homelab
Привет!
Я переезжаю в новую квартиру через несколько дней.
Вот что указано:
Модем в точке A (не может двигаться)
Рабочая станция в точке B (единственное жизнеспособное место)
Нет Ethernet / телефона / телевизора в стенах
Построен в 2006 году, хорошее питание
Нет возможности провести провод от A к B, который не требует демонтажа стены (или оставления стены на полу и риска споткнуться о нее)
Вот что я хочу:
Подключить A к B
600+ Мбит / с в обе стороны (это то, что я получаю от своего интернет-провайдера)
Чем меньше задержка и джиттер, тем лучше (я gamer)
Решение 1: ЛЭП. 82 евро за два TPL-421E2K. Мне нравится, что это очень просто, всего две рации. Тем не менее, кажется, что лучшее, что я могу извлечь из этого, — это вниз ~ 400 Мбит / с и общая пропускная способность ~ 500 Мбит / с в наилучших возможных условиях (ссылка). Не говоря уже о различных проблемах с помехами (например, даже неоновая лампа в удлинителе может испортить сигнал …).
Решение 2. Мост Wi-Fi. 500 евро за два WRT3200ACM. В общем, похоже, что даже самое современное и дорогое оборудование даже в режиме 160 МГц в лучших условиях не позволяет мне превзойти ~ 900 Мбит / с общей пропускной способности (ссылка).И, как обычно, производительность моей сети зависит от моих соседей и этой толстой бетонной стены между точками A и B.
Итак? Честно говоря, мне не нравится ни один из вариантов. Power-line намного дешевле попробовать, так что это то, что я собираюсь сделать в первую очередь, но я знаю, что это не оправдает моих ожиданий. Что бы вы, сделали? Может быть, есть третий вариант, что-то вроде двухточечной радиосвязи, используемой на открытом воздухе, но не по 1500 евро за штуку, не запугивающую мозги и не требующую прямой видимости? Или гораздо более дешевая альтернатива второму варианту, например, какой-то слабый, но быстрый SOHO AP, о котором я не знаю? Я мог бы выбрать два UAP-AC-PRO, но я не нашел никаких тестов, подтверждающих их заявленные 1300 Мбит / с, а это все равно 280 евро.Или я должен просто согласиться на меньшую пропускную способность и жить с линией электропередачи? Он может работать асимметрично со скоростью ~ 400 Мбит / с, что в большинстве случаев нормально для меня, но … кхм, я не совсем согласен. D: Особенно, если я оставляю пропускную способность интернет-провайдера на столе.
Любые мысли / советы приветствуются.
РЕДАКТИРОВАТЬ: Спасибо за все предложения, всем! Решил попробовать крючки 3M и тонкий 5e, посмотрим, как это выглядит, прежде чем рассматривать альтернативы.
Как запустить Ethernet в вашей квартире
Итак, пока я ищу потенциальные квартиры для переезда этим летом, я обнаружил, что ни одна квартира, которую я вижу, не имеет портов Ethernet в стенах.
Это не слишком удивительно, но как человек, которому нравится иметь большинство (если не все) своих устройств с проводным подключением к Интернету, я хотел бы знать, есть ли альтернативный метод, кроме того, чтобы мой домовладелец приходил ко мне, разрывая вниз по стенам, чтобы пропустить через них провода.
Оказывается, мне повезло. На самом деле, у меня и многих других арендаторов есть 2 варианта подключения наших устройств.
Вариант 1 включает в себя просто проложить более длинные кабели по полу вашей квартиры, но сделать это таким образом, чтобы не выглядел как запутанный беспорядок.
Вариант 2 предполагает использование адаптеров MoCA для обеспечения той же скорости, что и Ethernet, без особого беспокойства об организации кабелей.
Давайте подробно рассмотрим эти два варианта, а также несколько потенциальных вопросов, которые могут возникнуть по ним.
Эта концепция довольно проста.
Вы просто берете один или несколько кабелей Ethernet действительно длинных и проложите их от вашего маршрутизатора к любому устройству, которое вы хотите подключить.Вы получаете скорость Ethernet по всей квартире, и это в буквальном смысле plug-and-play.
На первый взгляд это может показаться невероятно простым, но потенциально беспорядочным решением ваших сетевых проблем. И это, безусловно, может быть так, если вы будете делать все это волей-неволей.
Как это сделать правильно
Если говорить об этом, то, вероятно, лучше всего иметь представление о том, чем вы хотите быть при проводном подключении к своей сети.
Таким образом, у вас может быть что-то вроде мысленной карты того, где находятся ваши устройства относительно того, где находится ваш маршрутизатор.
Затем вам нужно измерить расстояние, на котором эти устройства находятся от вашего маршрутизатора. Я бы порекомендовал делать это с помощью гибкой рулетки, которой можно обматывать такие предметы, как стены, при переходе от одной точки к другой.
Думайте о рулетке как о кабеле Ethernet, поскольку вы делаете это, чтобы лучше понять, где вы хотите, чтобы кабель был скрыт и аккуратен, насколько это возможно.
Это сделано для того, чтобы не было прямой линии на полу, например, от маршрутизатора до компьютера.
Конечно, могут быть области, где вам придется прокладывать кабель, просто как бы по полу на открытом воздухе, но мы найдем решения для этого, когда будем говорить о прокладке кабеля.
После того, как вы измерили длину, очевидным следующим шагом будет покупка кабеля, ближайшего к этой длине.
Следует иметь в виду: я бы рекомендовал покупать кабель, длина которого больше вашей измеренной длины.
Вам, вероятно, все равно придется это сделать, поскольку длина кабеля Ethernet на самом деле не подходит для ваших измерений.Если же это действительно близко к , просто купите ближайшую длину выше него.
Это даст вашим кабелям дополнительное провисание, поэтому вам не придется беспокоиться о том, что они окажутся слишком короткими, когда вы начнете укладывать кабели.
Еще одна вещь, на которую следует обратить внимание, прежде чем мы перейдем к прокладке кабелей: поскольку интернет-сигнал имеет тенденцию ухудшаться с увеличением расстояния, я обнаружил, что предел длины кабеля Ethernet составляет около 300 футов. Скорее всего, это не будет проблемой, если вы похожи на меня и будете жить или уже проживаете в небольшой квартире.
Управление кабелями
Когда у вас есть кабели нужной длины и они подключены ко всему, самое время сделать все презентабельно!
Здесь у вас есть множество вариантов управления кабелями, в том числе и тот, который абсолютно бесплатный, если ваша ситуация позволяет это.
Начиная со бесплатного, если у вас есть ковер и есть зазор между ним и плинтусом (обычно белая доска, идущая вдоль основания ваших стен), вы, скорее всего, можете заправить кабель Ethernet внутрь, так как кабель сам по себе имеет такой маленький диаметр.
Это, конечно, работает лучше всего, когда у вас есть кабель, проложенный там, где ваш пол встречается со стенами, и вам нужно будет только вывести кабель из этого зазора там, где его концы должны во что-то подключаться.
Однако у вас может не быть ковра, зазора, достаточно широкого, чтобы можно было заправить кабели, или ваша ситуация требует, чтобы кабель проложен на виду. В этом случае есть еще несколько вариантов, в которых используются инструменты, специально предназначенные для управления кабелями.
Один из инструментов для укладки кабелей, который вы можете использовать, — это стенная кабельная канавка.Эти вещи отлично подходят для прикрытия кабелей и выглядят довольно гладко.
У них есть клей на обратной стороне, поэтому вам не придется беспокоиться о повреждении стен при их установке. Вы также можете покрасить их в цвет вашей стены.
Еще вы можете использовать крышку напольного кабеля. Они очень похожи на кабельные каналы, только, на мой взгляд, не такие скрытые и гладкие.
Насколько мне известно, они могут работать на любой поверхности пола и могут быть обрезаны по размеру в соответствии с вашими потребностями.Они используют двусторонний скотч для приклеивания, но я считаю, что некоторые из них уже имеют клей.
Если вы ищете самый изящный способ запустить Ethernet в своей квартире, без проводки в стенах, я бы сказал, что адаптеры MoCA — ваш лучший выбор.
Сразу хочу сказать, что это решение может быть немного дорогим, каждый адаптер стоит около 50 долларов США, а вам понадобятся как минимум два из них.
Если вы готовы выложить деньги, давайте рассмотрим основы того, что это такое и как они работают.
Основные принципы использования адаптеров MoCA
Насколько я понял, MoCA означает «Мультимедиа по коаксиальному альянсу» и использует ваши коаксиальные входы для передачи проводного подключения к Интернету.
Вы должны подключить один адаптер к маршрутизатору через Ethernet, а также через коаксиальный порт на стене, а затем подключить другой адаптер к любому необходимому Ethernet вместе с дополнительным коаксиальным портом в другом месте в квартире.
Большинство адаптеров, которые я видел, поставляются с двумя коаксиальными входами, и я понял, что они позволяют передавать коаксиальные сигналы другому устройству.
Если у вас есть кабельная приставка, подключенная через коаксиальный кабель, вы можете прикрутить ее ко второму коаксиальному входу адаптера MoCA и использовать одновременно с адаптером.
А поскольку между кабельной приставкой и адаптером передаются разные типы сигналов, вам не нужно беспокоиться о потере интернет-сигнала на кабеле или наоборот.
Я также видел некоторые адаптеры с несколькими портами Ethernet на них, так что вы можете просто купить два для своей домашней сети.
Почему MoCA?
Если у вас уже есть общие знания о расширении проводной сети, вам может быть интересно, почему я никогда не упоминал адаптеры Powerline в качестве решения.
Хотя я считаю, что адаптеры Powerline — это бюджетная альтернатива или временный адаптер (я даже использовал их раньше), есть факторы, которые, как я обнаружил, делают их менее востребованными, если вы хотите получить максимальную отдачу от своего интернет-сервиса.
Поскольку адаптеры Powerline используют схему вашей квартиры для передачи Интернета, другие устройства, которые также подключены к этой схеме, могут создавать помехи для вашего сигнала.
Одна проблема, с которой я столкнулся лично, связана с тем, куда именно вы подключаете адаптеры. В многоэтажном доме, когда один адаптер подключен к одному этажу, а другой — на втором, сигнал имеет тенденцию к случайному падению.
Это было болью для меня и определенно может быть проблемой для вас, особенно если вы находитесь в напряженной игровой сессии онлайн.
Я планирую расширить в более поздней статье сравнение Powerline и MoCA, но перечисленных здесь причин достаточно, чтобы я серьезно подумал о том, чтобы сэкономить на MoCA, чтобы удовлетворить потребности моего адаптера.
Как человек, который любит заранее планировать определенные вещи, я провел довольно много исследований для прокладки кабелей через гипотетическую воображаемую квартиру, которую я мог бы получить в ближайшем будущем.
Однако, несмотря на все мои поиски, я так и не нашел единственного источника информации, который отвечал бы на все мои вопросы.
Вот почему я сделал это (надеюсь) полезное руководство, чтобы собрать почти все, что я узнал в ходе исследования проводки Ethernet без инструментов в доме, который вы только что снимаете.
Итак, спасибо, что дочитали до этого места, и, если я найду еще какие-нибудь полезные советы или рекомендации по этой теме, я обязательно обновлю эту статью или сделаю ссылку на новую.
Умных способов спрятать провода и шнуры в вашей квартире
Когда вы ищете дизайнерские идеи для своей квартиры, одна из самых важных вещей, которую вы можете сделать, — это естественным образом вписать свои технологии в жилое пространство. Из-за путаницы проводов ваша квартира может выглядеть неорганизованной, даже если все остальное чистое.
К счастью, эксперты по домашнему дизайну решают эту проблему уже несколько лет, и есть несколько отличных решений. Следуйте пяти советам и приемам, приведенным ниже, чтобы скрыть свои шнуры и придать своей квартире чистый, современный и организованный вид.
1. Скрыть зарядную станцию
Прикроватная тумбочка — одно из тех мест в любой квартире, которые в спешке могут превратиться в беспорядочную путаницу проводов. Если вы заряжаете всю свою электронику у кровати, у вас, вероятно, будет хотя бы несколько шнуров, претендующих на место здесь.Это также может применяться везде, где вы заряжаете свои устройства.
Решение состоит в том, чтобы спланировать вашу зарядную станцию таким образом, чтобы она выглядела чистой и организованной. Самый простой способ — спрятать его в ящик. Для этого просто проделайте небольшое отверстие в задней части ящика и вытяните удлинитель из задней части. Откройте ящик, чтобы получить доступ ко всем вилкам в удлинителе, затем закройте его, чтобы скрыть беспорядок.
Важно убедиться, что шнур достаточно провисает, чтобы он не вырывался из стены, когда вы открываете ящик.Купите шнур на фут или два длиннее, чем вы думаете, чтобы быть в безопасности.
Другой вариант — купить зарядную станцию, которая может быть установлена на прикроватной тумбочке. При использовании любого из этих обходных путей у вас останется только один шнур, о котором нужно беспокоиться: тот, который входит в вашу зарядную станцию. Есть несколько простых способов скрыть это — читайте дальше, чтобы узнать, что они из себя представляют.
2. Повесьте что-нибудь за столом
Провода и шнуры могут быстро накапливаться на вашем столе, особенно когда у вас интенсивная настройка компьютера.Это может быть компьютер, несколько динамиков, несколько мониторов, док-станция и многое другое. Все эти компоненты требуют большого количества шнуров, которые, вероятно, свисают в беспорядочной паутине кабелей за вашим столом.
В зависимости от того, где находится ваш стол и какой у вас стол, все эти шнуры может быть не так легко увидеть. Но если они начинают раздражать глаза, есть простое решение. Просто отрежьте ткань или любой другой материал и повесьте его на задней части рабочего стола. Подсоедините его к ножкам стола, чтобы убедиться, что он там не слишком болтается.
Вы можете использовать забавный узор или цвет, чтобы добавить изюминку, или подобрать что-нибудь к своему столу, чтобы создать более традиционный вид.
3. Спрячьте маршрутизатор за украшениями
Скорее всего, у вас где-то в квартире есть Wi-Fi-роутер и все идущие к нему провода. Маршрутизаторы обычно работают лучше, когда они расположены высоко, а это означает, что вам нужно прокладывать кабели до высокой точки в вашей квартире. Попробуйте верхнюю часть книжной полки, а затем положите перед ней книги, чтобы скрыть устройство.Прикрепите шнуры к боковой стороне книжной полки, чтобы они не мешали.
4. Спрячьте их в консилер для кабелей
Иногда вам нужно провести кабели прямо через стену (например, чтобы подвести их к настенному телевизору). В этом случае вы можете использовать консилер для кабелей, чтобы соединить провода вместе и скрыть их от глаз.
Выберите консилер для кабеля, который подходит к вашей отделке, для максимальной осмотрительности, или выберите цвет, который дополняет вашу дизайнерскую схему и создает некоторые художественные углы.Если вы выберете правильный консилер и разместите его правильно, люди могут даже не заметить его, когда будут осматривать вашу квартиру.
5. Шнуры Wrangle с обычными принадлежностями
Есть большая вероятность, что у вас уже есть некоторые расходные материалы, которые можно использовать для упорядочивания шнуров. Например, зажимы для бумаги и лента отлично подходят для связывания шнуров вместе и прикрепления их по бокам мебели.
Если вы ищете что-то более надежное, застежки-молнии стоят очень недорого.После того, как вы связали шнуры вместе, их можно легко протянуть по сторонам мебели. Если на вашей мебели нет подходящего места для зажима для бумаг, стяжки или ленты, попробуйте прикрепить провода на липкий пластиковый крючок.
Апартаменты в Фениксе
Heers Management предлагает одни из самых современных квартир в Фениксе на рынке. Наши современные компоновки разработаны с учетом новых технологий, а это означает, что у вас будет множество розеток по всему блоку, особенно там, где они вам нужны больше всего.
Хорошее покрытие розеток снижает потребность в прокладке проводов из одной стороны комнаты в другую, поэтому вам не придется так стараться, чтобы скрыть свои шнуры и провода. Свяжитесь с нами сегодня, чтобы организовать прогулку и узнать, что мы имеем в виду!
кабельных коробок, которые сделают вашу квартиру в 1000 раз лучше
Мы все любим электронику, но беспорядок кабелей и шнуров, которые тянутся позади и между ними? Они просто уродливы (и, возможно, опасны, если у вас есть домашние животные или дети). И это не так безопасно для шнуров, когда они все запутываются, собирают пыль и проливаются.
Разумный шаг для вас и ваших шнуров — приобрести кабельную коробку. Ниже вы найдете шесть вариантов, которые помогут вам избавиться от гигантских черных спагетти, ползающих по вашим стенам и полу. Все счастливее, когда они организованы и скрыты из виду.
Hide Cords in Plain View. как домашний акцент, чем шнурок. Коробка имеет два выхода для кабеля, поэтому вы можете использовать его вертикально или горизонтально, а четыре отверстия на дне предназначены для настенного монтажа.
Почему мы выбрали именно его. Это коробка, которую вы не прочь выставить на открытом воздухе, потому что она очень красивая. Если вы предпочитаете смешивать древесный вид, вы можете выбрать черную коробку с бамбуковой крышкой. Если вы беспокоитесь о том, что маленькие ручки могут попасть в вашу кабельную коробку, эта модель Teyga поставляется с магнитной крышкой для дополнительной безопасности.
Белый до упора
Продолговатая кабельная коробка разработана с учетом требований безопасности — для вас и ваших кабелей. Крышка с замком защищена от детей, чтобы домашние животные и дети младшего возраста не схватились за кабели, а внутренняя приподнятая пластина защищает кабели от утечек.
Почему мы выбрали именно его. Дизайн, вдохновленный Apple, прост и элегантен, а тонкий размер (менее шести дюймов в глубину) означает, что вы можете спрятать этот ящик за экраном или вдоль стены. Вы также можете заряжать телефон через органайзер для зарядного кабеля.
Высококачественный внешний вид
Коробка CordOrgz достаточно велика, чтобы вместить удлинитель и все шнуры, которые к нему подключаются. Большие U-образные прорези для шнура на обоих концах позволяют легко вставить полностью загруженную полосу, не отсоединяя и не вставляя все заново, поэтому нет оправдания, чтобы не использовать ее сразу.
Почему мы выбрали именно его. Внешний вид под кожу с белой прострочкой делает его классическим и подходящим для гостиной или офиса. У этой прочной коробки достаточно веса, поэтому она не скользит.
Коробка с современным дизайном
Эта чистая, современная коробка, созданная в Японии, будет сливаться с фоном или выглядеть как акцент, в зависимости от того, куда вы ее положите. Он достаточно большой, чтобы вместить несколько шнуров и удлинитель с семью розетками.
Почему мы выбрали именно его. Когда дело доходит до очистки, ничто не сравнится с пластиком. Вы можете протереть пыль и брызги, не допуская спутывания кабелей. Элегантный дизайн отличается сдержанным стилем.
Решение Big Box
Благодаря своему большому размеру (более 15 дюймов в длину и 7 дюймов в высоту), этот ящик вмещает множество удлинителей, шнуров и адаптеров. Он также имеет три разъема для проводов для улучшения функциональности, а бамбуковая внешность и скошенные ножки придают ему атмосферу диковинки середины века.
Почему мы выбрали именно его. Это одна из самых просторных коробок, которые мы когда-либо видели. В ней достаточно места, чтобы спрятать все провода и устройства защиты от перенапряжения, которые создают хаос в гостиной. Однако справедливо предупредить вас, что это DIY-проект в стиле IKEA, поэтому, если вам не удается использовать отвертку, это может не быть ответом на ваш беспорядок.
Отличный выбор для дома или путешествий
С регулируемыми отсеками и штабелируемой конструкцией этот шнур в стиле Bento box создан специально для аксессуаров Apple.Он поставляется с четырьмя регулируемыми разделителями отсеков и двумя силиконовыми ремнями, а также вмещает розетки для США, Канады, Мексики, Японии, Китая и Таиланда.
Почему мы выбрали именно его. Хорошо, мы немного расширим определение термина «кабельная приставка», но вы, , не найдете, , более симпатичного или более функционального способа хранения всех ваших iStuff. Он также позволяет упаковать множество аксессуаров в очень компактном пространстве, а во время путешествий их легко поместить в большую сумку.
Планирование Интернета для многоквартирного дома
Существующее строительство (Браунфилд)
Если ваше здание построено и в нем есть проводка, заранее потребуется дополнительное тестирование.Часто предыдущие электрики, подрядчики или поставщики интернет-услуг не имели в виду создать управляемую услугу для всего здания или добавить потенциально низковольтные системы.
При строительстве старых домов владелец многоквартирного дома должен будет работать с поставщиком услуг для разработки новых планов электропроводки. На основе текущих чертежей ваш интернет-провайдер предоставит чертеж, на котором будут смоделированы корректировки, которые необходимо внести в существующие планы строительства.
Независимо от того, моделируется ли это строительство для заброшенных и новых участков, на ваших чертежах необходимо указать следующее: точка разграничения, сетевые стойки, коммутационные панели и существующие шкафы для хранения данных.
Другие соображения касаются того, как будет проложена проводка. DojoNetworks любит протягивать проводку через стены и потолки, насколько это возможно, но это не всегда возможно, и иногда вам приходится использовать направляющую или молдинг, чтобы скрыть провод, идущий по коридорам, а иногда и в многоквартирных домах.
Шкафы для хранения данных, MDF и IDF
Один критический аспект, который часто упускается из виду в старых зданиях и даже в планах новых зданий, заключается в том, что Ethernet не может выходить за пределы 100 метров. Чтобы разработать эффективный план подключения в масштабе всего здания, необходимо установить шкаф для главной распределительной рамы (MDF) и проложить оптоволокно от MDF к шкафам для промежуточных распределительных рам (IDF) по всему зданию. Разработка плана по минимальному количеству шкафов для хранения данных в многоквартирном доме имеет решающее значение для минимизации сбоев.Однако эти туалеты должны находиться в правильном месте, чтобы обслуживать все точки доступа в их районе.
Достаточно ли у вас хранилищ данных в нужных местах? Какие пространства можно было бы использовать для создания новых хранилищ данных там, где это необходимо? Что следует учитывать при охлаждении оборудования при необходимости?
Какой тип планируемого жилого комплекса
Планирование и обслуживание Wi-Fi на территории всего объекта сильно отличается для многоэтажного здания по сравнению с жилым комплексом в стиле сада или кампуса.В сценарии многоэтажного дома ключевой проблемой становится расстояние между шкафами для хранения данных в сочетании с проблемами помех между этажами. Для сравнения: сложность садового комплекса состоит в том, чтобы доставить волокно от здания к зданию и сохранить достаточно низкие затраты на инфраструктуру, чтобы проект стал рентабельным. Оба типа жилых комплексов являются кандидатами на использование Wi-Fi на всей территории, однако каждый из них требует решения уникальных задач.
Обеспечение рентабельности внедрения оптоволокна MDU в дом (FTTH)
Поиск идеального решения для установки оптоволокна для многоквартирных домов (MDU), обычно жилых домов или отелей, является основным препятствием, с которым операторы сталкиваются, поскольку скорость внедрения оптоволокна количество развертываний Home (FTTH) увеличивается, чтобы удовлетворить постоянно растущий потребительский спрос на пропускную способность.
Операторы
должны иметь возможность предлагать потребителям, живущим в MDU, такую же пропускную способность и высокие скорости, что и потребителям в отдельных жилых единицах (SDU). Однако более длительное время развертывания и более высокая стоимость подключения оптоволокна к MDU тормозят рост количества подключений внутри зданий.
Способы установки оптоволокна в МДУ
Традиционные решения предполагают прокладку оптоволоконного кабеля с вертикальной посадкой от подвала до каждого этажа, где выполняется сращивание через клеммную коробку, до того, как отдельный оптоволоконный кабель будет проложен через новый или существующий микропровод в отдельную квартиру.Часто, когда на этаже больше десяти квартир, это увеличивает время и усложняет установку.
Оператор не только должен инвестировать в дорогостоящее и трудоемкое монтажное оборудование, которое они должны переобучать своих инженеров для использования или увеличивать бюджет на установку за счет привлечения сторонних подрядчиков, но также должны капитальный ремонт или установка новых воздуховодов и концевой заделки оптоволокна. оборудование. Все это приводит к значительным затратам, которые во многих случаях делают нерентабельным использование MDU.
В качестве альтернативы, многие операторы связи сейчас применяют другую методологию, прокладывая кабель по схеме «точка-точка» непосредственно от подвала до квартиры. Это устраняет необходимость сращивания на каждом этаже, что превышает уровень ресурсов и навыков, но вносит дополнительную сложность, поскольку кабель с номинальной площадью стояка, идущий непосредственно в квартиру потребителя.
Это увеличивает сложность управления кабелями, хотя и устраняет единую точку отказа, поскольку каждая квартира получает собственное прямое оптоволоконное соединение.
Прочтите нашу электронную книгу, чтобы узнать, как толкаемое волокно делает FTTP быстрым и доступным:

Нормативно-правовая база
В рамках национальных усилий по обеспечению повсеместного внедрения сверхбыстрого широкополосного оптоволокна многие страны в обязательном порядке вводят оптоволокно в новых или существующих MDU. В Катаре, например, действующий провайдер Катарская национальная широкополосная сеть имеет требование установить четыре волокна к каждому жилому дому в MDU с более чем 100 квартирами в течение следующих двух лет.По оценкам отрасли, это может стать проблемой при использовании исключительно традиционных выдувных волокон.
По мере продолжения перехода от кабеля к оптоволокну эта дилемма будет только расти, и, возможно, дальнейшая государственная легализация потребует от операторов управлять этим преобразованием так же, как и подключением SDU.
Результат? При традиционных методах реализации стоимость установки нарушает экономическое обоснование FTTH и MDU, а это означает, что потребители испытывают нехватку данных, за которые они готовы платить больше.Это исключает потенциально прибыльные долгосрочные источники дохода для операторов связи, поскольку они просто не могут установить достаточно дешево.
Решение для выталкиваемого волокна для MDU
Чтобы удовлетворить эту растущую глобальную потребность, операторы связи обращаются к кабельным компаниям, которые могут доставлять «толкаемое» волокно. Это устраняет необходимость в дорогостоящем, трудоемком и высококвалифицированном выдувном оборудовании, поскольку волокно можно просто протолкнуть или потянуть к месту назначения вручную. Это значительно сокращает время установки, снижая стоимость и не влияя на защиту.
Чтобы еще больше снизить потребность в высококвалифицированном персонале и снизить затраты времени на установку, поставщики оптоволоконных кабелей вкладывают средства в решения с предварительной терминированием для доставки от 1 до 4 оптоволоконных кабелей, LC или SC Connectorisation на катушках длиной до 150 м. Это устраняет необходимость в соединении в квартире и значительно сокращает время установки.
Сниженная стоимость, более быстрая установка MDU FTTH
Благодаря использованию выталкиваемого волокна и устранению необходимости сращивания стоимость установки FTTH может быть снижена до 75%, но операторы связи могут ожидать сокращения времени установки как минимум на 50%, что делает экономическое обоснование FTTH жизнеспособным для сценариев MDU. .
В связи с быстрым ростом спроса на услуги, требующие высокой пропускной способности, операторы связи должны иметь возможность развертывать FTTH в крупных комплексах. Однако высокая стоимость существующих методов реализации сдерживает установку.
Поэтому операторы связи
должны подумать о том, как они могут сократить время и стоимость развертывания, если они хотят увеличить доходы и расширить свою клиентскую базу. Проталкиваемое волокно и подход на основе набора инструментов предлагают проверенный метод снижения расходов и ускорения возврата инвестиций, когда дело доходит до развертывания MDU.
Полное руководство по установке и обслуживанию бытовых кабелей для передачи данных
В эпоху, когда все становится беспроводным, почему мы все еще говорим о проводке или кабелях? Прежде всего, кабельная разводка в 20 раз быстрее, чем обычное соединение Wi-Fi. Во-вторых, его возможности подключения не мешают расстояние, помехи, конкурирующие сети, стены и другие источники.
Многие домовладельцы всегда стремятся расширить свои возможности и результаты. Однако не многие знают, какие у них есть возможности.Эта статья предназначена для того, чтобы дать таким людям представление о проводке данных в жилых помещениях и обо всем, что с этим связано. Итак, приступим без промедления!
Типы кабелей
Существуют различные кабели, и выбор того, который вам подойдет, будет играть решающую роль. Наиболее известные типы кабелей для этой цели включают Cat 5e, Cat 6, Cat 6A, Cat 7 и оптические волокна.
Хотя кабель категории 5e все еще доступен, он считается устаревшим, поскольку не может удовлетворить потребности пользователей в быстрой и надежной сети.Остальные кабели поддерживают быстрые сети, включая гигабитные скорости, которые рекомендуются для сетевого оборудования и домашних компьютеров.
Следующая опция (Cat 6) поддерживает Ethernet Gigabit и обратно совместима со всеми предыдущими сериями кабелей Cat. Кабели Cat 6 нового типа имеют оболочку FTP , которая поддерживает скорость 10 Гбит / с. Однако Cat 6 не продается как кабель, способный выдерживать такие скорости, поэтому нет никаких гарантий относительно этого.
Если вы хотите использовать скорость 10 Гбит / с для домашнего оборудования, для прокладки кабелей данных лучше подойдет Cat 6A и выше.
Выбор оболочки
После того, как вы закончите выбор типа кабеля, следующим шагом в этом процессе будет определение типа оболочки. Есть два вида:
Пленум : это оболочка кабеля, обладающая высокой огнестойкостью, и в случае возгорания она выделяет нетоксичный дым. Некоторые жилые комплексы требуют этого как обязательного шага в случае возникновения пожара.
PVC : Это стандартная кабельная оболочка, которая также очень удобна в кармане.Хотя он не обладает такими же огнестойкими свойствами, как пленум, он работает так же, как и вышеупомянутый тип. Для бытового использования ПВХ будет неплохим выбором. Однако для офисных зданий он не подойдет.
Рассмотрите потолок
Еще одна вещь, которую вам нужно учитывать, — это тип потолка в вашем доме или здании, поскольку он напрямую влияет на то, как будут проложены ваши кабели для передачи данных. Типы потолков, которые есть в большинстве домов:
Подвесной потолок : Установка кабелей передачи данных в этот тип потолка чрезвычайно проста.Этот тип потолка легко скрывает кабели и с ним проще всего работать.
Жесткий потолок : Если в вашем жилом комплексе жесткий потолок, вам предстоит самая сложная работа, поскольку она требует много времени и больших денег. К сожалению, в большинстве домов и жилых комплексов есть такие потолки.
Открытый потолок : Этот вид потолка не очень популярен среди жилых домов. Тем не менее, в различных квартирах для эстетического эффекта используются открытые потолки.Работать с таким потолком сложно, так как установщикам необходимо приложить дополнительные усилия, чтобы скрыть кабели и балки от невооруженного глаза.
Сколько комнатных розеток?
Этот шаг во многом зависит от размера вашего дома. Это также определяется количеством проводного оборудования, которым вы владеете или будете владеть в будущем. В качестве меры безопасности было бы неплохо снабдить каждую комнату несколькими розетками. Вы также можете увеличить количество розеток в комнате, в которой будут стоять телевизор, принтер, компьютер, телефонная база и т. Д.С другой стороны, комнаты, которые будут обслуживать различное мультимедийное оборудование, такое как домашняя стереосистема, телевизоры, игровые консоли, медиаплееры и т. Д., Должны иметь более трех розеток.
Установка кабелей данных
Вы решили, какой кабель вам нужен? Вы закончили выяснять, с какой структурой здания вы будете работать? Когда вы понимаете эти шаги, вы можете переходить к собственно процессу установки. Мы перечислили несколько пунктов, которые помогут вам с прокладкой кабеля для передачи данных.
Выбор пути
Это самый сложный, но важный шаг при установке кабеля для передачи данных. Если вы находитесь на нижнем уровне и имеете доступ к подвалу, прокладка кабелей по этому пути будет для вас лучшим выбором. С другой стороны, если у вас двухэтажное здание и есть доступ к чердаку или крыше, вы можете провести кабели через чердак и наоборот.
В случае многоэтажного дома, возможно, придется проявить творческий подход.Кабель для передачи данных можно провести снаружи или через лоток для белья. Выбирая внешний вариант, вы можете работать с любым кабелем, кроме коаксиального кабеля LMR 400 , поскольку последний не предназначен для использования в кабелях для передачи данных.
Соберите необходимые инструменты
Затем вам нужно начать сбор необходимых инструментов. Вам понадобится:
Ethernet инструмент для обжима . Покупайте это только в том случае, если вы будете надевать заглушки на концы кабелей.
Пила ручная остроконечная. Эта пила понадобится вам, чтобы вырезать отверстия для настенных панелей или монтажных ящиков.
Маркер этикеток
Поиск шпилек
Тестер кабеля
Штекеры RJ-45
Вдобавок к этому вам понадобятся ленты на липучке, маршрутизатор, короткая коммутационная панель, коммутатор Ethernet и т. Д.
Установите настенные панели
Прежде чем что-либо делать, выясните, как проложены кабели, которые уже проложены в вашем доме.Для начала найдите сетевой разъем. Затем воспользуйтесь прибором для поиска шпилек и выясните, в какой части кабельного разъема находится шпилька. Для хедз-ап шпильки расположены на расстоянии 16 дюймов друг от друга почти в каждом жилом месте.
После того, как вы выбрали место для установки коробки, вам нужно начать с отслеживания формы коробки на стене и вырезать линии с помощью остроконечной пилы. Когда вы закончите с этим, вам будет легче вставить одну коробку в отверстие. Затем прикрутите зажимы и повторите этот шаг для каждой комнаты, через которую вы хотите пропустить кабели.
Измерьте кабели
Они не говорят: отмерьте дважды, отрежьте один раз без всякой причины! Чтобы упростить вам задачу, начните с пропуска выбранных кабелей через отверстия, вырезанные в каждой комнате. Продвигайте кабель, пока он не достигнет распределительной комнаты. Как только он попадет в распределительную комнату, пометьте кабель и проложите кабели несколько раз, чтобы обеспечить необходимую длину. Затем проделайте то же самое со всеми остальными комнатами.
Подсоедините кабели к патч-панели и разъему
Они не говорят: отмерь дважды, отрежь один раз без всякой причины! Чтобы упростить вам задачу, начните с пропуска выбранных кабелей через отверстия, вырезанные в каждой комнате.Продвигайте кабель, пока он не достигнет распределительной комнаты. Как только он попадет в распределительную комнату, пометьте кабель и проложите кабели несколько раз, чтобы обеспечить необходимую длину. Затем проделайте то же самое со всеми остальными комнатами.
Теперь, когда кабели пропущены через отверстия, их можно проткнуть до разъема и патч-панелей. В качестве временного решения вы можете взять необработанный кабель, поместить сверху штекер RJ-45 и воткнуть его прямо в стену. Для постоянного решения нужно поставить патч-панель.
Проверьте свои соединения
Перед тем, как вы начнете подключать сетевые устройства к коммутационным панелям, вам необходимо убедиться, что они находятся в рабочем состоянии или нет. Для этого необходимо проверить все точки подключения. Если вам удастся пройти тест сети, вы легко сможете проверить соединения.
Подключите к Интернету
Конечно, не все будет работать через кабельную систему передачи данных.Некоторым устройствам для правильной работы требуются отличные сигналы Wi-Fi, например мобильные телефоны, планшеты, ноутбуки и т. Д. Итак, вам необходимо настроить хорошее соединение Wi-Fi, модем / маршрутизатор которого можно подключить к сетевым кабелям в вашем доме.
Когда дело доходит до домашнего Wi-Fi, существует множество препятствий и множество других факторов, которые вы должны учитывать. Для лучшей связи вы должны разобраться в проблемах и обойти препятствия.
Техническое обслуживание кабелей данных
Правильная установка — это только половина работы.Чтобы поддерживать сетевую систему в течение длительного периода, вам может потребоваться сосредоточиться на ее обслуживании, чтобы поддерживать ее в отличном состоянии. Кое-что вам пригодится. Прежде всего, используйте маркер и пометьте все кабели. Затем разделите их по цветам и соедините вместе полосками на липучках.
Купите шкаф для кабельной стеллажа. Обычно они бывают глубиной 300, 450 и 600 мм. В обычных условиях вам потребуется около 100 мм дополнительного пространства между лицевой стороной переключателя и дверью, чтобы освободить место для соединительных кабелей.Вы должны инвестировать в качественную кабельную стойку, поскольку она будет играть главную роль в обслуживании и наведении порядка в пучках кабелей. В этой связи наличие организованной стойки может быть полезным, так как это увеличит поток воздуха.

Разводка интернет кабеля в квартире. 10 правил при прокладке слаботочного кабеля в квартире или доме

Как правильно провести компьютерную сеть в квартире – проектирование и монтаж | Своими руками

«Слаботочка»

С прицелом на будущее

Проектирование домашней сети

Проводные сети

Беспроводные сети в квартире

Заключение

Заведение слаботочки своими руками – видео

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах.

Будем друзьями!

Разводка интернет кабеля

Разводка интернет кабеля | Электромонтажные работы в Минске и области

5. Проект разводки телевизионного и интернет кабеля

Как спроектировать в квартире интернет и сеть Wi-Fi

10 правил при прокладке слаботочного кабеля в квартире или доме

О разводке кабеля для интернета и IP-TV ( Zala-ТВ)

Разводка интернет кабеля в розетке | Мастербыт

Смотрите также

Разводка электрики — цена в Москве, стоимость разводки электрики в квартире

Как устанавливается электропроводка

Сколько времени займет задача

Почему стоит оформить заказ у частника

Сколько стоит прокладка проводов

Почему стоит оформить заказ на Юду

5. Проект разводки телевизионного и интернет кабеля — Информационный портал города Мичуринска. Афиша

5. Проект разводки телевизионного и интернет кабеля

Как спроектировать в квартире интернет и сеть Wi-Fi

Как проложить и подключить интернет, ТВ и аудио-видео кабель

Телевизор и аудио — видео

Общие рекомендации

Разводка ТВ кабеля по квартире

Аксессуары и распределительное оборудование

Общая информация о телевизионном кабеле

Правила прокладки и последовательность действий

Правила монтажа антенного кабеля

Как развести телевизионный кабель по квартире

Способы прокладки бывают такие:

Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома

Подключение антенны

Как удлинить телевизионный кабель

Соединение через переходник

Соединение штекера с гнездом

Скрутка

Как установить антенный штекер на кабель

Куда вставить антенный кабель в телевизоре

Как подключить несколько телевизоров к кабельной сети или антенне

Похожие статьи

Как правильно прокладывать интернет, акустические провода и кабели в квартире — строительные материалы, бытовая техника, tv и аудио, мебель и техника

Каких ошибок нужно избегать при прокладке ТВ-кабеля

прокладка и разводка ТВ кабеля

Правила прокладки кабеля и последовательность действий

Как самостоятельно проложить телевизионный кабель в квартире

Маскировка телевизионного кабеля в квартире

Убираем в стену

Кабель-канал

Специальная мебель

Декорирование

Декоративные короба

Как выполняется проводка телевизионного кабеля в квартире

Выбор телевизионного кабеля

Аксессуары и распределительное оборудование

Порядок прокладки кабеля

Правила монтажа антенного кабеля

Проводка кабеля в квартире

Как маскировать телевизионный кабель

Что делать, если в вашем жилом комплексе плохой кабель?

Проблема внутри дома

Я хочу поговорить с вашим менеджером

Самое лучшее, сколько это не стоит

Электромонтаж вашего здания — Варианты телекоммуникаций для кооперативов и кондоминиумов

Новые и существующие постройки

Новое меню предметов

Почему Wi-Fi

Электропроводка в новом доме для телевидения, интернета, телефона

— Нужна ли распределительная панель при предварительном подключении к Интернету и кабельному телевидению?

— Как подключить старый дом к Cat6?

ethernet — Как мне использовать существующую проводку cat5e для распространения интернета в моем доме?

Как подключить ваш дом к сети Ethernet Cat-5 (или 6): 8 шагов (с изображениями)

1. Скрыть зарядную станцию
