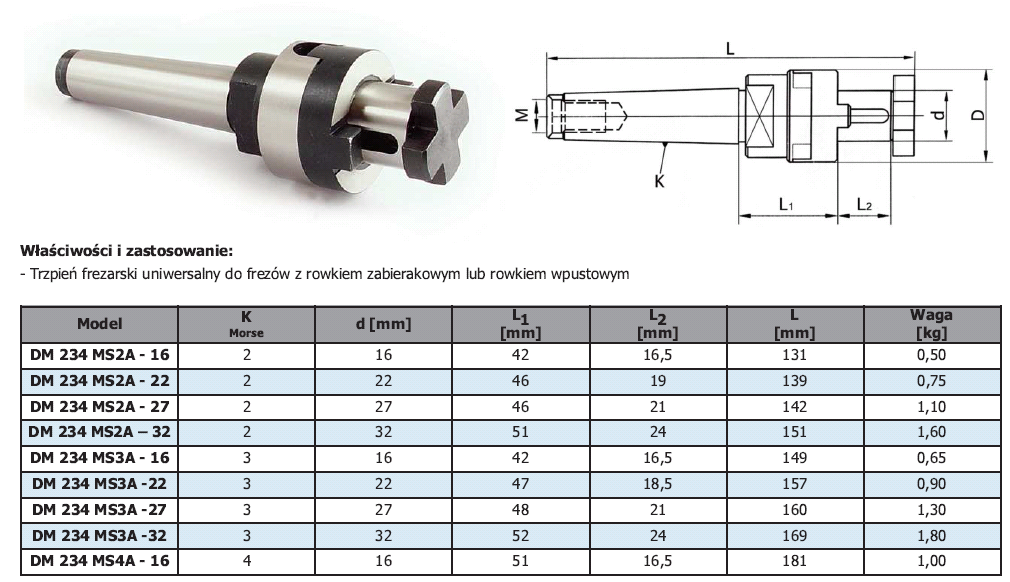

Размеры фрез: ГОСТ 17025-71 Фрезы концевые с цилиндрическим хвостовиком. Конструкция и размеры

Разновидности диаметров фрез и их выбор

В первую очередь необходимо выяснить какого диаметра фрезы используются в имеющемся оборудовании. Существует два варианта измерения: в миллиметрах (6, 8 или 12 мм) или в дюймах (1/4 или 1/2 дюйма). При пересчете дюймов в миллиметры и наоборот могут получиться очень близкие значения, и если так вышло, то такие фрезы не совместимы с оборудованием.

Необходимо приобретать инструмент соответствующего диаметра, указанный как на станке либо в миллиметрах, либо в дюймах. Вызвано это тем, что фреза вращается с очень большими оборотами, поэтому малейшие несоответствия в диаметре могут привести к аварии.

Крупные производители выпускают инструмент любого диаметра и в любой размерности. Например, можно приобрести набор фрез bosch, точно подходящий к имеющемуся оборудованию.

Типы конструкции режущих кромок

В зависимости от назначения фрезы могут иметь различную конструкцию режущих кромок. Самыми распространенными и недорогими являются сборные фрезы. Она состоит из болванки, к которой приварены режущие кромки.

Режущие кромки могут быть сменными. В этом случае их можно снять для заточки или просто перевернуть, если один конец затупится.

Существуют также не составные фрезы из монолитного материала. В них рабочие резцы вытачиваются прямо в единой заготовке. У такой фрезы не может отломиться нож ни при каких обстоятельствах, но к сожалению, её можно затачивать всего несколько раз. После этого инструмент приходит в негодность.

Виды материалов для изготовления фрез

Для работы с алюминием и мягкими породами дерева используются фрезы, изготовленные из быстрорежущей стали, производители фрез на них наносят маркировку HM.

Для обработки твердых материалов используются фрезы из твердосплавной стали и имеют маркировку HSS. Эти фрезы достаточно хрупкие, поэтому при обработке твердых материалов их лезвия могут выкрашиваться. Наборы фрез для металла выпускаются преимущественно из этого сплава.

Подборка набора фрез по дереву для мастерской

Фрезы подбираются в зависимости от планируемых к выполнению задач. Их назначение и принцип работы легче понять, изучив фото набора фрез. Наиболее распространенными являются кромочные и пазовые фрезы и их разновидности.

Кромочные фрезы обрабатывают боковые поверхности, создавая различные декоративные углубления. Пазовые фрезы создают отверстия различной необходимой формы в материале.

Ниже представлены основные типы фрез, причем каждая фреза выпускается нескольких диаметров, поэтому в профессиональной мастерской число используемых инструментов достигает нескольких десятков:

Концевой инструмент – используются для обработки угловых поверхностей заготовок.

Пазовые фрезы – необходимы для создания паза в заготовке. Этот инструмент имеет плоский торец. Обработка осуществляется торцевой частью. Работа с ними требует навыков, можно пользоваться шаблонами. Без него очень сложно сделать углубление нужной формы.

Дисковые фрезы – по своему назначению аналогичны пазовым фрезам, но в них работает боковая часть, то есть периферическая, а не торцевая.

Галтельные фрезы – вырезают углубления в форме канавок в материале. От глубины их погружения зависит глубина и ширина канавки, поэтому они универсальны.

Пазовый инструмент в форме буквы V – по назначению эти фрезы похожи на галтельные фрезы. Они создают не полукруглую канавку, а канавку с ровными стенками которые лежат под углом 90 градусов.

Шиповая фреза с расширяющимся конусом – используется при создании столярных соединений «ласточкин хвост».

Комбинированный инструмент – соединяет свойства и характеристики фрез для создания пазов и шипов.

Конусный инструмент – с его помощью обрабатываются наружные углы заготовки таким образом, что создаются фаски нужного размера и наклона.

Калевочный инструмент – используются для создания фасок полукруглой формы.

Четвертные фрезы – используются при изготовлении рам для окон из дерева.

Комбинированные фрезы – необходимы для создания соединительных элементов. Комбинированный инструмент соединяет в себе два инструмента: шиповой и пазовый и создают оба элемента в двух изделиях за один проход. Это существенно экономит время работы над изделием. Такие фрезы нужны, например, для производства вагонки из дерева.

Самым рациональным набором фрез для ручного фрезера будет такой набор: несколько кромочных и пазовых фрез, в том числе «ласточкин хвост», один фигурный и один угловой инструмент.

Фото набора фрез

Также рекомендуем посетить:

Разновидности фрез для ручного фрезера

Сегодня я постарался разобраться с классификацией фрез (в первую очередь, для себя, естественно, про вас я тоже не забыл).

Действительно, фрез на рынке просто огромное количество. Они различаются по диаметру хвостовика, наличию/отсутствию подшипников, форме, а, значит, и функции.

Итак, основных диаметров хвостовика (на фрезере — размер цанги) сравнительно немного. Самые распространенные размеры 6 мм, 8мм, 12 мм) встречаются так же такие размеры, как  6,35 мм, 12,7 мм но встречаются они у нас достаточно редко, да и далеко не на каждом фрезере имеются такие цанги.

Фрезы кромочные (как правило не имеют ножей на конце — вместо них устанавливается подшипник) — служат для обработки кромки детали. При работе такой фрезой, подшипник перемещаясь по поверхности заготовки (или шаблона), не дает фрезе врезаться в материал глубже, чем это необходимо, поэтому их применение возможно без использования направляющих и пр девайсов.

Прямая фреза с подшипником часто называется копировальной.

Копировальная фреза (она же прямая кромочная) — подшипник идет по шаблону, вырезая точно такую же деталь из заготовки.

Профильная фреза (она же фигурная) — в процессе обработки кромки получается фигурный профиль, который, как правило, имеет декоративное значение.

Фигрейная фреза — служит для формирования филенчатых панелей (деревянные двери, разные крышки сундуков и пр). Отличаются большими размерами и направленностью реза в большей степени на пласть заготовки.

Конусная фреза  — служит для подрезания кромок под определенным углом (см параметры фрезы).

Калевочная фреза — отличается от предыдущей тем, что скошенные ножи имеют форму округлую форму. В материале они формируют профиль, соответствующий четверти окружности. То есть она закругляет край кромки.

Полустержневая фреза — по профилю соответствует двум калевочным фрезам, применяемым одновременно. Так же может снабжаться подшипником. Применяется для выбора профиля, соответствующего половине окружности.

Галтельная фреза — является антагонистом калевочной, то есть ножи имеют так же полукруглую форму, но радиус направлен в противоположную сторону, то есть они выпуклые. Можно комбинировать с калевочными фрезами подходящей формы для формирования более плотных соединений.

Фальцевая фреза — напоминает прямую копировальную фрезу, но ее режущая часть по диаметру значительно больше подшипника, поэтому она применяется для выбора четверти или паза прямоугольной формы.

Дисковая фреза — является плоской разновидностью фальцевой фрезы, то есть представляет собой диск с закрепленными на нем ножами. Служит для вырезания пазов в торцах заготовок, например, под врезной кант

Конусная кромочная фреза — имеет на разрезе форму ромба, а, значит, выбирают соответствующие пазы.

Фреза микрошиповая — служит для прочного соединения заготовок друг с другом, значительно увеличивая площадь склеиваемой поверхности за счет вырезания множества мелких шипов/пазов.

Пазовые фрезы — имеют рабочую кромку на торце и боковых поверхностях, то есть могут выбирать пазы различного профиля в любом месте, а не только на торцах. Обычно для их применения требуются дополнительные приспособления (шины, шаблоны, упоры и пр.) По форме они бывают такими же, как и кромочные, то есть:

Прямые пазовые фрезы: — служат для выбирания пазов прямоугольной формы различной глубины, иногда дополняются подшипником в верхней части фрезы, что позволяет совмещать преимущества обоих классов фрез.

Фасонные пазовые фрезы — могут быть совершенно разнообразной формы и так же дополняться подшипниками.

Фреза типа «ласточкин хвост» — пазовая фреза служащая для формирования одноименного шипового соединения.

Конструкционная пазовая фреза — фреза, позволяющая формировать паз, который на разрезе имеет Т-образную форму.

Галтельная пазовая фреза — для получения полукруглых канавок — галтелей.

V-образная фреза — формирует канавку с дном треугольной формы

 Конечно, рассмотреть в одной статье все конфигурации фрез, какие существуют невозможно, но я хотя бы попытался это сделать. Надеюсь, данный материал окажется вам полезным.

Ну и наконец, так сказать, групповое фото на память))

В завершение материала я приведу пару ссылок, где все это разнообразие можно приобрести.

1. Дешевые фрезы с АлиЭкспресс
2. Фрезы с Всеинструменты

Виды фрез по дереву для ручного фрезера

Фрезеровка предоставляет практически неограниченные возможности по обработке заготовок. Формирование кромок, пазов и канавок различной глубины и формы – для каждой операции есть свои виды фрез по дереву для ручного фрезера, позволяющие выполнять работу максимально эффективно. Какие бывают фрезы по размерам, форме, конструкции и типам лезвий – вся нужная информация в одном обзоре.

Разновидности диаметра хвостовика

Перед тем как выбрать фрезу, надо в первую очередь определиться со способом ее крепления, а точнее, в каких единицах измеряются диаметр хвостовика — дюймах или миллиметрах. Это зависит от того какие в комплекте с фрезером идут цанги — втулки, в которых зажимается хвостовик:

• Если они измеряются в миллиметрах, то самые распространённые это на 6, 8 и 12 мм.
• Когда размер указывается в дюймах, то обычно выбирать приходится только из двух из них – это четверть и половина дюйма.

Это важно! При переводе дюймов в единицы СИ получается 6,35 и 12,7 мм, но, несмотря на столь незначительную разницу, миллиметровый хвостовик не совместим с дюймовой цангой и наоборот. Вал фрезерной машины вращается со скоростью до 25000 оборотов в минуту, поэтому малейшие несоответствия повлекут за собой в лучшем случае порчу инструмента.

Типы конструкции фрез

В зависимости от стоимости и назначения, они выпускаются в следующих конструкционных модификациях:

Сборные

В основе такой стальная болванка необходимой формы, к которой приварены режущие кромки. Благодаря простоте изготовления, таких моделей на рынке большинство.

Со сменными режущими кромками

Отличаются большим сроком службы, так как ножи для них делают двусторонними – когда лезвие затупилось, его переворачивают.

Монолитные

Режущие кромки выточены прямо в основании – при работе с таким инструментов пропадает даже гипотетическая возможность, что нож отломается, но после нескольких заточек фрезу придется менять.

Типы лезвий фрез

Фрезы бывают с вертикальным, наклонным или спиральным расположением лезвий. Если они прямые, то кусочки дерева будут срублены с заготовки, а наклонные их срезают, что уменьшает вероятность возникновения сколов и увеличивает общее качество фрезеровки.

По материалу и характеристикам лезвия выпускаются двух типов:

• HM – быстрорежущие. Используются для обработки мягких пород дерева или алюминия.
• HSS – твердосплавные. Предназначены для твердых материалов, поэтому у таких режущих кромок лучше температурный коэффициент и прочие характеристики, что также отражается на их цене.

Кроме лезвий, в зависимости от того, в каком месте и какой формы нужно получить выемку в заготовке, используются соответствующие типы фрез для ручного фрезера по дереву.

Фрезы пазовые

Предназначены для выборки паза необходимой ширины и глубины в середине детали или от ее края и к центру. Чаще всего применяется при создании соединения типа шип-паз. При необходимости, если позволяет конструкция упора фрезерной машины, то ширина паза может регулироваться без замены фрезы на бо́льшую по диаметру.

Пазовые прямые

Простейший инструмент цилиндрической формы, после использования которого в заготовке остается прямоугольный в сечении паз. Преимущественно используется с погружными фрезеровальными машинами, хотя возможно и применение их с другими моделями.

Пазовые галтельные

Их режущая головка имеет закругленную форму, благодаря чему в разрезе паз напоминает литеру «U» — в зависимости от глубины реза стенки закругляются сразу же от поверхности заготовки или сначала некоторое время идут от нее под прямым углом.

Пазовые галтельные V образные

Хотя по определению «галтель» это именно полукруглая выемка, к галтельным относится и фреза, дающая в разрезе «V»-образный паз. Если работа предполагает изготовление пазов с разными углами наклона стенок, то надо иметь соответствующий комплект инструментов.

Пазовые конструкционные (Т образные и ласточкин хвост)

В сечении полученные пазы образуют перевернутую букву «Т», основание которой выходит на поверхность или правильную трапецию, большая сторона которой обращена к центру заготовки. Это одно из самых надежных соединений, заготовки задвигаются одна в другую и другим способом разъединить их не получится.

Пазовые фасонные

Наряду с галтельными используется для получения фигурной резьбы и обработки кромок. В сечении пазы напоминают фигурные скобки. Фрезеровать можно как пазы в центре заготовки или снимать кромки с ее краев. Если изготавливается сложный рисунок, то предварительно по его контуру рекомендовано пройти прямой пазовой фрезой – это упростит последующую центровку и уменьшит нагрузку на фрезеровочную машину при применении фасонной фрезы.

Фрезы кромочные

Чаще всего изготавливаются с подшипником, который позволяет обрабатывать кромки и торцы заготовок не только посредством настройки опорного стола, но и по шаблону.

Кромочные прямые

Для получения плоскости торца заготовки, перпендикулярной пласти (верхней части обрабатываемой детали). При наличии на фрезе подшипника можно обрабатывать кромки округлой формы. Сам подшипник может быть настроен заподлицо к режущим лезвиям или иметь больший/меньший диаметр, что расширяет возможности использования оснастки.

Кромочные калевочные

Для получения прямой, дугообразной или волнистой фигурной кромки – в зависимости от используемой части фрезы можно смягчить ребро заготовки, скруглить его (двойные фрезы позволяют делать это за один проход), сделать кромку с фальцем и губкой или получить полустержневой выступ. Широко используются для изготовления орнаментов сложной формы. При выборе двойной фрезы надо обращать внимание на возможность регулировки расстояния между режущими лезвиями.

Кромочная колевочная регулируемая фреза.

Кромочные фальцевые

Используются при необходимости выбрать паз прямоугольной формы или четверть на ровной или изогнутой заготовке. Применяя двойной проход, получают шип нужного размера. Глубина выборки регулируется положением фрезеровочной машины или упорным подшипником.

Кромочные конусные

В зависимости от угла наклона кромки фрезы, они используются для подготовки заготовок перед соединением, получения декоративной фаски или для обработки деталей мебели, которые затем будут соединены в изделия круглой (многоугольной) формы.

Кромочные галтельные

Применяются для получения паза округлой формы на кромке прямой или фигурной заготовки. Для исключения возможности перекоса фрезы, изготавливается с двумя подшипниками. Результат работы получается такой же, как и при использовании пазовых галтельных фрез, но в ряде случаев кромочные применять гораздо удобнее.

Кромочные фигурные

Другое название – мультипрофильные. Так как они достаточно массивные и одновременно работают с большой площадью заготовки, применение таких фрез рекомендуется на фрезеровочных машинах мощностью не меньше чем 1600 Ватт. Для работы используется весь профиль фрезы сразу или в различных комбинациях, что позволяет получать кромку стандартной или заданной мастером формы.

Кромочные полустержневые

Прямое назначение фрезы – обработка кромок заготовок для получения полукруглого выступа. Также есть много дополнительных способов применения – к примеру, если обработать такой фрезой прямоугольную заготовку с двух сторон, то она станет стержнем. Кроме этого с ее помощью получают профили с фаской и кромкой сложной формы, а также шарнирные соединения (при обработке заготовки в паре с галтельной или калевочной фрезой).

Фрезы комбинированные

Применяются для сплачивания и сращивания деревянных заготовок – объединения их по кромке (для угловых соединений) или торцевой части (для получения широкой доски из нескольких мелких). Комбинированные фрезы объединяют в себе пазовые и шиповые, и рассчитаны, чтобы за один проход создавать оба этих элемента. Использование фрезеровки для этой цели увеличивает склеиваемую площадь досок и отшлифовывает поверхности для их максимального прилегания друг к другу.

Комбинированные универсальные

Позволяют получить совмещаемые плоскости с шипом и пазом, расположенными под углом друг к другу. Используется одна и та же фреза для обеих сращиваемых заготовок – так как ее не приходится менять, это ощутимо уменьшает время обработки.

Пазо-шиповые

Используется комплект из двух отдельных фрез – для создания паза в одной заготовке и шипа в другой. Дополнительных промеров и подгонок не потребуется, так как размеры режущих кромок уже рассчитаны при изготовлении инструмента.

Для изготовления вагонки

Используются по тому же принципу, что и пазо-шиповые, но позволяют получить соединение фигурной формы с большей площадью соприкосновения заготовок, что улучшает характеристики изготавливаемой таким способом вагонки.

Комбинированные рамочные

Наборные фрезы, позволяющие в нужном мастеру порядке располагать на оси режущие лезвия. Состоят из основания, режущих лезвий, упорных подшипников (одного или нескольких), стопорной шайбы и гайки-фиксатора. При изменении конфигурации фрезы ее основание не вынимается из цанги фрезеровочной машины, чтобы сохранить ее первоначальную настройку.

Фрезы фигирейные

Основное предназначение – декоративная обработка кромок деталей, предназначенных для создания филенок. Фигирейные фрезы оснащены подшипником, поэтому работать можно с прямоугольными и фигурными заготовками. Так как филенки это обычно крупные детали, то средний диаметр фрез составляет 50-70 мм – для их использования желательно использовать фрезеровальную машину мощностью от 1500 Ватт.

Фигирейные горизонтальные

Используется для частичной обработки филенки. Так как форма фрезы предполагает выборку, начиная от упорного подшипника – это не позволяет сразу же получить шип для вставки филенки в раму. Для его формирования требуется дополнительная обработка кромки.

Фигирейные горизонтальные двухсторонние

Значительно упрощают процесс работы, так как обработку детали можно выполнить за один проход фрезы, формируя одновременно фигурную часть филенки и шип для вырезанного в раме паза.

Фигирейные вертикальные

В первую очередь такие фрезы применяются для изготовления плинтусов различной формы, но на практике их возможности гораздо шире – все зависит от того, как настроить и держать фрезеровочную машину. После обработки на заготовке образуется декоративное обрамление и шиповое соединение.

Это все основные разновидности фрез по дереву для ручного фрезера, но дополнительно надо учитывать, что каждая из них изготавливается в нескольких размерах, так что у профессионального столяра для их хранения должен быть отдельный шкафчик немаленьких размеров.

Использованы фото известного
производителя фрез Энкор.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Фрезы дереворежущие насадные с затылованными зубьями для обработки пазов и гребней. Конструкция и размеры – РТС-тендер

ГОСТ 13235-79*

Группа Г23

ОКП 395220

Дата введения 1981-01-01

Постановлением Государственного комитета СССР по стандартам от 3 августа 1979 г. N 2960 срок введения установлен с 01.01.81

Проверен в 1984 г.

ВЗАМЕН ГОСТ 13235-67

* ПЕРЕИЗДАНИЕ (июль 1986 г.) с Изменением N 1, утвержденным в феврале 1985 г. (ИУС 5-85).

1. Настоящий стандарт распространяется на насадные цельные и составные фрезы с затылованными зубьями, предназначенные для обработки сопрягаемых пазов и гребней в древесине на четырехсторонних строгальных станках.

2. Фрезы должны изготовляться следующих типов:

1 — составные саморегулирующиеся для обработки пазов и гребней соединения К-3 по ГОСТ 9330-76;

2 — составные саморегулирующиеся для обработки пазов и гребней в досках для покрытия полов по ГОСТ 8242-75;

3 — составные саморегулирующиеся для обработки пазов и гребней в брусках для покрытия полов по ГОСТ 8242-75;

4 — составные саморегулирующиеся для обработки пазов и гребней в обшивках типа 2 по ГОСТ 8242-75;

5 — цельные для обработки пазов и гребней соединения К-5 по ГОСТ 9330-76.

3. Фрезы типа 1 должны изготовляться исполнений:

1 — для профиля без фасок;

2 — для профиля с односторонней фаской.

4. Фрезы типа 5 должны изготовляться исполнений:

1 — для профиля без фасок;

2 — для профиля с двухсторонней фаской.

5. Конструкция и размеры фрез должны соответствовать указанным на черт.1-5 и в табл.1-3.

Черт.1. ТИП 1

ТИП 1

Фреза для паза

Фреза для гребня

_________________
* Размеры для справок.

1 — нижняя фреза; 2 — верхняя фреза; 3 — штифт.

Черт.1

Таблица 1

мм

Пример условного обозначения фрезы типа 1 для обработки паза шириной =4 мм; исполнение 1:

Фреза 3232-0031 ГОСТ 13235-79

Черт.2. ТИП 2

ТИП 2

Фреза для паза

Фреза для гребня

_________________

* Размеры для справок.

1 — нижняя фреза; 2 — верхняя фреза; 3 — штифт.

Черт.2

Таблица 2

мм

Пример условного обозначения фрезы типа 2 шириной =40 мм для обработки паза:

Фреза 3232-0305 ГОСТ 13235-79

Черт.3. ТИП 3

ТИП 3
&nbsp
Фреза для паза 3232-0351

Фреза для гребня 3236-0351

_________________

* Размеры для справок.

1 — нижняя фреза; 2 — верхняя фреза; 3 — штифт.

Черт.3

Пример условного обозначения фрезы типа 3 для обработки паза:

Фреза 3232-0351 ГОСТ 13235-79

Черт.4. ТИП 4

ТИП 4
&nbsp
Фреза для паза 3232-0401

Фреза для гребня 3236-0401

________________
* Размеры для справок.

1 — нижняя фреза; 2 — верхняя фреза; 3 — штифт.

Черт.4

Пример условного обозначения фрезы типа 4 для обработки паза:

Фреза 3232-0401 ГОСТ 13235-79

Черт.5. ТИП 5

ТИП 5
&nbsp
Фреза для паза

Фреза для гребня

__________________
* Размеры для справок.

Черт.5

Таблица 3

мм

Пример условного обозначения фрезы типа 5, исполнения 1 для обработки паза шириной =6,5 мм:

Фреза 3230-0031 ГОСТ 13235-79

(Измененная редакция, Изм. N 1).

6. Элементы конструкции и размеры деталей составных фрез (типы 1-4) указаны в рекомендуемом приложении 1).

7. Элементы конструкции и размеры цельных фрез (тип 5) указаны в рекомендуемом приложении 2.

8. Фрезы типа 1, 2, 3, 4 затачиваются в собранном виде.

9. Технические условия — по ГОСТ 22749-77.

ПРИЛОЖЕНИЕ 1 (рекомендуемое). ЭЛЕМЕНТЫ КОНСТРУКЦИИ И РАЗМЕРЫ ДЕТАЛЕЙ СОСТАВНЫХ ФРЕЗ (ТИПЫ 1-4)

ПРИЛОЖЕНИЕ 1
Рекомендуемое

1. Элементы конструкции и размеры деталей фрез типа I приведены на черт.1-4 и в табл.1 и 2.

Черт. 1. ФРЕЗА ДЛЯ ПАЗА. Нижняя фреза. Тип I

ФРЕЗА ДЛЯ ПАЗА

Нижняя фреза

Исполнение 1 Исполнение 2

Черт. 1

Черт.2. ФРЕЗА ДЛЯ ПАЗА. Верхняя фреза. Тип I

Верхняя фреза

Черт.2

Таблица 1

мм

_________________
* Ширина паза обрабатываемой детали.

Черт.3. ФРЕЗА ДЛЯ ГРЕБНЯ. Нижняя фреза. Тип I

ФРЕЗА ДЛЯ ГРЕБНЯ

Нижняя фреза

Черт.3

Черт.4. ФРЕЗА ДЛЯ ГРЕБНЯ. Верхняя фреза. Тип I

Верхняя фреза

Исполнение 1

Исполнение 2

Черт.4

Таблица 2

мм

_________________
* Ширина паза обрабатываемой детали.

2. Элементы конструкции и размеры деталей фрез типа 2 приведены на черт.5, 6 и в табл.3, 4.

Черт.5. ФРЕЗА ДЛЯ ПАЗА. Тип 2

ФРЕЗА ДЛЯ ПАЗА

Нижняя фреза

Верхняя фреза

Черт.5

Таблица 3

Размеры в мм

Черт.6. ФРЕЗА ДЛЯ ГРЕБНЯ. Тип 2

ФРЕЗА ДЛЯ ГРЕБНЯ

Нижняя фреза

Верхняя фреза

Черт.6

Таблица 4

мм

3. Элементы конструкции и размеры деталей фрез типа 3 приведены на черт.7 и 8.

Черт.7. ФРЕЗА ДЛЯ ПАЗА. Тип 3

ФРЕЗА ДЛЯ ПАЗА

Нижняя фреза

Верхняя фреза

Черт.7

Черт.8. ФРЕЗА ДЛЯ ГРЕБНЯ. Тип 3

ФРЕЗА ДЛЯ ГРЕБНЯ
&nbsp
Нижняя фреза

Верхняя фреза

Черт.8

4. Элементы конструкции и размеры деталей фрез типа 4 приведены на черт.9 и 10.

Черт.9. ФРЕЗА ДЛЯ ПАЗА. Тип 4

ФРЕЗА ДЛЯ ПАЗА
&nbsp
Нижняя фреза

Верхняя фреза

_________________
* Размеры расчетные.

Черт.9

Черт.10. ФРЕЗА ДЛЯ ГРЕБНЯ. Тип 4

ФРЕЗА ДЛЯ ГРЕБНЯ
&nbsp
Нижняя фреза

Верхняя фреза

Черт.10

5. Присоединительные размеры фрез приведены на черт.11 и в табл.5.

Черт.11. ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ФРЕЗ

_________________
* Отверстия обрабатывать на фрезе в собранном виде.

Черт.11

Таблица 5

6. Конструкция и размеры штифта указаны на черт.12 и в табл.6

Черт.12. КОНСТРУКЦИЯ И РАЗМЕРЫ ШТИФТА

Черт.12

Таблица 6

мм

ПРИЛОЖЕНИЕ 2 (рекомендуемое). ЭЛЕМЕНТЫ КОНСТРУКЦИИ И РАЗМЕРЫ ЦЕЛЬНЫХ ФРЕЗ (ТИП 5)

ПРИЛОЖЕНИЕ 2
Рекомендуемое

Чертеж. ЭЛЕМЕНТЫ КОНСТРУКЦИИ И РАЗМЕРЫ ЦЕЛЬНЫХ ФРЕЗ ТИПА 5

Элементы конструкции и размеры цельных фрез типа 5 приведены на чертеже и в таблице

Фреза для паза

Фреза для гребня

мм

________________
* Ширина паза обрабатываемой детали.



Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1986

Роторные резаки для квилтинга: полное руководство

Роторные резаки для квилтинга — лучший друг каждого квилтинга. Ничто так не режет и не режет нашу любимую ткань, как эти изящные маленькие инструменты.

Но не все фрезы одинаковы; есть множество ручек, лезвий и размеров на выбор. Так что же дает? Зачем кому-то нужно иметь более одного резака? Неужели у них разные цели? Давайте нырнем!

Ротационные фрезы для квилтинга, 45 мм

Когда дело доходит до ротационных фрез для квилтинга, 45 мм являются золотым стандартом.Это идеальный размер для выполнения всех основных стежков, и его удобно держать в руке.

Но даже дисковый нож для квилтинга 45 мм имеет разные стили и опции. На фото ниже вы увидите две популярные версии дискового ножа 45 мм. Слева — стандартная прямая ручка, а справа — эргономичная ручка.

Одно из них не превосходит другое; это полностью личные предпочтения. Многим (в том числе и мне) кажется, что любая ручка резака, с которой вы начинаете квилтинг, становится вашей любимой.

Номинальная 5,00 из 5

Номинальная 5,00 из 5

Номинальная 5,00 из 5

Номинальная 5,00 из 5

Номинальный 5.00 из 5

Номинальная 5,00 из 5

45-миллиметровый роторный резак Использует

Этот роторный резак для квилтинга идеально подходит для резки всей ткани в процессе присучивания квилтинга. С острым лезвием эти вращающиеся резаки могут разрезать до 6-8 слоев хлопчатобумажной ткани за один раз.

Варианты лезвий для роторного ножа для квилтинга

Пока мы говорим о 45-миллиметровых дисковых ножах, давайте также обсудим варианты лезвий, которые вы часто видите для этого размера.

Стандартное лезвие

Эти стандартные 45-миллиметровые лезвия для дискового ножа великолепны и могут быть найдены в большинстве магазинов квилтинга, интернет-магазинов и магазинов больших коробок. Типы ткани, которую вы режете этими лезвиями, а также то, как часто вы используете резак, будут определять, как долго они прослужат, прежде чем они потускнеют.

Существуют точилки для лезвий дисковых ножей, которые можно использовать для продления срока службы каждого лезвия, но мне лично с ними не повезло. Я обнаружил, что мне лучше всего подходят лезвия Endurance.

Лезвие Endurance

Утверждается, что эти лезвия Endurance сокращают вдвое большую длину, чем традиционные лезвия 45 мм, и это правда! Я был немного скептически настроен, когда впервые узнал о них, но это лезвия, которые вы найдете на моем 45-миллиметровом резаке. Они потрясающие!

Лезвие для розжига

Как и в случае ножниц, эти режущие лезвия можно использовать для предотвращения истирания ткани. Эти лезвия часто используются при изготовлении предметов (например, декоративные баннеры, тканевые закладки и т. Д.)

Лезвие для рисования также полезно для резки по периметру проекта, который будет обрабатываться много, например, проекта аппликации или ручного квилтинга. Это предотвращает истирание во время работы над проектом.

Хотя режущее лезвие полезно для определенных вещей, его не следует использовать вдоль линейки для выполнения стегальных надрезов по нескольким причинам.

1. Во-первых, режущее лезвие делает резку волнистой, поэтому он не предназначен для точности. И все мы знаем, что в процессе присучивания лоскутного шитья важна точность!
2. Во-вторых, «волнистый разрез» может привести к тому, что лезвие может перепрыгнуть через линейку для квилтинга и укусить вас! Те, кто получил травмы вращающимся лезвием, знают, что это не повод для смеха.Часто требуется посещение отделения неотложной помощи и наложение швов. Кстати, эти перчатки Klutz отлично подходят для защиты ваших рук при работе с резаком.

Альтернативный 45-миллиметровый роторный резак использует

Если вам интересно, почему у меня есть два 45-миллиметровых роторных резака, я скажу вам почему. Как и ножницы для бумаги и ткани, у меня есть резаки для ткани и бумаги.

Каждый раз, когда я замечаю, что мое лезвие затупляется в моем роторном резаке для ткани, я переключаю его на контейнер с «бумажным лезвием» и вытаскиваю из этой стопки каждый раз, когда мое бумажное лезвие затупляется.

Лезвия для бумаги отлично подходят для резки определенных шаблонов и обрезки кусочков образцов цвета ткани. Разделение цветных фишек может быть очень полезным, чтобы их можно было смешивать и сочетать при планировании квилта.

Роторные фрезы для квилтинга 18 мм и 28 мм

Эти роторные фрезы размером с пинту обладают большой мощностью, если использовать их в правильном проекте. Оба размера предназначены для небольших проектов и могут использоваться взаимозаменяемо.

18-миллиметровый роторный резак — идеальный инструмент для небольших надрезов, которые сопровождают небольшие проекты, такие как кусочки английской бумаги и шестигранники.Любой небольшой проект ручной вышивки идеально сочетается с этим резаком.

Роторный нож 28 мм также подходит для небольших проектов. Этот размер идеально подходит для раскроя шаблонов ткани для изогнутого присучивания.

Ротационные ножницы для квилтинга диаметром 60 мм

Роторные ножницы диаметром 60 мм имеют увеличенное лезвие, которое прорезает более толстые материалы и большее количество слоев, чем его аналоги меньшего размера.

Когда дело доходит до квилтинга, этот размер идеально подходит для сборки лоскутных одеял после того, как они были стеганы.Он с легкостью прорезает ткань и ватин, делая процесс сборки несложным!

Очаровательный принт с птичкой на фотографии ниже идеально сочетается со швом стеганого одеяла. Чтобы узнать, как это легко сделать, прочтите этот пост.

Надеюсь, вам понравилось это руководство по стегальным ножам! Какой роторный резак вы предпочитаете? Дайте нам знать в комментариях ниже!

Часто задаваемые вопросы

Какого размера форма для печенья?

CookieCuttingKingdom Размеры формочки для печенья следующие:

• Mini (2 дюйма)
• Стандарт (3 дюйма)
• Большой (4 дюйма)

Эти размеры соответствуют высоте формочки для печенья.Ширина будет варьироваться, поскольку она пропорционально соответствует высоте и конкретному дизайну формочки для печенья. Глубина формочки для печенья — полдюйма. Он отлично разрежет стандартное тесто для печенья толщиной 3/8 дюйма! Если вам нужен точный размер формочки для печенья, напишите нам по адресу [email protected]

Если вы коммерческий пекарь и нуждаетесь в формочке для печенья глубиной 1 дюйм, воспользуйтесь специальным инструментом! Прокрутите раскрывающееся меню, чтобы найти параметр глубины 1 дюйм.

Сколько времени займет доставка моего заказа?

Обработка заказов занимает от 2 до 4 дней.Обработка более крупных заказов на более чем 20 форм для печенья может занять больше времени.

Стандартная доставка внутри страны занимает от 3 до 5 рабочих дней, а приоритетная — от 1 до 3 рабочих дней.

Заказы, размещенные в пятницу, будут отправлены на следующей неделе.

Обработка заказов на формочки для печенья может занять до 5 рабочих дней в зависимости от заказанного количества.

Для международных заказов, как правило, сроки доставки:

• Канада — 1-2 недели
• UK — 1-2 недели
• Европейские страны (Франция, Германия) — от 2 до 4 недель
• Австралия — от 2 до 5 недель
• Южная Америка — от 2 до 4 недель

Вы осуществляете международную доставку?

Да, делаем! Если вы не видите свою страну в нашем списке, свяжитесь с нами по адресу support @ cookiecutterkdom.com и мы его добавим!

Можете ли вы создать нестандартный дизайн резцов?

Да, мы создаем фрезы на заказ! Ознакомьтесь с нашим классным инструментом для резки печенья здесь. По вопросам и оптовым запросам обращайтесь к нам по адресу [email protected] с заголовком «Custom Cookie Cutter».

Каковы ваши правила возврата и возврата?

Наши резаки изготавливаются на заказ, и мы никогда не храним инвентарь, поэтому в настоящее время мы не принимаем возврат средств. Однако, если ваш резак был поврежден при отправке по почте или имел неправильный размер, свяжитесь с нами и предоставьте изображение проблемы.Мы бесплатно вышлем вам новый резак, и вы сохраните оригинальный резак! Возврат не требуется!

Как ухаживать за формочкой для печенья?

Ручная стирка! Не грейте! Хранить в сухом прохладном месте 🙂

Роторная система резки My OLFA »

Это сообщение в блоге действительно содержит партнерские ссылки. Если вы решите щелкнуть партнерскую ссылку, вы попадете на сторонний сайт, где ваша покупка будет генерировать комиссионные, поддерживающие этот сайт.Спасибо заранее за вашу поддержку.

* В этом посте есть партнерские ссылки. Я делюсь с вами этими ссылками, потому что хочу рассказать о компаниях и / или продуктах, которые мне нравятся. Если вы перейдете по ссылке и сделаете покупку, мы заработаем небольшой процент. *

Один из наиболее часто используемых инструментов в моей швейной мастерской — это фрезы. Я предпочитаю роторный резак OLFA другим вариантам по разным причинам. Одна из этих причин заключается в том, что я могу получить ручки разных ярких и забавных цветов.У всех нас есть маленькие кварки, верно? Я немного помешан на цветовом кодировании. Я ЛЮБЛЮ ЭТО! Цвета меня радуют, а инструменты, ускоряющие мой рабочий процесс, делают меня счастливым, поэтому дисковые резаки OLFA ДЕЛАЮТ МЕНЯ ТАК СЧАСТЛИВЫМ! OLFA — это больше, чем просто ручки холодного цвета, разнообразие размеров, острота лезвий из вольфрамовой стали, а также множество типов лезвий и ручек делают роторные резаки OLFA номером один в моих книгах.

Цветовая система My OLFA Rotary Cutter

Я еще не знаю, для чего именно я собираюсь обозначить мой роторный резак Ruby OLFA.Я, вероятно, буду использовать его вместе с ручкой Aqua Splash просто для изменения цвета. Пока я в этом не разберусь, давайте поговорим о том, как использовать дисковый нож в качестве важного инструмента в вашем швейном пространстве.

Роторная фреза OLFA, размеры

Одной из замечательных особенностей семейства роторных резчиков OLFA является то, что вам доступно множество элементов и размеров. Я нашел применение каждому размеру, но чаще всего использую 45-миллиметровую ручку и лезвие! Я использую его, чтобы вырезать ткань из болта, вырезать выкройки одежды и иногда вырезать проекты для квилтинга, которые я пытаюсь делать.

Второй размер, который я использую чаще всего, — это 28-миллиметровая ручка и лезвие. Поскольку я шью в основном детскую одежду, это лезвие меньшего размера очень пригодится. Я использую его для изгиба рук (проймы), изгиба выреза и других уникальных вырезов. Причина, по которой я перейду на меньшее лезвие, заключается в том, что оно позволяет мне быстро и плавно проходить повороты, как на спортивном автомобиле, а не на универсальной скорости минивэна-футболиста, которая мне понадобится с 45 мм. Поверьте, я люблю хороший мини-фургон, но иногда, когда я работаю над небольшими размерами, мне придется несколько раз подбирать и переставлять лезвие, чтобы добиться искомой кривой, и ЭТО мои друзья побеждают цель использования вращающегося лезвия для быстрой и сложной резки.

Другие размеры, которые вы можете приобрести, — это лезвия диаметром 60 или 18 мм. Хотя у меня нет 60-миллиметрового лезвия, у меня есть 18-миллиметровое лезвие, которое я иногда использую. Вот разбивка (найденная на веб-сайте OLFA) рекомендуемых применений для каждого конкретного размера лезвия.

• 18 мм: замысловатых форм, узких изгибов, аппликаций, крошечных проектов для квилтинга
• 28 мм: нарезка полос, квадратные блоки для квилтинга и Я ДОБАВЛЯЮ: вырезы, подлокотники, замочные скважины и т. Д.
• 45 мм: прямая резка, резка полос, квадратов блоков, возможность резания нескольких слоев одновременно (OLFA рекомендует 8 слоев одновременно), резка различных типов тканей, включая более толстые / тяжелые ткани
• 60 мм: прямая резка, резка полос, возможность резания нескольких слоев одновременно (OLFA рекомендует 12 слоев одновременно), легко режет более толстые / тяжелые ткани

Опции ножей OLFA

OLFA имеет четыре варианта лезвий. Я когда-либо использовал только прямой Standard Blade и Pinking Blade.Все прямые лезвия изготовлены из карбида вольфрама и стали. Это означает, что, хотя на самом деле они и являются хрупкими лезвиями, они невероятно острые! Однако, если вы забудете удалить булавку перед тем, как разрезать, или ударите лезвие по стороне линейки во время резки, вы нанесете зазубрину на лезвии. Вы заметите этот зарубок после того, как разрежете и попытаетесь сдвинуть ткань, но обнаружите, что несколько ниток не отпускают. Вы можете решить эту проблему одним из двух способов; поменяйте лезвие ИЛИ воспользуйтесь ножницами, пока не почувствуете такое раздражение, что смените лезвие.

Есть три других варианта лезвий, которые можно использовать с любой из 45-миллиметровых ручек. Пинк, волна или гребешок. Я только устал от лезвия, но я считаю его ОЧЕНЬ полезным для шитья одежды. Если у вас нет сергера или вы просто настроены лениться, вы можете обработать необработанные края припусков на швы с помощью лезвия. Я также использую его, когда спешу или снова ленив, чтобы обрезать или надрезать изогнутые части моей одежды.

Типы поворотных рукояток OLFA

Еще одна замечательная особенность дисковых ножниц OLFA — это то, что ручка найдется для каждого! Ну, по крайней мере, я почти уверен, что так и будет.Мой любимый тип ручки — Splash. Мне нравится, как он идеально ложится на изгиб моей руки, а лезвие легко заменяется. Сегодня я буквально открыл новый резак Delux Handle с его причудливой эргономичной ручкой и фиксирующим лезвием. Я очень рад попробовать это. Я также впервые опробую роторный резак Quick Change, так что я дам вам знать, как они мне нравятся. У меня также есть несколько резаков с прямой ручкой, поэтому, как я уже сказал, между всеми ними, держу пари, найдется тот, который идеально подходит для вас!

В нашей группе Facebook Phat Quarters PDF Patterns & Sewing мы любим разговаривать о различных инструментах, которые мы используем при шитье.Мы называем это Tool Talk. Вы можете посмотреть видео ниже, чтобы узнать больше о моей системе вращающихся лезвий с цветовой кодировкой, увидеть различия между некоторыми лезвиями и ручками и узнать, как менять лезвия, щелкнув ссылку ниже.

https://www.facebook.com/phat apartments/videos/248362642723555

Вы также можете присоединиться к нашей группе в Facebook и принять участие во всех наших развлечениях, нажав на ссылку >>> ЗДЕСЬ <<<. Увидимся там.

Кольцевые фрезы Hougen для магнитных сверл, листового металла, обработки и промышленного применения

Таблица размеров формочки для печенья

Я не знаю, как вы, но я никогда не знал, сколько решений мне придется принимать во внимание при покупке формы для печенья! Да, это ПРОСТО формочка для печенья, но в мире украшения печенья это похоже на мини-одержимость (или, может быть, больше, чем мини, если честно!).До того, как войти в мир украшения печенья, я довольствовался использованием дешевой металлической формочки для печенья всякий раз, когда это было необходимо. Но по мере того, как я узнавал больше об искусстве украшения печенья, я также рос, узнав обо всех удивительных магазинах печенья с трехмерной печатью, и у меня началась зависимость!

Когда я впервые начал покупать резаки для печати на заказ, я не осознавал, что для КАЖДОГО резака доступно множество вариантов размеров! Вы не только трудитесь над тем, какие фрезы вам просто нужны, но и вам нужно принять больше решений относительно того, какой размер или, возможно, несколько размеров вам нужен для каждого резака!

Первый заказ, который я сделал, был совершенно неправильным.В итоге я получил крошечные узкие узоры и массивные квадратные формы. Не думаю, что у меня правильный размер! И с тех пор я, вероятно, допустил еще как минимум 10 ошибок в размерах резаков, которые я заказываю, что душераздирающе, когда вы так взволнованы, получая свое счастливое письмо, только тогда, когда понимаете, что вы ошиблись в размерах. Кто-нибудь еще был там? Так что я на собственном горьком опыте усвоил, что, пока я не освоюсь с калибровкой, мне нужно было наглядное пособие, которое помогло бы мне понять, какие размеры покупать.

Итак, я собрал простую сетку, которую распечатал и храню, когда покупаю резаки.Я измеряю свои существующие резаки и определяю, какой размер подойдет лучше всего, а затем провожу пробные измерения онлайн-резаков, чтобы увидеть, как они подходят.

Вот несколько примеров ошибок, которые я допустил при выборе размера даже при покупке двух фрез «одинакового размера».

Примеры

Фрезы среднего размера, высотой 3,75 дюйма

Как видите, хотя оба дизайна относятся к категории «среднего размера», табличка слева намного больше, чем подставка для торта справа.Я хотел бы увеличить размер на подставке для торта из-за узкой конструкции и / или уменьшить размер таблички из-за полной формы, чтобы они были более эквивалентными размерами для печенья.

Фрезы среднего размера, высотой 3,5 дюйма

Кружка слева намного шире, чем чашка фраппа справа. Хотел бы я оценить во фраппе.

Высокорезы 4 ″

Стекло слева имеет более широкую конструкцию, и бутылка выглядит маленькой, даже если они одинаковой высоты.Эта ошибка на мне, потому что, если бы я прочитал подробности в описании предмета, магазин действительно рекомендовал бы измерить размер бутылки из любого стекла, которое вы получите. После этого я заказал еще одну бутылку.

Советы

Некоторые важные вещи, о которых следует помнить при покупке нестандартных резаков:

• Проверьте изображения магазина, чтобы увидеть, включены ли они в спецификацию, в которой указаны размеры резака. У некоторых даже есть спецификации, которые вы можете распечатать, с указанием точного размера резака.
• Всегда проверяйте «детали товара» в описаниях на Etsy, так как многие также указывают там свои размеры, а иногда и рекомендации по размеру.
• Резаки представлены в магазинах по самой длинной длине формы. Таким образом, если резак указан как 3,5 дюйма, вы можете определить, что самая длинная часть конструкции будет 3,5 дюйма в поперечнике.
• Вы можете рассмотреть возможность выбора длинных или узких дизайнов, поскольку они в конечном итоге будут меньше печенья того же размера, которые имеют полностью квадратную форму.
• В качестве альтернативы, вы можете рассмотреть возможность уменьшения размера до более полных квадратных форм, чтобы не получить огромное печенье.
• Если вы все еще не уверены, напишите в магазин и попросите совета. Я сделал это, и большинство из них более чем готовы помочь вам выбрать правильный размер!

Я предоставил ссылку на мою таблицу размеров резака для печенья ниже в надежде, что она также поможет вам в оформлении заказа! Меньше ошибок — больше форм для печенья, которые вы можете купить, верно ?!

Удачного накопления резака! 🙂

Ким

Лучшие болторезные станки для ваших проектов

Фото: depositphotos.com

Будь то разрезание замка с отсутствующим ключом из сарая на заднем дворе или обрезка металлических звеньев цепи для установки ограждения, есть множество веских причин, чтобы иметь качественный болторез в своей коллекции инструментов.

Этот мощный инструмент быстро справится с резкой металла и может стать незаменимым инструментом в вашем арсенале. При таком разнообразии форм и размеров выбор болторезного станка для работы может вызвать затруднения. Читайте дальше, чтобы узнать о различных размерах и типах болторезных станков и узнать, почему этот список одних из лучших болторезных инструментов подходит для этого.

1. НАИЛУЧШИЙ В ЦЕЛОМ: HK Porter 0190MCD Болторез для болтов Power Link, 24 дюйма, Multi
2. НАИЛУЧШИЙ ЧЕРК ДЛЯ КОВЕЛА: WORKPRO W017007A Болторез, 30 дюймов
3. НАИЛУЧШАЯ ГИДРАВЛИКА:
4. 16 Happybuy Hydraulic НАИЛУЧШИЙ КОМПАКТНЫЙ: TEKTON 8-дюймовые болторезные станки
5. НАИЛУЧШИЕ БОЛЬШОЙ ДЛИННЫЙ: Neiko 00564A Болторез для тяжелых условий эксплуатации, 42 дюйма
6. НАИЛУЧШИЕ ТЯЖЕЛЫЕ УСЛОВИЯ: GreatNeck BC30 30-дюймовые болторезные станки GRIP:
7. НАИЛУЧШИЙ КОМФОРТ Olympia Tools Power Grip Bolt Cutter

Фото: amazon.com
