Расчет размеров и площади теплого пола



Теплый пол является частью инженерного оснащения квартиры, так же как отопление, водо- и электроснабжение. Для того чтобы каждая из этих систем функционировала эффективно, важно не только правильно установить оборудование, но прежде всего выбрать подходящий для конкретных целей тип и рассчитать нагрузки.

В этой статье мы рассказываем о том, как рассчитать параметры теплого пола.

В качестве примера рассмотрим стандартный совмещенный санузел в обычной квартире жилого дома, 2*2,6 м с бетонным черновым полом (может быть старая плитка). Задача — уложить новое покрытие с подогревом, плитку или керамогранит.

Первое, на что следует обратить внимание — что находится внизу. Если такая же квартира, т. е. теплое помещение, то теплоизолировать поверхность не нужно. Забудьте о тонком пенофоле, тем более — о фольге! При значительных затратах на их установку они не приносят никакого эффекта.

Если же внизу расположен технический этаж, сквозная проходная арка, иными словами, холодная область, то без теплоизоляции не обойтись. В такой ситуации непосредственно на бетон укладывается сертифицированный жесткий пенополистирол или пробковый агломерат толщиной не менее 50 мм, затем предварительная тонкая стяжка, далее мелкоячеистая сетка, на которой уже будет раскладываться нагревательный кабель.

Если строительной документацией предусмотрена гидроизоляция, ее следует укладывать сразу после теплоизоляции. Но в любом случае нагревательный кабель или мат не должны быть установлены сразу на тепло- или гидроизоляцию, а только через промежуточную стяжку или сетку. В таком случае уровень пола поднимется, уменьшив общую высоту потолка санузла. Будьте к этому готовы, если хотите установить теплый пол, имея внизу холодное пространство!

Далее рассчитывается свободная площадь, на которую необходимо уложить теплый пол. И здесь все просто! Из общей площади всего санузла вычитаем площадь, занятую стационарным оборудованием и отступаем немного от стен. Обогревать поверхность, на которой вы никогда не будете стоять, бессмысленно.

Итак, общая площадь:

S_общ=2,6×2,0=5,20 м

2

Стационарное сантехническое оборудование:

Ванна 2,0×0,9=1,80 м²

Раковина 0,6×0,4=0,24 м²

Унитаз 0,7×0,4=0,28 м²

_______________________________________________

Итого: S_оборуд=2,32 м²

Делаем отступы от стен (как правило, это 5—10см):

S_отступ=(0,2+1,7+0,2+0,2+0,3+0,8)×0,1=0,34 м²

Получаем свободную площадь:

S_св=S_общ­S_оборуд-S_отступ=5,2-2,32-0,34=2,54 м²



На основе полученного значения можно понять, какая длина кабеля или площадь мата требуется.

Вариант 1 — тонкий нагревательный мат

Для рассмотренного случая, совмещенного санузла площадью 5,2 м², подойдет мат на 2,5 м² из готовых секций с мощностью 150 Вт/м², например, DEVImat™ 150Т или DEVIcomfort™ 150Т. Следует учитывать, что мат укладывается в тонкий слой стяжки или плиточного клея непосредственно перед укладкой плитки. Это особенно важно, если перед этим была уложена теплоизоляция и будет заливаться стяжка. Сначала заливаем стяжку толщиной 3–5 см (такой массив не потрескается на теплоизоляторе, а мелкоячеистая сетка будет дополнительным армирующим элементом) и даем ей «встать». Как только по стяжке можно будет ходить, раскладываем мат, заливаем плиточным клеем (без воздушных пузырей) и укладываем плитку.

Вариант 2 — нагревательный кабель

Для данного варианта необходимо произвести несколько действий:

1. Рассчитать требуемую установленную мощность по формуле P_расч=P_уд×S_св. В данном случае удельную мощность берем 150 Вт/м² — рекомендованную для влажных помещений — и получаем 150×2,54= 381 Вт.
2. Выбрать марку двужильного нагревательного кабеля с мощностью Р_каб, близкой к расчётной Р_расч, в зависимости от возможной толщины стяжки:

Стяжка	Нагревательный кабель
	Марка	Длина секции	Мощность Ркаб (напр.  230 В)	Сопротивление (-5…+10)%	Шаг укладки расчётный
2,5…5 см	DEVIflex™ 18T	22 м	395 Вт	134,2 Ом	11,5 см

3. Вычислить шаг укладки нагревательного кабеля «змейкой» по формуле Δ_с-с(см)=100×S_св(м²₎/ L_каб(м), например, 100×2,54/22=11,5 см.



Система теплого пола управляется с помощью терморегулятора. Линейка DEVI предлагает устройства с разной степенью функциональности:



— встраиваемый в монтажную коробку DEVIreg™ 530



— встраиваемый в монтажную коробку, с таймером

DEVIreg™ Touch



— встраиваемый в монтажную коробку, с Wi-Fi DEVIreg™ Smart



Устанавливать терморегулятор следует на внешней стороне стены ванной комнаты, например, рядом с выключателем света. На специальной странице в Инструкции по установке изделия необходимо нарисовать схему укладки кабеля или мата. В зоне теплого пола, напротив терморегулятора, нужно выбрать место для установки окончания гофротрубки с заглушкой для монтажа датчика температуры. Это точка контроля температуры пола, место расположения которой должно быть строго симметрично относительно соседних линий нагревательного кабеля, не ближе 0,3 м от края зоны обогрева и, желательно, не дальше 2 м от терморегулятора.



Калькулятора теплых полов

Для чего это нужно

Калькулятор теплого пола позволяет легко рассчитать необходимое количество греющего кабеля для основных типов помещений.

Кнопка «Рассчитать» запускает расчет параметров монтажа.

Вы можете сохранить результаты расчета в формате pdf и перейти в каталог для заказа товара.

Результаты программы расчета могут отличаться от результатов профессиональных инженерных расчетов.

Памятка перед монтажем. Частично аккумулирующее отопление

Снижение затрат на электроэнергию может достигаться за счет использования систем отопления, задействованных в ночные часы. Для этого необходимо, чтобы тепло накапливалось в бетонной стяжке во время действия низких тарифов, и обогревало помещение днем. Бетонная стяжка прогревается нагревательными кабелями, интенсивность, скорость прогревании накопление тепла зависит от толщины стяжки, глубины залегания кабеля и материала покрытия пола. Нагревательные кабели можно использовать как для укладки в базовую, так и выравнивающую стяжку. Частично аккумулирующее отопление обычно используется с такими материалами покрытия пола как линолеум, дерево, ковролин. Необходимо убедиться в том, что толщина стяжки достаточна для накопления тепла, в противном случае требуется заложить дополнительные источники отопления.

Правильный температурный режим

Для достижения максимального уровня комфорта мы рекомендуем поддерживать следующие температуры поверхности пола:

• Линолеум 26-28 °C
• Керамическая плитка/ бетонный пол 26-28 °C
• Ламинат 23-27 °C

Максимальная температура пола может быть ограничена терморегулятором.

Если Вам неизвестна максимально допустимая температура поверхности для Вашего материала покрытия пола, пожалуйста, свяжитесь с его производителем.

Важно! Дерево является хорошим теплоизоляционным материалом.

Что нужно учесть при монтаже теплого пола

• Нагревательные кабели не устанавливаются под мебелью и стационарными предметами
• Необходимо соблюдать монтажный интервал в расчетных пределах и минимальный радиус изгиба
• Нельзя допускать пересечения нагревательных кабелей друг с другом
• Кабель должен находиться в равномерной и однородной среде по всей его длине
• Во избежание перегрева, кабель нельзя устанавливать внутри теплоизоляционного слоя
• Во избежание физических повреждений, кабель укладывается только на очищенную поверхность
• Нагревательный кабель не должен проходить через подвижный шов, изломы или монтироваться в зонах возможного перегрева. Расстояние до источников тепла, например, камина, печи в сауне и т.п. должно быть не менее 0,5 м
• Возможность использования нагревательного кабеля с материалами покрытия пола регламентируется их производителями
• Резистивный нагревательный кабель нельзя укорачивать или наращивать
• Во всех зонах необходимо использовать устройство защитного отключения на 30 мA
• Угол установки гофро-трубки под датчик на стене должен быть таким, чтобы датчик было легко извлечь в случае его выхода из строя. Датчик устанавливается посередине между витками кабеля
• Монтажный интервал может быть меньше в зонах максимальных теплопотерь, например, окон, но не менее 2-х радиусов изгиба
• Нельзя включать кабель до окончательного высыхания стяжки или выравнивающего раствора. Точные сроки регламентируются производителями. Для бетонной стяжки этот срок составляет около 30 дней, для выравнивающего раствора или клея — до 14 дней.

РАСЧЕТ ТЕПЛОГО ПОЛА.

СЧИТАЕМ МОЩНОСТЬ И ШАГ УКЛАДКИ КАБЕЛЯ ДЛЯ ТЕПЛОГО ПОЛА. | Валерий Мищенко

Выбор кабеля с учетом мощности, шага укладки и площади оборгева.

При выборе правильного шага размещения нагревательного кабеля для пола нужно сначала определиться с тем, какая удельная мощность и для какой площади нам необходима.

Подбираем удельную мощность нагрева W/m2 используя рекомендации для помещений различного типа и предназначения.

Помещеня с мокрыми процессами (ванные, душевые комнаты) – от 150 до 180 W/m2.

Для закрытых террас, лоджий балконов – от 180 до 220 W/m2.

Для прихожих, коридора, кухонь – от 110 до 150 W/m2.

Исходя из предварительно составленной планировки помещения с местами установки мебели считаем площадь, на которую будет выполняться монтаж теплого пола. Это должна быть свободная площадь помещения, без мебели или других предметов, без учета расстояний, которые нужно отступить от стен и расположенной на полу мебели, эти расстояния обычно оставляют от 50 до 100 мм. .

Давайте рассмотрим простой пример: помещение кухня в которой планируется укладка керамической плитки, с общей площадью 18 m2, площадь свободная от кухонной мебели, холодильника и посудомоечной машины составляет 9 m2 (S).

Удельная мощность на один квадратный метр для помещений с хорошим утеплением должна составлять 150 W/m2 (Р (m2))

Считаем общую необходимую мощность для кабельной секции (Р(каб.сек.)). Для нашего примера она будет равняться

Р(каб.сек.) = P(m2)*S=150 W/m2 *9 m2= 1350 W.

Зная суммарную мощность обогрева можем определить длину необходимой нам кабельной секции, она будет зависеть от линейной мощности кабеля 12, 15, 18, или 20 W/м.п.

Мощность применяемого греющего кабеля зависит от способа монтажа и конструкции «сэндвича» пола, например, кабель мощностью 12 и 15 W/м. п. используются для укладки непосредственно в слой клеевого раствора под плитку, а 18 и 20 W/м. п. как нагревательный кабель для монтажа в стяжку.

Итак, пройдемся по каждому варианту:

Резистивный кабель с линейной мощностью 12 W /м.п.

Длинна кабельной секции для этого кабеля будет составлять:

1350W/12W/м.п. = 112,5 м.п.

Сопоставляем полученное значение длинны секции с тем что фактически предлагают нам производители. Итак, производитель Volterm предлагает нам кабель с такой линейной мощностью и в их линейке есть комплект с длинной секции 115м.п. Соответственно реальные характеристики будут следующими (мощность 1400 W, длинна 115м.п.).

Формула для расчета шага укладки кабеля.

Т = S/L

(где Т- шаг укладки кабеля в метрах, S – площадь пола на которую предполагается монтаж греющего кабеля, L – длина секции кабеля в м.п.).

Т= 9 m2/115м.п.= 0,078 м. (78 мм)

Монтажная лента, используемая для крепления кабеля изготовлена так, что расстояние между нитками кабеля можно сделать с интервалом в 25 мм. т.е. (25, 50, 75, 100, 125, 150 мм, и т.д.), а рекомендуемый шаг укладки для кабеля теплого пола обычно находится в диапазоне от 75 до 125 мм. Во многих случаях выбирается (оптимальный) шаг 100 мм. Для правильной работы системы шаг укладки нужно строго соблюдать, предельное отклонение шага 10 мм.

Вернемся к нашему примеру, расчетное значение шага 78 мм, выбираем ближайшее значение исходя из шага монтажной ленты (75 мм).

Выполнив монтаж с таким шагом, мы получим площадь теплого пола

S = T*L = 0.075м*115м.п. = 8.6 m2.

Получившаяся площадь чуть меньше чем мы планировали, для того чтобы ее перекрыть можно выполнить монтаж нескольких витков с шагом 100 мм.

При расчете показателей мощности нужно учитывать то, что данные по мощности для кабелей теплого пола представлены для напряжения 230 V, в наших сетях этот показатель зачастую ниже.

Проведем подобный расчет для других вариантов использования кабеля.

Резистивный кабель мощностью 15 W /м.п.

Длинна кабельной секции для этого кабеля будет составлять:

1350W/15W/м.пог. = 90 м.п.

Подбираем предложения у производителей. Arnold Rak предлагает нам кабель с такой линейной мощностью и в их линейке есть комплект с длинной секции 90 м.п. и мощностью 1350 W. Считаем шаг укладки.

Т= 9м2/90 м.п.= 0,1 м. (100 мм).

Здесь шаг укладки четко попадает в шаг на монтажной ленте, и фактические значения будут совпадать с расчетными.

Резистивный кабель мощностью 18 W /м.п.

Длинна кабельной секции для этого кабеля будет составлять:

1350W/18W/м.пог. = 75 м.п.

Volterm предлагает нам кабель с такой линейной мощностью и в их линейке есть комплект с длинной секции 76м.п. с мощностью 1350W.

Т= 9 m2/76 м.п.= 0,118 м. (118мм)

выбираем ближайшее значение исходя из шага монтажной ленты, это 125 мм.

Выполнив монтаж с таким шагом, мы получим площадь теплого пола S = T*L = 0.125 м*76м.п. = 9.5 m2, но для нас это не подходит можно пойти двумя путями сделать укладку части пола с шагом 125 мм, а части с шагом 100мм.

Если мы выполним укладку 55 м.п. кабеля с шагом 125мм получим S=55*125=6.87 m2,

и соответственно 21 м.п. кабеля с шагом 100 мм получим S=21*100=2.1 m2 в сумме получится 8,97 m2 что вполне нам подходит.

Второй путь — это чередование шага укладки 125 и 100 мм в данном случае будет так, 3 нитки резистивного кабеля устанавливаем с шагом 125 одну с шагом 100 мм.

Резистивный кабель мощностью 20 W /м.п.

Длинна кабельной секции для этого кабеля будет составлять:

1350W/20W/м.пог. = 67.5 м.п.

Arnold Rak предлагает нам кабель с такой линейной мощностью и в их линейке есть комплект с длинной секции 70 м.п. и мощностью 1450 W. Считаем шаг укладки.

Т= 9 м2/70 м.п.= 0,128 м. (128 мм),

выбираем ближайшее значение исходя из шага монтажной ленты, а это 125 мм, что значит, что, выполнив монтаж с таким шагом мы получим площадь теплого пола S = T*L = 0.125 м*70 м.п. = 8,75 m2.

При монтаже греющего кабеля необходимо соблюдать следующие правила.

Перед монтажом и после укладки проверить значение сопротивления кабеля чтобы удостовериться в отсутствии повреждений нагревательных кабельных жил.

Распределение кабеля по поверхности пола должно быть равномерным не должны допускаться взаимные пересечения или перекручивания резистивного кабеля, муфта находящаяся на конце кабеля и соединительная муфта должны находиться в стяжке, соединительную муфту желательно дополнительно зафиксировать перед заливкой. Температурный датчик должен размещаться в трубе посередине между жилами кабеля, торец трубы нужно заизолировать для предотвращения попадания раствора.

Запрещается:

Запрещается подключать к сети кабель, который намотан в бухту.

Запрещается укорачивать секции резистивного кабеля.

Запрещается включать теплый пол в период 30 дней после выполнения работ по монтажу и обустройству стяжки.

% PDF-1.4 % 1297 0 объект > эндобдж xref 1297 275 0000000016 00000 н. 0000007779 00000 п. 0000007930 00000 п. 0000010088 00000 п. 0000010138 00000 п. 0000010188 00000 п. 0000010239 00000 п. 0000010290 00000 п. 0000010340 00000 п. 0000010391 00000 п. 0000010442 00000 п. 0000010492 00000 п. 0000010542 00000 п. 0000010592 00000 п. 0000010642 00000 п. 0000010757 00000 п. 0000010939 00000 п. 0000011121 00000 п. 0000011303 00000 п. 0000011485 00000 п. 0000011667 00000 п. 0000011849 00000 п. 0000012031 00000 н. 0000012213 00000 п. 0000012395 00000 п. 0000012577 00000 п. 0000012759 00000 п. 0000012941 00000 п. 0000013123 00000 п. 0000013305 00000 п. 0000013355 00000 п. 0000013405 00000 п. 0000013457 00000 п. 0000013508 00000 п. 0000013558 00000 п. 0000013609 00000 п. 0000013661 00000 п. 0000013712 00000 п. 0000013763 00000 п. 0000013815 00000 п. 0000013865 00000 п. 0000013917 00000 п. 0000013967 00000 п. 0000014018 00000 п. 0000014068 00000 п. 0000014118 00000 п. 0000014169 00000 п. 0000014220 00000 п. 0000014271 00000 п. 0000014321 00000 п. 0000014372 00000 п. 0000014422 00000 п. 0000014472 00000 п. 0000014524 00000 п. 0000016070 00000 п. 0000016252 00000 п. 0000016434 00000 п. 0000016616 00000 п. 0000016798 00000 п. 0000016980 00000 п. 0000017162 00000 п. 0000017344 00000 п. 0000017526 00000 п. 0000019349 00000 п. 0000019531 00000 п. 0000019713 00000 п. 0000019743 00000 п. 0000019925 00000 п. 0000020107 00000 п. 0000020289 00000 п. 0000020471 00000 п. 0000020653 00000 п. 0000020835 00000 п. 0000021017 00000 п. 0000021199 00000 п. 0000023131 00000 п. 0000024983 00000 п. 0000027089 00000 п. 0000027281 00000 п. 0000029343 00000 п. 0000029698 00000 п. 0000030126 00000 п. 0000030214 00000 п. 0000030299 00000 н. 0000030724 00000 п. 0000031265 00000 п. 0000031731 00000 п. 0000032140 00000 п. 0000034005 00000 п. 0000034210 00000 п. 0000036427 00000 н. 0000036572 00000 п. 0000036768 00000 н. 0000036964 00000 п. 0000037162 00000 п. 0000037374 00000 п. 0000037567 00000 п. 0000037645 00000 п. 0000037735 00000 п. 0000037931 00000 п. 0000038106 00000 п. 0000038172 00000 п. 0000038238 00000 п. 0000038706 00000 п. 0000038885 00000 п. 0000038978 00000 п. 0000039437 00000 н. 0000039515 00000 п. 0000039711 00000 п. 0000039786 00000 п. 0000039842 00000 п. 0000040007 00000 п. 0000040172 00000 п. 0000042154 00000 п. 0000042320 00000 п. 0000042486 00000 п. 0000042693 00000 п. 0000042749 00000 п. 0000042945 00000 п. 0000043147 00000 п. 0000043349 00000 п. 0000043564 00000 п. 0000043633 00000 п. 0000043829 00000 п. 0000044028 00000 п. 0000044227 00000 п. 0000044439 00000 п. 0000044502 00000 п. 0000044698 00000 п. 0000044931 00000 п. 0000045164 00000 п. 0000045372 00000 п. 0000045428 00000 п. 0000045626 00000 п. 0000045814 00000 п. 0000046002 00000 п. 0000046157 00000 п. 0000046353 00000 п. 0000046549 00000 п. 0000046760 00000 п. 0000046829 00000 н. 0000047027 00000 н. 0000047223 00000 п. 0000047411 00000 п. 0000047616 00000 п. 0000047795 00000 п. 0000048096 00000 п. 0000048292 00000 н. 0000048488 00000 н. 0000048684 00000 п. 0000048892 00000 н. 0000049090 00000 н. 0000049286 00000 п. 0000049520 00000 н. 0000049754 00000 п. 0000049965 00000 н. 0000050178 00000 п. 0000050343 00000 п. 0000050508 00000 п. 0000050673 00000 п. 0000050879 00000 п. 0000051045 00000 п. 0000051211 00000 п. 0000051417 00000 п. 0000051594 00000 п. 0000051771 00000 п. 0000051948 00000 п. 0000052125 00000 п. 0000052321 00000 п. 0000052502 00000 п. 0000052683 00000 п. 0000052864 00000 п. 0000053045 00000 п. 0000053211 00000 п. 0000053379 00000 п. 0000053547 00000 п. 0000053715 00000 п. 0000053883 00000 п. 0000054059 00000 п. 0000054235 00000 п. 0000054411 00000 п. 0000054587 00000 п. 0000054783 00000 п. 0000054979 00000 п. 0000055171 00000 п. 0000055381 00000 п. 0000058770 00000 п. 0000058966 00000 п. 0000059170 00000 п. 0000059374 00000 п. 0000059589 00000 п. 0000059755 00000 п. 0000059921 00000 н. 0000060087 00000 п. 0000060253 00000 п. 0000060472 00000 п. 0000060644 00000 п. 0000060816 00000 п. 0000060988 00000 п. 0000061160 00000 п. 0000061461 00000 п. 0000061640 00000 п. 0000061819 00000 п. 0000061998 00000 п. 0000062054 00000 п. 0000062113 00000 п. 0000062484 00000 п. 0000062736 00000 п. 0000063121 00000 п. 0000063184 00000 п. 0000063476 00000 п. 0000063535 00000 п. 0000063591 00000 п. 0000063814 00000 п. 0000063949 00000 п. 0000064078 00000 п. 0000064171 00000 п. 0000064267 00000 п. 0000064451 00000 п. 0000064514 00000 п. 0000064748 00000 н. 0000065015 00000 п. 0000065463 00000 п. 0000065726 00000 п. 0000069079 00000 п. 0000069900 00000 н. 0000070334 00000 п. 0000070581 00000 п. 0000071772 00000 п. 0000081668 00000 н. 0000082769 00000 н. 0000086250 00000 п. 0000086543 00000 п. 0000087475 00000 п. 0000088301 00000 п. 00000

00000 п. 0000098930 00000 н. 0000099439 00000 п. 0000101706 00000 н. 0000101952 00000 н. 0000103934 00000 н. 0000114314 00000 н. 0000116564 00000 н. 0000116820 00000 н. 0000117048 00000 н. 0000117854 00000 н. 0000118085 00000 н. 0000119175 00000 н. 0000119568 00000 н. 0000119819 00000 п. 0000120068 00000 н. 0000120872 00000 н. 0000121681 00000 н. 0000122353 00000 п. 0000124371 00000 н. 0000124736 00000 н. 0000125322 00000 н. 0000126135 00000 н. 0000126958 00000 н. 0000127761 00000 н. 0000127943 00000 н. 0000128746 00000 н. 0000128951 00000 н. 0000129219 00000 н. 0000130032 00000 н. 0000130322 00000 н. 0000130622 00000 н. 0000130913 00000 п. 0000131181 00000 н. 0000131989 00000 н. 0000132310 00000 н. 0000132908 00000 н. 0000133161 00000 п. 0000007574 00000 н. 0000005911 00000 н. трейлер ] / Назад 2151809 / XRefStm 7574 >> startxref 0 %% EOF 1571 0 объект > поток hVyPW 1H! «# (xo (wPkbAĩXn8, J

Как рассчитать теплопотери для систем теплого пола

) Когда дело доходит до достижения удовлетворительного уровня комфорта и эффективности с системами теплого пола, расчеты теплопотерь играют важную роль.Здесь точные числа не только означают, что эти системы могут быть хорошо спроектированы — они также гарантируют, что они производят оптимальное тепло, несмотря на возникающие тепловые потери.

Хотя эти расчеты примерно одинаковы для любого нагревательного устройства, водяные системы теплого пола, однако, требуют индивидуального подхода к измерению теплопотерь. Хотите знать, как с этим справиться?

Наш блог на этой неделе. Продолжайте читать, чтобы узнать!

Установка внутренней температуры для теплого пола

Учитывая эффективность водяных систем теплого пола по сравнению с обычными обогревателями, включая радиаторы, при расчете потерь тепла необходимо учитывать рабочую температуру в помещении.

Это связано с тем, что температура воздуха в помещении с системой подогрева пола будет ниже, чем в помещении, отапливаемом радиатором, без ущерба для уровня комфорта. Это значение находится на 1–2 ° C ниже.

Таким образом, в условиях, когда существует значительная разница между температурой наружного воздуха и средней излучаемой температурой, например, при использовании систем напольного отопления, потери тепла необходимо рассчитывать с использованием рабочей температуры.При этом потери на вентиляцию следует определять исходя из внутренней температуры воздуха.

На основе этого метода расчеты теплопотерь могут снизить на 6–12%. В этом процессе может потребоваться обширное тепловое моделирование обогреваемого помещения, чтобы получить еще более точное указание. Таким образом, гидравлические системы пола оказываются значительно более энергоэффективными и экономичными по сравнению с другими технологиями отопления, представленными на рынке.

Потери тепла в полу и вниз с водяным теплым полом

Когда дело доходит до потерь тепла, характерных для этих типов систем, теплопотери вниз являются значительным фактором.Имеется в виду потеря тепла через пол. Чтобы избежать этого, владельцы недвижимости должны утеплить пол, на котором размещены системы водяного теплого пола. В связи с этим необходимо принять меры для обеспечения того, чтобы потери тепла в этом процессе не превышали 10%.

Здесь также может быть уместно узнать о любых действующих стандартах и ​​нормах изоляции. Они могут относиться ко всем уровням полов, охватывающих цокольные этажи, промежуточные этажи, системы водяного теплого пола или электрические системы полов.

При расчете потерь тепла в помещении необходимо помнить, что по мере того, как тепло перемещается из горячего места в более прохладное, тепло не теряется за пределы труб теплого пола. Таким образом, в расчетах следует исключить любые потери тепла при использовании отопительных труб.

При этом, в случаях, когда пол нагревается лишь частично, необходимо также рассчитать потери тепла через неотапливаемые участки. Кроме того, в процессе расчета теплопотерь на грунт, периметр отапливаемой площади должен считаться равным площади одной трубы за пределами внешних труб системы.

Влияние объема помещения на теплопотери

Еще один фактор, который необходимо учитывать при расчете теплопотерь в системах водяного теплого пола, — это объем помещения.

В этом отношении области с высокими потолками и другие кавернозные пространства имеют тенденцию увеличивать значения потерь тепла, требуя увеличения уровня внутреннего тепла для достижения комфорта. Учитывая, что системы теплого пола основаны на принципе лучистого отопления и считаются высокоэффективными обогревателями, это соображение обычно не представляет проблемы.

Ключевые выносы

Системы теплого пола остаются одними из самых популярных отопительных решений для современных жилых и коммерческих помещений.

Для обеспечения беспрецедентного комфорта, эффективности и экономии средств, которые обещают эти системы, расчет потерь тепла играет важную роль в процессе перед установкой. Правильно указав эти числа и значения, владельцы недвижимости могут гарантировать максимальную отдачу от своей системы — завершив период окупаемости быстрее, чем предполагалось ранее.

Расчет длины теплого пола. Сколько нужно трубы для теплого пола: расчет длины

Полы с подогревом можно использовать в квартирах и загородных домах как индивидуальный или дополнительный источник отопления. Чтобы пол правильно функционировал, необходимо произвести расчет и определить, сколько труб нужно для теплого пола. Вы можете рассчитать количество материалов самостоятельно или с помощью специальных компьютерных программ.

Расчет труб по формулам

Чтобы определить, сколько нужно трубы на теплый пол, необходимо сначала рассчитать:

• площадь жилой комнаты или другого помещения, которое необходимо отапливать;
• комфортный температурный режим помещения;
• б / у, различающиеся материалом, из которого они изготовлены;
• способ укладки труб;
• расстояние между витками пола.

Расчет площади и температуры помещения

Для определения площади, на которой вы хотите распределить трубы, нужно использовать формулу

S = L * W , где

• S — обязательный параметр;
• D — длина помещения;
• Вт — ширина комнаты.

При расчете площади необходимо учитывать, что:

• Параметр рассчитывается с учетом чистовой отделки помещения. Если проводить расчет без отделки, можно допустить ошибки, которые могут привести к некорректному составлению проекта и лишним денежным затратам на закупку материалов;

• полученное значение требуется уменьшить на площадь, занимаемую крупногабаритной мебелью, так как трубы водяного пола нельзя прокладывать под тяжелой мебелью;
Расстояние от стен
• должно быть не менее 20 см.Это расстояние требуется для установки демпферной ленты, предназначенной для сглаживания расширения стяжки пола при нагревании.

Расчет длины трубы для теплого пола также производится исходя из средней температуры помещения, которая считается наиболее комфортной для проживания.

Выбор трубы

Длина трубы для теплого пола зависит от материала, из которого изготовлены трубы. Для пола может применяться:

• , отличающийся низкой теплопроводностью и невысокой стоимостью.При изготовлении пола из этих труб требуется уменьшить шаг укладки, что приводит к увеличению количества труб;

• Медные трубы обладают высокой теплоотдачей, поэтому шаг укладки материалов можно увеличивать. Главный недостаток медных труб — дороговизна;

• трубы нержавеющие гофрированные. Показывает теплоотдачу чуть меньше, чем у медных труб, но остается на достаточно высоком уровне. Использование увеличивает расстояние между витками пола, что приводит к уменьшению количества необходимого материала.Преимуществом труб этого типа также является гибкость материала, влияющая на прочность и долговечность готовой конструкции.

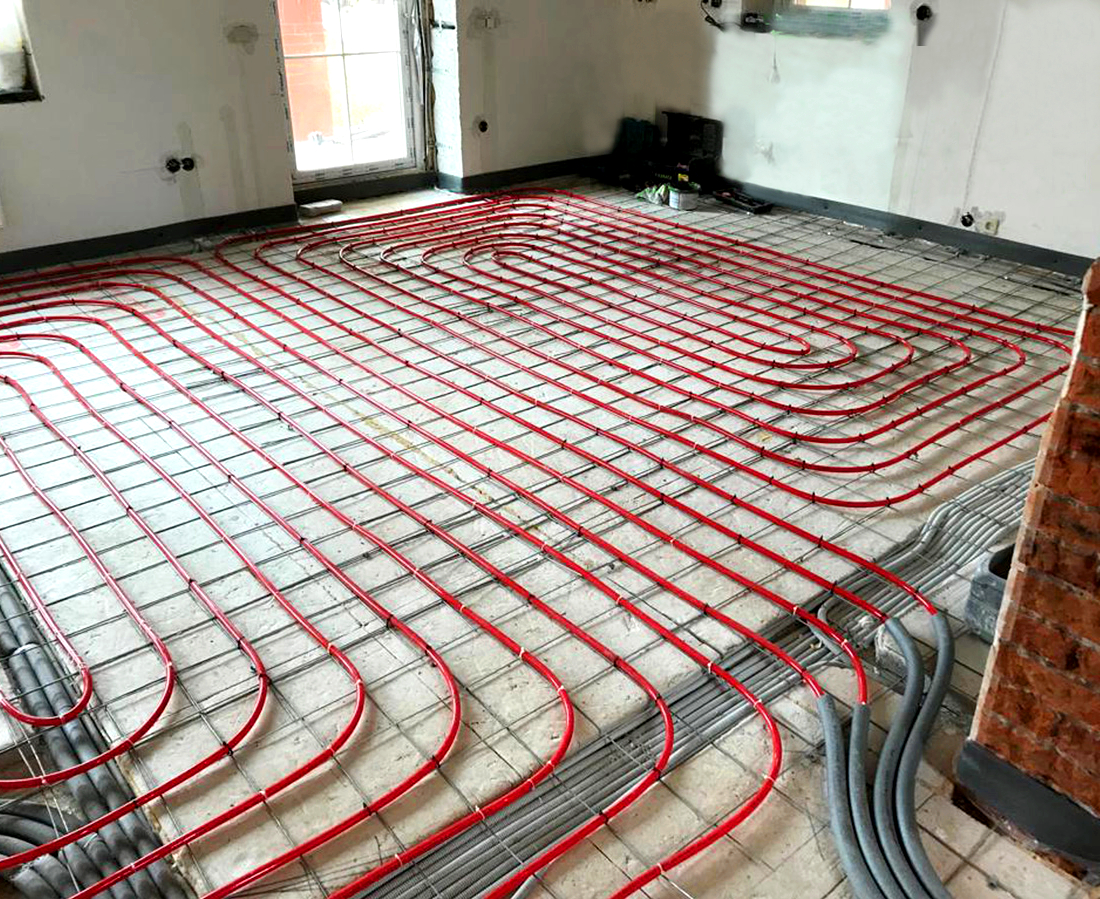

Способы укладки напольных труб

Сколько метров трубы нужно на теплый пол? Следующий показатель, от которого зависит количество труб, — способ укладки.

Имеется укладка по форме:

Укладочные материалы в виде «змейки» лучше всего подходят для небольших помещений. Это связано с тем, что при использовании труб длиной 70 м разница температур на входе и выходе составляет примерно 10 ° C, что приводит к неравномерному нагреву пола.

«Двойная змейка» или «улитка» помогают добиться одинаковой температуры пола по всей площади помещения.

При выборе способа прокладки трубопровода следует также рассчитать количество замкнутых контуров. Максимальная длина контура трубы теплого пола определяется специалистами и составляет:

. №

• для труб из металлопластика диаметром 16 мм, длина по контуру 100 м;
• для металлопластиковых труб диаметром 20 мм контур должен составлять 120 м;
• для медных и гофрированных труб — 80-90 м.

Для достижения большей равномерности теплого пола рекомендуется уменьшить максимальное значение контура на 15-20 м.

Определение шага укладки

Шаг укладки — это расстояние между витками трубопровода, являющегося основанием перекрытия.

Шаг укладки зависит от двух факторов:

• материал, используемый для изготовления труб;
• зональность помещения. Возле внешних стен, дверей и окон рекомендуется уменьшить расстояние между витками.

Минимальный шаг укладки определяется в 10 см, а максимальный — 30 см. При большем шаге укладки пол будет нагреваться неравномерно.

Расход трубы теплого пола на 1 м2 в зависимости от расстояния между соседними трубами представлен в таблице.

Окончательный расчет количества труб

• L — длина необходимых труб;
• S — предполагаемая площадь помещения;
• Н — расчетный шаг укладки витков;
• М — расстояние от коллектора отопления до пола;
• 1,1 — коэффициент, определяющий запас труб для обустройства поворотов.

Например, площадь комнаты (S), в которой необходимо постелить теплый пол, составляет 25 м². Крупногабаритная мебель заняла 7 м². Предполагается, что трубы будут укладываться со стандартным шагом 20 см. Расстояние от котла до помещения 4 м.

Площадь прокладки труб 25 — 7 = 18 м².

L = 18 / 0,2 * 1,1 + 4 * 2 = 107 м.

Таким образом, для обустройства пола по заданным параметрам потребуется 107 м труб.

Расчет компьютерной программы

Для расчета количества труб можно использовать различные компьютерные программы, облегчающие определение длины материалов. Например, калькулятор длины трубы теплого пола VALTEC (программа бесплатная, вы можете найти).

Для расчета потребуется:

1. введите данные, описывающие помещение, в котором выполняется установка пола;
2. определяют исходные данные для расчета.Исходные данные включают:
   • регион расположения комнаты, определяющий среднюю температуру воздуха и требуемую температуру пола;
   • влажность в помещении;
   • площадь пола;
   • количество окон, входных дверей и стен, выходящих на улицу;
3. рассчитать теплопотери;
4. определить расположение оборудования и укладку труб. По заданным параметрам составляется дизайн, то есть программа будет схематично отображать введенную информацию;

1. Рассчитайте количество материалов для пола.Программа автоматически рассчитает длину трубы для теплого пола и другие параметры, которые необходимо учитывать при обустройстве дополнительного источника отопления;
2. с помощью программы также можно рассчитать:
   • параметров гидравлического сопротивления;
   • необходимая мощность котла отопления и другого оборудования, необходимого для обустройства пола: расширительный бак, насос, подающий воду в систему, и так далее.

Подробное описание и пример использования программы VALTEC представлены на видео.

Правильный расчет — залог установки оптимальной конструкции пола. Желательно, чтобы расчет производился квалифицированными специалистами, которые, определив все условия, смогут рассчитать оптимальные параметры. Если укладка пола производится самостоятельно, для расчета рекомендуется использовать компьютерные программы.

В последние годы утепление полов стало очень распространенным явлением. Непосредственно перед началом монтажных работ необходимо рассчитать длину трубных изделий.На вопрос, какой трубопровод нужен на теплый пол, можно дать однозначный ответ, хотя многие «специалисты» до сих пор не могут разобраться.

Каждый частный дом отличается индивидуальной системой отопления. Поэтому зачастую монтажные действия мастера выполняют самостоятельно. Конечно, такой вид отопления можно сделать в квартире, но теплые конструкции в таких комнатах сделать непросто .

Диаметр и форма трубных изделий для теплого пола разные, по этой причине, чтобы разобраться, как проводить расчеты расхода трубной стали, необходимо детально разобрать устройство этой системы.

Есть два варианта этой системы.

И в том, и в другом случае укладка становится занятием не из легких. По этой причине многие обращаются за помощью к специалистам. Если вы решили все делать самостоятельно, следует запастись арсеналом необходимых знаний и навыков, четко следовать всем инструкциям.

Трубы для монтажных работ можно проложить:

Для большой комнаты лучше выбрать улитку, а для маленьких комнат сложной геометрической формы лучшим выходом будет змея.

Какие трубы можно брать в работу

Калибр трубы — основной элемент, без которого невозможно смонтировать теплый водяной пол. От правильности выбора в данный момент зависит качество работы возведенной конструкции. Если вы сделаете неправильный выбор и сделаете неверный расчет, система отопления не будет работать эффективно.

Посмотреть видео

На данный момент доступны следующие виды материалов для устройства теплого пола.

Металлопластиковая труба оснащена внутренним алюминиевым слоем, который окружен слоем полимера изнутри и снаружи. Такие свойства придают смеси изделий из металлопласта высокую устойчивость к повреждениям и малое тепловое расширение. Эти весомые преимущества дополняет доступная цена.

Есть ли зависимость от способа прокладки, типа труб и длины контура

Перед закупкой материалов и монтажными работами выполняем чертеж будущей конструкции.Выбрасывать после работы нет необходимости. Это пригодится при ремонте системы, о чем свидетельствует точное размещение труб.

Выбирая вариант укладки необходимо учитывать, что он зависит от материала изготовления ассортимента. Например, расход на теплый пол 20-й трубы будет следующим. Длина одноконтурной конструкции не должна быть более 120 метров.

Иначе давление в сети не достигнет желаемого уровня.Соответственно, выполняя расчет трубных изделий на 20 мм, нужно знать, что отдельный контур пола не займет больше места 15 кв.м .

Все контуры должны быть одинаковой длины. Все это учитывается при выборе способа укладки труб 20 мм. Вопрос расчетов на самом деле довольно сложный, поскольку требует учета большого количества нюансов. Если на каком-то этапе работы возникают определенные трудности, всегда можно обратиться за помощью к специалистам.

Оптимальная смесь трубок

Кроме того, материал для изготовления трубных изделий должен учитывать давление теплоносителя и площадь отапливаемого здания. В зависимости от этих показателей выбирают наиболее подходящий диапазон диаметров.

Для этих систем оптимальные размеры трубы — 16, 20 и 25 мм. Если поставить диаметр меньше указанного, горячая охлаждающая жидкость не сможет нормально циркулировать.

Рассчитать необходимый расход трубной продукции на м2

Как правило, один квадратный метр напольного покрытия соответствует пяти погонным метрам трубной смеси.Этот метод считается наиболее простым при расчете расхода труб на м 2 строящейся площади.

Посмотреть видео

При таком расчете расхода на м 2 размер шага взят в 20 см. Рассчитать необходимое количество проката труб для теплого пола можно, воспользовавшись следующей формулой:

В нем S обозначает площадь помещения в м 2, N обозначает размер шага монтажа, а 1,1 — значение расхода трубного изделия на витках.

Рассчитав длину труб теплого пола на квадратный метр, следует прибавить расход датчика от пола до коллектора и в обратном направлении. Например, при расчете длины проката на квадратный метр приведенная формула должна прибавить двойное расстояние до шкафа коллектора.

Расход металлопластика и любого другого трубного изделия на теплый пол легко определить с помощью онлайн-калькулятора. Рассчитывать по этим программам очень удобно.Каждый такой программный продукт основан на «методе коэффициентов».

Эти факторы учитывают:

• шаг и диаметр металлопластиковых, полипропиленовых, медных и других трубных изделий;
• производственная смесь материалов;
• габаритов и типа покрытия теплого строительства;
• размеры и тип стяжки.

Онлайн калькуляторы учитывают также наличие изоляции на металлопластиковой или другой трубе. Программный продукт «Valtek Complex», содержащий специальный раздел для расчетов устройства теплого пола, пользуется заслуженной популярностью у пользователей.

Выбор шага укладки

Для того, чтобы вся поверхность возводимой конструкции выполняла обогрев, а температура в помещении была комфортной, необходимо выдерживать определенное расстояние между трубчатыми изделиями.

В крайнем случае это расстояние может составлять около десяти сантиметров. Тогда он может измениться с разницей в пять сантиметров. Например: 10,15 см и т. Д.

Но, считая шаг укладки, нельзя делать расстояние больше 30 сантиметров между контурами, так как поверхность пола будет греться не равномерно, соответственно, и тепло в таком помещении будет циркулировать одинаково неравномерно.

Определить длину контура

Рассчитывать это значение следует исходя из диаметра и материала труб, взятых в эксплуатацию. Так, например, если установка сделана из металлопластикового сортимента 16 дюймов, то длина контура водопровода в полу не должна быть больше 100 метров. Оптимальная длина металлопластикового трубопроката в этой ситуации будет от 75 до 80 метров.

Такая длина теплого пола не может быть более 120 м.

При расчете расхода трубы на теплый водный пол часто возникает вопрос, можно ли сделать контур разной длины. . На практике это несложно, но не всегда целесообразно. Например, в помещении с небольшой полезной площадью.

А потери напора в конструкции теплого водяного пола можно нивелировать с помощью балансировочных клапанов. Разброс длины трубной продукции на таких объектах допускается в пределах 40%. Также при необходимости «поиграйте» с диаметром и шагом прокладки.

Необходимое количество контуров

Вопрос по расчету труб на теплый пол сложно решить, не зная количества контуров. И тут возникает еще одна проблема, как посчитать количество петель, подводимых к коллектору? Для этого нам потребуются следующие показатели:

• объем коллектора;
• количество прошедшего теплоносителя за определенную единицу времени;
• индикатор тепловой нагрузки.

Рассчитывать все эти значения не нужно, так как они должны быть указаны в техническом паспорте смесительного узла.

Для больших помещений необходимо выполнить «перегородку» на меньшие площади. И одновременно рекомендуется делать несколько контуров.

Крепление коллектора

При установке коллектора нужно помнить несколько основных правил.

1. Необходимо учитывать высоту стяжки и укладываемую отделку. Если это не учитывать, то ситуация с открытием дверцы шкафа.
2. Также важно учитывать удобство обслуживания и возможность производить текущий ремонт при отключенной магистрали.
3. Чем короче труба, тем жестче и наоборот. Следовательно, коллектор можно поднимать не выше 25 см над уровнем чистого пола. При работе нельзя игнорировать дизайн помещения. Если подъем шкафа недопустим в том или ином дизайнерском решении, то его рекомендуется опустить на пол, но с расчетом на удобство открывания.

Посмотреть видео

1. Фундамент сделан неправильно. Он для пола должен быть гладким и хорошо очищенным.Существенный факт этой работы — отделка швов и чернового пола.
2. Нестроенные гидроизоляционные конструкции. Пол с подогревом не обходится без такой защиты. Самым лучшим материалом для этого считается паронепроницаемый полиэтилен, который укладывается ровным слоем. Только не забываем про демпферный пояс, он снижает теплопотери от пола при обогреве и компенсирует расширение стяжки от бетона.
3. Неправильно уложенная изоляция. Рекомендуется укладывать в два слоя в шахматном порядке.Основным материалом для такой защиты пола является пенополистирол, а дополнительным материалом — пленка из полиэтилена.
4. Специалисты по укладке труб утверждают, что наибольшее количество ошибок совершается именно при этих работах. Перед укладкой следует составить четкую схему и произвести точный расчет расхода трубы на квадратный метр теплого пола. Без детального плана и определения количества материала на квадратный метр будет сделано много ошибок, и будет повышенный расход материала.Каждый квадратный метр конструкции на схеме должен быть затемнен и четко отображать расположение углов и линий. Детальный план помещения помогает не только произвести точный расход металлопроката, но и позволяет увидеть проблемные места при проведении монтажных работ.

Выполняя монтажные работы и рассчитывая расход материалов, необходимо помнить, что большое количество нарушений установленных правил станет причиной частых аварий системы теплого пола.

Практически в каждом загородном доме обязательно монтируется теплый пол. Перед тем, как создать такой обогрев, рассчитывается необходимая длина трубы.

В каждом таком частном доме работает автономная система отопления. Если планировка помещения позволяет, хозяева такой загородной усадьбы сами устанавливают теплый водяной пол.

Конечно, устройство такого пола можно произвести и в обычной квартире, но эта работа очень трудоемкая. Владельцам и сотрудникам предстоит решить множество проблем.Основная сложность будет заключаться в подключении трубы к существующей системе отопления. Установить дополнительный котел в малогабаритной квартире просто невозможно.

От правильности такого расчета зависит количество тепла, которое необходимо подать в комнату, чтобы в ней всегда была комфортная температура. Расчеты помогут определить мощность теплого пола, а также помогут сделать правильный выбор котла и насоса.

Выполнить такой расчет очень сложно. Приходится учитывать довольно много разных критериев:

• Сезон;
• Температура воздуха на улице;
• Тип помещения;
• Количество и размеры окна;
• Покрытие по полу.
• Утепление стен;
• Где находится комната, ниже или на верхних этажах;
• Альтернативные источники тепла;
• Оргтехника;
• Освещение.

Чтобы упростить выполнение такого расчета, берутся средние значения. Если в доме установлено остекление и сделано хорошее утепление, этот параметр будет примерно равен 40 Вт / м2.

Теплые конструкции с небольшой теплоизоляцией постоянно теряют около 70–80 Вт / м2.

Если взять старый дом, резко увеличиваются тепловые потери и приближаются к 100 Вт / м2.

В новых коттеджах, где не делается утепление стен, где установлены панорамные окна, потери могут составлять около 300 Вт / м2.

Выбрав примерную стоимость для своего помещения, можно приступать к расчету восполнения теплопотерь.

Как определить оптимальную температуру в помещении

В данном случае особых затруднений нет. Для ориентации вы можете использовать рекомендуемые значения или придумать свои.И обязательно учитывается напольное покрытие.

Пол в жилом помещении должен быть нагрет до 29 градусов. При удалении от внешних стен более полуметра температура пола должна достигать 35 градусов. Если в помещении постоянно повышенная влажность, потребуется нагреть поверхность пола до 33 градусов.

Если в доме укладывается деревянный паркет, нельзя нагревать пол выше 27 градусов, так как паркет может испортиться.

Ковролин способен сохранять тепло, дает возможность повышать температуру примерно на 4-5 градусов.

Как производится расчет

Расчет труб для теплого пола производится следующим образом. На один квадратный метр поверхности пола требуется 5 метров трубы. Длина шага должна быть равна 20 см. Необходимая сумма рассчитывается по формуле:

• L = S / N x 1,1
• Площадь — S:
• Шаг штабелирования — N;
• Запасная труба для создания разворотов — 1.1.

Для большей точности расстояние от коллектора до пола складывается и умножается на два.Пример расчета длины трубы теплого пола:

• Площадь 15 квадратных метров. м;
• Длина от коллектора до пола — 4 м;
• Шаг штабелирования — 0,15 м;
• Получается: 15 / 0,15 х 1,1 + (4 х 2) = 118 м.

Расчет длины контура

Для расчета длины контура необходимо учитывать диаметр трубы и материал, из которого она изготовлена.Возьмем, к примеру, металлопластиковую трубу 16 дюймов. Чтобы теплый пол хорошо функционировал, длина водяного контура должна быть не более 100 метров. Наиболее подходящая длина для такой трубы — 75–80 метров.

Если взять полиэтилен толщиной 18 мм, длина водяного контура должна быть в пределах 120 метров. В основном устанавливается труба 90–100 метров.

Расход трубы для теплого пола из металлической трубы 20 мм составит 100 — 120 метров.

При выборе трубы необходимо учитывать площадь помещения.Надо сказать, что материал и способ укладки сильно влияют на качество пола и его долговечность. Практика показала, что металлопластиковые трубы будут лучшим материалом для теплой.

Рассчитать количество контуров

При соблюдении всех правил становится понятно, что для небольших помещений достаточно одного контура теплого пола. Когда площадь комнаты намного больше, необходимо разделить ее на секции в соотношении 1: 2. Другими словами, ширина секции будет меньше ее длины, ровно вдвое.Для определения количества сайтов необходимо знать следующие параметры:

• Шаг 15 см — площадь участка 12 кв. метры;
• 20 см — 16 кв. метры;
• 25 см — 20 кв. метры;
• 30 см — 24 кв. метры

Иногда зону снабжения делают длиннее 15 метров. Мастера советуют эти значения увеличить еще на 2 кв. метр

Можно ли смонтировать теплый пол с другой контурной длиной?

Идеальным вариантом будет теплый пол, где каждая петля имеет одинаковую длину.Это позволит не заниматься дополнительной регулировкой, баланс регулировать не нужно.

Конечно, длина контура может быть одинаковой, но это не всегда выгодно.

Например, объект состоит из нескольких комнат, в которых необходимо установить пол с подогревом. Одна из таких комнат — ванная комната, площадью 4 квадратных метра. метр Общая длина трубы такого контура с учетом расстояния до коллектора будет равна 40 м.Разумеется, никто не подстроится под такой размер, поделив полезную площадь на 4 квадратных метра. метр Такое деление было бы совершенно ненужным. Ведь есть специальная балансировочная арматура, с помощью которой можно уравнять напорные контуры.

Сегодня также можно выполнить расчет по определению максимальной длины трубы относительно каждого контура с учетом типа оборудования и площади объекта.

Мы не будем рассказывать вам, как производятся эти сложные вычисления.Просто при установке теплого пола разброс длины трубопровода отдельного контура принимают в пределах 30-40%.

Кроме того, при необходимости можно «манипулировать» диаметрами труб. Есть возможность изменить шаг укладки, разделить большие площади на несколько средних частей.

Если комната очень большая, нужно ли создавать несколько контуров?

Конечно, теплый пол в таких помещениях лучше разделить на части и установить несколько контуров.

Эта потребность вызвана разными причинами:

1. Небольшая длина трубы предотвратит появление «замкнутой петли», когда циркуляция теплоносителя станет невозможной;
2. Площадь бетонного участка должна быть не более 30 квадратных метров. метров. Длина его сторон должна быть в соотношении 1: 2. Один из концов плиты должен иметь длину менее 8 метров.

Заключение

Изначально главное знать исходные данные своего помещения, а формулы помогут определить, сколько трубы вам нужно на 1м2 теплого пола.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Система теплых полов — как рассчитать требуемую кВт?

1. Температура подаваемой и обратной воды в системе теплого пола должна определяться расчетным путем, температура подаваемой воды не должна превышать 60 ° C, температура подаваемой воды в гражданские здания должна составлять от 35 ℃ до 50 ℃, разница температур должна не превышать 10 ℃.

2. Средняя температура поверхности земли (℃)

Площадь	Подходящий диапазон (℃)	Верхний предел (℃)
Люди всегда остаются в зоне	24-26	28
Зона временного проживания людей	28-30	32
Зона непостоянства людей	35-40	42

3. Толщина изоляционного слоя пенополистирола.

Тип пола	Толщина изоляционного материала (мм)
Изоляционный слой на полу между этажами	20
Теплоизоляция пола, прилегающего к грунту, или неотапливаемых помещений	30
Теплоизоляция пола, прилегающего к наружному воздуху	40

4. При расчете тепловой нагрузки комплексной системы напольного отопления расчетная температура в помещении должна быть на 2 ° C ниже расчетной температуры в помещении конвективная система отопления, или от 90% до 99% общей тепловой нагрузки, рассчитанной по системе конвективного отопления.

5. Тепловую нагрузку локальной системы теплого пола можно определить, умножив тепловую нагрузку, рассчитанную из общего лучистого отопления всего помещения, на отношение площади площади к площади помещения и дополнительной коэффициенты, указанные в следующей таблице.

Отношение площади обогрева к общей площади помещения	0,55	0,4	0,25
Дополнительный коэффициент	1.3	1,35	1,5

6. Для помещений с глубиной более 6 м рекомендуется отвести 6 м от внешней стены в качестве граничной зоны для расчета тепловой нагрузки и прокладки трубопроводов отдельно.

7. На земле здания, где проложены трубы отопления, потери тепла грунта не должны рассчитываться.

8. При расчете тепловой нагрузки системы «теплый пол» не нужно учитывать прибавку по высоте.

9. При расчете тепловой нагрузки системы теплого пола с домашним счетчиком тепла необходимо учитывать такие факторы, как прерывистый нагрев и передача тепла между домами.

Используйте метод таблицы, чтобы определить расстояние между трубами теплого пола:

Теплоотдача Qr и потери тепла вниз Qs на единицу площади заземления трубы PE-X (Вт /)

Внешний диаметр трубы составляет 20 мм, толщина слоя заполнения составляет 50 мм, толщина изоляционного слоя из пенополистирола составляет 20 мм, а разница температур между подающей и обратной водой составляет 10 ℃ (цементный или керамический пол, тепловое сопротивление R = 0.02 (.k / w))

℃ 914

Средняя температура воды	Температура в помещении	Расстояние между трубками отопления (мм)
		300		250		200		150		100		℃	Qr	Qs	Qr	Qs	Qr	Qs	Qr	Qs	Qr	Qs								Qs				8	92,5	24	100-5	24,6	108,9	24,8	116,6	24,8
18	76,4	5 905 905 83	97,9	22,7	104,7	22,7
20	68	19,9	74	20,2	80,4	20,5 87569	20,5 87569	1	20,5	93,1	20,5
40	16	108	29,7	118,1	29,8	128,7	30685 905 905 9069	30,5 905 905
	18	99,5	27,4	108,7	27,9	118,4	28,5	128,4	28,7	137,6	28,7	5 20567
	99,4	25,7	108,1	26,5	117,3	26,7	125,6	26,7
45	16	131,8 905	131,8 905 36,5	171,2	36,8	183,9	36,8
	18	123,3	33,2	134,8	33,9	17	34.5	159,8	34,8	171,6	34,8
	20	144,5	31,7	125,3	32	136,6	5 905 905 9069 905 905 905 905

Теплоотдача Qr и потери тепла при нисходящей теплопередаче Qs на единицу площади заземления трубы PE-X (Вт /).

Внешний диаметр трубы составляет 20 мм, толщина слоя наполнения составляет 50 мм, толщина изоляционного слоя из пенополистирола составляет 20 мм, а разница температур между подающей и возвратной водой составляет 10 ℃ (деревянный пол, термостойкость R = 0.1 (.k / w))

℃8 101

Средняя температура воды	Температура в помещении	Расстояние между трубками отопления (мм)
		300		250		200		150		100		℃	Qr	Qs	Qr	Qs	Qr	Qs	Qr	Qs	Qr	Qs									Qs					4	66,0	24,6	69,6	25,0	73,1	25,5	76,2	26,1
18	56,3	5 905 905 22,3 65,9	23,3	68,7	23,9
20	50,3	20,1	53,1	20,5	56,0	20,7	58.8	21,1	61,3	21,6
40	16	79,1	30,2	83,7	20,7	88,4	5 92,85 905 905
	18	72,9	28,3	77,2	28,6	81,5	31,2	92,8	31,9	96,9	32,5	4 20567
	26,3	70,7	26,5	74,6	26,9	78,3	27,4	81,7	28,1
45	905 905 906 107,5	37,5	112,9	38,2	117,9	39,1
	18	89,8	34,1	95,1	34,8	100.5	35,3	105,6	36,0	110,2	36,8
	20	83,6	32,2	88,6	32,7	5 905 905 9069	93,5 905 34,5

Расчетное проектирование отопления:

905 68 Магазин

Тип здания	Рекомендованные данные для теплого пола, кВт
	Меры по теплоизоляции не приняты	Меры по теплоизоляции приняты
Жилые дома	40-45
Жилой комплекс	60-68	45-55
Школа, офис	60-68	50-70
Больницы, детские сады	65-68	55-70
Гостиница	60-70	50-60
65-80	55-70
Столовая	115-140	100-130
Театры, выставочные залы	95-115	80-105		Аудитория	115-165	100-150

Примечания:

1.На этапе проектирования плана, при отсутствии исходных данных, тепловая нагрузка может быть оценена по тепловому индексу. Если позволяют условия, расчет нагрузки следует проводить по помещению и по каждому пункту.

2. Тепловой индекс используется в одном помещении, и погрешность может быть большой.

3. Таблица основана на непрерывном нагреве, индекс периодического нагрева = индекс непрерывного нагрева × 24 часа нагрева в сутки.

Стоимость водяного теплого пола в 2021 году

Полы с подогревом и есть что-то роскошное.Трудно найти человека, которого не впечатлил бы комфорт теплого пола. Это потому, что полы с подогревом известны своей первоклассной привлекательностью. Есть что-то в тепле, излучаемом вверх через плиточные, каменные или деревянные полы, что создает тот «вау» фактор, который мебель и декор просто не могут воспроизвести.

Конечно, полы с подогревом — это больше, чем просто высококлассный вариант отопления. Они заработали свою репутацию «высокого класса» благодаря своей незаметной способности работать эффективно и действенно практически под любым напольным покрытием.По сравнению с альтернативными системами, которые могут похвастаться неприглядными вентиляционными отверстиями или радиаторами для передачи тепла, лучистые полы с подогревом невидимы и более эффективны, поскольку не имеют выхода для утечки горячего воздуха. Например, воздуховоды подвержены утечкам, а система принудительной подачи воздуха часто требует регулярного технического обслуживания системы фильтрации.

Поскольку внутрипольное отопление является настолько эффективным и таким роскошным способом передачи тепла, многие домовладельцы проявляют интерес к полам с подогревом, когда они готовы заменить (или установить впервые) пол в одной из своих комнат — ванная, в частности.Однако, когда домовладельцы начинают делать покупки, они могут быть удивлены, узнав, насколько доступен электрический теплый пол с точки зрения как материальных, так и эксплуатационных затрат.

Сколько стоит теплый пол?

Стоимость лучистого теплого пола будет составлять от 10 до 12 долларов за квадратный фут или около 600 долларов для типичного проекта реконструкции.

Эта цена за квадратный фут для электрических нагревательных элементов для пола может доходить до 30 долларов за специальные маты для теплого пола или до 5 долларов за большие проекты с использованием кабелей для теплого пола и крепежных лент.Для ванной комнаты площадью 50 квадратных футов стоимость подогрева пола может составлять всего 265 долларов. Большая главная ванная комната площадью 120 квадратных футов будет стоить от 590 до 833 долларов, в зависимости от типа отопительного оборудования, которое вы выберете.

Варианты полов с подогревом

WarmlyYours Radiant Heating предлагает пять различных систем теплого пола, чтобы удовлетворить бюджет и уровень знаний своих клиентов.

TempZone Flex Rolls: Поворотные ролики из стекловолокна с предварительно прикрепленными нагревательными кабелями

Flex Rolls — 1.5 футов шириной и состоят из нагревательного кабеля, прикрепленного к сетке на расстоянии 3 дюйма, что обеспечивает равномерную тепловую мощность 15 Вт на кв. Фут.

Эти маты могут быть встроены (в тонкослойный или самовыравнивающийся цемент) под практически любой тип напольного покрытия, его можно разрезать и поворачивать во время укладки для облегчения и соответствия планировке помещения.

Это наш самый популярный электрический лучистый напольный обогреватель, который использовался в течение многих лет, во многом благодаря простоте установки и широкому применению этой системы отопления с наиболее распространенными типами полов с подогревом, такими как плитка, мрамор и камень.Их также можно установить так, чтобы нагревательный провод был обращен к черному полу, а стекловолоконная сетка — к напольному покрытию. Это поможет защитить нагревательный кабель во время установки (поскольку сетка заблокирует некоторые случайные контакты при очистке линий раствора или нанесении тонкого слоя над системой) без ограничения теплопередачи.

В этом плане установки один ролик TempZone Flex Roll использовался для покрытия всего проекта ванной комнаты.

Для TempZone Flex Rolls стоимость подогрева пола обычно составляет от 10 до 12 долларов за кв.ft.

Коврики TempZone Easy: маты с подогревом для помещений с высокой проходимостью

Коврики Easy Mats — это прямоугольные коврики, предназначенные для обогрева небольших площадей, таких как пространство перед умывальником, душем или туалетом.

Эти маты из стекловолокна также поставляются с нагревательными кабелями, прикрепленными к ним на постоянном расстоянии 3 дюйма, что означает, что они также могут похвастаться тепловой мощностью 15 Вт на кв. Фут.

Преимущество этих матов, помимо сверхпростой установки, заключается в том, что вы нагреваете только те области пола, которые вам нужно обогреть больше всего, что означает снижение материальных затрат и эксплуатационных расходов.

Для некоторых небольших проектов можно использовать два соприкасающихся коврика с подогревом для максимального покрытия, но TempZone Flex Roll обычно будет лучшим решением, поскольку он упростит электрические соединения на более поздних этапах установки. Как и Flex Rolls, эти нагревательные элементы могут быть установлены таким образом, чтобы сетка защищала нагревательные элементы во время процесса установки.

Иногда один Easy Mat — это все, что вам нужно для всего проекта ванной комнаты.

TempZone Easy Mats, как и Flex Rolls, обычно стоят от 10 до 12 долларов за кв.футов, но общая площадь обычно намного меньше, чем у проектов с полным покрытием.

Кабель TempZone: с монтажной мембраной Prodeso Cable или с фиксирующими лентами

Кабель TempZone для теплого пола можно установить с помощью фиксирующих лент или монтажной мембраны для максимальной гибкости. У каждого типа установки есть свои преимущества и недостатки.

Кабельная мембрана Prodeso служит не только каркасом для удержания элементов электрического теплого пола на нужном расстоянии (либо 3.75 дюймов или 5 дюймов) для равномерного нагрева (от 7 до 15 Вт на квадратный фут), но он также функционирует как разделительная мембрана. Это означает, что мембрана способна защитить хрупкие напольные покрытия, такие как плитка или камень, как от смещения основания, так и от трещин, телеграфирующих с чернового пола на поверхность пола. Это может значительно продлить срок службы этих полов.

Комбинация кабеля и мембраны является более дорогостоящим вариантом, но часто может сократить время установки систем электрического теплого пола до одного дня (в отличие от других методов, которые могут потребовать времени для полного отверждения встроенных нагревательных элементов).

Эта комбинация обычно стоит от 15 до 20 долларов за квадратный фут, но это часто смягчается тем фактом, что она устраняет необходимость во вторичной развязывающей мембране.

Более экономичным вариантом является установка кабеля электрического теплого пола TempZone с крепежными планками. Эти крепежные ленты приклеиваются к полу с любого конца комнаты, а затем натягивается кабель с одинаковым расстоянием между двумя линиями крепления крепежных полос. Метод приклеивания полос к черному полу будет зависеть от материала и от того, используется ли изоляция (но очень распространенный метод укладки любого хорошо очищенного чернового пола — использование двусторонней ленты).Этот процесс более трудозатратный, чем большинство других, но также обеспечивает большую гибкость проектирования и, безусловно, является наиболее доступным вариантом.

Как правило, для проекта с использованием кабеля TempZone и крепежных лент стоимость подогрева пола будет составлять от 5 до 15 долларов за квадратный фут, при этом более крупные проекты обходятся дешевле за квадратный фут.

План установки кабеля TempZone с креплением полосы и интервал 3 дюйма

Настроенные маты TempZone: Настроенные нагревательные маты, которые идеально подходят для вашего проекта.

Настроенные маты поставляются предварительно обрезанными в соответствии со спецификациями вашей комнаты, так что все, что вам нужно сделать, это развернуть их, чтобы установить.Эти продукты также могут быть настроены с точки зрения мощности на квадратный фут в диапазоне от 12 до 15. Поскольку они идеально подходят по размеру помещения, для которого они предназначены, это самый простой в установке продукт с подогревом пола. Несмотря на то, что существует множество переменных, которые будут влиять на ценообразование этого продукта, в большинстве проектов стоимость подогрева пола будет составлять от 15 до 30 долларов за квадратный фут для пользовательского коврика TempZone.

WarmlyYours позволяет легко решить, какой продукт подходит именно вам, с помощью конструктора расценок на теплый пол.

Как получить смету

Зайдя в конструктор сметы теплого пола WarmlyYours, вы можете ввести тип проекта, размер комнаты и еще несколько простых деталей, чтобы рядом с ними увидеть рекомендуемые варианты. WarmlyYours покажет вам стоимость каждого варианта отопления и различия между ними, чтобы вы могли выбрать тот, который лучше всего соответствует вашему бюджету и уровню подготовки. После того, как вы сделали свой выбор, инструмент даже поможет вам выбрать термостат и любые аксессуары, которые могут понадобиться для завершения вашего проекта.

С Конструктором цен на теплый пол под рукой на каждом этапе пути найти доступную по цене систему внутрипольного отопления не может быть проще. WarmlyYours также предлагает бесплатные планы SmartPlans, которые представляют собой индивидуальные планы установки электрического теплого пола.

Другие затраты на напольное отопление: аксессуары, элементы управления и установка

Что касается затрат на напольное отопление, то стоимость нагревательных элементов — это лишь одна часть головоломки. необходимо помнить о нескольких других компонентах, включая управление вашей системой, применимые аксессуары и затраты на установку.

Термостаты и аксессуары: ключ к энергоэффективности

WarmlyYours предлагает широкий выбор термостатов лучистого отопления, от интеллектуального термостата nSpire Touch WiFi до надежного непрограммируемого термостата nTrust. Обычно вы должны ожидать, что потратите от 100 до 300 долларов на термостат для подогрева пола (больше, если вы хотите интегрировать его в систему домашней автоматизации). Программируемый термостат может позволить вам настроить график обогрева для вашей системы теплого пола, который может снизить расточительное использование энергии и привести к значительной экономии.

Аналогичным образом, если вы устанавливаете систему подогрева пола поверх бетонной плиты перекрытия, вам необходимо установить терморазрывную подкладку, такую ​​как CeraZorb. Эта искусственная пробковая подкладка предотвращает потерю тепла и стоит от 1,80 до 2,75 долларов.

Затраты на установку: рабочая сила и материалы

Очевидно, что стоимость новой системы теплого пола также будет включать затраты на новый пол. Плитка, наиболее часто используемая поверхность пола с подогревом, имеет огромную разную стоимость.Плитка для нового пола обычно будет стоить от 2 долларов за квадратный фут на очень низком уровне до 25 долларов за квадратный фут. Полы из роскошной виниловой плитки (LVT) обычно будут стоить от 2 до 7 долларов за квадратный фут. полы (которые могут быть установлены поверх кабеля для подогрева пола TempZone) могут иметь огромный диапазон затрат в зависимости от породы, толщины и качества древесины — от 3 до 6 долларов за мягкую древесину, например сосну, до 8-14 долларов за больше экзотические твердые породы дерева, такие как красное дерево. Стоимость бетонного пола с подогревом может быть очень разной в зависимости от желаемых характеристик (от 2 долларов за кв.футов до 30 долларов за квадратный фут), а система обогрева для бетонного пола с подогревом будет стоить от 8 до 16 долларов за квадратный фут в зависимости от размера проекта и используемых нагревательных элементов (кабели или маты). .

Еще одна статья затрат, связанных с плиточными полами, — это клей, например, тонкодисперсный или самовыравнивающийся цемент. Обязательно ознакомьтесь с инструкциями по установке вашей системы теплого пола, чтобы определить, какая толщина клея потребуется для вашего проекта (также имейте в виду, что системы электрического отопления, описанные в этой статье, нужно будет установить не более 1.5 дюймов от поверхности готового пола). Сочетание этих данных с общей площадью пола должно дать вам представление о том, сколько клея вам нужно приобрести.

Если вы хотите нанять профессионала для установки системы подогрева пола под напольным покрытием может взиматься дополнительная плата, так как установка подогрева пола обычно требует нескольких дополнительных действий. Если вы любитель дома, вы, вероятно, сможете выполнить укладку напольного покрытия самостоятельно за выходные. Однако мы всегда рекомендуем, чтобы Электрик выполнит электрические соединения вашей системы теплого пола.Наем электрика может включать в себя не только их почасовые расходы (обычно от 50 до 100 долларов в час), такие как оплата проезда и минимальная стоимость проекта. Не стесняйтесь позвонить нам по телефону 1-800-875-5285, и мы сможем дать некоторые рекомендации по найму профессионала для вашего проекта.

WarmlyYours SmartServices

Если вам нужна специализированная помощь в установке системы теплого пола, WarmlyYours теперь предлагает широкий спектр различных услуг для электрического теплого пола по конкурентоспособным ценам, где наши специалисты Radiant помогут обеспечить успех вашего следующего проекта. успех.Мы предлагаем услуги как на месте, так и удаленно, и даже некоторые из них могут быть как SmartGuide, нашей службой по надзору за установкой, где специалист Radiant может помочь вашему установщику (либо на месте, либо посредством видеоконференцсвязи). Мы также предлагаем услугу SmartInstall на месте, где наши специалисты по Radiant установят электрическую систему подогрева пола, чтобы ваш установщик пола мог безопасно положить фактическое напольное покрытие. Стоимость этой услуги начинается от 399 долларов. Мы также предлагаем профессиональные услуги по измерению SmartFit и услуги по поиску и устранению неисправностей и ремонту под названием SmartFix.

Обязательно ознакомьтесь со всей нашей линейкой SmartServices для лучистого отопления.

Каковы операционные расходы?

Если вы хотите еще лучше понять, во сколько ваша система электрического теплого пола будет стоить вам в повседневной работе, WarmlyYours предлагает еще один инструмент, который вам следует проверить. Указав квадратные метры площади обогрева, стоимость киловатт-часа в вашем штате и сколько часов в день ваша система будет работать, Калькулятор эксплуатационных расходов электрического теплого пола покажет вам, сколько вы будете тратить каждый день на электричество для работы вашей системы.Например, отопление упомянутой ранее ванной комнаты площадью 50 квадратных футов в течение четырех часов в день будет стоить в среднем 0,09 доллара. Это меньше 3 долларов в месяц! Для более крупной ванной комнаты площадью 120 квадратных футов это будет стоить около 0,22 доллара в день, что меньше 7 долларов в месяц.

Протестируйте калькулятор эксплуатационных расходов электрического теплого пола самостоятельно.

Каково соотношение энергопотребления электрического теплого пола по сравнению с другими приборами?

Чтобы действительно понять, насколько энергоэффективным является электрический подогрев пола, можно сравнить энергопотребление системы электрического подогрева пола с другими бытовыми приборами.Например, если вы использовали портативный электрический обогреватель мощностью 1500 ватт в течение 8 часов в день для дополнительного обогрева своего дома, вы увидите значительное увеличение вашего счета за электроэнергию на 43,80 доллара (при условии, что киловатт-час стоит около 12 центов). Напротив, электрическая система подогрева пола может быть запущена в ванной комнате площадью 35 кв. Футов примерно за 6,60 долларов в месяц. Даже если бы вы запускали эту систему 24/7 в ванной, это стоило бы всего 19,80 долларов в месяц. Дополнительную информацию об энергоэффективности и подогреве пола можно найти в этом посте.

Хотите узнать, сколько будет стоить обогрев вашего проекта? Начните с бесплатного мгновенного расценки на теплый пол здесь. Вы даже можете начать процесс с нашей командой, загрузив сюда фотографию комнаты, которую вы хотите отапливать.

Как установить теплый пол

Системы теплого пола быстро становятся все более популярными в современном мире. Скрытые под плиткой, деревом или ковром над полом, системы подогрева пола могут достигать температуры 80 °, излучая излучение в жилое пространство, чтобы согреть ноги в сильные морозы.

Но вы можете не знать, что есть два варианта выбора системы теплого пола.

Типы полов с подогревом

Система матов — это предварительно уложенный мат, который покрывает ту же площадь вашего пола. Коврик выстлан рядами с предварительно разнесенными нагревательными кабелями на расстоянии примерно 3 дюйма друг от друга для облегчения установки. Эта система идеальна для квадратных или прямоугольных помещений.

Кабельная система, которая поставляется намотанной на катушку, что позволяет установщику разматывать кабель и укладывать его рядами взад и вперед по мере необходимости, также на расстоянии 3 дюймов друг от друга.Эта система, как правило, более удобна для помещений, которые не являются квадратными или прямоугольными, и установщики имеют возможность проложить кабель по мере необходимости.

Советы по установке

Система матов:

Подготовка

Шаг первый : Измерения

• Измерьте площадь, на которой расположены коврики, исключая мебель.
  • Нагревательный кабель должен располагаться на расстоянии не менее 3 дюймов от стены.

Шаг второй : Нарисуйте схему прокладки

• Спланируйте установку так, чтобы все черные силовые кабели заканчивались в одной распределительной коробке.

Шаг третий : Подготовка Пол

• Черновой пол с черновой отделкой необходимо выровнять с помощью подходящего выравнивающего компакта.
• Настоятельно рекомендуется установить изоляционные маты для повышения энергоэффективности.
• Убедитесь, что поверхность, на которую устанавливается нагревательный мат, является гладкой, сухой и чистой .

Что нужно знать!

• Греющие кабели ни в коем случае не должны пересекать друг друга!
• Ни в коем случае нельзя обрезать нагревательные кабели!
• Нагревательные кабели не должны пересекать зонды пола!

Установка

Шаг первый : Дважды проверьте свои материалы

• Убедитесь, что у вас есть нагревательный мат подходящего размера
• Термостат с датчиком температуры пола
• Правильная длина защитного шланга для датчика пола
• Проверьте сопротивление проволоки мата, чтобы убедиться, что он не был поврежден.

Шаг второй : Развертывание мата

• Разверните мат по плану
• Когда вы дойдете до стены, просто прорежьте подкладочный мат (будьте осторожны, чтобы не перерезать провод!) и поверните его на 180 °, чтобы развернуть в противоположном направлении.
  • Убедитесь, что провода кабеля всегда находятся на расстоянии не менее 3 дюймов друг от друга.
• расположение мата, еще раз проверьте сопротивление кабеля, чтобы убедиться, что оно не изменилось

Шаг третий : Закрепите коврик

• Закрепите матовость лентой или скобозаборником.
  • Закрепление должно производиться на сетке матирования, а НЕ на нагревательных кабелях!
• Рекомендуется закрепить края мата, чтобы они не поднимались.

Шаг четвертый : Установите готовый пол

• Покройте пол подходящей выравнивающей смесью. готовый пол

Шаг пятый : Установите термостат

• Не включайте систему отопления сразу.Свяжитесь с вашим поставщиком, чтобы узнать время высыхания. (обычно две недели)

Кабельная система:

Шаг первый : Подготовка поверхности

• Убедитесь, что поверхность, на которую устанавливается нагревательный кабель, гладкая, сухая и чистая.
• Покрасьте черновой пол грунтовкой и дайте ему высохнуть

Шаг второй : Измерьте пол

• Отметьте начальную точку как можно ближе к источнику питания
  • Нагревательный кабель должен быть не ниже 3 дюйма от стены
• Отметьте внешние углы обогреваемой области и соедините их так, чтобы получился периметр
• Отметьте интервалы расстояний по периметру (3 дюйма друг от друга)

Шаг третий : Укладка и закрепление кабелей

• После того, как вы проверили зону, проложите и закрепите кабель в отмеченных местах с помощью ленты и / или горячего клея.
• Космический кабель 3 дюйма.друг от друга — ни в коем случае не перекрывайте кабель. электрик для этой части.

Шаг пятый : Готовые полы

• Уложите пол поверх кабеля.
• Теперь можно завершить электромонтаж. — Опять же, советуем проконсультироваться и электрика.

Сколько мне нужно кабеля для теплого пола?

Количество необходимого нагревательного кабеля действительно зависит от размера комнаты, которую вы пытаетесь обогреть. Чтобы рассчитать необходимое количество кабеля, выполните следующие действия:

1. Измерьте длину и ширину комнаты и умножьте их, чтобы найти площадь.
2. Рассчитайте неотапливаемую площадь, определив площадь постоянной мебели (шкафы, ванны и т. Д.).
3. Вычтите неотапливаемую площадь из общей площади.
4. Затем вычтите дополнительные 10%, чтобы оставить место для 3-дюймовой границы вокруг стены.Это окончательное число и будет общей отапливаемой площадью.

Когда у вас будет вся обогреваемая площадь, вы можете найти необходимое количество кабеля. Удобно, что большинство нагревательных кабелей имеют маркировку области, которую они покрывают, а не длину кабеля, но на тот случай, если они не имеют такой маркировки, есть простая формула, которая поможет вам понять это.

Для провода, для которого требуется расстояние 3 дюйма, в среднем требуется 3,5 фута кабеля на каждый квадратный фут, который должен быть покрыт.

• Например: для площади 12 футов потребуется около 40 футов нагревательного кабеля.(12 x 3,5 = 42)

Для провода, для которого требуется расстояние 4 дюйма, в среднем требуется 2,6 фута кабеля на каждый квадратный фут, который должен быть покрыт.

• Например: для площади 12 футов потребуется около 30 футов нагревательного кабеля. (12 x 2,6 = 31,2)

Найдите нагревательные кабели и системы обогрева матов в HomElectrical! Удачного отопления!

Руководство по покупке «теплые полы» | Heatingpoint

Существует огромное количество разнообразных термостатов, которые можно использовать с подогревом пола, поэтому важно найти время, чтобы выбрать лучшую модель для вашего дома и образа жизни.По этой причине мы не включаем термостаты в наши нагревательные блоки — вы можете выбрать нужный термостат из раскрывающегося списка при оформлении заказа.

Вот некоторые особенности, на которые следует обратить внимание при выборе:

Ручной или цифровой

Ручные термостаты предлагают элементарное управление нагревом с помощью шкалы традиционного стиля для регулировки температуры. Ручные термостаты просты в использовании, но дают вам ограниченный контроль над обогревом. Большинство ручных контроллеров обеспечивают базовое управление включением / выключением по требованию и не позволяют программировать отопление.

Цифровые термостаты более точны, чем ручные термостаты, и предлагают большую степень контроля. Обычно они имеют более современный дизайн с ЖК-дисплеями или сенсорными экранами. Большинство цифровых термостатов позволяют программировать отопление и могут предложить множество дополнительных интеллектуальных функций.

Можно сказать, что не все цифровые термостаты одинаково просты в использовании. Старые цифровые термостаты иногда страдают от не интуитивно понятных интерфейсов, которые трудно использовать без обращения к руководству.Однако самые современные цифровые термостаты были тщательно спроектированы для оптимизации простоты использования: использование ползунков, сенсорных экранов, управления Wi-Fi и повседневного языка, чтобы сделать программирование максимально интуитивно понятным. Хорошим цифровым термостатом будет так же легко пользоваться, как и ручным термостатом.

Программирование

Программирование полов с подогревом — простой способ сократить потребление энергии без ущерба для вашего комфорта. Когда вы программируете отопление, оно будет автоматически следовать вашему индивидуальному расписанию, включая и выключая, а также изменяя температуру в соответствии с вашими потребностями.В вашем доме будет тепло, когда вы проснетесь утром и вернетесь с работы, не тратя энергию на отопление на ночь, или когда в доме никого нет.

Предлагаемый уровень программирования зависит от модели. Самые сложные термостаты предлагают ряд предустановленных программ, а также несколько настраиваемых программ. Они позволят вам установить другой режим отопления для каждых получасовых интервалов каждого дня недели, и вы сможете выбирать из целого ряда настраиваемых режимов обогрева, таких как комфорт, экономия и защита от замерзания.

Термостаты

, которые не поддерживают программирование, будут работать в режиме простого включения / выключения по требованию. Это может подойти для помещений, которые вы используете время от времени, например, для мастерских или зимних садов, но не рекомендуется для ваших основных жилых помещений.

Управление Wi-Fi

Термостаты

с управлением по Wi-Fi позволяют управлять подогревом пола из любой точки мира при наличии подключения к Интернету. Это очень удобная функция, которая позволяет вам регулировать отопление, пока вы на работе, в отпуске, в общественном транспорте или, действительно, удобно сидите на диване, не желая вставать и идти к термостату!

Управляемые термостаты

Wi-Fi подключаются к электросети и подключаются к системе теплого пола так же, как и обычный термостат.Затем термостат подключится к вашей сети Wi-Fi так же, как телефон или ноутбук. Вы сможете управлять термостатом, загрузив приложение производителя на свое устройство или создав учетную запись на сайте производителя.

Обратите внимание, что хотя термостаты, управляемые по Wi-Fi, обычно называют «беспроводными», они являются беспроводными только в том смысле, как они взаимодействуют с мобильными устройствами и ноутбуками. Они должны быть полностью подключены как к электросети, так и к системе теплого пола.

Дизайн

Ваш термостат не должен быть бельмом на глазу. Мы продаем термостаты в широкой цветовой гамме, подходящей для большинства интерьерных решений. Наши самые сложные термостаты с сенсорным экраном поставляются с настраиваемыми дисплеями, которые позволяют вам изменить цветовую схему или даже загрузить личную фотографию в качестве фона, поэтому существует множество способов убедиться, что ваш термостат вписывается в дизайн вашего интерьера.

Интеллектуальные функции

В наши дни нагревательные термостаты — это больше, чем просто ограничители температуры.Сегодня термостаты для теплого пола доступны с множеством интеллектуальных функций, предназначенных для всего, от измерения потребления энергии до проверки погоды. Вот некоторые из лучших, на что стоит обратить внимание:

Энергомонитор

Термостаты

с монитором энергопотребления будут регистрировать ваше потребление энергии, рассчитывать эксплуатационные расходы и генерировать графики, которые покажут вам, как и когда вы используете энергию.

Режим обучения

Термостаты с режимом обучения работают непрерывно, чтобы оптимизировать отопление, регулируя тепловую мощность и программирование, чтобы обеспечить комфортное отопление с максимальной эффективностью.Это может работать как на долгосрочной, так и на краткосрочной основе.

В краткосрочной перспективе термостат будет регулировать свою тепловую мощность, чтобы компенсировать изменения в окружающей среде. Эти настройки могут варьироваться от выключения обогрева при обнаружении открытого окна до программирования включения обогрева раньше, когда прогнозируется более холодная погода.

В долгосрочной перспективе ваш термостат узнает, как вы хотите использовать свое отопление, и будет корректировать ваше расписание, чтобы найти наиболее эффективный способ обогрева комнаты в соответствии с вашими предпочтениями.

Смена тарифа

Термостаты с переключением тарифов контролируют ваше энергопотребление и постоянно следят за рынком энергии, чтобы убедиться, что вы используете наиболее выгодный тариф. Термостат уведомит вас, если он найдет более конкурентоспособный тариф — или вы можете настроить его на автоматическое переключение.

Совет по энергосбережению

Термостат проанализирует ваше энергопотребление и выдаст советы и рекомендации по энергосбережению, специально адаптированные к вашим привычкам.

Дополнительные приложения

Вам не нужно ограничивать свой термостат только управлением обогревом.Почему бы не выбрать термостат с дополнительными приложениями и не сделать его центральным информационным центром вашего дома? Наши самые умные термостаты дают вам возможность загружать в термостат широкий спектр удобных приложений, не связанных с нагревом.
