Проходные диммеры: схема подключения и особенности использования

Содержание

Проходной диммер: применение и способы установки

Для управления уровнем освещения применяются специальные приборы – диммеры. Но иногда возникают ситуации, когда необходимо управлять яркостью источников света из нескольких точек в помещении.

Эта задача аналогична подключению проходных переключателей, но имеет некоторые особенности.

Содержание

Принцип действия

Диммер – это устройство для регулирования мощности, как правило, они используются для управления яркостью источников света, и делятся по типу регулировки на механические, сенсорные, дистанционные.

Принцип их действия для ламп накаливания и галогенных ламп основывается на принципе регулирования напряжения. Светодиодные лампы регулируются при помощи управляемых источников тока и ШИМ-регуляторов.

Проходной выключатель – это переключатель, позволяющий из разных мест управлять включением электричества в одном месте. Таким образом, основное назначение проходного устройства – это управление осветительными приборами из разных мест в помещении.

Узнайте из этого видео, как правильно выбрать диммер:

Схемы подключения

Также широко распространены, как наиболее экономные, схемы, содержащие светорегулятор и обычный коммутатор. Такие схемы просты в монтаже и могут быть установлены самостоятельно.

Последовательное

Нет никаких сложностей, чтобы установить в разных местах два светорегулятора, которые будут управлять одним источником света. Для их последовательного подключения нужно, чтобы от каждого регулятора на распределительную коробку приходило по три проводника.

Оба прибора соединяются между собой при помощи перемычек через первый и второй контакты, на третий контакт первого устройства приходит фаза, провод с третьего контакта второго прибора подключается к светильнику.

Параллельное

Особенность паралелльного подключения двух регуляторов в том, что они зависят друг от друга. Подключенные параллельно, они работают как выключатели, а не переключатели. Поэтому недостаток этой схемы подключения состоит в том, что каждый регулятор управляет только своей частью полупериода.

Это значит, что если один диммер выставлен на 100%, то второй не сможет управлять яркостью освещения.

С обычным выключателем

Простая и экономичная схема, может использоваться, например в спальне. Диммер может быть установлен возле кровати, позволяя регулировать уровень освещения, а выключатель может располагаться на входе в комнату. С светорегулятором также можно без проблем использовать проходные переключатели. Такую схему можно применять, например, в длинных коридорах.

Выключатель или проходные переключатели подключаются между фазой и регулятором, так же, как и обычно.

Недостаток этих схем в том, что при простом подключении свет будет включаться только на установленной мощности.

Это не всегда удобно, к тому же, если диммер будет выключен, то проходные переключатели не будут управлять включением света.

Схема подключения проходного выключателя с диммером:

Некоторые типы регуляторов работают как переключатели, например, поворотные переключаются при нажатии на поворотник.

Альтернативные устройства на контроллерах и с пультом дистанционного управления

Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.

Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.

Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.

Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.

Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:

Использующие в работе радиопередатчик;
Использующие инфракрасное излучение.

Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:

Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения,

дистанционное управление — это просто еще одна полезная функция светорегулятора.
Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.
Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.

Источник
Подключение проходного диммера: схема с инструкцией
Принцип действия и основные разновидности диммеров
Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.
Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции.
Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.
Классификация диммера по типу исполнения
С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.
Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.

С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).
Классификация диммеров по способу управления
Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.
Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.

Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.
Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя.

У каждой имеется своя схема подключения диммера, но об этом несколько позже.
Классификация по виду ламп
Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.
Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру
А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.
Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.
Видео – Несколько слов о диммере для светодиодов
Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).
Подключение диммера: инструкция и советы
Используются, как правило, для регулирования яркости источника света. По типу регулировки бывают сенсорные, механические и дистанционные. Для галогенных ламп и ламп накаливания принцип работы заключается в регулировке напряжения. А какое необходимо устройство, чтобы управлять светом и регулировать освещение в одном месте, но из углов комнаты или дома? Для этого нужен проходной выключатель. Его основное назначение – это регулировка и управление приборами освещения в помещении из разных мест.
Схемы подключения
В первую очередь, перед установкой механизма, необходимо подобрать самую оптимальную схему подсоединения. Схема может содержать светорегулятор или простой коммутатор. Подобные соединения удобны и просты в установке, поэтому их можно собрать самостоятельно, без помощи специалистов. Рассмотрим каждое соединение отдельно.
Стандартное подключение. Это самое простое и быстрое подключение. Вместо выключателя устанавливается диммер. При использовании сети на три провода, заземление и ноль идет на светильник, а фаза – на разрыв.
Последовательное соединение. Эта схема очень проста. Ее установка заключается в следующем: необходимо поставить два светорегулятора, с помощью которых будет регулироваться один источник освещения, в разные места. Подключение нужно сделать так чтобы от распределительной коробки на каждый проходной диммер поступало по три проводника. Между собой механизмы соединяются через первый и второй контакты с помощью перемычки.
Третий контакт от первого механизма поступает на фазу, а второй прибор соединяется со светильником. Такое соединение удобно использовать в длинном коридоре или в большой комнате. Есть еще один вариант включения и управление яркостью светильника из нескольких мест. Это применение проходного выключателя (2-я схема).
Параллельное соединение. Как подключить такое соединение? Два регулятора полностью зависят друг от друга и играют роль не переключателей, а выключателей. Недостатком считается то, что каждый проходной диммер контролирует лишь свой участок полупериода. А это означает, что если один проходной диммер стоит на 100%, то вторым регулятором регулировать яркость освещения невозможно.
Подключение с простым выключателем. Такая схема возможна в спальне. Например, один проходной диммер устанавливается около кровати, а другой проходной выключатель устанавливается при входе в комнату. Это позволит регулировать освещенность не вставая с кровати. Установка таких коммутаторов осуществляется как и обыкновенное подключение. Схема с выключателем выглядит следующим образом:
Нюансы установки
Технология монтажа проходного светорегулятора не различается от установки диммера стандартного образца. Если уже имеется готовая штроба с соединенными от распределительной коробки и светильника проводами, то светорегулятор можно подключить самостоятельно. Для этого необходимо:
Обесточить электросеть в квартире.
Установочная коробка ставится в специальное углубление для коммутатора.
В определенных клеммах коробки закрепляются жилы.
Готовый корпус помещается в штробу.
Чтобы лапки, с помощью которых прижимается устройство в стенках, в установочной коробке раздались, следует открутить боковые винтики.
Закрепляется рамка с помощью закручивания гайки и накручивания колесика. Устройство собрано.
Подключаем электропитание в квартире и проверяем правильно ли было все установлено.
Ключевые преимущества использования светорегуляторов
Описываемое в статье регулируемое освещение имеет массу достоинств, если сравнивать его с однополюсным. Рассмотрим их.
Экономия. Каждый месяц вы будете тратить на оплату счетов за электроэнергию примерно на 5-8 процентов меньше.
Если вы подключите к терморегулятору флуоресцентные лампы, то цветовая гамма освещения получится более прохладной и мягкой.
Кроме того, вы можете создать в помещении идеально подходящую атмосферу (к примеру, для просмотра фильмов или детских игр).
Срок эксплуатации ламп при использовании диммеров заметно увеличивается. Как минимум, на 25 процентов.
Как же выбирать правильный светорегулятор? Убедитесь в том, что выбранная вами модель рассчитана на суммарную мощность осветительных приборов. Например, для стандартного 600-ваттного прибора явно будет слишком много 10-ти лампочек на кухне по 100 ватт каждая.
Методика подключения диммеров
Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.
Схема подключения диммера
Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.
Подключение и установка диммера в подрозетник
Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже.
Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.
Legrand диммер
модель Органы управления Мощность в Вт Стоимость в руб
Legrand Valena Кнопки и поворотный 350, 450, 650, 1100 1700
Legrand Celiane Кнопки и сенсорные 320, 420, 620 2900
Legrand Galea Life кнопочные, поворотные 420, 620, 1100 1700
Legrand Cariva кнопочные, поворотные 320, 520 1450
Legrand Mosaic кнопочные 420, 1100 2000
Характеристики и примерная стоимость диммеров Legrand
Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.
Диммеры Schneider
Модель Мощность в Вт Стоимость в руб
ANYA AYA2200121 61-501 650
ANYA AYA2200123 61-501 650
Asfora EPH6400121 601 490
Asfora EPH6500121 601 1200
Asfora EPH6500123 601 1200
Asfora EPH6600121 314 1000
Asfora EPH6600123 314 1000
Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.
Схемы и способы подключения диммера
Вариантов подключения диммера к осветительной сети есть несколько, но мы приведем лишь наиболее используемые на сегодняшний день схемы.
Схема первая
Самая простая, так как речь здесь идет о монтаже регулятора вместо традиционного выключателя. Для начала клавишный переключатель следует демонтировать (разумеется, заранее его обесточив). Для этого снимается крышка клавиши обесточенного приспособления – именно под ней располагаются фиксирующие корпус винты. В отсутствие пластиковой коробочки ее в обязательном порядке необходимо установить после демонтажа размыкателя. Это может быть и простая коробка – такая, что применяется для розеток.
Если же данная схема подключения диммера применяется в отношении моноблочной модели, то технология та же – фазный кабель ставится в разрыв. Он должен подключаться к клемме, которая обозначается буквой L и имеет стрелку, направленную кверху. Что же касается второго кабеля, то его необходимо подключить уже к другой клемме (волнистая линия с наклонной стрелочкой).
Схема вторая
Данная схема уже несколько сложнее (но при этом и гораздо удобнее) и применяется, как правило, для спален. Особенность – в последовательном подключении переключателя и светорегулятора к одному фазному кабелю, идущему на осветительный прибор. Стоит помнить, что первым в данной линии должен располагаться именно выключатель, а уже после него – сам диммер. Самый популярный вариант – это монтаж выключателя рядом с дверью, а диммера – около кровати.
Главное достоинство данной схемы состоит в том, что вы как пользователь получите возможность регулировки/отключения освещения, даже не вставая с кровати! А если, покидая помещение, вы для выключения света воспользуетесь размыкателем, а, вернувшись и повторно его включив, то заметите, что уровень яркости освещения тот же, что вы установили до этого.
Схема третья. Проходной выключатель
По праву считается самым сложным вариантом, поскольку подразумевает монтаж проходного выключателя. Невзирая на то, что процесс монтажа отличается повышенной сложностью, удобство схемы очевидно, а потому она нередко применяется для сквозных помещений, длинных коридоров, лестниц между этажами и иных похожих мест. Если говорить кратко, то суть данного способа регулировки интенсивности освещения заключается во включении света в одном месте и последующем выключении уже в другом.
Чем еще особенны проходные выключатели? А тем, что являются, по сути, больше переключателями – они могут переключаться между линиями, а потому включаются при любом расположении клавиши. Можно провести аналогию с железнодорожными стрелками. А вот схема подключения диммера с проходным размыкателем представлена ниже. Фаза, как можно заметить, идет на первый выключателя, в то время как на осветительный прибор идет уже с другого. Для объединения размыкателей между собой используется двухжильный кабель.
А сейчас рассмотрим, как в подобной цепи будет функционировать светорегулятор. Его необходимо подключать после последнего размыкателя, благодаря чему интенсивность освещения будет беспрепятственно регулироваться вне зависимости от положения выключателей. Однако если диммер выключить, то свет погаснет и, что характерно, никак не будет реагировать на проходные размыкатели (и неудивительно, ведь вы разомкнете цепь).
Альтернативные устройства на контроллерах и с пультом дистанционного управления
Сенсорные приборы с контроллером или с дистанционным управлением относятся к более дорогим, функциональным и интеллектуальным типам светорегуляторов.
Для независимого диммирования светильников с нескольких точек можно использовать не механические, а сенсорные светорегуляторы. Такие устройства синхронизируются друг с другом, благодаря электронным компонентам и контроллерам, что позволяет управлять каждым прибором независимо от другого.
Можно установить сенсорный диммер, и подключать к нему кнопки регулировки там, где это требуется. Этот вариант лишен недостатка простых схем с выключателем. Кнопки сенсорного прибора, могут работать как простые выключатели, так и регулировать освещение.
Недостатки таких устройств состоят в их высокой цене, сложности монтажа – устанавливать их должны квалифицированные специалисты, а также в небольшом выборе дизайна.
Дистанционные устройства это отличный вариант для регуляции освещения из любой точки квартиры. Такие приборы можно разделить на два типа:
Использующие в работе радиопередатчик;
Использующие инфракрасное излучение.
Предлагаем вашему вниманию видео-инструкцию, как правильно подключить диммер:
Их можно совмещать и с обычными, проводными коммутаторами. Они выполняют все те же задачи, что и другие – управляют включением и выключением светильников и яркостью освещения, дистанционное управление — это просто еще одна полезная функция светорегулятора.
Задача регулирования мощности освещения из нескольких мест вполне разрешима, хотя каждый способ и имеет некоторые недостатки.
Более простым вариантом управления светильником является установка светорегулятора и выключателя. Такая схема более экономична и не требует больших вложений. Более дорогим, но комфортным вариантом решения проблемы является применение интеллектуальных систем на основе контроллеров или с применением дистанционного регулирования.
После того, как вы определились с маркой и типом диммера для регулировки освещения, его необходимо каким-то образом подключить.
Помимо простых моделей, где есть всего две клеммы вход-выход, не стоит забывать и о других нюансах. Поэтому давайте поэтапно рассмотрим от А до Я основные схемы подключения диммера в сеть освещения, с которыми вы можете столкнуться.
С одной стороны, такой регулятор можно включить для управления одним или несколькими светильниками как единичную электроточку
Не важно сенсорный это диммер или поворотно-нажимной
А можно воспользоваться проходным светорегулятором и управлять светом из разных мест вашей квартиры или дома.
Но вообще, прежде чем подключать любой светильник в квартире, не мешало бы выяснить, поддается ли он вообще диммированию. Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.
Когда речь идет об обычных лампах накаливания или галогенках, тут ломать голову не приходится.
Схема подключения проходного диммера
Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.
Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.
На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.
Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.
Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.
На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.
Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.
1
Монтаж кабеля от эл.щитка до распредкоробки.
2
Прокладка трехжильного кабеля от коробки до места установки диммера.
Концы подписывайте как:
Lсвет — фаза уходящая на светильник
L1 и L2 — связь с проходным выключателем
3
Монтаж кабеля от распаечной коробки до места установки проходного переключателя.
Используется трехжильный кабель с маркировкой — L, L1, L2.
4
Монтаж кабеля до самого светильника.
В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.
Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.
Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.
В конце концов у вас должна получиться следующая схема или цепочка:
фаза пришла в распредкоробку
ушла с нее на проходной выключатель+вернулась обратно
ушла на проходной димммер
вернулась обратно и поступила на светильник через Lсвет
При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.
Проверяете правильность собранной схемы и производите подключение самого диммера.
Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.
На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.
Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.
Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.
Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.
После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.
Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).
Проверьте мультиметром их целостность и при необходимости замените.
Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:
Удовольствие конечно не дешевое, но иногда себя оправдывает.
Принцип работы диммера
Для каждого типа ламп (накаливания, галогеновых и т.д.) необходимо подбирать регуляторы освещения с подходящей схемой:
1.В лампах накаливания степень разогрева нити зависит от напряжения, подаваемого через диммер. Такая схема применима, как для ламп накаливания, так и для галогеновых.
2.Схема с трансформатором, которые преобразует уровень напряжения, подаваемого от регулятора, до значения 12-23 Вольта. При этом используется электронный трансформатор с мягким включением. Схема подходит для низковольтных галогеновых ламп. Она обеспечивает плавный разогрев нити без перегрузок.
Схемы подсоединения
Перед тем как переходить к установке устройства, необходимо выбрать наиболее подходящую схему разводки проводов. На сегодняшний день можно осуществлять подключение диммера с выключателем света и без него, как самостоятельный элемент управления. В то же время можно одновременно установить несколько одинаковых устройств либо даже использовать комбинацию с проходным выключателем. Рассмотрим каждую схему подробнее и определим достоинства всех вариантов.
Стандартные условия
В этом случае нужно самому подключить диммер вместо выключателя, который был установлен ранее. Все просто – фазу ведем на разрыв, а заземление и ноль напрямую к светильнику (если используется сеть 220 Вольт на три провода).
На схеме Вы можете наглядно увидеть сущность данного способа:
Этот вариант является наиболее простым и не займет у Вас много времени, тем более если будет использоваться старая штроба для установочных работ.
С выключателем
Данный метод более удобный для применения в спальне, т.к. можно будет включать/отключать свет обычным выключателем, а светорегулятор разместить возле кровати, что позволит контролировать яркость освещения не вставая.
Двойной контроль
Чтобы управлять яркостью комнатного освещения из двух различных мест, можно установить два диммера и соединить их между собой перемычками. Такой вариант рекомендуется использовать в просторных комнатах и длинных коридорах.
Еще один вариант управления светильником и его яркостью из нескольких мест – использование проходных выключателей.
Схема подключения диммера в этом случае выглядит так:
После выбора наиболее подходящей для Ваших условий схемы подключения диммера нужно переходить к завершающему этапу – установке изделия.
Наглядный видео урок по подсоединению проводов
Допускаемые ошибки при подключении диммеров
Надо учитывать, что не все светодиодные лампы могут работать от простого теристорного или семисторного диммера. Только те, в которых есть согласующая схема с широтноимпульснй модуляцией. Есть диммеры со схемой ШИМ, тогда можно подключать обычные светодиодные лампы. При покупке проконсультируйтесь со специалистом;
При подключении диммера обязательно фазный провод подключайте на клемму с обозначением «L», провод от лампы на клему «N»;
Правильно рассчитывайте нагрузку на диммер, для этого надо сложить потребляемую мощность ламп в цепи и устанавливать соответствующий диммер. Если в цепи 3 лампы по 60Вт, требуется диммер не менее 200Вт по мощности, с запасом. В противном случае полупроводниковые элементы схемы могут выгореть;
При подключении светодиодных лент иногда путают преобразователь напряжения с понижающим трансформатором. Это разные вещи, через понижающий транформатор можно подключить галогеновые лампы при этом напряжение остается переменным. Светодиодные ленты подключаются через преобразователь напряжения, оно понижается с 220В до 12В и выпрямителем преобразуется в постоянное. В такой схеме обязательно учитываются полярности.
Требования к применению
Сразу же следует отметить, что простейшие диммеры, которые используются в домашних условиях, способны применяться только для управления лампами накаливания и галогенками. Если их подключить к светодиодным лентам и люминесцентным лампочкам, оба устройства за короткий промежуток времени выйдут из строя. Именно поэтому необходимо выбирать светорегуляторы на основании того, какими лампочками они будут управлять.
Остальные требования при подключении диммера заключаются в следующем:
Минимальная мощность светильника, к которому будет осуществляться подсоединение, не должна быть ниже, чем 40 Вт. Если проигнорировать данный момент, срок службы регулятора заметно сократиться.
Не рекомендуется устанавливать светорегулятор в помещении, в котором температура выше 25оС. Перегрев устройства негативно скажется на его работе.
На разрыв обязательно должен идти фазный проводник, который подключается к разъему с маркировкой L. Подсоединять ноль категорически запрещается, собственно как и при подключении выключателя света в стандартном исполнении.
Для регулировки свечения люминесцентных ламп выбирайте продукцию с соответствующим обозначением, которое говорит о том, что лампочка может применяться для диммирования.
Если Вы решили использовать светорегулятор вместе со светодиодными лампами и лентами, покупать нужно устройство особой конструкции, которая сможет работать с таким источником света. Лидирующие производители: Schneider, Legrand, ABB и Viko имеют в своем ассортименте такие модели, однако их стоимость на порядок выше.
Мощность диммера должна превышать суммарную мощность светильников, которые он будет обслуживать. К примеру, если вы решили использовать 3 лампочки по 100 Ватт, мощность устройства должна быть выбрана с запасом – не менее 500 Ватт. Если суммарная мощность светильников больше 1 кВт, в этом случае нужно дополнительно подключить усилитель, с которым возможно обслуживание системы освещения мощностью до 1,8 кВт.
Запрещается одновременно подсоединять нагрузки емкостного и индуктивного характера к светорегулятору.
Вот и все требования, которых Вы должны придерживаться для того, чтобы правильно подключить диммер своими руками!
Общая информация
Когда может быть неудобна классическая схема:
На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.
Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.
Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.
Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.
Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.
3 схемы подключения диммера — монтаж от А до Я с выключателем проходным и без, с клавишами, к светодиодной ленте.
После того, как вы определились с маркой и типом диммера для регулировки освещения, его необходимо каким-то образом подключить.
Помимо простых моделей, где есть всего две клеммы вход-выход, не стоит забывать и о других нюансах. Поэтому давайте поэтапно рассмотрим от А до Я основные схемы подключения диммера в сеть освещения, с которыми вы можете столкнуться.
С одной стороны, такой регулятор можно включить для управления одним или несколькими светильниками как единичную электроточку. Не важно сенсорный это диммер или поворотно-нажимной.
А можно воспользоваться проходным светорегулятором и управлять светом из разных мест вашей квартиры или дома.
Но вообще, прежде чем подключать любой светильник в квартире, не мешало бы выяснить, поддается ли он вообще диммированию. Ведь с этим делом, в особенности у светодиодных ламп бывает много проблем.
Когда речь идет об обычных лампах накаливания или галогенках, тут ломать голову не приходится.
Схема подключения простого диммера
Если вам нужно заменить обычный выключатель света на диммер, то простейшая схема подключения выглядит следующим образом:
Или в более развернутом виде:
Схема №1
Фактически все что от вас требуется — это пропустить через него фазу. То есть поставить в разрыв проводки, так же как и простой одноклавишный выключатель.
Исключением могут являться сенсорные диммеры с цифровым табло и дисплеем на лицевой панели. Например как Uniel и другие модели.
К таким светорегуляторам должны подводиться как фазный, так и нулевой проводники. У них 4 гнезда для ввода провода. Вход фаза-ноль и выход фаза-ноль.
Без нуля такой диммер работать не будет. Если у вас из монтажной коробки на стене торчит только два провода (такая картина наблюдается у 99% пользователей), придется тянуть еще и «чистый» ноль.
То же самое относится ко всякого рода универсальным диммерам, которые можно использовать в широких диапазонах и связывать их с другими модулями — датчиками освещения, движения и т.п.
Для маломощных светильников не поддающихся нормальной регулировке, также может применяться диммер с дополнительным выводом под нулевой провод. Это связано с тем, что при переходе синусоиды через нулевую отметку и малой мощности светильника, управляющий элемент не может определить когда ему закрываться.
Поэтому всегда хорошенько думайте, прежде чем приобретать новомодные и навороченные модели. Потенциально значок «N» на корпусе светорегулятора, должен вас отпугнуть от такой покупки.
Сможете ли вы их подключить без раскурочивания, штробления стен и сдирания обоев, большой вопрос.
К остальным простейшим экземплярам это не относится. Их вы самостоятельно можете установить вместо простого выключателя света.
Достаточно вытащить внутренности одноклавишника, а два проводка которые будут торчать из коробки завести на две клеммы диммера.
Если же у вас стоит двухклавишный выключатель, который запускает каждую половину люстры поочередно, то и здесь нет ничего сложного.
В этом случае в монтажной коробке будет три провода — одна приходящая фаза и два отходящих на светильник. Главное правильно их найти и не перепутать. В этом вам поможет подробная инструкция изложенная в отдельной статье.
Скручиваете эти два провода между собой и подключаете в клеммный зажим диммера, обозначенный как «диммированная нагрузка» или цифрами 1,2. В другую клемму заводите питающую фазу.
При этом особой разницы в полярности нет. Даже если вы и перепутаете зажимы, светильник все равно будет гореть и работать.
Желательно, чтобы на диммер приходила именно фаза, а не ноль. Во-первых, не ясно как будет вести себя при этом устройство, особенно начиненное электроникой. Во-вторых, не забывайте про правильное подключение проводов к патрону лампочки.
Согласно правилам безопасности, фаза не должна присутствовать на резьбовой части.
А еще опасайтесь диммеров с подсветкой.
Отдельные экземпляры со светодиодом в корпусе, именно «благодаря» этому диоду, могут даже в выкрученном до щелчка состоянии, давать на пустом патроне лампочки, напряжение выше 100В.
Приходится ставить дополнительное сопротивление или конденсаторы, дабы зашунтировать на себя напряжение и предотвратить неприятные мерцания.
Все вышесказанное относится в первую очередь к замене выключателя на диммер в уже обустроенной квартире. Давайте также рассмотрим пошаговый монтаж всей электропроводки связанной с данным видом работы.
Какие материалы вам могут понадобиться для монтажа? Если у вас нет готовой проводки и речь идет о капитальном ремонте в квартире, что называется с нуля, тогда закупайте:
кабель двухжильный ВВГнг-Ls 2*1,5мм2
кабель трехжильный ВВГнг-Ls 3*1,5мм2
Почему именно ВВГнг-Ls, а не какой-либо другой, можно узнать отсюда.
диммируемый светильник или лампа
зажимы Ваго или гильзы под опрессовку
Сначала от электрощитка протягиваете 3-х жильный кабель до той распредкоробки, где будет производиться коммутация всех концов электрики.
В щитке жилы кабеля подключаете к отдельному выключателю.
Дабы не перепутать фазу, ноль и заземление, жилы лучше подписать маркером L, N, Pe или запомнить и ориентироваться по расцветке.
Заземляющий проводник обязательно используется, если у вашей люстры или светильника металлический корпус. Когда материал пластик, то жилу Pe можно не подключать, но ее все равно желательно прокладывать.
Может вы в будущем замените марку светильника, либо при случайном повреждении фазы или ноля, эту самую жилу можно будет задействовать как резервную. Вы сэкономите себе кучу проводов, денег и нервов.
Далее от распаечной коробки опускаете кабель вниз к месту установки диммера. Здесь уже применяется марка кабеля из двух жил. Конечно при условии, что вы купили обычный диммер.
По данному кабелю будет передаваться только фаза. Одну жилу можете обозначить как L (питание), другую Lсвет (она будет уходить на светильник).
Два кабеля вы проложили, осталось дело за третьим, который будет идти по потолку непосредственно к люстре. Его также прокладываете от этой распаечной коробки. Число жил — три.
Концы кабеля с обоих сторон зачищаете и подписываете согласно расцветки: Lсвет — фаза, N-ноль, Pe-земля.
После всех этих манипуляций требуется правильно объединить жилы всех кабелей заведенных в распредкоробку. Для этого и рекомендовалось их подписать.
Чтобы ничего не перепутать, сначала объединяете нулевые жилы, далее концы заземления.
Они всегда уходят напрямую на лампочку, минуя всякие переключатели и регуляторы. После этого фазу, которая приходит от щитка, соединяете с жилой уходящей вниз на диммер.
У вас должно остаться всего два провода Lсвет, то есть те концы, которые непосредственно подают фазу от диммера на светильник.
Соединение в распредкоробке готово и она закрывается. Осталось подключить сам диммер и люстру.
Светорегулятор перед монтажом разбирается. Для этого сначала снимается поворотно-нажимная «голова», или клавиша.
А затем, открутив скрытую гайку или винтики отверткой, снимается пластиковый корпус.
Фазу L соединяете с соответствующим разъемом L. На вторую клемму, маркированную как диммируемая нагрузка, заводится жила Lсвет.
На данной клемме обычно указан значок в виде волнообразной линии или нарисовано условное обозначение лампочки.
После подключения концов, фиксируете корпус в монтажной коробке и устанавливаете декоративную рамку.
В самом конце, подключаете выведенные провода на потолке к люстре или другому светильнику.
Сделать это можно через изолированные гильзы, либо зажимы Wago.
Диммирование настольной лампы
Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.
Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.
В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.
Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.
Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.
Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.
Схема подключения проходного диммера
Данный диммер используется в одной связке с проходными выключателями. Проходная схема широко применяется в спальне.
Выключатель ставят на входе в комнату, а диммер монтируют возле кровати. Зашел — включил свет, лег в постель — отрегулировал нужную яркость или создал полумрак для просмотра ТВ. Перед сном, не вставая с кровати выключил.
На корпусах проходных диммеров обычно нарисованы стрелочки, направленные в разные стороны.
Всего там может быть 4 клеммы. Клемма «Х» расположенная справа, обычно никак не задействована в схеме и может быть использована как дополнительный зажим. Ничего на нее подключать не нужно.
Если вам попался такой диммер, но вы вовсе не хотите его применять как проходной, тогда фазу питания следует заводить в разъем со стрелкой направленной внутрь.
На обычном диммере с двумя стрелками смотрящими во внутрь, можете выбирать любой контакт. На работоспособности устройства это не скажется.
Для монтажа проходного диммера потребуются те же самые материалы, только кабель должен быть обязательно 3-х жильным. Этапы работ практически повторяются.
1 Монтаж кабеля от эл.щитка до распредкоробки. 2 Прокладка трехжильного кабеля от коробки до места установки диммера.
Концы подписывайте как:
Lсвет — фаза уходящая на светильник
L1 и L2 — связь с проходным выключателем
3Монтаж кабеля от распаечной коробки до места установки проходного переключателя.
Используется трехжильный кабель с маркировкой — L, L1, L2.
4Монтаж кабеля до самого светильника.
В итоге в одной распаечной коробке у вас окажется сразу 12 жил. Запутаться в них очень легко, поэтому никогда не ленитесь подписывать провода.
Соединение начинайте с нулевых и жил заземления. Их перепутать трудно.
Далее разбиваете по своим группам (по 2 провода) оставшиеся жилы, и соединяете их между собой.
В конце концов у вас должна получиться следующая схема или цепочка:
фаза пришла в распредкоробку
ушла с нее на проходной выключатель+вернулась обратно
ушла на проходной димммер
вернулась обратно и поступила на светильник через Lсвет
При этом питание диммера и выключателя связаны между собой через проводники L1 и L2. За счет чего, люстра будет управляться из двух мест.
Проверяете правильность собранной схемы и производите подключение самого диммера.
Жилы от проходного выключателя L1 и L2 заводите в клеммы 1 и 2 (или в зажимы со стрелочками). На корпусе ищите значок объединяющий их.
На зажим «диммируемая нагрузка» подключаете фазу Lсвет, уходящую на светильник.
Фиксируете светорегулятор в монтажной коробке и ставите накладную рамку. Осталось подключить проходной выключатель.
Ищите на нем общую клемму и подаете на нее фазу, приходящую с распредкоробки.
Два оставшихся конца L1 и L2 подсоединяете в любой последовательности.
После проверки работоспособности схемы, монтируете переключатель в стену и производите отделочные работы.
Если вдруг свет не загорелся, не забывайте, что подобные механизмы имеют встроенные предохранители. Зачастую даже два (один запасной).
Проверьте мультиметром их целостность и при необходимости замените.
Кстати, вместо второго проходного выключателя, никто не запрещает вам использовать второй диммер. Схема соединения такой сборки:
Удовольствие конечно не дешевое, но иногда себя оправдывает.
Схема подключения и управления диммером из любой точки
Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.
Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз — дали команду на включение диммера. Удержали подольше — началось диммирование.
Электрическая схема подключения здесь выглядит следующим образом.
3
Подключение светодиодной ленты
Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.
При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.
А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.
Модульные диммеры
Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.
Через них можно управлять освещением в подъезде, лестничной клетке или на улице.
С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.
На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:
На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.
Выход на лампочку снимается с контакта №4.
Через контакт №3 подается сигнал управления от подключенных клавиш.
А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.
Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.
Управляется он как с кнопок, так и с пульта.
Заказать себе такой можно здесь. Пульт на него отсюда. А хороший видеообзор на данный девайс посмотреть ниже.

Источники — https://cable.ru, Кабель.РФ
схемы + инструктаж по подключению своими руками. Подключение диммера. Схемы регулятора
Виды
Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.
Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.
Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.
В плане исполнения регулятор бывает:
Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.
Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.
Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.
Классификация диммеров
Существуют две разновидности диммеров — моноблочные и модульные. Моноблочные системы выполняются единым блоком и предназначены для установки в коробку в качестве выключателя. Моноблочные диммеры благодаря своим небольшим размерам популярны при установке в тонкие перегородки. Основная сфера применения моноблочных систем — квартиры в многоэтажных домах.
На рынке есть несколько типов моноблочных устройств:
С механической регулировкой. Контроль выполняется с помощью поворотного диска. Такие диммеры обладают простой конструкцией и невысокой стоимостью. Вместо поворотного способа управления иногда применяется нажимной вариант.
С кнопочным регулятором. Это более технически сложные и функциональные механизмы. Многофункциональность достигается за счет группирования регуляторов, управляемых с пульта дистанционного управления.
Сенсорные модели. Представляют собой наиболее продвинутые устройства и самые дорогостоящие. Такие системы хорошо вписываются в окружающий интерьер, особенно оформленный в современном стиле. Команды передаются с помощью инфракрасного сигнала или по радиочастотам.
Модульные системы схожи с автоматическими выключателями. Их ставят в распредкоробках на DIN-рейках. Модульные устройства применяют для освещения лестничных площадок и коридоров. Также модульные системы популярны в частных домах, где нужно освещать прилегающие территории. Управляются модульные светорегуляторы выносной кнопкой или клавишным выключателем.
Мощность диммера — ключевой параметр при его выборе. Совокупная мощность подключенных устройств не должна превышать этот показатель у светорегулятора. В продаже имеются системы, мощность которых находится между 40 ваттами и 1 киловаттом.
По конструктивным особенностям выделяют одинарные, двойные и тройные модификации. В большей части случаев потребители выбирают одинарные диммеры.
Способы управления диммерами
Моноблочные диммеры в свою очередь имеют несколько видов в зависимости от способа управления:
Сенсорные. Эти модели считаются наиболее надёжными, в них нет никаких механических элементов, поэтому тут нечему ломаться. Управление осуществляется за счёт прикосновения к экрану диммера.
Поворотные. Управление таким диммером происходит за счёт поворотного диска, чтобы отключить освещение, нужно повернуть его в левое крайне положение. Такая модель очень удобна в применении и широко распространена, имеет лишь маленький недостаток – последнюю величину освещённости не получается зафиксировать, включение всегда происходит на минимальную яркость.
Клавишные. Такую модель вообще легко спутать с выключателем. Чтобы включить или отключить свет нужно перещелкнуть клавишу, а для регулировки необходимо удерживать её в нажатом положении более 3 секунд. В некоторых моделях имеется две клавиши – одна включает и отключает освещение, вторая его регулирует.
диммер клавишный
Поворотно-нажимные. Суть работы, как и в поворотном диммере, только чтобы включить и отключить свет, поворотную ручку необходимо нажать, а потом уже регулировать яркость путём её поворота.
Требования при установке светорегулятора
При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:
Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.
Что касается места для установки, специалисты рекомендуют исходить из следующей информации:
Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.
Дополнительные функции
Самые первые диммеры имели электромеханическое устройство, и с их помощью можно было осуществлять только регулировку ламп накаливания.
Современные устройства предоставляют потребителю ещё несколько дополнительных функций:
Они могут включать и отключать освещение по установленному таймеру.
Их можно ставить при обустройстве системы «умный дом», сейчас это очень модно.
За счёт того, что можно задать определённое время включения и отключения освещения, диммер позволяет создавать так называемый эффект присутствия. Это очень удобно, если предстоит длительная поездка, и вы оставляете свой дом без присмотра.
С помощью диммера можно задавать различные режимы в работе ламп, например, заставить их мигать.
С помощью современных светорегуляторов можно управлять освещением акустически, то есть при помощи голосовой команды или хлопка в ладоши.
Устройство даёт возможность управлять яркостью света дистанционно.
Разбор схем подключения
Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.
Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона
Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее. Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму
Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников. В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два
Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов? Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам
В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации. Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении. Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику. Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.
Простейшая схема
Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.
Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.
Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:
Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату.
Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника.
У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор. Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод.
Снова отключите питающий автомат для подсоединения диммера. Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу. К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.
Бывают модели диммеров, в которых промаркированы контакты входа и выхода, производите тогда подсоединения согласно разметке:
«L-in» – так обозначается фаза-вход;
«L-out» – так обозначается фаза-выход.
Если в вашей модели ничего не подписано, выполняйте подключение произвольно.
От слов – к делу: как подключают диммер
Существуют стандартные схемы подключения диммеров, подходящие для использования в быту. Они представлены ниже:
Так выглядит стандартная и самая простая схема подключения диммера. По ней можно заменить один выключатель на светорегулятор
Схема наглядно демонстрирует подключение проходного диммера. Установить такой можно между ванной и туалетом, например
Диммер с выключателем
Также популярностью пользуется схема немного посложнее, но, безусловно, очень удобная, особенно для применения в спальных комнатах – на разрыв фазы перед диммером устанавливается выключатель. Светорегулятор монтируется около кровати, а переключатель света, как и положено, при входе в комнату. Теперь лёжа в постели есть возможность регулировки светильников, а выходя из комнаты свет можно полностью отключить. Когда вернётесь в спальню и нажмёте на входе выключатель, лампочки загорятся с той же яркостью, с которой горели в момент отключения.
Аналогично проходным выключателям подсоединяются и проходные диммеры, что даёт возможность управления освещением из двух точек. От каждого места установки диммеров в распределительную коробку должно подходить по три провода. На входной контакт первого диммера подаётся фаза из питающей сети. Выходной контакт второго диммера подключается к осветительной нагрузке. А две пары оставшихся проводов соединяются между собой перемычками.
Схема подключения и управления диммером из любой точки
Если хотите что-то подешевле, обратите внимание на диммеры с тремя контактами. Они также могут работать наподобие проходных, но не требуют наличия специальных выключателей. Например отдельные модели у Legrand или Schneider.
Третий контакт у них служит для подключения нефиксированных кнопок, наподобие звонка. Нажали один раз – дали команду на включение диммера. Удержали подольше – началось диммирование.
Электрическая схема подключения здесь выглядит следующим образом.
Схема с двумя проходными выключателями
Эта схема применяется довольно редко. Она востребована для организации контроля за освещением в проходных комнатах и протяженных коридорах. Схема позволяет выполнять включение и выключение света, а также его регулировки с разных концов помещения.
Проходные выключатели ставят в фазовый разрыв. Контакты соединяют проводниками. Диммер входит в цепочку последовательным образом, после одного из выключателей. К первому контакту подходит фаза, идущая затем к лампе накаливания.
Контроль яркости осуществляется диммером. Однако следует иметь в виду, что при выключенном регуляторе проходные выключатели не способны коммутировать лампочки.
Диммирование настольной лампы
Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать. Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.
В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.
Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы. Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.
Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

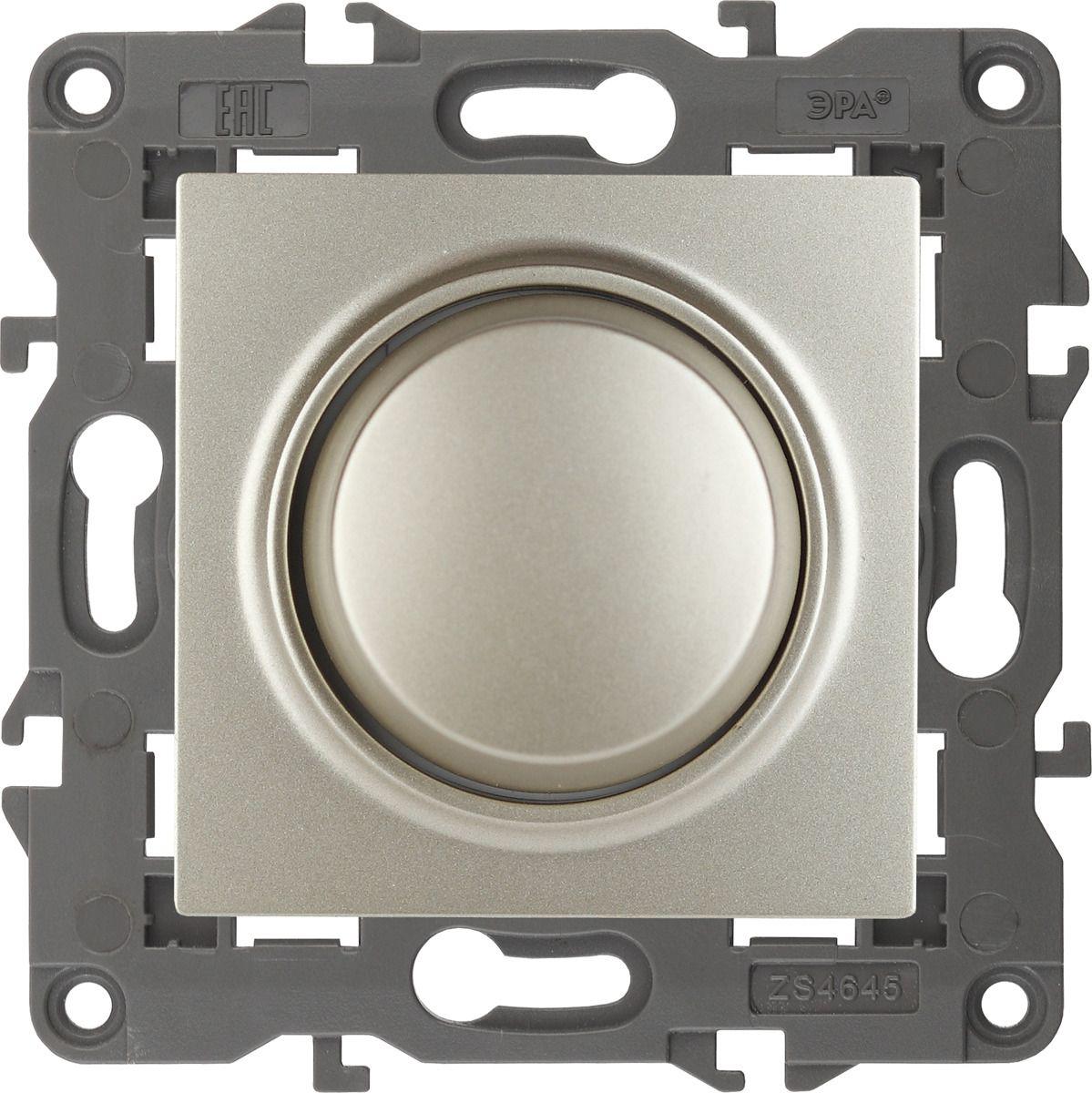

Монтаж поворотного диммера
Рассмотрим на примере, как правильно подключить диммер поворотный:
Начните с разбора. Потяните слегка на себя поворотную ручку и снимите её.
Под ней вы увидите кнопку, зафиксированную при помощи прижимной гайки. Открутите эту гайку и снимите лицевую панель.
Под панелью находится рабочая часть, выполните подсоединение проводов к контактным выходам согласно рассмотренной выше схеме. Теперь вставьте рабочую часть в подрозетник и закрепите в нём при помощи винтов.
Наложите лицевую панель, зафиксируйте гайкой и закрепите сверху поворотный диск. Установленный диммер готов к работе, осталось убедиться в правильности схемы.
Поверните против часовой стрелки диск, вы услышите характерный щелчок, который означает, что диммер отключен. Подайте напряжение на комнату, включив питающий автомат. Лампы в светильнике не горят, значит, всё верно, ведь наш регулятор отключен. Теперь начинайте поворачивать диск по часовой стрелке, вы снова услышите щелчок, означающий его включение. После этого напряжение на лампах начнёт плавно увеличиваться, соответственно будет нарастать и яркость освещения.
Диммер к светодиодным лампам подключается точно также, на разрыв фазы. Есть только одно небольшое отличие, провод с его выходного контакта идёт не напрямую к лампам, а сначала на контролёр led лампы.
Как производится монтаж и подключение диммера показано в этом видео:
Как видите, особенных сложностей подключение регуляторов не представляет. Если вы умеете ставить и собирать схему для выключателей, то справитесь и с диммерами.
Подключение светодиодной ленты
Через специальные диммеры можно подключать не только лампочки освещения, но и светодиодную ленту или низковольтные Led светильники.
При подключении диммируемых светодиодных ламп с выносным питанием, имейте в виду, что диммер ставится перед драйвером, а не после него.
А вот на Led лентах, в схеме подключения он идет после блока питания на 12-36В.
Схема для подключения светодиодных ламп
Для светодиодных ламп нельзя использовать тот же диммер, что для галогеновых и ламп накаливания, рассчитанный на определенный тип нагрузки. Большинство из светодиодных, а также люминесцентных и энергосберегающих ламп не настроены для работы с обычным диммером и быстро выходят из строя. Но, на сегодняшний день в продаже имеются специальные диммеры для работы с таким видом ламп.
Каких-либо кардинальных отличий схемы подключения диммера для светодиодных ламп от схем, которые были описаны выше, нет. Ее особенностью является только то, что светорегулятор устанавливается перед контроллером светодиодной ленты или лампы.
Установка регулятора яркости света Fibaro FGD211 с выключателем
Особенность этой модели в том, что она совместима с системой «умный дом» и управляется с компьютера. Есть устройства, управляющиеся с регулятором, установленным в удобном месте.
Диммеры, которые устанавливаются в монтажную коробку к выключателю тоже ставятся в разрыв фазного провода, но сам процесс их установки немного отличается. Все также снимается выключатель, находим фазу, провод маркируем. Далее берем диммер, соединяем перемычкой (отрезком медного провода в оболочке) клеммы 0 и N. К контактам S1 и Sx подсоединяем отрезки проводов длиной 7-10 см.
К диммеру подключили проводники и поставили перемычку
Следующий шаг — подключение регулятора к проводке. Фазный провод устанавливаем на разъем с буквой L, нулевой — на N. Подключенное устройство заправляем в монтажную коробку (провода подгибаем).
Подключаем регулятор к питанию
Далее провода, установленные ранее в гнезда S1 и Sx, соединяем с клеммами на выключателе (порядок любой).
Подключаем выключатель
Рамку выключателя прикручиваем на место, затем надеваем лицевую накладку и клавиши, программируем систему и проверяем работу. Если потребуется подключить диммер с управлением от кнопки, в нем будут еще два контакта, к которым надо будет подключить выносную кнопку.
Модульные диммеры – схема подключения
Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.
Через них можно управлять освещением в подъезде, лестничной клетке или на улице. С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.
На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:

На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.
Выход на лампочку снимается с контакта №4.
Через контакт №3 подается сигнал управления от подключенных клавиш.
А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.
Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.
Управляется он как с кнопок, так и с пульта.
Заказать себе такой можно здесь. Пульт на него отсюда. А хороший видеообзор на данный девайс посмотреть ниже.
Советы по выбору и использованию
Часто диммер приобретают, чтобы значительно уменьшить плату за электроэнергию. Следует понимать, что большой экономии не получиться, но на 15-17% сократить расходы все же удастся. При выборе модели уделите внимание дизайну. Производители предлагают различные коллекции, отличающиеся не только техническими характеристиками, но и внешним оформлением – цветом, формой, размерами декоративной панели
Помните, что механизмы регуляторов чутко реагируют на любое превышение температурного режима в квартире, обычно он ограничен значением от +27 до -28 °C. Для нормального функционирования прибора необходима минимальная нагрузка в 40 Вт, иначе рабочий механизм быстро выйдет из строя.
Если стараться подключить диммер к приборам освещения, не перечисленным в руководстве, он работать не будет. Мощность устройства обязательно должна соответствовать суммарной мощности ламп.
Пошаговая инструкция по замене
Перед работой нужно отключить электроснабжение. Заменить выключатель на диммер можно самостоятельно. Нужно следовать инструкции по замене – отключить освещение, демонтировать выключатель и установить регулятор. Прежде чем выполнять любые электромонтажные работы, следует перекрыть подачу напряжения в комнату. Для этого нужно отключить электричество в щитке на площадке или внутри квартиры.
В первую очередь следует снять декоративную панель с выключателя. Затем вытаскивается внутренний механизм, подключенный к проводам. Последний шаг – отсоединение проводников. Жилы нужно аккуратно вытащить из клемм, сохранив их в целостности.
При исправности проводов выполнять подготовительные процедуры не нужно. Следует изучить инструкцию подключения диммера, в которой прописаны основные требования и схема соединения жил. После нужно подать питание и проверить работоспособность регулятора. При правильном подсоединении яркость будет плавно нарастать и уменьшаться.
Диммер – это удобное приспособление для регулирования яркости освещения. Он может использоваться как вместо классического выключателя света, так и вместе с ним. Имея базовые навыки электротехники, можно самостоятельно подключить регулятор света к лампочке. Для этого нужно соблюдать правильность подсоединения проводников и технику безопасности.
Установочные работы
На самом деле технология установки диммера не отличается от монтажа обыкновенного выключателя света. Если у Вас уже есть готовая штроба, к которой подведены провода от распределительной коробки и светильника, самостоятельно подключить диммер можно следующим образом:
Отключаем электроэнергию в квартире.
Устанавливаем монтажную коробку в углубление.
Закрепляем жилы в соответствующих клеммах корпуса.
Помещаем корпус в штробу.
Откручиваем боковые винтики, чтобы прижимные лапки расперлись в стенках монтажной коробки.
Крепим декоративную рамку, закручиваем гайку и накручиваем колесико — конструкция собрана.
Включаем электроэнергию и проверяем правильность электромонтажных работ.
Вот по такой технологии производится подключение диммера и установка своими руками. Как Вы видите, ничего сложного в данном мероприятии нет, главное правильно выбрать тип ламп и модель устройства! С монтажом запросто справятся даже чайники в электрике, но если возникли какие-то трудности, лучше просмотреть видео инструкцию, предоставленную ниже.
Инструкция по правильной замене клавишного выключателя на светорегулятор
Наглядный видео урок по подсоединению проводов

Источники
https://YaElectrik.ru/elektroprovodka/kak-podklyuchit-dimmer
https://220.guru/electroprovodka/rozetki-vyklyuchateli/s-regulyatorom-yarkosti.html
https://sovet-ingenera.com/elektrika/rozetk-vykl/kak-podklyuchit-dimmer.html
https://stroimdom44.ru/novaya-era-dimmery-vytesnyayut-obychnye-vyklyuchateli/
https://svetosmotr.ru/kak-pravilno-podklyuchit-dimmer-3-populyarnye-shemy-2/
https://stroypomochnik.ru/podklyuchenie-dimmera-instruktsiya-i-sovety/
https://stroychik.ru/elektrika/podklyuchenie-dimmera
https://StrojDvor.ru/elektrosnabzhenie/kak-podklucit-dimmer-vmesto-vyklucatela/
https://samelectrik.ru/kak-podklyuchit-dimmer-sovety-po-ustanovke-svoimi-rukami.html
https://v-teplo.ru/sxema-podklyucheniya-dimmera.html
Ноотехника в России | Диммеры «Агат»
Поиск по товарам
Если вы любите комфорт, диммеры Ноотехника Агат — необходимый элемент системы освещения в вашем доме. Когда вы читаете, обедаете или отдыхаете, уровень освещения должен быть таким, чтобы вы не испытывали неудобств. Диммеры Ноотехника Агат позволят вам установить тот уровень освещения, который необходим в данный момент.
Диммеры Ноотехника Агат , или говоря проще — светорегуляторы идеально подходят для спальни, где яркий свет не нужен, или детской, если ваш малыш не хочет засыпать в темноте. Заданный вами уровень освещения при выключении запоминается, и поэтому свет, включенный ночью, не будет беспокоить.
Регуляторы освещения «Агат» от компании Ноотехника плавно включают и выключают свет, так что ваши глаза успевают адаптироваться к изменению и не испытывают лишних нагрузок.
Проходные выключатели-светорегуляторы, с которыми коридор не будет темным никогда
Кнопочные диммеры Ноотехника «Агат» работают как проходные выключатели, позволяя управлять освещением из разных мест. Например, в начале и в конце коридора, у входа в спальню и у изголовья кровати, на первом и втором этажах лестницы.
Проходные выключатели «Агат» Ноотехника не только помогут удобно распоряжаться светом, плавно регулируя уровень освещения, но и продлят срок службы ваших ламп.
Предлагаемые нами светорегуляторы Агат от Ноотехника рассчитаны на совместную эксплуатацию с лампами накаливания и галогенными лампами на 220 В.
Отличной альтернативой диммерам Агат является система беспроводного управления Ноотехника Ноолайт (nooLite)
Дистанционные диммеры Агат
Дистанционные диммеры Ноотехника Агат Д работают со всеми пультами самого распространенного стандарта RC-5 (RC-6, RC-7)
Кнопочные диммеры Агат
Кнопочные диммеры (светорегуляторы) Ноотехника Агат К управляют освещением при нажатии на клавишу кнопочного (возвратного) выключателя. Могут использоваться как идеальная замена проходных выключателей.
Сенсорные диммеры Агат
Сенсорные светорегуляторы Ноотехника Агат С управляют освещением при касании сенсора, которым могут быть корпуса светильников, металлические элементы фурнитуры и т. д.
Реостатные (поворотные) диммеры Агат
Реостатные диммеры Агат предназначены для ручной регулировки мощности (от 0 до 100 %) активной нагрузки:
ТЭНов и нагревателей
теплых полов
ИК-обогревателей
ламп накаливания
галогенных ламп
Управление реостатным диммером осуществляется изменением положения ручки регулятора.
Выбор необходимого уровня мощности возможен в диапазоне от нуля (выключенное состояние) до 100 % (максимальная мощность).
Шнуровые диммеры Агат
Шнуровой диммер (светорегулятор) Ноотехника Агат Ш представляет собой удобный выключатель-регулятор, который подключается к бра, торшерам и т. д. Выпускается в белом и черном цветовом решении
Подключение диммера Legrand Celiane, каталог, отгрузка со склада, доставка по РФ
Лишний раз рекламировать бренд Legrand не имеет смысла. Все, кто хоть раз сталкивался с необходимостью замены или установки розеток и выключателей наверняка хорошо осведомлены об этом бренде и читали множество положительных отзывов. Коллекция Celian выполнена в лучших традициях компании и щедро сдобрена новыми функциональными и дизайнерскими решениями.
Изобретательность конструкторов французского концерна, воплощённая в серии Celian, не обошла стороной и диммеры или светорегуляторы если по-русски. В серии выпускается несколько подобных устройств. Креативный подход воплотился в моделях с сенсорным управлением и определённой модульности всех компонентов серии.
Подключение диммеров Legrand Celian также не доставит проблем. Все необходимые инструкции прилагаются на вкладыше, клеммы маркированы необходимым образом. В ассортименте серии Legrand Celiane, в частности доступны проходные диммеры с тремя клеммами, к которым подключаются дополнительные элементы управления из нескольких мест.
Механизмы диммеров Celian
Диммер — устройство, предназначенное для регулирования яркости осветительного элемента. В коллекцию Celian вошли универсальные и специализированные модели. Они рассчитаны на разные типы ламп и обладают рядом иных технических различий.
Диммер Legrand Celiane с каталожным номером LN-067082 предназначен для диммирования галогеновых ламп (в том числе и с моделями с трансформаторами) и ламп накаливания мощностью 40-600 Ватт. Кроме того, механизм поддерживает плавное включение и выключение в течение 2 секунд. Модель двухпроводная, без нейтрали но может управляться дистанционно кнопками без подсветки.
Диммер Legrand Celiane с каталожным номером LN-067083 поддерживает работу с галогеновыми лампами накаливания, галогеновыми, люминесцентными (с балластом, без него и в компактном исполнении), а также подходит для диммирования светодиодных ламп, имеющих встроенный балласт. Использовать это модель с люминесцентными лампами без балласта с внешним балластом или светодиодными осветительными элементами без балласта не рекомендуется. Дополнительные функции такие же, как и у предыдущей модели.
Поддержка осветительных элементов у диммера с номером LN-067084 совпадает с моделью LN-067083, однако он имеет несколько дополнительных функций: включение с заданным уровнем яркости, запоминание последнего выставленного уровня и постепенное угасание в течение часа. Эта модель диммера проходная и может управляться из нескольких мест одновременно.
Кроме того, в серию Legrand Celiane входят универсальные светорегуляторы, рассчитанные на нагрузку в 1000 Ватт. Они рассчитаны на установку в сдвоенную монтажную коробку и использование рамки на 4/5 модулей.
Лицевые панели и управление
Лицевые панели для большинства моделей выключателей изготавливаются в 4 цветовых вариациях: белый, слоновая кость, титан и графит. 4 лицевых панелей вместе с 45-ю вариантами декоративных рамок в сумме дают 180 вариантов внешнего вида устройства. Кроме того, любой декоративный элемент, который перестал нравиться, всегда можно без особых усилий заменить другим, более подходящим.
Разнообразие серии не ограничивается только внешним видом. В зависимости от собственных предпочтений и размеров бюджета покупатель может выбирать между кнопочными или сенсорными моделями. На кнопочные модели в любое время могут быть установлены лампы подсветки и соответствующие лицевые панели.
Таким образом, серия Legrand Celian предлагает необходимые компоненты для сборки диммера, который будет поддерживать необходимый тип ламп, иметь наиболее подходящий внешний вид и дополнительные функции.
Сенсорные выключатели и диммеры Radio и Classic от Livolo
Сенсорные выключатели света livolo имеют красивые лицевые панели, которые выполнены из стекла и отлично вписываются в любой дизайн. Сенсорные выключатели livolo предназначены для включения/выключения, а также диммирования света. Умные выключатели могут управлять многими видами ламп, такими как: лампы накаливания, люминесцентные, галогеновые, led лампы и т.д.
Сенсорные выключатели света livolo имеют емкостный сенсор, который реагирует на малейшее прикосновение, а светодиодная индикация позволяет легко найти выключатель в темное время суток.
Четыре цвета позволят вписать выключатели под любой интерьер.
Выключатели могут работать по 2-х проводной схеме, без нейтрального провода. Выключатели со встроенным радиоприемником работают на частоте 433 МГц, они могут управляться с помощью пультов ду Livolo или специальных контроллеров, например Broadlink.
Классические выключатели ливоло не подходят для управления реле, диммерами умного дома Z-Wave.
Для подключения к реле, диммерам Fibaro, Aeotec и т.д. требуются специальные выключатели ливоло с сухим контактом, которые бывают в исполнении на 1 и 2 канала.
Виды сенсорных выключателей для дома
Выключатели livolo бывают двух типов: классические и с радио управлением. Для радиоуправления необходим ещё пульт д/у либо приложение на телефоне. Четыре цвета на выбор: белый, черный, серый, золотой.
Тип выключателей livolo:
Выключатели на 1-канал или 2-канала позволяют включать/выключать свет, не требуют специфических проводов и устанавливаются в стандартную монтажную коробку.
Диммер позволяет задавать уровень яркости освещения, для корректной работы требуются лампы с поддержкой диммирования.
Проходные выключатели дают возможность управлять группой света из нескольких мест.
Выключатель для штор/жалюзи применяется для управления солнцезащитой, электрокарнизами, роллетами и т.д.
Купить сенсорные выключатели livolo в Украине можно с доставкой Новой почтой в Киев, Днепр, Харьков и другие города.
Лучшие умные выключатели и диммеры для настенного монтажа на 2021 год
Люди могут воспринимать выключатели как должное, потому что они, ну, в общем, довольно скучные. (Но не для нас!) Умные переключатели, тем не менее, добавляют немного шика и удобства, позволяя вам управлять освещением всего дома с помощью приложения или голосовой команды, будь то в офисе, в отпуске или в постели на ночь. . Мы рекомендуем TP-Link Kasa Smart Wi-Fi Light Switch Dimmer HS220, потому что он прост в использовании, достаточно доступный, чтобы вы могли установить несколько устройств по всему дому, и разработан для поддержки Amazon Alexa, Google Assistant и IFTTT.
Наш выбор
TP-Link Kasa Smart Wi-Fi Light Switch Dimmer HS220 подключается непосредственно к вашей домашней сети Wi-Fi, включает в себя три кнопки (для затемнения и включения / выключения), а также индикатор состояния, и хорошо смотрится на вашем стена. Приложение позволяет создавать автоматические расписания и управлять группами переключателей, а также программировать диммер на реакцию в зависимости от того, как вы к нему прикасаетесь — так, например, долгое нажатие или двойное касание может мгновенно включить / выключить его. , проинструктируйте его, чтобы он исчез, или скажите ему перейти к предпочтительному предустановленному уровню затемнения.HS220 также интегрируется с Amazon Alexa и Google Assistant, поэтому вы можете привязать свет к голосовым командам и другим устройствам в доме. Единственное, что он не может сделать, — это имитировать присутствие в режиме «Нет на месте»; для этой функции рассмотрите вместо этого его аналог без затемнения, Kasa Smart Wi-Fi Light Switch HS200.
, занявший второе место
Умный встроенный в стену выключатель света с диммером Monoprice Stitch также имеет встроенный Wi-Fi и является отличной альтернативой для людей, которые хотят что-то надежное и недорогое, но не любят трех- расположение кнопок диммера Kasa Smart HS220.Мы предпочитаем приложение Kasa и некоторые дополнительные функции, которые оно предлагает, но Stitch прост в использовании, позволяет составлять расписание на основе различных условий (включая погоду) и работает с Alexa, Google Assistant и IFTTT. Если вам не нужны возможности регулирования яркости, мы также рекомендуем немного менее дорогой выключатель света Monoprice Stitch Smart In-Wall On / Off.
Также отлично
GE Enbrighten In-Wall Z-Wave Smart Dimmer
Этот традиционный рокер работает со всеми концентраторами Z-Wave, включая SmartThings, Ring, Wink, Vivint, Honeywell и HomeSeer.Это также самый простой в использовании из протестированных нами моделей Z-Wave.
Варианты покупки
* На момент публикации цена составляла 45 долларов.
Если у вас уже есть умный дом, который поддерживает устройства Z-Wave, выберите интеллектуальный диммер Z-Wave от GE Enbrighten In-Wall. Он требует использования концентратора умного дома Z-Wave и совместим со многими из самых популярных моделей концентраторов, в том числе от SmartThings, Ring, Wink, Vivint, Honeywell и HomeSeer. Это также самый простой в использовании и дешевый диммер Z-Wave, который мы тестировали, он обеспечивает дистанционное управление, настраиваемые сцены и использование по расписанию, так что вы можете включать и выключать свет в определенное время дня.
Выбор для обновления
Lutron Caséta Wireless In-Wall Smart Dimmer
Помимо подключения по надежной сети, эта модель работает со многими устройствами умного дома, не требует нейтрального провода для установки и имеет простой удобная, многокнопочная клавиатура.
Варианты покупки
* На момент публикации цена составляла 55 долларов.
Беспроводной встраиваемый в стену интеллектуальный диммер Lutron Caséta основан на надежной сети, беспроводной системе, которая особенно полезна, если у вас дома есть мертвые зоны Wi-Fi.Приложение позволяет легко создавать комнаты, зоны, сцены и автоматические расписания, хотя это дороже, чем другие наши подборки, и не позволяет запомнить последний использованный параметр. Что действительно делает диммер Lutron Caséta выдающимся, так это то, что ему не нужен нейтральный провод, что отлично подходит для старых домов, и он работает с Amazon Alexa, Apple HomeKit и Google Assistant, а также со SmartThings, Sonos и многими другими. другие популярные системы умного дома. Вам понадобится Lutron Caséta Smart Bridge или Wink Hub, которые увеличивают общую стоимость, но покупать стартовый комплект дешевле.
Другие идеи освещения для умного дома
Диммерные переключатели освещения Часто задаваемые вопросы
Что делает свет тусклым?
Симистор — ключ к диммированию. Этот диммер фактически включает и выключает свет очень быстро — 120 раз в секунду. Эта технология проиллюстрирована ниже.
Предлагает ли Lutron какие-либо «беспроводные» диммеры?
Lutron предлагает несколько способов удаленного управления диммером.Если вы находитесь в одной комнате с оборудованием для управления освещением, вы можете использовать инфракрасную технологию. Lutron предлагает два разных продукта, которыми можно управлять через инфракрасный порт: GRAFIK Eye и Spacer . Помимо управления этими продуктами с помощью пульта дистанционного управления, поставляемого Lutron, ими также можно управлять с помощью многих универсальных ИК-пультов дистанционного управления, доступных сегодня на рынке.
Почему я хочу использовать настенные пластины Lutron Snap-On?
Настенные панели без видимых винтов добавляют элегантности любой установке диммера.Lutron предлагает настенные панели «без видимых креплений» в дизайнерском и традиционном стиле и более 20 цветов, подходящих практически к любому декору.
Диммеры Lutron экономят энергию?
Во всех диммерах Lutron используется твердотельная технология для регулирования яркости, что обеспечивает очень эффективную конструкцию. В результате, чем больше вы уменьшаете свет с помощью диммера Lutron, тем больше энергии сохраняется. При 50% светоотдачи вы экономите почти 40% электроэнергии.
Как диммер Lutron влияет на срок службы лампы?
Диммеры Lutron продлевают срок службы обычной лампы накаливания в 20 раз по сравнению с номинальным сроком службы! Обычные бытовые лампочки выходят из строя, когда обрывается внутренняя нить, что, в свою очередь, происходит из-за того, что покрытие на нити в конечном итоге «выпаривается» с проволочной нити (отсюда и причина того, что лампы «темнеют» до того, как выйдут из строя). Диммеры Lutron уменьшают мощность лампы (помните, они экономят энергию), что, в свою очередь, заставляет лампы работать при более низкой температуре.Это снижает скорость, с которой вольфрамовый материал покидает нить накала, и, в конечном итоге, заменять гораздо меньше лампочек! Вы можете продлить срок службы лампы в четыре раза, приглушив свет всего на 20% от полного (до 80% от нормальной яркости). При яркости 50% срок службы увеличивается до 20 раз.
Могу ли я установить диммеры Lutron самостоятельно?
Ответ — положительное «да». На самом деле установка большинства диммеров Lutron требует очень мало работы и времени, поскольку большинство из них подключаются и устанавливаются так же, как и обычный настенный выключатель.При условии, что вы знаете, где находится ваша панель автоматического выключателя и какой прерыватель питает цепь, над которой вы планируете работать, и полностью выполняете все инструкции, у вас не должно возникнуть никаких проблем. В среднем на установку диммера требуется около 15 минут. Однако, если вам неудобно выполнять установку самостоятельно или вы не понимаете некоторых инструкций, вам может быть лучше поручить установку диммеров электрику.
Если свет включается и выключается, не кажется ли, что свет мерцает?
No.Независимо от того, насколько ярким или насколько тусклым, уровень света постоянный и плавный. Сравните затемнение с кинопроекцией. Проецируемый фильм — 24 отдельных кадра в секунду, а видеоизображения — 30 отдельных кадров в секунду (иногда 29,97, если вы хотите быть разборчивым, а если вы в Европе, 25). Это происходит так быстро, что вы никогда не заметите перерыв в работе.
Можно ли объединять диммеры Lutron в группу?
Да. Когда 2 или более диммера находятся в одной настенной коробке, они считаются «объединенными».Чтобы установить групповые диммеры, просто снимите боковые части диммера с радиатора. Максимальная мощность каждого диммера снижается (снижается номинальная мощность), чтобы диммер не перегревался.
Влияет ли затемнение на срок службы галогенных ламп?
Да, уменьшение яркости увеличивает срок службы лампы накаливания. Галогенные лампы — это лампы накаливания с вольфрамовой нитью. Данные пилотных испытаний Lutron показывают, что ожидаемый срок службы галогенных ламп такой же, как у других ламп накаливания, при уменьшении яркости.Например, галогенная лампа одного типа с номинальным сроком службы 2000 часов, уменьшенная до 80 В, продлевает срок службы по крайней мере в 5 раз. Lutron продолжает испытания различных галогенных ламп.
Почему диммеры нагреваются и безопасно ли это?
Во время нормальной работы твердотельные диммеры выделяют тепло. Эффективность твердотельного диммера составляет примерно 98% — 2% мощности рассеивается в виде тепла, в результате чего диммер становится теплым на ощупь. Чем ближе диммер работает на полную мощность и чем выше нагрузка (ватт) на диммер, тем теплее он будет.Это совершенно нормально и безопасно. Диммеры Lutron разработаны в соответствии с самыми строгими стандартами безопасности UL и могут выдерживать полную номинальную нагрузку. Другими словами, диммер на 600 Вт может обрабатывать полные 600 Вт мощности, если не собран вместе.
Почему моя лампа гудит?
Это вызвано вибрацией нити накала лампы, так как диммер быстро включает и выключает лампу. Гудение лампы обычно наиболее шумно при среднем уровне затемнения (50%). Если это произойдет, предложите клиенту использовать лампы грубой очистки (иногда называемые лампами для открывания гаражных ворот), лампы меньшего размера или лампы меньшей мощности.
Самый эффективный способ уменьшить гудение лампы — это установить в цепи освещения катушку дебазирования лампы (LDC). Когда LDC подключается последовательно с диммером, он замедляет броски тока во время быстрого цикла переключения диммера. По мере замедления броска тока уменьшается вибрация нити накала лампы и гудение лампы. Свяжитесь с нами, если вы заинтересованы в получении дополнительных сведений о катушках для снятия зазоров. Компания Lutron рекомендует и другие решения, такие как (1) выбор другой марки лампы или использование ламп меньшей мощности (100 Вт или меньше; (2) использование вспомогательных ламп грубого действия; (3) использование физически меньшей лампы.
Могу ли я купить тихий или полностью регулируемый вентилятор для потолочного вентилятора?
Тихое управление вентилятором — если используется один потолочный лопастной вентилятор, тихое (ступенчатое) управление вентилятором — лучший выбор. Тихие регуляторы скорости вращения вентилятора не вызывают гудения двигателя вентилятора, что делает их идеальными для спален, детских комнат, медиа-комнат и других мест, где шум особенно важен. См. Образец бесшумного управления
Полностью регулируемое управление вентилятором Хотя полностью регулируемое (полный диапазон) управление скоростью вращения вентилятора является вариантом управления одним потолочным лопастным вентилятором, они являются единственным выбором для управления более чем одним потолочным лопастным вентилятором, ванная комната , дом / чердак, вытяжка, сельскохозяйственные вентиляторы и теплообменники.См. Пример полностью регулируемого управления
Что такое «зона» освещения?
Зона освещения — это группа огней, которые затемняются вместе. В доме каждый набор источников света, который обычно находится на отдельном переключателе, обычно считается отдельной «зоной» освещения. Терминология зон чаще всего используется при обсуждении продуктов для управления помещениями, таких как Grafik Eye и Spacer System от Lutron.
Что такое «сцена» предустановленного освещения?
Предустановленная сцена освещения — это когда две или более зоны освещения в комнате переходят на предварительно определенные уровни освещения.Думайте о сценах освещения как о настройке света, как если бы вы настраивали радио для каждой функции или настроения, желаемого в комнате (например, «сцена» ужина, «сцена» просмотра фильма и т. Д.).
Можно ли затемнять неоновые лампы / лампы с холодным катодом?
Да. Неоновые лампы / лампы с холодным катодом можно регулировать с помощью специальных диммеров, предназначенных для работы с высокоиндуктивными магнитными (сердечник и катушка) повышающими трансформаторами. Должен быть возможен диапазон затемнения 95% -10%.
Могу ли я использовать трехпозиционный диммер в однополюсном приложении?
Да.Если продукт, приобретенный в качестве 3-ходового элемента управления, необходимо использовать в однополюсном приложении, закройте один из путевых проводов соединителем.
Могу ли я использовать трехпозиционный диммер в месте расположения четырехпозиционного переключателя?
№ 3-позиционные диммеры могут быть расположены только в любом из положений трехпозиционного переключателя.
Могу ли я использовать стандартный трехпозиционный переключатель с многопозиционным диммером?
Нет. Для диммеров с несколькими положениями используется стандартная трехсторонняя проводка, но убедитесь, что один провод используется для связи, а другой передает ток нагрузки.Трехпозиционный переключатель несовместим с этой конфигурацией.
Что такое FASS ?
Все диммеры Lutron имеют отключенный воздушный зазор. Обычно он встроен в ползунок или подрулевой переключатель. В некоторых диммерах есть электроника, которая остается активной при выключенном свете, например, инфракрасный приемник. Для этих продуктов воздушный зазор активируется отдельным сервисным переключателем с передним доступом (FASS). В открытом состоянии FASS полностью отключает питание нагрузки.Это гарантирует отсутствие тока утечки в прибор во время планового технического обслуживания лампы. Кроме того, когда FASS открыт, никакие удаленные точки (3-сторонние и т. Д.) Не могут повторно включить цепь.
В коробке нет провода заземления, что мне делать с зеленым проводом?

Если в настенной коробке нет заземляющих средств, исключение по статье 404.9 NEC 2002 г. для пункта (b) разрешает установку диммера без заземления в качестве замены.Для этого типа установки закройте или снимите заземляющий провод диммера. Диммер, установленный в соответствии с этим исключением, должен быть снабжен пластиковой негорючей настенной панелью (все пластиковые настенные панели Lutron соответствуют этим требованиям).
Как отличить магнитный и электронный низковольтные трансформаторы ?
Трансформаторы могут иметь магнитные (сердечник и катушка, тороидальные) или электронные (твердотельные), четко обозначенные на изделии.Однако это не обязательная маркировка, и ее можно найти не на всех продуктах. Лучший способ определить тип трансформатора — обратиться к производителю. Намек на конструкцию трансформатора часто можно найти в его весе. Магнитные трансформаторы (сердечник и катушка, тороидальные) часто бывают тяжелыми для своих размеров. Электронные (твердотельные) трансформаторы, как правило, меньше и часто легче для своего размера.
Что мне использовать для компактных люминесцентных ламп с регулируемой яркостью?
Lutron в настоящее время не предлагает продукты, перечисленные UL для этих устройств.Для диммирования люминесцентных ламп используйте электронный люминесцентный диммер балласта Lutron и диммер, специально указанный UL для использования с этим балластом.
Почему некоторые диммерные провода не окрашены в медный цвет?
В диммерах Lutron в некоторых наших изделиях используются луженые медные провода. Эти провода серебристого цвета в результате процесса лужения. Луженые медные провода совместимы с медной проводкой и проволочными гайками. В диммерах Lutron используются луженые медные провода, чтобы избежать случайных прядей и упростить установку наших продуктов.
Диммерное жужжание — Как работают диммерные переключатели
Если вы подключите действительно дешевый диммерный переключатель, вы можете услышать странное жужжание. Это происходит из-за вибрации нити накала лампы, вызванной прерывающимся током, идущим от симистора.
Если вы читали «Как работают электромагниты», то знаете, что электричество, протекающее через свернутый в спираль провод, создает сильное магнитное поле, а флуктуирующий ток порождает флуктуирующее магнитное поле. Если вы читали «Как работают электрические лампочки», то знаете, что нить накала в основе лампочки — это просто свернутый в спираль провод.Таким образом, имеет смысл, что эта свернутая в спираль нить накала становится магнитной всякий раз, когда вы пропускаете через нее ток, а магнитное поле колеблется вместе с переменным током.
Обычный волнообразный переменный ток колеблется постепенно, как и магнитное поле. С другой стороны, прерываемый ток от диммерного переключателя внезапно подскакивает в напряжении, когда симистор становится проводящим. Этот внезапный сдвиг напряжения резко изменяет магнитное поле, что может вызвать вибрацию нити — она быстро притягивается и отталкивается металлическими рычагами, удерживающими ее на месте.Помимо мягкого жужжания, резкое смещение магнитного поля будет генерировать слабые радиосигналы, которые могут вызвать помехи в соседних телевизорах или радиоприемниках!
У улучшенных диммерных переключателей есть дополнительные компоненты для подавления эффекта гудения. Обычно схема диммера включает дроссель индуктора , отрезок провода, обернутый вокруг железного сердечника, и дополнительный интерференционный конденсатор . Оба устройства могут временно сохранять электрический заряд и высвобождать его позже.Этот «дополнительный ток» сглаживает резкие скачки напряжения, вызванные переключением симистора, чтобы уменьшить гудение и радиопомехи. (См. «Как работают индукторы и конденсаторы» для получения дополнительной информации.)
Некоторые высококлассные диммерные переключатели, такие как те, которые обычно используются в сценическом освещении, построены на автотрансформаторе вместо симистора. Автотрансформатор затемняет свет, понижая напряжение, протекающее в световой цепи. Подвижный кран на автотрансформаторе регулирует действие понижения, чтобы уменьшить яркость света до разных уровней.Поскольку он не прерывает переменный ток, этот метод не вызывает такого же жужжания, как переключатель симистора.
Существует множество других разновидностей диммеров, включая диммеры с сенсорной панелью, и фотоэлектрические диммеры , , которые контролируют общий уровень освещенности в комнате и соответственно регулируют диммер. Большинство из них построены на одной и той же простой идее — прерывании переменного тока, чтобы уменьшить общую энергию, питающую лампочку. На самом базовом уровне это все, что нужно сделать.
Для получения дополнительной информации о диммерных переключателях, включая руководство по установке, перейдите по ссылкам ниже.
Связанные статьи HowStuffWorks
Другие полезные ссылки
Можно ли использовать диммерный переключатель на потолочном вентиляторе?
Нет ничего более расслабляющего, чем свежий вентилятор, который освежит вас жарким летним днем. Но не нужно много времени, чтобы утихомирить.
Что-то вроде жужжания или замедления скорости может беспокоить ваш мирный момент.Причиной может быть диммер.
Диммерный переключатель регулирует напряжение в цепи, а специальный контроллер вентилятора регулирует силу тока в цепи. Из-за этого диммерные переключатели нельзя использовать на потолочном вентиляторе, не столкнувшись с множеством проблем.
Диммер против регулятора скорости вентилятора
Если говорить о различиях между диммерным переключателем и регулятором скорости вентилятора, то основное состоит в том, что диммер снижает напряжение.Напротив, управление вентилятором снижает силу тока.
Регулятор скорости вентилятора регулирует скорость ротора, увеличивая или уменьшая ток или силу тока, доступную для ротора.
Компонент, называемый регулятором, сначала регулирует напряжение, которое, в свою очередь, регулирует ток.
Ток — это объем электронов, проходящих через проводник для преодоления разницы напряжений.
Ток большой, когда разность напряжений (потенциалов) велика.Ток уменьшается по мере уменьшения разницы напряжений.
Кроме того, ротор вентилятора требует большого притока тока для запуска, когда вы включаете вентилятор. Затем он может регулировать скорость в зависимости от того, включили ли вы ее на высокую, среднюю или низкую.
На оборотной стороне находится диммерный переключатель, который контролирует напряжение в цепи. По мере снижения напряжения свет вырабатывает меньше энергии. По мере увеличения напряжения за счет увеличения яркости свет становится ярче.
Не работает с потолочным вентилятором.
Здесь напряжение — это просто разница электрических потенциалов между проводом и светом. Чем больше разница в электрическом заряде между этими двумя, тем выше будет напряжение.
Что происходит при использовании диммера с потолочным вентилятором?
Диммерные переключатели в магазинах в настоящее время четко обозначены, где их можно использовать и с которыми они совместимы.
Интересно, что сделало такое различие необходимым, чтобы оно было нанесено на корпус переключателя и спецификацию и напечатано на переключателе яркости прямо под крышкой.
В предупреждении будет сказано «только для ламп накаливания» на диммерных переключателях.
Совершенно очевидно, что домашние энтузиасты, взявшие в руки электромонтажные работы, допускали ошибки. И эти ошибки были дорогостоящими и опасными.
Так что же вызывает проблемы при использовании диммеров для управления скоростью вентилятора?
Ключевым моментом является разница в работе переключателя яркости и реального контроллера скорости вращения вентилятора.
Как объяснялось, контроллер скорости вентилятора управляет величиной тока или силы тока, подаваемой на двигатель вентилятора для увеличения или уменьшения скорости.
Давайте рассмотрим сценарий, в котором обычно работает регулятор скорости вентилятора.
При использовании регулятора скорости вентилятора, когда вы впервые включаете вентилятор в режиме «LOW», имеется большой ток для запуска ротора вентилятора. Затем он быстро падает до низкого уровня по мере того, как вентилятор набирает скорость.
Таким образом, вентиляторы начнут работать с высокой скоростью, а затем быстро уменьшатся до требуемой низкой скорости.
С другой стороны, диммерный переключатель предназначен для управления напряжением. И поскольку он предназначен для управления яркостью света, он работает как следует со светом.
Однако подгузник с наполнителем попадает в вентилятор, когда вы подключаете диммер к двигателю вентилятора!
Двигатель вентилятора перегорит, поскольку он не сможет выдержать чрезмерное напряжение, протекающее через диммер, если вы установите диммер на высокое значение.
Напряжение будет высоким, поскольку ротор пытается запустить себя и пропустить большой ток. Это высокое напряжение плавит контакты в вентиляторе.
Используя тот же пример запуска вентилятора на низком уровне с использованием регулятора освещенности, дополнительная проблема заключается в том, что связанного с ним низкого тока будет недостаточно для запуска вентилятора на низком уровне.
Вот почему важно изменять силу тока ротора, а не регулировать напряжение. Эта функция недоступна в обычном диммерном переключателе, предназначенном для приглушенного света.
Имейте в виду, что потолочный вентилятор, напрямую подключенный к диммерному переключателю, может вызвать проблемы, поскольку двигатель вентилятора может легко выйти из строя из-за перегрева.
По теме: Как далеко должен быть выключатель света от двери?
И, как мы все знаем, перегрев и электрические приборы несовместимы.В худшем случае длительное и неконтролируемое управление диммером может вызвать достаточно тепла, чтобы вызвать пожар.
Для защиты от них контроллеры скорости вращения вентиляторов имеют дополнительное оборудование, такое как надежные симисторы и дополнительные демпфирующие цепи, чтобы выдерживать колебания нагрузки.
Распространенные проблемы с переключателем диммера на потолочных вентиляторах
Теперь вы знаете, что произойдет, если диммер может подавать избыточное напряжение на систему вентиляторов.
С другой стороны, низкое напряжение, скорее всего, не сразу повредит ротор.Тем не менее, многие другие проблемы возникнут, даже если диммер будет работать технически, а ваш вентилятор будет вращаться.
Одна из наиболее частых проблем заключается в том, что вентилятор издает стонущий звук на низких оборотах. Некоторые люди сообщают об этом как о жужжании или гудении.
Ни один из этих шумов не подходит в тихий полдень под свежим вентилятором.
Еще одна очень неприятная проблема — вентилятор совсем не работает. Использование того же вентилятора в установке без диммера приведет к увеличению скорости вращения вентилятора и достижению заявленной максимальной скорости.
А вот при установке с диммером до максимальной скорости далеко.
Интересно то, что замедление скорости вентилятора может происходить и в течение более длительного периода времени, например, года.
Электрики ответили на жалобы домовладельцев на медленный вентилятор и обнаружили выключатель яркости.
Узнайте больше: нормально ли перегревается диммер?
Какой тип переключателя следует использовать с потолочными вентиляторами?
Теперь, когда вы знаете, что не работает с потолочными вентиляторами, давайте поговорим о типах переключателей, которые могут хорошо работать с потолочными вентиляторами и освещением.
Вы можете приобрести специализированные диммерные переключатели (Amazon), которые отдельно регулируют скорость вентилятора и яркость лампы в одной консоли.
Для этого типа требуется, чтобы у вашей настенной проводки было три выходящих провода, то есть отдельный для вентилятора и света.
Также есть простые переключатели управления вентилятором (Amazon), которые управляют током, как я уже упоминал, и требуют только провода вентилятора.
Эти опции могут легко заменить два отдельных переключателя для вентилятора и света или шнур, который идет на самом вентиляторе.
Наконец, самая крутая версия — это умный переключатель 2-в-1 (Amazon), который не только управляет вентилятором и светом одновременно, но и представляет собой умный гаджет.
Это означает, что требуется ввод данных от вашего телефонного приложения или домашних помощников, таких как Google или Alexa, для автоматического управления и предварительного программирования вашего вентилятора и осветительной арматуры по вашей домашней сети Wi-Fi.
Заключительные слова
Всегда консультируйтесь с советами производителя и подобными руководствами, прежде чем приступать к выполнению любых домашних работ, связанных с электричеством, даже если вы считаете себя достаточно экспертом.Вы никогда не знаете, с какими проблемами вы можете столкнуться.
Так что держите обычные диммеры и потолочные вентиляторы отдельно, так как работа за ними, ничего не подозревая, отличается.
Вы заметили, что ваш потолочный вентилятор издает нежелательные звуки или тормозит?
Какая проводка в настоящее время установлена с вашим потолочным вентилятором и освещением и какой переключатель вы планируете использовать с ними?
Поделитесь со мной своими идеями в комментариях ниже.
Варианты интеграции светодиодов в существующую систему затемнения
Non-Dim vs.Постоянный модуль — что лучше способ интегрировать светодиоды без замены моей системы затемнения ?
Многие предприятия переходят на светодиоды и действительно доволен результатами. Светодиоды долговечны, не требуют обслуживания и энергосбережение: это беспроигрышный вариант! Однако многие наши клиенты есть старые системы, в которых существующая система диммирования несовместима со светодиодами . Хорошая новость в том, что в в большинстве случаев мы можем помочь вашей системе хорошо работать с помощью светодиодов.Давайте обсудить:
1. Диммеры : Нет все светодиоды с регулируемой яркостью (светодиодные светильники или светодиодные «лампы») будут работать с Ваша существующая система затемнения! Многие светодиоды с регулируемой яркостью НЕ будут тускнеть ниже определенного процентов и будут мигать по мере уменьшения яркости изгиб**. Кроме того, театральные светодиодные светильники и интеллектуальные свет не следует использовать с традиционными диммерами, так как это может привести к повреждение их источников питания. Так что НЕ спешите покупать диммер. Светодиоды или светильники без понимания того, как светодиоды и диммеры работают вместе.Мы предлагаем провести тщательную проверку одной полной цепи на вашем система диммирования, если вы переходите на диммируемые светодиоды.

2. Non-Dims : Большинство существующих диммеры можно запрограммировать на «немеркнущие». Какие означает «не тусклый»? Все, что контролируется «non-dim» схема больше не регулируется через стойку. В традиционных системы затемнения, светильники затемняются за счет снижения мощности диммер. Когда диммер переключается на не-диммер, эта функция недоступна. потерянный.Таким образом, обычный светодиодный домашний свет может включаться или выключаться, но не тусклый. Однако любой прибор, имеющий управление DMX и предназначенный для dimmed все еще может быть затемнен, но именно прибор делает диммер, а не диммер. Что касается мощности, «не затемняющий» блок (и приборы, которыми он управляет) все еще может быть включается или выключается через связь со стойкой. Когда «не-тусклый» блок выключен, через него не течет мощность единица на всех. Обратной стороной «не диммера» является то, что некоторые системы диммирования может потребоваться специальный портативный программатор или старомодный Компьютер на базе DOS для изменения диммера на «не диммер».»Если вы этого не сделаете имейте эти предметы под рукой, вам может потребоваться нанять профессионала, чтобы сделать переход. На других типах систем диммирования вы можете изменить установка «без затемнения» непосредственно на диммере или модуле управления.
3. Константа Модули : «постоянный модуль» получил свое название от тот факт, что он всегда имеет мощность, «постоянно» проходящую через него (и впоследствии к светильникам, которые к нему подключены). Не может быть включается или выключается через связь со стойкой.Это можно только повернуть выключить, физически щелкнув выключатель на самом постоянном модуле. Постоянный модули хорошо работают со светодиодами и интеллектуальными приборами, управляемыми через DMX, где диммирование осуществляется самим приспособлением. Постоянный модуль просто действует как переход к светильникам. Обратной стороной постоянных модулей является то, что они всегда потребляют и передают небольшое количество энергии (что означает вы теряете некоторые преимущества энергосбережения светодиодов). Постоянный модули необходимо приобретать индивидуально.Они специфичны для каждого диммирования. производитель и модель системы и доступны для большинства систем.
Итак, что подойдет вам лучше всего? Это будет зависеть от ваша возможность переключиться на режим без затемнения и / или наличие и стоимость постоянного модули для вашей системы. В любом случае использование не-dims или констант почти ВСЕГДА дешевле (и проще), чем замена всей системы затемнения исключительно для ради светодиодов. Как всегда, не стесняйтесь поговорить со своим техническим специалистом или позвоните нам по бесплатному телефону 866-457-5937 для получения дополнительной информации.
** (Объяснение этого явления изложено в нашем блог «Почему мои светодиодные фонари мигают?» Пожалуйста проверьте его, если вам нужны все технические подробности.)
Обратите внимание, что приведенная выше информация является «базовой». обзор «не-димов и констант, и что есть много нюансов, чтобы эти системы. Если у вас есть вопросы или вам нужна дополнительная информация, пожалуйста, свяжитесь с нами по бесплатному телефону 1-866-457-5937.
Руководство для покупателей диммеров
: технологии затемнения
Основы диммеров: зачем устанавливать диммеры?
Диммеры позволяют регулировать уровни мощности освещения и являются отличным способом получить идеальную атмосферу и уровни освещения в любом помещении.Они полезны для создания идеальной атмосферы или отражения определенного времени дня, дополняя или компенсируя количество дневного света, попадающего в пространство. Например, если вы установили диммеры в своей гостиной, вы сможете легко затемнить комнату во время просмотра фильма, но сделать ее ярче, если хотите читать или работать. Диммеры можно заказать практически для всех областей применения, от простого затемнения для отдельной комнаты до затемнения в коммерческих целях и архитектурного освещения.
Диммеры предлагают множество преимуществ, помимо предоставления пользователю полного контроля над освещением.Диммеры могут фактически увеличить срок службы ваших светильников и снизить потребление энергии, поскольку они уменьшают мощность, потребляемую подключенным светильником, поэтому они отлично подходят для установки как в жилых, так и в коммерческих помещениях. Вы всегда будете выбирать диммер, совместимый с вашим конкретным осветительным прибором или лампой. Вам необходимо подобрать диммер к вашей нагрузке, потому что индивидуальные характеристики светильника требуют определенных технологий затемнения для безопасной и качественной установки.
Какие существуют типы технологий затемнения?
Диммеры используют множество технологий для управления источниками света.Некоторые распространенные технологии диммирования включают прямую фазу, обратную фазу (ELV) и 0–10 В.
Прямая фаза: Прямое затемнение с отсечкой фазы (обычно называемое диммированием лампами накаливания или симисторным диммированием) является наиболее распространенным методом диммирования. Он разработан для резистивных или магнитных низковольтных (MLV) нагрузок, включая лампы накаливания и галогены, но некоторые модели допускают более широкое использование с нагрузками CFL и LED. Обычно в нем используется диммер TRIAC, который отсекает фазу переднего фронта синусоидальной волны переменного тока. Диммеры с прямой фазой часто более доступны и проще с точки зрения конструкции, чем диммеры других типов.
Обратно-фазный (ELV): Обратно-фазовый диммер разработан специально для систем низкого напряжения (ELV) и почти всегда требует использования нейтрального провода. Обычно в нем используется диммер на полевом МОП-транзисторе, который обрезает по фазе задний фронт синусоидальной волны переменного тока. Диммеры ELV, как правило, очень совместимы со светодиодными нагрузками, обеспечивая более плавное регулирование яркости до низких уровней.
0–10 В: Регулировка яркости 0–10 В обычно используется для коммерческих люминесцентных и светодиодных установок и является одним из самых простых и первых коммерческих методов затемнения.Управление светом осуществляется с помощью специального сигнала постоянного напряжения в диапазоне от нуля до 10 вольт. Это позволяет управляемому свету работать со 100-процентной светоотдачей при прохождении полного напряжения, с 0% -ной мощностью при отсутствии напряжения и при любом процентном снижении между ними в зависимости от уровня напряжения управляющего сигнала.
DMX: Цифровое мультиплексирование (DMX) — это стандарт интерфейса цифровых сигналов, появившийся в связи с более строгими требованиями индустрии театрального освещения.В настоящее время он все чаще используется в архитектурном и акцентном освещении, он позволяет осуществлять цифровую связь отдельных светильников с помощью управляющего сигнала низкого напряжения. В одном юниверсе DMX можно использовать до 512 адресов. Узнайте больше о DMX-освещении.
DALI: Цифровой адресный интерфейс освещения (DALI) — это протокол двусторонней цифровой системы управления освещением, используемый в автоматизации зданий в коммерческих приложениях.
Диммеры
с прямой и обратной фазой управляют подключенными световыми фигурами с помощью переменного тока, что упрощает установку и подключение.С другой стороны, системы диммирования 0–10 В, DMX и DALI используют специальный управляющий сигнал, отдельный от источника переменного тока. Хотя это несколько усложняет установку, это приводит к повышению производительности и надежности системы.
Существует множество вариантов диммирования, плюсов и минусов для каждого, но не забудьте выбрать диммер, специально разработанный, протестированный и внесенный в список UL для вашего источника освещения.
Какие существуют варианты расположения диммера?
Диммеры обычно бывают трех вариантов расположения:
Однополюсные: Однополюсные диммеры предназначены для управления регулировкой яркости только из одного места.
Трехходовой: Трехходовые диммеры также регулируют уровни освещения вашего пространства из одного места, но могут быть установлены с трехходовыми переключателями включения / выключения, которые позволяют вам включать свет на уровень диммера из различных разных мест.
Многопозиционный: Многопозиционный диммер обычно сочетается с дополнительными диммерами, которые позволяют полностью контролировать и затемнять световой поток из многих мест.
Вы всегда можете связаться с нами, если у вас возникнут дополнительные вопросы о том, какой тип диммера выбрать в соответствии с вашим пространством, бюджетом или требованиями к питанию.
Сопутствующие товары
Как установить диммерный переключатель
Фото: Kit Stansley
Мне нравится декоративное освещение, как и всем остальным, особенно первым делом утром, когда полный свет 100-ваттной лампочки заставляет меня кричать, как вампир, в полдень. . Может быть, я просто не жаворонок. Тем не менее, мне нравится иметь возможность регулировать яркость в комнате, а установка диммера — довольно простой способ получить контроль над освещением.
Перед тем, как начать
Перед тем, как вытащить выключатели из стены, есть несколько вещей, которые вы должны знать о проводке и переключателях яркости:
Не все переключатели яркости совместимы с компактными люминесцентными лампами.Если у вас есть лампы CFL, вам нужно будет выбрать одну из более новых разновидностей, например, от Lutron.
Проверьте, является ли переключатель, который вы хотите заменить, однополюсным (один переключатель) или трехпозиционным (можно включать / выключать из нескольких мест) переключателем — это также определит тип необходимого вам диммера.
В некоторых диммерных переключателях используются резисторы, поэтому вы платите за электричество, даже если видите меньше света. Новые диммерные переключатели будут фактически экономить энергию, когда вы не зажигаете лампу на полную мощность.
Найдите надежных местных профессионалов для любого домашнего проекта
+
Фото: Kit Stansley
Как установить диммерный переключатель Инструменты и материалы
Шаг 1: Отключение питания
Не у переключателя — у выключатель . Для меня это всегда, по крайней мере, трехкратное испытание… спуститься в подвал, щелкнуть выключателем, снова и снова проверить выключатель. Тем не менее, это лучше, чем в любой день засовывать руку в живую цепь. Я всегда использую детектор напряжения, прежде чем прикасаться к каким-либо проводам.
Фото: Kit Stansley
Шаг 2: покончим со старым
После того, как все выключено, открутите старый выключатель и вытащите все, чтобы вы могли хорошо его рассмотреть. Для такого тумблера, скорее всего, провода намотаны на винты разъема. Либо ослабьте винты, либо используйте инструменты для зачистки проводов, чтобы отрезать концы и удалить старый выключатель.
Шаг 3: Установите диммер
Чтобы установить диммер, прочтите инструкции, чтобы убедиться, что вы четко понимаете, какие провода идут, где, где вверху, а какой внизу.Как всегда, зеленый цвет обозначает заземление или медный провод. В отличие от установки светильника, оба провода, идущие к диммеру, будут черными и обычно могут быть подключены к любому золотому винту. Никаких серебряных шурупов быть не должно.
Фото: Kit Stansley
Если переключатель можно использовать как для однополюсного, так и для трехполюсного режима, может потребоваться дополнительный винт, поэтому обязательно посмотрите схему подключения. (В этом случае он был заклеен лентой, поэтому было очень ясно, какое соединение было «лишним».)
Примечание: В указаниях этого диммера говорилось, что вы можете просто вставить провод прямо под винт, а не закручивать его.

модель	Органы управления	Мощность в Вт	Стоимость в руб
Legrand Valena	Кнопки и поворотный	350, 450, 650, 1100	1700
Legrand Celiane	Кнопки и сенсорные	320, 420, 620	2900
Legrand Galea Life	кнопочные, поворотные	420, 620, 1100	1700
Legrand Cariva	кнопочные, поворотные	320, 520	1450
Legrand Mosaic	кнопочные	420, 1100	2000
