Автомобиль на дровах: как он работает?

 Это похоже на анекдот. Но тем, кто работал на лесоповале в тайге в 30-х, было не до смеха. Нет бензина — ехали на дровах. Да и по сей день эта технология до сих пор используется. Как устроены такие авто? Разбираем в деталях.

Оговоримся сразу: если автомобиль ездит на дровах, это не значит, что он — паровоз без рельсов. Низкий КПД паровой машины с ее отдельной топкой, котлом и цилиндрами двойного-тройного расширения оставил паровые автомобили в числе забытой экзотики. А сегодня мы поговорим о «дровяном» транспорте с привычными нам ДВС, моторами, сжигающими топливо внутри себя.

Разумеется, затолкать дрова (или нечто подобное) в карбюратор вместо бензина пока еще никому не удавалось, а вот идея прямо на борту авто получать из древесины горючий газ и подавать его в цилиндры как топливо прижилась на долгие годы. Речь идет о газогенераторных автомобилях, машинах, чей классический ДВС работает на генераторном газе, который получают из древесины, органических брикетов, или угля. От привычного жидкого топлива, кстати, такие машины тоже не отказываются — они способны работать и на бензине.

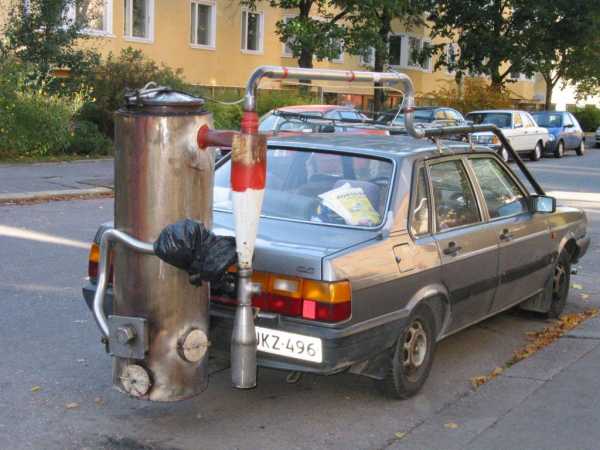

Автомобиль с газогенераторной установкой. Фото wikipedia.org

Святая простота

Генераторный газ — это смесь газов, состоящая в основном из окиси углерода СО и водорода Н2. Получить такой газ можно, сжигая размещенную толстым слоем древесину в условиях ограниченного количества воздуха. На этом несложном принципе работает и автомобильный газогенератор, простой по сути агрегат, но громоздкий и конструктивно осложненный дополнительными системами.

Также, помимо собственно производства генераторного газа, автомобильная газогенераторная установка охлаждает его, очищает и смешивает с воздухом. Соответственно, конструктивно классическая установка включает в себя сам газогенератор, фильтры грубой и тонкой очистки, охладители, электровентилятор для ускорения процесса розжига и трубопроводы.

НПЗ вожу с собой

Простейший газогенератор имеет вид вертикального цилиндра, в который почти доверху загружается топливо — дрова, уголь, торф, прессованные пеллеты и т.п. Зона горения расположена внизу, именно здесь, в нижнем слое горящего топлива создается высокая температура (до 1 500 градусов по Цельсию), необходимая для выделения из более верхних слоев будущих компонентов топливной смеси — окиси углерода СО и водорода Н2. Далее горячая смесь этих газов поступает в охладитель, который снижает температуру, повышая таким образом удельную калорийность газа. Этот довольно крупный узел обычно приходилось помещать под кузовом машины. Расположенный следом по ходу газа фильтр-очиститель избавляет будущую топливную смесь от примесей и золы. Далее газ направляется в смеситель, где соединяется с воздухом, и окончательно приготовленная смесь направляется в камеру сгорания двигателя автомобиля.

Схема автомобиля ЗИС-21 с газогенератором

Как видите, система производства топлива прямо на борту грузовика или легковушки занимала довольно много места и немало весила. Но игра стоила свеч. Благодаря собственному — и к тому же дармовому — топливу свой автономный транспорт могли себе позволить предприятия, расположенные за сотни и тысячи километров от баз снабжения ГСМ. Это достоинство долго не могло затмить все недостатки газогенераторных автомобилей, а их было немало:

— существенное сокращение пробега на одной заправке;
— снижение грузоподъемности автомобиля на 150-400 кг;
— уменьшение полезного объема кузова;
— хлопотный процесс «дозаправки» газового генератора;
— дополнительный комплекс регламентных сервисных работ;
— запуск генератора занимает от 10-15 минут;
— существенное снижение мощности двигателя.

ЗиС 150УМ, опытная модель с газогенераторной установкой НАМИ 015УМ

В тайге заправок нет

Древесина всегда являлась основным топливом для газогенераторных автомобилей. В первую очередь, конечно, там, где дров в избытке, — на лесозаготовках, в мебельном и строительном производстве. Традиционные технологии лесопереработки при промышленном использовании древесины в эпоху расцвета «газгенов» около 30% от массы леса отпускали в отходы. Их и использовали как автомобильное топливо. Интересно, что правилами эксплуатации отечественных «газгенов» строжайше запрещалось использование деловой древесины, так как и отходов лесной промышленности было с избытком. Для газогенераторов годились как мягкие, так и твердые породы дерева.

Единственное требование — отсутствие на чурках гнили. Как показали многочисленные исследования, проведенные в 30-е годы в Научном автотракторном институте СССР, лучше всего в качестве топлива подходят дуб, бук, ясень и береза. Чурки, которыми заправлялись котлы газогенераторов, чаще всего имели прямоугольную форму со стороной 5-6 сантиметров. Сельскохозяйственные отходы (солома, лузга, опилки, кора, шишки и пр.) прессовали в специальные брикеты и также «заправляли» ими газогенераторы.

Главным недостатком «газгенов», как мы уже говорили, можно считать малый пробег на одной заправке. Так, одной загрузки древесными чурками советским грузовикам (см. ниже) хватало не более чем на 80-85 км пробега. Учитывая, что «заправляться» руководство по эксплуатации рекомендует при опустошении бака на 50-60%, то и вовсе пробег между заправками сокращается до 40-50 км. Во-вторых, сама установка, вырабатывающая генераторный газ, весит несколько сотен килограммов. К тому же двигатели, работающие на таком газе, выдают на 30-35% меньше мощности, чем их бензиновые аналоги.

Доработка автомобилей под дрова

Для работы на генератором газе автомобили приходилось приспосабливать, но изменения не были серьезными и порой были доступны даже вне заводских условий. Во-первых, в моторах повышали степень сжатия, чтобы не так существенна была потеря мощности. В некоторых случаях для улучшения наполнения цилиндров двигателя применялся даже турбонаддув. На многие «газифицированные» авто устанавливался генератор электрооборудования с повышенной отдачей, поскольку для вдувания воздуха в топку использовался достаточно мощный электровентилятор.

ЗИС-13

Для сохранения тяговых характеристик, в особенности это касалось грузовиков, при снизившейся мощности двигателя передаточные числа трансмиссии делали более высокими. Скорость движения падала, но для автомобилей, использующихся в лесной глуши и прочих пустынных и отдаленных районах это не имело решающего значения. Чтобы компенсировать изменившуюся из-за тяжелого газогенератора развесовку, в некоторых машинах усиливали подвеску.

Помимо того, из-за громоздкости «газового» оборудования отчасти приходилось перекомпоновывать автомобиль: менять, сдвигать грузовую платформу или урезать кабину грузовика, отказываться от багажника, переносить выхлопную систему.

Золотая эра «газгена» в СССР и за границей

Эра расцвета газогенераторных автомобилей пришлась на 30-40-е года прошлого века. Одновременно в нескольких странах с большими потребностями в автомобилях и малыми разведанными запасами нефти (СССР, Германия, Швеция) инженеры крупных предприятий и научных институтов взялись за разработку автотранспорта на дровах. Советские специалисты больше преуспели в создании грузовых автомобилей.

ГАЗ-42

С 1935 года и до самого начала Великой Отечественной войны на разных предприятиях Министерства лесной промышленности и ГУЛАГа (Главное Управление ЛАГерей, увы, реалии той поры) «полуторки» ГАЗ-АА и «трехтонки» ЗИС-5, а также автобусы на их базе переделывались для работы на дровах. Также отдельными партиями газогенераторные версии грузовиков производились самими заводами-изготовителями машин. Например, советские автоисторики приводят цифру 33 840 — столько было выпущено газогенераторных «полуторок» ГАЗ-42. Газогенераторных ЗИСов моделей ЗИС-13 и ЗИС-21 в Москве выпущено более 16 тыс. единиц.

ЗИС-21
За довоенное время советскими инженерами было создано более 300 различных вариантов газогенераторных установок, из которых 10 дошли до серийного производства. Во время войны серийными заводами были подготовлены чертежи упрощенных установок, которые могли изготавливаться на местах в автомастерских без применения сложного оборудования. По воспоминаниям жителей северных и северо-восточных регионов СССР, грузовики на дровах можно было встретить в глубинке вплоть до 70-х годов ХХ века.
В Германии во время Второй Мировой войны наблюдался острый дефицит бензина. КБ двух компаний (Volkswagen и Mercedes-Benz) получили задание разработать газогенераторные версии своих популярных компактных машин. Обе фирмы в довольно сжатые сроки справились с поставленной задачей. На конвейер встали Volkswagen Beetle и Mercedes-Benz 230. Интересно, что у серийных авто дополнительное оборудование даже не выступало за стандартные габариты «легковушек». В Volkswagen пошли еще дальше и создали опытный образец «дровяного» армейского Volkswagen Тур 82 («кюбельваген»).

Volkswagen Тур 82

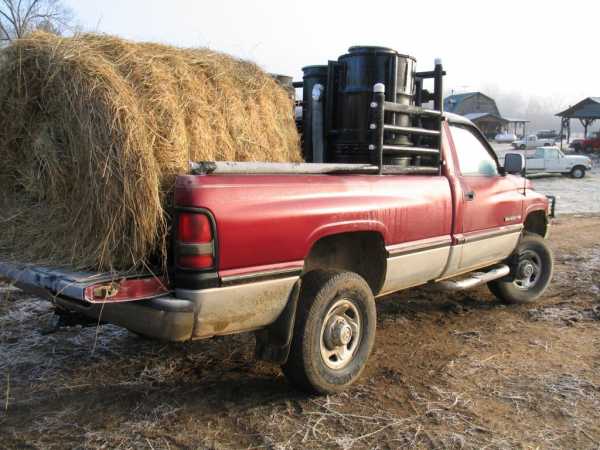

Дровяные машины сегодня
К счастью, главное достоинство газогенераторных автомобилей — независимость от сети АЗС, сегодня стало малоактуальным. Однако в свете современных экологических веяний на первый план вышло другое достоинство автомобилей на дровах — работа на возобновляемом топливе без какой-либо его химической подготовки, без дополнительной траты энергии на производство топлива. Как показывают теоретические расчеты и практические испытания, мотор на дровах меньше вредит атмосфере своими выбросами, чем аналогичных двигатель, но уже работающий на бензине или солярке. Содержание выхлопных газов очень схоже с выбросами ДВС, работающих на природном газе.
И тем не менее тема с автомобилями на дровах утратила свою былую популярность. Забыть о газогенераторах не дают в основном инженеры-энтузиасты, которые ради экономии на топливе или в качестве эксперимента переоборудуют свои личные машины для работы на генераторном газе. На постсоветском пространстве есть удачные примеры «газгенов» на базе легковушек АЗЛК-2141 и ГАЗ-24, грузовика ГАЗ-52, микроавтобуса РАФ-2203 и пр. По словам конструкторов, их творения могут проезжать на одной заправке до 120 км со скоростью 80-90 км/ч.

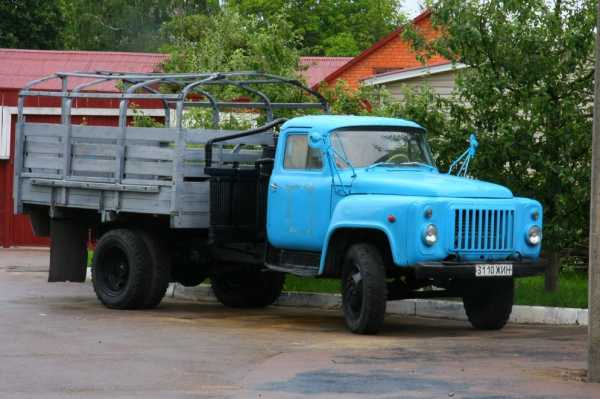

ГАЗ-52
К примеру, переведенный житомирскими инженерами в 2009 году на дрова ГАЗ-52 расходует около 50 кг древесных чурок на 100 км пробега. По словам конструкторов, подкидывать дровишки нужно каждые 75-80 км. Газогенераторная установка традиционно для грузовиков расположилась между кабиной и кузовом. После розжига топки должно пройти около 20 минут, прежде чем ГАЗ-52 сможет начинать движение (в первые минуты работы генератора выработанный им газ не имеет нужных горючих свойств). По расчетам разработчиков, 1 км на дровах обходится в 3-4 раза дешевле, чем на дизельном топливе или бензине.

Газогенераторная установка ГАЗ-52
Единственная на сегодняшний день страна, в которой массово используются автомобили на дровах, — это Северная Корея. В связи с тотальной мировой изоляцией там наблюдается определенный дефицит жидкого топлива. И дрова снова приходят на выручку тем, кто оказался в нелегком положении.
Читайте также:
www.kolesa.ru
Газогенераторный автомобиль — Википедия
Газогенераторный автомобиль на базе ГАЗ. 1943 г. Автомобиль с газогенераторной установкой, Берлин, 1946
Газогенера́торный автомоби́ль — автомобиль, двигатель внутреннего сгорания которого получает в качестве топливной смеси газ, вырабатываемый газогенератором.
В качестве топлива могут использоваться дрова, угольные брикеты, торф и т. п. Принцип работы газогенератора основан на неполном сгорании углерода. Углерод при сгорании может присоединить один атом кислорода или два, с образованием соответственно монооксида (угарный газ) и диоксида (углекислый газ). При неполном сгорании углерода выделяется практически треть энергии от величины полного сгорания. Таким образом, полученный газ обладает гораздо меньшей теплотой сгорания, чем исходное твёрдое топливо. Кроме того, в газогенераторе при газификации древесины, а также при газификации угля с добавлением воды (как правило в виде пара) идёт эндотермическая реакция между образующимся монооксидом углерода и водой с образованием водорода и углекислого газа. Эта реакция снижает температуру полученного газа и повышает КПД процесса до величины 75-80 %. В случае же если нет необходимости перед использованием охлаждать газ, то КПД газификации составит 100 %^{[источник не указан 806 дней]}. То есть фактически будет осуществлено двухстадийное полное сжигание твёрдого топлива.
Калорийность полученного газа достаточно низкая вследствие разбавления его азотом. Но поскольку для его сгорания требуется значительно меньше воздуха, чем для сгорания углеводородов, то калорийность рабочей смеси (газ + воздух) лишь незначительно ниже чем у традиционных топливовоздушных смесей. Основной причиной снижения мощности транспортных двигателей используемых для работы на газе без переделки является уменьшение величины заряда рабочей смеси, поскольку добиться удовлетворительного охлаждения газа на подвижной технике затруднительно. Но эта проблема не имеет существенного значения для стационарных двигателей, где масса и габариты охладителя мало ограничены. На двигателях, специально изменённых или специально разработанных для работы на генераторном газе, посредством повышения степени сжатия и незначительного наддува газогенератора, достигаются равные с бензиновыми двигателями литровые мощности.
Газогенератор обычно применяется при наличии уже имеющихся ДВС (как бензиновых, так и дизельных) и отсутствии основного жидкого (бензин, солярка) топлива для них.
В 1799 году французский инженер Филипп Лебон открыл светильный газ и получил патент на использование и способ получения светильного газа путём сухой перегонки древесины или угля. В 1801 году Лебон взял патент на конструкцию газового двигателя, однако в 1804 году он был убит, не успев воплотить в жизнь своё изобретение.
В 1860 г. бельгийский официант и, по совместительству, инженер-любитель Этьен Ленуар создал и запатентовал двигатель внутреннего сгорания, работающий на светильном газе.
В 1862—1863 гг. газогенераторная силовая установка мощностью до 4 л.с. была установлена на восьмиместный открытый омнибус. КПД двухтактного двигателя Ленуара достигал всего 5 %. Разбогатев, Ленуар перестал работать над усовершенствованием своей машины, поэтому, когда на Парижской всемирной выставке 1878 г. публике был продемонстрирован четырёхтактный газовый двигатель немецкого инженера Николаса Отто с КПД 16 %, слава пионера газогенераторного двигателестроения, к сожалению, быстро померкла.
В 1883 г. английский инженер Э. Даусон впервые сформулировал концепцию сочетания газогенератора и двигателя внутреннего сгорания в едином блоке, который целиком мог быть установлен на транспортной или иной машине. Значение этой работы было настоль велико, что в течение некоторого времени полуводяной газогенератор повсеместно назывался «газом Даусона». Первый классический газогенераторный автомобиль, использующий в качестве топлива древесные чурки и древесный уголь, был построен Тейлором в 1900 г. во Франции (патент в России выдан в 1901 г.).
В 1891 году отставной лейтенант Российского флота Евгений Яковлев построил завод газовых и керосиновых двигателей в Санкт-Петербурге на Большой Спасской улице, однако конкуренцию с нефтяными и бензиновыми двигателями его продукция не выдержала.
В 1916 г. начались регулярные рейсы газогенераторного автобуса между Парижем и Руаном (протяжённость маршрута по разным данным составляла от 125 до 140 км).
В 1919 г. французский инженер Георг Имберт создал газогенератор прямоточного (обращённого) типа, в котором топливо и газифицирующий агент при газификации движутся в одном направлении. В 1921 был создан автомобиль с газогенератором на этом принципе. При этом древесина пиролизуется не в цилиндрах (как у Форда, Круппа или Порше), а в котле, где древесина «сжигалась» при недостатке кислорода (частичнозамещённый пиролиз), что являлось большим шагом вперед по сравнению с полукоксованием от Круппа. Это позволило настолько улучшить качество газогенераторов, что газогенераторные двигатели снова стали реальными конкурентами бензиновых и дизельных двигателей.
В Германии во время войны стали делать газогенераторы не только дровяные, но и на брикетах из буроугольной крошки и пыли, так как этого топлива там было достаточно много. Грузовики с газогенераторами ездили не быстро — 20 км в час — на низкокалорийном газе, в который превращались в газогенераторе дрова. В некоторых странах мира и в настоящее время используют такие автомобили (в очень небольших количествах), довольно много их в сельской местности Северной Кореи^[1].
В 1938 г. в Европе насчитывалось около 9 тыс. автомашин, работавших на газогенераторном горючем. К 1941 г. это количество увеличилось почти в 50 раз. В том числе в Германии их число достигло 300 тыс.
Первое в СССР испытание автомобиля на шасси ФИАТ-15 с газогенераторной установкой В. С. Наумова состоялось в 1928 году. В 1934 году проведён первый испытательный пробег газогенераторных автомобилей по маршруту Москва — Ленинград — Москва, в котором участвовали ГАЗ-АА и ЗИС-5 с установками, спроектированными в НАТИ^[2].
В СССР в 1936 г. было принято постановление СНК СССР о производстве газогенераторных автомобилей и тракторов.
В 1936 году выпущена первая партия газогенераторных грузовиков ЗИС-13, а затем — ЗИС-21 и на Горьковском заводе — ГАЗ-42. В начале 1941 года выпускались работавшие на древесных чурках газогенераторные установки для автомобилей ЗИС, тракторов ЧТЗ и ХТЗ. Они имели существенные недостатки: небольшую мощность, быстрый износ металла, заводские дефекты, приводившие к большим простоям. Однако газогенераторные автомобили и трактора стали большим плюсом во время Великой Отечественной войны — они активно использовались в тылу.
В трудные годы войны все машины Колымы были переведены на газогенераторное топливо, или, проще говоря, на обыкновенную деревянную чурку. Были специальные комбинаты по заготовке и сушке «чурочки» — так ласково называли её шофёры. Уходя в рейс, водитель брал шесть-восемь мешков чурки, которые по мере необходимости засыпал в специальный бункер. Дерево сгорало, образовавшийся газ «двигал» машину.
Ясное дело, что «газген» появился не от хорошей жизни — не хватало бензина. Первая конструкция газогенераторного устройства была неудачной… Рационализаторы Аткинской автобазы решили заставить «газген» работать лучше. И они добились своего: сделали надёжным «газген» на трассе, грузоподъёмность его повысили до семи тонн. А опытные шофёры на такую машину брали прицепы до восьми тонн. На ВДНХ в 1945 году колымские «газгены» заняли первое место.
↑ Северная Корея. День 3. Мавзолей Ким Ир Сена
↑ Шугуров Л. М., Ширшов В. П. Автомобили Страны Советов. — 2-е изд., перераб. и доп. — М.: ДОСААФ, 1983. — 128 с. — 150 000 экз.
↑ Шайдуров С. А. Берег двух океанов. — М.: «Советская Россия», 1975. — С. 75—76. — 192 с. — 50 000 экз.
Копытов В. В. Газификация конденсированных топлив: ретроспективный обзор, современное состояние дел и перспективы развития. — 2012. — 504 с. — ISBN 978-5-9729-0052-7.
ru.wikipedia.org
Газогенератор — Энциклопедия журнала «За рулем»

Газогенератор
Газогенератор – это установка для получения горючего газа из твердого топлива. В качестве твердого топлива, как правило, применяются местные ресурсы: уголь, торф, древесина, солома, а так же отходы деревообрабатывающих производств. Превращение твердого топлива в газообразное называется «газификацией» и заключается в сжигании топлива с поступлением количества кислорода воздуха или водяного пара, недостаточном для полного сгорания.
Сегодня газогенераторные установки используют для получения пара, или горячего воздуха для различных технологических процессов, а так же в составе отопительных систем. Однако в 30-е – 40–е годы прошлого века газогенераторы с успехом применяли на транспорте: массовая эксплуатация автомобилей на древесных чурках обещала сберечь жидкое топливо для более важных нужд — тонны сэкономленного бензина можно было направить в вооруженные силы или авиацию.
В 1923 году профессором Наумовым была разработана газогенераторная установка для 3-тонного грузовика, способная работать на древесном угле или на антраците. Установка была испытана в стационарных условиях совместно с 4-цилиндровым бензиновым двигателем Berliet L 14 мощностью 35 л.с. В 1928 году FIAT-15Ter с газогенератором Наумова совершил пробег по маршруту Ленинград – Москва – Ленинград. Первая половина 30-х годов отмечена многочисленными исследованиями, направленными на выявление оптимальной конструкции газогенераторной установки. Статьи об испытательных автопробегах и новых разработках постоянно появлялись в прессе, в том числе и в журнале «За Рулем».
В подавляющем большинстве это были установки для грузового транспорта, что не удивительно – ведь основной транспортной единицей народного хозяйства в период индустриализации являлся грузовик, а не легковой автомобиль. Тем не менее, следует упомянуть созданный в 1935 году ГАЗ-А с газогенераторной установкой Автодор – III, а также ГАЗ-М1 с газогенератором НАТИ-Г12, на котором в сентябре 1938 года был установлен рекорд скорости для газогенераторного автомобиля 60,96 км/ч. Первым серийным газогенераторным автомобилем являлся ЗИС-13, но подлинно массовыми «газгенами» стали ГАЗ-42, ЗИС-21 и УралЗИС-352.
Горение углерода топлива можно описать следующим образом:
С + О₂ = СО₂ — это полное сгорание топлива, которое сопровождается выделением углекислого газа СО₂;
и С + (1/2)О₂ = СО — это неполное сгорание, в результате которого образуется горючий газ – оксид углерода СО.
Оба этих процесса происходят в так называемой «зоне горения» газогенератора.
Оксид углерода СО образуется также при прохождении углекислого газа СО₂ сквозь слой раскаленного топлива:
С + СО₂ = 2СО
В процессе участвует часть влаги топлива (или влага, подведенная извне) с образованием углекислого газа СО₂, водорода Н₂, и горючего оксида углерода СО.
С + Н₂О = СО + Н₂
СО + Н₂О = СО₂ + Н2
Зону, в которой протекают три описанных выше реакции называют «зоной восстановления» газогенератора. Обе зоны – горения и восстановления – несут общее название «активная зона газификации».
Примерный состав газа, полученного в газогенераторе обращенного процесса газификации при работе на древесных чурках абсолютной влажностью 20%, следующий (в % от объема):
— водород Н₂ 16,1%;
— углекислый газ СО₂ 9,2%;
— оксид углерода СО 20,9%;
— метан СН₄ 2,3%;
— непредельные углеводороды С_nH_m (без смол) 0,2%;
— кислород О₂ 1,6%;
— азот N₂ 49,7%
Итак, генераторный газ состоит из горючих компонентов (СО, Н₂, СН₄, С_nH_m) и балласта (СО₂, О₂, N₂, Н₂О)
Топливо для газогенераторов
В качестве твердого топлива в газогенераторных установках могут быть использованы древесные чурки, древесный уголь, торф, бурый уголь, каменный уголь.
На территории СССР наиболее распространенным и доступным твердым топливом была древесина, по этому большую часть газогенераторного транспорта составляли автомобили с установками, работающими на древесных чурках.
Главные критериями качества топлива являлись порода древесины, абсолютная влажность и размеры чурок. Приоритет был отдан древесине твердых пород: березе, буку, грабу, ясеню, клену, вязу, лиственнице. Древесину мягких пород допускалось использовать лишь совместно с твердыми в соотношении 50/50. Сосновые чурки использовались без добавления древесины мягких пород.
Для газификации в автомобильных газогенераторах древесину распиливали на чурки длиной от 4 до 7 см, и шириной и высотой от 3 до 6 см. Абсолютная влажность готового твердого топлива не более 22%.
Менее распространены были древесно-угольные газогенераторные установки. Для их эксплуатации рекомендовалось использовать угли древесины твердых пород. Угли древесины мягких пород, склонные к крошению, допускалось применять с добавлением не менее 50% углей древесины твердых пород. Размер кусков древесного угля для газогенераторов поперечного процесса — от 6 до 20 мм, для других типов генераторов – от 20 до 40 мм.
В зависимости от содержания смол и золы твердые сорта топлив для газогенераторов разделяли на смолистые (битуминозные) малозольные (золы до 4%) и многозольные (золы более 4%), а также на безсмольные, или тощие (небитуминозные) малозольные (золы до 4%) и многозольные (золы более 4%). Для разных видов топлива были разработаны газогенераторы соответствующих типов:
— газогенераторы прямого процесса газификации;
— газогенераторы обращенного (обратного, или «опрокинутого») процесса газификации;
— газогенераторы поперечного (горизонтального) процесса газификации.
Типы газогенераторов
Газогенераторы прямого процесса газификации
Основным преимуществом газогенераторов прямого процесса являлась возможность газифицировать небитуминозные многозольные сорта твердого топлива – полукокс и антрацит.
В газогенераторах прямого процесса подача воздуха обычно осуществлялась через колосниковую решетку снизу, а газ отбирался сверху. Непосредственно над решеткой располагалась зона горения. За счет выделяемого при горении тепла температура в зоне достигала 1300 – 1700 С.
Над зоной горения, занимавшей лишь 30 – 50 мм высоты слоя топлива, находилась зона восстановления. Так как восстановительные реакции протекают с поглощением тепла, то температура в зоне восстановления снижалась до 700 – 900 С.
Выше активное зоны находились зона сухой перегонки и зона подсушки топлива. Эти зоны обогревались теплом, выделяемым в активной зоне, а также теплом проходящих газов в том случае, если газоотборный патрубок располагался в верхней части генератора. Обычно газоотборный патрубок располагали на высоте, позволяющей отвести газ непосредственно на его выходе из активной зоны. Температура в зоне сухой перегонки составляла 150 – 450 С, а в зоне подсушки 100 – 150 С.
В газогенераторах прямого процесса влага топлива не попадала в зону горения, поэтому воду в эту зону подводили специально, путем предварительного испарения и смешивания с поступающим в газогенератор воздухом. Водяные пары, реагируя с углеродом топлива, обогащали генераторный газ образующимся водородом, что повышало мощность двигателя.
Подача водяного пара в газогенератор должна производиться пропорционально количеству сжигаемого в газогенераторе топлива. Существовало несколько способов регулировки подачи пара в камеру газификации:
— механический способ, когда вода подавалась в испаритель газогенератора с помощью насоса, приводимого в действие от двигателя и имевшего перепускной кран, который был связан с дроссельной заслонкой. Таким образом, количество воды, подаваемой в газогенератор, изменялось в зависимости от числа оборотов и нагрузки двигателя;
— термический способ, когда в испарителе, расположенном вблизи зоны горения, поддерживался с помощью поплавкового устройства необходимый уровень воды, а количество образующегося пара изменялось в зависимости от нагрева испарителя, то есть в зависимости от температуры в зоне горения;
— гидравлический способ, когда расход воды регулировался иглой, перекрывавшей сечение жиклера, и связанной с мембраной, на которую действовала разность давлений до и после диафрагмы, установленной в газопроводе, соединявшим газогенераторную установку с двигателем;
— пневматический способ, при котором вода подавалась в испаритель газогенератора вместе с воздухом, засасываемым через обычный карбюратор.
В конструкции газогенератора ЦНИИАТ-АГ-2 был использован принцип центрального подвода воздуха и центрального отбора газа. Газогенератор состоял из корпуса, конической камеры газификации и зольника. Верхняя часть корпуса служила бункером для топлива и имела цилиндрический бак для воды. Трубка для подачи воды располагалась внутри газогенератора, бак подогревался теплом сгорающего топлива. Это обеспечивало надежную работу установки в зимнее время. Камера газификации представляла собой горловину конической формы, которая снизу была окружена рубашкой, заполненной водой для образования водяного пара. Необходимый уровень воды в рубашке поддерживался при помощи поплавкового устройства. Количество образовавшегося пара изменялось в зависимости от теплового режима газогенератора.
Воздух, засасываемый в газогенератор через подогреватель, смешивался с паром и поступал в камеру газификации через щель, образованную рубашкой и поворотной плитой. При вращении плиты рукояткой, расположенной снаружи под днищем газогенератора, ребра, имеющиеся на плите, срезали шлак и сбрасывали его в зольник.
Установки прямого процесса газификации не получили распространения, так как, во-первых, были непригодны для газификации самого распространенного твердого топлива — древесины, а во-вторых, потому что приспособления, необходимые для хранения, дозировки и испарения воды существенно усложняли конструкцию газогенератора.
Газогенераторы обращенного (опрокинутого) процесса газификации.
Газогенераторы обращенного процесса были предназначены для газификации битуминозных (смолистых) сортов твердого топлива – древесных чурок и древесного угля.
В генераторах этого типа воздух подавался в среднюю по их высоте часть, в которой и происходил процесс горения. Отбор образовавшихся газов осуществлялся ниже подвода воздуха. Активная зона занимала часть газогенератора от места подвода воздуха до колосниковой решетки, ниже которой был расположен зольник с газоотборным патрубком.
Зоны сухой перегонки и подсушки располагались выше активной зоны, поэтому влага топлива и смолы не могли выйти из газогенератора, минуя активную зону. Проходя через зону с высокой температурой, продукты сухой перегонки подвергались разложению, в результате чего количество смол в выходящем из генератора газе было незначительным. Как правило, в газогенераторах обращенного процесса газификации горячий генераторный газ использовался для подогрева топлива в бункере. Благодаря этому улучшалась осадка топлива, так как устранялось прилипание покрытых смолой чурок к стенкам бункера и тем самым повышалась устойчивость работы генератора.
Газогенератор ГАЗ-42 состоял из цилиндрического корпуса 1, изготовленного из 2-миллиметровой листовой стали, загрузочного люка 2 и внутреннего бункера 3, к нижней части которого была приварена стальная цельнолитая камера газификации 8 с периферийным подводом воздуха (через фурмы). Нижняя часть газогенератора служила зольником, который периодически очищался через зольниковый люк 7. Воздух под действием разрежения, создаваемого двигателем, открывал обратный клапан 5 и через клапанную коробку 4, футорку 6, воздушный пояс и фурмы поступал в камеру газификации 8. Образующийся газ выходил из-под юбки камеры 8, поднимался вверх, проходил через кольцевое пространство между корпусом и внутренним бункером и отсасывался через газоотборный патрубок 10, расположенный в верхней части газогенератора. Равномерный отбор газа по всей окружной поверхности газогенератора обеспечивался отражателем 9, приваренным к внутренней стенке корпуса 1 со стороны газоотборного патрубка 10. Для более полного разложения смол, особенно при малых нагрузках газогенератора, в камере газификации было предусмотрено сужение – горловина. Помимо уменьшения смолы в газе, применение горловины одновременно приводило к обеднению газа горючими компонентами сухой перегонки. На величину получаемой мощности влияла согласованность таких параметров конструкции газогенератора, как диаметр камеры газификации по фурменному поясу, проходное сечение фурм, диаметр горловины и высота активной зоны.
Газогенераторы обращенного процесса применяли и для газификации древесного угля. Вследствие большого количества углерода в древесном угле процесс протекал при высокой температуре, которая разрушительно действовала на детали камеры газификации. Для повышения долговечности камер газогенераторов, работающих на древесном угле, применяли центральный подвод воздуха, снижавший воздействие высокой температуры на стенки камеры газификации.
Камера газогенератора НАТИ-Г-15), изготовленная из 12-миллиметровой листовой стали, имела вид усеченного конуса. В средней части газогенератора была смонтирована воздухоподводящая фурма. Она представляла собой чугунную отливку грушевидной формы. Внутри отливки – лабиринт для подвода воздуха в газогенератор. В нижней части камеры газификации располагалась колосниковая решетка, которую вынимали через зольниковый люк при чистке и разгрузке газогенератора. Образовавшийся в камере газификации газ проходил сквозь колосниковую решетку, поднимался вверх между корпусом газогенератора и камерой и отсасывался через газоотборный патрубок. Газогенератор был предназначен для работы на крупном древесном угле, с размером кусков 20 мм – 40 мм.
Газогенераторные установки обращенного процесса газификации, работавшие на древесных чурках, получили наибольшее распространение.
Газогенераторы поперечного (горизонтального) процесса газификации.
В газогенераторах поперечного процесса воздух с высокой скоростью дутья подводился через фурму, расположенную сбоку в нижней части. Отбор газа осуществлялся через газоотборную решетку, расположенную напротив фурмы, со стороны газоотборного патрубка. Активная зона была сосредоточена на небольшом пространстве между концом формы и газоотборной решеткой. Над ней располагалась зона сухой перегонки и выше – зона подсушки топлива.
Отличительной особенностью газогенератора этого типа являлась локализация очага горения в небольшом объеме и ведение процесса газификации при высокой температуре. Это обеспечивало газогенератору поперечного процесса хорошую приспособляемость к изменению режимов и снижает время пуска.
Газогенератор представлял собой цилиндрический бункер, нижняя часть которого, выполненная из листовой стали толщиной 6 – 8 мм, образовывала камеру газификации. В верхней части бункера был расположен люк для загрузки топлива.
Скорость дутья определялась проходным сечением воздухоподводящей фурмы. Фурма служила наиболее ответственной и сложной деталью газогенератора. Она была глубоко погружена в слой топлива и находилась в зоне высокой температуры – непосредственно около носка фурмы температура достигает 1200 – 1300 С. Высокие температурные нагрузки требовали применять водяное охлаждение фурмы. Конструктивно охлаждение фурмы являлось частью системы водяного охлаждения двигателя, или представляло собой самостоятельную систему, питаемую от отдельного бачка.
Воздухоподводящая фурма газогенератора НАТИ-Г-21 состояла из бронзового корпуса 1 и медных трубок 2 и 3 диаметром 20 и 40 мм, образующих водяную рубашку. Тыльная часть наружной трубки 3 была приварена к корпусу 1 фурмы, а носовая часть обварена медью и соединялась с внутренней трубкой 2, свободный конец которой при нагревании фурмы мог перемещаться в сальнике 4. Затяжкой накидной гайки 5 обеспечивалась герметичность водяной рубашки. Вода подавалась через нижний штуцер корпуса фурмы и после прохождения водяной рубашки отводилась через верхний штуцер. Для того чтобы поток воды достиг носка фурмы, к наружной поверхности внутренней трубки параллельно ее оси были приварены две перегородки, направлявшие поток воды к носу фурмы.
Другой важной деталью газогенераторов поперечного процесса газификации служила газоотборная решетка. Газоотборную решетку изготавливали из простой углеродистой или легированной стали толщиной 8 – 12 мм. Ее штамповали в виде изогнутого листа с отбортованными краями или изготавливали в виде плоской пластины. В последнем случае для монтажа решетки в газогенераторе предусматривали специальное гнездо. Отверстия в решетке для прохода газа делали круглыми, диаметром 10 – 12 мм, с раззенковкой со стороны выхода газа. Иногда отверстия делали овальными; в этом случае большая ось овала располагалась горизонтально, что позволяло увеличить проходное сечение без опасности проскакивания за решетку кусков угля (при наклонном расположении решетки).
Этот газогенератор, так же как и газогенератор прямого процесса, был непригоден для газификации топлив с большим содержанием смол. Эти установки применяли для древесного угля, древесноугольных брикетов, торфяного кокса.
Принцип работы автомобильной газогенераторной установки
Автомобильная газогенераторная установка состояла из газогенератора, грубых очистителей, тонкого очистителя, вентилятора розжига и смесителя. Воздух из окружающей среды засасывался в газогенератор тягой работающего двигателя. Этой же тягой выработанный горючий газ «выкачивался» из газогенератора и попадал сначала в грубые очистители охладители, затем – в фильтр тонкой очистки. Перемешавшись в смесителе с воздухом, газо-воздушная засасывалась в цилиндры двигателя.
Охлаждение и грубая очистка газа
На выходе из газогенератора газ имел высокую температуру и был загрязнен примесями. Чтобы улучшить наполнение цилиндров «зарядом» топлива, газ требовалось охладить. Для этого газ пропускался через длинный трубопровод, соединявший газогенератор с фильтром тонкой очистки, или через охладитель радиаторного типа, который устанавливался перед водяным радиатором автомобиля.
Охладитель радиаторного типа газогенераторной установки УралЗИС-2Г имел 16 трубок, расположенных вертикально в один ряд. Для слива воды при промывке охладителя служили пробки в нижнем резервуаре. Конденсат вытекал наружу через отверстия в пробках. Два кронштейна, приваренные к нижнему резервуару, служили для крепления охладителя на поперечине рамы автомобиля.
В качестве простейшего очистителя использовался циклон. Газ поступал в очиститель через патрубок 1, распологавшийся касательно к корпусу циклона. Вследствие этого газ получал вращательное движение и наиболее тяжелые частицы, содержащиеся в нем, отбрасывались центробежной силой к стенкам корпуса 3. Ударившись о стенки, частицы падали в пылесборник 6. Отражатель 4 препятствовал возвращению частиц в газовый поток. Очищенный газ выходил из циклона через газоотборный патрубок 2. Удаление осадка осуществлялось через люк 5.
Чаще всего в автомобильных газогенераторных установках применяли комбинированную систему инерционной очистки и охлаждения газа в грубых очистителях – охладителях. Осаждение крупных и средних частиц в таких очистителях осуществлялось путем изменения направления и скорости движения газа. При этом одновременно происходило охлаждение газа вследствие передачи тепла стенкам очистителя. Грубый очиститель-охладитель состоял из металлического кожуха 1, снабженного съемной крышкой 2. Внутри кожуха были установлены пластины 3 с большим количеством мелких отверстий, расположенных в шахматном порядке. Газ, проходя через отверстия пластин, менял скорость и направление, а частицы, ударяясь о стенки, оседали на них или падали вниз.
Грубые охладители-очистители последовательно соединяли в батареи из нескольких секций, причем каждая последующая секция имела большее количество пластин. Диаметр отверстий в пластинах от секции к секции уменьшался (РИСУНОК 5Г).
Фильтры тонкой очистки
Для тонкой очистки газа чаще всего применяли очистители с кольцами. Очистители этого типа представляли собой цилиндрический резервуар, корпус 3 которого был разделен на три части двумя горизонтальными металлическими сетками 5, на которых ровным слоем лежали кольца 4, изготовленные из листовой стали. Процесс охлаждения газа, начавшись в грубых очистителях – охладителях, продолжался и в фильтре тонкой очистки. Влага конденсировалась на поверхности колец и способствовала осаживанию на кольцах мелких частиц. Газ входил в очиститель через нижнюю трубу 6, и пройдя два слоя колец, отсасывался через газоотборную трубу 1, соединенную со смесителем двигателя. Для загрузки, выгрузки и промывки колец использовали люки на боковой поверхности корпуса. Применялись конструкции, в которых в качестве фильтрующего материала использовалась вода или масло. Принцип работы водяных (барботажных) очистителей заключался в том, что газ в виде маленьких пузырьков проходил через слой воды и таким образом избавлялся от мелких частиц.
Высота барботажного слоя воды в очистителе установки ЦНИИАТ-УГ-1 повышалась от нуля до максимума (100 мм – 120 мм) по мере увеличения отбора газов. Благодаря этому обеспечивалась устойчивая работа двигателя на холостых оборотах и хорошая очистка газа на больших нагрузках. Предварительно охлажденный газ поступал расположенную по центру очистителя газораздаточную коробку. Боковые стенки коробки имели два ряда отверстий диаметром 3 мм. Отверстия были расположены наклонно от уровня воды до нижнего края стенок, погруженных в воду на 70 мм. Четыре отверстия, расположенные выше уровня воды, служили для обеспечения подачи газа на холостом ходу. С ростом числа оборотов эти отверстия перекрывались водой. В пространстве над газораздаточной коробкой при увеличении нагрузки создавалось разряжение, и уровень воды снаружи коробки повышался, а внутри, соответственно – понижался. При этом газ, поступая внутрь коробки, попадал в отверстия, расположенные над уровнем воды, и уже в виде пузырьков поднимался вверх, сквозь наружный водяной столб. Очистившись в воде, газ проходил через кольца, насыпанные на сетки по обе стороны газораздаточной решетки, и направлялся во вторую секцию очистителя, где вторично пропускался через погруженную в воду гребенку окончательно очищался в слое колец.
Вентилятор розжига
В автомобильных установках розжиг газогенератора осуществлялся центробежным вентилятором с электрическим приводом. При работе вентилятор розжига просасывал газ из газогенератора через всю систему очистки и охлаждения, поэтому вентилятор старались разместить ближе к смесителю двигателя, чтобы процессе розжига заполнить горючим газом весь газопровод.
Вентилятор розжига газогенераторной установки автомобиля УралЗИС-352 состоял из кожуха 6, в котором вращалась соединенная с валом электродвигателя крыльчатка 5. Кожух, отштампованный из листовой стали, одной из половин крепился к фланцу электродвигателя. К торцу другой половины был подведен газоотсасывающий патрубок газогенератора 4. Газоотводящий патрубок 1. Для направления газа при розжиге в атмосферу и при работе подогревателя – в подогреватель к газоотводящему патрубку был приварен тройник 3 с двумя заслонками 2.
Смеситель
Образование горючей смеси из генераторного газа и воздуха происходило в смесителе. Простейший двухструйный смеситель а представлял собой тройник с пересекающимися потоками газа и воздуха. Количество засасываемой в двигатель смеси регулировалось дроссельной заслонкой 1, а качество смеси – воздушной заслонкой 2, которая изменяла количество поступающего в смеситель воздуха. Эжекционные смесители б и в различались по принципу подвода воздуха и газа. В первом случае газ в корпус смесителя 3 подводился через сопло 4, а воздух засасывался через кольцевой зазор вокруг сопла. Во втором случае в центр смесителя подавался воздух, а по периферии – газ.
Воздушная заслонка обычно была связана с рычагом, установленном на рулевой колонке автомобиля и регулировалась водителем вручную. Дроссельной заслонкой водитель управлял с помощью педали.
Методы уменьшения потерь мощности двигателей газогенераторных автомобилей
Бензиновые двигатели, переведенные на генераторный газ без каких-либо переделок, теряли 40-50% мощности. Причинами падения мощности являлись, во-первых, низкая теплотворность и медленная скорость горения газовоздушной смеси по сравнению с бензовоздушной, а во-вторых, ухудшение наполнения цилиндров как за счет повышенной температуры газа, так и за счет сопротивления в трубопроводах, охладителе и фильтре газогенераторной установки.
Для уменьшения влияния указанных причин в конструкцию двигателей были внесены изменения. В связи с тем что газовоздушная смесь обладает высокой детонационной стойкостью, была увеличена степень сжатия. Сечение впускного трубопровода было увеличено. Для устранения подогрева газовоздушной смеси и уменьшения потерь давления впускной трубопровод устанавливали отдельно от выпускного. Эти меры позволяли сократить потери мощности до 20-30%.
Эксплуатация автомобилей с газогенераторными установками
Эксплуатация автомобилей с газогенераторными установками имела свои особенности. В силу повышенной степени сжатия работа двигателя на бензине под нагрузкой допускалась лишь в крайних случаях и кратковременно: например, для маневрирования в гаражных условиях.
Инструкция категорически запрещала перевозить на газегенераторных автомобилях огнеопасные и легковоспламеняющиеся вещества, и тем более въезжать на территории, где не допускалось пользоваться открытым огнем – например, топливные склады. Разжигать газогенератор разрешалось только на открытой площадке.
Розжиг газогенератора осуществлялся факелом, тягу в при этом создавал электрический вентилятор. Газ, прокачиваемый вентилятором в процессе розжига, через патрубок выходил в атмосферу. Момент готовности газогенератора к работе определяли, поджигая газ у отверстия выходного патрубка – пламя должно было гореть устойчиво. По окончании розжига вентилятор выключали и пускали двигатель.
При неисправности вентилятора газогенератор можно было разжечь самотягой. Для этого зольниковый и загрузочный люки газогенератора открывали, а под колосниковую решетку подкладывали «растопку» — стружку, щепу, ветошь. Под действием естественной тяги пламя распространялось по всей камере. После розжига люки закрывали и пускали двигатель. Розжиг газогенератора при помощи работающего на бензине двигателя допускался инструкцией лишь в аварийных случаях, так как при этом возникала опасность засмоления двигателя. При движении автомобиля водитель вынужден был принимать во внимание инерцию газогенераторного процесса. Чтобы обеспечить запас мощности, необходимо было поддерживать отбор газа, близкий к максимальному. Для преодоления трудных участков рекомендовалось заранее переходить на понижающие передачи и поднимать обороты двигателя, а так же обогащать газо-воздушную смесь, прикрывая воздушную заслонку смесителя.
В отличие от бензиновых, газогенераторные автомобили требовали более частого пополнения топливом. Догрузку топлива в бункер производили в течение дня во время погрузочно-разгрузочных работ или стоянок.
Обслуживание газогенераторной установки было трудоемким. Чистка зольника газогенератора автомобиля УралЗИС-352 предусматривалась через каждые 250 – 300 км. Через 5000 – 6000 км газогенератор требовал полной чистки и разборки. Трубы охладителя рекомендовалось прочищать раз в 1000 км специальным скребком, входившим в комплект инструмента для обслуживания газогенераторной установки. Нижний слой колец фильтра тонкой очистки необходимо было промывать, выгрузив из фильтра на поддон, через 2500 – 3000 км пробега автомобиля. Верхний слой колец допускалось промывать каждые 10 000 км струей воды через люк в корпусе фильтра.
Оксид углерода СО опасен для человеческой жизни, по этому перед проведением работ по обслуживанию требовалось открыто все люки проветрить газогенераторную установку в течение 5 – 10 минут.
Дополнительные материалы:
За Рулем 1931 № 20 Автомобили на дровах
За Рулем 1933 № 16 Автомобили на дровах
За Рулем 1934 № 17 Газогенератор профессора Карпова
За Рулем 1935 № 1 Пробег газогенераторных автомашин
За Рулем 1935 № 2 Новый четырехосный газогенераторный автобус
За Рулем 1935 № 3 Первый автодоровский газогенератор
За Рулем 1935 № 14 Новый газогенератор для автомобиля ГАЗ-АА
wiki.zr.ru
Газогенератор — Википедия
О газогенераторе газотурбинного двигателя см. Турбокомпрессор.
Газогенератор — устройство для преобразования твёрдого или жидкого топлива в газообразную форму. Наиболее распространены газогенераторы, работающие на дровах, древесном угле, каменном угле, буром угле, коксе и топливных пеллетах. Газогенераторы, использующие в качестве топлива мазут и другие виды жидкого топлива, применяются значительно реже.
Обеспечивая более полное сгорание отходов деревообработки и сельскохозяйственной продукции (опилки, лузга семечек и т. д.), использование газогенератора позволяет сократить выбросы в атмосферу.
Газогенератор позволяет газифицировать твёрдое топливо что делает его использование более удобным и эффективным, будь то отопительный котёл, двигатель внутреннего сгорания, газовая турбина или химическая промышленность.
В газогенераторе протекает несколько основных химических реакций. При горении с обедненным количеством кислорода (пиролиз) протекают реакции окисления угля и углеводородов:
C+O2→CO2{\displaystyle C+{O_{2}}\rightarrow {CO_{2}}}
2h3+O2→2h3O{\displaystyle {2H_{2}}+{O_{2}}\rightarrow {2H_{2}O}}
с выделением тепловой энергии
После чего реакции восстановления:
C+CO2→2CO{\displaystyle C+{CO_{2}}\rightarrow {2CO}}
C+h3O→CO+h3{\displaystyle C+{H_{2}O}\rightarrow {CO}+{H_{2}}}
с потреблением тепловой энергии

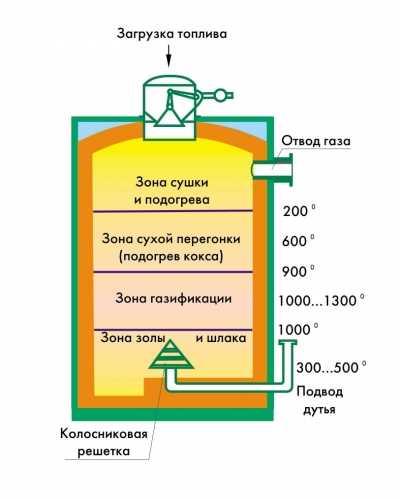

Активная часть газогенератора состоит из трёх перетекающих участков: термического разложения топлива, окисления, восстановления. Кроме устройств с внешним подводом тепла, где зоны окисления нет.
Основными горючими компонентами в получаемом «генераторном газе» являются водород h3{\displaystyle {H_{2}}}, оксид углерода CO{\displaystyle {CO}}, метан Ch5{\displaystyle {CH_{4}}}, и непредельные углеводороды CxHx{\displaystyle {C_{x}H_{x}}}. Прочие вещества, в основном CO2{\displaystyle {CO_{2}}}, O2{\displaystyle {O_{2}}}, N2{\displaystyle {N_{2}}}, h3O{\displaystyle {H_{2}O}}, являются балластом и за исключением кислорода не участвуют в процессе сгорания газа в двигателе, либо препятствуют ему. Состав получаемых газов сильно зависит от типа топлива и конструкции газогенератора. При работе газогенератора обращенного процесса на сухом древесном топливе (дровах) на горючие компоненты приходится чуть более 1/3 объемного содержания (h3{\displaystyle {H_{2}}}: 15-17 %, CO{\displaystyle {CO}}: 20-21 %). Большую часть составляют азот N2{\displaystyle {N_{2}}} (около 50 %) и углекислый газ CO2{\displaystyle {CO_{2}}} (около 10 %).
Калорийность генераторного газа зависит от состава газа обдува^[1]:
Воздух 3,8 — 4,5 МДж/м³
Воздух + водяной пар 5 — 6,7 МДж/м³
Кислород + водяной пар 5 — 8,8 МДж/м³
Водяной пар 10 — 13,4 МДж/м³
Существуют три основных типа газогенераторного процесса: прямого, обращённого и горизонтального. Также известны и газогенераторы двухзонного процесса, которые представляют собой комбинацию прямого и обратного процессов.
Преимущество прямого процесса — простота исполнения. Недостаток — большое содержание влаги и смол. Данный недостаток можно устранить, используя очищенное топливо: древесный уголь или кокс.
Обратный процесс имеет самое меньшее содержание смол потому, что газ разложения топлива проходит самую высокотемпературную зону «окисления», что приводит к практически полному его разложению. На практике исполняется немного сложнее, чем прямой.
Горизонтальный процесс имеет умеренное количество смол. Газ разложения проходит зону восстановления, но часть его не полностью разлагается, Преимущество — простая конструкция.
Водяной пар подается отдельно от газа обдува, предварительно разогретым, в зону восстановления. Генераторный газ при этом имеет большую калорийность но общая тепловая мощность установки падает, поэтому в тепловых котлах подача пара не используется.
Газогенераторы различаются системой загрузки топлива и отбора золы. Беспрерывная система подачи и отбора более технологична, часто используется в промышленности (в основном на лесопилках).
Ошибочно газогенераторами называют, по аналогии с дизельгенераторами и бензогенераторами, электрический генератор, приводимый газовым двигателем, работающим на сжатом природном газе (метане) или на сжиженном углеводородном газе. Также ошибкой будет назвать газогенератором турбокомпрессор (газотурбинный нагнетатель) газотурбинного двигателя.
ru.wikipedia.org
Принцип работы газового генератора | Строительный портал
В поисках альтернативного источника энергии пришло понимание, что не обязательно добывать газ в шахтах, чтобы затем сжигать его в котлах и двигателях внутреннего сгорания, горючий газ можно добывать из отходов производства и древесины. Газогенератор или как его еще называют генератор газов путем сжигания местного топлива – дров, торфа, древесного угля, опилок и других отходов древесины, а также иногда других органических остатков способны выделять/генерировать горючие газы, такие как СО, СН4, Н2 и другие. Вариантов использования полученного газа несколько, но в любом случае в основу каждого устройства положен принцип газогенератора. О том, как работает газогенератор, из каких элементов он состоит, а также какие процессы проходят внутри него, мы расскажем в данной статье. Также рассмотрим варианты дальнейшего использования полученного газа и места, где можно устанавливать подобные агрегаты.
Преимущества и недостатки генераторов газа
Принцип работы газового генератора – газогенератора
Типы газогенераторов
Место установки газового генератора
Дровяной газовый генератор своими руками
Итак, какие же существуют варианты использования газа, полученного в газогенераторе?
Первый – горючий газ направляется к газовой плите на кухне и используется для приготовления пищи. Второй – горючий газ сжигается сразу же в пиролизном котле отопления с газогенератором, соответственно, используется для отопления дома или теплиц. Кстати, подобные котлы могут называться газовым котлом на дровах, твердотопливным пиролизным котлом, газогенераторным котлом на дровах. Все они могут использоваться как для бытовых нужд, так и для отопления огромных производств и цехов или предприятий. Третий – горючий газ может направляться в двигатель внутреннего сгорания, который служит приводом насосной станции или генератора электроэнергии. Газовый генератор на дровах позволяет получать электроэнергию в тех регионах, где нет возможности провести линии электропередач, выполнить прокладку газопровода и затруднен подвоз газа в баллонах. Помимо автономности у газогенераторов есть и другие преимущества, которые мы раскроем ниже.

Преимущества и недостатки генераторов газа
В качестве примера рассмотрим преимущества и недостатки газогенераторных котлов отопления. Пиролизные котлы относятся к категории твердотопливных, но существенно отличаются от обычных печей на дровах или угле, где происходит обычный процесс сгорания топлива.
Преимущества газогенераторных котлов:
КПД газогенераторных котлов находится в диапазоне 80 – 95 %, в то время как КПД обычного твердотопливного котла редко превышает 60 %.
Регулируемый процесс горения в газогенераторном котле – одна закладка дров может гореть от 8 до 12 часов, для сравнения в обычном котле горение длится 3 – 5 часов. В газогенераторных котлах с верхним горением сгорание дров длится до 25 часов, а уголь может гореть 5 – 8 дней.
Топливо сгорает полностью, поэтому чистить зольник и газоход приходится не часто.
Благодаря тому, что процесс горения можно регулировать (мощность регулируется в диапазоне 30 – 100 %), работу котла можно автоматизировать, как например, газового или жидкотопливного.
Выброс вредных веществ в атмосферу из газогенератора минимален.
Газогенераторные котлы экономнее обычных.
Топливо для газогенераторов не обязательно должно быть подсушено до 20 % влажности, существуют модели котлов, в которых можно использовать древесину до 50 % влажности и даже свежесрубленную.
Возможность загрузки в котел неколотых поленьев до 1 м длиной и даже больше.
Помимо дров и отходов древесной промышленности в пиролизных котлах можно утилизировать резину, пластмассу и другие полимеры.
Высокая безопасность котла по сравнению с обычным твердотопливным котлом обеспечивается автоматикой и материалами, из которых изготовлен агрегат, а в особенности камеры сгорания.
Если говорить о газогенераторах, которые используются для производства электроэнергии, то они обладают точно такими же достоинствами, такими как экологичность, экономичность, высокий КПД, высокое октановое число 110 – 140, универсальность в плане используемого топлива и большая эффективность в зимнее время.
Недостатки газогенераторных котлов:
На газовый генератор цена в 1,5 – 2 раза выше, чем на обычный твердотопливный котел.
В большинстве своем газогенераторы энергозависимы, так как для подсоса воздуха используется вентилятор, но также существуют модели, которые могут работать и без электричества.
Если использовать газогенераторный котел на мощности ниже 50 %, то наблюдается нестабильное горение – как результат выпадение в осадок дёгтя, который скапливается в газоходе.
Температура обратки отопления не должна быть ниже 60 °С, иначе в газоходе будет выпадать конденсат.
Обычно газогенераторы требовательны к влажности топлива, но как уже писалось выше, есть модели, в которых можно сжигать даже свежесрубленную древесину.
Других существенных недостатков газогенераторов не выявлено.
Кстати, газогенераторы – не такое уж и новое изобретение. Еще в середине прошлого века, когда большая часть нефтяных ресурсов Германии шла на вооружение, в качестве топлива для автомобилей использовались дрова. Даже на грузовые автомобили устанавливались газогенераторы. Современные агрегаты не слишком далеко ушли в своей конструкции, но, тем не менее, основательно усовершенствованы.

Принцип работы газового генератора – газогенератора

В генераторе газов или газогенераторе из твердого топлива добывается горючий газ. Основной секрет заключается в том, что в камеру сгорания подается воздух, объема которого недостаточно для полного сгорания топлива, при этом соблюдается высокая температура порядка 1100 – 1400 °С. Полученный газ охлаждается и направляется к потребителю или двигателю внутреннего сгорания, если, например, планируется добывать электричество. Более детально принцип работы газогенератора рассмотрим ниже, уточнив какой процесс в каком элементе агрегата происходит.

Устройство газового генератора на древесине

Рассмотрим устройство газогенератора бытового назначения. Сразу хотелось бы отметить, что пиролизные котлы с газогенератором отличаются от предложенной схемы, так как сгорание газа происходит внутри котла во второй камере сгорания. Мы же рассмотрим лишь сам газогенератор, на выходе из которого получается горючий газ.
Схема газогенератора:
Корпус газогенератора изготовлен из листовой стали и имеет сварные швы. Самая распространенная форма корпуса – цилиндрическая, но она вполне может быть и прямоугольной. К нижней части корпуса приварено днище и ножки, на которых будет стоять газогенератор.
Бункер или камера заполнения служит для загрузки внутрь газогенератора топлива. Он также имеет цилиндрическую форму и изготовлен из малоуглеродистой стали. Бункер установлен внутри корпуса газогенератора и закреплен болтами. На крышке люка, ведущего в бункер, на кромках использован асбестовый уплотнитель или прокладка. Так как асбест запрещен для использования в жилых помещениях, то существуют модели газогенераторов, уплотнители крышки которой изготовлены из другого материала.
Камера сгорания находится в нижней части бункера и изготовлена из жаропрочной стали, иногда внутренняя поверхность камеры сгорания отделывается керамикой. В камере сгорания происходит горение топлива. В нижней ее части происходит крекинг смол, для чего там установлена горловина, изготовленная из жаропрочной хромистой стали. Между корпусом и горловиной находится прокладка – уплотнительный асбестовый шнур. В средней части камеры сгорания находятся фурмы для подачи воздуха. Фурмы представляют собой калиброванные отверстия, которые соединяются с воздухораспределительной коробкой, связанной с атмосферой. Фурмы и распределительная коробка также изготавливаются из жаропрочной стали. На выходе из воздухораспределительной коробки установлен обратный клапан, который препятствует выходу горючего газа из газогенератора. Чтобы повысить мощность двигателя или иметь возможность использовать дрова повышенной влажности (более 50 %), перед воздухораспределительной коробкой можно установить вентилятор, который будет нагнетать внутрь воздух.
Колосниковая решетка служит для того, чтобы поддерживать раскаленные угли. Она располагается в нижней части газогенератора. Через отверстия решетки зола от сгоревших углей проваливается в зольник. Чтобы колосниковую решетку можно было очищать от шлака, ее средняя часть сделана подвижной. Для поворота чугунных колосников предусмотрен специальный рычаг.
Загрузочные люки оснащены герметично закрывающимися крышками. Например, верхний загрузочный люк откидывается горизонтально и уплотнен асбестовым шнуром. В креплении крышки есть специальный амортизатор – рессора, которая приподнимает крышку в случае избыточного давления внутри камеры. Сбоку корпуса есть также два загрузочных люка: один сверху – для добавления топлива в зону восстановления, второй снизу – для удаления золы. Отбор газа производится в зоне восстановления, поэтому чаще всего в верхней части газогенератора, но также возможно отведение газа и из нижней части агрегата. Отбор газа производится через патрубок, к которому приварены трубы газопровода. Не обязательно сразу же выводить газ за пределы корпуса газогенератора, пока он горячий, его можно использовать для подогрева и подсушивания дров или другого топлива в камере загрузки. Для этого отводящий газопровод проводится по кольцевой вокруг камеры, между корпусом газогенератора и бункером.
Фильтр «Циклон» и фильтр тонкой очистки располагаются за корпусом газогенератора. Они изготовлены из труб, наполненных фильтрующими элементами.
Прежде чем поступить в фильтр тонкой очистки, газ проходит через охладитель. А после фильтра тонкой очистки очищенный газ поступает в смеситель, где смешивается с воздухом. И только затем газо-воздушная смесь поступает в двигатель внутреннего сгорания.
Более наглядно последовательность движения горючего газа, после того как он вышел из газогенератора, показана на схеме ниже.
Дрова или другое топливо горит в камере сгорания, окисляясь воздухом, поступающим в камеру сгорания через фурмы из воздухораспределительной коробки. Полученный горючий газ поступает в фильтр Циклон, где очищается. Затем охлаждается в фильтре грубой очистки. Затем уже охлажденный газ поступает в фильтр тонкой очистки, а затем в смеситель. Из смесителя полученная смесь поступает в двигатель.

Процесс превращения топлива в газ

И все же: как из твердого топлива получается газ? Внутри газогенератора происходит некий процесс превращения, который разбит на несколько этапов, происходящих в разных зонах:
Зона подсушки находится в верхней части бункера. Здесь температура порядка 150 – 200 °С. Топливо подсушивается горячим газом, который движется по кольцевому трубопроводу, как было описано выше.
Зона сухой перегонки расположена в средней части бункера. Здесь без доступа воздуха и при температуре 300 – 500 °С топливо обугливается. Из древесины выделяются кислоты, смолы и другие элементы сухой перегонки.
Зона горения находится внизу камеры сгорания в зоне, где расположены фурмы, через которые поступает воздух. Здесь при подаче воздуха и температуре 1100 – 1300 °С обугленное топливо и элементы сухой перегонки сгорают, в результате чего образуются газы СО и СО2.
Зона восстановления находится выше зоны горения между колосниковой решеткой и зоной горения. Здесь газ СО2 поднимается вверх, проходит через раскаленный уголь, взаимодействует с углеродом (С) угля и на выходе образуется газ СО – окись углерода. В данном процессе также участвует влага из топлива, поэтому помимо СО образуется СО2 и Н2.
Зоны горения и восстановления называются зоной активной газификации. В результате генераторный газ состоит из нескольких компонентов:
Горючие газы: СО (оксид углерода), Н2 (водород), СН4 (метан) и СnНm (непредельные углеводороды без смол).
Балласт: СО2 (углекислый газ), О2 (кислород), N2 (азот), Н2О (вода).
Полученный газ охлаждается до температуры окружающей среды, затем очищается от муравьиной и уксусной кислоты, золы, взвешенных частиц и смешивается с воздухом.

Типы газогенераторов

Различают три типа газогенераторов: прямого процесса газогенерации, обратного и горизонтального.
Газогенераторы прямого процесса могут сжигать уголь полукокс и антрацит – топливо небитуминозное. Конструктивное отличие данного типа агрегатов в том, что воздух поступает через колосниковую решетку снизу, а забор газа производится сверху. В газогенераторах прямого процесса влага из топлива не попадает в зону горения, поэтому ее подводят специально. Обогащение генераторного газа водородом из воды повышает мощность генератора.
Газогенераторы опрокинутого или обращенного процесса предназначены для сжигания смолистого топлива – дров, древесного угля и отходов. Их конструктивное отличие в том, что воздух подается в среднюю часть – в зону горения, а забор газа производится ниже зоны горения – в зольнике. Обычно в агрегатах такого типа отобранный горячий газ используется для подогрева топлива в бункере.
Газогенераторы горизонтального или поперечного процесса газификации отличаются тем, что воздух в них подводится сбоку – в нижней части корпуса, причем подается он с высокой скоростью дутья через фурмы. Отбор газа производится напротив фурмы через газоотборную решетку. Активная зона газификации в газогенераторе горизонтального процесса очень мала и сосредоточена между концом фурмы и газоотборной решеткой. Время пуска такого генератора намного меньше, также он легко приспосабливается к смене режимов работы.

Место установки газового генератора
Газогенераторы и газогенераторные котлы отопления можно устанавливать как внутри жилых помещений, например, в подвалах и цокольных этажах, так и на улице.
Так называемые пеллетные котлы чаще всего устанавливают в доме, так как их загрузка не сопряжена с большим количеством мусора, а также мешки с пеллетами весят немного и могут храниться где-то рядом с котлом.
Газогенераторы на дровах, а в особенности на дровах большой длины, имеет смысл устанавливать на улице недалеко от места хранения дров. Так можно будет подвезти дрова на тачке непосредственно к котлу или газогенератору и не спускать их в подвал дома. Стоящий на улице котел избавляет от грязи и золы в подвале. Особенно это актуально для деревянных домов, где повышенные нормы пожаробезопасности. Внешний корпус котла изготавливается из нержавеющей стали, которая не подвержена коррозии. Также котлы теплоизолированы насыпной теплоизоляцией, чтобы температура окружающей среды минимально влияла на процесс газификации и скорость пуска котла. Система регулирования размещается в стальном кожухе под крышкой, чтобы на нее не попадали осадки. Дымовая труба имеет двойные стенки. Если вас интересует, как подключить газовый генератор, если он стоит на улице, то ответ прост – трубы прокладываются в земле, чтобы они минимально охлаждались, если это котел отопления. Трубы отопления подходят к котлу снизу, а сам котел устанавливается так, чтобы при длительных перерывах в использовании он не замерзал.
Кстати, как уже отмечалось, длительность процесса горения топлива в котле может быть от 12 часов и достигать 25 часов. В зависимости от мощности котла и площади отапливаемого помещения, его придется топить раз в два дня, а иногда и раз в неделю. Чтобы сохранить вырабатываемое котлом тепло на столь длительный период, используется теплоаккумулятор.

Дровяной газовый генератор своими руками
В том чтобы изготовить газогенератор своими руками, нет ничего сверхсложного. Многие используют такой агрегат для бытовых нужд или устанавливают на автомобиль. Перед тем как начать изготавливать газогенератор самостоятельно, необходимо ознакомиться с принципом его действия и выбрать подходящую для себя схему работы.
Понадобятся – бочка, трубы или старая батарея радиаторов, фильтры тонкой и грубой очистки газа, вентилятор. С другой стороны набор элементов может быть самым разным, все зависит от фантазии исполнителя.
Ниже посмотрите видео пример газогенератора самостоятельного изготовления.
Схема газогенратора:
В интернете можно найти как фото, так и чертежи по монтажу газовых генераторов и пиролизных котлов. Есть даже умельцы, которые берут за основу готовый проверенный котел и полностью повторяют его в домашних условиях. Получается дешевле намного.

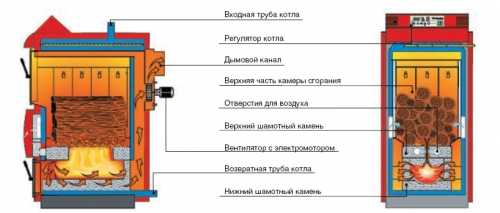

Схема газогенераторного котла:
Отличие пиролизного котла от обычного газогенератора в том, что он состоит из двух камер сгорания: в одной сгорает топливо и образуется газ, а в другой – сгорает газ и находится теплообменник. Устройство и принцип работы газогенератора мы уже рассмотрели, добавьте в него только вторую камеру сгорания, которая должна располагаться вверху, и теплообменник сверху. Иногда теплообменник располагают сбоку. Также не забудьте о разных типах газогенераторов, так что вторая камера сгорания может находиться не только сверху.
При сборе дымохода постарайтесь собирать его в последовательности, обратной движению дыма, так на его стенках будет меньше оседать всякой гадости. Сам дымоход лучше сделать легкоразбираемым, чтобы его можно было легко и быстро чистить. Пространство вокруг котла отопления должно быть свободным, так как он нагревается в процессе работы. После монтажа котла придется изучить его «повадки» и подобрать оптимальный для себя режим работы, при котором сгорают все смолы.
Хотелось бы отметить, что газогенератор может рассматриваться не только как сжигатель полезной древесины, но и как утилизатор отходов. В нем можно сжигать остатки линолеума, пакетов, мешков, резины, пластиковых бутылок и другого бытового мусора.
strport.ru
Газогенератор — двигатель на дровах
Большинство ценителей раритетной техники отдают предпочтение моделям которые дошли до современных дней в малом количестве и имеют неординарную конструкцию. К таким можно отнести автомобили и даже мотоциклы работающие на дровах, с газогенераторным двигателем.
Газогенераторный автомобиль — автомобиль, двигатель внутреннего сгорания которого получает в качестве топливной смеси газ, вырабатываемый газогенератором.
Газогенератор — устройство для преобразования твёрдого или жидкого топлива в газообразную форму. Наиболее распространены газогенераторы, работающие на дровах, древесном угле, каменном угле, буром угле,коксе и топливных пеллетах.
Многие заинтересованы конструкциями газогенераторов для современной техники. До сих пор в Северной Корее ездят грузовые автомобили на дровах.
Принцип таких двигателей прост, вместо бензина и воздуха подается газ вырабатываемый газогенератором и регулируется заслонкой. В большинстве случаев оставляют стандартный карбюратор, а газ подводят вместо воздуха. Таким образом двигатель запускают на бензине, а далее перекрывают подачу бензина и воздуха, оставляя только газ полученный газогенератором. Так легче запустить двигатель, тем более если он на мотоцикле.
Умельцы переделывают автомобильные и мотоциклетные двигатели “под дерево”. Конечно в большинстве случаев, такие переделки — это лишь хобби. Так как топливо из дерева сомнительная замена бензину или газу.
Недостатки газогенератора
КПД двигателя внутреннего сгорания сильно падает;
долгие подготовительные работы перед запуском двигателя;
газогенераторное оборудование занимает много дополнительного места;
уменьшается вес полезного груза, который можно перевести на автомобиле или мотоцикле;
требуется больший объем топлива для одного и того-же преодоления расстояния;
всё воняет копченостями.
Преимущество газогенератора
доступность топлива;
«изюминка» транспортного средства.
Переделка стокового мотора под дрова
Чтобы автомобиль или мотоцикл ездил на дровах, нужно не так уж и много средств. А всего лишь бензиновый двигатель, руки, инструменты и немного материалов.
Как и где размещать газогенератор зависит от конструкции автомобиля, некоторые даже делают его прицепным, тем самым не нарушая конструкции автомобиля. Очень интересен вариант газогенератора на мотоцикле с коляской или вовсе одиночках.
Теория газогенератора
Лучше всего для транспорта подходят газогенераторы обращённого процесса. В генераторах этого типа воздух подавался в среднюю по их высоте часть, в которой и происходил процесс горения. Отбор образовавшихся газов осуществлялся ниже подвода воздуха. Активная зона занимала часть газогенератора от места подвода воздуха до колосниковой решетки, ниже которой был расположен зольник с газоотборным патрубком.
Зоны сухой перегонки и подсушки располагались выше активной зоны, поэтому влага топлива и смолы не могли выйти из газогенератора, минуя активную зону. Проходя через зону с высокой температурой, продукты сухой перегонки подвергались разложению, в результате чего количество смол в выходящем из генератора газе было незначительным. Как правило, в газогенераторах обращенного процесса газификации горячий генераторный газ использовался для подогрева топлива в бункере. Благодаря этому улучшалась осадка топлива, так как устранялось прилипание покрытых смолой чурок к стенкам бункера и тем самым повышалась устойчивость работы генератора.
Горение углерода топлива можно описать следующим образом:
С + О₂ = СО₂ — это полное сгорание топлива, которое сопровождается выделением углекислого газа СО₂;
и С + (1/2)О₂ = СО — это неполное сгорание, в результате которого образуется горючий газ – оксид углерода СО.
Оба этих процесса происходят в так называемой «зоне горения» газогенератора.
Оксид углерода СО образуется также при прохождении углекислого газа СО₂ сквозь слой раскаленного топлива:
С + СО₂ = 2СО
В процессе участвует часть влаги топлива (или влага, подведенная извне) с образованием углекислого газа СО₂, водорода Н₂, и горючего оксида углерода СО.
С + Н₂О = СО + Н₂СО + Н₂О = СО₂ + Н₂
Зону, в которой протекают три описанных выше реакции называют «зоной восстановления» газогенератора. Обе зоны – горения и восстановления – несут общее название «активная зона газификации».
Примерный состав газа, полученного в газогенераторе обращенного процесса газификации при работе на древесных чурках абсолютной влажностью 20%, следующий (в % от объема):
водород Н₂16,1%;
углекислый газ СО₂ 9,2%;
оксид углерода СО 20,9%;
метан СН₄2,3%;
непредельные углеводороды СnHm (без смол) 0,2%;
кислород О₂1,6%;
азот N₂49,7%
Итак, генераторный газ состоит из горючих компонентов (СО, Н₂, СН₄, СnHm) и балласта (СО₂, О₂, N₂, Н₂О).
В основу всех конструкций входит:
реактор, где идет окислительно — восстановительная реакция, дрова превращаются в угарный газ и водород;
фильтр грубой очистки (циклон), отчищает газ от сажи;
холодильник, охлаждает газ;
фильтр тонкой очистки, очищает газ от смол и конденсата;
смеситель;
дополнительно ставят вентиляторы для розжига и принудительной тяги, чтобы процесс запуска был более простым.
Реакторы бывают разных типов. Чтобы много не расписывать, просто выложу страницы и картинки со старых книг. Это опытные образцы которые были в производстве. Тем кто действительно заинтересован в постройки такой техники, этой информации будет достаточно, чтобы построить свой газген.
Так же в интернете можно встретить очень много уже собранных газовых генераторов из современных материалов.
Не обязательно повторять конструкцию тех лет, когда газогенераторы производили серийно, можно все материалы взять на “помойке”. Благо такие конструкции уже построены и их можно найти в сети и посмотреть про это видео.
Мотоцикл на дровах
Один парень перевел свой Днепр на дрова — источник http://oppozit.ru/article85319.html. Кратко опишем процесс переделки.
Для газгена потребовалось:
бочка 100л;
бидон стальной;
диск от роторной косилки;
кусок толстостенной трубы диаметром около 160 мм;
ресивер;
труба со сгоном;
шестигранник;
чайник из нержавейки;
огнетушитель;
батарея.
В толстостенной трубе просверлили отверстия для фурм подвода воздуха в зону горения. Выточили из шестигранника фурмы и привариваем их к трубе.
В диске косилки сделали отверстие под толстостенную трубу и сваркой соединили их. Из вырезанной части диска сделали сужение «активной зоны» диаметром около 80 мм и вварили его по центру трубы.
Сваривали диск с бидоном.
Отрезали от ресивера кусок и в его торце сделали отверстие под наружный диаметр трубы, это будет подвод воздуха к фурмам. Приварили кусок трубы со сгоном по которой будет подводиться воздух. Приварили всё это к трубе с диском. К бидону приварили крышку бочки.
Из старого чайника из нержавеющей стали сделали колосниковую решётку и для подвижности подвешали её на цепях. В крышку бочки вварили гайку и вкрутили в неё болт, который соединён тросом с колосниковой решёткой и позволят встряхивать колосник для очистки. На видео это видно.

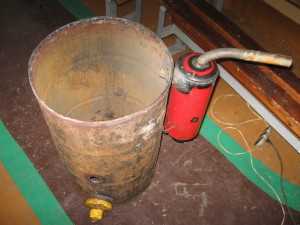

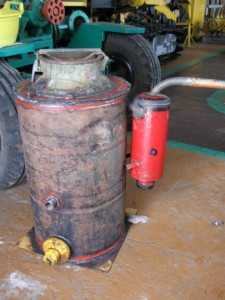

Из старого огнетушителя сделали центробежный очиститель (циклон) и приварили его к бочке без дна и крышки, сделали в ней с боку отверстие для воздухоподводящей трубы. В нижней части бочки приварили резьбовую пробку через которую будем удалять золу.

Вставили бидон с «активной зоной» в бочку, зажав гайками воздухоподводящую трубу, приварили к диску опорные лапы.
Приварили к бочке крышку и дно – газогенератор готов!

Из батареи сделали охладитель, предусмотрев отверстия для чистки и слива конденсата и соединительные фланцы.

Из двух 20 литровых вёдер от краски сделали фильтр тонкой очистки газа. Вёдра поставили друг на друга, нижнее заполнили керамзитом, а верхнее минеральной ватой. В нижнем ведре сделали пробку для слива конденсата и трубу с фланцем для подвода газа. В верхнем ведре сделали отводную трубу.

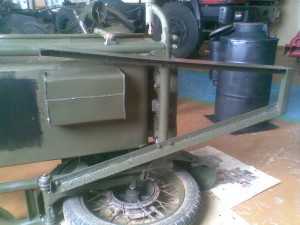

Из уголка сварили раму для крепления газогенератора, охладителя и фильтра.
Соединили всё на коляске.

Из трубы и заслонки от «пускачёвского» карбюратора сделали смеситель.

Из печки трактора Беларус сделали вентилятор розжига и закрепили его в передней части коляски.

Из двух шаровых кранов и сгонов сделали распределитель (пускает газ к вентилятору розжига или смесителю)

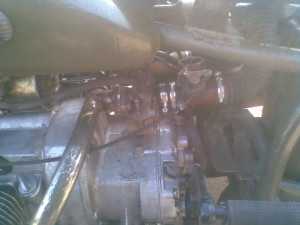

Сделали впускной коллектор под один карбюратор из дужек от кроватей, перед карбюратором поставили смеситель и соединили его шлангом с распределителем. Для управления воздушной заслонкой в смесителе на руль добавили рычажок.

Видеоинструкция как перевести автомобиль на дрова
В видео рассказывается как имея автомобиль с бензиновым двигателем, доступ к “свалке”, не хитрый инструмент можно пикап “заправлять” дровами. Всё наглядно и просто, посмотрев это видео и применив расчеты из старых, советских книг можно сделать свой газовый генератор для собственных нужд с максимально возможным КПД.
avtorep.ru
принцип работы, технические характеристики, топливо
Газогенераторные двигатели имеют один неоспоримый плюс — возобновляемое топливо, которое не проходит предварительной обработки. История использования машин с таким оборудованием достаточно длительная. Сейчас они не так популярны, как раньше, но понемногу все же возвращаются в строй.
Основные особенности
Газогенераторный двигатель имеет несколько неоспоримых положительных особенностей. Во-первых, топливо для устройства очень дешевое. Во-вторых, во время эксплуатации прибора появляется зола, которую можно использовать в качестве удобрения, к примеру. В-третьих, автомобилю не потребуется установка мощных химических аккумуляторов.
Газогенераторные двигатели доказали свое право на существование уже очень давно. На сегодняшний день их показатели, конечно же, сильно уступают новым моделям, работающим на бензине. Однако для большинства рядовых автолюбителей вполне могут подойти. Газогенераторная установка позволит развить скорость до 100 км/ч, приблизительный максимальный пробег составит около 100 км. Чтобы повысить этот параметр, придется возить на заднем сиденье дополнительные мешки с дровами и периодически вручную добавлять «топливо» в бак.

Как работает устройство

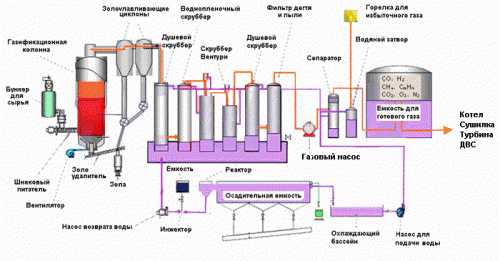

Принцип работы газогенератора — синтез газа. Это процесс, в ходе которого, горючий газ будет образовываться при сгорании органического материала. Для того чтобы запустить такой процесс, необходимо достичь нужной температуры. Синтез газа начинается при достижении показателя в 1400 градусов по Цельсию. В качестве топлива для газогенераторного двигателя могут использоваться торф, брикеты с углем и некоторые другие материалы. Однако, как показала практика, наиболее распространенным и удобным материалом в качестве топлива выступает древесина. Хотя здесь стоит отметить, что дрова обладают одним недостатком — уменьшение заряда рабочей смеси. Вследствие этого несколько понижается и мощность установки.
Можно добавить, что двигатель на дровах такого типа обычно используется с уже установленным ДВС.

Технические показатели
Если стоит выбор, к примеру, между покупкой автомобиля с традиционным двигателем или с газогенератором, то нужно подробно остановиться на рассмотрении технических данных второго варианта.
Масса двигателя на дровах достаточно большая, из-за чего теряется некоторая часть маневренности. Этот недостаток становится опасным, если развивать большую скорость. По этой причине доводить автомобиль даже до 100 км/ч не слишком разумное решение — придется ездить медленнее. Есть еще несколько важных технических данных такого оборудования.
Газовый двигатель, работающий на дровах, обладает большей степенью сжатия, чем грузовые бензиновые двигатели. Что касается мощности, то газогенератор, естественно, проигрывает бензиновому мотору.
Последнее отличие не в пользу газовой модели — это грузоподъемность, в которой он также проигрывает автомобилю с бензиновым двигателем.
Здесь еще важно отметить, что древесный газ характеризуется низкой энергетической ценностью, если сравнивать его с природным. Авто на дровах будет неизбежно терять в динамических свойствах, что также следует учитывать водителю такого транспортного средства.

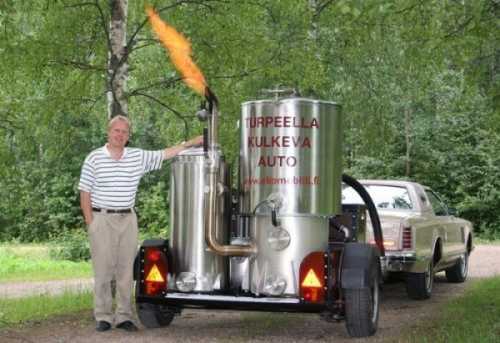

Некоторые предпочитают установку объемного газогенератора осуществлять на прицеп, а не на сам автомобиль. В таком случае и быстро разогнаться не получится, и маневрировать особо не выйдет. Прицеп будет являться своеобразным ограничителем.

Плюсы газогенераторов
Если говорить о плюсах автомобилей с газогенераторными двигателями, то на первый план сразу же выдвигается возможность использования возобновляемого топлива без предварительной обработки. К примеру, чтобы преобразовать биомассу в пригодное топливо, допустим в этанол или биодизель, расходуется энергия, в том числе и энергия СО2. Причем в некоторых случаях для преобразования расходуется больше энергии, чем содержит изначальное вещество. Что же касается газогенераторного двигателя на дровах, то он не требует затрат энергии для производства своего топлива. Разве что нужно порезать и нарубить саму древесину для удобства загрузки.
Если сравнивать авто с генератором газа и электромобилем, то можно выделить такое преимущество: отсутствие необходимости в мощном химическом источнике энергии — аккумуляторе. Недостаток таких химических аккумуляторов в том, что у них есть свойство саморазрядки, а потому перед эксплуатацией такого авто его нужно не забывать заряжать. Если говорить об устройствах, генерирующих газ, то они сами по себе являются «натуральными» аккумуляторами.
При правильной сборке генератора газа и его работе в автомобиле, он будет значительно меньше засорять окружающую среду, чем любой бензиновый или дизельный двигатель. Конечно, если сравнивать с электромобилем, который вовсе не создает выбросов в атмосферу, газогенератор проигрывает. Однако для зарядки электрических авто требуется много энергии, а она все еще добывается традиционными способами, сильно загрязняющими воздух.

Минусы газогенераторов
Несмотря на определенные преимущества таких установок, их монтаж все еще остается очень индивидуальным решением и не самым оптимальным. Сама по себе установка, генерирующая газ, занимает много места, а весит она несколько сотен килограммов. При этом всю эту громоздкую конструкцию придется перевозить с собой. Большие габариты газовой установки обусловлены тем, что древесный газ характеризуется низким коэффициентом удельной энергии. Для примера можно сравнить удельную энергетическую ценность древесного газа, которая составляет 5,7 МДж/кг, с энергией, выделяющейся при сгорании бензина — 44 МДж/кг, или 56 МДж/кг — результатом сгорания природного газа.
Работа автомобиля на газогенераторе
При эксплуатации такого газового двигателя не получится достичь скорости и ускорения, возможных при использовании бензинового аналога. Проблема заключается в составе древесного газа. Он на 50 % состоит из азота, на 20 % из окиси углерода; оставшиеся 18 % — водород, 8 % — двуокись углерода, 4 % — метан. Азот, который занимает половину удельной массы газа, вовсе не способен поддерживать горение, а соединения на основе углерода снижают эффективность горения. Большое количества азота уменьшает общую мощность такого генератора примерно на 30-50 процентов. Углерод снижает скорость горения газа, из-за чего не удается достичь высоких оборотов. Как следствие этого, понижаются динамические показатели автомобиля.

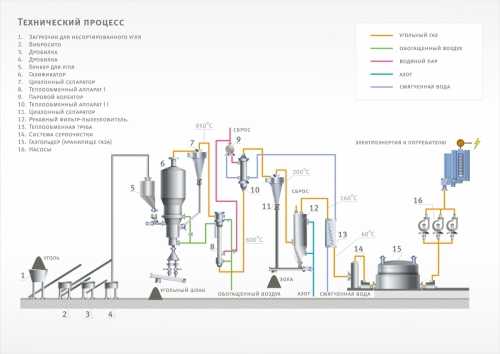

Применение генератора газа
Следует отметить еще одну небольшую проблему газогенераторных автомобилей, которая связана конкретно с их применением. Она связана с тем, что установке необходимо выйти на рабочую температуру, и только потом можно ехать. Время, требуемое для выхода на такую температуру, примерно 10 минут. Кроме этого, перед следующей загрузкой дров необходимо каждый раз лопаткой вычищать золу. Еще одна проблема в обслуживании — образование смол. Сейчас она стоит уже не так остро, как раньше, но все равно приходится очищать фильтры от загрязнений. Все это приводит к необходимости частого обслуживания генератора.
Если говорить в общем об уходе за таким устройством, то можно сказать так: появляется много хлопот с обслуживанием, которые полностью отсутствуют у бензиновых двигателей.
Генераторная установка для ЗИС-21
Как уже говорилось, основной принцип работы генератора — превращение твердого топлива в газ, поступающего в цилиндры. Газогенераторный ЗИС-21 в основном работал на таком топливе, как дуб и береза. Иногда использовался бурый вид угля, так как он был наименее гигроскопичным и давал больше всего газа на выходе.
Что касается конструкции типового генератора газа для ЗИС-21, то состоял он из следующих элементов: непосредственно самого газогенератора, охладителя-очистителя, тонкого очистителя, смесителя и электрического вентилятора.

Работа установки на ЗИС
В верхней части генератора располагался бункер, в который загружалось твердое топливо. Непосредственно под самим бункером располагался топливник. Здесь осуществлялось сжигание древесины. По мере того как сгорало старое топливо, осуществлялась «автоматическая подача» новой древесины. На деле же она просто падала из бункера в топливник под собственным весом, когда освобождалось место. Сама газогенерирующая установка располагалась с левого борта автомобиля.
В этом же топливнике происходило и образование окиси углерода из-за протягивания воздуха сквозь горящее топливо. Просасывание кислорода происходило либо за счет разрежения в цилиндрах, либо за счет работы электрического вентилятора. Эти методы являлись принудительными, но были установки и с естественной тягой воздуха. Однако в таком случае на подготовку к запуску могло уйти до часа времени.
Под топливником располагался зольник, как в любой обычной печи. Здесь скапливались продукты сгорания. Каждые 80-100 км было необходимо очищать его от золы. Однако здесь справедливо будет отметить, что этот факт доставлял проблемы лишь водителю транспортного средства.

Путь газа в установке и очистка
Весь полученный в процессе сгорания дров газ поступал в рубашку, которая окружала бункер. Таким образом достигался подогрев этого отсека. Это было необходимо, чтобы предварительно просушить всю древесину, подготовленную для сжигания. Далее стоит отметить, что после выхода из генератора газ имел температуру примерно 110-140 градусов. Поэтому он должен был проходить через секции радиатора. Там он не только понижал свою температуру, но и попутно очищался от тяжелых химических примесей.
Что касается очистки, то она происходила таким образом. Секции очистителя-теплообменника представляли собой внутренние перфорированные трубы. Эта конструкция была схожа с нынешними выхлопными системами. Горячий газ сильно расширялся, из-за чего терял скорость течения. Проходя через лабиринты труб, он еще сильнее замедлялся. Примеси отсеивались от него и оставались на внутренних стенках наружных труб обменников тепла. После этого следовал тонкий очиститель.
Вывод
В конце можно подвести следующий итог. Характеристики газогенераторных двигателей достаточно слабые, если сравнивать их с бензиновыми. Установка имеет некоторые преимущества, однако она достаточно неудобна в эксплуатации, требует постоянного и тщательного ухода. Кроме того, она не позволяет развивать большую скорость и снижает маневренность. По этим причинам автомобили с такими газовыми генераторами не пользуются практически большой популярностью.
fb.ru

Воздух	3,8 — 4,5 МДж/м³
Воздух + водяной пар	5 — 6,7 МДж/м³
Кислород + водяной пар	5 — 8,8 МДж/м³
Водяной пар	10 — 13,4 МДж/м³

Автомобиль на дровах: как он работает?

Святая простота

НПЗ вожу с собой

В тайге заправок нет

Доработка автомобилей под дрова

Золотая эра «газгена» в СССР и за границей

Дровяные машины сегодня

Читайте также:

Газогенераторный автомобиль — Википедия

Газогенератор — Энциклопедия журнала «За рулем»

Газогенератор

Типы газогенераторов

Принцип работы автомобильной газогенераторной установки

Охлаждение и грубая очистка газа

Фильтры тонкой очистки

Вентилятор розжига

Смеситель

Методы уменьшения потерь мощности двигателей газогенераторных автомобилей

Эксплуатация автомобилей с газогенераторными установками

Дополнительные материалы:

Газогенератор — Википедия

Принцип работы газового генератора | Строительный портал

Преимущества и недостатки генераторов газа

Принцип работы газового генератора – газогенератора

Устройство газового генератора на древесине

Процесс превращения топлива в газ

Типы газогенераторов

Место установки газового генератора

Дровяной газовый генератор своими руками

Газогенератор — двигатель на дровах

Недостатки газогенератора

Преимущество газогенератора

Переделка стокового мотора под дрова

Теория газогенератора

Мотоцикл на дровах

Видеоинструкция как перевести автомобиль на дрова

принцип работы, технические характеристики, топливо

Основные особенности

Как работает устройство

Технические показатели

Плюсы газогенераторов

Минусы газогенераторов

Работа автомобиля на газогенераторе

Применение генератора газа

Генераторная установка для ЗИС-21

Работа установки на ЗИС

Путь газа в установке и очистка

Вывод

Добавить комментарий Отменить ответ
