Насос для поднятия давления в системе отопления: безопасное повышение напора воды

Вы просматриваете раздел Насос, расположенный в большом разделе Компоненты системы.

Невысокая температура в системе отопления зимой может быть связана не только с засорением труб, завоздушиванием или с малым нагревом теплоносителя.

Нередко причина медленной циркуляции воды в сети – это низкое давление в системе. Устранить этот недостаток можно с помощью повысительного насоса.

Конструкция насоса для поднятия давления

Насосы, предназначенные для повышения давления в системе отопления, имеют единую конструкцию, которая включает в себя:

1. электродвигатель;
2. водяную помпу.

Электрическая часть агрегата надежно изолирована от воды. Корпус и детали помпы изготавливаются из высокопрочных материалов, не подверженных ржавчине:

• из чугуна;
• из керамики;
• из латуни;
• из нержавеющей стали.

Рабочий орган помпы — крыльчатка, она представляет собой диск с изогнутыми лопастями. Крыльчатка бывает двух типов:

1. открытого — лопасти закреплены на одном диске;
2. закрытого — лопасти заключены между двух дисков.

Устройство закрепляется на трубопроводе при помощи патрубков.

Принцип работы

Работа насоса основана на преобразовании энергии вращающегося вала с крыльчаткой в движение перекачиваемой жидкости. Если корпус помпы заполнен водой, то при подаче напряжения на электродвигатель тот приводит во вращение ротор с закрепленной на нем крыльчаткой.

Лопасти крыльчатки задают воде радиальное движение от центра. В результате в центральной части помпы создается область разрежения, а на периферии — область повышенного давления. Вследствие этого вода будет поступать под повышенным давлением в напорный патрубок.

Типы повысительных насосов

Повысительные насосы в зависимости от их характеристик разделяются на несколько групп:

• по типу управления;
• по допустимой температуре воды в трубах;
• по способу охлаждения;
• по способу установки.

Фото 1. Автоматический насос для повышения давления модели UPA 15-90, с мокрым ротором, производитель — «Grundfos».

Тип управления

По типу управления повысительные насосы разделяются:

• на автоматические;
• на ручные.

Автоматические аппараты устанавливаются в сетях с нестабильным напором. Устройства оснащены датчиками, которые автоматически включают электродвигатель при снижении давления в сети.

При ручном управлении аппарат включается и выключается принудительно. При этом необходимо следить за наличием воды в системе и температурой электродвигателя, чтобы избежать его перегрева.

Допустимая температура воды в трубах

Повысительные насосы для системы отопления должны работать при температуре до +90 °C. Большое количество моделей, представленных на рынке, выдерживают температуру лишь до +60 °C. Такой аппарат, установленный в трубе отопления, быстро выйдет из строя.

Справка! При покупке повысительного насоса обращайте внимание на диапазон его рабочих температур.

Способ охлаждения

Приборы выпускают:

1. с сухим ротором;
2. с мокрым ротором.

В моделях первого типа перекачиваемая жидкость с ротором электродвигателя напрямую не контактирует.

Крыльчатка и электрическая часть двигателя разделены двумя уплотнительными кольцами, которые автоматически поджимаются с одной стороны пружиной, с другой — давлением воды.

В результате образуется герметичное соединение, не позволяющее воде попасть в электродвигатель. Охлаждение электродвигателя обеспечивается алюминиевым оребрением в небольших моделях или дополнительным вентилятором в крупных.

Внимание! Коэффициент полезного действия приборов первого типа достигает 80%, но работа охлаждающих вентиляторов сопровождается шумом.

В моделях второго типа ротор электродвигателя напрямую контактирует с перекачиваемой жидкостью. Корпус электродвигателя со статором герметичен, а ротор с закрепленной на нем крыльчаткой находится непосредственно в перекачиваемой среде. Вода в данном случае играет роль смазки и охладителя.

Важно! Модели второго типа работают практически бесшумно, но их КПД — 50—55%.

Вам также будет интересно:

Установка

На трубопровод насосы устанавливают:

• горизонтально;
• вертикально;
• в любой из этих позиций.

Рекомендации по выбору

При выборе повысительного оборудования необходимо обращать внимание на следующие правила:

1. Мощность устройства определятся нагрузкой тепловой сети, которую оно предназначено обслуживать.
2. Допустимый уровень шума, издаваемого насосом, зависит от места установки. Жилые дома требуют установки тихих моделей, в подсобных помещениях этот показатель менее важен.
3. ? Выбор прибора зависит от диаметра труб, на которые он устанавливается.
4. Использование различных переходных штуцеров переменного сечения снижает эффективность работы системы отопления.
5. Максимально допустимая температура работы насоса не может быть ниже рабочей температуры системы отопления (до 90—95 °C).
6. ? Размеры аппарата определяют выбор места его монтажа.
7. Производительность агрегата должна соответствовать параметрам системы отопления.

Подбор мощности

В закрытой сети отопления частного дома нормальное значение давления составляет 1,5—2 атмосферы. Такое давление создается при помощи штатного циркуляционного насоса. В открытой отопительной сети, работающей при естественной циркуляции теплоносителя, давление не превышает 1 атмосферы. Тогда для правильного функционирования некоторых элементов сети необходимо это давление повышать.

Исходное значение мощности при выборе устройства — разница между существующим давлением в сети и давлением, необходимым для работы нужного элемента. Например, для функционирования теплого пола необходимо давление в 2 атмосферы, а давление в сети — 1 атмосфера. Тогда перед теплым полом устанавливают повысительный насос, увеличивающий давление в нем на 1 атмосферу.

Если полученным параметрам отвечают несколько различных моделей, то выбирают прибор с максимальным КПД.

Внимание! Излишняя мощность насоса приводит к большой нагрузке на элементы отопительной сети и их быстрому износу.

Установка в систему отопления

При установке нужно учитывать следующие вещи.

Выбор места и разметка

Эффективность работы насоса зависит от правильности его подключения. Если установить аппарат на общую магистраль, то давление повысится на всех ветках сети отопления.

На отдельных участках давление повысится незначительно, потому что общий объем труб создает слишком большое сопротивление.

Для значительного увеличения давления потребуется агрегат большей мощности, что отрицательно скажется на энергопотреблении и бесшумности.

Внимание! Эффективность работы повысительного насоса, установленного в общую магистраль, невелика.

Более предпочтительный вариант — установка агрегата непосредственно перед тем элементом, которому требуется поддержка давления:

1. перед котлом отопления;
2. перед системой теплого пола;
3. перед удаленной веткой системы отопления.

В других местах сети давление не изменяется. Даже установка нескольких отдельных агрегатов может оказаться более выгодной, чем монтаж одного мощного прибора.

Справка! Насос устанавливается в месте, позволяющем обслуживать устройство и, при необходимости, менять его.

В выбранном месте трубы размечается участок, в который будет выполнена врезка. Его длина определяется размерами аппарата с учетом переходных штуцеров и запорных кранов. Запорная аппаратура необходима для того, чтобы в дальнейшем имелась возможность легкой замены насоса при выходе его из строя. Запорные краны ставятся по обеим сторонам патрубков, образуя напорный узел.

Схема подключения

Монтаж напорного узла производится по следующей схеме:

• Выбранный участок отопления перекрывается, из него сливается вода.
• Труба обрезается по разметке.
• Торцы труб отопления подготавливаются к соединению с напорным узлом.

На металлических трубах нарезается внешняя резьба, на металлопластик устанавливаются фитинги, в пластиковые трубы ввариваются переходники с резьбой.

• В разрыв труб включается напорный узел.

Если работа повысительного насоса будет непостоянной, то соединение можно выполнить по байпасной схеме. Для этого напорный узел монтируется параллельно основной трубе, а в ней между точками врезки устанавливается запорный кран. В результате движение теплоносителя может происходить двумя способами:

1. По байпасу, когда кран на нем открыт, а краны на напорном узле закрыты. Насос при этом не работает.
2. Через напорный узел, когда краны на нем открыты, а кран на байпасе закрыт.

Важно! При монтаже необходимо следить, чтобы направление движения воды в трубах и направление работы повысительного насоса совпадали.

Герметизация соединений и проверка работы

Во время установки необходимо предусмотреть надежную герметизацию мест соединения, чтобы избежать течи при эксплуатации системы. Герметизация выполняется с использованием резиновых прокладок и ФУМ-ленты.

После окончания монтажа производится пробный пуск системы отопления при неработающем насосе. Все обнаруженные течи тщательно устраняются.

Подключение к электрической сети

Подключение к электрической сети лучше доверить специалистам. Они выполнят работы по следующей схеме:

1. В щитке для каждого насоса устанавливается отдельное устройство защитного отключения (УЗО).
2. От распределительного электрощитка протягивается отдельная трехжильная линия к месту монтажа.
3. Вблизи места установки насосного узла монтируется розетка, к которой и подключается насос.
4. Проводится испытание установленного повысительного насоса. Запускать его можно, только когда возобновится циркуляция воды в системе.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как происходит регулировка давления с помощью повысительного насоса марки «Oasis».

Гарантии безопасности повышения давления

Подбор и установку повысительного насоса лучше поручить специалистам, имеющим большой опыт работы, навыки и профессиональные инструменты. Только они способны дать гарантию того, что выбранный аппарат будет выполнять свои функции, а смонтированные соединения не дадут течи.

В чем отличие повышающих давление насосов от циркуляционных?

Главная > Статьи > В чем отличие повышающих давление насосов от циркуляционных? 03.10.2016

В чем же состоит отличие насосов, повышающих давление, от циркуляционных? В данной статье рассмотрим виды насосов, принципы действия, основные функции.

Важнейшим различием между циркуляционным и повысительным насосами является назначение. Ведь каждый из этих механизмов предназначен для выполнения разных целей. Циркуляционный насос используется для передвижения жидкости в водопроводах, а повысительный – для формирования давления на определенных сегментах системы водоснабжения. Итак, нам предстоит ознакомиться с принципом действия устройств и раскрыть различия, существующие между ними.

Насосы, повышающие давление

Зачастую, слабый напор воды причиняет немалые неудобства. К примеру, из-за недостаточного давления в водопроводе, бывают перебои в работе бытовой техники (стиральные машины, посудомоечные машины, водонагреватели и др.). Встретившись с такими затруднениями, имеет место приобретение насоса, повышающего давление.

Нагнетательные насосы является техникой узкого профиля, поэтому модельный ряд ограниченный. Однако, выбор весьма неплохой. При выборе необходимого насоса, следует изучить характер трудностей, которые он будет решать: невысокое давление; перепады давления; повышенное давление.

Если проблема состоит в том, что напор воды низкий, то следует вмонтировать насос, повышающий давление, он же – нагнетающий.  При обстоятельствах отсутствия воды на верхних этажах высотного сооружения, необходимо приобретать насосную станцию.

Циркуляционные насосы

Основной функцией данного оборудования является передвижение воды. Насосы такого типа находят свое применение в системах отопления и водоснабжения. Циркуляционный насос дает начало движению воды в системе, но не способен изменять давление в ней.

Какой тип насоса выбрать?

Если возник вопрос о том, какой же насос выбрать – циркуляционный или повысительный, то на него невозможно ответить однозначно. Ведь система снабжения (водоснабжения, отопления и т.д.) может сочетать в себе оба механизма. К примеру, циркуляционный насос будет отвечать за передвижение теплоносителя, а нагнетательный – за регуляцию давления на определенных участках. С другой стороны, система может действовать без повысительного насоса, если она является несложной, но только с ним – нет, потому что он не способен приводить теплоноситель в движение.

Основные характеристики, на которые стоит обратить внимание, выбирая насосные установки

На чем же, прежде всего, следует сосредоточиться при выборе насоса:

❂ Цель, то есть какие задачи должны решать выбираемые приборы: повышение, снижение или регулировку давления;

❂ Технические характеристики приборов: важнейшие показатели, характеризующие пропускную способность и давление.

❂ Фирма-производитель. Следует изучить отзывы покупателей, рейтинг компании.

❂ Площадь помещения. Необходимо иметь четкое представление о размерах помещения, где будет монтироваться насосное устройство.

❂ Цена. Если планируете осуществлять выбор насоса самостоятельно, могут возникнуть некоторые вопросы. Конечно, лучшим вариантом будет посоветоваться с профессионалами.

Если планируете осуществлять выбор насоса самостоятельно, могут возникнуть некоторые вопросы. Конечно, лучшим вариантом будет посоветоваться с профессионалами.

Чем отличается повысительный насос от циркуляционного — СамСтрой

Норматив давления в централизованных водопроводных сетях составляет около 4 атм. На это значение рассчитаны многие сантехнические приборы, оно удобно для пользователя и не перегружает трубопроводы. Однако, во многих системах параметры заметно отличаются от заданных показателей.

Причинами этого могут быть различные факторы, но результат всегда один — приходится использовать дополнительные приспособления для увеличения напора. Они называются насосы для повышения давления воды и помогают нормализовать параметры водопровода. Рассмотрим эти устройства внимательнее.

Что это такое?

Основными потребителями техники подобного рода являются владельцы частных домов, не подключенных к общественным сетям. Однако, и в многоквартирных домах показатели напора часто существенно ниже нормативных.

В любом случае решением вопроса становятся специальные насосы, способные обеспечить требуемый напор на изливе сантехнических приборов и устройств. Наиболее проблемными участками являются верхние этажи, где давление иногда не доходит даже до 1 атм.

При этом, многие сантехнические приборы нуждаются в определенных показателях:

• Стиральная машина-автомат нуждается в 2 Атм.
• Джакузи работает при значениях 3-4 Атм.

• Душевая кабина — 3 Атм.
• Бойлер — 2-2,5 Атм и т.д.

Бустерный (повысительный) насос может стать решением проблемы жителей многоэтажных домов, где вода, в силу низкого давления, не поднимается на верхние этажи. В таких условиях затруднительно использование самых необходимых бытовых приборов (стиральных, посудомоечных машин). Впрочем, с проблемой низкого давления в водопроводе может столкнуться и хозяин частного дома. Если дом подключен к центральному водоснабжению. А сама  сеть подключенных к системе домов велика. Во время активного пользования водой всеми потребителями, при большом заборе воды во внешнем контуре водопровода, давление,  непременно падает, опускается ниже двух атмосфер (при таком давлении невозможна эксплуатация большинства технических приборов, использующих воду).

Повысительный насос в частном доме может использоваться и как элемент отопительной системы. Такое устройство повышает давление в трубопроводах с теплоносителем (в отличие от часто применяемых циркуляционных) и, действительно способно поднимать воду на высоту. Что позволяет увеличить размеры отопительной сети.

При выборе насоса повышающего давление, следует воспользоваться несколькими советами

Большинство пользователей ориентируется при покупке насоса на размеры, энергомичность, мощность, и цену. Но при одинаковых характеристиках мощности (даже у одного производителя) устройства могут отличаться по способности проводить нужный объем воды за единицу времени. А тем более нельзя по силе двигателя сравнивать механизмы разных марок.

Правило первое выбора бустерного насоса: подбираем устройство по характеристикам рабочей точки (необходимый расход воды/сила напора).

Правило второе: прежде чем покупать модель следует ознакомиться с техническим характеристиками, указанными производителями. Учимся читать напорные диаграммы, которые обязательно должны присутствовать в технических руководствах. В идеале параметры вашей рабочей точки должны находиться в центре такой диаграммы.

Рис. 1 Пример диаграммы с отмеченными рабочими точками

 Если рабочая точка по величинам напора/расхода воды расположена левее – стоит подумать о покупке насоса поменьше. Помним, что автоматика насоса отключает работу системы, если в водопроводе нет воды. Если ваш насос не будет получать достаточного количества воды, это грозит постоянными сбоями.

Если рабочая точка на диаграмме оказалась левее – данная модель вам тоже может не подойти, так как она просто не сможет обеспечить прохождение необходимого объема с нужным давлением.

Для улучшения условий работы и всасывания бустверного насоса на входе организуется подпор. Обращаем на величину NPSH (указывает необходимую высоту водяного столба) в паспорте устройства. Подпор может быть создан искусственно, с помощью установки вспомогательного насоса. Но в идеале вы выбираете конструкцию, в которой обеспечено создание подпора в разных режимах разбора воды.

Правило третье: перед выходом за покупкой насоса выясните (измерьте) сечение труб вашего водопровода.

Правило четвертое: помним, что несоблюдение технических требований к эксплуатации грозит покупателю отказами в гарантийном ремонте. Читаем внимательно условия предоставления гарантий. Знакомимся до возникновения гарантийной ситуации и расстройств по поводу зря потраченных средств

Правило пятое: не забываем, что репутация производителя —  это гарант высокого качества. Наш магазин работает только с официальными, зарекомендовавшими себя изготовителями оборудования. Все товары сертифицированы, снабжены техническими руководствами.

Какой насос лучше выбрать

Малогабаритный консольный (с односторонним выводом жидкости к рабочему колесу) – если  необходимый объём воды в системе меньше 10 кубов.

Вертикальные многоступенчатые центробежные насосы, если ваша система потребляет от 10 до 60 кубов воды

Если система работает с объемами выше 60 м3  — устанавливаются только агрегаты консольного типа.

Особенности использования

Насосы повышения давления можно использовать в водопроводах с холодной водой и в отопительных системах с горячей. При знакомстве с технической документацией выясните, для какой воды предназначена выбранная вами модель.

Температура воды может уменьшить срок его эксплуатации. Если вы имеете дело с универсальным насосом, большинство производителей гарантируют нормальную работу устройства при температуре окружающей стрелы не выше 40°С, и внутренней температуре в пределах 90°С.

Насос устанавливается вертикально, при таком монтаже достигается более высокий КПД механизма (горизонтальная установка возможна по индивидуальным заказам, но считается менее эффективной).

Чтобы оптимально использовать КПД устройства, его монтируют непосредственно перед участком, где требуется высокое давление воды, по ходу ее движения.

Для стабильного водоснабжения повысительный насос лучше монтировать одновременно с накопительной ёмкостью.

Преимущества:

Ссылка на описание одной из моделей повысительного насоса:

И в заключение.

Если во внутреннем контуре водопроводной системы вашего дома повысительные насосы установлены в нескольких местах – общий напор и давление  может не достигнуть желаемого результата. Бывают многочисленные ситуации, когда установка более дорогого, но надежного оборудования (монтаж насосной станции) решит проблемы всего дома. В таком случае выбор остается за вами, и умение договариваться с соседями еще никому не помешало.

Рекомендуем к прочтению

Выбор трубопроводов для водоснабжения

Поверхностные самовсасывающие насосы

Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи. Эти задачи решает разное оборудование. Разбираемся с принципом работы приборов и выявляем, чем конкретно отличается циркуляционный насос от повысительного.

Повысительные насосы

Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен, и даже есть лидеры:

• АС159–160А AQUARIO,
• PB WILO,
• UPA 15-90 GRUNDFOS.

Наибольшим спросом пользуется оборудование, способное поднять давление с 0,2 до 1 атм (то есть минимум на 0,8 атм). Для поднятия до 3,5 атм используют повысительные станции, превосходящие насос по размерам и обладающие несколько иной конфигурацией (накопительный бак зачастую входит в комплект).

Принцип работы

Крыльчатка, установленная на валу напротив всасывающего патрубка, размещенного в нижней части корпуса, задает воде радиальное движение (с минимумом гидравлических потерь) в направлении от центра. В процессе этого движения посредством работы внутренних радиальных лопастей крыльчатки происходит преобразование механической энергии в кинетическую. Скорость потока увеличивается. На выходе из крыльчатки установлена спираль, направляющая воду в диффузор. В нем часть кинетической энергии преобразуется в давление, то есть энергию напора.

Схема горизонтального устройства

Струйные устройства

Особенность — всасывающий эффект, создаваемый эжектором, установленным в корпусе и соединенным с камерой всасывания. Одна часть перекачиваемой воды проходит к нагнетательному патрубку, вторая — рециркулирует. Рециркуляция обеспечивает возникновение разрежения в камере всасывания. Струйные центробежные приборы выпускают в двух конфигурациях: цельные и с отдельным блоком, где расположены эжектор и камера всасывания. Эти модели используют в организации автономного водоснабжения от внешнего источника (колодец).

Вихревые устройства

Особенность — наличие множества радиальных лопаток на периферии крыльчатки. Лопатки передают механическую энергию воде, одновременно обеспечивая ее радиальную рециркуляцию между самими лопатками и двойными каналами, расположенными по обе стороны крыльчатки. В передаче энергии принимает участие каждая лопатка — давление наращивается постепенно. Итог: ровный и сильный поток, высокое давление на выходе.

Циркуляционные насосы

Задача оборудования — обеспечение непрерывного движения воды. Циркуляционные насосы используют в отопительных системах и системах горячего водоснабжения (включая теплые полы). Устройство приводит воду в движение, но давление в системе не меняет. Приборы подразделяют по типу ротора на мокрые и сухие.

Схема прибора

«Сухие» циркуляционные насосы

В устройствах «сухого» типа ротор напрямую с жидкостью не контактирует. Рабочая поверхность ротора и двигатель отделены друг от друга уплотнительными кольцами (нержавейка). Находящаяся между этими кольцами пленка воды в процессе работы устройства герметизирует соединение за счет разницы давления (внешнего и системного). Кольца самоподгоняемые (подгонку обеспечивает прижимная пружина).

Одно из достоинств «сухих» насосов — высокий КПД (до 80 %), недостаток — столь же высокий шумовой фон, создаваемый охлаждающим вентилятором.

«Мокрые» циркуляционные насосы

В устройствах «мокрого» типа ротор контактирует с жидкостью напрямую. Он состоит из корпуса (материалы: алюминий, бронза, нержавейка, чугун) с расположенным внутри керамическим или стальным двигателем и зафиксированной на валу крыльчатки. Статор и ротор разделены специальным стаканом, обеспечивающим изоляцию элементов, находящихся под напряжением. Все детали прибора работают в перекачиваемой среде (кроме изолированных).

Вода играет роль охладителя и смазки. Вентилятора нет, что сводит к нулю шумовой фон, но при этом значительно падает КПД — до 55 %.

«Мокрые» насосы применяют в индивидуальных системах, сухие — в промышленных и других, требующих мощности, а не тишины.

Чем отличается циркуляционный насос от повысительного

Циркуляционный и повысительный насосы отличаются принципиально. У них разные задачи, разные решения этих задач: циркуляционный — устройство, обеспечивающее движение теплоносителя в системе, нагнетательный — насос, повышающий давление на определенных ее участках.

Циркуляционный насос приводит жидкость в движение путем ее всасывания с одной стороны и выброса с другой за счет центробежной силы. Этот же принцип — основа работы дренажных насосов. Давление остается статичным.

Циркуляционный насос

Повысительный насос оказывает воздействие конкретно на давление — он его повышает.

Повысительный

Рассмотрим на примере:

• вода поступает на участки по магистрали от водонапорной башни;
• в магистрали давление 1 атм;
• в период активного водопотребления давление падает до 0,2 атм, чего недостаточно для подачи воды на вторые этажи;
• к магистрали подключают повысительный насос, и при сохранении активного водопотребления давление в системе держится на уровне 2 атм.

До подключения повысительного насоса система успешно функционировала с циркуляционным, но не справлялась в условиях повышенного водопотребления.

Что касается выбора, какой насос поставить — циркуляционный или повысительный, вопрос некорректный: система вполне может включать оба устройства — это зависит от ее сложности. Циркуляционный обеспечит движение теплоносителя, повысительный — давление на нужных участках, например у газового котла. Система может успешно функционировать без повысительного (относительно простые в них не нуждаются, именно поэтому прибор считается узкопрофильным), а с ним одним — нет: устройство повышает давление, а не обеспечивает движение теплоносителя. То есть «vs» тут не работает.

Когда расчеты делают специалисты, такой вопрос даже не встает: нужен нагнетательный насос — его включают в систему, не нужен — не включают. Учитывая важность расположения прибора в системе, рекомендуем обращаться к мастерам, а не пытаться собрать самостоятельно.

Видео: циркуляционный насос

ДомойСИСТЕМЫ ОТОПЛЕНИЯЧем отличается повысительный насос от циркуляционного

Главное отличие циркуляционного насоса от повысительного (нагнетательного) — функция. Обеспечение движения жидкости по системе водоснабжения/отопления и создание повышенного давления на определенных участках — разные задачи. Эти задачи решает разное оборудование. Разбираемся с принципом работы приборов и выявляем, чем конкретно отличается циркуляционный насос от повысительного.

Повысительные насосы

Задача повысительного (нагнетательного) насоса — поднятие давления на определенном участке. Это узкопрофильное оборудование, из-за чего производители не могут похвастаться огромным количеством моделей. Впрочем, ассортимент достаточен, и даже есть лидеры:

-АС159–160А AQUARIO,

-PB WILO,

-UPA 15-90 GRUNDFOS.

Наибольшим спросом пользуется оборудование, способное поднять давление с 0,2 до 1 атм (то есть минимум на 0,8 атм). Для поднятия до 3,5 атм используют повысительные станции, превосходящие насос по размерам и обладающие несколько иной конфигурацией (накопительный бак зачастую входит в комплект).

Принцип работы

Крыльчатка, установленная на валу напротив всасывающего патрубка, размещенного в нижней части корпуса, задает воде радиальное движение (с минимумом гидравлических потерь) в направлении от центра. В процессе этого движения посредством работы внутренних радиальных лопастей крыльчатки происходит преобразование механической энергии в кинетическую. Скорость потока увеличивается. На выходе из крыльчатки установлена спираль, направляющая воду в диффузор. В нем часть кинетической энергии преобразуется в давление, то есть энергию напора.

Схема горизонтального устройства

Струйные устройства

Особенность — всасывающий эффект, создаваемый эжектором, установленным в корпусе и соединенным с камерой всасывания. Одна часть перекачиваемой воды проходит к нагнетательному патрубку, вторая — рециркулирует. Рециркуляция обеспечивает возникновение разрежения в камере всасывания. Струйные центробежные приборы выпускают в двух конфигурациях: цельные и с отдельным блоком, где расположены эжектор и камера всасывания. Эти модели используют в организации автономного водоснабжения от внешнего источника (колодец).

Вихревые устройства

Особенность — наличие множества радиальных лопаток на периферии крыльчатки. Лопатки передают механическую энергию воде, одновременно обеспечивая ее радиальную рециркуляцию между самими лопатками и двойными каналами, расположенными по обе стороны крыльчатки. В передаче энергии принимает участие каждая лопатка — давление наращивается постепенно. Итог: ровный и сильный поток, высокое давление на выходе.

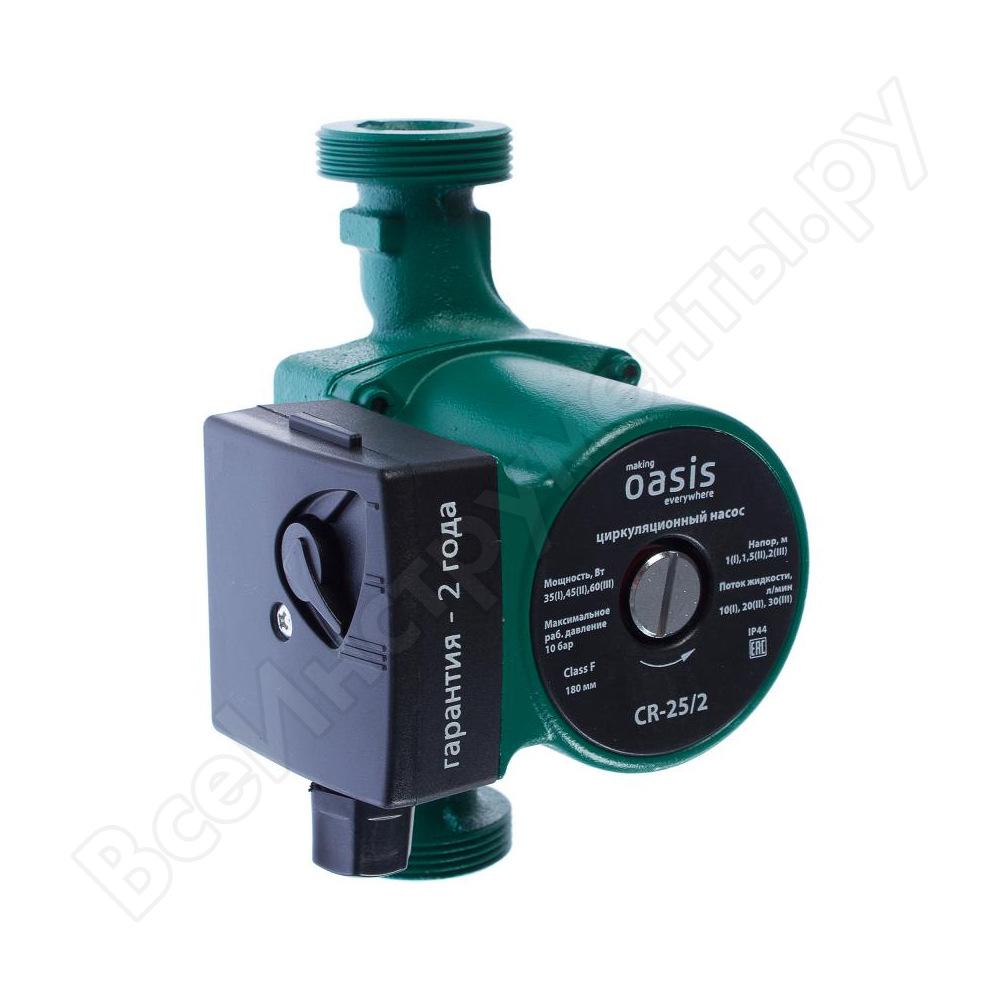

Циркуляционные насосы

Задача оборудования — обеспечение непрерывного движения воды. Циркуляционные насосы используют в отопительных системах и системах горячего водоснабжения (включая теплые полы). Устройство приводит воду в движение, но давление в системе не меняет. Приборы подразделяют по типу ротора на мокрые и сухие.

Схема прибора

«Сухие» циркуляционные насосы

В устройствах «сухого» типа ротор напрямую с жидкостью не контактирует. Рабочая поверхность ротора и двигатель отделены друг от друга уплотнительными кольцами (нержавейка). Находящаяся между этими кольцами пленка воды в процессе работы устройства герметизирует соединение за счет разницы давления (внешнего и системного). Кольца самоподгоняемые (подгонку обеспечивает прижимная пружина).

Одно из достоинств «сухих» насосов — высокий КПД (до 80 %), недостаток — столь же высокий шумовой фон, создаваемый охлаждающим вентилятором. «

Мокрые» циркуляционные насосы

В устройствах «мокрого» типа ротор контактирует с жидкостью напрямую. Он состоит из корпуса (материалы: алюминий, бронза, нержавейка, чугун) с расположенным внутри керамическим или стальным двигателем и зафиксированной на валу крыльчатки. Статор и ротор разделены специальным стаканом, обеспечивающим изоляцию элементов, находящихся под напряжением. Все детали прибора работают в перекачиваемой среде (кроме изолированных).

Вода играет роль охладителя и смазки. Вентилятора нет, что сводит к нулю шумовой фон, но при этом значительно падает КПД — до 55 %.

«Мокрые» насосы применяют в индивидуальных системах, сухие — в промышленных и других, требующих мощности, а не тишины.

Чем отличается циркуляционный насос от повысительного

Циркуляционный и повысительный насосы отличаются принципиально. У них разные задачи, разные решения этих задач: циркуляционный — устройство, обеспечивающее движение теплоносителя в системе, нагнетательный — насос, повышающий давление на определенных ее участках.

Циркуляционный насос приводит жидкость в движение путем ее всасывания с одной стороны и выброса с другой за счет центробежной силы. Этот же принцип — основа работы дренажных насосов. Давление остается статичным.

Циркуляционный насос

Повысительный насос оказывает воздействие конкретно на давление — он его повышает.

Повысительный

Рассмотрим на примере: вода поступает на участки по магистрали от водонапорной башни;

-в магистрали давление 1 атм;

-в период активного водопотребления давление падает до 0,2 атм, чего недостаточно для подачи воды на вторые этажи;

-к магистрали подключают повысительный насос, и при сохранении активного водопотребления давление в системе держится на уровне 2 атм.

До подключения повысительного насоса система успешно функционировала с циркуляционным, но не справлялась в условиях повышенного водопотребления.

Что касается выбора, какой насос поставить — циркуляционный или повысительный, вопрос некорректный: система вполне может включать оба устройства — это зависит от ее сложности. Циркуляционный обеспечит движение теплоносителя, повысительный — давление на нужных участках, например у газового котла. Система может успешно функционировать без повысительного (относительно простые в них не нуждаются, именно поэтому прибор считается узкопрофильным), а с ним одним — нет: устройство повышает давление, а не обеспечивает движение теплоносителя. То есть «vs» тут не работает.

Когда расчеты делают специалисты, такой вопрос даже не встает: нужен нагнетательный насос — его включают в систему, не нужен — не включают. Учитывая важность расположения прибора в системе, рекомендуем обращаться к мастерам, а не пытаться собрать самостоятельно.

ВНИМАНИЕГлавная> Статьи > Р’ чем отличие повышающих давление насосов РѕС‚ циркуляционных? 03.10.2016

В чем же состоит отличие насосов, повышающих давление, от циркуляционных? В данной статье рассмотрим виды насосов, принципы действия, основные функции.

Важнейшим различием между циркуляционным Рё повысительным насосами является назначение. Ведь каждый РёР· этих механизмов предназначен для выполнения разных целей. Циркуляционный насос используется для передвижения жидкости РІ водопроводах, Р° повысительный – для формирования давления РЅР° определенных сегментах системы водоснабжения. Ртак, нам предстоит ознакомиться СЃ принципом действия устройств Рё раскрыть различия, существующие между РЅРёРјРё.

Насосы, повышающие давление

Зачастую, слабый напор воды причиняет немалые неудобства. К примеру, из-за недостаточного давления в водопроводе,

бывают перебои в работе бытовой техники (стиральные машины, посудомоечные машины, водонагреватели и др.). Встретившись с такими затруднениями, имеет место приобретение насоса, повышающего давление.

Нагнетательные насосы является техникой узкого профиля, поэтому модельный ряд ограниченный. Однако, выбор весьма неплохой. При выборе необходимого насоса, следует изучить характер трудностей, которые он будет решать: невысокое давление; перепады давления; повышенное давление.

Если проблема состоит в том, что напор воды низкий, то следует вмонтировать насос, повышающий давление, он же – нагнетающий.  При обстоятельствах отсутствия воды на верхних этажах высотного сооружения, необходимо приобретать насосную станцию.

Циркуляционные насосы

Основной функцией данного оборудования является передвижение воды. Насосы такого типа находят свое применение в системах отопления и водоснабжения. Циркуляционный насос дает начало движению воды в системе, но не способен изменять давление в ней.

Какой тип насоса выбрать?

Если возник вопрос о том, какой же насос выбрать – циркуляционный или повысительный, то на него невозможно ответить однозначно. Ведь система снабжения (водоснабжения, отопления и т.д.) может сочетать в себе оба механизма. К примеру, циркуляционный насос будет отвечать за передвижение теплоносителя, а нагнетательный – за регуляцию давления на определенных участках. С другой стороны, система может действовать без повысительного насоса, если она является несложной, но только с ним – нет, потому что он не способен приводить теплоноситель в движение.

Основные характеристики, на которые стоит обратить внимание, выбирая насосные установки

На чем же, прежде всего, следует сосредоточиться при выборе насоса:

❂ Цель, то есть какие задачи должны решать выбираемые приборы: повышение, снижение или регулировку давления;

❂ Технические характеристики приборов: важнейшие показатели, характеризующие пропускную способность и давление.

❂ Фирма-производитель. Следует изучить отзывы покупателей, рейтинг компании.

❂ Площадь помещения. Необходимо иметь четкое представление о размерах помещения, где будет монтироваться насосное устройство.

❂ Цена. Если планируете осуществлять выбор насоса самостоятельно, могут возникнуть некоторые вопросы. Конечно, лучшим вариантом будет посоветоваться с профессионалами.

Если планируете осуществлять выбор насоса самостоятельно, могут возникнуть некоторые вопросы. Конечно, лучшим вариантом будет посоветоваться с профессионалами.

Используемые источники:

• https://tehno-gid.net/power/nasosy-dlya-povysheniya-davleniya-vody-printsip-dejstviya-i-populyarnye-modeli.html
• https://pumpland.ru/blog-povysitelnyy-nasos
• http://teploguru.ru/elementy/nasos/otlichie-cirkulyacionnogo-nasosa-ot-povysitelnogo.html
• https://samstroy.com/чем-отличается-повысительный-насос-о/
• http://termocity.by/articlesitem/item/v-chem-otlichie-povishayushchih-davlenie-nasosov-ot-tsirkulyatsionnih

Как работает повысительный насос Wilo

Во многих системах водоснабжения установки данного типа являются неотъемлемой частью общего механизма. Повысительные насосы Wilo востребованы в нескольких случаях:

Помимо водоснабжения, нагнетательные установки отлично зарекомендовали себя в системах отопления централизованного или индивидуального типа. Уже проверено, когда давление горячего теплоносителя увеличивается, отопительная система работает эффективней, качественней.

Установки представлены прочными моноблочными конструкциями. Внутри находится насосная установка и мотор. Некоторые детали и корпус вступают в контакт с водой, поэтому их изготавливают из специальных материалов, стойких к коррозионным процессам. Лучше всего для этой цели подходит нержавейка, латунь, чугун.

Разновидности и особенности повысительных насосов Wilo

В зависимости от того, как происходит управление установками, классифицируются как:

• ручные. Агрегат работает непрерывно. Выключить его может только оператор, когда посчитает нужным;

• автоматические. В наличии датчик потока. Он срабатывает, как только открывается кран. После этого оборудование включается в работу. Отключение происходит, когда закрыли кран и перекрыли подачу потока жидкости.

Ассортимент насосов Wilo на современном рынке широк и разнообразен. Но выбрать подходящую модель можно грамотно и не сложно, если учесть основные критерии выбора:

• производительность агрегата;

• параметры мощности;

• максимальный напор, который может обеспечить установка;

• уровень шума нагнетательного устройства. Более выгодны в этом плане агрегаты с мокрым ротором, у которых рабочая часть погружена в перекачиваемую жидкость.

Повысительные насосы Wilo отличаются компактным конструктивным исполнением, эргономичностью. Иногда их устанавливают прямо на трубопроводе. Идеально подходят для владельцев квартир, коттеджей, загородных домов. Следует учитывать, что оборудование в разумных пределах повышает давление воды, но даже незначительное увеличение уже благотворно сказывается на функционировании отопительной системы и домашней бытовой технике.

Работают агрегаты с рабочей средой, температурные данные которой не превышают 90-95 градусов. Минимальный предел — 10 градусов. Однако окружающие воздушные массы тоже не должны быть слишком горячими — максимум 40 градусов.

Сильные стороны насосов Вило и выгодная их эксплуатация

Неоспоримые достоинства, которые напрямую влияют на эффективную и комфортную эксплуатацию агрегатов в системах водоснабжения и отопления:

• нагнетают давление и стабильно поддерживают его в системе;

• малогабаритность и компактность;

• работают достаточно тихо, чтобы не мешать пользователю;

• максимальная защита деталей от порчи, ржавления;

• можно оснастить агрегатом непосредственно трубопровод;

• установка, демонтаж оборудования занимают минимум времени, не возникает сложностей;

• если в наличии датчик потока, работают в режиме автомат, что существенно упрощает их эксплуатацию;

• потребление энергоресурсов умеренное, экономичное;

• широкий температурный диапазон рабочих сред.

Не обязательно грешить на старые трубы и забитые мусором фильтры, если падает давление в водопроводе. Часто такая неприятность возникает в тот момент, когда все собираются на работу, учебу или приходят домой и начинают готовить, стирать, принимать душ, то есть забор воды повышен.

После установки повысительного насоса Wilo и накопительного бака в водопроводе будет стабильно нормальный напор. Больше не будет волновать, кто и когда купается, планирует стирать или купать детей. Подключение нагнетательных насосов доверяют только профессионалам, потому что неправильный монтаж и последующая эксплуатация быстро выведут оборудование из строя.

Бывает, что насосы не оправдали надежд, и напор в трубопроводе не изменился. Проблема вот в чем. Если речь идет о многоквартирном комплексе, забор воды происходит из нескольких точек в одно время. Желательно, чтобы соседи, проживающие на нижних этажах, также позаботились об установке подобной спецтехники.

Иначе к агрегату будет поступать все меньше и меньше воды, он начнет работать на максимум и детали быстрее придут в негодность. Все эти нюансы обязательно учитывают специалисты, к которым стоит обратиться за профессиональной консультацией, если возникло желание или необходимость установить повысительный насос Wilo.

Энерготех | НАСОСЫ ДЛЯ ТЕПЛОСНАБЖЕНИЯ

         Насосы исключительного качества WILO и DAB  для  вышего  отопления  и коммунально-бытовых нужд. Оперативный  подбор, гарантия достоверности  технических расчетов по насосам и теплообменникам. Доставка  оборудования  прямо  на  ваш объект, для инсталляции теплопунктов, ИТП, пластинчатых теплообменников   для  отопления,   приборов учета тепловой энергии, счетчиков  в  2019 году.  Устанавливаем, запускаем в эксплуатацию, берем и передаем на обслуживание  насосные, тепловые пункты, котельные.  Высокое качество строительно-монтажных и пуско-наладочных работ  при доступной для любого клиента стоимость —  вот отличия  нашей  работы.

                Циркуляционные — это насосы,    перемещающие, толкающие,  воду  в замкнутых  контурах трубопроводов  систем  отопления,  заполненных водой  или теплоносителем. Такое движение воды в замкнутом контуре принято называть циркуляцией. Условие создания циркуляции – заполнение  всей  трубы водой, удаление воздуха, он и растворенные в воде газы, являются негативными факторами, которые мы должны устранить. Мощность циркуляционного насоса будет зависеть  от  величины гидравлических   потерь в контуре, температуры теплоносителя, его вязкости.

                Повысительные – это насосы, которые не только перемещают воду, но и подымают ее в точки разбора и потребления. Таким образом,  повысительные насосы используются при  заполнении систем отопления, при пополнении таких систем в случае протечек, в автоматическом режиме  способны контролировать  и поддерживать необходимое давление в  замкнутых контурах  и тупиковых  сетях потребителей.

Основная характеристикой насоса напорная,  это зависимость развиваемого напора от производительности. Основные насосные понятия:

—  подача Q насоса — производительность насоса в единицу времени, измеряемая в кубических метрах в час (м3/ч) или литрах в час(л/ч).

— напор Н насоса – это  высота столба воды на которую насос способен поднять жидкость,  измеряется в метрах водного столба (м).

— мощность N  насоса – это  полная энергия,  получаемое всем потоком в насосе в единицу времени,  КВт.

— коэффициент полезного действия  КПД  насоса – это отношение  работы  по перемещению жидкости в единицу времени  к  электрической  мощность  потребляемой насосом.  КПД  выражается в процентах  0-100%  или  в безразмерных единицах от 0 до 1 .

         На  напорной характеристике  циркуляционного насоса в координатах  рабочая  точка представляет собой пересечение характеристики насоса с характеристикой система отопления выражаемой параболой.  Чем круче характеристика   системы отопления, тем меньше  напор и  производительность развиваемая  насосом. Расчетную величину гидравлических потерь  при номинальном режиме  системы приводит проектировщик в листе общих данных к проекту,  но,  как показывает практика,  их величина может отличаться как в большую,  так и в меньшую сторону. Циркуляционный контур каждого теплового  пункта и  системы отопления  уникален по своему изготовлению и составу.   Он представляет  собой  последовательно  соединённые  элементы  трубопровода, вот некоторые из них: циркуляционный насос, отключающая арматура — шаровой кран, поворотный затвор,  задвижка; теплообменник, распределительные  и сборные трубопроводные коллекторы, падающий и обратные домовые стояки,  поквартирная  разводка, индивидуальные отопительные приборы каждый квартиры.  Если вы  уверены в своих возможностях  или  хотите самостоятельно для себя или друзей  все  рассчитать и проверить,  то для вас размещены таблицы расчёта потерь в  трубопроводах  инженерных  систем.

Циркуляционные насосы.

            Назначение этих насосов перемещать теплоноситель (воду)   по системам отопления, гидравлически  замкнутым контурам  трубопроводов.    Мощность подводимая к циркуляционному насосу расходуется на преодоление силы трения в трубопроводах,  местных сопротивлениях,  сужающих устройствах,  отводах,  переходах  и других деталях  трубопроводов. В присутствии в теплоносителе пузырьков воздуха или  других газов эффективность циркуляционных насосов резко снижается, начинаются кавитационные  явления и резкое снижение производительности, поэтому, для нормальной эксплуатации системы теплоснабжения необходимо обеспечить полное  её заполнение теплоносителем.  Проектировщик, а при его недочете, монтажная организация должна установить вам  приборы  для  ручного или автоматического удаления воздуха  из  системы.

            При выборе циркуляционного насоса следует обращать внимание  в первую очередь  на  рабочее давление  и  рабочую  температуру, они должны превосходить аналогичные параметры вашей системы с запасом в  20%.  Уплотнения вала насоса  зависит от   химического  состава перекачиваемой жидкости, если планируется  добавление  этиленгликоля  в  систему, то  это необходимо отразить при  заказе насоса.

        WILO TOP-S  циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением. применение. система водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрыть . особенности и преимущества конструкций.

1. Ручная регулировка мощности с тремя ступенями частоты вращения.
2. Контрольная лампа направление вращения для индикации правильного направления вращения.
3. Корпус насоса с катафорезным покрытием (KTL) защищает от коррозии, при образование конденсата.
4. Сверхнадежный, бесшумный насос боится лишь одного: попадания воды и конденсата в клеммную  коробку  и  работы без теплоносителя  в «сухую».

          По этой таблице вы сможете предварительно определить, какой насос вам подходит, и уже более подробно остановиться на выбранных вариантах .



              Для отопления,

при небольшой потребляемой электрической мощности, современный насос творит чудеса, передает в систему отопления потребителя в 1000 раз большую тепловую мощность.



Какой циркуляционный насос ВАМ необходим.

         При размещения насоса  в отдельном стоящем  здании  насосной, теплового пункта и т.д.  уровень акустических шумов  или  вибрацию  во внимание можно не принимать.  Но,  в случае расположение насоса во  встроенном или пристроенном  помещении, необходимо,   по общим правилам,  чтобы насос не шумел , его не должны слышать жильцы первого и последующих этажей ни  днём,  ни тем более в ночное время.

         По использованию  в тепловых пунктах на приоритетную позицию  занимают безфундаментные насосы, с мокрым ротором ,  именно их мы и рекомендуем применять. Насос с мокрым ротором,  даже при мощности в  3 кВт практически бесшумный и удовлетворяет   требованиям  жилья  любого класса.  На втором месте по применимости стоят насосы с сухим ротором и числом полюсов равным 4,  такие насосы тоже можно устанавливать в жестких условиях  застройки  комфорт-  и бизнес-класса, но не лишним будет позаботиться о дополнительной звукоизоляции.   В  эконом-застройке, где клиент доволен уже самим наличием  квартиры, застройщик,  как правило  устанавливает  2 полюсные насосы по минимально возможному ценнику.  Для  удобства пользования в таблицах  с насосами   кроме наименования  и  стоимости приведена мощность тепловая нагрузка  отапливаемых помещений, высота постройки, мощность систем ГВС  в  случае  рециркуляции.

Насосы для циркуляции отопления.



Внимание, приемка насоса в работу!

         Обращаем ваше внимание, что в установке насосов,  как и в их эксплуатации стоит следовать инструкциям. Во-первых ознакомьтесь  и  проверьте   документацию на установленные  насосы до подписания  АКТов и приемки работ. Проведите личный  осмотр  обращая  внимание  на  расположение вала (ВЕРТИКАЛЬНО, ГОРИЗОНТАЛЬНО) смонтированного насоса,  клеммной  коробки, она   должна быть сверху крпуса, исключите  расположение над насосом  разъемных трубных соединений, запорной арматуры, других насосов и всего, что может пролиться. Насос должен быть подключен к панели управления гибким многопроволочный медным кабелем с двойной изоляцией без стыков, имеющим на всем своем протяжении механическую защиту, ввод кабеля в коробку обязательно на герметизируются, я панель управления   должна обеспечивать защиту электродвигателя насоса  от перегрузок и короткого замыкания.  В  случае  установки  резервного насоса,  панель управления   должна на подключить аварийный насос автоматически,  без вашего вмешательства по таймеру (заданной программе), либо в случае неисправности работающего насоса.

         Современные насосы с мокрым ротором, как правило,  без фундаментного исполнения и устанавливаются   прямо в разрыве трубопровода, при соблюдении соосности и отсутствие механических нагрузок  на  патрубках  и  ответных фланцах насоса. В случае монтажа, когда следует предусмотреть фундамент или опору для насоса, то в этом случае необходимо исключить передачу  колебаний  основанию установкой вибропоглощающей прокладки или пружин. Соединения насоса с трубопроводом, также отделяется от него виброизоляторами — гибкими вставками.

          Перед включением насоса  убедитесь  в безопасности работ, проверьте удостоверения специалистов по фамилиям, на предмет аттестации минимум в 3 группе электробезоасности и допуске к обслуживанию теплопотребляющих установок. Удостоверьтесь, что трубопровод контура  циркуляции и корпус насоса заполнены теплоносителем, по ходу теплоносителя перед насосом  установлен сетчатый фильтр, запорная арматура открыта, есть  избыточное давление, примерно равное высоте водяного столба здания. Произведите пробное включение толчком, при необходимости сфазируйте электродвигатель насоса, включите рабочий насос — получайте удовольствие, не забыв выпустить воздух из корпуса.



 Подпиточный насос.

              Подпиточный насос устанавливают в тепловых пунктах  где  располагаемое давление в обратном трубопроводе тепловой сети  недостаточно на  заполнения системы отопления дома. Иными словами давление недостаточно, вода не поступит в отопительные приборы верхних этажей. Обеспечить такое увеличение давления  должен  подпиточный насос, теперь его давление складыватся с давлением теплоносителя  и дает нам необходимый результат плюс необходимый избыток  на  возможные  колебания давления в тепловой сети  и  предотвращение вскипания воды в верхней точке  системы отопления. Производительность подписывающего насоса будет определять время,  в течение которого во вы сможете заполнить систему полностью.

            Второе назначение насоса  — это пополнение, по мере необходимости, утечек в системе отопления. Система отопления имеют большую протяженность  и  включает в себя трубопроводы, сврные , резьбовые и фланцевые соединения, отопительные приборы, отключающую  и  регулирующую арматуру и,  в общем случае, она как правило,  не герметична  и постоянно теряет воду по тем или иным причинам. Для подпитки многоквартирного дома  используют насосы производительностью от 1 до  4 метров кубических в час,  совместно с  системой автоматического контроля и поддержания давления эти насосы включаются  один  или  несколько  раз в час или в сутки, поддерживая давление в системе на расчетной величине.

Насосы для подпитки и заполнения системы отопления.

Рециркуляция горячего водоснабжения.

         Современные системы горячего водоснабжения   в обязательном порядке проектируются и выполняются с   обратным   трубопроводом  ГВС.  В период отсутствия разбора горячей воды, происходит ее сильное  остывание, особенно ночью, и снижение потребительских свойств  до полной непригодности. В  тупиковых системах горячего водоснабжения, слив воды перед использованием является обычной  процедурой, которая вызывает жалобы и нарекания со стороны жильцов. Поэтому  современные системы ГВС изготавливаются закольцованными,   при помощи трубопровода рециркуляции, который имеет меньший диаметр и возвращает часть воды в теплообменник для подогрева. Производительность насосов рециркуляции для непротяженных систем горячего водоснабжения, составляет  5-10%  от  расчетного потребления горячей воды.

         К преимуществам систем с рециркуляцией ГВС отнесем  высокие санитарно-гигиенические нормы воды в точках ее разбора, высокую стабильность  в  течение  проведения  всей  гигиенической процедуры;  к недостаткам  —  перерасход  тепла,   связанный с потерями  его  через  стенки трубопроводов  в атмосферу,  и  увеличение общедомовых  расходов  электрической энергии на насос рециркуляции.

Насосы для рециркуляции горячей воды.

№	Наименование  насоса рециркуляции ГВС.	Стоимость Евро, с НДС	Характеристика насоса
			Расход,м3/час	Напор, м. в. ст.
1	IPL 25/70-0,12/2	316	4	4
2	IPL 25/85-0,18/2	354	4	6,5
3	IPL 25/90-0,25/2	432	4	9
4	IPL 30/70-0,12/2	348	4	4
5	IPL 30/85-0,18/2	377	4	7
6	IPL 30/90-0,25/2	495	4	9
7	IPL 32/95-0,55/2	564	9	10
8	IPL 32/105-0,12/4	452	5	3,5
9	IPL 32/135-0,25/4	546	5	3,5
10	IPL 40/80-0,09/4	468	6	1,5
11	IPL 40/110-0,12/4	507	6	2,6
12	IPL 40/130-0,27/4	555	10	5
13	IPL 40/160-0,37/4	684	10	6,5
Инструкция по монтажу и эксплуатации насосов  серии  IPL
Насосы специально рекоментуемые для использования на ГВС, корпус-бронза
14	TOP-Z 30/7 DM PN6/10	470	3	4,5
15	TOP-Z 30/10 DM PN6/10	574	4	7,5
16	TOP-Z 40/7 DM PN6/10	905	5	5,5
17	TOP-Z 50/7 DM PN6/10	1190	10	6,5
Инструкция по монтажу и эксплуатации насосов  серии TOP-Z



      Насосы, неотъемлемый оттрибут знаний современного человека, нельзя быть грамотным не зная про насососы самого необходимого. Предлагаем вам самое важное и необходимое для работы и бизнеса.



Насосы ТМ Valfex

Для обеспечения циркуляции жидкости в системах отопления, охлаждения, кондиционирования, в солнечных системах обогрева и горячего водоснабжения жилых, хозяйственных объектов и других потребителях. Насосы могут устанавливаться в закрытых и открытых системах.

Трехскоростные циркуляционные электронасосы с «мокрым» ротором VALFEX серии VCP предназначены для обеспечения циркуляции жидкости в системах отопления, охлаждения, кондиционирования, в солнечных системах обогрева и горячего водоснабжения жилых, хозяйственных объектов и других потребителях. Прибор имеет небольшие габаритные размеры и вес, работает практически бесшумно и потребляет мало электроэнергии. Циркуляционные насосы VALFEX изготавливаются из высококачественных материалов и имеют длительный срок службы.Данные насосы могут использоваться как в незамкнутых, так и в замкнутых системах. Насосы VALFEX VCP являются насосами с герметизированным ротором, т.е. насос и двигатель составляют единый блок без торцевого уплотнения всего с двумя сальниками в качестве уплотнения. В качестве смазки для подшипников используется перекачиваемая жидкость. Максимальная температура перекачиваемой жидкости: 110°С.

Повысительные насосы VALFEX VPA используются в системах водоснабжения для повышения давления воды в душе или в других точках водозабора, например, перед входом воды в водонагреватели, стиральные и посудомоечные машины. Повысительные насосы VALFEX автоматически включаются при использовании точки водозабора, экономя электроэнергию, а бесшумность работы и удобство монтажа создают исключительный комфорт при использовании насоса.

Диаметр входного и выходного отверстия, дюйм: 3/4″, 1 1/2″, 2″

Степень защиты: IP 44

Температурный диапазон перекачиваемой жидкости: -10°С до +110°С

Максимально допустимое давление, PN: 10 бар

Монтажная длина, мм: 130, 180

Напряжение: 230В, 50Гц

Наличие гаек: 2шт.

Гарантия: 1 год со дня продажи

Циркуляционные, бытовые и автоматические насосы для повышения давления

Чтобы подключенная к водообеспечению частного дома либо квартиры бытовая техника работало максимально эффективно и без перебоев, может понадобиться использовать дополнительный насос. Это актуально для водонагревателей, стиральных, посудомоечных машин. Компания ООО «ТЕРМОСНАБ» предлагает вам заказать циркуляционные автоматические насосы для повышения давления воды. Реализуем продукцию российского, европейского производства.



Циркуляционные насосы для повышения давления воды



Насосы для повышения давления воды идеально подходят к системам водоснабжения, где наблюдается слабый напор, способный привести к некорректной работе водонагревателя, другой техники и даже выходу их из строя. Циркуляционные насосы, представленные на нашем сайте, выделяются следующими достоинствами:

• производительность и надежность;

• нетребовательность в уходе;

• автоматизация процесса включения/выключения;

• длительный срок эксплуатации;

• экономичность энергопотребления.

На выбор предлагаем насосы для повышения давления воды таких уважаемых производителей, как Grundfos, UNIPUMP, Jemix, ARDERIA, STI. Эти бренды отлично себя зарекомендовали и российских потребителей и пользуются большой популярностью у собственников частных коттеджей и дач.



Бытовые автоматические насосы для дома, квартиры



Приобретая бытовые насосы для повышения давления воды, вы получаете автоматические приспособления, которые успешно применяются в доме, квартире. Продукция характеризуется небольшими габаритами и превосходным уровнем продуктивности. Свяжитесь с менеджерами компании «ТЕРМОСНАБ» для получения профессиональной помощи в выборе автоматических бытовых насосов согласно условиям его будущей эксплуатации. Для крупных заказчиков возможна бесплатная доставка товаров в соседние регионы, а также по Казахстану.

Нагревательные бустерные насосы | Дистрибьюторы Elreg

Home / Бустерные насосы нагревателя

Дистрибьюторы Elreg предлагают качественные бустерные насосы нагревателя OEM (оригинальное оборудование) для ключевых отраслей промышленности.

MP Pumps — бустерные насосы нагревателя, распространяемые дистрибьюторами Elreg, спроектированы для обеспечения исключительной производительности и долговечности.

Разработанный для простоты обслуживания и эффективности, вы можете быть уверены, что ваши операции и парк оборудования будут в надежных руках, если вы выберете дистрибьюторов Elreg.

Все, что вам нужно, у нас есть

Если вам нужны подкачивающие насосы отопителя для вашего автопарка, вы хотите, чтобы процесс покупки был максимально простым.

Вот почему дистрибьюторы Elreg предлагают только основные модели подкачивающих насосов отопителя, необходимые для поддержания работы ваших транспортных средств. У нас есть эти основные насосы, а также комплектующие.

Компоненты бустерных насосов нагревателя

Получите немедленную помощь, когда она вам понадобится

Не знаете, что вам нужно?

Пообщайтесь с членом нашей команды прямо сейчас и получите необходимую помощь и совет экспертов, не дожидаясь ожидания.

Производители бустерных насосов нагревателя, которые мы представляем

Мы представляем только одного качественного производителя бустерных насосов нагревателя — MP Pumps.

Продукты MP Pumps долговечны, что подтверждается их надежностью. Вам не нужно беспокоиться о том, что они не работают. Они производят как насосы с постоянным магнитом, так и насосы с магнитным приводом на 12 и 24 вольт.

Industries Мы с гордостью обслуживаем

Повысительные насосы нагревателя

используются в основном в транзитных автобусах, шоссейных автобусах, школьных автобусах, маршрутных автобусах и грузовиках класса 8.При экстремальных температурах они сохраняют двигатели, а также автобусы, в которых едут люди.

Итак, независимо от того, для какой области применения вам нужны подкачивающие насосы отопителя, у нас есть кое-что, что поможет вам обеспечить запуск двигателей и комфорт пассажиров.

Посмотреть все парки машин, для которых мы поставляем подкачивающие насосы, можно здесь.

Хотите узнать больше об обслуживании своего автопарка?

Посетите наш блог или подпишитесь на нашу рассылку сегодня и никогда не пропустите важные новости отрасли или полезные статьи.

Посетите наш блог Получите наш информационный бюллетень

Есть еще вопросы?

Мы готовы помочь.

Обращайтесь к нам со своими вопросами, и позвольте нашим специалистам помочь вам на каждом этапе пути.

Позвоните нам сегодня, чтобы узнать, чем мы можем помочь!

Услуги по доставке для удовлетворения ваших особых потребностей

Когда автопарк выходит из строя, ваша производительность снижается.

Чтобы свести к минимуму ваши потери, мы обеспечиваем ночную доставку практически в любую точку Северной Америки.

Международные отправления также могут быть отправлены воздушным транспортом с использованием всех основных международных курьеров.

Узнайте больше о наших вариантах доставки здесь.

Подкачивающий насос горячей воды | Производитель насоса для водонагревателя

Подкачивающий насос горячей воды

Подкачивающий насос горячей воды относится к центробежному водяному насосу, вода в камере насоса вращается с высокой скоростью вместе с рабочим колесом, когда насос работает, и создает центробежную силу. создайте давление в горячей воде.Он также известен как подкачивающий насос давления воды , подкачивающий насос трубопровода . Его основная функция заключается в повторном повышении давления воды внутри исходной трубы. После этого давление в выпускном трубопроводе складывается из давления на входе плюс давление в усилителе, таким образом достигается эффект повышения давления. Это может решить проблему недостаточного давления воды в трубопроводе. Или доведите давление воды на выходе из лейки душа до давления, соответствующего потребностям пользователя.

В качестве подкачивающего насоса для трубопровода, подкачивающий насос для горячей воды в основном используется в системах циркуляции и наддува горячей воды, в бытовых усилителях воды. И используется как насос водонагревателя для водонагревателя источника воздуха, солнечного водонагревателя, электрического водонагревателя, проточного водонагревателя, газового водонагревателя и так далее.

Стандартная серия бустерных насосов для горячей воды от VOVYO:

Хотите узнать больше?

---

Разница между подкачивающим насосом горячей воды и рециркуляционным насосом горячей воды

1. Во-первых, разный принцип работы подкачивающего насоса и рециркуляционного насоса горячей воды.

   Подкачивающий насос горячей воды: Ротор двигателя приводит в движение рабочее колесо с высокой скоростью во время работы. А крыльчатка заставляет жидкость вращаться с высокой скоростью, создавая центробежную силу. Таким образом, жидкость получает высокую энергию и вытекает из крыльчатки. И увеличьте кинетическую энергию и энергию давления жидкости, чтобы увеличить давление воды.

   Циркуляционный насос горячей воды: Принцип работы циркуляционного насоса горячей воды заключается в использовании насоса для циркуляции воды.Например, циркуляционный насос обеспечивает циркуляцию горячей воды в водопроводной трубе отопления.

2. Во-вторых, разница между подкачивающим насосом и водяным циркуляционным насосом

   С позиции установки насоса: Люди обычно устанавливают подкачивающий насос давления воды на впускную трубу; В то же время следует установить небольшой циркуляционный насос воды на обратном трубопроводе для повышения давления воды в системе для циркуляции воды.

   Из области применения: Обычно мы используем бустерные водяные насосы в системах центрального отопления.Или использовать их в водонагревателе с небольшим давлением, который требует наддува. В то время как люди в основном используют циркуляционный насос для самонагревания. Или использовать их для циркуляции воды в крупных и средних бытовых системах отопления. А также использовать их для теплого пола и циркуляции горячей воды.

   От давления наддува: Подкачивающий насос в основном решает проблему низкого давления воды в системе. Он относится к типу насосов с небольшим напором. При этом циркуляционный насос имеет более высокое давление, чем подкачивающий насос.Это может заставить воду циркулировать во всей системе отопления.

   Из работы продукта: Подкачивающий насос в основном имеет автоматическое управление. То есть переключатель автоматического регулирования расхода воды. Он будет автоматически активирован, пока есть поток воды. При этом переключатель автоматически выключается при отсутствии потока воды. Циркуляционный насос в основном вручную управляет включением и выключением, чтобы понять работу и остановку насоса.

Принцип и этапы выбора подкачивающего насоса горячей воды

Условно говоря, подкачивающий насос трубопровода не предъявляет высоких требований к скорости потока и транспортируемой среде.Поэтому при выборе подкачивающего насоса в основном учитываются соответствующий расход и напор. При выборе подкачивающего насоса необходимо учитывать пять аспектов в соответствии с технологическим потоком и требованиями к дренажу. Это производительность для жидкости, напор, свойства жидкости, расположение трубопроводов и рабочие условия.

1. Скорость потока

   Скорость потока — одна из важных характеристик производительности при выборе подкачивающего насоса. Что напрямую связано с пропускной способностью системы водяного отопления.Например, инженер-проектировщик системы может рассчитать нормальный, минимальный и максимальный расход насоса. Люди должны выбирать подкачивающий насос на основе максимального расхода, а также учитывать нормальный расход. И выберите 1,1-кратный нормальный расход в качестве максимального расхода, когда нет максимального расхода.

2. Напор воды

   Давление воды, необходимое для системы горячего водоснабжения, является еще одним важным показателем производительности при выборе подкачивающего насоса горячей воды.Вообще говоря, люди должны выбирать насос с напором воды, который на 5-10% выше, чем требуемый напор в системе.

3. КПД подкачивающего насоса

   КПД подкачивающего насоса горячей воды является наиболее важным фактором при измерении производительности насоса, а не мощности. В случае насоса с одинаковым напором и одинаковым расходом, чем меньше мощность, тем выше эффективность. То есть производительность лучше. Рекомендуем приобрести бесщеточный насос постоянного тока в качестве подкачивающего насоса, потому что эффективность бесщеточного двигателя постоянного тока намного выше, чем у насоса переменного тока.Более того, его срок службы намного больше, чем у насоса переменного тока и щеточного насоса постоянного тока.

4. Выбор способа установки

   При установке подкачивающего насоса горячей воды. Людям следует устанавливать водоподкачивающий насос горизонтально или вертикально в соответствии с отображением «Режим установки». Направление потока воды должно соответствовать направлению стрелки на корпусе насоса. И следует установить его как можно ближе к уровню воды. Следовательно, мы должны выбирать насос в соответствии с направлением водопровода в нашем доме.При этом размер входных и выходных труб домашнего подкачивающего насоса должен соответствовать размеру нашей домашней водопроводной трубы. Обычные бытовые водопроводные трубы — это труба с головкой с резьбой 1/2 дюйма и труба с резьбой 3/4 дюйма.

5. Укажите параметры, указанные на паспортной табличке насоса.

   Основными параметрами насоса для горячей воды являются мощность, напор и расход, а рынок насосов неоднороден. Многие производители часто подделывают параметры на паспортной табличке, чтобы удовлетворить стремление потребителей к психологии с высокими параметрами.Многие недобросовестные производители часто прямо заявляют водяную помпу нормальной температуры как насос горячей воды. Когда люди покупают такой насос и длительное время эксплуатируют его в условиях горячей воды. Это не только сократит срок службы насоса, но и приведет к тому, что короткое замыкание провода вызовет пожар. Итак, люди должны обратить внимание на это.

6. Когда следует выбирать подкачивающий насос горячей воды?

   Иногда не всегда удается решить проблему установкой подкачивающего насоса горячей воды при недостаточном давлении воды в трубопроводе системы горячего водоснабжения.Решить проблему недостаточного напора воды можно, установив подкачивающий насос для бака с водой в старом доме. Однако, как и старение блока трубопровода, чрезмерный изгиб на 90 градусов также приведет к уменьшению объема воды и приведет к недостаточному давлению воды. Из-за недостаточного давления воды, вызванного этими причинами, улучшающий эффект подкачивающего насоса ограничен. Кроме того, если люди устанавливают очиститель горячей воды с низкой производительностью очистки воды. Пока расход воды слишком велик, расход воды станет небольшим.Следовательно, также не будет никакого эффекта, если люди установят подкачивающий насос горячей воды в таких условиях.

Как предотвратить и контролировать шум подкачивающего насоса?

С повышением уровня жизни людей в жилых домах неоднократно появляются источники низкочастотного шума. Особенно серьезно сказывается на здоровье жителей низкочастотный шум, возникающий при работе высотных насосных станций. Низкочастотный шум бустерного насоса горячей воды имеет сильную проникающую способность в здание.Он склонен к неврастении, бессоннице, головной боли и другим неблагоприятным симптомам, если люди длительное время живут в среде низкочастотного шума. Поэтому люди должны делать что-то, чтобы уменьшить рабочий шум насоса.

1. Анализ источника шума

   Рабочий шум подкачивающего насоса в основном включает в себя: аэродинамический шум, создаваемый газом / жидкостью во время процесса транспортировки, шум, создаваемый вибрацией основания установки машины, и рабочий шум мотор.

2. Меры по снижению шума подкачивающего насоса

Устранение аэродинамического шума относительно просто с точки зрения снижения шума насоса. Обычные методы включают добавление звукоизоляционного покрытия и использование звукопоглощающих материалов.

Выполнить комплексную демпфирование и звукоизоляцию трубопровода насоса. С одной стороны, это может снизить вибрацию трубы. С другой стороны, он также может играть роль экранирования звука воздуха.

3. Выберите бесшумный водяной насос для вашей системы повышения давления воды.Рекомендуем выбрать насос с бесщеточным двигателем постоянного тока в качестве подкачивающего насоса воды. Поскольку его рабочий шум чрезвычайно низкий, некоторые из их рабочего шума даже ниже 25 дБ.

Основные неисправности подкачивающего насоса горячей воды и способы их устранения

1. Нет потока воды на выходе из подкачивающего насоса водонагревателя и недостаточный поток воды.

1. Люди не включают впускной и выпускной клапаны насоса горячей воды во время его работы. Есть какой-то блок на входе и выходе насоса, а также на крыльчатке.Решение: устраните препятствие, чтобы решить проблему.
2. Обратно подключить провода к положительному и отрицательному полюсу водяного подкачивающего насоса, чтобы помпа не работала. Решение: правильно подключить провода.

`

3. Утечка во всасывающем трубопроводе подкачивающего насоса горячей воды. Решение: Затяните каждую уплотнительную поверхность, чтобы удалить воздух из трубы.
4. Камера насоса не заполнена водой, и в ней есть воздух. Решение: Откройте головку насоса или откройте выпускной клапан, чтобы слить воздух.
5. Подача воды на входе и выходе недостаточна, ход всасывания слишком велик, а нижний клапан негерметичен.
   Решение: выключите насос для проверки и регулировки (это явление легко может произойти, если сеть подключена к водопроводу и используется всасывающий трубопровод).
6. Сопротивление трубопровода слишком велико, и центробежный насос был выбран неправильно. Решение: уменьшить изгибы труб и повторно выбрать насосы.
7. Напряжение бустерного насоса слишком низкое.
8. Износ рабочего колеса. Заменить крыльчатку.
9. Рабочий поток превышает номинальный расход. Отрегулируйте расход, повернув выпускной клапан вниз.
10. Всасывание центробежного насоса слишком высокое. Уменьшите ход всасывания.
11. Износ подшипников насоса. Заменить подшипник.

2. Шумовая вибрация

1. Опора трубопровода неустойчива. Стабилизируйте трубопровод.
2. Смеси газов в жидкости. Увеличьте давление всасывания выхлопных газов.
3. Жидкость смешана с воздухом Увеличьте давление всасывания насоса, чтобы выпустить воздух.
4. Подшипник поврежден. Заменить подшипник.
5. Двигатель работает от перегрузки. Отрегулируйте расход, повернув клапан вниз.

Подкачивающий насос обогревателя школьного автобуса

Ищете подкачивающий насос для обогревателя школьного автобуса? Мы можем помочь со следующей информацией!

1. Год и модель автобуса

2. Размер портов подкачивающего насоса и тип шланга на насосе (фото ниже)

3.Как подкачивающий насос подключается к нагревателю (фото ниже)

4. Любые номера деталей, которые могут быть у вас

5. Последние (8) цифр VIN-номера

.

Следующие страницы каталога помогут вам с подкачивающим насосом или необходимыми деталями, и ваш обогреватель снова заработает!

Подкачивающие насосы

Страница в каталоге

Нажмите здесь для увеличения

Фитинги для шлангов

Страница в каталоге

Нажмите здесь для увеличения

Информация о бустерном насосе

Подкачивающие насосы отопителя школьного автобуса улучшить производительность нагревателя, давая непрерывный и равномерный поток охлаждающей жидкости.Эти насосы особенно необходимы на дизель школьные автобусы с питанием.

Ниже приведены примеры различных способов подключения подкачивающего насоса

к нагревателю.

Дополнительная информация о деталях нагревателя

Щелкните любую из следующих ссылок:

Главная страница — Нагреватель

Воздуходувки

Колеса воздуходувки

Разъемы

Ручки управления

Дефростер и вентиляторы

Лопасти вентилятора

Фитинги

Шланги

Двигатели

Резисторы

Задний обогреватель под сиденьем

Клапаны

Вентс

Нажмите здесь , чтобы открыть индексную страницу

Вернуться к началу

Позвоните нам по бесплатному телефону 800 / 960-1960

Бустерные тепловые насосы и центральные тепловые насосы в централизованном теплоснабжении

Основные характеристики

•

Моделирование энергетических систем для систем централизованного теплоснабжения на основе тепловых насосов.

•

Альтернатива с бустерными тепловыми насосами для производства горячей воды.

•

Почасовое моделирование в течение года с использованием energyPRO.

•

Бустерные тепловые насосы позволяют снизить температуру централизованного теплоснабжения и потери в сети.

•

Энергопотребление и затраты ниже с дополнительными тепловыми насосами, чем без них, и ниже, чем с отдельными тепловыми насосами или котлами.

Реферат

Централизованное теплоснабжение (ЦО) позволяет использовать и распределять тепло из источников, недоступных для автономных приложений, и в сочетании с когенерацией тепла и электроэнергии (ТЭЦ) было краеугольным камнем реализации Данией устойчивого национального развития. поставка первичной энергии за последние четыре десятилетия.Тем не менее, все более энергоэффективные дома и постоянно улучшающиеся характеристики теплового насоса (ТН) для индивидуальных жилых домов подрывают конкурентное преимущество комбинации ТЭЦ – ЦТ, поскольку потери в сети ЦТ растут в относительном выражении из-за снижения потребности в отоплении зданий и относительно высокие температуры подачи ЦТ.

Основным фактором, влияющим на температуру воды в системе ЦТ, являются требования для производства горячей воды (ГВС). В этой статье исследуются две альтернативы для подачи горячей воды: (а) ЦО на основе центральных ВД в сочетании с теплообменником и (б) комбинация ЦО на основе центральных ВД и небольшого вспомогательного ВД, использующего воду для горячего водоснабжения в качестве низкотемпературного источника для ГВС. производство.Анализы проводятся с использованием имитационной модели energyPRO и с ежечасно меняющимися факторами; потребности в отоплении, потери в сети ЦТ, коэффициент полезного действия HP (COP) и цены на спотовом рынке, чтобы иметь возможность анализировать относительную производительность двух вариантов и их производительность в течение года. Результаты также сравниваются с отдельными котлами и отдельными ТН.

Результаты показывают, что применение бустерных ВД позволяет системе ЦТ работать при существенно более низких уровнях температуры, улучшая COP центральных ВД ЦТ, одновременно значительно снижая потери в сети ЦТ.Таким образом, производительность ЦТ значительно увеличивается. Кроме того, производительность ЦТ ВД с комбинацией дожимных устройств значительно лучше, чем у отдельных котлов или решений ВД.

Ключевые слова

Центральное отопление

Тепловые насосы

Анализ энергетических систем

Моделирование EnergyPRO

Горячее водоснабжение

Рекомендуемые статьиЦитирующие статьи (0)

Полный текст

© 2016 Elsevier Ltd. Все права защищены.

Рекомендуемые статьи

Цитирование статей

Стоит ли бустер для нагревателя горячей воды своих денег?

Как бороться с низким давлением воды и высокой температурой

У вас проблемы с низким уровнем горячей воды в вашем доме? Вы чувствуете, что постоянно регулируете температуру на своем водонагревателе? Если вы постоянно боретесь с этими вещами, возможно, вам стоит подумать о новом решении.На рынке есть несколько вариантов, которые могут сработать, но лучшим вариантом для ваших нужд может быть бустер. Свяжитесь с Chattanooga Water Heater Co. сегодня по поводу бустера водонагревателя для вашей собственности в г. Чаттануга, штат Теннесси. Сейчас мы доступны по телефону 423-718-7342.

Что такое бустер водонагревателя?

Бустер водонагревателя — это устройство, которое можно присоединить к имеющемуся водонагревателю. С его помощью холодная вода смешивается с горячей водой из входного клапана и подается вам.Затем, если у вас есть водонагреватель резервуара, бустер помогает сохранить эту горячую воду без потерь энергии. Это означает, что в перерывах между использованием у вас будет больше горячей воды, чем без нее. Это то, что тебе нужно? Может быть! Бустеры — отличное вложение для тех, кому нужно несколько источников горячей воды по всему дому. Или для тех, кто действительно борется с производством горячей воды на своей территории. Добавление усилителя водонагревателя может помочь вам с этими и некоторыми проблемами.Если вы боретесь с низким давлением горячей воды, это еще одно идеальное решение. Бустеры — это хорошее вложение для энергоэффективного дома, как и установка утеплителя на чердаке.

Преимущества бустера водонагревателя

Так есть ли преимущества у бустера для вашего водонагревателя? На самом деле есть! Установка усилителя водонагревателя может показаться ненужной дополнительной вещью, но у этого прибора есть ряд преимуществ.Хотя на начальном этапе они могут быть дорогими, установка усилителя водонагревателя в Чаттануге, дома TN могут в конечном итоге помочь вам сэкономить деньги в долгосрочной перспективе. Какие еще есть преимущества?

• Больше горячей воды: Как следует из названия, водонагреватель с бустером будет иметь повышенную горячую воду. Более того, вы улучшите напор воды, что поможет сохранить вашу сантехнику.
• Энергоэффективность: по сравнению с полной системой водяного отопления, бустеры потребляют меньше энергии, но дают аналогичные, если не лучшие результаты.Имейте в виду, что даже самые лучшие бустеры водонагревателя будут эффективно работать только при подключении к водонагревателю.
• Простая установка: Если вы уже приобрели бустер для водонагревателя, установка будет относительно простой. Опять же, по сравнению с полной системой водяного отопления, установка усилителя водонагревателя невероятно проста.
• Экономия воды: с усилителем вы фактически будете использовать меньше воды по всему дому. Это связано с тем, что горячая вода хранится дольше между использованиями, поэтому вам не придется так долго ждать, пока вода достигнет нужной температуры.

Важно отметить, что все эти преимущества зависят от качественного монтажа. Хотя мы упоминали, что установка проста, это не то, что нужно делать кому-то неопытному. Да, есть несколько сайтов, которые могут научить вас, как установить усилитель водонагревателя, но есть много факторов в вашем доме и с вашим водонагревателем. Вместо того, чтобы рисковать, положитесь на Chattanooga Water Heater Co. во всех ваших услугах по установке и техническому обслуживанию.

Часто задаваемые вопросы

• Бустеры водонагревателя работают?
  • Да, есть. Бустеры водонагревателя помогают сократить время простоя между использованием. Вместо того, чтобы ждать, пока вода снова нагреется, усилитель может помочь нескольким людям в вашем доме использовать горячую воду в течение короткого периода времени.
• Как работает бустер нагревателя горячей воды?
  • Эти системы работают, смешивая холодную воду из входного клапана с горячей водой, которая выходит из клапана горячей воды.Это означает, что у вас будет более стабильная горячая вода каждый раз, когда вы открываете кран. Вам не придется ждать, пока он нагреется.
• Что такое бустер бака горячей воды?
  • Усилитель бака для горячей воды — это смесительный клапан, который можно установить с существующим водонагревателем. Бустер смешивает горячую и холодную воду, чтобы каждый раз достигать желаемой температуры, которую вы ожидаете от водонагревателя.
• Почему у меня нет давления горячей воды?
  • Это могло быть результатом ряда проблем.Скорее всего, это связано с тем, что водопроводные трубы забиваются чем-то вроде осадка, ржавчины, отложений кальция или другого мусора.
• Как быстрее получить горячую воду?
  • Вы всегда можете увеличить температуру горячей воды. Если он уже настолько высок, но вам все еще нужно больше тепла, вы можете установить бустер, чтобы увеличить количество получаемого тепла.

Расписание с нашей командой сегодня

Для получения дополнительной информации о бустере водонагревателя в Чаттануге, штат Теннесси, наберите 423-718-7342.Вас свяжут с экспертами Chattanooga Water Heater Co., чтобы получить надежные услуги.

Как избежать проблем с насосами вашей гидравлической системы

В некоторых гидравлических системах постоянно возникают проблемы. Владелец такой неисправной системы оплачивает услуги по ремонту или замене различных компонентов, которые постоянно выходят из строя. Техническое обслуживание, такое как ненагреваемые цепи, шум, воздушное засорение, чрезмерный отказ компонентов, особенно насосов и т. Д., Необходимо проанализировать, чтобы выявить причины постоянных тронов, найти неисправный компонент, заменить его и сообщить владельцу, что система была неисправна. «фиксированный.«Любая система, которая имеет непрерывную проблему, разрешима. Правильно спроектированные, установленные и запущенные гидравлические системы будут безотказными в течение многих лет.

Инженеры-гидроники, у которых есть планы и спецификации, обычно проектируют большие гидравлические системы. Пока подрядчик по установке следует плану и спецификациям, никаких системных проблем возникнуть не должно. Системы меньшего размера, жилые и коммерческие, обычно «проектируются» подрядчиком по установке. В этих системах могут наблюдаться постоянные проблемы, и вместо простой замены деталей требуется анализ для выявления реальных проблем.

Делается много ошибок при размещении циркуляционных насосов относительно расширительного бака. Когда насосы впервые использовались, они всегда находились на обратном трубопроводе, подающем в котел. Это было место, где вода была наиболее прохладной, так как она циркулировала по системе и отдавала тепло. Производственные допуски не могли быть такими строгими, как сегодня, поэтому там, где вода была самой холодной, было нормой для размещения циркуляционных насосов. Как мы увидим, этот «стандарт» устарел и не обязательно является лучшим местом для подкачивающего насоса.Производственные процессы были усовершенствованы, так что насос можно размещать в воде слива котла без вредного воздействия на насос. Расположение насоса определяется местом подключения расширительного бачка к системе.

Когда насос выключен, существует только статическое давление (см. Info-Tec 26, Системы водяного отопления). Запуск насоса изменит давление в системе до нового набора условий. Головка насоса появится поперек насоса. Давление на выходе насоса будет выше давления на входе насоса на величину, равную напору насоса.Падение давления (DP) будет постепенно уменьшаться от нагнетания до всасывания насоса.

Указав точку отсутствия изменения давления, можно регулировать давление в системе при включенном насосе. Точка отсутствия изменения давления — это место, где расширительный бак подключается к системе. Это связано с тем, что воздух в баке сжатия должен подчиняться законам газа: изменение давления воздуха должно сопровождаться изменением объема воздуха. Изменение объема воздуха приводит к изменению объема воды в резервуаре.Изменение объема воды в баке должно вызывать изменение объема воды в системе. Работа насоса не может увеличивать или уменьшать объем воды в системе, так как вода несжимаема. Следовательно, работа насоса не может изменить давление в баллоне. Поскольку давление в резервуаре не может измениться из-за работы насоса, соединение резервуара с системой должно быть точкой, в которой давление не изменяется.

Исходя из этого факта, если компрессионный бак расположен на стороне всасывания насоса, давление всасывания насоса не изменится, независимо от того, включен насос или выключен.Поскольку всасывание насоса не может измениться, напор насоса должен изменяться при включении насоса. Вся напор насоса должен быть положительным на выходе насоса. Повышение давления будет уменьшаться в системе до исходного статического давления на всасывании насоса. (Это называется гидравлическим градиентом.) Это графически представлено на рисунке 1. Обратите внимание на линию, представляющую напор насоса или гидравлический градиент. На большей части системы он находится над линией давления исходного состояния.

Рисунок 1.

Поскольку давление всасывания не отличается от статического из-за работы насоса, это лучшее место для котла (см. Рисунок 2).

Рисунок 2.

Если компрессионный бак расположен на стороне нагнетания насоса, когда насос перекачивает в бак и бойлер, все изменения давления в системе из-за работы насоса будут вычтены из исходного статического давления. Поскольку давление нагнетания насоса не может измениться, давление всасывания должно измениться.(См. Рис. 3.) Давление всасывания будет падать, равным полному напору насоса. Это может привести к кипению или кавитации. Снижения давления в верхних точках системы может быть достаточно, чтобы вызвать вакуум, всасывающий воздух в систему через вентиляционные отверстия. Это может привести к воздушным цепям. Это может привести к нестабильному, несбалансированному потоку воды. Шумные кавитирующие насосы скоро выйдут из строя. Котел может «стучать» каждый раз при запуске насоса.

Рисунок 3.

Для систем, которые демонстрируют эти проблемы, и где насос нагнетает воду в котел и компрессионный бак, возможны три решения:

1.Поднимите статическое давление достаточно высоко, чтобы предотвратить всасывание воздуха и закипание. Это может потребовать изменения размера компрессионного бака.

2. Переверните насос. Откачать из котла и бака. Часто невозможно изменить направление потока из-за монофлора, клапанов потока и т. Д.

3. Переместите насос на другую сторону котла и компрессионного бака. Откачать из котла и бака.

Одна небольшая система с низким напором насоса, например, в которых используется насос серии 100 или SLC Bell & Gossett, может не потребоваться откачка от котла и резервуара, поскольку энергии насоса недостаточно, чтобы сильно повлиять на давление в системе .Безусловно, правильно собрать систему и предотвратить проблемы не повредит. Как правило, системы, в которых требуются насосы с мощностью 1/3 л.с. двигатели или более обязательно должны быть установлены с откачкой от котла и компрессионного бака.

Поскольку циркуляционный насос является основной движущейся частью системы принудительного водяного отопления, важно не только его расположение, но и правильное техническое обслуживание критически важно для хорошей работы системы.

Все бустерные насосы являются центробежными. Они используют центробежную силу для перемещения жидкости.Крыльчатка — ключевая деталь. Жидкость, попадающая в проушину вращающейся крыльчатки, со значительной силой выбрасывается на край. Направление вращения крыльчатки имеет значение. Лопатки крыльчатки должны «забивать» воду, а не «закапывать». С новыми однофазными насосами это обычно не проблема, но трехфазные двигатели подключаются к сети и могут вращаться в любом направлении. К сожалению, крыльчатка, вращающаяся в неправильном направлении, приведет к циркуляции воды, но производительность (галлонов в минуту) будет очень низкой, а насос будет шумным.

Нагрузка двигателя или потребление тока зависит от скорости откачки галлонов в минуту. Насос найдет точку на своей кривой, в которой DP системы будет просто равным способности насоса создавать необходимый напор при данном расходе. На рисунке 4 показана типичная кривая насоса. Расход в галлонах в минуту отображается в зависимости от DP в футах. Нагрузка двигателя показана, чтобы проиллюстрировать, что происходит при увеличении галлонов в минуту.

Для бустерных насосов

требуется затопленный всасывающий патрубок; то есть постоянная подача чистой жидкости без пузырьков, поступающей в проушину рабочего колеса для работы.Часто подрядчик увеличивает размер бустерного насоса, чтобы «быть уверенным», что он будет перекачивать требуемый галлон в минуту. Негабаритный насос приведет к возникновению шума в системе. Поэтому, если бустерный насос должен быть дросселирование по какой-либо причине, то дроссельный клапан должен быть на нагнетательной стороне насоса. Это поддерживает затопление всасывания и предотвращает кавитацию, которая быстро разрушает рабочее колесо.

Каждый раз, когда двигатель насоса потребляет чрезмерную силу тока, а напряжение находится в пределах нормы, следует снимать показания манометра.Если показания указывают на то, что насос слишком большой и перекачивает слишком много воды, сброс может быть ограничен. Чтобы проверить производительность насоса, установленного в системе, необходимо определить перепад давления между всасывающим и выпускным отверстиями насоса. Как только это будет найдено, по кривой производительности насоса станет известно количество галлонов в минуту. Рисунок 4 иллюстрирует взаимосвязь между DP и GPM.

Рисунок 4.

В некоторых насосах предусмотрены отводы для установки манометров.Если отводы не предусмотрены, в корпусе насоса можно просверлить отверстия и нарезать резьбу или установить измерительные отверстия в примыкающем трубопроводе. Убедитесь, что оба манометра обнулены и точны. Вычтите показания всасывания из показаний нагнетания. Ответ — голова. Кривые насоса показывают DP в футах напора. Чтобы преобразовать показания манометра в фунты на квадратный дюйм в футы головы, умножьте фунты на квадратный дюйм на 2,3. В качестве примера: Рисунок 4 представляет собой кривую для насоса, которая показывает перепад в 2 фунта на кв. Дюйм при работе. Если умножить 2 фунта на кв. Дюйм на 2,3, получится 4.6 футов головы. Введите график кривой насоса на 4,6 DP и нарисуйте линию, пересекающую кривую насоса. Проведите линию от этого пересечения до линии GPM и прочтите 18 GPM.

Теоретически, насос слишком большого размера может быть дросселирован до очень низкого расхода, даже без расхода, без каких-либо повреждений. На практике это не так. Пока двигатель разгружается при малых расходах, энергия вращающейся крыльчатки должна куда-то «уходить», и это где-то будет нагреваться. Это тепло трения может вызвать кипение в корпусе крыльчатки насоса, что приведет к повреждению крыльчатки и / или уплотнений насоса.Если размер насоса настолько велик, что его расход необходимо дросселировать более чем на 50%, лучше заменить насос на насос подходящего размера, а не просто дросселировать его.

В то время как большинство проблем с насосами в операционной системе возникает из-за насосов увеличенного размера, следует также решать проблемы с насосами меньшего размера. Большинство проблем с насосом меньшего размера возникает из-за того, что в систему вносится добавление, а не пересчитываются новые параметры для системы. Насос меньшего размера, установленный в новой системе, обычно сразу обнаруживается и ремонтируется.Когда добавляются существующие системы, о насосе забывают и возникают проблемы с циркуляцией. Любая система, которая испытывает проблемы с нагревом после добавления дополнительного излучения, подозревается в проблеме с насосом меньшего размера.

Большой перепад температуры в системе свидетельствует о недостаточной циркуляции. Если имеется более одной цепи, короткие замыкания могут хорошо нагреваться, а более длинные — нет. Если повторная балансировка системы не может решить проблему недостаточного нагрева, подозревают насос недостаточного размера.По манометрам, как и раньше, можно проверить насос.

Есть несколько практических правил, которые могут помочь определить производительность насоса:

Производительность насоса может быть определена путем деления расчетной БТЕ / час. теплопотери здания по БТЕ / час. производительность каждого циркулирующего галлона в минуту. Используя определение БТЕ, если один фунт воды падает на один градус по Фаренгейту при циркуляции, то выделяется одна БТЕ. Галлон воды весит 8,3 фунта. Следовательно, если галлон воды упадет на один градус, он потеряет 8.3 БТЕ. Если один галлон в минуту циркулирует в течение одного часа, то: 8,3 x 60 = 498 БТЕ / час. Используйте 500 для упрощения вычислений. Расчетное падение температуры воды, обычно от 20 ^до F, умноженное на 500, равно 10 000 БТЕ / час. на галлон в обращении. Если потери тепла в здании составляли 200 000 БТЕ / час, насос должен перекачивать 20 галлонов в минуту. (Фактическое падение рабочей температуры, вероятно, будет намного меньше, чем расчетное падение температуры. Это не повлияет на мощность радиаторов в какой-либо значительной степени.)

Большинство жалоб на недостаточную циркуляцию в системах, в которые не были добавлены дополнительные компоненты, связаны с заеданием воздуха. Никакая система воздухообмена котла не эффективна на 100%. Некоторое количество воздуха всегда увлекается водой и циркулирует вместе с водой. ЕСЛИ система не была запущена должным образом, в системе все еще циркулирует большое количество воздуха. В конце концов, воздух поднимется к верхним точкам системы, где он будет действовать как разрыв в системе. Циркуляционный насос не может толкать воздух по вертикальной трубе.

Для каждой верхней точки системы требуется вентиляционное отверстие для удаления воздуха из системы. Бульканье на обратной стороне радиатора свидетельствует о том, что радиатор частично связан с воздухом. Если в системе по-прежнему возникают проблемы с воздушным связыванием, необходимо найти причину попадания избыточного воздуха в систему. Избыточный воздух не только не вызывает проблем с нагревом или недостаточного нагрева, но и может разрушить компоненты системы.

1. Проверьте герметичность; особенно сальники насоса.

2. Правильно ли выбрана линия к резервуару?

3.Не должно быть клапанов на горизонтальной линии к резервуару или уличных элей в отверстиях котла или фитингов резервуара.

4. Погружную трубку арматуры котла нужно вставить в котел до упора.

5. Если в системе используются автоматические вентиляционные отверстия, перейдите на ручные.

6. И, наконец, выполните надлежащий запуск, как описано ранее в Info-Tec 26 (Системы водяного отопления).

На рис. 5 показана типичная установка и отмечены перечисленные выше элементы.

Рисунок 5.

Если система была правильно запущена, установлена ​​и тщательно проверена, но при этом воздушное связывание все еще остается проблемой, необходимо проверить газообразование. Различные материалы, используемые при установке, такие как флюсы для припоя, смазочно-охлаждающие жидкости, соединения труб и т. Д., При нагревании могут вызывать химическую реакцию и выделять горючий газ. Этот газ вырабатывается постоянно, и никакая система управления воздухом не справится с этим. Систему нужно почистить.Все системы следует очищать после установки и перед запуском, но это происходит редко.

Для очистки можно использовать тринатрийфосфат, каустическую соду или заменитель TSP. Рекомендуется соотношение 1 фунт TSP на 50 галлонов воды в системе. TSP следует растворить в горячей воде, а затем добавить в систему в жидком виде любым удобным способом. Дайте раствору циркулировать не менее нескольких часов. В это время система должна работать при нормальной температуре нагрева.Не циркулируйте этот раствор более 10-12 часов. После циркуляции полностью слейте воду и снова заполните систему неочищенной чистой пресной водой. (Если гликоль система, гликоль теперь можно смешать и наполнить.) Обеспечьте циркуляцию заполненной системы в холодном состоянии в течение 10–15 минут. Теперь проверьте воду в системе с помощью индикаторных листов PH. Система должна показывать pH от 7 до 9. Если низкий (кислотный), добавьте немного очищающего раствора, чтобы поднять pH, но не превышайте 8. Следует избегать высокого pH (щелочного).

Как только система будет очищена и уровень pH станет хорошим, систему следует правильно запустить.

Правильно установленные гидравлические системы по своей сути бесшумны. Любой шум, достаточно громкий, чтобы вызвать жалобу жителей здания, должен быть расследован. Если шум возникает только при работающем насосе, не стоит сразу предполагать, что насос неисправен. Во многих случаях проблема заключается не в помпе, а в установке.

Расширение и сжатие трубопровода будут сопровождаться шумом, если не были приняты надлежащие меры для поглощения расширения системы трубопроводов. Кусок медной трубки диаметром 10 дюймов (3/4 дюйма) расширится на 7/16 дюйма при повышении температуры на 100 ^o F! Это расширение должно быть допущено, иначе в результате возникнет сильный шум, даже если вы повредите систему трубопроводов и прилегающие элементы конструкции.

Как уже отмечалось, захваченный воздух может вызывать шумы циркуляции, а насос слишком большого размера может вызывать шумы циркуляции.

Любое оборудование с движущимися частями создает некоторый шум и вибрацию. Если шум трубопровода вызван вибрацией насоса, насос следует проверить. На бустерах меньшего размера с двигателями, установленными на кольце, перекос из-за изогнутого кронштейна двигателя, вызванного падением или наступлением на насос, вызовет вибрацию. Пропитанные маслом опоры двигателя будут шалфейными и вызовут перекос.Избыточная смазка бустерных двигателей вызвала больше отказов, чем недостаточная смазка. Несоосность приведет к чрезмерному износу и частому выходу из строя муфт. Муфты и опоры двигателя следует менять одновременно. Встроенные насосы должны располагаться как можно ближе к котлу, чтобы избежать нагрузки от веса насоса на трубопровод.

Насосы, устанавливаемые на основании, должны быть надежно закреплены на тяжелом фундаменте, изолированном от плиты перекрытия. На корпус насоса не должно накладываться никакого веса трубопровода.Гибкие соединители между насосом и трубопроводом — отличный способ предотвратить передачу вибрации. Для хорошей изоляции трубопровод должен быть закреплен на стороне насоса со стороны системы.

Вешалки, создающие нагрузку на трубопровод системы, могут создавать шум. Проверьте все вешалки. Простое ослабление, перемещение или замена подвески решило многие жалобы на шум. Подступенки никогда не должны соприкасаться с конструкцией здания.

Частые отказы уплотнений в насосах с механическим уплотнением обычно связаны с водными условиями.Все уплотнения протекают небольшим количеством воды. Это помогает смазать поверхности уплотнения. Фактически, на больших насосах с набивными уплотнениями гайка сальника регулируется для регулирования заданной скорости утечки. Системные герметики устраняют утечки, затвердевая при контакте с воздухом. Уплотнители вызовут быстрое повреждение поверхностей уплотнения. Если в системе когда-либо использовался герметик, его следует слить, как только утечки будут устранены, а система снова наполнена и запущена снова. Многие добавки, такие как ингибиторы коррозии, при использовании в чрезмерных количествах также могут вызвать повреждение уплотнения.Насос никогда не должен работать всухую. Перекачиваемая жидкость уносит тепло от трения, создаваемое уплотнением, а также помогает смазывать поверхности уплотнения.

Бустерные насосы

предназначены для закрытых систем. Они не могут справиться с большим количеством пресной воды. Они испытают выход из строя уплотнения, точечную коррозию корпуса насоса и разрушение рабочего колеса. Насосы, используемые для контуров питьевой воды, выполнены из латуни по только что указанной причине, и даже в этом случае они не имеют обычного длительного срока службы насоса закрытой системы.

Подкачивающий насос для водопровода

Подкачивающий насос можно использовать для увеличения давления воды, поступающей в дом. Если у вас действительно низкое давление воды из городского водопровода или низкое давление из-за того, что вы находитесь на колодце, установка подкачивающего насоса может быть решением, которое вы искали.

Существует много типов насосов повышения давления, поэтому вам придется провести небольшое исследование и выяснить, какой насос подходит именно вам.Прочтите отзывы, поговорите с другими и примите мудрое решение для своего дома, исходя из вашей ситуации. Комбинированные усилители давления часто являются хорошим выбором, потому что они включают в себя насос, двигатель, обратный клапан, датчик давления и расхода, а также мембранный бак в одном устройстве. Эти устройства обычно доступны по цене, компактны и относительно просты в установке. Чего вы обычно не получите с этими устройствами, так это способа контролировать, какое дополнительное давление они обеспечивают. Это означает, что важно выяснить, какое давление воды у вас сейчас и насколько высоко подкачивающий насос повысит давление.

Проверьте текущее давление воды

Манометр воды можно использовать для проверки существующего давления воды. В хозяйственном магазине можно приобрести манометр, который покажет вам, сколько у вас PSI (фунтов на квадратный дюйм). Обычно давление не должно превышать 75 фунтов на квадратный дюйм, потому что это плохо для водопроводной системы. Таким образом, если текущее давление составляет 40 фунтов на квадратный дюйм, а цель — достичь 75 фунтов на квадратный дюйм, тогда вам может потребоваться усилитель давления, который обеспечит не более дополнительных 35 фунтов на квадратный дюйм.

Еще о чем следует подумать

• Какого размера водопровод, идущий в дом? Вы можете приспособиться к трубе любого размера вниз или вверх, но это будет работать более плавно, если размер фитинга подкачивающего насоса будет соответствовать размеру трубы входящей линии. Установка гибких трубопроводов на подкачивающий насос позволит быстро и легко работать с ним, поэтому убедитесь, что вы знаете, какой размер вам нужен.
• Есть ли место для подкачивающего насоса? Эта космическая штука всегда является проблемой.Даже когда насос небольшой, ему все равно нужны зазоры для обслуживания и пространство для дыхания.
• Есть ли поблизости электрическая розетка? Большинство насосов повышения давления поставляются со шнуром от 6 до 10 футов. При определении местоположения помпы убедитесь, что поблизости есть розетка, которую вы не прочь потерять. Если нет, придется ли вам прокладывать новую электрическую линию для подкачивающего насоса?
• Сколько это будет работать и вам это удобно? Установка подкачивающего насоса потребует от вас врезаться в водопровод и перенаправить его через насос, а затем обратно к магистрали.Есть несколько хороших вставных фитингов, таких как Sharkbite и Gatorbite, которые могут сделать установку быстрой и легкой, если вы можете их использовать. Измерьте и еще раз проверьте, будут ли они работать, прежде чем пытаться их использовать.
• Получить оценки; Вы можете позвонить местным сантехникам, чтобы узнать, сколько будет стоить установка подкачивающего насоса, и сэкономить на работе. По крайней мере, вы будете знать, сколько сэкономите, если установите его самостоятельно.
• Хорошо ли изолирован гараж, или вам нужно будет изолировать подкачивающий насос, чтобы он не замерз? Может быть, достаточно оставить свет в гараже или, может быть, вам понадобятся дополнительные меры предосторожности для предотвращения замерзания.При выборе места для установки подкачивающего насоса помните об условиях замерзания.

.
