Трубы ПНД — это изделия из термопластичного полимера высокой плотности, который получают в ходе полимеризации атомов углерода этилена при низком давлении. Необходимые характеристики полимерам придают вводимые добавки и заданные температурные режимы.

Впервые ПНД трубы стали применять около полувека назад. Первые трубопроводы до сих пор не выведены из эксплуатации, а в зонах с низкой сейсмической активностью за указанный период даже не подвергались капитальному ремонту. Гарантийный срок службы 50 лет обусловлен не фактическими данными о предельных возможностях материала, а лишь полувековым опытом применения указанных изделий. На сегодняшний день до сих пор максимальный срок службы не известен. Учитывая прочность молекулярных связей, химическую стабильность полимера и отличное состояние трубопроводов, проложенных еще 70-80-х гг. прошлого века, можно предположить, что изделие способно прослужить порядка 100 лет и более.

Полиэтилен низкого давления — уникальный материал. Из него производят трубы для питьевой и горячей воды, трубы технического назначения, для прокладки кабелей, канализаций и дренажных систем.

• Трубы ПНД не ржавеют, не поддаются коррозии, не повреждаются твердыми частицами, переносимыми потоком жидкости. Они устойчивы к воздействию большинства химически агрессивных составов и сред.
• Поскольку внутренние стенки абсолютно гладкие, пропускная способность труб со временем не меняется — в них не скапливается осадок, не образуются засоры; через них легко протягивать кабели и провода.
• Полиэтиленовые трубы обладают сравнительно малым весом и стоимостью. С завода продукция отгружается в нарезке и бухтах. Их удобно транспортировать и укладывать. Скорость прокладки коммуникаций из ПНД изделий в разы выше, чем из металлических или асбестоцементных деталей. Трубы малого и среднего диаметра монтируются без специальной подъемной техники траншейным и бестраншейным способом.
• Трубы ПНД можно соединять сварным способом встык или посредством соединительных фитингов, а также комбинировать в одной системе с металлическими, используя специальные переходники. Во время сварки между трубами образуются высокопрочные молекулярные связи, швы получаются плоскими, гладкими и герметичными, и не требуют дополнительной ультразвуковой диагностики.
• Низкий коэффициент теплопроводности материала позволяет обходиться без дорогой теплоизоляции.
• Одной из ключевых характеристик полиэтиленовых труб является их способность растягиваться в продольном и радиальном направлении. Это свойство особенно ценится в зонах сейсмической активности, зыбких и подвижных грунтов, где просадка дома приводит к разрушению стальных трубопроводов. ПНД трубы не разрывает замерзшая внутри вода. После оттаивания трубопровод продолжает нормально функционировать.

При условии правильной эксплуатации, трубы ПНД абсолютно безопасны для человека и окружающей среды. А их производство возможно как из продуктов, которые попутно образуются при перегонке нефтяных углеводородов, так и из вторично переработанных полиэтиленовых гранул, что не требует добычи ресурсов и помогает очищать планету от неорганического мусора. При вторичной переработке основные свойства полиэтилена не меняются.

Перейти в каталог

Полиэтиленовые трубы ПНД

04 Июля 2009г.

Полиэтиленовые трубы ПНД — это трубы изготовленные из полиэтилена низкого давления.

ПНД — полиэтилен низкого давления (высокой плотности HDPE), получают суспензионным и газофазными методами полимеризации этилена при низком и среднем давлениях на комплексных металлоорганических катализаторах на носителе, и в суспензии на комплексных металлоорганических катализаторах.

ПНД устойчив к воздействию кислот, воды, щелочей, растворителей а также различных органических соединений. При повышении плотности возрастает устойчивость по отношению к большинству органических растворителей. При комнатной температуре нерастворим и не набухает ни в одном из известных растворителей. При температуре 80°С растворим в четырёххлористом углероде и циклогексане.

При высоком давлением растворяется в перегретой до 180°С воде. Со временем, будет деструктировать с образованием поперечных межцепных связей, что приводит к повышению хрупкости при небольшом увеличении прочности. Нестабилизированный полиэтилен за короткое время (около года) под воздействием солнечного света превращается в рассыпающуюся труху. Поэтому важно для изделий таких как труба применят только светостабилизированный полиэтилен. В трубных марках полиэтилена светостабилизатором чаще всего выступает сажа.

Полиэтилен (кроме сшитого) перерабатывается всеми известными для пластмасс методами, такими как экструзия, экструзия с раздувом, литьё под давлением, пневматическое формование. Полиэтиленовые трубы ПНД изготавливаются методом непрерывной экструзии полиэтилена.

Из этого материала могут изготавливаться плёнка, тара, трубы ПНД, водопроводные полиэтиленовые трубы, газовые трубы, канализационные трубы, детали для труб, детали технической аппаратуры, диэлектрических антенн, электроизоляционные материалы, предметы домашнего обихода и прочее.

Полиэтилен низкого давления (ПНД или HDPE) для труб классифицируется как ПЭ 63, ПЭ 80 и ПЭ 100.
Трубы ПНД бывают двух типов:
1. Напорные для водо- и газо- снабжения.

2. Безнапорные для фекальной канализации и ливневой канализации.

См.также:
Характеристики ПНД типа ПЭ-100 ПЭ-80 (PE-100 PE-80)
ПНД трубы для наружного водоснабжения ПЭ 80 и ПЭ 100
Трубы ПНД для газоснабжения
Канализационные трубы ПНД

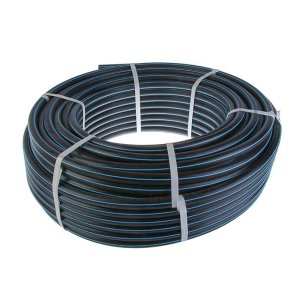

Труба ПНД 32х2,4мм ПЭ100/SDR13,6 PN12,5 (бухта 100 метров) по цене 5 000 руб.

Марка полиэтилена	ПЭ100
Тип ПНД	SDR13,6
Наружный диаметр	32мм
Толщина стенки	2.4мм
Максимальное рабочее давление	12,5 атм
Вес 1 погонного метра	0,2229кг
Бухта	100 метров

Трубы ПНД для водоснабжения — это напорные полиэтиленовые трубы, производящиеся из полиэтилена низкого давления (ПНД) и использующиеся в системе водоснабжения. Трубы ПНД для водоснабжения из полиэтилена марки ПЭ100 практически аналогичны трубам ПНД для водоснабжения марки ПЭ80, но имеют большую прочность и большую величину максимального рабочего давления. Свойства полиэтилена ПЭ100 позволяет изготавливать трубу с более тонкой стенкой чем у трубы из полиэтилена ПЭ80 при одинаковом рабочем давлении.

Преимущества и свойства труб ПНД для водоснабжения

На сегодняшний день полиэтиленовые трубы очень часто используются именно в системах питьевого водоснабжения, а именно в обычных водопроводах для дома или квартиры или в более сложных водопроводных системах. И это не случайно, так как трубы из полиэтилена низкого давления имеют ряд преимуществ, а именно: полиэтиленовые трубы обладают токсической безопасностью, так как не выделяют вредных веществ, и бактериологической безопасностью, так как предотвращают развитие вредных микроорганизмов и бактерий внутри трубы, а сам полиэтилен из которого изготавливаются трубы, является экологически безопасным для человека.

Всё это является одними из главных причин широкого применения ПНД труб для питьевого водоснабжения.

Существует еще одна причина столь частого использования труб ПНД для питьевого водоснабжения в системах водопроводных сетей, эта причина заключается в способе соединения труб из полиэтилена. Так как полиэтиленовые трубы соединяются между собой при помощи сварки, то при условии правильного монтажа, достигается полная герметичность трубопровода. А это в свою очередь обеспечивает надежное функционирование водопровода и всей системы водоснабжения, обеспечивает бесперебойную подачу воды потребителю и значительно снижает расходы на обслуживание водопроводной сети.

Трубы ПНД для водоснабжения обладают свойствами и техническими параметрами, которые дают им преимущества перед трубами для водоснабжения из других материалов. Перечислим основные из них:

• обладают высокой коррозийной стойкостью, не подвержены ржавчине
• гладкая поверхность внутри, увеличивает пропускную способность и не образуются наросты
• имеют небольшой вес, облегчается и упрощается монтаж и прокладка
• высокая эластичность, прочность и отсутствие трещин
• долговечность, срок службы более 50 лет
• невысокая стоимость, низкая себестоимость всего трубопровода

Напорные трубы ПНД для водоснабжения производятся в соответствии с ГОСТ18599-2001 и СНиП 2. 04.02-84 и согласно ТУ 2248-016-40270293-2002. (СНиП 3.05.04-85 «Наружные сети водоснабжения и канализации»)

цена на трубы и запорную арматуру оптом

Сварные сегментные фитинги

Собственное производство. Получайте больше, а платите меньше

Фитинги и Трубы ПНД

Всегда отличные цены на трубы и фитинги

Запорная Арматура

Доставим на любую площадку

Сварные сегментные фитинги

Собственное производство. Получайте больше, а платите меньше

 Компания «ФИТИНГ&ПАЙП» — команда молодых высококвалифицированных специалистов, задачей которых является комплексное обеспечение объектов строительства современными материалами от ведущих отечественных и мировых производителей инженерного оборудования для систем газоснабжения, водоснабжения, дренажа и канализации.



     Наша компания успешно работает в двух основных направлениях:

• Комплексные поставки ПНД труб, фитингов и запорной арматуры на объекты строительства;

• Монтаж трубопроводов и наружных инженерных систем.

 Расcчитаем смету за 10 минут.

 Дешевле чем у конкурентов. Проверьте!

 Сезонная акция на все ПНД трубы (водопроводные, газопроводные, технические) !!!



 Чтобы получить акционный прайс-лист звоните с пн-пт с  09:00-18:00

 При заказе через сайт запорно-регулирующей арматуры действует персональная скидка

до 40%



 Чтобы узнать свой уровень цен, пройдите по ссылке или  просто звоните с пн-пт 09:00-18:00

 ООО «ГК «ФИТИНГПАЙП» предлагает нашим партнером не только выгодно приобрести продукцию, но и взять в аренду оборудование для её монтажа.



 Мы предлагаем электрогидравлический аппарат для стыковой сварки полиэтиленовых (ПЭ) труб известного бренда  Georg Fisher OMICRON (Италия).

Открыто собственное производство сварных сегментных фитингов любой сложности из ПНД труб марки ПЭ 100

Посмотреть все виды и цены

на сварные

и сегментные фитинги

5 ПРИЧИН ВЫБРАТЬ «ФИТИНГ&ПАЙП»

1 Быстрая и удобная отгрузка с собственного склада!



   «Фитинг&Пайп» предлагает вам купить оптом в Санкт-Петербурге трубы ПНД, фитинги для труб и запорную арматуру свыше 3000 наименований от более чем 40 производителей – это наиболее полный выбор материалов для наружных инженерных сетей в нашем регионе.                                                   Схема проезда на склад



   Является дистрибьютором ведущих мировых производителей запорной арматуры, фитингов для труб и пластиковых трубопроводов. Покупка труб и комплектующих к ним осуществляется исключительно по аналогичной цене, с теми же возможными дисконтами и на тех же условиях, которые вам предложат сами производители.                    Изучить цены на трубы



 Специалисты отдела продаж осуществляют качественные консультации, полный подбор продукции на складе и постпродажный сервис. Все эти услуги абсолютно бесплатны для покупателей.                                                      Заказать консультацию

2 Только выгодная цена и условия поставки!



    «Фитинг&Пайп» уже более 3 лет успешно оказывает клиентам весь спектр услуг на рынке комплектующих для наружных инженерных сетей. В штате компании работают исключительно высококвалифицированные менеджеры, прошедшие дополнительное обучение в нашем Учебном центре.



   Обширная база клиентов и поставщиков, богатый опыт, знание специфики рынка, а также умение работать с самыми сложными объектами позволяют нам стабильно удерживать максимально привлекательные цены и условия поставки на трубы и запорную арматуру по Северо-Западу.



  Особый акцент в этом году мы сделали на ассортимент запорной арматуры от ведущих мировых производителей. Позвоните нашим менеджерам сегодня и наши предложения приятно удивят вас!





3 Собственная служба доставки, работаем по всей РФ!



  Компания «Фитинг&Пайп» самостоятельно доставит заказанную продукцию на ваш склад или сразу на объект, в соответствии с вашими пожеланиями. Стоимость доставки рассчитывается исходя из следующих показателей:



       1. Расстояние от склада до места выгрузки;

       2. Срочность;

       3. Объем и габариты груза.



 Клиент может заказать трубы ПНД как в отрезках, так и в бухтах. Их стандартная длина составляет 6 м,12 м,13 м.



 Доставка осуществляется по всей России. Сроки минимальны.

4 Поможем рассчитать проект для вашего участия  в тендере!



 Если вам необходимо рассчитать смету по проекту, то «Фитинг&Пайп» поможет быстро оценить стоимость продукции согласно вашей спецификации с учетом доставки на объект, а также оценить стоимость монтажных работ и предоставить в аренду аппарат для сварки ПНД труб если потребуется.



    Монтажное направление «Фитинг&Пайп» специализируется на монтаже наружных систем водоснабжения, канализации и дренажа. Наши монтажники – специалисты высокой квалификации с большим опытом работ на крупных объектах.



  Мы комплектуем объекты «под ключ», то есть вы покупаете все нужное для строительства объекта в одном месте и по хорошей цене, а если необходимо, то заказываете монтаж.





5 Возможность сделать заказ прямо с сайта! + Скидка 5%!



 Если у вас есть вопросы любого характера, связанные с покупкой оптом фитингов, запорной арматуры и других комплектующих для трубопровода в Санкт-Петербурге, заполните эту форму или просто закажите обратный звонок, и мы обязательно ответим вам.



  При заказе через сайт дополнительная скидка для новых клиентов составит 5%. Для постоянных клиентов действуют условия установленные персональным менеджером.

Отправляйте интернет-заявки круглосуточно

Расчет цены за 10 минут       +7(812) 339 00 12

Гарантия низких цен



 В период с 15 сентября и по 31 декабря вы можете приобрести у нас материалы для строительства наружных инженерных сетей, таких как водопровод, газопровод и канализация еще дешевле.



  Цель нашей компании – долгосрочные и доверительные отношения с нашими клиентами, путем предоставления качественной продукции, отличных цен и великолепного сервиса.

В нашем каталоге представлены следующие позиции:

.

Jafar

Предприятие Jafar специализируется на выпуске чугунной запорной арматуры, фитингов и комплектующих, элементов для обеспечения системы водоснабжения

ERHARD Armaturen

Профессиональная запорная арматура для водоснабжения и водоотведения

Naval

Шаровые краны Naval

Хемкор

Трубы и фитинги из НПВХ

Группа Компаний «ФИТИНГПАЙП» является официальным дистрибьютором полиэтиленовых труб от 3-х ведущих российских заводов в России.

Всегда предложим отличную цену на ПНД трубы!

​

1. Труба ПЭ100 SDR17 — 110*6.6 «питьевая» (отр. 13м)                                                                279,5 р./м

2. Труба ПЭ100 SDR17 — 160*9.5 «питьевая» (отр. 13м)                                                                584 р./м

3. Труба ПЭ100 SDR17 — 225*13.4 «питьевая» (отр. 13м)                                                               1157 р./м

4. Труба ПЭ100 SDR17 — 315*18.7 «питьевая» (отр. 13м)                                                                2253р./м

5. Труба ПЭ100 SDR17 — 500*29.7 «питьевая» (отр. 13м)                                                             5685 р./м



  * при заказе большого объёма труб действует дополнительная скидка

Информация о продукции

Трубы ПНД в Санкт-Петербурге

Полиэтиленовые трубы – литые изделия цилиндрической формы. Материал используемый для производства — полиэтилен низкого давления. Согласно ГОСТ, ПНД трубы могут иметь очень узкий диаметр, начиная от 16 мм до максимально широкого – 1200 мм.

Подробнее о фитингах

Сегодня фразой фитинги для труб называют группу соединительных изделий, которые образуют узлы трубопроводов при сборке. Другими словами, это соединительные части, необходимые для монтажа инженерных сетей

Немного о запорной арматуре

К устройствам, предназначенным для управления скоростью потока газа или жидкости, их доступом к различным участкам трубопроводов, относится запорно регулирующая арматура. Это неотъемлемая часть любой коммуникации, механизмы, контролирующие работу всей инженерной системы.

Please reload

Что такое ПНД (полиэтилен низкого давления), характеристики, производство

ПНД —  это термопластичный полимер этилена высокой плотности. Сильные межмолекулярные связи обеспечивают материалу высокую степень твердости. Полиэтилен низкого давления используется для производства изделий для строительства, дома, сада и огорода. Но что такое ПНД? Новинка или уже проверенное на практике изобретение? Давайте разберёмся!

ПНД на рынке материалов

На нашем рынке ПНД присутствует не так давно. Фактически о нём заговорили только в тот момент, когда возрос интерес к ПНД трубам. Но важно знать, что на Западе материал знают уже очень давно. Изобрели его в Германии в 1953 году. И за это время материал уже отлично изучили. Производители позаботились о том, чтобы сразу же при производстве добавлять к материалу примеси, улучшающие его свойства.

Например, первое время считалось, что материал имеет чрезмерно высокий коэффициент расширения в ответ на изменение температуры. Но благодаря добавкам, материал стабилизировался. При этом важно понимать, что высокий коэффициент расширения компенсируется достойной эластичностью. Поэтому этот недостаток несколько притянут за уши.

Для каких изделий идеален ПНД

ПНД как материал идеален для производства следующих изделий:

• труб для водоснабжения и канализации, газоснабжения, транспортировки сыпучих продуктов,
• приточных систем вентиляции,
• систем автополива,
• конструкций для парников, теплиц,
• валиков, шпуль и других приспособлений, которые облегчают хранение материалов в рулонах,
• корпусов лодок,
• деталей технических установок (бытовой и промышленной аппаратуры),
• крышек (в том числе, для пищевых банок),
• швейной фурнитуры.

Чем выигрышен ПНД

Исследования показывают, что ПНД стоит ценить за целый ряд качеств:

• прочность,
• износостойкость,
• отсутствие склонности к окислению\ржавчине,
• инертность к большинству химикатам и перепадам температур,
• адаптивность к сложным монтажным задачам, в том числе, соединению труб при помощи обжимных фитингов – без применения сварки,
• относительно низкую себестоимость,
• ударную прочность,
• высокие диэлектрические качества.

Как производят ПНД

ПНД представляет собой продукт, который можно получить несколькими способами:

• газофазной полимеризацией этилена.
• сополимеризацией этилена и а-олефина (гексена-1).

При этом и в первом, и во втором случае важно присутствие комплексных металлоорганических катализаторов:

• галогенидов,
• алкоксидов,
• амидов,
• оксигалогенидов.

На практике, особенно если задействована технология сополимеризации, при этом лучше всего себя показывают иммобилизованные катализаторы. Они отлично сохраняют селективность внедрения в полимерную цепь гексена-1.

Для запуска процесса полимеризации операторы производства поддерживают температуру 50 — 60°С.

Для очищения получаемого ПНД от остатков катализаторов используют центрифугу или систему, которая состоит из гидроциклонов и специальных промывателей.

Для улучшения эксплуатационных характеристик полимера в него добавляют нитрофосфат натрия (выполняет роль стабилизатора). Также в полимер могут добавлять этиленгликоль и воск. На прочность, стойкость материала последние абсолютно не влияют, а вот эстетическую привлекательность обеспечивают. Если ПНД используется для производства труб.

В качестве активаторов катализаторов перспективным считается использование соединений метилалюмоксанов или изобутилалюмоксанов. При этом важно, чтобы они были синтезированы на поверхности гидратированных алюмосиликатов.

Для оптимизации процедуры сополимеризации результативно использовать среду толуола.

Чем ПНД отличается от ПВД

ПНД как материал очень близок к ПВД (полиэтилену высокого давления), но так как при производстве задействуют разное давление, то и макромолекулы полиэтилена получаются разными, а вместе с ними разнятся и свойства материала.

1. ПНД очень плотный и, соответственно, жёсткий, ПВД, напротив, эластичный и более рыхлый. Поэтому трубы из ПНД всегда выигрывают перед трубами из ПНД.
2. ПВД в отличие от ПНД менее шуршащий материал, поэтому при производстве упаковки, напротив, разумнее использовать ПВД.
3. ПНД признан более термостойким материалом по сравнению с ПВД. Высокая температура плавления позволяет стерилизовать изделия даже при помощи пара. Эта особенность не может не быть в поле внимания производителей медицинского оборудования
4. Полиэтилен низкого давления превосходит полиэтилен низкого давления по выносливости со стороны напорных сред. Безнапорные трубопроводы можно производить и из полимера низкого давления, а вот напорные трубопроводы, а таем более газопроводы – исключительно из ПНД.
5. ПНД превосходит ПВД по степени стойкости к жирам и маслам.

Также специалисты отмечают, что ПНД наиболее безопасен для человека, чем ПВД.

ТРУБЫ ПОЛИЭТИЛЕНОВЫЕ (ПНД) ГАЗОВЫЕ МНОГОСЛОЙНЫЕ

Многослойные полиэтиленовые трубы — следующая ступень развития напорных полиэтиленовых трубопроводов. Многослойные трубы обладают рядом преимуществ по сравнению с однослойными трубами. Среди основных преимуществ можно выделить дополнительную стойкость к распространению трещин, повышенную стойкость к внешним механическим воздействиям, значительно больший срок эксплуатации. Многослойные газовые трубы ПНД идеально подходят для устройства газопроводов в сложных геологических и климатических условиях, т.к. многослойные трубы обладают повышенной устойчивостью к повреждениям крупными фрагментами грунта или обломками старого трубопровода — они идеально подходят для использования на объектах со сложным грунтом. Как следует из названия «многослойные газовые трубы ПНД» — структура стенки таких труб состоит из нескольких слоев (два-четыре слоя) материала. Внутренние и внешние слои многослойных труб соэкструдированы и смешаны друг с другом. Слои могут быть чёрного и желтого цветов. Различные сочетания слоев позволяют обеспечить наиболее подходящее для проекта соотношение технических эксплуатационных характеристик и экономических показателей. В производстве многослойных полиэтиленовых труб используются полиэтилены марок ПЭ100 и ПЭ100RC, а также полипропилен. Многослойные газовые трубы ПНД используются для строительства газопроводов, транспортирующих газ для промышленного и комунально-бытового использования и другие жидкие и газообразные вещества, к которым полиэтилен, химически стоек.

ВИДЫ МНОГОСЛОЙНЫХ ГАЗОВЫХ ТРУБ ПНД

Основными физическими параметрами многослойных газовых труб ПНД являются материалы, из которых изготовлена труба, её диаметр, толщина стенки, вариант исполнения (прямой отрезок или бухта). От толщины стенки трубы зависит рабочее давление, на которое она рассчитана. Важнейшей характеристикой многослойной трубы ПНД является SDR (Standart Dimension Ratio) — условное значение обозначающее соотношение диаметра трубы к толщине стенки.  Многослойные полиэтиленовые газовые трубы, также как и однослойные выпускаются свернутыми в бухты или прямыми отрезками. Длины бухт 100-200 м, длины отрезков 12-13 м. По согласованию с заказчиком возможна поставка труб в бухтах и труб в прямых отрезках другой длины. Диапазон выпускаемых диаметров многослойных газовых полиэтиленовых труб — 63-630 мм. Рассмотрим основные разновидности многослойных труб ПНД газовых.

 Трубы полиэтиленовые с защитной оболочкой.

Защитная оболочка предназначена для защиты основной напорной трубы от механических повреждений при транспортировке, монтаже и эксплуатации, трубы с защитной оболочкой идеально подходят для прокладки без замены грунта обратной засыпки, а также при бестраншейных методах строительства, например, ГНБ, т.к. повреждения, образующиеся на защитной оболочке в процессе транспортировки, укладки, и эксплуатации не затрагивают основную трубу. Защитная оболочка имеет толщину около 2 мм и наносится на трубы соэкструзией. Она изготавливается из свето- и термостабилизированной композиции полипропилена с минеральным наполнителем. Защитная оболочка окрашивается по цвету назначения трубы, для газопроводных труб она выполняется в желтом цвете. Защитная оболочка защищает трубы от ультафиолетового излучения и царапин, упрощает визуальную идентификацию труб, увеличивает коэффициент запаса прочности и стойкость к внутреннему давлению, увеличивает срок эксплуатации трубы.

• Однослойные трубы с защитной оболочкой.

— ПП-ПЭ100. Наружный слой — защитная оболочка из минералонаполненной композиции полипропилена желтого цвета толщиной 2 мм. Внутренний слой из ПЭ100 черного цвета. Выпускаются бухтами Ø63-110 мм длиной 100-200 м и отрезками Ø63-630 мм длиной 12, 13 м.

— ПП-ПЭ100RC. Наружный слой — защитная оболочка из минералонаполненной композиции полипропилена желтого цвета толщиной 2 мм. Внутренний слой из ПЭ100RC черного цвета. Выпускаются бухтами Ø63-110 мм длиной 100-200 м и отрезками Ø63-630 мм длиной 12, 13 м.

• Двухслойные трубы с защитной оболочкой.

— ПП-ПЭ100RC-ПЭ100. Наружный слой — защитная оболочка из минералонаполненной композиции полипропилена желтого цвета толщиной 2 мм. Средний слой из ПЭ100RC желтого цвета, составляет 10-20 % толщины стенки трубы. Внутренний слой из ПЭ100 черного цвета, составляет 80-90 % толщины стенки трубы. Выпускаются бухтами Ø110 мм длиной 100-200 м и отрезками Ø110-630 мм длиной 12, 13 м.

— ПП-ПЭ100RC-ПЭ100RC. Наружный слой — защитная оболочка из минералонаполненной композиции полипропилена желтого цвета толщиной 2 мм. Средний слой из ПЭ100RC желтого цвета, составляет 10-20 % толщины стенки трубы. Внутренний слой из ПЭ100RC черного цвета, составляет 80-90 % толщины стенки трубы. Выпускаются бухтами Ø110 мм длиной 100-200 м и отрезками Ø110-630 мм длиной 12, 13 м.

• Трехслойные трубы с защитной оболочкой.

— ПП-ПЭ100RC-ПЭ100-ПЭ100RC. Наружный слой — защитная оболочка из минералонаполненной композиции полипропилена желтого цвета толщиной 2 мм. Первый средний слой из ПЭ100RC желтого цвета составляет 10-20 % толщины стенки трубы, второй средний слой из ПЭ100 черного цвета составляет 60-80 % толщины стенки трубы, внутренний слой из ПЭ100RC желтого цвета составляет 10-20 % толщины стенки трубы. Выпускаются бухтами Ø110 мм длиной 100-200 м и отрезками Ø110-630 мм длиной 12, 13 м

 Трубы полиэтиленовые многослойные без защитной оболочки.

• Двухслойные трубы ПНД газовые.

— ПЭ100RC-ПЭ100. Наружный слой из ПЭ100RC желтого цвета, составляет 10-20 % толщины стенки трубы. Внутренний слой из ПЭ100 черного цвета, составляет 80-90 % толщины стенки трубы. Выпускаются бухтами Ø63-110 мм длиной 100-200 м и отрезками Ø63-630 мм длиной 12, 13 м.

— ПЭ100RC-ПЭ100RC. Наружный слой из ПЭ100RC желтого цвета, составляет 10-20 % толщины стенки трубы. Внутренний слой из ПЭ100RC черного цвета, составляет 80-90 % толщины стенки трубы. Выпускаются бухтами Ø63-110 мм длиной 100-200 м и отрезками Ø63-630 мм длиной 12, 13 м.

• Трехслойные трубы ПНД газовые.

— ПЭ100RC-ПЭ100-ПЭ100RC.Наружный слой из ПЭ100RC желтого цвета составляет 10-20 % толщины стенки трубы, средний слой из ПЭ100 черного цвета составляет 60-80 % толщины стенки трубы, внутренний слой из ПЭ100RC желтого цвета составляет 10-20 % толщины стенки трубы. Выпускаются бухтами Ø63-110 мм длиной 100-200 м и отрезками Ø63-630 мм длиной 12, 13 м

 СПОСОБЫ СОЕДИНЕНИЯ МНОГОСЛОЙНЫХ ГАЗОВЫХ ТРУБ ПНД

Для соединения многослойных полиэтиленовых труб применяются те же способы, что и для соединения однослойных труб ПНД^*, их можно условно разделить на три группы:
• прямое соединение труб методом стыковой сварки
• соединение с помощью электросварных фитингов для ПНД труб
• фланцевое соединение.
Рассмотрим эти группы поближе.

• Стыковая сварка. При таком способе соединения торцы труб нагреваются с помощью специального оборудования, затем соединяются между собой и оставляются остывать в прижатом состоянии. Торцевая сварка – самый разумный способ соединения если в приоритете сочетание цены (при работе с большим количеством стыков) и надёжности.
Особенности/ограничения такого метода соединения:
— Диаметры. На сегодняшний день оборудование для сварки, как правило, позволяет варить трубы минимальным диаметром 63 мм, тогда как для меньших диаметров необходимо выбирать другие способы соединения.
— Место сварки. Поскольку оборудование для такого вида сварки весьма габаритно, становится невозможными применять его в колодцах и/или других местах с ограниченным пространством. Также оборудование для сварки встык требует наличия более-менее ровной и чистой поверхности для его размещения.
— Способ прокладки трубопровода. В связи с тем, что в отличии от других способов соединения ПНД труб при торцевой сварке не остаётся никаких дополнительных элементов на стыке, это лучший способ для укладки трубопроводов методом ГНБ (горизонтально направленного бурения)
— Человеческий фактор. Для профессионального монтажника в процессе стыковой сварки нет ничего сложного, тем не менее, от сварщика требуется определенная квалифицированность и при таком способе соединения вероятность ошибки выше чем при других способах.
— Финансовая составляющая. Оборудование для сварки встык является гораздо более дорогостоящим, чем оборудование для сварки с помощью электросварных фитингов, не говоря уже о механических способах соединения, практически не требующих специального оборудования, поэтому при выборе данного способа соединения труб имеет смысл провести калькуляцию и определить его экономическую целесообразность относительно других способов.

• Соединение с помощью электросварных фитингов для ПНД труб (электродиффузионная сварка, (электросварка). Такой способ соединения труб ПНД подразумевает использование электросварных фитингов — специальных устройств, имеющих в своей конструкции нагревательный элемент — спираль, посредством которой с помощью специального оборудования происходит расплавление фитинга и трубы и их взаимная диффузия. Оборудование для электродиффузионной сварки дешевле, чем оборудование для стыковой сварки, но предполагает использование дополнительных элементов — непосредственно электросварных фитингов, поэтому также как и при использовании стыковой сварки на этапе выбора способа соединения труб имеет смысл провести оценку экономической целесообразности того или иного метода соединения. Также электросварные аппараты менее габаритны, чем стыковые сварочные аппараты и не требует специальной подготовки площадки для своего размещения.

• Фланцевое соединение.
При таком способе соединения два отрезка трубы соединяются между собой с помощью фланцев и резьбового крепежа. Следует принять во внимание, что выделение фланцевого соединения ПНД труб в отдельную группу несколько условно, т.к. для того, чтобы соединить два отрезка трубы с помощью фланцев, нужно предварительно смонтировать фланцы на соединяемых концах труб, т.е. произвести так называемое «офланцовывание». Офланцовывание труб в свою очередь осуществляется вышеупомянутыми способами соединения труб: либо с помощью стыковой сварки (на свободный конец трубы предварительно надевается фланец, затем к концу трубы приваривается встык втулка под фланец) либо с помощью электросварных муфт к концам трубы можно приварить втулки с надетыми на них фланцами.



Сантехника и трубы для вашего пруда

Сантехника и трубы для вашего пруда

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

• Дом
• Сантехника и трубы для пруда

<< пред .: 2.2.3 Что такое УФ-осветлитель? следующий: 2.4 Насосы для пруда >>

Перейти к содержанию

Прежде чем мы поговорим о насосах, мы считаем важным обсудить водопровод пруда, поскольку выбор конструкции водопровода определенно повлияет на размер насоса. понадобится. Некоторые люди пропускают этот этап процесса проектирования пруда, думая, что это не имеет большого значения. Хотя определенно можно ослабить конструкцию водопровода и при этом сохранить работоспособный пруд, пруд, вероятно, будет менее эффективным.Как мы увидим на примере ниже, низкая энергоэффективность пруда может привести к значительным эксплуатационным расходам в долгосрочной перспективе для владельца пруда. В связи с ростом затрат на электроэнергию мы считаем, что стоит потратить время на то, чтобы дополнительно подумать о правильном проектировании водопровода и труб, чтобы сделать пруд более эффективным и обтекаемым.

Что мы подразумеваем под сантехникой?

Когда мы говорим «водопровод», мы в основном имеем в виду трубы в пруду, по которым вода от насоса поступает в фильтр, а затем обратно в пруд.Иногда, когда люди говорят о «водопроводной системе», они также имеют в виду насос. Однако в этом разделе мы в основном обсудим выбор и размещение трубы для максимальной эффективности.

Типы труб

Существует двух типов труб , которые мы можем использовать для водоснабжения экосистемного водоема: жесткие трубы из ПВХ и гибкие трубы из ПВХ. Как и все остальное в пруду, у обоих есть достоинства и недостатки. Давайте рассмотрим подробнее:

Жесткая труба из ПВХ — преимущества и недостатки

В большинстве больших прудов или прудов с карпами кои будут использоваться жесткие трубы из ПВХ или АБС, рассчитанные на DWV (слив, отходы и вентиляция).Таблица 40, которая относится к измерению толщины стенки трубы, является стандартным размером для прудов. ПВХ является наиболее распространенной жесткой трубой для водоемов и рассчитан на давление, а также DWV. Труба из АБС также рассчитана на DWV, и, хотя она достаточно прочна для использования в прудах, обычно не рассчитана на давление. В некоторых штатах США трубы из АБС-пластика могут быть недоступны из-за строительных норм и правил штата. Если в вашем районе есть АБС, вы, вероятно, обнаружите, что он немного дешевле, чем ПВХ.По нашему мнению, ПВХ немного лучше, так как площадь склейки на фитингах немного больше, что помогает при соединении с гибкими трубами из ПВХ. Кроме того, ПВХ можно нагреть, а затем согнуть, чтобы при желании сделать широкие изгибы и углы. Вы также можете соединить трубы из ПВХ и АБС вместе, при условии, что вы используете специальный клей, называемый «переходным клеем». Еще одна хитрость, которую мы обнаружили, заключается в том, что ПВХ-труба Schedule 40 из электрической секции также отлично подойдет для водоема. Преимущество электрического ПВХ заключается в том, что он доступен в длинных широких секциях, которые позволяют изгибать без острых углов.Например, можно выбрать угол до 60 градусов длиной от 1 до 5 футов. Как вы увидите позже, чем менее крутой угол, тем эффективнее вода будет проходить через угол, что, в свою очередь, снижает давление напора. Чем меньше напор, тем меньше вам понадобится насос. Скоро мы подробнее рассмотрим давление в голове.

Гибкая труба из ПВХ — преимущества и недостатки

Труба из ПВХ также доступна в гибком исполнении, который намного проще в установке, чем жесткий ПВХ. Вместо того, чтобы приклеивать фитинги для каждого поворота или изгиба, как в случае с жестким ПВХ, гибкая труба может просто изгибаться сама по себе.Это очень удобно для подключения фильтров, скиммеров или другого оборудования под разными углами. Обычно он доступен в размерах 1-1 / 2 дюйма, 2 дюйма, 3 дюйма и 4 дюйма. Чем больше диаметр, тем менее гибкой станет труба, поэтому для очень узких пространств и изгибов наиболее гибкой будет 2 дюйма или меньше.

Вам может быть интересно, почему кто-то даже подумал об использовании жесткого ПВХ, если гибкий ПВХ намного проще в использовании. У гибкого ПВХ есть некоторые недостатки, которые более важны при установке в больших водоемах:

1) Дополнительное трение.

У гибкой трубы из ПВХ стенки слегка ребристые, чтобы труба могла изгибаться. Это означает, что в итоге вы получите немного большее трение в трубе. Большинство людей считают, что это примерно на 5-10% менее эффективно, чем обычный жесткий ПВХ. Чем больше трение, тем больше сопротивление, которое насос должен преодолеть. Для магистральных труб и более длинных участков, где на самом деле не нужна высокая гибкость, большинство подрядчиков предпочитают использовать жесткие. Для нашего экосистемного пруда, поскольку участки трубопровода не такие длинные, и у нас нет большого количества сложного фильтрующего оборудования, как в специальном пруду с карпами кои, нам нравится гибкая труба.Хотя мы немного потеряем трение, используя гибкую трубу, для большинства экосистемных водоемов этого недостаточно, о чем беспокоиться.

2) Гибкий ПВХ не такой прочный, как жесткий ПВХ.

Если на гибкую трубу из ПВХ приложить достаточно веса, она может начать «сжиматься». Это еще одна причина, по которой многие подрядчики по-прежнему предпочитают использовать жесткий ПВХ — его можно закопать с небольшим усилием, и он не согнется или не сломается. В прошлом гибкие трубы из ПВХ были недостаточно хороши для прокладки под землей, поэтому многим она до сих пор не нравится.Однако более новый гибкий ПВХ может выдержать погружение с некоторым весом, если земля вокруг трубы хорошо уплотнена. Очевидно, что он все еще не может выдержать такой вес, как жесткий ПВХ, но этого достаточно для целей нашей экосистемы пруда.

3) Термиты.

Мы слышали сообщения о термитах, поедающих гибкую поливинилхлоридную трубу в определенных районах. Если вы считаете, что у вас могут быть проблемы с термитами там, где вы живете, вы можете вместо этого рассмотреть жесткий ПВХ, поскольку термиты не могут так легко проедать твердый пластик.

4) Для гибкого ПВХ необходимы фитинги из ПВХ (не из АБС).

Это не столько недостаток, сколько о чем нужно помнить. При выборе фитингов для использования с гибкими трубами из ПВХ мы считаем, что лучше использовать фитинги из ПВХ, рассчитанные на давление, а не фитинги из АБС, упомянутые ранее. Основная причина в том, что фитинги из ПВХ сортамента 40 рассчитаны на давление и, как следствие, имеют большую площадь склеивания. Фитинги из АБС имеют меньшую площадь склеивания, что подходит для жестких труб, но слишком мало для хорошего соединения с гибкой трубой.

Какую трубу мне тогда использовать?

Несмотря на то, что гибкий ПВХ имеет некоторые недостатки в определенных ситуациях, при использовании в правильном месте он может заменить несколько жестких фитингов из ПВХ или АБС из-за своей высокой гибкости. Как вы узнаете из следующего раздела, посвященного трению, фитинги увеличивают сопротивление насосной системе, поэтому в любое время вы можете избежать использования фитинга, а значит, сэкономите на эффективности. В целом, для большинства домовладельцев, строящих экосистемный пруд, мы рекомендуем использовать гибкий ПВХ, потому что его очень легко использовать и устанавливать.Даже в худшем случае, когда проблема действительно возникла с гибкой трубой — скажем, она была сдавлена ​​или изогнута из-за слишком большого веса, или термит проделал дыру в трубе — не составит труда выкопать трубу и при необходимости замените его в будущем.

<< пред: 2.2.3 Что такое УФ осветлитель? следующий: 2.4 Насосы для прудов >>

Перейти к содержанию

Нужна помощь в выборе оборудования для прудов?

лучшие способы самостоятельно подключить

Полимерные материалы давно вошли в жизнь человека.Из них можно найти множество «заменителей» уже знакомых вещей. Например, трубы: водопроводные, канализационные, газовые и т. Д. Ничего страшного. Главное, что найти изделия из металла становится намного сложнее, тем более что полимеры универсальны и имеют гораздо больше преимуществ.

Что такое труба ПНД?

Трубы из полиэтилена низкого давления, сокращенно ПНД. У них очень хорошие показатели, например:

• низкая теплопроводность
• устойчивость к химическим реакциям, к внешним погодным условиям,
• простота установки
• легкость,
• прочность.

Могут применяться как для водоснабжения, так и для канализации, газа и электрификации.

Монтаж труб ПНД

Монтаж изделий может производиться как в промышленных масштабах, со сложным оборудованием и наличием нескольких специалистов, так и в домашних условиях, при небольшом диаметре, с некоторыми усилиями и минимальными знаниями.

В большинстве случаев установка проходит успешно, так как материал достаточно гибкий и хорошо работает.

Способы подключения

Существует несколько вариантов, как соединить трубы ПНД, некоторые можно сделать своими руками без сварки, а некоторые требуют не только специального аппарата, но и вызова специалиста.

1. Цельное соединение — это процесс монтажа, в котором не используются температурные воздействия и сварка.
2. Разъемное соединение — установка с использованием сварки и высоких температур для плавления полиэтилена.

Съемные элементы:

Центровка труб с помощью компрессионных фитингов.Это особые небольшие конструкции, которые соединяют два края изделия, не требующие специального оборудования или знаний. Компрессионные фитинги лучше всего подходят для малых диаметров — до 315 мм.

С помощью фитингов можно любое соединение сделать «мобильным», то есть при необходимости будет проще заменить деталь. Тогда дополнительное оборудование не понадобится, кроме специального ключа для закручивания гаек, также не потребуются профессиональные знания и опыт.

Однако в этом случае есть небольшое «но».«Такое соединение лучше всего использовать для напорных труб. Потому что при очень высоком давлении может произойти разгерметизация стыка.

Фланцевое соединение

Этот тип подходит как для изделий из полиэтилена, так и для смешанного соединения, например, ПНД и металла. Соединение происходит посредством болтового соединения свободного фланца.

В данном случае с одного конца трубы идет специальная втулка, на которую надевается фланец, с другого конца. Этот способ считается съемным, без сварки, хотя такая процедура имеет место, поскольку и втулка, и фланец привариваются к трубе.

Само соединение может быть выполнено самостоятельно, используя только ключ для защиты.

Монолитный

В этом случае, конечно, без сварки не обойтись. Но в отличие от предыдущих способов, этот хоть и сложнее, но все же более надежен и долговечен, не зависит от давления и давления в трубах. Здесь также можно выделить 2 основных способа подключения к дому.

Электромуфта

Это стыковка изделия с помощью специальной муфты со встроенной спиралью.Когда материал попадает в процесс электросварки, он начинает светиться до температуры плавления полиэтилена. В результате получается плотный шов. В принципе, это можно сделать своими руками, но для большей уверенности лучше пригласить мастера. Вывести изделие из электросварной муфты можно только после полного остывания полимера.

Стыковая сварка

Предполагает наличие специального сварочного аппарата, в него помещаются оба края изделия, после чего под действием высокой температуры полиэтилен плавится и стыкуется.А потом еще и образуется герметичный шов, который обрабатывают после полного остывания.

Что выбрать?

Возможны все методы, в зависимости от ситуации и сложности работы. Если вы предпримете такие действия, как, например, подключение труб очень большого диаметра (более 400 мм), в общем, вам не обойтись без нескольких человек и дополнительного специализированного оборудования. Поэтому, если есть желание выполнить работу в домашних условиях своими руками, следует сначала оценить ситуацию и свои сильные стороны, после чего можно приступать к выполнению работы.

Также не стоит забывать о безопасности, ведь любые ремонтно-строительные работы требуют ответственного подхода.

Современное строительство не обходится без использования полиэтиленовых труб. Трубы из полиэтилена низкого давления используются в напорных и безнапорных трубопроводах. Для получения таких труб используется полиэтилен марок ПЭ100 и ПЭ 80.

Благодаря эластичности полиэтилена и простой работе с этим материалом монтаж трубопровода осуществляется с меньшими трудозатратами и быстрее.

Преимуществами использования труб ПНД являются их характеристики:

• срок службы достигает 50 лет;
• устойчивость к агрессивным средам;
• возможность бестраншейной прокладки трубопровода, что экономически выгодно;
• не подвержены коррозии;
• гладкая поверхность трубы позволяет жидкости беспрепятственно течь , в результате чего внутри труб не образуются различные наросты, а пропускная способность сохраняется в течение всего периода эксплуатации;
• малый вес и простота обработки позволяют быстро монтировать трубопроводы самой сложной конфигурации;
Трубы
• ПНД обладают высокой устойчивостью к перепадам температур;
• благодаря высокой пластичности и механической прочности материала трубы могут использоваться в регионах с повышенной сейсмичностью, так как выдерживают движение грунта

Присоединение труб ПНД в зависимости от назначения трубопровода производится двумя способами:

• разъемное соединение, когда в процессе эксплуатации трубопровод может быть подвергнут демонтажу;
• неразъемное соединение, предполагает работу трубопровода без последующей разборки.

Разъемные соединения выполняются фланцами из стали. В этом случае такое соединение будет называться фланцевым.

неразъемные соединения выполняются специальными сварочными аппаратами при стыковой сварке труб между собой с помощью накладной муфты на стыке труб, к которому присоединяются электронагревательные элементы.

В дополнение к этим методам существует также цанговое соединение, в котором используются компрессионные фитинги.Этот метод различается на трубопроводах малого диаметра.

Свариваются не только трубы, но и любые детали, используемые для создания трубопроводов различной формы и конфигурации:

• тройники равные и неравные;
• отводов;
• крестов;
• втулки фланцевые;
• переходов.

Как соединить трубы ПНД максимально эффективно, зависит от квалификации сварщика, выбранного способа соединения, условий, в которых оно производится.

Стыковая сварка

Стыковая сварка выполняется на специальном сварочном оборудовании высококвалифицированными сварщиками. Для сварки полиэтиленовых труб используются:

• агрегатов механической сварки
• аппараты электрогидравлические сварочные.
№

Механические предназначены только для устройства сварных стыков полиэтиленовых труб, не подвергающихся высокому давлению — канализации, трубопроводов в жилых домах, промышленных трубопроводов для отвода жидких стоков.

Электрогидравлические сварочные аппараты используются для соединения труб, предназначенных для пропускания жидкостей и газа под высоким давлением, а также трубопроводов, испытывающих значительные механические нагрузки.

То, что полиэтиленовые трубы хорошо поддаются сварке, является их преимуществом перед другими типами труб. В результате эти трубы широко используются при строительстве трубопроводов различного назначения.

Сварной шов должен быть одинарным и непрерывным. Именно это состояние придает соединению прочность, эквивалентную прочности всей трубы или дополнительных частей, соединенных с трубой. Сварка полиэтиленовых труб этим методом наиболее выгодна как с точки зрения экономии средств (не требует использования дополнительных соединительных деталей), так и с точки зрения создания абсолютной прочности стыка. Прочность сварного шва облегчит в будущем.

Трубное соединение с арматурой

Компрессионные фитинги и цанговое обжимное соединение используются для устройства стыков труб малых диаметров (менее 50 мм). Обычно эти методы используются, когда невозможно сварить трубы встык или использовать фланцевые соединения.Это могут быть стесненные условия или отсутствие сварочного оборудования и другие причины.

Существует несколько типов фурнитуры, различающихся способом установки.

Электросварная арматура имеет в своей конструкции специальный элемент, плавящий полиэтилен под действием электрического напряжения в результате получается прочная связь. Такой способ соединения полиэтиленовых труб идеален для тех, кто не имеет опыта сварки, а трубопровод может иметь самые разные формы.

Компрессионные фитинги даже лучше для непрофессионалов.Используя такой способ соединения полиэтиленовых труб, справится любой мужчина, если решит самостоятельно произвести ремонт в своей квартире.

Этот вид арматуры хорошо использовать, если нужно соединить трубопровод из полиэтилена в квартире и обычном доме из стальных труб.

Особенность компрессионных фитингов заключается в том, что с их помощью производится соединение трубы с металлическими трубами, либо с трубами из других материалов.

Переходная арматура предназначена для соединения полиэтиленовых труб разного диаметра, для подключения трубы к счетчику воды, газа и другим приборам.

Помимо арматуры используются цанговые обжимные соединения, выдерживающие давление в трубопроводе до 25 атмосфер. Суть этого соединения в том, что в пластиковой втулке есть зубцы, которые врезаются в трубу, а герметичность соединения обеспечивает резиновое уплотнительное кольцо.

Фланцевое соединение

Фланцы часто используются для разъемных соединений. Существуют втулки для фланцев, которые привариваются к концам полиэтиленовых труб, и соединительные стальные фланцы.

Фланцевое соединение используется:

• при подсоединении полиэтиленовой трубы к стальным трубам, насосам, различной арматуре;
• для быстрой разборки при авариях, ремонта или чистки;
• для соединения труб большого диаметра.

При соединении полиэтиленовых и металлических труб используются свободные стальные фланцы, размер которых соответствует размеру металлических труб. В этом случае необходимо удалить все заусенцы или другие острые выступы, которые могут повредить полиэтиленовую трубу.

При строительстве трубопроводов используются трубы ПВХ из поливинилхлорида. Но по качеству они уступают трубам.

Даже соединение труб ПВХ и ПНД разное. Если полиэтиленовые трубы можно сваривать разными способами, то трубы из ПВХ соединяют колоколообразным способом. То есть трубу нужно нагреть до определенной температуры. После этого кольцо, которое находится внутри трубы, должно расплавиться, чтобы заполнить стык своей массой.Это говорит о том, что трубы из ПВХ можно использовать только в трубопроводах низкого давления.

Полимеры прочно вошли в нашу жизнь. Из этого сырья изготавливают самые разные предметы и конструкции. В современных канализационных и водопроводных системах (и в других трубопроводах) используются трубы из ПНД. Такие изделия имеют такую ​​же прочность, как и металлические аналоги, но намного проще в установке и служат намного дольше. Из полимерных труб можно создавать трубопроводы без специальной техники и оборудования. Как соединить трубы фитингом из ПНД будет рассказано в этой статье.

Способы подключения

Чтобы сделать канализацию или водопровод, трубы необходимо соединить, при этом стык может быть разборным или неразборным. Второй способ предполагает сварку. Для этого используют специальные приспособления.

Разборное соединение имеет много положительных качеств. Вот только основные из них:

• Простота установки. Все работы можно выполнять самостоятельно, даже без помощника.
• Возможность демонтажа. Если трубы забьются или повредятся, ремонт можно будет легко провести.

Именно поэтому почти все соединения труб ПНД (особенно в домах и квартирах) выполняются с использованием фитингов или муфт.

Для монтажа труб из полимеров можно использовать несколько видов фасонных частей. А именно:

• Электросварные. Это конструкция с особым элементом. С помощью электричества нагревается проволока, в результате чего пластик плавится и образуется прочный стык. С помощью такого фитинга создается цельное соединение.
• Именно такая конструкция чаще всего применяется при монтаже различных трубопроводов.
• Редукция. Этот фитинг предназначен для соединения труб различного диаметра.

Электросварные фитинги используются очень редко. Это связано с неразделимостью полученного соединения и дороговизной самого устройства. Переходная арматура применяется при подключении трубопроводов к счетчикам и другим элементам связи. Но чаще всего используются компрессионные конструкции.

Сами фитинги могут иметь разную геометрию. Используются как прямые соединения, так и под разными углами. Также широко распространены различные сплиттеры, тройники и другие конструкции. Кроме того, могут использоваться как несъемные соединения, так и с возможностью смещения труб друг относительно друга.

Наиболее часто используемый компрессионный фитинг. Это связано с простотой его применения. Как соединить трубы ПНД с помощью компрессионных фитингов? Об этом сейчас и пойдет речь.Первый шаг — разобраться в устройстве этой конструкции. Компрессионный фитинг состоит из:

• ящики полиэтиленовые;
• уплотнительных колец;
Зажимные кольца
• используются для защиты от механических повреждений;
• втулок;
• гаечные крышки.

Такие фитинги бывают разного диаметра. В магазинах можно найти конструкции для труб от 16 до Ø 110 мм.

Для соединения труб с помощью компрессорного фитинга необходимо соблюдать следующие инструкции:

1. Конструкция арматуры в разобранном виде.Накидные гайки откручиваются и на них надеваются концы труб (предварительно нужно скосить их хорошо заточенным ножом или снять фаску).
2. Размечаем на концах трубы расстояние, на которое они должны войти в трубу. Для облегчения соединения можно смочить сам фитинг и концы труб водой или слабым мыльным раствором.
3. Вставьте трубы в фитинг на отмеченную длину. В этом случае потребуются физические усилия. Так труба плотно войдет в уплотнительное кольцо.
4. Затем затяните крышку гайки. Желательно делать это, не используя инструмент рукой. Это снижает риск чрезмерной затяжки гайки, что означает ухудшение герметичности. На этом процесс подключения завершен.

При использовании электросварной арматуры необходим источник электроэнергии (генератор или электрическая розетка). Трубы и соединительный элемент очищены от загрязняющих веществ и закреплены на одной оси. В этом случае необходимо добиться неподвижности всей конструкции.

Затем к арматуре подключается источник тока. В результате ТЭН начинает плавить пластик. В расплавленном состоянии материал создает необходимое давление, и трубы прочно соединяются.

Часто бывают случаи, когда при изготовлении трубопровода приходится сталкиваться с проблемой соединения труб из разных материалов. В этой статье мы рассмотрим, как соединить трубу ПНД с трубой полипропиленовой.

Виды соединения полипропиленовой трубы

Существуют специальные резьбовые фитинги для соединения полипропиленовой трубы с другими типами труб.Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона с резьбой соединяется с таким же диаметром резьбой на другой трубе. Резьба на фитинге может быть внутренней или внешней. Также существуют комбинированные муфты. Мы рассмотрим их позже.

Другой тип соединения полипропиленовых труб основан на фланцевом соединении. Этот тип соединения используется в трубах большого диаметра. Для крепления фланца к полипропиленовой трубе приваривается втулка, на которую затем надевается фланец.Другой вариант монтажа — переходные фланцы. Их устройство напоминает компрессионную гильзу. Фланцевое соединение устанавливается на кромках трубы одинакового диаметра и стягивается накидными гайками.

Типы присоединения труб ПНД

У трубы ПНД примерно такие же приспособления для подключения. Самым распространенным является цанговое соединение. Для соединения труб используйте втулку, в которой с одной стороны находится цанга, а с другой — резьба. Для крепления муфты откручивается зажимная гайка и надевается на трубу ПНД.Цангу вставляют в трубу, надевают зажимную гайку и плотно затягивают.

Примечание! Зажимную гайку нельзя зажимать слишком сильно, иначе она может лопнуть или цанга раздавит край трубы.

После присоединения цанги к другому концу резьбовой втулки можно намотать другую трубу резьбой того же диаметра.

Фланцевое соединение труб ПНД выполняется аналогично описанному выше соединению.К краю трубы ПНД приваривается втулка, на которую крепится фланец. И такое же устройство с фланцем, где соединение устанавливается по краям труб и прижимается к накидным гайкам.

Соединение двух труб

Используя вышеупомянутые аксессуары для труб, вы можете легко соединить трубу ПНД с полипропиленовой трубой.

• В первом случае к трубе ПНД прикрепляется цанга с резьбой, а на пропиленовой трубе — комбинированная муфта с резьбой.На резьбу наматываем ФУМ-ленту для герметизации и скручиваем.
• Во втором случае вы соединяете две трубы фланцами. Вставьте резиновую прокладку между уплотнительными фланцами и затяните их болтами.

Муфты комбинированные

Если с цанговым соединением для трубы ПНД все понятно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Взглянем на них вкратце:

1. Муфта с внутренней резьбой используется для соединения трубопровода с другим типом трубы или устройств, имеющих внешнюю резьбу.Он состоит из полипропиленовой заготовки с запрессованной внутри металлической гильзой, на которой внутри нарезается резьба.
2. Муфта с внешней резьбой выполняет те же функции, что описаны выше. Отличается только тем, что в полипропиленовую заготовку запрессовывается гильза из металла с внешней резьбой.
3. Внутренняя муфта под ключ состоит из полипропиленовой заготовки, в которую запрессована металлическая втулка, выступающая за край полипропилена металлическими гранями. Торцы предназначены для гаечного ключа с открытым зевом.Внутри лица нарезается нить. Такой рукав удобно наматывать ключом на другую нитку. Также есть модели муфт с торцами под ключ.
4. Втулка с внешней резьбой под ключ — такая же, как втулка, описанная в пункте 3, только имеет внешнюю резьбу.
5. Внутренняя разъемная муфта с внутренней резьбой состоит из двух металлических частей для рожкового ключа. Причем одна металлическая деталь соединяется с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где нужно отсоединить трубопровод или снять устройства.Другое название этой муфты — американское. Вращается двумя ключами.
6. Наружная отъемная мужская втулка аналогична предыдущей американской. Разница только во внешней резьбе вместо внутренней.
7. Муфта с накидной гайкой состоит из полипропиленовой заготовки, в которую запрессован фитинг с накидной гайкой под ключ. Устанавливается так же, как и американец: в места необходимого соединителя трубопровода.

Такие комбинированные муфты, припаянные к полипропиленовой трубе, легко подсоединяются к трубе ПНД, на которой есть цанга с аналогичной резьбой.

Паяльные фитинги из полипропилена

Перед соединением двух труб с фитингами их необходимо прикрепить к трубе. Монтаж цанги на трубу ПНД мы рассмотрели выше. Теперь рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги присоединяются к трубе пайкой с помощью специального паяльника. Паяльник с насадками устанавливается на подставку и нагревается до 260 ° С. Кромка трубы очищается от грязи, скашивается и обезжиривается вместе с внутренней частью муфты.На нагретые форсунки одновременно надеваются труба и фитинг. После прогрева трубу вставляют в фитинг ровно, не проворачивая, и дают остыть. На этом процесс пайки завершен.

Прочитав эту статью, вы легко сможете соединить полипропиленовую трубу с трубой из ПНД. Вот все возможные варианты правильного подключения. Есть энтузиасты, которые на строительных форумах утверждают, что эти две трубы можно паять гильзой при разных температурах. Но все дело в том, что полипропилен и ПНД состоят из разных материалов, имеют разные температуры плавления, поэтому такой шов может лопнуть или даже расплавиться.Если вы решили сэкономить и поэкспериментировать, то делаете это на свой страх и риск.

Видео

Один из примеров — как заменить кусок железной трубы полипропиленом. По такому же принципу можно соединять пластиковые трубы из разных материалов:

Трубопровод и водопровод: лучшие цены и выбор принадлежностей для прудов и фонтанного оборудования, оптовая торговля. Включает в себя насосы для прудов, погружные насосы, фонтанные насосы, лайнер для пруда, комплекты для пруда, фильтры для пруда, аэраторы для пруда, фильтры для пруда.Оптовые принадлежности для прудов | Атланта, Джорджия, Пруд поставляет

Aquascape предлагает полный набор инструментов и принадлежностей для установки, включая безопасную для рыб и растений трубу для пруда и сантехнические аксессуары для профессиональных подрядчиков по пруду, а также для домашних мастеров. Aquascape — одна из немногих компаний, которая не только продает продукты для прудов, но и имеет подразделение по установке, которое установило тысячи профессионально построенных прудов. Мы знаем, какие монтажные инструменты и аксессуары необходимы для правильного выполнения работы с первого раза.

Гибкая труба из ПВХ

делает установку быстрой и легкой. Основным преимуществом этой высококачественной трубы является то, что ее можно вклеивать в стандартные фитинги из ПВХ сортамента 40.

• Защита от солнца, озона и плесени
  -ПРИМЕЧАНИЕ: мы не рекомендуем размещать гибкую ПВХ-трубу под постоянным солнечным светом.

Труба без перегиба

— отличный выбор для быстрого и простого монтажа без использования ПВХ-цемента.Эта высококачественная труба чрезвычайно гибкая и устойчива к обжатию или сжатию при резких поворотах. Труба без перегиба лучше всего работает с традиционными хомутами из нержавеющей стали и фитингами с зазубринами.

• Внутренняя спираль предотвращает раздавливание, а гладкая внутренняя стенка снижает трение и увеличивает поток
• Также доступны предварительно нарезанные и упакованные в удобные шестифутовые секции.

Черная виниловая трубка

идеально подходит для рециркуляции воды в фонтанах и других водных объектах без использования клея ПВХ.Наши нетоксичные виниловые трубки безопасны для рыб, что позволяет использовать их в водоемах, содержащих рыбу и растения.

• Прочная конструкция
• Предотвращает перекручивание
• Гибкость делает установку быстрой и легкой

Как определить диаметр трубы. Технические характеристики ПНД и ПВДтрубы: масса, габариты, объем

г.

Сегодня получили распространение во многих отраслях и сферах экономической деятельности. Трубы из полиэтилена высокого давления из полиэтилена низкого давления.Это материал изготовления и кодируется аббревиатурой названия такой продукции. Этот материал устойчив к различным агрессивным средам, поэтому трубы из него можно использовать для транспортировки самых разных жидкостей и газов. Это объясняет их популярность.

Виды труб из ПНД (ПЭ), их преимущества

Трубы из полиэтилена

доступны в различных размерах и оттенках (серый и черный, синий, красный и желтый, а также полосатые цвета с комбинациями черного и синего оттенков).В продаже можно найти два типа:

• давления, которые использовались для водопровода и канализации;
• безнапорный, применяется для различных видов канализации.

Завод выпускает прямые участки длиной от 5 до 12 м. Продукция диаметром до 9 см может поступать на строительный рынок в бухтах длиной 30–40 м. Это удобно при прокладке наружных трубопроводов большой протяженности. купить трубу HDPE (PE) может быть намного дешевле, чем металлическое изделие аналогичного размера, поэтому также при установке можно избежать большого количества соединений, что, в свою очередь, значительно сэкономит ее стоимость.

Более низкая цена труб из материала ПНД — не единственное его преимущество. Имеет ряд преимуществ:

• не подвержен коррозии, позволяет укладывать в траншею без гидроизоляции и подготовки;
• обладает высокой прочностью и не боится значительных механических нагрузок;
• легкий, что облегчает разводку линии;
• не боится воздействия холодной и горячей воды, кислотных и щелочных реагентов, а также различных органических и синтетических растворителей;
• имеет более длительный срок службы, более 40-50, а у некоторых труб до 100 лет.

При устройстве теплопроводов трубы из полиэтилена не боятся замерзания воды и разрыва материала, как в случае, когда они изготовлены из стали. Изделие из ПНД может увеличивать объем до 7%, а затем возвращаться в исходное состояние, снова без ущерба для прочностных и эксплуатационных характеристик. Кроме того, полиэтилен низкого давления считается экологически чистым материалом, отвечающим самым современным европейским стандартам.

Производство и использование труб ПЭНД в России

В России доступна труба ПНД с маркировкой ПЭ различного диаметра и назначения.Его можно использовать в следующих целях:

• приборы для питьевого и технического водоснабжения;
• прокладка ливневой и фекальной канализации;
• монтаж газопроводов;
• сшитых электрических кабелей под землей;
• устройств технологических трубопроводов в промышленности.

Пластиковые трубы имеют собственную этикетку, на которой указаны их параметры и назначение. Часто они доступны в определенных цветах:

• синий — для холодной воды;
• красный — для горячего;
• желтый — для устройств газоснабжения.

Где купить трубы ПНД в Москве

Наша компания ТД «Пласт Сервис» может предложить самый широкий ассортимент труб hDPE в Москве и в других регионах России. Вы всегда найдете в нашем каталоге трубы ПНД любого назначения, размера и типа, а также купите их бухтами и мерными отрезками нужной длины. Мы реализуем трубы ПНД оптом и в розницу как самовывозом, так и с доставкой в ​​любой регион страны.

В наличии на складах всегда только качественная продукция, изготовленная в соответствии с действующим ГОСТом и прошедшая контроль качества на заводе.Стоимость метра труб в нашем интернет-магазине самая низкая на отечественном рынке.

Для монтажа трубопроводных систем используются различные трубы. На рынке представлен большой выбор трубной продукции. Популярным видом продукции являются трубы из полиэтилена низкого давления. Они различаются по размеру, характеристикам и возможностям применения. При выборе труб из ПНД большое значение имеют линейные параметры.

Они выполняют важную функцию, поскольку влияют на такие характеристики, как:

Также этим следует руководствоваться при выборе способа крепления труб.

Вариации размеров труб ПНД

Среди всех вариаций размеров этих трубных изделий наибольшее значение имеет линейных . Под ними понимают следующее:

диаметр
• ;
• толщина стенки;
• длина изделия.

Обратите внимание, что такие параметры, как толщина стенки и общая длина, измеряются стандартными методами. Что касается диаметра этого изделия, то он может указываться в разных количествах для одной трубы. Все зависит от способа измерения .

• Наружный диаметр — его измерение производится по окружности, которая является плоскостью внешней поверхности трубы.
• Внутренний диаметр — его измерение производится по окружности внутренней плоскости. По сравнению с внешним видом всегда меньше. Разница этих значений образует двойную толщину.
• Диаметр условный — принято понимать количество, которое часто присутствует в технической документации на трубы ПНД.Под этим параметром принято понимать круг, соприкасающийся с фитингом.
• Диаметр условный — считается нормативным значением. В государственных нормативных документах на трубную продукцию это встречается довольно часто. Он представляет собой округление номинального диаметра в большую сторону.

При выборе труб из полиэтилена низкого давления следует обратить особое внимание на способ измерения диаметра труб . Этот показатель должен быть аналогичен измерениям для других компонентов системы.

Для большинства современных трубных изделий маркировка по ГОСТ наносится непосредственно на их поверхности. Он может указывать на конкретное значение диаметра в зависимости от одного из методов измерения. Российские производители трубной продукции часто указывают на своей поверхности внешний диаметр трубы. Но у иностранных компаний на поверхности фиксируется размер внутреннего диаметра.

Взаимосвязь с другими габаритными характеристиками

Изделия из твердых полимерных материалов могут быть разных размеров — от самых маленьких до самых значительных.Что касается их размеров, то он может варьироваться в пределах от 10 до мм 1600. При этом их размеры могут меняться.

Длина изделия

Трубные изделия диаметром до 160 мм обычно поставляются производителями в бухтах или бухтах. Их длина может варьироваться от 100 до 500 метров. Однако иногда их просто разрезают на определенные сегменты. Изделия с большой толщиной стенки, начиная с диаметра 160 мм, выпускаются в виде отрезков определенной длины.Обычно она колеблется от 3 до 12 м.

Для мелких и крупных изделий толщина стенки может отличаться:

• для изделий наружным диаметром 10 мм, толщиной стенки не более 2 мм;
• для изделий диаметром 90 мм эта толщина не применяется. Самый маленький — 2,2 мм;
• с увеличением диаметра толщина стенки увеличивается.

Диаметр

Хочу обратить внимание на то, что важнейшим показателем является отношение диаметра изделия к толщине .Ориентируясь на него, можно определить прочность того или иного трубопровода. Эта характерная маркировка фиксируется индексом SDR.

Для изделий ПНД значение коэффициента SDR может варьироваться в пределах от 6 до 41. При этом следует знать, что чем меньше его значение, тем большую нагрузку способен выдержать трубопровод от такой трубы. В случае изделий из ПНД диаметр будет следующим:

• если продукт имеет одинаковый диаметр, наличие меньшего SDR в полиэтиленовой трубе указывает на большую толщину стенки;
• для трубных изделий такой же толщины меньшее значение этого показателя будет для труб с наибольшим диаметром.Например, для трубных изделий толщиной 2 мм и диаметром 10 мм рабочее давление составит до 25 атмосфер. То есть они будут более долговечными, чем трубные изделия с аналогичной толщиной стенки и диаметром 50 мм. Для таких конструкций рабочее давление будет максимум до 6 атмосфер.

Приложение

Трубы полиэтиленовые низкого давления могут применяться при монтаже систем газо- и водоснабжения . Также их используют при строительстве водоотвода при прокладке канализационных сетей.Отметим, что для различных систем изготавливаются трубы ПНД, различающиеся своими размерами.

Водопроводные трубы ПНД. Производители выпускают их диаметром от 16 до 1200 мм. В ходе работ по проектированию систем из этих изделий для полива или водоснабжения малоэтажных домов используют изделия толщиной 16-25 мм. Использование изделий большей ширины в таких случаях нерационально. Они используются в основном для обеспечения водой большого количества потребителей.

При прокладке газопроводов используются полиэтиленовые трубы повышенной прочности.Их диаметр варьируется от 20 до 225 мм .

Для устройства канализации оптимальным выбором будет использование трубных изделий диаметром не менее 110 мм. Использование изделий с меньшим значением этого параметра может привести к засорам при работе канализации.

Соединение полиэтиленовых труб разного сечения

Для соединения отдельных отрезков полиэтиленовых труб в единую систему используются разные способы монтажа.Наиболее распространенные способы крепления съемными и неразъемными .

Для пайки трубопроводов ПНД могут применяться следующие методы:

встык . При его использовании соединяемые сегменты нагреваются до температуры плавления, после чего склеиваются, после чего образуется сварной шов. Такой способ соединения труб ПНД применяется при сборке трубопроводов, у которых наружный диаметр не более 50 мм. С его помощью невозможно соединять изделия небольшой толщины.

Электромуфтовый метод . Его использование предполагает использование специальной муфты, в которую встроена спираль, нагреваемая электросварочным током. Использование этого метода накладывает определенные ограничения на диаметр участков труб, которые могут быть соединены этим способом. Их максимальный размер не должен быть больше 160 мм. Для небольших диаметров использование этого способа соединения является идеальным решением. Особенно эффективен в тех случаях, когда работы с соединительными трубами производятся в стесненных условиях.

Обращаем ваше внимание, что при изготовлении полиэтиленовых труб допустимо иметь отклонение значения этого параметра от номинала не более чем на 1 мм. Однако даже этого небольшого отклонения часто бывает достаточно для того, чтобы компоненты разных производителей не подходили друг к другу. Поэтому для создания системы связи оптимально закупать трубную продукцию у одного производителя.

Заключение

Трубы ПНД

часто используются для монтажа систем отопления и водоснабжения.При выборе большое внимание уделяется линейным размерам изделий. От этих показателей во многом зависит прочность и сыпучесть трубопровода. Важно не только правильно выбрать трубу для монтажа системы связи, но и качественный монтаж . Эти трубы можно соединить разными способами. Выбрав подходящий вариант, можно облегчить задачу по обустройству трубопровода и обеспечить надежность его эксплуатации.

Размеры и технические характеристики трубы HDPE являются очень важными параметрами при расчете монтажа трубы pnd и ее транспортировки.Технические характеристики пластиковых труб зависят от сырья (монополия, полипропилен, полиэтилен, ПВХ), от веса трубы и ее диаметра, а также от толщины и размеров стенок. Для водоснабжения используется труба ПНД, для отопления необходима труба полипропиленовая. Размеры газотурбинных и полипропиленовых труб от d16 до d1600, ниже вы можете увидеть вес и таблицу размеров диаметров SDR, PE100, PE63, PE32, PE80, PN и других параметров. Основные параметры таблиц пнд труб: вес, размер, давление, марка полиэтилена.

Маркировка ПНД:

• ПНД ПЭ32 — марка полиэтилена, выдерживающего давление до 6 атм.
• HDPE PE63 — марка полиэтилена, выдерживающего давление до 6 атм.
• HDPE PE80 — марка полиэтилена, выдерживающая давление до 10 атм.
• HDPE PE100 — марка полиэтилена, выдерживающая давление до 20 атм.
• HDPE PE160 — марка полиэтилена высокого качества PE63 и PE100.

Таблица размеров и вес заливной трубы

Диаметр трубы	Метрическая площадь трубы в пролете	Диаметр пролета	Ширина пролета	Объем	Вес
d16	100 м.	d900 мм	300 мм	0,20 м3	9 кг.
d20	100 м.	d1000 мм	350 мм	0,25 м3	11.6 кг.
d25	100 м.	d1100 мм	400 мм	0,40 м3	16,9 кг.
d32	100 м.	d1200 мм	450 мм	0,50 м3	27,7 кг.
d40	100 м.	d1300 мм	500 мм	0,55 м3	42,7 кг.
d50	100 м.	d1400 мм	550 мм	0.80 м3	66,3 фунта.
d63	100 м.	d1800 мм	600 мм	1,40 м3	105 кг.
d75	100 м.	d2000 мм	650 мм	1,60 м3	146 кг.
d90	50 м.	d2400 мм	700 мм	2,20 м3	88 кг.
d90	100 м.	d2800 мм	900 мм	3.20 м3	176 кг.
d110	50 м.	d2500 мм	1000 мм	2,80 м3	130 кг.
d110	100 м.	d2900 мм	1200 мм	3,40 м3	260 кг.

Таблица соответствия диаметров полимерных и стальных труб

• ВГП — водогазопровод
• ЭС, БС — электросварные, бесшовные
• Полимер — ПНД или ППР

Таблица расходов воды труб ПНД и ППР

Таблица соотношений единиц давления: МПа, бар, кПа, кг / см2, атм, фунт / кв. Дюйм, PN, SDR

Формулы для расчета вес труб HDPE и LDPE

Сколько весит труба? На этот вопрос легко ответить, просмотрев приведенные ниже формулы для расчета веса труб из полиэтилена высокой и низкой плотности.Для расчета веса трубы необходимо узнать на заводе-изготовителе некоторые технические характеристики:

• W — толщина стенки трубы
• p — плотность материала PND или LDPE

Пошаговый метод расчета веса трубы:

1. Расчет длины окружности трубы HDPE или LDPE: L = π * D
2. Рассчитайте площадь внешней поверхности: S = L * l
3. Рассчитайте количество материала, затраченного на производство трубы: V = S * W
4. Рассчитать вес трубы P = p * V

П.С. Дополнительные пояснения

1. Плотность трубы ПНД = 940-960 кг. / М3
2. Плотность трубы ПВД = 910-930 кг. / M3
3. L (м.) — длина окружности
4. π -3,14
5. D (м.) — Диаметр трубы
6. S (м2) — Площадь поверхности трубы
7. л (м.) — длина трубы
8. V (м3) — объем «материала, затраченного на трубу»…
9. W (мм) — толщина стенки трубы
10. p (кг / м3) — плотность материала
11. P (кг) — масса материала

Пример расчета на трубу ПНД d32: толщина стенки 3мм.

1. L = 3,14 * 0,032 м. = 0,10048 м.
2. S = 0,10048 м. * 1м. = 0,10048 м 2
3. V = 0,10048 м2 * 0,003 м. = 0,00030144
4. P = 0,00030144 * 950 кг.= 0,286 кг. вес одного метра

способов подключения, пошаговые инструкции и рекомендации

Полимерные материалы давно вошли в жизнь человека. Из них можно найти множество «заменителей» уже знакомых вещей. Например, трубы: водопроводные, канализационные, газовые и т. Д. Ничего. Главное, что найти изделия из металла становится намного сложнее, тем более что полимеры универсальны и имеют гораздо больше преимуществ.

Что такое трубы из ПНД?

Трубы из полиэтилена низкого давления с аббревиатурой HDPE.У них очень хорошие рабочие характеристики, например:

• низкая теплопроводность,
• устойчивость к химическим реакциям, к внешним погодным условиям,
• простота установки,
• легкость,
• прочность.

Могут применяться как для водоснабжения, так и для канализации, газа и электрификации.

Монтаж труб ПНД

Монтаж изделий может осуществляться как в промышленных масштабах, со сложным оборудованием и наличием нескольких специалистов, так и в домашних условиях, при небольшом диаметре, с некоторыми усилиями и минимальными знаниями.

В большинстве случаев установка проходит успешно, так как материал достаточно гибкий и хорошо поддается работе.

Способы подключения

Существует несколько вариантов стыковки труб ПНД, некоторые можно сделать вручную без сварки, некоторые требуют не только специального аппарата, но и вызова специалиста.

1. Постоянное соединение — это процесс установки, который не требует температурных воздействий и сварки.
2. Разъемное соединение — установка с использованием сварки и высоких температур для плавления полиэтилена.

Съемный включает:

Центровка труб с помощью компрессионных фитингов. Это специальные небольшие конструкции, которые соединяют два края изделия и не требуют специального оборудования или знаний. Компрессионные фитинги лучше всего подходят для малых диаметров до 315 мм.

С помощью фурнитуры можно любое соединение сделать «мобильным», то есть при необходимости будет проще заменить какую-то деталь. Тогда вам не понадобится дополнительное оборудование, кроме специального ключа для затяжки гаек, а также не потребуется профессиональных знаний и опыта.

Однако в этом случае есть небольшое «но». Это соединение лучше всего использовать для безнапорных труб. Потому что при очень высоком давлении может произойти разгерметизация соединения.

Фланцевое соединение

Этот тип подходит как для изделий из полиэтилена, так и для смешанных соединений, например, ПНД и металла. Стык выполняется болтовым соединением незакрепленного фланца.

В данном случае на одном конце трубы имеется специальная втулка, на которую с другого конца надевается фланец.Этот способ считается разъемным, без сварки, хотя эта процедура имеет место, поскольку и втулка, и фланец привариваются к трубе.

Само соединение может быть выполнено вручную, используя только ключ для его защиты.

Монолитный

В этом случае, конечно, без сварки не обойтись. Но в отличие от предыдущих способов этот хоть и сложнее, но все же более надежен и долговечен, не зависит от давления и давления в трубах. Здесь также можно выделить 2 основных способа подключения к дому.

Электромуфта

Это соединение изделия с помощью специальной муфты со встроенной спиралью. Когда материал попадает в электросварную гильзу, он начинает нагреваться до температуры плавления полиэтилена. В результате получается плотный шов. В принципе, своими руками это можно сделать, но для большей уверенности лучше пригласить мастера. Продукт можно удалить из муфты для электромуфтовой сварки только после того, как полимер полностью остынет.

Стыковая сварка

Предполагает наличие специального сварочного аппарата, в него помещаются оба края изделия, после чего под воздействием высокой температуры полиэтилен плавится и соединяется.А потом еще и образуется герметичный шов, который обрабатывают после полного остывания.

Что выбрать?

Возможны все методы, в зависимости от ситуации и сложности работы. Если предпринять такие действия, как, например, подсоединение труб очень большого диаметра (более 400 мм), вообще без нескольких человек и дополнительного специализированного оборудования не обойтись. Поэтому, если есть желание делать работу в повседневной жизни своими руками, следует сначала оценить ситуацию и свои силы, после чего можно приступать к выполнению работы.

Также не стоит забывать о безопасности, ведь любые ремонтно-строительные работы требуют ответственного подхода.

Трубы из полиэтилена — это современный высокотехнологичный материал, который широко используется при строительстве трубопроводов для транспортировки различных сред.

Этот тип труб популярен еще и потому, что монтаж трубопроводов может быть выполнен и неспециалистом. Давайте рассмотрим, как можно соединять трубы ПНД, и какие преимущества имеет каждый способ монтажа.

Полиэтиленовые трубы широко используются в строительстве и в быту.

Например, эти изделия могут быть использованы:

• Для строительства трубопровода для водоснабжения;
• Для устройства канализации;
• Для защиты силовых кабелей при прокладке электрических сетей;
• Для создания гидроизоляционных оболочек при прокладке теплотрасс;
• Для защиты кабелей связи;
• Для строительства артезианских скважин;
• Для использования в качестве формообразующей детали при строительстве монолитных зданий.
• Для создания оросительных систем в теплицах и др.

Такое широкое применение не в последнюю очередь связано с простотой установки. Рассмотрим способы их соединения.

Способы соединения труб ПНД

Все существующие способы соединения двух полиэтиленовых труб можно разделить на два типа.

• Соединения неразъемные, то есть сварные.
• Съемные соединения с помощью фитингов.

Последний вариант используется чаще, вот его основные преимущества:

• Экономия … Нет необходимости приобретать специальное оборудование для сварки или оплачивать услуги мастера.
• Наличие … Разъемное соединение может быть выполнено там, где сварка невозможна, например, под водой.
• Скорость … Этот метод позволяет соединять детали на высокой скорости.

Съемное соединение труб ПНД

Съемное соединение труб может быть выполнено следующими способами:

• Розетка … Для этого метода требуются эластичные уплотнения. Такое соединение наиболее часто осуществляется во время строительства трубопровода канализации свободного потока.
• Фланцевое и фитинговое соединение с использованием специальных креплений.

Использование муфт

При строительстве трубопроводов широко применяются муфты для труб ПНД .

Эта деталь представляет собой элемент из полиэтилена. Для изготовления муфт применяется метод экструзии

Такой способ соединения позволяет не использовать сварочные аппараты, то есть не требует приобретения специального оборудования.К тому же сами муфты для труб из ПНД довольно дешевы, поэтому их использование позволяет сэкономить на строительстве.

Дополнительные преимущества использования муфт:

• Длительный срок службы в несколько десятков лет.
• Надежность крепления.
• Высокая устойчивость к перепадам температур и механическим воздействиям.
• Устойчивость к агрессивным средам.
• Муфты из полиэтилена высокой плотности могут использоваться для строительства трубопроводов практически любого назначения.

Существуют следующие типы муфт:

• Компрессионная муфта … Этот продукт доступен как с внешней, так и с внутренней резьбой. Этот продукт широко применяется при строительстве систем отопления и газоснабжения. С помощью этой детали соединяются стальные и полиэтиленовые трубы.
• Для быстрого и надежного соединения деталей одинакового диаметра применяется муфта для труб ПНД.
• Муфта редукционная необходима для соединения труб разного диаметра.

Соединение труб с помощью обжимных фитингов

Работа происходит по следующему алгоритму:

• Обжимной фитинг необходимо демонтировать, отвернув накидную гайку.
• Труба очищена от грязи, на конце сделана фаска.

Для снятия фаски следует использовать фаску, однако, если этот инструмент недоступен, можно использовать острый нож.

• На трубе делается отметка маркером, которая должна характеризовать глубину входа в фитинг.
• Перед введением детали трубу смочить жидким мылом.
• Труба вставляется в фитинг, при выполнении этого действия придется приложить некоторое усилие, так как резиновое уплотнение создает сопротивление.
• Гайка фитинга затянута.

При затяжке гайки важно не переборщить, чтобы не перетянуть соединение.

Постоянное соединение труб ПНД

В некоторых случаях более выгодно использовать метод сварки труб, то есть образование неразъемного соединения.Рассмотрим, как соединить трубы ПНД сваркой. В настоящее время используются два метода — стыковая сварка и электромуфтовая.

Электромуфтовая сварка

Этот вид сварки осуществляется с помощью полиэтиленового фитинга (муфты), в который вставляются электрические спирали. При подаче напряжения на спирали трубы нагреваются, и они привариваются к внутренним стенкам муфты.

Требования к процессу:

• Предварительная очистка труб;
• Неподвижность деталей при нагреве и охлаждении.

Стыковая сварка

Этот метод соединения осуществляется с помощью специального аппарата, в котором кромки труб нагреваются. После нагрева свариваемые детали стыкуются между собой, а когда пластик остынет, будет получено надежное соединение.

При соединении стыковой сваркой трубы с выраженным эллипсом к работе не допускаются.

Требования к сварным соединениям полиэтиленовых труб

• Стык не может располагаться ниже уровня наружной поверхности трубы.
• При сварке двух секций их смещение относительно друг друга не должно превышать десяти процентов толщины стенки используемой трубы.
• Высота валика на качественном сварном шве не превышает 2,5 мм для труб с толщиной стенки до 5 мм, а при использовании толстостенных труб (толщина стенки 6-20 мм) должна быть более 5 мм. .

выводы

Выбор того или иного способа подключения труб следует проводить с учетом условий эксплуатации трубопровода — будет он под давлением или без него, какая среда будет подаваться по трубам и т. Д.Правильный выбор способа подключения труб обеспечит надежность трубопроводной системы.

Современное строительство не обходится без использования полиэтиленовых труб. Полиэтиленовые трубы низкого давления используются в напорных и безнапорных трубопроводах. Для получения таких труб используется полиэтилен марок ПЭ100 и ПЭ 80.

Благодаря эластичности полиэтилена и простоте обращения с этим материалом монтаж трубопровода осуществляется с меньшими трудозатратами и быстрее.

Преимущества использования труб ПНД заключаются в их характеристиках:

• срок службы достигает 50 лет;
• устойчивость к агрессивным средам;
• возможность бестраншейной прокладки трубопровода, что экономически выгодно;
• не подвержены коррозии;
• гладкая поверхность трубы обеспечивает плавное прохождение жидкостей , в результате чего внутри труб не образуются различные наросты, а пропускная способность сохраняется на весь период эксплуатации;
• малый вес и простота обработки позволяют быстро монтировать трубопроводы самой сложной конфигурации;
Трубы
• hDPE обладают высокой устойчивостью к перепадам температур;
• благодаря высокой пластичности и механической прочности материала трубы ПНД могут использоваться в регионах с повышенной сейсмичностью, так как выдерживают движение грунта

Присоединение труб ПНД в зависимости от назначения трубопровода производится двумя способами:

• разъемное соединение, когда трубопровод можно демонтировать во время эксплуатации;
• неразъемное соединение, предполагает работу трубопровода без последующей разборки.

Разъемные соединения выполнены со стальными фланцами. В этом случае такое соединение будет называться фланцевым.

Неразъемные соединения производятся на специальных сварочных аппаратах, когда трубы свариваются встык друг с другом, с использованием накладной втулки на трубное соединение, к которой подсоединяются электронагревательные элементы.

В дополнение к этим методам существует также цанговое соединение, в котором используются компрессионные фитинги.Этот метод различается для трубопроводов малого диаметра.

Свариваются не только трубы, но и любые детали, используемые для создания трубопроводов различной формы и конфигурации:

• тройники равные и неравные;
• отводов;
• крестов;
• втулки фланцевые;
• переходов.

Как соединить трубы ПНД максимально эффективно, зависит от квалификации сварщика, выбранного способа соединения, условий, в которых оно производится.

Стыковая сварка

Стыковая сварка труб выполняется на специальном сварочном оборудовании высококвалифицированными сварщиками. Для сварки полиэтиленовых труб используются:

• агрегатов механической сварки,
• аппараты электрогидравлические сварочные.

Механические предназначены только для устройства сварных стыков полиэтиленовых труб, которые не будут подвергаться высокому давлению — канализация, трубопроводы в жилищном строительстве, промышленные трубопроводы для отвода жидких отходов.

Электрогидравлические сварочные аппараты используются для соединения труб, предназначенных для прохождения жидкостей и газов под высоким давлением, а также трубопроводов, испытывающих значительные механические нагрузки.

То, что полиэтиленовые трубы хорошо поддаются сварке, является их преимуществом перед другими типами труб. В результате эти трубы широко используются при строительстве трубопроводов различного назначения.

Сварной шов должен быть сплошным и непрерывным. Именно это условие обеспечивает прочность соединения, равную прочности всей трубы или дополнительных частей, соединенных с трубой. Сварка полиэтиленовых труб этим методом наиболее выгодна как с точки зрения экономии денежных средств (не требует использования дополнительных стыковочных деталей), так и с точки зрения создания абсолютной прочности стыка. Прочность сварного шва еще больше облегчает работу.

Соединительные трубы с фитингами

Для трубных соединений малого диаметра (менее 50 мм) используются обжимные фитинги и цанговые обжимные соединения. Обычно эти методы используются, когда невозможно выполнить стыковку труб или использовать фланцевые соединения.Это могут быть стесненные условия или отсутствие сварочного оборудования и другие причины.

Существует несколько типов фурнитуры, различающихся способом установки.

Электросварные фитинги имеют в своей конструкции специальный элемент, плавящий полиэтилен под действием электрического напряжения , что приводит к прочному соединению. Этот метод соединения полиэтиленовых труб идеален для тех, кто не имеет опыта сварки, а трубопровод может быть самых разных типов.

Компрессионные фитинги лучше подходят для непрофессионалов. С таким способом соединения полиэтиленовых труб справится любой мужчина, если решит самостоятельно произвести ремонт в своей квартире.

Этот вид арматуры хорошо использовать, если нужно соединить полиэтиленовый трубопровод в квартире и обычном доме из стальных труб.

Особенностью компрессионных фитингов является то, что они используются для соединения труб ПНД с металлом или трубами из других материалов.

Переходная арматура предназначена для соединения полиэтиленовых труб разного диаметра, для подключения трубы к счетчику воды, счетчику газа и другим приборам.

Помимо арматуры используются цанговые обжимные соединения, выдерживающие давление в трубопроводе до 25 атмосфер. Суть этого соединения заключается в том, что в пластиковой гильзе имеются зубцы, которые врезаются в трубу, а герметичность соединения обеспечивается резиновым уплотнительным кольцом.

Фланцевое соединение труб ПНД

Фланцы часто используются для разъемного соединения.Существуют втулки для фланцев, привариваемые к концам полиэтиленовых труб, и фланцевые стальные фланцы.

Используется фланцевое соединение:

• при подключении полиэтиленового трубопровода к стальным трубам, насосам, различной арматуре;
• для быстрой разборки при авариях, ремонта или чистки;
• для соединения труб большого диаметра.

При соединении полиэтиленовых и металлических труб используются свободные стальные фланцы, размер которых соответствует размеру металлических труб. При этом необходимо удалить все заусенцы или другие острые выступы, которые могут повредить пластиковую трубу.

При строительстве трубопроводов используются трубы ПВХ из поливинилхлорида. Но по своим качествам они уступают трубам ПНД.

Даже соединение труб ПВХ и ПНД разное. Если полиэтиленовые трубы можно сваривать разными способами, то трубы из ПВХ соединяют раструбным способом. То есть трубу нужно нагреть до определенной температуры.После этого кольцо, которое находится внутри трубы, должно расплавиться, чтобы заполнить стык своей массой. Это говорит о том, что трубы из ПВХ можно использовать только в трубопроводах низкого давления.

Часто бывают случаи, когда при изготовлении трубопровода приходится сталкиваться с проблемой соединения труб из разных материалов. В этой статье мы рассмотрим, как подключить трубу из ПНД к полипропиленовой трубе.

Виды соединения полипропиленовых труб

Для соединения полипропиленовой трубы с другими типами труб существуют специальные резьбовые фитинги.Одна сторона фитинга приваривается к полипропиленовой трубе, а другая сторона с резьбой соединяется с другой трубой того же диаметра. Резьба на фитинге может быть внутренней или внешней. Также существуют комбинированные муфты. Посмотрим на них позже.

Другой тип соединения полипропиленовых труб основан на фланцевом соединении. Этот тип соединения используется в трубах большого диаметра. Для крепления фланца к полипропиленовой трубе приваривается втулка, на которую затем надевается фланец.Другой вариант монтажа осуществляется с помощью скользящих фланцев. Их конструкция напоминает компрессионную гильзу. Фланцевое соединение прикрепляется к концам трубы того же диаметра и затягивается накидными гайками.

Типы трубных соединений ПНД

Труба ПНД имеет примерно такие же присоединительные устройства. Самым распространенным является цанговое соединение. Для соединения труб используется муфта, у которой с одной стороны цанга, а с другой — резьба. Для крепления муфты откручивается зажимная гайка и надевается на трубу ПНД.Цанга вставляется внутрь трубы, зажимная гайка надевается и плотно затягивается.

Примечание! Зажимную гайку нельзя зажимать очень сильно, иначе она может лопнуть или цанга раздавит край трубы.

После присоединения цанги к другому концу резьбовой муфты можно навинтить другую трубку с резьбой того же диаметра.

Фланцевое соединение труб ПНД выполняется аналогично описанному выше соединению.К краю трубы ПНД приваривается втулка, на которую крепится фланец. И такое же устройство с переходным фланцем, где соединение устанавливается на концах труб и прижимается накидными гайками.

Соединение двух труб

Используя описанные выше трубные фитинги, вы можете легко подсоединить трубу HDPE к полипропиленовой трубе.

• В первом случае вы прикрепляете резьбовую цангу к трубе из ПНД, а комбинированную резьбовую муфту — к пропиленовой трубе.Оберните ФУМ-ленту на резьбу для герметизации и скрутите их.
• Во втором случае вы соединяете две трубы фланцами. Вставьте резиновую прокладку между уплотнительными фланцами и затяните их болтами.

Муфты комбинированные

Если с цанговым соединением для труб ПНД все понятно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Взглянем на них бегло:

1. Муфта с внутренней резьбой используется для соединения трубопровода с другим типом трубы или устройств с внешней резьбой.Он состоит из полипропиленовой заготовки с запрессованной внутрь металлической гильзой, на которой внутри нарезана нить.
2. Муфта с наружной резьбой выполняет те же функции, что описаны выше. Отличие лишь в том, что в полипропиленовую заготовку вдавливается металлическая гильза с внешней резьбой.
3. Втулка с внутренней резьбой под ключ состоит из полипропиленовой заготовки, в которую запрессована металлическая втулка, выступающая за край полипропилена металлическими краями. Лезвия предназначены для рожкового ключа.Внутри лица нарезана нить. Такую втулку удобно накручивать гаечным ключом на другую резьбу. Также есть модели муфт с торцами под ключ.
4. Муфта с наружной резьбой под ключ — такая же, как муфта, описанная в пункте 3, только с наружной резьбой.
5. Разъемная муфта с внутренней резьбой состоит из двух металлических частей для рожкового ключа. Причем одна металлическая деталь соединяется с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где необходимо отсоединить трубопровод или снять устройства.Другое название этого клатча — американское. Вращается двумя ключами.
6. Муфта с разъемной наружной резьбой похожа на предыдущий тип американки. Единственное отличие — внешняя резьба вместо внутренней.
7. Втулка с накидной гайкой состоит из полипропиленовой заготовки, в которую запрессован фитинг с гайкой под ключ. Устанавливается так же, как и американский: в места необходимого соединителя трубопровода.

С такими комбинированными муфтами, припаянными к полипропиленовой трубе, легко подсоединить к трубе ПНД, на которой есть цанга с аналогичной резьбой.

Паяльная арматура из полипропилена

Перед соединением двух труб с фитингами их необходимо прикрепить к трубе. Выше мы обсуждали установку цанги на трубу из ПНД. Теперь рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги присоединяются к трубе пайкой с помощью специального паяльника. Паяльник с насадками устанавливается на подставку и нагревается до 260 ° С. Кромка трубы очищается от грязи, снимается фаска и обезжиривается вместе с внутренней стороной муфты.На нагретые форсунки одновременно надеваются труба и фитинг. После прогрева трубу вставляют ровно, не проворачивая в фитинг, и дают остыть. На этом процесс пайки завершен.

Прочитав эту статью, вы легко сможете подсоединить полипропиленовую трубу к трубе ПНД. Здесь представлены все возможные варианты правильного подключения. На строительных форумах есть энтузиасты, заявляющие, что эти две трубы можно соединять вместе при разных температурах.Но дело в том, что полипропилен и ПНД сделаны из разных материалов, имеют разные температуры плавления, поэтому такой шов может лопнуть или даже расплавиться. Если вы решили сэкономить и поэкспериментировать, то делаете это на свой страх и риск.

Видео

Пример замены отрезка железной трубы полипропиленовой. По такому же принципу можно соединять пластиковые трубы из разных материалов:

Трубы из полиэтилена низкого давления (HDPE) используются для прокладки напорных и безнапорных трубопроводов.У этого материала масса преимуществ — гибкость, легкий вес, простота монтажа и так далее. Кроме того, по таким трубам можно транспортировать практически любые холодные, до 40 ° C, жидкости и газообразные вещества.

Кроме того, чтобы собрать систему из труб ПНД, не нужно обладать профессиональными навыками, с этим справится даже человек без какого-либо практического опыта. Такие трубопроводы используются как на производстве, так и в жилищном строительстве. В статье мы рассмотрим, как и по способу происходит подключение.

Способы соединения труб ПНД

Способы подключения можно разделить на две группы:

1. неразъемный;
2. съемный.

Каждая из этих групп, в свою очередь, делится на несколько подгрупп:

Цельный:

• стыковая сварка;
• электросварка.

Съемный:

• С компрессионными фитингами.
• Муфтовое соединение.

Выбор подключения зависит от конкретного типа трубопровода.Например, для систем под давлением, сварка встык или электрослияние используется и для трубопровода без давления, используются простые съемные те.

Видео: Монтаж соединений и труб ПНД

Разъемное соединение

Таким образом трубы фиксируются на тот случай, если может потребоваться дальнейший демонтаж или использование сварки невозможно, ну или нецелесообразно. Конечно, такое крепление не такое надежное, как сварочное, но все же имеет свои преимущества:

1. Экономия — дополнительное оборудование не требуется.
2. Быстрый монтаж — трубопровод собирается практически за пару часов.
3. Разъемные соединения выполняются там, где сварка невозможна, например, под водой.

На заметку!

Розетка в основном используется для прокладки самотечных трубопроводов, например, для канализации. Соединение с арматурой по надежности аналогично сварке, поэтому его можно использовать для устройства водопровода.

Итак, для системы, в которой жидкость переносится самотеком, используется один из двух простейших способов:

• В раструбе — один конец трубы вставляется в раструб предыдущего, а для герметичности используются резиновые или силиконовые уплотнители.
• Фитинг или фланец — соединение трубопровода осуществляется с помощью специальных деталей.

Муфта присоединения

Муфты изготавливаются из полиэтилена и широко используются при сборке трубопроводов. Помимо того, что с их помощью можно быстро и без лишних хлопот собрать трубы в единое целое, они обладают рядом других преимуществ:

1. Получается надежное крепление при длительной эксплуатации;
2. Выдерживает перепады температур и механические нагрузки;
3. Может использоваться для всех типов трубопроводов.
4. Доступная цена.

Монтаж трубопровода осуществляется с помощью муфт различных типов:

• Сжатие — может иметь разную резьбу: внешнюю или внутреннюю. Компрессионные муфты можно использовать даже при монтаже газовых и водных систем.
• Соединительный — соединить элементы одинакового диаметра.
• Редуктор — незаменим для соединения трубных элементов разного диаметра.

Фитинг, соединительный элемент из ПНД

Этот способ применяется при соединении труб малого диаметра: 20 — 35 мм.Сборка, как и предыдущий способ, не является чем-то сверхсложным и осуществляется следующим образом:

• Снимите гайку с фитинга.
• Концевая часть трубы зачищена и снята фаска; для этого используется специальный инструмент — фаска или, при ее отсутствии, острый нож.
• По краям делается отметка глубины входа в штуцер, и они смазываются мыльной или силиконовой смазкой.
• Вставьте трубу в фитинг до метки и затяните гайку.

Цельное соединение

При сборке напорных трубопроводов требуются прочные и надежные соединения, поэтому для них применяется сварка. Такая сварка бывает двух видов:

1. Приклад.
2. С помощью электрической муфты.

Провести их несложно, можно сделать самостоятельно, главное обзавестись необходимым инструментом и оборудованием.

Стыковая сварка

Этот метод применяется для сборки систем из труб диаметром 50 мм.Для этого потребуется паяльник для сварки ПНД. Стоит такое оборудование недорого, продается практически в любом строительном магазине, поэтому проблем с покупкой возникнуть не должно. Процесс выглядит следующим образом:

Концы труб закрепляют в аппарате, после чего к ним подводят нагретую пластину. Когда полиэтилен начинает плавиться, пластину снимают и трубы соединяют друг с другом под небольшим давлением. После того, как шов остынет, снимаются хомуты и снимаются трубы.

Технологические особенности метода:

• Используется для соединения элементов одинакового диаметра.
• Детали с толщиной стенки менее 5 мм сваривать нельзя.
• Его можно сваривать только при температуре от + 15 ° до + 45 ° C.

Электромуфтовая сварка

Трубопровод, собранный с помощью электромуфтовой муфты, выдерживает давление до 16 атмосфер. Но для каждого стыка необходимо приобретать специальные накладки — электросварные муфты.Эти детали довольно дорогие, поэтому, если вы планируете делать много соединений, лучше использовать стыковую сварку.

Условия, которые необходимо выполнить перед началом работы:

1. Очистка концов;
2. Жесткая фиксация сварных элементов.

Сам процесс выглядит примерно так:

• Концы труб обрезаны под прямым углом и сняты фаски;
• Концы очищены;
• Трубы закреплены в муфте и на клеммы подается питание;
• Устройство включается, при помощи нагрева поверхность внутри муфты размягчается;
• Устройство и провода отключены;
• Полученный стык охлаждают.

Заключение

Выбирая способ соединения труб ПНД, учитывайте нюансы и последовательность монтажа. Монтаж практически любого трубопровода можно провести самостоятельно, не прибегая к услугам строительных компаний.

Видео: KELL 3000 для электромуфтовой сварки полиэтиленовых труб

.
