что это такое и как используется
Геотекстиль – это особое полотно из синтетических волокон. Он укрепляет почвы, защищает коммуникации, служит изолятором. Использование геоткани в системах отвода воды значительно повысили удобство эксплуатации, обслуживание и надёжность каждого сооружения.
Плотность геотекстиля для дренажа крайне важна. Ошибочно подобранный материал – одна из причин последующей недолговечности всей системы. Важно понять, каким он вообще бывает и изучить его различные свойства, включая плотность.
Качество и свойства геотекстиля
Лучший дренажный геотекстиль – полностью синтетический. В некоторых видах геоткани используются натуральные волокна (отходы текстильного производства), но такой материал имеет относительно низкое качество и применяется редко и далеко не везде.
Геоткань для дренажа – по-настоящему нужный материал. Вот его основные свойства:
- Химическая стойкость. Несмотря на постоянное пребывание во влажной среде плесень на геотекстиле не образуется.
Процессы гниения его также не затрагивают. - Материал несъедобен для любых насекомых и грызунов.
- Высокая экологичность.
- Температура эксплуатации – от — 60 до +110 градусов Цельсия.
- Высокий коэффициент упругости.
- Значительная прочность на разрыв.
Процессы гниения его также не затрагивают.На изготовление синтетического геотекстиля идут полиэфирные либо полипропиленовые мононити. Материал может быть иглопробивным или термоскреплённым.
- В первом случае основной слой волокон прошивается нитями с использованием зазубренных игл. Таким способом получают ткань очень высокого качества.
- Во втором случае цельное полотно создаётся путём значительного нагревания волокон основы. Изготовленный таким способом материал очень прочен, почти не пропускает жидкости.
Какой геотекстиль нужен для дренажа?
Полотно с примесью натуральных волокон категорически не подходит. Для дренажной системы нужна только синтетическая геоткань. А вот способ изготовления зависит от материала дренажа.
Если им служит гравий, то специалисты рекомендуют термоскреплённый геотекстиль для дренажа. Если средства позволяют устроить более дорогую дренажную систему и в ней используются специальные геокомпозитные маты, то допускается использование иглопробивного полотна.
Для чего нужен геотекстиль?
Как вообще «работает» гео текстиль? Представьте себе дренажную траншею. Обычно её засыпают щебнем. Этот пористый слой отводит лишнюю воду – от жилого дома, летней кухни, забора. Во влажной среде почва постепенно проникает в пространство между камешками. Итог – канал действует всё хуже, качество водоотведения ухудшается.
Этого не случится, если в траншею предварительно настелить геополотно, затем насыпать щебень и обернуть его слой краями геоткани (обязательно внахлёст). В результате почвенные воды по-прежнему проходят через дренирующий слой, но его смешения с почвой, засорения и нарушения водоотведения уже не происходит.
Плотность – важнейшая характеристика
Чем плотнее геоткань, тем выше её эксплуатационные показатели:
- способность задерживать воду;
- армирующие свойства;
- защита.
Иногда возникают споры о том, какой плотности нужен геотекстиль для дренажа. Есть мнение, что достаточно 100 г/м2. Практика использования геоткани показала: полотно такой плотности годится лишь для ландшафтных работ.
Не уступайте в данном случае своему желанию сэкономить. Если дренажную систему предполагается устраивать в грунте без особых «сюрпризов», подойдёт плотность 200 г/м2. Местность, в которой бывают оползни и грунт может «поплыть», требует использования геоткани плотностью 300 г/м2.
Для строительства взлётно-посадочных полос на аэродромах применяется геоткань плотностью от 800 г/м2 и выше. Чуть более тонкий материал в Европе постоянно используют при строительстве дорог. Полотно укладывают под основное покрытие. Это даёт отличное укрепление всего грунта, предотвращает размытие и провалы, если по трассе часто проходят тяжёлые машины.
Выбор геоткани
Вы уже точно знаете, что будете строить дренажную систему с использованием геотекстиля.
Есть столько торговых предложений на текстиль для дренажа – как правильно выбрать нужный?
Всё начинается с вашего проекта.
- Сначала необходимо определить свойства почвы, в которой будет устроена дренажная система. Так станет известен главный параметр геоткани – плотность.
- Затем должен быть учтён материал самого дренажа. Это поможет определить, покупать термоскреплённый геотекстиль или иглопробивной.
- Дальнейший выбор делается в торговой точке. Вам будут предложены несколько марок и видов геотекстиля в соответствии с вашими параметрами. Теперь важны: репутация изготовителя, цена, в какой-то мере – популярность марки.
Выбирать геотекстиль необходимо с учётом всех нюансов монтажа дренажа. Тщательно спроектированную и выполненную систему вы сможете эксплуатировать не один десяток лет без ремонта и хлопотного технического обслуживания.
Необходимо учесть
Никакая геоткань не поможет вашей дренажной системе работать правильно и долго, если не выполнить все работы точно и правильно.
На что обратить внимание:
- Система водоотведения обязательно выполняется с небольшим уклоном в ту сторону, куда предполагается отток воды. Иначе вода будет просто застаиваться.
- Нахлёст при накрытии дренажного слоя должен быть не мене 100 мм в стабильных грунтах и около полуметра – в сложных, неустойчивых почвах.
- После обёртывания дренажного слоя геотекстилем края необходимо прочно закрепить. Это можно сделать сваркой или сшиванием полотна.
- До засыпки траншеи почвой желательно устроить поверх геоткани небольшой песчаный слой.
- Если дренажная система устраивается в «мокрых» почвах, щебня может оказаться недостаточно даже с учётом геоткани. В этом случае в середину дренажного слоя желательно помещать специальные дренажные трубы. Такая система позволяет справляться с большим объёмом талых вод, осадков и даже с ручейками.
Использование геотекстиля в дренажных системах решает сразу несколько задач. Если в качестве дренажа используется щебень, его потребуется меньше, чем для обычной засыпки траншеи.
Если в системе, кроме наполнителя, используются перфорированные дренажные трубы, можно не бояться засора их дренажных отверстий частичками почвы. Сам грунт благодаря геотекстилю укрепляется. Главное – правильно подобрать плотность геоткани. В этом случае вы оцените все преимущества использования геотекстиля для дренажа.
Как правильно выбрать геотекстиль для дренажной системы
Дренажная система, прокладываемая на большой глубине, нуждается в дополнительной защите. В процессе ее эксплуатации вода просачивается через дерн, заполняет его мелкими фракциями мусора. Накопившиеся частицы заиливают отверстия, закрывая фильтрующий слой. Эффективность осушения почвы снижается. Использование геотекстиля для дренажа позволяет предупредить заиливание гравийного слоя.
Что представляет из себя геотекстиль
Это синтетический материал, созданный тканым или нетканым способами.
Он обладает высокой эластичностью, прочностью, долговечностью. Существует три основных его вида:
- полипропиленовый;
- полиэфирный;
- многокомпонентный.
Полотна из полиэфирных волокон менее устойчивы к агрессивным щелочным воздействиям, да и температурный диапазон поменьше от – 40 до 80 градусов. Но в защиту него можно сказать, что стоит такой материал, как правило дешевле полипропиленового.
Комбинированный (композитный) геотексиль состоит не на 100 процентов из синтетических волокон. Для его удешевления, производители используют включения из натуральных нитей, полученных после вторичной переработки.
Встречается несколько видов геотекстиля по способам производства. В нетканом волокна имеют хаотичное расположение. Он очень эластичен – удлиняется до 70% без существенной потери прочности. Вязаный материал превосходит его по растяжимости. Этот тип текстиля состоит из переплетенных волокон, может иметь разную плотность.
Самый жесткий вариант – георешётка. Благодаря толстым волокнам, она обеспечивает не только дренаж, но и армирование. Но для прокладки труб она не подойдёт.
Какие задачи решает геотекстиль
Популярность материала обуславливается его универсальностью и доступностью. Его используют для:
- дренажа и отвода грунтовых вод;
- фильтрации;
- защиты почв от эрозии;
- армирования;
- разделения слоев.
Качественный дренажный геотекстиль повышает срок службы построек, обеспечивая быстрый отвод влаги. Он фильтрует грунтовые воды, задерживая песок, глину. Это увеличивает несущую способность грунта. Под материалом почва не выветривается, не вымывается. Растительный покров меньше подвергается негативному влиянию. Геотекстиль защищает подземные конструкции – трубы, фундаменты от вреда, наносимого корнями растений. Его применение снижает расход грунтов и насыпных материалов, укладываемых послойно, препятствует смешиванию. Материал, укладываемый на основание, способствует равномерному распределению нагрузок, сокращает риск деформаций, усадки.
Геоматериал стал незаменимым при обустройстве дренажных систем, укреплении склонов, прокладке дорог, монтаже тоннелей, прокладке коммуникаций.
Критерии выбора материала
Основные критерии, заслуживающие внимания – это:- механическая прочность;
- коэффициент вертикальной и горизонтальной фильтрации;
- плотность.
Прочность геотекстиля определяет его способность выдерживать нагрузки на разрыв и устойчивость к придавливанию. Поперечная нагрузка должна составлять 1,9-3, продольная кН/м – 1,5-2,5 кН/м. Оптимальный коэффициент стойкости к придавливанию – от 400 до 500 Н.
Уровень фильтрации показывает, сколько воды за сутки пропускает один квадрат материала. Чем выше этот коэффициент, тем результативнее работает дренажная система. Обратите внимание на горизонтальную фильтрующую способность, некоторые виды геотекстиля, в частности термоскреплённые, имеют очень низкие показатели. и поэтому плохо подходят для дренажа.
Плотность определяет сразу несколько эксплуатационных характеристик. Ее увеличение повышает механическую прочность, но снижает пропускную способность.
Какой купить геотекстиль для дренажной системы
Ткань, содержащая смесовые волокна, в том числе, шерстяные, хлопчатобумажные – не самое разумное решение обустройства дренажной системы. Постоянное воздействие влаги приводит к гниению натуральных волокон. Их разрушение уменьшает ее эффективность и сокращает срок службы.

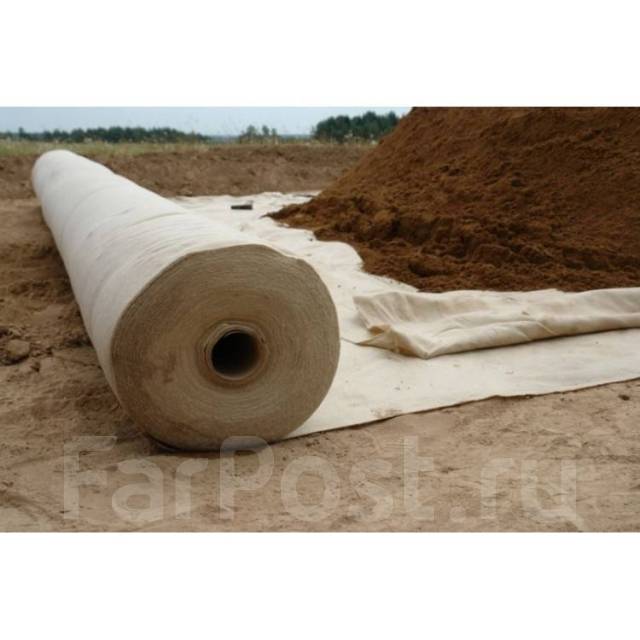

Укладка геотекстиля в дренажную систему
Эффективность работы дренажной системы зависит от правильности укладки всех материалов. Поверхности, на которых будет размещаться геотекстиль, должны быть ровными. Не допускается наличие мусора и других посторонних предметов.
Снимать заводскую упаковку с фильтрующих полотен нужно непосредственно перед монтажом.
Некоторые виды текстиля подвержены негативному воздействию ультрафиолета. Дренажный материал необходимо засыпать сразу после укладки. Это предупредит проникновение мусора, вредное влияние солнечных лучей.
Для удобства работы полотно нужно предварительно раскроить. Размеры определяются индивидуально с учетом габаритов участка. Размещать полосы необходимо внахлест. Нельзя использовать поврежденные материалы. Располагать геотекстиль нужно свободно, без натягивания. Перед переходом к следующему этапу работы стоит убедиться в отсутствии складок, волн. В процессе укрывания большой площади участки перекрытий лучше фиксировать. Уже после этого засыпаем грунт. Но приступать к уплотнению нельзя, если слой последней менее 30 см.
Выбор качественного материала и правильный монтаж дренажной системы – залог окупаемости затрат и долговечности.
Оптимальный выбор геотекстиля для дренажной системы
Сегодня все чаще можно услышать вопрос, задаваемый не только профессиональными строителями, но и любителями, планирующими обустройство загородного или дачного участка: какой геотекстиль лучше купить, сооружая дренажную систему?Для того, чтобы ответить на этот вопрос, следует предварительно разобраться, что такое геотекстиль и каким он бывает.
Понятие и виды геотекстильного полотна: из чего придется выбирать
Геотекстиль – это синтетический тканый либо нетканый материал, изготовленный из полипропиленовой или полиэфирной мононити. В свою очередь, нетканый геотекстиль подразделяют на иглопробивной и термоскрепленный, а также произведенный из первичного либо из вторичного сырья. Первичный нетканый геотекстиль формируется из цельной мононити, вторичный – из ее обрезков (штапеля).Кроме того, материал классифицируют по плотности. Чем выше плотность геотекстильного полотна, тем меньше его водопропускные возможности, соответственно, там выше способность задерживать воду.
Основные характеристики геотекстиля
Геотекстильное полотно обладает рядом характеристик, определяющих широту сферы его применения, в том числе, в обустройстве подземных и глубинных дренажных систем.Это, в частности:
- высокая прочность на разрыв;
- упругость и эластичность;
- оптимальная жесткость;
- пористая структура, обеспечивающая отличные показатели эффективности фильтрации;
- устойчивость к заиливанию;
- невосприимчивость к воздействию ультрафиолета;
- инертность к химическим и биологическим внешним воздействиям;
- высокая сопротивляемость механическим повреждениям;
- экологическая безупречность.
Важно: геотекстильный материал эффективно функционирует в широком температурном диапазоне – от -60 до +110 градусов, поэтому с его помощью можно обустраивать дренажные системы даже в местностях с экстремальными климатическими и погодными условиями.
Выбираем геотекстиль для дренажа
Основными функциями геотекстиля в дренажных комплексах являются:- обеспечение стабильности системы;
- предотвращение проседания грунтов в дренажных траншеях;
- недопущение смешивания воды со щебнем или песком;
- предотвращение заиливания дренажных труб или дренирующих материалов.
Совет: при покупке геотекстиля обращайте внимание на его цвет. Материал, изготовленный из первичного сырья, имеет чистый белоснежный оттенок.
Что касается плотности материала, оптимальным для эффективного дренирования считается показатель в диапазоне 200-300 г/м² — такой геотекстиль достаточно прочен и, в то же время, обладает хорошими фильтрующими и водопропускными способностями. При этом для обертывания дренажных труб (дрен) целесообразно использовать максимально тонкое геотекстильное полотно, а для армирования щебня – материал средней плотности.Не стоит ориентироваться при выборе исключительно на стоимость, покупая самый дешевый геотекстиль с целью сэкономить или, наоборот, самый дорогой в расчете на безупречное качество. Помните, что оптимальным вариантом может быть только тот материал, который по своим параметрам максимально соответствует области его применения и преследуемым вами целям.
Как выбрать нетканый геотекстиль — совет эксперта.
Как выбрать нетканый геотекстиль для дренажа, ландшафтного дизайна и кровли
Для обустройства садовых дорожек, систем дренажа, кровельных пирогов и автостоянок рекомендуется использовать нетканый геотекстиль, так как этот вид синтетика отличается высокими разделительными и дренажными свойствами. Спектр применения геоматериала гораздо шире, но об этом будет рассказано ниже.
Особенности нетканого геотекстиля
Геосинтетик производится способом иглопробива или термоскрепления из волокон полиамида, полиэфира, полипропилена или вискозы. Особенности производства позволяют материалу отличаться высокими эксплуатационными свойствами при доступной стоимости.
При относительно невысокой прочности, геотекстиль нетканого типа обладает хорошей водопроницаемостью и эластичностью. Это позволяет его использовать в качестве фильтра в дренажных системах и как разделитель между разнородными слоями грунта или грунтового слоя и подсыпки.
Нетканый материал — это в большинстве случаев выбор частника, так как для ландшафтных работ или обустройства дренажа нет смысла применять более дорогой геоматериал.
Нетканый синтетик на 100% справиться с проблемами заиливания водотоков, подойдёт для разделения мембран в кровельных работах и увеличит срок службы фундаментов.
Геоматериал отличается по:
- Сырью производства,
- Плотности,
- Способу изготовления.
Сырьём служат полиэфирные, полипропиленовые, полиэтиленовые или вискозные волокна, а плотность геополотна находится в диапазоне 100−300 г/м2. Сильной градации по разрывной способности между полипропиленом и полиэфиром нет, поэтому это не самый важный пункт выбора.
Способа изготовления два — иглопробивная и термоскреплённая технология. В первом случае волокна соединяются с помощью многократной прошивки, во втором варианте нити скрепляются с помощью воздействия высоких температур.
Если различия и по сырью — оно бывает первичным и вторичным. Первое имеет белый цвет, второе грязновато серый или с желтизной. Так как синтетик укладывает в землю, то тут разницы для выбора нет, характеристики геоматериала из первичного и вторичного сырья идентичные.
Ниже мы расскажем, как выбрать геосинтетик с учётом особенностей применения, а также дадим несколько советов по использованию материала с учётом его дренажных и разделительных функций.
Геотекстиль для дренажа
Одна из основных ниш применения нетканого геополотна — это обустройство систем дренажа, где синтетик выполняет роль фильтра и предотвращает засорение и заиливание водотока. Основной характеристикой при выборе полотна для дренажа является размер пор синтетика, так как через них должна хорошо проходить вода, но не должны попадать в водоток частички фракций грунта и минеральной подсыпки.
У марки Дорнит (для примера) размер пор составляет 110 мкм, чего вполне достаточно для качественной фильтрации. Для сравнения, у более дорогого тканого геотекстиля Typar размер пор 100 мкм, что сопоставимо, но позволяет экономить.
Ещё одно преимущество нетканого геополотна для дренажа — это сохранение фильтрующих свойств при частичной кольматации. Для фильтра не нужна высокая прочность материала, а по дренажным функциям недорогой нетканый геосинтетик ни в чём не уступает дорогим тканым полотнам.
Обратите внимание! При обустройстве дренажа геоматериал (например, Геотекс 150) укладывается поверх первого слоя гравия, а нахлёст листов составляет 30−60 см. Также важно распечатывать синтетик непосредственно перед укладкой, что позволит избежать негативного на него воздействия ультрафиолетовых лучей.
Для дренажа чаще используется геотекстильное полотно, изготовленное иглопробивным способом с коэффициентом фильтрации от 50м3/сутки и нагрузкой на разрыв от 100 до 600 kH/m.
Геотекстиль в ландшафтном дизайне
В ландшафтном дизайне нетканый геосинтетик используется для обустройства садовых дорожек, а также под брусчатку и плитку. При обустройстве дорожек синтетик выполняет дренажные и барьерные функции, не позволяя нижним слоям перемешиваться, так как это может привести к просадке плитки или брусчатки.
Также важны дренажные функции, при использовании геополотна (например, Дорнит 100) дорожка не будет заливаться водой даже при сильном дожде. Вода свободно проходит через поры материала, а частички верхней подсыпки не перемешиваются с нижним слоем.
Синтетик для фундамента и кровли
Геоматериал нетканого типа надёжно защищает фундамент от негативных внешних факторов, что увеличивает срок службы всей фундаментной конструкции. В зависимости от плотности синтетика и типа фундамента материал способствует распределению нагрузки на грунт, а также создаёт для бетона защитный слой. Один из рекомендованных для фундамента синтетиков Геотекс 250.
Минимальная плотность геотекстильного полотна для защиты фундаментов 250 г/м2.
В кровельных работах геосинтетик используется для защиты гидроизоляции от повреждений, укладываясь для этого с двух сторон гидроизоляционного слоя. Также полотно применяется для разделения нескольких мембран, несовместимых по химическим свойствам. Использование материала замедляет старение мембраны гидроизоляции, что увеличивает срок службы кровельного пирога.
Плотность материала для конкретных работ
Добиться 100%-й эффективности от применения нетканого геотекстиля поможет правильный его выбор по плотности в зависимости от целей использования.
В выборе поможет таблица ниже.
| Плотность геотекстиля (г/м2) | Вид работ |
| 250−300 | Защита фундамента |
| 200 | Утепление растений на зиму |
| 200−250 | При обустройстве парковок |
| 150−200 | Под брусчатку и плитку |
| 150 | Кровельный пирог |
| 150 | Системы дренажа |
| 100−150 | Обустройство садовых дорожек |
Компания Геотех рекомендует при выборе геотекстиля нетканого типа обратить внимание на следующие марки синтетика:
- Дорнит 150,
- Геотекс 200,
- Геотекс 300,
- Typar SF 40,
- Лавсан 250.
Полный список геосинтетиков нетканого типа вы найдёте в каталоге, где сразу можно оформить заказ со скидкой.
