Разновидности вентиляционных конструкций

Воздуховод, предназначенный для кухонной вытяжки, классифицируется по форме, материалу, из которого он выполнен, конфигурации. По формам различают:

• Круглый тип конструкции;
• Прямоугольный;
• Овальный.

По материалу, используемому при изготовлении:

• Металлические;
• Пластиковые.

По конфигурации различают:

• Жесткие;
• Гибкие изделия.

Конструкции также имеют разный диаметр и длину. Каждый воздуховод имеет свои недостатки, свои сильные стороны. Выбор конкретного варианта для кухонной вытяжки зависит от типа помещения:

• Воздуховод круглого сечения для вытяжки будет уместен только на кухне с высокими потолками, так как он имеет довольно большие габариты;
• Прямоугольный воздуховод можно устанавливать и в помещениях с низким потолком;
• Плоский тип воздуховода является самым незаметным и экономичным в плане пространства.

Воздуховод для вытяжки

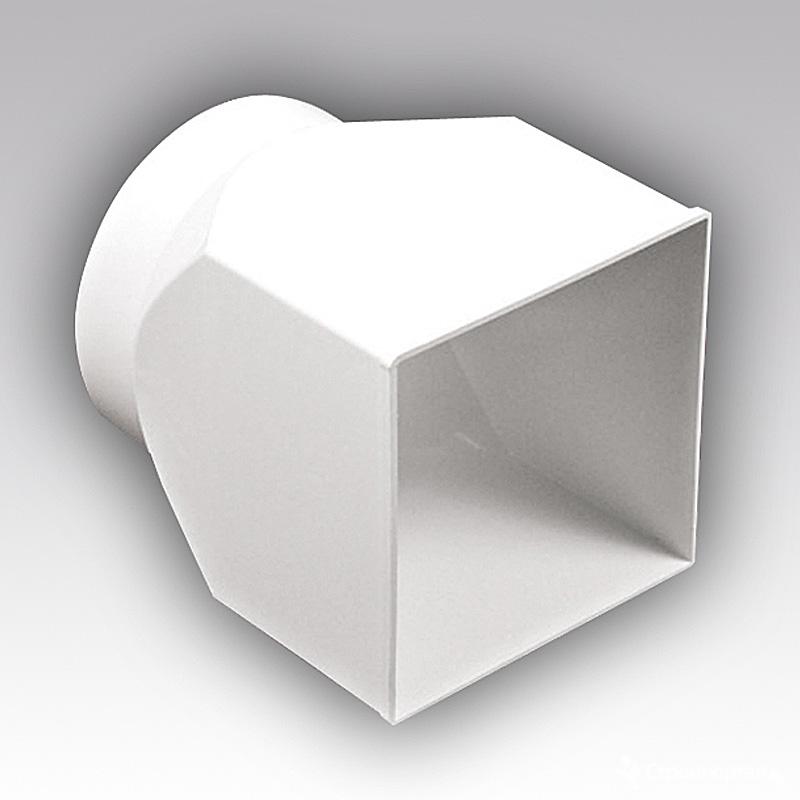

Для установки круглых конструкций на прямоугольные отверстия, характерные для вытяжки, потребуются переходники. Однако они не понадобятся, если вы выбрали гофрированный воздуховод. Для того чтобы его установить не нужен также монтаж колена.

Нужно обратить внимание на диаметр воздуховода. Это значение не должно быть меньше, чем диаметр отверстия решетки вентиляции и вытяжки. Если не соблюдать это правило, то сопротивление в трубе повысится, а мощность воздушного потока снизится. Кроме того, если диаметр не совпадает, это чревато повышением уровня шума, удвоенной нагрузкой, что может быстро вывести систему из строя. Лучше всего, если диаметр воздуховода и вытяжки будут совпадать.

Не меньше, чем диаметр, важна длина воздуховода. Оптимальный показатель – 3 метра. Если изделие будет длиннее, значительно упадет производительность. Важен не только диаметр, но и конструкция воздуховода. Изделие нужно установить под тупым углом. Не следует допускать сгибов, превышающих 90 градусов, так как это ведет к потере производительности. Для того чтобы не допустить обратное движение воздушного потока, имеет смысл установить обратный клапан.

Преимущества и недостатки материалов конструкций

Пластиковые конструкции для вытяжки на кухне могут быть как круглыми, так и прямоугольными. К ним обычно приобретаются Г-образные переходники. Сделать систему более герметичной поможет герметик. Преимущества, которые имеет воздуховод из пластика:

• Низкий уровень шума;
• Отсутствие зазоров, куда набивается грязь;
• Низкое сопротивление;
• Небольшой вес, что делает более простыми монтаж и транспортировку.

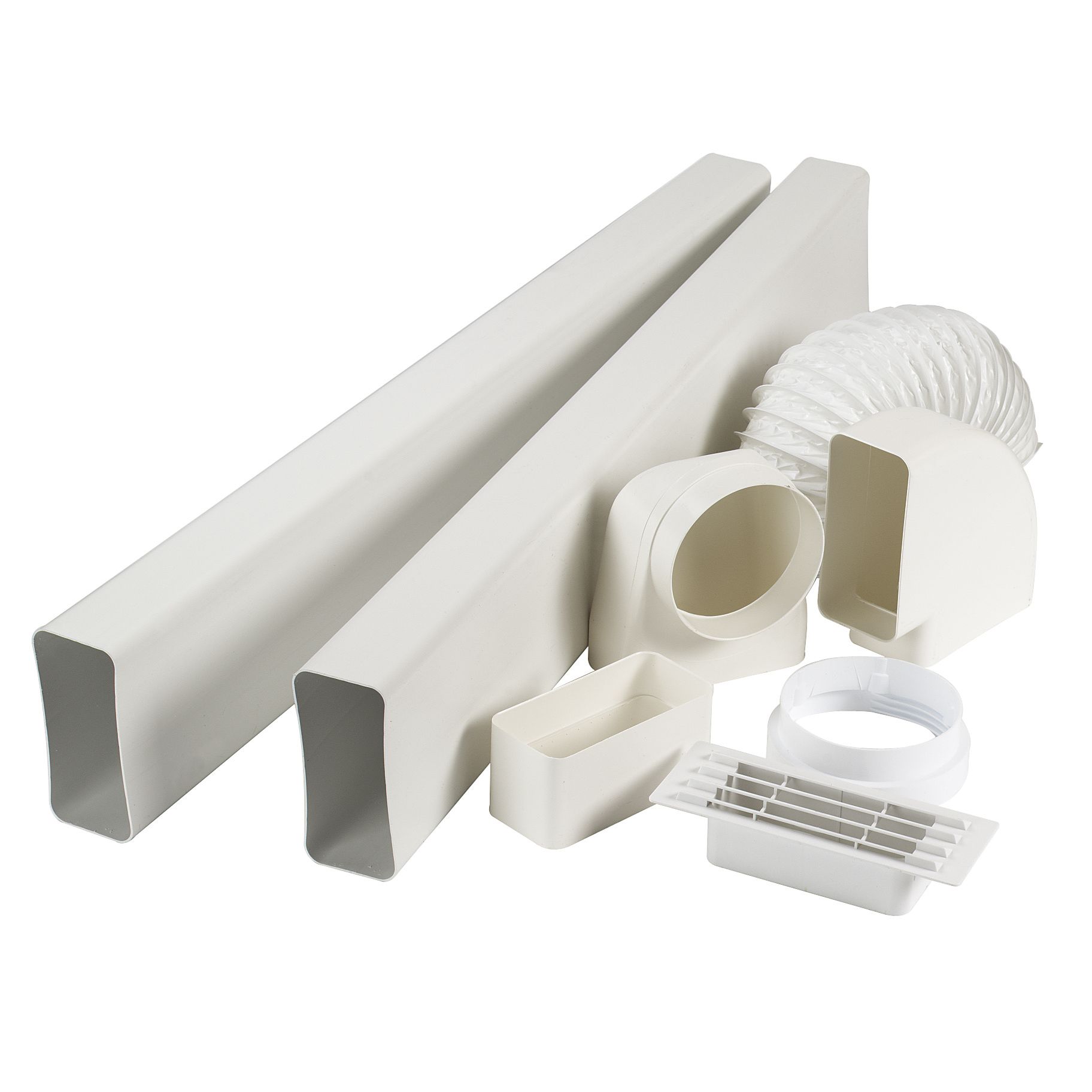

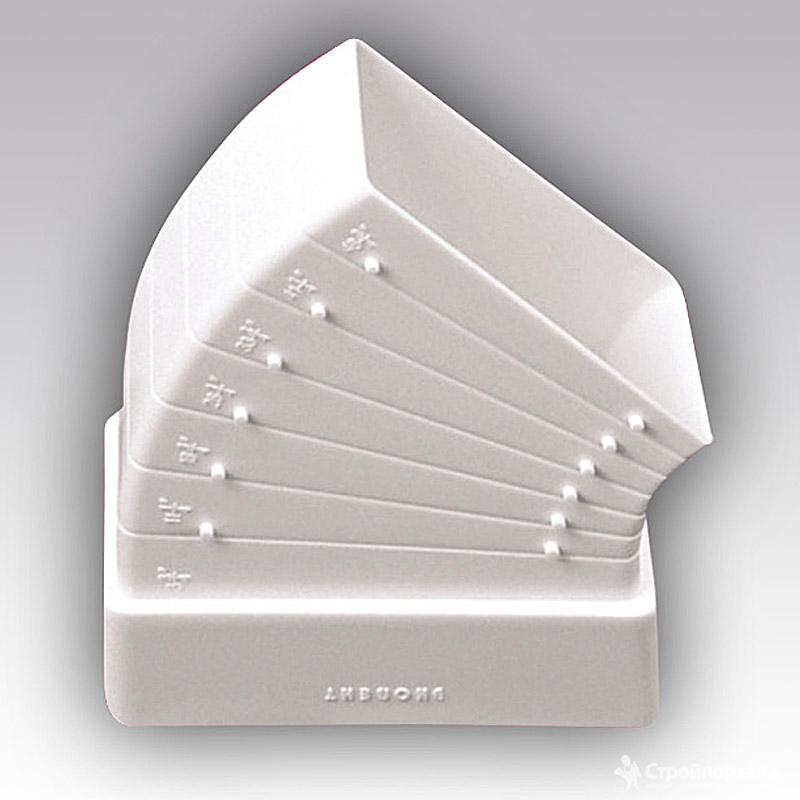

Пластиковый воздуховод для кухни

Устанавливают воздуховоды гофрированного типа для вытяжек на кухне с помощью хомутов и фитингов.

При монтаже важно растянуть трубу, в ином случае складки будут способствовать повышению уровня шума.

Преимущества гофрированного воздуховода:

• Простота установки;
• Не требуются переходники;
• Демократичная стоимость.

Выбор изделия во многом зависит от типа помещения.

Основные правила и нюансы монтажа

Правила установки разнятся в зависимости от того, из какого материала выполнен воздуховод:

• Гофрированные. Это самый простой тип установки. Продается гофра из алюминия кусками, которые можно растянуть. Гибкость обеспечивает широкие возможности для выполнения самых разных изгибов. Хомуты, которые есть с двух сторон гофра, следует соединить с элементами вытяжки и вентиляционной решетки на кухне. Все это можно выполнить при помощи домашнего инструмента;
• Пластиковые. И в этом случае установка очень проста. Воздуховод можно распилить подручной ножовкой, быстро собрать. Для повышения изоляции системы применяется клей герметик. Специальные переходники позволят соединить изделия с круглым и прямоугольным сечением, если это требуется;
• Металлические. Монтаж таких изделий более сложен. Собираются они внахлест. Для герметичности соединения обрабатываются клеевыми составами. Для вставки крепежей нужно сделать отверстие в стенках, однако, если вас устроит небольшая прочность, можно крепить элементы с помощью герметика.

Металлический воздуховод для кухни

Чтобы воздуховод не сильно бросался в глаза в кухне, можно закрыть его подвесными шкафами, если конструкция вертикальная. Если же она горизонтальная, можно подвесить изделия прямо на верхнюю часть мебели. Это позволит скрыть конструкцию. Однако для маскировки часто применяются и другие схемы.

Способы маскировки вентиляционных каналов

Сделать воздуховод менее заметным можно при помощи следующих методов:

• Трубу можно спрятать в специальном коробе или за низким уровнем потолка в том случае, если у вас двухуровневый или подвесной потолок;
• Можно купить декоративный короб из пластика. Его формы и размеры могут быть совершенно разные. К примеру, можно найти коробы с встроенными точеными светильниками, что будет очень кстати в кухне. Этот способ подходит для любой трубы, каким бы ни был ее диаметр;
• Можно приобрести встраиваемую вытяжку, которая устанавливается в мебель. В этом случае и конструкции будут скрыты за мебелью;
• Самый простой способ – декорирование изделия. Для такого метода маскировки вам понадобится совсем мало средств и много фантазии. Трубу можно выкрасить в цвет, гармонирующий с общим дизайном. Ее также можно задекорировать при помощи различных материалов, оклеить обоями.

Маскировка воздуховода

Воздуховоды покупаются обычно одновременно с вытяжкой. В магазинах можно найти даже комплекты, которые сочетаются друг с другом. И конструкция, и оборудование, в этом случае, выполнены в одном цвете, в аналогичном дизайне. При приобретении комплекта вам не придется думать о маскировке трубы.

Однако вы можете приобрести изделие и отдельно. При этом также следует учитывать параметры вытяжки. В частности, тип ее отверстия. Отверстие трубы и устройство должны совпадать друг с другом и по форме, и по размерам. В ином случае, система будет хуже работать и прослужит вам меньше.

Установка воздуховода для кухонной вытяжки

Пластиковые воздуховоды POLEX VENT круглой и прямоугольной формы из полипропилена и полиэтилена (нержавеющие, химстойкие)

Круглые воздуховоды пластиковые — вентиляционные трубы круглого сечения Polex Vent

Пластиковые круглые воздуховоды и вентиляционные трубы круглого сечения изготавливаются из химически устойчивого полипропилена толщиной от 2 до 15 мм. Служат основным элементом вентиляции, с помощью прямых вентиляционных труб и фасонных частей (соединительных) элементов формируется общая вентиляционная система для удаления загрязненного воздуха (газа) из помещений.

Преимущество в использовании круглых пластиковых воздуховодов для проектирования и устройства промышленной вентиляции действующих производств и цехов позволяет существенно снизить эксплуатационные расходы и сократить потерю воздушного давления в системе.

Для соединения круглых вентиляционных труб используются фасонные части представляющие из себя различные отводы и полуотводы, коллекторы, заглушки, переходы и утки.

Круглые воздуховоды производятся из полипропилена и других марок химически устойчивых полимеров любого диаметра по требованию проекта диаметром до 2000 мм.

Вентиляционные трубы из пластика круглые поставляются целыми отрезками длиной 500, 1000, 1500, 2000, 3000 мм, с раструбным или фланцевым соединением.

Материал изготовления: полипропилен — PP, полиэтилен — PE, поливинилхлорид — PVC, поливинилфторид — PVDF.

Воздуховоды круглые обладают небольшим весом что обеспечивает быстрый монтаж, малой теплопроводностью, высоким сроком эксплуатации, низкой шумностью при работе вентиляционных агрегатов.

Прямые вентиляционные каналы круглой формы изготавливаются с фланцем, раструбом для соединения с вентиляционными элементами общей системы.

Технические характеристики, цена

D1 — диаметр воздуховода внутренний
D2 — диаметр воздуховода с фланцем
L — длина воздуховода
S1 — толщина воздуховода
S2 — толщина фланца
H — высота элемента

*Материал изготовления — PP, PE, PVC, PVDF. В зависимости от концентрации и вида отводимого газа, температуры.

Фотографии

Прямоугольные воздуховоды пластиковые — вентиляционные трубы прямоугольного сечения Polex Vent

Воздуховоды пластиковые прямоугольные поставляются целыми отрезками длиной 500, 1000, 1500, 2000 мм, с раструбным или фланцевым соединением.

Прямоугольные воздуховоды обладают высокой химической стойкостью к агрессивным средам, парам и газам. В 80% случаев выполнены из полипропилена которые и обладают вышеперечисленными свойствами.

В отличие от металлической (оцинкованной) вентиляции, прямоугольные пластиковые воздуховоды из полипропилена обладают долгим сроком эксплуатации, не ржавеют и могут быть использованы и смонтированы на улице и в производственных помещениях и цехах в любой сфере деятельности. Такие воздуховоды не нуждаются в обслуживании.

Соединяются прямоугольные воздуховоды между собой и с фасонными частями через уплотнительные резиновые прокладки и герметики во избежании утечек загрязненных паров из общей вентиляционной системы.

Крепятся к стене с помощью специальных крепежных элементов, к потолку с помощью подвесов и тросов.

Материал изготовления: полипропилен — PP, полиэтилен — PE, поливинилхлорид — PVC, поливинилфторид — PVDF.
Прямые вентиляционные каналы и трубы производятся с фланцем, раструбом.

Технические характеристики, цена

D1 — диаметр воздуховода внутренний
D2 — диаметр воздуховода с фланцем
L — длина воздуховода
S1 — толщина воздуховода
S2 — толщина фланца
H — высота элемента

Сечение канала, (мм)	Материал (тип)	Длина L, (мм)	Толщина S1,(мм)	Толщина фланца S2, (мм)	Тип соединения	Цена, за 1 п. м, (руб с НДС)
Воздуховод прямоугольный 100х100	PP	1000	3	5	Фланец/ Раструб	1150/1300
Воздуховод прямоугольный  125х100	PP	1000	3	5		1300/ 1500
Воздуховод прямоугольный  125х125	PP	1000	3	5		1400/ 1700
Воздуховод прямоугольный  160х100	PP	1000	3	5		1500/ 1800
Воздуховод прямоугольный  160х125	PP	1000	3	5		1650/ 1950
Воздуховод прямоугольный  160х160	PP	1000	3	5		По запросу
Воздуховод прямоугольный  200х100	PP	1000	3	5		По запросу
Воздуховод прямоугольный  200х125	PP	1000	3	5		По запросу
Воздуховод прямоугольный  200х160	PP	1000	3	5		По запросу
Воздуховод прямоугольный  200х200	PP	1000	3	5		По запросу
Воздуховод прямоугольный  250х100	PP	1000	3	5		По запросу
Воздуховод прямоугольный  250х125	PP	1000	3	5		По запросу
Канал прямоугольный 250х160	PP	1000	3	5		По запросу
Канал прямоугольный 250х200	PP	1000	3	5		По запросу
Канал прямоугольный 250х250	PP	1000	3	5		По запросу
Канал прямоугольный 315х100	PP	1000	3	5		По запросу
Канал прямоугольный 315х125	PP	1000	3	5		По запросу
Канал прямоугольный 315х160	PP	1000	3	5		По запросу
Канал прямоугольный 315х200	PP	1000	3	5		По запросу
Канал прямоугольный 315х250	PP	1000	3	5		По запросу
Канал прямоугольный 315х315	PP	1000	3	5		По запросу
Канал прямоугольный 350х200	PP	1000	3	5		По запросу
Канал прямоугольный 350х250	PP	1000	3	5		По запросу
Канал прямоугольный 350х350	PP	1000	3	5		По запросу
Канал прямоугольный 400х200	PP	1000	5	8		По запросу
Канал прямоугольный 400х300	PP	1000	5	8		По запросу
Канал прямоугольный 400х400	PP	1000	5	8		По запросу
Канал прямоугольный 500х300	PP	1000	5	8		По запросу
Канал прямоугольный 500х400	PP	1000	5	8		По запросу
Канал прямоугольный 500х500	PP	1000	5	8		По запросу
Канал прямоугольный 600х300	PP	1000	5	8		По запросу
Канал прямоугольный 600х400	PP	1000	5	8		По запросу
Канал прямоугольный 600х500	PP	1000	5	8		По запросу
Канал прямоугольный 600х600	PP	1000	5	8		По запросу
Канал прямоугольный 800х300	PP	1000	8	8		По запросу
Канал прямоугольный 800х400	PP	1000	8	8		По запросу
Канал прямоугольный 800х500	PP	1000	8	8		По запросу
Канал прямоугольный 800х600	PP	1000	8	8		По запросу
Канал прямоугольный 800х800	PP	1000	8	8		По запросу
Канал прямоугольный 1000х300	PP	1000	8	8		По запросу
Канал прямоугольный 1000х400	PP	1000	8	8		По запросу
Канал прямоугольный 1000х500	PP	1000	8	8		По запросу
Канал прямоугольный 1000х600	PP	1000	8	8		По запросу
Канал прямоугольный 1000х800	PP	1000	8	8		По запросу
Канал прямоугольный 1000х1000	PP	1000	8	8		По запросу
Более 1000 мм	PP					Цена по запросу

 *Материал изготовления — PP, PE, PVC, PVDF. В зависимости от концентрации и вида отводимого газа, температуры техническим отделом компании может быть предложен альтернативный материал полипропилену.

Фотографии

Производственная компания «POLEX VENT» предлагает Вам все необходимые сертифицированные воздуховоды и различные фасонные изделия для проектирования и монтажа химстойкой пластиковой вентиляции для помещений и цехов любого типа.

На складе компании всегда имеется в наличии прямой участок воздуховода — вентиляционная труба круглого или прямоугольного сечения, выполненный из высококачественного листового полипропилена или полиэтилена белого, серого и синего цветов.

Богатый опыт работы на рынке вентиляционных систем России!

Компания на протяжении 10 лет выпускает различные пластиковые воздуховоды типовых и индивидуальных размеров на заказ из полипропилена, ПВХ, ПНД,ПВДФ.

Производство воздуховод осуществляется на современном европейском оборудовании самого высокого качества. Все этапы производства вентиляционных систем сопровождаются контролем качества с поступления листовых пластиков до их раскроя и сварки, отгрузке потребителю собственным автомобильным транспортом.

80% общего объема производства приходится на воздуховоды из полипропилена. Полипропиленовая вентиляция обладает множеством положительных свойств с универсальностью для применения в разных отраслях промышленности. Данный вид полимерных воздуховодов уже более 10 лет активно применяются на многих предприятиях России вытеснив свои металлические аналоги из -за высоких эксплуатационных характеристик с длительным сроком службы и превосходной химической стойкостью.

Воздуховоды Polex Vent поставляются на многие промышленные предприятия России, в страны ближнего зарубежья.

Прямые участки воздуховода представляют собой основные элементы пластиковой вентиляционной системы. В зависимости от типа самой системы могут иметь круглое или прямоугольное сечение длиной от 500 до 3000 мм. При этом последняя модель позволит Вам рационально разместить элементы вентиляции в помещении, а потому идеально подходит для ограниченных пространств и сложных условий монтажа. Однако, считается более шумной по сравнению с воздуховодами круглого сечения.

Производятся такие изделия обычно из листовых пластиков современного поколения, особо устойчивых к внешнему агрессивному воздействию, в том числе высоким температурам и возникновению коррозии. Идеальными материалами для этого являются полипропилен и полиэтилен, однако в отдельных случаях могут также использоваться ПВХ и ПВДФ. При этом подбор материала должен осуществляться специалистом, который занимается проектированием вентиляции, исходя из особенностей использования Вашей системы, а также самого помещения, в котором она будет располагаться.

Купить воздуховоды без посредников напрямую от производителя № 1 в России!

Купить качественные пластиковые воздуховоды для создания надежной вентиляционной системы цеха или производственного помещения Вы можете в нашей компании по самым выгодным ценам в России.

Компания обладает своими собственными производственными и складскими площадками и не использует для изготовления арендованные помещения, что значительно влияет на конечную стоимость заказа.

А постоянное наличие сырья на складе и круглосуточная работа предприятия гарантирует сжатые сроки выполнения заказа.

50% предоплата и ваш заказ в производстве!

Для всех клиентов с разных уголков России и ближнего зарубежья, мы предоставляем выгодные условия для размещения заказа на нашем производстве с предоплатой в 50 и 70%.

Приобретая подобные изделия в производственной компании «POLEX VENT», Вы можете быть уверены в том, что вся продукция, которую мы предлагаем:

• изготавливается нами на современном высокотехнологичном оборудовании немецкого производства;
• специалистами с опытом работы в данной сфере более 10 лет;
• отличается высоким качеством и имеет все необходимые сертификаты;
• может иметь раструбное или фланцевое соединение; а также может быть представлена стандартными моделями или выполнена на заказ в соответствии с предоставленной Вами технической документацией;
• кроме того, ввиду особенностей самого материала, вся она характеризуется высокими показателями антикоррозийности и химстойкости, прочна и долговечна (срок службы таких изделий может достигать до 50 лет), удобна и проста в монтаже, эксплуатации и ремонте, а значит, может одинаково успешно использоваться не только при проектировании бытовой вентиляции, но и промышленной, в том числе, на предприятиях гальванической, пищевой, химической и другой особо вредной промышленности;
• при этом сварка прямых участков воздуховодов при проектировании и монтаже вентиляционных систем специалистами нашей компании осуществляется на стыковочном оборудовании, благодаря чему достигается высокое качество получаемого шва и герметичность всей Вашей вентиляции.

Воздуховоды пластиковые «POLEX VENT» — это гарантия эффективной и бесперебойной работы Вашей вентиляционной системы!

Плоско-овальный спиральный воздуховод для систем воздуховодов HVAC | Fabricator

Ежегодно мы смотрим на тысячи коммерческих систем воздуховодов HVAC с концепцией дизайна, застрявшей в 1980-х годах. Эти проекты стоили владельцам зданий и подрядчикам по установке миллионов долларов затрат на эксплуатацию и установку. Все из-за одного простого рисунка, который появился на странице 2.4 руководства по проектированию воздуховодов SMACNA HVAC Systems 1990 года, который, казалось, поддерживает «общеизвестные знания» того времени.

При сравнении простой системы воздуховодов — 40 футов прямого воздуховода, 90-градусного колена, перехода и трех установленных кранов — было сделано предположение, что установленный прямоугольный участок воздуховода (от 775 до 1375 долларов США) был дешевле, чем установленный плоский овальный воздуховод раздел (от 975 до 2100 долларов). После 25 лет и тысяч реальных случаев, когда это предположение было доказано, мы все еще боремся с менталитетом 80-х, что «плоский овал — это слишком дорого».

Но изменилась гораздо больше, чем просто «стоимость» . Если в отношении вашего предстоящего проекта верно хотя бы одно из следующих утверждений, вам необходимо немедленно изменить свой дизайн на дизайн с использованием круглых и спиральных плоских овальных воздуховодов.

Если у вас коммерческий проект HVAC, вы, вероятно, ответили утвердительно на большинство, если не все, из приведенных выше утверждений.Мы расскажем вам, почему спиральный плоский овальный воздуховод — лучший выбор для решения каждой из этих проблем:

Давление и строительство воздуховодов

Большинство проектировщиков требуют, чтобы конструкция воздуховода соответствовала Стандартам конструкции воздуховодов SMACNA HVAC. Это руководство является отличным структурным руководством для строительства воздуховодов и следует простой посылке — какова минимальная толщина металла и арматуры, чтобы ограничить прогиб стен до определенной величины?

Круглый спиральный воздуховод не имеет прогиба стенок при избыточном давлении, но прямоугольные и плоские овальные воздуховоды имеют плоские поверхности, которые могут прогибаться. Плоский овал будет меньше, чем сравнительный прямоугольник, потому что вы можете вычесть изогнутые стороны. У вас также есть эти 4-слойные спиральные замковые швы каждые 4 ½ дюйма, чтобы помочь разрушить плоскую поверхность. Но причина, по которой мы упоминаем «2 дюйма вод. Ст. Или более», заключается в том, что статическое давление определяет, насколько сильно прогибается поверхность воздуховода.

В руководстве SMACNA есть диаграммы отклонения манометра для семи различных классов давления для прямоугольного воздуховода — ½ ”, 1”, 2 ”, 3”, 4 ”, 6” и 10 ”WG. Но только один для спирального плоскоовального воздуховода — от 0 до 10 дюймов WG.

Таким образом, в отличие от прямоугольного воздуховода, если вы следуете стандартам SMACNA, вам нужно будет использовать те же металлические манометры для давления ½ ”WG, что и для 10” WG. Затраты на материалы сильно влияют на стоимость установки системы воздуховодов, а разница в один размер составляет около 20% разницы в весе. Различия между прямоугольным весом и спирально-плоско-овальным весом могут быть значительными в диапазоне «низкого давления», но по мере увеличения класса давления все начинает выравниваться в пользу плоского овала.

Простая и эффективная компоновка воздуховодов

Плоско-овальная система воздуховодов не всегда плоско-овальная. Многие из них представляют собой круглые спиральные воздуховоды. И никто не оспаривает, что круглый спиральный воздуховод дешевле и эффективнее прямоугольного. Большинство систем плоскоовальных воздуховодов имеют только плоский овал в основных стволах. И эти штуцеры ответвления обычно круглые — эффективные круглые краны, соединенные с плоскими овальными стволами. Таким образом, «плоский овал» в вашей системе воздуховодов — это в основном прямые спиральные трубы, колена и переходы.Вот где действительно можно начать экономить.

Спиральный плоский овальный воздуховод обычно имеет длину от 8 до 10 футов и может быть длиной до 20 футов. Для стандартного прямоугольного воздуховода coilline примерно 56 дюймов, поэтому у вас будет намного меньше стыков и герметизации воздуховода (мы вернемся к этому позже). Очевидно, что чем меньше у вас колен и переходов, тем больше экономии прямых воздуховодов вы получите с помощью плоского овала. Но не думайте, что стоимость плоских овальных фитингов непомерно велика по сравнению с прямоугольными, потому что это не так.

В отличие от 1980-х годов, плоско-овальные и прямоугольные фитинги теперь изготавливаются на одних и тех же столах плазмотрона с автоматическим программированием. А некоторые из нового оборудования для сварки швов и формования замков делают сборку плоских овальных фитингов столь же простой, как сборку замков Pittsburgh на прямоугольных фитингах. Эффективная компоновка воздуховодов будет состоять в основном из прямых воздуховодов, а спиральный плоский овальный воздуховод будет менее дорогим выбором.

Стандарт ASHRAE 90.1

Многие из юрисдикций, в которых мы работаем, только сейчас получают обновления строительного кодекса, которые доводят их до уровня ASHRAE Standard 90 2010 или 2013 года.1 энергетический код. Поэтому неудивительно, что новые энергетические нормы еще не начали влиять на то, как инженеры проектируют системы воздуховодов. Спойлер: если вы все еще проектируете системы воздуховодов вокруг прямоугольных воздуховодов, вы не соблюдаете новые энергетические нормы, не приняв некоторых чрезвычайных мер.

Итак, что изменилось? Новые энергетические нормы ASHRAE являются кульминацией многолетних исследований и дискуссий, направленных на решение того, что мы знали уже много лет — слишком сильные утечки в системах воздуховодов, и это обходится в миллиарды долларов.Одно исследование 2005 года консервативно оценило стоимость утечки в воздуховоде в 2,9 миллиарда долларов в год. Новые кодексы устранили некоторые ошибочные практики, которые существовали десятилетиями. Во-первых, больше не существует уплотнений каналов «Класс B» и «Класс C». Все воздуховоды — даже воздуховоды низкого давления — должны быть герметизированы согласно классу A.

Это означает, что все стыки и все швы, кроме спиральных замковых швов, должны быть герметизированы. И даже несмотря на то, что не все воздуховоды проверяются на герметичность, они все равно должны соответствовать тем же требованиям к утечкам, что и воздуховоды, которые необходимо проверить. И максимально допустимая утечка в воздуховоде составляет «Класс 4» — 4 кубических футов в минуту на 100 фут2 поверхности воздуховода при 1 ”WG. Вам не нужно искать дальше Руководства по испытанию на герметичность воздуховодов SMACNA HVAC, чтобы увидеть, что ожидаемая утечка правильно герметизированных прямоугольных герметичных воздуховодов класса A соответствует классу 6. Для систем круглых и плоских овальных воздуховодов это класс 3. Может прямоугольный воздуховод должен быть достаточно герметичным, чтобы соответствовать этому новому стандарту? Возможно, но не без ведер с герметиком и методов, далеко выходящих за рамки того, к чему привыкло большинство инженеров и подрядчиков.Это относится и к воздуховоду низкого давления.

Когда вы углубляетесь в экономику этого изменения, это имеет большой смысл. Выбор правильных вариантов воздуховодов, соответствующих этим новым стандартам, может иметь незначительное или нулевое влияние на стоимость. Но попытка «исправить» не те продукты, чтобы они соответствовали новому стандарту, будет стоить очень дорого. В конце концов, предполагаемая стоимость утечки в системе воздуховодов в размере 1,75 доллара США / куб. Фут / мин в год для владельца — независимо от того, где она происходила — делает окупаемость более совершенных систем оправданной.

ASHRAE Advanced Energy Design Guides

«Круглый воздуховод предпочтительнее прямоугольного. Однако ограничения по пространству (высоте) могут потребовать плоских овальных воздуховодов для достижения характеристик низкой турбулентности круглых воздуховодов ». Это формулировка в ваших Руководствах по проектированию энергопотребления ASHRAE Advanced Energy Design. Это практичный и здравый подход к устойчивому строительству и достижению целей ASHRAE и отрасли по использованию чистой энергии.

Шум в воздуховоде

У вас есть версия почтенного воздуховода Trane? Ничего страшного, мы знаем, что вы их используете, хотя к настоящему моменту мы все должны использовать программы статического восстановления воздуховодов. Посмотрите с правой стороны на красно-оранжевую область колеса, где «Объем воздуха — CFM» перекрывается «Velocity — FPM». Вы когда-нибудь замечали, как появляется более темная штриховка на скоростях выше 2000 FPM, и примечание, подтверждающее правильность ваших значений скорости?

Это потому, что прямоугольные воздуховоды не рекомендуется использовать при скорости более 2000 футов в минуту. Эти квадратные углы в прямоугольном воздуховоде вызывают гораздо большую турбулентность, чем закругленные профили круглого и плоского овального воздуховода, а турбулентность увеличивает динамические потери давления и шум.Для воздуховодов, подвешенных над акустическим потолком, чтобы соответствовать расчетному RC 35, рекомендуемая максимальная скорость для прямоугольного воздуховода составляет 1750 футов в минуту по сравнению с 3000 футов в минуту для круглых и плоских овалов (2015 ASHRAE Handbook — HVAC Applications Chapter 48).

Если вы перемещаете ту же массу воздуха, но можете делать это с большей скоростью, меняя прямоугольную форму на круглую и плоскую овальную, что это означает? Это означает, что вы можете использовать меньшие воздуховоды. Да, более высокие скорости приводят к более высоким перепадам давления даже в круглых и плоских овальных каналах.Но в целом фурнитура уже более эффективна. Уменьшение утечки позволяет уменьшить необходимый объем. Наконец, использование программы проектирования статического восстановления позволяет вам действительно начать получать более компактную и более сбалансированную систему без необходимости в тех других шумных вещах, которые вы добавляете в системы прямоугольных воздуховодов — балансировочных заслонках.

Воздуховоды с внешней изоляцией

Если вы сравните прямоугольные воздуховоды с внутренней изоляцией и плоские овальные воздуховоды с внутренней изоляцией, то обычно увидите большое ценовое преимущество прямоугольных воздуховодов.Это потому, что вы изолируете прямоугольные воздуховоды — по крайней мере, вы это делали 25 лет назад — с помощью приклеенной и прикрепленной к ним прокладки воздуховода. Круглые и плоские овальные воздуховоды должны были быть двустенными.

С 1990 года в отрасли произошли огромные изменения, потому что сейчас мы видим, как отрасль переходит от футеровки воздуховодов к внешней изоляционной оболочке. Даже там, где воздуховоды имеют внутреннюю изоляцию для акустики, сейчас мы видим прямоугольные воздуховоды, которые должны быть двустенными.

Прямоугольный двустенный воздуховод дороже круглого или плоско-овального двустенного воздуховода.Что касается внешней обертки, то это старое преимущество изоляции прямоугольной формы по сравнению с плоским овалом не только уходит, но и в пользу плоского овала. Благодаря этим закругленным углам «эквивалентный» плоский овальный воздуховод имеет меньшую площадь поверхности и меньше необходимой изоляции, чем эквивалентный прямоугольный воздуховод.

Воздуховоды меньшего размера

См. Выше. Более эффективные воздуховоды с более высокой скоростью могут быть меньше.

Изолированные воздуховоды овальной формы

Существует множество неправильных представлений о воздуховодах, но наиболее вопиющим образом ошибочным является утверждение о том, что «плоский овальный воздуховод с двойными стенками слишком дорог в использовании». Основываясь на нескольких фактах и, возможно, отчасти веря в способ изготовления и установки воздуховодов 25 лет назад, это понятие устарело и требует пересмотра для современных систем воздуховодов. Вам действительно нужно использовать более плоский овальный воздуховод и меньше прямоугольного, чтобы оставаться конкурентоспособным и соответствовать современным стандартам производительности. Давайте взглянем на некоторые факты об этих современных системах воздуховодов.

• Двустенный плоский овальный воздуховод сравнивают с прямоугольным воздуховодом без внутренней металлической оболочки.Для современных систем VAV за последние 20 лет мы наблюдаем тенденцию использования внутренней изоляции на определенном расстоянии от вентилятора, обычно 25-30 футов, для шумоподавления, а затем использовать внешнюю изоляцию с оберткой на остальных воздуховодах. Эти воздуховоды, даже прямоугольные, теперь обычно имеют внутреннюю металлическую облицовку. Разница в стоимости установки между двустенными плоскими овалами и двустенными прямоугольными стенками обычно незначительна в долларах / фут2.
• Ах, сравнение «цены за квадратный фут»! Знаете ли вы, что плоский овальный воздуховод имеет меньше «квадратных футов на линейный фут», чем эквивалентный прямоугольный воздуховод? В среднем примерно на 8% меньше.Таким образом, вы действительно дешевле для системы, использующей плоский овал с двойными стенками по сравнению с прямоугольным с двойными стенками.
• Предполагается, что современные системы воздуховодов будут герметичными (уплотнение класса A для всех систем воздуховодов согласно стандарту ASHRAE 90.1-2013). Старые алгоритмы оценки требовали 8% надбавки для герметизации прямоугольных каналов. Добавки для герметизации плоскоовального воздуховода практически нет. Спиральные замковые швы освобождены от требований к герметизации, нет углов, которые нужно герметизировать, обычно имеется вдвое меньше поперечных швов (длина 10-12 футов по сравнению с длиной 4-5 футов прямоугольных швов), и эти поперечные швы обычно имеют фланцевое соединение и для уплотнения требуется только прокладка из бутиловой ленты.
• Не будем забывать о затратах на утечку в воздуховоде. Предполагается, что система воздуховодов прямоугольного сечения, герметизированная в соответствии со стандартами класса A, будет иметь утечку 6 куб. Предполагается, что система плоских овальных воздуховодов, герметизированных по классу A, будет иметь утечку 2 куб. Для 2,0-дюймовой системы WG это 9,4 куб. Фут / мин / 100 фут 2 и 3,1 куб. Фут / мин / 100 фут 2 соответственно. При оценке стоимости утечки в системе 1,75 доллара США / куб. Фут / мин / год ^‡ окупаемость по сравнению с прямоугольным воздуховодом с футеровкой составляет менее семи лет ^‡‡ .Это сразу по сравнению с двустенными прямоугольными.
• Плоскоовальные воздуховоды не всегда бывают плоскоовальными. Воздуховод обычно овальной формы из-за ограничений по высоте. Как только эти ограничения будут выполнены — и, как правило, для всех выходов ответвлений — воздуховод должен быть выполнен круглым. Половина системы воздуховодов среднего давления, спроектированных в виде прямоугольных воздуховодов, должна быть круглой, а установленный круглый воздуховод дешевле, чем установленный прямоугольный воздуховод (даже двухстенный круглый по сравнению с прямоугольным воздуховодом с футеровкой). ^‡‡‡
• Звук. Вероятно, это основная причина, по которой вы изначально использовали воздуховоды с внутренней изоляцией. Турбулентность вызывает звук, а углы прямоугольных каналов вызывают турбулентность. Проблема усугубляется в стесненных пространствах сразу после вентиляционных установок, где редко бывает возможность получить ламинарный поток. Формулировка некоторых руководств по проектированию энергопотребления ASHRAE / AIA / IES довольно хорошо подводит итог:
  «Нежелательный шум в воздуховодах является прямым результатом турбулентности воздуха.Круглый воздуховод предпочтительнее прямоугольного. Однако ограничения по пространству (высоте) могут потребовать плоских овальных воздуховодов для достижения характеристик низкой турбулентности круглых воздуховодов ». ^‡‡‡‡

‡ 1,75 долл. США / куб. Фут / мин / год — это согласованная цифра, используемая несколькими отраслевыми комитетами для определения окупаемости усовершенствований системы, и включает экономию энергии и затрат за счет уменьшения объема оборудования и воздуховодов для более низких чистых CFM.
‡‡ Стоимость установленных воздуховодов основана на Национальном механическом оценщике 1992 года (Оттавиано) для установленных систем воздуховодов с надбавками на оплату труда и материалов.
‡‡‡ С 1992 г., NME, стоимость установки изолированного прямоугольного воздуховода среднего давления составляла 6,88 долл. / Фут2 по сравнению со сравнительной стоимостью 6,52 долл. США для установленного двустенного круглого спирального воздуховода (3,35 долл. Регулировка 0,92 футов2 X регулировка уплотнения воздуховода 0,92).
‡‡‡‡ Пример из 30% Advanced Energy Design Guide for K-12 School Buildings

Изолированные плоские овальные воздуховоды от Spiral Pipe of Texas поставляются как «двустенные» конструкции.Наружная металлическая оболочка является основой конструкции, предназначенной для удержания воздуха с заданным давлением. Внутренняя металлическая оболочка удерживает изоляционный материал на месте и обеспечивает плавный воздушный поток. Использование металлических распорок для сохранения соосности футеровки не рекомендуется. Мы рекомендуем использовать фланцевые поперечные соединители для плоских овальных воздуховодов с достаточно плоским пролетом, позволяющим проявлять «провисание». Они значительно повышают производительность установки в полевых условиях, уменьшая при этом прогиб как внутренней, так и внешней оболочки.

Наружная металлическая оболочка

Наружная металлическая оболочка прямого воздуховода может быть спирально-плоско-овальным шовно-шовным или прямошовным. Мы производим 516 размеров спиральных плоско-овальных воздуховодов, которые можно использовать для двустенных конструкций, за исключением воздуховодов с малой осью 3 и 4 дюйма. Мы производим двустенные плоские овальные воздуховоды с размерами внешней оболочки от 13 x 5 до 124 x 36. Стандартная конструкция и размеры соответствуют стандартам SMACNA для +10 ”WG. Фитинги могут изготавливаться как цельносварной конструкции, так и конструкции «прихваточной сваркой и герметизацией».

Спираль Плоский овальный воздуховод можно использовать для отрицательного давления, особенно для длинных участков возвратного воздуха при низком давлении, но эта область в настоящее время не охвачена стандартами SMACNA. В рамках текущего проекта через SPIDA (Ассоциация производителей спиральных воздуховодов) были проведены испытания манометров / конструкции / давления для некоторых диапазонов размеров, но на данный момент они не были опубликованы. Проконсультируйтесь с заводом-изготовителем для получения рекомендаций по результатам этого тестирования. Продольные швы плоских овальных наружных оболочек могут изготавливаться любых размеров и калибра от 22 га.толщиной до 3/8 дюйма.

Наружные оболочки со спиральным замковым швом обычно имеют гофрированную конструкцию для повышения жесткости. Их можно заказать без гофры по запросу. Изолированный плоский овальный воздуховод все чаще используется в качестве архитектурного элемента в зданиях, и мы предлагаем тот же внешний вид и варианты отделки, что и для наших круглых воздуховодов. Плоские овальные воздуховоды с двойной стенкой могут изготавливаться длиной до 20 футов-0 дюймов, но мы рекомендуем ограничить длину воздуховодов в открытых областях применения до 8 футов-0 дюймов, чтобы их можно было транспортировать в вертикальном положении, чтобы минимизировать повреждения. к внешнему виду.Мы также рекомендуем ограничивать длину плоских овальных воздуховодов с двойными стенками, не выступающими наружу, до 10–0 дюймов, поскольку они вдвое тяжелее одностенных воздуховодов, а на большинстве строительных площадок отсутствует оборудование для безопасной разгрузки больших секций.

Наружные металлические кожухи доступны из всех материалов, используемых для наших круглых изделий — оцинкованной стали G90 и G60, фосфатированной стали Paint Grip, оцинкованной стали A60, алюминия 3003, нержавеющей стали 304-L и 316-L, алюминированной стали типа 1, Сталь Agion с антимикробным покрытием и сталь с покрытием PVS / PVC.

Внутренняя металлическая оболочка

Внутренняя металлическая оболочка может представлять собой спирально-плоский овальный шовно-шовный канал или сварной продольно-шовный канал. Они доступны в виде цельного металла, перфорированного металла (открытая площадь 23%) и перфорированного металла с эрозионным барьером из майлара. Внутренние металлические оболочки доступны из тех же материалов, что и внешние оболочки. Функция внутренней оболочки состоит в том, чтобы удерживать материал изоляционного покрытия и поддерживать профиль поперечного сечения воздушного потока. Это не «оболочка давления».Если не указано иное, стандартная конструкция предусматривает сварку прихваточным швом всех швов, кроме спиральных замковых швов, без герметизации. Спиральный плоский овальный герметично-шовный канал имеет гофрированный профиль для повышения жесткости.

Изоляционный слой

Наш стандартный изоляционный материал — это пленка Knauf Atmosphere ^TM с плотностью 0,75 #, изготовленная по технологии ECOSE ^® . Этот продукт из стекловолокна приобретается толщиной на 50% больше, чем предполагаемое кольцевое пространство, сжатое примерно до 1.0 Плотность PCF. Доступен в толщинах 1 и 2 дюйма. В качестве альтернативы «безволокнистой» изоляции мы также предлагаем изоляцию из вспененного эластомера Armacell AP / Coilflex® толщиной 1 дюйм и 2 дюйма.

Меньше утечки

Предполагается, что в плоских овальных воздуховодах утечка будет вдвое меньше, чем у прямоугольных. Причины довольно очевидны. Во-первых, у них нет продольных швов, которые нужно заделать. Спиральные замковые швы имеют незначительную утечку (различные испытания проводились в соответствии с AMCA 511), что позволило им получить исключение по герметичности в соответствии со стандартом ASHRAE Standard 90.1. Но что более важно, они обычно имеют вдвое меньше соединений воздуховодов, чем прямоугольные воздуховоды (длина 10 футов или больше по сравнению с длиной 56 дюймов). И большая часть протечки воздуховода происходит в поперечных стыках. Половина стыков — половина протечки.

Дешевле

На выставке ASHRAE / AHR большую часть последних 10 лет проводились презентации SPIDA (Ассоциация производителей спиральных воздуховодов), где в качестве примеров системы использовались изделия круглой, плоско-овальной и прямоугольной формы, и сравнивались относительные затраты на установку.Даже при использовании сравнений с «равным трением», а не сравнений конструкции с восстановлением статики, плоские овальные системы всегда дешевле в установке, чем сравнительные прямоугольные системы, отвечающие тем же стандартам утечки и производительности.

Мы будем рады показать вам наши собственные сравнения, а также опубликованные сравнения SPIDA и некоторых наших конкурентов. На самом деле есть по крайней мере одна инженерная фирма, о которой мы знаем, которая научит инженерных и подрядных фирм, как перепроектировать прямоугольные системы воздуховодов с круглыми и спиральными плоско-овальными воздуховодами, используя программу Trane по проектированию статических воздуховодов восстановления, и гарантировать экономию средств, превышающую его гонорар за консультацию. на своей первой работе.Это дешевле.

Меньше затрат на установку и эксплуатацию

Используя плоские овальные и круглые спиральные воздуховоды вместо прямоугольных, вы сэкономите деньги. Не просто купить систему, но и управлять ею. Круглые и плоские овальные воздуховоды обладают более высокой динамической эффективностью, меньшим уровнем шума, меньшей утечкой и меньшим тепловыделением (меньшая площадь поверхности, более высокие скорости для той же массы воздуха).

Так что выбор должен быть ясным. Круглый спиральный воздуховод — лучший выбор для строительства воздуховода, но если у вас нет места, плоский овал все равно будет лучшим выбором, чем прямоугольный.Так что, если вы все еще смотрите на спиральный плоский овальный воздуховод как на дорогой прямоугольный воздуховод со скругленными углами, вам нужно уйти из 1980-х и увидеть изменения, которые произошли за последние 25 лет.

Доступная высота от вспомогательной оси от 3 до 36 дюймов. Доступная ширина от 15 до 129 дюймов.

Доступны одностенные и двустенные.

McGill AirFlow LLC

Одностенный, круглый воздуховод

Одностенные, круглые и плоскоовальные воздуховоды и фитинги

Одностенный круглый воздуховод McGill AirFlow изготовлен с соблюдением жестких допусков, что упрощает сборку и практически исключает утечки. Установка круглого воздуховода обходится дешевле, чем прямоугольного, а благодаря своей эффективности система круглых воздуховодов обеспечивает меньшие эксплуатационные расходы. Доступны три стандартных типа одностенных круглых каналов: спиральный замковый шов, спиральный замковый шов со стоячим ребром и продольный шов.

Канал Uni-Seal ™

Спиральный канал для замкового шва доступен со стоячим ребром.Это внешнее ребро жесткости придает воздуховоду прочность и жесткость, равные прочности и жесткости более тяжелых размеров стандартного спирального воздуховода с замковым швом.

Воздуховод с продольным швом (полностью сварной или с замком)

Канал с продольным швом доступен для применений, требующих очень больших калибров или больших диаметров. Продольный шов воздуховода сплошной сварной.Строительство соответствует или превосходит Строительные стандарты HVAC, 1995 г., Национальная ассоциация подрядчиков по обработке листового металла и кондиционирования воздуха (SMACNA).

Конструкция с замком используется для воздуховодов меньшего диаметра (для жилых и коммерческих помещений) и некоторых металлических воздуховодов с ПВХ-покрытием.

Доступные размеры, материалы и толщины одностенных, круглых воздуховодов

Канал Uni-Seal ™ (спиральный замковый шов)
Диаметр 1	Длина 2	Материалы 3,6	Толщина
3-84 дюйма	1-20 футов	Оцинкованная сталь	28-14 калибр
		Нержавеющая сталь	26-20 калибр
3-60 дюймов 4	1-20 футов	Алюминий	0. 025-0,063 дюйма

Канал Uni-Seal ™ (спиральный замковый шов)
Dia. 1	Лен. 2	Матл. 3,6	Толщина
3-84 дюйма	1-20 футов	Оцинкованная сталь	28-14 калибр
		Нержавеющая сталь	26-20 калибр
3-60 дюймов 4	1-20 футов	Алюминий	0. 025-0,063 дюйма

Uni-Rib® (спиральный запорный шов со стоячим ребром)
Диаметр 1	Длина 2	Материалы 3,6	Толщина
9-60 дюймов	1-20 футов	Оцинкованная сталь	28-22 калибр
		Алюминий	0. 025-0.050 дюйма

Uni-Rib® (спиральный запорный шов со стоячим ребром)
Dia. 1	Лен. 2	Матл. 3,6	Толщина
9-60 дюймов	1-20 футов	Оцинкованная сталь	28-22 калибр
		Алюминий	0. 025-0.050 дюйма

Канал с продольным швом (цельносварной)
Диаметр 1	Длина 2	Материалы 3,6	Толщина
8-90 дюймов 5	1-6 футов	Оцинкованная сталь	20-10 калибр
		Нержавеющая сталь	22-10 калибр
8-60 дюймов		Алюминий	0. 040-0.090 дюйма

Канал с продольным швом (цельносварной)
Dia. 1	Лен. 2	Матл. 3,6	Толщина
8-90 дюймов 5	1-6 футов	Оцинкованная сталь	20-10 калибр
		Нержавеющая сталь	22-10 калибр
8-60 дюймов		Алюминий	0. 040-0.090 дюйма

1. Одностенный круглый воздуховод McGill AirFlow доступен со следующими диаметрами: от 3 до 15 дюймов с шагом 1/2 дюйма, от 16 до 38 дюймов с шагом в 1 дюйм. и диаметром от 40 до 90 дюймов с шагом 2 дюйма.
2. Стандартная длина круглого воздуховода Uni-Seal и Uni-Rib составляет 10, 12 и 20 футов; доступны более длинные длины.Стандартная длина круглого канала с продольным швом составляет 5 и 6 футов.
3. Одностенные круглые воздуховоды также доступны из неоцинкованной углеродистой стали и оцинкованной стали под покраску. Нержавеющая сталь обычно марки 304 или 316. Алюминий обычно относится к типу 3003-h24. Одностенный круглый воздуховод Uni-Coat (оцинкованная сталь с поливинилхлоридным покрытием) доступен по специальному заказу.
4. Алюминиевый одностенный круглый воздуховод доступен диаметром более 60 дюймов по специальному заказу.
5. Одностенный канал с круглым продольным швом доступен диаметром менее 8 дюймов по специальному заказу.
6. SilverGuard ™ Одностенный круглый воздуховод (предварительно покрытый антимикробным средством) доступен по специальному заказу.

Одностенный воздуховод с круглой облицовкой

Одностенный круглый воздуховод с изоляционным покрытием Acousti-Line ™

Одностенные воздуховоды доступны с изоляционным покрытием Acousti-Line, защищающим от эрозии и роста микробов.Этот акустический / термический лайнер может использоваться при скорости воздуха до 5000 футов в минуту и ​​температуре до 250 ° F. Он доступен толщиной 1 и 1 1/2 дюйма и имеет максимальный коэффициент теплопроводности (k) 0,24 БТЕ / час / квадратный фут / ° F / дюйм толщины. Акриловое покрытие лайнера, содержащее антимикробный агент, зарегистрированный EPA, противостоит росту грибка и бактерий (испытано в соответствии с ASTM C 1071 и ASTM G21 и G22). Поверхность лайнера можно очистить в соответствии с процедурами, подробно описанными в Руководстве по очистке воздуховодов Североамериканской ассоциации производителей изоляционных материалов (NAIMA).

Одностенные, круглые фитинги

Одностенные, круглые фитинги

Для использования с одностенным круглым воздуховодом McGill AirFlow доступна полная линейка фитингов, разработанных для обеспечения низкой утечки и эффективной работы. Размер каждого фитинга точно подобран, чтобы облегчить сборку на месте. Фитинги доступны в виде профилей с прокладками и без прокладок, сплошной сваркой, точечной или прихваточной сваркой и герметизацией, с резьбой внахлест и герметизацией, а также конструкции со стоячим швом Uni-Seam ™.Одностенные круглые фитинги могут поставляться с изоляционным вкладышем Acousti-Line ™, подходящим для наших одностенных круглых воздуховодов.

Доступные размеры, материалы и толщины одностенных, круглых фитингов

Фитинги Uni-Seal ™ 4
Диаметр 1	Материалы 2,5	Толщина
3-90 дюймов	Оцинкованная сталь	26-10 калибр
	Нержавеющая сталь	26-10 калибр
30-60 дюймов 3	Алюминий	0. 032-0.090 дюйма
точечная или прихваточная сварка и герметизация, нахлест и приклепки / винты и герметизация, сплошная сварка или стоячий шов

1. Если не указано иное, одностенные круглые фитинги McGill AirFlow доступны со следующими диаметрами: от 3 до 15 дюймов с шагом 1/2 дюйма, от 16 до 38 дюймов с шагом 1–2 дюйма. с шагом в дюйм и диаметром от 40 до 90 дюймов с шагом в 2 дюйма.
2. Одностенные круглые фитинги также доступны из неоцинкованной углеродистой стали и оцинкованной стали под покраску. Нержавеющая сталь обычно марки 304 или 316. Алюминий обычно относится к типу 3003-h24. Одностенные круглые фасонные детали Uni-Coat® (оцинкованная сталь с поливинилхлоридным покрытием) доступны по специальному заказу.
3. Алюминиевые одностенные круглые фитинги доступны диаметром более 60 дюймов по специальному заказу.
4. Фитинги калибра 16 (Алюминий-0.090 дюймов) или тяжелее полностью сварены.
5. SilverGuard ™ одностенные, круглые фитинги (предварительно покрытые антимикробным средством) доступны по специальному заказу.
6. Если не указано иное, одностенные круглые фитинги Uni-Gasket от McGill AirFlow доступны со следующими диаметрами: от 3 до 12 дюймов с шагом 1 дюйм и от 14 до 24 дюймов с шагом 2 дюйма. -дюймовые диаметры.

Одностенный плоский овальный воздуховод

Одностенный плоский овальный воздуховод

Для приложений, в которых ограниченное пространство запрещает использование круглого воздуховода, McGill AirFlow предлагает плоский овальный воздуховод со спиральными швами и конструкциями с продольным швом.Плоский овальный воздуховод представляет собой более эффективную альтернативу прямоугольному воздуховоду в этих случаях. McGill AirFlow производит плоские овальные воздуховоды по той же технологии, что и круглые воздуховоды. В результате плоский овальный воздуховод имеет многие рабочие характеристики круглого воздуховода. По сравнению с прямоугольным воздуховодом он обеспечивает более низкие затраты на установку и, благодаря уменьшенным утечкам и потерям давления, более низкие эксплуатационные расходы.

Спиральный воздуховод с замковым швом имеет спиральный шов, проходящий по всей длине воздуховода. Как и в случае с круглым спиральным воздуховодом с замковым швом, плоский овальный тип сочетает в себе эффективную работу с конструктивной прочностью, равной прочности более тяжелых размеров других типов воздуховодов.

Доступен плоский овальный воздуховод с продольным швом для применений, требующих очень больших калибров или больших размеров. Продольный шов воздуховода сплошной сварной.

Конструкция с замком используется для воздуховодов меньшего диаметра (для жилых и коммерческих помещений) и некоторых металлических воздуховодов с ПВХ-покрытием.

Одностенные плоско-овальные воздуховоды Доступные размеры, материалы и толщины

Канал Uni-Seal ™ (спиральный замковый шов)
Длина 1	Материалы 2,3	Толщина
1-12 футов	Оцинкованная сталь	28-18 калибр
	Нержавеющая сталь	26-20 калибр
	Алюминий	0. 025-0,063 дюйма

Канал с продольным швом (цельносварной)
Длина 1	Материалы 2,3	Толщина
1-6 футов	Оцинкованная сталь	20-10 калибр
	Нержавеющая сталь	22-10 калибр
	Алюминий	0.040-0. 090 дюйма

1. Некоторые стандартные размеры плоско-овальных воздуховодов Uni-Seal доступны только для длины 6 футов; изделия большей длины доступны по специальному заказу. Стандартная длина плоско-овального канала с продольным швом составляет 5 и 6 футов.
2. Одностенные плоские овальные воздуховоды также доступны из углеродистой стали, не оцинкованной, и оцинкованной стали, подлежащей окраске.Нержавеющая сталь обычно марки 304 или 316. Алюминий обычно относится к типу 3003-h24. Одностенный плоский овальный воздуховод Uni-Coat® (оцинкованная сталь с поливинилхлоридным покрытием) доступен по специальному заказу.
3. SilverGuard ™ Одностенный плоский овальный воздуховод (предварительно покрытый антимикробным средством) доступен по специальному заказу.

Малая ось (дюймы)	Большая ось (дюймы)
	Минимум	Мин.	Максимальный спиральный шов	Максимальный размер продольного шва или фитинга
3	8	22	30
4	7	21 год	40
5	8	21 год	46
6	8	59	59
7	10	21 год	62
8	10	77	77
9	12	23	89
10	12	79	99
11	14	25	109
12	14	81 год	119
14	20	80	139
16	22	79	143
18	23	81 год	134
20	26	80	140
22	35 год	82	134
24	37	81 год	141
26	29	нет в наличии	137
28	31 год	нет в наличии	144
30	43	84	141
32	35 год	нет в наличии	139
34	37	нет в наличии	138
36	39	нет в наличии	136
38	41 год	нет в наличии	136
40	43	нет в наличии	143

Одностенные плоские овальные фитинги

Одностенные плоские овальные фитинги

Для использования с одностенным плоским овальным воздуховодом McGill AirFlow доступна полная линейка фитингов, разработанных для обеспечения низкой утечки и эффективной работы. Размер каждого фитинга точно подобран, чтобы облегчить сборку на месте. Фитинги доступны в виде цельносварных, точечных или прихваточных и герметизированных, внахлестку и заклепок (или болтов) и герметизированных, а также конструкций со стоячим швом.

Доступные материалы и толщины одностенных, плоско-овальных фитингов

Фитинги Uni-Seal ™ 2
Материалы 1,3	Толщина
Оцинкованная сталь	26-10 калибр
Нержавеющая сталь	26-10 калибр
Алюминий	0. 032-0.090 дюйма
точечная или прихваточная сварка и герметизация, нахлест и приклепки / винты и герметизация, сплошная сварка или стоячий шов

1. Одностенные плоские овальные фитинги также доступны из неоцинкованной углеродистой стали и гальванизированной стали под покраску. Нержавеющая сталь обычно марки 304 или 316.Алюминий обычно типа 3003-х24. Одностенный плоский овальный воздуховод Uni-Coat® (оцинкованная сталь с поливинилхлоридным покрытием) доступен по специальному заказу.
2. Фитинги калибра 16 (алюминий-0,090 дюйма) или больше полностью сварные.
3. SilverGuard ™ Одностенный плоский овальный воздуховод (предварительно покрытый антимикробным средством) доступен по специальному заказу.

Малая ось (дюймы)	Большая ось (дюймы)
	Мин.	Минимум	Максимальный спиральный шов	Максимальный размер продольного шва или фитинга
3	8	22	30
4	7	21 год	40
5	8	21 год	46
6	8	59	59
7	10	21 год	62
8	10	77	77
9	12	23	89
10	12	79	99
11	14	25	109
12	14	81 год	119
14	20	80	139
16	22	79	143
18	23	81 год	134
20	26	80	140
22	35 год	82	134
24	37	81 год	141
26	29	нет в наличии	137
28	31 год	нет в наличии	144
30	43	84	141
32	35 год	нет в наличии	139
34	37	нет в наличии	138
36	39	нет в наличии	136
38	41 год	нет в наличии	136
40	43	нет в наличии	143

Пластиковый вентиляционный канал | В сети и в наличии | Плоский воздуховод

Пластиковый воздуховод (Плоский воздуховод из ПВХ).

MAS предлагает полный спектр пластиковых воздуховодов (или плоских воздуховодов) и пластиковых воздуховодов для систем вентиляции. Располагая по всей Великобритании, мы можем поставить ряд литых фитингов для пластиковых систем вентиляции от Domus, Verplas & Manrose. У нас есть большой запас между нашими тремя филиалами и мы можем выполнять крупные, средние и мелкие проекты.

Доступны все стандартные размеры, наши плоские воздуховоды доступны в размерах 110 x 54 мм, 204 x 60 мм, 220 x 90 мм, 234 x 29 мм, 308 x 29 мм, у нас также есть широкий выбор круглых пластиковых воздуховодов и фитингов диаметром от 100 до 150 мм.

В таблице ниже также показаны эквивалентные размеры канала с плоским каналом, например, эквивалентный размер канала 110×54 мм составляет 100 мм в диаметре.

Указанные размеры представляют собой внутреннюю свободную площадь воздуховода.

1. Убедитесь, что у блока перемещения воздуха достаточно мощности для перемещения воздуха по всей системе (технический персонал компании Mechanical Air Supplies поможет вам определить, какой блок следует использовать).
2. Используйте герметик для пластиковых каналов для соединения фитингов и воздуховода. Следует использовать саморезы, не затягивайте их слишком сильно.
3. Всегда устанавливайте пластиковый воздуховод так, чтобы воздуховод не выходил из блока.Это позволяет избежать попадания конденсата в вентилятор / блок MVHR.
4. Вертикальные участки должны иметь конденсатоотводчик и средства отвода воды от участка воздуховода. Обязательно изолируйте слив конденсата, чтобы он не замерз.
5. Старайтесь не добавлять слишком много изгибов к системе, так как это замедлит поток воздуха и повлияет на производительность системы. Помните, что хорошо продуманная система сэкономит вам деньги в долгосрочной перспективе.
6. При необходимости используйте вспучивающиеся противопожарные рукава для противопожарных разрывов в перегородках. Этот тип клапана предназначен для разрушения воздуховода.
7. Если плоский воздуховод проходит через холодное пространство (чердак), необходимо изолировать воздуховод, чтобы избежать образования конденсата.
8. Имейте в виду, что системы плоских воздуховодов разных производителей не всегда совместимы друг с другом и не всегда подходят друг к другу. Используйте одного производителя для всей системы вентиляции.
9. Убедитесь, что имеется соответствующая опора / подвеска. Обычно рекомендуется использовать опору / подвеску (зажим или подвесной ремень) на каждом метре и по обе стороны от стыков.
10. Подача свежего воздуха (забор МВХР) снаружи должна быть изолирована.
11. Избегайте размещения впуска и экстракта близко друг к другу. Это приведет к засасыванию несвежего и отработанного воздуха.
12. По возможности рассмотрите возможность использования круглого пластикового воздуховода (что более эффективно), если ограничения здания не ограничивают использование воздуховода большего размера, а пространство в пустотах потолка не позволяет установить круглый воздуховод.

Наш опытный технический персонал всегда готов помочь вам в реализации вашего проекта вентиляции. Посетите нашу контактную зону, чтобы найти ближайший к вам филиал.

1. Пластиковые воздуховоды легкие и простые в установке.
2. Простая резка на месте без специальных инструментов.
3. Пластиковые воздуховоды не подвержены коррозии со временем.
4. Благодаря компактной конструкции плоский пластиковый воздуховод позволяет уменьшить пространство в потолке, что, в свою очередь, увеличивает высоту потолка.
5. В зависимости от области применения вы можете легко переключаться между круглым пластиковым воздуховодом и прямоугольным пластиковым воздуховодом.
6. Легко создавать ответвления, позволяющие расширить вентиляционную систему на другие участки. Важное примечание: сопротивление системы следует рассчитать перед разветвлением, это необходимо для обеспечения того, чтобы устройство движения воздуха (вентилятор, MVHR, MEV или dMEV ) обладало большей мощностью, чем сопротивление всей системы . Поможем с расчетами (ссылка на калькуляторы расхода в воздуховоде).
7. Правильно установленный пластиковый воздуховод представляет собой герметичное решение, обеспечивающее максимальную эффективность (для используемого материала).
8. Вентиляционный канал из ПВХ хорошего качества самозатухающий.

Следует ли использовать пластиковые вентиляционные решетки и почему?

• Концевые муфты воздуховодов, такие как пластиковые вентиляционные решетки) доступны в различных цветах, чтобы соответствовать или дополнять внешний вид здания.
• Доступны пластиковые вентиляционные решетки различных размеров, что дает разный размер свободного пространства, что, в свою очередь, учитывает различия в требованиях к потоку воздуха.

Пластиковый вентиляционный канал / плоский канал

Мы предлагаем 3 различных профиля: плоский канал и жесткий пластиковый канал.Наша система PL100 состоит из канала с плоским каналом 110 x 54 мм и жесткой трубы 100 мм, система PL125 состоит из канала с плоским каналом 209 x 60 мм и жесткой трубы 125 мм и, наконец, наша линейка PL150 состоит из канала с плоским каналом 220 x 90 мм и жесткой трубы 150 мм. были разработаны для обеспечения высокого уровня герметичности и эффективности системы. Каждый диапазон поддерживается изоляцией, звукопоглощающими и противопожарными изделиями.

Просмотр — Решетки и аксессуары

Воздуховоды-онлайн.co.uk поставляет широкий ассортимент пластиковых воздуховодов в Великобританию и по всему миру, закупая круглые воздуховоды размером от 100 до 150 мм и плоские воздуховоды от 110 x 54 до 220 x 90 мм.

Другие размеры и отделка доступны по запросу, а также полный спектр фитингов и вспомогательных компонентов.

Информация о фитингах — круглые воздуховоды

Наши прямые отрезки пластмассовых воздуховодов имеют большой конец с внутренней резьбой, а фитинги, такие как изгиб и переходники, с малым концом с наружной резьбой. Это означает, что они просто вставляются вместе.

Информация о фитингах — прямоугольные воздуховоды

Чтобы запутать, прямоугольные воздуховоды работают иначе, поэтому прямые участки представляют собой «охватываемый» конец малого конца, а фитинги воздуховода, такие как отводы и переходники, имеют большой конец «охватываемый». Легко соединяются.

Круглые воздуховоды

Круглые пластиковые воздуховоды доступны с внутренним диаметром 100 мм, 125 мм и 150 мм.

Там, где позволяет пространство, мы всегда рекомендуем использовать круглые воздуховоды вместо прямоугольных.

100-миллиметровая система идеальна для вытяжных вентиляторов или вытяжек малой мощности, а 150-миллиметровая система воздуховодов — наиболее эффективная система воздуховодов для мощных вытяжек.

• Круглые воздуховоды настоятельно рекомендуются для вытяжек и вентиляторов с высокой мощностью.
• Подходит для протяженных воздуховодов, например, для вентиляции всего дома, пассивной вытяжной вентиляции и кондиционирования воздуха.
• Отличные характеристики и минимальная турбулентность воздуха.
• Всегда следует использовать круглые воздуховоды, если позволяет пространство.

Прямоугольные воздуховоды

Прямоугольные воздуховоды благодаря низкому профилю идеально подходят для установки на кухнях, скрытых над стенками, в стенах или потолках.

Мы предлагаем три наиболее распространенных размера. 110×54, 204 x 60 и высокопроизводительный канал с плоским каналом 220 x 90.

Руководство по установке

• Каждая длина трубы или количество изгибов в системе приведет к сопротивлению вентилятора / вытяжке и, следовательно, к снижению ее производительности .Их следует свести к минимуму.

• Пластиковые воздуховоды можно легко разрезать ножовкой или аналогичным предметом.
• Вы должны изолировать воздуховоды или купить предварительно изолированные воздуховоды, если воздуховод проходит через неотапливаемые пространства, такие как чердак. Это минимизирует конденсацию внутри воздуховода.
• Вертикальные воздуховоды должны быть оборудованы сифоном для конденсата.
• Гибкие шланги должны быть как можно короче, поскольку они оказывают высокое сопротивление вентиляторам, вытяжкам и т. Д.
• Хотя это не обязательно во всех случаях, пластиковые воздуховоды можно приваривать (приклеивать) или наклеивать лентой для герметизации воздуховода.
• Макс. / Мин. Рабочая температура для воздуховода = +60 ^o C / — 15 ^o C
• Пластиковые воздуховоды могут быть подвешены с помощью прорезных лент или настенных креплений.

Mason Scott Industries | Преимущества плоско-овального спирального воздуховода

Эстетические и структурные преимущества плоско-овальных спиральных воздуховодов

Для применений, требующихся в условиях ограниченного пространства или где нельзя использовать круглые воздуховоды, вам определенно следует рассмотреть возможность работы с плоско-овальными спиральными воздуховодами.

Доступны конструкции с продольным швом, каждая деталь состоит из прочной металлической оболочки, работающей под давлением, и металлической внутренней облицовки, между которыми находится изоляционный слой.

Спиральный воздуховод с замковым швом выполнен с соединительным спиральным швом, проходящим по всей длине его оболочки, работающей под давлением. При работе с овальными спиральными воздуховодами с замковым швом, плоские овальные типы сочетают прочность каркаса и эффективность, соответствующие характеристикам сверхмощных воздуховодов верхнего уровня.

Для областей применения, требующих больших диаметров или больших размеров, идеально подходят плоские овальные воздуховоды с конструкцией с продольным швом.

Они предлагают привлекательный внешний вид стандартной овальной спирали, предлагая циркуляцию воздуха в ограниченном пространстве, например, при низких потолках.

Плоско-овальный спиральный воздуховод в равной степени поднимает технический внешний вид на ступень выше.

Это бесподобный аспект, которого не хватает более мелким производителям. Его трубы могут быть гофрированными для дополнительной прочности и поставляться короткими или длинными отрезками.

Конструкция из спиральных труб предлагает чистую и современную эстетику, которая может улучшить архитектурный фасад зданий.

Систему можно покрасить, чтобы потолок заметно смешался, или придать яркий цвет, чтобы выделить его как архитектурный аспект комнаты.

Более того, прочные швы придают спиральной трубе дополнительную прочность и жесткость. Таким образом, он не нуждается в многочисленных подкреплениях, подвесках,
стыков или соединениях. Овальный канал с уплотненными швами позволяет устройству оставаться безупречным от разводов грязи без необходимости использования грязных герметиков. Это способствует чистоте внешнего вида системы.

Плоско-овальный спиральный воздуховод может быть даже акустически облицован системой с двумя стенками для обеспечения акустических характеристик, аналогичных другим воздуховодам.

Спиральные конструкционные конструкции обладают безупречной герметичностью, что предотвращает протечки в воздуховоде. Благодаря уменьшенному сопротивлению потоку воздуха в спиральной трубе конструкция также является энергоэффективной.

Этот воздуховод обеспечивает быструю установку. Стандартные детали изготовлены с высокой точностью, соединения «ласточкин хвост» идеально подходят для упрощения установки.

К тому же, герметик не требуется, это сокращает время монтажа. Он имеет минимально плоскую поверхность, которая меньше подвержена вибрации и влечет за собой меньшую опору, чем воздуховод аналогичного прямоугольного сечения.

В целом, работа с плоско-овальным спиральным воздуховодом представляет собой передовой край эстетической и структурной ценности. Поскольку спиральные воздуховоды легче, требуется несколько рабочих для установки больших круглых секций воздуховодов.

Эта система находится на пике популярности, поскольку обладает неотъемлемыми преимуществами. Он имеет эффективную конструкцию с воздушным потоком, минимальную утечку воздуха, короткое время сборки и низкий уровень шума при отрыве для внутреннего качества. Придает водонепроницаемость за счет прочной конструкции шва.

Позвоните нам сегодня, чтобы получить бесплатное ценовое предложение на плоско-овальные спиральные воздуховоды.

КАНАЛИЗАЦИЯ LAYFLAT ДЛЯ ПЛОСКОГО ИЗМЕРЕНИЯ 14 ДЮЙМОВ, 22 1/2 ДЮЙМА X500 ‘

• Home
• ОБОРУДОВАНИЕ
• КАНАЛИЗАЦИЯ LAYFLAT КАНАЛ 14 «ПЛОСКИЙ ИЗМЕРЕНИЕ 22 1/2» X500 ‘

Минимальная покупка:

единицы)

Максимальная покупка:

единицы)

• Описание продукта

  Плоские воздуховоды

  Strong, 4. Полимерные воздуховоды толщиной 5 мил практически для любого применения. Используйте столько, сколько вам нужно для работ различного размера. Отправляйте воздух туда, куда вам нужно. 500 футов в рулоне.

  AC262A 22,5 x 500 футов (для воздуховода 14 дюймов)

• Отзывы о продукте

  Этот товар еще не получил отзывов. Оцените этот продукт первым!

  Написать обзор

• Найти похожие продукты по категории

479-899-6745

Информационный бюллетень

Загрузка, пожалуйста подождите. ..

Установка скользящего и приводного канала

Slip & Drive Duct — наиболее распространенное поперечное (сквозное) соединение для коммерческих воздуховодов HVAC. Приводной шип прикреплен к секции с фланцем на 360 градусов слева (образованной зажимным приспособлением или приводным поворотным устройством).Flat S Lock забивается в секцию справа. Для большинства работ с низким и средним давлением соединения воздуховода и привода соответствуют стандартам SMACNA.

Воздуховод скольжения и привода — наиболее распространенный тип воздуховодов прямоугольного сечения. Даже самые крупные фабрики по производству воздуховодов скажут вам, что на воздуховоды Slip and Drive приходится больший процент, чем на воздуховоды с фланцами TDC / F и Ductmate, которые они производят.

Каждая прямоугольная деталь имеет четыре стороны; на Slip & Drive Duct две более короткие стороны — это кромка ведущей планки; две длинные стороны — необработанные края для Flat S (или Standing S) Lock

В воздуховоде низкого давления стандартным средством соединения двух собранных прямоугольных секций воздуховода на поперечном стыке (конец к концу) является плоский S-образный замок и ведущая шпонка. Плоский S используется в нижней и верхней части воздуховода (длинная сторона), а ведущий шип используется на левой и правой сторонах (короткая сторона).

Редко можно увидеть установку Slip & Drive Duct, потому что он всегда подключается на стройплощадке, обычно в воздухе. Это видео с инструкциями, любезно предоставленное Брайаном Кэмпбеллом, было создано для того, чтобы продемонстрировать нам, как это связано.

Стягивание воздуховода для совмещения приводных витков
Приводные кромки сопрягаются при подготовке к приводной шипу
Ведущая шипа забивается по двум стыкованным кромкам кромки
Ведущая шипа забивается поперек и вокруг воздуховода, чтобы немного перекрывать S Lock

Ножницы со смещением для обрезки «капли»
Среди множества применений молотка Тиннера
Две секции воздуховода, укомплектованные шипами Slip & Drive
Drive

---

.
