Сифон с переливом для раковины

Сифон с переливом для раковины мало чем отличается от обычного сифона. Единственное их отличие в наличии перелива, который не даст переполнится раковине, чтобы вода из неё не полилась на пол.

Сифон

Сифон — это элемент слива раковины, который препятствует проникновению в помещение запахов из канализации.

Существуют два вида сифонов — обычный, работающий по принципу гидрозатвора и сухой, внутри которого находится мембрана пропускающая только в одну сторону. Плюсом последнего является то, что он не зависит от воды находящейся в нём, а значит из него никогда не будет пахнуть канализацией, как это может быть с обычным гидрозатвором.

Сифон с гидрозатвором

Сухой сифон

Что такое перелив

Перелив представляет из себя дополнительный патрубок для воды, устанавливаемый в боковой стенке раковины и подключаемый с помощью гофрированного или обычного шланга к нижнему отводному патрубку.

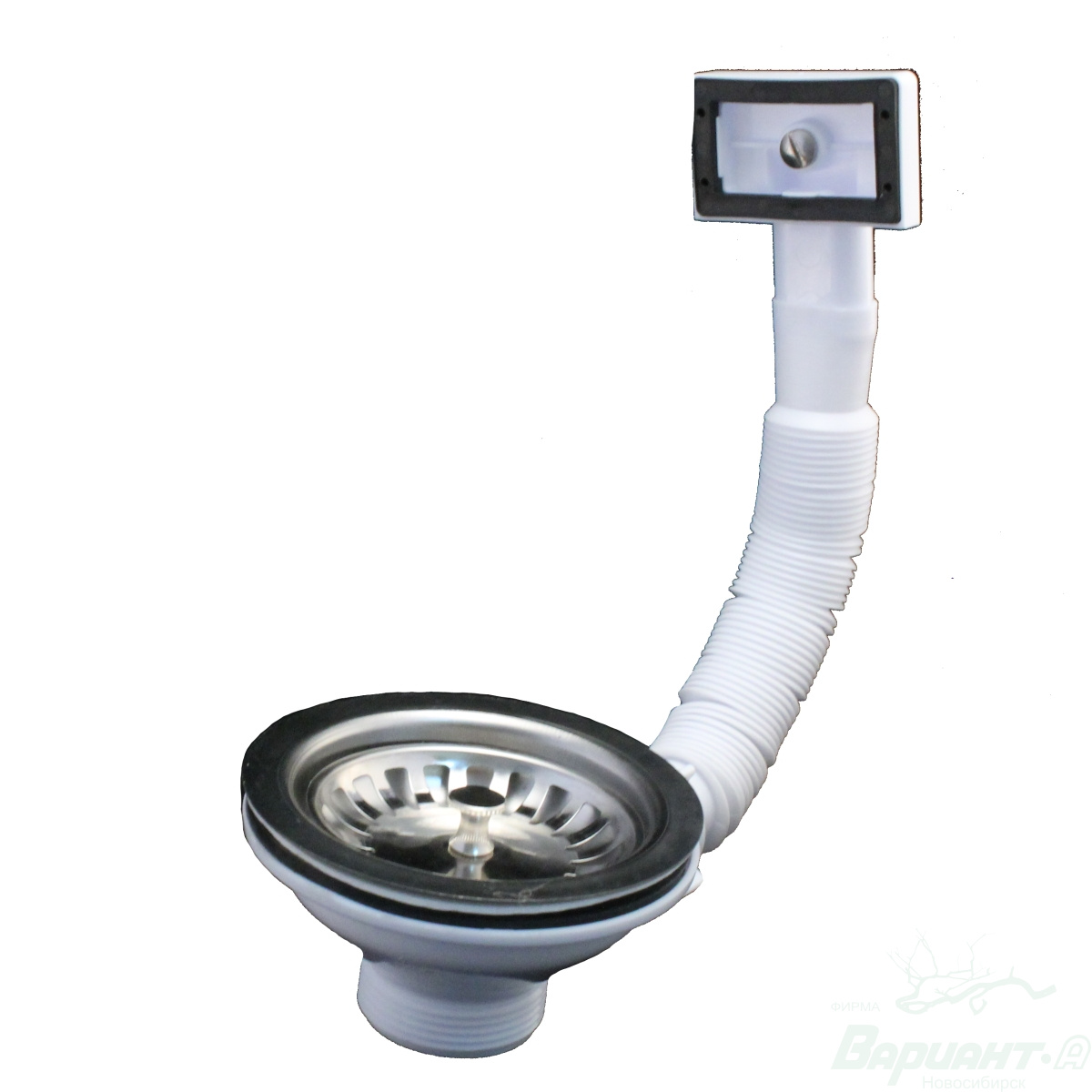

Сифон с переливом для раковины

По форме исполнения переливы обычно бывают круглыми и прямоугольными, но можно встретить и другие формы.

В комплекте с переливом так же идут прокладки для круглой и прямоугольной раковины.

Прокладки для перелива

Материалы изготовления переливов так же различны — от пластика до металла, причём это может быть как сталь, так и золото.

Установка сифона с переливом

[note]Проще всего устанавливать сифон на снятую раковину![/note]

Устройство сифона для раковины с переливом

Для установки сифона на раковину достаточно сделать следующие 6 шагов:

1. Переливной патрубок через прокладку с с помощью винта закрепляется на переливном отверстии раковины. В некоторых случаях на этом же этапе закрепляется защитная решётка перелива.
2. Собирается резервуар сифона прикручиванием верхней и нижней частей.
3. На раковине закрепляется защитная решётка и отводной патрубок.
4. С помощью гибкого шланга переливной патрубок подключается к отводному.
5. На отводной патрубок накручивается труба идущая к сифону на которой с помощью стяжной гайки закрепляется сифон.
6. К сифону крепится отводная труба или гибкий шланг для отвода к канализации.

Нагреватель воды на кран согреет воду там где нет центрального горячего водоснабжения.

Хотите узнать как паять пластиковые трубы? Тогда эта статья вам поможет.

О том как установить акриловую ванну своими руками вы сможете прочитать здесь.

Видео

Подробнее процесс установки сифона вы можете видеть на видео:

Заключение

Сифон с переливом для раковины — не даст раковине переполниться, а его установка практически не отличается от установки обычного сифона и доступна большинству.

Как собрать сифон для раковины на кухне: установка своими руками

Как собрать сифон для раковины на кухне

Схема и устройство

Необходимый набор инструментов

Процесс установки

Нестандартные случаи

Установка на мойку с переливом на кухне

Видео сборки

Сифон расположен под кухонной мойкой и подсоединен к ее сливному отверстию. Устройство нужно, чтобы выталкивать крупные частицы мусора из потока, которые могли бы вызвать засор трубы. Такой способ очистки не избавит от засоров полностью, но определенная польза есть. Кроме того, он препятствует проникновению неприятных запахов и вредных бактерий из сливного трубопровода. Прежде, чем мы поговорим о том, как собрать сифон для раковины на кухне, разберемся, какие существуют разновидности, и как все это работает.

В качестве материала используется пластик — полиэтилен или полипропилен, либо металл — хромированная сталь, медь, латунь, бронза. Материал не ржавеет и не разрушается под воздействием влаги и агрессивной среды. Пластиковые изделия — самые дешевые. Они удобны в эксплуатации и абсолютно надежны. Если выбирать корпус из полимеров, лучше отдать предпочтение полипропилену, так как он менее гибок и в меньшей степени подвержен деформации под воздействием горячей воды. Металл стоит дороже. Высокую цену оправдывает отсутствие деформаций, жесткость соединений и длительный срок службы.

Масса в данном случае роли не играет.

Многообразие форм и технических решений поначалу немного сбивает с толку, однако задачи и принцип работы одни и те же. Устройство представляет собой гидравлический затвор — изогнутую к низу трубу или другую емкость, в которой постоянно находится некоторое количество воды, не позволяющей проникнуть запахам из канализации.

С инженерной точки зрения устройства можно классифицировать следующим образом:

• трубный — представляет собой изогнутую трубку, сделанную из металла. Бывает сборным и сплошным. В последнем случае в нижней части на сгибе должен быть ревизионный люк для удаления жирового налета и крупных частиц мусора;
• гофрированный — разновидность трубного. У него нет ревизионных отверстий, и прочистить его сложно, так как гофрированный шланг имеет неровную поверхность, и в складках легко накапливаются отложения;
• бутылочный или колбообразный отличается наличием колбы, создающей гидрозатвор. Колба (бутылка, стакан) имеет легко откручивающееся дно, делающее прочистку гораздо удобнее по сравнению с первым вариантом. Может быть двух видов. В первом случае гидрозатвор работает благодаря трубке внутри корпуса, во втором — благодаря перегородке;
• плоский — вместо колбы в нем установлен широкий плоский патрубок-отстойник. Используется в случаях, когда под мойкой необходимо сэкономить место, например, если там расположена стиральная машина.

Выпускаются также модели для двойных раковин, в которых два отвода присоединены к одному корпусу. Существуют разновидности с одним и двумя дополнительными отводами, обеспечивающими слив от стиральной и посудомоечной машины. Система слив-перелив защищает мойку от переполнения. Все эти устройства могут работать только с бутылочными корпусами: как с пластиковыми, так и с металлическими. Подсоединение к канализационной трубе и к выпуску, куда поступает вода из чаши, во всех случаях производится одинаковым образом, поэтому все нюансы установки можно рассмотреть не примере колбообразного устройства.



Чтобы понять, как крепится сифон к раковине на кухне, следует разобраться с набором деталей, из которых он состоит. Чаще всего в комплекте поставляются следующие изделия:

• решетка, закрывающая сливное отверстие раковины;
• резиновые прокладки;
• отводной патрубок;
• гайки и винты для соединения мойки и корпуса;
• корпус;
• сливной патрубок;
• гайка для соединения с канализационной трубой.

Из инструментов понадобится только отвертка. Возможно, придется воспользоваться герметиком, но такая необходимость возникает не часто, поскольку мировые производители выпускают сантехнику и детали к ней по стандарту, чтобы все изделия друг к другу подходили.

Начать следует с проверки, все ли детали на месте. Их список есть в инструкции, и даже если недобросовестный производитель укомплектовал набор не полностью, в инструкции будет полный перечень всех составляющих.

Кроме того, изучив алгоритм действий заранее, работать будет гораздо проще.

На этой стадии не помешает проверка качества комплектующих, особенно, если набор стоил недорого. К браку относятся острые края, заусенцы, которые могут повредить прокладки. Их лучше срезать ножом. Неровности становятся причиной того, что сборные элементы прилегают друг к другу не плотно, позволяя воде просачиваться наружу.

Установка производится сверху вниз в следующем порядке

1. В чашу на сливное отверстие крепится защитная решетка. Обычно она поставляется с двумя прокладками. Если их толщина менее 4 мм, имеет смысл купить более массивные. Белая ставится с лицевой стороны чаши, черная — с нижней. Через эти прокладки к ней подсоединяется отводной патрубок. Он крепится к решетке с помощью металлического винта, расположенного в ее центре. Винт затягивается отверткой туго, но так, чтобы не сорвать резьбу. В некоторых моделях прокладки уже вклеены. Есть и модификации, в которых крепление осуществляется без винтов посредством пластиковой гайки, надевающейся снизу.
2. В патрубок вставляется колба — на только что привинченную трубку надевается стяжная гайка диаметром 32 мм резьбой вниз, затем — конусная прокладка. Широкой стороной она должна быть обращена к гайке. Высота расположения корпуса при этом регулируется в значительных пределах. Если поднять его до упора, слив, возможно, будет затруднен. Если опустить слишком низко, появится риск падения колбы. Когда высота отрегулирована, гайка затягивается. Инструментов для этого не понадобится — данная операция не требует практически никаких усилий.
3. К корпусу снизу прикручивается крышка, выполняющая функцию ревизионного люка. При засоре она снимается и вычищается.
4. На сливное отверстие колбы надевается гайка патрубка. Другая его сторона с вытянутым черным уплотнителем на конце помещается в канализационную трубу. Уплотнитель нужен для предотвращения проникновения запахов из канализации и сточной воды при ее засоре.
5. Необходимо убедиться, что все соединения герметичны. Для этого следует подать воду под небольшим напором, предварительно подставив ведро. Если протечек нет, напор можно увеличить.

В процессе сборки сифона под раковиной на кухне важно не затягивать пластиковые гайки слишком сильно, иначе резиновые прокладки в них сомнутся, что снизит их срок службы. Если их не дотянуть, падение прочности соединений будет постепенно нарастать, пока через некоторое время вся конструкция не развалится со всеми вытекающими последствиями.

В обычном комплекте использовать герметик не стоит. Во-первых, в нем нет необходимости, во-вторых, если придется ставить другой комплект, герметик придется счищать для придания соединениям плотности, а сделать это не так просто.

Если требуется поставить новый патрубок на старую мойку, придется избавиться от старого. За несколько лет службы он прикипает к поверхности. При демонтаже лучше сначала убрать нижнюю часть, затем открутить винт. Важно не форсировать события — иначе можно погнуть мойку. Пластиковую трубку нужно постепенно расшатать, и тогда она отвалится сама. Перед тем, как прикрепить новую, следует очистить поверхность от налета.

В тех редких случаях, когда элементы системы плохо стыкуются между собой, лучше попытаться найти им замену. Сделать это удается не всегда, и тогда на помощь приходят ножовка, комплект гаечных ключей, герметик и уплотняющая лента. Использовать данную технологию можно на всех этапах вплоть до подключения сифона к канализации.

Чтобы облегчить себе задачу, раковину лучше снять. Канализационную трубу на время проведения работ желательно заткнуть ненужной тряпкой.

Приступать к работе стоит только после окончания всех замеров. Если трубка слишком длинная, обрезать ее можно простой ножовкой. Важно не забыть очистить края от заусенцев с помощью наждачной бумаги.

Бывают ситуации, когда надежность соединения вызывает сомнение, и тогда без герметика не обойтись. Им покрывают резьбу непосредственно перед монтажом. Если используется прокладка, ее тщательно обмазывают густым слоем с расчетом, что все зазоры будут закрыты герметизирующим составом. Этот же метод применяется, если решетка не вполне подходит для чаши.

Металлические стыки ни в коем случае не должны быть ржавыми. Для уплотнения резьбовых соединений лучше использовать пеньку.

Схема монтажа системы для раковины с переливом немного сложнее. В данном случае у чаши сверху предусмотрено отверстие с гидроклапаном, в которое стекает вода, когда она переполняется. Такая система используется со всеми разновидностями систем. Лишняя вода по специальному патрубку отводится в корпус колбы либо в изогнутую трубу или гофрированный шланг, в зависимости от конструкции, с которой мы имеем дело. При покупке важно учесть длину патрубка — ее должно хватить чтобы дотянуться от гидроклапана до сливного отверстия. Если она окажется слишком длинной, не факт, что излишек спрятать будет просто. Подобрать правильную длину по типоразмеру чаши помогут продавцы. Их помощь не понадобится, если купить сборную телескопическую трубку или гофрированный шланг.

Клапан оснащен прокладками, однако перед установкой поверхность необходимо тщательно очистить и обезжирить. Крепление производится с помощью прижимной гайки.

• Материал подготовил: Артем Филимонов

---

сборка и установка слива перелива

Современный человек настолько привык к коммунальным удобствам, что порой не вникает, как они работают. Интересоваться этим многие из нас начинают, когда назревает вопрос ремонта.

Так, установка того же умывальника требует определенных знаний, как выбрать слив для раковины, выполнить монтаж сифона и подключить систему к коммуникациям.

Каждый из этапов монтажа имеет свои нюансы, знание которых позволит уберечь сливную конструкцию от возникновения протечек в процессе эксплуатации.

Содержание статьи:

Предназначение и конструкция слива

Слив для раковины представляет собой изогнутую конструкцию, основными элементами которой выступают сифон и сливная труба.

При смыве вода через сливное отверстие сначала поступает в сифон и, продвигаясь по изогнутому «колену», опускается в общий сток

Наружным элементом сливного отверстия выступает металлическая решетка, которая защищает трубу от попадания волос и мелкого мусора.

Расположенный чуть ниже сливного отверстия сифон выполняет две ключевые функции:

• Защищает сливную трубу от засорения отходами, проникающими через отверстие в раковине.
• Препятствует распространению неприятного запаха, поступающего из канализационной трубы.

Главный секрет сифона – в его изгибе.

Благодаря такому конструктивному решению вода полностью не покидает трубу, образуя своеобразный водный затвор, который и препятствует распространению в помещении канализационных «ароматов».

Пластиковая модель одним сливным отверстием с диаметром трубы в 32 мм – самый простой вариант сифона для раковины

В комплектацию устройства входят такие элементы:

• корпус;
• выпускной патрубок;
• резиновые и пластиковые манжеты;
• декоративная накладка на отверстие;
• резиновые пробки;
• гайки и винты.

В случае засорения системы этот сифон легко снимается и прочищается механическим, химическим способом или посредством давления направленного потока струи. Чтобы предупредить такие ситуации производители рекомендуют приобретать сливы для раковины, оснащенные переливом.

Конструкция системы отличается тем, что снабжена дополнительной трубкой, выполненной из гнущейся гофры или жесткого пластика. Она соединяет отверстие в верхней стороне бортика раковины с частью системы слива, которая расположена перед сифоном.

Фиксируется такая зигзагообразная трубка в нужном положении с помощью хомута из пластика.

Виды сливных устройств под раковину

По принципу устройства

Сливные системы для раковины делятся на два типа:

• Бутылочные. В сифонах бутылочного типа водяной затвор обустроен погруженными друг в друга цилиндрами. В полости колбы сифона обустроен отстойник. Продвигаясь вниз посередине внутренней трубы, стоки опускаются на дно сифона и затем, поднимаясь через щели внутреннего и наружного цилиндра, попадают в канализацию.
• Трубные. Сливные системы трубного варианта представляют собой двухоборотные конструкции, в которых гидрозаслон обустроен посредством колена трубы. Изгиб трубы может быть выполнен в форме «S» или «U».

Сифоны бутылочного типа свое название получили из-за формы, внешне напоминающей бутылку. Простые в монтаже и удобные в эксплуатации бутылочные устройства сегодня наиболее востребованы среди потребителей.

Благодаря тому, что вывод из сифона располагается примерно посередине колбы, гидрозатвор в системе не пересыхает долго. При необходимости подсоединения нескольких сливов, сифон может быть оснащен дополнительным элементом.

Конструкции бутылочного типа хороши еще и тем, что могут включать дополнительные патрубки для подключения стиральной машины

Сливные устройства трубного исполнения сегодня применяются довольно редко. Модернизированным вариантом устройств двухоборотного типа выступает конструкция, оснащенная гофрированной пластиковой трубой.

Мягкость и гибкость материала позволяет придавать трубе изогнутую форму, фиксируя ее в нужном положении.

В продаже встречаются также устройства смешанного типа.

Конструкции смешанного типа объединяют в себе элементы конструкций бутылочного типа и гофрированный шланг, входящий в комплектацию трубной системы

Используемый при обустройстве сливных систем смешанного типа гофрированный сифон является разновидностью изогнутой трубы. Отличие лишь в том, что часть с изгибом выполнена в виде подвижного шланга, а не сплошной трубы.

Существуют и варианты сифонов, разработанные для нестандартных раковин. Так, для подключения сливной системы под умывальник, оснащенный двумя чашами, можно приобрести сдвоенный сифон, который будет иметь два выпуска.

Отдельно стоит выделить сифоны скрытого монтажа. Они, хоть и стоят на порядок дороже описанных выше моделей, но идеально подходят для подключения раковин, установленных на открытых полках.

Сливные системы конструкций этого типа прячутся за декоративный экран в небольшую нишу.

В продаже представлены гофры с патрубками D32, D40 и D50 мм, но можно найти и универсальные изделия со ступенчатым концом излива, которые подходят под любые размеры

Универсальные гофры с патрубками оснащены накидными пластиковыми манжетами. Но стоит учитывать, что переходные манжеты не будут гарантировать такую надежность, как те же трубы расчетного диаметра.

По материалу изготовления

Материалом изготовления слива перелива для раковины могут выступать сплавы металлов или полимерные материалы. Главным преимуществом пластика является невысокая стоимость и устойчивость к образованию коррозии.

Срок службы ПВХ изделий сравнительно мал. Да и к тому же они не отличаются высокими герметизирующими свойствами. По этой причине все состыковочные элементы снабжены резиновыми прокладками.

В некоторых европейских странах изделия, выполненные из ПВХ материала, запрещены для бытового использования.

Ведущие производители сантехнического оборудования при создании полимеров включают в их состав компонент, который препятствует оседанию и росту бактерий на поверхности пластика.

Благодаря этому внутренние стенки ПВХ изделий даже в процессе длительной эксплуатации не покрываются слизью и слоем грязи.

Если выбирать среди металлических изделий, то наибольшей популярностью пользуются модели, выполненные из бронзы или латуни. Они более прочны и долговечны, но, в отличие от пластика, со временем поддаются окислению.

Монтаж по месту металлических конструкций может вызывать сложности в том случае, если необходимо укоротить отводную трубу.

Выполнить это можно лишь при наличии соответствующего инструмента и владения навыками обращения с ними.

Внутренние стенки металлических сливных устройств могут скапливать грязь, что нередко приводит к образованию засоров и пробок

Чтобы предупредить скопление по внутренним стенкам грязи и образование засоров, выбирайте металлические изделия, покрытые защитной пленкой хрома.

Особенности установки слива с переливом

В комплекте к каждому сифону прилагается инструкция, содержащая подробную информацию о том, в какой последовательности необходимо собирать слив. Так что трудностей со сборкой и монтажом устройства не возникнет даже у новичка.

Но мы все же остановимся на каждом этапе более подробно.

Для монтажа системы слива перелива потребуются:

• сифон;
• герметик;
• изоляционная лента;
• разводной ключ;
• плоская отвертка;
• хлопчатобумажная салфетка;
• ведро.

Герметик лучше выбирать на каучуковой или силиконовой основе, предназначенный для работ с сантехническим оборудованием

Сборка системы

Первым делом проводят соединение слива с раковиной. Для этого выбранный прибор помещают под раковину и производят предварительную примерку соответствия размеров.

Затем проверяют надежность соединения нижней пробки, поскольку именно она принимает на себя постоянное давление системы.

Для этого необходимо пробку отвернуть по резьбе и проверить на наличие повреждений: сколы, дефекты резинового уплотнителя.

Перед сборкой конструкции обязательно проверяют стыковочную поверхность корпусной резьбы. При обнаружении заусениц устранить их можно, аккуратно срезав острым лезвием или ножом.

При несоблюдении этого условия острые пластиковые заусеницы в процессе монтажа могут повредить кольцевую прокладку.

Перед монтажом проверяют качество стыковочных узлов, резьбового соединения, установленных прокладок, соединительных гаек

Собирают колбу прибора в такой последовательности:

• На резьбовое соединение верхней части сифона надевают кольчатую прокладку.
• Посредством резьбового соединения прикручивают дно сифона.
• На трубку-излив накладывают подходящую по размеру кольчатую прокладку и одевают две затяжные гайки.
• Вставив трубку-излив в верхнее отверстие корпуса сифона, насаживают его на необходимую высоту и неплотно затягивают гайку.
• Поместив в сифонную крышку большую резиновую прокладку, привинчивают гайкой к корпусу слив.

Вложенную в паз кольцевую прокладку покрывают тонким слоем герметика. Для большей надежности им обрабатывают и нижнюю часть резьбы пробки. Пробку ввинчивают на корпус до упора, не прилагая лишних усилий.

На стыке корпуса и крышки для герметизации соединения лучше использовать подмотку. Благодаря этому крышку будет легко снять в случае необходимости очистки системы.

Перед тем как собрать перелив, определяют высоту трубки. Она напрямую зависит от глубины выбранной раковины. Снабженную фиксаторами часть трубки соединяют с основным патрубком.

Собранную трубку крепят к раковине, не забывая проложить между поверхностями резиновую прокладку. Соединение патрубка перелива с отводом слива фиксируют гайкой.

Выполненную из пластика гайку необходимо закручивать вручную, не прибегая к использованию каких-либо инструментов.

Наглядно процесс сборки представлен в видео:

Монтаж конструкции

Для подключения системы первым делом перекрывают подачу воды.

Проверив совместимость защитной решетки со сливным отверстием раковины, соединяют элементы, разместив между ними резиновую прокладку

Для этих целей лучше использовать прокладку, толщина которой не более 5 мм. Если же размер решетки-фильтра превышает диаметр углубления раковины, установку лучше осуществлять без использования прокладки, но с применением герметика.

Параллельно на бортик отводного патрубка крепят резиновую прокладку. С другого конца патрубка снимают фаску, чтобы обеспечить его свободный завод в сифон.

Чтобы соединить патрубок с раковиной берут винт D6 мм и, вставив его в защитную решетку, прикручивают плоской отверткой.  Прежде чем затянуть винт, следует убедиться, что патрубок точно совпадает с отверстием в раковине.

После этого трубу водоотвода состыковывают с выходным патрубком. Главное в процессе монтажа – соблюдение герметичности соединений.

Хоть давление в сливных системах, как правило, низкое, но пренебрегать надежной герметизацией соединений точно не стоит. Получить герметичное соединение помогает также использование сантехнической подмотки.

К собранной конструкции колбы сифона по такой же технологии присоединяют подключенную к сливу трубу выпуска

На завершающем этапе монтажа соединяют систему слива с канализацией. Прежде чем вставлять установочную манжету в канализационный патрубок, ее стоит промазать герметиком.

В манжету вставляют выпускной конец отводящего трубопровода.

Подключение лучше выполнить в виде жесткой сборки. Для этого с помощью гайки и конусной прокладки соединяют выставленный под требуемым углом канализационный отвод с коммуникационной трубой.

Используя при подключении мягкую трубу, старайтесь длину горизонтальных участков делать такой, чтобы они не провисали при эксплуатации

Если размеры отвода и канализационной трубы не совпадают, при состыковке элементов используйте пластиковый переходник, приобрести который можно в отделе сантехнического оборудования.

Чтобы предупредить распространение запаха, идущего с канализации, раструб трубы следует снабдить специальной резиновой манжетой.

При выборе манжеты учитывайте, что ее внутренний диаметр должен быть чуть меньше наружного размера отводной трубы.

Проверка работоспособности

Проверить герметичность соединений можно, включив воду. Для наглядности можете застелить участок пола, размещенный непосредственно под сливной системой бумажной или тканевой салфеткой.

На ее поверхности быстро проявятся все пятна от стекающих капель воды.

Если вода, проходя через сифон, уходит в канализацию, а места соединения деталей не протекают – все в порядке. Убедившись, что система не дает протечек, можете считать, что слив полностью готов к работе.

Разветвленные сифоны, к которым подключают стиральные машины, монтируются по такой же технологии.

Отличие установки лишь в том, что к отводам сифона будут прикручивать гибкие шланги бытовой техники.

Видео: совет мастера, как подключить слив к канализации

Ванная своими руками — ТаВанная.ру Инструкция установки слива для раковины и сифона с переливом и без — Ванная своими руками

Слив для раковины имеется в каждом доме. Интересным решением является сифон для раковины с переливом. Слив часто засоряется или выходит из строя, но ведь вы не будете каждый раз вызывать сантехника, чтобы выполнить работу нескольких минут. Уж лучше самому разобраться в особенностях слива, в его видах, а также шагах монтажа. Именно о сливах для раковины мы сегодня с вами и поговорим. Это позволит вам сэкономить собственное время, деньги, а также нервы. Заблаговременно зная все нюансы, вы сможете собрать слив за несколько минут.

Существующие нынче сливы можно разделить на два вида:

• Классические;
• Сливы с переливом.

Содержание статьи

• 1 Классический слив
• 2 Слив с переливом
  • 2.1 Особенности монтажа

Классический слив

Классический сифон для мойки

Такая система имеет три шага установки. Соблюдение последовательности является обязательным.

• Первым делом слив нужно соединить с раковиной.
• Следующее действие — собирается основная конструкция сифона.
• Последний этап — система соединяется с канализационными трубами.

Теперь про каждый из шагов поговорим более подробно:

1. Шаг первый. Решетку с делениями, созданную для защиты от мусора, монтируют на сливное отверстие в раковине, не забыв про прокладку. После этого на борт отводного патрубка ставится более толстая прокладка толщиной около 5 миллиметров. На другом торце патрубка фаска снимается для свободного завода в сифон. Прижав верхний патрубок к раковине, устанавливается соединительный винт через решетку, после чего начинается ввинчивание его при помощи отвертки. В итоге решетка прочно держится за сифон. В принципе, тут работу первого шага можно считать завершенной. Еще два этапа, и слив для раковины готов.
2. Шаг второй. Собирается сифон довольно просто. Первым делом следует надеть стяжную гайку из пластика на отводной патрубок, а потом взять конусную прокладку. После этого в верхнюю частью сифона вставляется патрубок, определяя оптимальную высоту в конкретно вашем случае. Гайку опускают, прикручивают просто вручную. Инструмент тут не потребуется. В крышке сифона следует разместить плоскую прокладку из резины, которую затем стягивают с корпусом. Не забывайте, что так называемый стакан довольно часто забивается различным мусором, отходами, из-за чего его приходится постоянно снимать, очищать. Потому желательно не использовать прочные герметики для смазки этих стыков, иначе разобрать стакан будет крайне сложно. Можно обойтись простой лентой ФУМ. Хотя и стандартные прокладки, идущие в комплекте, неплохо выполняют свои задачи.
3. Шаг третий. Теперь вам осталось соединить слив с канализацией. Для этого потребуется подсоединить отвод канализации с трубой. Вооружившись конусной прокладкой и гайкой, сделать это будет очень легко. Встречающиеся раковины со смещенным сливом могут вызвать определенные проблемы, хотя гофрированные трубы способны и с этим справиться. Не стоит забывать о том, что диаметр отводной трубы и сифона может не соответствовать размерам канализационной трубы по диаметру. Для устранения данной проблемы применяются специальные пластиковые переходники.

Не забудьте про резиновую манжету, которая способствует сдерживанию далеко не самых приятных запахов, идущих из канализации. Ее следует установить на раструб канализации.

Слив с переливом

Фотография слива с переливом для умывальника

В наше время очень популярным стало использование сливов, оснащенных системой перелива. Их особенность заключается в том, что можно не бояться выхода воды из раковины за края. Специальное отверстие перелива, установленное на определенном уровне, не позволит затопить соседей. Ранее подобные конструкции применились в ванных, однако сейчас они регулярно встречаются в раковинах.

Давайте разберемся, как такой слив для раковины верно установить, каковой будет последовательность ваших действий. Разумеется, можно отстраниться от выполнения данной работы, просто доверив ее специалистам. Но на самом деле в этом нет ничего сложного, сборка система не отнимет много времени. Так зачем тратить лишние деньги на то, что вы вполне можете сделать своими собственными руками?

Особенности монтажа

По сути, из инструментов вам потребуется только отвертки. Крестовая или плоская — все зависит от того, какие винты использовались производителем.

Желательно сразу приобрести раковину, имеющую отверстие под слив-перелив. Хотя некоторые умельцы вооружаются электролобзиком, и делают нужное отверстие самостоятельно. Итак, приступаем к монтажу.

1. Разложите все комплектующие на полу, поставьте перед собой инструкцию по сборке от производителя. Так будет намного проще разобраться.
2. На основание внизу мойки поместить большую прокладку из резины. Прокладка поменьше и мягче должна располагаться снизу верхнего элемента выпуска. После этого со стороны мойки к сливному отверстию подводят металлический компонент выпуска, располагая его прямо на прокладке. Соединяются элементы при помощи полого винта, который также выполнен из пластика. Убедитесь, что патрубок и отверстие перелива совпадают, после чего плотно затягивайте.
3. Перелив собирают, начав с определения оптимальной высоты патрубка. Черный компонент трубки, на котором имеется специальный фиксатор, следует соединить с белой частью на выбранной высоте. Эту трубку нужно закрепить к мойке, установив перед этим между поверхностями прокладку из резины. Уже после этого можно на белую часть патрубка перелива надеть гайку вместе с прокладкой в виде конуса. Патрубок перелива и выпуск соединяют вручную, затянув гайку.
4. Следующий этап — это сборка гидрозатвора и гофры. В соответствующие пазы вставляется прокладка, подсоединяют к патрубку выпуска, вручную затягивают гайку. Аналогичным образом фиксируется гофра.
5. Теперь мойку можно поместить на ее место в столешнице, соединить гофру с системой канализации.
6. Последний этап — это монтаж сетки-заглушки.

Кстати, использование гофрированных труб не всегда актуально. По возможности, замените их на гладкостенные. Они не так засоряются, очищать их намного легче.

Как вы видите, подключить слив для раковины вполне можно и собственными руками. Сложного в этой работе нет ничего, а времени она отнимает совсем немного. Вооружитесь парой отверток, уверенностью, а также качественным сифоном. Это основные условия для успешной работы.

Как собрать и установить слив для раковины + система слива-перелива

Сборка и установка раковины производится в соответствии с инструкцией производителя, в которой указывается перечень необходимого инструмента для выполнения монтажных работ, а также схема подключения прибора к системе канализации. Следуя данному руководству, можно собрать и установить слив для раковины своими силами, не вызывая сантехника. Сливное отверстие в раковине должно обязательно перекрываться специальной металлической решеткой, защищающей канализационную трубу от попадания пищевых отходов при обработке сырья и мытье посуды. Для сбора мусора, проникающего сквозь решетку, в системе слива предусмотрено наличие пластикового сифона, который легко снимается после заполнения для проведения очистки. Помимо этого сифон, заполненный водой, препятствует проникновению неприятного запаха из канализационной трубы в помещение кухни или ванной. Чтобы не допустить переполнения мойки производители предлагают устанавливать слив для раковины с переливом. Дополнительная гофрированная или жесткая пластиковая трубка, соединяет отверстие в верхней части раковины с системой слива на участке, предшествующем сифону.

На данном видео показаны раковины с боковым сливом, которые используют в небольших помещениях. Для экономии места под ними располагают стиральные машины. Монтаж системы слива в этом случае лучше доверить профессиональному сантехнику.

Как устроена конструкция классического слива?

Так выглядит схема устройства слива кухонной раковины, не снабженной системой перелива.

Последовательное соединение всех комплектующих обеспечит нормальное функционирование слива

Легенда:

1. Защитная решетка.

2. Прокладка резиновая.

3. Отводной патрубок.

4. Соединительный винт.

5. Основание слива-выпуска.

6. Корпус сифона бутылочного типа.

7. Стяжная гайка.

8. Конусная прокладка.

9. Стандартный канализационный отвод.

10. Гайка.

13. Крышка сифона.

14. Резиновая прокладка.

Дополнительно: символами 1с, 3в, 12а, 12б обозначены прокладки, 1а – пластмассовая пробка для сливного отверстия.

Данную систему слива для раковины устанавливают в следующем порядке:

• сначала выполняют соединение с раковиной;
• затем проводят сборку основной части сифона;
• в последнюю очередь соединяют конструкцию с канализацией.

Защитную решетку, снабженную 5-6 делениями, устанавливают на сливное отверстие раковины, не забыв проложить между ними прокладку. Затем на бортик отводного патрубка крепят резиновую прокладку,  толщина которой составляет 3-5 мм. У другого торца патрубка снята фаска, что обеспечивает его свободный завод в сифон. Плотно прижимая верхнюю часть патрубка к мойке, вставляют соединительный винт, имеющий 6-8 мм в диаметре, в защитную решетку и начинают прикручивать его плоской отверткой в гайку патрубка, которая плотно вставлена в специальную выемку. На этом этап соединения слива с раковиной можно считать законченным.

Сборку основной части сифона начинают с того, что надевают на отводной патрубок пластиковую стяжную гайку, а после этого – конусную прокладку. Далее вставляют в верхнюю часть корпуса сифона патрубок, насаживая его на нужную высоту. Затем опускают гайку и закручивают ее руками без применения инструментов. В сифонную крышку помещают плоскую большую прокладку, выполненную из резины, и привинчивают ее к корпусу.

Важно! Стакан (крышка) сифона часто забивается пищевыми отходами, поэтому его периодически снимают и промывают. По этой причине не рекомендуется применять силиконовый герметик для замазывания стыка между корпусом сифона и его крышкой. Для создания герметичного соединения можно использовать сантехническую подмотку.

Вид системы слива в сборе для кухонной раковины. В данной конструкции используется сифон (отстойник) бутылочного типа

Последний этап связан с соединением системы слива раковины с канализацией. Для выполнения этой операции необходимо соединить стандартный канализационный отвод, диаметр которого обычно равен 50 мм, с канализационной трубой, используя при этом гайку и конусную прокладку.

Важно! Если отвод или канализационная труба имеют размеры, не отвечающие принятому стандарту, то для их соединения используется готовый пластиковый переходник.

Раструб канализационной трубы необходимо снабдить специальной резиновой манжетой, с помощью которой будет сдерживаться запах, идущий из канализации. Внутренний диаметр манжеты должен быть меньше наружного диаметра отводной трубы. Это позволит манжете плотно обхватить трубу и не допустить проникновения неприятных запахов в помещение.

Особенности установки слива с переливом

Из инструментов понадобятся крестовая и большая плоская отвертки, причем последняя может быть заменена обычной монетой. Электролобзик требуется в том случае, если под мойку необходимо вырезать в столешнице посадочное место подходящего диаметра. В руководстве, прикладываемом производителем к выпускаемому оборудованию, имеется перечень всех комплектующих и схема их последовательного соединения. Чтобы лучше понять порядок сборки, надо разложить все детали на полу или на столе.

Схема сборки слива с переливом, взятая из инструкции производителя мойки, устанавливаемой в специальное посадочное место, вырезанное в столешнице

После тщательного изучения инструкции начинают собирать слив. На основание слива-выпуска, прилегающего снизу к мойке, укладывают толстую резиновую прокладку. Более тонкую и мягкую прокладку кладут под низ верхней части выпуска. Затем со стороны самой мойки в сливное отверстие помещают на прокладку металлическую часть выпуска. Соединяют обе детали пластиковым полым винтом, который закручивают широкой отвёрткой или монетой.

Важно! Перед тем как затянуть винт, необходимо проследить, чтобы патрубок перелива точно совпадал с отверстием для перелива, предусмотренным в раковине.

Сборка перелива начинается с регулирования высоты трубки, которая зависит от глубины устанавливаемой раковины. При этом черная часть трубки, снабженная фиксаторами, соединяется с белой частью в выбранном по высоте месте. Собранную трубку перелива крепят к мойке, не забывая про резиновую прокладку, располагаемую между поверхностями. Затем на белую часть переливного патрубка надевают гайку и конусовидную прокладку. Проводят соединение патрубка перелива с выпуском, затягивая вручную гайку. Вот так собирается слив перелив для раковины своими руками.

Соединение патрубка перелива с отводом слива проводится с помощью гайки, закручиваемой вручную без применения каких-либо инструментов, и резиновой прокладки

Далее остается собрать гидрозатвор, являющийся отстойником, и гофру. В паз вставляют прокладку и соединяют с выпускным патрубком, закручивая гайку от руки. Таким же образом прикручивают и гофру. После этого мойку устанавливают в посадочное место, предусмотренное в столешнице, и соединяют гофру с канализацией. На заключительном этапе вставляют в сливное отверстие сетку-заглушку.

Важно! Гофрирированные трубы лучше заменять обычными гладкостенными трубами, которые легче прочищать в случае засора.

Провести подключение раковины к канализации можно своими силами. Если по каким-либо причинам вы сделать этого не можете, обратитесь к профессионалам. Умелым мастерам даже не надо читать инструкции, потому что им известно, как собрать слив для кухонной раковины любого типа.

Оцените статью: Поделитесь с друзьями!

конструкция, виды, достоинства и недостатки

15.07.2019

Сифон для раковины: конструкция, виды, достоинства и недостатки

Сифон без преувеличения является одной из основных составляющих частей системы водоотведения. Современный рынок предлагает огромное количество различных сифонов на любой вкус и бюджет. От его качества и правильности установки зависит надёжность системы в целом. Чтобы приобрести наиболее подходящий именно вам сифон, необходимо тщательно разобраться в их особенностях.

Устройство сифона

Сифон для раковины представляет собой трубку, которая обеспечивает беспрепятственность слива стоков и одновременно предотвращает распространение канализационного запаха во внешнюю среду.

Выполнение основной функции сифона обеспечивает особенная конструкция – изгиб трубки, благодаря которому образуется гидрозатвор (водяная пробка). Его главная задача — обеспечить герметичность помещения от сточных запахов, не давая им распространяться на кухню или в санузел.

Сифоны, как и все составляющие сливной системы, подвержены естественному износу. Вместе с тем нередки и непредвиденные ситуации, которые требуют немедленного реагирования – изливание большого количества воды из системы способно причинить неудобства как вам, так и доставить много хлопот вашим соседям. Поэтому знать, как устроен сифон, каков принцип его работы, будет совсем не лишним. Это поможет не растеряться в экстренной ситуации, когда специализированную помощь необходимо ждать какое-то время.

Конструкция сифона для раковины

Структура сифона примерно одинакова для всех устройств, но в зависимости от модели и производителя может отличаться некоторыми особенностями.

Стандартный сифон под раковину состоит из:

1. защитной сетки. Её назначение – предотвратить попадание крупных частиц мусора и тем самым не допустить засора системы. Это так называемая первичная система фильтрации. Устанавливается надо узлом, который крепится к мойке;

2. переливного патрубка. Это система, которая предотвращает переполнение мойки или ванной водой. Он крепится к отводному патрубку;

3. резиновых прокладок, обеспечивающих герметичность соединений элементов сифона;

4. отводного патрубка;

5. соединительного винта, скрепляющего между собой детали сифона;

6. самого сифона;

7. отвода канализации.

Классификация сифонов

Современный рынок предлагает много разновидностей сифонов, которые отличаются между собой формами, размерами и материалами, из которых их производят. Разобраться, какие бывают сифоны для раковин, поможет следующая классификация.

По устройству конструкции сифоны разделяют на:

Бутылочные

Наиболее распространённый вид. В его колбе, которая похожа на бутылку, из-за чего собственно и произошло его название, накапливается вода, которая перекрывает поступление сточных испарений в помещение. Эти сифоны могут иметь квадратную, прямоугольную или круглую форму.

Плюсы:

• может иметь один или два отвода — очень удобно, если нужно подключить к нему несколько устройств, например умывальник и стиральную машину;
• универсальность – подходит для различных типов сантехнических пиборов;
• можно не бояться уронить в такой сифон что-либо ценное – оно остается на дне колбы, а не смывается в сток. Его можно легко достать при разборе сифона;
• проста в уходе – грязь на внутренних поверхностях сифона легко убрать с помощью специальных средств.

Минусы:

• устройство достаточно габаритное, для его установки потребуется много места.

Гофрированный

Простой сифон, представляющий собой гибкую гофрированную трубку, которая одним концом крепится к мойке, другим — к трубе канализации. Посредством хомутов можно придать требуемый изгиб с гидрозатвором посередине.

Плюсы:

• для его установки не требуется много места под сантехническим прибором;
• прост в монтаже и не прихотлив в обслуживании;
• гибкость трубки позволяет легко менять её длину.

Минусы:

• подвержен температурным влияниям, особенно если речь идёт о кипятке;
• большая засоряемость – в складках гофры скапливается много жира и грязи, поэтому менять сам сифон или его детали приходится достаточно часто.

Трубчатый

Тоже достаточно простой сифон, представляет собой трубку S- или U-образной формы.

Плюсы:

• несложный в эксплуатации – если необходимо устранить засор или загрязнение, демонтаж изогнутой части сифона не требует много усилий;
• менее подвержен засорам благодаря своему типу устройства.

Минусы:

• гидрозатвор формируется в небольшой впадине, поэтому если мойкой пользоваться не очень часто, могут наблюдаться испарения воды, сопровождаемые зловонным сточным запахом;
• чтобы почистить такой сифон, его нужно полностью снимать.

В зависимости от установки различают такие сифоны:

Плоские

Это разновидность бутылочного сифона. Его отличают компактные размеры и плоская колба. Применяют в условиях дефицита пространства для монтажа, например, когда раковину требуется разместить над стиральной машиной.

Плюсы:

• компактный размер позволяет устанавливать в сложных для монтажа местах, экономя и без того ограниченное пространство;
• прост в уходе так же, как и любая бутылочная модель.

Минусы:

Скрытые

Похожие на бутылочные сифоны, но колба инсталлируется в стену. Это достаточно неудобно в эксплуатации, хотя и позволяет сэкономить пространство под раковиной.

Открытые

Самая удобная модель благодаря лёгкости монтажа и неприхотливости в уходе.

Сифоны могут быть наделены дополнительным функционалом:

1. Перелив: система предупреждения затопления. Различают внутренний перелив, а также перелив со встроенным донным клапаном, не требующим еще одного отверстия в сантехническом приборе;

2. Система измельчения пищевых отходов: хорошая альтернатива мусорным вёдрам, препятствует засорам в трубах.

Классификацию сифонов по особенности работы закрывающих пробок:

1. Ручные. Они снабжаются крышкой для слива, отдельной или прикрепленной цепочкой;

2. Полуавтоматические. Более продвинутая конструкция, её закрывание-открывание осуществляется путем поворота ручки, которая с помощью тросика соединена с крышкой слива. Чтобы слить воду, мочить руки нет необходимости.

3. Автоматические. Позволяют контролировать уровень воды в сантехническом приборе посредством автоматики.
   Они бывают с ручкой для открывания пробки, которая располагается на отсеке переливного отверстия или с системой click-clack: пробку сливного отверстия приводит в движение нажатие рукой или ногой.

В зависимости от материала исполнения различают следующие виды сифонов для раковин:

1. Пластиковые: они отличаются несложной конструкций и меньшим количеством соединений. При их производстве иногда используют полиэтилен, но чаще всего – полипропилен. Он более устойчив к кипятку.
2. Металлические: они дороже пластиковых, но у них дольше срок службы. Для изготовления таких сифонов чаще всего используют медные сплавы: латунь и бронзу, а также нержавеющую сталь. Ввиду большой стоимости они не могут похвастаться очень широким применением.

Купить сифон в Батайске или Ростове

В нашем магазине представлены самые лучшие и практичные модели сифонов, преимущества которых уже давно оценили наши постоянные клиенты. Мы уже несколько лет продаем сифоны и комплектующие как в Ростове-на-Дону так и в Батайске.

Мы поможем Вам подобрать самое лучшее устройство, которое станет надёжной частью системы водоотведения. Наши сифоны – ваша уверенность в долговечности одной из важнейших систем коммуникации в вашем доме. Купить сифон по оптимальной цене в Ростовской области можно на нашем сайте.

инструкция как правильно собрать для мойки (раковины), для ванны

Загрузка…

Сборка сифона производится для соединения любого сантехнического прибора с канализацией. Конструкция сифона способствует накоплению в нем воды, благодаря чему запах канализационных вод не проникает в помещение.

Сборка выполняется строго согласно приведенной ниже инструкции.

Правильная сборка и установка сифона предотвращает протекание и быстрый засор съемного колена или корпуса прибора.

Сборка пластикового сифона для ванны

Сифон для ванны

Такие сифоны коленного типа устанавливаются на чугунные, акриловые ванны, а также поддоны душевых боксов. Для этой конструкции обязательно наличие перелива.

Наглядная схема «Как собрать сифон для ванны»

Принцип устройства разных моделей сифонов для ванн одинаков.

• Пробка (1) резиновая или пластмассовая для сливного отверстия ванной крепится цепочкой к накладке перелива. Пробка нужна для набора воды в прибор сантехники.
• Защитная решетка стандартного диаметра 63 мм (2) устанавливается с резиновой прокладкой (2с) на сливное отверстие ванной. Задача решетки – защищать от проникновения в канализацию различных предметов.
• Далее берем отводной патрубок (4) В верхней части патрубка имеется платформа с небольшим бортиком для прокладки (3) и рельефными кольцами. Такая конфигурация не позволит прокладке сместиться при монтаже. Прокладку (3) следует выставить в нужное положение и плотно прижать отводной патрубок к корпусу ванны. При неплотном примыкании прокладки к ванной может образоваться течь. Свободной рукой надо вставить соединительный винт (5) диаметром 6-8 мм в защитную решетку и закрутить его обычной широкой отверткой в гайку (6), впрессованную еще на стадии литья в корпус патрубка.
• Как правильно собрать сифон на следующем этапе? Теперь для сборки понадобится съемное колено сифона (7). Эта деталь чаще всего загрязняется и ее приходится снимать и чистить. Сверху в съемное колено заводится патрубок и переходник.
  Для скрепления колена с отводным патрубком пластиковая стяжная гайка (8) надевается на патрубок, а под гайку устанавливается конусная прокладка (9). Колено следует насадить на патрубок на нужную высоту и закрутить гайку. Далее скрепляется колено с переходником (10) с помощью стяжной гайки (8), в которую вставлена конусная прокладка. С переходником можно регулировать высоту сифона.
• В другую гайку переходника помещается плоская прокладка (11) для крепкого соединения с канализационным отводом, соединяющимся с чугунной или пластиковой трубой (50 мм диаметром) также с использованием резиновой плоской прокладки или специальной манжеты, если диаметр отвода отличается. На этом сборка нижней части сифона закончена.
• Сбоку на патрубке находится отвод для перелива (13). К нему с помощью конусной или плоской прокладки (15) и стяжной гайки (16) крепится гибкий шланг-гармошка (25 мм).
• Такой же гайкой с прокладкой шланг-гармошка соединяется с переливным патрубком (17).

Обратите внимание!

Конусная прокладка всегда крепится широкой стороной к стяжной гайке.

• К верхней стороне переливного патрубка крепится прокладка (18), и с помощью винта (20), патрубок соединяется через корпус ванной с накладкой для перелива воды. Прибор готов к эксплуатации, на этом инструкция по сборке сифона закончена.

Сборка пластикового сифона для раковины

Сифон для раковины

Сифоны для умывальников и моек являются приборами бутылочного типа с одинаковым принципом устройства для различных моделей.

Как собрать сифон для раковины? Подробная инструкция поможет самостоятельно и качественно произвести сборку сифона.

Схема сборки сифона

Сборка таких сифонов проходит в три этапа: соединение с раковиной, сборка основной части сифона, соединение с канализацией.



Сифон для раковины – как собрать на 1 этапе

• Защитная решетка (1) с 5-6 делениями устанавливается с прокладкой (1с) на сливное отверстие раковины.
• На бортик отводного патрубка (3) крепится резиновая толстая (3-5 мм) прокладка (2). Другой торец патрубка со снятой фаской – для свободного его завода в сифон.
• Верхняя часть патрубка плотно прижимается одной рукой к мойке, а другой рукой вставляется соединительный винт (4) диаметром 6-8 мм в защитную решетку и закручивается широкой отверткой в гайку патрубка. Гайка плотно вставлена в выемку в самом корпусе патрубка. 1 этап сборки завершен.

Как собрать сифон на 2 этапе

• На отводной патрубок надевается пластиковая стяжная гайка (7), затем – конусная прокладка (8).
• В верхнюю часть корпуса сифона бутылочного типа (6) вставляется патрубок и насаживается на нужную высоту, после чего гайка опускается и закручивается руками.
• В крышку (стакан) сифона (13) помещается плоская большая прокладка из резины (14), затем крышка привинчивается к корпусу (6).

Обратите внимание!

Стакан сифона часто забивается отходами и его приходится снимать и промывать, поэтому замазывать силиконом прибор на стыке стакана и корпуса не рекомендуется.

При  желании, лучше намотать до 10 слоев сантехнической подмотки.

Сифон – как собрать на 3 этапе

• Стандартный канализационный отвод (9) имеет диаметр 50 мм и с помощью гайки (10) и конусной прокладки (12а) соединяется с канализационной трубой.
  Если труба или отвод не стандартных размеров, используется пластиковый переходник.

По окончании сборки, положите газету под сифон и откройте кран: если сифон собран правильно, газета останется сухой. Если следовать инструкции «Как собрать сифон для мойки» и использовать качественные материалы, прибор прослужит вам долго.

Консольные раковины для ванной комнаты

— TheBathOutlet

Консольные раковины для ванных комнат сочетают в себе старое и новое; они похожи на настенные мойки, но вместо «плавающих» имеют две опоры для ножек. Консольные раковины изначально были популярны в 18 веке, но сегодняшний дизайн далек от викторианского. Одно из особых преимуществ современной консольной мойки — это дополнительное пространство или встроенные вешалки для полотенец. Если вам нужен чистый профиль, но вам нужно немного больше места на столешнице, чем у обычной плавающей раковины, консольная раковина для ванной может быть идеальной альтернативой. Дополнительные советы по покупкам Что такое раковина для ванной?

Консольная раковина — это керамическая раковина для ванной комнаты, которая поддерживается на 2 или 4 металлических ножках. Для ванной комнаты с открытой и просторной атмосферой консольные раковины станут отличной заменой туалетным столикам, особенно если у вас есть место для хранения вещей или шкафы в другом месте в вашей ванной комнате. Тем не менее, если вам нужно дополнительное место для хранения, вы можете купить консольную раковину, которая включает в себя вешалку для полотенец или полку для сложенных полотенец или других предметов первой необходимости, или одну с дополнительным пространством на столешнице на раковине.

Смогу ли я вставить раковину в небольшую ванную комнату?

Консольные раковины 24 дюйма — это современное решение для вашей гостевой ванной комнаты или дамской туалетной комнаты. Поскольку небольшие консольные раковины имеют открытую конструкцию, это более чистый вариант для вашей гостевой ванной комнаты, чем туалетный столик. раковину на пьедестале, потому что вы можете купить консоль для одной раковины с прикрепленной к ней полкой или стойкой, что дает вам большую гибкость.Кроме того, консоли меньшего размера — это доступный вариант, который вписывается в любую бюджетную реконструкцию ванной комнаты.

Подходит ли двойная раковина для основной ванной комнаты?

Для большой ванной комнаты, такой как главная ванная комната, вы можете выбрать двойную консольную раковину, обычно шириной 48 дюймов или выше. Просто убедитесь, что вы выбрали раковину с большим пространством.

Покупка консольных раковин в Интернете

Важно обратить внимание на общий дизайн вашей ванной комнаты. Хотите ли вы современный вид или более винтажный / старинный вид? Не стесняйтесь просматривать наши идеи для раковины для консоли и читать отзывы клиентов, чтобы получить некоторое вдохновение, прежде чем решать, что делать. купить.Независимо от вашего бюджета, вы сможете найти консоли для ванной в разных ценовых диапазонах, от роскошных вариантов до тех, которые продаются / со скидкой.

Консольные раковины для ванной сочетают в себе старое и новое; они похожи на настенные мойки, но вместо «плавающих» имеют две опоры для ножек. Консольные раковины изначально были популярны в 18 веке, но сегодняшний дизайн далек от викторианского. Одно из особых преимуществ современной консольной мойки — это дополнительное пространство или встроенные вешалки для полотенец.Если вам нужен чистый профиль, но вам нужно немного больше места на столешнице, чем у обычной плавающей раковины, консольная раковина для ванной может быть идеальной альтернативой. Дополнительные советы по покупкам Что такое раковина для ванной?

Консольная раковина — это керамическая раковина для ванной комнаты, поддерживаемая двумя или четырьмя металлическими ножками. Для ванной комнаты с открытой и просторной атмосферой консольные раковины станут отличной заменой туалетным столикам, особенно если у вас есть место для хранения вещей или шкафы в другом месте в вашей ванной комнате.Тем не менее, если вам нужно дополнительное место для хранения, вы можете купить консольную раковину, которая включает в себя вешалку для полотенец или полку для сложенных полотенец или других предметов первой необходимости, или одну с дополнительным пространством на столешнице на раковине.

Смогу ли я вставить раковину в небольшую ванную комнату?

Консольные раковины 24 дюйма — это современное решение для вашей гостевой ванной комнаты или дамской уборной. Поскольку небольшие консольные раковины имеют открытую конструкцию, это более чистый вариант для вашей гостевой ванной, чем туалетный столик.Это также лучший выбор, чем раковина на пьедестале, потому что вы можете купить консоль с одной раковиной, к которой прикреплена полка или стойка, что дает вам большую гибкость. Меньшие консоли также являются доступным вариантом, который вписывается в любую бюджетную реконструкцию ванной комнаты.

Подходит ли двойная раковина для основной ванной комнаты?

Для большой ванной комнаты, такой как главная, вы можете выбрать двойную консольную раковину, обычно шириной 48 дюймов или больше. Просто убедитесь, что вы выбрали ту, у которой достаточно места на стойке.

Покупка консольных моек в Интернете

Важно обратить внимание на общий дизайн вашей ванной комнаты. Вы стремитесь к современному образу или более винтажному / античному образу? Не стесняйтесь просматривать наши идеи для консольных раковин и читать отзывы клиентов, чтобы получить некоторое вдохновение, прежде чем решить, что купить. Независимо от вашего бюджета, вы сможете найти консоли для ванной в разных ценовых диапазонах, от роскошных вариантов до тех, которые продаются / со скидкой.

Раковина для ванной комнаты

— TheBathOutlet

Раковина для ванной комнаты станет большим, смелым заявлением в вашей ванной комнате — акцент на слове «большой»! Негабаритные раковины в стиле фермерского дома могут быть современной (и компактной) альтернативой двум отдельным раковинам, если вы покупаете раковину с двумя кранами.Конечно, у раковин с желобом может быть только один кран, и они просто слишком большие, чтобы создать эффектный дизайн. Независимо от того, какой стиль раковины вы ищете, скорее всего, существует ее версия для желоба, в том числе настенная, встраиваемая и раковина для посуды. Дополнительные советы по покупкам В дизайне лотка нет ничего нового, но раковины для ванных комнат устанавливаются во всех ванных комнатах с угрожающей скоростью. Они невероятно стильные, но при этом удобные и удобные. Благодаря удлиненной форме раковиной могут пользоваться одновременно несколько человек.Они идеально подходят для ванных комнат, которыми пользуются братья и сестры, но могут добавить изысканности и в главную ванную комнату. Умывальники с желобом дают вам возможность попробовать забавные и уникальные смесители, которые просто не будут смотреться хорошо с более традиционным стилем мойки. Можно с уверенностью сказать, что раковины для кормушек никуда не денутся. Если вы ищете элегантный дизайн раковины, который подойдет для множества ванных комнат, подумайте о раковинах для ванных комнат. Они доступны в широком ассортименте размеров, форм и отделок.

Раковина с поддоном станет ярким и смелым акцентом в вашей ванной комнате — акцент на слове большой! Негабаритные раковины в стиле фермерского дома могут быть современной (и компактной) альтернативой двум отдельным раковинам, если вы покупаете раковину с двумя кранами.Конечно, у раковин с желобом может быть только один кран, и они просто слишком большие, чтобы создать эффектный дизайн. Независимо от того, какой стиль раковины вы ищете, скорее всего, существует ее версия для желоба, в том числе настенная, встраиваемая и раковина для посуды. Дополнительные советы по покупкам В дизайне лотка нет ничего нового, но раковины для ванных комнат устанавливаются во всех ванных комнатах с угрожающей скоростью. Они невероятно стильные, но при этом удобные и удобные. Благодаря удлиненной форме раковиной могут пользоваться одновременно несколько человек.Они идеально подходят для ванных комнат, которыми пользуются братья и сестры, но могут добавить изысканности и в главную ванную комнату. Умывальники с желобом дают вам возможность попробовать забавные и уникальные смесители, которые просто не будут смотреться хорошо с более традиционным стилем мойки. Можно с уверенностью сказать, что раковины для кормушек никуда не денутся. Если вы ищете элегантный дизайн раковины, который подойдет для множества ванных комнат, подумайте о раковинах для ванных комнат. Они доступны в широком ассортименте размеров, форм и отделок.

% PDF-1.7 % 11 0 объект > эндобдж xref 11 113 0000000016 00000 н. 0000003047 00000 н. 0000003187 00000 н. 0000003261 00000 н. 0000004436 00000 н. 0000004573 00000 н. 0000004779 00000 н. 0000004956 00000 н. 0000005154 00000 н. 0000005331 00000 п. 0000005529 00000 н. 0000005706 00000 п. 0000005904 00000 н. 0000006081 00000 н. 0000006281 00000 п. 0000006458 00000 п. 0000006651 00000 п. 0000006827 00000 н. 0000007020 00000 н. 0000007196 00000 н. 0000007395 00000 н. 0000007678 00000 н. 0000008168 00000 п. 0000008281 00000 п. 0000008392 00000 п. 0000008427 00000 н. 0000011076 00000 п. 0000011277 00000 п. 0000011560 00000 п. 0000012050 00000 п. 0000012251 00000 п. 0000012534 00000 п. 0000013024 00000 п. 0000013225 00000 п. 0000013508 00000 п. 0000013998 00000 п. 0000014197 00000 п. 0000014480 00000 п. 0000014970 00000 п. 0000015171 00000 п. 0000015454 00000 п. 0000015944 00000 п. 0000016145 00000 п. 0000016428 00000 п. 0000016918 00000 п. 0000017121 00000 п. 0000017404 00000 п. 0000017894 00000 п. 0000018097 00000 п. 0000018380 00000 п. 0000018870 00000 п. 0000019071 00000 п. 0000019354 00000 п. 0000019844 00000 п. 0000024637 00000 п. 0000029210 00000 п. 0000029351 00000 п. 0000029901 00000 н. 0000030552 00000 п. 0000035559 00000 п. 0000039474 00000 п. 0000039679 00000 п. 0000044111 00000 п. 0000047681 00000 п. 0000051660 00000 п. 0000056012 00000 п. 0000056069 00000 п. 0000056126 00000 п. 0000056183 00000 п. 0000056240 00000 п. 0000056297 00000 п. 0000056354 00000 п. 0000056411 00000 п. 0000056468 00000 п. 0000056525 00000 п. 0000056582 00000 п. 0000056613 00000 п. 0000056644 00000 п. 0000056675 00000 п. 0000056706 00000 п. 0000056737 00000 п. 0000056768 00000 п. 0000056799 00000 н. 0000056868 00000 п. 0000056952 00000 п. 0000062512 00000 п. 0000062797 00000 н. 0000062972 00000 н. 0000062997 00000 п. 0000063307 00000 п. 0000067964 00000 п. 0000068431 00000 п. 0000068996 00000 п. 0000069090 00000 н. 0000074831 00000 п. 0000075460 00000 п. 0000076100 00000 п. 0000082961 00000 п. 0000083235 00000 п. 0000119941 00000 н. 0000119980 00000 н. 0000155677 00000 н. 0000155716 00000 н. 0000173467 00000 н. 0000173506 00000 н. 0000174449 00000 н. 0000174488 00000 н. 0000227515 00000 н. 0000227554 00000 н. 0000239114 00000 п. 0000306832 00000 н. 0000318624 00000 н. 0000002556 00000 н. трейлер ] / Назад 385170 >> startxref 0 %% EOF 123 0 объект > поток hl + Caǿgc% lZK Մ) DHw4 [XiR + 6Prr: vSG

Новый метод измерения емкостей, расположенных в пределах 6 футов от кухонных раковин 2017 NEC 210.8 — Обучение нефриту

Новый метод измерения емкостей, расположенных в пределах 6 футов от кухонной раковины 2017 NEC 210.8

Автор: JADE Learning | 02 июля 2019 г.

Неудивительно, что защита прерывателя цепи от замыкания на землю снова была расширена в Национальном электротехническом кодексе издания 2017 года. С момента своего появления в издании 1971 года покрытие GFCI расширялось и корректировалось практически при каждом изменении кода. В этом выпуске охват был расширен несколькими существенными способами, но также было сделано важное уточнение.В частности, что касается защиты розеток на 15 и 20 ампер возле раковин, была уточнена точка, в которой производится измерение, а также метод, который будет использоваться для измерения 6-футового расстояния.

В редакции NEC 2014 года в пункте 210.8 просто указывается, что защита требуется там, где емкости устанавливались в пределах 6 футов (1,8 м) от внешнего края раковины. Это также относилось к раковинам для нежилых помещений.

Возник вопрос, как это расстояние измерять.Раковины — это трехмерные объекты, и выходное отверстие, которое находилось, например, под раковиной в шкафу, как в случае вывоза мусора, должно было бы находиться на расстоянии менее 6 футов от нижней части раковины. Это могло быть и иногда интерпретировалось электриком или инспектором как требующее защиты GFCI. Эта редакция кода решает эту проблему двумя важными способами: путем определения , где должно быть выполнено измерение, а также , где это должно быть .

Назначение кодового языка связано с длиной стандартного шнура бытового электроприбора.Например, текущее требование к расстоянию между розетками, указанное в разделе 210.52, возникло из-за такой длины шнура. Цель требования к защите выходных отверстий рядом с раковиной состоит в том, чтобы предотвратить поражение электрическим током, когда прибор соприкасается с водой в раковине. Тем не менее, как насчет ситуаций, когда розетка находится в шкафу под раковиной, за углом в соседней комнате или по другую сторону окна? По логике вещей, защита GFCI в этих случаях не была изначальной целью кода, но она могла быть истолкована так, как того требует доброжелательный электрик или инспектор.

Таким образом, новое определение, найденное в 210.8, гласит: «Для целей этого раздела при определении расстояния от розеток расстояние должно измеряться как кратчайший путь, по которому шнур прибора, подключенного к розетке, должен пройти, не проникая в пол, стену, потолок. или неподвижный барьер, или проход через дверь, дверной проем или окно ». Это разъяснение приветствуется, поскольку оно способствует согласованности в применении и соблюдению этого важного требования кода.

Реальный пример связан с упомянутым ранее вывозом мусора.Ясно, что если бы оно снабжалось выпускным отверстием под раковиной, расстояние до нижней части раковины и, возможно, даже до края или края раковины было бы намного меньше 6 футов. Однако, поскольку новое определение гласит «не проходя через дверь», близость не вызывает требования защиты, поскольку шнур должен проходить через дверь (в данном случае дверь шкафа). Этот пример специально цитируется в «Анализе изменений». , NEC 2017 »как пример того, что защита GFCI не требуется. Также не потребуется защита для выхода из столовой, который находится ближе, чем на шесть футов к верхнему внутреннему краю чаши раковины, но на другой стороне дверного проема.(С дверью или без)

Точка, в которой измеряется расстояние, также была адресована. В издании NEC от 2014 года говорилось, что защита требовалась «там, где сосуды устанавливаются в пределах 1,8 м (6 футов) от внешнего края раковины». Опять же, термин «внешний край» может означать дно раковины, непреднамеренная интерпретация кодового языка. Представьте себе раковину, установленную на стене. Выпускное отверстие может быть ближе, чем на 6 футов к нижней части тазика, но не представляет опасности, что прибор достигнет воды в тазе.Указав «верхний внутренний край чаши», мы уточнили способ измерения. Это предотвращает путаницу, неправильное применение кода и ненужные расходы для подрядчика.

Оба эти изменения в языке кода работают на благо всех участников, поскольку их легче понять, чем в предыдущей версии NEC. Эти разъяснения будут способствовать согласованности действий инспекторов и уменьшат разочарование монтажников и подрядчиков. Чем больше мы все будем на «одной странице» в отношении требований к коду, тем лучше будет всем нам.Работа групп по созданию кода также привела к большей безопасности для всех сторон.

Remodeling 101: Где разместить электрические розетки, издание для ванны

Ванные комнаты могут быть небольшими, но их потребности в электроэнергии нет. Ограниченное пространство, объем работ и влажные условия — все это требует осторожности при планировании места установки электрических розеток (и их количества). Вот ключ к поиску идеального баланса между практичностью и эстетикой при наполнении ванны.

У вас есть оригинальное решение для электрической розетки? Пожалуйста, поделитесь в комментариях ниже.

Вверху: В ванной комнате Кейп-Код архитектора Шейлы Нарусавы электрические розетки расположены по обеим сторонам стойки, что устраняет проблему протягивания шнуров через раковину и позволяет двум пользователям небольшой бытовой техники делить пространство. Посмотрите весь дом в книге « Remodelista ». Фотография Мэтью Уильямса.

1. Ознакомьтесь с правилами и ограничениями электрических норм.

Первый шаг — узнать о требованиях и ограничениях, определенных Международным жилищным кодексом, Национальным электротехническим кодексом (NEC) и любыми местными правилами.Хорошая новость заключается в том, что правила в первую очередь сосредоточены на минимальных требованиях к размещению розеток (по количеству футов между розетками, от углов и т. Эти минимальные значения могут быть превышены, поэтому вы можете добавлять торговые точки там, где это необходимо и желательно.

Поскольку ванные комнаты влажные, к ним предъявляются особые требования к электричеству, включая, помимо прочего, следующие.

• Все розетки должны быть GFCI (прерыватели цепи замыкания на землю) для защиты от поражения электрическим током.Розетки GFCI предотвращают поражение электрическим током, отключая и отключая питание цепи, если они обнаруживают дисбаланс в протекании тока, что может быть вызвано, среди прочего, наличием воды.
• Выпускное отверстие должно быть на расстоянии не более 36 дюймов от края раковины.
• Установка розеток лицевой стороной вверх на столешницу запрещена.
• Розетки должны быть подключены по крайней мере к одной выделенной цепи, в которой нет света, чтобы мощные электроприборы не отключили всю электрическую систему ванной комнаты и не оставили вас в темноте.
• Выпускные отверстия не могут располагаться выше или ближе 36 дюймов от ванны.

Вверху: единственная розетка Bocci 22, встроенная в стену ванной комнаты. Фотография «Реконструкция 101: неожиданная привлекательность розеток для заподлицо».

2. Оцените потребности вашей ванной комнаты в электроэнергии.

Какие электроприборы вы используете в ванной?

Размещение и количество розеток являются важными факторами. Ваши потребности легко недооценить. На смену ручным инструментам для ухода и чистки приходят высокотехнологичные электрические устройства, поэтому постарайтесь подвести итоги нынешней и будущей техники для ванных комнат.

Также подумайте, будут ли электрические устройства работать одновременно; в таком случае можно добавить больше цепей и розеток, чтобы приспособить нагрузку. Например, есть ли у вас двое подростков, которые могут пользоваться феном одновременно? Нужно ли им также подключать к розетке щипцы для завивки или выпрямитель для волос и нагревать их, пока они сушат волосы? Посадите свои розетки соответствующим образом.

Куда нужно подключать устройства со шнурами?

Моя любимая мозоль — отели, в которых размещаются торговые точки, где фен не может дотянуться до зеркала.Не повторяйте ту же ошибку в ванной. Обдумайте, как и где вы управляете каждым электроприбором, зависящим от кабеля, и разместите розетки в местах их использования. Для некоторых это будет сосредоточено вокруг зеркала. Для других ключевым моментом является расположение раковины. Также важно расположить шнур питания так, чтобы шнуры не попадали в источники воды опасно.

У вас общая ванная комната? Размещайте торговые точки рядом с каждым пользователем, чтобы свести к минимуму битвы за недвижимость торговых точек.

Вверху: удачно расположенная розетка в Rehab Diary: Spare Bedroom Turned Glam Master Bath; фотография Сары Шерман Сэмюэл.

Что делает клапан рядом с кухонной раковиной?

Чтобы на вашей кухне все работало бесперебойно, вы должны понимать, что делает каждая часть прибора. Тем не менее, вы когда-нибудь задумывались, что, черт возьми, делает маленький клапан рядом с вашей кухней? Он существует уже много лет, но до сих пор вы ни разу не взглянули на него дважды.

Хотя вы можете догадаться, что клапан имеет какое-то отношение к вашей кухонной мойке, главным образом потому, что он находится рядом с ней, вы ошиблись.Клапан предназначен для посудомоечной машины и обычно известен как воздушный зазор посудомоечной машины. Воздушный зазор предназначен для предотвращения попадания сливной воды из кухонной мойки в посудомоечную машину и загрязнения вашей чисто вымытой посуды.

Вот фото с описанием процесса подключения:

Теперь, когда вы знаете, что это такое, как это на самом деле работает? American Home Shield отлично справляется со своими задачами, объясняет детали, читайте ниже.

Представьте себе смеситель на кухне и раковину.Если слив раковины забивается и вода возвращается в раковину, эта вода не может достичь выпускного отверстия крана из-за «воздушного зазора», разделяющего их. Выпускное отверстие смесителя всегда выше края раковины, что создает воздушный зазор между ними. Вода из раковины не попадает в выпускной кран и не загрязняет воду.

Тот же принцип применим к воздушному зазору посудомоечной машины. Устройство обычно представляет собой небольшой цилиндр, который стоит на верхней части шкафа рядом с раковиной и краном.Когда ваша посудомоечная машина моет посуду, сточные воды откачиваются из посудомоечной машины и по шлангу переносятся в воздушный зазор.

Как и отверстие для крана над раковиной, выпускное отверстие для шланга посудомоечной машины в воздушном зазоре выше, чем отверстие для сливного шланга, ведущего от устройства. Как и в случае с краном и раковиной, два шланга разделяет воздушный зазор.

Если все работает правильно, посудомоечная машина перекачивает сточные воды в воздушный зазор, откуда они отводятся сливным шлангом в мусоропровод.А воздушный зазор, разделяющий отверстия двух шлангов, обычно предотвращает скопление сточной воды и загрязнение свежевымытой посуды. Здесь вы можете найти изображение воздушного зазора посудомоечной машины.

[Продолжить чтение статьи, чтобы узнать, как сделать своими руками, когда вода выходит из зазора]

Проблемы с воздушным зазором?

Возможно, вы только что заметили странный клапан рядом с кухонной раковиной, потому что он начал издавать странные звуки или из него течет вода.Любой из вариантов является ключевым признаком того, что что-то работает неправильно.

Наиболее частыми проблемами с воздушным зазором являются засорение самого воздушного зазора, засорение вентиляционного отверстия или вытекание воды из него. Вы можете попробовать решить проблему самостоятельно, прежде чем обращаться к эксперту. Даже не хотите пытаться решить проблему самостоятельно? Всегда лучше перестраховаться и вызвать эксперта, прежде чем вы нанесете больше вреда, чем пользы.

Другие системы вентиляции посудомоечных машин

Видели этот странный клапан на чужой кухне, но не на своей? Проверьте, есть ли у вас система с высоким контуром.

Система с высоким контуром — это когда сливная линия посудомоечной машины проходит как можно выше под столешницей, а затем спускается вниз для подключения к сливной системе. Если сливная линия проложена как можно выше, обычно выше уровня затопления посудомоечных машин, то слив воды обратно в посудомоечную машину будет долгим.

Вы можете не только идентифицировать клапан рядом с кухонной раковиной, но и объяснить, что он делает и почему он так важен! Если у вас возникнут проблемы с воздушным зазором посудомоечной машины или возникнут другие проблемы с кухонной сантехникой, не стесняйтесь обращаться к специалисту!

Elkay LK76 Непрерывный сливной патрубок для раковины с 3 отсеками с торцевым выпуском

Elkay LK76 Непрерывный сливной патрубок для раковины с 3 отсеками с торцевым выпуском Для оптимальной работы с AJ Madison в вашем браузере должен быть включен JavaScript.Пожалуйста следуйте инструкциям здесь чтобы включить JavaScript и насладиться Эй Джей Мэдисон.

Прейскурантная цена:	198,00 $
Продажная цена:	$ 129 00
Вы экономите, вы сохраняете 69 долларов.00 (34%)

Заявление об отказе от ответственности за изображение

Представленные изображения могут отражать особенности продукта или дизайн, не отражая полностью продукт в целом. При окончательном выборе продукта ознакомьтесь с подробной информацией о продукте и его техническими характеристиками.

UPC: 0949018

EAN: 00949018

Ты

Строитель?

Свяжитесь с нами для
по специальной цене & оптовые скидки

Получить цитату

• Описание
• Возможности
• Отзывы

Описание

Разница в Элькае
Они являются лидером в производстве моек из нержавеющей стали по многим причинам.Помимо красивого стиля и уникальных особенностей, их мойки спроектированы, сформированы, отделаны и защищены с бескомпромиссным качеством.

Качество. Честность. Доверять.
Эти слова обозначают, как они ведут бизнес. Они стремятся к обслуживанию клиентов мирового класса, постоянному совершенствованию и вовлечению сотрудников. Фактически, качество — это личная ответственность каждого из их сотрудников. И они постоянно стремятся развивать и повышать свои способности посредством обучения и образования.

Детали действительно имеют значение, особенно когда речь идет об упрощении вашего образа жизни. Их аксессуары не только сочетаются с вашим чувством стиля, но и удовлетворяют вашу потребность в удобстве. Сделайте жизнь немного красивее и намного проще.

Характеристики

• Сатинированная хромированная латунь, внешний диаметр 1-1 / 2 дюйма (38 мм), непрерывный слив для трехкамерной мойки с торцевым выпускным отверстием.

• 30 дюймов (762 мм) от центра к центру выхода.

• Латунные стяжные гайки и патрубок из хромированной латуни с внешним диаметром 1-1 / 2 дюйма (38 мм) x 4 дюйма (102 мм).

Товары с пометкой «Быстрая доставка» будут отправлены в течение 2 рабочих дней со склада на Восточном побережье. Фактические сроки доставки зависят от вашего местоположения.Если вы заказываете несколько товаров, и не все товары подходят для быстрой доставки, заказ будет отправлен, когда все товары будут готовы к отправке. Быстрая доставка не может применяться к нескольким количествам одного и того же продукта. .
