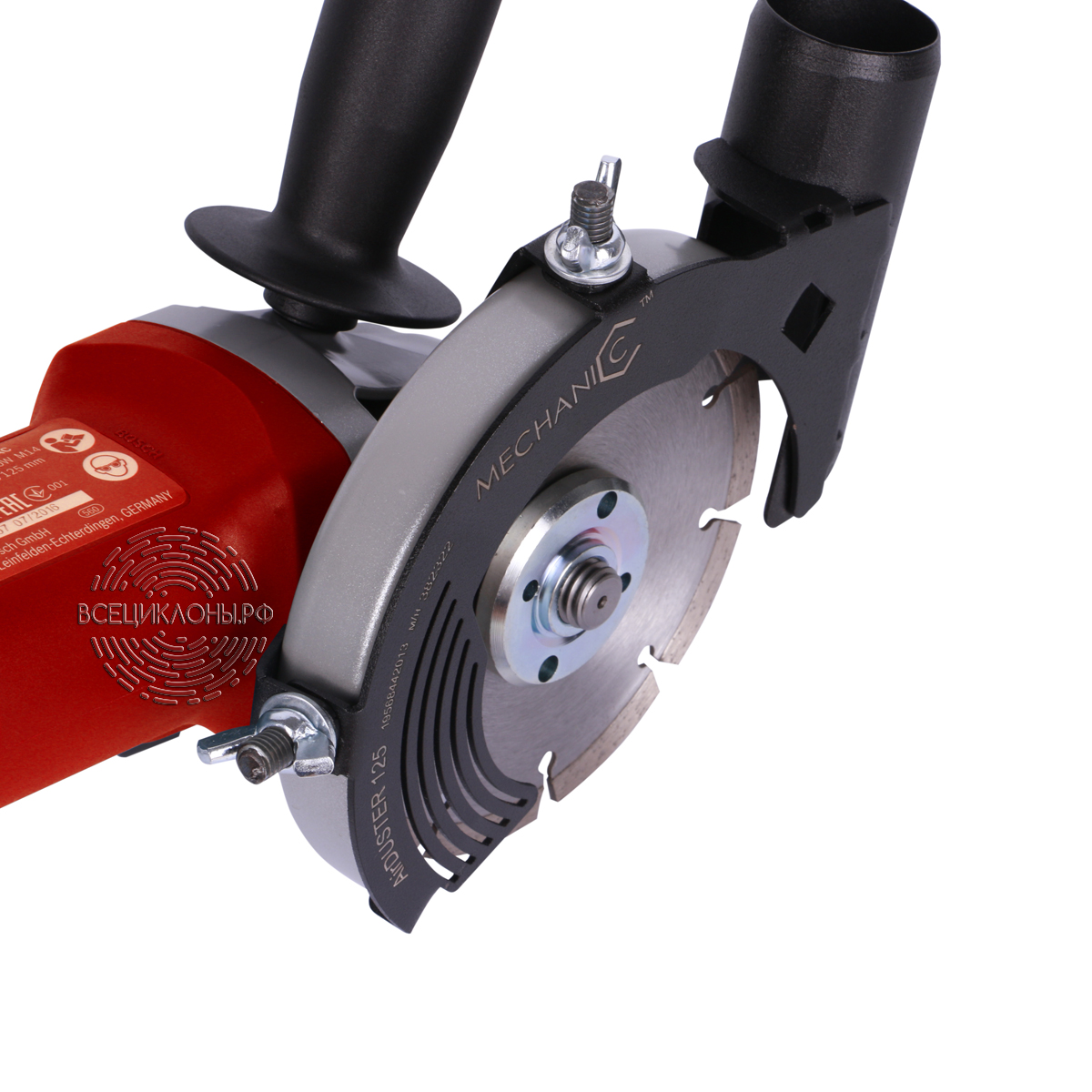

Насадка штроборез для ушм: Насадка штроборез для УШМ 115-125мм MECHANIC AirChaser 19568442023

В этом случае кожух также будет служить ограничителем для режущего инструмента, что не позволяет ему слишком глубоко заходить в стол при обработке детали.

Не будет лишним, если для рычага с закрепленной на нем болгаркой сделать пружину … В этом случае это просто сделать: вставить задней стороной трубку меньшего размера и прикрепить к ней пружину, как показано на следующее фото.

На этом изготовление отрезного станка своими руками, в котором в качестве привода используется угловая шлифовальная машина, можно считать законченным.

Вариант 2

Другой вариант шлифовального устройства, с помощью которого можно будет резать металлические заготовки, делается следующим образом.

Итак, перед нами простой отрезной станок. Для придания дополнительной жесткости креплению устройства к рычагу можно использовать хомуты, предварительно проложив между корпусом болгарки и трубой, например, деревянным бруском.

Для точной резки, чтобы заготовка не двигалась, нужно будет прикрутить уголок к столу.

Для малой шлифовальной машины подойдет и аналогичный вариант устройства, только угловая шлифовальная машина будет крепиться к металлической полосе: с одной стороны болтом к самой угловой шлифовальной машине, а с другой — болтом. зажим.

Для мощной угловой шлифовальной машины приспособление выполнено по тому же принципу, но из профилей большего размера, чем на рисунках выше.

Нет необходимости использовать гантели в качестве противовеса. Достаточно найти подходящую пружину.

Вариант 3

Данная версия прибора самая простая для изготовления своими руками . Он выполнен без традиционной поворотной стойки. Все, что вам понадобится, это одна дверца навес, металлическая полоса и резинка (можно резиночку от ручного эспандера).

Конструкция выполняется следующим образом:

• в металлической полосе, с одной стороны просверливают отверстия под дверной навес, а с другой — под болт, которым полоса будет крепиться к болгарке;
• прикрутить к полосе угловую шлифовальную машину и навес;
• прикрутить навес к столу;
• прикрепите один конец резинки к краю стола, а другой к держателю (ручке) угловой шлифовальной машины.

Буквально через несколько минут вы получите качественный раскройный станок. Это устройство также является мобильным, поскольку его можно носить с собой в чемодане с инструментами, а при необходимости можно установить на любой ровной поверхности.

При установке этого устройства не забудьте закрепить уголок на столе, чтобы на него опиралась заготовка.

Подъемники для резки листового металла с угловыми шлифовальными машинами

Для резки листового металла необходимо приобрести специальную каретку , которая перемещается по направляющей (профильная квадратная труба).

Но как показывает практика, стоимость хорошей коляски высока (более 100 долларов), поэтому вы можете сделать ее самостоятельно. Поскольку описать этот процесс довольно сложно, вы можете понять технологию изготовления этого слайдера из этого видео. С помощью устройства можно резать не только сталь, но и керамическую плитку, и керамогранит.

Обратите внимание, что при резке керамики образуется много пыли. Поэтому рекомендуется приспособить пылесборник с патрубком для пылесоса к корпусу болгарки.

Как сделать самодельный пылесборник

Самый простой пылесборник для угловых шлифовальных машин можно сделать из пластиковой бутылки из моторного масла.

Форсунка изготавливается следующим образом.

После этих простых шагов вы можете использовать шлифовальный станок для обработки материалов, образующих много пыли при резке.

Угловая шлифовальная машина (болгарка) — универсальный электроинструмент, с помощью которого производится абразивная обработка металла, дерева, камня и других материалов.Турбина используется для резки и очистки мелких деталей или заготовок. При этом часто приходится подолгу держать инструмент в руках, что сильно затрудняет качественное выполнение работ. Чтобы снизить нагрузку на руки и повысить безопасность, было создано специальное устройство, которое можно купить в готовом виде или построить самостоятельно из подручных материалов.

Назначение станины для шлифовального станка

Использование станины позволяет резать продукты быстро и эффективно

Крепление электроинструмента к жесткой стойке имеет ряд преимуществ.Итак, благодаря станине вам не придется держать болгарку в руках, что позволит вам сосредоточиться на точности обработки продукта. Кроме того, вы исключите риск того, что крыльчатка выскользнет из ваших рук из-за усталости или небрежности. У шлифовальных машин часто есть специальные резьбовые отверстия для фиксации на станине, благодаря которым вы можете расположить инструмент под удобным углом. Вращающийся держатель позволяет изменять вертикальное положение инструмента в зависимости от поставленных задач.

Инструменты и материалы

Как правило, в домашних условиях стойка болгарки изготавливается из профилированных металлических труб, так как они очень прочные и надежные.Хотя некоторые мастера делают держатели из бруса. В этом случае желательно использовать только самые твердые породы дерева, которые выдерживают большие нагрузки и не деформируются в процессе эксплуатации. Что касается металлоконструкций, то здесь проблема только в необходимости использования электросварки и умении с ней работать. Однако если немного подумать, то большую часть сварочных работ можно заменить сверлением, то есть использованием болтовых соединений. К тому же этот вариант позволит практически полностью разобрать машину.

Для работы вам потребуются следующие материалы и инструменты:

• сварочный аппарат;
• перфоратор;
• болгарка;
• металлический уголок;
• трубы и швеллеры профилированные;
• мощная пружина;
• реле 12 вольт;
• болты, гайки и набор ключей;
• ДСП или металлический щит (рабочая поверхность).

Техника безопасности

Как вы понимаете, при изготовлении металлического каркаса приходится работать со сваркой.Но перед тем, как забрать это устройство, обязательно ознакомьтесь с техникой безопасности. Сварщик имеет дело с поражением электрическим током, поэтому неправильное обращение с оборудованием может привести к непоправимым последствиям.

Перед подключением устройства к сети необходимо его осмотреть. Убедитесь, что изоляция кабеля не повреждена. Если состояние проводов вас насторожило, то не используйте эту сварку, пока не замените их.

Соединительные части кабелей должны быть из латуни или бронзы.Эти металлы обладают отличной теплопроводностью, поэтому кабели при этом не нагреваются.

После внешнего осмотра включите прибор, нажав кнопку «вкл». При запуске должен быть слышен только звук работающего кулера. Это говорит о том, что принудительное охлаждение начало работать вместе с устройством. При работе со сваркой нужно помнить о высокой температуре — накладываемые швы очень горячие, поэтому все манипуляции с металлами необходимо проводить в спецодежде.Используйте специальные перчатки, маску и обувь на резиновой подошве. Последние ни в коем случае нельзя подделывать.

Наденьте респиратор, если вы работаете в плохо вентилируемом помещении.

Подготовительный этап: чертеж

Размеры рамы подбираются в зависимости от габаритов болгарки

Одним из ключевых моментов при сборке металлического каркаса для болгарки является разработка грамотного чертежа. Это сделает устройство максимально удобным в эксплуатации, а также позволит избежать повреждения дорогостоящего материала.

В первую очередь необходимо изучить готовую модель кровати. Для этого посетите любой строительный магазин и взгляните на дизайн, который предлагает промышленность. Так вы сможете разобраться, как правильно сделать такое приспособление. Что касается составления чертежа, не нужно обладать специальными навыками. Достаточно только правильно и максимально точно снять размеры с готового изделия и перенести их на лист бумаги. Затем можно приступать к сборке кровати.

Для каждой крыльчатки нужен свой чертеж, поскольку приспособления от разных производителей могут сильно отличаться по конструкции.Может быть, будет достаточно небольшой корректировки, а может вам придется создать набросок с нуля.

Инструкция по изготовлению станины для болгарки своими руками

В домашних условиях проще всего сделать конструкцию из двух рамок и держателя

Самая простая рамка болгарки состоит из двух рамок и держателя. Порядок работы следующий:

1. Нарезаем профилированные трубы и просверливаем в них отверстия по чертежу.
2. С помощью сварки делаем нижний и верхний каркасы будущей конструкции.
3. Вырезаем рабочую площадку из листа железа или ДСП. Если крыльчатка мощная, то лучше использовать металлическую.
4. Закрепляем нижнюю раму на платформе и привариваем к ней верхнюю.
5. Крепим держатель к вертикальной раме болтами. Он должен свободно вращаться, как маятник.
6. Установить пружину. Нужно вернуть инструмент в исходное положение. Один конец пружины прикреплен к верхнему концу вертикальной рамы, а другой — к держателю.
7. Для удобства работы с прибором установите кнопку с переключением через реле, через которое будет подаваться питание на прибор.
8. Придайте структуре законченный вид, закрасив ее.
9. Наконец, установите на кровать подвижную линейку с упором. Это позволит максимально точно разрезать изделия.

После сборки устройства установите в него болгарку и проверьте работу инструмента на холостом ходу.Если круг ничего не касается и свободно вращается, то вы можете использовать конструкцию по назначению.

Держатель крыльчатки может быть оснащен амортизатором. Это позволит режущему инструменту перемещаться по платформе сборки.

Видео: обзор самодельной станины для болгарки

Подставка для угловой шлифовальной машины — очень полезный инструмент. Благодаря этой незамысловатой конструкции мы освобождаем руки и добиваемся максимально ровного среза без использования тисков. Такое устройство может заменить отрезную пилу, при этом болгарку можно вернуть в мобильное состояние в любой момент.

Самоделка из болгарки своими руками. Как сделать аксессуары для болгарки своими руками? Фреза от болгарки

Возможности болгарки можно расширить не только за счет использования различных насадок, но и за счет установки на специальные самодельные приспособления. В результате можно получить отрезной станок, с помощью которого появляется возможность точно вырезать металлические заготовки под любым углом. Кроме того, болгарку можно установить на тележку, а получившийся станок можно использовать для резки листовой стали.

Для того, чтобы понять, как сделать отрезной станок из угловой шлифовальной машины (угловой шлифовальной машины), можно посмотреть различные чертежи в Интернете. Но они не сильно помогут, так как все размеры деталей все равно придется подбирать исходя из размеров имеющейся у вас болгарки. Варианты исполнения устройств могут быть как простыми, так и более сложными, требующими умения обращаться со сварочным аппаратом.

Вариант 1

Для изготовления данного приспособления для болгарки вам потребуется навыков сварщика … Итак, вам необходимо сделать следующее.

Сначала отрежьте 2 маленьких кусочка от угла (50х50 мм). Их размер подбирается исходя из габаритов редуктора вашей угловой шлифовальной машины.

Далее просверливаем в них отверстия диаметром 14 мм и прикручиваем уголки к угловой шлифовальной машине, как показано на следующем фото. Если у вас нет подходящих болтов, то вы можете использовать шпильки с резьбой M14 … Только будьте осторожны, чтобы болты не были слишком длинными. В противном случае в некоторых моделях угловых шлифовальных машин они могут цепляться за крыльчатку, расположенную в картере коробки передач.

Не снимая уголки с болгарки, захватите их сваркой. После этого уголки можно снять и хорошо ошпарить.

Отшлифуйте сварные швы с помощью шлифовальной насадки.

Затем необходимо изготовить опору поворотного рычага , на которой будет закреплено устройство. Для этого выберите 2 трубы таких диаметров, чтобы одна без особых усилий могла входить в другую.

Для более точного среза можно наклеить на трубки малярный скотч и провести на нем линию.

Затем, повернув трубку, осторожно отрежьте ее угловой шлифовальной машиной. Отрезок трубы меньшего диаметра должен быть на 20 мм короче (толщина 2 подшипника) — он будет служить проставкой.

Для более толстой трубы выберите 2 подшипника, соответствующие ее внутреннему диаметру. После этого тонкую трубку вставляем в толстую и вдавливаем подшипники с двух сторон.

Затем вставьте шпильку в подшипники. Перед гайкой обязательно вставить шайбу.

Когда поворотный механизм готов, нужно приварить к нему небольшой кусок уголка.

Следующим шагом поворотный рычаг из того же угла 50х50 мм. Чтобы отрезки были одинаковой длины, уголки можно стянуть хомутом и отрезать.

Также, не отвинчивая хомут, их можно просверлить напрямую.

Прикрепите просверленные углы к готовому шарнирному блоку с помощью гаек.

Приварите более длинный угол к этой стойке, как показано на следующих фотографиях.

Теперь нужно определиться с длиной плеча , на котором будет крепиться угловая шлифовальная машина. Делается это методом подбора, исходя из габаритов вашей кофемолки. Можно разложить детали на столе и рассчитать примерные размеры рычага, который лучше сделать из 2-х кусков квадратной профильной трубы 20х20 мм.

Трубы также необходимо зажать хомутом и обрезать до такого же размера.

После того, как все детали будут готовы, их можно сварить, как показано на следующих фотографиях.

На следующем этапе вы можете прикрепить угловую шлифовальную машину к готовой конструкции и еще раз проверить, что из этого получилось.

Готовый маятниковый механизм для болгарки можно легко установить на любую ровную поверхность, например, на верстак … Также данную конструкцию можно установить на специально созданный для нее стол.Для более жесткого крепления механизма можно с обеих сторон длинного уголка приварить небольшие участки уголков, и просверлить в них отверстия.

На следующих фото видно, как на столе фиксируется готовое приспособление для угловых шлифовальных машин (в данном случае используется металлический каркас).

Очень важно установить прямой угол между плоскостью отрезного круга и плоскостью стола. Поместите угольник на стол и сдвиньте его к шлифовальному кругу, установленному на угловой шлифовальной машине.Если изначально вам удалось сварить приспособление так, чтобы угол между плоскостями был 90 градусов, то это хорошо. Если вы заметили отклонение от прямого угла в ту или иную сторону, то исправить ситуацию можно ломом или длинной профильной трубой, например, 60х20 мм.

Чтобы деталь не сдвинулась с места при резке, к столу можно прикрутить уголок, который будет служить упором. Также для точного реза стол можно легко усовершенствовать простыми тисками из приваренной к нему гайки и вкрученной в нее шпильки необходимой длины.

Далее необходимо сделать защитный кожух … Сделан с учетом максимального диаметра отрезного диска, который допустимо ставить на конкретную модель угловой шлифовальной машины. Чтобы облегчить определение габаритов кожуха и мест его крепления, можно предварительно изготовить шаблон, например, из куска картона.

В этом случае кожух также будет служить ограничителем для режущего инструмента, что не позволяет ему слишком глубоко заходить в стол при обработке детали.

Не будет лишним, если для рычага с закрепленным на нем болгаркой сделать пружину … В этом случае сделать просто: вставить трубку меньшего размера с тыльной стороны стержня и прикрепить пружину к нему, как показано на следующем фото.

На этом изготовление отрезного станка своими руками, в котором в качестве привода используется угловая шлифовальная машина, можно считать законченным.

Вариант 2

Другой вариант шлифовального устройства, с помощью которого можно будет резать металлические заготовки, делается следующим образом.

Таким образом, получился простой отрезной станок. Для придания дополнительной жесткости креплению устройства к рычагу можно использовать хомуты, предварительно проложив между корпусом болгарки и трубой, например, деревянным бруском.

Для точной резки, чтобы заготовка не двигалась, нужно будет прикрутить уголок к столу.

Для малой шлифовальной машины подойдет и аналогичный вариант устройства, только угловая шлифовальная машина будет крепиться к металлической полосе: с одной стороны болтом к самой угловой шлифовальной машине, а с другой — при помощи зажим.

Для мощной угловой шлифовальной машины приспособление выполнено по тому же принципу, но из профилей большего размера, чем на рисунках выше.

Нет необходимости использовать гантели в качестве противовеса. Достаточно найти подходящую пружину.

Вариант 3

Данная версия прибора самая простая для изготовления своими руками . Он выполнен без традиционной поворотной стойки. Все, что вам понадобится, это одна дверца навес, металлическая полоса и резинка (можно резиночку от ручного эспандера).

Конструкция выполняется следующим образом:

• в металлической полосе, с одной стороны просверливают отверстия под дверной навес, а с другой — под болт, которым полоса будет крепиться к болгарке;
• прикрутить к полосе угловую шлифовальную машину и навес;
• прикрутить навес к столу;
• прикрепите один конец резинки к краю стола, а другой к держателю (ручке) угловой шлифовальной машины.

Буквально через несколько минут вы получите качественный раскройный станок.Это устройство также является мобильным, поскольку его можно носить с собой в чемодане с инструментами, а при необходимости можно установить на любой ровной поверхности.

При установке этого устройства не забудьте закрепить уголок на столе, чтобы в нем остановилась заготовка.

Подъемники для резки листового металла с угловыми шлифовальными машинами

Для резки листового металла вам потребуется приобрести специальную каретку , которая перемещается по направляющей (профильная квадратная труба).

Но как показывает практика, стоимость хорошей коляски высока (более 100 долларов), поэтому вы можете сделать ее самостоятельно.Поскольку описывать этот процесс довольно сложно, вы можете понять технологию изготовления этого слайдера из этого видео. С помощью устройства можно резать не только сталь, но также керамическую плитку и керамогранит.

Обратите внимание, что при резке керамики образуется много пыли. Поэтому рекомендуется приспособить пылесборник с насадкой для пылесоса к корпусу болгарки.

Как сделать самодельный пылесборник

Самый простой пылесборник для угловых шлифовальных машин можно сделать из пластиковой бутылки от моторного масла .

Форсунка изготавливается следующим образом.

После этих простых шагов вы можете использовать шлифовальный станок для обработки материалов, образующих много пыли при резке.

Особенности использования болгарки

При выполнении строительно-монтажных работ используется большое количество самых разных инструментов. Чаще всего используется болгарка. Основные задачи, для которых он используется: резка металла ; обработка строительных материалов.

Если вы также используете с этим инструментом насадки, то вы можете расширить количество вариантов его использования.В частности, с помощью этого инструмента с насадками можно выполнить качественную шлифовку оснований заготовок. Их очистят от посторонних включений. Насадки для шлифовальных машин можно приобрести в магазине. Но если у вас нет желания платить деньги, то вы можете сделать это самостоятельно.

В некоторых случаях этот инструмент используется как нарезчик стен. С его помощью создано пазов для прокладки труб и электропроводов. Чтобы использовать болгарку в таком качестве, придется произвести некоторые манипуляции и увеличить стандартную ширину защитного кожуха.Кроме того, вам нужно будет сделать опорную пластину.

Такой инструмент можно использовать с одним диском или сразу с несколькими. Если болгарка используется с двумя дисками, то необходимо внести некоторые изменения в точку крепления этого инструмента. После этого болгарку можно использовать в штатном режиме.

Часто бывает, что во время ремонтных работ возникает необходимость очистить основание от деталей, труднодоступных. В таких случаях мастера чаще всего прибегают к использованию самодельного приспособления для болгарки в виде специальной насадки, благодаря которой небольшой диск можно выносить за габариты болгарки.

В этом случае вращение будет передаваться с помощью специальной ременной передачи от главного привода. Используя такую ​​конструкцию, нельзя производить резку материалов. Однако удалить накипь с поверхности материалов можно без проблем. Часто возникает на поверхности сварных швов.

На данный момент на рынке представлено большое количество насадок для такого инструмента, как шлифовальный станок. Их использование позволяет значительно расширить возможности применения этого инструмента.Если говорить о наиболее часто используемых насадках для шлифовальных машин, то можно выделить следующие:

• устройство для шлифования основания и снятия лакокрасочного слоя с поверхностей материалов;
• кровать;
• транспортиров.

Материалы и инструмент для изготовления насадок болгарки

Когда возникает необходимость использования болгарки для решения конкретных задач, то в этом случае многие мастера делают выбор в пользу готовых насадок. Их без проблем можно приобрести в строительном магазине.

Стоимость устройств не очень высока, поэтому их может позволить себе каждый. Нет никаких трудностей с поиском этих вложений. Однако, несмотря на все это, многие все же решаются на изготовление навесного оборудования болгарки своими руками.

Если вы решили изготовить насадки для этого инструмента самостоятельно, то перед началом работ необходимо подготовить следующие инструменты:

1. Электродрель, желательно дополнительно к ней приобрести набор сверл;
2. Желательно выбирать диски диаметром 125 мм.
3. Деревянные бруски.
4. Металлический уголок.
5. Пластина из дюралюминиевой стали.
6. Саморезы.

Технология работы

Перед началом работ необходимо вырезать пластину из металла. После этого нужно сделать из него уголок. Чтобы осуществить задуманное, необходимо сначала сделать треугольный вырез горловины в полке для заготовок. А когда это будет сделано, заготовку нужно согнуть под прямым углом.

Далее в конструкции пластины следует просверлить шесть отверстий … Диаметр каждого из них должен быть 4 мм. Впоследствии именно в эти отверстия будут установлены саморезы. С их помощью можно будет закрепить ручку, уголки и брус. Во всех отверстиях должны быть специальные пазы для головок винтов.

Чтобы надежно закрепить ручку штанги, достаточно нескольких саморезов. Используемые при этом крепежи должны иметь размер 3х35 мм. В результате получится L-образная деталь.

После этого все элементы вместе с пластиной собираются в единую конструкцию.Созданную насадку для инструмента необходимо закрепить с помощью саморезов 3х20 мм.

Итак, основа будущего дизайна создана. Далее вам нужно будет выполнить установку металлических уголков … У вас должно быть несколько таких предметов на складе. Они должны иметь следующие размеры:

Обратите внимание, что первый угол нужно удлинить на 60 градусов … Если этого не сделать, то не получится достичь своей основной цели — закрепить изготовленную конструкцию на болгарка.Когда установка металлических уголков завершена, непосредственно к ним крепится сам инструмент.

Для соединения инструмента и элементов конструкции используйте отдельную рукоятку с одной стороны и болты с гайками … с другой стороны. Последние нужны для того, чтобы в процессе работы не произошло откручивания винта конструкции.

При желании можно отказаться от крепления гайки на ручку, так как при работе она будет держаться за руку мастера. На этом работы по созданию конструкции для вырезания можно считать завершенной.

Как сделать станину для болгарки

Часто болгарки используются вместе со станиной. Они используются в основном для того, чтобы мастер мог выполнять определенные работы по резке материалов и заготовок с меньшими физическими усилиями.

Всем очевидно, что удерживать тяжелый инструмент несколько часов крайне сложно. Поэтому, чтобы облегчить себе работу при выполнении операции, многие мастера изготавливают специальные приспособления … которые называются кроватями. Когда шлифовальный станок оснащен таким устройством, работу по резке можно выполнять только одной рукой.

Чтобы сделать станину, сначала нужно сделать деревянный ящик … Можно обойтись только одной стороной, на которой будет крепиться инструмент. Все остальные стены можно снять, а вместо них прикрепить ножки особой конструкции.

Но чтобы добиться эффективности использования болгарки с таким устройством, необходимо внести некоторые изменения в его конструкцию.

Первым делом нужно завершить демонтаж кожуха болгарки … После этого диск нужно надеть на инструмент.Когда это действие будет завершено, его нужно прижать к боковой стенке устройства.

Необходимо поставить отметку, где делался зазор для хода форсунки или диска. Его ширина не должна быть слишком большой, иначе инородные предметы во время работы могут попасть внутрь конструкции.

При желании зазор можно увеличить. Необходимость в этом возникает в тех случаях, когда необходимо произвести замену форсунок без полной разборки всей конструкции. Образцы деревянных блоков можно использовать в качестве опорных элементов.После этого можно приступать к резке заготовок.

Транспортир для болгарки

При проведении строительно-монтажных работ важным инструментом для болгарки является транспортир. Особенно он незаменим при работе по обработке или резке металлических профилей.

Прибегнув к использованию таких приспособлений, можно легко рассчитать углы резки заготовки. А это положительно сказывается на скорости и качестве выполняемых работ. Кроме того, такое устройство подходит для резки металлических профилей.

• Конструкции этого типа широко востребованы при работе по обработке настенной и напольной плитки.
• Применяются также для резки и обработки напольных покрытий и плинтусов.

Сделав своими руками транспортир для болгарки, вам больше не потребуется приобретать специальные инструменты, которые довольно часто бывают дорогими и имеют большие габариты. Самодельный транспортир не подходит для промышленного использования, но для домашнего использования станет отличной заменой магазинным аксессуарам.

Принцип работы конструкции самодельного транспортира

Первым делом нужно установить направляющую уголка … снабженную специальной накладкой на плитку. Аналогичная подкладка используется для предотвращения скольжения закрепляемой детали. Следовательно, благодаря ему смещение элемента будет исключено.

Затем нужно плотно прижать заготовку к угловым полочкам. После этого пользователь должен установить желаемый угол резания.

Далее можно переходить к резке материала. Выполняя это действие, нужно учитывать, что при резке необходимо слегка надавливать на лезвие. Никаких серьезных физических усилий не требуется.

Самодельный транспортир для болгарки имеет конструкцию, состоящую из следующих элементов:

1. Уголок.
2. Петли.
3. Болт для крепления.

Учтите, что своими руками такие элементы сделать довольно сложно.Поэтому, если вы не уверены, что справитесь с такой задачей, то лучше купите в магазине готовых перевезенных модели.

Болгарка — довольно популярный инструмент у строителей и ремонтников. Его можно использовать для резки различных материалов и обработки деталей и деталей … Однако иногда требуются специальные операции. Поэтому специалисты приобретают для болгарки специальные насадки. Их без проблем можно найти в магазинах.

Использование таких устройств позволяет расширить количество возможностей использования данного инструмента.Однако не всегда обязательно покупать их в хозяйственных магазинах. При желании их можно изготовить самостоятельно. Для этого нужно просто иметь свободное время и знать, как правильно сделать насадку на болгарку.

Чтобы не держать в руках тяжелый инструмент, можно сделать простое приспособление, которое поможет вам при работе с болгаркой. Его самый простой вариант состоит из двух пластин разного размера, соединенных винтами.

Один из них изготавливается из стального, дюралюминиевого или текстолитового куска размером 30 * 12 (15) см.В третьем случае берется материал толщиной 5-6 мм. Вторая плита изготовлена ​​из стали 120 * 50 мм. Он загибается посередине под углом 60 °. Можно взять уголок подходящего размера и согнуть.

В небольшой пластине (уголке) просверливаются 4 простых отверстия для ее установки на основную поверхность и одно с резьбой M8 для крепления болгарки. Рабочий инструмент крепится болтом М8 с контргайкой, которая нужна для того, чтобы болт не выкручивался из-за вибрации.

Для большего удобства работы с данным устройством разработаны дополнительные блоки. Их основная функция — точная резка (по линии).

Первый узел состоит из тех же пластин, к которым добавлены:

• квадрат 30 * 30 * 420 мм;
• уголок 55 * 30 * 80 мм;
• два бруска из дерева 27 * 30 * 35 мм и 120 * 60 * 25 мм.

Стержни скручиваются винтами в форме буквы «L».В квадрате вырезается треугольник на расстоянии 12 см от конца, он также изгибается «Г-образно». Соединяемые бруски размещаются на квадрате, а вся конструкция прикручивается саморезами (заглушки снизу) к основной плите.

С одной стороны длинной планки устанавливается уголок для более надежного крепления ручки болгарки.

Обычная доска служит ограничителем и ориентиром при работе. Мастер упирает прибор в нее, за счет чего при движении получается идеальная строчка.

Вторая сборка состоит из тех же двух основных пластин. К низу своими руками прикручивается угольник, который играет роль ограничителя резки. В основной подложке желательно сделать несколько рядов отверстий под разную ширину вырезанной детали.

Болгарка — незаменимый инструмент при выполнении строительно-монтажных и других работ. Основная задача этой конструкции — резка металла или камней на большой скорости. Если использовать специальные насадки, можно аккуратно отшлифовать основание заготовки, очистить ее и удалить различные загрязнения.Однако, чтобы иметь возможность использовать этот инструмент в других областях, вам нужно будет купить или изготовить самодельные аксессуары для болгарки.

Схема устройства болгарки.

В некоторых случаях болгарка используется как чеканка. Для этого потребуется увеличить ширину защитного кожуха, а затем сделать пластину для опоры. Такой инструмент можно использовать как в комплекте с одним диском, так и с несколькими. В последнем случае необходимо будет улучшить место крепления.При необходимости модернизированный кожух с опорным элементом можно легко снять, после чего использовать болгарку в штатном режиме.

Бывает, нужно провести работу по очистке труднодоступных баз. Для таких целей мастера используют специальную насадку, способную выносить диск небольшого диаметра за габариты болгарки. Вращение в этом случае будет передаваться от главного привода с помощью специальной ременной передачи (используются резиновые ремни). Резать по такой конструкции не получится, но вы легко сможете удалить окалину со сварного шва.

На сегодняшний день существует довольно большое количество различных насадок, с помощью которых вы можете расширить сферу применения этого инструмента. Среди них основные:

• устройства для шлифовки оснований и снятия старого слоя краски;
• кровать;
• транспортиров.

Что нужно для изготовления самодельных шлифовальных инструментов?

Схема сборки шлифовальной машины.

Большинство собственников отдают предпочтение приобретению готового навесного оборудования в строительных супермаркетах.Стоят такие элементы не слишком дорого, и проблем с поиском устройств возникнуть не должно. Однако некоторые предпочитают делать аналогичные детали для болгарки своими руками.

Для изготовления устройств этого типа необходимо приобрести такие изделия, как:

• электродрель с небольшим количеством различных сверл;
Отвертка
• ;
• ножовка по дереву;
• дисков болгарки диаметром 125 мм;
• деревянных брусков;
• металлический уголок;
Пластина из дюралюминиевой стали
• ;
Саморезы
• .

Прежде всего, нужно вырезать пластину из металла. Далее следует сделать из него уголок. Для этого нужно сделать в полочке заготовки вырез треугольной формы и согнуть его под прямым углом. В конструкции металлической пластины потребуется просверлить 6 отверстий диаметром 4 мм. В эти отверстия будут установлены саморезы, которые смогут закрепить ручку, уголки и брус. Во всех отверстиях должны быть специальные пазы для головок винтов.

Устройство представляет собой однофазный асинхронный двигатель.

Ручка крепится к брусу несколькими саморезами. Размеры элементов для крепежа должны быть 3х35 мм. В результате можно будет получить деталь в форме буквы G. Все элементы вместе с пластиной собираются в единую конструкцию. Насадки для болгарки необходимо закрепить несколькими саморезами 3х20 мм.

На этом этапе делается основание конструкции. Далее необходимо установить металлические уголки. Подобных элементов должно быть несколько, размерами 75x30x55 и 45x60x60 мм.Следует учесть, что первый угол нужно отогнуть от 90 ° до 60 °. Если этого не сделать, то закрепить изготовленную конструкцию на болгарке не получится. После того, как металлические уголки будут установлены, на них нужно будет закрепить сам инструмент. Он соединяется с конструкцией отдельной ручкой с одной стороны, а с другой — болтом и гайкой. Последнее понадобится для того, чтобы винт не откручивался от конструкции в процессе резки материала. Гайку на ручке устанавливать не нужно, так как она будет удерживаться рукой.На этом этапе нарезка конструкции закончена.

Вернуться к содержанию

Как сделать станину для болгарки своими руками?

Принципиальная схема регулятора оборотов болгарки.

Такие насадки для шлифовальных машин используются для облегчения усилий, прикладываемых пользователем при выполнении работ по резке заготовок. Следует понимать, что держать в руках инструмент с большим грузом несколько часов довольно сложно. Поэтому большинство мастеров желают изготовить для болгарки специальный инструмент, который называется станиной.С помощью таких конструкций можно проводить работы по вырезанию металлических заготовок одной рукой.

Прежде всего, вам нужно сделать ящик из дерева. Можно сделать только одну сторону, чтобы можно было закрепить болгарку. Все остальные стены необходимо снять, а на их место прикрепить специальные ножки.

Однако для того, чтобы такой инструмент был эффективным, первым делом необходимо адаптировать его к существующим условиям. Для этого нужно демонтировать кожух болгарки для защиты. Затем поместите диск на инструмент.Когда он прижимается к боковой стенке приспособления, нужно нанести отметку, где был сделан зазор для движения сопла или диска. Он не должен быть слишком широким, иначе внутрь конструкции могут попасть посторонние элементы. Однако стоит знать, что разрыв можно увеличить. Это нужно делать в тех случаях, когда возникает необходимость замены форсунок без полной разборки всей конструкции. В качестве опорных элементов можно использовать несколько деревянных брусков. После этого можно приступать к распиливанию различных заготовок.

Вернуться к содержанию

Как сделать транспортир для болгарки своими руками?

Транспортир — важнейшая часть строительно-монтажных работ. Такие элементы для болгарки незаменимы в процессе обработки и резки металлических профилей. Использование такой конструкции позволяет точно рассчитать углы резания заготовок, что положительно сказывается на качестве выполняемых работ. Такое приспособление можно использовать не только для резки металлических профилей.Состав широко применяется при обработке настенной и напольной плитки, напольных покрытий и плинтусов.

Транспортир своими руками — отличная замена большим и дорогим специализированным инструментам.

Положение ручки на болгарке.

В промышленных условиях от оборудования, сделанного своими руками, пользы не будет, а вот в домашних условиях заменить этот элемент не получится.

Конструкция имеет следующий принцип действия:

1. В первую очередь плитку (или любой другой материал для резки) устанавливают на направляющий уголок со специальной накладкой.Аналогичная подкладка используется для предотвращения скольжения закрепляемой детали. Следовательно, в этом случае исключается возможность смещения элемента.
2. После этого заготовку нужно будет плотно прижать к угловым полочкам. Затем пользователь должен установить требуемый угол резания.
3. На следующем шаге вы можете начать резку материала. При этом следует учитывать, что для резки нужно лишь слегка надавить на диск — особых усилий не потребуется.

Конструкция такого самодельного изделия состоит из следующих элементов:

Стоит отметить, что сделать такие элементы своими руками достаточно сложно, поэтому проще всего приобрести готовые модели транспорта в строительстве. супермаркеты.

Используя различные дополнительные насадки для болгарки в процессе работы, вам нужно будет помнить о технике безопасности. Это в большей степени касается самодельных устройств.

Используя различные насадки, которые можно изготовить вручную, можно использовать болгарку для выполнения большого количества технологических процессов.

Изготовить различные аксессуары для болгарки самостоятельно не так сложно, как может показаться на первый взгляд. Вам просто необходимо приобрести все необходимые инструменты и материалы, а также ознакомиться с пошаговой технологией изготовления.

Болгарка — незаменимый инструмент при выполнении различных строительных, монтажных и ремонтных работ. Основная задача этого станка — быстро резать металл или камни. Также благодаря специальным насадкам он способен аккуратно шлифовать поверхность детали, очищать ее и удалять глубокую и въевшуюся грязь (часто ржавчину).Однако, чтобы расширить сферу применения этого устройства, многие приобретают и даже сами конструируют самодельные аксессуары для болгарки. И сегодня мы рассмотрим, какие приспособления и навесное оборудование наиболее востребованы в строительстве, и как их сделать своими руками.

На данный момент существует множество различных насадок, которые позволяют значительно расширить сферу использования простой болгарки. Это, например:

1. Форсунки для шлифования поверхностей и удаления старой краски.
2. Кровать.
3. Транспортиры (о них мы поговорим в конце статьи).

Стоит отметить, что большинство владельцев все же предпочитают покупать готовые насадки в магазине, а не делать их своими руками. Стоят они не так уж и дорого, и найти их совсем не сложно. Но некоторые умельцы делают эти устройства своими руками. Подробнее об этом читайте ниже.

Как сделать самодельные принадлежности для болгарки? Инструменты для готовки

Для выполнения этой работы вам потребуются следующие приспособления:

• электродрель с набором сверл;
Отвертка
• ;
• ножовка по дереву;
• диски для болгарки диаметром 125 миллиметров.

Что нужно приготовить из материалов?

Необходимо приобрести деревянные бруски (2 шт.), Металлический уголок из дюралюминиевой стали и такую ​​же пластину. Также потребуются саморезы 3 … 3,5x169hellip; 35 миллиметров. Всего таких элементов нужно иметь 8.

Начало работы

Сначала вырезается металлическая пластина. Далее из дюралюминиевого уголка делается уголок. Это несложно — нужно просто сделать вырез треугольной формы в одной из полочек детали и согнуть его под прямым углом.В металлоконструкции плиты необходимо просверлить 6 отверстий диаметром 4 мм каждое. Это необходимо для закрепления ручки, уголков и деревянного бруска саморезами. Стоит отметить, что каждое из этих отверстий должно иметь специальную проточку для головки шурупов.

Ручка крепится к штанге двумя саморезами. Размеры крепежа должны быть 3х35 миллиметров. Таким образом, у вас получится Г-образная деталь. Затем все эти элементы вместе с пластиной собираются вместе.При этом крепления для болгарки фиксируются 4-мя саморезами 3х20 мм.

Итак, основа элемента уже готова. Теперь здесь нужно установить стальные уголки. Их должно быть два — размером 60 × 609 раз; 45 и 55 × 309 раз; 75 миллиметров. Стоит отметить, что первый уголок необходимо отогнуть от 90 0 до 60 0. Если этого не сделать, такое изделие точно не закрепится на болгарке. Что делать дальше? После установки стальных уголков к ним крепится сама болгарка.Подключается к устройству с помощью собственной рукоятки с одной стороны, а с другой — с помощью болта и контргайки М9 »; серии; (8 × 20 миллиметров). Последний нужен для того, чтобы шуруп не откручивался от устройства во время резки материала. Нет необходимости устанавливать контргайку на ручку, так как вы будете держать ее рукой. Все, на данном этапе режущее устройство успешно изготовлено.

Эти насадки шлифовальных машин используются для облегчения работы оператора при резке материала.Согласитесь, довольно сложно удержать на весе громоздкую болгарку несколько часов подряд. По этой причине многие мастера изготавливают специальные станины, позволяющие резать металл и изделия практически одной рукой.

Как сделать своими руками такое приспособление для болгарки? Для начала нужно сделать деревянный ящик. Для крепления болгарки достаточно сделать только одну сторону. Все остальные стенки снимаются, на их место крепятся ножки.

Но чтобы такая болгарка была действительно эффективной, необходимо сначала адаптировать ее к новым «бытовым условиям».Что мне нужно сделать? Для начала нужно снять защитный кожух инструмента. Далее на болгарку надевается диск. Когда он прислонится к боковой стороне инструмента, отметьте, где была сделана прорезь для перемещения бита или диска. Он не должен быть слишком широким (расстояние — чтобы внутрь устройства не попали посторонние предметы). Однако разрыв можно увеличить. Это делается в тех случаях, когда возникает необходимость быстрой замены форсунок без разборки всей конструкции. В качестве опор можно использовать два деревянных бруска.Вот и все, теперь можно смело приступать к работе по резке различных материалов и изделий.

О транспортире

Транспортир — важнейший инструмент при выполнении строительно-монтажных работ. Эти насадки для болгарки незаменимы при обработке и резке профилей из легких металлов. Использование такого инструмента позволяет точно рассчитать угол резания детали, что лучше всего отражается на качестве выполненных работ. Помимо металлических профилей, этот инструмент также широко применяется при обработке плитки, паркета и плинтусов.Самодельный транспортир — отличная альтернатива громоздким и дорогим инструментам, которые еще называют специализированными. Возможно, в промышленных масштабах самодельная техника не будет применяться, но в домашнем хозяйстве такой элемент точно будет незаменим.

Принцип его работы следующий:

1. Сначала плитку (или другой материал, который нужно разрезать) кладут на направляющий угол с помощью антифрикционной прокладки. Последний обладает высокими противоскользящими свойствами, что исключает возможность смещения детали на устройстве.
2. Далее заготовка плотно прижимается к угловым фланцам, после чего оператор устанавливает желаемый угол резания.
3. Затем начинается резка материала. Здесь следует учитывать, что для резки достаточно просто немного надавить на диск — в этом случае лишние усилия бесполезны.

Конструктивно данное навесное оборудование для шлифовальных машин состоит из следующих частей:

• фиксатор уголка;
• петель;
• болт крепления;
• основных частей.

К сожалению, такие насадки для болгарки не могут быть изготовлены своими руками, что связано с их сложной конструкцией. Поэтому покупать такие транспортиры лучше всего в специализированных магазинах.

20 фотографий кошек, сделанных в нужный момент Кошки — удивительные существа, и, возможно, все об этом знают. Еще они невероятно фотогеничны и всегда умеют вовремя успевать по правилам.

Что форма вашего носа говорит о вашей личности? Многие эксперты считают, что взгляд на нос может многое рассказать о личности человека.Поэтому при первой встрече обратите внимание на нос незнакомого.

Как выглядеть моложе: лучшие стрижки для людей старше 30, 40, 50, 60 лет. Девушкам от 20 лет не нужно беспокоиться о форме и длине прически. Кажется, что молодость создана для экспериментов над внешностью и смелыми локонами. Впрочем, уже последнее.

Зачем нужен крошечный карман на джинсах? Все знают, что на джинсах есть крошечный карман, но мало кто задумывался, зачем он может понадобиться.Интересно, что изначально здесь располагалась церковь Chr.

Мужчина всегда замечает эти 10 мелочей в женщине. Как вы думаете, ваш мужчина ничего не знает о женской психологии? Это неправда. Ни одна мелочь не скроет от взгляда любящего вас партнера. И вот 10 вещей.

Каково быть девственницей в 30 лет? Что интересно, женщины не занимались сексом почти до среднего возраста.

Известная угловая шлифовальная машина с ее возможностями резки, шлифования и очистки оказалась способной выполнять еще несколько функций.Расширение функциональности требует от вас некоторой работы своими руками, чтобы получить необходимые для работы устройства.

Стенд шлифовального станка + (Видео)

Это устройство представляет собой небольшой станок, с помощью которого вы можете легко, безопасно и очень точно резать металлические трубы, профили или стержни. Он состоит из подставки или небольшого стола, прикрепленного к земле или слесарному столу.

Машинка собирается в простой последовательности:

• устанавливаем петлю на основание;
• привариваем к петле опорную трубу;
• прикрепляем П-образную пластину для крепления болгарки к трубе;
• надеваем на опорную трубу резиновую ручку;
• установите диск и проверьте его положение.

В результате несложной работы у нас появился станок или подставка для болгарки. Теперь болгарку можно навешивать вверх и вниз на деталь, установленную для резки. Чтобы болгарка поднималась без нагрузок, на трубу устанавливаем пружину.

На столе необходимо установить два крепежных уголка. В основании одного уголка делаем по окружности паз под болт. Он понадобится, когда трубу или профиль нужно разрезать под определенным углом. Затем устанавливаем этот уголок с прорезью под таким же углом к ​​плоскости отрезного диска болгарки.

Параллельно уголку с прорезью дуги устанавливаем уголок, который можно сдвинуть к детали, чтобы закрепить ее на столе. Трубу или профиль просто вложите между двумя углами. Этого достаточно для быстрой и точной резки.

Установив опорную поперечную металлическую планку на столе станка, можно очистить материал стальной щеткой, установленной на валу шлифовальной машины.

Отрезной станок простой + (Видео)

Отрезной станок на базе угловой шлифовальной машины можно изготовить вручную за один день.Для станка нужно выбрать станину — металлическую опорную плиту. Закрепите на нем петлю. Приварите опорную раму к петле с пластиной для крепления болгарки.

В качестве петли можно использовать любую подходящую деталь. В этом случае петля изготавливается из шарнирных петель легкового автомобиля. Петли уже отслужили свой срок, но к машине подходят очень хорошо.

Саморез из болгарки + (Видео)

Паз — это паз, который необходимо вырезать в стене для прокладки электрического провода или кабеля.Сложность этой работы заключается в том, что канавка должна быть постоянной ширины и глубины. Тогда проволока уложится ровно и для закладки потребуется меньше раствора.

Стенорез на практике используется редко, поэтому купить его для дома будет дорого. Но его можно сделать на базе болгарки — нашей любимой болгарки.

Основная задача — установить на вал болгарки два алмазных диска на расстоянии не менее 1 см:

• установить первый диск и зафиксировать гайкой;
• установите второй диск и закрепите гайкой;
• измерить полученное расстояние между дисками;
• устанавливаем защиту на болгарку;
• проверка работы.

Но, если по каким-то причинам невозможно установить на вал два диска, то строб можно также отрезать обычным способом с одним установленным диском. Вам просто нужно прорезать вторую параллельную линию.

Работы с зуборезом ведутся в помещении. Это создает огромное количество пыли. Даже респиратор ее не спасает. Чтобы исключить это негативное явление, необходимо сделать защитный кожух, закрывающий оба диска и имеющий сверху патрубок для подключения к пылесосу.На электролобзиках есть аналогичное устройство для сбора мелких опилок.
Иногда любители рационального использования инструмента адаптируют к этому кожуху 2 или 4 вращающихся ролика. При движении нарезчика по поверхности стены он будет двигаться на роликах, не создавая дополнительных нагрузок на руки.

Чтобы сделать инструмент для широкой проточки, необходимо сделать специальные втулки для крепления дисков на нужную ширину. С помощью такого нарезчика можно будет проделать пазы для прокладки труб.

Но защитный кожух тоже нужно сделать шире. На крышке нарезчика как для проводов, так и для труб необходимо установить винт для регулировки погружения режущего инструмента в стену. В этом случае корпус будет состоять из двух частей, соединенных шарниром и узлом регулировки погружения.

Фреза от болгарки + (Видео)

Иногда возникает необходимость фрезеровать отверстие или поверхность, но знакомого фрезеровщика нет, да и смотреть некуда.Но есть болгарка — болгарка. Это решение проблемы. Мы выбираем станок из двух вариантов — передвижной станок и передвижной стол.

В первом случае закрепляем заготовку или материал, который нужно фрезеровать, а болгарку прикрепляем в вертикальной плоскости к раме. На раме есть возможность перемещать пластину, к которой крепится болгарка, влево — вправо и вперед — назад. Другими словами, мы можем перемещать болгарку относительно заготовки.

В другом варианте болгарка жестко закреплена, и заготовка перемещается по аналогии влево — вправо и вперед — назад. Это основные направления фрезерования. Для фрезерования по осям вверх и вниз дополнить приспособление не составит труда.

Выбрав версию машины, можно приступать к внедрению. Единственное место, где потребуется токарь, — это держатель фрезы. Его вытачивают из шестигранника минимум на 16 мм, ведь резьба болгарки 14 мм.Держатель цангового типа. Он прост в изготовлении и не имеет больших биений. Обычный кулачковый патрон работает хуже.

Преимущество такого станка, как и всех станков на основе шлифовального станка, состоит в том, что его можно легко превратить обратно в шлифовальный станок. В качестве своеобразной фрезы можно сделать сверло из болгарки.

Маятниковая пила + (Видео)

Сделать приспособления для болгарки своими руками несложно. Ему даже не нужны чертежи. Достаточно знать принцип, заложенный в той или иной машине.Маятниковая пила на базе болгарки не исключение. Это тот же отрезной станок, но его вес распределяется почти вдвое.

Чем-то похожи на детские качели. На подвижной втулке расположена рама, а на ней установлена ​​угловая шлифовальная машина. Противовесом может служить любой груз в сочетании с возвратной пружиной.

Здравствуйте. Сегодня я хочу рассказать о том, как я сделал отрезной станок из не нужной мне болгарки. Мне часто приходится резать трубы.Особенно профильные. Кто бы это ни делал, знает, что отрезать болгаркой трубу ровной формы довольно сложно. На это уходит много времени — вы должны нарисовать каждую сторону под прямым углом квадратом, а затем аккуратно обрезать по одному краю за раз. И все же бывает, что одна сторона оказывается короче на полмиллиметра, а потом при сварке тонкий металл стены в этом месте начинает гореть из-за неплотной посадки. В идеале прямой разрез можно разрезать только за один разрез. А для этого понадобится отрезной станок.

У меня была угловая шлифовальная машина DWT WS-180s, которая мне не понадобилась. Подарили бесплатно из-за неисправности — оторвалась крыльчатка ротора и заклинило болгарку. Хозяин хотел выбросить и предложил бесплатно отдать мне на запчасти. Отремонтировал ротор, заменил щетки и подшипники.

Но оказалось, что такая болгарка мне не нужна. Она очень тяжелая и массивная для 180-го круга. Мощности там хватает на 230-й (2200 Вт), но производитель почему-то оснастил его защитой на 180-й круг.Поэтому она несколько лет висела у меня в мастерской невостребованной — у меня зажигалка «180». Собирался переделать защиту на 230 круг (потом пригодится для работы по бетону например), но так и не вышло!)))). Ведь у меня тоже 230 …

И тут мне пришла в голову идея купить ей грядку и сделать стационарный отрезной станок. Но, рассмотрев купленные варианты, обнаружил, что в большинстве своем они не обладают достаточной жесткостью, а значит, точностью! Поэтому я пришел к выводу, что это нужно делать самому.

Что мне понадобилось:
1. Собственно болгарка угловая.
2. Стальной уголок 50 на 50 и 40 на 40.
3. Резка водопровода ДУ32-3,5
4. Резка водопровода ДУ-25
5. Подшипник 6202 (2 шт.)
6. Опорный подшипник.
7. Шпилька М14.
8. Трубы профильные 15 на 15, 20 на 20, 25 на 25
9. Болты и гайки М6, М8, М14.
10. Обрывки жести.

Итак, для начала решил собрать крепление болгарки. В купленных версиях, рассчитанных на различные болгарки, крепление осуществляется тремя длинными болтами с контргайками, что сказывается на жесткости.Кроме того, закрепив угловую шлифовальную машину в трех точках, ее нужно расположить вертикально, что немного «ворует» глубину резания — как правило, корпус редуктора немного вытянут впереди. Поэтому я решил закрепить его горизонтально, в двух точках, с плотным прилеганием рамы к коробке передач. Обратной стороной этого крепления является то, что оно подходит только для одной модели угловой шлифовальной машины. Но я решил проигнорировать это, учитывая, что если бы мне пришлось заменить болгарку, то я бы просто сварил новое крепление.))))
Вырезал два куска уголка 50:

Теперь настала очередь стола. Я сделал его из листа стали толщиной 4 мм, размером 60 на 60 см:

Из профильной трубы 15 на 15 я сделал две квадратные рамы размером 50 на 50 см.При этом прорезал только три стенки в изгибе трубы, оставив четвертую.

После этого я приварил по углам вертикальные стойки из той же трубы, и закрепил свою конструкцию на получившемся параллелепипеде.

Согнуть его удалось, только вставив между ними двухметровую (!) Трубу сечением 60 на 20. (К счастью, между стержнями всего 60 мм.

Кстати. .. Изначально у меня была идея сделать «2 в 1». То есть предусмотреть возможность поворота стола болгаркой вниз, чтобы получился круговой! И я даже начал ее воплощать.Например, сварил, расплавил и почистил крышки всех крепежных болтов с тыльной стороны, чтобы получился ровный круглый стол:

Но на самом деле Я НЕ ПОЛЬЗУЮСЬ ЭТОМ !!! В конце концов, у меня есть циркуляр.И он, в любом случае, лучше, чем из болгарки! Кроме того, при работе циркуляром с деревом хорошо поставить эту машинку рядом с ним кружком на дереве, чтобы подрезать его. Вместо того, чтобы переворачивать стол для каждой платы …
В общем, я отказался от этой дурацкой идеи …
..
Затем я приступил к изготовлению опоры для заготовок. Я прикрепил квадрат к кругу, провел линию под прямым углом и закрепил вдоль нее упорный угол 40 на 40.

Забыл сфотографировать, а тут, думаю, понятно …. Теперь, чтобы отрезать под 45, нужно один болт открутить, угол повернуть и закрепить в другом отверстии.

Следующий этап. Я начал собирать инструментальные тиски. Ведь точно отрезать можно только хорошо закрепленную заготовку. Отрезал кусок трубы 20 на 20.

Потом подумал еще, где не хватило и обработал еще. (не фотографировал).
Затем вырезал кусок 25-й трубы (20 легко и плотно в нее входит) и приварил к нему кусок полосы так, чтобы можно было, просверлив отверстия, закрепить на столе. Это будет направляющая:

На краю шпильки я выделил и сделал там маховик.

Далее приступил к изготовлению защитного кожуха. Как я уже сказал, крышка болгарки была под 180-й круг, и я решил использовать 230-й.(Мощности хватает. Обороты тоже подходят.). Кроме того, поскольку мне нужна точность, я буду вырезать круги толстыми (2,6 или 3 мм). Потому что более тонкие немного болтаются при нажатии. А потому количество искр будет невероятным !!! Поэтому решил сделать максимально закрытый кожух, и закрепить его прямо на кровати.

Сначала сделал шаблон из картона.

Одним из самых популярных электроинструментов в домашнем хозяйстве является угловая шлифовальная машина (угловая шлифовальная машина), обычно называемая шлифовальной машиной.Несмотря на то, что его основное предназначение — шлифование, чаще он используется как инструмент для резки различных материалов. В первую очередь это связано с обилием типов дисков, которые можно на него установить.

Основным недостатком болгарки при выполнении подобных работ является невысокая точность пропила, потому что, держа угловую шлифовальную машину в руках, крайне сложно выдержать точный угол и направление реза. Редко удается отрезать какой-либо материал строго под заданным углом.Особенно, если вам предстоит выполнить заготовку из однотипных деталей любой конструкции и даже с заданными углами реза. Свести к минимуму этот недостаток можно, применив к болгарке специальную стойку.

Есть такие приспособления заводского изготовления для различных моделей УШМ, некоторые из них достаточно универсальны. Но относительно высокая стоимость делает их недоступными для большинства домашних мастеров. Между тем, большинство этих мастеров умеют изготовить подставку для своей угловой шлифовальной машины своими руками, не тратя на это много денег и времени.

Чертежи шлифовальных стоек

Чертежей таких стеллажей в Интернете не так уж и много. По сути, это примитивные наброски, иллюстрирующие принцип работы устройства, а не точные размеры и порядок его сборки. И даже те, которые есть, не имеют всей необходимой информации.

И сама конструкция таких устройств довольно часто вызывает сомнения в использовании такого рисунка без определенной коррекции.

Поэтому советуем не тратить время на их поиски, а внимательно изучив варианты реализованных проектов по созданию самодельных стоек для угловых шлифовальных машин, выберите ту, которая вам подходит.Или, учитывая свои недостатки, реализовать самостоятельно.

Стенд болгарки своими руками — обзор опций

Основные задачи данного стеллажа:

• надежно закрепите инструмент на консоли;
• обеспечивает минимальные отклонения от плоскости резания при работе;
• надежно удерживайте инструмент в верхнем положении.

Для крепления болгарки к консоли подходят резьбовые крепления ручки на ее головке.Их 3 штуки, и этого более чем достаточно для надежной фиксации.

Иногда ими пользуются не все.

А иногда для крепления болгарки на ее головку используется достаточно жесткий и надежно закрепленный защитный кожух.

Для небольших шлифовальных машин, работающих с дисками до 125 — 150 мм, иногда будет достаточно закрепить корпус на консоли с помощью мощных зажимов, но для предотвращения осевого вращения инструмента необходимо использовать упор шлифовальной головки.

LBM, работающие с отрезными дисками большого диаметра (200 — 230 мм), помимо их надежного крепления к консоли, должны иметь хорошую опорную базу для крепления самой консоли к рабочему столу.

Это обеспечивает минимальное отклонение от плоскости резания.

Многие домашние мастера обеспечивают колебательное движение консоли, устанавливая один или два подшипника, чтобы прикрепить ее к рабочему столу. Для этого часто используются готовые подшипниковые узлы для автомобилей или велосипедов.Однако простое болтовое соединение обеспечит достаточную подвижность, детали которого при хорошей смазке будут работать как обычные подшипники скольжения.

Итак, как показано на видео с описанием несложной конструкции стойки для угловых шлифовальных машин из металла:

Правда, на такую ​​надежность фиксации инструмента в верхнем положении, как рекомендует автор видео, мы бы не положились, а установили бы натяжную пружину в удобном месте.

Понятно, что ремонт такой приставки консоли сводится к замене болта, а в крайнем случае — к простому увеличению его диаметра или установке втулки с большим износом сопрягаемых деталей.

Аналогичный принцип обеспечения соблюдения плоскостности реза обеспечивается и при изготовлении стойки не из углов, а из профильных труб. Посмотрите небольшой видеоролик о простом самодельном сливе из металла для угловых шлифовальных машин:

Мало кто решается сделать деревянную стойку для болгарки, но это вовсе не значит, что это сделать нельзя. Но некоторые дизайнерские решения, которые мы хотим вам показать, вполне могут послужить источником идей для создания стеллажа собственной конструкции, в т.ч.и из этого материала.

Для увеличения картинки — кликните по ней:

Иногда для обеспечения возврата инструмента в верхнее положение после резки вместо натяжной пружины используется обычный противовес для компенсации веса самого инструмента.

Особенности использования угловой шлифовальной машины в качестве пилы

Не лишним будет для вашей безопасности напомнить, что не все типы дисков можно использовать непосредственно для болгарки. В первую очередь это касается дисков для распиловки древесины, которые имеют значительно меньшую скорость вращения, чем используются практически во всех шлифовальных машинах.

Исключение составляют специальные диски по дереву, рассчитанные на стандартную частоту вращения угловых шлифовальных машин.

Хорошо, если в вашем инструменте есть регулятор скорости. А если нет, то перед тем, как использовать свою угловую шлифовальную машину в качестве торцовочной пилы по дереву, сделайте простой свой регулятор скорости на базе микросхемы КР1182ПМ1 или близкий к ней по производительности, по этой схеме.

Простой реостат использовать для этого не стоит.Наряду со снижением частоты вращения, это также пропорционально снижает мощность и крутящий момент инструмента. А для самой болгарки использование в таких режимах работы вредно.

Настоятельно рекомендуется закрепить на стойке кнопку аварийного отключения инструмента , поскольку доступ к кнопке выключения после установки кофемолки в стойку может быть затруднен. И даже надежно закрепленная в устройстве угловая шлифовальная машина — инструмент довольно травматичный.

Можно воткнуть такую ​​кнопку в разрез провода ее питания, но лучше с ее помощью разорвать линию питания, ведь снятый со стойки болгарка становится обычным мобильным инструментом со всеми своими достоинствами.

Простейшее приспособление для угловой шлифовальной машины

Собственно, это устройство нельзя назвать подставкой, и с ним можно проделывать практически ту же работу, что и на самой технологичной подставке. Принцип его работы понятен из небольшого видео:

Но если вместо полосы использовать соответствующий уголок с отпиленной частью одной из полок, как это сделал один из авторов подобной конструкции, то глухое отверстие в отверстии сверлить не потребуется. головка болгарки.

В этом случае инструмент будет закреплен двумя винтами в резьбовых отверстиях для ручки, имеющихся на головке угловой шлифовальной машины. И принцип подошвы не изменится — увеличится только ее жесткость.

Способ использования шлифовальной машины как разновидности циркулярной пилы с той же подошвой, показанный в другом видео того же автора, также не изменится:

Уважаемые читатели, если у вас есть вопросы, задавайте их, используя форму ниже. Будем рады пообщаться с вами;)

Одним из самых популярных бытовых инструментов является («болгарка»), который очень часто становится незаменимым инструментом при проведении монтажных, ремонтных и строительных работ при быстрой резке металлов, камня и других строительных материалов.Благодаря различным сменным насадкам сфера применения «болгарки» не ограничивается черновыми, шлифовальными и режущими материалами, а дополнительные принадлежности для шлифовальной машины своими руками значительно облегчают выполнение всех операций с расширением возможностей установки.

Популярные аксессуары для болгарки

Существует широкий выбор навесного оборудования и принадлежностей, которые превращают шлифовальный станок в многофункциональный станок, позволяющий выполнять ряд дополнительных операций:

• Маятниковая пила , позволяющая упростить распил и обрезку конструкционных материалов любой прочности.Благодаря удобной маятниковой конструкции и упору на столе устройства обеспечивается точный раскрой материала с минимальным приложением усилий, так как давление обеспечивается за счет веса самой пилы.
• Своими руками можно создать приспособление для болгарки, расширив его функции до стационарного точильного станка … Причем можно использовать как плоские насадки с наждаком для черновой или полировальной обработки деталей, так и самодельную насадку, которая обеспечивает надежное крепление шлифовального круга (камня).
• Достаточно просто создать из болгарки стационарную или ручную циркулярную пилу , которая позволяет распускать пиломатериалы по заданным размерам вдоль или поперек волокон древесины.
• Инженерный подход и возможность самостоятельно изготавливать различные приспособления и приспособления позволяют использовать шлифовальный станок в качестве электропривода на сверлильных, фрезерных и даже малогабаритных токарных станках … Более того, такое оборудование на базе шлифовального станка может быть создается своими руками и нестационарно, с помощью самодельных приспособлений.

Простые инструменты для болгарки своими руками

Для быстрой торцовки металлических и деревянных габаритных материалов в быту зачастую не хватает стационарной маятниковой циркулярной пилы, на которую можно установить абсолютно любые отрезные круги или пилы. Такой станок отлично подходит не только для распиливания уголков, швеллеров, фурнитуры, деревянных брусков, но и отлично справляется с задачей обработки камня и керамических материалов, что дает возможность использовать его для «ювелирной резки» облицовочной плитки.

Насадки болгарки своими руками достаточно легко собрать, потому что необходимо выполнить лишь несколько условий:

• Для изготовления отрезного устройства не рекомендуется использовать шлифовальный станок мощностью менее 600 Вт и стандартным размером отрезного круга менее 125 мм. При этом качество самого электроприбора будет напрямую влиять на технические характеристики и срок службы сборки, поэтому рекомендуется использовать болгарки только от проверенного качественного производителя.
• Без знания основ инженерного видения и принципов построения устройств для крепости, собранный режущий агрегат может быть небезопасным в эксплуатации, поэтому при отсутствии навыков самостоятельной сборки простых агрегатов не стоит экспериментирую. Лучше обратиться к профессиональным монтажникам и слесарям.
• Для сборки инструмента для болгарки своими руками необходимы подходящие строительные материалы и инструменты: легкие металлические уголки, швеллеры, планки или прочные деревянные бруски, болты, гайки, набор слесарного и электромеханического инструмента.

Видео — Стенд болгарки

Сборка маятниковой пилы из болгарки

Приставка болгарки своими руками представляет собой стационарную раму с шарниром маятникового типа и быстросъемным креплением самой болгарки. Устройство изготавливается в следующей последовательности:

1. Сборка стола с упором для раскроя материала: можно использовать как дерево, так и металл. За основу можно взять любой верстак или стол, при этом упорная планка крепится на боковой кромке, чтобы будущая пила проходила максимально близко к стене стола.

Внимание !!! Увеличение расстояния острия резания от упора вызывает момент рычага, что может привести к неравномерному резу или заклиниванию режущего элемента с аварийными проявлениями.

Поэтому упорная площадка устанавливается чуть большего размера и лишний край срезается сразу после сборки самим устройством.

1. Установка за упор петли, которую достаточно легко сделать из подходящего навеса или выбрав шпильку с гайками и шайбами.К петле следует прикрепить конструкцию из любого металла или прочного дерева в виде ручки с прикрепленной к ней самой болгаркой.
2. Приспособление для крепления болгарки можно сделать своими руками по двум конструктивным принципам:

• В виде зажимов, которые фиксируются на маятниковой рукоятке и притягивают корпус болгарки. Можно использовать как покупные хомуты, так и самодельные в виде накладных планок и стяжных болтов.
• Жесткое крепление за счет ввинченных в отверстия болгарки болтов для крепления ручки.Крепление болтов в двух разных плоскостях дает возможность точно позиционировать болгарку в пространстве, что позволяет кардинально изменить конструкцию устройства при изготовлении пилы с транспортиром. Дополнительно установленные регулировочные устройства в разных плоскостях позволяют резать материалы под разными углами, а регулировочный транспортир может быть выполнен как на самом маятнике, так и на упорном столе.

Поделитесь статьей с друзьями:

Похожие статьи
