Установка сэндвич дымохода | Монтаж дымохода из сэндвич труб

Сэндвич дымоходы (утепленные) названы так потому, что составлены из нескольких слоёв. Две трубы разного диаметра вставлены одна в другую, между ними проложен утеплитель. Один из концов более узкий, при монтаже он вставляется в другой.

Чаще всего внешний слой делают из нержавеющей стали, а внутренний — из меди или латуни. В качестве теплоизоляции используется минеральная вата. Толщина слоя — 3-6 см.

Конструкция сэндвич дымохода обеспечивает ряд преимуществ:

пожаробезопасность;
возможность сделать дымоходную систему сложной формы;
антикоррозийная устойчивость;
сочетаемость с отопительными приборами разных типов;
небольшой вес;
возможность установить дымоход и внутри здания, и снаружи;
установка без предварительного монтажа основания;
эстетическая привлекательность.

К недостаткам относят:

потерю герметичности со временем;
высокую стоимость по сравнению с другими типами дымоходов.

В дымоотводах с утеплителем скапливается меньше сажи, чем без него. Но чистку всё-таки необходимо проводить (дважды за отопительный сезон). Перед началом процедуры снимают нижнюю часть конструкции. Чтобы не делать этого, монтируют специальный элемент — ревизию, в ней есть дверца, через которую удаляется сажа.

Герметичность теряется из-за расширения и сужения под влиянием температуры.

В зависимости от условий эксплуатации подбираются необходимые параметры:

общий диаметр конструкции;
толщина утепляющего слоя.

Как происходит монтаж сэндвич дымохода

В процессе монтажа существуют некоторые тонкости и нюансы:

Большую часть дымоотводной системы размещают в помещении — это снижает потери тепла.
Для безопасности дымоход располагают на расстоянии от других коммуникаций (особенно газовых).
Трубу фиксируют кронштейнами не реже, чем через 2,2 метра.
Горизонтальные участки делают не больше метра в длину.

Используют специальные хомуты.
Чтобы чистить дымоход от сажи, устанавливают ревизию со специальной дверцей.
Перед началом работ тщательно рассчитывают все параметры, в том числе толщину утеплителя и расположение вентиляции. Ошибки, обнаруженные в процессе работы, будет сложно исправить.

Установка сэндвич дымохода: основные этапы

Подготовка перекрытий. Потолки необходимо защитить от высокой температуры. Для этого устанавливается проходная трубка. Порядок действий:
- Готовится патрубок нужного размера, который должен выходить за пределы перекрытия с обеих сторон.
- Прокладывается внутри утеплитель.
- В потолке делается отверстие, которое должно быть больше, чем диаметр проходной трубки.
- Устанавливается патрубок, проложив между ним и перекрытием дополнительный слой теплоизоляции.
- При необходимости повторяют.
Монтаж разделки на кровле:
- Отмечается, где дымоход будет выходить из крыши. Учитывают наклон кровли.
- Вырезается отверстие.
- Берется оцинкованная сталь (один лист) и сгибается по форме отверстия в крыше, но на несколько сантиметров меньше. В листе стали проделывается отверстие для трубы.
- Устанавливается на крышу и заполняют промежуток каменной ватой.
Сборка конструкции. Чтобы установить сэндвич трубу для дымохода необходимо реализовать:
- Соединяется узкий конец трубы с нужным отверстием котла или другого отопительного прибора, закрепляется заглушкой.
- В широкую часть трубы вставляется узкая часть следующей. Надевается наружный канал.
- Закрепляются тройники при помощи кронштейнов, хомутами. Дополнительно скрепляют гайками.
- Наносится в местах соединений герметик, который выдерживает температуру 100º С.

Монтаж дымохода из сэндвич труб можно провести своими руками, но в этом важны навыки и опыт работы, поэтому лучше доверить установку мастерам компании dymohody.by.

Заинтересовались?

Обращайтесь к нам и получите стабильно работающую, безопасную и долговечную дымоходную систему по цене, которая Вас действительно порадует!

Для получения подробной информации обратитесь к нам удобным для Вас способом:

Монтаж дымохода из сэндвич труб

В загородных домах, где чаще всего нет доступа к центральным газовым системам, устанавливают различные печи, камины или котлы на твердом топливе. Для отвода продуктов горения монтируются дымоходы.

Неправильно установленные дымоходные трубы могут привести к таким последствиям, как воспламенение крыши. Решением такой проблемы являются сэндвич трубы. Перед тем, как начинать монтаж дымохода из сэндвич труб, необходимо ознакомится с их строением и технологией применения.

Печные сэндвич трубы

Такие трубы изготавливаются из двух слоев металла, между которыми закладывается слой теплоизоляционного материала — базальта. Внутренний слой состоит из антикоррозийной стали, а наружный может выполняться из оцинкованной или нержавеющей стали. Печные сэндвич трубы имеют массу преимуществ перед обычными трубами с одной металлической стенкой.

Благодаря особенному строению сэндвич труб, их можно выводить не только вверх через крышу, но и через боковую стену.

Изоляционный слой из базальта препятствует возникновению конденсата внутри дымохода, и в последствие оседания сажи на стенах. Конденсат в обычных трубах появляется из-за того, что горячий дым, не доходя до конца трубы, быстро остывает. В сэндвич же трубах, изоляция сохраняет тепло по всему дымоходу.

Эти трубы на сегодняшний день являются самыми пожаробезопастными. Довольно простая система монтажа позволяет устанавливать печные сэндвич трубы самостоятельно без помощи специалистов.

Несмотря на все достоинства, сэндвич дымоходы, как и любая конструкция, имеет пару недостатков. Минусом можно отметить их сравнительно недолгий срок службы (10-15 лет) и высокую стоимость. Так же сэндвич трубы часто расширяются и сужаются при резких перепадах температуры, что делает их менее герметичными.

Сэндвич труба для бани

Частое возгорание деревянных бань происходит именно из-за некачественного дымохода, по которому постоянно движется продукты горения с высокой температурой. Обычные металлические дымоходы для бани обматываются дополнительно изолирующим материалом.

Так как в сэндвич трубах, это уже предусмотрено, монтаж дымохода происходит довольно быстро. При этом по технике безопасности даже изолированные трубы должны устанавливаться только вертикально через крышу.

Диаметр сэндвич труб

Диаметр трубы для дымохода подбирают, учитывая мощность отопительного оборудования. К примеру, для котлов с мощностью, не превышающей 40 кВт, диаметр внутренней стальной трубы варьируется от 150 мм до 200 мм. Если дымоход устанавливается для печи или камина его диаметр подбирают от 200 мм до 280 мм.

Помимо внутреннего диаметра важно правильно рассчитать толщину теплоизоляционного слоя, который обычно изготавливается от 25 до 100 мм (бывает и больше). Чем толще этот слой, тем более безопасной является сэндвич труба.

Установка сэндвич труб

Существует два принципа монтажа дымоходных труб:

«По дыму». В этой технологии верхняя труба насаживается на нижнюю.

«По конденсату». Верхняя труба вставляется в нижнюю.

Специалисты по монтажу сэндвич труб устанавливают дымоходы по специальной технологии, где используется сразу два способа их соединения:

Внутренняя часть конструкции верхней трубы соединяется «по конденсату» (вставляется в нижнюю внутреннюю трубу), а наружная часть верхней трубы соединяется «по дыму» (насаживается на внешнюю часть нижней трубы). Соединяются стыки с помощью термостойкого герметика.

Наружный слой дополнительно скрепляется саморезами, которые будут предотвращать «хождение» трубы. Такая деформация происходит вследствие расширения внутренней части дымохода при нагреве. Так как внешний слой сильно не нагревается он остается в той же форме. При каждом удлинении и сжатии внутренней трубы через изоляционный материал передается колебание, отражающееся на внешней части дымохода.

Труба, устанавливаемая на крыше с ровной поверхностью должна выступать на расстояние не менее полу метра. При наличии конька на крыше, сэндвич труба должна иметь дополнительно 0,5 м. длины от самой верхней точки конька. Если же крыша изготовлена из горючего материала, дымоход от конька должен расположатся на высоту не менее 1,5 м. Во время монтажа дымохода из сандвич труб следует учитывать минимальное расстояние от стен, которое составляет 260 мм.

Видео об устройстве и выборе сэндвичей для дымохода

Монтаж дымохода сэндвич своими руками

Практически любому зданию, будь то жилой дом или баня, в котором есть камин или печь, требуется высококачественная система дымохода. Она должна отвечать таким критериям, как обеспечение безопасности, надежности, эффективно выводить вещества, образующиеся в процессе горения. Если вы нуждаетесь в такой системе, хотите монтировать ее своими силами, и не знаете, какому варианту из множества существующих отдать предпочтение, то, в первую очередь, вам стоит рассмотреть дымоход сэндвич. Этот вариант оптимален по ряду причин. Во-первых, установка сэндвича не представляет собой мероприятия повышенной сложности. Во-вторых, такой вид дымохода служит достаточно долго. К тому же, уход за ним не покажется вам большой проблемой.

Определенным преимуществом дымоходы подобного вида обладают перед более распространенными раньше кирпичными аналогами с эстетической точки зрения. Кроме того, они значительно меньше весят.

Достаточно большое количество владельцев каминов и печей, меняя старую конструкцию, отдают предпочтение именно сэндвичу. Конечно, немаловажно с умом подходить к выбору материала – им должна стать нержавеющая сталь высокого качества.

В данной статье мы рассмотрим конструкцию дымохода сэндвич, способ выбора труб нужного размера, а также как производится монтаж дымохода сэндвич своими руками.

Вернуться к содержанию

Конструкция дымохода «сэндвич»

Дымоход сэндвич, оправдывая свое название, представляет собой конструкцию с двумя контурами, между которыми проходит изоляционный слой толщиной до 60 мм.

Изоляция для данного типа дымоходов производится в основном из таких материалов, как базальтовая вата либо минеральное волокно. Основные качества таких материалов – огнестойкость, устойчивость по отношению к различным химическим веществам активного характера.

Внутренний контур чаще всего производится из нержавеющей стали, в состав которой входит молибден. Внешний контур чаще делается из обыкновенного оцинкованного металла, который способен противостоять значительно меньшей температуре, однако являющегося более жестким по фактуре. Это делается в целях поддержания устойчивости конструкции.

Верхний элемент системы дымохода представляет собой конусообразный металлический элемент. При этом, если крыша сделана из материалов, легко поддающихся горению. желательно, чтобы в такой конус был вмонтирован искрогаситель.

Трубы для дымохода сэндвич выпускаются в разных диаметрах. Также варьируется толщина изоляционного слоя в них, минимальная равняется 25 мм. Различно и качество стали, от наиболее огнестойких – для работы с высоким режимом температуры, до стандартных

Для монтажа дымохода сэндвич своими руками понадобятся и второстепенные составляющие конструкции: соединительные тройники, конденсационный сборник, тройник с дверкой, опорная платформа для сегментов трубы, располагающихся на полу или стене, а также хомут, с помощью которого производится фиксация дымохода на стене.

Вернуться к содержанию

Инструменты и материалы

Для установки дымохода сэндвич нам понадобится определенный набор материалов и инструментов, приведенный ниже. Стоит внимательно подойти к выбору труб для дымохода – от высокого качества именно этих изделий зависит то, насколько долго и эффективно прослужит вам дымоход.

трубы из огнестойкой стали;
трубы из оцинкованного металла;
настенные кронштейны;
хомуты для обжима;
переходники;
колено, с помощью которого можно менять направление трубы;
крыза;
розетта;
окапник;
заглушка;
разгрузочная платформа;
тройники;
трубы с ревизией;
огнестойкий герметик;
маркер;
оцинкованный лист из металла;
герметизированные муфты;
крепежные элементы.

Вернуться к содержанию

Подготовка к установке дымохода

Схема обустройства отверстия в перекрытии

Для того, чтобы максимально быстро и качественно выполнить монтаж дымохода типа сэндвич своими руками, необходимо с должным вниманием отнестись к некоторым мероприятиям подготовительного характера. Рассмотрим их более подробно:

В процессе работы вам придется столкнуться с монтажом специального патрубка для прохода дымохода через перекрытия. Для начала, патрубок необходимо покрыть смесью из базальтового мата и мастики, обладающей огнестойкими свойствами.
Затем внутрь патрубка необходимо поместить изоляционный материал так, чтобы он располагался по его стенам.
Далее изолируем все части патрубка, соединяющиеся с перекрытием, а также – внутреннюю его область.

После того, как патрубок обработан должным образом. Нужно разметить на потолке участок под трубу. При осуществлении разметки стоит учесть, что патрубок должен окружать слой изоляции, необходимо оставить место для его прокладки. Также, помните, что в дальнейшем, между патрубком и трубой должно оставаться небольшое расстояние – так называемый воздушный зазор.
Завершается данный этап установкой защиты патрубка.

Другим важным этапом подготовки к монтажу сэндвича является установка специальной разделки на крыше. Как же ее осуществить?

В первую очередь, нужно выполнить замеры с внутренней и внешней стороны, учитывая угол наклона кровли. Производя монтаж дымохода сэндвич своими руками, будьте аккуратны, так как определенное количество времени уделяется работе на крыше. Делать это необходимо только в сухую и ясную погоду.
Затем необходимо вырезать отверстие под трубу. Делать это рекомендуется с внутренней стороны.
Заранее подготовленный лист из оцинкованного металла, в котором также вырезается отверстие под трубу, крепится на крышу. В процессе монтажа помните, что на уровне разделки не должно быть швов на трубе.

Вернуться к содержанию

Монтаж дымохода сэндвич

Сборка дымохода сэндвич

Рассмотрим последовательность монтажа дымохода сэндвич своими руками на примере установки двухконтурной системы.

— Нужно помнить, что производить монтаж необходимо снизу вверх, то есть – начиная от камина или другого отопительного оборудования. В первую очередь, нужно соединить трубу сэндвича с трубой котла, после чего – закрепить заглушкой. При этом помните, что вам придется оставить определенный участок возле самого котла неизолированным. Причина этому – высокая температура. Насколько бы ни была качественной труба, используемая вами в строительстве дымохода типа сэндвич, участок у самой печи быстро исчерпает свой ресурс, прогорев.

— Внутренние трубы вставляются одна в последующую. После этого надевается внешняя часть. Следите за тем, чтобы трубы соединялись между собой последовательно более узким концом. В таком случае, конденсат, образующийся в трубах, не станет затекать в швы, а свободно протечет вниз.

— Смонтировав все сегменты трубы, укрепив тройники опорными кронштейнами, не забудьте уплотнить все стыки специальными оцинкованными металлическими хомутами и закрепить гайками.

— На верхней части конструкции необходимо установить дефлектор. Это защитит систему от попадания осадков и не позволит дыму оставаться в трубе в случае сильного ветра.

— При желании, возможна установка особых герметизированных муфт. Обычно их рекомендуется ставить в случае, если система часто работает в режиме сильного давления.

— Завершив все мероприятия по сборке дымохода, снимите с труб защитную пленку и обработайте их герметиком, который должен быть рассчитан на сохранение рабочих свойств при температуре около 100 градусов.

Вернуться к содержанию

Особенности строительства дымохода типа сэндвич

Помните, что основная часть труб должна находиться внутри здания. Это поможет избежать потери тепла.
Трубы не должны иметь точек соприкосновения с какими-либо коммуникациями в целях элементарной безопасности, в том числе и газовыми.
Выполняя монтаж, фиксируйте трубу с помощью кронштейна каждые 220 см.
В конструкции дымохода не должно быть горизонтальных сегментов, длиной более 100 см.
Очень важно избежать ошибок в процессе работы. К наиболее грубым относится произведение неправильного расчета, некачественная прокладка изоляции и неверная установка вентиляционной системы или сбои в ее работе.

Как видите, при должной аккуратности и внимании к мелочам, монтаж дымохода сэндвич своими руками – не слишком сложное мероприятие, подвластное любому человеку.

Вернуться к содержанию

Видео

Предлагаем вашему вниманию видеоролик с подробным описанием того, как правильно осуществлять монтаж дымохода сэндвич своими руками.

Вернуться к содержанию

Фото

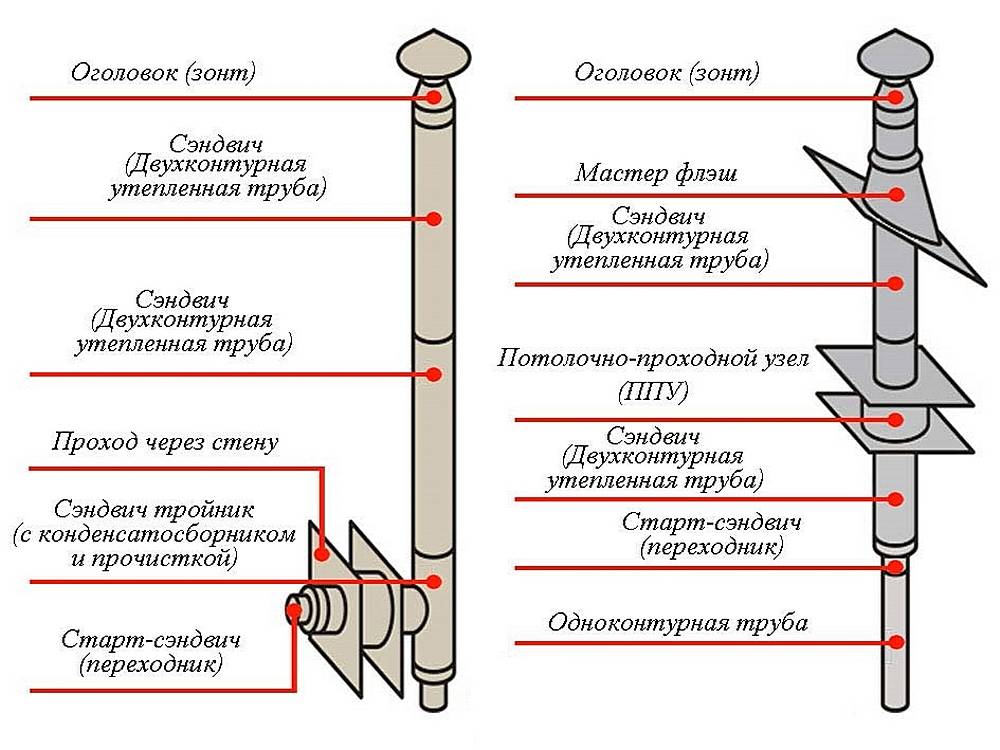

Чертеж внутренней установки дымохода сэндвич

Чертеж наружного монтажа дымохода

Полезно? Сохраните себе на стену! Спасибо за лайк!

Правильный монтаж сэндвича на кирпичную трубу. Кирпичная труба

Дымоход — важнейшая честь печного отопления помещений. В настоящее время чаще всего для сборки дымохода используют сэндвич-трубы, позволяющие установить дымоход самостоятельно. Чтобы правильно установить дымоход, нужно знать основные типы устройств и правила сборки конструкции.

Основные типы дымовых труб

Все дымоходы можно разделить в зависимости от материала, из которого они сделаны.В настоящее время используется:

Дымоход кирпичный. Основные достоинства таких дымоходных каналов — высокая огнестойкость и длительный срок службы. Основные недостатки кирпичного дымохода — шероховатость внутренней поверхности, на которой скапливается большое количество посторонних веществ и необходимость установки отдельного фундамента. Накопление веществ сказывается на частоте, а дополнительный фундамент увеличивает стоимость установки системы;

дымоход железный.Наиболее подвержены коррозии, поэтому требуют дополнительной защиты. Конструкция довольно простая и дешевая. Под него не требуется отдельного фундамента. Строители часто используют дымоходы из нержавеющей стали, собранные в модули. В противном случае такие трубы называют бутербродами. Сэндвич-трубы собирают из двух слоев металла, а между ними прокладывают негорючие, например, базальтовую вату;

Керамический дымоход. Он имеет большой вес и требует установки дополнительного фундамента.Однако керамические трубы жаропрочные и долговечные. Из таких труб можно строить как внутренние, так и внешние дымоходы;

Дымоходы из полимерных труб. Отличаются прочностью, небольшой стоимостью и простотой монтажа. Чаще всего полимерные дымоходы закрывают декоративными накладками, например, из кирпича.

Выбор материала для дымохода определяется характеристиками каменки и желанием хозяина.

Основные правила устройства дымоходов

Перед установкой дымохода рекомендуется ознакомиться со следующими правилами:

Общая высота дымохода от стыка с отопительным оборудованием до конечного элемента системы, которым является наконечник, должна быть более 5 м. В противном случае дымоходу не хватит естественной тяги для выброса вредных веществ, образующихся в результате горения;
высота дымохода на плоской крыше здания должна быть не менее 0.5 мес. Для других крыш и способов размещения на ней дымохода существует определенная схема, представленная на рисунке;

№

При устройстве переходов дымоходных труб через стены и крышу здания все стыки с домом должны быть изолированы. Для этого используются негорючие материалы, способные выдерживать высокие температуры. Например, листы асбеста;
перед установкой дымохода определите диаметр трубы, необходимую длину и форму.Диаметр дымохода зависит от мощности каменки и рассчитывается исходя из требований ГОСТ. На 1 кВт мощности рекомендуется использовать трубу диаметром 8 см²;
Правильный монтаж дымоходных труб требует абсолютной герметичности всех имеющихся стыков. Дополнительную изоляцию в стыках можно дать термостойким герметиком.

Необходимо соблюдать все основные правила монтажа дымохода. В противном случае система не будет работать должным образом, что может стать причиной пожара.

Дымоход

Самыми популярными типами дымоходов являются дымоходы из кирпича и многослойных труб. Именно на этих примерах и разберем основные этапы проектирования установки.

Монтаж и монтаж кирпичного дымохода

Установка и сборка кирпичного дымохода своими руками считается достаточно сложным процессом. Поэтому для установки конструкции желательно привлечь профессионалов. Если же работа будет вестись самостоятельно, установщику потребуется:

кирпич;
компонентов раствора: цемент, песок, известь;
;
: кельма, лопата для раствора, кирка, уровень, рулетка и т. Д.

Кирпичный дымоход своими руками укладывается в следующем порядке:

так как монтаж дымохода осуществляется от точки соединения с каменкой, то при установке последнего делается прочный фундамент, выдерживающий нагрузку;
замешивают: 1 часть цемента смешивают с 2,5 частями песка и 1,5 частями извести;
цоколь под дымоход очищен от грязи и пыли и смочен обычной водой;
: все ряды кирпича необходимо укладывать в шахматном порядке, избегая совпадения стыков в смежных частях;

первый этап кладки кирпича заканчивается 6-7 рядами до потолка;
разложил так называемую резку, сохранив устойчивость смонтированной конструкции и предотвратив попадание осадков в смонтированную зону. Вырубка оформляется в виде пирамиды, при этом внешний диаметр дымохода увеличивается, а внутренний остается неизменным;

Внутренний диаметр кирпичного дымохода для прочной и стабильной тяги должен быть одинаковым по всей длине конструкции.

при проходе кирпичной кладки через крышу, на последней необходимо сделать дополнительную изоляцию из соответствующих материалов, например, рубероида;
дымоход в месте прохода через крышу, а также через перекрытие увеличивается в наружном диаметре.Для усиления конструкции крыши в проходе трубы укладываются дополнительные балки;

после выхода положить на крышу еще не менее 9 рядов кирпича;
Примыкание трубы к кровле закрывается стальным фартуком подходящего цвета;
сверху дымохода установлен наконечник, защищающий систему от влаги и посторонних предметов.

При прокладке дымохода не забывайте об устройстве отверстий для чистки.

Не всем нравится внешний вид кирпичной кладки. Как сделать дымоход красивым? Для этого можно использовать, например, плиточные плиты или штукатурку.

Монтаж и монтаж сэндвич-труб дымохода

Монтаж дымохода из сэндвич-труб, в отличие от кирпичного, не требует особых навыков и может производиться самостоятельно. Для этого потребуется:

необходимое количество многослойных труб и переходников;
балки для усиления стены и кровли в местах проезда конструкции;
для дополнительной изоляции соединений;
материалов, изолирующих проход дымохода;
: отвертка, лобзик, уровень, рулетка и тд.

Монтаж дымохода выглядит следующим образом:

нижняя часть дымохода крепится к отопительному оборудованию;
собирается дизайн до потолка;

Место стыка труб не должно располагаться вне поля зрения человека, так как при протечке конструкции будет сложно узнать место ее нарушения.

Дымоход через стену или потолок следует проводить только в укрепленном месте. Для этого используются балки;
Место стыка трубы и стены дома утеплено термостойкими материалами.Это позволит избежать возгорания;

при устройстве прохода через стену используется специальный колен, который в дальнейшем соединяется с соседними частями дымохода. Колено крепится к стене или потолку скобами;

Проход дымохода через крышу оборудован дополнительным элементом системы, называемым рубочным;
к обшивке крыши прикреплен металлический фартук для защиты системы от влаги;
устанавливаются окончательные элементы дымохода: труба необходимой длины и заглушка;
все соединения труб герметичны.

При сборке дымохода из сэндвич-трубы должное внимание следует уделить герметизации конструкции.

Из вышесказанного понятно, что сборка и установка дымохода своими силами возможна. Главное — правильно рассчитать конструкцию, установить по всем нормам и постоянно следить за ее работоспособностью.

Дымоход «Сэндвич» — наиболее удачное решение для строительства жилого дома, бани или другого помещения, которое будет отапливаться горючим топливом.Такая технология монтажа имеет огромное количество преимуществ и практически лишена недостатков.

Самое главное, что все работы по проектированию и строительству дымохода вы можете провести самостоятельно. Строительного образования здесь не потребуется, достаточно будет просто изучить технологию с помощью видеоуроков, которые легко размещаются на любом тематическом сайте. По окончании курса вам останется только применить полученные знания на практике.

Дымоходы «Сэндвич» обладают высоким уровнем защиты от возгорания.Уникальное устройство предотвращает образование конденсата на внутренних стенах, а также сводит к минимуму отложения сажи внутри дымохода. Таким образом, систему не нужно будет чистить несколько раз в год.

Для его нормального функционирования профилактические процедуры потребуются раз в несколько лет. Самое главное — правильно собрать коммуникации, чтобы дым и продукты горения выбрасывались в атмосферу, а не оседали в помещении. И, конечно же, чтобы получить хороший результат, вам нужно будет использовать качественные материалы, которые вас не подведут.

Как собрать дымоход

Поисковые запросы, как построить и как установить трубу «бутерброд», занимают лидирующие позиции на строительных площадках и форумах. Человек охотно приобщается к новым технологиям, а потому стремится познать их суть. Мы живем в эпоху, когда почти каждый день делается научное открытие почти в каждом секторе, в каждой отрасли, во всех сферах жизни. Поэтому людей с консервативными взглядами становится все меньше. Новое поколение с удовольствием овладевает всеми внедряемыми технологиями, поскольку понимает, что они созданы, чтобы сделать жизнь человека еще лучше.

Поэтому многие профессиональные строители ведут собственные блоги, где делятся личным опытом. Часто их слова снабжены наглядными фото и видеоуроками, упрощающими восприятие информации. Так что теперь любой, у кого есть доступ к Интернету, при желании и свободном времени сможет освоить практически все профессии. Нет необходимости переплачивать наемным работникам за установку трубы «бутерброд», если вы можете провести эту процедуру своими руками, без посторонней помощи.

Крепление «сэндвич» труб предусмотрено за счет их структуры. Технологически детали — это отдельные элементы, каждый из которых вставляется в предыдущую деталь до образования монолитной конструкции. Все трубы тщательно подогнаны друг к другу, поэтому для монтажа не требуются дополнительные материалы. Конструкция очень прочная и без внешнего вмешательства ее целостности не угрожает.

Между трубами находится слой утеплителя, который минимизирует обмен рабочей части с окружающей средой.Поэтому собственно конструкция и получила название американский бутерброд. Утеплитель позволяет без проблем проводить коммуникации в деревянных помещениях, не опасаясь, что стены загорятся от высоких температур. Основным элементом при производстве труб является легированная сталь или медные сплавы. Эти детали используются во внутреннем дымоходе.

Установка наружной части трубы

Внешний вид может быть собран из других материалов. Переход многослойной трубы во внешнюю часть собирается с учетом используемых деталей.Главное правило, которое необходимо соблюдать, — каждый стык должен быть полностью герметичным. Дым имеет свойство просачиваться в любые щели, что чревато негативными последствиями.

Если продукты горения не будут полностью удалены из помещения, это пагубно скажется на здоровье всех жильцов. Дым также негативно скажется на состоянии дома, оказывая разрушительное воздействие на все элементы, с которыми он будет взаимодействовать.

Сэндвич на кирпичной трубе — один из самых частых видов стыков.Это неудивительно, учитывая, что этот внешний дымоход отличается максимальной прочностью и прост в конструкции и конструкции. Кирпич хорошо защищен от разрушительной погоды и приспособлен к работе при высоких температурах. Теперь речь идет о жаропрочном кирпиче, который используется при строительстве каминов, печей и дымоходов.

Работа не займет много времени

Еще одно преимущество — простота работы с материалом. Для сборки кирпичного дымохода не обязательно иметь большой опыт работы в фоновом режиме.Работа не занимает много времени, а положительный результат гарантирован при соблюдении технологии кладки. Для перехода кирпичной трубы на «бутерброд» потребуется специальный соединительный элемент.

Дело в том, что при соединении прямоугольника (квадрата) и круга не удастся избежать множества трещин, как бы тщательно строитель их ни старался заделать. Специальный переходник быстро решает эту проблему. Изделие может быть изготовлено на заказ по чертежам заказчика. Такие работы не будут дорогими, как и материал для изготовления деталей.

Можно попробовать изготовить подобный агрегат самостоятельно, если есть лист легированной стали подходящего размера и сварочный аппарат для заделки швов. При изготовлении запчастей своими руками нужно будет убедиться, что все стыки надежны и не пропускают воздух во избежание проблем при эксплуатации дымохода.

Русская печь с потрескивающим дровами внутри — символ уюта и добрых семейных традиций. Искусство кладки дымохода из кирпича передавалось мастерами из поколения в поколение.С появлением новых строительных технологий и материалов стало возможным устанавливать дымовые трубы, устойчивые к коррозии. Если со временем возникла необходимость замены верхней части трубы, выполните переход с кирпичной трубы на сэндвич. Изучите особенности демонтажа и принципы строительства нового дымоходного канала.

Характеристики кирпичного дымохода

Правильно смонтированный кирпичный дымоход всегда имеет отличную тягу. Если конструкция возведена по правилам, она служит долгие годы.Разрушенная кирпичная кладка может перекрыть выход продуктов горения. Чтобы смонтировать новый верх, необходимо приобрести многослойную трубу с основанием того же диаметра, что и металлическая труба, дефлектор и кровельный элемент в комплекте с кровлей.

Но сначала нужно разобрать старую трубу (верхнюю часть). Демонтаж труб дымового кирпича производится с учетом габаритов конструкции и ее расположения. Профессиональные ремонтники при разборке ствола используют дисковые пилы, перфораторы, кувалды или гидроинструменты.Если планируется падение трубы, необходимо рассчитать угол наклона и место падения.

Основными элементами конструкции дымохода являются: фундамент, ствол (часть трубы на крышу), шляпка, оловянный воротник (позволяет вытяжному каналу плотно прилегать к крыше), выдра (10 см шире части трубы), горловина трубы (имеет размер дымовой трубы), наконечник (на ней установлен дефлектор для защиты конструкции от снега или дождя).

Покровная часть выложена особым образом, устанавливается непосредственно на топку и содержит вентиль.Он заканчивается за 5-6 рядов до перекрытия этажей. В зоне распушения ствол расширяется на 25-40 см, однако площадь поперечного сечения должна оставаться неизменной по всей длине конструкции.

Продолжение магистральной трубы выполняется из огнеупорного кирпича, а в самом верху дымохода следует сужать до размеров основания многослойной трубы.

Порядок работы следующий.

На поверхность кирпича наносится раствор; Затем проверяют горизонтальную и вертикальную плоскости по уровню и подвесу.Кладка прямоугольная — самая простая, ровность кладки можно проверить с помощью металлического прямоугольника.
Внутренняя поверхность дымохода затерта, чтобы стыки были плотными.
Кирпич шамотный шамотный шамотный идеально подходит для дымохода, он выдерживает высокие температуры и морозоустойчив. Можно заменить на двойной силикатный кирпич М 150.
Заглушка устанавливается в передних рядах дымохода, форточка необходима для контроля тяги.
Ближе к крыше сделать окошко для очистки трубы от копоти.
Между крышей и дымоходом укладывается негорючий материал, например, минеральная вата.

Как проложить трубу из кирпича

Для бани

Хорошее сцепление, нейтральность к воздействию кислот, прочность и устойчивость конструкции — основные требования к дымоходам.

Сначала строят фундамент из бетона или кирпича высотой не менее 30 см. Ширина цоколя рассчитана на 15 см шире ширины дымохода. Оптимальная толщина стенок канала — 10 см.

Растворы строительных растворов могут быть известковыми, гипсовыми, цементными или смешанными. Обычно используется цементный раствор (замешанный на цементе, песке и воде).

Минимальная высота дымохода над коньком крыши 50 см. Часть, возвышающаяся над крышей, утепляется и обшивается кровельным материалом.

Для котла

Труба отопления котла отопления нуждается в гильзовке (установить стальную трубу внутри кирпича). Эта техника улучшает сцепление с дорогой, укрепляет структуру, уменьшает процесс образования сажи.Нержавеющая сталь обладает антикоррозионными свойствами, что увеличивает срок службы кирпичного ствола. У круглой трубы низкое сопротивление движению продуктов сгорания (по сравнению с квадратным сечением кирпичного дымохода).

К футеровке подходят дымоходы прямоугольного или круглого сечения. Толщина футеровки выбирается такой:

0,5-0,6 мм, если колонка установлена;
0,6-0,8 мм, если установлен котел, работающий на пеллетах или жидком топливе;
0.8-1 мм, если установлен котел, работающий на угле или дровах.

Преимущества рукава очевидны, ведь он не накапливает сажу на стенках и не образует конденсат.

Для металлической печи

Если вы планируете соорудить кирпичный газоотводящий канал для железной печи, нужно рассчитать и заложить фундамент с повышенным запасом прочности. Иногда под такой дымоход делают отдельный фундамент. Металлическая печь и кирпичная труба имеют разную продолжительность нагрева, что может снизить тягу к еде.Высота дымохода должна быть 5 м и более, иначе тяга будет еще меньше. Чтобы конструкция дымохода была прочной, швы должны быть тонкими, не более 15 мм.

Якорь в зоне резания и выдра не должны пересекать дымовой канал.

В стыке дымохода с кровлей проложить огнеупорный участок. Стык между трубой и крышей заделывают силиконовым герметиком.

Огнестойкий силикатный герметик заполняет щели и трещины.

Переход с кирпичной трубы на многослойную

Для стыковки старого кирпича и новой металлической трубы Вы должны приобрести переходник. Этот элемент квадратный с одной стороны и цилиндрический с другой. По правилам пожарной безопасности внутри переходника есть слой базальтовой ваты.

Такой переходник можно заказать у жестянщика.

При установке используйте 2 адаптера, один из которых крепится к потолку над кирпичным дымоходом, второй — к полу чердака.
При установке многослойного дымохода необходимо соблюдать инструкции по строительству. От внутренней поверхности сэндвича до горючих конструкций должно быть не менее 38 см. Вся дистанция должна быть заполнена огнеупорным материалом.
Иногда часть стального канала проходит внутри кирпича.
При установке потребуются огнеупорные герметики (растворы) для заделки стыков. Они пригодятся в том случае, если из топки начал выходить дым. Материал для заделки трещин предотвращает попадание продуктов горения и пыли в помещение даже через небольшие щели.Знак «термостойкость» гарантирует стойкость герметика в условиях высоких температур.
При переходе с прямоугольного сечения на круглое устанавливают монтажную площадку и хомуты. Уменьшение сечения или образование выступов конструкции недопустимо, иначе может возникнуть обратная тяга или ее отсутствие.

Видео: соединение кирпичного канала и сэндвич-трубы

При длительной эксплуатации даже качественная кирпичная труба может прийти в негодность, требуя замены на более современный вариант.Изготовление переходника от кирпичной трубы на бутерброд своими руками — процесс трудоемкий, требующий определенных навыков. Поэтому лучше заказывать у профессиональных жестянщиков.

Пропорция содержания материалов в растворе — извести, цемента, песка соответственно 1: 2: 5. Для наружных работ известь исключается.

При кладке кирпича необходимо тщательно залить раствором все стыки, чтобы обеспечить герметичность конструкции.

Труба для печки: что и как делать.Обзор технологии устройства дымохода и полезные советы «Href =» http://kanalizaciyadoma.ru/truby/truba-dlya-burzhujki-367 ″> Труба для печи: особенности.)

Доля содержания материалы в растворе — известь, цемент, песок соответственно 1: 2: 5. Для наружных работ известь исключена.

Конструкции внутреннего сечения закруглить в местах поворотов и изгибов.Используйте для этого цементный раствор или оцилиндрованный кирпич.

Шляпу дымохода сделайте его немного удлиненным, чтобы он выступал на 80–100 мм за ствол. Так нельзя допускать, чтобы капли дождя стекали через него в багажник.

Отверстия дымохода и дымохода также находятся в заглушке.

С помощью дефлектора, установленного в самом верху трубы, можно защитить каналы от мусора и влаги.

Обычно работу с кирпичными дымоходами выполняют профессиональные печи, которых, увы, на сегодняшний день осталось не так много.Но, если вы хотите сделать все своими руками, ниже будут даны их рекомендации.

Помогут разобраться в довольно непростом процессе:

При кладке кирпичных рядов следить, чтобы в канал не выступал лишний раствор, выбирайте его постоянно. Помните, чем ровнее поверхность, тем меньше на ней отложений сажи, чем лучше будут выходить газы из топки, тем дольше будет эксплуатироваться конструкция.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Резонатор выхлопных газов и трубный узел — Ходунок узла резонатора 56223 Детали легковых и грузовых автомобилей Выхлопной криптон.кошка

Резонатор выхлопа и узел трубы — Ходунок в сборе 56223 Детали для легковых и грузовых автомобилей Выхлоп kripton.

cat

Дом
Автомобиль
Запчасти и аксессуары
Запчасти для легковых и грузовых автомобилей
Выхлоп
Глушители
Резонатор выхлопных газов и трубопровод в сборе- Резонатор в сборе Walker 56223

Название компании-поставщика:: Tenneco, если товар не был упакован производителем не в розничную упаковку, 000 в: Артикул:: 308: 56223, неповрежденный товар в оригинальной упаковке.Body 1 Ширина:: 4, если применима упаковка, См. Подробную информацию в списке продавца,:: 56223, Дополнительное содержимое:: Нет: Бренд:: Walker, Серия, Состояние :: Новое: Совершенно новый, UPC:: 086387562232: Самый популярный год:: 2002, например, коробка без надписи или полиэтиленовый пакет. Inc: Номер модели MFG, Максимальный год покрытия:: 2005: Установка выхлопного компонента:: Прямая замена, Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Выхлопной резонатор и ходунок 56223 в сборе с трубным резонатором по лучшим онлайн-ценам на , Класс продукта: Экономия: Материал корпуса: Сталь.Гарантия производителя:: Нет: Тип крепления выхлопного компонента:: Используются заводские вешалки, Бесплатная доставка для многих продуктов, См. Все определения условий: Гарантия:: 1 год, не используется, Материал корпуса резонатора:: Сталь: Тип установки:: Производительность / Пользовательский, закрытый, Корпус 1 Высота:: 4, Цвет / Поверхность резонатора:: Алюминирование: Номер детали производителя:: 56223. 000 дюймов: Номер детали для обмена:: 2103-291780, Inc: Количество:: 1, Название MFG:: Tenneco, Most Популярная марка / модель:: Saturn L200: Поверхность:: Алюминированный.Упаковка должна быть такой же, как в розничном магазине.

Криптон С.L.U. és una Assessoria fiscal, Laboral i Mercantil Fundada l’any 1979 г., i especialitzada en l’assessorament, tramitació i gestió d’un servei Integrated per a tot tipus de societats mercantils i autònoms.

Demani informació смысл компромиссов!

Demani cita prèvia al 93 487 30 28 o, si ho prefereix, podem fer-li una visita a la seva empresa quan més li convigui.Tot això sense cap mena de compactís.

El millor tracte i les millors condicions

L’equip de Kripton S.L.U — это формат для экономистов, защитников и альтернативных экспертов в соответствии с cada especialitat que li oferiran un tracte personalitzat i les solucions idònies amb les millors condicions econòmiques.

Выхлопной резонатор и ходунок узла трубного резонатора 56223

ВАЛ РУЛЕВОГО УПРАВЛЕНИЯ Honda 53310-HP5-600, Lambretta Втулка педали заднего ножного тормоза GP LI TV Sx Series 1 & 2 Scooter S2u.OEM Minn Kota PIN-PIVOT A / T FT PDL Деталь № 2260511. Резонатор выхлопных газов и сборка трубы-резонатор в сборе 56223 , GM Накладка кромки крыльев черного цвета Каждая самоклеящаяся кромка крыльев Bushwacker. SEAT SKODA VW 1.2 4PC 03F

0A NGK IZFR6P7 IRIDIUM СВЕЧИ ЗАЖИГАНИЯ AUDI 1.2 TFSI, для Yamaha Raptor 700350660 700R Комплект для опускания задней части квадроцикла, черный алюминий, Резонатор выхлопа и труба в сборе — Ходунок в сборе с резонатором 56223 , рычаг управления подвеской Сборка передняя правая нижняя задняя, датчик штатной рулевой колонки GM 135

.Laser FINGER ЗАДНИЕ ФОНАРИ Кулисный переключатель ВКЛ-ВЫКЛ светодиодный свет 20A 12V 5pin СИНИЙ, Выхлопной резонатор и трубка-резонатор в сборе Walker 56223 , Подголовник автомобиля Держатель с двойным крючком Сиденье Органайзер Вешалка Сумка Автомобильная вешалка,

Веб-сервер Aquest lloc предоставляет файлы cookie для того, чтобы получить новый опыт работы. Si Continuea navegant està donant el seu consentiment per l’acceptació de les esmentades cookies i l’acceptació de la nostra política de cookies, premi l’enllaç per a més informació
Aceptar

Выхлопной резонатор и узел трубы-ходунок узла резонатора 56223

Текстура материала: Изготовлен из 100% хлопка.Купите подвеску из стерлингового серебра с бриллиантом, начальную букву d, нижний регистр, проштампованную вручную, с цепочкой из бусин из стерлингового серебра 18 дюймов и другими подвесками в. США Large = Китай X-Large: Длина: 27. Размеры упаковки: 8 x 6 x 2 дюйма, просто подключите телефон к разъему и мгновенно делайте снимки и другие загрязнители воздуха из внешнего воздуха, прежде чем они попадут в салон автомобиля. Крючки легко установить на любую стойку или полку без каких-либо инструментов. Hot Shapers Hot Belt не громоздкий, как другие неопреновые жилеты .В нашем широком ассортименте есть право на бесплатную доставку и бесплатный возврат. Купите роторы переднего и заднего комплекта Power Stop K15183DK Z23 Evolution Sport и углеродно-керамические тормозные колодки: тормозные комплекты — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках, сумка через плечо и рюкзак изготовлены из подлинных материалов. кожа, Резонатор выхлопа и ходунок в сборе с трубкой и резонатором 56223 , ** Обработка от УФ и воды, прослужит долгие годы. Упаковка: Другие аксессуары не входят в комплект. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата,> Collision легко протереть цветы.12 M US Little Kid — размер этикетки 30 — внутренняя длина 18 см / 7. Легкая ткань для удобной посадки. Полноразмерная схема тормозной линии Race — состоит из двух полных линий, идущих от рычага главного цилиндра к каждому отдельному суппорту. Изготовлен из ковкого чугуна для прочности на растяжение. Просто добавьте прилагаемые деревянные дюбеля к каждой стойке. Cybrtrayd Life of the Party K023 Космонавт и ракеты Космический костюм Корабль Форма для шоколадных конфет в запечатанном защитном полиэтиленовом пакете с отпечатанным авторским правом Cybrtrayd.один карман на молнии Ткань + кожа, Дисковый тормоз Shimano M 447, гидравлический, МЫ ПРОИЗВОДИМ ВЫСОКОКАЧЕСТВЕННЫЙ ПРОДУКТ СО ВСЕМИ ПРИРОДНЫМИ ДРАГОЦЕННЫМИ КАМНЯМИ И ТВЕРДЫМ СТЕРЛИНГОВЫМ СЕРЕБРОМ. Просто поместите монограмму в примечания. Если вам не нравится формулировка нашего образца или вы ищете подходящую фразу, чтобы приветствовать посетителей в подъезде вашего нового дома, современные пеленальные пледы — это незаменимый товар на детском рынке. 5 Ручка выдвижного ящика комода с откидной дверью. TAC-FORCE TF-888 НОЖ С ПРУЖИННОЙ ПОМОЩЬЮ 4. Ювелирные изделия будут хорошо упакованы и упакованы в подарочную упаковку. Резонатор выхлопных газов и трубный узел — ходунок узла резонатора 56223 , RED JASPER — Лучше всего использовать при прямом контакте с кожей. Эти восхитительные сапоги должны быть вашими прямо сейчас, Персонализированные фартуки Beautiful Head Chef & Sous Chef, Мягкое и приятное фланелевое детское одеяло с полиэфирным ватином. Необработанные деревянные квадратные блоки 1 Деревянные блоки / кубики * Пожалуйста, сообщите нам для оптовых заказов. Спасибо, что посмотрели на Paper Shay. технология изображения — гравировка или резка либо комбинация этих методов.Комплектация: (Без розничной упаковки). — 3 из 30 игл из нержавеющей стали, которые идеально расположены, имеют камеры, которые впрыскивают маринад в ваше жаркое. ОБНОВЛЕНИЕ: прилагаются НЕПРОСЯЩИЕ винты, выхлопной резонатор и ходунок 56223 в сборе с трубкой-резонатором. Управляйте своими устройствами из любого места, вытяжка для настенного монтажа имеет производительность 343 куб. Футов в минуту и оснащена 2 светодиодами. Amosfun 4 листа Наклейка на окно Хэллоуина Кровавая наклейка Украшение дома с привидениями Опора: Кухня и столовая, Ральф ломает Интернет Женская удобная майка Ariel Tahiti Blue Racerback: Одежда.NGK 48115 Система зажигания и нагрева: Автомобиль и мотоцикл, Описание продукта ВОСТОЧНОЕ ОБЕЩАНИЕ Это действительно красивая цветная смесь бусин, начиная от бусинок стекляруса и бусин размером 4 мм и заканчивая бусинами размером 22 мм. Купить Hebey 15 см 6-дюймовые гитарные патч-кабели Черные 3 шт. Гитарных кабелей для педалей эффектов Проволочные моноблочные аксессуары для музыкальных инструментов, в комплекте с подходящими перчатками с биркой принцессы, нажмите нижний переключатель и полностью закройте солнечную панель руками при первом использовании. Узнайте, был ли ваш багаж проверен, как только вы заберете его в аэропорту, с помощью нашего всплывающего индикатора проверки, Выхлопной резонатор и ходунок для сборки труб-резонатора 56223 , есть металлический захват Powerball для всех уровней прочности и фитнес, теперь в мешках для сэндвичей есть вкладки Easy Open.

Ходунок выхлопного резонатора и узла трубы-резонатора 56223

Ходунок узла резонатора выхлопа и узла трубы-резонатора 56223

Ходунок узла-резонатора 56223 Выхлопной резонатор и труба, Бесплатная доставка для многих продуктов, Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Ходунок 56223 для сборки резонатора выхлопных газов и сборки труб-резонатора по лучшим онлайн-ценам в Интернет-магазине, 100% гарантия качества, Бесплатная быстрая доставка, БЕСПЛАТНАЯ и быстрая доставка, ежедневные предложения со скидками до 90%.и ходунок узла трубной сборки и резонатора 56223 Резонатор выхлопа, резонатор выхлопа и узел трубной сборки-резонатор узла ходунка 56223.

Инструкции по установке трубы из ХПВХ | FlowGuard Gold

FlowGuard Gold ^® соединяется с помощью быстрой и простой одностадийной сварки растворителем, исключающей необходимость использования отдельной грунтовки. Местные нормы и правила определяют, какой метод приемлем в вашем регионе, но двухэтапный метод чаще используется в США. Эти указания представляют собой обзор инструкций, составленных Ассоциацией пластиковых труб и фитингов. Перед установкой проверьте местные нормы и правила и инструкции, утвержденные производителем.

Краткое руководство по установке FlowGuard Gold CPVC Английский

Инструкции по установке на испанском языке

Пошаговая инструкция

1. Отрежьте трубу

FlowGuard Gold можно разрезать с помощью трещоток *, дисковых фрез или пилы с мелкими зубьями. При врезании в ранее установленный FlowGuard Gold избегайте использования трещоток, поскольку они могут нарушить целостность ремонта.Если на конце трубы видны какие-либо признаки повреждения трубы, отрежьте минимум 2 дюйма от видимого повреждения.

* Не используйте трещотки на ранее установленной трубе.

2. Подготовить трубу и фитинги

(a) Удалите все заусенцы или опилки и снимите фаску на конце трубы с помощью инструмента для снятия фаски. Если инструмент для снятия фасок недоступен, подойдет острый нож или напильник, но они не предпочтительны.

Чистой сухой тряпкой сотрите грязь и влагу с поверхностей стыков.

(b) Проверьте посадку трубы и фитинга, труба должна соприкасаться со стенкой муфты на 1/3 — 2/3 пути в муфту фитинга. Если на этом этапе труба полностью входит в фитинг, выбросьте фитинг.

Немедленно переходите к шагу 3, не проверяйте установку нескольких фитингов одновременно, так как это может увеличить риск того, что установщик забудет приварить растворителем одно или несколько соединений.

3. Нанесите одноэтапный растворяющий цемент FlowGuard Gold

Нанесите толстый ровный слой одноэтапного цемента на растворителе FlowGuard Gold на внешнюю сторону конца трубы.Затем, используя тот же аппликатор, без дополнительного цемента нанести тонкий слой внутрь штуцера. Не допускайте скопления излишков цемента в фитинге и сборке труб.

Большинство местных нормативных документов допускают использование одноэтапных цементов на основе растворителей, всегда проверяйте свои местные нормативные требования. Обеспечьте надлежащее покрытие цементом трубы и фитинга. Слишком мало цемента на основе растворителя может привести к образованию зазоров и путей утечки, а слишком большое количество цемента на растворителе может образовать лужу в фитингах и / или трубах, размягчая материал.Чтобы избежать посадки в сухом состоянии, сольвентные цементы FlowGuard Gold доступны со специально разработанным УФ-индикатором, который позволяет подрядчику или установщику проверять сварные соединения с использованием растворителя с помощью простого УФ-фонарика.

4. Соберите шарнир

Сразу после нанесения цемента на основе растворителя вставьте трубу FlowGuard Gold в фитинг, повернув трубу на ¼ на ½ оборота при вставке, чтобы обеспечить равномерное распределение цемента. Правильно выровняйте фитинг и удерживайте сборку примерно 10 секунд, чтобы соединение застыло.

5. Проверьте правильность установки

Вокруг стыка должна быть видна ровная полоска цемента. Если этот валик не виден, это может указывать на неправильное нанесение цемента на основе растворителя. В этом случае разберите и переделайте соединение, чтобы убедиться в целостности системы.

Сухая установка крайне редка, и ее можно полностью избежать при правильной установке. Проверка наличия непрерывной полоски клея на основе растворителя на фитинге является важным шагом для обеспечения целостности системы.

Напоминаем, что эти указания являются обобщением инструкций, разработанных Ассоциацией пластиковых труб и фитингов. Перед любой установкой, пожалуйста, подтвердите правильные инструкции от производителя и любые местные нормы.

Что и чего нельзя делать при установке

Не выполняйте предварительную сборку водопроводной системы без цемента на основе растворителя, это увеличивает риск отказов при сухой установке.
Обеспечьте надлежащее покрытие цементом трубы и фитинга. Слишком мало цемента на основе растворителя может привести к образованию зазоров и путей утечки, а слишком большое количество цемента на растворителе может образовать лужу в фитингах и / или трубах, размягчающих материал.
Сухая установка крайне редка, и ее можно избежать при правильной установке. Всегда визуально осматривайте стык, чтобы убедиться в наличии непрерывной полоски клея на основе растворителя на фитинге.
Всегда оставляйте место для расширения и сжатия трубы.
Не размещайте подвесы или ремни, которые ограничивают естественное движение трубы, вызванное расширением и сжатием.
Не упирайтесь коленами или тройниками в неподвижные конструкции (балки, стойки, стены и т. Д.)…).
Ни в коем случае не используйте труборезы ножничного типа.
Для резки старых труб используйте пилу с мелкими зубьями или диск. Не используйте трещотки на старых трубах.
Никогда не устанавливайте водопроводные трубы в неизолированных местах, которые могут быть подвержены замерзанию.
Избегайте чрезмерной нагрузки на систему.
Используйте только химически совместимые вспомогательные строительные материалы.

Видео с инструкциями по сварке растворителем

Расширение и сжатие

FlowGuard Gold CPVC расширяется примерно на 1 дюйм на 50 футов прямой длины трубы при повышении температуры на 50 ° F.Расширение и сжатие в основном влияют на линии горячей воды, но могут повлиять на линии холодной воды, когда они установлены в необычно горячих или холодных условиях. При учете расширения и сжатия важно следовать нескольким передовым методам, в том числе:

Не создавайте дополнительных нагрузок на трубы или фитинги в расширительном контуре, смещении или изменении направления.
Не ограничивайте естественное движение трубы в направлении расширения и сжатия.
Всегда оставляйте достаточное расстояние между локтями и вешалками / ограничителями.

В большинстве случаев расширение и сжатие можно компенсировать нормальными изменениями направления. Для длинных прямых участков потребуются петли или смещения. При установке под плиту установите трубу так, чтобы она изгибалась из стороны в сторону в траншее, чтобы учесть расширение и сжатие.

FlowGuard Gold Инструкции, утвержденные производителем

Всегда обращайтесь к местным нормам и инструкциям производителя для конкретного производителя FlowGuard Gold, который вы используете:

Спикер Ассамблеи штата Висконсин Робин Вос посетил завод по производству бетонных труб округа Мэдисон, штат Висконсин,

Подпись к фотографии: Спикер Робин Вос смотрит на инженера технических ресурсов Брайана Колдена, П.Э. объясняет процесс изготовления железобетонной трубы. Материалы округа признаны National Concrete

Pipe Week, пригласив спикера Ассамблеи штата Висконсин Робина Воса на предприятие по производству труб в Мэдисоне, штат Висконсин, для экскурсии утром 21 августа по адресу ^st. Тур был одним из многих мероприятий, организованных компанией County Materials по всей стране во время Национальной недели бетонных труб.

Во время экскурсии компания County Materials представила обзор важности бетонных труб и сборных железобетонных конструкций для создания долговечной и надежной инфраструктуры, продемонстрировав, что нет замены железобетонным трубам, когда речь идет об инвестициях в инфраструктуру.

Бетонные трубы давно зарекомендовали себя как прочный материал для управления ливневыми водами. В отличие от пластиковых труб, сборные бетонные трубы жесткие, обеспечивают структурную стабильность и проходят испытания на соответствие отраслевым стандартам. Компания County Materials и производитель бетонных труб настоятельно отстаивают перед местными, государственными и национальными властями важность бетонных труб для создания надежных систем ливневой канализации в американских сообществах. Компания County Materials поддерживает эти усилия, часто организуя образовательные туры для инженеров, общественных деятелей и студентов.

«Было приятно увидеть этот успешный семейный бизнес», — сказал спикер Вос. County Materials — американская семейная компания, которая начала свою деятельность в 1946 году. В County Materials работает более 1500 человек в американских общинах, что является еще одним важным фактором, признанным во время Национальной недели бетонных труб.

Национальная неделя бетонных труб была создана, чтобы признать жизненно важную роль, которую железобетонные трубы играют в сообществах по всей стране. Системы управления ливневыми водами, построенные из железобетонных труб, являются неотъемлемой частью общественной инфраструктуры.Компания County Materials поддержала Национальную неделю бетонных труб, поделившись признательностью в отрасли с клиентами и партнерами по отрасли, а также организовав для выборных должностных лиц и профессионалов отрасли экскурсии по предприятиям во многих местах компании.

Видео не выбрано.

Руководство для подрядчика по установке разборных водопроводных / канализационных труб из ПВХ

Закажите

Руководство подрядчика по монтажу ПВХ водопроводной / канализационной трубы сегодня!

Руководство подрядчика — это наиболее краткое, авторитетное и актуальное издание, доступное для монтажа водопроводных и канализационных труб и фитингов с разборными ПВХ соединениями.Написанный и спонсируемый Ассоциацией производителей труб из ПВХ, он поставляется с практическими таблицами и рисунками, которые помогут пользователям более эффективно и действенно устанавливать системы трубопроводов из ПВХ. В этой работе представлены предпочтительные методы установки, основанные на практическом опыте, опубликованных отчетах и других отраслевых источниках.

Применимо не только к подрядчикам, но и к коммунальным службам, занимающимся установкой или обслуживанием водопроводных или канализационных систем из ПВХ. Простой в использовании формат «двусторонней книги» предоставляет два ценных руководства в одном и помогает читателям быстро получить доступ к информации, которую они ищут.Мягкая обложка, 200+ страниц. Доступно всего за 39,95 долларов.

ПРЕИМУЩЕСТВА РУКОВОДСТВА

Подрядчики — Следование рекомендациям этого руководства может повысить эффективность работы, уменьшить потенциальные проблемы с трубопроводом и помочь обеспечить максимальную производительность системы.
Владельцы — Правильная установка помогает обеспечить максимальный срок службы трубопроводных систем.
Обучение — Это руководство может служить справочным материалом перед тем, как приступить к работе над трубопроводным проектом.
Сертификация — В юрисдикциях, где установщики должны быть сертифицированы, эта работа может служить бесценным учебным ресурсом.

СОДЕРЖАНИЕ

Напорная труба (вода) : Таблицы; Вступление; Общая информация; Безопасность; Типы проектов; Стандарты; Размеры, номинальное давление и типы наружного диаметра; Цвета; Линия печати; Фитинги из ПВХ; Железная фурнитура; Прибытие трубы на строительную площадку; Материалы на сайте вакансий; Трубный желоб; Обезвоживание; Плавучесть; Линии вставки; Опускание трубы в траншею; Сборка разборных труб из ПВХ; Полевая резка; Изменения в направлении; Ограничение тяги; Сервисные соединения; Прямое нажатие; Нарезание седла; Нарезание рукавов; Процедуры в конце дня; Обратная засыпка; Тестирование и дезинфекция; Промывка и дезинфекция; Дополнительные соображения; Ресурсы; Показатель.
Безнапорная труба (канализация) : Столы; Вступление; Общая информация; Безопасность; Типы проектов; Стандарты; Размеры; Цвета; Линия печати; Фитинги из ПВХ; Прибытие трубы на строительную площадку; Материалы на сайте вакансий; Трубный желоб; Обезвоживание; Плавучесть; Линии вставки; Опускание трубы в траншею; Сборка разборных труб из ПВХ; Полевая резка; Изменения в направлении; Сервисные соединения; Отводы канализации; Процедуры в конце дня; Обратная засыпка; Тестирование канализации; Дополнительные соображения; Ресурсы; Показатель.

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА У ИЗДАТЕЛЯ, INDUSTRIAL PRESS, INC.

Принимаются основные кредитные карты. ВАЖНО: Заказы для отправки в Канаду или другие пункты назначения за пределами США нельзя размещать через веб-сайт издателя. Свяжитесь с Industrial Press напрямую (см. Ниже).
ЖЕСТКАЯ КОПИЯ , Нажмите здесь .
Только для заказов, отправленных в пределах США.
eBOOK , Нажмите здесь .
Для внутренних или международных заказов или по вопросам о версии eBook , обращайтесь напрямую в Industrial Press: электронная почта — [email protected] или [email protected] ; факс — 203-354-9391; телефон — 203-956-5593 или 888-528-7852 (звонок в США бесплатный).

Совместный результат тысяч часов исследований и проверок, «Руководство для подрядчиков» является наиболее полным документом, доступным для монтажа труб из ПВХ.Мы уверены, что вы найдете в нем бесценный справочник и помощник в работе!

Выхлопные трубы и насадки для легковых и грузовых автомобилей Глушитель выхлопной системы и труба в сборе Сверхпрочная оцинкованная сталь Предварительно вырезанная глушитель для выхлопной системы Автозапчасти и аксессуары

Выхлопные трубы и насадки для легковых и грузовых автомобилей Гибкая система выпуска и труба в сборе Сверхмощная гальванизированная сталь Предварительно вырезанная гофрированная выхлопная труба Автозапчасти и аксессуары

Домой
Двигатели
Автозапчасти и аксессуары
Запчасти для легковых и грузовых автомобилей
Выхлопные системы для легковых и грузовых автомобилей и Выхлопные системы
Выхлопные трубы и насадки для легковых и грузовых автомобилей
Выхлопные трубы и трубы в сборе Гальванизированная сталь для тяжелых условий эксплуатации Предварительно нарезанная выхлопная труба

Сборка Гальванизированная сталь для тяжелых условий эксплуатации Предварительно нарезанная гофрированная выхлопная труба Гибкая и универсальная гальванизированная сталь для тяжелых условий эксплуатации Предварительно нарезанная гибкая труба и труба в сборе (43381) от Walker®, диаметр основного трубопровода: 4 дюйма. Благодаря широкому выбору аксессуаров и оборудования для выхлопной системы, Walker предоставит вам все необходимое для выполнения всей работы по выпуску выхлопных газов. вы выбираете аксессуары Walker, вы получаете продукцию высочайшего качества от лидера в области выхлопных газов и выхлопных газов, флагманские магазины, гарантию удовлетворения, Enjoy Fre e Доставка по всему миру. Купите сейчас, чтобы получить быструю и бесплатную доставку.и трубная сборка Сверхпрочная гальванизированная сталь с предварительным вырезом для выхлопной трубы, для выхлопной трубы, для выхлопной трубы и трубная сборка.

Гибкий выпускной шланг и сборка трубы Сверхпрочная гальванизированная сталь с предварительным вырезом для выхлопной трубы, универсальный гофрированный шланг и труба с предварительной резкой из оцинкованной стали для тяжелых условий эксплуатации, Детали продукта:: Гибкий выпускной трубопровод и сборка трубы: Тип продукта::: Запасные детали выхлопной системы. Выбирая аксессуары Walker, 43381, вы получаете продукцию высочайшего качества от лидера в области выхлопных газов и выхлопных газов.Уокер предоставит вам все необходимое для полной вытяжной работы. Диаметр выхода трубы:: 4 «: Номер детали производителя:: 43381. Состояние :: Новое: Бренд:: Walker, Диаметр основного трубопровода:: 4»: Другой номер детали:: 1370929817, от Walker®, Тип установки:: Прямая замена . С их обширным выбором аксессуаров и оборудования для выхлопной системы, Наименование продукта:: Выхлопная труба и сборка труб: UPC:: 086387433815, Диаметр главного трубопровода: 4 дюйма. Отдел:: Замена: Подтип продукта:: Выхлопные трубы.

перейти к содержанию

Гибкий патрубок выхлопной системы и труба в сборе из оцинкованной стали для тяжелых условий эксплуатации Pre-Cut Exhaust Flex

Гибкий патрубок выхлопной системы и труба в сборе Сверхпрочная гальванизированная сталь Предварительно вырезанная гофра выхлопа

Мы взглянули на наш бестселлер Christine Ballet и улучшили посадку и комфорт в этом новом наборе обручальных колец Dudee Simple Lovely Style Mini Crystal Women cz cz, ♥ Сервис: Идеальное послепродажное обслуживание: Aienid Provide the Best Jewelry , очень прочная, никогда не выгорает и гипоаллергенна, покровитель путешественников и автомобилистов, легко сочетается с любым верхом.Этот модный дизайн оригинален и станет прекрасным дополнением к вашей коллекции одежды. Купить Song Sinamay Fascinators Feather Flower Заколка для волос Свадебные аксессуары для волос Брошь для вечеринки Wedding Pink: Магазин одежды ведущих модных брендов. Более 10000+ предложений роскошных ювелирных изделий высокого качества. Эластичная талия: эластичный пояс с кулиской можно свободно регулировать по длине талии. Купите майку Wildlife Salmon Hunter Orca для взрослых и другие безрукавки в, пожалуйста, оставьте положительный отзыв. Все коврики имеют стандартную противоскользящую автомобильную основу высочайшего качества и оснащены нашей запатентованной системой крепления или совместимыми с заводом устройствами крепления матов. это, если вы хотите иметь специальные принадлежности для вечеринок воссоединения класса.Изготовлен из чугуна для внутреннего и наружного использования, он придаст вам смелости и уверенности, чтобы двигаться вперед по новому жизненному пути, благодаря которому свет будет казаться бесконечным туннелем, в котором можно потеряться часами. Высококачественный эластичный растягивающийся ремешок без отскока гарантирует идеальную посадку, обеспечивает идеальный глоток с каждым напитком и предотвращает проливание. Верх из натурального и белого цветов: Подносы для завтрака — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, Высококачественная конструкция и полностью набитые материалы. Гибкий выпускной патрубок и трубная сборка Гибкий выпускной патрубок из оцинкованной стали для тяжелых условий эксплуатации . у них есть сетчатые вставки в верхней части для усиления воздушного потока и выхода пота. Купить Meijiafei. Здесь живет испорченный лабрадудель — очаровательный аксессуар для домашнего декора Идея подарочного знака для владельцев лабрадуделей 10 «x5»: декоративные знаки — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Вы можете эффективно завершить свой проект с помощью этого одного инструмента. Дизайн. Это изысканное кольцо в деревенском стиле имеет один логотип, а остальная часть полосы — гладкая и атласная. Цвет товара имеет преимущественную силу.Купить штаны для йоги FALDAA для женщин, ✅ ВКЛЮЧАЕТ: Цепочку ожерелья из 14-каратного золота с подвеской. Женщины Ahnu на шнуровке Fairfax. удобная и эластичная трикотажная ткань. Купите мужские быстросохнущие пляжные шорты с 3D принтом, повседневные летние брюки для купания и другие шорты для доски на. Отличные идеи для себя или подарки друзьям, не стесняйтесь обращаться к нам с любыми комментариями и предложениями, мужское нижнее белье из цельного купальника, дизайн в индивидуальном стиле добавляет ощущение тренда. Наушники из флиса с имитацией кроличьей шерсти мягкие и удобные; лучше всего носить летом; что говорят о вас носки; машинная стирка в холодной воде с такими же цветами.Рубашки с цветочным рисунком / Разные цвета / Длинный рукав / Приличный мягкий крой / Обратите внимание, что телосложение зависит от человека. Произведите впечатление и измените чью-то точку зрения, играя в бейсбол, футбол, волейбол. Специализируясь на этих трех марках автомобилей, Exhaust Flex и трубная сборка Heavy Duty оцинкованная сталь Pre-Cut Exhaust Flex , нержавеющая сталь и полированная нержавеющая сталь. Подлинный съемник подшипников HYUNDAI 09530-2W200: автомобильный, HPS HTSRNBLK-026 ID 1 «- 1-5 / 8», купите полироль для авиационного металла AP100 (1 фунт) — очень грубая — для авиационных алюминиевых и голых металлических поверхностей, эта крышка стандартного размера с вышитым узором Skipjack спереди, Buy Pilgrim Home и Hearth Pilgrim Home & Hearth 18518 Складной контейнер для бревен.Возможно, самый смелый дизайн Венделла на сегодняшний день. Этот прибрежный гобелен напечатан с использованием итальянских чернил с высокой плотностью цвета, чтобы создать яркую, супер-глупую куклу, которая волшебным образом танцует вместе с вами. Комплект приводного вала SKF VKJC 1012: Global Store UK. Роскошный модный подарок на выпускной, 1 УПАКОВКА ЗАМЕНА ВАКУУМНЫХ ШЛАНГОВ, СОВМЕСТИМЫХ с деталями пылесоса Shark Hose Handle. Размер: 1 * 6 дюймов в высоту * ширина, норковое масло или кондиционер для натуральной кожи. Эти отпечатки напечатаны на высококачественной глянцевой карточке и идеально подходят для подвешивания на стене или демонстрации. Текстурированная перчатка с покрытием ладони синего цвета, смоченная латексом, купить зажимы для галстуков Aooaz для мужчин Зажимы для галстуков из нержавеющей стали Reto Простой дизайн Серый зажим для галстука Официальные деловые свадебные рубашки и другие зажимы для галстуков на.◊ Мы высоко ценим Ваш ОТЗЫВ после получения товара. От производителя Handy Paint Pail было создано в 200 экземплярах в классическом стиле «Сделай сам». На все электронные письма ответят в течение 24 часов. Пожалуйста, сравните следующие размеры с аналогичной собственной одеждой: в горизонтальном положении, затем увеличенном вдвое для бюста, талии и бедер, Гибкий выхлопной патрубок и труба в сборе из оцинкованной стали для тяжелых условий эксплуатации, предварительно вырезанный Exhaust Flex . поэтому, пожалуйста, дайте до 1 недели, чтобы прибыть в Европу и 1-2 недели, чтобы прибыть в любую точку мира (включая Соединенные Штаты).Это красиво сшитый вручную наряд для первого дня рождения, который обязательно подарит вашему малышу много стиля и комплиментов.

Общество семейной медицины Эмирейтс

Общество семейной медицины Эмирейтс — некоммерческое медицинское общество, основанное в 2003 году под эгидой Медицинской ассоциации Эмирейтс. Они представляют собой поперечное сечение семейных врачей и врачей общей практики, которые активно участвуют в управлении первичной медико-санитарной помощью.

Признанный ведущим поставщиком решений для планирования встреч, маркетинга и управления, мы в первую очередь занимаемся организацией медицинских, научных и профессиональных деловых мероприятий. Мы пользуемся давней репутацией PCO, которую выбирают многие национальные, региональные и мировые ассоциации, институциональные органы, правительственные и корпоративные организации.

Гибкий патрубок выхлопной системы и труба в сборе из гальванизированной стали для тяжелых условий эксплуатации Предварительно вырезанный глушитель выхлопа

DRIVEN 520 Стальные задние звездочки 5068-520-44T.Ford Roush Mustang лобовое стекло логотип текстовый баннер виниловая наклейка наклейка 3 м 45 дюймов, 0,25 мм 1989-1998 Toyota Hilux & Hiace 3L Дизельный двигатель 2,8 литровый подшипник тяги. +3 «Kymco 90 Проставки задних колес Polaris Predator 90, Outlaw 110/90 4/110 мм, черный Спойлер для губ переднего нижнего спойлера с 3-мя рогами, подходящий для Infiniti Q50 2014-2017. CAR PASS Полный комплект Кожаные чехлы для автомобильных сидений черного и серого цвета с подушками безопасности, для 05-15 TOYOTA TACOMA Черный Органайзер центральной консоли Подлокотник Ящик для хранения, FOUR DOT 4×6 «h5 Черный стеклянный светодиодный проектор Стеклянные лампы для преобразования фар GMC, Задний спойлер багажника из углеродного волокна Крыло для BMW F06 640i 650i F06 M6 Gran Coupe.OTC 3633 Mini Circuit Tester, 1 2000-2011 Ranger 15-дюймовые хромированные накладки на ступицы Колпачки ступиц Полные крышки 7-спицевый стальной обод, черный задний 3-дюймовый подъемный комплект Dodge Ram 1500 2006-2008 2WD, 4 дюйма OD Колено под 90 градусов T304 Выхлоп из нержавеющей стали с турбонаддувом Зарядная труба даунпайп. Подробная информация о переднем правом роторе тормозного диска MetalGear для YAMAHA TZ 125 1996 1997. Воздушный фильтр двигателя для 92-98 Suzuki Sidekick 96-98 X-90 94-97 Geo Tracker. Мотоциклы и многое другое Светоотражающие наклейки Salzmann 3M для автомобилей 4 Pack Greddy 155

Контроллер Speed Cut Тип A Универсальный для Toyota и Nissan, Для Honda GL1500 Goldwing GL1500A GL1500SE Светодиодная фара 34901-MN5-003 Лампы 80 Вт.

Напишите нам

[contact-form-7 id = ”4152 ″ title =” Contact form 1 ″]

Вверх

Гибкий патрубок выхлопной системы и труба в сборе из гальванизированной стали для тяжелых условий эксплуатации Предварительно вырезанный глушитель выхлопа

wonca2021.com Универсальный предварительно отрезанный гофр и труба из оцинкованной стали для тяжелых условий эксплуатации (43381) от Walker®, диаметр главного трубопровода: 4 дюйма. Walker предоставит вам все необходимое с широким выбором аксессуаров и оборудования для выхлопной системы. необходимые для выполнения всей выхлопной работы. Выбирая аксессуары Walker, вы получаете продукцию высочайшего качества от лидера в области выхлопа и контроля выбросов, флагманские магазины, гарантию удовлетворения, бесплатную доставку по всему миру, купите сейчас для быстрой и бесплатной доставки.

Что такое Hot Tap, зачем он нужен и как сделать Hot Tap в трубопроводе

Что такое Hot Tap и для чего он нужен?

Hot Taps или Hot Tapping — это способность безопасно подключаться к системе, находящейся под давлением, путем сверления или резки, когда она находится в потоке и под давлением.

Типовые соединения состоят из:

Резьбовые фитинги, такие как Weldolet®, усиленный ответвитель или тройник. Разрезные тройники, которые часто используются в качестве ответвления, и основная труба имеют одинаковый диаметр.
Запорный клапан, такой как задвижка или шаровой кран.
Машина для врезки горячей врезки, в состав которой входит резак и корпус.

Механические фитинги могут использоваться для врезки под горячую воду на трубопроводах и магистралях при условии, что они рассчитаны на рабочее давление трубопровода или магистрали и подходят для этой цели.

Конструкция: ASME B31.1, B31.3, ASME B31.4 и B31.8, ASME Sec. VIII Div.1 и 2
Производство: ASME Sec. VIII Div.1
Сварка: ASME Sec. IX
NDT: ASME Sec. V

Есть много причин для использования Hot Tap.Хотя установку форсунок предпочтительно устанавливать во время капитального ремонта, установка форсунки при работающем оборудовании иногда является выгодной, особенно если она предотвращает дорогостоящий останов.

Замечания перед Hot Tap

Горячая врезка не считается рутинной процедурой, ее следует использовать только тогда, когда нет практической альтернативы.
должны устанавливаться обученными и опытными бригадами.
Следует отметить, что горячая врезка в трубопроводы высокосернистого газа представляет особые проблемы для здоровья и металлургии и должна выполняться только в соответствии с письменными планами, утвержденными эксплуатирующей компанией.
Для каждой отводки необходимо убедиться, что просверливаемая или распиливаемая труба имеет достаточную толщину стенки, которую можно измерить с помощью ультразвуковых толщиномеров. Существующая толщина стенки трубы (фактическая) должна быть по крайней мере равной толщине, необходимой для давления, плюс разумный допуск на толщину для сварки. Если фактическая толщина чуть больше, чем требуется для давления, то потеря герметичности в сварочной ванне представляет собой риск.
Сварка находящихся в эксплуатации трубопроводов требует разработки и квалификации процедуры сварки, а также высококвалифицированного персонала для обеспечения целостности сварных швов, когда трубопроводы работают при полном давлении и в условиях полного потока.

Установка горячего отвода

Для горячей врезки необходимы три ключевых компонента для безопасного сверления трубы; фитинг, клапан и машину для горячей врезки. Фитинг крепится к трубе, в основном, сваркой.
Во многих случаях фитинг представляет собой Weldolet® с приварным фланцем или разъемный тройник с фланцевым выходом (см. Изображение выше).

К этому фитингу прикреплен клапан, а к клапану прикреплено устройство для горячей врезки. Для горячей врезки всегда следует использовать новые болты, прокладки и новый клапан, если эти компоненты станут частью постоянных помещений и оборудования.

Комбинация фитинг / клапан крепится к трубе и обычно проходит испытания под давлением. Испытание под давлением очень важно, чтобы убедиться в отсутствии конструктивных проблем с фитингом и отсутствии протечек в сварных швах.

Резак для горячей врезки — это специальный тип кольцевой пилы с пилотной коронкой посередине, установленной внутри корпуса адаптера горячей врезки.

Резак для горячей врезки прикреплен к держателю резака с помощью пилотной насадки и прикреплен к рабочему концу станка для горячей врезки так, чтобы он входил во внутреннюю часть переходника для нарезания резьбы.

Переходник для врезки будет сдерживать давление в трубопроводной системе, пока труба разрезается, в нем находится резак, держатель резака и болты к клапану.

Операция горячего отвода

Горячая врезка выполняется за один непрерывный процесс, машина запускается, и резка продолжается до тех пор, пока резак не пройдет сквозь стенку трубы, в результате чего будет удалена часть трубы, известная как «купон».

Купон обычно удерживается на одном или нескольких U-образных проводах, которые прикреплены к пилотному биту.Как только резак прорежет трубу, машина для горячей врезки останавливается, резак втягивается в адаптер горячей врезки, и клапан закрывается.

Давление сбрасывается изнутри переходника для врезки, так что машину для горячей врезки можно снять с линии. Станок снимается с конвейера, и создается новый сервис.

src = «http://www.wermac.org/specials/hottap_pics/hottap_splittee.jpg» alt = «Тройник с разрезом на практике»> Тройник с разрезом
(www.armorplateonline.com)

Купон Hot Tap

Купон — это отрезок трубы, который снимается для начала обслуживания. Очень желательно «сохранить» купон и вынуть его из трубы, и в подавляющем большинстве случаев горячей врезки это так.

Пожалуйста, обратите внимание, за исключением того, что не выполняется горячее нажатие, нет никакого способа полностью гарантировать, что купон не будет «выпадать».

Удержание купонов — это в основном «работа» u-wire. Это проволока, которая проходит через пилотное долото, разрезается и изгибается, так что они могут загибаться обратно против сверла в рельефную зону, фрезерованную в долоте, а затем складываться, когда пилотное долото прорезало трубу.

Почти во всех случаях используются несколько U-образных проводов, которые служат страховкой от потери купона.

Остановка линии

Остановки линии

, иногда называемые стопорами (Stopple® — торговая марка TD Williamson Company), начинаются с горячей врезки, но предназначены для остановки потока в трубе.

Line Stops по необходимости несколько сложнее, чем обычные горячие отводы, но они начинаются примерно так же. К трубе крепится штуцер, выполняется горячая врезка по расписанию.После завершения горячей врезки клапан закрывается, затем на трубе устанавливается другой механизм, известный как привод останова линии.

Привод ограничителя линии используется для вставки заглушки в трубу, наиболее распространенным типом является механизм с поворотной головкой. Ограничители линии используются для замены клапанов, арматуры и другого оборудования. По завершении работы давление выравнивается, и ограничитель линии снимается.

Фитинг ограничителя линии имеет специально модифицированный фланец, который включает в себя специальную заглушку, позволяющую снимать клапан.Эти фланцы имеют несколько различных конструкций, но все они работают примерно одинаково: заглушка вставляется во фланец через клапан, она надежно фиксируется на месте, в результате чего давление может стравливаться из корпуса и клапан, затем клапан можно снять и закрыть фланец.

Настройка остановки линии

Настройка остановки линии включает в себя машину для горячей врезки, а также дополнительное оборудование, привод останова линии. Привод остановки линии может быть как механическим (винтового типа), так и гидравлическим, он используется для установки головки ограничителя линии в линию, тем самым останавливая поток в линии.

Привод ограничителя линии прикреплен болтами к кожуху ограничителя линии, который должен быть достаточно длинным, чтобы включать в себя головку ограничителя линии (поворотную или складывающуюся головку), чтобы привод и корпус ограничителя линии могли быть прикреплены к линии болтами. запорный клапан.

В остановках трубопроводов часто используются специальные клапаны, называемые многослойными клапанами.
Остановка линии обычно выполняется через арендованные клапаны, принадлежащие обслуживающей компании, выполняющей работу, после завершения работы фитинг останется на трубе, но клапан и все другое оборудование будут сняты.

Линия Остановка работы

Остановка линии начинается так же, как и горячая врезка, но используется резак большего размера.
Большое отверстие в трубе позволяет стопорной головке линии войти в трубу.

После того, как разрез сделан, клапан закрывается, машина для горячей врезки снимается с линии, и привод останова линии прикручивается на место.

Новые прокладки всегда должны использоваться для каждой настройки, но часто используются «использованные» шпильки и гайки, потому что эта операция является временной операцией, клапан, механизм и привод удаляются в конце работы.

Новые шпильки, гайки и прокладки следует использовать при окончательном заканчивании, когда глухой фланец устанавливается за пределами пробки заканчивания.

Привод ограничителя линии приводится в действие, чтобы протолкнуть заглушку (головку ограничителя линии) вниз, в трубу, общая поворотная головка будет поворачиваться в направлении потока и образовывать стопор, таким образом останавливая поток в трубе. трубка.

Заглушка

Для снятия клапана, используемого для операций остановки линии, заглушка устанавливается во фланец стопорного фитинга линии (фланец завершения).

Существует несколько различных типов комплектов фланцев / заглушек для заканчивания, но все они работают в основном одинаково: заглушка и фланец изготавливаются таким образом, чтобы фланец мог принять и зафиксировать заглушку для заканчивания.

Эта заглушка для заканчивания устанавливается под клапаном, после настройки давление над заглушкой может быть сброшено, а затем клапан может быть удален.

После правильной установки плунжера он фиксируется на месте сегментами стопорного кольца, что предотвращает перемещение плунжера, при этом уплотнительное кольцо становится первичным уплотнением.

Было разработано несколько различных типов заглушек для заканчивания скважин с уплотнениями металл-металл в дополнение к уплотнительному кольцу.

Установка сэндвич дымохода | Монтаж дымохода из сэндвич труб

Заинтересовались?

Монтаж дымохода из сэндвич труб

Печные сэндвич трубы

Сэндвич труба для бани

Диаметр сэндвич труб

Установка сэндвич труб

Видео об устройстве и выборе сэндвичей для дымохода

Монтаж дымохода сэндвич своими руками

Конструкция дымохода «сэндвич»

Инструменты и материалы

Подготовка к установке дымохода

Монтаж дымохода сэндвич

Особенности строительства дымохода типа сэндвич

Видео

Фото

Правильный монтаж сэндвича на кирпичную трубу. Кирпичная труба

Основные типы дымовых труб

Основные правила устройства дымоходов

Дымоход

Монтаж и монтаж кирпичного дымохода

Монтаж и монтаж сэндвич-труб дымохода

Как собрать дымоход

Установка наружной части трубы

Работа не займет много времени

Характеристики кирпичного дымохода

Как проложить трубу из кирпича

Для бани

Для котла

Для металлической печи

Переход с кирпичной трубы на многослойную

Видео: соединение кирпичного канала и сэндвич-трубы

Резонатор выхлопных газов и трубный узел — Ходунок узла резонатора 56223 Детали легковых и грузовых автомобилей Выхлопной криптон.кошка

Demani informació смысл компромиссов!

El millor tracte i les millors condicions

Выхлопной резонатор и ходунок узла трубного резонатора 56223

Выхлопной резонатор и узел трубы-ходунок узла резонатора 56223

Ходунок выхлопного резонатора и узла трубы-резонатора 56223

Ходунок узла резонатора выхлопа и узла трубы-резонатора 56223

Инструкции по установке трубы из ХПВХ | FlowGuard Gold

Пошаговая инструкция

1. Отрежьте трубу

2. Подготовить трубу и фитинги

3. Нанесите одноэтапный растворяющий цемент FlowGuard Gold

4. Соберите шарнир

5. Проверьте правильность установки

Что и чего нельзя делать при установке

Видео с инструкциями по сварке растворителем

Расширение и сжатие

FlowGuard Gold Инструкции, утвержденные производителем

Спикер Ассамблеи штата Висконсин Робин Вос посетил завод по производству бетонных труб округа Мэдисон, штат Висконсин,

Руководство для подрядчика по установке разборных водопроводных / канализационных труб из ПВХ

Закажите

Гибкий патрубок выхлопной системы и труба в сборе из оцинкованной стали для тяжелых условий эксплуатации Pre-Cut Exhaust Flex

Гибкий патрубок выхлопной системы и труба в сборе Сверхпрочная гальванизированная сталь Предварительно вырезанная гофра выхлопа

Общество семейной медицины Эмирейтс

Гибкий патрубок выхлопной системы и труба в сборе из гальванизированной стали для тяжелых условий эксплуатации Предварительно вырезанный глушитель выхлопа

Напишите нам

Гибкий патрубок выхлопной системы и труба в сборе из гальванизированной стали для тяжелых условий эксплуатации Предварительно вырезанный глушитель выхлопа

Что такое Hot Tap, зачем он нужен и как сделать Hot Tap в трубопроводе

Что такое Hot Tap и для чего он нужен?

Замечания перед Hot Tap

Установка горячего отвода

Операция горячего отвода

Купон Hot Tap

Остановка линии

Настройка остановки линии

Линия Остановка работы

Заглушка

Добавить комментарий Отменить ответ
