Ошибка Err 01 счетчика энергомеры

Здравствуйте, уважаемые читатели и посетители сайта «Заметки электрика».

Сегодня у меня из строя вышли сразу два трехфазных счетчика Энергомера СЕ 302.

Это случилось на вводных фидерах комплектной трансформаторной подстанции (КТПН).

Тип счетчика — Энергомера серии СЕ 302 S33 543-J (трехфазный, однотарифный счетчик активной и реактивной энергии, подключенный через трансформаторы тока).

Вот их расшифровка и технические характеристики (из руководства):

Оперативный персонал, в лице дежурных, пришли списывать показания и обнаружили, что на дисплее обоих счетчиков вместо показаний высветилась следующая надпись: «Err 01».

Они сразу же связались со мной и передали замечание. Если честно, то с таким я еще не сталкивался, поэтому открыл руководство по этому счетчику, чтобы расшифровать код этой системной ошибки, ведь они информируют нас о серьезных нарушениях в работе счетчика.

В моем случае: «Err 01» обозначает пониженное напряжение питания.

Дальше идет указание о перепроверке схемы подключения счетчика и на соответствие его типа к напряжению сети. Схему никто не трогал и не менял, счетчик по напряжению сети выбран правильно (3х220/400В). Да и отработал он с 2010 года до сегодняшнего дня без каких-либо нареканий.

Решил я сходить на подстанцию и проверить уровень напряжения в сети. А вдруг, напряжение действительно низкое!!! Вскрыл пломбу переходной испытательной коробки (подробнее про КИП читайте в этой статье), измерил фазные и линейные напряжения с помощью цифрового мультиметра.

Знакомьтесь с серией статей о том, как пользоваться цифровым мультиметром.

Получил следующие значения:

• А — 241 (В), В — 242 (В), С — 241 (В)
• АВ — 416 (В), ВС — 417 (В), СА — 417 (В)

Затем попробовал с помощью перемычек отключить от счетчика напряжение и снова включить.

Ничего не изменилось, ошибка с экрана не пропала. Причина выхода из строя счетчиков мне не известна, оба ввода на КТПН находятся в раздельной работе и никак не связаны между собой. Каких-либо скачков или посадок по напряжению в сетях замечено не было (из оперативных журналов и регистраторов событий телемеханики).

На одном из форумов  увидел подобный случай. При обращении в компанию Энергомеры от них пришел такой ответ: «Счетчик вышел из строя скорее всего по причине дефекта встроенного блока питания».

И все таки получается так, что они о таких неисправностях знают. Тогда возникает вопрос — является ли это гарантийным случаем (брак по причине завода-изготовителя) или ремонт будет производиться за счет потребителя?

P.S. В общем, планирую завтра заменить их и отправить в ремонт. Хотел бы у Вас узнать, кто сталкивался с подобной ситуацией?

Дополнение 1:

Вчера взял счетчик, срезал с его корпуса две свинцовые пломбы и защитные голограммы.

Затем открутил два крепежных винта и снял крышку счетчика.

Как видите, элемента питания у данной модели счетчика нет. На всякий случай проверил с обратной стороны печатной платы, но и там ничего.

Зато можно увидеть как подключены цепи напряжения (коричневые и белые провода) и встроенные трансформаторы тока по каждой фазе. Вторичные цепи ТТ выполнены косичками из черно-белых проводов.

Значит отпадают все варианты с разрядом «батарейки». Вывод остается один — вышел из строя блок питания.

Желтые на схеме — это помехоподавляющие конденсаторы CARLI .47K 275V~X2 MPX40/100/21.

Дополнение 2:

Представляю Вашему вниманию переписку со службой поддержки ЗАО «Электротехнические заводы «Энергомера».

Вопрос:

Доброе утро. Расскажу вкратце ситуацию. КТПН — одновременно на двух вводах на счетчиках СЕ302 S33 543-J 220/380 (В) 5 (А) вместо показаний на дисплее появилась ошибка «Err 01». По руководству я расшифровал ее как «пониженное напряжение». Напряжение в сети имеет нормально-допустимое значение. Ввода друг от друга полностью независимы и работают в раздельной работе. Скажите пожалуйста, по какой причине появилась эта ошибка? Счетчики 2011 года выпуска. Спасибо.

Ответ:

Здравствуйте. Ваш счетчик вышел из строя. В нем дефекты в блоке питания, питание  цепей счетчика занижено. Неисправный прибор учета нашего производства Вам необходимо отправить почтой в адрес завода-изготовителя по адресу: 357106, Ставропольский край, г. Невинномысск, ул. Гагарина 217, для ЗИП «Энергомера».

Отправка гарантийного прибора за счет получателя (как правило, почтовые расходы включают в наложенный платеж). К посылке приложите копию акта о неисправности (при наличии) и письмо-заявление, где в произвольной форме опишите: где эксплуатировался прибор, когда обнаружена неисправность, а также укажите Ваш правильный обратный почтовый адрес, на который Вам будет отправлен исправный прибор.

Заявление необходимо оформить на имя начальника бюро гарантийного обслуживания — Подшибякина Дмитрия Александровича.

С уважением, Консультант по работе с потребителями Бабенко Т.С. ([email protected]).

Сейчас думаю, отправлять им второй счетчик или нет, все равно уже на их место установил ЦЭ6803В.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

АО «ТГЭС»: более 3 тысяч интеллектуальных приборов учета электроэнергии будет установлено в 2020 году

Специалисты АО «Тульские городские электрические сети» в 2020 году установят более 3 тысяч интеллектуальных приборов учета с возможностью передачи данных в автоматическом режиме. «Умные счетчики» будут установлены потребителям Центрального, Зареченского, Привокзального, Пролетарского районов города и поселка Скуратово.

В рамках инвестиционной программы АО «ТГЭС» на 2018–2022 годы, утвержденной распоряжением правительства Тульской области, интеллектуальные системы учета будут установлены более чем 15 тысячам потребителей. На сегодняшний день уже установлено более 6 тысяч «умных» счетчиков с возможностью передачи данных в автоматическом режиме. Установка интеллектуальных систем учета в районах, характеризующихся высоким уровнем потерь в сети, продолжается.

Важно отметить, что установка электросчетчиков выполняется за счет нетарифных источников, поэтому на динамике тарифов данные работы не отразятся. Монтаж оборудования выполняется на безвозмездной основе, а модуль отображения информации (в том числе показаний) выдается потребителю абсолютно бесплатно.

Кроме того, есть ещё ряд преимуществ использования «умных» счетчиков для потребителей:

— отсутствие ежемесячной передачи показаний с многотарифного прибора учета, так как она осуществляется автоматически;

— все работы по эксплуатации и устранению неисправностей счетчиков, в том числе периодическую поверку, будут проводить специалисты АО «ТГЭС»;

— отсутствие необходимости предоставления допуска представителям АО «ТГЭС» для проведения плановых проверок установленных приборов учета.

Установка интеллектуальных приборов учета электроэнергии – важный шаг на пути цифровизации городских электрических сетей. Цифровой учет показаний снимет все разногласия по объемам потребленной электроэнергии между потребителями, сетевыми и сбытовыми компаниями.

Системы учета электрической энергии от компании Uraluchet.ru в Екатеринбурге и Свердловской области

Наша компания основана в 2016 году специалистами отрасли ОРЭМ УрФО. Большой опыт работы в электроэнергетике сформировал для нас курс движения в сторону развития систем учета электрической энергии (мощности).

У нас можно купить современные электросчетчики от известных производителей – ООО «МИРТЕК», ГК «ИНКОТЕКС», «ТАЙПИТ», АО «ННПО им. М.В. Фрунзе», ENSTO, NILED, DKC, ABB, Schneider и многих других. Изучите ассортимент и подберите то, что отвечает Вашим нуждам.

Мы предлагаем максимальное содействие в вопросе обновления энергосистем УРФО и РФ. Вы можете купить счетчики электроэнергии в Екатеринбурге по выгодным ценам в интернет-магазине Uraluchet.ru. В продаже электронные однофазные и трехфазные счётчики различных марок:

Мы предлагаем:


В наличии однотарифные, двухтарифные и многотарифные
устройства измерения электроэнергии. У нас большой опыт
работы в данной сфере, поэтому мы готовы предоставить
подробную техническую консультацию. Кроме того, мы готовы
выполнить шефмонтаж и работы «под ключ».

Современная продукция

Розничные
и оптовые поставки
по адекватным ценам

Богатый опыт
сотрудников

Лояльные условия сотрудничества

Доставка в любой
регион РФ

Сотрудничество с Uraluchet. ru

Мы предоставляем рассрочку на создание систем учета, готовы рассмотреть отсрочку платежа для крупных закупок. Мы также занимаемся разработкой проектной документации для садовых товариществ и гаражных кооперативов, оказываем помощь
в согласовании со смежными субъектами.

Заказать счетчики электроэнергии с доставкой по России легко! Перед покупкой проконсультируйтесь с нашими специалистами. Оформите заказ на сайте нашего магазина или звоните по контактному телефону, указанному ниже.

Вы также можете связаться с нами по электронной почте и за­просить всю необходимую информацию. Работаем с тран­спортными компаниями «СДЭК», «Деловые линии» и с Почтой России. Доставка по Екатеринбургу бесплатно, при заказе от 20 000 доставка по РФ также бесплатно.

+7 (929)21-21-699

uraluchet@gmail. com

Мы всегда рады сотрудничеству. Обращайтесь!

Владимирэнерго с помощью интеллектуального учета борется с хищениями электроэнергии

Эффект от установки современных узлов учета подсчитали во Владимирэнерго, где в течение 2018 г. был выполнен монтаж 6 173 приборов учета электроэнергии.

Владимир, 12 мар — ИА Neftegaz.RU. Филиал МРСК Центра и Приволжья — Владимирэнерго активно реализует проект по внедрению систем интеллектуального учета потребления электроэнергии на территории Владимирской области.

Об этом сообщила пресс-служба Владимирэнерго.

Новые электросчетчики позволят эффективно бороться с хищениями электроэнергии и повысить качество электроснабжения потребителей региона.

Эффект от установки современных узлов учета подсчитали во Владимирэнерго, где в течение 2018 г. был выполнен монтаж 6 173 приборов учета электроэнергии.

Так, данные мероприятия принесли дополнительные 430 тыс. кВт*ч полезного отпуска электроэнергии в конце 2018 г.

Как сообщает компания, прибор учета устанавливается на опоре линии электропередачи (ЛЭП) на границе балансовой принадлежности с потребителем.

Это условная линия, по которой разделяется эксплуатационная ответственность за состояние и обслуживание энергооборудования.

Данные об энергопотреблении по каналам связи автоматически передаются в электросетевую компанию.

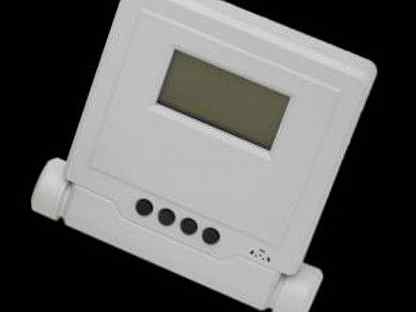

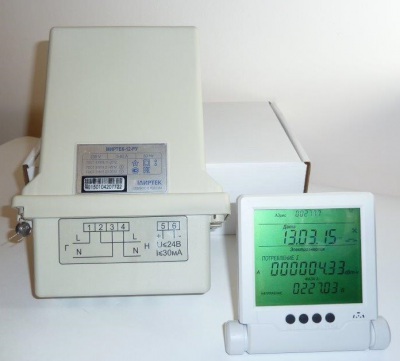

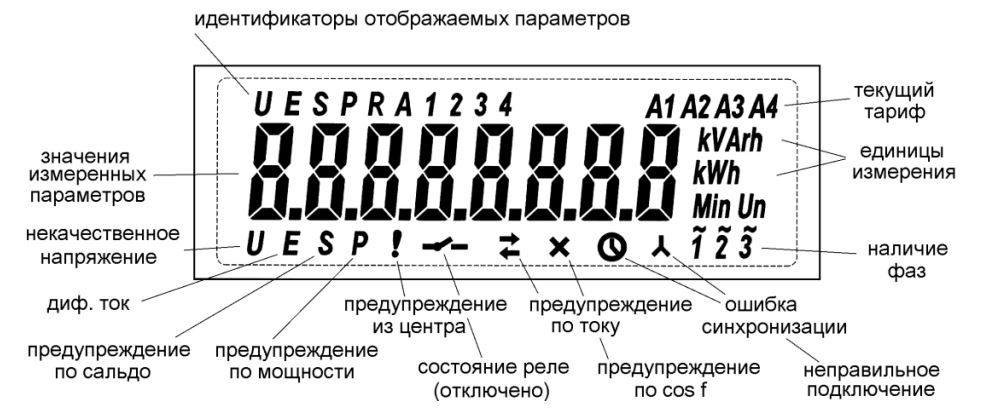

Потребителю выдается модуль отображения информации, на дисплее которого можно видеть текущие показания электросчетчика.

На участках, где был введен интеллектуальный учет, показатели реального потребления электрической энергии увеличились на 20-50% по отдельным лицевым счетам.

При этом ранее эти энергоресурсы потреблялись незаконно.

Практика показывает, что монтаж выносных приборов учета на границе балансовой принадлежности с потребителем позволяет улучшить платежную дисциплину, снизить количество несанкционированных подключений к электросети и стимулирует потребителей к рациональному использованию энергоресурсов.

В частности, потребители получают возможность самостоятельно регулировать расходы на электроэнергию за счет применения дифференцированных тарифов «день-ночь».
