Люк сантехнический под плитку размеры
Размеры сантехнических скрытых люков (люки-невидимки) под плитку
- 16 мая 2014 в 19:18:03
- Просмотров: 45733
- L’Размеры сантехнических скрытых люков (люки-невидимки) под плитку 5 5 0
При проведении ремонтных работ в ванной комнате, санузле или кухне для сокрытия инженерных систем, счётчиков, фильтров, сантехническим узлам и развязкам используются ревизионные люки. Они не только скрывают сантехнические приборы и оборудование, но и обеспечивают к ним простой и быстрый доступ. На сегодняшний день самыми популярными являются скрытые люки под плитку размеры которых могут занять внушительную площадь поверхности стены при необходимости, что обеспечит беспрепятственный доступ к оборудованию для проведения ревизии, ремонта, обслуживания или снятия показаний с приборов.
Так как керамическая плитка, кафель и керамогранит наиболее популярные отделочные материалы для ванных, душевых и туалетов, обеспечение ревизионных и смотровых окон, которые не будут выделяться на поверхности стены поможет осуществить сантехнический люк под плитку размеры которого варьируются от 200*200 мм до 600*1000 мм и более. Таким образом подобрать нужный ревизионный люк не составит труда.
Чтобы добиться целостности интерьера в душевом помещении или ванной, оптимальный вариант – люк невидимка под плитку размеры которого позволят разместить на нём целую плитку или чётное их количество. При облицовке плиточными материалами необходимо оставить выступ плитки за плоскость дверцы люка-невидимки на 20-30 мм. Учитывайте это при выборе плитки и сантехнического люка.
В случае, когда сантехнический люк под плитку размеры имеет средние и большие, после монтажа рамы люка, непосредственно перед укладкой отделочного материала рекомендуется размещать с внутренней стороны дверцы противовес во избежание прогиба плоскости дверцы. Люки под плитку могут также оклеиваться декоративными элементами или зеркалами.
Если скрытый люк под плитку размеры которого намного меньше размера плитки, например, при размере плитки 400*400 мм, люк размером 200*200 мм необходимо оклеивать куском плитки. Не отрезной край нужно расположить со стороны открытия люка, так меньше будут бросаться в глаза срезы плитки.
Если Вам нужен люк невидимка под плитку, размеры в широком ассортименте представлены в нашем каталоге сантехнических люков. Выбрать нужную модель не составит труда, а если возникнут вопросы – Вы можете связаться с консультантами «СанКомф», которые помогут с выбором и предоставят консультацию.
Все размеры сантехнических люков под плитку:
Сантехнические люки для ванной и туалета размеры — Все о канализации
Прокладка любых коммуникаций в здании предусматривает наличие проводов, труб, счетчиков, датчиков и т.п. Это жизненно необходимо, но смотрится чаще всего совершенно не эстетично. Коммуникации легко скрыть за декоративными панелями, но тогда возникает проблема доступа для осмотров, технического обслуживания и ремонта. Она решается с помощью ревизионных люков.
В зависимости от назначения помещения, параметров технической ниши, вида отделки можно рассчитать размеры люка под ванну, для туалета или кухни. Правильно подобранный ревизионный люк будет почти незаметным или, наоборот, станет ярким декоративным элементом интерьера. Очень популярны люки, которые называют невидимками.
Их отделывают теми же материалами, что и стены, а конструкция разработана так, чтобы дверца не выступала за пределы вертикальной поверхности, на которой она установлена. Подходящую модель легко найти в специализированных магазинах, по интернету или заказать в фирме, изготавливающей подобные изделия по индивидуальным размерам.
Материалы для изготовления ревизионных люков
Люки могут различаться по месту установки, материалу изготовления, конструкции. Они представляют собой опорные рамы с дверцами, закрепленными на петлях.
В качестве основного материала может быть использован металл, пластик, гипсоволокнистая плита и даже гипсокартон, а крепежные детали изготавливают только из высокопрочного металла. Пластиковые люки чаще всего бывают белыми.
Это нейтральный цвет, который хорошо подходит для любой цветовой гаммы интерьера. Металлические конструкции отличаются только материалом изготовления и более высокой стоимостью. Они обходятся покупателям почти вдвое дороже пластиковых аналогов.
Самый дешевый вариант – люк с дверцей из гипсокартона, но его долговечность и эксплуатационные характеристики оставляют желать лучшего. Если стоимость принципиально важна, лучше выбрать бюджетную конструкцию из пластика или гипсоволокнистой плиты.
Если вопрос качества стоит на первом месте, стоит отдать предпочтение металлической модели. Она будет служить десятилетиями.
Отдельно стоит упомянуть о ревизионных люках-невидимках. Они предназначены для скрытой установки. Такую модель можно установить в техническую нишу в стене или под ванну.
Ее отделывают тем же материалом, что и стены. Размеры люка под ванну могут быть меньшими, чем для установки в ревизионную нишу в стене. Скрытую модель обычно отделывают кафельной плиткой и монтируют до того, как будет закончена финишная отделка стен.
Это обусловлено тем, что приходится очень точно подрезать плитку по размеру проема. Отделывать стену с нишей приходится в последнюю очередь и ориентироваться не на первый ряд, как обычно при укладке плитки, а на отделку ниши.
Дизайн и размеры сантехнических люков
Стандартный ревизионный люк имеет квадратную или прямоугольную форму, но при необходимости можно найти или заказать модель любой конфигруации. Встречаются круглые изделия, напоминающие по форме иллюминаторы, овальные, трапециевидные.
Некоторые умельцы изготавливают люки самостоятельно, и иногда они отличаются небанальным дизайном. Размеры сантехнических люков для ванной и туалета могут быть самыми разными – от миниатюрных конструкций с параметрами 100х100 мм до 800х500 мм.
При выборе размеров сантехнического люка для ванной и туалета нужно ориентироваться на величину ниши. Если ниша уже есть, необходимо замерить проем и искать модель нужных параметров.
Если она только планируется, имеет смысл сразу же спроектировать ее стандартных размеров, чтобы не возникло проблем с выбором люка. При поиске скрытой модели, помимо габаритов ниши, нужно заранее знать размер плитки.
Желательно, чтобы на дверце помещалось целое число плиток, чтобы не пришлось подрезать. В противном случае люк будет заметен на стене из-за несоответствия плиток. За пределы дверцы плитка должна выступать на 0.5 см, а со стороны петель не более чем на 5 см.
Разновидности люков по месту установки
Хотя чаще всего речь идет о настенных люках, существуют еще напольные и потолочные модели. Потолочные ревизионные люки монтируют для доступа к вентиляционным системам.
Их часто устанавливают в подвесных потолках. Основное требование к потолочной модели – малый вес, поэтому металлические модели выбирать нежелательно.
Кроме того, потолочный ревизионный люк должен быть оснащен прочной дверцей и надежным запорным механизмом, который предотвратит ее самопроизвольное открывание.
Напольные люки выдерживают серьезные нагрузки. Нужно выбирать достаточно прочную модель, чтобы, наступив на нее, человек не провалился под пол.
В продаже можно найти мощные металлические конструкции, оборудованные дополнительными ребрами жесткости, прочной крышкой и уплотнителями для герметизации зазора между крышкой и рамой. На уплотнители стоит обращать особое внимание.
От них зависит, будут ли проникать из-под пола посторонние запахи, сырость. Также желательно брать модель с фиксаторами и амортизаторами. Эти элементы предназначены для плавного и легкого открывания крышки, удержания ее в открытом положении.
Напольный люк для жилого помещения может быть изготовлен из влагостойкого ламината. Это своеобразный аналог настенных люков-невидимок. Но если дверцы настенных моделей отделывают плиткой, то напольный люк маскируют покрытием, которым застелен пол в помещении.
Классификация люков по конструктивным видам
Чаще всего можно встретить в продаже однодверные ревизионные люки, но для широких ниш выпускаются и двудверные. Если ширина технической ниши более 70 см, второй вариант предпочтительнее.
Это поможет избежать провисания дверцы, что со временем может произойти с широкой однодверной моделью. Тип открывания-закрывания люка может быть распашным, нажимным, откидным или сдвижным. Для помещений, где технический люк испытывает серьезные эксплуатационные нагрузки, лучше выбирать усиленные конструкции.
Они снабжены специальными мощными петлями, дополнительными ребрами жесткости и предназначены для облицовки тяжелыми отделочными материалами.
Распашные модели: простота и удобство
Распашные люки считаются самыми популярными благодаря традиционной системе открывания и возможности размещать в любой части стены. Конструкция такой модели очень проста: дверца крепится к раме на две шарнирные петли.
Рама фиксируется в проеме технической ниши с помощью дюбелей. Дверцы распашных люков защищены от самопроизвольного открывания специальными роликово-клиновыми защелками.
Если распашную модель отделывают плиткой, то нужно учесть, что плитка не должна свешиваться более чем на 5 см за пределы дверцы люка. Открыть такую дверцу можно будет с помощью присоски. Система открывания разработана так, чтобы не повредить отделку.
Дверца сначала слегка выдвигается вперед, а потом открывается. Это гарантирует безопасное открывания люка, даже если он установлен в углу комнаты.
Нажимные люки: вариант под рельефную плитку
Нажимные модели – хорошая альтернатива распашным, если планируется отделка рельефными материалами: шершавой плиткой, природным или искусственным камнем, мозаикой.
На такую поверхность невозможно приклеить присоску, а открывается дверца почти так же, как и распашная, поэтому владелец ничего не теряет от этой замены. Чтобы нажимной люк открылся, на него надавливают ладонями. Дверца выдвигается и распахивается.
Сдвижные модели с трехзвенными петлями
В конструкции распашных и нажимных люков предусмотрены двухзвенные петли, а для сдвижных используются трехзвенные. Это дает возможность сдвигания дверцы вдоль стены. Сначала она немного выдвигается (примерно на 1.5 см), потом ее отодвигают в сторону.
Конструкция очень удобна для монтажа в местах, где доступ к технической нише затруднен из-за предметов мебели или сантехнических приборов. Чтобы дверца сама не отодвигалась, такие модели снабжают роликово-клиновыми или роликово-нажимными запорными механизмами.
Если проем слишком широкий, лучше отдать предпочтение двухстворчатой модели, а если слишком высокий (более 1 м) – люку с другой системой открывания. Высокая дверца может быстро провиснуть.
Откидные дверцы для труднодоступных мест
Откидные люки идеальны для расположения в тех местах, где затруднительно распахнуть или сдвинуть дверцу. Преимущество откидных моделей заключается в их универсальности. Дверцы легко снимаются и полностью открывают доступ к нише.
Снять люк можно с помощью присоски. Откидные модели лучше всего устанавливать в нишах, которые редко требуют осмотра. Это связано с высоким риском повреждения отделочных материалов на поверхности дверцы. В остальном эти люки лишены недостатков.
Все ревизионные люки устанавливают по одному принципу, но есть некоторые нюансы, которые зависят от конструкции и места установки. Общая схема монтажа:
- Подготовка проема. Если необходимо, его увеличивают или уменьшают до нужного размера.
- Установка. Люк устанавливают в проем ниши, проверяют по уровню и фиксируют.
- Отделка дверцы. Дверцу конструкции декорируют теми облицовочными материалами, которые будут использованы для стены, пола или потолка.
- Герметизация. Зазор заполняют герметиком. После высыхания его прорезают на всю глубину.
- Проверка. После установки остается только проверить функциональность люка, легкость открывания-закрывания дверцы, работу защелок.
От правильного выбора конструкции и размера люка под ванну или в туалет во многом зависит комфортное проживание в доме. Поставив подходящий люк, вы в любую минуту можете осмотреть, отремонтировать трубы, вентили, счетчики, краны.
Коммуникации должны быть всегда доступны, но не портить внешний вид помещений. Качественный ревизионный люк отлично справится с этой задачей.
Ревизионные сантехнические люки для ванной комнаты: размеры, виды, установка Дизайн и размеры сантехнических люков для ванной и туалета. Системы открывания-закрывания. Описание схемы монтажа ревизионных люков и подробный видеоурокИсточник: vannapedia.ru
В нашем магазине вы можете купить сантехнические люки для доступа к коммуникациям с Бесплатной Доставкой в любой город Украины. Отправляем даже в день заказа до 14:00.
Монтаж сантехнических люков производится скрытым образом, что дает возможность сохранить безупречный внешний вид ванной комнаты. Дверца люка выводится в один уровень со всей стеной и оклеивается целой плиткой, так достигается эффект невидимости.
САНТЕХНИЧЕСКИЕ ЛЮКИ В НАЛИЧИИ
открывание при помощи присосок
ЦЕНЫ АКТУАЛЬНЫ С 15 января 2018
ЦЕНЫ АКТУАЛЬНЫ С 15 января 2018
Вы можете купить сантехнические люки всех указанных в таблице стандартных размеров. Наличие гарантировано и постоянно поддерживается. Нестандартные люки изготовим под заказ. Отправку осуществляем в день заказа в рабочие дни до 14:00 или на следующий день.
- Доставка по Украине – БЕСПЛАТНО!
- Стандартные размеры можно оплатить при получении
- Отправка в день заказа по будням
Получить консультацию или оформить заказ любым удобным способом:

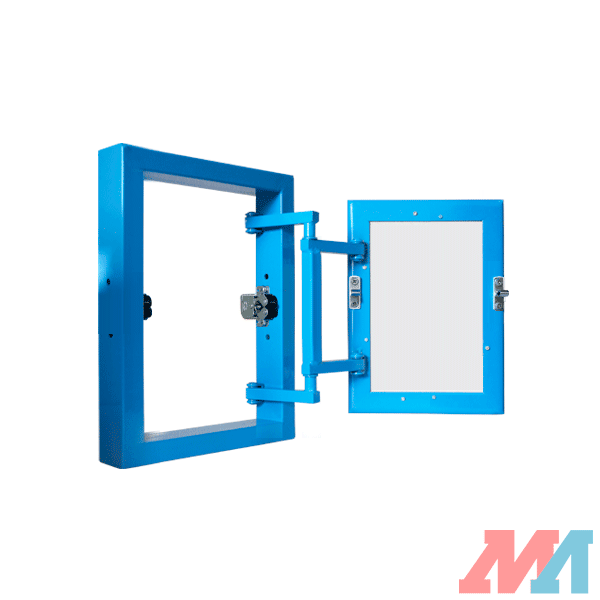

ОСОБЕННОСТИ КОНСТРУКЦИИ САНТЕХНИЧЕСКИХ ЛЮКОВ
- Размеры указываются по внешним посадочным габаритам сантехнического люка (Ширина х Высота)
- Материал внешней рамы – стальной профиль сечением 20х40 мм
- Поворотная дверка изготовлена из профиля сечением 15х15 мм
- Толщиа профиля – 1,2 мм
- Конструкция петель – фронтально распашная
- Петли приварены к стальным осям
- Покрытие стали – полимерная порошковая краска высокого качества
- Тип защелки у модели под присоску – роликово клиновая
- Тип защелки у модели с нажимным открыванием – нажимные механизмы Mini Latch
- Глубина люка без учета точечного выступания фурнитуры – 50 мм.
- Максимальный угол открывания люка зависит от свеса плитки за пределы дверцы с петлевой стороны
ФРОНТАЛЬНО – РАСПАШНОЙ ПРИНЦИП ОТКРЫВАНИЯ ДВЕРЦЫ
Конструкция петель наших распашных сантехнических люков состоит из 2-х звеньев, что позволяет открывать дверцу в два простых движения: фронтальное выдвижение из стены и последующие распахивание в сторону. Именно фронтальное выведение целой плитки из стены позволяет сохранить ее края от заломов о стену.
ВЫБРАТЬ ЛЮК ПОД ПЛИТКУ ОПТИМАЛЬНОГО РАЗМЕРА
Сантехнические люки имеют важную особенность – плитку не нужно резать. Размерный ряд достаточно широк, под Вашу плитку можно попробовать сначала подобрать люк из линейки стандартных размеров, которые есть в наличии. При необходимости сделаем дверцу с индивидуальными размерами под заказ.
Точность изготовления до миллиметра. Размеры от 200х200 до 1200х2000 мм, все зависит от ваших потребностей и задач.
- Плитка может быть больше самого люка – это нормально;
- Свес плитки с дверцы допустим не более 5см со стороны петель;
- Свес плитки с других сторон дверцы люка может быть больше 5 см;
- Минимум две трети плитки должно быть наклеено на дверцу.
Выбирая сантехнические люки, подумайте достаточно ли Вам будет размеров смотрового окна для проведения тех или иных работ. У аккуратно и правильно смонтированного лючка шов по контуру дверцы совершенно не заметен, а значит даже большие люки не нарушат дизайн помещения.
Для снятия показателей счетчиков хватило бы небольшого окошка, но не забывайте о том, что счетчики тоже иногда нужно меять, а значит размер люка должен быть достаточным для нормального доступа. Для скрытия большого бойлера можно заказать специальный двухдверный люк, который позволит одновременно сохранить доступ к вдонагревательному прибору и сохранить дизайн помещения. Для доступа к пространству под ванной иногда целесообразно заказать достаточно широкий, но при этом не высокий двухдверный люк.
Сантехниеские люки под плитку имеют одну главную фишку – к поверхности плитки не нужно прикручивать никакие ручки или замочки. Открывание осуществляется нажатием на дверцу или с использованием маленькой присоски, которая идет в комплекте.
ОСТЕРЕГАЙТЕСЬ ПРОДУКЦИИ СОМНИТЕЛЬНОГО КАЧЕСТВА
Сантехнические люки под плитку, Актуальные цены в Украине Сантехнические люки под плитку от производителя. Все размеры в наличии. Бесплатная доставка по Украине. Отправка в день заказа тел:(096) 576-62-35 Звоните!Источник: www.luk-s.com
С каждым годом всё больше владельцев домов и квартир заботятся не только о том, как сделать свои комнаты, кухни и санузлы современными и комфортными, но также и о эстетике своего жилища. О том, чтобы инженерные коммуникации – электрические провода, трубы вентиляции и сантехнические трубы вместе со счётчиками разного назначения и вентилями не «мозолили» бы глаза, и не портили настроение своей неприглядностью. Для этого их скрывают под различными панелями, закладывают керамической и пластмассовой плиткой, устанавливают короба, совпадающие по цвету со стенами или мебелью и т.д., и т.п. Но так как доступ к коммуникациям всё же необходим, во все эти конструкции вставляются устройства, обеспечивающие этот доступ и называющиеся ревизионными люками.
Вообще назначений таких люков великое множество – от дверцы, закрывающей встроенный в стену бар, до рольставней, дающих доступ к большим участкам скрытых коммуникаций. Но наиболее популярный представитель семейства ревизионных люков – это сантехнический люк, который обеспечивает доступ именно к сантехнической арматуре – водопроводным трубам, водосчётчикам, вентилям и канализации. О разновидностях и устройстве этих механизмов, а также о возможности установить их своими руками как раз и рассказывает эта статья.
Пластиковый люк
Пластиковые лючки – самый востребованный из-за своей простоты и дешевизны вид ревизионных сантехнических люков. В основной массе (за небольшим исключением) они выпускаются одного, белого цвета и легко устанавливаются своими руками, выпускаются с большим выбором всяческих размеров — от 15х15 см, до 190х57 (экран, закрывающий ванну), что тоже можно назвать их достоинством. Но надо отметить, что, в общем-то на этом их достоинства и заканчиваются. Теперь о недостатках.
Начнём с того, что многие пластиковые лючки не имеют даже углублений, позволяющих завести туда пальцы, зацепить дверцу и открыть её. А нажимной механизм в них не устанавливается. Поэтому приходится по-разному приспосабливаться к такому люку – от поиска точки надавливания для открытия или отодвигания дверцы, до применения ножа или отвёртки. Поэтому, особенно со временем, когда пластиковая крышка может деформироваться от влажности и перепада температур, приходится чувствовать себя профессионалом-медвежатником, который как сейф, осторожно открывает такой лючок, боясь сломать его хрупкие петли или вырвать его из стены.
Насчёт пластиковых люков есть ещё одно замечание: хозяева квартир, желая сделать интерьер санузла более изысканным, а лючок более незаметным, выбирают маленькие размеры этих окошек, только чтобы можно было увидеть через них показания водосчётчиков или только достать рукой до вентиля. Эти люди не думают о том, что случись что-нибудь со счётчиком, вентилем или другой сантехнической фурнитурой, никакой сантехник не сможет через такое окошко произвести ремонт. А значит придётся ломать закрывающую конструкцию до нужных размеров. Поэтому оптимальные размеры ревизионного люка должны быть не менее 30 см в высоту и 50 см в длину.
Стоит дороже пластикового, зато более удобен в эксплуатации и надёжнее. Так же, как и пластиковый люк, легко и быстро устанавливается своими руками. Но у обоих этих видов один и тот же недостаток – эти лючки не соответствуют нормам современного эстетического дизайна и если буквально лет 10-15 назад эти оконца были гордостью сделавших ремонт квартиросъёмщиков, то теперь уже никакой дизайнер не станет их использовать в своих работах.
Ревизионный люк-невидимка
Из всех разновидностей сантехнических люков, существующих на данный момент, это, пожалуй, наиболее отвечающий эстетике ванной комнаты и туалета. Состоит такой люк из стальной рамы, в которую вмонтированы усиленные петли с регулировочными узлами и нажимной механизм. К этим узлам крепится дверца, покрытая влагостойким материалом, которая притягивается к раме магнитным замком. Существует два вида таких конструкций – люк-невидимка под плитку и скрытый люк под покраску. Конечно, стоимость их намного выше и установка сложнее, чем у описанных выше металлического и пластикового лючков, зато они действительно облагораживают ванну и туалет.
Из этих двух видов сложнее потайной люк под плитку. Дело в том, что на дверцу этого механизма может наклеиваться не только керамическая плитка, но и облицовочный камень, и зеркало, и мозаика. А значит в этой конструкции очень важна чётко отрегулированная траектория открытия дверцы люка и петли должны быть без люфта, иначе на плитке или другом материале, нанесённом на наружную часть люка, могут появиться трещины, сколы и нарушающие эстетику комнаты потёртости. Поэтому здесь отдельно стоит рассказать о том, как специальные петли делают ревизионный люк под плитку надёжным, лёгким в эксплуатации и долговечным.
Есть ещё сдвижной смотровой люк под плитку. Здесь установлены уже трёхзвенные шарнирные петли, которые сдвигают дверцу люка параллельно стене, опять же не задевая её. В такие люки-невидимки под плитку тоже встроен нажимной механизм.
Нажимной механизм – это специальная конструкция роликового замка, который как закрывается, так и открывается простым нажатием на крышку люка для плитки. Поэтому люку для плитки с таким механизмом не нужны ни присоски, ни углубления для пальцев, ни какие бы то ни было ручки.
Ревизионный люк-невидимка под покраску устроен проще. Нажимной механизм здесь может быть установлен, но его присутствие необязательно. Для открытия дверцы могут применяться присоски. В таких люках обычно устанавливаются простые петли, на которых крышка люка открывается, как обыкновенная форточка. Обклеивается такой люк обоями или красится под цвет стены.
Роллетные ставни
Наряду с люками-невидимками популярность также набирают рольставни, которые устанавливаются в основном в туалете, но также могут применятся и в ванной комнате для сокрытия тех же коммуникаций, стиральных машинок, расположенных в нише, или для того, чтобы скрыть моющие средства, стиральные порошки и другие предметы. Этот вид ревизионного люка хоть и работает по принципу обыкновенных жалюзи, но отличается от них тем, что не пропускает никаких звуков. Это качество особенно востребовано там, где стоит пластмассовая канализация, которая очень шумит. Самое популярное место установки рольставен – в стене, за которой проходит стояк канализации. Чугунная канализация, в силу своей хрупкости со временем трескается и рассыпается, пластиковая канализация намного прочнее, но тоже может треснуть или разойтись в соединении. И чтобы отремонтировать или заменить такую трубу, нужно разбирать стену, потому что какой бы ревизионный люк не стоял, произвести ремонт или замену канализации невозможно. Роллетные ставни эту проблему решают. Они могут закрывать проём от пола до потолка и при необходимости обеспечивают быстрый доступ к канализации или к другим скрытым объектам.
Роллетные ставни могут быть пластмассовыми и металлическими, они выпускаются в очень разнообразной палитре цветов, поэтому выбрать тон, подходящий по своим тонам к дизайну помещения нетрудно. Если же всё-таки желаемого цвета не нашлось, можно заказать нужный у производителя или нанести на ставни фотопечать или свой рисунок. В общем, при желании, можно сделать этот механизм центральной частью дизайна ванной комнаты или туалета.
Установка ревизионных люков своими руками
И, наконец, о том, как установить ревизионный люк своими руками, без помощи профессионалов.
Как я уже писал, легче всего установить своими руками пластиковые и металлические лючки. Здесь не требуется особой точности в определении размеров проёма для вставки таких окошек. Во-первых, потому, что в магазине всегда можно подобрать подходящие размеры, а во-вторых, эти лючки можно «посадить» на цемент, или же силиконовый герметик, которые заделают все щели. Можно также (если позволяет стена, в которую вставляется рамка люка) укрепить эту конструкцию шурупами.
Установка люков-невидимок сложнее. Здесь нужно точно подогнать размеры проёма под размеры рамки такого люка для плитки. Небольшой люфт может негативно повлиять на работу механизма. Плотно вставив в стенку раму люка, её закрепляют таким образом: если в раме есть монтажные отверстия, вставляем в них саморезы или шурупы и таким образом закрепляем раму. Если же отверстий нет, можно посадить конструкцию на строительный клей или же на тонкий слой монтажной пены.
Рольставни же, как показала практика, лучше самостоятельно не устанавливать. Процесс трудоёмкий и без помощи специалиста здесь не обойтись.
Cантехнический люк в туалете пластиковый под плитку размеры Ревизионный люк под плитку своими руками на магнитах. Люк невидимка под плитку практика отзывы. Потайной напольный люк под плитку 600х750 ммИсточник: www.moyavanna.com
Конструкция люка проста, надежна и отвечает самым высоким требованиям. Местонахождение люка будет известно только Вам, так как шов между дверцей люка и общей облицованной поверхностью остается практически незаметным, что позволяет сохранить общий рисунок поверхности.
Предлагаемые нами люки можно заслуженно отнести к категории люков-невидимок!
Ревизионные люки от производителя:
Люки предназначены для эксплуатации внутри помещений с целью обеспечения возможности доступа и обслуживания скрытых сантехнических, электрических и прочих коммуникаций (в том числе сантехнические арматуры установленные в нишах туалетных комнат, за декоративными экранами ванн и т.п.) в жилых и офисных помещениях, промышленных зданиях и сооружениях и могут быть установлены в проемах, нишах стен и перегородках, изготовленных из различных строительных материалов (кирпич, бетон, пенобетон, гипсокартон, гипсоволокно, асбоцемент, магнезит)
Дверца люка легко отделывается любыми облицовочными материалами: кафельной плиткой, природным и искусственным камнем, панелями различных типов и т.п., а также любыми материалами и способами, применяемыми для отделки (обои, покраска, шпаклевка).
Люки изготавливаются как типовых размеров, так и по индивидуальным размерам заказчика, чем обеспечивается возможность подбора люков практически под любую плитку. Люки могут быть изготовлены шириной до 1200 мм и высотой до 1600 мм. При ширине люка свыше 700 мм, люк изготавливаются двухстворчатым.
Срок изготовления заказной продукции составляет от 3-х до 10 дней (в зависимости от сложности).
Наша продукция полностью готова к установке и дальнейшей эксплуатации. У нас Вы можете получить квалифицированную консультацию по монтажу и эксплуатации изделий. Продукция находится в удобной упаковке и готова к транспортировке.
На всю продукцию производителем выдается Гарантия 12 месяцев.
Наши люки необходимы в каждой квартире!
Описание конструкции ревизионных люков под плитку
Люки представляют собой замкнутый двухконтурный механизм с петлей обеспечивающей открывание дверцы с фронтальным выдвижением при первоначальном выходе из проема.
Оба контура выполнены из металлического профиля. Наружный профиль 40 х 20, внутренний контур 15 х 15. Толщина люка (вместе с плитой ГВЛВ) – 50 мм.
Люки выпускаются 18-ти стандартных типоразмеров, а также по индивидуальным размерам заказчика, чем обеспечивается возможность подбора люков практически под любую плитку.
Конструкция люка обеспечивает безударное закрытие, а совмещение контуров по фронтальной поверхности исключает надлом плитки (керамогранита и др. отделочных материалов). Замки с роликовыми зажимами обеспечивают надежную фиксацию дверцы в закрытом положении.
Сантехнические скрытые ревизионные люки под плитку Оптовые и мелкооптовые поставки -гипсокартон и системы сухого строительства.Гипсокартонные системы Кнауф.Источник: www.ukrgips.com.ua
Зачем нужны ревизионные люки для ванной и туалета? Обустраивая эти помещения невозможно обойтись без подведения коммуникаций. Конечно, ванна и туалет это места индивидуального пользования, однако выставленные напоказ трубы и висящая проводка «режут» глаз и существенно портят интерьер. Поэтому вся сантехническая подводка обычно скрывается под облицовочным материалом. Полностью перекрывать доступ к коммуникациям нельзя: нужно регулярно списывать показания счётчиков и проводить техническое обслуживание. Такую возможность дают сантехнические люки для ванной комнаты и туалета, размеры которых обеспечивают беспрепятственный доступ к трубам и счётчикам. По сути, это декоративные дверцы, не выделяющиеся из общего интерьера санузла. Размеры данных элементов стандартны, различаются лишь варианты исполнения. Разберём детально все особенности этих сантехнических изделий.
Разновидности
Люки для туалета и ванной представлены на рынке четырьмя модификациями. Ключевые отличия кроются в способе открывания внешней дверцы. Рассмотрим подробно каждую категорию.
- Распашные. Это довольно практичная, а потому распространённая конструкция. Такие сантехнические люки можно устанавливать самостоятельно, не привлекая специалистов. Изделие представляет собой распашную дверцу, которая фиксируется при помощи присосок или запорной ручки с поворотным механизмом. Подходит для декорирования керамической плиткой и пластиковыми панелями.
- Сдвижные. Используются для установки на ограниченных пространствах, где невозможно использовать распашные двери. При нажатии, люк выдвигается вперёд и в сторону. Здесь используется магнитно-зажимной механизм фиксации. Чтобы открыть такой ревизионный люк используются специальные присоски (идут в комплекте). Подходит для всех видов плитки или отделки ванной мозаикой.
- Нажимные. Это сантехнический люк-невидимка, открывающийся простым нажатием на внешнюю панель. В конструкции используется пружинный механизм, который при нажатии откидывает дверцу вперёд. Органично смотрится с любыми вариантами отделки санузла.
- Откидные. Здесь при нажатии на дверцу, она откидывается под углом в 45 градусов, фиксируясь на цепочке с карабинами. Этого обычно хватает для проведения планового осмотра коммуникаций или списывания показаний счётчиков. Если нужно обеспечить полный доступ, например, при проведении ремонтных работ, карабины отщелкиваются и люк убирается в сторону.
Способы установки
Люки для ванной и туалета классифицируют по напольному, потолочному и настенному способу установки. От этого зависят основные требования к изделиям. Например, потолочные люки обычно изготавливают из лёгкого пластика или алюминиевого сплава, чтобы предотвратить произвольное открывание под собственным весом. Такие модели практически не используются в жилых помещениях, ими оборудуются санузлы коммерческих зданий и промышленных предприятий.
Для напольных конструкций обязательным является прочность рамы и внешней дверцы. Для их изготовления обычно используют сталь, способную выдержать высокую нагрузку. Модели оптимально подходят для загородных домов и коттеджей, открывая доступ к подвальным помещениям с установленными коммуникациями.
В многоквартирных домах часто устанавливаются настенные люки, выполненные из алюминия, металла или пластика. Такие модели удобны в установке и практичны в использовании. Обратите внимание, что такие люки могут полностью сливаться с отделкой ванны или туалета, или наоборот подчёркивать своё присутствие. В первом случае, дверца отделывается материалом, аналогичным общему дизайну интерьера, во втором – упор делается на контраст. Например, если ванная комната отделана белой плиткой, люк делают чёрным.
Сантехнические люки бывают квадратной или прямоугольной формы. Размеры обычно стандартны, и не зависят от особенностей конструкции и материалов исполнения.
Типовые размеры выглядят так:
Глубина посадки для всех изделий составляет 35 миллиметров.
Учитывая, что приведённые размеры могут не соответствовать необходимым требованиям, некоторые фирмы изготавливают сантехнические люки по индивидуальным размерам. Например, для обустройства крупного коммуникационного узла, где ремонтные и профилактические работы проводят два специалиста. Сроки изготовления варьируются от 3 до 6 дней, стоимость таких изделий значительно отличается от типовых моделей.
Установить сантехнические дверцы для ванной и туалета можно своими руками. Достаточно приложить немного усилий и точно следовать инструкциям изготовителя. Приведём приблизительную схему монтажа, разбитую на несколько этапов.
- Подготовительные работы. Для начала обустраивают сантехнический шкаф. Обычно это делают в месте установки счётчиков. На этот шкаф нужно установить раму для крепления декоративного люка. Если основой короба является гипсокартон, рама крепится саморезами к коробу. В случае, когда шкаф оборудуют в кирпичной или бетонной нише, рама крепится дюбель-гвоздями, зазоры между рамой и стеной устраняют монтажной пеной. Обратите внимание, что при использовании монтажной пены дверцу отсоединяют от рамы на 24 часа, именно столько нужно для застывания герметика. Затем люк устанавливают на место, проводится отладка запорного механизма и петель.
- Облицовка. Отделку сантехнических люков проводят одновременно с облицовкой стен. При этом стоит учитывать соотношение размеров дверцы и плитки. Обычно используется кратное количество плиток, или люк закрывается одним декоративным элементом. Чтобы обеспечить надёжное сцепление дверцы с плиткой потребуется предварительно прогрунтовать поверхность. Чтобы приклеить плитку используют жидкие гвозди. Для качественной фиксации клей наносится на 50% площади сцепляемых поверхностей. Клеящий состав не должен заполнять пространство между рамой и дверцей. После облицовки потребуется несколько часов для застывания клея, после этого можно приступать к следующему этапу работ.
- Финишная отделка. В отличие от остальных стен сантехнические люки не затирают. Края дверцы оклеивают сантехническим скотчем, оставляя небольшой промежуток. Оставленное свободное пространство заполняют силиконовым герметиком, одновременно выравнивая нанесённый слой. Затем скотч снимают и оставляют герметик на двое суток до полного высыхания. После этого делают надрез по периметру строительным ножом.
Полезные советы
Обустройство санузла – это довольно сложная и кропотливая работа. Поэтому устанавливать сантехнические люки для ванной и туалета нужно правильно, чтобы потом не переделывать дверцу, портя облицовку помещения. Советуем обратить внимание на следующие нюансы:
- При выборе изделия учтите, что люки бывают горизонтальной и вертикальной ориентации. Поэтому перед покупкой необходимо произвести соответствующие замеры.
- При монтаже обязательно используйте уровень.
- Учитывая, что размеры люков для ванной и туалета различаются, небольшие конструкции можно устанавливать целиком, габаритные обычно разбирают на составляющие детали.
- При финишной отделке керамической плиткой облицовку делают непосредственно под дверцей, оставляя нижний ряд напоследок. Эта хитрость поможет избежать перекосов и подогнать все элементы декора по размеру.
Эти нехитрые советы помогут сделать люк в ванной комнате или туалете менее заметным, не портя общий интерьер санузла.
Сантехнические люки для ванной и туалета: размеры Сантехнический люк для ванны и туалета имеет стандартный размер, и является обязательным при подведении коммуникаций. Различают лишь варианты его установки.Источник: mr-build.ru
Читайте также Биотуалеты для инвалидов Поделитесь статьей в соц. сетях:Какие бывают люки для ванной под отделку плиткой
При скрытой разводке инженерных систем используется люк для ванной комнаты под плитку напольного, потолочного, настенного способа установки. Изготавливается потайной ревизионный лючок из полимерных материалов или металлов, дверка открывается вбок, откидывается целиком, отъезжает в вертикальной плоскости в сторону на специальных петлях.
Устанавливаются сантехнические люки под ванну, на фальш-панели, короба из ГКЛ, внутри потолков из гипсокартона. Из-за сложной конструкции шарниров смотровой лючок проще купить для самостоятельного монтажа, нежели изготавливать своими руками.
Назначение и область использования
Основная проблема санузлов заключается в сосредоточении в этих небольших помещениях всех известных бытовых коммуникаций и приборов:
- стояки и контуры ХВС/ГВС;
- система канализации;
- электропроводка;
- приборы учета холодной, горячей воды;
- фильтрационное оборудование;
- распределительный коллектор системы теплого пола;
- запорная арматура.
В стилистическом оформлении интерьеров санузла урбан и хай-тек инженерные системы можно как-то обыграть. Во всех остальных случаях владелец предпочитает замаскировать коммуникации коробами, фальш-панелями под слоем декоративного кафеля, керамогранита.
Однако возникает новая проблема – к трубам, счетчикам, кранам, фильтрам, гидрозатворам сифонов раковин, душевых кабин, ванн, бачкам унитазов необходимо обеспечить доступ. Поэтому в системах ГКЛ/ГВЛ оставляют проем, монтируют люк под металлическую ванну для последующей отделки кафелем, мозаикой в едином стиле со всей стеной, экраном.
Классификация сантехнических люков
Первые ревизионные люки были использованы в XIX веке для наружных канализационных систем. Затем появились аналогичные приспособления для обслуживания уличных водопроводов и электросетей. Сантехнические люки для помещений стали использоваться значительно позже.
Существует классификация люков по следующим признакам:
- пространственное положение – напольные, потолочные, настенные;
- место установки – туалет, ванная;
- материальное исполнение – металл, пластик;
- конструкция – заполняемые, технические;
- способ открывания – распашные, сдвижные, съемные, нажимные, откидные, фронтально-распашные;
- назначение – открытые, скрытые.
Самым удобным считается скрытый съемный и нажимной люк под плитку фронтально-распашного типа. Первый целиком извлекается из проема с помощью присоски, иных приспособлений. У второго дверца вначале выдвигается вперед относительно плоскости ограждающей конструкции, затем распахивается под развернутым углом 180°.
По расположению
Настенный
В санузлах квартир чаще всего используется настенный люк невидимка по причине расположения коммуникаций, приборов учета, запорной арматуры в вертикальной плоскости. Кроме того, пользователей часто не устраивает заводской крепеж, способ установки ванны. Поэтому своими собственными руками изготавливаются каркасы из профильной трубы, выкладываются экраны, пьедесталы, подставки из кирпича, позже облицовываемые кафелем, мозаикой.
Однако внутри такой конструкции остается трап, система перелива, гидрозатвор ванны, канализационные трубы и водорозетки. Если сделать в таком экране проем, установить скрытый лючок, то можно будет открывать его для замены и обслуживания вышеуказанного сантехнического оборудования.
Особенности монтажа настенных лючков в зависимости от их конструкции, способа открывания рассмотрены ниже.
Напольный
Основным отличием напольного сантехнического люка является повышенная прочность, несущая способность. В отличие от настенных, потолочных модификаций, по его крышке передвигаются люди, создавая повышенные эксплуатационные нагрузки. Всего существует 3 варианта исполнения напольного люка:
- съемный – заполняемая крышка или технический люк;
- сдвижной – рамка крышки перемещается по направляющим;
- откидной – нажимной или распашного типа.
Технический люк не декорируется плиткой, его дверка уже облицована. Заполняемая крышка представляет собой короб, внутри которого уложена армирующая сетка. В крышку заливается стяжка, толщина которой подгоняется под общий уровень пола для последующей укладки плитки.
Для облегчения подъема тяжелой крышки напольного люка обычно используется газовая пружина.
Потолочный
В случае прокладки коммуникаций по потолку (например электропроводки), может потребоваться люк для обслуживания и ремонта.
Основным отличием потолочного люка является его техническое исполнение. Обычно используется легкий пластиковый вариант с декоративной крышкой. Поскольку облицовка потолков плиткой владельцами недвижимости не практикуется. Съемные крышки под действием гравитации вываливаются из проемов, поэтому монтируются исключительно люки на защелках.
По способу открывания
Распашной
Обычные петли (дверные, рояльные) для ревизионных люков использовать невозможно по двум причинам:
- крепятся шарниры не к самой облицовке, а к каркасу створки;
- плитка имеет толщину, поэтому обычные петли поставить изнутри не представляется возможным.
Поэтому применяются петли либо с изогнутыми картами, либо с несколькими осями шарниров – угловые, скрытые, мебельные, маятниковые. Распашная створка обладает рядом преимуществ:
- простая конструкция;
- обеспечение доступа уже при угле открывания от 90°;
- высокая надежность.
Технология монтажа сантехнического люка на проем, внутри которого установлен счетчик с шаровыми кранами ХВС, ГВС, выглядит следующим образом:
- установка каркаса из двух вертикальных стоек, двух горизонтальных перемычек;
- фиксация каркаса люка к направляющему профилю для ГКЛ;
- регулировка фурнитуры для корректировки горизонтали, вертикали, щелей притвора створки.
Методика установки абсолютно одинакова для всех типов ревизионных люков заводского производства. Для стоек, перемычек каркаса лучше использовать направляющий профиль для систем ГКЛ 60/27. Жесткость конструкции обеспечивается за счет коробчатой конструкции.
Сдвижной люк-купе
Механизм открывания створки сантехнического лючка сдвижного типа имеет оригинальную конструкцию:
- петля трехзвенная, четырехшарнирная;
- одним концом петля крепится к торцу проема, другим к середине створки;
- полотно дверки может перемещаться параллельно стене вбок.
Подобная схема отворения створки актуальна в замкнутом пространстве. Например, между фальш-панелью и бачком унитаза, экраном ванны.
Съемный-откидной
Часто, для экономии бюджета отделки санузлов, такие люки делают своими руками. Про самодельные люки чуть позже, а пока про промышленные варианты.
Для обеспечения безопасности верхний край крышки съемного лючка может дополнительно фиксироваться к каркасу проема цепочкой. Плюс откидных съемных люков в том, что они не требуют много места для открывания и дают полноценный доступ к коммуникациям.
Все вышеперечисленные люки комплектуются нажимной запорной фурнитурой, т. е. чтобы его открыть нужно сначала нажать на край.
По количеству створок
Одностворчатый
Смотровые люки с разными механизмами открывания имеют размер 200х200 … 600х1000 мм. С учетом нормативов СНиП и необходимого свободного пространства возле их дверки одностворчатые модификации выпускают следующих размеров (см):
20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | |
Полимерные | |||||||||||
25 | + | – | – | – | – | – | – | – | – | – | – |
40 | + | + | + | + | + | ||||||
45 | – | – | – | – | – | ||||||
Стальные под кафель | |||||||||||
20 | – | + | + | – | – | – | – | – | – | – | – |
30 | + | + | + | ||||||||
40 | |||||||||||
50 | – | – | |||||||||
60 | + | ||||||||||
70 | – | – | |||||||||
80 | + | ||||||||||
90 | |||||||||||
100 | |||||||||||
Нажимной «невидимка», на петле, алюминиевый | |||||||||||
30 | + | + | + | + | + | – | – | – | – | – | – |
40 | |||||||||||
50 | |||||||||||
60 | |||||||||||
70 | – | ||||||||||
80 | |||||||||||
90 | |||||||||||
100 | – | ||||||||||
Под ванну с трехзвенной петлей | |||||||||||
40 | – | – | + | + | – | – | – | – | – | – | – |
50 | |||||||||||
Невидимка под стандартную плитку | |||||||||||
20 | + | – | – | – | – | – | – | – | – | – | – |
30 | – | + | + | + | + | ||||||
40 | – | + | + | + | + | ||||||
Нажимной под типовые размеры плитки | |||||||||||
20 | + | – | – | – | – | – | – | – | – | – | – |
30 | – | + | + | + | + | ||||||
40 | – | + | + | + | + | ||||||
Нажимной, распашной под крупногабаритную плитку | |||||||||||
50 | – | – | + | + | + | + | + | + | + | + | + |
60 | |||||||||||
Распашной, нажимной под плитку евроформата | |||||||||||
20 | – | + | + | + | + | – | – | – | – | – | – |
30 | + | + | + | ||||||||
40 | + | ||||||||||
Нажимной Алюклик | |||||||||||
20 | – | + | + | + | + | – | – | – | – | – | – |
30 | + | ||||||||||
40 | + | + | |||||||||
50 | – | + | + | + | |||||||
60 | |||||||||||
Распашной двухшарнирный | |||||||||||
20 | + | + | + | – | – | – | – | – | – | – | – |
30 | – | + | + | ||||||||
40 | |||||||||||
50 | – | ||||||||||
60 | + |
Одностворчатые люки обычно соответствуют размеру одной плитки, чаще устанавливаются вертикально, хотя производителем допускается монтаж петлями вверх, вниз.
Двустворчатый
Крупногабаритные двустворчатые ревизионные люки обычно изготавливаются на заказ. Это не стандартная позиция ассортимента производителей. Отличиями конструкции от одностворчатых модификаций являются:
- общая рама с распашным или сдвижным нажимным механизмом открывания;
- две створки одинакового, реже различного размера;
- только прямоугольная форма, горизонтальное расположение (петли по бокам вертикально).
В замкнутом пространстве эти крупногабаритные конструкции, не очень удобны. Поэтому владельцы квартир чаще оборудуют свой санузел несколькими одностворчатыми люками.
По материалу изготовления
Металлический
При использовании металлических элементов каркаса, механизма открывания дверки ревизионные люки обладают запасом надежности, высоким эксплуатационным ресурсом. В модификациях под плитку всегда используется обшивка створки гипсокартоном или ГВЛ. Технические люки имеют цельнометаллическую дверку повышенной прочности.
Изготавливаются металлические люки из стали и алюминия. Стальные конструкции прочнее алюминиевых, стоят дешевле, но вместе с тем больше весят, при повреждении покрытия подвержены коррозии, часто не имеют регулировок (обращайте на это внимание при покупке). Алюминиевые люки легче стальных, не подвержены коррозии, почти всегда регулируются, но стоят дороже.
Алюминиевый люкПластиковый
Полимерные материалы менее прочные в сравнении с металлом. Пластиковые люки чаще используются на потолках либо в технических комнатах, где дизайн не так важен. Производители выпускают люки ПВХ квадратной конфигурации с размером сторон 10 – 30 см, либо прямоугольной формы 15х20 см, 20х25 см, 40х50 см и 40х60 см максимум.
Самодельные люки
Отличный вариант сэкономить на приобретении заводского изделия – сделать скрытый люк своими руками. Самый распространенный и легкий способ оборудовать самодельную скрытую конструкцию – повесить одну или несколько плиток облицовочного экрана на магниты. Рассмотрим эту технологию подробней.
Сначала изготавливается экран под ванну или короб под стояк:
- Собирается каркас из металлического профиля для гипсокартонных систем. Профиль закладывается таким образом, чтобы немного выступать внутрь будущего люка.
- Каркас обшивается влагостойким гипсокартоном. В месте расположения лючка предусматривается отверстие необходимого размера.
- Экран обкладывается плиткой, оставляются ревизионные окна для оборудования съемной дверки.
Совет! Размер люка лучше всего выбирать, отталкиваясь от размеров плитки, чтобы ее не нужно было подрезать.
После схватывания клея, приступают к изготовлению съемной дверцы.
На кусок гипсокартона, который вырезан из ГКЛ, использованного для обшивки каркаса, по углам приклеиваются небольшие неодимовые магниты. При помощи этих магнитов дверка надежно держится на металлических профилях каркаса.
На обратную сторону будущих дверок приклеиваются неодимовые магниты.На гипсокартонные «дверцы» при помощи усиленного плиточного клея приклеивается керамическая плитка, которая выставляется заподлицо с общей облицовкой.
Совет! Для укладки плитки на уже облицованные кафелем поверхности удобно пользоваться монтажными присосками.
Затирка швов возможна только на следующий день. Швы вокруг дверцы заполняются цветным силиконом, который подбирается под цвет основной затирки.
Когда силикон высохнет, острым ножом под углом 45° по внешнему контуру прорезается шов и при помощи хорошей присоски аккуратно вынимается дверца. Излишки силикона с внутренней части люка срезаются, чтобы дверца легко вставлялась и снималась, но шва при этом не было видно.
Готовый люк-невидимка снимается при помощи небольшой липучки.
Особенности установки
При выборе сантехнического лючка для раздельного санузла необходимо учесть следующие характеристики:
- положение на фальш-панели, коробе, экране под ванной;
- размер плитки, схему ее раскладки на стене;
- способ и сторону открывания;
- вес облицовки, регулярность использования люка.
При избыточной концентрации сантехнического оборудования в одном месте можно установить крупногабаритный люк или несколько небольших изделий с промежутками, использовать угловые модификации.
Стандартным вариантом раскладки кафеля на стене с сантехническим люком является следующая схема:
- разметка колонн и рядов плитки от люка с учетом толщины швов 1 – 2 мм;
- подрезка по бокам, сверху, снизу менее 1/3 плитки.
Для этого достаточно подсчитать количество целой плитки по ширине, высоте стены. Отнять от полученных результатов по единице, начинать раскладку от осевой линии. В этом случае возле соседних стен, потолка, пола получатся куски кафеля величиной больше 2/3 от его изначального формата. Узкие куски в углах значительно снижают эстетику восприятия облицовки, поэтому используются в случае крайней необходимости.
Металлический люк пригоден для частого открывания, выдерживает без перекосов вес крупногабаритной тяжелой плитки, керамогранита, имеет скрытую кострукцию, что важно для дизайна. Пластиковые люки менее надежны имеют неприглядный внешний вид, в современном ремонте не применяются.
Отдельного внимания требует затирка швов плитки на люках скрытого монтажа.
Таким образом, сантехнический люк под плитку можно изготовить собственными силами и сэкономить деньги. Варианты промышленного изготовления более удобны и долговечны в эксплуатации, но стоят не дешево. Для замкнутых пространств санузла созданы несколько различных механизмов открывания дверки.
Выбор и правила установки ревизионного люка под плитку
В ванных комнатах устанавливают множество сантехнических приборов, каждый из которых подключен к системам водоснабжения и канализации. Сифоны, краны, счетчики, шланги и трубы способны испортить любой интерьер, поэтому многие владельцы помещений стараются их скрыть.
Отличный вариант маскировки – ревизионный люк под плитку. Здесь главное – выбрать подходящую конструкцию и правильно ее смонтировать. Давайте разберемся, на что обращать внимание при выборе ревизионного люка и каких правил стоит придерживаться чтобы установленная конструкция прослужила долгое время без нареканий на ее функциональность.
Какие функции выполняют ревизионные люки?
Для маскировки электро- и трубопроводов, а также пространства под ванной используют специальные короба, экраны и другие подобные конструкции.
Все они прекрасно закрывают неэстетичные узлы, однако потребность в доступе к коммуникациям остается. Для этого служат ревизионные ниши.
Чтобы без проблем осматривать и ремонтировать сантехнические приборы, трубопроводы, заменять счетчики, оставляют ревизионные ниши. Их закрывают специальными люкамиНекоторые модели люков для ревизионных ниш изначально разработаны так, чтобы их можно было оклеивать теми же покрытиями, которыми отделаны стены: обоями, плиткой или панелями.
Подобные конструкции не выделяются на фоне стен, поэтому их называют невидимками.
Под ванной остается много места. Его обычно закрывают экраном, а техническую нишу – люком. Эти конструкции могут выполнять не только маскировочные функции. Если к экрану прикрепить полочки, а в ревизионную нишу поместить большие бутылки с чистящими и моющими средствами, можно освободить место в навесном шкафу и сэкономить полезную площадьИногда ниши в стенах служат для хранения запаса средств гигиены, мочалок, полотенец и других необходимых принадлежностей. Они выполняют функции шкафчиков, но при этом не занимают пространство в ванной.
Такие ниши-хранилища тоже закрывают ревизионными люками под плитку, и они не привлекают лишнего внимания.
Технические ниши, закрытые люками, не только маскируют оборудование, но и защищают от случайных механических повреждений, попадания влаги, резких перепадов температурБлагодаря люкам-невидимкам можно дать волю дизайнерской фантазии и не переживать, что трубы или провода безнадежно испортят интерьер. Их можно спрятать, а при необходимости легко получить доступ. Главное – периодически проводить технические осмотры, чтобы за красивым фасадом не появились протечки трубопроводов или поломки счетчиков.
Конструкционные особенности моделей
Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.
Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверцаПо размерам технической ниши выбирают и модель сантехнического люка. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).
Существует две основные разновидности рам:
- Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
- Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.
Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.
Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистиролаСмотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы.
В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.
Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой Ревизионный люк под плитку в полуЛюк для маскировки коммуникаций на потолкеОформление ревизионных ниш в стенеЛюк-невидимка со съемной дверцейРевизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны.
Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.
Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнемВ процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.
В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.
Механизмы открывания
Производители устанавливают такие механизмы открывания дверок:
- распашной;
- нажимной;
- откидной;
- сдвижной.
Каждый из типов открывания имеет собственные преимущества. При выборе следует ориентироваться на удобство эксплуатации.
Это самый привычный и популярный вид дверок. Шарнирные петли механизма расположены с внутренней стороны конструкции, поэтому незаметны, когда люк закрыт. Производители предусмотрели технологические отверстия в раме, и покупателю не приходится рассчитывать, где лучше разместить крепежи. Важно правильно подобрать размер дверцы под плитку, чтобы отделка свешивалась за края не больше чем на 5 мм. Если плитка гладкая, идеально подойдет ручка в виде присоски, а вот для шершавого отделочного материала придется подобрать другой вариант, т.к. присоски не будут прилипать Это отличный вариант открывания дверцы, если ее планируют отделать рельефной плиткой. Механизм работает так: при нажиме не поверхность дверки она немного выдвигается вперед, после чего распахивается точно так же, как и обычная распашная. Важный нюанс: на дверки надавливают обеими руками, причем ладони должны быть расположены симметрично. Следует избегать резких движений и нажимать плавно Это хороший выбор, если ревизионная ниша размещена в труднодоступном месте (за унитазным бачком, рядом с мебелью, крупной бытовой техникой). Сдвижной люк немного выдвигается вперед, а затем отъезжает в сторону. Благодаря продуманной системе открывания, дверцы не цепляются за стеновую отделку и не повреждают ее. Механизм открывания может задействоваться ручкой-присоской или нажимом Иногда приходится обустраивать ревизионные проемы в местах, где невозможно распахнуть или даже сдвинуть дверцу без риска повредить отделку, сантехнику или мебель. В этом случае стоит присмотреться к откидным моделям. Они открываются под углом. В конструкции предусмотрены цепочки-карабины, которые надежно удерживают дверку. При таком положении дверцы можно провести поверхностный осмотр коммуникаций, а для ремонта лучше полностью ее снять Распашной механизм открывания дверецЛюк-невидимка с нажимным механизмомСдвижной механизм с трехзвенными петлямиОткидной люк для труднодоступных зонВряд ли можно придумать более удобный механизм открывания, чем распашной. Однако ревизия часто нужна там, куда доступ затруднен из-за оборудования или мебели. Тогда выручают откидные и сдвижные модели.
Если есть место хотя бы с одной стороны, то лучше выбрать сдвижной механизм. А для зон со сложным доступом больше подойдут откидные конструкции с возможностью полностью снимать дверцу.
Нюансы выбора правильного люка
При выборе размера ориентируются на такие параметры:
- Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.
- Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.
- Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм). Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.
Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель.
Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.
Отличный вариант – установка модели с газовыми амортизаторами. При покупке следует тщательно проверить комплектацию и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется докупить их отдельноЕсть множество производителей ревизионных люков, продукция которых достойна внимания.
В тройку лучших неизменно входят такие торговые марки:
- «Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
- «Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
- «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.
Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель. Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой.
Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации. Если найти люк подходящих размеров не удается, то можно прибегнуть к другим способам маскировки коммуникаций.
Рамы двухдверных ревизионных люков изготавливают из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а дверцу планируют отделывать керамической плиткой, имеет смысл заказать усиленную конструкциюЕсли ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания.
Во втором случае в комплект дополнительно входят ручки-присоски.
Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке. Они разместили ее прямо на картоне, в который упакованы модели. Если покупаете двухдверную конструкцию, следует обязательно ознакомиться с технологией ее монтажаМаксимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок.
Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.
Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные дверцы – распашные. Впрочем, расположение ревизионной ниши бывает неудобным для их открывания. Тогда имеет смысл рассмотреть другие вариантыЧто касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество – дешевизна.
Инструкция по монтажу люка под плитку
Работы по установке ревизионного люка можно разделить на несколько этапов:
- Подготовка проема.
- Установка рамы с дверцами.
- Отделка внешней поверхности дверок.
- Финишные работы.
Каждый из этапов предусматривает несколько видов работ. Чтобы не возникло трудностей, предлагаем полезные советы по монтажу с иллюстрациями:
Когда люк подобран, проем замеряют и подгоняют под раму конструкции. Слишком большую нишу уменьшают. Обычно для этого используют металлический профиль. После окончания работы следует примерить люк и убедиться, что он становится в проем ниши. Не нужно оставлять больших зазоров: рама должна входить плотно, но не настолько, чтобы деформироваться В готовой конструкции обычно есть технологические отверстия. Если нет, их следует просверлить самостоятельно или установить раму на монтажную пену. Для удобства установки люка его сначала можно зафиксировать струбциной (актуально для ниш в гипсокартонных перегородках). Раму крепят на дюбеля, выравнивая по уровню. Если опорная рама изготовлена из пластика, ее можно установить с помощью клея (подойдет «Титан») или жидких гвоздей Для заделки шва используют силиконовые герметики. Лучше всего выбрать специальный санитарный состав с фунгицидами. Он гигиеничен, не способствует размножению грибка и плесени. Герметик подбирают под цвет затирки и вводят в шов на всю его глубину, убирают излишки и оставляют для полимеризации. После высыхания заполнителя шов прорезают Плитку или мозаику укладывают либо на специальный клеевой состав, либо на жидкие гвозди. Не стоит применять силиконовый герметик: это будет большой ошибкой. Особенность силиконовых составов – эластичность готовых покрытий. Плитка, закрепленная на такой материал, будет пружинить, что приведет к осыпанию затирки. Отделка должна немного выступать за нижнюю часть дверцы (2-3 мм достаточно) Этап 1 – подготовка люка и проемаЭтап 2 – установка люка-невидимки в проем нишиЭтап 3 – герметизация шва между конструкцией и стенойЭтап 4 – отделка ревизионного люка кафелемПосле установки остается только убедиться, что люк нормально функционирует, шов аккуратный, а плитка ни за что не цепляется при открывании дверки. Если все в порядке, конструкция полностью готова к эксплуатации.
Выводы и полезное видео по теме
При покупке и установке ревизионного люка под плитку следует учесть множество факторов. Чтобы не запутаться и успешно справиться с задачей, ознакомьтесь с полезными видеоматериалами по теме.
Видеоролик посвящен разнообразию конструкций и механизмов открывания люков:
Правильный расчет размера – самая сложная задача при выборе подходящей модели. Прислушайтесь к рекомендациям специалиста:
С монтажом люка может справиться любой человек, научившийся держать в руках инструменты. Однако есть несколько моментов, которым стоит уделить особое внимание:
Потребность в ревизионных люках возникает нечасто: профилактические осмотры проводят раз в несколько месяцев. Зато именно эти незамысловатые конструкции выручают в сложных ситуациях, когда нужно срочно устранить протечку, почистить сифон или заменить счетчик.
Благодаря люкам-невидимкам можно красиво оформить интерьер, не акцентируя внимание на элементах, обеспечивающих его функциональность.
Выбираете ревизионный люк, но пока еще окончательно не определились с выбором? Или уже есть опыт использования подобных конструкций и вы можете дать ценный совет нашим читателям? Пожалуйста, оставляйте комментарии к этому материалу, задавайте вопросы по теме в расположенном ниже блоке.
виды, размеры, особенности выбора + монтажная инструкция
В ванных комнатах устанавливают множество сантехнических приборов, каждый из которых подключен к системам водоснабжения и канализации. Сифоны, краны, счетчики, шланги и трубы способны испортить любой интерьер, поэтому многие владельцы помещений стараются их скрыть.
Отличный вариант маскировки – ревизионный люк под плитку. Здесь главное – выбрать подходящую конструкцию и правильно ее смонтировать. Давайте разберемся, на что обращать внимание при выборе ревизионного люка и каких правил стоит придерживаться чтобы установленная конструкция прослужила долгое время без нареканий на ее функциональность.
Содержание статьи:
- Какие функции выполняют ревизионные люки?
- Конструкционные особенности моделей
- Механизмы открывания
- Нюансы выбора правильного люка
- Инструкция по монтажу люка под плитку
- Выводы и полезное видео по теме
Какие функции выполняют ревизионные люки?
Для маскировки электро- и трубопроводов, а также пространства под ванной используют специальные короба, экраны и другие подобные конструкции.
Все они прекрасно закрывают неэстетичные узлы, однако потребность в доступе к коммуникациям остается. Для этого служат ревизионные ниши.
Чтобы без проблем осматривать и ремонтировать сантехнические приборы, трубопроводы, заменять счетчики, оставляют ревизионные ниши. Их закрывают специальными люками
Некоторые модели люков для ревизионных ниш изначально разработаны так, чтобы их можно было оклеивать теми же покрытиями, которыми отделаны стены: обоями, плиткой или панелями.
Подобные конструкции не выделяются на фоне стен, поэтому их называют невидимками.
Под ванной остается много места. Его обычно закрывают экраном, а техническую нишу – люком. Эти конструкции могут выполнять не только маскировочные функции. Если к экрану прикрепить полочки, а в ревизионную нишу поместить большие бутылки с чистящими и моющими средствами, можно освободить место в навесном шкафу и сэкономить полезную площадь
Иногда ниши в стенах служат для хранения запаса средств гигиены, мочалок, полотенец и других необходимых принадлежностей. Они выполняют функции шкафчиков, но при этом не занимают пространство в ванной.
Такие ниши-хранилища тоже закрывают ревизионными люками под плитку, и они не привлекают лишнего внимания.
Технические ниши, закрытые люками, не только маскируют оборудование, но и защищают от случайных механических повреждений, попадания влаги, резких перепадов температур
Благодаря люкам-невидимкам можно дать волю дизайнерской фантазии и не переживать, что трубы или провода безнадежно испортят интерьер. Их можно спрятать, а при необходимости легко получить доступ. Главное – периодически проводить технические осмотры, чтобы за красивым фасадом не появились протечки трубопроводов или поломки счетчиков.
Конструкционные особенности моделей
Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.
Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца
По размерам технической ниши выбирают и модель сантехнического люка. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).
Существует две основные разновидности рам:
Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.
Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола
Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы.
В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.
Галерея изображенийФото из Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой Ревизионный люк под плитку в полуЛюк для маскировки коммуникаций на потолкеОформление ревизионных ниш в стенеЛюк-невидимка со съемной дверцей
Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны.
Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.
Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем
В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.
В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.
Механизмы открывания
Производители устанавливают такие механизмы открывания дверок:
- распашной;
- нажимной;
- откидной;
- сдвижной.
Каждый из типов открывания имеет собственные преимущества. При выборе следует ориентироваться на удобство эксплуатации.
Галерея изображенийФото из Это самый привычный и популярный вид дверок. Шарнирные петли механизма расположены с внутренней стороны конструкции, поэтому незаметны, когда люк закрыт. Производители предусмотрели технологические отверстия в раме, и покупателю не приходится рассчитывать, где лучше разместить крепежи. Важно правильно подобрать размер дверцы под плитку, чтобы отделка свешивалась за края не больше чем на 5 мм. Если плитка гладкая, идеально подойдет ручка в виде присоски, а вот для шершавого отделочного материала придется подобрать другой вариант, т.к. присоски не будут прилипать Это отличный вариант открывания дверцы, если ее планируют отделать рельефной плиткой. Механизм работает так: при нажиме не поверхность дверки она немного выдвигается вперед, после чего распахивается точно так же, как и обычная распашная. Важный нюанс: на дверки надавливают обеими руками, причем ладони должны быть расположены симметрично. Следует избегать резких движений и нажимать плавно Это хороший выбор, если ревизионная ниша размещена в труднодоступном месте (за унитазным бачком, рядом с мебелью, крупной бытовой техникой). Сдвижной люк немного выдвигается вперед, а затем отъезжает в сторону. Благодаря продуманной системе открывания, дверцы не цепляются за стеновую отделку и не повреждают ее. Механизм открывания может задействоваться ручкой-присоской или нажимом Иногда приходится обустраивать ревизионные проемы в местах, где невозможно распахнуть или даже сдвинуть дверцу без риска повредить отделку, сантехнику или мебель. В этом случае стоит присмотреться к откидным моделям. Они открываются под углом. В конструкции предусмотрены цепочки-карабины, которые надежно удерживают дверку. При таком положении дверцы можно провести поверхностный осмотр коммуникаций, а для ремонта лучше полностью ее снять Распашной механизм открывания дверецЛюк-невидимка с нажимным механизмомСдвижной механизм с трехзвенными петлямиОткидной люк для труднодоступных зон
Вряд ли можно придумать более удобный механизм открывания, чем распашной. Однако ревизия часто нужна там, куда доступ затруднен из-за оборудования или мебели. Тогда выручают откидные и сдвижные модели.
Если есть место хотя бы с одной стороны, то лучше выбрать сдвижной механизм. А для зон со сложным доступом больше подойдут откидные конструкции с возможностью полностью снимать дверцу.
Нюансы выбора правильного люка
При выборе размера ориентируются на такие параметры:
- Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.
- Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.
- Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм). Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.
Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель.
Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.
Отличный вариант – установка модели с газовыми амортизаторами. При покупке следует тщательно проверить комплектацию и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется докупить их отдельно
Есть множество производителей ревизионных люков, продукция которых достойна внимания.
В тройку лучших неизменно входят такие торговые марки:
- «Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
- «Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
- «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.
Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель. Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой.
Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации. Если найти люк подходящих размеров не удается, то можно прибегнуть к другим способам маскировки коммуникаций.
Рамы двухдверных ревизионных люков изготавливают из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а дверцу планируют отделывать керамической плиткой, имеет смысл заказать усиленную конструкцию
Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания.
Во втором случае в комплект дополнительно входят ручки-присоски.
Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке. Они разместили ее прямо на картоне, в который упакованы модели. Если покупаете двухдверную конструкцию, следует обязательно ознакомиться с технологией ее монтажа
Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок.
Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.
Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные дверцы – распашные. Впрочем, расположение ревизионной ниши бывает неудобным для их открывания. Тогда имеет смысл рассмотреть другие варианты
Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество – дешевизна.
Инструкция по монтажу люка под плитку
Работы по установке ревизионного люка можно разделить на несколько этапов:
Каждый из этапов предусматривает несколько видов работ. Чтобы не возникло трудностей, предлагаем полезные советы по монтажу с иллюстрациями:
Галерея изображенийФото из Когда люк подобран, проем замеряют и подгоняют под раму конструкции. Слишком большую нишу уменьшают. Обычно для этого используют металлический профиль. После окончания работы следует примерить люк и убедиться, что он становится в проем ниши. Не нужно оставлять больших зазоров: рама должна входить плотно, но не настолько, чтобы деформироваться В готовой конструкции обычно есть технологические отверстия. Если нет, их следует просверлить самостоятельно или установить раму на монтажную пену. Для удобства установки люка его сначала можно зафиксировать струбциной (актуально для ниш в гипсокартонных перегородках). Раму крепят на дюбеля, выравнивая по уровню. Если опорная рама изготовлена из пластика, ее можно установить с помощью клея (подойдет «Титан») или жидких гвоздей Для заделки шва используют силиконовые герметики. Лучше всего выбрать специальный санитарный состав с фунгицидами. Он гигиеничен, не способствует размножению грибка и плесени. Герметик подбирают под цвет затирки и вводят в шов на всю его глубину, убирают излишки и оставляют для полимеризации. После высыхания заполнителя шов прорезают Плитку или мозаику укладывают либо на специальный клеевой состав, либо на жидкие гвозди. Не стоит применять силиконовый герметик: это будет большой ошибкой. Особенность силиконовых составов – эластичность готовых покрытий. Плитка, закрепленная на такой материал, будет пружинить, что приведет к осыпанию затирки. Отделка должна немного выступать за нижнюю часть дверцы (2-3 мм достаточно) Этап 1 – подготовка люка и проемаЭтап 2 – установка люка-невидимки в проем нишиЭтап 3 – герметизация шва между конструкцией и стенойЭтап 4 – отделка ревизионного люка кафелем
После установки остается только убедиться, что люк нормально функционирует, шов аккуратный, а плитка ни за что не цепляется при открывании дверки. Если все в порядке, конструкция полностью готова к эксплуатации.
Выводы и полезное видео по теме
При покупке и установке ревизионного люка под плитку следует учесть множество факторов. Чтобы не запутаться и успешно справиться с задачей, ознакомьтесь с полезными видеоматериалами по теме.
Видеоролик посвящен разнообразию конструкций и механизмов открывания люков:
Правильный расчет размера – самая сложная задача при выборе подходящей модели. Прислушайтесь к рекомендациям специалиста:
youtube.com/embed/vCjefylFskA» allowfullscreen=»allowfullscreen»/>
С монтажом люка может справиться любой человек, научившийся держать в руках инструменты. Однако есть несколько моментов, которым стоит уделить особое внимание:
Потребность в ревизионных люках возникает нечасто: профилактические осмотры проводят раз в несколько месяцев. Зато именно эти незамысловатые конструкции выручают в сложных ситуациях, когда нужно срочно устранить протечку, почистить сифон или заменить счетчик.
Благодаря люкам-невидимкам можно красиво оформить интерьер, не акцентируя внимание на элементах, обеспечивающих его функциональность.
Выбираете ревизионный люк, но пока еще окончательно не определились с выбором? Или уже есть опыт использования подобных конструкций и вы можете дать ценный совет нашим читателям? Пожалуйста, оставляйте комментарии к этому материалу, задавайте вопросы по теме в расположенном ниже блоке.
Источник sovet-ingenera.com
размеры сантехнических люков, нажимной, невидимка, на магнитах, как сделать своими руками
Еще недавно в санузлах все коммуникации были на виду, и это считалось совершенно нормальным. Но время не стоит на месте, сейчас их прячут за гипокартонными конструкциями, превращая уборные в стильные комнаты с минимум нагромождений. Сохранить доступ к счетчикам и кранам и не испортить красоты помогают ревизионные сантехнические люки. Их можно купить или сделать самостоятельно.
Виды
В зависисмоти от объекта, спрятанным за люком, выделяют следующие люки:
- электрические;
- саннтехнические;
- вентиляционные.
По расположению:
- напольные;
- настенные;
- потолочные.
Особые требования по прочности предъявляют к напольным и потолочным люкам. Напольные модели должны быть устойчивыми к внешнему физическому воздействию, иметь надежную конструкцию, раму, с дополнительным оснащением, влагозащитой и звукоизоляцией. Потолочные дверцы обязаны иметь малый вес, продуманный вариант закрытия, чтобы дверки случайно не распахивались. Такие окошки используются в коммерческих помещениях, общественных местах, гаражах.
В жилых домах и квартирах охотнее применяют настенные люки по ряду причин (экономия места, более широкий выбор моделей, простота и удобство установки).
Традиционными формами для сантехнических люков являются квадратные и прямоугольные. При необходимости можно изготовить или заказать нестандартные дверцы, однако их монтаж и применение будут немного отличаться.
По материалу изготовления выделяются:
- Доступные пластиковые модели. Обычно с ручкой или нажимные. Часто используется белый цвет, однако в продаже можно встретить и другие популярные расцветки. Большое разнообразие размеров.
- Металлические дверцы имеют цветное покрытие (порошковая краска), их любят за прочность и устойчивость.
- Прочие материалы. Сделать сантехнический люк под плитку можно из подручных материалов (гипсокартон, ДСП), что позволяет наносить поверх маскирующее покрытие. Рамку для такой дверки обычно делают из алюминия или металла, чтобы обеспечить долговечность. Их можно обыграть и спрятать в традиционном дизайне. Это изящное решение, которое становится востребованным не только среди дизайнеров, оно по душе и простым обывателям. Особенно такой вариант хорош, когда речь идет о нестандартных формах и размерах.
Чем незаметнее смотровой люк в интерьере, тем лучше. Поэтому все больше интереса вызывают такие модели как магнитные, скрытые, так и нажимные.
Нажимные конструкции
Они делаются на пуш-системах, на роликовых механизмах. Часто сочетают с механизмами-невидимками, с пространственными петлями, сдвоенными, которые позволяют экономить место и не использовать ручки. Дверцы могут быть раздвижными, откидными, распахиваться в одну или обе стороны. Механизмы лучше выбирать у проверенных производителей.
Особенность некотрых нажимных систем в том, что открываются они в два приема: после сильного надавливания дверца слегка сдвигается в сторону, после чего становится заметной. В таком состоянии крышку легко оттянуть в сторону. На практике так оформляют сантехнические люки небольших и средних размеров.
Скрытые, невидимые
Популярные системы-невидимки сочетают нюансы других вариантов и позволяют сделать незаметными большие дверцы.
Обычно их применяют в жилых домах в санузлах, чтобы зрительно увеличить пространство, а также задекорировать коммуникации в нишах, обеспечив подход. Применение специальных петель и гипсокартона на крышке помогает «адаптировать» ревизионный люк под стену. Вместе с тем, монтаж такого окна должен учитываться заранее при проектировании ниши. Для законченного ремонта переоформление под «невидимку» может оказаться неудобным и, напротив, испортит весь вид.
На магнитах
Конструкции на неодимных магнитах применяются в напольных и настенных смотровых окнах. Магниты обладают большой силой и могут выдерживать значительный вес. Делать такие крышки незаметными помогает хитрый подход: паз для люка делается чуть меньше, чтобы сама дверца находилась под настилом (плиткой, куском ламината), маскирующим ее. В большеразмерном исполнении или при тяжеловесных материалах крышка оснащается ручкой для удобства. Легкие и маленькие люки могут быть съемными и без ручек, большие чаще делают откидными. Магнит помогает крышке держаться, в некоторых вариантах его просто сдвигают в сторону, чтобы ослабить притяжение, в напольных они дополняют силу собственной тяжести крышки.
Размеры
Стандарты ревизионных люков предполагают минимальный размер как квадрат 10 см*10 см. среди готовых изделий используют люки по размерам обычной плитки 20*30.
Работая с произвольными параметрами, мастера стремятся их приблизить к такому варианту, чтобы на шторке полностью могли уместиться керамические изделия. Такой подход позволит «прятать» люк. Конкретные размеры зависят от назначения дверцы и положения труб, кабеля.
Самой большой из готовых вариантов считают дверки 120 см. Самодельные дверцы, отличные от обычных параметров, стоит приблизить к таким: не менее 5 – 50 мм запаса плитки на фиксаже со стеной, не более ½ собственных параметров плитки со свободной стороны.
Составные элементы
Строение конкретного люка зависит от его типа. Стандартный настенный вариант включает алюминиевую раму, замок, петельную конструкцию и дверцу.
Материал скрытой сантехдверцы обычно делают влагостойким (например, обработанные гипсокартон, ДСП, ОСП). Рамка монтируется в нишу или стену. Замок «реагирует» на внешнее воздействие, удерживая дверь в пазах ниши.
Петельный механизм и регулировка – важная часть, от которой зависит как именно открывается люк, в какую сторону. В простых вариантах это могут быть навесные или мебельные петли. В хитрых – сдвоенные с дополнительными узлами регулировки.
Положение люка и сторона открывания
Обычно стараются определить место ревизионного люка таким образом, чтобы распахиваясь он не задевал другие предметы в комнате, а также давал необходимый обзор. Удобным является открывание двери влево-вправо, за редким исключением. Вертикальное открывание сопровождается более ответственной подготовкой места.
Необдуманным является угловое положение смотрового окна: углы дверцы будут мешать, конструкция будет слабее. Впритык к полу лучше дверцы не делать: нижний край может царапать пол и оставлять следы. Правило целых плиток распространяется и на этот момент установки.
Установка скрытого люка
Монтаж потайного люка начинается с крепления рамы. В гипсокартонной конструкции предварительно готовят профили, чтобы соединить раму люка с каркасом саморезами по металлу. Пазы для них сверлят заранее. Если установка проводиться в проем в кирпичной или блочной стене, то используют дюбель-гвозди, а зазоры между рамой и стеной запенивают. В этом случае дверцу убирают из рамы и монтируют после готовности герметика (примерно сутки на застывание удаление излишков по контуру).
После монтажа рамы производится обшивка ниши материалом с перекрытием рамки. Поверхность каркаса должна быть ровной. Проверьте после монтажа работу петельного механизма, отладить его можно ключом-шестигранником.
Облицовка
Отделку люка и стен делают одновременно. Чтобы приклеить плитку к двери-невидимке, нужно загрунтовать рабочую поверхность. Нажимные механизмы фиксируют специальным крепежом, двери отягощают весом или используют нагрузочный болт. На гипсокартон плитку клеят на жидкие гвозди или используют специальные цементные смеси. На древесные плиты предварительно устанавливают армирующую сетку. При нанесении клея на керамику учитывают будущие зазоры. Для качественного фиксажа плиток, клей должен держать не меньше ½ ее поверхности.
Смесь не должна затекать и забиваться в пространство между люком и его каркасом. Устранять излишки нужно быстрее. Смесь схватится через сутки, тогда можно убрать лишнее с плитки.
Затирка, герметизация
Обработка невидимых люков имеет свои особенности: их не затирают по краям. Остальное пространство люка покрывают составом как и всю стену. Чтобы точно определить это место, край обрабатывают строительной лентой, освобождая маленький промежуток. В него закладывают силиконовый герметик, выравнивая слой пальцами. Чтобы масса вела себя послушно руки нужно смачивать в мыльном растворе. После этого скотч аккуратно удаляют. На высыхание силикону требуется 2 дня. Последний штрих: надрезы по периметру люка. Делают из под углом 45°, стараясь достать строительным ножом до основания, используя 1 движение на каждую сторону. Это помогает избежать «бахромы» по краям.
С открытого люка снимают излишки герметика.
Как сделать своими руками?
Не всегда готовые ревизионные люки удовлетворяют запросам. В таком случае можно потратить немного времени и усилий и сделать нужную деталь самому.
Если требуется маленькое окошко, то хорошо подойдут магнитные варианты. Для этого установите магниты по углам дверки, а по краям рамы – магниты- дублеры (всего уйдет 8 магнитов). Лучше оснастить крышку аккуратной ручкой, так будет практичнее. В качестве ручки используйте обычную мебельную фурнитуру.
При изготовлении крупных дверок мебельные запчасти тоже пригодятся: удобно монтировать готовые системы пуш и обычные навесные петли.
- Проведите замеры, наметьте будущее место и проверьте его уровнем, чтобы избежать перекосов.
- Приготовьте основание и раму. Можно использовать обычный алюминиевый профиль под каркас, раму сделать из планок или из того же профиля. Установите рамку.
- Делаем крышку: основание должно быть плотным, используйте древесные плиты. Покрытие зависит от толщины слоя и планируемых работ. Лучше применить гипсокартон: отделочные работы по нему идут удачнее, чем по подготовленному дереву. Аккуратно соедините саморезами детали крышки.
- Подготовьте пазы для петельного механизма: с двух сторон отступите по 10 мм и сверлите. Соединив петли с крышкой, приложите ее к раме сделайте разметки для отверстий под механизм.
- Установите петли в рамке. Теперь можно навесить люк на место. Крышка должна идти вровень с необработанной стеной и не возвышаться над ней. У люка должен быть зазор, чтобы он легко открывался нажатием (учтите будущую облицовку).
- Закрепите дверь специальными болтиками, используйте груз. Очистите люк от пыли, прогрунтуйте и приступите к облицовке.
- После высыхания плиточного клей проверьте дверной механизм. Отрегулируйте при необходимости.
- В самом конце монтируют нажимной механизм.
Советы
Переделывать сантехдверцы – непростая задача. Незамысловатый элемент интерьера требует к себе тщательного внимания. Многие только после покупки и установки понимают, как было бы лучше провести эту процедуру. Полезно бывает поинтересоваться у соседей с верху или снизу, как они решили этот вопрос и остались ли довольны.
Обратите внимание и на такие моменты:
- При покупке готового сантехнического люка проверьте, совпадает ли ориентация с нужной (вертикальная или горизонтальная). Часто размер 20*30 приводит в замешательство и продавцов и покупателей.
- При монтаже пользуйтесь уровнем.
- Небольшие окна устанавливают сразу с крышкой, а крупные разбирают на детали.
- Облицовку стен лучше делать сразу под дверью системы-невидимки, оставив нижний надпольный ряд напоследок. Таким образом подгоняются размеры плитки и избегают случайных перекосов.
- Неудачные операции с разрезанием герметика можно исправить: нанесите силикон по краю и закройте люк. Выступившую массу удалите и снова оставьте сохнуть.
- Если стена готовится под покраску, то шов нужно прорезать после шпатлевания, до высыхания смеси.
Обладая небольшим опытом можно довольно быстро установить готовые ревизионные люки, а при желании – создать его своими руками. Дело мастера боится!
Простые советы. Размер люка, какой выбрать?
Ремонт ванной комнаты и санузла ответственное мероприятие и к выполнению поставленной задачи стоит подходить ответственно. Плитка не обои, переклеить через год-другой вы вряд ли захотите.
Важно! До сих пор актуальна проблема криворуких мастеров. Убедитесь в квалификации вашего плиточника, спросите рекомендации, фото прошлых объектов.
Рекомендуем: популярные размеры люков под плитку
В этой серии статей рассмотрим ошибки и проколы возникающие во время ремонта в санузлах связанные с установкой и подбором размера ревизионных сантехнических люков.
Пример из жизни. Мастер умеет укладывать плитку но ему все равно как заказчик будет обслуживать скрытые в стенах коммуникации и рекомендует установить 2 люка 20-30 см для обслуживания счетчиков и кранов. Это часто встречается и многие прислушиваются к таким глупым советам. Почему глупым? Спросите у сантехника, удобно ли обслужить все сантехприборы(краны, счетчики, фильтры) в нише, спрятанные за гипсокартоном через 2 маленьких отверстия?
Мы рекомендуем использовать вместо 2-ух люков маленького размера один среднего или большого, в этом случае ревизионный проем будет значительно удобнее и практичней. Правильный размер люка должен быть удобным и достаточным для обслуживания и возможного ремонта, замены приборов при необходимости. Это касается любых люков, простых пластиковых и металлических, а также люков невидимок. А зачастую один люк стоит дешевле, чем два маленьких.
На фото два люка, а можно было бы сделать один. Вышло бы дешевле и перемычки между люками не было бы.
Еще о размерах, не стоит выбирать самый маленький люк для установки на задней стенки туалета. Не создавайте себе трудности для обслуживания приборов расположенных в стояках. Минимальный удобный размер 30-40 и больше. Самый удобный и популярный 50 на 50 см и 60 на 60 см. Не находите подходящий размер для вашего проема? Сделаем на заказ!
Размеры люка под плитку, какой оптимальный?
Размер люка под плитку подбирается исходя из размера плитки которая будет приклеиваться на дверцу. Если плитка 30х60 и вы желаете подобрать люк под две плитки такого размера, следует выбирать люк невидимку с цифрами 60-60 на упаковке. Не переживайте что размер совпадает, дверца у люка обычно меньше на 2-5 см и после облицовки плитка просто будет чуть выступать за габарит крышки, в закрытом состоянии все будет красиво, все швы ровные, плитка без подрезки. Если плитка 20х30, укладывается вертикально и надо открывать 4 шт — складываете размеры по ширине и высоте, получается 40 на 60 см, следовательно подойдет люк 40-60.
Оптимальный размер люка под плитку зависит от компоновки и расположения труб, счетчиков и кранов в вашем стояке или нише. Самый оптимальный 60-60 и 50-40. Менее популярны 40-40 и 40-50 и 40-60. Маленькие размеры 20-30, 30-30 используются реже и в местах где минимум приборов или один кран или счетчик. Это статистика, а бывают нужны и люки больших размеров, например 60-90, 60-100, 60-120 или 75-75 и 80-90 см. Все размеры здесь.
Все довольно индивидуально, зависит от сантехники, проема в стене и размера плитки, главное помните, что доступ к трубам, кранам, счетчикам и фильтрам должен быть удобным!
Не уверены какой выбрать? Позвоните нам, проконсультируем и подберем оптимальный.Все статьи серии «Полезные советы»
Может пригодится: мешки для мусора Б/У
Люк ревизионный под плитку Event ЛКО
Таблица размеров и цен
Высота (см) | Ширина (см) | ||||
20 | 25 | 30 | 40 | ||
20 | 1 688 | ||||
25 | 1 824 | ||||
30 | 1 708 | 1 865 | 1 843 | ||
40 | 1 746 | 1 902 | 1 940 | 2 134 | |
50 | 2 328 |
Погрешность при производстве может составлять ± 2 мм.
Производитель на свое усмотрение и без дополнительных уведомлений может менять комплектацию, внешний вид и
технические характеристики модели
Крепление | В проём |
Материал | Сталь |
Регулировка | Нет |
Принцип открывания двери | Распашная |
Фиксация | Нажимной с защёлкой |
Порошковая покраска | Нет |
Нестандартные размеры | Да |
Конструкция рамы | Сварная |
Люк сантехнический под плитку нажимной [Виды, установка]
Потайная дверца для легкого доступа
При выполнении ремонта в санузле часто возникает необходимость скрыть некоторые внутренние коммуникации так, чтобы к ним был доступ в любой момент, когда это потребуется. В таком случае необходимо изготовить сантехнический люк-невидимку. Одним из вариантов является нажимной вид.
Содержание:
Красивая ванная комната в светлых тонах
Применение
- Эта конструкция отвечает всем нормам и требованиям. Расположение люка в комнате будет известно только вам – под облицовочным материалом его совершенно не видно. Люки используются внутри помещения и обеспечивают возможность обслуживания коммуникаций, скрытых под облицовкой. Применяются они в жилых и коммерческих помещениях, установку производят в нишах, перегородках, проемах, сделанных из разных строительных материалов.
Конструкции из пластика имеют небольшую стоимость и небольшой срок эксплуатации
Перед ремонтом необходимо определиться с расположением труб и отсечных вентилей
Дверца может быть обшита кафелем, натуральным камнем или панелями из ПВХ или МДФ. По размеру изделия бывают стандартными или выполненными на заказ.
Совет! Чтобы открыть дверцу, достаточно легкого нажатия на нее. Для фиксации применяют специальный замок. Если обшивку предполагается выполнить мозаикой, необходимо заказывать специальную нажимную модель.
Популярность люка-невидимки обусловлена надежностью, удобством в использовании и длительным сроком службы.
Конструктивные особенности изделия
Богатый ассортимент ревизионных люков позволит вам с легкостью подобрать подходящую модель
Отделка стен мозаикой в виде сот
Откидная дверца с нажимным замком
Стальной ревизионный люк
Люк состоит из таких элементов:
- рамная конструкция;
- дверца из гипсоволокнистой плиты;
- специальные петли;
- роликово-нажимной запорный механизм.
Строение алюминиевой конструкции
Строение стального люка
Изготавливается рама из металлического каркаса, основанием дверцы служит гипсокартон, на него наклеивается облицовочный материал. В проеме рама крепится саморезами или дюбелями. Специальные петли позволяют дверке открываться сначала прямо, а потом в сторону, что позволяет обезопасить плитку от сколов краев.
Важно! Устанавливается люк только в вертикальную плоскость. Конструкция перегородки должна быть правильной геометрии, обладать прочностью. Обратите внимание на то, что размер плитки должен быть равен дверце либо превышать ее.
Устанавливать изделия можно во влажных помещениях и снаружи строения – тогда вместо гипсокартона применяется цементная армированная плита. Подобрать необходимый вариант вам помогут консультанты магазина, в котором вы будете покупать изделие.
Преимущества
Отделка ванной МДФ-панелями с имитацией гранита
Такие варианты изделий обладают рядом достоинств:
- позволяют получить легкий доступ к коммуникациям, скрытым в нишах;
- надежная фиксация створки не допускает ее провисания;
- особая конструкция петель позволяет уберечь плитку от сколов;
- разнообразие размеров позволяет подобрать необходимый вариант в каждом конкретном случае;
- люк невидим на фоне облицовки;
- установка не требует большого опыта и высокой квалификации;
- отличное сочетание качества и стоимости.
Мозаика лучше всего поможет спрятать ревизионную дверцу
Интерьер ванной комнаты в стиле лофт
Ограничения, на которые нужно обращать внимание
При установке скрытых сантехнических люков существуют и ограничения
Существуют некоторые нюансы, которые следует знать:
- если монтаж изделия осуществляется в проем, нельзя надавливать с силой на дверцу, это может привести к нарушению формы и выходу изделия из строя;
- одностворчатые модели можно изготавливать только до 70 см шириной. В большие проемы устанавливаются двустворчатые варианты;
- нельзя монтировать такие конструкции на пол, поскольку они не предназначены для вертикальной нагрузки;
- нельзя наклеивать тяжелые плиты (гранит, мрамор), для этого предназначены усиленные конструкции;
- транспортировка и хранение осуществляются в вертикальном положении.
Совет! Если у вас нестандартные размеры проема, то стоит изготовить люк-невидимку на заказ. Для этого необходимо пригласить мастера: он снимет замеры, по которым будет сделано изделие. Кроме того, производители предоставляют гарантию на свою продукцию сроком до 12 месяцев.
Установка
Установка нажимной дверцы
- Монтировать изделие необходимо так, чтобы стена и створка были в одной плоскости. Крепление к стене происходит при помощи саморезов. Щель между рамой и стеной обрабатывают пеной для монтажа.
Схема монтажа ревизионной конструкции
Подбор размера плитки
- Если монтаж происходит в сборный проем или нишу, то сначала нужно собрать каркас из профильного материала, который обшивается листами. Проем под люк выпиливается ножовкой или лобзиком. В готовое отверстие вставляется рама и закрепляется саморезами. Регулировку створки в плоскости осуществляют при помощи замков. После этого необходимо приклеить плитку на дверцу.
Как подобрать люк под плитку?
Зеркальная плитка в интерьере ванной
Прежде чем покупать изделие, нужно определиться с его размерами. Для этого замерьте плиточный материал, который будет использован для облицовки санузла.
Совет! Размер люка должен быть равен либо меньше плитки. Если техническое отверстие должно быть больше, чем размер одной плитки, то можно наклеить их несколько на дверцу. В таком случае размер створки будет соответствовать величине наклеиваемого материала.
Производители предлагают специальные таблицы, по которым можно посмотреть и выбрать подходящий размер товара. Легче купить готовую модель, но можно изготовить ее и собственноручно. В таком случае вам понадобятся составные элементы конструкции и фурнитура. Кроме того, потребуются инструменты и определенные навыки в работе.
Плитка с имитацией дерева
Ванная комната в классическом стиле
Сантехнический нажимной люк-невидимка под плитку – это удобный способ получить доступ к узлам и коммуникациям в любое время. Такой вариант поможет скрыть от глаз инженерные сети и придать эстетичный вид помещению ванной или туалета.
Размеры ревизионного пластикового люка, виды, монтаж, проверенные производители
Ремонт можно считать завершённым, когда проведена финишная отделка всех помещений. Для ванных комнат это условие подразумевает скрытые коммуникации, которые портят внешний вид. Обычно трубы прячут в самодельные короба из гипсокартона, которые отделывают под общий интерьер.
Полностью замуровывать коммуникации нельзя: здесь обычно находятся счётчики, трубы требуют периодического осмотра. Для этих целей, в коробе оставляют ревизионное отверстие, которое закрывают люком.
Разновидности люков для инженерных коммуникаций
Ревизионные люки – это небольшие дверцы, которые обеспечивают беспрепятственный доступ к инженерным коммуникациям. Поэтому логично предположить, что изделия будут отличаться по типу открывания. На рынке можно встретить такие варианты:
-
Распашные – традиционный вариант с привычной схемой открывания дверцы. Благодаря элементарной конструкции, распашные люки можно размещать в любой части стены.
Если ванная комната отделывается плиткой, используются потайные люки: модернизированный аналог распашной дверцы. Здесь люк полностью утопает в коробе, не имея внешних выступов. Открывают такую конструкцию специальной присоской, которая входит в базовую комплектацию.
-
Нажимные – оптимальный вариант, если внутренняя отделка подразумевает использование шероховатых поверхностей: рельефная или мозаичная плитка, декоративная штукатурка. Нажимной люк открывается при нажатии на него ладонью.
-
Сдвижные – вариант для санузлов малой площади, где невозможно установить распашной люк. Сдвижные модели смещаются вдоль стены, позволяя экономить свободное пространство.
-
Откидные – используются в тех случаях, когда внутреннее пространство не позволяет сдвинуть или распахнуть дверцу.
-
Двухдверные – эта разновидность предназначена для больших ревизионных люков (свыше 1 метра). Установка обычного люка большого диаметра может привести к провисанию петель, поэтому двухдверные аналоги являются оптимальным решением в такой ситуации.
Помимо этого, ревизионные люки могут различаться по месту установки:
-
Потолочный.
-
Настенный.
-
Напольный.
В принципе, представленное на рынке разнообразие поможет закрыть любую ревизионную нишу, вне зависимости от её нахождения в квартире.
Достоинства и недостатки сантехнических лючков
Любопытно, но ревизионные пластиковые люки практически не имеют недостатков. На это прямо указывают отзывы покупателей в интернете. Однако полностью идеальных материалов не бывает: везде имеются свои слабые стороны.
К неоспоримым преимуществам можно отнести такие характеристики:
-
Стоимость – один из основных факторов выбора продукции.
-
Долговечность – пластик сохраняет свою структуру практически в любой среде.
-
Удобство – люк можно установить в любом месте.
-
Разнообразие – можно выбрать тип открывания и направление смещения дверцы.
-
Простота – пластиковые люки можно установить своими силами.
Недостатки:
-
Пластик чувствителен к механическим повреждениям.
-
У большинства моделей отсутствует возможность регулировки петель.
-
Нет уплотнительных резинок.
Кроме того, нестандартные или большие люки изготавливаются исключительно на заказ. Это увеличивает стоимость изделия, ждать такой лик придётся около 7 дней.
Стандартные размеры
Большинство производителей придерживается стандартных размеров ревизионных люков. Поэтому делая ремонт, имеет смысл вначале приобрести люк, а затем вырезать ревизионное отверстие в коробе. Если выполнить эти действия в обратной последовательности, могут возникнуть сложности с выбором подходящей модели.
Итак, для пластиковых ревизионных люков характерны такие типоразмеры:
-
100*100.
-
150*150.
-
150*200.
-
200*200.
-
200*250.
-
200*300.
-
250*300.
-
250*400.
-
300*300.
-
400*500.
-
400*600.
Значения приведены в миллиметрах. Нужно уточнить, что такие параметры актуальны для однодверных моделей. Двухдверные аналоги начинаются от 800*800 мм.
Особенности монтажа люков из пластика
Как уже упоминалось, установить ревизионный люк в квартире можно своими руками, не прибегая к услугам профессиональных отделочников. Основная сложность: точно подогнать размер люка к вырезанной нише, чтобы не оставлять заметных зазоров. Чтобы люк установился правильно, необходимо выполнить такую последовательность действий:
-
Приобрести изделие.
-
Измерить рамку, нанести на короб соответствующую разметку.
-
Вырезать электролобзиком ревизионное отверстие. Для удобства установки, допускается сделать нишу на 1-2 миллиметра больше размера рамки.
-
Установить рамку, зафиксировать саморезами (идут в комплекте).
Не у всех пластиковых моделей есть крепёжные отверстия. Такие изделия «сажают» в нишу на строительный клей или монтажную пену.
После установки ревизионного люка, завершают внутреннюю отделку, короб по периметру промазывают герметиком.
Производители, которым можно доверять
Учитывая популярность ревизионных люков, продукция производится десятками российских компаний. Отдавать предпочтение продукции иностранного производства не имеет смысла: при аналогичном качестве, стоимость таких изделий заметно выше. Перечислять всех отечественных производителей тоже не будем: список может растянуться на несколько страниц.
Среди надёжных производителей можно выделить такие компании:
-
LYUKER
Производственная компания, имеющая представительства практически во всех крупных городах страны: Москва, Санкт-Петербург, Казань, Краснодар. Предприятие занимается производством люков по стандартным размерам и индивидуальным заказам.
Вся продукция выпускается по нормам ГОСТ, имеет соответствующие сертификаты.
-
EVENT
Российская компания, которая находится в городе Рязань. Предприятие специализируется на производстве вентиляционной продукции и ревизионных люков более 10 лет. На сегодняшний день- это один из крупнейших поставщиков в России и странах СНГ.
Компания предлагает широкий ассортимент продукции и полные размерный ряд по каждой модели.
-
«СтройКомплект»
Предприятие появилось на российском рынке в начале 2000 годов, выбрав основным направлением своего развития производство вентиляционных решёток и ревизионных люков.
Компания постоянно обновляет модельный ряд, тщательно следя за качеством и эксплуатационными характеристиками каждого изделия.
Это далеко не все отечественные производители, но советуем в первую очередь обращать внимание на продукцию этих брендов.
Размеры скрытых сантехнических люков. Все о люках-невидимках под плитку
Скрытые люки, включающие в свое устройство магнит, стали очень популярными. Независимо от типа конструкции, ее установка возможна своими руками и без особых навыков. Ознакомиться с особенностями установки можно, просмотрев тематическое видео. Главное, на что стоит обратить внимание, — это соответствующие размеры сантехнического люка.
Функциональные отличия скрытых ревизионных дверей
Широко распространенные люки-невидимки удачно сочетают в себе все черты других видов, что позволяет заменять большие двери. Отличия скрытых смотровых люков от пластиковых или металлических предшественников (использование которых было распространено до недавнего времени) заключаются в способе их установки и особой конструкции петель. Невидимые конструкции размещаются исключительно под плиткой, а не над ней, и открываются вместе с ее частью (одной или двумя), которой отделывается дверца самого люка.
Люк скрытый ревизии под плитку
Чаще всего их применяют для их установки, чтобы зрительно увеличить пространство ванной комнаты, а также удачно украсить сантехнические коммуникации, не загораживая удобный подход к ним. Использование при установке специальных петель и накладок из гипсокартона позволяет безопасно и незаметно скрыть нишу на общем фоне стены. Монтаж такого механизма должен быть своевременным, т.е.не дожидаясь заключительных этапов ремонта, чтобы исключить неудобства и не нарушить целостность отделки.
Керамическая плитка, искусственный или натуральный камень, декоративные панели или мозаика широко используются в качестве материалов для отделки невидимых смотровых люков. Отдельные или целые их части украшают дверцу клеем. Плитка целиком не нуждается в резке, тем самым сохраняя узор или рисунок на общем фоне.
Зазор по контуру двери в обязательном случае должен быть равен толщине шва между отдельными плитками. Такой дизайн имеет более аккуратный вид.Отсутствие ручек или замков никоим образом не затрудняет открывание. Для этого используются толкающие механизмы или съемные присоски.
Работы ревизионных люков
Использование магнитов в системе крепления
Возможна установка магнитов как в напольные, так и в настенные люки-невидимки. Благодаря значительной прочности они способны выдерживать большие нагрузки и вес. Готовая конструкция выполнена следующим образом: к несущей раме крепятся магниты и металлические дверцы, которые представляют собой отдельный компонент, который монтируется в несущей раме.Такой каркас можно установить в подготовленный проем на стене и впоследствии выложить плиткой (с обязательным использованием плиточного клея). Только после полного высыхания клея дверь ставится в нужное место и удерживается с помощью магнитов.
Оптимальные размеры сантехнических скрытых люков
Необходимость выбора того или иного размера определяется следующими факторами:
- расположение сантехнического люка;
- размер проема, который необходимо скрыть;
- примерные размеры облицовочной стены и люка.
Размер люка должен соответствовать размеру плитки, чтобы ее не приходилось резать.
Минимальные стандартные параметры люка — квадрат, длина каждой стороны которого 10 см. Большинство готовых изделий имеют стандартный размер плитки 20 х 30 см. Все работы по возведению конструкции направлены на то, чтобы на дверь поместились целые керамические фрагменты. Это позволяет наиболее эффективно скрыть люк.
Внимание! Подбирая параметры скрытого люка, следует придерживаться таких размеров, чтобы на поверхности покрытия могло уместиться целое количество плиток.Таким образом, отделка в общих чертах не будет заметна. Также необходимо учитывать, что размеры плитки должны быть немного больше, чем сама дверца люка: 0,5 см со стороны петель и максимум 5 см со всех остальных сторон (но не более половины ее ширины или длина).
Последовательность монтажа своими руками
Внимание! Считается нормальным нанесение небольшого слоя штукатурки на часть стены по периметру каркаса сразу после его установки.Все остальные работы проводить только после полного высыхания.
Обязательным условием качественного монтажа люка является контроль отсутствия перекосов с помощью уровня.
В то время, когда обычный люк может быть установлен только на завершающих этапах ремонта, люк-невидимка устанавливается строго до начала облицовочных работ на полу и стенах. Позже дверь люка будет покрыта плиткой одновременно с ними. Имеющиеся швы между плиткой на двери и стене совершенно не затирают, а проклеивают малярным скотчем, оставляя зазор 1-3 мм.Позже заполняется герметиком, после окончательного застывания которого (около 48 часов) незаметный зазор прорезается под углом 45 °.
Монтаж скрытого люка производить до облицовки стен
Установка люка-невидимки под плитку — это не только хорошая возможность скрыть все видимые сантехнические коммуникации, но и обеспечить к ним круглосуточный доступ. В качестве мест для их размещения можно использовать полости в полу, стенах, гипсокартонных конструкциях или под ванной.Широкий ассортимент скрытых смотровых дверей представлен моделями разного размера с разной системой открывания, которые легко облицовываются выбранной плиткой.
Сантехнический люк под улитку устанавливается в ванной в специальном окне (нише). Во время аудита инженерных сетей есть возможность провести перестановку труб и узлов в скрытой части, чтобы сделать люк. Часть счетчиков также можно установить под дверью этого люка. Съемная дверца может быть выполнена на магнитах, с замками или открываться с помощью присосок.Можно люк под плитку, краску, обои. Как не потеряться в разнообразии этих механизмов и создать идеальный сантехнический люк под плитку?
Пресс-люк сантехнический под плитку: размеры
Имеются смотровые люки определенных типоразмеров. Минимальный размер квадрата — 10 см на 10 см. Готовые изделия под плитку равны размеру обычной плитки 20 см на 30 см. В случае произвольных параметров специалисты стремятся создать их по размеру ближе к керамической плитке, чтобы прижимную крышку сантехники можно было спрятать в комнате.
Размеры люка в этом случае зависят от конкретного случая, от назначения двери.
Наибольший размер готового люка 1 м 20 см. Сделать такой люк можно своими руками, тогда параметры двери должны быть такими: около 5 см оставить в запасе для крепления с поверхностью; примерно половину размера плитки следует оставить свободной стороной. Как рассчитать размер люка?
Для этого необходимо произвести несколько расчетов.:
- Прежде всего, определите место для люка, чтобы имелся доступ к сантехническим узлам;
- Высота и ширина плитки для стен;
- Рассчитайте высоту и ширину люка, для этого количество плиток по горизонтали умножьте на ширину одной плитки, а затем проделайте то же самое по вертикали.
После всего вышесказанного можно переходить к выбору люка. Обязательно приобретите монтажный клей.
Скрытый кафельный люк: типы
Скрытые люки создают в помещениях с повышенной влажностью, поэтому делают их из материалов, устойчивых к влаге.Чаще всего для изготовления берут алюминий или нержавеющую сталь. Самыми дешевыми считаются пластиковые люки, но они не подходят под плитку. Специалисты различают люки по типу открывания двери. Его следует выбирать из общего дизайна комнаты, мебели и других отделочных материалов.
Итак, следующие виды современных люков :
- Люк распашной . Самый популярный вид, открывать его в сторону можно с помощью присосок, они идут в комплекте с люком.На такую конструкцию можно положить плитку из керамики или камня. Присоски в случае утери можно повторно приобрести в любом магазине.
- Толкающий люк . Такая скрытая дверь подходит в случае отделки комнаты мозаикой. Присоски на таком материале не всегда держатся крепко. Механизм очень простой — открыть дверь можно, просто нажав на нее рукой на дверь. Сначала дверь выходит вперед, а затем в сторону. В этом механизме не нужны присоски, что является большим плюсом.Люк с магнитной защелкой наиболее популярен в современных ванных комнатах.
- Люк сдвижной . Такой вид устанавливается, когда пространство не позволяет установить другие типы скрытых люков. Сдвижной люк по конструкции аналогичен предыдущему типу; для открывания можно использовать как присоски, так и толкающий механизм. Отделывается такой штриховкой кафель или мозаика. Открывается сначала вперед, а затем в сторону.
- Распашная дверь . В этом случае дверь съемная, используется в местах, где недостаточно места для полного открытия двери.Открывается с помощью присосок или прижимного механизма. Складывается под углом сверху, удерживается при помощи карабинов. Дверь снимается легко — карабины нужно просто отстегнуть и отложить дверцу в сторону.
У всех этих видов есть свои достоинства и недостатки. Выбирать люк следует из габаритов помещения и дизайна помещения.
Сантехнические люки под плитку: формы
В настоящее время в продаже широкий ассортимент сантехнических люков невидимых под плитку.Они разные по размеру, форме, отделке, материалу.
Есть люки разные по своим свойствам :
- Сантехника, электричество, вентиляция.
- По способу установки — стена, пол, потолок. Последние, как правило, закрепляют в натяжном потолке, такой люк должен быть очень легким. Надежную дверь нельзя открывать произвольно, необходимо, чтобы люк был прочным и устойчивым к различным нагрузкам. Однако чаще всего люки монтируют в стене.
- Видимые люки могут стать прекрасным дополнением интерьера, их можно отделать другой плиткой или наоборот скрыть той же плиткой, что и остальная часть комнаты, тогда они называются невидимыми. Чаще всего эти люки бывают пластиковыми и металлическими, первый намного доступнее.
- Также есть люки под покраску, обои, а также мозаику, форма люков тоже разная — от привычной квадратной до круглой и даже трапециевидной.
- Размеры люка обычных размеров колеблются от 0.От 2 м до 1,5 м, есть люки магнитные, с замками, ключом, с защелками или защелками, без ручек.
Чаще всего их делают в ванной, туалете или на кухне, где отделкой чаще всего является плитка. Дополнительно они облицовывают люк плиткой, чтобы скрыть его, и в этом случае открыть и использовать. Полностью спрятать технический люк невозможно, швы вокруг люка выдадут его расположение. Есть возможность выбрать размеры, способ крепления и форму на заказ, в этом случае производятся индивидуальные замеры, создается схема, выбирается тип штриховки.
Потайной люк под плитку
Сантехнический люк под плитку может быть напольным, настенным, даже частью декоративного экрана. Еще на этапе строительства создается специальная ниша для коммуникаций. Установите люк, заприте и установите дверь.
Если ниши нет, то ее нужно создать специально, врезав ее в стену из бетона или кирпича с помощью дрели или болгарки. Все это делается при ремонте, когда коммуникации заменяют на скрытые, специально под них делают пазы.Трубы проходят за обшивкой из гипсокартона, тогда можно использовать только лобзик и ручную ножовку.
Потайной люк под плитку позволяет спрятать трубы и комплектующие, портящие внешний вид ванной комнаты.
Лучше всего сделать его в тон с плиткой, чтобы он не бросался в глаза. Также можно сделать люк своими руками из металла или пластика, внимательно сняв все мерки и выбрав способ крепления.
В настоящее время существует несколько основных типов люка монтажной коробки в проем :
- С помощью саморезов, то вместе с люком в комплекте идет крепеж, а на раме по бокам есть отверстия для этих креплений;
- После закручивания таких шурупов залить все отверстия специальной монтажной пеной с клеем, силиконовым герметиком;
- В другом случае люк монтируется в бетонную или кирпичную стену, в него забивается дюбель с первой ступеньки, а затем вкручиваются шурупы и окошко обшивается алюминиевым материалом в стене из гипсокартона.
Первый способ лучше подходит для установки небольших пластиковых люков и перегородок из гипсокартона, а второй, более надежный, подходит для легких и тяжелых материалов.
Смотровой люк невидимый защищен от попадания воды. Установка в ванных комнатах на магнитах делает устройство удобным в использовании в любое время. После установки шкаф можно регулировать и облицовывать плиткой. Возможно соединение люка со стеной с помощью петли, установка съемной магнитной монтажной конструкции.
Что такое ревизионный люк под плитку (видео)
Невидимые люки для унитаза или установка в бане — удобные приспособления, позволяющие спрятать трубы, а при необходимости открыть доступ к коммуникациям за плиткой. Разнообразие вариантов устройства этих люков позволяет выбрать наилучшую технологию просмотра вида для конкретной ванной комнаты или кухни. Самодельный люк может быть выполнен из металла или пластика, установка сантех. устройство есть в наличии. Их лучше обклеить пеной.
Внимание, только СЕГОДНЯ!
Напорный водопроводный люк невидимки под плитку серии Модерн отличается не только невероятной надежностью, но и простотой монтажа и удобством эксплуатации. Дизайн продуман до мелочей, благодаря чему люк отлично функционирует и заслуживает только положительных отзывов потребителей. К несомненным достоинствам этой модели также можно отнести ее универсальность: она может открываться как влево, так и вправо (в зависимости от установки) и имеет большой выбор размерных вариаций.
Причем возможность заказа «невидимки» и под индивидуальные параметры. Таким образом, можно легко выбрать и приобрести наиболее подходящий вариант даже для весьма нестандартных ниш. В свою очередь, возможность регулировать петли вверх и вниз или влево и вправо значительно повышает комфорт работы. Все это делает люки сантех под плитку Модерн желанным элементом любой современной ванной комнаты.
Высокий уровень надежности сантехнических люков для плитки Modern
Если говорить о надежности конструкции, то здесь производитель поработал на все — люки этой модели изготовлены из алюминия и имеют петли из такого же материала с максимально прочной конструкцией. армирование в виде стального сердечника.Петли для люков для плитки из алюминиевого сплава АК12 с ребрами жесткости ( не силумин ) ГОСТ 1583-92. В результате сама конструкция легкая, но выдерживает довольно внушительные нагрузки. Это значит, что на дверь можно наклеивать не только керамическую плитку или мозаику, но и толстый керамогранит.
Стоит отметить, что влагостойкий ГВЛ используется как дверной наполнитель, который не теряет форму и препятствует образованию грибка и плесени. Тогда как прочный резиновый уплотнитель по периметру рамы обеспечивает отличную звуко-, влаго- и теплоизоляцию люка.При этом, как застежки-защелки, крышки крепятся со стороны петель на качественные и прочные немецкие замки (один или два — в зависимости от размера люка) от известного бренда Haefele. Г-образные клавиши для регулировки петли в комплекте. Предусмотрена установка люка под плитку в углу, причем как во внешнем, так и во внутреннем или от стены к стене.
Сделано в России, Москва, ППК Левша. Гарантия 5 лет.
Обратите внимание, что плитка может выступать за габариты двери от 5 мм до 40%
Часто при ремонте санузла необходимо оборудовать люк-невидимку под плитку.Такое устройство просто незаменимо, так как позволяет скрыть доступ к важным элементам трубопровода или местам хранения вещей. Также с помощью этого люка можно скрыть вход в подвал. Давайте разберемся, как сделать подобную конструкцию своими руками.
Invisible Manhole — отличный способ скрыть коммуникации.
Потребность в люке
Нередко подобный люк можно увидеть в ванной. Самостоятельно это сделать несложно, но сначала давайте разберемся, какие функции он выполняет и для чего предназначен.Инспекционный люк скрытой плитки рассчитан на:
- Доступ к связи . Это своего рода смотровое окошко для важных участков водопровода. Обычно такой пересмотр люк маски в стене или под ванной доступа к запорной арматуры на трубы, счетчики воды, соединения секций водоснабжения и т.д.
- Шкаф для хранения . За такой скрытой дверцей можно разместить полочки, например, в гипсокартонном ящике. Здесь можно хранить косметику, бытовую химию, хозяйственные инструменты и другие предметы.
- Вход в подвал . Такой вариант подходит для частных домов, где плитка используется для облицовки полов, имеющих спуск в подвал. В этом случае люк открывает доступ в подвал. При этом вход в подвал необходимо дополнительно укрепить, поэтому под плитку часто устраивают металлический каркас, что тоже несложно сделать своими руками.
Используя люк в ванной, можно легко добраться до элементов коммуникации.
Если два последних варианта — это скорее личные пожелания хозяев дома, то смотровой люк — обязательное условие для маскировки труб и счетчиков в закрытых боксах.
Изготовление основания
Чтобы оборудовать дома полноценным смотровым люком под плитку, необходимо провести ряд манипуляций. Весь процесс можно разделить на несколько этапов:
- создание кадра;
- установка полотна;
- крепежная фурнитура;
- плитка облицовочная;
- герметизация стыков.
Итак, рассмотрим, как делается плитка-невидимка своими руками. Для начала нужно сделать каркас для двери. Для этого измерьте размер проема, образовавшегося после укладки плитки. Наличие такого окна желательно предусмотреть, чтобы оставалось место для твердых элементов. Дополнительно рекомендуется укрепить периметр проема, особенно если вход в подвал обустроен.
Каркас люка может быть выполнен из деревянных досок, металлических уголков или алюминиевого профиля.Он должен быть немного меньше проема, чтобы оставался зазор для установки плитки.
Затем на раме нужно закрепить само полотно двери. Для этого можно использовать лист фанеры, OSB или влагостойкий гипсокартон. Слоёв должно быть не менее двух. Люки металлические сварные. Если люк больших размеров, дополнительно необходимо предусмотреть наличие ребер жесткости.
Схематическое изображение скрытого люка без ручки с механизмом светового открывания
После того, как люк будет смонтирован, нужно просверлить в нем отверстия для крепления петель.Обычно используются мебельные навесы. В этом случае вы можете оборудовать стандартную версию вспашкой вбок или складывающейся вниз. Более современный и удобный, но при этом очень дорогой вариант предполагает установку push-системы. Вторая часть петли переходит в рамку проема. После этого откорректируйте положение двери и можно переходить к отделке плиткой.
Элементы плитки
Инспекционный люк обычно рассчитывается на 2-4 плитки, в зависимости от формата плитки. Для укладки облицовки в основном используют стандартную клеевую смесь, которая использовалась при других работах.Тем не менее для основы из фанеры и гипсокартона можно купить специальный состав, отличающийся большей адгезией.
Если положить плитку на люк в цокольном этаже из металла, его предварительно нужно обшить фанерой. Возможно покрытие материала. Грунтовка в этом случае — обязательное условие.
Укладку плитки следует производить таким образом, чтобы по краям сохранялся небольшой выступ плитки, но не более 5 см. Также обратите внимание на швы соседних элементов, они должны полностью совпадать с облицовкой люка как по его расположению, так и по толщине.
Рисунок и расположение плитки на крышке люка должны совпадать с облицовкой остальной поверхности
Клей наносится на поверхность двери и распределяется зубчатым шпателем. Сверху уложен кафель. Облицовка должна быть на одном уровне. После высыхания клея заделайте швы. Внутренние швы заполняются стандартной затиркой. Крайний периметр плитки как на люке, так и на стене или в полу обрабатывается герметиком. Удалить контур с помощью малярного скотча.После его высыхания часть герметика срезается острым лезвием под углом 45 градусов.
Альтернативы
Помимо керамической плитки, смотровой люк может быть облицован другими материалами. Это зависит от того, какое покрытие используется на участке конструкции. Самый яркий пример — ванная, стены и пол в ней можно отделать стандартной плиткой, а ширма для ванны, под которой расположены водосточные трубы, зашита пластиком. В этом случае отделку плиткой можно выполнять в местах прилегания окна к полу или стене.В большинстве случаев используется альтернатива — люк зашивается таким же пластиком. Это не только просто и удобно, но и дает возможность облегчить массу двери, а значит, фурнитура должна быть попроще.
Второй вариант — вход в подвал. Если в коридоре уложить плитку, вопросов не возникнет, а вот если использовать другое напольное покрытие, плитка будет резко бросаться в глаза. Невидимый в этом случае не получится.
Для устройства скрытого люка в полу для крышки потребуется более прочное основание
Если речь идет о люке в полу, закрывающем вход в подвал, то его можно облицевать таким же полом, как и пол.Например, это может быть ламинат, плитка ПВХ, ковролин и т. Д.
Каждый человек может устроить полноценный ревизионный люк, замаскированный под плитку, или незаметно пройти в подвал. Для этого нужно удалить проем нужного размера и использовать качественные материалы и комплектующие. Конечная стоимость изделия зависит от типа используемой фурнитуры и класса покрытия.
Механические невидимые люки давно стали обычным явлением в отделке ванных комнат и санузлов.Они обеспечивают удобный доступ к инструментовки, запорные клапаны, открывающие ревизии и другие функциональные элементы инженерных коммуникаций, и, кроме того, дизайн скрытого люка, как следует из названия, позволяет устанавливать его практически незаметно — то есть, без нарушение геометрии и рисунка межплиточных швов.
Для правильной установки люка необходимо не только точно расположить его каркас в нише, но и, что немаловажно, выполнить качественную и высокоточную укладку кафельной облицовки на зону стены, т.к. ну как и на самой дверце люка.Ведь для того, чтобы скрытый сантехнический люк стал по-настоящему незаметным — облицовка плиткой должна выполняться без зазоров и перекосов в месте ее установки, т.е. контур проема люка должен точно совпадать с межслойными швами облицовки, и его плоскость должна совпадать с плоскостью футеровки.
Перед покупкой люка определитесь с его размерами и способом открытия. Учитывайте наличие в зоне проема двери сантехнического оборудования, ящиков, шкафов и других предметов, которые могут помешать открытию люка после завершения всех ремонтных и отделочных работ.При этом не забывайте, что доступ к технике через люк должен быть максимально удобным. Сантехнический люк можно установить как с правым, так и с левым открыванием двери, в экстренных случаях — открыванием вниз. Ознакомьтесь со стандартными размерами люков-невидимок и выберите оптимальный.
ВАЖНО: При выборе люка необходимо согласовать его параметры с форматом и способом укладки плитки на несущую стену и дверцу люка.Правильно выбирайте плиточный материал, чтобы избежать обрезки плитки и, как следствие, разочарования в конце работы (рис. 1).
Подготовка к работе
Перед тем, как приступить к установке — необходимо просверлить монтажные отверстия в раме люка. Расположение отверстий и их количество зависит от размеров люка, от конфигурации опорных элементов, а также от стороны крепления двери (именно она несет большую часть нагрузки).Диаметр отверстий должен быть таким, чтобы в них свободно проходила рабочая часть крепежного винта (резьба) — так вам будет намного проще установить люк. Основными опорными сторонами, как правило, являются боковые части каркаса.
Для маленьких люков можно использовать три точки крепления, для средних не менее четырех, для больших (тяжелых) люков может потребоваться от шести до восьми контрольных точек (Рисунок 2).
Крепеж подбирается исходя из материала опорных элементов и типа крепления люка.
Способы крепления
Невидимые люки монтируются тремя основными способами:
- В имеющейся стенной нише;
- В нише у стены;
- На каркас быстровозводимых конструкций (в коробе или перегородке).
Установка скрытого люка
Установка люка в готовую нишу — подразумевает установку каркаса люка непосредственно в нишу уже возведенной стены. Это часто встречается в квартирах советского периода постройки, где магистральные трубы в ванной, как правило, расположены за стеной.Такой способ установки достаточно неудобен — размер и положение ниши приходится настраивать, что не всегда возможно (запрещается самовольный демонтаж поддона с магистральными трубами в многоквартирном доме) — в этом случае необходимо выбирать сантехнический люк. , исходя из размеров ниши.
Процесс установки в этом случае также довольно сложен, и основная трудность заключается в выравнивании люка. Облегчить задачу можно предварительное выравнивание стен ниши с помощью цементного ремонтного состава высокой прочности.Каркас прижимается к стене наиболее тяжелой стороной (стороной с прикрепленной дверью), противоположная сторона фиксируется деревянными клиньями или дополнительной опорой из бруса (рис. 3).
В качестве крепежа используются шурупы с пластиковыми дюбелями, а также шурупы-саморезы по дереву.
ВАЖНО: Перед установкой тяжелых люков дверь лучше снять, открутив гайки на петлях шестигранным ключом (входит в комплект).
Перед креплением сделать разметку: установить люк с проделанными в нише крепежными отверстиями.Сторона с дверцей прижать к стене, а затем при помощи дрели или шуруповерта немного просверлить стену, разметив будущие отверстия. При необходимости (если люк достаточно тяжелый) — люк дополнительно закрепляют сверху и снизу. Снимите люк и просверлите отверстия необходимого диаметра и глубины (в зависимости от размера крепежа), установите в них пластиковые дюбеля. Если расстояние от стороны каркаса до края ниши на противоположной стороне оказалось слишком большим — используйте брус, закрепив его саморезами.Предварительно просверлите в брусе несколько отверстий и, а также в случае крепления рамы люка разметьте сверлом точки крепления. Установите в стену пластиковые дюбели и закрепите планку шурупами с помощью или). Если расстояние между каркасом и стеной небольшое, можно использовать деревянные клинья, сделанные из обрезков пиломатериалов. Также можно использовать специальные пластиковые клинья, используемые при установке дверей.
ВАЖНО: Следите за тем, чтобы шляпки шурупов, фиксирующих брус, не совпадали с местом расположения крепежных шурупов на каркасе люка-невидимки.
Установите рамку люка в нишу и затяните винты на несколько оборотов (не затягивая до упора). Сначала закрепляется тяжелая сторона с дверцей, затем — противоположная. С помощью строительного уровня проверьте положение сторон каркаса в нише по вертикали и горизонтали. Затем с помощью уровня или линейки проверьте плоскость установки — поверхность люка должна быть заподлицо с отделкой основной стены (рис. 1, 6). В случае последующего нанесения отделочного слоя — лицевая сторона люка должна выступать за поверхность стены на толщину будущего слоя штукатурки.При необходимости отрегулируйте положение рамы, используя дополнительные клинья или бруски. Для уменьшения ширины бруса можно использовать стамеску или строительный нож.
Убедившись, что рама установлена правильно — поочередно затягиваем все винты, надежно фиксируя люк в нише. Если дверь ранее была снята — установите ее на место и закрепите гайками с помощью ключа или плоскогубцев. После этого вкрутите один-два шурупа в поверхность двери, сделав временные ручки.
Закройте дверцу и осторожно откройте ее снова, если дверца закрывается слишком плотно — открутите винты прижимных роликов, сдвиньте их внутрь, а затем снова затяните винты.Если дверь болтается — таким же образом вытолкните прижимные ролики.
Установка люка в встроенную нишу — самый надежный вариант установки. Монолитная стена прочная и не подвержена деформации — т.е. плиточная вагонка будет более прочной. Такой способ установки очень часто используется в частных домах. Размер и положение люка можно выбрать исходя из вашего удобства, а не по необходимости.Люк-невидимка помещается в готовую нишу, как описано выше (рис. 4).
Крепление люка к рамной конструкции — тоже довольно удобный способ установки. Конструкции воздуховодов и перегородок из металлических профилей и ГКЛВ не слишком устойчивы и подвержены деформациям, что делает облицовку плиткой менее надежной по сравнению с монолитными стенами, однако простота возведения, выбор оптимального расположения и размера люка, а также возможность регулировать его положение даже после сборки каркаса и покрытия его листами гипсокартона — могут перевесить все недостатки.
Этот способ широко применяется в современных новостройках, с его помощью можно устанавливать скрытые люки практически в любом месте — на экранах ванных комнат, сантехнических боксах, перегородках и т. Д. Опорные профили под люк должны располагаться по обе стороны от его каркаса. , а в случае использования тяжелых крупногабаритных люков дополнительно под и над люком (рис. 5).
принципиально не отличается от описанного выше метода, однако выполняется намного быстрее — фиксация осуществляется непосредственно к металлическому профилю.Для крепления каркаса используются шурупы, шурупы по металлу (частый шаг резьбы).
Укладка плитки
1 этап
Плитка укладывается на поверхность стены вокруг дверцы люка, при этом отступы от нее с разных сторон не обязательно должны быть одинаковыми. Главное, выложить плитку на дверь не менее чем на 2/3 ее поверхности (рисунок 1, 6).
2 этап
Откройте люк и подложите под дверь пленку. Закрыть дверь. Пленка должна покрывать всю поверхность стены, кроме двери. Откручиваем временные саморезы с лицевой стороны двери.
Нанести клей на поверхность двери, после чего наклеить на нее плитку так же, как на этапе облицовки стен (соблюдая плоскость укладки и расстояние между плитками).
Когда клей высохнет и плитка будет надежно прикреплена к двери, осторожно откройте дверь присосками (входят в комплект поставки люка), снимите пленку и удалите излишки клея с внутренней стороны плитки, а также со стены. поверхность под дверью.
Коррекция положения двери
Чтобы исключить перекосы и добиться равномерной ширины межслойной накладки по всему периметру люка, может потребоваться отрегулировать положение двери: немного ослабить гайки на верхних и нижних петлях, затем использовать шестигранный ключ, чтобы добиться правильного положения двери путем закручивания (выкручивания) винтов крепления петель. Отрегулировав положение двери, снова затяните гайки.
Обязательно смажьте петли. Можно использовать универсальную смазку типа «Литол».
Если люк закрывается слишком плотно или, наоборот, болтается — отрегулируйте положение прижимных роликов с помощью крестовой отвертки.
Назначение люк сантехнический под размеры плитки. Назначение и магнитные люки
Механическая несостоятельность люков давно знакома с отделкой санузлов и сантехнических узлов.Они обеспечивают удобный доступ к контрольно-измерительным приборам, запорная арматуры, развороты стояков и других функциональных элементов инженерных коммуникаций и, кроме того, конструкции скрытого люка, как следует из названия, позволяет установить его практически не заметно — т.е. не тревожит геометрия и рисунок перемычек швов.
Для правильного монтажа Люку необходимо не только с точностью расположить каркас в нише, но и, что гораздо важнее, выполнить качественную и высокоточную укладку кафельной облицовки на зону стены, а также на дверь. люка.Ведь для того, чтобы скрытый сантехнический люк стал по-настоящему незаметным — облицовка кафелем должна выполняться без разрывов и перекосов в месте его установки, т.е. контур открывания люка должен точно совпадать со швами облицовки, а его плоскость с плоскостью облицовки.
Перед покупкой люка определитесь с его размерами и способом открывания. Учитывайте наличие в зоне проема двери сантехнического оборудования, ящиков, шкафчиков и других элементов, которые могут помешать открытию люка после завершения всех ремонтных и отделочных работ.При этом не забывайте, что доступ к оборудованию через дверцу люка должен быть максимально комфортным. Сантехнический люк может быть установлен как с правым, так и с левым открыванием двери, в случае крайней необходимости — открыванием вниз. Ознакомьтесь со стандартными размерами люков-невидимок и подберите лучший.
ВАЖНО: Выбирая люк, необходимо измерить его параметры с форматом и способом укладки плитки на несущую стену и дверь люка.Грамотно подбирайте плиточный материал, чтобы избежать обрезки плитки и, как следствие, разочарования по окончании работы (рис. 1).
Подготовка к работе
Перед началом установки — в раме люка просверлить монтажные отверстия. Расположение отверстий и их количество зависят от размера люка, от конфигурации опорных элементов, а также от стороны крепления двери (она несет большую часть нагрузки). Диаметр отверстий должен быть таким, чтобы рабочая часть крепежного винта (резьбы) плавно входила в него — так будет намного удобнее установить люк.Основными опорными сторонами, как правило, являются боковые части каркаса.
Для мелких штриховок можно использовать три точки закрепления, для средних минимум четыре, для крупных (тяжелых) штриховок может потребоваться от шести до восьми опорных точек (рис. 2).
Крепеж подбирается исходя из материала опорных элементов и типа крепления люка.
Способы установки
Невидимые люки монтируются тремя основными способами:
- В уже имеющуюся стенную нишу;
- В нише, возведенная стена;
- На каркасе сборной конструкции (в коробке или перегородке).
Установка скрытого люка
Монтаж люка в готовую нишу — предполагает монтаж рамы люка непосредственно в нише уже возведенной стены. Это часто встречается в квартирах советского периода застройки, где основные трубы в ванной обычно размещают за стеной. Такой вариант установки достаточно неудобен — размер и положение ниши приходится настраивать, что не всегда возможно (самостоятельный демонтаж лотка с магистральными трубами в многоквартирном доме запрещен) — В этом случае сантехническая Люк приходится выбирать, исходя из размеров ниши.
Процесс установки в этом случае также довольно сложен, к тому же основная сложность представляет собой центровку люка. Для облегчения задачи можно предварительно выровнять стены ниши с помощью цементного ремонтного состава повышенной прочности. Каркас прижимается к стене наиболее тяжелой стороной (стороной с прикрепленной дверью), противоположная сторона фиксируется с помощью деревянных клиньев или дополнительной опоры из планки (рис. 3).
В качестве крепежа используются шурупы с пластиковыми дюбелями, а также шурупы по дереву.
ВАЖНО: Перед установкой тяжелых люков — дверь лучше снять, разводя гайки на петлях шестигранным ключом (входит в комплект).
Перед установкой сделайте разметку: установите люк с закрепленными в нише креплениями. Сторона с дверцей прижать к стене, а после дрелью или шуруповертом слегка приподнять стену, расставляя будущие отверстия. При необходимости (если люк достаточно тяжелый) люк дополнительно закрепляют сверху и снизу.Снимите люк и просверлите отверстия необходимого диаметра и глубины (в зависимости от размера крепежа), установите в них пластиковые дюбеля. Если расстояние от стороны каркаса до края ниши с противоположной стороны оказалось слишком большим — используйте брус, закрепив его саморезами. Предварительно отправьте в планку несколько отверстий и, как и в случае фиксации рамки люка, разметьте места крепления дрелью. Пластиковые дюбеля в стене и закрепите планку шурупами с или). Если расстояние между каркасом и стеной небольшое, можно использовать деревянные клинья из пиломатериалов.Также можно использовать специальные пластиковые клинья, применяемые при установке дверей.
ВАЖНАЯ ИНФОРМАЦИЯ: Убедитесь, что винты, фиксирующие планку, не совпадают с положением крепежных винтов на невидимой раме для запуска.
Собрать раму люка в нише и затянуть винты на несколько оборотов (не затягивая до упора). Сначала с дверью закрепляется тяжелая сторона, затем — противоположная. С помощью строительного уровня проверьте положение боковой стороны каркаса в нише по вертикали и горизонтали.Затем с помощью уровня или правила проверьте плоскость установки — поверхность люка должна располагаться на одном уровне со стеной основания (рис. 1, 6). В случае последующего нанесения отделочного слоя лицевая сторона люка должна приходиться на поверхность стены на толщину будущего слоя штукатурки. При необходимости отрегулируйте положение рамы, используя дополнительные клинья или бруски. Уменьшить ширину планки можно с помощью стамески или строительного ножа.
Убедившись, что рама расположена правильно — поочередно затягиваем все винты, надежно фиксируя люк в нише.Если дверь ранее была снята — установите ее на место и зафиксируйте гайками ключом или проходом. После этого закрутите один-два шурупа в поверхность двери, сделав временные ручки.
Закройте люк и осторожно откройте снова, если дверца закрывается слишком плотно — закрутите винты прижимных роликов, задвиньте их внутрь, после чего — снова затяните винты. Если дверь болтается — таким же образом сдвиньте прижимные ролики наружу.
Монтаж люка в возведенную нишу — Самый надежный вариант установки.Монолитная стена прочная и не подвержена деформациям — т.е. облицовка кафелем будет более прочной. Такой способ установки очень часто используется в частных домах. Размер и положение люка можно выбрать исходя из вашего удобства, а не по необходимости. Люк-невидимка помещается в готовую нишу способом, описанным выше (рисунок 4).
Крепление люка к рамному каркасу — Тоже довольно удобный способ крепления.Конструкции коробов и перегородок из металлопрофиля и G Clac не слишком устойчивы и подвержены деформациям, что делает облицовку менее надежной, по сравнению с облицовочными монолитными стенами. Однако простота конструкции, выбор оптимального расположения и размер люка, а также возможность регулировки его положения даже после сборки каркаса и его обшивки листами гипсокартона — могут перевесить все недостатки.
Этот способ широко применяется в современных новостройках, с его помощью можно установить скрытые люки практически в любом месте — на экранах ванных комнат, сантехнических боксах, перегородках и т. Д.Опорные профили под люком должны располагаться по обе стороны от его каркаса, а в случае использования тяжелых крупногабаритных люков — дополнительно снизу и сверху люка (рис. 5).
принципиально не отличается от описанной выше методики, однако выполняется намного быстрее — фиксация осуществляется непосредственно к металлическому профилю. Для крепления каркаса саморезы используются саморезы по металлу (частый шаг резьбы).
Укладка плитки
1 этап
Плитку кладут на поверхность стены вокруг дверцы люка, причем отступы от нее с разных сторон не обязательно должны быть одинаковыми.Главное, чтобы выложенная на дверь плитка выходила на ее поверхность не менее 2/3 (рис. 1, 6).
2 ступени
Откройте люк и прикрепите пленку под его дверью. Закрыть дверь. Пленка должна покрывать всю поверхность стены, кроме двери. Удалите временные винты с передней части двери.
Нанести клей на поверхность двери, после чего набить на нее плитку так же, как на стену, обращенную к стене (соблюдая плоскость укладки и шпон).
Когда клеевой состав будет забиваться, и плитка будет надежно закреплена на двери — осторожно откройте дверь с помощью присоски (входит в комплект люка), снимите пленку и удалите излишки клея с внутренней стороны плитки, а также с поверхности стены под дверью.
Регулировка положения двери
Чтобы убрать окна и добиться одинаковой ширины стыковочного шва по всему периметру люка, может потребоваться отрегулировать положение двери: слегка ослабить гайки на верхней и нижней петле, затем с помощью шестигранного ключа, добейтесь правильного положения двери, прикручивая (откручивая) винты крепления петли.Отрегулировав положение двери, снова затяните гайки.
Обязательно смажьте петлю. Можно использовать универсальную смазку Литол.
Если люк закрывается слишком плотно или, наоборот, болтается — отрегулируйте положение прижимных роликов с помощью крестовой отвертки.
Сантехнический шкаф, являющийся очень важным элементом любой ванной комнаты, часто упускается из виду при ремонте. Хотя на ревизионных полках можно хранить чистящие средства, различные мелочи (например, инструменты и гвозди), которым постоянно не хватает места в квартире.К тому же многие используют сантехнический шкаф в первозданном виде.
Другими словами, проектируя ремонт, важно учитывать, что пространство, которое скрывает ревизионный шкаф, можно использовать в быту.
Какие бывают санитарные шкафы?
Ревизионный (или сантехнический) агрегат может изготавливаться из разных материалов. Самый традиционный и оптимальный вариант для многих семей — это металлическая створка (обычно используется стальная, потому что это экономичный, но в то же время очень практичный вариант под исполнение такого приспособления).Однако стальной бытовой люк может не подойти к вашему интерьеру.
В таких случаях лучше обратить внимание и купить, так называемые скрытые модели, широко представленные в условиях полного ассортимента на полках профильных магазинов. Обычно их покрывают тем же материалом, что и остальные стены в комнате. Например, это может быть керамическая или кафельная плитка или панель ПВХ. В общем, любой материал, который вы предпочли в качестве основного в отделке.
Люки из плитки: особенности
Конечно, эти люки должны быть более прочными, чтобы обеспечить высокую надежность, ведь на них нужно будет делать постоянно большой вес сверху (из той же плитки).Причем размер створки люка обычно также подбирается под конкретную плитку, чтобы лишний раз не разрезать ее при укладке.
Например, под плитку 20х30 см следует покупать изделие размерами 40х60 см, чтобы размеры стен были кратны друг другу. Многие предпочитают компактные габариты, а другие больше предпочитают люки. Во многом выбор размера устройства зависит от площади вашей ванной комнаты. Например, если комната небольшая, то большой люк в ней будет смотреться не совсем уместно.
Проект
Конструктивно створчатые люки могут быть:
Складной;
Качели;
Съемный.
Безусловно, распашные двери в эксплуатации наиболее удобны для пользователя, однако при открытии они занимают много места. По этой причине все большую популярность приобретают складывающиеся створки с прижимным механизмом. Механизм давления подразумевает, что пользователю нужно только нажать на край створки, и он будет увеличиваться.Они отличаются простотой: например, в отличие от складной двери, распашная створка с нажимным механизмом легко откроет женщину и даже ребенка. Важным преимуществом таких моделей является низкий уровень шума при открывании и закрывании. А вот со складной моделью на присосках попотеть придется даже сильному мужчине.
При выборе механизма и типа открывания двери важно, чтобы они были качественными, иначе ваш люк может выйти из строя и даже навредить вашему здоровью при неосторожном использовании этого устройства.
Установка
Ревизионные люки могут устанавливаться в разных местах. Перед тем, как выбрать их примерное размещение, составьте проект обустройства своей ванной комнаты. Там, где будет организован удобный и беспрепятственный доступ, можно смонтировать люк. Это может быть стена, потолок и даже пол. Главное, помните, что установленный люк не сдвинется с места, поэтому изначально постарайтесь выбрать наиболее подходящее место. С помощью специальных приспособлений можно легко смонтировать створку, а внутри пространство может иметь индивидуальный дизайн — как вам нравится.
Для подбора правильно подобранного люка с необходимыми параметрами обращайтесь в наш магазин. Продажа разнообразных товаров для ванных комнат — наша основная специализация. Например, здесь вы найдете более трехсот моделей люков. Не сомневайтесь, среди них обязательно будет то, что вы ищете. Это могут быть даже модели с протечкой и несанкционированным доступом (закрываются отверткой).
Одно из важнейших преимуществ люка под плитку — его незаметность. Особо популярны в ванных комнатах родная сантехника и ванные комнаты Люки под плитку . Подобные скрытые люки открывают свободный доступ к любой сантехнике и удачно вписываются в интерьер. Профессиональный монтаж плитки на поверхности данных лучки обеспечивает их полную незаметность, а значит сохранность общего дизайна интерьера ванной комнаты сохраняется.
Перед приобретением люка под плитку необходимо четко определиться с местом его установки, а также с размерами плитки.Расположение этого Luca влияет на выбор той или иной модели. Будет ли люк монтироваться в сантехническом шкафу или стене, выбирается материал, в котором он будет впоследствии крепиться. Люки невидимые Под плитку в помещениях можно устанавливать стены и перегородки любого типа: из кирпича, гипсокартона, пеноблоков и других материалов. Монтаж люка осуществляется таким образом, как в этой конструкции, а плоскость стены составляла одно целое. TO люк сантехнический Особые требования предъявляются в связи с тем, что их эксплуатация осуществляется в помещениях с повышенной влажностью.Поэтому для их изготовления используются антикоррозионные материалы: нержавеющая сталь и алюминий. Двери подобных люков выполняются из влагостойких сушильных листов, полностью готовых к отделке. Использование этих материалов позволяет многократно продлить срок службы.
Для ремонта ванной комнаты наши высококвалифицированные мастера используют люки невидимые серии « евро. Формат «, серия » ФОРМАТ «, серия » Оптима Стандарт » .
Подробно:
Люки невидимые « евро. формат»
Люки невидимые Евро формат — это последнее слово в технологии производства Люков . Легкая алюминиевая рама, регулируемая по высоте петли, дверь luca По периметру шумо- и влагоизоляционная резина.
В серии люков Евро формат Выпуск малые люки и средние размеры .
При установке luca Строго следуйте инструкциям Установка luca invisible под плитку
№ , который находится на обратной стороне этикетки — гарантирует быструю и качественную установку и желаемый результат!
Ключи для регулировки дверцы люка и присоски — в комплекте.
Гарантия 5 лет . Сделано в России, Москва, Практика ППК.
Люки невидимые «Формат»
Люки формата — это стальная сварная рама, окрашенная порошковой эмалью.Все размеры люков (в отличие от подделок) имеют свою цветную рамку. Разборная литая алюминиевая петля. Люк Дверь регулируется по высоте и глубине. В серии люки формата Выпуск , маленькие люки и средние размеров . При установке люка строго следовать инструкции № , который находится на обратной стороне этикетки — гарантирует быструю и качественную установку и желаемый результат! Ключи для регулировки дверей и присоски — в комплекте.
Гарантия 5 года . Сделано в России, Москва, Практика ППК.
Луч невидимка «Оптима Стандарт».
Люки невидимые для облицовочных материалов Оптима — Атлант. — Это сварной стальной армированный каркас, окрашенный порошковой эмалью. Армированная высокопрочная регулируемая стальная петля. В серии « Оптима-Атлант. » выпущено люков средний о I. большой размер.
При установке люка строго следовать инструкции Номер , который находится на обратной стороне этикетки, гарантирует быструю и качественную установку и желаемый результат!
Разработан специально для тяжелых материалов.
Гарантия 5 года. Сделано в России, Москва, Практика ППК.
ВНИМАНИЕ! ! !
После установки люка в проем, перед облицовкой плиткой (или другим облицовочным материалом) закрепите на крючке, расположенном в верхней части двери грузовой, вдвое больший вес клееной плитки.Оказавшись лицом к двери, удалите груз.
Цена на установку люка
· малые размеры от 300 до 800 рублей
· средние размеры от 800 до 1500 тыс. Руб.
· Большие форматы от 1500 до 2500 тысяч рублей
Хочу обратить ваше внимание на то, что устанавливая люк-невидимку над сантехникой (как правило, в туалетной комнате над унитазом) нужно учитывать все правила установки люка-невидимки, при использовании универсального плиточного клея для хорошего люка дверной муфты с плиткой.Это сделано для того, чтобы при открытии двери присосками нельзя было отломать плитку от двери, при этом повредив, сломав сантехнику.
Проводя ремонт, люди часто стараются скрыть коммуникации, которые выглядят не слишком эстетично.
Но поскольку трубы и проводка периодически нуждаются в осмотре, обслуживании и ремонте, перекрыть доступ к ним полностью невозможно. Нужен ревизионный люк, открыв который, можно легко добраться до скрытых коммуникаций.
Эту конструкцию можно сделать самостоятельно, но проще купить готовую.
Имеется широкий ассортимент смотровых люков, различающихся назначением, местом установки, размерами и формой, внешним видом материала. Ревизионные люки бывают:
- по назначению — Сантехника, электрика, вентиляция
- по месту установки — настенный, уличный, потолочный. В подвесном потолке обычно оборудуют потолочный люк, причем он должен быть максимально простым, с надежной дверцей, которая не откроется самопроизвольно. Главное требование к напольному люку — прочность, устойчивость.Чаще всего смотровые люки делают в стене .
- выглядящий люк может выделяться на общем фоне, выглядеть дверью в раме. Наиболее распространены варианты видимых люков — пластик, как правило, белый, самый доступный, и металлический, более прочный, с порошковой покраской. Возможное сочетание нескольких материалов
- есть еще скрытые (потайные) лючки ревизии, или сунхи-невидимки. Они обеспечивают отделку тем же материалом, что и пол, стена или потолок. Скрытые скрытые люки под покраску, под обои, под плитку
- Стандартная форма смотрового люка — прямоугольная или квадратная, под заказ могут изготавливаться нестандартные конструкции — округлые, трапециевидные.Размер бортика прямоугольного люка может быть от 20 см до 1,2 м.
- по способу открывания и запирания люки без замков (на магнитах), с запорным механизмом и ключом, с защелками, фиксаторами, нажимными, без ручки
Люки под плитку
Сантехнические люки обычно устанавливают в ванной, туалете и на кухне, где стены и пол часто облицованы плиткой. Чтобы даже на видном месте люк не попадал в глаза и не воспринимался как что-то постороннее, его сделали скрытым и выложили плиткой.В этом случае только щель вокруг люка, немного отличная от стандартных швов между плиткой, выдаст его расположение.
Назначение и люки магнитные
Предназначение люков для скрытой установки, облицованных такой же плиткой, что стена воспринимается как ее часть, а отсутствие ручек делает их совершенно незаметными. Открыть такой люк можно, слегка надавив на него. Роликовая ножная система обеспечивает движение дверцы люка вперед, от стены, после чего появляется возможность взяться за край крышки.Дальнейшее движение зависит от конструкции, люки с Push-системой (мебельные навесы) бывают:
- поворотные, лево-правые
- сдвиг, движущийся параллельно стене
Выбирать способ открытия нужно с учетом ближайших сов, находящихся возле люка. Они не должны препятствовать его смещению или разбиванию в ту или иную сторону.
Люк, крепящийся на внешних присосках, магниты могут быть:
- в сложенном виде, его открытие обеспечивается петлями, с помощью которых крышка соединяется с рамой, а надежное удержание в закрытом положении — магниты
- съемная, крышка держится на магнитах, а при необходимости доступ к коммуникациям просто снимается руками и откладывается в сторону
Люки на магнитах обычно приходится оборудовать ручкой, потому что довольно сложно преодолеть силу их притяжения.Такая система удобнее для наружных люков.
Люки наружные
Ревизионные люки наружные (горизонтальные) могут устанавливаться в жилых и подсобных помещениях, например, в гаражах. Их рама и крышка обычно снабжены дополнительными ребрами жесткости, такие элементы также могут иметь:
- уплотнения, обеспечивающие герметичное прилегание крышек. Это особенно важно, если имеется помещение с повышенным уровнем влажности и неприятным запахом типа погреб .
- Амортизаторы, обеспечивающие более легкое и плавное открывание
- фиксаторы, позволяющие удерживать крышку петли люка в открытом положении
Крышка наружного люка может иметь основу из влагостойкого ламината, на который любой желающий может наклеить напольное покрытие.Бывают также залитые тяжелым строительным материалом наружные люки, их крышки можно отделить керамической или тротуарной плиткой, керамогранитом, зафиксировав их на цементном или бетонном растворе. Такие конструкции чаще используют в подсобных помещениях или во дворе.
Установка скрытого люка под плитку
Сантехнический люк под плитку может монтироваться в полу, стене или быть частью декоративной ширмы, закрывающей ванну. Нишу для скрытых коммуникаций можно создать еще на этапе строительства.Если он уже есть, необходимо вставить люк, заблокировать его и установить дверь.
При отсутствии ниши задача усложняется, придется врезать бетонную, кирпичную стену с помощью мощного инструмента — дрели, болгарки. Делается это при капитальном ремонте с заменой коммуникаций на скрытые, когда пазы под ними находятся в стенах пола. Если трубы будут проходить через обшивку гипсокартоном, для подготовки отверстия под люк достаточно электроловки или обычной ручной хаксавы.
Люк габариты
При выборе размеров потайного люка под плитку необходимо учитывать 2 фактора:
- какого размера должна быть ниша под люк для обеспечения доступа к узловым участкам коммуникаций (если есть готовая ниша в стенка, люк выбирается исходя из его размеров)
- Плитка какого размера будет использоваться для облицовки
Существуют конструкции с регулируемыми размерами рамы, которые можно регулировать под размеры проема и обрезать поверх шлифовки.Иногда расположение коммуникаций такое, что удобнее ставить 2-3 маленьких люка, соответствующих размеру одной плитки, вместо одной большой.
Задавая размер скрытой штриховки под плиткой, нужно стремиться к целочисленной плитке, иначе ее облицовка будет выделяться на общем фоне. При этом следует учитывать, что плитка должна находиться за пределами крышки люка:
- не менее 0,5 см
- со стороны петли — максимум 5 см
- со всех остальных сторон — не более 50% их длины или ширины
Установка
Существует 2 основных варианта крепления люковых ящиков в проеме:
- с помощью саморезов, в этом случае крепеж продается с люком, а по периметру есть отверстия.После закручивания шурупов оставшийся зазор должен заполнить монтажной пеной .
- с клеем, силиконовым герметиком, монтажной пеной. Такой способ лучше подходит для легких пластиковых лаков небольших размеров и перегородок из гипсокартона.
Перед установкой коробки в проем дверь необходимо отсоединить от рамы, она свисает после полного высыхания клея, герметика, пены, излишки пены будут срезаны. Если люк монтируется в бетонную, кирпичную стену, в нем необходимо предварительно забить дюбель, в который будут вкручиваться саморезы, а если в гипсокартон — окно необходимо заделать алюминиевым профилем.
Видео-инструкция по установке скрытого люка:
Обычно стена стены вокруг каркаса после его установки покрывается тонким слоем штукатурки, дальнейшие работы проводят после ее высыхания. Это очень важно при настройке контроля вывода по уровню отсутствия.
Если обычный незакрытый люк устанавливается в самом конце ремонта, то люк-невидимку под плитку необходимо монтировать до того, как он засорит стену или пол.Тогда вместе с ними будет обращена крышка люка.
Швы между плиткой на крышке и на стене (полу) не затерты, как у всех. Их нужно проколоть малярной лентой, оставив прорезь в пару миллиметров. Его заливают силиконовым герметиком, сразу убирают его излишки, затем снимают ленту. После полного отказа от герметика, который обычно занимает 2 дня, острым ножом под углом 45⁰ прорезается незаметный шов.
Люк-невидимка под плитку своими руками
Проще всего купить готовый люк скрытого монтажа и связать его.Но сделать ревизию солнце-невидимку под плиткой можно и самостоятельно. Для изготовления дверной коробки. Под люком и жестким основанием его двери лучше всего использовать ОСП, в качестве покрытия, которое будет оклеиваться плиткой — влагостойким гипсокартоном или ГВЛ. Также вам понадобится мебельная нажимная система для соединения двери и коробки нажимного люка.
Если для закрытия ревизионных ниш достаточно одной плитки, можно прибегнуть к самому простому варианту, сделав магнитный люк-невидимкой.
Для этого потребуется приклеить 4 мощных неодимовых магнита по углам плитки и столько же в соответствующих местах по краям ревизионного отверстия (оно должно быть меньше плитки).Желательно прикрепить к плитке мебельную ручку, чтобы не приходилось приближаться к ней с ножом всякий раз, когда потребуется открыть люк.
Результат
Люк-невидимка под плиткой — удобный способ скрыть коммуникации, расположенные на видном месте, обеспечивая против них пересматривающий доступ. Сантехнические люки можно установить в нишу в полу или стене, в отверстие в обшивке из гипсокартона, в ширме под ванной.
В наличии большой выбор Скрытые люки разных размеров, с разными механизмами открывания-закрывания, которые можно объединить с помощью подходящей плитки.Изготовление такой конструкции своими руками не вызывает особых трудностей.
Коммуникации и их элементы нельзя назвать украшением дома, но поскольку без них не обойтись, особенно в санитарных помещениях, возникает необходимость в их маскировке. И наиболее удобный и правильный вариант для этого — использование различных люков, которые одновременно, являясь незаметным элементом интерьера, обеспечивают возможность оперативного доступа к коммуникациям для их периодической проверки, снятия показаний с приборов учета или в случае возникновения аварийной ситуации. ремонт ситуации.
Итак — нужно покупать доработку люка невидимку. Но какой люк купить, зависит от нескольких факторов: особенностей помещения и расположения в нем коммуникаций и предметов интерьера, пожеланий хозяина, цен и т. Д.
Виды люков
Ревизионные люки невидимые, в зависимости от их функциональных особенностей, можно отнести к одному из следующих типов: распашные, нажимные и раздвижные. При этом их усредненные технические параметры следующие:
- вес колеблется от 3 до 15 кг;
- размер люка варьируется от 200 × 300 мм — 1200 × 1200 мм;
- дверь люка может иметь грузоподъемность от 3 до 15 кг; Цены на продукцию
- начинаются от 1500 рублей и достигают десятков тысяч рублей.
Качели
Их характерной особенностью является способность створки двигаться вперед, а затем — качаться вместе с петлей. Часто для удобства они снабжены специальными присосками, но могут иметь магнитные фиксаторы давления. Для доступа к ним требуется достаточно места, поэтому их установка возможна на относительно свободных стенах. Они отличаются простотой редактирования и обеспечением легкого и свободного доступа к коммуникациям.
Раздвижная
Люки этого типа сначала выдвигаются, а затем в одну из сторон, параллельно стене, по принципу, аналогичному шкафу для одежды.И в роли застежки, и в роли механизма открывания выступают трехлепестковые петли. Более удобному процессу открывания / закрывания способствуют: присоски, роликовые замки, магнитные прижимные зажимы. Такой вид люка в труднодоступных местах наиболее востребован, например, расположен за различными диванами, стиральной машиной, шкафами. В силу особенности применения большинство моделей раздвижных люков имеют очень компактные габариты.
Давление
Отпирание / запирание люка этого вида происходит с помощью скрытого пружинного механизма, который приводится в действие простым нажатием на дверь и отличается надежной фиксацией люка в закрытом положении.Такие люки рекомендуется использовать в помещениях, отделка которых выполнена из хрупких материалов или не имеет видимых швов, таких как мозаика, плитка с шероховатой или наоборот, абсолютно ровная и глянцевая поверхность и т. Д. использовать в этом случае обычную присоску, поэтому иногда для удобства открывания применяется специальная ручка. Их установка и дальнейшая эксплуатация особенно удобны для доступа к приборам учета, котлу. Также может быть составной элемент ширмы под ванну — для быстрого и удобного доступа к сливу.
Комплект люков
Если вы планируете установить люк-невидимку, то необходимо позаботиться об устройстве специального жесткого каркаса для него.
Монтаж Karcasa
На этапе ремонтных работ или устройства перегородки должны обеспечивать возможность установки каркаса подходящего размера в нишу или монтажную коробку таким образом, чтобы обеспечить ее крепление не менее чем с двух сторон (в идеале — с четырех). Для крепления каркаса используются специальные длинные саморезы — в некоторых моделях люков они входят в комплектацию (в этом случае в каркасе уже есть подготовленные отверстия).
Покрытие Plasterton
Для забоя каркаса, как правило, используется гипсокартон, установка которого производится не только «в гвоздь» на каркасе люка, но и с обязательным его креплением с помощью самораскрывающихся деталей. профили. Для дальнейшей отделки и гипсокартон, и сам люк следует обработать составами грунтовки.
При отделке люка плиткой следует учитывать, что он должен иметь выступ в пределах 5-75 мм со всех сторон, кроме той, на которой расположены петли — с этой стороны этот размер составляет 5-50 мм. .Важно учитывать, что не менее 50% всей площади плитки (плитки) необходимо прикрепить к дверце люка с помощью специального клея или жидких гвоздей. Особенно необходимо следить за тем, чтобы не нужно было препятствовать попаданию клеевого состава клеевого состава в зазоры, образованные рамой и дверью — в этом случае вероятность «тугого» приклеивания конструкции очень велика.
Через сутки можно проверить надежность крепления облицовки, после чего следует аккуратно удалить излишки выдавленного клеевого состава с плитки и торцов дверей.
Вокруг Луки
Сначала обработайте и закройте все швы между плитками, кроме образовавшихся вокруг люка. Для этого можно использовать силиконовые герметики, но следует учитывать, что их цветовая гамма очень ограничена: чаще всего это белый или прозрачный герметик. Поэтому в случаях, когда цвет имеет значение, рекомендуется использовать силиконовые затирки. Например, цветовая линейка затирки Ceresit CS25 представлена в 16 вариантах, которые полностью идентичны цветам обычной затирки от этого бренда.
И только после полного высыхания затирки или силиконового герметика в швах в швах можно переходить к обработке и заделке люкового шва. Помимо функциональной нагрузки этот шов является обычной имитацией межпозвоночного шва, из-за чего расположение люка на стене становится незаметным при закрытом состоянии.
Перед тем, как приступить к обработке герметиком или силиконовой затиркой, необходимо с двух сторон проклеить жирную ленту на ширину ширины будущего шва, как правило проходя через край плитки.Следует отметить, что при выполнении этой операции следует проявлять особую аккуратность и внимательность.
Следующим шагом будет заполнение шва. Если используется герметик, то порядок действий следующий:
- Заполняется герметиком из пистолета быстро, за счет высокой скорости образования пленки на поверхности, аккуратными движениями заполняется шов;
- излишки обычно удаляют пальцами, предварительно смочив их в заранее приготовленной мыльной воде;
- при необходимости процесс повторяют два-три раза, до излишнего удаления излишков герметика;
- после этого можно переходить к снятию малярной ленты (ленты), причем рекомендуется освободить сначала внешний край, а затем внутренний;
За два-три дня происходит полимеризация герметика, а после — готовый шов необходимо «вырезать», для этого:
- следует вооружиться строительным или канцелярским ножом;
- точные, но плавные движения, удерживание ножа под углом 45 ° ароматизирует разрезание шва;
- важно приспособить для выполнения этой операции за один ход, хотя даже у профессионалов это не всегда возможно;
- начинать резку следует после того, как кончик лезвия ножа закрепится в гипсокартоне — в этом случае есть вероятность, что все получится с первого раза;
- необходимо учитывать тот факт, что силикон склонен к образованию «заусенцев», поэтому проем люка может быть испорчен зубьями герметика или дверь вообще не открывается.
Если все сделать аккуратно и правильно, то швы на общем фоне полностью замерятся, а люк легко открывается. После этого останется только удалить остатки силикона с торцов плитки — это необходимо не только с эстетической стороны, но и для устранения явления «залипания» двери.
Проблемы при формировании шва
Если все-таки швы не сработали, а разница между ним и обычными стенами слишком урезана, придется заняться исправлением проблемы.Для этого необходимо открыть люк, а на торцы соседней настенной плитки нанести затирку на те участки, на которых визуально заметен зазор. Количество затирки в этом случае определяется толщиной получившейся щели.
Далее следует подождать хотя бы несколько часов, а возможно и сутки, пока состав ручки полностью не высохнет, а затем попытаться закрыть люк. Но, если сразу видно, что затирки нанесено слишком много — не стоит пытаться закрыть дверь «на мель», сначала необходимо удалить излишки и пройти.А после — повторить попытку закрытия, если все прошло успешно, значит, все было сделано правильно.
Видео
Видео с процессом установки люка невидимка под плитку
Заключение
Если придерживаться инструкции и владеть хотя бы минимальными знаниями, то выполнить монтаж люка-невидимки под плитку совершенно несложно и может даже умереть домашний мастер.
Магнитный люк для плитки.Грамотный подбор и покупка люка под плитку
Очень популярны стали скрытые люки, в устройство которых входит магнит. Независимо от типа конструкции, ее установка возможна своими руками и без специальных навыков. Ознакомиться с особенностями монтажа можно, посмотрев тематический видеоролик. Главное, на что следует обратить внимание, — это подходящие размеры сантехнического люка.
Функциональные отличия скрытых смотровых люков
Широко распространенные люки-невидимки удачно сочетают в себе все особенности других типов, что позволяет заменить большие двери.Отличия скрытых смотровых люков от пластиковых или металлических предшественников (использование которых было широко распространено до недавнего времени) заключается в способе их установки и особой конструкции петель. Невидимые конструкции размещаются исключительно под плиткой, а не над ней, и открываются вместе с ее частью (одной или двумя), обшивающей дверцу самого люка.
Люк скрытого доступа для плитки
Чаще всего к их установке прибегают с целью визуального увеличения площади ванной комнаты, а также удачного оформления сантехнических коммуникаций, не загораживая удобный подъезд к ним.Использование при установке специальных петель и крышек из гипсокартона позволяет надежно и незаметно скрыть нишу на общем фоне стены. Установка такого механизма должна быть своевременной, т.е.не дожидаясь последних этапов ремонта, чтобы исключить неудобства и не нарушить целостность отделки.
Керамическая плитка, искусственный или натуральный камень, декоративные панели или мозаика широко используются в качестве материалов для отделки невидимых смотровых люков.Отдельные или целые их составные части декорируют дверь клеем. Не нужно обрезать всю плитку, сохраняя узор или узор на заднем плане.
Зазор по контуру двери обязательно должен быть равен толщине шва между отдельными плитками. Такой дизайн имеет более аккуратный вид. Отсутствие ручек и замков никак не затрудняет открывание. Для этого используются толкающие механизмы или съемные присоски.
Работы, выполняемые смотровыми люками
Использование магнитов в системе крепления
Возможна установка магнитов как в напольные, так и в настенные люки-невидимки.Благодаря значительной прочности они способны выдерживать большие нагрузки и вес. Законченная конструкция выполнена следующим образом: магниты и металлические двери прикреплены к опорной раме, которые представляют собой отдельный компонент, который установлен в опорной раме. Такой каркас можно установить в подготовленный проем на стене, а затем выложить плиткой (с обязательным использованием плиточного клея). Только после полного высыхания клея дверь ставится на предназначенное место и удерживается на месте магнитами.
Оптимальные размеры скрытых сантехнических люков
Необходимость выбора того или иного размера обусловлена следующими факторами:
- расположение сантехнического люка;
- размер скрываемого проема;
- примерные размеры облицовочной стены и люка.
Размер люка должен соответствовать размеру плитки, чтобы ее не приходилось резать
Минимальные стандартные параметры люка — квадрат, длина каждой стороны которого 10 см.Большинство готовых изделий имеют стандартный размер плитки 20 х 30 см. Все работы по изготовлению конструкции направлены на то, чтобы на дверь поместились целые фрагменты керамики. Это позволяет наиболее эффективно скрыть люк.
Внимание! При выборе параметров скрытого люка следует придерживаться таких размеров, чтобы на поверхности крышки могло уместиться целое количество плиток. Таким образом, отделка не будет видна на генплане. Также следует учитывать, что размеры плитки должны быть немного больше, чем сама дверца люка: 0.5 см со стороны петель и не более 5 см со всех остальных сторон (но не более половины ее ширины или длины).
Последовательность монтажа своими руками
Внимание! Считается нормой сразу после монтажа нанести небольшой слой штукатурки на часть стены вокруг каркаса. Все остальные работы проводить только после полного высыхания.
Обязательным условием качественного крепления люка является контроль отсутствия перекосов с помощью уровня.
Если обычный люк может быть установлен только на завершающих этапах ремонта, то люк-невидимка устанавливается строго перед началом облицовочных работ на полу и стенах. Позже дверь люка будет одновременно облицована плиткой. Имеющиеся швы между плиткой на двери и стене ни в коем случае не затирают, а заклеивают малярным скотчем, оставляя зазор 1-3 мм. Позже заполняется герметиком, после окончательного застывания которого (около 48 часов) вырезается незаметный зазор под углом 45 °.
Монтаж скрытого люка необходимо производить еще до облицовки стен
Установка люка-невидимки под плитку — это не только хорошая возможность скрыть все видимые сантехнические коммуникации, но и обеспечить к ним круглосуточный доступ. В качестве мест для их размещения можно использовать полости в полу, стенах, гипсокартонных конструкциях или под ванной. Доступен широкий ассортимент скрытых смотровых люков различных размеров с различными системами открывания, которые можно легко облицевать выбранной плиткой.
СкрытьЕсли вам нужно спрятать сантехнику в ванной, на помощь придет ревизионный люк, спрятанный под плиткой. В этой статье мы расскажем, как выбрать нужный люк, и дадим обзор современных производителей.
Существует много видов скрытых люков, но в ванной чаще всего используется настенный. Лючки для плитки благодаря своей конструкции обеспечивают быстрый доступ к водопроводным системам. Их устанавливают заподлицо со стеной, а поверх двери кладут плитку.Плитка остается целой и ее не нужно резать, что является преимуществом таких люков.
Какие еще преимущества есть у смотровых люков?
- Большой размерный ряд. Плитка стандартного размера — 200 х 300 мм. Но размеры могут быть до 1000 на 1500 мм.
- Можно использовать плитки размером больше люка.
- Отделка дверцы люка делает ее незаметной, что немаловажно для единства дизайна ванной комнаты.
- Для установки смотрового люка не требуется специальных навыков и инструментов.Вы легко можете установить его самостоятельно.
- Прочно закрепленная дверца и прочные петли позволяют выдерживать тяжелый вес и обрабатывать тяжелые материалы.
Какие бывают виды скрытых люков?
Ванная комната — это место с повышенной влажностью, а это значит, что материал люка должен быть изготовлен из влагостойких материалов — алюминия или нержавеющей стали. Также есть пластиковые люки, которые дешевле, но не подходят для облицовки плиткой.
Также люки различаются по типу открывания дверей.Какой из них лучше использовать, зависит от расстановки мебели в комнате и материалов отделки. Рассмотрим каждый вид по порядку.
1. Люк откидной
Это наиболее распространенный вид смотрового люка. Он открывается в сторону двумя присосками, входящими в комплект.
Если вы потеряете присоску, ее легко заказать в любом магазине, где продаются смотровые люки и запчасти к ним. Поверх распашного люка обычно кладут керамическую и каменную плитку.
2. Люк напорный
Если вы используете мозаику как отделочный материал, нужно учитывать, что присоски могут быть прикреплены к нему неплотно. Для такого типа экстерьера больше подходит нажимной люк. Такой механизм открывается после нажатия на дверцу люка рукой. Дверь откидывается назад благодаря толкающим механизмам — сначала спереди, а потом откидывается в сторону. Преимущество люка этого типа в том, что для открытия двери не нужны присоски.
3. Сдвижной люк
Устанавливается в том случае, если пространство не позволяет установить люки двух предыдущих типов. Например, если обычному открытию двери мешает мебель или сантехника. Люк раздвижного типа открывается сначала фронтально, а затем сдвигается в сторону. Способ открывания — присоски или толкающий механизм. Отделка — плитка или мозаика.
4. Люк навесной
Заслонка имеет съемную дверцу.Применяется в местах, где мало места для полного открытия двери. С помощью присосок или толкающего механизма вы открываете дверцу люка. Он откидывается под углом сверху и удерживается карабинами снизу. Если вы хотите снять дверцу, отсоедините карабины и осторожно отложите дверцу в сторону.
Необходимо провести несложные расчеты:
- Определяемся с местом, где будет располагаться люк — он должен открывать доступ к сантехническим узлам.
- Замеряем высоту и ширину плитки для отделки стен.
- Считаем, сколько плиток нужно, чтобы закрыть проем.
- Рассчитываем высоту и ширину люка. Умножаем количество плиток по горизонтали на ширину одной плитки — это будет ширина штриховки. Проделайте такой же расчет по высоте.
В обучающем видео подробно описан каждый этап расчетов:
Следует учитывать, что край плитки со стороны петель не должен выступать больше, чем предусмотрено конкретной моделью люка (обычно 50 мм).С трех других сторон край должен выступать минимум на 5 мм. У разных типов люков это расстояние может быть разным — это важно уточнять при оформлении заказа.
От чего зависит цена скрытого люка под плитку?
Стоимость люков начинается от нескольких сотен рублей за готовую продукцию и может доходить до 16000 рублей при индивидуальном заказе. Цена зависит от материала, из которого он изготовлен, и размеров люка — чем он больше, тем дороже.Нестандартные размеры стоят дороже и требуют больше времени для изготовления. Срок изготовления индивидуальных люков в среднем от 3 до 10 дней.
Где купить скрытый люк под плитку?
В России много компаний, производящих смотровые люки. Хорошо себя зарекомендовали на рынке компании «Практика», «Молот», «Колизей технологий».
Компания Praktika известна люками серии Euroformat, которые изготавливаются из стали и алюминия. Вы можете прочитать о различных моделях и ценах на их сайте: http: // www.euroluki.ru/
Компания Hammer производит люки алюминиевые. Сайт этой компании: http://www.xammer-luki.ru/
Колизей технологий известен своей торговой маркой люков Revizor. Подробную информацию можно найти на сайте компании: http://kupiluki.ru/luki/
Можно люк самому установить?
Обычно люки устанавливают сантехники. Но если вы не хотите переплачивать, вы легко можете установить его самостоятельно (см. Статью).К люку всегда должна прилагаться подробная инструкция по установке. Объем работ небольшой — нужно закрепить люк саморезами или обклеить силиконом. Вам понадобится:
- Плиточный клей
- Малярная лента
- Винт саморез
- Отвертка
- Алюминиевый профиль
- Герметик силиконовый
В корпусе рамы люка имеются отверстия, через которые люк монтируется в заранее подготовленный проем. Внутренний каркас люка меньше внешнего, и они соединяются прочными петлями.
Важно! Если вы хотите добиться эффекта незаметности люка, нужно подобрать цвет силикона точно под цвет затирки между плитками.
Ревизионные люки сантехнические металлические под плитку производства Praktika отличаются высоким качеством и надежностью.
Скрытые смотровые люки предназначены для установки в кирпичных, бетонных, пенобетонных (газосиликатных) или гипсокартонных стенах и конструкциях и, благодаря усиленному крепежу, могут быть облицованы плиткой, мрамором, гранитом или натуральным камнем.
Все представленные модели скрытых люков предназначены для непосредственного настенного монтажа.
Универсальные и удобные в процессе монтажа, смотровые люки под плитку Praktika созданы для облегчения доступа к скрытым водопроводным сетям или системам. Благодаря продуманной конструкции их можно устанавливать как в стены, так и на другие поверхности. Особенно они востребованы, когда нужен беспрепятственный доступ к фильтрам для воды, водонагревателям и другим коммуникациям в ванной, туалете, бассейне или сауне.
Установка люка-невидимки под плитку
Каждый люк невидимый под плиткой полностью готов к установке и не требует наладок и регулировок! Каждый люк оснащен системой регулировки по горизонтали и вертикали. На все люки предоставляется 5-летняя гарантия. Имеются все необходимые сертификаты соответствия.
Если вы планируете установить смотровой люк под плитку в ванной или туалете — важная характеристика Пыленепроницаемость и водонепроницаемость.Люк-невидимка под плитку оснащен специальными уплотнителями и обеспечивает двустороннюю непроницаемость для влаги и пыли.
Сантехническая заслонка для улитки устанавливается в ванной в специальном окне (нише). При ревизии инженерных коммуникаций есть возможность переставить трубы и агрегаты в скрытой части, чтобы сделать люк. Некоторые счетчики также можно установить под дверью этого люка. Съемная дверца может быть изготовлена на магнитах, замках или присосках. Возможно люк под плитку, краску, обои.Как не потеряться в разнообразии этих механизмов и создать идеальный сантехнический люк под плитку?
Сантехническая заслонка для плитки: размеры
Есть определенные типоразмеры смотровых люков. Минимальный размер квадрата — 10 см на 10 см. Готовые изделия под плитку приравниваются к размерам обычной плитки 20 см на 30 см. При произвольных параметрах специалисты стремятся создать их ближе к размерам керамической плитки, чтобы заслонку сантехники можно спрятать в комнате.
Размеры люка в этом случае зависят от конкретного случая, от назначения двери.
Наибольший размер готового люка 1 м 20 см. Сделать такой люк можно своими руками, тогда параметры двери должны быть такими: оставить примерно 5 см в запасе для крепления с поверхностью; примерно половину размеров плитки следует оставить на свободной стороне. Как правильно рассчитать размер люка?
Для этого необходимо произвести несколько расчетов.:
- В первую очередь определите место для люка, чтобы был доступ к сантехническим узлам;
- Высота и ширина настенной плитки;
- Рассчитайте высоту и ширину штриховки, для этого умножьте количество плиток по горизонтали на ширину одной плитки, а затем проделайте то же самое по вертикали.
После всего вышесказанного можно приступать к выбору люка. Обязательно приобретите монтажный клей.
Скрытый люк под плитку: просмотров
Скрытый люк создается в помещениях с повышенной влажностью, в связи с чем они изготавливаются из материалов, устойчивых к влаге.Чаще всего для изготовления берут алюминий или нержавеющую сталь. Самыми дешевыми являются пластиковые люки, но они не подходят под плитку. Специалисты различают люки по типу дверного проема. Выбирать следует из общего дизайна комнаты, мебели и других отделочных материалов.
Итак, виды современных люков следующие :
- Люк навесной … Самый популярный вид, открывается вбок с помощью присосок, они идут в комплекте с люком.На такую конструкцию можно положить керамическую или каменную плитку. Присоски в случае утери можно повторно приобрести в любом магазине.
- Люк напорный … Этот вид скрытого люка подходит для украшения помещения мозаикой. Присоски на таком материале не всегда держатся плотно. Механизм очень простой — открыть люк можно, просто нажав на дверь рукой. Сначала дверь сдвигается вперед, а затем в сторону. В этом механизме не нужны присоски, что является большим преимуществом.Магнитный люк на крыше наиболее популярен в современных ванных комнатах.
- Сдвижной люк … Этот тип устанавливается, когда пространство не позволяет поставить другие типы скрытых люков. Сдвижной люк по конструкции аналогичен предыдущему типу; Для открывания можно использовать как присоски, так и толкающий механизм. Такой люк отделывают плиткой или мозаикой. Открывается сначала вперед, а затем в сторону.
- Люк навесной … В данном случае дверь съемная, применяется там, где недостаточно места для полного открытия двери.Открывается с помощью присосок или толкающего механизма. Откидывается под углом сверху и удерживается карабинами. Дверца отсоединяется легко — нужно просто отсоединить карабины и отложить дверцу в сторону.
Все эти типы имеют как достоинства, так и недостатки. Выбор люка следует из габаритов помещения и дизайна помещения.
Люки сантехнические под плитку: формы
На данный момент в продаже имеется широкий ассортимент сантехнических люков-невидимок под плитку.Они разные по размеру, форме, отделке, материалу.
Есть люки разные по своим свойствам. :
- Сантехника, электричество, вентиляция.
- По способу монтажа — стена, пол, потолок. Последние, как правило, монтируются в подвесной потолок, такой люк должен быть очень легким. Надежная дверь не должна открываться хаотично, необходимо, чтобы люк был прочным и устойчивым к различным нагрузкам. Однако чаще всего люки монтируют в стене.
- Видимые люки могут стать отличным дополнением интерьера, их можно украсить другой плиткой или, наоборот, их можно скрыть той же плиткой, что и остальная часть комнаты, тогда они называются невидимыми. Чаще всего такие люки бывают пластиковыми и металлическими, первые намного доступнее.
- Также есть люки под покраску, обои, а также для мозаики, формы люков тоже различаются — от обычных квадратных до круглых и даже трапециевидных.
- Размеры люка обычных размеров колеблются от 0.От 2 м до 1,5 м, есть люки магнитные, с замками, ключом, с защелками или защелками, без ручек.
Чаще всего их делают в ванной, туалете или кухне, где в отделке чаще всего используется плитка. Кроме того, люк облицован плиткой, чтобы скрыть его, и если что-то случится, откройте и используйте его. Полностью спрятать технический люк не получится, швы вокруг люка выдадут его расположение. Вы можете выбрать размеры, способ крепления и форму на заказ, в этом случае производятся индивидуальные замеры, создается схема, выбирается тип штриховки.
Скрытый люк под плитку
Сантехнический люк под плитку может быть напольным, настенным, даже частью декоративной ширмы. Еще на этапе строительства дома создается специальная ниша для коммуникаций. Установлен люк, закреплена и установлена дверь.
Если ниши нет, то ее нужно создать специально, прорезав стену из бетона или кирпича дрелью или болгаркой. Все это делается при ремонте, когда коммуникации заменяют на скрытые, под них делают бороздки.Трубы проходят за обшивкой из гипсокартона, тогда можно использовать только лобзик и ручную ножовку.
Скрытый люк под плитку позволяет спрятать трубы и комплектующие, портящие внешний вид ванной комнаты.
Лучше всего сделать в один тон с плиткой, чтобы не бросалась в глаза. Также можно сделать люк своими руками из металла или пластика, тщательно проведя все замеры и выбрав способ крепления.
В настоящее время существует несколько основных типов крепления люка в проеме :
- С помощью саморезов, то крепеж входит в люк, а на раме по бокам есть отверстия для этих креплений;
- После вкручивания таких саморезов залить все отверстия специальной монтажной пеной с клеем, силиконовым герметиком;
- В другом случае люк монтируется в бетонную или кирпичную стену, в него на первом этапе вбиваются дюбеля, а затем в него вкручиваются саморезы, а в процессе работы окно обшивается алюминиевым материалом в стене из гипсокартона. монтаж.
Первый способ лучше подходит для установки небольших пластиковых люков и перегородок из гипсокартона, а второй, более надежный, подходит как для легких, так и для тяжелых материалов.
Невидимый смотровой люк надежно защищен от проникновения воды. Установка в ванных комнатах с магнитами делает устройство удобным в использовании в любое время. После установки шкаф можно отрегулировать и отделать кафельной плиткой … Можно соединить люк со стеной на петлю, установить съемную магнитную крепежную конструкцию.
Что такое люк для доступа под плитку (видео)
Люки-невидимки для туалета или установки в бане — удобные приспособления, позволяющие скрыть трубы, а при необходимости открыть доступ к коммуникациям за плиткой. Разнообразие вариантов устройства этих люков позволяет выбрать лучший обзорный технологический вид именно для конкретной ванной комнаты или кухни. Самодельный люк может быть выполнен из металла или пластика, сантехническая установка. устройство есть в наличии. Их лучше обклеить пенополиуретаном.
Внимание, только СЕГОДНЯ!
До недавнего времени все коммуникации в санузлах были на виду, и это считалось вполне нормальным. Но время не стоит на месте, теперь они прячутся за гипсокартонными конструкциями, превращая туалеты в стильные помещения с минимумом беспорядка. Ревизионные сантехнические люки помогают сэкономить доступ к счетчикам и кранам и не испортить красоту. Вы можете купить их или сделать сами.
Виды
В зависимости от объекта, скрытого за люком, различают следующие люки:
- электрические;
- сантехника;
- вентиляция.
По местонахождению:
- открытый;
- настенный;
- потолок.
В жилых домах и квартирахОсобые требования по прочности предъявляются к люкам в полу и потолке. Напольные модели должны быть устойчивы к внешнему физическому воздействию, иметь надежную конструкцию, каркас, с дополнительным оборудованием, влагозащиту и звукоизоляцию. Потолочные двери должны иметь небольшой вес, продуманный вариант закрывания, чтобы двери случайно не распахнулись.Такие окна используются в коммерческих помещениях, общественных местах, гаражах.
AT больше охотно используют люки в стене по ряду причин (экономия места, более широкий выбор моделей, простота и удобство монтажа).
Традиционные формы сантехнических люков — квадратные и прямоугольные. При необходимости вы можете изготовить или заказать нестандартные двери, но их установка и использование будут немного отличаться.
По материалу изготовления различают:
- Доступные пластиковые модели.Обычно ручкой или толкателем. Часто используется белый цвет, однако в продаже можно найти и другие популярные цвета. Большой выбор размеров.
- Металлические двери имеют цветное покрытие (порошковая краска), их любят за прочность и устойчивость.
- Материалы прочие. Можно сделать сантехнический люк под плитку из подручных материалов (гипсокартон, ДСП), что позволяет нанести поверх него маскирующее покрытие. Рама для такой двери обычно изготавливается из алюминия или металла для обеспечения прочности.Их можно обыгрывать и спрятать в традиционных рисунках. Это элегантное решение, которое становится популярным не только среди дизайнеров, но и приходит по душе обычным людям. Этот вариант особенно хорош, если речь идет о нестандартных формах и размерах.
Чем незаметнее будет смотровой люк в салоне, тем лучше. Поэтому все больший интерес вызывают такие модели, как магнитные, скрытые и напорные.
Толкающие конструкции
Изготавливаются на толкающих системах, на роликовых механизмах.Часто сочетается с невидимыми механизмами, с двойными пространственными петлями, которые экономят место и не используют ручки. Двери могут быть раздвижными, складывающимися, распахивающимися в одну или обе стороны. Лучше выбирать механизмы проверенных производителей.
Особенность некоторых напорных систем в том, что они открываются в два приема: после сильного давления дверь немного сдвигается в сторону, после чего это становится заметно. В таком состоянии крышку можно легко отвести в сторону.На практике так проектируют сантехнические люки малых и средних размеров.
Скрытый, невидимый
Популярные стелс-системы сочетают в себе нюансы других опций и делают невидимыми большие двери.
Обычно их применяют в жилых домах в ванных комнатах для визуального увеличения пространства, а также для оформления коммуникаций в нишах, обеспечивая подход. Использование специальных петель и гипсокартона на крышке помогает «приспособить» люк доступа к стене.При этом установку такого окна следует учитывать заранее при проектировании ниши. Для полного ремонта перерегистрация на «невидимку» может быть неудобной и, наоборот, испортить весь вид.
На магнитах
Неодимовые магниты используются в напольных и настенных смотровых окнах. Магниты очень сильные и могут выдерживать значительный вес. Сделать такие крышки незаметными помогает хитрый подход: паз для люка делают немного меньше, чтобы сама дверь оказалась под покрывающим его полом (плиткой, кусочком ламината).Для негабаритных или тяжелых материалов крышка для удобства оснащена ручкой. Легкие и маленькие люки могут быть съемными и без ручек, большие часто делают складными. Магнит помогает крышке держаться, в некоторых случаях его просто отодвигают в сторону, чтобы ослабить притяжение, в напольных они дополняют собственную гравитацию крышки.
Размеры
Стандарты смотрового люка предполагают минимальный размер квадрата 10 см * 10 см. среди готовых изделий используются люки размером обычной плитки 20 * 30.
Работая с произвольными параметрами, мастера стремятся приблизить их к такому варианту, чтобы керамические изделия полностью поместились на штору. Такой подход позволит вам «спрятать» люк. Конкретные размеры зависят от назначения двери и положения труб, кабеля.
Самыми крупными из готовых вариантов считаются двери 120 см. Самодельные двери, отличающиеся от обычных по параметрам, следует приблизить к следующему: не менее 5-50 мм запаса плитки на креплении к стене, не более ½ собственных параметров плитки на свободной стороне.
Компоненты
Конструкция люка зависит от его типа. Стандартная настенная версия включает алюминиевую раму, замок, петлю и дверь.
Материал скрытой сантехнической двери обычно делают влагостойким (например, обработанный гипсокартон, ДСП, OSB). Каркас монтируется в нише или стене. Замок «реагирует» на внешние воздействия, удерживая дверь в пазах ниши.
Шарнирный механизм и регулировка — важная деталь, которая определяет, как именно открывается люк, в каком направлении.В простых вариантах это могут быть петли или петли для мебели. В хитрых — двойные с дополнительными узлами регулировки.
Положение люка и открывающаяся сторона
Обычно стараются определить расположение смотрового люка таким образом, чтобы при открытии он не касался других предметов в помещении, а также давал необходимый обзор. Дверь удобно открывать влево-вправо, за редким исключением. Вертикальный проем сопровождается более ответственной подготовкой площадки.
Угловое положение смотрового окна необдуманно: углы двери будут мешать, конструкция будет слабее. Дверь лучше не делать близко к полу: нижний край может поцарапать пол и оставить следы. К этому моменту установки также применяется правило плитки в целом.
Установка скрытого люка
Установка потайного люка начинается с крепления рамы. В конструкции из гипсокартона предварительно подготавливаются профили для того, чтобы соединить раму люка с рамой саморезами по металлу.Пазы под них просверливаются заранее. Если установка проводится в проем в кирпичной или блочной стене, то применяют дюбель-гвозди, а промежутки между каркасом и стеной вспенивают. В этом случае дверь снимается с коробки и монтируется после того, как герметик будет готов (около суток на застывание, чтобы убрать излишки по контуру).
После установки каркаса ниша покрывается материалом внахлест каркаса. Поверхность каркаса должна быть ровной.После установки проверьте работу шарнирного механизма, можно отладить шестигранным ключом.
Облицовка
Одновременно отделывают люк и стены. Чтобы приклеить плитку к двери-невидимке, нужно загрунтовать рабочую поверхность … Прижимные механизмы фиксируются специальными креплениями, двери утяжеляются или используются грузовой болт. Плитку клеят на гипсокартон на жидкие гвозди или специальные цементные смеси … На древесные плиты предварительно устанавливают арматурную сетку. При нанесении клея на керамику учитываются будущие зазоры.Для качественного крепления плитки клей должен удерживать не менее ½ ее поверхности.
Смесь не должна вытекать и забиваться в пространство между люком и его рамой. Убирать лишнее нужно быстрее. Смесь схватится через сутки, после этого можно убрать излишки с плитки.
Затирка, герметизация
Обработка люков-невидимок имеет свои особенности: они не натираются по краям. Остальное пространство люка покрывается композицией, как и вся стена.Чтобы точно определить это место, кромка обрабатывается строительным скотчем, освобождая небольшой зазор. В нее кладут силиконовый герметик, разравнивая слой пальцами. Чтобы масса вела себя послушно, руки необходимо смочить в мыльной воде. После этого лента аккуратно снимается. Силикон высыхает за 2 дня. Последний штрих: насечки по периметру люка. Сделано под углом 45 °, стараясь подвести строительный нож к основанию, используя по 1 движению с каждой стороны.Это помогает избежать «бахромы» по краям.
При изготовлении больших дверей пригодятся и мебельные детали: на них удобно монтировать готовые нажимные системы и обычные навесные петли.
- Сделайте замеры, наметьте будущее место и проверьте его уровнем, чтобы не было перекосов.
- Подготовьте основание и каркас. Для каркаса можно использовать обычный алюминиевый профиль, каркас можно сделать из планок или из такого же профиля.Установите раму.
- Делаем крышку: основа должна быть плотной, использовать древесные плиты. Покрытие зависит от толщины слоя и планируемой работы. Лучше использовать гипсокартон: на нем отделочные работы проходят удачнее, чем на подготовленном дереве. Осторожно соедините детали крышки саморезами.
- Подготовить пазы для петлевого механизма: отступить по 10 мм с обеих сторон и просверлить. Соединив петли с крышкой, прикрепите ее к каркасу, сделайте разметку отверстий для механизма.
- Приобретая готовый сантехнический люк, проверьте, совпадает ли ориентация с желаемой (вертикальная или горизонтальная).Размер 20 * 30 часто сбивает с толку и продавцов, и покупателей.
- При установке используйте уровень.
- Маленькие окна устанавливаются сразу с крышкой, а большие разбираются на части.
- Стены лучше покрыть сразу под дверью системы-невидимки, оставив нижний надэтажный ряд напоследок. Таким образом корректируются размеры плитки и исключаются случайные перекосы.
- Неудачные операции резки можно исправить: Нанесите силикон по краю и закройте люк.Удалите выступающую массу и дайте снова высохнуть.
- Если стена готовится к покраске, то после шпатлевки шов необходимо разрезать, прежде чем смесь высохнет.
Переделка сантехнических дверей — задача не из легких. Незамысловатый элемент интерьера требует внимательного отношения. Многие только после покупки и установки понимают, как лучше было бы провести эту процедуру. Полезно спросить соседей сверху или снизу, как они решили этот вопрос и остались ли они довольны.
Обратите внимание на следующие моменты:
Имея небольшой опыт, можно быстро установить готовые смотровые люки, а при желании создать их самостоятельно. Боится работа мастера!
Открыть скрытую ревизию сантехнический люк на стене из плитки под крышей Фотография, картинки, изображения и сток-фотография без роялти.Image 104506406.
Открыть скрытый санитарный люк ревизии на стене из плитки под крышей Фотография, картинки, изображения и сток-фотография без роялти. Изображение 104506406.Открыть скрытую ревизию сантехнического люка на стене из плитки под санузел
S M L XLТаблица размеров
Размер изображения | Идеально подходит для |
S | Интернет и блоги, социальные сети и мобильные приложения. |
м | Брошюры и каталоги, журналы и открытки. |
л | Внутренние и наружные плакаты и печатные баннеры. |
XL | Фоны, рекламные щиты и цифровые экраны. |
Используете это изображение на предмете перепродажи или шаблоне?
Распечатать Электронный Всесторонний
7360 x 4912 пикселей | 62.3 см x 41,6 см | 300 точек на дюйм | JPG
Масштабирование до любого размера • EPS
7360 x 4912 пикселей | 62,3 см x 41,6 см | 300 точек на дюйм | JPG
Скачать
Купить одно изображение
6 кредита
Самая низкая цена
с планом подписки
- Попробуйте 1 месяц на 2209 pyб
- Загрузите 10 фотографий или векторов.
- Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц
221 ру
за изображение любой размер
Цена денег
Ключевые слова
Похожие изображения
Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами
@ +7 499 938-68-54
Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie
. ПриниматьПотайных люков под плитку. Самостоятельная установка скрытого люка под плитку
Люки невидимые под плитку серии E ETR
В дизайне современного интерьера очень важно достичь оптимального баланса между эргономикой комнаты и приятным, с внешним видом окружающей среды. В ванной комнате издавна принято прятать служебные коммуникации под гипсокартоном и облицовкой, которые портят внешний вид помещения.
Как добиться идеального интерьера?
Бывает, что водопроводные трубы просто кладут кирпичом или ведут внутрь бетонной стены, но при разрыве трубы это чревато разборкой стены, поэтому лучший вариант — потайная ниша со смотровым окном. В оконный проем монтируется люк, который в закрытом положении не виден. Эффект незаметности достигается просто — поверхность люка отделывается стеной одним отделочным материалом.
В ванной чаще всего отделывают стены плиткой, соответственно — ею облицовывается люк, в результате поверхность стены выглядит однородной, без отличий и нарушений рисунка плитки. Люк-невидимка под плитку-R ETP оснащен магнитным нажимным механизмом замка, который срабатывает при нажатии на дверь рукой. От нажатия люк выдвигается из стены и может наклоняться или перемещаться в зависимости от типа петли.Для открытия люка не нужны ручки или внешние замки, все механизмы спрятаны внутри, что усиливает эффект незаметности люка.
Невидимые люки под плитку серии ETP P
Это смотровые люки большого формата, предназначенные для смотровых проемов большой площади (до 60х120 см). Их отличительные особенности:
Профиль из алюминиевого сплава, очень устойчивый к деформации;
Дверная фурнитура имеет механизм регулировки по вертикали и горизонтали при перекосе;
Резиновый уплотнитель для предотвращения попадания пыли и влаги в нишу;
Возможность открывать дверь, как нажатием, так и с помощью специальной присоски;
Поверхность двери подготовлена к облицовке или грунтовке с последующей окраской.
Петли люков серии ЕТР имеют усиленную конструкцию, так как даже дверь без облицовки имеет средний вес до 10 кг. Материалы облицовки увеличивают вес двери; петли и направляющие имеют механизм автоматического центрирования двери, но если перекос все еще присутствует под весом облицовки, его можно выровнять, отрегулировав петли.
При оптимальном подборе люка по размерам на него укладывают плитку без обрезки, а после отделки стена выглядит ровной, ничто не нарушает рисунок и фактуру материала на ней.
Сантехнический люк для улитки устанавливается в ванной в специальном окне (нише). Во время ревизии инженерных коммуникаций есть возможность переставить трубы и комплектующие в скрытой части, чтобы получился люк. Часть счетчиков также можно установить под дверью этого люка. Съемная дверца может быть выполнена на магнитах, с замками или с открывающимися присосками. Может быть люк под плитку, краску, обои. Как не потеряться в разнообразии этих механизмов и создать идеальный сантехнический люк под плитку?
Сантехнический напорный люк под плитку: габариты
Есть определенные типоразмеры смотровых люков.Минимальный размер квадрата — 10 см на 10 см. Готовые изделия под плитку равны габаритам обычной плитки 20 см на 30 см. В случае произвольных параметров специалисты стремятся создать их по размерам ближе к керамической плитке, чтобы водопроводный напорный люк можно было спрятать в помещении.
Размеры люка в этом случае зависят от конкретного случая, от назначения двери.
Наибольший размер готового люка 1 м 20 см.Сделать такой люк можно своими руками, тогда параметры двери должны быть такими: оставить примерно 5 см в запасе для фиксации с поверхностью; примерно половину размера плитки следует оставить на свободной стороне. Как рассчитать размер люка?
Для этого несколько вычислений :
- В первую очередь определите место для люка, чтобы была возможность доступа к узлам сантехники;
- Высота и ширина настенной плитки;
- Рассчитайте высоту и ширину штриховки, для этого умножьте количество плиток по горизонтали на ширину одной плитки, а затем проделайте то же самое по вертикали.
После всего вышесказанного можно переходить к выбору люка. Обязательно приобретите монтажный клей.
Скрытый кафельный люк: просмотров
Скрытый люк создается в помещениях с повышенной влажностью, поэтому они изготавливаются из материалов, устойчивых к влаге. Чаще всего для изготовления берут алюминий или нержавеющую сталь. Самыми дешевыми считаются пластиковые люки, но они не подходят под плитку. Специалисты различают люки по типу дверного проема. Выбирать следует из общего дизайна комнаты, мебели и других отделочных материалов.
Итак, виды современных люков следующие :
- Люк распашной . Самый популярный вид, открывать его в сторону можно с помощью присосок, они идут в комплекте с люком. На такую конструкцию можно положить плитку из керамики или камня. В случае утери присоски можно повторно приобрести в любом магазине.
- Толкающий люк . Этот вид скрытого люка подходит для мозаичного оформления комнаты. Присоски на таком материале не всегда держатся крепко.Механизм очень простой — открыть люк можно, просто щелкнув по нему рукой по двери. Сначала дверь сдвигается вперед, а затем в сторону. В этом механизме не нужны присоски, что является большим преимуществом. Люк с магнитной защелкой — самый популярный в современных ванных комнатах.
- Сдвижной люк . Такой вид устанавливается, когда пространство не позволяет поставить другие типы скрытых люков. Сдвижной люк по конструкции аналогичен предыдущему типу, для открытия можно использовать как присоски, так и толкающий механизм.Отделка такого люка плиткой или мозаикой. Он открывается сначала вперед, а затем в сторону.
- Люк . При этом дверь съемная, ее используют в местах, где не хватает места, чтобы дверь открылась полностью. Открывается с помощью присоски или толкающего механизма. Откидывается под углом сверху, держится карабинами. Дверца легко снимается — нужно просто отстегнуть карабины и отложить дверцу.
У всех этих видов есть как достоинства, так и недостатки.Выбирать люк следует из габаритов помещения и дизайна помещения.
Люки сантехнические под плитку: формы
В настоящее время в продаже широкий ассортимент кафельных невидимых сантехнических люков. Они разные по размеру, форме, отделке, материалу.
Есть люки разные по своим свойствам. :
- Сантехника, электричество, вентиляция.
- По способу монтажа — стена, пол, потолок. Последние, как правило, монтируются в подвесной потолок, такой люк должен быть очень легким.Надежная дверь не должна открываться произвольно, необходимо, чтобы люк был прочным и устойчивым к различным нагрузкам. Однако чаще всего люки крепят на стене.
- Видимые люки могут стать отличным дополнением интерьера, их можно отделать другой плиткой, а можно скрыть той же плиткой, что и остальная часть комнаты, тогда они называются невидимыми. Чаще всего такие люки бывают пластиковыми и металлическими, первые намного доступнее. №
- Есть люки под покраску, обои, а также под мозаику, формы люков тоже различаются — от привычных квадратных до круглых и даже трапециевидных.
- Размеры люка обычного размера от 0,2 м до 1,5 м, есть люки магнитные, с замками, ключом, с защелками или защелками, без ручек.
Чаще всего их делают в ванной, туалете или на кухне, где отделкой чаще всего является плитка. Кроме того, люк также облицован плиткой, чтобы его скрыть, а в этом случае открыть и использовать. Полностью скрыть технический люк не получится; швы вокруг люка выдадут его расположение.Вы можете выбрать размеры, способ крепления и форму на заказ, в этом случае производятся индивидуальные замеры, строится схема, выбирается тип штриховки.
Люк с потайной головкой
Сантехнический люк может быть напольным, настенным или даже частью декоративной ширмы. Еще на этапе строительства дома создается специальная ниша для коммуникаций. Установлен люк, установлен замок и дверь.
Если ниши нет, то ее нужно создать специально, вырезав в стене из бетона или кирпича дрелью или болгаркой.Все это делается при ремонте, когда коммуникации заменяют на скрытые, под них делают бороздки. Трубы проходят за обшивкой из гипсокартона, тогда можно использовать только лобзик и ножовку.
Потайной люк под плитку позволяет спрятать трубы и комплектующие, портящие внешний вид ванной комнаты.
Лучше всего сделать в один тон с плиткой, чтобы не бросалась в глаза. Также можно сделать люк своими руками из металла или пластика, тщательно проведя все замеры и выбрав способ крепления.
В настоящее время различают несколько основных типов крепления люка в проеме :
- С помощью саморезов, то вместе с люком в комплект входит крепеж, а на раме есть отверстия по бокам для этих креплений;
- После завинчивания таких саморезов залить все отверстия специальной монтажной пеной с клеем, силиконовым герметиком;
- В другом случае люк монтируется в бетонную или кирпичную стену, в него забивают дюбеля с первой ступеньки, затем вкручивают шурупы, а при установке окна отделывают окно алюминиевым материалом в стене из гипсокартона.
Первый способ лучше подходит для установки небольших пластиковых люков и перегородок из гипсокартона, а второй, более надежный, подходит как для легких, так и для тяжелых материалов.
Невидимый смотровой люк надежно защищен от воды. Установка в ванных комнатах с помощью магнитов делает устройство удобным для использования в любое время. После установки шкаф можно регулировать и облицовывать плиткой. Можно соединить люк со стеной петлей, установить съемную магнитную монтажную конструкцию.
Что такое доработка люка под плитку (видео)
Невидимые люки для унитаза или установка в ванне — удобные приспособления, позволяющие скрыть трубы и при необходимости открыть доступ к коммуникациям за плиткой. Разнообразие вариантов устройства этих люков позволяет подобрать оптимальный технологический вид просмотра для конкретной ванной комнаты или кухни. Самодельный люк может быть выполнен из металла или пластика, возможна установка сантехники. устройство есть в наличии. Обклеить их лучше монтажной пеной.
Внимание, только СЕГОДНЯ!
Еще на этапе планирования ремонта в ванной, туалете и кухне, когда выбран дизайн помещения, расположение техники и коммуникаций, нужно побеспокоиться об установке ревизионных люков под плитку. Коммуникации давно и традиционно убираются в стены, прячутся в боксы и закрываются ширмами, что позволяет помещению иметь привлекательный вид без различных труб, кранов, задвижек и узлов учета.
Сантехнические люки предназначены для маскировки и доступа к узлам связи
Но поскольку для периодического обслуживания канализации, водопроводных, отопительных или электрических сетей и регулярного снятия показаний счетчиков, перечисленные устройства должны иметь постоянный и легкий доступ. Проблема имеет довольно простое решение: люк под плиткой незаметно скроет проблемное место и при этом обеспечит легкий доступ к коммуникационным системам и оборудованию.
Назначение люков, преимущества и недостатки установки
Что такое доработанный, скрытый люк? Это устройство применяется при строительстве или ремонте в помещениях различного назначения, жилых и общественных помещениях, для обслуживания скрытых инженерных коммуникаций.Люк под плитку можно установить в стене из любых материалов: кирпич, пенобетон, гипсокартон и другие, а также под любой отделочный материал: все виды керамики и плитки, искусственный и натуральный камень.
Люки невидимые для плитки предназначены для обслуживания и ревизии систем и коммуникаций (канализация, горячее и холодное водоснабжение, отопление, электрические сети и узлы учета), скрытых в нишах стен и перегородок. Люк под плитку устанавливается перед общей укладкой плитки на плиточную поверхность.
Основным преимуществом скрытого люка для доработки является то, что это устройство практически незаметно на облицованной плиткой поверхности и поэтому не нарушает общий дизайн помещения и в то же время обеспечивает легкий доступ к необходимым сетям. и оборудование.
Также в список положительных качеств, способствующих широкому использованию встроенных ревизионных люков, можно добавить такие характеристики:
- Абсолютное сочетание с дизайном помещения;
- Прочная конструкция устройства, включая непосредственно сам люк, позволяет использовать люк как люк в полу, а также для отделки любых облицовочных материалов, вплоть до тяжелой керамической плитки;
- обеспечение целостности обработанной поверхности;
- длительный срок службы;
- простота установки устройства;
- высокая степень надежности;
- возможность быстрого и удобного доступа к скрытым инженерным сетям и оборудованию.
Конечно, смотровые, смотровые люки имеют свои недостатки, отметим, что их не так много:
- встроенный люк больших форматов имеет достаточно большой вес;
- устройства, в которых в качестве материала используется силумин, обладают малой износостойкостью и, как следствие, малым сроком службы;
- дороговизна изделий, особенно больших размеров. Так, люк в полу, маскирующий вход в подвал или подвал, будет иметь цену от 3000 руб.
Виды
Существует большое количество различных типов люков под плитку, для лучшего представления о назначении конкретных устройств и их конструкции представленная разновидность классифицируется по типу:
По назначению сети связи и оборудование, которое они скрывают, люки делятся:
- электрические;
- сантехника;
- вентиляция.
По месту нахождения находятся устройства:
- потолочные
- настенные;
- открытый.
Потолочные люки помогут получить быстрый доступ к проводке и другим коммуникациям
В зависимости от того, из какого материала изготовлено изделие, смотровые люки делятся:
- Изделия из металла. Эти модели долговечны и в эксплуатации, длительное время без потери качества, двери обычно окрашивают в любой цвет порошковой краской.
- Люки пластиковые. Более дешевый вариант по сравнению с предыдущими устройствами чаще всего выполняется с ручками или принципом push-open.
- Альтернативные материалы. Люк невидимый под плитку, может быть изготовлен из любых подходящих материалов. В этом случае обычно ревизионная дверь выполняется с использованием материала, использованного для облицовки помещения, что позволяет качественно замаскировать ревизию на общем фоне отделки.
По форме: приспособления для доработки бывают квадратными или прямоугольными, но при необходимости вы можете заказать люк любой геометрической формы, либо изготовить его самостоятельно.
Стандартные размеры моделей, представленных торговой сетью, начинаются с параметров 10х10 см, а затем линейка размеров люков, которая идентична размерам керамической плитки.Максимальный размер люка, который встречается в продаже, — это устройство со стороной двери 120 см. В случае изготовления устройства в домашних условиях размеры люка принимаются равными размерам плитки, которая планируется для облицовки помещения. Это даст возможность замаскировать ревизию на покрываемой поверхности.
Конструкции
Скрытые ревизионные люки состоят из рамы и двери, выкрашенных в определенный цвет или отделанных материалом, которым облицовано помещение.Конструктивно они различаются способом открывания двери:
- Передвижные . Их используют в труднодоступных местах, особенно если перед дверью есть какое-либо препятствие (мебель, сантехника и т. Д.). Система оснащена специальными петлями, благодаря которым дверь выдвигается на 10-12 мм вперед и сдвигается в сторону, обеспечивая доступ к сетям и оборудованию.
- Складной . Оригинальность устройства в том, что дверца в нише может открываться и при необходимости сниматься полностью.Это позволяет использовать данную модель в особо труднодоступных местах, где нет возможности использовать раздвижные конструкции.
Откидной смотровой люк
- Нажимной . Люки с толкающим механизмом лучше всего подходят для поверхностей, облицованных гофрированной керамикой, мозаикой, натуральным камнем. При нажатии дверь немного толкается вперед, а затем распахивается.
- Качели . Самый популярный и распространенный вид люков под плитку, конструкция состоит из прочного металлического каркаса и двери, закрепленной к нему с помощью навесных навесов.
Если скрытые инженерные сети и оборудование требуют частого доступа, лучше использовать конструкции с механизмом открывания сдвижного люка.
Для того, чтобы правильно выбрать люк-невидимку, который обеспечит качественное обслуживание сетей связи, и при этом не будет выделяться на общем фоне отделки помещения, учитываются следующие параметры:
- размер плитки; размер двери
- ;
- Размер ниши.
Для оптимального выбора устройства необходимо внимательно изучить доступные устройства и механизмы открывания дверей, представленные торговой сетью. И при покупке обязательно обращайте внимание на расположение петель на прямоугольном люке, ведь при одинаковых размерах, например, 20х30 см, навесы могут быть как на длинной стороне, так и на короткой стороне.
Люки-невидимки делятся на несколько типов по месту
- при монтаже конструкции обязательно использовать строительный уровень;
- люки малых размеров разрешается устанавливать в собранном виде, а крупноформатные устройства перед установкой разбирают на составные части и крепят раму отдельно от двери;
- проем для люка должен иметь такие же размеры, как и устанавливаемое устройство;
- для лучшего соединения каркаса механизма со стеной рекомендуется обработать каркас грунтовкой;
- Швы между плиткой, приклеенной к дверце люка-невидимки, и плиткой основного массива облицовки ремонту не подлежат.
До недавнего времени в санузлах все коммуникации были на виду, и это считалось вполне нормальным. Но время не стоит на месте, теперь они прячутся за гипсокартонными конструкциями, превращая уборные в стильные помещения с минимумом кучи. Чтобы сохранить доступ к счетчикам и кранам и не испортить красоту, помогают ревизионные сантехнические люки. Их можно купить или изготовить самостоятельно.
Виды
В зависимости от объекта, скрытого за люком, различают следующие люки:
- электрический;
- сантехника;
- вентиляция.
По местонахождению:
- этаж
- ;
- настенный;
- потолок.
В жилых домах и квартирахОсобые требования к прочности предъявляются к люкам в полу и потолке. Напольные модели должны быть устойчивы к внешнему физическому воздействию, иметь надежную конструкцию, каркас, с дополнительным оборудованием, влагозащиту и звукоизоляцию. Потолочные двери должны быть легкими, продуманным вариантом закрывания, чтобы двери случайно не распахнулись.Такие окна используются в коммерческих помещениях, общественных местах, гаражах.
IN чаще используются люки в стенах по ряду причин (экономия места, более широкий выбор моделей, простота и удобство монтажа).
Традиционные формы сантехнических люков — квадратные и прямоугольные. При необходимости вы можете изготовить или заказать нестандартные двери, но их установка и использование будут немного отличаться.
По материалу изготовления различают:
- Доступные пластиковые модели.Обычно ручкой или нажатием. Часто используется белый цвет, но в продаже можно найти и другие популярные цвета. Большой выбор размеров.
- Металлические двери имеют цветное покрытие (порошковая краска), их любят за прочность и устойчивость.
- Материалы прочие. Можно сделать сантехнический люк под плитку из подручных материалов (гипсокартон, ДСП), что позволяет нанести сверху маскирующее покрытие. Рама для такой двери обычно изготавливается из алюминия или металла для обеспечения прочности. Их можно обыграть и спрятать в традиционном дизайне.Это элегантное решение, которое становится популярным не только среди дизайнеров, но и приходит по душе обычным людям. Этот вариант особенно хорош, если речь идет о нестандартных формах и размерах.
Чем тише будет люк в салоне, тем лучше. Поэтому все больший интерес вызывают такие модели, как магнитные, скрытые и нажимные.
Толкающие конструкции
Изготавливаются на толкающих системах, на роликовых механизмах.Часто сочетается с невидимыми механизмами, с двойными пространственными петлями, которые экономят место и не используют ручки. Двери могут быть раздвижными, складными, распашными в одну или обе стороны. Механизмы лучше выбирать от проверенных производителей.
Особенность некоторых напорных систем в том, что они открываются в два приема: после сильного давления дверь немного сдвигается в сторону, после чего это становится заметно. В таком состоянии крышка легко отодвигается в сторону.На практике так проектируют сантехнические люки малых и средних размеров.
Скрытый, невидимый
Популярные системы-невидимки сочетают в себе нюансы других вариантов и делают невидимыми большие двери.
Обычно их применяют в жилых домах в ванных комнатах для визуального увеличения пространства, а также для оформления коммуникаций в нишах, обеспечивая подход. Использование специальных петель и гипсокартона на крышке помогает «приспособить» смотровой люк к стене.Однако установку такого окна следует учитывать заранее при проектировании ниши. При полноценном ремонте обновление под «невидимку» может быть неудобным и, наоборот, испортить весь вид.
На магнитах
Неодимовые магниты используются в напольных и настенных смотровых окнах. Магниты мощные и выдерживают значительный вес. Сделать такие крышки незаметными помогает хитрый подход: паз для люка делают немного меньше, чтобы сама дверь оказалась под маскирующим его напольным покрытием (плиткой, куском ламината).Чехол большего размера или из тяжелых материалов для удобства снабжен ручкой. Легкие и маленькие лючки можно снимать без ручек, чаще делают складные. Магнит помогает крышке держаться, в некоторых случаях его просто сдвигают в сторону, чтобы ослабить притяжение; в полу они дополняют собственную гравитацию крышки.
Размеры
Стандарты ревизионных люков предполагают минимальный размер 10 см * 10 см кв. Среди готовых изделий используются люки размерами обычной плитки 20 * 30.
Работая с произвольными параметрами, мастера стремятся приблизить их к такому варианту, чтобы керамические изделия полностью поместились на штору. Такой подход позволяет «спрятать» люк. Конкретные размеры зависят от назначения двери и положения труб, кабеля.
Двери 120 см как самые большие из готовых вариантов. Самодельные двери, отличающиеся от обычных по параметрам, следует приблизить к следующему: не менее 5-50 мм плитки на фиксатор со стеной, не более ½ собственных параметров плитки на свободной стороне.
Составные элементы
Конструкция люка зависит от его типа. Стандартный вариант стены включает алюминиевый каркас, замок, навесную конструкцию и дверь.
Материал скрытых сантехнических дверей обычно делают влагостойким (например, обработанный гипсокартон, ДСП, OSB). Каркас монтируется в нише или стене. Замок «реагирует» на внешние воздействия, удерживая дверь в пазах ниши.
Петлевой механизм и регулировка являются важной деталью, от которой зависит, как люк открывается, в каком направлении.В простых вариантах это могут быть навесные или мебельные петли. В хитрых — сдвоенные с дополнительными узлами регулировки.
Положение люка и открывающаяся сторона
Обычно стараются определить место ревизионного люка таким образом, чтобы при открытии он не касался других предметов в помещении, а также давал необходимый обзор. Дверь удобно открывать влево-вправо, за редким исключением. Вертикальный проем сопровождается более ответственной подготовкой площадки.
Угловое положение смотрового окна не учитывается: углы двери будут мешать, конструкция будет слабее. Близко к полу дверцу лучше не делать: нижний край может поцарапать пол и оставить следы. На эту точку укладки распространяется правило цельной плитки.
Установка скрытого люка
Монтаж скрытого люка начинается с монтажа каркаса. В конструкции из гипсокартона предварительно подготавливаются профили для соединения рамы люка с рамой саморезами по металлу.Пазы под них просверливаются заранее. Если установка проводится в проем в кирпичной или блочной стене, то используются дюбельные гвозди, а промежутки между каркасом и стеной вспениваются. В этом случае дверь снимается с рамы и монтируется после того, как герметик будет готов (примерно сутки на застывание, сняв лишний контур).
После монтажа каркаса ниша обшивается материалом с перекрытием каркаса. Поверхность каркаса должна быть ровной.После установки проверьте работу механизма шлейфа, можно отладить шестигранным ключом.
Облицовка
Одновременная отделка люка и стен. Чтобы приклеить плитку к дверце-невидимке, рабочую поверхность необходимо загрунтовать. Прижимные механизмы фиксируются специальными креплениями, двери утяжеляются по весу или используется грузовой ригель. На гипсокартон клеят плитку на жидкие гвозди или используют специальные цементные смеси. На деревянные доски предварительно устанавливается арматурная сетка.При нанесении клея на керамику учитываются будущие зазоры. Для качественного крепления плитки клей должен занимать не менее ½ ее поверхности.
Смесь не должна протекать и забиваться в пространство между люком и его рамой. Убирайте излишки быстрее. Смесь схватится через сутки, после этого можно убрать излишки с плитки.
Затирка, герметизация
Обработка невидимых штриховок имеет свои особенности: они не затирают края.Остальное пространство люка закрывается композицией, как и вся стена. Чтобы точно определить это место, кромку обрабатывают строительным скотчем, освобождая небольшой зазор. В нее укладывают силиконовый герметик, выравнивая слой пальцами. Чтобы масса вела себя послушно, нужно смочить руки в мыльном растворе. После этого скотч аккуратно снимается. Силикон высыхает за 2 дня. Последний штрих: насечки по периметру люка. Их делают под углом 45 °, стараясь достать строительный нож до основания, используя по 1 движению с каждой стороны.Это помогает избежать появления бахромы по краям.
При изготовлении больших дверей пригодятся и мебельные детали: на них удобно монтировать готовые нажимные системы и обычные петли.
- Сделайте замеры, наметьте будущее место и проверьте его уровень, чтобы не было перекосов.
- Подготовьте основание и каркас. Можно использовать под каркас обычный алюминиевый профиль, сделать каркас из планок или из такого же профиля. Установите рамку.
- Изготовление крышки: основание должно быть плотным, использовать древесные плиты. Покрытие зависит от толщины слоя и планируемых работ. Лучше использовать гипсокартон: отделочные работы на нем идут лучше, чем на подготовленном дереве. Осторожно соедините части крышки винтами.
- Подготовить пазы под шарнирный механизм: с двух сторон отступить 10 мм и просверлить. Соединив петли с крышкой, прикрепите ее к каркасу, сделайте разметку отверстий для механизма.
- Покупая готовый сантехнический люк, проверьте, совпадает ли ориентация с желаемой (вертикальная или горизонтальная). Часто размер 20 * 30 смущает и продавцов, и покупателей.
- При установке используйте уровень.
- Маленькие окна устанавливаются сразу с крышкой, а большие окна разбираются на части.
- Облицовку стен лучше проводить сразу под дверью системы невидимки, оставляя нижний ряд над полом в конце. Таким образом корректируются размеры плитки и исключаются случайные перекосы.
- Неудачные операции с разрезанием герметика можно исправить: нанести силикон по краю и закрыть люк.Удалите выступающую массу и дайте снова высохнуть.
- Если стена готовится к покраске, то после шпатлевки шов необходимо разрезать, прежде чем смесь высохнет.
Ремонт сантехнических дверей — задача не из легких.Незамысловатый элемент интерьера требует внимательного отношения. Многие только после покупки и установки понимают, как лучше было бы провести эту процедуру. Полезно спросить соседей сверху или снизу, как они решили этот вопрос и остались ли они довольны.
Обратите внимание на такие моменты:
Имея небольшой опыт, можно быстро установить готовые смотровые люки, а при желании создать его своими руками. Боится корпус мастера!
Потайной люк под любую плитку — замаскируем все лишние детали
Удобные и практичные потайные люки, представленные в широком ассортименте в специализированном интернет-магазине S-Mask, можно подобрать в соответствии с задуманным стилем помещения.Итак, вы можете выбрать раздвижной, навесной, съемный или выдвижной потайной люк под плитку, благодаря чему:
Сохраняется целостность рисунка;
Стыковка двери и облицовки будет практически незаметна;
Можно совершенно не бояться попадания влаги внутрь, так как они обладают высокой герметичностью;
В любое время с минимальными усилиями вы можете получить доступ к важным сообщениям.
Кроме того, скрытый люк под плитку можно купить не только разных видов, но и любых размеров.Помимо широкого ассортимента типоразмеров, в интернет-магазине S-Mask есть возможность заказать люк-невидимку абсолютно любых размеров. Что ж, цена на скрытый люк под плитку вполне приемлема, поэтому позволить себе его приобрести может каждый.
Аккуратные скрытые люки: неотъемлемая часть для ванной комнаты
Особенно незаменимы скрытые люки для ванной, где все скрытые от посторонних глаз коммуникации часто спрятаны за плиткой или другим украшением. Иногда для того, чтобы отремонтировать трубу в ванной, приходится буквально ломать стены, а потом снова делать ремонт.Но, однажды установив качественный потайной люк, можно хотя бы ежедневно следить за состоянием труб и других коммуникаций.
Кроме того, выбрав декоративные люки, которые больше не нужно маскировать под интерьер, вы получите отличный функциональный декор ванной комнаты. Более того, вы можете выбрать современные качественные люки под плитку разного типа. Наклеив плитку на поверхность люка, вы надежно замаскируете его в стене от посторонних глаз. И открыть такую конструкцию можно двумя способами:
Light touch;
Используйте прилагаемые маленькие присоски.
Потайной люк — функциональное решение в унитаз
Надежно скрыть или красиво украсить водопровод, на котором, как правило, установлены приборы учета, поможет потайной люк в унитазе. С его помощью даже небольшую ванную комнату можно сделать красивой и эстетичной. Для ванной подойдут декоративные люки, которые сами украшают комнату и не требуют дополнительной отделки, а также люки под сантехническую плитку, гипсокартон или другую отделку.
Широчайший ассортимент магазина S-Mask позволит вам выбрать именно тот тип люка, который будет гармонировать с внутренним убранством помещения, и размер, который будет наиболее удобным в этом помещении.
Надежный потайной люк для гипсокартона
Использование гипсокартона при ремонтных работах сегодня очень распространено, ведь с его помощью можно:
Утеплить помещение;
Выровнять стены и потолки;
Чтобы построить интересную перегородку;
Сделать сложный элемент декора;
Скрыть трубы, батареи, краны, провода.
Конечно, было бы разумно приобрести люк с потайной головкой под гипсокартон, чтобы можно было вовремя подтянуть аккумулятор, отремонтировать кран или посмотреть показания счетчика, который надежно спрятан под гипсокартон.Такой люк удобен тем, что на его поверхность можно нанести любимую краску, наклеить обои или элементы декора. Другими словами, он будет совершенно незаметен в любом помещении.
Удобная конструкция люков позволяет устанавливать их как на вертикальной, так и на горизонтальной поверхности. А влагостойкий гипсокартон с алюминиевым профилем и оцинкованными уголками позволяет эффективно эксплуатировать такие люки в помещениях с повышенной влажностью.
эксплойтов — кислород не включен Wiki
Эта статья не редактировалась для текущей версии ( CS-442712 ).Последний раз он обновлялся для неизвестной версии . Он может содержать неточности. |
Эта страница представляет собой список читов и эксплойтов, обнаруженных в игре, для тех, кто любит нарушать правила. Предупреждение! Эти эксплойты могут быть устаревшими, могут нарушить вашу игру и, самое главное, помешать вам получить удовольствие от игры, как будто в нее нужно играть!
Жидкостный воздушный шлюз
Морбы превращают любой газ или вакуум в загрязненный кислород (кроме плотных и горячих газов, таких как фосфор или CO2, которые убивают их, если они не находятся в воде). Мертвые дубликаты использовали морбы спауна. Перезагрузка игры вызывает появление еще большего количества, создавая из ничего загрязненный кислород, который затем можно фильтровать или использовать для других целей.
Опорожнение одной коробки с пайками и перемещение ее в другую обновляет срок ее годности. (фиксированный)
Пуфты не уходят под воду, создавая лужу жидкости 2×3 в качестве входа, загораживаясь над ним, дубликаты могут проходить, но пуфы не могут уйти. (Рисковано: из-за неправильного поиска пути иногда пуфты могут уходить под воду.В тот момент, когда puft делает, он умирает)
Создание 3-х высоких стен из плиток или двух лестниц рядом с люком, оставляя одну плитку для закапывания, гарантирует, что она останется там. Тогда подкормка бесполезными материалами даст 125 кг угля в день. Вы можете накормить его, построив лестницы / стены и разрушив их, или использовать уплотнители.
Если нет мягких плиток для закапывания, будет активен весь день. Он предназначен для смерти в полностью обнесенных стенами комнатах, если не может зарыться. Ограничение движения может заставить выводок съесть больше. 125-375 кг угля в сутки.
3 высоких стены или лестницы с пустыми местами 2 сверху и снизу от ловушек. Он преобразует любой бесполезный газ в запечатанном помещении.
Это сделает ваши Дубликанты сонными и усталыми. После того, как дубликат назначен детской кроватке, вы можете отключить эту кроватку. Это заставит связанный дубликат проснуться навсегда. Хотя, если он не может найти дорогу к кроватке ночью, он заснет на земле.
Создает огромное количество загрязненной грязи [править | править источник]
Загрязненный кислород по-прежнему пригоден для дыхания, он вас не убьет.Загрязненная грязь создает точно такой же загрязненный, но пригодный для дыхания кислород. Совет профессионала: разобрав унитаз перед тем, как его очистить, вы сможете вернуть всю грязь и загрязненную грязь, так что грязь никогда не кончится. И для более быстрого способа наполнения туалетов вы можете прервать обман посреди него, переместить их во второй туалет, и он все равно будет откладывать зараженную грязь, не снижая свой показатель мочевого пузыря. Прополощите и повторите, прежде чем он закончит, и один-единственный обман может заполнить все ваши туалеты и бесплатно произвести смехотворное количество зараженной грязи.
(Источник: комментарий на YouTube от: Subjagator, видео: ht-tps: //youtu.be/UQ3jv5_75A, я просто убираю «-» в «ht-tp»)
Ручные двери стоят 200 единиц металла, так же как 2 сетки или газопроницаемые. Двери можно переворачивать горизонтально, они могут выступать в роли сплошной плитки, на них можно стоять в открытом состоянии, здания можно ставить на них в закрытом состоянии (кроме массажа — не работает). Двери невосприимчивы к давлению воды (имеют прочный скрытый стальной элемент). Его можно соединить с другими дверями, образуя бассейн, пол.Вода и ресурсы могут упасть при открытии, без штрафа за декор. Он может достаточно проветривать с небольшим пространством между ними, обманщики могут прыгнуть через корыто. Так что если вы планируете сетку плитки, подумайте еще раз.
Это неподтвержденная функция, но несколько применений дают почти несправедливое преимущество. Эта ошибка использует тот факт, что жидкости / газы не протекают по диагонали через плитки, но дубликаты могут достигать их, строить внутри них, забирать ресурсы.
- Плавающие двери: дверь требует только закрытых по диагонали плиток, пустая плитка под дверью и одна рядом / сверху останавливает проникновение газов.Что делает этот трюк полезным, так это то, что дубликаты ползают внутри комнаты, они даже не открывают дверь, на скриншоте co2 будет медленно проникать внутрь комнат, если дубликаты пройдут через него, но этот трюк удерживает все вредные газы внутри «шахты лифта».
- Это заставит растения задыхаться, не позволяя им расти.
Вакуумное земледелие: ящики для сеялки имеют размер 1×3, растениям требуется постоянное высокое давление газа и определенная температура. Однако растения прекрасно растут в вакууме, даже если красная кнопка с предупреждением указывает на другое.Все, что вам нужно, это комната размером 4х5, без углов, это будут точки доступа, коридор в 2 высоты под ней, чтобы собирать урожай снизу. Вы можете изолировать стороны, положить 2 плитки и 2 двери (горшок 3 высоты, вы не можете разобрать среднюю плитку без дверей) внутри, а затем разобрать их. Это создает вакуум в области 2×3, где вы можете построить 2 кашпо и растения внутри них. Вы можете повторно использовать боковые стенки для создания новых пылесосов, 2 широких помещения, каждая из которых обеспечивает диагональный доступ. - Вакуумное хранилище продуктов: создайте вакуумную комнату 2×2, используя описанный выше метод (удалите 4 плитки), поместите внутри ящик с пайками на «только подметание», бросьте пищу на землю.Вакуум сохраняет продукты дольше, потому что они холодные. Это может быть рядом с вашей столовой.
Вакуум имеет нулевую теплопроводность, что не позволяет ему охлаждать пищу.
по-прежнему работает стерильно и свежо, по текущему коду ONI211417, любой стерильный газ предотвращает порчу и загрязненный кислород, вода — нет (некоторый каменный газ и вещи, не включенные в список). Пока он стерилен, температура не имеет значения. Извините за то, что называл его «холодильником», он не охлаждает, но сохраняет свежесть.
- Слой вакуумной изоляции.Утепленная плитка замедляет передачу тепла, вакуум останавливает. Вы можете создать стену в форме «+», удалить среднюю, добавить 3 плитки рядом, удалить среднюю по диагонали, создать длинную вакуумную линию. Хотя это медленный метод, вы можете создать идеальные теплоизолированные помещения или вокруг всего основания. Последний шаг — использовать водяной замок на входе.
Двери в качестве платформ для хранения позволяют размещать ресурсы в комнатах, даже в открытом состоянии хранятся и не деактивируются. Может использоваться под ящиком для пищевых продуктов с низким приоритетом, чтобы хранить и бросать гниющие продукты в заранее определенное место, кормить люки, бросать вещи в горячую комнату, хранить жидкие продукты над бассейнами.
Вентиляционные отверстия не могут создавать избыточное давление, когда они находятся в тонком слое воды. Может использоваться для хранения. http://forums.kleientertainment.com/topic/76640-compact-co2-and-cl-storage/#comment-8
Тепидизаторы с термовыключателем [редактировать | править источник]
Жидкие теплоносители работают 5 секунд вне воды, выделяя огромное количество тепла, которое может растопить ресурсы, произвести пар, песок, золото и т. Д. Термопереключатели установлены на высокое значение, условия настройки включают / выключают машину, в противном случае переходит в режим охлаждения.
Когда воздушный шлюз закрывается в замкнутом пространстве, он разрушает перекрывающий его газ, но только после установки его температуры на 0 К, который частично переходит в сам воздушный шлюз. Использование автоматизации для циклического переключения шлюза каждую секунду и клапана насоса для подачи небольшого количества водорода через вентиляционное отверстие в корпус может обеспечить достаточное охлаждение для сжижения или замораживания всех других газов с минимальными затратами энергии и материалов. Используйте изолированные металлические стены, чтобы направить холод, создаваемый воздушным шлюзом, в нужном направлении.
Установка сантехнического потайного люка
Одно из важнейших преимуществ кафельного люка — его незаметность. Особенно популярен в ванных комнатах и сантехнике. Плитка люков . Такие скрытые люки открывают свободный доступ к любой сантехнике и удачно вписываются в интерьер. Профессиональная укладка плитки на поверхность этих люков обеспечивает их полную незаметность, а значит, сохранение общего дизайна интерьера ванной комнаты.
Перед тем, как купить люк под плитку, необходимо четко определить место его установки, а также размер плитки. Расположение этого люка влияет на выбор той или иной его модели. Будет ли люк монтироваться в сантехническом шкафу или стене, выбирается с учетом материала, в который впоследствии будет крепиться. Люки-невидимки под плитку можно устанавливать внутри помещений в стенах и перегородках любого типа: кирпич, гипсокартон, пеноблоки и другие материалы.Монтаж люка осуществляется таким образом, чтобы эта конструкция и плоскость стены составляли одно целое. ТО люки сантехнические предъявляются особые требования в связи с тем, что они эксплуатируются в помещениях с повышенной влажностью. Поэтому для их изготовления используются антикоррозионные материалы: нержавеющая сталь и алюминий. Двери таких люков изготавливаются из влагостойких гипсоволокнистых листов, полностью готовых к отделке. Использование этих материалов позволяет многократно продлить срок службы.
При ремонте ванной комнаты нашими высококвалифицированными мастерами используются люки невидимые серии « евро ФОРМАТ , серия « ФОРМАТ », серия « Оптима-Стандарт » » .
Подробно:
Люки невидимые » Euro ФОРМАТ
Люки невидимые Евро формат — это последнее слово в технологии производства люков .Легкая алюминиевая рама, регулируемые по высоте петли, дверь , люк уплотненная шумо-водонепроницаемая резина по периметру.
В серии выпускаются люки Евро формата люки малые и средние размеры .
При установке люк строго соблюдать инструкции при установке люк невидимый под плитку , что на обратной стороне этикетки — это гарантия быстрой и качественной установки и желаемого результата!
Ключи для регулировки люка и присоски — в комплекте.
Гарантия 5 лет . Производство Россия, Москва, ПРАКТИКА ППК.
Люки невидимые «ФОРМАТ»
Люки формата — это стальная сварная рама, окрашенная порошковой эмалью. У всех размеров люки (в отличие от подделок) имеют свою цветную рамку. Шарнир складной из литого алюминия. Дверь люка регулируется по высоте и глубине. В серии люки FORMAT выпускаются люков малых и средних типоразмера .При установке люка строго следовать инструкции , что на обратной стороне этикетки — это гарантия быстрой и качественной установки и желаемого результата! Ключи для регулировки дверцы и присоски прилагаются.
Гарантия 5 года . Производство Россия, Москва, ПРАКТИКА ППК.
Люки невидимые «Оптима Стандарт».
Люки невидимые под облицовочные материалы Оптима — АТЛАНТ — это сварная стальная усиленная рама, окрашенная порошковой эмалью.Усиленная высокопрочная РЕГУЛИРУЕМАЯ стальная петля. В серии Оптима-Атлант »выпущено люков средних об и больших размеров.
При установке люка строго следовать инструкции , что на обратной стороне этикетки, гарантирует быстрый и качественный монтаж и желаемый результат!
Разработан специально для отделки тяжелых материалов.
Гарантия 5 лет. Сделано в России, Москва, ППК ПРАКТИКА.
ВНИМАНИЕ! ! !
После установки люка в проем, перед облицовкой плиткой (или другим облицовочным материалом) закрепите груз на крюке, расположенном в верхней части двери ДВОЙНОЙ лишний вес клееной плитки. После обшивки двери снимаем груз.
Цена установки люка
· малый размер колеблется от 300 до 800 рублей
· средний от 800 до 1500 тыс. Руб.
· Большие форматы от 1500 до 2500 тысяч рублей
Хочу обратить ваше внимание на то, что при установке люка-невидимки над сантехникой (как правило, в туалетной комнате над унитазом) нужно учитывать все правила установки люка-невидимки при использовании универсальный плиточный клей для хорошего сцепления дверцы люка с плиткой.Это сделано для того, чтобы при открытии двери присосками нельзя было оторвать плитку от двери, при этом повредив ее, сломав сантехнику.
СкрытьЕсли вам нужно спрятать сантехнику в ванной, на помощь придет скрытый под плиткой смотровой люк. В этой статье мы расскажем, как выбрать нужный люк, и дадим обзор современных производителей.
Существует множество видов скрытых люков, но в ванной чаще всего применяется пристенный тип.Люки для доступа к плитке благодаря своей конструкции обеспечивают быстрый доступ к сантехническим системам. Их устанавливают заподлицо со стеной, а поверх двери кладут плитку. Плитка остается целой и ее не нужно резать, что является преимуществом таких люков.
Какие еще преимущества у смотровых люков?
- Большой размерный ряд. Обычный размер плитки — 200 на 300 мм. Но размеры могут доходить до 1000 на 1500 мм.
- Можно использовать плитки размером больше, чем размер люка.
- Отделка дверцы люка позволяет сделать ее незаметной, что немаловажно для единства дизайна ванной комнаты.
- Для установки смотрового люка не требуется специальных навыков и инструментов. Вы легко можете установить его самостоятельно.
- Жестко закрепленная дверь и прочные петли позволяют выдерживать большой вес и выполнять отделку тяжелыми материалами.
Какие бывают виды скрытых люков?
Ванная комната — это место с повышенной влажностью, а это значит, что материал люка должен быть изготовлен из влагостойких материалов — алюминия или нержавеющей стали.Есть пластиковые люки, которые дешевле, но для плитки они не подходят.
Также люки различаются по типу открывания дверей. Что лучше использовать — зависит от расстановки мебели в комнате и материалов отделки. Рассмотрим каждый вид по порядку.
1. Люк распашной
Это наиболее распространенный вид смотрового люка. Открывается в сторону с помощью двух присосок, которые входят в комплект.
Если потерялась присоска, то ее легко заказать в любом магазине, где продаются смотровые люки и их части.Поверх распашного люка обычно кладут керамическую и каменную плитку.
2. Люк толкаемый
При использовании мозаики в качестве отделочного материала необходимо учитывать, что присоски могут не держаться на нем. Для этого типа экстерьера больше подходит нажимной люк. Такой механизм открывается после нажатия рукой на дверцу люка. Дверь отодвигается за счет прижимных механизмов — сначала спереди, а потом откидывается в сторону. Преимущество люков этого типа в том, что для открывания двери не нужны присоски.
3. Люк сдвижной
Устанавливается, если пространство не позволяет установить люки двух предыдущих типов. Например, если обычный наклон двери мешает работе мебели или сантехники. Люк раздвижного типа открывается сначала спереди, а затем смещается в сторону. Способ открытия — присоски или прижимной механизм. Отделка — плитка или мозаика.
4. Откидной люк
Дверь раздвижная, разная съемная.Применяется в местах, где мало места для полного открытия двери. С помощью присосок или прижимного механизма вы открываете дверцу люка. Она наклоняется сверху под углом и удерживается с помощью карабинов снизу. Если хотите снять дверь — отсоедините карабины и аккуратно отложите дверь в сторону.
Необходимо провести несколько простых расчетов:
- Определяемся с местом, где будет располагаться люк — он должен открывать доступ к сантехнике.
- Замеряем высоту и ширину плитки для отделки стен.
- Считаем сколько плиток нужно, чтобы закрыть проем.
- Рассчитайте высоту и ширину люка. Количество плиток по горизонтали умноженное на ширину одной плитки — это будет ширина штриховки. Проведите такой же расчет по высоте.
В обучающем видео подробно описан каждый этап вычислений:
Следует отметить, что край плитки со стороны петель не должен выступать больше, чем предусмотрено конкретной моделью люка (обычно 50 мм).С трех других сторон край должен выступать не менее чем на 5 мм. Имеют разные типы Расстояние между люками может быть разным — важно уточнить эту информацию при оформлении заказа.
От чего зависит цена скрытого кафельного люка?
Стоимость люков начинается от нескольких сотен рублей за готовую продукцию и может доходить до 16000 рублей при индивидуальном заказе. Цена зависит от материала, из которого он изготовлен, и размеров люка — чем он больше, тем дороже.Нестандартные размеры стоят дороже и занимают больше времени. Срок изготовления индивидуальных люков в среднем от 3 до 10 дней.
Где купить скрытый люк под плитку?
В России много компаний, производящих смотровые люки. Praktika, Hummer и Колизей технологий хорошо зарекомендовали себя на рынке.
Компания «Практика» известна люками серии Euformat, которые изготавливаются из стали и алюминия. Вы можете прочитать о различных моделях и ценах на их сайте: http: // www.euroluki.ru/
Компания «Хаммер» производит люки алюминиевые. Сайт этой компании: http://www.xammer-luki.ru/
«Колизей Технологии» известна своей торговой маркой люков Ревизор. Подробную информацию можно найти на сайте компании: http://kupiluki.ru/luki/
Могу ли я установить люк самостоятельно?
Обычно люки устанавливают сантехнические. Но если не хотите переплачивать, можете легко установить самостоятельно (см. Статью).В комплекте с люком всегда должна быть подробная инструкция по установке. Объем работ небольшой — нужно закрепить люк саморезами или приклеить силиконом. Вам понадобится:
- Плиточный клей
- Малярная лента
- Винт саморез
- Отвертка
- Алюминиевый профиль
- Герметик силиконовый
В корпусной раме люка имеются проемы, через которые люк монтируется в заранее подготовленное проем.Внутренний каркас люка имеет меньшие размеры, чем внешний, и соединяются между собой прочными петлями.
Важно! Если вы хотите добиться эффекта незаметности люка, необходимо выбрать цвет силикона именно в цвет затирки между плитками.
Ревизионные сантехнические металлические люки для плитки производства Practica отличаются высоким качеством и надежностью.
Скрытые смотровые люки предназначены для установки в кирпичные, бетонные, пенобетонные (газосиликатные) или гипсокартонные стены и конструкции и за счет усиленного крепления могут облицовываться плиткой, мрамором, гранитом или натуральным камнем.
Все представленные модели скрытых люков предназначены для установки непосредственно в стену.
Универсальные и удобные в процессе монтажа, ревизионные сантехнические металлические люки под плитку «Практика» предназначены для облегчения доступа к скрытым водопроводным сетям или системам. Благодаря продуманной конструкции его можно устанавливать как в стены, так и на другие поверхности. Они особенно востребованы, когда необходим беспрепятственный доступ к фильтрам для воды, водонагревателям и прочим коммуникациям в ванной, туалете, бассейне или сауне.
Установка люка-невидимки под плитку
Каждый невидимый люк под плитку полностью готов к установке и не требует никаких регулировок и фурнитуры! Каждый люк оснащен системой регулировки по горизонтали и вертикали. На все люки дается гарантия 5 лет. Есть все необходимые сертификаты соответствия.
Если вы планируете установить ревизионную напорную дверь под плитку в ванной или туалете — важным элементом является защита от пыли и влаги.Люк-невидимка под плитку оснащен специальными уплотнителями и обеспечивает двустороннюю непроницаемость от влаги и пыли.
Часто при ремонте санузла необходимо оборудовать люк-невидимку под плитку. Такой прибор просто незаменим, так как позволяет скрыть доступ к важным элементам трубопровода или местам хранения. Также с помощью этого люка вы можете скрыть вход в подвал. Давайте разберемся, как сделать подобную конструкцию своими руками.
Invisible Manhole — отличный способ скрыть коммуникации.
Потребность в люке
Нередко подобный люк можно увидеть в ванной. Сделать это самостоятельно несложно, но сначала давайте разберемся, какие функции он выполняет и для чего предназначен. Скрытый ревизионный люк под плиткой рассчитан на:
- Доступ к связи . Это своеобразное смотровое окошко для важных частей сантехники. Обычно такая ревизия маскирует люк в стене или под санузлом доступ к клапанам на трубах, счетчикам воды, стыкам водопроводных труб и т. Д.
- Шкаф для хранения . За такой скрытой дверцей можно разместить полочки, например, в гипсокартонном ящике. Здесь можно хранить косметику, бытовую химию, хозяйственные инструменты и другие предметы.
- Вход в подвал . Такой вариант подходит для частных домов, где плитка используется для облицовки полов, имеющих спуск в подвал. В этом случае люк открывает доступ в подвал. При этом вход в подвал необходимо дополнительно укрепить, поэтому под плитку часто устраивают металлический каркас, что тоже несложно сделать своими руками.
С помощью люка в ванной можно легко добраться до элементов коммуникаций
Если два последних варианта — это скорее личные пожелания хозяев дома, то смотровой люк — обязательное условие для маскировки труб и счетчиков в закрытых боксах.
Изготовление основания
Для оснащения домов полноценным смотровым люком для плитки необходимо провести ряд манипуляций.Весь процесс можно разделить на несколько этапов:
- создание кадра;
- установка полотна;
- крепежная фурнитура;
- плитка облицовочная;
- герметизация стыков.
Итак, рассмотрим, как делается люк-невидимка под плитку. Для начала нужно сделать каркас для двери. Для этого необходимо измерить размер проема, образовавшегося после укладки плитки. Наличие такого окна желательно предусмотреть, чтобы оставалось место для твердых элементов.Дополнительно рекомендуется укрепить периметр проема, особенно если вход в подвал устроен.
Каркас люка может быть выполнен из деревянных досок, металлических уголков или алюминиевого профиля. Он должен быть немного меньше проема, чтобы оставался зазор для установки плитки.
Затем на раме нужно закрепить само полотно двери. Для этого можно использовать лист фанеры, OSB или влагостойкий гипсокартон. Слоёв должно быть не менее двух. Люки металлические сварные.Если люк больших размеров, необходимо дополнительно предусмотреть ребра жесткости.
Схематическое изображение скрытого люка без ручки с механизмом легкого открывания
После того, как люк будет смонтирован, нужно просверлить в нем отверстия для крепления петель. Обычно используются мебельные навесы. В этом случае вы можете оборудовать стандартную версию вспашкой вбок или складывающейся вниз. Более современный и удобный, но при этом очень дорогой вариант предполагает установку push-системы.Вторая часть петель врезается в рамку проема. После этого откорректируйте положение двери и можно переходить к отделке плиткой.
Элементы плитки
Инспекционный люк обычно рассчитывается на 2-4 плитки, в зависимости от формата плитки. Для укладки облицовки в основном используют стандартную клеевую смесь, которая использовалась при других работах. Тем не менее для основы из фанеры и гипсокартона можно купить специальный состав, отличающийся большей адгезией.
Если положить плитку на люк в цокольном этаже из металла, сначала нужно обшить его фанерой.Возможно покрытие материала. Грунтовка в этом случае — обязательное условие.
Укладку плитки следует производить таким образом, чтобы по краям оставался небольшой выступ плитки, но не более 5 см. Также обратите внимание на швы соседних элементов, они должны полностью совпадать с облицовкой люка, как по его расположению, так и по толщине.
Рисунок и расположение плитки на крышке люка должны совпадать с облицовкой остальной поверхности
Клей наносится на поверхность двери и распределяется зубчатым шпателем.Сверху подойдет плитка. Облицовка должна быть на одном уровне. После высыхания клея заделайте швы. Внутренние швы заполняются стандартной затиркой. Крайний периметр плитки как на люке, так и на стене или в полу обрабатывается герметиком. Обвести контур с помощью малярного скотча. После его высыхания часть герметика срезается острым лезвием под углом 45 градусов.
Альтернативы
Кроме керамической плитки, смотровой люк может быть облицован другими материалами.Это зависит от того, какое покрытие используется на участке конструкции. Самый яркий пример — ванная, стены и пол в ней можно отделать стандартной плиткой, а ширма для ванны, под которой расположены водосточные трубы, зашита пластиком. В этом случае отделку плиткой можно выполнять в местах прилегания окна к полу или стене. В большинстве случаев используется альтернатива — люк зашивается таким же пластиком. Это не только просто и удобно, но и позволяет облегчить массу двери, а значит, фурнитура должна быть проще.
Второй вариант — вход в подвал. Если в коридоре уложить плитку, вопросов не возникнет, а вот если использовать другое напольное покрытие, плитка будет резко бросаться в глаза. Невидимый в этом случае не получится.
Для устройства скрытого люка в полу для крышки потребуется более прочное основание
Если речь идет о люке в полу, закрывающем вход в подвал, то его можно облицевать таким же полом, как и пол.Например, это может быть ламинат, плитка ПВХ, ковролин и т. Д.
Каждый человек может устроить полноценный ревизионный люк, замаскированный под плитку, или незаметно пройти в подвал. Для этого удалите правильные размеры проема и используйте качественные материалы и фурнитуру. Конечная стоимость изделия зависит от типа используемой фурнитуры и класса покрытия.
Проводя ремонт, люди часто стараются скрыть коммуникации, которые выглядят не слишком эстетично.
Но поскольку трубы и проводка периодически нуждаются в осмотре, обслуживании и ремонте, полностью перекрыть доступ к ним невозможно. Нужен ревизионный люк, открыв его, можно легко добраться до скрытых коммуникаций.
Эту конструкцию можно сделать самостоятельно, но проще приобрести готовую.
Доступен широкий выбор смотровых люков, различающихся по назначению, месту установки, размеру и форме, внешнему виду, материалу. Смотровые люки бывают:
- по назначению — сантехника, электрика, вентиляция
- на месте установки — стена, пол, потолок.Люк в крыше обычно устраивается в подвесном потолке и должен быть максимально легким, с надежной дверцей, которая не откроется самопроизвольно. Главное требование к напольному люку — прочность, устойчивость к нагрузкам. Чаще всего в стене делают смотровые люки.
- Смотровой люк может выделяться на общем фоне, выглядеть дверью в раме. Наиболее распространены варианты видимых люков — пластик, как правило, белого цвета, наиболее доступный по цене, и металлический, более прочный, с порошковой окраской.Возможна комбинация нескольких материалов.
- есть также скрытые (потайные) ревизионные люки, либо невидимые люки. В них предусмотрена отделка из того же материала, что и пол, стена или потолок. Есть скрытые люки под покраску, под обои, под плитку . Смотровой люк стандартной формы
- — прямоугольной или квадратной формы, нестандартные конструкции могут быть выполнены, нестандартные конструкции — закругленные, трапециевидные. Размер бортика прямоугольного люка может быть от 20 см до 1,2 м.
- по способу открывания и запирания люки без замков (с магнитами), с запорным механизмом и ключом, с защелками-замками, нажимные, без ручек
Люки под плитку
Сантехнические люки Обычно устанавливаются в ванной, туалете и кухне, где стены и пол часто облицованы плиткой.Чтобы даже на видном месте люк не бросался в глаза и не воспринимался как что-то постороннее, его делают скрытым и облицовывают плиткой. В этом случае только щель вокруг люка, немного отличная от стандартных стыков между плиткой, выдаст его расположение.
Люки напорные и магнитные
Люки скрытого монтажа, облицованные той же плиткой, что и стена, воспринимаются как ее часть, а отсутствие ручек делает их совершенно незаметными.Открыть такой люк можно, слегка надавив на него. Роликовая толкающая система обеспечивает перемещение дверцы люка вперед, от стены, после чего можно ухватиться за край крышки. Дальнейшее движение зависит от конструкции, нажимные люки с push-системой (мебельные навесы):
- качели, влево или вправо
- раздвижной, движущийся параллельно стене
Выбирать способ открывания необходимо с учетом объектов, расположенных близко к люку.Они не должны мешать ему двигаться или вспахивать в ту или иную сторону.
Люк, устанавливаемый на внешние присоски, магниты могут быть:
- навесным, его открывание обеспечивается петлями, с помощью которых крышка соединяется с рамой, а надежное удержание в закрытом положении — магнитами.
- съемная, крышка держится на магнитах, а при необходимости доступ к коммуникациям просто снимается вручную и откладывается
Люк на магнитах обычно должен быть снабжен ручкой, поскольку преодолеть силу их притяжения достаточно сложно.Такая система удобнее для напольных люков.
Люки напольные
Напольные (горизонтальные) смотровые люки можно устанавливать в жилых и подсобных помещениях, например, в гаражах. Их рама и крышка обычно снабжены дополнительными ребрами жесткости, люк также может иметь следующие элементы:
- уплотнения, обеспечивающие герметичное примыкание крышки. Это особенно важно, если есть помещение с повышенным уровнем влажности и неприятным запахом, например, подвал .
- Амортизаторы для более легкого и плавного открывания
- зажимы для удержания заслонки в открытом положении
Крышка люка в полу может быть основана на влагостойком ламинате, который можно приклеивать к любому напольному покрытию.Также есть люки в перекрытии, заполненные тяжелым строительным материалом, их перекрытие можно отделать керамической или тротуарной плиткой, гранитом, закрепив их на цементном или бетонном растворе. Такие конструкции чаще используют в подсобных помещениях или во дворе.
Установка скрытого кафельного люка
Сантехнический люк под плитку может монтироваться в полу, стене или быть частью декоративной ширмы, закрывающей ванну. Нишу для скрытых коммуникаций можно создать еще на этапе строительства дома.Если он уже есть, нужно вставить в него люк, закрепить и установить дверь на место.
При отсутствии ниши задача усложняется, ее придется прорезать в бетонной, кирпичной стене, используя мощный инструмент — дрель, болгарку. Это делается при капитальном ремонте с заменой коммуникаций на скрытые, когда в стенах пола делают пазы под них. Если трубы проходят за оболочкой из гипсокартона, достаточно электрического лобзика или обычной ножовки, чтобы подготовить отверстие для люка.
Размеры люка
При выборе размеров потайного люка под плитку необходимо учитывать 2 фактора:
- какого размера должна иметь ниша за люком, чтобы обеспечить доступ к ключевым точкам коммуникации (если в стене есть готовая ниша, выберите люк исходя из его размеров)
- Плитка какого размера будет использоваться для ее облицовки
Существуют конструкции с регулируемыми размерами рамы, которые можно подогнать под размеры проема и обрезать излишки измельчителя.Иногда расположение коммуникаций такое, что удобнее установить 2-3 небольших люка, соответствующих размеру одной плитки, вместо одной большой.
Определяя размер скрытого люка под плитку, нужно стремиться к тому, чтобы крышка умещалась на целое количество плиток, иначе ее облицовка будет выделяться на общем фоне. При этом следует учитывать, что плитка должна выступать за крышку люка:
- не менее 0.5 см
- со стороны петель — максимум 5 см
- со всех сторон — не более 50% длины или ширины
Установка
Существует 2 основных варианта крепления люка в проеме:
- с помощью саморезов, в данном случае в комплекте с люком, крепеж продается, а по периметру рамы есть отверстия. После закручивания шурупов заполните оставшийся зазор пеной.
- с клеем, силиконовым герметиком, пенополиуританом.Такой способ лучше подходит для небольших легких пластиковых люков и перегородок из гипсокартона.
Перед установкой коробки в проем дверь необходимо отсоединить от рамы, ее подвешивают после полного высыхания клея, герметика, пены, излишки пены будут срезаны. Если люк монтируется в бетонной, кирпичной стене, сначала необходимо забить в него дюбеля, в которые будут вкручиваться шурупы, а если в гипсокартон — окно необходимо окантовать алюминиевым профилем.
Видео-инструкция по установке скрытых дверей:
Обычно стена вокруг каркаса после его установки покрывается тонким слоем штукатурки, дальнейшие работы проводят после ее высыхания. Очень важно контролировать отсутствие перекосов в процессе установки люка.
Если обычный, не скрытый люк устанавливается в самом конце ремонта, то невидимый люк под плитку необходимо монтировать до того, как он будет облицован стеной или полом.Затем ими будет облицована крышка люка.
Швы между плиткой на крышке и на стене (полу) не затираются, как у всех. На них нужно приклеить малярный скотч, оставив зазор в пару миллиметров. Заливается силиконовым герметиком, его излишки сразу удаляются, затем снимается лента. После полного застывания герметика, что обычно занимает 2 дня, острым ножом под углом 45⁰ прорезается незаметный шов.
Люк-невидимка под плитку своими руками
Проще всего приобрести готовый люк скрытого монтажа и облицевать его.Но сделать доработку стелс-люка под плитку можно и самостоятельно. Для изготовления дверной коробки под люк и твердого основания его двери лучше всего использовать OSB в качестве покрытия, которое будет облицовано плиткой — влагостойким гипсокартоном или ГФЛ. Вам также понадобится мебельная нажимная система для соединения двери и люка.
Если одной плитки достаточно, чтобы закрыть ревизионную нишу, можно прибегнуть к самому простому варианту, сделав магнитную дверь-невидимку.
Для этого нужно приклеить 4 мощных неодимовых магнита по углам плитки и такие же в соответствующих местах по краям ревизионного отверстия (плитки должно быть меньше).К плитке желательно прикрепить мебельную ручку, чтобы не приходилось подцеплять ножом каждый раз, когда нужно открывать люк.
Итого
Невидимый люк под плиткой — удобный способ скрыть коммуникации, расположенные на видном месте, обеспечивая к ним аудиторский доступ. Сантехнические люки можно установить в нише в полу или стене, в дыре в гипсокартоне, в ширме под ванной.
Существует большой выбор скрытых люков различных размеров, с разными механизмами открывания-закрывания, с которыми можно столкнуться.подходящая плитка.
