Распределительный коллектор отопления, солнечный, гидрострелка

Все больше набирают свою популярность коллекторные схемы в санитарно-технических коммуникациях по сравнению с обычной разводкой. Коллектор служит для раздачи и сбора жидкости от магистрали к разным контурам. Он улучшает систему отопления любого дома.

Содержание

1. Виды коллекторов отопления
   1.1 Распределительный коллектор
   1.2 Солнечный коллектор
   1.3 Гидрострелка
2. Достоинства коллекторной системы отопления
3. Выбор распределительного коллектора
4. Какой материал лучше

Виды коллекторов отопления

Коллектор представляет собой небольшой отрезок трубы с боковыми и торцевыми отводами, которые предназначены для подключения контуров. Использовать его можно только в отоплении с системой закрытой циркуляции. Коллектор может быть оснащен смесительным узлом, который дает возможность автоматизированного управления. Также возможно ручное или автоматическое регулирование потока.

Коллекторы делятся на три типа: распределительный, солнечный и гидрострелка.

Распределительный коллектор

Распределительный коллектор является самым популярным. Он распределяет поток тепла сразу по приборам отопительной системы. Он имеет два распределителя. С помощью первого производится подача теплоносителя, а по второму возвращается обратно к котлу. На каждой гребенке установлены подключения к магистралям и входы, к которым могут подключаться контуры теплого пола или радиаторы отопления.

Чтобы подключить радиаторы к коллекторам, нужно использовать параллельную схему. Последовательную схему используют при однотрубных и двухтрубных системах. Нагрев радиаторов происходит равномерно, его можно регулировать от нуля и до максимума. Температура, которая поступает к веткам теплоносителя равная. Коллекторы отопления поддерживают определенную температуру в каждом помещении дома.

Если вы хотите установить систему «теплый пол», то необходимо учесть количество веток теплоносителя. Если их количество больше двух, то не обойтись без гребенки. Благодаря ей можно наладить нормальную работу отопительной системы. В каждом помещении или зоне нужно разделять трубы длиной менее 80 м. Делается это для предотвращения высокого гидравлического сопротивления. К коллектору теплого пола необходимо дополнительно приобрести смесительный узел и насос, которые будут контролировать температуру. Она не должна превышать 40 градусов.

Солнечный коллектор

Благодаря использованию солнечного коллектора можно использовать его энергию на отопление или подогрев воды. Но такая покупка не всегда окупается. Солнечных дней в году не так уж и много, даже в южных районах, поэтому энергии будет вырабатываться мало. А цена на солнечный коллектор очень высокая.

В тех районах, где достаточно солнца, возможно использование такого коллектора для подогрева воды. Оптимально будет его использовать в тех местах, где отсутствует газ. В летний период можно отказаться от пользования котла.

Солнечный коллектор будет хорошо справляться с задачей по подогреву горячей воды.

Гидрострелка

Гидроколлектор используется для балансировки температуры и давления в разных контурах системы отопления. Благодаря гидрострелки в доме будет стабильная температура, и котел будет работать в щадящем режиме. С одной стороны гидрострелки можно подключить отопительный котел, а со второй – радиаторы, систему «теплый пол» и систему для подогрева воды. Также можно подключить подогрев воды для бассейна.

Если к каждому контуру подключить насос, то термогидравлический распределитель может равномерно отапливать большие помещения. Стоимость гидроколлектора будет значительно меньше солнечного. И эффективность намного больше. Для отвода воздуха и различных загрязнений в гидроразделители устраивают дополнительные устройства и сепараторы потока. Если в регионе, где вы проживаете мало солнечных дней, то рационально будет использование гидрострелки или распределительного коллектора.

Достоинства коллекторной системы отопления

По сравнению с другими схемами, коллекторные имеют некоторые преимущества:

1. Благодаря правильному распределению теплового потока, происходит экономия топлива.

2. Из-за использования труб с небольшим диаметром, их легко можно спрятать в стяжке.

3. Можно установить и поддерживать определенную температуру каждого помещения.

Наибольшая экономия будет в разветвленной системе. В таком варианте каждый контур имеет отдельный циркулярный насос, а тепловой поток распределяется через коллекторы. Распределительный коллектор можно устанавливать как в жилых домах, так и в теплоузлах и централизованных котельных.

Выбор распределительного коллектора

Прежде чем определиться с выбором коллектора, нужно быть уверенным, что он вам подходит. Распределительный коллектор достаточно дорогой. Для его изготовления используют металл высокого качества. Дополнительно придется купить арматуру для каждого контура, некоторые детали и оборудование.

А также циркулярный насос, без которого коллектор работать не будет.

Произвести монтаж такой системы не очень легко, она требует много времени и затрат финансов.



При покупке коллектора нужно обратить внимание на некоторые нюансы:

1. Максимальное давление системы.

2. Рассчитать какое количество энергии потребляет коллектор. Если вы не можете рассчитать самостоятельно, вам поможет продавец.

3. Число контуров должно совпадать со всеми отопительными приборами.

4. Возможность дополнительного присоединения контуров при необходимости.

5. Фирма, которая производит коллекторы. Лучше прочитать отзывы о компании.


Если вы не можете определиться с выбором, то все нюансы вам должен рассказать продавец-консультант.

Какой материал лучше

Есть несколько вариантов гребенок для распределительного коллектора:

1. Гребенка для напольного отопления может быть выполнена из инструментальной стали, в которую монтируют ротаметр. Или же для регулировки системы монтируют специальное вентильное дополнение. В обоих случаях наибольшее давление составляет 6 бар, а температура достигает 70 °. Цена зависит от количества контуров, чем их больше, тем выше стоимость.

2. Часто гребенку изготавливают из нержавеющей стали. Давление у такой гребенки допустимо 10 бар с учетом температуры 100 °.

3. Для напольной системы отопления наиболее качественной будет гребенка, изготовленная из латуни. Давление достигает 6 бар при температуре 80 градусов.

4. Из латуни изготавливают гребенки, которые рассчитаны на подключение к радиатору. Рабочее давление составляет также 6 бар и температура равна 80 градусам.

5. Еще изготавливают из латуни гребенки для напольного отопления со встроенным расходомером. Такая модель является самой удачной и востребованной. Давление и температура такая же, как и других латунных гребенок.

Все расходы на покупку и монтаж коллектора в скором времени себя окупают. Коллекторные системы изготавливают из качественных материалов, которые увеличивают срок службы оборудования. Благодаря коллектору, помещения во всем доме будут качественно и бесперебойно обогреваться. Но стоит выбрать качественный коллектор и правильно произвести его установку.

Читайте также:

VALTEC | Коллектор отопления распределительный

Коллекторы – сантехническая арматура, массовая потребность в которой возникла с усложнением схем отопления, водоснабжения. В связи с увеличением числа точек водоразбора, потребителей воды в доме и квартире, распространением многоконтурных систем отопления (напольных, настенных, потолочных, радиаторных с горизонтальной разводкой) распространенной задачей стало увязать оборудование так, чтобы подсистемы не влияли друг на друга при изменении рабочих режимов, получая требуемые расход и давление воды/теплоносителя. Организовать это без монтажа множества дополнительных элементов и трудоемких расчетов позволяют коллекторы (практики также называют их гребенками).

В наиболее простом виде коллектор отопления распределительный представляет собой трубу (корпус) с отводами, через которые происходит распределение потока рабочей среды по веткам или контурам системы.

В зависимости от материала коллектора и применяемой технологии монтажа отводящие патрубки оснащаются резьбой либо выполняются под приварку. Более сложным и технологичным вариантом являются коллекторы с предустановленными на выходах элементами управления и регулировки – кранами, вентилями, настроечными клапанами.

В настоящее время внутренние инженерные системы зданий оборудуются, в основном, коллекторами из латуни, нержавеющей стали, пластика (чаще всего – полипропилена).

Рис. 1. Латунный коллектор VTc.500.NE

Пример латунного коллектора без элементов управления показан на рис. 1. Корпус изделия выполнен методом горячего штампования, имеет удобную для монтажа форму – с участками шестигранного сечения в месте коллекторной резьбы (она – внутренняя/наружная). К отводам могут быть присоединены как непосредственно трубы – с помощью коллекторных фитингов – так и арматура (в частности, шаровые краны VTc.720.NE). Через специальный тройник коллектор отопления распределительный можно оборудовать воздухоотводчиком, дренажным краном либо измерительным прибором.

Рис. 2. Конструкция и внешний вид коллектора с отсекающими клапанами VTc.580.N

На рис. 2 показан вариант «сложного» коллектора – VT.580.N (NE), выходы которого оснащены отсекающими кранами. Конструкция этого коллектора включает в себя латунный никелированный корпус 1 с присоединенными к нему выходными патрубками 2 (их соединение произведено на резьбе и герметизировано клеем анаэробного твердения Loctite, допущенным для контакта с пищевыми жидкостями). В отводах корпуса между выполненными из РТFE (тефлона) седельными прокладками 3 расположены шаровые затворы 4 – латунные, с хромовым гальванопокрытием. Затвор приводится в движение латунным штоком 6, уплотнение которого обеспечивается двумя сальниковыми EPDM-кольцами 5. Перекрытие потока осуществляется поворотом на 90º выполненной из ABS ручки 7, крепление которой к штоку производится с помощью винта 8.

Как известно, шаровые краны допускается использовать только в качестве запорной арматуры, затвор которой должен находиться в одном из двух положений – «Открыто» или «Закрыто», но не в промежуточном. Для случая, когда необходимо плавное регулирование потоков рабочей среды, необходим коллектор типа VTc.560.N (NE), оснащенный встроенными вентилями.

Рис. 3. Конструкция и внешний вид коллектора со встроенными вентилями VTc.560.NE

Конструкция коллекторов VTc.560 (рис. 3) содержит латунный никелированный корпус 1. Вращение латунного штока 3 приводит к линейному перемещению ползуна золотника 4 со сменной золотниковой EPDM-прокладкой 5, которая крепится к штоку винтом. Шток фиксируется пружинной скобой 7. В качестве сальникового уплотнения штока используются два кольца 6 из EPDM. Латунная вентильная муфта 2 имеет резьбовое присоединение к корпусу. Герметичность этого соединения обеспечивается прокладочным кольцом из EPDM 8. Регулировка расхода через вентиль производится вращением ручки 9, выполненной из пластика ABS. Коллектор комплектуется набором ручек красного и синего цвета.

Новым видом распределительных коллекторов являются коллекторы из нержавеющей стали. Технологичность материала позволяет выполнять их с большим, чем у латунных аналогов, проходным сечением (для коллектора VTc.505.SS условным диаметром 1″ – 1500 мм²). Это способствует выравниванию давления для потребителей, подключенных к коллектору. В таблице приведено сравнение характеристик коллекторов VALTEC, выполненных из нержавеющей стали и латуни, равнозначных по присоединительным размерам – 1″, «евроконус».

Таблица. Сравнение характеристик коллекторов из нержавеющей стали и латуни

Характеристика	VTc.505.SS	VTc.500.NE
Материал коллектора	Сталь AISI 304	Латунь CW617N, никелевое покрытие
Номинальное давление, бар	8,0	16,0
Пробное давление, бар	12,0	24,0
Максимальная рабочая температура, °С	130	130
Усредненный коэффициент местного сопротивления	1,1	2,25
Расстояние между осями выходов, мм	50	40
Диаметр резьбы выходов, дюйм	3/4	3/4
Средний полный срок службы, лет	50	50

В производственной программе VALTEC присутствует также коллектор из нержавеющей стали VTc. 510.SS с увеличенным до 100 мм межосевым расстоянием выходных патрубков (рис. 4). Он разработан для особого применения – в составе узлов учета в многоквартирном здании. Установка такого коллектора на этаже позволяет вынести расходомеры за пределы квартир, на общедомовую площадь, что гораздо удобнее для управляющих компаний и служб эксплуатации. Диаметр резьбы отводящих патрубков коллектора VTc.510.SS – 1/2″.

Рис. 4. Коллектор из нержавеющей стали с увеличенным расстоянием между выходами VTc.510.SS

Если на объекте монтируются полипропиленовые трубопроводы, можно реализовать различные варианты распределения потоков – с использованием металлического коллектора и переходных фитингов, готового полипропиленового коллектора или коллекторных тройников.

Рис. 5. Полипропиленовый коллектор со встроенными шаровыми кранами VTp.780

Полипропиленовые коллекторы отопления VTp.780.0 (рис. 5) оборудованы шаровыми кранами, имеют выходы – от двух до шести – под муфтовую приварку труб либо фитингов (например, VTp. 710 для подключения трубы из PEX) наружным диаметром 20 мм. Условный диаметр коллектора – 40 мм. Он также монтируется методом раструбной сварки. В комплекте поставляется заглушка со встроенным ручным воздухоотводчиком.

Для перехода с выходов готового полипропиленового коллектора на резьбовое металлическое соединение (необходимость в этом бывает довольно часто) монтажники используют комбинированные фитинги и специальную арматуру. Но получить требуемый распределитель потоков можно и другим способом – используя полипропиленовый тройник VTp.734. Соединение этих фитингов между собой с помощью сварочного даст практику коллектор с выходами, имеющими наружную резьбу диаметром 1/2 или 3/4″ (рис. 6). Расстояние (по центрам) между отводами полученного изделия – 53–54 мм. Диаметр полипропиленовых патрубков коллекторного тройника – 40 мм.

Рис. 6. Распределительный коллектор, выполненный из полипропиленовых тройников VTp.734

Латунные, стальные и полипропиленовые коллекторы VALTEC широко используются в системах встроенного и радиаторного отопления, водяного охлаждения, водоснабжения, в том числе – питьевого, иных установках, рабочие среды которых не агрессивны к материалам изделий. Помимо непосредственно коллекторов, раздел нашего каталога «Коллекторные системы» включает в себя распределительные шкафы, блоки в сборе, полный набор комплектующих (кронштейны, фитинги, контрольно-измерительные приборы, арматура и т.д.).

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Распределительный коллектор отопления


Современные системы отопления разнообразны, но водяные являются самыми практичными и надежными, поэтому занимают лидирующие позиции по популярности. Но время быстротечно и даже самые эффективные отопительные системы теряют свои технические качества и, следовательно, нуждаются в модернизации.

Полноценно заменить отопление, состоящее из одной или нескольких труб, можно благодаря распределительному коллектору. Это поможет улучшить эффективность и положительным образом отразиться на эксплуатационных характеристиках водяной системы. Чтобы улучшить систему теплый пол предусмотрен специальный смесительный узел.




Устройство коллектора и принцип работы

Коллектор предназначен для равномерного распределения тепла. Благодаря устройству температура центрального теплоносителя грамотно заполняет все элементы отопительной системы.

Функциональная гребенка может быть дополнена вспомогательными отводами. На коллектор устанавливают счетчики тепловой энергии, клапаны, предназначенные для выпуска воздуха, слива воды. Также на выводы крепят краны, позволяющие отсекать полностью или частично водный поток, циркулирующий по системе.



Коллектор, предназначенный для водяной отопительной системы, работает по упрощенному принципу. Тепловой носитель, дойдя до определенной температуры внутри котла, двигается по направлению в подающую гребенку, и поступает в нее, в дальнейшем распределяясь по всем подключенным приборам. Присоединяются они благодаря трубопроводу.

После того как вода охладилась внутри радиаторов, она возвращается через гребенку в котел и снова подогревается до необходимой температуры. Из-за коллектора каждый отопительный прибор системы, подключенный к гребенке индивидуально, получает равную долю тепла и отдает ее равномерно, что позволяет экономить на отоплении недвижимости и получать максимальное количество тепла в любое время года.

Важно знать, что коллектор может быть установлен практически на любую систему водяного отопления.  В многоквартирных домах такие устройства целесообразно монтировать на каждом этаже. Таким образом, создаются системы с регулировкой автономного типа, а также отопительные контуры всего на несколько квартир, которые находятся на этаже.

Коллектор в многоэтажном доме удобен, практичен и востребован. Можно отключить от питания один или несколько подключенных приборов, произвести их замену, ремонт, не лишая всех жителей дома тепла.

Особенный вариант распределения тепла никак не отражается на общей отопительной системе здания. К коллектору можно подключить расходомер, устройства, предназначенные для фиксации показателя напора или, к примеру, температуры. Именно благодаря этому факту увеличивается эффективность работы всего оборудования, связанного с отопительной системой недвижимости.



Особенности работы коллекторной системы

Монтаж коллектора для системы отопления в частном доме – это лучший вариант. Специалисты уверяют, что именно частные дома, дачи, загородные коттеджи – идеальная недвижимость, в системе отопления которой гребенка сможет продемонстрировать самые достойные свои качества и быть высокоэффективным агрегатом на протяжении длительного периода времени.

Сразу стоит отметить, что цена за установку коллектора будет превышать те цены, которые связаны с монтажом классических двух- или однотрубных систем. Также учтите, что без циркуляционного водяного насоса система не сможет функционировать полноценно и обеспечивать систему нужным теплом.

Установка коллектора для распределения тепла требует опыта и специальных инструментов. Выполнить монтаж без помощи квалифицированных мастеров сложно и рискованно. К тому же понадобится большое количество труб, ведь все они будут напрямую подключены к гребенке, то есть разводка идет непосредственно от коллектора.

Виды коллекторов

Гребни для распределения тепловой энергии, которые устанавливаются на водяную отопительную систему, представлены многочисленными моделями. Агрегаты с большим количеством элементов особенно актуальны, хотя и стоят не слишком дешево. На гребенку пользователь может установить компактный расходомер, термодатчики для контроля температурных показателей.

Доступны в продаже и упрощенные модели. Одной из самых простых является гребенка, изготовленная из латуни и имеющая проход размеров в дюйм. Поставить дополнительные отопительные или контролирующие приборы можно и на коллектор «обратки», который укомплектован функциональными заглушками.

Дешевые варианты – это литые изделия или те, которые имеют цанговые зажимы. Но приобретение таких устройств нельзя назвать выгодным. Из-за изнашивания прокладки соединительные элементы могут пропускать воду, а заменить их не всегда получается быстро и своевременно.

Коллектор для отопительной системы можно сделать собственноручно. Но такая манипуляция под силу только опытным мастерам, которые понимают все особенности прибора и его прямое назначение. Специалисты берут за основу трубу, выполненную из нержавеющей стали, и монтируют при помощи сварочного аппарата к ней трубчатые небольшие элементы для выхода воды.

Нередки случаи, когда пользователи устанавливают гребенку на отопительную систему, которая изготовлена из практичного в применении полипропилена. Но если брать во внимание качество, то оно уступает металлическим конструкциям.



Место для системы

Выгоднее всего планировать место для монтажа коллектора на этапе первичного проектирования системы отопления. Если ваш дом имеет несколько этажей, то лучше всего продумать место под несколько коллекторных блоков. Для каждого этажа свой агрегат.

Идеально, если место для коллектора будет организовано в стене. Установка должна располагаться не на полу, а немного выше. Помещение, где будет функционировать коллектор должно быть сухим. Лишняя влага негативным образом будет отражаться на работе и эксплуатационном периоде всего блока.

Коллектор можно закрепить на стене в специальном ящике, выполненном из металла или пластика. В продаже доступны накладные или встраиваемые изделия, в которых продуманы крепления  и защитная дверца. Специально оформленная выштамповка предназначена для подводки труб к боковой части ящика.



Преимущества и недостатки коллекторной системы

Среди преимуществ распределительного коллектора отопительной водяной системы можно выделить комфорт при управлении. Каждый элемент контура, то есть прибор, который подключен к гребенке, может управляться отдельно. Несложно отключить любой по выбору или несколько устройств, контролировать температуру в отдельных помещениях. Преимущества существенные.

Коллектор отопления своими руками

Коллектор отопления своими руками делают сотни самоучек и тысячи частых фирм. У кого-то получается хорошо, некоторые варят откровенную халтуру, пользоваться которой невозможно, даже если очень хочется. Мы в Полисервис-юг всячески боремся с подделками, но в то же время уважаем труд добросовестного мастера, вложившего мозги и душу в своё творение. Предлагаем вам небольшую подборку коллекторов отопления, изготовленных своими руками, которая определённо заставит вас задуматься.



Полипропиленовые гребёнки



Коллекторы из полипропилена заслуженно пользуются спросом. Они лёгкие, сравнительно недорогие, а главное делать их довольно просто. Одни паяют их из кусочков пп-труб и фитингов оставшихся после монтажа





Другие основательно закупаются на рынке





Сначала следует долгий процесс подготовки. Нужно сделать схему с расположением потребителей, точно определить все соединительные размеры и только потом брать в руки инструмент. Заметим, что готовиться надо обязательно, независимо от того, какой материал вы выбрали и даже в том, случае, когда коллектор вы покупаете уже готовым.



Это интересно. Коллектор отопления называют гребёнкой из-за сходства с последней. Действительно, патрубки, расположенные сверху и снизу напоминают гребешки. Кстати, именно к ним подключают трубопроводы и подводку потребителей.



В результате нехитрых манипуляций и грамотного монтажа получаются такие









или такие разводки









Плюсы

• Цена соответствует низкой стоимости трубы
• Небольшой вес упрощает установку и последующую эксплуатацию
• Собираются быстро



Минусы

• Большое количество соединений часто становится причиной протечки
• Высокая вероятность деформации швов объясняется не всегда надлежащим качеством полипропилена и паяющего устройства.
• Узкая специализация. Гребёнки создают или только для воды, чаще холодной, или тёплого пола. В расширенных версиях используют дополнительные комплектующие, увеличивающие конечную стоимость изделия.
• Средний срок службы около пяти лет.





Металлические коллекторы



Коллекторы отопления часто делают из металла. За основу берут стальные профили толщиной около трёх миллиметров. Их выпускают в основном специализированные заводы, поэтому подделать практически невозможно. Клеймо ГОСТ указывает на соответствие государственному стандарту. В почёте у мастеров конструкционная и нержавеющая сталь. Гребенки получаются крепкими, увесистыми и долговечными.



Прежде чем приступать к сварке, рисуют конструкцию будущего модуля





На эскизе указывают все размеры, условно обозначают арматуру и другие составные обвязки. Чем подробнее, тем лучше. Это даёт общее представление о том, как рационально организовать свою работу. Многое зависит от мощности котла, количества и расположения потребителей.



Это интересно. Электрические и газовые котлы подключают к коллектору сверху или снизу. Но если в системе предполагается циркуляционный насос, то котел выводят только с торца, как и бойлер косвенного нагрева. С контурами проще, их в любом случае располагают либо вверху, либо внизу гребенки.



Согласно размерам, указанным на чертеже, выбирают профили, трубы и резьбы. Соединяют заготовки при помощи сварочного аппарата.





Места стыка дополнительно защищают и обезжиривают. Готовое изделие нужно непременно проверить на течь. В один патрубок наливается горячая вода, остальные заглушаются. Если где-то появились признаки протекания, проводят дополнительную обработку. Готовое изделие окрашивают водостойкой эмалью с лаком, порошковой краской или шлифуют до блеска на специальном станке.

















Плюсы

• Надёжность. Стальные гребенки стойко переносят все внешние нагрузки, в том числе механические.
• Герметичность. Сварные швы держат форму максимально долго.
• Аккуратность. Благодаря жёсткой структуре металла конструкция выглядит более компактной.
• Эксплуатация. Сохраняет характеристики не менее 10 лет.
• Функциональность. Выполняет несколько задач сразу.



Минусы

• Высокая цена. В сравнении с полиэтиленовыми коллекторами, металлические обойдутся в несколько раз дороже.
• Вес. Масса устройства начинается от пяти килограмм.
• Продолжительный монтаж. Сборка потребует больше затрат, как физических, так и временных.
• Строгая последовательность. Чтобы сделать по-настоящему качественный коллектор, нужно соблюдать определённый алгоритм, что для неподготовленного мастера довольно сложно.



Надеемся, мы хоть немного помогли вам. В следующий раз, когда будете думать, какой коллектор лучше, просто вспомните наш обзор и действуйте.



гребенка, коллекторная группа, для чего нужен отопительный коллектор в водяной системе, виды, устройство, принцип работы, как работает, регулировка

Содержание:

Каждый владелец квартиры или жилого дома предпочитает, чтобы отопительная система работала бесперебойно и с максимальной эффективностью. Для достижения этой цели используются различные способы, среди которых большинство потребителей выбирает распределительные коллекторы. Это устройство пропорционально распределяет тепловые потоки, которые выделяет теплоноситель, благодаря чему отопительная система функционирует максимально продуктивно. Помимо этого разные виды коллекторов для отопления характеризуются своими особенностями и имеют множество преимуществ, о которых следует узнать подробнее.

Для чего нужна коллекторная группа

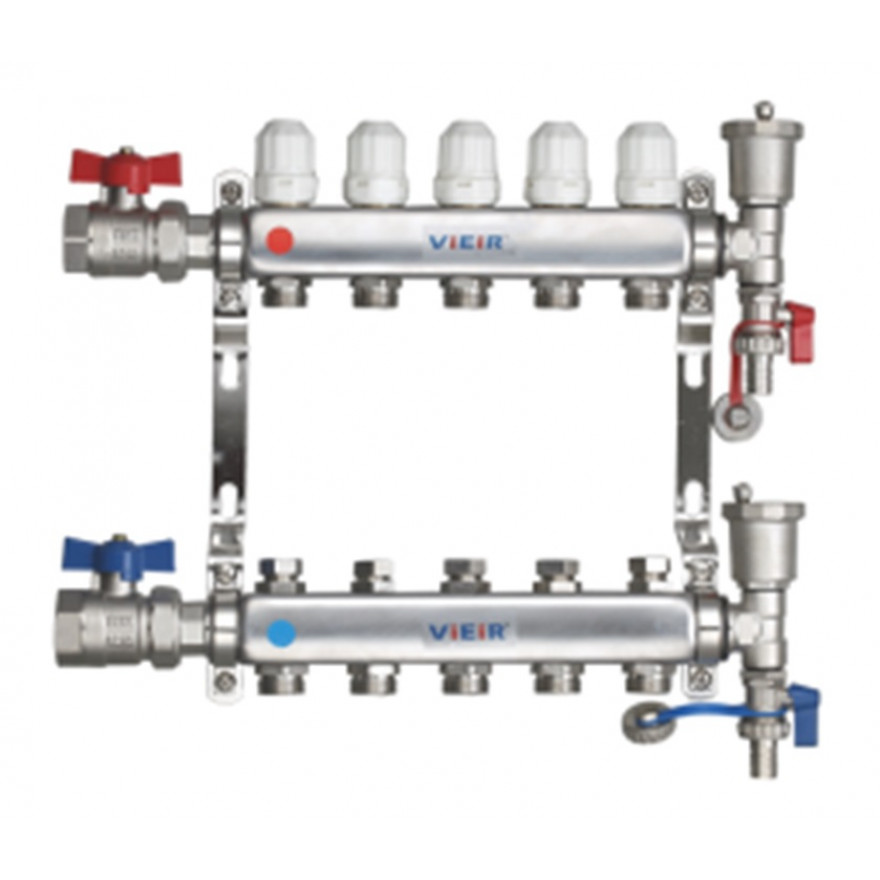

Распределительный коллектор отопления внешне похож на металлическую гребенку, так как имеет большое количество выводов для подключения приборов отопления. Это позволяет регулировать объем, температуру  и давление теплоносителя. Следовательно, с помощью устройства можно контролировать подачу тепла в каждом отдельном помещении дома или квартиры. К распределительному коллектору можно подключать радиаторы, конвекторы, систему теплого пола и даже панельный способ отопления. В наше время коллекторная система отопления достаточно популярна. Важно понимать, для чего нужен коллектор в отоплении.

Большинство российских потребителей пользуются коллекторами европейской марки STOUT, так как они более приспособлены для работы в России. Производство коллекторов осуществляется на итальянских заводах. Использование высокотехнологичного оборудования и строгий контроль качества на каждом производственном этапе позволяет получить продукцию высокого качества.

По сравнению с брендами класса «премиум», которые также производятся на заводах в Италии, коллекторы STOUN отличаются более низкой стоимостью.

Для большинства потребителей является актуальным вопрос, как работает коллектор отопления. Особенностью устройства являются две взаимосвязанные части, подающий и возвратный коллектор, объединенные в один блок. Первая составляющая контролирует подачу горячей воды  к каждому прибору отопления, при этом с помощью специального клапана каждый действующий контур перекрывается при необходимости. Возвратный коллектор распределяет тепло и регулирует уровень давления, что способствует пропорциональному обогреву каждого помещения в доме.

В многоэтажных домах на каждом этаже устанавливается отдельный коллектор, в результате регулируется температура и на этаже, и в отдельных комнатах. Преимуществом поэтажного коллектора отопления является возможность отключения одного контура без ущерба для работы всей системы отопления.

Какие бывают гребенки для отопления

Принцип работы коллектора отопления кардинальных отличий не имеет, виды определяются материалом, используемым для их изготовления, количеством подключаемых приборов и дополнительного оборудования.

Для изготовления устройств используются материалы, устойчивые к агрессивным внешним факторам. С учетом этого гребенка распределительного коллектора для отопления может быть выполнена:

• Из стали.
• Из различных полимеров.
• Из меди или латуни.

Количество подключаемых приборов в системе отопления через коллектор может составлять от 2 до 12 единиц. Поэтому при недостаточном количестве тепла можно подключить дополнительное оборудование. В зависимости от уровня сложности распределительные коллекторы делятся на следующие виды:

• Простое оборудование не имеет вспомогательных деталей, с помощью которых регулируется работа устройства. Кольцевой коллектор для отопления выполнен в виде железной трубки, на которой имеются ответвления и два соединительных отверстия с боков.
• Усовершенствованные модели снабжены всевозможными датчиками, контрольными и автоматическими элементами, а также большим количеством арматуры.

Чаще всего регулировка коллектора отопления сложного типа выполняется такими устройствами:

• Датчики, контролирующие уровень давления и температуры.
• Блок, контролирующий подачу теплоносителя.
• Автоматический термостат, который необходим для поддержания нормального давления и его автоматического уменьшения при достижении критических значений.
• Электронные клапаны и смесители, необходимые для сохранения запрограммированных температурных значений.
• Автоматические устройства для выпуска воздуха и клапаны, позволяющие сливать воду из системы.

Правила выбора распределительных коллекторов

Несмотря на все преимущества распределительных коллекторов, далеко не каждый хозяин решается на установку такого оборудования в своем жилище. Это связано с устройством коллектора отопления и наличием некоторых особенностей, касающихся приобретения и выполнения монтажных работ.

В частности речь идет о следующем:

• Достаточно высокая цена. В основном стоимость определяется использованием высококачественных металлов при изготовлении коллекторной группы для отопления. Кроме того возникает необходимость приобретения различных дополнительных элементов, арматуры и оборудования. Однако следует помнить, что технология характеризуется высоким качеством и удобством использования, а также способностью достичь максимальной эффективности работы приборов отопления.
• Необходимость использования циркуляционного насоса и других приборов. Функционирование водяного коллектора для отопления возможно при условии установки насоса в систему, дополнительной арматуры для каждого прибора отопления, различных заглушек и кранов, а также правильно подобранного коллекторного шкафа.
• Сложность выполнения монтажных работ и их высокая стоимость. Установить оборудование может только квалифицированный мастер, который разбирается в вопросе, для чего нужен коллектор в системе отопления. При этом обязательно потребуется определенное количество времени и соответствующие расходы. Некоторые системы могут устанавливаться и подключаться только на одном из этапов строительства дома, например, система «теплый пол».

Те, кто не считает перечисленные факторы особенно важными, могут отправляться за приобретением распределительного коллектора. Однако к выбору оборудования следует подходить очень внимательно, обращая внимание на материал изготовления и технические параметры системы.

Особое значение при выборе коллектора отопления в сборе имеют следующие характеристики:

• Давление системы. Очень важно установить при каких значениях оборудование может безупречно функционировать.
• Какое количество электрической энергии будет потреблять коллектор.
• Какое количество приборов отопления планируется подключить к распределительному коллектору.
• Пропускная способность устройства.
• Возможность добавления контуров при увеличении количества приборов отопления.
• Наличие дополнительных элементов контроля и автоматики.
• Известность завода-изготовителя и отзывы о нем.

Основные производители оборудования для отопительных систем

Желание сэкономить на приобретаемом оборудовании может стать причиной быстрого выхода из строя коллектора, что приведет к дополнительным затратам на проведение ремонтных работ и даже замену оборудования. Следовательно, лучше отдать предпочтение моделям от известных и проверенных временем производителей.

Лидерами в этой области можно назвать немецкие компании Rehau и Oventrop.

Бренд REHAU представляет самые популярные модели:

• Коллектор для напольной системы отопления HKV. Его гребенка выполнена из латуни Ms 63, может работать при температуре 80⁰С и давлении 6 Бар.
• В отопительный коллектор HKV-D встроены расходомеры, может использоваться для систем отопления напольного типа. Для изготовления гребенки также используется латунь Ms 63, рабочая температура равна 80 градусам, давление – 8 бар.
• Коллекторы HLV могут подключаться к системе радиаторного отопления с рабочим давлением 8 бар и температурой рабочей среды 80 градусов.

Модели бренда OVENTROP также пользуются огромной популярностью, среди которых можно выделить следующие:

• Гребенка для напольного отопления с корпусом из высококачественной стали, имеющая дополнительные вентили, позволяющие регулировать работу системы. Может работать при температуре до 70⁰С и давлении 6 бар. На стоимость модели влияет количество контуров.
• Стальной коллектор для отопления напольного типа со встроенным ротаметром работает при параметрах, аналогичных первой модели.
• Гребенки, для изготовления которых использовалась нержавеющая сталь, могут устанавливаться  для подключения приборов отопления с рабочим давлением до 10 бар и температурой до 100⁰C.

Использование распределительных коллекторов для систем отопления предполагает значительные материальные затраты. Однако качественный и рациональный обогрев каждой комнаты в доме независимо от площади компенсирует и окупает все расходы, связанные с приобретением и монтажом оборудования. Достичь максимального эффекта работы системы отопления в доме помогает правильно выбранный коллектор теплоснабжения и его профессиональная установка.

Коллектор отопления — Мосводострой

Коллектор отопления

Одним из основных условий рациональной работы отопительной системы является равномерный и регулируемый обогрев всех помещений, все зависимости от их удаленности от котла. Впрочем при последовательном подключении радиаторов это практически невозможно – ведь теплоноситель остывает в процессе движения по трубам (а при проточном подключении ещё и в каждом из радиаторов), что приводит к снижению температуры теплоносителя пропорционально удалённости от котла.

Для обеспечения равномерного обогрева помещений достаточно часто используется коллектор отопления, так как его обустройство обходится всё же дешевле установки нескольких котлов.
Заметим, что с помощью коллектора можно не только распределять поток теплоносителя, но и регулировать температуру с помощью термоголовок или запорной арматуры.

Содержание:

Коллекторное отопление

Особенностью обустройства коллекторного автономного отопления загородного дома под ключ является установка распределительной гребенки на подающей линии системы. В подобном варианте теплоноситель заходит в каждый радиатор непосредственно от котла, что позволяет значительно снижать мощность источника тепла при стабильных температурах в доме (в сравнении с последовательным подключением радиаторов). Также коллектор отопления является необходимым элементом системы теплого пола.

Распределительный коллектор отопления – устройство и предназначение

Коллектор представляет собой объемную гребенку, в которую заходит теплоноситель от котла и распределяется на разные трубы. Аналогично работает второй коллектор на обратке, предназначенный для приема охлажденного в системе теплоносителя.

Размеры распределительного коллектора обусловлены числом контуров (проще говоря труб, которые к нему подсоединяются). При этом если требуется значительное число контуров (максимальное, как правило, 12), то используется несколько коллекторов (при 12 контурах 2 коллектора по 6 выходов). При сложных проектах отопления возможно изготовление коллектора на заказ, оптимально соответствующего требованиям.

Принцип работы коллектора отопления

Данных отопительный узел можно подключать и к радиаторной разводке и к теплым полам (для которых он является необходимой деталью). При этом принцип работы коллектора не изменяется, возможна лишь разница в его монтаже и расположении.

Основной задачей коллектора отопления является распределение потоков теплоносителя между отопительными приборами. Заметим, что одним из основных требований к коллекторным системам отопления является сохранение температуры в трубах. При этом необходимый уровень температур отличается при теплых полах и радиаторной разводке, так в первом случае будет достаточно 40-50 градусов, в то время как батареи требуют теплоносителя температурой до 80 градусов. Выбирая коллектор следует учитывать температурные показатели теплоносителя во всей системе (естественно наибольший пик этого показателя будет на выходе из котла). Некоторые модели коллекторов рассчитаны только на низкие температуры и не могут устанавливаться в радиаторную разводку и при значительном нагреве теплоносителя.

Преимущества коллекторной системы отопления

Подобная разводка достаточно популярна, как среди потребителей, так и среди профессионалов. Основывается такой уровень положительных оценок на ряде преимуществ коллекторной разводки, среди которых можно выделить:

• Равномерное распределение тепла и получение оптимальной температуры во всех помещениях без перенагрузки котла.
• Простота настройки – с коллекторной системой изменение температуры в каждом отдельном помещении очень простая задача. Особенно актуально это для владельцев больших домов, которые используют не все помещения и смысла отапливать их наравне с жилыми комнатами не видят.
• Простой ремонт – коллекторная разводка дает возможность проводить ремонтные работ на любом участке системы отопления без прекращения её функционирования, ведь любой радиатор или ветку теплого пола можно просто отсечь.
• Эстетическая привлекательность – при коллекторной разводке трубы могут располагаться где угодно, в том числе их можно спрятать в фальшстену или под плинтус.

Впрочем, наибольшим преимуществом коллекторной системы является всё же рациональной исопльзование ресурсов в отопительный сезон, однако и прочие бонусы также достаточно приятны.

Недостатки системы коллекторной разводки

Как и любое решение обустройство коллекторной системы имеет ряд недостатков и основной из них для большинства владельцев загородных домов – цена. Коллекторная система разводки требует профессионального проектирования, значительного числа расходных материалов (ведь необходимо к каждому радиатору подвести отдельную трубу от коллектора) и большого объема монтажных работ.

Дополнительных вложений потребует и установка циркуляционного насоса, так как коллекторная система самотечной не бывает. Это обстоятельство также может быть проблемой для загородных домов в регионах, где часто отключают свет, если у владельцев нет генератора (циркуляционные системы отопления работают только при подключении к сети).

Заметим, что практически все недостатки и преимущества коллекторной системы разводки упираются в финансовый вопрос, помимо комфорта, конечно. Поэтому следует тщательно взвесить все за и против и оценить желаемые вложения в систему отопления до начала обустройства коллекторной разводки.

Коллекторы для отопления дома

На рынке можно встретить массу различных коллекторов для систем отопления и водоснабжения, однако глобально все их можно поделить по типу, материалу изготовления и назначению. Среди различных типов коллекторов для системы отопления и водоснабжения можно выделить:

• Простые – представляют собой две гребенки, однако из которых устанавливается на подающей трубе (на выходе теплоносителя из котла), а вторая на обратке (для сбора остывшего теплоносителя и подачи его в котел). Простые коллекторы представляют собой исключительно трубку с отверстиями для размещения труб, при этом возможность регулировать температуру отсутствует, однако можно перекрыть каждый контур в отдельности.
• Усовершенствованные – снабжены необходимой аппаратурой, в том числе дополнительной арматурой, регуляторами давления и температуры, автоматическими датчиками и прочим. Среди наиболее часто устанавливаемой аппаратуры в коллекторных системах можно отметить: блоки контроля подачи воды, термостаты, датчики давления и температуры, электронные клапаны и смесители для регуляции температуры в системе.

Заметим, что все современные коллекторы снабжаются воздухоотводчиком (для стравливания воздуха, накапливаемого в системе и снижающего эффективность отопления). Кроме того, все коллекторы предполагают параллельное подключение отопительных приборов, а значит при изменении температуры теплоносителя в одной ветке не будет отмечаться влияния на температуру теплоносителя в остальных контурах.

Коллекторное отопление частного дома – варианты разводки

Коллекторная система может включать радиаторную разводку или систему теплого пола, также можно встретить комбинированные варианты.

Радиаторная разводка с коллектором отопления

Коллекторная разводка значительно отличается от классической однотрубной или двухтрубной. При установке радиаторов отопления в доме коллекторная разводка обеспечивает равномерное распределение тепла и обогрев всех помещений. Кроме того, установка коллектора с радиаторами позволяет снизить теплопотери (в сравнении с классической разводкой).

Учитывая архитектуру здания трубы при коллекторной разводке можно спрятать за фальшстеной или внутри плинтуса. Также можно скрыть их под полом или с помощью различных декоративных решений.

При обустройстве радиаторной коллекторной системы следует помнить о минимальных и предельных рекомендованных температурах (средний диапазон нагрева теплоносителя в такой системе должен составлять 70-90 градусов).

Теплый пол с коллектором отопления

Система теплого пола нуждается в коллекторе, другими словами это необходимый элемент и варианты обустройства без коллектора даже не рассматриваются (поэтому сравнивать можно только с радиаторной разводкой). Теплые полы значительно более эффективны и экономичны, однако требуют значительных затрат при обустройстве.
Впрочем, самостоятельное отопление дома только теплыми полами в нашем климате спорно, поэтому часто используется комбинированный вариант с радиаторами.

Заметим, что коллекторы на системе смешанного отопления следует использовать или отдельно для теплого пола и радиаторов или выбирать специальные универсальные модели. Данное обстоятельство обусловлено различной температурной нормой – 70-90 градусов у радиаторов и 40-50 градусов у теплого пола. Таким образом, теплоноситель от котла может напрямую поступать в радиаторы, но требует смешения с холодным теплоносителем перед поступлением в трубы теплого пола.

Стоимость коллекторов отопления – выбираем материал

Коллекторы могут изготавливаться из стали, латуни или полимеров. Важной особенностью при выборе материала для производства коллекторов является прочность, ведь в процессе работы коллектор подвергается влиянию теплоносителя (опасность коррозии) и перепадам давления (опасность разрыва). Кроме того, материалы для производства коллекторов должны быть термоустойчивыми.

Давайте рассмотрим подробнее коллекторы из различных материалов:

• Стальные – пользуются большим спросом, практически не подвергаются коррозии за счет специального покрытия и хорошо выдерживают перепады давления и высокие температуры. Из недостатков пользователи отмечают достаточно высокую цену, что связано с использованием модернизированной стали. Заметим, что можно найти достаточно доступные аналоги из нержавейки, однако они не подходят для обустройства центрального коллектора в связи с рисков деформации под влиянием температур.
• Латунные – пользуются не меньшей популярностью, чем стальные, однако стоят несколько дешевле. Специалисты часто затрудняются сказать какие лучше, ведь физические характеристики стали и латуни в рамках коллекторной системы отопления отличаются незначительно.
• Медные – стоят дороже стальных и латунных, а значительных преимуществ, помимо внешнего вида, не имеют, поэтому редко используются в обустройстве систем отопления, но найти их на рынке, при желании, всё же можно.
• Полимерные – не используются в обустройстве центрального коллекторного узла, однако вполне могут применяться на локальных узлах. Пластиковые модели более легкие, но при этом не уступают в прочности и долговечности стальным, исключением являются ситуации, когда температура теплоносителя слишком высока – полимер может деформироваться.

На что обратить внимание при выборе коллектора отопления

Конечно, перед тем как приобретать коллектор отопления следует определиться с конкретной моделью. На какие критерии следует обращать внимание при выборе разберемся ниже:

• Стоимость – слишком дешевые варианты рекомендуем исключить сразу, конечно, можно попробовать сэкономить, но сколько времени прослужит такая деталь неизвестно, но скорее всего недолго. Приобретя дешевый коллектор можно потратить значительно больше сэкономленной суммы на замену этого элемента. Коллекторы из хорошей стали априори не могут стоить дешево, а значит следует обратить внимание на средний ценовой сегмент и более дорогие модели.
• Комплектация – сегодня можно встретить в продаже готовые насосно-коллекторные узлы. Такие комплекты обойдутся дороже, однако исключат из списка необходимых приобретений одну или несколько деталей. В некоторых случаях приобретение готового узла достаточно выгодно.
• Сложность монтажа – особенно важен этот момент, если вы планируете устанавливать коллектор самостоятельно. Некоторые модели достаточно просты в монтаже и не требуют сложного оборудования, другие же смогут установить только квалифицированные мастера с профессиональными инструментами.
• Технические характеристики – рекомендованный диапазон давления, температур и прочих показателей для различных коллекторов может отличаться, обязательно учитывайте рабочие параметры системы при выборе комплектующих.
• Производитель – рекомендуем обращать внимание на продукцию проверенных производителей, предоставляющих гарантию на свои изделия – это убережет вашу систему от необходимости замены и траты средств.

Конечно, есть ещё множество нюансов при выборе, поэтому если вы не имеете опыта работы с коллекторными системами – лучше обратиться к профессионалам, которые помимо теоретических знаний обладают практическими и могут сказать как ведут себя те или иные коллекторы в системе не только сразу после установки, но и спустя несколько лет работы.

Можно ли сэкономить на коллекторном отоплении загородного дома

Несомненно, сэкономить при использовании коллекторной системы можно – цена отопления дома будет ниже, за счет более рационального использования ресурсов. Однако стоимость самой системы получится выше, чем при классической радиаторной разводе. Таким образом, чем более интенсивно будет использоваться система отопления, тем быстрее вы почувствуете экономию. Ведь, если вы запускаете систему в загородном доме один раз в месяц, приезжая на выходные, разговор об экономии 10-20% ресурсов не идёт. Иное дело, если владельцы дома проживают в нём постоянно и ежегодное снижение расходов на отопительные сезоны будет достаточно ощутимо.

Коллекторная система позволяет получить больше комфорта, сэкономив при этом на расходе ресурсов. Владельцы домов, предпочитающие не сиюминутную экономию, а рациональный расход средств в перспективе достаточно часто выбирают коллекторную систему. Впрочем, это зависит и от характеристик дома (площади, теплопотерь) и от привычек владельцев дома (кто-то любит тепло, а кто-то предпочитает более прохладную температуру в помещении). В любом случае выбор есть и каждый может выбрать ту разводку, которая ему удобна.

Заказать коллекторную систему отопления частного дома

Заказать коллекторную систему отопления частного дома можно как для теплых полов, так и для радиаторов. Наши специалисты имеют большой опыт в обустройстве различных типов отопительных систем, в том числе есть у нас мастера и по обустройству коллекторных систем и насосно-коллекторных узлов. Если вы планируете устанавливать теплый пол и разводить радиаторы с помощью коллектора – обратитесь к нам, мы не только профессионально проведем монтаж, но и составим проект и поможем в выборе оборудования.



Также будет интересно посмотреть:

Распределительные коллекторы отопления и гребенки из нержавеющей стали

Распределительные коллекторы отопления. Принцип действия. Как правильно подключить.

Коллекторный блок позволяет провести самую эффективную модернизацию системы отопления. Устройство служит для удобства эксплуатации системы отопления и возможности ее ремонта. Ниже рассмотрим принцип действия коллектора и специфику его монтажа.

Принцип работы отопительного коллектора

Основная задача коллектора-гребенки – распределять тепловые потоки из главной магистрали по контурам, возвращая жидкость прошедшую оборот к котлу. Благодаря этому осуществляется независимость отдельных веток отопительной системы между собой.

Гребенка отопления представляет промежуточный распределительный узел, основными частями которого являются два взаимосвязанных элемента:

• подающая гребенка
• обратная гребенка

Вместе эти элементы принято называть коллекторной группой. На гребенках расположены выводы для присоединения контуров ведущих к теплогенерирующим устройствам.

Выводы распределенного коллектора могут иметь регулировочные краны или выпускные вентили, что дает возможность в случае необходимости проводить ремонт, отсоединив ветку или регулировать давление в контурах.

Также на гребенку можно устанавливать дополнительное оборудование, которое поможет следить за отопительными процессами и повышать эффективность системы в целом. К такому оборудованию относятся:

• Счетчик тепла
• Воздуховыпускные клапаны
• Расходомеры
• Водосливные клапаны

Принцип работы отопительного коллектора весьма прост. Подающая гребенка принимает жидкость от теплогенерирующего устройства. Внутри промежуточного сборного узла скорость движения жидкости замедляется после попадания в полости с расширенным внутренним диаметром.

Следует подобрать правильную площадь сечения устройства. Для этого необходимо знать мощность теплогенерирующего устройства и скорость движение жидкости. С помощью соединительных труб, диаметр сечения которых меньше чем у коллекторного узла, разогретая жидкость поступает к радиаторам или другим теплоотдающим элементам.

Жидкость, достигнув радиатора и отдав тепло, по другим трубам направляется в сторону теплогенерирующего устройства, попадая сначала в распределительный блок, а затем на обратную гребенку коллектора.

Типы коллекторных установок

На нашем сайте представлены два вида коллекторов, используемых в монтаже циркуляционных отопительных систем. Радиаторные устройства и устройства, оснащенные гидрострелкой.

Радиаторное отопление

При любом типе отопления, проектируемом для дома подразумевается применение радиаторов. Поэтому коллекторы необходимы для равномерного распределения тепловых потоков между радиаторами.

Коллекторные устройства, используемые в радиаторном отоплении, подключают множеством способов:

• верхнее подключение
• нижнее подключение
• подключение сбоку
• ведение по диагонали

Наиболее распространённый метод подключения – нижний. Такой метод подключения считается лучшим для частных домов.

Если в доме несколько этажей, то коллекторы должны быть установлены на каждом. При этом следует выбирать такое место, чтобы распределительные контуры получались примерно одинаковой длинны. Если не получается сделать контуры равной длинны, то на каждый отдельных отвод ставится циркуляционный насос.

Термогидравлический распределитель (гидрострелка)

При проектировании больших и разветвленных систем отопления, применяются коллекторы с гидрострелкой.

Благодаря гидравлической стрелке решается ряд задач:

• отсутствие резких перепадов температур
• за счет подмешивания и повторной циркуляции жидкости сохранить объем теплоносителя и сэкономить энергию
• в случае необходимости компенсировать во второстепенном контуре недостаток расхода

Сохранение баланса температур получается за счет того, что устройство может отделить гидравлический контур теплогенератора от вторичного контура.

Руководство по коллекторам для теплых полов

Что такое коллектор теплого пола?

Коллектор теплого пола — это система, которая распределяет теплую воду в каждую зону UFH. Они подключают трубопроводы теплого пола к источнику тепла, подавая воду нужной температуры либо из бойлера (через смесительный клапан), либо из теплового насоса, направляя ее в каждую трубку UFH с правильным расходом.

Коллекторы для теплого пола могут управлять несколькими зонами одновременно, позволяя нагревать каждую зону до разной температуры в зависимости от желаний пользователя.Обычно зоны относятся к отдельным комнатам, которые контролируются собственным термостатом.

Детали коллектора теплого пола

1. Расходомер: Расходомер показывает текущий расход для зоны и устанавливается с помощью клапана регулировки расхода (3). Требуемый расход рассчитывается в процессе проектирования и отображается на чертежах САПР.
2. Датчик температуры подающей линии: подающий коллектор (верхний ряд диаграммы) питается теплой водой, температура которой отображается на указателе температуры подающей линии.
3. Регулировка потока: клапан регулировки потока просто позволяет пользователям регулировать скорость потока, проходящего через каждый контур.
4. Манометр: манометр (7) находится на распределителе обратной линии потока и используется для оценки давления во время испытания под давлением.
5. Клапан заполнения / слива: Клапан заполнения и слива используется для первоначального заполнения и слива системы теплого пола.
6. Приводы: привод действует как заслонка, открывая и закрывая, позволяя воде проходить через каждый контур.Привод управляется соответствующим зонным термостатом.
7. Отвод воздуха с ручным управлением: Отвод воздуха с ручным управлением позволяет удалять воздух из системы теплого пола.
8. Датчик температуры обратной линии: позволяет оценить разницу температур между подающей и обратной линиями.
9. Главный запорный клапан: используется для изоляции коллектора во время первоначального заполнения и обслуживания.

Как работают коллекторы для теплого пола?

Коллектор состоит из 2–12 «отверстий» (где соединяется трубка), и они функционируют в парах потока и возврата.В коллектор (верхний ряд диаграммы) подается теплая вода, температура которой отображается на указателе температуры (2).

Когда зона требует тепла, расход воды указывается расходомерами (1), которые показывают расход. В коллекторе Nu-Heat расходомер также включает в себя регулирующий клапан, а регулировка осуществляется путем ввинчивания и выкручивания манжеты (3). Затем вода потечет через трубку и вернется в обратный коллектор.

На рейке возвратного коллектора есть клапаны для контроля того, будет ли вода течь через отдельную трубку. Эти клапаны управляются приводами (6), которые, в свою очередь, подключены к термостату в зоне нагрева. Возможно, что несколько исполнительных механизмов управляются одним термостатом, если в этой зоне находится более одного змеевика трубки. Другой датчик температуры (8) находится на возвратной рейке (нижний ряд диаграммы), чтобы можно было оценить разницу температур между подающей и обратной линиями — полезно при вводе в эксплуатацию, чтобы убедиться, что все работает правильно.

На каждой направляющей коллектора также есть клапан наполнения и слива (5).Он используется во время установки, чтобы промыть трубы водой, чтобы удалить весь воздух из системы.

Манометр (7) находится на распределителе потока, и он используется для оценки давления во время испытания под давлением.

Наконец, есть ручной вентиль (как на большинстве радиаторов), позволяющий выходить небольшому количеству воздуха из системы.

Почему коллекторы важны для теплого пола?

Когда дело доходит до теплого пола, это не так просто, как просто накачать теплой водой все трубы и надеяться, что все нагреется по мере необходимости. На скорость потока через каждый змеевик трубы будут влиять потери тепла в зоне, через которую он проходит. В связи с этим система должна быть сбалансирована, чтобы обеспечить соответствующее распределение потока. Тот факт, что будут трубки разной длины, также усложняет ситуацию.

Коллектор теплого пола действует как центр управления системой UFH для решения этих проблем, обеспечивая подачу правильного потока воды в каждую зону, чтобы нагреть ее до правильной температуры, установленной установщиком с помощью предоставленная информация о конструкции.

Установка коллектора теплого пола

Существует ряд шагов, которые необходимо выполнить при установке коллектора теплого пола, чтобы обеспечить эффективную работу системы. Прежде всего, контуры необходимо подключить к источнику тепла (котлу или тепловому насосу). Источник тепла подает в контур теплую воду. Эта вода может быть смешана с более холодной водой, возвращающейся из контура пола для повышения эффективности, используя смесительный клапан и привод для достижения идеальной температуры воды. расчетная температура.

Во время установки эту температуру следует устанавливать с учетом таких факторов, как теплопотери, конструкция пола, тепловая мощность и другие переменные. Также необходимо настроить расход каждого контура. Это обеспечит необходимый нагрев каждой зоны, эффективно нагревая комнату до идеальной температуры воды.

Лучшее место для коллектора теплого пола

Коллекторы теплого пола следует размещать в центре зон нагрева для наиболее эффективной работы.Это означает, что можно использовать трубы минимальной длины, чтобы поддерживать постоянную температуру воды. Вы можете использовать несколько коллекторов, если полы с подогревом применяются на большой площади.

Установка коллекторов Nu-Heat

Коллекторы

Nu-Heat поставляются предварительно смонтированными на монтажных кронштейнах, что помогает сэкономить время на установку. Благодаря инновационной конструкции из нержавеющей стали, полученной методом выдувного формования, каждая направляющая является непрерывной (в отличие от некоторых других представленных на рынке, которые являются модульными и соединяются болтами), что означает минимальное количество стыков и уплотнений, что снижает риск утечки.

Единственные компоненты, которые необходимо добавить на месте, — это два датчика температуры, которые просто вставляются в карманы.

Совет: может облегчить жизнь снятие возвратной рейки с кронштейнов, чтобы подсоединить трубку к коллектору потока — это просто делается путем откручивания двух винтов.

Поставляются крепления для крепления монтажных кронштейнов к стене, после чего трубку можно установить с помощью прилагаемых соединений.

Обычно вы устанавливаете коллектор в ориентации, показанной на схеме, но он гибкий:

• Основные соединения подачи и возврата могут быть слева или справа
• Трубки UFH могут подаваться вверх, а не вниз (для обеспечения помещения наверху)
• Если пространство ограничено, весь коллектор может быть установлен вертикально

Узнайте больше о полах с подогревом от Nu-Heat.

Что такое коллектор в печи?

В топке для сжигания есть ряд компонентов, которые обеспечивают правильное и безопасное течение газа или пропана. Один из этих компонентов — коллектор. Вы не слишком много слышите о коллекторе, потому что его часто затмевают горелка и теплообменник, но без коллектора нет тепла для вашего дома.

Что такое коллектор?

Коллектор представляет собой прямую металлическую трубку, по которой газ от главного газового клапана направляется к горелкам.Горелки обычно представляют собой открытые трубы, и каждая из них имеет внутри небольшое сопло, известное как «насадки», через которые коллектор рассеивает газ или пропан; может быть от 2 до 10 конфорок с соответствующими насадками. Размер отверстий для штуцеров будет зависеть от того, какой тип топлива используется. Для правильной работы коллектора необходимо установить правильное давление в соответствии со спецификациями производителя. Для природного газа и пропана требуется разный уровень давления, поэтому ваш специалист по отоплению будет использовать специальные инструменты для работы с любым типом топлива, которое вы используете.

Основная проблема, которая может возникнуть с коллектором, — это коррозия и / или ржавчина. Обычно это может произойти, если печь не содержалась в хорошем состоянии. Коллекторы не подвергаются воздействию элементов и как часть горелки находятся внутри шкафа. Во время регулярного технического обслуживания коллектор будет проверяться и очищаться, что помогает значительно снизить развитие ржавчины или коррозии. Сопла коллектора также будут очищены, чтобы топливные жиклеры горелки текли должным образом.Если с вашим манифольдом возникнет проблема, вам понадобится помощь обученного специалиста, потому что коллекторы изготавливаются на заводе и требуют квалифицированного обращения.

Печи

могут быть сложными, и попытки отремонтировать детали, не зная точно, что вы делаете, могут быть рискованными. Если у вас возникли проблемы с печью, не пытайтесь угадать, что происходит. Вместо этого позвоните специалисту APC Plumbing & Heating для обслуживания печи в Денвере и получите квалифицированную помощь.

Теги: Печь
Пятница, 19 декабря 2014 г., 11:45 | Категории: Отопление |

Uponor A2670601 Спроектированный пластиковый коллектор нагревателя в сборе с расходомером, (6), латунь

/ {{vm. product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Выберите параметры для получения полного описания продукта и информации о покупке.

{{section.sectionName}}:

{{option.description}}

{{section.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait. nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

{{спецификация.nameDisplay}}

Характеристики

{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}

{{спецификация.nameDisplay}}

доля

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

×

EP Узел коллектора обогрева с расходомером — 5 контуров: A2670501

Номер позиции: 48078 Название производителя: Uponor Wirsbo Номер по каталогу производителя: A2670501 Количество: * Всего Размер (корпус-розетки-корпус): R32-R20-R32 Узлы коллектора нагрева из инженерного пластика (EP) оснащены запорными клапанами и балансировочными клапанами с расходомерами и поставляются в полностью собранном виде и готовы к установке. Коллекторы доступны в конфигурациях от 2 до 8 контуров. Концы корпуса имеют штуцеры R32, а выходы петель имеют наружную резьбу R20. Коллектор устанавливается на кронштейн (A2670006), который идет в комплекте. Для экономичных, долговечных, водяных излучающих систем Uponor теперь предлагает нагревательный коллектор из инженерного пластика (EP). Этот новый коллектор изготовлен из термопласта, высококачественных современных материалов, пригодных для использования в условиях сильных ударов, тепла и влаги.Компания Uponor, успешно установленная в Европе в течение последних пяти лет, теперь предлагает этот инновационный продукт в США и Канаде. Этот прочный и долговечный коллектор изготовлен из усовершенствованного пластика, который выдерживает агрессивные среды и не подвержен влиянию роста стоимости металла, что делает его экономичным решением для всех проектов, связанных с излучением. Особенности и преимущества Гибкая модульная конструкция для расширения в полевых условиях Устойчив к коррозии, питтингу, образованию накипи, высоким уровням хлора и ультрафиолетовому излучению Предлагает экономичное решение для замены меди, латуни и других металлов. Прикрепленные расходомеры обеспечивают быструю и легкую балансировку излучающих контуров Обеспечивает вентиляцию и продувку Температурные рейтинги — 140 ° F при 87 фунтах на квадратный дюйм, 158 ° F при 72 фунтах на квадратный дюйм, 176 ° F при 58 фунтах на квадратный дюйм, 194 ° F при 43 фунтах на квадратный дюйм Технические характеристики Количество выходов: 5 Материал: Латунь PEX Размер: 3/8 дюйма, 1/2 дюйма, 5/8 дюйма, 5/16 дюйма Поставка Размер: R32 Петля Размер: R20 Применение: Отопление Фитинг Система Совместимость: PEX-AL-PEX Compression PEX Сжатие НКТ Совместимость: PEX-AL-PEX Совместимость коллектора: EP Truflow, Truflow Испытательное давление: 145 фунтов на кв. Дюйм (макс. Вода) 100 фунтов на кв. Дюйм (макс. Воздух) Макс.расход (Галлонов в минуту): 15.4 Cv: 1. 35 год Макс. Рабочее давление: 44 фунт / кв. дюйм при 194 ° F 58 фунт / кв. дюйм при 176 ° F 72 фунта на кв. Дюйм при 158 ° F 87 фунтов на кв. Дюйм при 140 ° F Характеристики: с визуальными расходомерами Отзывы о продукте

7-петлевой коллектор PEX из нержавеющей стали с адаптерами и новыми расходомерами — PEX Superstore

PEX ПАРЕНЬ

Коллектор лучистого отопления из нержавеющей стали с 7 контурами
Качественный коллектор лучистого отопления

---

Эти PEX GUY 7-петлевые коллекторы из нержавеющей стали производятся из высококачественной нержавеющей стали. Поставляется с 14 адаптерами сжатия PEX. Этот коллектор можно использовать в системах лучистого отопления для распределения воды или гликоля для обогрева полов. Этот коллектор из нержавеющей стали PEX GUY — наш самый популярный коллектор для систем лучистого отопления, и теперь он поставляется с модернизированными расходомерами, улучшающими функциональность и читаемость расхода. Новая конструкция с двумя уплотнительными кольцами обеспечивает более стабильное уплотнение. Крышка расходомера также была модернизирована, чтобы улучшить взаимодействие с пользователем, а также переработана для упрощения сборки и разборки.Прозрачный корпус с отмеченными расходами на расходомере был заменен на более толстый материал, что сделало его более прочным. Все эти обновления позволяют повысить точность показаний расходомера.

В меню можно выбрать адаптеры PEX-AL-PEX 3/8 ″, 1/2 ″, 5/8 ″, 3/4 ″ или 1/2 ″. Все адаптеры PEX включены в цену, за исключением адаптеров PEX 3/4 ″, которые доступны за дополнительную плату. Если вы используете трубки из PEX AL PEX (PEX-алюминий-PEX) 1/2 ″, выберите переходники из PEX AL PEX на 1/2 дюйма.Все, что вам нужно, — это разводной ключ для фиксации компрессионных адаптеров.

Технические характеристики:

• • Сертификат NSF
  • Поддерживаемые петли: 7 петель
  • Размер между портами 2 дюйма по центру
  • Высокое качество / долговечность Корпус из нержавеющей стали
  • Вход: 1 ″ Внутренняя резьба NPT
  • Размер кузова / багажника: 1-1 / 4 ″
  • Максимальный расход на петлю: 1,6 галл. / Мин.
  • Цена включает адаптеры на ваш выбор
  • Совместим с: PEX-A, PEX-B и PEX-C
  • Размеры (Д x Ш x В): 23 дюйма x 3.5 ″ x 13,5 ″
  • Совместимость с PEX любой марки, изготовленной по североамериканскому стандарту SDR-9 Труба PEX
  • Не использовать с трубкой PB
  • Совместим с: PEX-A, PEX-B и PEX-C

Включает:

• • 1 шт — Корпус балансира коллектора с расходомерами
  • 1 шт — Изолирующая секция коллектора Корпус с клапанами
  • 2 шт — Клапаны автоматической продувки
  • 2 шт. — Запорный шаровой кран коллектора с трубным соединением 1 ″ NPT
  • 2 шт. — Термометр на стержне каждого изолирующего шарового клапана коллектора
  • 14 шт — Адаптеры для сжатия PEX
  • 2 шт. — Монтажные скобы

* Если вы ищете другой тип или коллектор с другими контурами, вы можете просмотреть наши различные варианты в разделе «Коллектор лучистого отопления» в магазине.

* Хотите проверить свою систему под давлением? Ознакомьтесь с нашим комплектом для испытания давления в стойке из стали или латуни PEX.

* Нужны 2-проводные или 4-проводные термостатические приводы и другие аксессуары для этого коллектора? Вы можете просмотреть их на нашей странице «Аксессуары для коллектора».

Коллектор теплого пола TacoSys с балансировкой обратки 0,5-2,5л / мин, DN20

Благодаря своей инновационной технологии коллекторы для контуров отопления TacoSys работают надежно, в соответствии с требованиями и особенно экономичны. Клапаны коллектора готовы к установке приводов Taconova. Подающая и обратная штанги коллектора подключены к системе отопления. Контуры отопления / охлаждения могут быть легко подключены к двум-двенадцати розеткам Eurocone с помощью дополнительных фитингов. Клапаны ручного управления обеспечивают воспроизводимое ручное регулирование потока . Различные настройки клапана приводят к разному объему потока. Таким образом, они гарантируют индивидуальное регулирование температуры в помещении в точном соответствии с требованиями ваших клиентов.TacoVent Vent используется для автоматической вентиляции приточных и обратных труб. Коллекторы TacoSys особенно подходят для напольного отопления, но также могут использоваться с низкотемпературными или обычными радиаторами, сохраняя при этом максимальные температуры. Доступны комплекты от 2 до 12 отопительных контуров.

Характеристики

• нержавеющая сталь и никелированная латунь
• средняя температура от -10 ° C до + 70 ° C
• Конус клапана для точной регулировки расхода
• макс. рабочее давление PB max:

Топметр Taconova

Каждый коллектор Taconova TacoSys оснащен балансировочными клапанами Taconova Topmeter.

Балансировочный клапан Topmeter установлен на возврате в версии RETURN и на подающем устройстве в версии SUPPLY.

Измерение расхода основано на принципе диафрагмы, помещенной в измерительную трубку, через которую проходит текущая среда. Положение отверстия передается поршнем на диск в индикаторе потока со шкалой, которая позволяет легко считывать скорость потока.Вращение шпинделя изменяет профиль открытия клапана, позволяя установить желаемый поток.

Taconova NovaDrive с TopDrive

Коллекторы для теплого пола в стандартной комплектации оснащены маховиком для регулировки клапанов. Клапаны всегда находятся на противоположной стороне от Topmeter для каждой версии. Таким образом, в версии SUPPLY клапаны находятся на возврате, а в версии RETURN — на поставке.

Клапаны могут быть оснащены электротермическими приводами Taconova NovaDrive и TopDrive.Электроприводы могут управляться электрически в зависимости от температуры в помещении. Каждый контур теплого пола имеет свой собственный термопривод, поэтому каждой зоной нагрева можно управлять отдельно для почти идеального управления квартирами или домами.

Приводы

необходимо заказывать отдельно от коллектора. Выбор подходящих термоэлектрических приводов можно найти в принадлежностях.

Руководство по установке коллекторов водяного теплого пола

Если вы устанавливали какие-либо системы водяного теплого пола, вы знаете, что коллектор является центральной частью.Здесь сходятся трубопроводы из каждой зоны и где подается / смешивается подача горячей воды от источника тепла.

Выбор, установка и обслуживание коллектора могут быть трудными, и если вы сделаете это неправильно, то это может привести к появлению трещин и утечек, которые могут привести к неэффективной и неэффективной системе.

Итак, мы составили руководство, чтобы предоставить вам знания и информацию, необходимые для правильной установки коллекторов водяного теплого пола. В этом руководстве вы узнаете:

Как работает коллектор теплого пола?

Коллекторы

используются в системах напольного отопления для управления потоком воды через систему, чтобы обеспечить равномерное и комфортное тепло по всему полу.Коллектор действует как узел системы отопления, соединяющий подающую и обратную линии в центральном месте.

Коллектор состоит из впускного коллектора и обратного коллектора. Коллектор потока оснащен расходомерами, которые четко показывают скорость потока, достигнутую в каждом контуре.

Каждый контур на возвратной планке имеет клапан для открытия / закрытия контура — обычно этим управляет клапан привода, который реагирует на запрос тепла от комнатного термостата.

Выбор подходящего коллектора теплого пола

Коллекторы из нержавеющей стали

Ambiente предназначены для использования с водяными системами теплого пола. Их можно использовать либо вместе с насосом / смесителем, либо напрямую с централизованно смешиваемым / перекачиваемым источником тепла.

Коллектор изготовлен из штампованной нержавеющей стали и проходит строгие процедуры испытаний на протяжении всего производственного процесса. После завершения каждый манифольд испытывается под давлением 6 бар (типичное рабочее давление составляет менее 3 бар).

В стандартной комплектации коллектор поставляется с ручным вентиляционным отверстием, которое можно легко модернизировать до автоматической версии.Точка наполнения / слива со шланговым соединителем расположена как на подающей, так и на возвратной штанге.

Во многих системах напольного отопления вода перекачивается и смешивается локально в коллекторе. Это делается с помощью комбинированного блока насоса / смесителя, который крепится к одному концу коллектора.

Ambiente предлагает уникальный насос / смеситель в виде CircoMax, который является уникальным для Ambiente и имеет следующие преимущества:

+ Насос можно поворачивать на 90 градусов, в результате получается очень тонкий общий профиль, который может поместиться в распределительный шкаф

+ Блок легко переносится с одной стороны коллектора на другую (левую или правую) без необходимости регулировки или изменения блока

+ Он оснащен новейшей насосной технологией Grundfos в виде насоса UPM3 25-70 Auto

+ Может перекачивать более длинные контуры, чем традиционные насосы с коллектором

+ Встроенный датчик температуры потока на штанге потока

+ Клапан смесителя имеет больший диапазон настройки температуры от 25 до 80 градусов, что является преимуществом для ввода в эксплуатацию и начальной настройки, что означает, что системы можно оставить работающими при низкой температуре потока, не создавая угрозы для чувствительных напольных покрытий.

+ Ambiente также предлагает распределительные шкафы для всех типоразмеров коллекторов

.

Размер и тип коллектора, необходимого для теплого пола, зависит от проекта, необходимо учитывать количество комнат, напольное покрытие и тип используемой системы теплого пола.

Ambiente может посоветовать лучший коллектор для ваших требований, свяжитесь с нами по телефону 01707 649 118 или по электронной почте [email protected] и сообщите нам детали вашего проекта, и мы порекомендуем лучший коллектор для использования.

Стандартные размеры коллектора теплого пола

Схема коллектора теплого пола (Схема) Схема коллектора Ambiente из нержавеющей стали.

Кто должен устанавливать коллекторы теплого пола?

Только квалифицированные монтажники системы теплого пола, сантехники и инженеры-теплотехники должны устанавливать коллекторы теплого пола. Если вы выбираете систему водяного теплого пола, очень важно, чтобы квалифицированный специалист проложил трубы и установил коллектор.

Ambiente работает с высококвалифицированными и профессиональными установщиками и предлагает им множество ключевых ресурсов для обеспечения безопасной и успешной установки и ввода в эксплуатацию.

Как установить коллектор водяного теплого пола Коллекторы

Ambiente поставляются в собранном виде и их просто необходимо установить на кронштейны перед установкой. После того, как вы проложили перила и проверили планы системы теплого пола, чтобы увидеть количество и длину каждой необходимой петли, вы можете установить коллектор.

1. Начиная с одной стороны коллектора, подсоедините к расходомеру коллектора. Запишите, какую зону обслуживает петля, на прилагаемой бирке коллектора.

2. Проложите трубу, выбрав наиболее эффективный маршрут между коллектором и зоной. Начните укладывать трубу на клипсы в соответствии с конструкцией системы.

3. По завершении петли следуйте тем же маршрутом обратно к коллектору и подключитесь к возвратной планке (нижняя планка с синими колпачками), четко отметив фактическую длину петли, установленную на бирке коллектора.

4. Выполните ту же процедуру для всех петель, пока область не будет равномерно покрыта трубой UFH.

5. После того, как все контуры установлены и подключены к коллектору, система может быть испытана под давлением.

Обратите внимание, что две планки коллектора смещены, так что трубы могут проходить за нижней планкой для соединения с верхней планкой — мы рекомендуем использовать верхнюю планку в качестве потока, а нижнюю планку — в качестве возврата.

Как подключить коллектор теплого пола

Ambiente предоставляет установщикам схемы подключения, в которых показано, как подключать коллектор UFH для конкретной системы и термостата, который используется.

Вот пример схемы подключения однозонного коллектора с термостатом PRT / E.

Как сбалансировать систему теплого пола

Баланс достигается за счет регулировки расходомеров, чтобы гарантировать, что расход, подаваемый в каждую зону, находится на оптимальном уровне, чтобы обеспечить равномерное и комфортное тепло по всему полу.

Расходы необходимо отрегулировать в соответствии с длиной трубы в каждом контуре, как указано в схемах расположения труб и руководстве по установке.Ознакомьтесь с главными советами Installer Online по установке и балансировке систем теплого пола.

Где поставить коллектор теплого пола? Коллекторы

следует размещать в легкодоступном месте, чтобы обеспечить возможность обслуживания и ввода в эксплуатацию в будущем.

Мы рекомендуем оставлять не менее 200 мм между уровнем готового пола и нижней частью коллектора, с зазором 75 мм сверху и не менее 50 мм с каждой стороны.

Общие проблемы коллектора теплого пола

Если система подогрева пола не работает должным образом, причиной может быть несколько общих проблем.К ним относятся:

+ Воздух в системе. Чтобы исправить это, вам необходимо выпустить воздух из системы с помощью вентиляционного отверстия на расходомере коллектора

.

+ Неправильный или несбалансированный расход. Они регулируются с помощью расходомеров на расходомере. Конструкция УВЧ даст правильные значения, с которыми они должны быть установлены

+ Блокировка в системе. Если засорение вызвано физическим предметом, а не воздухом, необходимо промыть систему, чтобы удалить мусор

Как отрегулировать коллектор теплого пола

Чтобы отрегулировать расход коллектора теплого пола, вам необходимо отрегулировать расходомеры, поворачивая их для увеличения или уменьшения расхода.

Каждая петля на расходомере имеет расходомер, чтобы четко указывать скорость потока, достигнутую в каждой петле — их можно использовать для балансировки системы на этапе ввода в эксплуатацию.

Расходы необходимо отрегулировать в соответствии с длиной трубы в каждом контуре, как указано в схемах расположения труб и руководстве по установке.

Удаление воздуха из коллектора теплого пола

Если вы подозреваете, что вам может потребоваться удалить воздух из системы теплого пола, чтобы выпустить воздух, застрявший в системе, вам необходимо проверить вентиляционные отверстия, их регулировка позволит вам удалить воздух.

Коллектор Ambiente из нержавеющей стали поставляется с ручным вентиляционным отверстием, которое можно легко модернизировать до автоматической версии. Точка наполнения / слива со шланговым соединителем расположена как на подающей, так и на возвратной штанге.

Заполнение и промывка системы:

1. Закройте запорные шаровые краны, которые подсоединены к коллектору на обеих стержнях.

2. Изолируйте все зоны, закрутив синие колпачки на нижней (возвратной) штанге и расходомеры на верхней (подающей) штанге.

3. Откройте первый расходомер (самый дальний от заправочного клапана) на верхней (расходной) планке (используйте красную манжету, чтобы полностью повернуть черную секцию против часовой стрелки, не используйте ручки — только вручную). Убедитесь, что все другие расходомеры закрыты, за исключением контура, который вы промываете.

4. Снимите черную пластиковую заглушку с заправочного клапана на верхней (проточной) штанге и установите шланговое соединение / шланг, который должен быть подключен к водопроводу. Откройте заправочный клапан с помощью ключа на обратной стороне крышки сливного клапана.

5. Подсоедините подходящий шланг к сливному клапану на нижней штанге.

6. Полностью ослабьте синий защитный колпачок на нижней планке первой заполняемой зоны.

7. Откройте кран на водопроводной сети и откройте сливной клапан на нижней планке с помощью ключа на обратной стороне заглушки.

8. Пропустите воду через контур, пока воздух не будет удален из системы, закрывая синие колпачки на каждом контуре по мере его продувки.

9. Теперь это можно повторить для каждой зоны, открыв следующую зону, закрыв промытую зону и повторив шаги 3-8.

10. На этом этапе систему можно проверить под давлением, если это необходимо, закрыв сливной клапан и открутив все синие защитные колпачки — давление должно расти медленно — дайте ему подняться до 4 бар, затем закройте заправочный клапан и перекрыть водопроводную воду. Его следует оставить на 24 часа, чтобы проверить наличие значительных падений давления.

Как обслуживать коллектор теплого пола

Для обслуживания коллектора теплого пола необходимо проверить давление в системе. Руководство по испытаниям под давлением можно найти в руководствах по установке Ambiente.

Вам необходимо проверить работу насосов, проверить блокировку системы, проверить включение каждой зоны, проверить правильность настройки органов управления, найти утечки и удалить воздух из системы.

Коллекторы теплого пола должны устанавливаться только квалифицированными монтажниками теплого пола, сантехниками и специалистами по теплотехнике.Ambiente может предоставить установщикам всю документацию, руководства по установке, электрические схемы и техническую поддержку, необходимую для идеального монтажа системы теплого пола.

Свяжитесь с Ambiente сегодня, чтобы запросить ценовое предложение!

Связаться

Вы нашли эту статью полезной? Ознакомьтесь с этими публикациями в Руководстве для установщика по контролю термостата теплого пола, и что вы должны учесть перед установкой «модернизированного» теплого пола?

Эту статью написал Роберт Таффин.
