Клапан трехходовой: Трехходовой термостатический смесительный клапан Valtec, с центральным смешением VT.MR02.N.0603

Что такое трёхходовой клапан — виды и принцип работы. Жми!

Давать тепло в нужном месте – главное требование к системе отопления. В квартирах этот вопрос можно считать решенным.

В частных домах иногда хочется дополнительно оборудовать пол с подогревом. Причем не всегда электрическим. Вот здесь и начинаются проблемы.

Температура пола и радиатора обогрева не может быть одинаковой. Чтобы этого не происходило, в системе отопления устанавливается трехходовой клапан. Благодаря ему распределение тепловых потоков будет обеспечено. Пол теплый, радиаторы горячие – в доме тепло. Наличие такого устройства в системе ГВС (горячего водоснабжения) просто необходимо.

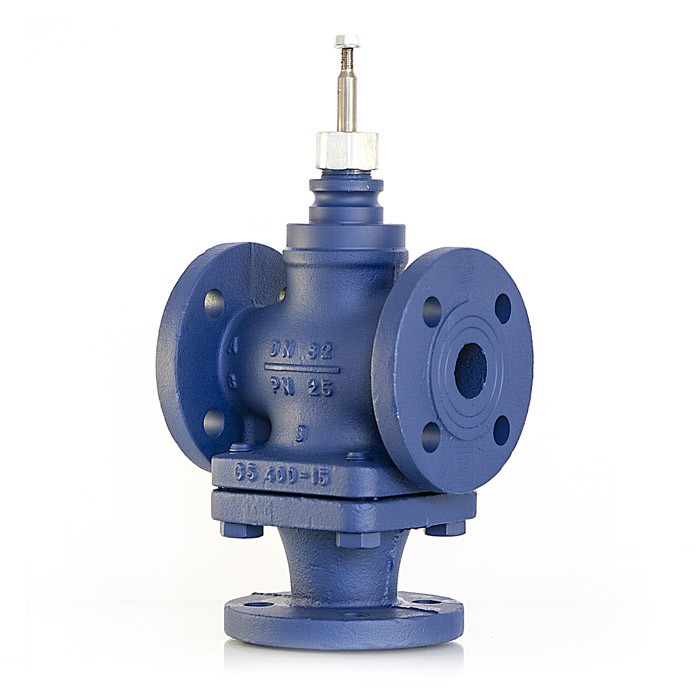

Устройство

Конструктивно он представляет два соединенных двухходовых крана в одном корпусе.

Но в отличие от них полностью водяной поток горячей воды не перекрывается, а регулируется интенсивность его прохождения. За счет этого меняется температура горячей воды.

Основные детали клапана:

• корпус;
• шток с запорной шайбой или металлический шарик;
• гайки крепления (муфты).

Клапаны со штоком позволяют автоматизировать управление посредством электромеханического привода. Это позволяет автоматически регулировать температуру воды. Шариковый клапан по принципу действия можно сравнить со смесителем на кухне. Они используются только в клапанах с ручным управлением.

[advice]Примите к сведению: выбирая кран, следует обратить внимание на материал, из которого сделан корпус. Латунный более легкий и долговечный в сравнении с чугунным.[/advice]

Виды

Они различаются по способу управления.

Условно можно поделить на клапаны:

• с ручным управлением;
• с термоголовкой;
• с электроприводом;
• гидравлические;
• пневматические.

В частном доме наиболее приемлемым будет клапан с электроприводом. Установленные внутри датчики выдают команду через контроллер на привод, если изменяются контролируемые параметры воды. В результате становится теплее, или наоборот, прохладнее.

Термосмесительный эффект происходит автоматически. При этом не важно, какой котел установлен в системе – газовый или твердотопливный.

[warning]Совет мастера: не рекомендуется выбирать клапан с ручным управлением. В этом случае управлять обогревом дома будет затруднительно.[/warning]

Если нет возможности в системе отопления установить регулируемый клапан, то лучшим решением в этом случае станет клапан с термоголовкой.

Работа

Принцип работы клапана заключается в смешивании потоков воды с разной температурой. Для чего это нужно делать?

Если не вдаваться в технические подробности, можно ответить так: для продления срока службы отопительного котла и его более экономичной работы.

Трехходовой клапан смешивает нагретую воду с остывшей после прохождения по отопительным приборам и направляет ее снова в котел для нагрева. На вопрос, какую воду нагреть быстрее и легче – холодную или горячую – в состоянии ответить каждый.

Одновременно со смешиванием клапан потоки еще и разделяет. Возникает естественное желание автоматизировать сам процесс управления. Для этого клапан оснащается термодатчиком с терморегулятором. В этом случае лучше всего здесь справляется электрический привод. От устройства привода зависит качество функционирования всей системы отопления.

[advice]Обратите внимание: автоматический трехходовой клапан, установленный в системе отопления позволяет получить до 50% экономии топлива.[/advice]

Особенности монтажа

Термостатический смеситель устанавливают в систему отопления в смесительном узле при одно – или многоконтурном распределении тепла.

Таких контуров может быть несколько. Принципиальная схема не изменится. Добавятся лишь новые элементы.

Например, смесительный узел. Наличие дополнительного контура распределения теплоносителя является его главной отличительной особенностью. Зачем он нужен? Для подключения дополнительных теплопотребителей. Например, теплого пола.

При выполнении монтажных работ по установке клапана необходимо помнить, что он устанавливается перед насосом системы. От соблюдения этого требования зависит работоспособность всей системы.

Во время врезания клапана нужно следить, чтобы в него не попали отходы сварки (шлак, капли расплавленного металла). Так же необходимо предусмотреть возможность легкого снятия клапана в процессе его эксплуатации. Такое действие понадобится при периодической проверке его работоспособности.

[warning]Совет специалиста: монтаж системы отопления в доме должны проводить квалифицированные исполнители.[/warning]

Выбор

Чтобы правильно выбрать клапан нужно учитывать очень много различных нюансов.

В первую очередь:

• количество контуров в отопительной системе;
• конструктивная особенность управления клапаном;
• диаметр входного патрубка;
• пропускная способность трубопроводов системы отопления;
• материал, из которого изготовлен клапан.

С количеством контуров системы отопления легко разобраться самостоятельно. С остальными моментами выбора все обстоит намного сложнее. Чтобы узнать, как устроен и работает трехходовой клапан, достаточно вникнуть в этот вопрос. А для того, чтобы правильно определить даже его размеры, необходимо иметь понятие в термодинамике.

[advice]Совет от редакции: лучше такой сложный вопрос, как выбор клапана, доверить специалисту. От правильно сделанного выбора будет зависеть работоспособность системы отопления.[/advice]

По своей сути 3-ходовой клапан является вентилем с термостатической головкой.

При автоматизированном приводе управления он в состоянии распределять потоки горячей воды в нужном направлении и в необходимом количестве.

Вентили с подобной задачей справиться не в состоянии, что говорит о необходимости наличия трехходового клапана в системе отопления. Используя клапан в системе отпадает необходимость придумывать какой-то выносной пульт управления ею. Все делается без участия человека.

Смотрите видео, в котором опытный пользователь подробно разъясняет принцип работы и устройство трехходового клапана для системы отопления:

Оцените статью: Поделитесь с друзьями!

Клапан трехходовой смесительный ESBE VRG 131 ДУ50 Kvs 40

Смесительные клапаны ESBE VRG131 являются группой компактных смесительных клапанов, имеющих низкую утечку и сделанных из специального латунного сплава, позволяющего их использование в системах горячего водопровода.

Для более лёгкого ручного управления клапанами, они оборудованы рукоятками и ограничителями угла поворота в 90°. Шкала позиции клапана может быть переключена и повёрнута, обеспечивая широкий выбор монтажных положений. Вместе с приводами серии ESBE ARA600, клапаны VRG130, кроме того, легко оборудовать автоматическим управлением и они имеют чрезвычайную точность регулировки, благодаря уникальному соединению клапан-привод. Для более сложных контрольных функций используются контроллеры ESBE серии 90, расширяющие сферы применения.

Клапаны ESBE VRG131 выпускаются размерами DN15-50 с внутренней резьбой.

Поворотные регулирующие клапаны предназначены для регулирования расхода теплоносителя в системах отопления и охлаждения (отопление с использованием радиаторов, отопление в полах и других поверхностных системах). Трёхходовые клапаны обычно используются как смесительные, но так же могут использоваться и как разделительные.

Поворотные клапаны могут использоваться на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия: вода, теплоноситель на основе гликоля с присадками, нейтрализующими растворенный кислород. Максимальное содержание гликоля до 50%. Управление клапаном может осуществляться как вручную, так и с помощью электропривода с крутящим моментом не менее 5 Нм.

Номинальный размер DN: от 15 мм до 32 мм

Присоединительная резьба: от 1/2″ до 2″
Номинальное (условное) давление PN: 10 бар
Максимальный перепад давления на клапане Δp:
1 бар (смесительный) / 2 бар (разделительный)
Пропускная способность Kvs при Δp=1 бар: от 0,4 м³/ч до 40 м³/ч
Максимальная величина протечки при закрытом клапане, % от Kvs, при Δp: 0,05%
(смесительный) / 0,02% (разделительный)
Температура рабочей среды: от –10°C до +110°C

Принцип работы трехходового смесительного клапана

Трёхходовой клапан может выполнять функции смешения потоков или разделения потока. При повороте заслонки в одну сторону будет постепенно открываться проход для тёплой жидкости и в равной степени закрываться проход для холодной (обратный поток от нагревателя). Это повышает температуру смешиваемой рабочей жидкости (потока для нагревателя) при почти постоянной скорости потока.

Требуемая температура в системе достигается с помощью добавления необходимого количества жидкости, поступающей из обратного трубопровода, подаваемого к котлу.

Примеры подключения трехходового смесительного клапана

Клапаны трехходовые || ГЕРЦ — официальный сайт HERZ Armaturen в России

	# Артикул: 1 7761 01 Трехходовый термостатический клапан ГЕРЦ CALIS-TS Трехходовые термостатические клапаны CALIS-TS c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 29,25	15
	# Артикул: 1 7761 02 Трехходовые термостатические клапаны CALIS-TS Трехходовый термостатический клапан ГЕРЦ CALIS-TS c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 29,25	20
	# Артикул: 1 7761 38 Трехходовый термостатический клапан ГЕРЦ CALIS-TS-RD Трехходовый термостатический клапан ГЕРЦ CALIS-TS-RD, затекание 100% c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 29,89	15
	# Артикул: 1 7761 39 Трехходовый термостатический клапан ГЕРЦ CALIS-TS-RD Трехходовый термостатический клапан ГЕРЦ CALIS-TS-RD, затекание 100% c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 35,56	20
	# Артикул: 1 7761 40 Трехходовый термостатический клапан ГЕРЦ CALIS-TS-RD Трехходовый термостатический клапан ГЕРЦ CALIS-TS-RD, затекание 100% c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 56,64	25
	# Артикул: 1 7761 41 Трехходовый термостатический клапан ГЕРЦ CALIS-TS-RD Трехходовый термостатический клапан ГЕРЦ CALIS-TS-RD, затекание 100% c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 58,31	32
	# Артикул: 1 7761 43 Трехходовый термостатический клапан CALIS-TS-3D Трехходовый термостатический клапан CALIS-TS-3D, клапан слева от радиатора, c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 36,28	15
	# Артикул: 1 7761 45 Трехходовый термостатический клапан CALIS-TS-3D Трехходовый термостатический клапан CALIS-TS-3D, клапан слева от радиатора, c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 37,31	20
	# Артикул: 1 7761 44 Трехходовый термостатический клапан CALIS-TS-3D Трехходовый термостатический клапан CALIS-TS-3D, клапан справа от радиатора, c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 36,28	15
	# Артикул: 1 7761 46 Трехходовый термостатический клапан CALIS-TS-3D Трехходовый термостатический клапан CALIS-TS-3D, клапан справа от радиатора, c защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно. € Цена: 37,31	20

Принципы работы трехходового клапана в отоплении

Трехходовой клапан — это разновидность запорно-регулирующей арматуры. Принцип работы трехходового клапана заключается в регулировании потоков тепло-, холодоносителей в системах отопления и охлаждения, а также воздуха или газов в воздушных и газораспределительных системах.

Задача трехходового клапана

Назначение трехходового клапана — перенаправление, смешивание или разделение рабочего потока/среды, что определяется, в конечном итоге, назначением системы в целом.

Применяется в трубопроводных системах котельных, станций охлаждения, водоснабжения и вентиляции.

Конструкция и работа трехходового клапана

Клапан имеет три отверстия, их ещё называют портами, каждое из которых либо имеет свое назначение — только вход или выход, либо может быть и тем и другим.

Принцип работы трехходовой клапана такой — рабочий поток попадает во входное отверстие/отверстия и его дальнейшее направление регулируется затвором, расположенным внутри клапана.

По принципу действия затворы разделяются на шаровые, конусные и цилиндрические. Затвор соединен с внешней ручкой или приводом, вращением которых затвор приводится в движение. Рабочий поток проходит через зазор между затвором и седлом — конусные затворы, или отверстием в затворе и стенкой клапана — шаровые и цилиндрические затворы.

Иногда в конструкции трехходового клапана используют обратные клапаны для предотвращения обратного потока рабочей среды из-за разности давления в присоединенных трубах системы.

Виды и особенности трехходовых клапанов

По принципу работы и воздействию на среду трехходовые клапаны можно разделить на переключающие, смешивающие и разделительные.

Если необходимо менять направление среды в системе, то используют переключающий клапан. Поворот ручки вращает затвор, закрывается одна труба и открывается другая. Рабочая среда начинает двигаться в другом направлении.

Если стоит более сложная задача — задача разделения или смешивания рабочего потока, то используют регулирующий трехходовой клапан. Монтаж производится по принципу «один вход — два выхода». Если стоит задача смешивать потоки, например, поддерживать температуру рабочего потока заданной величины, то по принципу «два входа — один выход».

По принципу работы и управления трехходовые клапаны разделяются на клапаны с ручным управлением и управлением с применением различных видов приводов.

Ручное управление подразумевает применение силы человека для приведения в движение затвора клапана. Такие клапаны просты и надежны в эксплуатации.

Более сложные конструкции используют электрический привод и регулировку положения затвора сервоприводами, а термостатические клапаны в качестве привода используют термоэлемент, который под действием температуры рабочей среды меняет положение затвора.

Эти клапаны могут быть использованы в системах автоматического регулирования, например, в системах, поддерживающих заданную температуру отапливаемого объекта.

Из-за более сложной конструкции такие клапаны имеют более низкую надежность.

На надежность работы клапана любой конструкции также влияет наличие в рабочей среде абразивных частиц. Это снижает срок службы клапана.

Материалы для изготовления клапанов традиционны в области трубопроводной арматуры. Изготавливают их из нержавеющей стали, латуни, бронзы, чугуна. Выбор материала определяется агрессивностью среды, рабочим давлением и температурой.

Важным параметром клапана является герметичность его конструкции.

Герметичность клапана обеспечивается внутренними уплотнениями. Их подразделяют на сальниковые (как правило, волокнистые материалы — лен, пенька, со смазкой) и натяжные (сталь по стали, фторопласт, специальная резина по стали и пр.)

Для подсоединения клапана к трубе применяются разъемные — фланцевые и муфтовые, и неразъемные — под сварку, соединения. Достоинства разъемных соединений в их ремонтопригодности, а недостатки — в более низкой степени уплотнения по сравнению с неразъемным соединением. В ответственных, с точки зрения утечек, системах применяют клапаны со сварочным соединением.

Трехходовой смесительный вентиль

Как известно, самый лучший способ экономии энергоносителей – это подача подогретой воды в радиаторы. Даже , если удастся учесть все потери тепла, а также обустроить отопительный контур полностью согласно данным теплового расчета, то исключение сбоя в балансе тепла все равно невозможно. Для своевременной реакции на указанные процессы в магистраль как раз и устанавливается трехходовой смесительный вентиль.

Его использование возможно и при обычном радиаторном отоплении, и для отопления пола. Такой вентиль обеспечивает cмешивание потоков, поступающих от теплоносителей с разным уровнем температуры. Это необходимо для того, чтобы получить необходимую температурную планку. Возможность перенаправить или распределить потоки теплоносителей.Защиту покрытий от возможного перегрева.

Трехходовой термостатический вентиль

Трехходовой термостатический смесительный вентиль используется для того, чтобы поддерживать уровень заданной температуры горячей воды в системах ГВС, а также для обеспечения бесперебойной работы напольного отопления.

Одной из важных функций трехходового термостатического вентиля выступает обеспечение защиты от ожогов. Если холодная вода внезапно перестанет поступать, то клапан автоматически прекратит подавать и горячую воду тоже.

Каждый вентиль оборудован специальной ручкой, с помощью которой можно настроить нужную температуру и обеспечить быстрое реагирование на изменения температурных показателей, а также давления воды. Уже разработаны и версии вентилей, где имеется встроенный обратный клапан.

Трехходовой термостатический вентиль применяется в разделительных и смесительных узлах разного рода систем. Такой вентиль можно поворачивать, как вручную, так и с применением электропривода. Данный вид вентиля представлен в качестве сантехнической арматуры, способной задавать конкретный уровень нагрева жидкости посредством смешения потоков разной температуры. За счет изменения соотношения указанных потоков удастся на выходе получить итоговую температуру.

Такой вентиль бывает не только трех, но и четырехходовым. Первый вариант будет понижать температуру носителя, при втором же появляется возможность создания раздельных регулируемых контуров.

Трехходовой клапан для теплого пола

Отопительная система «водяной теплый пол» существенно отлична от классического радиаторного обогрева. Суть в том, что для контуров отопления, что лежат на полу в бетонной стяжке, требуется не такая высокая температура носителя, как в радиаторе. Теплые полы относятся к системам с низкой температурой, подключить которые можно посредством нагревательных приборов или за счет подключения горячей воды к источнику в смесительном узле.

Для реализации обогрева с соблюдением санитарных норм, нужно существенно снизить температуру воды, что поступает от источника нагрева в водяной контур. Эту функцию как раз и выполняет трехходовой термостатический вентиль.

Выбирая трехходовой клапан, нужно учесть ряд характеристик, связанных с работой котла и с арматурой, которая эту работу регулирует.
На выбор могут оказать влияние следующие характеристики:
Показатели пропускной способности;Рабочие параметры теплового носителя. Они прописываются к документам, что прилагается к котлам. Обычно оптимальная температура «обратки» не превышает +45-50С.Тип привода. Речь идет о важном энергонезависимом трехходовом смесительном клапане, который обладает механическим регулятором. С его помощью будет обеспечиваться стабильность температуры теплового носителя. При этом интенсивность нагрева помещения в учет не берется.
Можно также выбрать и устройство с электронным управлением, которые обеспечат возможность устанавливать параметры нагрева в каждой комнате в помещении. Такие клапаны крайне чувствительны к перепадам температур в самом помещении.

Трехходовой клапан — незаменимый элемент современных трубопроводных систем различного назначения и с различными рабочими средами.

Установка трехходового клапана

Выбирая трехходовой клапан, нужно учесть ряд характеристик, связанных с работой котла и с арматурой, которая эту работу регулирует.

На выбор могут оказать влияние следующие характеристики:

• Показатели пропускной способности;
• Рабочие параметры теплового носителя. Они прописываются к документам, что прилагается к котлам. Обычно оптимальная температура «обратки» не превышает +45-50С;
• Тип привода. Речь идет о важном энергонезависимом трехходовом смесительном клапане, который обладает механическим регулятором. С его помощью будет обеспечиваться стабильность температуры теплового носителя. При этом интенсивность нагрева помещения в учет не берется

Можно также выбрать и устройство с электронным управлением, которые обеспечат возможность устанавливать параметры нагрева в каждой комнате в помещении. Такие клапаны крайне чувствительны к перепадам температур в самом помещении.

Трехходовой клапан — незаменимый элемент современных трубопроводных систем различного назначения и с различными рабочими средами.

Читайте так же:

Смесительный клапан трехходовой, как применяется

Смесительный клапан смешивает потоки с разными температурами, позволяет на выходе получить нужную температуру. Важность устройства большая. Именно смесительные клапана  поддерживают требуемую  температуру теплоносителя — и для всего дома, и для теплого пола и возможно в какой то точке или  контуре при необходимости.

Трехходовой смесительный клапан с сервоприводом



Трехходовой клапан может смешивать или разделять потоки

Трехходовые клапана принципиально различаются по внутреннему устройству и действию. Одна разновидность может смешивать два сходящихся потока, другая, наоборот, — разделять.

Специалист рекомендует: на корпусе клапана нанесены стрелки указывающие направление движения жидкости. Необходимо внимательно отнестись к выбору и представлять, что предстоит делать клапану в схеме — разделять или смешивать.

Путаница возникает потому, что оба устройства позволяют добиться одинакового результата. Выбор лишь в месте установки. Например, установленный на подаче распределительный клапан, будет часть потока сбрасывать на обратку. Наоборот — на обратке смесительное устройство примет такую же часть потока с подачи. В обоих случаях устройства создадут одинаковую температуру. Но если пользователь перепутает места установки (названия клапанов) — то ничего не создастся.

Также имеется еще другое похожее оборудование, которое не является смесительным, а просто переключающим —  трехходовые  шаровые клапаны поворотного действия, которое здесь не рассматривается.



Особенности работы двухховодого клапана

Подобный результат в отдельных гидравлических схемах может дать и применение двухходового регулировочного клапана. Принцип заключается в том, что это  устройство регулирует количество проходящего теплоносителя (расход жидкости) только в одной ветви смесительного узла. Например, устанавливается на байпасе и регулирует расход через него по температуре на обратке, что возможно при стабильной разности давлений между подачей и обраткой, которая обычно создается отдельным насосом для данного узла. Двухходовые клапана дешевле, поэтому их установка по возможности целесообразней.



Как смесительный клапан работает в паре с термоголовкой

Термоголовка умеет при изменении температуры вдвигать или выдвигать шток. Установленная на трехходовой клапан, она будет регулировать его положение, в зависимости от температуры. Если речь идет об измерении температуры теплоносителя, то применяются термоголовки с выносной термоколбой (датчиком температуры), которая устанавливается на трубе в том месте, где должны выполняться измерения.

Управляясь колбой, термоголовка будет изменять положение клапана таким образом, чтобы была достигнута заданная температура, — настройка выполняется поворотной ручкой на устройстве. Далее на практических примерах рассмотрим принцип действия трехходового клапана с термголовкой.



Регулировка температуры теплого пола с помощью смесительного клапана

На приведенной схеме имеется двухходовой регулировочный клапан, которым изменяется температура в системе теплых полов, со своим насосом. Производители подобного оборудования предлагают сразу готовые решения — насосно-смесительные узлы, которые умеют создавать на выходе +30 — +55 градусов при стабильном давлении для работы теплого пола , когда на входе от котла — +60 — +80 град.



Стабилизация работы и защита твердотопливного котла

Для всех котлов желателен режим работы, при котором температура в обратке не ниже +60 град, тогда теплообменник окажется теплее чем точка росы и на нем не будет образовываться влага. Особенно важно это для твердотопливных котлов, работающих на инерционную систему отопления частного дома, когда в газах много разных веществ в результате смешения которых с водой образовываются кислоты, смолы, засоряющие и разрушающие котел. Трехходовой клапан с термоголовкой спасает положение и поддерживает на обратке нужную температуру.



Установка стабильной температуры для всего дома

Если в системе отопления присутствует теплоаккумулятор — буферная емкость, то тогда, не зависимо от работы твердотопливного котла, можно поддерживать на подаче в дом условно- стабильную  температуру, например +70 град С. Регулировка может осуществляться и автоматизированной системой с термостатом (измерителем комнатной температуры), который управляет сервоприводом. Система может быть с плавной регулировкой напряжения — регулировка клапана будет в зависимости от напряжения, что предпочтительнее, когда речь идет о регулировке температуры всего дома,  по сравнению с дешевыми вариантами сервопривод-термостат по типу «включил-выключил».



Какой смесительный клапан выбрать

Выбор смесительного клапана осуществляется в комплекте с другим оборудованием, в точности с требованиями проекта.  Исходными данными для выбора клапана, как минимум являются диаметры подключения, способ управления (выдвижной-поворотный), тип устройства (смесительный — распределительный), расход, температура… и др.





Трехходовой клапан в системе отопления: назначение и правила монтажа

Здравствуйте!

Сегодня я расскажу о таком редко используемом элементе запорной арматуры отопительной системы, как терморегулирующий трехходовой клапан. К сожалению, в силу безграмотности многих так называемых мастеров это устройство нечасто встречается в быту. А ведь именно оно – один из столпов энергоэффективного отопления.

Предлагаю избавиться от дремучей невежественности и разобрать все плюсы и минусы трехходового термосмесительного клапана.

Что это такое и для чего он нужен

Трехходовой терморегулирующий клапан – это смеситель, предназначенный для изменения температурного режима теплоносителя в системе отопления.

Назначение и область применения устройства

Даже если учесть все теплопотери и обустроить отопительный контур в полном соответствии с данными теплового расчета, исключить сбой в тепловом балансе в результате воздействия внешних факторов (температурных перепадов, ветряных нагрузок и пр.) не получится.

Чтобы своевременно реагировать на эти процессы, на протяжении долгого времени в помещении поддерживая комфортную температуру, в магистраль устанавливаются запорно-регулирующие вентили – трехходовые термостатические клапаны.

Они применяются как в обычной радиаторной схеме отопления, так и в системах теплого пола, где обеспечивают:

• Перенаправление (распределение) потоков теплоносителя.
• Смешивание потоков теплоносителей с разными температурами для получения заданной температурной планки.
• Защиту напольного покрытия от перегрева (в системах теплого пола).

С этой же целью трехходовые термоклапаны часто используются в системах ГВС, где они выполняют функцию всем привычного смесителя.

Технические характеристики трехходовых клапанов

Основными техническими характеристиками трехходовых термосмесительных клапанов считаются:

• Пропускная способность: расход кубометров воды за час при номинальных значениях температуры (20°C) и давления.
• Внутренний диаметр патрубков.

Параметры пропускной способности и внутренних сечений всех 3 патрубков трехходовых клапанов, чаще всего, одинаковы.

• Максимальное рабочее давление.
• Динамический диапазон регулирования (отношение пропускной способности термоклапана в условиях полностью открытого затвора к аналогичному показателю при полузакрытом затворе).

На заметку! Такие показатели динамического диапазона регулирования трехходовых термостатических клапанов, как 50:1 или 30:1, относятся к классу среднестатистических. Наилучшие регулирующие свойства показывают приборы с показателем динамического диапазона регулирования в 100:1.

Типоразмеры и значения номинального рабочего давления трехходовых терморегулирующих клапанов регламентируются ГОСТ 28338-89 и 26349-84 соответственно.

Из каких материалов изготавливают трехходовые термоклапаны

Для производства трехходовых термостатических клапанов используются разнообразные металлы и сплавы. Если речь идет о промышленных объектах, то чаще всего применяется:

Чугун. Отличается антикоррозийными свойствами и достаточно высокой прочностью. Однако при нарушениях технологий производства и эксплуатации чугунные изделия могут быть достаточно хрупкими.

Черная углеродистая сталь. Материал прочный, дешевый, но подвержен коррозии. Для сглаживания последнего недостатка трехходовые клапаны никелируются и хромируются.

Нержавеющая (легированная) сталь. Параметры выше за счет добавления сплава никеля и хрома. Высокая прочность, стойкость к окислению и коррозии обеспечивают изделиям долгий срок жизни. Однако стоят такие термоклапаны существенно дороже.

Для систем отопления частных домов чаще всего применяются латунные трехходовые клапаны. Их температурный режим ограничивается 200 °C, но в дозволенном температурном диапазоне приборы из латуни способны проработать достаточно долго. Не менее популярны полимерные изделия, используемые в соответствующих отопительных или водопроводных контурах.

Дороже трехходовые клапаны из бронзы, не уступающие латунным аналогам в прочности. Бронзовые изделия устанавливают, как правило, в медных отопительных контурах.

Важно! Иногда в продаже можно встретить запорную арматуру из силумина (низкопрочного алюминиевого сплава с кремнием). Внешне они очень похожи на изделия из нержавеющей стали или латуни, но при этом стоят в разы дешевле и служат, к сожалению, ровно столько, во сколько оцениваются.

Внутренний запорный механизм в бытовых изделиях может изготавливаться из керамики (за исключением трехходовых термоклапанов с электроприводом). Керамические механизмы химически инертны и долговечны, но крайне чувствительны к чистоте транспортируемого теплоносителя. Его низкое качество – причина быстрого износа керамических элементов.

Устройство и принцип работы трехходового клапана

Конструкция трехходового термоклапана схожа с тройником. С 3 сторон расположены отрезки труб (патрубки):

1. Два (прямой и байпасный, на фото дальше обозначены как А и В) предназначены для входящего или исходящего потока в режиме смешивания или разделения соответственно.
2. Один (общий, на фото – АВ) – для исходящего или входящего (также в режиме смешивания или разделения теплоносителя).

Внутри корпуса расположены:

1. Шток, обеспечивающий движение затворного механизма.
2. Запорный механизм (затвор).
3. 2 седельных кольца, фиксирующие затвор (присутствует не во всех моделях).

В зависимости от конкретной модификации конструкция трехходового термостатического клапана может дополняться другими элементами, необходимыми для его полноценной работы.

Конструкция затворного механизма предполагает деление трехходовых клапанов на 2 основные группы – седельные и поворотные, несколько отличающиеся по принципу работы. Кроме того, различают смесительные и разделительные (распределительные) термоклапаны.

Седельные трехходовые клапаны оборудованы вращающимся штоком с закрепленным на нем шаровым, пластинчатым или цилиндрическим затвором. Поступательные движения штока приводят в действие затворный механизм. Его функции:

1. В режиме смешивания, находясь в крайнем верхнем положении, перекрывает ток жидкости из патрубка А, одновременно открывая патрубок В. Находясь в крайнем нижнем положении, перекрывает ход теплоносителя из патрубка В, открывая патрубок А.
2. В режиме разделения крайнее верхнее положение затвора приводит к закрытию патрубка В и одновременному открытию патрубка А. Крайнее нижнее положение, наоборот, закрывает патрубок А и открывает патрубок В.

Поворотные трехходовые клапаны оборудованы штоком радиального вращения на 90°:

1. В режиме смешивания поворот штока налево перекрывает патрубок В, открывает ход теплоносителю с патрубка А. Поворот штока направо перекрывает порт А и открывает патрубок В.
2. В режиме разделения потоков крайнее левое положение перенаправляет поток носителя в направление патрубка А, а крайнее правое положение – в направление патрубка В.

На заметку! Общий патрубок АВ ни в одном из вариантов не перекрывается, поэтому характеризуется постоянным гидравлическим режимом.

Достоинства и недостатки термостатических трехходовых клапанов

Несомненные плюсы использования трехходовых терморегулирующих клапанов:

1. Легкость влияния на температуру рабочей среды.
2. Практичность и энергоэффективность системы отопления.
3. Простой монтаж и обслуживание.
4. Долгий срок службы (зависит от материала, из которого изготовлен).

Из недостатков я бы отметила относительно высокую стоимость и необходимость фильтра в отопительном контуре для обеспечения высокой степени чистоты теплоносителя.

Виды трехходовых клапанов и особенности их работы

Прежде всего трехходовые термоклапаны классифицируются по назначению на разделительные и смесительные:

• У смесительного клапана 2 направления работают на подачу теплоносителя разных температур (горячей и холодной), а 1 направление выводит уже смешанный поток жидкости. Настойка нужных температурных параметров осуществляется регулировкой температуры и пропорций подаваемых потоков.

• У распределительного термоклапана 1 патрубок подает теплоноситель, а 2 других его делят между собой и распределяют в разных направлениях.

К сведению! При определенных условиях смесительный трехходовой клапан может работать в режиме распределения.

По способу управления трехходовые термоклапаны бывают автономными, ручными, термостатическими и электрическими. Два последних, как правило, работают в автоматическом режиме.

Простые автономные модели снабжены установленным внутрь корпуса термостатическим элементом с уже заданной в заводских условиях температурой теплоносителя на выходе. Это значение остается постоянным на протяжении всего срока службы.

Автономный смесительный трехходовой клапан
Плюсы	Минусы
Низкая цена	Необходимость подбора клапана под температурный режим обратки теплогенератора
Контроль температурного режима теплоносителя	Нельзя изменить установленный заводом-изготовителем температурный режим

Для ручного управления шток снабжается вентилем или поворотной ручкой и панелью управления с отметками, в соответствии с которыми регулируется тепловой режим.

Смесительный трехходовой клапан ручного управления
Плюсы	Минусы
Относительно низкая цена	Необходимость постоянного контроля со стороны человека, как следствие, затяжной характер реагирования на изменения условий окружающей среды
Контроль температурного режима теплоносителя
Возможность изменения температурного режима в процессе эксплуатации	Неравномерное прогревание отопительного контура

Трехходовой термостатический клапан с терморегулятором оборудован термостатом, наполненным жидкой или газовой средой, реагирующей на малейшие колебания температуры теплоносителя.

Как только теплоноситель нагревается до заданной температуры, за счет расширения реагента автоматически активизируется поршневая система термоклапана и перекрывается патрубок с горячим потокам.

Трехходовые клапаны с терморегулятором могут быть механическими и электронными. Достоинство механических моделей в их абсолютной автономности. Электронные же требуют подключения к сети электропитания или питаются от батареек.

Однако этот недостаток сглаживается полной автоматизацией процесса, удобством настройки и расширенным функционалом – автоматическое изменение температурного режима по времени суток, дням недели и пр.

Смесительный трехходовой клапан с терморегулятором
Плюсы	Минусы
Автоматический контроль температурного режима теплоносителя	Высокая цена
Возможность изменить температурный режим	Требуется предельно четкая настройка, ошибки в выставленных параметрах дают небольшую погрешность в работе системы
Равномерное прогревание отопительного контура

Трехходовые термоклапаны с электроприводом управляются за счет электронного блока управления, работающего на сервоприводе. Выход температурного режима теплоносителя за пределы установленных значений фиксируется установленным в модуль термостатом, который сигнализирует об этом контроллеру. Тот передает команду на привод, регулируя поток холодного или горячего теплоносителя в системе.

При этом ни один из патрубков полностью, как правило, не перекрывается, а регулируется лишь объем подаваемого охлажденного и горячего теплоносителя.

Смесительный трехходовой клапан с электроприводом
Плюсы	Минусы
Автоматический контроль температурного режима теплоносителя	Высокая цена
Возможность изменения температурного режима	Повышенный расход электроэнергии
Точная регулировка температуры потока теплоносителя	Увеличенный расход теплоносителя
Равномерное прогревание отопительного контура

Срок службы трехходовых клапанов

Наиважнейшие факторы, влияющие на срок службы трехходового:

1. Материал, из которого он изготовлен.
2. Соответствие предписанным изготовителем условиям эксплуатации – температурному режиму и качеству теплоносителя.
3. Интенсивность эксплуатации.
4. Качество монтажа.

В среднем производители дают гарантию на свою продукцию в диапазоне от 5 до 7 лет, это значит, что трехходовой клапан с легкостью может проработать и в 2 раза дольше. А вот гарантия на пластиковые модели не превышает 1 года.

Самой надежной всегда признавалась арматура с ручной системой управления. Электронные и термостатические датчики гораздо быстрее выходят из строя, чем сам клапан, и требуют ремонта или полной замены.

Как выбирать трехходовой клапан

Ассортимент трехходовых термоклапанов крайне широк. Как подобрать модель, чтобы она подходила техническим характеристикам отопительной системы дома? Обращают внимание на такие параметры:

1. Вид затворного механизма – поворотный или седельный. Последний обеспечивает более плотное примыкание затвора и точнее регулирует напор даже в условиях высоких температур и перепадов давления.
2. Тип управления. Он может быть автономным, ручным, термостатическим и электрическим. Электрические сервоприводные модели больше всего подходят для водного теплого пола.
3. Сфера использования. Горячее водоснабжение, отопление – радиаторное или теплый пол. Для ГВС – разделительные, для отопительных контуров – смесительные.
4. Материал клапана. Латунная и медная арматура служит гораздо дольше.
5. Диаметр труб, к которым будет подсоединяться термоклапан.
6. Способ соединения – резьбовой или фланцевый. При сечении свыше 65 мм обычно устанавливаются фланцевые модели.

Дальше следует опираться на данные теплового и гидравлического расчета отопительного контура и конкретно того участка, где планируется установка трехходового клапана:

• Давление.
• Максимальная температура теплоносителя в месте монтажа клапана.
• Средний расход воды (м³ на 1 час).

Эти данные обязательно должны совпадать с маркировкой на самом клапане или информацией в сопроводительной документации к изделию.

На заметку! Не стоит путать трехходовой термосмесительный клапан с аналогичным краном. Несмотря на схожую конструкцию и принцип действия, разница в системе управления существенна. Для сложных систем отопления лучше использовать именно клапан, а для небольших и максимально простых вполне подойдет и управляемый вручную кран.

Популярные производители трехходовых клапанов

Среди многочисленных производителей трехходовых термоклапанов я бы выделила следующую пятерку лидеров. Они специализируются на производстве инженерной сантехники, термостатического оборудования и активно внедряют новейшие энергоэффективные технологии:

• ESBE (Швеция).
• IMI-HEIMEIER (холдинг, включающий в себя 3 производственных комплекса).
• Danfoss (Германия).
• HERZ (Австрия).
• Valtec (Италия, Россия).

Valtec – специальный проект, производство адаптированной к российским реалиям разнообразной инженерной сантехники. Особенный плюс – приемлемая цена и большой срок гарантии на продукцию.

Сколько стоят трехходовые клапаны

Стоимость устройства складывается из множества аспектов – материала, из которого они произведены, технической оснащенности, репутации бренда. Стоит ли за нее переплачивать, решать вам.

Правила монтажа трехходовых клапанов

Чтобы потребитель не мучился вопросом, как правильно установить трехходовой термосмесительный клапан, производитель снабжает свою продукцию тщательно проработанной инструкцией и наносит на каждое изделие специальную маркировку, помогающую безошибочно определить направление потоков:

1. Патрубок, обозначенный литерой «А», так называемый «прямой ход», предназначен для подсоединения к трубе с горячим теплоносителем.
2. Патрубок с литерой «В» («байпасный ход») соединяется с трубой, подающей охлажденную воду.
3. Патрубок с обозначением «АВ» (ход с постоянным гидравлическим режимом) подсоединяется к основной транспортной магистрали, предназначенной для транспортировки уже смешанного теплоносителя.

Место трехходового клапана в отопительном контуре

Для начала рассмотрим общие схемы подключения к отопительному контуру. Упрощенно их можно представить так:

Как видно из схемы, трехходовые термоклапаны могут устанавливаться как на тепловой ветке, идущей непосредственно от котла, так и на обратке. Однако это вовсе не значит, что так может устанавливаться абсолютно любой клапан. Возможности того или иного оборудования определяет допустимый тепловой режим, указанный изготовителем в техпаспорте.

Ниже представлена более сложная схема, позволяющая полностью автоматизировать работу системы отопления:

При установке следует соблюдать следующие правила:

1. Перед клапаном должны быть установлены: манометр, фильтр, дроссельная диафрагма (шайба).
2. После термоклапана устанавливается еще один манометр.
3. Перед клапаном желательно выдержать прямой участок трубы, равный 5 ее номинальным диаметрам, за термоклапаном длина прямого участка должна быть не менее 10 номинальных диаметров трубы.
4. В сложноконтурных или излишне длинных отопительных магистралях проблему низкого давления решают установкой циркуляционного насоса.
5. На горизонтальных участках сам клапан размещается таким образом, чтобы электропривод, термостатическая вставка или терморегулятор располагались над ним.
6. Резьбовые соединения стыкуются с применением льняного волокна, уложенного на резьбу в 2-3 слоя, и герметика.
7. В процессе закручивания следует избегать излишних усилий на сопрягаемые элементы, не допускается их растяжение, сжатие или изгиб.

Место трехходового клапана в системах водоснабжения

Представленная ниже схема монтажа трехходового клапана доступно иллюстрирует принцип его обвязки с водонагревателем и варианты установки в напорных и безнапорных системах водоснабжения:

Частые ошибки и проблемы при установке трехходового клапана

1. Неверное подсоединение патрубков ведет к общему сбою системы отопления – перегреву котла, холодным радиаторам и т. д.
2. Несоблюдение рекомендуемых длин горизонтальных участков и углов наклона магистрали могут провоцировать образование воздушной пробки в приборе, его заклиниванию.
3. Пренебрежение установкой фильтрующего элемента приводит к заклиниванию затворного механизма и его быстрому износу.

Советы специалистов

При определенном подходе трехходовой термоклапан можно заменить конструкцией из двух двухходовых клапанов, настроенных на реверсивный режим работы: при открытии одного второй автоматически должен закрываться.

Заключение

Как видите, сделать отопление энергоэффективным нетрудно. А смонтировать клапан своими руками, опираясь на рекомендации изготовителя, может каждый, кто умеет орудовать гаечным ключом. Если же собственных навыков недостаточно, всегда можно обратиться за помощью к специалистам.

Удачи вам! И не забывайте подписываться на рассылку и делиться полезностями со своими друзьями и знакомыми в соцсетях. До новых встреч!

Загрузка. ..

Трехходовой 3/4″ клапан Watts ZV4131-DN20 (413134)

• Тип: ZV4131-DN20.
• Маркировка: 413134.
• Артикул: 10001558.
• Производство: Италия.
• Максимальная рабочая температура: 100 °C.
• Температура жидкости: 4-110 °C.
• Применяемые жидкости: вода, гликолевые растворы до 50%.
• Ход штока: 2,5 мм.
• Номинальное давление: 16 бар.
• Пропускная способность Kvs: 2,8.
• Межосевое расстояние между выводами: 50мм.
• Материал: латунь.
• Диаметр резьбового соединения труб: 3/4 дюйма.
• Присоединение привода: накидная гайка M30x1,5.
• Совместимость с приводами: Watts 22CX.
• Подсоединительная резьба: наружная.
• Вес: 350 г. (С приводом 500 г.)

Клапаны в наличии по состоянию на июнь 2021 г!

Цена: 50 € / 4378 ₽ 43 € / 3765 ₽.

Розничная цена с НДС за клапан, без стоимости привода. Уточняйте Вашу цену со скидкой в зависимости от количества. Оплата в рублях по курсу ЦБ РФ на день оплаты.

Применение 3-х ходовых зональных клапанов Watts 413134 на 3/4″ в системах чиллер-фанкойл.

Наиболее популярным присоединительным размером по воде для большинства фанкойлов является диаметр трубы 3/4 дюйма. Китайские производители используют этот диаметр практически на всех теплообменниках фанкойлов в диапазоне мощностей по холоду от 1,5 до 15 кВт для сокращения производственных издержек. Европейцы более точны, и более грамотно проектируют системы, в связи с этим применение клапанов на 3/4 дюйма используется в фанкойлах производительностью от 3,5 до 14 кВт. Соответственно наиболее ходовыми клапанами фанкойлов являются клапаны на 3/4 дюйма, если оценивать основной рынок фанкойлов.

Трёхходовой клапан фанкойла Watts ZV4131-DN20 изготовлен из высококачественной латуни марки CW617N со штоком из никелированной латуни, с пружиной из нержавеющей стали и уплотнителем из этилен-пропиленового сополимера (EPDM) в результате чего клапаны для фанкойлов имеют эксплуатационный ресурс до 10-15 лет.

Клапан фанкойла 3/4″ Watts приводится в действие приводом клапана 22CX или 22C (на данный момент снят с производства). Клапан имеет наружное резьбовое соединение и четыре выхода для подвода воды. Клапан может быть использован как смесительный (два входа, один выход), либо как распределительный узел (один вход, два выхода), в зависимости от направления монтажа от фанкойла, либо к фанкойлу.

Руководство по выбору трехходовых шаровых кранов

ВА Серия

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов

VIP серии

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

G (BSPP): от 3/8 дюйма до 2 дюймов

VIP-EVO серии

Материалы

Корпус: Алюминий (несмачиваемый)
Концевые соединения: Латунь с никелевым покрытием (смачиваемый)
Поршень: Chem. Латунь с никелевым покрытием (смачиваемая)
Седло: ПТФЭ, 15% стекловолокно Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов
G (BSPP): от 3/8 дюйма до 2 дюймов

Угловые клапаны

Материалы

Корпус: SS или бронза
Уплотнения: PTFE

Подключения

NPT: 3/8 дюйма до 2 дюймов
Tri-Clamp: 1/2 дюйма до 2 дюймов

J Серия

Материалы

Корпус: Латунь
Уплотнения: BUNA или Viton

Подключения

NPT: от 3/8 дюйма до 1 дюйма

VAX серии

Материалы

Корпус: SS или латунь
Уплотнения: FPM
Седла: PTFE

Подключения

NPT: от 3/8 дюйма до 1 дюйма

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

P2 серии

Материалы

Корпус: PVC
Уплотнения: EPDM или Viton
Седла: PTFE

Подключения

NPT: от 1/2 «до 4»
Клейкое гнездо: 1/2 «до 4»

101 серии

Материалы

Корпус: Никелированная латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: от 3/8 дюйма до 3 дюймов

26 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ и витон
Седла: RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

36 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: PTFE
Седла: RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов
Сварка с враструб: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от 1/2 дюйма до 4 дюймов

150F / 300F серии

Материалы

Корпус: Углеродистая или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

150F / 300F серии

Материалы

Корпус: Углеродистая или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

HPF серии

Материалы

Корпус: Углеродистая или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 «до 4»
Сварка внахлест: 1/2 «до 4»

HPF серии

Материалы

Корпус: Углеродистая или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 «до 4»
Сварка внахлест: 1/2 «до 4»

XP3 серии

Материалы

Корпус: Углеродистая или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 «до 4»
Сварка внахлест: 1/2 «до 4»

DSI-WG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

XLB серии

Материалы

Корпус: Ковкий чугун с покрытием PFA
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

150 #: 1/2 дюйма до 6 дюймов

V Серия

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: PTFE, TFM или 50/50
Седла: PTFE, TFM или 50/50

Подключения

NPT: 1/2 дюйма до 4 дюймов
150 # / 300 #: 1/2 дюйма до 8 дюймов
Tri-Clamp: 1/2 дюйма до 4 дюймов

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

30D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

Tri-Clamp: 1/2 дюйма до 4 дюймов

31D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ / витон или RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

33D серии

Материалы

Корпус: Латунь
Седла: RPTFE
Уплотнения: RPTFE / Viton

Подключения

NPT: от 1/4 дюйма до 2 дюймов

MPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: TFM
Уплотнения: TFM

Подключения

150 #: от 3/4 дюйма до 6 дюймов
300 #: от 1 1/2 до 6 дюймов

PTP серии

Материалы

Кузов: PVC
Седла: PTFE
Седла: EPDM или Viton

Подключения

NPT: от 1/2 «до 2»
Клейкое гнездо: 1/2 «до 2»

BFY серии

Материалы

Корпус: Нержавеющая сталь 316L
Седла: EPDM, SIlicon или Viton

Подключения

Tri-Clamp: от 1/2 до 6 дюймов
Стыковая сварка: от 1/2 до 6 дюймов

FE серии

Материалы

Кузов: PVC
Сиденья: EPDM

Подключения

Вафля: от 1 1/2 до 12 дюймов

FK серии

Материалы

Кузов: GRPP
Сиденья: Полипропилен

Подключения

Межфланцевый: от 1 1/2 до 12 дюймов
С проушиной: от 2 1/2 до 12 дюймов

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: RPTFE

Подключения

Межфланцевый: от 2 до 12 дюймов
С выступом: от 2 до 12 дюймов

HPX серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: Графит

Подключения

Межфланцевый: от 3 до 48 дюймов
С проушиной: от 3 до 48 дюймов
ANSI класс 150, 300, 600

HPX серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: Графит

Подключения

Межфланцевый: от 3 до 48 дюймов
С проушиной: от 3 до 48 дюймов
ANSI класс 150, 300, 600

ST серии

Материалы

Корпус: Ковкий чугун с эпоксидным покрытием
Седла: BUNA или EPDM

Подключения

Межфланцевый: от 2 до 12 дюймов
С проушиной: от 2 до 24 дюймов

XLD серии

Материалы

Кузов: Ковкий чугун с покрытием из PFA
Седла: Витон

Подключения

Межфланцевый: от 2 до 24 дюймов
С проушиной: от 2 до 24 дюймов

061 серии

Материалы

Корпус: Ковкий чугун с покрытием PFA
Заглушка: Ковкий чугун с покрытием PFA

Подключения

150 #: 1/2 дюйма до 4 дюймов

067 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ

Подключения

150 #: 1/2 дюйма до 4 дюймов

XP3 серии

Материалы

Корпус: Нержавеющая сталь или углеродистая сталь
Уплотнения: PTFE, RPTFE, PFA или специальный

Подключения

150 #: от 1/2 до 12 дюймов
300 #: от 1/2 до 12 дюймов

GVI серии

Материалы

Корпус: Углерод или нержавеющая сталь
Накладка: SS, TFE или PEEK

Подключения

150 #: 1/2 дюйма до 4 дюймов
300 #: 1/2 дюйма до 4 дюймов
NPT: 1/2 дюйма до 2 дюймов
SW: 1/2 дюйма до 2 дюймов

GV серии

Материалы

Корпус: Бронза или нержавеющая сталь
Отделка: Бронза, нержавеющая сталь или PEEK

Подключения

NPT: 1/2 дюйма до 2 дюймов
Стыковая сварка: 1/2 дюйма до 2 дюймов

GH серии

Материалы

Корпус: Чугун
Отделка: Бронза или нержавеющая сталь

Подключения

150 # Фланец: от 2 1/2 до 8 дюймов
300 # Фланец: от 2 1/2 до 8 дюймов

EWG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

DSI-WG серии

Материалы

Корпус: Углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

21 серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 2 дюймов

282 серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная x внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

282LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

Ручные клапаны

Краны шаровые 2-ходовые

NPT: от 1/4 дюйма до 3 дюймов
Сварка с муфтой: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от 1/2 до 3 дюймов

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с проушинами: от 2 до 8 дюймов

112LF серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

282LF серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная резьба с внутренней резьбой): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

250LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

Ручные клапаны

Краны шаровые 2-ходовые

NPT: от 1/4 дюйма до 3 дюймов
Сварка с муфтой: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от 1/2 до 3 дюймов

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

с проушинами: от 2 до 8 дюймов

FireChek® серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: Delrin®

Подключения

NPT: 1/4 «
ISO: 1/4″

Клапаны пожаробезопасные FM

Материалы

Корпус: Углеродистая или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / пластина: 3 дюйма и 4 дюйма

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов
NPT: от 1/2 до 4 дюймов
Сварка внахлест: от 1/2 до 4 дюймов

ESOV серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седло: Трим API 8 или 12
Уплотнение крышки: Графит

Подключения

150 #: от 2 до 16 дюймов
300 #: от 2 до 16 дюймов

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

Клапаны пожаробезопасные FM

Материалы

Корпус: Углеродистая или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: 1/2 дюйма до 2 дюймов
150 # / 300 #: 1/2 дюйма до 4 дюймов
Проушина / пластина: 3 дюйма и 4 дюйма

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от 1/2 «до 4»
Сварка внахлест: 1/2 «до 4»

HP серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

Межфланцевый: от 2 до 12 дюймов
С выступом: от 2 до 12 дюймов

Серия ESD

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов
NPT: от 1/2 до 4 дюймов
Сварка внахлест: от 1/2 до 4 дюймов

F Серия

Материалы

Корпус: Алюминий с полиуретановым покрытием

Момент

Пружинный возврат: до 56 500 дюймов / фунт.
двойного действия: от до 59000 дюймов / фунт.

O серии

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
двойного действия: от до 25600 дюймов / фунт.

P Серия

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: до 25 600 дюймов / фунт.
двойного действия: от до 25600 дюймов / фунт.

CE серии

Материалы

Корпус: Поликарбонатный пластик (ABSPC)

Момент

100 дюймов / фунт.

V4 серии

Материалы

Корпус: Алюминий с эпоксидным покрытием

Момент

125 или 300 дюймов / фунт.

R4 серии

Материалы

Корпус: Поликарбонат

Момент

300 или 600 дюймов / фунт.

S4 серии

Материалы

Корпус: Антикоррозийный полиамид

Момент

до 2600 дюймов / фунт.

O серии

Материалы

Корпус: Литой под давлением алюминиевый сплав

Момент

до 8680 дюймов / фунт.

B7 серии

Материалы

Корпус: Алюминий с эпоксидно-порошковым покрытием

Момент

до 20 000 дюймов / фунт.

FEX серии

Легко модернизируется на

Шаровые краны HPF, 150F и 300F

Сепаратор серии

Воздушный поток

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя резьба): от 1/4 дюйма до 1 дюйма

Фильтрация

Твердые вещества: 1 микрон
Вода: Удаление 100%

Комбинированный фильтр-элиминатор серии

Воздушный поток

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя резьба): от 1/4 дюйма до 1 дюйма

Фильтрация

Твердых тел: .01 микрон
Вода: Удаление 100%

01N серии

Материалы

Корпус: Нейлон

Подключения

NPT: 1 »

01A Серия

Материалы

Кузов: Алюминий

Подключения

NPT: 1 «

Серия DM-P

Материалы

Корпус: Пластик

Подключения

NPT (наружная резьба): от 1/4 дюйма до 1 дюйма

A1 серии

Материалы

Корпус: Алюминий или нейлон

Подключения

NPT: 1 дюйм или 2 дюйма

MAG серии

Материалы

Корпус: Нержавеющая сталь

Подключения

NPT: от 1/4 дюйма до 2 дюймов
BSPP: от 1/4 дюйма до 2 дюймов
Т-образный зажим: от 1/2 дюйма до 2 дюймов

G2 серии

Материалы

Корпус: нержавеющая сталь , алюминий или латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов
Т-образный зажим: 3/4 дюйма до 2 1/2 дюйма
Фланец: 1 дюйм до 2 дюймов

TM серии

Материалы

Кузов: ПВХ график 80

Подключения

NPT: от 1 до 4 дюймов
Клейкое гнездо (внутренняя): от 1 до 4 дюймов
Фланец: от 3 до 4 дюймов

Серия WM-PT

Материалы

Кузов: ПВХ лист.60 или 80

Подключения

Клейкое гнездо (папа): 1/2 дюйма до 4 дюймов
Вставка: 1 1/2 дюйма до 8 дюймов

WWM серии

Материалы

Кузов: ПВХ лист. 60 или 80

Подключения

Клейкое гнездо (папа): 1/2 дюйма до 4 дюймов
Вставка: 1 1/2 дюйма до 8 дюймов

LM серии

Материалы

Корпус: Алюминий

Подключения

NPT: 1/2 «

WM серии

Материалы

Корпус: Бронза с эпоксидным покрытием

Подключения

NPT: 1/2 дюйма до 2 дюймов

WM-NLC серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов

WM-NLCH серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 2 дюймов

D10 серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: 1/2 дюйма до 1 дюйма
Фланец: 1 1/2 дюйма до 2 дюймов

WM-PC серии

Материалы

Корпус: Полимер, армированный волокном

Подключения

NPT: от 1/2 «до 1 1/2»

WM-PD серии

Материалы

Корпус: Полиамид, армированный стеклом

Подключения

NPT: 1/2 — 3/4 дюйма

Импульсный выход

для счетчиков воды

Узнайте, что такое импульсный выход, и сравните счетчики воды, доступные с этой функцией.

Принадлежности

для счетчиков воды

Ознакомьтесь со всеми аксессуарами, предлагаемыми для наших счетчиков воды.

Модели потока для трехходового шарового клапана

Выберите подходящий трехходовой многопортовый шаровой кран для смешивания или отвода потока

Последнее обновление 9 ноября 2018 г.

Проточный трехходовой шаровой кран

Двухходовые и трехходовые шаровые краны являются наиболее распространенными типами шаровых кранов.Трехходовые шаровые краны особенно полезны, поскольку их можно настроить таким образом, чтобы упростить управление потоком газа и жидкости. Например, их можно использовать для перенаправления потока масла из одного резервуара в другой.

Наши онлайн-каталоги клапанов управления потоком и PDF-файлы предоставляют доступ к широкому спектру миниатюрных типов клапанов, типов соединений, материалов и размеров.

Шаровые краны трехходовые канистры

• Отключение или перекрытие потока
• Переключение потока между двумя разными источниками
• Объедините поток из двух разных источников
• Альтернативный поток между двумя разными пунктами назначения
• Перенаправить поток, идущий из одного источника в другой пункт назначения
• Разделение потока от одного источника на два исходящих пункта назначения

В этом сообщении основное внимание уделяется основным конструктивным различиям между потоком L-образной (L-образный) и Т-образной (T-образной) схемой потока в трехходовых шаровых клапанах.Я также опишу некоторые способы, которыми положение ручки в сочетании с диапазоном поворота ручки используется для управления потоком через типичные конструкции трехходового шарового крана.

Помимо электронной книги в формате PDF, содержащей эту статью, у ISM также есть новый связанный справочный ресурс. Это наша диаграмма потоков для трехходового шарового клапана .

Вид спереди типичного трехходового шарового клапана с ручкой, которая вращается параллельно плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальными отверстиями, вертикальными и вертикальными тройниковыми клапанами.

Вид спереди еще одного распространенного трехходового шарового крана. Он имеет ручку, которая поворачивается под прямым углом к ​​плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальными отверстиями, вертикальными и вертикальными тройниковыми клапанами.

Чем трехходовой шаровой кран отличается от двухходового шарового крана?

Двухходовые шаровые краны широко используются в качестве запорной арматуры для газов или жидкостей (сред), движущихся по закрытым трубным или трубопроводным системам.Это из-за их простоты и надежности. Двухходовые клапаны имеют два порта или отверстия, через которые труба или шланг подсоединяются к клапану. Шар в двухходовых шаровых кранах имеет одно прямое отверстие, через которое жидкость или газ (среда) проходят через клапан.

Поток через шаровой клапан со стандартным отверстием несколько ограничен, поскольку отверстие в шаре внутри клапана меньше диаметра труб, соединенных с портами клапана. Вариант для уменьшения или устранения сопротивления потоку через шаровой кран — использовать шаровой кран с полным проходом.

Узнайте больше о шаровых кранах с полным проходом и шаровых кранах со стандартным отверстием. В этом сообщении блога описаны различия между полнопроходными или полнопроходными шаровыми кранами и стандартными портовыми клапанами. Он также включает список часто задаваемых вопросов, в котором описаны некоторые основы конструкции шарового крана.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Комбинируйте британские и метрические соединения. Посмотреть видео.

Трехходовые шаровые краны имеют три порта или штуцера для трубы.В общем, трехходовые клапаны могут решать более сложные задачи управления потоком, чем двухходовые клапаны. Это делает их полезными для многих типов приложений процессов.

Например, трехходовой шаровой кран одного типа можно использовать для смешивания очищенной воды из одного источника с концентратом сока из другого источника. Несколько иная конструкция трехходового клапана может перенаправлять поток топлива из одного бака в другой, в то же время при необходимости полностью перекрывая поток топлива.

При выборе подходящего трехходового шарового клапана важно как понимать основные варианты конструкции трехходового клапана, так и планировать, как эти клапаны будут использоваться.Во-первых, немного об основах.

Что такое трехходовой шаровой кран?

Трех-, четырех- и пятиходовые шаровые краны называются многоходовыми. Трехходовой шаровой кран — самый распространенный многоходовой шаровой кран. Трехходовой шаровой кран имеет три порта или отверстия, которые подключены к трубопроводу или трубке для прохождения потока газа или жидкости (среды). Эти порты обычно описываются как одно впускное и два выпускных порта или одно выпускное и два впускных порта в зависимости от направления потока через клапан.

Трехходовые шаровые краны популярны, потому что они представляют собой экономичный и простой способ обеспечить как отсечку, так и управление направлением потока в одном корпусе клапана.

Шаровой кран — Узнайте о шаровых кранах с плавающей опорой и шаровой опорой у инженера HardHat
Хотя этот технический блог направлен на управление потоком большого диаметра и высокого давления, он содержит некоторую полезную и очень хорошо иллюстрированную информацию о трехходовой шаровой кран.

Управление потоком через трехходовой клапан осуществляется с помощью комбинации способа установки трубопровода, поворота ручки шара клапана и пути потока через шар клапана (отверстие шара или отверстие).

Используя правильный тип клапана и настройку, можно управлять потоком способами, которые соответствуют одному или нескольким различным требованиям процесса, например

• Полностью перекрыть поток
• Смешайте поток из двух разных источников
• Перенаправить поток из одного пункта назначения в другой
• Разделение потока из одного источника между двумя разными направлениями
• Поочередно блокировать поток в одном направлении, позволяя потоку продолжаться в другом

Есть одно простое, но ключевое отличие внутренней конструкции, которое определяет, на что способен трехходовой шаровой кран.Это важное конструктивное отличие заключается в характере потока или форме канала через шар внутри клапана. Большинство трехходовых шаровых кранов имеют шарики клапана с диаграммой направленности потока, имеющей форму заглавной буквы L (L-образный поток, L-поток, L-образный канал, два направления) или заглавной буквы T (Т-образный поток, T-поток, T. -порт, три направления).

Я опишу основы трехходовых шаровых кранов как с L-образным, так и с T-образным потоком, но сначала я опишу шаровые краны с L-образным профилем. Четкое понимание течения по L-образной схеме значительно упрощает понимание течения по Т-образной схеме.

Шарики клапана L-образной формы имеют проточные каналы в форме заглавной буквы L

Типичный шаровой клапан с L-образным профилем

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар предназначен для трехходового клапана горизонтального типа. Если он предназначен для клапана вертикального типа, прорезь под шток будет напротив одного из отверстий (отверстий для прохода потока шара).

Схемы потока

L, иногда называемые шарами под углом 90 градусов, чаще всего используются для обеспечения потока из одного общего впускного отверстия в одно из двух разных выпускных отверстий.Вот почему трехходовые шаровые краны с L-образной схемой потока часто называют переключающими клапанами.

Что такое переключающий клапан?

Переключающий, селективный или направленный клапаны — это альтернативные названия, используемые для шаровых кранов L-образной формы. Это связано с тем, что эта конструкция клапана широко используется для отклонения или изменения потока, выходящего через один из двух различных выходов или портов клапана. Ручные трехходовые шаровые краны L-образной формы, используемые в качестве переключающих клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего или входного отверстия для потока.

В этом трехходовом шаровом клапане с L-образной схемой потока доступны два пути потока: слева или справа.

Шаровые краны

L-образной формы с ручками, которые могут поворачиваться на 90 градусов (четверть оборота ручки), также называются двухпозиционными клапанами. Они могут отклонять поток влево или вправо одним поворотом ручки на 90 градусов.

Серия PMBV — переключающие шаровые краны (спецификация) от ISM
Пластиковые трехходовые шаровые краны серии PMBV представляют собой типичные шаровые краны с L-образным отверстием, предназначенные для использования в качестве переключающих клапанов без положения отсечки.

Когда их рукояткам разрешен дополнительный поворот на 90 градусов, всего на 180 градусов (половина оборота рукоятки), они могут полностью остановить поток. Обычно их называют трехпозиционными клапанами.

Если поворот рукоятки не ограничен встроенными ограничителями рукоятки клапана, шаровой клапан с L-образной схемой потока также может поворачиваться либо на 270 градусов (три четверти поворота рукоятки), либо на 360 градусов (полный оборот на рукоять). Эта свобода вращения обеспечивает два возможных положения отключения.

Трехходовой горизонтальный шаровой кран с L-образной схемой потока имеет два возможных положения отключения.

В случае четырехпозиционного клапана эти два положения закрытия клапана разнесены друг от друга всего на 90 градусов или четверть оборота.

Большинство клапанов горизонтального типа L имеют ручки, которые можно поворачивать на 180 градусов. Это предусматривает три варианта потока:

• Левый поток
• Правый поток
• Отсечь или перекрыть поток

Опять же, этот тип трехходового шарового клапана с L-образной схемой потока обычно описывается как трехпозиционный клапан.

Вид спереди типичного трехходового шарового крана с L-образной схемой потока. Схема потока

Трехходовые шаровые краны L-образной формы вертикального типа имеют два возможных пути потока и два возможных положения выключения.

Для шарового клапана с L-образной схемой вертикального потока нижний или общий порт всегда открыт. Поворот ручки клапана на 180 градусов (пол-оборота) направляет поток влево или вправо (см. Предыдущие изображения).Однако, если клапан повернут только на 90 градусов (четверть оборота) в любом направлении, ручка будет обращена либо к передней, либо к задней части клапана. В этих положениях ручки поток через клапан перекрывается.

Многие клапаны L-образной формы вертикального типа имеют ручки, которые можно поворачивать только на 180 градусов или пол-оборота. Это обеспечивает все три варианта: левый поток, правый поток и одно положение выключения.

Серия BVPM — шаровые краны с внутренней резьбой NPT (спецификация) от ISM
Серия миниатюрных латунных клапанов вертикального типа BVPM включает трехходовые шаровые краны.Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Серия BLV — шаровые краны с внутренней резьбой NPT (спецификация) от ISM
Серия BLV миниатюрных латунных клапанов вертикального типа включает трехходовые шаровые краны. Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Серия PBV3 — 3-ходовые шаровые краны (спецификация) , Трехходовые шаровые краны серии PBV3 — монтаж на панели (спецификация) и Серия PBV3L — Большой 3-ходовой шар Клапаны (спецификация) от ISM
Эти пластиковые миниатюрные клапаны вертикального типа представляют собой типичные шаровые клапаны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Рассмотрим подробнее поток L-образной формы горизонтального типа.

В этом трехходовом шаровом клапане горизонтального типа с L-образной схемой потока положение ручки по умолчанию позволяет потоку между общим отверстием клапана внизу и левым отверстием клапана.

Если рукоятка клапана повернута на 90 градусов против часовой стрелки, шар L-образной схемы внутри клапана также повернется на 90 градусов против часовой стрелки. Затем вместо этого он направляет поток вправо.Теперь поток проходит между общим или нижним портом и правым портом.

Что такое двухпозиционные шаровые краны L-образной формы?

Здесь начинаются некоторые сложности. Стандартный трехходовой шаровой кран с L-образной схемой потока (см. Выше) часто ограничивается только этим поворотом ручки на 90 градусов. Этот очень простой трехходовой шаровой кран обычно называют двухпозиционным. Его еще называют дивертерным, переключающим или направляющим клапаном.

Почему ручки важны для трехходовых шаровых кранов?

Ограничения на угол поворота рукоятки шарового клапана обеспечиваются какими-либо ограничителями рукоятки (красные стрелки).Обычно это продолжения рукоятки и верхней части корпуса клапана. Они действуют, препятствуя вращению ручки. Эти упоры предотвращают поворот ручки за пределы установленного диапазона движения.

Ручка-ограничитель, встроенная в этот клапан, и ее ручка (красные стрелки) мешают движению ручки клапана, ограничивая ее поворот на 90 градусов.

Трехпозиционные шаровые краны L-образной формы

Также доступны трехпозиционные трехходовые шаровые краны с L-образной схемой потока.У них есть ограничение поворота ручки на 180 градусов.

В такой конструкции положение ручки могло бы начинаться с свободного пути потока между нижним портом и левым портом (положение 1). Поворот ручки клапана на 90 градусов против часовой стрелки во второе положение по-прежнему позволяет потоку проходить через клапан, но на этот раз поток проходит между нижним и правым портами.

Поворот клапана еще на 90 градусов против часовой стрелки, всего 180 градусов (положение 3), перекрывает весь поток через клапан.Такие шаровые краны с L-образной схемой потока обычно называют трехпозиционными клапанами: исходное положение, поворот на 90 градусов и поворот на 180 градусов.

180-градусный (трехпозиционный) трехходовой шаровой кран L-образной формы имеет два пути потока и одно положение отсечки.

Четырехпозиционные шаровые краны L-образной формы

Когда ручка поворачивает шар клапана на 90 градусов против часовой стрелки (положение 2), путь потока изменяется, и теперь поток может проходить между нижним общим портом и правым портом.

Поворот рукоятки еще на 90 градусов против часовой стрелки (положение 3), на 180 градусов от исходного положения, поворачивает шар клапана в положение, при котором поток между какими-либо отверстиями клапана невозможен, и этот клапан теперь «выключен».

Если ручку можно повернуть еще на 90 градусов против часовой стрелки (положение 4), всего 270 градусов, шар клапана все равно не будет пропускать поток, и клапан все равно будет закрыт.

Поворот ручки этого клапана еще на 90 градусов против часовой стрелки, всего 360 градусов, возвращает его в исходное исходное положение.Поток снова может проходить через клапан между нижним общим портом и левым портом.

В целом шаровые краны трехходовые описываются по их характеристикам:

• Схемы течения (L-образная или Т-образная схема потока)
• Ориентация ручки (горизонтальная или вертикальная)
• Сколько поворотов на 90 градусов или положений позволяет ручка

Это типичные варианты положения рукоятки, указанные в описании клапана:

• Два положения (90 градусов)
• Три положения (180 градусов)
• Четыре позиции (270 или 360 градусов)

Для многих шаровых кранов L-образной формы обычно обеспечивается дополнительная гибкость за счет возможности изменения положения ручки.У этих клапанов есть ручки, которые можно снять со штока клапана и затем снова прикрепить в другом исходном положении.

Далее я хотел бы описать основы трехходового шарового крана Т-образной формы.

Пути потока для шариков Т-образной формы имеют форму заглавной буквы T

Типичный шаровой клапан с Т-образным профилем

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар предназначен для трехходового клапана горизонтального типа. Если бы он был предназначен для клапана вертикального типа, паз штока был бы напротив дна или общего отверстия.

Шарики с Т-образной схемой потока, иногда называемые шарами с углом поворота 180 градусов, широко используются для объединения двух входных потоков и их объединения для выхода через одно общее выходное отверстие. В зависимости от требований процесса возможно и обратное. То есть разделите поток, поступающий из одного общего порта, на два исходящих потока, каждый из которых выходит из клапана через другой порт клапана.

Клапаны потока

Т-образной формы не ограничиваются только разделением или разделением потока. Они также могут действовать как клапаны потока L-образной формы и перенаправлять поток от одного выпускного отверстия к другому.

Как и клапаны L-образной формы, проточные клапаны T-образной формы изменяют путь потока с помощью поворота ручки на четверть. В зависимости от допустимого диапазона движения рукоятки они могут обеспечивать отводной поток, смешивание или разделение потока и прямоточный поток.

В одном важном отношении шаровые краны с Т-образной схемой потока сильно отличаются от шаровых кранов с L-образной схемой. Обычные проточные клапаны с Т-образной схемой не могут обеспечивать управление отсечкой. Они могут либо ограничить поток к любым двум из трех портов клапана, либо позволить потоку через все три порта клапана одновременно.Вот почему шаровые краны с Т-образной схемой потока иногда называют смесительными.

Что такое смесительный клапан?

Смесительные клапаны — это альтернативные названия, используемые для шаровых кранов с Т-образной схемой потока. Это связано с тем, что эта конструкция клапана широко используется для смешивания или объединения потоков, поступающих из двух разных источников. Обычные ручные трехходовые шаровые краны с Т-образным профилем, используемые в качестве смесительных клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего выходного порта.

Как и в шаровых клапанах с L-образной схемой потока, каждый поворот ручки на 90 градусов изменяет путь потока через клапан.Как и в случае клапанов L-образной формы, повороты рукоятки могут быть ограничены конструкцией с использованием упоров рукоятки.

Трехходовой шаровой кран горизонтального типа с Т-образной схемой потока имеет четыре возможных пути потока.

Обратите внимание, что каждое изменение схемы потока слева направо представляет собой поворот ручки на 90 градусов против часовой стрелки. Каждый поворот ручки вызывает соответствующий поворот шара клапана на 90 градусов. Это изменяет путь потока через клапан.

Т-образные шаровые проходы для трехходовых шаровых кранов вертикального типа

Шаровой кран с Т-образным профилем вертикального типа немного отличается от клапанов горизонтального типа.У вертикальных Т-образных клапанов нижний или общий порт всегда открыт. Поворот ручки клапана на 180 градусов не изменяет путь потока. Однако, если клапан поворачивается только на 90 градусов в любом направлении, когда ручка обращена либо к передней, либо к задней части клапана, поток перекрывается.

Загрузите бесплатную PDF-файл с диаграммой потоков для трехходовых шаровых кранов ISM.

Типичный трехходовой шаровой кран вертикального типа с Т-образным профилем Схема потока

Трехходовые шаровые краны с Т-образным профилем вертикального типа имеют один возможный путь потока и одно возможное положение выключения.Начальное положение ручки находится слева. Слева направо каждое изображение представляет собой поворот ручки клапана на 90 градусов против часовой стрелки.

Большинство клапанов вертикального типа Т-образной формы имеют ручки, которые могут поворачиваться только на 90 градусов (одно положение) или 180 градусов (два положения). Это обеспечивает оба варианта потока:

• Отсечка потока
• Поток между всеми тремя портами

Т-образные проточные клапаны вертикального типа иногда называют клапанами с тройниковым отверстием или клапанами с шариками с тройниковым отверстием.

Общие области применения шарового клапана с L-образным отверстием:

Переключающие клапаны, запорные клапаны, байпасные клапаны, переключающие клапаны, гидрораспределители

• Перенаправить поток из одного накопительного резервуара в другой
• Изменить источник потока с одного насоса на другой
• Изменить источник потока с одного резервуара на другой
• Отвод потока от чиллера или нагревателя для удовлетворения сезонного спроса
• Отключить весь поток, сохранив возможность выбора между двумя направлениями потока или двумя источниками потока

Общие области применения шара с Т-образным отверстием:

Пробоотборные клапаны, продувочные клапаны, смесительные клапаны, байпасные клапаны, клапаны постоянного расхода

• Объединить поток из двух разных источников
• Разделение потока между двумя разными направлениями
• Альтернативный поток между двумя разными источниками
• Разрешить смешивание потока из двух разных источников
• Альтернативный поток между двумя разными пунктами назначения

Заключение

Как правило, трехходовые шаровые краны описываются на основе их режимов потока (L-образный или T-образный поток), ориентации ручки (горизонтальный тип или вертикальный тип) и количества поворотов на 90 градусов, на которое ручка может поворачиваться:

• Два положения (90 градусов)
• Три положения (180 градусов)
• Четыре позиции (270 или 360 градусов)

В зависимости от того, как просверлен шар клапана, и конфигурации трубопровода, поток газа и жидкости может быть отведен, смешан, заблокирован в одном направлении или полностью перекрыт.Многопортовые клапаны экономят место и позволяют отказаться от лишнего тройника и клапана. Понимание основных вариантов конструкции трехходового шарового крана упрощает выбор правильного трехходового клапана и упрощает планирование его установки.

Другие сообщения блога по теме

Миниатюрные шаровые краны: пластик, латунь или нержавеющая сталь?
Обзор того, что имеет значение при выборе материала корпуса шарового крана. Температура, давление и коррозионная стойкость являются ключевыми вопросами, когда выбирают между пластиком и металлом.Когда металл — это определенно лучший выбор, наиболее распространенными металлами корпуса мини-шарового крана являются латунь и нержавеющая сталь. У каждого есть свои плюсы и минусы.

Прессованные, кованые или холоднотянутые латуни для миниатюрных клапанов
Обзор формования, обработки и формы латуни для изготовления миниатюрных шаровых и обратных клапанов. Латунь — отличный выбор материала для миниатюрных клапанов. Узнайте больше о том, почему латунь является таким полезным металлом для изготовления клапанов.В этом посте также рассматриваются некоторые из основных методов промышленной формовки латуни.

Как ISM может помочь вам найти правильный миниатюрный клапан для вашего приложения

Персонализированное обслуживание клиентов и ресурсы, доступные на веб-сайте ISM, могут оказаться большим подспорьем при выборе клапана. Доступные онлайн-ресурсы включают справочные руководства по химической совместимости, габаритные чертежи и спецификации продуктов. Наши онлайн-каталоги клапанов управления потоком и PDF-файлы предоставляют доступ к широкому спектру миниатюрных типов клапанов, типов соединений, материалов и размеров.

Об авторе

Стивен К. Уильямс, BS, является техническим писателем и специалистом по входящему маркетингу в Industrial Specialties Manufacturing (ISM), ISO 9001-2015 поставщик миниатюрных пневматических, вакуумных и компоненты гидравлической системы для OEM-производителей и дистрибьюторов по всему миру. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

«Вернуться на главную страницу блога

3-ходовые шаровые краны для продажи через Интернет

Среди множества типов шаровых кранов, 3-ходовые шаровые краны являются эффективным решением для смешивания, отвода и выбора приложений.

Valworx предлагает широкий выбор 3-ходовых клапанов, поставляя продукцию, соответствующую высоким стандартам качества, производительности и поставки наших клиентов.

Трехходовые клапаны предназначены для смешивания, отвода и выбора различных сред.Эти компоненты подключаются к трубкам или трубам для управления потоком жидкостей или газов. Как следует из названия, трехходовые шаровые краны имеют три порта. Эти клапаны различаются по составу на входе и выходе в зависимости от применения клапана:

Смесительные клапаны: Объедините два потока жидкости в один.

Отводные клапаны: Отводят жидкости в один из двух выходных портов.

Выбор клапанов: Забирает поступающую жидкость из одного из двух портов и перемещает ее через выходной порт.

Вы можете управлять 3-ходовыми клапанами вручную с помощью рычага, используемого для открытия и закрытия желаемых каналов, или вы можете управлять ими с помощью электрических или пневматических приводных двигателей для автоматической работы.

Типы 3-ходовых клапанов для продажи в Интернете

Клапаны с Т-образным и L-образным отверстиями указывают конструкцию отверстия и путь потока среды. Поскольку порты клапана могут быть расположены по-разному, важно знать конструкцию отверстия, чтобы обеспечить возможность желаемого потока среды.

Тройник

Трехходовые клапаны с Т-образным отверстием оснащены шаром с тремя отверстиями в Т-образной схеме.Эти универсальные клапаны подходят для выбора, переключения и смешивания режимов в зависимости от их настроек:

• Путь потока T1 (левое смешивание) : среда входит слева и протекает через клапан, смешивая все порты в позиции два, пока она не отклонится влево и не выйдет через передний порт позиции два.
• Путь потока T2 (левый отводящий клапан) : Среда входит слева и движется через клапан в первой позиции, пока она не уйдет из переднего порта второй позиции.
• Путь потока T3 (правый дивертер) : Среда входит справа и проходит через клапан в позиции два, отклоняясь вправо и выходя из переднего порта позиции один.
• Путь потока T4 (правое смешивание) : среда входит справа и проходит через клапан, смешивая все порты в позиции один, отклоняясь вправо и выходя через передний порт позиции два.

Т-образные клапаны всегда имеют активный путь прохождения жидкости независимо от настройки, то есть они всегда открыты и никогда не могут быть полностью закрыты.

L-порт

L-образные отверстия — это клапаны с двумя отверстиями, просверленными в шаре под углом 90 градусов для перемещения жидкости из нескольких источников. Эти 3-ходовые шаровые краны напоминают L-образную форму и используются для отвода и выбора приложений, но не работают как смесительные клапаны. У них есть две настройки для перенаправления потока жидкости вправо или влево.

Привод 3-ходового клапана

Клапаны Valworx поставляются со встроенным креплением для легкого крепления к приводу клапана.(Для праймера по клапанам с электроприводом щелкните здесь ). Стандартная настройка клапана зависит от типа привода.

ПРИМЕНЕНИЕ 3-ХОДОВЫХ КЛАПАНОВ

Поскольку 3-ходовые шаровые краны надежны, удобны в использовании и обеспечивают длительный срок службы, эти устройства являются распространенным типом многопортовых клапанов. Трехходовые клапаны представляют собой простые и экономичные средства обеспечения отсечки и управления направлением потока в одном корпусе клапана, и они универсальны для использования во многих областях, включая:

• Паровая служба
• Системы воздуха, пара и газа
• Управление потоком

КУПИТЬ 3-ХОДОВЫЕ ШАРОВЫЕ КЛАПАНЫ У VALWORX СЕГОДНЯ

Вы можете найти 3-ходовые клапаны для продажи в Интернете на сайте Valworx.Мы производим, тестируем и отправляем клапаны с приводом в тот же день, когда вы их заказываете, обеспечивая клиентам быстрый и эффективный заказ и доставку.

Добавьте наши 3-ходовые клапаны в корзину сегодня или свяжитесь с нами для получения дополнительной информации о наших продуктах.

Для получения дополнительной информации о трехходовых шаровых кранах щелкните здесь для ProTips: 3-ходовые шаровые краны.

2-ходовые или 3-ходовые клапаны: какой тип подходит вам?

Клапаны

играют решающую роль практически во всех производственных процессах.Эти устройства регулируют, перенаправляют или контролируют поток жидкостей или газов, открывая, закрывая или частично перекрывая проходы для потока. Существует множество типов клапанов, каждый из которых отличается по-разному, включая принцип действия, конфигурацию, источник питания и применение.

Загрузите нашу электронную книгу по трехходовым регулирующим клапанам >>

Основными компонентами регулирующих клапанов Baelz являются привод, плунжер и шпиндель, а также корпус клапана. Привод, который может быть пневматическим или электрическим, управляет плунжером клапана, перемещая его вверх или вниз с различными ходами.

2-ходовые и 3-ходовые клапаны обычно используются в промышленности. Эти клапаны определяются количеством используемых портов. Двухходовые клапаны, как следует из их названия, состоят из двух портов: входного порта «A» и выходного порта «AB». С другой стороны, трехходовые клапаны состоят из трех портов: «A», «B» и «AB».

Поскольку эти клапаны поддерживают разные скорости потока, диапазоны температур и давления, важно понимать их различия, прежде чем определять, какой тип клапана подходит для вашего применения.

Работа 2-ходового клапана

Когда жидкость входит во впускное отверстие (порт A) двухходового клапана, относительное положение заглушки определяет количество жидкости, которое может покинуть выпускное отверстие (порт AB). Когда плунжер и шпиндель расположены полностью вверх, клапан полностью закрыт от портов A до AB. И наоборот, когда плунжер и шпиндель полностью опущены, клапан открыт от A до AB. Порт B полностью закрыт заглушкой на всех 2-ходовых клапанах Baelz. Положения заглушки Percise будут контролировать скорость потока через клапан.

2-ходовые клапаны

обычно используются в основных двухпозиционных приложениях , где их часто называют запорными клапанами. Эти клапаны являются важным компонентом многих систем безопасности технологического процесса, поскольку они могут немедленно остановить поток жидкости в определенное место в случае аварийной ситуации.

2-ходовые клапаны

также могут использоваться в системах с переменным расходом , которые испытывают изменения давления, температуры и расхода. Например, эти клапаны могут регулировать рабочие температуры с помощью датчиков для настройки конкретных параметров жидкости для поддержания желаемых температур и расхода.

Для некоторых применений с охлажденной или горячей водой двухходовые клапаны также являются идеальным решением. Положения клапана плунжера и шпинделя можно отрегулировать, чтобы гарантировать, что рассматриваемая система работает в оптимальном диапазоне эффективности (обычно, когда клапан открыт на 30-80%). Работа в этом диапазоне предотвращает повреждение оборудования, а также продлевает срок службы клапана.

При правильном использовании двухходовые клапаны могут повысить эффективность процесса и снизить эксплуатационные расходы, предоставляя операторам возможность запускать системы отопления и охлаждения с переменным расходом.Двухходовые клапаны используются практически во всех отраслях промышленности, где требуется регулирование технологических жидкостей. Сюда входят автомобильная, деревообрабатывающая, химическая, пищевая, энергетическая, морская, водоочистная и канализационная отрасли.

>> Сделайте запрос сегодня!

Работа 3-ходового клапана

3-ходовые клапаны содержат те же компоненты, что и 2-ходовые клапаны. Что отличает его от 2-ходового клапана, так это использование дополнительного порта. Подобно 2-ходовым клапанам, 3-ходовые клапаны также могут управляться пневматическими или электрическими приводами.

Эти клапаны могут использоваться либо для направления потока жидкости, либо для смешивания жидкостей из двух входов, подаваемых через один выход. При использовании в качестве смесительных клапанов жидкости из впускных каналов A и B смешиваются внутри корпуса клапана и впоследствии выводятся через порт AB.

Mixing позволяет комбинировать жидкости с различными температурами и давлениями, отправляя их через выпускное отверстие с определенными желаемыми свойствами.

При использовании в качестве переключающих клапанов порт AB функционирует как вход, а порты A и B — как выходы. Когда плунжер и шпиндель на 100% находятся в верхнем положении, порт A блокируется, позволяя потоку только из AB в B. Когда плунжер и шпиндель находятся на 100% в нижнем положении, поток через порт B блокируется, и поток ограничивается. разрешено только от AB до A.

3-ходовые клапаны

более экономичны для отвода и смешивания, чем использование нескольких 2-ходовых клапанов.Возможность смешивать жидкости из более чем одного впускного отверстия делает трехходовые клапаны идеальными для нагрева и охлаждения различных сред, таких как вода, масла и химикаты. Эти клапаны также обычно используются в качестве байпасных клапанов в первичных и вторичных контурах. Подобно 2-ходовым клапанам, 3-ходовые клапаны также используются в тех же перерабатывающих отраслях, о которых говорилось ранее.

2-ходовые и 3-ходовые клапаны Baelz

2-ходовые и 3-ходовые клапаны

Baelz изготовлены из специально отобранных материалов для обеспечения максимальной прочности и надежности.Например, наши сильфоны из нержавеющей стали поддерживают до 120 000 повторений вверх и вниз при максимальной температуре 350 ° C / 662 ° F. Наши клапаны способны поддерживать этот тип производительности благодаря прочной и высококачественной сальниковой коробке, которая поддерживает срок службы шпинделя и сильфона.

Будучи лидером отрасли и главным дистрибьютором в Северной Америке, Baelz NA также предлагает обширный каталог деталей и компонентов для обширного диапазона клапанных решений.

Если вы хотите узнать больше о наших системах с 2- или 3-ходовыми клапанами, свяжитесь с нашей технической командой или запросите расценки сегодня .

Узнайте больше о трехходовых клапанах HVAC

В отрасли HVAC используются два типа трехходовых клапанов: смесительные клапаны и отводные клапаны. Во избежание недоразумений, связанных с терминологией, мы будем рассматривать смесительные клапаны с двумя входами и одним выходом, а отводные клапаны — с одним входом и двумя выходами.

Рисунок 1.

Многие назовут все трехходовые клапаны смесительными клапанами. Трехходовые клапаны также могут называться байпасными клапанами, клапанами постоянного потока и многими другими терминами.

Примечание. Неправильное использование одного для другого вызовет вибрацию, гидравлический удар, вибрацию и повреждение системы.

Смесительные клапаны чаще используются в области HVAC. Смесительные клапаны являются хорошими регулирующими клапанами, хотя их можно использовать как двухпозиционные клапаны, перенаправляя полный поток от одного или другого входа к общему выходу.

Клапаны переключающие обычно используются как двухпозиционные. Поток полностью отклоняется в ту или иную сторону.Вообще говоря, отводные клапаны не являются хорошими регулирующими клапанами, хотя некоторые производители клапанов вставляют определенные заглушки в трехходовые отводные клапаны, чтобы их можно было использовать для регулирования. Производители клапанов обычно указывают в своих каталогах, предназначен ли клапан для смешивания или отвода.

После определения того, с каким трехходовым клапаном вы имеете дело, смешивающим или переключающим, модулирующим или двухпозиционным, выбор должен происходить так же, как двухходовые клапаны.Найдите коэффициент CV. Как и раньше, вам нужно знать полный расход и DP.

Трехходовые клапаны используются во многих приложениях с замкнутой системой. Примеры включают:

1. Изменение температуры подачи

2. Изменение объема потока

3. Первичные / вторичные насосные системы

4. Двух- или четырехтрубные распределительные системы

Не существует «практических» способов определения расхода или доступного давления для трехходового клапана. Для определения расхода трехходового клапана необходимо знать все характеристики.

Рисунок 2.

На рис. 2 показан трехходовой клапан, изменяющий температуру потока. Обратите внимание, что количество воды в системе (показанной здесь змеевиком) не меняется. В этом случае желателен низкий DP. Используйте 20% доступного давления. В этом примере доступно 20 фунтов на квадратный дюйм. 4 фунта на квадратный дюйм будет DP, чтобы использовать, чтобы найти CV.

Рисунок 3.

На рисунке 3 мы меняем количество потока через змеевик. В этом случае желателен высокий перепад давления на клапане.Используйте 50% доступного давления, минимум 5 фунтов на квадратный дюйм, если возможно. В этом примере доступно 18 фунтов на квадратный дюйм, поэтому давление 9 фунтов на квадратный дюйм — это DP, который нужно использовать для определения CV. Если доступное давление упало ниже 10 фунтов на квадратный дюйм, скажем 8 фунтов на квадратный дюйм, используйте 5 фунтов на квадратный дюйм в качестве DP.

Как и в случае с двухходовыми клапанами, если выбранный трехходовой клапан меньше диаметра линии, не забывайте о коэффициенте FP. Измените размер клапана, применяя коэффициент FP, чтобы найти новое CV.

Для трехходовых клапанов, используемых в системах «охлажденная вода-горячая вода», с переключением «лето-зима», двухпозиционным смешиванием или отводом, используйте клапан размера линии.Это приложение с низким DP. Желателен полный сток.

Для определения статического давления, на которое должен быть рассчитан клапан, используется следующая формула:

Номинальное статическое давление (фунты на кв. Дюйм) = [(HFP + HT) + (HP — HF)] / 2,31

Где HFP = Давление заполнения в нижней точке системы в футах водяного столба.

HT = Расстояние клапана над нижней точкой системы.

л.с. = общий напор насоса в футах водяного столба.

And HF = Потери на трение в трубопроводе между клапаном и насосом в футах водяного столба.

К сожалению, не вся информация может быть известна для расчета номинального статического давления напора (SHPR). Для определения приближения SHPR можно использовать метод. Возьмите давление наполнения и добавьте давление напора самого большого насоса в системе. Убедитесь, что номинальное статическое давление корпуса клапана равно этой сумме или превышает ее. Вам нужны эти две части информации.

Номинальное давление закрытия для трехходовых клапанов в замкнутом контуре должно равняться или превышать общий перепад давления, который может возникнуть на любом из портов, когда этот порт закрыт.

Рисунок 4.

На рис. 4 максимальное давление, при котором клапан должен будет закрыться, будет равно сумме перепадов давления в змеевике, насосных участках змеевика и клапане с полным потоком от B к AB. Это связано с тем, что, когда нет потока через байпас, от X до A, давления в X и A одинаковы. Максимальный перепад давления, при котором клапан должен закрыться, равен только перепаду давления от X к тому контуру (A или B), который имеет наибольшее сопротивление максимальному потоку плюс падение давления через клапан.

Рисунок 5.

На рисунке 5 ситуация такая же. Клапан должен закрываться при наибольшем падении давления от X до AB. К сожалению, в реальном мире определения размеров клапана, необходимость DP для проверки давления закрытия трехходового клапана почти никогда не известна. Обычно, можно даже сказать, к счастью, клапан, выбранный по расходу и перепаду давления, будет иметь достаточно высокие параметры закрытия, чтобы работать.

Трехходовые клапаны, используемые в градирнях, представляют особые проблемы.Мы уже имеем дело не с замкнутыми циклами, а с открытыми. Системы с разомкнутым контуром — это системы, открытые для атмосферы в некоторой части системы.

Когда конденсатор находится на том же уровне или выше градирни, рекомендуется использовать трехходовой переключающий клапан в байпасной секции. Не рекомендуется использовать трехходовой смесительный клапан в точке А, поскольку он будет находиться на стороне всасывания насоса и создавать условия вакуума, а не поддерживать атмосферное давление. См. Рисунок 6.

Рисунок 6.

Когда конденсатор находится ниже уровня градирни, рекомендуется байпас с использованием двухходового клапана.

DP от A до B при полном потоке должен равняться напору C-D. См. Рисунок 7.

Рисунок 7.

Трехходовые шаровые краны

: большое отклонение

Опубликовано: DirectMaterial, 22.04.2019 11:04

Трехходовой шаровой кран Трехходовой шаровой кран, вид спереди.

Все любят хорошее развлечение. Для некоторых это хорошая книга.Для других это сочная романтическая комедия. Для промышленных материалов (вода, масло, газ, растворители и т. Д.) Это, вероятно, трехходовой шаровой кран.

Трехходовые (3-ходовые) шаровые краны — это простейшее средство для изменения направления потока в водопроводе, трубопроводной арматуре и других промышленных применениях. Поворот ручки может изменить поток от одного порта к другому, открыть два порта для приема жидкости / газа, отправить содержимое двух труб в один или полностью остановить поток. См. Блок-схему внизу этой статьи.

В зависимости от области применения вам необходимо выбрать тип трехходового шарового крана. Существует трехходового шарового крана двух типов — L-Port и T-Port , названных по формам, выполненным в зависимости от направления потока. В L-Port (L-образный) шар имеет два отверстия, просверленных под углом 90 градусов и пересекающихся посередине. Т-образный порт (Т-образный) аналогичен, за исключением того, что одно из отверстий полностью просверлено через шар, образуя Т-образную форму с тремя отверстиями.

L-Port , который также называют «отводным клапаном», является наиболее часто используемой версией трехходового шарового клапана. В зависимости от расположения трубопровода поворот ручки на 90 градусов будет перенаправлять перекачиваемый материал с одной трубы на другую. Или в других приложениях вы можете переключаться с одного насоса на другой с общей розеткой. Чтобы использовать клапан L-Port в любом случае, вы должны использовать средний порт в качестве общего порта.

На шаровых клапанах DuraChoice индикаторы расхода врезаны в верхнюю часть штока для облегчения считывания.

С Т-образным портом , который также можно назвать «смесителем» или «смесительным клапаном», вы обычно используете один из боковые порты как общий порт.Такое выравнивание позволило бы потоку проходить прямо через клапан, а также обеспечивать направление потока на 90 градусов при повороте ручки. Универсальность конструкции T-Port также позволяет одному источнику одновременно снабжать два отводящих трубопровода, если приложение требует этого.

Т-образный клапан называется «смесительным клапаном» , потому что его можно использовать для проталкивания двух веществ в одну трубу. В этом случае две входные трубы могут быть соединены с двумя боковыми портами, а средний порт будет общим портом для выхода.

Хотя L-порт полезен в большинстве приложений, вы должны учитывать схему трубопроводов вашего проекта. В некоторых случаях T-порт может быть лучшим вариантом, поскольку боковой порт считается общим портом. Эта конфигурация также имеет преимущество создания максимального потока, когда жидкость / газ прокачивается прямо через клапан, вместо того, чтобы поворачивать за угол, как это было бы при любом использовании L-Port.

Однако важно отметить, что не имеет положения «выключено» для клапана с Т-образным отверстием , за исключением промежуточного положения между четырьмя положениями нормального направления.Это не рекомендуется, так как полное отключение не может быть гарантировано.

Что можно гарантировать, так это хорошую цену на DirectMaterial.com. Независимо от того, называете ли вы их L-образным, T-образным, L-образным или T-образным типом, смесительным клапаном или переключающим клапаном, мы предлагаем обе разновидности трехходовых шаровых кранов размером от 1/4 до 2 дюймов. Проверьте нас в любое время.

Это указывает на различные схемы потока, возможные для трехходовых шаровых кранов L-типа и T-типа.

Как работает трехходовой шаровой кран?

Многопортовые шаровые краны

, такие как 3-ходовой шаровой кран, предоставляют множество решений для приложений управления технологическими процессами.Эти клапаны предлагают большую гибкость, когда приложение имеет дело с более чем одной средой. Однако многопортовые клапаны могут немного сбить с толку тех, кто не использовал их раньше. Прежде чем вы узнаете о трехходовом шаровом кране, убедитесь, что вы знаете, что такое обычный шаровой кран.

Эта статья расскажет вам, что такое 3-ходовые шаровые краны и каков их рабочий механизм. Мы также обсудим различные типы трехходовых шаровых кранов, а также области применения каждого типа.

Что такое трехходовой шаровой кран?

Поставщики шаровых кранов должны предлагать конструкции шаровых кранов, которые могут обрабатывать несколько процессов без необходимости установки более одного клапана.Таким образом, были разработаны многопортовые шаровые краны.

Трехходовой клапан имеет три отверстия, которые могут одновременно выполнять функции входа и выхода. Основным преимуществом этого клапана является его экономическая ценность, поскольку он может действовать как регулирующий, так и запорный клапан.

Преимущества трехходового шарового крана

Монтаж трубопровода играет важную роль в регулировании потока с использованием этого типа клапана. Кроме того, конструкция клапана также определяет характер потока. При этом существует два вида: Y-образный и L-образный.

№1. Может полностью перекрыть клапан.

№2. Может смешивать два типа носителей.

№ 3. Может отклонить поток средств массовой информации в другом направлении.

№4. Он может разделить поток медиа на два отдельных направления.

№ 5. Он может блокировать поток одного носителя и разрешать потоку другого носителя в том же направлении.

Типы трехходовых клапанов

Трехходовые шаровые краны могут иметь L-образную или Т-образную конфигурацию.Несмотря на то, что работа остается прежней, конфигурация мяча у этих двух совершенно разная.

L-образный профиль

Шаровой клапан L-образного типа характеризуется отверстием, расположенным посередине, помимо двух отверстий, расположенных на противоположных концах.

Т-образный профиль

Т-образный тип иногда называют смесителем или шаровым краном на 180 градусов.

Рабочий механизм трехходового шарового крана

Поскольку существует два типа трехходовых шаровых кранов, в этом разделе подробно рассматривается каждый из механизмов.Они немного отличаются от обычного механизма шарового крана. L-образный тип или переключающий клапан позволяет изменять поток от одного порта к другому посредством поворота ручки или привода на 90 градусов.

Предположим, что в первой позиции нижний порт и левый порт открыты. Четверть оборота против часовой стрелки заставляет клапан отклонять поток среды к правому отверстию.

Еще одна четверть оборота в противоположном направлении, что в сумме делает полный поворот на 180 градусов, блокирует поток мультимедиа, как это видно на изображении выше.Поворот на 270 по-прежнему блокирует поток средств массовой информации. Однако совершение полного поворота на 360 позволяет клапану вернуться в исходное положение.

В некотором смысле два из трех портов открываются одновременно. Это позволяет клапану иметь два положения закрытия с тремя вариантами расхода.

Т-образный профиль называется смесительным клапаном, потому что среда из двух входных потоков может быть объединена внутри клапана. Затем он переходит на другой конец. В некотором смысле все три порта могут быть открыты одновременно.

Шаровой кран с Т-образным профилем может также действовать как дивертер, поэтому он также может работать так же, как и L-образный.Все это делается поворотом ручки на четверть оборота. Т-образный профиль не может обеспечить герметичное перекрытие, но он может ограничить поток двумя портами или позволить проход ко всем трем портам.

В качестве смесителя шаровой кран с Т-образным профилем может разделять среду для выхода из 2 противоположных направлений. Конструкция позволяет Т-образной схеме разделять поток или просто допускать прямую схему потока, как и двухходовой шаровой клапан.

Для вертикально расположенного шарового крана с Т-образным профилем общий порт всегда открыт.Единственный способ отклонить поток — повернуть его на четверть оборота. Поворот на 180 не изменит поток СМИ.

Имеются фиксирующие ручки, поэтому клапаны могут перемещаться при повороте ручки; однако эти блокировки находятся с интервалами до 360 градусов для 3-ходового клапана. Это необходимо для компенсации количества портов. Кроме того, порт, который действует как общая точка входа, часто расположен в нижней части клапана.

Важность ручек

Вообще говоря, шаровые краны имеют упоры рукоятки, которые не позволяют шаровому крану превышать угол поворота на 90 градусов.Это особенно важно для трехходовых клапанов из-за большого количества отверстий в шаровом диске внутри клапана. Обеспечивая ограниченный заданный диапазон движения для рукояток, дает больший контроль над количеством носителей, которые должны быть отведены или объединены.

Чем он отличается от двухходового шарового крана

Двухходовой шаровой кран предназначен в первую очередь для запорных устройств. На обоих есть два отверстия, которые соединены с трубами.
