Как правильно собрать дымоход: Сборка дымохода по конденсату или по дыму, схема, устройство дымохода

Сборка дымохода по конденсату или по дыму, схема, устройство дымохода

Встречаются два основных устройства соединений в дымоходе: «по дыму» и «по конденсату». Чем они отличаются и какую схему сборки стоит применить, чтобы избежать проблем в будущем?

Сборка «по дыму»

По этой схеме каждая последующая секция трубы одевается сверху на нижнюю. При таком варианте отсутствует сопротивление продуктам сгорания при их движении. Применяется схема в печах с высокой температурой дымовых газов, где образование влаги не происходит.

Сборка «по конденсату»

Этот вид устройства дымохода используют в печах с функцией длительного горения. Дымоход представляет собой конструкцию, в которой верхняя часть печной трубы вводится в нижнюю. Если образуются капли воды, то они беспрепятственно стекают по (конденсатоотводчику) стенкам в отстойник. После чего попадают в топку и сгорают, либо попадают в конденсатосборник.
По соотношению цены и качества лучшими считаются печи камины Kratki, Romotop и Plamen.

Как установить трубы и собрать дымоход

Конденсат и его действия

Образование влаги на поверхности дымохода – явление довольно вредное. Именно оно способствует растворению сажи. В результате взаимодействия получаются кислоты, разрушающие поверхность трубы. Стоит заметить, что сажа может присутствовать в дымоходе в больших количествах, особенно если не проводится своевременная чистка дымохода.



Возникает жидкость при сжигании топлива. Оно, как правило, содержит углеводороды, серу, кислород и калийные вещества. В процессе горения при соединении кислорода с водородом активно синтезируется водяной пар, который уже сам по себе является агентом коррозии. Кроме того, немало воды содержится и в самом топливе. Например, антрацит дает 3% дымового пара, дрова — 30%.

Когда правильно собрать дымоход «по конденсату», а когда «по дыму»?

В основном влага скапливается в местах сочленений дымоходной трубы. Здесь она наиболее опасна тем, что нарушает герметичность и целостность системы. Поэтому сборку дымоотводов «по конденсату» производят в большинстве случаев. Сборку «по дыму» применяют в банных печах. Но в последнее время вариант сборки «по дыму» используется все реже и реже.

Особенно важно правильно сделать сборку «по конденсату» для:

• Дымоходов газовых котлов. У них обильное образование водяных осадков из-за низкой температуры и сильной насыщенности паром дымовых газов.
• Печей и каминов, у которых дымоход проложен снаружи дома. В таком дымоходе зимой дымовые газы остывают быстрее и сильнее по сравнению с дымоходом, который идет внутри дома. Поэтому образуется больше конденсата.
• Любых топок с тлеющим горением.

Результат воздействия конденсата на трубу дымохода Вы можете увидеть на фото ниже.

Как собирать дымоходы: «по дыму» или «по конденсату»?

Нержавеющие дымоходы практически вытеснили громоздкие кирпичные конструкции. Такие сооружения имеют небольшой вес, легко транспортируются, считаются надежными и долговечными. Главная их особенность заключается в том, что собираются они из отдельных элементов. К монтажу систем удаления продуктов горения выдвигается ряд требований и норм. Их несоблюдение может стать причиной серьезных последствий, в том числе разрушений дымохода, а также отопительного оборудования.

Существует два метода монтажа дымоходов из нержавеющих труб – «по дыму» и «по конденсату». Важно правильно выбрать способ соединения труб, чтобы система отлично справлялась с отведением продуктов горения и была безопасной при эксплуатации.

Как сделать правильный выбор?

Чтобы правильно собрать дымоход, необходимо узнать, в чем особенности каждого метода и в каких случаях его разумнее применять:

• Дымоход «по дыму» собирается по следующему принципу – каждая следующая секция трубы одевается поверх уже установленной.

  Свое название способ получил за то, что конструкция не препятствует выходу продуктов горения, но подходит он только для печей с высокой температурой горения, когда в дымоходе не образуется конденсат.

• Дымоход «по конденсату» отличается тем, что верхняя часть трубы заводится в нижнюю. Отлично такие конструкции подходят для отопительных устройств длительного горения. Так как при использовании таких устройств существует велик риск образования конденсата, капли влаги смогу беспрепятственно стекать вниз при сборке дымохода «по конденсату» для вывода наружу.

Сборка дымоходов «по конденсату» чаще используется.

Такая схема монтажа необходима для печей с длительным, тлеющим горением, газовых котлов, твердотопливных котлов длительного горения.

Применять это метод нужно и в случаях, когда большая часть трубы проходит на улице. В таких случаях влага появляется из-за существенного перепада температур. Образование конденсата в дымоходе при неправильной сборке может стать серьезной проблемой. Скопления влаги внутри способно разрушить даже трубы из нержавеющего металла.

Частые ошибки при сборке и как их избежать

Неопытные народные умельцы, которые решают самостоятельно собрать дымоходную систему, часто допускают такие ошибки:

• Не убирают защитную пленку. Перед соединением отдельных элементов труб с них нужно снять защитную пленку. Не стоит пренебрегать этим правилом, поскольку при нагревании материал выделяет токсичные вещества и может загореть, что станет причиной пожара.

• Не правильно соединены между собой отдельные компоненты. Если при использовании сэндвич-модулей, сборка произведена неверно, внутренние стенки будут деформироваться, что приведет к неисправности дымоходной системы.

• Сборка дымохода «по дыму» без тройника. В таком случае конденсат будет оседать на стенках труб, что приведет к их разрушению.

• Намокание огнестойкого утеплителя и дополнительная коррозия металла.

Проектирование и сборку дымоходной системы лучше доверить специалистам, поскольку допущенные ошибки могут не только негативно отразиться на работе котла или печки, но и стать причиной возгорания. Если ремонт дымохода проводить при помощи технологи ФуранФлекс, не нужно определяться с методом сборки, так как устанавливается он одним сплошным рукавом. При этом не препятствует стеканию конденсата, если он появляется на стенках, и не создает помехи для движения газов. Наоборот, улучшает тягу за счет того, что имеет гладкие стенки. К тому же установка полимерных труб производится всего за пару часов.

У вас есть вопросы? Мы можем позвонить вам абсолютно бесплатно!

Мы свяжемся с вами и ответим на любые возникшие вопросы!

Помните: для этого контента требуется JavaScript.

как сделать и собрать дымоход своими руками

Утепленный изнутри двухконтурный дымоход – это принципиально новая концепция. Причем по пожаробезопасности современный дымоход из сэндвич-трубы не уступает кирпичному аналогу, а вот в плане стойкости к конденсату даже превышает эти свойства. Если вы хотите приобрести или сделать своими руками по-настоящему качественное изделие такого типа, тогда наша статья станет для вас настоящей находкой!

Сэндвич-труба отличается от обычной тем, что состоит из внутренней и наружной стальной частей, между которыми находится теплоизолирующий материал. Т.е. есть внешние оболочки, и есть начинка. Давайте теперь перечислим основные плюсы такой конструкции:

• отличная стабильная тяга;
• практически отсутствует конденсат;
• поддержание длительного нагрева внутренней части трубы, а наружной оболочки – в относительно терпимой температуре;
• простота сборки и установки.

И многое другое, что становится заметным уже в процессе эксплуатации. Поверьте, свою популярность такая конструкция набирает неспроста!

Для начала давайте разберемся, что именно представляет собой современный сэндвич-дымоход:

Теперь давайте поговорим о законах физики.  Современные стальные трубы по типу сэндвича рассчитаны на то, что нержавеющая сталь способна выдержать 600 градусов Цельсия без изменения структуры металла. Но такая труба в течение уже только четырех-пяти часов хорошей топки способна произвести  передачу тепла на ограждающие конструкции.

Кроме того, достаточно много сегодня сэндвич-дымоходов продают с параметром «до 400 градусов Цельсия», и уже выше этого порога нержавеющая сталь быстро теряет свои свойства: горит, прогорает и воспламеняет утепление. Причем, чем сам слой теплоизоляции толще, тем это происходит быстрее.

Но все это вовсе не значит, что стоит отказаться от сэндвич-дымохода! В сравнении, одноконтурная стальная труба излучает самое жесткое тепло и способна нагреть горючие конструкции до их возгорания даже на расстоянии 40 сантиметров.

Тогда в чем выход? Делать все изначально качественно! И вот такой, казалось бы, самодельный дымоход на практике нередко оказывается более надежным и безопасным, чем его магазинные аналоги.

Вот замечательный видео мастер-класс, который наглядно показывает, что сделать исправный и надежный дымоход из сэндвич-трубы абсолютно реально самостоятельно, из обычных материалов, которые продаются в любом строительном супермаркете:

Иногда конструкция дымохода предполагает наличие сложных переходов и частей, например, если помещение необычной геометрии или же установка прямой вертикальной трубы пожаронебезопасна:

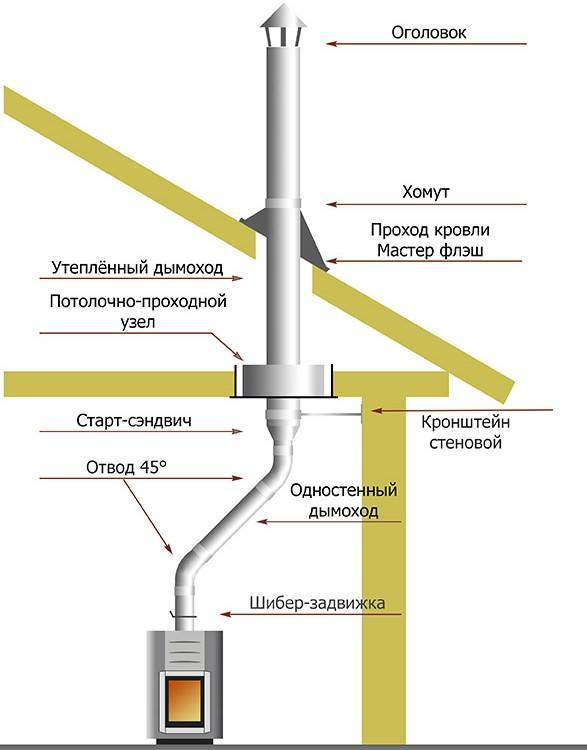

Устройство такого дымохода относительно простое:

• Внутренняя труба призвана пропускать через себя дым, образующий агрессивную среду. Вот почему для обустройства такого дымохода разрешено применять только сталь определенных марок: AISI 304, 321, 316 или 409.
• А вот труба большего размера (по-другому называемая наружным кожухом) должна выдерживать осадки и другие атмосферные явления. Она защищает утеплитель и обеспечивает ему герметичное сухое состояние. Изготавливают ее из оцинкованной, нержавеющей стали или меди. К слову труба, из нержавеющей стали нередко тонирована кварцевым порошком в цвет по каталогу RAL.

Если вы впервые изготавливаете такую сложную конструкцию, как дымоход, старайтесь избегать вообще колен и углов – их не приветствуют даже профессионалы.

Как приобрести качественные сэндвич-модули?

У вас действительно может получится надежная и качественная сэндвич-труба для дымохода (своими руками же руками изготовленная и установленная самостоятельно). Ведь и на производстве работают обычные живые люди. Вопрос лишь в том, насколько аккуратно и правильно вы все это сделаете.

Что касается выбора материала изготовления такого дымохода, здесь все просто: оцинковка не любит постоянные изменения температурного режима и герметична в таких экстремальных условиях недолго. А поэтому внешний контур трубы сэндвич делайте только из нержавейки, для которой даже небольшой конденсат на внутренней стенке будет не особо опасен.

А теперь – самый важный момент. Модули для самостоятельной сборки сэндвич-дымохода крайне важно изначально закупить качественными:

• Используемый металл 430/430, 430/оц или 430/ra для бань и 316/304, 316/оц или 316/ral для котлов. Дополнительно внутренняя труба из 310 стали, жаростойкая.
• По всем правилам, такие модули должны быть изготовлены при помощи лазерной резки, либо холодным или плазменным методом. Сварка модулей дымохода производилась 400 серии внахлест или 300 серии встык. Однозначно не должны быть заметны следы какой-либо ручной работы! Подделок на строительном рынке много, и даже в такой ответственной сфере.
• Торцевое соединение должно быть встык или внахлест, шов может быть только на внешнем контуре, причем с цветным покрытием. Такие торцевые соединения должны быть выполнены сплошной сваркой на роликовом аппарате. Соединение труб происходит через расширители.
• К приобретаемым модульным элементам от надежного производителя всегда идут все необходимые элементы крепления.
• Изоляционный слой должен быть рассчитан на то, чтобы стыковаться максимально плотно – это одно из самых важных правил пожаробезопасности.
• Качественная упаковка должна полностью защищать продукцию от повреждений и вмятин.

Всего вам понадобятся для сборки все эти детали:

И, наконец, обратите внимание на этикетку: здесь должна содержаться полная информация о продукте. Речь идет о марке стали, толщине металла, сертификате и рассчитанных температурных нагрузках. Ведь даже самые современные дымоходы из самых лучших материалов тоже не защищены от того, чтобы забиваться сажей и иметь потенциально слабые места.

Дело в том, что сажа сама по себе – субстанция очень въедливая, и она способна зацепиться за любой стык или даже царапину внутри дымохода. Уже после этого она распространяется и по остальной поверхности трубы. И наиболее частая причина поломки сэндвич-трубы и ее возгорание как раз в том, что приобретенные сэндвич-модули были не рассчитаны на определенные нагрузки.

Задайте себе такие важные вопросы прямо сейчас:

1. Рассчитана ли ваша печь или камин на полное сгорание топлива в топке? От этого зависит накопление сажи в дымоходе.
2. Какая температура будет отходящих газов?
   Какую марку стали дымохода вам необходимо приобрести, из чего она сделана и какой гарантийный срок? На, что конкретно распространяется гарантия дымохода ?
3. На какую температуру рассчитана изоляция сэндвича?
4. Какими дровами разрешено и рекомендуется топить такую печь, готова ли она к высоким нагрузкам и разного качества топлива?

И при покупке лучше перестрахуйтесь, переплатите, но позаботьтесь о своей жизни.

Как изготовить дополнительные детали?

Впрочем, не только дополнительные, но и сами трубы вы также можете сделать в домашних условиях. Важно только соблюдать несколько правил.

Все швы на самодельном сэндвич-дымоходе должны быть сварными. Производите сварку стык в стык, и ни в коем случае не внахлест, чтобы обеспечить максимальную герметичность изделий и правильные геометрические формы.

Особое внимание уделите стыку теплоизоляции по длинной стороне: необходимо делать нахлест, подрезая на половину толщины около 10 см для точной геометрии. Можно, конечно, набивать вручную все это палкой, но тогда итоговое качество у вас может быть непредсказуемым. Посмотрите, как должны выглядеть такие швы:

Второй момент: внешний контур такой трубы должен иметь свой постоянный диаметр и ни в коем случае не сужаться-расширяться на концах даже на 1 см. Это важно также для того, чтобы верхняя труба в итоге потом не въехала в нижнюю. Для чего дополнительного еще зафиксируйте их обеих при сборке саморезами.

И, наконец, продумывая конструкцию сэндвич-дымохода учитывайте, она должна быть вертикальной, а уступы крайне нежелательны. Только в крайнем случае допускается отклонение дымовых каналов на угол 45 градусов от вертикали. И при этом вокруг таких труб обязательно нужно сооружать теплоизоляционную шахту – из пенобетонных блоков кирпича и минеральной ваты.

Что нужно использовать в качестве теплоизоляции?

В общей сложности вы можете использовать для самостоятельной сборки сэндвич-трубы вот такие теплоизоляционные материалы:

Утепляет современную сэндвич-трубу вермикулитом, базальтовой или керамической ватой:

1. Вермикулит – это измельченный материал природного происхождения, который дополнительно немного обжигают в печах. В результате он легкий по массе и объемный. Рабочая температура вермикулита – от минус 250 градусов до 1150 градусов. Сэндвич-дымоходы, утепленные вермикулитом, самые легкие и у них хорошие показатели по теплоизоляции.
2. Базальтовая вата изготавливается из базальта (что легко понять из названия) или хотя бы близких к нему по свойствам других материалов горных пород (но обязательно базальтовой группы). В такую вату не добавляет никаких синтетических и минеральных веществ. В итоге такой утеплитель для сэндвич-трубы разрешено использовать при температуре только до 600 градусов Цельсия. И такая сэндвич-труба получается немного тяжелее той, в которой применяется вермикулит, зато более доступна при этом по цене.
3. И, наконец, утепляются современный сэндвич-дымоход керамической ватой. Таковую изготавливают из оксидов алюминия, кремния и циркония. Волокна обладают особой температурной, химической и деформационной стойкостью. Вот почему такая труба немного дороже будет, чем утепленная базальтовой ватой или вермикулитом, т.к. она выдерживает температуру до 1260 градусов.

Опытные печники советуют брать в теплоизоляции для сэндвич-трубы использовать базальтовую вату известной фирмы Rockwool, номиналом 4000 на 1000 на 50.

Теплоизоляционный материал, какой бы вы не выбрали, должен оказаться в трубе толщиной не менее 5 сантиметров. Именно такая толщина обеспечит достаточную пожаробезопасность, и защитит также дымоход от замерзания и образования конденсата в морозы ранней весной.

На этом этапе развеем один очень опасный миф касательно современных дымоходов по типу сэндвича. Проблема состоит в том, что несмотря на то, что, хотя сэндвич-дымоход состоит из двух нержавеющих труб, а между ними проложен теплоизолятор, именно этот теплоизолятор все равно проводит тепло (хотя и не так интенсивно, чем это делает воздух или же другой материал).

Что интересно, в России большинство людей полагает, что такой слой изоляции был придуман каким-то гением ради пожарной безопасности, но на самом деле (и европейцы об этом знают), этот слой изоляции предназначен как раз для тепла, чтобы металлическая труба отдавала его дольше и грела помещение на втором этаже. А пожаробезопасность – это только лишь приятный бонус, и слишком полагаться на нее не стоит.

Как правильно состыковать элементы дымохода?

Состыковать такие элементы дымохода несложно – достаточно вставить одну трубу в другую. Глубина стыка будет 5-6 сантиметров, и ни в коем случае не больше и не меньше, ведь металл при нагревании имеет свойство сильно расширяться.

Если допустить подобную ошибку с монтажом, достаточно скоро дымоходные трубы начнут «играть», а основные элементы рискуют быть разъединенными. И крайне важно правильно начать сборку:

Если вы собираете сэндвич самостоятельно, всегда оставляйте верхнюю трубу в нижнюю – и никогда наоборот. Ведь здесь важно защитить теплоизоляционный материал от влаги атмосферных осадков и конденсата, т.е. собирать такой дымоход «по конденсату» куда более важнее, чем «по дыму». А сам конденсат почти не будет проникать благодаря герметичности всей сборки.

Поясним этот момент подробнее – все-таки по дыму или по конденсату? Ведь во всемирной сети на этот счет бесчисленное количество споров. Если вы впервые сталкиваетесь с этими понятиями, тогда представьте, что именно происходит тогда, когда труба от нижнего колена входит в трубу верхнего – получается, что дым поднимается беспрепятственно вверх и не проникает в помещение:

По «по конденсату» собирают дымоход, когда верхняя сэндвич-труба вставляется в нижнюю. Тогда для дыма создается некая преграда, но подобное устройство препятствует образованию конденсата. Но в сэндвич-трубах благодаря их утеплению проблема с конденсатом почти вообще не возникает, а потому его небольшого количества опасаться не стоит.

Мы говорили о классической, стандартной конструкции современного сэндвич-дымохода. Но еще одна замечательная новинка строительного рынка – это так называемый трехслойный сэндвич. В него входит керамическая труба, теплоизолятор толщиной 60 мм и наружная оболочка – уже стальная труба.

И вся эта конструкция помещается прямо под каменную оболочку кожуха! Такие дымоходы подходят абсолютно для всех типов печей и отопительных котлов. Поэтому, наш совет: раз уж вы решились сооружать модный сэндвич-дымоход своими руками, сделайте его на славу!

Как собрать современный керамический сэндвич-дымоход?

Кроме стальных и металлических сэндвич-дымоходов, о которых мы только что говорили, свою популярность набирают керамические. Внутри такого дымохода – термостойкая керамика, которая покрыта изнутри в заводских условиях высокопрочной глазурью. И вставляется такая труба в шахту из керамзитных или пенобетонных блоков:

Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.

Парадокс? Вовсе нет. Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать.

Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов. Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:

Организация прохода сэндвич-трубы через потолок

А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.

В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.

К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж.

Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.

Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:

Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:

• Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
• Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
• Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
• Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
• Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
• Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем.  Этот ход также позволит избежать промерзания и образования конденсата.

Вот таким изготавливавается металлический узел для сэндвич-трубы:

Проведение сэндвич-трубы через стены дома

Вот как правильно должен быть организован проход такого дымохода через стены:

Вырезать такое отверстие в стене вы сможете самостоятельно:

Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:

Вывод сэндвич-трубы через крышу

Для вывода такого дымохода вам понадобятся специальные кровельные элементы:

Подробно на самой установке мы не останавливаемся, т.к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.

Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.

Установка и монтаж сэндвич-дымохода своими руками: как собрать самому?

Сегодня дымоход конструкции «сэндвич» — самый популярный. Практичный, эстетичный, функциональный… А самое главное – монтаж сэндвич-дымохода своими руками – достаточно простая и безопасная затея, если вы заранее приобрели действительно качественные и сертифицированные материалы. У дымоходов этого типа действительно много преимуществ: нет конденсата, ничтожное образование сажи, высокая пожаробезопасность, простое обслуживание, относительно легкий вес дымоход, эстетичность. И, наконец, сендвич-трубы просто-таки идеальны для деревянных строений, какой традиционно и бывает баня. А что делать, как и в какой последовательности – вы узнаете из этой статьи.

Как самостоятельно сделать и собрать сэндвич-трубу?

Готовый дымоход «сэндвич» представляет собой сегменты, каждый из которых имеет длину в один метр и при монтаже вставляется в другой. А как именно собрать дымоход-сэндвич и из каких материалов, сейчас разберемся.

Итак, конструкция сэндвич дымохода такова: это внутренняя и наружная труба, между которыми находится слой теплоизоляции. Внутренняя труба – из нержавеющей стали, а вот внешняя может быть из самых разных материалов, даже меди и латуни. А вот оцинкованные трубы для дымохода брать не рекомендуется: в режиме нагрева-охлаждения она будет менять свой диаметр, тогда как вот нержавейка – практически нет.

Важно! Если же печь в бане топится твердым топливом, то сэндвич-трубу можно использовать только из качественной нержавеющей жаропрочной стали.

Чаще всего в качестве утеплителя используется базальтовое волокно, или минеральная вата, обладающее хорошими теплоизоляционными свойствами. Опытные печники, к примеру, советуют в качестве теплоизоляции брать базальтовую вату Rockwool WIRED MAT 80. Ее толщина может варьироваться от 25 до 60 мм.

Используют как внутренний утеплитель таких труб также керамзит и полиуретан. Единственная проблема при укладке теплоизоляции между внешней и внутренней трубой – это то, что материал приходится делать внахлест с подрезом в половину толщины и перехлест на 10 см. Либо и вовсе набивать все вручную, если получится аккуратно.

Соединяются сэндвич-трубы тоже по-разному: фланцевым способом, байонетным и по «мостику холода», а еще «под дыму» и «по конденсату». «По дыму» дымоход собирают с той целью, чтобы полностью гарантировать то, что внутрь дома или бани никакие угарные газы не попадут. А «конденсату» — чтобы образовываемый из-за разницы температур конденсат свободно мог стекать вниз по трубе.

В первом случае дым не встречает никаких препятствий и под действием тяги быстро выходит наружу, но конденсат внутрь сэндвича при небрежной заделке стыков попасть может. Отчего внутренний утеплитель пострадает и немало. А вот во втором способе внутренняя труба сэндвича заходит в раструб нижнего, и влага внутрь трубы попасть не может никак. Вот только дым, если найдет хоть малейшую щель, выход себе найдет. Что же выбрать? Газ вредит здоровью человека, а конденсат – долговечности дымохода. Единственный выход – при любом способе тщательно герметизировать все щели и стыки, и все.

Для внутренних труб сэндвич дымохода мы рекомендуем установку «по конденсату», чтобы сам он не попадал на швы трубы и не было затекания. И, несмотря на свой двойной слой, сендвич-трубы все равно нуждаются в качественной изоляции от тех участков, которые наиболее пожаронебезопасны – от балок, кровли и перекрытий. И в качестве первой трубы, которая присоединяется прямо к печи, сэндвич использовать нельзя.

Вот так, зная технологию, вы вполне можете своими руками сделать качественный сэндвич-дымоход – из лично приобретенных вами материалов (желательно с сертификатами качества).

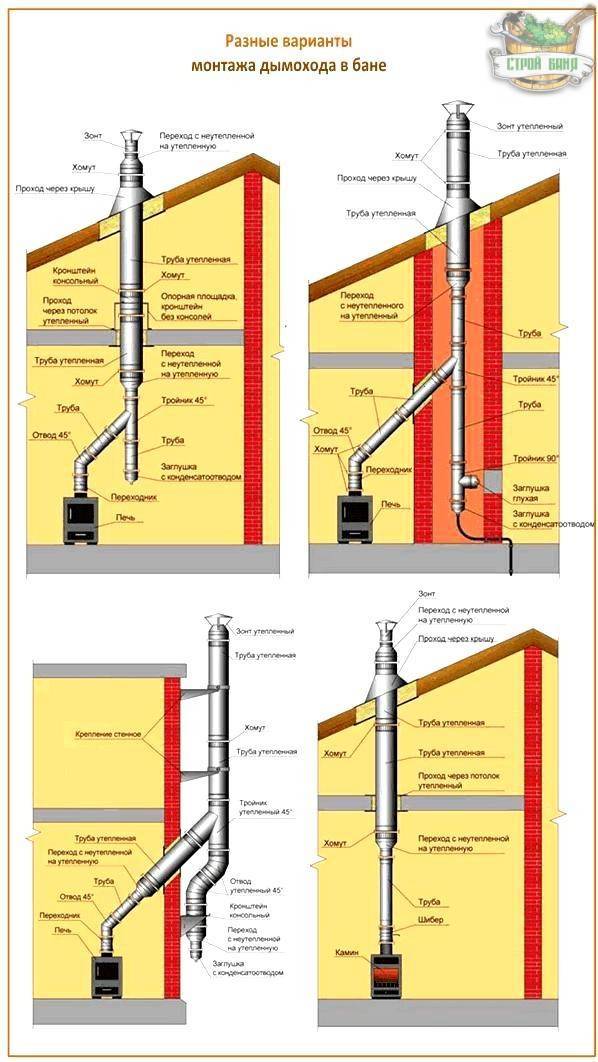

Устанавливаем сэндвич-дымоход в бане поэтапно

Сама установка сэндвич трубы для дымохода не сложна. Так как сэндвич-трубы максимально пожаробезопасны, соединить и правильно закрепить их может даже человек, весьма далекий от строительства.

Монтируется дымоход «сэндвич» снизу вверх – от печи до кровли, причем внешнюю трубу нужно как бы «надевать» на внутреннюю. В общем, важных пунктов монтажа сэндвича есть несколько. Давайте подробнее.

Этап I. Соединяем элементы дымохода

Производя установку сэндвич-дымохода, обращайте внимание на то, что один из концов трубы всегда с немного меньшим радиусом – зауженный. Его как раз и нужно вставлять в предыдущую трубу. Благодаря тому, что в таком дымоходе почти не скапливается сажа, из него легко выводить конденсат – и лучше для этого дополнительно поставить специальные тройники.

Этап II. Вариант 1. Проводим дымоход через стену

Если дымоход будет выходить через стену, ее придется разобрать и укрепить посадочные под кронштейн места. Далее собираем наружный кронштейн и приделываем к нему два уголка как полозья – чтобы можно было без проблем двигать тройник во время монтажа дымохода из сэндвич-труб, и ничего не застревало.

Саму стену можно закрыть фанерой толщиной в один сантиметр и по всей его площади еще закрепить шурупами асбестовый лист. Поверх того – цельный лист оцинкованного металла 2х1,20 см. В самом листе прорезаем квадратное отверстие для проходника и закрепляем шурупами. В завершение покрываем кронштейн лаком по металлу, чтобы защитить от коррозии. Далее сверлим в переходнике нужное отверстие и одеваем в него сэндвич.

Используют при строительстве дымохода и такое понятие, как уступка – это пространство, которое мы специально оставляем между дымовым каналом и стеной.

Важный момент: рассчитывайте первый соединительный элемент дымохода так, чтобы первая труба-сэндвич соединилась со следующей выше разделки потолка. Ведь важен визуальный контроль самых пожароопасных частей!

Этап II. Вариант 2. Проводим дымоход через крышу

При проведении сендвич-трубы через крышу нужно сначала взять оцинкованный стальной лист, приложить его изнутри к отверстию, и выводить трубу. Только после этого лист крепим к крыше. Если нужно – его можно дополнительно завести под край кровли.

Внимание! Если у бани крыша плоская, то дымоход над ней должен возвышаться не менее одного метра. Если же высота дымохода от кровли до дефлектора больше, чем 1,2 метра, тогда необходимо поставить растяжки с обжимными хомутами.

Если кровля из сгораемых материалов, ее обязательно нужно защитить от возгорания. А для этого на дымовую трубу, которая возвышается над деревянной черепицей или битумом устанавливаем дефлектор с сеткой-искрогасителем с мелкими ячейками.

Этап III. Закрепляем дымоход

Все тройники, колена и другие элементы скрепляем хомутами, а тройник крепим опорным кронштейном. Если верхняя часть дымохода остается незакрепленной – ее лучше подстраховать. Хотя бы теми же растяжками по 120 градусов. Вот как дополнительно нужно скреплять стыковочные соединения: сэндвич-трубы между собой – обжимными хомутами, трубы с другими элементами, как переходники и тройники – этими же хомутами, но с обеих сторон.

К слову, опорный кронштейн для дымохода сделать можно и самому: для этого нужно взять два уголка по 30 и 50 мм, и с помощью болгарки, дрели и болтов М10 и М8 все соорудить.

Этап IV. Окончание монтажа

После окончания сборки обязательно снимаем с труб защитную пленку. Оптимальная длина дымохода – 5-6 м от колосника печи до оголовка – обратите на это внимание. И герметизируем все швы и зазоры.

Для этого вам понадобится жаропрочный герметик для дымоходов, который рассчитан на температуру не меньше 1000˚С. Наносить его нужно так:

• Для внутренних труб – на наружную поверхность верхней внутренней трубы.
• Для наружных труб – по наружной поверхности.
• При переходе с одностенной на двустенную трубу – снаружи, по окружности.
• При соединении одностенной трубы и других модулей – так, как в последнем варианте.

Когда все будет готово – обязательно проверьте самые опасные зоны нагрева дымохода на температуру. А чтобы потом чистка дымохода была простой и легкой, в нем обязательно предусматривается ревизия – это специальная съемная часть или отверстие с дверцей.

Монтаж дымохода сэндвич очень прост и легок благодаря простоте конструкции и легкому весу – если вы уже определились с проектом и закупили материал, смело закатывайте рукава!

Как правильно собрать сендвичный дымоход. Монтаж сэндвич-дымохода: как провести сборку и установку своими руками

Как правильно собрать сендвичный дымоход. Монтаж сэндвич-дымохода: как провести сборку и установку своими руками

Мечтаете построить экономичный, безопасный и теплый дом? Тогда вам следует обратиться к современным технологиям, в которых разумно сочетаются многовековой опыт, смекалка и порой совсем неожиданные технические решения. Хороший тому пример – двух- и трехконтурный дымоход, внутри которого находится утеплить. Кто бы мог подумать еще пару десятков лет назад, что подобное вообще возможно? Причем у такого дымохода действительно много ценных преимуществ, важно только все сделать по печным правилам, не отступая от них ни на йоту.

Грамотный монтаж сэндвич-дымохода начинается с проектирования дома. Только при изготовлении чертежа можно правильно соблюсти абсолютно все требования к противопожарным нормам, и потом ничего не придется переделывать или даже перестраивать. Если же дом или баня уже готовы, тогда необходимо будет максимально точно произвести все расчеты. Мы советуем вам, если вы взялись изготавливать такой дымоход самостоятельно, подойти к этому вопросу со всей ответственностью – для себя же делаете.

Небольшое вступление, касаемо преимуществ. В частном домостроении России наибольшее распространение получили именно сэндвич-дымоходы, хотя выбор достаточно широк. Все дело в конструкции такого дымохода, которая обещают простоту использования и безопасность.

Перед тем, как приступить к монтажу, вы увидите, что такой дымоход представляет собой две трубы разного диаметра, которые вставляются друг в дружку, а пространство между ними либо остается открытым, либо заполняется негорючей изоляцией. У такого дымохода высокая скорость монтажа, небольшой вес всей системы, абсолютно гладкие внутренние стенки, хорошая тяга и минимальное образование сажи.

А теперь самое главное: нельзя устанавливать дымоход без специальной подготовки. Для этого существует так называемый паспорт – документ, который вы получаете при покупке такого агрегата. Обычно там есть схематическое изображение и подробная инструкция монтажа.

Монтаж дымохода из нержавейки. Дымоходы из нержавейки: разновидности и принципы монтажа

Прежде чем установить в частном доме, бане или хозяйственной постройке, источник тепла, для работы которого требуется газ, твердое либо жидкое топливо, необходимо подготовить проект системы отвода продуктов сгорания. Сегодня классические конструкции из кирпича или асбоцементных труб вытесняют удобные и практичные дымоходы из нержавеющей стали, для монтажа которых используют готовые элементы.

Разновидности дымоходов из нержавейки

К универсальному модульному дымоходу можно подключить отопительный котёл любого типа, металлическую или компактную кирпичную печку, камин. Сборку дымового канала можно выполнить самостоятельно, грамотно выбрав систему. Они различаются по конструкции, назначению, характеристикам металла.

Основные достоинства

Дымоходы из асбоцементных труб пользовались спросом благодаря дешевизне, несмотря на невысокую практичность. Кирпичные конструкции активно используются и сегодня, в том числе благодаря солидному и эффектному внешнему виду, но все чаще их модернизируют при помощи вкладок из нержавейки. В список преимуществ дымовой трубы, выполненной из нержавеющей стали, входят:

• Небольшой вес. Дымоход не нуждается в обустройстве фундаментного основания, что удешевляет и ускоряет монтажные работы.
• Коррозионная стойкость. Нержавеющая сталь устойчива к воздействию кислот, содержащихся в дымовом конденсате и опасных для кирпича и асбоцемента.
• Устойчивость к температурным перепадам. Металл выдерживает охлаждение до низких температур в морозные дни и нагрев дымовыми газами до 800 градусов по Цельсию и более.
• Эффективный дымоотвод. Хорошей тяге способствует круглое сечение трубы.
• Нетребовательность к обслуживанию. На внутренних стенках дымоходного канала практически не оседает сажа (в отличие от шершавых стенок из кирпича или асбоцемента), благодаря чему он редко нуждается в чистке.
• Простой монтаж. Конфигурация стандартных элементов предусматривает быструю сборку трубы любой протяженности.
• Ремонтопригодность. Модульная система позволяет при необходимости менять только элемент, вышедший из строя, что удешевляет эксплуатацию дымоотводной системы.
• Длительный срок службы (при условии правильного подбора материала изготовления и грамотного монтажа).
• Универсальность. Дымоход из нержавеющей стали подойдет отопительному агрегату любого типа.
• Свобода установки. Необязательно монтировать строго вертикальную конструкцию, допускаются наклонные элементы и повороты, что упрощает поиск удобного места для установки котла, камина или печи. Трубу с внутренним утеплением допускается монтировать снаружи постройки – в этом случае не потребуется обустраивать проходные узлы через перекрытия и кровлю.
• Доступная цена.

Установка дымохода в деревянном доме. Кирпичный дымоход в деревянном доме

Традиционным материалом изготовления дымоходов в деревянных домах является огнеупорный кирпич. При кладке дымоходов необходимо обращать особое внимание на перевязку кирпичей между собой. Для соединения элементов кирпичного дымохода во внутреннем пространстве дома можно использовать смесь из цемента и известняка, а вот при кладке кирпичей в дымоходе на открытом пространстве должен использоваться чистый цементный раствор. Толщина шва между кирпичами в такой кладке не должна превышать одного сантиметра. Кирпич при этом должен быть красным и не пустотелым.

Внутренняя поверхность кирпичной дымовой трубы подвергается агрессивным воздействиям продуктов сгорания, конденсата. Вследствие этого, на внутренних поверхностях могут происходить сколы и обрушения. Чтобы избежать таких негативных моментов внутрь дымохода из кирпича помещается труба из асбестоцемента, а пространство между кирпичом и трубой заливается бетонным раствором. Таким образом вы проведете так называемую «гильзовку» дымохода».

Проход дымохода сквозь деревянное перекрытие

На приведенном в статье рисунке показано, как можно провести дымоход сквозь перекрытие из дерева.

Вы можете использовать при прохождении перекрытия асбестовые прослойки. В этом случае расстояние между трубой и деревом перекрытия будет составлять 25 сантиметров.

В том случае, если асбестовая прокладка не используется то расстояние между трубой и деревом придется увеличить до 38 сантиметров.

Примыкание дымоходов к стенам из дерева

Также как и при прохождении сквозь перекрытие – при примыкании к деревянным стенам – трубы дымоходов должны быть надежно теплоизолированы.

примыкание дымохода к деревянной стене

Нормативы здесь такие же, как и при прохождении сквозь перекрытие: 25 сантиметров при использовании двух слоев асбестовой прокладки и 38 сантиметров при отсутствии прокладки.

Вся конструкция может быть с боковых сторон заложена кирпичной кладкой.

Если вы устанавливаете дымоход в новом, еще не осевшем срубе, то его лучше разместить на деревянном щите, который может двигаться относительно стены. В этом случае просадка сруба со временем не даст разрушения кирпичной кладки дымохода и трубы.

Прохождение дымохода через кровлю деревянного дома

При выведении дымохода через кровлю расстояние между его нагревающимися элементами и стропилами не должно быть менее 13 сантиметров. В промежуток между трубой и деревом стропил необходимо уложить теплоизолятор. В его качестве может применяться базальтовая вата. При выборе ваты для теплоизоляции убедитесь, что в ней нет органических связующих веществ и что она устойчива к воздействию высоких температур.

проход дымохода через крышу

Если в качестве кровли на крыше используются материалы с низким порогом воспламенения, например, листовой рубероид, то расстояние до него не должно быть менее 25 сантиметров. Пространство между горючим материалом и трубой дымохода необходимо закрыть несгораемой кровлей. В качестве такого предохраняющего материала может послужить шифер. Он не будет передавать тепло от трубы на рубероид кровли. Также в качестве предохраняющего покрытия можно использовать кровельную сталь.

Расположение дымовой трубы на кровле деревянного здания

Оголовок дымовой трубы на кровле деревянного здания должен подниматься над ней на высоту не менее 20 сантиметров от верха конька в том случае, если труба расположена непосредственно возле конька или просто на плоской крыше.

Если труба дымохода отнесена от конька менее чем на полтора метра, то ее высота также не должна быть менее 50 сантиметров.

Если дымоходная труба размещена на расстоянии от полутора до трех метров от конка, то ее оголовок не должен находится ниже уровня конька.

высота трубы над кровлей

В том случае, если ваш дымоход отстоит от конька далее, чем в трех метров, то для вычисления высоты оголовка трубы вы должны провести воображаемую линию, направленную от конька крыши со снижением в 10 градусов.

Как соединить трубы дымохода. Основные достоинства

Металлические трубы, как элемент дымоотводящей системы, используются уже очень давно. Это объясняется многими причинами.

• Во-первых, круглое сечение в любом случае является оптимальным для прохождения газов.
• Во-вторых, ровные и гладкие внутренние стенки не создают препятствий для прохождения дыма и меньше подвержены образованию сажных наростов.
• В-третьих, монтаж дымохода из крупных деталей – значительно проще, нежели кирпичная кладка.

Дымовые газы отличаются насыщенностью химически агрессивными веществами, которые, на фоне частых термических перепадов, способны активизировать коррозионные процессы, приводящие к быстрому выходу дымохода из строя, его прогоранию. Эта проблема в определенной степени была решена путем разработки и внедрения стойких нержавеющих стальных сплавов. Однако, применение нержавейки не устранило еще несколько серьёзных недостатков, присущих металлическим дымоходам:

• Высокая теплопроводность металла приводит к быстрому охлаждению выводимых газов, особенно на участках дымохода, расположенных вне здания. Это влечет снижение общей тяги – она будет очень зависима от внешних температурных условий.
• Подобная разница температур вызывает еще одно негативное явление – активное образование конденсата. Излишняя влага на внутренних стенках труб – это снижение эффективности дымохода, предпосылки для его зарастания сажей и активизации коррозии.
• На на чальных участках, а особенно в непосредственной близости от нагревательного прибора, внешние стенки такого дымохода раскаляются до температур, которые могут представлять серьезную угрозу и с точки зрения возгораемости строительных конструкций и материалов, и для личной безопасности проживающих в доме людей – случайное прикосновение к ним заканчивается ожогом.

Благополучно разрешить эти проблемы удалось разработчикам сэндвич-дымоходов .

Схематично его устройство можно описать следующим образом.

Схема строения сэндвич-элемента для дымохода

Собственно, сам дымоходный канал образован трубой (поз. 1), выполненной из нержавеющей стали с применением сварки по технологии ТIG – в защитной аргоновой газовой среде.

Внешняя труба также очень часто изготавливается из нержавейки сварным методом (поз. 2). Можно приобрести и более доступный по цене вариант, когда внешний кожух сделан из оцинкованной стали (поз. 3). В продаже можно найти модели, которые кожух имеет нанесенное декоративное эмалевое покрытие того или иного цвета.

Трубы разделены прослойкой из стойкого к высоким температурам и негорючего термоизоляционного материала (поз. 4). Чаще в сего для этого применяется базальтовая минеральная вата высокой плотности (порядка 200 кг/м³). Толщина этой прослойки может быть разная, от 25 и до 100 мм – подбор ведется исходя из конкретных условий эксплуатации.

Все элементы дымохода имеют специальную систему сопряжения (поз. 5). Обычно, это совокупность раструбов и зауженных участков, обеспечивающих плотное и прочное прилегание деталей. Для большей надежности соединение узлов усиливается хомутами (поз. 6). Отдельные детали некоторых моделей сэндвич-дымоходов могут иметь и другой принцип соединения, например, с использованием фланцев.

Торец сэндвич-трубы для монтажа дымохода

Такое устройство надежно защищает дымоотводный канал от внешнего температурного воздействия. Это и определяет основные преимущества подобных сэндвич-дымоходов :

• Удалось свести образование конденсата к допустимому минимуму.
• За счет относительной ровности температуры внутри канала на всем его протяжении, значительно возрастают показатели необходимой устойчивой тяги.
• Внешняя труба-кожух не нагревается до значительных температур и не представляет серьезной опасности.
• Подобная схема дымохода вполне может размещаться снаружи здания – это облегчает и ускоряет монтаж, экономит пространство внутри жилых или технических помещений.
• При прохождении дымохода через стены, перекрытия или кровлю вырезаемые проемы нужны значительно меньших размеров, чем при обычных одностенных трубах. Кроме того, есть возможность приобрести и установить специальные проходные модули.

Конечно, такой дымоход будет стоить несколько дороже, чем обычный, и монтаж его немного сложнее, но все это сторицей окупается другими его достоинствами.

Дымоход сэндвич по конденсату. Особенности дымохода «сэндвич»

Данная конструкция является модульной, то есть собирается из комплекта различных деталей. Каждая из них представляет собой трубу или иной элемент из нержавеющей стали, закутанный в теплоизоляцию из каменной ваты и заключённый в защитно-декоративный кожух — тоже из нержавейки, только подешевле, либо вообще из оцинкованной стали. Каменная вата выбрана в качестве утеплителя благодаря негорючести и отсутствию вредных испарений при нагреве. Используются марки средней плотности — порядка 200 кг/м³.

Внутренняя часть с одной стороны слегка развальцована, что позволяет соединять детали способом «в раструб».

Сборка элементов дымоотводящей трубы в раструб позволяет выполнять монтажные работы с высокой скоростью

К сильным сторонам сэндвич-дымоходов относят:

1. Малый вес. Из-за этого отпадает необходимость в строительстве фундамента.
2. Высокую скорость и простоту процесса монтажа. Это объясняется тем, что выполненные в заводских условиях детали идеально подогнаны друг к другу, поэтому их стыковка осуществляется без затруднений. Также не придётся тратить время на утепление, ведь все части дымохода оснащаются утеплителем ещё на этапе производства.
3. «Представительский» внешний вид. Понятно, что как любой изготовленный в заводских условиях предмет, внешне сэндвич-дымоход не идёт ни в какое сравнение с самодельными аналогами.
4. Универсальность. Какими бы ни были конфигурация и сложность планируемого дымохода, в имеющемся ассортименте можно найти все необходимые для его сборки детали. Производители выпускают не только трубы, отводы и тройники, но и крепёжные элементы, узлы для пересечения перекрытий и стен, фурнитуру, дефлекторы с искроуловителями и пр. В модельном ряду имеются наборы деталей не только с разным диаметром внутренней части — от 100 до 300 мм, но и с разной толщиной теплоизоляции — от 25 до 100 мм. Таким образом, можно подобрать комплект как для внутренней, так и для наружной прокладки.

Видео как правильно собрать дымоход у печи длительного горения: по дыму или по конденсату?

Как правильно собрать дымоход Монтаж труб дымохода

При монтаже дымохода существует несколько простых правил, в независимости от того какой отопительный аппарат вы собираетесь использовать, будь это банная печь, камин или котел. На данный момент существует множество различных СНИПов и пожарных документаций по безопасности. Здесь вы найдете основные правила установки дымохода на доступном языке без всякой лишней информации.

Одним из первых и самым простым правилом является то, что на один отопительный агрегат будет установлена одна дымовая труба. Много «умельцов» скажут, что они умудрялись ставить на один дымоход сразу два отопительных аппарата. Все этого хорошо и экономно, но на 100% не безопасно! Запомните одна печь (камин, котел) — один дымоход. Это ваш дом и ваша безопасность!

И так, приступим непосредственно к установке дымохода на вашу печь или котел.

Первый метр трубы дымохода должен иметь толщину не менее 0,8 мм и быть полностью одностенным, то есть без всякой дополнительной изоляции. Далее вы можете использовать двухстенные трубы (сэндвич). Внутренняя труба в сэндвиче может иметь толщину не менее 0,5 мм.

При использовании отводов на 90° горизонтальный участок дымохода не должен превышать 1 метра.

На какой высоте должен быть ваш дымоход над крышей:

• если вы имеет плоскую крышу, то ваша труба дымохода должна возвышаться над кровлей не менее чем на 0,5 метра.
• если ваша крыша является двухскатной и имеет конек:

при выходе трубы на расстояние до 1,5 метра от конька, ваша труба должна быть выше уровня конька на 0,5 метра;

при выходе трубы на расстоянии от 1,5 до 3 метров, ваша труба может выходить на одном уровне с коньком;

при выходе трубы на расстоянии от 3 метров, труба должна выходить не ниже 10° от уровня конька.

ОНЛАЙН КОНСТРУКТОР ДЫМОХОДА

Монтаж сэндвич-дымохода своими руками: пошаговая инструкция

Основной проблемой металлических дымоходов является скопление сажи внутри трубы и образование конденсата. Избежать подобной неприятности, можно, утеплив конструкцию минеральной ватой и закрыв ее дополнительной внешней трубой. Называется такой вариант сэндвич-дымоходом. Как собрать такую конструкцию правильно читайте ниже.

О чем нужно знать?

Внутренняя труба дымохода изготавливается из нержавейки толщиной около 0.8мм. Внешняя может быть сделана из стали или латуни.

Важно: Не стоит использовать для дымохода трубы из оцинкованной стали. Этот материал расширяется/сжимается при колебаниях температуры. Поэтому при нагревании и остывании дымоход из такого материала будет менять диаметр и быстро выйдет из строя.

Между внешней и внутренней трубами прокладывается минеральная вата толщиной 25 — 50мм. Стыковать ее нужно отрезав по кромке в 10см половину толщины с обеих сторон.

Соединение труб

Трубу круглого сечения сделать без вальца получится вряд ли. В домашних условиях проще выгнуть дымоход квадратного сечения. Но лучше все же купить готовые трубы. Обойдутся они не намного дороже изготовленных самостоятельно. Проще же всего будет произвести монтаж сэндвич-дымохода, купив его готовый разборный вариант. Своими руками такую конструкцию можно установить за пару часов.

Совет: Иногда владельцы загородных домов собирают внутреннюю трубу дымохода из старой водосточной трубы. И правильно делают так, как подобные сливы изготавливают из толстого непрогорающего металла.

Соединять трубы можно двумя методами:

• «По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
• «По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

Порядок сборки сэндвич-дымохода

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

• На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
• На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб. Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

Видео по теме «установка сэндвич-дымохода»:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

Как установить металлический дымоход: 3 шага

Добавление отопительного прибора в ваш дом часто может стоить дороже, чем стоимость прибора и его установки. Если вы не говорите о плинтусах с электрическим сопротивлением, ваш новый обогреватель будет создавать тепло за счет сгорания и, при этом, отводимых газов, которые необходимо удалить из жилого помещения. Итак, в дополнение к камину, печи или обогревателю вам понадобится дымоход, и вот здесь все может быть сложно. Кладка дымоходов — дело серьезное.

Принимается во внимание не только стоимость материалов — кирпича или блока, раствора и облицовки, но также и трудозатраты, затрачиваемые на прокладку дымохода, больше, чем то, что большинство домовладельцев имеет в виду для проекта на выходные. Дымоходы из каменной кладки требуют фундамента и могут потребовать значительных изменений в доме, особенно если дымоход находится внутри. К счастью, есть альтернатива.

Металлические дымоходы специальной конструкции доступны для работы с широким спектром отопительных приборов — от дровяных печей до обычных печей.Столкнувшись с необходимостью переоборудовать дымоход в гараж / мастерскую, мы остановили свой выбор на дымоходе из нержавеющей стали с изоляцией Metalbestos, изготовленном компанией Selkirk Inc. , 14801 Quorum Dr., Даллас, Техас 75240; www.selkirkusa.com. Система Metalbestos, которую мы использовали, модель SSII типа HT, представляет собой двухслойную изолированную трубу из нержавеющей стали, которая доступна с внутренним диаметром 6, 7 и 8 дюймов. Эти отрезки просто соединяются между собой для быстрой сборки.

Помимо трубы, вам понадобятся различные компоненты для поддержки и отделки дымохода.Они доступны в наборах, адаптированных к конкретным типам установки. Мы использовали комплект для плоского потолка, с помощью которого дымоход поддерживается на балках потолка. Другие комплекты включают комплект для наклонного потолка, который предназначен для работы с соборными потолками, и комплект для прокладки дымохода через внешнюю стену и вверх по стене здания.

Большим преимуществом металлического дымохода является простота монтажа с минимальными изменениями на месте. Однако это удобство имеет свою цену. 36 дюймов длина 6 дюймовтрубы, которые мы использовали в розницу, стоили около 118 долларов — это немногим более 3 долларов за дюйм. А также стоимость крыши и опорных принадлежностей. На дымоходные системы Metalbestos SSII распространяется 10-летняя ограниченная гарантия.

Этот проект был первоначально опубликован в декабрьском выпуске журнала Popular Mechanics за 2000 год. Больше интересных проектов можно найти на сайте Popular Mechanics DIY Central.

Установка дымохода для дровяной печи

Этот пост может содержать партнерские ссылки, поэтому я зарабатываю комиссию.

Дымоход дровяной печи, который часто забывают, игнорируют или неправильно понимают, является основой вашей дровяной печи.

Думайте об этом как о «закулисной» рабочей лошадке, которая управляет всей системой сжигания древесины.

Хотя интересно сосредоточиться на самой эффективной печи или новейших технологиях, легко забыть, что ваша печь будет работать только так, как дымоход, к которому она подключена.

Фактически, большинство проблем, таких как задувание воздуха, плохая тяга или запах сажи в доме, могут быть связаны с плохо построенным дымоходом.

Чтобы узнать больше, давайте посмотрим, как работает дымоход и почему его конструкция так важна.

Тяга в дымоходе

Для правильной работы дровяной печи дымоход должен выводить горячие газы вверх и из дома. Когда газы поднимаются вверх по дымоходу, создается перепад давления, который позволяет печи втягивать свежий воздух, используемый для горения … что-то вроде вакуума.

Это движение газов вверх по дымоходу известно как тяга. Температура газов внутри дымохода и общая высота дымохода играют важную роль при определении тяги.

Например, чем горячее газы внутри дымохода по сравнению с температурой наружного воздуха, тем сильнее будет тяга. Кроме того, чем выше дымоход, тем большую тягу он создает.

Наружные воздушные потоки, которые образуются вокруг деревьев, зданий или вершин крыш, могут создавать проблемы, уменьшающие сквозняки и препятствующие им. Чтобы этого не произошло, дымоход должен выходить как минимум на 3 фута за плоскую крышу и быть как минимум на 2 фута выше любого пика крыши в радиусе 10 футов.

Как правило, общая высота дымохода от основания дровяной печи до верха дымохода не должна быть меньше 15 футов.

Дымоход дровяной печи — Внутри Vs. Снаружи

Вопреки распространенному мнению, дымоходы, которые выходят из дома на уровне земли и выходят наружу вдоль внешних стен дома, крайне неэффективны.

Поскольку горячий воздух поднимается вверх, внешняя температура охлаждает газы внутри дымохода, уменьшая тягу. Эти охлаждающие газы также могут вызывать конденсацию и скопление креозота.Креозот образуется, когда теплые газы контактируют с холодной поверхностью, что и происходит, когда вы запускаете дымоход снаружи.

Если расположить печь в центре вашего дома, дымоход дровяной печи будет проходить прямо через жилые помещения вашего дома, где температура теплая.

Эти высокие температуры вокруг дымохода поддерживают тепло дымовых газов, что, в свою очередь, способствует созданию сильной тяги. Кроме того, дымоход выходит около пика крыши, что исключает возможность нежелательных проблем, вызванных внешними конструкциями.

Другие способы увеличения осадки

Помимо установки внутреннего дымохода, вы должны также убедиться, что размер дымохода соответствует требованиям вашей печи. Например, слишком маленький дымоход может создать слишком большую тягу, а слишком большой дымоход будет иметь пониженное давление, что приведет к уменьшению тяги.

Производитель печи порекомендует, какой размер дымохода следует установить для оптимальной производительности. Обычно размер дымохода определяется воротником дымохода.

Ограничьте количество изгибов в дымоходе, уменьшив количество изгибов или изгибов, и постарайтесь избегать длинных горизонтальных участков в дымоходе. Дымоход можно сравнить с вентиляционным отверстием сушилки. Чем больше изгибается и зигзагами вентиляционное отверстие сушилки, тем больше ворса оно собирается внутри трубы.

Дымоход в основном такой же, только ворсинки на самом деле креозот. Прямой вертикальный путь без ограничений создаст сильный сквозняк.

Общий

Итак, как лучше всего установить в доме дымоход для дровяной печи? Запомните следующие основные принципы:

• Установите печь в центре дома так, чтобы дымоход проходил прямо вверх через теплую часть дома.
• Ограничьте количество изгибов в дымоходе и используйте изолированную высокотемпературную трубу.
• Подберите размер дымохода к воротнику дымохода.
• Высокий дымоход — счастливый дымоход.

Помните, дымоход — это основа вашей дровяной печи. Регулярно проверяйте его на предмет повреждений, вызванных высокими температурами, влажностью или коррозией.

Кроме того, не реже одного раза в год проверяйте и чистите дымоход у сертифицированного специалиста, чтобы сохранить ваши вложения и, что более важно, повысить вашу безопасность.

Вернуться от дымохода дровяной печи к конструкции дымохода

Вернуться на главную страницу дров

ОСНОВЫ УСТАНОВКИ ДРОВЯНОЙ ПЕЧИ — Hearth

Установка дровяной печи — Основы установки дровяной печи. .

Дымоход

* Изолированный металлический дымоход

* Дымоходы для каменной кладки

* Установка в существующий камин или дымоход

Печная труба

* одностенная печь

* Топочная труба закрытого зазора

Защита полов и стен

* Под плитой

* На стенах

Заявление об отказе от ответственности — Этот документ не заменяет руководство пользователя. Он написан, чтобы предоставить обзор безопасной практики установки. Проконсультируйтесь с вашим специалистом по подбору домашнего очага, строительными чиновниками и руководством владельца для конкретных требований по установке вашего устройства. Дополнительную информацию можно получить у вашего дилера или местного строительного чиновника. Вы также можете найти список установщиков, сертифицированных Национальным институтом каминов:

(http://www.nficertified.org/pages_consumers/consumers-1.html), образовательный фонд.

Дымоход

Хорошо, поговорим немного о том, как правильно установить дровяную печь.Первое, что нам нужно сделать, это забыть о дровяной печи и сосредоточиться на самой важной части установки — дымоходе!

ПРАВИЛО №1 — Каждая дровяная печь должна иметь дымоход

Это означает либо прочный дымоход из каменной кладки (подробнее об этом позже), либо сертифицированный UL дымоход с изоляцией из нержавеющей стали класса «A». Нет — вы не можете использовать дымоход через окно или крышу!

Double & amp; Дымоходы класса «А» с тройными стенками

Теперь, когда у нас это есть, давайте рассмотрим самый популярный вариант для новых установок — изолированный дымоход класса «A» (теперь обычно называемый HT или High Temperature). На схеме выше показаны три наиболее распространенных типа установки.

Тип №1 будет обычным в любом одноэтажном строительстве. Обычная черная плита труба выполняется вверх от печки и соединяется с Изолированными дымоходами на специальной опорную коробке, расположенной непосредственно ниже уровня потолка. Изолированный дымоход складывается до достижения необходимой высоты. Все дымоходы должны выступать минимум на 3 фута над поверхностью крыши и на 2 фута выше любой части здания в пределах 10 футов.

Тип № 2 показывает дымоход «наружу и вверх», который выходит через стену и продолжается вверх вдоль стены дома. При желании этот дымоход может быть заключен в коробку с деревянным каркасом и украшен лепниной или стенкой, чтобы соответствовать дому.

Тип № 3 аналогичен типу № 1 в том, что это одноэтажная установка, но из-за наклонного потолка необходимы другие компоненты. В этом случае труба поддерживается кронштейном на уровне крыши, а изолированная дымоходная труба частично свешивается в комнату, чтобы соединиться с внутренней черной дымовой трубой.

Что нужно помнить

* Топка не может проходить через стены, потолок, пол или окна — используйте только дымоход, одобренный UL

* Вообще говоря, чем выше дымоход, тем лучше

* Наименьшее количество изгибов = лучшая тяга (всасывание в дымоход)

* Дымоход должен выступать на 2 фута выше всего в пределах 10 футов или 3 фута над пиком

* Используйте колпачок, предотвращающий проникновение птиц

* Проконсультируйтесь с вашим дилером по подаче, трубочистом и специалистом по строительству

Каменные дымоходы

Подробные сведения о строительстве дымоходов из каменной кладки выходят за рамки этого документа, однако следует помнить о некоторых вопросах безопасности и производительности.В сфере производства печей широко известно, что 80-90% (или больше!) Дымовых труб из каменной кладки в США построены неправильно. Печальная правда заключается в том, что некоторые каменщики потратили столько лет на строительство низкотемпературных дымоходов для масляных горелок, газовых горелок и каминов, что искусство правильного строительства дымоходов почти потеряно.

Что не так с большинством каменных дымоходов?

* Они часто имеют большие размеры и не имеют теплоизоляции, что приводит к плохой тяге и образованию избыточного креозота.

* Соответствующие зазоры до горючих материалов (деревянного каркаса, сайдинга и т. Д.) не обслуживаются

* Нет места для расширения плит дымохода, что приводит к трещинам и повреждению футеровки

Эти недостатки могут быть устранены во время нового строительства компетентным каменщиком, а правильно спроектированный и построенный дымоход из каменной кладки — это произведение искусства, которое может прослужить несколько поколений. Существующий (но несовершенный) дымоход из каменной кладки часто можно привести в соответствие со спецификациями, установив одобренную UL систему футеровки из нержавеющей стали. Это обеспечивает дополнительный запас прочности, а также улучшает тягу и упрощает очистку.

Для получения информации о строительстве каминов и дымоходов из каменной кладки см. Ссылки ниже:

http://www.gobrick.com/

http://www.maconline.org/tech/construction/chimney/chimney.html

http://www.bia.org/

Что нужно помнить о каменных дымоходах

* Дымоход дымохода должен быть такого же размера (или чуть больше), чем размер дымохода,

* Дымоход по возможности должен быть расположен внутри здания и изолирован (вермикулитом или другим каменным утеплителем

* Вкладыш дымохода должен быть монолитным (узнайте у продавца очага) или конструкцией другой формы, допускающей расширение.

* Большинство существующих дымоходов необходимо заменить трубой из нержавеющей стали

Установка в существующий камин или дымоход

Что скажешь, Банки? У вас есть камин или дымовая труба, которые не использовались и просто ждут, пока в них воткнутся дымоход! Не так быстро — здесь требуется некоторый мыслительный процесс. Начнем с камина.

Типовая установка камина

В «старину» (да, я был там) люди просто запихивали печь перед камином и воткнули кусок дымохода в сторону заслонки.Если бы они были действительно умными, они обернули бы вокруг него старую изоляцию из стекловолокна, чтобы не дать слишком большому количеству комнатного воздуха выходить в дымоход (что также сделало тягу печи сильнее).

Специалисты по дымоходам вскоре увидели, что с этой установкой было много проблем. Печи были плохо спроектированы, создавали много креозота и более чем редкие пожары в дымоходах! В результате этих проблем компания Hearth Industry и Национальная ассоциация противопожарной защиты разработали ряд более современных рекомендаций.

Во-первых, определите, есть ли у вас каменный камин и дымоход. Если у вас металлический камин (с нулевым зазором) и металлический дымоход, ваши возможности очень ограничены. Только несколько топок протестированы для использования в этих «сборных» каминах. Обратитесь к местному дилеру Hearth — и подтвердите в руководстве по установке или документации производителя. НЕ ЗАГРУЖАЙТЕ ДЕРЕВЯННУЮ ПЕЧЬ В СУЩЕСТВУЮЩИЙ МЕТАЛЛИЧЕСКИЙ КАМИН!

см .: https://www.hearth.com/index.php/wiki/Convert_Prefab_Fireplace/

для получения дополнительной информации по этому вопросу.

Предположим, у вас есть «настоящий» кирпичный или каменный камин и дымоход …….

Вот основы

* Как минимум, вытяните гибкую трубку из нержавеющей стали длиной 5 футов от печи или вставьте ее через заслонку в первую плитку дымохода.

* Если дымоход не имеет облицовки или если вы хотите сделать работу наилучшим образом, выровняйте по всей высоте дымоход трубой из нержавеющей стали того же размера, что и дымоход на вашей печи — обычно 6 дюймов (обратитесь к вашему розничному продавцу очага) .

* Закройте область под заслонкой камина металлической сковородой, плотно закройте ее печным цементом или высокотемпературным силиконом:

(https://www.hearth.com/index.php/articles/making_a_block_off_plate/)

* Всегда имейте заглушку (искрогаситель, если возможно) на верхней части дымохода.

Использование другого существующего дымохода

Дома с неиспользуемыми дымовыми трубами, как правило, являются более старыми домами, поскольку эти конструкции часто строились с несколькими дымоходами для отопления, приготовления пищи и т. Д.Часто эти старые дымоходы небезопасно использовать без некоторой модернизации. Они могут быть облицованы одобренной трубой из нержавеющей стали или восстановлены с помощью специальных методов кладки (спросите у своего трубочиста). Обратите особое внимание на проход в стене, то есть на место, где печная труба соединяется с дымоходом. Любая древесина или горючие материалы в этом помещении должны быть обрезаны в соответствии со строительными нормами. Для этого перехода доступны специальные изолированные рукава.

Stovepipe

Stovepipe используется для подключения отдельно стоящей печи к ее металлическому или каменному дымоходу.Как упоминалось ранее, его нельзя использовать для прохода через стены, пол или потолок. Есть два типа дымохода: одностенная (один слой) и закрытый зазор (две стены). Вот краткая информация о Stovepipe:

Одностенная печь

Дымоход одностенный предназначен для подключения дровяной печи к ближайшему дымоходу. Он доступен разной толщины (24 или 22 г) и обычно окрашивается высокотемпературной черной краской. Некоторые производители выпускают дымоходы в цветах фарфоровой эмали, чтобы соответствовать цветам своих печей.

Как правило (проверьте этикетку и инструкции), дымовая труба должна располагаться на расстоянии не менее 18 дюймов от любой горючей стены, потолка или мебели. Это расстояние можно уменьшить двумя способами:

* Защитите горючие поверхности утвержденным методом (см. Стены и Полы ниже)

* Установите тепловой экран дымовой трубы на дымовую трубу (можно приобрести у местного дилера)

Уменьшение, получаемое этими методами, обычно составляет 50% (9 дюймов).

Водопроводную трубу обычно можно обрезать до нужного размера с помощью жестяных ножниц или другого режущего или шлифовального инструмента — см .:

https: // www.hearth.com/index.php/wiki/Cut_Sheet_Metal_and_Stove_Pipe/.

Трубу большего калибра труднее разрезать, поэтому в этих трубах используются регулируемые скользящие соединения, исключающие необходимость обрезки. При сборке печной трубы используйте черный печной цемент, чтобы уплотнить каждую деталь. Кроме того, используйте три винта для листового металла на каждом стыке трубы.

Надежно прикрепите трубу к печи и дымоходу, убедившись, что она жесткая и плотная.

Закрыть — дымоход

Двустенная труба с внутренней стенкой из нержавеющей стали и окрашенной в черный цвет внешней стенкой.Воздушное пространство между стенками дымохода служит изолирующим слоем, позволяя этой специальной трубе находиться на расстоянии 6 дюймов от горючих веществ. Не путайте этот двустенный внутренний трубопровод с дымоходом класса А, описанным в начале этого документа — этот материал предназначен только для внутреннего использования! Для получения дополнительной информации об этом типе печных труб обратитесь к вашему дилеру.

Защита пола и стен

Под вашей плитой

Я впервые столкнулся с отсутствием надлежащей защиты пола, когда я жил на ферме в Западной Вирджинии.В нашем доме не было центрального отопления, но был камин, готовый удовлетворить наши потребности в отоплении. Даже тогда (1970 год) я знал, что камины плохо топят, поэтому пошел в строительный магазин и купил 20 долларов. дровяная печь из листового металла. Она не влезла в камин, поэтому я снял ножки и поставил ее прямо на очаг.

В ту ночь мы зажгли ревущий костер и устроились мирным зимним вечером. Вдруг мы почувствовали запах гари! … запах дерева. После лихорадочных поисков мы обнаружили, что пол под камином тлел.

Существует ряд одобренных материалов для изготовления дровяной печи. Вот некоторые из них:

* Бетонная плита, голая или с установленной плиткой или кирпичом поверх нее

* Готовые плиты и маты, одобренные UL

* Керамическая плитка, мрамор или шифер, укладываемые поверх цементной подкладочной плиты, внесенной в списки UL (два торговых наименования — дюра-рок и чудо-картон.

У разных печей разные требования, но все дровяные печи должны иметь под собой негорючее основание.Это основание должно выходить как минимум на 8 дюймов по всем сторонам печи и на 18 дюймов перед дверцами загрузки. Кроме того, плита печи должна проходить под горизонтальным участком соединения дымохода с дымоходом.

На стенах

Все печи необходимо устанавливать на безопасном расстоянии от горючих стен. Это расстояние варьируется в зависимости от модели печи: от 8 дюймов до 36 дюймов и более. Это расстояние можно уменьшить одним или обоими из следующих способов:

* Установите утвержденную негорючую защиту на стене.

Стена может быть из кирпича, камня, цементной плиты или печного щита, одобренного UL, обычно устанавливаемого на распорки с воздушным пространством 1 дюйм по отношению к воспламеняющейся стене. Обратитесь к руководству по эксплуатации или местным строительным нормам, чтобы определить размер необходимой защиты стен.

* Установите на плиту задний тепловой экран специальной конструкции.

Уточните у продавца очага, доступен ли задний тепловой экран для выбранной вами печи.

Ссылки, касающиеся свободного пространства от пола и стен:

https: // www.hearth.com/index.php/wiki/Hearth_Design/

Краткое содержание документа 1-2-3

Дымоход

* Каждой дровяной печи нужен дымоход — либо из кирпичной кладки, либо из изолированного металла класса A (HT). Вы не можете использовать дымовую трубу через окно!

* Можно использовать существующие дымоходы для каминов, если они частично или полностью облицованы утвержденными материалами. Будьте осторожны, если у вас «сборный» камин или камин с нулевым зазором — большинство печей не подходят для этого типа блока.

Stovepipe

* Stovepipe используется для подключения вашей печи к утвержденному дымоходу

* Большинство дымовых труб должно располагаться на расстоянии 18 дюймов от стены или потолка — это можно уменьшить, используя тепловые экраны или специальные двустенные внутренние трубы с малым зазором.

Полы и стены

* Негорючие полы должны выходить под всю печь на 12 дюймов по бокам и 18 дюймов перед загрузочными дверцами.

* Расстояние от стены можно уменьшить, используя либо задний тепловой экран на плите (если он доступен в качестве опции), либо правильно установленную защиту стены.

Дополнительную информацию по этим темам можно найти на многих разделах Hearth.com, проверить QA, Wiki, информационные статьи и даже задать конкретные вопросы на нашем форуме!

Дровяная печь и вентиляция камина: Полное практическое руководство

Когда вы собираетесь установить дровяной камин или печь в своем доме, вы можете подумать, что это у вас есть. Но часто люди упускают из виду одну важную часть — вентиляцию.

Правильная вентиляция жизненно важна для работающей и эффективной печи.Но, когда вы начнете изучать вентиляцию, вы обнаружите, что существует множество вариантов. Итак, с чего начать?

Большинство производителей оценивают свои устройства как приемлемые лишь для нескольких систем вентиляции. Это делает процесс отбора менее устрашающим. Тем не менее, есть несколько вещей, которые следует учитывать, чтобы обеспечить максимальную производительность вашего устройства. В этом руководстве рассматриваются различные компоненты, необходимые для полной вентиляции дровяного прибора.

Категории вентиляции

Назначение вентиляционных систем для дровяных каминов и дровяных печей кажется одинаковым.На самом деле они очень разные. Вентиляция дровяных приборов делится на две основные категории.

Дымоходная система с воздушным охлаждением

Первая известна как дымоходная система с воздушным охлаждением. Как следует из названия, в системах с воздушным охлаждением для охлаждения используется воздух. Пространство между стенками дымохода позволяет наружному воздуху свободно течь.

Многие системы используют две стены, но бывают и трехстенные. Поскольку воздух не изолирует так хорошо, как твердый материал, эти дымоходные системы обычно имеют большие размеры.Их конструкция обеспечивает по крайней мере два дюйма воздушного пространства между каждым слоем стены.

Большинство дымоходных систем с воздушным охлаждением имеют две свободно плавающие стенки дымохода. Это означает, что они могут расширяться независимо и собираться в отдельные секции. Такая система используется в большинстве сборных декоративных дровяных каминов. И почти все производители имеют запатентованные системы вентиляции для этих устройств.

Таким образом, эти системы делают невозможным замену вентиляции других марок.В противном случае может возникнуть небезопасная вентиляция и отклонение от действующих норм.

Дымоходы изолированные

Другой тип вентиляции называется сплошной или полностью изолированной дымоходной системой. Этот тип системы имеет слой твердой изоляции между внутренней и внешней стенками дымохода. Обычно такой утеплитель состоит из керамического покрытия, минеральной ваты или стекловолокна.

В трехстенных дымоходных системах используется комбинация компонентов с воздушным охлаждением и теплоизоляции.Твердая изоляция помещается между внутренней и центральной стенами. В пространстве между центральной и внешней стенками циркулирует воздух для большего охлаждения.

Изолированные дымоходы отличаются от систем воздушного охлаждения еще и своим строением. Обычно это массивные конструкции, препятствующие разделению внутренних и внешних стен. Вот как это работает. К концу каждой секции дымохода прикрепляются приварные или приклепанные заглушки, а между стенками трубы заклепочные распорки делают невозможным физическое разделение.

Встроенные высокоэффективные камины и дровяные печи способны выдерживать экстремально высокие температуры.Таким образом, им нужны изолированные дымоходы, чтобы поддерживать безопасную температуру для окружающих горючих материалов. Сторонние компании производят множество изолированных дымоходных систем, рассчитанных на конкретное оборудование. В некоторых случаях к одному прибору подходят многие бренды, что может вызвать путаницу в выборе лучшего. Ниже мы рассмотрим различия между брендами и марками материалов более подробно.

Сходства

Несмотря на различия между различными дымоходными системами, у них есть общие точки соприкосновения.Обе системы используют внутреннюю стенку дымохода из нержавеющей стали. Эта стенка предотвращает разрушение из-за постоянного контакта с агрессивными дымовыми газами. Кроме того, они позволяют смещать систему вокруг каркаса или других препятствий. Они также позволяют использовать противопожарные заглушки для прохождения системы через каждый горючий пол. Наконец, каждая система предлагает свой собственный набор компонентов поддержки и завершения. Вместе эти части работают вместе, чтобы обеспечить герметичное уплотнение над крышей.

Этап проектирования

Перед покупкой прибора вы должны определить, сколько вентиляции вам нужно.Во-первых, определите любые особые обстоятельства, которые могут у вас возникнуть. Затем выясните, какую вентиляцию разрешает ваш местный кодекс. Производители предоставляют подробный список возможных сценариев вентиляции в руководстве пользователя. Раздел, посвященный вентиляции, в руководстве пользователя может занимать около трети текста.

Прискорбно узнать, что очаг вашей мечты запрещен в вашем районе. Но могут быть и другие подходящие альтернативы. Проведя предварительное исследование, вы сможете избежать дорогостоящей ошибки и хлопот по возврату и пополнению запасов.Это руководство поможет вам разгадать загадку размеров и зазоров вентиляции. Если следовать им, это может обеспечить бесперебойную установку.

При строительстве нового дома мы рекомендуем работать в тесном сотрудничестве со строителем и сертифицированным специалистом NFI. Они могут помочь вам составить исчерпывающий список компонентов вентиляции, которые вам понадобятся.

Доступ к чертежам вашего дома — лучшая отправная точка для этого типа планирования. С помощью этой информации вы можете спланировать все, от высоты вентиляции до размеров смещения.Кроме того, технический специалист может составить список компонентов для вашего конкретного приложения.

Загон для дымохода

При размещении внутри надлежащего ограждения внутри ограждающей конструкции дома вентиляционные системы для дровяных агрегатов можно провести через потолок. Еще один способ сделать это — использовать специально построенный конверт для дымохода или загон, прикрепленный к внешней стороне дома.

Погоны для дымохода — популярный выбор. Эти конструкции содержат всю систему дымохода, не жертвуя необходимым пространством.Они также скрывают вентиляционную трубу, проходящую через верхние уровни многоэтажного дома. Чейз, хотя и обходится дороже, является наиболее эффективным вариантом, если вы хотите сэкономить место на полу.

Итак, если вы хотите закрыть камин и дымоходную систему, вы можете это сделать. Основание погоны должно соответствовать размерам рамы вашего камина. Вы также можете сузить погоню над камином. Это оставляет место, чтобы опоясать дымоходную трубу.

Меньшие размеры грубого каркаса вытяжной трубы составляют около двух квадратных футов.Это перед добавлением внешней облицовки или шпона. Вы можете сделать погон больше, чем требуется, чтобы соответствовать эстетике вашего дома, хотя это не обязательно. Другой вариант — установить утопленные книжные полки или шкаф для телевизора, встроенный в чейз.

Производители указывают требования к зазорам в дюймах. Зазоры говорят о том, сколько места необходимо между горючим материалом и прибором. Эту информацию важно учитывать при кадрировании.

Строительство дымохода может быть сложной задачей для новичка.Так что рекомендуем работать с опытным установщиком. Это поможет вам соблюдать правила роста и нормы. Мы также рекомендуем заизолировать погон перед ограждением. Это предотвратит возникновение больших перепадов температур и снижение производительности прибора.

Без погони

В некоторых случаях камин или печь не будут встроены в погоню. Вместо этого он находится внутри оболочки здания внутри собственного ограждения. Отдельно стоящие печи могут даже располагаться на специально построенной подовой плите или подобной поверхности.В этом случае вам нужно подумать о том, как система вентиляции будет проходить от прибора через дом.

Если невозможно выделить место для вентиляционного отверстия в доме, вы можете наклонить вентиляционное отверстие к внешней стене. Это позволит ему поступать в консольный дымоход, предназначенный для удержания самой вентиляционной трубы.

Если вентиляционное отверстие остается внутри дома, вы можете скрыть систему, используя ограждение с рамкой. Можно отделать гипсокартоном или другим материалом.В идеале вентиляционную трубу следует проложить в углу комнаты или в туалете, чтобы ее не было видно.

Вентиляционные компоненты

Выбрав вентиляционный канал и устройство, проверьте свой список вентиляционных компонентов. Для большинства дровяных каминов с одной вентиляционной системой выбор прост. Однако другие бренды предлагают множество систем для своей продукции. Вот тогда все становится немного сложнее.

Вы можете не знать, какие из них выбрать для бытовой техники с несколькими марками.Решающими факторами являются цена, доступность, качество материалов и конкретная установка. Цена и качество материалов тесно связаны. Системы вентиляции из нержавеющей стали более низкого качества, например, марки 430, дешевле. И они не длятся так долго.

Часто все сводится к типу топлива и личным предпочтениям в отношении того, какие материалы лучше использовать. Например, древесное топливо не так агрессивно, как уголь из мазута. Таким образом, дымоходные системы более низкого класса могут прослужить много лет.Тем не менее, некоторые клиенты предпочитают использовать лучшую систему для спокойствия.

Если вы не уверены, не стесняйтесь проконсультироваться с одним из наших сертифицированных специалистов NFI. Они будут рады помочь вам найти лучшую вентиляционную систему для вашей ценовой категории.

Оцените свой план

Для приборов, в которых используются дымоходы с воздушным охлаждением или с твердой изоляцией, оцените свой план установки. Системы с воздушным охлаждением плохо работают в холодном климате.Итак, если вы живете в прохладном климате и это ваш единственный вариант, вам следует закрыть как можно большую часть вентиляционной трубы. Если разрешено использовать массивный дымоход, это лучший вариант для обеспечения надлежащей вентиляции.

После того, как вы определились с маркой вентиляции, запишите размеры вентиляционной системы. Процесс измерения прост для вентиляционной системы, проходящей через дымоход. Этот тип вентиляции обычно не имеет смещений.

Просто измерьте расстояние от верха дымохода дымохода «в установленном состоянии» до «исходной» высоты желоба дымохода.После этого добавьте любую высоту над желобом дымохода для штормового воротника и крышки дымохода. Обычно это значение составляет 8–12 дюймов, хотя оно может варьироваться в зависимости от марки.

В большинстве случаев для правильной вентиляции вам понадобится комбинация труб разной длины. Некоторые производители предлагают регулируемую длину, а другие нет. В таких случаях вам необходимо использовать комбинацию компонентов, которые соответствуют требуемой высоте или превышают ее. Многие производители дымоходных труб перечисляют трубы по количеству дюймов, добавляемому каждой секцией.

Например, 48-дюймовая труба может добавить 46 дюймов высоты к существующей трубе из-за перекрытия на каждом стыке. Поэтому примите во внимание эти измерения, чтобы избежать слишком короткой трубы во время установки. Если вы увеличиваете высоту дымохода в целях норм или дизайна, вы также можете удлинить вентиляционный участок. Просто добавьте еще одну секцию трубы.

К сожалению, не все установки включают выемки в дымоход и прямые участки трубы. Вам могут понадобиться отводы, чтобы отвести вентиляцию. Или для установки может потребоваться длина дымохода, чтобы пройти через скатную крышу.Производители предоставляют офсетную карту. Он указывает, сколько наборов колен или секций труб можно добавить между ними.

Большинство производителей предлагают комплекты отводов на пятнадцать или тридцать градусов. Последнее является максимально допустимым смещением по коду в США. Производители также указывают, сколько смещений может иметь каждый вентиляционный участок. Сюда входит, насколько может быть смещена общая длина трубы.

3-2-10 Правило

Подсчитав смещения и определив точку входа в крышу, вы можете рассчитать, сколько дымоходной трубы вам нужно.Чтобы гарантировать, что у вас достаточно трубы, вы должны следовать правилу 3-2-10.

Правило 3-2-10 обеспечивает соответствие нормам и надлежащую вентиляцию. Слишком короткий дымоход может ухудшить работу прибора. Это может вызвать появление пятен сажи или повреждение прилегающей конструкции вашего дома. Ниже мы объясним, что означает каждое число.

• 10 — Это число задает радиус, определяющий, достаточно ли труб над крышей. Число представляет 10 футов пространства.Другими словами, вы рисуете 10-футовый боковой круг вокруг трубы. Объекты в пределах этого радиуса должны соответствовать требованиям зазора. Чем круче крыша, тем больше труб вам понадобится. Если какая-либо часть дома в пределах этого 10-футового круга выше дымохода, вы также должны это учитывать.
• 2 — После того, как вы установили радиус 10 футов, добавьте еще два фута трубы перед окончанием. Это помогает избежать проблем с вытяжкой, вызванных эффектом дымовой трубы.Эффект трубы дома означает, что вентилируемая часть дома выше дымохода.
• 3 — Это правило применяется ко всем ситуациям. Это означает, что любая труба, проходящая через крышу, должна находиться на высоте трех футов над линией крыши со стороны склона прохода.

Если есть крутая крыша или соседнее препятствие, дымоходу потребуется большая длина над крышей, чтобы соответствовать нормам. Вы можете оставить сплошные дымоходы открытыми и закрепленными. Но для дымоходов с воздушным охлаждением вы должны заключить любую длину трубы на пять футов выше крыши.Большее обнажение трубы может привести к снижению производительности из-за чрезмерного охлаждения дымохода, особенно в более холодном климате.

Установка камина

После того, как вы спланировали установку и заказали вентиляционные компоненты, вы готовы к установке. Имейте в виду, что это общее руководство. Особые обстоятельства могут потребовать дополнительных компонентов или распорок.

Установка на крыше

Камины, устанавливаемые внутри дома с перекрытием крыши, должны быть правильно выровнены.Перед закреплением прибора проверьте совмещение вентиляционного кольца и вентиляционного канала. Изменение вентиляционного участка во время строительства часто приводит к смещению между ними.

Может потребоваться смещение между камином и потолком. В этом случае мы рекомендуем установить смещение как можно выше на участке. Это позволяет дымовым газам набирать большую скорость, прежде чем им придется преодолевать смещение.

Для начала прикрепите первую секцию дымохода к вентиляционной решетке камина.Для дымоходов с воздушным охлаждением сначала прикрепите внутреннюю секцию, а затем внешнюю. Этот тип дымохода имеет систему кромок и копья, которая при фиксации на месте со звуком щелкает.

Напротив, массивные дымоходы обычно имеют анкерную пластину. Он принимает и закрепляет первую секцию трубы. Системы Twist-Lock поворачиваются в нужное положение и блокируются при полной установке.

При сборке каждой секции трубы закрепите внешнюю стену с помощью трех саморезов № 10, 3/4 для листового металла из нержавеющей стали.Винты должны располагаться на одинаковом расстоянии по периметру трубы. Продолжайте сборку, соблюдая зазоры до горючих материалов. Мы рекомендуем укреплять вертикальные вентиляционные отверстия каждые 5–6 футов. Сделать это можно с помощью перфорированной ленты или настенных кронштейнов. Они предоставляются производителем.

Противопожарные ограждения и щиты

В соответствии с инструкциями производителя установите противопожарный или радиационный экран. Эти части расположены там, где участок трубы встречается с потолком.Производители часто предлагают прибить к отверстию кусок OSB толщиной от 1/2 до 3/4 дюйма. Вам также понадобится отверстие, вырезанное по размеру противопожарной защиты. Затем прибейте или привинтите противопожарный ограничитель.

Продолжайте сборку и установку распорок, проходя через чердак или второй этаж. В чердачном помещении необходимо использовать утеплитель чердака. Этот щит особенно важен для домов с выдувным утеплителем. Приобрести изоляционный экран чердака можно у производителя дымоходной системы.Или вы можете поместить дымоход в ограждение. Если вы выберете второй метод, убедитесь, что дымоходная труба имеет надлежащие зазоры.

При прохождении через крышу необходимо использовать оклад, соответствующий уклону кровли. Прибейте гидроизоляцию сразу после того, как положите битумную бумагу или погодную мембрану. Это нужно сделать и перед установкой рубероида.

Для черепицы задняя кромка основания гидроизоляции должна находиться сверху. Итак, убедитесь, что верхний и соседний ряды черепицы перекрываются краем основания гидроизоляции.Если у вас металлическая или черепичная крыша, установка зависит от производителя.

Большинство производителей рекомендуют закрыть всю основу гидроизоляции и вырезать отверстие достаточного размера, чтобы выступил конус гидроизоляции. Затем можно заделать крышу к основанию конуса кровельным герметиком.

После того, как вы установили оклад, продолжайте сборку дымоходной трубы. Труба должна проходить через оклад и соответствовать требованиям по высоте 10-3-2. После установки труб необходимо установить штормовой воротник вокруг верхней части мигающего конуса.

Грозовой воротник и колпак дымохода

Штормовой воротник — это узкая полоска из стали или алюминия, обвязанная вокруг трубы. Он отводит воду с внешней стороны трубы к конусу мигания. Вы можете использовать гибкие язычки или застежки, чтобы зафиксировать его на месте.

Но перед установкой манжеты нанесите полоску герметика на внешнюю стенку трубы. Вот где сидит штормовой воротник. Установите шторку вокруг трубы чуть выше валика герметика. Затем вдвиньте его в герметик.Проверьте герметик, чтобы убедиться, что он должным образом заполнил зазоры между манжетой и трубой. При необходимости вам может потребоваться добавить больше.

Наконец, установите колпак дымохода. Для дымоходов с твердой изоляцией крышка обычно скручивается. Дымоходы с воздушной изоляцией не выходят из колпачка, поэтому их можно легко снять и почистить. Вместо этого предусмотрены кронштейны для ввинчивания в систему дымохода. После установки крышки система готова к тестированию.

Внутренняя труба с дымоходом

Для этой установки процесс сборки такой же, как и на чердаке.Оказавшись на чердаке, строитель образует каминную трубу. Он должен проходить от настила крыши до балок потолка для поддержки.

Скорее всего, они используют изоляционный экран для трубы, проходящей в основание погоны. Или они могут закрыть погоню после спуска трубы. Труба должна проходить так же, как и остальные из предыдущих секций на всем протяжении чейза.

В зависимости от размера желоба, он может не подходить для каждой новой секции трубы с другой собранной трубой.В этом случае измерьте оставшуюся длину трубы от верха желоба до конца последней установленной трубы.

Соберите эту длину на крыше и установите сверху вниз. Закрепите каждую секцию трубы крепежными деталями, прежде чем вставлять отрезок в паз. После этого повторите процесс сборки штормового воротника и кепки.

Сковороды

Верх почти каждого дымохода закрывается чейз-панелью или чейз-фаршем.Обычно это кусок оцинкованной стали толщиной от 18 до 22, обрезанный по размеру для внешних размеров загонки. Соответствующий изготовленный поддон должен иметь кромку для стекания капель под углом 90 градусов. Он должен быть не менее 2 дюймов в глубину и заходить за край погоны.

В идеале, большие противни должны иметь поперечные распорки непосредственно сбоку от трубы, чтобы поддерживать поддон. Или они образуют опорную полосу по диагонали через поддон. Отверстие в поддоне должно быть примерно на 1/2 дюйма больше наружной стенки дымоходной трубы.Он должен иметь формованный или сварной воротник высотой не менее 3/4 дюйма. Этот воротник предотвращает скатывание воды обратно в желоб по трубе дымохода.

Загонные поддоны можно приобрести у местных производителей листового металла и кровельных материалов. Многие производители не поставляют их из-за большого разнообразия размеров желобов.

Дымоход полностью снаружи

Этот тип установки более простой, чем установка внутри помещения. Вам все еще нужно закончить кадрирование погони.Но вы должны оставить внешнюю обшивку для облегчения доступа во время установки.

Вы должны установить по крайней мере одну противопожарную защиту на полпути. Вы можете построить загон из OSB, фанеры или любого другого материала, который позволяет использовать местный кодекс. Установите металлический противопожарный ограничитель производителя дымохода в центре материала. В соответствии с местными правилами может потребоваться больше противопожарных мер в зависимости от всего отснятого материала, поэтому учтите это в своих планах.

Установив камин на место, соберите секции дымохода и скрепите их вместе, как вы это делаете.Продолжайте сборку до тех пор, пока последняя часть не будет выступать из верхней части чейза. На этом этапе остановите установку, пока завершите погоню снаружи. По завершении установите поддон и установите на место штормовой воротник и крышку.

Как установить трубу для дровяной печи через стену

Установка дровяной печи означает, что вам понадобится дымоход. Печь отличается от дымоходных систем. Печные трубы или патрубки дымохода могут быть одностенными или двустенными.Установка зависит от маршрута, используемого для вентиляционных труб: вертикальный, горизонтальный или их комбинация.

Одностенная труба обычно 24 или 22 калибра. Трубы из черной оцинкованной стали двустенные. Внутренняя труба изготовлена ​​из стали марки 430 или нержавеющей стали марки 304. Наружная стена изготовлена ​​из оцинкованной стали толщиной 22 или 24, окрашенной в черный цвет.

Дымовая труба закрывает зазор между печью и первой стеной или потолком вентиляционного канала. Это эстетично спроектировано, но позволяет отводить некоторое количество тепла от вентиляционного канала.От установки печи зависит конфигурация вентиляционного участка.

Вертикальный вентиляционный патрубок

Для печей с полностью вертикальным ходом требования к вентиляции такие же, как для камина. Используйте чертежи дома, чтобы определить, какую часть участка необходимо установить для любых изменений конструкции.

Для установки в существующем доме проверьте расположение потолочных балок и стропил. В идеале вентиляционный канал должен располагаться так, чтобы избежать этих элементов каркаса.Но иногда вам может потребоваться вырезать и вставить в коробку балку потолка или стропило, чтобы разместить вентиляционную трубу. Этой частью проекта должны заниматься только квалифицированные и знающие люди.

Определившись с местом расположения печи, вы должны определить, нужна ли вам одностенная или двустенная труба. Одностенные трубы не служат так долго, как нержавеющая внутренняя часть двустенных труб, но они стоят дешевле.

Еще одна вещь, которую следует учитывать, — это количество необходимого зазора.Для одностенной трубы требуется 18 дюймов, а для двустенной — всего 6 дюймов. При установке в углу или в нише пространство ограничено. Таким образом, зазоры могут потребовать двустенной трубы.

Телескопические трубы и соединители

Большинство дымоходов имеют телескопические секции. Эти телескопические трубы перекрывают необычные расстояния между печью и потолком. В одностенных системах также есть скользящие соединители. Это короткие отрезки трубы. Они гладкие на одном конце, что позволяет им скользить в участок трубы, прежде чем он присоединится к системе дымохода.

Перед покупкой дымохода измерьте расстояние между вентиляционным воротником печи и потолком. Исходя из этого, определите, сколько трубы вам нужно, чтобы закрыть зазор. Рассмотрим длину добавляемые коробки опорной трубы или поддержки потолка, а также.

Как уже говорилось, для встраиваемых каминов и дровяных печей используются дымоходы с твердой изоляцией. Это связано с более высокими температурами дымовых газов. Сама вентиляционная труба не меняется между высокоэффективными каминами и печами. Но связанные компоненты делают.

Потолочные опоры и хомуты

В печах

для вентиляции используются потолочные опорные ящики или опорные хомуты. Эти детали понадобятся вам для перехода от трубы печи в комнате к трубе дымохода над потолком. Как следует из названия, эти части несут вертикальный вес компонентов дымохода.

Хомуты потолочные предназначены для установки в плоский потолок. Таким образом, они обычно короче потолочных опорных ящиков. Ящики для потолочных опор бывают разной длины и выступают вниз в комнату.Можно использовать опорный ящик на плоском потолке. Но они используются в основном для расширения через сводчатый потолок. Чем круче сводчатый потолок, тем длиннее должна быть опорная коробка для сохранения зазоров.

Используйте отвес, чтобы определить центральное положение потолочной опоры или опоры над воротником вентиляции печи. Затем вырежьте в потолке отверстие подходящего размера для крепления светильника. Практически все потолочные опорные коробки и потолочные хомуты учитывают зазоры дымохода.Итак, как только отверстие будет вырезано, используйте брус 2х4 или аналогичный, чтобы закрепить скобу вокруг всех сторон приспособления. Это позволяет прикрутить потолочную опору на место.

Теперь, установив потолочную опору и отвес, соберите дымовую трубу. Почти во всех современных системах дымохода используются гладкие концы. Соединение профилей друг с другом осуществляется саморезами для листового металла. Они удерживают секции вместе.

Переходники для печных труб

Размер вентиляционных воротников зависит от марки. Из-за этого производители предлагают переходники для печных труб для запуска трубы.Эта секция обычно имеет высоту от 3 до 4 дюймов с коническим концом, который входит в воротник печи. Другой конец гладкий и сопрягается с первой частью печной трубы.

Мы рекомендуем использовать как можно больше жестких секций при установке дымохода. Избегайте использования слишком большого количества телескопических секций, поскольку они плохо уплотняются и их легко поцарапать.

Начните с установки первой жесткой секции. Продолжить монтаж до тех пор, пока это только разрыв между печной трубой и опорой коробкой.

Оттуда немного сверните телескопическую секцию. Вам нужно будет сдвинуть его настолько, чтобы он поместился между последней частью трубы и потолочной опорой. Затем подключите эту трубу к секции дымохода ниже. Обязательно прикрутите нижние части вместе. Придвиньте верхнюю часть к опоре потолка. Вы можете использовать винты, чтобы удерживать телескопические компоненты в выдвинутом положении и в нужном положении. Но обратите внимание, многие производители не позволяют крепления дымохода к блоку поддержки.

По завершению трассы дымохода установка дымохода практически такая же, как и у камина. Единственное отличие состоит в том, что первая часть секции дымохода опускается в опорную коробку. Этот кусок может быть как с чердака, так и со второго этажа. Вы поверните эту деталь на место. Пропустив дымоход через опорный короб, установите вокруг него изоляционный экран чердака или радиационный экран. В остальном установка такая же.

Вентиляционный участок от горизонтального до вертикального

В некоторых случаях вертикальная вентиляция невозможна из-за конструкции дома.В таких случаях можно выполнить вентиляцию горизонтально к внешней стене. Оттуда вы можете вернуться к вертикальному дымоходу, прикрепленному снаружи дома.

Горизонтальная установка очень похожа на вертикальную установку. Вы переходите от трубы печи к трубе дымохода при прохождении через стену. Но вместо потолочной опоры вы будете использовать настенный наперсток.

Наперстки для стен

Настенные гильзы представляют собой регулируемые адаптеры, состоящие из двух частей. У них есть хомут, который адаптируется к двум типам труб.Адаптеры подходят для стен различной толщины.

При горизонтальной вентиляции вы должны следовать специальным инструкциям для обеспечения надлежащей вентиляции. Вы должны начать с вертикального прохода дымохода, а затем повернуть его на 90 градусов к стене. Большинство производителей предлагают не менее 12 дюймов вертикального прохода от плиты. Это позволяет дымовым газам подниматься вверх, прежде чем столкнуться с ограничениями.

Горизонтальная секция должна иметь подъем 1/4 дюйма на фут пробега. Небольшой наклон вверх гарантирует, что дымовые газы не будут застаиваться в вентиляционной трубе.Производители также указывают соотношение горизонтального и вертикального хода.

Типичный горизонтальный участок составляет не более 50% от общего вертикального участка. Каждый производитель указывает свои собственные допустимые проценты пробега.

При горизонтальной установке вместо потолочных опорных ящиков используются настенные гильзы. Поэтому перед установкой убедитесь, что вы выбрали идеальное положение. Возможно, вам придется вырезать и упаковать стеновую стойку, чтобы оставить место для установки наперстка. Но в инструкциях производителя это раскрывается дополнительно.

Считайте вертикальную высоту дымохода от верха печи. Не забудьте учесть высоту, добавленную изгибом под углом 90 градусов. Эти расчеты помогут определить положение горизонтальных участков. Затем вы можете измерить расстояние от пола и отметить центральную точку наперстка. Оттуда вырежьте пространство, необходимое для установки наперстка.

Монтаж печной трубы такой же, как и при вертикальной установке. Начните с жестких секций и двигайтесь от печи до стены.В последнюю очередь устанавливайте скользящий соединитель или телескопическую секцию. Наконец, закрепите каждую секцию дымохода саморезами. Затем подключите его к настенному наперстку.

Внешний вид дымохода отличается. Короткий участок горизонтального дымохода необходимо прикрепить к внешней стороне настенного наперстка. Его длина зависит от толщины стены. Горизонтальный участок должен простираться достаточно далеко, чтобы обеспечить надлежащий зазор для вертикального участка, когда он движется по стене вашего дома.

Тройник дымохода

После того, как горизонтальная секция установлена, используйте тройник для дымохода, чтобы вернуться к вертикальному участку дымохода. Тройник состоит из трех элементов. Первый — это горизонтальная опора для установки части горизонтального дымохода. Вторая — это вертикальная опора, от которой отводится вертикальный дымоход. Последний — это нижняя ножка с заглушкой для предотвращения утечки.

Заглушка легко снимается при подметании вертикального участка дымохода. Используйте для тройника опорный кронштейн.Он может быть предоставлен производителем или изготовлен домовладельцем. С присоединенным тройником, опирающимся на кронштейн, соберите дымоход. Мы рекомендуем размещать вертикальные опоры каждые 5 футов. Сделайте это с помощью настенных ремней или аналогичных металлических удерживающих лент.

Карнизы и откосы

Во многих домах есть карнизы или закрытые потолки, выходящие за пределы внешней стены. В зависимости от глубины карниза существует несколько способов борьбы с этим.

Для неглубоких карнизов высотой не более 2–3 дюймов можно использовать отступы.Это позволяет дымоходу образовывать небольшой изгиб вокруг карниза, не изменяя структуру дома. У домов с более глубокими карнизами от 6 до 10 дюймов есть еще несколько вариантов.

Первый — это надрез в карнизе, оставляющий открытый вырез для прохода трубы дымохода. Вы можете закончить его облицовочной доской и отводом дождя, чтобы вода не пролилась в выемку.

Второй вариант — встроить дымоход в карниз, используя металлический оклад для его ограждения.Конечно, вам все равно нужно будет сохранить зазоры до деревянной конструкции. Этот метод идеален, так как в дымоход ставится опора.

Дома с глубокими карнизами от 10 до 36 дюймов требуют, чтобы дымоход проходил через конструкцию. Они заканчиваются окладом на крыше. Это позволяет надлежащим образом поддерживать дымоход. И это избавляет от необходимости делать слишком большой надрез. Вы можете добавить металлическую окантовку вокруг дымохода, когда он проходит через нижнюю часть карниза.

Во всех случаях применения вы должны придерживаться правила 10-3-2, если дымоход находится выше линии крыши. Это поможет определить, какой высоты должен быть ваш дымоход. Завершение дымохода заглушкой такое же, как и в других установках. Но штормовой ошейник не понадобится, если нет кровли.

Надставные опоры

Любая установка трубы над крышей, не поддерживаемая вытяжкой из дымохода, требует соответствующей опоры над линией крыши. Допускается не более пяти футов трубы без опоры.

Сильный ветер сгибает и повреждает трубы без опоры. Многие производители предлагают жесткие двойные кронштейны для крепления труб к крыше. Вы также можете использовать кабели, чтобы привязать трубу к точкам крепления.

Проверьте свою вентиляцию

После завершения установки вы должны проверить на протяжку и утечку. Разведите в приборе небольшой костер на растопке и зажгите его. Поскольку он горит, обязательно осмотрите как можно больше доступных областей вентиляции.

Ищите утечки дыма и капли конденсата.Устраните любые утечки, правильно переставив дымоходную трубу. Возможно, вам потребуется добавить больше креплений.

Если дымоход плохо всасывает, проверьте горизонтальный участок. Он не должен превышать допустимого соотношения. Кроме того, убедитесь, что труба соответствует требованиям по высоте и соответствует правилу 10-3-2.

Если дымоход слишком короткий, то дома видят конкуренцию. Это известно как эффект стека домов. Если система вентиляции слишком короткая, добавьте секции труб, чтобы исправить это.

Теперь вентиляция прошла правильно

Поиск подходящей вентиляции для дровяной печи на первый взгляд может показаться проблемой. Но, имея это руководство, потратив немного времени и терпения, вы можете быть уверены, что у вас есть хорошо вентилируемый и эффективный дровяной прибор.

Остались вопросы по вентиляции, загонам или другим проблемам с камином? Без проблем. Наши специалисты с сертификатом NFI рады помочь!

Об авторе

Дэни Белл

Дэни — страстный писатель, жаждущий знаний.Когда она не пишет, ее все еще обычно можно найти за компьютером: она либо играет с мужем в видеоигры, либо создает цифровое искусство, либо ищет что-то новое, чему можно научиться. Дэни также любит читать, одним из ее любимых является «Властелин колец».

Окончательное руководство DIY (от профессионалов)

Установка камина может быть дорогостоящим и потенциально опасным делом, а установка газового камина — еще более сложной задачей. К концу этой краткой статьи вы будете вооружены информацией и ресурсами, необходимыми для безопасной и экономичной установки камина.

Эта статья упростит процесс установки камина и проведет вас через все аспекты. Независимо от того, решите ли вы в конечном итоге нанять подрядчика для установки камина или сделать это самостоятельно, воспользуйтесь всеми преимуществами наших бесплатных контрольных списков по установке камина, чтобы убедиться, что вы выполняете работу правильно.

Планирование и рассмотрение

Независимо от типа топлива, есть общие аспекты дизайна всех заводских каминов, которые необходимо учитывать при планировании самостоятельной установки.Заводские камины представляют собой сборную систему из листового металла, для безопасной работы которой необходимы зазоры до горючих материалов. Модульная конструкция представляет собой экономичную альтернативу традиционному каменному камину, возведенному на месте.

Деревянные, газовые и электрические блоки будут использовать внутреннюю топочную камеру, которая подвешивается на металлических опорах к внешней рубашке камина. Воздушное пространство между внутренней и внешней рубашками и способность устройства рассеивать тепло — это то, что позволяет установить сборный камин в горючий корпус, обрамленный из общедоступных габаритных досок.

Как вы, возможно, догадались, заявленная ширина дровяного или газового камина почти всегда будет относиться к физическому открытию внутренней камеры топки. Необходимость в воздушном пространстве и наружной рубашке камина означает, что потребуется дополнительное пространство, чтобы разместить прибор в предполагаемом месте. Например, дровяной камин с рекламируемой зоной обзора шириной 36 дюймов может иметь габаритный размер в 40 дюймов в целом. Поскольку тепло поднимается естественным образом, над камином также требуется дополнительное пространство.

В большинстве топок используются внешние металлические стойки для обеспечения надлежащего расстояния. Как и при любой установке бытового прибора, будет предоставлено подробное руководство по эксплуатации, в котором описаны многие важные детали конструкции. Это будет включать в себя размеры рамы, требования к вентиляции, зазоры до горючих материалов и другие приготовления, необходимые перед установкой. Для домовладельца очень важно прочитать и понять эти инструкции, чтобы обеспечить безопасную и успешную работу.

Перед покупкой камина рекомендуется связаться с сертифицированными специалистами NFI в магазине eFireplaceStore, чтобы обсудить ваши ожидания от назначения камина.

Газовый камин — самый сложный вид установки. Перед покупкой камина рекомендуется связаться с сертифицированными специалистами NFI на сайте eFireplaceStore.com, чтобы обсудить ваши ожидания от назначения камина.Огромное количество конструкций и различных типов вентиляции поначалу может показаться немного подавляющим, но сужение выбора до единицы, которая будет соответствовать вашим требованиям, обычно можно выполнить за один телефонный звонок. В конечном итоге этот звонок очень поможет с установкой газового камина. Важно знать общую ширину, глубину и высоту предполагаемого места установки, а также общую высоту потолка и крыши.

Большинство газовых каминов перечисляют одобренные вентиляционные компоненты в руководстве по эксплуатации, и очень важно, чтобы использовались только эти компоненты.Эти вентиляционные компоненты специально протестированы и одобрены крупным листинговым агентством для обеспечения безопасной эксплуатации камина. Технический специалист сможет помочь вам составить необходимый список компонентов. Также необходимо определить, каким образом газопровод и электрическая сеть, если это необходимо, будут проложены к месту установки. Сбор предложений от авторитетных местных предприятий для этой первоначальной работы позволит вам гораздо лучше определить общую стоимость и сроки проекта.Как только эта предварительная работа будет завершена, можно начинать установку.

Обрамление камина

После того, как выступ будет установлен, устройство можно вставить в обрамленное отверстие и прибить или прикрутить на место. Хотя установка проема камина может начаться до того, как сам прибор будет доставлен вам, мы настоятельно рекомендуем поставить прибор на место для проверки перед началом установки.

Следуйте инструкциям по обрамлению, прилагаемым к устройству, чтобы построить проем в раме, который соответствует требованиям к размерам, указанным производителем. Обычно используются обычные пиломатериалы размером 2 x 4 и жатка 2 x 8 или 2 x 10. Большинство производителей разрешают размещать камин прямо на горючем полу. В это время также можно построить горючую платформу, чтобы поднять агрегат в проем в стене, если хотите. Обратите особое внимание на любые боковые зазоры или зазоры над потолком, указанные производителем.

Именно в это время необходимо учитывать толщину отделочного материала. Многие установки будут завершены стандартным гипсокартоном толщиной 1/2 дюйма до краев блока, но также популярны облицовка плиткой и камнем. Независимо от толщины материала, вы должны убедиться, что блок выступает вперед из проема в раме, чтобы компенсировать толщину отделочного материала, если вы ищете установку заподлицо.Например, если вы планируете укладывать плитку толщиной 3/8 на цементную плиту толщиной 1/2 дюйма, камин должен выступать на 7/8 дюйма от облицовки вашего обрамленного проема. Это гарантирует, что плитка будет относительно заподлицо с лицевой стороной устройства после завершения отделки.

После того, как выступ будет установлен, устройство можно вставить в обрамленное отверстие и прибить или прикрутить на место. Некоторые производители предоставляют вкладки для гвоздей, которые будут находиться на разной глубине прибора, чтобы компенсировать необходимое вам отступление.Если выступы не обеспечивают достаточного выступа, возможно, при установке устройства потребуется установить прокладки. Перед установкой гвоздями убедитесь, что устройство стоит вертикально и ровно. При необходимости для регулировки можно использовать кедровые прокладки.

Установка компонентов вентиляции

В других конструкциях используются аналогичные колпачки или крышки для неиспользуемой манжеты дымохода, в то время как в некоторых конструкциях используются специальные верхние или задние вентиляционные отверстия. Далее следует установка компонентов вентиляции. Почти во всех газоотводных трубах используется метод крепления с поворотным замком.В зависимости от того, как вы вентилируете устройство, вам может потребоваться открыть или повернуть вентиляционную манжету на устройстве для вашего применения. Например, в газовых приборах Superior с прямым выпуском газа вертикальный воротник дымохода будет закрыт пластиной, а задний воротник — крышкой. Если вы вентилируете прибор вертикально, вам необходимо снять пластину и выбросить изоляцию и трубную заглушку внутри. Если вентиляция осуществляется горизонтально, то таким же образом необходимо снять заднюю крышку.

В других конструкциях используются аналогичные колпачки или крышки для неиспользуемой манжеты дымохода, в то время как в некоторых конструкциях используются специальные верхние или задние вентиляционные отверстия.После того, как вентиляционная манжета будет правильно настроена, можно установить первый кусок трубы. Перед тем, как присоединить к прибору, на внутреннюю стенку трубы следует нанести каплю герметика для прибора прямого отвода воздуха. Убедитесь, что углубления на каждой трубе совпадают с каналами на воротнике дымохода, и плотно закрутите трубу по часовой стрелке, пока она не перестанет вращаться. Еще раз проверьте соединение, потянув за трубу вверх. Если какая-либо ямочка высвободилась, соединение было выполнено неправильно, и его следует повторить.Закрепите трубу, установив 3 самореза 3/4 для листового металла в это соединение и каждое последующее соединение. Винты должны входить только во внешнюю стенку трубы.

Продолжайте установку каждой секции вентиляционной трубы, повторяя метод скручивания, проверки и завинчивания на протяжении всего участка. Проверьте участок трубопровода, чтобы убедиться, что вы всегда поддерживаете минимально необходимые зазоры до горючих материалов. Рекомендуется закрепить участок трубы через каждые 5 футов, обернув трубу перфорированной лентой HVAC и закрепив ее на соседних шпильках.Это ограничит величину бокового перемещения участка трубы. Большинство производителей также предоставляют противопожарные листы из листового металла, которые следует устанавливать на уровне потолка.

Противопожарный элемент может быть установлен после достижения уровня потолка. Обычной практикой является укладка бруса 2 x 4 непосредственно рядом с обеими сторонами трубы, чтобы к противопожарной плите было что-то прибить. В некоторых юрисдикциях также требуется, чтобы верхняя часть каркасного камина была ограждена фанерой или ориентированно-стружечной доской.В этом случае фанеру или стружечную плиту необходимо обрезать по размеру вашего шкафа и прибить на место на стружке 2 x 4.

Прохождение через крышу

В зависимости от ваших предпочтений вентиляционная труба может быть открыта над крышей или вставлена ​​в декоративную коробку для дымохода. Если оставить открытым, будет использован кровельный оклад для герметизации концевой заделки. На изображении выше изображена вентиляционная труба, которая проходит через деревянную противопожарную заглушку и использует металлическую ленту для поддержки смещения в трубе.Вентиляционная труба может быть открыта над крышей или вставлена ​​в декоративную коробку для дымохода. Если оставить открытым, будет использован кровельный оклад для герметизации концевой заделки.

По мере приближения трубы к настилу крыши для определения точки проникновения можно использовать отвес или уровень. С помощью сабельной пилы или лобзика вырежьте в крыше отверстие достаточно большого размера, чтобы труба могла пройти сквозь нее и соблюсти все допустимые зазоры. Следует учесть, что чем круче крыша, тем длиннее будет отверстие, параллельное скату крыши.

Установка гидроизоляции выполняется в соответствии с обычной процедурой для всех элементов кровельного гидроизоляции, при этом передний край гидроизоляции заправляется под самый верхний ряд черепицы, прилегающая черепица накладывается на кромки гидроизоляции, а задняя кромка гидроизоляции — поверх черепицы. Гидроизоляцию следует прибить на место с помощью 1 1/4 более длинных кровельных гвоздей, а затем загерметизировать высококачественной мастикой или полиуретановым кровельным герметиком. Когда вы прикрепите и пропустите последнюю секцию трубы через оклад, штормовая манжета должна быть прикреплена вокруг трубы и также запломбирована.Колпачок следует устанавливать в последнюю очередь и завинчивать, как и предыдущие участки трубы.

Электрические и сантехнические соединения

Дровяные приборы во многом соответствуют требованиям к конструкции и установке газовых приборов, но имеют некоторые отличия. После завершения установки вентиляции к прибору можно подключить электрическую и водопроводную сеть, которые ранее были установлены местным специалистом.Если вашему прибору требуется электрическое обслуживание системы зажигания или циркуляционного вентилятора, внутри прибора будет установлена ​​распределительная коробка. Это будет указано на электрической схеме в руководстве пользователя. Следуя схеме, подключите провода новой цепи к жгуту проводов, прилагаемому к устройству.

Каждое соединение должно выполняться с помощью одобренной NEMA гайки для проводов и изоленты. Большинство устройств обычно снабжены фитингом для защиты от натяжения, который будет использоваться для фиксации соединения проводки.Любой незакрепленный провод в цепи должен быть закреплен скобами, одобренными NEMA. Подключение газа к устройству должно выполняться с помощью утвержденного гибкого соединителя и фитингов. Для большинства устройств требуется гибкий трубопровод 3/8 дюйма или больше. Тефлоновая трубная лента или герметик для трубной резьбы следует использовать на всех соединениях, за исключением соединений гибких трубопроводов. Если есть какие-либо сомнения относительно своих способностей к электрическим и водопроводным соединениям, следует проконсультироваться с лицензированным специалистом.

Дровяные приборы во многом следуют тем же требованиям к конструкции и установке, что и газовые приборы, но с некоторыми отличиями.Дровяные камины всегда имеют вертикальную вентиляцию и не требуют использования какого-либо герметика в месте соединения дымохода. В большинстве случаев они также не требуют подключения к электросети или водопроводу. Исключением из этого правила является установка циркуляционного вентилятора или газового пускового устройства.

Из-за возможности чрезвычайно высокой температуры дымовые трубы для сжигания древесины также намного больше в диаметре и иногда требуют дополнительных зазоров до горючих материалов. Как и в случае с газовыми приборами, очень важно прочитать и полностью понять все инструкции по установке перед покупкой.Технические специалисты eFireplaceStore.com будут рады предоставить вам копии любых инструкций по установке, необходимых для предварительного просмотра.

Монтаж дымохода

Строгое внимание следует уделять требуемым зазорам вентиляционной трубы. В подавляющем большинстве дровяных каминов используется система дымохода с воздушным охлаждением с независимыми внутренними и внешними стенами. После того, как вы завершили сборку и монтаж прибора, как описано в предыдущей части этой статьи, можно начинать сборку дымохода.В большинстве дровяных дымоходов используется система кромок и копья, в отличие от системы поворотного замка, используемой в газовых приборах. Ориентация дымохода обычно указывается этикеткой на внешней стене каждой секции дымохода.

После того, как ориентация определена правильно, разделите внутренние и внешние части каждой секции. Начиная с внутренней секции, плотно вставьте конец секции во внутреннюю манжету прибора. Когда будет приложено достаточное давление, секция должна издать слышимый щелчок, показывая, что она зафиксировалась на месте.Потянув вверх за секцию трубы, вы убедитесь, что она действительно встала на место. Повторите процесс с внешней стенкой участка трубы.

После установки обеих секций выполните ту же процедуру, что и для газового прибора, установив 3 самонарезающих винта 3/4 для листового металла в это соединение и каждое последующее соединение. Несмотря на независимую конструкцию внутренней и внешней стены, важно, чтобы прокалывалась только внешняя часть. Внутренние распорки, используемые между внутренней и внешней стенками, гарантируют, что внутренние секции останутся на месте.

В некоторых высокоэффективных дровяных каминах будет использоваться система дымохода с поворотным замком, внутренняя и внешняя стены которой соединены вместе, почти так же, как в приборах с прямым выпуском газа. В этом случае процедура сборки практически повторяет процедуру сборки с прямым выпуском газа. Как и в случае с газовыми приборами, вам нужно будет использовать противопожарную защиту в верхней части корпуса и установить надлежащую миграцию, необходимую для используемой вами дымоходной системы. Строгое внимание следует уделять требуемым зазорам вентиляционной трубы.

Завершение установки

Отделка камина будет очень похожа на завершение любого другого проекта из гипсокартона, плитки или шпона. Для применения в гипсокартоне вам просто нужно прикрепить листы гипсокартона к корпусу с помощью винтов или гвоздей с крупной резьбой. Гипсокартон не может касаться металлического каркаса камина, и для покрытия образовавшегося зазора доступны комплекты отделки. На стену также можно нанести камень или плитку.

Как и при любой другой установке, сначала к шпилькам необходимо прикрепить опорную плиту из бетона или фибры.Негорючие плитка и камень могут покрывать металлическое шасси камина, если конструкция камина имеет гладкую поверхность без решеток или решеток. Жалюзи, решетки и другие вентиляционные отверстия нельзя закрыть. Отделочный материал также не может закрывать какую-либо часть отверстия камина и не должен препятствовать доступу к каким-либо панелям управления газовым камином. Каждый производитель и модель камина индивидуален, поэтому важно понимать раздел, посвященный отделке, в руководстве для прибора.

Каждый производитель и модель камина индивидуален, поэтому очень важно прочитать и понять раздел отделки в руководстве для прибора. В то время как опытный домовладелец DIY должен уметь использовать информацию, представленную в этом руководстве, и пройти процесс без особых трудностей, домовладелец, который плохо знаком с этим конкретным процессом, может с подозрением относиться к продвижению вперед без дополнительных указаний.

Всегда рекомендуется проконсультироваться с местным специалистом относительно любых неясностей, касающихся несущих конструкций, сантехники или электрического монтажа.Мы в eFireplaceStore.com всегда готовы ответить на любые вопросы, касающиеся устройства, которое вы рассматриваете, или любые вопросы по установке, которые могут возникнуть. Мы искренне желаем, чтобы каждый из наших клиентов был полностью удовлетворен процессом выбора и установки камина.

Нужна дополнительная помощь?

Я бы посоветовал прочитать другие наши полезные статьи по таким темам, как выбор правильной вентиляции для камина и распространенные ошибки, которые допускают подрядчики по изготовлению каминов.

Независимо от того, решили ли вы установить свой новый камин самостоятельно или решили обратиться к лицензированному подрядчику, не забудьте бесплатные контрольные списки установки камина. Они обязательно помогут вам на каждом этапе процесса.

Если вам по-прежнему нужны дополнительные инструкции, свяжитесь с одним из наших сертифицированных специалистов по каминам, и они будут более чем рады помочь вам.

Об авторе

Collin Champagne

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из наших сертифицированных технических специалистов Национального института каминов (NFI) и менеджером по контенту брендов eFireplacestore, eCanopy и EliteDeals.Он имеет квалификацию Master Hearth Professional, что означает, что он сертифицирован по всем трем областям работы с очагами — древесиной, газом и пеллетами.

В свободное от работы время он проводит время со своей женой Линдси и сыновьями Самуилом и Эли на их ранчо, наслаждаясь многочисленными животными. Выполнение проектов на ранчо и качественное времяпрепровождение с семьей — одна из его самых больших радостей.

Как соединить печную трубу | Home Guides

Автор SF Gate Contributor Обновлено 30 января 2021 г.

Дымоход дровяной печи направляет поток дыма, золы и токсичных газов из камеры сгорания дровяной печи, угольной печи или газовой печи наружу. твой дом.Есть два типа швов, которые необходимо правильно соединить, чтобы труба работала правильно.

Первый шов — это продольный шов, проходящий по длине трубы; второй шов — это соединение концов двух труб. Если швы соединены неправильно, креозот потечет по внешней стороне швов и потускнет внешний вид трубы.

Крепежная труба для печи

1. Выровняйте трубу для печи

2. Установите отрезок печной трубы на пол так, чтобы два открытых конца центрального шва были обращены в сторону от пола.

3. Совместите углы шва

4. Сожмите обе стороны шва вместе. Сдвиньте концы трубы, пока оба угла стыка трубы не совместятся.

5. Защелки вместе

6. Надавите и вдавите с обеих сторон шва трубы печи, пока не услышите громкий щелчок. Двигайтесь по шву, поддерживая давление на трубу изнутри и вниз. Убедитесь, что вы слышите громкий щелчок при движении по шву.

7. Крепление с помощью винта

8. Пропустите саморез для листового металла через перекрывающуюся часть шва трубы печи с помощью переходника Phillips № 2, закрепленного в шуруповерте.Держите винт на расстоянии 3 дюймов от любого конца трубы.

Прикрепление частей трубы печи

1. Выровняйте швы трубы печи

2. Установите два собранных куска одностенной трубы печи плоско на земле так, чтобы плоский конец одной трубы был обращен к гофрированному концу другой трубы . Поверните трубы так, чтобы продольные швы совпали.

3. Сдвиньте детали вместе

4. Концы труб печи считаются «охватываемыми» и «охватывающими».«Гофрированный конец является охватываемым, согласно Woodstock Soapstone Company, а не обжатый конец — охватывающим. На прямых участках трубы вместо этого есть 4 предварительно просверленных отверстия для винтов. В гофрированных трубах гофрированный конец трубы всегда направлен в сторону Это не позволит дыму просачиваться наружу, даже если конструкция кажется вероятной. Вместо этого гофрированный конец трубы направлен в сторону печи, чтобы конденсат внутри трубы мог стекать обратно в печь.

5. При установке другим способом зажимы не будут выводить конденсат наружу, и влага может вытекать на очаг.Вставьте обжатый конец одной трубы в не обжатый конец другой трубы, пока буртик, расположенный на конце выступов обжима, не встретится с необработанным концом второй трубы. Прижмите одну сторону обеих труб к плоской стене, чтобы они были прямыми.

6. Другая причина, по которой охватываемый конец направлен вниз, в сторону печи, и более серьезная проблема, по мнению Rockford Chimney Supply, заключается в том, что креозот может протекать через точки соединения трубы печи, если это наоборот.

7. Закрепите винтами

8. Закрепите соединение между двумя трубами, пропустив от трех до четырех равномерно расположенных саморезов для листового металла через стенки обеих труб с помощью переходника Phillips № 2, закрепленного в патроне шуруповерта. Центр каждого винта должен находиться на расстоянии не менее 3/4 дюйма от оголенного конца трубы без обжима.

Предупреждение

Надевайте прочные рабочие перчатки, чтобы избежать порезов при сборке трубы печи.

Как установить заглушку дымохода — инструменты в действии

Не так давно мы сделали проект по установке камина Blaze King, который также потребовал от нас установки лайнера DuraVent. На этот раз устанавливаем заглушку дымохода. Установить заглушку дымохода не так уж сложно, а необходимые инструменты минимальны. Большинство заглушек для дымохода изготавливаются для крепления к дымоходу с помощью четырех винтов. Вы просто надеваете сверху колпачок и затягиваете винты.Однако некоторые дымоходы старше, и для их установки требуется немного больше времени. В этом проекте мы устанавливаем на старый дымоход колпак для современных домов. Как вы можете видеть на фотографиях ниже, у этого дымохода нет большого выступа для винтов, чтобы плотно удерживать крышку.

Заглушки для дымохода на Amazon

Наличие заглушки на дымоходе очень важно по двум причинам. Во-первых, он не дает животным попасть внутрь и вызвать еще больший беспорядок. Во-вторых, колпачок защищает дымоход и трубы внизу от непогоды, например дождя или снега.Мы знаем, что это может вызвать ржавление всего, что находится ниже, например, печи, водонагревателя или бойлера.

Вы можете купить бейсболку в местном хозяйственном магазине примерно за 30–50 долларов. Вы даже можете получить более дорогие, если у вас есть деньги, которые нужно потратить. Для своей кепки я нашел это на Craigslist примерно за 15 долларов. По-видимому, он попытался установить это для своей дымохода, но не смог заставить его работать, поэтому купил другой. Так как в крышке просверлил лишние дырочки, вернуть не удалось.

Прежде чем начать, подумайте о безопасности.Убедитесь, что ваша лестница установлена ​​правильно, на улице не слишком ветрено, на крыше нет таких опасностей, как лед или опасность споткнуться. Несмотря на то, что эта работа действительно требует одного человека, это хорошая идея, чтобы кто-то был рядом. Этот человек может держать за вас лестницу и быть лишь второй парой глаз. Если вы упадете с крыши или случится что-то еще, они могут вам помочь. Как только вы почувствуете себя комфортно и уверены, что примете все меры безопасности, вы можете приступить к работе. Опять же, это руководство предназначено для крышки, которая не устанавливается с помощью четырех винтов, прилагаемых производителем.Вам нужно будет установить это с L-образными скобами.

Инструменты, необходимые для установки крышки дымохода

• Заглушка дымохода
• 4 угловых скобы
• 4 винта для листового металла
• 4 винта по бетону
• Лестница
• Ударная дрель
• Сверло
• Сверло по металлу и бетону
• Защитное снаряжение, такое как очки и страховочная веревка, когда вы находитесь на крыше

Шаги для установки колпака дымохода

1. Даже если вы уже измерили отверстие в дымоходе и купили правильный колпачок, рекомендуется высушить колпачок и убедиться, что он действительно подходит и будет работать.
2. Когда колпачок находится на дымоходе в сухом состоянии, осмотритесь и посмотрите, где можно установить винты с головкой под ключ. Если ваш дымоход похож на мой, я смог бы установить только три винта, потому что другая заглушка от камина мешала. Теперь самое время отметить, где вы будете прикреплять L-образные кронштейны к крышке и к вершине дымохода.
3. Теперь, когда у вас есть разметка, спуститесь с крыши, чтобы прикрепить L-образные кронштейны. Используйте дрель, чтобы вкрутить винты для листового металла в крышку дымохода.Убедитесь, что нижняя часть L-образных скоб находится на одном уровне с нижней частью крышки. Таким образом, когда вы установите его на дымоход, все будет ровно. Большинство шурупов для листового металла прокалывают колпачок и надежно фиксируются на месте. Если вам трудно заставить это работать, вы можете использовать сверло и сделать пилотное отверстие.
4. Теперь, когда L-образные кронштейны прикреплены к крышке, возьмите перфоратор, шурупы по бетону, сверло для бетона, заглушку дымохода и поднимитесь по лестнице к вершине дымохода.
5. Установите заглушку на дымоход, чтобы L-образные кронштейны прилегали заподлицо с верхом дымохода. Теперь отметьте, где можно просверлить дымоход, чтобы прикрепить заглушку к дымоходу. Теперь вы можете снять колпачок и просверлить отверстия.
6. Просверлив отверстия с помощью сверла для бетона и перфоратора, вы можете установить колпачок на место.
7. Используйте винты для бетона, чтобы закрепить крышку.

На самом деле, используя метод L-образного кронштейна, вам действительно нужны только два винта, если у вас плотная посадка.Я использовал три из-за моей ситуации.

.
