Как подключить реле давления для водопровода: Реле давления воды: подключение, регулировка

Подключение реле давления к электросети – RozetkaOnline.COM



Подключать реле давления к электросети необходимо после его установки в систему водоснабжения, а перед этим важно выполнить правильную электропроводку.

Реле давления воды – это по сути выключатель, подающий или отключающий напряжение, например, на погружной насос, нагнетающий в систему водоснабжения дома воду из скважины или колодца. Реле ставится в разрыв питающего провода насоса, общая схема его подключения, выглядит следующим образом:

Подробнее электрическая схема подключения реле давления и все что с ней связано, рассмотрено нами ЗДЕСЬ.

Итак, как видно из схемы, к реле давления подключается трехжильный питающий кабель однофазной сети (фаза, ноль и заземление), а из реле уже выходит аналогичный кабель к насосу, нагнетающему воду в систему.  Встречаются, конечно, и трехфазные приборы и реле давления воды используется соответствующее, но в быту обычно достаточно однофазного.

В водоснабжении частного дома, чаще всего используются именно однофазные поверхностные или погружные насосы, качающие воду из скважины, либо колодца. Электрическая мощность насосов сильно различается в зависимости от требуемой производительности конкретного устройства в конкретных условиях работы.

Обычно, мощность такого бытового насоса не превышает 1,5-2 кВт, соответственно для его подключения требуется кабель с сечением жил 1,5 кв.мм. и защитный автомат линии на 10 Ампер.

Подключать реле давления к электросети обычно принято одним из двух вариантов, каждый из которых имеет свои сильные и слабые стороны:

1. Рядом с местом установки реле давления, на стене, монтируется электрическая розетка, для него. К самому же реле подключается кабель с электрической вилкой на конце.

Это универсальный, чаще всего самый удобный, вариант подключения. Главными недостатками этого способа является необходимость лишних затрат на само устройство розетки, а также возможные проблемы в месте соединения, в условиях соседства с системой водоснабжения дома.

2. Второй вариант самый простой и соответственно самый надежный. В месте установки реле давления, из стены выводится питающий кабель, которым реле и подключается к сети. Таким образом достигается максимальная надежность соединения, т.к. корпус реле давления, как и кабельный ввод в него, обычно герметичны и они надежно защищают место контакта от возможных неблагоприятных воздействий.

К главным же недостаткам такого способа можно отнести повышенные требования к точности выбора места вывода и длины кабеля, а также некоторую возможную сложность в последующем обслуживании. Всегда проще выключить прибор из розетки, чем разбирать и отсоединять провода.

В нашем примере монтажа, выбран второй вариант – кабель, выходящий из стены. Проблема с обслуживанием решена установкой отдельного автоматического выключателя для реле давления в электрическом щите котельной.

Прежде чем подключать к реле питающий кабель, обязательно убедитесь в отсутствии напряжения в месте установки!

Приступаем непосредственно к подключению реле давления к сети, на примере модели Italtecnica TYPE PM/5G.

В первую очередь снимаем защитный пластиковый кожух, для этого необходимо прямой отверткой (шлицевой), открутить крепеж, как показано на изображении ниже

После чего в реле давления через кабельные вводы прокладываются питающий и идущий до насоса кабеля.

В этой модели используются стандартные герметичные кабельные вводы, знакомые многим. Чтобы зафиксировать в них кабель, необходимо сперва открутить пластиковую гайку, затем вставить кабель сперва в неё, а затем через ввод, внутрь реле и в конце затянуть до упора гайку.



Затем, предварительно подготовив – сняв защитную изоляцию, подключаем жилы кабелей в клеммы реле давления, согласно следующей схеме.

Не обращайте внимания, что один из подключаемых кабелей на схеме оканчивается электрической вилкой, в нашем случае вместо него подключается питающий кабель, идущий непрерывно до электрощита.

После соединения проводов и контрольной протяжки всех клемм, у вас должно получится примерно так:

На этом подключение завершено, осталось лишь аккуратно надеть обратно защитный кожух и закрепить.

Теперь, включив подачу электричества, вы сможете проверить работу реле давления воды и отрегулировать его работу.

Как видите, нет ничего сложного в монтаже реле, особенно если четко понимаете принцип его работы.

Если же у вас  остались какие-то вопросы по подключению реле давления к электросети, например, у вас более мощный насос или он трехфазный, или просто другая модель реле, или не знаете, как подвести и какой использовать кабель и розетку – обязательно оставляйте их в комментариях к статье, постараюсь оперативно всем ответить.

Как установить реле давления на водяной насос

Если в водяном насосе не предусмотрено специальное место для установки реле давления, то реле устанавливается на нагнетающем участке водопровода в непосредственной близости от насоса.

Самое распространенное реле — РДМ – 5. Реле этого типа обеспечивает автоматическую работу насоса в диапазоне давлений 1 – 5 атм. Реле давления РДМ-5 монтируют на нагнетающей трубе по средствам переходника (штуцера). Сетевой провод насоса подключается к клеммам РДМ-5, и отдельным проводом реле давления подключается к сети.

Для подключения реле давления к нагнетательной (выходной) трубе насоса желательно использовать пятиходовый штуцер. Штуцер имеет 3 разъема диаметром 1 дюйм, 1 разъем для подключения реле и 1 разъем для установки манометра. Штуцер присоединяется к выходному отверстию насоса. К соответствующим разъемам монтируется реле и манометр, который необходим для контроля давления. К одному выходу штуцера присоединяется водопроводная труба, к другому гидроаккумулятор. При отсутствии гидроаккумулятора свободный выход можно заглушить пробкой.

Рис.1. Реле давления для насоса имеет размер подключения ¼ дюйма, поэтому удобно использовать специальный штуцер, который предназначен для монтажа реле давления и манометра. Штуцер по средствам внешней резьбы соединяется с насосом. К оставшимся отверстиям диаметром 1 дюйм может быть подключен гидроаккумулятор и водопровод. При отсутствии гидроаккумулятора один из выходов можно заглушить.

Пятиходовые штуцеры могут иметь различные габаритные размеры. Штуцеры малой длины не всегда удобны для соединения с насосом. Поэтому приобретая штуцер следует прикинуть достаточна ли его длина и удобно ли будет подсоединять его к насосу. Если нет, то следует дополнительно приобрести необходимые переходники.

Существует другой вариант подключения реле давления, сделать это можно с помощью тройника. Он устанавливается на выходное отверстие насоса, а на боковое ответвление устанавливается реле. Однако реле имеет подсоединительный размер ¼ дюйма, поэтому понадобится соответствующий переходник. В этом случае нет возможности установить манометр, а, следовательно, контролировать давление и выполнять регулировку.

После того как реле давления смонтировано на насосе, его необходимо подключить к насосу и сетевому проводу. Снимают крышку реле, для этого достаточно повернуть защелку на крышке. Под крышкой находятся клеммы подключения насоса и сетевого кабеля. К верхнему ряду клемм подключается насос к среднему сетевой провод, нижний ряд это заземление.

Так как насос работает на переменном токе, то полярность значения не имеет.

Рис.2. Схема подключения электропитания насоса к реле и сети. Для подключения необходимо обрезать сетевой провод насоса до нужной длины, зачистить провода и подсоединить к клеммам. К сети, реле подключается двухжильным проводом (при отсутствии заземления) сечением 1,5 мм.кв. Если мощность двигателя больше 2 кВт, то сечение провода 2,5 мм.кв. На сетевой провод удобно установить вилку и подключать его в розетку, так удобно будет отключать насос если он не используется.

После того как реле установлено необходимо его отрегулировать под свои нужды. Реле имеет заводские настройки: минимальное давление (включение насоса) 1,4 атм., максимальное давление (выключение насоса) 2,8 атм. В большинстве случаев такие настройки обеспечивают достаточное давление воды в водопроводе, особенно если учесть, что максимальное создаваемое давление большинством садовых насосов не превышает 3 атм. Однако иногда бывает необходимо увеличить давление в системе более 3 атм. , например, для быстрого полива и пр.

Регулировка реле давления осуществляется с помощью 2-х гаек, удерживающих большую и маленькую пружину. Гайка под большой пружиной отвечает за минимальное давление, при котором реле включает насос. Закручивая гайку минимальное давление (давление включения насоса) увеличивается, ослабляя гайку – уменьшается. Минимальное давление включения насоса 1 атм. Гайка под малой пружиной отвечает за перепад давления, т.е. минимальное давление (давление включения) + перепад = максимальное давление (давление отключения насоса). Для увеличения перепада давления гайку нужно закрутить, для уменьшения ослабить. Минимальный перепад давления составляет 1 атм.

Рис.3. Чтобы увеличить давление в системе необходимо закрутить гайку 1. Таким образом увеличится давление включения насоса и давление выключения. Для уменьшения давления в системе необходимо отпустить гайку 1. Гайка 2 служит для регулировки разницы между давлением включения и давлением отключения насоса. Если затянуть гайку 2 (не трогая гайку 1), то увеличится максимальное давление (давление отключения), при этом минимальное давление останется неизменным.

В большинстве случаев для повышения давления системы достаточно слегка затянуть гайку над большой пружиной. Перепад давления в 1,5 атм., который является заводской настройкой, достаточен для оптимальной работы насоса.

Реле давления обладает несколькими достоинствами:

• Высокая надежность и долгий срок службы.
• Простота регулировки и стабильность заданного значения давления.
• Низкая стоимость самого реле и вспомогательных элементов.
• Простота замены.
• Возможность установки как непосредственно на насосе, так и на участке водопровода после насоса.

Мы рассмотрели способ, как оснастить обычный насос для воды реле давления. Насос с реле давления обеспечит автоматическое включение и выключение насоса. Применение реле давления является наиболее простым и недорогим способом повысить комфорт при эксплуатации водяного насоса.

правила и схема подключения к водопроводу

Эффективность функционирования водяного насоса напрямую зависит от его центрального компонента – реле давления. Этот элемент многозадачен: он автоматически включает и выключает насосную установку, контролирует подачу воды в оборудование по заданным параметрам, поддерживает необходимое давление в водопроводной сети. По большому счету реле определяет безопасность и качество работы всего водопровода. Именно поэтому его подключение и настройка должны осуществляться по проверенным схемам и с соблюдением всех технических правил. Как? Разбираемся далее.

Подготовительные работы

Первый этап монтажного процесса – подготовительный. Он включает три важных шага.

Первый – выбор места для реле. Специалисты рекомендуют монтировать установку непосредственно у отвода насоса на гидроаккумулятор – здесь практически нивелируется турбулентность водного потока и разница давления. Также обратите внимание, что некоторые устройства имеют ограничения по микроклимату – их можно применять только в отапливаемых помещениях с уровнем влажности не больше 70%.

Второй шаг – определение основных рабочих параметров реле:

• Минимальное давление – показатель, при котором будет включаться насос с последующим наполнением бака водой.
• Максимальное давление – показатель, при котором будет выполняться размыкание контактов с дальнейшим отключением насоса.

Схема подключения

• Диапазон давлений – разница между обозначенными минимальным и максимальным показателями.
• Предельно высокое давление деактивации насоса.

Учитывайте, что от разницы между минимальным и максимальным показателями давления зависит частота включения насосной станции: чем больше разница, тем реже будет осуществляться включение.

Важно! Минимальное давление должно быть на 0,2 атм выше, нежели давление камеры гидроаккумулятора насосного оборудования.

Третий шаг – регистрация выбранных параметров. Бытовое реле имеет довольно простое строение, поэтому регистрация показателей давление здесь осуществляется при помощи обычных пружин, настраивающихся резьбовыми регуляторами. Как правило, у реле две пружины:

• большая пружина – позволяет управлять уровнями давлений;
• маленькая пружина – разрешает определить разницу давлений.

Подключение реле

Перед непосредственным подключением реле уже должны быть смонтированы такие приборы и элементы насосной станции:

• запорный вентиль;
• два фильтра очистки;
• обратный и пробойный клапаны;
• канализационный слив.

Далее, согласно инструкции со схемой, которая обязательно прилагается к реле, выполняется монтаж устройства. Главные особенности подключения:

Реле давления воды

1. Сначала на подходящее место на трубопроводе монтируется тройник. Затем к нему подключается штуцер или отводной шланг, переходящий на непосредственно реле давления.
2. Подключение выполняется на резьбе, поэтому крайне важно качественно загерметизировать резьбовое соединение. Для этого можно использовать ФУМ-ленту.
3. Учитывайте, что некоторые реле не предполагают вращающегося соединения с трубопроводом – такие приборы оснащаются лишь гайкой, которая жестко закрепляется в корпусе. В данном случае вам нужно будет вращать само реле на тройнике.
4. Электрическую часть установки необходимо подключать с использованием кабеля, который своим сечением отвечает мощности системы.

Важно! Если в комплекте реле имеется клемма заземления (ее легко определить по наличию символа «земля), обязательно следует установить и заземляющий кабель.

Регулировочные работы

Чтобы в последующем функционирование наносного оборудования не вызывало проблем, после подключения реле нужно отрегулировать работу системы. Особенно это актуально в той ситуации, если вы хотите изменить заводские настройки прибора.

Для начала установите манометр – подключите его в штуцер, к которому присоединили реле. Включите насосную станцию, чтобы накопительный бак начал заполняться водой. Когда манометр продемонстрирует максимальный показатель давления, которое было зарегистрировано ранее, вручную выключите насосную станцию. Если реле заработало раньше времени, на два оборота поверните регулятор большой пружины по часовой стрелке. После этого несколько раз поверните регулятор против стрелки, пока реле давления не сработает на отключение – так вы обозначите верхний порог срабатывания.

Далее откройте любой кран и дождитесь, пока манометр не покажет нижний порог срабатывания. Если реле давления сработало еще в процессе спуска воды, один раз против часовой стрелки поверните регулятор маленькой пружины. Если же реле не сработало, поворачивайте регулятор по часовой стрелке до того момента, пока не услышите характерный щелчок срабатывания.

Реле для глубоководного насоса

После этих двух процедур снова включите насос и проверьте правильность установленного верхнего порога. Если он или занижен, или завышен, произведите окончательную регулировку: вручную выключите установку и вновь прокрутите регулятор, но уже только на пол-оборота. Затем откройте кран и спускайте воду, пока не сработает нижний порог – насосная установка должна включиться.

И в завершение сверьтесь с необходимыми значениями верхнего и нижнего порогов и, если отклонения остались, повторите настройку.

Грамотное подключение реле давления – залог бесперебойной работы насосной станции, поэтому его установка должна производиться максимально квалифицированно. Только соблюдая все вышеупомянутые технические тонкости и требования, можно рассчитывать на обеспечение функциональности столь многозадачного реле и, как следствие, – даже всей водопроводной системы. Так что подходите к вопросу максимально ответственно.

Как подключить реле давления воды: видео

Реле давления воды: фото

Реле давления воды для насоса – схема подключения

Содержание

1. Как устроен и работает прибор
2. Как подключить прибор в систему
3. Настройка работы реле давления – о чем важно помнить

В автоматизированной системе снабжения водой частного дома обязательно наличие предохранительного устройства – реле давления, которое срабатывает при определенных условиях.

При изменении значений выше максимального и ниже минимального оно выключает и включает насос, который в свою очередь подает воду в гидроаккумулятор. О монтаже прибора в систему поговорим в этой статье.



1. Как устроен и работает прибор

Конструкция всех моделей одинаковая, а форма, размер и дополнительные элементы, например, встроенный манометр, являются их характерными особенностями. Под пластиковой крышкой на металлическом основании установлены два регулятора в виде пружин разных размеров и клеммы, чтобы подключить прибор к электросети и насосному оборудованию (вдобавок иногда предусматривается заземление). Снизу устройства на крышке, которая закрывает

мембрану и поршень, находится винт – благодаря ему осуществляется монтаж прибора к штуцеру.

Как работает устройство? Мембрана под действием давления воды в насосе начинает давить на поршень. Следствием этого процесса становятся действия контактов, которые находятся на специальной платформе. Они замыкаются или размыкаются – происходит включение или выключение насосного оборудования. Особую роль выполняют пружины, или пружинные регуляторы. За то, чтобы включился насос, т.е. за низкое давление, ответственна большая: когда давление в системе падает ниже установленного значения, она воздействует на платформу, опуская ее, и оборудование начинает работать. Далее платформа до определенного порога поднимается, после чего происходит размыкание контактов и выключение оборудования. Таким образом, малая пружина отвечает за разность значений давления.



2. Как подключить прибор в систему

Все измерительные и управляющие приборы: манометр и реле давления воды – подключаются максимально близко к гидроаккумулятору, обеспечивающему нужное давление в контуре. На практике они устанавливаются непосредственно на его выходной патрубок через штуцер на пять выходов.

Два из них, самые маленькие, предназначены для предохранительного устройства (реле давления) и манометра, при условии что последний не предусмотрен конструкцией регулирующей арматуры. Еще два входа являются точками присоединения водопроводных труб, идущих к точкам потребления, и насосного оборудования. Последнее, пятое отверстие необходимо для монтажа всей арматуры непосредственно на гидроаккумулятор. Итак, для установки реле предусмотрено резьбовое отверстие диаметром, как правило, 1/4 дюйма, чтобы его можно было легко накрутить на штуцер. При этом в процессе монтажа может потребоваться достаточно места для дополнительной обвязки. Следует обращать внимание и на герметичность соединения: не лишней будет обработка места стыка фум-лентой.

В последнюю очередь реле давления воды для насоса подсоединяется к электросети. Для ввода электрокабеля к клеммным контактам в приборе предусмотрены два отверстия, через которые один провод уходит к насосу, а другой – непосредственно к розетке. Чтобы их подсоединить, аккуратно открывают корпус устройства с помощью отвертки или гаечного ключа. Во время работы с электроприборами следует помнить о правилах техники безопасности и приступать к подключению только при отключенных от сети проводах. Провод питания, идущий от прибора к розетке, пропускают в одно входное отверстие прибора, разделяют на жилы. Их может быть две или три: фаза, ноль и, если предусмотрено, заземление. Зачистив провод от заземления, закрепляют его к клеммам. Аналогично осуществляют подключение провода, идущего к насосу.



3. Настройка работы реле давления – о чем важно помнить

После установки в систему водоснабжения и подключения устройства к электросети можно приступить к его настройке и тестированию работы. Контролировать текущие показатели давления лучше всего записывая их с манометра. Основными задачами настройки является установка необходимых порогов верхнего давления и разности показателей давления. В каждой модели заводом-производителем установлены настройки – узнать их можно в техпаспорте прибора. Обычно для включения насоса ставится давление в среднем 1,5 бар и от 2,5 бар для его отключения. И хотя разброс небольшой, иногда и этого достаточно, чтобы обеспечить чрезмерную нагрузку на насосное оборудование и гидроаккумулятор. Если по этой или какой-то другой причине  параметры не устраивают пользователя, их поправляют в зависимости от ситуации. Обычно эти параметры утверждаются на стадии расчета мощности водопроводной системы в целом с учетом мощности насосного оборудования.

Что значит настроить параметры?

В зависимости от ситуации можно изменить диапазон, повысить, а также понизить давление. Для этого отключают прибор от электросети и регулируют большой или малый пружинный регулятор. Первый на самом приборе схематично обозначен буквой Р и отвечает за работу реле давления, второй, обозначенный как ΔР, балансирует разницу давления в моменты включения и отключения. При помощи гаек на них можно ослабить или увеличить  натяжение пружины. Делают обороты по часовой стрелке: чем их больше, тем сильнее степень ее сжатия, и, следовательно, тем выше значение. Для контроля значений записывают показатели манометра.

Какова последовательность настройки?

Сначала надо открыть любой кран, чтобы обеспечить отток воды из системы. Через некоторое время давление в системе начнет падать и опустится до отметки, когда сработает насос. В этот момент необходимо зафиксировать показатели давления на манометре. Затем кран закрывают, чтобы давление в системе восстановилось. Когда насос выключится, а давление достигнет максимальных параметров, их также фиксируют по прибору. Если по каким-то причинам показатели давления не соответствуют желаемым, подкручивают гайку большого регулятора: затягивая ее, увеличивают давление выключения, ослабляя – уменьшают, при этом диапазон срабатывания прибора остается неизменным. Чтобы добиться нужных показателей, повторяют эту последовательность.

О чем следует помнить, регулируя показатели давления?

Не следует закручивать гайку до конца, а также крутить ее за один раз более чем на один оборот.

Прежде чем повышать давление включения насоса, следует убедиться, что оборудование справится с этим пределом. В противном случае насос будет работать беспрерывно, а реле давления для гидроаккумулятора  не сможет его отключить, так как заданный предел не будет достигнут.

И наконец, предельное рабочее верхнее давление не должно быть выше 80% от максимального, указанного производителем, иначе оборудование будет работать на пределе своих сил. Все эти нюансы следует учитывать, чтобы обеспечить бесперебойную и длительную работу системы водоснабжения в целом, не подвергая оборудование излишним нагрузкам и, как следствие, риску выхода его из строя.

Надеемся, что наша информация будет для вас полезной. Если вы решили собрать собственную систему водоснабжения, рекомендуем полезные материалы с нашего сайта. О выборе гидроаккумулятора вы можете прочитать в статье «Как выбрать гидроаккумулятор для систем водоснабжения 2016», о выборе насоса – «Как выбрать насосную станцию», а созданию системы в целом посвящен материал «Как собрать насосную станцию своими руками?». Выбрать модели оборудования и контролирующих приборов вы можете в нашем интернет-магазине. В соответствующих рубриках представлены модели разных производителей, а на странице слева создан фильтр подбора по техническим характеристикам – задавайте параметры и делайте выбор прямо сейчас.

Как подключить и отрегулировать реле давления воды

Для устройства водопроводной системы в частном доме нужен не только надёжный насос, но и функциональная автоматика для достижения его бесперебойной работы.

В число обязательных устройств входит реле водяного давления. Назначение этого прибора – включать насос, когда давление падает, и выключать, когда оно достигает порогового значения. Показатели давления регулируются как автоматически, так и вручную.

Рассмотрим, как этот прибор устроен, как его подключать и регулировать.

Назначение и устройство

Для поддержки постоянного давления в водопроводной системе дома нужны два прибора – реле переключения давления и гидроаккумулятор. Эти устройства подключают к насосной станции: реле располагается между гидроаккумулятором и собственно насосом. Некоторые модели монтируют непосредственно на корпус насоса.

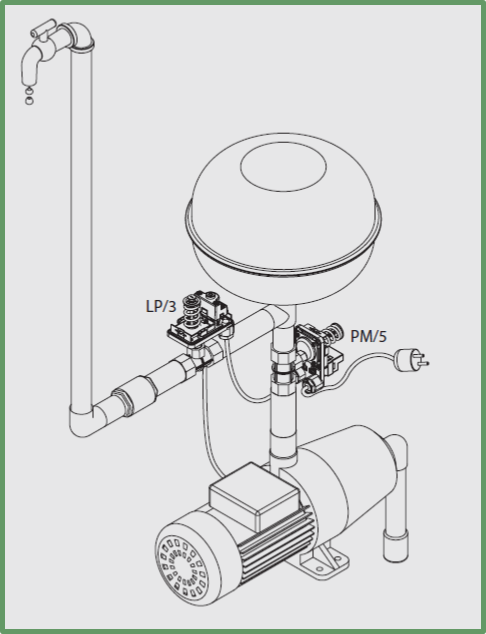

Ниже приведена схема устройства системы автоматики в водопроводе частом доме:



Гидроаккумулятор представляет собой емкость, разделенная резиновой мембраной на 2 части. В одну поступает вода, в другую – воздух. Водное давление и количество жидкости регулируются объёмом воздуха. Давление зависит от количества воздуха.

Диапазон значений давления для бесперебойной работы бытовой техники в доме составляет 1,4-2,8 атм. Для поддержки показателей в этих рамках и устанавливают реле. У этого устройства есть две точки срабатывания. Когда показатели падают, начинает работать насос, закачивая воду в гидроаккумулятор, автоматически растёт давление. Как только его значение достигает допустимого лимита, реле снова срабатывает и выключает насос.

От стабильной работы реле зависит функциональность и работоспособной всего водоснабжения в доме.

Как устроено реле давления

В приборе есть гидравлический отдел и электрический. Электрика – это контакты, настроенные на замыкание и размыкание цепи и обеспечивающие тем самым включение/выключение насоса. Гидравлика состоит из мембраны, которая давит на основание из металла и две пружины: с их помощью показатели для положений вкл./выкл. можно менять.

Реле бывают электрическими либо механическими. Вторые на порядок дешевле, поэтому более популярны. Электрические надёжнее, но дороже – часто их доставляют владельцам под заказ.

Подключение реле давления

Прибор подключается одновременно к электропроводке и системе водоснабжения и монтируются стационарно, поскольку перемещать устройство в другое место нет надобности.

Для подсоединения электрической части рекомендуется использовать выделенную линию. Подойдёт медножильный кабель и сечением не меньше 2,5 мм². Реле потребляет минимальное количество тока, но его обязательно нужно заземлить, поскольку комбинация воды и электричества формирует зону высокой опасности.

Провода заводят в специальные вводы, расположенные на задней стороне реле.

Схема подсоединения стандартная – зачистить от изоляции, вставить в разъём, затянуть прижимным болтом, проверить, надёжно ли держится кабель.

Совет: примерно через час после установки провода болт желательно немного подтянуть, поскольку медь – мягкий металл, и контакт ослабевает.

Для подключения к водопроводу применяют переходник – пятивыводной штуцер, к которому подключаются все элементы системы. Аналогичное по характеристикам устройство собирается без особого труда из фитингов, но готовая деталь будет надёжнее.

К штуцеру подключают водяной аккумулятор, насос и магистральный шланг, подающий воду в дом. Дополнительно устанавливают манометр и грязевик. Первый прибор отслеживает настройки реле и показатели давления в водопроводе. Второй способствует очистке воды.

В паспорте каждого реле есть подробное описание устройства и схема подключения. Если возникнут трудности при монтаже прибора, вы всегда узнаете из этого документа, как настраивать и определять пороги срабатывания реле.

Поделитесь этой страничкой с друзьями:

Другие новости

Схема подключения реле давления для воды к насосу: устройство, настройка и регулировка

Эффективная работа водяной насосной станции зависит от множества составляющих ее компонентов, среди которых ключевым является реле давления. Его задача сводится к автоматическому включению и выключению оборудования, а также контролю подачи воды в бак по заранее определенным параметрам. На текущий момент нельзя точно сказать, в каких пределах должен быть ограничен диапазон давления. Этим должен заниматься сам потребитель, определяя оптимальный показатель и ориентируясь на допустимые нормы и инструкции.

Устройство и принцип действия реле воды

По своему исполнению реле представляет блок небольших размеров с пружинами максимального и минимального давления, для настройки натяжения которых используют гайки. К пружинам подсоединена мембрана, которая при перепадах давления срабатывает тем или иным образом.

Когда уровень давления достигает минимального значения, происходит ослабление пружины, в случае выхода на максимальный уровень происходит более сильное сжатие. В результате силы, которая прилагается на пружины, происходит размыкание контактов реле, что приводит к выключению или включению насосного оборудования.

Использование в составе системы водопровода такого устройства, как реле, дает возможность поддерживать постоянное давление и требуемый напор воды. Сама работа насосного оборудования осуществляется в автоматическом режиме. Если правильно определить уровни минимального и максимального давления, что можно добиться того, что это устройство будет время от времени отключаться. А это позволяет продлить срок службы реле.

Использование станции с реле

В случае, когда насосная станция используется совместно с реле, то подобная комбинация устройств будет работать в следующем порядке:

• Вначале насос закачивает воду, направляя ее в бак.
• С течением времени наблюдается повышение давления воды, информацию о чем предоставляет манометр.
• В момент, когда давление достигает установленного критического верхнего уровня, включается реле, посредством которого происходит отключение насоса.
• Постепенно вода, который заполнен бак, тратится, что приводит к уменьшению давления. В момент, когда оно опустится до нижнего уровня, реле срабатывает, подав сигнал на включение насоса, после чего цикл повторяется.

Основные параметры работы реле:

• Нижнее давление. В момент, когда происходит замыкание контактов реле, обеспечивающих включение насосного оборудования, бак начинает наполняться водой.
• Верхнее давление. В момент размыкания контактов реле насос прекращает свою работу.
• Диапазон давлений. Под ним понимается разность между нижним и верхним значениями.
• Уровень предельно возможного давления выключения.

Настройка реле

Приступая к монтажу насосной станции, очень важно тщательно выполнить такую операцию, как настройка реле. Соблюдение всех требований позволяет обеспечить наиболее эффективную работу системы водоснабжения, а вдобавок к этому снизить вероятность поломки для всех устройств, входящих в состав системы.

Нюансы настройки

Согласно схеме, первое, что необходимо сделать – определить давление, поддерживаемое в баке в первые минуты работы насосной станции. Чаще всего производитель выбирает в качестве оптимального показателя уровень 15 атмосферы и 2,5 атмосферы для включения и отключения соответственно. Производить подобную проверку следует только при отсутствии воды в баке и, убедившись, что насосная станция обесточена. Желательно при этом пользоваться автомобильным механическим манометром.

Для этого его следует поместить в стальной корпус, где можно добиться более высокой точности измерений. Подобный метод проверки более предпочтителен, нежели применение электронных или пластиковых манометров. Следует иметь в виду, что показания могут искажаться под воздействием нескольких факторов:

• температура воздуха в помещении;
• уровень зарядки батареи.

Необходимо обращать внимание на то, чтобы предел шкалы манометра был минимальным. Дело в том, что, если шкала, скажем, рассчитана на 50 атмосфер, то с помощью такого прибора сложно будет получить точные данные при измерении одной атмосферы.

Определить давление бака можно только после совершения определенных действий. Сперва откручивается колпачок, который закрывает золотник. Далее необходимо подсоединить манометр, зарегистрировать показания, выдаваемые его шкалой. Впоследствии нужно время от времени проводить сверку давления воздуха. Эта процедура позволит получить точные данные при условии, что бак не содержит воду, насос обесточен, а краны находятся в открытом состоянии.

Также можно поступить иначе. Для этого достаточно контролировать давление отключения насоса. В случае его увеличения можно сделать вывод, что давление воздуха в баке начинает падать. Причем минимальный уровень этого параметра указывает на наличие большего пространства для наполнения бака водой. Однако разница давления между состояниями, когда бак полностью заполнен и не содержит воды, довольно значительная. Здесь на первое место выходят предпочтения потребителя.

После того как будет установлен предпочтительный режим работы, необходимо настроить его путем удаления лишнего воздуха либо подкачивания. Следует помнить о том, что уменьшение давления до уровня менее 1 атмосферы и доведение до сверхвысокого значения может привести к негативным последствиям. Если воздуха окажется слишком мало, резиновый резервуар, который содержит воду внутри бака, будет контактировать со стенками и постепенно начнет стираться. Если же воздуха окажется чересчур много, то не будет возможности заполнить бак большим количеством воды, так как значительная часть объема бака будет заполнена воздухом.

Настройка уровней давления

Если владелец приобрел насосную станцию в собранном виде, то комплектация таких моделей предусматривает реле с оптимальными настройками. Если же планируется выполнять подключение подобной станции на основе различных элементов в месте, где планируется использовать ее, то владельцу необходимо произвести соответствующую настройку реле. Это необходимо следует сделать по той причине, чтобы выставляемые настройки в наибольшей степени учитывали такие параметры, как объем бака и напор насоса.

В дополнение к этому иногда может потребоваться внести корректировки в начальные параметры настройки для реле. В этом случае владельцу необходимо придерживаться следующей последовательности действий:

Закончив работу по подключению и настройке давления воздуха в баке, необходимо заняться подключением насосной станции к бытовой сети. После этого насос начнет наполнять бак водой. Прекратить свою работу он сможет лишь тогда, когда удастся выйти на заранее определенное максимальное давление. Речь идет о верхнем уровне. Все предлагаемые к продаже подобные устройства изначально содержат информацию о предельном уровне этого параметра и максимально возможном напоре для насосного оборудования. В случае если они будут превышены, то это может привести к необратимым последствиям.

Понять, что это произошло, можно по тому, что давление уже не повышается. Если это наблюдается, то отключение насоса производится вручную. В случае наличия отклонений значения предельного давления от того, которое определено инструкцией, то от владельца требуется выполнить необходимую подстройку путем вращения малой гайки, доступ к которой обеспечивает крышка реле.

Подобным образом поступают и в том случае, когда необходимо определить нижний уровень. Делается это путем открывания крана и удаления воды из бака. При выполнении этой операции необходимо все время следить за показаниями манометра. Через некоторое время давление начнет падать, а когда будет достигнут нижний предел, насос начнет свою работу.

По такому моменту можно определить нижний уровень, величину которого можно подтвердить по данным манометра. Производя вращение большой гайки, можно изменить давление до уровня, который необходим для эффективной работы системы. Как правило, он превышает на 10% давление воздуха в баке. Если установить параметр чуть больше, то может возникнуть риск повышения износа резиновой мембраны.

В процессе выбора мощности насоса следует учитывать, что оптимальное значение будет иметь такой уровень, при котором бак будет наполняться водой до крайнего предела. Оптимальным уровнем отключения будет считаться отметка на пару атмосфер выше порога включения.

Регулировка реле

Необходимость в настройке реле возникает в ситуациях, когда приходится задавать уровни верхнего и нижнего давления в определенных значениях. Скажем, может возникнуть задача по установлению верхнего на уровне 3 атмосфер, а нижнего — 1,7 атмосферы. Сама процедура настройки предусматривает выполнение следующих действий:

• Сначала выполняют подключение насоса к сети и дожидаются момента, когда бак будет заполнен водой, а манометр показывает давление на уровне 3 атмосферы.
• Производится отключение насоса;
• Получив доступ в крышке реле, необходимо начать не спеша крутить малую гайку, не прекращая, до того момента, пока реле не сработает. Если гайка будет крутиться по часовой стрелке, то каждый поворот будет приводить к увеличению давления. При выполнении операции в обратную сторону давление будет падать. Для верхнего уровня выбирается отметка в 3 атмосферы.
• После открытия крана необходимо удалить из бака воду при этом давление по показаниям манометра достигнет отметки 1,7 атмосферы.
• Закрывается кран.
• Вновь обращаемся к крышке реле и начинаем не спеша крутить большую гайку до того момента, пока не надо не сработают контакты. В результате производимых действий будет достигнут нижний уровень 1,7 атмосферы. Причем он должен превышать уровень давления, который поддерживается в баке.

При поддержании высокого давления для включения и низкого для выключения в баке появится достаточное пространство для накачивания его большим объемом воды. Это позволяет избегать частых включений насоса. При этом могут возникнуть сложности, связанные со значительными колебаниями давления при полном баке или пустом. В остальных же ситуациях, когда давление поддерживается в небольшом диапазоне, а насос часто срабатывает для откачивания воды, в баке будет поддерживаться оптимальный уровень давления.

Заключение

В процессе использования насосной станции часто приходится дополнять ее дополнительными устройствами, к числу которых следует отнести и реле давления. Польза от этого прибора весьма значительна, причём она заключается в том, что можно свести к минимуму количество включений насосной установки. Однако добиться подобного эффекта можно лишь при условии, что реле будет правильно настроено.

Сама суть процедуры подключения и настройки сводится к определению оптимальных значений для верхнего и нижнего уровней давления. Эти значения позволяют оптимизировать работу насосной станции, что положительным образом сказывается на ее бесперебойной работе.

Реле давления воды для насоса: устройство, регулировка, схемы подключения

Водоснабжение – одна из важнейших систем в доме, так как именно она позволяет  обеспечивать личную гигиену, содержание приусадебного участка и многие другие функции. С целью автоматизации водоснабжения в систему устанавливается  реле давления воды для насоса, позволяющее контролировать работу компрессорной установки в соответствии с заданными параметрами.

Назначение

Реле давления воды предназначено для контроля количества жидкости в системе. Для этого используется система с насосом и гидроаккумулятором, которая может дополняться датчиком наличия воды.

Рис. 1. Назначение реле давления воды

Насос в системе водоснабжения может непрерывно подавать напор воды в основную магистраль, наполняя расширительный бак. Чем больше жидкости накопится в емкости, тем выше величина давления.  В виду того, что количество накопленной воды в расширительном баке периодически расходуется по мере бытовых нужд, необходимость повторного включения компрессорной установки привязывается к давлению в системе. Поэтому основным назначением реле давления воды является подача и отключение питания насоса, в зависимости от достижения граничных значений измеряемого параметра.

Процесс измерения будет отличаться в зависимости от конструктивных особенностей конкретного типа реле. Для понимания принципа действия рассмотрим более детально устройство наиболее распространенного вида логического элемента для бытовых насосов.

Устройство

Конструктивно реле давления воды может иметь электронное или механическое исполнение. Первый вариант более компактный и все процессы в нем осуществляются за счет электронной схемы. Второй тип оборудования имеет более широкое распространение в быту за счет простоты и доступности. Как правило, механические модели мало чем уступают электронным при установке в домашнюю систему водоснабжения, поэтому в качестве примера мы рассмотрим именно такой вариант.

Все устройство состоит из трех составных блоков – гидравлического, механического и электронного, как показано на рисунке ниже:

Рис. 2. Устройство реле давления воды

Все блоки сообщаются в единую систему, где изменения параметров измеряемой среды отображается на каждом из них. Однако рассмотрение конструкции удобнее произвести отдельно для каждого блока.

Гидравлический блок представлен подвижным чувствительным элементом, закрепляемым в фланце и сильфоне. В соответствии с п.4.1. ГОСТ Р 55023-2012 в качестве такого элемента может выступать мембрана, поршень или другое подвижное устройство.

Рис. 3. Составляющие электрического и механического блока реле давления воды

Электронный и механический блок представлены такими составляющими:

• Клеммы для подключения жил питающих проводов – в данном случае имеется две группы клемм, одна из которых позволяет закрепить фазный, нейтральный и защитный проводник от распределительной сети. Вторая группа клемм используется для отходящей линии электроснабжения насоса.
• Муфты – используются для ввода кабеля в реле давления. Одна из муфт предназначена для ввода кабеля от распределительной сети, а вторая для подачи питания на насос.
• Контактная группа – приводится в движение за счет механического усилия рычагов и пружинного механизма. Включается и отключается в зависимости от состояния чувствительного элемента.
• Пружинный  привод – реагирует на физическую деформацию чувствительного элемента. В результате достижения порогового значения он перемещает шток, который и производит переключение контактов.
• Регуляторы – в большинстве моделей позволяют отрегулировать максимальный и минимальный предел отключения.  Предназначены для корректировки параметров давления воды в контуре.
• Основание – служит базой для закрепления всех элементов реле. В зависимости от модели изготавливается из металла или полимера. Обеспечивает прочность и надежность конструкции.

Вся конструкция помещается в защитный корпус, который предотвращает попадание внутрь устройства мусора, влаги. В зависимости от климатического исполнения, имеет различное исполнение и состав компонентов.

Принцип работы

Чтобы рассмотреть работу реле давления воды для насоса, определимся к схеме, в которой он выполняет свои непосредственные функции. Если рассматривать действующий водопровод в частном доме, то его устройство будет выглядеть следующим образом:

Рис. 4. Принцип действия реле давления воды

Как видите на рисунке выше, погружной насос через обратный клапан и водопровод наполняет гидроаккумулятор и подает воду в систему водоснабжения. Электроснабжение самого насоса осуществляется через реле давления, подключаемого в разрыв цепи. Чувствительный элемент реле выводится в трубопровод через тройник (в некоторых ситуациях вместо тройника может применяться пятивыводной штуцер). Логика работы организованна следующим образом:

• При включении насоса в сеть давление в рубах находится на нулевой отметке. Мембрана реле находится в минимальной отметке, поэтому его контакты замкнуты. Через контактную группу напряжение подается на обмотки насоса, и вода поступает в трубопровод.
• По мере наполнения системы водоснабжения и расширительного бака давление воды пропорционально увеличивается. Мембрана в тройнике постепенно будет воспринимать все большее давление жидкости.
• При наполнении гидроаккумулятора и достижении максимального предела давления в системе чувствительный элемент реле деформируется под воздействием воды. За счет чего шток переместится посредством пружинно-рычажного механизма и сместит контактную группу в противоположенное положение. Питание насоса прекратится, в системе установится максимальный уровень давления.
• Как только в доме откроют кран или душ вода начнет вытекать из системы и гидроаккумулятора, в результате чего давление начнет линейно снижаться. Как только уровень воды достигнет минимальной отметки, при которой давление снизится  менее установленного предела, мембрана снова деформируется. В результате деформации чувствительного элемента шток переведет контактную группу в противоположное положение. Контакты снова замкнут цепь питания насоса, который начнет подкачку воды в систему.

Цикл переключения контактов реле давления воды повторяется по мере достижения установленных границ давления для транспортируемого ресурса. Однако следует отметить, что в случае отсутствия воды в колодце или при обрыве трубы реле давления не отреагирует на повреждение, и питание будет непрерывно подаваться на насос. Такая ситуация может стать аварийной, поэтому для предупреждения преждевременного изнашивания элементов и выхода насоса со строя дополнительно устанавливается реле сухого хода.

Схемы подключения

Так как принцип подсоединения реле давления воды к системе водоснабжения мы рассмотрели, теперь разберем основные принципы электрического подключения.

Рис. 5. Схема подключения реле давления воды

Питание реле осуществляется от сети 230 В, от счетчика электрической энергии фазный и нейтральный проводник подается на ввод логического элемента. От шины защитного заземления также подводится провод на ввод. От реле к насосу также выводится три провода: защитный, нулевой и фазный для подачи питания на компрессорную установку. Если рассматривать само устройство, то принцип подключения следующий:

Рис. 6. Схема распиновки реле давления для подключения

 Для защиты человека от поражения электротоком и для предотвращения возгорания от коротких замыканий в цепь электроснабжения насоса устанавливается диффавтомат.   Но его можно заменить УДТ и обычным автоматическим выключателем. Помимо этого в схеме может устанавливаться реле сухого хода, тогда подключение будет производится следующим образом:

Рис. 7. Схема подключения через реле сухого хода

Настройка и регулировка

Настойка реле давления воды осуществляется посредством двух гаек, расположенных поверх пружин внутри корпуса устройства. Первая гайка отвечает за регулировку нижнего предела давления. Вторая гайка позволяет установить разницу пределов по давлению для коммутации оборудования.

Рис. 8. Настройка и регулировка реле давления воды

Регулировка производится при отключенном питании. На этапе холостого хода без воды  устанавливается предел включения.  Нижний предел необходимо выбрать таким образом, чтобы давление было хотя бы на 10% большее, чем при холостом ходе. Верхний предел также не рекомендуется подбирать не более 80 % от номинального.

Частые неисправности

Осведомленность об основных неисправностях, которые могут произойти с реле напора воды, помогут избежать длительных остановок и не менее продолжительных ремонтов.

К наиболее частым неисправностям можно отнести:

• Обрыв питающего провода – требует отыскание места нарушения цепи и последующего устранения.
• Заклинивание контактов реле – устраняется при проведении ревизии оборудования;
• Окисление контактов или нагар – также производится путем разборки и чистки прибора;
• Выход со строя чувствительного элемента реле – потребует либо замены лишь одной мембраны, или всего приспособления.

Список использованной литературы

1. Н.Н. Абрамов «Водоснабжение. Учебник для вузов.» 1974
2. Суреньянц С.Я. Иванов А.П.»Эксплуатация водозаборов подземных вод» 1989
3. Якубчик П.П. «Насосы и насосные станции» 1997
4. Эгильский И. С. «Автоматизированные системы управления технологическими процессами подачи и распределения воды.» 1988
5. Репин Б. Н., Запорожец С. С., Ереснов В. Н., Трегубенко Н. С., Мялкин С. М. «Водоснабжение и водоотведение. Наружные сети и сооружения» 1995

Как установить и подключить реле давления

Если у вас есть собственная система водоснабжения из колодца, реле давления является ее неотъемлемой частью. Реле давления сообщает насосу, который подает воду в ваш дом, когда нужно включать и выключать. Когда давление в системе упадет до заданного низкого значения, насос включится (обычно называемое давлением включения). Когда давление в системе поднимается до заданного максимального значения, насос отключается (обычно это называется давлением отключения).Их можно подключить к сети 115 или 230 вольт.

Осторожно! Электричество может быть очень опасным , , особенно если у вас нет опыта. Всегда соблюдайте осторожность при работе с электричеством и выключайте источники питания / автоматические выключатели при тестировании компонентов или выполнении любых регулировок в электрической системе. Если вы не уверены на 100%, что сможете безопасно выполнить любой из этих тестов, обратитесь к профессионалу.

Обладая базовыми электрическими знаниями, реле давления может быть установлено и подключено с помощью нескольких инструментов и материалов.

Необходимые инструменты и материал: отвертка, кусачки для зачистки проводов, плоскогубцы или аналогичные предметы, тефлоновая лента

Дополнительно: вилочные соединители, зажимы, несмываемый маркер

1. Отключите питание насоса на главной панели.
2. Проверьте проводку от главной панели, чтобы убедиться, что питание отключено.
3. Слейте всю воду под давлением из системы через штуцер для шланга на тройнике бака или ближайший кран.
4. Если вы заменяете старый переключатель, удалите существующие провода и удалите старый переключатель из системы.
5. Закрепите новый переключатель на струйном насосе или установите на трубопровод существующей системы погружных скважинных насосов. Используйте тефлоновую ленту на входе реле давления, чтобы предотвратить утечки. Щелкните здесь, чтобы просмотреть видео Как правильно нанести тефлоновую ленту
6. Снимите крышку нового реле давления с помощью плоскогубцев и отложите в сторону. Схема подключения обычно находится на внутренней стороне крышки.
7. Ослабьте (не снимайте) винты на клемме реле давления с помощью отвертки, повернув против часовой стрелки.
8. Пропустите провода от двигателя насоса и основного источника питания через отверстия с обеих сторон переключателя.
9. Подсоедините провода двигателя насоса к двум клеммам в центре, помеченным «M» или «Нагрузка» (T1 / T2). Присоедините провод заземления к зеленому винту заземления.

10. Подключите источник питания от главного выключателя к внешним клеммам, обозначенным «Line» (L1 / L2). Присоедините провод заземления к зеленому винту заземления.

11. Установите на место крышку переключателя и снова подключите питание.
12. Протестируйте реле давления в течение нескольких циклов, чтобы убедиться, что оно работает правильно.

Хотите узнать больше о реле давления? Нажмите ниже, чтобы посмотреть наши видеоролики RC Worst на YouTube.

Устранение неисправностей и обслуживание реле давления

Выключатель низкого давления воды | Реле давления Square D M4 с отсечкой по низкому давлению

Как отрегулировать реле давления

У вас есть дополнительные вопросы о реле давления или других частях вашей системы водоснабжения? В таком случае звоните нашим специалистам по номеру 855.329,4519.

Как подключить, проверить и установить реле давления

Реле давления

обычно используются во многих аэрокосмических, оборонных и промышленных приложениях для обеспечения систем с возможностью включения или выключения — в направлении подъема или падения жидкости под давлением. Понимание того, как правильно управлять этими переключателями, может быть полезным при выборе решения для данной операции. В следующем руководстве будут рассмотрены передовые методы и шаги по устранению неполадок новейших конструкций реле давления.

Как подключить реле давления

Подключение реле давления — довольно простой процесс, и для его выполнения требуется всего несколько инструментов. Прежде чем мы научимся подключать реле давления, важно определить основные части. Мы включили схему подключения, чтобы дополнительно проиллюстрировать раму и конструкцию каждого компонента. Модель демонстрирует наши алюминиевые манометрические реле давления 6900GE и 6900PE, разработанные специально для опасных сред. Выключатели часто используются в качестве основного режима для размыкания и замыкания электрической цепи.Электропроводка может быть изменена с одиночных замыкающих и размыкающих цепей на многократные замыкающие и размыкающие цепи. Хотя механика довольно проста, необходимо выбрать правильную схему для правильного применения. Давайте подробнее рассмотрим каждый стиль схемы и то, как его можно использовать в системе.

Подключение однополюсного двухпозиционного переключателя

Однополюсные контакты реле давления с двойным ходом (SPDT) используются для подачи питания от одного источника на два отдельных соединения. Нормально разомкнутые (NO) переключатели образуют разомкнутую цепь при нормальном подключении или подключении по умолчанию, в то время как нормально замкнутые (NC) переключатели делают обратное.Микровыключатели обычно находятся в исходном состоянии нормально замкнутого соединения, что означает, что красный провод подключен к коричневому проводу. Но при срабатывании реле давления микровыключатель изменится с нормально замкнутого, красно-коричневого, на нормально разомкнутый или сине-коричневый. После выключения переключателя он вернется в исходное состояние NC-соединения.

Двухполюсный двухпозиционный переключатель, проводка

Кроме того, двухполюсные, двухпозиционные переключающие контакты (DPDT) имеют один вход и четыре выхода. Этот тип конфигурации позволяет входу иметь два соответствующих выхода, к которым он подключается. Когда реле давления находится в исходном состоянии, NC имеет одно общее, одно красно-коричневое проводное соединение, а также два нормально замкнутых общих, два черно-желтых проводных соединения. Реле давления срабатывает, когда микровыключатель переключается на НЕТ одно общее, одно сине-коричневое соединение на два НЕТ общих, два желто-пурпурных соединения. Так же, как SPDT, реле давления вернется в исходное состояние при отключении.

Как установить реле давления

После подключения реле давления вы затем прикрутите его к напорной линии с помощью гаечного ключа на соединение с шестигранной гайкой (которое находится в верхней части резьбы технологического соединения). Не забудьте плотно сжать охватываемую трубу с прилагаемой силой. Вот еще несколько вещей, которые следует учитывать при установке реле давления.

• • Блоки можно установить в любом положении на плоской поверхности с помощью двух монтажных отверстий и винтов M5 длиной не менее 50 мм.

• • Большинство этих устройств имеют порты с внутренней резьбой, которые подходят для соединений с коническими ниппелями или каналами National Pipe (NPT) с ограниченным моментом установки 12 футов. Мы также рекомендуем использовать для этого процесса соединение или гибкую трубку.

• • Обязательно избегайте чрезмерного вращения всех резьбовых соединений.

• • Герметизирующий состав для стыков труб является предпочтительным методом по сравнению с тефлоновой лентой.Однако приемлемы оба способа, поскольку они предотвращают попадание уплотнительного материала в реле давления или водопровод.

Как проверить реле давления

Проверка реле давления — важный шаг в обеспечении качества работы и безопасности вашего оборудования. Вы будете следовать тем же шагам из процесса установки реле давления, за исключением испытательного стенда.

Настройка и тестирование

Шаг 1: Подключите реле давления к источнику.Наиболее распространенные типы источников давления — это насос, компрессор или воздушный резервуар. Если вы используете компрессор или насос, включите его, чтобы сбросить давление через трубопровод, подключенный к серии выпускных отверстий коллектора, ведущих к считывателю давления или манометру и переключателю. Манометр обеспечит считывание того же давления, которое применяется к переключателю, подтверждая его точки срабатывания и отключения. На этом этапе в окружающую среду не попадает ни воздух, ни масло. Шаг 2: Установите реле давления, подключив его к световому коробу с электрическим соединением.Когда ваш переключатель прикреплен к лайтбоксу и активируется, он изменит цвет с красного на зеленый. После деактивации цвет переключателя изменится с зеленого на красный. Шаг 3: После того, как все настроено, вы готовы оказать давление на переключатель. Затем поверните клапан, чтобы воздух или масло попали в систему. Как и в предыдущем шаге, вы узнаете, когда он сработает, когда увидите, что цвет индикатора изменился с красного на зеленый. Затем следует проверить манометр, чтобы записать его показания и подтвердить срабатывание.Наконец, закройте клапан, чтобы реле не получало давления. По мере снижения давления он выйдет за пределы зоны нечувствительности и полностью отключится. Необходимо следить за манометром, чтобы записать его показания и подтвердить отключение. К этому времени давление сбрасывается до уровня окружающей среды.

Замена и регулировка реле давления

Замена реле давления очень похожа на метод его установки, за исключением того, что он выполняется в обратном порядке. Просто отсоедините соединение и снимите реле давления с его линии.Хотя настройки давления регулируются внутри, это не применимо, если единицы измерения фиксированы. Если электрическую цепь нельзя использовать для тестирования, отключите питание и используйте подходящий тестер цепей или световой короб. Чтобы отрегулировать реле давления, ослабьте его крышку доступа и поверните регулировочный винт с помощью паза для отвертки, как показано на рисунке. Затем вы можете повернуть его по часовой стрелке, чтобы увеличить настройки, или поверните против часовой стрелки, чтобы уменьшить настройку. После того, как вы закончили регулировку переключателя, снова затяните крышку доступа, снова подключите электрическую цепь и верните питание на устройство.Чтобы узнать больше о реле давления CCS и о том, как они работают в вашей отрасли, ознакомьтесь с нашей страницей продукта или свяжитесь с нами напрямую.

Правильная установка реле давления останавливает «подпрыгивание или телеграфирование» — Cycle Stop Valves, Inc

Многие инструкции и схемы для расположения реле давления при использовании одного или нескольких баллонов просто неверны. Неправильно размещать кран для реле давления в любом месте главной магистрали. Ниже приведены примеры размещения реле давления.

# 1
Маленькая труба, которая идет к баку-дозатору от основного трубопровода, никогда не должна быть больше, чем изготовленный вход в бак. Большинство этих резервуаров-дозаторов будет иметь входное колено размером 1 дюйм или 1 1/4 дюйма. Вы можете использовать трубу 1 дюйм или 1 1/4 дюйма для подключения основной линии к резервуару-дозатору 1 1/4 дюйма. Никогда не используйте линию 1 1/4 дюйма для подключения к входному отверстию резервуара 1 дюйм. Никогда не начинайте с больший размер для любого расстояния, а затем переключитесь на трубу меньшего размера перед резервуаром. Всегда имейте как минимум 12 дюймов трубы от основной линии до резервуара.Установите кран реле давления на тройник на конце этой длины трубы как можно ближе к резервуару. Вы можете навинтить реле давления непосредственно на этот кран, или отрезок медной трубки или полилинии может соединить этот кран с реле давления или переключателями. Если используется несколько резервуаров, вы должны выбрать один и установить реле давления, как указано на этом резервуаре. Используемый резервуар всегда должен быть в конце небольшого водопровода или без воды, протекающей мимо или через него. Когда переключатель размещается в этом месте, объем воды внутри бака-дозатора должен измениться, прежде чем реле давления обнаружит разницу в давлении.Это исключает гидравлический удар, который мог бы возникнуть у переключателя, если бы он был вставлен непосредственно в основную линию.

В основной магистрали наблюдаются значительные провалы и скачки давления при запуске или остановке насосов. Просто скорость потока, проходящего через кран на основной линии, может вызвать турбулентные колебания давления. Это то, что вызывает удары насоса, поскольку реле давления выключает его почти сразу после запуска. Реле давления на главной линии увидит снижение давления до того, как в баке появится возможность вылить воду.Это приводит к тому, что насос срабатывает до того, как из бака будет израсходована вода. Демпфер давления не требуется. Размещение переключателя в правильном месте с бачком-дозатором полностью устранит неровность.

# 2
Более крупные системы, которые никогда не достигают состояния нулевого расхода, называются «непрерывными». Поскольку небольшой насос будет работать непрерывно, может быть достаточно очень небольшого напорного резервуара. При использовании клапана остановки цикла системы можно настроить так, чтобы самый маленький насос в системе работал непрерывно.Всегда есть потребность, поэтому клапан остановки цикла на маленьком насосе поддерживает постоянное давление. В этой ситуации реле давления даже не требуется для небольшого насоса. Небольшой предохранительный клапан для безопасности настроен для сброса минимального потока из небольшого насоса, если потребность упадет до нулевого расхода, а давление когда-либо превысит настройку клапана остановки цикла.

Реле давления на главных насосах все еще нуждаются в амортизаторе. В этих больших системах, где нет необходимости в резервуаре высокого давления.Крошечный бак-дозатор, вмещающий от 1/4 до 1/2 галлона, можно использовать в качестве амортизатора. Подключите этот резервуар к реле давления, затем используйте небольшую линию для подключения к главному крану. Маленькая линия может иметь размер 1/8 дюйма или 1/4 дюйма или может иметь регулируемое ограничивающее устройство, такое как игольчатый клапан. Управление потоком в этот небольшой резервуар и из него с помощью реле давления осуществляется с помощью механического таймера. Это дает несколько секунд между разными давлениями реле давления, даже если давление в магистрали быстро меняется.Это хороший способ устранить дребезг реле давления в системах с несколькими насосами.

# 3
Некоторые баллонные напорные баки могут иметь слишком маленькое отверстие. Это происходит, когда в резервуар имеется колено или входное отверстие размером 1 или 1 1/4 дюйма, но фактическое отверстие, ведущее в резервуар, меньше. В этих ситуациях резервуар не может принимать воду с такой скоростью, с которой идет подача по линии 1 дюйм или 1 1/4 дюйма, что приводит к сбою реле давления. Мы не рекомендуем использовать емкости с такими маленькими отверстиями. Однако вы можете заставить его работать следующим образом. Подсоедините ниппель к впускному патрубку бака, размер которого совпадает с размером патрубка бака. Сразу на краю резервуара подсоедините тройник того же размера, что и входное соединение резервуара. Уменьшите верх этого тройника до 1/4 дюйма и поместите реле давления прямо на тройник. Если вы хотите повесить переключатель на стене или в другом месте, вы можете использовать длинную медную или полимерную трубку для подключения реле давления. Тем не менее, медная или полимерная трубка должна воспринимать давление тройника за пределами резервуара.Чтобы подсоединить этот тройник к основному трубопроводу, используйте трубу, которая меньше фактического отверстия внутри резервуара. Это означает, что вам может потребоваться труба 3/4 «от тройника 1» или 1 1/4 «с реле давления до основной линии.

# 4
Большие гидропневматические резервуары уже много лет используются для управления реле давления на насосных станциях. Установка реле давления на верхней или воздушной стороне этих гидробаков была нормой. Размещение реле давления на воздушной стороне резервуара исключает любую возможность гидравлического удара на реле давления.В более новых системах, использующих баллонные резервуары, эта опция редко бывает. В случае баков-дозаторов размещение реле давления на воздушной стороне бачка-дозатора может создать проблемы.

Диафрагма реле давления не позволяет молекулам воды легко проходить сквозь них. Однако молекулы воздуха намного меньше и могут проходить через большинство материалов. Когда реле давления установлено на воздушной стороне баллона баллонного типа, в конечном итоге весь воздух будет выходить из баллона через реле давления.Возникает ситуация переувлажнения, и насосная система выходит из строя.

Как увеличить давление воды в скважине — Flo от Moen

Если вы живете в деревне, скорее всего, ваш дом подключен к системе водоснабжения из колодца. А если вы используете колодезную воду, велика вероятность, что вам придется иметь дело с хандрой низкого давления. Оптимальное значение для давления воды составляет около 50 фунтов на квадратный дюйм. Это даст вам достаточно давления, чтобы принять душ с удовольствием, не вызывая чрезмерного износа ваших приспособлений и приборов.

Есть два основных виновника большинства проблем с низким давлением воды в домах, использующих колодезную воду. Первый — это накопление в водопроводной сети из-за жесткой воды. Другой причиной является неисправный или неправильно отрегулированный напорный бак. В этой статье мы рассмотрим обе причины низкого давления и дадим вам несколько шагов, чтобы вода текла так, как вы хотите.

Проверить на признаки жесткой воды

Когда минералы и другие отложения попадают в нашу систему водоснабжения, мы получаем «жесткую воду».«Со временем такая жесткая вода может привести к серьезным накоплениям в ваших трубах и арматуре и вызвать проблемы с напором воды по всему дому. Если вы живете на Среднем Западе или Юго-Западе Соединенных Штатов, вы находитесь прямо в центре горячей точки с жесткой водой.

Вот несколько тревожных сигналов по поводу жесткой воды:

Засоренная лейка душа.

Одним из явных признаков жесткости воды является забитая насадка для душа. Если вы когда-нибудь замечали, что некоторые из отдельных форсунок в вашей душевой лейке выпускают только струйку воды или распыляют воду под острыми углами, вероятно, жесткая вода вызывает скопление в вашей водопроводной системе.Вы можете удалить эти скопления, отсоединив насадки для душа и оставив на ночь пропитаться дистиллированным уксусом.

Остатки на кухне и в ванной.

Жесткая вода оставляет свой след практически на всем, к чему прикасается. Ваша стеклянная посуда никогда не станет полностью чистой, а на занавесках для душа и дверях останется мыльная пена.

Забиты трубы и стоки.

Если ваша раковина сливается бесконечно, это может быть еще одним признаком жесткости воды.А если в канализацию забиты минералы и отложения, велика вероятность, что они забивают и остальные трубы.

Если у вас проблема с жесткой водой, она вполне может быть причиной низкого давления воды в вашем доме. Если признаки присутствуют, вашим следующим шагом будет проверка труб у специалиста-сантехника до того, как вы попытаетесь увеличить давление воды, отрегулировав напорный бак. Если в ваших трубах есть осадок, повышение давления может привести к повреждению водопроводной сети.

После осмотра вы можете организовать профессиональную чистку ваших труб. Чтобы предотвратить образование отложений в будущем, подумайте о том, чтобы установить систему смягчения воды.

Отрегулируйте напорный бак

Если низкое давление воды вызвано не жесткой водой, следующим шагом будет регулировка напорного бака колодца.

Напорный бак — это то, что контролирует давление воды, поступающей в ваш дом. Он работает с помощью реле давления, чтобы определить, когда он начнет и когда прекратит увеличивать давление воды.Вы можете использовать манометр в шинах, чтобы измерить давление воды в баке, прикрепив его к клапану наполнения воздухом, чтобы получить показания.

Самый простой способ увеличить давление воды в колодце — отрегулировать реле давления на напорном баке.

Напорные баки имеют настройки давления как «включения», так и «отключения». Когда давление воды в вашем баке падает ниже уровня включения, реле давления срабатывает и увеличивает давление в баке. Как только давление достигает предельного уровня, переключатель выключается.Скорее всего, на вашем напорном баке указаны оба этих значения.

Когда вы снимите крышку с реле давления, вы увидите две подпружиненные гайки. Центральная гайка большего размера регулирует диапазон давления переключателя. Если вы затянете центральную гайку, вы увеличите диапазон. Если, например, реле давления было откалибровано с отсечкой 30 фунтов на квадратный дюйм и отсечкой 50 фунтов на квадратный дюйм, затяжка гайки могла бы увеличить диапазон до 35 и 55.

Меньшая гайка, расположенная рядом с большей гайкой, регулирует разницу между настройками давления включения и отключения. Если вы затянете маленькую гайку, вы увеличите уровень отсечки, сохраняя при этом исходную настройку.

Совет по безопасности: перед тем, как снять крышку и начать регулировку реле давления, убедитесь, что вы нашли правильную цепь и отключили питание реле давления.

Обновление до системы постоянного давления

Иногда в системах водоснабжения из колодцев одновременная работа нескольких устройств приводит к внезапному падению давления.Добавьте к этому колебания между значениями давления включения и отключения стандартного колодезного водяного насоса, и вы получите некоторые дикие колебания давления воды.

В системе постоянного давления дополнительный компонент устанавливается на водопроводе, ведущем от колодца. Компонент имеет датчик, который позволяет ему контролировать давление воды, поддерживая его на постоянном уровне.

Самое замечательное в системах постоянного давления воды то, что они могут быть установлены прямо поверх вашей существующей системы. Еще одно преимущество использования маршрута с постоянным давлением заключается в том, что вы можете обойтись без резервуара высокого давления гораздо меньшего размера.

Заключение

Владение домом с колодезной системой водоснабжения имеет свои проблемы, но это не означает, что вам нужно довольствоваться слабым напором воды. Первый шаг к устранению давления воды — определить, вызвано ли оно жесткой водой или вам нужно настроить реле давления. В будущем, если вы хотите более стабильный уровень давления воды, вы всегда можете установить систему постоянного давления.

Реле давления воды Производители Поставщики

Реле давления воды — Tecmark Corporation

Среди стилей переключателей давления воды на выбор стандартные водопроводные системы обычно используют переключатели низкого давления, чтобы поддерживать давление в диапазоне от 30 до 50 фунтов на квадратный дюйм, но во многих промышленных приложениях вода Например, для систем струйной резки требуются реле высокого давления для поддержания более высокого базового давления в диапазоне от 40 000 до 100 000 фунтов на квадратный дюйм.

В системах с высоким давлением реле давления воды действуют как мера предосторожности для предотвращения перегрузок и взрывов, а также как практический способ регулирования подачи воды.Реле давления воды также можно использовать для контроля и регулирования промышленных котлов, контроля уровня воды и контроля сточных вод с целью предотвращения перелива.

Реле давления воды работают по тем же принципам, что и большинство других реле давления: небольшой чувствительный к давлению коллектор силы, такой как тензодатчик, поршень, диафрагма, трубка Бурдона или сильфон, воспринимает напряжение от воды под давлением и действует как датчик, генерирующий сигнал как функция приложенного давления.

Переключатель запрограммирован на реакцию в определенных точках срабатывания по спектру давления, чтобы управлять системой давления в соответствии с заданными параметрами. Реле давления могут быть изготовлены из различных материалов в зависимости от конкретного типа и применения, но могут включать ацеталь, латунь, силикон, склеенную металлическую фольгу, керамику, поликарбонат, гальваническую сталь, армированный стекловолокном полиэстер, поливинилхлорид или литой алюминий.

Поскольку они предназначены для работы в различных ситуациях, связанных с водой, они полезны для фильтров, систем очистки сточных вод, водоочистки, гидравлики, трубопроводов, отстойников, насосов, плавательных бассейнов и т. Д.Реле давления воды специально разработаны для сигнализации, отключения и управления многими различными процессами и типами оборудования и, таким образом, хорошо работают в любых случаях, когда требуется измерение и регулирование расхода воды.

Развитие технологии реле давления сделало реле давления воды неотъемлемой частью безопасных и надежных процессов, связанных с водой под давлением. При поиске реле давления воды следует учитывать следующие факторы: точность, диапазон давления, электрическая мощность, тип манометра, температурная компенсация, выходная температура и возможность регулировки на месте.

Стэн Харрисон: Возьмите за привычку переключать реле давления водяного / колодезного насоса

Стэн Харрисон

Избранные воспоминания

• Как отремонтировать протекающий унитаз.
• Посудомоечная машина не моет? Попробуй это.
• См. Дополнительные видеоролики.

Быть новым домовладельцем — все равно что быть родителем. Чаще всего вы учитесь на ходу.

Когда мы переехали в наш дом за чертой города, мы мало знали о колодцах, не говоря уже о том, что называется реле давления водяного насоса или переключателем колодезного насоса.

Но мы скоро узнали.

Устройство, подключаемое к водопроводу, регулирует подачу воды в дом.

Когда давление воды падает до определенного уровня, выключатель определяет, что необходимо больше воды, и подпружиненные электрические детали вступают в контакт, включая скважинный насос. Когда давление возвращается к заданному уровню и резервуар заполнен, электрические контакты разъединяются, и скважинный насос выключается.

Без исправного реле давления водяного насоса нет воды.

Жажда? Готовы сварить воду для макарон? Кран будет сухим.

Загрузка грязной посуды или чем заняться? Им придется подождать.

Нужно промыть? Скорее всего, вы сможете это сделать, если унитаз полный — но только один раз.

И поскольку у нас есть

, который зависит от постоянного водоснабжения, в нашем доме не будет тепла. Так что мы разжигали дровяную печь, включали электрические обогреватели или носили несколько слоев теплой одежды.

Со временем электрические контакты реле давления воды изнашиваются и перестают контактировать.В результате скважинный насос не включается, и вы остаетесь на высоте и сухости.

Обычно коммутатор выходит из строя:

A. Когда строительный магазин закрыт.

Б. В День благодарения.

C. Ранним утром в будний день, еще до того, как кто-либо принял душ.

D. Когда у вас нет чистого нижнего белья.

Регулярно меняйте выключатель

В это время года большинство людей меняют батареи в своих

— или должно быть. Чтобы вода продолжала течь, мы также поменяем переключатель давления воды на нашем колодце.

Если вы попытаетесь заменить выключатель, не забудьте сначала предупредить свою семью — если только вы не получите искаженное чувство удовольствия от их мучительных криков, когда они пытаются утолить жажду или смыть воду в туалете.

На самом деле, вы можете заранее наполнить несколько кувшинов водой для питья и мытья рук.

Отключите все электричество

После того, как все будут уведомлены и приготовления будут сделаны, отключите питание переключателя.

Также отключите питание водонагревателя, системы автоматического полива — всего, что автоматически набирает воду. В противном случае эти системы будут заполняться воздухом вместо воды, и вам придется заменить не только реле давления.

Перекройте подачу воды в дом, затем с помощью садового шланга слейте воду из колодца на открытом воздухе или в канализацию. Если вы этого не сделаете, вы и комната будете залиты водой при первом повороте гаечного ключа.

Реле давления воды обычно располагается рядом с резервуаром колодца.Перед снятием переключателя убедитесь, что питание отключено, затем снимите крышку и отсоедините проводку. Помните, как крепится проводка, чтобы вы могли правильно подключить ее к новому переключателю.

Затем снимите выключатель с помощью гаечного ключа (вам может также понадобиться трубный ключ). Оберните трубную резьбу тефлоновой лентой, установите новый выключатель, снова подсоедините проводку и установите крышку.

Теперь включите питание и с гордостью прислушайтесь к мощному звуку воды, стремительно наполняющей резервуар колодца и водопроводную систему.

3

Галерея: Реле давления водяного насоса

Регулировка переключателя

Вам может потребоваться отрегулировать давление включения (точка, в которой включается скважинный насос) и давление отключения (точка, при которой скважинный насос выключается). Не забудьте выключить питание, прежде чем вносить какие-либо изменения.

Две маленькие гайки в механизме переключения можно затянуть или ослабить — в зависимости от того, хотите ли вы запускать или останавливать насос при более высоком или более низком давлении.В бытовых системах водоснабжения часто создается давление 20-40 фунтов на квадратный дюйм (psi) или 30-50 psi.

Установив новый выключатель, вы сможете просыпаться утром в душе. А если вы наденете последнюю пару чистого нижнего белья, стиральная машина будет к вашим услугам.

Хотя постоянная подача пресной воды является основной причиной регулярной замены реле давления воды, есть еще одна причина — безопасность.

Когда переключатель выходит из строя, он обычно находится в положении «выключено», оставляя вас без воды.Но что происходит, когда он застревает в положении «включено»?

Мы узнали об этом одним ярким октябрьским утром, когда моя жена обнаружила 7-футовый пламя, плескавшееся в потолке подвала.

Техническое обслуживание колодца

• Ежегодно проверяйте колодец и проверяйте его на наличие бактерий.
• Проведите тестирование питьевой воды на предмет изменения вкуса, запаха или внешнего вида или во время обслуживания колодезной системы.
• Храните опасные химические вещества, такие как краски, удобрения, пестициды и моторное масло, подальше от колодца.
• Периодически проверяйте крышку колодца или крышку колодца наверху обсадной трубы (колодца), чтобы убедиться, что она в хорошем состоянии.
• Обеспечьте надлежащее разделение колодца от зданий, систем удаления отходов или хранилища химикатов.
• Не позволяйте удобрениям или пестицидам стекать обратно в колодец. Установка
• При ландшафтном дизайне держите верх колодца на высоте не менее 1 фута над землей. Отклоните землю от колодца для дренажа.
• Будьте осторожны, чтобы не повредить обсадную трубу.Это может поставить под угрозу санитарную защиту вашего колодца. Не складывайте вокруг колодца снег, листья или другие материалы.
• Храните отчет о строительстве скважины, отчеты о ежегодном техническом обслуживании системы скважины и результаты испытаний воды в надежном месте.

Подключиться

• Следуйте за Стэном в Twitter @homefrontstan.
• Чтобы поделиться своими историями о благоустройстве дома, идеями, советами и рецептами по уходу за садом, нажмите «Комментарии». Или отправьте свои советы по электронной почте на номер
• . Чтобы получить дополнительные советы по улучшению дома, идеи и рецепты для садоводства, перейдите по адресу

Как отремонтировать и заменить реле давления скважинного насоса

Получение воды из собственного колодца может быть полезным, поскольку дает вам возможность контролировать качество воды и обеспечивает независимость от муниципальных систем водоснабжения.Однако эти вознаграждения сопряжены с расходами, и одной из значительных затрат является обслуживание системы. От нижнего клапана на дне колодца до крана у раковины — каждая часть этой колодезной системы — это ваша ответственность, чтобы обеспечить ее эффективную работу.

Когда ваш скважинный насос выходит из строя, проблема часто связана с одной частью: реле давления скважинного насоса. Этот переключатель определяет потребность в воде и включает или выключает электрический насос. Реле давления — одна из наиболее частых точек отказа физических систем водозаборных скважин.К счастью, реле давления также легко отремонтировать и заменить.

Меры безопасности

Электроэнергия проходит через реле давления вашего скважинного насоса. Перед ремонтом, заменой или даже проверкой переключателя внутри его корпуса обязательно отключите питание насоса на электрической панели обслуживания. После того, как вы сняли внешний корпус переключателя, еще раз проверьте наличие электричества с помощью тестера напряжения. Кроме того, пользуйтесь защитными очками при работе с реле давления скважинного насоса.

Метрики проекта

• Рабочее / Общее время: 60 минут
• Уровень квалификации: Продвинутый
• Затраты на материалы: От 30 до 50 долларов

Что вам понадобится

Оборудование / Инструменты

• Манометр (опция)
• Аккумуляторная дрель с отверткой
• Набор ключей
• Ключ с тисками
• Отвертка ручная
• Тестер напряжения
• Защита глаз
• Магазин пылесоса
• Смартфон, фотоаппарат или малярный скотч и ручка
• Воздушный компрессор

Материалы

• Реле давления скважинного насоса
• Мелкозернистая наждачная бумага
• Лента тефлоновая

Инструкции

1. Снимите корпус реле давления

   С помощью ручной отвертки или аккумуляторной дрели выверните винты, удерживающие корпус реле давления на месте. Вы уже должны были отключить питание скважинного насоса.

2. Задокументируйте конфигурацию проводки

   Если вы привыкли подключать бытовые розетки и потолочные светильники, у вас есть базовые знания по отключению и повторному подключению проводов на реле давления скважинного насоса. Однако такая конфигурация может сбивать с толку. Предполагая, что существующая проводка правильная, задокументируйте ее конфигурацию, сделав снимок или пометив провода малярной лентой.Провода питания легко спутать с проводами двигателя насоса, поскольку они выглядят одинаково.

3. Сбросить давление в системе

   Сбросьте давление, сливая воду из бака. Убедитесь, что давление сброшено с помощью манометра системы: он должен показывать 0 фунтов на квадратный дюйм.

4. Отсоедините провода

   С помощью аккумуляторной дрели или ручной отвертки выверните винты, крепящие электрические провода к точкам контакта.

5. Снимите реле давления

   Зажмите ключ Vise-Grip на стояке нижнего ниппеля. Затем с помощью гаечного ключа подходящего размера из набора ключей поверните реле давления против часовой стрелки.

6. Установите новый датчик давления

   Очистите резьбу водопроводной трубы от старого герметика для труб или тефлоновой ленты. Замените на новую тефлоновую ленту, убедившись, что вы натягиваете ее в том же направлении, что и реле давления.

   Затем сначала вручную навинтите новый переключатель давления на водопроводную трубу, а в конце затяните гаечными ключами, как и раньше.

7. Установите новый манометр (необязательно)

   Хотя нет необходимости заменять манометр при замене реле давления, многие владельцы воспринимают этот проект как удобную возможность обновить манометр.

8. Подсоедините провода

   Очистите провода мелкозернистой наждачной бумагой, чтобы медь стала блестящей.Подключите провода к их контактам и плотно закрутите.

9. Замена корпуса

   Замените корпус переключателя перед повторным включением электрической системы.

10. Повысьте давление в резервуаре

    Вверху резервуара добавьте сжатый воздух в резервуар, чтобы довести резервуар до нужного давления. Часто это значение на 2–4 фунта на квадратный дюйм ниже нижнего предела переключателя, также называемого пределом включения. Например, для реле давления с номиналом от 40 до 60 фунтов на квадратный дюйм вы должны создать в резервуаре давление до 38 фунтов на квадратный дюйм.Обязательно ознакомьтесь с инструкциями производителя для получения информации о вашей системе.

Как отремонтировать реле давления скважинного насоса

Учитывая низкую стоимость реле давления новых скважинных насосов и простоту установки, многие владельцы считают более разумным полностью заменить реле, чем ремонтировать его. Однако несколько простых ремонтов могут продлить работу реле давления вашего скважинного насоса.

Инструкции

1. Очистите реле давления

   Поскольку скважинные насосы часто находятся в плохо защищенных зонах, подверженных воздействию элементов, реле давления может забиваться мусором, грязью, паутиной, насекомыми, коконами, а также плесенью и плесенью.

   После выключения питания снимите корпус реле давления. Тщательно очистите его промышленным пылесосом или выдуванием мусора с помощью воздушного компрессора. При необходимости аккуратно вытяните мусор мягкой щеткой, например старой зубной щеткой.

2. Осмотрите и очистите электрические контактные точки

   Сначала выключите питание и еще раз убедитесь, что на коммутатор не подается питание.

   • Убедитесь, что провода повернуты вокруг винтов по часовой стрелке.Провода, особенно многожильные, сильно повреждаются при повороте против часовой стрелки.
   • Проверьте металлические контактные точки, которые открываются и закрываются, вызывая, соответственно, выключение или включение системы. Сложите пополам небольшой кусочек мелкозернистой наждачной бумаги и вставьте его между контактами, чтобы очистить пригоревшие или изъеденные контакты.
   • Проверьте ниппельную напорную трубу, на которую опирается реле давления. Отвинтите реле давления от ниппельной трубки и убедитесь, что он не корродирован и не забит отложениями.
