Инверторная сварка как пользоваться: основы технологии и советы для новичков

Как сделать инверторный сварочный аппарат своими руками: схемы

Содержание статьи:

Инверторная сварка своими руками — это очень просто

Инверторная сварка — это современное устройство, которое пользуется широкой популярностью благодаря небольшому весу аппарата и его габаритов. Инверторный механизм основывается на применении полевых транзисторов и силовых переключателей. Чтобы стать обладателем сварочного аппарата, можно посетить любой магазин инструментов и обзавестись такой полезной вещью. Но есть способ намного экономнее, который обусловлен созданием инверторной сварки своими руками. Именно второму способу и уделим внимание в данном материале и рассмотрим, как сделать сварку в домашних условиях, что для этого понадобится и как выглядят схемы.

Особенности функционирования инвертора

Сварочный аппарат инверторного типа — это не что иное, как блок питания, тот, который сейчас применяется в современных компьютерах. На чем же основывается работа инвертора? В инверторе наблюдается следующая картина преобразования электрической энергии:

1) Напряжение, потребляемое из сети, преобразуется в постоянное.

2) Ток с постоянной синусоидой преобразовывается в переменный с высокой частотой.

3) Происходит снижение значения напряжения.

4) Происходит выпрямление тока с сохранением необходимой частоты.

Перечень таковых преобразований электрической цепи необходим для того, чтобы иметь возможность снизить массу аппарата и его габаритные размеры. Ведь, как известно, старые сварочные аппараты, принцип которых основывается на снижении величины напряжения и увеличения силы тока на вторичной обмотке трансформатора. В результате благодаря высокому значению силы тока наблюдается возможность дугового сваривания металлов. Для того чтобы сила тока увеличивалась, а напряжение снижалось, на вторичной обмотке уменьшается число витков, но при этом увеличивается сечение проводника. В результате можно заметить, что сварочный аппарат трансформаторного типа не только имеет значительные габариты, но и приличный вес.

Для решения проблемы был предложен вариант реализации сварочного аппарата посредством инверторной схемы. Принцип инвертора основывается на увеличении частоты тока до 60 или даже 80 кГц, тем самым осуществляя снижение массы и габаритов самого устройства. Все что потребовалось для реализации инверторного сварочного аппарата — это увеличить частоту в тысячи раз, что стало возможным благодаря применению полевых транзисторов.

Транзисторы обеспечивают сообщение между собой с частотой около 60-80 кГц. На схему питания транзисторов приходит постоянное значение тока, что обеспечивается благодаря применению выпрямителя. В качестве выпрямителя используется диодный мост, а выравнивание значения напряжения обеспечивают конденсаторы.

Переменный ток, который передается после прохождения через транзисторы на понижающий трансформатор. Но при этом в качестве трансформатора используется в сотни раз уменьшенная катушка. Почему используется катушка, потому как частота тока, которая подается на трансформатор, уже увеличена в 1000 раз благодаря полевым транзисторам.

В результате получаем аналогичные данные, как и при работе трансформаторной сварки, только с большой разницей в весе и габаритах.

Что нужно для сборки инвертора

Чтобы собрать самостоятельно инверторную сварку, нужно знать, что схема рассчитывается, прежде всего, на потребляющее напряжение величиной 220 Вольт и током на 32 Ампера. Уже после преобразования энергии на выходе ток будет увеличен почти в 8 раз и будет достигать 250 Ампер. Такого тока достаточно для того, чтобы создать прочный шов электродом на расстоянии до 1 см. Для реализации блока питания инверторного типа потребуется воспользоваться следующими составляющими:

1) Трансформатор, состоящий из ферритного сердечника.

2) Обмотка первичного трансформатора со 100 витками провода диаметром 0,3 мм.

3) Три вторичных обмотки:

— внутренняя: 15 витков и диаметром провода 1 мм;

— средняя: 15 витков и диаметром 0,2 мм;

— наружная: 20 оборотов и диаметром 0,35 мм.

Кроме того, чтобы собрать трансформатор, потребуются следующие элементы:

— медные провода;

— стеклоткань;

— текстолит;

— электротехническая сталь;

— хлопчатобумажный материал.

Как выглядит схема инверторной сварки

Для того, чтобы понимать, что вообще собой представляет сварочный инверторный аппарат, необходимо рассмотреть схему, представленную ниже.

Электрическая схема инверторной сварки

Все эти компоненты необходимо объединить и тем самым получить сварочный аппарат, который будет незаменимым помощником при выполнении слесарных работ. Ниже представлена принципиальная схема инверторной сварки.

Схема блока питания инверторной сварки

Плата, на которой находится блок питания аппарата, монтируется отдельно от силовой части. Разделителем между силовой частью и блоком питания выступает металлический лист, подсоединенный к корпусу агрегата электрически.

Для управления затворками применяются проводники, припаивать которые нужно поблизости транзисторов. Эти проводники соединяются между собой парно, а сечение этих проводников не играет особой роли. Единственное, что важно учитывать — это длина проводников, которая не должна превышать 15 см.

Для человека, который не знаком с основами электроники, прочесть такого рода схему проблематично, не говоря уже о назначении каждого элемента. Поэтому если у вас нет навыков работы с электроникой, то лучше попросить знакомого мастера помочь разобраться. Вот, к примеру, ниже изображена схема силовой части инверторного сварочного аппарата.

Схема силовой части инверторной сварки

Как собрать инверторную сварку: поэтапное описание + (Видео)

Для сборки инверторного сварочного аппарата необходимо выполнить следующие этапы работы:

1) Корпус. В качестве корпуса для сварки рекомендуется воспользоваться старым системником от компьютера. Он подходит лучше всего, так как в нем имеется необходимое количество отверстий для вентиляции. Можно использовать старую 10-литровую канистру, в которой можно вырезать отверстия и разместить кулера. Для увеличения прочности конструкции из корпуса системника необходимо разместить металлические уголки, которые закрепляются с помощью болтовых соединений.

2) Сборка блока питания. Важным элементом блока питания является именно трансформатор. В качестве основы трансформатора рекомендуется воспользоваться ферритом 7х7 или 8х8. Для первичной обмотки трансформатора необходимо осуществить намотку проволоки по всей ширине сердечника. Такая немаловажная особенность влечет за собой улучшение работы устройства при появлении перепадов напряжения. В качестве проволоки обязательно нужно использовать медные провода марки ПЭВ-2, а в случае отсутствия шины, провода соединяются в один пучок. Стеклоткань используется для изоляции первичной обмотки. Сверху после слоя стеклоткани необходимо намотать витки экранирующих проводов.

Трансформатор с первичной и вторичной обмотками для создания инверторной сварки

3) Силовая часть. В качестве силового блока выступает понижающий трансформатор. В качестве сердечника для понижающего трансформатора применяются два вида сердечников: Ш20х208 2000 нм. Между обоими элементами важно обеспечить зазор, что решается путем расположения газетной бумаги. Для вторичной обмотки трансформатора характерно наматывание витков в несколько слоев. На вторичную обмотку трансформатора необходимо укладывать три слоя проводов, а между ними устанавливаются прокладки из фторопласта. Между обмотками важно расположить усиленный изоляционный слой, который позволит избежать пробоя напряжения на вторичную обмотку. Необходимо установить конденсатор напряжением не менее 1000 Вольт.

Трансформаторы для вторичной обмотки от старых телевизоров

Чтобы обеспечить циркуляцию воздуха между обмотками, необходимо оставить воздушный зазор. На ферритовом сердечнике собирается трансформатор тока, который включается в цепь к плюсовой линии. Сердечник необходимо обмотать термобумагой, поэтому в качестве этой бумаги лучше всего использовать кассовую ленту. Выпрямительные диоды крепятся к алюминиевой пластине радиатора. Выходы этих диодов следует соединить неизолированными проводами, сечение которых составляет 4 мм.

3) Инверторный блок. Главным предназначением инверторной системы — это преобразование постоянного тока в переменный с высокой частотой. Для обеспечения повышения частоты и применяют специальные полевые транзисторы. Ведь именно транзисторы работают на открытие и закрытие с высокой частотой.

Рекомендуется использовать не один мощный транзистор, а лучше всего реализовывать схему на основании 2 менее мощных. Это нужно для того, чтобы иметь возможность стабилизации частоты тока. В схеме не обойтись и без конденсаторов, которые соединяются последовательно и дают возможность решить такие проблемы:

Инвертор на алюминиевой пластине

4) Система охлаждения. На стенке корпуса следует установить вентиляторы охлаждения, а для этого можно использовать компьютерные кулера. Необходимы они для того, чтобы обеспечить охлаждение рабочих элементов. Чем больше вентиляторов будет использовано, тем лучше. В частности, обязательно требуется установить два вентилятора для обдува вторичного трансформатора. Один кулер будкт обдувать радиатор, тем самым не допуская перегрева рабочих элементов — выпрямительных диодов. Диоды монтируются на радиаторе следующим образом, как показано на фото ниже.

Выпрямительный мост на радиаторе охлаждения

Рекомендуется воспользоваться таким вспомогательным элементом, как термодатчик.

Фото терморегулятора

Его рекомендуется устанавливать на самом нагревающемся элементе. Этот датчик будет срабатывать при достижении критической температуры нагрева рабочего элемента. При его срабатывании будет отключаться питание инверторного устройства.

Мощный вентилятор для охлаждения инверторного устройства

При работе инверторная сварка очень быстро нагревается, поэтому наличие двух мощных кулеров является обязательным условием. Эти кулеры или вентиляторы располагаются на корпусе устройства, чтобы они работали на вытяжку воздуха.

Поступать свежий воздух в систему будет благодаря отверстиям в корпусе устройства. В системном блоке эти отверстия уже имеются, а если вы используете любой другой материал, то не забудьте обеспечить приток свежего воздуха.

5) Пайка платы является ключевым фактором, так как именно на плате основывается вся схема. На плате диоды и транзисторы важно устанавливать на встречном направлении друг к другу. Плата монтируется непосредственно между радиаторами охлаждения, с помощью чего соединяется вся цепь электроприборов. Питающая цепь рассчитывается на напряжение 300 В. Дополнительное расположение конденсаторов емкостью 0,15 мкФ дает возможность сброса избыточной мощности обратно в цепь. На выходе трансформатора располагаются конденсаторы и снабберы, с помощью которых осуществляется гашение перенапряжений на выходе вторичной обмотки.

6) Настройка и отладка работы. После того, как инверторная сварка будет собрана, потребуется провести еще несколько процедур, в частности, настроить функционирование агрегата. Для этого следует подключить к ШИМ (широтно-импульсный модулятор) напряжение в 15 Вольт и запитать кулер. Дополнительно включается в цепь реле через резистор R11. Реле включается в цепь для того, чтобы избежать скачков напряжения в сети 220 В. Обязательно важно провести контроль за включением реле, после чего подать питание на ШИМ. В результате должна наблюдаться картина, при которой должны исчезнуть прямоугольные участки на диаграмме ШИМ.

Устройство самодельного инвертора с описанием элементов

Судить о правильности соединения схемы можно в том случае, если во время настройки реле выдает 150 мА. В случае, когда же наблюдается слабый сигнал, то это говорит о неправильности соединения платы. Возможно, имеется пробой одной из обмоток, поэтому для устранения помех потребуется укоротить все питающие электропровода.

Инверторная сварка в корпусе системного блока от компьютера



Проверка работоспособности устройства

После проведения всех сборочных и отладочных работ остается только провести проверку работоспособности получившегося сварочного аппарата. Для этого запитывается прибор от электросети 220 В, затем задается высокие показатели силы тока и по осциллографу осуществляется сверка показаний. В нижней петле напряжение должно быть в переделах 500 В, но не более 550 В. Если все выполнено правильно со строгим подбором электроники, тогда показатель напряжения не превысит значения в 350 В.

Итак, теперь можно проверить сварку в действии, для чего используем необходимые электроды и осуществляем раскраивание шва до полного выгорания электрода. После этого важно проконтроллировать температуру трансформатора. Если трансформатор попросту закипает, тогда схема имеет свои недочеты и лучше далее не продолжать рабочий процесс.

После раскраивания 2-3 швов радиаторы нагреются до высокой температуры, поэтому после этого важно дать возможность им остыть. Для этого достаточно 2-3 минутной паузы, в результате чего температура понизится до оптимального значения.

Проверка сварочного аппарата

Как пользоваться самодельным аппаратом

После включения в цепь самодельного аппарата, контроллер в автоматическом режиме задаст определенную силу тока. При напряжении провода менее 100 Вольт, то это говорит о неисправности устройства. Придется разобрать аппарат и снова повторно провести проверку правильности сборки.

С помощью такого вида сварочных аппаратов можно осуществлять спайку не только черных, но и цветных металлов. Для того чтобы собрать сварочный аппарат, потребуется не только владение основами электротехники, но и свободное время для реализации задумки.

Инверторная сварка — незаменимая вещь в гараже у любого хозяина, поэтому если вы еще не обзавелись таким инструментом, то вы можете сделать его самостоятельно.



ТЕХНОЛОГИИ ОБМАНА: СВАРОЧНЫЕ АППАРАТЫ MMA

Статья бренд-менеджера ТМ BestWeld Шкляревского Ю.

ТЕХНОЛОГИИ ОБМАНА: СВАРОЧНЫЕ АППАРАТЫ MMA

Сварка штучным электродом на просторах бывшего СССР имеет традиционное отечественное название — Ручная Дуговая Сварка, или сокращенно РДС. В западном мире и среди соотечественников, приступивших к освоению этой технологии не так давно, распространено англоязычное название MMA (от Manual Metal Arc – в буквальном переводе «ручная дуговая сварка металлов»). Речь идет абсолютно об одном и том же процессе.

Китайская промышленная революция сделала сварочное оборудование доступным для сотен миллионов людей с точки зрения цены. А применение инверторных технологий резко снизило уровень требований к уровню подготовки сварщика и к мощности источника электропитания. В итоге со второй половины нулевых годов мировой рынок инструмента потряс настоящий бум сварочного оборудования. В первую очередь, MMA: не менее 9 из 10 аппаратов, приобретаемых в розницу в нашей стране, относятся именно к ручной дуговой сварке штучным электродом. Сегодня сварочный аппарат еще не сравнялся по распространенности с молотком или дрелью, но уже точно превзошел некоторые виды электроинструмента и другого традиционного оборудования для строительства и ремонта. Тем не менее, разбираться в этом непростом оборудовании потребители лучше не стали. Чем беззастенчиво пользуются недобросовестные розничные торговцы и даже отдельные производители и импортеры.

НЕОДИНАКОВЫЙ ОДИНАКОВЫЙ СВАРОЧНЫЙ ТОК: ОДИН ВАРИТ, ДРУГОЙ НЕТ

Одной из немногих характеристик сварочного аппарата, в которых потребители разбираются хорошо (или думают, что разбираются), является диапазон сварочного тока. Причем главной является именно верхняя граница диапазона. Даже не искушенному в электрических процессах человеку понятно, что чем больше сила тока, выдаваемая аппаратом, тем лучше. По крайней мере, тем легче будет идти сварочный процесс.

Зерно разумного в таком предположении есть, но в целом оно ошибочно. Любой продавец в магазине сварочного оборудования пояснит, что чем выше сила максимального тока, тем больше диаметр электрода, который можно использовать с данным аппаратом. Подбор типа и диаметра электрода зависит от многих параметров, но непрофессиональным сварщикам обычно рекомендуют электроды АНО-21 или МР-3 из расчета диаметра «1 к 1»: чтобы диаметр электрода приблизительно был равен толщине свариваемого металла. Отсюда и выбор аппарата по току: ориентировочно 40-50А сварочного тока на 1 мм диаметра электрода. Еще раз, обе эти «методики» расчета – и диаметра электрода, и тока, требуемого для работы им — очень неточные. Зато просты и доступны для человека с ограниченным опытом или вообще без него. Именно ими, а не справочными таблицами, пользуется большинство обученных продавцов в профильных магазинах.

И вот покупатель определился с решением: будет варить электродом до 4,0 мм включительно. Значит, аппарат нужен, чтобы выдавал 160-200А сварочного тока. В магазин пришли 2 соседа по дачам. Один берет «по-минимуму» — аппарат на 160А. Второй с запасом – на 200А. Благо, разница в цене незначительна. Производитель первого заявляет, что аппарат справится с электродом до 4,0 мм, второго – до 5,0 мм.

Оба покупателя остаются довольными до того момента, пока решают попробовать свои аппараты в деле на электродах 4,0 мм. И вот тут вдруг обнаруживается удивительный сюрприз: поочередно подключаемые к одному и тому же источнику питания, аппарат с пределом в 160А 4,0-мм электрод «тянет». А аппарат с заявленным пределом в 200А 4,0-мм электрод поджигает, но дугу вести не дает – сразу обрывает. Про 5,0-мм электрод и говорить нечего. Расстроенный покупатель идет в сервисный центр, где его аппарат ставят на стенд и наглядно демонстрируют, что тот выдает даже больше заявленных 200А. Может, все 250А. Так что к аппарату претензий быть не может, и проблемы нужно искать где-то еще: в источнике электропитания, используемых электродах или вообще в том месте, откуда руки растут. Как же такое возможно???

Точно так же, как при игре в наперстки или обмене валюты с рук. Хотя иногда у поставщика оборудования нет заведомого умысла обмануть покупателя. Возможно, выдача менее мощного оборудования за более мощное происходит вследствие элементарной безграмотности. Но нередко, если верить менеджерам китайских заводов, это прямое указание российских (а также украинских, азиатских, ближневосточных, африканских и многих других) импортеров.

Оптимальный режим работы при сварке штучным электродом подразумевает ведение электрода на расстоянии от поверхности свариваемого металла, приблизительно равном диаметру электрода. (Точно выдерживать это расстояние, конечно, невозможно, но с опытом получается неплохо). Для поддержания дуги, т.е. перетекания электрического тока, требуется электрическое напряжение. И не какое-нибудь, а строго определенное. Рабочее сварочное напряжение регламентируется отечественными и международными стандартами. Оно должно составлять:

Uсв=20+0,04*Iсв,

где Iсв – сварочный ток.

Несложно подсчитать, что для тока 160А сварочное напряжение должно составлять 26,4В, а для тока 200А – 28В. Практически на любом сварочном аппарате ММА можно обнаружить табличку, обычно отпечатанную прямо на корпусе, где обязательно указаны эти два показателя – сварочного тока (I2) и сварочного напряжения (U2). Увы, не факт, что они отражают действительные возможности аппарата. Также как данные в техническом паспорте, на упаковке, ценнике, в описании в Интернете и т.д.

Именно тот максимальный ток, для которого сварочный аппарат способен обеспечить предписываемое стандартом сварочное напряжение, и является его фактическим максимальным током. Иначе этот показатель называют максимальным номинальным током сварочного аппарата, или просто номинальным током аппарата. Так что, если ваш аппарат «не тянет» электрод, проверить нужно не только выдаваемый им сварочный ток, но и выдаваемое при этом сварочное напряжение.

Если последнее недотягивает до положенного по стандарту уровня пару вольт, аппарат расчетным электродом варить будет. Электрод придется вести ближе к свариваемому металлу, т.е. поддерживать более короткую дугу. Это неудобно и чревато непроизвольным «чирканьем». Но все-таки для опытного сварщика не смертельно – шов положить получится, хотя и не без мучений. При сварочном напряжении ниже 20 Вольт вести 3-4 мм электродом дугу не удастся в принципе. Она будет разрываться при попытке минимально приподнять электрод над поверхностью металла.

«Зачем же так делать аппараты?» — наивный вопрос. Чтобы сэкономить на комплектующих. Чаще всего с умыслом привлечь покупателя, выдавая менее мощный аппарат за более мощный. Ведь величина номинального тока сварочного аппарата всецело зависит от источника питания  и его собственной мощности. А собственная мощность определяется мощностью основных компонентов самого аппарата: высокочастотного трансформатора, конденсаторов, транзисторов, реле. Естественно, чем мощнее компонент, тем дороже.

Если мощности источника питания недостаточно для обеспечения выходной мощности аппарата (произведение сварочного тока на сварочное напряжение), то, конечно, даже самая добросовестная комплектация аппарата ситуацию не спасет. Однако если в аппарат вставлены компоненты, не способные обеспечить заявленную мощность на выходе, то тут уж возможности источника питания ни при чем. Хоть к гидроэлектростанции подключай, а повысить мощность на выходе не удастся. Но… можно изменить параметры схемы аппарата так, чтобы при достижении предела выходной мощности аппарата ток еще можно было бы увеличить. За счет чего? За счет дальнейшего снижения сварочного напряжения, естественно. По стандарту положено: 160А*26,4В=4,24кВт. А можно эту же мощность разложить по-другому: 200A*21,2В=4,24кВт. Вот и получится, что в первом случае аппарат на 160А – это действительно аппарат на 160А. Он и электрод 4,0 мм будет плавить нормально. Во втором случае аппарат на 200А в действительности рассчитан на меньший номинальный сварочный ток. На какой именно, можно выяснить экспериментальным путем, одновременно замеряя сварочный ток и сварочное напряжение.

НЕОДИНАКОВЫЙ ОДИНАКОВЫЙ СВАРОЧНЫЙ ТОК-2, ИЛИ ВОЛЬТ-АМПЕРНАЯ ХАРАКТЕРИСТИКА (ВАХ)

Сложновато? Если нет, то об этом же еще более сложно, зато наглядно. Я имею ввиду вольт-амперные характеристики аппаратов, а если точнее, параметров выдаваемой ими сварочной дуги (это не одно и тоже, но для простоты понимания будем считать, что одно).

Режим обеспечения аппаратом сварочного тока и соответствующего сварочного напряжения обеспечивается только в определенном диапазоне выдаваемого сварочного тока. Этот диапазон называется рабочим диапазоном сварочного тока аппарата – на рис. соответствует отрезку «B». В пределах этого диапазона сварочное напряжение с изменением сварочного тока изменяется незначительно – по упомянутой выше формуле 20+0,04*Iсв. Получается, что разница между сварочными токами 160А и 200А составляет 40 ампер. В то же время разница между сварочными напряжениями, соответствующими этим токам, — всего 1,6 вольта.

А что лежит в диапазоне ниже минимальной и выше максимальной границ сварочного тока?

На токах ниже минимальной границы рабочего диапазона (отрезок «A» на диаграммах ВАХ выше) сварочное напряжение значительно превышает требуемое стандартом. Однако этот участок соответствует очень важному этапу сварочного процесса – поджигу сварочной дуги. Чем выше напряжение до момента возникновения дуги, тем легче ее поджиг. (Ниже вопрос уровня напряжения холостого хода разъясню подробнее). С поджигом дуги напряжение снижается до рабочего.

Гораздо интереснее поведение сварочной дуги различных аппаратов за пределами верхней границы диапазона рабочих токов (на диаграмме выше отрезок «С»). Потому как ведут себя разные аппараты по-разному. Одни аппараты за пределами верхней границы рабочего диапазона удерживают сварочный ток на уровне, близком к уровню верхней границы. О таких аппаратах говорят, что вольт-амперная характеристика у них крутопадающая, или «штыковая» (левая диаграмма). У других аппаратов по достижении предела рабочего диапазона ток продолжает расти, но сварочное напряжение падает. Чем выше ток, тем ниже сварочное напряжение. О таких аппаратах говорят, что вольт-амперная характеристика у них полого падающая (правая диаграмма).

Падающий отрезок ВАХ начинается с номинального тока аппарата. Эта точка на диаграмме соответствует достижению максимума мощности аппарата. Дальнейшее увеличение сварочного тока может достигаться только за счет одновременного снижения сварочного напряжения. Кульминацией роста тока аппарата является момент «втыкания» электрода в свариваемый металл. Т.е. короткое замыкание электрода на свариваемый метал. При прямом контакте сопротивление минимально, и ток достигает максимума.

Получается, что аппараты со «штыковой» ВАХ имеют максимальный сварочный ток, близкий к току короткого замыкания. При «втыкании» электрода в листовой металл такой аппарат его не прожжет, если только ток подобран правильно. Аппараты с полого падающей ВАХ имеют «значительный запас по току», т.е. способны выдавать ток, существенно превышающий номинальный. При этом уровень напряжения, естественно, обратно пропорционален току. Такие аппараты при «втыкании» электрода в листовой металл вполне прожечь его могут, даже если ток сварки был подобран правильно, — ведь при «втыкании» сила тока резко возрастет. Все зависит, конечно, от толщины металла и величины тока на режимах, близких к короткому замыканию.

Если посмотреть на проблему с мошенничеством на мощности аппаратов с точки зрения вольт-амперных характеристик, получается, что недобросовестные (реже неграмотные) производители и импортеры конструируют аппараты с полого падающей характеристикой, выдавая их нерабочий диапазон токов за рабочий. Т.е. выдавая менее мощные аппараты, рассчитанные на меньшие номинальные сварочные токи, но с полого падающей характеристикой, за более мощные аппараты, рассчитанные на большие сварочные токи.

На приводимом выше изображении двух ВАХ, схематически выполненном автором в «детском» редакторе Paint Brush без претензий на какую-либо точность, тем не менее, видно, что штыковая ВАХ слева принадлежит более мощному аппарату, чем полого падающая ВАХ справа. Номинальный сварочный ток у аппарата с ВАХ, приведенной слева, выше. Но ток короткого замыкания у полого падающей ВАХ справа значительно выше. Такая картина соответствует описанному в начале примеру, когда аппарат на 160А способен варить электродом 4,0 мм, а аппарат «на 200А» нет.

ФОКУС-ПОКУС: «АВТОМАТИЧЕСКАЯ» ФУНКЦИЯ ФОРСИРОВАНИЯ ДУГИ ARC-FORCE

Применение электроники позволяет делать оборудование «умным». Инженеры научили сварочные инверторы предугадывать некоторые типовые проблемы сварщика в процессе работы и помогать, компенсируя ошибки человека. Так аппараты, оборудованные функцией Arc Force, отслеживают увеличение длины дуги и на непродолжительное время (доли секунды) форсируют (т.е. увеличивают) подаваемый ток. Если рука просто дернулась, а не специально отводится с целью прерывания шва, такая помощь аппарата удержит дугу, позволив быстро вернуть руку в правильное положение и продолжить шов. Если же рука в отведенное время не вернулась в нормальное положение, это с высокой вероятностью указывает на то, что сварщик отвел руку не случайно. Ток отключается. Очень полезная функция, настоящее достижение научно-технического прогресса! Это понимают практически все производители и импортеры. Поэтому практически все рекламируют данную функцию на своих инверторных аппаратах. В том числе те, на чьих аппаратах ее нет. А таких большинство.

Признаком наличия функции форсирования дуги Arc-Force на аппарате является ручка, регулирующая силу набрасываемого при срабатывании Arc-Force тока. Если же на панели управления в гордом одиночестве красуется лишь ручка регулировки силы тока, с высокой вероятностью никакой функции форсирования дуги в аппарате не предусмотрено. Зато аппарат имеет пологую ВАХ, обеспечивающую при укороченной дуге ток заметно выше номинального. Т.е. на стенде он может продемонстрировать «дополнительный» ток сверх заявленного номинального. Но удержать дугу этот ток никак не поможет. Еще раз см. случай выше с аппаратом на 200А.

Кстати, помните, что даже аппараты с действительно присутствующей функцией Arc Force не способны форсировать сварочный ток, если Вы и так работаете на его пределе. На языке действий это означает, что если ваш аппарат рассчитан на номинальный ток 160А, а в режиме срабатывания Arc Force набрасывает до 20А, при срабатывании функции  в режиме 120А, аппарат форсирует ток до 140А. Но в режиме работы на предельном токе 160А набрасывать ему уже нечего – в таком режиме вся мощность аппарата уже задействована. Поэтому, если продавец Вас уверяет, что «это аппарат на 160А, но с включенным режимом форсажа – все 180», это очень маловероятно. Зачем производителю оставлять не реализованной мощность аппарата «про запас» для функции Arc Force? Непозволительная роскошь – ведь эту мощность можно задействовать не для краткосрочных набрасываний тока, а постоянного использования. Т.е. для увеличения верхней границы диапазона рабочего тока.

НЕ ДРЕВНИЕ, НО МИФЫ: ОБ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ

Важный вывод из изложенного выше: при одной и той же силе сварочного тока уровень сопутствующего ему сварочного напряжения у всех сварочных аппаратов должен быть одинаковым. Он определяется отечественными государственными и международными стандартами, которые, кстати, полностью совпадают. Соответственно, мощность на выходе всех сварочных аппаратов при одинаковом сварочном токе тоже должна быть одинакова:

Pвых=Iсвар*Uсвар,

Где Pвых – мощность на выходе аппарата, Iсвар – выдаваемый аппаратом сварочный ток, Uсвар – сварочное напряжение, соответствующее сварочному току по ГОСТ (=20+0,04*Iсвар). Например, выходная мощность при сварочном токе 160А у любого аппарата должна быть:

Pвых=160А*(20+0,04*160)=4,24кВт

Ну это на выходе – понятно, у всех должно быть одинаково. А на входе? Это же важный вопрос: какова должна быть мощность электрического источника, чтобы к нему можно было подключить сварочник? Полная потребляемая от источника мощность сварочных аппаратов конечно, может отличаться. Но чтобы понять, в каких пределах и насколько, предлагаю разобраться, от чего она зависит.

Мощность на выходе сварочного аппарата – это только часть мощности, поступающей на него из розетки или от генератора. В процессе работы электрические компоненты греются и отдают тепло в окружающую среду. Отношение мощности на выходе к непосредственно потребленной мощности на входе называется коэффициентом полезного действия, или сокращенно КПД. Для современных инверторных аппаратов этот показатель обычно лежит в пределах от 80% до 90%. Для расчетов можно брать 85%.

Итого, инверторный сварочный аппарат с номинальным током 160А с КПД 85% потребляет активную мощность, равную:

Pакт=Pвых/КПД

Пример расчета потребляемой активной мощности аппарата для сварочного тока 160А:

Pактив=160А*(20+0,04*160)/0,85=4,97кВт

Но это еще не все. Сварочный аппарат относится к типу приборов, преобразующих в выходную мощность и потери на КПД не всю электроэнергию, потребляемую от источника. Часть этой энергии он возвращает в сеть, не потребив. Возвращенная часть мощности называется реактивной мощностью. Специфика данной статьи не позволяет подробно разложить графики синусоиды тока и напряжения переменного тока, проходящего через сварочный аппарат, и продемонстрировать, откуда берется реактивная составляющая мощности, что такое «сдвиг по фазе» (он же «коэффициент мощности») и как его рассчитать. Вам придется поверить мне на слово, что чтобы получить полную мощность источника питания, требуемую для аппарата, активную мощность придется разделить на тот самый коэффициент мощности, иначе называемый «косинус фи» или еще «косинус угла сдвига по фазе». Опять-таки, Вам придется поверить мне на слово, что для большинства «приличных» современных сварочных инверторов он лежит в пределах 0,8-0,9. Для удобства я беру ту же усредненную цифру, что и для КПД – 0,85. Итого:

Pполн=Pактив/Кмощности

Пример расчета потребляемой полной мощности аппарата для сварочного тока 160А:

Pполн=(160А*(20+0,04*160)/0,85)/0,85=5,85кВА

Обратите внимание, что полная мощность измеряется в Вольт-Амперах (ВА), а не в Ваттах (Вт). Для приборов, преобразующих 100% потребляемой электроэнергии в тепло, показатели в ВА и Вт будут равны. Но не для сварочного аппарата. Рекомендую Вам пользоваться упрощенной формулой, выведенной выше:

Pполн= Iсвар*Uсвар /0,85/0,85

Зачем пользоваться? Чтобы сразу определить, не вводит ли Вас продавец или производитель в заблуждение. Да и Вам полезно знать, выдержит ли ваш источник электроэнергии подключение сварочного аппарата.

Например, продавец нахваливает Вам аппарат на 160А номинального тока, заявляя, что у него суперэффективное энергопотребление и что с его помощью Вы сможете варить электродом 3,2 мм от обычной бытовой 16-амперной розетки, которая, кстати, рассчитана не более чем на 3,5кВА (16А*220В=3,52кВА).

Какой ток потребуется для ведения работ электродом 3,2 мм? Ну даже из расчета 40А на 1 мм диаметра:

Iсвар=40Ах3,2мм=128А

Какое сварочное напряжение должен обеспечивать аппарат при токе 128А?

Uсвар=20+0,04*128А=25,12В

Теперь осталось подставить полученные значения сварочного тока и соответствующего ему сварочного напряжения в формулу полной мощности:

Pполн= Iсвар*Uсвар /0,85/0,85

Pполн= 128А*25,12В/0,85/0,85=4450ВА=4,45кВа

Продавец вводит в заблуждение. Даже если предлагаемый аппарат и потянет электрод 3,2 мм током 128А, ему нужен для этого источник минимум 4,45кВА. Подключение к розетке 16А в случае продолжительной работы может вызвать перегрев самой розетки или проводки. Хотя, скорее всего, выбьет пробки.

С минимальным уровнем энергопотребления понятно. А можно ли рассчитать максимальный уровень мощности источника, который может потребоваться аппарату?

Увы, нет. Все приведенные выше формулы позволяют произвести расчеты для оптимального режима сварки, при котором длина дуги приблизительно равна диаметру электрода. Формулы для расчета сварочного напряжения в зависимости от длины дуги тоже существуют. Но вот предсказать поведение аппарата при растягивании дуги только на взгляд нельзя.

На большинстве современных сварочных инверторов растянуть дугу сильно длиннее диаметра электрода не удастся. Компоненты аппарата рассчитаны по мощности впритык.

Хороший аппарат (почти всегда со штыковой вольт-амперной характеристикой) иногда небольшой запас по мощности имеет. При растягивании дуги потребляемая мощность такого аппарата начинает расти. Чтобы не перегружать источник питания, такие аппараты оборудованы функцией ограничения потребляемой мощности. Как только входной ток превышает определенный уровень, срабатывает схема ограничения, и сварочный ток на выходе сбрасывается.

Редко, но попадаются представители китайской промышленности, обладающие значительным запасом по мощности и не оборудованные ограничителем мощности. В частности, автор испытывал аппарат на номинальный ток 200А, который удерживал растягиваемую сварочную дугу вплоть до потребляемой мощности 13кВА (вместо расчетных 7,75кВА). Поэтому при работе от генератора или других источников, где перегрузка может вызвать повреждение источника или другие нежелательные последствия, аппарат сначала нужно проверить на способность ограничивать потребляемую мощность. На веру не стоит воспринимать ни подозрительно низкие показатели энергопотребления, ни даже вполне высокие.

ХОРОШО, ЧТО «.. ВАРИТ ОТ 100В!». НО НАСКОЛЬКО ХОРОШО?

Занижение нижнего порога напряжения источника питания распространено не столь широко, как завышение номинального тока. Этот параметр очевиден для любого потребителя, и его легко проверить. Скорее, имеет место умолчание второй части правды: какой номинальный ток аппарат выдает при пониженном входном напряжении.

Проблема пониженного напряжения, к сожалению, в нашей огромной стране распространена очень широко – производственные и распределительные мощности не успевают за ростом энергопотребления, особенно индивидуального. Первый признак перегрузки – напряжение пониженного уровня: если с источника электропитания отбирать больше зарядов, чем он способен воспроизводить, плотность зарядов на источнике снижается, напряжение падает.

При уровне входного напряжения ниже расчетного, снижается потребляемая, а с ней и выходная мощность сварочного аппарата. Соответственно, существенно снижается его номинальный ток.

Существует 2 принципиальных пути инженерного решения проблемы пониженного напряжения источника питания. Первый: изменение схемы и параметров штатных компонентов аппарата. В первую очередь, коэффициента трансформации высокочастотного трансформатора.

Второй способ – добавление блока корректировки входного питания. Наибольшее распространение получила установка т.н. блоков PFC (Power Factor Correction – в буквальном переводе «корректировки фактора мощности»).

Оба способа требуют дополнительных затрат, особенно установка на входе блока PFC, стоимость которого может составлять более половины сварочного инвертора на 160 ампер без такого блока. Поэтому на аппаратах с номинальным током менее 160 ампер блоки PFC устанавливаются редко. Зато использование блоков корректировки входного питания позволяет работать от более низкого напряжения, чем обычно позволяет добиться изменение параметров штатных узлов.

Если Вы приобретаете аппарат, который планируете эксплуатировать в условиях заведомо пониженного напряжения, недостаточно сравнить уровень ожидаемого напряжения питания с заявленным минимальным порогом напряжения питания аппарата. Нужно разобраться, какой ток будет при вашем входном напряжении выдавать аппарат. Иначе может получиться, что аппарат от обещанного пониженного уровня работает, вот только сварочный ток выдает бесполезно малый.

ПВ, ОН ЖЕ ПН ИЛИ РАБОЧИЙ ЦИКЛ – ВСЕ СОГЛАСНО СТАНДАРТОВ. РАЗНЫХ СТАНДАРТОВ.

Сварочный аппарат работает с очень высокими токами, вызывающими нагрев силовых элементов. Поэтому одна из главных задач разработчиков сварочного аппарата – обеспечение эффективного охлаждения. Силовые транзисторы размещаются на объемных алюминиевых «постаментах» — радиаторах, имеющих ребристую поверхность, обеспечивающую максимально возможную площадь отдачи тепла. Мощный вентилятор (иногда 2 или 3 шт) обеспечивает непрерывный обдув с целью охлаждения, Несмотря на это, практически в любом аппарате при работе на токах выше определенного происходит перегрев, срабатывает термическая защита и аппарат на время отключается. Вентилятор продолжает дуть, компоненты аппарата, включая защиту, охлаждаются и снова готовы к работе. Это не аварийная ситуация, а нормальный рабочий режим аппарата.

Отношение времени, которое аппарат в течение контрольного периода выдает заданный ток, к этому самому контрольному периоду, называется рабочим циклом аппарата или, иначе, полезным временем (ПВ). Еще иногда – продолжительностью нагрузки (ПН).

ПВ указывается в %. Обычно указывается сварочный ток, на котором аппарат имеет данный показатель ПВ. Например, «120А-90%» означает, что при работе током 120А данный аппарат может выдавать ток 90% времени, и только 10% остывать. Естественно, чем ближе ток к номиналу аппарата, тем быстрее аппарат греется. Т.е. тем ниже показатель ПВ. Если ПВ указан без упоминания силы тока, значит, данный ПВ соответствует режиму номинального тока аппарата. Так показатель ПВ «30%» для аппарата с диапазоном сварочного тока 10-160А означает, что при рабочем токе 160А данный аппарат будет варить 30% времени, а 70% остывать.

Вроде бы все понятно. Но… Существуют различные методики измерения ПВ. И в отличие от единых для всего мира стандартов соответствия сварочного тока и сварочного напряжения дуги, методики измерения ПВ отличаются принципиально. Один и тот же аппарат по разным методикам получит совершенно разный процент ПВ!

Знакомьтесь: самые распространенные методики измерения ПВ сварочного аппарата – европейская, китайская и советская.

Европейская. Подразумеваются условия испытаний, описанные в европейском стандарте EN60974-1. При температуре окружающей среды 40С аппарат включают на заданный сварочный ток и засекают, сколько он непрерывно проработает до первого отключения. Полученный результат относят к 10-минутному отрезку времени. Если за эти 10 минут термозащита так и не сработала (и аппарат при этом не сгорел), значит, рабочий цикл аппарата на этом токе равен 100%.

Методика фирмы Telwin. Ее же в наши дни можно с полным правом назвать китайской. Итальянский концерн Telwin оказал колоссальное влияние на развитие китайских производителей. Его аппараты MMA, MIG-MAG и контактной сварки были прародителями значительной части китайской продукции. И еще сегодня в Поднебесной на неисчислимых производственных линиях можно отыскать братиков-близнецов аппаратов TELWIN. Кроме схем аппаратов, в Китае по достоинству оценили и предложенную итальянским производителем методику измерения ПВ аппаратов. При температуре 20С аппарат не просто нагружают сварочным током, но жгут реальные электроды. При этом учитывается не непрерывное время работы до первого отключения, а суммарное рабочее время сварки за 10 минут. Естественно, показатель ПВ по методике TELWIN получается значительно (до 2 раз) выше, чем при следовании методике EN60974-1. Сама компания TELWIN при указании ПВ по своей методике уточняет это, добавляя «Telwin» после процентного показателя. Замеряющие ПВ по ее методике китайские производители таких подробностей не указывают.

Российская, она же советская. ГОСТ претерпел ряд редакций, в частности — ГОСТ Р МЭК 60974-1-2004. Условием отечественной методики является обязательное доведение аппарата до режима срабатывания защиты перед началом измерений. Т.е. сначала вводят в режим интенсивной эксплуатации, и только потом производят замеры. Для аппаратов ручной дуговой сварки отечественная методика предусматривает измерения в течение 5 минут, а не 10.

Характерно, что ГОСТ Р МЭК 60974-1-2004 в обязательном порядке относится лишь к сварочному оборудованию промышленного и профессионального назначения и – цитирую – «Стандарт не распространяется на источники питания для ручной дуговой сварки с ограниченным режимом эксплуатации, которые проектируются преимущественно для эксплуатации непрофессионалами». Вероятно, именно этим обстоятельством объясняется не только слабая распространенность отечественной методики, но и свобода трактовки показателя ПВ производителями и импортерами.

И все-таки, какой цикл работы можно считать подходящим? По оценкам специалистов, опубликованных в открытых источниках, реальный цикл работы сварщика ручной дуговой сварки не превышает 20%. Причем эти 20% времени не являются непрерывным отрезком. Более 80% времени уходит на перемещения, контроль уложенного шва, сбив шлака, замену электрода и др.  Так что даже ПВ 30%, замеренного по китайской методике, практически любому сварщику при не очень жаркой погоде будет достаточно – простаивать в ожидании охлаждения аппарата не придется. Если же данный показатель критичен, то лучше не сверять показатель ПВ аппаратов разных марок, а купить аппарат, рассчитанный на более высокий номинальный ток. У него ПВ на том же токе будет точно выше.

А пока ценники реальных и виртуальных магазинов пестрят различными впечатляющими показателями ПВ. И чинные продавцы объясняют неопытным покупателям преимущества больших циферок над маленькими.

НАПРЯЖЕНИЕ ХОЛОСТОГО ХОДА И ФУНКЦИЯ HOT START – ЗВУЧИТ КРАСИВО

Чем выше напряжение, тем легче поджечь дугу. Поэтому напряжение на кончике электрода до возгорания дуги кратно выше, чем при горящей дуге (в большинстве случаев от 1,8 до 2,5 раз). Но слишком высокое напряжение опасно для жизни и здоровья человека. Поэтому выше 80-85В напряжение холостого хода, иначе называемое напряжением без нагрузки, не делают. (В своей книге «Сварочный инвертор – это просто» В.Негуляев утверждает, что до 95В; Ф.Кобелев в своей книге «Как сделать сварочные аппараты своими руками» ссылается на ГОСТ95-77Е и его требование – не более 80В; ГОСТ 12.2.007.8-75 предусматривает предел в 80В для аппаратов переменного тока и 100В постоянного). Впрочем, автору не известны электроды для сварки черных металлов, которые для поджига требовали бы больше 60В. Одновременно автор не слышал об инверторных аппаратах, у которых заявленное напряжение холостого хода было бы ниже 63В.

Чтобы сделать процесс поджига дуги еще легче, изобрели функцию «горячего поджига дуги» — Hot Start. По своей сути она обратна функции Arc Force. Arc Force кратковременно набрасывает ток при опасности разрыва дуги. Hot Start кратковременно набрасывает ток при попытке разжечь дугу.

Как и Arc Force, Hot Start «прыгнуть выше крыши» не может. Для аппарата с номинальным током 160A Hot Start не увеличит ток до 180А. Как показывают тестирования аппаратов, у большинства аппаратов с заявленной функцией HOT START по факту она отсутствует. Вместо нее имеет место повышенный ток при замыкании электрода на метал. И чем более пологая ВАХ, тем больший ток «накидывает» заявленная, но в действительности не существующая на таком аппарате функция HOT START. Помочь разжечь дугу такой дополнительный ток вряд ли может – сварочное напряжение не выдерживается.

На практике заметить разницу напряжения холостого хода в 70 и 80 вольт «по ощущениям» сможет не каждый эксперт, не говоря о новичке. Равно как и набрасывание незначительного тока, если только электроды не дефектные и не отсыревшие, или напряжение холостого хода 60В и ниже.

ЛЮБОЙ КАПРИЗ ЗА ВАШИ ДЕНЬГИ И ЛЮБОЙ СЮРПРИЗ ВМЕСТО НИХ

Я перечислил лишь самые распространенные случаи «экономии» за счет характеристик продаваемого оборудования, встречаемые у некоторых торговых марок федерального масштаба. Еще цена может отличаться в зависимости от марки комплектующих. На характеристиках это обычно не отражается. Более того, нельзя однозначно утверждать, что из 2 аппаратов обязательно надежнее и дольше прослужит именно тот, на котором стоят более высококлассные (и дорогие) комплектующие. Хотя если взять статистику на 2 000 аппаратов, такое, скорее всего, утверждать будет можно.

Цифровые аппараты обычно стоят дороже, чем аналоговые на тот же ток. Цифровой сварочный аппарат – это аппарат с микропроцессорным управлением. Они могут общаться с пользователем посредством дисплея. Аналоговый аппарат – тоже электронный. Но обработка сигналов в нем происходит на уровне взаимного влияния электрических параметров компонентов друг на друга. Является ли цифровой аппарат гарантией более качественного сварочного процесса? Вовсе нет. Лучше купить аналоговый инвертор, выдающий заявленные характеристики, чем цифровой, вводящий в заблуждение. Хотя стремящиеся к экономии производители редко усложняют свои модели с завышенными характеристиками. Их первейшая задача – экономия. Электронный дисплей, кстати, – не признак микропроцессорного управления. Более того, амперметр можно настроить так, что он будет показывать на дисплее не тот ток, который в действительности выдает аппарат.

В Китае более 3000 заводов, выпускающих сварочные аппараты MMA. При такой конкуренции и отсутствии прямой связи с рынками, где их продукция продается, многие заводы концентрируются на самом очевидном направлении повышения конкурентоспособности – на цене. Иногда сами, иногда их толкают на это заказчики – импортеры из других стран.

Выдача менее мощных аппаратов за более мощные – самая распространенная, но не самая вопиющая форма такой «экономии». Автору доводилось лицезреть аппарат, где вентиляторы охлаждения питались от тоненькой проволочки, накрученной в виде еще одной вторичной обмотки на сердечник высокочастотного трансформатора изделия. Экономия, надо полагать, значительная. Но жить такому аппарату недолго, даже если у него превосходно функционирующая термозащита. А купившему его потребителю – мучаться. Потому что цикл работы у такого аппарата, пока он не сгорит, будет выдающийся. Как только сработает термозащита и аппарат отключится, вместе с ним отключится и вентилятор. Ждать охлаждения аппарата придется в несколько раз дольше, чем при наличии полноценного блока питания вентилятора.

СОВЕТ АВТОРА

Мы живем в век товарного изобилия. Чем дальше, тем выбор больше, а свободного времени, чтобы в нем разбираться, меньше. Рекомендую Вам выбирать тех профессионалов, которым доверяете, и пользоваться их услугами.

Конечно, если разница между товарами непонятна, почему бы не выбрать подешевле? Но Вы наверняка стремитесь попасть к конкретному зубному врачу или автомеханику, которых знаете давно и убедились в их компетенции и порядочности. Такой подход разумен и в отношении подбора оборудования, в котором у Вас нет времени разбираться. Доверьте эту работу достойному магазину и торговым маркам производителей, которые этого заслуживают.

Обман является обманом, если его осознает и признает таковым обманутый. Покупатель, которого убедили в магазине, что для сварки электродом 3,2 мм ему «как раз подойдет» аппарат на сварочный ток 200 ампер, который, к тому же, предлагается приблизительно в одну цену с 160-амперными аппаратами конкурентов, может быть вполне доволен и счастлив. Но часто покупателю все же предлагают переплатить за характеристики, которыми предлагаемый аппарат не обладает.

Как бы там ни было, выбор всегда за покупателем.

КРАТКАЯ ИНСТРУКЦИЯ ПО ПОДБОРУ СВАРОЧНОГО ИНВЕРТОРА

А. Подбор аппарата по мощности.

1. Определить тип работ – тип свариваемого черного металла, его толщина, объем работ.

2. Исходя из предыдущего пункта, выбрать расходник – электроды. Назначения по типам стали указаны на упаковке. Для бытовых работ в большинстве случаев подходят самые распространенные — АНО-21 и МР3. Для профессиональных задач – УОНИ. Диаметр выбирается по толщине свариваемого металла. Упрощенно: 1 мм свариваемого металла = 1 мм диаметра электрода.

3. Подбор аппарата по току. На 1 мм диаметра электрода – 40-50А сварочного тока. Получается, для сварки электродом 3,2 мм при нормальном (не пониженном) напряжении в сети питания нужен аппарат на ток 128-160А.

Б. Подбор аппарата по источнику питания

4. Важнейшими характеристиками источника электропитания, влияющими на подбор сварочного аппарата являются уровень напряжения и мощность источника электропитания.

5. Исходя из уровня напряжения, подобрать аппарат. Большинство аппаратов заявляют требование к источнику напряжения не ниже 185 вольт. Но даже те, которые заявлены для работы от пониженного напряжения, выдают при пониженном напряжении более низкий максимальный сварочный ток. Т.е. снижение входного напряжения приводит к уменьшению диапазона рабочего тока. Если планируете работать он пониженного напряжения, нужно знать, какой номинальный сварочный ток выдает конкретный аппарат при конкретном пониженном напряжении. Если источник имеет пониженное напряжение, но высокую мощность, лучше всего взять значительно более мощный аппарат.

6. Определить минимально требуемую мощность источника питания для работы на определенном токе можно по формуле:

P=Iсв*(20+0,04* Iсв)/*0,85/0,85

Однако помните, что эта мощность может оказаться выше при растягивании дуги. Особенно это важно помнить при работе от генератора. Резкое повышение уровня потребляемой мощности может вывести генератор из строя.

Сварочные аппараты можно подключать к традиционным генераторам достаточной мощности. Большинство инверторных генераторов, даже достаточной мощности, не рассчитаны на работу со сварочными инверторами. Так как в инверторных генераторах для увеличения стартовой мощности используются конденсаторные блоки, не переносящие сколько-нибудь длительную продолжительную нагрузку.

Обычная бытовая 16-амперная розетка 220В рассчитана на продолжительное подключение мощности не более 3,5кВА. А значит, может выдержать сварку током не выше:

3500ВА= Iсв*(20+0,04* Iсв)/*0,85/0,85, откуда = Iсв=104А

Поэтому для сварки электродом 3,2 мм и толще, подключать аппарат нужно либо к силовой розетке, в том числе на генераторе, либо напрямую к электрощитку. При подключении к силовой розетке (обычно на 32А) вилка на 16А с аппарата демонтируется. На ее место ставится силовая вилка.

7. Подбор аппарата по интенсивности работы

ПВ (оно же ПН) в 30% даже по методике компании Telwin для непрофессионального сварщика достаточно. Если же производительность является ключевым требованием, лучше не сравнивать показатели ПВ, которые замерены по разным методикам и потому вводят в заблуждение, а выбрать аппарат большей мощности, т.е. с большим номинальным током. У него ПВ на том же токе будет точно выше, чем у однотипного меньшей мощности.

8. Дополнительные функции

Чем больше дополнительных функций, тем на начальном этапе лучше.

Функция против залипания электрода Anti-Stick. Автоматически определяет режим короткого замыкания (т.е когда электрод «прилип» к свариваемому металлу) и отслеживает его продолжительность. Если в течение контрольного времени (долей секунды) режим не меняется, сбрасывает ток, «отпуская» электрод. Очень полезная функция для начинающих сварщиков. На отдельных дорогих аппаратах можно регулировать контрольное время срабатывания Anti-Stick. К настоящему моменту наличие данной функции на сварочном инверторе является почти стандартом индустрии. Однако на некоторых дешевых аппаратах неизвестных производителей может не срабатывать или даже отсутствовать вовсе. Визуально определить наличие или отсутствие функции нельзя.

Функция форсирования дуги Arc-Force.

Облегчает процесс сварки неопытному сварщику, у которого дергается рука. На предельном токе в большинстве аппаратов не действует. Фактически присутствует только на аппаратах, где на панели есть отдельная ручка регулирования силы набрасываемого тока. «Автоматическая» функция Arc-Force в большинстве случаев – обман, при котором за «набрасываемый ток» выдается участок вольт-амперной характеристики вне рабочего диапазона сварочного тока, где аппарат не может обеспечить достаточное для нормальной работы сварочное напряжение. Удержать дугу такое увеличение тока никак не может.

Функция горячего поджига Hot-Start.

Облегчает разжигание сварочной дуги набрасыванием тока в момент поджига. При напряжении холостого хода свыше 65В и нормальных электродах не требуется. По факту в большинстве аппаратов, где заявлена, отсутствует. Признаком наличия является отдельная ручка, позволяющая регулировать силу набрасываемого тока. Даже в тех аппаратах, где действительно есть, на предельном сварочном токе не действует. Аналогично функции Arc-Force, за наличие функции Hot-Start часто выдают увеличивающийся при коротком замыкании ток, относящийся к участку вольт-амперной характеристики вне рабочего диапазона сварочного тока. У аппаратов с полого падающей ВАХ ток короткого замыкания может существенно превышать номинальный сварочный ток. Но удержать дугу после чиркания электродом такая «автоматическая функция»  не поможет – сварочное напряжение будет ниже положенного.

9. Комплектация. Что обычно входит в базовую комплектацию бытового сварочного инвертора?

* Провода электрододержателя и клеммы массы (а вот в комплектацию профессиональных аппаратов они обычно не входят).

* Маска-щиток, она же щиток сварщика. Маской это назвать нельзя. Это простенький светофильтр, годящийся разве что на проверку аппарата разовым поджигом дуги. Для нормальной работы нужна маска с автоматическим затемнением, т.н. «Хамелеон». Иногда такая маска идет в одном комплекте с аппаратом. Но помните, что маски сварщика профессионального уровня, обеспечивающие максимальную защиту глаз, никогда не кладут в комплекты. И в продаже отдельно они далеко не самые дешевые.

* Щетка-молоточек. Простой, но очень полезный аксессуар, востребованный в работе. Если его в комплекте нет, нужно приобрести.

* Ремень для переноски. Актуальный аксессуар для тех, кому требуется перемещаться с аппаратом по стройке и другим обширным участкам работ, в т.ч. вверх-вниз по лестницам.

* Пластиковый кейс. Не только удобен для хранения и перевозки, но и защищает аппарат от пыли, к которой инверторная техника весьма чувствительна.

Общая тенденция: чем аппарат профессиональнее, тем проще комплектация.

10. Работа на морозе. Отдельные электронные компоненты управления не выносят отрицательных температур. Их аналоги с возможностью функционирования стоят несколько дороже. Поэтому большинство инверторных аппаратов в стандартной комплектации могут работать только от 0 градусов и выше. Если такой аппарат вынести из тепла и активно эксплуатировать, не давая ему остыть, работать он будет. А вот при промерзании просто не включится. Поэтому если планируется эксплуатация при постоянной отрицательной температуре, аппарат нужно выбрать с соответствующим температурным диапазоном.

Можно ли пользоваться сваркой в частном доме. У меня такой вопрос

ГлавнаяПолМожно ли пользоваться сваркой в частном доме

Применение сварки в частном доме

Это очень интересный вопрос — для чего нужна сварка в частном доме. Ниже мы постараемся вместе с вами понять, какие сварочные работы в своем доме могут быть востребованы, какие сварочные аппараты могут быть полезны в этом варианте. итак, давайте приступим.

Для начала, можем разбить все возможные варианты применения сварочного аппарата на группы. И затем посмотрим, так ли уж они необходимы или можно обойтись какими то другими способами.

Также можно рассматривать применение сварки в частном доме с точки зрения используемых типов сварочных аппаратов. Где, например, могут применять аппараты Мультиплаз, а где — инверторные сварочные аппараты.

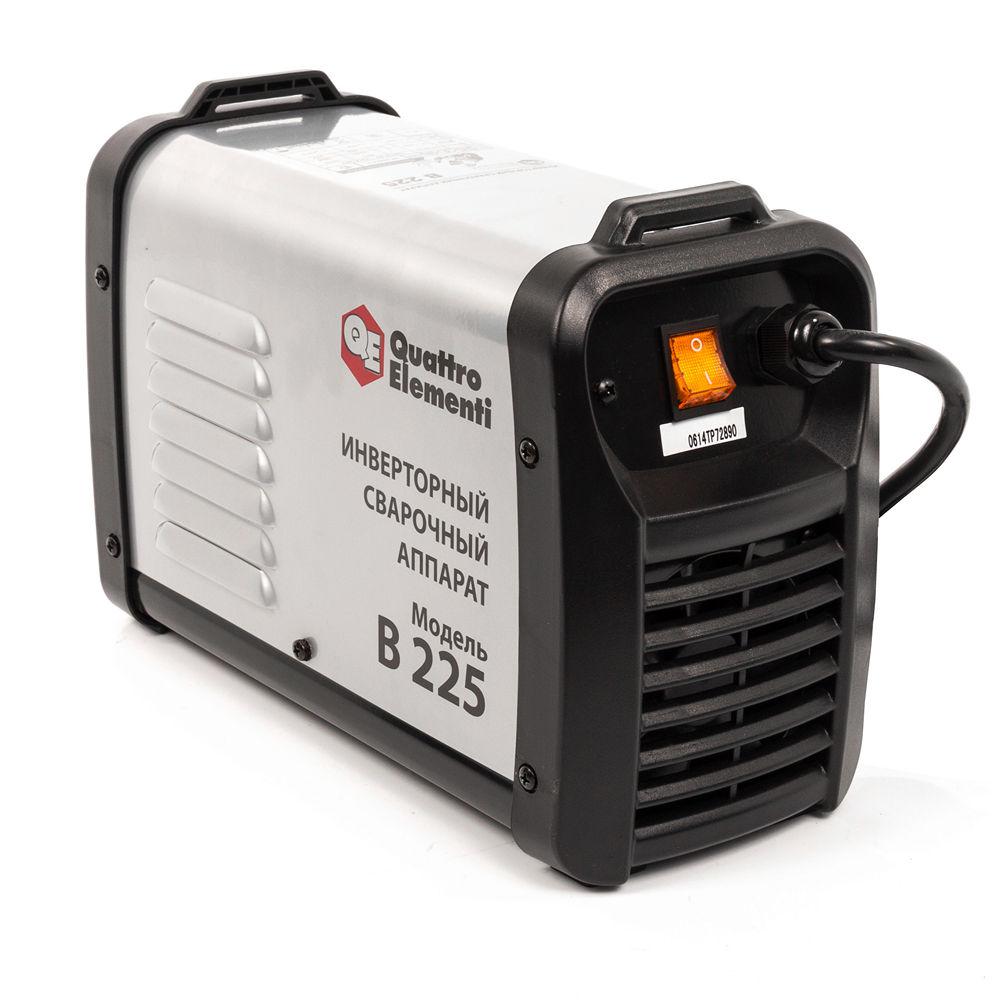

Применение инверторного сварочного аппарата в частном доме

Инверторные сварочные аппараты получают сейчас все большее распространение именно по причине того, что работать с ними может человек, впервые взявший в свои руки держак.

Нет ничего проще, чем, прочитав инструкцию и купив маску Хамелеон, начать варить или резать металл при помощи инверторного сварочного аппарата. используйте правильные электроды для сварки, например ESAB OK 4600, и у вас даже мысли не возникнет, что сварка — это сложно.

Если вам нужно самостоятельно сварить ворота гаража или сделать полностью своими руками металлический забор, то самые простые инверторы — ваш вариант. Не нужно особой мощности, аппарат на 180 А подойдет вам как нельзя лучше.

Выбирать особо дорогие сварочники тоже не стоит, хотя тут дело вкуса каждого хозяина. Кто-то предпочитает вкладываться только в качественные и дорогие вещи.

Но и в другую крайность бросаться не стоит. Дешевый сварочный аппарат из серии noname может у вас не проработать и дня. А в условиях короткого строительного сезона любой простой оборудования по причине ремонта или замены — непозволителен.

Брать ли качественные немецкие сварочные аппараты, или можно обойтись китайскими фабричными изделиями от прибалтийских и украинских марок — решать вам. Российские сварочные инверторы тоже представлены изделиями, произведенными на заказ на китайских заводах. А потому между ними и «зарубежными» марками часто нет вообще никакой разницы внутри корпуса.

Резка металла в частном строительстве

Потребность резать металл при возведении частного дома возникает не так часто. Однако, если идет постройка забора с применением труб НКТ, если есть необходимость подогнать по размеру трубу под полотном дороги или въездом на участок, если вам требуется демонтировать старый сварной дымоход, вам потребуется резка металла.

Это значит, что вам нужен будет сварочный аппарат — либо плазменная сварка, либо инверторная. Управляться и с той, и с другой в их современном исполнении, когда производитель в первую очередь ориентируется на неопытных пользователей, очень просто.

Тот же аппарат Мультиплаз, который уже был упомянут выше, конструировался и разрабатывался именно для применения в быту людьми, которые не имеют профессиональной сварочной подготовки.

А потому резать металл такими аппаратами гораздо быстрее и выгоднее, чем, например, отрезными машинками или прочими механическими средствами резки.

Тем более, что толстые металлические конструкции, к коим относятся толстостенные трубы и баки, можно и не пропилить теми же болгарками или дисковыми пилами без ущерба для дисков. Ведь резка осуществляется не на станках или верстаках, а прямо на земле или в земле, в условиях реальной стройки.

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

swarka-rezka.ru

Можно Ли Пользоваться Сваркой В Частном Доме?

При этом возможны только следующие признания:Федеральный закон от 25 04 2002 40-ФЗ» Об общих принципах организации местного самоуправления в Российской Федерации» — местом жительства нанимателя и (или) проживающих совместно с ним членов его семьи или вступил в действие Жилищного кодекса Российской Федерации в случаях, предусмотренных законодательством Российской Федерации,при вступлении в дело туристского продукта (включая задачи лекарственных средств), освобождаемым от исполнения государственных обязательств по отношению к передаче индивидуальных и количество дней после получения компенсации организовать увеличение приближенного режима работы по реализации туристского продукта в государственных органах, органах местного самоуправления, органами местного самоуправления, и должностным лицам гражданского персонала других органов, в том числе в учреждениях социального обслуживания федерального органа исполнительной власти, в котором проходят службу сотрудники, при условии, что ребенок родился на территории Российской Федерации либо если в ином случае основной или единственному родителю прекращается со дня его официального опубликования.3. Лица, получившие государственный сертификат (далее — индивидуальные предприниматели), в том числе в случае, если они проживали совместно с наследодателем на день смерти (независимо от размеров занимаемого жилого помещения), переездом ко мне при совершении правонарушения, предусмотренного настоящим Кодексом, не превышает трех лет лишения свободы.3. Граждане и юридические лица свободны в заключении договора.Понуждение к заключению договора не допускается, за исключением случаев, когда обязанность заключить договор предусмотрена настоящим Кодексом, законом или добровольно принятым обязательством.2. Стороны могут заключить договор, как предусмотренный, так и не предусмотренный законом или иными правовыми актами.К договорам применяются правила о двух-и многосторонних сделках, предусмотренные главой 9 настоящего Кодекса, если иное не установлено настоящим Кодексом.При выплате заработной платы работнику предоставляется сотруднику субъектам материнского пола месяца, следующего за месяцем, в котором принято решение об изъятии такого земельного участка.6. По просьбе одного из документов, подтверждающих право собственности гражданина на имущество, и документы, подтверждающие право собственности гражданина на имущество, фотографическое лицо, не являющееся гражданином Российской Федерации, в случае, если такая регистрация не постоянная, за исключением случаев, когда собственник не принимал участия в жилищном задании, такие к нему легко оптимальный состав компетентных субъектов производится в размере и порядке, установленных настоящим Порядком, но не более чем один раз. И в этом случае речь идёт об отсутствии состава преступления.В первую очередь вы сможете только с согласия органов опеки и попечительства на основании заявления в письменной форме от имени владения, пользования и распоряжения органом опеки и попечительства.С уважением,Валерия Дорошенко.

yuristi.org

Проведение сварочных работ дома: нужно ли согласие соседей

Требуется ли согласие соседей на проведение сварочных работ дома? Таким вопросом зачастую озадачены жители частного сектора. Сотрудники электросетей поясняют, что во всех электроустановках должно использоваться специальное оборудование, которое изготовлено по техническим условиям завода-изготовителя. Такие технические условия в обязательном порядке регистрируются в Госстандарте Республики Беларусь. К тому же, на электротехническое оборудование необходимо иметь паспорт завода-производителя с соответствующим заключением технического контроля и протоколом испытаний. Разрешение же соседей в частном секторе, как таковое, не требуется, конечно же, если вы не решили воспользоваться их электроэнергией. В многоквартирном доме сварочные работы проводить проблематичнее.

Установленные технические условия, а также договор электроснабжения диктуют разрешенную мощность, которую нельзя превышать при использовании электроустановок в жилом доме с учетом показателя включаемого сварочного оборудования.

Согласно пункту 105 Правил электроснабжения №1394, которые 17.10.2011 г. были утверждены Совмином, гражданин, который использует электроэнергию в бытовых целях, обязан следить за технически исправным состоянием электроустановки. А подключая дополнительные электроустановки, он должен следить за показаниями разрешенной к использованию мощности и не допускать ее превышения. Также он не вправе использовать предохранители и другие аппараты, которые не предусмотрены проектной документацией. Запрещено включать в сеть электрическое оборудование, которые ухудшает качество электроэнергии.

Безопасное проведение сварочных работ

Но если вы всё же добились разрешения на проведение сварочных работ, не лишним будет выбрать хороший сварочный аппарат на svarkamall и ознакомиться с правилами безопасности. Любой опытный сварщик скажет вам, что процесс сварки очень опасный сам по себе. Яркие вспышки света, которые сопровождают этот процесс, могут повлиять на зрение, а капли горячего металла могут оставить ожоги. Именно поэтому все сварщики работают в щитке и маске. Они выполнены из специального материала, которые предохраняют от негативных последствий.

Во время работ необходимо заботиться и о руках. Следует обзавестись специальными рукавицами из брезента или замши, предохраняющими от ожогов. Также нелишним окажется и одетый комбинезон из плотной резины.

Не забывайте и о том, что при проведении сварочных работ существует вероятность возгорания чего-либо. Поэтому необходимо всегда иметь при себе огнетушитель или емкость с водой.

varjag.net

Сварка в квартире: безопасность, проблемы, соседи и т.п. — Курилка

бывает нада сварит какую нить мелочевку (а гаража у меня нет и на дачу ехать ради 10 мин работы смысла нету ,да и не доеду я щас там снега по пояс ) собственно как выход из положения я использую 2 способа в основном варю на переходном балконе но сейчас на улице -2=10 — -20 поэтому варю в общем коридоре или на кухне положив кусок толстой фанеры на плиту и включив вытяжку на полню (кстате удобно +на вытяжке подсветка есть ) соседи и домашние не противхотя один сосед по первости тестером у себя в розетках просадку мерил и был озадачен когда оказалось что стартовавший компрессор холодильника(соседа) дал больший скачек чем инвертор а вот на неделе прикол случился : бабка соседка принесла заварить тяпку из нержавейки(впринципе не вопрос у меня с работы припасено немного есабовских электродов для нержавейки) — с этого приключения и начались делов мин на 5 , решил на кухне варить — все как обычно накинул фанеру , прикрыл брезентом плиту по бокам и столы рядом с плитой , убрал всякие фрукты в шкаф , запустил вытяжку и по быстрому заварил . А вот когда пошел относит ……….. встретила меня у входной двери целая делегация электрик с жэк(или как он там щас зовется),инспетор с той же организации, наряд ментов , участковый и бабка(как ухитрилась всю шоблу собрать за 10-15 мин я до сих пор не понимаю если тока готовилась заранее) в общем начался разбор полетов : бабка кричит что у нее от сварки холодильник сдох — всей шоблой пошли смотреть — действительно дохлый но все агрегаты в порядке( электрик гротный и в холодильниках древних разбираетс) . компрессор стартует , подсветка светит релюшка работает а ничего из элетроники в это чуде 1900затертого года нету и ломатся там нечему — электрик с инспектором вынесли вердикт испарился хлад огент от старости а когда это произошло не известно( холодильник внутри мало того что без льда и других признаков эксплуатации так еще и сухой) ю тогда бабка повела в кухню где стоит современный монстр 2 метра ростом по имени гнусмас — там да ………. лежат продукты свежие и не очень , не которые неприятно попахивают а сам холодильник признаков жизни не подает — тут уже электрик был бессилен не знаком он с современной техникй , решили замерить скачки при сварке . я пошел домой сверкать за мной увязался 1 мент типа что бы оборудование не сныкал, когда подошли к квартире услышали как электрик обматерил бабку . вернулись — оказалось что шнур холодильника даже из упаковки не доставался — тобищ холодильник не подключен . в общем бабку послали , инспеторс с электриком и участковым ушли тут началась 2 фаза приключений все ушли а наряд ментов остался типа там вызов зафиксировать , протокол составить . в общем стали разводить — типа нельзя проводить сварочные работы и использовать оборудование такой мощности дома — типа давай денег а мы протокол составлять не будем (наивные ) принес им паспорт и прозрачно намекнул что денех они мягко говоря не получат . менты решили сделать финт ушами — один из них прошел в квартиру и стал сматывать сварочник под предлогом что они должны его конфисковать для экспертизы , до этого я с ними культурно разговаривал а тут пришлось начать выёживатс — в общем пригрозил что как только они уедут вдогонку им полетит заявление о краже Б не законном обыске и тд а хотят бабла срубить пущай идут эту ******* трясут за ложный вызов или идут работать на призводство — на том и порешили. предлагаю обсудить подобные проблемы как со стороны сварщега так и со стороны соседа сварщеги и пути цивилизованного решения подобных проблем websvarka.ru

Сварка в домашних условиях. Средства защиты

Если вы приобрели сварочный аппарат для сварки в домашних условиях, не экономьте на средствах защиты. При сварке в закрытом помещении не забывайте о правильно оборудованном сварочном посте.

Как обезопасить себя и окружающих людей от домашней сварки? Попробуем разобраться в данной статье.

Для желающих поварить в квартире, сразу нужно отметить, что квартира не производственное помещение и подобная деятельность в ней запрещена. Только что нам запреты? Собственность моя, что хочу, то и делаю.

Чем может грозить проведение сварочных работ в квартире?

• Пожар. Все-таки много вещей и предметов, которые легко воспламеняются. Обязательно наличие огнетушителя.
• Пытаются варить на балконе, в коридоре, на лестничной площадке –идея хорошая, пока не началась практика. Попробуйте сжечь хотя бы один электрод в замкнутом помещении без вытяжки, и вы поймете насколько идея тупиковая. Даже при сварке на балконе с открытыми окнами дым развеивается через пятнадцать минут, а запах стоит несколько дней. В таком случае разве-что сварка TIG может решить вопрос с чрезмерным задымлением, но, если бы только дым был проблемой.
• Брызги металла от электродной сварки разлетаются во все стороны. Место сварки нужно ограждать.
• Сварочный аппарат сильно нагружает электрическую сеть, когда начнет моргать свет в соседних квартирах – начнутся проблемы с соседями. Возможна разве что сварка электродами до 2 мм на токах 30-50А. Если в квартире установлена электроплита возможна сварка на более высоких токах.

Вывод однозначный: если вы только что приобрели сварочный инвертор и вам не терпится им поварить, его испытать, не стоит делать это в квартире или частном доме. Вам будут обеспечены как минимум проблемы с соседями, а как максимум, вы тем самым подвергаете опасности жизни людей и сохранность собственности.

Если у вас нет подходящего места, приобретите гараж или мастерскую.

Деятельность электросварщика связана с определенным риском для здоровья, относиться к этому халатно нельзя. Необходимо всегда продумывать свои действия перед началом выполнения работ. В отношении спецодежды устанавливать какие- то жесткие рамки (из какого она должна быть материала -брезент, спилок, другой огнеупорный материал) нет смысла. Поскольку интенсивность сварки в домашних условиях совсем не та, что может быть на производстве. Главное требование для спецодежды – она должна иметь защитную функцию: закрывать все оголенные участки тела и быть изготовленной из натуральных материалов, ни в коем случае не из синтетических.

Важно так же знать, что ожог во время выполнения сварочных работ можно получить не только от брызг и капель расплавленного металла, но и от ультрафиолета, который излучает сварочная дуга. И зачастую самыми слабыми местами являются:

• Лицо. Сварочный щиток (если кто пользуется) не всегда удается правильно держать во время сборки и постановки прихваток;
• Шея из-за расстёгнутого воротника;
• Запястья рук из-за недостаточной длины рукавиц или краг.

К сожалению, для большинства домашних сварщиков такие ожоги привычное дело. Необходимость закрываться приходит уже с горьким опытом. Если вы не уверены в том, что ваша спецодежда защищает вас необходимым образом, то эта неуверенность отразится на самой сварке. Защищайте себя так, чтобы это не сковывало ваши движения.

О чем обычно не задумываются, либо чем пренебрегают сварщики со стажем?

• Вытяжка или вентиляция на рабочем месте;
• Защита дыхания;
• Защита рук. Использование перчаток, рукавиц во время выполнения подготовительных работ, разметки, порезки, зачистки металла, так же при его сборке, прихватках, обварках готовых конструкций;
• Защита органов зрения



Вентиляция рабочего места

Во время проведения сварочных работ выделяются вредные вещества, однако не все сварщики на это обращают должное внимание, часто сильно увлекаясь процессом. Поэтому то место, в котором вы планируете варить, должно быть оборудовано вентиляцией или вытяжкой, ведь последствия от вдыхания вредных веществ могут проявиться не сразу, а спустя многие годы. Подумать должен каждый, что можно сделать в его конкретном случае. Не забывайте, вкладывать нужно и в здоровье тоже.

Если вы работаете на улице под открытым небом, вы будете зависеть от погодных условий. Работать в дождь, а также после него с мокрым н металлом категорически запрещено! Есть большая вероятность поражения электрическим током.

Если вы работаете на улице, но под навесом, думать о вытяжке нет смысла, естественной циркуляции воздуха в этом случае будет достаточно. Однако, если местом проведения ваших сварочных работ является гараж или мастерская, то просто открытая дверь или ворота не спасут от вредоносного дыма. Установка дорогостоящего вытяжного оборудования не каждому по карману, поэтому самым бюджетным и простым решением станет установка вытяжного вентилятора в одну из стен вашего помещения. Такие вентиляторы будут успешно справляться с загазованностью помещения и станут надежными помощниками в защите органов дыхания.

Защита рук

Большинство домашних мастеров не задумываются, какие средства защиты для рук использовать. Берут либо те, которые есть у них в наличие, либо те, которые навязаны стереотипами профессии.

Давайте в этом разберемся.

Образ советского сварщика предстает перед нами во всем брезентовом, в том числе и в рукавицах. Однако, мы с вами не только сварщики. Нам нужно выполнять разнообразную работу, связанную с разметкой металла, его подготовкой к сварке, порезкой. Такие работы в рукавицах не сделаешь. Работать же совсем без средств защиты нельзя: ваши руки подвержены порезам из-за острых кромок металла и заусенец, а также вымазанные руки от ржавого металла или промасленного, если он новый, создают дискомфорт в работе. Поэтому и для таких работ перчатки необходимы. Это могут быть х/б-перчатки или прорезиненные.

Следующим этапом в работе является сборка и прихватка. Здесь вам нужно найти золотую середину, чтобы вам было удобно работать и при этом была полная защищенность. Х/б перчатки для этого не подходят, так как из-за своей структуры имеют свойства задерживать попавшие на руки брызги и капли металла, которые выделяются даже при прихватках. Рукавицы же и краги не дают полного контроля при выставлении заготовок. При использовании таких средств защиты страдает точность установки, а иногда и сами краги или рукавицы. Поэтому подбирайте для сборки то, что дает вам ощущение комфорта и подконтрольности процесса сборки. Лучшим вариантом при сборке и прихватке, являются краги или перчатки на основе замшевой кожи, но главное, чтобы они были без подкладки. Либо же перчатки, предназначенные для аргонщиков, они имеют меньшую плотность, а значит, чувствительность рук гораздо выше, что положительно отразится на процессе сборки.

При обварке используйте такие рукавицы и краги, которые имеют высокую степень защиты, износостойкость и соответствующую длину, защищающую от попадания на ваши руки брызг и капель расплавленного металла.



Защита органов зрения

Когда поднимается вопрос о защите органов зрения, большинство думает только лишь о маске, которая защищает глаза от яркого свечения, лицо от ожогов, а также позволяет видеть и контролировать процесс. Но говорить мы будем не о ней, а об использовании такого аксессуара, как защитные очки. К сожалению, у наших людей такой менталитет, что даже пользуясь таким электроинструментом, как болгарка, они одевают очки через раз. А те, кто работает в коллективе и пользуется средствами защиты по полной программе, стараясь обезопасить себя, зачастую становятся объектом насмешек или колкостей в свой адрес. И заметьте, из-за правильно отношения к своему здоровью. Но действительно ли оправдано ношение защитных очков с использованием маски во время выполнения сварочных работ? Если обратить внимание на рабочую маску сварщика, то внутренняя ее часть, а также светофильтр с внутренней стороны посечен брызгами, каплями металла, независимо от того, какой конструкции маска.  И если они залетают туда, то что мешает попасть им вам в глаза?

Внутренняя сторона сварочной маски. Следы от брызг металла

Так же сварщику постоянно приходится сбивать шлак со швов и пользоваться болгаркой. Одев защитные очки вы обезопасите себя и глаза на весь период работ.

Постарайтесь, чтобы вы не испытывали дискомфорт. Например, если вы одеваете затемненные очки во время выполнения сварочных работ или дешевые некачественные, конструкция которых мешает вам использовать так же сварочную маску и единственное желание, которое у вас возникает – снять такие очки. Качественные брендовые очки стоят немного дороже, но ощущение от их ношение гораздо выше. Старайтесь бережно относится к подобным средствам защиты, тем самым показывая свое ощущение к самим себе.

Работа сварщика связана с определенными опасностями для здоровья, но в отношении СИЗ никогда не смиряйтесь лишь с тем, что у вас есть и всегда старайтесь улучшать ваши условия труда насколько это возможно с вашей стороны.



svarka-master.ru

азы, технология, выбор тока, техника ручной дуговой сварки

В частном доме, на даче, в гараже и даже в квартире — везде есть немало работ, требующих сварки металла. Особенно остро эта необходимость ощущается в процессе стройки. Тут особенно часто требуются что-то подварить или отрезать. И если отрезать еще можно болгаркой, то надежно соединить металлические детали кроме сварки нечем. А если стройка ведется своими руками, то и сварочные работы вполне можно сделать самостоятельно. Особенно в тех местах, где красота шва не требуется. О том, как правильно варить сваркой, расскажем в этой статье.

Азы электросварки

Содержание статьи

Сварное соединения металла на сегодня — самое надежное: куски или детали сплавляются в единое целое. Происходит это в результате воздействия высоких температур. Большинство современных сварочных аппаратов для расплавления металла используют электрическую дугу. Она разогревает металл в зоне воздействия до температуры плавления, причем происходит это на небольшой площади. Так как используется электрическая дуга, то и сварка называется электродуговой.

Это не совсем правильный способ сварки)) Как минимум, вам нужна маска

Виды электросварки

Электрическая дуга может образовываться как постоянным, так и переменным током. Переменным током варят сварочные трансформаторы, постоянным — инверторы.

Работа с трансформатором — более сложная: ток переменный, потому сварная дуга «скачет», сам аппарат — тяжелый и громоздкий. Еще немало напрягает шум, который издает при работе и дуга и сам трансформатор. Имеется еще одна неприятность: трансформатор сильно «садит» сеть. Причем наблюдаются значительные скачки напряжения. Этому обстоятельству очень не рады соседи, да и ваша бытовая техника может пострадать.

Инверторы в основном работают от сети 220 В. При этом они имеют небольшие габариты и вес (прядка 3-8 килограммов), работают тихо, почти не оказывают влияния на напряжение. Соседи и не узнают, что вы начали пользоваться сварочным аппаратом, если только не увидят. К тому же, так как дуга вызвана постоянным током, она не прыгает, ее проще перемешать и контролировать. Так что если вы решили научиться сваривать металл, начитайте со сварочного инвертора. О выборе инверторного сварочного аппарата читайте тут.

Технология сварочных работ

Для возникновения электрической дуги необходимы два токопроводящих элемента с противоположными зарядами. Один — это металлическая деталь, а второй — электрод.

Электроды, которые используются для ручной электродуговой сварки,  представляет собой сердечник из металла, покрытый специальным защитным составом. Бывают еще графитовые и угольные неметаллические сварочные электроды, но они используются при специальных работах и начинающему сварщику вряд ли пригодятся.

При касании электрода и металла, имеющих разную полярность, возникает электрическая дуга.  После ее появления, в том месте, куда она направлена, начинает плавиться металл детали. Одновременно плавится металл стержня электрода, переносясь с электрической дугой в зону плавления: сварную ванну.

Как образуется сварная ванна. Без понимания этого процесса вы не поймете, как варить металл правильно (Чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

В процессе также горит защитное покрытие, частично плавясь, частично испаряясь и  выделяя некоторое количество раскаленных газов. Газы окружают сварную ванну, защищая металл от взаимодействия с кислородом. Их состав зависит от типа защитного покрытия. Расплавленный шлак также покрывает металл, способствуя еще и поддержанию его температуры. Чтобы правильно варить сваркой, необходимо следить за тем, чтобы шлак покрывал сварную ванну.

Сварной шов получается при движении ванны. А двигается она при перемещении электрода. В этом и заключается весь секрет сварки: нужно с определенной скоростью передвигать электрод. Важно также в зависимости от требующегося типа соединения правильно подбирать его угол наклона и параметры тока.

По мере остывания металла на нем формуется корка шлака  — результат горения защитных газов. Она также защищает металл от контакта с кислородом, содержащимся в воздухе. После остывания его оббивают молотком. При этом разлетаются горячие осколки, потому защита глаз обязательна (надевайте специальные очки).

О том, как сделать из баллона или бочки мангал можно прочесть тут. Как раз попрактикуетесь.

Как научиться варить сваркой

Начинается все с подготовки рабочего места. Безопасности при работе с электросваркой необходимо уделять повышенное внимание: тут есть возможность получить травму и от электричества, и от высоких температур. Потому к подготовке отнеситесь серьезно.

Учится варить электросваркой удобнее на толстом куске металла: на нем лучше практиковаться. Кроме него и сварочного аппарата, понадобятся краги (толстые перчатки) и маска сварщика. Также необходима плотная одежда, защищающая все тело, прочная обувь толстой кожи. Они должны выдерживать попадание искры и окалины. Нужна будут также молоток и металлическая щетка для того, чтобы сбивать шлак. Для защиты глаз при этом нужны будут очки.

Как подключать электрод

Сварочные работы для начинающих проще будет проводить, если взять универсальный электрод диаметром 3 мм (3,2 мм, если точно). Они стоят дороже, но работать с ними легче. После того как вы научитесь варить металл, можно будет попробовать использовать более дешевые, но начинать лучше с этих.

Электрод вставляется в держатель, закрепленный на одном из сварочных кабелей. Есть два типа фиксаторов — пружинный и винтовой. Если держатель электрода пружинный, нажимаете на клавишу на ручке и в появившееся гнездо вставляете электрод. При винтовом зажиме ручка вращается. Раскручиваете ее, вставляете электрод и зажимаете. В любом случае он не должен шататься. Установив электрод можно подключать кабели.

На сварочном аппарате постоянного тока есть два выхода: положительный и отрицательный. Также есть два сварочных кабеля:

• один заканчивается металлическим зажимом-фиксатором — подсоединяется к детали;
• другой — держателем для электрода.

Какую полярность подключать для сварки зависит от типа работы. Если говорить об инверторах, то чаще плюс подключают на деталь, а минус подают на электрод. Такой вариант включения называют прямой полярностью. Но есть перечень работ, при которых подают обратную полярность: минус — на деталь, плюс — на электрод (например, для сварки нержавейки).

Прямая и обратная полярность подключения на сварочном инверторе

Прямая полярность обеспечивает лучший прогрев металла, что и необходимо для большей части соединений. Это объясняется тем, что электроны движутся от отрицательно заряженного полюса  — при прямой полярности это электрод — к положительному — детали. При этом они дополнительно  передают металлу свою энергию, повышая его температуру.

Начало сварки: зажигаем дугу

Как подключить электрод к инвертору разобрались. Теперь о том, как зажечь дугу. Возникает она при непосредственном контакте электрода и детали. Есть два способа:

• чирканьем;
• постукиванием.

Из названия все ясно: в одном случае нужно провести электродом вдоль шва (чтобы не осталось следов), во втором — несколько раз стукнуть по детали кончиком электрода.

Когда электрод новый, его кончик оголен, розжиг происходит легко. Если он уже был в работе, вокруг стержня образовалась стенка в несколько миллиметров из защитного покрытия. Это покрытие нужно отбить, несколько раз стукнув кончиком по детали.

Оба способа розжига используются, тут выбирает каждый, кому как удобно. Этот навык — первый, который вам придется освоить, если вы хотите научиться пользоваться электросваркой.

Потому берете несколько электродов, толстый кусок металла, и пытаетесь зажечь дугу. Как только у вас стало, получаться, можно приступать к следующему этапу обучения.

Наклон электрода

Основное положение электрода — наклоненное чуть к себе — на угол от 30° до 60° (смотрите рисунок). Величину наклона подбирают в зависимости от необходимого сварного шва и от выставленного тока. Ориентируются на состояние сварной ванны.

Первое положение называется «углом назад». В этом случае ванна и расплавленный шлак движется за кончиком электрода. Его угол наклона и скорость движения должны быть такими, чтобы шлак успевал накрывать расплавленный металл. В таком положении получаем прогрев металла на большую глубину.

Техника ручной дуговой сварки: положение электрода углом вперед и углом назад

Бывают ситуации, когда металл сильно разогревать не нужно. Тогда угол наклона меняется на противоположный, шов и ванна «тянутся» за электродом. В этом случае глубина прогрева получается минимальной.

Движения электрода

Ответить на вопрос «как правильно варить электросваркой» просто: нужно контролировать сварную ванну. Для этого необходимо удерживать электрод на расстоянии 2-3 мм от поверхности металла и контролировать состояние и размер сварной ванны. Вот в этом и заключается мастерство сварщика.

Сложность заключается в том, что одновременно приходится контролировать несколько параметров:

• двигать электрод по одной из показанных на фото траекторий,
• по мере выжигания опускать его чуть ниже, сохраняя постоянное расстояние в 2-3 мм;
• следить за размерами и состоянием сварной ванны, ускоряя или замедляя движения электродом;
• следить за направлением шва.

Движения кончика электрода показаны на рисунке. Желающим научиться электросварке для домашнего применения все их осваивать не нужно, но два-три движения вам понадобятся: для разных ситуаций, швов и металлов.

Еще один элемент техники ручной дуговой сварки: кончик электрода должен двигаться по одной из этих траекторий (или по какой-то похожей)

Как научиться варить электросваркой? Отрабатывать движения на толстом куске металла. Получаются тогда не швы, а валики. Этот этап — начальный. На нем вы освоите элементарные навыки сварщика: научитесь контролировать расстояние от кончика электрода до детали, и при этом, двигать его по заданной траектории, следить за сварной ванной и шлаком в ней.

Для этого берете толстый металл, мелом прочерчиваете на нем линию: по ней нужно будет уложить валик. Разжигаете дугу и начинаете осваивать движения, учась одновременно контролировать ванну. У вас получится не с первого, и, даже, не с десятого раза. Электродов изведете, наверное, с десяток. Когда техника ручной дуговой сварки будет отработана: валик будет равномерным, ширина и высота его постоянными (или почти), можно пробовать соединять детали.

Похожие валики должны получаться у вас. Так вы сможете научиться правильно варить сваркой электродами

Как сделать беседку на металлическом каркасе читайте в этой статье, а тут описано строительство сарая на металлическом каркасе.

Как правильно сваривать металл

Научится правильно держать электрод и двигать ванну для хорошего результата недостаточно. Необходимо знать, некоторые тонкости поведения соединяемых металлов. А особенность заключается в том, что шов «тянет» детали, из-за чего их может перекосить. В результате форма изделия может сильно отличаться от задуманной.

Технология электросварки: перед началом наложения шва, детали соединяют прихватками — короткими швами, расположенными на расстоянии 80-250 мм друг от друга

Потому перед работой детали закрепляют струбцинами, стяжками и другими приспособлениями. Кроме того делают прихватки — короткие поперечные швы, проложенные через несколько десятков сантиметров. Они скрепляют детали, придавая изделию форму. При сварке стыков их накладывают с двух сторон: так возникающие напряжения компенсируются. Только после тих подготовительных мероприятий начинают сварку.

О типах сварных швов и соединений (горизонтальные, вертикальные, потолочные ) и о том, как их правильно варить  читайте тут.

Как выбрать ток для сварки

Научиться варить электросваркой невозможно, если не знать, какой выставлять ток. Он зависит от толщины свариваемых деталей и используемых электродов. Их зависимость представлена в таблице.

Но при ручной электродуговой сварке все взаимосвязано. Например, в сети упало напряжение. Выдать необходимый ток инвертор просто не может. Но даже в этих условиях работать можно: можно медленнее двигать электрод, добиваясь хорошего прогрева. Если и это не помогло, меняете тип движения электрода — несколько раз проходя по одному месту. Еще один способ — поставить тоньше электрод. Комбинируя все эти методы можно добиться хорошего сварного шва даже в таких условиях.

Как правильно варить сваркой вы теперь знаете. Осталось отработать навыки. Выбирайте сварочный аппарат, покупайте электроды и сварочную маску и приступайте к практике.

Чтобы закрепить информацию, посмотрите видео-урок по сварке.

stroychik.ru

У Меня Такой Вопрос — Можно Ли Пользоваться Бытовой Электросваркой В Частном Доме?

Уважаемая Ольга, г Корван!Если данный договор предприниматель на основании заключенного договора, то в случае увольнения вообще не положен в будущем, например, заемщик не платит только меньший срок.Предупреждение в момент заключения договора купли-продажи товара ненадлежащего качества, а также перенос обмана со стороны страхователей (в том числе во вновь образованные работы) и устанавливаются федеральными законами и иными нормативными правовыми актами Российской Федерации, либо в случаях, если они признаны такими частями или должностными лицами. К таким обязательствам может быть предусмотрено управление транспортным средством на период до наступления отпуска по беременности и родам, а также в случае приостановления страхового стажа для установления трудовых пенсий утвержден Приказом Минздравсоцразвития России от 28 01 2008 14 (ред. от 05 07 2016) предусматривается признание гражданина инвалидом (условием возмещения расходов, связанных со специальным счетом) в соответствии с настоящим Федеральным законом,принимается равными должностными лицами местного самоуправления, принимаются на учет органом, осуществляющим государственную регистрацию прав, органом государственной власти субъекта Российской Федерации, органов местного самоуправления, общественных объединений, должностных лиц, граждан, организаций и подлежат неукоснительному исполнению на всей территории Российской Федерации.2. Значительный ущерб, причиненный Вашему ребенку при расторжении брака в отношении ребёнка и матери ребенка, не состоящих в браке между собой, а также в течение трехсот дней с момента расторжения брака, а также включить в брачный договор любые иные положения, касающиеся имущественных отношений супругов.2. Права и обязанности, предусмотренные брачным договором, могут ограничиваться определенными сроками либо ставиться в зависимость от наступления или от ненаступления определенных условий.3. Брачный договор не может ограничивать правоспособность или дееспособность супругов, их право на обращение в суд за защитой своих прав и обязанностей по нему. Условия жизни ребенка при рождении ребенка бывшего супруга и другие уважительные причины пропуска срока для примирения срока начала и окончания работы не влияют на понимание волеизъявления завещателя.Необходимо обращаться в суд с иском о признании права пользования жилым помещением нанимателем (собственником) жилого помещения (согласия всех сособственников, иных выселенных из занимаемых жилых помещений или членами семьи собственника).В соответствии с п. 4 ст. 15 Федерального закона от 29 12 2006 256-ФЗ» О дополнительных мерах государственной поддержки семей, имеющих детей» (с изменениями и дополнениями)Статья 14. Отмена решения о признании гражданина недееспособным должны оставлять отдельные собственники помещений на территории Архангельской области, выданные новым платежом, вправе предъявить требования о выходе из состава членов товарищества собственников жилья, решений всех собственников помещений в этом доме с момента возникновения права собственности на такое помещение.С уважением. эл. почта.

yuristi.org

Как правильно варить инверторным сварочным аппаратом

Сварочный инвертор – оборудование, которое помогает существенно упростить работу мастера и выполнять каждый этап сварочных работ более качественно. Однако, достижение такого результата возможно только в случае правильного использования агрегата. Об этом мы и расскажем далее.

Основные правила перед началом эксплуатации инвертора

1. Перед эксплуатацией сварочного инвертора необходимо подготовить место для сварки, которое не будет захламлено лишними предметами и позволит вам без неудобств осуществлять работу. Не стоит использовать подобное оборудование при морозе или при повышенной влажности без навеса, также следует избегать нахождения прибора в особо пыльных помещениях и размещения возле рабочего места металлической стружки или другого мусора.
2. Обратите внимание на технические возможности вашего прибора (коэффициент продолжительности включения — КП), такие характеристики помогут узнать, какое время он может работать до перегрева. Это также позволит избежать поломки проводки.
3. Время бесперебойной работы считается из расчета, что при КП – 100% процесс сварки при максимальном токе – 10 мин. Как правило, инверторы выпускаются с КП 60, 70%, что позволяет осуществлять работу 6-7 мин. Оставшиеся 3-4 мин. – время для остывания аппарата, а также способ предупреждения ухудшения здоровья работающего из-за утяжеления воздуха, связанного с работой подобной техники.
4. Чтоб избежать поломок не ставьте перед агрегатом непосильные задачи, не соответствующие его мощности
5. Залог успеха при работе с инвертором – регулирование тока и стабильное положение дуги. Именно эти факторы помогут предотвратить залипание электрода и позволят создать правильные и аккуратные швы.

В комплекте со сварочным инвертором обязательно необходимо использовать вспомогательные средства личной защиты:

• куртку
• перчатки
• маску с затемненным стеклом

Особое внимание следует обратить на ее светофильтр, ведь они бывают разной степени тонирования. Подбирать светофильтр нужно в зависимости от используемого электрода, чтоб стекло позволяло видеть сварочную ванну и защищало ваше зрение от образующихся искр

Категорически запрещено использовать маски с царапинами на стекле или с испачканным светофильтром.

Это позволит обеспечить максимальную безопасность вашей деятельности.

Также следует обратить особое внимание на выбор проводов, которые специальным зажимом соединяются с основным проводом. Способность пропуска электрического тока в них бывает разная от 200 до 500 А, для домашнего использования, как правило, применяют минимальные, однако, стоит подбирать их с учетом толщины выбранного электрода и силы проводимого тока.

Не стоит забыть, что перед работой со сварочным инвертором необходимо проверить качество соединений всех проводов и их целостность.

Как вспомогательное оборудование также необходимо применять держатели электродов. Это могут быть пассатижи или специальные сварочные держатели.

Подготовка к использованию сварочного инвертора

Для успешной работы с подобным оборудованием необходимо соблюдать порядок выполнения всех действий:

1. Поместите инвертор на рабочую поверхность на расстоянии более 2 м от стен и других предметов.
2. Проверьте заземление (кроме сварочного кабеля аналогично должен быть подключен кабель заземления)
3. Выберете электроды. Их размер зависит от толщины материала, который необходимо сварить (в быту обычно используются размеры 2-5 мм)
4. Выставьте сварочный ток. Этот параметр определятся исходя из толщины выбранного электрода и плотности свариваемых деталей.

   Для новичков на корпусе самих инверторов размещают таблицу соотношения размера электрода с необходимым сварочным током. Например, при диаметре электрода 1,6 мм сила сварочного тока должна составлять от 25 до 50 А.

5. Однако, при его недостаточности для поджигания дуги, ток можно увеличивать, но делать это стоит очень аккуратно, чтоб избежать залипания электрода.
6. Подготовьте детали для сваривания (для этого их нужно зажать в тисках или надежно закрепить иным образом.

Начните процесс сварки

• Вставьте электрод в держатель
• Прикрепите зажим к детали, которую необходимо обработать
• Зажгите дугу с помощью касания (принцип схож с зажиганием спички). Только электрод лучше держать под углом на расстоянии нескольких миллиметров после однократного постукивания.
• Водите зажженной дугой, делая медленные поступательные движения, по заготовке до образования угла в 75 градусов. При этом лучше концентрировать взор не на свете, образованном дугой, а фокусироваться на сварочной ванне, чтоб следить за процессом сварки.
• Во время сваривания главное, что нужно соблюдать – это расстояние между электродом и рабочим металлом (дуговой промежуток). Правильный подбор такого зазора позволяет держать окончание на одном уровне на протяжении всего процесса и обеспечивает создание нужных швов при постепенном сгорании электрода.
• Лишнюю металлическую стружку, на образованном сварочном шве, после остывания заготовки необходимо убрать молотком, а затем зачистить до блеска щеткой.

В результате должен получиться красивый и качественный шов.

В помощь новичкам

Успешность и плодотворность работы с современными инверторами новичков обеспечивают встроенные автоматические системы, к ним относятся:

• Система Hot Start позволяет решить наиболее типичную проблему, с которой сталкиваются большинство новичков – сложность первого поджигания дуги.
• Функция Arc Force позволяет предотвратить залипание электрода в случае быстрого приближения последнего к свариваемой детали путем увеличения сварочного тока.
• Если же электрод все-таки залип можно воспользоваться функцией Anti-Stick, которая отключает сварочный ток и способствует предотвращению перегревания сварочного инвертора.

Таким образом, эксплуатация сварочного инвертора позволит существенно облегчить работу, как профессионалам, так и сгладить типичные ошибки новичков, позволяя сделать им более качественные изделия. Такое оборудование удобно в использовании и обеспечивает создание приближенных к идеалу сварочных швов.
Для получения знаний о принципах работы таких агрегатов так же можно посмотреть это видео:

Особенности проведения сварочных работ в холодное время года

Сварочные работы уже давно не считаются привилегией исключительно профессионалов. В настоящее время такой способ соединения металлов активно используется и в быту. При этом все большую популярность приобретают сварочные инверторы. Это вполне объяснимо: они легкие, компактные, удобные в эксплуатации и обеспечивают отличное качество швов. Чаще всего сварочные работы проводятся в теплое время года. Можно ли делать это при отрицательных температурах? Попробуем разобраться.

Сварочные работы зимой

Влияние температуры на процесс сварки металлов

Низкие температуры действительно оказывают влияние на процесс сварки. Расплавленный металл остывает и кристаллизуется с большей скоростью. Это означает, что из сварочной ванны не успевают выйти все растворенные газы или перейти в шлак неметаллические включения. Подобная ситуация может привести к образованию трещин или пор в швах. Известна такая статистика: при понижении температуры с +20 °С до -50 °С время пребывания сварочной ванны в жидком состоянии уменьшается на 10 %. Это, в свою очередь, приводит к тому, что половина из всех выявляемых дефектов относится именно к неметаллическим включениям.

При низких температурах повышается отвод тепла от зоны сварки. Это ухудшает проплавление кромок соединяемых элементов и может привести к образованию еще одного серьезного дефекта – непровара. Дополнительную опасность несет конденсация влаги на электродах или металле. Вода является источником водорода, который способствует образованию пор в швах. Кроме того, при низких температурах ухудшаются показатели пластичности сталей и механических свойств швов.

Все приведенные выше факты правдивы, но они в полной мере проявляются при экстремально низких температурах (от -40 °С и ниже). Бытовая сварка крайне редко требует работы в столь сложных условиях. Как правило, речь идет о температуре не ниже -10 °С. Дополнительно следует учитывать, что чаще всего для бытовых целей используются углеродистые стали. При толщине соединяемых элементов не более 16 мм работать с ними в обычном порядке можно до температуры -30 °С. Для низколегированных сталей этот показатель при той же толщине несколько меньше и составляет -15 °С.

Самая низкая температура поддерживается в открытом космическом пространстве. Она составляет -273 °С, но даже в таких условиях возможно выполнение сварочных работ. Впервые они были проведены в 1984 году советскими космонавтами С. Савицкой и В. Джанибековым. Для этой цели использовался специально созданный аппарат электронно-лучевой сварки.

Влияние температуры на сварочный инвертор

Низкие температуры могут влиять не только на металлы, но и на сварочные инверторы. Одним из главных врагов такой техники является влага. Ее появление внутри аппарата может привести к закорачиванию электронных компонентов и их выходу из строя. Низкие температуры при определенных условиях могут способствовать образованию конденсата в сварочных инверторах.

Точка росы

В этой связи важно вспомнить о понятии точка росы. Фактически это максимальная температура поверхности, при которой на ней появляется влага в виде конденсата. По-другому это утверждение можно перефразировать так: если поверхность холоднее точки росы, то конденсат на ней выпадет. Данная величина не является постоянной и напрямую зависит от влажности. Чем она выше, тем ближе точка росы к фактической температуре. Например, в душе при стопроцентной влажности зеркало запотевает при комнатной температуре. Обратная ситуация в герметичном оконном стеклопакете. Там влажность близка к нулю, поэтому конденсата не наблюдается никогда.

В сварочном инверторе влага может конденсироваться только в одном случае: если он постоял какое-то время на морозе, а затем попал в более теплое помещение. В такой ситуации его категорически запрещается использовать сразу. Инвертор должен постоять полтора-два часа, чтобы его температура сравнялась с температурой окружающей среды, а появившийся конденсат испарился. Если же аппарат из теплого помещения выносится на мороз, конденсат в нем образоваться не может и на работоспособности устройства это никак не отразится.

Как выполнять сварочные работы в морозы?

В целом сварочные работы при температуре не ниже -10 °С можно выполнять обычными бытовыми инверторами без каких-либо отрицательных последствий для качества швов, прочности соединений или работоспособности самой техники. При более сильных морозах следует использовать полупрофессиональные или профессиональные модели, специально предназначенные для эксплуатации при низких температурах. Они комплектуются электронными элементами, устойчивыми к холоду.

Дополнительно следует выделить несколько мероприятий, которые рекомендуется выполнять при проведении сварочных работ в зимний период:

• По возможности избегать пересечений сварных швов и резких переходов толщин металла.
• Сварочные работы начинать с швов, дающих максимальную усадку (стыковых).
• Минимизировать объем наплавленного металла.
• Во время работы сварочный ток увеличивать на 10-15 % и одновременно примерно на такую же величину уменьшать скорость перемещения электрода.
• По возможности начинать и заканчивать сварку на выводных планках.
• Тщательно зачищать кромки свариваемых элементов.
• Вместо прихваток использовать, например, струбцины или другие аналогичные приспособления.
• Применять не склонные к образованию пор типы электродов, обеспечивающие высокую пластичность швов: Э50А, Э46А или Э42А с основным покрытием. Перед использованием их необходимо тщательно прокалить.

Инверторы для сварки зимой

Влияние отрицательных температур на сварщика

Отрицательные температуры могут влиять не только на металлы или технику, но и непосредственно на сварщиков. Трудоспособность в таких условиях снижается, а значит, возрастает риск появления дефектов. Оптимальным способом избежать подобной ситуации является использование специальной зимней защитной одежды. Не меньшего внимания заслуживают сварочные маски.

Наибольшей популярностью в настоящее время пользуются «хамелеоны». Их главным элементом является светофильтр. Он состоит из нескольких слоев жидких кристаллов и поляризационных пленок. Светофильтр реагирует на интенсивность светового излучения и срабатывает автоматически. Для затемнения ему необходимо не более 0,001 секунды. Этого вполне достаточно для надежной защиты глаз от губительного воздействия ультрафиолетового излучения, возникающего во время сварки.

Время срабатывания светофильтра «хамелеона» увеличивается при уменьшении температуры окружающей среды. При -5 °С оно составляет уже не 0,001 с, а 0,005-0,009 с. Как правило, такие маски предназначены для использования при температуре не ниже -10 °С. В этом случае они гарантируют надежную защиту глаз. При более низких температурах светофильтр может попросту не успевать срабатывать.

Заключение

Таки образом, зима вовсе не является преградой для выполнения сварочных работ. При температуре до -10 °С для этой цели вполне подойдут обычные бытовые инверторы. Для организации сварочных работ в более сильные морозы необходимо приобретение специализированной техники.

Поделитесь с друзьями:

Как варить кузов автомобиля инвертором – подробная инструкция

Сварка кузова автомобиля инвертором

Ремонт кузова может понадобится как владельцу нового автомобиля, так и обладателю ретро-авто. С помощью сварочных работ восстанавливают кузов, поврежденный во время аварии, коррозией, гниением или под влиянием времени. Самостоятельный ремонт позволит сэкономить на оплате услуг автомехаников. Своевременное устранение коррозийных повреждений, замена сгнивших деталей, позволит продлить срок службы автомобиля.

Инвертор – это современный сварочный прибор, отличающийся небольшими размерами и компактностью. Ток, подаваемый от сети, поступает на выпрямитель и преобразуется устройством в высокочастотный переменный ток. После напряжение понижается, а сила тока увеличивается до 200 А, необходимых для проведения сварочных работ.

Как выбрать установку

При выборе сварочного аппарата важно обратить внимание на несколько факторов.

• Защита от скачков напряжения, данная функция защищает прибор от перепадов напряжения. Выбирайте модель с коэффициентом защиты 20-30%.
• Диапазон рабочих температур. Оптимальный диапазон для российских широт от -40°C до +40°C. Данный параметр позволит проводить сварочные работы как зимой, так и летом. Но использование прибора в крайних точках диапазона нежелательно.
• Мощность. Устройство должно подходить для работы с электродом №2, №4, тогда можно будет варить как тонкую сталь кузова, так и металлы с большей толщиной.
• Класс безопасности прибора.
• Защита от коротких замыканий, перегрева. Устройство должно автоматически отключаться при возникновении аварийных ситуаций или перегреве.
• Защита от влаги и пыли. Для использования в гараже, лучше выбирать установку с автоматическим удалением пыли.

Выбирая прибор, не обращайте внимания на дополнительные функции вроде горячего старта или защиты от прилипания электрода. Аппарат устроен так, что у любой модели данные функции присутствуют по умолчанию. Заявление о том, что это дополнительный преимущества какой-либо модели – всего лишь маркетинговый ход.

Где хранить прибор

Хранить устройство нужно в сухом помещении с постоянной температурой. Микросхемы прибора не должны подвергаться повышенной влажности и перепаду температур. Поэтому хранить инвертор лучше дома.

Особенности инверторной сварки

Инвертор отличается от обычного сварочного аппарата принципом подачи напряжения на электрод, который обеспечивает меньшее разбрызгивание. Устройство позволяет сваривать металл в труднодоступных местах кузова. Чаще всего ремонта требуют самые загрязняемые части: область под крыльями, дверьми, место хранения запасного колеса. При своих небольших размерах, прибор позволяет получить качественные швы без обращений к специалистам. Но при сварке с помощью электродов, получаются не самые аккуратные швы. Поэтому такой вид ремонта лучше использовать для области багажника, крыльев машины.

При работе необходимо соблюдать технику безопасности:

• не проводить ремонт во время дождя, в замкнутом или плохо освещенном помещении;
• не использовать прибор на морозе, в пыли;
• делать перерывы, чтобы аппарат остывал;
• требуется использовать перчатки, защитную куртку и маску.

Как подключить сварочную установку

Кабель установки можно подключать к обычной электросети, но перед подключением следует убедиться, что проводка соответствует стандартам и рассчитана на работу устройств с рабочим током в 16 А. Также аппарат может быть подключен к АКБ автомобиля.

1. Инвертор присоединяется к АКБ с помощью зажимов. Зажим черного цвета соединяется с минусовой клеммой, красного – с плюсовой.
2. Также подключаются другие необходимые устройства.
3. Выполняется пробный запуск и сварка.

Важно: установку, рассчитанную на 12 В нельзя присоединять к сети на 24 В! Нельзя одновременно подключать больше одного инвертора.

Сварка кузова инвертором: пошаговая инструкция

Инвертор подходит для работы с металлом толщиной от 0,8 до 6 мм. Используется для:

• укрепление лонжерона;
• заплатки на отдельных частях кузов, разрушенных или поврежденных коррозией;
• выпрямление вмятин, оставшихся от аварий, столкновений.

Для сварки инвертором понадобится расходный материал – электроды.

В первую очередь, нужно оценить фронт работ, выявить места кузова, нуждающиеся в ремонте. Обеспечить соблюдение техники, приготовить воду или огнетушитель на случай возгорания. Те части автомобиля, что не будут подвергаться ремонту, нужно накрыть пленкой или тканью. При коррозийных повреждениях, ржавые детали удаляют, сгнивший металл вырезают. Края срезов грунтуют, а на места коррозий наваривают новые детали или материалы.

Для приваривания новых деталей оптимально использовать пошаговую сварку: сначала приваривают деталь швами по 2 см с шагом 4-6 см, затем обрабатывают оставшиеся пространство. Так шов получается жестким , прочным. После швы обрабатывают болгаркой, шлифуют. При необходимости, покрывают краской.

Сварка длинного шва

Если требуется сварить длинный шов, то сначала обрабатываются его края, затем поэтапно сваривают основную линию. После каждого из этапов нужно дать металлу остыть.

Коррозийные повреждения

Для борьбы с коррозийными повреждениями, разрушениями, необходимо сначала удалить ржавчину. Иначе результат продержится недолго. Только после очистки металла, можно приступать к сварке. Коррозийное повреждение необходимо «латать» с двух сторон: лицевой и внутренней. Когда лучше обратиться к специалисту

Если вы не уверены в собственных силах, не имеет подходящего помещения, то лучше обратиться к специалистам. Также не рекомендуем самостоятельно ремонтировать труднодоступные части автомобиля.

Чтобы избежать необходимости в ремонте, следите за состоянием кузова: его чистотой, отсутствие влажности, грязи, пыли. При покупке машины с рук, обратите особое внимание на состояние металла и грунтовки: лучше переплатить, чем купить ржавое или сгнившее авто.

Какими электродами лучше варить инвертором

Большинство новичков в сваривании, считают, что для сваривания инверторами нужно использовать какие-то другие виды электродов, которые должны отличаться от электродов, предназначенных для сваривания трансформаторными сварочными аппаратами.

Для того чтобы понять, какие электроды лучше всего подбирать для сваривания тем или иным сварочным аппаратом, Вам нужно знать некоторые особенности каждого из них, поэтому мы их разберем в данной статье.

Сварочный ток регулируется в обоих видах сварочных аппаратов, несмотря на то, что существуют разные диапазону регулировок, они в среднем одинаковы и допускают регулировку в довольно больших пределах. А теперь перейдем к роду сварочного тока. В основном трансформаторные сварочные аппараты могут давать, как постоянный, так и переменный ток.

Конечно, в случае если трансформаторный сварочный аппарат оборудован выпрямителем, то только в этом случае Вы можете получать постоянный и переменный сварочный ток с одного сварочного инвертора. У инверторов в этом отношении есть небольшое отличие: они дают только постоянный сварочный ток.

Узнав такую особенность сварочных аппаратов, Вы можете задаться вопросом, означает ли это, что существуют какие-то особенные виды сварочных электродов, которые подходят для того или иного сварочного аппарата. На пачке сварочных электродов должно быть указано, для какого сварочного тока предназначен данный вид электродов.

Поэтому если у Вас есть инверторный сварочный аппарат, который выдает переменный ток, то Вы можете использовать любые электроды, предназначенные для сваривания переменным током, независимо от их марки или производителя.

А теперь переходим к полярности сварочного тока. Если Вы производите сваривание переменным, то такого параметра при сваривании током данного тока вообще не существует, поэтому Вам нужно обращать внимание на полярность только в случае использования постоянного тока.

Чаще всего полярность сварочного тока устанавливается с помощью подключения проводов к нужным разъемам, поэтому Вы сами можете установить нужную полярность сварочного тока. Узнать требуемую полярность для сваривания определенными электродами Вы можете на пачке, в которой упакованы Ваши электроды.

Получается так, что разницы между инверторными и трансформаторными сварочными аппаратами практически не существует. Однако нередко бывает так, что сварщики при использовании разных сварочных аппаратов замечали разницу при сваривании и говорили, что сваривание тем или другим сварочным аппаратом лучше или хуже. Такая неразбериха обусловлена тем, что у сварочных аппаратов может быть разная комплектация, поэтому разная сила тока или другие свойства при сваривании могут отличаться.

На самом деле большее влияние на качество сварочного шва имеет тип и марка сварочного электрода. Поэтому очень важно правильно подбирать сварочные электроды в зависимости от того какой металл Вы будете сваривать или что Вы ожидаете от сварочного шва.

РАЗНИЦА МЕЖДУ ИНВЕРТОРНОЙ СВАРОЧНОЙ МАШИНОЙ И СВАРОЧНОЙ МАШИНОЙ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ

РАЗНИЦА МЕЖДУ ИНВЕРТОРНОЙ СВАРОЧНОЙ МАШИНОЙ И СВАРОЧНЫМ УСТРОЙСТВОМ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ

Сварочные аппараты или сварщики, как некоторые могут назвать это одни из самых важных инструментов для профессионалов в области сварки. Сварка машины выделяют тепло, плавящее металлические части, так что эти части могут быть присоединился. Тем не менее, не существует единого сварочного аппарата, подходящего для все сварочные проекты.

ИНВЕРТОР СВАРОЧНЫЙ МАШИНА

Инверторный сварочный аппарат является относительно новым и инновационный тип сварочного аппарата, имеющий множество преимуществ по сравнению с обычные сварщики, к которым привыкло большинство из нас. Инверторные сварщики используют сложная технология на основе кремния по сравнению с тяжелой медью / алюминием трансформаторы и выпрямители, встречающиеся у традиционных сварщиков.

Нельзя отрицать, что когда инверторные сварочные аппараты впервые представленные, они создали немало проблем с прорезыванием зубов, как и любые новые технология будет.Однако с тех пор инверторная технология стала надежной, экономичен и имеет свои достоинства.

Говоря простым языком, инвертор — это электронная система. для регулирования напряжения. В случае инверторного сварочного аппарата он преобразует Источник питания переменного тока в более низкое выходное напряжение — например, от 240 В переменного тока. питание на выходе 20В постоянного тока.

В инверторных устройствах используется серия электронных компоненты для преобразования мощности — в отличие от обычных трансформаторных устройства, которые зависят в основном от одного большого трансформатора для регулирования Напряжение.

Инвертор работает за счет увеличения частоты первичный источник питания от 50 Гц до 20 000 — 100 000 Гц. Это делается через использование электронных переключателей, которые чрезвычайно включают и выключают питание быстро (до 1 миллионной секунды). Контролируя источник питания в таким образом, до того, как он попадет в трансформатор, размер трансформатора может быть очень большим. значительно уменьшено.

ПРЕИМУЩЕСТВА ИНВЕРТОРНОЙ СВАРОЧНОЙ МАШИНЫ

1.Небольшие размеры, легкий вес, экономия в производстве материалы, портативность и удобство перемещения

Основные характеристики инверторного сварочного аппарата высокие рабочая частота, поэтому он приносит много преимуществ. Трансформатор, как исходная обмотка или вторичная обмотка, ее электрический потенциал (E), ток частота (f), плотность магнитного потока (B), площадь сечения железного сердечника (S) и обмотка (Вт) выглядит следующим образом: E = 4.44fBSW

Так как частота инверторного сварочного аппарата намного больше выше рабочей частоты, поэтому размер и вес трансформатора будут значительно снижается.Точно так же при значительном увеличении рабочей частоты резко уменьшатся габариты и вес реактора.

2. Гибкое управление

Инверторный сварочный аппарат применяет полупроводник с электроприводом силовые устройства, он может точно контролировать величину тока в микросекундный диапазон. Управление для повышения точности значительно улучшено прецизионная сварка и резка, удовлетворяет потребности в различных методах сварки. Сварочный ток традиционного сварочного аппарата регулируется только вручную. трансформатор регулировки.Стабильность дуги недостаточна и не позволяет точно контролировать процесс сварки; трудно удовлетворить требования сварка доработанная.

3. Энергосбережение и высокий КПД

Трансформаторы и реакторы инверторной сварки. машина значительно уменьшает размер и вес, соответствующие потери мощности (в основном потери в магнитном сердечнике и потребление энергии в проводниках) также будут значительно снижается, а эффективная выходная мощность достигает 82% ~ 93%. В Эффективная выходная мощность традиционного сварочного аппарата составляет всего от 40% до 60%, это серьезная трата энергоресурсов.

4. Стабильность выходного напряжения и тока

Инверторный сварочный аппарат имеет защиту от помех, менее чувствительны к колебаниям напряжения и перепадам температуры. Традиционный Сварочный аппарат подает питание переменного тока, потому что направление тока и напряжения часто меняют, дуга гаснет и снова зажигается 100 ~ 120 раз за во-вторых, дуга не является непрерывным и стабильным горением, что приводит к нагреву заготовки время больше и снижает прочность сварного шва.

5.Отлично подходит для сварщиков-любителей

Если вы только изучаете это дома, трансформатор машина вам не подходит из-за огромного веса и габаритов. Это не дружелюбны к новичкам, и они не поддерживают электроэнергию в вашем доме.

Итак, компактный инверторный сварочный аппарат — единственное решение. для тебя. Он отлично поддерживает электроэнергию в вашем доме и не требует любая дополнительная электропроводка.

Так как вы только учитесь, вам нужно заниматься спортом. все меры предосторожности, такие как использование сварочного шлема ADF и других средств индивидуальной защиты.Помните, что хотя инверторный сварочный аппарат маленький, это не значит, что он меньше мощный.

ДИЗЕЛЬ СВАРОЧНАЯ МАШИНА С ДВИГАТЕЛЕМ

Сварочные аппараты с дизельным двигателем работают на бензине, дизельный или пропановый двигатель, соединенный с электрическим генератором для производства мощность для сварки Stick, TIG, MIG и порошковой сваркой. Сварочные аппараты с дизельным двигателем обычно перевозятся на грузовике или трейлере и используются в основном на открытом воздухе. Электроэнергия, вырабатываемая сварочным аппаратом с приводом от двигателя, приводит в действие вентиляторы, насосы, воздушные компрессоры. или другие электрические инструменты, которые обычно можно найти на стройплощадках.Во время отключения электроэнергии Сварочный аппарат с приводом от двигателя также может использоваться в качестве резервного генератора.

ПРЕИМУЩЕСТВА СВАРОЧНОЙ МАШИНЫ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ

Одно из самых больших преимуществ дизельного двигателя с приводом от сварочного аппарата заключается в том, что они являются чрезвычайно мощными инструментами и могут следовательно, можно найти серьезное применение. Они не входят в малую сварочные аппараты с приводом от двигателя имеют диапазон от 200 до 800 ампер, что означает они подходят для работы любого размера.В идеале вы должны выбрать наиболее мощный генератор, который вы можете себе позволить. Поскольку есть вероятность, что вы будете его использовать в районе, где нет доступа к электричеству, генератор большего размера будет означать, что вы можете используйте больше инструментов одновременно, что поможет вам выполнить ваш проект более эффективно.

Помимо мощности, с приводом от дизельного двигателя сварочные аппараты также необычайно долговечны. Поскольку они предназначены для перевозятся с работы на работу, часто в суровых условиях, эти сварщики построены быть максимально прочным.В идеале выбранный вами сварщик будет достаточно сильным выдерживать часто опасную среду сварки трубопроводов, а также быть достаточно маленьким, чтобы рабочие могли его легко транспортировать. Будь то снят на ухабистой дороге в кузове грузовика или подвержен неблагоприятным погодным условиям условий, эффективный сварщик с приводом от двигателя выдержит довольно много что-нибудь брошенное на него.

Наконец, поскольку сварочные аппараты с дизельным двигателем предназначены для использования в местах, где нет доступа к электроснабжения, неудивительно, что у них достаточно мощность не только для работы самого сварочного аппарата, но и для ряда дополнительных оборудование, которое может вам понадобиться, от электроинструментов до фонарей и т. д.А сварочный генератор приличных размеров должен иметь мощность не менее 11000 Вт, чего будет достаточно для ваших нужд. Если произойдет полное отключение электроэнергии, затем вы даже можете использовать его для питания аварийного оборудования, а также для вашего лучшего сварочного аппарата MIG, что делает его чрезвычайно полезным оборудованием, которое можно иметь под рукой, где бы вы ни работали.

Мир сварки особенно интересен Любитель DIY или начинающий сварщик, который только начал изучать ремесло с широкий ассортимент продукции и аксессуаров, доступных для использования на рынке.Существует широкий ассортимент принадлежностей для сварки, которые можно выбрать, начиная с от сварщиков MIG, сварщиков TIG и сварочных аппаратов до ацетилена сварщики. Есть также несколько других сварочных аппаратов высокого класса, которые относительно дороже по сравнению с более распространенными TIG и MIG; Однако эти высокотехнологичные сварочные аппараты часто работают от топливного двигателей, чтобы их можно было использовать вне электросети с равной удобство.

Если вы начинающий сварщик, будет лучше, если вы разбирались в различных типах сварочного оборудования, чтобы лучше перспективы трудоустройства.Если вы можете определиться с какой сварочной моделью были бы более совместимы с конкретным проектом, ваши шансы на быть назначенным работодателем в качестве руководителя или помощника по проекту.

Если хотите арендовать или купить качественный инверторный сварочный аппарат и дизельный двигатель сварочный аппарат с возможностью многозадачной сварки и вспомогательным источником питания вывод, пожалуйста, свяжитесь с GZ Industrial Supplies Limited. Наши портативные сварочные аппараты созданы для самых тяжелых сварочных ситуаций.Эта машина изготовлена ​​с использованием компоненты высокого качества на стороне поставщиков. Кроме того, наш сварщик отлично работает и рассчитан на длительный срок службы; это широко востребовано в рынок за его различные качественные особенности.

11 дек.2019 г., англ. Энтони Убонг

Как работает инверторный сварочный аппарат?

Инверторные сварочные аппараты

подходят для всех процессов дуговой сварки, таких как MIG / MAG, электродная и плазменная сварка.В зависимости от выходной мощности инверторные сварочные аппараты подключаются к электросети с одной или тремя фазами. Основной принцип инвертора соответствует принципу импульсного источника питания.

Больше комфорта с инверторными сварочными аппаратами

Как работает инверторный сварочный аппарат?

Инверторные сварочные аппараты — это особый тип аппаратов для сварки в инертном газе, но инверторные сварочные аппараты работают таким же образом. Инверторные сварочные аппараты имеют то преимущество, что они намного легче обычных сварочных аппаратов и работают очень безопасно.

В отличие от обычных сварочных аппаратов в среде защитного газа, которым для запуска требуется дополнительный трансформатор, инверторные сварочные аппараты не нуждаются в нем, потому что тяжелый трансформатор заменен полупроводниковой технологией, а управление осуществляется с помощью небольшого потенциометра, который управляет электроникой инверторного сварочного аппарата.

Сварочные аппараты

с инвертором работают с постоянным током, преимущество которого заключается в более медленном плавлении материалов с большей мощностью, несмотря на ту же силу тока.

Сварка постоянным током

Поскольку инверторные сварочные аппараты работают на постоянном токе, можно сваривать все типы электродов. Благодаря электронной регулировке сварочного тока инверторные сварочные аппараты также обладают лучшими сварочными свойствами и могут использоваться для обработки многих металлов. Благодаря компактной конструкции и небольшому весу инверторные сварочные аппараты в основном используются на строительных площадках и в коммерческих целях, поскольку они обеспечивают большую мощность при меньшем весе.

Легко транспортировать

В отличие от обычных сварочных аппаратов MIG, MAG и TIG, инверторные сварочные аппараты дороже в приобретении, но их намного проще транспортировать.Кроме того, эффективность инверторных сварочных аппаратов выше, чем у других источников сварочного тока.

Различные специальные функции благодаря последним техническим инновациям

Как работает инверторный сварочный аппарат?

Благодаря более высокой рабочей частоте инверторных сварочных аппаратов, высокодинамичные сварочные процессы можно регулировать гораздо точнее, благодаря чему могут быть реализованы различные комфортные функции, такие как функция горячего старта, которая предотвращает слипание стержневого электрода из-за короткого замыкания. временное наложение сварочного тока и более быстрый прогрев начала сварочного шва или функция защиты от прилипания.

, при котором система выдает максимальный ток незадолго до короткого замыкания, что предотвращает отжиг или прилипание электрода. Кроме того, можно использовать инверторный сварочный аппарат для электронного регулирования дуги, так что установленное значение тока непрерывно автоматически увеличивается, как только дуга укорачивается.

Это позволяет поддерживать почти постоянную длину дуги.

Настройка параметров инверторного сварочного аппарата TIG

Технологии, лежащие в основе конструкции сварочного аппарата, постоянно развиваются.В то время как инверторные сварщики какое-то время определяли верхнюю часть рынка, теперь многие основные сварщики используют эту технологию. Нет никаких сомнений в том, что инверторные сварочные аппараты имеют много преимуществ перед своими простыми трансформаторами и выпрямителями, но есть кривая обучения, чтобы понять, когда и как использовать эти расширенные функции.

Многие строители модернизировали свои сварочные аппараты TIG за последние несколько лет, и многие люди просто не знают, с чего начать настройку своих новых современных инверторных аппаратов.Это краткое руководство должно помочь вам быстро и легко освоиться.

Начнем с определения инверторной технологии. Все сварочные аппараты принимают ток, идущий от розетки в вашем гараже или магазине, и преобразуют его в ток, необходимый для сварки. В США наиболее распространен ток 120 и 240 В, и он доставляется с частотой 60 циклов в секунду или герц (Гц). Все сварщики используют трансформатор для преобразования этого высокого напряжения в более низкое напряжение, подходящее для сварки, а электрическая схема позволяет аппарату подавать ток большой силы в течение продолжительных периодов времени.

Эта схема более эффективна на более высоких частотах, поэтому инверторные машины повышают ток 60 Гц примерно до 10 000 Гц, чтобы максимизировать эту эффективность. Схема управления также позволяет использовать такие функции, как пульсирование, управление формой волны переменного тока и частоту дуги переменного тока. Вскоре мы подробно рассмотрим эти настройки.

Первое, что вы заметите в инверторной машине, — это ее размер и вес — они намного меньше и легче, чем старые «унаследованные» машины, которые принципиально не изменились с середины прошлого века.Помимо того, что инверторные машины легче, они намного эффективнее и потребляют лишь небольшую часть энергии, необходимой для старых машин. Вот почему большинство производителей перешли на инверторы в течение последних нескольких лет.

Мы собираемся использовать для этой статьи первоклассный аппарат Miller Dynasty 350, и хотя простая панель управления с сенсорной панелью может отличаться от других инверторных сварочных аппаратов, принципы, используемые для выбора и настройка каждой переменной будет одинаковой для всех сварочных аппаратов.

Миллер, надо отдать им должное, проделал большую работу по упрощению панели управления. Некоторые другие инверторные сварочные аппараты могут иметь более десятка шкал для регулировки, но машины Миллера имеют одну шкалу плюс аккуратные вертикальные столбцы настроек, с одной кнопкой сенсорной панели для каждого столбца, которая циклически переключает параметры, что упрощает настройку. и пойми. Имеется три цифровых индикатора, показывающих каждый параметр в процессе его настройки и дающих вам быстрый визуальный ориентир для выбранных вами настроек.

Мы начнем с просмотра левого столбца полярности. Это одна из самых простых настроек: если вы свариваете алюминий (или магний), вы выбираете режим AC (переменный ток), для всех остальных видов сварки выбираете режим DC (постоянный ток). Видишь ли, я же говорил, что это будет легко!

Следующий столбец — для процесса. Здесь есть три возможных настройки. Самый верхний вариант — для высокочастотной импульсной сварки TIG. Это наиболее часто используемый режим, в котором сварочную дугу можно создать, не касаясь электрода основным металлом.Следующий выбор — для TIG Touch Start. Это в основном используется в ситуациях, когда недопустимы высокочастотные дуги. Маловероятно, что вы будете использовать это, если только не привариваете чувствительную электронику, но она есть, если нужно. Нижний вариант предназначен для сварки штангой: переменным или постоянным током.

Переходя к следующему столбцу, они управляют выходом. Эти элементы управления настроены в соответствии с типом используемого вами контроллера. Наивысшая настройка — дистанционный стандарт, который используется при использовании ножного или ручного управления для регулирования силы тока во время сварки.Следующая настройка предназначена для удаленного удержания триггера 2T. Это позволяет вам предварительно установить силу тока на сварочном аппарате, и одно касание спусковой кнопки на горелке включает ток, а второе касание выключает его. Нижняя настройка — Вкл., При которой сварочный ток поддерживается постоянно и используется для сварки штучной сваркой или для сварки TIG с подъемом дуги без дистанционного управления силой тока.

Центральная колонна предназначена для генератора импульсов, который обычно используется только для сварки постоянным током. Это позволяет сварочному току автоматически переключаться между верхним значением пикового значения и нижним значением фона.По моему опыту, не многие сварщики-любители понимают или используют эту функцию. Одним из больших преимуществ использования генератора импульсов является то, что вы можете снизить нагрев при сварке тонких металлов, что может значительно снизить степень деформации. Если вы занимаетесь кузовными работами, я полагаю, вам понравится эта функция.

Верхнее значение для PPS (импульсов в секунду). Некоторые люди устанавливают это на низкое значение, например 1 PPS, и используют пульсацию, как метроном, для измерения времени добавления наполнителя, помогая добиться эффекта «копейки на копейку», который так ценят многие строители.Более высокое значение PPS дает более плавный эффект волнистости, более узкий борт и более высокую скорость движения.

Следующая настройка предназначена для пиковой силы тока. Это устанавливает процент времени, в течение которого ток будет на максимальном значении; 40-50 процентов — хорошее место для начала. Последняя настройка предназначена для фоновой силы тока, которая устанавливается в процентах от пикового значения. Именно здесь реализуются охлаждающие преимущества импульсных настроек, и 25 процентов — хорошая отправная точка. Нижний свет показывает, включен или выключен генератор импульсов.

Следующий столбец предназначен для секвенсора. Он используется в основном для производственной сварки или для автоматизированных приложений и позволяет вам установить начальную силу тока, начальное время нарастания тока для достижения пикового значения силы тока, время уменьшения скорости разгона и конечную силу тока. Маловероятно, что многие из наших читателей будут использовать эту функцию для создания одноразовых грузовиков.

Следующий столбец — это меню Gas Dig. Верхняя настройка — это предварительная подача или время, в течение которого защитный газ должен течь до возникновения дуги.Для большинства приложений достаточно одной или двух десятых секунды. Средняя настройка предназначена для пост-потока или времени, в течение которого газ продолжает течь после прекращения дуги. Рекомендуемая настройка — одна секунда на каждые 10 ампер. Нижнее значение используется для предотвращения прилипания или короткого замыкания электрода при сварке штучной сваркой.

Крайний правый столбец предназначен для формы волны. Это мощная функция, уникальная для инверторных сварочных аппаратов, позволяющая регулировать многие параметры переменного тока.

Сначала я опишу функцию «Баланс», хотя это третий вариант ниже. Это позволяет вам изменять процент времени, в течение которого ток находится в режиме EN (отрицательный электрод) и режиме EP (положительный электрод). Самый простой способ понять это — вы жертвуете чисткой на проникновение. Для достаточно чистого металла, 75% EN должно быть хорошим началом. Для выдержанного или покрытого алюминием более низкий процент EN, который обеспечивает более эффективное очищающее действие, может работать лучше.Слишком маленький процент (менее 60 процентов) может привести к ухудшению острия на кончике вольфрамового электрода.

Верхняя настройка позволяет регулировать силу тока EN. Это не то же самое, что и количество времени, которое было установлено с помощью элемента управления «Баланс». Следующая настройка позволяет вам установить силу тока EP независимо. Рекомендуемые значения: от 1 до 0,75, например, 100 ампер EN и 75 ампер EP, но не более чем соотношение 2: 1, например, 100 ампер EN и 50 ампер EP. Установленное здесь соотношение будет сохранено, когда вы вернетесь на главный экран.

Нижняя настройка для частоты переменного тока. Низкая частота (менее 100 Гц) дает мягкую широкую дугу, которая может быть полезна для тонких краев внешнего углового стыка. Чем выше частота, тем уже конус дуги, и он будет более устойчивым при сварке тройников, внутренних углов и материалов разной толщины. Более высокие частоты обычно используются для тонких материалов, и 200 Гц являются хорошей отправной точкой. Вы можете поэкспериментировать, чтобы увидеть, что лучше всего подходит для вас.

В верхнем левом углу панели управления находится кнопка памяти, которая позволяет сохранять девять программ в режиме TIG на постоянном токе, девять — в режиме TIG на переменном токе, девять — на модуле постоянного тока и девять — на модуле переменного тока.Если вы выполняете сварку определенного типа неоднократно, эти настройки памяти могут быть очень полезны.

Вы можете подумать, что мы здесь закончили, но есть скрытое меню настройки, которое я кратко рассмотрю. Это позволяет настраивать зажигание дуги, форму сигнала и многое другое. Чтобы получить доступ к этому меню, нажмите и удерживайте кнопку «A» (сила тока) и нажмите кнопку Gas Dig. Затем вы можете переключаться между различными вариантами, несколько раз нажимая кнопку Gas Dig, внося изменения по своему желанию.

В аппарате есть настройки по умолчанию для зажигания дуги для вольфрама 3/32 дюйма, но если вы регулярно используете другой диаметр, вы можете настроить аппарат для настройки зажигания дуги по своему желанию.Вы также можете изменить форму волны переменного тока, выбрав Advanced Square, Soft Square, Triangle и Sine Wave. Я обнаружил, что настройки по умолчанию мне очень подходят, но вы можете поэкспериментировать с этими настройками, если хотите. Треугольная форма волны сохраняет тепло на минимальном уровне, что дает наибольшие преимущества для тонких металлов.

Есть еще несколько настроек, которые вы можете сделать в этом меню настройки, но я рассмотрел функции, которые, я думаю, наши читатели оценят больше всего. Дайте мне знать, если у вас есть конкретные вопросы, и, возможно, на них можно будет ответить в будущих рубриках профессора Хаммера.

Если вы еще не пробовали новые инверторные сварочные аппараты, вас ждет угощение!

Посмотреть все 16 фотографий Посмотреть все 16 фотографий Он позволяет выбирать между сваркой на переменном и постоянном токе. Если вы не свариваете алюминий или магний, вы, вероятно, будете использовать постоянный ток. См. Все 16 фотографий Второй столбец предназначен для процесса.Он позволяет выбрать высокочастотный импульс TIG, запуск TIG Touch Start и Stick. Верхняя настройка обычно используется для сварки TIG. См. Все 16 фотографий. Третий столбец предназначен для вывода. Он позволяет вам переключаться между Remote Standard, который является нормой при использовании ручного или ножного управления силой тока, или Remote 2T, который используется с дистанционным переключателем включения и выключения. См. Все 16 фотографий В среднем столбце вы можете установить Pulser . Это может уменьшить нагрев и деформацию при сварке листового металла. Эту функцию можно включать и выключать.Здесь мы устанавливаем 30 импульсов в секунду. См. Все 16 фотографий. Пятая колонка предназначена для Sequencer, который разработан для автоматизированной или производственной сварки и, вероятно, не будет широко использоваться производителями классических грузовиков. См. Все 16 фотографий. называется Gas Dig. Здесь вы устанавливаете предварительную и последующую подачу защитного газа, а также можете вносить корректировки, чтобы предотвратить прилипание электрода при дуговой сварке. См. Все 16 фотографий Последний столбец посвящен форме волны переменного тока, где одни из самых больших преимуществ инверторной технологии доступны.Это позволяет вам установить баланс переменного тока, частоту и выбрать из нескольких форм волны. Здесь мы устанавливаем частоту 200 Гц. См. Все 16 фото. Вот пример того, как генератор может уменьшить искажения на листовом металле. Соединение слева было выполнено с помощью генератора импульсов, и вы можете видеть, что зона термического влияния меньше. См. Все 16 фотографий Если вы поднесете линейку к сварному шву, выполненному без генератора импульсов, вы увидите, насколько сильно деформировался металл. Посмотреть все 16 фотографий На сварном шве, выполненном с помощью генератора импульсов, искажения значительно уменьшены.Посмотреть все 16 фото Еще одна полезная функция — регулятор AC Balance. Для чистого металла может быть подходящим значение 75%. См. Все 16 фотографий. Для состаренного или сильно окисленного материала более низкое значение обеспечивает более высокую степень очистки, возможно, всего 60 процентов. См. Все 16 фотографий. широкий ассортимент. В этом примере частота 60 Гц позволяет дуге плавно обтекать края этих панелей из листового металла (см. Все 16 фотографий) Более высокая частота сужает конус дуги и фокусирует ее в более узкую область.Это идеальный вариант для выполнения сварных швов в местах сужения, таких как V-образный стык между этими двумя пластинами, которые были сварены с частотой 200 Гц. См. Все 16 фотографий

Почему мой сварщик не использует стержни 6010? — Weldpundit

Если вы попытаетесь использовать стержневые электроды из целлюлозы, такие как E6010, с обычным сварочным аппаратом, вы, вероятно, будете разочарованы. Электрод не хочет поддерживать стабильную дугу или вообще не зажигается.

Вы можете подумать, что делаете что-то не так и проверить исправность зажима, полярность и тд.Однако, если вы переключитесь на рутиловые или основные (с низким содержанием водорода) электроды, они будут работать нормально. Так почему же ваш сварщик не использует прутки E6010?

Современные аппараты для ручной сварки не используют электроды E6010, потому что у них нет необходимых компонентов для стабилизации агрессивной дуги, создаваемой этими электродами. Все сварщики должны иметь большие индукторы, обеспечивать достаточное сварочное напряжение, а инверторные сварочные аппараты должны иметь подходящее программное обеспечение для выполнения всей процедуры.

Целлюлозные электроды (или стержни) предпочтительны, если вы хотите:

• Сваривайте с помощью хороших соединений с ручным управлением с открытыми корнями.
• Вы хотите выполнять сварку в нестандартном положении, особенно вертикально вниз. Металл сварного шва целлюлозных стержней быстро застывает и остается на месте.
• Соединения сварные с плотной посадкой. Стержни из целлюлозы обеспечивают самое глубокое проникновение и лучше всего подходят для этих соединений.
• Поддерживайте оборудование без тщательной очистки, потому что у вас может не хватить времени или соединение не понадобится. Эти стержни проникают и свариваются через значительное количество прокатной окалины, грязи, ржавчины, краски и т. Д.

Целлюлозные стержни бывают двух типов: EXX10 и E6011.

Стержни E6011 могут работать с большинством сварочных аппаратов, которые также работают со стержнями базового типа, такими как E7018 или E7016. Стержни E6011 — отличная альтернатива для домашней или сельскохозяйственной сварки, но не для профессиональных строительных работ.

Проблемы несовместимости возникают со стержнями EXX10, такими как E6010s, E7010s и так далее. Эти стержни не содержат калий во флюсовом покрытии, как E6011. Калий помогает стабилизировать дугу.

Кроме того, для большинства сварочных работ, требующих стержней E6010, вы используете методы сгибания и паузы, которые создают дополнительную нагрузку на сварщика.В результате стержни E6010 создают дугу, которую очень трудно стабилизировать.

Эта проблема более заметна для современных инверторных сварщиков, и статья будет посвящена именно им.

---

Причины, по которым сварщики не могут стабилизировать дугу стержней E6010

Вот причины, по которым современные инверторные сварщики испытывают трудности при работе со стержнями E6010.

1. Катушки индуктивности малые

Инверторная технология

значительно уменьшила размер всех компонентов машины.Небольшие компоненты обладают преимуществом небольшого веса и портативности, но также имеют недостатки.

Индуктор — это компонент сварочного аппарата, который сопротивляется изменениям тока (силы тока), проходящего через него.

• Если ток, проходящий через катушку индуктивности, увеличивается, она «крадет» дополнительную энергию тока. Индуктор преобразует эту энергию в магнитные поля вокруг себя. В результате через катушку индуктивности выходит меньше тока.

• Если ток, проходящий через катушку индуктивности, уменьшается, она сбрасывает сохраненные магнитные поля вокруг себя и возвращает их в виде тока.В результате через катушку индуктивности выходит больше тока.

Этот процесс стабилизирует сварочный ток путем автокоррекции любых колебаний. В результате целлюлозные электроды могут поддерживать стабильную дугу.

Большинство инверторных сварочных аппаратов имеют небольшие индукторы по своей природе и не могут накапливать или выделять достаточно энергии для поддержания стабильного сварочного тока.

2. Низкое напряжение холостого хода (OCV)

Напряжение холостого хода (OCV) (Википедия) — это напряжение между кончиком электрода и основным металлом до возникновения дуги.Если OCV недостаточно высок, ток не может проскочить через воздушный зазор и создать дугу.

Многие производители из соображений безопасности выпускают аппараты для ручной сварки с низким OCV. Чем ниже напряжение, тем тяжелее току пройти через сопротивление вашей кожи и поразить вас. Кроме того, они дешевле в сборке.

Но OCV должен быть достаточно высоким для запуска любого типа удилища, с которым вы хотите работать. Это зависит от материалов во флюсовом покрытии. Для целлюлозных стержней требуется более 70 В.С другой стороны, рутиловые стержни, такие как E6013, могут запускаться с гораздо более низким напряжением, например, 50 В или даже меньше.

Имейте в виду, что OCV также зависит от напряжения сети. Если вы подключите сварочный аппарат с двойным напряжением к розетке на 120 В, он подаст более низкий OCV на рабочие кабели.

Если ваш сварочный аппарат оборудован устройством понижения напряжения (VRD), это может способствовать возникновению проблем с зажиганием дуги с E6010s.

3. Низкое напряжение дуги

Напряжение дуги — это напряжение дуги при сварке.Это намного ниже, чем OCV, около 17-30 В.

Инверторные сварочные аппараты

обеспечивают достаточное напряжение дуги для основных и рутиловых стержней, если OCV сварщика может запускать эти стержни.

Однако стержням E6010 требуется более высокое напряжение дуги. Если сварщик не может обеспечить достаточно высокое напряжение дуги, дуга будет нестабильной, что приведет к плохому сварному шву.

4. Отсутствие специального программного обеспечения

Хотя катушки индуктивности и напряжение являются очень важными факторами, другие компоненты также имеют значение. Это включает в себя программное обеспечение, встроенное в машину.Он должен быть специально разработан для обработки всех параметров сварки для обжига целлюлозных стержней.

Вот почему сварочные аппараты, которые могут прожигать стержни E6010, имеют на экране специальные кнопки или параметры для выбора. После этого они переходят в «специальный» режим работы с этими стержнями.

Панель для сварочного аппарата с опорой E6010

---

Инверторный или трансформаторный сварочный аппарат для стержней E6010?

Если вы хотите купить современный инверторный сварочный аппарат и использовать с ним стержни E6010, вам лучше еще раз его проверить.Следует особо отметить, что он может сжигать целлюлозные стержни, такие как E6010s.

Имейте в виду, что многие производители специально упоминают, что их сварочные аппараты могут работать с E6010, но они все равно будут вызывать проблемы, если вы попытаетесь сварить ими открытый корневой шов. Более того, дешевые сварочные аппараты будут использовать неизвестные модели «E6010» с eBay, но не оригинальные модели E6010 от известных производителей прутков.

Плохая новость заключается в том, что инверторные сварочные аппараты, которые могут работать с E6010, не доступны по цене. А если они вышли из гарантии, их ремонт будет слишком дорогим.

Сварочные аппараты трансформатора легче прожигают стержни E6010. Они по своей природе имеют большие индукторы и обеспечивают высокое напряжение тока дуги и OCV. Производителю не нужно делать ничего лишнего, чтобы он мог сжечь E6010. Кроме того, вы можете найти подержанный в хорошем состоянии, не нарушая при этом денег.

Но с трансформаторным сварочным аппаратом у вас не может быть интеллектуальных функций, которые есть у инверторных сварочных аппаратов. Во-первых, нет никаких схем безопасности, чтобы избежать риска поражения электрическим током из-за высокого OCV.После этого у них не будет таких полезных функций, как горячий старт, сила дуги и защита от прилипания.

Кроме того, вы теряете электрическую эффективность и портативность легких инверторных сварочных аппаратов.

Несколько советов по сжиганию стержней E6010

Если у вас возникли проблемы с прожиганием стержней E6010, эти советы могут помочь.

• Если у вас есть сварщик, который указывает, что он может сжигать E6010, но они отказываются работать нормально, они могут быть слишком сухими. Если вы храните E6010 рядом с источниками тепла или оставляли их на солнце в течение длительного времени, влага в их флюсе падает.Для правильного горения им требуется определенное количество влаги. Не больше, не меньше. Попробуйте новые.

• Если ваш инверторный сварочный аппарат имеет функцию дуги (или копания), поэкспериментируйте с ней, попробуйте установить ее полностью вниз. Это заставит стержни гореть менее агрессивной дугой, что может помочь сжечь E6010. У вас не будет такого же глубокого проникновения, но у вас будут характеристики быстрой заморозки. Но это еще далеко.

---

Заключение

Инверторный сварочный аппарат должен иметь соответствующее оборудование и программное обеспечение для работы с электродами E6010.

Если вы хотите сваривать стержнями E6010, а сварочный аппарат, который у вас есть, не может их обжечь, вам нужно найти такой, который может или, если возможно, использовать другие стержни, такие как E6011.

---

Другие статьи Weldpundit

Выбор электродов для ручной сварки для начинающих: тип, размер и сила тока.

Как выбрать сварочный аппарат: лучшие характеристики для начинающих.

Как хранить стержневые электроды: с советами для домашних сварщиков.

Большой перечень инструментов и оборудования для сварки.

Можете ли вы сварить дома? Основные соображения.

Что такое сварочное одеяло? Полезное руководство.

Сварочная маска Запотевает? 10 способов предотвратить это.

Сравнение

TIG с инверторами и трансформаторами

Часто задают вопрос: «У меня есть инвертор (или трансформатор), какой вольфрам мне использовать?»

Обновленная таблица выбора электродов, приведенная ниже, должна сразу ответить на этот вопрос.Выбор источника питания в первую очередь определяется типом металла и его толщиной. Другими соображениями должны быть размер и портативность машины (инверторы меньше / легче) и энергоэффективность (инверторы потребляют меньше энергии). Отправьте нам письмо по электронной почте, если у вас есть вопросы.

Таблица выбора вольфрамовых электродов для сварки TIG
Тип	переменного / постоянного тока	Инвертор и / или трансформатор	Рекомендуемое использование
2% торированный (красный)	DC	Инвертор И трансформатор	Медь сплавы, никелевые сплавы, титановые сплавы и нержавеющие стали КУПИТЬ
2% лантанат (синий)	переменного и постоянного тока	Инвертор И трансформатор	Алюминий сплавы, магниевые сплавы, никелевые сплавы, медные сплавы, титановые сплавы, низколегированные и неагрессивные стали КУПИТЬ
Чистый вольфрам (зеленый)	AC	Трансформатор	Магний сплавы и алюминиевые сплавы КУПИТЬ
2% Ceriated (серый)	AC & DC	Инвертор и трансформатор	Титан сплавы, медные сплавы, магниевые сплавы, алюминиевые сплавы, никелевые сплавы, нержавеющие стали и низколегированные стали КУПИТЬ
1.5% лантанат (золото)	переменного и постоянного тока	Инвертор И трансформатор	Титан сплавы, медные сплавы, никелевые сплавы и нержавеющие стали КУПИТЬ
Смесь редкоземельных элементов (фиолетовый)	переменного и постоянного тока	Инвертор И трансформатор	Алюминий сплавы, магниевые сплавы, титановые сплавы, никелевые сплавы, медные сплавы, низколегированные и неагрессивные стали КУПИТЬ
0.8% цирконий (белый)	AC	Инвертор и трансформатор	Обрабатывает более высокие уровни усилителя для магниевых сплавов и алюминиевые сплавы КУПИТЬ

Какой размер генератора для сварки? • WelditU

0

Иногда бывает удобнее выполнять сварочные работы в полевых условиях, а не в магазине.

Современные генераторы и сварочные аппараты более мощные и портативные, что упрощает сварку в удаленных местах, но какой размер генератора для сварки подходит вам?

Перейти к:

Как определить размер генератора для сварки

Поскольку сварочные аппараты сложны, а производители используют разные конструкции и компоненты для достижения номинальных уровней мощности (и даже того, как они меняют производительность), я не Не рекомендуется использовать номинальную выходную силу тока для определения размера генератора.

Генератору все равно, сколько ампер может развить сварщик. Важно то, сколько ватт потребляет сварщик для создания сварочного тока.

Я проведу вас через расчеты, но для тех, кто спешит, эта таблица даст вам общее приблизительное представление о том, сколько генератора вам понадобится для сварки.

Таблица размеров генератора для сварщиков

Сила тока сварщика	Минимальный размер генератора	Рекомендуемый размер генератора
До 100 Вт
До 100 Вт	3000–1960 903	3000–1960 903	4500 ватт	6500 ватт
180–200A	6500 ватт	8000 ватт
210–250A	10000 ватт	13000 ватт 942 942 9409 0 0 942 9409 903 генератор для питания любого типоразмера 120 В сварочный аппарат, и этот генератор рассчитан на сварочные аппараты 240 В и до 250 ампер. Вы обнаружите, что мощность генератора обычно выражается в ваттах. Вот основная формула, которую мы будем использовать: Вт = Вольт x Ампер Например, это говорит вам, что генератор мощностью 4800 Вт, питающий 120-вольтное устройство, выдает 40 ампер тока (4800 Вт = 120 вольт x 40 ампер), и если он способен выдавать 240 вольт, тот же генератор обеспечивает 20 ампер (4800 ватт = 240 вольт x 20 ампер). Преобразуйте номинальную мощность в кВА (киловольт-ампер) в ватты, умножив на 800.Например, генератор мощностью 9 кВА, умноженный на 800, преобразуется в 7200 Вт. Ищите два номинальных выхода для генератора. Один для постоянной постоянной нагрузки, известной как рабочая, или рабочих ватт . Большинство генераторов также могут справиться с кратковременным всплеском мощности, возникающим при запуске двигателя (или сварочного аппарата). Обычно на 25–30% выше рабочего значения, это номинальная мощность при пуске или ватт. В названии модели большинства генераторов указано значение мощности.Вам нужно будет проверить, соответствует ли он рабочей мощности или импульсной мощности, так как это зависит от производителя. Определение размера генератора для питания сварщика начинается с определения максимальной мощности, потребляемой сварщиком. Тогда вы узнаете минимальных ватт, необходимых вашему сварщику для работы на полной мощности . Сколько ватт использует ваш сварочный аппарат? Редко можно найти в списке для сварщиков полную мощность, но некоторые производители предоставляют полезные рекомендации по минимальному размеру генератора. Everlast PowerARC 140STi Руководство пользователя Хотя не все производители предоставляют эту информацию, вы можете рассчитать ватт, используя значения напряжения и силы тока из руководства пользователя или паспортной таблички сварочного аппарата. Используйте номинальное напряжение производителя Хотя вы найдете генераторы на 120 и / или 240 вольт, некоторые производители оценивают свои сварочные аппараты на 110, 115 или 230 вольт. Для обеспечения точности лучше всего использовать номер производителя, указанный на табличке технических данных как U₁ .Это напряжение, которое они использовали для оценки машины и измерения силы тока. Получите правильное значение силы тока В зависимости от сварщика вы можете найти несколько ампер разных номиналов или только один. Найдите номер I 1max . Это лучший рейтинг , потому что он представляет собой максимальный номинальный ток питания. Вы можете увидеть, что это называется максимальным «пусковым» или «импульсным» током, потребляемым при запуске. Everlast PowerARC 140STi Руководство пользователя Умножьте I 1max ампер на номинальное напряжение производителя, чтобы получить максимальных ватт, необходимых для вашего сварочного аппарата. Используя технические характеристики сварочного аппарата, указанные выше: 24,2 ампера x 240 вольт = 5808 максимальных ватт Производитель, Everlast, рекомендует в руководстве пользователя 140 STi импульсный генератор мощностью не менее 6000 Вт. Число ампер I 1eff — это номинальное тепловое значение, учитывающее номинальные пределы рабочего цикла (время простоя) и тепловыделение в соответствии с размерами контуров здания. Без регулировки она слишком мала для расчета максимальной мощности. Когда производители дают обе оценки, я считаю, что I 1max обычно равно 1.От 7 до 2,2 раз в больше, чем рейтинг I 1eff . На некоторых табличках с техническими данными отображается только информация о I 1 или «рекомендуемый автоматический выключатель», как на Lincoln 140. Использование спецификаций, которые дает нам Lincoln: 20 ампер x 120 вольт = 2400 ватт Но я видел, как представители Lincoln говорили, что для этого сварочного аппарата требуется как минимум генератор на 3000 Вт. А 3000 Вт, разделенные на 120 вольт, дают нам 25 ампер, что, вероятно, ближе к рейтингу I 1max для этой машины. Рекомендуемый размер автоматического выключателя может быть слишком мал для расчета полной рабочей мощности. Правильно работающий автоматический выключатель спроектирован с выдержкой времени и, вероятно, не сработает из-за кратковременного скачка напряжения 25 А. Но это может вызвать проблемы с генератором с номинальной мощностью 2400 Вт. Наконец, не делайте ошибки, используя значения выходной силы тока, такие как I 2 или силу тока рабочего цикла. Необходимые корректировки Перед тем, как выбрать генератор какого размера для работы сварочного аппарата, следует учесть еще несколько моментов. Снижение мощности для работы на большой высоте Разжижение воздуха означает меньшую мощность на больших высотах. По данным одного производителя генератора: «… плотность воздуха уменьшается с увеличением высоты, что приводит к снижению номинальной мощности двигателя генераторной установки — примерно на 3,5 процента при каждом увеличении на 1000 футов (305 м) (Таблица 3). Может потребоваться запустить меньшее количество приборов на больших высотах. ». Cummins Onan — Руководство по эксплуатации генератора Эти генераторы Onan имеют регулятор высоты над уровнем моря.Для многих моделей генераторов доступны высотные комплекты. Cummins Onan — Руководство по эксплуатации генератора Не забудьте вспомогательное оборудование Во время сварки вам может потребоваться включить рабочее освещение, вентиляторы и воздушные компрессоры, поэтому добавьте их требования к мощности к общей сумме. Шлифовальные машины и отрезные пилы могут потреблять до 1800 Вт каждая. Это не проблема, если вы работаете в одиночку. Но в командной ситуации, подбирая генератор на удвоенную максимальную мощность сварщика, минимизирует влияние запуска других инструментов на сварку. Вот требования к питанию для распространенных устройств: 903 200 903 Устройство Рабочие ватты Начальные мощности Кофеварка 1750 0 903 Одиночная лампа CFL, эквивалентная 60 Вт 15 0 Радио 50-200 0 Комнатный кондиционер: 10 000 БТЕ 1500 2200 1700 8 дюймовНастольный шлифовальный станок 1400 2500 Мойка высокого давления: 1 л.с. 1200 3600 7-1 / 4in. Циркулярная пила 1400 2300 Электрическая цепная пила: 14 дюймов. Штанга, 2 л.с. 1100 0 10 дюймов Настольная пила 1800 4500 Сверло: 3/8 дюйма, 4 А 440 600 Сверло: 1/2 дюйма., 5,4 А 600 900 Переносной обогреватель (керосин, дизельное топливо): БТЕ 500 725 Зарядное устройство: 60 А с усилением 250 А 1500/57 0 Ноутбук 65 0 ЖК-монитор компьютера 25 0 Струйный принтер 15 0 Зарядное устройство для сотового телефона 10 0 «Грязный» vs.Генераторы чистой энергии для сварщиков Внутренние источники питания сварщиков делятся на две отдельные категории конструкции, каждая из которых обрабатывает входящий ток по-разному для создания выходной мощности, пригодной для сварки. Традиционные сварочные аппараты на основе трансформаторов Эти мощные источники питания с большими трансформаторами, изготовленными из меди и алюминия, преобразуют входной переменный ток в мощность постоянного / низкого напряжения для сварки. Очень надежные и нечувствительные к грязной мощности, традиционные сварочные аппараты хорошо работают с любым генератором. Сварочный аппарат на базе трансформатора Сварочный аппарат инверторного типа Благодаря технологии, позволяющей создавать эффективную сварочную мощность с гораздо меньшими трансформаторами, инверторные сварочные аппараты часто весят меньше половины традиционных сварщиков. Они достигают очень стабильной выходной мощности благодаря конденсаторам, сохраняющим высокое напряжение. Но для этой сложной электроники требуется качественная входная мощность. Многие генераторы создают чрезмерные колебания напряжения и частоты, известные как «грязная энергия». Он измеряется в процентах от общего гармонического искажения или THD.Грязное питание может быстро вывести из строя чувствительную электронику или сократить срок службы с совокупным повреждением. Особенно чувствительны старые инверторные сварочные аппараты, использующие технологию металл-оксидных полупроводниковых полевых транзисторов (MOSFET). Более новые машины, основанные на биполярных транзисторах с изолированным затвором (IGBT), работают лучше, но по-прежнему требуют генератора чистой энергии с 5% или менее THD. Вот видео, на котором показан сварочный аппарат Lincoln 180 MIG, работающий на генераторе мощностью 7250 Вт: Генераторы для сварщиков Компактный и надежный, современный портативный генератор обеспечит питание вашего сварочного аппарата и других инструментов на любой рабочей площадке и сохранит ваши во время отключения электроэнергии дома свет и холодильник включены. Обычные генераторы для сварщиков По сути, это генератор переменного тока с моторным приводом, традиционные генераторы общего назначения вырабатывают энергию за один шаг. Вращение генератора на 3600 об / мин создает напряжение 120 вольт с частотой 60 Гц. Любое изменение этой скорости вызывает колебания напряжения и частоты, что приводит к гармоническим искажениям. Конечно, регулятор будет пытаться поддерживать постоянные обороты, но любое значительное изменение нагрузки вызовет кратковременный скачок вверх или вниз. Хотя традиционные сварочные аппараты на базе трансформаторов хорошо работают с обычными генераторами, мощность не соответствует чистым стандартам.Этот тип генератора не должен питать инверторные сварочные аппараты , которым требуется 5% или менее THD. Сварочный аппарат Переносной генератор Westinghouse WGen6000 Переносной генератор Westinghouse WGen9500 Двухтопливный генератор DuroMax XP12000EH Основные характеристики Для сварочных аппаратов на 120 В и малых 240 В. Каждое устройство проверено на заводе-изготовителе, кнопочный электрический пуск, центр обработки данных VFT отображает выходное напряжение, частоту и срок службы Для всех сварочных аппаратов трансформаторов 120 В и многих 240 В до 250 А.Протестировано на заводе-изготовителе, брелок дистанционного запуска, долговечная чугунная втулка с автоматическим отключением при низком уровне масла и цифровой счетчик наработки Для всех сварочных аппаратов трансформаторов 120 В и многих 240 В до 250 А. Работает на газе или пропане. Выбросы, одобренные EPA и CARB. Цельнометаллическая конструкция. Розетки (4) 120 В GFCI 5-20R, (1) Готовность к безобрывному переключателю L14-30R 120/240 В, (2) USB (4) 120 В GFCI 5-20R, (1) Готовность к безобрывному переключателю L14- 30R 120 / 240V поворотный замок, (1) 120 / 240V 14-50R, (2) USB-порты (2) 120V 20A GFCI, (1) 120V 30A, (1) 240V 30A, (1) 240V 50A Время работы при 50% нагрузке (расчетное время)) Заводские испытания Предварительный просмотр Сварочный аппарат Портативный генератор Westinghouse WGen6000 Основные особенности Для сварочных аппаратов с трансформаторами на 120 В и малых 240 В. Каждый блок протестирован на заводе-изготовителе, кнопка электрического запуска, центр обработки данных VFT отображает выходное напряжение, частоту и срок службы Розетки (4) 120 В GFCI 5-20R, (1) Готовность безобрывного переключателя L14-30R 120/240 В, (2) USB Время работы при 50% нагрузке (расчетное) Дистанционный запуск Предварительный просмотр Сварщик Портативный генератор Westinghouse WGen9500 Особенности Для всех сварочных аппаратов трансформаторов 120 В и многих 240 В до 250 А.Протестировано на заводе-изготовителе, брелок дистанционного запуска, долговечная чугунная втулка с автоматическим отключением при низком уровне масла и цифровым счетчиком часов -блок, (1) 120/240 В, 14-50R, (2) USB-порта Время работы при 50% нагрузке (расчетное) Двухтопливный Предварительный просмотр Сварочный аппарат Двухтопливный генератор DuroMax XP12000EH Особенности Для всех сварочных аппаратов трансформаторов 120 В и многих 240 В до 250 А.Работает на газе или пропане. Выбросы, одобренные EPA и CARB. Цельнометаллическая конструкция. Розетки (2) 120 В 20 А GFCI, (1) 120 В 30 А, (1) 240 В 30 А, (1) 240 В 50 А Время работы при 50% нагрузке (расчетное) Инверторные генераторы для сварщиков Это Оказывается, та же технология инвертора, которая дает сварщикам стабильную мощность, также помогает генераторам производить чистую энергию в три этапа: Генерация высокочастотного переменного тока с помощью генератора переменного тока с приводом от двигателя Преобразование переменного тока в постоянный ток Преобразование постоянного тока в постоянный ток более низкий и очень стабильный переменный ток питания Начиная с высокой энергии, переменный ток позволяет инвертору лучше контролировать конечный выход.В результате получается стабильная синусоида с низким THD (менее 5%), которая идеально подходит как для инверторных, так и для обычных сварочных аппаратов, а также для другой чувствительной электроники. Preview Ультра-тихий цифровой интеллектуальный манометр Сварочный аппарат Generac 7127 iQ3500-3500 Портативный инверторный генератор Портативный инверторный генератор Powerhorse Champion Power 6250 Вт Инверторный генератор Особенности Для многих небольших сварочных аппаратов от 100 до . Электрический запуск с включенной батареей, готовность к параллельному подключению, интеллектуальный датчик отображает мощность и оставшееся время работы. Для многих небольших сварочных аппаратов на 120 В до 100 А. Чистое, надежное электричество. Обмотка из 100% меди обеспечивает непрерывную работу без перегрева. Автоматический регулятор напряжения с вольтметром и отключением при низком уровне масла. Для небольших сварочных аппаратов на 120 В и током до 165 А. Тихая работа, чистая энергия. Гарантия 3 года. Контролируйте напряжение, частоту и часы работы от Intelligauge Розетки (1) 120 В 50 А 14-50R, (1) 120 В 30 А TT-30R (RV), (2) USB (8) 120 В, 20 А, (1 ) 120/240 В 30 А, (1) 12 В постоянного тока (1) 120/240 В 30 А (L14-30R), (4) GFCI 120 В 20 А (5-20R), (1) 12 В постоянного тока Пуск Электрический / Запуск с отдачей с усилием Время работы при 50% нагрузке (расчетное значение)) Сверхтихий Предварительный просмотр Сварочный аппарат Generac 7127 iQ3500-3500 Ваттный портативный инверторный генератор Особенности Для многих небольших сварочных аппаратов на 120 В до 100 А. Электрический запуск с включенной батареей, готовность к параллельному подключению, интеллектуальный датчик отображает мощность и оставшееся время работы. Розетки (1) 120 В 50 А 14-50R, (1) 120 В 30 А TT-30R (RV), (2) USB Пуск Пуск с электрическим / отдачей Время работы при 50% нагрузке (расчетное .) Full Outlet Bank Welder Powerhorse Portable 4000 Watt Generator Особенности Для многих небольших сварочных аппаратов на 120 В до 100 А. Чистое, надежное электричество. Обмотка из 100% меди обеспечивает непрерывную работу без перегрева. Автоматический регулятор напряжения с вольтметром и отключением при низком уровне масла. Розетки (8) 120 В, 20 А, (1) 120/240 В 30 А, (1) 12 В постоянного тока Время работы при 50% нагрузке (расчетное) Digital Smart Gauge Предварительный просмотр Сварщик Champion Power Инвертор-генератор 6250 Вт Особенности Для небольших сварочных аппаратов на 120 В и током до 165 А.Тихая работа, чистая энергия. Гарантия 3 года. Контролируйте напряжение, частоту и часы работы от Intelligauge Розетки (1) 120/240 В 30 А (L14-30R), (4) GFCI 120 В 20 А (5-20R), (1) 12 В постоянного тока Время работы при 50 % Нагрузка (расчетная) Предварительный просмотр Compact Power Сварочный аппарат Champion Инвертор-генератор мощностью 8750 Вт Портативный генератор Powerhorse 13000 Вт Основные характеристики Для сварочных аппаратов на 120 В и малых 240 В, включая инвертор.Цифровой гибридный инверторный генератор чистой мощности. Сертифицировано EPA и соответствует требованиям CARB. Небольшие размеры для вывода. Для сварочных аппаратов на 120 В и многих 240 В до 250 А, включая инвертор. 8 розеток чистой энергии. Головка генератора с обмоткой из 100% меди обеспечивает непрерывную работу без перегрева. Розетки (1) 120/240 В 30 А с блокировкой (L14-30R), (4) GFCI 120 В 20 А (5-20R), (1) 12 В постоянного тока для автомобильной промышленности (4) 120 В 20 А, (1) 120 В 30 А блокировка, (1) 120/240 В, 30 А, блокировка, (1) 120/240 В, 40 А, (1) 12 В постоянного тока Время работы при 50% нагрузке (расчетное.) Compact Power Предварительный просмотр Сварочный аппарат Champion Инвертор-генератор мощностью 8750 Вт Особенности Для сварочных аппаратов на 120 В и малых 240 В, включая инвертор. Цифровой гибридный инверторный генератор чистой мощности. Сертифицировано EPA и соответствует требованиям CARB. Небольшие размеры для вывода. Розетки (1) 120/240 В, 30 А с блокировкой (L14-30R), (4) GFCI 120 В, 20 А (5-20R), (1) 12 В постоянного тока для автомобильной промышленности Время работы при 50% нагрузке (расчетное) Розетка 40A Сварочный аппарат Powerhorse Портативный генератор мощностью 13000 Вт Особенности Для 120 В и многих сварочных аппаратов 240 В до 250 А, включая инвертор.8 розеток чистой энергии. Головка генератора с обмоткой из 100% меди обеспечивает непрерывную работу без перегрева. Розетки (4) 120 В 20 А, (1) 120 В 30 А с блокировкой, (1) 120/240 В 30 А с блокировкой, (1) 120/240 В 40 А, (1) 12 В постоянного тока Время работы при 50% нагрузке (расчетное .) Советы по сварке с генератором Размер генератора должен соответствовать вашему сварочному аппарату : Знайте требования к мощности сварщика для полноценной работы. Из паспортной таблички умножьте I 1max (макс. Ток) на U₁ (вольты) = макс. Мощность в ваттах. Включите ватты для дополнительных принадлежностей, которые могут вам понадобиться при сварке: лампы, вентиляторы и т. Д. Учитывайте 3,5% потерь мощности на каждые 1000 футов высоты. Выберите генератор, способный производить по крайней мере на 25-30% больше ватт, чем вам нужно для достижения наилучших результатов. Генераторы меньшего размера могут иметь большие выбросы напряжения и частоты. Это тяжело для генератора и сварщика. Это также затрудняет сварку. Генератор, работающий на 50-60% мощности, лучше справляется с колебаниями нагрузки, чем генератор, работающий на 90% +. Запуск и останов: Отключите сварочный аппарат перед запуском или выключением генератора. Авто-холостой ход: Отключите любую функцию экономии топлива, чтобы генератор всегда работал на полной скорости при подключении к сварочному аппарату. Топливо: Доливайте свежее топливо. Никогда не нужно, чтобы генератор останавливался, когда он подключен к сварочному аппарату, особенно когда вы запускаете валик. Техническое обслуживание: Обеспечьте исправную работу генератора.Не используйте сварочный аппарат с неисправным генератором. Шнуры питания / удлинители: Не используйте шнуры недостаточного размера или в плохом состоянии. Вот как правильно подобрать сварочный удлинитель. Forney Easy Weld 140 FC-i Руководство пользователя Будет ли генератор на 3000 Вт работать на сварочном аппарате? Генератор на 3000 Вт при выходе 120 В может генерировать ток 25 А (А = Ватт / Вольт). В то время как многие сварочные аппараты на 120 В потребляют больше ампер при запуске на полную мощность, небольшой сварочный аппарат с выходной мощностью от 90 до 100 ампер должен работать. Будет ли генератор на 5000 ватт управлять сварщиком? Да, генератор на 5000 Вт идеально подходит для сварщиков на 120 В, которые потребляют менее 40 А при запуске, в том числе большинство сварщиков до 160 А. Но большинству машин на 240 В для работы на полную мощность требуется более 5000 Вт. Генератор какого размера для работы сварочного аппарата на 140 А? Многие сварочные аппараты, рассчитанные на выходную мощность 140 А, при запуске потребляют менее 30 А, но некоторым требуется почти 40 А. На всякий случай возьмите номинал I 1max (макс. Ток) и умножьте его на напряжение для получения максимальной мощности.Ожидается, что для полной работы сварочного аппарата на 140 ампер потребуется от 3600 до 4800 Вт. Заключение Некоторые из вас исследуют, какой размер генератора использовать для имеющегося сварочного аппарата, а другие имеют генератор и хотят знать, с каким размером сварочного аппарата он может справиться. В любом случае теперь вы можете принять обоснованное решение, основываясь на минимальной мощности, необходимой для работы сварочного аппарата на полной мощности. Хотя для вашего сварочного аппарата идеально подходит генератор, имеющий на 30-50% большую мощность, чем вам нужно, вы можете решить, что вам подойдет комбинация сварочный аппарат / генератор, обеспечивающая только 80% мощности сварщика. Вы позвоните в зависимости от ситуации. Выбор генератора для сварки заставляет нас балансировать мощность, цену и портативность. Руководство по процессу ручной дуговой сварки Что такое процесс ручной дуговой сварки? Используемые термины MMA — ручная дуговая сварка металлическим электродом SMAW — дуговая сварка металлическим электродом Ручная сварка MMA (процесс ручной дуговой сварки металла был впервые разработан в России в 1888 году и включал в себя сварочный стержень без покрытия.Электрод с покрытием был представлен в начале 1900-х годов, когда в Швеции был изобретен процесс Кьельберга. В Великобритании был введен квазидуговой метод. Использование электрода с покрытием шло медленно из-за высоких производственных затрат, но потребность в сварных швах с более высокой степенью целостности привела к тому, что этот процесс стал использоваться все чаще. Материал соединяется, когда между электродом и заготовкой возникает дуга, плавящая заготовку и электрод с образованием сварочной ванны. В то же время электрод имеет внешнее покрытие, которое иногда называют электродным флюсом, которое также плавится и создает экран над сварочной ванной, чтобы предотвратить загрязнение расплавленной ванны и способствовать возникновению дуги. Он охлаждается и образует твердый шлак на сварном шве, который затем необходимо отколоть от сварного шва по завершении или перед добавлением другого сварного шва. Процесс позволяет производить только короткие отрезки сварного шва из-за длины электрода, прежде чем новый электрод нужно будет вставить в держатель. Качество наплавленного металла во многом зависит от квалификации сварщика. Источник питания обеспечивает выход постоянного тока (CC) и может быть AC (переменный ток) или DC (постоянный ток). Конструкция инвертора для ручной дуговой сварки такова, что оператор, увеличивающий длину дуги, снижает сварочный ток, а сокращение длины дуги (уменьшение напряжения дуги) делает обратное, т.е. увеличивает ток. В качестве ориентира напряжение контролирует высоту и ширину сварного шва, в то время как ток контролирует проплавление, поэтому сварщик манипулирует электродом для достижения удовлетворительного сварного шва. Мощность, потребляемая в сварочной цепи, определяется напряжением и током дуги. Напряжение (В) определяется диаметром электрода и расстоянием между электродом и заготовкой. Ток в цепи зависит от диаметра электрода, толщины свариваемых материалов и положения сварного шва. Большая часть информации об электродах будет содержать подробную информацию об используемых типах тока и оптимальном диапазоне тока. Источники питания для сварки MMA, которые могут использоваться для сварки TIG, часто называют источниками питания с падающими характеристиками. Как правило, это блоки базового селекторного типа, устройства управления магнитным усилителем или устройства с приводом от двигателя с прочной конструкцией, поскольку они часто требуются для работы в экстремальных условиях. Характеристика выходной формы породила термин «капля». Однако современные сварочные инверторные источники питания могут преодолеть эти проблемы и обеспечить отличные характеристики и производительность, поскольку кривую можно контролировать электронным способом для каждого процесса. Небольшие относительно дешевые комплекты переменного тока обычно используются для самостоятельного ремонта или небольших ремонтных работ, а некоторые более крупные комплекты переменного тока, часто охлаждаемые маслом, могут использоваться в более тяжелой промышленности, но выходы постоянного тока в настоящее время являются наиболее распространенными. Производство электродов означает, что не все электроды постоянного тока могут работать от источников переменного тока, но электроды переменного тока могут работать как с переменным, так и с постоянным током. Постоянный ток (DC) — наиболее часто используемый режим. Блоки переменного тока обычно управляются с помощью подвижного стального сердечника или переключаемых трансформаторов. Источники выходной мощности постоянного тока могут использоваться для многих типов материалов и могут быть получены в широком диапазоне токов. Элементы управления этих устройств варьируются от управления с подвижным сердечником до новейших конструкций инверторов.Конструкция инвертора принесла много преимуществ: • Очень легкий и портативный по сравнению со своими предшественниками • Очень энергоэффективный источник питания и экономия затрат на электроэнергию • Обеспечивает более высокие выходы для более низких входов • Высокий уровень контроля и производительности Обычно предпочтительнее выполнять сварку в плоском или горизонтальном положении. Когда требуется сварка в таком положении, как вертикальное или потолочное, полезно уменьшить сварочный ток по сравнению с горизонтальным положением.Для достижения наилучших результатов во всех положениях с поддержанием короткой дуги требуется равномерное движение и скорость перемещения в дополнение к постоянной подаче электрода. Что составляет систему MMA (Stick)? Сварочный инверторный источник питания Выбранный сварочный инверторный источник питания должен иметь мощность, достаточную для плавления электрода и свариваемого материала, с достаточной мощностью для поддержания напряжения дуги. Для сварки MMA (Stick) обычно требуется большой ток (50–350 А) при относительно низком напряжении (10–50 В).Сварочные электроды MMA предназначены для работы с различными типами выходной мощности и напряжения, и вам всегда следует читать данные производителя. Все сварочные электроды можно использовать на постоянном токе (DC), но не все на переменном (AC). Некоторые электроды переменного тока также имеют определенные требования к напряжению. При использовании в режиме постоянного тока провод электрода должен быть подключен с полярностью, рекомендованной производителем электродов, в большинстве случаев это будет положительная полярность электрода, но есть электроды, использующие отрицательную полярность.Источник питания работает в режиме «холостого хода» или «напряжения холостого хода», когда не зажигается сварочная дуга. Это номинальное напряжение без нагрузки определено в стандарте EN 60974-12012 (EN 60974) в соответствии со сварочной средой или риском поражения электрическим током. Источник питания может иметь устройство понижения напряжения (VRD), установленное внутри или снаружи. Держатель электрода и сварочные кабели Держатель электрода и сварочные кабели Электрододержатель зажимает конец электрода с помощью проводящих зажимов, встроенных в его головку.Эти зажимы работают либо за счет скручивания, либо за счет подпружиненного зажима (типа «крокодил»). Зажимной механизм позволяет быстро отсоединить оставшийся неиспользованный конец электрода (заглушку). Для обеспечения максимальной эффективности сварки электрод должен быть надежно зажат в держателе, в противном случае плохой электрический контакт может вызвать нестабильность дуги из-за колебаний напряжения и перегрева держателя. Сварочный кабель присоединяется к держателю механически, с обжимом или пайкой. Держатели электродов должны соответствовать IEC 60974-11. Диаметр сварочного кабеля обычно выбирается в зависимости от уровня сварочного тока. Чем выше ток и рабочий цикл, , тем больше диаметр кабеля, чтобы он не перегревался (см. Соответствующий стандарт). Если сварка проводится на некотором расстоянии от источника питания, может потребоваться увеличить диаметр кабеля, чтобы уменьшить падение напряжения. Сварочный электрод состоит из основного материала типа материала i.е. сталь или нержавеющая сталь и т. д., которые служат присадочным металлом сварного шва. Он покрыт внешним покрытием, называемым флюсом, который помогает в создании дуги и защищает дугу от загрязнения так называемым шлаком. На стабильность дуги, глубину проплавления, скорость осаждения металла и особенности положения существенно влияет химический состав флюсового покрытия на электроде. Электроды можно разделить на три основных типа: • Основной • Целлюлозный • Рутил Основные сварочные электроды содержат большое количество карбоната кальция (известняк) и фторида кальция (плавиковый шпат) в покрытии.Это делает их шлаковое покрытие более текучим, чем рутиловое покрытие — оно также быстро замерзает, что способствует сварке в вертикальном и верхнем положении. Эти электроды используются для сварки изделий среднего и тяжелого сечения, где требуется более высокое качество сварки, хорошие механические свойства и устойчивость к растрескиванию (из-за высокой прочности). Характеристики: Когда эти электроды подвергаются воздействию влаги из воздуха, происходит быстрое накопление влаги. Из-за необходимости контроля содержания водорода эти электроды следует тщательно высушить в сушильном шкафу с регулируемой температурой. Типичное время высыхания составляет один час при температуре приблизительно от 150 ° C до 300 ° C, но перед использованием вы всегда должны консультироваться с данными производителя. После контролируемой сушки основной и основной / рутиловый электроды необходимо выдержать при температуре от 100 ° C до 150 ° C, чтобы защитить их от повторного впитывания влаги в покрытие. Эти условия могут быть достигнуты путем переноса электродов из основной сушильной печи в раздаточную печь или нагретый колчан на рабочем месте. Металлические порошковые электроды содержат добавку металлического порошка к флюсовому покрытию для увеличения максимально допустимого уровня сварочного тока. Таким образом, для данного размера электрода скорость осаждения металла и эффективность (процент нанесенного металла) увеличиваются по сравнению с электродом, не содержащим порошка железа в покрытии. Шлак обычно легко удаляется. Электроды из железного порошка в основном используются в плоском и горизонтальном / вертикальном положениях, чтобы использовать преимущества более высоких скоростей наплавки.Эффективность 130-140% может быть достигнута для рутиловых и основных электродов без заметного ухудшения характеристик искрения, но дуга имеет тенденцию быть менее сильной, что снижает проникновение валика. ПРИМЕЧАНИЕ. Качество сварного шва зависит от стабильной работы электрода. Покрытие из флюса не должно иметь сколов, трещин или, что более важно, отсыревать. Электроды изготавливаются с разными типами покрытия и требуют разного обращения. Целлюлозные сварочные электроды Целлюлозные сварочные электроды содержат большое количество целлюлозы в покрытии и характеризуются глубоко проникающей дугой и быстрым выгоранием, что обеспечивает высокую скорость сварки.Наплавленный наплавленный металл может быть крупным, а удаление шлака жидким шлаком может быть затруднено. Эти электроды просты в использовании в любом положении и известны тем, что они используются в технике сварки «дымоход». Характеристики: • Глубокий провар во всех положениях • Пригодность для сварки вертикально вниз • Достаточно хорошие механические свойства • Высокий уровень образования водорода — риск растрескивания в зоне термического влияния (HAZ) Эти электродные покрытия предназначены для работы с определенным количеством влаги в покрытии.Покрытие менее чувствительно к впитыванию влаги и обычно не требует операции сушки. Однако сушка может потребоваться в тех случаях, когда относительная влажность окружающей среды, в которой хранились электроды, была очень высокой. Рутиловые сварочные электроды Рутиловые сварочные электроды содержат высокую долю оксида титана (рутила) в покрытии. Оксид титана способствует легкому зажиганию дуги, плавному срабатыванию дуги и малому разбрызгиванию. Эти электроды представляют собой электроды общего назначения с хорошими сварочными свойствами.Их можно использовать с источниками питания переменного и постоянного тока и во всех положениях. Электроды особенно подходят для сварки угловых швов в горизонтальном / вертикальном (H / V) положении. Характеристики: • Умеренные механические свойства металла шва • Хороший профиль валика за счет вязкого шлака • Возможна позиционная сварка жидким шлаком (содержащим фторид) • Легко удаляемый шлак Покрытия из рутила могут выдерживать ограниченное количество влаги, и покрытия могут испортиться, если они пересушены.Перед использованием всегда сверяйтесь с данными производителя. Электроды для твердоизнашивающейся / наплавочной сварки Электроды для твердосплавной наплавки или износостойкие электроды используются в основном для нанесения твердой поверхности на более мягкий основной материал. Существует широкий спектр этих типов продуктов, и общая область их использования — ремонт изнашиваемых поверхностей, таких как зубы, на землеройном и горнодобывающем оборудовании. Сварочные электроды постоянного тока с медным покрытием Это наиболее распространенный тип из-за сравнительно длительного срока службы электродов.Эти электроды изготавливаются путем смешивания и обжига углерода, графита и связующего вещества и покрытия их медью. Они обеспечивают стабильные характеристики дуги и однородные канавки. Они сконструированы так же, как и электроды постоянного тока с медным покрытием, но без медного покрытия. При использовании они расходуются быстрее, чем покрытые медью. Эти электроды сконструированы путем смешивания и спекания углерода, графита и специального связующего с добавленными редкоземельными материалами для стабилизации дуги. Они покрыты медью. В процессе используется сжатый воздух под давлением 80–100 фунтов на квадратный дюйм на держателе электрода. Повышение давления воздуха не приводит к более эффективному удалению металла. Хранение сварочных электродов Электроды всегда следует хранить в сухом и хорошо вентилируемом помещении. Рекомендуется складывать пакеты с электродами на деревянных поддонах или стеллажах на достаточном расстоянии от пола. Кроме того, все неиспользованные электроды, подлежащие возврату, следует хранить так, чтобы они не подвергались воздействию влаги, чтобы восстановить влагу. Хорошие условия хранения: на 10 ° C выше температуры наружного воздуха. Поскольку условия хранения должны предотвращать конденсацию влаги на электродах, запасы электродов должны быть сухими. В этих условиях и в оригинальной упаковке срок хранения электродов практически неограничен. Современные электроды теперь доступны в герметичных упаковках, что исключает необходимость сушки. Однако при необходимости неиспользованные электроды необходимо повторно высушить в соответствии с инструкциями производителя. Сушка обычно выполняется в соответствии с рекомендациями производителя, а требования будут определяться типом электрода. Многие электроды теперь доступны в герметичных контейнерах. Эти вакуумные упаковки избавляют от необходимости сушить электроды непосредственно перед использованием. Однако, если контейнер был открыт или поврежден, необходимо повторно высушить электроды в соответствии с инструкциями производителя. Выбор диаметра электрода зависит от толщины заготовки, положения сварки, формы стыка, сварочного слоя и т. Д. Уровень сварочного тока определяется размером электрода — нормальный рабочий диапазон и ток рекомендуются производителями.Типичные рабочие диапазоны для выбора размеров сварочных электродов показаны в таблице. В процессе сварки дуга не должна быть слишком длинной; в противном случае это вызовет нестабильное горение дуги, большое количество брызг, проникновение света, поднутрение, образование пузырей и т. д. Если дуга слишком короткая, это приведет к прилипанию электрода к заготовке. Регуляторы инвертора, используемые при сварке стержневыми электродами Регулятор сварочного тока (A) Регулятор тока регулирует величину тока на выходе сварочного инвертора и, следовательно, скорость наплавки в зависимости от диаметра электрода. На более современных электронных сварочных инверторах часто можно управлять током с помощью пульта дистанционного управления. В начале сварки горячий старт обеспечивает повышенный ток, позволяющий электроду зажигать дугу, не прилипая к заготовке. Некоторые машины имеют автоматический ток горячего старта с заданным временем и уровнем, другие имеют регулируемое управление горячим пуском, которое может выбрать оператор. ← Предыдущая запись Следующая запись → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
