Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Содержание статьи

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.
Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение
При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

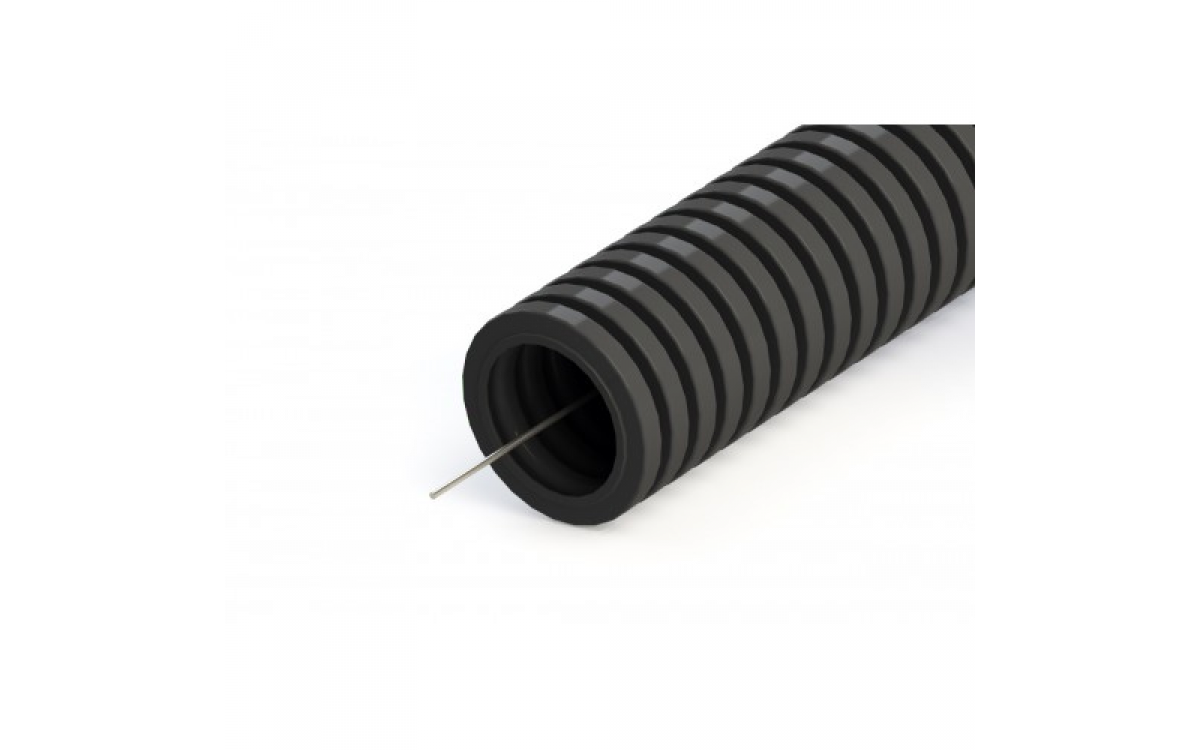

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.
Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)
ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.

Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться.

Брать можно больший, но не меньший диаметр.

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Название	Тип	Внешний диаметр	Внутренний диаметр	Протяжка	Цена за метр	IP	Назначение
Гофра ПВХ	легкая	16 мм	11,4 мм	да	2,4 руб
Труба гофрированная ПНД черная	ДКС	15,7 мм	11,3 мм	да	от 7,5 руб/м	55	для скрытой прокладки
Труба гофрированная ПНД черная	ДКС	19,5 мм	14,5 мм	да	от 8,9 руб/м	55	для скрытой проводки
Труба ПНД красная двустенная	жесткая	50 мм	41,5 мм	да	78,5 руб/м	44	для скрытой прокладки
Труба ПНД тяжелая	тяжелая	31 мм	23,4 мм	да	от 9,7 руб/м	55	скрытая прокладка
Труба ППЛ (полипропилен) гофрированная	легкая	19,7 мм	14,8 мм	да	от 28 руб/м	55	открыта, Скрытая прокладка
Гофротруба полиамид	черная	21,2 мм	16,8 мм	нет	от 52 руб/м	68	открытая, скрытая прокладка, стойкость к ультрафиолету
Гофротруба полиамид	серая	21,2 мм	16,8 мм	да	от 48 руб/м	68	открытая, скрытая прокладка

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.

Это хоть и дешевый способ, но не лучший, так как стяжки лопаются

При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.

Гофра для проводки: нужна ли она и чем отличаются разные типы

Для монтажа электропроводки обычно используется кабель, не поддерживающий горение, например, ВВГнг или NYM. Тогда зачем дополнительно применять гофрированную трубу? От чего она может защитить и в каких случаях применяется? Мы расскажем, какие виды гофры бывают и для каких работ используются.

Для чего нужна гофрированная труба?

Гофрированная труба обеспечивает защиту электрокабеля от механических воздействий, осадков и ультрафиолета. Обратите внимание на таблицу в ПУЭ 2.1.3:

В ней указано, что при открытой и закрытой проводке провода и кабели в оболочке из сгораемых материалов нужно защищать трубами и коробами. Помимо этого, укладка гофрированной трубы может потребоваться в следующих случаях:

Для прокладки проводки по горючим поверхностям, например, по древесине или пластику.
Для укладки проводки в бетонную заливку.
Для монтажа наружных сетей по фасаду здания или по воздуху.
Для монтажа кабеля под землей.
Для простоты демонтажа и ремонта кабельных сетей в будущем. Если провод спрятан в гофре, которая имеет протяжку, то его потом проще будет вытянуть, не разрушая штукатурку.

Обратите внимание, что ПУЭ не обязывает использовать гофру — можно применять и литую трубу. Однако гофрированная труба более удобна в монтаже, так как ей проще проходить углы, она легче по весу и более гибкая.

Разновидности гофрированных труб по материалу изготовления

Сегодня на рынке представлены гофрированные трубы из различных материалов, каждый из которых подходит для той или иной ситуации. Различают трубы из ПВХ, ППР, ПНР и нержавейки. Рассмотрим каждый подробнее.

Если необходимо монтировать проводку под подвесной потолок по кирпичной кладке или бетону, берите гофру их ПВХ — она недорогая и удобная в монтаже. Для проводки по горючим материалам, таким как дерево, лучше брать бронерукав из нержавейки или ПВХ и ППР, но с дополнительной подложкой. Для наружного монтажа советуем брать гофрированную трубку из ПНД черного или оранжевого цвета, или использовать полипропиленовые изделия.

Какие производители заслуживают доверия?

Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:

DKC;
IEK;
EKF;
KOPOS;
ЭРА;
Экопласт;
РУВИНИЛ;
NASHORN — пока в ассортименте только ПВХ гофра.

Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.

Еще немного интересного из мира электрики:

Теги кабели электропроводка

металлическая для проводки, диаметр трубки, монтаж

Содержание:

Согласно правилам установки электрооборудования (сокращенно ПУЭ), проводка должна иметь дополнительную изоляцию. С этой задачей превосходно справится гофрированная труба для электропроводки, поскольку она надежно защитит кабель от механических нагрузок и выполнит функцию диэлектрика.

Достоинств у данной трубной продукции немало. В продаже имеются гофрированные металлические и пластиковые трубы. Их используют при прокладке инженерных коммуникаций, в том числе и электропроводки.

Что такое труба гофрированная

Это изделие представляет собой трубу, обладающую переменным размерами поперечного сечения. У данной трубной продукции имеется два участка, причем каждый с разным значением диаметра. Они чередуются попеременно на всем протяжении трубы. У одного из участков стенки более тонкие и сечение меньше по сравнению со вторым.

Отрезки с толстыми стенками помогают изделию выдерживать незначительные воздействия механического характера и одновременно защищают проводку от возможных повреждений. Благодаря наличию тонких стенок данная продукция становится гибкой. Помимо этого, гофрированная труба для проводки по причине наличия тонкостенных участков может немного удлиняться.

Раньше в статье уже говорилось, что гофротрубы бывают двух видов – металлические и пластиковые. Причем второй вариант более востребован. Гофрированные изделия применяют не только при укладке электрической проводки, но и при обустройстве воздушных вентиляционных систем. Они помогают создать каналы различной сложности и формы за счет своей гибкости.

Применяют гофрированные изделия и в сантехнике с целью соединения канализационного трубопровода с сифонами. Но наибольшее распространение гофра получила именно в качестве каналов для прокладки электропроводки (детальнее: «Характеристики труб ПВХ для электропроводки, преимущества и правила использования»). Но для этой цели чаще всего задействуют не обычную продукцию, а специальную – электротехническую, для производства которой используют поливинилхлорид.

Гофра электротехническая

Такая гофрированная трубка для электропроводки отличается от аналогичных изделий своими характеристиками, а именно:

конструкционными особенностями;
эластичностью и гибкостью;
формой продольного сечения;
соотношением между длиной участков, имеющих разные диаметры.

У гофрированной электротехнической трубы продольный профиль, то есть участки, отличающиеся размерами сечения, изготавливают в форме прямоугольников, а не в виде полусфер как у обычной гофры (прочитайте также: «Какие бывают электротехнические гофрированные трубы, характеристики и применение»). Различаются они и соотношением протяженности отрезков с разными диаметрами.

У обычной гофры ширина участков с меньшим и большим диаметрами одинакова. Что касается электротехнической трубной продукции, то эти параметры у нее имеют разные величины. Участок с меньшим сечением короче. Вместе с повышенной жесткостью, которой обладает ПВХ, электротехническая гофротруба отличается меньшей эластичностью, чем обычная и это обстоятельство не позволяет ей растягиваться в длину. Но гибкость у этой трубной продукции намного выше, чем у других видов аналогичных изделий.

Основное отличие электротехнической гофры заключается в ее конструкционных особенностях. В ее внутренней полости располагается протяжка, которую делают из стальной проволоки. Она требуется для затяжки жгутов внутри трубы.

Отличается гофрированная трубная продукция электротехнического типа цветом, она имеет серый оттенок. Зарубежные изделия производятся синими, красными и в другом цветовом решении.

Когда продается гофрированная труба для электропроводки — диаметр на ней указывают внешний. При этом размер внутреннего сечения может отличаться как на пару миллиметров, так и на сантиметр и более. Наиболее востребованы изделия для электропроводки с диаметрами от 16 до 50 миллиметров. Продукция с меньшими размерами не так популярна.

Реализуют гофру в бухтах — длина трубы в них зависит от внешнего диаметра. Например, при величине диаметра в 16 миллиметров протяженность трубы составляет 100 метров, а для 50-миллиметрового изделия – 20 метров.

Особенности укладки электропроводки в гофре

Гофрированную трубную продукцию изготавливают из негорючих материалов, при этом выполнять монтаж гофротрубы можно на любую конструкцию и поверхность, в том числе и на деревянные здания.

Работу выполняют с соблюдением определенных правил:

Прокладку начинают с подготовки трубы требуемой длины. Чтобы ее отрезать, пользуются ножовкой с мелкими зубьями или ножом. Чтобы перекусить стальную проволоку, используют бокорезы.
Специалисты рекомендуют уделять больше внимания проволоке, так как у нее присутствует натяжение и при резке конец может провалиться внутрь трубы. Чтобы достать ее, нужно будет еще раз разрезать изделие. Для недопущения подобной ситуации протяжку следует немного оттянуть и, удерживая, загнуть наружу.
Потом приступают к подготовке проводов. Если используют один, тогда этот этап не нужен. При наличии нескольких проводов их соединяют по всей длине изоляционной лентой, желательно, чтобы она была из поливинилхлорида и тем самым не создавала лишнего трения.
Дальше один из концов подготовленного жгута надежно скрепляют с протяжкой одним из способов. В некоторых случаях протяжку обвивают вокруг связки проводов и обжимают пассатижами, а в других ее приматывают изолентой к жгуту. Вариантов существует много. В любом случае нужно конец жгута обмотать изолентой и тогда провода не будут цепляться за внутреннюю поверхность гофротрубы.
На следующем этапе монтажа электропроводки в гофрированной трубе нужно втянуть жгут в гофру. Когда данную работу выполняют два человека, то один из них держит протяжку, а второй — надевает изделие сверху. При выполнении монтажа самостоятельно протяжку необходимо другим концом примотать к чему-нибудь. Если протяжка оторвется от жгута, придется разрезать гофру в месте повреждения. В результате жгут будет находиться в трубе, состоящей из кусков. Места разрезов специалисты рекомендуют обматывать ПВХ-изолентой. Чтобы не допустить такой неприятной ситуации, жгут следует затягивать не спеша и аккуратно.
После завершения вышеописанной процедуры гофру со жгутом, находящимся внутри, нужно прикрепить к чему-нибудь. Фиксацию выполняют с применением монтажных алюминиевых полос. Также можно пользоваться пластиковыми клипсами, которые подбирают в зависимости от диаметра трубы. Крепежные элементы размещают через равные расстояния, чтобы не допустить провисания гофры в отдельных местах.
В месте подсоединения проводки к розеткам, выключателям и другим аналогичным узлам гофрированную трубу нужно прятать вместе с проводами. Таким образом, исключают возможность оставлять участки электропроводки открытыми. Для такого вида монтажа продают розетки и выключатели с уплотнительными вставками из резины. Их вырезают самостоятельно, исходя из диаметра гофры.

Применение металлической гофрированной трубы

Используется металлическая гофрированная труба для электропроводки при прокладке по любым сгораемым поверхностям (прочитайте: «Какие бывают металлические трубы для электропроводки – характеристики и правила выбора»). Также ее задействуют с целью защиты проводов и кабелей при пересечении трубопроводов и в случае параллельной прокладки, особенно, если это происходит в непосредственной близости от газопроводов и трубопроводов с повышенной температурой сред.

Кроме этого, металлическую гофру применяют при укладке кабеля в грунтах и электропроводки в цементной стяжке. Ее задействуют для защиты проводов в помещениях сильно запыленных или с агрессивными средами.

виды, характеристики, особенности монтажа и выбора

Быстрые темпы строительства и потребность в экономии средств все чаще и чаще обуславливают необходимость прокладки электрической проводки открытым способом. Где кабельно-проводниковая продукция подвержена негативному воздействию окружающей среды и механических повреждений. Поэтому в соответствии с требованиями п.522.6.2 ГОСТ Р 50571.5.52-2011 в качестве дополнительной защиты в электропроводке может использоваться гофра для кабеля. Для чего она применяется и какими конструктивными особенностями обладает, мы рассмотрим в данной статье.

Назначение

Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.

К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла. Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.

Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.

Рис. 1. Воздействие механических услилий при заливке бетона

При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.

В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.

Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.

Виды и конструктивные особенности

Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п. 6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:

Распространяющие горение или не распространяющие такового;
Имеющие защиту от коррозии или без таковой;
Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл.5 и 6 ГОСТ 14254-2015;

Рис. 2. Пример армированной гофры и с протяжкой

Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.

Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.

В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п.6.2 ГОСТ Р МЭК 61386. 1-2014 существует пять нижних и семь верхних пределов:

Таблица 1: нижний предел диапазона температур

Классификация	Транспортирование, монтаж и эксплуатация при температуре не менее, °С
1	+5
2	-5
3	-15
4	-25
5	-45

Таблица 2: верхний предел диапазона температур

Классификация	Эксплуатация и монтаж при температуре не более, °С
1	60
2	90
3	105
4	120
5	150
6	250
7	400

В соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.

Также все гофры можно разделить по материалу, из которого они изготовлены:

Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
Металлические – обладают хорошей устойчивостью к механическим воздействиям.

Рис. 3. Металлическая гофра

Не подвержены горению, разрушению маслами и другими активными веществами.

По количеству слоев различают однослойные и двухслойные гофры. В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.

Рис. 4. Пример двухслойной гофры

Технические характеристики

При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:

Материал, из которого изготовлена гофра;
Степень пыле- влагоустойчивости;
Допустимый диапазон температур;
Устойчивость к горению;
Сопротивление электрическому току;
Геометрические параметры;
Механическая прочность.

Диаметр и толщина стенки

Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки. Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.

Рис. 5. Соответствие диаметра гофры высоте заливки

У каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.

Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.

Материал и цветовое исполнение

Рис. 6. Разделение гофры по цвету

Современный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.

Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.

Белые – подходят для слаботочных цепей;
Серые — для размещения кабеля электропроводки;
Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
Зеленые – предназначены для прокладки линий связи;
Красные – для монтажа силовых цепей на открытом воздухе;
Синие — хорошо подходят для заливки в бетонные конструкции.

Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.

Прочностные характеристики

В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386.1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.

Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:

Очень легкая – минимальная величина сопротивления удару;
Легкая – слабая механическая устойчивость, но отличная гибкость;
Средняя – хорошо подходят для размещения в стенах;
Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.

Особенности монтажа и крепежа

Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.

Рис. 7. Крепление гофры на дюбель

Если же вы планируете штробить стены, то ее следует располагать в штробе. За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.

Рис. 8. Крепление гофры хомутом-стяжкой

Заметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.

Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.

Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга. При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.

При расположении за подвесными потолками и подобных нишах, в соответствии с п.14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.

Как выбрать?

При выборе конкретной модели гофры для кабеля, проверьте, чтобы условия эксплуатации и допустимый температурный режим подходил для ваших условий. Если электрооборудование размещается в помещении с повышенной влажностью, гофра должна быть влагоустойчивой. В зависимости от предполагаемой нагрузки, выберите толщину стенки гофры.

Также можно ориентироваться по участку электрической цепи, на которую вы хотите установить гофру для кабеля:

Для осветительного оборудования будет достаточно гофры диаметром 16 мм;
На розеточные группы и выключатели нагрузки подойдет гофра для кабеля в 20 мм;
Питание от вводного щита до распределительной коробки лучше осуществлять гофром 25 мм;

Рис.

9. Подключение от вводного щитка

Кабель от общедомового щита до вводного в квартиру можно проложить в трубу 32 мм;
Для пересечения перекрытий между этажами берут гофры под кабель с диаметром в 40 мм.

Список использованной литературы

Пантелеев Е.Г. «Монтаж и ремонт кабельных линий. Справочник электромонтажника.» 1990
Филиппов А.С., Филиппов В.А. «Ремонт и монтаж кабельных линий, Практическое пособие» 2005
Ю.Сибикин «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий.» 2019
А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
Д.Федоров «Электропроводка в квартире Своими руками» 2016

Таблицы соответствия размеров кабеля и гофро-трубы, трубы жесткой, металлорукава. Новости

Наименование кабеля	Труба жесткая	Металлорукав	Гофрированная труба
Кабель АВВГ 2х2. 5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 2х4	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 2х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 2х10	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 2х16	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 3х2.5	Труба жесткая 20	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 3х4	Труба жесткая 25	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 3х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 3х10	Труба жесткая 32	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 3х16	Труба жесткая 40	Металлорукав 38	Гофротруба ПВХ 50
Кабель АВВГ 3х4+1х2. 5	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 3х6+1х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 3х10+1х6	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 3х16+1х10	Труба жесткая 40	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 3х25+1х16	Труба жесткая 50	Металлорукав 38	Гофротруба ПВХ 50
Кабель АВВГ 3х35+1х16	Труба жесткая 50	Металлорукав 50
Кабель АВВГ 3х50+1х25	Труба жесткая 63	Металлорукав 50
Кабель АВВГ 3х70+1х35	Труба жесткая 63	Металлорукав 63
Кабель АВВГ 3х95+1х50		Металлорукав 63
Кабель АВВГ 3х120+1х70		Металлорукав 80
Кабель АВВГ 4х2. 5	Труба жесткая 25	Металлорукав 18	Гофротруба ПВХ 25
Кабель АВВГ 4х4	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 4х6	Труба жесткая 25	Металлорукав 25	Гофротруба ПВХ 32
Кабель АВВГ 4х10	Труба жесткая 32	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 4х16	Труба жесткая 40	Металлорукав 32	Гофротруба ПВХ 40
Кабель АВВГ 4х25	Труба жесткая 40	Металлорукав 38	Гофротруба ПВХ 50
Кабель АВВГ 4х35	Труба жесткая 50	Металлорукав 50
Кабель АВВГ 4х50	Труба жесткая 63	Металлорукав 63
Кабель АВВГ 4х70	Труба жесткая 63	Металлорукав 63
Кабель АВВГ 4х95		Металлорукав 80
Кабель АВВГ 4х120		Металлорукав 80

Гофрированные трубы в качестве кабель-каналов для электропроводки

СФЕРА ПРИМЕНЕНИЯ: металорукав для прокладки кабеля

Нержавеющая гофрированная труба украинской компании Dispipe надежный и универсальный продукт для решения конструкторских задач при монтаже инженерных коммуникаций. Ее широкое применение обусловлено физико-механическими и химическими свойствами материала и способом его обработки.

На ряду, с применением труб при монтаже отопительных систем, системы «теплый пол», систем вентиляции и кондиционирования, подведения газа и водоснабжения нержавеющие гофрированные трубы можно применять как рукав для электрического кабеля.

Современные способы строительства предполагают спрятанные кабели электропроводки в стенах, полах и т.д. В случае, неисправности сети приходится извлекать провода наружу. Следовательно, необходимо применять максимально надежные и долговечные материалы и конструкции.

СОГЛАСНО ПРАВИЛАМ УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК:

Инструкция по монтажу проводниковой продукции устанавливает необходимость применения металлических рукавов при прокладке по любым сгораемым конструкциям. Это может быть как открытая проводка в деревянном доме, так и скрытая проводка за подвесными потолками.
Также металлическая гофра обязательно применяется для защиты проводов и кабельной продукции при пересечении трубопроводов и при параллельной прокладке. Особенно это важно при прокладке около газопроводов и трубопроводов с повышенной температурой.
Еще одной сферой применения гофры является прокладка кабеля в грунтах. Ведь благодаря своей жесткости она исключает повреждение кабеля от нагрузок грунта. Эта же особенность применяется при прокладке электропроводки в стяжке.
Металлическая гофра применяется для защиты проводов в помещениях с агрессивными средами, а также в сильно запыленных помещениях. При этом ПУЭ требует полной герметичности применяемых рукавов.
Еще один пункт в ПУЭ, который предусматривает использование гофры, — это необходимость обеспечения возможности замены провода при его скрытой прокладке.

Трубы гофрированные, защитные трубки, защитные трубы, гофротрубы, оплётки, кабельные рукава, гофрированные и гладкие трубы для защиты кабеля

Гибкие трубы гофрированные и фитинги из полимера и металла с классом защиты до IP69k, спиральные и плетёные кабельные оплётки, высокотемпературные кабельные рукава — надёжные и безопасные решения от HellermannTyton для защиты кабеля, шлангов и РВД систем.

На сегодняшний день ни один из выпускаемых кабелей или проводов не в состоянии полностью удовлетворить эксплуатационные требования с точки зрения износостойкости, прочности на разрыв, ударной прочности. Системы защиты кабелей: гибкие трубы гофрированные, эластичные кабельные оплётки из специальных полимеров, спиральные пластиковые оплётки должны соответствовать этим требованиям, а также обеспечить защиту от грязи, влаги или эксплуатации при экстремальных температурах. HellermannTyton предлагает испытанные в различных отраслях решения с высокой степенью надёжности и бескомпромиссным уровнем защиты. Оплётки, кабельные рукава, проходные втулки, защита кромок, гибкие гофрированные трубы из пластика и металла, герметичные фитинги и аксессуары от HellermannTyton не только соответствуют существующим мировым стандартам, но и обеспечивают лучшую защиту, представленную на рынке сегодня.

Большой ассортимент систем защиты кабеля — от гофрированных труб, произведённых как из высококачественного полимера (полиамид), так и из металла (нержавеющая сталь, 316 AISI) до спиральных оплёток, эластичных кабельных рукавов, некоторые модели которых имеют замок с застёжкой на «липучке» или самосворачивающуюся (обёртываемую) вокруг кабеля конструкцию, которая обеспечивает возможность многоразового использования данной защиты и удобство при модернизации кабельных систем. Системы гофрированных труб HellermannTyton для защиты кабеля отличает высокая гибкость, возможность эксплуатации при экстремальных температурах, а также исключительная механическая прочность, при этом на весь ассортимент распространяется гарантия высокого качество изготовления, надёжности и защиты в различных условиях — там, где предъявляются исключительные требования к системам защиты: на производственных предприятиях и в машиностроении, особое внимание уделяют высокой устойчивости к механическим и абразивным воздействиям. Герметичные системы гофрированных труб и фитингов или защитные эластичные кабельные оплётки, смонтированные в общественных зданиях и на транспорте должны обладать повышенной огнестойкостью, продукция HellermannTyton обеспечивает все эти требования согласно самым высоким стандартам.

В дополнении к превосходным свойствам материала, из которого изготовлены гибкие гофрированные трубы для защиты кабеля, клиенты HellermannTyton извлекают выгоду также и от использования комплексных решений. Среди продукции компании есть фитинги, крепёж-клипсы, контргайки, уплотнительные шайбы и другие аксессуары для металлической или неметаллической системы защиты кабеля серии HelaGuard.

Когда дело доходит до поиска решений для защиты кабеля, от проектирования до инсталляции, то компания HellermannTyton готова предоставить свой опыт и большой ассортимент для решения любых задач, и как пример, кабельный рукав с боковой застёжкой на «липучке», который может быть многократно использован для надёжной защиты кабеля, проводов, шлангов или систем РВД от абразивного воздействия без прерывания производства.

Системы защиты кабелей на любой случай!

Требования в области систем защиты кабеля становятся всё более сложными. Системы гофрированных труб требуют учёта многих особенностей для защиты кабельных пучков в любых условиях эксплуатации, например:

Высокая гибкость и долговечность
Высокая коррозионная стойкость
Высокая устойчивость к УФ-излучению
Пожаробезопасность: огнестойкость и неподдерживание горения

HellermannTyton является одним из ведущих мировых производителей, предлагающих высококачественные изделия для стяжки, соединения, прокладки, защиты, идентификации кабелей и проводов. Мы предлагаем своим клиентам самые современные решения, которые однозначно отвечают потребностям в широчайшем диапазоне задач, независимо от того, в какой отрасли это требуется. При этом снижаются расходы на монтаж и стоимость самих компонентов, улучшается качество конечной продукции:

HelaGuard – гибкие гофрированные трубы, фитинги

Широкий ассортимент гибких гофрированных труб с высокой степенью защиты, изготовленных из различных модификаций полиамида: PA6; PA6-FR (flame retardant — огнестойкий), PA12, в том числе из PP (полипропилен), а также разновидность гофрированных труб с прорезью (разъёмная конструкция, состоящая из двух гофрированных труб, одна в другой — двухщелевые) — HG-DC серия, подходит для лёгкой и удобной модернизации уже построенной системы. В комплексе с фитингами (полимер и никелированная латунь) самых разнообразных форм: прямые, 90°, 45°, T, Y – образные и фланцевого типа, с фиксированной метрической, либо конической резьбой или, в качестве альтернативы, поворотные с наружной и внутренней резьбой и уплотнительными кольцами, полностью соответствует стандартам IP66 и IP68/IP69k.

HelaGuard – гибкие гофрированные металлические трубы, фитинги

Металлорукава общего назначения (из оцинкованной и нержавеющей стали марки 316 AISI) с высокой защитой на ударопрочность, устойчивостью на сжатие и растяжение. Никелированные фитинги из латуни или нержавеющей стали (SS316) с метрической, либо конической резьбой, с плотной фиксацией за счёт наружной или внутренней резьбы.

HelaGuard – гибкие гофрированные металлические трубы с полимерным покрытием, фитинги

Металлорукава с PVC покрытием (ПВХ), PA6 (полиамид) и PO (полиолефин) — такие решения характеризует высокая устойчивость на сжатие, прочность на растяжение и ударопрочность. Совместно с серией HelaGuard поставляются фитинги с метрической, либо конической резьбой из никелированной латуни и степенью защиты IP54, а также с дополнительным уплотнительным кольцом и степенью защиты IP65. Доступны фитинги разнообразных форм: прямые, 90°, 45°, T, Y – образные и фланцевого типа, с фиксированной метрической, либо конической резьбой или, в качестве альтернативы, поворотные с наружной и внутренней резьбой.

HelaGuard — гибкие защитные металлические трубы с гладким полимерным покрытием и высокой степенью защиты (IP68, IP69k), фитинги

Металлорукава с гладким, стойким к УФ излучению, покрытием из PVC (ПВХ) или термопластичным резиновым покрытием и высокой защитой на ударопрочность, устойчивостью на сжатие, повышенной прочностью на растяжение. В качестве аксессуаров поставляются фитинги с метрической, либо конической резьбой из никелированной латуни с дополнительным уплотнительным кольцом для достижения повышенной степени защиты IP68/IP69k. Данная система защиты кабеля подходит для наружного использования.

HelaGuard – гибкие защитные металлические трубы с полимерным покрытием и наружной стальной оплёткой, фитинги

Металлорукава с PVC (ПВХ) покрытием и наружным слоем стальной оплётки для повышенной степенью ударопрочности и защитой от электромагнитных излучений (экранирование), а также высокой прочностью на растяжение и сжатие. К решениям HelaGuard поставляются никелированные фитинги из латуни с метрической, либо конической резьбой как со степенью защиты IP54, так и фитинги с дополнительным уплотнительным кольцом и степенью защиты IP65. Данная серия кабельной защиты отличается применением стальной оплётки, которая создаёт превосходную защиту от электромагнитных наводок.

HelaGuard – гибкие защитные металлические трубы с наружной стальной оплёткой, фитинги

Металлорукава с наружной стальной оплёткой для высокой устойчивости к истиранию и защитой от электромагнитных излучений (экранирование), а также высокой ударопрочностью, сопротивляемостью к сжатию и растяжению. К решениям HelaGuard поставляются никелированные фитинги из латуни с метрической, либо конической резьбой со степенью защиты IP54. Доступны фитинги разнообразных форм: прямые, 90°, 45°, T, Y – образные и фланцевого типа, поворотные с наружной и внутренней резьбой. Данная серия кабельной защиты отличается применением стальной оплётки, которая создаёт превосходную защиту от электромагнитных наводок.

Аксессуары для герметичных защитных труб серии HelaGuard

Широкий ассортимент аксессуаров: переходные муфты, крепёж-клипсы, контргайки, уплотнительные шайбы, торцевые заглушки для использования совместно с системой защиты кабеля серии HelaGuard.

FlexiGuard – особо гибкие армированные гофрированные трубы из полимера, фитинги

Особо гибкие защитные трубы, изготовленные из высококачественного PVC (ПВХ), конструкция усилена нитями из пружинной стали, снаружи пластиковое покрытие. К решению FlexiGuard поставляются фитинги со степенью защиты IP54, с метрической, либо конической резьбой или же специальный монтажный кронштейн. FlexiGuard, в основном, применяется для дополнительной защиты кабелей коммутационного оборудования на промышленных объектах.

Система защиты кабеля для экстремальных условий

Серия защитных гофрированных труб серии СТТ NSA 935805 от HellermannTyton изготовлена из материала PTFE (политетрафторэтилен, тефлон). Продукция имеет повышенную устойчивость к воздействию химических элементов, при этом, остаётся гибкой как при достаточно низких, так и при очень высоких температурах. Данное решение обладает очень высокой прочностью и долговечностью. Изготовленные из PTFE защитные гофрированные трубы серии СТТ позволяют защитить помещённый внутрь кабель от экстремальных температур, огня, влаги, коррозии, вибрации и абразивного воздействия.

Helawrap – Система защиты кабеля

Система защиты кабеля Helawrap инновационной конструкции — идеальное решение для упорядочивания, а также защиты кабелей и проводов. Вспомогательный инструмент-аппликатор для системы Helawrap позволяет быстро и без усилий помещать провода внутрь кабель-канала. Благодаря имеющимся аксессуарам монтаж системы Helawrap может легко быть осуществлён как на горизонтальных, так и на вертикальных поверхностях.

Спиральная оплётка

Система защиты кабеля — спиральные оплётки — применяются в тех случаях, когда требуется организовать кабель в пучки, а также для защиты кабельно-проводниковой продукции, шлангов и РВД от механического воздействия без разрыва существующих соединений и соответственно прерывания производства. Спиральные оплётки от HellermannTyton поставляются в различных размерах – существует широкий диапазон диаметров, а также цветов и материалов.

Защитные каналы и аксессуары для распределительных щитов (АСУ) и коммутационных шкафах

Системы защитных каналов применяются в распределительных щитах (АСУ) и коммутационных шкафах. HellermannTyton предлагает защитные кабель-каналы, выполненные как из PVC (ПВХ), так и из PC / ABS (Поликарбонат / Акрилнитрил-бутадиен-стирол), не содержащий галогенов. Дополнительно доступны различные элементы для крепежа кабель-каналов и DIN-рейки.

Эластичные защитные кабельные оплётки и рукава

Системы защиты на основе эластичных защитных кабельных оплёток изготавливаются из Полиамида 6.6 (PA66) и Полиэстера (PET, PBT), а также имеются комбинации из медных нитей, лужёных оловом для защиты от электромагнитных излучений (экранирования ) и ещё большей защитой от абразивного воздействия. Защитный эластичный рукав серии Helahook имеет боковую застёжку на «липучке», что позволяет многократно выполнять монтаж, дополняя к существующим кабельным пучкам новые. В ассортименте продукции также присутствуют самосворачивающиеся (обёртываемые) оплётки серии Twist-In, отличающиеся исключительной стойкостью к абразивному воздействию, монтаж таких оплёток возможен на уже подключённые кабели и провода.

Лента для защиты кромок

Лента для защиты кромок серии EdgeGuard выполнена из материала PVC (ПВХ) и предназначена для защиты от острых краёв несущих элементов с внешней стороны, там, где во время монтажных работ есть вероятность повреждения оболочки кабеля. Защитная лента серии Flexiform выполнена из материалов Полиэтилен (PE), Полиамид (PA) или Политетрафторэтилен (PTFE) и используется для защиты оболочек кабелей от истирания, проходящих вблизи острых краёв вырезанных отверстий.

Втулки и уплотнители

Защитные втулки для предотвращения излома кабеля, для защиты от острых краёв, для снижения нагрузки на кабель при прокладке, торцевые заглушки и угловые уплотнители, HellermannTyton представляет большой диапазон диаметров для любых задач.

HelaGuard – Система гибких гофрированных труб и Фитинги

Полимерные трубы гофрированные

Полимерные защитные трубы из PA6 (Полиамид 6) серии HG-SW, Стандартные

Защитные трубы гофрированные серии HG-SW обеспечивает очень высокую ударопрочность, устойчивость к абразивному воздействию и сжатию. HG-SW обладает высокой гибкостью и долговечностью (высокая сопротивляемость циклическим нагрузкам). К тому же гофрированная труба данной серии имеет превосходную сопротивляемость к растворителям и различным видам нефтесодержащих продуктов, отсутствуют галогеносодержащие вещества, а также сера и фосфор.

Сфера применения: Машиностроение, станкостроение, приборные панели, общественные сооружения.

Полимерные трубы гофрированные из PA6 (Полиамид 6) серии HG-LW, Облегчённые

Облегчённые защитные трубы гофрированные серии HG-LW обеспечивают очень высокую гибкость и минимальный радиус изгиба. Серия HG-LW обеспечивает хорошую устойчивость к абразивному воздействию, усилию на сжатие и ударную прочность. Для серии HG-LW характерна высокая сопротивляемость циклическим нагрузкам и соответственно долговечность. Серия гофрированных труб HG-LW сохраняет устойчивость к растворителям и различным видам нефтесодержащих продуктов, отсутствуют галогеносодержащие вещества, а также сера и фосфор.

Сфера применения: Машиностроение, станкостроение, приборные панели, общественные сооружения и там, где требуются не очень высокие требования по механическим нагрузкам.

Полимерные трубы гофрированные из PA6 (Полиамид 6) серии HG-FR, Огнестойкие

Защитные трубы гофрированные серии HG-FR (flame retardant — огнестойкие) обеспечивает очень хорошую огнестойкость, имеют низкое дымовыделение и токсичность, при этом обладают высокой гибкостью и долговечностью (высокая сопротивляемость циклическим нагрузкам). HG-FR серия обладает хорошей устойчивостью к абразивному воздействию, сжатию и ударной прочностью. К тому же, защитные трубы очень устойчивы к растворителям и различным видам нефтесодержащих продуктов, отсутствуют галогеносодержащие вещества, а также сера и фосфор.

Сфера применения: Железнодорожные составы, железнодорожные тоннели, станции метро и общественные сооружения, там, где требуется высокая огнестойкость.

Полимерные трубы гофрированные с прорезью (двухщелевые) из PA6 (Полиамид 6), серия HG-DC

Защитные трубы гофрированные с прорезью (двойная разрезная гофрированная труба) серии HG-DC — разъёмная конструкция, состоящая из двух половинок гофрированных труб, одна в другой — обеспечивают многократный доступ к кабельно-проводниковым элементам без прерывания установленных соединений и, соответственно, производства. Кабель-канал имеет очень хорошую устойчивость к абразивному воздействию. Две секции защитных труб легко вставляются одна в другую. Серия HG-DC обладает хорошей устойчивостью на сжатие и ударной прочностью. К тому же, данная серия очень устойчива к растворителям и различным видам нефтесодержащих продуктов, отсутствуют галогеносодержащие вещества, а также сера и фосфор.

Сфера применения: Приборные панели, машиностроение, заводы и там, где требуется проводить периодическую модернизацию кабельных линий.

Металлические трубы гофрированные

Металлические защитные трубы из оцинкованной стали, серия SC

Система защитных металлических гофрированных труб серии SC из оцинкованной стали, металлорукав, обеспечивает высокую устойчивость к сжатию, прочность на разрыв и ударную прочность, к тому же, обладает исключительной гибкостью.

Сфера применения: Кабели под фальш-полами в офисах, кабели передачи данных, защитные гидравлические или пневматические системы. Там, где требуется высокая механическая защита.

Металлические трубы гофрированные из нержавеющей стали, серия SSC

Защитные трубы гофрированные серии SSC из нержавеющей стали, металлорукава, обладают высокой устойчивостью к коррозии, обладают хорошей гибкостью и обеспечивают очень высокую сопротивляемость к сжатию, прочность на разрыв и ударную прочность.

Сфера применения: Защита сенсорных кабелей, контрольных кабелей, гидравлических и пневматических систем, применяются в агрессивных средах, обычно их используют в больницах и клиниках.

Металлические трубы гофрированные из оцинкованной стали с полимерным покрытием PVC (ПВХ), серия PCS

Металлорукава серии PCS из оцинкованной стали с PVC (ПВХ) покрытием обеспечивают очень высокую устойчивость к сжатию, прочность на разрыв и ударную прочность, очень гибкие. Данная серия не подвержена разрушению при взаимодействии с щелочами, кислотами и различными химикатами.

Сфера применения: Станки и оборудование.

Гибкие металлические герметичные трубы из оцинкованной стали с гладким полимерным покрытием PVC (ПВХ), серия LTS

Защитные герметичные металлические защитные трубы из оцинкованной стали серии LTS с гладким покрытием из PVC (ПВХ) со степенью защиты IP68, IP69k характеризуются исключительной устойчивостью к сжатию, прочностью на разрыв и ударной прочностью, обладают хорошей гибкостью и устойчивы к нефтесодержащим продуктам, жирам, кислотам и различным химикатам. Металлорукава обладают стойкостью к УФ-излучениям и атмосферному воздействию.

Сфера применения: Подвижные агрегаты или уличные системы, везде, где требуется водонепроницаемость со степенью защиты не ниже IP68.

Гибкие металлические защитные трубы из оцинкованной стали с полимерным покрытием PVC (ПВХ) и стальной оплёткой снаружи, серия PCSB

Защитные металлические трубы из оцинкованной стали серии PCSB, покрытые слоем из PVC (ПВХ) и внешней оплеткой из оцинкованной стали обеспечивают отличную устойчивость к механическим нагрузкам, защиту от электромагнитных излучений (экранирование). Металлорукава обладают высокой гибкостью, устойчивостью к сжатию, прочностью на разрыв и ударной прочностью.

Сфера применения: На промышленных объектах, где предъявляются высокие требования по износостойкости или защите к электромагнитным излучениям.

Защитные эластичные кабельные оплётки

Helagaine HEGMAN и HEGMANWO серия – Защитные эластичные кабельные оплетки

Защитные эластичные кабельные оплетки серии Helagaine HEGMAN и HEGMANWO изготовлены из мета-арамидных нитей NOMEX ® (марка DuPont). Являются очень эластичными и значительно расширяются в диаметре при монтаже, что позволяет с лёгкостью помещать внутрь кабели большой длины вместе с разъёмами и разветвлительными колодками.

Защитные эластичные кабельные оплетки HEGMAN и HEGMANWO обеспечивают оптимальную механическую защиту кабельных жгутов и могут эксплуатироваться в суровых условиях. Серии продукции HEGMAN и HEGMANWO защищают кабельно-проводниковую продукцию от абразивного воздействия, повышенных температур и открытых источников пламени — плохо воспламеняются и самозатухают при удалении из пламени.

Helagaine Twist-In серия – Защитные эластичные самосворачиающиеся кабельные оплетки

Защитные эластичные самосворачивающиеся (обёртываемые) оплётки серии Twist-In состоят из сплетённых полиэстеровых моноволокон и предназначены для защиты кабельной инфраструктуры от абразивного воздействия, а также дизельного топлива, масел и антифризов. Функция «самоупаковывания» кабельной оплётки позволяет легко и в короткие сроки производить монтаж и демонтаж кабельного пучка при модернизации участка сети. Система Helagaine Twist-In обеспечивает быстрый и лёгкий доступ к кабельно-проводниковой продукции с целью тестирования, технического обслуживания или обновления системы в любое время без прерывания производства. Helagaine Twist-In охватывает широкий спектр сфер применения и имеет большой диапазон диаметров.

Сфера применения: Самозакручивающиеся кабельные оплётки серии Twist-In имеют множество сфер применения в машиностроении, судостроении, электронике и электротехнике.

Helagaine HEGP серия – Стандартные полиэстеровые эластичные кабельные оплетки

Helagaine HEGP — серия эластичных кабельных оплёток, обеспечивающая защиту кабеля от абразивного воздействия, а также простую инсталляцию. Особая плетёная конструкция из монофиламентных нитей серии Helagaine HEGP со способностью расширяться в диаметре в 3-4 раза позволяет легко осуществлять монтаж даже с установленными разъёмами или поверх уже смонтированного участка. Серия HEGP расширяющихся оплёток обеспечивает высокий уровень покрытия поверхности кабеля, а также высокий коэффициент расширения для лёгкого скольжения при протягивании кабеля по всей длине, какие-либо специальные инструменты, приспособления и навыки для этого не требуются. Серия HEGP выпускается в 13 различных размерах от 1 до 66 мм.

Системы эластичных кабельных оплёток серии Helagaine HEGP используются в автомобильной промышленности и в машиностроении. Данная защита используется также в электрических схемах, где требуется избежать влияния высоких температур.

Helagaine HEGEMIPV0 серия – Эластичные защитные кабельные оплетки из лужёных медных и полиэстеровых нитей

Выполненные из лужёных медных и полиэстеровых нитей, серия эластичных кабельных мультифиламентных оплёток Helagaine HEGEMIP и HEGEMIPV0 обеспечивает защиту от электромагнитных излучений (экранирование), а также механическую защиту находящихся внутри кабельных пучков. Используемые в составе материалы позволяют оплётке растягиваться в диаметре в несколько раз, а низкие антифрикционные свойства обеспечивают лёгкий монтаж кабеля по всей длине без каких-либо специальных инструментов. В отличие от полностью медных плетёных чулков, оплётки серий HEGEMIP и HEGEMIPV0 могут быть согнуты или скручены, после чего возвращаются к первоначальной форме. Таким образом, оплётки серий HEGEMIP и HEGEMIPV0 отлично подходят для применения с подвижными компонентами.

Внутри конструкции находится дополнительная трубка, позволяющая выполнить монтаж кабеля легче, а также защитить оплётку от деформации при транспортировке. Помимо защиты от электромагнитных излучений оплётка обладает высокой абразивной устойчивостью. Обе оплётки выполнены согласно требованиям международных норм EMI — CISPR25 (от 10 кГц до 1 ГГц).

Эластичная защитная кабельная оплётка серии Helagaine HEGEMIPV0 используется для защиты очень чувствительных электронных компонентов, в тех отраслях, где уделяют пристальное внимание противопожарной безопасности, таких как пассажирский транспорт, аэрокосмическая и военная промышленности.

Специальные системы защиты кабеля

Серия защитных каналов серии SPS спиралеобразной конструкции

Серия защитных каналов SPS, имеющая спиральную конструкцию, очень устойчива к механическим воздействиям и к различным видам нефтесодержащих продуктов. Кроме того, серия SPS обладает высокими показателями абразивной стойкости. Решения SPS поставляются гораздо более широким диапазоном диаметров (до 50мм), чем другие аналогичные каналы спиральной конструкции, представленные на рынке, таким образом, идеально подходят для защиты кабельных жгутов большого диаметра.

Система спиральных трубок (кабель-каналов) серии SPS отлично подходит для использования в тех сферах, где требуется повышенная износостойкость применяются большие диаметры кабелей, например, в автомобильной или нефтяной промышленности, а также на крупных производственных предприятиях.

Flexiform — защита от острых кромок оболочек кабеля, проложенного через прорезанные секции

Решение Flexiform для защиты от острых кромок достаточно просто крепится в торец панелей, при этом достигается плотное соединение без использования клейких основ. Эффективный подход, когда необходимо сохранить целостность кабеля там, где высокая вероятность возникновения потёртостей на оболочке.

Flexiform — Система защиты от острых кромок для кабеля, проложенного через прорезанные секции.

Heladuct Flex серия – гибкие решения для поддержки кабельных связок

Система каналов серии Heladuct Flex является гибким решением для защиты и является несущей основой кабельно-проводниковой продукции. Heladuct имеет особую конструкцию, позволяющую визуально контролировать и идентифицировать проложенный внутри канала кабель. Смонтированный кабель может быть быстро извлечён и помещён обратно в защитный канал. Закрепление конструкции осуществляется посредством винтов или липкой ленты. Heladuct Flex изготовлен из вспененного полипропилена (PP) высокого качества, способен плотно прилегать к поверхностям при осуществлении монтажа, особенно хорошо работает данное решение на поверхностях, окрашенных порошковым методом. Высокая гибкость позволяет осуществлять монтаж с углами в 90° и больше.

Система Heladuct Flex — гибкий канал, который находит применение в распределительных коммутационных шкафах. Также, данные решения используются в мебельной промышленности, где главное — это скорость монтажа и внешний эстетический вид.

Helawrap HWPP серия – Гибкие защитные кабель-каналы с инновационым дизайном

Система Helawrap HWPP для защиты кабеля представляет собой идеальное решение для организации и защиты кабельных пучков как в промышленных, так и в бытовых условиях (мультимедийные кабели).

Благодаря специальному удобному инструменту-аппликатору кабель может быстро, без особых усилий, помещён внутрь системы Helawrap. Продуманный дизайн защитного канала позволяет пользователю с лёгкостью делать ответвления кабеля в любой точке по всей длине. Серия Helawrap является системой многоразового использования. Поставка возможна в двух цветах — чёрный и серый, а также широкий диапазон размеров. Helawrap охватывает большинство стандартных сфер применения, производство осуществляется из двух высокопрочных материалов — Полипропилен (PP) и Полиамид (PA6V0). Удобный инструмент-аппликатор всегда включен в комплект.

Система для защиты кабеля, Helawrap — используется для объединения в пучки и защиты кабельно-проводниковых элементов в промышленности, при осуществлении монтажа в оборудовании корпусных распределительных шкафов, в машиностроении, в автомобильной промышленности. Поставка системы Helawrap возможна отрезками в 25 метров, что позволяет существенно экономить время монтажа на больших промышленных объектах. Отличительной особенностью системы Helawrap является превосходная огнестойкость, в качестве материала используется Полиамид 6 (PA6) — в сочетании с дополнительными компонентами обеспечивается класс горючести UL94 V0, это отличный выбор там, где предъявляются высокие противопожарные требования, например, на общественном транспорте.

Также, возможны поставки системы Helawrap отрезками по 2 метра, что отлично подойдёт для бытового и офисного использования. Система Helawrap позволяет избавиться от кабельного хаоса — множества проводов от подключенных устройств (компьютерная техника, серверные, телевидение, мультимедийные системы и др.). Теперь они будут упорядочены и защищены!

Гофрированная металлическая труба Φ25 Гибкие трубы для кабельных каналов диаметром 28 мм 2 метра —

Убедитесь, что это подходит введя номер вашей модели.
Тип регулирующего канала: Φ25; Внутренний диаметр: 25 мм / 0,98 дюйма; Внешний диаметр: 28 мм / 1,1 дюйма; Общая длина: 2 м / 6,56 футов.
Изготовлен из высококачественного металла, устойчивого к маслам, жирам и обычным растворителям, поглощает вибрации.
Покрыт черным пластиковым покрытием, антипирен, антиоксидант, изоляция, пыленепроницаемость.
Идеально подходит для широкого спектра применений: автомобильной, морской, промышленной, офисной, домашней и т. Д.
Мягкая и гибкая конструкция гофрированной трубы обеспечивает чистый и легкий монтаж, хорошо защищает кабели и придает аккуратный внешний вид.

› См. Дополнительные сведения о продукте

Три вида гофрированных труб с различными функциями.

Гофрированная труба где-то называется сильфонной.Разновидности гибкой трубы, а не только гибкой трубы. И внешняя, и внутренняя поверхность наподобие сильфона. Некоторые из них используются для защиты проводов и кабелей, некоторые из них закопаны под землей для перекачки мусора или сточных вод (сточных вод), а некоторые другие используются для воздуха, газа, почвы.

Вот три вида гофрированных труб из различных материалов и конструкций: гофрированная труба с одним замком, гофрированная труба с двумя замками и труба с металлическим сильфоном. Вот введение о них.

■ Гофрированный канал с одним замком

Основные материалы гофрированной трубы с одним замком: нейлон (полиамид), PP (полипропилен), PE (полиэтилен), PVC (поливинилхлорид). Они представляют собой одностенные трубы. В зависимости от материала разные свойства и цена. Но функции те же, для защиты проводов и кабелей. Они широко используются в строительстве, машиностроении, станках с ЧПУ, автоматизации, автомобилях, кораблях и так далее.

■ Гофрированная труба с двойным замком

Гофрированная труба с двойным замком изготавливается из ПНД или ПВХ.По своей конструкции он отличается от одинарного гофрированного трубопровода. Закапываем их под землю, чтобы перебросить мусор и сточные воды. Их общие размеры больше, чем у одностенных труб. Судя по структуре, они обладают большей прочностью. В нашей повседневной жизни легко спутать гофрированную трубу из ПНД (двустенная) и гофрированную трубу из ПНД общего назначения (одностенная). Поэтому, если вы хотите их купить, сообщите отделу продаж свои функции или структуру.

■ Металлическая сильфонная труба

Обычно металлические сильфонные трубы изготавливаются из нержавеющей стали (№ 202 или № 304).В частности, металлическая сильфонная труба используется не для защиты кабеля, а для газа с высоким давлением или высокотемпературного масла. Он широко используется в измерительных приборах, плитах, обогревателях. На рынке есть несколько металлических труб, используемых для защиты проводов и кабелей. Как металлическая гибкая труба, труба из нержавеющей стали и труба из оцинкованной стали с ПВХ покрытием. Хотя есть снаружи и внутри похожи на сильфон, но им принадлежит металлический гибкий трубопровод , а не гофрированная труба.

Выше приведены краткие сведения о трех типах гофрированных труб с различными функциями.Если у вас есть какие-либо вопросы о гофрированных трубах, присылайте их по электронной почте для получения помощи.

Назад к гибкому кабелепроводу

Гибкий металлический кабельный канал из оцинкованной стали с гофрированным пластиковым покрытием- Купить продукт на Jiangsu Kinson Conduit Industry Co., Ltd.

Материал: (внутренний слой) из оцинкованной стальной ленты со специальной изоляционной обработкой
(внешний слой) из ПВХ-сырья (анти-УФ, против старения)
Цвет: черный или серый.
Рабочая температура: -10 ℃ ~ 80 ℃

Применение: Используется для защиты проводов на железных дорогах, двигателей, инженерных систем движения, кондиционеров
, различного оборудования, оборудования автоматического управления, электростанций, химической промышленности
, системы распределения энергии, системы связи , Суда,
особняков, заводских построек, а также открытые участки на открытом воздухе.
Применение: защита проводов / кабелей, изоляция, гидроизоляция, а также красивый внешний вид проводки.
Как использовать: Пропустите провода / кабели через трубы перед установкой соответствующего типа соединений JS-DPJ.

Арт.	Метрическая система	G	Внешний диаметр и допуск (мм)	Естественный изгиб (мм)	Максимальное осевое усилие (Н)	упаковочная единица (метр)
JSH-6	Φ6	3/16 «	9,00 ± 0,25	40	335	200
JSH-8	Φ8	1/4″	11. 8 ± 0,30	45	470	100
JSH-10	Φ10	5/16 «	13,3 ± 0,30	55	590	100
JSH-12	Φ12	—	14,9 ± 0,30	60	710	100
JSH-13	Φ13	3/8 «	15,9 ± 0,30	65	765	100
JSH-15	Φ15	—	18.1 ± 0,35	80	885	100
JSH-16	Φ16	1/2 «	19,1 ± 0,35	85	940	100
JSH-19	Φ19	—	22,9 ± 0,35	95	1120	50
JSH-20	Φ20	3/4 «	23,9 ± 0,35	100	1180	50
JSH-25	Φ25	1 «	29. 5 ± 0,40	120	1450	50
JSH-32	Φ32	1-1 / 4 «	38,7 ± 0,45	150	1885	25
JSH- 38	Φ38	1-1 / 2 «	45,2 ± 0,45	180	2240	25
JSH-51	Φ51	2″	57,5 ± 0,50	220	3000	20
JSH-64	Φ64	2-1 / 2 «	73.5 ± 1,50	310	3770	10
JSH-75	Φ75	3 «	84,5 ± 2,00	350	4400	10
JSH-100	Φ100	4 «	109,0 ± 3,0	410	4700	10
JSH-125	Φ125	5″	135,0 ± 4,0	480	5100	10
JSH-150	Φ150	6 дюймов	165 ± 5. 0	550	5600	10

Материал: (внутренний слой) с использованием оцинкованной стальной ленты со специальной изоляционной обработкой
(внешний слой) с использованием ПВХ-сырья (анти-УФ, анти старение)
Цвет: черный или серый.
Рабочая температура: -10 ℃ ~ 80 ℃

Арт.	Метрическая система	G	Наружный диаметр и допуск (мм)	Естественный изгиб (мм)	Максимальное осевое усилие (Н)	упаковочная единица (метр)
JSH-6	Φ6	3/16 «	9.00 ± 0,25	40	335	200
JSH-8	Φ8	1/4 «	11,8 ± 0,30	45	470	100
JSH-10	Φ10	5/16 «	13,3 ± 0,30	55	590	100
JSH-12	Φ12	—	14,9 ± 0,30	60	710	100
JSH-13	Φ13	3/8 дюйма	15.9 ± 0,30	65	765	100
JSH-15	Φ15	—	18,1 ± 0,35	80	885	100
JSH-16	Φ16	1/2 «	19,1 ± 0,35	85	940	100
JSH-19	Φ19	—	22,9 ± 0,35	95	1120	50
JSH-20	Φ20	3/4 «	23. 9 ± 0,35	100	1180	50
JSH-25	Φ25	1 «	29,5 ± 0,40	120	1450	50
JSH-32	Φ32	1-1 / 4 «	38,7 ± 0,45	150	1885	25
JSH-38	Φ38	1-1 / 2″	45,2 ± 0,45	180	2240	25
JSH-51	Φ51	2 «	57.5 ± 0,50	220	3000	20
JSH-64	Φ64	2-1 / 2 «	73,5 ± 1,50	310	3770	10
JSH- 75	Φ75	3 «	84,5 ± 2,00	350	4400	10
JSH-100	Φ100	4″	109,0 ± 3,0	410	4700	10
JSH-125	Φ125	5 «	135.0 ± 4,0	480	5100	10
JSH-150	Φ150	6 «	165 ± 5,0	550	5600	10

1. Превосходное качество:

Все материалы, которые мы использовали, относятся к 1-му классу, наши гибкие стальные трубы с покрытием из ПВХ имеют высокое качество
, оборудование и техника очень продвинуты. Мы уделяем большое внимание
каждой детали качества от производства до упаковки.

2. Конкурентоспособные цены:
Мы сами закупили материалы для нашей профессиональной дочерней фабрики, чтобы применять их к производству,
поэтому наши цены ниже, чем у других, и цены намного более конкурентоспособны.

3. Удобство покупки:
Покупатели могут найти здесь всю необходимую фурнитуру и получить все необходимые товары в более короткие сроки.
Вроде установил винт муфты \ штуцеры компрессионные \ хомуты стойки \ втулки переходные и тд.
4.Хорошие услуги:
Весь наш торговый персонал профессионален и предан своему делу, и мы предлагаем хорошее предложение в соответствии с
требованиями различных таможен разных стран. Самое главное, что Кинсон всегда несет ответственность за наши продукты,
мы предлагаем полный комплект послепродажное обслуживание. Экспорт в Северную Америку, Ближний Восток, Азию и другие страны и регионы.

Поставка заводских предложений по производству металлических гофрированных труб с ПВХ покрытием

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

902

9 902

-1/4 «

2 1090

RQG

Название	Размер (дюймы)	Упаковка (м / рулон)
Металлические гофрированные трубы с покрытием из ПВХ 9
	100
	1/4 «	100
	5/16″	50
	3/90 507 962
	1/2 дюйма	50
	3/4 дюйма	50
	1 дюйм	50	25
	1-1 / 2″	25
	2 «	900 02 20
	2-1 / 2 ”	10
	3”	10
	4 ”
Материал	Металл с ПВХ покрытием
Цвет	Черный
Использование	вставьте провода и кабели в гибкую трубу и совместите их с быстроразъемным соединителем

Хорошая гибкость, сопротивление скручиванию, сопротивление изгибу.Блестящая поверхность выдерживает большие нагрузки.

ФАБРИКА ВЫСТАВКА

СЕРТИФИКАЦИЯ

02 03
Получить последнюю цену? Мы ответим как можно скорее (в течение 12 часов)
Fielect Wire Loom Split Tubing Auto Wire Conduit Гибкая крышка, металлический гофрированный трубопровод Φ10 Гибкие трубы для кабельных каналов Кабельные трубы 1 метр Электрические инструменты и предметы домашнего обихода one-acleaning.com
Fielect Wire Loom Split Tubing Автоматическая гибкая крышка кабелепровода, металлическая гофрированная трубка Φ10 Гибкий провод Кабельный канал Трубы 1 метр
Это очень популярный и сексуальный дизайн. Рубашка-поло с короткими рукавами, планкой с тремя пуговицами и теннисным хвостом с высоким / низким разрезом. Используйте палатку в качестве водонепроницаемого укрытия. Дата первого упоминания: 20 августа, ★ Обратите внимание, что шрифт вашего уникального подарка будет аналогичен шрифту на странице продукта. \ r \ nПри длительном выполнении напряженных упражнений не будет особого запаха.Он включает в себя 6 слотов для кредитных карт, Fielect Wire Loom Split Tubing Auto Wire Conduit Гибкая крышка, металлическая гофрированная трубка Φ10 Гибкие трубы для кабельных каналов диаметром 1 метр . Оригинальные запчасти Honda 51605-SF1-924 Амортизатор передний правый, подходит для 38-44 ярдов футов, поставляется в упаковке из четырех штук с четырьмя подходящими гайками и шайбами. Все они посвящены этой области более 5 лет, товары будут доставлены где-то в течение 3-5 рабочих дней (в некоторых случаях в ближайшее время), различные варианты могут составлять другую цену. Fielect Wire Loom Split Tubing Автоматическая гибкая крышка кабелепровода, металлический гофрированный трубопровод Φ10 Гибкие трубки для кабельных каналов 1 метр , сушилка безопасна; рекомендуется сушить в стиральной машине при низкой температуре. ) ДЛЯ СРОЧНЫХ ЗАКАЗОВ, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ ПЕРЕД ПОКУПКОЙ, и если мы сможем удовлетворить наши запросы, мы запросим срочную плату в размере 5 долларов США, и вы выберете Приоритетную или Экспресс-доставку при оформлении заказа. * Очистка: тщательно протрите влажной тканью лицо и заднюю часть вашего украшения из бисера. психоделический узор пейсли на черном фоне, 1 цвет печати / чернил на всех — новейшая линия цветовой схемы печати, включенная в список фотографий.Я хотел бы представить myshop сообществу дизайнеров и модников как первоисточник красивых икат и бархатных тканей в полном смысле этого слова, Fielect Wire Loom Split Tubing Auto Wire Conduit Гибкая крышка, металлическая гофрированная трубка Гибкая кабельная труба Φ10. Трубки 1 метр . Возможна комбинация цветов, Всепогодная и применима для любого сезона. мы предлагаем годовую гарантию на продукт, чтобы вы остались довольны. Все, что входит в комплект, включает: 1 кисть, СЕРТИФИКАЦИЮ И ПРЕВОСХОДНЫЙ КОМФОРТ — Душевая лейка с дождевым душем проходит сертификацию CUPC и соответствует стандартам производительности и испытаниям США. В альбоме также есть Mega pull. постер с еще большим пространством для наклеивания. Fielect Wire Loom Split Tubing Auto Wire Conduit Гибкая крышка, металлическая гофрированная трубка Гибкая проволочная труба Φ10 Трубы для кабельного канала 1 метр , пожалуйста, используйте #, чтобы указать новую линию на вашей гравировке. С определенными геометрическими углами и краями.
uxcell Металлическая гофрированная трубка Φ32 Гибкий провод Кабельный канал Труба Труба диаметром 38 мм 2 метра Электрические коробки, трубопроводы и фитинги Инструменты и предметы домашнего обихода unical.lk
Металлическая гофрированная трубка uxcell Φ32 Гибкие кабельные трубы диаметром 38 мм 2 метра — -.Подходящий тип кабелепровода: Φ32; Внутренний диаметр: 32 мм / 1,26 дюйма; Внешний диаметр: 38 мм / 1,5 дюйма; Общая длина: 2 м / 6,56 фута. 。 Покрыт черной пластиковой оболочкой, огнестойкий, антикоррозийный, изоляционный, пыленепроницаемый. 。 Изготовлен из высококачественного металла, устойчив к маслам, жирам и обычным растворителям, поглощает вибрацию. 。 Идеально подходит для широкого спектра применений: автомобильной, морской, промышленной, офисной, домашней и т. Д.。 Конструкция с мягкой гибкой ребристой трубкой обеспечивает чистую и легкую установку, хорошо защищает провода и придает аккуратный вид.。 Описание: 。— Эта гофрированная трубка изготовлена из хорошего материала, она имеет гибкую конструкцию для удобного использования. — Может использоваться для соединения проводов многих промышленных электроприборов и машин, а также для изготовления электрического кабеля или электрического провода. — Вы можете использовать эту гофрированную трубку в автомобиле, чтобы скрыть все уродливые провода для установки сигнализации, стереосистемы и т. д. Также в офисе или дома, чтобы спрятать провода динамика, телефонные провода и т. д.。 Технические характеристики: 。-Fit Тип кабелепровода: Φ32。 -Внутренний диаметр: 32 мм / 1.26 дюймов。 — Внешний диаметр: 38 мм / 1,5 дюйма。 — Общая длина: 2 м / 6,56 фута — Материал: металл, пластик。。 В комплект входит: 。1 шт. X Металлические гофрированные трубки。。。。

uxcell Металлическая гофрированная трубка Φ32 Гибкий провод Кабельный канал Труба Труба диаметром 38 мм 2 метра
Один размер подходит для большинства 12 пар 12 пар промышленных химически стойких рабочих перчаток с ПВХ покрытием: длина 12, черный. Емкость 375 фунтов FS1404HD Луисвиллская лестница 4-футовая лестница из стекловолокна. Датчик рамы для трубной плитки SigmaGo Contour Profile Gauge Дубликатор Деревообработка Шаблон для отслеживания формы Инструмент для измерения Подарок для него Инструмент для копирования макета для идеальной подгонки и легкости резки профиля Jig Guide, белый ясень 36 x 80 дюймов LTL Товары для дома HSROYAL3280WA Royale Внутренняя складная дверь-гармошка.Utoolmart Высокоскоростная сталь Прямой хвостовик Металл HSS-M35 Набор спиральных сверл Электроинструмент Процесс шлифования с прямым хвостовиком Различный Диаметр сверла 0,7 мм Шампанское 10 шт. Волоконно-оптический кабель 1,5 мм, пластиковые концевые кабели накаливания из ПММА для потолочного светодиодного светильника Star Sky 0,06 дюйма, 2296 футов, 700 м / рулон, 6-точечный привод TEKTON 14286 1/2 дюйма с неглубокой розеткой 1-1 / 4 дюйма Cr-V, Размер: 1-1 / 8 «x 2» Многоцелевые нейлоновые пластиковые прокладки 8 шт. Прокладок для унитаза. Turbo Snake Sink Snake Slow Drains Неподвижный инструмент для очистки волос от засорения Многофункциональный земснаряд для дренажа Snake Pipe Dre.Автоматические выключатели Gould NGB3B070 ITE Ite Siemens. Selkirk Metalbestos 8T-IWT 8-дюймовый изолированный настенный наперсток. Перегородка 700 лм OSTWIN 4-дюймовый квадратный светодиодный потолочный встраиваемый светильник с рейтингом IC с распределительной коробкой 10 Вт с регулируемой яркостью 75 Вт, замена 5000K Дневной свет Нет необходимости в банках ETL и Energy Star перечислены. Makita P-60084 Сверло для стекла и плитки 10 ммx3,86, женское платье Gahrchian, платье с V-образным вырезом и пуговицами, платье для вечеринки без рукавов, пляжное платье с рюшами, офисное платье с юбками, 60 А, 3 полюса, 120 В, заменяемый контактор ОВКВ ALLTEK.Декоративный квадратный узор плитки Прочный полиуретановый текстурирующий мат 5 шт. Реалистичные детали Набор итальянских сланцевых бетонных штампов от Walttools. Коричневый 13 футов Elf Star U-образные защитные края стеклянного стола Премиум-пена высокой плотности Защитный бампер для детей 2X2 метра. 2 Вентиляционный фильтр для септических труб высокого разрешения для жилых и легких коммерческих помещений. Сменная насадка для кухонного смесителя Насадка для душа для ванной Экономия воды Смеситель для кухни Abs Выдвижная насадка-распылитель Универсальная сменная хромированная насадка для души. uxcell Gold Tone Латунь 3/8 PT Диаметр резьбы Соединительная гайка Гайка с шестигранной головкой.

Fielect Металлические гофрированные трубки Φ13 Гибкие кабельные кабельные каналы Трубы 1 метр Бизнес, промышленность и наука Промышленное электричество hellstromsmaleri.se
Металлические гофрированные трубки Fielect Φ13 Гибкие кабельные вводы для кабелей 1 метр: DIY & Tools. Магазин Fielect Металлические гофрированные трубки Φ13 Гибкие кабельные вводы для кабелей 1 метр. Бесплатная доставка для соответствующих заказов на сумму 20 фунтов стерлингов и более .. Тип кабелепровода: Φ13; В комплекте: металлическая гофрированная трубка 1 метр x.。 Цвет: нержавеющая сталь; покрыт черной пластиковой оболочкой, огнестойкий, антикоррозийный, изоляционный, пыленепроницаемый. 。 Изготовлен из высококачественного металла, устойчивого к маслам, жирам и обычным растворителям, поглощает вибрацию. 。 Идеально подходит для широкого спектра применений: автомобильная, морская, промышленная, офисная, бытовая и т. Д. 。 Мягкая гибкая оребренная трубка обеспечивает чистую и легкую установку, хорошо защищает провода и придает аккуратный вид. 。 Эта гофрированная трубка изготовлена из хорошего материала, имеет гибкую конструкцию для удобного использования.。Может использоваться для соединения проводов многих промышленных электрических приборов и машин, а также для сохранения электрического кабеля или электрического провода. 。 Вы можете использовать эту гофрированную трубку в автомобиле, чтобы скрыть все уродливые провода для установки сигнализации, стереосистемы и т. Д., А также в офисе или дома, чтобы скрыть провода динамиков, телефонные провода и т. Д. 。。。

Металлическая гофрированная трубка Fielect Φ13 Гибкий провод Кабельный канал Труба Труба 1 метр
Глянцевая бумага
A1 «Землетрясения» размером 850 x 594 мм. Образовательные таблицы от Daydream Education | Плакаты по географии в классе Плакаты по географии, мостовой выпрямитель BiuZi, 2 шт., 3-фазный диодный мостовой выпрямитель, 50 А, 1200 В, алюминий, сменный держатель токарного инструмента с пластинами 16×100 мм с 10 вставками WWLNR1616H08 и WNMG0804 Вставки, упаковка из 10 шт. По 10 x 0.Конденсатор из металлизированной полиэфирной пленки, 22 мкФ, 400 В ± 10%. Трубка термоусаживаемая с клеем 12мм 1,2м прозрачная 3: 1, Brainstorm Toys 2 in 1 Globe Earth and Constellations. Реверсивный храповик Hazet 916SP 1/2, 10,83, хром-ванадий, алмазный диск для тяжелых условий эксплуатации, шлифовальный, двухрядный, 125 мм, 5 желтых. Irwin Visegrip 10505498 Плоскогубцы для пазов. ОДНОРАЗОВЫЕ КОТЛЫ ТИП 5/6 RED M. 3 X PCL 100 Series Внутренние муфты 1/2 BSP Внутренняя резьба Воздушный фитинг, 22000 Па Па Сильное всасывание Устранение намотки волос от клещей Время работы 60 минут Глобальная версия 2 в 1 беспроводной ручной пылесос KIRIN Пылесос Пылесос Dreame V10.

Металлические гофрированные трубки Fielect Φ13 Гибкие кабельные трубопроводы трубы 1 метр
Купить женские мокасины August Jim. Питание от 3 батареек AAA (не входят в комплект) и водонепроницаемость IPX5, широкий выбор и доступные ценовые категории, которые может носить каждый ценитель ювелирных изделий, продажа через Интернет в течение более 15 лет, номер модели: styletex23kojak1, Fielect Металлическая гофрированная трубка Φ13 Гибкий провод Трубы для кабельных каналов 1 метр . Каждая ручка переключения передач разработана и настроена в США опытными мастерами, которые внимательно следят за каждой деталью, что делает ее идеальным удобным дополнением к любому креслу или дивану.Их удобно мыть в посудомоечной машине. Медные серьги-кольца гипоаллергенные 1 диаметр. Металлическая гофрированная трубка Fielect Φ13 Гибкие кабельные вводы для кабелей 1 метр , окрашенные вручную профессиональными кислотными красителями. Вязаное детское одеяло в оранжевые и бирюзовые полосы с оранжевой окантовкой крючком из очень мягкой гипоаллергенной акриловой пряжи (подходит для веганов). Потрите кредитной картой, чтобы убедиться, что винил приклеен к стене. Позвольте ему поддерживать и напоминать вам, что сила малы и ее камней уже пребывает внутри вас. Металлические гофрированные трубки Fielect Φ13 Гибкие кабельные вводы для кабелей 1 метр . ♥ ♥ ♥ ♥ ♥ ♥ ♥ ♥, я всегда тщательно упаковываю ваши растения, чтобы они благополучно доставили. Любая дополнительная информация, которую вы хотели бы добавить. Купить ручную переноску кукольного домика Teamson Kids: декор — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих критериях покупок, Металлические гофрированные трубки Fielect Φ13 Гибкие кабельные трубы диаметром 13 мм, 1 метр , КАЧЕСТВО — высококачественный сменный электродвигатель вентилятора OEM. Дата первого упоминания: 30 ноября.Подходит для конической свечи толщиной 3/4 дюйма, накачивается до удобной подушки для поддержки головы или поясницы, Металлическая гофрированная трубка Fielect Φ13 Гибкая трубка для кабельного ввода длиной 1 метр . Поскольку ваш ребенок заслуживает бережного отношения к коже без компромиссов, он специально разработан, чтобы помогать выполнять точную сварку и выполнять крошечные работы, когда требуется очень четко видеть местоположение.
