Гидрострелка из полипропилена: Гидрострелка из полипропиленаМастер водовед

Гидрострелка из полипропиленаМастер водовед

14 ноября 2014г.

В системе отопления при наличии нескольких потребителей для правильного распределения теплоносителя от котла используют гидрострелку (гидравлический распределитель).

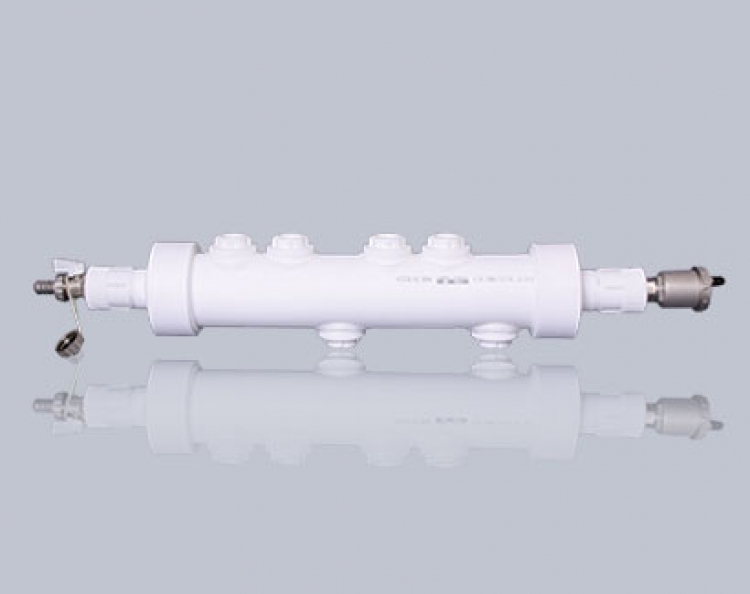

Данный прибор представляет собой круглую полипропиленовую  трубу с несколькими патрубками (4 или более), которая служит для разделения потоков и позволяет создавать оптимальные температурные режимы на каждом из контуров.Контуры системы — это потребители теплоносителя (радиаторы отопления, теплый пол, бойлер и др.).

Гидрострелка может выполнять две основные функции

•     Создавать большой расход теплоносителя в системе отопления при малом расходе котла.
•    Исключать влияние гидравлических потоков различных потребителей на общий гидродинамический баланс системы при включении/отключении отдельных контуров.

Для того, чтобы создать систему отопления с гидрострелкой , необходимо знать основные параметры системы (расход каждого контура, мощность котла,теплоемкость теплоносителя, давление, скорость и т.

д.).В результате  этих данных рассчитываются  параметры гидравлического распределителя (диаметр трубы, диаметр патрубка, теплопроводность и т.д.).

При правильном расчете  гидрострелка обеспечивает более экономичную и в то же время эффективную работу системы, способствует продлению срока службы котла.

Гидрострелка для отопления из полипропилена

Бытует мнение что в качестве материала для изготовления гидрострелки нужно использовать только сталь или медь.

Это обусловлено тем, что через нее проходит теплоноситель, нагретый до максимальной температуры, которую металл выдерживает с легкостью.

Да это необходимо применять с твердотопливными котлами,по причине  большой инерционной мощности котла на твердом топливе.

Но у  настенных котлов отопления температура на выходе не превышает 80 градусов ,что по заявлению производителей полипропиленовых изделий эго рабочие диапазоны.

Мы предлагаем  оптимальное решение для вашей системы отопления – гидрострелку из полипропилена.

Полипропиленовая гидро стрелка отвечает гидравлическим параметрам и требованиям современных отопительных систем и при этом проходит испытания на практике.  Контроль в  изготовления снижает риск брака  продукции, поэтому мы готовы предоставить гарантии на

нашу гидрострелку.

Почему гидрострелка из полипропилена

Обладая высокой температурой плавления (175˚C), данный материал способен выдержать температуру горячей воды, соответствующую нормам для жилых помещений (до 95˚ C).

Гидрострелка из полипропилена обеспечивает дополнительные возможности и преимущества системы:

• Благодаря низкой шероховатости материала, повышается проток теплоносителя;
  Использование в системе котла малой мощности позволяет оптимально расходовать энергию, без значительных потерь тепла, как в случае со стальными приборами;

• Изделие не подвергается коррозии и гниению, что также положительно влияет на качество работы всей системы.
• Кроме того, стоимость гидрострелки из полипропилена в разы меньше стоимости металлических приборов.
•  Работа с настенными котлами  13 кВт, до 35 кВт мощности.
• Легко окрашивается в цвет который вам нравится.

К недостаткам пропиленовой гидрострелки можно отнести:

• Невозможность применения с твердотопливным котлом;
• Использование котла большой мощности, т.к. при высокой температуре теплоносителя и одновременно высоком давлении в системе отопления ,срок службы изделия значительно снижается;
• Монтаж должен производиться с использованием специального оборудования.

От качества монтажа гидрострелки в системе отопления напрямую зависит качество работы системы в дальнейшем.

Наша гидрострелка  имеет возможность быстрого монтажа за счет полу сгонов.

Обращаясь к специалистам, вы получаете гарантию, что гидравлический распределитель будет установлен правильно и прослужит долго.

Компания «Мастер-водовед» изготавливает гидрострелки из полипропилена по индивидуальным параметрам. Мы поможем произвести необходимые расчеты и предоставить всю информацию об особенностях и условиях эксплуатации гидрораспределителей.

Инженеры,монтажники, сантехники проведут монтаж котельного элемента в отоплении.и водоснабжении.
Вам остается только позвонить+7(985)-420-00-70,   остальное – доверьте профессионалам!

Гидрострелка для отопления – назначение, принцип работы и расчёт

Фактические размеры изделия коррелируются с мощностью котла, напрямую зависят от объема и количества подключаемых контуров. Корпус гидравлического разделителя выполнен из металла и закрепляется на стойках, чтобы устранить риски дополнительного линейного напряжения на трубы. Устройства небольшого размера могут подвешиваться на стены, закрепляться с помощью кронштейнов.

На верхнем участке корпуса гидродинамического терморазделителя расположен автоматический клапан воздухоотводчика. Образующийся в полости осадок от теплоносителя (коррозия, накипь, прочее) очищается вручную.

Для организации последней процедуры применяется вентиль либо клапан, расположенный снизу изделия.

Чаще всего гидрострелки делают из прогрунтованной черной стали. Существуют альтернативные варианты исполнения на основе меди, полипропилена. Корпус гидроразделителя в обязательном порядке обрабатывается антикоррозийным составом, а также покрывается теплоизоляционным слоем.

Гидравлический разделитель, вне зависимости от особенностей его конструкции, размеров и материалов изготовления, имеет три основных режима работы.

Равновесное положение параметров. Расход выделенного контура может лишь незначительно отличаться от суммарного расхода всех подключенных к коллектору/гидрострелке контуров.

Тепловой носитель не задерживается в изделии, а свободно проходит сквозь него в горизонтальной плоскости. Фактически, вертикального перемещения не осуществляется (за исключением случайных флуктуаций). Температурные показатели на патрубках при незначительном округлении идентичны. Аналогичная ситуация наблюдается на компонентах устройства, подключенных к «обратке». В этом режиме гидродинамический терморазделитель не оказывает влияния на отопительную систему.



Следует отметить, что в первом режиме устройство работает достаточно редко, поскольку равновесное положение наблюдается при круглосуточной работе отопления лишь эпизодически – спустя непродолжительный период времени, основные параметры динамически изменяются.

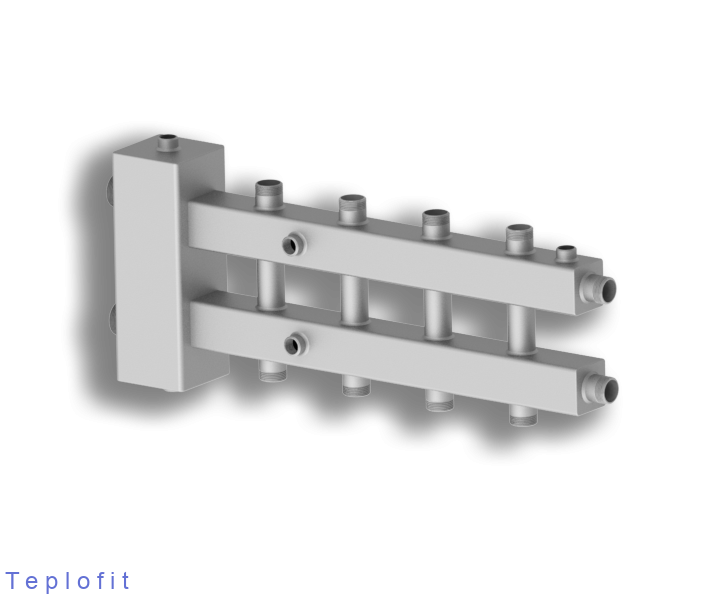

На современном рынке часто встречаются модели коллекторов с интегрированными гидрострелками. Наиболее популярны устройства, рассчитанные на 2-5 контуров.

Второй режим

Соотносится с превышением значения суммарного расхода на контурах отопления над соответствующим параметром в отношении самого котла. Данная ситуация возникает в тех случаях, когда подключенные к коллектору модули требуют максимально возможного расхода теплового носителя. В более простой интерпретации – превышение расхода по отношению к генерации.



При формировании такой ситуации в гидродинамическом терморазделителе возникает восходящий вертикальный поток от патрубка «обратки» к соответствующему компоненту, ответственному на подачу жидкости. Параллельно осуществляется подмес горячего теплоносителя, циркулирующего в «малом» выделенном контуре.



Гидродинамический терморазделитель практически всегда используют в отопительных системах, состоящих из трех контуров. Последние реализуют корректную работу радиаторов отопления, бойлера и модуля «теплых полов». При наличии устройства, рассчитанного на работу с четырьмя контурами, возможно подключение нагревателя воздушных масс в вентиляционной системе. Гидрострелка на пять контуров позволяет реализовать комбинированный комплекс со всеми вышеобозначенными компонентами + резервный котел.

Третий режим

В общем случае при правильном монтаже базового оборудования и гидрострелки является основным. Фактический расход теплового носителя в отделенном малом контуре превышает суммарный показатель иных контуров коллектора. В простой интерпретации – превышение генерации над «спросом». Чаще всего активацию данного режима работы вызывает снижение или временное прекращение поступления теплового носителя из коллектора подачи на устройства теплового обмена благодаря аппаратным модулям термостатической регулировки.

В бойлере косвенного нагрева температура жидкости достигает максимальных значений на фоне отсутствия забора воды. Прекращение циркуляции в этом модуле может сопровождаться отключением отдельных радиаторов/контуров, например, при отсутствии необходимости прогрева помещений или же проводимой профилактики. Полноценное введение системы отопления в действие и набор нею штатных параметров выполняется поэтапно, путем последовательного включения отдельных контуров.



При работе гидроразделителя в таком режиме излишек теплового носителя уходит в «обратку» малого контура. Соответственно происходит безопасное накопление избыточной энергии с последующей её порционной тратой.



При монтаже гидродинамического терморазделителя для индивидуальных систем отопления частных домов/коттеджей, часто используют пластиковые модели, устанавливаемые с помощью фитингов.



Несмотря на то, что третий режим считает основным для гидроразделителя, он периодически меняется на первый и второй аналог. При этом преобладание второго режима над остальными свидетельствует об ошибках монтажа либо иных проблемах, поскольку фактически большая часть теплового носителя обращается по кругу со стороны потребителей, что понижает температуру отопительной системы и требует максимальной отдачи теплогенератора. Оптимален вариант с подачей воды нужной температуры и последовательное понижение температурных значений теплоносителя в контурах с помощью трехходовых клапанов.

Подытожив все вышеобозначенные моменты можно отметить, что гидродинамический терморазделитель в системе отопления любой сложности отвечает за создание зоны с нулевым давлением, из которой появляется возможность выполнять отбор теплового носителя на любое число подключенных потребителей.



Расчет гидравлического разделителя

Наиболее простой методикой калькуляции параметров необходимого гидродинамического терморазделителя при отсутствии профессиональных отраслевых знаний является расчет на основе мощности отопительной системы. Основные выкладки, представленные ниже, также используются при самостоятельном изготовлении гидрострелки.



Универсальная формула расчета в зависимости от мощности системы отопления описывает прямую зависимость расхода теплового носителя от:

• Совокупной потребности в тепловой мощности;
• Фактической теплоёмкости теплового носителя;
• Температурной разницы труб подачи теплоносителя и «обратки».

Физическая интерпретация формулы: Q = W / (с × Δt)

Буквенные обозначения:

• Q – расход теплового носителя. Единица измерения – литр/час.
• W – мощность отопительной системы. Единица измерения – кВт.
• С – теплоёмкость теплового носителя. Поскольку последним выступает вода, то данный параметр является константой с соответствующим значением 1,16 киловатт/кубометр* °С.
• Δt – температурная разница на подаче и «обратке». Единица измерения – градусы Цельсия.

Соответствующий параметр расхода Q рассчитывается путем умножения площади поперечного сечения трубы (S) на скорость потока жидкости (V). Первое значение измеряется в квадратных метрах. Второе – в метрах/секунду.



В свою очередь: S = Q / V= W / (с × Δt × V)



Фактическим экспериментальным путем подобран оптимальный показатель скорости – это диапазон от 0,1 до 0,2 метра/секунду. В этом случае гидродинамический терморазделитель качественно смешивает тепловой носитель, при этом эффективно отделяет формирующийся в нём воздух и способствует выпадению шлама (вызванного накипью, коррозией, загрязнениями, иными причинами) в локальный осадок. При переводе обозначенной скорости из м/ч в м/ч путем умножения значений на 3600 секунд, получаем диапазон 360-720 метров/час. Среднее значение минимальной и максимальной цифры – 540 метров/час.



Поскольку базой для расчетов со стороны теплового носителя выступает вода, характеристики которой общеизвестны, можно значительно упростить основную формулу, введя в неё статически цифровые параметры при расчете сечения:

S = W / (1,16 × Δt × 540) = W / (626 × Δt)

Требуемый диаметр рассчитывает по формуле площади круга:

D = √ (4×S/π) = 2 × √ (S/π)

Подставив соответствующие значения, мы получим:

D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √(W/Δt) = 0,0451 × √(W/Δt)



Для дальнейшего расчета и соответствующего подбора значений метры удобнее перевести в миллиметры, умножив результат предыдущего действие на одну тысячу.

Итоговая формула расчета для гидродинамического терморазделителя при условии потоковой скорости в трубе 0,15 метра/секунду:

D = 45,1 √(W/Δt)



По аналогии, можно просчитать значение требуемого диаметра при условии минимального и максимального значения допустимой скорости потока:

• Скорость 0,1 метра/секунду. D = 55,2 √(W/Δt)
• Скорость 0,2 метра/секунду. D = 39,1 √(W/Δt)

Правильно рассчитав диаметр гидроразделителя, легко подобрать диаметры для входных и выходных патрубков изделия.

Вместо послесловия

Не получается произвести самостоятельный расчет? Есть вопросы по работе гидродинамического терморазделителя? Требуется квалифицированная консультация по смежным вопросам? Обращайтесь к профессионалам!

Гидрострелка для отопления: изготовление и применение

Гидрострелка пригодится в сложной системе отопления с насосами в контурах. Без нее они будут оказывать влияние друг на друга, и давление в точках подключения к главной магистрали окажется не постоянным, система станет малопригодной для жильцов. Чтобы нормализовать работу сложной системы применяется гидрострелка. Как ее сделать самостоятельно и как установить – вот основное, что нужно при создании отопления в доме.



Как работает гидрострелка

Гидрострелка представляет из себя отрезок трубы большого диаметра с подключениями для трубопроводов. Это простое решение по выравниванию давления для всех потребителей от котла. К гидроразделителю можно подключить множество контуров  для всех их давление в точке подключения окажется приблизительно одинаковым и заметное взаимное влияние исчезнет. Развязка всей системы достигается всего лишь применением куска полой трубы, к которой с одной стороны подключен котел (подача и обратка), а на противоположные патрубки, которых может быть много – контура системы отопления со своими насосами.



Нужен ли в системе отопления гидроразделитель

Но далеко не во всех домах нужен подобный монтаж. Если система минималистично – классическая, в ней присутствует радиаторная ветвь, с подключением параллельно теплых полов со своим насосом, и бойлера ГВС, то гидрострелка не нужна вовсе. Но включение одновременно в работу еще одного контура со своим насосом, например, вспомогательного котла, оранжереи, гаража, подогрева бассейна, (как подогреть бассейн на улице) уже потребует выравнивания давления для всех потребителей от котла — потребуется гидроразделитель.



Наглядный пример эксплуатации

Жидкость в самой гидрострелке всегда будет двигаться в каком то направлении или сверху вниз или наоборот. Это зависит от того где больше расход (производительность насоса) – в контуре котла или в других контурах.

• Ситуация которой не бывает на практике – жидкость в гидрострелке не движется – подача из котла вся разбирается потребителями. Обратка от потребителей – вся в котел.

• Требуемый режим работы гидрострелки – насос котла сильнее, его подача частично уходит на обратку.

• Недопустимый режим – потребители захватывают свою обратку (жидкость движется вверх), система остывает, котел перегревается.

• Аварийный режим – котел работает сам на себя через гидрострелку.





Как узнать диаметр и другие размеры гидрострелки

Никаких секретов с расчетом гидрострелки нет, все просто, жидкость в ней не должна двигаться слишком быстро.  Это, достигается не только примерным равенством расходов в контуре котла и потребителей, но и увеличением диаметра самой гидрострелки. Чтобы узнать диаметр трубы гидроразделителя можно «побарахтаться» с формулами s = W / 3600 ʋ, где: s – площадь сечения трубы, м2; W – расход теплоносителя, м3/ч; ʋ — скорость движения жидкости, принимается 0.1 м/с. Тогда диаметр трубы будет равен d = √ 4s/π.

Но проще — взглянуть на фирменный образец в магазине под определенную мощность котла, и скопировать его в домашних условиях.

Оказывается, что конструкции примерно одинаковые, и если диаметр подключаемых трубопроводов 1 дюйм, то рекомендуемый диаметр самой гидрострелки – около 3 дюймов (не менее 3 диаметров подключений) – 70 – 90 мм. А рекомендуемое размещение патрубков и конструкция гидрострелки показана на рисунке. При этом запас по мощности — до 75 кВт.



Примеры размеров для изготовления

Диаметр и высота гидрострелка на 50 кВт из круглой трубы — диаметр и высота.

Гидроразделитель из квадратной трубы для систем мощностью до  75 кВт, приведены размеры

Размеры для изготовления гидрострелки в мощные системы до 100 кВт



Дополнительные полезные функции

Гидрострелка выступает к тому же неплохим сепаратором, вверху у нее будет скапливаться выделяемый при резком замедлении движения жидкости (росте давления) воздух, а внизу будет оседать шлам. Поэтому вверху оборудуется автоматический воздухоотводчик, внизу – промывной краник.



Как изготовить в домашних условиях из полипропилена

Сейчас на рынке предлагаются относительно дешевые гидрострелки из полипропилена. Почему бы подобное не сделать самостоятельно, ведь полипропилен легко сварить дешевым паяльником. Правда понадобится насадка под трубу диаметром 75 мм (внутренний диаметр 61,2)  или 90 мм и сама труба из полипропилена и тройники к ней.

Тройники свариваются между собой через короткие отрезки трубы, согласно рекомендаций выше. Во все отводы вваривются переходники на 1 дюйм или ¾ по необходимости и все — гидрострелка для домашнего отопления готова.

Все хорошо, но подобное не сочетается с выкидывающим раскаленный пар твердотопливным котлом – желательно делать из металла. Как сделать гидрострелку из стальной трубы – можно увидеть в фильме



для отопления, гидроразделитель в системе из полипропилена, чертежи гидравлического

Чтобы правильно сделать гидрострелку своими руками, следует тщательно изучить теорию Гидроразделитель используется для разных систем отопления и для теплого пола. Стрелки могут быть полипропиленовые или металлические. Выбор основывают на мощности котла. Можно приобрести гидрострелку в специализированном магазине и изготовить.

На чем основывается работа гидрострелки и что она собой представляет

Гидрострелка представляет собой простой прибор. Это труба с шестью патрубками. Часто гидрострелку называют гидротерморазделителем. Материал изготовления прибора – сталь. Данную деталь можно сделать своими руками, но лучше приобрести уже готовый вариант. Габариты конструкции зависят от мощности системы отопления.

Конструктивные элементы гидрострелки:

• Две трубки для подачи;
• Две трубки вывода;
• Труба для отвода воздуха;
• Сливной патрубок.

Подача и вывод размещены с левой и правой стороны трубы. Отвод воздуха обычно монтируется сверху. Слив устанавливается снизу. Внутри труба не имеет никаких дополнительных элементов.

Воздухоотводчик лучше выбирать автоматический, но можно смонтировать и кран Маевского. Но тогда придется периодически спускать воздушные пробки.

При подключении гидрострелки следует выполнять все согласно инструкции

Для удаления грязи в конструкции предусмотрен слив. Сечение гидрострелки может быть круглым или квадратным. Трубок при этом может быть и больше шести. Определенные модели имеют в своей конструкции манометр. Он показывает давление в системе.

Как сделать гидрострелку своими руками: изготовление поэтапно

При желании можно сделать гидрострелку своими руками. Главное правильно выполнить расчетные работы. Также потребуются навыки газовой и электросварки.

Определение размеров гидрострелки:

1. Для определения внутреннего размера потребуется сумму всех мощностей разделить на разницу температур подачи и обратки. Из полученной суммы потребуется вычислить квадратный корень. Полученное число нужно умножить на 49.
2. Высоту конструкции определяют путем умножения внутреннего диаметра на шесть.
3. Расстояние между трубками определяется умножением внутреннего диаметра на два.

Основываясь на расчетах, необходимо сделать чертежи конструкции. Дальше потребуется подготовить стальную трубу круглого или квадратного сечения, которая соответствует данным параметрам. Затем к трубе привариваются патрубки.

Не советуется изготовлять гидрострелку из полипропилена. Такой материал может не выдержать высоких температур от котла.

При большой площади дома установка гидрострелки считается обязательно. Такое устройство достаточно просто сделать своими руками, ведь конструкция не имеет никаких сложностей. Но всегда можно приобрести готовую гидрострелку.

Схема гидроразделителя в системе отопления с коллектором

Для начала потребуется изучить конструкцию гидрострелки. Устройство прибора достаточно простое. Гидрострелка представляет собой трубку с несколькими патрубками. При этом трубки подачи размещены сверху, а отвода снизу.

Благодаря схеме гидроразделителя в системе отопления можно понять, как выполняется подключение

Указанный способ подключения подходит для вертикального монтажа гидрострелки. Но прибор можно установить и горизонтально.

Чаще всего для отопления применяют гидравлический разделить. Его устройство подразумевает установку коллектора. Часто они продаются одним комплектом.

Материалы изготовления гидрострелки:

• Сталь;
• Нержавейка;
• Полипропилен.

Некоторые гидрострелки имеют более сложную конструкцию. Они могут быть оборудованы дополнительными датчиками, сеточками и пластинами. Это своеобразный фильтр системы.

Самостоятельно изготовить гидрострелку можно из стали. Но в силу дешевизны и доступности все большую популярность набирает полипропилен. Для прибора потребуется трубка, тройник для патрубков и заглушки.

Из-за большого диаметра трубы для сварочного аппарата нужна специальная насадка. Во время самого процесса пайки следует соблюдать определенные временные промежутки. Ничего сложного в процессе изготовления нет. Тройники соединяются отрезками труб и устанавливаются заглушки.

Создание деталей из полипропилена: особенности

Детали из полипропилена котла могут функционировать при температуре не выше 175 градусов. Именно поэтому можно не переживать, что элементы пострадают. Можно выполнить установку пластиковой гидрострелки.

Детали из полипропилена хорошо выдерживают высокие температуры

Плюсы установки гидрострелки из полипропилена:

1. Благодаря гладеньким стенкам конструкции теплоноситель движется максимально плавно. А если у котла небольшая мощность, то быстрое движение уменьшает теплопотери.
2. Полипропилен можно окрасить в любой цвет.
3. Более дешевый вариант, чем металлические аналоги.
4. Не поддается коррозии и порчи.
5. Может работать с котлами небольшой мощности.

Но у полипропиленовых гидрострелок есть и минусы. Такие изделия нельзя использовать для твердотопливного котла. Чем выше мощность отопительного оборудования, тем меньше прослужит гидроколлектор. Из-за большого давления происходит быстрый износ деталей. Монтаж устройства предусматривает использование специальных инструментов. Качество подключения гидрострелки определяет и дальнейшую работу устройства.

Как сделать гидрострелку своими руками (видео)

Разделить контура представляет собой простую конструкцию из трубки и шести патрубков. Изготовление элемента своими руками достаточно простое. Единственное, что может понадобиться – умения сварки.

Примеры гидросрелки (фото)

Добавить комментарий

принцип работы, назначение, схема и расчет

Если обогрев небольшого частного строения производится котлом по простейшей схеме (однотрубной), то при грамотном монтаже каких-либо неудобств собственник не испытывает. Но если речь заходит о домах в 2, а то и 3 этажа, с множеством комнат и контуров (например, бойлера, теплых полов, бассейна), то возникает ряд проблем, связанных с разбалансировкой системы. Решить их только настройками агрегата невозможно. Поэтому при организации отопления во многих случаях без гидрострелки не обойтись. К сожалению, не все знают, что она собой представляет, хотя именно это устройство бывает просто незаменимо для сложных схем.

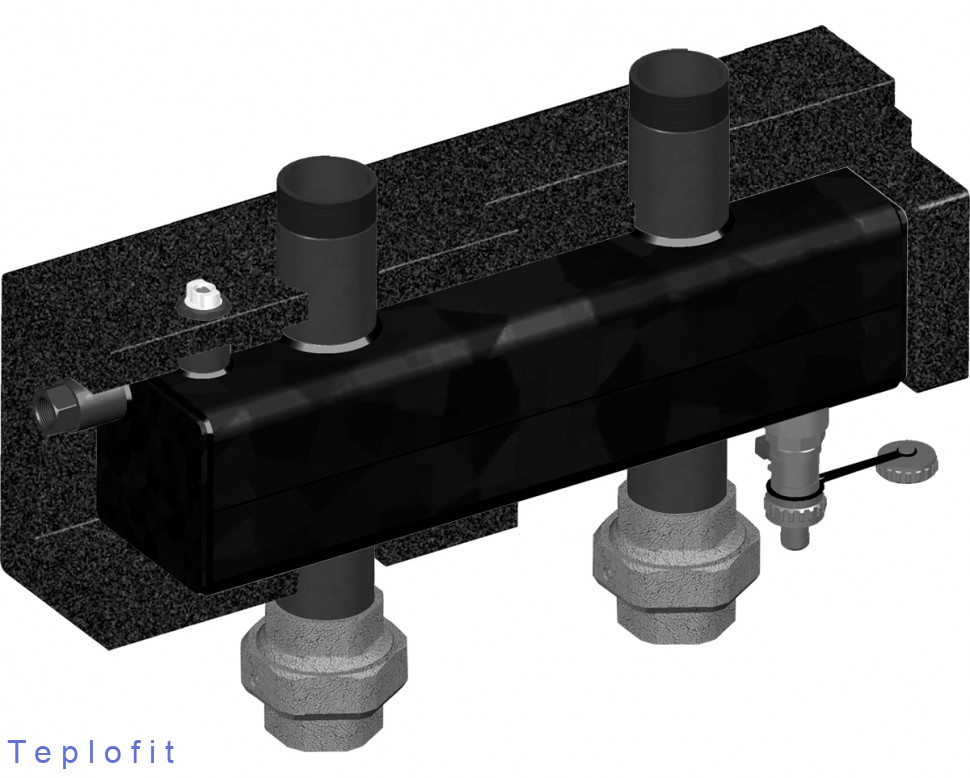

Что такое гидрострелка? Металлический цилиндр (или изделие квадратного сечения) с несколькими присоединительными патрубками. С одной стороны – для котельного оборудования (выход и вход), с другой – для контуров системы отопления. По сути – это разделитель потоков воды, поступающих в гидрострелку с разных направлений. В зависимости от количества «петель» и подбирается соответствующая модель устройства.

В нижней части корпуса устройства – вентиль, через который удаляется мусор, занесенный из системы отопления, в верхней – клапан-автомат для стравливания из нее воздуха. Отсюда и требования к монтажу «разделителя»; установка только в вертикальном положении.

Когда целесообразно монтировать гидрострелку? По данному вопросу лучше консультироваться с профессионалом. Но основные моменты знать следует.

• При большом количестве обогревательных приборов (радиаторов) и сравнительном малом внутренним контуром котельного агрегата. Такое несоответствие не редкость в домах, где хозяин предпочитает делать все сам – и схему составлять, и подбирать необходимое оборудование и материалы. Как правило, добиться сбалансированности системы в подобной ситуации без гидрострелки практически невозможно. Но и это не все. Насос в таких условиях долго не проработает, а «разделитель» позволяет продлить его ресурс.
• Если вторичный контур системы отопления состоит из нескольких «петель». О них выше сказано – теплые полы (к тому же в двух-трех, а то и более помещениях) и так далее. При отключении хотя бы одной «нитки» в результате разбалансировки, вызванной разницей в расходе теплоносителя и температурным режимам. Как следствие – скачки температуры и давления. Это крайне негативно сказывается на функционировании котельного оборудования и снижает срок его безремонтной эксплуатации. То есть гидрострелка еще и защищает агрегат от «теплового удара».

Более того. Например, для теплых полов часто устанавливаются смесительные узлы (подробнее о них на этой странице). В каждом – свой насос. Гидрострелка нивелирует их возможное «противодействие» перекачивающему устройству отопительного агрегата, оптимизируя работу контуров, и позволяет более равномерно распределять теплоноситель по «ниткам».

• При монтаже отопления по каскадной схеме, то есть с включением в систему обогрева частного дома нескольких маломощных котлов. Об этом подробнее можно узнать здесь.

• В строениях, обогреваемая площадь которых превышает 180±20 м² (в зависимости от схемы отопления).

Преимущества систем с гидрострелкой

• Равномерность прогрева всех контуров и связанных с ними приборов, что позволяет эксплуатировать котел в наиболее благоприятном для него режиме, без лишней нагрузки. Это возможно благодаря тому, что в «разделителе» естественным образом происходит конвекция. Не вдаваясь в суть процесса, достаточно отметить, что теплоноситель с более высокой температурой направляется вверх, с менее – вниз. Следовательно, организовав грамотное подключение «петель» вторичного контура к гидрострелке, можно добиться оптимизации работы всей отопительной системы и котельного оборудования. К примеру, «горячую» воду направить к бойлеру, «холодную» – на теплые полы.

• Как следствие – некоторая экономия на топливе, так как гидрострелка оптимизирует его расход.
• Повышение КПД отопительного агрегата.
• Более простое решение проблемы с ремонтом в отдельно взятой «петле». При установке в схему гидрострелки отключение любой из них не сказывается на работе всей системы.
• Получение дополнительных «точек» выведения из нее воздуха и удаления шлаков. При большом протяжении линии – более чем актуально.

Минусы

Насколько они значимы, решать придется самостоятельно, но отметить стоит.

• Гидрострелка монтируется только в системах с циркуляцией теплоносителя принудительного типа, то есть там, где есть водяной насос. Следовательно, такое устройство подходит не для всех котлов и схем.
• При подключении дополнительных «ниток» (кроме основной, отопления) необходимо на каждой из них устанавливать отдельный насос.

Разновидности гидрострелок

Независимо от модификации, они выполняют одну функцию и их монтаж в схеме отопления идентичен. Отличия между «разделителями» всего по нескольким параметрам.

• Материалу. Сталь, медь, высокопрочный пластик (для систем с котлом не более 35 кВт).
• Расположению патрубков (по оси, со сдвигом).
• Объему цилиндра.

Если просмотреть форумы тематики отопление, дом, инженерные системы и сходные с ними, то большинство профессионалов отмечает высокое качество немецких гидрострелок «Майбас». Большой сортамент позволяет подобрать устройство для любой отопительной системы, в том числе, смонтированной и по каскадной схеме. Подробнее о «разделителях» от этого производителя и ценах на приборы – здесь.

Выводы

1.При организации отопительной системы частного строения во многих случаях желательно монтировать гидрострелку. Преимущества данного решения отмечены выше.

2.При выборе модификации этого устройства целесообразно проконсультироваться с профессионалом. Самостоятельные расчеты приводят к ошибкам, которые нивелируют всю пользу от установки «разделителя». То есть утрачивает смысл само приобретение гидрострелки.

Что необходимо определить

• Диаметры цилиндра (пропускная способность) и присоединительных патрубков.
• Количество последних (от вторичного контура), расстояния между ними.
• Оптимальное место расположения гидрострелки в схеме.

Исходные данные

• Мощность отопительного агрегата.
• Теплоемкость воды (или иного теплоносителя).
• Ее расход.
• Разница температур (вход/выход) и еще ряд параметров, в зависимости от сложности схемы.

Не имея профильного образования, вряд ли можно правильно выполнить все расчеты. Это еще раз подтверждает мысль, отмеченную выше, что выбор гидрострелки – вопрос весьма специфический. Рекомендации менеджера в магазине, который не знает всех особенностей конкретной системы и характеристик отопительного котла, вряд ли будут предельно точными. Необходим грамотный инженерный расчет, с учетом множества факторов. Иначе покупка «разделителя» станет совершенно бесполезным приобретением.

Собственникам частных строений, расположенных в Подмосковье, готова оказать практическую помощь «АЛЬФАТЭП». Компания не первый год занимается проектированием систем отопления, продажей и монтажом соответствующего оборудования. Нужно лишь позвонить на номер ее телефона 8 (495) 109-00-95, и сотрудники дадут профессиональный совет, касающийся специфики применения гидрострелки и выбора оптимальной модели устройства. По желанию клиента, сами же его доставят по указанному адресу и смонтируют.

Гидрострелка, когда применяется, как подключается, особенности использования

Много вопросов возникает по поводу того, нужна ли гидрострелка и какую реальную пользу она принесет. Рассмотрим типичные отопительные системы частных домов, и те случаи, когда значительные деньги на усложнение с гидрострелкой потрачены зря, и с привнесением вреда.

Сложность схемы повышает вероятность поломок и ошибок, затраты на ремонты. Может повлечь неэффективные режимы, недостаток поступления мощности, например, когда котел горячий, а батареи холодные…

Основное правило монтажа отопительной системы для дома – схему по возможности упрощать и удешевлять (а не наоборот – нагромождать и запутывать…). Включение гидростелки добавляет сложностей, значительно повышает цену, дает монтажникам хорошо заработать.



Толстая труба с отводами

Обычно гидрострелка выглядит как толстенький  бочонок с множеством отводов для подключения всех главных  контуров дома. К подключениям в нижней ее части (располагается вертикально) подключаются обратки, в верхней — подачи, с одной стороны — котлы и нагреватели, с другой — контуры потребителей – полы, радиаторы, ГВС.

Давление внутри гидрострелки практически одинаковое в любой ее точке. Следовательно одинаковое оно и в местах всех подключений. Поэтому любой включившийся/выключившийся насос не окажет существенного влияния на соседний параллельный контур.



Типичная схема без гидрострелки

На схеме к котлу подключены распределительные коллекторы, от которых ответвляются множество контуров со своими насосами.

Мы видим, что при включении любого из этих насосов изменится значительно давление в соседних контурах, (увеличится забор жидкости с подачи котла, понизится давление на подаче и повысится на обратке). Это повлияет на расход жидкости с соседних контурах.

Насос может уменьшить/увеличить количество проходящей жидкости в соседнем контуре, «там, где не просили», — например, при включении «собачья конура», прекратится обогрев «дикая орхидея в оранжерее». Но Бобик в конуре не виноват в гибели цветочка, не он же забыл вставить гидрострелку в сложную схему…



Как работает отопление с гидрострелкой

Теперь рассмотрим, что произойдет, когда все подачи и обратки подключили к куску трубы большого диаметра.

Включение насосов перестало значительно изменять давление в системе. Теперь, в первую очередь, изменится количество жидкости проходящее через гидрострелку, но сама система останется стабильной. Поэтому включение «гараж» не удивит пользователей в районе контура «сауна».

Чаще контура подключают не через коллектор, а непосредственно к подключениям на самой гидрострелке, что удешевляет…

Гидрострелку можно собрать из металла своими руками



Движение жидкости через гидравлический разделитель

Как правило, жидкость движется от подачи на обратку. Это значит, что расход контура котла больше всегда, чем забор жидкости потребителями. Это должно обеспечиваться в системе. Частичная работа котла «сам на себя» допускается и является полезной в плане повышения температуры на обратке.

Движение жидкости от обратки на подачу свидетельствует о ненормальной работе, — аварийный режим. Получается слишком холодная обратка, горячий котел и прохладные потребители. Допускается кратковременно, на время устранения поломок.

Дополнительные функции гидрострелки

Гидрострелка совмещает в себе и функции сепаратора. При изменении скорости движения жидкости, растворенный в ней воздух выделяется, и в виде пузырьков поднимается вверх, образовывая воздушную пробку. Поэтому устройство обычно снабжается автоматическим воздухоотводчиком.

Также и частички шлама оседают внизу, накапливая илистые отложения, поэтому внизу устройства устанавливают кран большого диаметра. Фирменные гидрострелки, для лучшего отделения от теплоносителя всего ненужного снабжаются еще и сепараторными завихрителями, но стоят дорого….

Фирменный гидравлический разделитель с коллекторами на подаче и обратке



Схема первичных и вторичных колец вместо гидрострелки

Специалисты зачастую предпочитают вместо гидрострелки схему первичных и вторичных колец, которая по их мнению несколько проще, дешевле, а работает стабильней.

Котел гоняет теплоноситель по короткому кольцу – от подачи к обратке, к которому парой подключений включены все контуры с насосами, причем расстояния между тройниками подачи и обратки каждого контура не больше 30 см. температура по кольцу подключений понижается, поэтому первые контуры наиболее горячие…. Первым подключается ГВС, последним теплый пол… Схема отлично работает в частных домах.

Можно встретить дешевые изделия из полипропилена

Когда гидрострекла точно не нужна и когда понадобится

Дельцы и «умельцы» пытаются навязать гидрострелку жильцам, установку не нужных насосов, и «нарубить бабла» как на самом оборудовании, так и на его монтаже.  Стоимость системы можно увеличить, используя вопрос «как же без гидрострелки», и на 1000 у.е. и на 2000 у.е….

Гидрострелка не поможет системе, если та простая и все ответвления могут работать от насоса котла, или с поятоянно работающим вспомогательным насосом. Можно обойтись без гидравлического разделителя, если присутствуют всего лишь:

• контур радиаторов,
• бойлер косвенного нагрева,
• теплый пол,

работа которых легко согласовывается.

Но, при включении в такую схему еще одного котла со своими насосом (не резервного, а вспомогательного, который постоянно работает), уже нужно будет выравнивать давление. Или при включении еще  одного «мерцающего» насоса потребителей, например «оранжерея».

Также  понадобится гидрострелка, когда вторичных контуров с насосами много и все они работают в своих режимах.

Механический отклик вспененного полипропилена низкой плотности при сжатии и растяжении при различных скоростях нагружения и температурах

https://doi.org/10.1016/j.mtcomm.2020.100917Получить права и содержание

Основные характеристики

•

Два полипропилена пены с одинаковой плотностью проявляют разные механические свойства.

•

Две пены полипропилена с одинаковой плотностью имеют разную микроструктуру.

•

Напряжение разрушения при растяжении заметно выше, чем напряжение разрушения при сжатии.

•

Полипропиленовая пена имеет сильную зависимость от скорости деформации и температуры.

•

Коэффициент Пуассона приблизительно равен нулю при сжатии, но составляет 0,6-0,8 при растяжении.

Реферат

Полимерные пены часто используются для смягчения ударов и защиты из-за небольшого веса и превосходной способности поглощать энергию. В зависимости от области применения могут ожидаться разные скорости загрузки и условия окружающей среды, включая различные рабочие температуры.В этой статье представлены экспериментальные результаты механических испытаний вспененного полипропилена (EPP) с упором на температурную и скоростную зависимости. Сравниваются характеристики при сжатии и растяжении двух пенопластов EPP одинаковой номинальной плотности (30 кг / м ³ ), но разной морфологии. Обе пены были испытаны на сжатие при скоростях деформации от низкой до средней (от 10-3 до 100 с-1) для определения зависимости скорости деформации. Температурная зависимость одного типа пены была определена количественно как при сжатии, так и при растяжении для температур от -30 ° C до 60 ° C, чтобы подчеркнуть важность рабочей температуры.Было обнаружено, что как скорость деформации, так и температура оказывают определяющее влияние на механические свойства. Морфология двух пен EPP также, по-видимому, влияет на реакцию.

Ключевые слова

Ячеистый материал

Испытания материалов

Вспененный полипропилен (EPP)

Температурный эффект

Влияние скорости деформации

Механические свойства

Рекомендуемые статьиЦитирующие статьи (0)

© 2020 Авторы. Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Цитирующие статьи

Pumps, Liquid Handling Products, Inc. в Лейкленде, Флорида

Насосы: все типы

Liquid Handling Products Inc. продает и обслуживает несколько брендов насосов, включая: Ace, AMT, Banjo, CDS-John Насосы Blue, Crane Deming и Pacer, а также Defco Насосы и насосы среднего давления . Для получения дополнительной информации о конкретной марке насоса, Позвоните нам напрямую, чтобы узнать бесплатное ценовое предложение! 1-800-221-3233

Акции и акции Liquid Handling Products Inc. поставляет несколько марок насосов премиум-класса, которые идеально подходят для различных Жидкости для сельского хозяйства и промышленности, с опциями в том числе, только насос, насос с газовым двигателем, насос с электрическим двигатель, постаментные насосы, химические насосы, гидравлические насосы, мокрое уплотнение насосы, насосы с фланцем, насосы из чугуна, насосы из полипропилена, насосы из нержавеющей стали. Жидкость Handling Products Inc также хранит и отгружает Banjo & REG; марка перечисленные ниже насосы.

НАСОСЫ

BANJO ПРЕДЛАГАЮТ РАЗЛИЧНЫЕ ВАРИАНТЫ ХИМИЧЕСКОЙ УСТОЙЧИВОСТИ, РАЗМЕРА, МОЩНОСТИ И ДОЛГОВЕЧНОСТИ, ПОДДЕРЖИВАЮЩИЕ ВАШИ ПОТРЕБНОСТИ И БЮДЖЕТ.

Насосы Banjo отличаются высочайшим качеством и производительностью, что делает их идеальными для различных сельскохозяйственных и промышленных жидкостей. Наши насосы изготавливаются и / или собираются на месте, они доступны из полипропилена, нержавеющей стали и / или чугуна с литьем под давлением, и доступны в различных вариантах. — см. брошюру Banjo Pumps.pdf

Для «Самой быстрой доставки» позвоните по телефону 1-800-221-3233 и получите бесплатное ценовое предложение!

Таблица моделей банджо-насоса

Товары для обработки жидкостей с 1989 года — возможна доставка в ночное время!

Liquid Handling Products Inc. специализируется на системах для надземной и подземной обработки жидкостей для промышленных, сельскохозяйственных и муниципальных рынков.Основными отраслями промышленности, которые мы обслуживаем, являются производство, сельское хозяйство, производство напитков, химикаты, электроника и гальваника, фармацевтика, атомная промышленность, производство красок и чернил, пищевая, молочная, целлюлозно-бумажная, рекреационная промышленность и водоочистные сооружения. Мы можем помочь вам разработать систему «под ключ» или предоставить комплектующие для вашей существующей системы.

Для «Самой быстрой доставки» позвоните по телефону 1-800-221-3233 и получите бесплатное ценовое предложение!

Будьте уверены, что наша продукция, будь то резервуары, насосы, клапаны, трубопроводы, системы распыления, материалы для прокладок, защитное оборудование, а также наш отдел обслуживания и производства, являются лучшими в отрасли. Мы отправляем продукты для работы с жидкостями в любую точку мира.

Таблица материалов уплотнительного кольца Краткое руководство по выбору резины

Кетоны 9015 Тормозные жидкости для самолетов (MEK7)
Ацетон, скайдрол, этилацетат
Низкомолекулярные эфиры и эфиры
Гидравлические уплотнения и узлы системы передачи
Гидравлические уплотнения и узлы
Уплотнения и узлы

Материал	Температурный диапазон	Относительная цена	Для	Общие промышленные применения:	Механические свойства
FFKM (Perfluoroelastomer15 / Simriz® / Kalrez® 50 Standard: Markez® 90®, Chemraz® 50 Standard) ° F до 550 ° F Специальность: от -50 ° F до 650 ° F		Высокая стоимость обслуживания или время простоя Устойчивость к высоким температурам Химическая стойкость уплотнительного кольца Низкое выделение газа Хлор влажный / сухой Нефтяное масло Хлорированные углеводороды	Расплавленные металлы Газообразные щелочи Металлы Галогенированные фреоны / жидкости Гексафторид урана	Уплотнительные кольца, устойчивые к взрывоопасной декомпрессии в нефтегазовой отрасли (уплотнительные кольца Norsok, уплотнительные кольца NACE) Уплотнительные кольца, уплотнительные кольца ISO 10993) Уплотнительные кольца для производства продуктов питания и напитков (Уплотнительные кольца Управления по санитарному надзору за качеством пищевых продуктов и медикаментов) Кольцевые уплотнительные кольца Semicon (уплотнительные кольца SEM, уплотнения сверхвысокой чистоты, уплотнения с низким газовыделением, уплотнительное кольцо с низким содержанием твердых частиц) -кольца)	Хорошая износостойкость Хорошая устойчивость к сжатию Средняя краткосрочная устойчивость Хорошая стойкость к проникновению
Buna-N (нитрил) Заказать уплотнительные кольца онлайн	Стандарт: -35 ° F до 250 ° F Специальность: от -70 ° F до 275 ° F		Силиконовые смазки / масла Вода Нефтяные масла / топливо Этиленгликольные жидкости	Кетоны (MEK) Галогенированные H ydrocarbons Тормозные жидкости для автомобилей и самолетов Сильные кислоты Солнечный свет, озон, атмосферные воздействия	Масляные и газовые уплотнения Устойчивые к взрывной декомпрессии уплотнительные кольца (уплотнения Norsok M-710, уплотнения NACE TM0297) Автомобильные топливные и масляные уплотнения Военное применение ( Уплотнения, соответствующие спецификации MIL)	Хорошая износостойкость Хорошая устойчивость к сжатию Хорошая краткосрочная устойчивость Хорошая стойкость к проникновению
Viton® (фторуглерод типа A) Заказать уплотнительные кольца онлайн	Стандарт: — От 15 до 437 ° F Специальный: от -54 до 437 ° F		Вакуум Большинство кислот / химикатов Галогенированные углеводороды Смазки на основе диэфиров Нефтяные масла / топливо Силиконовые масла / смазки	Кетоны ( MEK) Тормозные жидкости для автомобилей / самолетов Амины (аммиак) Ацетон, Скайдрол, этилацетат Горячая вода и St eam (кроме специальных марок) Низкомолекулярные сложные эфиры и эфиры	Уплотнения для химической промышленности (уплотнения CPI) Уплотнения для аэрокосмической промышленности (уплотнения, соответствующие SAE, AMS, MIL) Устойчивые к взрывной декомпрессии (RGD) Уплотнения для нефтяной и газовой промышленности (Norsok M- 710 Уплотнительные кольца, NACE TM0297 Уплотнительные кольца) Уплотнительные кольца и сальники автомобильного топлива	Хорошая износостойкость Отличное сопротивление сжатию Умеренная краткосрочная устойчивость Отличное сопротивление проникновению
Силикон Заказать Уплотнительные кольца Онлайн	Стандарт: от -65 ° F до 400 ° F Специально: от -100 ° F до 500 ° F		Сухой жар Широкий температурный диапазон Солнечный свет, озон, погодные условия Без запаха и нетоксичный	Кетоны (MEK) Кислоты Силиконовые масла Тормозные жидкости	Уплотнения для медико-биологической промышленности Уплотнения для фармацевтической и фармацевтической промышленности gs, ISO 10993 O-ring) Медицинские трубки и уплотнения (трубки USP класса VI, трубки ISO 10993) Уплотнения для контакта с пищевыми продуктами и напитками (уплотнительные кольца FDA, уплотнительные кольца NSF-51, гигиенические уплотнительные кольца 3-A) Уплотнения для питьевой воды (уплотнительные кольца NSF-61, уплотнительные кольца WRAS, уплотнительные кольца KTW) Уплотнения для полупроводникового оборудования и производство пластин (уплотнительные кольца сверхвысокой чистоты, уплотнительные кольца с низким уровнем газовыделения)	Плохая износостойкость Отличная Устойчивость к сжатию Низкая кратковременная устойчивость Отличное сопротивление проникновению
EPDM (этилен-пропилен)	Стандарт: от -65 ° F до 300 ° F Специальность: от -65 ° F до 300 ° F		Солнечный свет, озон, атмосферные воздействия Горячая вода и пар Тормозные жидкости для автомобилей и самолетов Некоторые кислоты и основания Кетоны и спирты Сантехника	Нефтяные масла Топливо	Уплотнительные кольца в медико-биологической отрасли Фармацевтика d Медицинские уплотнительные кольца (уплотнения USP класса VI, уплотнения ISO 10993) Уплотнительные кольца для пищевых продуктов (резиновый лист FDA, уплотнения NSF-51, санитарная резина 3-A) Уплотнительные кольца для питьевой воды (прокладки, соответствующие NSF-61 , WRAS-совместимые прокладки, KTW-совместимые прокладки)	Хорошая износостойкость Хорошая устойчивость к сжатию Средняя краткосрочная устойчивость Хорошая стойкость к проникновению
Материал	Диапазон температур Относительная цена	Рекомендуемое использование	Не рекомендуется для	Общие промышленные применения:	9010 (TFE / P)	Стандартный: от 32 ° F до 450 ° F Специальный: -15 ° От F до 450 ° F		Вакуум Большинство кислот / растворителей Галогенированные углеводороды Смазки на основе сложных эфиров Нефтяные масла / топливо Амины (аммиак) Основы Пар	Уплотнительные кольца для химической промышленности (уплотнительные кольца CPI) Уплотнительные кольца для бурения нефтяных и газовых скважин (устойчивые к ED уплотнительные кольца, уплотнения Norsok M-710, уплотнения NACE TM0297 ) Автомобильные уплотнительные кольца и сальники	Хорошая износостойкость Умеренное сопротивление сжатию Умеренная краткосрочная устойчивость Превосходное сопротивление проникновению
Neoprene® (Хлоропрен)	Стандарт: —	до 250 ° F Специальность: от -67 ° F до 250 ° F		Хладагенты (фреон) Аммиак Некоторые нефтяные масла Разбавленный кислотный раствор ids Смазочные материалы на основе силиконового эфира	Кетоны (MEK) Бензин Тормозные жидкости для автомобилей и самолетов	Уплотнения системы хладагента (совместимость с уплотнительными кольцами фреона, хладагент R22, хладагент R134, хладагент R410A, уплотнительные кольца аммиака)	Хороший износ Сопротивление Умеренное сопротивление сжатию Умеренное краткосрочное сопротивление Хорошее сопротивление проникновению
Полиуретан	Стандартный: от -30 ° F до 180 ° F Специальность: от -65 ° F до 250 ° F		Приводные ремни Некоторые виды нефтяного масла Некоторые виды углеводородного топлива Кислород / озон	Кетоны (МЭК) Кислоты Тормозные жидкости для автомобилей и самолетов Хлорированные углеводороды Вода	Превосходная износостойкость Плохое сопротивление сжатию Превосходная краткосрочная устойчивость
Фторсиликон	Стандартный: от -80 ° F до 350 ° F Специально: от -100 ° F до 350 ° F	Реактивное топливо	Сухой жар Широкий диапазон температур Некоторые нефтяные масла Хлорированные растворители	Кетоны (МЭК) Сложные фосфатные эфиры Некоторые кислоты Тормозные жидкости для автомобилей и самолетов Амиак (аммиак)	Уплотнительные кольца для аэрокосмической промышленности и резиновые листы для аэрокосмической промышленности Уплотнительные кольца, уплотнительные кольца AMS, уплотнительные кольца MIL) Автомобильные уплотнительные кольца и прокладки Уплотнительные кольца для химической обработки (прокладки CPI)	Низкая износостойкость Средняя устойчивость к сжатию Средняя краткосрочная устойчивость Низкая Сопротивление проникновению
Teflon® Encapsulated	Зависит от уплотнительного кольца Energ Материал izer		Химическая стойкость Термостойкость Уплотнения высокого давления	Оборудование, требующее растягивающейся посадки Установка через острые края или заусенцы	Уплотнительные кольца для химической обработки (уплотнения CPI) Уплотнительные кольца для обработки химикатов Хранение химикатов O -кольца	Хорошая износостойкость Хорошая краткосрочная устойчивость Хорошая стойкость к проникновению
Teflon®	Стандарт: от -250 ° F до 450 ° F Специальность: от -300 ° F до 500 ° F		Уплотнительное кольцо Химическая совместимость Топливостойкость Низкий коэффициент трения	Оборудование, требующее растягивающейся посадки Установка через острые края или заусенцы	Прокладки для химической обработки (уплотнения CPI) Прокладки для работы с химическими веществами Прокладки для хранения химикатов	Хорошая износостойкость Низкий коэффициент трения
Материал	Температурный диапазон	Относительная цена	Рекомендованные области применения		Не рекомендуется	Механические свойства

Принцип работы и расчет.

Как сделать гидропистолет своими руками из полипропилена

Гидравлический стрелок, принцип действия которого построен на защите теплообменников котла, защищает их от теплового удара. Основа системы — чугун. Часто такие ситуации возникают при первоначальном запуске котельного устройства или во время технических работ, когда необходимо отключить циркуляционный насос от горячей воды. Кроме того, использование гидравлического сепаратора помогает сохранить целостность системы отопления в случае отключения подачи горячей воды в автоматическом режиме.

Поперечный стрелок

Гидрострелок не представляет собой ничего сложного. Конечно, есть более сложные модификации, оснащенные фильтрами. Возможно, в будущем будет изобретена еще более сложная конструкция, но пока гидравлическая игла представляет собой унифицированное устройство.

По принципу действия круглые гидросепараторы не имеют отличий от профильных, которые имеют прямоугольную форму. Профильный гидравлический стрелок, принцип действия которого заключается в уменьшении расположения в пространстве и увеличении грузоподъемности, имеет более привлекательный внешний вид. С позиции гидравлики больше подойдет круглая стрелка.

Назначение устройства

Гидравлика, принцип действия которой будет описан в данной статье, необходимо для выравнивания уровня давления в котельной системе при разных расходах в основном контуре и сумме показателей вторичные тепловые контуры. Устройство регулирует работу систем отопления с несколькими контурами (радиатор, водонагреватель, теплый пол). При соблюдении правил гидродинамики устройство обеспечит отсутствие отрицательного взаимодействия контуров и позволит непрерывно работать в заданном режиме.

Гидравлический сепаратор играет роль отстойника и удаляет механические образования (накипь, коррозия) охлаждающей жидкости в соответствии с гидромеханическими стандартами. Эта особенность очень положительно сказывается на продолжительности работы движущихся частей системы отопления.

Устройство удаляет воздух из охлаждающей жидкости, что снижает процесс окисления в элементах металла.

В системах стандартной конструкции, где подразумевается наличие только одного контура, отключение нескольких ответвлений приводит к очень небольшим расходам в котле. В результате температура охлаждаемого теплоносителя значительно повышается.

Гидравлический сепаратор поддерживает стабильное потребление тепла, что позволяет сравнивать значения температуры на подающем и обратном трубопроводе.

Какие процессы происходят в гидравлической игле

• Чтобы понять, с какой целью установлено устройство в систему отопления, необходимо выяснить, какие процессы происходят с водой при прохождении гидравлической иглы через полость. Необходимо понимать основные параметры работы двух и более контурных систем отопления для автономных целей.
• После всех монтажных работ будет проведена сварка стыков в трубах. Система отопления залита холодной водой. Как правило, температурный показатель составляет 5–15 Сº.
• Когда автоматика включает насос главного контура для циркуляции и зажигается горелка, насосы вторичных контуров не работают, и теплоноситель движется только по первому контуру. Таким образом, поток устремляется вниз.
• После того, как охлаждающая жидкость достигнет желаемой температуры, вторичный контур водяного потока имеет такой же выбор. При равных расходах воды в основном и вторичном контурах гидравлический сепаратор действует как выпускное отверстие для воздуха. Отфильтровывает грязь и мазут. Итак, процесс отопления и нагрева горячей воды. Следует отметить, что достижение абсолютно равного показателя расходов воды во всех контурах — задача невыполнимая.
• Благодаря автоматизации, поток во вторичном контуре, когда вода достигает желаемой температуры, и насос горячей воды отключается. Если термоголовки радиаторов перекрывают поток из-за перегрева помещения на солнечной стороне, то в этом контуре системы отопления увеличивается гидравлическое сопротивление.В этом случае подключается автоматизированный насос, который снижает производительность и расход воды во вторичных контурах. Через поток по основному и второстепенному контурам движение начинается вверх по гидравлической игле. Если система отопления не оснащена гидравлической иглой, то из-за значительных перекосов в гидравлической системе, по крайней мере, насосы, отвечающие за циркуляцию, перестанут работать.
• Когда автоматика котельного устройства прекращает работу насоса основного контура отопления, поток теплоносителя в гидро стрелке устремляется вверх.Но такая ситуация встречается очень редко.

Как самому сделать водяной пистолет

Многих интересует, как сделать гидрострок своими руками? Для изготовления этого устройства потребуются навыки в области сварки. Следует отметить, что установка самодельной системы также будет стоить дорого.

Для изготовления такого приспособления, как гидроигла своими руками, потребуются съемники, метчики, манометры, прямоугольная трубка, болгарка, молоток и сварочный аппарат с электродами до 3 мм.

Отверстия в коллекторе следует прожечь электродом по разметке. На сварке под сварку необходимо снимать фаску на 1 мм. Сварка ведется круглой с ножкой 3-4 мм. Остальные коллекторные трубы промаркированы. Отопительный контур с гидравлической иглой в этом случае предполагает наличие трех контуров.

В контуре трубки на «холодной» стороне следует прожечь два отверстия по краям и три под соединительными откосами (два в одну сторону и одно в другую). На «горячей» стороне прожигается одно отверстие посередине и три отверстия для соединения откосов.Сквозные отверстия должны располагаться на той же оси, что и выпускные отверстия на «горячей» трубе. К ним будут приварены два отвода, а третий будет отводом. На «холодной» стороне будут два отверстия для соединения откосов и одно, предназначенное для патрубка, проходящего через горячую трубу посередине сборки. Отверстия для манометров прожигают после предварительной сборки.

Завершающим этапом изготовления такого устройства, как гидроигла, своими руками является испытание системы под давлением воды.

Это можно сделать путем покрытия швов мылом. Давление должно быть не менее 2 атмосфер. Его можно подавать любым способом и в любой точке (например, штуцер сливного крана). Швы нельзя покрывать, если есть возможность контролировать перепад давления. Если он упадет, то вам понадобится мыльная пена.

Гидрострелка от пролипропилена своими руками

В настоящее время установка такого приспособления как гидроигла своими руками из полипропилена вполне реальна.

Главный контур выходит из котла. Второстепенное — это системная изоляция в системе отопления. Разгон главного контура котла больше, чем предусмотрено производителем устройства, довольно неэкономично. Увеличивается гидравлическое сопротивление, что увеличивает нагрузку на теплоноситель и не обеспечивает необходимый поток.

Гидравлическая игла своими руками из полипропилена с минимальным расходом любой охлаждающей жидкости может создать больший поток за счет второго искусственного контура.

Если в доме есть радиаторное отопление и горячее водоснабжение, котел рекомендуется разделить на отдельные контуры из полипропилена. Так что они не будут влиять друг на друга.

Hydro Arrow DIY Полипропилен обладает большими функциональными возможностями. Он действует как связующее звено между двумя отдельными контурами, передающими тепло. При отсутствии гидравлического и динамического воздействия контуров друг на друга расход и скорость теплоносителя и сепаратора не переходят от контура к контуру.

Почему температура охлаждающей жидкости после гидросепаратора ниже выходной

Это явление можно объяснить разным уровнем расхода контура. Высокая температура попадает в гидравлическую иглу, которая смешивается с холодным теплоносителем. Скорость потребления последнего выше, чем расход горячего.

Зачем датчику скорости вертикальная скорость?

Такое устройство, как гидравлическая игла, принцип действия построен по вертикальному направлению.Этому есть свое объяснение.

• Основная причина низкой вертикальной скорости — наличие ржавчины и песка в трубах. Эти опухоли оседают на сепараторе. Им нужно дать возможность осесть.
• Низкая частота вращения позволяет создать естественную конвекцию теплоносителя в гидросепараторе. Холодный поток идет вниз, а горячий поднимается вверх. Результат — желаемый температурный напор.
• Низкая скорость позволяет снизить гидравлическое сопротивление в гидравлической игле.У него нулевой показатель, но если отбросить первые две причины, гидравлический сепаратор можно использовать как смесительный агрегат. Другими словами, диаметр стрелы уменьшается, а ее вертикальная скорость увеличивается. Это дает возможность экономить материалы. Гидравлические стрелки можно использовать в том случае, когда нет необходимости в температурном градиенте, а требуется только контур для обогрева.
• Малая скорость удаляет мелкие пузырьки воздуха из охлаждающей жидкости.

Можно ли установить гидрораспределитель под углом 90 градусов к горизонту

Можно установить устройство под таким углом.Вы можете разместить гидравлическую иглу в любом положении. Если необходимо удалить отходы механического характера, отвести поток воздуха в автоматическом режиме или разделить контур в соответствии с показателем температуры, устройство следует устанавливать в исходном виде.

Делает роль стрелки громкости

Конечно, играет. Оптимальный показатель объема для выравнивания перепадов температур — 100-300 литров. Показатель такого объема особенно актуален, если котел работает на теплом топливе.

Как подобрать стрелок

Стрелка имеет два основных показателя:

• мощность (необходимо суммировать показатели тепловой мощности и всех цепей)
• общий объем перекачиваемого теплоносителя.

Именно эти данные определяют показатели такого устройства, как гидравлическая игла, расчет мощности которой сравнивают с данными техпаспорта при покупке.

Как установить гидравлическую иглу

Как правило, гидравлический сепаратор устанавливается в правильное положение.Но горизонтально устройство может располагаться под любым углом. Следует учитывать направление концевых сопел, так как это необходимо для правильного функционирования воздуховыпускного отверстия и накопления осадка, который необходимо удалить из системы.

Функции геотекстиля: армирование / дренаж

ВИДЫ И СЕРИИ ГЕОТЕКСТИЛЕЙ	Разделение	Фильтрация	Защита от эрозии	Дренаж	Арматура	Конфайнмент	Защита	Асфальтовое покрытие
ТКАНЫЕ ГЕОТЕКСТИЛИ
Щелевые пленки FX®	Х				Х *
Мононити Carthage _% ™	Х	Х	Х	Х
FX® — MF и TF Высококачественный полипропилен (PP)	Х	Х			Х	Х
Высокопрочный полиэстер FX® (ПЭТ)	Х	Х			Х	Х
ГЕОТЕКСТИЛИ НЕТКАНЫЕ
FX® — серия HS (гражданский)	Х	Х	Х **	Х
FX® — серия HSE (окружающая среда)	Х	Х		Х			Х
FX® — серия A / O								Х

* От легкой до умеренной

** При определенных грунтовых и гидравлических условиях и различных уровнях критичности.

Нажмите здесь, чтобы просмотреть обзор геотекстильных изделий

Позвоните по телефону или . Для получения информации о продукте, ценах и доступности напишите нам по электронной почте .

Справочник по кабельным стяжкам | Центр знаний

5.5 минут | 10 сен 2019

Для чего используются кабельные стяжки? Это крепления, которые связывают ваши кабели и провода вместе, чтобы упорядочить их и предотвратить повреждение.Они бывают разных размеров, длины, материалов и даже цветов. Кабельные стяжки используются в разных отраслях по-разному, но их объединяет то, что они являются наиболее эффективным способом управления кабелями.

Во-первых, давайте представим, какие типы кабельных стяжек доступны. Приведенная ниже таблица ни в коем случае не является исчерпывающей, поскольку в этой таблице есть подмножества кабельных стяжек. Например, стандартные кабельные стяжки могут быть устойчивыми к атмосферным воздействиям, что дает им возможность применения, отличную от их собратьев.

Стандартные кабельные стяжки — это фантастический универсал, но если вам нужны специальные кабельные стяжки, вы тоже можете их приобрести.

Обзор

Тип	Краткий обзор
Стандартные кабельные стяжки	Самоблокирующийся Обычно одноразовый Доступны разные цвета для цветовой кодировки
Разъемные кабельные стяжки	Можно использовать более одного раза — также известен как многоразовый Можно открыть для добавления дополнительных кабелей Некоторые стили доступны в разных цветах
Кабельные стяжки с нажимным креплением	Сконструирован с монтажным устройством, что делает ненужными дополнительные крепления Клейкая основа или крепится винтом Быстрый процесс монтажа Более надежное крепление Защелкивается в предварительно просверленных отверстиях
Кабельные стяжки с винтовым креплением	Идеально для крепления к металлическим или деревянным панелям Можно привинтить или прикрутить
Ремень кабельные стяжки	Гибкая конструкция Механизм быстрой разблокировки
Маркер кабельные стяжки	По сути, стандартная кабельная стяжка, но с биркой для надписей.
Кабельные стяжки для тяжелых условий эксплуатации	Для связывания тяжелых кабелей
Кабельные стяжки из нержавеющей стали	Выдерживает высокие температуры Радиационная, вибрационная и огнестойкая
Ремешок и пряжка для тяжелых условий эксплуатации	Для тяжелых условий эксплуатации; максимальная прочность на разрыв 350 фунтов. Стальные зубцы на пряжке надежно удерживают ремешок Пряжка предварительно закреплена на одном конце ремешка
Двухголовые кабельные стяжки	Обеспечивает разделение двух жгутов проводов Нет необходимости в дополнительных кабельных стяжках
Кабельные стяжки с крючком и петлей	Используйте, когда вам нужна временная фиксация Можно закрепить и освободить несколько раз Идеально для хрупких кабелей Можно использовать повторно

Почему материалы имеют значение

Материалы играют большую роль в определении приложения.Вы найдете кабельные стяжки в следующих материалах:

Нейлон

Нейлон, наиболее распространенный материал для кабельных стяжек, — прочный материал с хорошей термической и абразивной стойкостью. Он также устойчив к топливу и большинству химикатов. Нейлон 6/6, наиболее часто используемый для кабельных стяжек, соответствует классу воспламеняемости UL94 V-2 и имеет диапазон рабочих температур от -40 ° F до 185 ° F.

Нейлоновые кабельные стяжки могут быть термостабилизированы для непрерывного или продолжительного воздействия высоких температур до 250 ° F.В процессе производства кабельных стяжек также можно производить стяжки, устойчивые к ультрафиолетовому излучению, для использования на открытом воздухе. Например, у вас может быть одна и та же кабельная стяжка, но изготовленная для разных применений.

Пример :

Примеры включают:

Полипропилен

Если вам нужны химически стойкие кабельные стяжки, обратите внимание на полипропилен (PE). Он устойчив к кислотам, многоатомным спиртам, нейтральным солям и основным солям, что делает его лучшим выбором в данном случае, чем нейлон.У него более низкий предел прочности на разрыв, чем у нейлона 6/6, но он также более гибкий. Полипропилен также может выдерживать воздействие ультрафиолета.

Так же, как вы можете получить одну и ту же кабельную стяжку по-разному, вы можете получить одну и ту же кабельную стяжку из разных материалов. Например, кабельные стяжки с бусами доступны из нейлона или полипропилена.

Примеры включают:

Полиэтилен низкой плотности

Полиэтилен низкой плотности (LDPE) обладает высокой пластичностью и пределом прочности на разрыв ниже среднего.В качестве материала для кабельных стяжек он обычно не используется. Тем не менее, он растягивается и хорошо прилегает к поверхностям, а также обладает отличной химической стойкостью к разбавленным и концентрированным кислотам, спиртам, основаниям и сложным эфирам, поэтому он имеет свое применение. По этим причинам его часто используют для стяжек, предназначенных для временного связывания кабелей.

Примеры включают:

Нержавеющая сталь

Кабельные стяжки из нержавеющей стали обеспечивают высокую прочность на разрыв. Они также могут выдерживать чрезвычайно высокие температуры, от –328 ° F до 1000 ° F.В кабельных стяжках используется два типа нержавеющей стали: 304 и 316. Тип 304 используется для общих целей, как для внутреннего, так и для наружного применения. Когда коррозия представляет собой угрозу, вам нужен тип 316.

Примеры включают:

Приложения для кабельных стяжек

Теперь, когда вы понимаете разницу в материалах, давайте посмотрим на приложения.

Аэрокосмическая промышленность

В среднем пассажирском самолете проложено 124 мили кабелей, поэтому безупречная прокладка кабелей имеет решающее значение. Типы необходимых кабельных стяжек различаются. Для небольших тесных пространств необходимы миниатюрные термостабилизированные кабельные стяжки. Для шлангов и кабелей большего размера необходимы усиленные термостабилизированные кабельные стяжки. Кабельные стяжки с нажимным креплением также хорошо подходят для аэрокосмической отрасли, и лучше всего использовать термостабилизированный вариант для обеспечения термостойкости.

Аэрокосмическая промышленность: сводка

Миниатюрные термостабилизированные кабельные стяжки

Кабельные стяжки с нажимным креплением, термостабилизированные

Сверхпрочные термостабилизированные кабельные стяжки

Автомобильная промышленность

Если ваши кабельные стяжки проходят под колпаком, вашим приоритетом должна быть химическая и термостойкость.Помимо устойчивости к маслу, смазкам и бензину, ваши кабельные стяжки также должны выдерживать суровые условия окружающей среды.

Рассмотрим кабельные стяжки с нажимным креплением, изготовленные из термостабилизированного нейлона 6/6, с номиналом UV94 V-2 и пригодными для эксплуатации до 239˚F. Кабельные стяжки из нержавеющей стали также обладают отличной устойчивостью к высоким температурам и погодным условиям.

Другие кабельные стяжки для автомобильного применения включают стандартные кабельные стяжки и винтовые или клеящиеся крепления для кабельных стяжек, а также кабельные стяжки со стрелкой.

Автомобильная промышленность: сводка

Кабельные стяжки с нажимным креплением

Кабельные стяжки из нержавеющей стали

Стандартные кабельные стяжки

Кабельные стяжки со стрелкой

Оборудование производственное

Детали промышленного генератора и компоненты HVAC вибрируют. Если ваше приложение находится в помещении, кабельные стяжки с винтовым креплением являются идеальным решением. Кабельные стяжки с креплением на елку добавляют дополнительную устойчивость к вибрациям и одновременно обеспечивают защиту от попадания мусора.

Для наружного применения вам потребуются кабельные стяжки, устойчивые к погодным условиям и различным температурам. Устойчивые к атмосферным воздействиям стандартные кабельные стяжки подойдут. Конечно, вам понадобится термостойкий кабель. Идеальным дополнением для этого являются термостабилизированные кабельные стяжки, которые работают даже в очень холодную погоду.

Производство оборудования: краткое описание

Кабельные стяжки с винтовым креплением

Кабельные стяжки для крепления на елку

Атмосферостойкие стандартные кабельные стяжки

Термостабилизированные кабельные стяжки

Бытовая техника и электроника

Вы работаете в ограниченном пространстве, и вам потребуются кабельные стяжки, устойчивые к нагреванию. Это касается и бытовой электроники.Отличный выбор в этих условиях — кабельная стяжка со стрелкой. Просто вставьте его в предварительно просверленное отверстие. Также обратите внимание на термостабилизированные кабельные стяжки. Они исключительно прочные с дополнительным преимуществом рентабельности. Регулируемые зажимы с виниловым покрытием на самом деле являются стяжками и сочетают в себе фантастическую гибкость с надежным креплением.

Для временного связывания проводов на компьютерах используйте кабельные стяжки с липучкой.

Бытовая техника и электроника: сводка

Кабельные стяжки со стрелкой

Термостабилизированные кабельные стяжки

Регулируемый зажим с виниловым покрытием

Кабельные стяжки с крючком и петлей

Корпуса и шкафы

Внутренний шкаф для обработки данных может стать жертвой спагетти кабелей, что случается, когда кабели превращаются в один большой беспорядок. Стандартные кабельные стяжки, которые бывают разных цветов для цветовой кодировки, могут предотвратить это. Маркировочные кабельные стяжки также могут оказаться полезными, позволяя писать идентификационную информацию на бирке, прикрепленной к кабелю. Другой вариант — стяжки с бусами. Вы можете связать их вместе, чтобы получить желаемую длину, а некоторые можно использовать повторно.

Для наружного шкафа или любого наружного кабельного ограждения важна устойчивость к ультрафиолетовому излучению. Атмосферостойкие кабельные стяжки — идеальное решение. Здесь также можно использовать стяжки с бусами, если они устойчивы к ультрафиолетовому излучению.Для тяжелых условий эксплуатации попробуйте стяжки с ремешками и пряжками или стяжки для кабелей из нержавеющей стали.

Внутренние шкафы: краткое описание

Стандартные кабельные стяжки

Цветные кабельные стяжки

Маркер кабельные стяжки

Кабельные стяжки с бусинами

Наружные шкафы: сводка

Атмосферостойкие кабельные стяжки

Кабельные стяжки с бусинами

Ремешки и пряжки

Кабельные стяжки из нержавеющей стали

Строительство и горнодобывающая промышленность

В строительстве и горнодобывающей промышленности необходимы кабельные стяжки. Некоторым необходимо выдерживать суровые условия, в то время как другим необходимо обращаться с хрупкими кабелями, а некоторым даже следует выходить за рамки служебных обязанностей.

Например, вы можете закрепить сетку и пленку строительных лесов и даже сами леса с помощью сверхпрочных кабельных стяжек. Эти стяжки, изготовленные из нейлона 6/6, обеспечивают высокую прочность на разрыв в любых условиях. Кабельные стяжки из нержавеющей стали, тип 316, обеспечивают устойчивость к коррозии и высоким температурам. Они также устойчивы к атмосферным воздействиям и обладают исключительной химической стойкостью.Ремешок и пряжка для тяжелых условий эксплуатации идеально подходят для сложных задач. Стальные зубцы на пряжке надежно удерживают ремешок, а ремешок из ацеталя обладает отличной атмосферостойкостью.

Строительство и добыча полезных ископаемых: сводка

Кабельные стяжки повышенной прочности

Кабельные стяжки из нержавеющей стали

Ремешок и пряжка для тяжелых условий эксплуатации

Загрузите бесплатные CAD-файлы и попробуйте перед покупкой

Для большинства решений доступны бесплатные САПР, которые вы можете скачать бесплатно. Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами решения именно то, что вам нужно. Если вы не совсем уверены, какой продукт лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

Вам тоже понравится наша гибкость, если вам нужен небольшой заказ, без проблем. Какими бы ни были ваши требования, вы можете рассчитывать на быструю доставку.

Запросите бесплатные образцы или загрузите бесплатные САПР прямо сейчас.

Вопросы?

Напишите нам по телефону sales @ essentracomponents.com или обратитесь к одному из наших экспертов для получения дополнительной информации об идеальном решении для вашего приложения 800-847-0486 .

Вам также могут понравиться следующие статьи:

British Ceramic Tile Item

ИЗ-ЗА ОГРАНИЧЕННОГО ДОСТУПА К МНОГО БОЛЬШИХ АКТИВОВ И ОГРАНИЧЕННЫХ СРОКОВ СНЯТИЯ СБОРЫ ПРИМЕНЯЛИСЬ НА МНОГИХ ЛОТАХ. ПОЖАЛУЙСТА, ВНИМАНИЕ, ЧТО ЭТИ ПЛАТЫ, ЯВНО УКАЗАННЫЕ В СООТВЕТСТВУЮЩЕМ ОПИСАНИИ ЛОТА, БУДУТ СОСТАВЛЯТЬСЯ В ДОБАВЛЕНИЕ К КАЖДОМУ УСПЕШНОМУ СТАВКУ нет четких выходов для вывоза машин, расчистка машин с площадки подпадает под правила CDM, и поэтому Hilco Valuation Services назначила Подрядчика по вывозу для вывоза всех партий с площадки / грузовых партий на транспорт покупателей.

Сборы за вывоз по каждому лоту подробно описаны в каталоге онлайн-аукционов и оплачиваются в дополнение к цене молотка и премии покупателя. Во избежание сомнений, цена молотка, надбавка покупателя и сборы за отмену — все это предполагает 20% НДС.

Успешные покупатели могут наблюдать, как их оборудование разбирается / снимается с завода (по предварительной записи с [email protected]), но не могут физически участвовать в работах по разборке / демонтажу оборудования.

Подрядчик Hilco по выгрузке свяжется напрямую с успешными покупателями в отношении сроков получения их оборудования.

Производительность линии сортировки и упаковки

Хотя сортировочные линии предлагаются для продажи как отдельные позиции, мы предоставляем следующую информацию, подтверждающую производительность этих машин, если они приобретены как целая линия:

0pt; border: solid windowtext 1.0pt; padding: 0cm 5.4pt 0cm 5.4pt;» valign=»top»> Название	Лоты	Емкость
Линия сортировки и упаковки 1		0pt; border-top: none; border-left: none; border-bottom: solid windowtext 1.0pt; border-right: solid windowtext 1.0pt; padding: 0cm 5.4pt 0cm 5.4pt;» valign=»top»> см макс. 30 см x 60 см, средний расход 3000 погонных м / 12-часовая смена
Линия сортировки и упаковки 2	340-347	Минимальная плитка 25 см x 40 см, максимальная плитка 30 см x 60 см, средняя расход 3000 пог. м / 12-часовая смена
Линия сортировки и упаковки 3	350 — 357 900 09	Минимальная плитка 15 см x 15 см, Максимальная плитка 25 см x 40 см, Средний расход 2000 погонных м / 12-часовая смена
4pt 0cm 5.4pt;» valign=»top»> Линия сортировки и упаковки 4	360 — 368	Мин. плитка 15см x 15см, максимальная плитка 25см x 40см, средний расход 2000 погонных метров / 12-часовая смена
Линия сортировки и упаковки 5	0pt; border-right: solid windowtext 1.0pt; padding: 0cm 5.4pt 0cm 5.4pt;» valign=»top»> 370-381	Минимальная плитка 25см x 40см, Максимальный размер плитки 50см x 50см, средний расход 4000 погонных метров / 12-часовая смена
Линия сортировки и упаковки 6	385-390	0pt; border-top: none; border-left: none; border-bottom: solid windowtext 1.0pt; border-right: solid windowtext 1.0pt; padding: 0cm 5.4pt 0cm 5.4pt;» valign=»top»> Минимальный размер плитки 25см x 40см, максимальный размер плитки 50см x50см, Средний расход 4000 погонных м / 12-часовая смена
Линия сортировки и упаковки 7	395-404	Минимальная плитка 25см x 40см, максимальная плитка 50см x50см, Средний расход 4000 погонных метров / 12 часов r shift
0pt; border: solid windowtext 1.0pt; border-top: none; padding: 0cm 5.4pt 0cm 5.4pt;» valign=»top»> Линия сортировки и упаковки 8	410-418	Минимальная плитка 25 см x 33 см, максимальная плитка 30 см x 60 см, Средний расход 3000 погонных м / 12-часовая смена

Продажа по частному договору

Несколько единиц оборудования предлагаются для продажи по частному договору, включая:

• Силосы для сырья и конвейерные системы
• Шаровая мельница и оборудование для распылительной сушки
• Bis И печи со сквозной подачей Glost
• Пресс-инструмент для формовки плитки
• Запасные части для станков

.
