Обогрев частного дома, в отличие от квартир в многоэтажках, производится хозяевами самостоятельно. Для этих целей используют печи, камины, твердотопливные котлы, словом, различные приборы, топливом для которых служит электричество, газ или твердое горючее. В настоящем материале мы расскажем о том, как организовать отвод продуктов сгорания топлива посредством дымоходной трубы сэндвич, а также что она собой представляет и как ее правильно установить.

Стоит отметить тот факт, что популярные ранее кирпичные дымоходы в современных домах используются все реже. Вместе с тем, если не позаботиться о надлежащей термоизоляции перекрытий в доме, организация дымохода из обычных металлических труб может быть небезопасной из-за высоких температур продуктов сгорания.

Хотя эту проблему можно решить, организовав вокруг трубы тепловые зазоры, однако, сквозь них будет уходить тепло, так необходимое внутри.

Оптимальным решением в данном случае станет сэндвич труба, внешние стенки которой слабее нагреваются и не деформируются. Далее подробно расскажем об изготовлении сэндвич трубы своими руками.

Как устроена сэндвич труба

В сущности, так называемый «сэндвич» образуют две трубы различного диаметра, вставленные одна в другую, а также утепляющий слой каменной ваты, используемой в качестве изолятора.

Следовательно, степень нагрева внутренней трубы может быть абсолютно любой, в то время как внешний контур остается практически негорячим, то есть, опасность возгорания элементов перекрытий сведена к минимуму.

Наряду с высокой эффективностью подобной конструкции, сэндвич труба для печи довольно проста в изготовлении, так что при наличии материалов ее вполне можно собрать собственноручно. Изготовление такого дымохода своими руками позволит не только сэкономить средства, но и быть уверенными в его качестве и долговечности.

Метод изготовления трубы сэндвич

Для того чтобы изготовить печную трубу сэндвич потребуется запастись листом оцинкованного железа, каменной ватой, трубой из обычной стали и минимальным набором инструментов.

Сначала стальной каркас оборачивают каменной ватой, а поверх нее сгибают оцинковку и фиксируют ее. Так что никаких особо сложных манипуляций не предстоит.

Как правило, внешний контур состоит из нескольких отрезков, которые нужно тщательно закрепить между собой. Для этого используют либо саморезы, либо блошки. При этом закреплять нужно не только один отрезок оцинковки, но и стыки между смежными листами.

Еще один важный момент, который нужно учитывать, если вы решили самостоятельно изготовить сэндвич трубу для дымохода – как выбрать подходящие для нее материалы. В данном случае основываться нужно на типе отопительного прибора. Если это котел для нагрева воды, то угарный газ от него будет не очень горячим (не более 120 ºС).

Следовательно, можно обойтись обычной стальной трубой для внутреннего контура и минеральной ватой для изоляции.

А вот если речь идет о твердотопливных котлах, печах или каминах, которые способны нагреваться до 700-800 ºС, для «сэндвича» нужно обязательно использовать каменную вату и внутренний контур делать из трубы с толстыми стенками.

Оптимально для сборки трубы сэндвич подходит нержавейка. Она достаточно прочна и надежна, чтобы прослужить долгие годы без сбоев. К тому же, благодаря гладкой поверхности, на ней не так интенсивно будет скапливаться сажа.

Монтаж дымохода

Стоит отметить, что очень важно не только правильно изготовить трубу для дымохода, но и корректно ее установить. При этом стоит учитывать ряд тонкостей.

Изоляцию черной трубы сэндвич следует выполнять на всей ее протяженности, за исключением участка непосредственно возле нагревательного прибора. Это связано с тем, что в этом месте температура поднимается до особенно высоких показателей, что вызывает постепенное прогорание любой, даже очень прочной трубы. Следовательно, при сооружении дымохода нужно предусмотреть возможность замены этого участка сэндвича без полного разбора всей конструкции.

Кроме того, имеет значение расположение трубы. Внутри контура при остывании будет в любом случае образовываться конденсат. Труба должна быть расположена таким образом, чтобы конденсат, смешанный с сажей, не имел возможности проникать обратно в помещение. В некоторых случаях, если положение трубы – наклонное или горизонтальное, желательно предусмотреть краны для стока конденсата.

Тем не менее, в основном трубы дымохода устанавливают в вертикальном положении, хотя, и в этом случае стоит знать некоторые тонкости.

Технология монтажа трубы сэндвич будет такой:

• отрезки внутреннего контура нужно располагать вверх раструбами;
• каждый последующий кусок трубы вставляют внутрь, следовательно, конденсат никак не может попасть наружу;
• внешний контур монтируется обратным способом – каждый верхний отрезок надевается раструбом на нижний кусок трубы.

Данный метод установки называют «по дыму», поскольку ни дым, ни конденсат не имеют возможности попасть внутрь отапливаемого помещения, и выводятся напрямую наружу.

Несмотря на малую степень нагрева внешнего контура сэндвич трубы, требования пожарной безопасности предполагают установку дымохода в специальный короб в месте его прохождения через перекрытие потолка и возле стен. Дополнительную надежность придает изоляция из базальтовой ваты, уложенная внутри короба. Однако можно оставить его и пустым.

В последнее время данную проблему довольно часто решают с помощью металлических листов, закрепленных на стенах и потолке. Эти накладки рассеивают тепло, препятствуя чрезмерному нагреву поверхности.

Чтобы обеспечить хорошую тягу и не допустить подсоса воздуха из дымоходной трубы, все соединения между участками сэндвича должны быть тщательно загерметизированы. Стыки желательно обработать специальным герметиком, предназначенным для работы с печным оборудованием, нагрев которого достигает 1200 ºС . Такой герметик для дымохода из нержавеющей стали производится на основе силиката натрия.

Установка сэндвич трубы на крышу

В данном случае тоже стоит обратить внимание на ряд деталей.

Во-первых, следует позаботиться о пожарной безопасности, поскольку горящие искры, вырывающиеся из дымохода, могут испортить или даже поджечь кровельный материал, особенно, если это ондулин, битумная черепица или другой подобный вид кровли.

Следовательно, длина сэндвич трубы должна быть такой, чтобы она возвышалась над коньком крыши, по меньшей мере, на 1 метр.

Кроме того, стоит подумать и об окружающей обстановке.

В частности, даже если кровля в безопасности, искры и дым могут попадать на предметы, находящиеся на подворье. То есть, сушить белье, например, нужно с противоположной стороны от дымохода.

Дымоходные трубы и комплектующие. Производство дымоходов на заказ

Компания «Петролюкс Нева» рада предложить дымоходные трубы и все необходимые комплектующие. В нашем каталоге вы найдете отводы и тройники, крепления и уплотнители. Одно из важных преимуществ сотрудничества с нами состоит в том, что у нас можно купить все для устройства любого дымохода.

Ассортимент дымоходных труб включает изделия диаметром от 80 до 600 мм. Представлены трубы без изоляции и с изоляцией (сэндвич). Все трубы, отводы, тройники изготовлены из качественной нержавеющей стали, идеально подходящей для производства дымоходов.

Дымоходы сэндвич

Изолированные дымоходы или, как их сегодня называют, дымоходы сэндвич занимают особое место в ассортименте нашей продукции. Это один из самых востребованных товаров. Стальной лист хорошо проводит тепло, поэтому трубу без изоляции нельзя размещать вблизи горючих элементов: деревянных перекрытий, стен, мебели и т. д. Утепленные дымоходы сэндвич соответствуют правилам пожарной безопасности и идеально подходят для деревянных домов и бань.

Для изоляции используется высококачественная минеральная вата Rockwool толщиной 20, 50, 100 мм. Утеплитель Rockwool — один из лучших теплоизолирующих материалов на современном рынке, поэтому мы выбрали именно его.

Дымоходы для бань и саун

Для хорошего банного отдыха важно правильно построить парилку, верно выбрать печь, но едва ли не важнее грамотно смонтировать дымоход. Наши дымоходы для бани< обеспечивают эффективное удаление продуктов горения, и, следовательно, здоровый микроклимат в парилке и хорошее самочувствие отдыхающим. Стальные дымоходы могут быть проложены как внутри бани, так и снаружи.

Мы предлагаем дымоходы для бани и полный спектр фасонных и монтажных элементов. Следует помнить, что неправильно устроенный дымоход может привести к попаданию дыма в парилку, отравлению угарным газом, пожару в бане. Высокий профессионализм наших специалистов — гарантия вашей безопасности.

Производство дымоходов

Компания «Петролюкс Нева» осуществляет производство дымоходов с использованием передовых технических решений, отвечающих потребностям современного покупателя.

Для производства дымоходов используется нержавеющая аустенитная сталь марки AISI-304 и AISI-316 (аналог 08Х18Н10 и Х17Н13М2Т), толщиной 0,5, 0,8 или 1,0 мм. Качественное сырье, современное оборудование, квалифицированные специалисты это принципы нашей работы. Результат — качественные, долговечные дымоходы, поставляемые по всему Северо-Западному региону и за его пределами.

Труба-сэндвич 1000мм Craft (304/1,0/430/0,8) Ф700х800

Название	Диаметр элемента, мм	Длина трубы	Толщина стенки	Марка стали	Цена
Труба-сэндвич 1000мм Craft (304/1,0/430/0,8) Ф700х750	700×750	1000	1. 0/0.8	AISI 304/430	26 497 руб
Труба-сэндвич 1000мм Craft (304/1,0/430/0,8) Ф750х800	750×800	1000	1.0/0.8	AISI 304/430	28 755 руб
Труба-сэндвич 1000мм Craft (304/1,0/430/0,8) Ф800х850	800×850	1000	1.0/0.8	AISI 304/430	30 286 руб
Труба-сэндвич 250мм Craft (304/1,0/430/0,8) Ф700х750	700×750	250	1.0/0.8	AISI 304/430	11 270 руб
Труба-сэндвич 250мм Craft (304/1,0/430/0,8) Ф750х800	750×800	250	1.0/0.8	AISI 304/430	12 508 руб
Труба-сэндвич 250мм Craft (304/1,0/430/0,8) Ф800х850	800×850	250	1. 0/0.8	AISI 304/430	12 941 руб
Труба-сэндвич 500мм Craft (304/1,0/430/0,8) Ф700х750	700×750	500	1.0/0.8	AISI 304/430	15 569 руб
Труба-сэндвич 500мм Craft (304/1,0/430/0,8) Ф750х800	750×800	500	1.0/0.8	AISI 304/430	17 064 руб
Труба-сэндвич 500мм Craft (304/1,0/430/0,8) Ф800х850	800×850	500	1.0/0.8	AISI 304/430	17 834 руб
Труба-сэндвич 1000мм Craft (304/1,0/430/0,8) Ф700х800	700×800	1000	1.0/0.8	AISI 304/430	27 841 руб
Труба-сэндвич 1000мм Craft (304/1,0/430/0,8) Ф750х850	750×850	1000	1. 0/0.8	AISI 304/430	30 153 руб
Труба-сэндвич 1000мм Craft (304/1,0/430/0,8) Ф800х900	800×900	1000	1.0/0.8	AISI 304/430	31 740 руб
Труба-сэндвич 1000мм Craft (304/1,0/430/0,8) Ф900х1000	900×1000	1000	1.0/0.8	AISI 304/430	41 043 руб
Труба-сэндвич 250мм Craft (304/1,0/430/0,8) Ф700х800	700×800	250	1.0/0.8	AISI 304/430	11 644 руб
Труба-сэндвич 250мм Craft (304/1,0/430/0,8) Ф750х850	750×850	250	1.0/0.8	AISI 304/430	12 897 руб
Труба-сэндвич 250мм Craft (304/1,0/430/0,8) Ф800х900	800×900	250	1. 0/0.8	AISI 304/430	13 344 руб
Труба-сэндвич 500мм Craft (304/1,0/430/0,8) Ф700х800	700×800	500	1.0/0.8	AISI 304/430	16 240 руб
Труба-сэндвич 500мм Craft (304/1,0/430/0,8) Ф750х850	750×850	500	1.0/0.8	AISI 304/430	17 763 руб
Труба-сэндвич 500мм Craft (304/1,0/430/0,8) Ф800х900	800×900	500	1.0/0.8	AISI 304/430	18 560 руб
Труба-сэндвич 500мм Craft (304/1,0/430/0,8) Ф900х1000	900×1000	500	1.0/0.8	AISI 304/430	24 468 руб

описание и возможные размеры, способы установки и полезные советы по выбору и монтажу

Очень часто неправильно устроенный печной дымоход создаёт опасность пожара в жилом доме. Продукты сгорания топлива не полностью удаляются из помещения и становятся причиной угарного отравления организма. Иногда из-за пренебрежения технологическими особенностями работы происходит задымление и получается обратная тяга.

Стальные дымоходы и их свойства

Имеется много разновидностей материалов для устройства дымохода в частных домах. Трубы разделяются в зависимости от назначения и функциональности.

• Стальные трубы с одной стенкой предназначены для временного использования в качестве отвода при подключении печей и газовых котлов, ремонтных работах части дымового канала и для вставки в кирпичные дымоходы.
• Коаксиальные трубы отвода дыма сконструированы так, что одновременно могут отводить продукты горения и нагнетать свежий воздух для горения очага. Труба состоит из двух оболочек, отток дыма происходит по внутренней трубе, а воздух поступает в промежутке между двумя секциями. Дымоход из подобных труб устраивают, если для работы котла нужен кислород.
• Двустенные стальные сэндвичи дымоходов устраивают для более эффективного функционирования дымового канала. Конструктивной особенностью является две трубы помещённые одна в другую, между которыми предусмотрен утеплитель. Толщина тёплой прослойки предупреждает образование капель конденсата на стенках трубы, и тем самым продлевает срок службы.

Сэндвич для дымохода

Утеплённые двухслойные трубы позволяют внутренней части нагреваться максимально быстро и способствуют эффективному отводу дыма из очага горения. Устраиваются снаружи здания в тех случаях, если выполнить внутреннюю разводку дымохода не представляется возможным.

Установку сэндвича дымохода можно заказать специализированным строителям, но если разобраться во всех тонкостях технологии, то можно выполнить монтаж дымового канала самостоятельно.

Положительные характеристики сэндвича для печного дымохода

1. Относительная лёгкость возводимой конструкции сэндвича для дымохода не требует создания основания, как из кирпича или керамики.
2. Работа по устройству дымового канала может выполняться в любой сезон года.
3. Монтаж дымохода можно выполнять для удаления дыма от котлов на любом топливе.
4. Сэндвич дымоход из нержавеющей стали изготавливают из металла высокого качества, иногда для прочности добавляют титановые примеси. Элементы для жёсткого температурного режима делают с толщиной стенок до 1 мм, они не деформируются и прекрасно работают даже при 650ºС.
5. Монтаж печного дымохода из нержавеющей стали производится легко, предусмотрено большое количество соединительных элементов, которые обладают теми же качествами, что и сами трубы. Сэндвич трубы являются универсальным материалом, позволяющим устраивать дымоходы любой сложности и конфигурации.
6. Эффективно снижают потери тепла, не портятся из-за образования конденсата на стенках.
7. Внутренняя часть канала не подвергается действию наружных природных условий.
8. Не требует постоянных ремонтов и замен, кроме чистки от сажи.
9. Не создаёт при тяге дыма дополнительных шумов и гудения, является экологически чистой конструкцией.

Как выбрать сэндвич для дымохода

При покупке элементов отвода дыма требуется наличие заводского сертификата с описанием его характеристик, к которым относят наименование категорий котлов для возможного подключения, гарантийный срок и виды топлива. При отсутствии сертификата воспользуйтесь правом покупки в другом месте.

Для мастеров, желающих создать отвод дыма своими руками в наличии должна быть подробная инструкция.

Обращают внимание на нержавеющую сталь, из которой выполнен сэндвич. Качество этого материала влияет на срок службы и сопротивление высоким температурам.

Теплоизолятор внутри полости должен выдерживать до 650º без деформации.

Для котлов на твёрдом топливе приобретают изделия с соединением швов лазерной сваркой и внутренней трубой из нержавейки. Для котлов с применением газового топлива допускается соединение элементов при помощи метода катания и полости внутри каждой из оцинковки.

Наружные элементы могут быть выполнены из оцинкованной стали, полиэстера, латуни, нержавеющего металла.

Размеры сэндвичей из нержавеющей стали

При покупке труб требуется учитывать диаметр выхода патрубка из котла. Соответствующий показатель трубы не должен быть меньше его. Сэндвич труба должна одеваться на вывод.

• Диаметры внутренних труб имеются в продаже: 110 мм, 115 мм, 120 мм, 150 мм, 200 мм и до 300 мм включительно.
• Длина отрезков сэндвичей в продаже полметра и один метр.
• Толщиной стенки внутренней трубы изготавливают 0,5 мм и 1 мм.
• Внешний диаметр выпускают от 200 мм до 430 мм.
• Уголки для поворота продают на 90º. Тройники на 90º и 135º.
• Толщина внутреннего утеплителя колеблется от 4 см до 6 см.

Особенности установки дымоходов

Двустенные сэндвичи решают проблему образования конденсата на стенках дымохода в холода за счёт утеплителя, включённого в конструкцию. Такая изоляция предотвращает образование сажи на внутренней поверхности и увеличения срока эксплуатации.

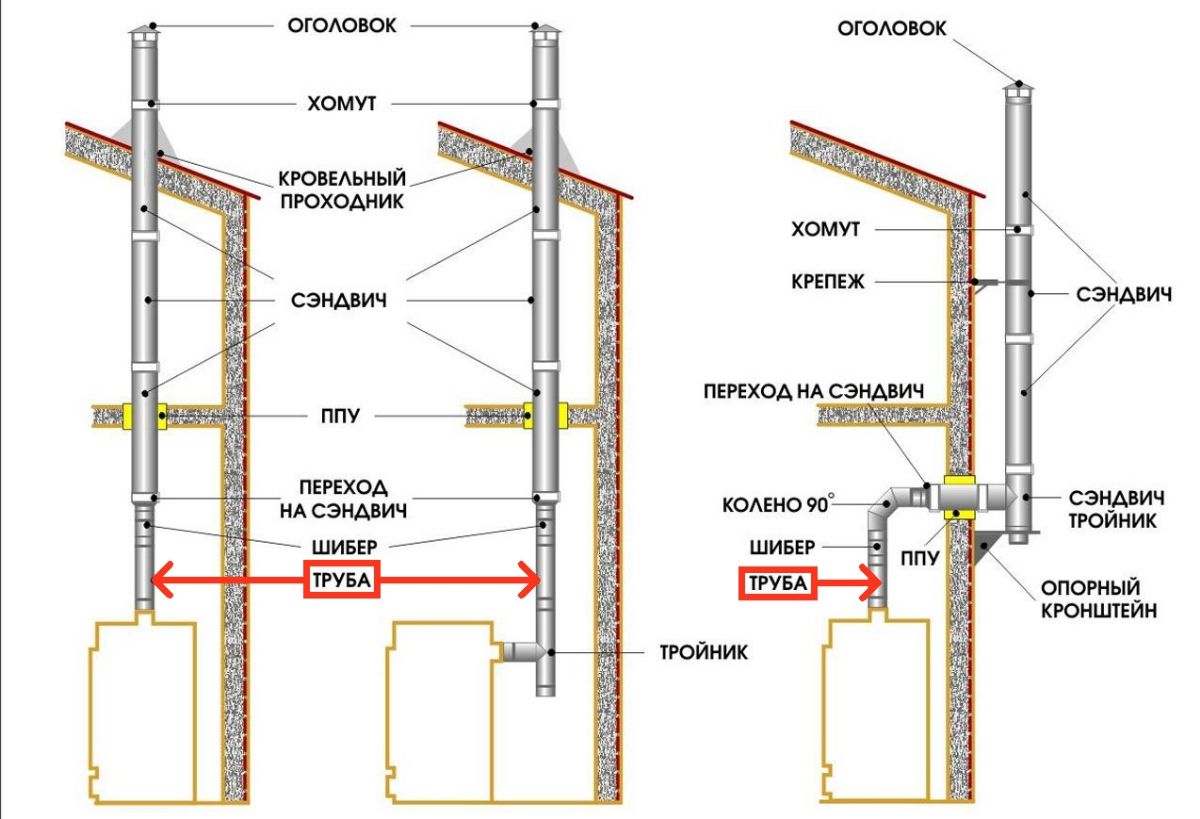

Чтобы облегчить монтаж сборной конструкции, выпускаются фасонные части для соединения, поворота канала и других функций.

Разновидности элементов для сборки

1. Основная протяжённость дымохода выполняется отрезками длиной в 1 и 0,5 м.
2. Горизонтальные участки (лежаки) соединяются при помощи ревизионных тройников для ликвидации засорённости трубы.
3. Тройник для сбора конденсата и очистки внутренней полости устанавливается в начале вертикального участка канала. Часто это происходит сразу после выхода дымохода на наружную сторону здания. Один из выходов тройника выполняется открывающимся на резьбе для удаления конденсационной влаги.
4. Уголки для устройства поворота дымохода на 90º изготавливаются из материалов трубы и утепляются прослойкой изолятора.
5. Компенсатор для плавного изменения линейных размеров сэндвича при перемене температур. В высотных зданиях устанавливается на каждом перекрытии, а в одноэтажных над перекрытием.
6. Конструкция примыкания к кровле разработана как один узел и служит для оформления выхода канала дымохода на кровлю.
7. Узел для устранения протекания в выходном отверстии кровли. Монтаж выполняется вокруг дымохода.
8. Наконечник, чтобы предохранить отверстия канала от мусора, снега и пыли.

Как правильно собрать дымоход

Наружная сборка. Первый шаг — горизонтальный участок трубы от котла. Сэндвич из стали присоединяется к патрубку дымохода с использованием фасонных готовых элементов, которые крепятся друг к другу хомутами и обжимаются. На середине расстояния горизонтального участка вставляется тройник для ревизии.

Соединение последующей трубы выполняется надеванием на предыдущую. Менять порядок нельзя, иначе дым будет поступать в помещение.

Горизонтальную часть трубы понижают от котла на 3−5 см, чтобы конденсат не попадал в котёл.

В мете прохода сэндвича через стену выполняется изоляция из негорючих материалов. Если труба проходит через деревянную стену, то её дополнительно обматывают слоем асбеста. В кирпичных, бетонных и глиняных стенах достаточно изолировать просвет монтажной пеной для наружных работ.

Соединять трубы сэндвичи в месте выхода через стену нельзя. При случайном попадании на это место, делается обрезка трубы до прохода, затем в стену заделывается целый участок сэндвича.

После выхода дымохода из стены на улицу сразу ставят тройник для сбора конденсата, затем устраивают поворот трубы вверх. Крепление сэндвича на стену выполняется присоединением к несущей ферме, которая монтируется дюбелями или анкерами.

Сборка дымохода выполняется на высоту над кровлей не меньше 0,5 м. Фиксация трубы делается через каждые пару метров, но иногда для недопущения искривления и провисания дымохода крепление выполняется чаще.

Возвышение трубы над крышей напрямую зависит от близости конька к выходу дымохода на поверхность. Если труба возвышается более 2 м, то делается дополнительное крепление её к кровле при помощи металлического троса для придания прочности конструкции.

Устройство внутреннего дымового канала

Все соединения выполняются аналогично наружной сборке, только особенное внимание нужно уделить проходу дымохода через кровлю.

Иногда для обустройства места прохода требуется изменение конструкции обрешётки кровли. Мешающие бруски вырезаются и переносятся в другое место. Если говорить о мешающих балках и стропилах, тогда их нарушать не рекомендуется. В таком случае сдвигается место выхода трубы. Это относится к варианту, когда дымоход делается уже в готовом здании. В новостройках таких проблем возникнуть не должно.

Снизу к подготовленному месту прохода подставляется труба, а на неё сверху надевается специальный элемент патрубка, который закрепляется к кровельному покрытию при помощи саморезов. Место примыкания к кровле обрабатывается мастикой.

Элемент, в свою очередь, служит опорой для надевания наружной трубы. По периметру вся эта конструкция венчается специальной юбкой из нержавеющей стали. Закачивается сборка установкой оголовка дымохода. После этого осуществляется проверка тяги.

При устройстве дымохода из сэндвич трубы требуется учесть все мелочи, чтобы потом не терпеть неприятности от задымления или угарного газа. Особое внимание следует обратить на тщательную герметизацию стыков и соответствие труб по диаметру.

При выполнении всех правил установки дымоход будет долго служить верой и правдой.

какую лучше выбрать для устройства дымоотвода

Монтаж печи или камина предполагает обустройство системы удаления дыма. В этом вопросе мало выбрать правильные трубы для дымохода, необходимо еще соблюсти массу строительных и противопожарных правил. Иначе эксплуатация отопительного оборудования будет малоэффективной и небезопасной.

Допущенные при установке дымоотвода ошибки не только снижают отдачу от работы топки, но и могут привести к трагедии. В нашем материале речь пойдет о том, как избежать самых распространенных ошибок при монтаже. Кроме того, мы расскажем, как правильно выбрать трубы для дымоходов.

Содержание статьи:

Нормативные требования по устройству дымоходов

Основное и единственное предназначение дымоходной трубы – это выведение отработанных газов от отопительного котла в атмосферу за пределами здания, где установлена печь, котел или камин. При этом от ее правильной установки напрямую зависит эффективность работы генерирующего тепло оборудования.

Можно поставить в доме котел с превосходным КПД, но допустить просчеты при . В результате – перерасход топлива и отсутствие комфортных температур воздуха в комнатах. У дымоотвода должно быть правильно подобрано сечение, расположение, конфигурация и высота.

Галерея изображений

Фото из

Дымоходная труба из кирпича

Кирпичный дымоход со стальной гильзой

Асбестоцементный дымоходный канал

Блочный керамический дымоход

Металлические трубы прямоугольного сечения

Трубы из нержавейки заводского производства

Дымовая труба выполнена из оцинкованной стали

Металическая дымовая труба типа сэндвич с утеплителем

Если в доме два котла или печь и камин в разных комнатах, то лучше сделать для каждого из них отдельные трубы отведения дыма. Вариант с одним дымоходом разрешен СНиПами, но грамотно его рассчитать сможет только профессиональный печник.

Диаметр печной трубы подбирается в зависимости от используемого отопительного оборудования. При установке котла он уже задан производителем отводным патрубком. Подключать к нему трубы меньшего сечения запрещено, а большего – попросту не нужно. Во втором случае для повышения тяги придется монтировать редуктор, который стоит немалых денег.

В случае с или русской все несколько сложнее. Здесь придется делать инженерные расчеты с учетом используемого топлива и размеров топки. Гораздо проще взять готовый , испытанный временем. Благо есть немало вариантов с уже четко выверенной порядовкой кирпичной кладки.

Высота возвышения трубы дымохода над кровлей определяется ее удаленностью от конька крыши

Чем выше и длиннее дымоотвод, тем сильнее тяга. Однако это может привести к перегреву и разрушению его стенок. Плюс, сильное повышение тяги – это предпосылки к возникновению турбулентности в дымоходе, которая сопровождается гулом и низкочастотным шумом.

При слишком низкой трубе конек может превратиться в непреодолимое препятствие для выходящего из нее дыма. В результате возникнет эффект обратной тяги с опрокидыванием дымовых газов обратно в топку. О том, как ее нормализовать пойдет речь в .

При нормальном функционировании дымохода горизонтальный поток ветра, обтекая участок трубы над кровлей, поворачивает вверх. Вследствие чего над нею образуется разряженный воздух, который буквально “высасывает” из отвода дымы. Однако этому процессы может помешать конек скатной крыши и даже высокое дерево в непосредственной близости с домом.

Нормы по устройству системы отведения дыма

Строительные нормы предписывают дымовую трубу делать следующим образом:

1. Длина ее от колосника до верхней точки должна быть от 5-ти метров (исключение возможно только для строений без чердаков и только в условиях устойчивой принудительной тяги).
2. Оптимальной с учетом всех возможных изгибов высотой считается 5–6 м.
3. Расстояние от металлической печной трубы до конструкций из сгораемых стройматериалов должно быть от метра.
4. Горизонтальный отвод сразу за котлом не должен превышать 1 м.
5. При прохождении кровельного покрытия, стен и перекрытий внутри дома следует обустраивать канал из негорючих материалов.
6. Для соединения металлических элементов трубы герметик следует применять исключительно термостойкий с рабочей температурой от 1000 °С.
7. Над плоской кровлей дымоход должен возвышаться минимум на 50 см.
8. Если некирпичная печная труба сооружается выше уровня крыши на 1,5 метра и более, то ее в обязательном порядке необходимо укреплять при помощи растяжек и скоб.

Любые наклоны и горизонтальные участки неизбежно снижают тягу в трубе дымохода. Если сделать его прямым не получается, то изгибы и смещения лучше всего выполнять из нескольких наклонных сегментов под общим углом до 45-ти градусов.

Помимо соблюдения сугубо строительных правил гарантирующих высокую эффективность работы дымохода и печи необходимо также позаботиться о противопожарной безопасности, для чего делаются специальные отступки и экраны

При устройстве вентиляционных и дымоходных шахт параллельно в одной конструкции над кровлей их ни в коем случае нельзя накрывать общим колпаком. Отвод от печи обязательно должен возвышаться над трубой вентиляции, иначе тяга снизится, а дым начнет засасывать обратно в дом. То же касается отдельных, но рядом расположенных вытяжек и дымоходов.

Выбор материала дымоходной трубы

Прокладку дымохода в частном жилом доме можно выполнить несколькими способами:

1. С проходом сквозь чердачное перекрытие и крышу.
2. С выводом за внешние стены и исключительно внутри строения.
3. С проходом только через кровлю, в обход межэтажных перекрытий.
4. С опорой прямо на котел или печь либо с креплением к стенам.
5. Со смещением вертикальной осевой линии и в строго прямом исполнении.

Выбор конечной конфигурации зависит от планировки жилых комнат, месторасположения отопительного агрегата, а также индивидуальных особенностей конструктива и архитектуры коттеджа. В каждом случае рекомендуется подбирать свой вариант дымоотвода.

Осталось только разобраться – какую для дымохода выбрать трубу, какой материал для этого подойдет лучше всего.

Стояк дымоходной трубы может быть проложен во внешних и внутренних стенах дома, за фасадом и проходить по жилым комнатам

Сделать дымоотвод можно из:

• кирпича;
• железных или асбестовых труб;
• керамики;
• бетона;
• жаропрочного стекла.

Сечением он может быть как круглым, так и квадратным либо прямоугольным. Причем именно первый из них является самым оптимальным. Из всех материалов при самостоятельном монтаже только с жаропрочным стеклом могут возникнуть проблемы. Его установка потребует устройства специальной несущей конструкции, грамотно и с гарантией собрать которую сможет только специалист.

Вариант #1 – традиционный кирпич

Дымоходы из обожженного кирпича делаются уже не первый век. Это традиционные и хорошо изученные профессиональными печниками конструкции для отведения дымных газов. Но делать их приходится одновременно с возведением жилища, для тяжелой кирпичной кладки необходимо заливать отдельный фундамент.

Кирпич для дымохода газового оборудования следует брать исключительно полнотелый и хорошо обожженный, пористый аналог способен пропускать опасный для человека газ

Среди достоинств кирпичной трубы числятся высокая пожаробезопасность, привлекательный внешний вид, изученность конструкции и дополнительная теплоотдача от кладки. А в числе недостатков – высокая стоимость работ, большой вес и необходимость устройства фундамента, а также сильная шероховатость стенок.

В целом, кирпичная кладка – надежный и эффективный вариант организации дымохода. А существующие недостатки можно легко обойти банальной установкой внутрь шахты трубы из нержавейки. Стальной вкладыш предотвратит засорение сажей и примет на себя часть тепловой нагрузки, обезопасив тем самым кирпич и продлив срок его службы.

Дымоходные каналы из кирпича сооружают преимущественно при использовании твердого вида топлива. Их устраивают насадными, т.е. установленными на перекрытие печки, коренными в виде отдельно построенного вертикального отвода, и стеновыми – расположенными внутри несущей стены.

При использовании металлического вкладыша с круглым сечение, вставленного внутрь кирпичного дымоотвода, он сможет служить дымоотводом газовых отопительных и варочных агрегатов.

Галерея изображений

Фото из

Оптимальной для движения дымовых газов формой кирпичного канала считается квадрат в сечении. Кирпич для кладки должен быть без сколов и трещин

Существенно большим сопротивлением отличается прямоугольная. Обе они уступают круглым трубами, из-за чего нередко дополняются металлическими или асбестоцементными гильзами

Дымоходную трубу из кирпича принято располагать как можно ближе к коньковому ребру крыши. Расположение в центре постройки позволяет обогревать помещения одним агрегатом все помещения

Труба, установленная отдельно от печи на отдельный или общий с печью фундамент, называется коренной. В нижней ее части устраивают отверстие для прочистки

Дымоход, установленный на перекрышу печки, т.е. уложенную сверху на стенки железобетонную плиту, и являющийся по сути его продолжением, называется насадным

Дымоходные каналы, сооруженные в стене, называются стеновыми. Устраиваются преимущественно в расположенных внутри постройки стенах, но при выполнении утепления могут сооружаться в наружных

Если стены сложены газосиликатными блоками, силикатным или щелевым кирпичом, то участки устройства дымоходов выкладываются полнотелым красным кирпичом

Для отвода дымовых газов каждый агрегат должен быть оборудован собственной трубой. Допускается объединенная прокладка обособленных вентиляционных и дымовых труб в одной кирпичной шахте

Оптимальная форма кирпичного дымохода

Прямоугольная в сечении дымовая труба

Приоритетное расположение трубы

Коренная дымовая труба из кирпича

Специфика устройства насадного кирпичного дымохода

Стеновые дымовые каналы в несущей конструкции

Закладка дымового канала глиняным кирпичом

Вентиляционные и дымовые каналы в одной шахте

Вариант #2 – оцинкованная и нержавеющая сталь

Оцинковка и нержавейка устойчивы к коррозии и агрессивной среде, образующейся при соединении конденсата и печных газов. Они имеют небольшой вес и не нуждаются в дополнительном фундаменте, для монтажа достаточно будет надежных крепежей к стене.

В продаже печные трубы из стали можно найти:

1. Одностенные – без теплоизоляционного материала.
2. Двустенные – сэндвичи с утеплителем между стальных стенок.

При монтаже стального дымохода снаружи фасада его обязательно нужно утеплять, иначе теплопотери и обильный конденсат сведут на нет все достоинства этого вариант. Теплоизоляцию используют на участках дымовой трубы, выходящих за пределы кровли и проходящих по неотапливаемому чердаку.

По стоимости комплектующих дымоход из нержавеющей или оцинкованной стали обойдется дешевле, нежели кирпичный и керамический аналоги.

Стальной дымоход – это конструктор из набора элементов, которые можно собрать различными способами и в разной конфигурации

Канал дымоотвода собирается из:

• дождевого колпака;
• тройников;
• колен;
• вставок с ревизионными люками;
• прямых труб;
• сборников для конденсата.

Все это надо просто смонтировать вместе, вставив одну секцию в другую и промазав стыки жаропрочным герметиком. Подобные дымоходы подходят практически ко всем типам топок и топлива. Оцинкованная и нержавеющая сталь без проблем десятилетиями выдерживает высокие температуры и воздействие сажи.

Гладкая поверхность стальных стенок оптимизирует отвод продуктов горения, исключает накопление сажи. Дымоотводы, устроенные из стальных труб, подходят для газовых, жидко- и твердотопливных печей. Металлические модули применяются для сооружения дымовой трубы полностью или частично с подключением ее к кирпичному каналу или установкой в виде вкладыша.

Галерея изображений

Фото из

Модульные детали для сборки дымохода

Преимущества круглого сечения дымохода

Специфика установки металлических труб

Допустимый уклон отвода дымохода

Пересечение кровли и перекрытия

Проход дымохода через несущую стену

Элементы для сборки сэндвич дымохода

Установка наружных дымоходных труб

Вариант #3 – дешевый асбестоцемент

Трубы из природного асбеста с цементом в качестве связующего материала стали широко применяться в нашей стране в советское время. Они были дешевы, долговечны и производились в большом количестве. В основном их использовали в сельском хозяйстве для мелиорации.

Изначально асбоцементные трубы не предназначались для монтажа дымоходов. Они для этого слишком хрупки и не переносят высоких температур. Однако вопрос цены во многих случаях играет немаловажную роль. Если под рукой есть дешевый материал, то его обязательно нужно использовать, нивелируя тем или иным способом проблемные места.

Асбестоцемент при температурах выше 300С может загореться, поэтому трубы из него разрешено устанавливать только на конечном участке дымохода и ни в коем случае сразу у печи

У асбестовых труб есть еще одна проблема – шероховатость стенок изнутри. Постепенно на них накапливается сажа, которая может загореться и попросту взорваться. Плюс при постоянном образовании внутри конденсата из смеси паров и окислов горения асбоцемент начинает разрушаться.

Материал этот дешев, но использование его для обустройства дымоходов сопряжено с сильным риском. Такие трубы следует чаще чистить. Однако проделать в них ревизионное отверстие невозможно, его надо будет предусмотреть на участке от печи до асбестоцемента.

Дымовые каналы из асбестоцементных труб выполняют в основном в насадном варианте. В приоритете наиболее простая схема устройства и вертикальное расположение всех элементов. При необходимости выполнить уклон применяются патрубки из невозгораемых материалов.

Вариант #4 – экзотика из керамики и бетона

Керамические дымоходы отличаются непревзойденной долговечность и высокой ценой. Им не страшны перегревы, агрессивность сажи и коррозия. У этих труб очень гладкие стенки, копоть на которой даже не задерживается.

При монтаже собираются так же, как стальные. Только вокруг них еще формируется короб из керамзитобетона. Такие трубы практически не нагреваются. Даже та малая часть тепла, что отдается инертной керамикой, поглощается керамзитобетонными стенками. Пожар в доме из-за прогорания подобного дымоотвода – это нонсенс.

Модульные дымоходы из керамических труб надежны и долговечны, однако на территории России они практически не выпускаются, поэтому имеют довольно высокую стоимость

Весит дымоходная конструкция из керамики и керамзитобетона намного меньше кирпичной кладки аналогичного предназначения. Но даже в этом случае для нее приходится делать отдельный небольшой фундамент.

Еще более массивное монолитное основание придется выполнять для дымохода из бетона. Этот вариант отведения дыма используется редко именно из-за сложности и трудоемкости изготовления конструкции. Необходимо будет устанавливать опалубку, а после ждать застывания бетонного раствора.

Галерея изображений

Фото из

Керамический сэндвич дымоход

Защитный кожух для дымового и вентканала

Тип сооружаемых дымоходов

Керамическая труба на фасаде

Типичные ошибки новичков и самоучек

На первом месте среди оплошностей – неправильная высота дымоходной трубы. Слишком высокий вариант создает избыточную тягу, что увеличивает вероятность опрокидывания и затягиванию дыма обратно в топку и помещение с печью. Оптимальными считаются 5–6 метров, но многое здесь зависит от размеров камеры сгорания и конфигурации дымоотвода.

Постоянный приток воздуха в топку – это обязательный залог хорошей тяги в дымоходе, поэтому так важно в комнате с камином или печью обустраивать качественную вентиляцию

Нельзя допускать переохлаждение дымоотвода и чересчур сильного его нагрева в результате интенсивного сжигания топлива в топке. Все должно быть в меру, иначе труба может треснуть. Чтобы облегчить себе выявление этих трещин, следует участок дымохода на чердаке побелить. На белом фоне будут заметны все “потеки” сажи.

Часто новички при монтаже стального дымоотвода забывают обеспечить отвод конденсата. Для этого нужно делать специальный сборник и вставлять в трубу люки для ревизии. Ошибки допускаются и в выборе марки стали.

При обычном горении дров, газа или угля в камине либо дымоход прогревается до 500–600 °С. Однако температура дымов пусть и кратковременно может подниматься до 1000 °С. При этом уже через несколько метров от топки они остывают до 200–300 градусов и не представляют угрозы для трубы.

Но ее начальный метровый участок от котла успевает нагреться очень сильно. Сталь должна быть жаропрочной и способной выдерживать эти нагрузки. И утепление стальной трубы стоит производить только через пару метров от топки, чтобы предотвратить перегрев этого сегмента дымохода.

Для повышения пожарной безопасности проходы сквозь перекрытия и стены делается через специальные негорючие вставки, непосредственное соприкосновение раскаленных труб и легковоспламеняющихся стройматериалов недопустимо

При кладке кирпичей неопытным мастером нередко допускается смещение по вертикали их рядов относительно друг друга. При возведении стен это разрешено, но в случае с дымоходом – абсолютно неприемлемо. Это сильно снижает эффективность дымоходного канала, так как в нем начинают образовываться завихрения потока и сажные осадки на стенках, которые со временем потребуют чистки. А как правильно это сделать можно прочесть в .

Фундамент под кирпичным дымоотводом должен быть сверхнадежным, иначе трубу может повести в сторону с последующим ее частичны или полным разрушением. И если отведение дыма делается для газового котла, то кирпич лучше исключить. Он быстро разрушается под воздействием щелочной среды, образующейся при сгорании природного газа.

Выводы и полезное видео по теме

Какие ошибки чаще всего допускаются при установке печей и дымоходов к ним:

Как класть дымоходные трубы из кирпича:

Как сделать дымоход из нержавейки:

Надежные трубы для дымоходов можно сделать из разных строительных материалов. Выбор вариантов достаточно обширен. Проще всего выполнить дымоотвод из стали, а дешевле из кирпича.

Но если нужна самая долговечная и безопасная система удаления печных дымов, то здесь бесспорный лидер – керамика. Она стоит дорого, но прослужит не одно десятилетие. Главное при монтаже всех вариантов соблюдать строительные и противопожарные правила.

После изучения материала остались непонятные моменты и хотелось бы их выяснить? Оставляйте, пожалуйста, свои комментарии внизу статьи. Здесь у вас также есть возможность сообщить интересные факты по теме статьи или поделиться собственным опытом с посетителями сайта.

как сделать и собрать дымоход своими руками

Утепленный изнутри двухконтурный дымоход – это принципиально новая концепция. Причем по пожаробезопасности современный дымоход из сэндвич-трубы не уступает кирпичному аналогу, а вот в плане стойкости к конденсату даже превышает эти свойства. Если вы хотите приобрести или сделать своими руками по-настоящему качественное изделие такого типа, тогда наша статья станет для вас настоящей находкой!

Сэндвич-труба отличается от обычной тем, что состоит из внутренней и наружной стальной частей, между которыми находится теплоизолирующий материал. Т.е. есть внешние оболочки, и есть начинка. Давайте теперь перечислим основные плюсы такой конструкции:

• отличная стабильная тяга;
• практически отсутствует конденсат;
• поддержание длительного нагрева внутренней части трубы, а наружной оболочки – в относительно терпимой температуре;
• простота сборки и установки.

И многое другое, что становится заметным уже в процессе эксплуатации. Поверьте, свою популярность такая конструкция набирает неспроста!

Для начала давайте разберемся, что именно представляет собой современный сэндвич-дымоход:

Теперь давайте поговорим о законах физики.  Современные стальные трубы по типу сэндвича рассчитаны на то, что нержавеющая сталь способна выдержать 600 градусов Цельсия без изменения структуры металла. Но такая труба в течение уже только четырех-пяти часов хорошей топки способна произвести  передачу тепла на ограждающие конструкции.

Кроме того, достаточно много сегодня сэндвич-дымоходов продают с параметром «до 400 градусов Цельсия», и уже выше этого порога нержавеющая сталь быстро теряет свои свойства: горит, прогорает и воспламеняет утепление. Причем, чем сам слой теплоизоляции толще, тем это происходит быстрее.

Но все это вовсе не значит, что стоит отказаться от сэндвич-дымохода! В сравнении, одноконтурная стальная труба излучает самое жесткое тепло и способна нагреть горючие конструкции до их возгорания даже на расстоянии 40 сантиметров.

Тогда в чем выход? Делать все изначально качественно! И вот такой, казалось бы, самодельный дымоход на практике нередко оказывается более надежным и безопасным, чем его магазинные аналоги.

Вот замечательный видео мастер-класс, который наглядно показывает, что сделать исправный и надежный дымоход из сэндвич-трубы абсолютно реально самостоятельно, из обычных материалов, которые продаются в любом строительном супермаркете:

Иногда конструкция дымохода предполагает наличие сложных переходов и частей, например, если помещение необычной геометрии или же установка прямой вертикальной трубы пожаронебезопасна:

Устройство такого дымохода относительно простое:

• Внутренняя труба призвана пропускать через себя дым, образующий агрессивную среду. Вот почему для обустройства такого дымохода разрешено применять только сталь определенных марок: AISI 304, 321, 316 или 409.
• А вот труба большего размера (по-другому называемая наружным кожухом) должна выдерживать осадки и другие атмосферные явления. Она защищает утеплитель и обеспечивает ему герметичное сухое состояние. Изготавливают ее из оцинкованной, нержавеющей стали или меди. К слову труба, из нержавеющей стали нередко тонирована кварцевым порошком в цвет по каталогу RAL.

Если вы впервые изготавливаете такую сложную конструкцию, как дымоход, старайтесь избегать вообще колен и углов – их не приветствуют даже профессионалы.

Как приобрести качественные сэндвич-модули?

У вас действительно может получится надежная и качественная сэндвич-труба для дымохода (своими руками же руками изготовленная и установленная самостоятельно). Ведь и на производстве работают обычные живые люди. Вопрос лишь в том, насколько аккуратно и правильно вы все это сделаете.

Что касается выбора материала изготовления такого дымохода, здесь все просто: оцинковка не любит постоянные изменения температурного режима и герметична в таких экстремальных условиях недолго. А поэтому внешний контур трубы сэндвич делайте только из нержавейки, для которой даже небольшой конденсат на внутренней стенке будет не особо опасен.

А теперь – самый важный момент. Модули для самостоятельной сборки сэндвич-дымохода крайне важно изначально закупить качественными:

• Используемый металл 430/430, 430/оц или 430/ra для бань и 316/304, 316/оц или 316/ral для котлов. Дополнительно внутренняя труба из 310 стали, жаростойкая.
• По всем правилам, такие модули должны быть изготовлены при помощи лазерной резки, либо холодным или плазменным методом. Сварка модулей дымохода производилась 400 серии внахлест или 300 серии встык. Однозначно не должны быть заметны следы какой-либо ручной работы! Подделок на строительном рынке много, и даже в такой ответственной сфере.
• Торцевое соединение должно быть встык или внахлест, шов может быть только на внешнем контуре, причем с цветным покрытием. Такие торцевые соединения должны быть выполнены сплошной сваркой на роликовом аппарате. Соединение труб происходит через расширители.
• К приобретаемым модульным элементам от надежного производителя всегда идут все необходимые элементы крепления.
• Изоляционный слой должен быть рассчитан на то, чтобы стыковаться максимально плотно – это одно из самых важных правил пожаробезопасности.
• Качественная упаковка должна полностью защищать продукцию от повреждений и вмятин.

Всего вам понадобятся для сборки все эти детали:

И, наконец, обратите внимание на этикетку: здесь должна содержаться полная информация о продукте. Речь идет о марке стали, толщине металла, сертификате и рассчитанных температурных нагрузках. Ведь даже самые современные дымоходы из самых лучших материалов тоже не защищены от того, чтобы забиваться сажей и иметь потенциально слабые места.

Дело в том, что сажа сама по себе – субстанция очень въедливая, и она способна зацепиться за любой стык или даже царапину внутри дымохода. Уже после этого она распространяется и по остальной поверхности трубы. И наиболее частая причина поломки сэндвич-трубы и ее возгорание как раз в том, что приобретенные сэндвич-модули были не рассчитаны на определенные нагрузки.

Задайте себе такие важные вопросы прямо сейчас:

1. Рассчитана ли ваша печь или камин на полное сгорание топлива в топке? От этого зависит накопление сажи в дымоходе.
2. Какая температура будет отходящих газов?
   Какую марку стали дымохода вам необходимо приобрести, из чего она сделана и какой гарантийный срок? На, что конкретно распространяется гарантия дымохода ?
3. На какую температуру рассчитана изоляция сэндвича?
4. Какими дровами разрешено и рекомендуется топить такую печь, готова ли она к высоким нагрузкам и разного качества топлива?

И при покупке лучше перестрахуйтесь, переплатите, но позаботьтесь о своей жизни.

Как изготовить дополнительные детали?

Впрочем, не только дополнительные, но и сами трубы вы также можете сделать в домашних условиях. Важно только соблюдать несколько правил.

Все швы на самодельном сэндвич-дымоходе должны быть сварными. Производите сварку стык в стык, и ни в коем случае не внахлест, чтобы обеспечить максимальную герметичность изделий и правильные геометрические формы.

Особое внимание уделите стыку теплоизоляции по длинной стороне: необходимо делать нахлест, подрезая на половину толщины около 10 см для точной геометрии. Можно, конечно, набивать вручную все это палкой, но тогда итоговое качество у вас может быть непредсказуемым. Посмотрите, как должны выглядеть такие швы:

Второй момент: внешний контур такой трубы должен иметь свой постоянный диаметр и ни в коем случае не сужаться-расширяться на концах даже на 1 см. Это важно также для того, чтобы верхняя труба в итоге потом не въехала в нижнюю. Для чего дополнительного еще зафиксируйте их обеих при сборке саморезами.

И, наконец, продумывая конструкцию сэндвич-дымохода учитывайте, она должна быть вертикальной, а уступы крайне нежелательны. Только в крайнем случае допускается отклонение дымовых каналов на угол 45 градусов от вертикали. И при этом вокруг таких труб обязательно нужно сооружать теплоизоляционную шахту – из пенобетонных блоков кирпича и минеральной ваты.

Что нужно использовать в качестве теплоизоляции?

В общей сложности вы можете использовать для самостоятельной сборки сэндвич-трубы вот такие теплоизоляционные материалы:

Утепляет современную сэндвич-трубу вермикулитом, базальтовой или керамической ватой:

1. Вермикулит – это измельченный материал природного происхождения, который дополнительно немного обжигают в печах. В результате он легкий по массе и объемный. Рабочая температура вермикулита – от минус 250 градусов до 1150 градусов. Сэндвич-дымоходы, утепленные вермикулитом, самые легкие и у них хорошие показатели по теплоизоляции.
2. Базальтовая вата изготавливается из базальта (что легко понять из названия) или хотя бы близких к нему по свойствам других материалов горных пород (но обязательно базальтовой группы). В такую вату не добавляет никаких синтетических и минеральных веществ. В итоге такой утеплитель для сэндвич-трубы разрешено использовать при температуре только до 600 градусов Цельсия. И такая сэндвич-труба получается немного тяжелее той, в которой применяется вермикулит, зато более доступна при этом по цене.
3. И, наконец, утепляются современный сэндвич-дымоход керамической ватой. Таковую изготавливают из оксидов алюминия, кремния и циркония. Волокна обладают особой температурной, химической и деформационной стойкостью. Вот почему такая труба немного дороже будет, чем утепленная базальтовой ватой или вермикулитом, т.к. она выдерживает температуру до 1260 градусов.

Опытные печники советуют брать в теплоизоляции для сэндвич-трубы использовать базальтовую вату известной фирмы Rockwool, номиналом 4000 на 1000 на 50.

Теплоизоляционный материал, какой бы вы не выбрали, должен оказаться в трубе толщиной не менее 5 сантиметров. Именно такая толщина обеспечит достаточную пожаробезопасность, и защитит также дымоход от замерзания и образования конденсата в морозы ранней весной.

На этом этапе развеем один очень опасный миф касательно современных дымоходов по типу сэндвича. Проблема состоит в том, что несмотря на то, что, хотя сэндвич-дымоход состоит из двух нержавеющих труб, а между ними проложен теплоизолятор, именно этот теплоизолятор все равно проводит тепло (хотя и не так интенсивно, чем это делает воздух или же другой материал).

Что интересно, в России большинство людей полагает, что такой слой изоляции был придуман каким-то гением ради пожарной безопасности, но на самом деле (и европейцы об этом знают), этот слой изоляции предназначен как раз для тепла, чтобы металлическая труба отдавала его дольше и грела помещение на втором этаже. А пожаробезопасность – это только лишь приятный бонус, и слишком полагаться на нее не стоит.

Как правильно состыковать элементы дымохода?

Состыковать такие элементы дымохода несложно – достаточно вставить одну трубу в другую. Глубина стыка будет 5-6 сантиметров, и ни в коем случае не больше и не меньше, ведь металл при нагревании имеет свойство сильно расширяться.

Если допустить подобную ошибку с монтажом, достаточно скоро дымоходные трубы начнут «играть», а основные элементы рискуют быть разъединенными. И крайне важно правильно начать сборку:

Если вы собираете сэндвич самостоятельно, всегда оставляйте верхнюю трубу в нижнюю – и никогда наоборот. Ведь здесь важно защитить теплоизоляционный материал от влаги атмосферных осадков и конденсата, т.е. собирать такой дымоход «по конденсату» куда более важнее, чем «по дыму». А сам конденсат почти не будет проникать благодаря герметичности всей сборки.

Поясним этот момент подробнее – все-таки по дыму или по конденсату? Ведь во всемирной сети на этот счет бесчисленное количество споров. Если вы впервые сталкиваетесь с этими понятиями, тогда представьте, что именно происходит тогда, когда труба от нижнего колена входит в трубу верхнего – получается, что дым поднимается беспрепятственно вверх и не проникает в помещение:

По «по конденсату» собирают дымоход, когда верхняя сэндвич-труба вставляется в нижнюю. Тогда для дыма создается некая преграда, но подобное устройство препятствует образованию конденсата. Но в сэндвич-трубах благодаря их утеплению проблема с конденсатом почти вообще не возникает, а потому его небольшого количества опасаться не стоит.

Мы говорили о классической, стандартной конструкции современного сэндвич-дымохода. Но еще одна замечательная новинка строительного рынка – это так называемый трехслойный сэндвич. В него входит керамическая труба, теплоизолятор толщиной 60 мм и наружная оболочка – уже стальная труба.

И вся эта конструкция помещается прямо под каменную оболочку кожуха! Такие дымоходы подходят абсолютно для всех типов печей и отопительных котлов. Поэтому, наш совет: раз уж вы решились сооружать модный сэндвич-дымоход своими руками, сделайте его на славу!

Как собрать современный керамический сэндвич-дымоход?

Кроме стальных и металлических сэндвич-дымоходов, о которых мы только что говорили, свою популярность набирают керамические. Внутри такого дымохода – термостойкая керамика, которая покрыта изнутри в заводских условиях высокопрочной глазурью. И вставляется такая труба в шахту из керамзитных или пенобетонных блоков:

Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.

Парадокс? Вовсе нет. Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать.

Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов. Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:

Организация прохода сэндвич-трубы через потолок

А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.

В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.

К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж.

Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.

Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:

Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:

• Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
• Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
• Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
• Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
• Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
• Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.

Вот таким изготавливавается металлический узел для сэндвич-трубы:

Проведение сэндвич-трубы через стены дома

Вот как правильно должен быть организован проход такого дымохода через стены:

Вырезать такое отверстие в стене вы сможете самостоятельно:

Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:

Вывод сэндвич-трубы через крышу

Для вывода такого дымохода вам понадобятся специальные кровельные элементы:

Подробно на самой установке мы не останавливаемся, т.к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.

Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.

Сэндвич трубы

Дымоходные трубы – это неотъемлемые элементы отопительной системы, которые обеспечивают хорошую воздушную тягу и выводят наружу продукты сгорания топлива. Наряду с этим, печная труба по праву считается перманентным источником головной боли хозяина. Согласно статистическим данным, в большинстве случаев первопричиной сгорания построек служит некорректно установленный дымоход. Не будем детально расписывать печное строительство, коснемся только технологии использования дымоходных труб из нержавейки, созданных людьми, безопасность для которых стоит далеко не на последнем месте. Купив сэндвич трубу для дымохода, вы избавитесь от множества проблем, связанных с системой дымоотвода.

Особенности строения сэндвич дымоходов

Сэндвич труба для дымохода – это двустенная утепленная конструкция. Она состоит из двух нержавеющих труб разного диаметра, помещенных одна в другую. Между ними находится утеплитель – минеральная вата или вспененный перлит. Наполнитель в данном случае выполняет важную терморегулирующую функцию. Многочисленные достоинства и эксплуатационные свойства поставили эту трубу на вершину пирамиды подобных приспособлений. В первую очередь, она может похвастаться наивысшей степенью противопожарной безопасности. Помимо этого, специфическая конструкция сендвичных труб обеспечивает хорошую изоляцию тепла и сводит к нулю возникновение конденсата. Среди других важных преимуществ:

• долговечность – изготовление сэндвич дымоходов из качественного термо- и кислотостойкого металла обеспечивает длительность их использования без ремонта и замены;
• сравнительно небольшой вес дымоотводной конструкции, а значит, отпадает необходимость тратиться на укрепление печных стен и домового фундамента;
• легкость монтажа и эксплуатации;
• цены на сэндвич дымоходы – гораздо меньше затрат на бесконечный ремонт непрактичных кирпичных конструкций.

Сотрудники нашей компании смонтируют дымоход из сэндвич труб качественно и в установленный срок! В силу незамысловатой конструкции, вероятность возгорания при нагреве ничтожно мала. Это считается фундаментальным достоинством этих изделий, за счет чего существенно увеличился спрос на них на рынке строительных услуг.

Доступная цена на продукцию нашей компании

В целом же, в каталоге нашей торговой площадки вы сможете найти любые вариации продукта с разной стоимостью. Цена на сэндвичные трубы, как правило, зависит от производителя. На все возникшие вопросы вам могут ответить наши сотрудники, для этого стоит только воспользоваться контактами, указанными на сайте.

Наша компания:

• производит надежные и современные дымоходы для печи, котла и камина;
• предоставляет длительную гарантию на свою продукцию;
• продажа осуществляется согласно честному прейскуранту.

Если вы не знаете, где в Санкт-Петербурге купить сэндвич дымоход на выгодных условиях и с гарантией, начните свой поиск с компании «Дымоход Монтаж»!

Дымоход и ремонт кладки в Dennis MA

Ваши надежные специалисты по очистке и ремонту дымоходов

Персонал Old Tyme Chimney Sweep знает, насколько важен для вас ваш дом. Мы также знаем, что вам нужно только самое лучшее обслуживание, когда речь идет о ремонте и обслуживании дымоходов и каминов. Мы обеспечиваем индивидуальные услуги трубочиста и ремонта кирпичной кладки в Деннисе, Массачусетс, по разумной цене. Как коренная, семейная и управляемая компания, мы обеспечиваем справедливые цены без каких-либо скрытых затрат или комиссий.Old Tyme Chimney Sweep занимается тем, что мы всегда делаем, и предоставляем вам отличный сервис и высочайшее качество работы.

Если вам нужен полный ремонт кирпичной кладки, замена облицовки из нержавеющей стали, проверка безопасности по 16 точкам или регулярная чистка, мы поможем вам. Обладая более чем 30-летним опытом оказания услуг по очистке дымоходов и ремонту кладки в Деннисе, штат Массачусетс, мы обладаем опытом и знаниями для проведения любых необходимых вам услуг по уходу за дымоходами и специализируемся на протечках дымоходов, ремонте, чистках, облицовках, каминах, дровяных печах, и кладочные работы.

Мы гордимся своей работой, на которую дается гарантия сроком 1 год. Мы также имеем полную лицензию и застрахованы в Массачусетсе.

Услуги по ремонту дымоходов и кладки

Наличие камина добавит вашему дому красоты и классической элегантности. Он также может предоставить вам уютное и удобное место для проведения времени с семьей и друзьями. Когда ваш камин и дымоход выглядят наилучшим образом, это не только повышает ценность вашего дома, но и позволяет безопасно греться в помещении.Многие семьи не решаются зажечь свои камины, потому что не уверены, являются ли их камины и дымоходы прочными. Их также беспокоят пожары, возникающие в результате скопления креозота. После тщательного осмотра Old Tyme Chimney Sweep может сказать вам, безопасны ли ваш камин и дымоход, а если нет, мы воспользуемся услугами наших трубочистов и ремонта кирпичной кладки, чтобы восстановить их и обеспечить их безопасность. Если вас беспокоит пожар в дымоходе, тщательная чистка устранит любой риск использования камина и позволит вам наслаждаться зимой, свернувшись калачиком у огня с семьей и друзьями.

Профессиональный осмотр дымохода и камина с удалением креозота

Когда вы покупаете дом с камином, часто трудно сказать, сколько времени прошло с момента его чистки. Осмотр дымохода и камина в доме может быть включен во время осмотра дома, но если это не так, вам следует провести осмотр дымохода и камина, чтобы убедиться, что они безопасны для пожара, прежде чем их использовать. Осмотр может выявить, нуждается ли дымоход в чистке, чтобы удалить креозот и другие скопившиеся сажу и грязь, которые засоряют дымоход или увеличивают риск возгорания дымохода.Забитый дымоход может предотвратить утечку окиси углерода из вашего дома и позволить дыму и вредным газам задерживаться дольше, чем следовало бы.

Для тех, кто не знает, что такое креозот, это накопление побочных продуктов газа и дыма, образующихся при сжигании дров в вашем камине. Газ и дым проходят через дымоход, и креозот со временем может накапливаться. Это вещество легко воспламеняется и может воспламениться при соприкосновении с углем. Очистители дымоходов в Old Tyme Chimney Sweep следят за тем, чтобы этого не происходило, работая в соответствии с вашим графиком, полностью удаляя скопления креозота и смолы, что позволит вам снова безопасно использовать дымоход.

Помимо креозота, существуют и другие проблемы, которые влияют на дымоход и камин и делают его небезопасным в использовании или снижают ценность вашего дома. Хотя дымоход и камин на первый взгляд могут выглядеть надежно, небольшие трещины или участки, не заделанные должным образом, приводят к утечкам. Если вы заметили влажные или влажные участки вокруг дымохода во время дождя или снега, причиной могут быть протечки в дымоходе. В этих влажных местах может расти плесень и создавать новую опасность в вашем доме, а протечки могут постепенно привести к дальнейшему повреждению дымохода.Лучше всего сразу же обратиться в компанию Old Tyme Chimney Sweep для проведения чистки дымохода и ремонта кладки в Деннисе, штат Массачусетс.

Наши специалисты осмотрят ваш дымоход и камин, чтобы найти участки, где ослабли уплотнения или где износ ослабил опорные конструкции. Мы производим любой необходимый ремонт и выполняем работы по техническому обслуживанию, чтобы ваш дымоход и камин снова работали исправно и безопасно.

Исключительная эффективность и долговечность в бизнесе по очистке дымоходов

Old Tyme Chimney Sweep был основан в 1993 году и до сих пор является семейным бизнесом.Проработав в 1980-х годах в компании своего отца по производству трубочистов, владелец Дэн Хилл основал компанию Old Tyme Chimney Sweep, руководствуясь тем же духом упорного труда и честности, который хорошо служил ему в бизнесе отца. Дополнительное обслуживание и внимание к деталям выделяют Old Tyme Chimney Sweep.

Наши сотрудники не только предоставляют услуги по очистке дымоходов и ремонту кирпичной кладки, но и тесно сотрудничают с каждым клиентом, чтобы гарантировать, что работа, которую мы делаем, выполняется вовремя, в рамках бюджета и в соответствии с вашими точными планами.Вы можете быть уверены, что независимо от того, насколько он большой или маленький, каждый проект, который мы делаем, будет выполнен правильно с первого раза. Независимо от того, требуется ли вам техническое обслуживание и ремонт или регулярная чистка и осмотр, клиенты по-прежнему доверяют нам все свои потребности в ремонте или чистке дымоходов, кирпичной кладки и каминов и рекомендуют нас своим друзьям и соседям.

Позвоните в Old Tyme Chimney Sweep по телефону 508-759-0930, чтобы получить расценки на наши услуги по ремонту дымоходов и кладки в Деннисе, Массачусетс.

Комбинация дымохода, трубки и сэндвич-технологии в случае эндопротечки типа 1B после TEVAR

Клиническая история

Пациент 65 лет с множественными сопутствующими заболеваниями.Ремонт грудной-эндо-сосудистой аорты в 2009 г. при расслоении аорты типа B. Регулярное наблюдение до января 2012 года, когда компьютерная томография боли в животе показала большую эндопротечку (EL) типа 1b (рис. 1). Мы решили решить эту проблему с помощью дистальной аортальной трубки и сочетания трубок и дымохода для SMA и почечных артерий.

Результаты визуализации

Через левый хирургический доступ к бедренной кости в нисходящую аорту вводили прямую сужающуюся аортальную трубку (Valiant-Captivia-Medtronic) для уменьшения диаметра дистального отдела аорты.Из паха две интродьюсеры-интродьюсеры длиной 7F-35 см были продвинуты в обе почечные артерии, а два покрытых стент-графта (Адванта-Атриум) были расположены в начале почечных артерий (рис. 2а, б). С помощью краниального доступа после развертывания 2 спиралей (MWCE-Cook) в исходной точке чревного ствола (рис. 2c) для предотвращения реперфузии EL, была получена катетеризация верхней брыжеечной артерии (SMA) и 7F-90 см. интродьюсер-интродьюсер и стент Адванта были установлены в начале SMA. После этой первой фазы была установлена ​​другая прямая короткая аортальная трубка (Endurant-Medtronic) на уровне почечных артерий и SMA.Было выполнено одновременное развертывание трех стентов во время баллонирования аортальной трубки (рис. 2г, д). КТ через 2 месяца показывает разрешение дистальной эндопротечки и проходимость всех обработанных артерий (рис. 3).

Обсуждение

Аневризмы торакоабдоминальной аорты (TAAA) и аневризмы околопочечной аорты остаются сложными патологиями как для хирургического лечения, так и для эндоваскулярной терапии.Эндоваскулярная репарация представлена ​​фенестрированными и разветвленными стент-графтами или как часть гибридных процедур с комбинацией расщепления ветвей и стент-трансплантации. Однако большинство оконных / разветвленных устройств необходимо настраивать для каждого случая, и они недоступны для пациентов с острыми патологиями, такими как разорванные или симптоматические аневризмы. Недавно в некоторых статьях и отчетах о случаях была описана эндоваскулярная реваскуляризация сосудов ветви аорты, висцеральных и почечных артерий с использованием техники трансплантата «дымоход и перископ» [1].Однако этот метод в основном используется для реваскуляризации почек при инфраренальной и / или юкстаренальной аневризме брюшной полости с враждебной анатомией шеи [2]. В 2010 году группа из Цюриха продемонстрировала возможность применения краниального «дымоходного» подхода к висцеральным артериям и каудального «перископического» подхода к почечным артериям в нескольких отчетах о случаях TAAA [3,4].
Мы решили применить ту же технику в этом случае дистальной эндопротечки 1 типа у пациента, ранее лечившегося в нашем центре с помощью грудного стент-графта.Оригинальным аспектом нашего случая является значительная разница между диаметром грудного стент-графта и диаметром аорты на уровне почечной артерии. По этой причине мы решили развернуть первый стент-графт сужающейся формы, чтобы уменьшить диаметр дистального отдела грудной аорты (рис. 4). Что касается покрытых стентов, мы решили использовать покрытые стенты, расширяемые баллоном, потому что у нас есть положительный опыт их использования в предыдущих случаях передового лечения EVAR.Как показано на рис. 3, один из двух почечных стентов имеет небольшую степень перегиба, что позволяет предположить, что более гибкий стент может быть предпочтительнее.

Список дифференциальной диагностики

Эндопротечка типа 1B устранена с помощью техники дымоход-трубка-сэндвич

Торакоабдоминальная аневризма

Проникающая язва аорты

Окончательный диагноз

Эндопротечка типа 1B устранена с помощью техники дымоход-трубка-сэндвич

Cloudflare

	Для бесплатной пробной версии требуется действующая кредитная карта
	Basic Plus	Исследования	проспект	Премиум	Премиум Плюс
Ежемесячные планы подписки	$ 14	$ 49	$ 79	$ 99	$ 169
Годовые планы подписки	$ 99	$ 399	$ 699	$ 899	$ 1499
Подпишитесь на годовые планы и сэкономьте	41%	32%	26%	24%	26%
Исследования компании
Доступ к 17+ миллионам профилей компаний
Доступ к более чем 18 000 отраслей
Создание и сохранение основных списков компаний
Доступ к основным фильтрам и форматам поиска
Create & Save Adv.Списки компаний и критерии поиска
Расширенный поиск (фильтр по десяткам критериев, включая доход, сотрудников, деловую активность, географию, расстояние, отрасль, возраст, телефон и демографические данные)
Ограничения на экспорт информации о компании		250 / месяц	500 / месяц	750 / месяц	1,000 / месяц
Место исследования
Список арендаторов @ 6+ миллионов зданий
Поиск здания и арендатора по адресу или названию улицы
Создание, сохранение и публикация списков мест и критериев поиска
Связаться с отделом исследований
Доступ к информации о более чем 40 миллионах контактов (без электронной почты)
Расширенный поиск контактов
Создание, сохранение и обмен списками контактов и критерии поиска
Ограничения на экспорт контактной информации (без адресов электронной почты)			500 / Месяц	750 / Месяц	1,000 / Месяц
Ежемесячная подписка — Ограничения на контактный адрес электронной почты				100 / Месяц	200 / месяц
Годовая подписка — ограничение на адрес электронной почты				1,200 / год	2,400 / год
Ограничения на использование контента (страниц в день)	200	700	1 000	1,500	2 000
Нажмите здесь, чтобы начать бесплатную пробную версию 212-913-9151 доб.306
Примечание. Бесплатная пробная версия требует регистрации и действующей кредитной карты. Каждый пользователь ограничен одной бесплатной пробной версией. [электронная почта защищена]

Чимни Рок в Государственном парке Чимни Рок

загрузка …

Едем! Или какие-то совершенно веские причины забыть упаковывать обед или ужин.

Old Rock Cafe

Вы знаете те прекрасные маленькие места, которые вы находите в лучших автомобильных поездках? The Old Rock Café — одно из них.

Мы находимся в местном районе рядом с входом в государственный парк Чимни Рок в деревне Чимни Рок. Займите столик на нашей террасе с видом на реку Роки-Брод и наслаждайтесь нашими отмеченными наградами свежими салатами и сэндвичами на гриле, в том числе нашим 100% -ным говяжьим бургером из травяного откорма, который вошел в список «Бургеров, которые стоит попробовать по всей стране» Zagat.”

Завершите трапезу нашим восхитительным фирменным десертом Apple Brown Betty, который подается теплым с шариком ванильного мороженого.

Запейте все это одним из наших многочисленных региональных крафтовых сортов пива. Мы с гордостью предлагаем постоянно растущий выбор местных блюд и напитков. Пока будете здесь, посмотрите памятные вещи «Скалы», чтобы получить представление о том, какой была жизнь за последние 100 лет.

Следите за нами на Facebook , чтобы узнавать о специальных предложениях и обновлениях. Посмотрите наши отзывы о TripAdvisor , или напишите отзыв о своем недавнем посещении.Мы гордимся тем, что уже несколько лет подряд получаем Сертификат качества TripAdvisor! А держатели годового абонемента получают 15% скидку на еду и напитки (за исключением алкоголя) в Old Rock. Взгляните на наши меню и часов работы .

Вопросы? Звоните 828-625-2329 или 800-277-9611.

Sky Lounge Deli

Освежитесь и подзарядитесь в Sky Lounge Deli, открытом с апреля по декабрь. Наслаждайтесь прохладительными напитками, закусками, попкорном и мороженым с собой или перекусите во внутреннем дворике с прекрасным видом на озеро Лур.Возьмите с собой бутерброд, если вы готовы снова выйти на тропы.

Кейтеринг. Для любой вашей прихоти. (Ну, в разумных пределах, конечно.)

Идете с группой ? Не забудьте проверить наши варианты общественного питания .

Следующая прогулка вашей группы может быть самой живописной. Поужинайте в нашем павильоне на Лугах с видом на Дымоход или посидите на задней палубе кафе Old Rock, наслаждаясь звуками реки Роки-Брод и потрясающим видом на водопад «Рок» и водопад Гикори-Нат.Наши партнеры по продажам и кейтерингу помогут вам с меню и ценой, которые идеально подходят для вашей группы. Мы рады работать с вами над индивидуальным меню. Пожалуйста, свяжитесь с [email protected].

Вегетарианские блюда доступны по запросу. Также можно заказать пиво и вино.

При заключении контракта необходимо внести залог в размере 50% за услуги питания. Депозиты могут быть сделаны чеком или кредитной картой.
Группы должны гарантировать количество приемов пищи за 5 рабочих дней до даты мероприятия.Закон штата Северная Каролина о здоровье запрещает брать еду с мероприятия.

Семья Конэуэй на пикнике в парке.

Трубочист Фалмута: Дом

Здравствуйте. Я Джо Бенто, владелец трубочиста Фалмута. Обладая более чем 30-летним опытом работы в качестве специалиста по дымоходам и мастера по трубочисту, я горжусь услугами, которые я предлагаю своим клиентам, как новым, так и старым.

Как частная местная компания моя команда стремится к полному удовлетворению потребностей клиентов, предлагая следующие услуги:

• Офис-менеджер отвечает и оперативно отвечает на ваши звонки
• Техники, которые соблюдают ваш график и прибывают вовремя
• Высококвалифицированный персонал, усердно работающий над обеспечением безопасности вашей дымоходной системы

Технические специалисты Falmouth Chimney Sweep сертифицированы Американским институтом безопасности дымоходов и готовы решить любые проблемы, связанные с трубочистами или обслуживанием дымоходов.Наша работа — держать вас и вашу семью в курсе и обеспечивать безопасность при использовании камина, печи или печи. Мы достигаем этого, предоставляя индивидуальное обслуживание каждому клиенту в сочетании с вниманием к деталям и вашей прибыли.

Если у вас есть вопросы о том, что мы можем для вас сделать, позвоните в офис по телефону 508-540-0458. Мы готовы ответить на ваши звонки с понедельника по пятницу с 9:00 до 14:00 или напишите нам по электронной почте, и на ваш запрос ответят незамедлительно.

Трубочист Фалмута хочет быть вашим трубочистом на всю жизнь, и мы будем работать, чтобы заслужить ваш бизнес, ваше доверие и ваше уважение.

Наш сервисный центр

Мы обслуживаем города Верхнего мыса, включая Фалмут, Борн, Машпи, Сэндвич, а также деревни Сентервилль, Остервиль, Сантуит, Котуит и Марстонс-Миллс в Барнстейбле.

Зачем нанимать сертифицированного трубочиста?

Если вы хотите быть уверены, что лицо, обслуживающее вашу дымоходную систему, хорошо осведомлено, квалифицировано и соответствует всем отраслевым стандартам, вам нужен сертифицированный трубочист. Профессионалы, сертифицированные Американским институтом безопасности дымоходов, должны быть в курсе всех изменений в отрасли и проходить повторный сертификационный тест каждые три года.Если безопасность является для вас приоритетом номер один, обязательно найдите сертифицированного специалиста по дымоходам CSIA для обслуживания вашего дома.

Меню для The Chimney House — Grill & Cafe — Форт-Лодердейл

Тапас

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Эмпанада (2 на заказ)

5 долларов.50

Аргентинский стиль (говядина, курица или шпинат)

---

Yuca a La Huancaina

7 долларов.00

Жареный юка в сливочном соусе из фрески кесо и перуанского аджи амарильо

---

Гуакамоле Костено

9 долларов.00

С зелеными чипсами подорожника

---

Жареные кальмары

12 долларов.00

Перуанский стиль с сальсой криолла из лайма

---

Patacon De La Casa

10 долларов.00

Хрустящий зеленый подорожник с пробами из 3-х начинок: гуакамоле, ропа-вьеха и тушеная свинина

---

Испанские мидии

12 долларов.00

«Оригинальный каминный дом» с белым вином и испанским чоризо

---

Pulpo a La Parrilla

13 долларов.00

Осьминог на гриле с оливковым маслом и чесноком, подается с картофельным пюре, приправленным перуанским аджи Амарилло

---

Севиче

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Рыба Севиче

14 долларов.00

Белая рыба Севиче по-перуански, маринованная в лайме, красном луке, кинзе и лимузине Чили

---

Севиче-де-ла-Каса

15 долларов.00

Севиче из морепродуктов в классическом перуанском стиле, маринованный в лайме, красном луке, кинзе и лимузине Чили

---

Тунец Севиче «Никкей»

14 долларов.00

Японско-перуанский фьюжн Ahi Tuna Севиче, маринованный в лайме с соусом Nikkei

---

Супы

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Салаты

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Салат у камина

8 долларов.00

Свежая руккола и шпинат, смит, ломтики авокадо, тертая морковь и богатая белком киноа. Брошено в наш дом Специальная уксусная заправка

---

Флоридский салат

9 долларов.00

Свежий шпинат из рукколы, дольки апельсина, кедровые орехи, красный лук и сыр горгонзола в малиновой заправке для винегрета

---

Салат Цезарь

8 долларов.00

Традиционный рецепт салата ромэн с соусом «Цезарь нашего дома» и гренками

---

Садовый салат

7 долларов.00

Смешанная зелень, помидоры и красный лук — в нашем доме специальный бальзамический винегрет с чесноком

---

Свежий фруктовый салат

7 долларов.00

Ассорти из сезонных фруктов, маринованных в свежевыжатом апельсиновом соке и поданных с фреской Queso

---

Добавьте белок в любой салат

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Куриная грудка на гриле

4 доллара.00

---

Стейк на гриле, креветки или лосось

5,00 долл. США

---

Опаленный тунец ахи (редкий)

5 долларов.00

---

Повседневный уголок

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

бутерброды, подаваемые с домашним картофельным салатом или салатом из свежих фруктов

Сэндвич со стейком «Гаучо»

10 долларов.00

Стейк на гриле, швейцарский сыр, перец и чимичурри

---

Сэндвич Кубано

9 долларов.00

Жаркое из свинины, ветчины, швейцарского сыра, солений. Майонез и горчица

---

Почерневшие махи махи тако

11 долларов.00

Пико де Галло, гуакамоле, фреска кесо на мягкой белой кукурузной лепешке

---

Сэндвич с куриной грудкой на гриле «Лучший победитель New Times»

10 долларов.00

Маринованная куриная грудка, кесо фреска, с соусом чимичурри

---

Сэндвич Чимичурри с овощами на гриле

10 долларов.00

Сезонные овощи-гриль с фреской чимичурри и кесо

---

Сэндвич Де Пернил

9 долларов.00

Жаркое из свинины с карамелизованным луком, жареным перцем и швейцарским сыром

---

Чизбургер «Каминный дом»

10 долларов.00

Сертифицированный бургер из говядины Ангус, белый сыр, жареное яйцо и карамелизованный лук (подается с картофелем фри и соусом уанкаина)

---

Стейк Тако на гриле

11 долларов.00

Пико де Галло, гуакамоле, фреска кесо на мягкой белой кукурузной лепешке

---

Темпе «Рыбные» Тако

11 долларов.00

Blackened Organic Temper, Pica de Gallo, Guacamole, Queso Fresco на мягкой белой кукурузной лепешке

---

Сэндвич с грудкой индейки «домашний жареный»

10 долларов.00

Наша медленно обжаренная грудка индейки с клюквой, швейцарским сыром и небольшим количеством майонеза

---

Сэндвич с курицей и салатом

9 долларов.00

Курица-пашот, золотой изюм, кедровые орехи, яблоки Гренни Смит и кинза с добавлением домашнего мейо

• Также подается на ложе из смешанной зелени

---

Основные блюда

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Чурраско Чимичурри

16 долларов.00

Стейк из маринованного филе на гриле с домашним чимичурри, подается с домашним рисом и сезонными овощами

---

Ломо Сальтадо

14 долларов.00

Идеальное перуано-кантонское блюдо фьюжн. Жареные в воке полоски стейка, красный лук, помидоры, картофель и соевый соус. Подается с рисом

---

Стейк в юбке на гриле «LA Chimenea»

18 долларов.00

Сертифицированный стейк с юбкой из ангуса на гриле, подается со свежим гуакамоле, белым рисом и черной фасолью

---

Каминный дом «Мясной рулет»

12 долларов.00

Мясной рулет из индейки, приготовленный по особому рецепту нашей мамы. Сверху с домашним соусом и подается с нашим домашним картофельным салатом

---

Pechuga De Pollo a La Parrilla Con Pico De Gallo

13 долларов.00

Куриная грудка на гриле с соусом Пико де Галло. Подается с домашним рисом

---

Полло Сальтадо

13 долларов.00

Жареная куриная грудка в воке, картофель, красный лук, помидоры и соевый соус. Подается с рисом

---

Махи Махи Эн Сальса Де Коко

17 долларов.00

Рыбное филе Махи Махи, приготовленное в соусе из кокосового молока и белого вина. Подается с тостами и белым рисом

---

Арроз Маринеро

18 долларов.00

Испанский рис с морепродуктами, приготовленный в стиле паэлья с морскими смесями, включая гребешки, кальмары, осьминоги, креветки, мидии и моллюски, испанский чоризо, белое вино, свежие травы и специи

---

Перуанская халея

17 долларов.00

Перуанская традиционная смесь хрустящих морепродуктов (включая кальмары, гребешки, белую рыбу, мидии и креветки), подается с жареной юкой и сальсой криолла из лайма

---

Лосось a La Parrilla Con Vegetales

18 долларов.00

Жареный североатлантический лосось, богатый омега-кислотами, подается с сезонными овощами и домашним рисом

---

Рибай на гриле со специями

20 долларов.00

Стейк Рибай (10 унций), натертый нашей домашней смесью испанских специй, приготовленный на гриле и поданный с домашним рисом и овощами

---

Свиная отбивная на гриле по-французски «De La Casa»

19 долларов.00

Свиная отбивная с костями, маринованная в домашних условиях, затем приготовленная на гриле, подается с черной фасолью, белым рисом и мадуросом (сладкими подорожниками)

---

Стороны

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Десерт

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Arroz Con Leche De La Casa

5 долларов.00

Домашний рисовый пудинг

---

Домашний брауни с ледяным кремом

6 долларов.50

---

Испанский флан «Дом у камина»

5 долларов.00

---

Сезонные сорта замороженных сливок

4,00 долл. США

---

Детский уголок

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Кесадилья с курицей *

6 долларов.00

---

Плавленый сэндвич с ветчиной и сыром *

6,00 долл. США

---

Карне Асада и картофель фри *

8 долларов.00

Подается с фруктовой чашкой

---

Напитки

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Натуральные соки

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Лимонада

2 доллара.75

Свежий лимаде

---

Джуго Тропикал

4 доллара.00

смесь свежих соков из сезонных фруктов

---

Свежевыжатый апельсиновый сок

3 доллара.50

---

Газированные напитки и другое

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Сангрия ‘The Chimney House’

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Пиво

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Разливное пиво — Пинта

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Домашнее бутылочное пиво

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Michelob Ультра Лайт

3 доллара.75

---

Импортное пиво

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Крафтовое пиво

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Ремесленное пиво

Спросите у своего сервера наш список пива

---

Vino De La Casa — Домашние вина

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Каберне

• By The Glass (6 унций) * 7 долларов.00

---

Мерло

• By The Glass (6 унций) * 7 долларов.00

---

Мальбек

• By The Glass (6 унций) * 7 долларов.00

---

Шардоне

• By The Glass (6 унций) * 7 долларов.00

---

Пино Гриджио

• By The Glass (6 унций) * 7 долларов.00

---

Совиньон блан

• By The Glass (6 унций) * 7 долларов.00

---

Вина премиум-класса

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Премиальные вина

По бокалу или бутылке — спросите у своего сервера нашу карту вин

---

Кофе

ТапасСевичиСупыСалатыДобавьте белок в любой салатПовседневный уголокОсновные блюдаСтороныДесертДетский уголокНапиткиНатуральные сокиГазированные напитки и другое Сангрия « Дом у камина »

Мы подаем кофе Lavazza

Горячий чай

2 доллара.50

обычный, без кофеина, на травах

---

Эндоваскулярное лечение аневризмы

: что работает и когда?

От 30% до 40% пациентов являются неподходящими анатомическими кандидатами для традиционного эндоваскулярного лечения аневризмы (EVAR), чаще всего из-за сложной анатомии проксимального отдела шейки аорты.1 По мере увеличения опыта операторов и значительных достижений в эндоваскулярных технологиях, быстро расширяется набор сложных эндоваскулярных стратегий для решения проблемы проксимальной фиксации шеи. Эти стратегии включают в себя использование обычных стент-графтов инфраренального отдела аорты вне инструкций по использованию устройства, самодельных и модифицированных врачом эндотрансплантатов, подводных трубок / трубных подходов с параллельными покрытыми стентами и использование индивидуальных фенестрированных эндотрансплантатов.

Концептуальная основа комплексного EVAR включает краниальное расширение проксимальной зоны уплотнения с сохранением проходимости ответвлений сосуда, тем самым расширяя применимость эндотрансплантатов аорты от инфраренальной к надпочечной аорте. EVAR с трубкой / дымоходом и фенестрированный EVAR (FEVAR) в настоящее время представляют собой два наиболее часто используемых передовых эндоваскулярных метода для борьбы с враждебной анатомией проксимального отдела шеи. Несмотря на отличные ранние и среднесрочные результаты при использовании обеих этих стратегий, остается от 2 до 7 неопределенностей в отношении долговечности этих эндоваскулярных подходов.В этой статье выделяются несколько пациентов и анатомических переменных, которые могут способствовать предпочтению одного подхода по сравнению с другим в этой избранной группе пациентов со сложной морфологией шейки аорты, тем самым способствуя более эффективному эндоваскулярному восстановлению и оптимизируя долгосрочные клинические результаты.

ШНУРКЕЛЬ / ДЫМОХОД EVAR

Техника

Впервые описанный Гринбергом и его коллегами [8], подход с трубкой изначально был разработан как спасательная процедура с использованием баллонно-расширяемых металлических стентов для случайного перекрытия почечных артерий во время развертывания устройств основного тела аорты, требующих близкого приближения к устьям почек.Непреднамеренное частичное или полное перекрытие одной или нескольких почечных артерий в таких случаях привело к ретроспективной катетеризации и стентированию почечной артерии. Признание важности качественной зоны проксимального уплотнения, запланированного одностороннего или двустороннего перекрытия почечной артерии и последующего стентирования почечной артерии в сочетании с EVAR превратилось в альтернативное лечение для пациентов с неблагоприятной анатомией шеи и неадекватной зоной инфраренального уплотнения. Самый большой собранный мировой опыт EVAR для трубок / дымоходов был недавно опубликован из реестра PERICLES, который включал 898 трансплантатов дымохода у 517 пациентов и отмечал уровень ранней смертности 4.9%, а также постоянную частоту эндопротечки типа Ia 0,4% и первичную проходимость 94% в течение среднего периода наблюдения 17,1 месяцев.9

Термины дымоход, перископ, и трубка часто используются взаимозаменяемо и иногда категорически используются аббревиатурой CHIMPS. Направленность потока в трубопроводе определяет основу для каждого термина. Конфигурация дымохода или трубки требует антеградной катетеризации из трансбрахиального доступа, чтобы облегчить размещение покрытого стента в одном или нескольких ответвленных сосудах в параллельном направлении, рядом с основным внутриаортальным стент-графтом.Проксимальная часть стента (ов) с трубкой проходит над проксимальным краем основного аортального стент-графта, тем самым расширяя проксимальную зону уплотнения в короткой аневризме аорты или аневризме без шейки. Напротив, конфигурация перископа предусматривает ретроградную катетеризацию ответвления сосуда (ов) из трансфеморального доступа, так что дистальная часть стент-графта параллельного ответвленного сосуда выходит за пределы дистального края основного стент-графта аорты. Такая конфигурация перископа позволяет каудальное расширение дистальной зоны уплотнения, что чаще всего используется при постановке торакоабдоминальных аневризм.Родственная сэндвич-методика включает стенты с трубкой или перископическим разветвленным сосудом между двумя основными стент-графтами аорты для сохранения проходимости разветвленных сосудов в среднем положении трансплантата и используется в качестве альтернативы гипогастральным и торакоабдоминальным разветвленным трансплантатам.

Когда работает трубка / дымоход EVAR

Срочные дела. В результате отсутствия имеющихся в наличии оконных устройств одним из основных преимуществ метода трубка / дымоход является возможность использовать этот подход в неотложных или неотложных ситуациях для пациентов, обращающихся с симптоматическими, быстро развивающимися заболеваниями. , или разрыв аневризмы брюшной аорты (АБА).Более того, технические требования этого подхода менее требовательны по сравнению с фенестрированным подходом, поэтому у большинства операторов есть возможность сократить продолжительность процедуры и время рентгеноскопии10.

Враждебный подвздошно-бедренный доступ. Маленькие, кальцинированные и / или извилистые подвздошно-бедренные системы могут препятствовать безопасному продвижению любого эндоваскулярного протеза. Эндоваскулярный трансплантат Zenith с отверстиями AAA (Cook Medical), который является единственным устройством такого рода, одобренным Управлением по санитарному надзору за качеством пищевых продуктов и медикаментов США, требует большего профиля доставки (внутренний диаметр 20 F / 7.Внешний диаметр 7 мм или внутренний диаметр 22 F / внешний диаметр 8,5 мм) по сравнению с большинством других имеющихся в продаже стандартных устройств EVAR. Когда подвздошно-бедренные артерии малого калибра служат основным ограничивающим фактором, EVAR для трубок с трубкой / дымоходом может предоставить альтернативное эндоваскулярное решение, позволяя использовать стандартное устройство EVAR, которое обычно имеет профили доставки в основное тело в диапазоне от 14 до 18 F. Жесткость более крупной окончатой ​​системы доставки может также затруднить отслеживание устройства в подвздошных системах с серьезной извилистостью и сделать EVAR для трубки / дымохода лучшим вариантом в случаях со сложной анатомией доступа.

Хвостовые почечные артерии. Значительная вариабельность существует в отношении нормальной анатомии почечной артерии, особенно в том, что касается изгиба ответвления сосуда (обычно определяемого как угол выше или ниже ортогональной плоскости, перпендикулярной стенке аорты, в средней точке устья почки). Недавно мы исследовали влияние ангуляции почечной артерии на эффективность процедуры как во время FEVAR, так и во время EVAR с трубкой / дымоходом.11 Всего было выполнено 111 катетеризации почечной артерии (39 FEVAR и 72 EVAR с трубкой / трубкой) среди 77 сложных случаев EVAR со средним значением Угол почечной артерии составляет –33 ° (диапазон от + 37 ° до –60 °) для FEVAR и –32 ° (диапазон от + 22 ° до –65 °) для EVAR с трубкой / дымоходом.Как и ожидалось, антеградный доступ в трубке / дымоходе EVAR облегчил катетеризацию каудально направленных (или нисходящих) почечных артерий, о чем свидетельствует тот факт, что катетеризация почечной артерии выполнялась значительно быстрее в случаях с большим углом наклона вниз (> –30º) (10,9 против 17,3 минуты; P = 0,05). Время почечной канюляции в трубке / дымоходе EVAR определяли от первоначального введения оболочки в обнаженную высокую плечевую или подмышечную артерию до введения оболочки 7-F в устье почки (рис. 1).

Стеноз целевого сосуда. Наличие окклюзионных поражений устья может значительно усложнить проволочную катетеризацию и установку стента в сосуды-мишени. Эта дополнительная сложность может привести к увеличению времени рентгеноскопии, использованию контраста, продолжительности процедуры, а также ухудшению функции органов-мишеней и клинических исходов из-за потенциальной атероэмболии висцеральных или почечных артерий.

В непосредственной близости от верхней брыжеечной артерии и большей части краниальной почечной артерии. Разнообразные анатомические ограничения могут препятствовать созданию индивидуального оконечного устройства, включая непосредственную близость верхней брыжеечной артерии (ВМА) и самой краниальной почечной артерии (рис. 2). Хотя не существует точного минимального расстояния между SMA и большей частью краниальной почечной артерии, расстояние и ориентация этих двух сосудов должны соответствовать нескольким правилам проектирования эндоваскулярных трансплантатов Zenith с отверстиями для АБА. Большие оконные проемы должны располагаться на расстоянии 10 мм от проксимального края и иногда могут использоваться, когда почечные артерии и ВМА расположены близко друг к другу; однако эти большие оконные проемы всегда будут пересекать распорки.С другой стороны, небольшие оконные проемы требуют минимального расстояния 15 мм от проксимального края. Как правило, между SMA и большей частью краниальной почечной артерии должно быть 2-часовое разделение, но оно может варьироваться в зависимости от внутреннего диаметра аорты. В случаях, связанных с анатомией, которая запрещает конструирование индивидуализированного окончатого устройства, подход с трубкой (отдельно или в сочетании с фенестрацией / гребешком для висцерального сосуда [сосудов]) все же может позволить эндоваскулярное восстановление (рис. 3).

Предыдущая реконструкция аорты. У пациентов с предыдущей открытой или эндоваскулярной реконструкцией аорты обычно существует только небольшое расстояние между проксимальным основным телом (или проксимальным анастомозом в случае открытой пластики) и бифуркацией делителя потока / трансплантата. В таких случаях ФЕВАР может быть запрещен, поскольку проксимальная часть основного тела может быть слишком длинной и «сковывать» контралатеральную конечность. Минимальная длина проксимального протеза основного тела, необходимая для размещения над делителем потока, составляет 76 мм (до 129 мм для больших диаметров) для окончатых устройств с одним внутренним герметизирующим стентом и 94 мм (до 137 мм для больших диаметров) для устройств с двумя внутренние герметизирующие стенты.В дополнение к чрезмерно большой длине трансплантата основного тела, FEVAR также может быть проблематичным у пациентов, у которых ранее были эндопротезы аорты с супраренальной фиксацией, потому что надпочечные заусеницы и распорки могут пересекать устье ответвления сосуда и препятствовать выравниванию фенестраций и / или гребешков. EVAR для трубок / дымохода иногда может обойти обе эти проблемы, поскольку он позволяет использовать стандартное устройство EVAR, которое имеет длину трансплантата основного тела до 40 мм над делителем потока.Разветвленные сосуды обычно могут быть канюлированы, а стенты с трубкой могут быть относительно легко развернуты, даже при наличии предыдущего аортального стент-графта с супраренальной фиксацией. Иногда может потребоваться предварительное расширение распорок баллоном, чтобы позволить продвинуть оболочку 6- или 7-F в ответвление сосуда перед развертыванием шноркельного стента.

Извилистый сегмент висцерального отдела аорты. Инструкции по применению фенестрированного устройства Zenith ограничивают имплантацию надпочечниковой шейкой и углами шейки аорты <45 °.Враждебный сегмент висцерального отдела аорты с кальцием, тромбом и тяжелой извитостью может значительно препятствовать комплексному EVAR, независимо от эндоваскулярной стратегии. У FEVAR есть несколько явных недостатков в этой настройке, в частности, сложная задача перемещения относительно большого жесткого устройства в извилистый сегмент, который требует точного совмещения с началом ответвления сосуда. Неспособность учесть даже незначительную извилистость шеи во время предоперационного планирования может способствовать смещению оконечностей / гребешков и последующей окклюзии целевого сосуда.Даже при отсутствии значительной извилистости висцеральной аорты смещение (или «закрытие») гребешка СМА наблюдается почти в 50% случаев FEVAR.12 Хотя закрытие почечной артерии вызывает меньшую озабоченность из-за стандартного стентирования композитного материала. в этом месте плохое совмещение фенестрации с сосудами ответвления приведет к более извилистому ходу стентов ответвления сосуда и потенциально будет способствовать ухудшению долговременной долговечности из-за перегиба или перелома стента. Повышенная извилистость аорты дополнительно ограничивает маневренность и предсказуемость конечного положения эндотрансплантата, что может быть менее пагубным во время EVAR трубки / дымохода, потому что ветви сосудов стентируются независимо от сегмента аорты, и нет никаких опасений по поводу смещения висцерального / почечного смещения.

ФЕВАР

Техника

Фенестрированное эндоваскулярное устройство Zenith имеет модульную конструкцию, состоящую из трех основных компонентов: проксимального трансплантата основного тела, дистального раздвоенного трансплантата основного тела и одной подвздошной конечности. Каждый компонент состоит из тканой полиэфирной ткани на всю толщину и саморасширяющихся стентов из нержавеющей стали, которые скрепляются вместе в виде композитного эндотрансплантата с помощью плетеной полиэфирной и мононити полипропиленовой нити. Проксимальный компонент основного корпуса может вмещать до трех оконных проемов или гребешков, тем самым сохраняя проходимость висцеральных артерий и облегчая более проксимальное положение уплотнения по сравнению со стандартными устройствами EVAR.Две наиболее распространенные конфигурации эндотрансплантата включают один гребешок для асимметрично расположенной почечной артерии или два почечных фенестрации и один гребешок для SMA. Гребешок представляет собой U-образный зазор в проксимальной ткани стент-графта; все гребешки имеют ширину 10 мм и высоту от 6 до 12 мм, наиболее распространенным выбором является высота 12 мм. Напротив, оконные проемы представляют собой круглые или эллиптические отверстия в проксимальной части ткани основного тела. Проходы бывают либо небольшими (эллиптическая форма с шириной 6 мм и высотой 6 или 8 мм), полностью помещающимися между стойками герметизирующего стента, либо большими (круглая форма с диаметрами 8, 10 или 12 мм) и поперечными стойками. пломбировочного стента.В соответствии с инструкциями по применению этого устройства рекомендуется стентировать все сосуды, на которых размещены небольшие оконные проемы, чтобы оптимизировать и обеспечить правильное совмещение оконных проемов с устьем висцерального сосуда.

Технические детали имплантации эндоваскулярных устройств AAA с отверстиями были описаны ранее.6,13 Техника начинается перед операцией с индивидуального дизайна гребешка и оконных проемов относительно положения часов и на выбранном расстоянии от проксимального края ткани.Во время фактической процедуры вводится проксимальный основной корпус с правильной ориентацией вращения, подтвержденной перекрытием переднего ряда вертикальных и заднего ряда горизонтальных маркеров, образующих крест. Правильная ориентация также подтверждается со ссылкой на маргинальные рентгеноконтрастные маркеры почечных фенестраций и гребешка SMA. В это время выполняется избирательная катетеризация целевых висцеральных сосудов, которая подтверждается небольшой инъекцией контрастного вещества. Оболочки продвигаются во все сосуды-мишени, и предварительное позиционирование стентов в оболочках, где это возможно, выполняется до развертывания эндотрансплантата.Наша практика заключается в размещении покрытых стентов внутри сосудов-мишеней с помощью небольших окон. Обычно мы не стентируем сосуды-мишени, размещенные гребешками или большими оконными проемами. В это время развертывается проксимальный основной трансплантат тела. Стенты расширяются примерно на 5 мм в просвете аорты для улучшения фиксации и минимизации риска эндопротечки. Завершающая ангиография после сборки и развертывания всех модульных компонентов выполняется для документирования проходимости целевого сосуда и наличия какой-либо эндопротечки.

Когда работает FEVAR

Только факультатив. За исключением эндотрансплантатов, модифицированных врачом («фенестрации спины»), которые в основном доступны только операторам, у которых есть исключение для исследуемых устройств, спонсируемых врачом, для изготовления и доставки имеющихся в продаже индивидуальных фенестрированных эндоваскулярных устройств Zenith требуется минимум 3-4 недели. Таким образом, рутинный FEVAR в настоящее время ограничен только выборными случаями. Устройство Zenith pivot branch (p-branch) (Cook Medical) находится в активных клинических испытаниях и, как предполагается, в ближайшем будущем устранит этот барьер, так как оно представляет собой стандартное оконное устройство с полками, совместимое с большинством анатомии.14

Черепно направленные почечные артерии. Хотя каудально-направленные почечные артерии более поддаются катетеризации из антеградного доступа (как показано в трубке / дымоходе EVAR), ретроградный подход в FEVAR облегчает катетеризацию более краниально направленных или восходящих почечных артерий (Рисунок 4). В нашем предыдущем отчете время канюляции 11 почечной артерии при FEVAR началось с введения футляра 7-F в контралатеральный футляр бедренной кости и закончилось, когда футляр 7-F Flexor Ansel (Cook Medical) был введен в устье почки через соответствующий почечная фенестрация.Мы отметили, что почечная канюляция выполнялась значительно быстрее в случаях с меньшим углом наклона почечной артерии вниз (≥ –30º) (16 против 32,8 минут; P = 0,04). Случаи FEVAR с углом наклона почечной артерии ≥ –30º также были связаны со значительно более коротким временем процедуры (187,7 против 246,2 минут; P = 0,01) и меньшим временем рентгеноскопии (70,3 против 98,2 минут; P = 0,04) по сравнению с таковыми. с более низкими углами (<–30º).

Окклюзионная болезнь верхних конечностей. Окклюзионное заболевание подмышечно-подключичной области может препятствовать безопасному прохождению одного или нескольких кожухов доставки к почечным или висцеральным сосудам во время EVAR с трубкой / трубкой. Для каждого шноркельного стента обычно требуется отдельная направляющая оболочка 6 или 7-F, которая выводится из плечевой или подмышечной артерии. В случаях, когда используется несколько трубных стентов (особенно у тех, у кого есть мелкокалиберные, сильно кальцифицированные сосуды), варианты ограничиваются в основном либо использованием подмышечного канала для облегчения антеградной канюляции в трубке / дымоходе EVAR, либо вообще избеганием верхней конечности в пользу ретроградный подход с использованием FEVAR.Использование FEVAR в случаях обширного окклюзионного поражения верхних конечностей устраняет как риск осложнений в месте атероэмболического доступа верхних конечностей, так и чрезмерных манипуляций на дуге аорты.

Сложная арка. Сложная анатомия дуги аорты, включая некоторые конфигурации дуги быка и дуги типа III, может значительно повлиять на возможность выполнения висцеральной и / или почечной канюляции из антеградного доступа. Добавление кальцификации дуги и нисходящей аорты еще больше усугубляет эти анатомические проблемы.В таких случаях FEVAR является привлекательным вариантом, поскольку устраняет необходимость манипулирования дугой аорты и, как следствие, должен минимизировать общий риск перипроцедурального инсульта и дистальной эмболизации.

Атероматозная («лохматая») грудная аорта. Из-за риска дистальной эмболизации грудная и / или брюшная аорта, сильно нагруженная атеромой, должна вызывать паузу при рассмотрении любого эндоваскулярного вмешательства. Сообщалось о смертельной диффузной атероматозной эмболизации после обычного EVAR, хотя и крайне редко.15 FEVAR служит более безопасным вариантом в случаях «мохнатой» грудной аорты, богатой подвижными атероматозными бляшками или интрамуральными тромбами, поскольку манипуляции с проволокой и катетером грудной аорты сводятся к минимуму.

Разветвление проксимальной почечной артерии и / или исходная почечная недостаточность. Стенты сосудов-мишеней при FEVAR обычно короче, прямые и расположены в положении, более точно отражающем естественную анатомию. Напротив, стенты с трубкой, как правило, длиннее и имеют более непредсказуемое течение по сравнению с основным стент-графтом аорты.Эти более длинные стенты с трубкой могут потребовать покрытия ранней точки почечного ветвления и могут вызвать острый изгиб или перегиб стента в устье целевого сосуда (рис. 5), тем самым предрасполагая к различным эффектам на долгосрочную проходимость, целостность почечной артерии и др. и почечная функция.16 Недавно мы выполнили геометрический анализ анатомии почечной артерии после комплексного EVAR и отметили, что EVAR трубки / дымохода вызывает значительно большее изменение угла на конце стента и изменение кривизны дистальнее стента по сравнению с FEVAR, хотя Была отмечена разница в проходимости из-за небольшого размера выборки и относительно короткого периода наблюдения.17 Сообщается, что раннее снижение функции почек различной степени тяжести является относительно частым явлением после EVAR и FEVAR с трубкой / дымоходом; тем не менее, в большинстве исследований сообщалось о частоте почечных осложнений, которая близко приближается к таковой при открытой хирургии.18-20 Учитывая отсутствие долгосрочных данных о функции почек и проходимости после комплексного EVAR, относительное преимущество более благоприятной конфигурации почечного стента при FEVAR по сравнению с трубкой. / chimney EVAR, поскольку он связан с сохранением функции почек и проходимости стент-графта, в настоящее время остается теоретическим.

Заключение

Трубка / дымоход и фенестрированные эндоваскулярные методы служат действенными решениями для лечения враждебной анатомии шейки аорты на основе имеющихся краткосрочных и среднесрочных результатов. Хотя превосходство одного метода над другим еще предстоит определить, существуют определенные клинические и анатомические ситуации, в которых один метод может быть предпочтительным с точки зрения эргономики, остроты зрения, риска тромбоэмболии и эффективности процедуры.

Брант В.Ullery, MD
Сосудистый центр
Провиденсский институт сердца и сосудов
Провиденс Портлендский медицинский центр
Портленд, Орегон
(503) 962-1020; brant.
