Диаметры газовых труб: Диаметр газовых труб. Полезная информация

Диаметры труб стальных | таблица стальных труб

диаметры электросварных круглых труб ГОСТ 10704

Параметры трубы (наружный диаметр)				Сталь	Толщина Стенки, мм
Ø 16	Ø 18	Ø 19	Ø 20	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 25	Ø 28	Ø 30	Ø 32	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 35	Ø 38	Ø 40	Ø 42	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 48	Ø 51	Ø 57	Ø 60	ст3 ст20 09Г2С 08пс	от 1 до 3 мм
Ø 76	Ø 89	Ø 102	Ø 108	ст3 ст20 09Г2С	от 2 до 10 мм
Ø 114	Ø 127	Ø 133	Ø 159	ст3 ст20 09Г2С	от 3 до 10 мм
Ø 219	Ø 273	Ø 325	Ø 377	ст3 ст20 09Г2С	от 3 до 12 мм
Ø 426	Ø 530	Ø 630	Ø 720	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 820	Ø 920	Ø 1020	Ø 1220	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 1320	Ø 1420	Ø 1520	Ø 1620	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 1720	Ø 1820	Ø 1920	Ø 2020	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 2120	Ø 2220	Ø 2520	Ø 2620	17Г1С ст3 ст20 09Г2С	от 4 до 50 мм
Ø 2720	Ø 2820			17Г1С ст3 ст20 09Г2С	от 4 до 50 мм

диаметр трубы водогазопроводной вгп ГОСТ 3262-75

Условный проход, внутренний диаметр мм	Наружный диаметр, мм	Сталь	Толщина стенки, мм
Ø 6 ду	Ø 10,2	ст20, ст10, ст1-3 сп/пс	1,8; 2; 2,5
Ø 8 ду	Ø 13,5	ст20, ст10, ст1-3 сп/пс	2; 2. 2; 2,8
Ø 10 ду	Ø 17,0	ст20, ст10, ст1-3 сп/пс	2; 2.2; 2,8
Ø 15 ду	Ø 21,3	ст20, ст10, ст1-3 сп/пс	2,35; 2,5; 2,8; 3,2
Ø 20 ду	Ø 26,8	ст20, ст10, ст1-3 сп/пс	2,35; 2,5; 2,8; 3,2
Ø 25 ду	Ø 33,5	ст20, ст10, ст1-3 сп/пс	2,8; 3,2; 4
Ø 32 ду	Ø 42,3	ст20, ст10, ст1-3 сп/пс	2,8; 3,2; 4
Ø 40 ду	Ø 48,0	ст20, ст10, ст1-3 сп/пс	3; 3,5; 4
Ø 50 ду	Ø 60,0	ст20, ст10, ст1-3 сп/пс	3; 3,5; 4,5
Ø 65 ду	Ø 75,5	ст20, ст10, ст1-3 сп/пс	3,2; 4; 4,5
Ø 80 ду	Ø 88,5	ст20, ст10, ст1-3 сп/пс	3,5; 4; 4,5
Ø 90 ду	Ø 101,3	ст20, ст10, ст1-3 сп/пс	3,5; 4; 4,5
Ø 100 ду	Ø 114,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5
Ø 125 ду	Ø 140,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5,5
Ø 150 ду	Ø 165,0	ст20, ст10, ст1-3 сп/пс	4; 4,5; 5,5

диаметры труб бесшовных ГОСТ 8732-78 и ГОСТ 8734-75

Параметры трубы (наружный диаметр)								Сталь	Толщина стенки, мм
трубы горячедеформированые
Ø 20	Ø25	Ø28	Ø30	Ø32	Ø35	Ø38	Ø40	ст10, ст20, 09г2с	от 2,5-8
Ø 42	Ø 45	Ø 50	Ø 51	Ø 54	Ø 57	Ø 73	Ø 76	ст10, ст20, 09г2с	от 2,5-8
Ø 89	Ø 102	Ø 108	Ø 114	Ø 121	Ø 127	Ø 133	Ø 140	ст10, ст20, 09г2с	от 4-12
Ø 146	Ø 152	Ø 159	Ø 168	Ø 180	Ø 194	Ø 203	Ø 219	ст10, ст20, 09г2с	от 4-15
Ø 245	Ø 273	Ø 299	Ø 325	Ø 351	Ø 377	Ø 402	Ø 406	ст10, ст20, 09г2с	от 4-25
Ø 426	Ø 450	Ø 465	Ø 480	Ø 500	Ø 530	Ø 550		ст10, ст20, 09г2с	от 4-25
трубы холоднодеформированые (наружный диаметр)
Ø 6	Ø 7	Ø 8	Ø 9	Ø 10	Ø 11	Ø 12	Ø 13	ст10, ст20, 09г2с	от 1-2
Ø 14	Ø 15	Ø 16	Ø 17	Ø 18	Ø 19	Ø 20	Ø 21	ст10, ст20, 09г2с	от 1,6-3,5
Ø 22	Ø 23	Ø 24	Ø 25	Ø 26	Ø 27	Ø 28	Ø 29	ст10, ст20, 09г2с	от 1,8-4,5
Ø 30	Ø 32	Ø 34	Ø 35	Ø 36	Ø 38	Ø 40	Ø 42	ст10, ст20, 09г2с	от 2,5-7
Ø 45	Ø 48	Ø 50	Ø 51	Ø 53	Ø 54	Ø 56	Ø 57	ст10, ст20, 09г2с	от 4-9,5
Ø 60	Ø 63	Ø 65	Ø 68	Ø 70	Ø 73	Ø 75	Ø 76	ст10, ст20, 09г2с	от 5-12
Ø 80	Ø 83	Ø 85	Ø 89	Ø 90	Ø 95	Ø 100	Ø 102	ст10, ст20, 09г2с	от 7-18
Ø 108	Ø 110	Ø 120	Ø 130	Ø 140	Ø 150	Ø 160	Ø 170	ст10, ст20, 09г2с	от 9-24
Ø 180	Ø 190	Ø 200	Ø 210	Ø 220	Ø 240	Ø 250		ст10, ст20, 09г2с	от 18-24

Диаметры стальных труб

Диаметр трубы по способу измерения разделяется на два вида — внутренний (условный диаметр (Ду, Dy) номинальный размер (в миллиметрах) и внешний (наружный диаметр). По внутреннему диаметру измеряются трубы водогазопроводные, по внешнему электросварные круглые и бесшовные.

Применение труб различных диаметров

В различных отраслях промышленности сегодня широко используются стальные трубы. К ним можно отнести:

• бытовую;
• химическую;
• автомобильную;
• пищевую;
• сельскохозяйственную;
• строительную и другие отрасли.

Прежде всего, такая популярность данного вида трубного проката обусловлена экономической выгодой. Основным отличием стальных труб друг от друга это способы производства, стали из которых изготавливают трубы, а так же диаметры и сечение.

Большое значение для любых работ связанных с использованием труб из стали имеет как внешний, так и внутренний диаметр. Главное принципиальное отличие между измерениями диаметра трубы, это то что внешний диаметр не зависит от толщины стенок, а внутренний зависит к примеры труба 108х3 имеет внешний диаметр 108 мм, а внутренний 102 мм, расчет 108 — (3*2) = 102 мм.

Так же есть трубы водогазопроводные, которые измеряются по внутреннему диаметру и имеют следующие размеры ду 15х2,8, в данном случае все наоборот внутренний остается неизменным 15 мм, а внешний будет 20,6 мм, расчет 15 + (2,8*2) = 20,6 мм. Такие трубы изготавливаются по ГОСТу 3262-75 и имеют обозначение ДУ — диаметр условного прохода.

Диаметр труб считается важным, так как показатель служит опорой для проведения классификации изделий. Зная диаметры и толщину стальных труб можно, например, заранее просчитать их необходимое количество, для транспортировки какого – либо вещества по магистрали. И как следствие можно расчитать нагрузку на проектируемую систему, а также выявить слабые места и возможности их устранение.

Разновидности диаметров можно посмотреть в таблице стальных труб

Существующая стандартизация стальных труб необходима для осуществления стыковых соединений с использованием трубопроводной арматуры и четкого определения аналогов данной продукции, изготовленной из других материалов. Ведь соединение деталей из разного материала позволило расширить сферу применения трубопроводов в различных видах промышленности. Именно поэтому всегда значение диаметра металлической трубы должно совпадать, быть тоньше или толще с его соединительным элементом или ее полимерным аналогом, формируя при этом сложную систему. Это, например, дало возможность при масштабном проектировании разнообразнейших магистралей подбирать специалистами различные соединительные узлы.

Ведь если известны значения наружного и внутреннего диаметра, то подобрать необходимые элементы для соединения достаточно легко.

Диаметры стальных труб могут быть:

• трубы с особо тонкими стенками -тонкостенные;
• нормальные, усредненные конструкции — обычные;
• изделия с тонкими стенками — тонкостенные;
• элементы с толстыми стенками — толстостенные;
• трубы с особо толстыми стенками — толстостенные.

Также диаметр и толщина стальной трубы заранее может предопределить сферу ее использования.

Стандартное обозначение диаметра труб

Труба электро сварная прямошовнfя 108х3,5 дл12м (Труба э/с пш 108х3,5 дл12м) 108мм-внешний диаметр, 3,5мм-толщина стенки, 12м-длина хлыста.

Труба водогазопроводная 50х3,5 дл6м (Труба вгп ду 50х3,5 дл6м) 50мм-внутренний диаметр, 3,5мм-толщина стенки, 6м-длина хлыста.

Труба бесшовная холоднодеформированная 35х3 н/д (Труба бш хд 35х3 н/д) 35мм-внешний диаметр, 3мм-толщина стенки, н/д- немерной длины(от 4м до 12м)

Труба бесшовная горячедеформированная 60х5 н/д (Труба бш гд 60х5 н/д) 60мм-внешний диаметр, 5мм-толщина стенки, н/д- немерной длины(от 4м до 12м).

какие лучше для газопровода, диаметры, размеры и вес

Самый удобный для использования вид топлива – природный газ. Его легко подавать к плите или отопительному котлу, удобно регулировать горение конфорки, температуру горячей воды или температуру в доме. Но для транспортировки газа от магистрали требуется трубопровод.

Традиционно для распределительных газопроводов использовались стальные трубы, но современные пластмассовые по прочности не намного уступают стальным, а по устойчивости к коррозии и долговечности намного превосходят их.

Я приветствую моего дорогого читателя и предлагаю его вниманию статью о том, что такое труба газовая полиэтиленовая и как ее можно использовать для газопроводов.

Как классифицируются газопроводы

Газопровод – инженерное сооружение для транспортировки газа. Он перемещается по трубопроводам под давлением.

Газовые трубы классифицируются по назначению – магистральные и распределительные. Магистральные газопроводы транспортируют газ на большие расстояния, давление в них поддерживается компрессорными станциями. В зависимости от рабочего давления подразделяются на два класса.

Газопроводы распределительных сетей предназначены для доставки газа потребителям и классифицируются в зависимости от давления (низкое, среднее, высокое). Сети высокого давления делятся на две категории и одну подкатегорию в зависимости от рабочего давления.

Для обеспечения газом жилых домов используются распределительные сети среднего давления (от 0,005 до 0,3 МПа, или от 0,05 до 3 атм).

По месту прокладки газовые трубы различают надземные, подземные, подводные.

Какие трубы подходят для проведения и подачи газа

Для прокладки газовых коммуникаций подходят трубы из стали (углеродистой «черной», нержавеющей), меди, пластика, металлопластика. Выбор материала во многом зависит от условий прокладки газового трубопровода:

В бытовых сетях давление не превышает 0,6 МПа, или 6 атм. Такой параметр легко выдерживают пластиковые трубы.

Сравнение металлических и полиэтиленовых труб

Пластиковые конструкции уступают металлу по прочности, поэтому в сетях с высоким давлением пластик и металлопластик не применяют. Большое преимущество полиэтиленовых труб – устойчивость к коррозии, обуславливающая длительный срок службы – больше, чем у стали, в 2 и раз.

При прокладке магистралей пластик применяется только в том случае, если давление в сети не превышает 1,6 МПа, иначе приходится использовать сталь.

Полиэтилен идеально подходит для подземных газовых коммуникаций – он не ржавеет, его не нужно красить, дополнительно гидроизолировать. Монтаж стальных коммуникаций в земле намного сложнее, чем монтаж полиэтиленовых – сталь нужно сваривать из мерных кусков, красить, покрывать битумом, заворачивать в рубероид.

Такой трубопровод дополнительно защищают от блуждающих токов и электрохимической коррозии, тогда как полиэтилен никак не портится от тока в земле. Полиэтиленовые коммуникации укладывают в землю на песчаную подушку одним большим куском без изоляции, что экономит трудозатраты.

В производственных помещениях, зданиях используют стальные трубы – они прочнее, вандалоустойчивее, более стойкиее к нагреву и огню. Хотя прямого запрета на использование полиэтилена нет.

Металлические трубопроводы, особенно медные или из нержавейки, намного дороже полиэтиленовых.

Стальные трубы гораздо сложнее монтировать – они тяжелее, с большим усилием режутся и гнутся, их намного сложнее сваривать.

В общем, если есть возможность заменить металлический газопровод полиэтиленовым, замените – вы не пожалеете о своем выборе.

Сравнение пластиковых и металлопластиковых труб

Металлопластиковые трубы – армированные тонкой алюминиевой фольгой или прочной металлической сеткой. Армирование, особенно сетка, придает дополнительную прочность, уменьшает расширение (удлинение) при нагреве.

Кроме того, фольга уменьшает проницаемость пластика для газов. Правда, это значение может быть существенным только в помещении – при наружном монтаже микроскопическое количество метана и этана, просачивающееся через стенки, природе не повредят и глобального потепления не вызовут.

Да и в доме диффузия газов через пластик не улавливается даже газоанализатором – все-таки толщина стенок труб рассчитывалась конструкторами.

Зато армирование уменьшает гибкость ПНД трубы, что затрудняет ее монтаж. Уменьшается и гибкость армированной трубы из ПП и ПВХ, но они и сами по себе не слишком гибки. Гнаться за применением металлопластика не стоит – заметного улучшения качества нет, а монтаж ПНД трубопроводов усложнится. Да и денег потратите больше.

Виды пластиковых труб

Для газоснабжения используют все три ходовых пластика для трубопроводов: полиэтилен низкого давления, полипропилен, поливинилхлорид. Большое достоинство полиэтилена – гибкость, что дает возможность проложить коммуникацию от магистрали до счетчика одним куском.

Полипропилен и поливинилхлорид придется сваривать или склеивать, а это – лишние затраты денех, времени и труда. Но если трубопровод прокладывается над землей, то можно использовать только ПВХ – он устойчив к ультрафиолетовым лучам.

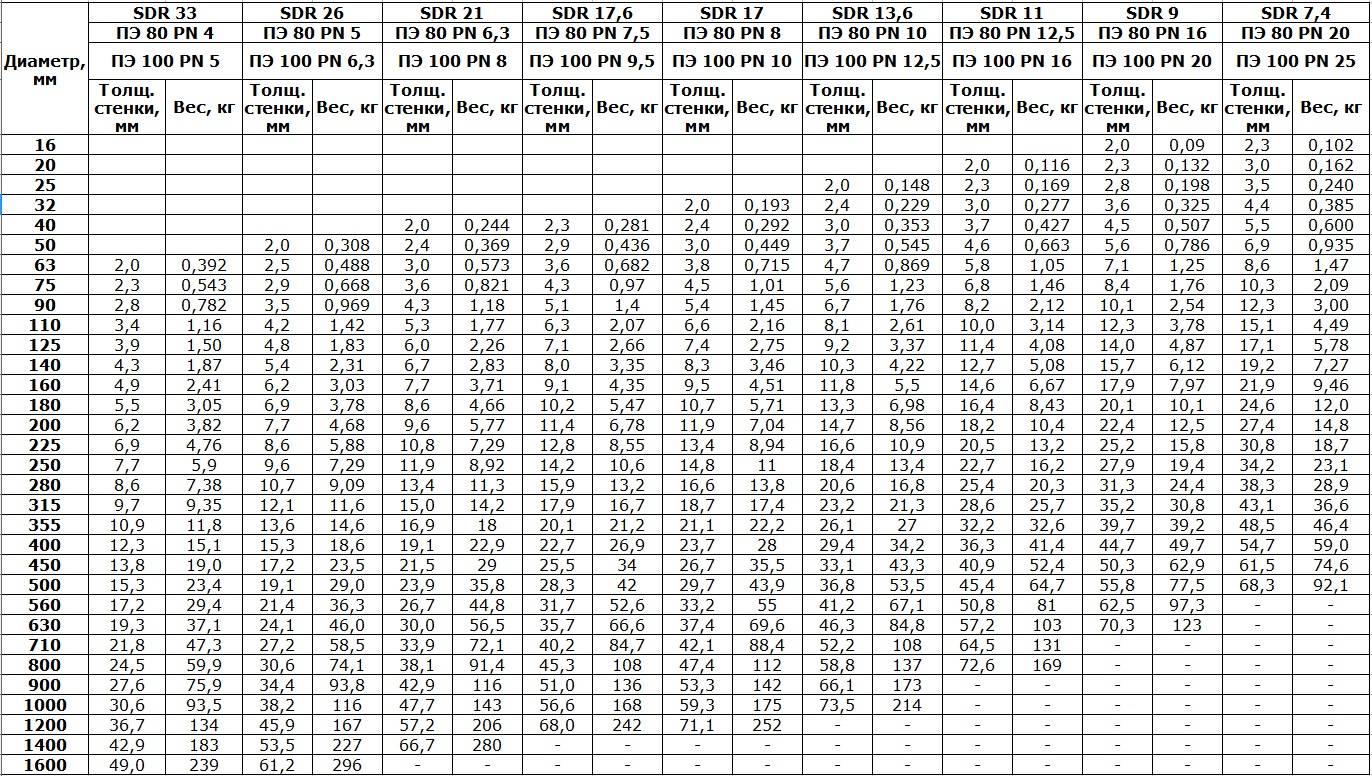

Марки полиэтиленовых труб

Для газовых трубопроводов применяют следующие марки полиэтилена низкого давления: ПЭ100+, ПЭ100, ПЭ80. ПЭ63 обычно не применяют. Допустимые давления соответственно 2,0, 1,6 МПА, 1,25 МПа (при максимальной толщине стенки, при другой толщине могут быть меньшие значения номинального давления). Цифры 100 и 80 обозначают минимальную длительную прочность в бар (0,1 МПа).

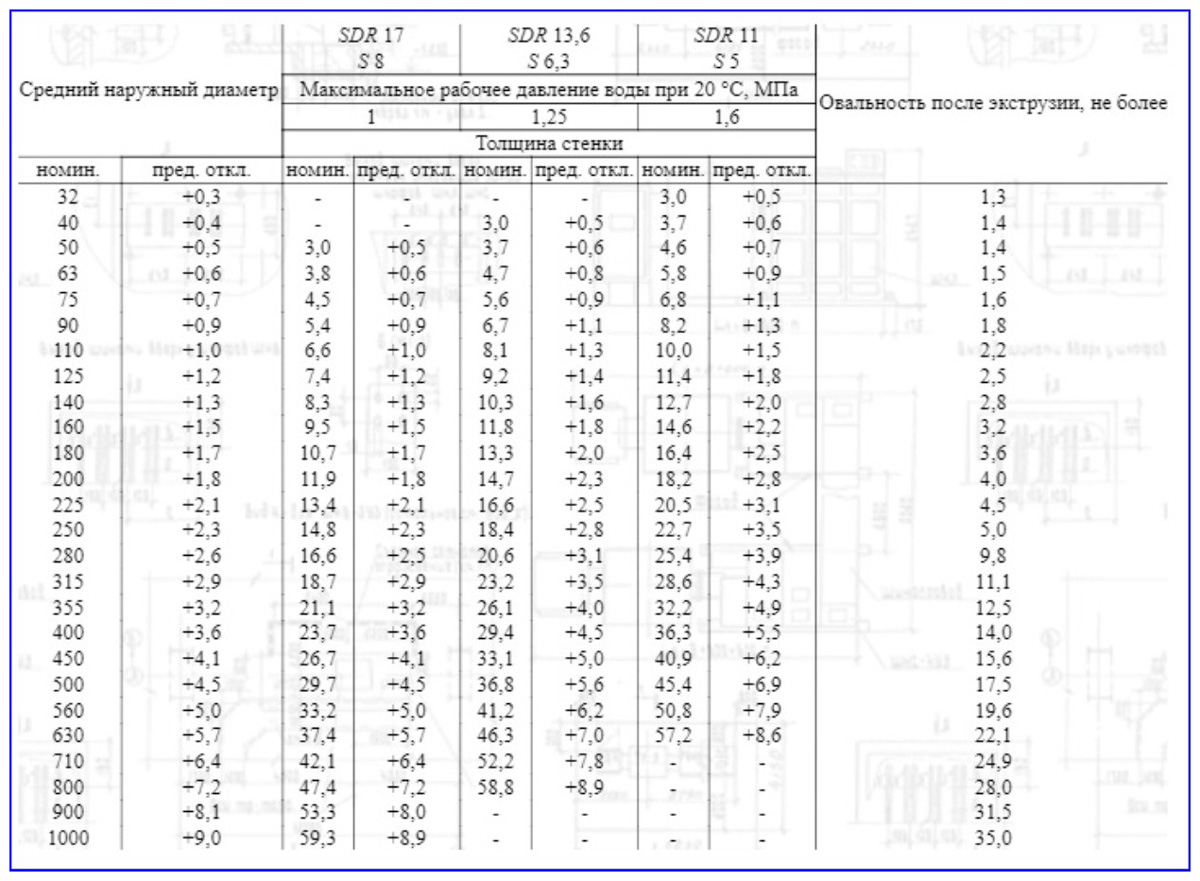

Газовые ПНД трубы выпускаются в соответствии с ГОСТ 18599-2001 и только из первичного полиэтилена. Использовать вторичное сырье не допускается.

Изделия диаметром до 180 мм выпускаются в бухтах, большего диаметра – только в кусках 6 и 12 м.

Газовые полиэтиленовые трубопроводы выпускают либо желтого цвета, либо черного с желтой полосой. На изделия через 1 м наносится маркировка, включающая в себя наименование изделия, затем материала, размерного отношения диаметра и толщины стенки (SDR), диаметра, назначения, названия ГОСТа. Например:

Труба ПЭ 32 SDR 10 – 20×2 газ ГОСТ 18599-2001

Характеристики ПЭ труб для газопроводов

Основные характеристики полиэтиленовых газопроводных труб:

• Плотность 0,94-0,95 г/см³.
• Предел прочности при растяжении составляет 100–170 кгс/см².
• Температура плавления – 130…135 °С.
• Рабочая температура – до +60 °С.
• Максимальное рабочее давление – 2,0 МПа.

Срок службы

Полиэтилен при правильном выборе условий эксплуатации может прослужить 50 лет и больше. Первые трубы пятьдесят лет уже отработали. Нужно только прокладывать полиэтиленовые газопроводы в скрытом от ультрафиолета месте. Кроме того, газопровод из ПЭ плохо переносит знакопеременные нагрузки.

Сфера применения

Используются полиэтиленовые трубы только для распределительных газопроводов среднего и низкого давления при подземной прокладке. Для наружного применения ПЭ использовать нельзя из-за чувствительности к ультрафиолету.

Не используют ПЭ также для подводной прокладки и в сейсмоопасных районах.

Преимущества и недостатки

Достоинства ПЭ труб для газопроводов:

1. Устойчивость к коррозии, в том числе к электрохимической – неоспоримое преимущество по сравнению со стальными коммуникациями.
2. Полиэтилен – диэлектрик, и на него никак не воздействуют блуждающие токи в земле.
3. Долговечность – 50 лет и больше.
4. Прочность, химическая инертность, устойчивость к гидравлическим ударам, щелочам и кислотам, воде.
5. Пластичность, отсутствие хрупкости.
6. Экологичность. Относительно безвредное производство, безвредная утилизация, возможность вторичной переработки.
7. Нетоксичность для людей.
8. Небольшая стоимость.
9. Морозостойкость до -60 °С;
10. Заготовку можно легко согнуть руками или на оправке. Полиэтиленовые изделия легко режутся, гнутся, свариваются, их просто монтировать.
11. Возможность монтажа ПЭ трубопроводов небольшого диаметра одним длинным куском, без стыков или с минимальным количеством соединений и фитингов. Любое соединение понижает герметичность и повышает вероятность утечки.
12. Гладкая внутренняя поверхность, ее малая адгезия.
13. Небольшой вес облегчает монтаж, транспортировку и хранение.

Недостатки ПЭ

Основной недостаток – нестойкость к ультрафиолетовому излучению. Также отмечу:

1. Невысокую устойчивость к повышенным температурам. Максимальный параметр не должен превышать 60…60 °С; длинные прямые участки трубопровода при нагреве могут растянуться и провиснуть.
2. Горючесть.
3. Максимальное допустимое давление для полиэтиленовых труб ограничено 2,0 МПа.
4. Черный с желтой полоской полиэтилен не слишком эстетичен для прокладки в помещении, ярко-желтые трубы смотрятся лучше.

Особенности монтажа газовых ПЭ труб

Газовые полиэтиленовые трубы необходимо прокладывать в земле или в помещении, чтобы на них не попадали солнечные лучи. Коммуникации из полиэтилена нельзя прокладывать вблизи дымоходов и труб отопления – при перегреве ПЭ «ведет», при возникновении нештатных ситуаций с дымоходом полиэтиленовые конструкции могут воспламениться.

Полиэтиленовые коммуникации нужно хорошо закреплять на стенах с небольшим шагом. Полиэтилен – почти идеальный материал для прокладки коммуникаций в земле.

Самая главная особенность монтажа газовых труб в том, что нельзя монтировать газовые коммуникации самостоятельно, даже если вы умеете это делать. Газ – источник повышенной опасности, и малейшая утечка может привести к гибели.

Поэтому для монтажа следует привлекать специализированную фирму с лицензией на монтажные работы по прокладке газовых коммуникаций и установке оборудования. Желательно также, чтобы кроме лицензии у фирмы были хорошие отзывы ваших знакомых или работников Горгаза. И не забудьте прокладку или замену газопровода согласовать с Горгазом (и обязательно утвердить проект).

Способы соединения

Соединять полиэтиленовые газовые трубы можно с помощью пресс-фитингов, сварки встык, электромуфтовой сварки (при помощи терморезисторных муфт). Обжимные, или компрессионные фитинги применять нельзя, как и надвижные и пуш-фитинги – они дают недостаточную герметичность соединения.

Как правильно сваривать

Самое надежное и герметичное соединение получается при сварке с помощью терморезисторных муфт. В таких муфтах внутри установлены нагревательные элементы. В муфту вставляются два патрубка, фитинг подключается к сварочному аппарату, сама муфта и патрубки разогреваются, затем охлаждаются и полимеризуются. Такие муфты довольно дороги. Магистральные трубопроводы большого диаметра (больше 315 мм) сваривают только таким способом.

Для труб с толщиной стенки не меньше 5 мм применяют стыковую сварку. Соединение при этом получается менее надежным, чем при сварке терморезисторными муфтами. Соединяемые торцы ровно обрезают, зачищают, удаляют грязь, обезжиривают, вставляют в специальный паяльник, стыки разогревают и плотно сжимают.

Выдерживают в течение примерно 10 минут до полимеризации полиэтилена, затем не двигают стык еще хотя бы полчаса, пока место спайки полностью не остынет. Для стыковой сварки крупных трубопроводов существует специальное оборудование.

Необходимо уделять внимание подготовке свариваемых торцов – от этого зависит качество сварного шва.

Заключение

Работы по прокладке газовых коммуникаций требуют особой тщательности. Я прощаюсь с моим уважаемым читателем и желаю вам удачи в подключении дома к газоснабжению. Надеюсь, что эта статья пригодится в качестве источника информации по устройству полиэтиленового газопровода и правильному монтажу коммуникаций.

Подписывайтесь на обновления на сайте и приводите друзей, делитесь с ними интересной информацией в соцсетях.

Загрузка…

видео-инструкция по монтажу своими руками, особенности газоводопроводных изделий для частного дома, диаметр, цена, фото

Газопровод в доме необходим не только для подачи «голубого топлива» на конфорки кухонной плиты, но и для обогрева жилья, если установлено автономное отопление. Благодаря ему жильцы также имеют горячую воду в душе и на кухне. В данной статье рассмотрим его монтаж, а также как связаны между собой – утепление стен и газовая труба.

Помните, последняя служит не только для подачи топлива, но и защитным средством от его утечки. Поэтому ее монтаж должен осуществляться специализированными бригадами, имеющими соответствующий допуск к таким работам.

На фото – подвод газа в квартире

Общие сведения

Ниже рассмотрим основные варианты стальных изделий, которые чаще всего можно встретить в частном доме и при прокладке газопровода:

Наружные	Применяют сварные сечением 1/2″-2″. Бесшовные трубы с резьбой используют в газопроводах, где сечение последних более диапазона 1/2″-2″. Цена зависит от диаметра и исполнения трубы.
Подземные	В данном случае рекомендуются бесшовные битумизированные трубы с джутовой оболочкой и резьбовым соединением. Часто можно встретить раструбные покрытые битумом и стальные оболочки.

Стальная газовая труба по ГОСТу 3265-75

Совет: если газопровод проходит внутри помещения, можно пренебречь его утеплением, так как на нем конденсат образовываться не будет.

1. Стальные газопроводы соединяют сегодня друг с другом так же, как и водопроводы, т.е. с помощью фитингов для соединения труб.
2. При этом раструбные трубы уплотняют также как и канализационные, легкие – сваривают.
3. Уплотнителем служит материал, в основе которого лежат конопляные волокна, пропитанные льняным маслом и олифой.

Совет: не применяйте уплотнители, которые могут в дальнейшем усложнить процесс разборки труб, закупорив соединение или другим образом препятствуя ему.

4. Для перекрытия поступления топлива в газопровод используют запорные краны, которые можно закрывать своими руками или с помощью специального ключа. Уплотнять их не нужно, так как их корпус и конус плотно соединяются между собой.
5. Размещенные в подвале газопроводы не должны быть закрытыми, а монтаж необходимо проводить с оставлением зазоров между стеной и ними, используя скобы и хомуты.
6. На участках прохода труб сквозь стены или в местах их перекрытия используйте дополнительную защитную трубку.

Котельная и газовые трубы в частном доме

Совет: соединение труб должно размещаться до или после перехода, а не в нем самом.

7. В шлакобетонной кладке и шлакобетоне трубопровод следует защищать, например, изолирующей специальной оболочкой или противокоррозионной краской.
8. Трубы, проходящие в пазах стен, необходимо к последним крюками, а пазы плотно заделывать.

Гибкая газовая гофрированная труба из нержавейки

Процесс газификации дома

Данные работы трудоемкие и достаточно дорогие.

Но, если вы приняли решение газифицировать участок, мы расскажем вкратце о том, что вам для этого потребуется.

1. Узнайте, кто является собственником, проходящей рядом газовой линии, чтобы при встрече рассмотреть возможность врезки в трубу.
2. После получения утвердительного ответа вам потребуется связаться с проектной организацией. Она должна подготовить проект подключения вашего жилья к конкретной газовой линии.
3. Затем вам следует отправиться в монтажную организацию, которая возьмет на себя все проблемы, связанные с дальнейшей установкой газопровода. Также эта организация будет сдавать в эксплуатацию данный участок линии, поэтому у нее должны быть соответствующие лицензии на проведение такого типа работ и допуски.

Совет: с монтажной организацией все расчетные операции лучше проводить после сдачи газопровода органам Госконтроля.

4. Пользоваться газом для собственных нужд можно будет только после всех вышеперечисленных этапов.

Монтаж газовых труб и их обслуживание проводится соответствующими организациями

Допустимые расстояния по СНиП

Газ является потенциально опасным топливом, особенно трубопроводы высокого давления. В связи с этим существуют определенные нормы, регламентирующие безопасные расстояния от них до жилого дома, соответствующие СНиП 42-01-2002.

Чем выше давление в трубе, тем выше потенциальная опасность системы, поэтому есть следующая инструкция, указывающая, что расстояние от газовой трубы до строения между:

• газопроводом низкого давления и фундаментом жилого дома должно быть не менее 2 м;
• строениями и трубами со средним параметром давления – от 4 м;
• зданиями и системами высокого давления – от 7 м.

Дистанция между надземным сооружением и домом СНиПом не регулируется. Но, есть определенная охранная зона вокруг наземного газопровода, которая составляет по 2 м с каждой стороны, к тому же она должна быть обозначена.

Совет: во время строительства дома данный параметр обязательно следует учитывать.

Также строительные правила разрешают размещать газовую трубу относительно дверного и оконного проема на расстоянии не менее 500 мм, а до кровли – от 200 мм. Данные рекомендации основаны на требованиях санитарных норм и пожарной безопасности, их выполнение должно быть обязательным.

Правильное расстояние от газовой плиты до газовой трубы

Как перенести газовую трубу на участке

Это довольно часто встречается, когда было принято решение проводить строительные или ремонтные работы на только что приобретенной земле. Также вам может быть нужно изменить прокладку газопровода и в квартире, например, при переделке кухни.

Например, газовые колонки часто расположены неудобно, что особенно будет влиять на создание эргономичного пространства с помощью встроенной техники или шкафов. Такое стандартное размещение мешает размещению приборов и мебели и не украшает интерьер.

Диаметр газовой трубы в зависимости от расхода топлива

Хотя на загородных участках трубы обычно проложены под землей, что уменьшает опасность от утечек, зато и обслуживание при этом становится более трудоемким. Размещают их также и на специальных опорах, установленных прямо по участку или вдоль него. В данном случае они доступны для повреждений, но и легче ремонтируются или заменяются.

Совет: доверьте монтажные и обслуживающие работы по газоснабжению только сертифицированным и высококвалифицированным специалистам.
Помните, запрещается самостоятельно осуществлять перенос газовой трубы на участке из-за повышенной опасности.

Газоводопроводные трубы по ГОСТу 3265-75

Перед подготовкой к работам нужно:

1. Приготовить для газовой компании документацию – право на собственность и оформление прохода газовой трубы по участку.
2. Определитесь, куда нужно перенести линию. Например, для подземных работ будет нужна тяжелая стройтехника.
3. Выберите правильное время для работ, основываясь на климатических условиях региона.
4. Разрешите все споры между соседними потребителями газа.

Почему нужно осуществлять перенос:

1. Из-за неудачного расположения газовой линии не удается построить дом на выбранном месте. Это противоречит нормам закона, который ограничивает размещение зданий с фундаментом рядом с проложенной газовой трубой.
2. Трубопровод размещен не так, как хотелось бы новому владельцу участка. При этом может возникнуть ситуация, когда к нему уже подключены соседние домовладения, которую также нужно разрешить максимально корректно. В данном случае не обойтись без советов юриста. Будьте готовы, что процесс может затянуться на долгие годы, так как решающую роль будет играть человеческий фактор.

Изменение прокладки газопровода по участку

Вывод

Многие домовладельцы представить не могут, как бы они жили без «голубого топлива». Однако не всегда его подвод способен удовлетворить все запросы хозяев жилья. Нередко возникает желание изменить его, например, когда газовая труба за холодильником не обеспечивает ее нормальное обслуживание.

Все это можно сделать, но лишь при одном условии – все работы должна осуществлять организация, имеющая необходимые лицензии. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Сортамент стальных труб ГОСТ — таблица размеров, диаметра, толщины

Стальная труба – металлопродукция, востребованная в строительстве, жилищно-коммунальном хозяйстве, на производствах различного назначения. Производится способами прокатки или сварки из штрипса (полосовой заготовки). По сечению стальные трубы бывают круглые или профильные. При производстве трубных изделий используют углеродистые стали обыкновенного качества, качественные конструкционные нелегированные, низколегированные и легированные.

Бесшовные трубы: размеры и характеристики

Бесшовные трубы изготавливаются способом горячей прокатки из заготовок, называемых «гильзы». Для улучшения качества поверхности и повышения точности размеров горячекатаные изделия подвергают различным видам холодного деформирования. Производство металлических бесшовных горячедеформированных труб осуществляется в соответствии с ГОСТом 8732-78, холоднодеформированных – с ГОСТом Р 54159-2010. В маркировке трубного проката указывают наружный диаметр и толщину стенки, выраженные в миллиметрах.

Таблица размеров и массы горяче- и холоднодеформированных стальных труб стандартных типоразмеров

Наружный диаметр, мм	Толщина стенки, мм	Масса 1 м, кг	Наружный диаметр, мм	Толщина стенки, мм	Масса 1 м, кг
32	3,5	2,46	108	6	15,09
60	6	7,99	108	10	24,17
60	8	10,26	114	5	13,44
63	4	5,82	133	5	15,78
68	8	11,84	133	6	18,79
73	9	14,21	140	5	16,65
76	5	8,76	159	5	18,99
76	6	10,36	159	6	22,64
89	8	15,98	159	8	29,79
102	5	11,96	168	6	23,97
102	8	18,55	168	14	53,17
102	10	22,69	219	8	41,63
108	4	10,26	219	10	51,54
108	4,5	11,49	219	12	61,26
108	5	12,7	219	20	98,15
114	8	20,91	245	8	46,76
121	5	14,3	273	7	45,92
127	12	34,03	273	10	64,86
133	4	12,73	325	8	62,54

Электросварные трубы: сортамент и технические характеристики

Электросварные трубные изделия круглого сечения – металлопродукция, востребованная для передачи жидких и газовых сред, в строительстве, для создания сварных и сборно-разборных металлических конструкций различного назначения. Выпускается спиралешовной и прямошовной. Сортамент соответствует ГОСТу 10704-91.

Таблица диаметров, толщин и массы электросварных металлических труб по ГОСТу 10704-91

Наружный диаметр, мм	Толщина стенки, мм	Масса 1 м, кг	Наружный диаметр, мм	Толщина стенки, мм	Масса 1 м, кг
16	1,5	0,54	89	3,5	7,38
18	1,5	0,61	89	4	8,38
20	1,5	0,68	102	4	9,67
25	1,5	0,87	108	3,5	9,02
26	2	1,18	108	4	10,26
32	1,5	1,13	114	4	10,85
32	2	1,48	127	4	12,13
40	1,5	1,42	133	4	12,73
42	3	2,89	133	5	14,26
45	1,5	1,61	159	4	15,29
45	2	2,12	159	4,5	17,15
48	1,5	1,72	159	5	18,99
48	2	2,27	159	6	22,64
51	3	3,55	219	5	26,39
57	2,5	2,97	219	6	31,52
57	3	4,00	219	8	41,63
57	3,5	4,62	273	8	52,28
76	3	5,4	426	10	102,59
76	3,5	6,26	1020	12	298,31
89	3	6,36

Сортамент стальных водогазопроводных труб

Водогазопроводные трубы – разновидность сварного трубного проката, главное отличие которого – высокая надежность сварного шва, проверяемая способами неразрушающего контроля. Эта металлопродукция предназначена для устройства сетей водо-, газо-, теплоснабжения. Может использоваться в распределительных и магистральных трубопроводах. Способна выдерживать высокие давления передаваемых сред. Сортамент (диаметр, толщина стенки) стальных водогазопроводных труб (ВГП) регламентирует ГОСТ 3262-75. В маркировке этой трубной продукции указывается условный проход (Ду) и толщина стенки.

Таблица размеров и массы стальных водогазопроводных труб

Ду, мм	Толщина стенки, мм	Масса 1 м, кг
15	2,8	1,28
20	2,8	1,66
32	3,2	3,09
40	3,5	3,84
50	3,5	4,88
100	4,5	12,15

Профильные трубы квадратного и прямоугольного сечения: сортамент и технические характеристики

Профильными называют трубы, сечение которых отлично от круглого. Наиболее востребованы изделия с квадратным и прямоугольным сечением, изготовленные сварным способом. Они применяются для сооружения малых архитектурных форм (навесов, теплиц, беседок), при устройстве лестниц и ограждений, в качестве защитного кожуха при прокладке инженерных коммуникаций. Изделия небольшого сечения используются при производстве мебели и бытовой техники. Сортамент стальных квадратных труб регламентируется ГОСТом 8639-82, прямоугольных – ГОСТом 8645-68. В маркировке профильной трубной продукции указывают размеры стенок по наружной стороне и толщину, взятые в миллиметрах.

Таблица размеров и массы стальных трубных изделий с квадратным сечением

Стороны квадрата, мм	Толщина стенки, мм	Масса 1 м, кг	Стороны квадрата, мм	Толщина стенки, мм	Масса 1 м, кг
15х15	1,5	0,605	80х80	3	7,13
20х20	1,2	0,841	80х80	4	9,33
20х20	2	1,075	80х80	5	11,44
25х25	1,5	1,07	80х80	6	13,46
25х25	2	1,39	100х100	3	9,02
30х30	1,5	1,67	100х100	4	11,84
30х30	2	2,17	100х100	5	14,58
30х30	3	2,42	100х100	6	17,22
40х40	1,5	1,78	100х100	8	22,25
40х40	2	2,33	120х120	4	15,07
40х40	2,5	2,85	120х120	5	18,84
40х40	3	3,36	120х120	8	27,27
40х40	4	4,3	140х140	5	21,98
50х50	1,5	2,35	140х140	6	24,76
50х50	2	2,96	160х160	4	20,09
50х50	3	4,31	160х160	5	25,12
50х50	4	5,56	160х160	6	30,14
60х60	3	5,25	160х160	8	40,19
60х60	4	6,82	180х180	8	42,34
60х60	5	8,3	200х200	6	37,68
			200х200	8	50,24

Таблица размеров и массы стальных трубных изделий с прямоугольным сечением

Стороны прямоугольника, мм	Толщина стенки, мм	Масса 1 м, кг	Стороны прямоугольника, мм	Толщина стенки, мм	Масса 1 м, кг
30х15	1,5	0,96	80х40	3	5,25
30х20	2	1,39	80х40	4	6,82
40х20	1,5	1,41	80х60	3	6,59
40х20	2	1,7	80х60	4	8,07
40х20	3	2,42	80х60	5	9,87
40х25	1,5	1,53	100х50	3	7,065
40х25	2	1,86	100х50	4	8,7
40х25	2,5	2,27	100х50	5	10,65
50х25	1,5	1,77	100х60	4	10,05
50х25	2	2,17	100х60	5	12,56
50х25	2,5	2,66	120х80	5	14,58
50х30	2	2,32	120х60	4	11,3
60х30	2	2,65	120х60	5	13,0
60х30	2,5	3,53	120х80	4	12,56
60х30	3	3,83	120х80	6	17,22
60х30	4	4,93	140х100	5	18,84
60х40	2	3,14	140х60	4	12,56
60х40	2,5	3,64	140х60	5	14,58
60х40	3	4,3	160х120	6	26,38
60х40	4	5,56	160х80	5	18,84
80х40	2	3,77
80х40	2,5	4,71

Возможно, вас заинтересует другая наша продукция:

Офис

СПб, Лиговский пр. ,
д.111-113-115, лит.Б, оф 311

Стальные газовые трубы: характеристики и разновидности

Несмотря на увеличившуюся долю применения полимерных материалов при прокладке газопроводов, стальные газовые трубы остаются основными комплектующими для устройства не только магистральных линий, но и внутридомовой разводки.

Основное преимущество данного материала — высокие прочностные характеристики и возможность применения в различных климатических условиях, в том числе и в районах вечной мерзлоты (при соответствующей технологии монтажа и нанесении защитных покрытий).

Преимущества стальных труб

Сегодня вторичная переработка цветных и черных металлов в пользуется спросом. Кроме уже указанных преимуществ металлические трубы газовые обладают еще и другими положительными свойствами:

Стальные газовые трубы

• Низкий коэффициент линейного расширения при изменении температуры окружающей среды.
• Возможность использовать для транспортировки различных жидкостей и газов.
• Стойкость к гидравлическим ударам, другие газовые трубы не могут похвастаться таким качеством. Кроме того они способны работать под существенным давлением, что особенно ценно при прокладке магистральных линий, предназначенных для прокачки большого объема газа.

Чтобы быть объективным, необходимо упомянуть и недостатки стальных труб:

Главный минус — подверженность к коррозии. Ржавчина основной враг всех стальных изделий, но решить данную проблему поможет труба стальная с антикоррозийным покрытием. Кроме того, широко применяются трубы с полимерными покрытиями, в том числе и пенополиуретановыми, которые выполняют и функцию утеплителя.

Высокое (по сравнению с полиэтиленовыми трубами) сопротивление потоку, которое может привести к образованию отложений на трубах. Один из способов устранения данного недостатка — нанесение внутреннего полимерного покрытия, данный способ широко применяется при изготовлении элементов больших магистральных линий, диаметр газовых стальных труб такого типа может достигать 1420 мм.

Интересует пластинчатая цепь? Заказывайте privod-tsepi.ru. Самые доступные цены!

Применение различных защитных покрытий, в том числе и созданных на основе нанотехнологий, позволяет существенно увеличить рабочий ресурс газовых стальных магистралей и существенно сократить эксплуатационные расходы.

Типы стальных труб для газопроводных линий

Чаще всего при монтаже применяются трубы газовые стальные ГОСТ 20295-85, 3262-75 (для прокладки линий водоснабжения, газопроводов и отопления) и некоторые другие. Согласно требованиям этих нормативных документов все трубы для этих целей должны быть изготовлены из низкоуглеродистых сортов стали с минимальным содержанием серы и фосфора. Именно такой материал позволяет обеспечить необходимые эксплуатационные характеристики изделия.

По способу изготовления различают следующие виды труб, используемых при монтаже газопроводов:

• Бесшовные горяче- и холоднодеформированные трубы. Они производятся путем прошивки цилиндрической заготовки. При этом получают пустотелый цилиндр, окончательная форма которому придается методом прокатки через вальцовочную линию. Бесшовные металлические трубы (цельнотянутые) отличаются повышенными прочностными характеристиками, могут применяться при монтаже сетей 1 категории по давлению. Единственный минус таких труб — более высокая стоимость, поэтому целесообразность их применения для прокладки бытовых линий существует не всегда.
• Горячедеформированные трубы могут иметь стенку, толщина которой достигает 75 мм. Основная сфера применения — особо жесткие условия эксплуатации, высокие требования к прочности изделия.

Горячедеформированная труба

• Холодно деформированные трубы имеют более скромные параметры, так толщина стенки обычно не превышает 24 мм, а максимальный диаметр составляет 250 мм.
• Сварные трубы получают путем придания листовой заготовке определенной формы и провариванию стыка на автоматических линиях, обеспечивающих высокое качество сварного шва. Главным требованием при производстве таких труб считается наличие эффективной многоуровневой системы контроля качества. На современных станах контролируется каждый технологический процесс, осуществляемый в процессе производства.

Специалисты различают два основных типа сварных труб для газопроводов:

• Прямошовные стальные трубы составляют большую часть выпускаемой продукции. Линия ее шва параллельна оси трубы, что существенно упрощает технологию сварки. Чаще всего используется TIG сварка (вольфрамовым электродом в среде защитных газов), позволяющая получить сварное соединение высокого качества. Но в последнее время все чаще стала применяться HF технология (сварка высокочастотными индукционными токами), данный метод позволяет существенно снизить себестоимость продукции, при этом сокращается и время выполнения сварки одной трубы.
• Труба спиралешовная изготовлена так же из  штрипса, он сворачивается таким образом, что шов проходит по всей поверхности изделия в виде спирали (витой шов). Такие изделия имеют меньшую стоимость, технология их производства практически не имеет отличий от прямошовной сварки штрипса. К недостаткам стоит отнести тот факт, что прочностные характеристики спиралешовной трубы на разрыв несколько хуже. Из-за этого существует ограничение по давлению транспортируемых веществ, оно не должно превышать 16 атмосфер.

Чаще всего такие трубы применяются при монтаже локальной разводки газовых линий, устройстве внутридомовых сетей.

Несколько слов о профилированных трубах

Нередко можно слышать сожаления о том, что нельзя использовать профилированные трубы при монтаже внутриквартирной газовой разводки. Сразу стоит сказать о том, что в газовой магистрали главное не красота и стильность, а надежность и возможность гарантировать безопасную эксплуатацию газовой линии. Технология производства профилированных труб не позволяет получить изделия с требуемыми для газа прочностными характеристиками. Поэтому они не могут гарантировать герметичность на всем протяжении эксплуатации.

При монтаже газовых магистралей не стоит экспериментировать, необходимо неукоснительно соблюдать требования ГОСТов, СНиПов, других документов, регламентирующих прокладку газопроводов. Только в этом случае можно обеспечить свою личную безопасность (если речь идет о прокладке линии внутри квартиры или дома).

Даже популярные полиэтиленовые трубы могут монтироваться только при прокладке подземных магистралей, а медные только при устройстве газовой разводки внутри помещений.

Каждая труба имеет свою определенную сферу применения, помните, газ не прощает небрежного отношения с собой. Если у вас нет опыта и допуска к монтажным работам по устройству газовых линий, обязательно обратитесь к профессионалам, не стоит рисковать жизнью своей и близких вам людей.

Диаметры и толщины стен полиэтиленовых газовых труб ПЭ-100 в таблицах

1 часть: Диаметры и толщины стен газовых труб ПЭ-100

2 часть: Диаметры и толщины стен газовых труб ПЭ-80

Содержание

1. ПЭ-100 SDR 9
2. ПЭ-100 SDR 11
3. ПЭ-100 SDR 13,6
4. ПЭ-100 SDR 17
5. ПЭ-100 SDR 17,6

Трубы газовые полиэтиленовые ПНД

ПЭ-100 SDR 9 по ГОСТ Р 50838-95

Сфера применения:газоснабжение;

Материал: ПЭ 100;

SDR: 9;

Номинальное давление: 12 атм

ПЭ-100 ГАЗ SDR 9	Наружный диаметр	Толщина стенки	Масса погонного метра
ПЭ-100 ГАЗ SDR 9 ⌀20	20 мм	2,3 мм	0,132 кг
ПЭ-100 ГАЗ SDR 9 ⌀25	24 мм	2,8 мм	0,198 кг
ПЭ-100 ГАЗ SDR 9 ⌀32	32 мм	3,6 мм	0,325 кг
ПЭ-100 ГАЗ SDR 9 ⌀40	40 мм	4,5 мм	0,507 кг
ПЭ-100 ГАЗ SDR 9 ⌀50	50 мм	5,9 мм	0,786 кг
ПЭ-100 ГАЗ SDR 9 ⌀63	63 мм	7,1 мм	1,25 кг
ПЭ-100 ГАЗ SDR 9 ⌀75	75 мм	8,4 мм	1,76 кг
ПЭ-100 ГАЗ SDR 9 ⌀90	90 мм	10,1 мм	2,54 кг
ПЭ-100 ГАЗ SDR 9 ⌀110	110 мм	12,3 мм	3,78 кг
ПЭ-100 ГАЗ SDR 9 ⌀125	125 мм	14 мм	4,87 кг
ПЭ-100 ГАЗ SDR 9 ⌀140	140 мм	15,7 мм	6,12 кг
ПЭ-100 ГАЗ SDR 9 ⌀160	160 мм	17,9 мм	7,97 кг
ПЭ-100 ГАЗ SDR 9 ⌀180	180 мм	20,1 мм	10,1 кг
ПЭ-100 ГАЗ SDR 9 ⌀200	200 мм	22,4 мм	12,5 кг
ПЭ-100 ГАЗ SDR 9 ⌀225	225 мм	25,2 мм	15,8 кг
ПЭ-100 ГАЗ SDR 9 ⌀250	250 мм	27,9 мм	19,4 кг
ПЭ-100 ГАЗ SDR 9 ⌀280	280 мм	31,3 мм	24,4 кг
ПЭ-100 ГАЗ SDR 9 ⌀315	315 мм	35,2 мм	30,8 кг
ПЭ-100 ГАЗ SDR 9 ⌀355	355 мм	39,7 мм	39,2 кг
ПЭ-100 ГАЗ SDR 9 ⌀400	400 мм	44,7 мм	49,7 кг
ПЭ-100 ГАЗ SDR 9 ⌀450	450 мм	50,3 мм	62,9 кг
ПЭ-100 ГАЗ SDR 9 ⌀500	500 мм	55,8 мм	77,5 кг
ПЭ-100 ГАЗ SDR 9 ⌀560	560 мм	62,5 мм	97,3 кг
ПЭ-100 ГАЗ SDR 9 ⌀630	630 мм	70,3 мм	123 кг

Трубы газовые полиэтиленовые ПНД

ПЭ-100 SDR 11 по ГОСТ Р 50838-95

Сфера применения:газоснабжение

Материал:ПЭ 100

SDR:11

Номинальное давление:10 атм

ПЭ-100 ГАЗ SDR 11	Наружный диаметр	Толщина стенки	Масса погонного метра
ПЭ-100 ГАЗ SDR 11 ⌀20	20 мм	2 мм	0,116 кг
ПЭ-100 ГАЗ SDR 11 ⌀25	25 мм	2,3 мм	0,169 кг
ПЭ-100 ГАЗ SDR 11 ⌀32	32 мм	3 мм	0,277 кг
ПЭ-100 ГАЗ SDR 11 ⌀40	40 мм	3,7 мм	0,427 кг
ПЭ-100 ГАЗ SDR 11 ⌀50	50 мм	4,6 мм	0,663 кг
ПЭ-100 ГАЗ SDR 11 ⌀63	63 мм	5,8 мм	1,05 кг
ПЭ-100 ГАЗ SDR 11 ⌀75	75 мм	6,8 мм	1,46 кг
ПЭ-100 ГАЗ SDR 11 ⌀90	90 мм	8,2 мм	2,12 кг
ПЭ-100 ГАЗ SDR 11 ⌀110	110 мм	10 мм	3,14 кг
ПЭ-100 ГАЗ SDR 11 ⌀125	125 мм	11,4 мм	4,08 кг
ПЭ-100 ГАЗ SDR 11 ⌀140	140 мм	12,7 мм	5,08 кг
ПЭ-100 ГАЗ SDR 11 ⌀160	160 мм	14,6 мм	6,67 кг
ПЭ-100 ГАЗ SDR 11 ⌀180	180 мм	16,4 мм	8,43 кг
ПЭ-100 ГАЗ SDR 11 ⌀200	200 мм	18,2 мм	10,4 кг
ПЭ-100 ГАЗ SDR 11 ⌀225	225 мм	20,5 мм	13,2 кг
ПЭ-100 ГАЗ SDR 11 ⌀250	250 мм	22,7 мм	16,2 кг
ПЭ-100 ГАЗ SDR 11 ⌀280	280 мм	25,4 мм	20,3 кг
ПЭ-100 ГАЗ SDR 11 ⌀315	315 мм	28,6 мм	25,7 кг
ПЭ-100 ГАЗ SDR 11 ⌀355	355 мм	32,2 мм	32,6 кг
ПЭ-100 ГАЗ SDR 11 ⌀400	400 мм	36,3 мм	42,4 кг
ПЭ-100 ГАЗ SDR 11 ⌀450	450 мм	40,9 мм	52,4 кг
ПЭ-100 ГАЗ SDR 11 ⌀500	500 мм	45,4 мм	64,7 кг
ПЭ-100 ГАЗ SDR 11 ⌀560	560 мм	50,8 мм	81 кг
ПЭ-100 ГАЗ SDR 11 ⌀630	630 мм	57,2 мм	103 кг

Трубы газовые полиэтиленовые ПНД

ПЭ-100 SDR 13,6 по ГОСТ Р 50838-95

Материал:ПЭ 100

SDR:13,6

Номинальное давление:6 атм

ПЭ-100 ГАЗ SDR 13,6	Наружный диаметр	Толщина стенки	Масса погонного метра
ПЭ-100 ГАЗ SDR 13,6 ⌀25	40 мм	2,3 мм	0,281 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀32	32 мм	2,4 мм	0,148 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀40	40 мм	3 мм	0,353 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀50	50 мм	3,7 мм	0,545 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀63	63 мм	4,7 мм	0,869 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀75	75 мм	5,6 мм	1,23 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀90	90 мм	6,7 мм	1,76 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀110	110 мм	8,1 мм	2,61 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀125	125 мм	9,2 мм	3,37 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀140	140 мм	10,3 мм	4,33 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀160	160 мм	11,8 мм	5,5 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀180	180 мм	13,3 мм	6,98 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀200	200 мм	14,7 мм	8,56 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀225	225 мм	16,6 мм	10,9 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀250	250 мм	18,4 мм	13,4 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀280	280 мм	20,6 мм	16,8 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀315	315 мм	23,3 мм	21,3 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀355	355 мм	26,1 мм	27 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀400	400 мм	29,4 мм	34,2 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀450	450 мм	33,1 мм	43,3 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀500	500 мм	36,8 мм	53,5 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀560	560 мм	41,2 мм	67,1 кг
ПЭ-100 ГАЗ SDR 13,6 ⌀630	630 мм	46,3 мм	84,8 кг

Трубы газовые полиэтиленовые ПНД

ПЭ-100 SDR 17 по ГОСТ Р 50838-95

Материал:ПЭ 100

SDR:17

Номинальное давление:6 атм

ПЭ-100 ГАЗ SDR 13,6	Наружный диаметр	Толщина стенки	Масса погонного метра
ПЭ-100 ГАЗ SDR 17 ⌀32	32 мм	2 мм	0,193 кг
ПЭ-100 ГАЗ SDR 17 ⌀40	40 мм	2,4 мм	0,292 кг
ПЭ-100 ГАЗ SDR 17 ⌀50	50 мм	3 мм	0,449 кг
ПЭ-100 ГАЗ SDR 17 ⌀63	63 мм	3,8 мм	0,715 кг
ПЭ-100 ГАЗ SDR 17 ⌀75	75 мм	4,5 мм	1,01 кг
ПЭ-100 ГАЗ SDR 17 ⌀90	90 мм	5,4 мм	1,45 кг
ПЭ-100 ГАЗ SDR 17 ⌀110	110 мм	6,6 мм	2,16 кг
ПЭ-100 ГАЗ SDR 17 ⌀125	125 мм	7,4 мм	2,75 кг
ПЭ-100 ГАЗ SDR 17 ⌀140	140 мм	8,3 мм	3,46 кг
ПЭ-100 ГАЗ SDR 17 ⌀160	160 мм	9,5 мм	4,51 кг
ПЭ-100 ГАЗ SDR 17 ⌀180	180 мм	10,7 мм	5,71 кг
ПЭ-100 ГАЗ SDR 17 ⌀200	200 мм	11,9 мм	7,04 кг
ПЭ-100 ГАЗ SDR 17 ⌀225	225 мм	13,4 мм	8,94 кг
ПЭ-100 ГАЗ SDR 17 ⌀250	250 мм	14,8 мм	11 кг
ПЭ-100 ГАЗ SDR 17 ⌀280	280 мм	16,6 мм	13,8 кг
ПЭ-100 ГАЗ SDR 17 ⌀315	315 мм	18,7 мм	17,4 кг
ПЭ-100 ГАЗ SDR 17 ⌀355	355 мм	21,1 мм	22,2 кг
ПЭ-100 ГАЗ SDR 17 ⌀400	400 мм	23,7 мм	28 кг
ПЭ-100 ГАЗ SDR 17 ⌀450	450 мм	26,7 мм	35,5 кг
ПЭ-100 ГАЗ SDR 17 ⌀500	500 мм	29,7 мм	43,9 кг
ПЭ-100 ГАЗ SDR 17 ⌀560	560 мм	33,2 мм	55 кг
ПЭ-100 ГАЗ SDR 17 ⌀630	630 мм	37,4 мм	69,6 кг

Трубы газовые полиэтиленовые ПНД

ПЭ-100 SDR 17,6 по ГОСТ Р 50838-95

Сфера применения:газоснабжение

Материал: ПЭ 100

SDR:17,6

Номинальное давление:6 атм

ПЭ-100 ГАЗ SDR 17,6	Наружный диаметр	Толщина стенки	Масса погонного метра
ПЭ-100 ГАЗ SDR 17,6 ⌀40	40 мм	2,3 мм	0,281 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀50	50 мм	2,9 мм	0,436 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀63	63 мм	3,6 мм	0,682 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀75	75 мм	4,3 мм	0,97 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀90	90 мм	5,1 мм	1,4 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀110	110 мм	6,3 мм	2,07 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀125	125 мм	7,1 мм	2,66 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀140	140 мм	8 мм	3,35 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀160	160 мм	9,1 мм	4,35 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀180	180 мм	10,2 мм	5,47 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀200	200 мм	11,4 мм	6,78 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀225	225 мм	12,8 мм	8,55 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀250	250 мм	14,2 мм	10,6 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀280	280 мм	15,9 мм	13,2 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀315	315 мм	17,9 мм	16,7 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀355	355 мм	20,1 мм	21,2 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀400	400 мм	22,7 мм	26,9 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀450	450 мм	25,5 мм	34 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀500	500 мм	28,3 мм	42 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀560	560 мм	31,7 мм	52,6 кг
ПЭ-100 ГАЗ SDR 17,6 ⌀630	630 мм	35,7 мм	66,6 кг

Газовые трубы полиэтиленовые

Компания РОСГАЗ предлагает полиэтиленовые трубы для газа в Санкт-Петербурге по выгодным ценам. Для заказа звоните по телефону: +7 (812) 448-07-02.

Более подробно ознакомиться с нашей продукцией и предлагаемыми размерами труб, можно внизу.

Подробная информация

Размеры труб

Наружный диаметр D, мм	Масса труб, кг / м
	SDR 17,6	SDR 17	SDR 13,6	SDR 11	SDR 9
20	—	—	—	0.132	0.162
25	—	—	—	0.169	0.21
32	—	—	0.229	0.277	0.325
40	0.281	0.292	0.353	0.427	0.507
50	0.436	0.449	0.545	0.663	0. 79
63	0.682	0.715	0.869	1.05	1.25
75	0.97	1.01	1.23	1.46	1.76
90	1.40	1.45	1.76	2.12	2.54
110	2.07	2.16	2.61	3.14	3.78
125	2.66	2.75	3.37	4.08	4.87
140	3.33	3.46	4.22	5.08	6.12
160	4.35	4.51	5.50	6.67	7.97
180	5.52	5.71	6.98	8.43	10.1
200	6. 78	7.04	8.56	10.4	12.5
225	8.55	8.94	10.9	13.2	15.8
250	10.6	1 1.0	13.4	16.2	19.4
280	13.2	13.8	16.8	20.3	24.4
315	16.7	17.4	21.3	25.7	30.8
355	21.2	22.2	27.0	32.6	39.2
400	26.9	28.0	34.2	41.4	49.7

Наружный диаметр D, мм	Толщина стенки, мм
	SDR 17,6	SDR 17	SDR 13,6	SDR 11	SDR 9
20	—	—	—	2. 3	3
25	—	—	—	2.3	3
32	—	—	2.4	3	3.6
40	2.3	2.4	3	3.7	4.5
50	2.9	3	3.7	4.6	5.6
63	3.6	3.8	4.7	5.8	7.1
75	4.3	4.5	5.6	6.8	8.4
90	5.2	5.4	6.7	8.2	10.1
110	6.3	6.6	8.1	10	12.3
125	7.1	7.4	9. 2	1 1.4	14
140	8	8.3	10.3	12.7	15.7
160	9.1	9.5	11.8	14.6	17.9
180	10.3	10.7	13.3	16.4	20.1
200	11.4	11.9	14.7	18.2	22.4
225	12.8	13.4	16.6	20.5	25.2
250	14.2	14.8	18.4	22.7	27.9
280	15.9	16.6	20.6	25.4	31.3
315	17.9	18.7	23.2	28.6	35.2
355	20.1	21.1	26.1	32.2	39.7
400	22.7	23.7	29.4	36.3	44.7

Итак, вы решили купить газовые полиэтиленовые трубы (пластиковые)? Тогда эта статья — для вас.

В наше время газовые п/э трубы стали самым надежным и выгодным решением для успешной и быстрой транспортировки газа. Их широко применяют как для строительства, так и ремонта системы газоснабжения.

Основные особенности рассматриваемых труб

Данные изделия из полиэтилена имеют, как правило, черный цвет с нанесенными по боковым сторонам оранжевыми полосками. Также на них присутствует специальная маркировка, указывающая некоторые данные.

Такие газовые трубы превосходно переносят воздействия химических и других агрессивных сред, имеют довольно высокую пластичность и морозостойкость. Кроме прочего они абсолютно не подвержены коррозии.

Трубы пластиковые изготовленные на заводе, и предназначенные для газоснабжения выпускаются ровными отрезками средней длинной 12 метров и диаметром до 110 мм. Труба может быть и в специальной бухте (катушке) до 200 м.

Изделия из полиэтилена используются в весьма серьезной газовой отрасли, поэтому они должны соответствовать всем требованиям, быть долговечными и надежными. Данный вид труб изготавливается только из полиэтилена высочайшего качества (преимущественно ПЭ 100). Общепринятые размеры SDR 17,6 — SDR 11. Диаметры могут варьироваться – от 16 до 400 мм. Рабочее давление равняется — 6, 10 МПа.

Вышеописанный товар, пожалуй, наиболее распространен сегодня в газовой сфере благодаря качествам, о которых сейчас и пойдет речь.

Преимущества, которые дает использование полиэтиленовых труб в газопроводе?

• Большой эксплуатационный срок. Он значительно превосходит время службы альтернативных металлических аналогов;
• Отпадает необходимость катодной защиты;
• Сварка встык таких газопроводных труб намного дешевле и проще, а времени для ее осуществления требуется гораздо меньше;
• Контакты с водой абсолютно безопасны, также как и со многими видам агрессивных химических веществ;
• Не боятся серьезных  нагрузок при перемещениях грунта;
• Стыки нескольких одновременно соединяемых труб абсолютно не требуют каких-то расходников;
• Мало весят;
• Имеют высокую упругость и эластичность внутренних стенок.

РОСГАЗ является одной из передовых компаний по продаже водяных и газовых труб из отличного качества современного  полиэтилена. Так что вы сможете приобрести любое количество, как труб, так и фитингов по самым выгодным ценам!

Смотрите также:

Природный газ — Размер трубы низкого давления

Приведенные ниже таблицы можно использовать для определения размеров трубы для природного газа.

Стальная труба — спецификация 40

900 1/2

Вместимость трубы (MBH ≈ CFH)
Размер трубы (дюйм)		Длина трубы (фут)
Номинальный	Внутренний диаметр	10	20	40	80	150	300
1/2	0.622	120	85	60	42	31	22
3/4	0,824	272	192	136	96	70	50
1	1.049	547	387	273	193	141	100
1 1/4	1,380	1200	849	600	424	310	219
1 1/2	1.610	1860	1316	930	658	480	340
2	2,067	3759	2658	1880	1330	971	686
2.469	6169	4362	3084	2189	1593	1126
3	3,068	11225	7938	5613	3969	2898	2049
4	4.026	23479	16602	11740	8301	6062	4287
5	5,047	42945	30367	21473	15183	11088			15183	11088		6.065	69671	49265	34836	24632	17989	12720
8	7.981	141832	100290	70916	50145	36621	25895

• Давление меньше 1 1/2 фунта / кв. длина в таблице выше = длина трубы + 50%
• перепад давления 0,5 дюйма водяного столба
• удельный вес природного газа 0,6
• Один MBH эквивалентен 1000 БТЕ в час (0.29 кВт = 0,29 кДж / с)

• Энергосодержание в природном газе 1000 БТЕ / фут ³ (37,26 МДж / м ³ )
• стальные трубы, график 40

Для природного газа номинальное значение БТЕ / фут ³ варьируется от примерно 900 до 1100 БТЕ / фут ³ . Обычно принято устанавливать

• 1 кубический фут (фут ³ , CF) = приблизительно 1000 БТЕ
• 1 CFH = 1 MBH (MBH — это тысячи БТЕ в час)


Соответствующие Мобильные приложения из Engineering ToolBox

— бесплатные приложения для автономного использования на мобильных устройствах.

Медные трубки — тип K

Емкость трубы (MBH ≈ CFH)
Размер трубы (дюймы)			Длина трубы (футы)
Номинальный	Внешний диаметр	Внутренний диаметр	10	20	40	80
1/4	3/8	0,305	15	10	7	5
3/8	1 / 2	0.402	33	24	17	12
1/2	5/8	0,527	74	52	37	26
5/8	3 / 4	0,652	138	97	69	49
3/4	7/8	0,745	203	143	101	72
1	1 1/8	0.995	469	332	235	166
1 1/4	1 3/8	1.245	894	632	447	316

• без давления чем 1 1/2 фунта на кв. дюйм изб.
• коэффициент распространенных фитингов 1,5 — эквивалентная длина трубы в таблице выше = длина трубы + 50%
• падение давления 0,5 дюйма водяного столба
• удельный вес природного газа 0.6
• энергосодержание в природном газе 1000 БТЕ / фут ³ (37,26 МДж / м ³ )
• Один MBH эквивалентен 1000 БТЕ / час
• медные трубки типа K

Медная трубка — тип L

Емкость трубы (MBH ≈ CFH)
Размер трубы (дюйм)			Длина трубы (фут)
Номинальный	Внешний диаметр	Внутренний диаметр	10	20	40	80
1/4	3/8	0.315	16	11	8	6
3/8	1/2	0,430	41	29	20	14
1/2	5 / 8	0,545	81	58	41	29
5/8	3/4	0,666	146	103	73	52
3 / 4	7/8	0.785	236	167	118	84
1	1 1/8	1.025	511	362	256	181
1 1/4	1 3/8	1,265	936	662	468	331

• давление менее 1 1/2 фунта на кв. Дюйм изб.
• коэффициент распространенных фитингов 1.5 — эквивалентная длина трубы в таблице выше = длина трубы + 50%
• перепад давления 0,5 дюйма водяного столба
• удельный вес природного газа 0,6
• содержание энергии в природном газе 1000 БТЕ / фут ³ (37,26 МДж / м ³ )
• Один MBH эквивалентен 1000 БТЕ в час
• медных трубок типа L

• 1 БТЕ / ч = 0,293 Вт
• 1 фунт = 0.4536 кг
• 1 фут = 0,3048 м
• 1 в воде = 248,8 Н / м ² (Па) = 0,0361 фунт / дюйм ² (фунт / кв. Дюйм) = 25,4 кг / м ² = 0,0739 дюйма рт. Ст.
• 1 фунт / дюйм (фунт / дюйм ² ) = 6 894,8 Па (Н / м ² )

Информация о размерах труб

Внешний диаметр (наружный диаметр) показан для стандартной IPS, Schedule 40, трубы (ПВХ, нержавеющая, латунь, сталь и т. Д.)
(не для CPVC, PEX, PB или медной трубы)

Размер стандартных ниппелей и труб
Размер трубы	Внешний диаметр (О.Д.)	Окружность	ниток на дюйм
1/8 «	0,405 «	1,272 «	27
1/4 «	0,540 «	1.696 «	18
3/8 «	0,675 «	2,121 «	18
1/2 «	0,840 «	2,639 «	14
3/4 «	1.050 «	3.299 «	14
1 «	1,315 «	4,131 «	11 1/2
1 1/4 «	1,660 «	5,215 дюйма	11 1/2
1 1/2 «	1.900 «	5,969 «	11 1/2
2 «	2.375 «	7,461 «	11 1/2
2 1/2 «	2,875 «	9,032 «	8
3 «	3.500 «	10,995 «	8
4 «	4.500 «	14,137 «	8
5 «	5,563 «	17,476 «	8
6 дюймов	6,625 «	20,812 «	8
8 «	8,625 «	27.095 «	8
10 дюймов	10,750 «	33,771 «	8
12 дюймов	12.750 «	40,054 «	8

Окружность = расстояние по внешней стороне трубы

Размеры трубы не относятся к каким-либо физическим размерам. Для определения размера необходимо измерить внешний диаметр каждой трубы. Например, трубная резьба 3/4 дюйма NPT имеет внешний диаметр 1,050 дюйма. Каждый размер резьбы имеет определенное количество витков на дюйм (TPI). Трубная резьба 3/4 дюйма NPT имеет 14 витков резьбы на дюйм. И TPI (резьба на дюйм), и OD (внешний диаметр) резьбы необходимы для точной идентификации размера резьбы, поскольку несколько размеров имеют одинаковый TPI.

---

Все типы трубной резьбы, используемые в водопроводе, определены Национальным стандартом для труб Америки, аккредитованным Американским национальным институтом стандартов (ANSI).

Национальная трубная резьба (NPT) имеет коническую резьбу. Это наиболее распространенные потоки, используемые для общих целей. Резьба NPT используется для соединения и герметизации труб с фитингами в воздухе или жидкостях низкого давления, а также в механических приложениях. Коническая резьба составляет 3/4 дюйма на один фут длины. Коническая резьба тем глубже на конце трубы и тем мельче, чем дальше от конца трубы.Конус на трубе позволяет трубе ввинчиваться внутри фитинга только до тех пор, пока она не остановится из-за конуса. Расстояние, на которое труба может ввинчиваться в фитинг, определяется стандартом ANSI. После затяжки гаечным ключом резьба может иметь небольшие промежутки между трубой и фитингом, что может вызвать утечку, поэтому необходимо использовать герметик для труб, чтобы гарантировать заполнение любых зазоров.

Резьба с сухим уплотнением (NPTF) также имеет коническую резьбу. Резьба NPTF используется, когда применение таково, что герметики для труб могут выйти из строя из-за более высокого нагрева или давления, чем может выдержать обычная резьба NPT.Резьба предназначена для механического уплотнения путем небольшого, но достаточного сдавливания резьбы при затягивании гаечным ключом. Это позволяет соединять трубу и фитинг без использования герметиков.

Резьба NPT и NPTF взаимозаменяема с герметиками, такими как лента из ПТФЭ. Ни один из других стандартов резьбы не является взаимозаменяемым. Внутренняя резьба NPT может быть обозначена как «FPT», а наружная резьба NPT может быть обозначена как «MPT».

Национальная стандартная прямая механическая трубная резьба со свободным фитингом (NPSM) имеет прямую резьбу, которая используется только для соединения.Для уплотнения этого типа резьбового соединения необходима шайба или прокладка.

Существуют три менее распространенных резьбы: резьба для садового шланга (GHT), муфта для пожарного шланга (NST) и коническая трубная резьба по британскому стандарту (BSPT).

Определения аббревиатур трубной резьбы
NPT	Национальная трубная резьба (коническая)
FPT	Внутренняя трубная резьба (NPT)
MPT	Наружная трубная резьба (NPT)
IPS	Размер железной трубы (NPT)
ПТФ	Короткая коническая трубная резьба по SAE — dryseal
НПТФ	Американская национальная коническая трубная резьба для герметичных соединений dryseal
NPSM	Американская национальная прямая трубная резьба для механических соединений
NPSI	Американская национальная прямая промежуточная трубная резьба
GHT	Резьба для садового шланга
НСТ	Резьба для пожарного шланга
BSPT	Британский стандарт, коническая трубная резьба (метрические размеры)

Отзывы клиентов

«Вы упростили определение размеров труб… хорошая работа. «
— Энн Марр, Гросс-Пуэнт-Парк, Мичиган 48230-1748

«Ваш веб-сайт был чрезвычайно информативным и полезным, особенно для такого небольшого заказа от одного человека. Вы определенно ХРАНИТЕЛЬ !! Я был и до сих пор очень доволен вашей помощью в решении проблемы 50-летней давности.»
— Дэвид Верлейн, Брюстер, Вашингтон 98812-9613

Обратите внимание, что каждый отзыв клиента, показанный на наших страницах, дает нам письменное разрешение цитировать их. Конфиденциальность наших клиентов очень важна для нас, и мы никогда не будем передавать, передавать или продавать контактную информацию или адреса электронной почты кому-либо!

Руководство по выбору размеров труб для природного газа

Большинство людей думают, что для получения газа можно использовать любую трубу для природного газа. Конечно, это не так. Размер трубы определяет количество газа, которое может пройти по трубе. Также стоит отметить, что чем длиннее труба, тем ниже расход (имейте в виду, что поток газа измеряется в британских тепловых единицах) в час.Если вы собираетесь работать с природным газом, важно знать размеры газовых труб и количество газа, которое может проходить по ним на разную длину.

Номинальный размер

Поднимите газовую трубу на Amazon.

Номинальный размер трубы для природного газа фактически является внешним размером. Обычно он используется в качестве эталона для трубы, хотя внутренний размер трубы меньше. Например, труба с номинальным размером в один дюйм будет иметь внутренний размер чуть менее ½ дюйма (на самом деле.49 дюймов).

Длина трубы

Длина трубы будет иметь большое влияние на количество газа, который может пройти через нее. Если номинальный размер трубы составляет один дюйм, расход будет 547 БТЕ для трубы длиной 10 футов, но только 100 единиц для трубы длиной 300 футов. Это необходимо учитывать при расчетах. Чем длиннее ваша труба, тем меньше расход природного газа.

Размер

Большинство труб для природного газа имеют номинальный размер до четырех дюймов, хотя вы можете получить трубы до восьми дюймов в диаметре.Когда вы видите поток природного газа в трубах, это не относится к медным трубам. Спецификация для них будет другой, с другими цифрами.

Очевидно, что чем больше номинальный размер труб для природного газа, тем больше поток газа по трубам. С 8-дюймовой трубой у вас будет 141 832 БТЕ в 10-футовой трубе. Для 150-футовой трубы этот показатель сократится до 36 621. Это намного меньше, но гораздо больше, чем вы найдете в трубе меньших размеров.

Трубы разного диаметра выполняют разные функции.Например, по меньшим трубам природный газ подается к приборам, и почти всегда это будут короткие участки труб. Например, для работы газовой плиты необходимо хорошее давление.

Типы труб

В качестве трубопровода для природного газа могут использоваться различные типы труб. Это зависит от строительных норм и правил в вашем районе. Сталь и медь — самые распространенные материалы. Трубы из ПВХ и полиэтилена (ПЭ) можно использовать для прокладки труб, закапываемых в землю за пределами здания. Вы также найдете трубы из чугуна с шаровидным графитом, трубы из желтой латуни и алюминиевые трубы, которые можно использовать в различных ситуациях.Утвержденные гибкие соединители используются для подключения газовых линий к приборам.

Тип и размер трубы, которую вы используете, будут зависеть от количества БТЕ, которое вам необходимо доставить на место. По возможности нарежьте трубку нужного размера и нарежьте резьбу, чтобы сэкономить деньги.

Теперь вы готовы к работе с природным газом. Вы можете гордиться тем, что хорошо подготовлены к следующему походу в строительный магазин.

Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

Как измерить размер газовой трубы для костра

Измерить размер газовой трубы не так просто, как вы думаете. Размеры газовых труб стандартизированы по стандарту NPT (национальная трубная резьба). Размеры NPT меньше фактического размера резьбы. Кроме того, резьба NPT сужается для предотвращения утечки газа. По мере затягивания фитингов резьбы сжимаются друг относительно друга, обеспечивая более сильное уплотнение, чем сильнее они затягиваются.

На изображении ниже показана трубная резьба 1/2 ″ NPT напротив измерительной ленты. Как видите, фактический измеренный размер чуть больше 3/4 дюйма. Обратите внимание, что, поскольку резьба сужается, диаметр на конце ниппеля меньше диаметра у основания. Внизу этой статьи вы найдете таблицу, в которой указаны фактические размеры наружной резьбы для обычных размеров труб NPT.

Поскольку трубы и фитинги NPT являются обычным явлением, вы можете легко найти фитинги для костровой ямы в местном магазине товаров для дома или в хозяйственном магазине.

Размер трубы (NPT)	Внешний диаметр
1/4 ″	0,540 ”
3/8 дюйма	0,675 ”
1/2 ″	0,840 ”
3/4 ″	1.050 ”
1 дюйм	1,315 ”

Другие ресурсы, которые могут вас заинтересовать:

• Типовая конфигурация горелки, работающей на природном газе

  Установка горелки для костра, работающей на природном газе, обычно предоставляется профессионалам.Хотя природный газ идеально подходит для костровых ям, вы можете проконсультироваться с профессионалом для установки. Для домашних мастеров установка…

• Открытый газовый камин от Gill Landscaping

  Газовый камин может легко превратить ваш простой, заурядный внутренний дворик в звездную достопримечательность вашего дома. Весной, летом и осенью ваш внутренний дворик станет идеальным местом для развлечения друзей или просто отдыха с семьей после долгого дня.…

• Типовая конфигурация горелки НД

  Установка горелки ямы для костра, использующей сжиженный пропан (сжиженный газ), отличается от установки, работающей на природном газе.Для сжиженного нефтяного газа требуется более высокая смесь воздуха и газа, чем для природного газа; поэтому вам необходимо обязательно установить смеситель воздуха…

Диаметр трубы

: простое руководство по определению размеров и спецификаций

Если вы новичок в мире обработки на месте, одна из важных вещей, которую вы должны изучить, — это то, как работает определение размера трубы.

Здесь нечего запоминать, но вам необходимо ознакомиться с терминологией и лежащими в основе методами классификации труб производителями в нефтегазовом секторе.

Что такое NPS трубы?

Так что именно означает NPS? Это внутренний диаметр или внешний диаметр? или толщина стенки?

Ответ — ни один из вышеперечисленных.

«NPS» — это аббревиатура от номинального размера трубы, который является термином, используемым в качестве нормативного числа, определяющего диаметр трубы.

Что такое диаметр трубы (условное отверстие)?

Это то же самое, что и NPS. (Это обычный способ описания размеров труб, используемый в США).

Что такое DN (номинальный диаметр)?

Это международный и европейский метрический метод, используемый для описания NPS (или NB).

Следовательно, номера размеров труб DN

отличаются от NPS. Например, метрический эквивалент трубы NPS 6 (6 дюймов) — DN 150. (Чтобы преобразовать NPS 6 в DIN, просто умножьте 6 x 25 = 150. (150 мм)

Что такое график трубопровода?

Спецификация трубы (SCH) — это то, как описывается толщина стенки трубы. Это не фактическое измерение, а ориентировочное число, основанное на формуле толщины стенки.

Две трубы одинакового диаметра могут иметь разные спецификации, что означает, что они имеют разную толщину стенки. Таким образом, кто-то, определяющий трубу для применения с высоким давлением, выберет большее число, которое соответствует большему графику (толщине стенки).

Кроме того, в случае нержавеющей стали спецификации трубопроводов указываются буквой «s» в качестве суффикса после числа. Примером для иллюстрации является труба NPS 14 с графиком 40 с, показанная в таблице ниже.

Причина, по которой нержавеющая сталь обрабатывается таким образом, связана с их повышенной прочностью. Чтобы выдерживать такое же давление, требуется меньшая толщина стенки по сравнению с другими сталями.

NPS Номинальный размер трубы	40 График	40s График
14	0,438 ″ толщина стенки	0,375 ″ толщина стенки

Список используемых труб сегодня следующие; 5, 5S, 10, 10S, 20, 30, 40, 40S, 60, 80, 80S, 100, 120, 140, 160, STD, XS И XXS.

Как только вы подумали, что начинаете разбираться в размерах труб, к сожалению, есть дополнительная сложность, о которой следует помнить:

Трубы разных размеров производятся по-разному, и это повлияло на то, как работают размеры труб.

Это означает, что размеры (NPS) от ″ до 12 ″ имеют внешний диаметр, который на больше, чем его номинальный размер трубы, тогда как размер трубы 14 ″ и выше имеет внешний диаметр , равный его номинальному размеру трубы. .Схема ниже иллюстрирует это.

Таблицы размеров труб

Если вы введете в Google «Таблицы размеров труб», вы найдете множество производителей труб, которые предлагают их загрузить со своих веб-сайтов. Мы также создали собственный, чтобы вы могли загружать документы в формате PDF по ссылкам ниже. В зависимости от вашего местоположения выберите дюйм или мм и загрузите бесплатно.

Скачать таблицу размеров трубы NPS (дюймы) — (размер букв США, Pdf)

Загрузить таблицу размеров трубы DN (мм) — (размер A4, Pdf)

Какое оборудование доступно для обработки труб?

Если вы хотите резать, снимать фаску или врезаться в металлические трубы, существует широкий выбор портативных станков.

Резка труб и снятие фаски

Для резки и снятия фаски на трубопроводах на месте в таких местах, как морские платформы, нефтехимические заводы и электростанции, испытанным и испытанным решением является использование грейферных ножниц (также известных как ножницы для отделения от ножей). Они доступны во многих размерах, а некоторые даже способны обрабатывать диаметры до 180 дюймов!

Горячее врезание

При необходимости технического обслуживания активного трубопровода можно использовать машину для врезки горячей врезки.Это может быть ремонт участка трубопровода или необходимость добавления новой ветви. Преимущество машины для врезки горячей врезки заключается в том, что работа может выполняться без серьезного нарушения потока продукта по трубопроводу.

Фрезерование сварных швов труб

В случаях, когда подводные соединители труб используются для присоединения нового участка трубопровода, может потребоваться удалить сварные швы с трубы, чтобы обеспечить хорошее прилегание. Эта операция выполняется с помощью переносной фрезерной рейки, прикрепленной к трубе цепным хомутом.

Вывод трубопроводов из эксплуатации

Для вывода из эксплуатации трубопроводов можно использовать подводную алмазную канатную пилу или переносную ленточную пилу для тяжелых условий эксплуатации. Их можно либо спустить с палубы над поверхностью, либо подключить к дистанционно управляемому транспортному средству (ROV).

Свяжитесь с нами Свяжитесь с нами

Информация о размерах газопровода с FireLogs.com

Как читать диаграмму: числа в верхней части диаграммы от 10 до 200 — это длина газопровод в футах. Числа вверху и внизу слева — это диаметр трубы в дюймах. Цифры в таблице — это максимальное значение в тысячах БТЕ. для заданная длина газопровода. Я БЫ. = Внутренний диаметр О. = Внешний диаметр Железная труба — природный газ Размер Длина газопровода в футах И.Д. I.D. 10 20 30 40 50 60 70 80 90 100 125 150 175 200 1/4 « .364 « 43 29 24 20 18 16 15 14 13 12 11 10 9 9 3/8 дюйма .493 « 95 65 52 45 40 36 33 31 29 27 24 22 20 19 1/2 « .622 « 175 120 97 82 73 66 61 57 53 50 44 40 37 35 3/4 « .824 « 360 250 200 170 151 138 125 118 110 103 93 84 77 72 Медь Трубопроводы — природный газ О.Д. Я БЫ. 10 20 30 40 50 60 70 80 90 100 125 150 175 200 3/8 дюйма 1/4 « 20 14 11 10 9 8 7 7 6 6 5 5 4 4 1/2 « 3/8 дюйма 42 29 23 20 18 16 15 14 13 12 11 10 9 8 5/8 « 1/2 « 88 59 47 40 36 33 30 28 26 25 22 20 18 17 3/4 « 5/8 « 150 103 83 71 63 57 52 49 46 43 38 35 32 30 7/8 « 3/4 « 212 146 117 100 89 81 74 69 65 61 54 49 45 42 Железная труба — пропан (LP) газ Размер Длина газопровода в футах Я.Д. Я БЫ. 10 20 30 40 50 60 70 80 90 100 125 150 175 200 1/2 « .622 « 275 189 152 129 114 103 96 89 83 78 69 63 – – 3/4 « .824 « 587 393 315 267 237 217 196 185 173 162 146 132 – – Медь НКТ — пропан (LP) газ О.Д. Я БЫ. 10 20 30 40 50 60 70 80 90 100 125 150 175 200 3/8 дюйма 1/4 « 39 26 21 19 – – – – – – – – – – 1/2 « 3/8 дюйма 92 62 50 41 37 35 31 29 27 26 – – – – 5/8 « 1/2 « 199 131 107 90 79 72 67 62 59 55 – – – – 3/4 « 5/8 « 329 216 181 145 131 121 112 104 95 90 – – – – 7/8 « 3/4 « 501 346 277 233 198 187 164 155 146 138 – – – –

Таблица размеров газовых труб

Прокрутка вниз для жидкого пропана

Природный газ

Длина трубы (футы)	1/2 «	3/4 «	1 «	1 1/4 «	1 1/2 «	2 «	2 — 2 1/2 «	3 «	4 «
10	108	230	387	793	1237	2259	3640	6434	–
20	75	168	280	569	877	1610	2613	5236	9521
30	61	129	224	471	719	1335	2165	4107	7859
40	52	110	196	401	635	1143	1867	3258	6795
50	46	98	177	364	560	1041	1680	2936	6142
60	42	89	159	336	513	957	1559	2684	5647
70	38	82	149	317	476	896	1447	2492	5250
80	36	76	140	239	443	840	1353	2315	4900
90	33	71	133	275	420	793	1288	2203	4667
100	32	68	126	266	411	775	1246	2128	4518
125	28	60	117	243	369	700	1143	1904	4065
150	25	54	105	215	327	625	1008	1689	3645
175	23	50	93	196	303	583	993	1554	3370
200	22	47	84	182	280	541	877	1437	3160
300	17	37	70	145	224	439	686	1139	2539

• Расход природного газа (ПГ) указан в тысячах БТЕ в час.Один кубический фут природного газа = 1000 БТЕ.
• Номинальное давление в горелке для природного газа составляет 3,5 дюйма водяного столба. (Стандартная поставка машины 5-7 дюймов)
• Длина трубы должна включать дополнительные длины для всех фитингов. Добавьте примерно 5 футов трубы на фитинг.
• ПРИМЕР: Для машины с горелкой, требующей 440 000 БТЕ, вам понадобится труба диаметром 1 1/4 дюйма для протяженности 20 футов.

---

Пропан жидкий

Длина трубы (футы)	1/2 «	3/4 «	1 «	1 1/4 «	1 1/2 «	2 «	2 — 2 1/2 «	3 «	4 «
10	275	567	1071	2205	3307	6221	10140	17990	35710
20	189	393	732	1496	2299	4331	7046	12510	25520
30	152	315	590	1212	1858	3465	5695	10110	20620
40	129	267	504	1039	1559	2992	4778	8481	17300
50	114	237	448	913	1417	2646	4343	7708	15730
60	103	217	409	834	1275	2394	3908	6936	14150
70	89	185	346	724	1086	2047	3329	5908	12050
80	78	162	307	630	976	1811	2991	5309	10830
90	69	146	275	567	866	1606	2654	4711	9613
100	63	132	252	511	787	1496	2412	4281	8736
125	54	112	209	439	665	1282	2083	3618	7382
150	48	100	185	390	590	1138	1808	3210	6549
175	43	90	168	353	534	1030	1637	2905	5927
200	40	83	155	325	491	947	1505	2671	5450
300	37	77	144	303	458	887	1404	2492	5084

• Расход жидкого пропана (LP) указан в тысячах БТЕ в час.Один кубический фут LP = 2516 BTU
• Эта диаграмма относится к низкому давлению сжиженного нефтяного газа, после регулирования стандартное номинальное давление на горелке для сжиженного газа составляет 11 дюймов водяного столба
• Длина трубы должна включать дополнительную длину для всех фитингов. Добавьте примерно 5 футов трубы на фитинг
• ПРИМЕР: Машине с горелкой, которая требует 440 000 БТЕ, потребуется 1-дюймовая труба для 20-футовой длины участка

Последнее обновление: 21 сентября 2020 г.

.
