Диаметр бочки 200 литров из под масла: Размеры 200 литровой бочки из под масла

Содержание

Размеры 200 литровой бочки из под масла

Бочки емкостью 216л и 200л

Область применения:

Предназначена для упаковывания и хранения технических жидкостей, нефтепродуктов, технических и смазочных материалов.
Бочки вместимостью 216 и 200 литров специально предназначены для перевозки широкого спектра продукции, в том числе газвыделяющих веществ. Продуманные габаритные размеры подходят к общепринятым поддонам. Тара способна противостоять механическим воздействиям.
Бочки комплектуются крышками, уплотнительными прокладками для обеспечения герметичности.

Вид сверхуВид снизу
Технические характеристики бочки:
Вместимость (л)Размеры (мм)Диаметр заливной
горловины (мм.)
НоминальнаяДиаметрВысота
216.5570870
200550840
Преимущества:
  • Устойчивая конструкция тары, даёт возможность укладывать их для транспортирования в контейнер: вагон, автотранспорт.
  • Габаритные размеры подходят к общепринятым поддонам.
  • Способность противостоять значительным механическим воздействиям.
  • Две — горловины обеспечивает быстрое наполнение и удобство слива продукции.
  • Крышки надёжно фиксируется, гарантируя сохранность от не санкционированного доступа к продукции.
  • Равномерное распределение толщины стенки, обеспечивающее стойкость штабеля.
  • Абсолютная герметичность.
  • Химическая стойкость.
  • Возможность удобно нанести этикетку.
  • Удобное размещение на стандартных поддонах.

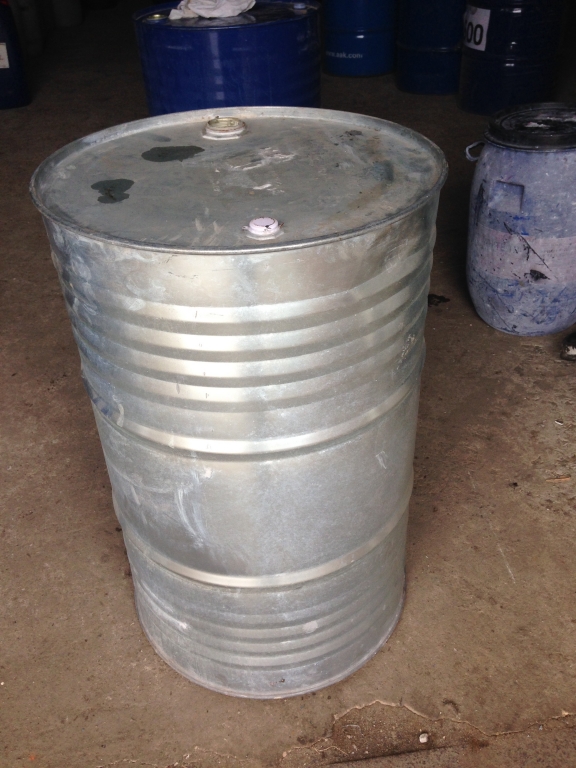

Если необходима металлическая бочка 200 литров, размеры ее определяет ГОСТ 13950-91. Согласно его положениям стальная закатная емкость такого объема c несъемным верхним дном должна иметь следующие габариты (в мм):

  • внутренний диаметр — 564;
  • наружный диаметр — 594±3;
  • высота — 845±5.

Аналогичные размеры сварной металлической бочки приведены в таблице.

Габариты сварной емкости 200 литров
НаименованиеЗначение, мм
D внутренний560
D наружный590±3
Высота860±5

Размеры пластиковых бочек объемом 200 литров обычно зависят от их конструктивных особенностей. Изделия, изготовленные по европейскому стандарту, имеют такие габариты (в мм):

  • наружный диаметр — 580;
  • высота — 900.

У бочек с двухслойными стенками высота и наружный диаметр составляют 640 мм и 730 мм соответственно. Менять размеры пластиковых контейнеров могут и производители, ориентируясь на спрос у потребителей и технологические возможности.

Габаритные размеры и характеристики бочек

Стандартные габариты бочек Стандарты:

ГОСТ 13950-91,
UN 1A1/X1,2/250;
UN 1A1/X1,4/350.

Обозначения:

1 – горловина;
2 – гофр;
d 1 – внутренний диаметр;
D 2 – наружный диаметр по гофрам катания;
D 3 – наружный диаметр по закатному шву;
H 1 – габаритная высота бочки;
h 2 – расстояние между гофрами;
h 3 – расстояние нижнего дна от пола;
p 1 – расстояние между центрами горловин;
p 2 — расстояние от оси заливной горловины до наружной поверхности корпуса, измеренное в 50 мм от верха бочки.

Размеры и характеристики 200 литровых бочек

В связи с многочисленными вопросами технологов предоставляем габаритные размеры бочек, в которые осуществляется розив продуктов, нашей компанией.

Бочка чрезвычайно надежна, заполненная в соответствии с техническими нормами, она выдерживает нагрев достаточно сильный нагрев, или падение с высоты порядка 3 метров. При этом происходит ее деформация но без розлива продукта.

Размеры бочки с несъемным верхним дном вместимостью 216– 230 дм (куб)

Примечания:

1. Оси горловин должны располагаться вертикально.
2. Глубина верхней крышки должна обеспечивать не выступание заливных горловин выше закатного шва.

Заполняемость бочки должна не превышать 0,95% а в случае с жидкостями с высоким давлением пара 0,85%

Бочки размещаются на паллетах габаритными размерами 1200*1200 либо 1400*1400, так называемые американцы, хотя правильное название бочковые паллеты. Использование паллет 1200*800 и 100*800 недопустимо, поскольку приводит к свисанию краев бочки и сваливания бочек при транспортировке.

Бочки на паллете должны быть обвязаны пропиленовой лентой (лента Гардиана).

Использование стрейча не дает желаемых результатов поскольку в процессе перевозки такие бочки неустойчивы. Допускается перевозка в автотранспортетаких палет с бочками в два ряда, при условии что груз не относиться к опасным. Перевозка легковоспламеняющихся жидкостей в два ряда не допускается.

Публикации по теме:

  • 30 градусов без транспортира

    Научно-исследовательская работа «Измеряем углы без транспортира» МУНИЦИПАЛЬНОЕ БЮДЖЕТНОЕ ОБЩЕОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕСРЕДНЯЯ ОБЩЕОБРАЗОВАТЕЛЬНАЯ ШКОЛА с. РУССКИЙ КАМЕШКИР…

  • Замена пола на даче

    Замена пола в садовом домикеВот и пришел этот, страшный день. Когда настала необходимость менять пол…

  • Bosch quigo отзывы

    Лазерный строительный уровень, или, как его еще называют, нивелир, используется в сфере строительства и ремонтных…

ГОСТ 13950-91 Бочки стальные сварные и закатные с гофрами на корпусе.

Технические условия

ГОСТ 13950-91

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЧКИ СТАЛЬНЫЕ СВАРНЫЕ И ЗАКАТНЫЕ
С ГОФРАМИ НА КОРПУСЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

БОЧКИ СТАЛЬНЫЕ СВАРНЫЕ И ЗАКАТНЫЕ С ГОФРАМИ НА КОРПУСЕ

Технические условия

Welded and folded steel barrels (drums) with crimps on casing.

Specifications

ГОСТ
13950-91

Дата введения 01. 01.93

Настоящий стандарт распространяется на стальные сварные и закатные бочки с гофрами на корпусе, предназначенные для упаковки и транспортирования нефтепродуктов, химических продуктов, продукции предприятий цветной и черной металлургии, лакокрасочной продукции, не взаимодействующих активно со сталью или внутренним покрытием бочки, а также для пищевых продуктов, допущенных Минздравом РФ к упаковке в данные бочки.

Бочки, предназначенные для упаковки и транспортирования опасных грузов, должны соответствовать ГОСТ 19433 и ГОСТ 26319.

Обязательные требования к качеству продукции, обеспечивающие ее безопасность для жизни, здоровья и имущества населения, охраны окружающей среды, изложены в пп. 2.2, 2.6, 2.12, 2.13.

(Новая редакция, Изм. № 2).

1.1. Бочки должны изготовляться сварными и закатными двух типов:

1А1 — с несъемным верхним дном;

1А2 — со съемным верхним дном.

Примечание. Бочки типа 1А2 предназначены для транспортирования и хранения высоковязких, мазеобразных и сыпучих продуктов.

(Новая редакция, Изм. № 2).

1.2. Конструкция, основные параметры и размеры бочек должны соответствовать указанным на черт. 1 — 5 и табл. 1 — 6.

Конструкция и основные размеры горловин должны соответствовать указанным в приложении 1.

Таблица 1

Размеры бочки с несъемным верхним дном 1А1 вместимостью 212 — 230 дм3

мм

Исполнение

Полная вместимость, дм3, мин

d 1

D 2

D 3

H1

h

3

h2

p 1

p 2

± 2

макс

макс

± 5

мин

± 3

± 3

А*

216,5

571,5

585

585

878

4

280

444 ± 6 или 451 ± 1

72

230,0

932

В

216,5

571,5

596

593

878

4

280

72

230,0

932

С*

212,0

566,0

585

585

890

4

300

400 ± 6

94

Примечания:

1. Оси горловин должны располагаться вертикально.

2. Глубина верхней крышки должна обеспечивать невыступание заливных горловин выше закатного шва.

3. Для бочек с вогнутым верхним дном габаритная высота Н1 может быть увеличена на 4 мм для обеспечения заданной вместимости.

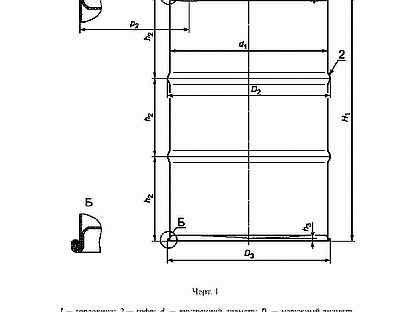

Бочка с несъемным (герметичным) верхним дном типа 1А1

Черт. 1

1 — горловина; 2 — гофр; d1 — внутренний диаметр; D2— наружным диаметр по гофрам катания; D3 — наружный диаметр по закатному шву; H1 - габаритная высота бочки; h2 - расстояние между гофрами; h3 - расстояние нижнего дна от пола; p1 - расстояние между центрами горловин; р2 — расстояние от оси заливной горловины до наружной поверхности корпуса, измеренное в 50 мм от верха бочки

Таблица 2

Размеры бочки с несъемным верхним дном 1А1 вместимостью 85 — 200 дм3

мм

Тип

Полная вместимость , дм3, мин

d 1

D 2

D 3

H1

h3

h2

p 1

p 2

± 2

макс

макс

мин

± 2

За катная

85*

445

468 ± 2

—

609 ± 4

4

235 ± 5

310 ± 4

—

или

или

260 ± 5

323 ± 4

85*

432

456 ± 2

438

642 ± 4

4

260 ± 5

310 ± 4

—

100*

445

468 ± 2

—

689 ± 4

4

235 ± 5

310 ± 4

—

или

или

370 ± 5

323 ± 4

100*

432

456 ± 3

438

750 ± 3

4

370 ± 3

310 ± 1

70

115*

454

476 ± 3

465 ± 1

756 ± 3

4

280 ± 2

335 ± 1

70

200

564

594 ± 3

—

845 ± 5

4

300 ± 5

420 ± 4

—

Сварная

85

442

465±2

—

613 ± 4

4

240 ± 5

310 ± 4

—

100

442

465±2

—

698 ± 4

4

240 ± 5

310 ± 4

—

200

560

590±3

—

860 ± 5

4

300 ± 5

420 ± 4

—

* Размеры бочек являются предпочтительными.

Примечание. Глубина крышки должна обеспечивать невыступание заливных горловин выше закатного шва.

Бочка со съемным (открывающимся) верхним дном типа 1А2

Черт. 2

1 — гофр; d1 — внутренний диаметр; D2 — наружный диаметр по гофрам катания; D3 — наружный диаметр по закатному шву; D4 — наружный диаметр по запорному обручу; H1 — габаритная высота бочки; H2 — высота бочки без верхнего дна; h3 — расстояние между гофрами; p1 — расстояние между центрами горловин; р2 — расстояние от оси заливной горловины до наружной поверхности корпуса, измеренное в 50 мм от верха бочки; h4 — расстояние от нижнего дна бочки до пола, h4 = 4 мм (мин)

Глубина верхней крышки должна обеспечивать невыступание заливных горловин выше закатного шва.

Таблица 3

Размеры бочки со съемным верхним дном 1А2 вместимостью 208,0 — 216,5 дм3

мм

Исполнение

Полная вместимость, дм3, мин

d 1

D 2

D 3

D4

H1

H2

h 3

p 2

± 2

макс

макс

макс

± 5

± 5

± 3

± 3

A *

210,0

571,5

585

585

585

878

868

280

72

216,5

571,5

585

585

585

888

878

280

72

В*

210,0

571,5

596

593

610

878

868

280

72

216,5

571,5

596

593

610

888

878

280

72

C *

208,0

566,0

585

585

585

890

880

300

94

D*

208,0

566,0

585

585

620

890

880

300

94

* Размеры бочек являются предпочтительными.

Примечания:

1. Метод контроля вместимости — по приложению 2.

2. Глубина верхней крышки должна обеспечивать невыступание заливных горловин выше закатного шва.

3. Бочки исполнений А и С имеют оптимальные наружные размеры, необходимые для штабелирования 4 шт. бочек по высоте в транспортных контейнерах.

4. Для бочек исполнений А и С диаметр D4 определяют изменением конструкции верха бочки:

— в бочке с уменьшенным размером запорной системы (завиток обечайки, крышка, запорный обруч) используют те же размеры, как для исполнений В и D. Внутренний диаметр зауженного верха обечайки равен 545 мм для исполнения А и 536 мм — для исполнения С;

— изменение запорной системы (завитка обечайки, крышки, запорного обруча) производят таким образом, чтобы обеспечить внутренний диаметр 571,5 мм для исполнения А и 566 мм — для исполнения С, габаритный наружный диаметр — 585 мм.

5. Допускается установка одной или двух заливных горловин. Осевая линия горловин должна совпадать с осевой линией бочки.

6. Размеры между центрами горловин p1 должны быть:

(444 ± 6) мм или (451 ± 1) мм — для бочек исполнений А и В;

(400 ± 6) мм — для бочек исполнений С и D.

Таблица 4

Размеры бочки со съемным верхним дном 1А2 вместимостью 85 — 200 дм3

мм

Исполнение

Полная вместимость, дм3, мин

d 1

D 2

D 3

D4

H1

H2

h3

p1

p2

макс

макс

макс

± 2

За катная

85*

445 ± 2

478 ± 2

452

478 ± 2

610 ± 4

604 ± 4

260 ± 4

310 ± 4

70

или

323 ± 3

85*

432 ± 2

458 ± 3

438

456 ± 3

645 ± 4

639 ± 4

260 ± 5

310 ± 4

70

или

323 ± 4

100*

445 ± 2

478 ± 2

—

478 ± 2

700 ± 4

—

240 ± 5

310 ± 4

—

или

или

370 ± 5

323 ± 4

100*

432 ± 2

458 ± 3

438

456 ± 3

754 ± 5

748 ± 5

370 ± 5

310 ± 4

70

115*

476 ± 3

466 ± 1

487 ± 2

749 ± 3

743 ± 4

280 ± 2

335 ± 1

70

200

564 ± 2

600 ± 3

—

600 ± 3

843 ± 5

—

300 ± 5

310 ± 4

—

Сварная

100

442 ± 2

475 ± 2

—

475 ± 2

706 ± 4

—

240 ± 5

310 ± 4

70

200

560 ± 2

596 ± 3

—

596 ± 3

869 ± 5

—

300 ± 5

310 ± 4

—

* Размеры бочек являются предпочтительными.

Примечания:

1. Для бочек с вогнутым верхним дном габаритная высота H1, может быть увеличена на 4 мм для обеспечения заданной вместимости.

2. Допускается устанавливать одну или две горловины. Осевая линия горловины должна совпадать с осевой линией бочки.

Пример условного обозначения стальной сварной бочки типа 1А1 вместимостью 100 дм3:

БС 1А1-100 ГОСТ 13950

То же, стальной бочки вместимостью 216,5 дм3:

БС IA 1-216,5 ГОСТ 13950

То же, стальной закатной бочки типа 1А2 вместимостью 200 дм3:

БЗ 1А2-200 ГОСТ 13950

То же, стальной оцинкованной бочки:

БЗ 1А2-200 Ц ГОСТ 13950.

СОЕДИНЕНИЕ КОРПУСА БОЧКИ С ДНОМ

Закатка                                          Сварка для бочек:

неоцинкованных                оцинкованных

Черт. 3

Бочка с несъемным верхним дном 20 — 60 дм3

Черт. 4

Таблица 5

Размеры бочки с несъемным верхним дном номинальной вместимостью 20 — 60 дм3

Номинальная вместимость, дм3

Полная вместимость, дм3, мин

Внутренний диаметр d 1 ± 2

Максимальный наружный d 2 , мм

Максимальная габаритная высота h 1 , мм

Максимальная высота штабелирования hs , мм

20

21,2

279

290

387

377

286

294

372

362

305

314

325

315

25

26,2

279

290

467

457

286

294

450

440

305

316

395

385

30

32,0

279

290

560

550

286

294

500

490

305

319

496

486

50

52,5

356

375

568

558

360

377

550

540

380

400

490

480

57

59,0

356

375

640

630

360

377

638

628

380

400

560

550

60

63,0

356

380

700

690

360

377

670

660

380

400

593

583

Бочка со съемным верхним дном 15 — 62 дм3

Черт. 5

Таблица 6

Размеры бочки со съемным верхним дном номинальной вместимостью 15 — 62 дм3

Номинальная вместимость, дм3

Полная вместимость, дм3, мин

Внутренний диаметр d 1 , мм

Максимальный наружный диаметр d 2 , мм

Габаритная высота h 1 , мм

15

17,0

254

278

356

20

21,2

279

305

400

305

325

332

25

26,2

279

305

490

305

325

392

30

31,5

279

305

580

305

325

484

50

52,5

356

382

680

360

383

531

380

400

470

60

62,0

356

382

680

360

383

648

380

403

580

62

64,0

356

382

710

360

383

669

380

403

595

(Новая редакция, Изм. № 2).

1.3. Бочки типа 1А1 изготавливают с одной или двумя сливо-наливными горловинами, расположенными симметрично на верхнем дне.

1.4. На бочках типа 1А1 вместимостью 200 - 230 дм3 допускается устанавливать заливную горловину и пробку по ГОСТ 6247 без якоря и цепочки.

(Измененная редакция, Изм. № 2).

1.5. Бочки не являются мерой вместимости для определения количества упаковываемых продуктов.

1.6. (Исключен, Изм. № 1).

2.1. Бочки должны изготавливаться в соответствии с требованиями настоящего стандарта по рабочим чертежам.

2.2. Детали бочек изготавливают из следующих материалов:

— корпус и донья бочек — из листовой или рулонной стали нормальной вытяжки марок Ст2пс, Ст2кп, 08кп, 08пс, 10кп по ГОСТ 16523;

— горловины и пробки — из листовой или рулонной стали глубокой вытяжки марок 08кп, 08пс, 10кп и БСт2пс по ГОСТ 16523;

— концевые и стяжные обручи, замки бочек типа 1А2 — из стальной ленты по ГОСТ 503 или ГОСТ 6009, листовой стали нормальной вытяжки по ГОСТ 19903, марок 08кп, 08пс по ГОСТ 16523, прокатной полосовой стали по ГОСТ 103, марок Ст1, Ст2 по ГОСТ 380.

По согласованию с заказчиком допускается применять другие материалы, по качеству не ниже указанных, стойких к воздействию упаковываемых продуктов.

При изготовлении деталей бочек (доньев и корпуса) допускается применять стали толщиной:

0,6 — 1,8 мм — для бочек вместимостью 200 — 230 дм3;

0,5 — 1,2 мм — для бочек вместимостью 80 — 160 дм3;

0,5 — 1,0 мм — для бочек вместимостью 20 — 60 дм3.

Горловины бочек см. в приложении 1.

По согласованию с заказчиком бочки со съемным верхним дном могут изготавливаться с горловинами.

Запорное устройство съемного дна бочки должно быть оцинковано. На запорном устройстве возможно применение стопора, снабженного двумя отверстиями для крепления пломбы.

Обечайка бочки может быть усилена дополнительными гофрами, расположенными на расстоянии не менее 115 мм от закатных швов, или для бочек типа 1А2 — гофром, расположенным у верхнего дна.

Вместо выпуклого верхнего дна бочка может быть изготовлена с крышкой для дренирования в положении вверх дном.

Прокладки для бочек изготавливают из материалов, не вступающих в реакцию с упаковываемой продукцией и обеспечивающих надежность укупорки. Уплотнительное кольцо изготавливают из морозостойкой резины, которое наклеивают на верхнее дно.

Бочки, предназначенные для пищевых продуктов, должны изготавливался из материалов, допущенных службами санэпиднадзора МЗ РФ для контакта с упаковываемым продуктом.

(Новая редакция, Изм. № 2).

2.3. Корпус, донья и другие детали бочки изготовляют из цельных заготовок с одним продольным сварным швом. По согласованию с потребителем корпус может иметь второй продольный шов.

2.4. Отбортовка корпуса бочки типа 1А2 должна быть ровной, без вмятин и складок и обеспечивать плотное прилегание прокладки.

2.5. По согласованию с заказчиком в каждом из доньев бочки вместимостью 200 — 230 дм3 допускается выдавливать кольцевой гофр жесткости диаметром 210 — 300 мм. Часть дна, ограниченная гофром, должна быть сферическая с высотой выпуклости 8 — 12 мм.

Донья бочек вместимостью 100 дм3 могут быть плоские, выпуклые или вогнутые по согласованию с заказчиком.

По согласованию с потребителем допускается изготовлять бочки без сферической выпуклости.

(Измененная редакция, Изм. № 2).

2.6. Соединение доньев с корпусом закатных бочек должно быть выполнено закатным швом с уплотнителем, не вступающим в реакцию с упаковываемым продуктом, а для пищевых бочек — с уплотнителем, допущенным Минздравом для контакта с пищевыми продуктами.

Допускается герметизация закатного шва контактной роликовой сваркой без применения уплотнителя.

2.7. Соединение доньев с корпусом сварных бочек должно быть выполнено электродуговой сваркой с усилением концевыми обручами. Концевые обручи должны плотно прилегать к корпусу.

2.8. Швы сварных соединений выполняют контактной электросваркой в соответствии с ГОСТ 15878, выполненные электродуговой сваркой по ГОСТ 5264 или ГОСТ 8713.

Допускается применять другие виды сварки при условии обеспечения качества соединения.

2.9. Прокладка для герметизации бочек типа 1А2 должна быть соединена со съемным дном клеем, инертным к упаковываемой продукции.

2.10. (Исключен, Изм. № 2).

2.11. На пробке горловины и верхнем дне бочки типа 1А1, а также на замке стяжного обруча бочки типа 1А2 должно быть предусмотрено устройство для пломбирования.

2.12. Бочки должны быть герметичными при внутреннем избыточном давлении 20 кПа.

(Измененная редакция, Изм. № 1).

2.13. Заполненные бочки должны выдерживать один удар при свободном падении с высоты 1,2 м без нарушения герметичности.

2.14. Бочки могут быть изготовлены с оцинкованными внутренними и наружными поверхностями или с другим защитным покрытием .

(Новая редакция, Изм. № 2).

2.15. Наружные поверхности неоцинкованных бочек и стяжных обручей оцинкованных бочек должны иметь лакокрасочное покрытие. Требования к лакокрасочным покрытиям должны быть согласованы с потребителем.

(Измененная редакция, Изм. № 2).

2.16. По согласованию с потребителем внутренние поверхности бочек, не имеющих защитного покрытия, должны быть законсервированы. Консервация должна производиться по ГОСТ 9.014 для изделий группы 1 — 3, по варианту защиты ВЗ-1.

Бочки, предназначенные для пищевых продуктов, не консервируют.

2.17. (Исключен, Изм. № 1).

2.18. По требованию заказчика допускается комплектовать бочки дополнительными пробками с прокладками или защитным колпачком .

(Новая редакция, Изм. № 2).

2.19. Бочки типа 1А1 должны выдерживать внутреннее гидравлическое давление 100 кПа.

2.20. Заполненные бочки типа 1А1 должны выдерживать штабелирование высотой 3 м.

2.19, 2.20. (Введены дополнительно, Изм. № 1).

2.21. Подготовку поверхностей бочек перед окрашиванием проводят в соответствии с ГОСТ 9. 402

(Введен дополнительно, Изм. № 2).

3.1. Бочки принимают партиями.

Партией считают количество бочек одного типа и размера, оформленное одним документом о качестве, содержащим:

— товарный знак и наименование предприятия-изготовителя;

— условное обозначение бочки;

— дату выпуска;

— результаты испытаний.

3.2. Для проверки соответствия бочек требованиям настоящего стандарта проводят приемосдаточные и периодические испытания.

3.3. При приемо-сдаточных испытаниях контролируют внешний вид бочек, размеры, качество швов соединений, окраски, маркировки, цинкового покрытия, консервации. От партии отбирают выборку в количестве 1 % (но не менее 3 шт.).

Испытанию на герметичность подвергают каждую бочку из выборки .

Для контроля прочности цинкового покрытия дважды за рабочую смену при оцинковывании деталей отбирают по три образца.

При получении неудовлетворительных результатов приемо-сдаточных испытаний хотя бы по одному из показателей, проводят испытания удвоенного количества бочек, взятых от той же партии. При получении неудовлетворительных результатов повторных испытаний хотя бы по одному из показателей, партию считают не соответствующей требованиям настоящего стандарта.

(Измененная редакция, Изм. № 2).

3.4. Периодические испытания проводят в объеме приемосдаточных испытаний на удар при свободном падении, а для бочек типа 1А1 также на гидравлическое давление и штабелирование. Периодические испытания проводят не реже одного раза в два года в количестве 2 % от партии, но не менее 3 бочек.

Испытания на удар при свободном падении бочек типа 1А1 проводят на шести образцах.

(Новая редакция, Изм. № 2).

4.1. Внешний вид, качество окраски и маркировки контролируют визуально без применения увеличительных приборов.

4.2. Размеры бочек и их деталей контролируют универсальными измерительными инструментами и шаблонами.

4.3. Поверхностные дефекты швов сварных соединений контролируют по ГОСТ 3242.

4.4. Герметичность бочек контролируют сжатым воздухом при избыточном давлении не менее 20 кПа.

Находящуюся под давлением бочку погружают в воду. Отсутствие пузырей воздуха свидетельствует о герметичности бочки.

Допускается проводить контроль герметичности бочек другими методами при условии соблюдения надежности.

(Новая редакция, Изм. № 2).

4.5. Контроль цинкового покрытия — по ГОСТ 9.307.

4.6. Испытание бочек на удар при свободном падении проводят по ГОСТ 18425. Бочку заполняют водой.

Три образца бочек сбрасывают один раз с высоты 1,2 м. Удар должен приходиться на место соединения продольного шва, корпуса и дна на место, обеспечивающее изгиб этого соединения. Для бочек типа 1А1 дополнительно сбрасывают еще три образца так, чтобы удар пришелся на продольный сварной шов.

После проведения испытания не должно быть нарушения герметичности бочки. Допускается деформация корпуса, доньев и обручей.

(Измененная редакция, Изм. № 1, 2).

4.7. Испытание бочек на штабелирование проводят по ГОСТ 25014. Для испытаний отбирают три образца, прошедшие приемо-сдаточные испытания.

Образцы нагружают грузом массой до 400 кг для бочек вместимостью 200 дм3 и 300 кг — для бочек вместимостью 100 и 85 дм3.

Образцы считают выдержавшими испытание, если отсутствуют видимые механические повреждения и деформации, и они выдержали гидравлические испытания в соответствии с п. 4.8.

4.8. Гидравлические испытания бочек проводят на специальном стенде. Испытывают образцы бочек, прошедшие испытания на штабелирование.

Бочки заполняют водой и испытывают на внутреннее гидравлическое давление 100 кПа в течение 5 мин.

Разрушение бочки или нарушение ее герметичности не допускается.

4.7, 4.8. (Введены дополнительно, Изм. № 1).

4.9. Метод контроля вместимости бочки с открывающимся верхним дном — см. приложение 2.

(Введен дополнительно, Изм. № 2).

5.1. В нижней части корпуса или на дне бочки краской, стойкой к упаковываемым продуктам и контрастной по отношению к цвету бочки, наносят маркировку, содержащую:

товарный знак и наименование предприятия-изготовителя;

две последние цифры года изготовления бочки;

условное обозначение бочки или маркировку в соответствии с ГОСТ 26319.

Примечание. Допускается наносить маркировку штампованием.

Клеймо технического контроля, подтверждающее качество продукции, вносится в документ о качестве продукции или непосредственно наносится на бочке.

Бочки, предназначенные для пищевых продуктов, должны иметь надпись «Для пищевых продуктов».

(Новая редакция, Изм. № 2).

5.2. Бочки перевозят всеми видами транспорта в соответствии с правилами перевозки, действующими на данном виде транспорта.

5.3. Транспортирование бочек пакетами — по ГОСТ 24597 и ГОСТ 26663.

5.4. Транспортная маркировка — по ГОСТ 14192.

5.5. Транспортирование, погрузо-разгрузочные работы и хранение бочек производят таким образом, чтобы исключалась возможность повреждения деталей и нарушения противокоррозионного покрытия.

5.6. Запасные пробки упаковывают в деревянные ящики или картонные коробки массой брутто не более 50 кг. Прокладки упаковывают отдельно от пробок. В каждый ящик вкладывают упаковочный лист.

(Измененная редакция, Изм. № 2).

5.7. Условия хранения — 3 по ГОСТ 15150. По согласованию изготовителя и заказчика допускается хранение в условиях 6 и 9 по ГОСТ 15150 на открытых площадках с твердым грунтом и уклоном для стока воды.

Бочки укладывают штабелями не более пяти ярусов. Бочки нижнего яруса должны быть уложены на деревянные подкладки толщиной не менее 30 мм.

Горловины бочек типа 1А1 должны быть закрыты пробками.

На бочках типа 1А2 должна быть приклеена прокладка, установлены съемное дно и стяжной обруч.

(Измененная редакция, Изм. № 2).

5.8. Не допускается хранить оцинкованные бочки в местах, где хранились водорастворимые соли, щелочи, а также в одном помещении с летучими химикатами, особенно в атмосфере, содержащей сернистый газ и аммиак.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует соответствие бочек требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и эксплуатации.

Гарантийный срок хранения бочек — один год с момента их изготовления, для бочек без защитного покрытия — 3 мес .

(Измененная редакция, Изм. № 2).

Справочное

Восьмиугольная горловина

А — фланец горловины; Б — пломбировочное кольцо; В — крышка; Г — колпачок с пломбировочными отверстиями

Сборочный чертеж и поперечное сечение горловины бочки

Восьмиугольная горловина

1 — пломбировочное кольцо/защитное кольцо; 2 — колпачок; 3 — уплотнение; 4 — резиновая шайба крышки; 5 — хвостовик для заворачивающего ключа; 6 — стальная крышка; 7 — резиновая прокладка; 8 — фланец горловины; 9 — верхнее дно бочки

Черт. 1

Сечение А-А                                                                    Вид снизу

Черт. 2

Резиновая прокладка

Черт. 3

Таблица 1

Фланцевая горловина и резиновая прокладка

мм

Обозначение горловины

d 1

d 2

d 3

d4

h1

h2

h 3

s 1

Размеры прокладки фланцевой горловины d 1 ´ d 2 ´ h 1

± 0,3

± 0,3

± 0,3

± 0,3

± 0,5

± 0,5

± 0,4

± 0,3

G 3/4

19,5

29,0

27,2

24,5

12,9

7,2

2,7

43,7

32,0 ´27,2 ´2,6

G 2

50,8

62,4

60,4

57,1

15,8

7,9

2,8

77,9

67,0 ´60,5 ´2,6

Примечание. Фланец должен изготавливаться из листовой или рулонной стали глубокой вытяжки марок 08кп, 10кп и БСт2пс по ГОСТ 16523 или другого материала, близкого по химическим и физическим свойствам, прокладка фланца — из эластомера или термопласта. G3/4 — дренажная горловина, G2 — сливоналивная горловина.

Пломбировочное и защитное кольцо

Пломбировочное кольцо и защитное кольцо выполняют в соответствии с черт. 4, 5 и табл. 2.

Пломбировочное кольцо

Черт. 4

Защитное кольцо

Черт. 5

Таблица 2

Пломбировочное и защитное кольцо

мм

Толщина верхнего дна х, мм

Диаметр делительной окружности, дюймы

d 5

d 6

d 7

h 3

Толщина пломбировочного защитного кольца t

± 0,4

± 0,4

± 0,4

± 0,4

0,5 £ х < 0,8

19,5

29,7

54,0

41,0

6,4

0,8

50,8

62,3

98,5

74,5

8,4

0,8 £ х < 1,5

19,5

31,0

58,5

41,0

5,4

50,8

63,5

99,5

74,5

8,2

0,3

1,5 £ х < 2,0

19,5

31,3

58,5

41,0

5,7

50,8

65,7

99,5

74,5

7,3

Примечание. Допускается применять пломбировочные и защитные кольца при толщине верхнего дна 0,8 — 2,0 мм. Конфигурацию оговаривают между поставщиком и заказчиком.

Стальная крышка и ее прокладка из эластомера или термопласта

Стальную крышку и ее прокладку из эластомера или термопласта выполняют в соответствии с черт. 6 — 8 и табл. 3, 4.

Черт. 6

Черт. 7

Таблица 3

Крышка и ее прокладка из эластомера или термопласта

мм

Обозначение горловины

d1

p1

p2

p3

p4**

p мин *

d 1

Размеры прокладки крышки d 3 ´ d 4 ´ t 2 , ±1 ´ ±1 ´ ±0,5

± 0,3

± 0,5

± 0,7

± 0,7

± 1,5

± 0,2

G 3/4

19,5

28,1

20,5

13,7

8,5

8,5

1,2

25,5 ´20,3 ´2,4

G 2

50,8

61,3

53,6

15,5

33,5

11,5

1,2

56,0 ´50,5 ´2,7

* Размер pмин контролируют от верха крышки до верха плоской части хвостовика для заворачивающего ключа.

** Размер p4 для горловины G2 контролируют в позиции 2 мм выше верхней плоской части хвостовика для заворачивающего ключа.

Примечание. Крышку изготавливают из стали марок 08пс, 08кп, 10кп и БСт2пс по ГОСТ 16523 или других материалов, аналогичных указанным по химическим и физическим свойствам, прокладка крышки — из эластомера или термопласта.

Колпачок с пломбировочными отверстиями

1 — линия надсечки отрывного лепестка; 2 — защитная прокладка

Черт. 8

Таблица 4

мм

Обозначение горловины

Размеры колпачка

Толщина окрашенного колпачка t ± 0,05

C 1

C 2

C 3

C 4

C 5

C 6

± 0,4

± 0,4

± 0,4

± 0,4

± 0,2

± 0,7

G 3/4

29,0

35,1

8,9

43,0

3,5

9,9

0,35

G 2

62,4

69,8

11,2

85,0

4,8

12,2

0,35

Примечание. Логотип и цвет колпачка согласовывают с заказчиком.

(Введен дополнительно, Изм. № 2).

Справочное

Метод контроля вместимости бочки со съемным верхним дном

1. Применяемая аппаратура и проведение контроля вместимости

1.1. Весы — с погрешностью измерения не более 0,1 %.

1.2. Поправочный коэффициент применяют, если используемые весы имеют более высокую точность измерения, чем поправочный коэффициент.

Таблица 1

Температура воды, °С

Поправочный коэффициент F

12

1,0005

14

1,0008

16

1,0011

18

1,0014

20

1,0018

22

1,0022

24

1,0027

26

1,0033

28

1,0038

30

1,0044

1. 3. Определение полной вместимости

1.3.1. Бочку со съемным верхним дном закрывают крышкой, надевают стяжной обруч, закрывают запорное устройство, просверливают отверстие диаметром 5 — 10 мм в удобном месте (в зависимости от профиля дна) в верхней части закрытой бочки для выпуска воздуха.

1.3.2. Порожнюю бочку взвешивают и записывают значение ее массы m 1 в граммах.

1.3.3. Бочку наполняют водой через заливную горловину с закрытой дренажной пробкой так, чтобы воздух мог выходить через просверленное отверстие.

Примечание. Бочку наклоняют таким образом, чтобы заливная горловина находилась па самом верху.

1.3.4. Бочку устанавливают, плотно закрывают пробкой, удаляют излишки воды с поверхности бочки.

1.3.5. Наполненную бочку взвешивают и записывают значение ее массы m 2 в граммах.

1.4. Определение фактической вместимости проводят так же, как указано в пп. 1.3.1 — 1.3.5 (отверстие в дне бочки не высверливают). Бочку наполняют водой до тех пор, пока жидкость не начнет вытекать из горловины.

1.5. Оформление результатов контроля

Полную и фактическую вместимость бочки V вычисляют по формуле

,                                                         (1)

где m 2 — масса наполненной бочки;

m 1 — масса порожней бочки;

F — поправочный коэффициент.

(Введен дополнительно, Изм. № 2).

Справочное

Термины и определения

Термин

Определение

Бочки с несъемным верхним дном

Цилиндрическая тара, изготовленная из стали, донья которой плотно завальцованы (закатаны) с корпусом. Тара оборудована сливоналивными горловинами для наполнения, опорожнения и вентиляции

Бочки со съемным (открывающимся) верхним дном

Цилиндрическая тара, изготовленная из стали, донья которой плотно завальцованы (закатаны) с корпусом. Верх съемный в виде крышки, закрывается с помощью запорного кольца

Номинальная вместимость

По ГОСТ 17527

Фактическая вместимость

Фактическая вместимость (дм3) при заполнении через сливную горловину до начала перелива

Полная вместимость

По ГОСТ 17527

Корпус

По ГОСТ 30765

Гофр

По ГОСТ 30765

Горловина

По ГОСТ 30765

(Введен дополнительно, Изм. № 2).

СОДЕРЖАНИЕ

1. Типы, основные параметры и размеры .. 1

2. Технические требования . 7

3. Правила приемки . 9

4. Методы контроля . 9

5. Маркировка, транспортирование и хранение . 10

Приложение 1 . 11

Приложение 2 . 15

Приложение 3 . 16

Полиэтиленовая бочка евробочка L-Ring Plus Drums 227 литров в Санкт-Петербурге| Бочка 200 литров, бак 200, бочки 200 л, бочка 200 литровая

Бочка-евробарабан 227 литров — стандарт в мире промышленной упаковки в мире. В нашей компании в Санкт-Петербурге можно купить бочку-евробарабан 227 л L-Ring Plus Drums 227 оптом и в розницу. Также в продаже тара: бочки, кубы, душевые баки, пластиковые емкости, канистры, бидоны, отводы, штуцера, компрессионные фитинги с резьбой и другие аксессуары по низким ценам. Тару можно применять как для на даче, садовом участке, коттедже, так и для промышленных работ.

Технические характеристики
Вместимость по ТУ (литры) 227
Высота (мм) 935±5
Наружный диаметр (мм) 580±5
Диаметр заливной горловины (мм) 66
Сертификат ГОСТ, UN
Область применения:

Жидкие,пастообразные,сыпучие и твердые химические,нефтехимические вещества,опасные грузы (группа упаковки II,III) и пищевые продукты


Пластиковая бочка L-Ring Plus Drums — это стандарт полимерной промышленной упаковки в мире.

Евро бочка производится из полиэтилена низкого давления (пнд). Бочка Ring 227 литров обладает высокой механической прочностью и химической стойкостью. Бесшовный корпус бочки не имеет слабых мест. Серийный цвет бочки с производства — синий.

Бочка L-Ring Plus Drums является универсальной, отличной тарой для хранения как пищевой продукции так и агрессивных веществ, большинство из которых запрещены к фасовке в металлическую тару без специального покрытия: кислоты, щёлочи, хлорсодержащие продукты и другие опасные грузы.

Цена на бочку евробарабан 227 л Ring, пластиковый бак, емкость, куб, бочку включает НДС для юридических лиц. Вся продукция соответствует экологическим стандартам и имеет сертификаты соответствия. Помимо хранения воды, производство работает по выпуску изделий с различными отверстиями, соединениями, технологическими элементами для содержания пищевых продуктов, а так же масел, топлива, кислот и щелочей, химикатов, удобрений, продуктов пищевой промышленности.

В продаже бочка 200 л в розницу. Бочки 200 литров (200 литровые бочки) — это новая бочка пластиковая 200. Купить 200 литров бочки можно по безналичному расчету организациям. Если есть запрос «куплю бочки 200 литров», то бочки пластиковые 200 литров можно купить по низкой цене. Цена на бочки 200 л, пластиковые бочки 200 л указана в соответствующем разделе сайта. Бочки 200 литров новые и можно использовать их для питьевой воды. Купить бочки 200 литровые пищевые можно на территории Санкт-Петербурга. В таблице указан диаметр 200 литровой бочки и бочка 200 литров имеет размеры (габариты) как в таблице. Объем 200 л бочки можно высчитать исходя из габаритных размеров. Бочки пластиковые 200 л цена, пищевые бочки 200 л имеют небольшой вес 200 литровой бочки.

Мешалки для металлических бочек | доставка по России

Если вы используете в своём производстве металлические бочки с любым продуктом, например: ГСМ, масла, смазки и любые другие продукты, то наверняка сталкивались с проблемой осадка в данных бочках. Наша компания специализируется на производстве мешалок пропеллерного типа (импеллер «морской винт») для перемешивания продукта в металлических бочках, взмучивания осадка, приведения продукта в однообразное состояние, теплопередачи продукта внутри бочки, смешивания нескольких продуктов мешалкой внутри металлической 200 литровой бочки. Как правило, это 200-литровые металлические ёмкости, возможно производство бочек на 100 литров, на 50 литров, а также ёмкостей других размеров и конструкций.

Внешний вид мешалки для установки ее на металлическую бочку и ёмкость:

Особенность мешалок для 200-литровых бочек — это очень узкая горловина емкости, куда невозможно поместить стандартную лопасть мешалки. Нашей компанией была разработана и внедрена мешалка с раскладывающимися лопастями. Лопасти раскладываются внутри бочки под действием центробежной силы, при включении мотора мешалки.

Данный промышленный бочковой смеситель используется, как правило, на продукте, где вязкость не превышает 500 сПз. Импеллер в раскрытом состоянии равен 100 мм – для стандартных 200-литровых бочек.  Данный диаметр импеллера обусловлен диаметром горловины металлической бочки и ограниченным  местом установки. Если бочка или ёмкость другого размера, а горлышко другого диаметра или вообще отсутствует, то возможны разные варианты по диаметру импеллера.

В основном нами используются мешалки с приводом частотой 380 или 220 В, мощностью от 0.25 от 1.1 кВт и оборотами на 1000 или 1500 об/минуту. Самая популярная позиция – это мешалки мощностью 0.75 кВт. Мешалки данного типа поставляются из нержавеющей стали, но по спец.заказу могут быть и другие варианты. Приводы, которые мы используем для производства данных высокоскоростных мешалок, могут быть как в стандартном исполнении по защите (IP55, IP65, IP54 и т.д), так и во взрывозащищенном исполнении.

При производстве мешалки для установки на бочку мы используем только импортные бюджетные, но качественные, моторы, которые имеют небольшой вес и негабаритные размеры.

Варианты монтажа мешалки:

  • Сверху вертикально на ёмкость



  • Сверху под наклоном к ёмкости



Этот портативный бочковой смеситель, или просто «мешалку», можно использовать в различных промышленных применениях, включая обработку отходов, водоочистку и химическую подготовку, для перемешивания масел, мазута, смазок, для смешивая красок, полимеров, мыл, мыльных растворов и других продуктов, которые хранятся в подобных емкостях.

Мешалка редукторная для металлических бочек любых размеров

Для перемешивания продукта чуть более вязкого, чем вода (например, масла, смазки, другие жидкости), не подойдет обычная мешалка с прямым приводом. Для эффективного перемешивания вязкой или плотной жидкости в металлической бочке любого объема требуется установка редукторной мешалки. Если горлышко у емкости небольшого размера, тогда требуется установка редукторной лопастной мешалки с раскрывающимся импеллером. Если горловина у емкости находится сбоку бочки, тогда требуется установка редукторного миксера сверху и под наклоном. При установке под наклоном идет дополнительная нагрузка на подшипник самого редуктора и мотора. Для этого наша компания комплектует мешалку для бочки дополнительным подшипниковым узлом. Для защиты подшипника используется манжетное уплотнение или сальниковая набивка, в зависимости от продукта перемешивания и задачи.

Чтобы вертикальная мешалка стояла плотно и крепко на бочке или емкости, нами разработана специальная рама для установки на любую металлическую и пластиковую емкость. Также мы можем изготовить любую мешалку с рамой или без нее на емкости компании «Анион» и емкости других производителей. Долгое сотрудничество с компанией «Анион» позволило нам успешно и быстро производить любую редукторную и низкооборотистую мешалку или высокоскоростную мешалку любого типа на все Анионовские пластиковые емкости.

Фотография редукторной мешалки для перемешивания с 200-литровой емкостью «Анион»:

Фотография мешалки на 200-литровую металлическую бочку:

Мешалка редукторная взрывозащищенная на емкость с узким горлышком с раскладным импеллером и с круглой рамой для установки на бочку:



Производимые нами редукторные мешалки лопастного и турбинного типа могут комплектоваться взрывозащищенными моторами, розетками, шкафами управления и другими дополнительными опциями. Также особо распространенными являются мешалка фрезерная, мешалка лопастная для еврокуба, она же называется IBC контейнер.

Фотография мешалки для IBC контейнера на 1000 литров:

Перемешивающее устройство для ерокуба может иметь различные исполнения, различные типы импеллеров и мощностей, все зависит от задачи перемешивания.

Фотографии нестандартных мешалок для IBC котнейнера/емкости/еврокуба с 4-мя рядами импеллеров:

Обогрев емкостей

Насосы для бочек ручные



Насос пластинчато-роторный GMB-25/3R/SPL (GR 44052) /масла, гсм, дизельное топливо/









Насос ручной для бочек GMB-25/3R/SPL производства (Индия), шиберный, применяется для перекачивания дизельного топлива, масла вязкостью до SAE5,трансмиссионного масла вязкостью от SAE75W до SAE90, керосина, антифриза и других обладающих смазывающей способностью нейтральных жидкостей

Материалы:

Корпус насоса чугун,

уплотнение вала высококачественное нитрильное резиновое



Комплектация:

Насос укомплектован всасывающей трубой, состоящей из трех частей,

изливным патрубком и адаптером для крепления насоса к горловине бочки диаметром 2 дюйма.


Преимущества:

-высокая производительность
-равномерная подача жидкости,
-подходит для бочек от 50 до 205 л.


Технические характеристики:

— производительность насоса — 5 литров жидкости за 20 оборотов рукоятки насоса
— рабочая температура — от -20 °С до +40 °С.
— высота самовсасывания до 2,5 м.
— давление на выходе MAX — 0,05 МПа (0,5 атм.).



Модель

Подача,
л/мин

Напор,
м.в.ст

Вход

Выход

Размеры

Масса,
в кг

Цена,
РУБЛИ

GMB-25/3R/SPL

25

5

40

25

400х200х150 в упаковке

6

5000





Насос роторный для бочки RB/1H (GR 44031) /бензин, дизельное топливо, спирты/





Насос RB/1H производства (Индия) применяется для перекачивания из бочек бензина, дизельного топлива, жидких масел (вязкостью до SAE 30), керосина и других неагрессивных жидкостей. Используется для заправки техники непосредственно из бочек, для этого насос укомплектован раздаточным шлангом, на ручке имеются ушки для навеса замка или пломбировки.



Материалы:

Корпус насоса изготовлен из алюминия, лопасти и ротор из нержавеющей стали, рукоятка- алюминий. Уплотнители бутадиен-нитрильный каучук, у насосов RB/1H нитрил ПВХ.



Комплектация:

В комплекте с насосом идет раздаточный шланг, заборная трех секционная труба длинной 900 мм, и адаптер для присоединения к бочке диаметром 2 дюйма.



Модель

Подача,
л/мин

Напор,
м.в.ст

Вход

Выход

Размеры

Масса,
в кг

Цена,
РУБЛИ

RB/1H

10

5

40

20

350х400х150 в упаковке

5,5

11300





Насос роторный с мультипликатором RB/3H (GR 44198) /бензин, дизельное топливо, спирты/





Насос RB/3 применяется для перекачивания бензина, дизельного топлива, масла до SAE 30, керосина. Насос является высокопроизводительным за счет использования в конструкции насоса повышающего редуктора (мультипликатора), который повышает количество оборотов насоса в три раза. Используется для заправки техники непосредственно из бочек, для этого насос укомплектован раздаточным шлангом, на ручке имеются ушки для навеса замка или пломбировки.



Материалы:

Насос изготовлен из алюминия, лопасти и ротор из нержавеющей стали, уплотнители бутадиен-нитрильный каучук, у насосов RB/1H нитрил ПВХ, рукоятка- алюминий.


Преимущества:

-Увеличенная в три раза производительность

-Заправка техники непосредственно из бочки

-Запирающее устройство



Комплектация:

В комплекте с насосом идет раздаточный шланг, заборная трех секционная труба длинной 900 мм, и адаптер для присоединения к бочке диаметром 2 дюйма.

Внимание! Нельзя использовать насос с кислотами, коррозирующими жидкостями, растворителями и т.д.



Модель

Подача,
л/мин

Напор,
м. в.ст

Вход

Выход

Размеры

Масса,
в кг

Цена,
РУБЛИ

RB/3H

30

5

40

20

350х400х150 в упаковке

6,0

16500





Насос для топлива HFRP 100 /подача до 100 л/мин !!!/



Насос для топлива HFRP 100

Для работы с взрывоопасными жидкостями, спиртом, маслами с фракцией не более 200 мПа, керосином, дизтопливом и бензином одним из лучших вариантов оборудования является насос HFRP 100. При этом производитель категорически запрещает эксплуатацию с разными видами растворителей.

Отличительными особенностями агрегатов можно назвать:

  • Возможность работы в режиме реверса, т.е. перемещения вещества в любую сторону;
  • Оснащение оборудования двухлепестковыми роторами, что автоматически относит устройство к категории коловратных.

Среди основных технических характеристик выделяют:

  • Высокий уровень производительности, максимальное количество жидкости перекачиваемой за 1 минуту, составляет 100 л;
  • Длительный срок эксплуатации за счет основного материала корпуса — алюминия, который также отвечает за небольшую массу агрегата;
  • Отсутствие клапанов, требующих достаточно частого ремонта;
  • Шестерни мультипликатора расположены в специализированной ванне из масла, что значительно продлевает срок работы изделия.

Стандартная комплектация включает в себя:

  • Раздаточный шланг длиной в 1,2 м, оснащенный изливом из сплава металла;
  • Заборный фильтр, устанавливаемый на всасывающую трубу;
  • Адаптер с 2-хдюймовой резьбой, для крепления на тару с веществом.



Оборудование идеально для заправки техники при отсутствии возможности подключения к сети подачи электричества.



Модель

Подача,
л/мин (max)

Напор,
м (max)

Вход

Выход

Размеры

Масса,
в кг

Цена,
с НДС,₽

HFRP 100

100

15

53

25

350х200х230

7,5

14900



ВСЕ ДЛЯ БОЧЕК,тара,бочки стальные 216,5 литров,конструкции бочек,детали,гофры,зиги,назначение бочек,донья,корпуса,швы,бочек,горловины,пробки,крышки,обручи,замки,ручки,герметики,прокладки,оборудование,станки производства стальных бочек и барабанов,контроль и испытание бочек, маркировка ,пломбировка бочек,транспортировка ,хранение ,поддоны,стелажи металлические и пластмассовые,контейнеры транспортировки,бочкозахваты,тележки для бочек,слив,откачка жидких продуктов из бочек,ключи для пробок,бочек,насосы откачки жидкости,краны слива жидких продуктов,остатки жидкости,

          Краны для бочек


Краны для слива жидкости
Верхний 3/4 дюйма- для подачи воздуха.
Нижний 2 дюйма-для слива жидкости


Кран для слива жидкости с мерной линейкой
Нижний кран 3/4 дюйма-для слива жидкости
    Обозначение кранов для слива жидкостей из бочек ( для изготовления и комплектации) .

КРАН

2.

СГ.

3/4

П.

ШТ

1/2.

Б

изделие

1

2

3

4

5

6

7

1 Соединение с бочкой (фланец) 2.  резьба 2 дюйма
3/4.  резьба 3/4 дюйма
60.  резьба М60
2. Тип соединения фланца с краном Н.     без муфты
СГ.     муфта со сгоном
3. Размер соединения крана 1.  резьба 1 дюйм
3/4.   резьба 3/4 дюйма
1/2.  резьба 1/2 дюйма
4. Тип крана П.    прямой шаровой
У.    угловой шаровой
ПП.    прямой пробковый
УП.    угловой пробковый
5. Тип насадки выхода из крана О.  без насадки
Н. насадка «носик»
ШТ. штуцер резьбовой
ШЛ.  насадка «ерш» для шланга
6 Размер насадки выхода О.   не имеет значения
1.   резьба 1 дюйм штуцер
3/4.   резьба 3/4 дюйма штуцер
1/2.   резьба 1/2 дюйма штуцер
20.    внутренний диаметр шланга мм.
25.   внутренний диаметр отверстия насадки «носик» мм
7 Материал деталей

.

О. не имеет значения ,смешанный состав (сталь,чугун,латунь,бронза,пластмасса)
С. сталь
Ч. чугун
Б. .бронза,латунь
П. пластмасса
.Пример обозначения при заказе:  Кран 2.СГ.3/4П.ШТ1/2.Б
Кран для слива жидкости из бочки с горловиной 2 дюйма,муфта со сгоном,кран с соединением резьбой 3/4 дюйма,прямой шаровой,с насадкой ,на выходе штуцер с резьбой 1/2 дюйма, материал бронза (латунь)
  ОБОРУДОВАНИЕ  ДЛЯ  СЛИВА ЖИДКОСТИ ИЗ  БОЧЕК .

Поясные нагреватели для бочек — Производство ТЭНов на заказ. ТЭНы для нагрева воды, ТЭНы для нагрева воздуха, ТЭНы для подогрева масла. Компания УралСпецГрупп.

Наши контакты, для оформления заказа:

 Телефон (бесплатно по РФ с любых телефонов): 8-800-555-26-50 |  E-mail: [email protected]

Сделать заказ

Заполните форму, и нажмите на кнопку «Отправить»

Поясные нагреватели для бочек

Технологические емкости в условиях наших зим нуждаются в частом подогреве, зима у нас бывает неожиданная и довольно длинная, она может приходить внезапно и уходить незаметно, когда ей угодно. Наше предложение будет крайне интересно в северных городах, где суровый, холодный климат. Наиболее популярны в качестве емкостей – обычные бочки, реже это другие контейнеры и различные баки. Наши термочехлы и электрические поясные нагреватели прекрасно справятся с задачей. В наличии и на заказ также имеется много силиконовых моделей поясных нагревателей, они эластичны и очень практичны.

Разнообразие конструкций

Помимо именно поясных моделей, мы предлагаем еще несколько вариаций нагревателей для бочек, изготовлением которых занимаются опытные мастера нашей компании. Речь идет о полностью покрывающих поверхность емкости моделях и поясных устройствах, выполненных из силиконизированной ткани стеклотипа.

Поясной нагреватель БНП из силиконизированной стеклоткани



Технические характеристики стандартного нагревательного пояса

Применим для бочек 200 литров

Габаритные размеры:1800*245*8 мм

Мощность: 850-900 Вт. (может быть изменена 450-3000 Вт.)

Напряжение питания: 220 В

Температура нагрева до: 70-90 С (под заказ 10-195° С)

Максимальная температура нагрева: 195 С

Метод контроля температуры: встроенный биметаллический термостат (под заказ терморегулятор или вывод термопары)

Температура эксплуатации: от -35С до +40С

Степень защиты: IP 44

Провод питания термостойкий: 2 метра

Вилка: каучуковая 16А 2Р+РЕ, IP44

Масса: 1. 5 кг.

Способ крепления: пружина (под заказ липучки, стропы, люверсы)

*Так как для изготовления используются  комплектующие, стоимость которых зависит от стоимости евро, цена может незначительно меняться в большую или меньшую сторону.



Нагревательные пояса БНП могут быть изготовлены по техническому заданию заказчика с учетом других размеров, мощности и напряжения.

Полностью покрывающий поверхность нагреватель БНППП
Технические характеристики стандартного нагревателя

Габаритные размеры:1800*900*8 мм

Мощность: 900 Вт. (может быть изменена 450-3000 Вт.)

Напряжение питания: 220 В

Температура нагрева до: 70-90 С (под заказ от 10-195 С)

Максимальная температура нагрева: 195 С

Метод контроля температуры: встроенный биметаллический термостат (под заказ терморегулятор или вывод термопары)

Температура эксплуатации: от -35С до +40С

Степень защиты: IP 44

Провод питания термостойкий: 2 метра

Вилка: каучуковая 16А 2Р+РЕ, IP44

Масса: 6 кг.

Способ крепления: липучки

Нагревательные пояса БНП могут быть изготовлены по техническому заданию заказчика с учетом других размеров, мощности и напряжения.

Силиконовый поясной нагреватель НХсил
Технические характеристики силиконового нагревателя НХсил

Ультратонкая толщина нагревателей.

Максимальная рабочая температура 200° С

Специальные пружины для монтажа

Силиконовый кабель длиной 1 м.

Регулируемый термостат с диапазоном рабочих температур от 0 до 130 С.

стандартные размеры и изготовление под заказ


Основные характеристики силиконовых нагревателей
ХарактеристикаМинимумМаксимум
Толщина, мм0,83,0
Длина, мм202800
Ширина, мм20600
Удельная мощность, Вт/см20,013,0 (с терморегулятором)
Напряжение питания, В1,0400
Температура эксплуатации, С-60200

Стандартные силиконовые поясные нагреватели для бочек

Диаметр бочки, ммОбъем бочки, лРазмеры нагревателя, ммНапряжение питания, ВМощность, Вт
580±10200-2201700х1452301500
580±10200-2201700х1152301000 или 1500
455±101201300х115230800
340±1060950х115230500
295±1030800х95230300
250±105-25700х95230400
250±105-25700х80230400

* Для подключения нагревателей не требуется использования никакого дополнительного оборудования. Достаточно подключить нагреватель к источнику питания и установить на термостате требуемую температуру нагрева.

Технологические особенности при изготовлении на заказ

Возможность изготовления нагревателей по спецификации заказчика с уникальными размерами, напряжением, мощностью и формой нагревателей.

Возможность монтажа при помощи самоклеящегося слоя.

Широкие возможности контроля температуры нагревателя при помощи встроенного термостата, термоограничителя, датчика РТ100, термопар типа J или K, термопредохранителя.

Персональное обслуживание каждого клиента

Мы имеем огромный опыт в производстве и продаже промышленных нагревателей, ТЭНов и термостойких комплектующих. Наши менеджеры помогут вам подобрать наиболее выгодный вариант из имеющихся в наличии, либо отправить заказ в производство. На выбор представлены разные виды стали, которые мы используем при изготовлении продукции:

  • углеродистая;
  • нержавеющая;
  • с оребрением;
  • с тефлоновым покрытием;
  • бесшовная;
  • во фторопластовой оболочке.

У нас можно купить нагреватели для бочек, узнать цену на нагреватель бочки, а так же, купить нагревательный элемент для бочки, купить силиконовые нагреватели для бочек, заказать нагреватели для пластиковых бочек, купить нагреватель для бочки 200 литров, и другие нагреватели.

Наша компанией занимается продажей и изготовлением нагревательных элементов для всей территории РФ, основные регионы для поставки – Екатеринбург, Челябинск, Новосибирск, Казань, Санкт-Петербург и Москва.

Преимущества работы с нашей компанией

 Мы занимаемся изготовлением качественной продукции;
Срок изготовления продукции по техническому заданию от 7 дней. Так же возможно срочное изготовление;
Отгрузка продукции, которая имеется на складе, каждый вторник и четверг;
Наличие сертификатов качества и сертификатов соответствия;
Гарантия на всю продукцию;
 Хорошие скидки при заказе от 10 штук;
 Приятные бонусы нашим постоянным покупателям, скидки, бесплатная доставка до терминала ТК в нашем городе;
Ваш заказ доставят в любой город России.

Калькулятор объема и вместимости барреля

Найдите кубические метры и общий объем бочки и выясните, сколько галлонов (или литров) находится в бочке.

Как определить объем ствола

Бочка — это круглая емкость с выпуклой формой, которая посередине шире, чем сверху и снизу. Как правило, они сделаны из деревянных планок, называемых посохами, которые скрепляются металлическими обручами.

Чтобы определить объем ствола, вам нужно знать его высоту, радиус вверху и внизу и радиус посередине.

Формула объема ствола

Используйте следующую формулу для определения общего объема бочки:

объем = h × π × ((2 × r 2 2 ) + r 1 2 ) 3

Таким образом, объем ствола равен высоте h , умноженной на π, умноженной на два квадрата среднего радиуса r 2 плюс верхний / нижний радиус r 1 в квадрате, разделенный на три.

Чтобы использовать эту формулу, убедитесь, что значения высоты, верхнего / нижнего радиуса и среднего радиуса указаны в одной и той же единице измерения; дюймы.Часто объем бочки выражается в кубических футах или кубических метрах, а вместимость бочки — в галлонах или литрах.

Если все размеры, используемые в формуле, указаны в дюймах, то общий объем будет измерен в кубических дюймах.

Чтобы получить общий объем в кубических футах, выполните преобразование из кубических дюймов по формуле 3 футов = в 3 × 0,000578704. Воспользуйтесь нашим калькулятором кубических дюймов в кубические футы для быстрого преобразования.

Пример: Для бочки для виски емкостью 53 галлона высотой 36 дюймов, верхним / нижним диаметром 21 дюйм и средним диаметром 26 дюймов.

верхний / нижний радиус = 21 ÷ 2
верхний / нижний радиус = 10.5

средний радиус = 26 ÷ 2
средний радиус = 13

объем = (h × π × ((2 × r 2 2 ) + r 1 2 )) ÷ 3
объем = (36 × π × ((2 × 13 2 ) + 10,5 2 )) ÷ 3
объема = (36 × π × ((2 × 169) + 110,25)) / 3
объема = (36 × π × (338 + 110,25)) ÷ 3
объема = (36 × π × 448,25) ÷ 3
объем = 50 694,4 ÷ 3
объем = 16 898,1 дюйма 3
16 898,1 дюйма 3 = 9,8 футов 3

Сколько галлонов в бочке?

Вместимость бочки часто измеряется в галлонах. Чтобы узнать, сколько галлонов находится в бочке, просто переведите общий объем в галлоны.

Галлоны можно найти, используя формулу из кубических футов в галлоны:
галлонов = 3 × 7,480507 футов.

баррель галлонов Formula

Таким образом, формула для определения количества галлонов в бочке:

галлонов = h × π × ((2 × r 2 2 ) + r 1 2 ) 3 × 7,480507

Сколько литров в бочке?

Вы можете узнать, сколько литров в бочке, точно так же, как галлоны.Используйте формулу из кубических футов в литры:
литров = 3 × 28,3168 футов.

Бочка литров Formula

Используя приведенное выше преобразование литров, формула для определения количества литров в бочке:

литры = h × π × ((2 × r 2 2 ) + r 1 2 ) 3 × 28,3168

Стандартные размеры стволов

Стволы бывают разных форм и размеров, но в промышленности используются стандартные размеры. Бочки обычно используются для хранения таких напитков, как вино, пиво и ликеры.Они также очень часто используются для хранения масла и химикатов.

Средний размер 53-галлонной бочки для виски составляет 36 дюймов в высоту, с верхним и нижним диаметром 21 дюйм и средним диаметром 26 дюймов.

Исторически нефть хранилась в деревянных бочках, вмещавших 42 галлона масла. Вот почему современный стандарт объема барреля нефти, используемый для ценообразования и налогообложения, составляет 42 галлона.

В современной промышленности нефть и химикаты хранятся в металлических бочках, которые намного прочнее. Бочки с маслом вмещают 55 галлонов жидкости.

Определение объема бочки важно при измерении количества содержащегося в ней напитка, что полезно для пивоварения, виноделия и измерения других напитков.

Попробуйте наш калькулятор объема, чтобы найти объем многих других фигур.

Бочка 200 литров (контейнер) 55 галлонов Размер США | Интернет-галерея Autodesk

© Autodesk, Inc. , 2014. Все права защищены.

Любое использование данной Услуги регулируется положениями и условиями применимых условий обслуживания Autodesk, принятых при доступе к этой услуге.

Эта Служба может включать или использовать фоновые компоненты технологии Autodesk. Для получения информации об этих компонентах щелкните здесь: http://www.autodesk.com/cloud-platform-components

Товарные знаки

Autodesk, логотип Autodesk и Fusion 360 являются зарегистрированными товарными знаками или товарными знаками Autodesk, Inc. , и / или его дочерние и / или аффилированные компании.

Все остальные торговые марки, названия продуктов или товарные знаки принадлежат их соответствующим владельцам.

Авторские права и авторство стороннего программного обеспечения

Рубиновые драгоценные камни являются Авторскими правами (c) Чад Фаулер, Рич Килмер, Джим Вейрих и другие.Авторские права на части (c) Engine Yard и Andre Arko

bootstrap-select. js — Copyright (C) 2013 bootstrap-select

Backbone.js — Copyright (c) Джереми Ашкенас 2010-2013, DocumentCloud

Счетчик перекидных крышек в стиле Apple Авторские права (c) 2010 Chris Nanney

imagesLoaded Авторские права © 2013 Дэвид ДеСандро

jQuery принадлежит Copyright 2013 jQuery Foundation и другие участники http://jquery.com/

Надстройка jQuery timepicker защищена авторскими правами (c) 2013 Trent Richardson

jQuery ColorBox — Copyright (c) 2013 Джек Мур

jQuery.Авторские права принадлежат gritter (c) 2013 Jordan Boesch

Masonry Copyright (c) 2013 David DeSandro

Underscore — Copyright (c) 2009-2013 Jeremy Ashkenas, DocumentCloud and Investigative

Reporters & Editors

underscore_string является Copyright (c) 2011 Esa-Matti Suuronen [email protected]

Icanhaz.js — это ICanHaz.js — Copyright (c) Хенрик Йоретег, 2010 (Mustache и Mustache.js — Copyright (c) 2009 Chris Wanstrath (Ruby) и Copyright (c) ) 2010 Ян Ленардт (JavaScript) соответственно)

Calendario является Авторским правом (c) Codrops 2014, tympanus

Все вышеперечисленные программные компоненты находятся под лицензией MIT.

Настоящим предоставляется бесплатное разрешение любому лицу, получающему копию этого программного обеспечения и связанных файлов документации («Программное обеспечение»), на использование Программного обеспечения без ограничений, включая, помимо прочего, права на использование, копирование, изменение , объединять, публиковать, распространять, сублицензировать и / или продавать копии Программного обеспечения и разрешать лицам, которым предоставляется Программное обеспечение, делать это при соблюдении следующих условий:

Приведенное выше уведомление об авторских правах и это уведомление о разрешении должны быть включены во все копии или существенные части Программного обеспечения.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ПРЕДОСТАВЛЯЕТСЯ «КАК ЕСТЬ», БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯСЬ ​​ГАРАНТИЯМИ КОММЕРЧЕСКОЙ ЦЕННОСТИ, ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННЫХ ЦЕЛЕЙ И НЕ ЗАЩИЩАЕТСЯ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ АВТОРЫ ИЛИ ВЛАДЕЛЬЦЫ АВТОРСКИХ ПРАВ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ПРЕТЕНЗИИ, УБЫТКИ ИЛИ ДРУГИЕ ОТВЕТСТВЕННОСТЬ, БЫЛИ В РЕЗУЛЬТАТЕ ДОГОВОРА, ПРАКТИКИ ИЛИ ИНЫМ ОБРАЗОМ, ВОЗНИКАЮЩИМ, ВНЕЗАПНО ИЛИ В СВЯЗИ С ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ ИЛИ ИСПОЛЬЗОВАНИЕМ ИЛИ ДРУГИМИ ДЕЛАМИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ.

Части, относящиеся к лайтбоксу, находятся под лицензией Creative Commons Attribution 2.5 Лицензия (http://creativecommons.org/licenses/by/2.5/). Автором лайтбокса является Локеш Дакар (lokeshdhakar.com).

баррелей нефти — Math Central

Привет Дэрил,

В теме письма говорилось о баррелях нефти, и это важно, так как баррель является единицей объема и в других ситуациях, а баррели не все одинакового размера. Баррель нефти составляет 42 галлона США.

Я использовал наш калькулятор объема с диаметром 15,5 футов и высотой 1 дюйм и получил объем 117.63 галлона США. Поскольку в барреле нефти 42 галлона, то это $ \ large \ frac {117.63} {42} \ normalsize = 2.801 \ mbox {barrels.} $. Это означает, что $ \ large \ frac {180} {2.801} \ normalsize = 64,27 $ дюйма даст 180 баррелей.

Я бы проверил, что диаметр резервуара на самом деле составляет 15 футов 6 дюймов, поскольку резервуар с таким диаметром и высотой 16 футов содержит 537,7 баррелей, а не 500.

Харлей

В мае 2014 года Дэрил снова отправил свой вопрос

Вопрос от Дэрил:

Я пытаюсь выяснить, сколько баррелей нефти на дюйм высоты в резервуаре на 500 баррелей, 16 футов высотой и пятнадцать футов шесть дюймов в диаметре.(Номинальный диаметр)
Я уверен, что это цифры. Они указаны на заводской табличке, прикрепленной к резервуару. Я получил один ответ: 500 / (16×12) = 2,604, и в этом случае, если бы я хотел загрузить 1800 баррелей, мне нужно было вытащить 5 футов 9 дюймов за 179,676 баррелей.
Другая формула гласит, что номинальный диаметр резервуара должен составлять 15 футов 5 дюймов, иначе это 537 баррелей, а не 500, а 2,8 барреля на дюйм. Я положительно отношусь к 500 и 15’6. Я видел много ответов, но ни одного окончательного. Большое спасибо!

Дэрил,

Путаница возникает из-за того, что производитель резервуаров использует термин номинальный.Согласно онлайн-словарю Merriam Webster, термин номинальный означает «существующее как нечто только по названию: не действительное или реальное». Если вы прокрутите страницу сайта Merriam Webster для получения полного определения, вы увидите 3b , в котором говорится, что «является или относится к назначенному или теоретическому размеру, который может отличаться от фактического: приблизительный <номинальный размер трубы> «.

В исходном вопросе у вас был «Номинальный диаметр — 15 футов 6 дюймов, номинальная высота — 16 футов, номинальная вместимость — 500 баррелей».Если это то, что напечатано на табличке производителя, то я ничем не могу вам помочь, так как вы не знаете ни одного из фактических размеров.

Харлей

Комментарий от Бена

В марте 2019 года мы получили этот комментарий от Бена.

Это не совсем вопрос. Это скорее прямой ответ для грузовика, который написал, задаваясь вопросом о количестве дюймов для его загрузки нефти 180 баррелей. Поскольку все масляные баки немного отличаются, номинальный диаметр, который он использовал (15 футов 6 дюймов), хотя и является приемлемым приближением, не дает ответа на все вопросы. Однако для того, чтобы продать резервуар, резервуар должен быть привязан — то есть его объем должен быть рассчитан с шагом 1/4 дюйма высоты. Таким образом, чтобы определить количество дюймов для нагрузки 180 баррелей, лучше всего начать с таблицы обвязки для этого конкретного резервуара. Кроме того, следует помнить, что, поскольку масло очень летучее, его объем очень зависит от температуры, поэтому эквивалентный объем при стандартной температуре уменьшается с понижением температуры (и наоборот). Дело в том, что это сложная проблема, но таблица обвязки (или таблица калибровки резервуара) — лучшая отправная точка.

Спасибо за это Бен,

Харлей

Формула и калькулятор объема барреля

Решенный пример

Приведенный ниже пошаговый расчет для примера задачи может быть полезен для понимания того, как значения используются в математических формулах для определения объема цилиндрического ствола.

Пример задачи:
Цилиндрический цилиндр со средним радиусом D = 18 дюймов, верхним и нижним радиусами d = 15 дюймов и высотой h = 10 дюймов. Какой объем у этой бочки?

Решение:
Приведенные значения
средний радиус D = 18 дюймов
верхний и нижний радиус d = 15 дюймов
высота h = 10 дюймов

Пошаговый расчет
формула для определения объема ствола = (πh / 12) x (2D 2 + d 2 )
замените значения в приведенной выше формуле
= [(π x 10) / 12] [(2 x 18 2 ) + 15 2 ]
= 2,61 x 873
= 2285.50 кубических дюймов

Объем резервуара 1 кубический дюйм 0,016387 литра
Чтобы найти объем бочки в литрах, умножьте 2285,50 дюйма на 0,016387 литра
= 2285,50 x 0,016387
= 37,45 литра

Объем резервуара 1 кубический дюйм 0,00432899 жидких галлонов США
Чтобы найти объем барреля в жидких галлонах США, умножьте 2285,50 на 0,00432899 галлонов
= 2285,50 x 0,00432899
= 9,89 жидких галлонов США

Если введенные значения указаны в футах, см. Приведенную ниже таблицу для коэффициента преобразования.Чтобы найти объем, соответствующий коэффициент пересчета необходимо умножить на результат, рассчитанный по приведенной выше математической формуле.

Объем бочки может быть рассчитан в системе СИ, метрической или стандартной системе единиц США, поэтому в этом калькуляторе объема бочки имеется функция преобразования основных единиц измерения для нахождения выходных значений в различных стандартных единицах, таких как литры (л). , галлоны (галлоны), кубические дюймы (дюймы), кубические футы (футы), кубические метры (м), кубические сантиметры (см) и кубические миллиметры (мм), используя приведенную ниже таблицу преобразования.

1 кубический дюйм = 0,016387 литра
1 кубический дюйм = 0,00360464 британский галлон
1 кубический дюйм = 0,00432899 жидкий галлон США		 1 кубический фут = 28,3168 литра
1 кубический фут = 6,22884 британского галлона
1 кубический фут = 7,48052 жидкого галлона США

При расчете геометрии иногда важно определить объем ствола. Приведенные выше формулы, пошаговый расчет и решенный пример могут помочь пользователям понять, как рассчитать объем ствола вручную, однако, когда дело доходит до оперативных вычислений в Интернете, этот калькулятор объема ствола может быть полезен для получения результатов.

Бочка образцового диаметра 200 литров с непреодолимыми скидками

Оборудуйте свой бизнес по производству напитков выдающейся и премиальной бочкой диаметром 200 литров и наслаждайтесь непревзойденными предложениями и промо-акциями на Alibaba.com. Бочка диаметром 200 литров обладает множеством увлекательных функций, полученных благодаря технологическим инновациям, лежащим в основе их конструкции, и, следовательно, помогает вам удовлетворить все ваши потребности в напитках. Изготовленная из прочных и долговечных материалов, эта 200-литровая бочка диаметром отличается долгим сроком службы и обеспечивает стабильную продукцию высокого качества, повышающую вашу эффективность и прибыльность.

Широкая коллекция бочек диаметром 200 литров на сайте гарантирует, что различные потребности и потребности людей будут приняты во внимание. Вы обнаружите, что эти бочки диаметром 200 литров доступны в различных размерах и мощности обработки в соответствии с вашими производственными потребностями. Чтобы гарантировать полное соответствие стандартам качества, продавцы бочки диаметром 200 литров и проходят проверку, так что большинство из них представлены ведущими дистрибьюторами и оптовиками, прежде чем они будут сертифицированы.

Производители используют хитроумные методы и стили для обеспечения устойчивости путем минимизации потребления электроэнергии. Для этого 200-литровый барабан диаметром на Alibaba.com очень эффективен при низком потреблении электроэнергии. Воспользуйтесь этой особенностью бочки диаметром 200 литров и сэкономьте на счетах за электроэнергию. Бочка диаметром 200 литров поставляется с инструкциями по установке и безопасности, которые помогут вам быстро начать пользоваться их преимуществами. Тем не менее, вы можете связаться с продавцами для получения дополнительной помощи и установки на месте.

Посетите сайт Alibaba.com и откройте для себя лучшую из имеющихся бочек диаметром 200 литров . Вы сэкономите деньги и в то же время приобретете надежную бочку диаметром 200 литров , которая позволит вам вывести свой бизнес по производству напитков на новый уровень. Поставщики и оптовые торговцы также могут насладиться сделками и узнать, что качество не должно быть дорогим.

Каковы размеры масляной бочки емкостью 55 галлонов?

При принятии решения, какой транспортный контейнер использовать для ваших продуктов, полезно знать историю и эволюцию любимых дизайнов.Бочка на 55 галлонов служила отраслевым стандартом с момента ее первого патента в 1905 году. Ее предшественник, 42-галлонная бочка, восходит к временам правления короля Англии Ричарда III. Изменения в судоходной отрасли позволяют взвесить преимущества и недостатки универсальных конструкций контейнеров, чтобы обеспечить максимальную прибыль с каждой проданной единицы.

Историческая справка: уровни

Если вы когда-нибудь задумывались, как и почему 55-галлонный баррель стал единицей измерения для транспортировки сырой нефти, вам следует начать с уровня.Ярус был одним из многих контейнеров, используемых для перевозки вина. Король Ричард III в Англии стандартизировал измерения жидкости между 1483 и 1484 годами. Импорт вина в то время был разных размеров, и не все они содержали одинаковые суммы, что делало как ценообразование, так и расчет налогов кошмаром. Указом король установил объем яруса в 42 галлона. В заполненном состоянии ярус весит около 300 фунтов; вес, с которым один рабочий мог справиться в одиночку.

К 1700-м годам грузоотправители использовали водонепроницаемую бочку емкостью 42 галлона, известную как тирс, для всего, от соленой рыбы до вина, масла, патоки и китового жира.Когда Эдвин Л. Дрейк обнаружил нефть в Титусвилле, штат Пенсильвания, в 1859 году и начал перегонку керосина, разлив и отправка его пустыми ярусами казалась естественной и логичной.

Evolution: Steel

Изготовление водонепроницаемых деревянных бочек требовало времени, труда и ресурсов. Только восемь из них поместились на стандартной телеге, запряженной лошадьми, и между каждой бочкой было пустое пространство, которое можно было заполнить оплачиваемыми товарами, чтобы компенсировать транспортные расходы и увеличить прибыль. Элизабет Джейн Кокрэн, более известная как журналист Нелли Блай, заметила, что грузоотправители в Европе наполняют стальные контейнеры глицерином.Она решила, что ее компания Iron Clad Manufacturing Company будет производить водонепроницаемые стальные контейнеры для использования в Соединенных Штатах.

Блай поручила своему сотруднику Генри Верхану из Бруклина, штат Нью-Йорк, разработать желаемый ствол, который он запатентовал на ее имя в 1905 году. Выпуклые полосы вокруг корпуса ствола сделали его более прочным и легким в обращении, чем деревянные ярусы. Усиливающие выступы входят в пазы на некоторых производственных площадках, так что их можно перекатывать с одного конца склада на другой одним нажатием.

Состав

Стальной ствол Нелли Блай остается отраслевым стандартом для опасных материалов и имеет рейтинг безопасности ООН. Существует аналогичная конструкция, в которой отсутствуют характерные армирующие выступы. Отсутствие армирования делает гладкие стволы непригодными для транспортировки нестабильных, токсичных или потенциально взрывоопасных предметов. Другие 55-галлонные бочки включают полностью пластиковую версию; углеродистая сталь с химически стойким эпоксидно-фенольным покрытием; и стандартная холоднокатаная углеродистая сталь без футеровки.Производители бочек также производят бочки емкостью 55 галлонов из нержавеющей стали и композитных материалов, что означает бочки из углеродистой стали с пластмассовой футеровкой. Производители окрашивают бочки для утилизации в желтый цвет для облегчения идентификации и безопасной утилизации.

Размеры

Стандартные бочки емкостью 55 галлонов имеют внутренний радиус 11,25 дюйма, что означает, что внутренние размеры этих бочек составляют 22,5 дюйма в диаметре. Сталь добавляет еще полдюйма, в результате чего внешний размер составляет 23 дюйма.Внутренняя высота составляет 33,5 дюйма, плюс дополнительные полдюйма для стали, что делает ствол высотой 34 дюйма. Расстояние между бочками на расстоянии одного дюйма означает, что четыре из них умещаются на одном стандартном транспортировочном поддоне размером 4 на 4 фута.

Альтернативы

Исторический дизайн уже не так органично вписывается в сегодняшнюю судоходную практику, как в прошлом. Использование супертанкеров и транспортных контейнеров означает потерю пространства между каждой бочкой. Centra Foods бросила вызов статус-кво и начала поставлять оливковое масло в квадратных контейнерах на 330 галлонов вместо традиционных 55-галлонных бочек.Это единственное изменение увеличило общий объем транспортируемого масла на поддоне с 1676 фунтов до 2511 фунтов оливкового масла, что на 50 процентов больше, чем на поддон, при снижении транспортных расходов на 33 процента. Эти сумки обычно состоят из полиэтилена высокой плотности и могут включать стальную клетку для дополнительной защиты от повреждений при транспортировке. Эти сумки хорошо подходят для интермодальных перевозок от корабля к берегу до магазина.

Насколько велика бочка с нефтью и почему мы так ее измеряем?

Sue T спрашивает: Почему мы измеряем нефть в баррелях, а не в галлонах или литрах? Сколько нефти в барреле?

Это больше, чем просто бензин для автомобилей, сырая нефть превращается в бесконечное множество продуктов, которые мы используем каждый день — от личных продуктов, таких как шампунь и лосьон, до пищевых консервантов и удобрений, до пластиковых пакетов и упаковки, которые сегодня используются повсеместно.

Бочка с маслом

Один баррель содержит 42 галлона сырой нефти, из которых в США обычно производится 19 галлонов бензина. В Калифорнии к сырой нефти добавляются «дополнительные другие нефтепродукты, такие как алкилаты», чтобы создать «выгоду от переработки», например:

Общий объем продуктов, произведенных из сырой нефти, составляет в среднем 48,43 галлона — на 6,43 галлона больше, чем исходные 42 галлона сырой нефти.

По данным Калифорнийской энергетической комиссии, каждый баррель сырой нефти дает следующие продукты:

  • Готовый автомобильный бензин (51.4% — немного больше, чем в среднем по стране)
  • Мазут дистиллятный (15,3%)
  • Реактивное топливо (12,3%)
  • Тихий газ (5,4%)
  • Кокс товарный (5,0%)
  • Остаточное жидкое топливо (3,3%)
  • Жидкий нефтеперерабатывающий газ (2,8%)
  • Асфальт и дорожное масло (1,7%)
  • Прочие нефтепродукты (1,5%)
  • Смазочные материалы (0.9%)

Почему нефть измеряется в баррелях

Рынок сырой нефти действительно вырос после того, как Абрахам Геснер начал перегонку керосина в 1846 году. Это ламповое масло стало очень популярным, и по мере роста спроса увеличилась и потребность в сырой нефти, из которой оно было получено. Первая успешная пробуренная нефтяная скважина (ранее вся добытая из «естественной фильтрации») была в Титусвилле, штат Пенсильвания, в 1859 году.

Деревянные бочки

В середине 1800-х годов все жидкости, которым требовалась герметичная тара любого размера, хранились в деревянных бочках.Опытные бондаря (изготовители бочек) производили водонепроницаемые деревянные бочки на 42 галлона с тех пор, как Ричард III установил размер винного яруса в 42 галлона в 1483–1484 годах. Однако для улавливания нефти, растущей из новых скважин в Титусвилле, первые производители использовали любые водонепроницаемые контейнеры, которые могли попадаться в руки, включая «деревянные ярусы, бочки для виски, бочки и бочки всех размеров».

Тем не менее, из практических соображений размер контейнера быстро стал стандартизован вокруг бочки объемом 42 галлона:

42-галлонный ярус весил более 300 фунтов — примерно столько, сколько человек мог разумно бороться. Двадцать поместилось бы на типичную баржу или железнодорожную платформу. Бочки большего размера были неуправляемыми, а маленькие — менее прибыльными.

К 1860 году в Пенсильвании бочка на 42 галлона стала стандартом. Поскольку Пенсильвания была в авангарде раннего нефтяного бума, ее методы вскоре были приняты по всей стране.

В 1872 году 42 галлона стали стандартом для Ассоциации производителей нефти, а в 1882 году USG.S. Стандарт также был принят Горным бюро США.

Нефтяные танкеры

Перевозка нефти наливом — размещение нефти в грузовых трюмах судов — использовалась с 1870-х годов, как и «цилиндрические железнодорожные цистерны». К 1883 году нефтяные танкеры строились с переборками, чтобы не допустить, чтобы свободно текущая нефть в трюмах не плескалась, что могло привести к опрокидыванию судов.

В 1950-х годах, в ответ на закрытие Суэцкого канала, потребовались более крупные танкеры, которые могли бы более эффективно транспортировать нефть вокруг мыса Доброй Надежды, и так родился супертанкер, и к 1958 году суда, вмещавшие около 700000 баррелей, были используется для транспортировки сырой нефти.

По состоянию на 2011 год крупнейшие супертанкеры TI Europe и TI Oceania могли перевезти более 3 000 000 баррелей нефти за один рейс.

Нефтепроводы

Трубопроводы использовались для транспортировки сырой нефти с начала нефтяного бума в 1860-х годах, но только в начале 1900-х годов, когда спрос на нефть сильно вырос, трубопроводы были построены по всей стране:

В 1920-е годы, вызванные ростом автомобильной промышленности, всего U.Пробег трубопровода С. вырос до более чем 115 000 миль.

Первые трубопроводы доставляли сырую нефть с «плодородных месторождений Техаса, Оклахомы и Канзаса на нефтеперерабатывающие заводы на Востоке», и с увеличением миграции американцев через Запад трубопроводы также двигались в том же направлении.

После того, как в 1968 году была обнаружена нефть в Прудхо-Бэй, Аляска, в 1977 году был построен и завершен 800-мильный трубопровод от Валдеза до пролива Принца Уильяма, известный как Трансаляскинская трубопроводная система. На пике своего развития в 1980-х годах он перевозил более 2 000 000 баррелей каждый день. К 2012 году это число сократилось до 579 000 человек.

Предлагаемый сегодня трубопровод Keystone XL предназначен для транспортировки сырой нефти из Хардисты, Альберта, в Стил-Сити, Небраска, где:

Он соединится с существующими трубопроводами с нефтеперерабатывающими заводами на побережье Мексиканского залива. Американский сегмент будет протяженностью 875 миль и пройдет через Монтану, Южную Дакоту и Небраску. Линия диаметром 36 дюймов могла пропускать до 830 000 баррелей нефти в день.

Если вам понравилась эта статья, возможно, вам понравится наш новый популярный подкаст The BrainFood Show (iTunes, Spotify, Google Play Music, Feed), а также:

Бонусные факты о нефти

  • По оценкам Государственного департамента США, при строительстве трубопровода Keystone XL будет создано более 42 000 временных рабочих мест и около 50 постоянных рабочих мест. Согласно FactCheck.org, «нефть с канадских битумных месторождений, которую Keystone доставит из Альберты в США.S. для нефтепереработки — приводит к выбросам парниковых газов на 14-20% больше, чем обычно потребляемая нефть в США в настоящее время ».
  • По данным Агентства по охране окружающей среды, 29% всего метана, второго по распространенности парникового газа антропогенного происхождения, способствующего глобальному потеплению, производится за счет использования природного газа и нефти.
  • «Синтетические удобрения на нефтяной основе. . . может привести к переизбытку азота и фосфора в почве.. . [и] сток химикатов. . . может вызвать «мертвые зоны» в больших водоемах ». Сток азота с газонов и ферм в конечном итоге проходит через водосборные бассейны и попадает в такие места, как Мексиканский залив, где азот способствует росту водорослей, которые поглощают кислород из воды, вызывая массовую гибель в океане, в том числе ценные виды рыб и моллюсков.
  • Согласно отчету 2006 года, «во всем мире вредоносное цветение водорослей значительно более широко и часто. . . ситуация, которая, как ожидается, еще больше ухудшится к 2020 году из-за увеличения применения сельскохозяйственных удобрений ».
  • Азотные удобрения вызывают накопление нитратов в питьевой воде, и, согласно отчету 2001 года, это «статистически связано с повышенным риском рака мочевого пузыря». . . а у женщин, употребляющих воду со средним уровнем нитратов выше 2,46 промилле, вероятность развития рака мочевого пузыря в 2,83 раза выше, чем у женщин, подвергшихся воздействию 0,36 промилле нитратов в воде ».
  • По данным Национального управления океанических и атмосферных исследований (NOAA), для формирования своих хрупких раковин и скелетов многим морским организмам необходимы минералы карбоната кальция; однако, поскольку увеличивающееся количество двуокиси углерода (CO2), образующейся в результате антропогенных выбросов, «поглощается морской водой, происходят химические реакции, снижающие pH морской воды.. . и минералы карбоната кальция [в процессе, называемом] закислением океана ».
Обновлено: 28.02.2021 — 07:59

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
