Что такое соленоидный клапан: Что такое соленоидный клапан (кран) и для чего он нужен?

Принцип работы электромагнитного клапана | ValveSale

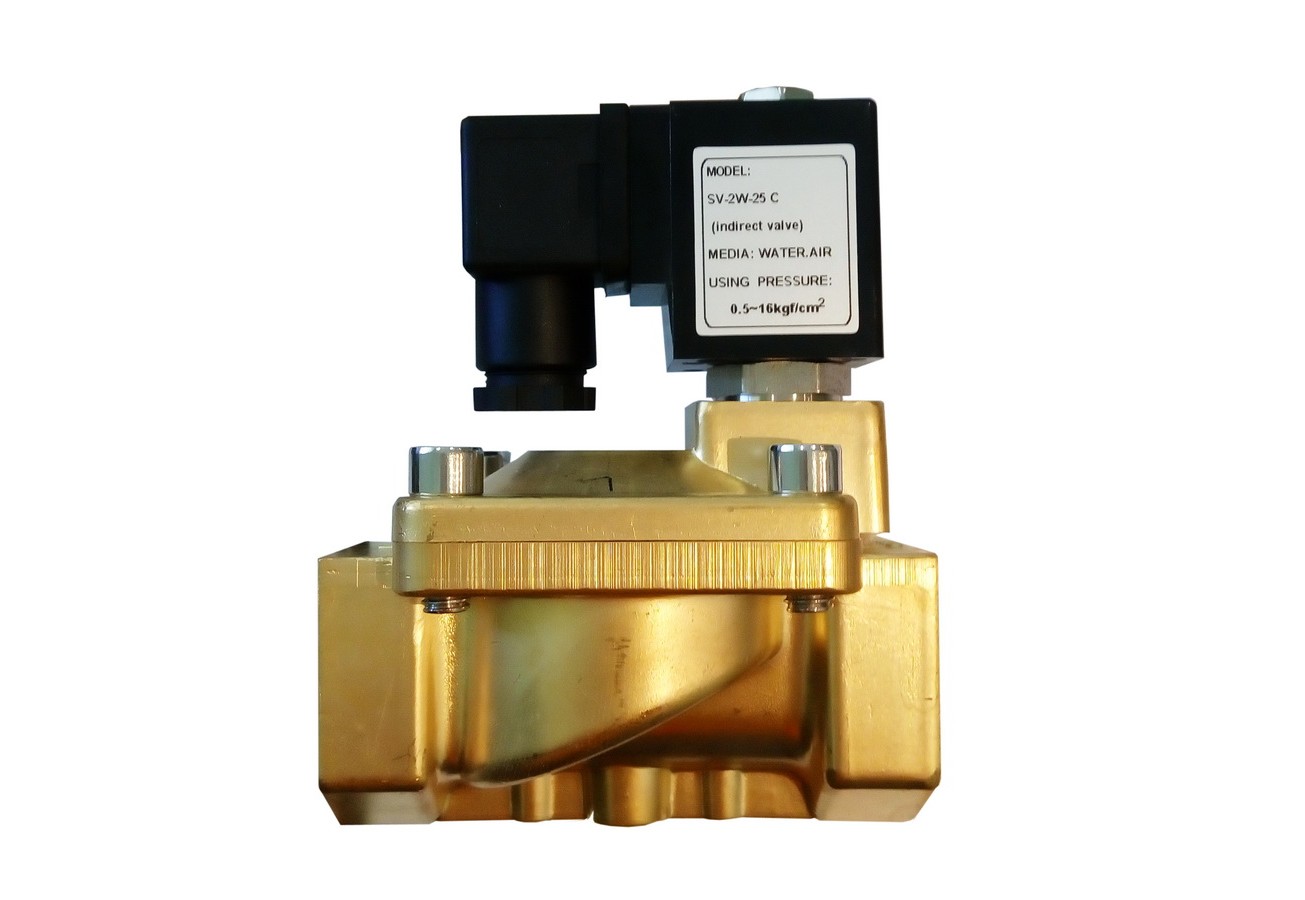

Соленоидный клапан

Запорный элемент электромеханического действия, выполняющий функцию дистанционного автоматического контроля направлений движения жидкой и газообразной рабочей среды внутри трубопровода. С помощью электромагнитной катушки происходит дозированная подача необходимых объемов потока в определенный момент времени.

Широко применяется на бытовом уровне и в крупных промышленных конструкциях в широком диапазоне рабочих температур. В трубопроводах жилищно-коммунального хозяйства клапан выполняет регулирование среды внутри водопроводной или канализационных систем, центрального отопления. Используется на технологических линиях химических и нефтеперерабатывающих предприятиях, фильтрационных гидропроводах. Применим в сельском хозяйстве: поливочных конструкциях, системах дозирования и смешения.

Принцип работы электромагнитного клапана

Для производства электромагнитных клапанов используются материалы, соответствующие требованиям ГОСТ и международным стандартам. Электромагнитный клапан состоит из нескольких основных элементов:

• Корпус. Может изготавливаться из нержавеющей стали, чугуна, коррозионностойкой латуни, химических полимеров.

• Индукционная катушка с сердечником (соленоид). Располагается в герметичном корпусе, обмотка выполнена из высокопрочной технической меди.

• Уплотнитель. Для обеспечения максимальной герметичности используется полимер политетрафторэтилен (тефлон), термостойкая резина, силикон, каучук, фторопласт.

• Функциональные элементы: плунжер, пружина, шток из нержавеющей маркированной стали.

Как работает электромагнитный клапан

Принцип работы электромагнитного клапана основан на работе элемента управления — электромагнитной катушки. При отсутствии постоянного или переменного тока под механическим давлением пружины, мембрана (поршень) клапана расположены в седле устройства. При подаче электрического напряжения различной мощности к клеммам соленоида, сердечник вовлекается внутрь катушки, обеспечивая открытие или закрытие протокового отверстия. Обесточивание соленоида приводит к закрытию створок. Конструктивные особенности устройства соленоидного клапана могут меняться, в зависимости от его типа.

Типы электромагнитных клапанов

Электромагнитные клапаны распределены на несколько категорий.

По типу рабочего положения выделяют:

• Нормально-открытые клапаны. По умолчанию, затворный элемент находится в открытом положении и не создает препятствий движению потоков.

• Нормально-закрытые клапаны. Отсутствие напряжения на катушке характеризуется закрытой позицией затвора.

По принципу действия электромагнитные клапаны разделяют на:

• Клапан прямого действия. смена положений затворного компонента осуществляется под воздействием движения сердечника, при подаче электронапряжения.

• Клапан непрямого действия. Воздействие энергии рабочей среды приводит к открытию и закрытию условного прохода. Управляется дистанционно, под действием пилотного клапана, срабатывающего при подаче электрического тока к катушке.

По типу присоединения к трубопроводу:

• Муфтовые. Монтаж производится при помощи внутренней трубной резьбы цилиндрической формы, с различным диаметром условного прохода и резьбовым шагом. Условное обозначение диаметра соленоидного клапана указывается в техническом паспорте изделия.

• Фланцевые. Присоединение к трубопроводу с помощью парных фланцев с отверстиями для болтов и шпилек. Применяется в трубопроводах крупного диаметра. При монтаже используется уплотнительное кольцо или прокладка из паронита.

По типу уплотнительной мембраны:

• Мембрана FKM (фтористый каучук). Стандартное уплотнение, применяется для большинства неагрессивных рабочих сред.

• Мембрана NBR (бутадиен-нитрильный каучук). Используется в средах продуктов нефтепереработки: бензин, масла, керосин, диз.топливо.

• Мембрана EPDM (этилен-пропиленовый каучук). Характеризуется повышенной устойчивостью к температурам, работает в среде химических растворов и соединений: щелочей, спиртов, гликолей, кетона, воды и др.

Правила монтажа и эксплуатации

Любые монтажные работы с клапаном проводятся при отсутствии рабочей среды в системе и обесточивании электрической цепи. Перед началом работ следует очистить трубопровод от механических частиц и взвесей.

Как подключить электромагнитный клапан соленоидный. Подключение электромагнитных клапанов в системе производится в горизонтальном положении, катушкой вверх.

• Для правильной работы устройства направление движения среды должно соответствовать указательной стрелке на корпусе.

• Установка электромагнитного клапана производится в месте, доступном для последующего ремонта или обслуживания.

• Запрещена установка клапана в местах с высокими показателями конденсации или вибрации, участках с возможным обледенением трубы, вблизи течей и порывов.

• Установка дополнительных сетчатых фильтров подходящего типоразмера защитит клапан от попадания загрязнений, и, как следствие, снижения его гидравлических характеристик.

Преимущества электромагнитных клапанов

• Автоматический тип работы

• Высокое быстродействие

• Возможность удаленного управления

• Компактность (малые габаритные и весовые показатели)

• Длительный срок эксплуатации

• Простота монтажа и обслуживания

Причины поломок и методы устранения

Правильная эксплуатация и соблюдение технических параметров, указанных в паспорте изделия обеспечат надежную и длительную работу устройства. В некоторых случаях преждевременные неисправности электромагнитного клапана возможны по нескольким причинам.

• Снижение герметичности изделия может быть вызвано попаданием механических частиц на седло устройства. Рекомендуется демонтаж и чистка устройства с последующей установкой в системе сетчатого фильтра до клапана.

• Выход из строя индукционной катушки может быть обусловлен неправильной мощностью напряжения, подаваемого к клеммам или превышением граничных параметров температуры и давления внутри трубопровода. Следует провести демонтаж устройства и заменить катушку. Попадание влаги на катушку может вызвать короткое замыкание и поломку устройства.

• Неполное открытие/закрытие клапана может стать следствием загрязнения управляющего отверстия, дефектами мембраны или прокладки, остаточным напряжением на соленоиде и др.

Ремонт электромагнитного клапана должен производиться квалифицированным специалистом, имеющим допуск к работе с электрическими сетями.

Производство соленоидных клапанов осуществляется на специализированных заводах трубной арматуры, расположенные практически в каждой стране Европы. Одни из ведущим мировым производителем электромагнитных клапанов являются SMART HYDRODYNAMIC SYSTEMS. Стоимость электромагнитного клапана зависит от его функций, конструктивного типа, диаметра резьбы и фирмы- производителя электромагнитных (соленоидных) клапанов. Для определения необходимого вида устройства можно проконсультироваться со специалистами или посмотреть видео электромагнитного клапана.

---

В нашем магазины вы можете купить электромагнитный клапан по выгодной цене оптом и в розницу со склада в Москве с доставкой по России. Быстрые отгрузки в города: Санкт-Петербург, Екатеринбург, Казань, Краснодар, Самара, Воронеж, Нижний Новгород, Волгоград, Ростов-на-Дону, Челябинск, Новосибирск, Омск, Уфа, Красноярск, Пермь.

Электромагнитный (соленоидный) клапан

Электромагнитные (соленоидные) клапаны –  это электромеханические управляющие устройства, используемые для контроля и управления потоком различных сред, таких например, как вода или газ, а также многих других.

Электромагнитным клапан называется потому, что для активации управляющего устройства используется электромагнитная катушка (соленоид).

Как работает электромагнитный клапан?

Когда возникает нужда в перекрытии потока среды  (закрытии клапана) с управляющего устройства на электромагнитную катушку подается электрическое напряжение. Под действием электричества сердечник опускается, (или поднимается — в зависимости от конструкции клапана), и перекрывает поток среды. Когда напряжение пропадает, сердечник возвращается в исходное состояние.



В чем заключаются преимущества и недостатки электромагнитного клапана?

Преимущества	Недостатки
Быстрая работа	В случае исчезновения управляющего сигнала (например в случае обрыва сети), клапан становится неработоспособным.
Высокая надежность
Длительный срок службы
Компактность

Применение электромагнитных клапанов.

Электромагнитные клапаны используются в различных отраслях промышленности. Они используются в машиностроении, химической и нефтегазовой промышленности, системах очистки, холодильном оборудовании, системах центрального отопления, системах автоматического пожаротушения и многих других областях

Виды электромагнитных клапанов и их механизмов работы

В зависимости от состояния клапана до подачи на него напряжения, клапаны делятся на нормально закрытые клапаны, и нормально-открытые клапаны. Нормально-закрытые клапаны в нерабочем состоянии закрыты, а при подаче напряжения – открываются. Нормально-открытые клапаны открыты в рабочем состоянии, и закрываются при подаче напряжения.

В зависимости от степени воздействия на поток, клапаны могут быть отсечными – они используются тогда, когда нужно мгновенное перекрытие потока, например при возможной аварии, и регулирующими – они предназначены для постепенного изменения мощности потока, а также для их смешивания

По способу подключения к трубопроводу, клапаны могут быть муфтовыми (крепится при помощи резьбового соединения), фланцевыми (с использованием фланцев), межфланцевыми  (клапан находится между фланцами, стягивающихся специальными шпильками) и приварными (присоединеие осуществляется при помощи электросварки)

По характеру действия клапаны бывают одноходовые, двухходовые, трехходовые, и четырехходовые,

Механизмов работы таких клапанов тоже два:

• Прямого действия, использующийся на небольших расходах – то есть, регулировка происходит исключительно при подаче напряжения на катушку и приведению в движение сердечника;
• Пилотного действия, использующийся на больших расходах – подача напряжения воздействует на пилотный, а открытие основного клапана происходит посредством использования  энергии потока воды. Такой механизм работы требует обязательного наличия перепад давления около 0,2 атм. По такому принципу работает электромагнитный обратный клапан для воды, предотвращающий обратный поток в трубопроводе.

Какие материалы используются в электромагнитных клапанах?

Электромагнитные клапаны используются в самых разных комбинациях оборудования, в том числе и для контроля сред с высокой  агрессивностью. Корпус клапана должен быть изготовлен из высокопрочного материала, для того, чтобы предотвратить его преждевременный выход из строя. Наиболее важными компонентами тут являются материалы уплотнения.

Как подобрать уплотнение для клапана?

Подбор уплотнения – наиболее сложный аспект подбора электромагнитного клапана. Тут нужно учитывать химические свойства среды, температуру и давление. Наиболее распространенными уплотнительными материалами  являются  бутадиен-нитрильный каучук (NBR), этилен-пропиленовый каучук (EPDM), фторкаучук VITON  и политетрафторэтилен (ПТФЭ)

.

Материалы уплотнений для клапанов

Материал	Наиболее распространенные среды	Хорошая сопротивляемость	Плохая сопротивляемость
NBR	Вода Воздух Различные виды топлива Масла, газы	Алифатические углеводороды Нефть Топливо Минеральное масло Растительное масло Гидравлические жидкости Алкоголь Кислоты	Озон Ацетон Метилэтилкетон Хлорированные углеводороды Простые и сложные эфиры
EPDM	Горячая / холодная вода Фреон Воздух	Тепло Озон Окислительные химикаты Кислоты средних классификаций Щелочи Противопожарные гидравлические жидкости Кетоны и спирты	Масла и топливо Углеводороды Ароматические и алифатические углеводороды Галогенированные растворители Концентрированные кислоты
Viton	Горячая вода Кислота Щелочь Масло Углеводороды Растворы солей	Углеводороды Агрессивные химикаты Разбавленные кислоты Слабые щелочи Минеральные масла Алифатические и ароматические углеводороды Хлорированные углеводороды Озон	Кетоны Ацетоны





Как работают электромагнитные клапаны (видео)

принцип действия, устройство, виды || ИТАЛГАЗ





  Электромагнитный (соленоидный) клапан

 — это устройство для управления рабочей средой под давлением в трубопроводе.  Его действие заключается в том, чтобы открывать / закрывать проходное отверстие плунжером, на который воздействует магнитное поле электромагнитной катушки или усилением за счет давления рабочей среды и мембраны.





Принцип действия электромагнитного (соленоидного) клапана

---

Клапан оснащен соленоидом, который представляет собой электрическую катушку с подвижным ферромагнитным сердечником в центре. Это ядро называется плунжером. В положении покоя плунжер закрывает небольшое отверстие. Электрический ток через катушку создает магнитное поле. Магнитное поле оказывает силу на плунжер, в результате плунжер тянет к центру катушки так, что отверстие открывается. Это основной принцип, который используется для открытия и закрытия электромагнитных клапанов.





Устройство электромагнитного клапана

---



Основные компоненты:

1. Корпус клапана, который состоит из впускного и выпускного отверстия, а также седла.
2. Арматурная трубка с сердечником, на которую устанавливается катушка.
3. Плунжер, который скользит внутри арматурной трубки и в некоторых случаях служит уплотнением.
4. Катушка электромагнитная, которая создает магнитное поле, необходимое для перемещения плунжера.







Основные типы электромагнитных клапанов

---



Электромагнитный клапан непрямого действия



Данный вид клапанов доступен с присоединительными размерами 1/4″… 3″. При больших диаметрах статическое давление рабочей среды увеличивается, и необходимо, чтобы магнитное поле, создаваемое катушкой, способно было справится с ним. Это достигается за счет использования сервоуправляемого действия в клапане. При этом варианте конструкции давление среды помогает удерживать уплотнение главного клапана.





Нормально-закрытый клапан (2/2 NC) имеет впускное и выпускное отверстие в корпусе. Когда соленоид не находится под напряжением, поток блокируется основным уплотнением, которое может быть либо диафрагма, либо поршень. В этом режиме среда течет через небольшое отверстие в диафрагме или поршне и помогает удерживать клапан закрытым. Когда на электромагнитную катушку подается напряжение, открывается пилотное отверстие, позволяющее среде выйти из полости над основным уплотнением и открыть главный клапан.



Этот тип требует минимального перепада давления для работы, иначе поток среды через клапан будет минимальным или клапан просто не откроется.











Нормально-открытый клапан непрямого действия (2/2 NO) имеет впускное и выпускное отверстие в корпусе. При больших диаметрах статическое давление рабочей среды увеличивается, и все еще необходимо, чтобы магнитное поле, создаваемое соленоидной катушкой, способно было справляться с ним. В этой конструкции давление среды помогает удерживать открытым основной клапан. Когда катушка без напряжения, поток не перекрывается основным уплотнением, которое может быть либо диафрагмой, либо поршнем. В этом режиме среда течет через небольшое отверстие в диафрагме или поршне и помогает удерживать клапан открытым. Когда на катушку подается напряжение, пилотное отверстие закрывается и рабочая среда из полости над основной мембранной перестает попадать в выходной трубопровод, что приводит к закрыванию мембраны главного клапана.



Эта конструкция требует минимального перепада давления для работы, иначе клапан просто не закроется.







Электромагнитный клапан прямого действия



Двухходовой клапан имеет впускное и выпускное присоединительное отверстие в корпусе.





Нормально-закрытый клапан прямого действия (2/2 NC).
При этом варианте рабочая среда не протекает через клапан, а перекрыта плунжером, который прижат пружиной. При включении напряжения электромагнитная катушка поднимает плунжер и среда двигается к выпускному отверстию.









Нормально-открытый клапан прямого действия (2/2 NO).

При этом варианте отверстие открыто, рабочая среда направляется от впускного отверстия к выпускному. При подаче напряжения отверстие закрывается. Операция в обоих случаях зависит только от магнитного поля, создаваемого соленоидной катушкой.



Эти клапаны способны работать при нулевом давлении.







Клапан с принудительным подъемом мембраны



Нормально-закрытый клапан (2/2 NC) с принудительно поднимаемой диафрагмой, имеет впускное и выпускное отверстие в корпусе. В этих моделях плунжер механически прикреплен к диафрагме и управляет центральным пилотным отверстием и ходом основного уплотнения, что позволяет ему работать при нулевом перепаде давления.





Трехходовой электромагнитный клапан прямого действия



Трехходовой клапан имеет впускное и выпускное присоединительное отверстие в корпусе, а третье присоединительное отверстие находится в арматурной трубке («выхлоп»).





Нормально-закрытый трехходовой клапан (3/2 NC).
При этом варианте среда не пропускается через впускное отверстие, так как плунжер прижат к седлу пружиной. Но среда из выходного трубопровода выводится через «выхлоп». При подключении к электросети впускное отверстие открывает подачу рабочей среды, а «выхлоп» закрывается.







Нормально-открытый трехходовой клапан (3/2 NO).
В этом исполнении отверстие открыто, рабочая среда направляется от впускного отверстия к выпускному, а «выхлоп» закрыт. При подключении к электросети впускное отверстие закрывается, в то же время «выхлоп» открывается и соединяется с выходным трубопроводом. В обоих случаях операция зависит только от магнитного поля, создаваемого соленоидной катушкой.



Трехходовые электромагнитные клапаны могут работать при нулевом давлении.







Соленоидный клапан является одним из наиболее используемых компонентов в газовых и жидкостных системах, количество применений почти бесконечно. Вот некоторые примеры использования: системы отопления, технология сжатого воздуха, промышленная автоматизация, бассейн, стиральные машины, стоматологическое оборудование, системы мойки и оросительные системы.



Надеемся, что данная статья окажется Вам полезной и поможет разобраться в теме — электромагнитный клапан.







Соленоидные клапаны АСТА

Соленоидные клапаны (другое название «электромагнитные клапаны») — предназначены для дистанционного и/или автоматического открывания или закрывания потока среды в трубопроводах. Конструкция состоит из корпуса с запирающим элементом и электромагнитной катушки, которая в процессе работы клапана оказывает воздействие на шток/запорный орган клапана, перемещая его в требуемое положение.   В зависимости от направления действия катушки на запорный орган соленоидные клапаны могут быть нормально открытыми НО (NO-англ.) или нормально закрытыми НЗ (NC-англ.) Нормально закрытые электромагнитные клапаны в случае отсутствия электрического тока находятся в закрытом состоянии, а после замыкания цепи открываются. Нормально открытые наоборот, без питания открыты и запираются при подаче напряжения.   По конструкции соленоидные клапаны можно разделить на клапаны прямого или пилотного (непрямого) действия. У соленоидных клапанов прямого действия катушка непосредственно связана с запорным органом и клапан может работать во всех диапазонах рабочего давления от нуля до максимально допустимого для данной модели.  У электромагнитных клапанов пилотного действия, клапан при помощи катушки переключает канал соединяющий рабочую среду с пространством над мембраной, тем самым управляя клапаном не напрямую, а выполняя пилотную функцию.

К недостаткам такого клапан можно отнести необходимость наличия подпора — минимально требуемого давления рабочей среды, без которого нормально-закрытый клапан не сможет открыться, а нормально-открытый закрыться при подаче напряжения. Поэтому такие клапаны, как правило, имеют нижний предел 0,35 или 0,5 бар в зависимости от типоразмера.   Ограничение по минимальному давлению не всегда позволяет использовать пилотный соленоидный клапан, в то же время заменить пилотный клапан на модель прямого действия не всегда представляется возможным, так как клапаны прямого действия редко когда выпускаются типоразмером выше DN25 (1”). Именно для таких случаев в линейке соленоидных клапанов существуют специальные модели, несмотря на пилотную конструкцию которых, позволяющие работать во всем диапазоне давлений, начиная от полного отсутствия давления. Такая серия носит название с ΔР=0 – с нулевым перепадом давления.   Помимо стандартных электромагнитных пилотных клапанов содержащих мембрану, существует линейка поршневых соленоидных клапанов. Такая конструкция, благодаря отсутствию эластичных уплотнений, позволяет выдерживать более высокую, по сравнению с мембранными конструкциями, температуру рабочей среды. Клапаны АСТА серии ЭСК 103 позволяют использовать их на рабочих средах с температурой 180°С, что соответствует, к примеру, насыщенному пару при давлении 9 бар.   Широкое распространение получили пилотные соленоидные клапаны мембранной конструкции больших диаметров выполненные с корпусом из чугуна с эпоксидным порошковым покрытием. Такие клапаны обычно имеют ограничение по температуре до 70-80°С.  Типоразмеры таких клапанов, как правило, начинаются от DN50 и до DN1000 или выше. Конструктивно такие клапаны могут иметь мембранную или мембранно-плунжерную конструкцию. Такие клапаны могут сочетать в себе одновременно несколько функций, например, иметь функционал соленоидного клапана включающегося по таймеру и редукционного. Подробнее об этих моделях вы можете узнать на нашем сайте.

Виды соленоидных клапанов, прямого и непрямого действия

Под соленоидным или электромагнитным клапаном понимается устройство, которое служит для регулирования направления движения потоков газа или жидкости в различных технологических системах. Соленоидный клапан работает автоматически и управляется с помощью электрического тока, который подается на индукционную катушку, входящую в состав соленоидного клапана.

В зависимости от положения соленоида при отсутствии подачи электрического тока, выделяется два вида соленоидных клапанов – нормально открытые и нормально закрытые.

Кроме этого электромагнитные клапаны могут быть как прямого, так и непрямого действия. Их отличие в том, что прямой соленоидный клапан при подаче напряжения напрямую изменяет положение диафрагмы, и открывает или закрывает клапан. Непрямые соленоидные клапаны при подаче напряжения на него вызывают срабатывание другого (неэлектромагнитного) клапана. Прямые соленоидные клапаны являются более предпочтительными, так как они позволяют обеспечить более оперативное срабатывание. Они обычно используются когда расход воздуха или жидкости невелик, так как в противном случае необходимо значительно увеличить мощность соленоида, что ведет к большому удорожанию продукции. Соответственно, непрямые соленоидные клапаны более предпочтительны при больших расходах рабочей среды.

Компания «Полтраф СНГ» занимается поставкой потребителям в России и других странах СНГ соленоидных клапанов производства компаний ODE (Италия) и Asco Joucomatic (Голландия). Продукция этих компаний может использовать в различных условиях, в том числе на взрыво- и пожароопасных предприятиях (нефтяная и пищевая промышленности, АЗС и так далее), а также в случае при работе в агрессивной среде (в том числе в морской воде).

Вы можете перейти в раздел электромагнитных клапанов и произвести поиск, выбрав необходимые параметры >>

Надежность в деталях: как выбрать соленоидные клапаны

Надежность

Общая надежность любой системы на производственном предприятии не может превышать надежность последнего звена в цепочке управления. Во многих случаях таким звеном является соленоидный клапан с дистанционным управлением, который запускает или останавливает производственный процесс.

По сути, соленоидный клапан — это устройство для электрического прерывания или отвода потока рабочей среды в трубе. Существует множество типов соленоидных клапанов, однако все они основаны на одном принципе: отверстие закрывается или открывается для того, чтобы регулировать поток. Области применения таких клапанов разнообразны. С одной стороны, их можно использовать для управления стандартными отсечными и регулирующими клапанами или же специальными клапанами — например, клапанами систем повышенной надежности для защиты от превышения давления (High Integrity Pressure Protection System, HIPPS) и клапанами аварийного отключения (Emergency Shutdown, ESD). С другой, они подходят и для непосредственного управления рабочими средами при контроле пожаротушения или управления системами обеспечения паром, водой и воздухом. Соленоидные клапаны также широко используются в пневматических системах и элементах управления. Во всех этих случаях надежность работы оборудования имеет первостепенное значение.

Для сокращения издержек некоторые предприятия приобретают соленоидные клапаны, основываясь только на их цене. Однако ошибочно полагать, что все клапаны одинаковы и мало что может пойти не так с этими, казалось бы, простыми устройствами, которые обычно состоят из катушки, плунжера и седла. Разработанный на высоком техническом уровне соленоидный клапан может стоить дороже, но расходы в течение срока его службы будут значительно ниже, чем у более дешевых эквивалентных клапанов.

Для подтверждения этого тезиса о ложной экономии рассмотрим традиционный соленоидный клапан. Чтобы уплотнить шток для предотвращения утечки, в них обычно используются специальные кольца. Такая конструкция имеет множество недостатков. Герметизирующая способность уплотнительного кольца со временем снижается из-за износа резины, что приводит к утечкам рабочей среды. Из-за этого рабочая среда или присутствующие в ней загрязнения могут накапливаться на штоке клапана, увеличивая трение. Кроме того, в некоторых конструкциях требуется вентиляционное отверстие, чтобы обеспечить плавное движение штока клапана. Однако из-за такого отверстия внутренние части клапана становятся уязвимыми к загрязнениям из атмосферы, которые также могут откладываться на штоке.

Все эти факторы могут привести к замедлению срабатывания и потенциальным сбоям клапана, а, например, в HIPPS и системах аварийного отключения важна каждая доля секунды. Чтобы справиться с повышенным трением, некоторые поставщики используют более упругую пружину, которая позволит клапану по-прежнему работать при увеличении трения. Для преодоления такой упругости пружины требуется большее значение FFR (Force Friction Ratio — соотношение силы и трения). Соответственно, необходим соленоид большей мощности, а при увеличении мощности выделяется больше тепла. Повышение температуры, в свою очередь, может отрицательно сказаться на сроке службы соленоида. Помимо этого, катушка с повышенным энергопотреблением может повысить расходы на установку клапана, поскольку могут потребоваться провода большего сечения или инженеры будут вынуждены использовать меньше клапанов в одном контуре управления.

Отказы соленоидных клапанов приводят к простоям оборудования со всеми сопутствующими проблемами и затратами. А если клапан заклинит в ситуации, когда требуется аварийное отключение, то результат может быть фатальным.

Надежность можно определять по-разному, однако в инженерной терминологии она характеризует степень доверия к оборудованию, т. е. способность системы или компонента работать в заявленных условиях в течение указанного периода без неполадок и отказов. Надежность, безусловно, тесно связана с безопасностью системы: для анализа обоих показателей применяются общие методы и они зависят друг от друга. Кроме того, данный параметр оказывает влияние на стоимость сбоев, которая состоит из стоимости простоя системы, запасных частей, оборудования для ремонта, труда персонала и затрат на претензии по гарантиям.



Рис. 1. Предполагаемый срок службы катушки

Особенности катушки

Одной из важнейших частей соленоидного клапана является электромагнитная катушка, которая существенно влияет на его надежность. Задача катушки — создавать электромагнитное поле, которое будет поднимать сердечник/шток, чтобы открыть нормально закрытый клапан (НЗ) или закрыть нормально открытый (НО). Без нее внутренние компоненты клапана просто не смогут перемещаться при подаче напряжения.

Некоторые поставщики соленоидных клапанов приобретают катушки у сторонних производителей, зачастую не имеющих собственного интереса в их оптимизации. Им предоставляется чертеж и технические характеристики, и они поставляют продукт, отвечающий этим требованиям. В свою очередь, собственное производство катушек позволяет отслеживать каждый аспект производственного процесса, совершенствовать его и внедрять новые технологии, а не просто разрабатывать конструкцию, которая будет использоваться без изменений в течение длительного времени.

Для изготовления надежной электромагнитной катушки производитель должен соблюдать стандарты IEC 335 для электрических устройств. Также нужно установить класс изоляции: у стандартных катушек это E, F или H. Класс изоляции определяет максимальную рабочую температуру катушки в течение конкретного срока службы (рис. 1). Например, в соответствии с европейским стандартом IEC 335 катушки класса H должны выдерживать 20 000 ч при +180 °C, а катушки класса F — 20 000 ч при +155 °C. Однако по требованиям американского стандарта UL катушки должны выдерживать 30 000 ч как в классе H (при +180 °C), так и в классе F (при +155 °C). Оптимизированный соленоидный клапан будет содержать проводник из меди высокой чистоты, отвечающей более строгим международным стандартам, а также изолирующее покрытие класса H по UL, которое обеспечит длительный срок службы.

При производстве катушки одной из важных целей является «идеальная обмотка»: чтобы витки катушки были абсолютно однородны и каждый последующий слой идеально ложился на предыдущий (рис. 2). Такая обмотка приближается к 100%-ной эффективности, а также уменьшает риск возникновения горячих участков, которые являются потенциальными точками отказа.

Рис. 2. «Идеальная обмотка»

После намотки проводника катушку следует заключить в оболочку, чтобы обеспечить изоляцию и защиту от повреждения и влаги. Эпоксидная литая оболочка имеет лучшие характеристики, поскольку является прекрасным изолятором и негигроскопична. В конечном счете, каждая катушка, предназначенная для использования в соленоидном клапане, должна быть спроектирована и испытана для непрерывной службы, а также отвечать требованиям стандарта IEC 216 к термостойкости.



Оптимальная конструкция

Как уже отмечалось выше, традиционные конструкции клапана, в которых используются уплотнительные кольца и вентиляционные отверстия, не соответствуют требованиям безопасности и надежности.

Необходим иной подход к разработке соленоидного клапана — без уплотнения, с низким коэффициентом трения и без заедания. Для этого между штоком и корпусом клапана можно использовать специальное двухслойное динамическое уплотнение, не содержащее никаких резиновых компонентов, которые, как уже говорилось, со временем разрушаются. Внутренний слой уплотнения (U-образное кольцо), находящийся в соприкосновении со штоком клапана, может быть изготовлен из PTFE и поддерживаться уплотнительным кольцом из эластомера. Для таких колец используется эластомер, устойчивый к воздействию окружающей среды. Он создает преднагрузку для U-образного кольца из PTFE и обеспечивает статическое уплотнение. В сочетании со штоком клапана, поверхность которого отполирована с точностью до микрона, такая конструкция эффективно предотвращает любое заедание и сводит к минимуму трение штока.

Риск заедания также снижается за счет устранения необходимости в вентиляционных отверстиях. Клапан с «недышащей» конструкцией не допускает проникновения грязи из окружающей среды.

Представленная конструкция имеет низкое значение FFR, что позволяет избежать потребности в мощной пружине и использовать катушку с пониженным энергопотреблением (1,8 Вт, 0,5 Вт IS). У такого решения множество преимуществ. Например, при модернизации завода можно устанавливать новые соленоидные клапаны без замены кабелей или добавления источников питания. Катушка с пониженным энергопотреблением позволяет выполнять больше работы в той же инфраструктуре — например, питать большее количество устройств. Дополнительным преимуществом является то, что меньшая мощность означает меньшую температуру: это приводит к более длительному сроку службы катушки с сокращением эксплуатационных расходов.

Кроме того, качественные клапаны поставляются с соответствующими целевому назначению руководствами по установке и обслуживанию. Эти документы также содержат рекомендации по достижению «чистой» среды и обеспечению максимальной защиты с помощью фильтров и выхлопных устройств, которые позволят избежать попадания в клапан любых загрязнений, способных нарушить его нормальную работу и/или снизить долговечность.



Экстремальные рабочие условия

Надежность соленоидных клапанов становится еще важнее в экстремальных рабочих условиях. Например, рассмотрим управление приводом клапана при очень низкой температуре.

Существует множество документальных свидетельств того, что уровень надежности соленоидных клапанов уменьшается по мере понижения температуры. Решение такой проблемы — сертифицированные соленоидные клапаны, работающие при температурах –60…+90 °C.

При работе в коррозионных средах, например содержащих сернистый газ, где часто происходит сульфидное растрескивание под напряжением, все материалы внутренних и внешних компонентов клапана должны отвечать требованиям NACE.

В целом, для любых экстремальных рабочих условий рекомендуется подбирать соленоидные клапаны, защищенные от коррозии и имеющие долгий срок службы, а также сертифицированные признанными в отрасли органами, такими как Exida и TÜV.

Наконец, для потенциально взрыво­опасных сред инженерам следует остановить свой выбор на соленоидных клапанах с широким ассортиментом вариантов взрывозащиты и сертификацией, делающей их пригодными для использования в опасных средах, — ТР ТС 012/2011, ATEX, IECEx, NEMA/UL/CSA, NEPSI, PESO, INMETRO и KOSHA.



Решение Emerson

Клапаны ASCO серии 327 от компании Emerson (рис. 3, табл.) — это универсальные соленоидные клапаны 3/2 прямого действия (со сбалансированной тарелкой), доступные в различных исполнениях по материалам, мощности, пропускной способности и сертификации. Они подходят для различных задач, например для управления приводом, разгрузки компрессора и контроля над средствами обеспечения, и могут использоваться в составе широкого диапазона инженерных решений, среди которых системы управления приводом, системы управления с резервированием и байпасные панели.

Рис. 3. Соленоидные клапаны ASCO серии 327

Благодаря уникальной конструкции и заверенному сертификатами соответствию требованиям безопасности, клапаны серии 327 являются проверенным, безопасным, надежным и адаптируемым решением, подходящим для использования в жестких промышленных условиях. Такой клапан обладает взрывозащитой и превосходит строгие требования нефтегазовой отрасли.

Таблица. Технические характеристики клапанов ASCO серии 327

Материал корпуса клапана	Нержавеющая сталь 316L / латунь / алюминий
Размер	1/4″, 1/2″
Пропускная способность (Kv)	До 1,5 м3/ч
Давление	ΔP 0–10 бар
Рабочая температура	–60…+120 °С
Класс SIL	До 3 (Exida и TÜV)
Энергопотребление	от 0,5 Вт
Материал корпуса / оболочки /  катушки	Алюминий / нержавеющая сталь 316L / заливка эпоксидной смолой
Дополнительные возможности	Ручное управление, ручной сброс, съемное ручное управляющее устройство
Международная сертификация Ex	CU TR (ТР ТС), ATEX, IECEx, NEMA/ UL/CSA, NEPSI, PESO, INMETRO, KOSHA и т. д.
Сертификаты безопасности	Exida, TÜV

Клапаны обладают прочной «недышащей» конструкцией, специальным устройством уплотнения и катушкой с увеличенным сроком службы. Все катушки проектируются и изготавливаются на собственных заводах Emerson.

Также клапаны серии 327 позволяют значительно сократить время технического обслуживания и расходы на ввод в эксплуатацию. Например, устройство для управления клапаном при недостаточном давлении можно извлечь вручную, без демонтажа клапана или выключения пневматической системы оборудования.

К другим преимуществам данных клапанов относятся:

• модели с пониженным энергопотреблением, которые уменьшают размеры источников питания и кабелей;
• отвечающие требованиям NACE материалы, снижающие риск коррозии;
• катушки класса H с эпоксидной оболочкой для долгого срока службы;
• внутренняя устойчивость к вибрациям;
• наличие постоянного воздушного зазора (даже при подаче питания), который снижает любые риски заедания (рис. 4), вызванные остаточным магнетизмом.


  Рис. 4. Конструкция для снижения риска заедания



Пример применения

Чтобы подчеркнуть преимущества высококачественных соленоидных клапанов, рассмотрим управление клапаном ESD на нефтеперерабатывающем заводе. При нормальной работе на такие клапаны подается питание для поддержки технологического клапана в открытом состоянии. Соответственно, в случае аварийной ситуации соленоидный клапан должен быть обесточен и быстро закрыться, чтобы перекрыть технологический клапан. Поскольку соленоид такого типа обычно подолгу работает в режиме ожидания, разрушение уплотнительного кольца и повышенное трение значительно замедлят его отклик при закрытии.

Чтобы измерить время отклика соленоидного клапана после работы в режиме ожидания, было проведено испытание. Оно показало, что клапан ASCO 327 срабатывал значительно быстрее, чем изделие конкурента, которое, помимо прочего, имело большее усилие возврата пружины. Таким образом, клапаны ASCO демонстрируют более стабильное и надежное поведение по прошествии долгого времени, чем аналогичные устройства (рис. 5).

Рис. 5. Быстро закрывающийся соленоидный клапан повышает безопасность применения



Заключение

Покупка недорогого соленоидного клапана на первый взгляд может показаться выгодной. Для многих инженеров клапаны — это простые устройства для прерывания или отвода потока в трубе. Однако если необходимо быть уверенным в том, что соленоидный клапан мгновенно откроется или закроется, когда это потребуется, даже после длительного периода ожидания, единственным вариантом являются высококачественные инженерные решения.

Facebook

Twitter

Вконтакте

Google+

Устройство соленоидного клапана, назначение и применение

Электромагнитные или соленоидные клапаны широко используются в быту и на производстве, играя важную роль в сложных технологических процессах. Нередко их можно встретить в системах трубопроводов, а также в аппаратах с автоматическим управлением. Основной целью применения подобного рода изделий является управление потоками пара, воздуха, воды, и других жидких или газообразных веществ, дистанционно.

Главными функциями электромагнитного клапана следует назвать регулирование объемов и полное перекрытие подачи потока воздуха, воды, пара и других рабочих сред в трубопроводах.

Устройство соленоидных клапанов

Даже cвое название электромагнитный, клапана, производство которых использует соленоиды, получило неспроста. В целом же принцип устройства соленоидных клапанов напоминает устройство обычного запорного механизма. Основными составляющими элементами электромагнитного клапана являются корпус, катушки с сердечником, поршень или диск для регулировки потоков рабочей среды.

Открытие и закрытие таких устройств осуществляется без участия физической силы человека, посредством подачи электрического тока на соленоид (электромагнитная катушка). Таким образом, в отличие от традиционных запорных механизмов, электромагнитный клапан, может дистанционно регулировать объем и подачу газообразных или жидких веществ в тот момент времени, который задан планом технологического процесса.

Следовательно, главным преимуществом электромагнитного клапана является автоматическое управление.

Материалы производства

Для изготовления соленоидных клапанов производители чаще всего используют такие материалы как нержавеющая сталь, латунь, или специальный пластик. Что касается прокладок и уплотнителей для корпуса электромагнитного клапана, их производство чаще всего применяет каучук, резину, силикон, а также фторопласт.

На что обратить внимание при выборе клапана

Выбор модели электромагнитного клапана должен осуществляться с учетом основной сферы его применения. Одни модели допускают направления движения рабочей среды в любую сторону, другие нет. Неверно выбранный электромагнитный клапан может не справиться с возложенными на него задачами в технологических процессах.
Только изучив технические характеристики и конструктивные особенности изделия, можно принять верное решение.

Как работает электромагнитный клапан

Что такое электромагнитный клапан?

Определение электромагнитного клапана — это электромеханический клапан, который обычно используется для управления потоком жидкости или газа. Существуют различные типы электромагнитных клапанов, но основные варианты — с пилотным или прямым действием. Клапаны с пилотным управлением, наиболее широко используемые, используют давление в трубопроводе системы для открытия и закрытия главного отверстия в корпусе клапана.

В то время как соленоидные клапаны прямого действия напрямую открывают или закрывают отверстие главного клапана, которое является единственным каналом потока в клапане. Они используются в системах, требующих низкой пропускной способности, или в приложениях с низким перепадом давления на отверстии клапана.

Принцип действия электромагнитных клапанов

Принцип действия электромагнитного клапана заключается в управлении потоком жидкостей или газов в положительном, полностью закрытом или полностью открытом режиме. Их часто используют для замены ручных клапанов или для дистанционного управления.Функция электромагнитного клапана включает открытие или закрытие отверстия в корпусе клапана, что позволяет или предотвращает прохождение потока через клапан. Плунжер открывает или закрывает отверстие, поднимаясь или опускаясь внутри гильзы за счет подачи питания на катушку.

Электромагнитные клапаны состоят из змеевика, плунжера и втулки в сборе. В нормально закрытых клапанах возвратная пружина плунжера прижимает плунжер к отверстию и препятствует потоку. Когда на катушку соленоида подано напряжение, возникающее магнитное поле поднимает плунжер, обеспечивая поток.Когда на катушку соленоида подается напряжение в нормально открытом клапане, плунжер закрывает отверстие, что, в свою очередь, предотвращает поток.

Почему используется электромагнитный клапан?

В большинстве приложений управления потоком необходимо запускать или останавливать поток в контуре для управления жидкостями в системе. Для этого обычно используется электромагнитный клапан с электронным управлением. Электромагнитные клапаны, приводимые в действие соленоидом, могут быть расположены в удаленных местах и ​​могут управляться с помощью простых электрических переключателей.

Электромагнитные клапаны — наиболее часто используемые элементы управления в жидкостной технике. Они обычно используются для отключения, выпуска, дозирования, распределения или смешивания жидкостей. По этой причине они используются во многих областях. Соленоиды обычно обеспечивают быстрое и безопасное переключение, длительный срок службы, высокую надежность, низкую мощность управления и компактную конструкцию.

Где используется электромагнитный клапан?

Электромагнитные клапаны применяются в широком диапазоне промышленных настроек, включая общее двухпозиционное управление, контуры управления заводом, системы управления технологическим процессом и различные приложения производителей оригинального оборудования, и это лишь некоторые из них.

Электромагнитные клапаны можно найти во многих различных секторах, в том числе:

• Водоснабжение
• Очистка питьевой воды
• Очистка сточных вод
• Очистка / очистка серой и черной воды
• Машиностроение
• Охлаждение, смазка и дозирование
• Строительные услуги
• Крупные системы отопления, климат-контроль
• Техника безопасности
• Системы защиты водопроводов и пожаротушения
• Компрессоры
• Сброс давления и дренаж
• Подача топлива
• Транспортные и резервуарные помещения
• Пожары системы
• Управление мазутным и газовым горелками
• Газовая хроматография
• Регулировка газовой смеси
• Приборы для анализа крови
• Контроль процессов очистки

Как заменить электромагнитные клапаны

Для правильного и точного управления работой, электромагнитные клапаны должны быть настроены и выбраны в соответствии с конкретным приложением.Наиболее важными параметрами для выбора электромагнитного регулирующего клапана являются значение Kv (выраженное в кубических метрах в час) и диапазон давления в приложении.

Чем ниже отверстие клапана или чем прочнее змеевик, тем выше давление, при котором клапан может закрыться. На основании рассчитанного значения Kv и диапазона давления для планируемого применения можно определить соответствующий тип клапана и его требуемое отверстие.

Что такое электромагнитный клапан NAMUR?

NAMUR — это аббревиатура от User Association of Automation Technology in Process Industries, которая служит стандартом для технологии автоматизированных клапанов.Стандартные интерфейсы полезны для монтажа приводов, поскольку они помогают снизить затраты на изготовление и установку соленоидов. Bürkert предлагает для покупки широкий выбор электромагнитных клапанов NAMUR. Посетите наш веб-сайт сегодня, чтобы просмотреть полный ассортимент электромагнитных клапанов.

Где купить электромагнитный клапан

Клапаны Bürkert можно найти практически во всех отраслях промышленности. От сварочных роботов до гидротехнических сооружений, от пылеудаления при добыче полезных ископаемых до контроля давления в кабине самолета — все возможно с нашими клапанами в качестве надежного компонента вашей системы.Если вам нужен отдельный клапан, клапанные блоки или индивидуальные решения, вся наша линейка продуктов ориентирована на обеспечение контролируемого обращения с жидкостями и газами.

Наша продукция предназначена для доставки:

• Высокая гибкость благодаря модульной конструкции
• Разнообразный выбор материалов
• Высокая надежность и длительный срок службы
• Низкое воздействие на окружающую среду

Приобретите высококачественные электромагнитные клапаны в интернет-магазине Burkert прямо сегодня . Или, чтобы получить дополнительную информацию, позвоните нам по телефону +44 1285 648 720, по электронной почте[email protected] или заполните нашу контактную форму.

Самые популярные электромагнитные клапаны Bürkert Самые популярные электромагнитные клапаны Bürkert

Не все электромагнитные клапаны одинаковы. Да, здесь, в Bürkert, мы регулярно разрабатываем невероятно инновационные соленоиды — это то, что мы делаем! Однако часто требуется прочная, надежная рабочая лошадка соленоида, которая, как вы можете быть уверены, многократно выполнит свою работу в течение длительного и выдающегося жизненного цикла. Следующие три электромагнитных клапана Bürkert являются воплощением надежности.

Что такое электромагнитный клапан и как он работает?

Электромагнитные клапаны используются везде, где требуется автоматическое регулирование потока жидкости. Они все в большей степени используются в самых разных типах установок и оборудования. Разнообразие доступных конструкций позволяет выбрать клапан в соответствии с конкретным применением.

ОБЩЕЕ

Электромагнитные клапаны используются везде, где требуется автоматическое регулирование потока жидкости.Они все в большей степени используются в самых разных типах установок и оборудования. Разнообразие доступных конструкций позволяет выбрать клапан в соответствии с конкретным применением.

СТРОИТЕЛЬСТВО

Электромагнитные клапаны — это блоки управления, которые при включении или отключении электропитания либо перекрывают, либо пропускают поток жидкости. Привод выполнен в виде электромагнита. При подаче напряжения создается магнитное поле, которое натягивает плунжер или поворотный якорь против действия пружины.В обесточенном состоянии плунжер или поворотный якорь возвращается в исходное положение под действием пружины.

РАБОТА КЛАПАНА

По режиму срабатывания различают клапаны прямого действия, клапаны с внутренним управлением и клапаны с внешним управлением. Еще одна отличительная особенность — это количество подключений к портам или количество потоковых трактов («путей»).

КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ

В соленоидном клапане прямого действия уплотнение седла прикреплено к сердечнику соленоида.В обесточенном состоянии отверстие седла закрыто, которое открывается, когда клапан находится под напряжением.

КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ 2-ХОДОВЫЕ

Двухходовые клапаны — это запорные клапаны с одним входным и одним выходным отверстиями (рис. 1). В обесточенном состоянии пружина сердечника при помощи давления жидкости удерживает уплотнение клапана на седле клапана, перекрывая поток. При подаче напряжения сердечник и уплотнение втягиваются в катушку соленоида, и клапан открывается. Электромагнитная сила больше, чем объединенная сила пружины и силы статического и динамического давления среды.

фигура 1

3-ХОДОВЫЕ КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ

Трехходовые клапаны имеют три штуцера и два седла клапана. Одно уплотнение клапана всегда остается открытым, а другое закрытым в обесточенном режиме. Когда катушка находится под напряжением, режим меняется на противоположный. Трехходовой клапан, показанный на рис. 2, выполнен с сердечником плунжерного типа. Различные операции клапана могут быть получены в зависимости от того, как текучая среда соединена с рабочими портами на рис. 2. Давление текучей среды нарастает под седлом клапана.Когда катушка обесточена, коническая пружина плотно прижимает нижнее уплотнение сердечника к седлу клапана и перекрывает поток жидкости. Порт A выпускается через R. Когда катушка находится под напряжением, сердечник втягивается, седло клапана в Порте R закрывается подпружиненным верхним уплотнением сердечника. Текучая среда теперь течет от P к A.

фигура 2 В отличие от версий с сердечником плунжерного типа, клапаны с поворотным якорем имеют все портовые соединения в корпусе клапана. Изолирующая диафрагма предотвращает контакт текучей среды с камерой змеевика.Клапаны с поворотным якорем могут использоваться для управления любым трехходовым клапаном. Основной принцип конструкции показан на рис. 3. Клапаны с поворотным якорем стандартно оснащены ручным дублером.

фигура 3

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ С ВНУТРЕННИМ ПИЛОТОМ

В клапанах прямого действия силы статического давления увеличиваются с увеличением диаметра отверстия, что означает, что магнитные силы, необходимые для преодоления сил давления, соответственно становятся больше.Поэтому электромагнитные клапаны с внутренним управлением используются для переключения более высоких давлений в сочетании с отверстиями большего размера; в этом случае перепад давления жидкости выполняет основную работу по открытию и закрытию клапана.

КЛАПАНЫ 2-ХОДОВЫЕ С ВНУТРЕННИМ ПИЛОТОМ

Электромагнитные клапаны с внутренним управлением оснащены 2- или 3-ходовым пилотным соленоидным клапаном. Мембрана или поршень обеспечивают уплотнение для седла главного клапана. Работа такого клапана показана на рис.4. Когда пилотный клапан закрыт, давление жидкости увеличивается с обеих сторон диафрагмы через выпускное отверстие. Пока существует перепад давления между впускным и выпускным портами, запорная сила доступна за счет большей эффективной площади в верхней части диафрагмы. Когда пилотный клапан открыт, давление сбрасывается с верхней стороны диафрагмы. Большая эффективная сила чистого давления снизу поднимает диафрагму и открывает клапан. Как правило, клапаны с внутренним управлением требуют минимального перепада давления для обеспечения удовлетворительного открытия и закрытия.Omega также предлагает клапаны с внутренним управлением, спроектированные с соединенным сердечником и диафрагмой, которые работают при нулевом перепаде давления (рис. 5).

фигура 4

МНОГООБХОДИМЫЕ ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ С ВНУТРЕННИМ НАПРАВЛЕНИЕМ

4-ходовые электромагнитные клапаны с внутренним управлением используются в основном в гидравлических и пневматических системах для приведения в действие цилиндров двустороннего действия. Эти клапаны имеют четыре патрубка: впуск давления P, два патрубка цилиндра A и B и один патрубок выпуска R.4/2-ходовой тарельчатый клапан с внутренним управлением показан на рис. 6. В обесточенном состоянии пилотный клапан открывается на соединении между входом давления и пилотным каналом. Обе тарелки главного клапана теперь находятся под давлением и переключаются. Теперь соединение порта P подключено к A, а B может выходить через второй ограничитель через R.

цифра 5

КЛАПАНЫ С НАРУЖНЫМ УПРАВЛЕНИЕМ

В этих типах для приведения в действие клапана используется независимая управляющая среда.На рис. 7 показан поршневой клапан с угловым седлом и закрывающей пружиной. В безнапорном состоянии седло клапана закрыто. Трехходовой электромагнитный клапан, который может быть установлен на приводе, управляет независимой управляющей средой. Когда электромагнитный клапан находится под напряжением, поршень поднимается против действия пружины, и клапан открывается. Версия с нормально открытым клапаном может быть получена, если пружина расположена на противоположной стороне поршня привода. В этих случаях независимая управляющая среда подключается к верхней части привода.Версии двойного действия, управляемые 4/2-ходовыми клапанами, не содержат пружины.

фигура 6

МАТЕРИАЛЫ

Все материалы, из которых изготовлены клапаны, тщательно отбираются в соответствии с различными типами применения. Материал корпуса, материала уплотнения и материала соленоида выбирается для оптимизации функциональной надежности, совместимости с жидкостями, срока службы и стоимости.

КУЗОВ

Корпуса клапанов нейтральной жидкости изготовлены из латуни и бронзы.Для жидкостей с высокими температурами, например пара, доступна коррозионно-стойкая сталь. Кроме того, полиамидный материал используется по экономическим причинам в различных пластиковых клапанах.

СОЛЕНОИДНЫЕ МАТЕРИАЛЫ

Все части электромагнитного привода, контактирующие с жидкостью, изготовлены из аустенитной коррозионно-стойкой стали. Таким образом обеспечивается устойчивость к коррозионному воздействию нейтральных или умеренно агрессивных сред.

УПЛОТНЕНИЯ

Конкретные механические, термические и химические условия в приложении влияют на выбор материала уплотнения.Стандартным материалом для нейтральных жидкостей при температурах до 194 ° F обычно является FKM. Для более высоких температур используются EPDM и PTFE. Материал PTFE универсально устойчив практически ко всем техническим жидкостям.

НОМИНАЛЬНОЕ ДАВЛЕНИЕ — ДИАПАЗОН ДАВЛЕНИЯ

Все значения давления, приведенные в этом разделе, представляют собой манометрическое давление. Номинальное давление указано в фунтах на квадратный дюйм. Клапаны надежно работают в заданных диапазонах давления. Наши цифры действительны для диапазона пониженного напряжения от 15% до перенапряжения 10%.Если 3/2-ходовые клапаны используются в другом режиме, допустимый диапазон давления изменяется. Более подробная информация содержится в наших технических паспортах.

В случае работы в вакууме необходимо следить за тем, чтобы вакуум был на стороне выхода (A или B), в то время как более высокое давление, то есть атмосферное давление, подключено к входному отверстию P.

ЗНАЧЕНИЯ РАСХОДА

Скорость потока через клапан определяется конструкцией и типом потока.Размер клапана, требуемый для конкретного применения, обычно определяется номиналом Cv. Этот показатель разработан для стандартных единиц и условий, то есть расхода в галлонах в минуту и ​​использования воды с температурой от 40 ° F до 86 ° F при перепаде давления 1 фунт / кв. Дюйм. Приведены значения Cv для каждого клапана. Стандартизированная система значений расхода также используется для пневматики. В этом случае воздушный поток в SCFM вверх по потоку и падение давления 15 фунтов на квадратный дюйм при температуре 68 ° F.

СОЛЕНОИДНЫЙ ПРИВОД

Общей чертой всех соленоидных клапанов Omega является система соленоидов с эпоксидной изоляцией.В этой системе вся магнитная цепь — катушка, соединения, ярмо и направляющая трубка сердечника — объединены в один компактный блок. Это приводит к тому, что высокая магнитная сила удерживается в минимальном пространстве, обеспечивая первоклассную электрическую изоляцию и защиту от вибрации, а также внешних коррозионных воздействий.

КАТУШКИ

Катушки Omega доступны для всех обычно используемых напряжений переменного и постоянного тока. Низкое энергопотребление, особенно в случае соленоидных систем меньшего размера, означает, что возможно управление через полупроводниковую схему.

рисунок 7 Доступная магнитная сила увеличивается по мере уменьшения воздушного зазора между сердечником и заглушкой, независимо от того, используется ли переменный или постоянный ток. Электромагнитная система переменного тока имеет большую магнитную силу, доступную при большем ходе, чем сопоставимая соленоидная система постоянного тока. Графики характеристического хода в зависимости от силы, показанные на рис. 8, иллюстрируют эту взаимосвязь.

Ток, потребляемый соленоидом переменного тока, определяется индуктивностью. С увеличением хода индуктивное сопротивление уменьшается и вызывает увеличение потребления тока.Это означает, что в момент обесточивания ток достигает максимального значения. Противоположная ситуация применима к соленоиду постоянного тока, где потребление тока зависит только от сопротивления обмоток. Сравнение во времени характеристик включения соленоидов переменного и постоянного тока показано на рис. 9. В момент подачи питания, то есть когда воздушный зазор максимален, электромагнитные клапаны потребляют гораздо более высокие токи, чем когда сердечник полностью заполнен. втянут, т. е. воздушный зазор закрыт.Это приводит к высокой производительности и расширенному диапазону давления. В системах постоянного тока после включения тока поток увеличивается относительно медленно, пока не будет достигнут постоянный ток удержания. Таким образом, эти клапаны могут управлять только более низким давлением, чем клапаны переменного тока, при тех же размерах отверстий. Более высокие давления могут быть получены только за счет уменьшения размера отверстия и, следовательно, пропускной способности.

ТЕПЛОВЫЕ ЭФФЕКТЫ

Когда на катушку соленоида подано напряжение, всегда выделяется определенное количество тепла.Стандартная версия электромагнитных клапанов имеет относительно небольшой подъем температуры. Они предназначены для достижения максимального повышения температуры 144 ° F в условиях непрерывной работы (100%) и при 10% перенапряжении. Кроме того, обычно допустима максимальная температура окружающей среды 130 ° F. Максимально допустимые температуры жидкости зависят от конкретных материалов уплотнения и корпуса. Эти цифры можно получить из технических данных.

ОПРЕДЕЛЕНИЕ ВРЕМЕНИ (VDE0580) ВРЕМЯ ОТВЕТА

Небольшие объемы и относительно высокие магнитные силы, связанные с электромагнитными клапанами, позволяют получить быстрое время отклика.Для специальных применений доступны клапаны с разным временем отклика. Время реакции определяется как время между подачей сигнала переключения и завершением механического открытия или закрытия.

ПО ПЕРИОДУ

Период включения определяется как время между включением и выключением тока соленоида.

ПЕРИОД ЦИКЛА

Общее время включенного и выключенного периодов — это период цикла. Предпочтительный период цикла: 2, 5, 10 или 30 минут.

ОТНОСИТЕЛЬНЫЙ РАБОЧИЙ ЦИКЛ

Относительный рабочий цикл (%) — это процентное отношение периода под напряжением к общему периоду цикла. Непрерывная работа (100% рабочий цикл) определяется как непрерывная работа до достижения установившейся температуры.

РАБОТА КЛАПАНА

Кодировка клапана всегда состоит из заглавной буквы. Сводка слева подробно описывает коды различных операций клапана и указывает соответствующие стандартные символы цепи.

ВЯЗКОСТЬ

Технические данные действительны для вязкости до указанного значения.Допускается более высокая вязкость, но в этих случаях диапазон допуска напряжения уменьшается, а время отклика увеличивается.

ДИАПАЗОН ТЕМПЕРАТУР

Температурные пределы для текучей среды всегда подробно описаны. Различные факторы, например однако условия окружающей среды, цикличность, скорость, допуск напряжения, детали установки и т. д. могут влиять на температурные характеристики. Поэтому приведенные здесь значения следует использовать только в качестве общего руководства. В случаях, когда речь идет о работе при экстремальных температурах, вам следует обратиться за советом в технический отдел Omega.

Техническое обучение Техническое обучение

Общие неисправности и устранение неисправностей электромагнитных клапанов

Автор: Tameson https: // tameson.co.uk/

Электромагнитный клапан является важным компонентом любой системы управления жидкостью. Они позволяют пользователю контролировать, когда, где и насколько медиа перемещается от одного шага к другому. Обеспечение того, чтобы эти клапаны оставались в рабочем состоянии, будет поддерживать вашу систему в рабочем состоянии и перемещать среду. Электромагнитные клапаны приводятся в действие электрическим приводом (как показано на рисунке 1), поэтому именно об этом и пойдет речь в этой статье. Однако некоторые из тех же принципов могут применяться и к другим типам клапанов.

Основные принципы электрического электромагнитного клапана

Электромагнитный клапан — это клапан с электромеханическим управлением для управления потоком среды через него.Клапан имеет семь основных характеристик, как показано на Рисунке 2, показывающем нормально закрытый соленоидный клапан. Когда питание подается на катушку (также называемую соленоидом), она создает электромагнитное поле через якорь. Плунжер ферромагнитен и притягивается к центру поля. Эта сила преодолевает объединенную силу среднего давления и силы пружины. Это открывает отверстие, и среда может свободно перемещаться через корпус клапана. Затеняющее кольцо над поршнем добавлено для предотвращения гудения клапанов переменного тока.Он также генерирует дополнительное магнитное поле с небольшой задержкой, чтобы всегда иметь положительную силу, тянущую вверх плунжер во время цикла переменного тока. При отключении питания пружина прижимает плунжер вниз, и уплотнение закрывает отверстие, ограничивая поток среды. Нормально открытый электромагнитный клапан работает в обратном направлении, что означает, что при подаче питания плунжер закрывает отверстие, а при отключении питания пружина открывает отверстие.

Рисунок 2: Компоненты нормально закрытого электромагнитного клапана
Поиск и устранение неисправностей клапана
Катушка

Поиск и устранение неисправностей клапана
Катушка

Если при подаче электрического сигнала клапан не работает, важно проверить электрические соединения, источник питания и катушку.Источник питания должен посылать на катушку правильное напряжение и частоту. Если да, то катушка может перегореть. Чтобы проверить это, посмотрите, есть ли следы ожогов, катушка холодная при включении, или есть ли 0 / бесконечное сопротивление на клеммах. Если вы считаете, что катушка перегорела, вы можете заменить приводную часть клапана. Тем не менее, убедитесь, что причина сгоревшей катушки (перенапряжение, вентиляция и т. Д.) Устранена, чтобы не возникла такая же проблема.

Частицы

Если ваш клапан не открывается на 100% или клапан протекает, часто частицы внутри клапана мешают правильному уплотнению или движению плунжера.Эти частицы (например, грязь) могут порезать, заржаветь или зашкурить седло клапана. Если возможно, разобрать клапан и очистить все компоненты. Если частицы повредили компонент уплотнения (мембрану, уплотнение, уплотнительное кольцо), возможно, потребуется их замена по отдельности. Чтобы убедиться, что он больше не загрязняется, проверьте входящую среду и при необходимости установите фильтр.

Расход и давление

Прежде всего, убедитесь, что клапан установлен в правильной ориентации в соответствии с указателями направления потока на корпусе клапана.Обычный соленоидный клапан не может нормально работать в обратном потоке. Затем убедитесь, что давление среды находится в рабочих пределах клапана. Некоторым клапанам, например клапанам непрямого действия, также необходим соответствующий перепад давления, и они не могут использоваться в замкнутом контуре или системе с гравитационной подачей.

Эти три режима отказа вызывают большую часть времени простоя клапана. Часто для экономии денег можно просто заменить компонент, а не весь клапан. Однако понимание того, как работает клапан, что вызывает проблему, и устранение основной причины проблемы гарантирует, что это больше не повторится.

Как работают электромагнитные клапаны — инженерное мировоззрение

Как работают электромагнитные клапаны

Как работают электромагнитные клапаны, в этой статье мы рассмотрим, как работают электромагнитные клапаны. Мы рассмотрим основные операции двух типов электромагнитных клапанов. Мы также расскажем, как выглядят настоящие электромагнитные клапаны, почему используются электромагнитные клапаны, где используются электромагнитные клапаны и как работают электромагнитные клапаны.
Прокрутите вниз, чтобы посмотреть видео на YouTube по этой статье

Если вы работаете с соленоидными клапанами, вам нужно загрузить приложение Magnetic Tool от Danfoss.
Приложение Magnetic Tool, входящее в состав Danfoss CoolApps Toolbox, позволяет быстро и легко тестировать катушку электромагнитного клапана и доступно во всем мире для Android и iPhone.

🎁 Загрузите Magnetic Tool за бесплатно — нажмите здесь

Электромагнитные клапаны используются для преобразования электрической энергии в механическую.

Часть электромагнитного клапана Электромагнитные клапаны

имеют весьма характерный внешний вид. Как и следовало ожидать, у них есть корпус клапана, но сверху у них есть колодка с выходящими проводами.Эта верхняя часть является соленоидом, а нижняя часть — клапаном, поэтому образует соленоидный клапан.

Эти клапаны бывают разных форм и размеров, я просто покажу вам несколько примеров ниже. Вариация формы зависит от емкости клапана, давления, с которым он работает, и различных внутренних механизмов.

Типы электромагнитных клапанов

Почему мы используем электромагнитные клапаны

Почему мы используем электромагнитные клапаны? Эти клапаны позволяют инженерам автономно и удаленно управлять потоком жидкости в системе.Эта жидкость может быть жидкостью или газом. Например, вода, воздух, природный газ, масло, пар, хладагент и т. Д. Список можно продолжать и продолжать.

Катушка соленоида используется для управления клапаном, пропуская через нее электрический ток для создания электромагнитного поля и управления клапаном. Это означает, что, если он подключен к контроллеру, им можно управлять автономно и удаленно с помощью компьютера без необходимости для инженеров физически открывать и закрывать клапаны. Это позволяет системам работать более эффективно и безопасно.

Где мы используем электромагнитные клапаны

Где мы используем или находим электромагнитные клапаны? Короткий ответ — ВЕЗДЕ! Электромагнитные клапаны можно найти во всем, от стиральных машин до космических ракет, хотя в этом видео мы сосредоточимся на промышленных приложениях и системах отопления, вентиляции и кондиционирования воздуха.

Приведем несколько примеров.

В коммерческих холодильных системах мы почти наверняка найдем в системе по крайней мере один соленоидный клапан, который обычно находится в жидкостной линии рядом с расширительным клапаном.Мы также рассмотрели, как работают расширительные клапаны ранее, проверьте это, нажав здесь.

Пример электромагнитного клапана AHU

Пример: установка для обработки воздуха.
Внутри находится двойной охлаждающий змеевик прямого расширения для контроля температуры воздуха, циркулирующего по всему зданию. Верхний расширительный клапан и охлаждающий змеевик всегда включены, когда система работает, но второй расширительный клапан и змеевик включаются только летом, когда охлаждающая нагрузка слишком велика для одиночного змеевика.Поэтому здесь электромагнитный клапан используется для изоляции второй змеевики и расширительного клапана до тех пор, пока он не понадобится. Затем контроллер посылает сигнал клапану на открытие и обеспечение дополнительного охлаждения.

Электромагнитный клапан оттайки горячим газом

Пример: размораживание горячим газом
Еще одно очень распространенное применение электромагнитных клапанов в холодильных системах — это линия размораживания горячим газом для управления потоком горячего хладагента в испаритель во время цикла размораживания. Когда влага в воздухе конденсируется на трубках испарителя, она замерзает и вызывает образование льда.Нам нужно удалить это, чтобы обеспечить эффективную работу, поэтому мы открываем соленоидный клапан, чтобы направить горячий хладагент из компрессора и через испаритель вместо конденсатора. Затем, когда оттайка завершится, электромагнитный клапан закрывается, и система продолжает работать в обычном режиме в режиме охлаждения.

Электромагнитный клапан завода по производству напитков

Пример: Производство напитков
В промышленных приложениях мы можем использовать эти клапаны для точного управления потоком и смешиванием жидкостей, например, чтобы налить идеальное количество газированного напитка в бутылку на производственной линии.

Мы также можем обнаружить, что на производственной линии используются электромагнитные клапаны для предотвращения утечек. Если датчик обнаруживает утечку в трубопроводе, электромагнитный клапан в этой части технологической линии автоматически отключается, чтобы предотвратить отходы продукта и защитить производственное оборудование до тех пор, пока инженеры не смогут это исправить.

Как они работают

Существует несколько вариантов работы клапана в зависимости от требуемой производительности и давления, с которым он работает. Мы собираемся сосредоточиться на клапане прямого действия, который является самой простой версией.

С клапаном прямого действия у нас есть соленоид наверху, который в основном представляет собой катушку с проводом. Как вы, возможно, видели в наших обучающих видео по электрике. Когда мы пропускаем электрический ток через катушку, мы генерируем электромагнитное поле. Это магнитное поле управляет клапаном.

Как работает электромагнитный клапан

У нас есть два типа клапанов: нормально открытый и нормально закрытый. Давайте сначала посмотрим на нормально закрытый тип.

Нормально закрытые электромагнитные клапаны

Внутри клапана находится якорь.Над ним помещается соленоид, который полностью окружает якорь, так что он находится в центре его магнитного поля. Внутри цилиндра якоря находится плунжер и пружина.

Как работают нормально закрытые электромагнитные клапаны

Пружина толкает плунжер вниз в клапане нормально закрытого типа. Поскольку плунжер толкается пружиной, он будет находиться в нижнем положении, чтобы закрыть клапан на неопределенное время. Но если катушка получает электрический ток, она генерирует электромагнитное поле, и это магнитное поле проходит через плунжер и заставляет его двигаться вверх против пружины, открывая клапан.(Подробную анимацию см. В видео на YouTube)

В центре катушки линии магнитного поля самые компактные и, следовательно, самые сильные. Поэтому мы помещаем поршень в центр.

Когда электрический ток прекращается, магнитное поле исчезает, и пружина снова заставляет плунжер опуститься, чтобы закрыть клапан.

Нормально открытые электромагнитные клапаны

Нормально открытый электромагнитный клапан

С нормально открытыми клапанами катушка снова находится вокруг якоря, но на этот раз пружина толкает плунжер в верхнее положение, так что клапан всегда открыт, если на катушку соленоида не подается питание.

Если мы затем пропустим ток через катушку, он снова создаст электромагнитное поле, но на этот раз поле толкает поршень, а не тянет его. Когда плунжер нажимается, он закрывает клапан и останавливает поток жидкости в системе.

Когда электрический ток прекращается, пружина вернет поршень в верхнее положение и снова откроет клапан.

Как работает электромагнитный регулирующий клапан?

17 сен Как работает электромагнитный регулирующий клапан?

Отправлено в 21:00 в дисковых затворах от Butterfly Valves & Controls

Соленоиды полезны в большом количестве механических функций.Как работает соленоид? Электромагнитная катушка из проволоки преобразует электрическую энергию в механическую. Положительный и отрицательный полюса совершают линейное движение в электромагнитном поле, перемещая поршень вперед или назад.

Мы находим соленоиды, используемые в таких автоматизированных приложениях, как спринклерные системы, выключатели питания, автомобильные стартеры и многое другое.

Что такое электромагнитный регулирующий клапан?

Электромагнитный регулирующий клапан используется инженерами для автономного и удаленного управления потоком жидкости в системе, что устраняет необходимость в ручном закрытии и открытии клапанов.Текущей средой может быть вода, воздух, газ, масло, пар или хладагент.

Электромагнитный регулирующий клапан состоит из двух основных компонентов: соленоида вверху и системы клапанов внизу. Электромагнетизм, вызванный токами, перемещает плунжер вверх или вниз, чтобы сжимать и контролировать поток. Электромагнитный регулирующий клапан бывает либо «нормально закрытым», либо «нормально открытым».

Как работает электромагнитный клапан?

Электромагнитный клапан состоит из двух частей: соленоида и корпуса клапана.Сам соленоид содержит электромагнитную индуктивную катушку, окружающую железный центр (плунжер).

Для «нормально открытого» соленоидного клапана клапан закрывается при обесточивании. Чтобы «открыть» клапан, ток активирует магнитное поле и перемещает врезку. Но когда клапан «нормально закрыт», ток возбуждения поднимает плунжер, открывая отверстие и позволяя среде течь через клапан.

Типы электромагнитных клапанов

Поскольку соленоидные клапаны очень полезны для множества применений, различные конструкции выполняют разные функции.Ниже описаны пять распространенных типов электромагнитных клапанов.

1. Клапаны прямого действия

Электромагнитный клапан прямого действия (или прямого действия) прост и обычно используется для приложений с относительно небольшим расходом. По своей функции он не зависит от внешнего давления. Клапан открывается прямым действием, когда электромагнитная активность в катушке подтягивает плунжер вверх, чтобы позволить среде пройти (или наоборот для обычно открытых клапанов).

Клапаны прямого действия не имеют минимального рабочего давления или перепада давления.Диаметр отверстия (вместе с магнитной силой, приложенной к электромагнитному клапану) определяет скорость потока и максимальное рабочее давление.

2. Клапаны с пилотным управлением

Клапаны с пилотным управлением (также называемые «сервоуправляемыми» или «пилотными») представляют собой клапаны непрямого действия. Открытие и закрытие этих клапанов происходит при разнице давлений среды, поэтому давление 0,5 бар является минимальным. Клапаны с пилотным управлением требуют меньше электроэнергии, работают с меньшей скоростью и нуждаются в полной мощности, чтобы оставаться открытыми.Эти электромагнитные клапаны лучше всего подходят для приложений с высоким расходом и достаточным перепадом давления.

Процесс потока клапана непрямого действия является односторонним. Между впускным и выпускным портами находится резиновая мембрана, в которой есть небольшое отверстие для потока среды из впускного отверстия в верхний отсек. Усиление из дополнительной камеры давления позволяет меньшим соленоидам управлять большим расходом.

Когда клапан обычно закрыт, давление на входе над мембраной и поддерживающая пружина над ней удерживают его закрытым.Управляющее отверстие открывается, когда соленоид находится под напряжением, и давление над диафрагмой уменьшается. Это создает перепад давления с обеих сторон мембраны, заставляя ее подниматься, так что среда может течь к выходному отверстию из входа. Для «нормально открытого» клапана этот процесс работает с теми же деталями, но наоборот.

3. Двухходовые клапаны

Двухходовые клапаны являются наиболее распространенным типом электромагнитных регулирующих клапанов. Есть два порта: порт полости и порт отверстия корпуса.Каждый порт используется поочередно как для запуска, так и для остановки медиапотока.

Двухходовой клапан настроен на «нормально открытый» или «нормально закрытый». Обычно закрытые двухходовые клапаны более распространены и остаются закрытыми до тех пор, пока электрическая энергия не заставит клапан открыться.

Обычно закрытый электромагнитный клапан остается закрытым до тех пор, пока источник питания не откроет его. Нормально открытый клапан по умолчанию открыт до тех пор, пока источник питания не закроет клапан. Когда электроэнергия прекращается, клапан снова открывается в состояние по умолчанию.

4. Трехходовые клапаны

Трехходовой электромагнитный клапан имеет три порта. Трехходовой клапан хорошо подходит для операций, требующих переменного и полного давления. Одновременно можно подключить только два порта. Ниже приведены различные варианты установки трехходового клапана.

● Установка для смешивания (два входа и один выход): Когда плунжер блокирует режим отсутствия питания нижнего отверстия, среда течет от верхнего входа к выходу.При включении плунжер тянется вверх, чтобы закрыть верхний выпуск, поэтому среда проходит от другого впускного отверстия к выпускному.

● Отводная установка (одно входное и два выходных): Когда плунжер блокирует нижнее отверстие в режиме отсутствия питания, среда перемещается от входа к верхнему выходу. В режиме с питанием поршень перемещается вверх, чтобы закрыть верхнее выпускное отверстие, поэтому среда направляется от впускного отверстия к другому выпускному отверстию.

● Универсальная установка: Эта конструкция позволяет среде течь в любом направлении, но, как и в вышеупомянутых двухходовых клапанах, одновременно подключаются только два порта.

5. Четырехходовые клапаны

Четырехходовые клапаны обычно используются с цилиндром или приводом двойного действия и включают четыре или более соединений порта. Два из четырех портов обеспечивают давление, а два других используются для давления выхлопных газов. Настройки четырехходового клапана: нормально открытый, нормально закрытый или универсальный.

Применение электромагнитного клапана

Электромагнитные клапаны помогают во многих процессах, будь то высокое или низкое давление или малый или большой расход.Ниже приведены некоторые примеры использования электромагнитных регулирующих клапанов для управления давлением, направлением и потоком среды в процессах.

● Пневматические приводы

● Производство продуктов питания и напитков

● Торговые холодильные установки

● Системы полива

● Посудомоечные и стиральные машины прочие

● Медицинское и стоматологическое оборудование

Контактные дисковые затворы и элементы управления сегодня Электромагнитные управляющие клапаны

используются во многих приложениях для облегчения процессов, требующих автоматического или дистанционного управления клапанами.

Butterfly Valves & Controls предлагает соленоиды Namur и Inline. Эти клапаны обеспечивают превосходную работу с высокими расходами, широким диапазоном температур и устойчивостью к коррозии при длительном использовании. Этот электромагнитный регулирующий клапан идеально подходит для приложений, требующих простой установки, монтажа на линии и ручного дублирования. Свяжитесь с нами по телефону (817)421-5343 или напишите нам по адресу [email protected] для получения информации о наших клапанах или помощи в поиске правильного клапана для ваших операций.

Что такое электромагнитный клапан?

Когда я начал работать с нашим сайтом 3 года назад, я был сбит с толку продуктами, которые он размещал на своих страницах. С тех пор я многое узнал о функциях и применении тех продуктов, которые когда-то были такими загадочными. Но один клапан всегда ускользал от меня. На этой неделе я подумал, что пришло время наконец ответить на мой вопрос: что, черт возьми, такое электромагнитный клапан?

ЧТО ТАКОЕ СОЛЕНОИДНЫЙ КЛАПАН?

Электромагнитный клапан — это клапан с электронным управлением, который обычно используется для замены ручного клапана, поэтому клапаном можно управлять дистанционно.

КАК ЭТО РАБОТАЕТ

Электромагнитный клапан состоит из двух основных узлов: соленоида или электромагнита и корпуса клапана, который содержит два или более отверстий или отверстий. Блок соленоида состоит из нескольких основных частей, катушки, плунжера, втулки в сборе и плунжера с совместимым уплотнительным материалом.

Электромагнитные клапаны работают за счет использования электромагнитной катушки соленоида для открытия или закрытия клапана. Когда катушка внутри соленоида находится под напряжением, плунжер поднимается или опускается в трубке втулки, чтобы открыватель закрыл отверстие (в зависимости от того, как клапан был настроен для работы).

ЛУЧШИЕ ПРИЛОЖЕНИЯ

Электромагнитные клапаны хорошо работают во многих различных областях, связанных с жидкостями или газами:

• Общие приложения включения / выключения
• Стенды поверочные и испытательные
• АСУ ТП
• Контуры управления пилотной установкой
• Многие приложения OEM (спринклерные системы, стиральные машины и т. Д.)

ПРЕИМУЩЕСТВА

Электромагнитные клапаны чрезвычайно универсальны. Их можно использовать во многих разнообразных и уникальных системных приложениях, работающих с воздухом, водой, нефтью, газом, паром… практически с любыми жидкими или газообразными веществами.

Еще одна замечательная черта соленоидных клапанов — это то, что они являются очень эффективным средством автоматического регулирования расхода жидкостей и газов. Эти типы клапанов требуют меньше проводов, затрат и усилий по сравнению с другими клапанами.

НЕДОСТАТКИ

Конечно, у этих клапанов не может быть недостатков. Электромагнитные клапаны плохо справляются с работой с грязными или загрязненными жидкостями / газами. Посторонние предметы могут накапливаться в трубках сердечника и мешать работе.

Также очень важно, чтобы на эти клапаны подавалось правильное напряжение.Слишком мало, и он не будет открываться или закрываться, может вызвать «дребезжание» и чрезмерный шум, и он будет быстрее изнашиваться. Перенапряжение приведет к слишком большому нагреву и преждевременному износу соленоида.

Они также чувствительны к влаге. Влага внутри корпуса соленоида вызовет отказ катушки и остановку открытия / закрытия клапана.

Если вы думаете, что электромагнитный клапан может быть подходящим для вашего применения, поговорите с инженером, имеющим опыт выбора / определения размеров этих типов клапанов. Это поможет вашей системе работать с максимальной эффективностью при меньшем объеме обслуживания.

Правильный выбор электромагнитных клапанов подходит для ваших приложений? Спросите нас об этом! У нас есть широкий выбор клапанов для вашего применения.

Что такое электромагнитные клапаны?

Джош Косфорд, ответственный редактор

Электромагнитные клапаны — это клапаны с электрическим приводом, обычно используемые для управления потоком или направлением воздуха или жидкости в гидравлических системах. Золотниковая или тарельчатая конструкция большинства электромагнитных клапанов, используемых как в пневматических, так и в гидравлических функциях привода, делает их идеальными для различных функций и применений.

Золотник или тарелка клапана соединяется с плунжером из черного металла, который обычно центрируется или смещается пружиной, но вместо этого может фиксироваться. Плунжер скользит по трубке с сердечником из цветного металла, окруженной катушкой электрических обмоток. Катушка существует с любым диапазоном напряжения от 12-48 В постоянного тока до 110-220 В переменного тока. Когда мощность передается через катушку, создается магнитное поле, которое толкает или тянет плунжер, сдвигая клапан.

Самые простые электромагнитные клапаны — это двухходовые двухпозиционные тарельчатые клапаны, которые просто открываются и закрываются, изменяя свой путь потока, когда на их катушку подается напряжение.Они доступны в версиях «нормально открытые» и «нормально закрытые», что означает нормально проточные и нормально закрытые, соответственно. Нормально разомкнутый в гидравлической энергии противоречит нормально разомкнутому в электронике, что означает размыкание переключателя или контакта и отсутствие протекания электронов.

Трехходовые, двухпозиционные тарельчатые клапаны также распространены, перенаправляя поток из одного канала в другой. Два параллельных клапана 3/2 могут использоваться для двунаправленного управления цилиндром. Хотя конструкция различается в зависимости от использования, этот тип клапана может использоваться как для пневматики, так и для гидравлики, но чаще встречается в пневматических системах.

Золотниковые электромагнитные клапаны состоят из обработанного золотника, который скользит внутри обработанного корпуса клапана. На один или оба конца катушки воздействует плунжер, и когда он приводится в действие любой катушкой, толкает катушку в одну или другую сторону, обеспечивая три позиционных конверта. Гидравлический соленоидный клапан 4/3 — один из самых популярных, позволяющий осуществлять двунаправленное управление цилиндром или двигателем с одного корпуса клапана. «Пути» соленоидного клапана относятся к тому, сколько портов он содержит, а «положения» соленоидного клапана относятся к количеству дискретных состояний, в которых он работает.Трехпозиционный клапан использует нейтральное состояние с пружинным центрированием и два положения срабатывания.

Для двунаправленного управления двигателем или цилиндром пневматические клапаны имеют пять отверстий и обычно называются клапанами 5/3. «Пути» пневматического клапана также включают его выпускные отверстия, которых обычно два. Иногда эти же клапаны описываются как 4-ходовые 3-позиционные клапаны, хотя при внимательном осмотре обнаруживаются два выпускных отверстия, разделяющих напорное отверстие пополам.

Электромагнитные клапаны для гидравлического или пневматического применения доступны как модульные блоки, смонтированные на коллекторе, такие как пневматические или гидравлические клапаны ISO. Эти клапаны имеют стандартные схемы установки и подключения, что позволяет устанавливать клапаны любого производителя на один и тот же манифольд. Чаще всего эти клапаны также довольно экономичны и легко доступны в готовом виде.

Электрические катушки электромагнитного клапана могут быть оснащены разъемами DIN, подводящими проводами, разъемами Deutsch, центральным соединением или любой другой популярной формой электрического подключения, используемой в гидравлической энергии и автоматизации.
