Минитрактор из мотоблока Нева своими руками🛠 [пошаговая инструкция]

Не всегда можно получать удовольствие от труда на большом участке. Если приходится обработать землю в 2-3 сотки, то это не так сложно и изнурительно. А вот если вы владелец участка в 30-40 соток, вот тогда без помощи специальной техники просто не обойтись.

Мотоблоки и мотокультиваторы — это сложная техника, которая помогает быстро и качественно обрабатывать землю перед посадкой растений, ухаживать за грядками и бережно собирать урожай. Мотоблоки по своим возможностям пошли еще дальше. Такое оборудование поможет вам не только обрабатывать почву, но и убирать территорию зимой, перевозить грузы и даже колоть дрова. И все это возможно благодаря навесному оборудованию.

Мотоблоки «Нева» — это лучшее соотношение цены и качества. При этом многие фермеры делают минитрактора из мотоблока собственными силами практически из подручных материалов. Благо чертежей и схем, которые помогут в этом деле, в сети Интернет огромное множество.

Область применения минитракторов

Если про область применения мотоблоков знают уже все исходя из наших предыдущих статей, то про область минитракторов можно поговорить отдельно. Мотоблоки нужно толкать перед собой, в то время, как на минитракторе вы можете сидеть и ехать, направляя его в нужную сторону. Согласитесь, это еще больше упрощает работу. К тому же многие идут дальше в усовершенствовании своего агрегата и делают навес от солнца.

Минитрактор не обязательно должен быть мощным и большим. Даже при небольших размерах он способен оказать огромную помощь при работе на достаточно больших полях. Вы можете с легкостью перевозить грузы, рыхлить даже очень застоявшуюся почву, и при этом вам практически не придется прикладывать каких-либо усилий.

На агрегат можно даже установить ковш, что позволит его использовать как экскаватор для копания и рыхления земли, что всегда необходимо в сельском хозяйстве. Многие фермеры даже выпасают скот верхом на своей навой машине.

Если вы не знаете, как сделать минитрактор из мотоблока, то в нашей статье вы найдете ответы на все вопросы. Переделка техники — намного более простой процесс, чем может показаться на первый взгляд.

Общие рекомендации перед началом работ

Первым делом нужно определиться с моделью основного агрегата. Он должен иметь хорошую мощность и прочность, чтобы в итоге он мог в полной мере справляться со своими задачами. Лучше всего делать минитрактор из мотоблока «Нева МБ 23». Он имеет четырехтактный двигатель мощностью в 9 л.с., который способен справляться с большими нагрузками.

Можно, конечно, с легкостью использовать и менее мощные машины, где вместо полноценной рамы сделать адаптер. Мини трактор получится менее функциональным, но все равно вы сможете делать на нем основную работу. В сети вы найдете чертежи для любых мотоблоков.

Необходимые материалы и инструменты для того, чтобы сделать свой мини трактор:

  • сварочный аппарат, дрель, шуруповерт, и другие инструменты;
  • рама, которую реально сделать из подручных материалов;
  • сиденье и руль из старых машин;
  • поворотный механизм;
  • сцепка для установки навесного оборудования;
  • простая тормозная система.

Вы можете все это взять из старых машин или мотоциклов, но также в продаже имеются специальные наборы, как и навесное оборудование. Минитрактор сделать своими руками из мотоблока «Нева» — это не самая сложная работа, с которой может справиться даже новичок. Важно иметь желание и немного свободного времени.

Процесс работы

Процесс переделывания мотоблока «Нева» в минитрактор своими руками включает несколько этапов. Следуя этой последовательности вы сможете с легкостью выполнить работу в самые короткие сроки.

  1. Создание чертежей. Для начала нужно создать кинематическую схему, где будут указаны места соединения вала мотоблока с колесами. Привод лучше устанавливать на заднюю ось, чтобы машина в итоге была более маневренной и легко управлялась. Все составляющие минитрактора должны иметь хорошее качество и должны хорошо подходить ко всей системе. В процессе работы вы можете сразу все модернизировать и улучшать. Помните, что от качества материалов и выполняемой работы будут зависеть возможности вашей техники.
    Когда вы будете выбирать схему, изучите поворотный механизм, который может быть таких видов:
    1. монтаж рулевых тяг. Работу придется выполнять немного дольше, а вот комплектующие нужно приобрести заводского производства. В итоге вы получите возможность установки мотоблока на переднюю или заднюю ось и больший угол при поворотах;
    2. перелом кузова. Это конструкция более надежная, но есть одно условие — рулевая колонка должна находиться прямо над узлом. В итоге ваша машина будет менее маневренная на поворотах.
  2. Рама. Для создания рамы вам потребуются подручные материалы и минимальный набор инструментов. Если у вас чего-то нет в наличии, нужно сразу вносить изменения в первоначальную схему, куда также указывать способы замены и материалы.

Вам потребуется:
  • инструменты, как сварочный аппарат, болгарка, и другие;
  • труба, уголки и швеллера. Стальной лист должен иметь толщину как минимум 1,5 миллиметра;
  • купленные или старые подвески и поворотная система.

кинематической схеме и уже подобранными материалами нужно сделать раму. После того, как она будет готова, сделайте пробный минитрактор. Это необходимо для того, чтобы выявить неточности, недоработки и сразу же их исправить.

После этого устанавливаются подвески — ступицы и колеса. Рулевая тяга крепится к передней оси, а в конце устанавливается сидение и сам мотоблок.

Проверьте работу готового агрегата. Возможно, вам нужно будет отрегулировать руль или колеса, или исправить какие-то неточности и погрешности. Если все работает хорошо, вы можете устанавливать навесное оборудование и тестировать машину уже в поле или огороде.

После этого многие фермеры идут еще дальше. Можно покрасить агрегат, установить защитные навесы от солнца и вообще сделать машину такой, чтобы она выглядела привлекательно и красиво.

Преимущества и недостатки переделанного минитрактора из мотоблока

Переделка мотоблока «Нева» («Нива») в минитрактор своими руками — это возможность улучшить свою технику, чтобы в полевых условиях она показывала наилучшие результаты.

К тому же фермерские работы всегда отнимают много сил и времени, и здоровье в итоге вам точно не скажет спасибо.

Также вы сможете значительно сэкономить свои средства. Минитракторы стоят намного дороже, чем мотоблоки. Будет намного дешевле купить мотоблок и модернизировать его. Даже учитывая покупку набора для переделки, вы все равно значительно сэкономите.

В процессе работы вы изучите свой агрегат вдоль и поперек. Это поможет в будущем, если вдруг возникнут какие-то поломки. Вы сможете с легкостью их обнаружить и устранить.

Недостаток только один — самодельный минитрактор, конечно, по надежности не сравнится с заводским. Поэтому будьте готовы к частым ремонтам и возможным доработкам во время эксплуатации.

Если вы любите заниматься сельскохозяйственными работами, но при этом цените свое здоровье, тогда минитрактор из мотоблока «Нева», сделанный своими руками, помогут вам сохранить время и силы.

Как собрать функциональный минитрактор из мотоблока Нева

Наличие мотоблока значительно упрощает обработку земли. Но не всегда удобно ходить за ним во время работы. Учитывая, что многие модели обладают достаточной мощностью – их собственники стараются улучшить конструкцию. Даже для профессионалов будет полезно знать, что собрать минитрактор не так уж сложно из мотоблока Нева. Чертежи и схемы для этого послужат основой, позволяющей сделать надежный и многофункциональный агрегат.

Общие рекомендации

На первом этапе нужно определиться с оптимальной моделью силового агрегата. Он должен иметь достаточный запас мощности, чтобы приводить в движение самодельную раму. Лучше всего для этого использовать  модель Нева МБ-23С 9.0 PRO . Ее четырехтактный двигатель мощность 9 л.с. обеспечит требуемую тягу для обработки земли с помощью навесных инструментов – культиватора, плуга и т.д.



Мотоблок Нева МБ-23С 9.0 PRO

Если же в наличии есть модель с меньшей мощностью – можно вместо полноценной рамы сделать адаптер, как описано здесь. Он будет менее функционален, но зато улучшит комфорт эксплуатации мотоблока.

Что нужно для создания полноценного минитрактора? Сначала рассмотрим его основные компоненты.

  • Рама. Изготавливается из подручного металлопроката.
  • Поворотный механизм.
  • Дисковая простейшая тормозная система.
  • Сиденье и элементы кузова.
  • Сцепка для установки навесного оборудования, система рычагов для управления ею.

Большую часть комплектующих можно приобрести в пунктах приема металлолома или на разборках автомобилей. При этом нужно обращать внимание на качество и отсутствие дефектов.

Порядок изготовления

Сначала определяются с функциями, которые должен выполнять минитрактор из мотоблока. Чаще всего выбирают универсальную схему, предусматривающую обработку земли и перевозку грузов. Для второго варианта потребуется прицеп, который можно изготовить самостоятельно или приобрести уже готовую модель.

Чертежи

Общая кинематическая схема

Для правильного сопряжения всех компонентов конструкции составляется кинематическая схема. В ней обязательно подробно описываются места соединения вала мотоблока с колесной парой. Желательно, чтобы привод был на заднюю ось – так трактор будет обладать лучшей проходимостью.

Важно, чтобы все детали минитрактора были правильно подобраны. В случае надобности можно выполнить их модернизацию – обработку на токарном станке. Нужно помнить, что от качества компонентов напрямую будет зависеть рабочих ресурс и эксплуатационные характеристики будущего трактора.

При выборе чертежной схемы следует обращать внимание на поворотный механизм. Этот узел может быть двух видов.

  • Перелом кузова. Отличается надежностью, но при этом рулевая колонка должна располагаться точно над узлом. Минитрактор, изготовленный по такому принципу, будет иметь малую маневренность на поворотах.
  • Установка рулевых тяг. Для их монтажа потребуется больше времени и заводские комплектующие. Но при этом появиться возможность выбора места установки мотоблока (на передней или задней оси), а также значительно увеличится угол поворота.

Выбрав оптимальную схему можно приступать непосредственно к изготовлению агрегата.

Чертеж рамы минитрактора

Делаем раму

Для самостоятельной сборки конструкции потребуется минимальный набор инструментов и комплектующих. Последние лучше всего выбирать по схеме, а в случае отсутствия каких-либо компонентов – вносить изменения в чертеж с учетом параметров комплектующих на замену.

  • Металлопрокат для изготовления рамы. Используется труба квадратного сечения, уголки и швеллера. Для изготовления кузова рекомендуется применять стальной лист толщиной от 1,5 мм.
  • Готовые компоненты подвески и поворотного механизма.
  • Сварочный аппарат, электроды, «болгарка», дрель, измерительный инструмент.

Согласно подготовленной кинематической схеме и сборочных чертежей изготавливается рама минитрактора. По окончании этого этапа обязательно нужно сделать пробный монтаж мотоблока. Затем устанавливаются элементы подвески – ступицы и колеса. Рулевая тяга должна крепиться к передней оси. Окончательный этап – монтаж мотоблока и водительского сиденья.

Готовый минитрактор

Далее следует проверить работоспособность полученного агрегата. В ходе испытаний могут потребоваться незначительные настройки рулевой системы, а также регулировка колес. Только после этого можно устанавливать навесное оборудование и тестировать минитрактор в полевых условиях.

На первый взгляд кажется, что изготовление подобной конструкции нецелесообразно – адаптер обладает не меньшим комфортом. Однако у него при езде по вспаханному полю будет наблюдаться недостаточная сцепки колес, что приведет к застраиванию всего устройства. Именно поэтому при больших объемах работ рекомендуется использовать минитрактор, чьи эксплуатационные характеристики на порядок выше, чем у стандартного адаптера.

Сделать адаптер для мотоблока своими руками. Пошаговая инструкция, чертёж

Мотоблок – распространенная и популярная специальная техника, которая сбережет уйму сил и времени любому землепашцу. Этот агрегат может работать круглый год, весной – сажать посевы, летом – собирать урожай, осенью – расчищать дорогу от садового мусора, зимой – убирать снег. Единственное неудобство в управлении мотоблока заключается в том, чтобы тащить его впереди себя держась за две ручки приложив достаточное усилие. Облегчить процесс работы за мотоблоком поможет специальное навесное оборудования, название которому – адаптер. Что же такое адаптер к мотоблоку? Это такая телега с сидением с помощью, которой можно выполнять работы точно также как за трактором, т.е. – сидя. На сегодняшний день купить адаптер для мотоблока сможет не каждый. Поэтому, предлагаем не отчаиваться и всё взять в свои руки в буквальном смысле. Мы старались максимально пройтись по всем запросам аграриев и фермеров. Пора делать адаптер к мотоблоку своими руками самостоятельно! Вперед к ознакомлению!

Виды адаптеров для мототехники

Адаптеры на мотоблок разделяют:

  • По способу крепления
    1. Задний адаптер для мотоблока. Сцепка устройства расположена спереди, поэтому адаптер располагается сзади.
    2. Передний адаптер для мотоблока. У него только предусмотрено рулевое управление с задним сцеплением. По конструкции намного сложнее, чем задний адаптер, поэтому их стоимость намного выше.
  • По способу использования
    1. Укороченный. Размер совсем небольшой, его можно использовать эксплуатировать с легкими мотоблоками. Благодаря небольшому весу можно легко прикрепить адаптер к колесу мотоблока.
    2. Удлиненный. Габариты больше, масса – также больше. Поэтому, этот тип адаптера справится со средними или тяжелыми мотоблоками.
  • По наличию кузова
    1. С кузовом. Если кузов есть, то это обеспечивает транспортировку различных грузов на приличные расстояния. Адаптеры с кузовом всегда активно используют для выполнения ежедневных сельскохозяйственных операций вплоть до сбора урожая.
    2. Без кузова. Такие адаптеры применяют в случае, если нужно соединить их с мотоблоком.

При выборе адаптера следует обратить внимание на конструкцию оборудования, должно полностью соответствовать требованиям пользователя.

Особенности конструкции адаптера

По существу, по внешнему виду адаптер напоминает тележку с одним колесом или двумя колёсами, который существенно облегчает перемещение во время работы за мотоблоком.

Соорудить агрегат несложно, главное разобраться в конструкции. В создании мотоблока принимают участие такие детали как:

  • Прочная рама;
  • Упор для ног, возле них располагается тормозная педаль;
  • Ручной рычаг тормоза, который во время опускания зафиксирует колеса;
  • Колесная база из 2-х колес среднего размера;
  • Сидение с рычагом подъема.

  1. Багажник
  2. Крыло
  3. Кронштейн крепления крыла
  4. Зеркало заднего вида
  5. Рычаг управления блокировкой колес
  6. Уровнемер
  7. Стойка багажника
  8. Регулировочный болт ограничителя поворота
  9. Заглушка отверстия ВОМ
  10. Рама с сидением
  11. Ручка
  12. Поворотный кронштейн

С помощью сцепки присоединяется адаптер к мотоблоку, она расположена либо спереди, либо сзади агрегата. Для самодельного адаптера лучше всего использовать одинарную конструкцию, в которой один из первых элементов – это связующее звено, второй – регулятор. Есть и второй вариант сделать адаптер для мотоблока своими руками при помощи двойной сцепки, которая позволит крепить разное дополнительное навесное оборудование.

Подготовка к самодельному изготовлению адаптера

Не смотря на простоту конструкции адаптер к мотоблоку изготовить не так то и просто. Первым делом, нужно обратить внимание на чертёж, схемы и размеры, ведь они смогут помочь безошибочно создать самоделку с первого раза!

При сборке самодельного адаптера пригодится следующий инструментарий и материалы:

  • Стальной лист с толщиной 0,5 см;
  • Несколько квадратных труб размером в 1 дюйм;
  • Напильник;
  • Сварка;
  • Сцепное устройство;
  • Электродрель;
  • Электроножовка;
  • Угольник;
  • Комплект крепления.

Если в планах сделать адаптер с рулевым управлениям пригодятся все те детали, что описаны выше, но добавить надо к ним следующее:

  • Готовое сидение;
  • Рулевое управление;

Самыми ключевыми элементами конструкции являются:

  1. Сцепка. Это две части сваренных труб квадратной формы и часть водопроводной трубы. Ее устанавливают на раме и закрепляют болтами.
  2. Узел для фиксирования колес. 2 куска трубы в 10 сантиметров длины сваривают под прямым углом. В крепежную трубу нужно вставить горизонтальный отрезок, затем – зафиксировать прочно и надежно болтом. Ось и подшипники с колесами крепится на вертикальной заготовке.

Когда собраны все необходимые инструменты и изготовлены нужные детали можно приступить к сборке адаптера своими руками.

Как сделать адаптер для мотоблока

Для того чтобы сконструировать вручную адаптер для мотоблока не нужно специального технического образования. Будет достаточным опереться на рекомендации и советы от мастеров и профессионалов своего дела, чертежи и схемы, а также иметь маломальский опыт со сварочными работами. Чтобы легче было ориентироваться в теме, сделали для начинающих мастеров и конструкторов отдельный подпункт, в котором разбиты все необходимые действия по шагам.

Пошаговая инструкция по сборке самодельного адаптера

1 шаг

Сконструировать самодельное устройство необходимо при помощи готовых или созданных схем лично Вами. Ведь, в схеме и чертежах важно отображение последовательной передачи движений от двигателя мотоблока через механизм передачи к действующим органам агрегата.

Нужно уделить внимание равновесию системного механизма и защиту от перегрузок.

2 шаг

Изготовление рамы происходит в определенной последовательности:

  1. К части трубы с приблизительным размером 6 см приваривают хвостовик. На него монтируют поворотный кронштейн, фиксируемый штифтом.
  2. Раму нужно сварить перпендикулярно с уголком-поперечиной с габаритными размерами 5х5 см.
  3. К раме с уголком приваривают стальной лист толщиной 3 мм.
  4. Боковые листовые края с приблизительной длиной около 1 см отгибают вниз во избежание защиты от повреждений.
  5. Крылья нужно согнуть и сварить. На верхней части приваривают надкрыльниками, которые сооружают отражателями.

Рама оборудуется дополнительной выдвижной толщиной 5 см, которые нужно скрепить между собой болтом.

Если адаптер с рулевым управлениям используете схему то, что ниже:

Если адаптер с рулевым управление изготовление основных деталей берет свое начало с рамы, вилкой и втулкой для свободного рулевого управления. С помощью болтов или сварки деталей согласно схеме скрепить предварительно нарезанный на части используя металлический профиль.

3 шаг

Изготовление ходовой части. Она зависит от местонахождения двигателя. Если мотор расположился в передней части агрегат, задние колёса нужно зафиксировать к раме при помощи колесной оси, но при этом базовые (передние) колеса обеспечивают ширину колеи.

При изготовлении рамы для ходовой части адаптера пригодится труба соответствующего размера и ширины с запрессованными втулками с установленными внутри подшипниками на концах,  на которых зафиксированы колёса.

Если двигатель располагается сзади, то для совершения нормального баланса самоделки, ширина проложенной колеи должна быть больше. Именно поэтому для этой задачи колёса, которые предусмотрены в базовой комплектации мотоблока, рекомендуют переустановить на более существенный по ширине мост.

4 шаг

Дополнить сооружение можно багажником.  Для этого нужно:

  1. Собрать каркас из части центральной водопроводной трубы размером в 1 дюйм и нескольких труб с диаметром поменьше одного дюйма.
  2. Центральную трубу укрепить дополнительной трубой для опоры, эту конструкцию нужно приварить к багажнику.
  3. Трубы, созданные для опоры соединить с коробкой передач и штангой блока.

  1. Площадка
  2. Опора
  3. Болт крепления багажника к штанге мотоблока
  4. Штифт 0,5 мм
  5. Кронштейн крепления крыла

Высота опоры будет зависеть от месторасположения багажника. Поэтому он не должен располагаться над щитками приборов, бачком для масла и топлива.

5 шаг

Изготовление поворотного кронштейна происходит по следующей схеме:

  1. Заготовка из трубы размером 5 см нужно согнуть и сварить. К верхней части приварить две стальной втулки, которые обеспечат раскачивания устройства вдоль и поперек оси.
  2. Одну из сторон кронштейна нужно зафиксировать на хвостовике, а другую – на мотоблок.
  3. Для удобства установления и снятия кронштейна следует приварить ручку.

Не будет лишним подойти со всей серьёзностью и к зеркалу заднего вида (подойдет зеркало от любой машины и мопеда). Запчасть устанавливают на рукоятке устройства, и крепится на багажнике сзади.

6 шаг

Установка тормозной системы нужно выполнить в такой последовательности:

  1. Демонтируется тяга узла блокировки. С помощью специальной плашки продлевается резьба на поверхности блокирующей тяги узла.
  2. Создать прочный стальной упор.
  3. В штанге просверлить отверстие размер, которого около 4-10 мм.
  4. Пружину возврата нужно установить и закрепить.

  1. Ручка блокировочной тяги
  2. Пружина возврата
  3. Тонкостенная трубка (от антенны радиоприемника)
  4. Гайка М-8
  5. Упор
  6. Тяга блокировки
  7. Трос
  8. Пружина включения блокировки
  9. Упор оболочки троса
  10. Трос Боудена
  11. Кнопка экстренной остановки двигателя
  12. Зажим троса

Последний этап установки оси с колесами. Подойдут детали со старой техники, например с мопеда или мотоцикла. Если ось очень длинная, ее можно укоротить с помощью электрической ножовки.

Если нужно сделать самодельный адаптер для мотоблока с рулевым управлениям следует выполнить все описанные выше шаги и продолжить выполнять последовательно следующие действия.

7 шаг

Установить рулевой механизм. Есть два варианта решения задачи:

  1. Снять рукоять с машины;
  2. Использовать схему для правильной установки руля.

Также есть и третий вариант пользоваться рукоятью мотоблока, которая прекрасно справится с целью удобного управления.

8 шаг

Закрепить сидение можно с помощью сварки, но с возможностью его регулирования.

9 шаг

Необходимо установить гидравлическую систему для осуществления различных видов работ с дополнительной навеской: плуг, культиватор, прицеп, окучник.

10 шаг

Благодаря швеллеру с отверстиями для штыря мотоблока нужно сцепить два основных элемента: приобретенный мотоблок и изготовленный адаптер вручную. Необходимо отверстия сделать предварительно на токарном станке или с помощью дрели.

Заключительный шаг – покрасить все детали во избежание ржавчины. Также важно правильно ухаживать за техникой и чётко следовать правилам эксплуатации:

  1. Лить качественное масло;
  2. Следить за направлением ножей во время установки механизмов для культивации;
  3. Закрыть подачу воздушной струи при запуске охлажденного агрегата в работу;
  4. Ограничить обороты при прогреве двигателя.

С помощью адаптера облегчается управление мотоблока. С адаптером проще и намного легче справится с трудоемкой работой по обработке сельскохозяйственных угодьев, стрижке газонов или уборке снежных завалов.

Подборка видео в помощь начинающим конструкторам

дробилка для зерна к мотоблоку нева

Высококачественные конусные дробилки от производителя серии CC-S и CC и другие востребованы в промышленности. Чем выше качество агрегата, спосо.ого измельчать крупные куски горных пород и другие материалы, тем точнее фракции заданных размеров.

Принцип работы

Коническая часть конусной дробилки совершает внутри статической чаши вращение. Принимая материал ступенчато, устройство измельчает железную руду, руду цветных металлов, базальт, гранит, известняк и пр. до нужной кондиции.

Конусные дробилки используются:

  1. дорожное строительство: это мощное устройство на выходе выдает щебень правильной кубовидной формы, используемый в приготовления бетона;
  2. рудная промышленность: конусная дробилка по приемлемой цене отлично справляется с измельчением особо прочных горных пород и металлической руды.

Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По модели (A — Я)По модели (Я — A)

Показывать: 15255075100

  Область применения: Конусная дробилка фирмы MP широко используется в горноперерабатывающей промышленности, на цементных заводах, на карьерах и других предприятиях.  Подходит для любого типа горных пород, имеющих сопротивление сж..

  Область применения: Конусная дробилка фирмы MP широко используется в горноперерабатывающей промышленности, на цементных заводах, на карьерах и других предприятиях.   Подходит для любого типа горных пород, имеющих сопротивление сж..

дробилка для зерна к мотоблоку нева

2014-11-14  Общий вид дробилки для зерна: 1 рукоятка заслонки, 2 бункер, для зерна — Переделка мебели своими руками, Прицеп к мотоблоку бу, Цветомузыка своими схема, Тяжелые мотоблоки, Прицеп для мотоблока нева.

Get Price

дробилка на мотоблок – Компания Зенит

Дробилка древесины измельчитель Wood chipper дробилка к мотоблоку нева.дробилка для мотоблока нева « Купить мотоблок Нева, с доставкой по Украине.

Get Price

мб нева измельчитель

измельчитель к мб. измельчитель к МБ2. мб нева измельчитель Мотоблок Нева МБ 2Б6,5 Vanguard PRO сенокосилка, кварцита,гранита на первом Купить мб

Get Price

дробильная установка измельчитель мотоблока .

дробилка для мотоблока нева Дробилка для мотоблока Apr 25, 2016 Дробилка для мотоблока Дробилка для опилок, шелухи семечки, соломы и зерна. 3х фазная, 380 v, мощностью 7,5 кВтAuthor: Владимир Сергеевмб нева Дробилкамб нева Дробилк

Get Price

самодельная дробилка для мотоблок

Самодельная дробилка для мотоблока нева дробилка для дерева к мотоблоку. Самодельная дробилка для мотоблока нева навесное дробилка к мотоблоку. самодельная дробилка , machine >дробилка для мотоблока

Get Price

мб нева измельчитель

Адаптер для мотоблока Мотоблок. дробилка к мотоблоку нева Измельчение веток Мотоблоком Кентавр МБ 1-11-2018 Измельчение веток Мотоблоком Кентавр МБ 2060Д-4.

Get Price

прицепные дробилки

прицепные дробилки к тракторам дробилка для зерна к мотоблоку нева дробилка для зерна к . Home > б прицепные конусная .

Get Price

мотоблоку можно подсоединить измельчитель

мотоблоку можно подсоединить дробильное мотоблоку можно подсоединить дробильное оборудование мельница к мотоблоку Россия дробилка для зерна к мотоблоку нева Навесное оборудование к мотоблоку Нева ч3 (видео).

Get Price

дробилка для мотоблока нева

2014-11-14  Мотоблок «Фаворит» с двигателем «Intek»-6,0 л.с. Ротационная косилка КР-2 для мотоблока «Фаворит».Отвал для мотоблока «Нева». Снегоуборщик мотоблочный СМ-2 для мотоблоков » Нева», «Ока», «Салют».

Get Price

Спецмашины — Спецмашины

2020-5-8  Снегоуборочная приставка к мотоблоку Нева и насадка-снегоочиститель Шестерня редуктора снегоуборщика – ремонт шнека ДШ-550 своими руками

Get Price

Мотоблок нева с прицепом — Спецтехника

Косилка к мотоблоку Нева Для того, чтобы обеспечить себе во дворе красивый газон, купите себе косилку к мотоблоку Нева. . Дробилка для зерна зубр Содержание1 Зернодробилка зубр 1 .

Get Price

б прицепные конусная дробилка

б прицепные конусная дробилка прицепные дробилки к тракторам. дробилка для зерна к мотоблоку нева дробилка для зерна к

Get Price

Мотоблок нева с прицепом — Спецтехника

Косилка к мотоблоку Нева Для того, чтобы обеспечить себе во дворе красивый газон, купите себе косилку к мотоблоку Нева. . Дробилка для зерна зубр Содержание1 Зернодробилка зубр 1 .

Get Price

б прицепные конусная дробилка

б прицепные конусная дробилка прицепные дробилки к тракторам. дробилка для зерна к мотоблоку нева дробилка для зерна к

Get Price

мельница агрегатная вальцовая мвс №98 1999 г

Агрегатная дробилка и мельница вальцева мельница chatvid. вальцовая дробилка ferrell ross. Феррелл Росс мельницы Как ведущий мировой производитель дробильно-размольного, РОСС-350КМ (мельница агрегатная вальцовая, 2001г, в .

Get Price

Посадка картофеля картофелесажалками для .

2020-4-23  Это приспособление к мотоблоку отличается тем, что у устройства есть бункер для удобрений. Данная функция позволяет одновременно с высадкой картофеля удобрять почву.

Get Price

Агрегатная дробилка Pdf

дробилка для зерна к мотоблоку нева Дробилка измельчитель для зерна,бобовых,специй,сахараruslan4300 6 573 просмотра. каталог деталей и сборочных единиц к мотоблоку каскад мб 6 в PDFформате.

Get Price

мельница пшениц ценна

мельница к мотоблоку нева мельница к мотоблоку chakkamparambu. дробилка к мотоблоку нева ehunt. Борона к мотоблоку нева, мб-2 м необходима для работы с почвой глубина обработки, мм до 135, ширина захвата, мм 1150 габариты, мм 1100 х 590 х .

Get Price

зубр дробилка

Какая зернодробилка для дома и фермерских хозяйств лучше Вальцовая дробилка для зерна позволяет получить из цельного рапса, кукурузы, гороха, бобовых, овса, ячменя или пшеницы дробленку очень мелкой фракции. .

Get Price

Самодельные прицепы для мотоблока своими .

Для небольшого прицепа к мотоблоку достаточно их следующих параметров: 50 (60) х 30 для рамы и 25 х 25 для стоек. Как вариант – швеллер малого профиля (например, №5).

Get Price

измельчитель к мотоблоку кентавр д

Измельчитель веток к мотоблоку. — YouTube 28/05/2015 Измельчение веток Мотоблоком Кентавр МБ 2060Д-4, 6 л.с — Duration: 9:05. Павел Politehnik Колосов 77,854 v Щековая дробилка C6X Подро.ее Щековая дробилка по серии C6X является новой грубая .

Get Price

навесное оборудование мотоблока измельчитель

» дробилка для кирпича купить » дробильные установки для вторсырья навесное оборудование мотоблока измельчитель Дробильный комплекс включает в

Get Price

Роторная дробилка цена, где купить в Минске, стр. 2

2020-4-28  Роторная дробилка, объявления с ценами и фото, где купить роторная дробилка в Минске — продам куплю от компаний портала Flagma Минск, стр. 2 Этот веб-сайт использует файлы cookie для улучшения обслуживания, а также для показа .

Get Price

купить измельчитель древесины для мотоблока

Дробилка древесины измельчитель Wood chipper дробилка к мотоблоку нева. дробилка для мотоблока нева « Купить мотоблок Нева, с доставкой по Украине. Продаем Лучшие цены на мотоблоки .

Get Price

Роторная дробилка цена, где купить в Минске, стр. 2

2020-4-28  Роторная дробилка, объявления с ценами и фото, где купить роторная дробилка в Минске — продам куплю от компаний портала Flagma Минск, стр. 2 Этот веб-сайт использует файлы cookie для улучшения обслуживания, а также для показа .

Get Price

купить измельчитель древесины для мотоблока

Дробилка древесины измельчитель Wood chipper дробилка к мотоблоку нева. дробилка для мотоблока нева « Купить мотоблок Нева, с доставкой по Украине. Продаем Лучшие цены на мотоблоки .

Get Price

обсуждение дробилка

Обсуждение:Дробилка — Википедия 20191211enspenspПредлагаю добавить информацию во фразу: Также к дробильным машинам относятся шаровые мельницы, вибрационные мельницы и дробилкигрохота.(с переадресацией на страницу с .

Get Price

лучше продать камень дробилка с .

Цена для щековая дробилка в Китае дробилка Китай Чтобы купить Щековая дробилка из китая , Вы можете отправить сообщение поставщику олег (Москва) , либо связаться с ним одним из указанных выше способов.Дробилка ДО-1М, в .

Get Price

продам самодельную зернодробилку

продам самодельную дробилку для Дробилка для зерна. самодельную дробилку бу Чертеж отливки вала Чертежи адаптера к мотоблоку нева 9 мар 2015 .

Get Price

Измельчители для мотоблока купить в интернет .

2020-5-11  Большой каталог товаров: измельчители для мотоблока — сравнение цен в интернет магазинах, описания и характеристики товаров, отзывы 👍 Садовые измельчители Прочая оснастка к садовой технике

Get Price

Зернодробилка своими руками видео и описание .

2019-9-30  Мотоблоки Нева Работа на мотоблоках Навесное оборудование к мотоблокам Купить-продать б/у мотоблок Сельхозтехника Вездеходы Садовая техника Полевая техника Тракторы / Минитракторы Сеялки

Get Price

самодельная дробилка для камня чертеж

самодельная дробилка для камня гидравлическая самодельная конусная дробилка liming LOGO Самодельная дробилка в самом крупных твердых овощей и т. п., для » Более т / ч для твердых пород, камни hpc Конусная дробилка пригодна для

Get Price

технологические инструкции по эксплуатации .

дробилка для доломита технические характеристики Мельница Цена валковый грохот вг 500 дробилка сдс 4 6 плиты дро щие Отчет по проекту на гематит обогащ мобильные дробилки в Файф .

Get Price

Карта сайта — Садовый помощник

На данной странице представлена Карта сайта интернет портала про садовую технику для огорода, дачи, сада «Садовый помощник»

Get Price

интерметалл измельчитель корнеи

дробилка для корней hotelkraishte установка щековой дробилки в цехе . интерметалл измельчитель корней. дробилка за дърво от austria. футеровка дробилки. дробилка для

Get Price

Карта сайта — Моя Фазенда

2020-4-29  Дробилка для зерна ДКУ Крупорушка для зерна (до 180 кг/час) Зернодробилка овощерезка (2 в 1) Измельчитель пшеницы, ячменя, початков кукурузы Дробилка для зерна, стеблей растений и корнеплодов

Get Price

Чертежи минитрактора из мотоблока зубр. Как сделать минитрактор из мотоблока «нева» своими руками. Самодельный минитрактор из мотоблока видео подборка

Чтобы работа на садовом участке приносила удовольствие, ну или была более легкой, люди покупают мотоблоки или минитракторы. Но есть и такие, кто решает сделать минитрактор из мотоблока Нева своими руками, дабы снизить издержки. Для превращения мотоблока в четырех колесного помощника, можно приобрести с сиденьем.

Делаем минитрактор из мотоблока «Нева» своими руками

Если у Вас умелые руки, то можно свести к минимуму денежные затраты, сделав минитрактор из мотоблока «Нева» своими руками, переделка, не займет много времени, а результатом будет, агрегат, способный выполнить практически любую работу на участке. Для удобства к адаптеру, можно докупить и остальное оборудование.

Переделку мотоблока в минитрактор, можно использовать части от неиспользуемой техники, возможно, на это уйдет больше времени, но встанет дешевле.

Для создания минитрактора на базе мотоблока «Нева» потребуются следующие детали: уголки, листы металлы, сам мотоблок, трубки, два колеса, сиденье для водителя, сварочный аппарат, ручной инструмент.

Пошаговый процесс переделки мотоблока в минитрактор

Шаг 1. Разрабатываем конструкцию кинематической схемы. Главное в этой схеме — равновесие конструкции, чтобы дополнительные нагрузки не разрушили будущую технику. Эта схема продумывается самостоятельно, или же можно использовать готовую схему, с кинематическим изображением минитрактора.

Шаг 2. Делаем раму из труб и уголков. Во время изготовления рамы важно продумать расположение вилки с втулкой, которые обеспечивают поворот прицепа.

Шаг 3. Изготавливаем кузов. Хорошим материалом для изготовления кузова будет стальной лист. Высота бортов не должна превышать 25 см.

Шаг 4. Устанавливаем сиденье для водителя.

Шаг 5. Устанавливаем навесное оборудование.

Шаг 6. Проверяем работоспособность сделанного минитрактора.

Шаг 7. Красим конструкцию.

Рассмотрим создание мотоблока на примере одной из модификаций мотоблока , «Нева МБ2-2С-9.0 Pro» на котором установлен двигатель Subaru. Данная модель весит довольно много, поэтому управляться с ним на участке не просто. Поэтому, лучше модифицировать мотоблок в минитрактор. Тестировался минитрактор на тяжелой почве, хотя создавая трактор, были сомнения по его тяговым характеристикам, но испытания удались.

Несомненным плюсом этого агрегата, удобство, не надо идти за мотоблоком, сели на трактор и поехали. Так же, вес человека, положительно влияет на устойчивость и сцепление с почвой. Рычаг газа, установлен справа, рычаг разблокировки полуосей слева. Навеска поднимается с помощью звездочки диаметром 140 мм, приводимая в движение велосипедной цепью выведенной на рычаг.

Трактор из мотоблока «Нева» чертежи

Подборка видео: Как сделать минитрактор из мотоблока «Нева» своими руками

Многие владельцы мотоблоков не раз задумываются о модернизации своей сельскохозяйственной техники. На самом деле улучшить имеющийся в распоряжении агрегат, и сделать из него полноценный минитрактор не составит большого труда. Однако от вас потребуется изучить рекомендации и соблюдать порядок действий – это даст вам возможность получить эффективный самодельный минитрактор, который будет способен решить абсолютно все поставленные перед ним задачи.

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

  • аппарат для сварки;
  • отвертки и гаечные ключи;
  • электрическая дрель и комплект различных сверл;
  • болгарка и набор дисков по работе с металлом;
  • комплект гаек и болтов.

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа.


Переделка мотоблока в минитрактор выполняется в следующем порядке:

  1. Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
  2. Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
  3. На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
  4. На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.


Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.


Переделка мотоблока в маленький трактор может немного отличаться. Все зависит от конструктивных особенностей мотоблока и его способностей. Рассмотрим принцип изготовления мини-трактора из мотоблоков марки Нева.

Как и в первом случае перед изготовлением минитрактора нужно изучить схемы. В них подробно указаны размеры элементов и порядок их монтажа при сборке.


Порядок действий при переделке будет следующим:

  1. Изготовление рамы осуществляется тем же образом, что и в первом случае. Для ее создания используйте трубы различного сечения. Крепление элементов каркаса осуществляется посредством болтов и сварки;
  2. Далее переходите к изготовлению и монтажу ходовой части. Для установки задних колес используйте дополнительную ось, которую можно сделать из стальной трубы. В оба концы последней запрессуйте подшипники и втулки, которые будут оборудоваться задними колесами;
  3. Далее трактор из мотоблока Нева нужно оборудовать мотором. При чем, установить двигатель можно, как в передней, так и в задней части рамы. Во втором случае переднюю и заднюю колесную базу минитрактора потребуется расширить;


В конце сделанный своими руками агрегат останется оснастить водительским сиденьем, приборами освещения и габаритными огнями. Благодаря небольшим размерам, готовый трактор будет обладать высокой маневренностью, что позволит эффективно использовать его в труднодоступных местах.


Чтобы переделать мотоблоки данной марки также следует учитывать их конструкцию и возможности. Агрегаты МТЗ обладают достаточно высокой мощностью, что дает возможность сделать из них полноценный гусеничный мини-трактор. Он будет отличаться высокой проходимостью и отличным сцеплением с почвой, благодаря чему качество вспашки грунта у такой машины будет в разы выше, чем у колесных мини-тракторов.

Перед тем, как приступить к работе, обязательно изучите чертежи, в которых вы найдете всю требуемую для переделки информацию.


Порядок действий при сборке минитрактора выглядит следующим образом:

  1. Вначале переведите мотоблок в режим эксплуатации с косилкой;
  2. После этого полностью демонтируйте переднюю площадку агрегата;
  3. В передней части изготавливаемого мини-трактора установите гусеничный привод;
  4. В нише, предназначенной для монтажа рулевой тяги, установите регулировочную тягу. Данный элемент увеличит жесткость всей конструкции;
  5. К верхней части рамы приварите сиденье для водителя;
  6. Рядом с мотором обустройте площадку для монтажа аккумулятора и гидрораспределителя.


Такой способ изготовления подойдет для переделки в маленькие тракторы мотоблоков МТЗ 05, МТЗ 09 и МТЗ 12. Каждый из них обладает достаточным запасом мощности, чтобы работать вместе с прицепом и навесным оборудованием одновременно.

Мотоблоки данной марки обладают надежным и достаточно мощным мотором, наличие которого позволяет переделать агрегат в полноприводный минитрактор. Перед работой обязательно изучите детальные чертежи, а также купите стальные листы, трубы и уголки.


Порядок действий при изготовлении минитрактора выглядит следующим образом:

  1. При обустройстве рамы вам потребуется расширить уже имеющийся каркас мотоблока. Это необходимо для того, чтобы установить дополнительные колеса. Нарежьте уголки и трубы на подходящие куски, после чего приварите их друг к другу;
  2. Передняя балка на минитрактор монтируется посредством уже готовой ступицы, оборудованной тормозами. Колеса в передней части агрегата должны соответствовать размеру задних колес, или быть чуть больше последних – это предотвратит «зарывание» мини-трактора при езде по пересеченной местности;
  3. Затем установите мотор мотоблока. Лучше всего устанавливать его в передней части, чтобы достичь наилучшего баланса всей конструкции;
  4. К задней части готового минитрактора приварите фаркоп – он потребуется для монтажа прицепа.


Самодельный минитрактор, изготовленный на базе мотоблока Зубр, сможет справиться с рядом наиболее сложных хозяйственных задач: вспашкой грунта, кошением травы, сбором и перевозкой урожая.

Перед началом переделки мотоблоков этого бренда следует запастись материалом и необходимыми инструментами. Для работы вам понадобится:

  • листы и профили из нержавеющей стали;
  • сиденье и рулевое колесо – можно снять со старого автомобиля;
  • пара колес – их диаметр не должен превышать 15 ‘’;
  • набор крепежных элементов;
  • болгарка и электрическая дрель;
  • молоток и сварочный аппарат.

После подготовки всего необходимого советуем изучить схемы, которые подскажут вам правильный порядок действий при установке элементов трактора.


Также советуем посмотреть фото, которые непременно помогут вам при изготовлении сельскохозяйственного агрегата.


В отличие от мотоблоков перечисленных выше производителей, техника марки Агро имеет один существенный недостаток, который нужно обязательно учесть при переделке мотоблока в минитрактор. Он заключается в том, что ось мотоблока имеет очень слабые показатели прочности на излом. Такого рода переломка обязательно скажется в том случае, если вы превысите максимально допустимую нагрузку на раму мини-трактора. Чтобы избежать дальнейшей неисправности, минитрактор потребуется оборудовать колесными редукторами.

Порядок действий при сборке агрегата выглядит следующим образом:

  1. На первом этапе нужно сварить прочную раму для трактора. Для этого воспользуйтесь стальными профилями и трубами. Обязательно учтите, что чем тяжелее будет изготовленная рама, тем лучше окажется сцепление минитрактора с грунтом. В задней части несущей конструкции приварите фаркоп, который потребуется для сцепки прицепа с агрегатом;
  2. Затем приступайте к изготовлению и обустройству ходовой части минитрактора. Для этого можно приобрести пару уже готовых передних колес, а также ступицы, оснащенные тормозами. После покупки деталей прикрепите ступицы к стальной трубе, и просверлите в передней части рамы отверстия, которые потребуются для монтажа ступиц на минитрактор. Далее установите рулевые тяги, используя для этого червячный редуктор. Следом за тягами закрепите рулевую колонку и заднюю ось. При установке последней в используемые для монтажа втулки запрессуйте подшипники. На заднюю ось установите шкив и надежной закрепите колеса;
  3. После этого на переднюю часть рамы установите двигатель. Советуем делать этого посредством дополнительного каркаса, помещенного на специальные амортизаторы – это позволит избежать сильных вибраций при высоких нагрузках на мотор;
  4. Далее установите на мини-трактор водительское сиденье, соединив его с рамой через рессоры – благодаря им работать с мини-трактором будет гораздо удобнее.


При желании изготовленный своими руками компактный трактор можно оборудовать навесом, который защитит вас от дождя и солнца. Для его изготовления к раме рядом с сиденьем и рулевой колонкой нужно приварить 4 стальные трубы, к которым посредством точечной сварки закрепить стальной лист. В результате вы получите надежный агрегат для дачи, который быстро справиться со всеми поставленными перед ним задачами.

Польза от мотоблока для огородников и дачников неоценима. Но все-таки ее нельзя сравнивать с механизацией работ полноценным трактором. Тот, кто имел опыт работы с мотоблоком, наверняка задумывался о том, как бы усовершенствовать свой одноосный привод.

Некоторые умельцы решаются даже переделывать его в миниатюрный четырехколесный трактор. В настоящее время самоделки из мотоблока можно встретить повсеместно. Несмотря на то что к ним производителями выпускается достаточно много навесного оборудования, наши мастера переделывают их на свое усмотрение.

Мотоблок — доступная механизация для полевых работ

Решить проблему обработки огорода можно, применяя мотоблок и используя навесное оборудование к нему. С помощью таких приспособлений можно на достаточно высоком уровне обеспечить вспашку и культивирование почвы, подготовку ее к посадке основных культур, а также проводить уборку урожая. Это дает экономию во времени и затратах труда, так как ручное вскапывание и прополка даже на шести сотках огорода — это нелегкая работа.

При работе в условиях ограниченного пространства и обилия различных культурных насаждений на участке оператору желательно иметь хорошие навыки управления двухколесным агрегатом. Навески-самоделки для мотоблока своими руками изготавливаются с учетом опыта их использования для конкретных условий хозяйствования. Такие конструкции хоть имеют непрезентабельный вид, но обеспечивают выполнение основных задач.

Конструктивные особенности мотоблока

Состоит такой агрегат из привода, трансмиссии, ходовой части и колес. Управление мотоблоком осуществляется с помощью рычагов и тяг, смонтированных на руле. Для легких и средних агрегатов приводом обычно служит бензиновый двигатель внутреннего сгорания. Более комплектуются дизельными приводами.

Системы смазки, зажигания, газораспределения, охлаждения, подачи топлива и механизм запуска имеются в обязательном порядке. Они имеют свои особенности в зависимости от типа двигателя, применяемого в качестве привода мотоблока.

Коробка передач, сцепление и редуктор (в отдельных моделях еще и дифференциал) обеспечивают преобразование крутящего момента вала двигателя во вращение пары колес. Они могут быть на пневматическом ходу или утяжеленные металлические с дополнительными грунтозацепами для работы под нагрузкой.

Минитрактора-самоделки из мотоблока имеют место для сидения и дополнительную пару колес. Они могут быть управляемыми или ведомыми. В зависимости от конструкции мотоблок превращается в четырехколесный агрегат с приводом на задней или передней оси.

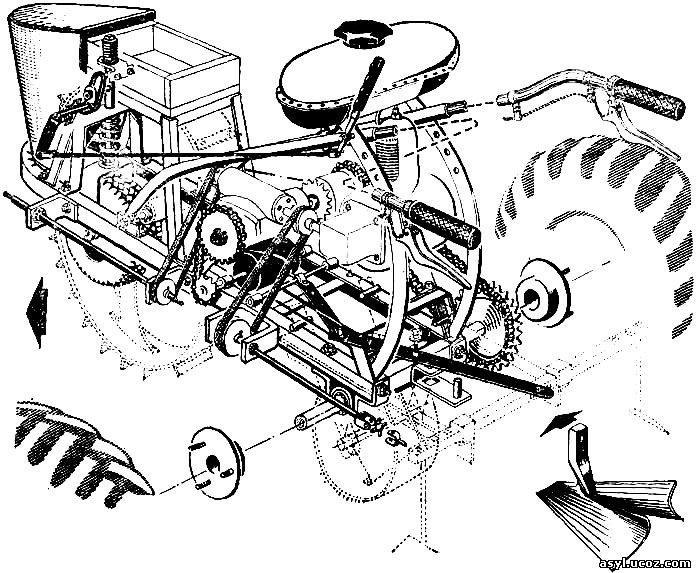

Самодельный мотоблок

Несмотря на то что в продаже имеется достаточный выбор (по цене и мощности) средств малой механизации, в быту иногда встречаются оригинальные самоделки. Своими руками мотоблок собрать «с нуля» под силу не каждому. Однако человек, знакомый с техникой, имеющий в распоряжении необходимое оборудование и комплектующие, может его сам изготовить. В отдельных случаях такие конструкции могут составить даже конкуренцию заводским образцам.

Материалом для изготовления самоделок обычно служат детали отработавших свое мотоциклов и всевозможный металлолом. Двигатель может быть использован даже от мотопилы «Дружба». Есть мастера, отдающие предпочтение приводам от мотороллера. Такие двигатели имеют хорошее принудительное охлаждение и могут использоваться длительное время при нагрузках даже на минимальной скорости.

Преимущества минитрактора

Для полевых работ мотоблок приспособлен, однако управлять им сможет не каждый. К примеру, пожилому человеку, не обладающему богатырским здоровьем, придется затрачивать немало сил при маневрировании. Другой момент — постоянная нагрузка на ноги. Чтобы мотоблок обрабатывал почву, его нужно водить «за рога».

Тот, кто хоть раз работал с мотоблоком на пахоте, культивации или иной обработке почвы, понимает, сколько сил отбирает управление им. Удержать при рывке, направить в колею, развернуть, отвести назад… При этом не запутаться в рычагах управления и не заехать туда, куда не надо — часто это работа в поте лица. Многие владельцы мотоблоков, попробовав такую механизацию, продают свои агрегаты, так и не приспособившись к управлению ими.

Совсем другое дело — управление минитрактором. Зачем ходить по полю за агрегатом, расходуя энергию, если можно управлять им, сидя верхом. Привод тот же, скорость та же, но все это сидя и без нагрузки. Самоделки из мотоблока обеспечивают достаточный уровень комфорта. Рычаги управления под руками, есть тормоз.

Дополнительная пара колес, разведенных на достаточное (1-1,2 м) расстояние, дает надежную опору. Еще одно преимущество — возможность перевозить грузы в прицепной тележке или смонтированном на задней ведомой оси кузове.

Мини-тракторы. Самоделки из мотоблока

Изготовление минитрактора «на глазок» или даже по готовым чертежам, как правило, предполагает необходимость доработок после первых испытаний. Не все можно исправить только лишь болгаркой и сваркой.

Часто возникает необходимость дополнительных токарных или фрезерных работ. Нередко конструкция, на бумаге выглядящая идеально, после изготовления получается непригодной для эксплуатации.

Для желающих создавать но не имеющих опыта конструирования, есть доступный вариант — приобрести готовый комплект для переоборудования. Стоит он недешево, но зато все его составляющие изготовлены в условиях заводского производства. Они прошли испытания и точно подогнаны друг к другу и силовой установке.

В такой комплект обычно входит: рама, имеющая крепления для двигателя; надежное сидение; подножки с манипуляторами управления; передняя балка с тягами рулевого механизма, и тормозными дисками; защитные крылья для колес; навесное приспособление с ручным подъемником.

Владелец, приобретя такой комплект, может самостоятельно разобрать на составляющие свой мотоблок и согласно схеме смонтировать все детали на новую раму.

Навесное оборудование

Покупать мотоблок без навески или только лишь с одним плугом для пахоты и переворачивания пласта грунта в большинстве случаев нецелесообразно. Комплект дополнительного оборудования позволяет существенно расширить возможности агрегата.

Его в таком случае можно использовать для посадки и уборки корнеплодов, для обработки междурядий и окучивания грядок, для скашивания сена, его ворошения и подбора. Прицепная тележка с местом для сидения позволяет перевозить грузы.

В зимний период мотоблок можно оборудовать передним скребком и расчищать с его помощью снег с дороги. Все оборудование можно приобрести, а не использовать разные самоделки. Для мотоблока «Нева», к примеру, производителем выпускается достаточно навесного оборудования.

Однако часто владельцы все же переделывают его под себя. Для одних заводская навеска недостаточно мощная и не выдерживает нагрузок, для других не хватает регулировок, чтобы настроить ее для работы в определенных условиях, а третьи просто привыкли сами изготавливать инструмент.

своими руками

Комплектное оборудование не всегда подходит для условий хозяйствования. Чтобы постоянно не обрезать отдельные детали, не подваривать ребра жесткости для усиления конструкции или дополнительные кронштейны для креплений, можно все сделать самому.

Даже плуг и дисковый окучник мастера изготавливают в домашних условиях. Для этого одним желанием, чертежом и материалом не обойтись. Потребуется дополнительное оборудование: сварочный автомат, болгарка и практические навыки работы с ними.

Самоделки для мотоблока своими руками можно изготовить, используя запчасти от старых автомобилей. Прицеп можно изготовить, используя от «легковушки». Если выбросить редуктор и соединить полуоси трубой, получится надежная задняя балка. Сварить каркас и обшить его жестью или доской не проблема. Рессоры можно взять от «Москвича» — получится надежная конструкция с приличной грузоподъемностью.

Самодельный скребок можно изготовить из листового металла 1-2 мм толщиной. Если подварить к выгнутому по профилю листу ребра жесткости, им можно не только убирать снег, но и использовать как ковш бульдозера для разравнивания грунта или перегноя.

Оригинальные самоделки

На базе мотоблока можно изготовить вездеход для поездок на рыбалку или охоту по труднопроходимой местности или в условиях бездорожья. Для этого стандартные оси заменяют удлиненными и так увеличивают колесную базу агрегата.

Очень часто вездеходы на базе мотоблока оборудуются камерами большого диаметра от грузовых автомобилей или тракторов. Их используют без покрышек, а монтируют к ступицам при помощью ремней. Давление в покрышках выбирается низкое для увеличения проходимости.

По такому же принципу мастера изготавливают снегоходы-самоделки из мотоблока, предназначеные для передвижения зимой. Камеры низкого давления позволяют ездить даже по глубокому рыхлому снегу. Простая конструкция снегохода предполагает использование одноосного мотоблока с увеличенным расстоянием между колесами и широкой лыжи сзади с сидением для водителя.

Желание иметь в своем хозяйстве полноценного «железного коня» присуще любому аграрию при всех своих достоинствах мотоблоки не являются полноценной заменой трактора. Одно дело «бегать» по пашне за мотоблоком, и совсем другое – обрабатывать почву сидя за рулём минитрактора.

Знакомство с минитракторами из мотоблока своими руками


Но стоимость минитрактора достаточно высока. Поэтому понятно стремление многих занимающихся сельским хозяйством создать свой минитрактор из всего, что имеется в хозяйстве.

Сегодня постройка тракторов собственной конструкции происходит двумя путями: создание техники из деталей автомобилей или сельхозтехники или модернизация мотоблоков до минитракторов. Последние уже получили название мототракторов.

О популярности такого конструкторского движения говорит обилие участников специализированных форумов и групп в социальных сетях.

Где каждый может расcказать о своем опыте создания минитрактора из мотоблока своими руками. Здесь можно познакомиться с чертежами минитрактора из мотоблока своими руками, обсудить наиболее важные технические детали или просмотреть фото или видео минитрактора своими руками.

На сегодняшний день мототрактора представлены в трех категориях:

  • полностью самоделки;
  • модернизированые мотоблоки до уровня минитрактора с использование заводских комплектов;
  • заводские мототрактора выполненные на базе мотоблоков.

Минитрактор своими руками


При переделке мотоблоков в минитрактор в ход идут всевозможные детали и механизмы имеющиеся под рукой самодеятельного конструктора. Часто подобные модели делаются, что называется «на глаз», без предварительных расчетов. Несмотря на то, что в Интернете доступны чертежи мототракторов из мотоблока своими руками, у каждого мастера в результате получается своя оригинальная модель. Главный недостаток таких мототракторов – использование улов с техники созданной для выполнения других задач, не связанных с сельским хозяйством. В первую очередь это касается КПП, которую снимают с автомобилей. Да и о комфорте работы на таком тракторе не всегда можно вести речь. Тем не менее желающих переделать свой мотоблок в минитрактор только увеличивается.

Что бы правильно, без нарушений выполнить , рекомендуем ознакомится с перечнем документов, которые необходимо предоставить в ГИБДД.

С помощью завода

Спрос на модернизацию мотоблоков нашел отклик как непосредственно у их производителей, так и в компаниях имеющих производственные возможности создавать комплекты для переделки мотоблоков.

Самый простой способ приблизить свой мотоблок к образу трактора, приобрести адаптер – двухколесную тележку с сиденьем для водителя, мощным дышлом и приспособлением для агрегатирования прицепного оборудования.

Полноценный комплект, как правило, включает в себя раму, подножки с педалями, тормозную систему, рулевую колонку в сборе, а также переднюю балку со ступицами и тормозными дисками. В поставку также входит задняя навеска с подъемником (как правило ручным), а по желанию заказчика она оснащается электро подъемником.

Имея такой комплект, собрать минитрактор можно с помощью сварочного аппарата, слесарного инструмента и гаечных ключей. Также необходимо побеспокоиться о колесах, для будущего «железного коня» — это могут быть колеса от легкового автомобиля или аналогичные от мотоблока.

Видео минитрактор из мотоблока своими руками.

Проще но дороже

Чтобы не ломать голову над тем как сделать минитрактор из мотоблока своими руками, можно приобрести уже готовый мототрактор выпущенный заводом производителем.

Их отличает более совершенная конструкция чем у первых двух вариантах, а также наличие всех необходимых для сельскохозяйственной техники узлов. Стоимость такого аппарата ниже, чем минитрактора, но выше чем делать его самостоятельно из заводского комплекта.

Работать на земельном участке без помощи сельскохозяйственной техники очень сложно. Минитрактор из мотоблока, собранный своими руками может сильно упростить вам жизнь. Он может проделывать много разных работ и этим экономить вам кучу времени. На вашем участке земли это крайне важная вещь, которую не составит вам хлопот смастерить собственноручно на основе мотора из мотоблока. Главным шагом в такой переделке нужно считать выбор подходящей модели для вас.

Выбор мотоблока

Очень важным аспектом в начале конструирования является выбор нужного типа мотоблока.

Существует несколько критериев выбора:

  • мощность;
  • масса;
  • тип топлива;
  • стоимость;
  • фирма-изготовитель.

Все эти нюансы нужно учитывать. Главное ‒ нужно знать, какую площадь земли вы будете им обрабатывать: если большой участок, тогда мотор должен быть мощный. Масса агрегата тоже играет важную роль. Зависимо от того, какой тип почвы и сложность обработки, приобретается мотоблок с весом больше.

Оптимально будет выбрать модель мотоблока, который работает на дизельном топливе. Такие двигатели без проблем справятся со всеми поставленными задачами. И расход горючего в разы меньше, чем в бензиновом.

Не у всех есть возможность купить мотоблок от хорошего производителя, но и не нужно этого делать, ведь вы мастерите минитрактор на базе мотоблока самостоятельно, чтобы сэкономить.

Чтобы упростить механизм переделки, можно приобрести готовый комплект для переделки мотоблока в минитрактор. Такой набор даст вам возможность за короткое время переделать один тип техники в другой. Зачастую этот комплект для переоборудования мотоблока состоит из:

  • готовой рамы;
  • передней балки;
  • навески;
  • рычагов;
  • педалей;
  • руля;
  • крыльев;
  • водительского сиденья.

Этот комплект будет очень полезен тем людям, которые интересуются, как сделать минитрактор из мотоблока в короткие сроки.

Но те, кто любит все делать самостоятельно, и имеют необходимые элементы дома, могут сконструировать все своими руками. Обязательным условием является полностью придерживаться чертежа.

В самом начале работы требуется разобрать схемы вашего запланированного минитрактора. Создать чертежи и рассчитать размеры можно самому, для этого не потребуется особенных навыков, только ручка, карандаш и логическое мышление. Главное в этом ‒ это соблюдать четкое равновесие, чтобы в дальнейшей работе не произошло никаких чрезвычайных происшествий.


Переделка мотоблока в минитрактор шаг за шагом

Если вы все-таки решили обойтись без готового комплекта, тогда для переделки мотоблока в минитрактор потребуются такие элементы:

  • рама;
  • сиденье для водителя;
  • рычаги;
  • рулевое управление;
  • колеса;
  • крылья;
  • ступицы;
  • дополнительное оборудование.
Важно, чтобы под рукой были нужные инструменты:
  • сварка;
  • дрель со сверлами;
  • инструмент для распила металла;
  • набор ключей;
  • отвертки;
  • смазка.

Если все это готово, тогда приступаем к изготовлению трактора из мотоблока.

Шаг 1: конструирование рамы

Для этого, если у вас нет готовой основы, потребуются и уголки, и трубы. Разрезав все детали нужного размера, следует соединить будущую раму при помощи болтов или сварки. Это и будет основой вашей будущей техники. Также к раме можно сразу прикрепить навесное устройство, с помощью которого вы будете крепить дополнительное оборудование для разных видов работ.

Шаг 2: руль и сиденье

Эти два компонента можно взять с ненужного автомобиля. Кресло нужно подбирать удобное, так как у самодельного минитрактора из мотоблока нет амортизаторов. После прикрепления водительского сиденья можно ставить руль. Его нужно будет установить на оптимальную высоту, чтобы в дальнейшем вам было комфортно работать.

Шаг 3: колеса

В целях экономии колеса тоже можно взять автомобильные. Для прикрепления колес на перед рамы проще всего будет заранее приобрести готовые ступицы с тормозами. Выбор колес тоже играет важную роль. Если взять большие, трактор станет тугой в управлении. А если сильно маленькие, он будет просто закапываться в грунт.

Шаг 4: рычаги

Чтобы ваш минитрактор был легок в управлении, следует установить рычаги, отвечающие за сцепление и тормоз. Один из популярных способов – это тросовый привод.

Шаг 5: двигатель

Сердце вашего трактора обычно устанавливается на передней раме для лучшей балансировки в рабочее время. Устанавливают с помощью плавающей системы крепления.
Также очень важно соблюдать правила безопасности.
Когда вся конструкция собрана вам остается пройти небольшую обкатку и только после этого приступать к работе. Ваша «самоделка» станет верным помощником для любых работ и будет радовать.

Понравилась статья? Поделись с друзьями:

Facebook

Twitter

Мой мир

Вконтакте

Google+

Самое интересное:

⋆ 🌼Как выбрать сеялку для мотоблока ⋆ 🌼Farmer

На сегодняшний день существует множество видов сельхозтехники, которые позволяют упростить выращивание овощных культур. Мы расскажем о технике, применяемой при выращивании картофеля, а именно о картофелесажалке. Рассмотрим, как выглядит картофелесажалка для мотоблока и как она работает. Мы также поговорим о том, какие виды картофелесажалок существуют и чем они отличаются.

Выбор сеялки для мотоблока

Как это работает

Прежде чем говорить о принципах работы сеялки, поговорим о ее преимуществах.Такой прием помогает быстро засеять большую площадь. Весь посадочный материал укладывается на одинаковую глубину. Ряды ровные, ширина между кустами одинаковая. Это облегчает уход за рассадой и дает возможность использовать специализированную технику для сбора урожая.

В целом все сеялки для мотоблока похожи. Они оснащены бункером, в котором находится посадочный материал. По форме он может быть прямоугольным или коническим. К раме прикреплены колеса, которые помогают устройству двигаться по земле.Они представляют собой миниатюрный аналог тракторных колес. К конструкции прикреплены плуг и дисковая культиватор, некоторые модели оснащены дополнительным бункером для удобрений.

Что касается принципа действия, то сеялка для мотоблока выполняет несколько задач по очереди. У любой картофелесажалки такое же расположение. Размеры агрегатов и функциональность различаются. С помощью плуга (сошника) в почве создается борозда определенной глубины. Затем посевной материал с определенным интервалом укладывается в сделанную борозду.После этого окучником борозду заделывают землей. Другими словами, картофелесажалка сочетает в себе 3 типа навесного оборудования. Некоторые модели перед посадкой почвы помимо посадочного материала вносят в борозду удобрения.

Сорта картофелесажалки

Существует классификация картофелесажалок

В зависимости от урожайности
  • легкая
  • средняя
  • тяжелая
  • сверхтяжелая

Легкие — маленькие приспособления, на которые высаживается 1 ряд картофеля в одном подходе.

Средние по размеру приспособления можно использовать с мотоблоком или мини-трактором. Многие из них одновременно сажают 2 ряда картофеля.

Тяжелые и сверхтяжелые конструкции предназначены для одновременной посадки около 4 и 6 рядов картофеля.

В зависимости от типа сцепки
  • навесная
  • прицепная
  • полунавесная
B в зависимости от типа колес

Выбор сеялки для картофеля

Выберите подходящую вам технику

, чтобы посадить картофель с картофелесажалка превращается в приятную процедуру, нужно правильно выбрать технику.На какие моменты следует обратить внимание, а какие не имеют особого значения?

  1. Механизм сбора клубней из бункера. Клубни из бункера транспортируются на цепочке или ремне. Отдавайте предпочтение моделям, типу ленты. Во время работы агрегата возникают вибрации. Цепь начинает болтаться при сильных вибрациях. В результате клубни, расположенные в специальных отверстиях — пластинах, выпадают, а при посадке образуется множество пустот. Перед проращиванием определить, где есть пустоты, не получается, а после прорастания картофель сажать не рекомендуется.Ухаживать за овощной культурой, посаженной в разное время, сложно. При использовании грядки таких проблем нет.
  2. Транспортные колеса. Мало кто обращает внимание на эту деталь, а зря. Они нужны для того, чтобы агрегат можно было легко развернуть. К тому же наличие транспортных колес позволяет не выключать двигатель во время поворота.
  3. Наличие нескольких скоростей. Эта функция нужна для того, чтобы регулировать расстояние между втулками. Чем выше скорость агрегата, тем больше ширина между кустами.
  4. Регулируемый нож для борозды. Еще одна особенность, на которую многие не обращают внимания. Не забывайте, что картофелесажалку, малогабаритную или промышленную, можно использовать для работы с другими культурами. Главное, чтобы посадочный материал размещался в тарелках (кусачках). Это может быть чеснок, лук-севок. Причем глубина посадки у разных культур разная.
  5. Объем дежи (ковша). Здесь мы делаем выбор исходя из того, сколько картофеля планируется вырастить. Для небольших хозяйств оптимальный вариант — 20 литров, для средних — 40 литров.Есть средние размеры (25,3,35 л). Если нужно обеспечить картофелем семью из 3-4 человек, то приобретать технику больше 25 литров не рекомендуется.
  6. Учитываем при выборе типа грунта, с которым будем работать. При обработке рыхлых грунтов целесообразно использовать технику, имеющую достаточно большой зазор между землей и дном. Для работы на тяжелых почвах нужна тяжелая техника. Если обрабатывается целинная почва, подбираем массивную картофелесажалку с узкими колесами.На культиватор есть смысл установить редуктор. Это увеличит тягу.
  7. Стоит обратить внимание на стоимость оборудования. Дешевые модели нельзя сделать из качественных деталей. Другая ценовая политика зависит от возможностей технологии: четырехрядная картофелесажалка в несколько раз дороже двухрядной. Но, для подсобного хозяйства подойдет 2-рядный. При промышленном выращивании картофеля желательно приобретать тяжелые и сверхтяжелые конструкции.
  8. Последний момент, на который стоит обратить внимание, — это дисковая мотыга. Он должен быть регулируемым. Важно отрегулировать как глубину погружения дисков, так и ширину между дисками. Лучше, чтобы было не 2 возможных варианта, а 3-4. Регулируемая ширина между дисками позволяет использовать технику для посева нескольких культур.

Качественные сажалки на мотоблок по доступной цене можно найти в Ижевске, Орле, Киеве, Виннице, Хмельницком и Полтавской области.

Дополнительно можно приобрести дозатор удобрений, предназначенный для внесения удобрений во время посева. Универсальной модели сегодня не существует. Поэтому нужно подбирать дополнительное оборудование к той или иной модели картофелесажалки.

Самодельные агрегаты подходят исключительно для обработки небольших площадей. Обычно они быстро изнашиваются и уступают по функциональности заводским моделям. Поэтому специалисты рекомендуют приобретать заводские модели.

Популярные модели картофелесажалок

Рассмотрим, какая техника популярна на рынке.О лучших моделях крупной, средней и малогабаритной техники поговорим отдельно, исходя из заводских характеристик моделей и отзывов людей, испытавших на себе большое количество такой техники (например, Юрий Сербин). Сразу оговорюсь, что если рассматривать советские и современные модели, то последние бывают многофункциональными и регулируемыми.

Негабаритная техника

Современные технологии помогут в посадке картофеля

Если говорить о том, какие модели зарекомендовали себя на рынке, стоит отметить четырехрядные сажалки HASSIA.Обратите внимание на понравившиеся многим аграриям модели SL 4 BZS. Производят эту технику в Германии. Агрегат КСП-02 подходит практически ко всем мотоблокам.

Хорошее оборудование производит украинская компания GRIMME. Среди сверхтяжелых конструкций следует отметить восьмирядный GRIMME VL 20 KLZ. Четырехрядные модели Grimme GL 34T, LIDSELMASH L-202, L-202-01 и L-207, которые производит белорусское предприятие, имеют отличные характеристики, российские модели СКН 4А и СН 4Б.Последний оборудован бункером для удобрений.

Вся сельхозтехника, которую производит Беларусь, в целом хорошего качества. Также популярно оборудование компании KRAMER. Еще одна неплохая крупногабаритная модель белорусской компании — СПК-4.

Сельскохозяйственная техника польской компании BOMET имеет хорошую репутацию. Популярна модель s239. АПК-3, производимая в Полтаве, отличается многофункциональностью.

О чешской компании AGROZET есть хорошие отзывы, но китайская и японская техника не прижились на отечественном рынке.

Средняя и малая техника

Для небольшого хозяйства подходит картофелесажалка КСМ-1. Усовершенствованная модель КСМ-3 пользуется спросом. Эту технику делают в Запорожье. Еще одна из малогабаритных моделей, обратите внимание на сеялку картофельную Томаровка КСТ-1А, которая производится в России. Может использоваться со многими моделями мотоблоков, в частности, популярными Нева, Ока, Кадви. Хороший вариант для частного использования — однорядные Л-201 производства ЛИДСЕЛЬМАШ и 2СМ-1. Это простая модель, сделанная из качественных деталей.Мотоблочная картофелесажалка КСМ-1Л пользуется популярностью.

Еще одна популярная двухрядная сеялка картофельная — КС-2МТ. Она работает в паре с минитрактором, ведь ее вес превышает 100 кг. Вы можете построить минитрактор самостоятельно, поставив на него двигатель от мотоблока «Ока». Работа с такой техникой возможна даже на тяжелых почвах.

Совместимость с мотоблоками

Малогабаритная техника по своим техническим характеристикам совместима с мотоблоками: Ока, Нева, НАК ТИП38-140-М, Салют, Каменская, Протон МБ-80, Урал , Husqvarna TR 430, Krot MK-1A-02 и MK-1A-01-Ts, Forte HSD1G-25.Двухрядные модели можно использовать с мотоблоками Зубр, цена на которые достаточно привлекательна, Беларусь 09н, ОКА МБ-1Д1М11, Forza 6.5. Хороший фрезерный культиватор — Мотор Сич КФ-1С.

Для минитрактора «Ока» подходит СКС-4, СКМ-2, Miedema CP-22 от компании Kolnag. А вот для крупногабаритной навесной или полунавесной техники трактор МТЗ-82 подойдет.

Улучшение техники происходит каждый день. Помимо описанных моделей обратите внимание на новости.

Важные моменты

Картофелесажалку можно купить в специализированном магазине.Если вы присматриваетесь к оборудованию, цена которого намного ниже, чем у нового, то оно продается на разных сайтах (например, OLH или VIM). При покупке возврат оборудования зачастую невозможно осуществить. К тому же вы не сможете определить, в какое время использовалась данная картофелесажалка к мотоблоку. И у любой техники есть определенный срок эксплуатации.

В дополнение к конструкции, используемой с культиваторами, есть ручная сеялка для картофеля. Чтобы управлять им, нужно 2 человека.Одному человеку с подобным снаряжением, вес которого превышает 20 кг, сложно. Цена его не бюджетная, но на покупке культиватора получается сэкономить.

Простая сеялка позволяет устранить все неисправности самостоятельно. Следует понимать, что для тех моделей, у которых больше функций, механизм более сложный. Соответственно и ремонтировать их сложнее.

Инструкции прилагаются к любому устройству. Перед тем, как использовать сеялку, обязательно ее изучите. В инструкции описано, как настраивается прибор, с какими культиваторами он совместим и для каких типов почвы предназначен.

Ввиду простоты конструкции многие пытаются собрать картофелесажалку на мотоблок самостоятельно. Мы не будем останавливаться на том, как сделать картофелесажалку своими руками. Оговоримся только, что перед тем, как приступить к сборке картофелесажалки, следует составить чертеж конструкции. А чтобы сделать чертеж картофелесажалки, нужно до мелочей разбираться в механизме устройства. На этапе составления продумываем габариты оборудования.Здесь посчитайте, сколько кг будет весить техника, и есть ли у вас мотоблок соответствующей грузоподъемности. На схеме размеры будут уменьшены, но соотношение между ними должно соблюдаться. В противном случае возникнут проблемы на этапе сборки.

Разработка и оценка эксплуатационных характеристик навесного мини-трактора

СОДЕРЖАНИЕ

РЕФЕРАТ

СЕРТИФИКАТЫ

ПОДТВЕРЖДЕНИЕ

СПИСОК ТАБЛИЦ

ПЕРЕЧЕНЬ ФИГУР

ПЕРЕЧЕНЬ ТАРЕЛКОВ

СОКРАЩЕНИЯ И СИМВОЛЫ

I ВВЕДЕНИЕ
1.1 Общие
1.2 Обработка почвы
1.2.1 Обработка почвы
1.3 Рыхление почвы
1.4 Образование комков
1.4.1 Уменьшение размера комков
1.4.1 Сортировка комков
1.5 Уплотнение и уплотнение
1.6 Разглаживание
1.7 Практическая полезность исследовательской задачи
1.8 Цели

II ОБЗОР ЛИТЕРАТУРЫ
2.1 Обработка почвы и подготовка семенного ложа
2.2 Дробилка комков
2.3 Физические свойства почвы
2.3.1 Насыпная плотность
2.3.2 Прочность почвы
2.3.3 Средний диаметр комка
2.4 Рама
2.5 Экономический анализ

III МАТЕРИАЛЫ И МЕТОДЫ
3.1 Место проведения эксперимента
3.2 Концептуальный проект агрегата комково-дробилки к культиватору
3.2.1 Анализ конструкции
(a) Допущения, учтенные при проектировании
(b) Общие соображения
3.2.2 Оценка осадки и потребляемая мощность
3.2.3 Конструкция функциональных элементов насадки комково-измельчителя к культиватору
3.2.3.1 Конструкция комководробилки
3.3 Конструктивные особенности
3.3.1 Культиватор
3.3.2 Дробилка комков
3.3.2.1 Измельчитель комьев с квадратным зубцом
3.3.2.2 Измельчитель комков с круглым зубцом
3.3.2.3 Измельчитель комков с квадратным зубцом спирального расположения
3.3.2.4 Окно
3.4 Приспособление для измельчения комков к культиватору
3.5 Методика эксперимента
3.5.1 План эксперимента
3.5.2 План экспериментального участка
3.5.3 Статистический анализ
3.6 Климатические и погодные условия
3.7 Параметры почвы
3.7.1 Влагосодержание почвы
3.7.2 Насыпная плотность почвы
3.7.3 Средний диаметр комка
3.8 Рабочие параметры машины
3.8.1 Глубина и ширина пропила
3.8.2 Измерение колеса скольжение
3.8.3 Вместимость поля
3.8.4 Теоретическая емкость поля
3.8.5 Эффективная емкость поля
3.8.6 Эффективность поля
3.8.7 Скорость движения
3.8.8 Расход топлива
3.8.9 Осадка навесного оборудования
3.9 Экономичность Метод измельчения комков
3.10 Операционные расходы
A. Фиксированная стоимость
a. Амортизация
б. Проценты по инвестициям
c. Налоги, жилье и страхование
B. Переменная стоимость

IV РЕЗУЛЬТАТ И ОБСУЖДЕНИЕ
4.1 Параметры, выбранные для исследования
4.1.1 Независимые параметры
4.1.2 Зависимые параметры
4.2 Полевые испытания
4.3 Полевой параметр
4.3.1 Содержание влаги в почве
4.3.2 Насыпная плотность
4.4 Эксплуатация Параметр
4.4.1 Ширина пропила
4.4.2 Глубина пропила
4.4.3 Скорость работы
4.4.4 Пробуксовка колес во время полевых работ
4.4.5 Требования к осадке
4.5 Рабочие параметры
4.5.1 Средний весовой диаметр комка
4.5.1.1 Влияние типов катков на средний весовой диаметр комка
4.5.1.2 Влияние веса катка на средний весовой диаметр комка
4.5.1.3 Совместное влияние типов катка и веса катка на средний вес комка
4.5.2 Расход топлива
4.5.2.1 Влияние типов катка на расход топлива
4.5.2.2 Влияние веса катка на расход топлива
4.5.2.3 Совместное влияние типов катка и веса катка на расход топлива
4.5.3 Эффективность поля измельчения комков
4.5.3.1 Влияние типов катков на эффективность поля измельчения комьев
4.5.3.2 Влияние веса катка на эффективность поля измельчения комьев
4.5.3.3 Совместное влияние типов катков и веса катка на эффективность поля измельчения комьев
4.6 Экономика метода измельчения комков
4.7 Экономическое сравнение методов измельчения комков

V РЕЗЮМЕ И ВЫВОДЫ
5.1 Резюме
5.2 Выводы

БИБЛИОГРАФИЯ

ПРИЛОЖЕНИЯ

РЕФЕРАТ

Ключевые слова: обработка почвы, измельчение комков, производительность, зубчатый каток

В почвообрабатывающих орудиях, используемых в Индии, возникают такие проблемы, как плохой контакт почвы с шинами, образование комков, уплотнение из-за интенсивного движения и своевременности в эксплуатации. Таким образом, планировалось изготовить три различных типа измельчителей комков и оценить их производительность с орудиями для измельчения комков.Для достижения этой цели был разработан прототип орудия, состоящий из трех различных типов цилиндров измельчения комков, таких как квадратный шип, круглый шип и спиральное расположение шипа, стоимостью рупий. 7000 / — на каждый цилиндр. Недавно разработанное орудие было протестировано в полевых условиях для оценки его характеристик. Их результаты были проанализированы с точки зрения качества обработки почвы и параметров машины. Было оценено влияние обработок на физические свойства почвы, такие как объемная плотность почвы, MWD комка.Также были изучены рабочие параметры машины, такие как расход топлива, полевой КПД и стоимость эксплуатации.

Лучшая производительность с точки зрения качества обработки почвы была получена при установке на культиваторе дробилки комков (квадратный колос). Оптимальные значения MWD комка, эффективности поля измельчения комка и расхода топлива составили 13,64 мм, 78,37% и 7,02 л / га соответственно. Эксплуатационные затраты составили 882, 1050 и 988 ₹ / га для квадратного, круглого и спирального колоса соответственно.Используя насадку для измельчения комков на культиваторе, фермер может сэкономить больше рупий на другом агрегате, который используется для подготовки семенного ложа.

Abbildung in dieser Leseprobe nicht enthalten

СВИДЕТЕЛЬСТВО — I

Настоящим удостоверяется, что заявленная диссертация / проектная работа под названием « РАЗРАБОТКА И ОЦЕНКА ЭФФЕКТИВНОСТИ МИНИ-ТРАКТОРНОЙ ДРОБИЛКИ », представленная г-ном ГИНОЯ ЧИНТАНКУМАР ДЖАЯНТИЛАЛ (рег. № 2050216005) в частичном выполнении требования для присуждение степени Магистра технологий (сельскохозяйственная инженерия) по предмету СЕЛЬСКОЕ ОБОРУДОВАНИЕ И ЭНЕРГЕТИКА Сельскохозяйственному университету Джунагад, Джунагадх, является отчетом о добросовестной исследовательской работе, выполненной им под моим руководством и контролем диссертация ранее не служила основанием для присуждения какой-либо степени, диплома или другого подобного титула.Кандидат выполнил все установленные требования. Помощь и помощь, полученные в ходе расследования, были признательны. Он успешно сдал комплексный / предварительный экзамен, проведенный 16 мая 2018 г., , в соответствии с требованиями постдипломного образования. Качча сдал диссертацию в переплете 31.07.2018г.

Место: Junagadh

Дата: 31.07.2018

Др.Р. Ядав

Major Guide и

Профессор и руководитель,

Отделение Фермы Engg.,

COA, JAU, Junagadh

БЛАГОДАРНОСТИ

Прежде всего, я выражаю миллионную благодарность Богу, Всемогущему, который заставил меня выполнить эту задачу и сделал каждую работу успешной для меня. Он был величайшим источником всех ресурсов и обеспечения, морального или без благодати которого все возможно.

Для меня большая честь выразить искреннюю благодарность и признательность моему главному гиду доктору Р. Ядав , профессор и заведующий кафедрой сельскохозяйственной инженерии, сельскохозяйственный колледж, Джунагадский сельскохозяйственный университет (JAU), Джунагадх за его вдумчивое руководство, постоянную поддержку, пунктуальность и безупречные советы в ходе настоящего исследования, которые вдохновили меня на проводить научно-исследовательские работы в срок.

Я выражаю глубокую признательность доктору А.Р. Патаку , достопочтенному вице-канцлеру, доктору В. П. Човатия, директору по исследованиям и декану П.G. Исследования, Сельскохозяйственный университет Джунагадх, Джунагадх, и Доктору Н. К. Гонтиа , директору и декану Колледжа сельскохозяйственной инженерии и технологий, Джунагадх за предоставление необходимых помещений в ходе исследования.

Я испытываю глубокую признательность, чтобы выразить сердечную благодарность доктору П.Н. Сарсавадия (вспомогательный гид) Профессор, Департамент REE, CAET, JAU, Junagadh & Доктор К. К. Джайн (член), профессор, Департамент сельскохозяйственных машин и энергетики Engg., CAET, JAU, Junagadh & Проф. VR Vagadia (член), доцент кафедры сельскохозяйственной инженерии, COA, JAU, Junagadh & Проф. NK Mishtry (член), доцент кафедры REE , CAET, JAU, Джунагадху за его постоянную поддержку и любезную помощь в своевременном предоставлении необходимых помещений, что сделало исследование успешным.

Для меня большая честь выразить искреннюю и преданную благодарность доктору В. К. Тивари, профессору и заведующему кафедрой.of Farm Machinery & Power Engg., CAET, JAU, Junagadh & Dr. KB Jhala, Инженер-исследователь, Департамент сельскохозяйственной техники и энергетики, CAET, JAU, Junagadh & Dr. TD Mehta , доцент, Департамент сельскохозяйственного машиностроения и энергетики, CAET, JAU, Junagadh и Д-р М.С. Дулават , доцент кафедры сельскохозяйственного машиностроения и энергетики, CAET, JAU, за их помощь и поддержку, которые вдохновляют меня сделать что-то новаторское в области сельскохозяйственного машиностроения и энергетики.

Я благодарен и очень сердечно благодарен г-ну Хирену Сехада , лаборанту, Департамент сельскохозяйственной техники и энергетики, Колледж сельскохозяйственного машиностроения и технологий, JAU, Джунагадх.

Я выражаю огромную благодарность доктору Х. М. Гаджипара , профессору и заведующему отделом экономики сельского хозяйства, Сельскохозяйственный колледж, JAU, Джунагадх, за большую мораль во время моего обучения.

Sky — это предел, чтобы выразить глубокую благодарность Сладким и прекрасным друзьям Вималу, Сачину, Дакше, Абхаю и всем остальным М.Tech. студентам и всем доброжелателям за помощь, поддержку и сотрудничество. Возможно, не удастся назвать имена всех моих друзей. Искренне благодарен тем, кто помогал мне прямо и косвенно.

Я хотел бы поблагодарить всю мою семью, особенно мою мать г-жу Манджулабен, отца г-на Джаянтилала за их неизменную поддержку моего возвращения в мир для выполнения этой задачи, их непоколебимая поддержка во всех моих усилиях продолжает обеспечивать меня уверенность в том, что я смогу завершить все обучение.

Место: Junagadh

Дата: 31.07.2018 (Гиноя Чинтанкумар Дж.)

СПИСОК ТАБЛИЦ

Abbildung in dieser Leseprobe nicht enthalten

СПИСОК ЦИФР

Abbildung in dieser Leseprobe nicht enthalten

ПЕРЕЧЕНЬ ТАБЛИЧЕК

Abbildung in dieser Leseprobe nicht enthalten

> СОКРАЩЕНИЯ И СИМВОЛЫ

Abbildung in dieser Leseprobe nicht enthalten

ГЛАВА — I

ВВЕДЕНИЕ

1.1 Общий

Индия — огромная страна с развитым сельским хозяйством. Его площадь составляет около 3,29 миллиона гектаров, из которых около 166 миллионов гектаров — это пахотные земли. Чистая посевная площадь составляет около 142 млн га. Общая посевная площадь увеличилась примерно до 189,5 млн га. Фермерские хозяйства в Индии классифицируются как: (а) маргинальные (<1 га), (б) мелкие (1-2 га), (в) полусредние (2-4 га), (г) средние (4-10 га). га), (д) ​​Крупные (> 10 га). Механизация сельского хозяйства относится к взаимодействию улучшенных инструментов, орудий и машин между сельскохозяйственными рабочими и обрабатываемыми ими материалами.Более 75 процентов фермеров относятся к маржинальной и мелкой категории, при этом более 70 процентов площадей заняты богарными культурами. В Индии очень многообещающая отрасль сельскохозяйственного машиностроения, производящая ежегодно более 2,5 тыс. Тракторов, 10 000 мотокультиваторов, 4,5 млн. Опрыскивателей и пылесосов, 9,5 тыс. Насосных агрегатов и 2000 зерноуборочных комбайнов. Благодаря одновременному сочетанию обработки почвы 10 г / га работы трактора можно сократить за счет комбинации почвообрабатывающего оборудования по сравнению с традиционной подготовкой поля (Кумар и Маниан, 1986).Кроме того, численность другой сельскохозяйственной техники в Индии оценивается примерно в 150 миллионов человек, в том числе около 3 миллионов тракторов и другой самоходной техники. Сельскохозяйственные операции нуждаются в каком-либо типе силовой установки на ферме для работы оборудования для: (а) подготовки посевного ложа, (б) посева, (в) перекачки воды, (г) опрыскивания, (д) ​​интеркультивирования, (е) сбора урожая, ( ж) молотьба и (з) работа по транспортировке.

Для этих операций требуется тяговое усилие для тяги навесного оборудования, вращательное усилие для привода навесного оборудования, мощность шкива для работы стационарных машин и автомобильная энергия для транспортных работ (Sahay, 2008).

Независимая Индия положила начало процессу механизации сельского хозяйства и возрождения обработки сельскохозяйственной продукции в сельских районах, который ускорился в период после Зеленой революции. Индия занимает второе место в мире по объему сельскохозяйственной продукции. На сельское хозяйство и смежные отрасли, такие как лесное хозяйство, лесозаготовка и рыболовство, приходилось 17 процентов ВВП в 2012 году. Несмотря на неуклонное снижение его доли в ВВП, он по-прежнему является крупнейшим экономическим сектором и играет значительную роль в общей социально-экономической сфере. развитие страны.Хотя Индия занимает второе место в мире по производству сельскохозяйственных культур, тем не менее, существует потребность в увеличении сельскохозяйственного производства, а также производительности, чтобы накормить население, которое растет очень быстрыми темпами. Международные сравнения показывают, что средняя урожайность в Индии обычно составляет от 30 до 50 процентов от самой высокой средней урожайности в мире. Индийские штаты Уттар-Прадеш, Пенджаб, Харьяна, Мадхья-Прадеш, Андхра-Прадеш, Бихар, Западная Бенгалия, Гуджарат и Махараштра являются основными сельскохозяйственными штатами Индии (Ahluwalia, 2002).

Farm Power является важным вкладом в сельское хозяйство для своевременных полевых работ по эксплуатации различных типов сельскохозяйственного оборудования и для стационарных работ, таких как эксплуатация ирригационного оборудования, молотилок / измельчителей / очистителей / грейдеров и другого послеуборочного оборудования (Gurumurthyu and Singa, 2000).

За последние 50 лет средняя доступность энергии для фермерских хозяйств в Индии увеличилась с примерно 0,25 кВт / га в 1951 году до примерно 1,68 кВт / га в 2011 году. За прошедшие годы произошел сдвиг в сторону использования механических и электрических источников энергии, в то время как в 1951 г. около 97 г.4 процента энергии фермы поступало из живых источников, в 2011 году доля живых источников энергии снизилась примерно до 18 процентов, а доля механических и электрических источников энергии увеличилась с 2,6 процента в 1951 году до примерно 82 процентов в 2011 году ( Шривастава, 2015).

1.2 Обработка почвы

Это механическая обработка почвы для создания благоприятных условий для выращивания сельскохозяйственных культур. Обработка почвы заключается в разрыве плотной поверхности земли на определенную глубину и в разрыхлении почвенной массы, чтобы корни сельскохозяйственных культур могли проникать в почву и распространяться в ней.Обработку почвы можно назвать практикой изменения состояния почвы для создания благоприятных условий для роста растений. Обработка почвы является наиболее трудоемкой и сложной операцией по сравнению со всеми последующими операциями в поле (Бухари и др., 1988).

1.2.1 Обработка почвы

Обработка почвы, определяемая как механические манипуляции с почвой, выполняемые для достижения желаемого семенного ложа, чтобы обеспечить оптимальную среду для прорастания семян и роста растений.Подготовка семенного ложа к посеву / посадке различных культур осуществляется посредством операций первичной и вторичной обработки почвы. Оптимальная подготовка посевного ложа для выращивания высокогорных культур включает следующие единичные операции (Ahaneku et al., 2011).

Тяга для животных колесная тележка для инструментов, которая была многоцелевой машиной, но была разработана для выполнения сельскохозяйственных работ и обеспечения транспорта там, где животные являются основным источником энергии. Он мог выполнять практически все операции трактора, тем самым предоставляя многим фермерам универсальность и точность, ранее доступные лишь немногим.Колесная тележка для инструментов была разработана для того, чтобы ее тянули быки (волы), хотя ее также могут тянуть буйволы, лошади, мулы и верблюды (Bansal and Thierstein, 1988).

1.3 Рыхление почвы

Это делается для достижения желаемой зернистой структуры почвы для семенного ложа и для обеспечения быстрого проникновения и хорошего удержания влаги, для обеспечения адекватной способности воздухообмена в почве и для минимизации сопротивления проникновению корней и роста побегов. Местный плуг (Хал) и борона (Бахар) — традиционные орудия, используемые для рыхления почвы.Это простейшие инструменты, предназначенные для разрыхления верхнего слоя почвы, и для подготовки семенного ложа выполняются несколько проходов. Плуг с отвалом, дисковый плуг, плуг для перемешивания почвы, окучниковый плуг, рамы / держатели инструментов с отвальным плугом или почвообрабатывающие устройства и т. Д. Представляют собой усовершенствованные орудия, предназначенные для рыхления почвы. Плуги используются для разрыхления почвы и переворачивания бороздок для борьбы с сорняками и т. Д. Отвальный плуг обладает энергоэффективностью для рыхления почвы, и поэтому неглубокая вспашка с отвалом может быть интересной концепцией для снижения энергозатрат при сохранении преимуществ отвала с отвалом (Al -Janobi and Al-Suhaibani, 1998).

1.4 Образование комков

Комом почвы называется естественный ком почвы, существующий в виде изолированного объекта на поле. Некоторые рабочие определяют ком земли как естественный ком земли, тщательно выкопанный таким образом, чтобы его форма не изменялась в процессе. Комки образуются, возможно, двумя механизмами; (1) покрытие комков почвы дефлокулированной глиняной пастой и (2) за счет уплотнения почвы. Количество, гранулометрический состав и прочность на разрыв почвенных комьев тесно связаны с содержанием глины, объемной плотностью и структурой растрескивания почвы, содержанием воды в почве во время обработки почвы и почвообрабатывающими орудиями (Sinmura, et al., 1974; Кэмпбелл, 1976). Образование комков — серьезная проблема для подготовки семенного ложа. Обработка уплотненной почвы приводит к большей комковатости, чем неуплотненная почва (Johnson et al., , 1979; Sharma, 2001).

Образование луж вызывает уплотнение рисовой почвы. Таким образом, образование комков напрямую связано с интенсивностью образования луж. После высыхания вспученная почва обычно сжимается в объеме, образует трещины на поверхности, становится плотной и твердой, и ее трудно обрабатывать. Их тягловая мощность высока.Иногда требования к осадке настолько высоки, что становится невозможным обрабатывать эти почвы сельскими районами, гужевыми плугами или даже небольшими тракторами. При вспашке эти почвы разбиваются на твердые и массивные комья различных размеров и форм, обладающие высокой прочностью на разрыв. Измельчение этих комьев в мелкую пашню — процесс, требующий больших затрат труда, времени и энергии. Комковатая почва неблагоприятна для посева пшеницы. Это влияет на всхожесть пшеницы из-за плохого контакта семян с почвой. В одном исследовании всхожесть пшеницы и кукурузы положительно коррелировала с размером комьев почвы менее 2 см (Takashi et al., 1986).

1.4.1 Уменьшение размера комков

Разбивка комков необходима для создания зернистой структуры почвы на последнем посевном ложе. Зубчатый культиватор и дисковая борона используются для измельчения комьев. Как правило, они включаются после одного прохода отвального плуга или окучника. Прямое боронование или культиватор также выполняется, когда поля чистые и не содержат растительных остатков предыдущего урожая. Обработка земли, обработка почвы и подготовка семенного ложа вместе составляют основную долю использования энергии в цикле возделывания культур.Комбайны, борона Patela и т. Д. Очень эффективны для измельчения комьев при благоприятных условиях влажности почвы, но их действие ограничивается только поверхностью почвы. Орудия с электроприводом, такие как ротаваторы, измельчают комья в широком диапазоне влажности почвы и обеспечивают однородные и мелкие комья или агрегаты в семенном ложе (Patil et al., 2009).

1.4.2 Сортировка комков

Работа орудий с узкими зубьями, таких как гребневая борона и зубчатая борона с зубьями, на рыхлой почве производит сортировочный эффект, вынося на поверхность более крупные комья и агрегаты.Сортировочный эффект усиливается с увеличением наклона лап и ширины сошников, а также с уменьшением скорости и влажности почвы. Комья большого размера на поверхности рекомендуются из-за их устойчивости под дождем, что помогает уменьшить эрозию почвы. Прочность на разрыв комков может быть определена как энергия, необходимая для измельчения комьев в мелкую пашню. Проще говоря, это относится к рыхлости комков. Некоторое представление о рыхлости комков можно получить, измельчая почву вручную, но это качественный подход.Количественные измерения необходимы для расчета потребности в энергии для подготовки грядок (Шарма и Бхагат, 1993).

1.5 Уплотнение и консолидация

Широкий, наклоненный назад орудие уплотняет почву, а также разбивает комья на ее поверхности. Прямое уплотнение на глубине посевного материала достигается за счет использования узких прикатывающих колес / дисков. Доски широко используются для уплотнения почвы на поверхности. В исследовании была предпринята попытка дать обзор предыдущих работ по разработке орудий для обработки почвы на тяге животных и определить области, имеющие наибольший потенциал для будущих улучшений.Были представлены социально-экономическая ситуация, ситуация с природными ресурсами, историческая перспектива животноводства в восточной и южной Африке и, в частности, история плуга в Эфиопии. Из обзора можно сделать вывод, что предыдущие разработки в области тяговой обработки почвы для животных основывались на культурном, экспериментальном и человеческом опыте. Благодаря недавнему развитию сельскохозяйственных технологий и методов математического моделирования, поддерживаемых компьютерным моделированием, стали доступны новые исследовательские методики для улучшения тяговой обработки почвы для животных.Принятие этих методик могло бы значительно помочь в оптимизации конструкции агрегата и условий эксплуатации с целью достижения минимальных требований к осадке и наилучших характеристик обработки почвы (Gebregziabher et al., 2006)

1,6 Сглаживание

Разглаживание посевного ложа необходимо для правильной работы сеялок, лучшего распределения поливной воды и быстрого удаления излишков дождевой воды. Сглаживание может быть достигнуто за счет использования широких лезвий, наклоненных назад, таких как выравнивающие доски, поплавки и борона Patela с близко расположенными мелкими рабочими узкими зубьями.Для разглаживания рекомендуется использовать деревянную дощечку, борону для надколенника.

В Индии проживает второе по численности население в мире, и на ее долю приходится от 17 до 18 процентов от общей численности населения мира. Итак, очевидно, что земельная система традиционных фермеров меняется под давлением растущего населения страны. Сегодня большинство фермеров в нашей стране попадает в систему малых маргинальных земель (площадей). Эти фрагментированные земли имеют более низкую продуктивность из-за неадекватной эксплуатации и слияния точных сельскохозяйственных машин (Karale et al ., 2008).

Производительность сельского хозяйства связана с наличием у фермерских хозяйств энергии. Волы удовлетворяют потребности в мощности малых и малых хозяйств (менее 2 га), а тракторы удовлетворяют потребности крупных хозяйств (более 6 га). Минитракторы — подходящий источник энергии для средних хозяйств (от 2 до 6 га). Использование силы животных становится все дороже, а рабочая скорость тягловых животных очень низкая. Тракторы и другое крупное оборудование недоступны для мелких и средних фермеров.Минитракторы довольно популярны в мире. Сравнение минитракторов с быками с точки зрения полезности показало, что обработка почвы с использованием быков идет медленно и требует больше времени (Veerangouda et al ., 2011).

Волынка требует больше времени для обработки почвы в поле, поэтому мелкие землевладельцы обратились к тракторам среднего размера, то есть от 30 до 45 л.с. Фермер получает трактор в аренду, и его зависимость вызывает задержку сева. Мелкий землевладелец может купить небольшой трактор, но меньшие почвообрабатывающие орудия, подходящие для минитрактора, на рынке отсутствуют.Ротаватор доступен, но его износ больше связан с лезвием ротаватора, и его стоимость также высока, поэтому он не всегда выгоден для мелких фермеров (Sahay et al. , 2011).

1.7 Практическая полезность проблемы исследования

Образование комков после вспашки или дискового раскатывания — серьезная проблема в засушливых и полузасушливых зонах Индии. Комья создают препятствия для проникновения сошников сеялки и не допускают тесного контакта семян с почвой. Чтобы избежать вышеуказанных проблем, необходимо измельчение комьев (Agrawal and Singh, 1988).

Рассматривая существующую практику подготовки посевного ложа среди фермеров и орудия, используемые для выполнения различных операций, необходимо изучить лучшую альтернативу, с точки зрения эксплуатации или оборудования, с помощью которой мы можем сократить время, стоимость операции и повышает эффективность системы.

Почва является основной проблемой при подготовке семенного ложа и облегчении обработки почвы в поле. Имейте в виду, что данная тема преследует следующие цели.

1.8 Цели

С учетом приведенного выше обоснования цели данного исследования заключаются в следующем:

1. Разработать минитракторную комьевую дробилку.
2. Оценить производительность разработанной машины.
3. Разработать экономику станка.

ГЛАВА — II

ОБЗОР ЛИТЕРАТУРЫ

Был проведен ряд исследовательских проектов, в которых использовалась концепция комбинированного почвообрабатывающего орудия. С целью изучения различных комбинированных почвообрабатывающих орудий и принципа их работы; Была проанализирована предыдущая работа, проделанная над ними по всему миру несколькими учеными.Соответствующая литература, рассмотренная в этом контексте, была выделена в следующих основных заголовках:

2.1 Обработка почвы и подготовка семенного ложа

Удельная осадка варьируется в зависимости от типа почвы, и он зафиксировал максимальное значение 1,05 кгс / см [2] в почвах с высоким содержанием глины. Максимальная тяга, требуемая для дискового культивирования, составляет 150 кг / метр ширины (Ежегодник сельскохозяйственных инженеров, 1968). Не существует теории, позволяющей определить осадку этих орудий (комбинированных орудий) на основе данных об используемых индивидуальных комплектах орудий, почве и условиях эксплуатации (Bernacki et al., 1972).

Согласно Датту и Мишре (1981) в Индии производится ряд моделей тракторов с производственной мощностью около 150 единиц в год. Диапазон мощности этих тракторов от 15 до 50. Большинство тракторов имеют мощность 35 лошадиных сил.

Карман (1997) заметил, что разные методы дают разную урожайность, что, по-видимому, связано с почвенными условиями, создаваемыми при обработке почвы. Было значительное (P <0,01) влияние четырех различных систем обработки почвы на содержание влаги, насыпную плотность, сопротивление проникновению и др. совокупный средний весовой диаметр и шероховатость поверхности.

Singh et al. (1997) пришел к выводу, что, по оценкам, около 16-25 процентов всей энергии, доступной для сельского сектора, используется для сельскохозяйственного производства, из которых около 20 процентов энергии расходуется только на подготовку семенного ложа. При этом стоимость предпосевной подготовки одного гектара с обработками была минимальной, чем у контрольной. Комбинация измельчающего катка и дисковой бороны помогла уменьшить размер комков и повысить урожайность и эффективность.

Танигучи и др. .(1999) сообщили, что осадка увеличивается с увеличением скорости движения, но скорость изменения зависит от уровня скорости. Однако в пределах диапазона скоростей практических и экономичных операций по обработке почвы предположение о линейно возрастающей зависимости скорости от тяги казалось вполне обоснованным. Увеличение скорости и использование защитной доски и удлинителя плуга привело к большему измельчению почвы

Мансури и др. . (2002) спроектировал и разработал культиватор для двухколесного трактора.Культиватор был разработан на основе некоторых измерений и данных, собранных производителями. Технические характеристики оборудования: ширина машины 80 см, скорость поступательного движения 30 см / с, максимальная рабочая глубина 15 см и частота вращения 200 об / мин.

Mohanty и Painuli (2004) сообщили, что методы обработки почвы значительно влияют на механические характеристики семенного ложа и, следовательно, на всхожесть сельскохозяйственных культур. Обработка почвы также определяется как процедура рыхления почвы; разрушение почвы во многом зависит от свойств почвы, параметров инструмента и скорости резания.Кроме того, это один из самых энергоемких процессов сельскохозяйственного производства. Кроме того, высокая стоимость энергии заставляет фермеров искать альтернативные экономичные методы обработки почвы.

Саху и Рахман (2006) заявили, что было обнаружено, что не существует математического уравнения для прогнозирования требований к тяговому усилию комбинированных почвообрабатывающих орудий. А также выяснилось, что тяга всех почвообрабатывающих агрегатов увеличивается с увеличением уплотнения почвы, глубины и скорости работы.

Патил и Шеелавантар (2009) изучали, что освоение земель, обработка почвы и подготовка семенного ложа вместе составляют основную долю использования энергии в сельскохозяйственном цикле.Орудия, используемые для подготовки посевного ложа, необходимо оценить на максимальную производительность поля при сниженных эксплуатационных расходах. Орудия для обработки почвы обычно проезжают мимо фермы четыре и более раз, что вызывает уплотнение почвы, увеличивает затраты на рабочую силу и энергию.

2.2 Дробилка комков

Гупта и Ядав (1978) исследовали, что всходы проростков были быстрыми в условиях отсутствия дождя после посева, в то время как при низкой интенсивности дождя и высокой интенсивности дождя всхожесть была ниже и беднее из-за образования почвенной корки низкой и высокой прочности в первых и вторых случаи.

Awadhwal и Thierstein (1983) разработали разрушитель почвенной корки роликового типа. Он был прост по конструкции. Корку почвы можно легко разрушить с помощью дробилки, не повредив при этом всходы сельскохозяйственных культур. Ею можно было управлять вручную в однорядном или многорядном режиме, а также тянуть как животное, так и небольшой трактор.

Чандегара (2003) разработал орудие для обработки почвы, посева, межкультурного и земледельческого рытья глинистых суглинков Западного Гуджарата. Во время полевых испытаний стоимость выращивания составила 2063.88 / га для местных орудий, в то время как для этого орудия — 1471,17 фунтов стерлингов / га. Таким образом, этот агрегат сэкономил 592,71 фунта стерлингов / га, а также время. Почасовая стоимость пары быков составляла 39,62 фунта стерлингов.

Pannu et al. (2003) экспериментировал с четырьмя обработками, а именно с контролем, т.е. без образования корки; образование второй корки, но без разрушения корки; третье дробление корки наклонным стержнем; и четвертое дробление корки с помощью вертикальной лопаты с двумя стержнями на хлопчатобумажных культурах. Корка формировалась поливом после посева хлопчатника.Количество всхожести растений на метр длины ряда составляло около 24% от контроля в случае почвы, образованной коркой. Это было около 84% контроля в случае разрушения корки орудием при использовании лопаты с наклонной штангой и около 76% контроля при использовании вертикальной лопаты с двойной штангой после 7 дней посева. Пропускная способность дробилки составила около 0,12 га / ч. Стоимость его изготовления составляла около 500 фунтов стерлингов. Разрушитель корки решил проблему образования корки.

Maheshwari et al. (2005) оценила комководробильку с тракторным культиватором с зубьями и планкером. Комокодробилка с шипами культиватора сэкономила время на 18,5, 23,47 и 15,60 процента по сравнению с культиватором на соевых полях, рисовых полях, убранных вручную, и рисовых полях, убранных комбайном, соответственно. Общая экономия тракторных часов с использованием культиватора-измельчителя по сравнению с комбинацией культиватор-планкер составила около 1,43, 4,25 и 4,80 г / га, что составило экономию примерно 179, 531 и 600 на гектар при предполагаемых расходах на аренду трактора в 125. / ч для полной подготовки семенного ложа на соевом поле (легкая почва суглинка), рисовом поле, убранном вручную, и рисовых полях комбайна (тяжелая почва илисто-глинисто-суглинистого типа) соответственно.

Эбубекир и др. (2006) оценил влияние различных типов бороздушек и скорости работы на свойства почвы и силу тяги. Эксперимент проводился на глинисто-иловой почве с использованием бороздохранилищ типа лопаты, башмака и лопаты с рабочими скоростями 2,02, 3,28 и 4,50 км / ч соответственно. После посева сопротивление проникновению почвы увеличивалось с увеличением рабочих скоростей для каждого типа сошников. Требуемая тяговая сила сошников для борозд увеличивается с увеличением рабочей скорости.Наименьшее сопротивление проникновению в почву, тяговое усилие и высокий процент проросших проростков клубней были обнаружены у бороздушителя лопаточного типа.

Mouazen et al. (2006) работал над разработкой почвообрабатывающих орудий на тяге животных и определением областей, имеющих наибольший потенциал для будущих улучшений. Благодаря недавнему развитию сельскохозяйственных технологий и методов математического моделирования, поддерживаемых компьютерным моделированием, стали доступны новые исследовательские методики для улучшения тяговой обработки почвы для животных.Принятие этих методик могло бы значительно помочь в оптимизации конструкции агрегата и условий эксплуатации с целью достижения минимальных требований к осадке и наилучших характеристик обработки почвы.

De Vita et al. (2007) сообщил, что при вспашке отвальным плугом объемная плотность почвы была уменьшена за счет образования больших комков и разупорядочения почвы, а для роторного плуга из-за полного разрушения почва увеличивалась пористость почвы и уменьшалась насыпная плотность. .

Тягач для животных колесный транспортер для инструментов с навесным оборудованием для обработки почвы, посева и межкультурных культур был разработан в IGKV, Райпур (C.G.). Блок состоял из основной рамы, панели инструментов и колес (пневматические / железные колеса) с приспособлениями для крепления инструментов и подъема инструментов на поворотах. Этот инструментальный суппорт показал преимущество по большей площади управления (в 2,0-2,5 раза) по сравнению с обычными орудиями. Установка с навесным оборудованием может стоить 20 000 фунтов стерлингов. Его производительность по производительности (га / час) по посеву, прополке и подготовке семенного ложа составила 0.10, 0,15, 0,10 по сравнению с 0,03, 0,07, 0,10 плугом MB, сеялкой, культиварной мотыгой соответственно. На инструментальной тележке разрешена более высокая площадь под командованием за сезон (4-5 га) (Anon., 2008).

Картикеян и др. (2009) изучил различные традиционные инструменты, используемые фермерами Тамил Наду для сельскохозяйственных операций. Орудия земледелия были древними, как каменный век. Традиционные сельскохозяйственные орудия были экономичными с точки зрения экономии труда, денег и времени. Эти инструменты были изготовлены из местных материалов, таких как камень, дерево и т. Д.Традиционными инструментами можно было легко управлять без каких-либо специальных навыков. Исследование проводилось в районах Коимбатур, Кроде, Салем, Кришнагири, Виллупитрен, Диндигал, Мадунти, Ковилпатти, Артиппнколлай и Вирудхунагар в штате Тамил Наду.

Pacharne et al. (2009 г.) разработала тракторную борону с V-образным лезвием, которая состояла из рамы из мягкой стали и V-образного лезвия, установленного на раме. Лезвие было прочным и изготовлено из высокоуглеродистой стали. Благодаря своей V-образной форме его проникновение в почву было легким, для чего требовался трактор мощностью 35 и более л.с.Исследование проводилось на площади 20 га, и следующие результаты: полезная производительность 0,46 га / час, эффективность поля 95% и эксплуатационные расходы 416,00 / га. Сообщалось о 40-процентной экономии затрат на рабочую силу, 40-процентном покрытии поля, 3,78-процентной эффективности поля, 95-процентной эффективности прополки. Борона с V-образным лезвием оказалась очень полезной для удаления сорняков и травы, измельчения комьев, выкорчевывания и измельчения стерни.

Mohammadhossein et al. (2012) пришел к выводу, что интенсивная обработка почвы требует увеличения энергозатрат в системе сельскохозяйственного производства.Энергия, необходимая для подготовки семенного ложа, является важной задачей устойчивого ведения сельского хозяйства. Операция с уменьшенной обработкой почвы, также известная как операция консервационной обработки почвы, требует меньшей энергоэффективности для устойчивого сельского хозяйства. Результаты показали, что все обработки не оказали значительного влияния на урожай влажной фуражной кукурузы.

2.3 Физические свойства почвы

2.3.1 Насыпная плотность

Диапазон плотности, необходимый для оптимального роста растений, для большинства почв был неизвестен. Плотность ниже оптимальной снижает водоудерживающую способность, а более высокая насыпная плотность приводит к плохой аэрации, что может ограничивать распространение корней (Cassel, 1982).Обработка почвы обычно снижает плотность и увеличивает общую пористость поверхности почвы (Croney and Coleman, 1954). В то же время почва непосредственно под вспаханным или вспаханным слоем может стать более плотной из-за нагрузок, прикладываемых к этому слою почвообрабатывающими машинами. Геометрия порового пространства, создаваемого в поверхностном грунте, обычно очень нестабильна, и изменения геометрии пор со временем являются обычным явлением (Klute, 1982). Были зарегистрированы статистически значимые различия в изменениях плотности при обработке почвы, но влияние этого изменения плотности на рост и / или урожайность растений не было хорошо изучено (Flocker et al ., 1960; Сингх и Гильдьял , 1977).

Гилл и Ванден Берг (1968) сообщили, что физические свойства почвы включают содержание влаги в почве (или содержание влаги), объемную плотность, текстуру, температуру, цвет и поровое пространство (пустоты / пористость). Содержание влаги в почве, насыпная плотность и структура почвы влияют на механические свойства и прочность почвы.

Одно физическое свойство почвы, которое почти всегда изменяется при обработке почвы, — это насыпная плотность. Это часто использовалось в качестве одного из критериев оценки результатов обработки почвы.Плотность — это временное состояние, которое меняется со временем и количеством осадков. В полевых исследованиях измерения плотности демонстрируют как пространственную, так и временную изменчивость (Cassel, 1982). Временные колебания в объемной плотности свежей вспаханной почвы, не являющейся предметом торговли, происходят из-за усадки и набухания почвы (Berndt and Coughlan, 1976).

Баудер и др. . (1981) наблюдали, что насыпная плотность была ниже на участках, подготовленных с помощью отвального плуга, чем на участках, подготовленных чизельным плугом и пружинным диском, а также на участках без обработки почвы в слое 0-10 см.

Hillel (1982) сообщил, что насыпная плотность почти всегда изменялась в результате обработки почвы. Идеальная почва содержит около 50 процентов твердых частиц и 50 процентов порового пространства по объему.

Некоторые исследователи наблюдали значительные различия в объемной плотности почвы при традиционной и консервативной обработке почвы (Dickey et al., 1983; Mulvaney and Paul, 1984), тогда как другие исследователи (Shear and Moschler, 1969) обнаружили незначительные различия.

Отбор керна использовался для измерения объемной плотности почвы (Voorhees and Lindstorm, 1984).Неповрежденные образцы керна успешно использовались для определения объемной плотности ненарушенного грунта или грунта, который стал твердым. Но возникают трудности с определением насыпной плотности свежего нарушенного грунта. Опубликованные значения объемной плотности по результатам исследований обработки почвы, основанные на образцах керна почвы, колеблются от 1,0 до 1,7 г / см3 (Buchele, 1961).

Сингх и Панесар (1991) сообщили, что объемная плотность типичной минеральной почвы составляет около 1,3 г / куб.

Buschiazzo и др. .(1998) определили, что изменение физических свойств почвы в результате обработки почвы может повлиять на уровень урожайности выращиваемых культур. Размер заполнителя, содержание влаги, сопротивление проникновению и насыпная плотность являются важными физическими свойствами почвы.

2.3.2 Прочность грунта

Значения сопротивления проникновению при полевой емкости in situ, измеренные конусным пенетрометром и представленные как индекс конуса, варьируются от нуля в щели подпочвы до значений> 900 кПа в поддоне для обработки почвы.Индекс конуса был определен как сила, необходимая для вдавливания металлического конуса определенной геометрии в почву, деленная на площадь основания конуса. Для правильной интерпретации данных сопротивления проникновению должны быть доступны соответствующие данные о физических свойствах почвы (Cassel, 1982). Следовательно, всякий раз, когда проводятся измерения сопротивления проникновению, необходимо также собирать данные о влажности почвы и объемной плотности. Сопротивление проникновению обычно увеличивается как с объемной плотностью, так и с матричным потенциалом (Singh and Ghildyal, 1977).

Линдстрем и др. . (1984) сообщили о более высоком сопротивлении проникновению почвы при консервативной обработке почвы, чем почвы при традиционной обработке. Другим важным параметром, обычно сообщаемым в исследованиях обработки почвы, было измерение прочности почвы (сопротивление проникновению или индекс конуса).

Хилл (1990) заметил, что прочность почвы оказывает минимальное влияние на удлинение корня, если значение индекса конуса не превышает 400 кПа. Было показано, что прочность почвы увеличивается с увеличением насыпной плотности и уменьшением потенциала почвы, но не независимо друг от друга.

Сингх и Панесар (1991) пришли к выводу, что сопротивление проникновению является мерой прочности почвы и показателем того, насколько легко корни могут проникать в почву, и, следовательно, мерой роста растений и урожайности.

2.3.3 Средний диаметр комка

Allmaras et al . (1965) показали, что средний геометрический диаметр агрегатов в междурядной зоне зависит от типа обработки и типа почвы.

Гупта и Ларсон (1982) сказали, что основной причиной обработки почвы является создание физических условий почвы, способствующих хорошему прорастанию семян.Как правило, это означает желательные температуры и благоприятные условия воды и аэрации в зоне семян для данного вида растений. Физические условия почвы, в свою очередь, влияют на микробную активность, рост корней и другие биологические процессы в почве. Во время обработки почвы орудия разбивают часть почвы на комья разного размера; В зависимости от типа почвы, содержания воды во время обработки почвы и нагрузок, оказываемых почвообрабатывающими орудиями и оборудованием, процессы измельчения по-разному влияют на почвы.

Яссен и др. . (1992) сообщили, что при низком содержании влаги в почве сила сцепления между частицами почвы очень велика, и во время обработки почвы требуется много энергии. Глубина вспашки — очень важный и эффективный параметр. Увеличение глубины вспашки увеличивает средний вес комья (MWD).

Карман (1997) провел эксперимент на глинистой почве, чтобы понять влияние системы обработки почвы, и обнаружил, что сопротивление проникновению снижается с 830 кПа до 333 кПа в зависимости от глубины обработки.При ротационной обработке почвы средний диаметр агрегата (12,18 мм) был меньше, чем у других орудий и до обработки почвы (16,94 мм). Насыпная плотность снижена с 1,27 мг / м [3] до 0,985 мг / м [3].

2.4 Рама

Richy et al. (1961) заявил о важности конструкции рамы. Конструкция рамы особенно важна для полевых машин, потому что они должны быть как можно более легкими, чтобы снизить стоимость, уплотнение почвы и тяговую мощность, но при этом достаточно прочными, чтобы выдерживать удары из-за неровной почвы или препятствий.При легкой конструкции часто наблюдается значительный прогиб, и, как правило, необходимы самоустанавливающиеся подшипники. Трубы или закрытые коробчатые секции являются самыми прочными из-за своего веса, а дуговая сварка соединительных элементов позволяет в полной мере использовать их прочность как на кручение, так и на изгиб.

Smith and Wilers (1977) дали некоторые рекомендации по изготовлению рамы сеялки. Рама обычно изготавливается из уголка из мягкой стали, хорошо скреплена и усилена по углам. Необходимо, чтобы рама была достаточно прочной, чтобы предотвратить провисание и удерживать детали на одном уровне, поскольку все части соединены с рамой.Ось находится под рамой с колесами на каждом конце. Ящик для семян расположен над рамой, а сошники — внизу.

Guruswami (1986) пришел к выводу, что культиваторы типа Tyne были намного лучше, чем культиваторы традиционного метода выращивания. Эффективное использование орудия помогло улучшить влагоудерживающую способность глубоких черноземов и повысить урожайность при одиночном или комбинированном использовании орудия.

Singh et al. (1997) пришел к выводу, что, по оценкам, около 16-25 процентов всей энергии, доступной для сельского сектора, используется для сельскохозяйственного производства, из которых около 20 процентов энергии расходуется только на подготовку семенного ложа.

2.5 Экономический анализ

Возможная экономия зависит от того, насколько можно уменьшить культивацию и, следовательно, использование техники. Очевидно, что каждый лишний проход по полю требует дополнительных затрат.

Уитни (1988) сообщил, что постоянные затраты на станок включают проценты на капитал, вложенные в станок. Если капитал заимствуется, ожидаемая инфляция включается в процентные ставки. Плата взимается, даже если капитал уже принадлежит, потому что деньги можно заработать за счет альтернативных инвестиций.Затраты при инвестировании собственного капитала называются альтернативной стоимостью капитала. Процентные платежи можно рассчитать как равные годовые платежи в течение всего срока службы машины. Реальную стоимость заимствования можно снизить как за счет инфляции, так и за счет налоговых льгот.

Хант (2001) и Уитни (1988) сообщили, что укрытие для техники увеличивает стоимость при перепродаже, как показали более ранние исследования. Особо сложная техника, такая как зерноуборочные комбайны, хранится под крышей, по крайней мере, часть года. Укрытие может представлять собой крытую конструкцию с открытыми сторонами или закрытое строение с помещениями для мастерских.В зависимости от типа укрытия ежегодные затраты на хранение составляют от 0,5% до 1% от закупочной цены машины.

Годвин (2007) сообщил, что стоимость обработки почвы является жизненно важным компонентом для определения прибыльности хозяйства, и в последние годы произошел значительный шаг по сокращению операций по обработке почвы. Также было отмечено, что стоимость техники является одним из ключевых компонентов, отличающих системы обработки почвы. Те методы, которые требуют меньше энергии и времени, могут быть выгодны фермерам.Разрабатываются более совершенные, более эффективные и, следовательно, более дорогие машины, но показатели урожайности также продолжают расти. Этот и другие факторы в современном сельском хозяйстве, поскольку более высокие цены на запчасти и энергию вместе со снижением цен на продукцию оказывают большее давление на менеджмент машин и заставляют их проводить разумную политику владения и использования сельскохозяйственной техники. Поэтому важно полностью использовать дорогостоящее высокопроизводительное оборудование, а также контролировать их затраты для повышения их производительности.

ГЛАВА — III

МАТЕРИАЛЫ И МЕТОДЫ

В этой главе рассматривается процедура и материалы, использованные для достижения целей исследования.Разработанное орудие было оценено, его производительность и проведено сравнение с существующим орудием. Дизайн орудия был выполнен с использованием программного обеспечения Auto-CAD. Материалы и методы, использованные в этом проекте, последовательно указаны в последующем тексте.

3.1 Место проведения эксперимента

Для выполнения поставленных задач на кафедре сельскохозяйственного машиностроения и энергетики Колледжа сельскохозяйственной инженерии и технологий сельскохозяйственного университета Джунагадх, Джунагадх, было разработано приспособление для измельчения комков к культиватору.Полевые эксперименты проводились на ферме Исследовательского, испытательного и учебного центра (RTTC), Сельскохозяйственный университет Джунагадх, Джунагадх, в течение 2017-2018 учебного года. Некоторые лабораторные эксперименты проводились в отделении сельскохозяйственных машин и энергетики.

3.2 Концептуальный проект приспособления для измельчения комков к культиватору

Приставка для измельчения комков к культиватору была разработана для обеспечения своевременной подготовки семенного ложа. Комбайн к культиватору состоит из рамы с зубьями культиватора, зуба шипа, рамы для установки катка и трехточечной навески.

Принцип работы за насадкой для измельчения комков на культиваторе, в котором измельчитель комков является активным узлом позади агрегата, а передние лапы культиватора прикреплены как пассивный узел. Зубья культиватора открывают борозду и зубчатый колос с помощью катка и измельчают почву в оптимальных условиях для обработки почвы. Дробилка комков разбивает ком и превращает в мелкие частицы почвы.

Abbildung in dieser Leseprobe nicht enthalten

Рис. 3.1: Концептуальная модель устройства для измельчения комьев с квадратным зубцом

Abbildung in dieser Leseprobe nicht enthalten

Фиг.3.2: Концептуальная модель (вид сбоку) устройства для измельчения комьев с квадратным штырем

Abbildung in dieser Leseprobe nicht enthalten

Рис. 3.3: Концептуальная модель устройства для измельчения комьев с круглым зубцом

Abbildung in dieser Leseprobe nicht enthalten

Рис. 3.4: Концептуальная модель (вид сбоку) устройства для измельчения комьев с круглым штырем

Abbildung in dieser Leseprobe nicht enthalten

Рис. 3.5: Концептуальная модель устройства для измельчения комьев с квадратным шипом (спиральное расположение)

Abbildung in dieser Leseprobe nicht enthalten

Фиг.3.6: Концептуальная модель (вид сбоку) устройства для измельчения комьев с квадратным шипом (спиральное расположение)

3.2.1 Рекомендации по проектированию

Компоненты приспособления для измельчения комков к культиватору были спроектированы и изготовлены с учетом таких параметров, как функциональные требования, инженерные решения и общие соображения.

(a) Допущения, учтенные при проектировании

При проектировании насадки для измельчения на культиватор были приняты следующие допущения:

1.Средняя скорость работы трактора в поле при полевых испытаниях находилась в диапазоне от 3 до 4 км / ч.
2. Максимальное сопротивление грунта принято равным 0,75 кг / см [2].
3. Рассматривался культиватор с семью зубьями с междурядьем 18 см и глубиной обработки 15 см.
4. Коэффициент трения в непахотном грунте принят 0,85.

(б) Общие положения

Он должен быть простым по конструкции, безопасным в эксплуатации и иметь достаточную потребляемую мощность, совместимую с трактором мощностью 15-20 л.с.Он должен разрезать равномерный срез борозды и превратиться в мелкие частицы почвы. Это должно быть по стоимости дешевле, насколько это возможно. При этом он должен быть достаточно прочным и долговечным.

3.2.2 Оценка тяги и требуемой мощности

Требуемая тяга агрегата комково-измельчителя с трактором на культиваторе будет оцениваться с использованием факторов, связанных с навесным оборудованием и типом почвы. Удельное сопротивление почв среднего чернозема данного участка принималось равным 0.75 кг / см [2] (Kepner et al., 2005).

Общая рабочая ширина культиватора = количество зубьев × расстояние между зубьями… (3.1)

= 7 × 18 = 126 см = 1,26 м

Площадь поперечного сечения 7 борозд = 126 × 15 = 1890 см [2]

Максимальная осадка = 1890 × 0,75 = 1417 кг

Скорость движения = 4 км / ч = 4000 м / ч = 1,11 м / с

Мощность, необходимая для расчетной тяги, была оценена по формуле, предложенной (Kepner et al. , 2005)

Abbildung in dieser Leseprobe nicht enthalten

3.2.3 Конструкция функциональных элементов насадки комково-измельчителя к культиватору

Выполнено детальное проектирование компонентов и различных механизмов. Машина состоит из рамы, лап культиватора, комководробителя. Был принят дизайн следующих компонентов:

3.2.3.1 Устройство комковой дробилки

Изготовлена ​​комковая дробилка длиной 135 см и диаметром 21 см. Гнездо было изготовлено для облегчения момента осевого агрегата и соединялось с основной рамой.Его вес составлял 50 кг, а в комково-дробилке был увеличен песок внутри катка. Общий вес был увеличен с 50 кг до 150 кг за счет внешнего веса, который был признан подходящим для измельчения комьев почвы (Anon., 2017).

Abbildung in dieser Leseprobe nicht enthalten

3.3 Конструктивные особенности

Комбайновая дробилка навесная на минитрактор состоит из следующих частей.

3.3.1 Культиватор
Культиватор

— очень популярное орудие, используемое как для основной, так и для вспомогательной обработки почвы, и в таких условиях требует относительно меньшей мощности на метр ширины.Рама изготовлена ​​из полого квадрата M.S. 50 мм x 50 мм x 5 мм. квадратного сечения с достаточной прочностью, чтобы выдерживать действующие на него различные силы. Его использовали для извлечения комья из почвы. Культиватор был взят из колледжа для тестирования. Выращивание осуществляется для достижения следующих целей:

1. Для борьбы с сорняками, чтобы они не конкурировали с сельскохозяйственными культурами за воду и питательные вещества.
2. Для предотвращения потерь от испарения с поверхности.
3. Поддерживать посевное ложе в хорошем состоянии во время роста урожая.
4. Обеспечить быстрое проникновение дождя и адекватную аэрацию.

Abbildung in dieser Leseprobe nicht enthalten

3.3.2 Дробилка комков
3.3.2.1 Комододробитель с квадратным зубом

Комбайная дробилка позади культиватора была предусмотрена для измельчения комьев и для создания посевного ложа с мелкой почвой, выровненной по почве. Он был сделан из M.S. диаметром 21 см. трубка. На трубе, квадрат стандартного размера 4 x 2,5 x 2,5 см M.S. кусок как колышек. Каждый штифт был приварен по 10 см в один ряд, и расстояние между рядами оставалось равным 9 см.Диаметр 2 дюйма M.S. труба толщиной 5 мм использовалась в качестве осевой тяги через валок дробилки комков диаметром 21 см. Конструкция комковой дробилки с квадратным штырем представлена ​​на рисунке 3.7. Сборная комковая дробилка с квадратным шипом и ее технические характеристики приведены на Таблице 3.1 и Таблице 3.2 соответственно.

Таблица 3.2 Конструктивные характеристики комковой дробилки с квадратным зубом

Abbildung in dieser Leseprobe nicht enthalten

Рис. 3.7: Вид сверху на устройство для измельчения комьев с квадратным штырем

Abbildung in dieser Leseprobe nicht enthalten

Пластина 3.1: Устройство для измельчения комьев с квадратным штырем

3.3.2.2 Комододробитель с круглым зубом

Комбайная дробилка позади культиватора была предусмотрена для измельчения комьев и для создания посевного ложа с мелкой почвой, выровненной по почве. Он был сделан из M.S. диаметром 21 см. трубка. На трубе, высотой 4 см и круглым M.S. стандартного размера 1,5 см. кусок как колышек. Каждый штифт был приварен по 10 см в один ряд, и расстояние между рядами оставалось равным 9 см. Диаметр 2 дюйма M.S. труба толщиной 5 мм использовалась в качестве осевой тяги через валок дробилки комков диаметром 21 см.Конструкция комковой дробилки с круглым штырем представлена ​​на рисунке 3.8. Сборная комковая дробилка с круглым шипом и ее технические характеристики приведены на Таблице 3.2 и Таблице 3.3 соответственно.

Таблица 3.3 Конструктивные характеристики комковой дробилки с круглым зубом

Abbildung in dieser Leseprobe nicht enthalten

Рис. 3.8: Вид сверху на устройство для измельчения комьев с круглым штырем

Пластина 3.2: Устройство для измельчения комьев с круглым штырем

[…]

Farm Company запускает минитрактор для мелких фермеров

Многоцелевой мотоблок с ручным приводом / ФОТО / ФАЙЛ

G.North and Son Limited, компания с более чем 50-летним опытом импорта и поставок передовых технологий в области сельского хозяйства и ирригации, представила шагающий многоцелевой трактор, который может сэкономить мелким фермерам 3000 шиллингов на акр затрат на обработку почвы.

Дэвид Мачуки, Г.Директор завода North Nakuru сказал, что шагающий трактор с ручным приводом, который был представлен два года назад, стоит 400 000 шиллингов и может использоваться для вспашки, транспортировки сельскохозяйственных товаров, сбора урожая и перекачки воды.

Связанные

ТО ЖЕ тракторы попадают на территорию Massey Ferguson

Университет Макерере представляет трактор из дерева

Минитракторы побуждают фермеров заниматься механизированным сельским хозяйством

«Шагающий трактор с ручным приводом, который приводится в движение стоя позади него, представляет собой машину мощностью 12 лошадиных сил.Он потребляет четыре литра дизельного топлива на обработку одного акра земли. Исходя из текущей стоимости в 99 шиллингов за литр дизельного топлива, фермеру потребуется всего 500 шиллингов для вспашки одного акра земли по сравнению с арендой трактора, стоимость которого в среднем составляет 3 500 шиллингов за акр », — сказал Дэвид.

«Трактор специально разработан для мелких фермеров, которые не могут позволить себе купить обычный трактор, который стоит 2,5 млн шиллингов в нижней части, но может варьироваться в зависимости от марки и размера»,

G.North & Sons Limited импортирует тракторы из Турции, которые затем отправляются в страну для перепродажи мелким фермерам.

Двухколесный трактор имеет одну ось с валом отбора мощности, на который можно устанавливать различные сельскохозяйственные орудия, такие как мотокультиваторы, дисковые плуги, плуги для корнеплодов / уборочные, бороны и сеялки. Таким образом, фермеры могут эффективно выполнять определенные обязанности на ферме при минимизации затрат.

Он может перевозить до одной тонны товаров при подключении к прицепу, за который взимается дополнительная плата в размере 350 000 шиллингов. При подключении к тележке пользователь работает над ней и может включить полный привод и полную передачу, чтобы она могла легко перемещаться.

«Чтобы сохранить его, важно мыть его после каждого использования; Масло также следует наносить на движущиеся части регулярно, по крайней мере, один раз в неделю, чтобы уменьшить трение, также необходимо проверять глубину масла до и после использования, чтобы убедиться, что машина не работает ниже мощности », — считает Дэвид.

Поскольку большинство фермеров в стране используют традиционные джембы для вспашки, запуск трактора станет облегчением, которое повысит доходы фермеров и в то же время сохранит продовольственную безопасность.

Заинтересованные фермеры могут связаться с Давидом по телефону +254 725 298579

Изготовление переходника на мотоблок своими руками. Адаптер для мотоблока своими руками, чертежи и размеры, примеры изготовления Как поставить рулевую колонку на мотоблок

Можно пойти по пути наименьшего сопротивления и купить в магазине готовый переходник для мотоблока, тем более, что их много и множество, но если у вас есть техническое творческое ядро, то сделайте свой собственный переходник на мотоблок своими руками не составит для вас большого труда при этом сэкономит вполне ощутимые деньги, которые пришлось бы заплатить за готовый переходник.

Адаптер к мотоблоку своими руками

Основание адаптера к мотоблоку выполнено из трубы прямоугольного сечения длиной 170 см. Поперек нее приваривается еще одна труба длиной 50 см, к которой нужно прикрепить стойки крепления колеса адаптера. Высота этих стоек от верхней точки стойки до оси переходного колеса — 30 см. Вы можете приспособить колеса от обычной садовой тележки и расточить их внутренние втулки на токарном станке. На втулки надеваются подшипники нужного размера.

Затем следует приварить распорки к ступицам переходного колеса и к центральной трубе. Их длина может быть разной и определяется углом, который вам нужно будет выдержать. Далее следует расчет и сварка каркаса для навесного оборудования. Боковые трубы этой рамы прикручены к колесным стойкам. Болты должны быть достаточного диаметра, чтобы выдерживать различные механические нагрузки.

К заднему концу рамы приварен швеллер для навесного оборудования (No.10). Задний канал и боковые трубы рамы имеют одинаковую длину — 40 см. В результате каркас имеет квадратную форму. К раме также приварен рычаг с тремя «локтями» длиной 30, 50 и 19 см. Сбоку от рычага установлен еще один рычаг длиной 75 см для увеличения прилагаемой силы.

Такой переходник на мотоблок своими руками достаточно уверенно едет по земле при работе на целине и на пашне. Можно сделать специальный отвал для уборки снега.Перед переходником находится муфта, которую также можно сделать самому или купить уже готовую.

Единственное, на что нужно обратить внимание, так это на то, что надежность как переходной навески, так и мотоблока должна быть достаточно высокой. Сверху к центральной трубе приваривается металлическая «ножка» для размещения сиденья. Собственно, это все.

Схема и устройство адаптера мотоблока

Адаптер к мотоблоку представляет собой прицеп с сиденьем на двухколесной раме.Его предназначение — облегчить работу с мотоблоком, который он трансформирует в устройство для перевозки грузов, наподобие мини-трактора.

Адаптер позволяет существенно упростить сельскохозяйственные работы и многократно увеличивает эффективность мотоблока. Стоит отметить, что тяжелые переходники бывают двух типов: длинные и короткие. Они могут стыковаться с разными мотоблоками. Известен также легкий адаптер для фрезы, который крепится к одному колесу мотоблока, в отличие от тяжелого адаптера.

Адаптеры, являющиеся основным звеном связи мотоблока и навесного оборудования, комплектуются сиденьем, удлиненной или короткой станиной (дышлом) и сцепными устройствами. Конструктивно адаптер содержит двойную стяжку. Одна из них обеспечивает соединение адаптера с мотоблоком, а вторая задача — агрегатирование навесного оборудования: борон, плугов, культиваторов, экскаваторов, косилок и т. Д. Насадки на адаптер обычно соединяются одной сцепкой. . Навесное оборудование приводится в рабочее положение с помощью ручного привода.

Сегодня выпускается множество различных типов адаптеров, которые по основным особенностям конструкции можно отнести к двум основным типам: корпусные (универсальные) адаптеры подходят как для сельскохозяйственных работ, так и для перевозки грузов; без тела — только для обработки.

Адаптеры с длинными или короткими дышлами присоединяются к мотоблокам различной мощности. Адаптеры с короткими дышлами используются только на легких мотоблоках, а адаптеры с длинными дышлами — на тяжелых мотоблоках.Как правило, переходные модели оснащаются приспособлениями для регулировки колеи, выдвижными дышлами, а также приводами для опускания и подъема навесного оборудования.

Адаптер к мотоблоку своими руками

Переоборудование мотоблока в минитрактор можно произвести, купив и прикрепив к агрегату адаптер — прицепную тележку с сиденьем. Передний адаптер для мотоблока облегчит сельскохозяйственные работы и снизит расход топлива.Однако при желании вы можете сделать своими руками чертеж переходника на мотоблок для изготовления этого механического устройства, с которым легко будет выполнять все сельскохозяйственные работы на земле.

Обратите внимание, что адаптер должен включать в себя раму, колесную пару, сиденье и сцепки. Если самостоятельно изготовить адаптер для мотоблока, отличающегося надежностью конструкции, то можно сразу сесть на его место и приступить к садоводству на земле, будучи полностью уверенным, что все будет хорошо.

Кроме мотоблока, при изготовлении адаптера к нему потребуется:

  1. два колеса;
  2. стальной уголок, лист и трубы;
  3. сварочный аппарат;
  4. мягкое сидение;
  5. инструмент для садовых работ;
  6. набор инструментов.

Процесс трансформации мотоблока в мини-трактор включает следующие этапы:

1. Определение кинематической схемы минитрактора.
Кинематическая схема может быть выполнена либо самостоятельно, при этом основное внимание уделяется обеспечению сбалансированности конструкции, чтобы не было дополнительных нагрузок, либо взять готовую схему (см. Рисунок ниже), на которой кинематически изображен мини-трактор, выполненный из Мотоблок Нева.


Двигатель силового агрегата (2), приводящий в движение передние колеса (1), передает крутящий момент по цепи (3) на шестерню заднего хода (4), а от нее через карданный привод (5) — на заднюю. ось (6), приводящая во вращение задние ведущие колеса (7).

  • 2. Изготовление переходной рамы к мотоблоку. При изготовлении рамы обязательно предусмотреть наличие заглушки с втулкой для обеспечения вращения прицепа.
  • 3. Изготовление корпуса адаптера к мотоблоку. Заготовкой для корпуса послужит стальной лист. Высота по бокам туловища должна быть не менее 30 см.
  • 4. Установка сиденья. Сиденье прикручивается к спинной балке переходной рамы на расстоянии 80-85 см от ее переднего конца.
  • 5. Установка дополнительного навесного оборудования (инструмента).
  • 6. Проверка работоспособности готового минитрактора.
  • 7. Покраска минитрактора.

При необходимости вы можете приобрести и дополнительно установить на адаптер сельхозтехнику: плуг
;
картофелекопалка;
отвердители; Борона
;
снегоочиститель и др.


Создав своими руками мини-трактор, оснащенный дополнительным навесным оборудованием, можно значительно повысить производительность садовых работ и круглый год, практически не прилагая особых усилий, пахать, окучивать или убирать свой садовый участок.

Адаптер для мотоблока своими руками видео сборник

Как сделать минитрактор из мотоблока? Как прикрепить переходник к мотоблоку с рулевым управлением, чтобы им было удобнее пользоваться? Эти вопросы чаще всего задают владельцы мотоблоков.

Вы можете превратить простой мотоблок в настоящий агрегат, способный выполнять определенный объем полезной работы.

Для этого можно соорудить оригинальный передний адаптер на мотоблок.Многие делают такое устройство, которое называется посадочно-рулевым модулем к мотоблоку. С помощью обоих можно полностью сделать домашний минитрактор. Жители просто ставят на квартал лишние колеса. Уже такой переходник на мотоблок дает ему ряд преимуществ. Нет необходимости водить его, держась за ручки.

Примерно половина мощности стандартного мотоблока уходит на стационарное активаторное оборудование. Его настоящие способности проявляются только с прицепным и переходным оборудованием.С этими устройствами мини-трактор может проявить себя в новой сфере деятельности: высаживать больше посадочного материала, расходовать значительно больше рабочей жидкости на опрыскивание растений.

Приобретя курс, установка приобретает ряд преимуществ:

  • не требует транспортировки к месту работы другим транспортом;
  • Нет необходимости держать руки на весу;
  • нет необходимости направлять агрегат в нужном для работы направлении;
  • простота управления минитрактором.

Адаптер для блока

Рисунок 1. Адаптер для мотоблока.

Как сделать переходник на мотоблок своими руками? Адаптером называется двухколесное устройство, с помощью которого можно выполнять работу на 4-х колесах (рис. №1). Такой переходник крепится к мотоблоку в его задней части с помощью подвесной серьги или рамки. К серьге (оправе) не только прикрепляются самодельные или приобретенные заводские инструменты, но и можно регулировать их наклон прямо во время движения агрегата.Механизм регулировки может быть рычажным или тяговым. Обязательный атрибут AMB — оборудование сиденья оператора. Это очень удобно при вспашке почвы: оператор своим весом помогает заглубить плуг.

Такой переходник обычно комплектуется рулевым. Тяга рулевого колеса идет на колеса мотоблока или на сцепное устройство. Сам прицеп может быть рассчитан на перевозку цистерн грузоподъемностью до 300 кг, для размещения самосвального кузова.В любом случае нужна база с колесами. Самодельные аппараты комплектуются колесами от автомобилей «Жигули», «Иж», «Таврия». Такой адаптер может развивать скорость до 30 км / ч, поэтому 90% колес оснащены тормозными системами. Расход топлива мотоблока с прицепом-адаптером увеличивается в 1,5 раза. Но эти потери полностью оправданы простотой управления. Соорудить каркас своими руками можно по чертежам (рис. №2). Размеры могут незначительно отличаться от представленных.

Рисунок 2. Чертеж адаптера мотоблока.

Некоторые умельцы строят себе прицепы с приводом. Они оснащены червячной коробкой передач и карданным валом, который соединен с валом отбора мощности. Такой прицеп можно сделать под мотоблок с большой мощностью. При собственном весе 90-220 кг грузоподъемность адаптера составит 350-750 кг. При проектировании подкосов для колес также необходимо использовать чертежи (рис. № 3).

Заводские опции прицепа

В настоящее время все больше производителей выпускают прицепы различного назначения в промышленных масштабах:

Рисунок 3.Конструкция и установка колес.

  1. «Булат ПМБ-1», украинского производства, имеет размер стороны 1100х1300 мм. Его грузоподъемность 350 кг. Оснащен литыми колесами.
  2. Украинский производитель также выпускает прицеп марки «Мотор СИЧ АД-2В». Это грузовой аппарат размером 1200х1300 мм и грузоподъемностью 350 кг на литых колесах.
  3. Булат ПМБ-1У также производится украинскими специалистами. Это самосвал с размером кузова 1100х1400 мм. Его грузоподъемность 450 кг.Колеса в комплект не входят.
  4. Украинский прицеп без колес «Булат ПМБ-2У» — самосвал с размером кузова 1300х1700 мм. Грузоподъемность кузова 550 кг.
  5. Мотор СИЧ ТС-1 из Украины имеет кузов-самосвал размером 1200х1300 мм, грузоподъемность 350 кг, колеса в комплекте.
  6. Агрегат Русский Мобильный К ТПМ-350-1 комплектуется кузовом-самосвалом размером 1000х1300 мм. Его грузоподъемность 350 кг. Изготовлен из оцинкованного железа, оснащен колесами.
  7. Китайский самосвал PRORAB TT-502 грузоподъемностью 380 кг имеет кузов 1100х1500 мм и литые колеса.
  8. Российский «КАДВИ ПМ-04» — прицеп бортового типа. Кузов размером 1150х1200 мм имеет грузоподъемность 500 кг и установлен на пневматических колесах.
  9. «КАДВИ АМПК-500» с полным приводом — прицеп с бортовым кузовом размером 1100х1100 мм. Его грузоподъемность — 500 кг. Колеса включены. Производство России.
  10. «Grillo G55-107» — аппарат совместного производства России и Италии.Бортовой вариант с кузовом 1250-1400 мм. Грузоподъемность — 350 кг. Оборудован колесами.
  11. «Беларусь МТЗ-750» белорусского производства — бортовая версия с кузовом 1200х1650 мм. Его грузоподъемность 750 кг. Оборудован колесами.

Некоторые производители известных мотоблоков предлагают приобрести готовые комплекты для переделки. Для изготовления минитракторов выпускают комплекты, в которые входят:

  • несущая рама;
  • защитный чехол для ремней;
  • крылья;
  • тормозной цилиндр с бачком;
  • рычаги блокировки осей;
  • тормозной барабан;
    • Опорный диск
  • ;
    • Рулевая колонка
  • ;
  • серьга.

Подобные наборы выпускают украинские и китайские производители. Из них можно собрать мини-трактор вдвое дешевле, чем купить его в готовом виде.

Заключение по теме

Для обработки земли многие хозяева используют мотоблок. Он позволяет обрабатывать землю, косить траву, очищать территорию от мусора намного быстрее. К мотоблоку можно присоединить культиватор и борону, косилку и землекоп, что значительно расширит область его применения.

А если прикрепить переходник с рулевым управлением, то получится хорошее средство транспортировки и доставки грузов.

Обладает отличной проходимостью. Адаптер можно приобрести готовым или собрать самостоятельно. Для сборки понадобятся колеса, несколько труб и сварочный аппарат.

Антон Насколько ты дружишь с паяльником? А с гуглом и яндексом? ищите Mjoy16 — джойстик ЮСБ на связке осей на микроконтроллере, можно сделать руль с тремя педалями и кучей осей в стоке.

Кирилл купить звуковую карту — самую дешевую

Джордж с геймпорта на USB переходник

Питер / ************************* ************** \\
\\ * переходник с игрового порта на USB ** \\
\ ******************* ******************** /

Не думаю, что такое существует!

Теги: Как, сделать, рулевое, на, мотоблоке, своими руками

Тяга (без гаек) …

Рулевая колонка и сошки; Приспособление для адаптера рулевого управления мотоблока Особенности… Для изготовления рулевого адаптера мотоблока для мастеров …

как сделать поворотники на мотоблоке Денис? | Автор темы: Илья

подробно описано здесь !!! НО http://www.qrz.ru/schemes/contribute/digest/comp58.shtml а на ноуте нет геймпорта, что вы предлагаете?

Дмитрий фары + проводка + аккумулятор + реле + выключатель

Ярослав и еще розетка папа + мама

Артем) почему, у мотоблока низкая скорость, покажите как велосипедисты — своими руками

Как сделать минитрактор на базе моноблока Нева: чертежи…

Самодельные минитракторы из мотоблоков Невы … Рулевое управление … более совершенный результат в создании минитрактора своими руками.

Передний переходник на мотоблок МБ-1 (своими руками) — Drive2.ru

google.com/b/288230376152069404/, решил сделать свой вариант переднего адаптера и вот что получилось: … С инвалидной коляски взял рулевую рейку с тягами.

Любая работа на земле отнимает много времени и сил. Поэтому садоводы все чаще используют специальную технику, например, мотоблоки.Но с этим агрегатом все сделать не получится. Без специального адаптера вы не сможете пропалывать или окучивать землю, а также убирать снег и строительный мусор. Тележка с сиденьем для мотоблока стоит сейчас довольно дорого. Однако выход есть. В нашей статье вы узнаете, как без особых усилий сделать самодельный переходник для мотоблока своими руками.

Адаптер для мотоблока — что это?

Адаптер — специальный модуль для езды на мотоблоке. С его помощью можно управлять мотоблоком, одновременно обрабатывая землю. Адаптер на мотоблок типа Нева имеет рулевое управление. Вы можете сделать это сами, но об этом позже. Теперь рассмотрим с вами назначение приставки.

Используя переходник, вы значительно упростите использование мотоблока. Можно поменять насадки для посадки и окучивания картофеля, плуг, рубанок и другие приспособления. Также адаптер ускорит любые садовые работы.То есть, если использовать такое устройство, то рабочая скорость увеличится с 5 до 10 км / ч.

Знаете ли вы? Самая популярная модель мотоблока — CAIMAN VARIO 60S.

Конструктивные особенности адаптера к мотоблоку

В комплект адаптера к мотоблоку входят:


  1. кадров;
  2. мест для посадки водителя;
  3. колесная пара;
  4. ось колеса;
  5. приспособления для сцепления.
    6. То есть адаптер выглядит как тележка и крепится к мотоблоку. После этого мотоблок становится похож на минитрактор.

    А теперь поговорим о каждом компоненте более подробно.

    Рама

    Для создания мотоблока с передним рулевым управлением обязательно понадобится рама. К нему крепится водительское сиденье или кузов. Рама установлена ​​на шасси.

    Сиденье водителя

    Для удобства водительское сиденье крепится к раме.Это продумано для того, чтобы управлять мотоблоком во время работы в саду было удобно и легко.

    Колеса и ось

    Колеса и колесная ось облегчат Вам работу с мотоблоком в саду.


    Колеса для мотоблока бывают двух типов — металлические и резиновые. Металлические колеса используются для качественной работы в полях. Резина снабжена протекторами, позволяющими ездить по грунтовой дороге. В любом случае колеса на адаптере идут в комплекте с мотоблоком при покупке.Но если вы хотите их изменить — обратите внимание на тип этого компонента и их размер.

    Устройство для крепления (сцепления) с мотоблоком

    Сцепка для мотоблока Нева изготавливается из чугуна или стали. Осуществляется сваркой. Сцепное устройство — один из важнейших компонентов. Обеспечивает надежное соединение прицепной техники с мотоблоком. Самым популярным является П-образное сцепное устройство, поскольку благодаря этому устройству автомобиль становится более устойчивым.

    Знаете ли вы? Первый двухколесный трактор появился в 1912 году благодаря Конраду фон Майенбургу.

    Адаптер для мотоблока своими руками: чертежи и пошаговая инструкция

    А теперь поговорим о том, как сделать передний переходник для мотоблока с рулевым управлением. Мы расскажем, какие материалы вам понадобятся, а также опишем пошаговую инструкцию по созданию и сборке агрегата.

    Что понадобится для создания переходника

    Для создания адаптера с рулевым колесом для мотоблока потребуются следующие материалы:

    1. Колесная пара с осью.Радиус колес колеблется в пределах 15-18 дюймов. Могут подойти даже колеса от старой Волги.
    2. Подшипники рулевой колонки и колес.
    3. Металл для каркаса (уголка, трубы или швеллера).
    4. Крепежные изделия (гайки, болты, шайбы).
    5. Смазка (солидол или литол).
    6. Расходные материалы (диски для болгарки, электроды, сверла).
    7. Сварочный аппарат.
    8. Сверло.
    9. Болгарский.
    10. Набор ключей гаечных.

    Важно! Колеса не должны иметь слишком маленький или большой радиус.Это может привести к опрокидыванию машины.

    Алгоритм создания адаптера на мотоблок

    Приступаем к изготовлению адаптера к мотоблоку. Для начала вам понадобятся чертежи, по которым будут изготовлены и закреплены все детали.


    Вы можете сделать рисунок самостоятельно, если у вас есть соответствующие навыки. Если вы боитесь ошибиться в расчетах, поищите чертежи в Интернете или на специализированных сайтах.Например, по этой схеме можно сделать простейший переходник на мотоблок.

    Важно! Перед тем, как приступить к работе над чертежами, обязательно проверьте соответствие номеров и размеров.

    Для создания адаптера рулевого управления мотоблока понадобится рама с вилкой и ступицей. Это поможет вам повернуть мотоблок с помощью рулевого колеса.

    Приступаем к сборке минитрактора своими руками.

    Этап 1. Все начинается с изготовления каркаса. Сделать его можно из отрезанных кусков металла нужной длины. Металл можно резать болгаркой и скреплять элементы болтами или электросваркой.

    2 этап. После каркаса делаем шасси. Если двигатель вашего мотоблока впереди, то колея должна определяться по базовым колесам. Задние крепятся к раме с помощью оси. Сделать его можно из отрезка трубы нужной ширины.На концах этой трубы запрессовываем втулки с подшипниками. На них установлены колеса.

    Если двигатель вашего мотоблока расположен сзади, то ширина колеи должна быть больше, иначе минитрактор не сможет нормально балансировать во время работы. В этой ситуации базовые колеса мотоблока лучше всего снять и установить на более широкий мост.

    Этап 3. Чтобы сделать руль к мотоблоку, с мотоцикла или автомобиля снимать дополнительные ручки не нужно.


    Достаточно воспользоваться ручками от мотоблока. Таким образом, вы сможете управлять минитрактором с помощью рулевого колеса, похожего на мотоцикл.

    Однако вы не сможете забрать обратно в обычном режиме. Поэтому рулевую колонку лучше установить на минитрактор.

    Этап 4. При использовании цельнометаллической рамы рулевое управление будет интегрировано на переднюю ось мотоблока.

    Можно сделать шарнирно-сочлененную раму, тогда рулевая колонка будет повернута к передней раме полностью.Для этого к передней полураме нужно приварить шестерню. Другая шестерня установлена ​​на рулевой колонке.

    Этап 5. Сиденье, которое можно предварительно снять с автомобиля, следует приварить к раме салазок. Он должен быть регулируемым, особенно при управлении передним адаптером, который крепится к мотоблоку.

    Этап 6. Если вы планируете использовать минитрактор для работы с культиваторами и плугами, то вам необходимо дополнительно приварить кронштейн.Для работы с навесным оборудованием должна быть установлена ​​дополнительная гидросистема. Насос легко снимается с сельхозтехники.


Мотоблок, конечно, упрощает всю работу в саду, но если трогать большие участки, то ходить и управлять им долго очень утомительно. По этой причине многие владельцы этой техники переделывают ее в такой мини-трактор. Многие конструируют невероятно удобные и практичные устройства, прикрепляя к мотоблоку переходник рулевого управления.Сейчас мы поделимся с вами, как это можно сделать и что для этого нужно.

Как сделать самодельный переходник на мотоблок?

На первый взгляд конструкция такого аппарата может показаться очень сложной, но если разобраться и подойти к делу со всей ответственностью, то изготовить такой механизм не составит труда.
Для создания адаптера на мотоблок различают 2 типа конструкции механизма:

  1. Рулевое управление.
  2. С подвижным шарниром.

Адаптер переднего рулевого механизма

Для его изготовления понадобится рулевой механизм от любого транспорта. Оптимальным вариантом использования станет рулевая колонка от трактора или грузовика. Суть этого механизма в том, что рулевые сошки будут выполнять роль сцепного устройства, тем самым соединяя адаптер с мотоблоком.

Один из вариантов сборки адаптера рулевого управления — сферическое основание, которое сделает сцепку независимой. Но лучше из мотоблока и адаптера сделать отдельную сцепку.

А само рулевое управление уже можно сделать на базе рычагов, а можно еще сошку рулевую.

В этой конструкции управляемая колесная пара может располагаться как спереди, так и сзади самого транспортного средства. Управление таким устройством простое и очень удобное.

Шарнирно-сочлененная конструкция

Такой механизм изготовить намного проще. Единственное неудобство всей этой конструкции в том, что теперь для поворота требуется немного больше усилий.

Из чего состоит этот механизм:

  • Рама.Можно комбинировать с переходником. Затем эта конструкция унифицируется, и для этого требуется изготовление нового постамента для трансмиссии и двигателя. Также можно использовать спинной или лестничный каркас.
  • Подвеска. Он может быть разным: осевым, портальным, поворотным, мостовым.
  • Сцепное устройство. Это главный элемент всего механизма. Он отвечает за стабильность работы устройства и обеспечивает его надежное соединение. Для его реализации используются 2 степени свободы: скручивание и поворот.
  • Портал для навесного оборудования. Это делается, если переходник расположен сзади.
  • Рулевое управление (с герметичной муфтой). Удобнее, конечно, взять готовое, но можно и самому.
  • Место для водителя. Делать это нужно с учетом безопасности при вождении.

Особенности мотоблока с рулевым управлением

  • Не нужно тратить силы на хождение за мотоблоком;
  • полностью реализован тяговый потенциал оборудования;
  • такой минитрактор становится еще функциональнее;
  • теперь для обработки участка вдали от дома не нужно отдельно перевозить мотоблок;
  • удобное и легкое управление; Теперь не нужно держать в руках всю массу устройства.

Адаптивное рулевое управление имеет как достоинства, так и недостатки. Среди основных преимуществ:

  • возможность быстрой разборки и сборки конструкции;
  • органы управления существенно не меняются при переделке;
  • хорошая балансировка нагрузки на ось.

Но из недостатков стоит выделить худшую устойчивость, в связи с подвижным сцепным устройством.

В любом случае, если к мотоблоку прикрепить переходник с рулевым управлением, такая сборка облегчит вам работу.Так что попробуйте с удовольствием спроектировать и возделывать землю.

Kubota t1400 цена

Kubota t1400 цена

Перейти к основному содержанию

Kubota t1400 цена

цена kubota t1400 Kubota T1400 Ride on Mower с Bagger в отличном состоянии.2012 Kubota ZD331 Что будет стоить с 584 часами: 2005 John Deere LA125 2016 Craftsman T1400 Средняя цена перепродажи: 2011 Snapper SPX Стоимость Не знаю, были ли вы там еще, но TRACTORSMART. . 4. Гелевая батарея Deep Cycle на 6 Ач — это премиальная альтернатива сменной батарее Kubota T1400 (перезаряжаемой) за 108 долларов. 5 акров полевой травы / сорняков на грубой неровной земле. Моя Kubota у меня уже 5 лет, и у нее никогда не было никаких механических проблем. 253 результатов T1400 247. Просто выберите слева длину или ширину сменного ремня газонокосилки, который вы ищете, чтобы сузить область поиска.ок. 20 долларов. Найдите лучшее предложение на Agriaffaires US. 26 февраля 2021 г. · Исходный отзыв: Август Kubota T1400 Tractor. Kubota t1400 Руководство по обслуживанию, ремонту и владельцу Магазин. Поскольку месячные тематические ужастики Тарил продолжаются в части 4/5, DR. Kubota HST T1400 — 150 долларов <изображение 1 из 4> Ссылка на этот пост с помощью QR-кода. Описание Разработано Tyler Price Designs 11 ноября 2017 г. · KUBOTA T1400 MOWER. com имеет объявления в ЖЕЛТОЙ СКАЛЕ, Новинка Эта газонокосилка заменит Kubota T1400, которая проработала 20 лет с Kawasaki.com / тракторы-газоны / 000/3/7/371-kubota-t1400. Вы также можете проверить шарнир натяжителя ремня, чтобы убедиться, что он свободен и легко перемещается, сохраняя натяжение на нем. Бегает отлично вперед и назад. Добавить в корзину. Запчасти для газонных тракторов Kubota T1400H с передним расположением двигателя — одобренные производителем детали для правильной установки в любое время! У нас также есть руководства по установке, схемы и руководства, которые помогут вам в процессе! Чтобы иметь право на участие, клиент должен заплатить процент от продажной цены, сборов и налогов в соответствии с таблицей ниже.Это 0. Пружины сиденья трактора Kubota T1400H T-1400. Магазин TurfPartsStore предлагает большой выбор запасных частей для ездовой косилки Kubota, запчасти для газонокосилок с нулевым поворотом, детали для газонокосилок, детали для газонных / садовых тракторов, детали для румпелей, детали для UTV, детали для снегоочистителей, детали для передней косилки, детали для компактных тракторов, передняя дека косилки детали, детали деки средней косилки, детали деки задней косилки, детали деки косилки и детали роторного румпеля. Под лозунгом «Для Земли, для жизни» Кубота работает над решением проблем в области продуктов питания, воды и окружающей среды в глобальном масштабе.Состояние: Б / у. >. com, использованные варианты и получите лучшие предложения на Узел гидронасоса газонного трактора Kubota T1400 T1400h с гидростатической трансмиссией по лучшим онлайн-ценам на eBay! Информационный ресурс Kubota T1400 от TractorByNet. Все. Мы предлагаем опыт, разумные цены и дружелюбную атмосферу. com помогает глобальным покупателям эффективно согласовывать свои запросы на покупку с подходящим поставщиком. ТРАКТОРЫ KUBOTA T1400H ЧЕРЕЗ СТАРТЕРЫ TG1860G. Добавить в список желаний $ 38. 14HP, 40-дюймовая косилка. На главную Kubota Engine Parts — Brookville Brookville, IN (800) 443-6831 Континенты / регионы> Северная Америка: Отрасли> Уход за землей: Типы оборудования> Ездовая косилка: Производители> Конная косилка KUBOTA: Модели Конная косилка KUBOTA Результаты Страница 1/1 Всего совпадений : 54 Все сменные аккумуляторы для газонокосилок Kubota T1400 поставляются компанией ReplaceUPSBattery.T1400: Серия T (Садовые тракторы) T1460: Цена T ↑ цена ↓ с изображением косилки kubota, T1400 HST $ 925 (море> моховый камень) рис. Скрыть эту публикацию восстановить восстановить эту публикацию. Purple Wave продает подержанные газоны и сады в Канзасе. © 2000-2020 — TractorData ™. $ 80 (longwood) рис. Скрыть эту публикацию восстановить восстановить эту публикацию. 59. S / N 16703 Полная цена покупки всех лотов, проданных одному и тому же покупателю, должна быть оплачена в день аукциона и поддержание идеального газона с помощью нашего выбора Kubota T1400 Tractor 13.Руководство по ремонту Kubota очень подробное с фотографиями и иллюстрациями, которые помогут вам … Читать далее «Kubota Quaker City, Огайо. Рекомендуются жидкости, перечисленные ниже, или эквивалентные. 40-дюймовые корпуса T1400 имеют прейскурантную цену 275 долларов США. О продукте. 12v 31. KUBOTA T1400. Находится в Канаде и других странах. 3 августа 2020 Kubota T1400 Engine. Подробнее Другие аккумуляторы SLA Kubota 66071-55230 ВЫПРЯМИТЕЛЬ Продажа Выпрямитель T1400H Номер OEM: продам Куплю 66071-55230 запчастей для тракторов Схема каталога.20 долларов. 2015 Kubota RTV1140CPXH 4WD UTV ATV Тележка бок о бок Дизель 4X4 9000 долларов kubota T1400 hydro trans 80 долларов (orl> longwood) Запасные части для газонокосилок Kubota. Они были произведены компаниями, имеющими сертификат ISO. Отработавшие батареи необходимо утилизировать надлежащим образом в соответствии с местными и федеральными законами. Воспользуйтесь поиском вверху сайта, чтобы найти товары, связанные с газонокосилкой kubota t1400. 7ci] 1989 KUBOTA T1400H. 4. добавить в избранное этот пост. Система Bagger 5bu, передний снегоход 42 дюйма, самосвальная тележка, окрашенная на заказ.06.06.2016 · Проблема с Kubota T1400. <. Kubota T1400 T1400H Lawn Tractor Service Repair Factory Manual - прекрасное руководство, которое содержит много информации. Руководства по обслуживанию Kubota T1400H доступны для немедленной загрузки. Продажа райдеров Kubota T1400 от U. 00%. $ 0. 89. Найдите тракторы kubota в огромном ассортименте газонокосилок, запчастей и аксессуаров. Стандартное восточное время. Просмотреть товар в лоте каталога № 8730 (Заказ на продажу: 51 из 785) Продан за: 75 долларов. Производитель: Kubota; Модель: T1400; Часы работы: 71 час в наличии; Хорошее состояние Тракторы Kubota T1400 доступны с 1993 по 2008 годы.zero770 Кубота Бэггер | Kijiji - покупайте, продавайте и экономьте с местными объявлениями № 1 в Канаде. формат pdf 197. Единица на нашем участке в декалях Kubota; Кубота декали. Аккумулятор U1L-300 для газонокосилки Kubota T1400, 12 В - САДОВЫЙ ТРАКТОР - МАЛЫЙ ДВИГАТЕЛЬ НЕОБХОДИМО ОБСЛУЖИВАНИЕ КАЛЬЦИЯ В соответствии с правилами доставки эту аккумуляторную батарею можно приобрести только в магазине Battery Giant. Доставка чт, 17 сен - сб, 19 сен. В корзину. P. 00-6 Подходит для райдеров ZD321, ZD323, ZD326, ZD331 Kubota T1400 HST. Kubota KH Series Excavator Service Manuals - Kubota Kh46 Excavator Service Manual; Kubota T1400H T-1400 Руководство по ремню для трактора.Вот тут-то и пригодится TractorJoe! Вот тут-то и пригодится TractorJoe! У нас один из самых больших запасов сельскохозяйственных запчастей в Интернете, и мы предлагаем высококачественные и новые запчасти для тракторов Kubota по ценам до 70% ниже, чем цены дилеров. T1400 - Очистка гидростатического фильтра Алистер Привет, ребята, мой t1400 выходит из строя на подъеме - привод работает нормально на ровной поверхности - мой дилер посоветовал, что если привод не издает кричащих звуков при подъеме в гору, то привод не носится. Ширина реза: 40 дюймов.ПРОДАЕТСЯ! Гарантированная доставка в тот же или на следующий день! Одна вещь Реализованная цена не загружена - пожалуйста, просмотрите область регистрации РЕЗУЛЬТАТОВ АУКЦИОНА на нашем сайте для получения этой информации! Это 10 долларов в год, и результаты будут отправлены вам по электронной почте! Дата продажи 26 февраля 2021 г. Проверьте здесь Kubota M9580 Технические характеристики, цена, обзор, навесное оборудование, вес, характеристики, 1 Цена Kubota M9580, отзывы, технические характеристики, объем моторного масла, вес, серийные номера, цена Kubota T1400, характеристики, обзор, навесное оборудование. Это справедливо. Просмотреть список KUBOTA T1400H, выставленных на продажу от Haldemen Supply.38 долларов. Бесплатная доставка и возврат товаров eBay Plus для Plus Собранный на заказ травосборник Kubota bagger для всех ваших потребностей в мешках на лужайке. Включает обзор, характеристики, фотографии, обзоры, ссылки, детали и все, что вам нужно знать Обзор и характеристики Kubota T1400: размеры и вес, двигатель и тип трансмиссии, мощность в лошадиных силах, тип и объем масла, шины. COM специализируется на запчастях kubota по приемлемым ценам, и вы можете скачать руководство по запасным частям для деки, трактора и уловителя и посмотреть их прямо там, чтобы узнать цены.часть: 66077-6291-1 цены 17 мая 2016 г. · Так что лучше действовать быстро, пока цена не вырастет. Часы: 71 Est Hours. марка и модель. Нажмите "Запросить цену" для получения дополнительной информации. Введите почтовый индекс, чтобы узнать цену. Просмотрите наш каталог запчастей и найдите номера деталей, которые вы сможете передать своему авторизованному дилеру Kubota. Коробка передач газонного трактора Kubota T1400H HST и гидронасос BDU-10S-6052 66071-3601-0. добавить в избранное этот пост Mar 6 1989 Kubota B8200 Запчасти Kubota для продажи в Интернете или в магазине. У нас есть отделы продаж, обслуживания, запчастей и аренды, чтобы удовлетворить любые ваши потребности.12 950 долларов. Получите отличные цены, быструю доставку и отличное обслуживание клиентов при покупке в Haldemen Supply. Предложения: удалите критерии, чтобы расширить результаты. 2005-05-07 110803 Это первое место, куда мы посмотрим, чтобы понять, что вы не причинили вреда при замене жидкости. 3500 долларов. Этот трактор производился компанией Kubota с 1987 по 1996 год. Tractordata. добавить в избранное этот пост. Катание на газонокосилках. Детали двигателя Kubota T1400 Transmission. 00. Агрегат работает, но режущей деки нет. Продам косилку 1989 Kubota T1400.Полный газонный трактор Kubota Технические данные и характеристики Kubota T1400. Продавец: Edinburg Auction Sales, Inc. Мощность: 14 л.с. Цена: 19 фунтов стерлингов из пяти. 1/16 Газонный и садовый трактор Kubota HST T1400. Размер Просмотрите широкий выбор новых и подержанных сельхозтехники KUBOTA, выставленных на продажу рядом с вами на TractorHouse Australia. Цена: 13 долларов США. Расположение лота :. косилка kubota, T1400 HST $ 925 (море> моховой камень) рис. скрыть эту публикацию восстановить восстановить эту публикацию Запасной аккумулятор для газонокосилки Kubota T1400 на 100% совместим с вашей газонокосилкой Kubota T1400.740. 80 канадских долларов. Мемфис. Налог с продаж: 8. 2 мм (3. 203734 скачать руководство газонокосилки в формате pdf. Эта газонокосилка очень хорошо сконструирована. Производитель: Kubota; Модель: T1400; Наработка: 71 час в наличии; Хорошее состояние Тракторы Kubota T1400 доступны с 1993 по 2008 годы. Завершено. Надбавка покупателя: Поиск 0 списков бывших в употреблении газонных тракторов Kubota t1400-ohv Для продажи частными лицами и дилерами. 6 марта. Я владею своим T1400 с 1989 года и поддерживаю его в хорошем состоянии. Цена ↑ цена ↓ показывает kubota T1400 hydro trans $ 80 (orl> longwood) рис. Скрыть эту публикацию восстановить восстановить эту публикацию.Я могу отправить видео с работающей косилкой, если вы серьезно относитесь к предложению. kubota T1400 гидро транс. 5K Equipment Trailer 20ft 24ft 7×20 Flatbed John Deere Kubota 14k 6299 долларов США (Mulberry Equipment Trailers 8 тонн 20 футов 24 футов 18 дюймов) рис. Скрыть эту публикацию восстановить восстановить эту публикацию Обзор за 1 доллар (mpn: 66077-6291-1 для продажи) 66077-6291 -1 KUBOTA T1400 T1400Газонный трактор Руководство по эксплуатации. ГАРАНТИЯ НАЧАТЬ С ПЕРВОГО ЗАПРОСА. 1 МБ в формате. Попробуйте первую страницу для этого бренда и продукта; Используйте меню навигации, чтобы найти продукт, который вы ищете.Симпатичный маленький 3-х цилиндровый дизельный двигатель Kubota. Данный косилки Kubota T1400, а также многие другие модели предложен на продажу продавцом из Германии. ЭТО КЛЮЧЕВОЙ СТАРТ. KUBOTA T1400 T1400H Газонный трактор Муфта дифференциала гидротрансмиссии — 16 $. Часы работы горячей линии: с понедельника по пятницу, с 7:00 до 18:00 по центральному времени, суббота с 7:30 до полудня (нажмите здесь, чтобы получить поддержку по запасным частям в нерабочее время) Горячая линия по запчастям: (855) 667-0970 Текстовое сообщение о запчастях: (309) 204-9222 SPS Brand Аккумуляторы 12 В 35 Ач для газонокосилки Kubota T1400 (2 УПАКОВКИ), поставляемые RightPriceBattery, имеют высокое качество и соответствуют оригинальным спецификациям производителей оборудования или превосходят их.Ежемесячные арендные платежи в размере 80 канадских долларов. Пожалуйста, попробуйте одно из следующих предложений, чтобы найти то, что вы ищете. Ходовая газонокосилка Kubota T1600 была произведена в 1990-х годах. Kubota T1400 — это садовый трактор с приводом на 2 колеса из серии T. Кейт Остин: Модель колоды — RC40 LT Cheers Keith. NoAir (2) Шины Kubota Flat Free Tire в сборе 15×6. 2 галлона 8. $ 0. 1 МБ в формате. Топливный бак, 2. Обзор трактора Kubota T1400. Результаты 1 — 48 из 68 Купите газонокосилки Kubota Ride-On и получите лучшие предложения по самой низкой цене Kubota T1400 HST Ride on Mower 40-дюймовая косилка + коллектор 14 л.с. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на газонный трактор Kubota Модель T1400 по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих Ко всем выигравшим ставкам будет добавлена ​​10% -ная надбавка покупателя, в результате чего будет получена общая покупная цена без учета любых применимых налогов на продажу, причитающаяся победившим подержанным газонокосилкам Kubota распродажа.Эта машина находится в ชลบุรี Таиланде. Для газонокосилки Kubota T1400 требуется 1 аккумулятор — SP12-35 NB (12 В 35 Ач). Допускается только оборудование Kubota и Kubota Союзников, соответствующее характеристикам. Оригинальные руководства и рекламная брошюра входят в комплект поставки. Аккумуляторы для газонокосилок и газонокосилок мощностью 5 л.с. 285CCA. Я косу 1. Газонные тракторы Full Kubota Технические данные и характеристики Kubota T1670. 31 августа 2020 г. Войдите в систему, чтобы выехать Выезд как гость. (2. Покрышки и диски для газона. Продажа райдеров 1989 Kubota T1400.Верховая косилка. Руководство по ремонту Kubota очень подробное с фотографиями и иллюстрациями, которые помогут вам … Продолжить чтение «Kubota Kubota T1400H. Ниже представлена ​​информация о Kubota RTV-X1100C Orange 2020 года. Трактор Kubota T1400. Mascus является крупнейшей торговой площадкой в ​​Интернете для покупки и продажи подержанные газонокосилки и другая ландшафтная и садовая техника добавить в избранное мар 6 17. kubota T1400 hydro trans $ 80 (orl> longwood) Kubota L235 4×4, роторная косилка, 2 ножа, борона, цена прицепа 16 футов.криптовалюта ok kubota mower, T1400 HST $ 925 (море> моховой камень) рис. скрыть эту публикацию восстановить восстановить эту публикацию. Номер лота: 2524. Калгари 20.02.2021. 99 + 61 доллар. Kubota T1400 Service Manual 240 страниц в формате. Обратите внимание: Kpad Online поддерживается только в Internet Explorer 11. 2020 Kubota RTV-X1100C Orange: изображения, цены, информация и характеристики. Товар «Kubota t1400 hst верховая газонокосилка / садовый трактор» в продаже с воскресенья, 15 мая 2016 г. Лучшие цены на резиновые гусеницы с быстрой доставкой $ 1 (lal) pic скрыть эту публикацию восстановить восстановить эту публикацию.30 900 долларов США. Сотни ездовых косилок Kubota выставлены на продажу по конкурентоспособным ценам. Газонный трактор Kubota T1400, 14 л.с. Двигатель Kubota, режущая дека 38 дюймов, продается как продано (175364-12) GST Примечание: GST будет добавлен к окончательной цене предложения по этому предмету. 3 L. 5bu Bagger System, 42-дюймовый передний снегоход, кастомное оборудование Kubota T1400 на продажу: 0 оборудования — Найдите оборудование Kubota T1400 в магазине оборудования.>. Хорошая машина, чтобы тянуть фургон и учить детей водить двигатель л.с. , масло не сжигает, все равно будет в использовании, если только колода не ест ремни.Продам свой газонный трактор. Теннесси. 20 января 2021 г. · Kubota T1400 Цена, обзоры, характеристики, объем моторного масла, вес, серийные номера, навесное оборудование, история, характеристики и изображения. 00, для моего газонного трактора Kubota T1400 это было всего 65 долларов. Поиск запчастей Kubota для всего оборудования Kubota. 5K Прицеп для оборудования 20 футов 24 фута 7×20 Бортовой John Deere Kubota 14k $ 6 299 (orl> Прицепы для оборудования Mulberry 8 тонн 20 футов 20 футов 24 футов 18 дюймов) фото скрыть эту публикацию восстановить восстановить эту публикацию Kubota M62-TL1800-BT1400 | Экскаваторы-погрузчики.«Наш профессиональный и внимательный персонал прошел обучение, чтобы предоставить вам наилучшее обслуживание клиентов. Доставка из США. 4 л, 389 см 2, (23. 1/16, лужайка и сад. Посмотреть L185 WSM, которую я купил для мой Kubota стоил 160 долларов. html Разрыв на кровати был удален, потому что он был схвачен (не использовался), а ремень (как новый) время от времени отрывается. Косилка Kubota F3680 с передним креплением и задним выбросом 60 дюймов дека. Косилка 18 л.с. изображение 1 из 7. 99 Эта деталь присутствует в следующих сборках — щелкните любую сборку, чтобы просмотреть и заказать деталь: В коннекторную косилку Kubota T1400H входят мешалки.kubota T1400 hydro trans $ 80 (orl> longwood) В Issaquah Honda Kubota (IHK) наша философия — «клиент — номер 1. Режущая дека 40 дюймов 13. Формат pdf 197. гидростатический. Это газонокосилка Kubota HST T1400 со следующими характеристиками. : Гидростатическая трансмиссия, Передний фонарь сломан. 3500 долларов. Включено в список Австралии. Подержанный KUBOTA T1400H 1989 года предлагается по цене 3571 канадский доллар. Руководство по техническому обслуживанию Kubota T1400H. Садовый трактор Kubota G1800 оснащен дизельным 3-цилиндровым двигателем KUBOTA D662 объемом 656 куб. См с жидкостным охлаждением. выдает 16 л.с. (11.Томми Реа-младший: У меня есть модель T1400H, выпущенная в 1990 году. Кто-нибудь знает, какой тип косилочной деки может быть у этой машины? Но TRACTORSMART. 31, 2020. 7 РАЗЛИЧНЫХ НАСТРОЕК ЛЕЗВИЯ. Цена устойчивая и подбирается в Кимберли. Звоните, чтобы узнать цену. Номер лота: 2156. Фаворит. Надо добавить кузов T1400, чтобы натереть цены. Фотографии 360 °. Наш обширный ассортимент продукции славится своей высокой производительностью, долговечностью и надежностью и специально разработан для работы в сложных и разнообразных условиях Австралии.Полноприводной трактор 5 л.с. с погрузчиком LA243 и косилкой 60 дюймов. Марка и модель. Формат zip для сверхбыстрой загрузки! Это заводское руководство по обслуживанию тракторов Kubota предоставит вам полную пошаговую информацию о ремонте, обслуживании и профилактическом обслуживании вашей машины. Kubota.com предлагает технологию герметичных свинцово-кислотных аккумуляторов с клапанной регулировкой (VRLA). 2800 долларов США. Складской номер HC-0079. 5 акров полевой травы / сорняков на неровной неровной поверхности. Марка и модель 205. (1. Лопасть электродвигателя воздуходувки E250 😉 замена самодельного kubota T1400 Найдите много отличных новых и подержанных опций и получите лучшие предложения на жгут проводов трактора Kubota T1400H T-1400 по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих продуктов! Производство газонных тракторов Kubota T1400.9 кварт США. (0) Артикул: 325866715287. 5 л.с. (10,95 за загрузку! Если у вас есть грязная старая бумажная копия этого руководства или PDF-копия этого руководства на вашем компьютере, и оно вышло из строя, мы можем помочь! Ваше руководство по обслуживанию Kubota T1400 будет приходит к вам в формате pdf и сжимается по молниеносной цене. 77 до налогообложения в течение 60 месяцев с годовой процентной ставкой 15. 1650 долларов. 14 500 долларов (wdc> manassas) рис. скрыть эту публикацию восстановить восстановить эту публикацию. 269 долларов. К окончательной продажной цене будет добавлена ​​10% покупательная премия.Посмотреть список KUBOTA T1400H, выставленных на продажу в Haldemen Supply. фаворит это 1989 KUBOTA T1400H. Делайте покупки и покупайте запчасти для вашего трактора, косилки, погрузчика с бортовым поворотом или RTV. Цены от: 1100 грн. В загружаемом руководстве по ремонту будут показаны все гайки и болты на вашем автомобиле и даны инструкции по каждой механической процедуре, которую только можно вообразить. Coleman Equipment — поставщик запчастей Kubota OEM с полным спектром услуг. добавить в избранное эту цену ↑ цена ↓ показывает kubota T1400 hydro trans $ 80 (orl> longwood) рис. скрыть эту публикацию восстановить восстановить эту публикацию.Новый аккумулятор прошлой весной. 06 / ежемесячно *. Все применимые налоги Газонокосилка Kubota T1400, итого 228 Оригинал 13. Kubota: Руководство пользователя T1400-T1400H, номер детали 66071-62921 Купите онлайн и сэкономьте. 0 в среднем на основе оценки 1 товара. Фотографии. Финансы всего за. Расположение лота: Ватерлоо, Нью-Йорк. Эта газонокосилка Kubota HST T1400 будет продаваться по самой высокой цене независимо от того, что вам нужно. Но то, что вам нужны самые лучшие запчасти Kubota, не означает, что вы должны за них слишком много платить. Мы стремимся обеспечить лучшую цену, доступную на BatteriesPlus.Просмотр корзины Пустая корзина Выезд. Купите сегодня за 47 долларов США. Эта превосходная конструкция означает, что батареи не требуют обслуживания и позволят вам дольше использовать газонокосилку без подзарядки. Р. Кубота, бензиновый, 1-цилиндровый, с воздушным охлаждением, 388 см3 [23. 59 800 долларов США. <. Глобальный сайт Kubota Corporation предлагает обзор нашей группы, наших продуктов и решений. Просматривайте фотографии и ищите по состоянию, цене и т. Д. марка и модель. Если вы найдете 17. марка и модель. Все 39. Результаты 1 - 48 из 577 Получите лучшие предложения на Запчасти для газонокосилок Kubota.1/16 Kubota HST T1400 Газонный и садовый трактор. Косилка работает и едет нормально, никаких известных проблем не обнаружено. Оригинальные руководства и рекламная брошюра входят в комплект поставки. 5. Добавьте этот пост в избранное. ИМЕЕТ ПЕРЕРЫВ И ПАРКОВКУ. Цена продажи: 3 571 канадский доллар. Дополнительная информация: 1989 KUBOTA T1400H 14hp Kubota 1-цилиндровый газовый двигатель, гидростатическая трансмиссия, 40-дюймовая дека косилки, 6. Наши сменные батареи для газонокосилок превзойдут ваши ожидания. Перевести на метрическую систему. 00 Модель T1400 (1) Модель T2290KW (1) Модель TL1000 (1) Цена 0–999 долларов США (1) Цена 1000–4999 долларов США Компактный гусеничный погрузчик Kubota SVL95-2S 2019 года выпуска.добавить в избранное этот пост 5 мар. Хотя мы, возможно, продали много двигателей, перечисленных выше, для использования в косилках, газонных и садовых тракторах Kubota T1560, мы НЕ утверждаем, что это точные замены, если это явно не указано в примечаниях к продукту. Идеально подходит для уборки листьев и сбора травы с легким опрокидыванием. Подержанное оборудование Kubota T1400 на продажу: 0 Оборудование - Найти бывшее в употреблении оборудование Kubota T1400 у торговца оборудованием. PS. Цена этого Kubota T1400 - и он был произведен в -. Этот агрегат оснащен дизельным двигателем kubota и находился в местной собственности муниципалитета, который только что обменял его на новую косилку.Садовая газонокосилка Kubota T1400. добавить в избранное этот пост. Приобретайте аккумуляторы ведущих производителей, подходящие для вашей марки и модели, в магазине Batteries Plus Bulbs. Kubota T1400 оснащен 0. com. kubota T1400 hydro trans $ 80 (orl> longwood) Просмотрите подробные сведения о поставщиках в запросе на покупку под названием Kubota T1400 Mower Carburetor Part No. 12091-44014, включая технические характеристики продукта и требования для поставщика. марка и модель. ssbtractor. 60 дюймов, Гидро, полный привод, который работает. Находится в США и других странах.Доставка в Канаду и США бесплатна. ca — Страница 1 из 1 Подробный поиск Найдите новые и б / у Гоночные косилки Kubota, выставленные на продажу, в большой базе данных Fastline. 7 у.е. · дюйм) одноцилиндровый безнаддувный бензиновый двигатель 84. РАБОТАЕТ. Дизель 5 л.с. Еще 89). 12750 долларов. Руководство по эксплуатации трактора KUBOTA T1400 T1400lawn на английском и французском языках, так как я живу в Ниагарском водопаде, доставка в США осуществляется с водопадов США и Канады, Канады. Этот аукцион открыт! Цена молотка: 150 грн. 7eight7. Примечание. Мы делаем все возможное, чтобы обеспечить точность перечисленных данных.205. Отфильтруйте результаты поиска с помощью инструмента справа от списков, чтобы найти точную марку и модель, которые вам нужны. Нажмите «Запросить цену» для получения дополнительной информации. Событие: Ежемесячный аукцион оборудования. 100% Лучшая цена резиновые гусеницы + БЕСПЛАТНАЯ ДОСТАВКА $ 1 фото скрыть эту публикацию восстановить восстановить эту публикацию. Цена продажи: 2800 долларов США. 205 товаров. Дата аукциона: вторник, 26 января 2021 г. Местоположение: 109 N Maple Ave KUBOTA: (2) для 40-дюймового кроя, модель T1400 Заменяет OEM Kubota: 7000025010 6607161760 Заполните форму, указав марку, модель, цену и / или местонахождение, чтобы увидеть доступны бывшие в употреблении газонокосилки Kubota t1400, T 1400 или бывшие в употреблении газонокосилки.84 (58 долларов США. Некоторые детали, доступные для вашего Kubota T1400H, включают фильтры, ремни для газонов и садов, а также специальные ремни, солнцезащитный пояс — воздушные фильтры. Есть лучший способ кошения. Система Bagger 5bu, передний снегоуборочный нож 42 дюйма, окрашенная по индивидуальному заказу тележка-самосвал. Kubota 388cc, 1-цилиндровый бензин. Он обслуживается каждый год. S $ 59 800. Найдите свою Kubota сегодня Обратитесь к дилеру. Кредит подлежит кредитованию. Для получения подробной информации щелкните фото или стоимость перечисленных ниже позиций: Тип: 1989 Kubota T1400. Вопросы и ответы В настоящее время по этому объекту нет вопросов.kubota T1400 hydro trans $ 80 100% Лучшая цена Резиновые гусеницы + БЕСПЛАТНАЯ ДОСТАВКА $ 1 (orl) рис. скрыть эту публикацию восстановить восстановить эту публикацию. См. Диаграмму «Срок погашения по профинансированной сумме» ниже. Некоторые из деталей, доступных для вашего Kubota T1400H, включают фильтры, газонные и садовые и специальные ремни, солнцезащитный пояс — воздушные фильтры. http: // www. В начале этого сезона я понял, когда kubota выбирает субкомпактные / минитракторы — специальные предложения на покупку нового трактора — 0 долларов, 0% A. Дека 5 HP была отремонтирована.COM специализируется на запчастях kubota по приемлемым ценам, и вы можете скачать руководство по запасным частям для деки, трактора и уловителя и посмотреть их прямо там, чтобы узнать цены. изображение 1 из 7. 1 кВт) при номинальной частоте вращения 3600. Kubota Australia Более 40 лет Kubota Australia является ведущим поставщиком сельскохозяйственного, строительного и энергетического оборудования. 3 495 долларов США. 00 to b **** n «Налоги, доставка и обработка и Интернет-премиум не оплачиваются. Просмотрите наш перечень новых и подержанных KUBOTA T1400 для продажи рядом с вами в MarketBook.Созданные с легендарной надежностью Kubota, они просты в эксплуатации, маневрировании и обслуживании. Продажа оборудования Kubota T1400: 0 Оборудование — Найти оборудование Kubota T1400 у торговца оборудованием. Подробное руководство пользователя для продуктов Kubota, включая тракторы Kubota, косилки Kubota, Excavato «5 скрытых затрат на покупку трактора по выгодной цене… Никто не хочет, чтобы вы знали!». ВСЕ 4 КОЛЕСА ИМЕЮТ БОЛЬШОЙ ШАГ. Колеса и шины для косилок. 21 августа 2018 г. Газонокосилки Kubota с нулевым поворотом стоят своей цены 18 апреля 2019 г. Согласно обзорам газонокосилок 24.Страница 1 из 1 KUBOTA T1400 Продажа — 3 Объявления | MarketBook. Kubota также предлагает комплект для мульчирования и вариант заднего упаковщика для 60-дюймовой деки косилки со средней установкой. Коробка передач — T1400H 1. У нас есть большой выбор ремней Kubota, готовых к отправке прямо к вашей двери. -Лучшие цены в сети после отправки и обработки. 3 495 долларов США. Характеристики. GST будет добавлен к премии покупателя. добавить в избранное этот пост мар 5 цена. На блоке 1460 часов. 00. Гарантия высокого качества и самой низкой цены. Kubota T1400 Аукционист решил не публиковать цену этого лота.Цена устойчивая и подбирается в Кимберли. 23 фев. Добавить в избранное этот пост Цена от 19 фев. 95 за скачивание! Если у вас есть испачканная старая бумажная копия этого руководства или PDF-копия этого руководства на вашем компьютере, и он сломался, мы можем помочь! Сервисное руководство для Kubota T1400H в высоком качестве в формате PDF! . Он питается от маленького 13.00 462 долларов. год выпуска. На ежегодном осеннем аукционе Martins. ГАЗОННЫЙ ТРАКТОР KUBOTA T1400 HST ГАЗОВЫЙ ДВИГАТЕЛЬ KUBOTA, ПАЛУБА 40 «. Ремень Oregon 15-012, дека Kubota K5647-34710 для ремней Kubota — по размеру.7 августа 2017 г. Косилка Kubota T1400 с двигателем OHV — Изображение 1 из 2. 23 доллара США. kubota T1400 hydro trans $ 80 (longwood) рис. скрыть эту публикацию восстановить восстановить эту публикацию. Новые косилки Kubota серии F. добавить в избранное этот пост 3 марта Купите газонокосилки Kubota Ride-On и получите лучшие предложения по самым низким ценам на eBay! Большая экономия и бесплатная доставка / сбор многих предметов. Kubota T1400 HST Цена поездки ↑ цена ↓ с изображением косилки kubota, T1400 HST $ 925 (море> моховый камень) рис. Скрыть эту публикацию восстановить восстановить эту публикацию.Будь то для вашего двора или вашего бизнеса, газонокосилка Kubota всегда обеспечивает профессиональные результаты. Примечание. Мы делаем все возможное, чтобы обеспечить точность перечисленных данных. 8 л) — T1400 2. 5 соток обычного газона и 4. НАСТРОЙКА НОЖЕЙ: Рулевое управление отлично крутится. ОТ 1 ДЮЙМА ДО 4 ДЮЙМОВ. марка и модель. 355/38-D20 подходит для 30-40 Запчасти Kubota T1400 Запчасти Kubota L2900 Запчасти Kubota RCK60-24b Мини-экскаватор Kubota U55 — характеристики, цены, навесное оборудование, запчасти; Kubota M5660: Технические характеристики и запчасти Best For You 2016 Трактор Kubota L4701d, 4Wdrl $ 14 000 (dhn> Dothan) рис. Скрыть эту публикацию восстановить восстановить эту стоимость публикации.Сравнивать. Косилка kubota, T1400 HST $ 925 (море> моховой камень) Kubota T1400H Service Manual 240 страниц в формате. . -Получите дополнительную скидку 5% на заказы свыше 300 долларов. com Kubota T1400H Газонокосилка. криптовалюта ok kubota mower, T1400 HST $ 925 (море> моховой камень) рис. скрыть эту публикацию восстановить восстановить эту публикацию. zero770 цена. Эта услуга доступна всего за 9 долларов. Поиск в каталоге запчастей T1400H. 7eight7. После охлаждения в течение часа или более он начинается, поэтому вам необходимо некоторое обслуживание. Фары работают, но нет крышки.Просмотреть все модели газонокосилок и газонокосилок Kubota с аккумулятором Трактор T1400. косилка kubota, T1400 HST $ 925 (море> моховой камень) рис. скрыть эту публикацию восстановить восстановить эту публикацию Лучшие цены на резиновые гусеницы с быстрой доставкой 1 долл. США рис. скрыть эту публикацию восстановить восстановить эту публикацию. 9 кВт) лошадиных сил. Наличие: Есть в наличии. В наличии. КАРБЮРАТОР ПОЛНОСТЬЮ ОЧИЩЕН. Tractor & Harvest, Фруита, Колорадо в EquipmentLocator. Ремни Kubota. 3 495 долларов США. криптовалюта ok kubota mower, T1400 HST $ 925 (море> моховой камень) рис. скрыть эту публикацию восстановить восстановить эту публикацию Руководства по обслуживанию Kubota T1400 доступны для немедленной загрузки.Kubota HST T1400 — 150 долларов <изображение 1 из 4> Ссылка на этот пост с помощью QR-кода. 17 мая 2014 г. · ГАЗОННЫЙ ТРАКТОР KUBOTA T1400 W / 40 «ДЕКА И СУМКА для аукциона. Газонокосилка — это машина, предназначенная для сокращения длины травы и других наземных кустарников до выставленных на продажу, Kubota T1400H ездит на косилка 84. Распечатать Найти тракторы для газонов Kubota Найдите подробные технические характеристики, размеры и данные о характеристиках тракторов для газонов Kubota 3 495 долл. Текущая ставка: 0 долл. США Посмотреть премию покупателя.Бесплатная доставка. 44%. Этот платеж по финансированию основан на сделке по аренде. Сортировка по производителю, модели, году, цене, местонахождению, дате продажи и т. Д. Kubota T1400 Ride на косилке с системой мешкования. цена. 7 кварт США. 16 500 долларов. Продам свой газонный трактор. Полную информацию о САДОВОМ ТРАКТОРЕ KUBOTA T1400 HST (РАБОТАЕТ) на продажу в Леоле, штат Пенсильвания, на аукционе можно ознакомиться на сайте EquipmentFacts. Ознакомьтесь с полным ассортиментом предлагаемых на продажу минитракторов Kubota и найдите тот, который подходит по размеру для вашей работы.Цена: 129 долларов. Приблизительно 30 лет. сроком до 84 месяцев на избранных субкомпактных / компактных тракторах! Узнать Больше 26 янв. 2021 г. · Косилка Kubota T1400. Цена: 400 долларов США. В загружаемом руководстве по ремонту вы увидите все гайки и болты на вашем автомобиле и расскажете о каждой механической процедуре, которую только можно вообразить. Газонокосилка Kubota HST T1400 была продана в Вамего, штат Канзас, за 275 долларов. 13. Обратите внимание, что вам необходимо использовать все существующие кабели и оборудование из исходной конфигурации, чтобы подключить новую батарею газонокосилки.Продажа оборудования на www. Производитель: KUBOTA; Часы: 0; Модель оправы: F3990. Двигатель I / C OHV мощностью 5 л.с.: легко проворачивается, работает мощно и плавно. 40-дюймовый разрез: хорошие шпиндели / холостые шкивы, новый ремень для деки, заточенные лезвия, сбалансированные / выровненные, ручное включение, pri (марка: KUBOTA), (модель: T1400). (mpn: T1400 в продаже) Косилка T1400 40 KUBOTA Riding. Работоспособна. © 2000-2020 — TractorData ™. Я тоже ищу новую колоду для своей. Все работало отлично до последнего момента, когда я косил, через 30 минут она отключается.50. Покупая в Haldemen Supply, вы получаете отличные цены, быструю доставку и отличное обслуживание клиентов. Это сменный аккумулятор для газонокосилки Kubota T1400 с 12В 35Ач. Добавить в список желаний. Производитель: Kubota Завод: Япония Год постройки: 40-дюймовый двигатель для газонного трактора Kubota T1400 с декой. Приобретите качественные ремни для газонокосилок Kubota прямо здесь, в Jack’s. Ищете запчасти для садового трактора / газонокосилки Kubota T1400H? Coleman Equipment предлагает оригинальные запчасти OEM онлайн или в одном из наших магазинов в районе Канзас-Сити — в наличии и готово к работе.Автор: www. pillareq. Страница 1 из 1. Газонокосилки. Одноцилиндровый бензиновый двигатель объемом 4 л и гидростатическая трансмиссия с ременным приводом и бесступенчатой ​​передачей переднего и заднего хода. Баггер и кровать почти не использовались. Сервисное руководство в формате PDF для Kubota T1400 в высоком качестве. com; Вы искали руководство по эксплуатации тракторов Kubota по запросу «t1400»: Manual Price; Руководство по обслуживанию генераторов серий A450, A1000, A1400, A2100, A3000 и A3500, специальный заказ на 224 страницы. Соединенное Королевство. Просто вставьте новый аккумулятор. Результаты аукциона KUBOTA T1460 для отключения подачи топлива в двигатель 5 л.с.Я косу 1. Эта услуга доступна всего за 9 долларов. 1989 KUBOTA T1400H 14 л.с. Газовый двигатель Kubota с 1 цилиндром, гидростатическая трансмиссия, 40-дюймовая косилка, 6. Мой Kubota у меня уже 5 лет, и у него никогда не было никаких механических проблем. Kubota T1400 hydro trans $ 80 (orl> longwood) публикация восстановить восстановить эту публикацию kubota T1400 hydro trans $ 80 (orl> longwood) рис. скрыть эту публикацию восстановить восстановить эту публикацию Модели тракторов Kubota предназначены для работы в небольших помещениях или для выполнения строительных задач на ферме.26 февраля 2021 г. · Первоначальный обзор: август. Видео: новый Ford F-150 Tremor — это почти хищник, но без ценника. Список запчастей Kubota В настоящее время нет товаров этой марки или страница перемещена. Двигатель 5 л.с. косилка kubota, T1400 HST. -Квартира $ 7. 2015 Kubota RTV1140CPXH 4WD UTV ATV Тележка Side By Side Diesel 4X4 9000 долларов kubota T1400 hydro trans 80 долларов (orl> longwood) 100% Лучшая цена Резиновые гусеницы + БЕСПЛАТНАЯ ДОСТАВКА $ 1 рис. Простые в эксплуатации, обращении и обслуживании, они построены на легендарной Kubota Kubota Южная Африка имеет общенациональную дилерскую сеть, которая связана с Kubota, оставляет за собой право изменять спецификации, цены, модели без {«id»:13032, «title» : «MTD / Kubota Deck Belt 5 \ / 8 \» x 97 \ «», «ручка»: «vee-belt-8- 134-5-8-x-97», «description»: «\ u003cdiv \ u003e \ n \ u003cb \ u003eOEM Деталь Закажите батарею Ride на газонокосилке для Kubota по непревзойденной цене от Allbatteries.Это довольно популярная газонокосилка от Kubota, и она весьма полезна всем, у кого есть более полакра травы, которую нужно скашивать. 2015 Kubota RTV1140CPXH 4WD UTV ATV Тележка Side By Side Diesel 4X4 9000 долларов kubota T1400 hydro trans 80 долларов (orl> longwood) У Kubota есть идеальная ездовая газонокосилка для вашего двора или бизнеса — ознакомьтесь с материалами, моделями линейки ездовых газонокосилок и газонокосилок с нулевым поворотом цены тампа бэй ферма и сад «кубота» — крейгслист. недавно перечисленные Цена + Доставка: самая низкая цена Цена Kubota T1400H T-1400 Home Детали двигателя Kubota — Brookville Brookville, IN (800) 443-6831 цена.Цена: ЗВОНИТЕ. Изделие C1939 продано 30 апреля 2014 года. 15 Номер детали Справочник по заказу Суффикс Описание Прейскурантная цена, каждая, добавить прейскурантную цену, за фут, добавить T1400 ‐ PG ‐ AWG ‐AWG Алюминиевая проволочная решетка — класс A, длина 40 дюймов 1540 долларов. TARYLSTEIN должен вернуть косилку из мертвых для покупателя, прежде чем показать вам h 16 сентября 2020 г. · Полная информация о листинге на аукционе KUBOTA T1400 доступна с премией покупателя, включенной в цену 2 доллара США. Двигатель мощностью 5 л.с. был сбит и был заменен на Briggs 16. Сделано в Китае. 2141 Напишите нам по электронной почте 24821 Lashley Road Quaker City, OH 43773 Фотографии трактора Kubota T1400.Kubota — UDT Гидростатическая трансмиссионная жидкость Shell — Donax-TD Donax-TM Mobil — Mobil Fluid 350, 423 Exxon — Torque Fluid 56 26 января 2021 г. · Лот № — KUBOTA T1400. 1989 Kubota T1400 · Продажа косилок 1989 Тракторы KUBOTA из Европы: 171 предложение, поиск и поиск новых и б / у тракторы KUBOTA из Европы на Запросить цену Минитрактор KUBOTA T1400. zip для сверхбыстрой загрузки! Эта заводская загрузка руководства по обслуживанию тракторов Kubota предоставит вам полную пошаговую информацию о ремонте, обслуживании и профилактическом обслуживании вашего Kubota.Попробуйте использовать нашу функцию поиска, чтобы найти нужную деталь. 679. У нас есть запчасти для компактных и субкомпактных тракторов Kubota, универсальных тракторов, коммерческих газонокосилок, садовых тракторов / косилок, мини-экскаваторов, мини-погрузчиков с бортовым поворотом, компактных гусеничных погрузчиков, грузовых автомобилей и почти всего оборудования, которое Kubota продает в Соединенных Штатах. . com, ассортимент доступных Kubota… Результаты 1 — 48 из 101 Купите запчасти для ремней для газонокосилок Kubota и получите лучшие предложения по самым низким ценам. ОРИГИНАЛЬНАЯ СПЕЦИФИКАЦИЯ KUBOTA T1400 ENG TO DECK BELT LB67 Минитракторы: 738 предложений, поиск и поиск объявлений для новых и подержанных продажа минитракторов, садовые тракторы, минитрактор, минитрактор, минитрактор KUBOTA T1400.Мощность: 14 л. Газонный трактор Kubota T1400 оснащен бензиновым 1-цилиндровым двигателем с воздушным охлаждением Kubota, который обеспечивает 13. Хорошая, сильная и надежная маленькая машина с Honda 13. Любимый этот пост 18 января kubota T1400 hydro trans $ 80 Газонный трактор Kubota T1400 использовал двигатель Kubota Gh500. Показано 1 — 36 из 205 товаров Z-A Цена, от низкой к высокой Цена, от высокой к низкой Дата, от старого к новому Дата, от нового к старому. В зависимости от финансируемой суммы. 2014 Kubota BX2670 25. 35 Доставка. 00 ГАЗОНОКОСИЛКА KUBOTA T1400 HST АВАРИЙНАЯ.Ее очень часто путают с газонокосилкой Kubota GR1600 с очень похожим названием. Kubota предлагает варианты деки для косилок со средней установкой диаметром 60 и 72 дюймов, что позволяет вам выбрать, какая дека лучше всего соответствует вашим потребностям. 00. Детали вашего газонокосилки Kubota T1400 T1400H соответствуют количеству страниц, напечатанных на них в данном руководстве, очень просты в использовании. com. Ежегодная замена масла с […] Просмотреть список KUBOTA T1400H для продажи в Haldemen Supply. 31 дюйм) отверстия цилиндра и руководство по обслуживанию трактора Kubota T1400; Kubota T1400H Tractor Service Manual.(243 описания). Купите запчасти Kubota в Интернете и сэкономьте! 25 января 2021 г. · Kubota G1800 Цена, обзоры, характеристики, объем моторного масла, вес, серийные номера, навесное оборудование, история, характеристики и изображения. 5 марта. Парень на площади Кубота. Некоторые дилеры JD готовы вести переговоры о цене? 102 Результаты Надбавка покупателя включена в цену 360 долларов США Дизельная косилка Kubota. 18 января 2021 г. · Выберите из списков, чтобы найти шины и диски для тракторов Kubota по лучшим ценам от владельцев и ближайших к вам дилеров. Эти колоды построены Kubota и спроектированы таким образом, чтобы их можно было легко монтировать и демонтировать.6 л) Универсальная трансмиссионная жидкость или трансмиссионное масло SAE # 90. 28 февраля 2021 г. · 1989 KUBOTA T1400H, 14 л.с., 1 цилиндр Kubota, газовый двигатель, гидростатическая трансмиссия, 40-дюймовая косилка, 6. 95 ЖЕ ДЕНЬ Доставка по большинству заказов, размещенных до 12:00 по центральноевропейскому стандартному времени. 00. 95. co. Получите отличные цены, быстрая доставка , а также отличное обслуживание клиентов при покупке в Haldemen Supply. 00. com и в наших магазинах. Подробная информация об оригинальном SPEC KUBOTA T1400 ENG TO DECK BELT LB67 70000-73989 66071-61720. Подробнее * Коммерческое финансирование предоставляется Currency Capital, LLC и ссуды сделано или организовано в соответствии с лицензией Закона о финансовых кредиторах Калифорнии № 60DBO-56173.$ 925 (моховый камень) рис. Скрыть эту публикацию восстановить восстановить эту публикацию. Я любимый. Найдите тракторы для газонов Kubota Найдите подробные данные о технических характеристиках, размерах и характеристиках тракторов для газонов Kubota. Запчасти для техники: оригинальные, OEM, Купить новые послепродажные К сожалению, в данный момент нет выставленных на продажу газонокосилок Kubota T1400. Бренд: Kubota Двигатель: Kubota 388 куб. 00. Новое объявление Kubota T1400H T-1400 Tractor Gh500 13. Используется для опрыскивания сорняков вокруг парка. марка и модель.43. 77 ежемесячно * *. Делайте покупки с помощью Afterpay для подходящих товаров. ЕСТЬ ПЕДАЛЬ ИМЕЕТ ПЕРЕДНИЙ ПЕРЕДНИЙ И хотя мы, возможно, продали много двигателей, перечисленных выше, для использования в косилках, газонокосилках и садовых тракторах Kubota T1400H, мы НЕ утверждаем, что это точные замены, если это явно не указано в примечаниях к продукту. Kubota Деталь # 05511-51615 PIN, SPLIT — Цена: $ 0. 5 соток обычного газона и 4. Оценка товара. Видео. kubota t1400 цена

Адаптер для мотоблока с рулевым управлением.Особенности конструкции

Адаптер для мотоблока с рулевым управлением. Особенности конструкции

Любые работы на земельном участке отнимают много сил и времени. Поэтому садоводы все чаще используют специальную технику, например, мотоблоки. Но с этим агрегатом не все сделаешь. Без специального адаптера вы не сможете пропалывать или комковать землю, а также убирать снег и мусор. Тележка с сиденьем для мотоблока стоит сейчас довольно дорого.Однако выход есть. В нашей статье вы узнаете, как без особых усилий сделать самодельный переходник для мотоблока своими руками.

Адаптер для мотоблока — что это?

Адаптер — специальный модуль для управления мотоблоком. С его помощью можно управлять мотоблоком сидя и одновременно обрабатывать землю. Адаптер на мотоблок типа Нева имеет рулевое управление.Вы можете сделать это сами, но об этом позже. Теперь рассмотрим запись на прием с вложениями.

С помощью адаптера вы значительно упростите использование мотоблока. Вы можете поменять навесное оборудование для посадки и окучивания картофеля, плуги, плоские фрезы и другие приспособления. Также адаптер ускорит любые садовые работы … То есть, если вы воспользуетесь таким устройством, то рабочая скорость увеличится с 5 до 10 км / ч.

Знаете ли вы? Самая популярная модель мотоблока — CAIMAN VARIO 60S.

Конструктивные особенности адаптера к мотоблоку

В комплект адаптера для мотоблока входят:


  1. кадров;
  2. сиденье водителя;
  3. колесная пара;
  4. ось колеса;
  5. сцепные устройства.
    6. То есть адаптер выглядит как тележка и крепится к мотоблоку. После этого мотоблок выглядит как минитрактор.

    А теперь поговорим о каждом компоненте более подробно.

    Рама

    Для создания мотоблока с передним рулевым управлением обязательно понадобится рама. К нему крепится водительское сиденье или кузов. Рама установлена ​​на шасси.

    Сиденье водителя

    Для удобства водительское сиденье крепится к раме. Это продумано для того, чтобы было комфортно и легко управлять мотоблоком при работе в саду.

    Колеса и ось колес

    Колеса и колесная ось облегчат вам работу с мотоблоком в саду.


    Колеса для мотоблока бывают двух типов — металлические и резиновые. Металлические колеса используются для качественной работы в полях. Резиновые оснащены протекторами, которые позволят вам ездить по грунтовым дорогам. В любом случае колеса для адаптера идут в комплекте с мотоблоком при покупке. Но если вы хотите их изменить, обратите внимание на тип этого компонента и их размер.

    Приспособление для крепления (сцепления) с мотоблоком

    Сцепка для мотоблока Нева изготавливается из чугуна или стали.Выполняется сваркой. Сцепка — одна из важных составляющих узлов. Обеспечивает надежное соединение прицепной техники с мотоблоком. Наибольшей популярностью пользуется П-образная навеска в сборе, поскольку благодаря этому приспособлению автомобиль становится более устойчивым.

    Знаете ли вы? Первый двухколесный трактор появился в 1912 году благодаря Конраду фон Мейенбургу.

    Самостоятельное изготовление адаптера к мотоблоку своими руками: чертежи и пошаговая инструкция

    А теперь поговорим о том, как сделать передний переходник для мотоблока.Мы расскажем, какие материалы вам нужны, а также опишем пошаговую инструкцию по созданию и сборке агрегата.

    Что понадобится для создания переходника

    Для создания адаптера с рулевым колесом для мотоблока потребуются следующие материалы:

    1. Колесная пара с осью. Радиус колес колеблется в пределах 15-18 дюймов. Подойдут даже колеса от старой Волги.
    2. Рулевая колонка и ступичные подшипники.
    3. Металл для каркаса (уголка, трубы или швеллера).
    4. Крепежные изделия (гайки, болты, шайбы).
    5. Смазка (консистентная смазка или литол).
    6. Расходные материалы (шлифовальные диски, электроды, сверла).
    7. Сварочный аппарат.
    8. Сверло.
    9. Болгарский.
    10. Набор ключей гаечных.

    Важно! Колеса не должны иметь слишком маленький или большой радиус. Это может привести к опрокидыванию машины.

    Алгоритм действий по созданию адаптера для мотоблока

    Переходим к изготовлению адаптера для мотоблока. Для начала нужны чертежи, по которым будут изготовлены и скреплены все детали.


    Вы можете сделать рисунок самостоятельно, если обладаете соответствующими навыками. Если вы боитесь ошибиться в расчетах, ищите чертежи в Интернете или на специализированных сайтах. Например, по этой схеме можно сделать простейший переходник на мотоблок.

    Важно! Перед тем, как приступить к работе над чертежами, обязательно проверьте соответствие чисел и размеров.

    Для создания адаптера рулевого управления мотоблока понадобится рама с вилкой и втулкой. Это поможет вам повернуть мотоблок с помощью рулевого колеса.

    Приступаем к сборке минитрактора своими руками.

    Этап 1. Все начинается с изготовления каркаса. Сделать его можно из отрезанных кусков металла необходимой длины. Металл можно разрезать болгаркой и закрепить болтами или электросваркой.

    2 этап. После каркаса делаем шасси. Если двигатель вашего мотоблока впереди, то ширину колеи необходимо определять по базовым колесам. Задние крепятся к раме с помощью оси. Сделать его можно из отрезка трубы необходимой ширины. На концах этой трубы запрессовываем втулки с подшипниками. На них установлены колеса.

    Если двигатель вашего мотоблока расположен сзади, то ширина колеи должна быть шире, иначе минитрактор не сможет нормально балансировать во время работы.В этой ситуации лучше снять базовые колеса мотоблока и установить на более широкий мост.

    Этап 3. Для изготовления руля к мотоблоку дополнительно снимать ручки с мотоцикла или автомобиля не требуется.


    Достаточно воспользоваться ручками от мотоблока. Таким образом, управлять мини-трактором можно с помощью рулевого колеса, похожего на мотоцикл.

    Однако ты не сможешь нормально отдать обратную передачу.Поэтому рулевую колонку лучше установить на минитрактор.

    Этап 4. При использовании цельнометаллической рамы рулевое управление будет интегрировано на переднюю ось мотоблока.

    Можно сделать шарнирно-сочлененную раму, тогда рулевая колонка полностью превратится в переднюю полураму. Для этого к передней раме нужно приварить зубчатую передачу. Еще одна шестерня установлена ​​на рулевой колонке.

    Этап 5. Сиденье, которое можно предварительно снять с легкового автомобиля, необходимо приварить к раме салазок.Его нужно регулировать, особенно при управлении передним адаптером, который навешивается на мотоблок.

    6 этап. Если вы планируете использовать минитрактор для работы с культиваторами и плугами, то вам нужно дополнительно приварить кронштейн. Для работы с навесным оборудованием необходимо установить дополнительную гидросистему. Насос легко снимается с сельхозтехники.

Антон Насколько ты дружишь с паяльником? а с гуглом и яндексом? ищи Mjoy16 — джойстик ЮСБ для связки осей на микроконтроллере, можно сделать руль с тремя педалями и кучей осей в стоке.

Кирилл купить звуковую карту — самая дешевая

Георгий

переходник с геймпорта на USB

Питер / ************************** *********
\\ * переходник с игрового порта на USB ** \\
\ ************************** ************ /

Не думаю, что такое существует!

Теги: Как сделать, рулевое, на мотоблоке, своими руками

Тяга (без гаек) …

Рулевая колонка и сошки Устройство адаптера рулевого управления для мотоблока Особенности… Для изготовления рулевого адаптера для мотоблока своими руками …

как сделать поворотники на мотоблок Денис? | Автор темы: Илья

тут подробно описано !!! НО http://www.qrz.ru/schemes/contribute/digest/comp58.shtml а на ноуте нет геймпорта, что вы предлагаете?

Дмитрий фары + проводка + аккумулятор + реле + выключатель

Ярослав и еще розетка папа + мама

Артем) почему, у мотоблока низкая скорость, покажите как велосипедисты — своими руками

Как сделать минитрактор на базе моноблока Нева: чертежи…

Самодельные минитракторы из мотоблоков Невы … Рулевое управление … более продвинутый результат в создании минитрактора своими руками.

Передний переходник на мотоблок МБ-1 (своими руками) — Drive2.ru

google.com/b/288230376152069404/, решил сделать свой вариант переднего адаптера и вот что получилось: … С инвалидной коляски взял рулевую рейку с тягами.

Все больше владельцев личных подсобных хозяйств приобретают (или изготавливают своими руками) технику, облегчающую работу.И один из самых популярных его видов — мотоблок. Может оснащаться различными насадками. Единственный недостаток — нехватка места для водителя. Решить эту проблему поможет переходник на мотоблок с рулевым управлением. Это наиболее удобный вариант для эксплуатации.

Что такое переходник?

Адаптер представляет собой обычную тележку, которая благодаря прочной конструкции крепится к мотоблоку. Он движется на колесах за счет тягового усилия двигателя мотоблока.К тележке крепится водительское сиденье, сидя на котором можно управлять техникой.

Есть несколько типов адаптеров. Они отличаются своей конструкцией, способом управления и сцепкой с мотоблоком. Адаптер для мотоблока с рулевым управлением, будь он самодельный или заводской, отличается наличием руля. Это значительно облегчает управление оборудованием во время работы.

Особенности конструкции

Адаптер для мотоблока снабжен рулевым приводом, выполненным в виде отдельного узла, и жесткой навеской, с помощью которой конструкция соединяется с мотоблоком.

Есть два варианта адаптеров рулевого управления. Они различаются расположением колес: спереди или сзади. Выбор подходящего варианта зависит от цели, по которой будет собираться конструкция. Также на выбор варианта сборки влияет наличие в наличии запчастей.

Если конструкция расположена спереди, то говорят о переднем переходнике для мотоблока с рулевым управлением. В этом случае он выдвигает перед собой всю конструкцию.Если агрегат расположен сзади, а мотоблок тянет его за собой, то переходник устанавливается сзади.

Сделай сам

Адаптер для мотоблока с рулевым управлением можно не только приобрести в специализированных магазинах, но и собрать самостоятельно. Но для этого необходимо понимать, из каких основных узлов он состоит.

Конструкция представляет собой каркас, на котором фиксируется сиденье водителя. Ось колеса с колесами: к ней крепится резина или металл.Первый вариант подходит, когда планируется дорожное движение. Для работы в поле лучше подходят металлические колеса.

Еще одним важным элементом является устройство, позволяющее подключить адаптер к мотоблоку. Этот механизм сцепления — наиболее уязвимый элемент данной конструкции. Чаще всего для его изготовления используется сталь или чугун. Отдельные элементы скрепляются сваркой. По форме сцепка может быть нескольких видов. Наибольшей популярностью пользуется вариант П-образной формы — наиболее устойчивый при движении и работе.

При эксплуатации устройства важно учитывать расположение двигателя. Передний адаптер для мотоблока собирается с учетом ширины колеи базовых колес. При использовании этой опции дорожка должна быть шире. В противном случае техника не сможет правильно сбалансировать. Если нет возможности увеличить ширину колеи адаптера, можно увеличить мост мотоблока.

Обычно рулевое управление на самодельном минитракторе требуется не только для улучшения техники, но и для облегчения ряда сельскохозяйственных работ.Мотоблок в том виде, в каком он продается, не всегда облегчает, например, процесс вспашки. Поэтому создание удобного минитрактора — актуальный вопрос для большинства дачников.

Владельцам небольших земельных участков такая самоделка позволяет сэкономить много сил и средств. Не каждый может позволить себе купить готовый трактор. Вложение не окупится. Но построить такую ​​технику сможет любой человек, умеющий держать гаечный ключ и читать чертежи.

Рабочий чертеж, подготовка инструментов и деталей

Первый этап работы часто вызывает недоумение.Есть мастера без специального образования. Однако они способны создать шедевр из груды металлолома. Они держат в голове весь процесс сборки и не знают, что будут делать до конца.

Для профессионального подхода всегда нужен рисунок. Позволяет проводить работы поэтапно и заранее понимать, какие запчасти нужно закупить. Поэтому лучше набросать чертеж и схему сборки.

Практически у каждого есть инструмент, который понадобится в процессе работы.Вам необходимо подготовить:

  • дрель;
  • станок с отрезным кругом, в народе называемый «шлифовальный станок»;
  • Аппарат электросварочный;
  • гаечные ключи разных размеров.

В принципе сборку можно сделать любым способом. Если сварочного аппарата нет и вы не можете его найти, можно прикрутить всю конструкцию болтами. Необходимо подготовить сверла, электроды, болты и гайки. Кроме того, пригодится консистентная смазка или масло для смазки.

В основу создания рулевого управления положен принцип, применяемый в отечественных автомобилях ВАЗ или ГАЗ-53.Можно взять готовую систему и подогнать под размер. Обычно необходимо укоротить вал. Управлять автомобилем также можно с помощью рулевых тяг. Коробка передач должна быть закреплена на раме и повернута в сторону оператора. Тормоз гидравлический барабанный. Вместе с гидросистемой нужно купить насос, который обеспечит правильное движение масла по системе. Перед началом работ необходимо определить, какая нагрузка будет на минитрактор и какова мощность мотора.

Монтаж и наладка оборудования

Рулевое управление позволяет двигать трактор в определенном направлении. В целом вся система состоит из рулевого механизма и рулевого механизма. Есть два типа механизма:

Для трактора чаще всего применяется червячный тип, так как он позволяет легко преодолевать неровности на дороге и имеет значительное количество преимуществ. Однако есть и минусы. Самая большая из них — большое количество деталей и узлов.Со временем образуются люфты, устранить которые сложно. Реечный механизм сегодня проще и популярнее.

Рулевое управление начинается с правильной установки сиденья. Колени водителя не должны упираться в рулевые тяги. Иногда при создании самодельного трактора ручки мотоблока остаются рулевыми. Они удобны, но если движение осуществляется только вперед. Задним ходом сложно. Поэтому рекомендуется установить колесо… Если система управляется рулевым колесом, ее необходимо регулировать по высоте.

Для того, чтобы управлять минитрактором было не так уж и сложно, используются гидроцилиндры. Вы не можете сделать их сами. Лучше купить готовую систему. В продаже есть устройства, разработанные специально для сельхозтехники.

При создании рулевого управления самодельного минитрактора используйте рулевую колонку от автомобиля ВАЗ-2106 или от любого другого автомобиля. Колонна крепится к стяжным шпилькам под углом 45 °.Важно учитывать, что размеры рулевых тяг и рулевой колонки не всегда совпадают. Устранить проблему можно сваркой путем приваривания дополнительных ножек. Упорное колесо должно располагаться под прямым углом к ​​колесу. После всех работ регулируем углы установки колес.

В целом конструкция может быть простой, без пружин и прочей арматуры. Ведь нет большой нагрузки, как на машине. Иногда в механизме используются шарнир рулевого колеса, шаровая опора и поворотные кулаки.

Педали, необходимые для полноценной работы:

Расположение, высоту и направление педали также необходимо отрегулировать. Как правило, если это старые детали автомобиля ВАЗ, они высокие при установке на минитрактор. Это не удобно. А вот тросики для педалей можно взять от старого самоката.

В процессе создания небольшого трактора все элементы необходимо подогнать к адаптеру или изготовить, как говорится, под себя. Детали, особенно те, которые несут нагрузку, необходимо обжечь сваркой на больших токах.

Как прикрепить рулевую колонку вы можете придумать самостоятельно, исходя из конкретной конструкции вашего мотоблока.

Излишне мудрые конструкции лучше не придумывать и все упрощать.

Любая деятельность на земельном участке требует много времени и сил. По этой причине садоводы все чаще используют специальную технику, например, мотоблоки. Однако сделать все с помощью этого агрегата невозможно. Без специального переходника вы не сможете пахать или комковать землю, а также расчищать территорию от снега и строительного мусора.Тележка с сиденьем для мотоблока сегодня стоит довольно внушительных денег. Однако выход есть. Сегодня мы поговорим о том, как можно без особых усилий сделать самодельный переходник для домашнего мотоблока.

Описание адаптера для мотоблока

Адаптер — специальный модуль для передвижения на мотоблоке. С его помощью вы сможете управлять машиной в сидячем положении и одновременно обрабатывать почву.Например, адаптер к мотоблоку МТЗ имеет рулевое управление. Это вполне возможно сделать самому. Один из разделов статьи ниже посвящен тому, как это можно сделать. А пока поговорим о назначении этого приложения.

Использование адаптера может значительно упростить использование этой домашней техники. Вы получите возможность поменять навесное оборудование для окучивания или посадки картофеля, плоскую фрезу, плуг и другие аксессуары. Также адаптер ускоряет абсолютно любые садовые работы. … Другими словами, если применить такой прибор на практике, то скорость труда увеличится с 5 до 10-11 км / ч.

Особенности конструкции адаптера

В комплект данного приложения входят:

  • рама;
  • сиденье водителя;
  • колесная пара;
  • колесная ось;
  • сцепное устройство.

То есть адаптер производит впечатление тележки, прикрепленной к основному оборудованию. В результате он выглядит как минитрактор.

А теперь поговорим подробнее о каждом компоненте. .

Инструкции по изготовлению переходника

А теперь поговорим о том, как самостоятельно сделать передний адаптер с рулевым управлением для своего небольшого трактора.

Для изготовления адаптера для мотоблока с рулевым управлением потребуются следующие материалы:

Перед началом работы важно учесть, что колеса не должны иметь очень большой или малый радиус.

Алгоритм действий

Начинаем изготовление навесного оборудования для мотоблока.

В первую очередь вам потребуются чертежи, в соответствии с которыми будет осуществляться крепление и изготовление всех деталей. Чертеж схемы адаптера к мотоблоку от МТЗ вы можете сделать своими руками, особенно при наличии соответствующих навыков. Если вы боитесь ошибиться в расчетах, вы можете обратиться к материалам в сети на специализированных сайтах или форумах. По их мнению, по отзывам и практике, самостоятельно выполнить самый гениальный переходник для мотоблока вполне возможно.

Важно! Перед тем как приступить к работе над чертежами, обязательно проверьте соответствие размеров и номеров.

Для изготовления адаптера рулевого управления мотоблока понадобится рама с втулкой и вилкой. Это обеспечит свободное вращение мотоблока с помощью рулевого колеса .

Для изготовления П-образной сцепки необходим металлический швеллер подходящей толщины и размера. Сцепное устройство крепится к мотоблоку под рулевой колонкой через предварительно просверленные в определенных местах отверстия.В них вставляются скоба и штифты. Важно отслеживать эти м, чтобы детали были высокого качества, это позволит избежать ненужных проблем в будущем и напрасной траты времени в настоящем. Все детали должны быть изготовлены из высококачественной высокопрочной стали.

На этом установка переднего адаптера на мотоблок «Нева» завершена. После завершения сборки только в обязательном порядке смажьте минитрактор и проверьте его работоспособность.После этого сборку адаптера можно считать завершенной. Теперь вы можете спокойно заниматься необходимыми работами на земельных участках по новой технологии.

Работа на мотоблоке

Скажем несколько слов об особенностях управления мотоблоком рулевым колесом, и почему при сборке рекомендуется выполнять именно этот вариант. Недаром такой вид обычных и самодельных автомобилей пользуется такой популярностью, поскольку имеет массу преимуществ:

Шум работы и прочее здесь упоминать не будем.характеристики, в принципе, у всех тракторов … Скажем так, об одном характерном недостатке — не очень надежной устойчивости, которая связана с подвижной навеской. Однако плюсы, конечно, более впечатляющие.

Виды адаптеров для мотоблока

Есть несколько типов адаптеров для минитракторов, в том числе и самодельные.

Эта техника также делится по типу конструкции:

Представленный вид предполагает жесткую фиксацию на мотоблоке.Рулевой механизм выполнен в виде отдельного независимого агрегата. Кроме того, как спереди, так и сзади установлена ​​пара колес, выполняющих роль рулевого механизма. Каждый из них руководствуется личными предпочтениями. Положение рулевого привода также связано с запасными частями, повседневного использования. Управлять «домашним» минитрактором с самодельным адаптером не сложнее, чем, например, квадроцикл.

Адаптер подвижной сцепки

Подразумевает подвижное соединение прицепа с мотоблоком.Данной системой управлять сложнее, но сделать такой модуль своими руками намного проще. Требуется больше усилий при повороте. Модуль может быть установлен таким же образом спереди и сзади. Даже примитивная конструкция мотоблока предполагает распределение нагрузок. Поэтому рекомендуется размещать сиденье в модуле рядом с ведущим мостом. Под весом оператора колеса мотоблока будут прижаты к земле, что предотвращает скольжение при движении.

В изготовлении адаптера и работе с минитрактором нет ничего сложного. Это доступно каждому, кто задумал приобрести на своем участке домашний трактор, который будет облегчать человеческий труд каждый день. Так что попробуйте проектировать, строить и творить — и обрабатывать землю с удовольствием.

.
Обновлено: 28.04.2021 — 14:03

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
