Чертеж установки жалюзи роллеты: Схема, конструкция, устройство рольставней. Подробно!

Профили роллетные экструдированные

			применение AEG84 обеспечивает закрытие проемов шириной до 7 метров
AEG56	AER56	AEG84		AEG30/S
Комбинированное применение профилей серии AEG56 и AER56 позволяет часть «полотна» роллеты по требованию заказчика сделать глухим, а часть смотровым.

ЦВЕТОВЫЕ РЕШЕНИЯ

ВАРИАНТЫ МОНТАЖА РОЛЛЕТ

Наши специалисты могут предложить вам

Установка роллет Вар№1,Вар№2 может выполнятся по готовым проемам.При «накладном наружном»монтаже к ширине проема добавляется ширина двух направляющих шин по которым «ходит»полотно роллеты,а к высоте проема добавляется высота короба в который сворачивается рулоном полотно роллеты.

Установка роллет Вар№3,Вар№4 как правило призводится на стадии строительства .

СЕРТИФИКАТЫ

Роллетные системы «ALUTECH» сертифицированы на различные классы стойкости ко взлому, на соответствие требованиям пожарной безопасности и санитарно-эпидемиологическим нормам в России, Украине, Беларуси и других странах. Они могут устанавливаться в квартирах, коттеджах, банках и офисах, торговых и культурно-развлекательных центрах.

Прочность и надежность – отличительные характеристики роллет «ALUTECH».

Жалюзи для декорирования и благоустройства оконных проемов: выезд замерщика, производство и установка

Как заказать?

Вы бесплатно вызываете замерщика или звоните по номеру 8 (495) 663-57-42

Специалист выезжает к Вам на замер и подбирает лучший вариант для Вас

В удобное для Вас время мы бесплатно доставляем и устанавливаем жалюзи и шторы

Компания «Жалюзи на окна» предлагает широкий выбор солнцезащитных систем. Если вы хотите, чтобы интерьер помещения выглядел завершенным и гармоничным, то для его благоустройства рекомендуется использовать жалюзи. Они являются одной из разновидностей штор, к достоинствам которых относится практичность применения и многофункциональность. Рольставни или роллеты используются не только как защитные системы, но и регулируют уровень шума, освещение и оградят от непогоды.

Жалюзи на окна выполняют несколько функций:

• Позволяют регулировать потоки солнечного света, попадающего в помещение;
• Защищают комнату и все происходящее от посторонних взглядов;
• Завершают оформление интерьера комнаты, украшают оконные проемы.

Для изготовления жалюзи применяется карниз, ламели и соединительные элементы.

Разновидности солнцезащитных систем

Чтобы купить готовые жалюзи на пластиковые окна, необходимо определиться с их разновидностью.

Выделяют следующие виды:

1. Горизонтальные жалюзи. Их особенностью является горизонтальное расположение ламелей и использование для управления шнурков или цепочки. Основное достоинство – максимальная защита от солнечных лучей и посторонних взглядов.
2. Вертикальные жалюзи. Конструкция представляет собой вертикально расположенные ламели, способные регулировать уровень освещения в помещении. Преимуществом системы является простота конструкции.
3. Рулонные шторы. Они представляют собой ролик-цилиндр с плотной тканью. Рулонные жалюзи – это идеальный выбор для пластиковых окон. Их достоинством является надежная защита от посторонних взглядов.
4. Плиссе. В них сочетаются преимущества горизонтальных жалюзи и плиссированной ткани. Особенностью является возможность использования для благоустройства оконных проемов любой формы и любого угла наклона.
5. Римские шторы. Простой и изысканный вид штор, который подойдет для любых помещений.
6. Рафшторы. Наружные жалюзи, устанавливаемые на фасад здания. Сочетают в себе массу полезных свойств. Достоинством этих жалюзи является регулирование микроклимата в помещении и экономия электроэнергии.
7. Роллетные системы.
8. Москитные сетки.

Купить жалюзи на окно недорого в интернете предлагает компания «Жалюзи на окна». В каталоге магазина представлены все перечисленные ранее подвиды штор, рольставни и москитные сетки.

Как сделать выбор?

Специалисты обращают ваше внимание на одно из правил выбора жалюзи – необходимость учета материала, из которого они изготовлены.

Для производства ламелей может использоваться:

1. Алюминий. Он нейтрализует часть тепла, способен защитить от солнечного света. Достоинством материала является устойчивость к резким температурным перепадам. Алюминиевые жалюзи могут использоваться не только в жилых комнатах, но и в ванной, на кухне, рядом с бассейном.
2. Пластик. Особенностью выполненных из него жалюзи является полное затемнение помещения. Для размещения пластиковых ламелей потребуется укрепленный каркас. Их преимуществом является долговечность.
3. Дерево и бамбук. Натуральный, экологически чистый материал является неоспоримым преимуществом данного вида. Натуральные деревянные или бамбуковые жалюзи станут функциональным украшением Вашего помещения.
4. Ткань. К положительным качествам тканевых ламелей относится устойчивость к выцветанию и доступность. Ткань представлена в богатой цветовой палитре, поэтому при выборе оттенка не возникнет затруднений.

Чтобы недорого купить жалюзи на окна, необходимо учитывать габариты оконного проема, цвет и способ декорирования этого вида штор, возможность самостоятельного монтажа и правила ухода. Если с выбором возникают сложности, специалисты нашего интернет-магазина будут рады оказать помощь.

Разновидности роллетных систем

1. Рольставни (другими словами роллеты) устанавливаются на оконные проемы, дверные проемы, беседки, подсобные помещения, закрывают технические проемы.
2. Роллетные ворота предназначены для установки в производственных помещениях, складах, торговых центрах и гаражах. Преимуществом является компактный размер изделия, что позволяет устанавливать изделия в проем, на проем, в помещении,а так же снаружи. Идеально подходят для проемов, где на потолке проходят инженерные коммуникации.
3. Роллетные решетки служат для защиты витрин, витражей, демонстрационного оборудования в магазинах, торговых центрах, ресторанах, банках. Благодаря роллетным решеткам витрина или другое демонтрационное оборудование будет работать даже ночью.
4. Автоматика для роллетных систем — широкий выбор элементов и аксессуаров в разных ценовых сегментах.

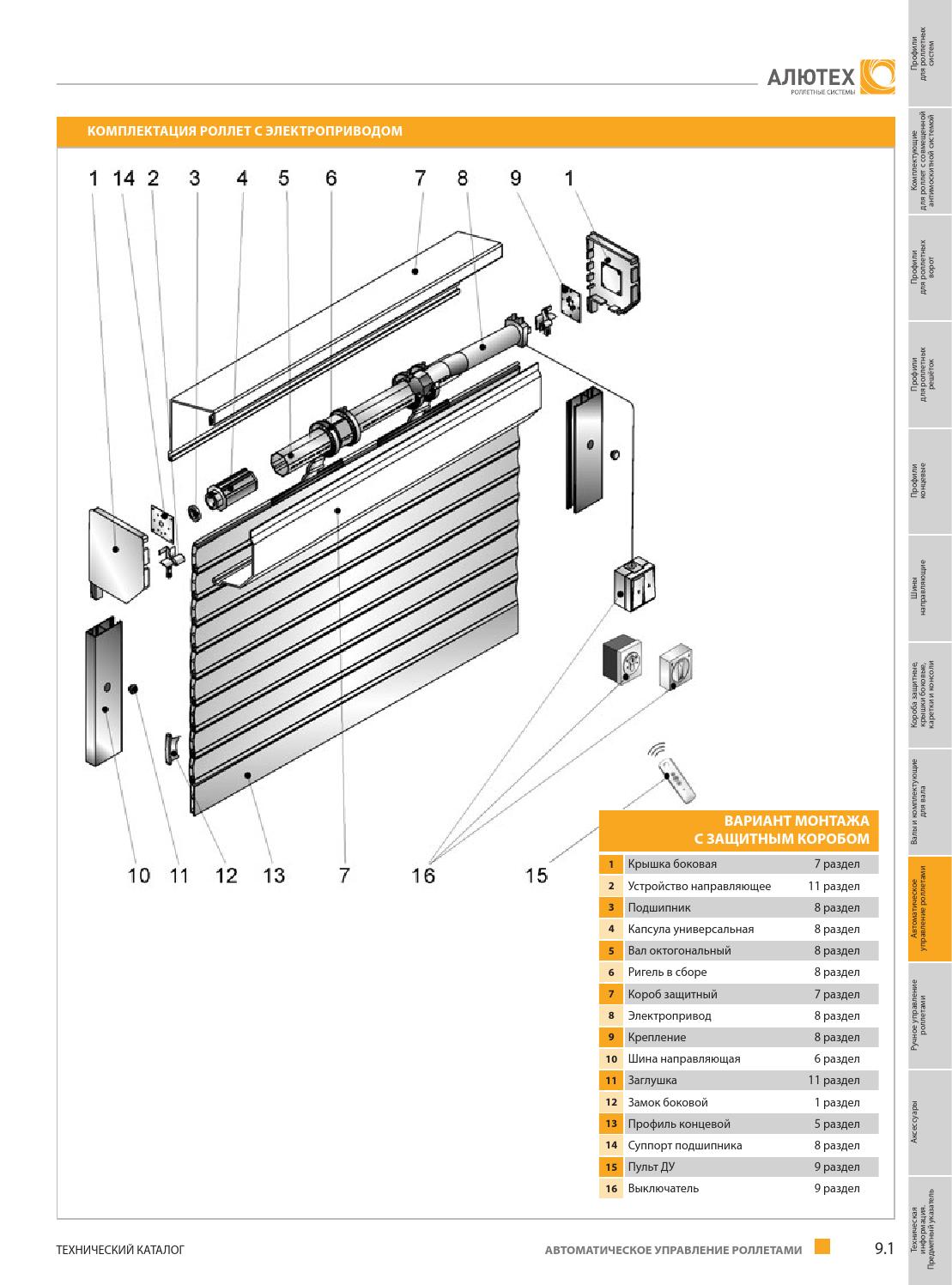

Основные элементы рольставни:

1. Защитный короб (встроенный, круглый, полукруглый, 20 или 45 градусов).
2. Роллетное полотно (или тип профиля) пенозаполненный профиль роликовой прокатки или антивандальный экструдированный профиль. Зависит от назначения рольставни.
3. Управление роллетой — автоматическое или ручное.
4. Вариант системы запирания рольставни — автоматическое, задвижками или ключом.

Чтобы правильно купить рольставни на окна, двери или наружные рольставни, необходимо учитывать габариты
изделия т.к. при увеличении размера изделия повышается ветровая нагрузка и соответственно изменяется ширина профиля и другие характеристики.
При замере наши специалисты будут рады оказать помощь в выборе конструкции на объекте. Замерщик приезжает на объект с образцами продукции.

Варианты москитных сеток:

1. Рамочные — классическая модель сеток.
2. Дверные — для перекрытия дверного проема.
3. Рулонные — современный и функциональный вариант москитных сеток.
4. Раздвижные — вариант рамочных сеток, передвигающихся по рельсам.
5. Сетки-плиссе — современный и эстетичный вариант москитной сетки.

Услуги компании «Жалюзи на окна»

Интернет-магазин «Жалюзи на окна» предлагает покупателям широкий выбор солнцезащитных систем — жалюзи, рулонные шторы, плиссе, римские шторы, рафшторы, рольставни и москитные сетки. В каталоге компании представлены модели, отличающиеся по конструкции, параметрам, декорированию и материалу, используемому для их производства.

Достоинства сотрудничества с нашим интернет-магазином очевидны:

• Бесплатный выезд консультанта-замерщика с образцами продукции;
• Возможность получения профессиональной помощи при выборе;
• Доступные расценки на все позиции;
• Кратчайшие сроки изготовления жалюзи;

• Бесплатный монтаж жалюзи.

Наша компания «Жалюзи на окна» — это уникальная возможность преобразить интерьер помещения, завершить его оформление и подчеркнуть индивидуальность!

Наши партнеры:

За долгое время нашей работы мы успешно сотрудничаем со многими компаниями, которые теперь являются нашими друзьями и хорошими партнерами по бизнесу!

— Полное руководство, чтобы сделать это самостоятельно

как установить рольставни

Необходимые инструменты

• Рулетка, карандаш, спиртовой уровень, перфоратор, сверла 5 мм, 10 мм, 12 мм, 17 мм, 22 мм и 25 мм
• Сверла по камню, 6 или 8 мм в зависимости от ваших шурупов, шурупов, молотка и заклепочного пистолета.

Вы можете приобрести некоторые из вышеперечисленных инструментов и сверл в нашем интернет-магазине по адресу.

Инструкции по установке ручной рольставни на стене (самая сложная из всех установок)

С помощью рулетки и спиртового уровня измерьте со стороны окна по 53 мм с каждой стороны, это то место, где ваши направляющие будут сидеть на стене, измерьте со стороны кирпичной кладки внизу окна и вверху, чтобы вы могли проведите линию между ними, и здесь будет находиться внешний край вашей направляющей (так что ваша линия, которую вы рисуете, будет вертикальной).

В зависимости от высоты вашей ставни, зависит от размера вашего ламбрекена (коробка, в которую все сворачивается наверху), рекомендуется измерить высоту фактического ламбрекена, который был доставлен в первую очередь, прежде чем измерять стену. . Они будут четырех размеров: 150 мм, 165 мм, 180 мм и 205 мм.

Теперь измерьте расстояние от верха окна до высоты только что измеренного вами ящика для ламбрекена, он будет 150 мм, 165 мм, 180 мм или 205 мм, и отметьте его с обеих сторон, чтобы вы могли видеть, где будет находиться верх ящика и проведите линию между ними.

Примечание: при сверлении убедитесь, что ваши крепления всегда находятся в кирпиче, а не в растворе.

Теперь поднесите направляющую к стене и отметьте на ней наилучшее место для сверления кирпичной кладки, чтобы прикрепить направляющие к стене, которые следует закрепить примерно в 3 местах.

Теперь просверлите отверстие диаметром 6 мм в полой квадратной секции (как показано на рисунке выше) направляющего отверстия спереди назад.

Примечание: помните, что открытая сторона направляющей обращена в окно, так как это то, чем будет удерживаться занавеска при движении вверх и вниз по стеклу.

Примечание: проще положить направляющие на кусок дерева, чтобы можно было просверлить прямо.

Просверлите 3 отверстия по одному вверху, посередине и внизу для винтов, чтобы закрепить его.

Теперь просверлите переднюю часть направляющей только в том же отверстии до 10 мм, чтобы пропустить головку винта — теперь прикрутите направляющую к стене через отверстия, которые вы только что просверлили.

Теперь ножки ламбрекена можно надеть на концы ламбрекена (это серебряные ножки, входящие в комплект — они вставляются на место на каждом конце ламбрекена — они соединяют коробку с направляющими — убедитесь, что они плотно прилегают. и что сначала был снят зеленый резиновый язычок).

На стороне вашего элемента управления будет измеряться расстояние от верха направляющей 15 мм и от этой точки до 15 мм, это даст вам точку доступа для вашего 25-миллиметрового отверстия доступа для вашего управления.

Просверлите пилотное отверстие прямо в доме и делайте его медленно, чтобы не треснуть кирпичи во время сверления, будьте особенно осторожны, если у вас есть плитка до потолка, если это ванная или кухня, или вы можете взломать ее.

Сначала просверлите отверстие сверлом 12 мм, чтобы постепенно увеличить его размер.

Просверлите кирпич до конца, затем просверлите его сверлом 17 мм

повторите это с помощью сверла 22 мм, чтобы медленно увеличить диаметр отверстия.

Затем просверлите отверстие сверлом 25 мм примерно наполовину, а затем войдите в дом и просверлите то же отверстие, но изнутри, пока не просверлите отверстие насквозь.

Выйдите на улицу и вставьте в отверстие белый шнурок из коробки, в которую вы входили, с гладкой направляющей ленты с прорезями.

Вы можете отрезать эту трубку до нужной глубины полости. Сначала вставьте ее в углубление, нарисуйте на ней карандашом и отрежьте до нужного размера.

эта трубка предназначена для того, чтобы ремешок / лента не терлись о излишки строительного раствора или кирпичи на внутренней стороне стены и не истирались.

Теперь вы можете прикрутить направляющие к стене и прикрутить к стене. Начиная с точки положения направляющей вверху, зафиксируйте середину и низ направляющей только на этом этапе, чтобы у вас по-прежнему было некоторое движение направляющей вверху.

Снимите только переднюю крышку ламбрекена и снимите защитную пластиковую крышку с прикрепленной. поднимите заднюю часть ламбрекена на стену и переместите ножки так, чтобы они сели в верхнюю часть направляющих. После установки закрутите верхнюю часть направляющих.

В коробке для ламбрекенов находится круглая нейлоновая катушка красного или черного цвета, цвет зависит от высоты створки.

На ней намотана лента / лента. Размотайте всю ленту с катушки, затем дайте ей 2–3 намотки и снова наденьте ленту на катушку.закрепите ремешок при разворачивании рулона планок, которые находятся в ящике для ламбрекенов, сдвиньте нижнюю часть ставни, называемую нижним стержнем, в верхнюю часть направляющей & Вставив направляющую, вы можете опустить занавеску в направляющие, пока она полностью не войдет.

Снова размотайте всю ленту с катушки и повторите процесс еще 2-3 намотки, чтобы снова наложить ленту на катушку. Проденьте конец ленты обратно через короб для ламбрекена в направляющую ленты с прорезью, которую вы вставили в стену ранее, убедившись, что ремешок не перекручен, иначе его будет трудно намотать, если вообще возможно.Проденьте его внутрь дома изнутри. Иногда проще прикрепить ремешок к выпрямленной плечикам, чтобы протолкнуть его сквозь стену.

Убедившись, что ремешок не перекручивается через ролик с алмазной шейкой, вдавите ролик с алмазной шейкой в ​​отверстие в стене внутри дома.

, затем Измерьте расстояние от земли на 500 мм от пола, это рекомендуемая высота для установки коробки намотки. Четко отметьте положение точек крепления лебедки на стене, вставив шуруп в отверстия для шурупов и сделав углубление на стене с помощью шурупа.удалите 2 торцевых винта коробки намотки.

Снимите ролик, наденьте ленту на ролик, проденьте ленту через прорезь в катушке внутри намоточного устройства и завяжите на ленте узел, чтобы закрепить его. Намотайте ленту на катушку намоточного устройства и поместите ролики и катушку обратно в коробку намоточного устройства. Установите крышку намоточного устройства и 2 винта с торцевыми головками.

Теперь вы можете прикрепить моталку к стене с помощью дюбелей и шурупов, вставив ручку.

Теперь вернитесь на улицу, если все в порядке, вставьте переднюю крышку ламбрекена и приклепайте ее на место, и все готово.

, пожалуйста, присылайте нам свои завершенные фотографии, чтобы мы могли увидеть, чего вы достигли, и опубликовать их для других, чтобы вдохновить их.

Инструкции по установке рольставни (ODS) с батарейным питанием на стене (простой монтаж)

Для завершения установки заслонки с батарейным питанием требуется ряд инструментов и оборудования:

Спиртовой уровень, перфоратор и сверла -5 мм и удлиненные 10 мм, аккумуляторная дрель, отвертка с крестообразным шлицем и стальные сверла (5 и 10 мм), молоток, заклепочный пистолет, карандаш, рулетка, саморезы, заглушки для направляющих отверстий , проволока, лестница и 2 отрезка бруса.

Некоторые из этих инструментов доступны в нашем интернет-магазине для покупки

Каждая стандартная собранная шторка ODS — батареи будет поставляться со следующими деталями: ящик для ламбрекена с собранной шторкой и механизмом, пара направляющих, трубка E-port, настенная пластина порта E, адаптер переменного тока серии E, заклепки и направляющие концевые упоры.

Подключите адаптер переменного тока E-Series к розетке и подключите его к E-Port для зарядки. Загорится красный светодиодный индикатор, сообщая, что идет зарядка.

С помощью рулетки и спиртового уровня измерьте со стороны окна по 53 мм с каждой стороны, это то место, где ваши направляющие будут сидеть на стене, измерьте со стороны кирпичной кладки внизу окна и вверху, чтобы вы могли проведите линию между ними, и здесь будет находиться внешний край вашей направляющей (так что ваша линия, которую вы рисуете, будет вертикальной).

В зависимости от высоты вашей ставни, зависит от размера вашего ламбрекена (коробка, в которую все сворачивается наверху), рекомендуется измерить высоту фактического ламбрекена, который был доставлен в первую очередь, прежде чем измерять стену. .Они будут четырех размеров: 150 мм, 165 мм, 180 мм и 205 мм.

Теперь измерьте расстояние от верха окна до высоты только что измеренного вами ящика для ламбрекена, он будет 150 мм, 165 мм, 180 мм или 205 мм, и отметьте его с обеих сторон, чтобы вы могли видеть, где будет находиться верх ящика и проведите линию между ними.

Примечание: при сверлении убедитесь, что ваши крепления всегда находятся в кирпиче, а не в растворе.

Теперь Поднесите направляющую к стене и отметьте на ней наилучшее место для сверления кирпичной кладки, чтобы прикрепить направляющие к стене, вы должны закрепить ее в трех местах.

Теперь просверлите отверстие диаметром 6 мм в полой квадратной части направляющего отверстия спереди назад.

Примечание: помните, что открытая сторона направляющей обращена в окно, так как это то, чем будет удерживаться занавеска при движении вверх и вниз по стеклу.

Примечание: проще положить направляющие на кусок дерева, чтобы можно было просверлить прямо.

Просверлите 3 отверстия по одному вверху, посередине и внизу для винтов, чтобы закрепить его.

Теперь просверлите переднюю часть направляющей только в том же отверстии до 10 мм, чтобы позволить головке винта пройти сквозь направляющую, и еще 10 мм отверстие в задней части направляющей для выхода провода вашего устройства ods, чтобы он мог войдите в стену дома в той же точке на направляющей, в которой вы просверлили отверстие для ввода провода, просверлите отверстие того же размера в стене дома, чтобы провод ods mech мог пройти вниз по ножке ставни через направляющую и в стену до точки, где будет установлен eport control.

Теперь ножки ламбрекена можно надеть на концы ламбрекена (это серебряные ножки, входящие в комплект — они вставляются на место на каждом конце ламбрекена — они соединяют коробку с направляющими — убедитесь, что они плотно прилегают. и что сначала был снят зеленый резиновый язычок).

Теперь посмотрите, где внутри дома будет установлена ​​ваша трубка eport, помня, что у вас должен быть порт E на той же стороне, что и робот ODS, который находится внутри вашего ламбрекена.

Теперь просверлите вертикальное 10-миллиметровое отверстие в серебряной оконечной опоре для провода ODS, чтобы пропустить через это отверстие, и проденьте через это отверстие двигатель ODS, установите опорную стойку на концы ламбрекена, убедившись, что вы сначала удалили зеленый выступ.

Теперь наденьте направляющие на ламбрекен и проведите проволокой ODS по внутренней части SQ. часть направляющей и вытащите предварительно просверленное 10-миллиметровое отверстие, которое вы просверлили в качестве выхода для него ранее. .

После того, как ставня вместе с направляющими будет на месте, попросите кого-нибудь помочь вам поднять ставню на стену, где она будет установлена, пока кто-то держит ее, вы можете протолкнуть кабель ODS через отверстие, которое вы сделали в стены, чтобы можно было позже установить систему управления внутри.

Примечание: выловить можно с помощью проволоки или плечиков.

, прижимая ставни к стене, используйте предварительно просверленные отверстия на направляющих, чтобы закрепить рольставни.

Вставьте порт зарядки E в настенную пластину и подключите провод ODS к клеммам на задней панели. Когда вы нажимаете кнопку вниз на своем E-Port, занавеска должна начать опускаться, в противном случае поменяйте провода местами на клеммах настенной панели.

Теперь снимите E-Port с настенной пластины и закрепите настенную пластину над «выходным отверстием» провода ODS, используя 3 точки крепления, и вставьте прилагаемую крышку.Теперь вы можете вставить свой E-Port обратно в настенную пластину.

Несколько раз поверните заслонку на полный оборот вверх и вниз, чтобы убедиться, что она находится в рабочем состоянии. Как только вы будете удовлетворены, оставьте занавеску опущенной, и у вас будет возможность сделать окончательную фиксацию напорного ящика, например, технический винт в стене или кануне.

Заклепайте крышку на головном ящике с помощью прилагаемых заклепок и вставьте заглушки с отверстиями в точки крепления в направляющих, и установка аккумуляторной системы завершена.

инструкция для рольставни на стене с электрическим приводом (самый простой способ установки)

Все электромонтажные работы должны выполняться квалифицированным электриком. Если у вас может возникнуть проблема и вы не можете предоставить сертификат соответствия, мы не даем гарантии на ваш двигатель. По закону квалифицированный электрик должен предоставить вам эту форму после заполнения. Вы можете установить ставни самостоятельно, но электрик должен их подключить.

С помощью рулетки и спиртового уровня измерьте со стороны окна по 53 мм с каждой стороны, это то место, где ваши направляющие будут сидеть на стене, измерьте со стороны кирпичной кладки внизу окна и вверху, чтобы вы могли проведите линию между ними, и здесь будет находиться внешний край вашей направляющей (так что ваша линия, которую вы рисуете, будет вертикальной).

В зависимости от высоты вашей ставни, зависит от размера вашего ламбрекена (коробка, в которую все сворачивается наверху), рекомендуется измерить высоту фактического ламбрекена, который был доставлен в первую очередь, прежде чем измерять стену. .Они будут четырех размеров: 150 мм, 165 мм, 180 мм и 205 мм.

Теперь измерьте расстояние от верха окна до высоты только что измеренного вами ящика для ламбрекена, он будет 150 мм, 165 мм, 180 мм или 205 мм, и отметьте его с обеих сторон, чтобы вы могли видеть, где будет находиться верх ящика и проведите линию между ними.

Примечание: при сверлении убедитесь, что ваши крепления всегда находятся в кирпиче, а не в растворе.

Теперь поднесите направляющую к стене и отметьте на ней наилучшее место для сверления кирпичной кладки, чтобы прикрепить направляющие к стене, которые следует закрепить примерно в 3 местах.

Теперь, когда на стене обозначена внешняя линия вашей ставни, теперь вы можете выбрать лучшую точку входа для сетевого питания и предварительно просверлить отверстие перед установкой (при необходимости). Вы также можете проконсультироваться об этом со своим электриком, если вы не уверены.

Установка In-Reveal работает по тому же принципу, но ваше окно находится в горизонтальном и вертикальном положении. Тем не менее убедитесь, что они расположены точно горизонтально и вертикально — Это важно!

Измерьте глубину напорного ящика Затем от верхнего горизонтального положения рольставни, которое вы отметили на стене, измерьте это расстояние вниз с каждой стороны.Это даст вам положение для верхней части направляющей с каждой стороны окна. Теперь для установки In-Reveal вы можете отрезать направляющую точно по длине и углу подоконника.

Удерживайте направляющую в 2 отмеченных позициях. Положение верхней направляющей (как на шаге 2) и положение вертикальной направляющей (как на шаге 1). Теперь вы можете отметить наилучшее положение для крепления направляющей к стене, и эти отметки можно перенести на другую боковую направляющую. Теперь вы можете просверлить переднюю и заднюю часть направляющей; размер сверла определяется размером используемого винта.В передней части направляющей потребуется 10-миллиметровое отверстие, в которое вставляются 10-миллиметровые цветные направляющие заглушки, которые затем закрывают точки крепления.

Для In-Reveal : крепежные отверстия просверливаются со стороны шторки на 10 мм и наружу на 5 мм. Цветной штекер 10 мм не требуется.

В ламбрекене предварительно просверлены отверстия для крепления крышки напорного ящика после установки. Направляющие ножки теперь можно сдвинуть в нужное положение (литые под давлением ножки, которые подходят к нижнему углу каждой стороны корпуса головки и соединяют основной узел с направляющими) сначала снимите резиновые кольца, удерживающие пластиковую торцевую вставку коробки, эта вставка на конце коробки помогает направлять занавес из напорного ящика в направляющие.Затем сдвиньте направляющие на каждую боковую ножку. Осторожно разместите рольставни на контуре, отмеченном на стене, и отметьте точки крепления.
Затем просверлите стену и вставьте дюбели в кирпичную кладку; если это деревянная стена, просто сделайте пробное отверстие для крепежных винтов.

Осторожно поместите рольставни рядом с окном, затем протяните кабель от двигателя (при необходимости) через отверстие, которое вы предварительно просверлили на шаге 1, это поможет электрику. Поднимите ставень до контура, отмеченного на стене, и затем прикрутите ее к стене.
Для настенной установки затем вставьте 10-миллиметровые цветные направляющие заглушки.

Разверните занавеску и поместите нижнюю планку занавески в направляющие с каждой стороны.

Обратите внимание: Завеса не сдвинется с места, пока двигатель не получит мощность, чтобы повернуть ось.

Со стороны двигателя оси вы увидите желтую и белую кнопки. Они предназначены для установки положения останова в полностью открытое и полностью закрытое положение.

Теперь, когда обе кнопки нажаты, вы можете приступить к установке пределов «вверх» и «вниз».Рекомендуется начинать установку пределов с занавески в среднем положении и практиковаться в установке пределов, пока вы не будете уверены и не будете чувствовать себя комфортно с этой процедурой.

Установка нижнего предела положения:

Выключите двигатель и остановите продукт в крайнем нижнем положении. Нажимайте соответствующую кнопку ограничения на двигателе, пока кнопка не подпружинит.
Установлены нижние предельные положения.

Установка предельного положения:

Включите двигатель и остановите продукт в крайнем верхнем положении.Нажимайте соответствующую кнопку ограничения на двигателе, пока кнопка не подпружинит.
Установлены верхние предельные положения.

Обратите внимание: Если предел высоты заслонки установлен неправильно, нижняя планка завесы имеет V-образный стопор нижней планки с каждой стороны, который не дает занавеске полностью войти в напорный ящик, но это вызывает заклинивание двигателя. и остановитесь, этого следует избегать и установить верхний предел для остановки занавеса до того, как это произойдет.

Когда занавеска опущена, вы сможете прикрепить напорный ящик к стене, это должно быть сделано с каждой стороны через торцевую пластину напорного ящика.

Вспомогательные пружины натяжения

П-образный инструмент, входящий в комплект поставки, используется для стабилизации оси и вспомогательной пружины, когда необходимо отрегулировать количество оборотов пружины. Повторно натянуть пружины на нужное количество оборотов просто:

1. Отсоедините зажимы пружины от восьмиугольной стальной оси (при этом убедитесь, что прилагаемый U-образный инструмент находится в положении короны вспомогательной пружины). Это не позволит перемещаться.Занавеску можно оставить сидящей на окне и направляющими; снимать занавеску не нужно.
2. В зависимости от требуемого натяжения снимите U-образный инструмент и при этом держитесь за восьмиугольную ось.
3. Повернуть ось вперед или назад на один или любое количество необходимых полных оборотов в зависимости от того, требуется ли больше или меньше оборотов.
4. После того, как вспомогательная пружина будет правильно натянута, поместите U-образный инструмент в положение короны вспомогательной пружины, чтобы гарантировать отсутствие движения при соединении застежек пружины.
5. Присоедините пружинные крепления к восьмиугольной оси
6. После подсоединения извлеките U-образный инструмент, удерживая восьмиугольную ось, медленно отпустите ось и дайте занавеске скатиться до верхнего положения направляющих (где V-образные стопоры ударяются о вставки на конце коробки). Вспомогательная пружина теперь должна иметь правильное необходимое усилие / количество оборотов.
7. Если штора все еще не натянута, правильно повторяйте инструкции до тех пор, пока не будет найдено желаемое натяжение.

Установка встроенных рольставней | windows24.com

4. Установка встроенной системы с двигателем

Процедура установки с моторизованными версиями также очень похожа на другие модели. Особое внимание следует уделить установке панели управления.

a) Просверливание отверстий для кабелей

• Процедура идентична шагу 1.a). Нужно только учесть, что кабель нужно пропустить через отверстие снаружи.В отличие от квадратного стержня и шнура, кабель не требует дополнительного места. Соответствующее отверстие можно просверлить либо в раме, либо в кирпичной кладке.

b) Установка направляющих рельсов для встроенной коробки рольставни

• Процедура с моторизованной системой снова эквивалентна инструкции 1.b). Обратите внимание на параллельность направляющих. Это обеспечит наилучшие показатели изоляции.

c) Установка панели управления

• Аналогично установке рукоятки, панель управления необходимо установить рядом с рамой.Установка должна выполняться электриком. Он профессионально установит необходимые кнопки и электрические детали.
• Моторизованные системы имеют заводские настройки по умолчанию. Вам нужно проверить, довольны ли вы этим, или вам нужно настроить параметры под свои нужды.

Рольставни из алюминия и ПВХ — это не только хорошее долгосрочное вложение с точки зрения защиты от насекомых и теплоизоляции — они также эффективно снижают уровень шума.Кроме того, они позволяют приглушить свет в домах и улучшить эстетический вид.

Почти все навесные рольставни можно заказать с порогом, армированным сталью. Это дополнительно улучшит защиту от взлома в одно- и многоквартирных домах. Если вы устанавливаете свои встроенные рольставни с помощью данной инструкции по эксплуатации, вам не потребуются оконщики. Монтаж в старых и новых зданиях легко осуществить без профессиональной помощи.

Руководство по установке рольставен Полное техническое руководство Пожалуйста, прочтите перед установкой рольставен

1 Пожалуйста, прочтите перед установкой рольставен 5331 West Orange St.Pearland, TX Тел.: Факс:

2 для установки рольставен Пожалуйста, ознакомьтесь с инструкциями по установке перед началом установки. В случае возникновения вопросов обращайтесь в службу технической поддержки Rollac: инструкции по установке требуют опыта в области строительства и монтажа и написаны для профессионального установщика и авторизованного дилера Rollac. Все электромонтажные работы должен выполнять квалифицированный электрик. УВЕДОМЛЕНИЕ ОБ АВТОРСКИХ ПРАВАХ: Это руководство по установке предназначено для авторизованного и профессионального дилера Rollac.Все материалы защищены авторским правом Rollac. Распространение или несанкционированное использование этого контента без письменного согласия Rollac запрещено. Rollac Shutter of Texas, Inc. будет активно отстаивать свои законные права. Rollac Shutter of Texas, Inc Версия: SP / RD / TW / SI = 4/11/2016 Страница 2

3 Содержание Важная терминология для роллетных ворот Важная терминология размеров Условия установки описаны в Техническом руководстве. Особые условия установки (не рассматриваются): Основные символы и значения Общая информация и советы по безопасности Линия технической поддержки Rollac Дополнительные инструкции по установке и обучающие видеоролики Необходимые инструменты Дополнительные обязательные элементы для установки Упаковка и маркировка Список деталей для систем рольставен Список деталей для систем рольставен с ленточным приводом Список деталей для систем рольставен с приводом от зубчатых колес Перечень деталей для систем рольставен с электроприводом. Установка роллетных ворот Подготовка поверхности. Метод фиксации роллет — A (сначала установите корпус * рекомендуется). Шаг 2. Установите привод и установите занавес. Шаг 2 A. Роллетные ворота с ленточным приводом. Шаг 2. Моторизованный Роллин g Системы жалюзи Шаг 3: Завершение установки и проверка функции Альтернативный метод установки: Поднимите подрамники затвора и выстроите A-образную раму B-образную раму U-образную раму Обратная U-образная рама Двойная I-образная рама O-образная рама Одинарная I-образная двойная I-образная рама прикреплена с зажимами Варианты монтажа рельса Стандартные варианты монтажа рельса Концевой удерживающий рельс в разобранном виде чертежи с ленточным приводом Рольставни с приводом в разобранном виде Чертеж с приводом рулонных ворот с приводом Пример разделенного блока Информация об электронике Схема подключения Интеллектуальное управление двигателем с дистанционным управлением и фотоэлементами Схема подключения Интеллектуальное управление двигателем с дистанционным управлением и схема подключения беспроводной сети Safety Edge Star. Несколько шторок (IGC). Инструкции по программированию беспроводной клавиатуры SIMU Page 3

4 Важная терминология по роллетам 1.Задняя часть кожуха заслонки 2. Передняя крышка или панель доступа 3. Боковые крышки 4. Боковая крышка — ножка 5. Направляющие планки 6. Завеса 7. Нижняя планка Page 4

5 Важная терминология размеров Ширина Размер Общая ширина / Готовая ширина Общая ширина или готовая ширина затвор (сквозное измерение). Ширина проема Открытие заслонки и, следовательно, фактический размер свободного пространства или размер, через который объект может пройти.Ширина направляющих Размер направляющих с каждой стороны Page 5

6 Условия установки, описанные в Техническом руководстве Внешний монтаж Внутренний монтаж Особые условия установки (не рассматриваются): Следующие установки жалюзи менее распространены и не рассматриваются в этом техническом руководстве.Однако установка аналогична. Если вы хотите выполнить одну из следующих установок и у вас есть вопросы, позвоните в службу технической поддержки Rollac по адресу для получения дополнительной информации. Крепление к потолку Крепление для встраивания в стену Page 6

7 Основные символы и значения Ниже приведены символы и их значения, которые используются в инструкциях по установке. ПРЕДУПРЕЖДЕНИЕ! Риск получения травм. Это важная информация по технике безопасности, которую необходимо соблюдать. Указывает на потенциально опасную ситуацию, которая, если ее не предотвратить, может привести к тяжелой или смертельной травме.ВНИМАНИЕ Указывает на потенциально опасную ситуацию, которая, если ее не предотвратить, может привести к повреждению продукта или здания. Проверка работоспособности На этом этапе установки можно выполнить проверку работоспособности. Операционные проверки очень важны, поскольку они могут выявить потенциальные ошибки, на исправление которых в дальнейшем может потребоваться много времени. Совет / Совет Информация, которая может сэкономить время и повысить факторы безопасности во время установки. Ссылка или важное примечание На этом этапе делается ссылка или важное примечание.Это может быть ссылка на другой источник или ссылка на то, что этот шаг применим только к определенным типам установки. Особые инструкции Специальный этап установки Шаги, применимые только к особым методам установки или операторам, выделены красным цветом. Этот шаг применим только к особому оператору или условиям установки. Если этот шаг неприменим к вашей установке, перейдите к следующему шагу. Пример: Для двигателей с аварийным дублированием установите специальную рукоятку кривошипа. Page 7

8 Общая информация и советы по безопасности Эти инструкции по установке написаны для обученного и профессионального установщика, уполномоченного Rollac.Пожалуйста, внимательно прочтите эти инструкции по установке, прежде чем приступать к установке. Эти инструкции по установке не должны передаваться владельцу или оператору рольставен Rollac, но остаются у установщика. Соблюдайте все советы по технике безопасности и соответствующие инструкции. Установка, ввод в эксплуатацию, обучение операторов, обслуживание и ремонт должны выполняться только обученным и профессиональным установщиком, уполномоченным Rollac. При установке, обслуживании или ремонте изделий с электрическим приводом убедитесь, что основное питание отключено.После установки и ввода в эксплуатацию рулонных ворот владелец и / или оператор должны быть обучены тому, как пользоваться рольставнями. См. Инструкции по эксплуатации и техническому обслуживанию в Руководстве пользователя. Пожалуйста, ознакомьтесь с наиболее важными аспектами, касающимися обучения оператора и эксплуатации рольставни: рольставни следует использовать только в поле зрения; на рабочем пути рольставни не должно быть препятствий; никакие предметы не должны проходить через рольставни при нахождении в них. Эксплуатация Оператор / владелец должен прочитать и ознакомиться с Руководством по эксплуатации, особенно с Инструкцией по эксплуатации и техническому обслуживанию.В случае неисправности оператор должен проконсультироваться с Руководством по эксплуатации и при необходимости связаться с авторизованным дилером Rollac. Любой ремонт или модификации, выполненные неквалифицированным специалистом, не авторизованным Rollac или авторизованным дилером Rollac, аннулируют гарантию. Соблюдайте безопасные методы работы и соблюдайте другие инструкции во время установки. При необходимости свяжитесь с OSHA, Управлением по охране труда и технике безопасности. Всегда уточняйте у местных властей или должностного лица строительных норм о любом применимом законодательстве, касающемся рольставни, т.е.е. разрешения. Если возникает вопрос о какой-либо из процедур, не выполняйте работы. Поручите обученному и квалифицированному установщику произвести установку или ремонт или позвоните в компанию Rollac для получения дополнительной информации. Page 8

9 Информация о технической поддержке Линия технической поддержки Rollac Компания Rollac также предоставляет поддержку по телефону для установки и обслуживания роллет. Пожалуйста, позвоните и обратитесь в службу технической поддержки. Дополнительные инструкции по установке и обучающие видеоролики Эти инструкции по установке являются подробными и предназначены для профессионального установщика роллет.Также у вашего торгового представителя можно найти видео по установке. Page 9

10 Необходимые инструменты Инструмент Пара лестниц Пистолет для уплотнения Пилы для резки алюминия Набор малых инструментов Описание Обычно для установки на первом этаже рекомендуется 8 лестниц. Пистолет для уплотнения необходим для герметизации кромок вокруг рольставни. Полезно, если необходимо обрезать такие детали, как рельсы. Например, винты с крестообразным шлицем разного размера, винты с плоской головкой, отвертки, плоскогубцы и т. Д.3 4 Уровень Для выравнивания рольставни (рельсы и корпус) Рулетка с британскими и метрическими единицами измерения Ударное сверло Обычное сверло с патроном 1/2 Сверло ¼ x 12 Сверло ½ x 12 Сверло 5/8 x 12 Ударная отвертка Плотники Карандаш / Мел-ножовка Металлические напильники (круглые, полукруглые и плоские) Пластиковый молоток Ножницы для резки металла Регулируемая направляющая сверла Дополнительно: лобзик или круговая пила. Rollac использует метрическую систему, сантиметры, для отображения таких размеров, как общая ширина и общая высота. Используется для зданий с каменной кладкой, таких как штукатурка, кирпич, центральный блок или бетон.Перфоратор нужен для просверливания отверстия в стене или предварительного сверления под анкеры. У перфоратора должен быть патрон ½ для размещения сверл (см. Ниже). Его можно использовать для сверления стены с использованием таких материалов, как дерево, фиброцементный сайдинг (жесткая доска) или алюминий. Перфоратор должен иметь патрон ½ для размещения сверл (см. Ниже). Соответствующее сверло для основания. Используйте для отметки точки сверления и просверливания пилотного отверстия. Соответствующее сверло для основания. Требуется для просверливания последнего отверстия под карданный вал карданаСоответствующее сверло для основания. Используется для сверления последнего отверстия под рольставни с приводом от ленты. Закрепить рельсы и корпус. Отметить позиции. Обрезать приводной вал Universal. Зачистить металлические края направляющих. Для сглаживания краев без царапин на металле. Для обрезки задней части корпуса (листового металла). Для сверления под углом, например, если требуется для рольставен с приводом от зубчатых колес. обрезать доску софита. Страница 10

11 Заголовок Эта страница намеренно оставлена ​​пустой, пока документ не будет готов — обновите ToC после этого Page 11

12 Дополнительные обязательные элементы установки Следующие элементы установки не входят в комплект вашей рольставни и должны предоставляться отдельно: Крепежные детали: Соответствующие крепежные детали требуются для крепления направляющих и корпуса, либо прикрепления дополнительного подоконника.Rollac всегда рекомендует выбирать крепеж, который подходит для крепления ставен к конструктивному элементу, например, деревянному каркасу, стальным каркасам, бетонным стенам и т. Д. Крепеж — Ставни ураганов Для установок, которые должны соответствовать нормам ураганов, таких как Майами Дейд, требуются специальные крепежи в зависимости от на подложке. Для получения дополнительной информации см. Инженерное дело, доступное в Rollac. Конопатка Конопатка подходящего или близкого цвета необходима для герметизации краев рольставни. Rollac также рекомендует уплотнять винты (т.е.е. для фасадов из штукатурки, чтобы избежать капиллярного действия) Прут Бейкера A Пруток Бейкера может потребоваться, если большие зазоры необходимо покрыть герметиком, обычно зазоры больше ½ дюйма. Это предотвращает разрушение уплотнения. Сухая смазка Сухая смазка, такая как ПТФЭ, для смазки направляющих. Не используйте WD-40. Электрические аксессуары для жалюзи с электроприводом: электрические аксессуары, такие как кабель или коробки, не входят в комплект и должны приобретаться отдельно. Page 12

13 Упаковка и маркировка Описание инструмента Общие детали и пакеты Рольставни обычно упаковываются в три упаковки: корпус + мелкие детали.Они содержат контент, а также перечисляют название работы и номер должности. Таким образом, их можно легко идентифицировать. Маркировка коробок, занавесок, кожухов жалюзи, штор, направляющих и мелких деталей. Page 13

14 Перечень деталей для систем рольставен Список деталей для систем рольставен с ленточным приводом Общие детали Собранный кожух заслонки (дополнительный угол опоры коробки, стандарт для тяжелых систем и шторок ураганов) Пара направляющих рельсов и заглушки для сверления рельсов отверстия Руководство по эксплуатации занавеса Инструкции по установке (доступны в электронном виде) Детали для оператора A.) Ленточный привод с установленной снаружи коробкой отдачи a. Коробка отдачи с ремнем b. Направляющая для входа в форме ромба B.) Ленточный накопитель с установленной внутри коробкой отдачи a. Коробка отдачи с ремнем b. Квадратная направляющая для входа в корпус C.) Ленточный привод с установленным снаружи шатуном a. Коробка коленчатого вала b. Кривошипная ручка c. Ромбовидная направляющая входа D.) Ленточный привод с установленным внутри шатуна a. Коробка коленчатого вала b. Кривошипная ручка c. Квадратная направляющая для входа в корпус НЕ В комплект входят крепежные детали, уплотнения, пекарские стержни и т. Д. Эти элементы необходимо приобретать отдельно.См. Выше! Page 14

15 Перечень деталей для систем рольставен Список деталей для систем рольставен с приводом от зубчатых колес Общие детали Собранный кожух заслонки (дополнительный угол опоры коробки, стандарт для тяжелых систем и шторок ураганов) Пара направляющих рельсов и заглушки для сверления рельсов отверстия Руководство пользователя занавеси Инструкции по установке (доступны в электронном виде) Детали для оператора A.) Внешняя установка заслонки с приводом от зубчатой ​​передачи a.Карданный шарнир с приводным валом b. Кривошипная ручка c. Держатель рукоятки кривошипа B.) Заслонка с шестеренчатым приводом установлена ​​изнутри a. Карданный шарнир с приводным валом (опционально предварительно установлен) b. Кривошипная ручка c. Держатель рукоятки коленчатого вала Требуется отдельно: шестигранник или квадрат приводного вала для подъема занавеса во время установки. НЕ В комплект входят крепежные детали, уплотнения, пекарский стержень и т. Д. Эти предметы необходимо приобретать отдельно. См. Выше! Страница 15

16 Список деталей для систем рольставен Список деталей для систем рольставен с электроприводом Общие детали Собранный кожух заслонки (дополнительный угол опоры коробки, стандарт для тяжелых систем и шторок ураганов) Пара направляющих рельсов и заглушки для сверления рельсов отверстия Руководство по эксплуатации занавеса Инструкции по установке (доступны в электронном виде) Инструкции по подключению и концевому выключателю (доступны в электронном виде) Детали, специфичные для оператора Кабель для конкретного двигателя Переключатель (с жесткой проводкой) приводимые в действие двигатели имеют 6 кабелей по 4 провода.Дополнительный кабель приобретается отдельно. Двигатели с дистанционным управлением имеют 6 кабелей, 3 провода. Дополнительный кабель необходимо приобретать отдельно A.) Переключатель с переключателем (тумблер, декоратор, кулисный переключатель, постоянный или мгновенный). B.) Пульт дистанционного управления с дистанционным управлением (многоканальный доступен для нескольких устройств) C.) Переключатель или дистанционное управление с аварийным переключением (внешний монтаж) Переключатель (тумблер, декоратор, кулисный переключатель, постоянный или мгновенный) Альтернатива: универсальный шарнир с дистанционным управлением с приводным валом Кривошипная рукоятка и держатель кривошипной рукоятки D.) Переключатель или дистанционное управление с аварийным переключением (специальная рукоятка коленчатого вала) Переключатель (тумблер, декоратор, кулисный переключатель, постоянный или мгновенный) Альтернатива: пульт дистанционного управления Дополнительные кнопки заглушки для закрытия отверстия панели доступа к коробке Специальная рукоятка кривошипа НЕ В комплект входят какие-либо крепежи, конопатка, пекарский стержень и т. д. Эти предметы необходимо приобретать отдельно. См. Выше! Page 16

17 Установка рулонных ворот Подготовка поверхности Монтажная поверхность: Монтажная поверхность должна подходить для рольставен.Он должен быть достаточным, чтобы выдерживать вес рольставни, иметь соответствующие крепления и соответствовать любым конструктивным требованиям, таким как ставни для ураганов. Монтажные поверхности должны быть плоскими и вертикальными, чтобы обеспечить параллельное выравнивание направляющих. Не пытайтесь установить или удалить какие-либо компоненты здания, если монтажная поверхность не подходит для рольставни. Проверка размеров: проверьте размер и убедитесь, что рольставни подходят к фактическому окну / проему и установочной поверхности.Отсутствие препятствий Убедитесь, что на пути подъема и опускания рольставни нет препятствий, таких как дверные ручки или оконные проемы. (Рис. 1) Рис. 1 Нижний упор Подоконник В закрытом положении рулонным воротам необходим нижний упор, такой как подоконник или пол. Этот нижний упор должен выдерживать весь вес полотна ворот. Если нижний упор недоступен, можно использовать алюминиевый уголок, который можно приобрести в Rollac. Требуется подрамник Если препятствия не могут быть устранены или если есть сомнения, может потребоваться надстройка для создания подрамника.См. Также ПОДРАЗДЕЛЕНИЯ для получения дополнительной информации. Page 17

18 Метод фиксации рольставни — A (рекомендуется — сначала установите корпус) Снимите панель доступа жалюзи. ТРЕБУЕТСЯ ОПИСАНИЕ ЧТО ДЕЛАТЬ. ДОБАВИТЬ МАСЛО? 🙂 Подготовьте каждую соединительную поверхность 1.) Подпилите верхнюю часть рельсов так, чтобы получился небольшой угол входа. 2.) Отрежьте отгибающуюся кромку, которая перекрывает направляющие рельса кожуха заслонки уровня кожуха коробки против стены 1.) Выровняйте корпус заслонки к стене. Убедитесь, что он ровный. 2.) Отметьте внешнее положение корпуса заслонки столярным карандашом или мелом. Page 18

19 Метод закрепления рольставни — A Внешняя установка жалюзи: перенесите питающее отверстие на монтажную поверхность Отметьте отверстие для сверления. Используйте длинное сверло и отметьте отверстие для сверления, пройдя через боковую крышку рольставни. Когда вы используете шестерню, вы можете найти ее насквозь. Жалюзи для наружного монтажа: Отверстие для подачи сверла Привод с ленточным приводом с приводом от двигателя с зубчатым приводом Диаметр отверстия для заслонок с приводом на ленту: Ø 5/8 Диаметр отверстия для заслонки с приводом от зубчатой ​​передачи или двигателей с аварийным переключением: Ø 1/2 Диаметр просверленного отверстия для электрической подачи ( проконсультируйтесь с электриком по поводу прокладки кабеля): Ø 1/2 Всегда просверливайте пилотное отверстие перед тем, как просверлить окончательное отверстие.Используйте подходящие сверла и инструменты для различных оснований, таких как кирпич или бетон. Page 19

20 Метод фиксации рольставни — Исправление кожуха заслонки 1.) Закрепите кожух заслонки. Используйте предыдущие отметки, чтобы найти точное положение. 2.) Убедитесь, что кожух ставен выровнен. 3.) Закрепите кожух соответствующими винтами. Системы Rollac Heavy Duty и Hurricane Shutters имеют угол опорной коробки (обычно 1 x 2 x 0,25). Этот уголок необходимо установить отдельно в верхнем углу корпуса рольставни.Вставьте направляющие в ножки боковой крышки Первая направляющая 1.) Вставьте направляющую в ножку боковой крышки 2.) Закрепите верхний винт 4.) Убедитесь, что направляющая выровнена. 5.) Закрепите нижний винт. Будьте осторожны, не прикладывайте слишком много усилий к ножкам боковой крышки. Они легко могут сломаться. Вставьте направляющие в ножки боковой крышки Вторая направляющая 1.) Вставьте вторую направляющую. 2.) Установите вторую направляющую на расстоянии от первой направляющей, используя конечную ширину в качестве измерения, и закрепите верхний винт 3.) Повторите этот процесс для нижнего винта. При проверке качества измерьте диагонали и убедитесь, что они ровные, ровные и квадратные.При необходимости отрегулируйте. Совет: пока не затягивайте все винты. Закрепите оставшиеся винты, как только оператор будет установлен и занавес будет свободно перемещаться вверх и вниз по своим рельсам! Page 20

21 Шаг 2 Установите привод и вставьте занавес * Шаг 2 Роликовая заслонка с лентопротяжным механизмом Внешние створки: установите коробку отдачи примерно в 2-х от начала ленты, прорежьте продольное отверстие на ½. Установите коробку отдачи. Протяните ленту через направляющую входа ромбовидной формы. Протяните ленту через стену и заслонку (вы можете использовать ножовку в качестве направляющей, чтобы пропустить ленту). Установите ленту на шкив.Шкив колеса имеет ромбовидный крючок. Используйте ½ отверстия для соединения со шкивом. Жалюзи для внутреннего монтажа: Установите коробку отдачи примерно в 2 от начала ленты, вырежьте отверстие на ½ в продольном направлении. Протяните ленту через направляющую входа и корпус заслонки. Не подсоединяйте съемную панель. Установите ленту на шкив. Шкив колеса имеет ромбовидный крючок. Используйте ½ отверстия для соединения со шкивом. Коробка отдачи заряда Для DuraComfort A150 и A150H Опустите занавес (если он намотан вокруг оси). Отсоедините занавес от подвесок с пружинным замком. Поверните на 90 градусов подвески с пружинным замком (Т-образные кронштейны), чтобы поцарапать занавес. Лента выходит из коробки отдачи, но остается около 12 внутри. Закрепите ленту с помощью зажима, чтобы лента не затягивалась обратно в коробку отдачи. Поверните ось, чтобы намотать дополнительную ленту на шкив. Поверните ось, пока лента не будет слегка натянута. Повторно прикрепите занавес к подвескам с пружинным замком. Используйте ленту, чтобы поднять заслонку и убедитесь, что он движется плавно по гусеницам. 3 см. Порезать Крепление вешалок с пружинным замком Зарядное устройство отдачи Все другие системы Вытяните всю ленту из ящика отдачи, но оставьте около 12 внутри. Закрепите ленту с помощью зажима, чтобы избежать затягивания ленты обратно в коробку отдачи Поверните подвески с пружинным замком ( Т-образные подвески) на 90 градусов Поверните ось, чтобы намотать дополнительную ленту на шкив Поверните ось, пока лента не будет слегка натянута. Согните разрез на 3 см во входную воронку (используйте ткань и плоскогубцы). Подвесы nglock Используйте ленту, чтобы поднять занавес и намотать его на ось.Убедитесь, что завеса не царапает входную воронку. Использование baselsat в качестве стартера — подайте завесу в направляющие. * Для установки с приводом от редуктора см. Стр. 24 Для установки с электроприводом см. Стр. 26. Page 21

22 Шаг 2 B Внешний монтаж рольставен с приводом от зубчатой ​​передачи Жалюзи: Установите универсал. Вставьте приводной вал универсального устройства в шестерню. Отметьте точку выхода универсального вала и вычтите приблизительно три дюйма для получения желаемой длины вала. Отрежьте универсальный вал до желаемой длины. Установите универсальное зубчатое колесо и вспомогательную пружину. рольставни, приводимые в действие зубчатой ​​передачей с вспомогательной пружиной: перед установкой завесы необходимо зарядить пружину. Для этого: поверните заслонку вниз, чтобы взвести пружину до тех пор, пока шестерня не коснется нижнего упора. ! Проверните заслонку до тех пор, пока шестерня не достигнет своего нижнего упора.Убедитесь, что ось повернута в нижнее положение! Пружина должна быть заряжена, чтобы помочь поднять занавеску. Сгиб на 3 см. Обрез (не относится к A150 и A150H) На направляющих имеется входная воронка, которую необходимо согнуть примерно на 45 градусов. Это позволяет занавеске плавно входить в направляющие. Возьмите тряпку и плоскогубцы. Оберните ткань поверх воронки направляющего рельса и согните ее плоскогубцами в желаемом положении. Также нажмите на три угла в сторону боковых крышек (за пределами заслонки), чтобы избежать защемления занавески.3 см. Прикрепите занавеску, как показано. (Обычно не относится к ставням A150 / A150H, поскольку занавес уже намотан на ось) Крепление подвесов с пружинным замком Шестерня имеет односторонний упор. На заводе-изготовителе этот упор установлен как нижний упор, что означает, что он остановит дальнейшее вращение шестерни, как только шторка достигнет своего нижнего положения. Некоторые рольставни могут иметь несколько секций занавеса. Это сделано для транспортировки и простоты установки. Прикрепите и поднимите занавеску секциями, начиная с верхней секции.Жалюзи для внутреннего монтажа: Поднимите занавес После прикрепления занавеса используйте шестигранный или квадратный стержень, чтобы поднять занавес и намотать его на ось. Постарайтесь не поцарапать занавеску на срезе шириной 3 см, если это возможно. Ветровая завеса вокруг оси и вставка Используйте редуктор, чтобы поднять завесу на ось. Будьте осторожны, чтобы не поцарапать занавес при вставке, особенно на изогнутой воронке. Использование основы в качестве стартера — задвиньте завесу обратно в направляющие. Page 22

23 Шаг 2 C Системы рольставен с электроприводом Всегда привлекайте квалифицированного электрика для подключения проводки.Кроме того, соблюдайте требования местного кодекса. Электропитание двигателя См. Инструкции по подключению различных двигателей ниже. Перед окончательным подключением вы всегда можете использовать выключатель-тестер. Page 23

24 Шаг 2 C Системы рольставен с электроприводом Пожалуйста, соблюдайте правила подключения оператора: Page 24

25 Шаг 2 C Системы рольставен с электроприводом для ДВИГАТЕЛЕЙ RTS и RTS CMO: Программирование дистанционного управления и направления двигателя Пока не программируйте концевые выключатели.Только убедитесь, что мотор реагирует на команды рольставни. Изгиб на 3 см. Вырез (не относится к A150 и A150H) Направляющие имеют входную воронку, которую необходимо изогнуть примерно на 45 градусов. Это позволяет занавеске плавно входить в направляющие. Возьмите тряпку и плоскогубцы. Оберните ткань поверх воронки направляющего рельса и согните ее плоскогубцами в желаемом положении. Также нажмите на три угла в сторону боковых крышек (за пределами заслонки), чтобы избежать защемления занавески. Page 25

26 Шаг 2 C Системы рольставен с электроприводом Прикрепите занавес После установки электропитания и привода прикрепите занавес, как показано.(Обычно не относится к ставням A150 / A150H, поскольку завеса уже установлена ​​внутри корпуса) Некоторые рольставни могут иметь несколько секций завесы. Это сделано для транспортировки и простоты установки. Прикрепите и поднимите занавеску секциями, начиная с верхней секции. Не устанавливайте концевые выключатели, пока вставьте занавес в рельсы Ветровую завесу вокруг оси и вставьте Используйте редуктор, чтобы поднять занавес на ось. Будьте осторожны, чтобы не поцарапать завесу при установке, особенно на изогнутой входной воронке. Использование baselsat в качестве стартера — подайте завесу обратно в его направляющие. Page 26

27 Электродвигатель с переключателем (обычный и дублирующий): настройте концевые выключатели См. Рисунок ниже.Стрелки указывают направление вращения двигателя. В зависимости от направления поворота указывает направление движения рольставни. Page 27

28 Двигатели с переключателем (обычные и дублирующие): альтернативный рисунок для регулировки концевых выключателей Страница 28

29 Двигатели с дистанционным управлением (обычные и дублирующие): регулировка концевых выключателей. или см. полные инструкции по электромонтажу двигателя в конце справочной информации.Page 29

30 Наружные ставни с аварийным дублированием: установить универсальные. Не относится к СПЕЦИАЛЬНОЙ РУЧКЕ НАРУЖНОГО ДВИГАТЕЛЯ. Наружные ставни: вставьте приводной вал универсального механизма в шестерню мотора. Отметьте точку выхода универсального устройства и вычтите приблизительно три дюйма для желаемая длина вала Отрежьте универсальный до желаемой длины. Установите универсальные двигатели с аварийным дублированием: установите специальную кривошипную рукоятку 1.) Найдите заглушку, установленную в нижней части корпуса заслонки 2.) Снимите заглушку 3.) Вставьте специальную кривошипную рукоятку. Page 30

31 Шаг 3: Завершение установки и проверка функции Пробный запуск шторной заслонки Пробный пуск заслонки вверх и вниз 3 раза. Убедитесь, что он не имеет препятствий. При необходимости отрегулируйте. Будьте особенно осторожны, если не все винты были установлены, так как ставня может не выдержать весь вес завесы. После успешного проведения эксплуатационного испытания вверните оставшиеся винты.Отрегулируйте высоту занавеса Отрегулируйте занавес на правильную высоту. При необходимости удалите или добавьте рейки. Установите на место панель доступа. Установите на место панель доступа. Удалите защитную пленку. Page 31

32 Шаг 3: Завершение установки и проверка работоспособности Закупорите направляющие и коробки Закупорите направляющие и коробки. Вставьте кнопки заглушки Закройте все отверстия для винтов прилагаемыми кнопками заглушки. Вставьте внешние упоры. Этот шаг не относится к A150, A150H, поскольку они имеют внутренний упор.Кроме того, этот шаг не распространяется на жалюзи с электроприводом, использующие дистанционное управление или переключатель. Это действительно для жалюзи с моторным и ручным управлением. Установите все внешние ограничители на нижнюю планку. Они предотвращают скатывание заслонки в корпус заслонки. Page 32

33 Альтернативный метод установки: подъемная шторка Следующий метод установки описывает метод установки подъемной шторки. Обычно он используется над дверями или окнами, где пол используется как нижний упор.Во время этого метода вся сборка ставен поднимается и ставится у стены. Метод показан в сокращенной версии. Завершите работу жалюзи внизу 1. Положите одеяло на пол, чтобы защитить ставни от царапин. 2. Снимите съемную панель заслонки. 3. Вставьте направляющие в ножки боковых крышек. 4. Поднимите узел заслонки Поднимите заслонку на кожухе заслонки. Убедитесь, что он правильно поддерживается. Следите за тем, чтобы не сломать ножки боковой крышки. Приложите сборку заслонки к стене. При необходимости сверло для оператора 11.Приложите сборку жалюзи к стене. 12. При необходимости — разметить и просверлить для оператора. См. Стр. 19 для получения дополнительной информации. Ремонт заслонки в сборе 4. Убедитесь, что коробка выровнена. Закрепите заслонку 5. Убедитесь, что заслонка и направляющая выровнены. 6. Закрепите верхний винт первой направляющей. 7. Убедитесь, что направляющая выровнена, и закрепите нижний винт. 8. Установите вторую направляющую. Используйте расстояние как меру и закрепите верхним винтом второй направляющей. 9. Используйте измеритель расстояния и установите нижний винт. 10. Выполните перекрестное измерение. Перейдите к этапу 2: установка привода и вставки полотна, а также к этапу 3: завершение установки и проверка работоспособности.Конец инструкций по установке Page 33

34 Подрамники и сборка — рама Страница 34

35 Подрамники и надстройка — рама B Страница 35

36 Подрамники и надстройка — U-образная рама Страница 36

37 Подрамники и надстройка — Реверс U-образной рамы Страница 37

38 Подкадров и надстройка — Двойная I-образная рама Страница 38

39 Подкадров и надстройка — O-образная рама Страница 39

40 Подкадров и надстройка — одна I-образная рама Страница 40

41 Двойная I-образная рама Крепится с помощью зажимов Страница 41

42 Варианты монтажа на рейке Стандартная направляющая Страница 42

43 Варианты монтажа рельса Концевая удерживающая шина Страница 43

44 Деталировочные чертежи — рольставни с ленточным приводом Страница 44

45 Детальные чертежи — рольставни с приводом от зубчатого колеса Страница 45

46 Чертежи в разобранном виде — рольставни с приводом Страница 46

47 Раздельные элементы — Две завесы на одной оси Page 47

48 Электронная информация Схема электрических соединений Интеллектуальное управление двигателем с дистанционным управлением и фотоэлементами Руководство по установке рольставни Страница 48

49 Схема электрических соединений Интеллектуальное управление двигателем с дистанционным управлением и беспроводной защитной кромкой Страница 49

50-звездочная электрическая схема Многократные заслонки (IGC) Руководство по установке рольставен Страница 50

51 Инструкции по программированию беспроводной клавиатуры Simu Страница 51

52 Инструкции по программированию беспроводной клавиатуры Simu Страница 52

53 Испытайте высшие стандарты технологий С 1982 года Rollac работает с видение качества, сервиса и современных технологий для производства наилучшего продукта для наших клиентов.Каждое изделие изготавливается по индивидуальному заказу для каждой отдельной работы, чтобы обеспечить наилучшую подгонку и отделку. Независимо от того, хотите ли вы повысить безопасность, сделать пространство комфортнее или защитить себя от непогоды, у Rollac есть решение для вашего дома или рабочей среды West Orange Street Pearland, TX бесплатный телефон факс ROLLAC PARTNER 53

Как установить Стальные рольставни? [PDF]

🕑 Время чтения: 1 минута

Стальные рулонные ворота — это ворота, состоящие из секций планок, изготовленных из холоднокатаных стальных полос, которые обычно используются в магазинах и магазинах.

Стальные рольставни должны быть двухтактного типа или приводиться в действие механическим устройством. Если площадь створки составляет до 10 кв.м, она должна быть двухтактной, а если площадь превышает 10 кв.м, она должна быть, как правило, оснащена редуктором, приводимым в действие механическим устройством с приводом. цепочка или ручка.

Спецификация материалов роллетных ворот

1. Ставни

1. Задвижка должна состоять из секций замковой планки, образованной из холоднокатаных стальных полос.
2. Толщина листа, из которого прокатываются профили реек, должна быть не менее 0,90 мм для рольставней шириной до 3,5 м и не менее 1,20 мм для рольставней шириной более 3,5 м.
3. Ставни шириной более 9 метров должны быть разделены на две части с обеспечением одного среднего подвижного или неподвижного направляющего канала или поддерживаться с тыльной стороны для сопротивления ветровому давлению.
4. Секция планки должна быть прокатана так, чтобы иметь сцепляющиеся завитки на обоих краях и глубокую гофру в центре, с глубиной перемычки не менее 12 мм, чтобы обеспечить достаточную жесткость завесы для сопротивления ручному давлению и нормальному ветровому давлению.
5. Каждая секция планки должна быть цельной сплошной деталью без сварных швов.
6. При соединении реек между собой, секции реек должны иметь расстояние между центрами качения 75 мм.
7. Каждая альтернативная секция планки должна быть закреплена зажимами из мягкой стали или ковкого чугуна, надежно заклепанными с обоих концов для фиксации секции планки с обоих концов и предотвращения бокового смещения.

2. Весна

1. Пружина должна быть винтовой.
2. Пружина должна быть изготовлена ​​из высокопрочной пружинной стальной проволоки или лент соответствующей прочности.

3. Ролик и кронштейны

1. Для ворот шириной до 6 метров и высотой не более 5 метров следует использовать стальные трубы диаметром 50 мм.
2. Мягкий кронштейн размером 375 x 375 x 3,15 мм должен использоваться для поддержки вала для ставен на высоте до 3,5 метров в свету.
3. Для ворот с высотой в свету от 3,5 до 6,5 м следует использовать кронштейн из мягкой стали размером 500 x 500 x 10 мм.
4. Вал подвески, закрепленный на кронштейнах, должен быть закреплен вращающимися чугунными шкивами, к которым крепится заслонка.
5. Шкивы и вал трубы должны быть соединены с помощью винтовых пружин предварительного натяжения, чтобы удерживать заслонку в равновесии в любом частично открытом положении и уравновешивать вес заслонки.
6. Если ширина проема превышает 3,5 метра, чугунные шкивы должны быть соединены между собой с помощью сепаратора, образованного плоскими листами из мягкой стали размером не менее 32 x 6 мм и пустыми кольцами из мягкой стали для равномерного распределения крутящего момента.
7. Самоцентрирующиеся двухрядные шарикоподшипники должны быть предусмотрены на крайнем шкиве, а сепарационные кольца должны иметь минимальный зазор 15 мм, и должно быть предусмотрено не менее 4-х граней, проходящих по всей длине ролика.
8. В случае заслонок большой ширины с механическим открыванием ролик должен быть снабжен шестерней на одном конце, которая контактирует с червяком, прикрепленным к пластине кронштейна, кожуху и шкиву с двумя шарикоподшипниками.

4.Направляющий канал

1. Ширина направляющего канала должна составлять 25 мм. Минимальную глубину направляющих каналов можно выбрать из таблицы 1.
2. Зазор между двумя ножками направляющих каналов должен быть достаточным, чтобы позволить заслонке свободно перемещаться, и в то же время достаточно близко, чтобы предотвратить дребезжание створки. ставня из-за ветра.
3. Каждый направляющий канал должен быть снабжен как минимум тремя фиксирующими планками или опорами для крепления к стенам или колонне с помощью болтов или винтов.
4. Расстояние между планками не должно превышать 0,75 м. В качестве альтернативы, направляющие каналы также могут быть снабжены подходящими дюбелями, крючками или штифтами для встраивания в стены.

Таблица 1: Глубина направляющего канала для разной ширины створки .

5.Верхняя крышка

1. Верхняя крышка должна быть из мягких листов толщиной не менее 0,90 мм и усилена угловыми или плоскими ребрами жесткости на верхнем и нижнем краях для сохранения формы.

Крепление рольставни

1. Кронштейны должны быть закреплены на перемычке или под перемычкой, как указано, с помощью необработанных, заглушек и болтов.
2. Затем вал вместе с пружиной закрепляется на кронштейнах.
3. Обрешетка (створка) должна быть уложена на земле, а боковые направляющие каналы должны быть связаны веревками и т. Д.
4. Затем заслонка должна быть установлена ​​на место и закреплена сверху валом трубы с помощью болтов и гаек.
5. Боковые направляющие каналы и защитные рамы затем прикрепляются к стене с помощью пластины, приваренной к направляющим.
6. Эти пластины и кронштейны должны быть закреплены с помощью стальных винтов, болтов и дюбелей, скрытых в штукатурке, чтобы их расположение было невидимым.
7. Крепление должно производиться профессионально и аккуратно, чтобы работа заслонки была легкой и плавной.

Часто задаваемые вопросы по стальным роллетам

Стальные рольставни — это ворота, состоящие из секций планок, образованных из холоднокатаных стальных полос, которые обычно используются в магазинах и магазинах.

Стальные рольставни должны быть тягово-нажимного типа или приводиться в действие с помощью механического устройства. Если рольставни до 10 кв.м, они должны быть двухтактными, а ставни площадью более 10 кв.м.м обычно должен быть снабжен редуктором, приводимым в действие механическим устройством с цепью или рукояткой.

Подробнее:
1. 18 типов дверей, используемых в строительстве
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РОЛИВОК

Полное руководство по рулонным воротам

Что в руководстве?

1. Знакомство с HAG Ltd
2. Что такое рольставни
3. Схема рольставни
4. Компоненты
5. Типовая компоновочная схема
6. Приложения
7. Каковы преимущества установки рольставни
8. Технические характеристики
9. Техническое обслуживание
10. Часто задаваемые вопросы
11. Почему выбирают HAG Ltd?
12. Услуги, предлагаемые HAG Ltd
13. Ассортимент продукции для рольставен HAG

1.Введение

2. Описание роллетных ворот

Рольставни — это система вертикальных рулонных ворот, состоящая из горизонтальных планок, образующих завесу, боковых направляющих, нижней направляющей, узла ствола и навеса.

Рольставни обычно используются в качестве дверей, чтобы обеспечить высокий уровень безопасности для всех типов недвижимости. В зависимости от спецификации он традиционно изготавливается из оцинкованной стали или экструдированного алюминия.

Они классифицируются как машины согласно законодательству ЕС и должны регулярно обслуживаться и обслуживаться квалифицированным персоналом. Размер (высота и ширина) проема / рольставни будет определять размер и толщину используемых компонентов.

При выборе рольставни на заказ необходимо учитывать следующее:

• Уровень безопасности
• Требования к воздушному потоку / обзору
• Тепловая защита
• Ширина и высота открывания
• Эстетика
• Частота использования
• Метод работы
• Бюджет
• Требования к головному помещению
• Отделка
• Функции безопасности

3.Схема рольставни

4. Компоненты

Одиночные отрезки горизонтальной планки удерживаются вместе за счет соединяющейся формы планки, используется либо плоский, либо выпуклый выступ. Торцевые заглушки приклепаны к каждому концу планки, чтобы зафиксировать их все на месте и сформировать занавес рольставни.

Это стальная или алюминиевая трубка, установленная с обеих сторон торцевой пластины, которая используется для удержания полотна ставня.При использовании завеса наматывается на роликовый узел.

Ролик можно заблокировать различными способами, включая блокировку пули боковой направляющей, блокировку заземления или центральную блокировку нижней направляющей.

Вертикальные секции U-образной формы расположены по бокам двери, что позволяет занавеске надежно скользить вверх и вниз.

Двигатель расположен в верхней части двери и приводит в действие все механические компоненты жалюзи.

Предотвращает падение двери в случае отказа двигателя, если требуется доступ пешеходов или транспортных средств.

Он окружает компоненты роликовой двери на высоком уровне, чтобы предотвратить защемление и улучшить внешний вид.

5. Типовая схема расположения

Рольставни могут быть установлены «Reveal Fix» или «Face Fix»

6.Приложения

Рольставни можно использовать в трех областях: коммерческое , промышленное и домашнее .

7. В чем преимущества установки рольставен?

могут быть установлены во время строительства объекта или ретроспективно для повышения безопасности или противопожарной защиты.

Двери с высокой степенью защиты и рольставни обеспечивают оптимальную защиту и защиту от кражи и вандализма. Двери с жалюзи могут усилить конфиденциальность вашей собственности, закрывая интерьер вашего дома или коммерческого помещения для внешнего мира. Это действует как сдерживающий фактор: если люди не могут заглянуть внутрь, это сводит к минимуму риск кражи вашего имущества.

Обычно они изготавливаются из прочной оцинкованной стали и обеспечивают высочайшее качество безопасности вашей собственности.Двери могут быть установлены внутри или снаружи вашей собственности в зависимости от ограничений планирования.

также могут быть указаны как сертифицированные противопожарные двери на срок до четырех часов и могут быть связаны с аварийной противопожарной защитой здания, сдерживая возгорание и предотвращая распространение огня.

Изменяя модели рольставней, вы можете защитить и поддерживать температуру в здании.

Вариант с теплоизоляционной решеткой может свести к минимуму выход горячего воздуха и проникновение холодного воздуха в здание, сэкономив вам ненужные расходы на счетах за электроэнергию.

Ставни также могут фильтровать свет, закрывая все окно или дверь, чтобы предотвратить попадание света.

Изолированные навесные двери также могут снизить внешний шум, что особенно полезно в застроенных городских районах. Они также могут удерживать шум внутри вашей собственности, что предотвращает появление жалоб от соседей или близлежащих компаний.

Обычно двери изготавливаются из оцинкованной стали, они рассчитаны на длительный срок службы, обеспечивая длительную долговечность и непревзойденную защиту от взлома. Эти двери также могут обеспечить устойчивость к таким элементам, как ветер и дождь. В условиях, когда происходит периодическая буферизация, ветрозащитные ставни могут предотвратить сильный ветер.

Доступные в широком диапазоне цветов и размеров, сделанные на заказ двери могут придать привлекательный вид вашему дому или коммерческому пространству.

Благодаря быстрому процессу установки, они могут быть легко включены в существующую структуру, вызывая минимальные неудобства для вашего дома или бизнеса. Устанавливаемые внутри или снаружи, они изготавливаются на заказ в зависимости от требований вашего здания.

Имея возможность иметь перфорированные или перфорированные секции внутри занавеса, вы можете использовать рольставни для демонстрации продуктов с выгодой, зная, что они безопасны.

Регулярное техническое обслуживание обеспечивает соответствие ваших помещений юридическим обязательствам и снижает расходы на страхование.Действующий Закон № о здоровье и безопасности 1974 г. Правило № 18 гласит, что все оборудование должно быть:

• пригоден для использования по назначению
• безопасен для использования
• в хорошем состоянии
• подлежит контролю за программой технического обслуживания

Все двери должны регулярно обслуживаться в соответствии с утвержденными конструктивными схемами и соответствовать новым европейским нормам. Невыполнение этого требования может привести к судебному преследованию и аннулированию вашей страховки и гарантии. Все документы и планы должны быть предоставлены во время всех проверок здоровья и безопасности.

8. Технические характеристики

Опции эксплуатации

Есть четыре традиционных варианта управления рольставнями

• Ручной подъем и подъем вниз
• Ручное управление цепью, пользователь тянет цепь в направлении закрытия / открытия.
• Однофазный трубчатый двигатель с помощью переключателя вверх и вниз
• Промышленный трехфазный двигатель с питанием от переключателя вверх и вниз

Причины спецификации

Бюджет
Различные операции влияют на общую стоимость — в порядке затрат (от наименьшей к наибольшей), ручное управление, однофазный электродвигатель, ручная цепь, трехфазный двигатель.

Доступность электрооборудования
Нет энергии или в зоне ворот, работа ограничивается ручной или цепной системой.

Размер
Размер может иногда определять варианты, доступные для управления рольставнями

Приложение
• Ручные операции чаще всего используются в небольших магазинах, небольших складских помещениях и в домах.
• Однофазные электрические устройства чаще всего используются в магазинах, офисах и школах.
• Ручные цепи чаще всего используются для заводских и промышленных установок.
• Трехфазные электрические операции в основном используются на промышленных объектах, таких как двери погрузочных платформ.

Использование
• Ручные операции используются для работы на низких и средних частотах.
• Однофазный трубчатый двигатель используется для работы на низких частотах.
• Цепной режим используется для низких и средних частот.
• 3-фазный промышленный двигатель используется для средних и высоких частот в зависимости от спецификации.
• Наиболее распространенная спецификация — однофазный трубчатый электродвигатель или трехфазный электродвигатель.

Варианты штор и причины для спецификации

В ассортименте много разных стилей штор, основные из них:

Изогнутая или плоская планка
Иногда ширина проема может определять, должна ли планка быть плоской или выпуклой. Личное предпочтение эстетики также может быть причиной выбора между ними.

Сплошная планка
Они бывают с планкой 50 мм или 76 мм и могут быть плоскими или выпуклыми. Сплошные планки используются для обеспечения высокой безопасности, гарантируя отсутствие обзора через продукт, а также являются наиболее рентабельной моделью. Можно выбрать планку 50 мм или 76 мм, чтобы помочь, когда есть ограничения на головную панель, или просто в качестве личного предпочтения эстетики роллет.

Перфорированная планка
Секции планки вырезаны, чтобы обеспечить обзор магазинов или движения воздуха при использовании в качестве рольставней на автостоянках..

Перфорированная планка
В планке проделаны отверстия, чтобы обеспечить обзор и воздушный поток, аналогично перфорированному варианту, но это более экономичная и надежная система рольставен.

Решетки
Стержни, фиксирующие звенья и трубки в различных формах, обеспечивают максимальный обзор магазинов и воздушных потоков на автостоянках и имеют совершенно другой вид, чем обычные решетчатые ставни.

Наиболее распространенная спецификация — цельный 76 мм

Варианты отделки

• Продукция из оцинкованной стали является наиболее рентабельной.

• Алюминиевые изделия в стандартном исполнении подвергаются финишной обработке и являются наиболее рентабельными.

• На алюминиевые и стальные изделия можно наносить порошковое покрытие, подходящее к обрамлению двери.

• Стальные изделия Plastisol являются альтернативой порошковой окраске, но с немного более прочной отделкой, однако имеют более ограниченный диапазон выбора цвета.

• Наиболее распространенная спецификация — порошковое покрытие.

Защитные устройства и средства управления

Рольставни для пешеходных ворот необходимо установить с предохранительным тормозом, чтобы в случае отказа двигателя завеса не закрылась с усилием и не создала опасность для персонала.Обеспечение безопасного прохода является государственным законодательством.

Защитные фотоэлементы и защитные кромки нижнего рельса могут быть настроены для остановки работы рольставни в случае каких-либо препятствий. Могут быть включены ключевые переключатели и пульты дистанционного управления.

Безопасность

Некоторые электрические рольставни имеют встроенную самоблокирующуюся систему, для других могут потребоваться запорные устройства.

Дополнительные направляющие замки или заземляющие устройства повысят уровень безопасности.

Некоторые серии роллетных дверей проходят испытания на взлом в лабораторных условиях, чтобы получить страховой рейтинг LPS 1175 выпуск 7 «SR2, SR3 или SR4», если указано.

Крепление рольставни к основанию необходимо учитывать с точки зрения безопасности и размера двери.

Головное помещение

Занавеска наматывается на ствол на высоком уровне, чем выше дверь, тем шире разворачивается занавеска и требуется больше места для головы.Некоторые продукты предназначены для приложений с низким уровнем потолка.

9. Техническое обслуживание

Как и в случае с любым другим оборудованием, рольставни могут иметь продленный срок службы при соблюдении надлежащих процедур технического обслуживания. В соответствии с Правилом 5 Правил на рабочем месте (безопасность и социальное обеспечение) 1992 года, двери с электроприводом должны «регулярно проверяться, при необходимости, путем осмотра, тестирования, регулировки, смазки, ремонта и очистки.”

Несмотря на то, что у вас есть способы помочь в техническом обслуживании, необходимо обязательно проверять ваши двери каждые 12 месяцев. В соответствии с Постановлением о рабочем месте 1992 г. Техническое обслуживание оборудования, устройств и систем, все оконные и дверные жалюзи обязательно должны соответствовать правильным процедурам. Рекомендуется проверять их не реже одного раза в год не только для соблюдения правил, но и для обеспечения безопасности вас и вашей собственности.

10. Часто задаваемые вопросы

Сколько стоят рольставни?

Из-за различий в размерах и спецификациях все рольставни изготавливаются на заказ по индивидуальным требованиям, что приводит к значительным отклонениям от стоимости одной модели к другой. В качестве изделия, сделанного на заказ, вы можете получить бесплатную смету на свою рольставни от HAG Ltd. Позвоните по телефону 0800 072 3444, и специалист по дверям HAG будет рад помочь.

Какая высота потолка мне нужна для рольставни?

Каждая серия и модель рольставен могут быть свернуты в головную пластину разного размера, обычно чем выше дверь, тем больше требуется верхнее пространство.Свяжитесь с техническим отделом HAG Ltd напрямую, чтобы получить эти расчеты.

Какие рольставни обеспечивают лучшую вентиляцию для воздушного потока?

Решетка для рольставней обеспечивает наилучший воздушный поток и может использоваться для рольставней в магазинах и на стоянках. См. Более подробную информацию в ассортименте Alulink.

Могу ли я установить рольставни, если у меня неровный пол?

В зависимости от уклона мы можем установить клин со скошенной кромкой на нижнюю направляющую для компенсации пола.Свяжитесь с техническим отделом HAG для получения более подробной информации.

Можно ли поставить почтовый ящик в рольставни?

Да, мы можем вырезать часть занавеса, чтобы почта могла пройти через меня.

Сколько времени нужно на изготовление и установку рольставни?

В зависимости от спецификации среднее время выполнения заказа HAG Ltd составляет 2-3 недели.

Могу ли я установить рольставни самостоятельно?

Да, HAG Ltd предлагает свои рольставни только на условиях поставки, а также поставки и установки.

Могу ли я связать рольставни с моей системой охранной сигнализации?

Да, любой уважаемый инженер по сигнализации может подключить его через датчик.

Требуется ли маркировка CE для роллет?

Да, это закон, все рольставни должны иметь маркировку CE.

Соответствуют ли мои старые рольставни действующему законодательству?

Лучший способ подтвердить, соответствует ли ваш продукт требованиям, — это получить услугу от HAG, в рамках которой будет проведена оценка рисков, чтобы подтвердить, требуются ли какие-либо предохранительные тормоза или дополнительные датчики.

Вы осмотрите мою собственность и порекомендуете лучшую рольставни?

Да, компания HAG Ltd проведет опрос без каких-либо обязательств и объяснит вам, какое решение для рольставней лучше всего.

Вы экспортируете рольставни?

Да, мы экспортировали во все части мира и можем обучить местных представителей установке и техническому обслуживанию.

Рольставни бывают стандартных размеров?

Все рольставни изготавливаются по индивидуальному заказу.

11.Почему выбирают рольставни HAG Ltd

Благодаря широкому выбору дверей предприятия и домовладельцы могут найти подходящую дверную систему для своих помещений. Наш опыт с 1983 года в производстве, проектировании, установке и обслуживании помогает нам производить рольставни, соответствующие вашим потребностям и требованиям.

HAG Ltd производит рольставни более 30 лет.

Изготовленный из стали или алюминия с качественной отделкой, HAG Ltd использует лучшие материалы для оптимальной защиты, гладкого внешнего вида и долговечности.

Выберите из широкого ассортимента продукции, в том числе рольставни с высокой степенью защиты, промышленные роллеты, рольставни с рейтингом страхования, изолированные роллеты, роллеты на витринах магазинов и роллеты для парковок.

Доступен с множеством функций и операций, может быть определен и спроектирован в соответствии с требованиями клиента.

12. Услуги, предлагаемые HAG Ltd

Установка

HAG предоставляет полный комплекс услуг по установке.Наши инженеры имеют соответствующую отраслевую подготовку и квалификацию, что обеспечивает высокое качество обслуживания, соответствующее нашим продуктам. Соблюдаются все договорные требования.

Техническое обслуживание и ремонт

HAG предлагает 12-месячную гарантию на все двери, включая детали и работу. Работая 24/7, 365 дней в году, HAG всегда имеет под рукой квалифицированного инженера по обслуживанию и ремонту, имеющего квалификацию NVQ уровня 2, для быстрого и эффективного решения проблемы.

Через 12 месяцев вам будет предоставлена ​​возможность продлить гарантийное обслуживание в зависимости от потребностей клиента.Наше высококачественное круглосуточное обслуживание позволяет вам принимать превентивные меры, которые сокращают расходы на обслуживание вашего бизнеса.

Менеджер онлайн-сервиса

Просто войдите в Online Service Manager, чтобы просматривать обновления в реальном времени или регистрировать новые звонки, чтобы повысить скорость связи и обеспечить высочайшее качество обслуживания клиентов на рынке.
HAG предлагает широкий спектр услуг, обеспечивающих эффективное обслуживание вашего пространства на самом высоком уровне с быстрой установкой , с нашими качественными знаниями и быстрой связью.

Порошковое покрытие

Высококачественное порошковое покрытие обеспечивает прочное, устойчивое к выцветанию, долговечное покрытие, нанесенное отмеченной наградами компанией. Порошковое покрытие HAG обеспечивает непревзойденный внешний вид изделий из алюминия и стали.

13. Ассортимент продукции для рольставен HAG

Благодаря гибкости конструкции, HAG Ltd предлагает семь диапазонов рольставен различных моделей, чтобы гарантировать, что заказчик получит индивидуальный продукт, отвечающий всем их требованиям.

Дальность брони

Диапазон Seceuro

Диапазон Alulink

Пожарная охрана

Рольставни со страховым рейтингом

Алишилд Диапазон

Алмазные решетки серии

Очистить зону защиты

Щелкните здесь, чтобы просмотреть полный ассортимент роллетных дверей

Обзор установки опускающихся жалюзи — Как установить откатные ставни
