Автономный туалетный модуль, 2 секции за 203500р. – туалетные и душевые кабины БиоЭкоСистемы

Мы занимаемся только санитарными системами и делаем это профессионально — Вот почему мы лучшие!

ОПЛАТИТЕ ТОВАР ПРИ ПОЛУЧЕНИИ

Если Вы покупаете мобильную кабинку в Москве или Московской области, мы не требуем от Вас предоплату. Когда Вам привезут заказанный товар, Вы можете оплатить водителю за кабину и за доставку.

Доставка по России производится транспортной компанией после оплаты Вами стоимости кабины. Предварительно, мы выставим Вам счет по электронной почте, а после оплаты, отгрузим кабинки для доставки через транспортную компанию. После прибытия кабины в Ваш город и получения ее от транспортной компании, Вы оплатите стоимость доставки.

СОМНЕВАЕТЕСЬ ПОКУПАТЬ ПО ПРЕДОПЛАТЕ? – ПОНИМАЕМ!

Мы понимаем Ваши сомнения и беспокойство при безналичном способе оплаты. Хотим Вас заверить, что нам можно доверять!

1. Вы покупаете туалетную кабину у производителя, без посредников. Группа компаний «БиоЭкоСистемы» включает в себя производственные предприятия, сервисные группы, складские помещения, департамент транспорта и логистики, департамент обработки заказов, службу контроля качества, службу безопасности и другие подразделения. ООО «ЭКОМАРКА» — самое крупное производственно-сервисное предприятие Москвы, в составе группы компаний «БиоЭкоСистемы».

2. Вот уже на протяжение 20 лет мы работаем честно и открыто с нашими партнерами и всегда добросовестно выполняем свои обязательства. Подтверждением этого являются отзывы наших покупателей.

3. Получив счет, посмотрите наши реквизиты: название организации, ИНН, ОГРН. Вы можете проверить организацию через Интернет, использовав открытые базы данных Налоговой инспекции, МВД, Службы судебных приставов, прочитать отзывы.

Мы честно ведем бизнес и нам нечего скрывать!

4. Мы НЕ используем такие способы оплаты как WebMoney, Qiwi кошелек, Yandex деньги и другие плохо контролируемые или неконтролируемые государством платежные системы.

5. Для оплаты мы отправляем Вам официальный бухгалтерский документ – Счет на оплату товара. Банковский счет, на который Вы перечисляете деньги, открыт в крупном Банке, который контролируется Центральным Банком РФ. Все операции проходят обязательный фин. мониторинг и проверку.

6. Мы работаем открыто и прозрачно. Вы можете лично приехать к нам в офис или на склад. Если у Вас нет возможности приехать к нам, попросите своих знакомых посетить наш офис, поговорить с менеджерами, заехать на склад, выбрать и забронировать туалетную кабину, внести оплату, проконтролировать отгрузку в транспортную компанию или забрать самовывозом. Офис удобно расположен по адресу: Московская область, г. Подольск, Рязановское шоссе, дом 3.

ДА, ГАРАНТИЯ ЕСТЬ — ДО 2 ЛЕТ!

Мы работаем в полном соответствии с Законом «О защите прав потребителей» и предоставляем до 2 лет гарантии

на нашу продукцию. В течение гарантийного срока, без лишних вопросов, мы произведем гарантийный ремонт или замену товара. Мы сделаем все, чтобы Вы остались довольны!

Продукция производятся в России с соблюдением всех требований, норм и стандартов качества. На изделия имеются все необходимые Лицензии, Экспертные заключения и Сертификаты РФ — это означает, что товары полностью соответствует показателям качества и требованиям безопасности для жизни людей и окружающей среды Российской Федерации.

Вместе с товаром мы отправляем Вам полный комплект документов,

в соответствии с Законом: Сертификат, Экспертное заключение, Инструкцию по сборке, Счет, Товарную накладную, Счет-фактуру, Паспорт изделия с гарантией и печатью.

ДОСТАВЛЯЕМ КАЧЕСТВЕННО И В СРОК

Мы отправляем товар не позднее 3-х рабочих дней после подтверждения заказа (или оплаты товара), но, как правило, на следующий день без дополнительных задержек.

При доставке по Москве и Московской области, водитель-экспедитор позвонит Вам за 30 минут до назначенного времени, чтобы Вы были готовы к встрече. Он обязательно выдаст Вам все необходимые документы, подтверждающие покупку, и… да, у него всегда найдется сдача! Перед оплатой Вы сможете проверить товар и убедиться в отсутствии повреждений.

При доставке в другие города России, мы проконтролируем отправку и сообщим Вам об этом.

Весь товар проходит предпродажную подготовку и проверку перед отправкой покупателю. Вы можете быть уверены, что при получении мобильной кабины Вы сможете сразу начать ей пользоваться.

Кабина поставляется в специальной упаковке, которая защищает содержимое при транспортировке, чтобы не было повреждений в пути и Вы получили товар в целости и сохранности.

МЫ ВСЕГДА НА СВЯЗИ

Остались вопросы? Вы всегда можете нам позвонить, заказать обратный звонок с сайта или написать свой вопрос в чате. Наши вежливые, внимательные, заботливые и компетентные девушки-менеджеры помогут в выборе современной кабины, а также в вопросах оплаты и доставки.

Телефон: 8 (495) 374-69-32

Туалетный модуль от компании «БиоРеструм»

Габаритные размеры, мм: 7600×2400×2800
Полезный размер, мм: 7400×2200×2150
Каркас: Швеллер 120*60*4 мм., проф. труба 80*80*3 мм., полоса 40*4 мм.
Кровля: Брус 50*100 мм., гидроизоляция Изоспан,
утепление мин. вата 100 мм., лист мет. 0,8 мм., загрунтованный.
Утепление стен: Пенополистирол 100 мм.
Пол: ДСП 25 мм.,брус 50*100 мм., гидроизоляция Изоспан,
утепление мин.
вата 100 мм., лист оцинкованный.
Отделка стен и потолка: Нержавеющая сталь 0,7 мм.
Покрытие пола: Алюминиевый лист «Квинтет»
Стены: сендвич-панель 100мм RAL
Двери входные: Мет. 2050*860 мм. — 2 шт., 2050*950 мм. — 1 шт.
Электрика: В к/к: светильник светодиодный 9 Вт. — 4 шт.,
3 выкл., 4 розетки 1-е, инфракрасный потолочный конвектор
0,8 кВт — 4 шт., вентилятор вытяжной 100 мм. — 5 шт., бокс с автоматами.
Сантехника: унитаз антивандальный нерж. сталь AISI 304 — 4 шт.,
умывальник антивандальный нерж. сталь AISI 304 — 4 шт.,
писуар антивандальный нерж. сталь AISI 304 — 3 шт.,
санитарный насос — 1 шт., разводка полипропиленовыми трубами,
приемный бак мет. 1,3 м3 — 2 шт., подающий бак ПВХ 1,5 м3 — 1 шт.
Комплектация: Держатель для туалетной бумаги — 4 шт., зеркало 300*300 мм. — 4 шт.
диспенсер для мыла — 4 шт.

Автономный модульный туалет М+Ж оптимальный

Наименование
Материал, свойства, размеры
Несущий каркасБлок-контейнер: 8,00 х 2,42 х 2,59 м
Нижняя рама швеллер 120 х 50 х 3
Верхняя рама стальной профиль специальный 185 х 85
Угловые стойки угловой профиль 170 х 150
Окраска каркасаАлкидное покрытие с фосфатом цинка PRIMALKID ZP 488
Декоративные элементыГнутые металлические фасонные элементы угловых стоек и верхней рамы, закрывающие стыки.
Полимерная окраска в цвет каркаса.
Внутренний каркасЛаги пола – стальной швеллер 100 х 50 х 3

Лаги потолка – брус 40 х 100

Внутренний каркас стен – брус 40 х 100

Наружная отделкаМеталлический профилированный лист С-8 с полимерной окраской.

Стандартные цвета: синий / серый / белый. RAL 5005 / 7004 / 9002

Дно контейнеров Металлический профилированный лист С-8 оцинкованный
Внутренняя отделкаСтеныЛДСП (бук / белое дерево / белая). Раскладка – металлический омега-профиль
ПотолокПанель ПВХ белая
Пол черновой ЦСП 16 мм
Пол чистовойЛинолеум износоустойчивый полукоммерческий, плинтуса ПВХ
Пол в тех. помещенииЛист стальной рифлёный 3 мм окрашенный
ГидроизоляцияВ санитарных (влажных) помещениях – наклейка износоустойчивого линолеума на основание, наклейка бортов линолеума на стены 10-20 см.
ТеплоизоляцияМинеральная вата. Стены/пол/потолок – 100/100/100 мм
ПароизоляцияПароизоляционная плёнка
Внутренние перегородкиПерегородки внутри контейнера каркасного типа. Утепление 50 мм. Материал отделки перегородок соответствует отделке стен.
Двери межкомнатныеБелые ЛДСП с ручкой и замком
Двери наружныеМеталлические усиленные двухлистовые противопожарные Valberg
ОкнаМеталлопластиковые, откидные, 1-камерные 0,5 х 0,5 м
Высота потолкаВнутренняя высота потолка – 2,23 м. Внешняя высота потолка – 2,59 м
ЭлектрикаВходная розетка, щит распределительный, автоматические выключатели. Разводка в кабель-канале: кабель 3 х 2,5 на розетки, кабель 3 х 1,5 на освещение
Розетки 220В двойные
ОсвещениеСветодиодные LED потолочные светильники
ОтоплениеКонвекторы электрические, настенные с регуляторами 1,5 кВт
ВентиляцияОсевые электрические вентиляторы Ф100
Автономное водоснабжениеЕмкость ПВХ 1500 л – 2 шт: емкость для воды, емкость канализационная (можно увеличивать объем емкостей)

Насос канализационный

Станция автоматической подачи воды

СантехникаУнитазы фаянсовые
Туалетные кабины (сантехнические перегородки)
Раковины со смесителем
Писсуары фаянсовые
Разводка по водеХГВ трубы полипропиленовые, муфты, обводы, шаровые краны, отводы, тройники, гибкие подводки, переходники, крепеж и т. д.
КанализацияТрубы 110/50/32, сифоны, гофры, муфты, переходники, отводы, обводы, тройники, заглушки, крепеж и т. д.
ВентиляцияОсевые электрические вентиляторы в санитарных помещениях
Общая крыша (дополнительная комплектация)Стропильная система деревянная (брус). Покрытие – кровельный металлический профилированный лист с полимерной окраской
Кровля контейнеров Покрыта оцинкованными стальными листами. Двойное фальцевое соединение кровельных картин. Малый скат кровли (2,5 см)

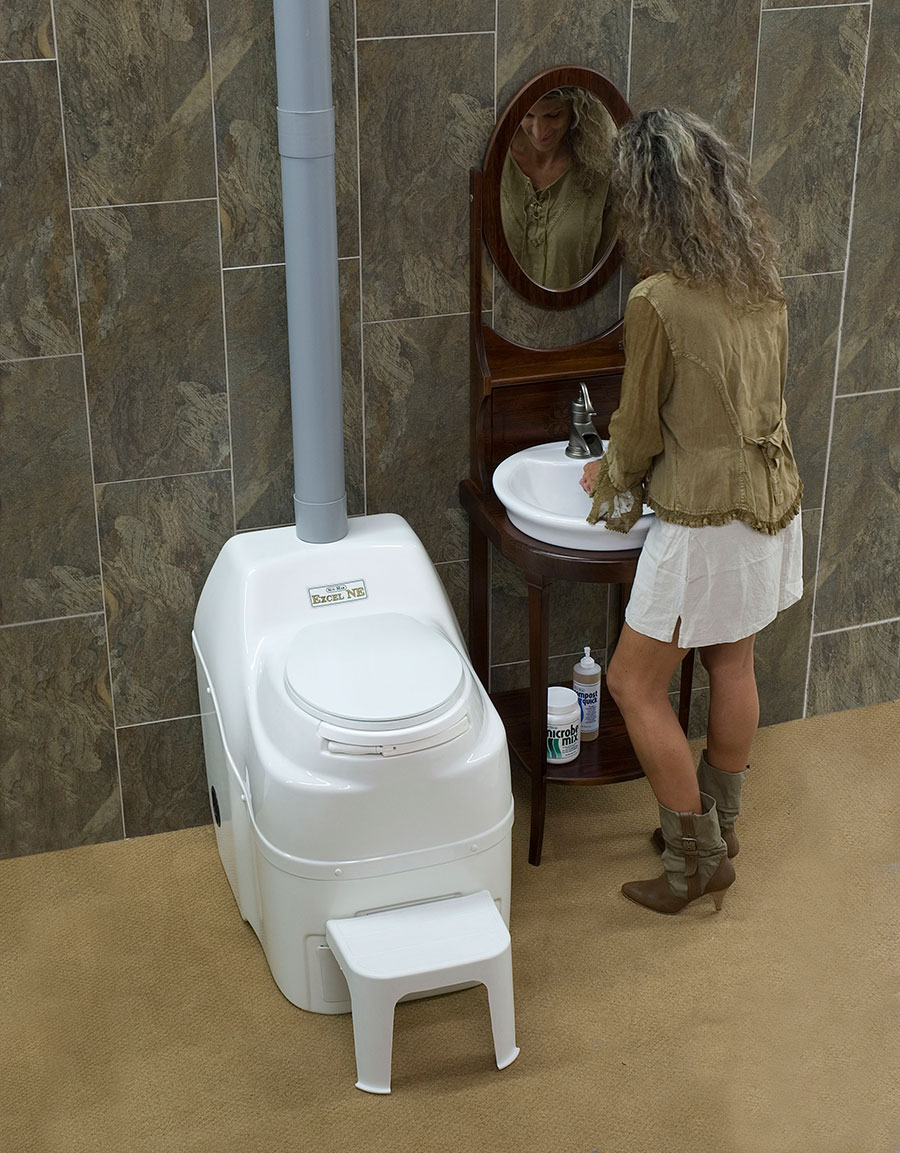

MullToa BioLet. Новейший автономный компостирующий туалет. Без воды, без химикатов, без запаха

MullToa

BioLet

Новейший автономный компостирующий туалет Без воды, без химикатов, без запаха!
ЗАПАТЕНТОВАНО

ЗАКОН ПРИРОДЫ И

BioLet:

Не все компостирующие туалеты одинаковы.
Туалеты BioLet, успешно работающие на рынке уже более 30 лет, являются самыми популярными компостирующими туалетами в мире, а также первыми подобными туалетами, прошедшими испытания в государственных и независимых лабораториях в Скандинавии, США и других странах мира. Компостирующие туалеты BioLet получили почётную награду — золотую медаль на Международной Выставке Изобретений в Женеве в Швейцарии — как лучшее изобретение года в области охраны окружающей среды. С тех пор компостирующие туалеты BioLet постоянно улучшаются нашими квалифицированными инженерами, а туалеты BioLet Komfort, тестированные и сертифицированные NSF International (знак качества самой авторитетной и уважаемой международной организации по сертификации в сфере безопасности и защиты здоровья населения), являются самыми передовыми на рынке. BioLet станет для Вас лучшим приобретением с точки зрения комфорта, охраны окружающей среды и финансовых затрат.

BioLet сотрудничает с Природой
Природа сама производит компостирование. В тёплую погоду естественные аэробные микроорганизмы, находящиеся в почве, перерабатывают листья, траву и органические остатки, превращая их в гигиеничный, безвредный компонент почвы — компост. Компост является источником питательных веществ для вновь прорастающих растений и удерживает влагу в почве. Садоводы во всём мире используют этот процесс, компостируя дворовые и садовые отходы и применяя компост как удобрение. BioLet соединяет этот естественный процесс с современной технологией для ускорения и оптимизации биологического разложения, испарения избыточной жидкости, устранения запаха и водяного пара, при этом представляя собой благовидное бытовое устройство, экономичное и простое в эксплуатации.

Это Просто!
Начальным этапом процесса является создание действующего компоста в смесительной камере. Через отверстие в сиденье туалета в смесительную камеру высыпается содержимое подходящей упаковки засыпки Сompost Starter, содержащей необходимую смесь органических веществ. Подсоединяется вытяжная труба, электрический шнур подключается к стандартной заземлённой розетке, и BioLet готов к использованию. Благодаря механическому смешиванию и аэрированию, материал становится пористым и его часть, превращенная в компост отсеивается в сборный поддон, так чтобы некомпостированная часть и сухая неиспользованная часть не смешивались. В моделях BioLet Mulltoa 20 и BioLet Mulltoa 60 мотор с микропереключателем автоматически включает смесители. В модели Mulltoa 10 миксеры управляются удобной ручкой при нескольких плавных поворотах после каждого использования. Небольшой нагреватель с регулируемым термостатом и эффективным вентилятором обеспечивают одновременно достаточное тепло и поток воздуха для сокращения экскрементов на 95%. Избыточная жидкость испаряется, в то время как внутри компоста поддерживается необходимо высокая для этого температура, благодаря работе вентилятора исчезает запах и поступает кислород для микроорганизмов. Сухие и значительно уменьшенные в объёме остатки, или компост, собранные в поддоне, могут быть безопасно добавлены в почву, где питательные вещества послужат росту новых растений. При временной эксплуатации на даче или в коттедже туалеты BioLet могут обслуживать до 6 человек с изредка допустимой перегрузкой. В случае постоянной эксплуатации в жилом доме, согласно сертификату Национального Фонда Санитарной Охраны, туалеты модели BioLet Mulltoa 60 могут обслуживать до 4 человек. Туалеты BioLet не повреждаются при морозах и не подвержены коррозии и ржавлению, так как все их составные части изготовлены из нержавеющей стали или высокопрочной пластмассы на основе полистирола.

Опорожняйте поддон только один раз в год!
Частота опорожнения поддона в конечном счёте зависит от использования и температуры окружающей среды, но при непостоянной эксплуатации на даче или в коттедже опорожнять поддон раз в год более, чем достаточно. За этот период времени экскременты и бумага полностью перерабатываются в полезный компост. Когда смесительная камера заполнена, просто снимите переднюю крышку сборного поддона, достаньте поддон, содержащий переработанный компост, и перемешайте его с почвой, где его питательные вещества станут источником роста новых растений. Благодаря BioLet вместо загрязнения почвы, океана, озёр и рек переработанные отходы возвращаются в почву, обогащая её.

BioLet! САМЫЙ ПРОДАВАЕМЫЙ КОМПОСТИРУЮЩИЙ ТУАЛЕТ В МИРЕ

BioLet — результат более 30 лет разработок в тесном контакте с потребителем.

Правильно выберите модель
Внешне BioLet выглядит как обыкновенный унитаз с современным дизайном, благодаря чему он легко вписывается в обстановку ванной комнаты. При выборе правильной модели вы должны учитывать две вещи: объём, а именно сколько человек будут пользоваться туалетом и будет ли он установлен в постоянно жилом помещении или в коттедже для временного пребывания. Также вы можете выбрать либо стандартную модель, где необходимо самостоятельно поворачивать ручку после каждого использования и регулировать термостат в зависимости от количества людей, пользующихся туалетом, либо выбрать модель BioLet Mulltoa 20, где это осуществляется автоматически. Всегда останавливайте свой выбор на модели с объёмом, превышающим необходимый, даже несмотря на то, что все модели могут справляться с некоторой допустимой перегрузкой. Во время использования туалета температура в помещении должна быть не менее +18 С. Когда вы уезжаете из дома, отключите туалет, температура в ванной комнате может опускаться ниже нуля, не нанося никакого вреда туалету. Потребление электроэнергии невысокое, поэтому стоимость эксплуатации тоже невысока. BioLet изготавливается из пластмассы на основе полистирола и из нержавеющей стали, поэтому он не повреждается при морозе и не подвержен коррозии. Благодаря его гладкому дизайну его легко поддерживать в чистом состоянии.

Запатентованный принцип рециркуляции тёплого воздуха и контролируемый термостат, который регулируется в зависимости от количества людей, пользующихся туалетом, значительно снижают эксплуатационные расходы. Вентилятор проталкивает тёплый воздух под и вокруг компоста, чтобы создать в нём оптимальную температуру для быстрого компостирования и испарения жидкости. Достаточное перемешивание компоста обеспечивает поступление необходимого количества кислорода для процесса компостирования.

BioLet Mulltoa 10

Модель BioLet Mulltoa 10 является основной моделью компостирующих туалетов BioLet. В то время как мы добавили автоматическое перемешивание к некоторым моделям, BioLet Mulltoa 10 имеет удобно расположенную ручку, которая поворачивается после каждого использования. Такая простая эксплуатация обеспечивает правильное перемешивание компоста и ускоряет деятельность микробов.BioLet Mulltoa 10 имеет всё необходимое для качественного компостирования. Как и все другие модели BioLet, модель Mulltoa 10 оборудована компостерной крышкой, которая скрывает материал и открывается автоматически при сидении. Ещё одна положительная особенность, разработанная эксклюзивно для BioLet, заключается в том, что имея сиденье высотой всего лишь 50см, BioLet Mulltoa 10 очень удобен в использовании и не имеет неудобных ступенек или скамеек, которые мешают детям и пожилым людям. Благодаря надёжной и проверенной временем технологии, BioLet Mulltoa 10 является хорошим приобретением для вас и приносит пользу окружающей среде.
Объём: рассчитан на 3-4 человек при использовании на даче
Потребление электроэнергии: 250 Вт/ч
Габаритные размеры: высота 66x ширина 55x глубина 74 см
Компост, находящийся в поддоне, легко достать и опорожнить.

BioLet Mulltoa 20

Изящный, полностью автоматический туалет BioLet Mulltoa 20 украсит собой любую ванную комнату, обладая привлекательным компактным дизайном и корпусом из прочной пластмассы на основе полистирола.  BioLet Mulltoa 20 оборудован двухлопастной мешалкой с режущими лезвиями, чтобы помогать разрезать туалетную бумагу и поддерживать компост однородным, наполненным воздухом. Объём: рассчитан на 4 человек при использовании на даче или на 2-3 человека в постоянно жилом помещении
Потребление электроэнергии: 350 Вт/ч
Габаритные размеры: высота 65x ширина 55x глубина 71 см

BioLet Mulltoa 60

BioLet Mulltoa 60 — новейший компостирующий туалет, устанавливающий высокую планку всем компостирующим туалетам в мире. Протестированный и одобренный Национальным Фондом Санитарной Защиты,BioLet Mulltoa 60 был признан самым надёжным компостирующим туалетом на рынке и значительно превзошёл все требуемые показатели. Его дизайн был отмечен как самый удобный для пользования среди всех компостирующих туалетов большой ёмкости. Как и все другие модели BioLet, модель Mulltoa 60 оборудована компостерной крышкой, которая скрывает материал и открывается автоматически.  BioLet Mulltoa 60 — лучший выбор для тех, кому нужен туалет большой ёмкости. Обладающая такой же автоматикой, как и BioLet Mulltoa 20, модель BioLetMulltoa 60 имеет компостирующую камеру на 40% больше.
Объём: рассчитан на 4-6 человек при использовании на даче или на 4 человека в постоянно жилом помещении
BioLet Mulltoa 60 оборудован трехлопастной мешалкой с режущими лезвиями, чтобы помогать разрезать туалетную бумагу и поддерживать компост однородным, наполненным воздухом, поплавковым переключателем, который управляет нагревателем, в случае когда обнаруживается избыточная жидкость, а также дополнительным нагревающим элементом на дне, что способствует испарению избыточной жидкости.
Модель BioLet Mulltoa 60 имеет запатентованную решётку сливного трапа, которую можно закрывать при опорожнении поддона для предотвращения падения компоста на дно туалета, а также сохраняет жидкость в компосте, чтобы поддерживать его во влажном состоянии. Потребление электроэнергии: 350 Вт/ч
Габаритные размеры: высота 66x ширина 65x глубина 81 см

Компостерная крышка, все модели BioLet оборудованы автоматической компостерной крышкой.

BioLet легко установить

BioLet легко установить Сделайте отверстие в потолке и крыше для вытяжной трубы. Протолкните наружную трубу в крепление на крыше и герметично закройте. Высыпьте содержимое упаковки засыпки в BioLet. (см. Инструкцию для засыпки). Подключите к заземлённой розетке.BioLet готов к использованию!
К вашему туалету BioLet прилагается простая и понятная инструкция, которая поможет вам на каждом этапе установки, эксплуатации и обслуживания компостирующего туалета BioLet

Ваш набор для установки включает:

4,4 м вытяжной трубы диаметром 55 мм (белая)
1,0м 110-милиметровой
1 гибкое крепление на крыше
1 пакет смеси засыпки
1 противомоскитная сетка

Туалеты BioLet превзошли предельные стандарты испытаний по гигиене, функциональности, вместимости, качеству материала и простоте использования.  BioLet — единственный автономный компостирующий туалет, одобренный государственными организациями здравоохранения, охраны окружающей среды и защиты прав потребителя в Скандинавии, где установлено наибольшее количество компостирующих туалетов!

BioLet выдержал предельные испытания по гигиене, функциональности, вместимости, качеству материала и простоте использования.

ГАРАНТИЯ: 2 года.
Компания сохраняет за собой право вносить изменения в дизайн и габаритные размеры.




Компостные туалеты | SFPUC

Что такое компостный туалет?

Компостный туалет, также известный как сухой туалет или безводный туалет, собирает жидкие и твердые человеческие отходы и перерабатывает их в компост (удобрения), который можно использовать для озеленения или утилизировать на очистных сооружениях. Это то, что отличает компостный туалет от традиционной надворной постройки, которая представляет собой просто защитную конструкцию, возведенную над ямой или ямой.  Неправильная установка и использование компостного туалета может негативно сказаться на здоровье населения. Кроме того, обратите внимание, что неправильное обращение с компостом и его использование могут иметь серьезные последствия для здоровья населения.

В то время как в некоторых компостных туалетах для транспортировки отходов может использоваться небольшое количество пены или воды, в целом компостные туалеты не требуют подключения к водопроводной или канализационной инфраструктуре. Если используется пена, обычно это биоразлагаемое мыло, которое служит для повышения комфорта пользователя, очистки и транспортировки отходов. Кроме того, для облегчения процесса компостирования к твердым отходам иногда добавляют наполнители, такие как опилки или листья.

Компостные туалеты также иногда называют биологическими туалетами, туалетами со смывом пеной или туалетами без канализации.

Существуют ли разные типы туалетов для компостирования?

Автономный компостный туалет

На рынке представлено множество брендов компостных туалетов, которые сильно различаются по конструкции системы, стоимости и требованиям к обслуживанию. На самом деле, унитазов для компостирования гораздо больше, чем у обычных туалетов. В туалетах для компостирования необходимо иметь сиденье для унитаза, а также постоянную вентиляцию, чтобы избежать проблем с запахом. Унитазы для компостирования обычно изготавливаются из пластика, керамики или стекловолокна и обычно состоят из двух основных компонентов — унитаза и резервуара для компостирования. Бак для компостирования часто включает вентилятор, чтобы помочь справиться с запахом.

Хотя все компостные туалеты работают практически одинаково, требования к стоимости и обслуживанию сильно различаются от продукта к продукту. Некоторым моделям требуется электричество и автоматические вентиляторы для работы, в то время как другие являются «пассивными» и не требуют электричества. Многие продукты используют солнечные батареи для обеспечения электричеством.

Важное различие — разница между автономными и централизованными системами. Автономные системы продаются как единое целое и обычно используются в сельских домах для одной семьи, поскольку они не могут обрабатывать большие объемы отходов.

Сравнение автономных и центральных (удаленных) компостных туалетов

В централизованной системе (также известной как удаленная система) туалет подключается к резервуару для компостирования, который обычно расположен ниже уровня земли. Централизованные системы могут обрабатывать больше отходов, чем автономные системы, и обычно устанавливаются в отдаленных районах для туристов и туристов.

При выборе модели туалета для компоста крайне важно выбрать модель, размер которой соответствует требованиям предполагаемого количества людей в день. Стандарт 41 NSF / ANSI сертифицирует компостные туалеты и аналогичные системы обработки для защиты здоровья и безопасности населения в отношении удержания жидкости, запахов и твердых конечных продуктов. Стандарт требует как минимум шести месяцев тестирования производительности, которое включает в себя расчетную нагрузку и стресс-тестирование, подходящее для трех классов продукции: жилой, коттеджный или дневной парк. Есть много моделей сертифицированных компостных туалетов, доступных для покупки.

Туалетные автономные модули от производителя в Москве ➽ Скидки!

МТ «Соло»

Специальный модуль, оборудованный низким въездным пандусом и опорными перилами. Внутри кабинка адаптирована под нужды лиц ограниченной мобильности, а расширенные габариты позволяют посещать кабинку людям с маленькими детьми, с колясками или багажом.

Туалетный модуль Стоимость при покупке партии, шт.
1шт от 2-х и более
МТ «СОЛО» автономный 720 000-00 договорная
сетевой 700 000-00 договорная
МТ «Дуэт»

Отличительной особенностью модуля является наличие полноценного служебного помещения для оператора-кассира.

Туалетный модуль Стоимость при покупке партии, шт.
1шт от 2-х и более
МТ «ДУЭТ» автономный 1 140 000-00 договорная
сетевой 1 100 000-00 договорная
МТ «Трио»

Три отдельные кабинки для посетителей, что оптимально при установке в парках и местах проведения массовых мероприятий.

Туалетный модуль Стоимость при покупке партии, шт.
1шт от 2-х и более
МТ «ТРИО» автономный 1 140 000-00 договорная
сетевой 1 110 000-00 договорная
МТ «Кубик»

Компактный модуль с одинаковыми линейными размерами каждой стороны. Идеален для размещения на ограниченной территории.

Туалетный модуль Стоимость при покупке партии, шт.
1шт от 2-х и более
МТ «КУБИК» автономный 1 140 000-00 договорная
сетевой 1 110 000-00 договорная
МТ «Сибирь»

Специальная разработка для эксплуатации в районах с суровым климатом. Благодаря системам обогрева и наличию тамбура использование модуля возможно при температуре до -39°C.

Туалетный модуль Стоимость при покупке партии, шт.
1шт от 2-х и более
МТ «СИБИРЬ» автономный 1 320 000-00 договорная
сетевой 1 300 000-00 договорная
МТ «Специальный»

Вместительный модуль, предусматривающий наличие 2-х кабинок для посетителей и углового отсека повышенной вместимости с низким въездным пандусом. Конструкция подразумевает возможность компоновки нескольких модулей, а также размещение с адаптацией под имеющуюся архитектуру.

Туалетный модуль Стоимость при покупке партии, шт.
1шт от 2-х и более
МТ «СПЕЦИАЛЬНЫЙ» автономный 1 440 000-00 договорная
сетевой 1 440 000-00 договорная
МТ «Секстет»

Модуль подлежит стационарной установке, оснащен сразу 6 отдельными кабинками с пропускной способностью до 90 человек в час.

Туалетный модуль Стоимость при покупке партии, шт.
1шт от 2-х и более
МТ «СЕКСТЕТ» автономный 1 630 000-00 договорная
сетевой 1 600 000-00 договорная

Учитывая сложившийся спрос, мы исключили из производственной программы следующие модели, которые не пользуются платежеспособным спросом на рынке.

МТ «Универсал»

Обладает повышенной пропускной способностью — 50 человек в час. Имеет разделение на мужское и женское отделения с установкой в них раковины и зеркала. В женском отсеке есть возможность размещения пеленального столика.

Туалетный модуль Стоимость при покупке партии, шт.
1шт от 2-х и более

МТ «Универсал»

автономный договорная
сетевой договорная
МТ «Курортный»

Нетривиальный внешний облик модуля позволяет органично вписать его в окружающую обстановку на пляже или на территории отеля, аквапарка.

Туалетный модуль Стоимость при покупке партии, шт.
1шт от 2-х и более

МТ «Курортный»

автономный договорная
сетевой договорная
МТ «Престиж»

Вариант для возможности компоновки из различных модулей, либо для размещения с адаптацией под определенное архитектурное решение. Имеет угловую конфигурацию и 3 отдельные кабинки для посетителей.

Туалетный модуль Стоимость при покупке партии, шт.
1шт от 2-х и более

МТ «Престиж»

автономный договорная
сетевой договорная

Включили в производственную программу новую разработку — модульный туалет МТ09 «Модерн», который рассчитан на большую вместимость по сравнению с большинством представленных на рынке ТМ.

МТ09 «Модерн»

Вместительный туалетный модуль, предусматривающий наличие 2-х отделений  для посетителей (мужской и женский), а также вспомогательное помещение — технический  отсек.

В мужском отделении располагаются 2 отдельные кабинки и 3 писсуара, а в женском отделении — 4 туалетные кабинки.

Туалетный модуль Стоимость при покупке партии, шт.
1шт от 2-х и более

МТ09 «Модерн»

автономный 1 950 000-00 договорная
сетевой 1 870 000-00 договорная

Цены указаны в рублях, с учетом НДС 20%.

Все кабины передаются покупателю по предоплате.

Особенности модельного ряда

«Эко-модули» от компании «Экосервис-Трейд» — это новейшая разработка, получившая широкую востребованность за счёт простоты монтажа, комфортабельности, универсальности и возможности полностью автономной работы.

Основой корпуса выступает сварной металлический каркас, который снаружи обшивается сэндвич-панелями и декорируется в зависимости от места установки.

Возможна установка вентилируемого фасада из блок-хауса и панелей из древесно-полимерного композита (ДПК). Снаружи возможно нанесение специальных надписей, рекламной продукции, а также оклеивание декоративной пленкой с любым изображением.
Каждая из моделей имеет свои особенности, что позволяет предлагать большой диапазон цен, и может дополняться комплектующими по индивидуальным требованиям.

Если у вас остались вопросы по производству или оформлению заказа, свяжитесь с нашим менеджером:

позвоните по телефону +7 (495) 775-00-33;

или отправьте заказ по электронной почте [email protected] ru;

или сделайте заказ через форму обратной связи:

Clivus Multrum

Clivus Multrum
Добро пожаловать на сайт Clivus Multrum – производителя компостирующих туалетов с 1939 г.
Более 20 000 компостирующих туалетов, установленных по всему миру: эта цифра подтверждает, что Clivus Multrum — очевидный лидер на рынке компостирующих туалетов.

Clivus Multrum — это автономный туалет, не нуждающийся в подсоединении к канализации и лишенный неприятных запахов. В нем не используются ни химикаты, ни тепло, ни вода, и он не производит загрязняющих сбросов. Он позволяет экономить до 60 000 литров воды в год из расчета на среднее домохозяйство и стоит гораздо меньше по сравнению с обычными системами обработки.

Принцип его работы основывается на одном из древнейших процессов в природе — органическом разложении. Clivus Multrum использует 100% естественные процессы — никаких химикатов!

Clivus Multrum предоставляет решения по установке компостирующих туалетов для частных домов, общественных зданий, офисов, а также для сооружений на открытом воздухе.



Туалеты с отводом мочи TROBOLO® — простые, самодостаточные и надежные

TROBOLO
® BilaBlœm

Очень компактный унитаз с отводом мочи с электрической вытяжной системой.

Рекомендуемая область использования
Дом и маленький домик, кемперы и фургоны

Подходит для
в помещении

Размеры в см (ВxГxШ)
47,5×43,5×31

Без запаха из-за
Электрическая выхлопная система

929,00 € вкл. НДС / вкл. доставка
(2-5 дней)

Посмотреть продукт

Автономная ванная Arctic Arctic | Puritan Arctic Equipment Company

Автономная ванная комната Arctic

Puritan Autonomous Arctic Bath — передвижная уборная, предназначенная для работы в Арктике с минимальным обслуживанием и продолжительной эксплуатацией.Разработанный специально для удовлетворения потребностей операторов Прудо-Бей, установка была усовершенствована на основе опыта эксплуатации, обеспечивая надежность, предотвращение замерзания и работу в горячем режиме. Полностью питаемый от Puritan Arctic Heat Generator AHG2000, обогрев и освещение поддерживаются без берегового питания или удаленного генератора, с минимальным расходом топлива и обслуживающим персоналом.

Детали конструкции шасси прицепа
  • Закрытый прицеп с цельной алюминиевой крышей. 12 футов x 8 футов x 97 дюймов в высоту
  • Внутренняя высота прицепа 7 футов 6 дюймов (от пола до потолка (без потолочной облицовки)
  • Двойные торсионные оси 3500 #
  • 225 / 75R15 Шины радиальные на стальных оцинкованных дисках
  • Шарнирно-сцепное устройство
  • Задние светодиодные фонари / стоп-сигналы IPO Стандартные светодиодные ленты Задние / стоп-сигналы или светодиодные фонари Упак.Эти огни будут гореть, когда ванная будет работать (независимо от тягача)
  • Отсекатель, аккумулятор и выключатель прицепа
  • 7-проводной кабель для прицепа и автомобильный штекер Arctic Flex
Помещение (санузел) Планировка
  • 24-дюймовое заднее «крыльцо» с алюминиевыми боковыми стенками и крышей. Пол «крыльцо» покрыт стальной перфорированной сеткой. Заднее крыльцо используется в качестве ветрозащиты при доступе к задней раздвижной двери
  • Светодиодный светильник крыльца, установленный на левой стороне арктической входной двери
  • 2 светодиодных прожектора с выключателем, установленным на стене крыльца
  • Прицеп-бокс разделен на две изолированные комнаты
  • Задняя комната (ванная), внешние размеры 8 ‘x 8’
  • Переднее помещение (инженерные сети), габариты 4х8 футов
  • Алюминиевая внешняя обшивка (клепанная)
  • Задняя ступенька на крыльцо с открытой решеткой для дренажа и удаления снега
  • Бесшовная алюминиевая крыша
  • Изолированная белая виниловая обшивка потолка (R18)
  • Утепленные боковые стенки
  • Сплошная перегородка.
  • Белый алюминиевый потолок в патио
  • Пол трейлера обеспечивает удержание> 110% всех жидкостей предприятия (включая топливо)
  • Внутреннее светодиодное освещение во всех комнатах
  • Задняя (ветрозащитная) Сдвижная дверь с замком
Детали оборудования и оборудования для туалета

Пуританская автономная арктическая ванная комната оборудована:

  • Туалетная
  • Писсуар
  • Бак для хранения пресной воды для наполнения и очистки
  • Доступные снаружи отверстия для наполнения и слива для всех резервуаров
  • Вода, необходимая для бачка унитаза, будет регулироваться 1-дюймовым шаровым краном, установленным на сливном отверстии бачка для хранения.Шланг с толстыми стенками ID 1 ”будет проложен так, чтобы войти в верхнюю часть бачка унитаза
  • .
  • Комнатный обогреватель с термостатическим управлением
  • Зеркало настенное, полка и плечики для ванной
  • Светодиодные потолочные светильники
Оборудование подсобных помещений

Подсобное помещение оборудовано одним (1) Puritan AHG 2000 «Lite» (арктический теплогенератор), аккумулятором 12 В и баком для дизельного топлива.

Puritan AHG2000 Arctic Теплогенератор

AHG2000 — это прочная, компактная вспомогательная система питания и обогрева, специально разработанная для автономной работы в арктических погодных условиях.

AHG2000 обеспечивает циркуляцию нагретого хладагента через генератор жидкого тепла Ventech, модель LHG600, и электроэнергию через установленный на двигателе генератор переменного тока 12 В 140 А, поддерживая полную работоспособность коммунальных предприятий 24/7.

Движение без смыва: неожиданное появление компостного туалета | Переработка

Если вы были на фестивале, уехали в отпуск в сельскую местность или провели какое-то время с экологичными людьми в последние несколько лет, вы, возможно, заметили небольшую революцию, происходящую в туалете по всей Великобритании.Для тех, кому переливание литров чистой питьевой воды в унитаз при каждом смывании кажется совершенно несовместимым с попытками защитить окружающую среду и замедлить климатические бедствия, компостные туалеты приобретают все больший смысл.

Идея проста: обращаться с отходами жизнедеятельности человека так же, как с другими органическими веществами — аналогично тому, как компостируются кухонные отходы.

В своем доме во Франции Дарен Ховарт, руководитель компании Groundhouse, которая поддерживает людей, строящих экологически чистую недвижимость, имеет туалет для компостирования.Жидкие отходы выводятся из его дома, фильтруются через заросли тростника в пруд, а затем используются для полива его грядки с овощами. Твердые вещества компостируются. Для своей семьи из четырех человек он опорожняет ведро каждые пару недель. «Это не имеет большого значения. Если у вас есть сад, нет причин, по которым вам не может быть сухого туалета. Вы сэкономите на счетах за воду и [получите] все выгоды от переработки — вы не создадите загрязненную воду, которую нужно очищать ». Он говорит, что мы единственное животное, которое намеренно смешивает воду с нашими собственными отходами.Это важно, говорит он, потому что «вы создаете такую ​​проблему с лечением, чтобы очистить эту воду. Это экологическое безумие ».

По неофициальным данным, люди все больше открываются для идеи компостирования туалетов. Фестиваль в Гластонбери начал охватывать их более широко в 2014 году, а в прошлом году их было больше 1000. «Перед входом стоит бочка с опилками и совками», — говорит Джейн Хили, менеджер по санитарии фестиваля. «Если ты собираешься просто погулять, тебе не нужно его принимать.Если вы собираетесь выбрать № 2, возьмите с собой совок и посыпьте [опилками] ». Большинство посетителей Гластонбери были в замешательстве по поводу туалетов — пожалуй, это самые чистые и самые приятные туалеты в отеле. «На фестивалях люди, как правило, привыкают не находиться в своей привычной зоне комфорта, когда дело доходит до туалета». Отходы собираются и компостируются на местной ферме. Затем он распространяется на другие фермы, в том числе обратно на ферму Worthy Farm в Гластонбери.

«Слово« отходы »не существует в природе», — говорит Фин Жордао, биолог и специалист по компостным туалетам из Центра альтернативных технологий в Поуисе, Уэльс, который был одним из ведущих защитников этой идеи в Великобритании. «Отходы — не подходящее слово для 21 века и экологического общества, которое мы пытаемся построить».

«Отходы — не подходящее слово для 21 века и экологического общества, которое мы пытаемся построить»… компостный туалет в Центре альтернативных технологий в Уэльсе. Фотография: Кейт Моррис / Алами

Когда Жордау (который использует местоимение «они») этой осенью посадил 70 деревьев на земле вокруг своего дома, они были удобрены «humanure» из унитаза для компоста. Жидкие отходы из туалета и умывальника по трубопроводу поступают на заросли тростника, где удобряют такие растения, как окопник, ирис и бархатцы болотные.Твердые частицы, присыпанные углеродсодержащими материалами, такими как опилки или древесная зола, наполнитель для кошачьих туалетов или кокосовая койра, собираются в ведро и каждые несколько недель выгружаются в компостную кучу. Разве это не ужасно пахнет? Нет, говорит Жордау, «пахнет перегноем, как лесная подстилка. Это грибок, запах листвы.

Улучшение санитарии спасло миллионы людей от угрозы холеры, дизентерии и многих других болезней. По оценкам Всемирной организации здравоохранения, 2 миллиарда человек не имеют доступа к туалетам или уборным, и более 430 000 человек ежегодно умирают от диареи, вызванной плохими санитарными условиями.Еще миллионы умирают или страдают от других болезней и состояний, включая кишечные глистные инфекции и болезни, вызывающие слепоту. Чистую и безопасную очистку воды нельзя воспринимать как должное.

Но экологические издержки растут. В Великобритании на смыв туалета приходится почти треть потребления воды домохозяйствами. Мы используем воду питьевого качества в наших туалетах, а затем тратим энергию и ресурсы на ее очистку. На очистку воды приходится около 1% парниковых газов в Великобритании.

В недавней статье на сайте научных новостей JSTOR Daily описывается, как до создания эффективной канализационной сети в Европе улицы были заполнены зараженной грязью, потому что никто не понимал ценности человеческого компоста. Пахотные земли в Европе были богатыми и плодородными. Напротив, в Японии, где земля была менее плодородной, гуманистическая или «ночная почва» ценилась так высоко, что, когда цена взлетела, вспыхнули споры о том, кто имел право ее собирать. В Осаке, пишет Лина Зельдович, куда в город заходили лодки для сбора ночной почвы, «домовладельцы имели права на твердые отходы своих арендаторов.Некоторые отчаявшиеся фермеры прибегли к воровству человеческих фекалий.

Наши сельскохозяйственные почвы истощены и зависят от искусственных удобрений, поэтому «твердые биологические вещества» — после того, как переработанные отходы жизнедеятельности человека были переименованы, — могут стать еще более ценными.

Водные компании Великобритании перерабатывают более 1 миллиона тонн отходов в твердые биологические вещества для использования в сельском хозяйстве. Но это строго контролируется законодательством из-за опасений по поводу загрязнения тяжелыми металлами (через промышленные сточные воды) и фармацевтическими продуктами.«Прямо сейчас мы смываем наши человеческие отходы в водоочистные сооружения, и очень трудно вывести все питательные вещества, смешав их с огромным объемом сточных вод», — говорит Абрахам Ноэ-Хейс, директор по исследованиям. в Институте богатой Земли в Браттлборо, штат Вермонт. «Если мы сможем отделить отходы жизнедеятельности человека у источника, мы сможем восстановить питательную ценность как ресурс».

Богато фосфором… сотрудник заполняет аппликатор мочи в Институте богатой Земли в Браттлборо, штат Вермонт. Фотография: Институт Богатой Земли

Ноэ-Хейс больше всего интересуется переделкой мочи.«Вот где большая часть удобрений». Моча особенно богата фосфором, жизненно важным компонентом промышленных удобрений, которые в настоящее время добывают из фосфоритов, ограниченного ресурса, поэтому сосредоточение внимания на жидких отходах — хороший первый шаг. «Мочу легче собирать, транспортировать, хранить и обрабатывать», — говорит он. Твердые отходы необходимо обрабатывать в течение длительного периода, прежде чем их можно будет использовать.

Но может ли весь город перейти на компостные туалеты? Ноэ-Хейс говорит, что можно использовать туалеты для сбора мочи.Он работал над проектом в Браттлборо, где «есть несколько человек, которые установили на постоянной основе туалеты с отводом мочи. Мы приезжаем два раза в год, собираем [мочу] и доставляем ее в центр обработки, где пастеризуем и раздаем фермерам, которые используют ее в основном для выращивания сена. Люди сами используют его в своих садах ». С точки зрения изменения отношения людей к туалетным отходам отведение мочи «на самом деле не является очень большим препятствием. Мы очень положительно на это отреагировали.”

Мартин Дойл — менеджер по продажам безводных туалетов WooWoo. Раньше его основным рынком были места, где не было водопровода или канализации — например, поля для гольфа или участки, — но он говорит, что за последние два года спрос со стороны людей, заинтересованных в установке такого туалета в своих домах, увеличился. экологические причины. «Впервые в строительных нормах [от 2010 года] указано, что компостные туалеты могут использоваться вместо туалетов со смывом. Так что нет никаких юридических препятствий для отказа от туалета со смывом », — говорит он.Если не смешивать жидкие и твердые отходы, «фекалии становятся относительно сухими и поэтому пахнут гораздо хуже, чем люди думают. И объем меньше, чем люди могут себе представить. Я полностью понимаю, что некоторым людям будет неудобно [опорожнять свои ведра], но это настолько просто, насколько это возможно. Затем содержимое туалета можно компостировать дома. Через 12 месяцев у вас будет питательный компост, который можно использовать как угодно ».

Биолог Фин Жордау сажает дерево in humanure в Центре альтернативных технологий в Повисе.Фото: Центр альтернативных технологий

В настоящее время, по словам Жордау, компостные туалеты «не подходят для большинства людей». Но они могут быть однажды.

Дэвид Тейлор, изготовитель круглого леса для экологического строителя Тая Прена, создал для клиентов три компостных туалета. Все они были в надворных постройках, но он может представить себе день, когда даже в городских жилищах можно будет компостировать человеческие отходы.

«Человеческое вещество может быть собрано [жителями] многоквартирного дома перед тем, как его вывезти на тележку и компостировать, или оно может быть переработано в метановом котле, и эта энергия может быть использована внутри самого здания», — говорит Тейлор. «Одна из интересных вещей в использовании системы туалета для компостирования — это то, что вы замыкаете этот цикл. Мы, жители Запада, придерживаемся разнообразной диеты, которая содержит много минералов и витаминов, большая часть которых извлечена из почвы. В настоящий момент мы добавляем все это в свежую, чистую питьевую воду, которая прошла серьезный промышленный процесс. Мы загрязняем питьевую воду, сокращая круговорот питательных веществ, возвращающихся в почву, и производим плодородные земли для роста.

В эту статью были внесены поправки 9 декабря 2019 года, поскольку в более ранней версии упоминался хумус, когда имелся в виду гумус.

Детский туалет Туалет Писсуар Горшок Ступенька Очень большой унитаз Утолщенный возвышающийся дизайн Тип ящика Выращивание автономного туалета 1-6 лет — Зеленый 106: Детский


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
  • Наш горшок эргономичен и создан для того, чтобы ваш ребенок чувствовал себя комфортно.Благодаря гладким бокам и высокой поддержке спины ваш ребенок чувствует себя комфортно и получает поддержку при использовании горшка.
  • Горшок изнутри можно вынуть из основного блока и перелить в унитаз. Крышка помещает все внутрь
  • Благодаря забавному дизайну, удобному для детей, приучение к горшку доставляет удовольствие как мальчикам, так и девочкам.
  • Нижняя резиновая прокладка предотвращает скольжение и перемещение чаши во время использования и оснащена устройством для промывания жидкости для предотвращения случайного разбрызгивания.
  • Изготовлен из экологически чистых материалов, не содержит вредных веществ, подходит для детей.
› См. Дополнительные сведения о продукте

Роботы наконец научились убирать ванную комнату

Робот, разработанный Asimov Robotics для распространения информации о коронавирусе, держит поднос с масками для лица и дезинфицирующим средством. Фото: Sivaram V / Reuters

С тех пор армия автоматов была развернута по всему миру, чтобы помочь с кризисом: они наблюдение за пациентами, дезинфекция больниц, доставка родов и помощь медицинским работникам, работающим на переднем крае, в сокращении их воздействия вируса. Не все роботы работают автономно — многие из них фактически требуют непосредственного контроля со стороны человека, а большинство из них ограничивается простыми повторяющимися задачами. Но производители роботов говорят, что опыт, накопленный ими во время пробного развертывания, сделает их будущие машины более умными и способными.Эти фотографии показывают, как роботы помогают нам бороться с этой пандемией и как они могут помочь в борьбе со следующей.

ДРОИД КОМАНДА

Фото: Клемент Увирингийимана / Reuters

Отряд роботов служит первой линией защиты от передачи вируса от человека к человеку в медицинском центре в Кигали, Руанда. Пациенты, входящие в учреждение, проверяют свою температуру с помощью аппаратов, которые оснащены тепловизионными камерами на головах.Разработано UBTech Robotics, в Китае, роботы также используют свой отличительный внешний вид — они напоминают персонажей из фильма «Звездные войны» — чтобы привлечь внимание людей и напомнить им о необходимости мыть руки и надевать маски.

Фото: Клемент Увирингийимана / Reuters

СКАЗАТЬ «AAH»

Чтобы ускорить При тестировании на COVID-19 группа датских врачей и инженеров из Университета Южной Дании и компании Lifeline Robotics разрабатывает полностью автоматизированного робота для взятия мазков.Он использует компьютерное зрение и машинное обучение для определения идеального целевого места внутри горла человека; затем роботизированная рука с длинным тампоном протягивает руку, чтобы взять образец — и все это делается с быстротой и последовательностью, с которой люди не могут сравниться. На этой фотографии один из создателей, Эсбен Остергаард, рискует своей шеей, чтобы продемонстрировать безопасность робота.

Фото: Университет Южной Дании

ГЕРМ ЗАПЕР

После того, как шесть врачей заразились коронавирусом, больница Сассарезе на Сардинии, Италия, ужесточила меры безопасности. Он также ввел роботов. Машины, разработанные UVD Robots, используйте лидар для автономной навигации. Каждый бот несет в себе массив мощных коротковолновых ультрафиолетовых лучей C, которые уничтожают генетический материал вирусов и других патогенов после нескольких минут воздействия. Сейчас наблюдается всплеск спроса на роботов для УФ-дезинфекции, поскольку больницы по всему миру используют их для стерилизации отделений интенсивной терапии и операционных.

Фото: UVD Robots

РАБОЧИЕ ОШИБКИ

В медицинских учреждениях идеальная роль роботов — брать на себя повторяющиеся обязанности, чтобы медсестры и врачи могли тратить свое время на выполнение более важных задач.В Третьей народной больнице Шэньчжэня в Китае робот по имени Aimbot едет по коридорам, соблюдая правила использования масок и социального дистанцирования, а также распыляя дезинфицирующее средство. В больнице недалеко от Остина, штат Техас, робот-гуманоид, разработанный Diligent Robotics, приносит припасы и доставляет их в палаты пациентов. Он без устали повторяет эту задачу днем ​​и ночью, позволяя персоналу больницы проводить больше времени, общаясь с пациентами.

Фото слева: Diligent Robotics; Справа: UBTech Robotics

ДОКТОР В

Медсестры и врачи в больнице Circolo в Варезе на севере Италии — наиболее пострадавшем регионе страны — используют роботов в качестве аватаров, что позволяет им круглосуточно проверять состояние своих пациентов, сводя к минимуму воздействие и сохраняя защитное снаряжение.Роботы, разработанные китайской фирмой. Sanbot оснащены камерами и микрофонами, а также могут получать доступ к данным пациента, таким как уровень кислорода в крови. Роботы телеприсутствия, изначально разработанные для офисов, становятся неоценимым инструментом для медицинских работников, которые лечат очень заразные заболевания, такие как COVID-19, снижая риск заражения патогеном, с которым они борются.

..»> Фото: Мигель Медина / AFP / Getty Images

ПОМОЩЬ ВЫШЕ

Фото: Zipline

Власти нескольких стран пытались использовать дроны для обеспечения соблюдения правил изоляции и социального дистанцирования, но эффективность таких мер остается неясной.Лучше использовать дроны для доставки. В Соединенных Штатах стартап Zipline развернул свой автономный самолет с неподвижным крылом, чтобы соединить два медицинских учреждения на расстоянии 17 км друг от друга. Для сотрудников медицинского центра Хантерсвилля в Северной Каролине маски, халаты и перчатки буквально упали с небес. Есть надежда, что дроны, подобные Zipline, однажды смогут доставлять другие виды критически важных материалов, транспортировать образцы для испытаний и распространять лекарства и вакцины.

Фотографии: Zipline

СПЕЦИАЛЬНАЯ ПОСТАВКА

Это не совсем роботизированный захват, но улицы и тротуары десятков городов по всему миру увидели распространение торопливых колесных машин. Роботы-доставщики сейчас пользуются большим спросом, поскольку онлайн-заказы продолжают стремительно расти.

В Гамбурге Шестиколесные роботы, разработанные Starship Technologies, перемещаются с помощью камер, GPS и радаров, чтобы доставлять продукты покупателям.

Фото: Christian Charisius / Picture Alliance / Getty Images

В Медельине, Колумбия, стартап под названием Раппи развернул парк роботов, построенный Kiwibot, чтобы доставить еду на вынос людям, находящимся в изоляции.

Фото: Хоакин Сармьенто / AFP / Getty Images

Китая JD.com, одна из крупнейших в стране компаний электронной коммерции, использует 20 роботов для транспортировки товаров в Чанша, провинция Хунань; Каждый автомобиль имеет 22 отдельных отсека, которые клиенты открывают с помощью аутентификации по лицу.

Фотографии: TPG / Getty Images

ЖИЗНЬ ЧЕРЕЗ РОБОТЫ

Конечно, роботы не могут заменить реальное человеческое взаимодействие, но они могут помочь людям почувствовать себя более связанными в то время, когда встречи и другие социальные мероприятия в основном приостановлены.

В Остенде, Бельгия, ZoraBots привезла одного из своих роботов высотой по пояс, оборудованного камерами, микрофонами и экраном, в дом престарелых, что позволило жителям, таким как Йозеф Гоуи, виртуально общаться с близкими, несмотря на запрет на личные посещения.

Фото: Yves Herman / Reuters

В Маниле около 200 старшеклассников по очереди «телепортировались» в высокого колесного робота, разработанного школьным клубом робототехники, чтобы выйти на сцену во время выпускной церемонии.

Фото: Эзра Акаян / Getty Images

И хотя японский зоологический парк Тиба был временно закрыт из-за пандемии, в зоопарке использовался автономный роботизированный автомобиль под названием RakuRo, оснащенный камерами с обзором на 360 градусов, чтобы предлагать виртуальные туры детям, находящимся на домашнем карантине.

.»> Фото: Томохиро Осуми / Getty Images

СТРАЖНЫЕ РОБОТЫ

Офисы, магазины и медицинские центры внедряют роботов в качестве исполнителей нового кода коронавируса.

В больнице Фортис в Бангалоре, Индия, робот по имени Mitra использует тепловизионную камеру для предварительного обследования пациентов.

Фото: Манджунат Киран / AFP / Getty Images

В Тунисе полиция использует похожего на танк робота для патрулирования улиц своей столицы, Туниса, проверяя, есть ли у граждан разрешение выходить на улицу в часы комендантского часа.

Фото: Халед Насрауи / Picture Alliance / Getty Images

А в Сингапуре парк Бишан-Анг Мох Кио устроил Найдите робота-собаку, разработанного Boston Dynamics для поиска нарушителей социального дистанцирования.Спот не будет лаять на них, а скорее проиграет записанное сообщение, напоминающее посетителям парка, чтобы они держались на расстоянии.

Фото: Рослан Рахман / AFP / Getty Images

Эта статья опубликована в октябрьском выпуске 2020 года под заголовком «Как роботы стали незаменимыми работниками».

Как работает проект Фонда Билла Гейтса «Изобрести туалет заново»

НИКОЛАС АСФУРИ (NICOLAS ASFOURIGetty Images

)

Сегодня в Пекине Билл Гейтс выступил на конференции с фантастическим названием: Reinvented Toilet Expo.Основатель Microsoft взял с собой на кафедру запечатанную банку с человеческими фекалиями, сообщает BBC News. Гейтс, как сообщается, указал на банку с фекалиями и сказал, что она может содержать «целых 200 триллионов ротавирусов… 20 миллиардов бактерий Shigella и 100 тысяч яиц паразитических червей».

Уловка Гейтса была задумана, чтобы привлечь внимание к потребности в санитарных, автономных туалетах, которые могут удалять вредные побочные продукты из человеческих отходов, что помогает остановить распространение болезней среди двух миллиардов человек, не имеющих доступа к чистой санитарии. .На выставке, которая стала кульминацией инициативы Фонда Билла и Мелинды Гейтс под названием «Изобрести туалет», были представлены 20 дизайнов туалетов, разработанных компаниями со всего мира, в большинстве из которых использовались умные инженерные решения для безопасного разделения твердых и жидких отходов без запаха.

Шнек Архимеда поднимает твердые отходы наверх, превращает их в гранулы и сжигает.

Как работают эти туалеты? Чем автономный, убивающий болезнетворные микроорганизмы туалет без запаха за много миль от ближайшей канализационной трубы отличается от обычного туалета?

Один из ведущих проектов, который, как сообщается, получил поддержку Фонда Гейтса, был разработан учеными и инженерами из Университета Крэнфилда и получил две высшие награды на церемонии вручения наград Международной ассоциации водных ресурсов за инновации в области продуктов в Токио в сентябре 2018 года.Он называется нано-мембранным туалетом, и в нем используется великолепная серия шестерен, винтов и удерживающих камер для разделения, очистки и хранения отходов.

Этот контент импортирован с YouTube. Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Во-первых, после того, как пользователь завершил свою работу и опустил сиденье, шарнир сиденья поворачивает серию шестерен, которые открывают дно чаши и сжимают ее без воды, эффективно «смывая» ее.

Отходы теперь внизу, в сборном баке. Шнек Архимеда поднимает твердые отходы наверх, где они превращаются в сухие гранулы и отправляются в камеру сгорания. Раз в неделю можно удалять пепел и выбросить.

Университет Крэнфилда / Фонд Билла и Мелинды Гейтс

Моча тем временем очищается, очищается и помещается в камеру хранения под ступеньками в передней части унитаза.Согласно веб-сайту Nano Membrane, его можно использовать для полива и уборки на открытом воздухе.

Это всего лишь один из способов изобрести туалет заново. В целом Фонд Гейтса инвестировал около 200 миллионов долларов в проекты, связанные с чистыми отходами и санитарией, и вложил немного денег в каждый из двадцати туалетов, представленных в Пекине. Выставка была проведена в партнерстве с Китайским советом по развитию международной торговли и Китайской международной торговой палатой.

Райан Д’Агостино Райан Д’Агостино является редакционным директором Projects at Hearst, а ранее работал главным редактором Popular Mechanics и редактором статей в Esquire.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Краткий обзор устройств для чистки туалетов и их применимости в общественных туалетах в развивающихся странах

Оборудование для чистки туалетов в патентной литературе

Различные изобретатели предложили несколько конструкций щеток для чистки туалетов.В котором конструкции, предложенные Mayberry (1982), Miller (1983), Dolah (2001) и Moss (2005), стоят особняком, поскольку эти щетки имеют электрический привод или имеют какие-то механизмы для распределения чистящих средств. Иегуда и др. выдвинул дизайн комбинированного устройства для чистки унитаза, которое можно использовать в качестве поршня для захвата и удаления предметов, которые могут засорить выходное отверстие унитаза, а также в качестве щетки для чистки унитаза (Yehuda and Lebenhartz 2016).

В 1997 году Federico et al. Предложили конструкцию устройства для чистки туалета с чистящей подушечкой.(1997). Устройство выполнено из пластика, имеет рукоятку со спусковым крючком с одной стороны и пару захватных губок с другой стороны. При этом одна губка зафиксирована (верхняя), а другая (нижняя) шарнирно поворачивается для перемещения в направлении (закрытие) или от (открывание) от / к фиксированной губке при нажатии на спусковой крючок. Чистящая салфетка из биоразлагаемой бумаги также является частью дизайна. Подушечка имеет двойные стенки, двойную оболочку с центральным слоем, называемым «язычком». Стенки прокладки содержат сухие моющие средства. Пользователь берет ручку устройства и нажимает на спусковой крючок, слегка перемещая нижнюю челюсть вниз, чтобы открыть челюсть. Теперь зажимные губки можно вставить в чистящую подушку, а затем отпустить спусковой крючок. Это позволяет зажимать захватные губки на язычке чистящей подушки. Теперь подушку можно смочить, а унитаз можно очистить, протерев подушечкой ее поверхность. Как показано на рис. 1, устройство имеет изгиб в 15 градусов между ручкой и его кончиком, что позволяет чистящей подушке достигать внутренней поверхности кишечника. Несмотря на то, что с помощью этого устройства можно мыть большинство внутренних углов туалета, процесс очистки может потребовать столько же времени и усилий, что и ручной туалетный ершик.

Рис. 1

Иллюстрация использования устройства, предложенного Federico et al. для чистки унитаза (Federico and Gabella 1997)

Еще одна система очистки унитаза была предложена Yu в 1998 году, которая может автоматически очищать сиденье унитаза до или после использования туалета (Yu 1998). Система, как показано на рис. 2, состоит из вращающегося в горизонтальном направлении сиденья унитаза, расположенного наверху унитаза, вместе с двигателем и передаточным механизмом для поворота сиденья унитаза в горизонтальном направлении. Щетка, прикрепленная к другому двигателю, используется для очистки сиденья унитаза во время его вращения, а выпускная трубка для воды используется для разбрызгивания воды на щетку с целью очистки. Также имеется бак для сточной воды, чтобы удерживать воду, падающую с подвижного сиденья после очистки. В конструкции также предусмотрена электрическая сушилка для сушки влажного сиденья унитаза после очистки. Чтобы начать процесс очистки, цепь управления активируется с помощью переключателя или инфракрасного датчика.После активации сиденье унитаза перемещается горизонтально назад к щели между сливным баком и туалетным комодом с использованием связанных механизмов. Под сиденьем унитаза по обе стороны от вертикальных стенок есть пара стоек. Эти стойки входят в зацепление с шестерней, прикрепленной к двигателю, и, следовательно, при вращении двигателя сиденье унитаза также поворачивается в горизонтальном направлении. Затем схема управления включит второй двигатель, который будет вращать щетку по верхней поверхности сиденья унитаза. На щетку будет орошаться вода, а также предусмотрено устройство для дозирования химикатов для подачи антисептиков или отдушек к этому водовыпускному отверстию. Сточная вода после очистки собирается в бак для сточной воды, расположенный прямо под щеткой для очистки. Затем включают электрическую сушилку, чтобы высушить влажное сиденье унитаза. Когда сиденье унитаза совершает один полный оборот, цепь управления прекращает свою работу, останавливая все процессы очистки и связанные с ней процессы, а затем переходит в режим ожидания.Несмотря на то, что система тщательно очищает сиденье унитаза, наличие механизмов поворота сиденья по горизонтали усложняет конструкцию. Более того, для установки этой системы требуется серьезная модификация существующего унитаза, или туалетные комоды должны быть коммерчески доступны с этой системой очистки, предварительно закрепленной на них, что увеличивает фактор стоимости в обоих случаях. Такая система недоступна для использования в общественных туалетах в развивающихся странах, поскольку каждый туалетный комод в туалетном комплексе должен быть оборудован одной такой системой очистки.

Рис. 2

Конструкция системы очистки туалета по предложению Ю. вид сбоку; b вид сверху; (Yu 1998)

На рисунке 3a показано другое устройство, предназначенное для автоматического мытья, дезинфекции и сушки сиденья унитаза, предложенное Sadegh et al. (1999). Устройство состоит из шарнирно соединенной крышки сиденья унитаза с тремя независимыми трубками для подачи воды и горячего воздуха. Он также состоит из сиденья унитаза, водосборника и блока управления. На рис.3b, c, можно заметить, что есть две водяные трубки с небольшими отверстиями, расположенные на внутреннем и внешнем краях крышки сиденья унитаза, чтобы вода могла достигать и полностью вымыть все участки сиденья унитаза. Третья трубка, по которой проходит горячий воздух, расположена на среднем ободе и имеет большие отверстия для правильной сушки сиденья. Вода после очистки сиденья будет собираться в средствах сбора воды, расположенных на внешнем крае сиденья, и собранная вода будет сливаться в кишечник унитаза через трубки, предусмотренные, как показано на рис. 3c. В конструкции предусмотрены положения, позволяющие избежать разбрызгивания воды из сиденья унитаза на пол во время уборки. Открытие и закрытие сиденья унитаза может быть автоматизировано с помощью двигателя, управляемого блоком управления. Весь процесс очистки также контролируется блоком управления, в котором процесс очистки начинается либо нажатием кнопки, либо срабатыванием фотодатчика / бесконтактного переключателя, предусмотренного, когда крышка сиденья закрыта.

Рис. 3

a Конструкция устройства для автоматической очистки туалета, изобретенного Садегом и др.; b крышка сиденья унитаза вид снизу; c Увеличенная часть внешнего края сиденья унитаза в закрытом положении (Sadegh et al. 1999)

Устройство менее сложно по сравнению с устройством, предложенным Ю, так как оно не имеет каких-либо движущихся механизмов для очистки . Одним из основных ограничений конструкции является то, что внутренняя часть обода не может быть очищена, образуя мертвую зону. Как упоминалось для предыдущей системы, необходимо установить несколько таких устройств, чтобы реализовать эту схему очистки в многоквартирном общественном туалете.Аналогичное устройство было предложено Пеллати (2004). Изобретатель утверждает, что конструкция является конструктивно простой, поскольку способ подачи дезинфицирующей жидкости и горячего воздуха был упрощен по сравнению с предыдущими конструкциями. Это приводит к повышению эффективности и простоте сборки и обслуживания устройства. Устройство также способно очищать мертвые зоны кольца сиденья унитаза. Конструкция устройства с минимальным энергопотреблением для чистки сиденья унитаза была предложена Blatz et al.(2004). Устройство включает в себя соответствующие механизмы и мобильное устройство для очистки, которое можно перемещать по верхней поверхности сиденья унитаза, используя силу воды.

Ermini (2006) разработал конструкцию самоочищающегося сиденья для унитаза, которое показано на рис. 4. Оно состоит из кольцевого сиденья, расположенного над унитазом, на котором будет сидеть пользователь. В задней части сиденья, рядом со стенкой, рядом с / под обычным резервуаром для промывки воды, имеется коробчатая конструкция, несущая множество форсунок.Кожух над коробчатой ​​структурой включает электронные схемы для управления работой этих форсунок на основе состояния датчика, предусмотренного в ней, для обнаружения присутствия пользователя. Когда датчик запускает цепь, активируются водяные и газовые контуры, расположенные внутри корпуса. В результате сначала верхняя поверхность сиденья промывается дезинфицированной водой через форсунки, а затем подается горячий воздух для сушки поверхности. Сиденье для унитаза имеет конструкцию с проходом по внешнему краю сиденья.Сточная вода после мытья верхней поверхности сиденья будет стекать в этот проход, не разбрызгивая воду на пол. Эта вода будет стекать в унитаз через канал, соединяющий внешний край и внутренний край сиденья унитаза. Подобное устройство было предложено Доррой, которое состоит из кожуха сиденья, по крайней мере, по одному выпускному отверстию для каждой подачи воды и газа, мотопомпы для создания потока воды из источника воды к выпускному отверстию и воздуходувки (Dorra 2016). Выходы для воды и газа расположены на задней части сиденья унитаза.Крышка сиденья сконструирована таким образом, что в закрытом состоянии вода выходит через выпускное отверстие, а воздух, продуваемый вентилятором, позволяет этой воде течь от заднего конца к переднему концу сиденья унитаза. Это обеспечивает чистку всей верхней поверхности сиденья. Сиденье также включает в себя множество источников ультрафиолетового (УФ) света, которые могут излучать ультрафиолетовый свет после ополаскивания и продувки воздухом для антимикробной дезинфекции сиденья унитаза. Для установки устройств, предложенных Ermini и Dorra, требуется модификация инфраструктуры существующих туалетов, и эти устройства предназначены для установки на один туалетный комод.

Рис. 4

Дизайн самоочищающегося сиденья унитаза, предложенный Ermini (2006)

Graves et al. (2009) предложили конструкцию устройства для чистки унитаза, как показано на рис. 5а, которое может очищать сиденье унитаза без распыления воды и осушения воздухом. Изобретатели заявляют, что конструкция устройства менее сложна, дешевле и устройство может быть закреплено на существующем туалетном комоде без каких-либо модификаций инфраструктуры. Устройство, сиденье, шарнирно закреплено на туалетном комоде между имеющейся крышкой унитаза и краем унитаза.Есть две педали управления, одна из которых используется для опускания и подъема сиденья с помощью поворотного привода с двигателем. Как показано на фиг. 5b, c, седло имеет овальную форму, имеющую верхнюю часть, нижнюю часть и полость между ними. Внутри полости находится устройство, в котором используется двигатель со шкивом и несколькими шкивами, расположенными на расстоянии друг от друга, которые соединены посредством непрерывного петлевого ремня. В нижней части сиденья имеется направляющая, и на обоих концах направляющей имеются стопоры, которые могут быть датчиками тактильного переключателя.Приводное приспособление прикреплено к ремню и приводится в движение ремнем, который будет направляться по ранее упомянутой направляющей. Теперь, когда двигатель включен, ремень приводится в движение, и приводное приспособление перемещается между стопорами на двух концах. Чистящая подушка с различными чистящими средствами прикреплена под насадкой привода, и по мере движения подушка очищает верхнюю поверхность обода. Как только приводное приспособление достигнет одного конца, это будет обнаружено стопором и отключит двигатель.Чтобы снова переместить его в обратном направлении, необходимо снова нажать педаль, предназначенную для включения двигателя для перемещения чистящей салфетки. Основным преимуществом конструкции является то, что для установки устройства в туалете не требуется никаких изменений инфраструктуры.

Рис. 5

a Конструкция устройства для очистки туалета, предложенная Graves et al .; b сиденье унитаза, вид снизу при поднятом сиденье; c частичный вид в разрезе нижней части сиденья унитаза при поднятом сиденье (Graves and Graves 2009)

Большинство рассмотренных выше конструкций, кроме щеток для чистки унитаза, относятся к системам очистки сиденья унитаза, и эти устройства не Предназначен для очистки и дезинфекции внутренней поверхности туалетного комода. В отличие от этих устройств, Nunez et al. запатентовал конструкцию самоочистителя унитаза, который можно использовать для очистки внутренней поверхности туалетного комода (Nunez and Chavez 2009). Устройство, показанное на рис. 6, крепится к краю туалетного комода. Он состоит из емкости для чистящего раствора, дозатора для распыления чистящего раствора, электродвигателя и связанных с ним механизмов для перемещения устройства по краю унитаза и складной щетки с электроприводом. Когда сиденье унитаза опущено, устройство выключено.Когда сиденье поднимается, тактильный датчик внутри устройства определяет это движение и включает двигатель. Это перемещает устройство по длине обода с заданной скоростью. Одновременно дозатор будет распылять чистящий раствор, а другой двигатель будет вращать щеточный рычаг, который будет выполнять очистку и дезинфекцию внутренней части унитаза. Также предусмотрен другой датчик для определения точки остановки, чтобы остановить движение устройства дальше по длине обода, отключив двигатель. Устройство может быть прикреплено к одному туалетному комоду, чтобы обслуживать его отдельно, или одно устройство может использоваться для мытья нескольких туалетных комодов в общественном туалете.

Рис. 6

Конструкция самоочистителя унитаза, предложенная Nunez et al. (2009)

На рисунке 7а изображена конструкция узла для очистки унитаза, прикрепленного к унитазу, предложенная Ба-Акилом и Гэми (2011). Как показано на фиг. 7b, устройство имеет удлиненный корпус с перевернутым L-образным телескопическим регулируемым по высоте элементом сверху, выполняющим роль ручки.Механизм вращающейся щетки для очистки прикреплен снизу к нижней части корпуса. Щеточный механизм снабжен телескопическим центральным валом с пружинным приводом, имеющим чистящую головку в нижней части и выровненным по той же оси, что и корпус. Чистящая головка имеет несколько щетинок, которые отходят вниз от центрального вала. Щеточный механизм также оснащен парой боковых валов, идущих вниз от центрального вала под углом, как показано на рис. 7b. Каждый из боковых валов имеет пружинный привод и телескопический, на его дальнем конце имеется изгиб с несколькими прикрепленными к нему щетинками. Внутри корпуса установлен приводной механизм, который включает в себя двигатель, который будет вращать центральный и боковой валы, когда переключатель, предусмотренный на рукоятке, приводится в действие для очистки внутренней поверхности чаши. Электроэнергия, необходимая для работы приводного механизма, поступает от батареи, которая также находится в корпусе. Узел для очистки унитаза имеет крышку, соединенную с корпусом между ручкой и щеточным механизмом, чтобы избежать разбрызгивания воды наружу во время очистки.Нижняя часть этой крышки может быть прикреплена к верхнему краю унитаза с помощью прилагаемых зажимов. Крышка состоит из нескольких панелей, шарнирно прикрепленных к корпусу и выдвигающихся наружу из корпуса для увеличения диаметра в нижней части крышки. Корпус также имеет жидкостную камеру, которая соединена с щеточным механизмом и может подавать очищающую жидкость в щеточный механизм во время очистки. Жидкость может быть заполнена через впускное отверстие, расположенное рядом с корпусом, и она будет выбрасываться через выпускные сопла, предусмотренные в центральном и боковом валах, из-за центробежной силы, вызванной вращением валов.Для использования этого устройства не требуется модификация инфраструктуры, и его можно использовать для мытья нескольких туалетных комодов в туалетном комплексе без необходимости установки его на каждый туалетный комод.

Рис. 7

a Узел для очистки унитаза, разработанный Ba-Akeel et al. прикреплен к унитазу; b Поперечный разрез узла для очистки унитаза (Ba-Akeel and Ghaemi 2011)

Qualls et al. разработал метод автоматической очистки унитаза, который показан на рис.8а, б (Qualls and Jones, 2017). Как показано на рис. 8b, их конструкция была довольно сложной и имела две круговые дорожки, охватывающие всю окружность верхней — внешней поверхности обода унитаза круглой формы под крышкой сиденья. Из двух гусениц внутренняя гусеница жестко закреплена или прикручена к внутренней части обода. Гусеницы соединены друг с другом с помощью шариков передачи движения, таких как шарикоподшипники, и, таким образом, остановка движения внутренней дорожки позволит внешней дорожке свободно вращаться.Пара или более выдвижных щеток (спиральной формы) подвижно закреплены на направляющей для регулирования натяжения от вертикального до горизонтального, которая приспособлена для перемещения по внешней направляющей при ее вращении. С помощью двигателя постоянного тока и подходящих механизмов передачи движения внешняя дорожка приводится во вращение. Когда направляющая вращается по часовой стрелке, направляющая для регулирования натяжения от вертикального к горизонтальному заставляет щетки взаимодействовать с вертикальными внутренними стенками унитаза и очищать их. В обратном направлении щетки вынуждены втягиваться горизонтально к верхнему краю унитаза.Очищающий раствор подается в чашу через существующий водопроводный канал между туалетом и сливным баком. Инфракрасный датчик расположен внутри чаши для обнаружения мусора, блокирующего водопровод. Смыв и открытие или закрытие крышки унитаза также автоматизированы. Все устройство управляется микропроцессором, и полная очистка дежи достигается с помощью семи синхронизированных циклов — цикла закрытия крышки, цикла автоматической промывки для промывки дежи водой, цикла измерения для проверки наличия мусора, цикла выделения химикатов для подачи очищающего раствора и т. Д. цикл очистки, при котором щетки вращаются вертикально по часовой стрелке, цикл очистки, в котором щетки втягиваются и вращаются горизонтально против часовой стрелки, и цикл открытия крышки.Пользователь может контролировать весь процесс очистки с помощью панели интерфейса человека, расположенной на промывочном баке. Основным недостатком этой системы является то, что она имеет сложную конструкцию и, кроме того, ее можно использовать только в туалетных комодах с круглым ободком.

Рис. 8

a Конструкция устройства, предложенная Qualls et al. автоматически чистить унитаз; b Перспективный вид сверху в разрезе под ободом (Qualls and Jones, 2017)

Недавно Hall et al., который показан на рис.9 (Холл и др., 2018). Изобретение состоит из унитаза с крутым внутренним покрытием, покрытого диоксидом титана, сиденья унитаза с крышкой для ополаскивания, резервуара для воды и унитаза со спиральной петлей. Сиденье для ополаскивания с крышкой шарнирно прикреплено к верхней части унитаза аналогично креплению обычного сиденья и крышки унитаза к туалетному комоду, но с использованием электродвигателей. Сиденье спроектировано так, что по его внутренней окружности имеется полость с набором форсунок для облегчения подачи воды на вертикальную стенку унитаза в колебательном режиме с перекрытием при достаточном давлении.Это гарантирует эффективную очистку всей внутренней поверхности дежи. Вода для ополаскивания поступает из удаленного источника воды, которым можно управлять независимо от резервуара для промывочной воды. Емкость для промывочной воды, встроенная в конструкцию, также способствует хранению воды, и после выдачи вода будет смываться через сифон с винтовой петлей. В устройстве используется ряд датчиков, и с помощью микропроцессора устройство работает автоматически. Например, датчики определяют, сидит ли пользователь на сиденье унитаза, и как только пользователь закончит пользоваться туалетом, действие будет обнаружено, и впоследствии крышка унитаза будет автоматически закрыта для смыва.Если пользователь намеревается помочиться, стоя перед комодом, соответствующие датчики обнаружат пользователя, а процессор, в свою очередь, откроет крышку, чтобы облегчить то же самое. В сиденье унитаза также встроены датчики для измерения веса пользователя и определения объема воды, которая должна быть выдана через сиденье для раздачи. Чаша покрыта диоксидом титана, а также включает в себя массив источника ультрафиолетового света на верхней окружности чаши без ободка. Этот источник света способен испускать УФ-лучи с длиной волны около 520 нм.После промывки источники ультрафиолетового света автоматически включаются, чтобы активировать антимикробные свойства диоксида титана.

Рис. 9

a Дизайн противомикробного самоочищающегося унитаза, предложенный Hall et al. b Сиденье для ополаскивания с форсунками и источником ультрафиолетового излучения, размещенными над чашей без ободка, и c Расположение крышки и сиденья для ополаскивания (Hall et al. 2018)

Коммерческие устройства для очистки туалетов

Несмотря на то, что в патентных документах было предложено несколько конструкций устройств для очистки туалетов , в этом сегменте существует всего три доминирующих игрока.

SpinX — Робот для чистки туалетов

SpinX — это полностью автономный робот для чистки туалетов, разработанный SpinX Robotics, Inc., Израиль (SpinX World’s 2019). Робот, показанный на рис. 10, предназначен для очистки сиденья и унитаза за 90 с. Робот состоит из роботизированной руки с вращающейся щеткой для очистки в качестве рабочего органа, который может достигать каждого уголка и уголка внутренней стенки унитаза, а также ряда водяных форсунок для ополаскивания сиденья унитаза, а также нагнетателей горячего воздуха для сушки. такой же.Эти механизмы встроены в крышку унитаза специальной конструкции и могут быть прикреплены к обычному стандартному туалетному туалетному столику западного производства, сняв имеющуюся крышку унитаза. Робот может работать от батареи или быть включенным в розетку. Чтобы начать очистку, нужно осторожно надавить на крышку вниз, что приведет к плавному и мягкому закрытию крышки, а затем нажмите кнопку. Робот использует динамическую систему сканирования унитаза, использующую интеллектуальный датчик / массив датчиков, которые могут сканировать внутреннюю поверхность унитаза.Это позволяет роботу-манипулятору дотянуться до внутренних стенок унитаза и очистить их, независимо от размера, формы или модели используемого туалетного комода. После сканирования роботизированная рука, спрятанная под крышкой крышки, расширяется вниз с помощью вращающейся щетки, чтобы очистить внутреннюю стенку. Вода, смешанная с моющими или дезинфицирующими средствами, будет выдаваться в виде струйной струи от дальнего конца манипулятора к внутренней стенке как для очистки стены, так и для самоочистки вращающейся щетки. После очистки стены и самоочистки щетки роботизированный манипулятор заправляется внутрь крышки.Между тем, сиденье унитаза также ополаскивается путем подачи струй воды через ряд форсунок, расположенных под крышкой, а затем сиденье сушится путем продувки сжатым воздухом. Компания утверждает, что робот компактен, чтобы поместиться в 98% западных туалетных комодов, доступных на рынке, а его перезаряжаемая литий-ионная батарея может обслуживать до 50 циклов уборки (Chang 2017; Mlot 2017).

Рис. 10

Робот для чистки унитаза SpinX, прикрепленный к унитазу; Изображение предоставлено: SpinX Robotics, Inc

Робот для чистки туалетов Giddel

Патент на Giddel подан (D’Souza et al.2019), портативный робот для чистки унитазов, разработанный Altan Robotech Inc., США (Robotech 2019). Его можно подвесить над унитазом с помощью прилагаемого монтажного кронштейна, чтобы корпус не соприкасался с унитазом или водой. Этот бескодовый робот с батарейным питанием имеет вращающийся корпус с телескопической роботизированной рукой с щеткой на конце, которая может доставать и чистить унитаз различных размеров и форм. Робот спроектирован так, чтобы иметь конфигурацию с тройным шарниром, состоящим из двух вращающихся и одного линейного шарнира, благодаря чему он легко очищает верхнюю, нижнюю и внутреннюю части обода, а также всю вертикальную стенку чаши до слива.Очистка выполняется тремя различными движениями — круговым или радиальным движением, синусоидальным или волнообразным движением и вертикальным движением в направлении слива. Программное обеспечение Giddel спроектировано таким образом, что с помощью тактильной обратной связи измеряется кривизна дежи, а рычаг получает трехмерные координаты для достижения всех поверхностей, нуждающихся в очистке. Робот имеет прочный антимикробный, электрически безопасный пластиковый корпус, который может выдерживать даже кислую среду в унитазе. В робота также встроены резервуар и насос для ополаскивания емкости водой, смешанной с дезинфицирующими средствами (Arar 2018; Wetzel 2019).На рисунке 11 показан робот Гиддел, прикрепленный к унитазу.

Рис. 11

Робот Giddel, прикрепленный к туалетному комоду (D’Souza et al. 2019)

Toibot

Израильский стартап придумал робота для чистки унитаза с батарейным питанием, получившего название Toibot (2019). Маленький робот, который следует по зубчатой ​​пластиковой дорожке, расположенной по краю под сиденьем унитаза. Он оснащен эластичной сменной щеткой уникальной конструкции, которой можно достать до любой точки унитаза.Робот движется по трем осям, то есть перемещается по краю унитаза по траектории и движется вверх и вниз щеткой, подключенной к механизму с электроприводом, которое может напоминать движение, подобное движению стальной ленты, вытягивающейся и возвращающейся из выдвижной измерительной ленты. В дополнение к этому, щетка также вращается вокруг своей оси, что обеспечивает эффективную очистку. Робот также поставляется с таблетками дезинфицирующего средства, которые можно вставить в устройство в предусмотренный слот. После включения робота он будет очищать внутреннюю стенку унитаза, следуя вышеупомянутым движениям, и автоматически прекращает свою работу после успешного выполнения одного вращения вокруг обода.

Обновлено: 26.08.2021 — 07:37

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
