Системы и схемы вентиляции одноэтажных и двухэтажных частных домов

Оптимальная работа вентиляции обеспечивается заказанным заранее проектом, созданным специально для данного дома с учетом потребностей будущих хозяев.

Вентиляция в одноэтажном частном доме

Схема вентиляции двухэтажного дома

Вентиляция одноэтажных домов может быть организована следующими методами:

• Естественная вентиляция одноэтажного частного дома;
• Приточно-вытяжная;
• Приточно-вытяжная с охлаждением или обогревом;
• Естественная с принудительным оттоком или притоком.

Самым дешевым методом вентиляции одноэтажного дома является монтаж вентиляционных каналов для оттока, выходы которых располагаются в кухне, туалете и ванной.

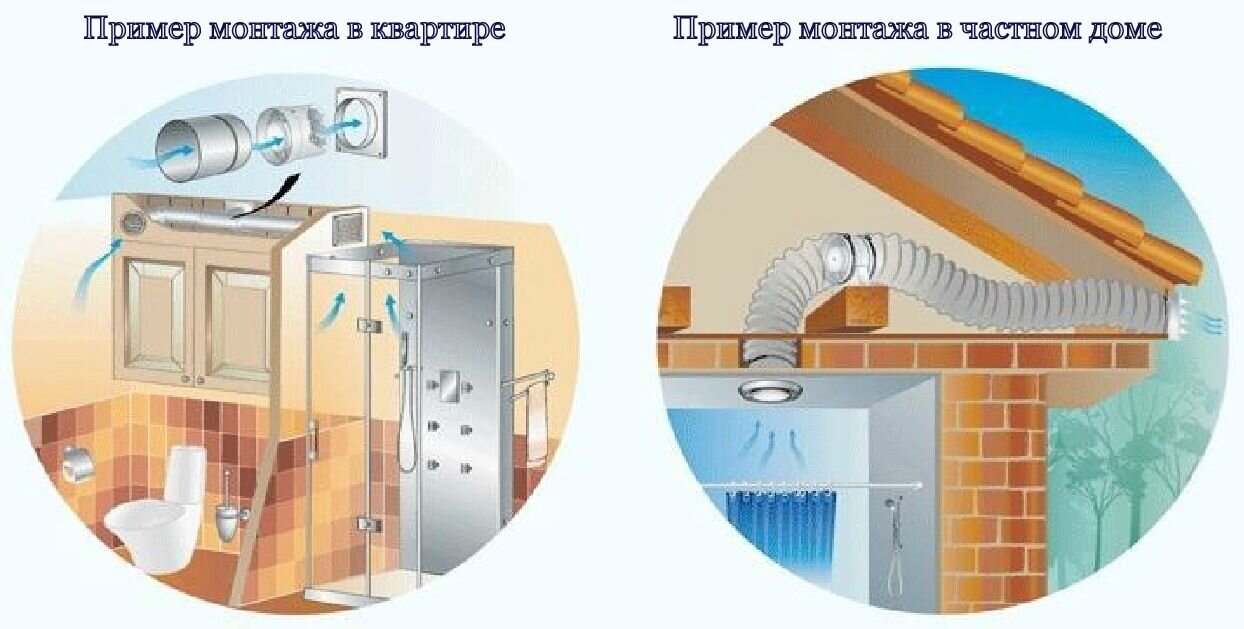

Вытяжку можно усилить, вмонтировав в вентканал бытовой вентилятор.

Это удобная система, при которой неприятные запахи вытягиваются сразу и не распространяются по всему дому. Чтобы система работала эффективно, необходимо обеспечить зазоры между дверями и полом. Такую систему можно улучшить, встроив центральный кондиционер. Летом он будет охлаждать воздух, поступающий во все комнаты, а зимой согревать его.

Но для монтажа центрального кондиционера необходимо прокладывать довольно толстые трубы. Да и цена подобной системы вентиляции одноэтажного частного дома высока. Воздух, идущий во все помещения, будет одинаковой температуры.

Вентиляция в двухэтажном частном доме

Главной задачей владельцев двухэтажных домов, как правило, является обеспечение обмена воздуха в санузлах и кухнях, расположенных иногда на разных этажах. Важен при установке вентиляции двухэтажных домов и минимальный уровень шума. Согласно требованиям, за один час воздух в помещениях такого назначения должен поменяться десять раз. Оптимальной является приточно-вытяжная естественная система вентиляции двухэтажных домов с рекуператором.

Рекуператор помогает сохранить тепло в доме, обогревая поступающий в дом воздух.

Качественная вентиляция двухэтажного дома требует оборудования более мощного, нежели одноэтажного. Так, центральная вентиляционная установка должна обладать мощностью не менее 400 кубометров в час.

Чем больше площадь дома, тем мощнее нужны вентиляторы, ведь каждый метр воздуховодов снижает тягу и увеличивает сопротивление воздушным массам.

Удобны в эксплуатации децентрализованные рекуператоры. Их устанавливают в помещение, которое следует проветривать, а система воздуховодов не нужна. Эффект от работы такой системы вентиляции двухэтажного дома заметен не только в той комнате, где установлен рекуператор, но и в смежной.

Устройство вентиляции дома напрямую зависит от того, какую систему примените у себя. Естественная (статическая) вентиляция одноэтажного дома основана на установке в помещениях вентиляционных решеток, которые не имеют механических подвижных частей.

Даже если такая система оказывается менее результативна, чем простое механическое проветривание, то ее вполне довольно хватит для нормальной циркуляции воздуха.

В небольшом доме простое устройство вентиляции делают по принципу помещение за помещением . Принцип работы заключается в том, что циркуляция воздуха происходит за счет разницы в давлениях. Таким образом, необходимо иметь две решетки нижнюю, до 0,5 метров от пола и верхнюю, не менее 1,8 метров от пола. Одно единственное отверстие, функционирующее на вход и выход одновременно, обеспечит лишь элементарное проветривание. Чтобы получить подходящее движение воздуха, вентиляционные решетки, как правило, должны быть расположены на противоположных стенах. При этом имея одинаковую площадь, для пропуска воздушных потоков. Если вместо верхней решетки установить вытяжную трубу, выходящую на кровлю, то этот способ, бесспорно будет лучше.

Устройство этой системы предполагает, чтобы все помещения имели стену, которая выходит на внешнюю сторону дома. иначе в глухих помещениях воздухообмен происходить не будет.

Для установки вентиляционной решетки сверлится (пробивается) внешняя стена. В отверстие закладывается труба металлическая или пластиковая поливинилхлоридная ПВХ, а потом прикрепляются обе сетки. Схема установки (Рис 1)

Устройство естественной вентиляции

Устройство естественной вентиляции в домах имеющие вентиляционные каналы. решетки устанавливают так, чтобы циркуляция воздуха шла по всем помещениям дома. Схема устройства естественной вентиляции на (Рис 2).

Помещения с поступающим воздухом называются сухими (гостиная, столовая, спальня и т. д.). А из тех, откуда воздух выходит — влажные (кухня, ванная комната, туалет). Применив такую схему, можно избавиться от неприятных запахов и излишней влаги. По схеме, воздух поступает в дом сухим и потом удаляется наружу влажным.

Решетки для притока воздуха преимущественно располагаются в верхних частях окон, а вытяжные на потолке или в стенах с непосредственным выводом на крышу.

Циркуляция воздуха из одного помещения дома в другое осуществляется перекройкой (обрезкой) нижней части двери. Воздушный зазор, как правило, должен составлять не менее 15 мм (Фото 1). В случае уменьшения зазора, как последствие укладки плитки, паркета или смене коврового покрытия, может привести к повторной перекройки, иначе нарушается схема воздухообмена. Другой вариант, не имеющий выше перечисленных проблем, установка дверных решеток (Фото 2).

Воздухозаборники (решетки для притока) иногда устанавливаются в верхних частях деревянных окон, что позволяет значительно облегчить их монтаж, чем сверление стены. Авторегулирующая конструкция воздухозаборника позволяет пропускать точно дозированный воздушный поток. Пластиковые окна с климат — контролем уже снабжены данным приспособлением.

Устройство принудительной вентиляции

Устройство принудительной вентиляции различается по двум категориям: локальная, предназначена для только одного помещения и управляемая, которая дает возможность вентилировать весь дом. Для постоянной работы локальной вентиляции используют достаточно надежные, с пониженным шумом работы и небольшим энергопотреблением вентиляторы. Обычно вытяжные вентиляторы в домах устанавливают непосредственно на входных отверстиях каналов естественной вентиляции. Основная причина установки: не достаточная эффективность естественной вытяжки или кратковременное удаления загрязненного воздуха из кухни, ванной, душевой или туалета. Так же есть место установки устройства вентилятора непосредственно на горизонтальный канал (Рис 1), вместо внутренней решетки.

Принудительная управляемая система всегда функционирует за счет центрального вентилятора, который устанавливается, как правило, где-то в чердачном помещении. Он соединяется с отверстиями забора воздуха жесткими или гибкими трубами, а удаление (вытяжная вентиляция) происходит через канал выходящий на крышу. Входные приточные отверстия, как и в системе естественной вентиляции, находятся в сухих помещениях, а заборные вытяжные — во влажных.

Простая схема устройства принудительной вентиляции на (Рис 3).
1. вентиляционные решетки на окнах для притока воздуха;
2. заборные отверстия для оттока (вытяжки) воздуха;
3. трубопроводы;
4. система управляемой механической вентиляции;
5. выходное устройство на кровле.

Хорошо продуманное и смонтированное устройство вентиляции обеспечит комфортные условия проживания и сохранность дома.

Вентиляция канализации в доме

Вентиляция канализации предназначена, прежде всего, для того, чтобы вовремя устранять неприятные запахи и различные вредные вещества. Вентиляция осуществляется за счёт труб, которые объединены со всей канализационной системой. Эти трубы обеспечивают приток свежего воздуха, благодаря чему система получает необходимое давление, а стоки бытового назначения очищаются практически без шума.

Чтобы избежать появления неприятных запахов, которые возникают в процессе эксплуатации системы канализации, о системе вентиляции следует позаботиться заблаговременно.

Для чего нужна вентиляция канализации в доме

Основное предназначение канализационной системы заключается в принятии стоков от различных санитарных устройств и бытовых приборов (душевая кабина, ванная, унитаз и умывальник), использующих воду.

Неприятные запахи в канализационных трубах появляются за счёт биологических процессов, которые происходят в сточных водах, поэтому обеспечение препятствия на пути их возможного попадания внутрь помещения является обязательным условием комфортного проживания. Вентиляция как раз и выступает в качестве этого препятствия.

Эффективная вентиляция канализации в частном доме

Самым удобным способом обустройства вентиляции является вывод вентиляционных отводов через крышу. Такие схемы считаются наиболее приемлемыми в тех случаях, когда речь заходит об одноэтажных частных домах. Стояк канализации необходимо вывести примерно на 0,5 метра выше уровня кровли. Такую же схему вентиляции можно применять и при строительстве канализационной системы частных домов высотой до 4 этажей.

Схема устройства простой системы вентиляции канализации одноэтажного частного дома

Альтернативным вариантом может стать использование системы воздушных клапанов, которые будут обеспечивать поступление свежего воздуха в канализационную систему, а также создают надёжное препятствие для проникновения неприятных запахов из канализации внутрь помещения.

На этом видео можете посмотреть, как правильно установить в своём доме воздушные вентиляционные клапаны

Если в жилище была установлена автономная система канализации, то желательно обустройство септика или выгребной ямы .

Схема вентиляции и устройства септиков на участке рядом с домом

Вентиляционный патрубок при этом вставляют в крышку канализационного накопителя таким способом, чтобы его нижний край находился примерно на 20см выше, чем граница наполнения используемого резервуара.

Установка вентиляционного патрубка на септике

Устройство канализационных (фановых) труб

Установка канализационных труб наиболее целесообразной будет в следующих ситуациях:

• В коммуникационные конструкции дома включены канализационные стояки, диаметр которых достигает 5 см.
• Здание включает в себя два или более этажей, оснащенных водопроводными и канализационными системами.

Начиная монтаж вентиляции канализационной системы, следует помнить о ряде некоторых правил.

• Диаметр канализационной трубы должен подходить к диаметру стояка, так как эта труба, по сути, является его продолжением.
• Наружная часть вентиляционной системы должна располагаться в таком месте, откуда неприятные запахи из канализации будут с лёгкостью уноситься ветром.

Система устройства вентиляции канализации с помощью фановых труб

Фановая труба, как правило, изготовляется из той же канализационной трубы, что и стояк. Вентиляционную трубу выводят наружу за счёт использования специального канала, конструкция которого была предусмотрена ещё в процессе проектирования дома. Если по ряду определённых причин установка фановой трубы не была предусмотрена, то её монтаж осуществляют с использованием горизонтального вывода в стену.

Учитывая то, что слив во многих канализационных системах является весьма незначительным, септик пропускает запах крайне редко. Эту проблему можно решить при помощи внутренней и внешней изоляции ещё в процессе строительства здания. В этом случае внутреннюю сторону изолируют с применением битума или рубероида, а внешнюю обкладывают слоем глины толщиной порядка 35 см.

Одним из самых распространенных способов обустройства наружной вентиляции является применение канализационных труб из ПВХ:

• Широкую трубу, диаметр которой составляет 10-15 см, устанавливают в крышке септика таким образом, чтобы вероятность попадания в неё воды была полностью исключена.
• Верхнюю трубку, диаметр которой в два раза меньше, вставляют в широкую заготовку.

Такая простая система вентиляции в септике позволяет своевременно избавляться от различных неприятных запахов.

Если система вентиляции частной канализации является для вас слишком дорогим удовольствием, то можно воспользоваться альтернативным вариантом – самостоятельно изготовленным и установленным вентиляционным клапаном. Он обладает вполне простой конструкцией, что позволяет при его изготовлении использовать подручные средства.

Самое главное достоинство воздушного клапана заключается в возможности остановки движения горячего воздуха в септике, за счёт чего в полости и трубах исключено появление изморози.

Вентиляцию канализации при помощи клапана можно сделать своими руками, для этого достаточно изготовить конструкцию следующего типа:

• Для начала потребуется пружина небольших размеров (можно взять из шариковой ручки), под толщину которой подбирается саморез длиной 4,5 см.
• Из толстого куска пластика вырезают круг диаметром 5 см. В середине этого круга делается отверстие под саморез, при этом пружина должна упираться в пластик.
• Затем требуется вырезать такой же круг из плотного поролона, но с диаметром уже 6 см. В его середине проделывается такое же отверстие, как и в предыдущем случае. Эти круги необходимо склеить крепким клеем.
• В завершении в верхней крышке тройника проделывают три отверстия. Они должны располагаться на углах равностороннего треугольника, в котором каждая из точек удалена от центра окружности на 2,5 см. В центр верхней крышки вкручивают заранее подготовленную конструкцию.

Схема устройства простого воздушного клапана

Затем в подготовленный клапан как можно сильнее дуют, чтобы проверить его работоспособность. Если он был изготовлен правильно, то воздух будет выходить из отверстия без каких либо затруднений.

Источники: http://strojdvor.ru/ventilyaciya/ventilyaciya-v-dome/sistemy-i-sxemy-ventilyacii-odnoetazhnyx-i-dvuxetazhnyx-chastnyx-domov/, http://sewerage-house.ru/ustroystvo-ventilyatsii-doma/, http://proekt-sam.ru/proektsistem/ventilyaciya-kanalizacii-v-dome.html

Комментариев пока нет!

Естественная вентиляция в частном доме —

Воздухообмен между улицей и внутренним пространством необходим в каждом здании. Это важно и для людей, поскольку мы проводим внутри строений около ¾ времени и нам жизненно важен свежий воздух. Это важно и самому сооружению для продления его ресурса. В строительной отрасли существует несколько технологий обустройства этой коммуникации, принципиально специалисты подразделяют два вида: вентиляция естественная и принудительная. Во втором случае устанавливается специальное оборудование, которое выбрасывает отработанный воздух наружу и закачивает свежий внутрь. Естественная вентиляция в частном доме осуществляется за счет перепада давления и температур в постройке и на улице.

Оглавление статьи

Принцип функционирования естественной вентиляции

Этот способ воздухообмена имеет только один недостаток – это отсутствие тяги в условиях одинаковой температуры внутри и вне здания и предельно низких значениях ветра. То есть коммуникация в такой ситуации просто не работает. Естественная тяга вентиляции максимально функциональна при существенном перепаде температур в внутри строения и на улице. Но такой тип проветривания используется в каждом здании и сооружении, поскольку он имеет простую конструкцию, стоит недорого, не требует дополнительного оборудования и не потребляет электроэнергию. Если вы хотите обустроить естественную вентиляцию в доме своими руками схема должна быть максимально адекватна всем техническим параметрам сооружения.







Различия вентиляции на объектах и в частном доме

В многоквартирном доме, общественном здании или в производственных цехах устройство естественной вентиляции осуществляется шахтенным способом. Подобная технология не применима для частного дома. Вытяжная вентиляция с естественным пробуждением в индивидуальном строении сооружается по иным принципам, а ее схема разрабатывается для каждого конкретного здания. Вентиляция жилой комнаты может отличаться от вентиляции в ванной комнате и туалете.

Проектирование вентиляции

Проектирование осуществляется с учетом особенностей внутренней планировки постройки и сообразно необходимым объемам воздухообмена. Также в зависимости от типа загородного поместья и его особенностей естественная вентиляция в доме может быть организована несколькими способами. Возможно, для эффективности коммуникации будет необходима установка дополнительного оборудования. Например, решетка с обратным клапаном для естественной вентиляции, которая предотвратит повтор потока воздуха.

Технологии обустройства естественной вентиляции



Специалисты различают несколько типов конструкции вентиляционной коммуникации. Выбор способа обустройства естественной приточной вытяжной вентиляции зависит от функциональности конкретной комнаты, его объемов и целесообразности. Но следует понимать, что вне зависимости от того, какая технология используется, каждое помещение должно быть обустроено приточным каналом и обратным клапаном для естественной вентиляции.

Аэрация

Это общеобменная естественная вентиляция в доме, в установленных параметрах. Результативной такая коммуникация может быть лишь при определенном расположении сооружения, которое должно быть возведено под углом в 45 или 90 градусов к господствующему направлению ветра на территории. Эффективным результат работы аэрации будет только при регулярном открывании фрамуг, которые должны быть максимально грамотно рассчитаны.

Конвекция

Эта естественная вентиляция в частном доме из сип-панелей применима, когда присутствуют избытки теплого воздуха. Тяжелые наружные массы, поступая во внутрь, вытесняют из него легкие. Естественная вентиляция в жилом доме осуществляется за счет циркуляции воздуха вокруг источника тепла. Технология предполагает обязательный перепад (не менее трех метров) между уровнем забора и выброса воздушных масс. Скорость их перемещения не должна превышать 1 м/с.

Давление ветра

Этот принцип естественной приточной вентиляции в частных домах по энергоэффективной технологии предполагает высокое давление воздуха с наветренной стороны и низкое – с подветренной. При проектировании системы берется в расчет расположение дома. Массы поступают в помещение через каналы естественной вентиляции, расположенные с наветренной стороны и выходят из противоположных. Скорость приточной вентиляции с естественным побуждением зависит от скорости ветра.

Рекуперация тепла

Естественная вытяжная вентиляция вместе с отработанными воздушными массами выводит из помещения и тепло. Потеря ресурса требует его возобновления для комфортного проживания человека. Естественная приточно вытяжная вентиляция рекуперационного типа способна обеспечить возврат тепла до 90%. Для эффективной и надежной работы системы необходим профессиональный расчет естественной вентиляции для каждого конкретного объекта.

Пример расчета естественной вентиляции

Расчет системы естественной вентиляции в частном энергопассивном доме производится согласно установленным нормативам. Для примера возьмем одноэтажный коттедж с жилой площадью в 60 кв.м. Также в доме есть туалет, кухня, ванная комната и кладовка. Высота потолка – 3 метра. Естественная вытяжная вентиляция сооружается из бетонных блоков.

Приток воздушных масс, согласно нормативам, должен составлять 180 куб. м/час. Вытяжка из помещений с воздухоотводами (кухня, ванная и туалет) – 140 куб.м/час и в кладовке 0,2 куб.м/час. Так, требуемый вывод воздушных масс должен составлять 142, 7 куб.м/час. Одноэтажный коттедж имеет чердак, поэтому высота канала будет составлять 4 метра. Далее нужно руководствоваться таблицей.

Высота канала (м)	Температура воздуха в помещении
	t=32°с (м³/час)	t=25°с (м³/час)	t=20°с (м³/час)	t=16°с (м³/час)
2	54,03	43,56	34,17	24,16
4	72,67	58,59	45,96	32,50
6	85,09	68,56	53,79	38,03
8	94,18	75,93	59,57	42,12
10	101,32	81,69	64,08	45,31

При температуре в 20 градусов и согласно значениям в таблице производительность 1 воздуховода естественной вытяжной вентиляции составляет 45,96 куб. м/час. Так получается, что схема естественной вентиляции должна быть обустроена четырьмя каналами. Это упрощенный пример на тот случай, если вы хотите соорудить естественную вентиляцию в частном доме своими руками. Гарантий в этом случае не существует.

Если же вы хотите, чтобы система работала эффективно, лучше доверить проектирование схемы и расчет естественной вентиляции в частном доме профильным инженерам. Кроме этого, необходимо понимать, что производительность системы снижается или увеличивается выбором места и конструкции таких элементов, как клапан обратный вентиляционный или вентиляционная решетка для естественной вентиляции.

Выбор технологии вентилирования, экономическая целесообразность

Если вы задались вопросом, какую систему воздухообмена выбрать, стоит произвести несложные экономические расчеты. Стоимость коммуникации складывается из двух значений – цена возведения и цена эксплуатации. Выбрав традиционную конструкцию, вы затратите меньше денежных средств в процессе строительства. Но уже с первого дня использования вы столкнетесь с эксплуатационными расходами, поскольку потери тепла потребуют дополнительного расхода ресурсов (дров, угля, электроэнергии, бензина или дизеля).

Практика показывает, что вентиляция с рекуперацией – это наиболее экономически выгодная и технологически целесообразная технология вентиляционной системы. Например, если вы отапливаете коттедж с помощью электричества, то при установке традиционной системы воздухообмена, вы будете расходовать от 6 до 10 кВт/час, в то время как вентилирование с рекуперацией снизит расход до 1-2 кВт/час. Согласитесь, что показатели значительные.

Вентиляция в одноэтажном частном доме

Существует несколько методик монтажа системы вентиляции в частном доме. Это зависит от количества этажей, а также от бюджета. Одним из самых простых вариантов является установка вытяжек в ванной и на кухне. При этом не нужно ничего мастерить и изготавливать новые шахты. Все оборудование монтируется непосредственно возле существующих вентиляционных каналов.

Варианты вентиляции:

• естественная;
• приточно-вытяжная;
• приточная;
• комбинированная с обогревом и охлаждением.

Вентиляция в одноэтажном частном доме выбирается в зависимости от особенностей его строения. Конечно, идеальным считается вариант установки большого кондиционера в районе вентиляционных шахт. При этом воздух будет зимой нагреваться, а летом охлаждаться. Но подобные манипуляции требуют изготовления отверстия большого размера в месте установки климатической техники. К сожалению это существенно портит внешний вид помещения. Такие способы вентиляции предусматриваются еще на стадии ремонта или строительства дома.

Если у вас немного средств, то установите обычные вентиляторы в ванной и на кухне. Чтобы система работала эффективнее, необходимо оставить зазоры внизу дверей. Во время приготовления еды и купания, вся влага и запах будет удаляться из помещения. Обратите внимание на вентилятор для ванной и чистоту шахты. Тяга в канале должна быть отличной, в противном случае в ванной будет сыро, из-за плохого удаления влажного воздуха. Со временем может появиться плесень. Выбирайте вентилятор в зависимости от площади помещения. Проводите его регулярную очистку от пыли и жира.

Самая дорога вентиляция в одноэтажном частном доме, это вентиляция с охлаждением и обогревом. Но так вы сможете поддерживать одинаковую температуру во всех комнатах зимой и летом. Со временем такая система себя оправдает, так как нет необходимости приобретать сплит-системы для каждой комнаты.

Требования к системе вентиляции:

• бесшумность;
• эффективность;
• бесперебойная работа;
• экономичность.

Чтобы в дальнейшем вы не жалели о потраченных деньгах, на начальном этапе вам нужно выполнить проектирование вентиляции. Это чертеж с точным расположением шахт и оборудования для нагнетания и удаления воздуха. Так, вы сможете точно рассчитать количество метров труб для изготовления всей системы.

Опубликовано: 30th Сентябрь, 2015 в рубрике: Вентиляция

Пассивная вентиляция | Умные дома

Как работает пассивная вентиляция

Пассивная вентиляция использует двери, окна, вентиляционные отверстия, жалюзи и другие отверстия, чтобы подавать свежий воздух в ваш дом и выпускать застоявшийся воздух. Размер и расположение этих отверстий можно использовать для направления воздуха в ваш дом и через него.

Если требуется охлаждение, можно открыть окна или другие отверстия наверху или на верхних уровнях, чтобы выпустить теплый воздух. Зимой хорошо продуманная пассивная вентиляция освежает воздух в доме, не создавая сквозняков и не выделяя слишком много тепла.

Пассивная вентиляция работает лучше всего, если воздух имеет чистые и непрерывные пути через ваш дом. Вы можете максимизировать воздушный поток, спроектировав зоны открытой планировки или установив высокие вентиляционные отверстия или другие отверстия между комнатами. Убедитесь, что у вас есть открывающиеся окна, хорошо распределенные по каждой стороне вашего дома, чтобы максимально использовать ветерок микроклимата.

Если в вашем доме предусмотрена пассивная вентиляция, все, что вам нужно сделать, это открывать и закрывать окна, двери или другие вентиляционные отверстия по мере необходимости, чтобы снизить температуру и улучшить качество воздуха, которым вы дышите.

Чтобы обеспечить поток прохладного воздуха, вам понадобятся большие окна, открывающиеся на ветер с одной стороны, и меньшие, более высокие окна на противоположных стенах.

Опции

Подходящие варианты вентиляции для вашего дома будут зависеть от климата и микроклимата местности, в которой вы живете, а также от преобладающих ветров. Как показывает практика, площадь окон, дверей и других вентиляционных отверстий, которые могут открываться наружу, должна составлять не менее 5 процентов площади пола для каждого жилого помещения — и более для зон с высокой нагрузкой или влажностью, например, кухни, ванные комнаты, гостиные или спальни.

Некоторые моменты, которые следует учитывать:

• Чтобы пассивная вентиляция была эффективной, необходимо проветривать птичник не менее 15 минут не реже пяти раз в неделю.
• Окна или другие отверстия на противоположных сторонах вашего дома будут пропускать воздух.
• Открывающиеся окна на южной и восточной стороне лучше всего пропускают прохладный ветерок в ваш дом с раннего утра. Отверстия на северной и западной сторонах, расположенные выше, будут поддерживать движение воздуха.
• Вентиляционные или другие отверстия в крыше или на верхних этажах позволяют воздуху выходить при повышении температуры.
• Встроенные вентиляционные отверстия, жалюзи, щели и щели в дверных или оконных рамах могут обеспечивать низкую вентиляцию в течение длительного времени без создания сквозняков или угроз безопасности.
• Для направления воздуха в дом можно использовать различные типы окон — например, открывающиеся сбоку окна лучше задерживают ветер и втягивают его в дом, чем окна, открывающиеся под навесом.
• Если ваш дом находится на нескольких уровнях, убедитесь, что на каждом уровне есть открывающиеся окна или двери.Когда поднимается горячий воздух, высокие окна, которые можно оставить открытыми на верхних этажах, могут стать хорошим способом вентиляции вашего дома летом.
На окнах установлены защитные экраны
• и защитные решетки, которые можно оставлять открытыми на ночь или днем, чтобы в доме не было прохлады летом.
• Обеспечьте сквозную вентиляцию под подвесным полом для контроля влажности.

Glazing дает больше информации о дизайне окон.

Фоновая утечка воздуха

Некоторые функции обеспечивают низкоуровневое фоновое движение воздуха между интерьером и экстерьером вашего дома.Это часто называется неконтролируемым проникновением воздуха и может вызвать сквозняки и потерю тепла зимой. Например:

• столярные изделия из дерева вокруг окон и дверей
• Дымоходы и дымоходы
• Встраиваемые потолки и светильники
• Вытяжной вентилятор-решетка.

Лучше спланировать хорошую вентиляцию вместе с хорошо изолированным и защищенным от сквозняков домом, чем полагаться на утечки и сквозняки, которые вы не можете контролировать, когда вам нужно, и не обязательно проветрите нужные места.

Как вентилировать через потолок на втором этаже | Руководства по дому

Одна из стратегий улучшения дома, которая может повысить комфорт вашего дома, — это пассивная вентиляция. Установка пассивных вентиляционных отверстий, иногда называемых мертвыми регистрами, может улучшить распределение теплого или прохладного воздуха из комнаты в комнату, а также может устранить скопление влаги. Пассивная вентиляция размещается в стене или полу, увеличивая поток воздуха, не перегружая системы вентиляции, работающие на топливе. Используйте эту зеленую технику, чтобы снизить влажность на кухне и согреть, например, свободную комнату, которая теперь служит детской.

Расположение вентиляционного отверстия

Найдите поперечные балки между первым и вторым этажами, проведя поисковиком по потолку. Измерьте и отметьте область 4 на 4 дюйма на потолке в том месте, где вы хотите разместить пассивную вентиляцию.

Отключите электричество в комнате, в которой вы работаете. Вы прорезаете небольшое отверстие в потолке, чтобы убедиться, что нет электрических проводов или других препятствий для размещения втулки регистра.

Отметьте каждый угол квадрата 4 x 4 отверстием для гвоздя.В одном углу проделайте подряд 4 отверстия от гвоздей как можно ближе друг к другу. Это даст вам прорезь, в которую вы сможете вставить конец пильного полотна.

Удалите угольник с кончиком пильного диска. Вы прорезаете это отверстие, чтобы быть уверенным, что нет никаких электрических проводов или других препятствий для установки вентиляционного отверстия, поэтому пропилы должны быть как можно более мелкими.

Осмотрите область внутри потолка с помощью фонарика, чтобы убедиться в отсутствии препятствий для установки.Если вы столкнетесь с проводами или другими препятствиями, которые нельзя переместить, возможно, вам придется выбрать другое место для вентиляционного отверстия.

Установка пассивного вентиляционного отверстия

Измерьте длину и ширину регистровой втулки. Добавьте 1/4 дюйма к каждому измерению, чтобы гильза легко вошла в прорезанные вами отверстия, но края напольного регистратора и потолочного вентиляционного отверстия оставались за пределами отверстия. Например, если вы устанавливаете вентиляционное отверстие размером 12 на 12 дюймов, ширина и длина рукава будет примерно 11 дюймов.Таким образом, размеры отверстия составляют 11 1/4 дюйма на 11 1/4 дюйма.

Отметьте размеры отверстия в потолке, заключив квадрат 4 x 4 в пределах этих размеров. Если 4-дюймовый квадрат находится в одном углу запланированного отверстия, отцентрованный гвоздь будет на расстоянии 2 дюймов от обоих краев угла. Центрирование квадрата 4 x 4 в пределах больших размеров означает, что отцентрованный гвоздь будет находиться на расстоянии 5 5/8 дюйма от каждой стороны большего квадрата. Разделите длину или ширину квадратного отверстия на два, чтобы определить центр.Чтобы найти центр прямоугольного отверстия, необходимо разделить длину и ширину.

Поднимитесь наверх и отметьте размеры отверстия втулки, используя гвоздь в качестве ориентира.

При необходимости отогните ковер от стены до стены. Вам нужно будет обрезать ковер так, чтобы он плотно прилегал к краю напольного регистра. Очень тонкий ковер можно разрезать до размеров отверстия в рукаве и прикрепить к полу, когда обод регистратора прикручен. Обрежьте ковер после того, как закончите вырезать отверстие.

Просверлите отверстие в полу в каждом углу отверстия втулки. Сделайте ряд отверстий близко друг к другу, чтобы можно было вставить кончик пильного диска. Осторожно разрежьте на глубину, чтобы можно было приподнять верхний слой пола отверткой.

Отметьте, просверлите и вырежьте слой чернового пола, чтобы закончить отверстие для рукава.

Обрежьте ковер, если необходимо. Вставьте втулку регистра в отверстие и прикрутите обод регистратора к полу. Прикрутите потолочную решетку к потолку.

Ссылки

Биография писателя

Джанет Бил написала для различных веб-сайтов, охватывая множество тем, включая садоводство, дом, развитие детей и культурные вопросы. Ее работы появлялись на сайтах дошкольного образования и обучения потребителей. Она имеет степень бакалавра гуманитарных наук по английскому языку Гарвардского университета и степень магистра наук в области дошкольного образования в колледже Нью-Рошель.

Анализ динамики пожара в одно- и двухэтажных односемейных домах и влияние горизонтальной вентиляции пожарных

Чтобы изучить методы вентиляции, а также влияние изменений в геометрии современных домов, два дома были построены внутри большого экспериментального противопожарного комплекса.Было проведено пятнадцать экспериментов с варьированием мест вентиляции и количества вентиляционных отверстий (таблица 1). Сценарии вентиляции были разработаны для изучения общих практик пожарных служб и включали следующее: вентиляция только входной двери, открытие входной двери и окна рядом и вдали от очага пожара, открытие только окна и вентиляция более высокого отверстия в помещении. двухэтажный дом. Один сценарий в каждой структуре был проведен в трех экземплярах для проверки повторяемости.Эксперименты в каждом доме проводились с интервалом 3 дня, чтобы обеспечить условия окружающей среды внутри домов от 15 до 22 ° C и относительную влажность ниже 50% до возгорания.

Таблица 1 Экспериментальная серия

Одноэтажный дом

Семь экспериментов проводились в одноэтажном доме. Дом был спроектирован так, чтобы представлять дом, построенный в середине двадцатого века, со стенами и дверными проемами, разделяющими все комнаты, и потолками 2,4 м.Одноэтажный дом площадью 111,5 м 2 ² ; с тремя спальнями, одной ванной и восемью комнатами (рис. 1). Дом был обрамлен деревом и облицован двумя слоями гипсокартона (базовый слой 16 мм, поверхностный слой 13 мм) для защиты конструкции и возможности проведения множества экспериментов. Все окна были заполнены заглушками, так что открыванием окон можно было управлять, удаляя заглушки во время, указанное для каждого эксперимента.

Рисунок 1

План этажа одноэтажного дома

Двухэтажное строение

Двухэтажный дом площадью 297 кв.м.3 м ² ; с четырьмя спальнями, 2,5 ванными комнатами и 12 комнатами (рисунки 2, 3). Дом сочетал в себе современные элементы, такие как открытая планировка, двухэтажная большая комната и открытое фойе. Дом также представлял собой деревянную каркасную конструкцию, облицованную двумя слоями гипсокартона (базовый слой 16 мм, поверхностный слой 13 мм). Все окна были заполнены заглушками, так что открыванием окон можно было управлять, удаляя заглушки во время, указанное для каждого эксперимента.

Рисунок 2

Двухэтажный дом план первого этажа

Рисунок 3

Двухэтажный дом План второго этажа

Топливная нагрузка

Оба дома были обставлены одинаковой мебелью.Рисунки 4, 5 6 показаны трехмерные изображения обоих домов с расположением мебели. Гостиная (LR) в одноэтажном доме, вместе с семейной комнатой и LR в двухэтажном доме, были так же обставлены двумя диванами, шкафом, телевизором, тумбочкой, журнальным столиком, стулом, двумя картинами, лампа с абажуром и двумя занавесками. Пол был покрыт набивкой из пенополиуретана и ковролином из полиэстера. Загрузка топлива составляла примерно 29 кг / м 2 ² .

Рисунок 4

3D рендеринг одноэтажного дома

Рисунок 5

3D-рендеринг двухэтажного дома

Рисунок 6

3D визуализация первого этажа 2-х этажного дома

Для того, чтобы охарактеризовать топливную нагрузку в жилой / семейной комнате, он был помещен в ячейку 5.Зал шириной 5 м, глубиной 4,0 м и высотой потолка 2,4 м. В передней стене комнаты имелся проем шириной 3,7 м и высотой 2,1 м. Помещение было помещено под калориметр потребления кислорода, и была измерена пиковая скорость тепловыделения 11,3 МВт.

Спальня 1 в обоих домах была оборудована кроватью размера «queen-size», состоящей из матраса, пружинного матраса, деревянного каркаса, двух подушек и одеяла. В комнате также были комод, шкаф и телевизор. Пол был покрыт набивкой из пенополиуретана и ковролином из полиэстера.Остальные спальни (2–4) в обоих домах были обставлены такой же кроватью, шкафом, телевизором и напольным покрытием, а также комодом меньшего размера, изголовьем и зеркалом в раме.

Столовая в обоих домах была обставлена ​​деревянным столом и четырьмя мягкими стульями. Кухни были оборудованы такими же столом и стульями, как и столовая, а также посудомоечной машиной, плитой, холодильником и шкафами из ориентированной стружечной плиты со стойками из цементной плиты. Полы в обеих комнатах также были из цементной доски, чтобы имитировать плиточный пол.В двухэтажном доме также было логово на первом этаже, в которое в качестве целевого топлива помещали мягкий стул.

Приборы

Измерения, сделанные во время экспериментов, включали температуру газа, скорость газа, концентрацию газа и видеозапись. Температура газа измерялась термопарами хромель – алюмель (тип K) без покрытия с номинальным диаметром 0,5 мм. Расположение массивов термопар показано на рисунках 1, 2 и 3. Термопары были расположены в LR и коридоре одноэтажного дома, а также в холле второго этажа двухэтажного дома.В каждом месте был набор термопар с точками измерения 0,03 м, 0,3 м, 0,6 м, 0,9 м, 1,2 м, 1,5 м, 1,8 м и 2,1 м ниже потолка. Матрицы термопар, расположенные в столовой, кухне, кабинете и спальнях, имели места измерения на 0,3 м, 0,9 м, 1,5 м и 2,1 м ниже потолка. В семейной комнате через каждые 0,3 м от потолка до пола располагались термопары.

Скорость газа измерялась с помощью датчиков перепада давления, подключенных к двунаправленным датчикам скорости.Эти датчики располагались в дверном проеме и в окне, используемом для вентиляции (рис. 1, 2, 3). На вертикальной средней линии каждого дверного проема было пять зондов, расположенных на расстоянии 0,3 м от верхней части дверного проема, центра дверного проема и 0,3 м от нижней части дверного проема. Термопары были совмещены с двунаправленными датчиками для завершения измерения скорости газа.

Концентрации кислорода, окиси углерода и двуокиси углерода в газах были измерены в четырех точках конструкции.Концентрации были измерены на расстоянии 0,3 м и 1,5 м от пола в LR и на 1,5 м от пола в спальнях 2 и 3 одноэтажного дома (Рисунок 1). Концентрации измерялись на расстоянии 0,3 м и 1,5 м от пола в общей комнате и в коридоре второго этажа двухэтажного дома (Рисунки 2, 3). Измерения концентрации газа после попадания воды в конструкцию могут быть неточными из-за воздействия влаги на газоизмерительное оборудование.

Видеокамеры были размещены внутри и снаружи здания для наблюдения за дымом и возгоранием на протяжении каждого эксперимента.Во время каждого эксперимента было записано восемь просмотров видеокамер.

Экспериментальная методика

Все эксперименты начинались с закрытых внешних дверей и окон и всех внутренних дверей в одних и тех же местах, открытых или закрытых. Внутренние двери в спальню 3 в одноэтажном доме и в спальню 2 в двухэтажном доме были закрыты для каждого эксперимента. Огонь был зажжен на диване в LR одноэтажного дома (рис. 4) и на диване в общей комнате двухэтажного дома (рис. 6) с помощью устройства дистанционного розжига, состоящего из трех спичек.

Пылающему огню позволяли усиливаться до тех пор, пока не смоделировали работу вентиляции. Одноэтажный дом проветрили через 8 мин после возгорания. Это было определено на основе трех факторов; время для достижения условий с ограничением вентиляции в доме, время потенциального реагирования и вмешательства пожарной службы, а также время выхода окна из строя из предыдущих экспериментов по выходу окон из строя [7]. Двухэтажный дом проветрили через 10 мин после возгорания. Дополнительные 2 минуты позволили обеспечить вентиляцию в ограниченных условиях, так как большему объему требовалось больше времени для потребления доступного кислорода.

Когда в эксперименте было создано более одного вентиляционного отверстия, например, при открытии двери и окна, последующие открытия делались с интервалом в 15 с. Это время было достигнуто за счет своевременной и эффективной вентиляции пожарной службой независимо от сценария вентиляции.

После вентиляции огню позволяли разрастаться до пробоя или ощущения максимальной скорости горения в зависимости от температуры, наблюдения за внешними условиями и наблюдения за внутренним видео.После того, как огонь поддерживался на пике в течение определенного периода времени, учитывая целостность облицовки стен, поток пожарного шланга вливался внутрь через внешнее отверстие. Эксперимент был прекращен примерно через 1 мин после струи из шланга, и тушение было выполнено с помощью дренчерной спринклерной системы и пожарной бригады.

Одноэтажные экспериментальные результаты

Семь экспериментов были проведены в одноэтажной структуре (таблица 1). Графики данных представлены для температур по всей конструкции в позиции 2.1 м и 0,9 м от пола для каждого эксперимента. На каждом графике события обозначены сверху вертикальной линией, указывающей, когда они произошли. Дополнительные данные для каждого эксперимента, включая температуры на дополнительных высотах, концентрации газа и скорости газа, задокументированы в полном отчете по проекту [7].

Эксперимент 1

Эксперимент 1 был разработан для моделирования входа пожарной бригады через входную дверь. Пожар разрастался без вмешательства в течение 8 минут после возгорания, когда была открыта входная дверь.Пожару снова позволили разрастаться до 12:30, состояние после перекрытия, когда 10 секунд воды влилось в переднюю дверь с помощью форсунки для пожаротушения 379 л / мин, расположенной в виде прямого потока (SS). В 13:30 из той же форсунки потекло еще 10 секунд воды в виде 30-градусного тумана (туман). В 14:15 открылась левая половина окна LR, пропуская больше воздуха в LR. Эксперимент был прекращен в 15:30 и был потушен бригадой пожарных (рис. 7, 8).

Рис. 7

Эксперимент 1–2.1 м температуры

Рисунок 8

Эксперимент 1 — температура 0,9 м

Эксперимент 3

Эксперимент 3 был разработан для имитации пожарной команды, входящей через переднюю дверь и имеющей вентиляционное отверстие, сделанное вскоре после того, как рядом с очагом пожара. Пожар разрастался без вмешательства в течение 8 минут после возгорания, когда была открыта входная дверь. Пятнадцать секунд спустя открылось окно LR. Огонь снова увеличивался до 10:22, когда 10 секунд воды влилось в окно LR с соплом пожарного тумана, расположенным в виде прямого потока.Эксперимент был прекращен в 11:30 и был потушен бригадой пожарных (рисунки 9, 10).

Рис. 9

Эксперимент 3… Температура 2,1 м

Рисунок 10

Эксперимент 3 — Температура 0,9 м

Эксперимент 5

Эксперимент 5 был разработан для моделирования работы пожарной бригады, открывающей вентиляционное отверстие рядом с очагом пожара перед входом. Пожар разрастался без вмешательства в течение 8 минут после возгорания, когда было открыто окно LR.Огонь снова увеличивался до 11:32, когда в окно LR влилось 10 секунд воды с соплом пожарного тумана, расположенным в виде прямого потока. Эксперимент был прекращен в 12:45 и был потушен бригадой пожарных (рис. 11, 12).

Рис. 11

Эксперимент 5… Температура 2,1 м

Рис. 12

Эксперимент 5– Температура 0,9 м

Эксперимент 7

Эксперимент 7 был разработан для имитации пожарной бригады, входящей через переднюю дверь и имеющей вентиляционное отверстие, сделанное вскоре после этого, вдали от очага пожара.Пожар разрастался без вмешательства в течение 8 минут после возгорания, когда была открыта входная дверь, а через 15 секунд открылось окно спальни 2 (BR2). Огонь снова увеличивался до 15:46, когда 10 секунд воды было влито в входную дверь с помощью сопла пожарного тумана, расположенного в виде прямого потока. Эксперимент был прекращен в 16:40 и потушен бригадой пожарных (рис. 13, 14).

Рис. 13

Эксперимент 7–2,1 м температуры

Рис. 14

Эксперимент 7-0.9 м температуры

Эксперимент 9

Эксперимент 9 повторял эксперимент 3 и был вторым из трех повторных экспериментов по проверке повторяемости. Пожар разрастался без вмешательства в течение 8 минут после возгорания, когда была открыта входная дверь. Через пятнадцать секунд после того, как была открыта входная дверь, открылось окно LR. Огонь снова увеличивался до 11:12, когда 10 секунд воды влилось в окно LR с форсункой для пожаротушения, расположенной в виде прямого потока.Эксперимент был прекращен в 12:20 и был потушен бригадой пожарных (рис. 15, 16).

Рис. 15

Эксперимент 9… Температура 2,1 м

Рисунок 16

Эксперимент 9–0,9 м температуры

Эксперимент 12

Эксперимент 12 был третьим из трех повторных экспериментов по проверке повторяемости. Пожар разрастался без вмешательства в течение 8 минут после возгорания, когда была открыта входная дверь.Через пятнадцать секунд после того, как была открыта входная дверь, открылось окно LR. Огонь снова увеличивался до 11:09, когда 10 секунд воды влилось в окно LR с форсункой противопожарного тумана, расположенной в виде прямого потока. Эксперимент был прекращен в 12:20 и потушен бригадой пожарных (рис. 17, 18).

Рис. 17

Эксперимент 12–2,1 м температуры

Рис. 18

Эксперимент 12–0,9 м температуры

Эксперимент 14

Эксперимент 14 был разработан для изучения воздействия вентиляции с несколькими отверстиями.Пожар разрастался без вмешательства в течение 8 минут после возгорания, когда была открыта входная дверь. Через пятнадцать секунд после того, как была открыта входная дверь, открылось окно LR. С интервалом в пятнадцать секунд открывались окна спальни 1 (BR1), окна спальни 2 (BR2) и окна спальни 3 (BR3). Огонь снова увеличивался до 13:02, когда 10 секунд воды влилось в окно LR с противопожарным соплом тумана, расположенным в форме потока тумана. Эксперимент был прекращен в 14:10 и потушен бригадой пожарных (рис. 19, 20).

Рис. 19

Эксперимент 14–2,1 м температуры

Рисунок 20

Эксперимент 14–0,9 м температуры

Результаты двухэтажного эксперимента

Восемь экспериментов были проведены в двухэтажном здании (таблица 1). Будет описана цель каждого эксперимента, а на рисунке будут показаны места пожара и вентиляции. Экспериментальная шкала времени покажет время изменения вентиляции и подавления. Графики данных представлены для температур по всей конструкции в позиции 2.1 м и 0,9 м от пола для каждого эксперимента. На каждом графике события обозначены сверху вертикальной линией, указывающей, когда они произошли (рисунки 21, 22).

Рисунок 21

Эксперимент 2 — температура 2,1 м

Рис. 22

Эксперимент 2– Температура 0,9 м

Эксперимент 2

Эксперимент 2 был разработан для моделирования входа пожарной бригады через входную дверь. Розжиг произошел в семейной комнате на диване с помощью дистанционного устройства зажигания спичек.Огонь разрастался без вмешательства в течение 10 минут после возгорания, когда была открыта входная дверь. Огонь снова увеличивался до 16:05, когда 10 секунд воды было влито в входную дверь с помощью сопла пожарного тумана, расположенного в виде прямого потока. Эксперимент был прекращен в 18:00 и был потушен бригадой пожаротушения.

Эксперимент 4

Эксперимент 4 был разработан для моделирования входа пожарной бригады через переднюю дверь и открытия вентиляционного отверстия вскоре после этого рядом с очагом пожара.Зажигание происходило в ЛР на диване дистанционным устройством зажигания спичек. Огонь разрастался без вмешательства в течение 10 минут после возгорания, когда была открыта входная дверь. Пятнадцать секунд спустя открылось окно семейной комнаты (FR1) на первом этаже. Пожару снова позволили разрастаться до 17:31, когда 10 секунд воды потекло в окно семейной комнаты с форсункой противопожарного тумана, расположенной в виде прямого потока. Эксперимент был прекращен в 18:30 и был потушен бригадой пожарных (рисунки 23, 24).

Рис. 23

Эксперимент 4… Температура 2,1 м

Рисунок 24

Эксперимент 4–0,9 м температуры

Эксперимент 6

Эксперимент 6 был разработан для моделирования работы пожарной бригады, открывающей вентиляционное отверстие рядом с очагом пожара перед входом. Возгорание произошло в гостиной на диване. Огонь разрастался без вмешательства в течение 10 минут после возгорания, когда было открыто окно в семейной комнате на первом этаже (FR1).Огонь снова увеличивался до 16:32, когда в окно семейной комнаты (FR1) потекла вода в течение 10 секунд с форсункой противопожарного тумана, расположенной в виде прямого потока. Эксперимент был прекращен в 17:30 и был потушен бригадой пожарных (рисунки 25, 26).

Рисунок 25

Эксперимент 6–2,1 м температуры

Рис. 26

Эксперимент 6–0,9 м температуры

Эксперимент 8

Эксперимент 8 был разработан для имитации пожарной бригады, входящей через переднюю дверь и имеющей вентиляционное отверстие, сделанное вскоре после удаления от очага пожара.Возгорание произошло в гостиной на диване. Огонь разрастался без вмешательства в течение 10 минут после возгорания, после чего была открыта входная дверь, а через 15 секунд открылось окно спальни 3 (BR3). Огонь снова увеличивался до 17:32, когда в окно BR3 было влито 10 секунд воды с форсункой противопожарного тумана, расположенной в виде прямого потока. Эксперимент был прекращен в 18:30 и был потушен бригадой пожарных (рисунки 27, 28).

Рис. 27

Эксперимент 8-2.1 м температуры

Рисунок 28

Эксперимент 8–0,9 м температуры

Эксперимент 10

Эксперимент 10 был вторым из трех повторных экспериментов по проверке повторяемости. Возгорание произошло в гостиной на диване. Огонь разрастался без вмешательства в течение 10 минут после возгорания, когда была открыта входная дверь. Через пятнадцать секунд после открытия входной двери открылось окно семейной комнаты (FR1). Огонь снова увеличивался до 24:16, когда 10 секунд воды потекло в окно семейной комнаты с форсункой противопожарного тумана, расположенной в виде прямого потока.Эксперимент был прекращен в 25:30 и был потушен бригадой пожарных (рисунки 29, 30).

Рис. 29

Эксперимент 10–2,1 м температуры

Рисунок 30

Эксперимент 10–0,9 м температуры

Эксперимент 11

Эксперимент 11 был третьим из трех повторных экспериментов по проверке повторяемости. Возгорание произошло в гостиной на диване. Огонь разрастался без вмешательства в течение 10 минут после возгорания, когда была открыта входная дверь.Через пятнадцать секунд после открытия входной двери было открыто окно семейной комнаты (FR1). Огонь снова увеличивался до 15:17, когда 10 секунд воды потекло в окно семейной комнаты с форсункой противопожарного тумана, расположенной в виде прямого потока. Эксперимент был прекращен в 16:30 и был потушен бригадой пожарных (рис. 31, 32).

Рис. 31

Эксперимент 11–2,1 м температуры

Рис. 32

Эксперимент 11-0.9 м температуры

Эксперимент 13

Эксперимент 13 был разработан для изучения воздействия вентиляции по горизонтали как можно выше вблизи очага пожара. Возгорание произошло в гостиной на диване. Огонь разрастался без вмешательства в течение 10 минут после возгорания, когда была открыта входная дверь. Через пятнадцать секунд после того, как была открыта входная дверь, открылось окно семейной комнаты второго этажа (FR3). Огонь снова увеличивался до 12:28, когда в окно FR3 было влито 10 секунд воды с форсункой противопожарного тумана, расположенной в виде прямого потока.Вторая 10-секундная струя воды была направлена ​​в то же окно в 14:28 с той же форсункой, расположенной в виде тумана. Эксперимент был прекращен в 15:30 и был потушен бригадой пожарных (рис. 33, 34).

Рис. 33

Эксперимент 13… Температура 2,1 м

Рисунок 34

Эксперимент 13–0,9 м температуры

Эксперимент 15

Эксперимент 15 был разработан для изучения воздействия вентиляции с несколькими отверстиями.Возгорание произошло в гостиной на диване. Огонь разрастался без вмешательства в течение 10 минут после возгорания, когда была открыта входная дверь. Через пятнадцать секунд после открытия входной двери открылось окно LR (LR). С интервалом в пятнадцать секунд открывались окно логова, окно FR1 и окно FR2. Огонь снова увеличивался до 14:33, когда в окно FR1 влилось 10 секунд воды с соплом пожарного тумана, расположенным в форме потока тумана. Эксперимент был прекращен в 16:00 и был потушен бригадой пожарных (рис. 35, 36).

Рис. 35

Эксперимент 15–2,1 м. температуры

Рис. 36

Эксперимент 15–0,9 м. температуры

(PDF) Эффективность вытяжной вентиляции в двухэтажном доме в условиях жаркого и влажного климата

WMCAUS 2018

IOP Conf. Серия: Материаловедение и инженерия 471 (2019) 062008 IOP Publishing

doi: 10.1088 / 1757-899X / 471/6/062008

10

метра в секунду соответственно.Воздух, замененный вытяжной вентиляцией, составлял 37,53 литра в секунду, или можно было достичь

по шкале ACH

1,06.

6. Выводы

Было установлено, что для закрытого дома вытяжная вентиляция может снизить тепло и влагу, накопленную

внутри дома. На втором этаже, где плавучесть заставляла подниматься и накапливаться горячий воздух, в доме

с вытяжной вентиляцией средняя температура воздуха в помещении на 0,7 ° C ниже, чем в доме без вентиляции

, а наименьшее значение равно 0.9 ° C было обнаружено в 10:00. На первом этаже средняя температура воздуха в помещении

в коридоре и гостиной-столовой дома с вытяжной вентиляцией была на 0,6 ° C и

на 0,3 ° C ниже, чем в доме без вентиляции, соответственно.

Вытяжная вентиляция может значительно снизить внутреннюю влажность, особенно на первом этаже. В жилом помещении

и в коридоре с вытяжной вентиляцией средняя относительная влажность на 12,1% и относительная влажность на 9% ниже, чем в доме без вентиляции

.На втором этаже средняя относительная влажность 5,6% была ниже, чем в доме

без вентиляции.

В заключение, вытяжная вентиляция работала хорошо. Скорость вентиляции 37,53 литра в секунду составила

найденных. Скорость вентиляции 1,03 ACH может быть достигнута в помещениях с вытяжной вентиляцией с небольшим эффективным отверстием

только 0,10% вентилируемой площади, в то время как стандарт ASHRAE 62-1989 устанавливает требования к скорости вентиляции 0,35 ACH

для домов.

Благодарности

Автор хотел бы поблагодарить г-жу Таньяви Мисаппавонг, научного сотрудника, за помощь в

проведении эксперимента и создании графики; Quality Houses Public Co., Ltd. за предоставление экспериментального поля

и научных инструментов, а также за установку отверстий для труб; и отдел

архитектуры архитектурного факультета Чулалонгкорнского университета для предоставления исследовательского фонда.

Ссылки

[1] Т. Чиндаваниг, К. Чукиертмун и П. Васуват, «Климатические данные Таиланда для применения в области энергосбережения

», Журнал факультета архитектуры, Университет Чулалонгкорн

(август. , 2006), стр. 177-225, (на тайском языке).

[2] ASHRAE, Руководство по основам ASHRAE (SI) 2009, Атланта: Американское общество

инженеров по отоплению, охлаждению и кондиционированию воздуха, 2009.

[3] В. Олай, Дизайн с учетом климата, Нью-Джерси : Издательство Принстонского университета, 1963.

[4] Б. Стейн, Дж. С. Рейнольдс и В. Дж. МакГиннесс, Механическое и электрическое оборудование для зданий

, 7-е изд., Нью-Йорк: John Wiley & Sons, 1986.

[5] С. Ниттая. Строительный дизайн в условиях жаркого и влажного климата, 2-е изд., Бангкок: Chulalongkorn

University Press, 2002 (на тайском языке).

[6] К. Танадсилапакул, Рекомендации по проектированию стенной вентиляции для домов в Таиланде [Тезисы],

Бангкок: Университет Чулалонгкорн, 2003 г. (на тайском языке).

[7] S. Parinyaprueang, Эффективность вытяжной вентиляции для квартир в Таиланде

[Диссертация], Бангкок: Университет Чулалонгкорн, 2010, (на тайском языке).

Что вызывает плохую вентиляцию дома и как это исправить?

Что вызывает плохую вентиляцию дома и как это исправить?

По данным Агентства по охране окружающей среды США, 72% нашей жизни мы проводим в помещении, а это ошеломляющее количество времени, чтобы дышать вредными загрязнителями и соединениями.Кроме того, понятно, что все мы хотим чувствовать себя комфортно, и этому может помешать плохая вентиляция дома. Когда воздух рециркулирует в замкнутом пространстве, проблемы нарастают в геометрической прогрессии, поэтому каждому владельцу недвижимости следует решать любые потенциальные проблемы. Но каковы причины плохой вентиляции дома, осложнения, которые они вызывают, и решения этой дилеммы?

Причины

Изначально плохая конструкция дома может способствовать меньшей вентиляции, чем звездная.Воздух должен легко входить и выходить из дома, и неправильный план этажа может быть разницей между свежим воздухом или опасным. Кроме того, материалы, из которых построен дом, также иногда изолируют участки, которые необходимо использовать для движения воздуха.

Старые фильтры и проникновение внутрь разрушающих факторов также ограничивают вентиляцию, задерживаясь и препятствуя прохождению «нового» воздуха. Вот некоторые из них:

• ♣ Курение
• ♣ Чистящие средства
• ♣ Мебель

Последствия

Плохая вентиляция дома часто является причиной обычных проблем с дыханием, а также кашля.Из-за отсутствия места для выхода перхоть и другие различные загрязнения остаются в воздухе и могут вызывать самые разные проблемы для вашего тела, а не только доставлять неудобства. Это миф, что только из-за того, что вы не обратились в отделение неотложной помощи, все в порядке с воздухом, которым вы дышите. Плесень и особенно химические вещества оказывают неблагоприятное воздействие на ваши пазухи и легкие. Если у вас аллергия, ваши симптомы усугубятся, и даже из-за недостатка свежего кислорода может наступить усталость. Более того, запах чрезвычайно неприятен, и чем дольше он находится в ловушке, тем труднее избавиться от него.’

Конденсация — еще один недостаток плохой вентиляции, и не так, как вы думаете. Если вы когда-либо сталкивались с тем, что ваш унитаз протекает без отверстий, это связано с тем, что ваш резервуар для воды слишком теплый. В ванных комнатах должен быть постоянный воздух, чтобы резервуар оставался прохладным. Конденсат, который образуется на вашем унитазе, — это огромный беспорядок, и его нельзя быстро убрать, если он скопился за ночь. К дополнительным последствиям относятся:

• ♣ Влажный воздух
• ♣ Гниющая древесина
• ♣ Создание потенциальной опасности пожара

Решения

Существует несколько способов обойти проблемный воздушный поток, первый из которых — стратегическое использование размещены фанаты.Будь то напольные вентиляторы или, что еще более популярно, потолочные вентиляторы , любой из типов подойдет. Очевидно, что создаваемый ими ветер не очищает воздух, но он помогает перемещать нежелательные частицы в разные части комнаты или на улицу. Кроме того, было доказано, что вентиляторы снижают риск образования плесени и грибка внутри дома, постоянно поддерживая циркуляцию воздуха в помещении. Несмотря на то, что использование вентиляторов не является надежным, неприятные запахи и другие проблемы, вызванные плохой вентиляцией, со временем исчезнут.

Оконные экраны очень полезны в борьбе с ограниченной вентиляцией, но само собой разумеется, что они не практичны круглый год, особенно в холодные месяцы. Тем не менее, они являются приятным дополнением в теплом климате и помогают свежему воздуху проникать в ваш дом в любое время дня. Использование экранов в сочетании с вентиляторами также идеально, потому что вы можете направить поток воздуха туда, где у вас возникнут проблемы.

В некоторых случаях может потребоваться капитальный ремонт конструкции вашего дома, чтобы решить все проблемы с вентиляцией, однако часто этого можно избежать, обновив фильтры, окна и двери.Простая замена экрана вашего кондиционера может помочь, и окна, которые могут взламываться, также рекомендуются. Кроме того, двери никогда не должны доходить до пола или потолка. Даже когда дверь закрыта, пространство внизу и вверху обеспечивает приток необходимого воздуха. Вот некоторые временные способы улучшения вентиляции:

• ♣ Очистка ковров от загрязнений
• ♣ Мытье трещин и щелей за пределами дома
• ♣ Запуск системы централизованного кондиционирования (или вашего источника потока) 3-5 раз в неделю, чтобы Избегайте засорения воздуховодов

Заключение

Устранение плохой вентиляции дома полезно не только для вашего здоровья, но и для ваших счетов.Правильно вентилируемые дома потребляют меньше энергии, потому что воздуха, необходимого для поддержания комфортного жилого пространства, не так много, как в тех, которые нуждаются в источнике притока в каждой комнате. Новые дома теперь включают в свои проекты энергоэффективную вентиляцию, но даже если у вас есть старая собственность, обширная уборка в соответствии с несколькими недорогими покупками может быстро устранить проблему.

Современные марки потолочных вентиляторов для розеток

Выберите категорию для просмотра различных вариантов дизайна потолочных вентиляторов

Улучшение домашней вентиляции | HGTV

Стремление к энергосбережению в течение последних нескольких десятилетий привело к тому, что дома стали строиться более плотно — более устойчивыми к проникновению наружного воздуха.Однако решение одной проблемы привело к возникновению другой: потребность в подаче свежего воздуха в дома, защищенные от непогоды. Фактически, большинство домов, построенных после энергетического кризиса 1970-х годов, не получают достаточного свежего воздуха, — говорит Марк Лалиберте, президент Building Knowledge в Миннеаполисе.

Система вентиляции всего дома, в отличие от системы очистки воздуха всего дома, направляет наружный воздух в кондиционируемое пространство с помощью преднамеренных и контролируемых средств, а не через утечки и открытые окна.Вентиляция кондиционируемого помещения контролируется вентиляторами или заслонками, которые предотвращают проникновение воздуха, когда система не используется. Эти устройства также удаляют излишнюю влагу, которая может скапливаться в тесном доме и вызывать плесень и другие проблемы с качеством воздуха в помещении.

ЛаЛиберте прогнозирует, что до 30 процентов домов, построенных в США в ближайшие пять лет, могут иметь системы вентиляции всего дома, по сравнению с 10 процентами или меньше сегодня.

Базовая система вентиляции дома может быть относительно недорогой.Если в доме есть топка с принудительной подачей воздуха, установка системы вентиляции всего дома может быть очень простой: добавление воздуховода к топочной системе и заслонки для контроля притока наружного воздуха и удаления застоявшегося воздуха, а также для поддержания надлежащего давления. . По словам Лалиберте, такое дополнение может стоить всего 300 долларов.

Для более эффективной системы вентиляции всего дома обратите внимание на систему рекуперации энергии: теплообменник извлекает тепло из воздуха, прежде чем он покидает дом, и использует его для обогрева входящего воздуха.Летом он работает наоборот, помогая сохранять в доме прохладу. Стоимость такой системы, по словам Лалиберте, составит около пары тысяч долларов.

Facycler.com документирует недорогие и эффективные стратегии вентиляции для вентиляции жилых помещений. Сайт, созданный Building Science Corp., также содержит информацию о двух других методах. Чередование вентиляторов гарантирует, что вентилятор центрального кондиционера будет работать достаточно, чтобы распределять и перемешивать вентиляционный воздух, даже когда нет потребности в обогреве или охлаждении.Моторизованное управление циклами воздушной заслонки предотвращает чрезмерную вентиляцию во время длительных циклов нагрева и охлаждения и экономит затраты на ненужное кондиционирование «лишнего» наружного воздуха.

По словам президента BSC Бетси Пети, эти элементы управления будут работать практически с любой системой отопления и кондиционирования воздуха. Исключение составляют плинтусы и системы теплого пола.

Хотя вентиляция всего дома может быть не такой привлекательной, как продажа стильных обновлений для кухни и ванны, она может пойти намного дальше в обеспечении их длительного комфорта.

Источники дополнительной информации о вентиляции всего дома:
www.ashrae.org
www.buildingbetterhomes.com
www.buildingscience.com

Как создать поперечную вентиляцию в вашем доме, чтобы сохранить прохладу этим летом — Unique Window Services

Как создать поперечную вентиляцию в доме, чтобы сохранять прохладу этим летом

Обеспечение оптимального воздушного потока по всему дому может быть сложной задачей, особенно летом, но это того стоит.
Освоив технику естественной вентиляции для охлаждения дома, вы больше не будете полагаться на кондиционер. В свою очередь, это означает менее дорогие счета за электроэнергию. В этой статье мы расскажем, как можно стимулировать перекрестную вентиляцию, которая является одним из наиболее эффективных методов естественной вентиляции в вашем доме. Для начала вам не потребуется никакого модного оборудования — только ваши окна и двери!

Как создать перекрестную вентиляцию.

Для начала посмотрите, в каком направлении дует ветер, а затем откройте окна с той стороны комнаты.Затем перейдите в противоположную сторону комнаты и откройте окна — или дверь наружу, если окна нет — с этой стороны. Это должно создать поток воздуха через комнату, входящий через окно на стороне дома, подверженной ветру, и выходящий через другое окно или дверь напротив него, забирая с собой горячий или несвежий воздух, остающийся в комнате. Это перекрестная вентиляция.

Как создать поперечную вентиляцию, когда нет ветра.

Если нет дуновения ветра, о котором можно было бы говорить, вы можете заставить воздух двигаться в нужном направлении через ваш дом с помощью одного или двух вентиляторов.Если у вас есть два вентилятора на пьедестале, установите один у окна в темной части комнаты. Убедитесь, что передняя часть вентилятора обращена в комнату. Поместите второй вентилятор на подставке у противоположного окна так, чтобы передняя часть вентилятора была обращена наружу. Включите их оба, и первый вентилятор у входного окна должен всасывать прохладный воздух в комнату. Второй вентилятор у выходного окна пропускает ток через комнату и выталкивает теплый застойный воздух наружу.

Лучшие типы окон для поперечной вентиляции.

Если у вас есть окна или двери на противоположных сторонах комнаты друг от друга, вы должны обеспечить перекрестную вентиляцию. Однако горячий воздух поднимается вверх, а это означает, что перекрестная вентиляция намного более эффективна, когда окно, через которое проходит ветер, открыто внизу, а окно на противоположной стороне комнаты открывается вверху. Этот процесс способствует тому, что теплый воздух, собирающийся на крыше, выталкивается через комнату наружу. Итак, какие окна можно открывать как вверху, так и внизу? Это были бы двойные окна! Двойные окна позволяют изменять конфигурацию створок в зависимости от направления ветра, чтобы в вашем доме всегда была перекрестная вентиляция.

Естественная вентиляция для помещений с одним окном.

В окнах с двойным навесом используются две подвижные оконные створки, так что вы можете открывать окно как вверху, так и внизу. Противовесы створок — это пружинные механизмы, которые позволяют оконным створкам плавно перемещаться одна перед другой. Двустворчатые окна особенно хороши для обеспечения естественной вентиляции в помещениях, где отсутствует перекрестная вентиляция. В этом случае вы можете открыть как нижнюю, так и верхнюю часть двойного навесного окна, и холодный воздух будет поступать через нижнее отверстие, а застойный воздух выходит через верх.Она не так эффективна, как перекрестная вентиляция, особенно при ветре, но позволяет свежему воздуху проникать в комнату, а горячему — выходить.
