Проводка в частном доме: Монтаж электропроводки в частном доме своими руками

что потребуется, виды кабеля и розеток, заземление

При постройке собственного необходимо его электрифицировать. Проводка в частном доме – это не слишком сложная работа. Ее можно монтировать самостоятельно, если вы хоть немного знакомы с электромонтажными работами. Главное, правильно выбрать материалы и запастись нужным инструментом.

Что потребуется

Для организации проводки в загородном доме делают проект, который необходимо согласовать с управляющей компанией, ответственной за эксплуатацию электрических сетей в вашей местности. За несанкционированное подключение к электросетям накладывается штраф. В проекте должна быть выполнена схема проводки в частном доме, предусмотрена информация о размещении электрооборудования, а также указаны все используемые материалы.

Расходные материалы

Перед началом работ нужно выбрать составляющие элементы для проводки. Обязательно потребуются:

• выключатели;
• подрозетники;
• уличный вводной щит;
• распределительный щиток с автоматическими выключателями;
• распределительные коробки;
• медная проводка;
• кабель канал;
• счетчик;
• УЗО.

Некачественная продукция быстро ломается и иногда приводит к аварийным ситуациям, поэтому при покупке материалов лучше не экономить деньги. Перед покупкой нужно рассчитать длину выбранных материалов для монтажа проводки во всем доме. Лучше покупать длину с запасом.

Необходимые инструменты

Монтаж проводки в частном доме требует наличия следующих инструментов:

• Угловая шлиф-машинка (болгарка) с алмазным диском;
• Перфоратор;
• Набор твердосплавных сверл;
• Зубило;
• Нож;
• Шуруповерт;
• Молоток;
• Саморезы.

Также потребуются штукатурные инструменты: мастерок и терка, если проводка будет прокладываться внутри стен дома.

Что такое кабель и что такое провод

Кабель – это совокупность изолированных проводов скрученных вместе и заключенных в общую оболочку. Их прокладывают внутри конструкций, в земле, под водой. Без кабеля проводка в загородном доме будет некачественной.

Провод не всегда имеет изоляцию. Существует множество разновидностей проводов для дома, они могут быть многожильными или одножильными. Часто электрическая проводка в частном доме выполняется из проводов с защитными оболочками (ПВС, ПуВВ).

Высокую надежность в обеспечении электрической энергией обеспечивают самонесущие изолированные провода – СИП. Их важное преимущество – простота монтажных работ. Для прокладки СИП не нужны специальные тросы или подвесы.

Алюминий vs медь? Этот вопрос уже давно решен. В любом случае проводка должна быть медной, так как правильно сделать проводку в частном доме с алюминиевыми жилами не получится.

Моножильный и многожильный провод

Многожильный провод состоит из переплетенных между собой жил меньшего сечения, их общее сечение соответствует указанному в паспорте. В моножильном (одножильном) проводе токонесущая жила является монолитной, ее диаметр соответствует сечению в паспорте. Моножильный не подходит для частых изгибов, так как токопроводящая жила легко переламывается.

Для электрической проводки в частном доме нужен моножильный кабель, имеющий высокую механическую прочность. Жизнь проводов с многопроволочной жилой менее короткая, так как они интенсивно окисляются. Многожильные гибкие провода нужны для подключения светильников, в которых приходится периодически менять лампы. Для соединения жил используют специальные наконечники.

О сечении и цветовой маркировке кабелей и проводов

Ассортимент проводки широкий. При их выборе обращайте внимание на маркировку. Числа в маркировке указывают на количество жил и их диаметр. Так маркировка 3×4, указывает на то, что это трехжильный кабель с сечением в 4 квадрата.

По цветовой маркировке можно узнать о назначении жилы:

• черный – фазный;
• желто-зеленый – заземляющий;
• желто-зеленый с нанесенными на него голубыми метками – заземляющий, совмещенный с нулевым;
• голубой – нулевой;

Некоторые производители делают свою цветовую маркировку, которая не соответствует общепринятым нормам.

Это не влияет на качество, но перед монтажом нужно определиться с соответствием цветов.

Какие выбирать кабели и провода

Проводка электрики в загородном доме берет начало с вводного кабеля, на который будет приходиться основная нагрузка. В продаже можно встретить алюминиевые и медные кабели. Алюминиевые дешевле, но их свойства намного отстают от медных.

Также обращают внимание на плотность тока. Чем она выше, тем меньше вероятности возгорания проводки из-за перегрева. Для скрытой проводки нужно покупать кабель с плотностью тока от 6 А, для открытой проводки – до 10 А.

О заземлении

Чтобы обезопасить от поражения электрическим током делают заземление. Оно не только гарантирует безопасность, но и защищает от короткого замыкания.

Популярная схема заземления состоит из следующих элементов:

• вбивают в грунт 3 вертикальных заземлителя в форме уголка;
• объединяют их тремя горизонтальными стальными полосами;
• соединяют стальной полосой.

Контур заземления должен находиться возле щитка учета электроэнергии. Желательно купить устройство защитного отключения (УЗО), оно за десятые доли секунды сработает при любой утечке тока.

Выбор кабелей и комплектующих

Для сборки электрощита потребуются следующие комплектующие:

• вводной автомат с рубильником, его вставляют в пластиковый бокс, который при приеме пломбируют;
• электросчетчик;
• небольшой электрощит для установки внутри дома;
• автоматы для отходящих линий на 16 А.

Покупать части для щитка необходимо в специализированных магазинах.

Выбор кабелей

Проводку в частном доме делают с использованием кабелей. Они более безопасны, поэтому требования по прокладке к ним не такие жесткие, как к проводам. Эти материалы для проводки отличаются видом оболочки и названиями. Оболочка позволяет прокладывать их в неблагоприятных условиях окружающей среды.

При выборе обратите внимание:

• сертификат на продукцию;
• конструкцию;
• маркировку.

Не следует экономить на материалах для проводки, они должны быть максимально безопасными.

Выбор розеток и выключателей

Для электроплит, водонагревателя и других мощных приборов розетки выбирают по максимальному току. Для остальных приборов подойдут стандартные.

Двойные или тройные розетки с тремя полюсами более практичны, так как в современных домах множество электроприборов. Тройные розетки позволят обойтись без удлинителей.

Наружные розетки намного проще устанавливать. Но так как они выглядят не очень привлекательно, многие предпочитают внутренние. Их вставляют в углубление в стене, в которое замурована монтажная коробка. Розетки можно располагать на любой высоте

Выключатели по нормам располагают на высоте 0,9—1,0 м от пола и на расстоянии 0,15 м от косяка.

Ввод электропитания

Подключить проводку к линии электропередач можно следующими способами:

• ввод кабеля по воздуху;
• ввод под землёй.

Для подведения проводки к щитку в стене дома просверливают отверстия и вставляют в него трубу, по которой будет идти проводка. Перед вводом в трубу на кабеле делают прогиб ниже трубы. Оставшееся свободное пространство заливают цементным раствором, чтобы вода не попадала на проводку.

Ввод по воздуху

Ввод по воздуху осуществляется от опоры ЛЭП. Трасса пролегания к дому должна быть свободна от деревьев. Правильная проводка в частном доме требует соблюдения следующих параметров:

• Если расстояние от ЛЭП до дома свыше 20 метров, нужна установка дополнительной опоры.
• Для неизолированных проводов высота ввода в дом предусматривается выше 2,75 м.
• Для изолированных – 2,5 метра.
• Если кабель проходит над дорогой, его расположение должно составлять не менее 6 м над дорогой.

Электрический ввод по воздуху наиболее простой и менее затратный способ подключения к энергосети. Но протянутая по воздуху проводка портит эстетику участка, при сильном ветре она может оборваться.

Подземный ввод

Подземная прокладка значительно дороже воздушного способа, так как придется копать траншею глубиной свыше 0,7 м и прокладывать дорогостоящий кабель в бронированной оболочке. Зато он на все сто процентов защищен от обрыва и пожаростоек.

Выбор вида электромонтажа

Проводка в частном доме может быть открытого и скрытого типа. Открытую проводку проводят поверх стен, закрытую – монтируют в штробы (специальные канавки). Это намного сложнее, но долговечнее и эстетичнее.

Основной процесс

Как провести проводку в частном доме. До начала отделочных работ выполняется разводка. Согласно схеме:

• монтируют распределительные коробки;
• определяют место крепления розеток и выключателей;
• прокладывают кабель без изгибов и диагоналей, точно соблюдая вертикали и горизонтали;
• монтируют проводку к розеткам и выключателям;
• устанавливают вводный автомат после счетчика;
• автоматические выключатели и УЗО монтируют в электрощите на специальном профиле;
• делают заземление;
• тестируют системы;
• подключают электричество.

Это только общий план как сделать проводку в частном доме, везде могут быть нюансы и особенности.

Штробление стен

Используя болгарку, вырезают по разметке специальные канавки, шириной и глубиной по 2 см, в них будут укладывать провод. Для установки распределительных коробок, внутренних розеток и выключателей с помощью перфоратора штробят стены.

Закладка линии

Чтобы закрепить проводку внутри штроба, его замазывают штукатурным раствором. С использованием раствора также выравнивают стены. Для этого мастерком накидывают раствор, дают немного подсохнуть, и выравнивают теркой.

Подключение розеток и выключателей

Монтаж открытых розеток и выключателей выполняют на «подрозетниках», их можно сделать самостоятельно из фанеры или оргстекла. Их закрепляют на стене шурупами, а затем крепят розетку или выключатель и соединяют их с проводкой.

Затем вызывают представителей энергосбыта для поверки и опломбировки электросчетчика, и получения разрешения на эксплуатацию проводки в частном доме.

Читайте также: Что такое энергоэффективные дома

Проводка в загородном доме: что нужно предусмотреть

Монтируем проводку в частном доме

Как сделать проводку в доме? Такой вопрос неизбежно становится перед каждым счастливым обладателем новостроя, или несчастным, решившимся на капитальный ремонт. Весь процесс монтажа можно условно разделить на несколько стадий.

Это расчет и планирование схемы электрической сети дома, подключение здания к электрической сети, установка распределительных щитов и непосредственно монтаж распределительной сети. Каждый из этих этапов имеет собственные нюансы, о которых мы и поговорим в нашей статье.

Планирование электрической сети дома

Самым первым этапом в любом начинании, является планирование, и электрическая сеть дома не является исключением. Поэтому методом подсчёта мы должны определить суммарную мощность нашей электрической сети.

Это необходимо для правильного выбора мощности подключения распределительных щитов. А распределение нагрузок по типу и месту установки электрооборудования, позволит нам гарантировать безопасность нашей внутридомовой сети.

Расчет суммарной нагрузки дома

Исходя из всего этого, нам, прежде всего, следует определиться с суммарной предполагаемой нагрузкой нашего дома. Для этого нам необходимо знать мощность всех электроприборов. На первый взгляд это кажется практически нереальным, но не пугайтесь!

Расчет будет производиться весьма приблизительный и, если вы не учтете даже десяток ламп или несколько не самых крупных бытовых приборов, это существенно не отразится на расчете.

Приблизительная мощность различных электроприборов

Итак:

• Начнем с крупных бытовых приборов, которые будут работать постоянно или достаточно часто. Это разнообразные системы обогрева, бойлеры, электрические печи, насосное оборудование.
• Нам необходимо посчитать номинальный ток каждой из этих электрических установок. Конечно, можно сложить их суммарную мощность, а затем перевести ее в ток. Но нам придётся производить расчёт групп, и все равно придётся считать номинальный ток для каждой из электроустановок.
• Перевод мощности электроприборов в номинальный ток, осуществляется при помощи формулы Ома – I=P/U. Где I – это наш номинальный ток, Р – номинальная мощность прибора, а U – номинальное напряжение, которое для однофазной сети составляет 220В.

Обратите внимание! Поборники справедливости сейчас заклеймят нас в непрофессионализме, и будут правы, ведь для переменной сети в эту формулу необходимо еще добавить cosα. Но для нашего упрощенного расчета он вряд ли сыграет существенную роль, поэтому мы его проигнорировали. Хотя, если у вас планируется установка мощного индукционного оборудования, то его обязательно стоит учесть.

Закон Ома

• После того как подсчитаны основные электроприемники, приступаем к подсчету остальных электрических приборов в доме. Делать это лучше по комнатам. Например, возьмем зал. Здесь у нас будет одна люстра на 10 ламп, и три дополнительных светильника. Сейчас все используют лампы «экономки» или диодные лампы (см. Покупаем бытовые светодиодные лампы освещения вместе). Их мощность до 10Вт. Если вы используете лампы накаливания, то мощность каждой такой лампы до 100Вт.

Подсчитываем электроприборы в каждой отдельной комнате

• После этого подсчитываем мощность других приборов. В зале у нас будет стоять телевизор, акустическая система, проектор, возможно что-то ещё. Считаем необходимый для них номинальный ток. В итоге мы прорабатываем сразу несколько задач – определяемся с количеством розеток и подсчитываем суммарную нагрузку комнаты.
• Эту же процедуру проделываем для остальных комнат. Кроме того, свой дом предполагает наличие подсобного хозяйства, и даже если его пока нет, то наверняка вы рассчитываете его обустроить. Поэтому его так же следует посчитать и учесть — даже то, что в самых далеких планах.
• В сумме у нас получится умопомрачительная сумма в 15 — 20кВт, а то и более. Но не пугайтесь. Вам не нужен ввод на 63А – 100А, цена которого мягко говоря «кусается». Ведь не все эти электроприборы будут работать одновременно. Вам нужно трезво оценить ситуацию, и предположить наиболее нагруженный вариант электроснабжения дома.
• Если же даже трезво оценив ситуацию, вы предполагаете нагрузку более 63А, то вам следует задуматься о трехфазном способе подключения. Конечно, он имеет массу ограничений, одно из которых 3 группа по электробезопасности у обслуживающего данную электрическую сеть оборудования. Но преимуществ у него очень много. Особенно в качестве подключения мощного электрического оборудования.

Проектирование схемы электроснабжения дома

Любая электропроводка в загородном доме начинается с распределительного щита. Данных устройств может быть 1, 2 или более. Тут все зависит от суммарной нагрузки. Обычно таких щитов 1 или 2.

Первый питает нагрузки в самом доме, а второй — нагрузки подсобных хозяйств и наружного освещения. В некоторых случаях, питание подсобного хозяйства и наружного освещения разделяется.

Распределительный щит на дом

Правила установки распределительных щитов мы обсудим позже, пока же обсудим, как будет обустроена наша распределительная сеть. Согласно п.9.6. ВСН 59 – 88, сеть освещения и сеть питания розеток в 6 или 10 А, должны быть запитаны от автоматов с номинальным током в 16А.

Исходя из этого, всю суммарную нагрузку дома мы должны разделить на несколько групп, номинальный ток которых не будет превышать 16А. Для подключения мощных  электроприемников, допускается их питание от автоматических выключателей в 25А.

На фото вариант схемы питания частного дома

Исходя из этого, у нас сразу образовывается несколько групп. Это питание электрических систем отопления, водонагревателей и другого электрооборудования мощностью в 2кВт и более. Их обычно подключают отдельным автоматом с соответствующим номинальным током.

Принцип формирования остальных групп, может быть организован двумя способами. Первый способ – по виду нагрузки, второй способ – по расположению электрооборудования.

Давайте рассмотрим каждый из этих вариантов:

• В первом случае формирование групп предлагается выполнять, исходя из характера нагрузок. То есть для сети освещения одна группа, для питания розеток другая.
• Во втором случае, и розетки, и освещение в одной-двух комнатах объединяются в одну группу. Главным здесь является принцип территориального размещения, когда все оборудование комнаты питается от одного автомата.

План освещения дома

Каждый из этих способов имеет своих приверженцев. Автор этих строк отдает предпочтение второму варианту. Сейчас объясню почему. Дело в том, что в случае применения первого варианта, в каждой распределительной коробке у вас будет несколько групповых проводов.

Это создает неудобства при монтаже и во время ремонта. В случае отключения одного автомата, у вас гаснет свет по всему дому или в его части.

При подключении же по второму варианту, свет исчезнет только в одной или двух комнатах. Да это и просто экономичнее. Ведь проводов в этом случае потребуется значительно меньше. Но выбор конечно за вами.

Вариант электропитания дома

В итоге, у вас получится 5 – 10 групп, в зависимости от площади дома и количества бытовых приборов. При формировании групп так же следует учитывать, что одновременно все электрооборудование в каждой отдельной комнате использоваться вряд ли будет. Поэтому расчет следует вести, исходя из наиболее вероятных вариантов максимальной нагрузки каждой отдельной группы.

Вот теперь мы знаем, как провести проводку в доме. Ведь мы уже определились с количеством электроприемников в каждой комнате, питанием этих электрических точек, и точкой подключения.

Осталось определиться с местом установки распределительных шкафов, способом прокладки провода, и другими чисто техническими деталями. Эти вопросы мы рассмотрим в следующих разделах нашей статьи.

Монтаж электропроводки в доме

Монтаж проводки для любого дома состоит из нескольких этапов. Первым из них, является подключение дома к электрической сети общего пользования. Затем, необходимо установить распределительный шкаф. И последним этапом осуществляется непосредственно монтаж провода к каждой электрической точке.

Подключение дома к электрической сети

Подключение дома к электрической сети общего пользования, осуществляется при наличии проекта, точно установленной мощности, наличия поверенного счетчика и выполнения остальных необходимых условий. Подключение выполняют представители энергосбыта.

У них может быть своя местная инструкция, которая содержит дополнения или дополнительные требования. Но в целом, эти требования примерно одинаковы для любых регионов нашей страны.

Установка счетчика на столбе	При подключении существует несколько вариантов ввода питания на дом. Во-первых, он зависит от места установки счетчика – это может быть столб, может быть стена дома, а может быть распределительный щит внутри дома. Выбор варианта зависит от требований энергосбыта.
Установка счетчика на фасаде дома	Во-вторых, он зависит от способа монтажа провода от столба к дому. Если счетчик установлен на столбе, то возможно использование кабельной линии от него к распределительному шкафу. Если счетчик установлен на доме, то обычно подключение выполняется воздушной линией с использование провода СИП (см. Как выполняется ввод в дом проводом СИП).
Нормы подключения дома воздушной линией	Если монтаж выполняется воздушной линией, то нижняя часть провеса провода должна находится на высоте не ниже 2,75м. При этом ввод не может осуществляться через крышу. Исключение составляют только здания с высотой меньше 2,75 метра. От места прохода провода через стену до козырька крыши, должно быть не менее 20 см.
Подключение дома кабельной линией	Если монтаж выполняется кабельной линией, то в дом кабель должен заходить на глубине в пределах 0,5м – 2м. По всей кабельной линии от столба до дома, проводник должен быть защищен трубой. Причем труба должна быть выполнена таким образом, дабы исключить попадание скапливающейся воды в дом.
Монтаж провода по фасаду дома	Если кабель от воздушной или кабельной линии монтируется по фасаду дома для подключения к счетчику, то здесь так же есть определенные правила: По сгораемым конструкциям, проводник должен быть проложен в оболочке из трудно сгораемых или несгораемых материалов. Обычно для этого используют металлическую гофру или трубу. По несгораемым конструкциям, проводник должен прокладываться только с защитой от механических повреждений. Таковым может быть обычная пластиковая гофра.

Установка распределительного щита

Одним из основных компонентов домашней электрической сети, является распределительный щит. Устанавливается он сразу после счетчика, либо счетчик устанавливается в данном шкафу.

В данном устройстве собраны все защитные и управляющие коммутационные аппараты, поэтому его установке следует уделить максимально пристальное внимание.

Итак:

• Начнем наш разговор с самого шкафа. В нем должны быть расположены вводной автомат, счетчик, шины питания групповых автоматов, сами групповые автоматические выключатели, устройства УЗО при их наличии. Это могут быть и другие защитные аппараты — такие как разнообразные контролеры качества электроэнергии, пускатели, импульсные реле, а иногда и трансформаторы как на видео.

Пластиковый распределительный щит

• При установке шкафа на несгораемой поверхности, такой как бетон, кирпич и тому подобное, он может быть выполнен из пластика. Если же шкаф устанавливается на деревянные или другие сгораемые поверхности, он должен быть изготовлен из железа.
• Возможны варианты установки пластикового распределительного шкафа на деревянные поверхности. Но это возможно только при условии обеспечения несгораемой прослойки между шкафом и стеной, которая должна выступать за пределы шкафа не менее чем на 10 см.

Распределительный щит для установки счетчика

• Если счетчик установлен внутри шкафа, то к последнему предъявляются дополнительные требования. Прежде всего, это отдельная ниша для установки счетчика. Эта ниша должна быть оборудована стеклом для считывания показаний счетчика без открытия дверей. Кроме того, дверца счетчика должна иметь замок, исключающий вмешательство в работу счетчика посторонних лиц.

Навесной распределительный щит

• Теперь, что касается места установки распределительного щита. Он должен быть установлен в сухом помещении, выше уровня возможного подтопления здания. В данном помещении не должны пролегать или находиться газовые трубы, или другие огнеопасные вещества. Пролегающие в этом помещении водопроводы и системы отопления не, должны иметь отпаек, кроме отпаек к регистрам в данном помещении – а так же запорной арматуры и фланцев.
• Распределительные щиты не должны устанавливаться на чердаках, в помещениях под ванными комнатами, душевыми, кухнями, парными и другими особо влажными помещениями. При этом обязательно должен быть обеспечен свободный доступ к щиту, а также обеспечено освещение в данной комнате.

Встраиваемый распределительный щит

Проводка электричества в доме может быть выполнена скрытым и открытым способом, и распределительные щиты могут быть встроенными и навесными. Встроенные щиты устанавливаются в специальную нишу в стене, и обычно применяются совместно со скрытой проводкой.

Навесные шкафы устанавливаются просто на стене, и чаще применяются вместе с проводкой открытого типа. Но это не является правилом, и любые шкафы могут применяться для проводок любого типа.

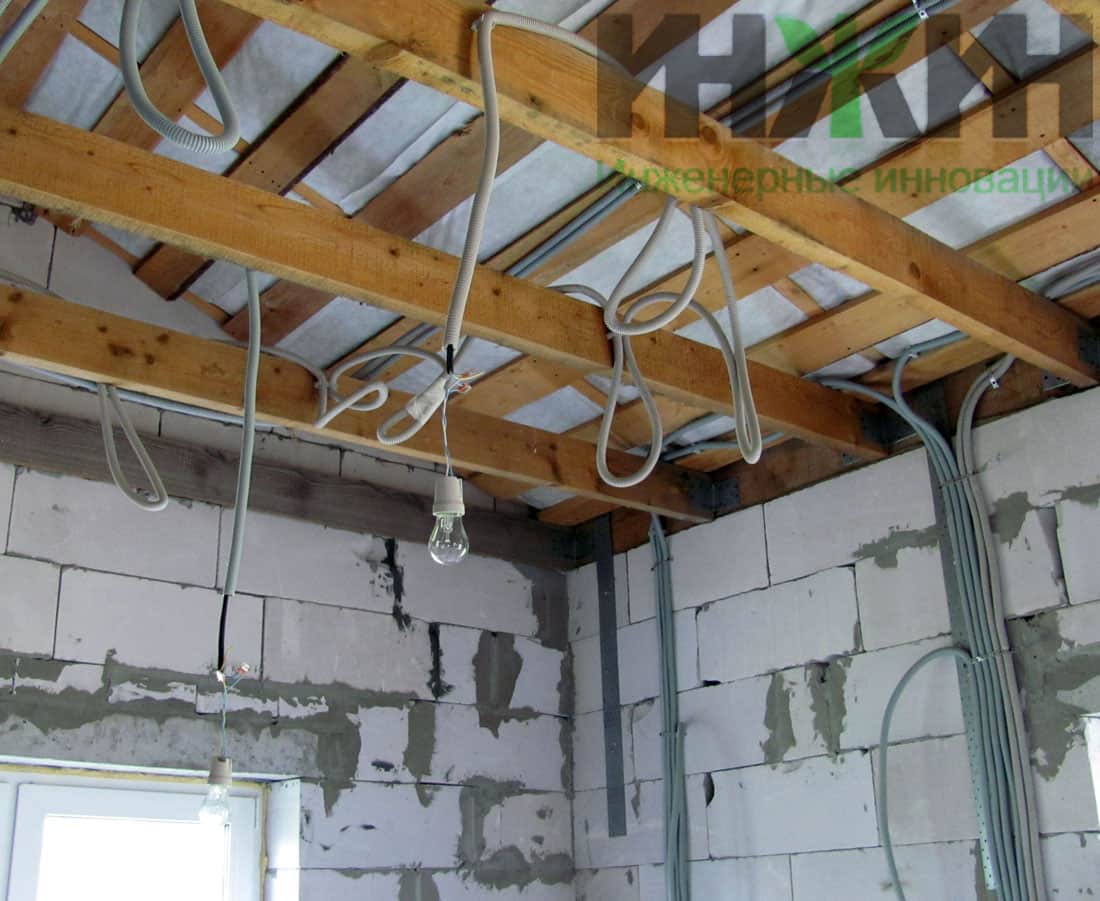

Монтаж проводки по дому

Вот мы и подошли к заключительному, но одному из самых трудоемких вопросов монтажа проводки по дому. Как мы уже отмечали выше, проводка может быть выполнена скрытым и открытым способом.

И прежде всего, давайте разберем: когда и какой способ применять:

• Скрытой называется проводка, которая выполнена внутри ниш строительных конструкций, под слоем штукатурки и другими покрытиями, которые позволяют полностью скрыть ее от посторонних глаз.
• Открытым, соответственно, называется способ, когда проводка проложена по стенам, потолку или фасадам дома. Для защиты провода или кабеля от механических повреждений применяются лотки, трубы, плинтуса и другие изделия.

Скрытая проводка в деревянном доме

Выбор варианта монтажа осуществляется, исходя из местных условий и требований ПУЭ. Эти требования зависят от типа материала, по которому будет проложена проводка. Если это сгораемые материалы, то к ним предъявляются одни требования, к несгораемым материалам они значительно ниже.

Тем не менее, любой тип проводки можно смонтировать в любом помещении. Вопрос только в стоимости и трудозатратах.

Дабы не вдаваться в подробности: в каком случае и какой способ нужно применять, скажем лишь одно. Для деревянных домов обычно применяют открытую проводку, для кирпичных, бетонных и тому подобных домов, применяют скрытую проводку. Если вас интересуют этот вопрос более подробно, то в одной из предыдущих статей мы детально разбирали все нюансы способов монтажа.

Пришло время выбрать провод для проводки в доме. Для этого нам следует знать целый ряд параметров.

Это номинальная токовая нагрузка провода, способ монтажа, количество проводов в одном пучке, материал проводника. А уже потом можно производить выбор в соответствии со специальной таблицей ПУЭ. Более подробно данный вопрос мы так же уже рассматривали в одной из предыдущих статей.

Таблица выбора сечения проводов

Обратите внимание! Материал проводника с 2001 года перестал быть неизвестной величиной. С вводом в действие новых норм ПУЭ, для жилых помещений допускается применять только провода с медными проводниками. Обратите внимание еще и на то, что нормы ПУЭ устанавливают и минимально допустимые сечения для проводов разного назначения. Так, групповой провод не должен быть меньше чем 1,5 мм2, а ответвление к светильнику не может быть тоньше чем 0,75 мм2.

Определившись со способом монтажа и сечением провода, можно поговорить и о схеме монтажа. От группового автомата в распределительном щите наш групповой провод прокладывается до распределительной коробки. Здесь производятся подключения ко всем, или части электрических точек.

Если данная группа питает еще какие-то электроприборы, то групповой провод прокладывается до следующей распределительной коробки. Обычно на один групповой провод, имеется от одной до трех распределительных коробок. А уже от распределительной коробки, провод прокладывается непосредственно к розетке или выключателю.

Распределительная коробка

Несколько слов давайте скажем и о правилах монтажа проводки по дому. Если монтируется скрытая проводка, то групповой и распределительные проводники, прокладываются в так называемых штробах. Их выбивают в стене, потолке или стяжке пола.

При этом запрещается использовать для монтажа проводки температурные швы между плитами. После монтажа, провод должен заштукатуриваться слоем не менее 1 см.

Если монтируется открытая проводка, то она прокладывается в коробах либо трубах по поверхности стен или потолка. Иногда для этого используют плинтуса, но это должны быть специальные плинтуса, выполненные из материалов, не поддерживающих горение. Обычно групповые линии монтируют на высоте 10 – 20 см от потолка, со спусками к розеткам и выключателям.

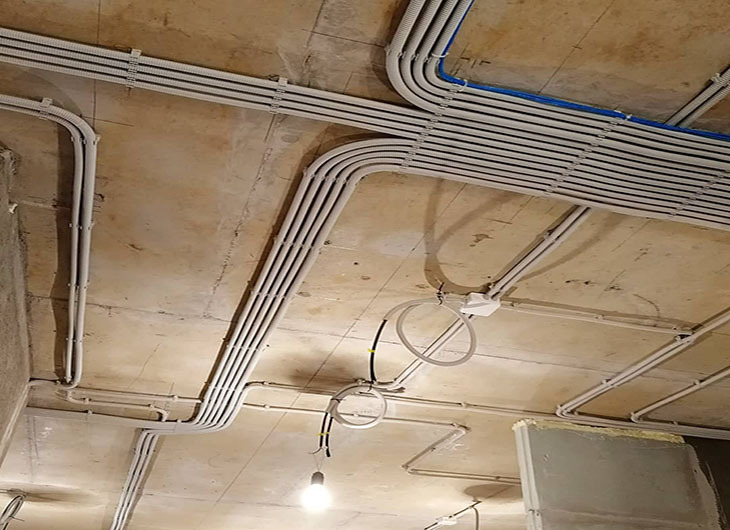

Открытая проводка

Отдельные правила монтажа имеются для таких помещений как ванная комната (см. Электропроводка в ванной: как проложить правильно), парные, бассейны и другие, особо влажные помещения. Для них, кабель для проводки в доме не должен иметь металлической брони. В таких помещениях не должно быть распределительных коробок, а сама компоновка электрических точек должна отвечать определенным требованиям.

Отдельные требования предъявляются и к наружной проводке. Это и монтаж по фасаду дома, и правила по обустройству воздушных линий, и нормы прокладки кабельных линий под землей. Вообще, наружная проводка — это отдельная тема для разговора, и мы ее уже разбирали в предыдущих статьях на нашем сайте.

Теперь что касается места установки распределительных коробок. Обычно их монтируют над выключателем. А выключатель освещения комнаты согласно норм ВСН 59 – 88 следует устанавливать на стене в 10 – 20 см от входа со стороны дверной ручки. Соответственно, распределительная коробка монтируется над выключателем на высоте 10 – 20 см от потолка. Диаметр распределительной коробки зависит от количества подключений и не нормируется.

Монтаж проводки в жилых помещениях

Что касается норм установки электрических точек. Где устанавливается выключатель, мы уже сказали. А высота его установки составляет 60 – 80 см от пола.

Розетки должны устанавливаться в местах удобных для их обслуживания. Поэтому, розетки для подключения бытовых приборов можно расположить на высоте 20 см от пола. А для подключения кондиционера или вытяжки в кухне — на высоте 20 см от потолка. Главное требование — не размещать их ближе чем в 60 см от запорной арматуры по воде или отоплению.

Вывод

Как видите, даже обычная замена проводки в доме — это достаточно трудоемкое, и требующее качественной подготовки занятие. И чем качественней вы выполните подготовительные мероприятия, тем меньше проблем возникнет в процессе монтажа и эксплуатации.

Поэтому, прежде чем приступать непосредственно к работе, советуем вам тщательно ознакомиться со всеми этапами работ. Тем более, что правила монтажа для каждой отдельной комнаты достаточно доходчиво и дотошно описаны на страницах нашего сайта.

Электропроводка в доме: 10 секретов — Roomble.com

Каждая отдельная зона будет иметь свой кабель и свою нагрузку. То есть нагрузку суммировать не нужно. Например, если вы хотите подключить на одном кабеле духовку мощностью около 2 800 Вт/час и микроволновую печь мощностью 1 000 Вт/час, у вас получится около 3 800 Вт на одном проводе. Нужно добавить сюда лампочки по 100 Вт/час каждая, встроенные светильники, холодильник на 300 Вт/час, блендер на 800 Вт/час и так далее. Обязательно нужно предусмотреть запас мощности, 30—50%, если вы планируете покупать новые электроприборы, готовить сразу несколько блюд, ставить на кухню телевизор (с большой диагональю – до 500 Вт/час).

Для того чтобы узнать силу тока, нам нужно поделить мощность электроприборов в одной зоне или комнате на напряжение проводки (220 Ватт, скорее всего).

Сечение токопроводящей жилы, мм	Напряжение 220 В		Напряжение 380 В
	ток, А	мощность, кВт (1 000 Вт = 1 кВт)	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5

Электропроводка в частном доме: устройство и особенности

Оглавление:
Электропроводка в частном доме: как она устроена
Разводка электропроводки в частном доме своими руками: особенности

Оглянитесь вокруг – дом любого современного человека, можно сказать, напичкан различными электрическими приборами. Если раньше мы обходились только освещением, то сегодня к электропроводке подключается огромное количество потребителей электрического тока. Именно по этой причине ее смело можно назвать системой жизнеобеспечения – она отвечает за тепло в доме, за освещение и за массу других приспособлений, без которых немыслима жизнь современного человека. Об этой системе, а в частности, о том, как делается электропроводка в частном доме, мы и поговорим в данной статье – вместе с сайтом stroisovety.org мы разберемся с ее устройством и особенностями самостоятельного изготовления.

Разводка электропроводки в частном доме своими руками фото

Электропроводка в частном доме: как она устроена

По большому счету, несмотря на всю сложность устройства системы электроснабжения дома, она включает в себя не так уж и много различных элементов – разобравшись с ними и поняв их назначение, вы достаточно легко поймете и сам монтаж электропроводки в частном доме. Начнем по порядку.

1. Щитовая (распределительный щит). Это самая насыщенная часть, в которой сосредоточено и управление, и безопасность, и многое другое. Если перечислять все то, что находится в домашнем электрическом щитке, то может получиться довольно внушительный список. Если сосредотачиваться на основном оборудовании, то, несомненно, это счетчик потребляемой электроэнергии, автоматические выключатели, в задачи которых входит обесточивать отдельные участки электрической проводки в случае замыкания или просто по необходимости. Также здесь устанавливаются все необходимые вам дополнительные приспособления – например, реле времени для управления роллетами или еще чем-либо. В общем, всякой управляющей и контролирующей всячины здесь может быть масса – и все потому, что именно здесь сходятся все провода, протянувшиеся к каждой лампочке или розетке в доме. В общем, это самый основной узел, и если у вас сложилось впечатление его простого устройства, то поспешу уверить вас в обратном. На самом деле он очень сложный, и от правильности его сборки зависит и удобство домашней электропроводки, и безопасность ее эксплуатации.

   Как провести электропроводку в частном доме фото

2. Коммутационные коробки. Можно сказать, что это миниатюрная щитовая, в которой коммутируются провода одного отдельно взятого помещения. В комнатных распределительных коробках, как правило, оборудование не устанавливается – здесь объединяется в одну линию масса проводов, поступающих от каждой розетки, выключателя или лампочки. Здесь важно правильно соединить все провода, а для этого ни много ни мало очень важно знать принцип устройства электрической проводки в каждой отдельно взятой комнаты дома.
3. Провода. Они бывают разными, и дело здесь вовсе не в том, из какого металл изготовлены их жилы. Самое главное – это сечение кабеля, именно этот момент и обуславливает область применения того или иного типа провода. В бытовой электрической проводке, как правило, используется три типа провода: во-первых, это кабель сечением 4 квадрата – это магистрали, которые прокладываются от центральной электрощитовой к комнатным коммутационным коробкам. Это мощный кабель, который призван выдерживать большую силу тока – следует понимать, что на него может ложиться нагрузка от большого количества потребителей. Вообще здесь нужно смотреть – если в комнате ничего, кроме освещения и одного или двух других потребителей, не используется, то вместо четырех квадратов можно установить провод в 2,5 квадрата. Во-вторых, провод сечением 2,5 квадрата – его областью применения является подключение розеток и таких мощных домашних потребителей, как стиральные и посудомоечные машины, нагревательные баки и так далее. Если речь идет о розетках, то этот кабель прокладывается к коммутационной коробке – если же вести разговор о мощных потребителях, то кабели сечением в 2,5 квадрата тянутся непосредственно к распределительному щитку, где подключаются к общей схеме через специальный автомат. В-третьих, провода сечением в 1,5 квадрата – как правило, используются в осветительных цепях. Прокладываются они от мест установки осветительных приборов и выключателей в комнатную коммутационную коробку.

   Электропроводка в частном доме своими руками фото

Вообще если говорить о кабелях и их разновидностях, то здесь нужно упомянуть еще одну очень важную вещь, которую нельзя не принимать в учет, задаваясь вопросом, как правильно сделать электропроводку в частном доме – это защитное заземление. Без него с современными нагрузками на электропроводку никак не обойтись – для заземления нужна дополнительная жила, и именно по этой причине монтаж проводки в доме лучше производить кабелем не с двумя, а с тремя жилами. Естественно, понадобится изготовить и контур защитного заземления – штука простая, и ее вполне реально сделать самостоятельно, но для ее безотказной работы понадобится производить расчеты. По крайней мере, так правильно, несмотря на то, что многие умельцы прибегают к усредненным параметрам – о них вы может почитать в статье «Контур заземления своими руками».

В принципе, это далеко не все оборудование, используемое в электрической проводке дома или квартиры. Сами понимаете, что не обойтись без осветительных приборов, различного рода розеток и выключателей, всевозможных установочных и крепежных изделий и, конечно же, элементов защиты. В первую очередь любая электрическая проводка, в том числе и электропроводка в частном доме своими руками, должна быть безопасной для человека.

Разводка электропроводки в частном доме своими руками: особенности

Самое первое, что здесь нужно понять, так это, как правильно тянуть провода – от этого во многом зависит их долговременная и бесперебойная эксплуатация. Нельзя разводить их хаотично – должен быть порядок. Все провода без исключения прокладываются по стенам, либо вертикально либо горизонтально – горизонтальная проводка может прокладываться как под потолком (это лучший вариант), так и над полом на высоте не менее 100мм над его уровнем. Если говорить о вертикальных участках, то они должны располагаться непосредственно над розетками и выключателями, для которых в большинстве случаев и применяется такая схема подключения. Довольно часто при наличии подвесных потолков проводку закладывают за них – удобно это тем, что отпадает необходимость в так называемом штроблении стен. В таких ситуациях все кабели дополнительно помещаются в гофрированный рукав – это и защита от механических повреждений, и дополнительная предосторожность в случае возгорания проводки. Дело в том, что гофра препятствует доступу кислорода в место возгорания, и огонь гаснет – естественно, одновременно с этим срабатывает защитный автомат, который обесточивает поврежденный участок электрической проводки в доме.

Электропроводка в частном доме фото

Кроме этих нюансов, существуют и другие моменты, на которые просто нельзя не обращать внимания в процессе решения вопроса, как провести электропроводку в частном доме?

1. Качественное соединение проводов – этот момент касается не только коммутационных коробок, в которых соединенные друг с другом жилы проводов должны спаиваться, но и распределительного щитка. Все подсоединяемые к автоматам концы проводов также должны быть пропаяны или хотя бы обжаты специальными наконечниками. Здесь важно понимать одну вещь – плохой контакт обязательно будет греться. Как результат, на нем оплавляется изоляция, что со временем приводит короткому замыканию, а иногда и к пожару. Контакт должен быть надежный – в некотором роде он может обеспечиваться клеммами, которые необходимо зажимать очень сильно.
2. Также немаловажным нюансом является соблюдение требований к электропроводке в частном доме – их много, и некоторые из них (можно сказать, что основные) мы уже вкратце изложили выше. Это вообще отдельная тема для разговора, о которой мы поговорим в другой статье.

   Монтаж электропроводки в частном доме фото

В общем, все просто и одновременно очень сложно, и без понимания принципов и знания основных понятий о работе электрического тока здесь не обойтись. Самое главное – это то, что даже малейшие ошибки в случае с использованием электричества могут привести к фатальным последствиям. В общем, если вы не уверены в своих силах и возможностях и не относите себя к специалистам в этой области, то за эту работу лучше не браться – электропроводка в частном доме должна монтироваться руками опытных специалистов!

Автор статьи Александр Куликов

как сделать — схема электроснабжения частного дома

Автор: Кургузов А. В, инженер по электроснабжению

Сложно представить себе современный коттедж без электричества. Но для того, чтобы электрика в доме функционировала – горел свет, и можно было пользоваться электроприборами, недостаточно просто подключить его к линиям электропередач. Электропроводка в доме должна быть выполнена профессионально. При этом необходимо строгое соблюдение мер пожарной и электробезопасности.

Основные правила разводки электропроводки

Каждая работа начинается с планирования. Любой коттедж строится по проекту, включающему планировку помещений. Они также используются для создания рабочей документации. Именно по ней в дальнейшем выполняется электромонтаж в частном доме. На каждое из помещений должно быть разработано:

• Однолинейная схема – освещение, размещение розеток и электрооборудования. В ней указывается – тип и мощность электрооборудования, типы кабелей, способы их прокладки
• Схема расположения кабельных трасс – освещение, розеточные группы, силовые установки
• Спецификация – список используемого оборудования и материалов

Краткие рекомендации

• Отдельно отмечаются места будущей установки потребителей, относящихся к группе мощных (электроплита, стиральная и посудомоечная машина, кондиционер, бойлер и т. д.). Схема электроснабжения частного дома для каждого из таких потребителей должна предусматривать прокладку собственной линии
• Определяясь с необходимым количеством розеток, следует руководствоваться народной мудростью о том, что их много не бывает (особенно, когда речь идет о кухне или помещении, в котором планируется установить компьютер, TV и т.д.) – с одной стороны. Но необходимо помнить, что электропроводка в частном доме может значительно подорожать из-за избыточного количества розеток. Комфортный минимум на помещение – от пяти розеток
• При выборе места под розетки и выключатели следует исходить из обеспечения удобства пользования ими для каждого члена семьи. Обязательно нужно учитывать, в какую сторону открываются межкомнатные двери
• Для помещений с повышенной влажностью (например, санузел) выключатели и розетки требуется устанавливать с наружной стороны стены. Если это невозможно, то использовать только влагозащищенные розетки
• Схема электроснабжения дома для таких помещений, как длинные коридоры, спальни и лестницы, рекомендуется предусматривать установку нескольких выключателей (проходных)
• Для питания слаботочных систем (антенные и компьютерные кабели, датчики ОПС) требуется прокладка собственных линий. Причем их требуется удалить от идущей рядом электропроводки в частном доме (силовых или осветительных трасс) на 500 мм и более. Это необходимо для исключения вероятности возникновения помех

Основные правила разметки и прокладки электропроводки

Выполненные работы по электрике должны обеспечить бесперебойную доставку в нужное место требуемого количества электроэнергии для надежной работы освещения и подключаемых потребителей.

Место для прокладки электропроводки в частном доме выбирается так, чтобы она не мешала монтированию иных инженерных систем (функционированию существующих) и не налагала ограничений на осуществление плановых отделочных работ в помещении.

Добиться этого можно, если схема электрики в доме устанавливается с учетом ряда несложных правил:

• Необходимо выполнить прокладку электрической сети только параллельно, либо строго перпендикулярно поверхности полов
• При прокладке электрики по стене, от точки подключения кабель прокладывается вверх по вертикали. Если разводка выполнена под полом, то вертикально вниз до необходимой горизонтали, с которой он должен соединяться в распределительной коробке
• Если в комнате планируется установка натяжного потолка, кабель прокладывается над ним

Схемы разводки электропроводки

Электроснабжение частного дома допускает выбор любых направлений трассировки кабельных линий во внутренних помещениях.

Желательно при разработке электрической схемы руководствоваться следующими рекомендациями.

• Питающий кабель системы электроснабжения рекомендуется прокладывать под потолком на расстоянии не менее 150-200 мм. Это не создаст в дальнейшем проблем, если Вы решите смонтировать подвесной или натяжной потолок.
• При прокладке вертикального участка электропроводки оставляется «зона безопасности» по 100 мм с каждой стороны. Здесь не рекомендуется закреплять что-либо
• Расстояние от вертикального кабеля до угла стены, оконного или дверного проема должно быть не менее 200 мм (включая 100 мм зоны безопасности). Это исключит возможное разрушение стены при выполнении штроба
• Строгих требований по высоте размещения розеток и выключателей нет. Есть рекомендации.

Из личного опыта можем посоветовать устанавливать розетки на высотах:

1. 400 мм от пола – во всех помещениях
2. 950-1000 мм – в кухнях с низкими кухонными гарнитурами
3. 1100-1150 мм – с высокими

Оптимальная высота выключателя – 900 мм.

В целом схема электроснабжения частного дома должна выглядеть следующим образом:

• ввод (220В). Ноль (N) и фаза (L) заводятся во вводной автомат защиты;
• с него, на электросчетчик;
• далее L подключается к каждому из автоматов защиты определенной группы потребителей (параллельно), затем на УЗО этой же группы;
• N подается на УЗО сразу после счетчика;
• Отсюда L параллельно подключается к защитным автоматам конкретных потребителей (холодильник, компьютер, микроволновая печь), а от них непосредственно на потребитель;
• N после УЗО подается на соответствующую шину, к которой подключается потребитель;
• Кроме этого потребитель должен подключаться к заземлению (РЕ) защитной нейтрали.

Готовимся к монтажу электропроводки

Прежде, чем перейти к практическим работам, необходимо закупить материалы и обзавестись необходимым инструментом. Если электрика в доме предполагается к выполнению по проекту, то состав необходимых оборудования и материалов указан в спецификации. Если нет, то в зависимости от применяемой схемы из материалов Вам, скорее всего, потребуется:

• Электрический провод и кабель в ассортименте
• Распределительный щиток (ЩР). В частном доме необходимо иметь два щитка – внешний и внутренний
• УЗО и дифференциальные автоматы защиты
• Розетки
• Подрозетники
• Выключатели
• При необходимости гофрированная трубка для прокладки (гофра) и кабель-каналы требуемой геометрии
• Клеммники (соединительные элементы для монтажа кабеля без пайки)
• Изолента
• Метизы для крепежа

Количество кабеля в первом приближении рассчитывается по составленным схемам или проекту. При этом обязательно следует делать запас на монтажные припуски (из расчета 100-150 мм на каждую точку). А вот конкретные характеристики кабеля, УЗО и автоматов указано в проекте или выбирается с учетом планируемого максимума потребляемых мощностей.

Рассчитать это значение для электроснабжения дома вполне можно самостоятельно. Для этого достаточно школьного курса физики и знания необходимых формул, которые легко можно найти в справочниках и интернете.

Чаще всего электрическая схема реализуется с использованием кабели ВВГ российского производства:

• 3х1,5 — жесткий кабель с тремя медными жилами сечением по 1,5 мм². Электрика в частном доме на участке от осветительного прибора до монтажной коробки и выключателя прокладывается этим кабелем
• 3х2,5 – самый ходовой кабель. Им прокладываются основные участки внутридомовой электропроводки (от соединительной/распределительной коробки до розетки, от ЩР до распредкоробок)
• 2х6 – разводка электрики в доме выполняется этим кабелем на участке от вводного устройства (ВРУ) до внутреннего ЩР
• 5х6 – используется, если в коттедже имеются потребители, которым необходимо трехфазное питание (электроплита, место подключения сварочного аппарата и т. п.)

Наиболее востребованными автоматами являются изделия, рассчитанные на силу тока:

• 20А – используются в розеточных группах
• 16А – для линий осветительного оборудования (внутридомовых источников освещения)

Монтаж электропроводки

Практические работы по реализации схемы электрической сети будут зависеть от следующего:

• Из каких материалов изготовлены межкомнатные стены (каменные, деревянные или гипсокартонные)
• Какого типа проводка в загородном доме (открытая, комбинированная или закрытая) предполагается к установке
• Места выполнения прокладки (по стене или под полом)

Монтаж электричества можно выполнить разными вариантами.

• Провести электромонтажные работы до этапа оштукатуривания стен (кабель крепится по поверхности стены и в дальнейшем закрывается штукатурным составом)
• Выполнить прокладку электропроводки дома в предварительно проделанных штробах (каналах в стене или штукатурке)
• Проложить кабель в полостях стен из ГКЛ
• Если планируется установка наружной электрической проводки, предварительно крепятся кабель-каналы

Разметка каналов

Электропроводка в частном доме прокладывается по факту выполнения всех подготовительных работ.

Работы начинаются с разметки. Удобнее всего выполнять ее с использованием лазерного уровня. Необходимую точность может обеспечить и водяной уровень, однако работать с ним достаточно неудобно.

Этапы этой работы следующие:

• На стены переносятся места будущей установки розеток и выключателей
• Размечаются горизонтальные и вертикальные участки кабеля, подлежащего укладке
• Обозначаются места установки соединительных и распределительных коробок, ШР, счетчика

Штробление стен

Будем исходить из того, что обустраивается электрика в доме с каменными стенами (блоки, кирпич) и предстоит скрытый монтаж.

• В местах установки оконечных элементов высверливается место под установку подрозетников (коробок). Для этого можно использовать перфоратор или ударную дрель с коронкой по бетону нужного диаметра
• Прорезаются горизонтальные штробы для последующего монтажа электропроводки в доме. Удобнее всего делать это специальным инструментом, штроборезом. Если его нет, то можно использовать болгарку с алмазным кругом по бетону и перфоратор. Данные работы приводят к образованию огромного количества пыли. Поэтому рекомендуется закрыть дверь в помещение и работать в респираторе и защитных очках
• Выполняются вертикальные штробы. Используется тот же инструмент и технология, что и при штроблении горизонтальных участков

После того, как осядет пыль, рекомендуется убрать мусор. При наличии промышленного пылесоса, собрать пыль.

Монтаж кабельно-проводниковой продукции

Согласно схеме устанавливаются подрозетники, соединительные и распределительные коробки. Для этого рекомендуется использовать гипс или строительный алебастр.

При установке подрозетников требуется учитывать два момента.

• Если планируется оштукатуривание стен частного дома или использование иных отделочных материалов, внешняя кромка подрозетника должна выставляться в плоскости будущей наружной поверхности стены (немного выступать за пределы стены, в которой монтируется)
• Подрозетник требуется установить таким образом, чтобы нижняя грань вставленной в него розетки (вариант, выключателя) располагалась параллельно полу

Монтаж распределительной коробки

Распределительные коробки используются для стыковки и разветвления электропроводки по заранее разработанной схеме.

Установка распределительной коробки может осуществляться, как открыто, так и скрыто. При скрытой установке коробка монтируется в специально подготовленное отверстие в стене и закрепляется алебастром. Это отверстие подготавливается на стадии штробления стен.

Далее с конца, подведенного к коробке кабеля, снимается изоляция (со всего кабеля и каждого из проводников). Подготовленная часть вводится в распределительную коробку через специальные отверстия в ее стенках, которые требуется предварительно прорезать.

После этого концы разных кабелей соединяются с обязательным учетом полярности в единую схему:

• «Земля» (РЕ) имеет желто-зеленую оплетку
• Рабочий ноль (N) – синюю
• Фаза (L) – красную или коричневую (иногда белую)

Соединения выполняются с использованием специальных клеммников или иных соединительных устройств, которых существует достаточно много. Использование скруток – недопустимо.

Собранный участок электропроводки необходимо прозвонить.

Монтаж распределительного щитка

Внутренний распределительный щиток электроснабжения рекомендуется устанавливать в непосредственной близости от счетчика и места ввода подающего кабеля.

Он может крепиться на стене дома, либо убираться в специальную нишу. Это зависит от исполнения щитка – скрытой или открытой установки.

Работы требуется выполнять в строгом соответствии с требованиями ПУЭ (седьмое издание, глава 7.1.).

В электрощитке имеются специальные рейки DIN, на которых закрепляются все защитные автоматы и УЗО. В зависимости от модели щитка в его дверце может потребоваться прорезать нужное количество отверстий.

Не рекомендуется размещать щиток в помещениях с повышенной влажностью.

После того, как схема системы электроснабжения полностью собрана, ее прозванивают (убеждаются в исправности).

После этого крышки соединительных и распределительных коробок закрываются и штробы по всей длине заделываются цементным или штукатурным раствором.

На этом электромонтаж первого этапа заканчивается.

Установка электротехнических изделий

Работы по установке электротехнических изделий относятся ко второму (завершающему) этапу. Они выполняются после окончания отделки помещений коттеджа.

Работы по установке электротехнических изделий включают в себя:

• Установку выключателей и розеток
• Расстановку и подключение потребителей
• Подключение осветительных приборов
• Проверку работоспособности электропроводки дома в целом

Заключение

Электроснабжение дома – система, которая при халатном и невнимательном отношении к ней может доставить немало хлопот ее владельцу. Некорректно разработанная схема, некачественный материал и неквалифицированный монтаж могут свести на нет все позитивные ожидания. Мы рекомендуем работать только с профессионалами своего дела. И этот профессионализм должен быть подтвержден реальными успешными примерами работ.

Читайте другие статьи по данной тематике

Услуги по данной тематике

Электропроводка в частном доме. лучшие статьи

Электрическая проводка современного дома должна соответствовать существующим требованиям безопасности и обеспечивать выполнение возложенных на нее функций.

Поскольку количество бытовых электроприборов выросло многократно, по сравнению с прошлым временем, возникает необходимость пересмотреть качество электрической проводки в своем доме.

Подойдя к этому вопросу ответственно и грамотно, можно сделать жилье не только максимально безопасным, но и удобным. В этой статье мы расскажем, как может быть устроена современная электропроводка в квартире или же частном доме.

С чего начать

Первым делом стоит произвести замену алюминиевого провода на медный.

Так как алюминий со временем становится хрупким, а изоляция на таких проводниках разрушается, эти факторы приводят к пропаданию электричества в квартире или к спонтанному возгоранию на аварийных участках.

Кроме того, медный проводник имеет меньшее внутреннее сопротивление по сравнению с таким же из алюминия. То есть, медный провод способен пропустить через себя больше тока, а значит и более мощную нагрузку запитать.

Стоит учитывать, что для освещения нужно взять провод меньшего сечения 1-1,5 мм, для питания розеток выбрать провод 2,5 мм, а для подключения электрической печи и духового шкафа придется выбрать сечение 4-6 мм.

Кстати, комбинируя таким образом провода, можно не плохо сэкономить при закупке материала. Кабель для электрической проводки лучше всего брать медный — ВВГнг, одножильный в изоляции, не поддерживающей горение.

Если бюджет позволяет, можно для электросети взять кабель NYM, этот проводник выполнен по немецкой технологии, имеет двойную изоляцию, которая не поддерживает горение и задымление.

Важные свойства этих кабелей — они не поддерживают горение, что очень важно для безопасности современного жилья.

Перед тем как приступить к замене проводки, необходимо составить схему электропроводки. В ней будут учтены нюансы и количество розеток, светильников, выключателей, датчиков, и их место положение в квартире.

Провод кабельного телевидения, кабель интернет и телефонной связи также являются частью электропроводки.

При этом при проектировании умного дома также нужно предусмотреть провода связи со все возможными датчиками сигнализации, в частности их взаимное положение.

Важно! Современная схема электропроводки составляется в специальной программе, которая может быть как платной, так и бесплатной. Лучшие программы для черчения электрических схем были рассмотрены нами в отдельной публикации, на которую мы сослались.

Для удобства в ремонте или обслуживании электропроводки нужно распределить линии по группам потребителей и защитить каждую отдельным автоматом. Простыми словами пустить не один провод на всю квартиру, как это делали раньше, а в каждую комнату протянуть кабели от щита, один на розетки (от 2,5 кв.

мм) и один на осветительные приборы. Сами розетки в комнате соединить по схеме звезды. Поэтому в щитке современного коттеджа можно увидеть несколько автоматов на освещение, розетки, отдельный автоматический выключатель для электроплиты, хозпостроек и т.д.

О том, как разделить электропроводку на группы, мы рассказывали.

Важно: Если в дом заходит три фазы, также нужно распределить нагрузку по фазам, по возможности равномерно.

Современная защита квартиры и дома

Электрический щиток также претерпевает изменения при монтаже современной проводки. Теперь домовую электросеть разделяют на зоны и на каждую из зон устанавливается защита:

Многие электрические приборы плохо переносят скачки напряжения и даже не значительные перепады напряжения могут повлечь за собою значительный ущерб в виде сгоревшей бытовой техники. Чтобы бороться с этим разрушительным явлением, разработаны устройства, контролирующие величину напряжения.

При изменении параметров реле напряжения отключает потребителей, оберегая тем самым их работоспособность. По выставленным параметрам напряжения, реле постоянно замеряет внешний вольтаж сети.

При отклонении (обычно по умолчанию установлено 170 Вольт нижний, и 250 верхний порог напряжения) происходит отключение всей сети после РН. По прошествии нескольких минут устройство повторно контролирует параметры напряжения и если все в порядке, производит подключение.

Таким образом устройство помогает избежать электрических поломок и спонтанных пожаров. Для городской квартиры вполне подойдет реле с силой коммутации 40 Ампер — РН40.

Если вдруг в домашней сети произойдет короткое замыкание (случайное соединение проводника фаза и нуля), ток в проводнике возрастает в сотни раз.

В этот момент происходит разогрев проводника до состояния плавления, что в большинстве случаев может произвести к возгоранию предметов, находящихся рядом, и порче электрических устройств.

Для предотвращения короткого замыкания в цепи питания устанавливают автоматические выключатели, которые реагируют на резкий скачок тока, и разрывают цепь своими контактами. Это не то устройство, на котором стоит экономить при проектировании современной электропроводки.

Прежде чем приобрести какую-то марку автомата, необходимо ознакомится с отзывами о данном производителе. При этом у самого продавца нужно попросить сертификат на продукцию. Это защитит от приобретения подделки или некондиции.

В свою очередь наш портал рекомендует марки автоматических выключателей АВВ, Schneider Electric, Legrand.

Прежде чем устанавливать автомат, необходимо определится с нагрузкой. Как правило на розетки устанавливают автоматический выключатель от 16 до 25 Ампер, а для освещения достаточно 6-10 Ампер.

Можно сэкономить, если правильно рассчитать ток потребителя в розеточной группе и приобрести нужные автоматы.

Дело в том, что автоматы проверенных производителей в разных позициях ощутимо отличаются в цене.

Для того, чтобы контролировать состояние изоляции сети и потребителей, обязательно необходимо установить в щитке на каждую из контролируемых зон УЗО или дифавтомат. Принцип работы таких аппаратов основан на сравнении двух токов, входящего и исходящего, в специальном трансформаторе.

 Если утечка тока произойдет не через изоляцию на землю, а через тело человека, при его касании токоведущих частей, то УЗО отключит напряжение, сохранив ему жизнь. Для помещений, как правило, устанавливают УЗО номиналом 30 мА (миллиампер), а для ванных комнат или помещений повышенной влажности 10 мА.

Общее УЗО в щитке, на весь дом или коттедж, устанавливается номиналом от 100 до 300 мА.

Устройство, контролирующее качество соединений проводов в распределительных коробках и состояние контактов в розетках и удлинителях, предотвращающих перегрев в местах плохого контакта и возможные спонтанные возгорания — УЗИс. Устройство защиты от искрения отключит нагрузку до того момента, когда дуга и нагрев выведут из строя проводку.

Почему необходимо устанавливать УЗИс — ни автомат, ни дифференциальный выключатель, ни тем более реле напряжения, не способны распознать дуговые и искровые процессы в местах плохого контакта. Именно поэтому современная электропроводка в деревянном доме подразумевает установку защиты от искрения.

В квартире и обычном кирпичном доме также можно перестраховаться и установить данный вариант защиты.

Без заземления не обойтись

При сборе квартирного щита используют схему заземления TN-C-S вместо устаревшей двухпроводной ТТ. В новой системе появляется дополнительный проводник PE — заземление, теперь к потребителю должны приходить три проводника: L фаза, N ноль, PE заземление.

Каждый электроприбор, имеющий специальный контакт РЕ, необходимо заземлять. Если в вашем доме или квартире нет заземления, то данную схему не трудно изготовить своими руками. В цикле статей на сайте подробно рассматривалась конструкция контура заземления для самостоятельной установки.

Все что вам нужно, изучить раздел: https://samelectrik.ru/elektroprovodka/zazemlenie-i-molniezashhita.

Что еще важно знать — запрещено производить зануление в квартирах старого жилого фонда. Т.е. использовать дополнительно ноль N (без модернизации всей общедомовой проводки) в качестве провода заземления РЕ.

Причина этому — в случае аварии (обрыве нулевого провода этажом ниже) провод обретает опасный потенциал и предметы, подключенные к такому проводнику, могут ударить током.

В таких случаях проводник РЕ лучше никуда не подключать до лучших времен, до тех пор, пока не будет модернизирована домовая сеть.

О чем еще нужно знать

Для надежного контакта, современная проводка собирается как конструктор, на пружинящих контактах клеммников WAGO. Их применение сокращает время монтажа электропроводки.

Однако учтите — использовать «ваги» можно в тех случаях, если нагрузка небольшая, т.е. при подключении розеток для питания маломощных приборов и группы освещения.

При высоких нагрузках рекомендуем использовать более надежные способы соединения токоведущих жил, например, опрессовку гильзами либо сварку.

Что касается розеток, на рынке появились умные Wi-Fi розетки и такие же по принципу действия дистанционно управляемые Wi-Fi выключатели света. С их помощью можно управлять электроприборами и освещением в доме с разных мест. Это и есть умная электропроводка, сделать которую не составит труда любому, у кого возник интерес.

Еще один важный момент — умное освещение в доме, которое можно организовать, используя радиоуправляемые люстры, либо как вариант — умные светодиодные лампы.

Говоря о последних, умные лампочки могут усиливать сигнал вай фая, включаться и выключаться по заданному расписанию (делая эффект присутствия человека), менять цвет и уровень освещенности.

В общем, имея под рукой смартфон, можно играть цветом и светом лежа на диване.

Говоря о современных способах монтажа электропроводки, в последнее время все больше и больше практикуется прокладка кабеля по потолку и наоборот в напольном покрытии.

У данных способов есть свои преимущества и недостатки, но главное — все больше развивается альтернатива классической прокладке кабеля внутри стен. Не хотите штробить стены — можно просто уложить кабель внутри подвесного либо натяжного потолка.

Главное сделать места соединения жил доступными для проверки и ремонта.

Это и все, что мы хотели рассказать о том, что собой представляет современная электропроводка в квартире и частном доме.

Как вы видите, новых фишек достаточно много, а самое главное — все большее внимание уделяется безопасности и комфортности эксплуатации электроприборов в доме.

Надеемся, предоставленная информация была для вас интересной. Редакция сайта Сам Электрик будет рада ответить на все ваши вопросы в х!

Напоследок рекомендуем просмотреть полезное видео, в котором подробно рассказывается, что собой представляет электрическая проводка в современной квартире:

Материалы по теме:

Проект электропроводки в частном доме: как выбрать

Схема электрической сети частного дома

Проектирование электропроводки в частном доме дело достаточно хлопотное, но вполне осуществимое даже без наличия специальных знаний. Достаточно лишь взвешенно подойти к данному вопросу. Ну а наши советы, приведенные в этой статье, позволят вам пошагово создать собственный проект электропроводки для любого частного дома.

Схема электрической сети дома

Любая разработка проекта электрической сети начинается с определения суммарной мощности потребителя, в данном случае нашего дома, и ее схемы питания. И если суммарная мощность потребителя в нашем случае определяется энергоснабжающей компанией, которая устанавливает лимит потребления, то схему внутренней электрической сети мы вправе проектировать самостоятельно.

Электрическая схема распределительного щита частного дома

Итак:

• Устройство электропроводки в частном доме выглядит следующим образом. На наружной стене дома энергоснабжающая компания устанавливает вводной автомат и счетчик. Подключение этих электрических аппаратов так же выполняет энергоснабжающая компания.
• А вот после счетчика, ввод в дом, подключение к распределительному щиту и разводку по дому мы уже выполняем самостоятельно. И здесь мы вправе выбирать удобную нам схему электроснабжения.
• Обычно схема электроснабжения дома выглядит следующим образом. Кабель или СИП провод от счетчика подключается непосредственно на шины нашего распределительного щита. От этих шин запитываются отдельные группы электроснабжения. Каждая группа имеет свой силовой автоматический выключатель, установленный на фазном проводе. Нулевой и защитный провод каждой группы не должны иметь коммутационных аппаратов.

Обратите внимание! Нулевой провод отдельных групп может иметь коммутационный аппарат, только в случае подключения через автомат УЗО.

  Автомат УЗО может устанавливаться как на отдельную группу, так и в качестве вводного для всех групп. Вопрос выбора места установки УЗО не нормируется нормами ПУЭ и остается спорным вопросом.

Но исходя из опыта эксплуатации и личного мнения автора этих строк советуем вам устанавливать их отдельно для каждой группы.

• Далее провод или кабель от каждого группового автомата монтируется к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.
• От распределительных коробок электропроводка распределяется к конечным потребителям – розеткам и выключателям.

Проектирование электрической сети дома

Исходя из приведенной общей схемы электроснабжения дома, для проектирования электрической сети нам прежде всего необходимо рассчитать количество групп и распределить по ним нагрузки. Дабы сделать это нам необходимо определиться со способом монтажа проводки и подсчитать возможную нагрузку наших потребителей.

Выбор способа монтажа электропроводки

Начнем с выбора способа монтажа электрической сети. Электропроводка частного дома может быть выполнена открытым и скрытым способом. И от правильного выбора зависит не только количество групп, сечение проводов и суммарная стоимость монтажа, но и внешний вид всего дома.

На фото открытая электропроводка в деревянном доме

Итак:

• Прежде всего отметим, что любой вид монтажа проводки может быть реализован в доме любой конструкции и из любых строительных материалов. Вопрос только в стоимости монтажных работ. Мы не будем приводить нормы монтажа для разных видов проводки в разных условиях. Эту информацию вы можете найти в других статьях на нашем сайте. Остановимся только на общепринятых нормах.
• Открытая проводка нашла широкое применение в домах из горючих материалов. В первую очередь это дерево, СИП панели и другие виды горючих стройматериалов. Для таких домов цена монтажа открытой проводки зачастую значительно ниже. Скрытая же проводка потребует немалых финансовых вливаний, а ее монтаж трудоемок.
• Скрытая проводка применяется преимущественно в домах их кирпича, пеноблоков и других не горючих материалов. Ведь такой вид проводки позволяет полностью скрыть инженерные сети, в то же время в домах из не горючих материалов она не предъявляет особых требований.

Расчет суммарной нагрузки дома

На следующем этапе проектирования вам необходимо рассчитать суммарную нагрузку по дому и по отдельным электроприемникам. Это необходимо для последующего формирования групп.

• Для этого нам прежде всего необходимо определиться с количеством электроточек и их максимальной потребляемой мощностью. Это зачастую становится самой серьезной проблемой для не профессионалов, но де-факто в этом нет нечего сложного.
• Каждая розетка или выключатель в доме смонтирован для определённого электроприбора или группы электроприборов. Нам достаточно выбрать наиболее мощный из них и в дальнейшем вести расчет для него.
• Мощность электроприбора можно посмотреть в паспорте прибора. Так же ее может содержать инструкция по эксплуатации. Если у вас нет не того не другого, то примерную мощность вы можете узнать в нашей таблице.

Таблица мощностей электроприборов

• Но в большинстве случаев мощность приборов указывается в Ваттах, а нам ее необходимо перевести в Амперы. Для этого можно воспользоваться законом Ома — . Вообще это упрощенный вариант формулы, но для наших целей этого вполне достаточно. Исходя из этой формулы у нас получается, что электроприбор мощностью в 1кВт для сети напряжением 220В потребляет электрический ток примерно в 4,5А.

Распределение нагрузок по группам

После того как мы рассчитали суммарную нагрузку по дому и для каждой отдельной электроточки, мы можем приступать к непосредственному созданию групп.

Итак:

• Согласно п.9.6 ВСН 59 – 88 номинальная мощность автоматических выключателей для питания групповых линий розеток и сети освещения не должна превышать 16А. Отталкиваясь от этого пункта распределяем наши нагрузки на отдельные группы.

Обратите внимание! Для питания мощных электроприемников таких как электрическая печь допускается установка групповых автоматов с номиналом в 25А.

• Распределение нагрузки по группам следует производить исходя из их расположения и типа нагрузки. Так достаточно часто групповые линии сети освещения отделяют от групп питания розеток. Но это не является обязательным, а в некоторых случаях не целесообразно.

Схема совмещенной электрической группы

• Так же стоит помнить, что электропроводка в частном доме самому монтировать не легко. Поэтому не стоит располагать разные электроприемники одной группы в разных частях дома. Обычно это 1 – 2 смежных комнаты.
• Еще одним аспектом на который стоит обратить внимание, это п.7.2 ВСН 59 – 88. Он требует подключение розеток на кухне и в жилых комнатах к разным группам. Достаточно часто в розеточную группу кухни включают и розетку в ванной комнате.

Обратите внимание! Розетки в ванной комнате допускается устанавливать только при наличии в группе в которой установлена розетка автомата УЗО. При этом согласно ПУЭ номинальный ток утечки для такого коммутационного устройства нормируется током утечки в 30мА.

• В итоге у нас может получиться от 3 до 7 групп в зависимости от суммарной нагрузки. У некоторых может получиться более 10 групп. Но тут все уже зависит от размеров дома и количества электроприборов. Но согласно технических условий вводной автомат, который установлен на дом, редко превышает значения в 25А иногда 40А.
• Об этом следует помнить и при разделении нагрузки по группам своими руками. Ведь вероятность того, что все электрические приборы будут работать одновременно достаточно низка. Поэтому следует трезво подойти к этому вопросу и выполнить распределение более взвешенно с учетом такого фактора как коэффициент использования.

Выбор электропроводки

Перед тем как самому провести электропроводку в частном доме стоит побеспокоится и о расчете ее сечения. Ведь именно от этого фактора зависит ее долговечность и пожарная безопасность. Особенно актуален данный вопрос для домов из горючих материалов.

• Согласно п.7.1.34 ПУЭ в жилых домах с 2001 года следует применять только медные кабели и провода. До этого допускались провода из алюминия, которые часто можно встретить в старых домах.
• Что касается сечения проводов, то оно должно выбираться исходя из нагрузки на групповой линии. Но дабы не делать массу расчетов и упростить выбор, можно исходить из номинальных параметров групповых автоматов.
• Кроме того, при выборе сечения проводки следует учитывать способ прокладки проводов. Ведь теплоотдача для проводов, проложенных скрытым и открытым способом разная. В связи с этим хоть и незначительно, но в зависимости от нагрузки их сечение отличается.
• Выбор производим по табл.1.3.4 ПУЭ. Кроме нагрузок и способа прокладки она учитывает и такой параметр как вид провода.

Таблица выбора сечения медного провода

• Но как бы не была выбрана электропроводка самому в частном доме следует помнить, что сечение должно быть не меньше приведенного в табл. 7.1.1 ПУЭ. Для групповых линий она должна быть не менее 1,5 мм2.

Вывод

В нашей статье мы привели основные этапы проектирования электрической сети в частном доме. Как видите в этом нет нечего сложного, а видео на нашем сайте еще больше должно облегчить эту задачу. Главное подойти к этому вопросу внимательно и взвешенно и у вас наверняка все получится.

Монтаж электропроводки в деревянном доме

К электрической проводке всегда предъявлялось много требований, но деревянный дом – особый случай.

Повышенный риск возникновения пожара, то, что дерево сгорает за считанные минуты, (а, если учесть, что для качественного строительства используется хорошо просушенная древесина,  вероятность того, что постройка сгорит очень быстро, повышается в разы) – все это заставляет искать для монтажа проводки настоящих профессионалов.

Специалисты, работающие с электричеством, обязательно должны иметь специальный допуск и подтвердить свою квалификацию соответствующими документами. Прокладка электропроводки в деревянном доме подразумевает много тонкостей и нюансов.

Электропроводка в деревянном доме – качество превыше всего!

Проект электромонтажа желательно разрабатывать всегда, но для дома из дерева он просто необходим. План расположения осветительных приборов, розеток, выключателей должен быть тщательно проработан, также очень важны способы монтажа электропроводки в деревянном доме.

Разрешены и даже рекомендуются к применению металлические трубы и рукава, так как они относятся к невозгораемым материалам, способным не допустить беды в случае короткого замыкания.

Не стоит экономить и на проводе. Из материалов для токопроводящих жил желательна медь с определенным сечением (выбор производится в индивидуальном порядке).

Дополнительной гарантией безопасности проживающих будут негорючие изоляционные материалы, которые являются частью проводов и кабелей. Стоит обратить внимание и на распределительную коробку, размеры которой должны четко соответствовать нормам безопасности. Сама проводка делится на два типа – наружная и внутренняя.

Первая включает в себя провод, идущий от уличного трансформатора или электрического столба к дому, а также освещение приусадебного участка.

Внутренняя электропроводка применяется для электроснабжения непосредственно дома и хозяйственных построек – флигеля, летней , сараев, птичника и так далее.

Электрическая проводка снаружи: тонкости и нюансы

Более того, он спокойно выдерживает и резкие температурные перепады, и обледенение кабеля снаружи, и порывы ветра, вплоть до ураганов. Но, при выборе следует придерживаться некоторых рекомендаций. Во-первых, сечение кабеля, как указывают правила монтажа проводки, должно быть не менее 16 квадратных мм, а, во-вторых, он должен быть расположен на высоте не менее 3 метров от земли.

Несмотря на отличное качество и прекрасные эксплуатационные свойства, СИП-провод нельзя использовать для внутренней проводки, так как он в большинстве случаев состоит из алюминия. А, согласно правилам противопожарной безопасности, данный материал не подходит для деревянных домов и других сооружений.

Выходом из ситуации будет переход с алюминиевого кабеля на медный, непосредственно перед вводом проводки в дом. Это легче сделать при условии, что счетчик электроэнергии будет находиться снаружи строения.

Тогда к нему с улицы легко провести алюминиевый вариант, а от него в дом протянуть уже медный. Место соединения  обязательно следует упрятать в трубку из негорючего материала, например, металлическую.

В целях обеспечения дополнительной безопасности в электрощитке нужно установить специальное устройство, гарантирующее отключение электричества в доме в случае резкого перепада напряжения.

Во-первых, это исключит возможность короткого замыкания, а, во-вторых, приборы в доме, которые работают от сети, останутся исправными.

И, разумеется, необходима установка автоматов, рассчитанных на 16-25 ампер – это зависит от того, сколько киловатт подается в частный дом.

Внутренняя электрическая проводка

В таком случае кабель для деревянного дома прокладывают между стеной и отделкой, подстраховываясь с помощью изоляции, в качестве которой подходят:

1. Короба и трубы из металла. Идеальным вариантом считается медь, но вполне подойдет и сталь. Недостатком первых можно назвать достаточно высокую стоимость (стальные трубы более бюджетные). Зато медные легко изгибаются под любым углом, что облегчает монтаж проводки.
2. Рукава и трубы из ПВХ. Отличный материал – не очень дорогой, легко монтирующийся, не требующий наличия специального оборудования в процессе монтажа.
3. Негорючие материалы, применяющиеся при облицовке стены. Бетон, штукатурка, шпатлевка с добавлением асбеста – они считаются самым недорогим способом размещения скрытой проводки.

Прежде чем начать монтажные работы, должна быть составлена разводка электропроводки в частном доме с указанием размещения светильников, розеток и выключателей.

И не стоит забывать о качественном заземлении.

Открытая проводка

• В данном случае применяются специальные каналы для кабеля, электротехнические плинтусы или ролики-изоляторы.
• Удобнее всего считается плинтус, поскольку он позволяет скрыть проводку абсолютно естественно, не привлекая внимания дополнительными приспособлениями.
• А вот ролики не слишком эстетично выглядят в помещениях, поэтому больше подходят для строений хозяйственного назначения.
• Выбор осуществить достаточно непросто, поэтому стоит проконсультироваться со специалистами.

Электропроводка в частном доме. Лучшие статьи

В наше время ни один частный дом не обходится без электроснабжения. Правильный монтаж электропроводки в частном доме является сложным процессом, который включает в себя несколько обязательных этапов.

Это разработка идеи, определение подходов и технических решений, которые будут использоваться, создание проекта,  подключение частного дома к электросети, выбор необходимых электромонтажных изделий и материалов, проводов и кабелей, аппаратов защиты, монтаж контура заземления, комплектация и монтаж вводного электрощита,  прокладка электропроводки, правильное выполнение контактных соединений, установка розеток и выключателей, подключение различных бытовых электроприборов. Монтаж электропроводки в частном доме требует тщательного выполнения всех этапов.

В этом разделе собраны лучшие статьи сайта Электрик Инфо, прочитав которые вы сможете технически грамотно электрифицировать частный дом. В статьях собрана только конкретная практическая информация, без «воды». При этом важно помнить, что монтаж электропроводки в частном доме могут выполнять только профессиональные электрики в строгом соответствии с проектом.

Если вы не не являетесь таким специалистом, то приведенная в статьях информация тоже будет очень полезна, так как она позволит вам полностью понимать как должен проходить процесс электрификации дома, какое оборудование и материалы для этого нужны, на что нужно обязательно обращать внимание, каких результатов ждать, т.е. вы со знанием дела сможете вести личный надзор и контроль за работой наемных специалистов.

Итак, избранные статьи сайта Электрик Инфо по теме «Электропроводка в частном доме»:

Что лучше для частного дома – однофазный или трехфазный ввод?

В чем преимущества и недостатки трехфазного ввода в частный дом? Почему перевод частного дома на трехфазную сеть может стать причиной лишней головной боли? В каких случаях целесообразно выполнение трехфазного ввода, а в каких можно ограничится  и однофазным?

Как правильно сделать ввод в дом с помощью СИП

В статье подробно рассмотрено устройство воздушного ввода в частный дом при помощи современного и набирающего популярность самонесущего изолированного провода. Почему именно СИП, как монтировать, как завести во внутрь? Ответы на эти вопросы, а также основные моменты на которые следует обратить внимание при монтаже воздушного ввода в частный дом с помощью СИП описаны в этой статье.

Электроснабжение современной кухни

Выбор проводки и электрооборудования для современной кухни, основанный на практическом опыте. Какая проводка на кухне предпочтительнее? Подсчет суммарной мощности электроприборов. Расчет электропроводки для кухни. Для чего на кухне нужен электрощиток? Розетки и выключатели для кухни и многое другое.

Электроснабжение и освещение ванной комнаты

В статье описаны правила безопасного устройства и монтажа электропроводки в ванной комнате.

Какой кабель использовать, как его правильно уложить, где располагать ответвительные коробки, выключатели и розетки? Какие светильники лучше всего использовать для освещения ванной комнаты?  Для чего обязательно нужно устанавливать УЗО и создавать систему уравнивания потенциалов? Как правильно это сделать?

• Электропроводка на чердаках и в подвальных помещениях
• В этой статье разобрано как правильно произвести монтаж электропроводки в подвале и на чердаке частного дома, какие требования предъявляются к электропроводке в таких помещениях и как эти требования выполнить.
• Управление освещением в доме

Схемы управления освещением, схемы подключения выключателей. Примеры использования импульсных реле, датчиков движения, сумеречных выключателей, регуляторов мощности для плавного включения ламп, светорегуляторов, электронных таймеров. Автоматизация управления освещением с использованием технологии Х10.

Почему алюминиевый кабель нельзя использовать в электропроводке?

Почему алюминий постепенно изымается из обихода при монтаже электроустановок? Чем он плох и опасен? Чтобы ответить на эти вопросы, нужно вспомнить кое-что из физики и немного из школьного курса химии …

1. Какие провода и кабели лучше всего использовать в домашней электропроводке
2. В статье описаны провода и кабели, которые можно использовать в электропроводке в частном доме (ВВГ, NYM, ПУНП, ПВ и другие), приведены их преимущественные области применения, описаны требования ПУЭ по окраске изоляции проводов и кабелей.
3. Скрытая электропроводка

Классификация скрытой электропроводки по способу прокладки кабеля. Требования к скрытой электропроводке и каким образом эти требования выполняются.  Необходимые материалы и оборудование, особенности и основные этапы монтажа скрытой электропроводки.

Как сделать штробу и закрепить в ней кабель

В подавляющем большинстве случаев при монтаже скрытой электропроводки никак не обойтись без такой грязной и шумной процедуры, как штробление. В этой статье рассказано о том, как правильно сделать штробу, какие инструменты для этого нужны, как правильно положить и закрепить в штробе кабель.

Открытая электропроводка — популярные способы прокладки

Достоинства и недостатки открытой электропроводки, целесообразные области применения. Способы прокладки, варианты комбинирования различных способов. Материалы, используемые при монтаже открытой электропроводки.

• Монтаж открытой электропроводки в быту
• Рассмотрены различные способы монтажа открытой электропроводки: прокладка кабелем с креплением скобами, ретро-стиль на роликах из фарфора РШ-4, пластиковые короба-каналы, гофрированная труба из металлорукава с пластиковой гофрой, европейские плинтуса.
• Пластиковые короба (кабель-каналы)

Монтаж проводки в пластиковых коробах – задача сложная и трудозатратная. Но при грамотном и аккуратном подходе результат может превзойти все ожидания, как в плане эстетики, так и с технической стороны. В статье приведены советы по выбору, описана технология их монтажа, необходимый инструмент и материалы.

Ретро проводка в деревянном доме

Что такое ретро проводка? Как простыми средствами выполнить имитацию проводки под ретро? Где можно купить специальный ретро провод заводского исполнения и специальную арматуру, розетки и выключатели? Как правильно выполнить ретро монтаж электропроводки в деревянных домах? Как соединить жилы ретро проводов?

Выбор сечения кабеля для квартиры, дома, дачи

Что нужно учитывать при выборе сечения вводного кабеля, а также сечения проводов и кабелей для розеточных групп и освещения? В статье приведена таблица зависимости сечения кабеля от мощности и тока потребителей и даны рекомендации по работе с ней.

Как правильно соединять провода

Практически все проблемы связанные с электричеством возникают по причине некачественно сделанных контактов. Как же лучше соединить провода, чтобы был надежный контакт и чтоб не иметь в дальнейшем проблем? В статье описаны самые распространенные способы соединения проводов, приведены их достоинства и недостатки, области использования.

Клеммники Wago в домашней электропроводке

Пожалуй, в настоящее время, наиболее острые дискуссии и споры среди электриков вызывает вопрос использования для соединения проводов клеммников с плоско-пружинными зажимами. Думается, что если бы все электрики были хорошо знакомы с клеммниками WAGO, этих споров было бы меньше. Какие же преимущества у этих клеммников, и чем они хороши?

Способы ответвления проводов

Очень часто приходится подключать электроустановку к уже существующей линии, проходящей мимо в относительной близости. Иными словами, необходимо создать ответвление проводов. Существует много вариантов и способов решения этой проблемы. В этой статье рассмотрены самые распространенные способы ответвления проводов, описаны достоинства и недостатки каждого способа.

Ответвительные коробки для домашней электропроводки

Для чего нужны ответвительные коробки? Виды ответвительных коробок. Ответвительные коробки для наружной и скрытой проводки, технология их монтажа.

1. Как правильно выбрать электросчетчик
2. Разбираемся с типами и возможностями электросчетчиков и выбираем, какой можно и нужно купить.
3. Автоматы, дифавтоматы и узо, проблемы выбора

Классификация и опыт практического применения систем защиты электропроводки. Классификация автоматов, УЗО. Как правильно выбрать электрические аппараты защиты.

• Как выбрать стабилизатор напряжения для загородного дома
• В статье описано, как правильно выбрать стабилизатор, на какую мощность необходимо выбрать стабилизатор, чтоб он и работал надежно, и не переплачивать за лишние киловатты, количество которых напрямую влияет на стоимость прибора.
• Арматура для монтажа розеток и выключателей

Ни розетки, ни выключатели в воздухе не висят – их нужно как-то крепить на стену. В статье рассмотрены способы монтажа розеток и выключателей в зависимости от типа проводки.

1. Как проложить кабель и подключить светильники на приусадебном участке
2. В статье рассказано, как правильно и грамотно подвести электричество к светильникам во дворе и на участке частного дома, какой кабель необходимо использовать, как правильно произвести его монтаж и что для этого необходимо знать.
3. Как сделать электропроводку в бане

Практика прокладки электропроводки для деревянных строений с влажными помещениями. В статье описаны два способа проводки кабеля в баню. Как правильно установить розетки и выключатели, проложить электропроводку.

Как сделать электропроводку в гараже

Устройство ввода и подключение электропроводки в гараже частного дома, особенности устройства электропроводки в гараже. В статье также приведены рекомендации как правильно сделать электрификацию смотровой ямы.

Электрическая проводка в доме или квартире. Виды электрической проводки

Разобрались с розетками и выключателями, обращаемся к сути вещей

Под электрической проводкой понимаются все электрические провода и кабели, проложенные в доме или квартире. Они предназначены для подачи электроэнергии на бытовые и осветительные приборы. Сегодня мы без техники никуда, поэтому давайте познакомимся поближе со всеми этими кабелями и распределительными коробками.

Типы электрической проводки

Различают два типа электрической проводки: скрытую и открытую. Структура самой проводки, независимо от ее типа, всегда одинакова: в квартиру или дом вводится основной питающий кабель, который подключается к электрическому счетчику. От счетчика во все комнаты отходят питающие кабели-ветки. В комнатах кабели разветвляются еще больше: на розетки, к выключателям, к осветительным приборам.

1. Скрытая проводка

Само название скрытой проводки подразумевает, что электрические кабели спрятаны внутри стен, перегородок и перекрытий, их не видно. Нашему взору доступны только промежуточные или конечные точки: распределительные коробки, выключатели, осветительные приборы, розетки и счетчики.

Скрытая проводка применяется в современных панельных, монолитных и кирпичных домах. Электрические кабели располагаются в специальных каналах внутри стен или за декоративными или гипсокартонными панелями.

Кабельный канал представляет собой обыкновенную трубку из ПВХ, которая залита внутрь панели или уложена в специально вырубленные канавки в стенах или потолке. Оканчиваются такие каналы, как правило, установочными коробками, в которые и монтируются розетки и выключатели.

Главный плюс скрытой проводки — ее незаметность. А вот ремонт, замена и перепланировка, особенно в монолитных или кирпичных домах — довольно хлопотливая процедура: приходится вскрывать стены, а после замены снова их замазывать и закрашивать.

2. Открытая проводка

Открытая проводка располагается поверх стены или потолка. Но открытая — не значит «незащищенная». Для открытой проводки точно так же используются либо готовые кабельные каналы (кабелегоны), либо ПВХ-трубки, в которые укладываются провода. В некоторых случаях открытую проводку делают кабелями в двойной или даже тройной изоляции. Так, например, делают проводку на дачах и в загородных деревянных коттеджах. Для открытой проводки используются специальные розетки, выключатели и распределительные коробки. Они имеют закрытый корпус, и крепятся прямо на стену.

Дизайнеры интерьеров иногда используют открытую проводку как элемент декора, например, при реализации проекта в стиле стимпанк, кантри или лофт. Для таких проектов применяются разноцветные провода и кабели, провода в тканевой оплётке, специальный дизайнерский крепеж.

Важный плюс открытой проводки — ее ремонт, замена или подключение новых веток производится без особых трудозатрат: не нужно долбить стены и восстанавливать их после работы. Минус — проводку видно, но для кого-то и этот минус может стать плюсом.

Типы проводов

Для прокладки электрической проводки применяются кабели и провода. Для неспециалиста особой разницы между этими понятиями нет, но при прокладке проводки важно знать, чем она будет сделана: кабелем или проводом.

Провод

Провод — это одна цельная проволочная металлическая жила. Провода могут быть неизолированные, а могут быть покрыты слоем изоляционного материала. Они также делятся на одноволосковые (монолитные) и многоволосковые (плетеные). Первые используют для устройства скрытой проводки.  Провода плетеного типа более гибкие и меньше ломаются при частых сгибах и перекручиваниях, поэтому их часто применяют для питания бытовой техники.

1. Провод ПВС



Этот провод часто используют для ремонта электросетей. Он также подходит для изготовления удлинителей и шнуров для любого вида техники. Гибкость и легкость делают ПВС незаменимым помощником для проведения освещения и монтажа розеток.

2. Провод ПБПП



Плоский электрический провод с двумя или тремя монолитными жилами из меди. Это универсальный проводник электрического тока, высокого качества: ПБПП можно использовать при проведении электромонтажных работ в частном доме, квартире или на даче. Он подходит для подключения освещения, а также для монтажа электрических розеток и выключателей.

Кабель

Кабель — это несколько изолированных проводов в общей защитной изоляции. Количество проводов в кабеле может быть различным. Для бытовой электропроводки применяются двух-, трех- и четырехжильные кабели сечением от 2,5 до 4 мм.

Провода и кабели для бытовой электропроводки изготавливают из меди или алюминия. В старых домах, которым более 15 – 20 лет, раньше использовалась алюминиевая проводка. Современные дома оборудуются медными кабелями: при одинаковом сечении провода медные кабели способны выдерживать большую электрическую нагрузку. Кроме того, медные кабели более гибкие и меньше подвержены окислению.

Важно: старайтесь не допускать соединения медных и алюминиевых проводов. В месте такого контакта происходит химическая реакция окисления с выделением большого количества тепла. Возможно возгорание. Выполняйте проводку кабелями из одного материала.

1. Кабель NYM

Качественный немецкий кабель, состоящий из 1-5 жил. Применяется для прокладки осветительных и силовых сетей как внутри помещений, так и на открытом воздухе. Его отличительная черта – высокая степень безопасности. Этот кабель также отличается влаго- и термостойкостью, но не любит солнечный свет, поэтому от прямых лучей его необходимо защищать.

2. Кабель ВВГ



Кабель с прекрасными изоляционными характеристиками. Он состоит из одной жилы, благодаря чему его удобно прокладывать внутри стен. Чаще всего ВВГ используют, когда самостоятельно занимаются монтажом или заменой электропроводки в квартире. Срок эксплуатации такого кабеля – не менее 30 лет.

Проводка для мощной техники

Для бытовых электроплит и электродуховок рекомендуется прокладывать отдельную ветку электропроводки. Для этой ветки используются более мощные кабели с медными жилами в двойной изоляции, сечением не менее 6 мм, устанавливаются специальные силовые розетки.

Распределительные коробки

Для организации электрической сети дома или квартиры используются распределительные коробки, или, как их еще называют, разветкоробки. Они устанавливаются в местах соединения, или, если хотите, разветвления отдельных кабелей электропроводки. Такие коробки есть в каждой комнате. Обычно они располагаются под потолком. Существуют распределительные коробки двух типов: для скрытой и наружной установки.

Скрытые распределительные коробки утапливаются в специальные гнезда под потолком, в месте схождения нескольких кабельных каналов. В коробку приходит основной питающий кабель, а от него ответвляются кабели для питания розеток, кабель для выключателя, кабели для питания осветительных приборов: люстр, бра, секций спотов и т.д.. Открытые коробки крепятся прямо на стену в наиболее удобном для этого месте.

Ремонт дома: почему никогда не следует делать самодельную

В среднем у американских домовладельцев в списке дел девять незавершенных домов. 55% этих домовладельцев также попытаются завершить эти проекты самостоятельно. Но только 31% этих мастеров сообщают, что их проекты DIY были успешными. Культура DIY процветает в США из-за огромного количества телешоу и учебных пособий по улучшению дома, доступных в Интернете. Эти учебные пособия и телешоу могут сделать проекты проще, чем они есть на самом деле.Эти учебные пособия и шоу также не всегда учитывают индивидуальные потребности проекта. Они могут упустить жизненно важные шаги, что сделает проект намного проще, чем он есть на самом деле. Другие факторы, которые они могут упустить, — это меры предосторожности, строительные нормы и правила и материалы, необходимые для успешного завершения проекта. Это особенно актуально, когда дело доходит до завершения ремонта электрооборудования своими руками, например, перенастройки дома. Фактически, ремонт электрооборудования всегда следует доверить профессионалам.

Хотите узнать почему? Прочтите, чтобы узнать, почему вам следует отказаться от ремонта электрооборудования своими руками и выбрать профессионала для выполнения этой работы.

Почему вы должны оставить ремонт электрических проводов специалистам

Электрическая неисправность указана Пожарным управлением США как одна из основных причин домашних пожаров. Чтобы избежать риска неисправности электрических проводов, обратитесь к профессионалу. Обратите внимание на эти дополнительные причины, по которым ремонт электрооборудования всегда должен выполняться профессионалами.

1. Риск

Когда вы пытаетесь выполнить замену электропроводки самостоятельно, вы подвергаете риску свое здоровье, здоровье других людей и свою собственность.

Завершение электромонтажных работ — дело опасное. При выполнении перестановки электрических проводов возможно поражение электрическим током и возгорание. Предметы в вашем доме также имеют более высокое напряжение. Чем выше напряжение, тем опаснее проект.

Скрытые распределительные коробки и соединения также сложно маневрировать. Поскольку эти компоненты должны быть вне поля зрения, вероятность получить от них шок увеличивается.

Пожары также могут возникать из-за неисправной проводки. Неисправная проводка вызывает короткое замыкание, которое может вызвать пожар в доме.Неисправная проводка также может оставаться незамеченной в течение многих лет, заставляя домовладельца чувствовать, что это была хорошо сделанная работа своими руками, пока не произойдет пожар.

Все эти факторы риска могут привести к серьезным травмам или даже смерти. Только в США 51 000 пожаров в домах вызваны электрическими компонентами и системами. Эти пожары причиняют ущерб имуществу в 1,3 миллиарда долларов в год.

Чтобы снизить риски, необходимо соблюдать соответствующие процедуры. Если вы решите провести электромонтажные работы в своем доме, получите все необходимые разрешения на выполнение работ.Когда работа будет завершена, убедитесь, что ваша работа проверена лицензированным электриком.

Однако лучший способ минимизировать риски — это нанять профессионального электрика, имеющего лицензию.

2.

Безопасность

Электрики проходят обучение и проходят стажировку, чтобы совершенствовать свое мастерство и соблюдать протоколы безопасности. Они также должны пройти лицензионный тест, чтобы работать электриком.

Чтобы стать электриком, человеку необходимо пройти 600 часов аудиторных занятий по безопасности, электрическим схемам и чтению чертежей.Затем электрики пройдут обучение без отрыва от производства под руководством лицензированного электрика.

Эти требования для того, чтобы стать электриком, показывают, что работа с электрическими компонентами и проводкой рискованна и трудна. Это работа, к которой нельзя относиться легкомысленно, независимо от того, сколько онлайн-уроков кто-то смотрит.

Может показаться, что отключение питания для завершения электрического ремонта — это все, что необходимо, но при возобновлении подачи питания на проводку могут возникнуть проблемы с безопасностью.

Электрики обучены тому, как минимизировать непосредственные и долгосрочные риски безопасности. Они знают, какие компоненты и проводку необходимо установить, почему и где. Для неподготовленного домашнего мастера эти протоколы безопасности и знания электрических компонентов слишком сложны, чтобы всегда должным образом следовать им.

Если вы хотите сохранить свои электрические компоненты и дом в безопасности, сосредоточьтесь на общей работе, которую может выполнять каждый домовладелец. Используйте лампочки, соответствующие мощности прибора, замените изношенные или сломанные шнуры и избегайте перегрузки розеток.

Также будьте внимательны к признакам электрических проблем в вашем доме. Некоторые признаки проблемы с электричеством включают тусклое или мерцание света и / или частое срабатывание автоматического выключателя. Еще одним признаком электрической проблемы, которая может быть опасной, является жужжание или шипение от вашей электрической системы.

Если появляется какой-либо из этих предупреждающих знаков, они могут указывать на неисправную проводку или необходимость замены электрической панели. Всегда обращайтесь к квалифицированному электрику, чтобы осмотреть ваш дом и устранить проблему.

3. Законность

Для выполнения некоторых электромонтажных работ необходимо разрешение на выполнение работ на законных основаниях. Эти разрешения обеспечивают надлежащее соблюдение местных норм и правил безопасности. Профессиональные электрики и подрядчики также должны получать разрешения на выполнение работ.

Некоторые из этих разрешений также требуют, чтобы вы оставались в доме не менее года после завершения ремонта, если вы собираетесь выполнять работу самостоятельно.

В некоторых местах также незаконно выполнять электромонтажные работы и получать деньги за завершение проекта с лицензией.Людям, которые владеют бизнесом или работают в нем, также не разрешается проводить ремонт электрооборудования без лицензии. Если вас поймают на выполнении электромонтажных работ без разрешения или лицензии, вам могут грозить штрафы и даже тюремное заключение за продолжающиеся нарушения.

Если вы или другой человек, даже кто-то из членов вашей семьи пострадали в результате ненадлежащих электромонтажных работ, то вас также могут привлечь к ответственности.

Некоторые законы гласят, что вам разрешается выполнять определенные электромонтажные работы без лицензии только в том случае, если они предназначены для вашего близкого родственника, вашего собственного дома и не включают в себя какие-либо коммерческие или промышленные компоненты, такие как счетчик общего пользования.Например, вам разрешается работать с электроприбором близкого родственника, но вам не разрешается выполнять какие-либо дополнительные работы с низким напряжением в их доме. При работе с приборами все же необходимо соблюдать определенные правила и протоколы безопасности.

Для допустимого ремонта электрооборудования, ремонт должен выполняться только в вашем доме. Допустимый электрический ремонт включает замену выключателей, ремонт осветительных приборов, замену патронов предохранителей и проводов. При всех разрешенных ремонтах электрооборудования сверьтесь с местными законами, чтобы убедиться, что проводимые электромонтажные работы законны.

Если вы все же решите установить проводку в своем доме, вы должны нанять лицензированного инспектора по электрике для подключения кабелей к электросети. Инспектор также проверит проводку, чтобы убедиться, что она соответствует коду. Если проводка соответствует нормативам, инспектор выдаст вам Сертификат соответствия.

Также важно нанять лицензированного специалиста. Многие мастера и электрики без лицензии готовы выполнить эту работу. Но это также сопряжено с риском для вас как домовладельца.

Лицензированные подрядчики несут страховку и компенсацию рабочим. Это означает, что они берут на себя ответственность за своих работников и выполняемую ими работу.

Если нелицензированный подрядчик или разнорабочий получил травму во время работы над вашим домом, он может подать на вас в суд. Они могут подать в суд на медицинские счета и потерю заработной платы, так как инцидент произошел на вашей собственности.

Чтобы избежать такого рода проблем, важно нанять лицензированного электрика или подрядчика.Вам также следует попросить показать их лицензию и свидетельство о страховании. Убедитесь, что их страховка также включает компенсацию рабочим.

Даже если подрядчик без лицензии имеет безупречную репутацию, важно защитить себя и свое финансовое благополучие. Лицензионный контракт и электромонтажные работы могут стоить дороже, но вы можете расслабиться, зная, что не будете нести ответственности за любые неудачи.

Эти законы применимы также к другим видам торговли. Такие работы, как покраска, столярные изделия и HVAC, также должны выполняться физическим лицом или компанией, имеющими лицензию и страховку.

4. Неудачные проверки

Еще одна проблема с электромонтажными работами своими руками — это неудавшиеся проверки. Если вы выполнили электромонтажные работы в своем доме, для которых требовалось разрешение, то также необходимо, чтобы лицензированный электротехнический инспектор проверил работу после ее завершения, чтобы убедиться, что она соответствует нормам и безопасна. Если вы завершите электромонтажные работы без проверки, это может привести к большим штрафам.

Инспекторы по электрике обязаны обеспечить безопасность всех электрических компонентов вашего дома, прежде чем их можно будет использовать.Для них это просто стандартная процедура проверки электрических компонентов из-за риска, связанного с обнаружением неисправностей в электромонтажных работах.

Когда вы пытаетесь продать свой дом, любой электрический ремонт, сделанный своими руками, также будет обнаружен домашним инспектором покупателя или во время проверки торговой точки, выполненной городской инспектором. Если будет обнаружен ремонт электрооборудования без разрешения, тогда городской инспектор может потребовать, чтобы работа была открыта и осмотрена, что может быть для вас большими расходами, например, демонтаж гипсокартона.

Инспектор покупателя не выдает разрешения на выполнение электромонтажных и других работ в доме. Однако они заметят и предупредят покупателя, если электромонтажные работы будут выполнены неправильно. Одно это может стоить вам продажи вашего дома, потому что покупатели хотят жить в безопасном доме.

Они также хотят жить в доме, который соответствует нормам безопасности и строительным нормам. Потенциальный покупатель вашего дома, если он хорошо осведомлен, не захочет брать на себя риск штрафов и оплаты работы, которая будет выполнена правильно и согласно требованиям.

Если покупатель вашего дома наймет лицензированного электрика, который обнаружит нарушения и отсутствие разрешений, то вы, вероятно, будете оштрафованы на крупный штраф, если продажа еще не завершена. В это время вас могут заставить оплатить неисправные электрические работы до закрытия продажи.

Если после продажи будет обнаружена неисправность электрооборудования, вы все равно можете нести ответственность. Это может подтолкнуть покупателя вашего дома к рассмотрению иска против вас за то, что вы не сообщили ему об отсутствии разрешений и неисправных электромонтажных работах.Тем более, если запрещенная работа не значилась в раскрытии дома.

5. Страховые случаи

Страховые компании имеют право отказать в претензиях, связанных с халатностью. Если вы не получаете надлежащих разрешений и не получаете лицензированного электротехнического инспектора для проверки вашей работы, ваша страховая компания может посчитать вас небрежным, если в результате ваш дом будет поврежден.

Например, если ваш дом загорелся из-за неисправных или незаконных электромонтажных работ, страховая компания имеет право отказать вам в иске.

Они также могут посчитать вас небрежным, если вы просто не знали, что в вашем доме были выполнены неисправные электрические работы. Ваш дом — это ваша ответственность. Некоторые другие вовлеченные лица могут быть частично или в основном виноваты, но ваша страховая компания будет решающим фактором в отношении того, явилось ли ваше требование результатом халатности.

К сожалению, единственная халатность, в которой вы можете быть виновны, — это просто то, что вы вообще не знаете о неисправной электрической работе. Вот почему также неплохо было бы попросить лицензированного электрика осмотреть дом перед его покупкой.

Отказ в претензии — это высокая цена, особенно если наем электрика был бы гораздо более экономичным.

Ремонт электропроводки: всегда нанимайте профессионала

При необходимости замены электрических проводов обязательно тщательно изучите их. Также спросите их мнение у квалифицированного электрика. Убедитесь, что ваш подрядчик и / или электрик также соблюдают закон.

Они должны получить соответствующие разрешения, иметь страховку и проверить свою работу.

Лучше всего доверить электромонтажные работы профессионалам. Если вам не терпится завершить проект своими руками, то остановитесь на рисовании и других косметических проектах!

Ознакомьтесь с нашим сообщением в блоге, чтобы узнать больше об услугах электрического усилителя в вашем доме и о том, какая электрическая линия может вам подойти. Возможно, пора обновить!

Если вам нужен квалифицированный электрик, свяжитесь с нами сегодня, чтобы записаться на прием, чтобы мы могли связать вас с высококвалифицированным электриком, прошедшим проверку биографических данных и прошедшим испытания на наркотики, для выполнения электромонтажных работ в вашем доме.

от поста, под землей, трубостойку

Ввести электропровод в конструкцию

Для подключения частных зданий к электросети необходимо соблюдение некоторых правил безопасности, а коммунальные службы должны согласовывать с регулирующими органами. Особые меры предосторожности нужно реализовать при вводе электроэнергии в деревянный дом: во избежание неприятных ситуаций транзакция изолирована. Обычные материалы и методы для этого не подойдут, потому что провода не должны контактировать с деревянными конструкциями.Также сложности могут возникнуть на этапе, когда нужно протянуть провод для ввода электричества в дом и подключить его к распределительному щиту.

Административное регулирование ↑

Перед тем, как приступить к работе, необходимо разобраться с административными и юридическими вопросами. Требуется подготовить проект сделки по организации и согласовать его с местной распределительной или управляющей компанией. Проект предоставляется вместе с предпроектной разработкой.

Важно! За неправильный ввод электричества в дом на владельца недвижимости налагается штраф.К тому же проводку придется отремонтировать за ваш счет.

Проектом называется поставочная техническая документация, где, помимо схемы подключения, содержится информация о планах прокладки кабелей, размещении освещения и оборудования, характеристика используемых материалов. В техническом плане есть требование соблюдать правила ввода электроэнергии в деревянный дом, а также согласовывать проект во всех перечисленных в документе экземплярах.

Выбор кабеля ↑

Заранее подготовить проект для определения сечения открывания провода, которое зависит от нагрузки.Во-первых, нам необходимо рассчитать общую мощность всех установленных в бытовых электроприборов с учетом особых нагрузок, возникающих при запуске двигателей. Полученное число умножается на коэффициент, чтобы ввод электроэнергии в частный дом соответствовал потребностям домохозяйства.

Для определения тока нужно общую мощность устройств разделить на220 — напряжение сети. Зная силу тока, несложно выбрать провод подходящего сечения, воспользоваться справочными материалами о длительно допустимом токе кабеля.

Способы подключения объекта к сети ↑

Перед вводом электричества в деревянный дом необходимо определиться с типом проводки. Есть три варианта:

• соединяется проводом по воздуху;

• соединяется кабелем по воздуху;

• подключение через подземный кабель.

Первые два способа технически друг от друга не отличаются, разве что у кабеля лучшее экранирование.Чтобы реализовать ввод электричества в дом от столба, лучше купить самонесущий изолированный провод. При прокладке подземных кабелей ВБСВ имеют более высокую степень защиты от механических повреждений.

Подключение домов к сети с помощью воздушных линий связи — самый простой способ с точки зрения технической реализации. Однако нависающие кабели портят эстетичный вид окружающей местности, а если болтаются — не выдерживают капризов погоды. Подземная проводка лучше защищена от поломки и имеет отличную огнестойкость, но стоит дороже из-за того, что нужный вам кабель изготовлен в бронированной оболочке.

Прокладка ВЛ ↑

Обычно ввод электричества в утепленные дома провода предполагает использование кабеля сечением 16 квадратных миллиметров, потому что меньше не допускается, а разводка с большим значением сечения, разработанная для промышленных объектов и домовладений, не допускается. полезный. Количество жил в проводе зависит от количества предусмотренных фаз: два провода для однофазного и четыре для трехфазного.

Расположение ответвлений от магистральной магистрали выполняется пробивными зажимами. Количество зажимов определяется количеством жил проволоки. На внешней стене крепление ввода электричества в дом осуществляется с помощью анкерного зажима с кронштейном. Кабель не контактирует с деревом, он лежит в гофротрубе или пластиковом ящике.

Важно! В соответствии с техническими нормами длина пролета присоединительных проводов не должна превышать 25 метров. Если расстояние между зданием и ВЛ больше этого значения, то устанавливают дополнительную опору.

Прокладка подземного кабеля ↑

Если вы планируете ввести электричество в дом под землю, позаботиться о разводке кабеля вам нужно еще на этапе строительства, а именно определить фундамент места его проникновения внутрь здания. При желании сделку можно вывести на стену или на столб, с которого она будет прикреплена к стене с помощью анкерного зажима.

Важно! Трос висит между столбом и домом, нам нужно натянуть трос. В отличие от CIP, он не выдержит вашего веса. Трос крепится к рым-болту. Кроме того, выходящая из земли часть проводки должна быть защищена от механических повреждений металлической трубой.

Глубина прокладки кабеля под землей 0,7 метра. На всем протяжении проводки не должно быть заметных провисаний. В месте прохождения через стену прогиб кабеля должен быть ниже сквозного отверстия, чтобы внутрь здания не проникла влага.Вопрос, как сделать ввод электричества в дом к кабелю, выходящему из земли и прикрепленному к стене, решается легко: коммутационная операция выполняется на автоматическом выключателе в щите или на размыкателе.

Электропроводка внутри здания ↑

В деревянных конструкциях монтаж проводки всегда открыт. Это сделано для обеспечения пожарной безопасности. Необходимо изолировать и защитить провода от грызунов, случайных механических повреждений, контакта с влагой и древесной пылью.Лучше всего использовать проводку из металлической трубы. Желательно для ввода электричества в дом сразу предусмотрена разводка внутри труб, а не пластиковых коробов.

Связанные с контентом

Монтаж электропроводки в квартире или частном доме в Киеве

Электромонтаж в квартире или частном доме

Схема подключения в квартирах практически такая же, как в частных домах. Рассмотрим, какие факторы учитывает электрик при проведении замены проводки в квартире или частном доме в Киеве.Что повлияет на стоимость работ?

Самая большая разница в выборе распределительного щита. Устройство должно быть совместимо с элементами, обеспечивающими защиту от скачков напряжения, а также с устройствами защитного отключения.

Электропроводка, находящаяся в эксплуатации более 20 лет, обычно требует замены — если не полностью, то, конечно, это поврежденная часть. При осмотре специалисту следует обратить внимание на факторы, напрямую влияющие на безопасность использования:

• Автоматические выключатели старого типа,
• Старая и поврежденная изоляция проводов,
• Электрическое замыкание или искрение розеток и выключателей

Замена этих элементов обеспечивает на время восстановление старой проводки: к сожалению, это не означает, что она будет капитально отремонтирована.

Расчет нагрузки

Определение нагрузки на сеть — очень важный этап перед началом работ. При расчете нагрузки следует учитывать все электроприборы, потребляющие электроэнергию. Давайте проанализируем, какое количество бытовой техники и электроники будет потреблять энергию в доме или квартире. Обратите внимание на количество компьютеров, особенности освещения комнаты, мощность стиральной машины, холодильника (а часто и морозильника), посудомоечной машины и всех других устройств, которые регулярно используют электричество. При определении фактического потребления в частном доме следует также учитывать энергоснабжение всех элементов, которые расположены за зданием. Давайте подумаем об освещении сада и установке дополнительных внешних электроприборов. Чем точнее расчет, тем проще потом будет сделать правильную разводку.

Многие считают, что замена электропроводки в квартире несложная и выполнить эти работы по силам любому мастеру. На самом деле, обладая только теоретическими знаниями, мы можем не только совершить много ошибок, но и больше всего подвергнуть себя большой опасности.Любые работы, связанные с электромонтажом, могут вызвать серьезное поражение электрическим током, что может привести к серьезным травмам или даже смерти.

Где найти хорошего электрика?

Ищете надежного профессионала, который выполнит электромонтаж в вашем доме? Заполните эту форму, и вы получите предложения от проверенных специалистов.

Неправильная проводка может вызвать возгорание или поражение электрическим током во время работы оборудования. Поэтому, в первую очередь, следует думать о безопасности всех членов семьи, а не пытаться сэкономить на вызове электрика.

Кроме того, замену электропроводки в квартире или частном доме следует проводить так, чтобы в любой момент можно было внести необходимые изменения (например, добавить новую линейку для мощных приборов). Это еще одна причина, по которой стоит заказывать услуги профессионального электрика. Для этого стоит найти профессионала с большим опытом работы, хорошими отзывами, а также с соответствующей квалификацией.

Стоимость замены электрической системы часто является ключевым фактором при выборе электрика.При этом следует учитывать, что каждый дом или квартиру будут оценивать совершенно по-разному. Все зависит от того, какие электромонтажные работы следует выполнять, а также от состояния проводки на данный момент.

При составлении сметы также учитываем:

• Количество переключателей
• Количество розеток
• Количество точек освещения
• Кол-во строк
• Тип распределительного щита
• Электрические провода — их длина и состояние
• Качество и вид материалов

В заключение отметим, что не только старая проводка требует обновления. При эксплуатации электросети применительно к новому дому может оказаться, что хозяева слишком скромно рассчитали свои потребности или спланировали розетки не в том месте. Если их слишком мало, удлинители протягивают по всей комнате. Перегруженная электросеть часто отключается из-за перегрузки. В таких случаях только опытный электрик подскажет, как исправить ситуацию с наименьшими затратами без полной переделки всей системы электроснабжения.

Электробезопасность в частных арендованных домах

Понимание электробезопасности имеет жизненно важное значение для арендодателей и агентов по аренде.Это помогает гарантировать, что вы соблюдаете закон, сохраняя при этом безопасность ваших арендаторов. Ведь что может быть важнее!

Чтобы помочь вам понять все правила, мы составили это руководство в сотрудничестве с Национальной ассоциацией профессиональных инспекторов и тестировщиков (НАПИТ). Мы очень благодарны им за помощь и надеемся, что она окажется для вас полезной.

Эта информация охватывает риски и требования, связанные с электрическими установками в частных домах в Англии. Объясним:

• Риски, связанные с фиксированными электрическими установками и проводкой в ​​доме;
• Законодательство, которое должны понимать все арендодатели и агенты по сдаче в аренду; и
• Рекомендации по передовым методам проверки и тестирования, рекомендованные отраслевыми экспертами.

Электробезопасность — так в чем же проблема?

Только в Англии в 2018/19 году на электрические разряды приходилось около 688 обращений в АиЭ, в то время как в Великобритании на системы распределения электроэнергии приходится около 9% случайных домашних пожаров.

Неисправные, неправильно установленные и плохо обслуживаемые электрические установки и электропроводка являются причиной многих из этих инцидентов, приводящих к значительному материальному ущербу, травмам и даже смертельным исходам.

Все электрические системы склонны к повреждению и ухудшению со временем, и любые внесенные изменения и дополнения могут также привести к незначительным неисправностям, которые могут оставаться незамеченными в течение многих лет, например, ослабленные соединения, которые могут нагреваться до температуры, достаточно высокой, чтобы вызвать пожар.

Следовательно, арендодателям и агентам жизненно важно понимать свои юридические обязанности и обеспечивать соблюдение соответствующих режимов проверки во всех арендованных частными домах.

Какое законодательство применяется?

Арендодатели должны гарантировать, что каждая электрическая установка в их жилых помещениях проверяется и проверяется с интервалом не более 5 лет квалифицированным и компетентным лицом.

В Англии в соответствии с Правилами «Стандарты электробезопасности в частном арендуемом секторе» (Англия) 2020 , домовладельцы должны проверять и тестировать электрические установки в своих владениях не реже одного раза в пять лет лицом, имеющим квалификацию и компетентный.Это относится к новой аренде жилья с 1 июля 2020 года и ко всем другим видам аренды с 1 апреля 2021 года.

Чтобы получить подробные инструкции по этим Правилам, нажмите здесь .

Закон о жилищном строительстве 2004 г. , часть 1

Система оценки жилищных условий, здоровья и безопасности ( HHSRS ) включает режим обеспечения соблюдения для устранения 29 опасностей в жилых помещениях, одной из которых является опасность поражения электрическим током.

Если местный совет обнаружит серьезную опасность поражения электрическим током, он может вручить Уведомление об опасности, Уведомление об улучшениях, Запретительный приказ или принять экстренные меры по исправлению положения.С арендодателя также может взиматься плата в размере нескольких сотен фунтов стерлингов при вручении юридического уведомления. Это дополнение к более специфическим возможностям, доступным в соответствии с правилами электробезопасности 2020 года.

Часть П Строительных правил 2010

Строительные нормы и правила 2010 устанавливают требования к широкому спектру строительных работ, и их юридическая сила вытекает из Закона о строительстве 1984 года. Часть этих правил, которая касается электробезопасности, упоминается как Часть P, и подробное описание того, как ее соблюдать. изложено в Утвержденном документе P.

Часть P Строительных норм 2010 просто гласит:

“ При проектировании и монтаже электрических работ должны быть предусмотрены разумные меры для защиты лиц, эксплуатирующих, обслуживающих или модифицирующих их, от пожара или травм. ”

Утвержденный документ P подробно описывает это. Проще говоря, для арендодателей и агентов по аренде жилья в Англии и Уэльсе это означает, что если устанавливается новая цепь или блок предохранителей (потребительский блок), либо производится добавление или изменение существующих цепей в комнате, содержащей ванну и / или душ, вы должны убедиться, что получили Сертификат соответствия строительным нормам (также известный как Сертификат Части P) от установщика, ответственного за выполнение работ.

В начале 2017 года

НАПИТ выпустил новый документ под названием «Сводка данных по безопасности при установке электроустановок» (EISRS). EISRS действует как простой одностраничный документ, который предоставляет четкую и краткую информацию о результатах EICR и определяет, какие дальнейшие действия необходимо предпринять. Клиенты также могут использовать его, чтобы продемонстрировать, что они выполнили любые работы по исправлению, указанные в EICR, на своей собственности. Документ доступен для всех членов НАПИТ, и есть надежда, что он будет способствовать увеличению количества проверок электрооборудования и упростит процесс для клиентов и инспекторов.

Визуальные проверки

Кроме того, вы также можете проводить простые визуальные проверки, чтобы продемонстрировать, что вы сделали все возможное для выполнения своих обязанностей по уходу за своими жильцами.

Их следует проводить ежегодно, чтобы выявить любые опасности, которые могут возникнуть между запланированными вами профессиональными проверками. Визуальные проверки также должны проводиться между арендами, хотя более тщательный EICR может быть более подходящим.

Ключевые области, которые вы должны проверить, включают:

• Измерительное оборудование (ваш счетчик электроэнергии, предохранитель и разъединитель): это точка, в которой ток высокого напряжения проникает в вашу собственность.В нем не должно быть беспорядка, и его следует проверять на предмет повреждений и перегрева
• Потребительский блок (блок предохранителей): он контролирует подачу электричества в цепи по всему дому и должен содержать миниатюрный автоматический выключатель для каждой из них. Вы должны убедиться, что ни один из них не пропущен и все правильно помечены. Вы также должны проверить это место на предмет признаков перегрева или повреждений
• Устройство остаточного тока (УЗО): Обычно оно является частью блока потребителя и устанавливается рядом с автоматическими выключателями.Он предназначен для отключения электричества при обнаружении аномальных колебаний тока. Кнопку проверки следует нажимать ежеквартально, чтобы убедиться, что она находится в надлежащем рабочем состоянии
• Светильники и арматура (включая аксессуары, такие как розетки, осветительные приборы и соответствующие выключатели): их следует проверять на наличие признаков повреждения или перегрева

Что это значит для меня?

Для арендодателей и агентов по сдаче в аренду жизненно важно понимать свою юридическую ответственность в отношении электроустановок и обеспечивать соблюдение соответствующих режимов проверки во всех арендованных в частном порядке помещениях.

Эта информация была предоставлена ​​ NAPIT (Национальная ассоциация профессиональных инспекторов и тестировщиков) в сотрудничестве с London Property Licensing . Последнее обновление: январь 2021 г.

Дополнительная информация и полезные ссылки:

Сертификат домашней безопасности, контрольные списки и инструкции

Ссылка на полезный Сертификат безопасности дома, Визуальный контрольный список электрооборудования и вспомогательное руководство, в котором представлена ​​подробная информация о выполнении этих проверок безопасности.Документы призваны помочь обеспечить выполнение всех требуемых законом и отраслевых проверок, чтобы наилучшим образом обеспечить безопасность арендаторов и помочь арендодателям и агентам по сдаче в аренду.

Круглый стол по электробезопасности

Ссылка на веб-сайт Круглого стола по электробезопасности (ESR) для получения дополнительной информации об электробезопасности в доме.

Электрики — Чем занимаются электрики?

---

Электрики устанавливают и обслуживают все системы электроснабжения и электроснабжения наших домов, предприятий и заводов.Они устанавливают и обслуживают электропроводку и контрольное оборудование, по которому течет электричество. Они также устанавливают и обслуживают электрическое оборудование и машины на заводах и во многих других предприятиях.

Электрики обычно занимаются либо строительством, либо техническим обслуживанием, хотя многие делают и то, и другое. Электрики, специализирующиеся на строительстве, в первую очередь устанавливают системы электропроводки на заводах, предприятиях и в новых домах. Электрики, специализирующиеся на обслуживании, ремонтируют и модернизируют существующие электрические системы и ремонтируют электрооборудование.Все электрики, включая аварийных электриков, в Сиднее должны соблюдать строительные нормы штата и местные нормы и правила, а также Национальный электротехнический кодекс при выполнении работы.

Электрики обычно начинают свою работу с чтения чертежей — технических схем, на которых показано расположение цепей, розеток, центров нагрузки, щитовых щитов и другого оборудования. Определив, куда будут идти все провода и компоненты, электрики устанавливают и подключают провода к выключателям, трансформаторам, розеткам или другим компонентам и системам.

При установке проводки электрики используют ручные инструменты, такие как трубогибы, отвертки, плоскогубцы, ножи, ножовки и устройства для зачистки проводов, а также электроинструменты, такие как дрели и пилы. Позже они используют амперметры, омметры, вольтметры, тестеры гармоник и другое оборудование для проверки соединений и обеспечения совместимости и безопасности компонентов.

Электрики по обслуживанию ремонтируют или заменяют электрическое и электронное оборудование в случае его поломки. Они производят необходимый ремонт как можно быстрее, чтобы минимизировать неудобства.Они могут заменить такие предметы, как автоматические выключатели, предохранители, переключатели, электрические и электронные компоненты или провода.

Электрики также периодически проверяют все оборудование, чтобы убедиться, что оно работает должным образом, и устранить проблемы до того, как возникнут поломки.

Работы по техническому обслуживанию сильно различаются в зависимости от того, где работает электрик. Электрики, которые занимаются домашними работами, выполняют широкий спектр электромонтажных работ для домовладельцев. Они могут переоборудовать дом и заменить старый блок предохранителей новым блоком автоматического выключателя, чтобы разместить дополнительные приборы, или они могут установить новое освещение и другие электрические предметы домашнего обихода, такие как потолочные вентиляторы.Эти электрики также могут выполнить некоторые строительно-монтажные работы.

Электрики на крупных заводах обычно выполняют более сложные работы по техническому обслуживанию. Такие электрики могут ремонтировать двигатели, трансформаторы, генераторы и электронные контроллеры на станках и промышленных роботах. Они также сообщают руководству о том, может ли продолжающаяся работа определенного оборудования быть опасной. При работе со сложными электронными устройствами они могут консультироваться с инженерами, техническими специалистами, линейными установщиками и мастерами по ремонту или механиками промышленного оборудования и рабочими по обслуживанию.

Условия труда
Электрики работают внутри и снаружи помещений, на строительных площадках, в домах, на предприятиях или фабриках. Работа может быть утомительной и включать сгибание трубопровода, подъем тяжелых предметов, а также длительное стояние, наклоны и колени. Электрики рискуют получить травму в результате поражения электрическим током, падений и порезов, и должны соблюдать строгие меры безопасности, чтобы избежать травм. Данные Бюро статистики труда США показывают, что у электриков, работающих полный рабочий день, уровень производственных травм и заболеваний был выше, чем в среднем по стране.При работе на открытом воздухе они могут подвергаться ненастной погоде. Некоторым электрикам, возможно, придется добираться до места работы на большие расстояния.

Большинство электриков работают в стандартную 40-часовую рабочую неделю, хотя могут потребоваться сверхурочные. Те, кто выполняет работы по техническому обслуживанию, могут работать по ночам или в выходные и быть на связи, чтобы при необходимости выехать на место работы. Электрики на промышленных предприятиях могут периодически иметь сверхурочную работу в течение планового технического обслуживания или переоснащения. В компаниях, которые работают круглосуточно, могут работать электрики в три смены.

Требуется образование и подготовка
Программы ученичества сочетают оплачиваемое обучение на рабочем месте с соответствующим обучением в классе. Совместные комитеты по обучению, состоящие из местных профсоюзов Международного братства электромонтажников и местных отделений Национальной ассоциации электромонтажников; отдельные электрические подрядные компании; или местные отделения Ассоциированных строителей и подрядчиков и Независимой ассоциации электрических подрядчиков обычно спонсируют программы обучения.

Благодаря полученному всестороннему обучению, завершившие программы ученичества имеют право выполнять как ремонтные, так и строительные работы. Программы ученичества обычно длятся 4 года. Каждый год включает не менее 144 часов аудиторных занятий и 2000 часов обучения на рабочем месте. В классе ученики изучают теорию электричества, чтение чертежей, математику, требования электротехнического кодекса, а также методы безопасности и оказания первой помощи. Они также могут пройти специальную подготовку по пайке, связи, системам пожарной сигнализации, подъемным кранам и лифтам.

На рабочем месте подмастерье работают под руководством опытных электриков. Сначала просверливают отверстия, устанавливают анкеры и прикрепляют водовод. Позже они измеряют, изготавливают и устанавливают кабелепровод, а также устанавливают, подключают и тестируют проводку, розетки и переключатели. Они также учатся составлять и рисовать схемы для всех электрических систем. В конце концов, они практикуются и справляются со всеми основными задачами электрика.

Некоторые люди начинают свое обучение в классе до того, как искать ученичества.Ряд государственных и частных профессионально-технических училищ и академий предлагают обучение на электрика. Работодатели часто нанимают студентов, которые завершают эти программы, и обычно начинают их на более продвинутом уровне, чем те, кто не имеет такой подготовки. Некоторые люди становятся электриками, сначала работая помощниками, помогая электрикам, устраивая рабочие места, собирая материалы и выполняя другие неэлектрические работы перед тем, как поступить на программу ученичества. Всем ученикам необходим аттестат об окончании средней школы или диплом об общем эквиваленте (G.E.D.). Электрики также могут нуждаться в дополнительных занятиях по математике, потому что они решают математические задачи на работе.

Обучение продолжается на протяжении всей карьеры электрика. Электрикам, возможно, потребуется посещать занятия, чтобы узнать об изменениях в Национальном электротехническом кодексе, и они часто проходят регулярные программы безопасности, обучение для конкретных производителей и курсы обучения менеджменту. По мере того как эти системы становятся все более распространенными, все чаще проводятся занятия по таким темам, как низковольтные системы передачи голоса и данных, телефонные системы, видеосистемы и системы альтернативной энергии, такие как солнечная энергия и энергия ветра.Другие курсы учат электриков стать подрядчиками.

Необходимые сертификаты (лицензия)
В большинстве штатов и населенных пунктов электрики должны иметь лицензию. Хотя лицензионные требования различаются от штата к штату, электрики обычно должны сдать экзамен, который проверяет их знания в области теории электричества, Национального электротехнического кодекса, а также местных и государственных строительных и электрических норм.

Электротехническим подрядчикам, выполняющим электромонтажные работы для населения, в отличие от электриков, которые работают на электрических подрядчиков, часто требуется специальная лицензия.В некоторых государствах подрядчикам-электрикам требуется аттестация мастеров-электриков. Большинство штатов требует, чтобы мастера-электрики имели как минимум 7-летний опыт работы в качестве электрика или степень бакалавра в области электротехники или смежной области.

Другие требуемые навыки (Другая квалификация)
Кандидаты на стажировку обычно должны быть не моложе 18 лет и иметь аттестат средней школы или G.E.D. Им также, возможно, придется пройти тест и соответствовать другим требованиям.

Другие навыки, необходимые для того, чтобы стать электриком, включают ловкость рук, координацию глаз и рук, физическую подготовку и хорошее чувство равновесия. Электрикам также необходимо хорошее цветовое зрение, потому что рабочим часто приходится определять электрические провода по цвету. Кроме того, комитеты по ученичеству и работодатели положительно относятся к хорошему опыту работы или военной службе.

Электрики — Чем они занимаются — Страница 2

Академические программы по интересам

Электрик

Электрик — это рабочий, специализирующийся на электромонтаже зданий и сопутствующего оборудования.Электрики могут быть привлечены для установки новых электрических компонентов или обслуживания и ремонта существующей электрической инфраструктуры. Большинство электриков изучают свое ремесло через ученичество. …более

---

Winder Электрик

Программа Winder Electrician учит студентов, как тестировать, перематывать, восстанавливать, восстанавливать, заменять и обслуживать электродвигатели, генераторы, генераторы переменного тока, трансформаторы, оборудование управления, мобильные машины и другие связанные компоненты на коммерческих, институциональных и промышленных предприятиях.

…более

---

Как подключить ваш дом к сети Ethernet Cat-5 (или 6): 8 шагов (с изображениями)

Есть определенные конструктивные особенности, которые необходимо учитывать в зависимости от ваших потребностей. Я буду обсуждать это перед материалами, потому что эти вопросы будут влиять на количество, инструменты и необходимые материалы.

1. В каких комнатах я хочу провести проводку?

— У меня квартира с 2 спальнями, поэтому я знал, что хочу подключить обе спальни.У меня также есть телевизионная ниша, где находится мое кабельное телевидение, поэтому мне показалось, что это хорошее место для подключения таких вещей, как игровые приставки. У меня есть кабельное телевидение в каждом из этих мест, поэтому казалось логичным относиться к сети одинаково.

2. Сколько портов мне нужно в каждом месте?

— С несколькими игровыми консолями и сетевым плеером Blu-Ray, подключенным к моему телевизору, я знал, что мне нужно как минимум 3 подключения за телевизором. Поскольку настенные панели бывают 1, 2, 4 и 6 гнезд (для одной группы), я просто выбрал 4.Зачем прокладывать один кабель, если проложить 4 почти так же легко, верно? Вместо того, чтобы изменять число, я просто запустил 4 сброса в каждое место, чтобы обеспечить максимальную гибкость без необходимости в локальных (в помещении) переключателях. 3 места по 4 порта, всего 12 портов.

3. Какое место хорошее для распространения?

— Для меня логичным местом была моя прачечная. Мое кабельное телевидение уже входит в эту комнату и разделяется на каждую комнату. Важно отметить, что мой Интернет входит в дом (по кабелю) и здесь, поэтому, если я перенесу сюда свой кабельный модем, он сможет обеспечить доступ в Интернет для всей сети.Еще одна вещь, которую следует учитывать, — это объем места, необходимый для установки полки для размещения сетевого оборудования.

4. По какому пути должны проходить кабели?

— Это, наверное, самое сложное соображение. Для меня моя квартира находится на 2-м (верхнем) этаже и имеет доступ к моему чердаку. Мое кабельное телевидение проходит через чердак, так что мне показалось хорошим решением провести там и мою домашнюю сеть. Для одноэтажных домов с подвалом подвал может быть лучшим вариантом. Для многоэтажных домов вам, возможно, придется проявить творческий подход.Снаружи может быть вариант или через старый лоток для белья. Я не буду подробно останавливаться на всех возможностях, только на моих собственных обстоятельствах. Другой фактор, который следует учитывать при прокладке кабеля, — длина кабеля. Максимальная длина кабеля для гигабитных скоростей по медному кабелю UTP составляет 100 метров (~ 300 футов). Это должно обеспечить достаточную гибкость для большинства домашних приложений, но хорошо знать об этом ограничении.

5. Какая скорость сети мне нужна?

— Это в основном будет играть роль в выборе переключателя.10 Мбит / с по-прежнему быстрее, чем у большинства домашних интернет-соединений, поэтому, если вы просто занимаетесь серфингом, 10-мегабитного коммутатора будет вполне достаточно. Вы, вероятно, сможете купить один действительно дешевый в магазине подержанных компьютеров или даже бесплатно. Вы можете рассмотреть возможность 100 Мбит / с, если планируете делиться мультимедиа по сети. 100-мегабитные коммутаторы доступны по разумной цене и легко доступны. Гигабит, вероятно, перебор в большинстве ситуаций, но если вам нужен самый быстрый, используйте его. Вы также, вероятно, захотите использовать Cat-6 и в этом случае.Осторожно, гигабитные коммутаторы более чем на 8 портов очень быстро дорожают.

Далее, инструменты и материалы!

Для всех домов требуется отчет о состоянии электроустановок (EICR)

Точно так же, как если бы вы отправили машину в гараж на ТО или наняли инженера-теплотехника для обслуживания вашего котла, нам всем нужно получить утвержденного зарегистрированного подрядчика, которого можно найти в реестре электробезопасности, чтобы проверить безопасность нашей электрики. EICR — это сертификат безопасности и отчет, который электрик предоставляет после осмотра вашей собственности.

Благотворительная кампания «Электробезопасность прежде всего» рекомендует проводить EICR каждые 10 лет в частной собственности. Арендодателям рекомендуется получать новый EICR каждый раз при смене арендатора или каждые пять лет, в зависимости от того, что наступит раньше. Если вы не проверите и не обслужите свои электрические системы, страховые компании могут использовать это как повод для отказа в претензиях, если они возникли в результате неисправностей в электросети. Но мало кто осведомлен об этих проверках. При использовании электричества важно соблюдать осторожность, поэтому мы всегда рекомендуем нанимать профессионального электрика для работы с вашей установкой.

Статистика пугающая — 70 человек погибают и 350 000 человек получают серьезные травмы каждый год из-за сбоев в электроснабжении, и они являются причиной почти половины всех случайных пожаров в домах в Великобритании, согласно данным журнала «Электробезопасность». Мы говорили с Которым? Доверенный трейдер Penningtons Electrical Contractors Ltd, чтобы узнать больше.

Если вы хотите провести EICR для своей собственности, найдите какой? Электрик, аккредитованный Trusted Traders, в вашем регионе.Прочтите, чтобы узнать больше о EICR.

Что такое отчет о состоянии электроустановки (EICR)?

EICR — это комплексная проверка фиксированной проводки вашей электрической установки. Это снимок вашей электрики, чтобы определить, безопасны ли они и соответствуют ли они нормативным требованиям, а также выявить любые потенциальные проблемы с безопасностью. Речь идет о проверке основной электрической системы — проводки, платы предохранителей, заземления и всех других незаметных для вас деталей, которые могут представлять опасность, а не о том, загорелся ли ваш свет или нет.

Ваш электрик посетит вашу собственность, произведет визуальную оценку, а затем проведет серию проверок ваших электрических систем. Если они обнаруживают какие-либо проблемы «первого кода», то есть проблемы, которые представляют непосредственную опасность, им нужно будет принять меры, чтобы исправить их сразу же или, по крайней мере, сделать их безопасными. Они отметят любые другие потенциально опасные проблемы «кода два» и предоставят расценки для их устранения в конце процесса вместе с любыми «тройками кодов», которые не считаются небезопасными.

Во время визита электрик заполнит отчет на семи страницах. Затем квалифицированный руководитель подпишет отчет, чтобы убедиться, что он правильный. После оплаты визита и выполненных работ электротехническая компания предоставит вам копию. Он также предоставит вам расценки на любые дальнейшие исправительные работы, рекомендованные для приведения вашей системы в соответствие со стандартами. Оформление документов может занять несколько дней.

Что следует проверять во время EICR?

Ваш электрик проверит, что ваша плата предохранителей безопасна и соответствует действующим нормам — это означает, что она имеет необходимые автоматические выключатели и защиту УЗО.(Устройства защитного отключения предназначены для предотвращения смертельного поражения электрическим током при прикосновении к чему-либо живому.)

Другие проверки, предназначенные для предотвращения смертельного поражения электрическим током, включают проверку того, что все правильно заземлено. Ваш электрик проверит это на вашем газовом счетчике, водопроводе, радиаторах и на всем металле в здании.

Они также проверит образец (не менее 10%) ваших розеток, ламп, выключателей и аксессуаров, чтобы убедиться, что проводка установлена ​​правильно.

Какой? Надежный трейдер Даррен Пеннингтон из компании Pennington’s Electrical Contractors Ltd сказал нам, что большинство объектов, которые они проверяют, не проходят успешно — на самом деле, он сказал, что будет обеспокоен, если они это сделают. Отчасти это связано с тем, что правила постоянно обновляются. Собственность, которая соответствовала требованиям сегодня, может не появиться через два года.

«Самые распространенные проблемы — это отсутствие подключения к газовой или водопроводной сети или устаревшая плата предохранителей», — сказал он.«Но преимущество регулярных проверок в том, что после того, как вы исправили какие-либо серьезные ошибки, они останутся исправленными, а объем работы и затраты, связанные с дальнейшими проверками, должны быть минимальными».

На что следует обращать внимание на провайдера EICR?

Можете быть уверены, что какой? Надежный торговец проведет всестороннюю проверку электричества в вашем доме. Кроме того, Даррен рекомендует проверить следующее:

1. Убедитесь, что ваш электрик имеет соответствующую квалификацию.Их должно быть:

• NICEIC аккредитован на уровне подрядчика, утвержденном на уровне , или утвержден другим регулирующим органом по электротехнике на аналогичном или более высоком уровне — вы можете проверить это в Реестре электробезопасности. NICEIC, STROMA и ECA являются регулирующими органами электротехнической промышленности Великобритании, которые проводят проверки компетентности электриков. Существуют разные уровни квалификации, и утвержденный подрядчик будет иметь соответствующий опыт для составления отчета о состоянии электросети.
• А какой? Надежный трейдер и, в идеале, также одобренные торговые стандарты.

2. Убедитесь, что они потратят достаточно времени на EICR. Все объекты отличаются друг от друга, но, если они будут тщательно проверять каждую область, вы должны ожидать, что они будут там в течение значительного периода времени. Только визуальная проверка может занять до часа, а заполнение сертификата может занять еще час. По предварительным оценкам, их должно быть там:

.

• до трех часов в однокомнатном доме
• до четырех часов в двухместном номере
• от трех до пяти часов в трехместной кровати и так далее.

3. Подсчитайте цену, которую они назначают, относительно ожидаемого времени. Вы должны рассчитывать заплатить от 40 до 50 фунтов стерлингов в час в собственности, плюс НДС. Остерегайтесь недорогих вариантов, когда компании заявляют, что проводят тщательную проверку за полтора часа. Если электрик не работает достаточно долго, значит, он не выполняет свою работу должным образом.

4. Спросите, какие ограничения будут в отчете — например, если вы хотите, чтобы кто-то проверял только ваш гараж, это «согласованное ограничение».«Если вы хотите проверить всю собственность, убедитесь, что они это сделают.

Если вы получили отчет с надписью LIM, вы должны спросить, почему. LIM означает ограничение, которое указывает на то, что электрик не мог получить доступ или проверить область, которую он должен был проверить. Для этого могут быть реальные причины (например, заблокированная дверь, препятствующая доступу), но недобросовестные операторы могут отдать приоритет скорости над тщательной проверкой и не слишком стараться получить доступ ко всей вашей проводке. Результатом является сертификат на электрическую систему, которая не была полностью проверена.

Как подготовиться к проверке EICR?

• Имейте в виду, что вашему электрику потребуется выключить питание перед работой с проводкой. У вас не будет доступа к каким-либо электрическим устройствам, поэтому это может быть не лучший день для работы из дома. Возможно, будет проще впустить их и оставить заниматься этим на несколько часов. После тестирования схемы можно снова включить, но это замедлит процесс.
• Убедитесь, что у вашего электрика есть свободный доступ ко всем лампам, розеткам и выключателям.Это означает расчистку мест, где им нужно будет работать, до их прибытия (детские спальни, лофты и офисы могут быть сложными).
• Не ждите, что электрик немедленно сообщит вам смету на ремонтные работы. Обработка данных самого чека займет около 48 часов, прежде чем они смогут это сделать. Это может занять больше времени, особенно если вам нужны обширные ремонтные работы, которые требуют дальнейшего посещения электрика для обсуждения вариантов, прежде чем они смогут сделать предложение.
• Ожидайте, что отчет обнаружит некоторые «сбои» в вашей системе электропроводки. То, что у вас включается свет, не означает, что основная система безопасна.
• Помните, что проблемы, обнаруженные при первоначальной проверке, вероятно, будут самыми дорогими. После исправления основных неисправностей последующие проверки, вероятно, обнаружат меньше проблемных областей.

Если вы хотите провести тщательную проверку безопасности электрических систем вашего дома, выберите «Какой»? Сертифицированный специалистом сертифицированный электрик для трейдера, которому можно доверять.

.
